Glorfindelrb

Tréteaux

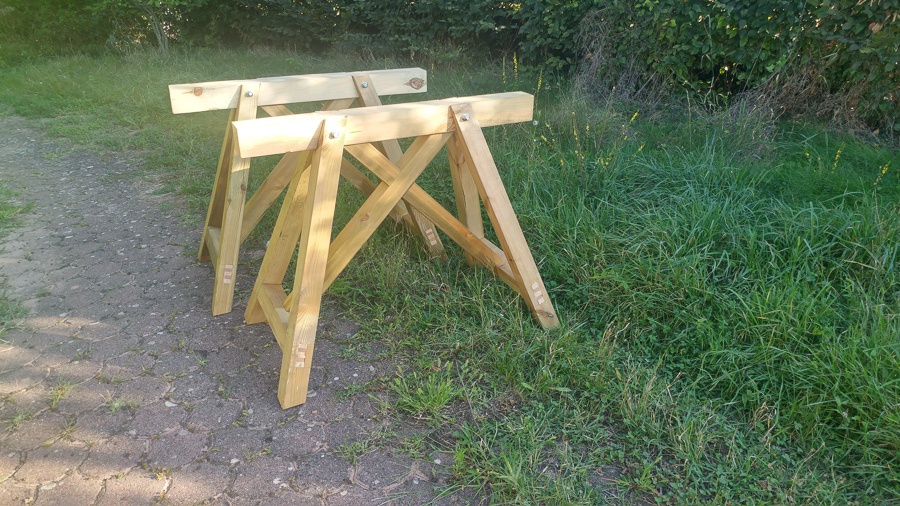

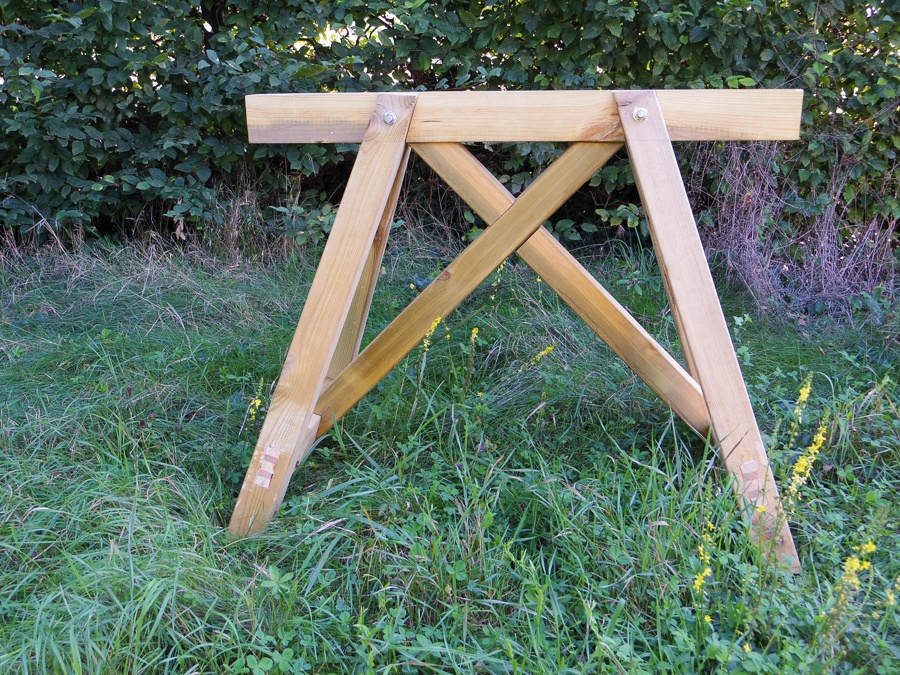

Paire de tréteaux chapeau 100x9x9, le reste en 7x7 avec une emprise au sol de 100x60 et 80cm de haut.
C'est un exercice que je voulais faire après un projet en cours mais les petits tréteaux en pin de supermarché que j'utilisais ont rendu l'âme.
Les traverses sont assemblées par tenons à clefs, le haut des écharpes par tenon/mortaise (qui s'ajustent pas tous aussi bien que je l'aurais voulu), le bas des écharpes est simplement vissé.

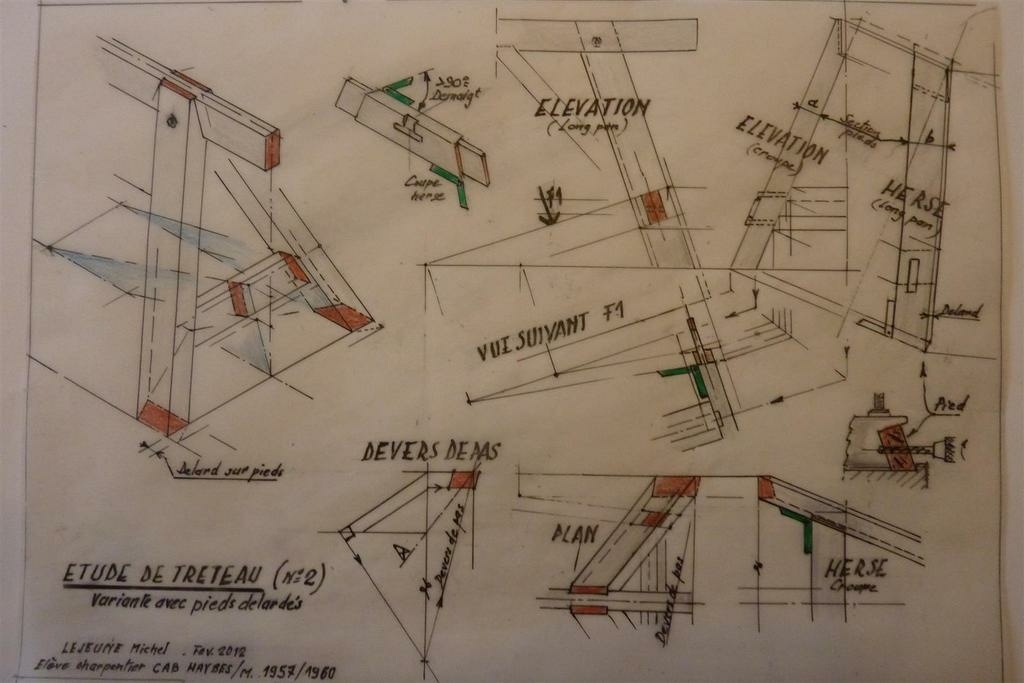

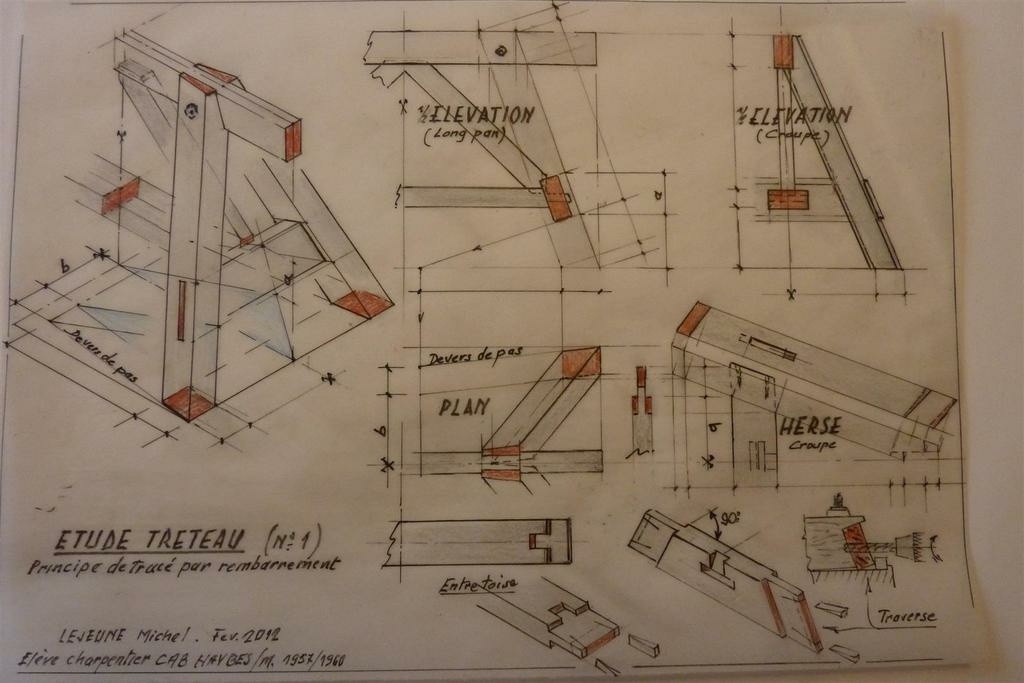

sur le modèle de étude de cas apprendrelacharpente.blogspot.com


Discussions

Glorfindelrb  a publié la création "Tréteaux".
il y a 1 an
kaj

Merci pour le lien très intéressant, des tréteaux fait dans les règles.

Fof
( Modifié )

Beau travail et merci pour le lien !

Boris Beaulant

+1 :)

sanglier
( Modifié )

le tracé des treteaux ayant des pieds en arêtier est particulier

Glorfindelrb

J'ai de la marge de progression en dessin ! 🙂

sanglier

tous les treteaux et tabouret en tronc de pyramide à base carrée ou rectangulaire ont des angles de section de pied superiieur à 90 ° en section droide ce n'est pas facile à expliquer ... un ordinateur ne vous l'expliquera pas ... tous les vrais charpentier connaissent ce probleme de "delarder " le cha&nt de l'arêtier par 2 "chanfreins " (les delards ) pour que le lattis (les liteaux ) posent bien à plat sur cet arbaletrier ces 2 delards forment en section droite un angle (l(andle dedre en descripive ) superieUr à 90°
Sur un pied de tabouret ou treteau c'est minime (env 1° POUR 12° de faux aplomb )
ce pied en plan est en general en bisectrice de la base (les sablières à 90 ° )

trente six seb
( Modifié )

Glorfindelrb oui tu as de la marge de progression par rapport à Sanglier ou d'autres en dessin mais il est déjà pas mal ton dessin. et la paire de tréteaux est chouette aussi.
Merci aussi pour le lien.

dneis
( Modifié )

Glorfindelrb comment as-tu tracé les découpes sur les pièces de bois ?
Report à la sauterelle ? Plan à l'échelle 1:1 ? ...

Glorfindelrb

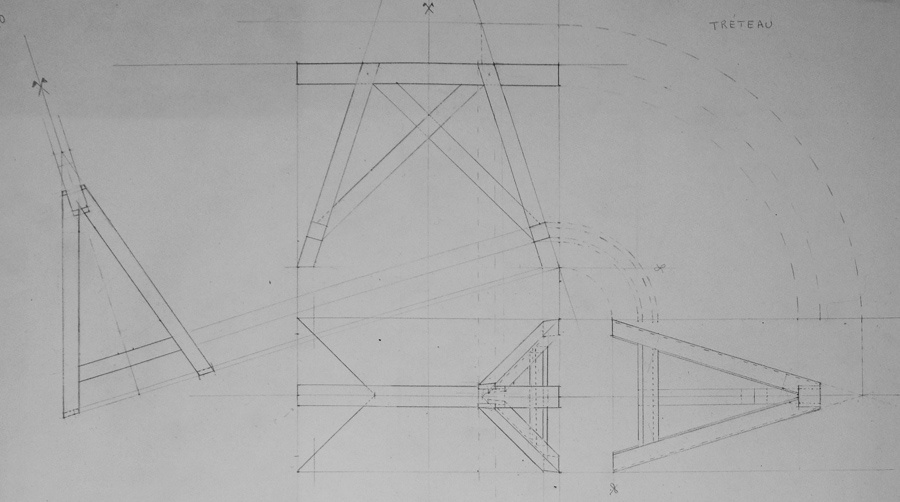

Une épure que j'avais faite sur un morceau de carton par rambarrement à l'époque. Le plus simple ici je pense que c'est une herse de la croupe (du pan que tu veux lattis). Tu peux regarder la fig 1 de la planche 19 de la deuxième partie de Delataille.

dneis

Glorfindelrb ok, avec niveau de devers donc.
C'est également ce que propose Cabanié dans sa planche 3, tome 1.

Glorfindelrb

dneis Non, c'est probablement comme ça qu'il faudrait faire si tu as pas des bois droits mais j'ai pas encore pratiqué ça.
Cabanié propose deux tracés mais comme sur le premier par occupation ses pieds ne sont pas en arêtier c'est un cas particulier et c'est moyennement intéressant.

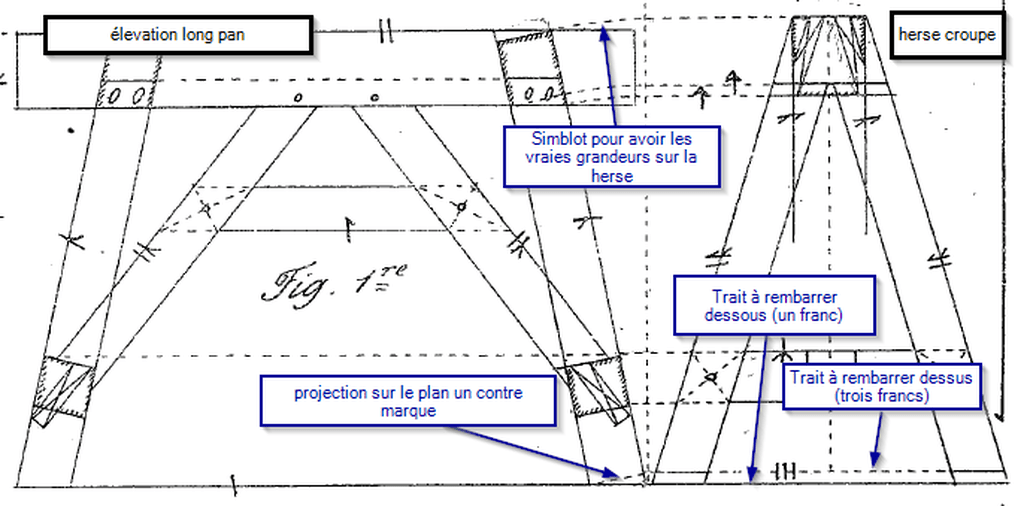

Ce dont je parlais est la figure ci-dessous, toute simple.
