Comment installer OpenCutList ?

OpenCutList, est le plugin SketchUp développé en marge de la plateforme L'Air du Bois par Boris Beaulant et Martin Müller et permettant de générer des fiches de débits et calepinage de panneaux et de barres.

Prérequis

Vous l'aurez-compris, avant d'utiliser OpenCutList, il vous faudra avoir installer SketchUp sur votre ordinateur.
A l'heure actuelle, OpenCutList a été testé et fonctionne avec les versions 2014, 2015, 2016, 2017, 2018, 2019, 2020 et 2021 Make et Pro de SketchUp.

Lien de téléchargement de Sketchup :

  • Sketchup Pro 2021 (version PRO uniquement avec 30 jours d'essais)
  • Sketchup Make 2017 (version gratuite sans limite de temps avec quelques fonctionnalité en moins que la version Pro). 💡 C'est également la dernière version GRATUITE publiée par Trimble (éditeur du logiciel).
  • Anciennes version de Sketchup

Pour les utilisateurs de Windows, Trimble propose un logiciel pour tester la compatibilité de son ordinateur avec Sketchup : Checkup.exe.

Attention : Il est important de noter que depuis sa version 2018, Sketchup existe en version Free qui se lance dans un navigateur web directement. Cette version ne supporte pas les plugins.
Impossible donc d'y utiliser OpenCutList 😞 !

Téléchargement d'OpenCutList

Une fois que vous avez installé Sketchup, il faut télécharger OpenCutList. Pour cela, rendez-vous sur la page de l'extension sur l'Extension Warehouse (Magasin d'extensions officiel de Sketchup) :

Télécharger OpenCutList sur l'Extension Warehouse

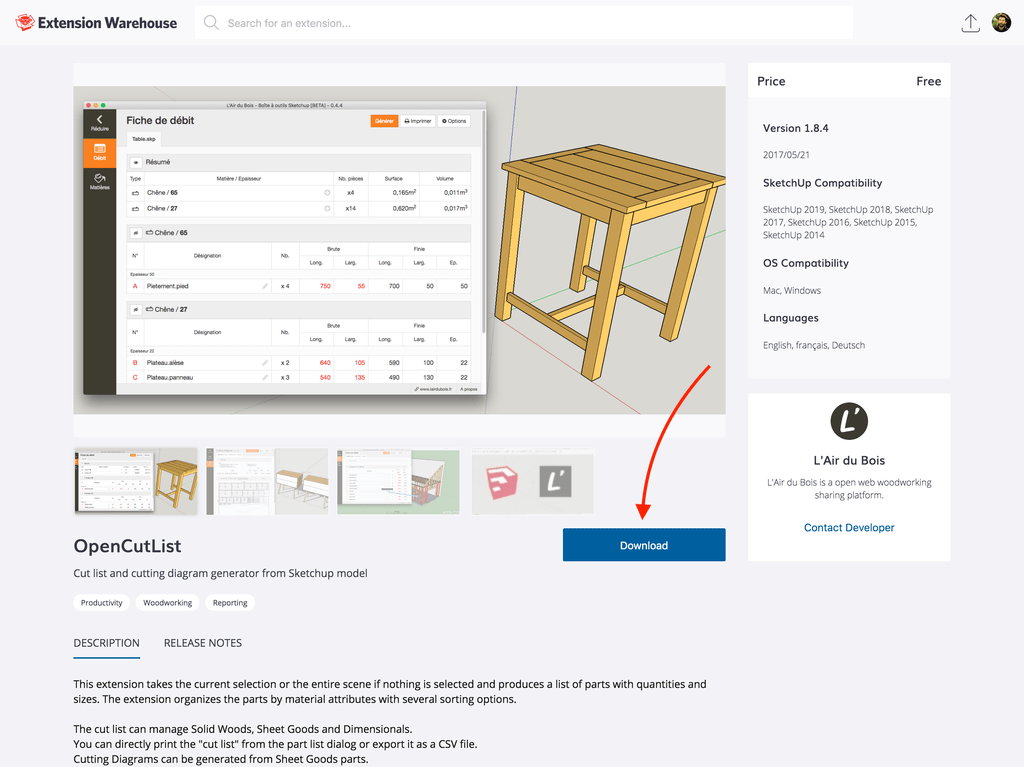

Une fois sur cette page, cliquez sur le bouton rouge Télécharger (ou Download).
Il vous sera demandé d'utiliser ou de créer un compte Trimble (éditeur de Sketchup).
Si vous ne désirez pas créer ce compte, sachez que vous pouvez aussi télécharger OpenCutList depuis les sources du projet sur son dépôt GitHub :

Télécharger OpenCutList sur GitHub

Vous pouvez même retrouver ici toutes les versions d'OpenCutList.

Ce fichier ne sera par contre pas signé par Trimble. Mais ça ne lui retire aucune fonctionnalité 😉
Sachez par contre, que vous ne serez pas informé des mise à jour du plugin directement depuis Sketchup.

A la fin de cette étape, vous avez sur votre disque dur un fichier du type ladb_opencutlist.rbz

Installation d'OpenCutList

💡 Si pour utilisez Sketchup 2016, 2015 ou 2014, l'installation sera un peu différente :
Comment installer OpenCutList sur Sketchup 2016 ?

Ouvrez maintenant Sketchup. Et rendez-vous dans le gestionnaire d'extensions.

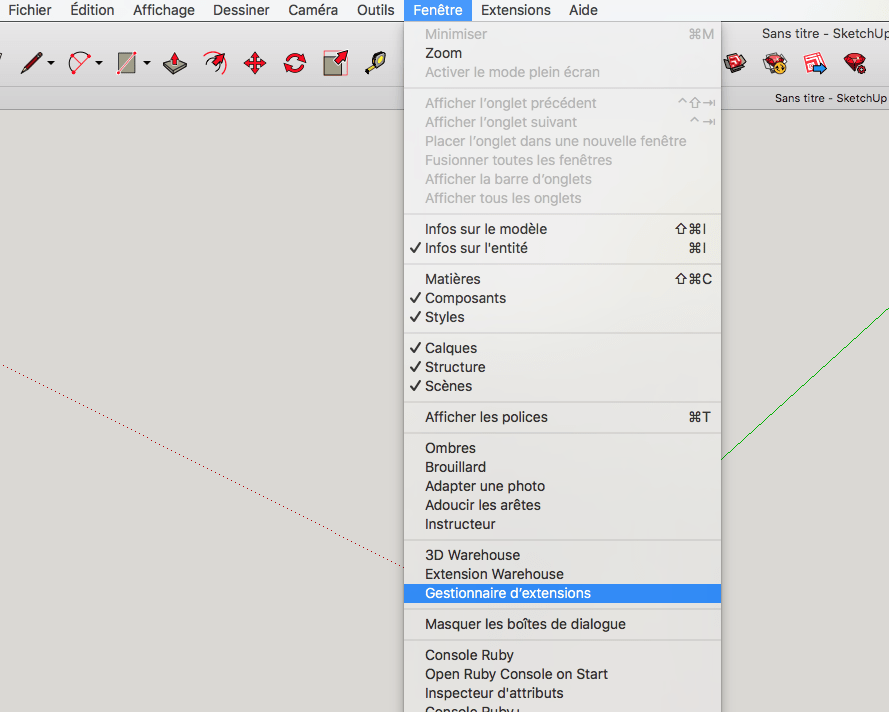

Pour ouvrir ce gestionnaire, allez dans le menu Fenêtre, puis sélectionnez Gestionnaire d'extensions.

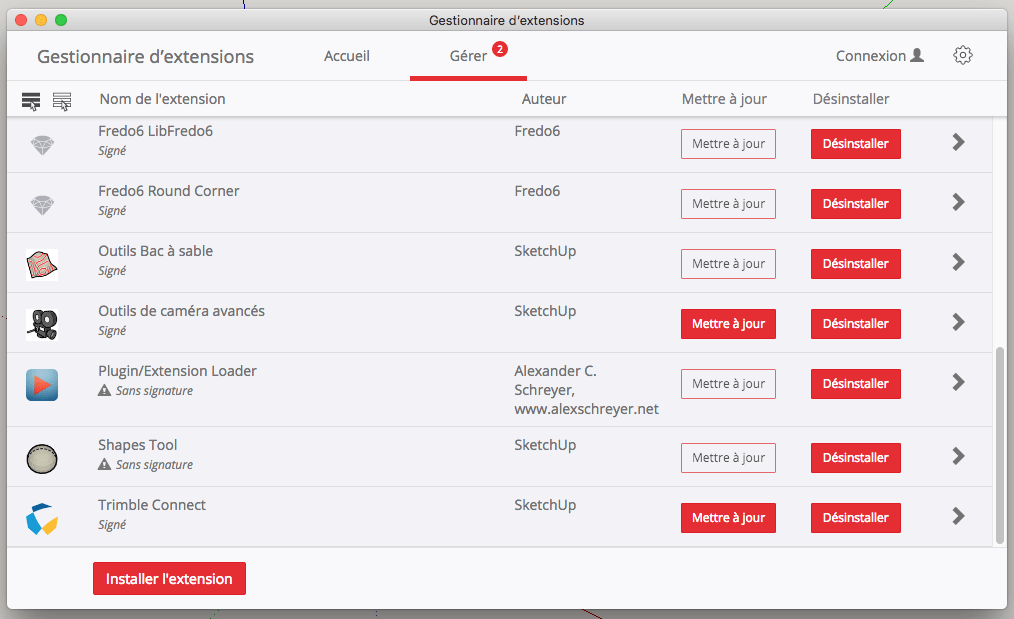

Dans la fenêtre qui vient de s'ouvrir, cliquez sur le bouton rouge Installer l'extension.

De là, il vous est demandé de pointer vers le fichier *.rbz que vous venez de télécharger. Sélectionnez le fichier ladb_opencutist.rbz sur votre disque dur et cliquez sur Ouvrir et OpenCutList sera installé !

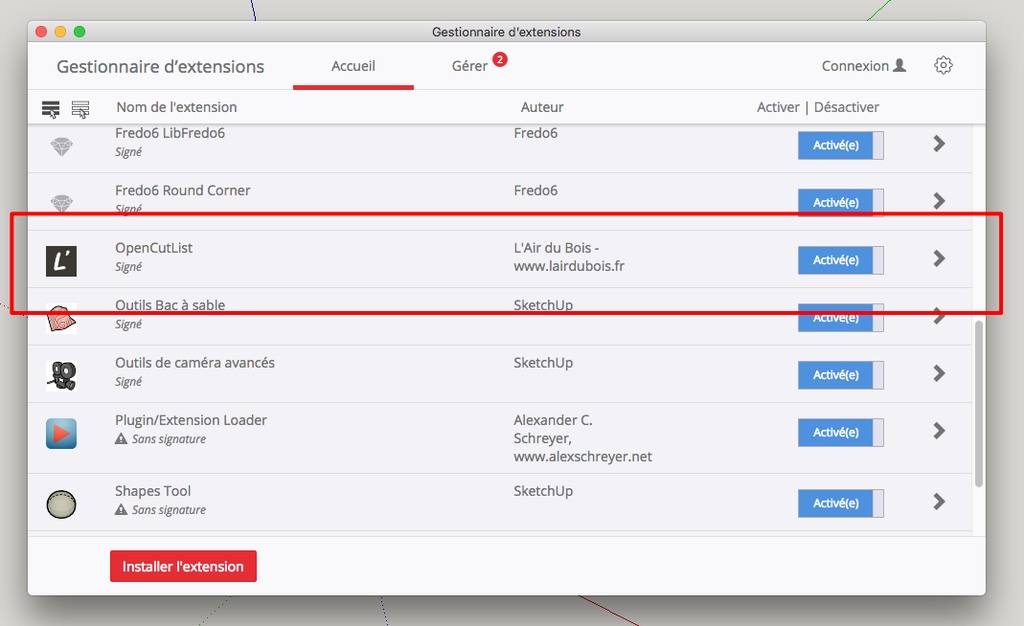

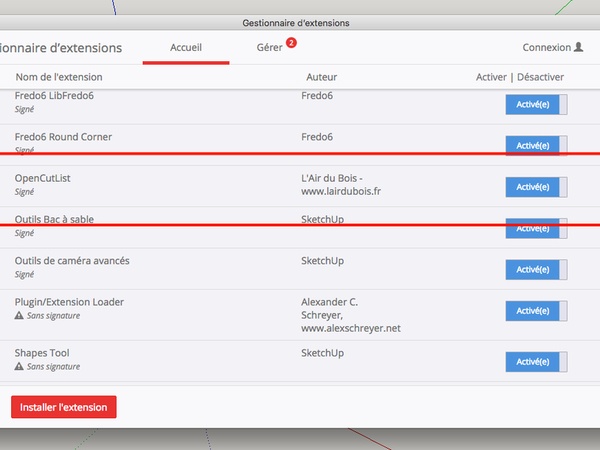

Pour confirmer que l'installation est correcte, vérifiez qu'une nouvelle ligne est apparue dans le gestionnaire d'extensions.

Ouvrir la fenêtre OpenCutList

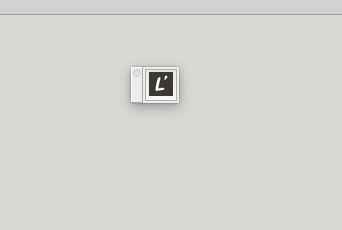

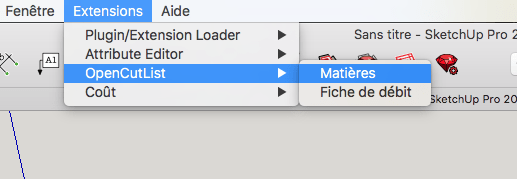

Maintenant que l'extension est installée sur votre Sketchup, vous avez accès à un nouveau menu Extension > OpenCutList et à une nouvelle icône.

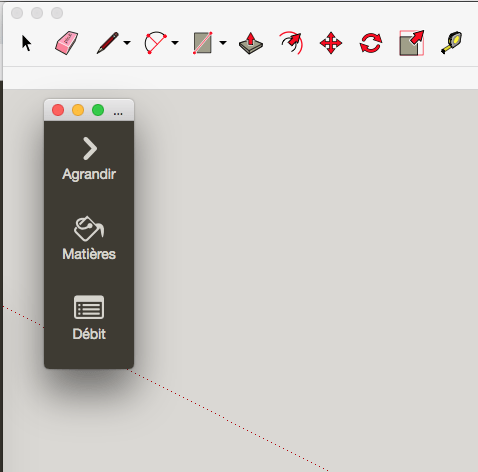

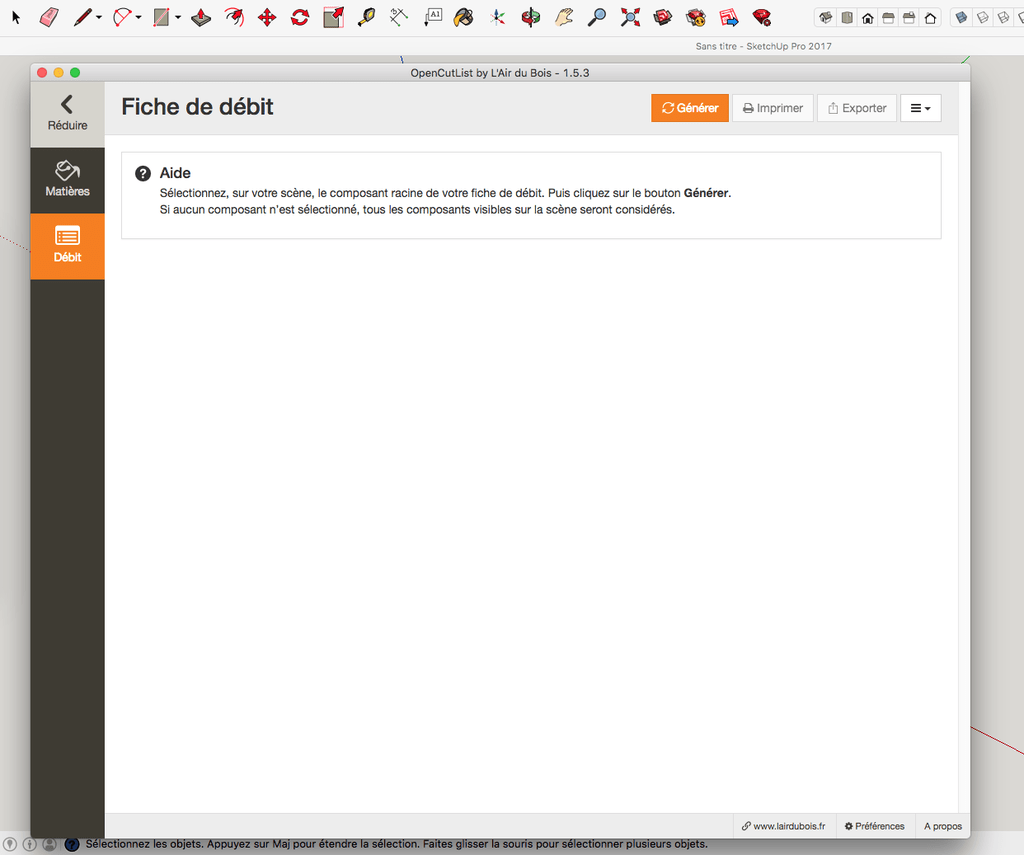

En cliquant sur l'icône ou dans le menu, vous ouvrirez la fenêtre d'OpenCutList.

Et voilà !

Pour aller plus loin et découvrir comment utiliser OpenCutList, regardez cette video...
