Boris Beaulant

Comment masquer les unités et changer la précision dans OpenCutList ?

OpenCutList, est le plugin Sketchup développé en marge de la plateforme L'Air du Bois par Boris Beaulant et Martin Müller et permettant de générer des fiches de débits, calepinage de panneaux et calepinage de barres. Pour en savoir reportez-vous à cette fiche logiciel.


Par défaut, dans un nouveau modèle Sketchup, lorsque l'on utilise l'outil de cotation ou que l'on lance la génération d'une fiche de débit dans OpenCutList, les unités sont affichées au bout de chaque valeur.

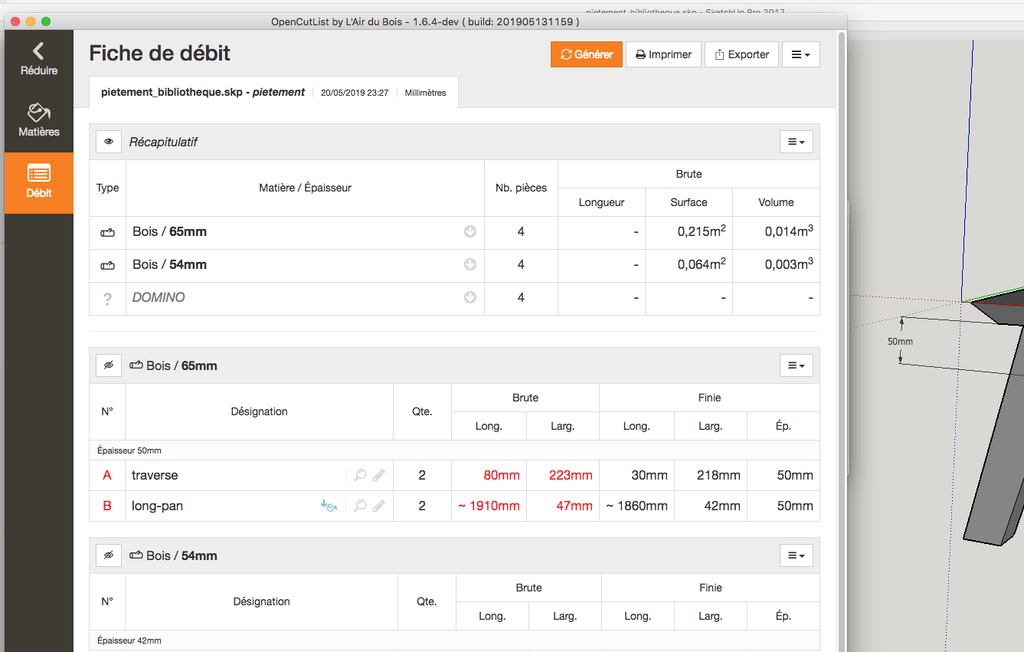

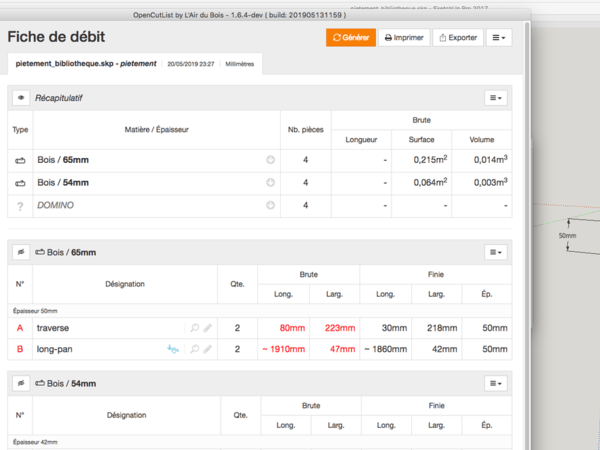

Comme le montre cette capture où chaque valeur est suivi de "mm" parce que l'unité du modèle est le millimètre.

Afin de s'intégrer au mieux à Sketchup, OpenCutList suit au maximum les réglages internes du logiciel.

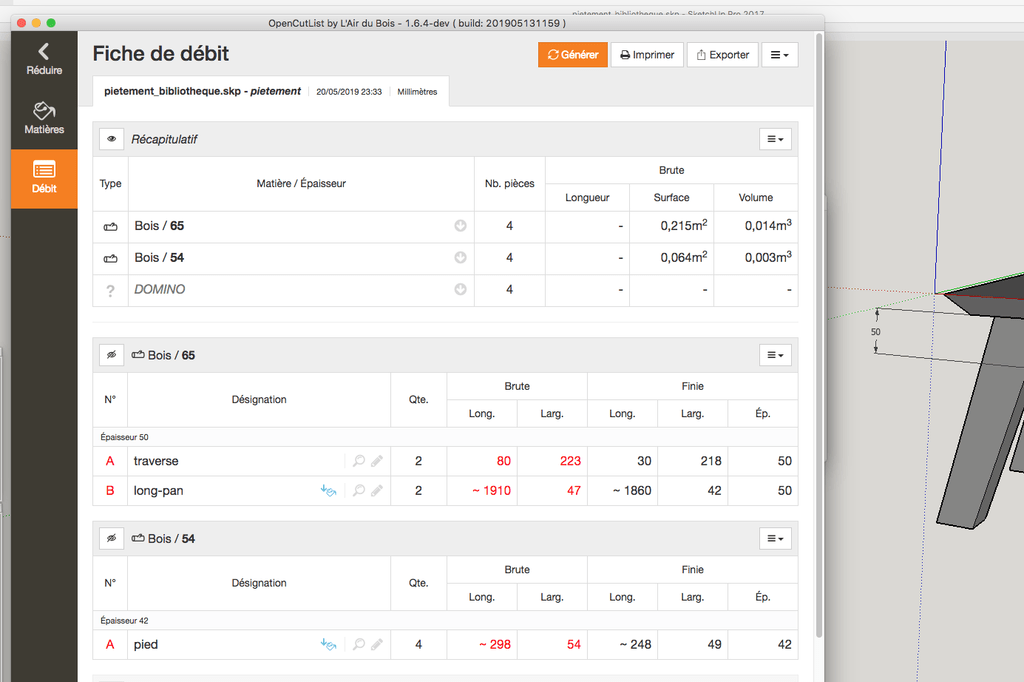

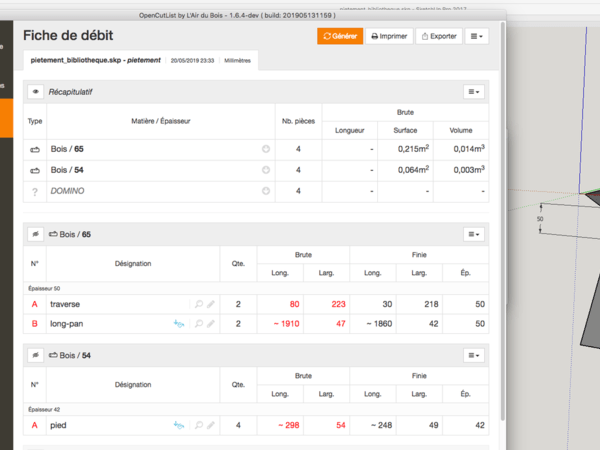

Du coup, pour masquer l'affichage des unités, c'est dans les réglages du modèle que ça va se passer.

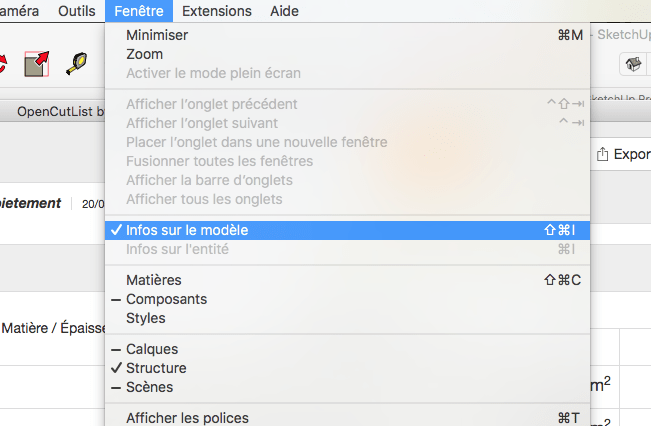

Dans le menu Fenêtre, ouvrez Infos sur le modèle. Vous verrez alors apparaître une boîte de dialogue dans laquelle vous ouvrirez l'onglet Unités.

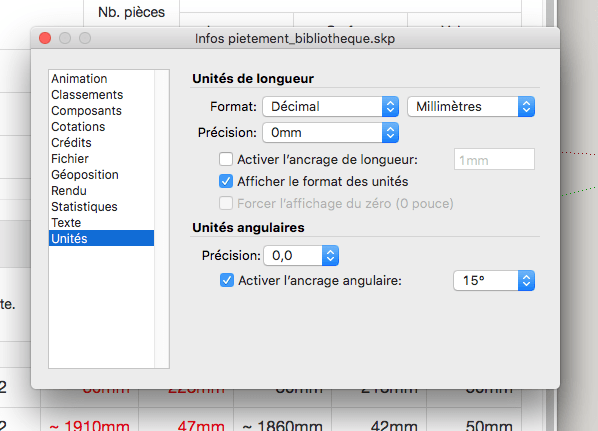

Une fois sur cet onglet, il vous suffit de cliquer sur la case Afficher le format des unités pour choisir si ces dernières sont visibles.

Notez au passage que c'est dans cette même fenêtre que vous pouvez changer la précision et donc le nombre de chiffres derrière la virgule des valeurs affichées dans OpenCutList.

Et voilà !

Mis à jour

Discussions

EstOuest
( Modifié )

Pour une gestion rapide des unités, j'utilise le plugin de gestion des unités Toggle Units qui permet de

  • ajouter ou enlever de la précision.
  • afficher ou non les unités
  • changer d'unité

Le plugin est francisé.
Le plugin est paramétrable.
Il apparait dans le menu Extensions > Gestions des Unités

En tout cas vous pouvez télécharger la version corrigée par Tig ICI
(les versions précédentes sont incompatible avec SU 2019)

Et ici pour le TELECHARGEMENT DIRECT

Je m'en sert tout le temps. En complément de OCL c'est top

(j'ai du déformer l'image de copie d'écran car le formulaire n'accepte pas les images avec une différence trop importante entre la largeur et la hauteur. Désolé)

Boris Beaulant

Ok, mais ça apporte pas une si grande différence avec ce qu'il est possible de faire depuis la fenêtre de préférence, non ?

EstOuest

Effectivement, le plugin n'apporte pas de fonctionnalités supplémentaires.
Mais il permet de faire les changements très rapidement.
Donc si je travail en mm et que je veux passer en m pour une lecture de surface en m2 avant de revenir au mm, Ou bien supprimer provisoirement l''affichage des unités pour un export de la fiche de débit, et bien toggle units permet de basculer d'un réglage à l'autre de façon hyper rapide. Alors que passer par les préférences est fastidieux.

Niouniou
( Modifié )

Je viens de m'y mettre!
Une fonctionnalité intéressante (enfin disons plus un paramétrage) serait de paramétrer les surcotes de débit par rapport au fini (pour des grandes dimensions et/ou du bois nerveux...).
Cette fonctionnalité existe peut-être, mais en cherchant dans les options, je n'ai pas trouvé...

Boris Beaulant

Heu, je ne suis pas certain de comprendre ce que tu proposes.
Tu veux dire que la surcote devrait être variable suivant la valeur de la cote finie ?

Niouniou
( Modifié )

Boris Beaulant euh, peut-être pas si complexe, mais que ces 5 mm actuels puissent être paramétrables par l'utilisateur : mettre +7 par exemple à la place de +5... Suis je plus clair ?

Boris Beaulant
( Modifié )

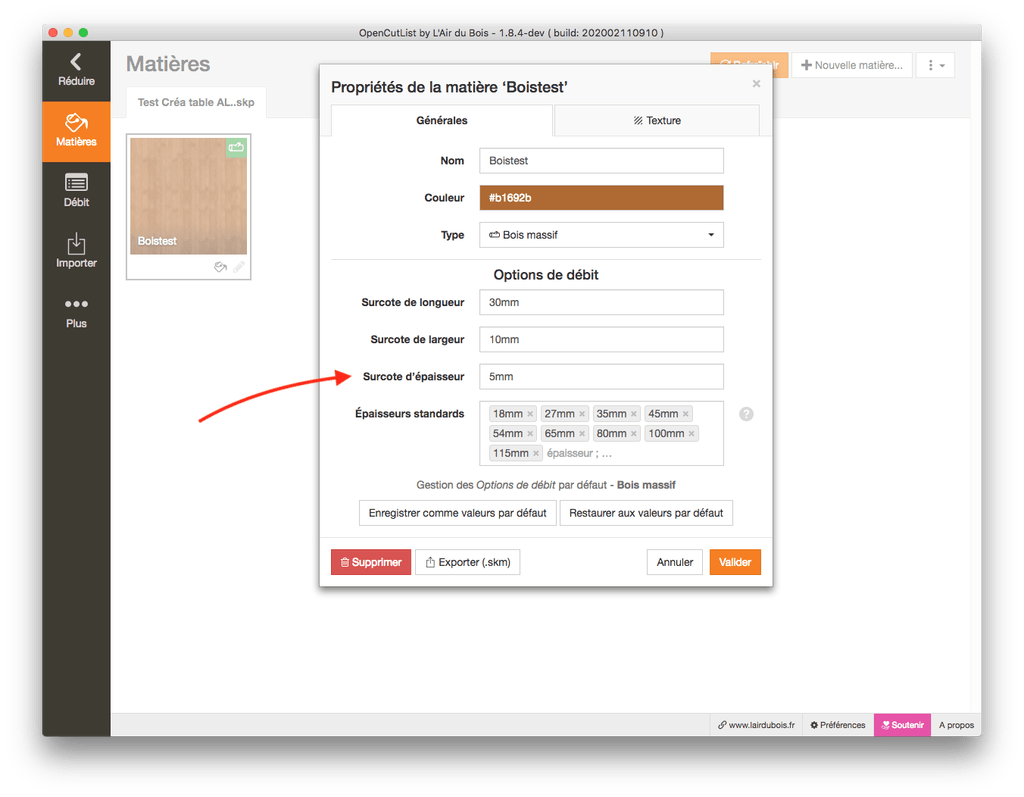

Niouniou ha, déjà comme ça. C'est dans les paramètres de la matière que ça se configure.

Niouniou
( Modifié )

Boris Beaulant Merci Boris! Je n'avais pas vu cette boîte de paramétrages!
