Nettoyage en profondeur d'une défonceuse Ryobi ERT-1150V.

Nettoyage en profondeur d'une défonceuse Ryobi ERT-1150V.
+

J'ai en prêt une défonceuse Ryobi ERT-1150V montée sous table. Cependant, sa course est limitée à ~3cm alors que la notice indique 54mm.

Après avoir un peu hésité à tout démonter, je me suis lancé. Voici un petit pas à pas de l'aventure et des choses que j'ai envie de retenir.

Liste des articles

Mis à jour

Partager

État des lieux

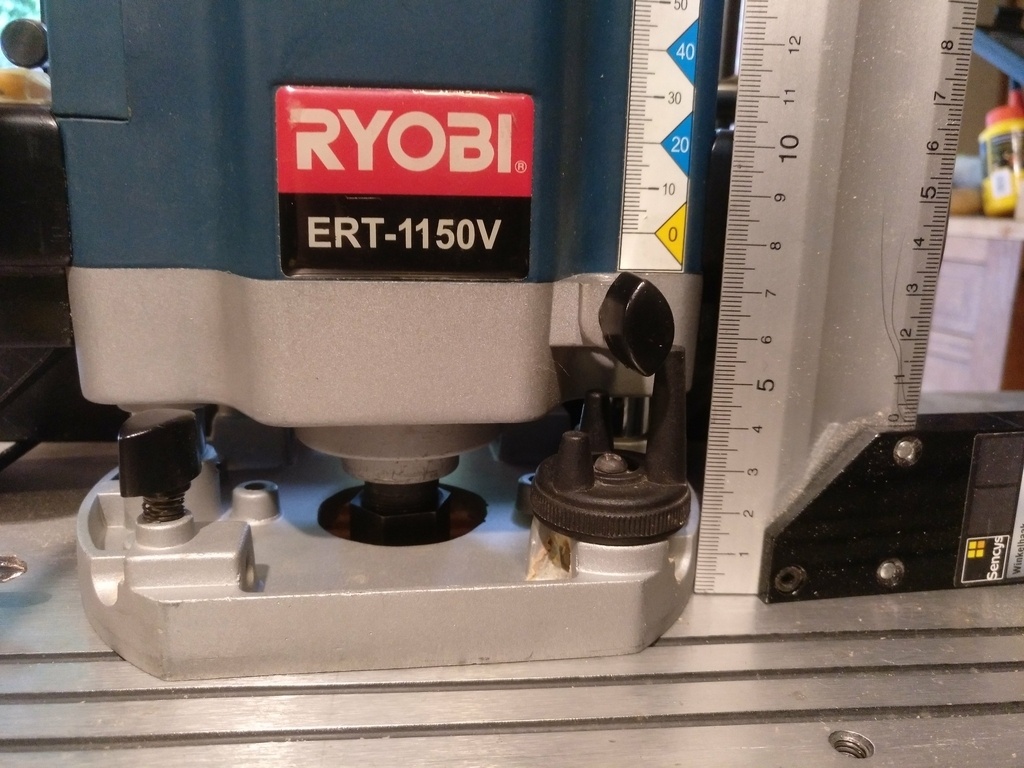

J'ai cette machine en prêt, pour m'accompagner dans mes débuts dans la menuiserie. Cependant la défonceuse a un débattement limité à approximativement 3 centimètres, ce qui ne correspond pas à ce qui est indiqué dans la documentation (voir défonceuse Ryobi ERT-1150V).

La défonceuse est accompagnée d'une petite table Ryobi sur roulette, d'un peigne, de quelques fraises et de guides.

À part le débattement anormalement petit, la défonceuse tourne correctement.

Publié Mis à jour

Partager

Démontage et nettoyage

Après beaucoup d'hésitations et la peur d'abimer une machine qui ne m'appartient pas, je me suis décidé à la démonter de fond en comble pour trouver ce qui gène la descente de la défonceuse et limite son débattement.

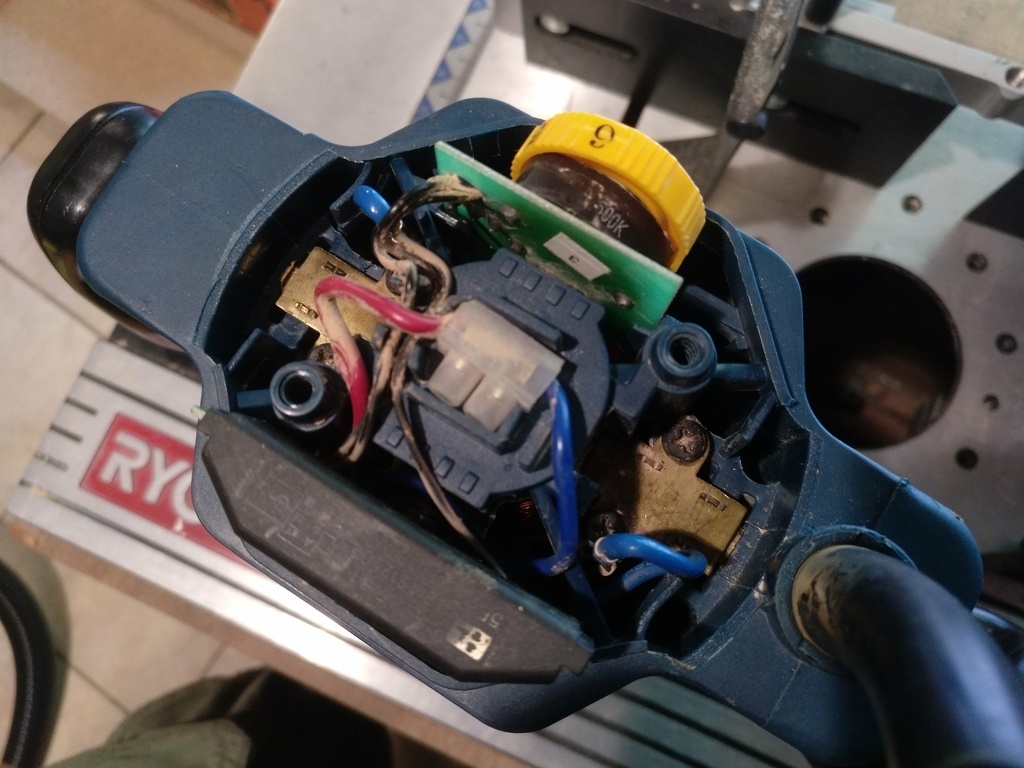

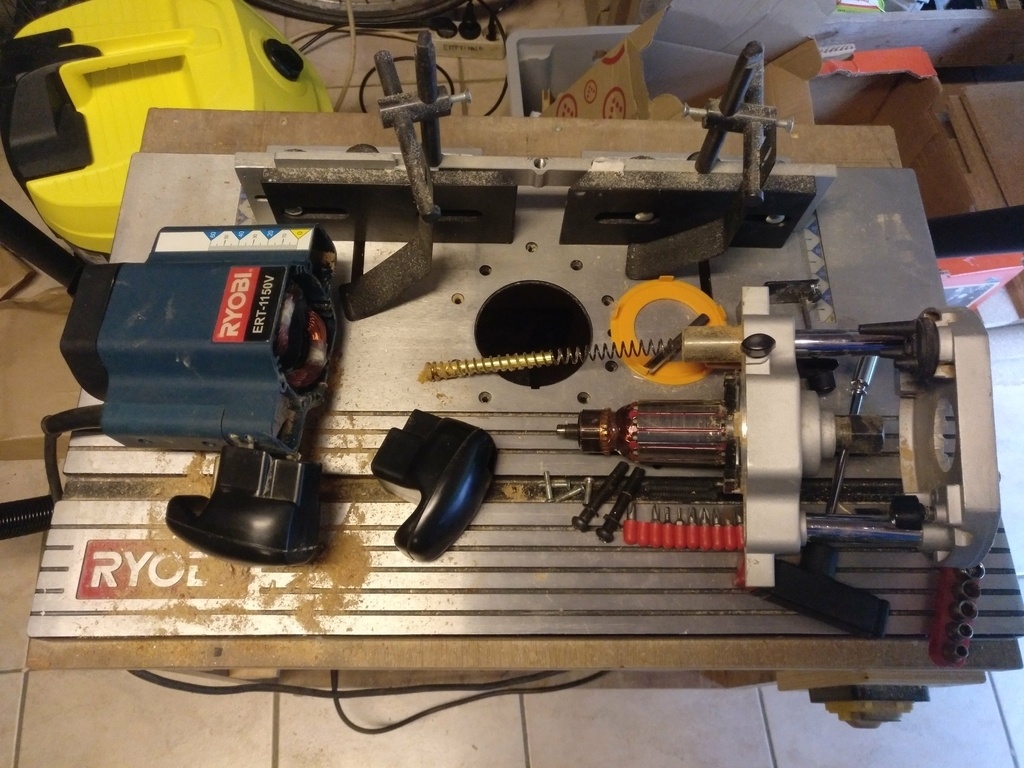

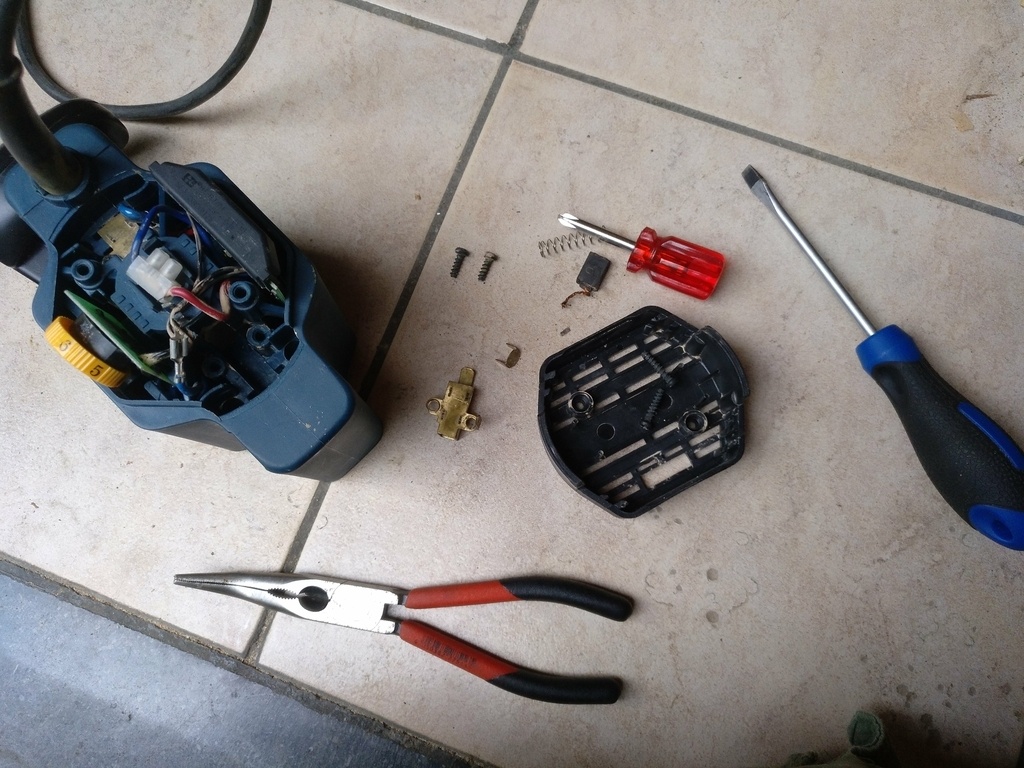

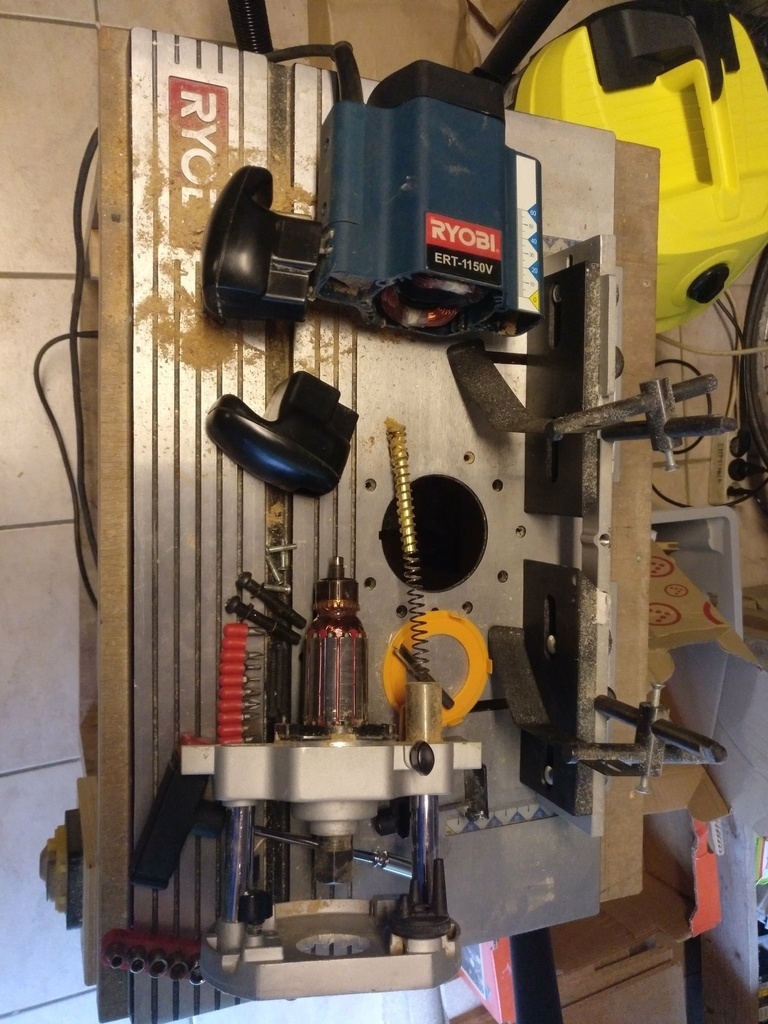

Armé d'un tournevis en croix, j'ai démonté tout ce que je pouvais. Poignées, alimentation, électronique, tout y passe. Jusqu'au moment où je réalise qu'il faut que j'ouvre jusqu'au moteur pour avoir accès à ce qui gène le mouvement de la défonceuse.

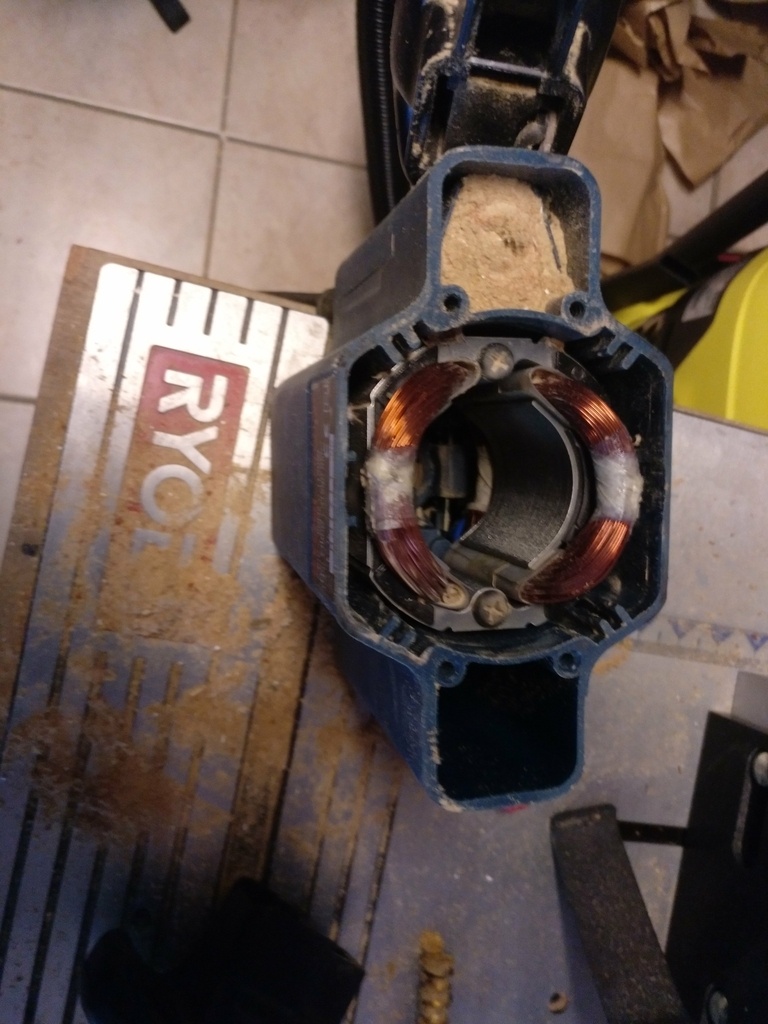

Une fois la défonceuse ouverte, je repère vite la poussière qui bloque le débattement. J'aspire tout le plus consciencieusement possible.

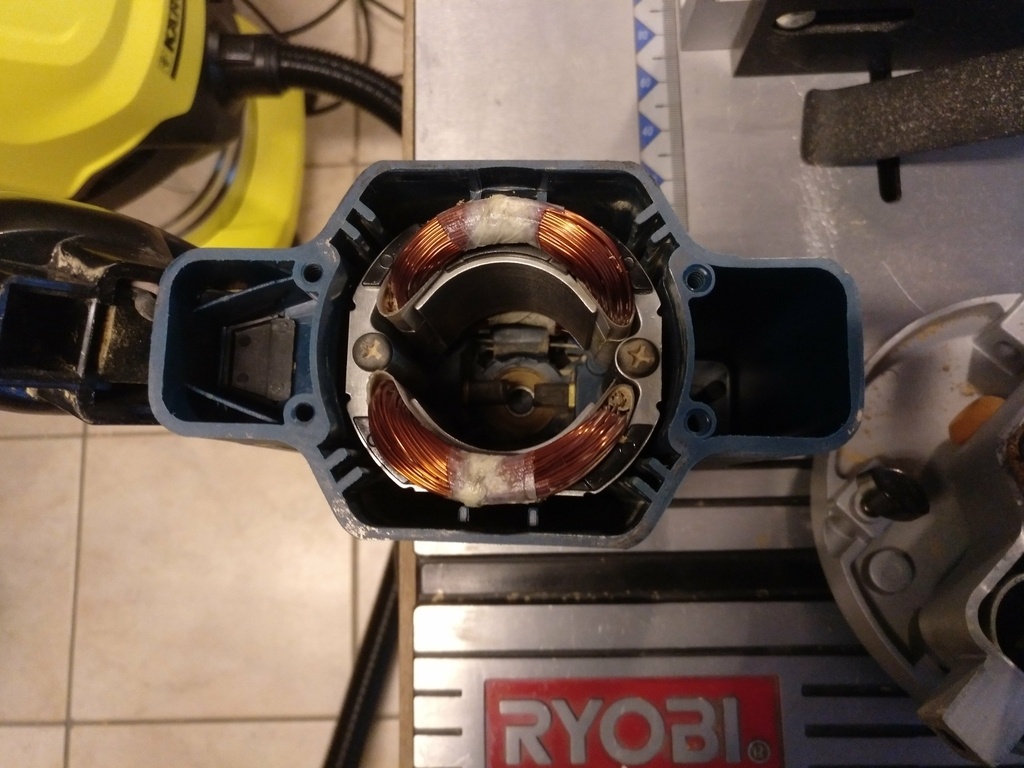

Une fois que tout est nettoyé, je commence à remonter la machine. Je me dis à moi-même: "Ça c'est bien passé, ouf!"...

Publié Mis à jour

Partager

Réparation... et remontage

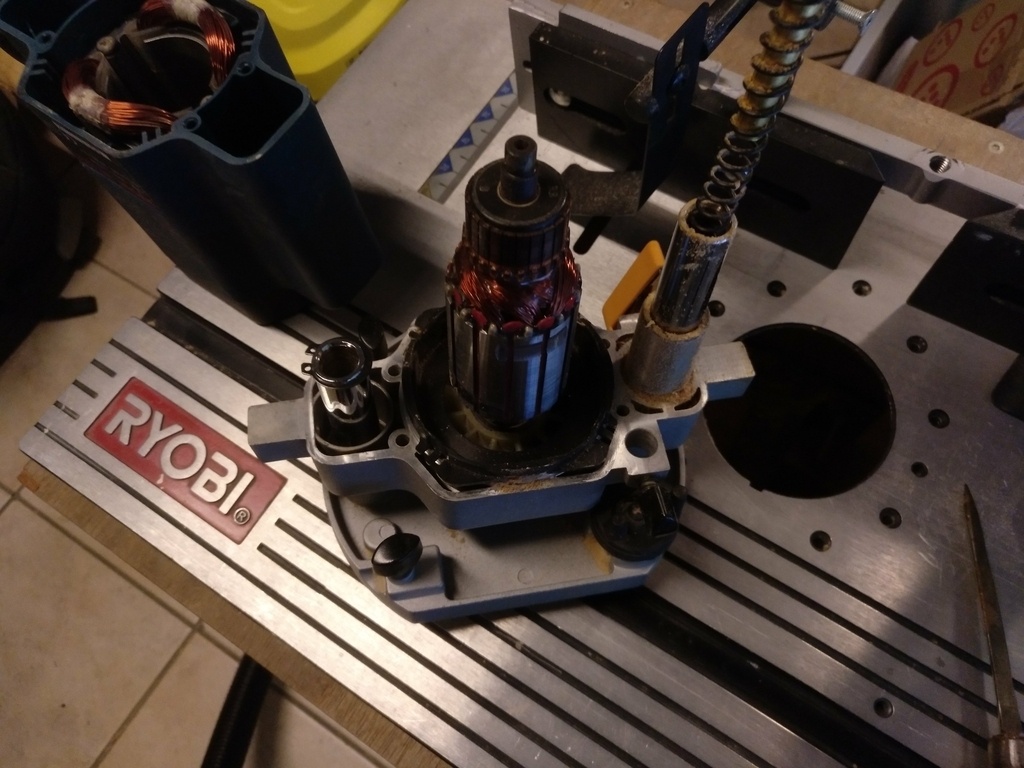

Tout se passait bien jusqu'à ce que j'essaye de remettre le rotor dans le stator et de refermer la machine.

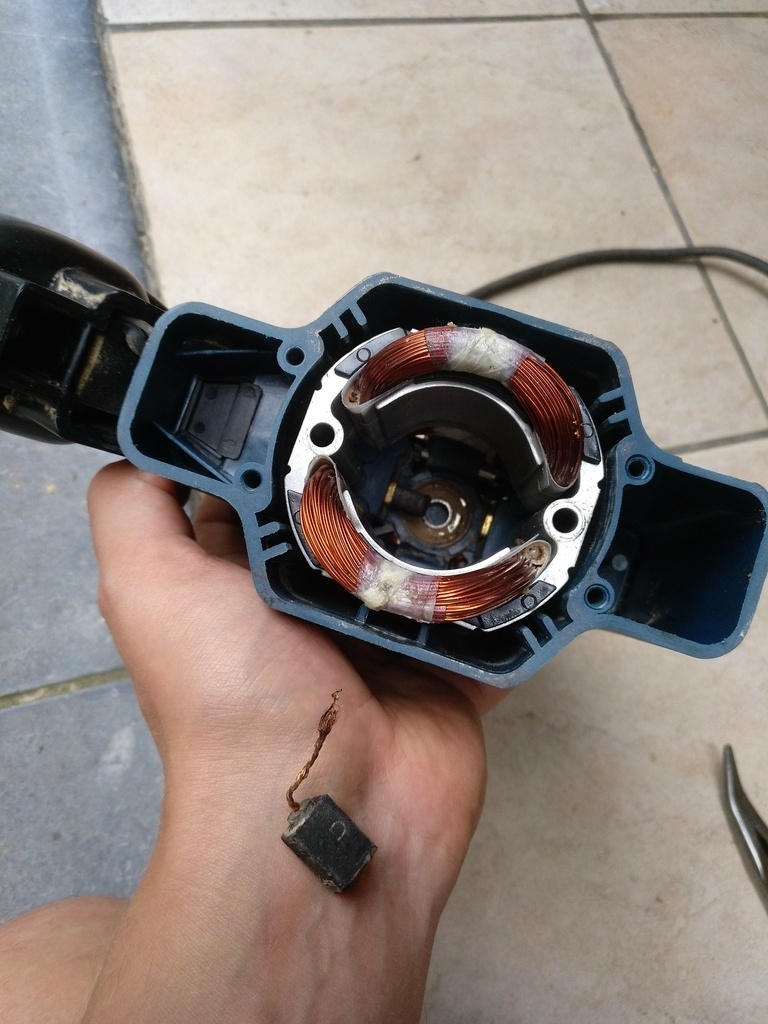

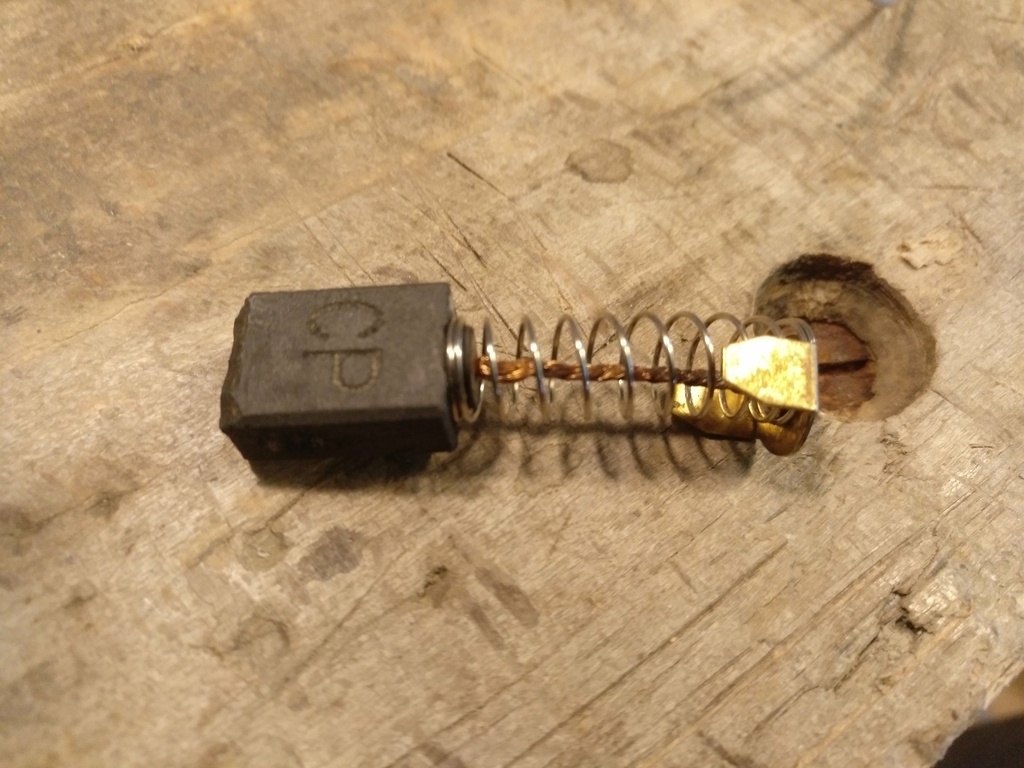

J'ai coincé contre les charbon et j'en ai cassé un.

J'aurais du démonter les charbons avant de rassembler les deux parties du moteur. Je ne le savais pas... (C'est aussi pour ça que j'écris ce pas à pas, pour éviter que cette mésaventure arrive à d'autres.)

J'ai du m'arrêter là, avec une machine en plusieurs morceaux, sans savoir si je pourrais la remonter et si elle marcherait encore! Je me suis endormi et réveillé en y pensant.

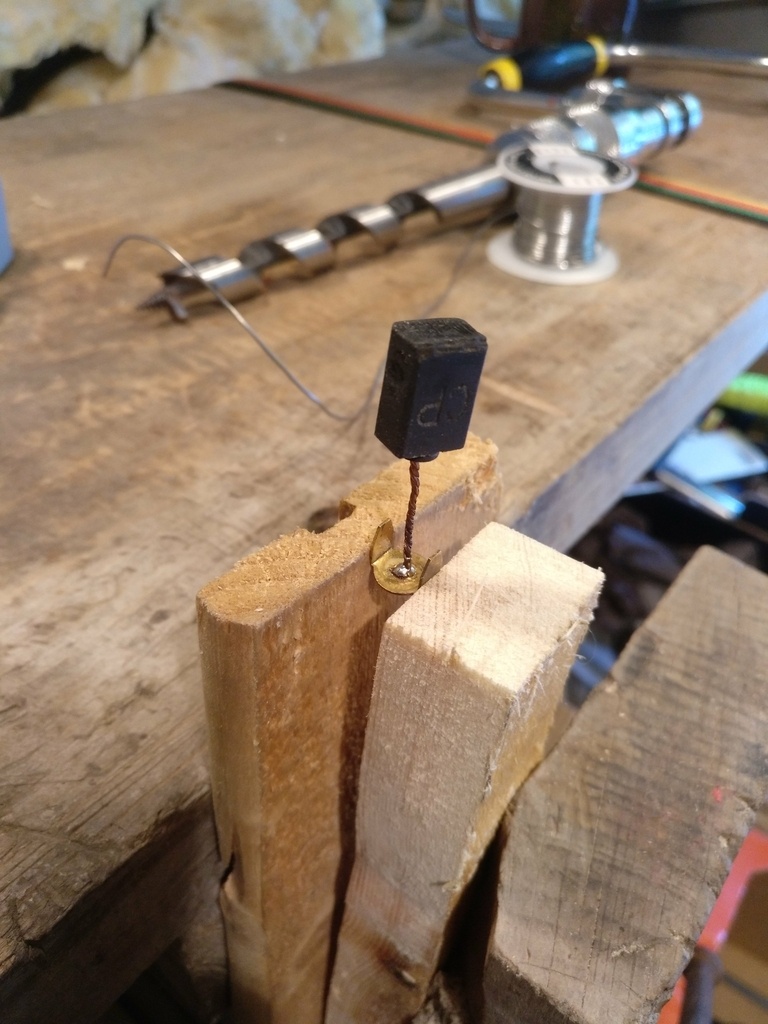

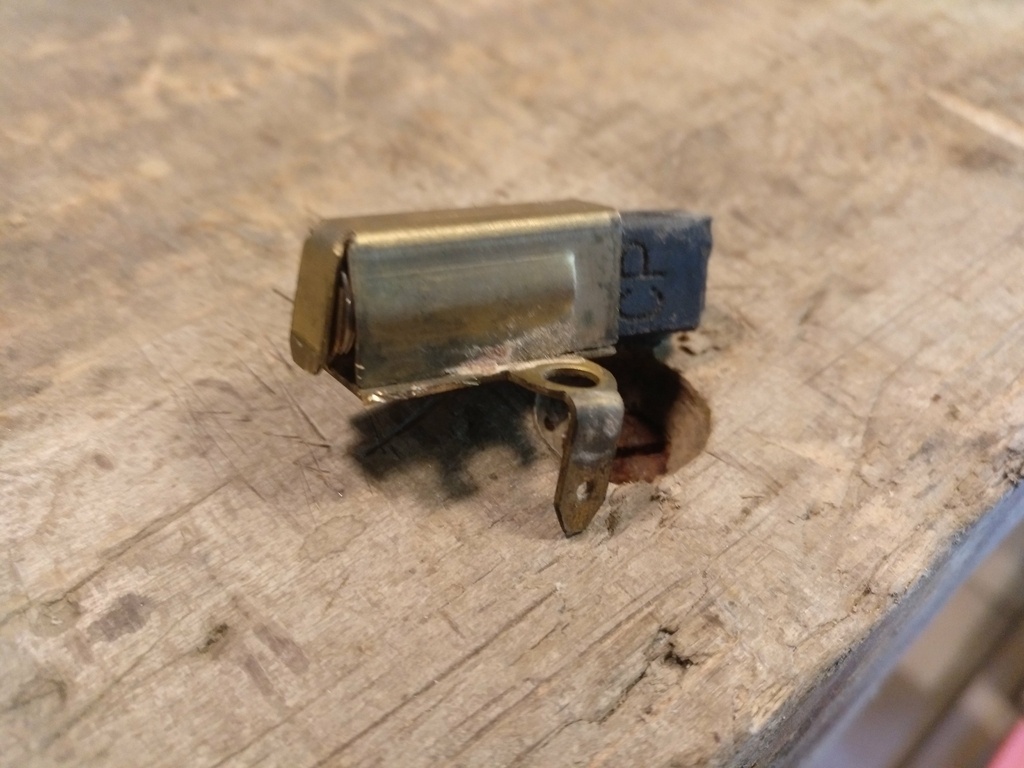

Le lendemain, j'ai attrapé mon fer à souder et j'ai soudé le charbon sur son support.

J'ai ensuite tout remonté dans la défonceuse, fébrilement... J'ai revissé chaque partie en espérant que la machine redémarrerait correctement et que le problème de débattement serait réglé.

Publié Mis à jour

Partager

Vérifications

Une fois toutes les parties réassemblées, j'ai branché la machine.

J'ai appuyé sur le bouton.

Elle a démarré. Elle a démarré!😊 Quel soulagement!

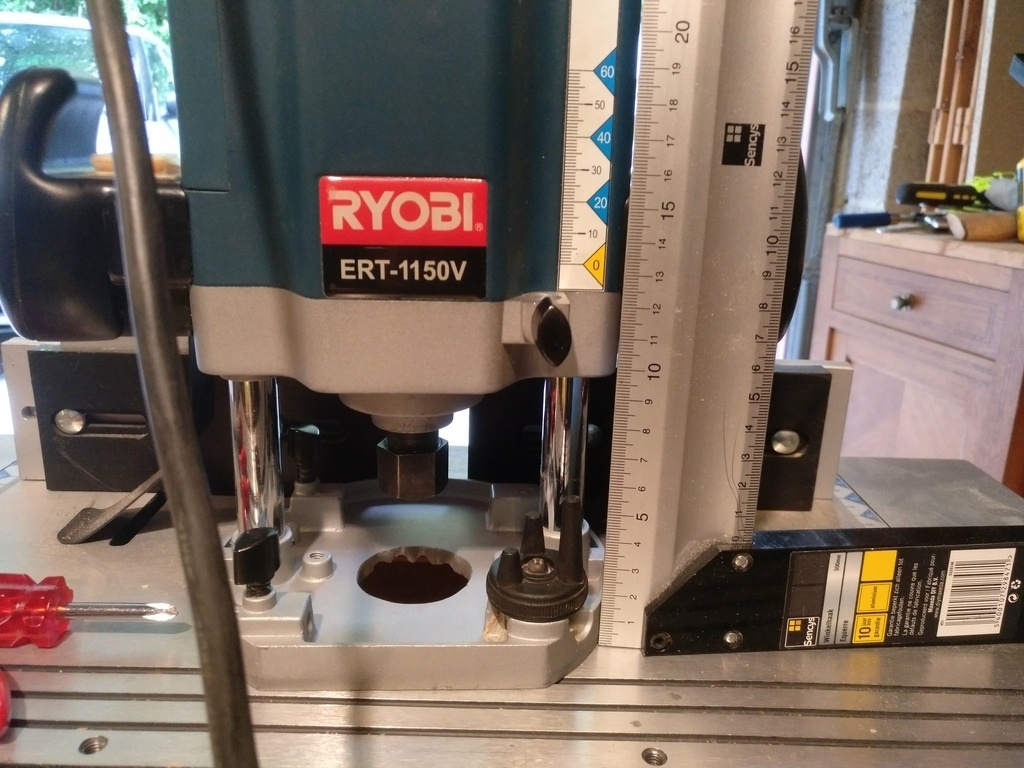

J'ai vérifié le débattement. J'ai bien récupéré les ~20 millimètres qu'il manquait!

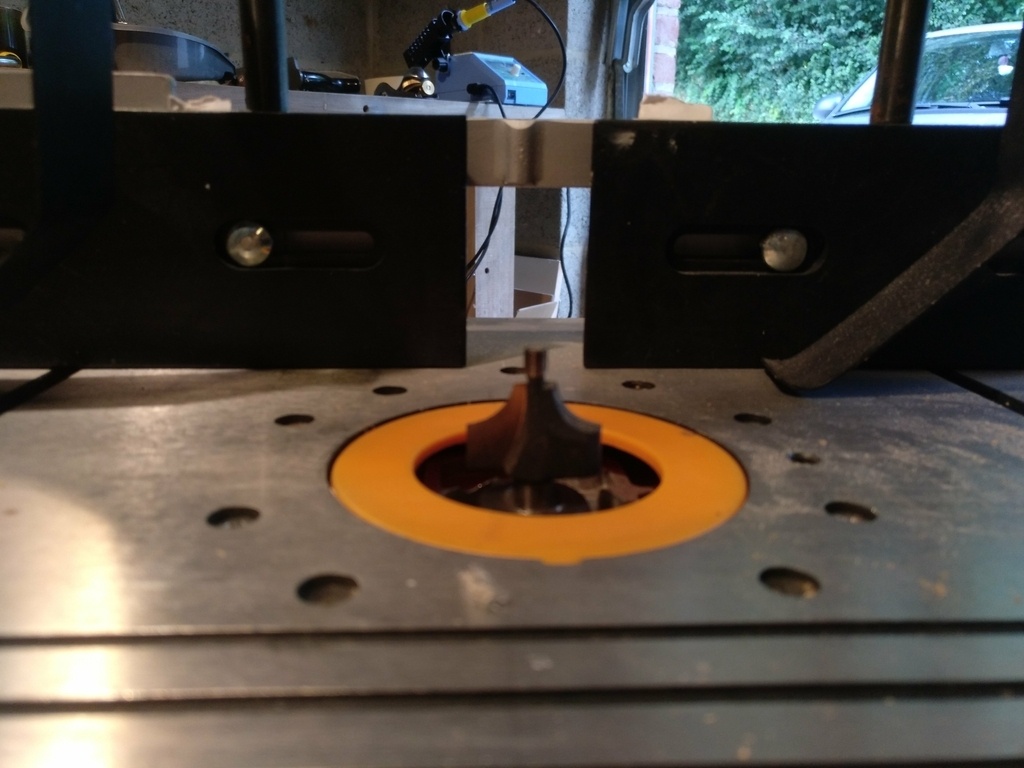

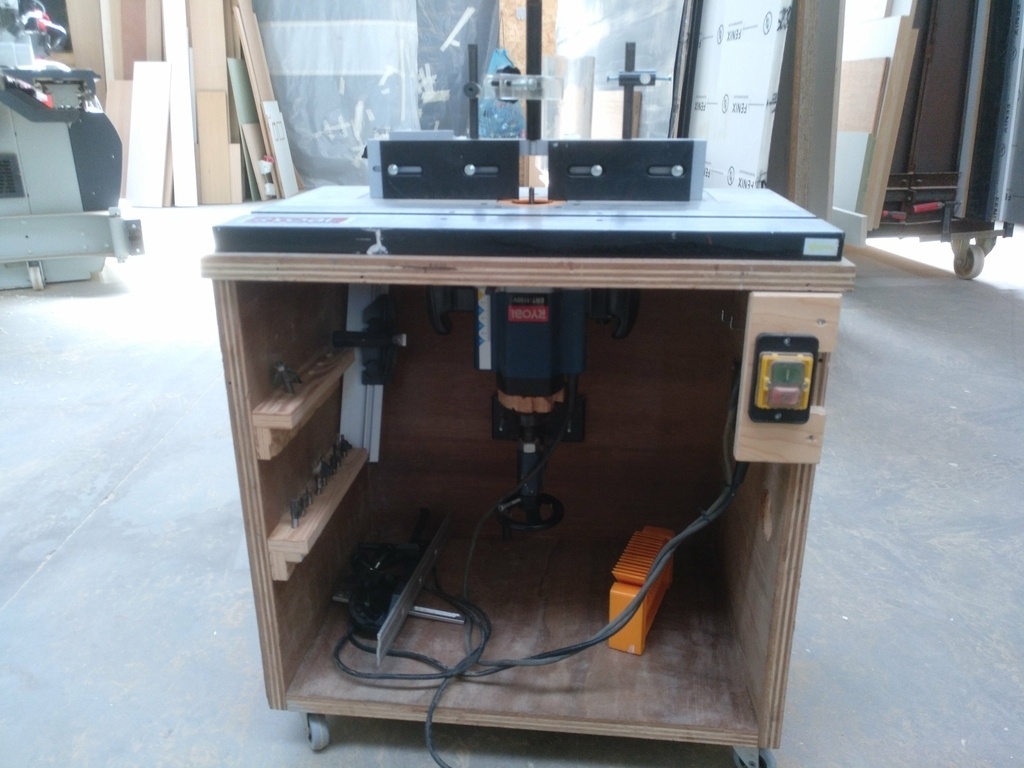

J'ai donc replacé la défonceuse sous la table et j'ai placé une fraise. Elle dépasse correctement alors qu'avant le nettoyage, c'est à peine si le bout de la fraise dépassait de la table.

J'ai donc solutionné mon problème. La défonceuse est réparée!

Publié Mis à jour

Partager

Aller plus loin

Je me suis contenté de réparer en fixant à nouveau le charbon sur son support. Ça marche et j'en suis très content.

Néanmoins, vu l'usure des charbons, il serait peut-être intéressant de les changer par des neufs.

Publié


Discussions

Artanux  a publié le pas à pas "Nettoyage en profondeur d'une défonceuse Ryobi ERT-1150V.".
il y a 2 ans
Artanux  a publié l'article "Démontage et nettoyage".
il y a 2 ans
Artanux  a publié l'article "Réparation... et remontage".
il y a 2 ans
Artanux  a publié l'article "Vérifications".
il y a 2 ans
Artanux  a publié l'article "Aller plus loin".
il y a 2 ans
rapabois
( Modifié )

Bonjour,
merci, c'est instructif. Selon la conception de la machine, l'empoussièrement risque de se reproduire. Y a-t-il une aspiration ?

Artanux
( Modifié )

Je pense que la machine n'avait pas servie depuis longtemps et n'avait jamais eté nettoyée autant en profondeur.😅 L'empoussièrement s'est fait sur plusieurs années.

Actuellement, rien n'est prévu pour l'aspiration. Peut-être qu'il y avait un support avant, je ne sais pas.

J'y ai réfléchi, je pense bricoler un support pour brancher mon petit aspirateur d'atelier. Ça sera pas parfait mais c'est toujours mieux que rien.

etiennedesthuilliers

bonjour les défonceuses montées a l envers soufre de ce genre de problème il faut une aspiration très efficace de plus changer vos charbon très rapidement si vous voulez garder longtemps votre machine car eux aussi souffrent dans leur position liée a la poussière et risque de mettre le feu a la bécane
etienne qui travaille avec des défonceuses montées a l' envers

BERNIE

Bravo,
Moi je suis à la recherche d'une platine pour ce type de machine, malheureusement elle n'est disponible, si quelqu'un a une idée, je suis preneur.
Bon courage et joyeuses fêtes à toute la communauté.

etiennedesthuilliers

bonjour
j espère que vos bêtises avec les charbons servirons de leçon a d 'autre mais je n 'en suis pas certain , un conseil nettoyez en repolissant le collecteur et changer les charbons
ce genre de problèmes est fréquent
bon noël le bricoleur de service
etienne desthuilliers
