Lansau

Défonceuse Festool OF 2200 sous table Incra de 27’’ x 43’’

  Ce pas à pas présente un projet en cours de réalisation.

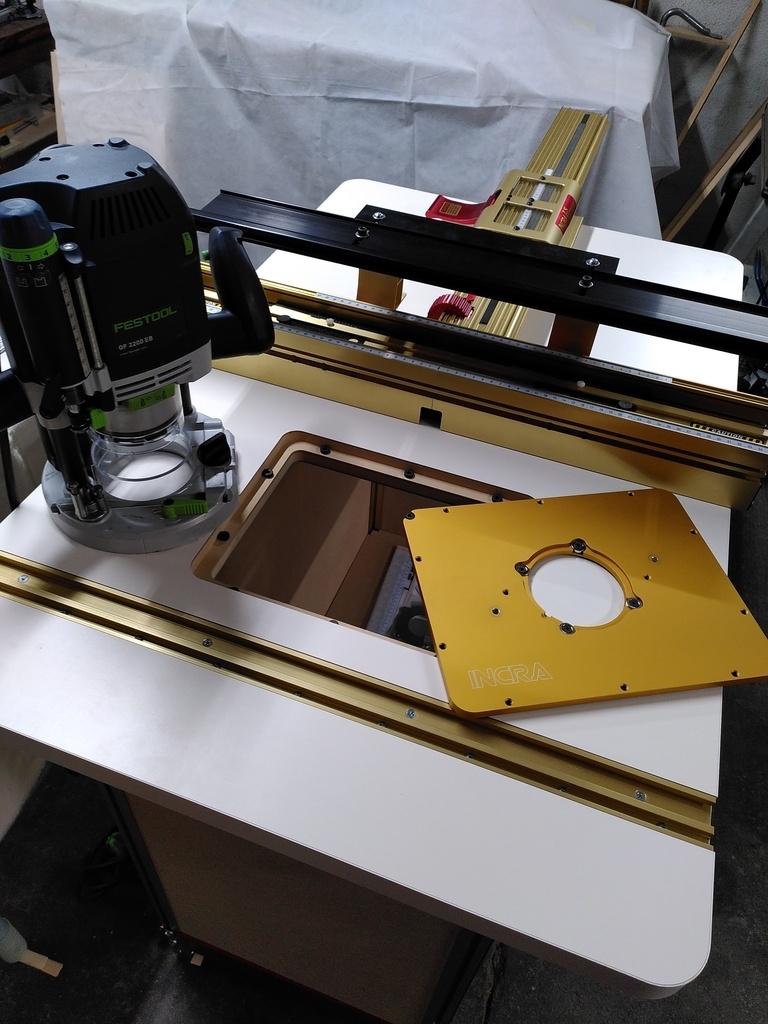

Défonceuse Festool OF 2200 sous table Incra de 27’’ x 43’’
+

Ayant déjà une défonceuse Festool OF 2200 qui me sert peu et désirant utiliser le système Incra je vais tenter de relier ces 2 composants.
Je n'ai pas trouvé grand chose sur le net concernant cette assemblage.
Il y a ça sur le FOG mais ce n'est pas sur une table Incra originale.
Il y a aussi Guido Henn, mais toujours pas sur une table originale et une plaque d'insertion qui ne semble pas être Incra.
Sauf erreur, il semblerait donc bien que ce soit une première que d'associer ces 2 équipements.

Liste des articles

Mis à jour

Partager

Avantages et inconvénients

Les + de ce choix :

  • la défonceuse :

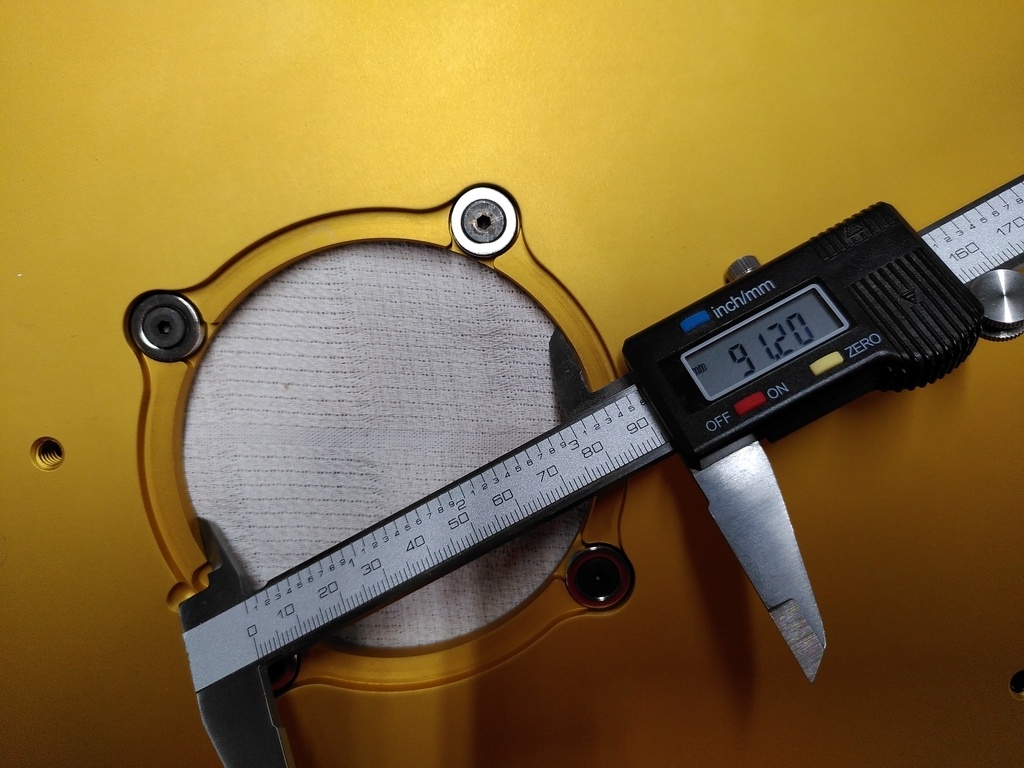

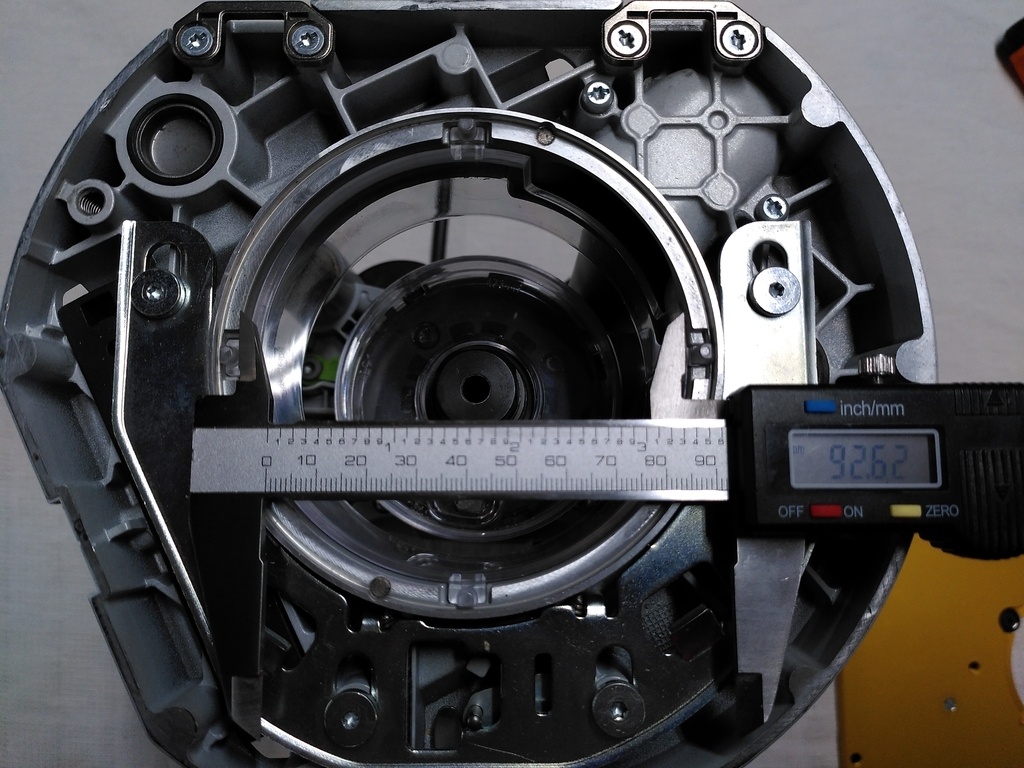

    • très bonnes capacités ( 80 mm de course, un diamètre du puits de 92 mm )

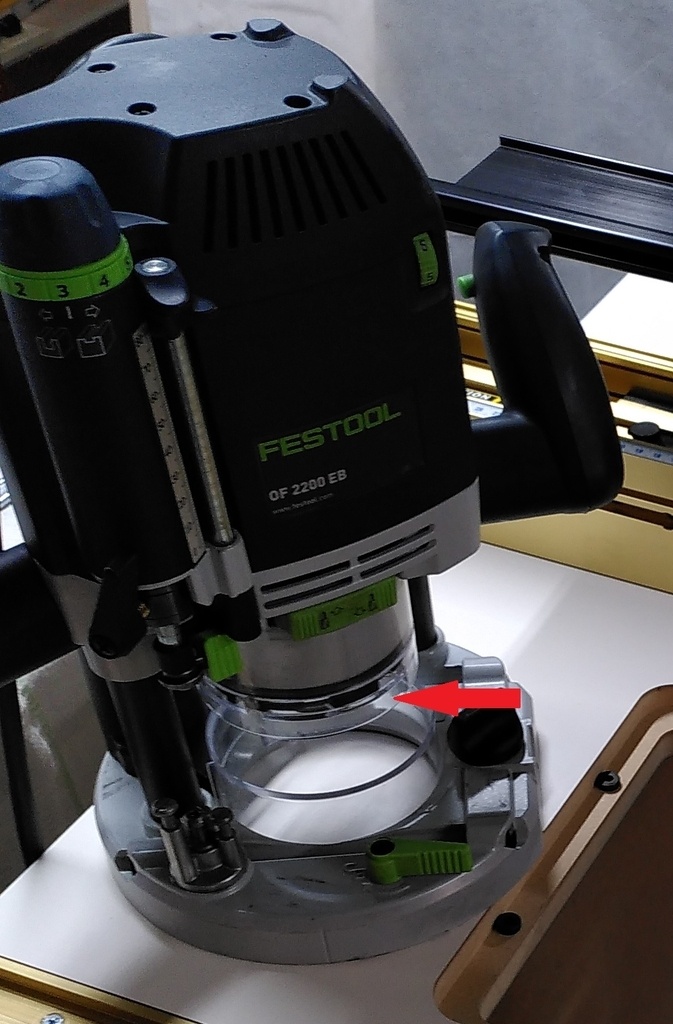

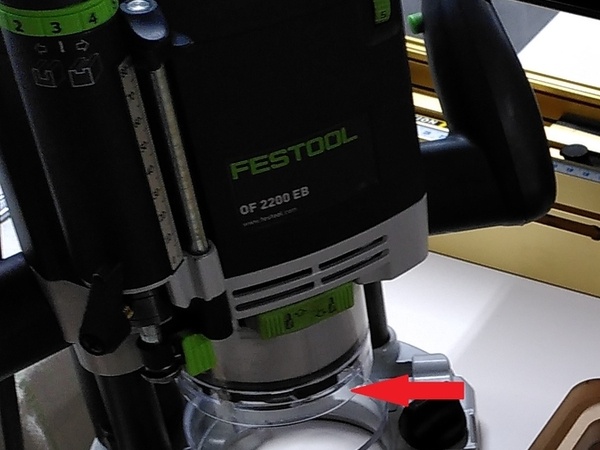

    • système d'aspiration au niveau de la semelle avec la bague transparente amovible qui protège le moteur et qui ferme le puits
    • une puissance suffisante ( 2200 W )
    • extraction facile d'un des 2 ressorts de remontée

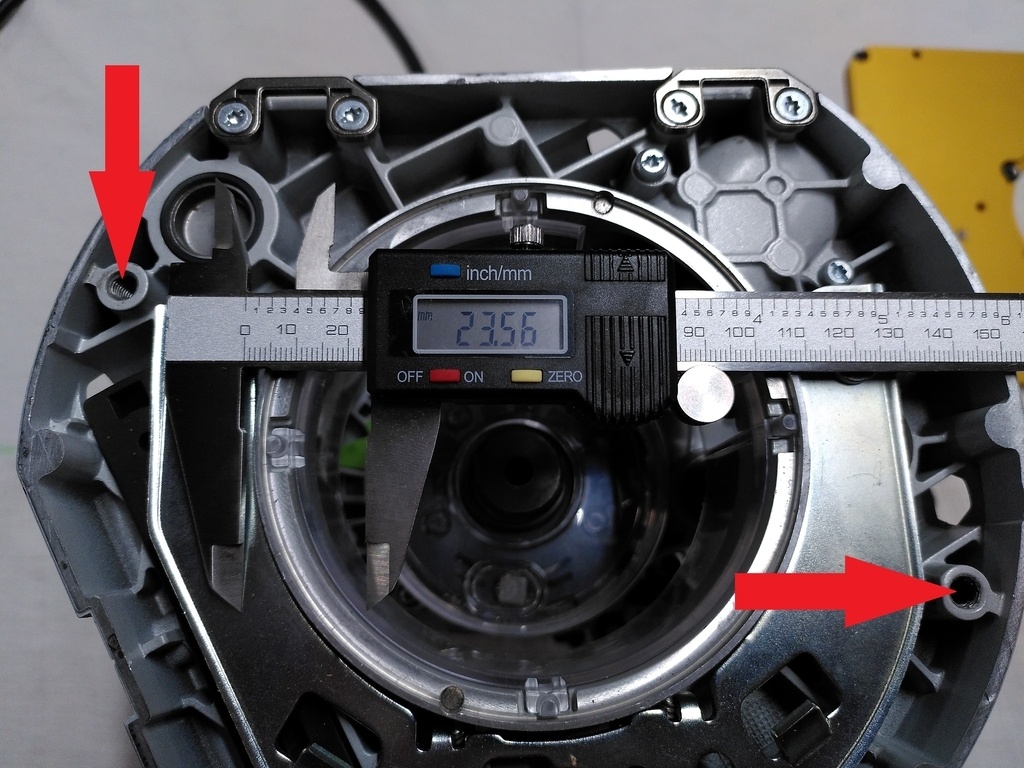

    • possède 2 trous M6 x 23 bien positionnés sous la semelle amovible
    • la défonceuse tient parfaitement debout à l'envers
  • la table :
    • top qualité
    • grande précision du guide qui existe en métrique
    • forte épaisseur du plateau en MDF ( 34.5 mm )
    • forte plaque d'insert en aluminium de 9.5 mm
    • bagues de réduction magnétiques ajustables ( Magnalock ) en métal idéales pour pose d'un régleur de niveau aimanté
    • nombreuses baques de réduction ( 11 Ø + une obturation totale )
    • il existe aussi 6 bagues de réduction CleanSweep MagnaLock pour une meilleure récupération inférieure de la sciure

les - de ce choix :

  • la défonceuse :
    • le coût ( mais je l'ai déjà ! )
    • pas d'élévateur commercial depuis le haut en dehors de celui de la même marque
    • nécessite un ascenseur
  • la table :
    • le coût
    • pas de plaque pré-percée d'origine
    • encombrement arrière du guide
    • beaucoup de choses en mesures impériales ( exemple les rainures des montants en profilé d'aluminium font 1/2" de large => pas de panneau de cette épaisseur ici )
    • pas de serrage efficace de la plaque d'insert pour compenser la poussée de l'ascenseur
Publié Mis à jour

Partager

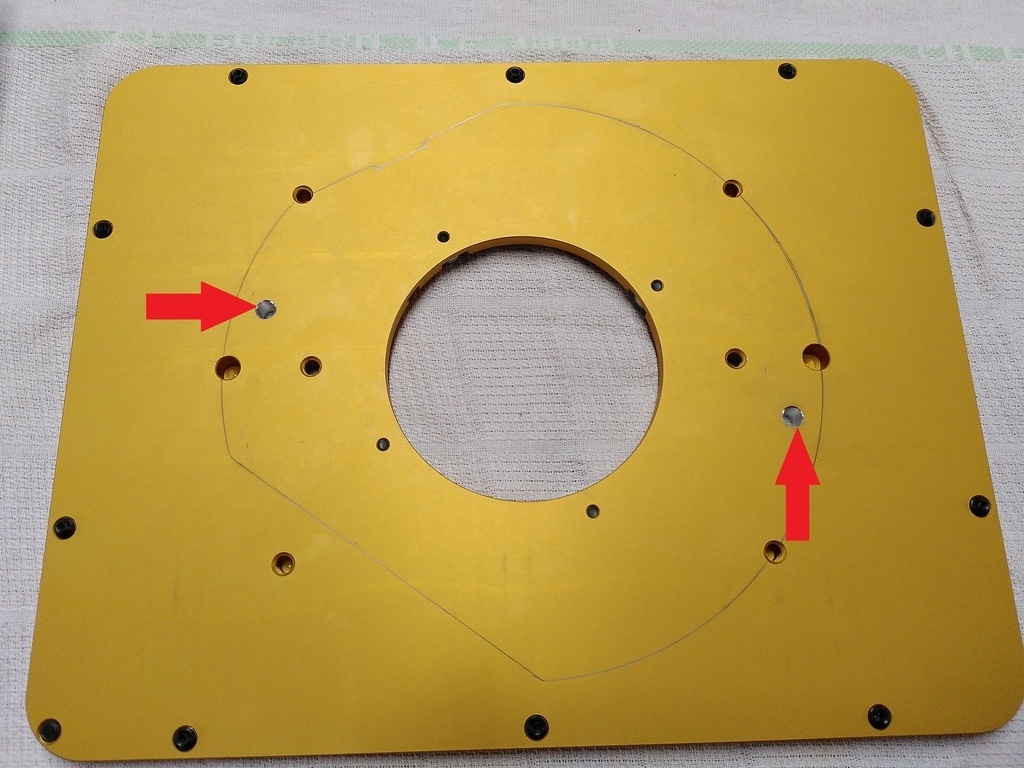

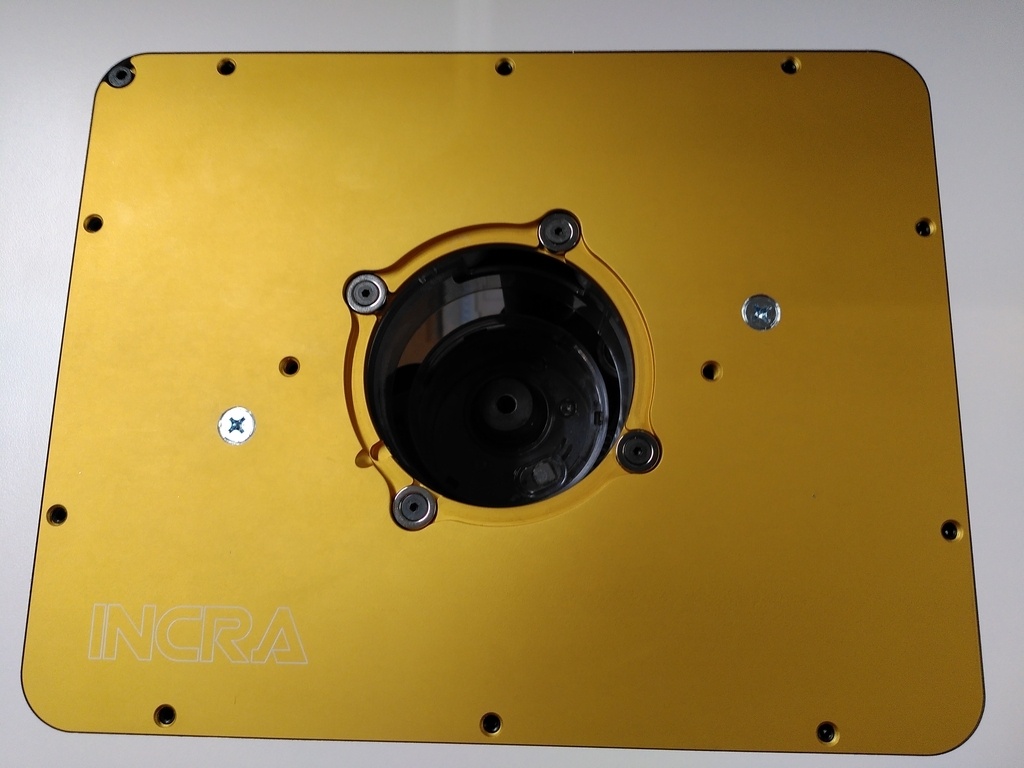

Position de la défonceuse et perçage de la plaque

Plusieurs problèmes à régler :

  • avoir accès aux commandes de la défonceuse
    • serrage de la position en hauteur
    • réglage de la vitesse
    • système de blocage du mandrin
  • centrage de la défonceuse sur la plaque d'insert
  • perçages en dehors des différents trous existants déjà
  • passage de la défonceuse dans le trou de la table ( je confirme que cela passe sans rien démonter sur la défonceuse )
  • laisser au-moins 15 mm sur le tour inférieur de la plaque d'insertion pour mise en place dans la feuillure de la table

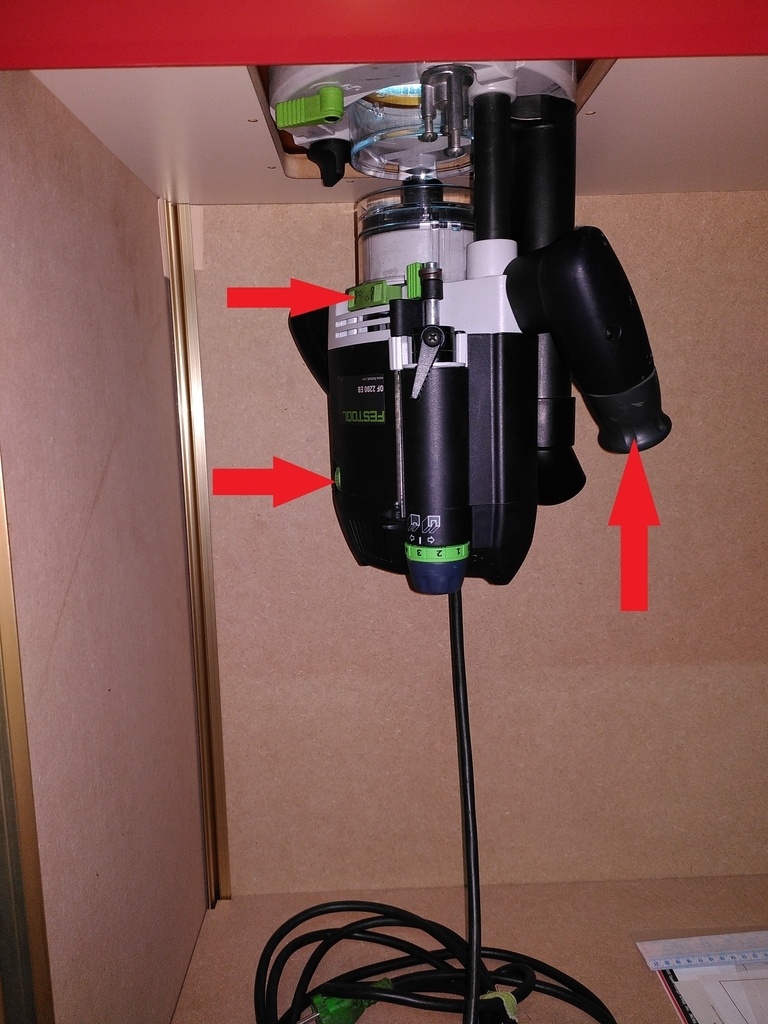

Quelques vues de la défonceuse en place, avec l’accès aux commandes sous la table.
Comme on peut le voir sur la photo, la défonceuse passe juste dans l'ouverture mais ça le fait!

Publié Mis à jour

Partager

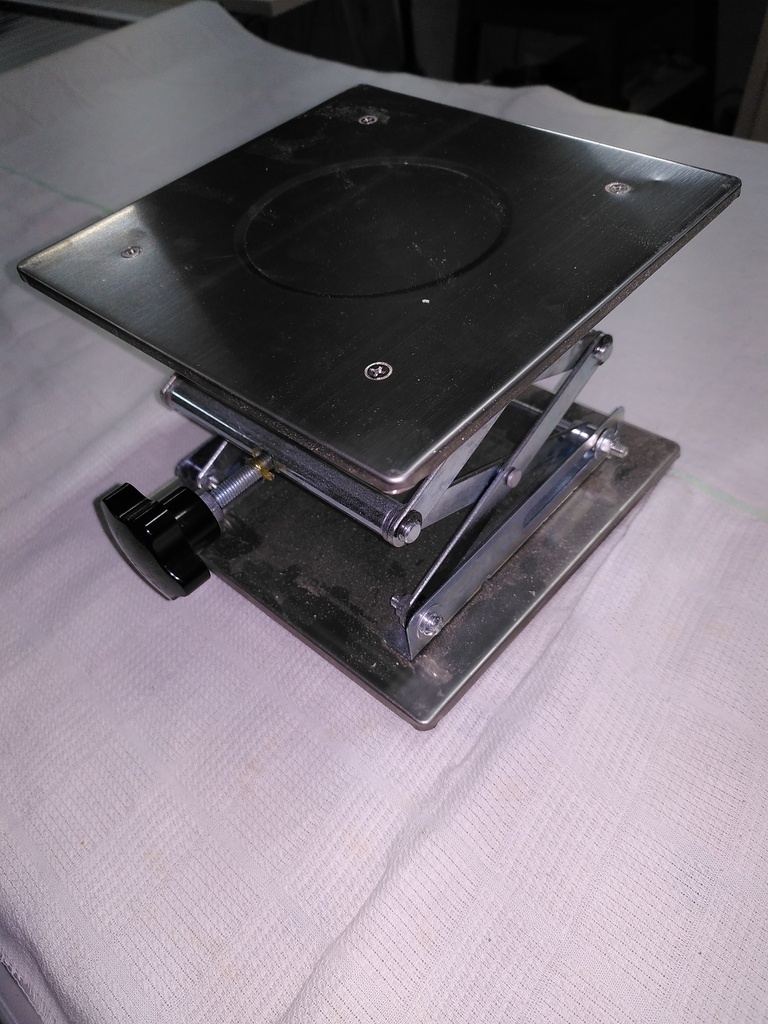

L'ascenseur

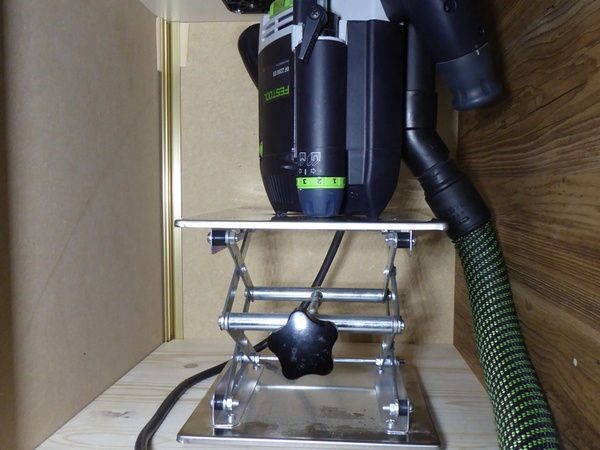

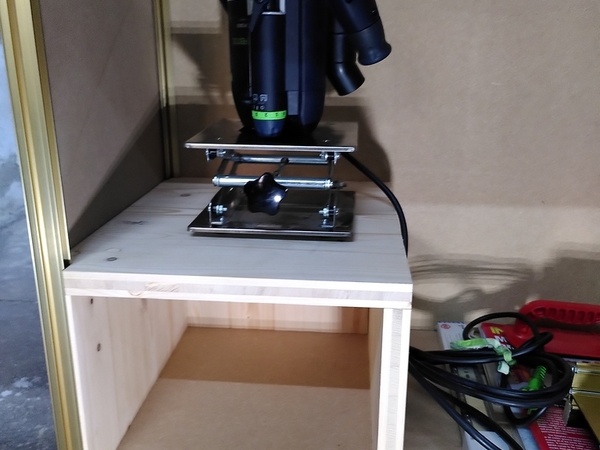

J'ai trouvé un ascenseur pour laboratoire avec des larges surfaces de contact.
La molette est un peu petite, à voir à l'usage si besoin de modifier ça.
En position la plus basse, le démarrage est difficile avec la lourde défonceuse dessus. Il vaut mieux démarrer avec l'ascenseur légèrement ouvert de quelques cm comme sur la photo.

Édit du 30/10/21 :

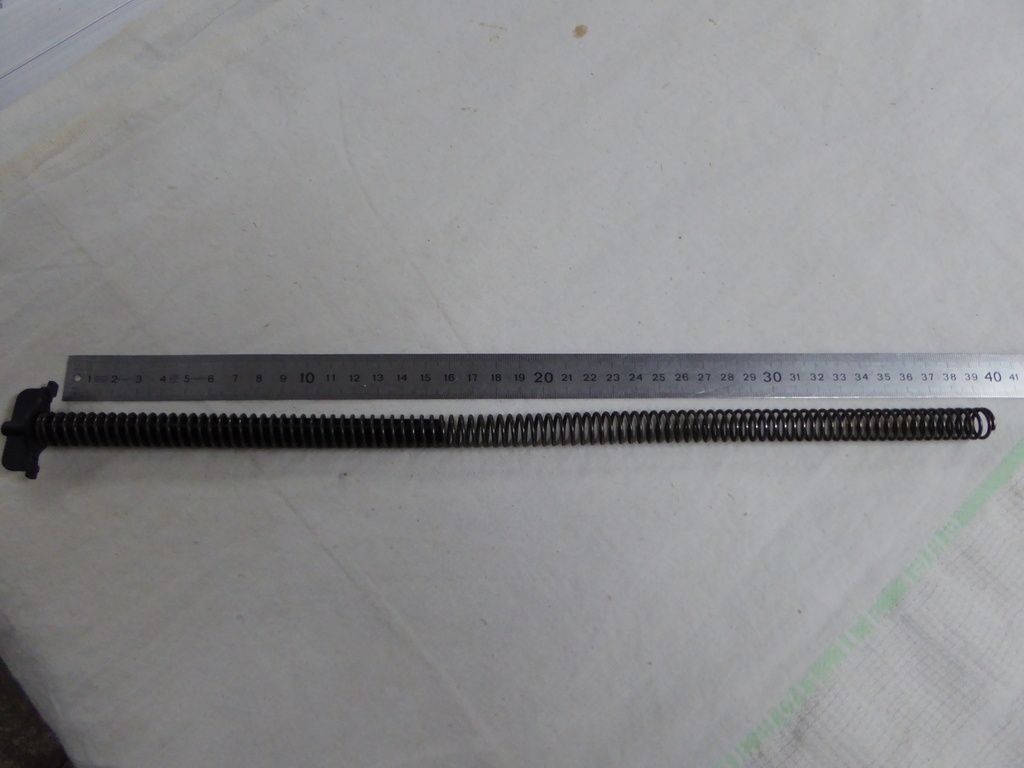

Même si je l'ai indiqué dans les + de la défonceuse, j'ai oublié de préciser que j'ai enlevé un des deux ressorts, ce qui ce fait très facilement en dévissant les 4 vis Torx du capot supérieur.

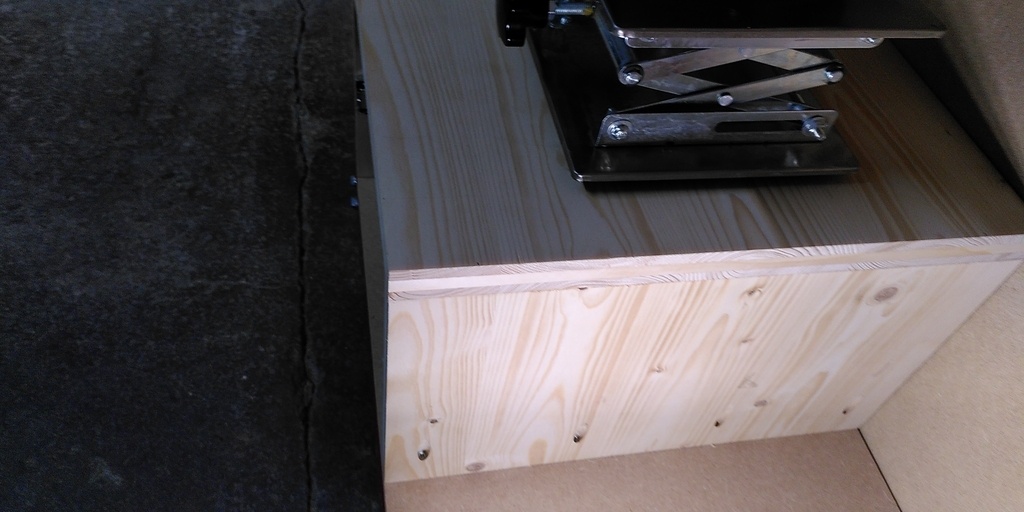

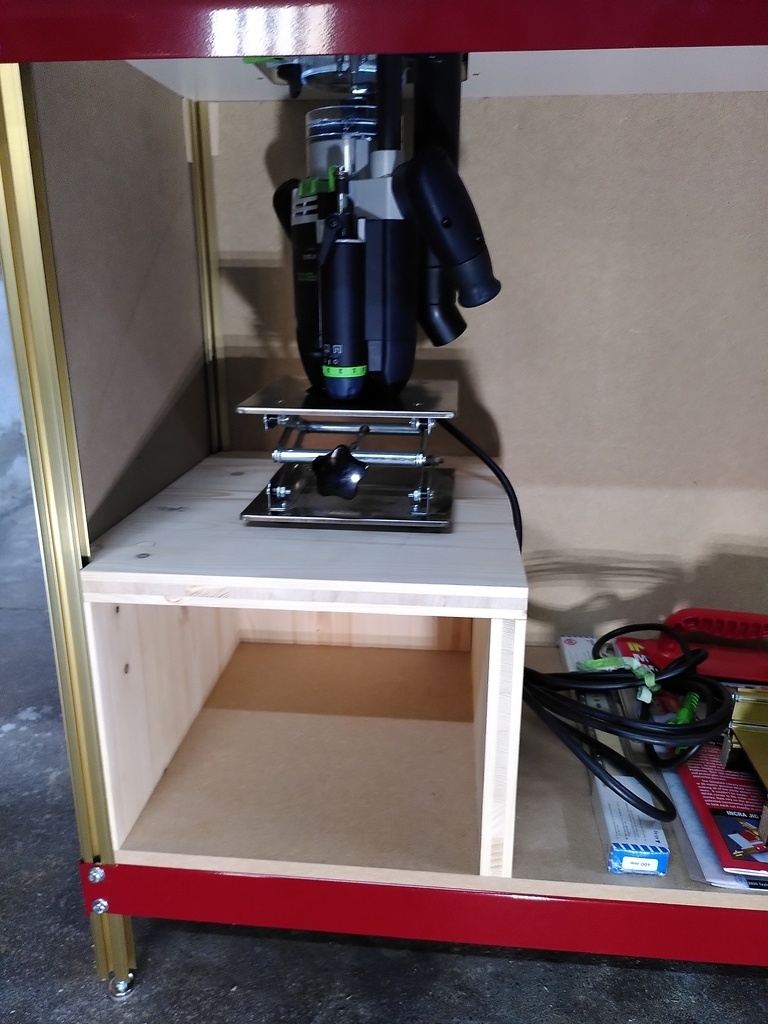

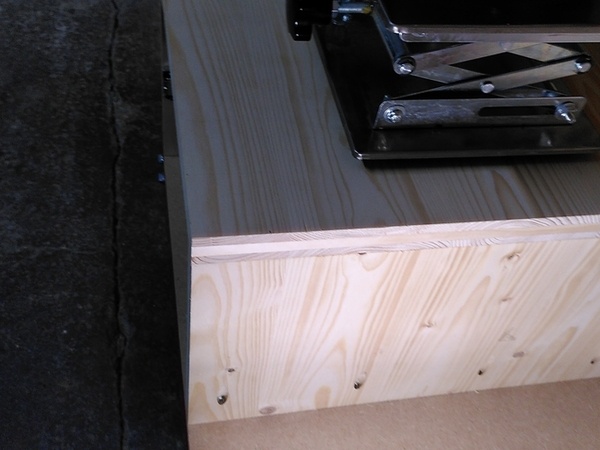

Fabrication d'un coffre solide en 3 plis d'épicéa de 27 mm, en prenant soin d'être bien au-dessus des cornières basses rouges.
Il servira plus tard à y installer un tiroir pour les accessoires.

Les 4 parties du support sont collées et vissées par vis biaises.
L'ensemble est simplement vissé à la plate-forme inférieure sans colle pour éventuellement être démonté.

Publié Mis à jour

Partager

Immobilisation de la plaque Incra

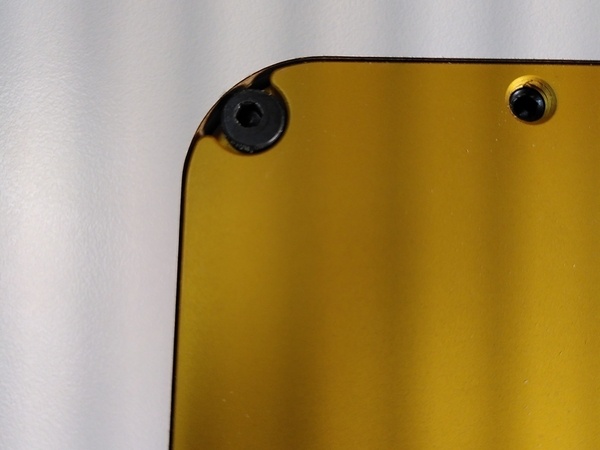

Le système de serrage Incra est bien insuffisant pour compenser la poussée d'un ascenseur. C'est un excentrique que l'on manipule dans l'angle supérieur gauche.

Il faut donc que la plaque Incra soit solidement fixée à la table.

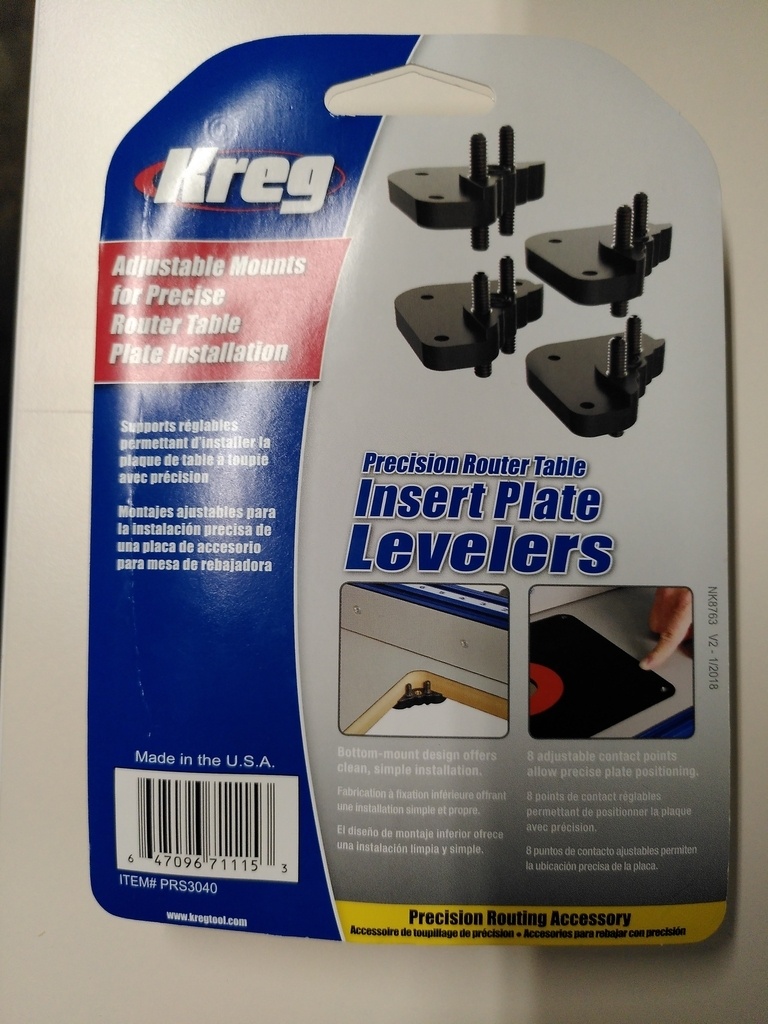

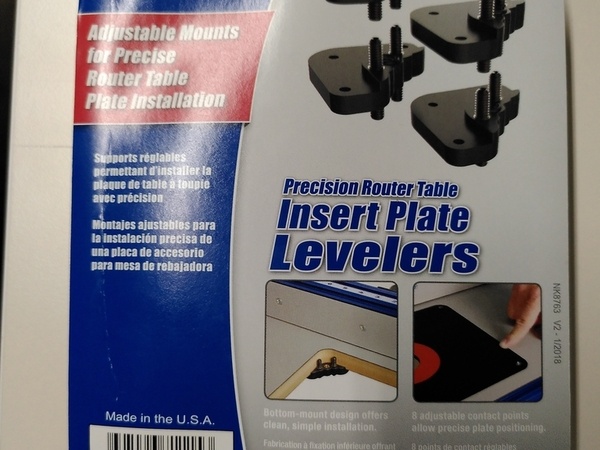

J'envisage l'utilisation du système Kreg qui permet le nivellement et la fixation de la plaque de la même marque.

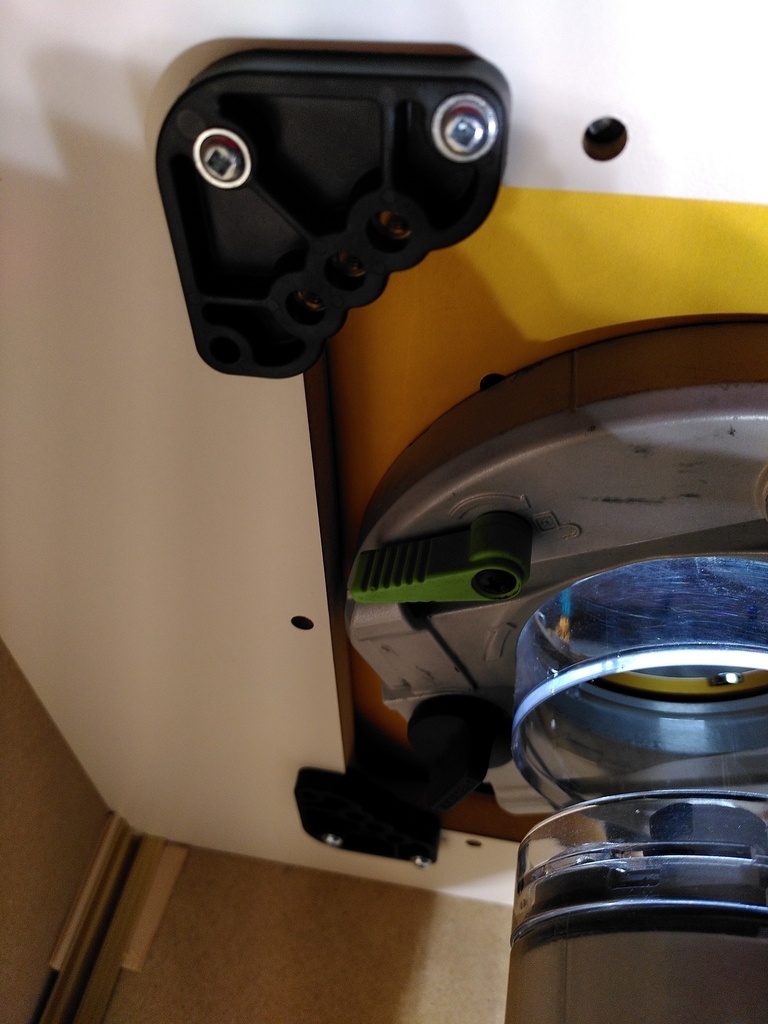

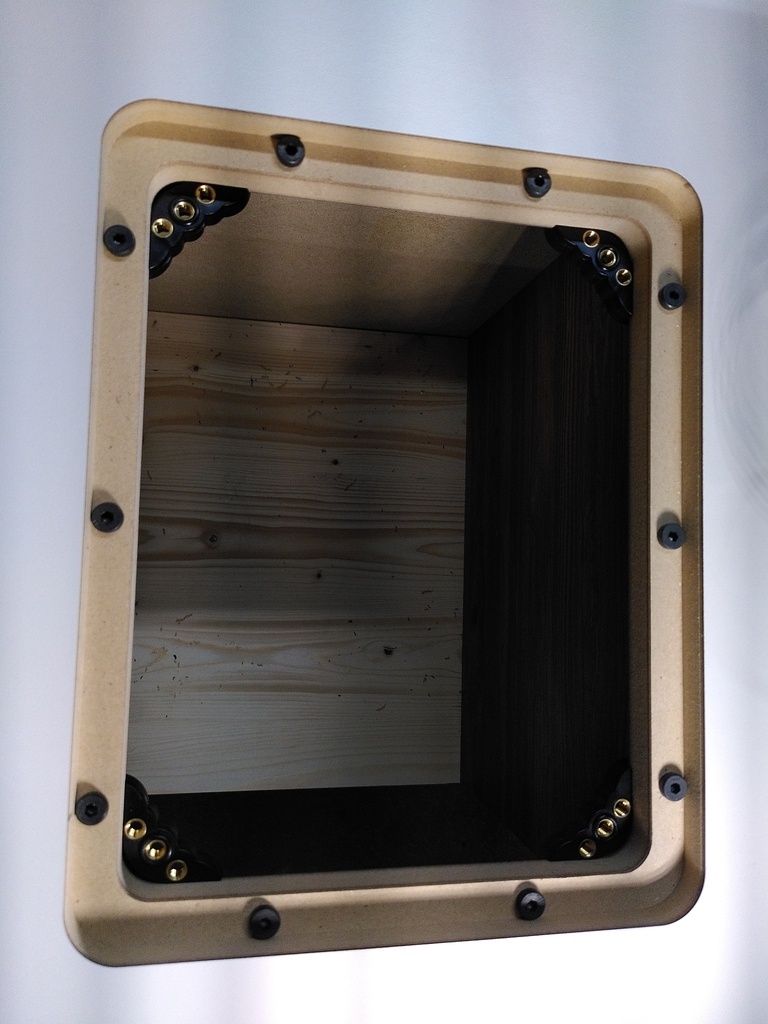

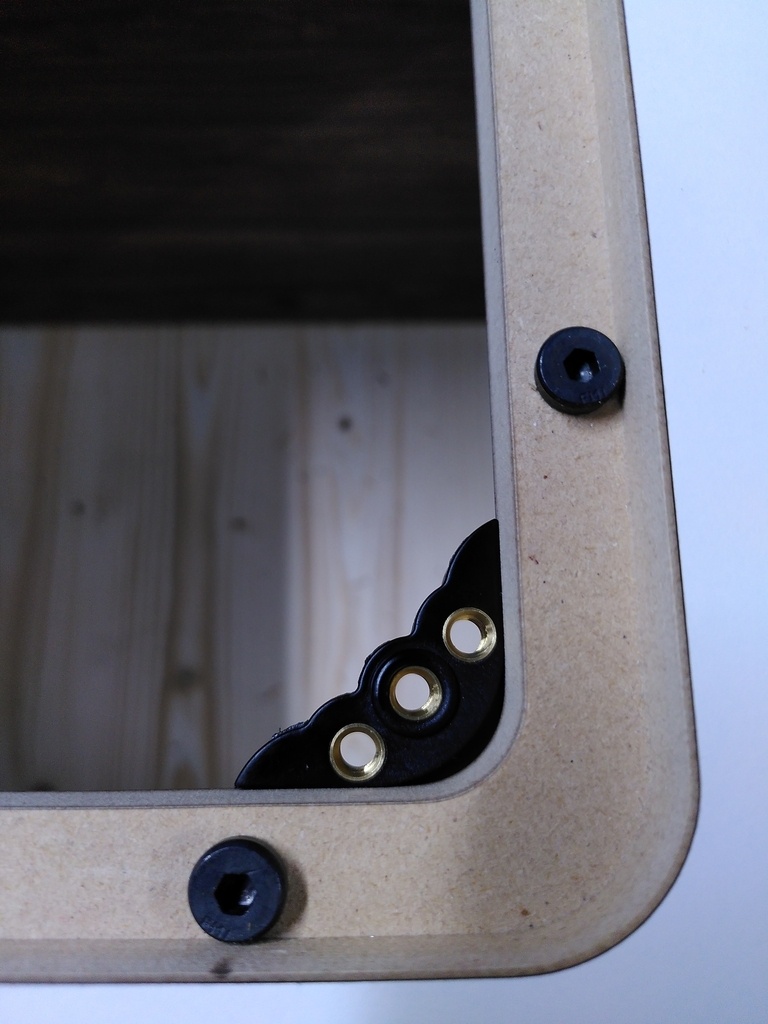

Ce système consiste à visser sous l'ouverture de la table aux 4 coins des inserts.

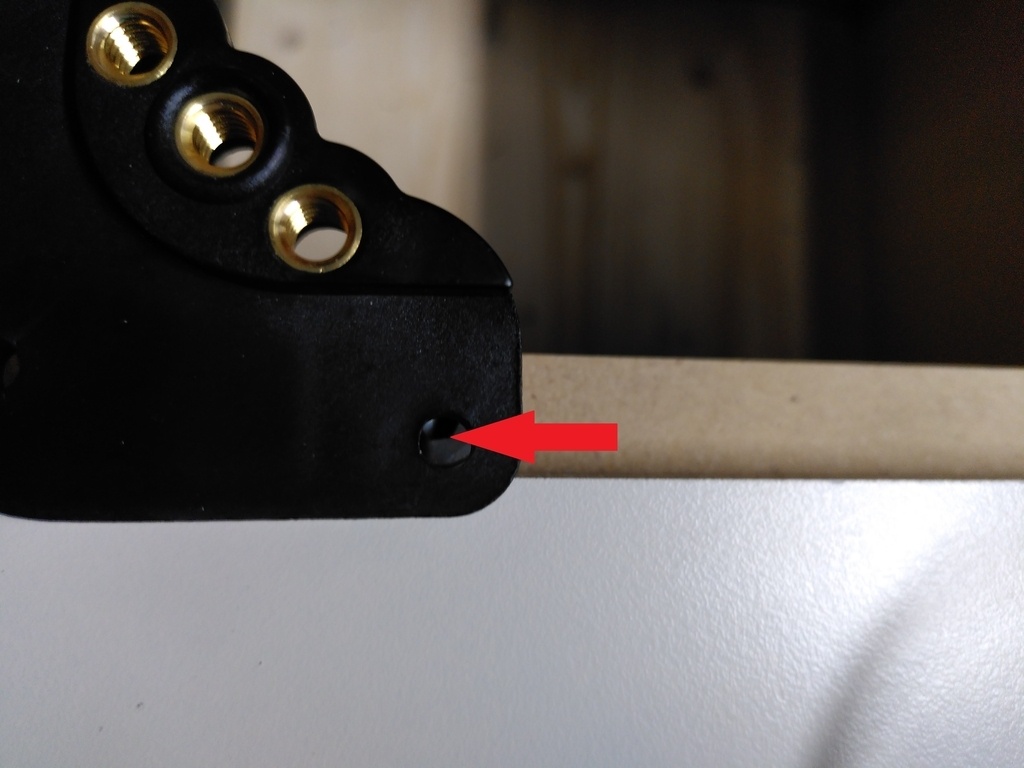

Après présentation d'un insert Kreg dans un coin, il apparaît qu'un trou sur 3 ne pourra pas être utilisé car il correspond à une vis de nivellement Incra.
Il n'y aura donc que 2 vis à chaque angle au-lieu de 3.

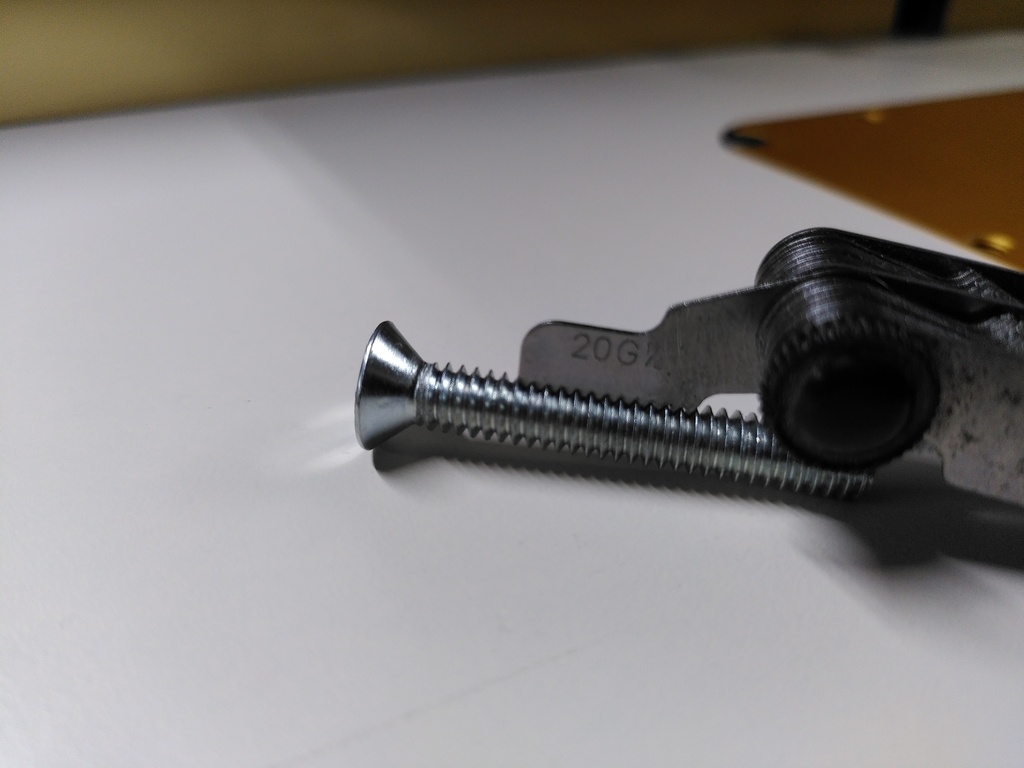

Pour fixer les inserts, Kreg fournit des vis de sa marque qui font 30 mm de long. C'est un peu long pour le reste de la feuillure de la table Incra, j'utilise donc des vis Kreg de 25 avec filetage grossier.
Et bonne nouvelle la défonceuse passe toujours dans le trou de la table malgré la réduction des 4 angles.

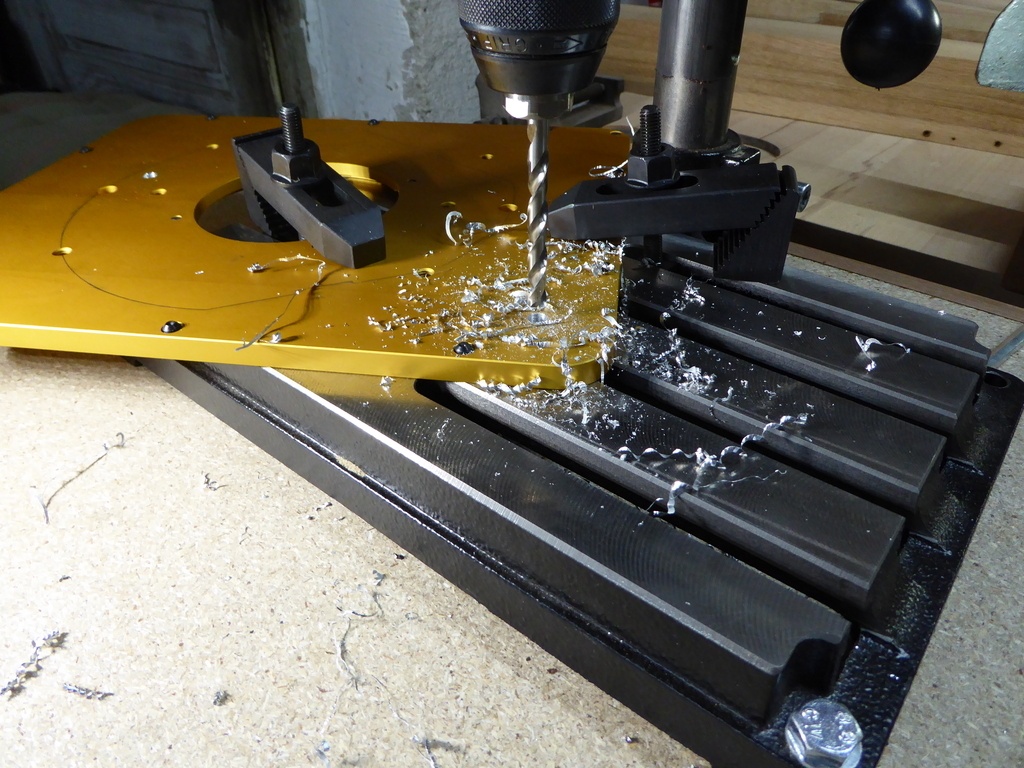

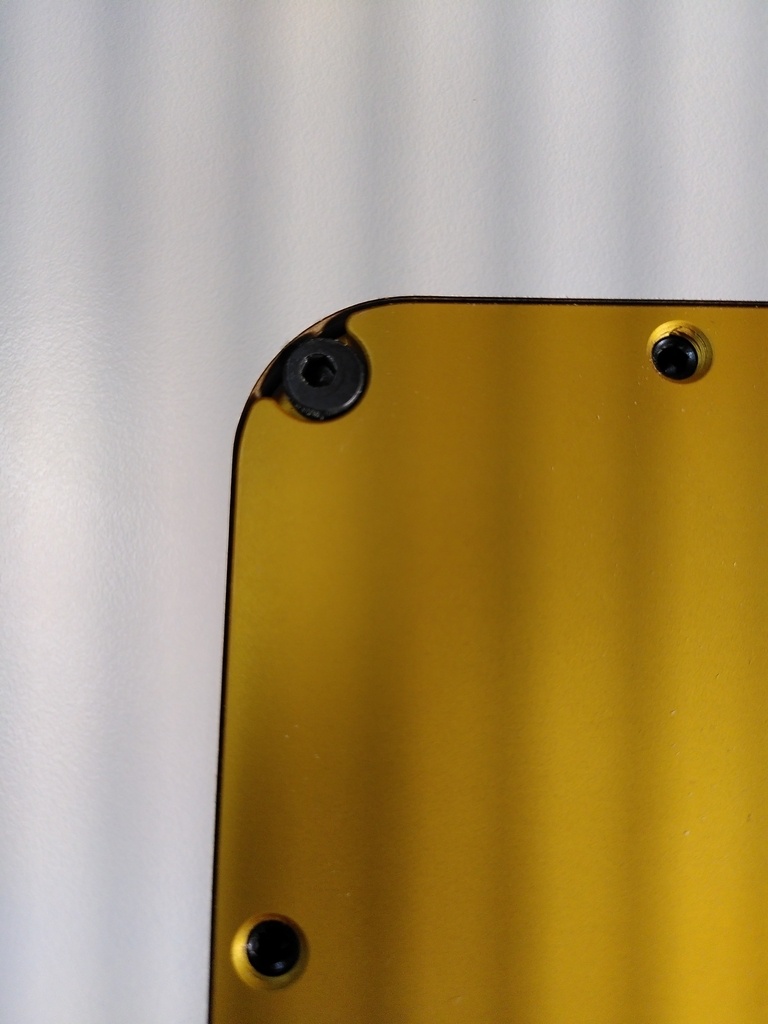

Reste donc à percer ( M 6.5 ) et fraiser la plaque Incra aux 4 angles et aux bons endroits !🤨
Kreg fournit les 4 grandes vis de serrage et heureusement parce qu'elles ne sont pas en mesures métriques, toujours ça de moins à chercher!

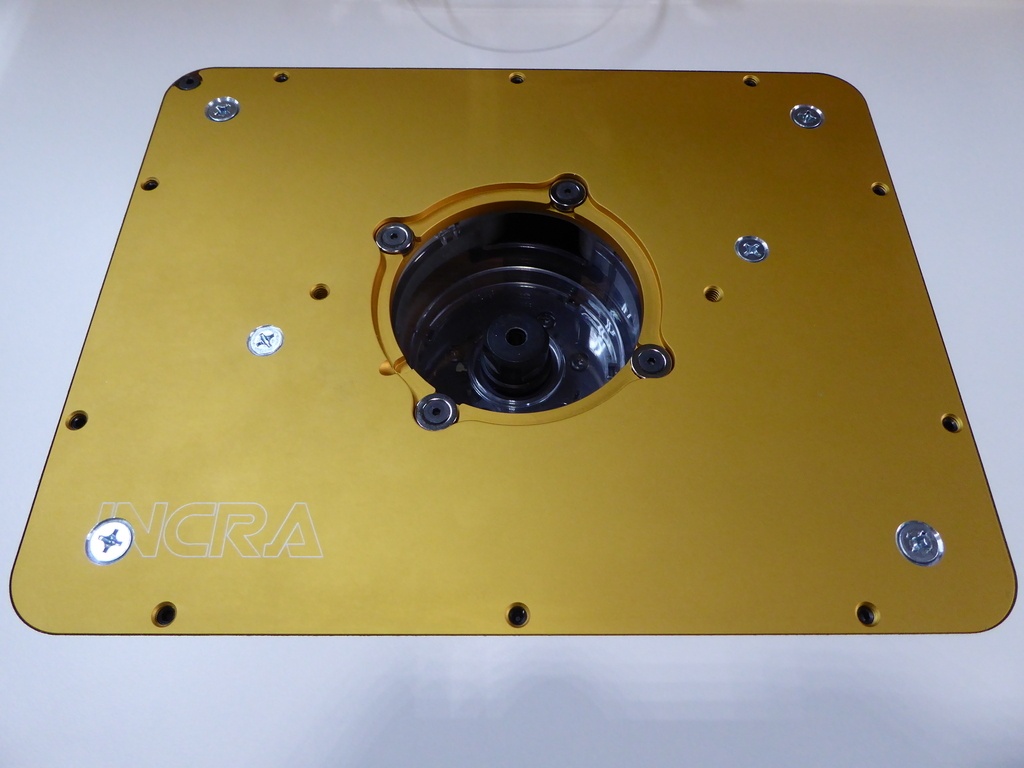

Perçage des trous de fixation aux 4 coins, après avoir vissé par le dessous les vis Kreg pour marquer les endroits par le dessous sur la plaque aluminium.

La plaque Incra est finalement solidarisée avec la table, et cela fonctionne très bien.

PS : finalement il est facile de détacher la défonceuse de la plaque Incra et de la retirer par le dessous grâce au fait que l'élévateur est bien large et stable et que l'OF 2200 tient parfaitement à l'envers. Nul besoin de dévisser les 4 vis de la plaque et de manipuler un ensemble plaque + défonceuse plutôt lourd.
Idem pour la remise en place c'est très facile.

Publié Mis à jour

Partager

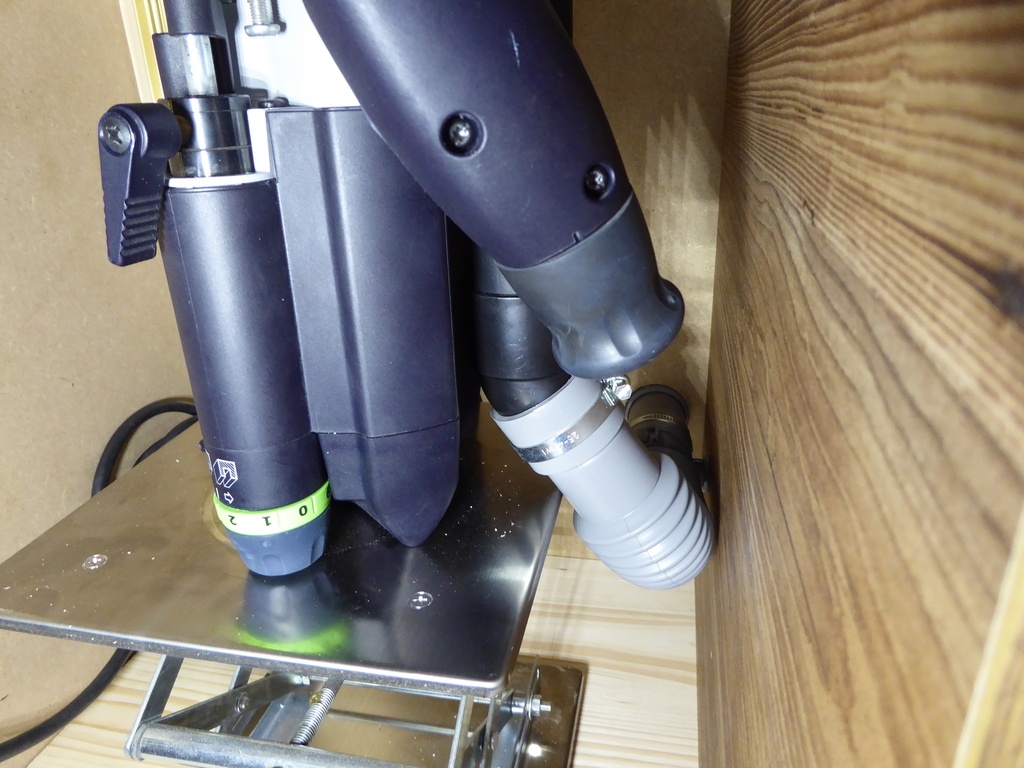

L'aspiration

Deux endroits pour capter la sciure :

1 ) - Au niveau de la semelle de la défonceuse

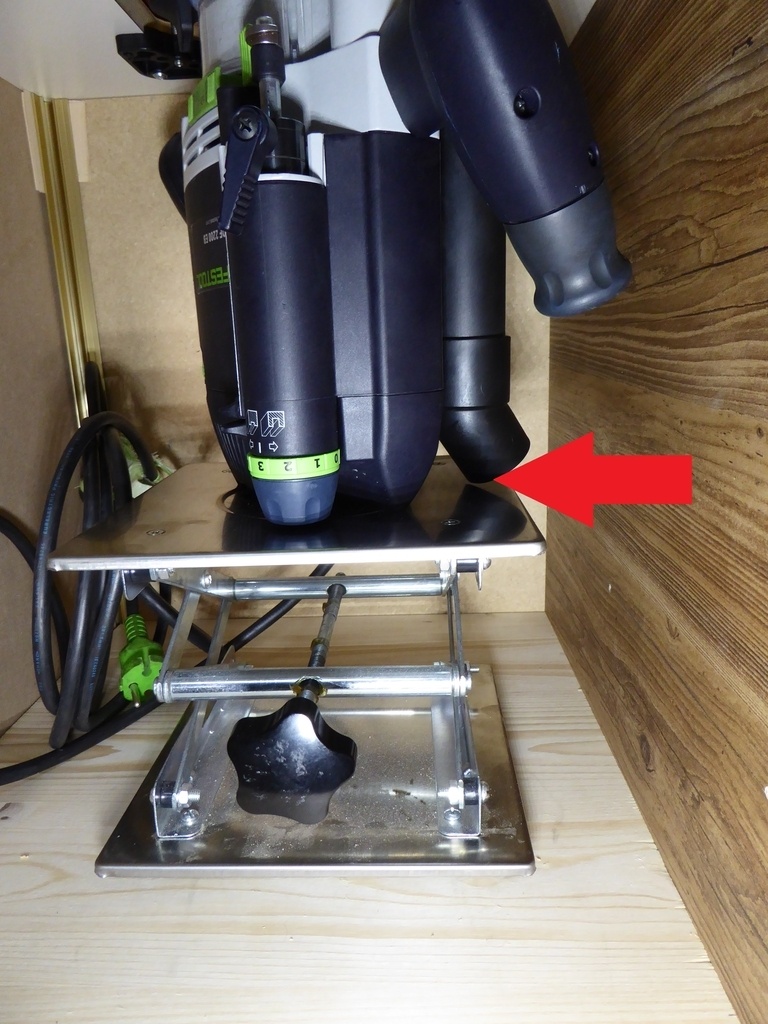

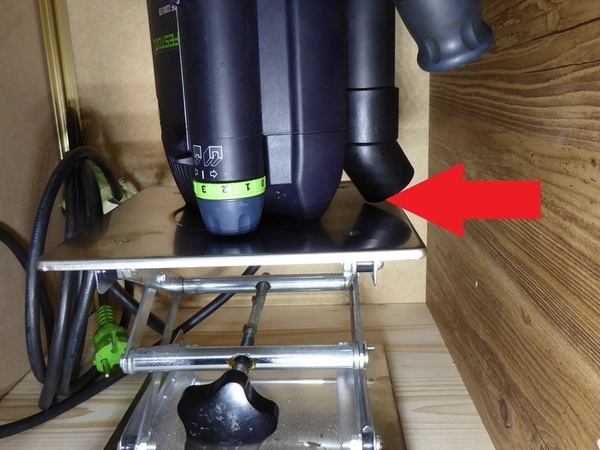

Un petit problème, car si la défonceuse monte, ce n'est pas le cas du tuyau plastique capteur de poussière qui lui vient buter contre mon large élévateur.

4 solutions :

  • décaler l'élévateur, après essai c'est pas terrible d'être décentré
  • entailler l’élévateur, pas possible à cause d'un renfort inférieur
  • changer l'élévateur, oui mais j'aime bien celui-ci car bien large, bien stable
  • réduire le conduit de la défonceuse, ce sera finalement cette technique

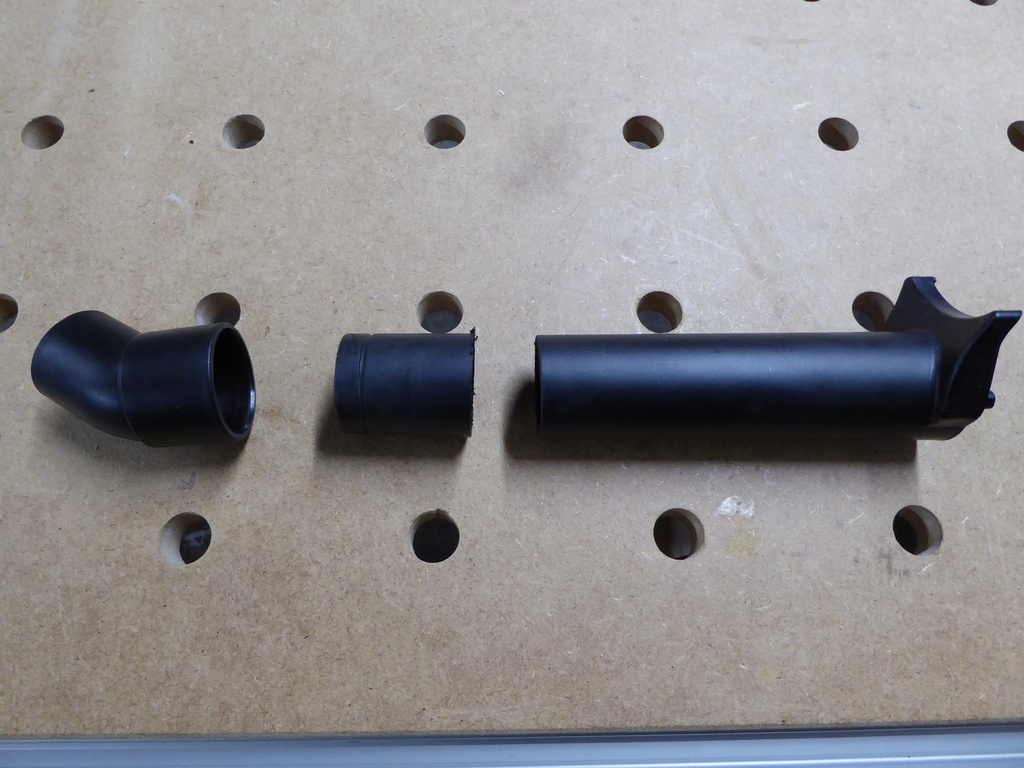

Je réduis le conduit plastique de 5 cm, et comme le tube est légèrement conique je suis obligé de chauffer au décapeur thermique le coude d’extrémité pour pouvoir le rentrer à sa nouvelle place.

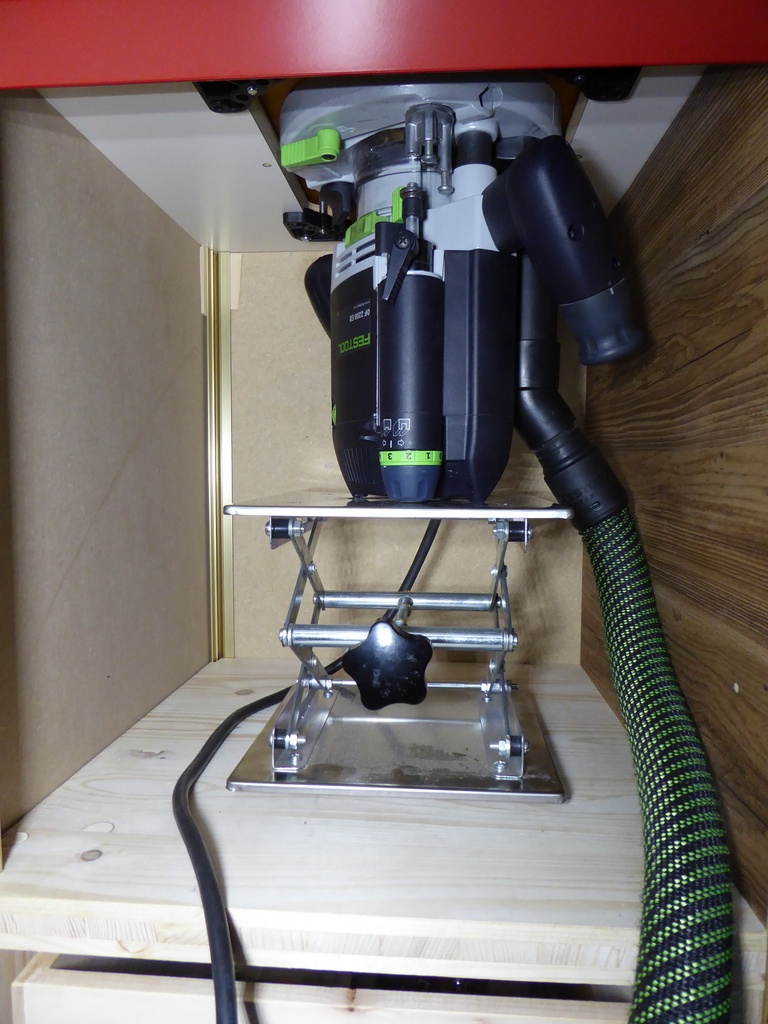

Et finalement défonceuse remontée à fond, la connexion avec le tuyau de l'aspirateur est possible.
Le but étant à terme de faire une sortie d'aspiration dans le fond de cette niche et de rejoindre l'aspiration haute du guide mobile.

Édit :

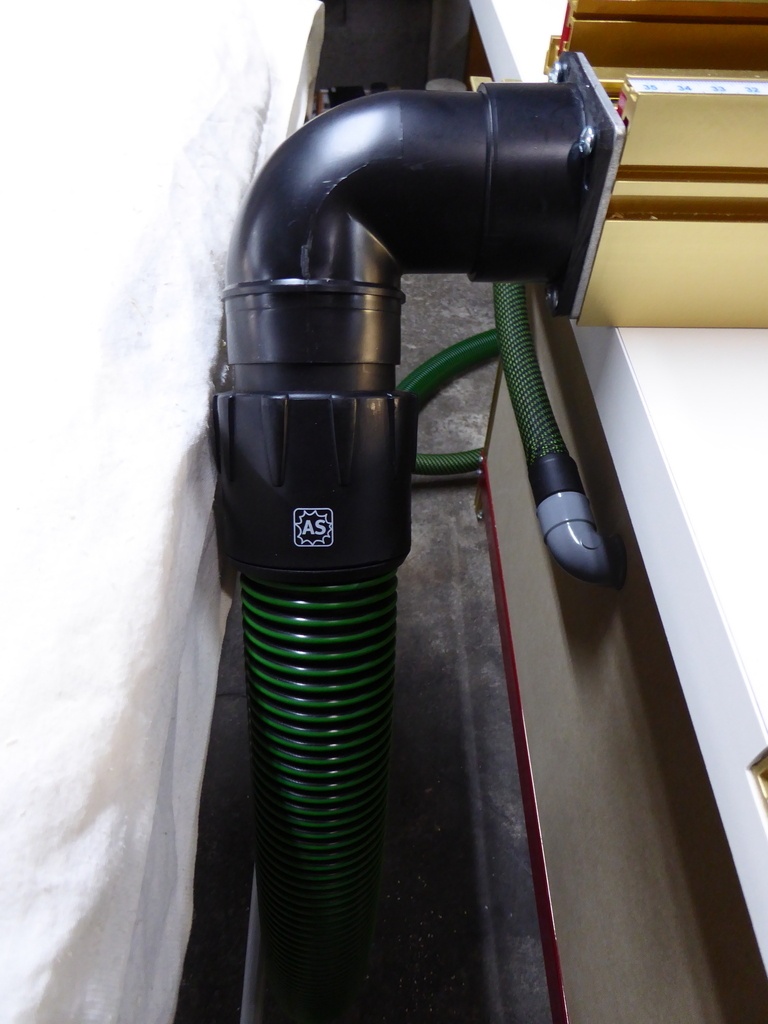

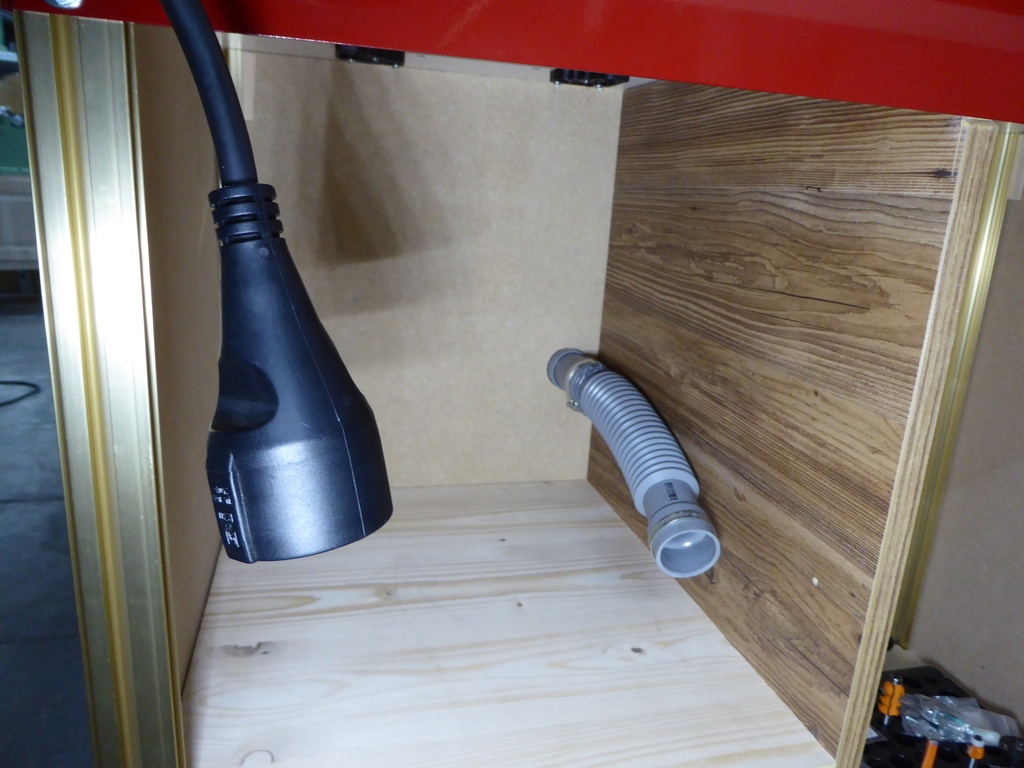

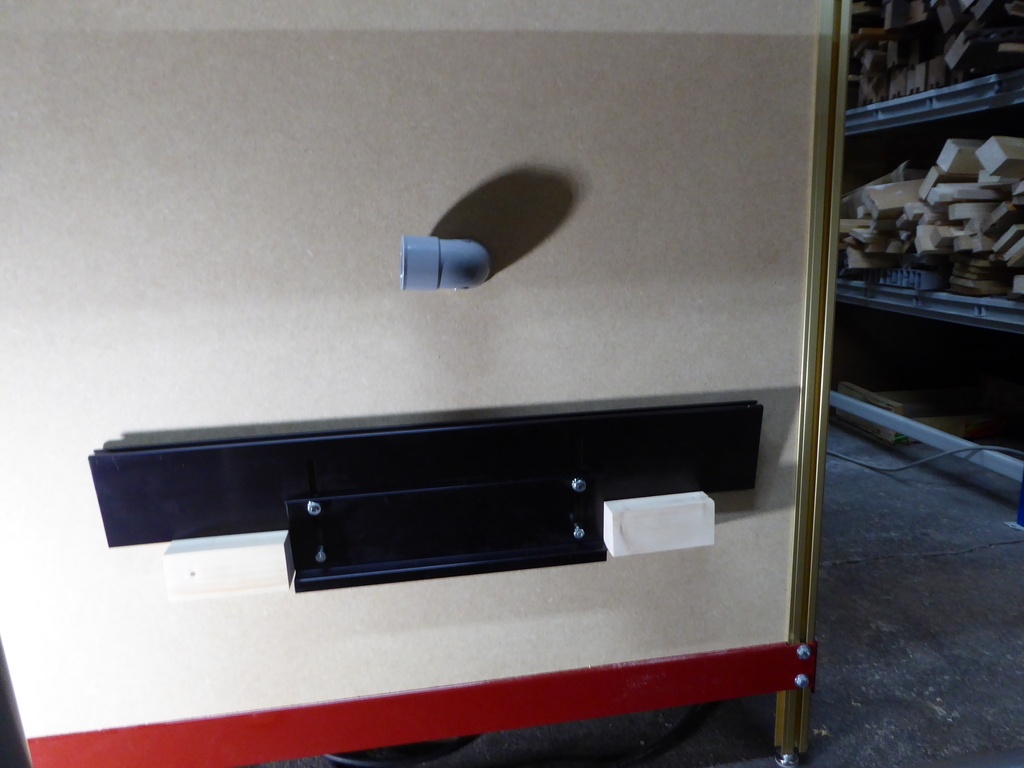

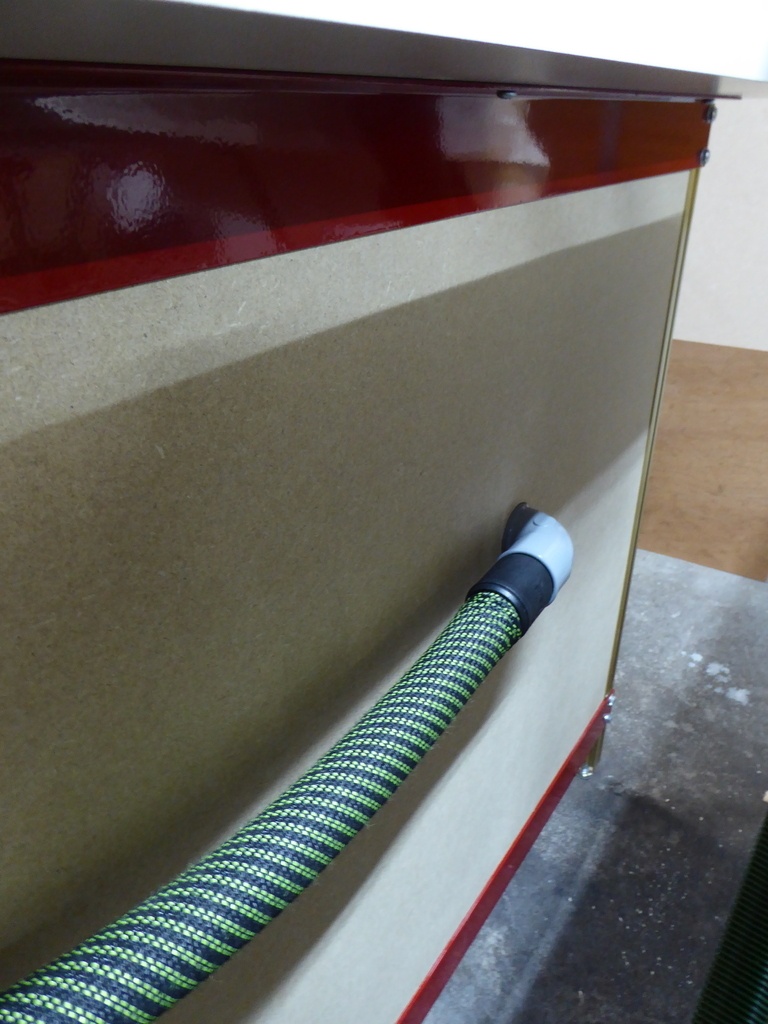

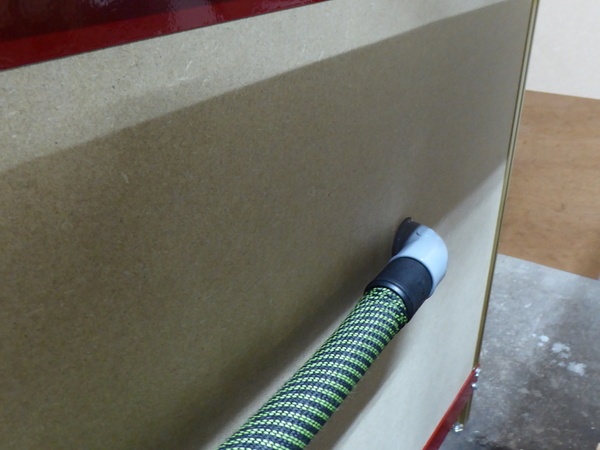

Réalisation d'une connexion vers l'arrière en tube PVC sanitaire de 40 mm avec un flexible pour une connexion facile à la défonceuse, après perçage du fond à 45 de Ø.

Après essai d'une rainure en plein panneau, je confirme que c'est super efficace. Il ne reste vraiment que 3 copeaux qui ne sont pas aspirés en début et en fin de fraisage.

Édit du 10/11/21 :
Après essais, avec les bagues de réduction MagnaLOCK CleanSweep combinées avec l'aspiration inférieure c'est vraiment top !

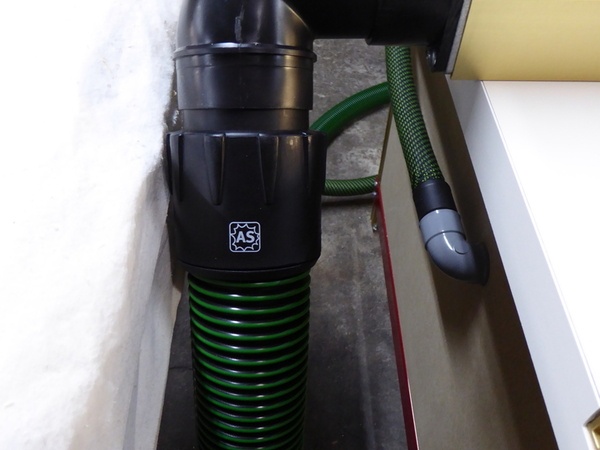

La sortie arrière avec tout de suite un coude dans lequel s'emboîte parfaitement le tuyau Festool.

2 ) - à une extrémité du guide mobile
La connexion de l'aspiration supérieure au niveau du guide "Wonder Fence" est tout à fait réalisable avec le tuyau Festool de 50 mm.

Publié Mis à jour

Partager

Le contacteur de sécurité

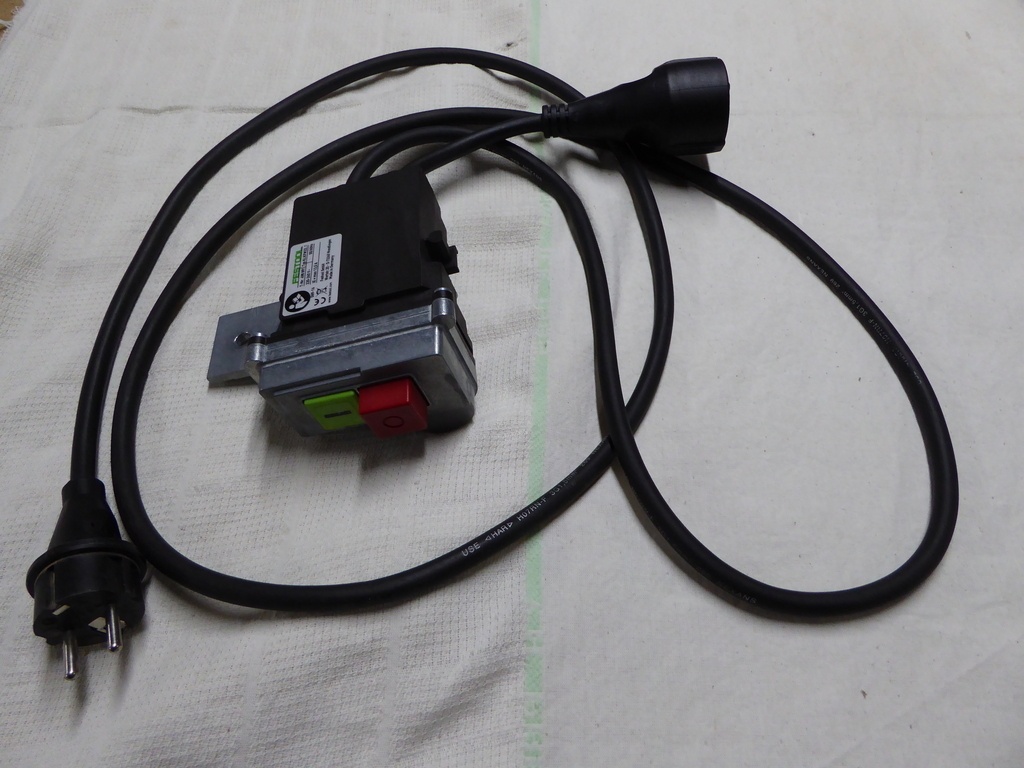

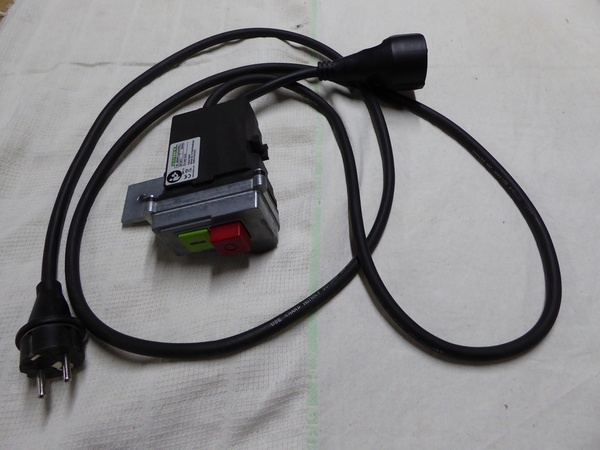

Concernant le contacteur de sécurité ce sera un modèle Festool issu du CMS-GE.

  • parce que je l'ai en stock
  • qu'il a un cordon intégré de 2.20 m
  • parce-que je sais que je n'aurai pas de problème avec

Je vois souvent le contacteur fixé sur le panneau sous la table. Je trouve cet emplacement assez moyen pas immédiatement accessible.

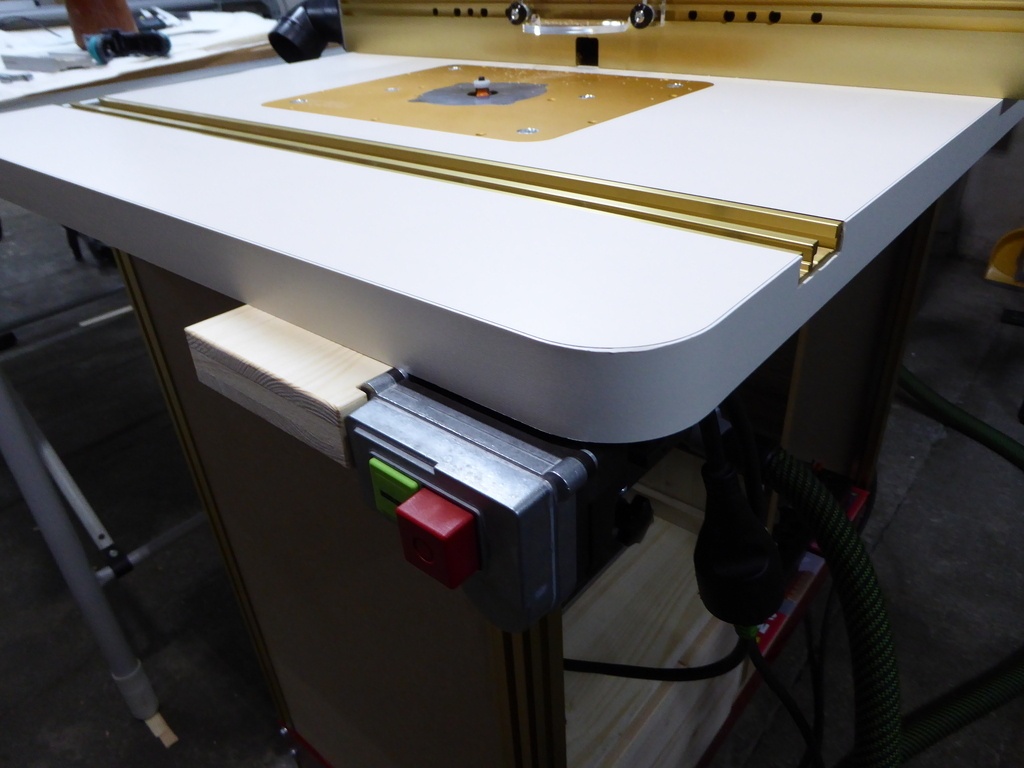

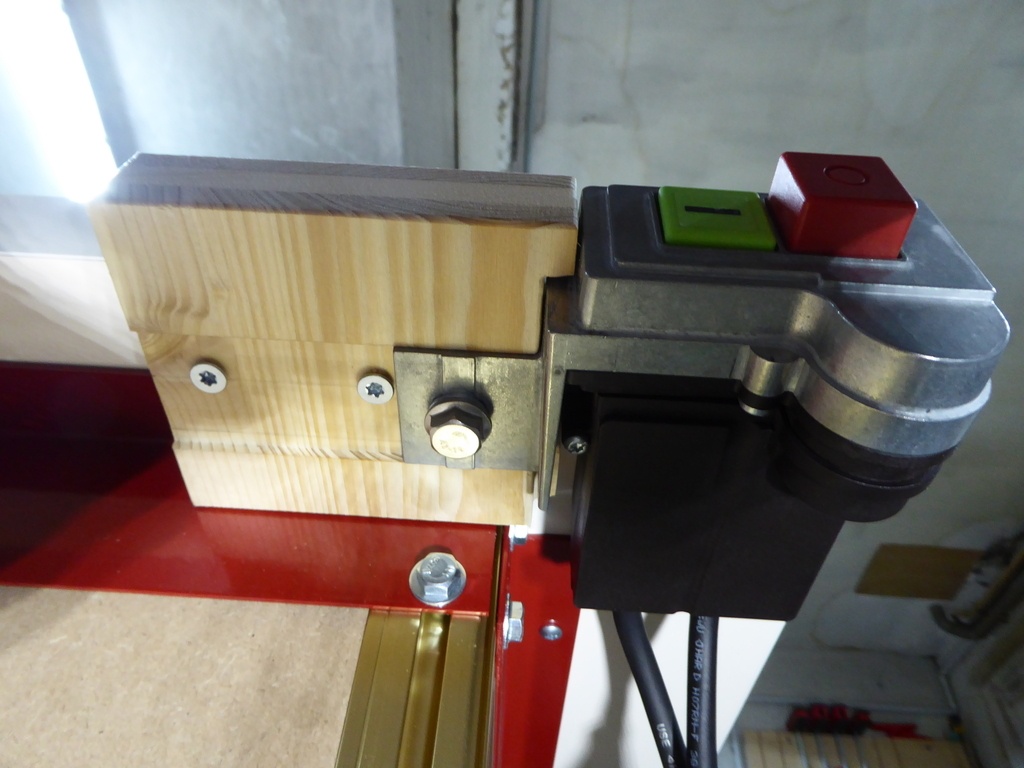

Je place le mien en débord de la table tout en haut à droite, attrapable sans regarder que l'on soit en face ou le long du guide.

Le contacteur solidement fixé sur un morceau de 3 plis un peu usiné pour qu'il soit bien calé.

Publié Mis à jour

Partager

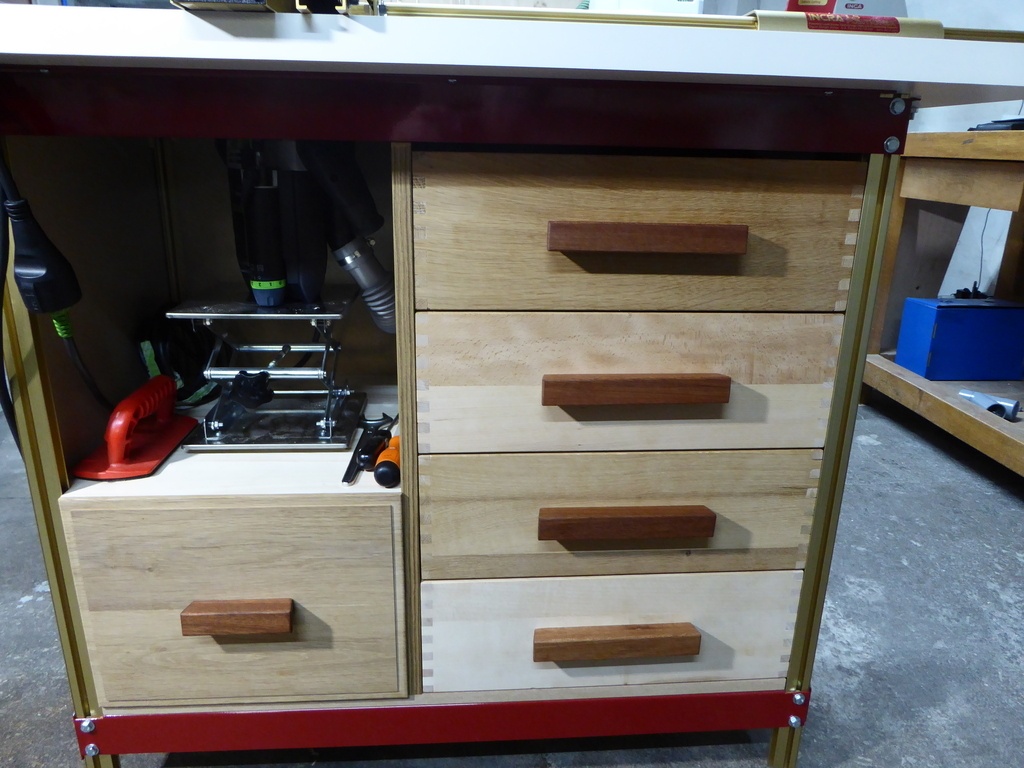

Les rangements

Parce-que c'est quand même bien d'avoir tout sous la main, plutôt que dispersé dans l'atelier, et que finalement il y a bien du bazar :

  • le traîneau de fraisage
  • le support à angle droit
  • les divers presseurs
  • le protecteur transparent "Clear Cut"
  • la butée d'arrêt "Shop Stop + Extender"
  • le manuel d'utilisation qui fait 432 mm de long !
  • les 26 gabarits métriques d'assemblages en Lexan de même longueur
  • les clés Allen en pouces ( 1/8"- 5/32" )
  • la clé plate de 24 pour la défonceuse
  • les différentes pinces de la défonceuse ( 1/4" - 8 - 12 )
  • un tournevis Phillips pour la plaque d'insert, le guide auxiliaire surélevé et la butée de travail à l'arbre
  • le tournevis Allen de 3/16" pour le réglage du guide "Wonder Fence"
  • les fraises de la défonceuse
  • la butée de travail à l'arbre
  • les 12 bagues de réduction "MagnaLOCK"
  • la jauge digitale pour le réglage de la hauteur
  • un serre-joint en bois à angle variable

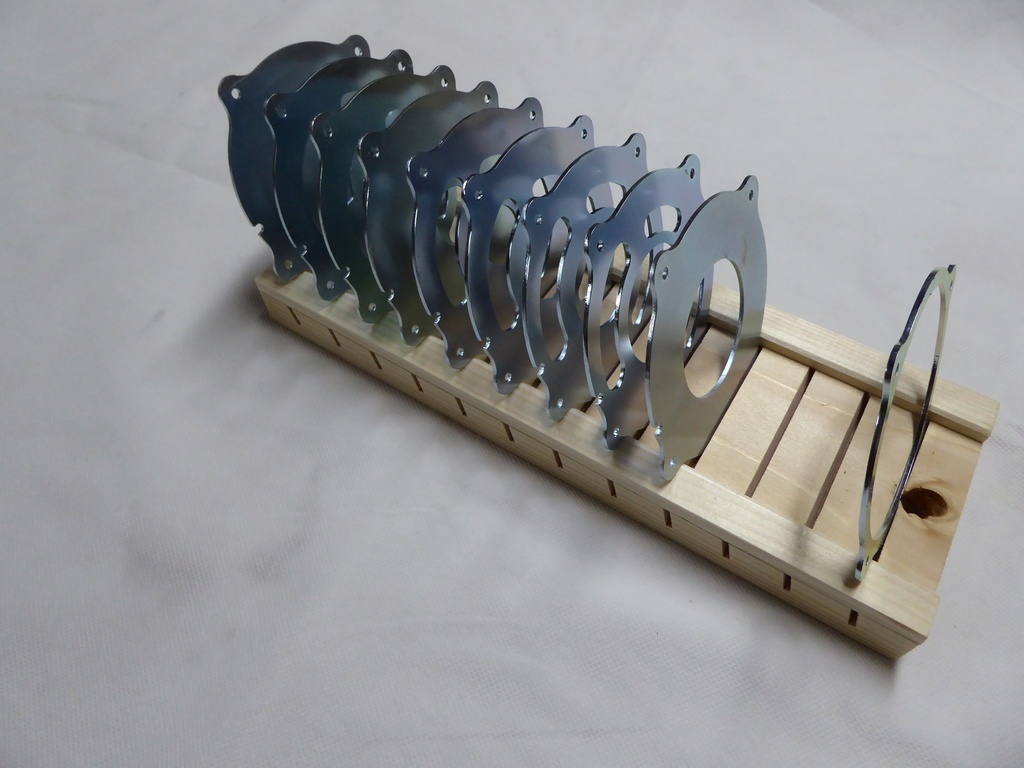

1 - Le distributeur pour les bagues de réduction
Tout simple, un morceau de bois avec quelques rainures inclinées faites à la scie sous table et deux baguettes collées de chaque côté pour le maintien latéral.

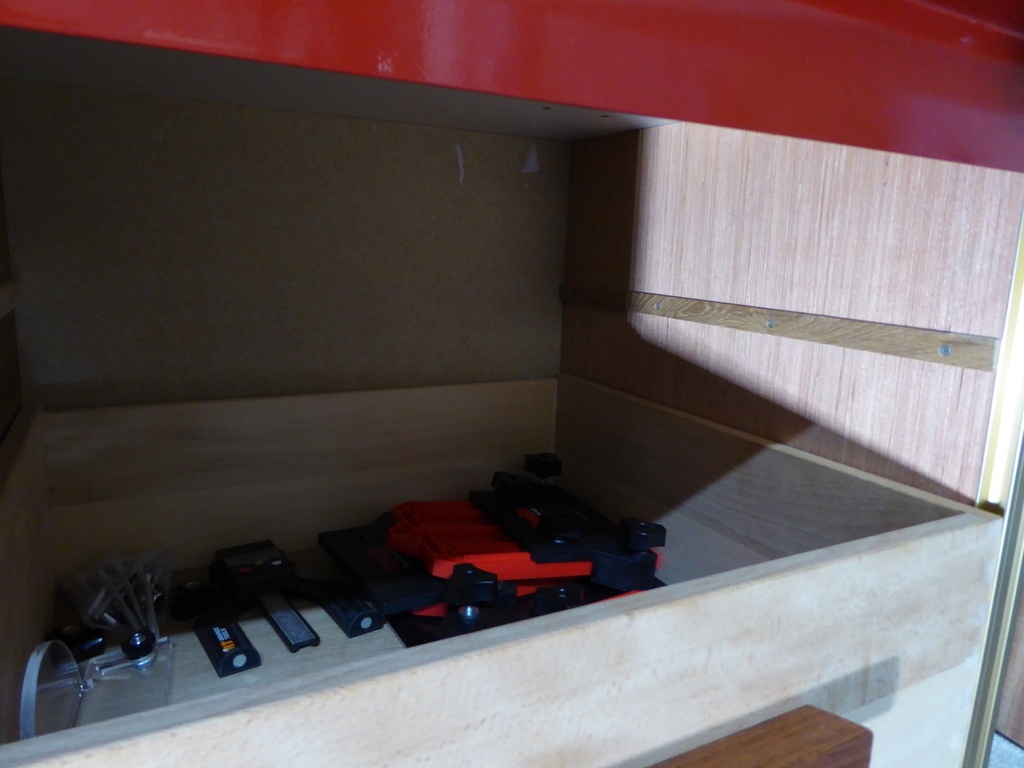

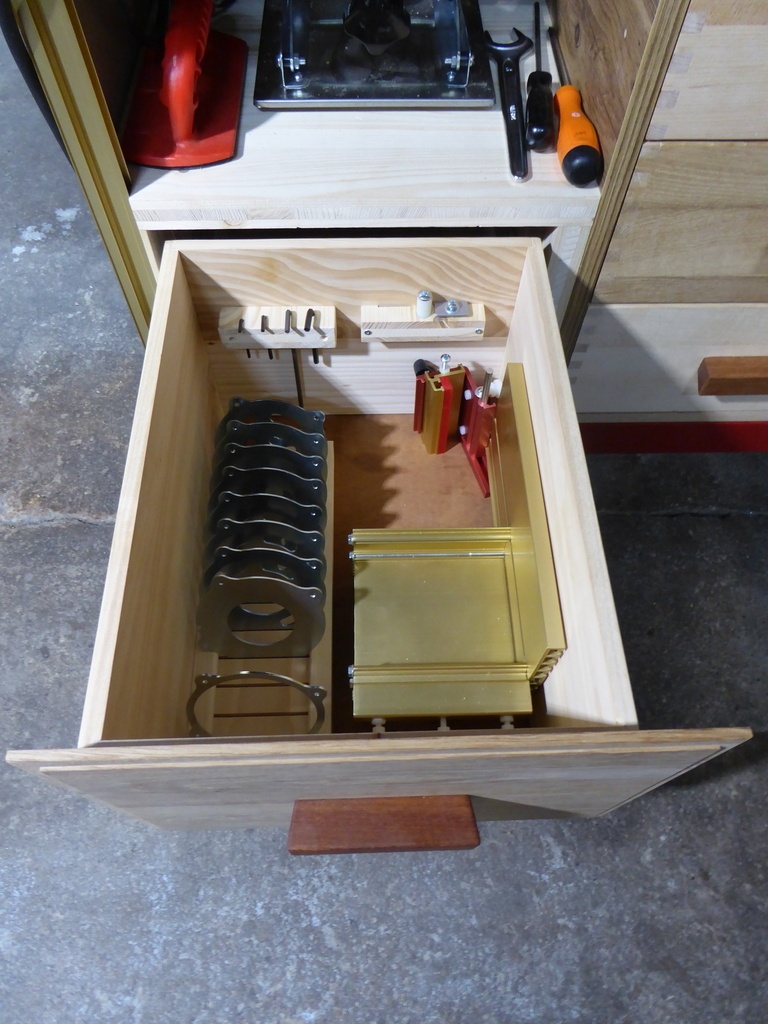

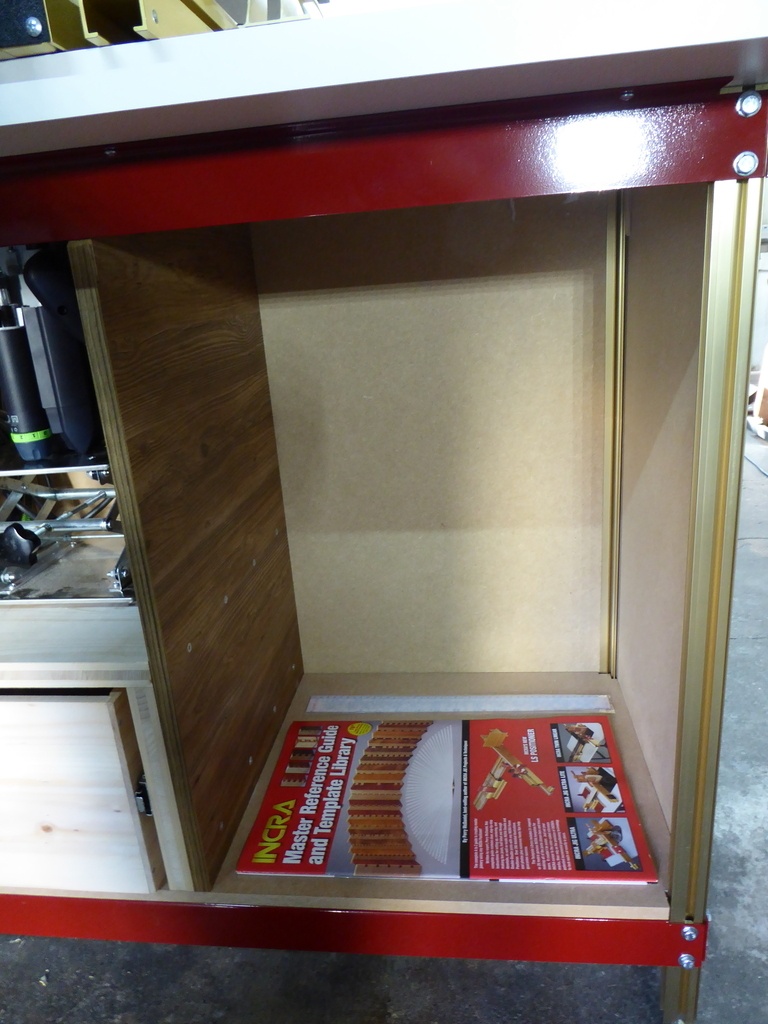

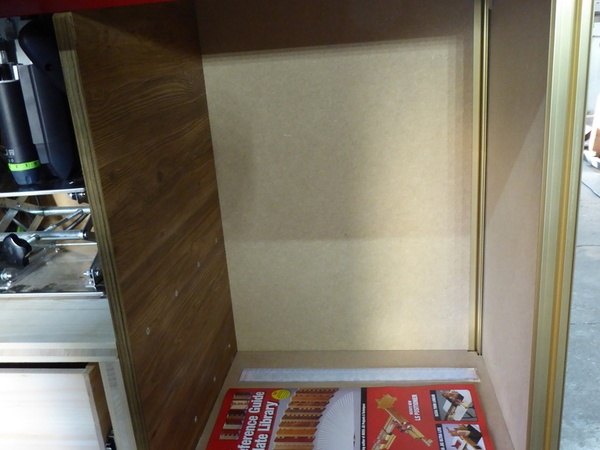

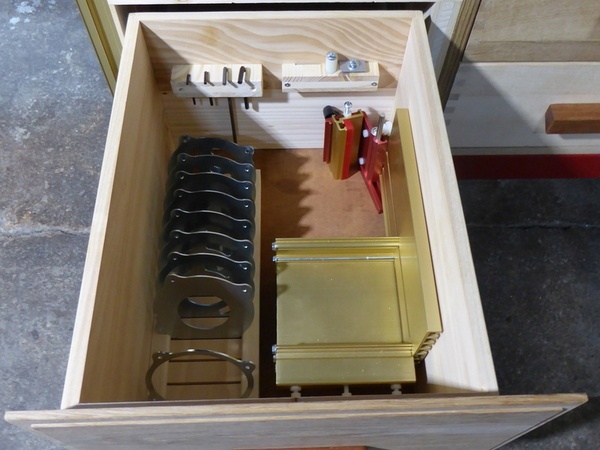

2 - Le tiroir sous la défonceuse
Un assez haut pour y caser le support à angle droit, la butée d'arrêt et son extension, les bagues de réduction, et les clés Allen impériales.
Façade en chêne de 8 mm rapportée et décalée pour cacher les côtés du support de la défonceuse et les bouts de ferrailles des coulisses Hettich à sorties totales.
La façade est vissée de l'intérieur aux 4 coins pour éventuellement pouvoir corriger un voilage.

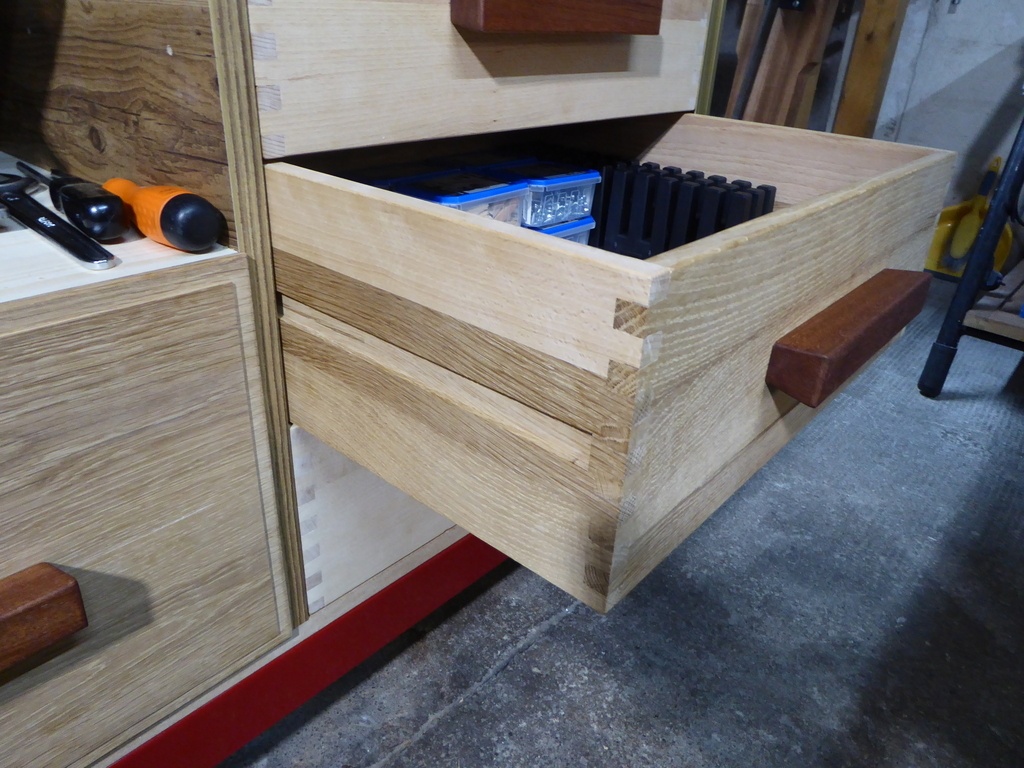

3 - Les tiroirs de la partie droite
C'est un peu compliqué à cause de la documentation et des gabarits Incra qui font 432 mm et dont je tiens à ce qu'ils soient rangés ici.
Ça ne tient pas dans le sens de la profondeur, mis en largeur il ne reste au total que 26 mm de large pour les deux côtés du tiroir.

Ce sera donc des tiroirs en bois divers récupérés dans l'atelier ( érable, hêtre, chêne et divers ) à queues droites de 12 mm à coulissage suspendu.
Coulisses en bois dur simplement incrustées dans des rainures sur les panneaux latéraux, vissées pour être changées facilement et servant de butées pour les tiroirs.
Vu la faible largeur disponible les tiroirs sont très ajustés, et les rainures arrêtées latérales ne font que 5 mm de profondeur sur 17 de haut.
Poignées seulement vissées, en okoumé d'anciennes huisseries, vis bois tête fendue bombée.

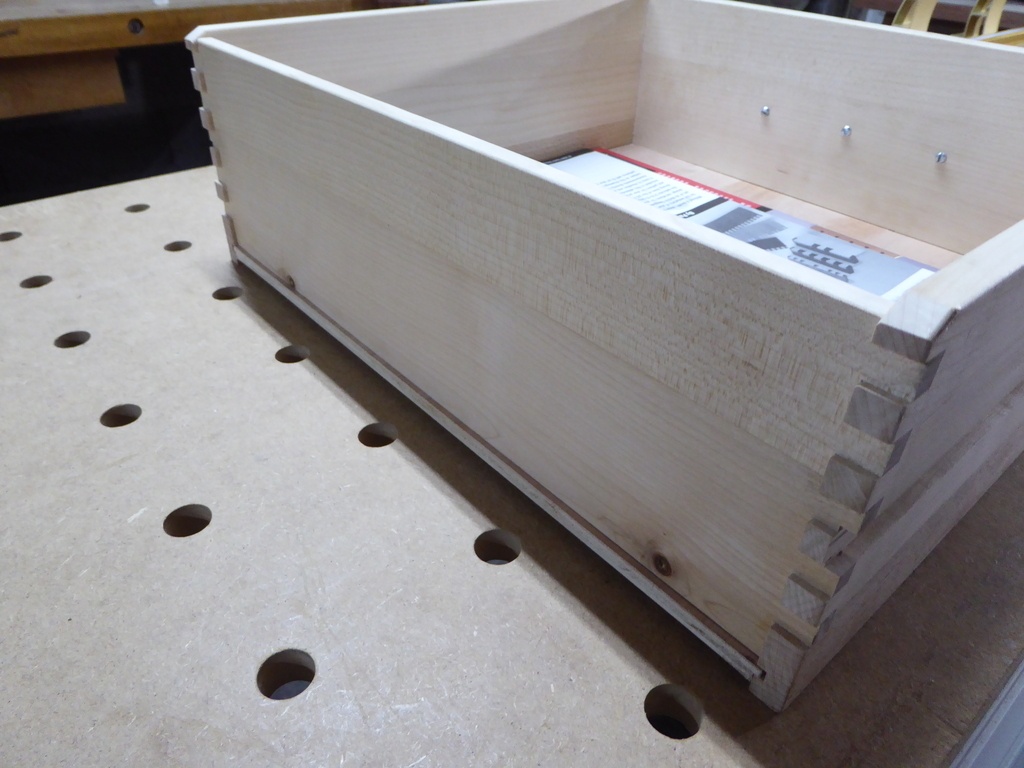

Le but étant aussi de s'entraîner à faire des beaux tiroirs, l'arrière plus mince et moins haut des 4 tiroirs de droite est également assemblé en queue droite de 12 mm, avec fond amovible feuilluré glissant dans une rainure ( 1 fond massif et les 3 autres en CP).

4 - Le support du guide auxiliaire surélevé
Ne rentrant pas dans les tiroirs il est fixé sur le côté long sous la sortie d'aspiration avec 2 cales biseautées vissées de l'intérieur.

Concernant ces tiroirs j'avoue en avoir bavé et le mot est faible! pour les insérer dans un bâti existant.
A refaire je ferai 2 caissons indépendants et je les glisserai dans le bâti Incra retourné sur l'établi puis je refermerai le tout avec les traverses basses rouge, ce qui serait quand même beaucoup plus simple !
Quitte même à faire le caisson de droite plus profond avec des tiroirs arrivants au ras du plateau supérieur, puisque de tout façon c'est un endroit où l'on n'est pas positionné pour travailler ( bon fallait plus réfléchir avant ...)

5 - Le support du traîneau de fraisage

à venir ultérieurement

Publié Mis à jour

Partager

Le traîneau de fraisage / tenonnage

Possédant également une petite toupie, et désirant avoir un traîneau de fraisage / tenonnage qui soit compatible sur les deux machines malgré qu'il y a 3 rainures de tailles différentes sur ces tables, j'ai construit un traîneau qui s'affranchit complétement de ces fichues rainures.

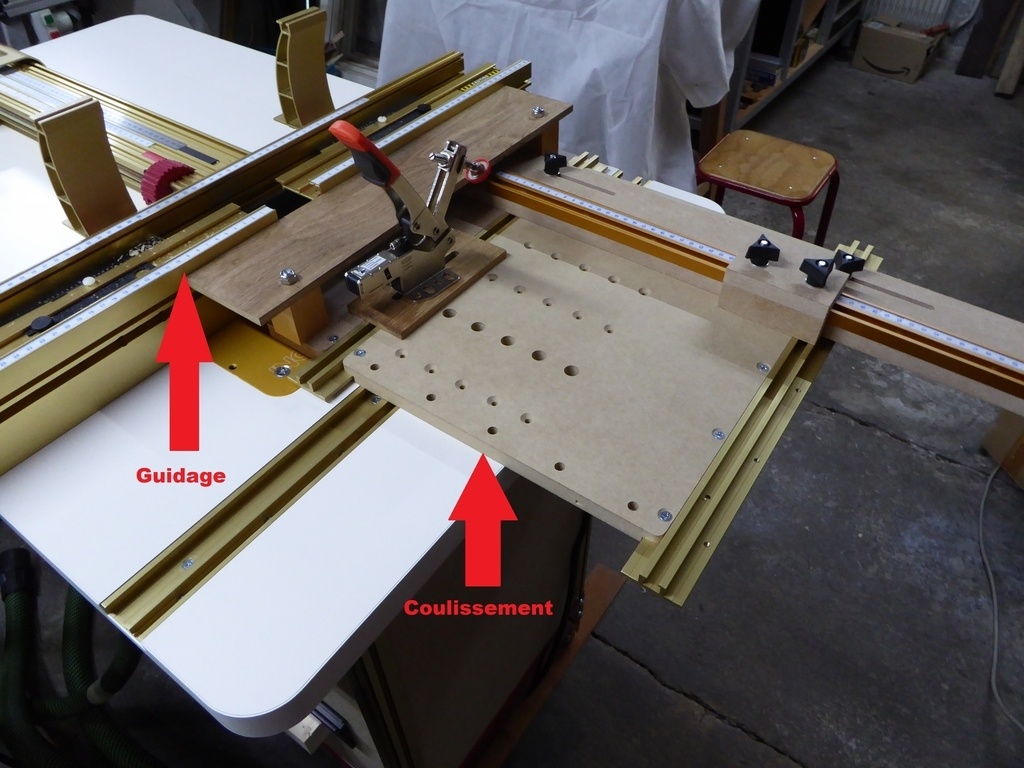

En 2 photos vous allez tout comprendre.

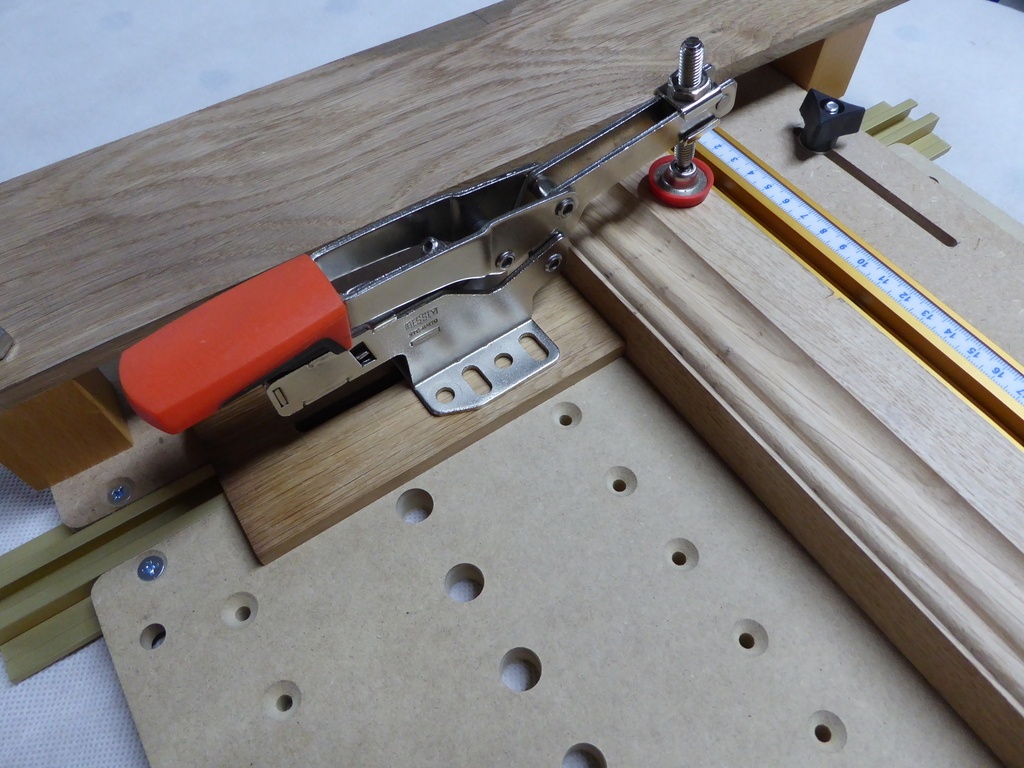

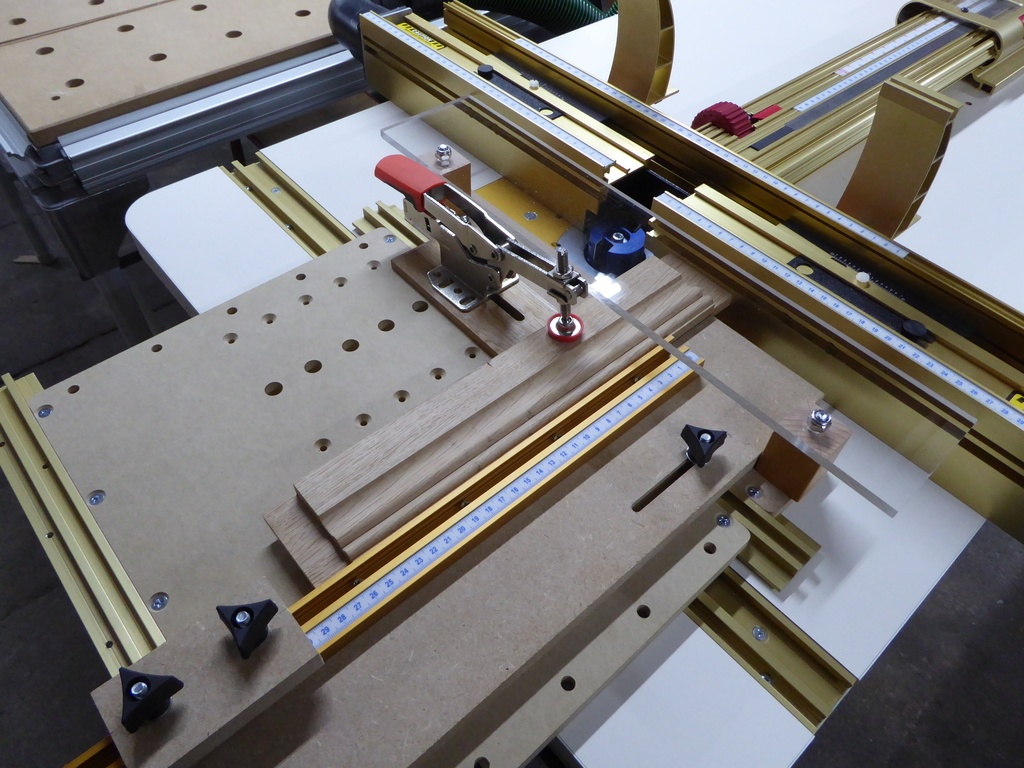

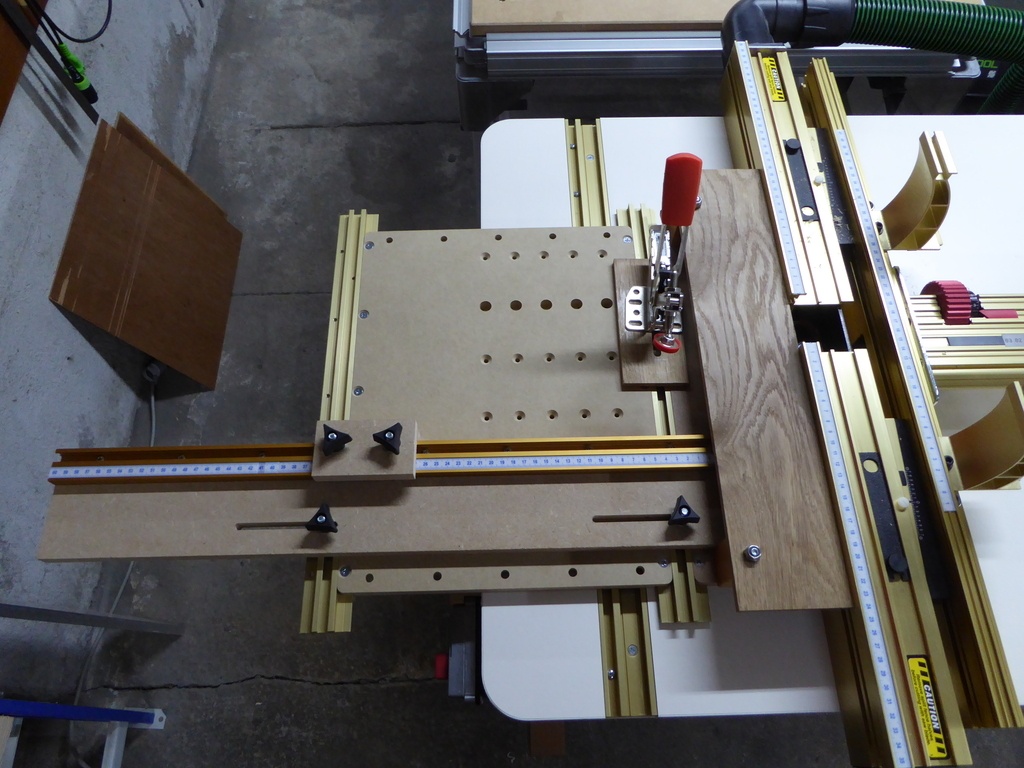

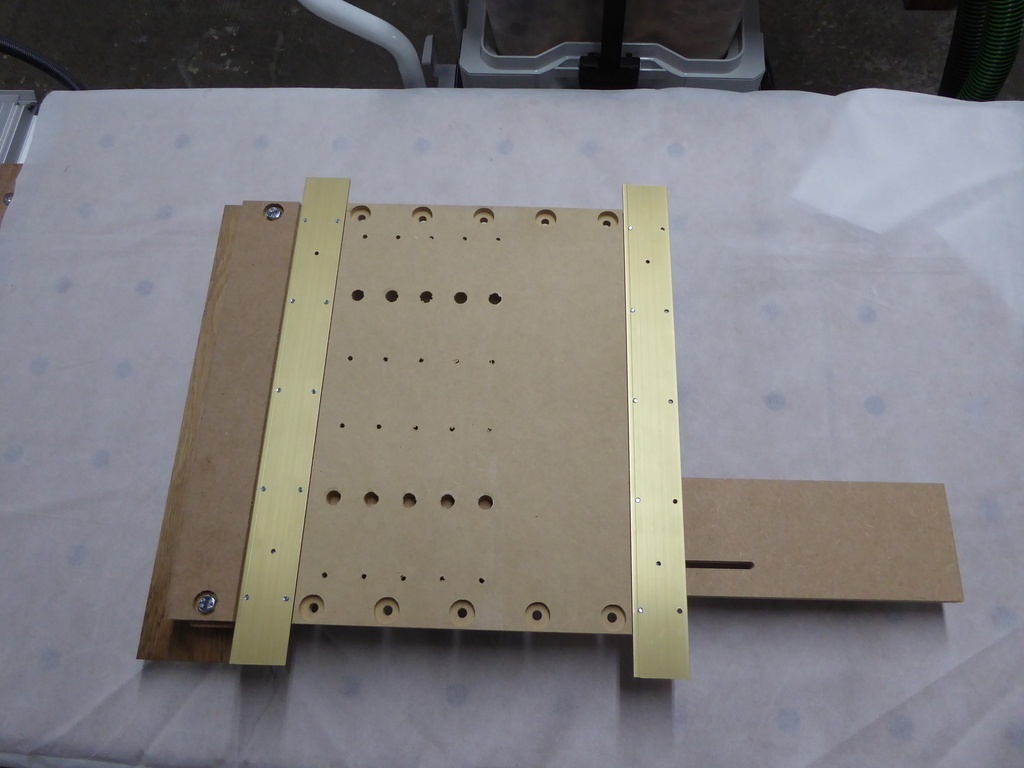

Le traîneau est constitué des éléments suivants :

  • grand panneau Incra Build-It de 11,75’’ x 15,5’’ (298 x 394 mm) entre les 2 rails
  • petit panneau Incra Build-It de 7,75’’ x 15,5’’ (197 x 394 mm) recoupé à droite
  • 2 connecteurs de panneau Incra à rainure en T de 18’’ (457 mm)
  • d'une coulisse Incra en T Plus de 610 mm (24‘’)

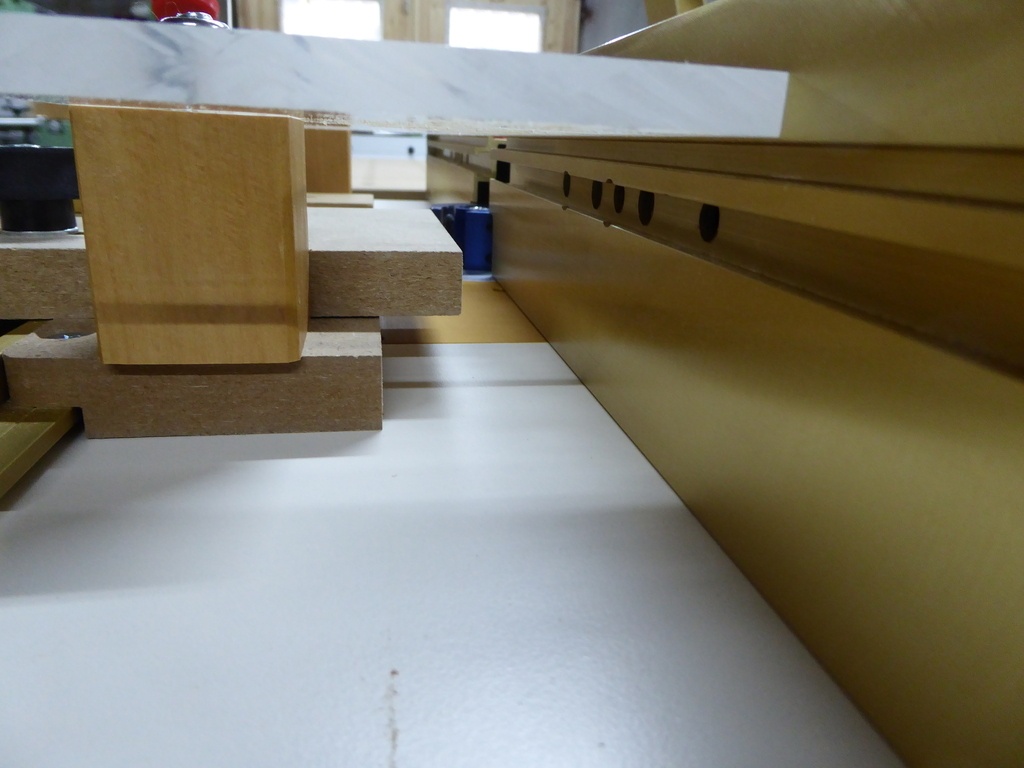

  • de quelques morceaux de MDF taillés ( support de la coulisse en T et butée )

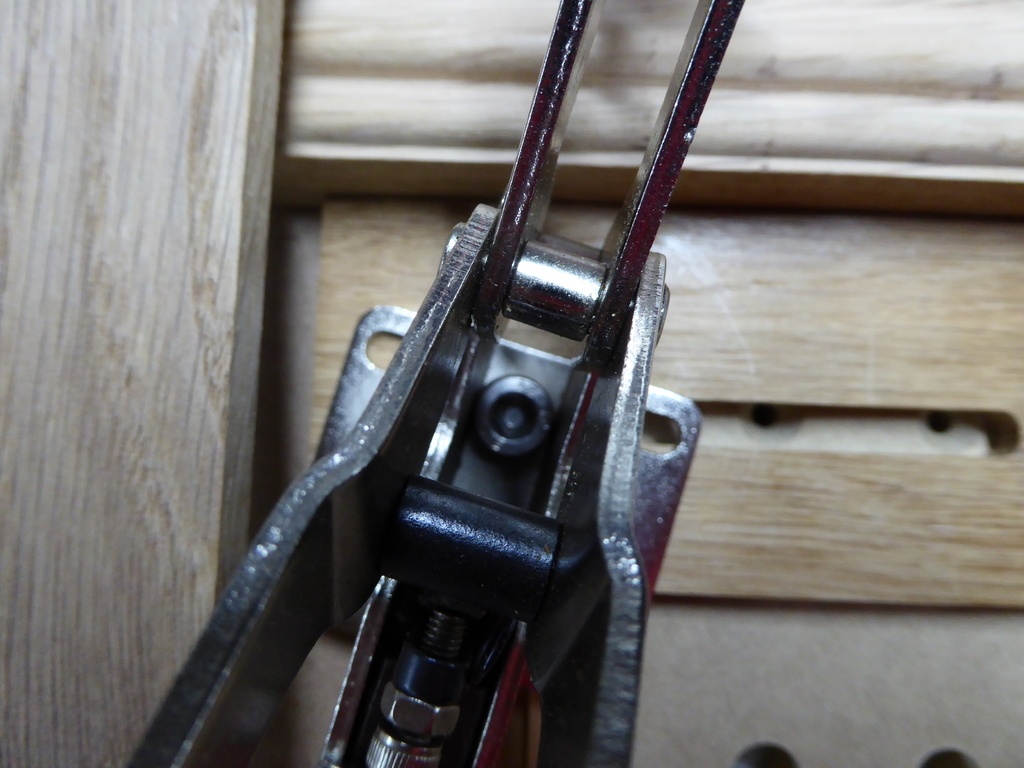

  • d'une plaque en chêne servant de butée à la pièce travaillée et qui supporte la sauterelle Bessey avec un écrous spécial au centre pour servir de pivot

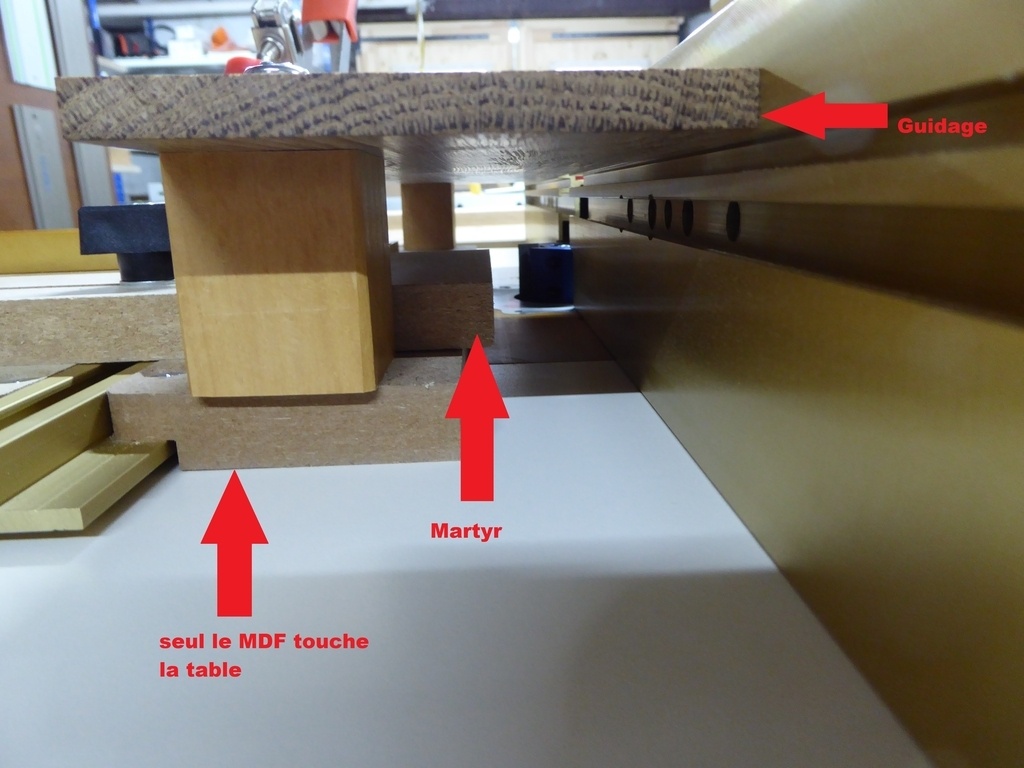

  • d'une plaque en chêne de 8 mm boulonnée sur 2 supports en bois dur pour le guidage. Cette plaque sera probablement remplacée par du plexiglass de même épaisseur, à voir à l'usage si utile.

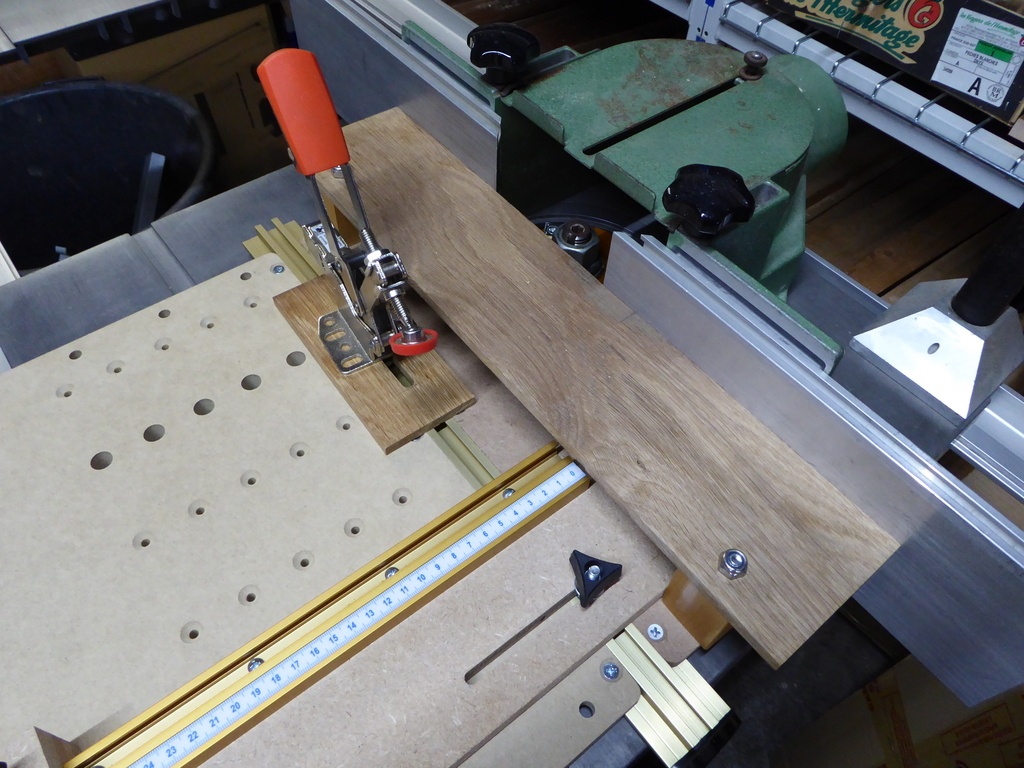

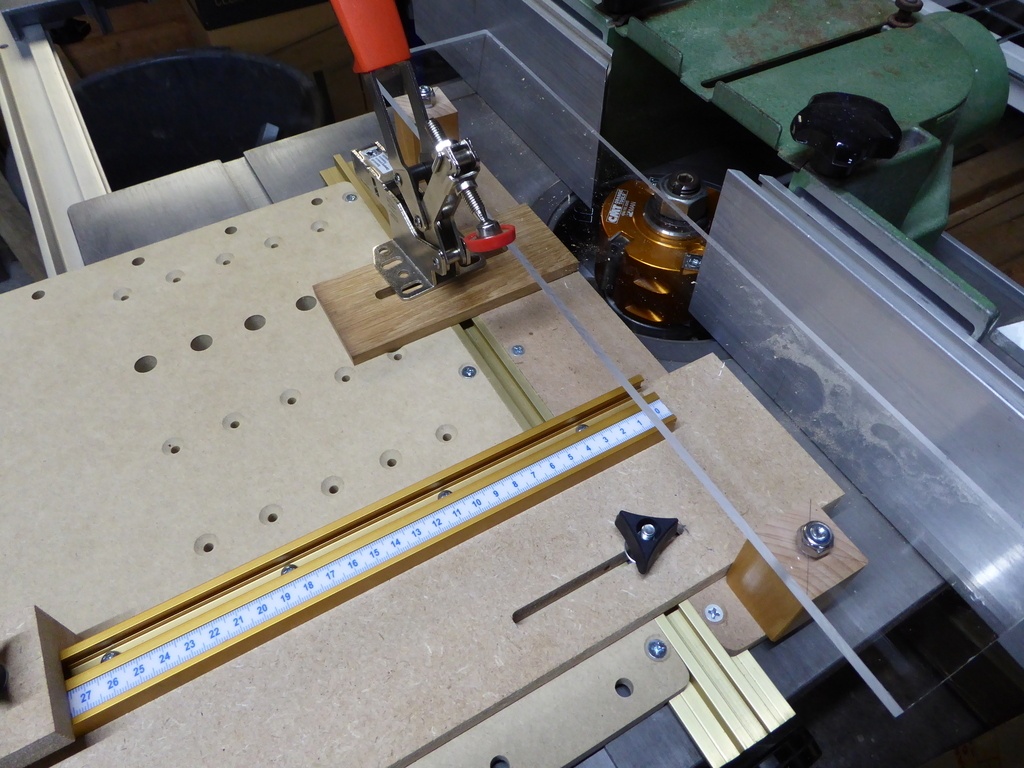

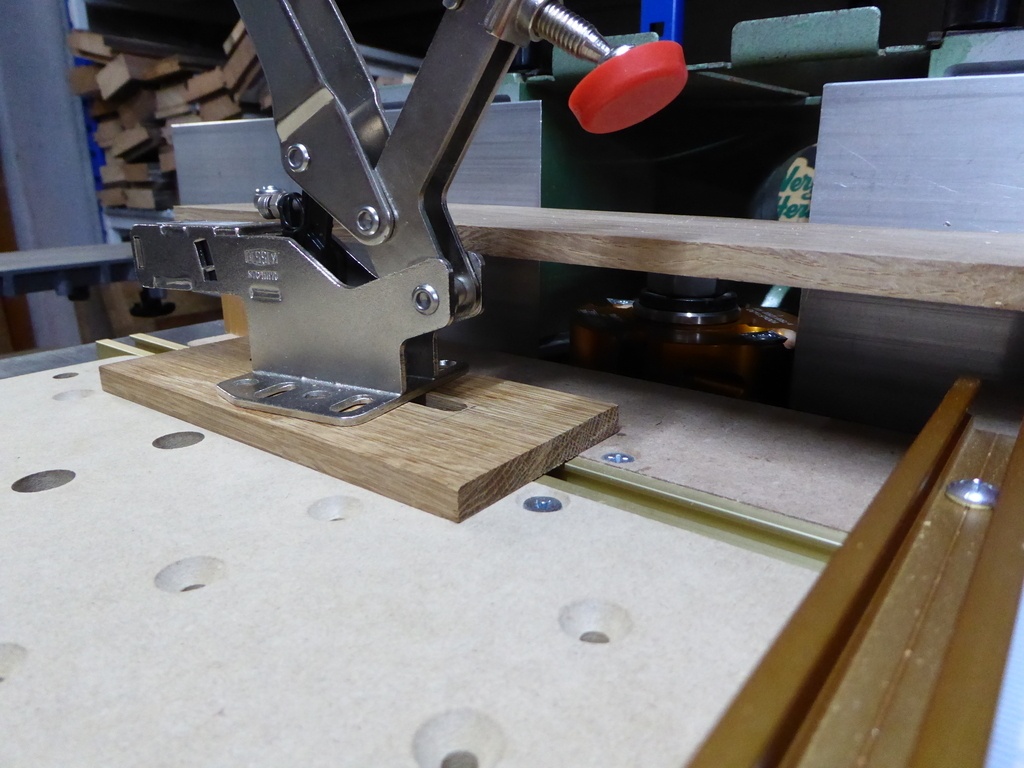

Utilisation du chariot sur ma toupie Inca, sur le même principe de guidage sur les joues du capot protecteur.
Avantage des dimensions assez grandes du traîneau, le fraisage de la pièce peut se faire sans jamais quitter ni la joue avant ni la joue arrière lors de l'opération complète.

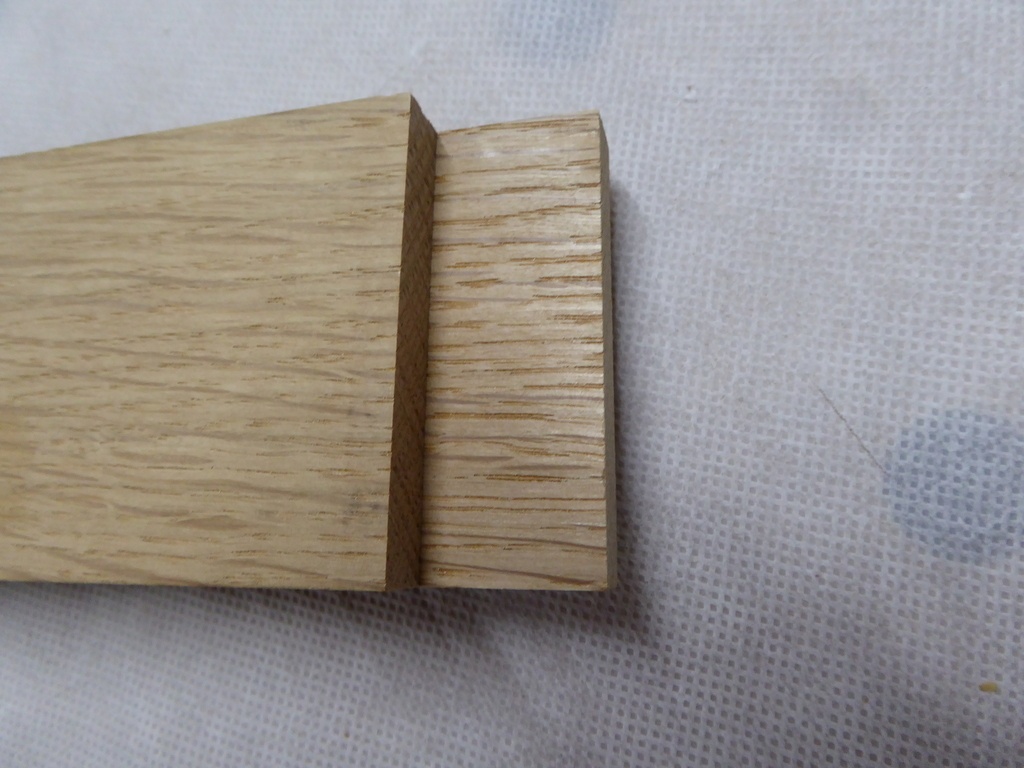

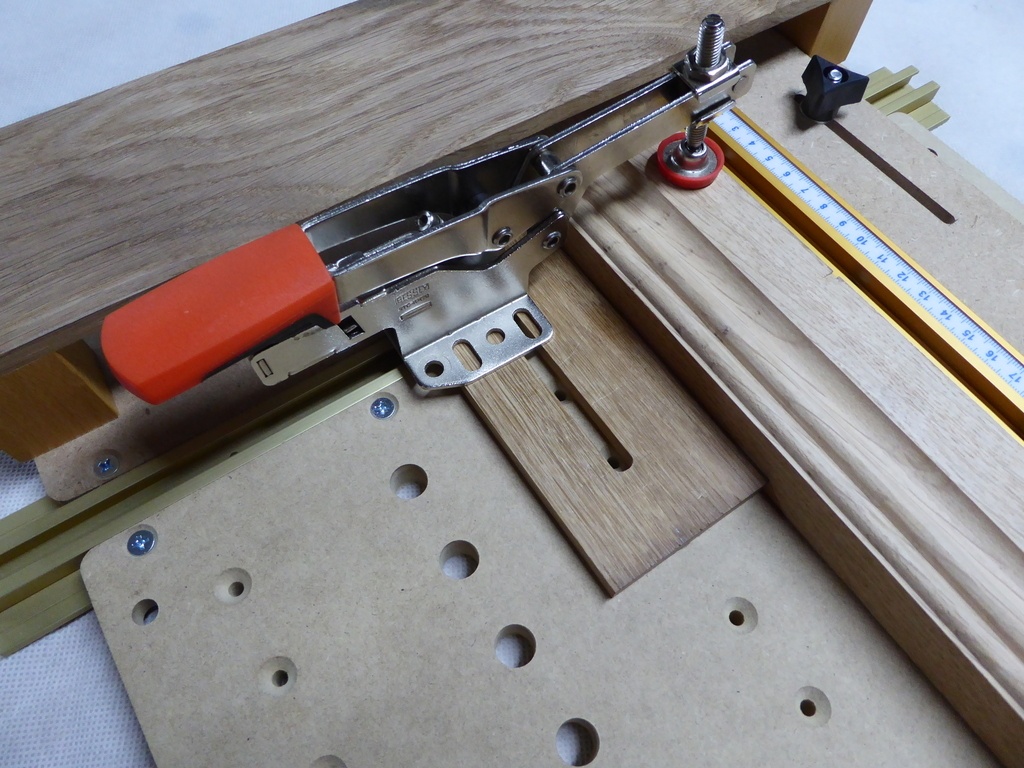

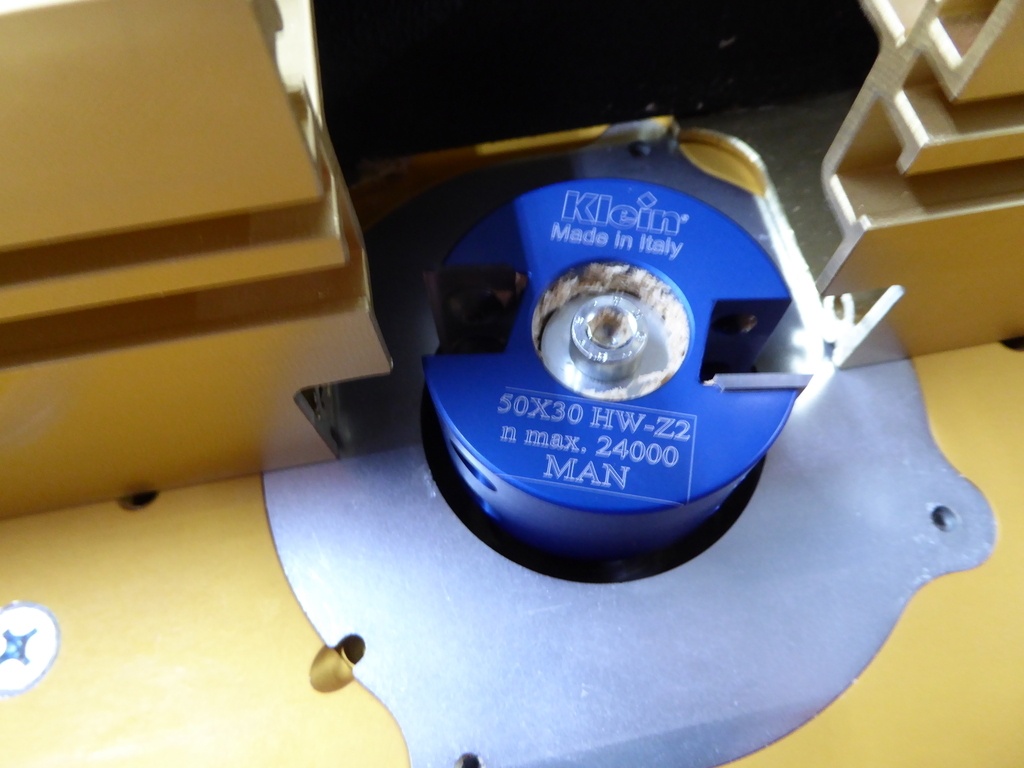

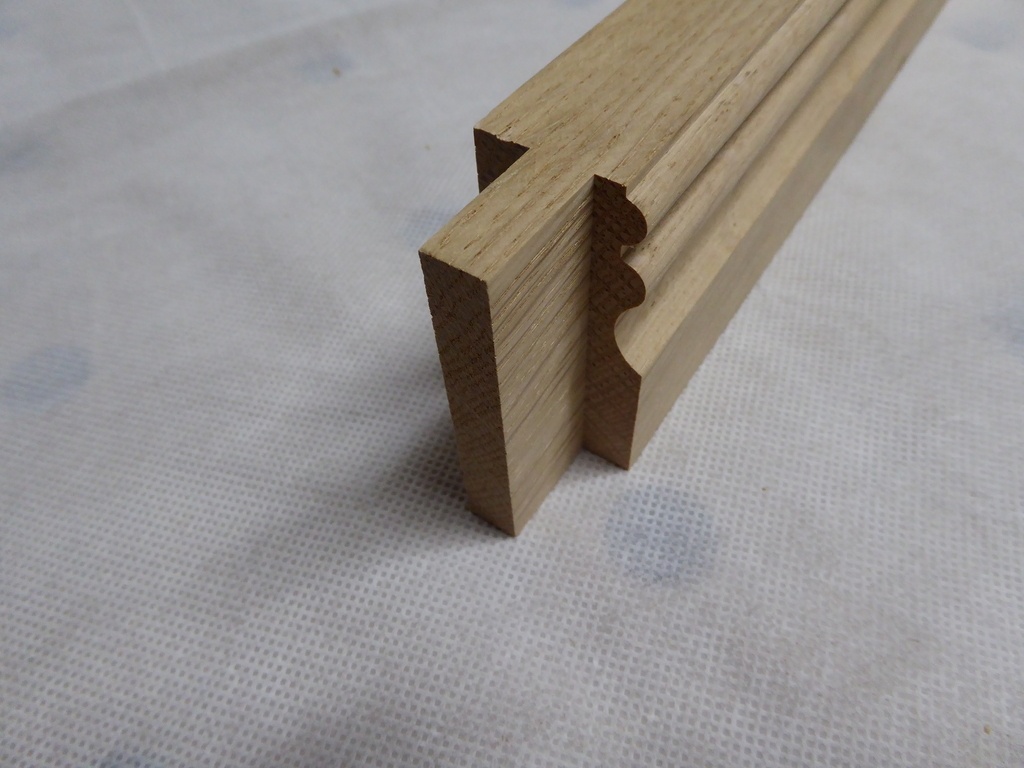

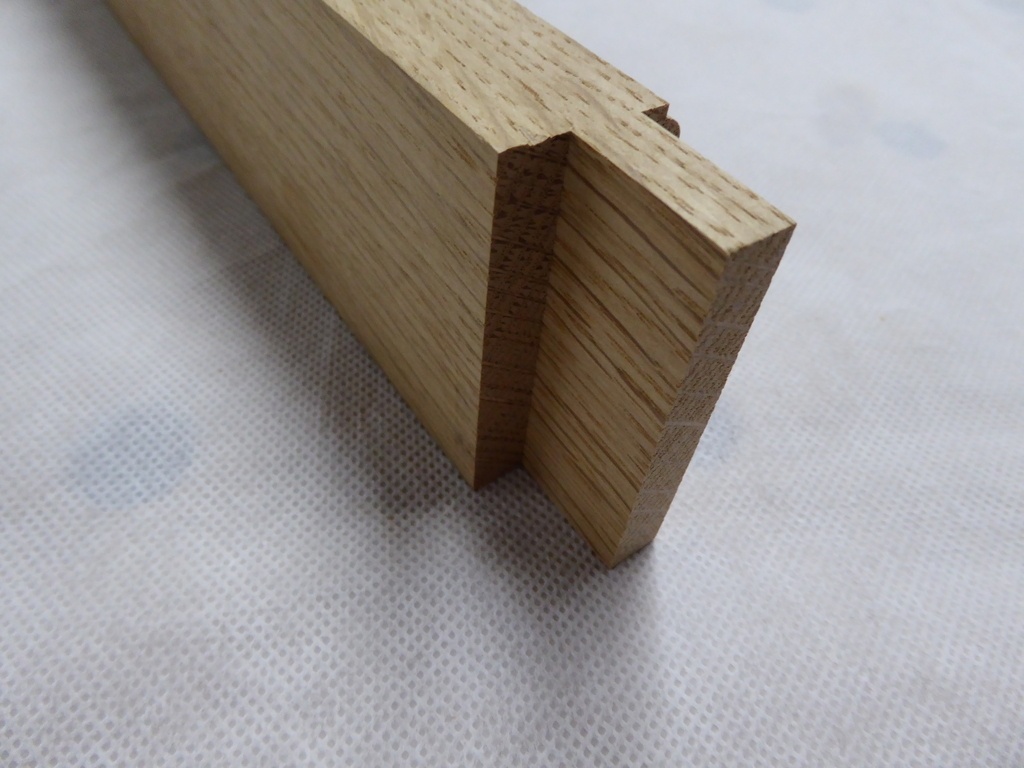

Réalisation d'un tenon d'essai sur la défonceuse sous table avec l'excellent outil à feuillure à plaquettes amovibles Klein.

Édit du 26.12.21 :
Remplacement du guide en chêne par du plexiglass transparent coulé de 8 mm d'épais et un peu plus long ( 50 cm ).
C'est vrai que c'est mieux quand même, on y voit clair !

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

Lansau  a publié le pas à pas "Défonceuse Festool OF 2200 sous table Incra de 27’’ x 43’’".
il y a 3 mois
Lansau  a publié l'article "Immobilisation de la plaque Incra".
il y a 3 mois
Lansau  a publié l'article "L'aspiration".
il y a 3 mois
Ladaube
( Modifié )

Belle réalisation, et bravo pour tes trouvailles techniques.
Je te félicite pour ton ingéniosité.
Ton expérience prouve que Festool a eu tort d'arrêter de produire les systèmes CMS car j'ai mis mon OF 2200 sous table et je n'ai eu qu'à fixer le guide LS Positioner sur la table en bout et tout est super précis et fonctionne depuis plusieurs années.

Lansau

Merci pour l'encouragement.
Tu peux aussi nous faire partager ton expérience si tu veux.

Fabian
( Modifié )

Belle réalisation.

Peux-tu me dire ou as tu acheté l'ascenseur?

Merci

Lansau

Merci.
L'ascenseur je l'ai acheté chez Expondo, c'est dans les fournisseurs.

Lansau  a publié l'article "Le contacteur de sécurité".
il y a 2 mois
Tcraft
( Modifié )

Bonjour,
Félicitations pour la mise en place de l'OF2200 couplé au système Incra. Je suis cependant assez curieux ce que l'expérience a donné concernant l'ascenseur choisi. J'avais aussi acheté uhh plateau de laboratoire qui ressemble pas mal à ce que l'on voit sur l'image mais avec l'OF1400 de festool qui est pourtant plus petite. et plus légère que l'OF2200, le système s'est avéré tout à fait inopérant. Mon plateau se tordait non sous lek poids mais sous la force des ressorts de compression aux quels je ne voulais pas toucher. De plus, la molette était en effet de petit taille et qui plus est se trouve trop loin du bord de la table ce qui m'obligeait à me baisser pour venir chercher la molette que je n'arrivais pas à tourner. J'ai donc abandonné pour ma part cette solution en attendant de trouver mieux et je monte à la main la défonceuse dans la position souhaitée. Bien sûr la solution serait de mettre les quelques 400€ dan l'achat d'un vrai ascenseur de type : jessem.com/col.../mast-r-lift-ii. Mais peut-être que ton plateau est significativement plus puissant et plus adapté que n'était le mien. D'où ma question : que donne l'expérience avec cet ascenseur?

Lansau
( Modifié )

Pour l'instant ça fonctionne très bien.
Il faut dire que j'ai enlevé un des 2 ressorts de la défonceuse ce qui est très facile sur la 2200 ( pas à pas complété ), pour le 2ème c'est faisable mais plus long, cela fait une très grande différence de puissance entre 1 et 2 ressorts.
Concernant l'élévateur comme je l'ai indiqué, il ne faut pas le démarrer complétement fermé avec la charge dessus, c'est très dur au démarrage dans ce cas. Dès qu'il est ouvert de quelques cm c'est dix fois mieux. Il faut donc calculer la hauteur d'ouverture nécessaire quand la défonceuse est complétement détendue.

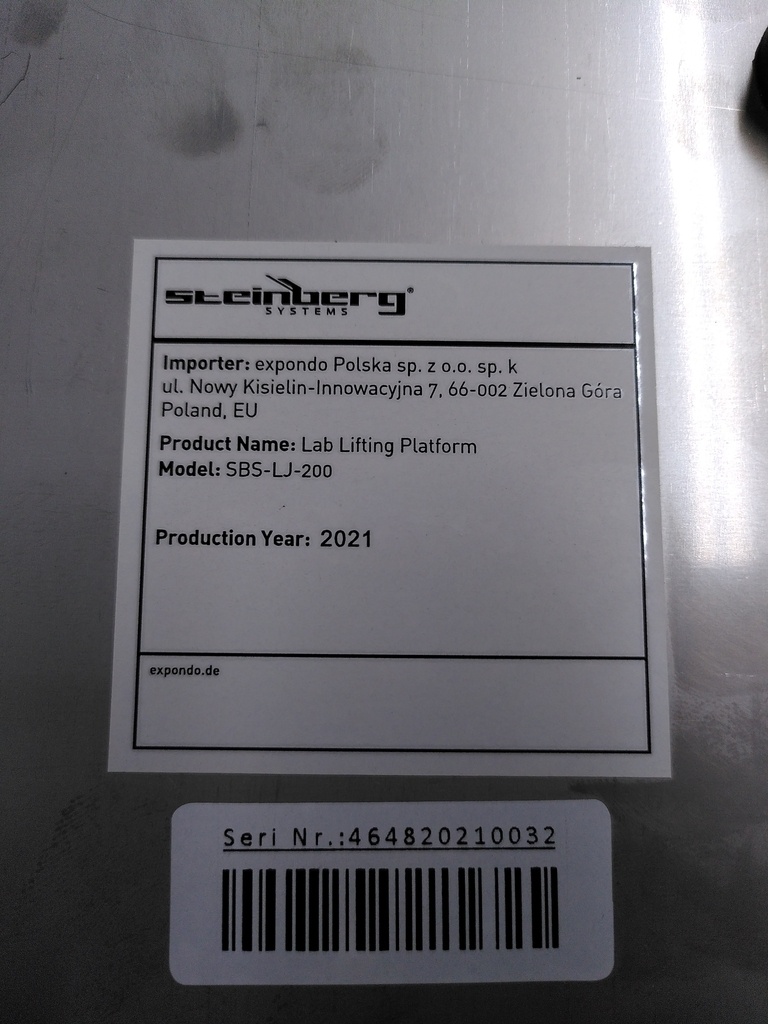

La table élévatrice de laboratoire ( c'est le nom officiel ) existe en 2 puissances, une de 3 kg et une de 5 kg, évidemment j'ai choisi la plus élevé qui est encore en-dessous du poids de l'OF 2200.
