Meuble pour défonceuse sous table

  Ce pas à pas présente un projet en cours de réalisation.

Meuble pour défonceuse sous table

Bonjour à tous,
Voici mon nouveau projet, un nouveau meuble pour ma défonceuse.
J'en avais créé 2 auparavant, mais là, je voudrais quelque chose de plus abouti ou moins simpliste!

Liste des articles

Mis à jour

Partager

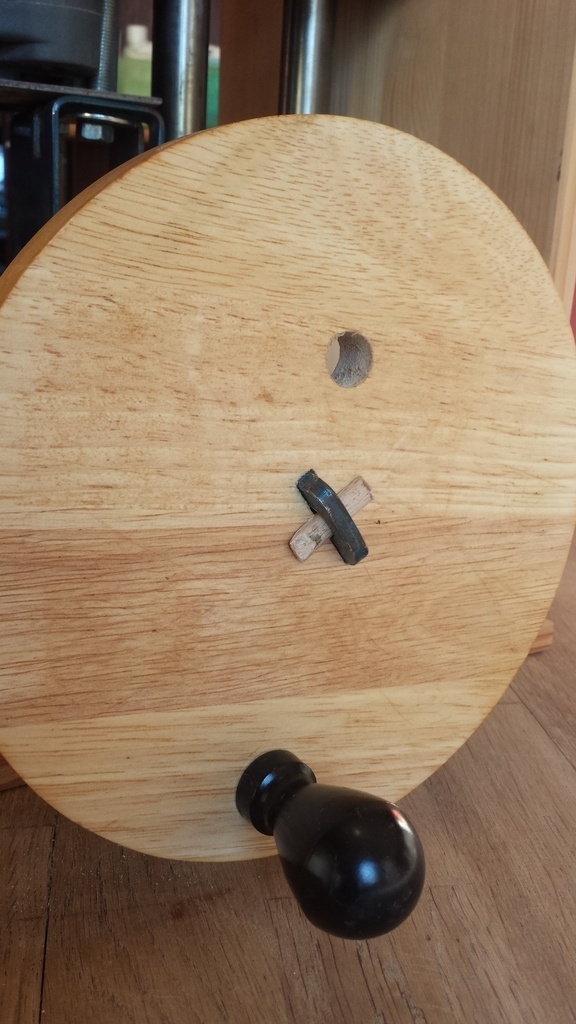

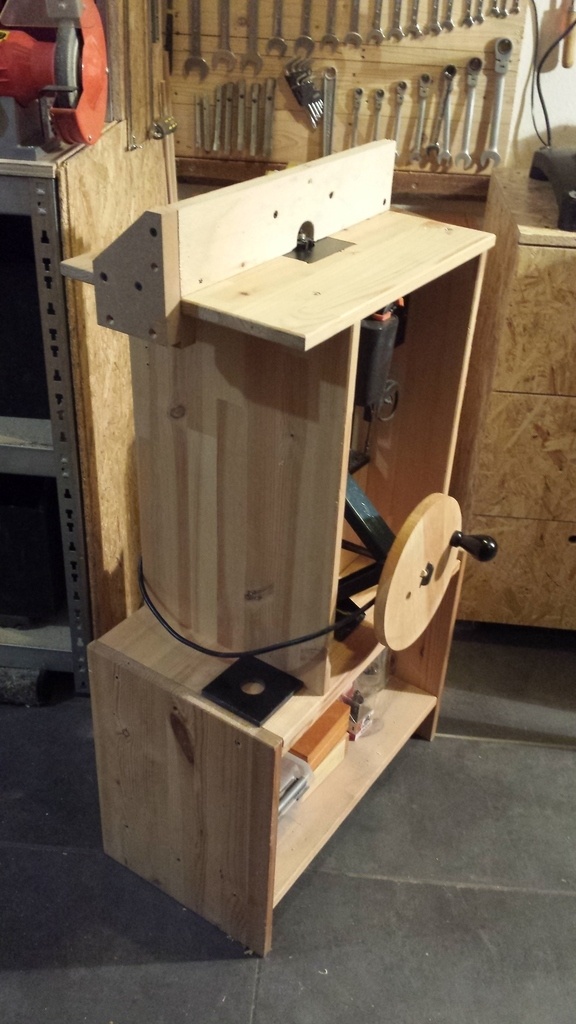

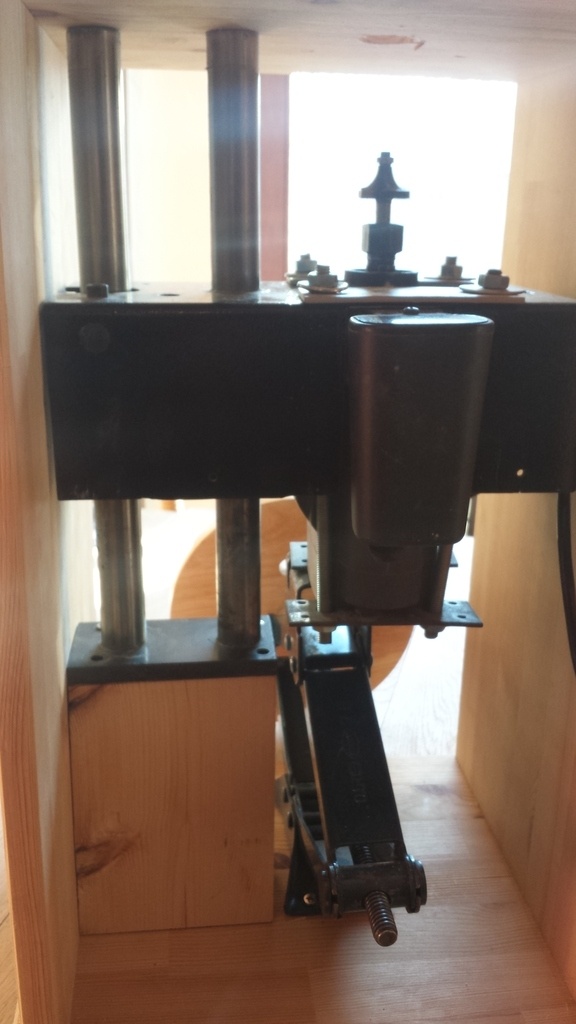

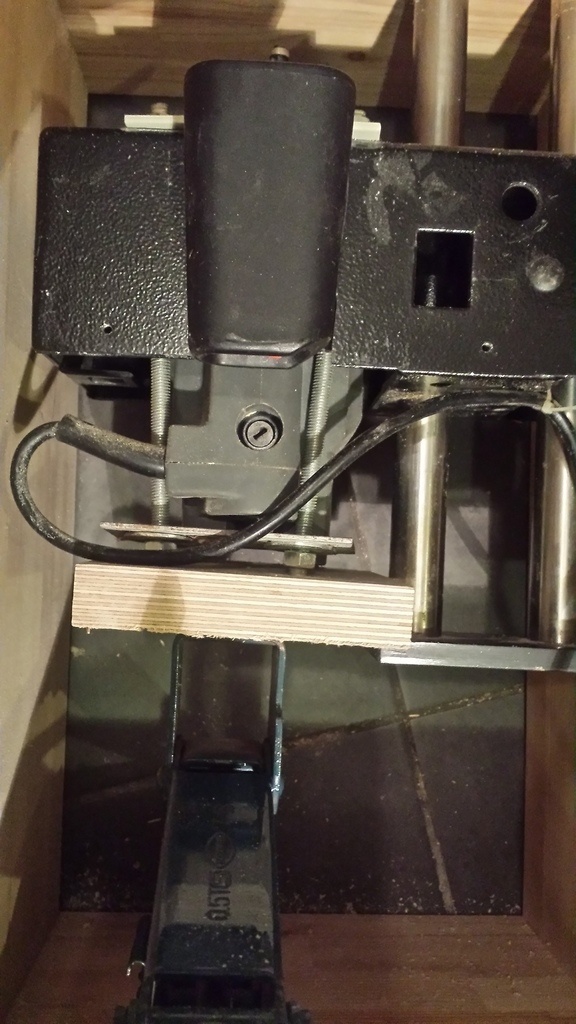

Système de fixation et de réglages

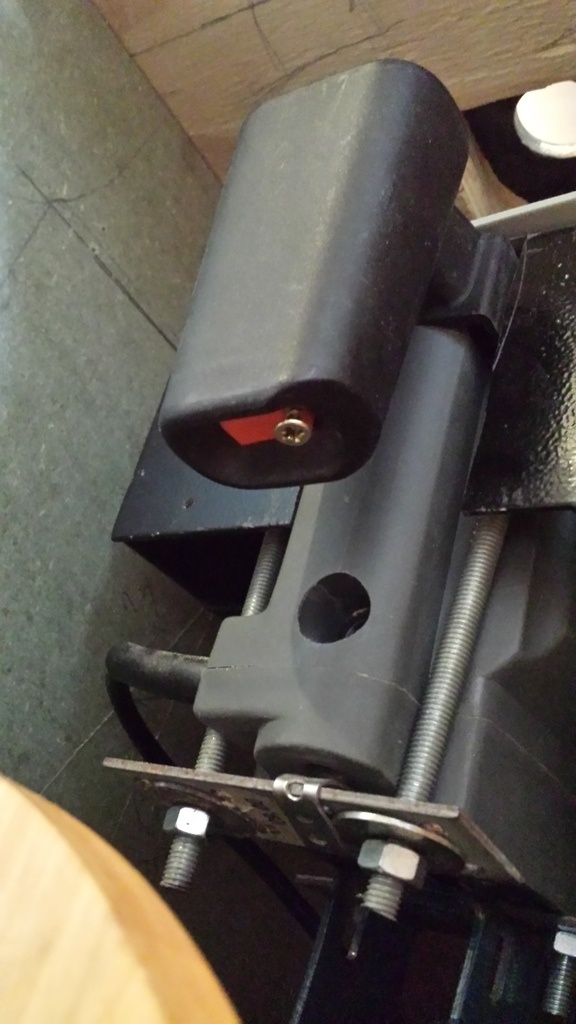

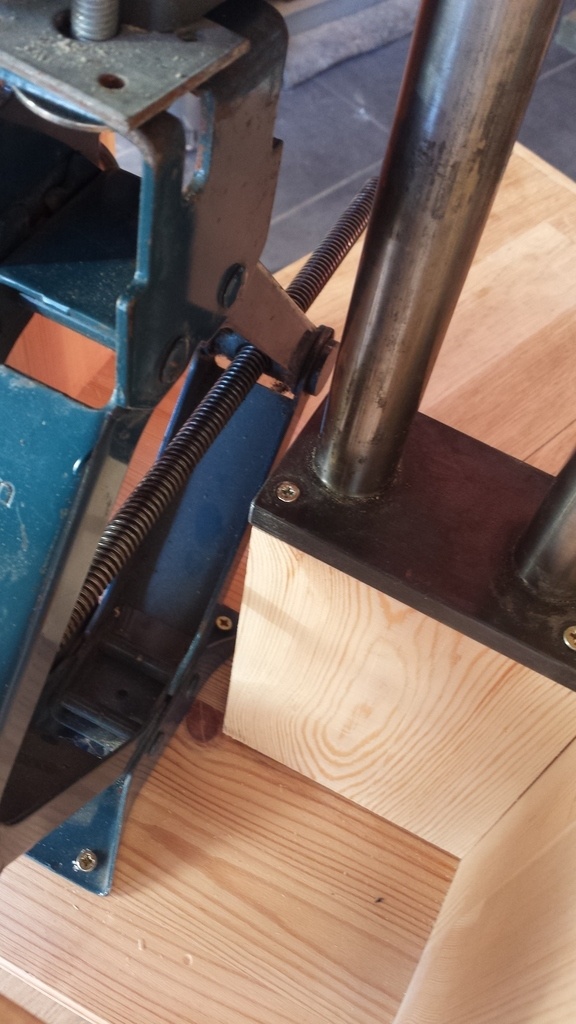

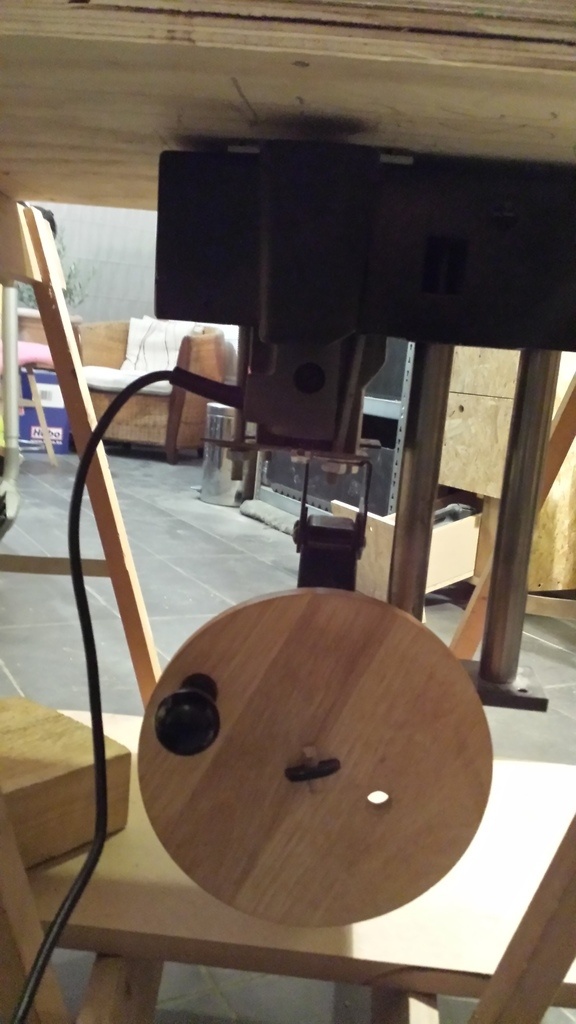

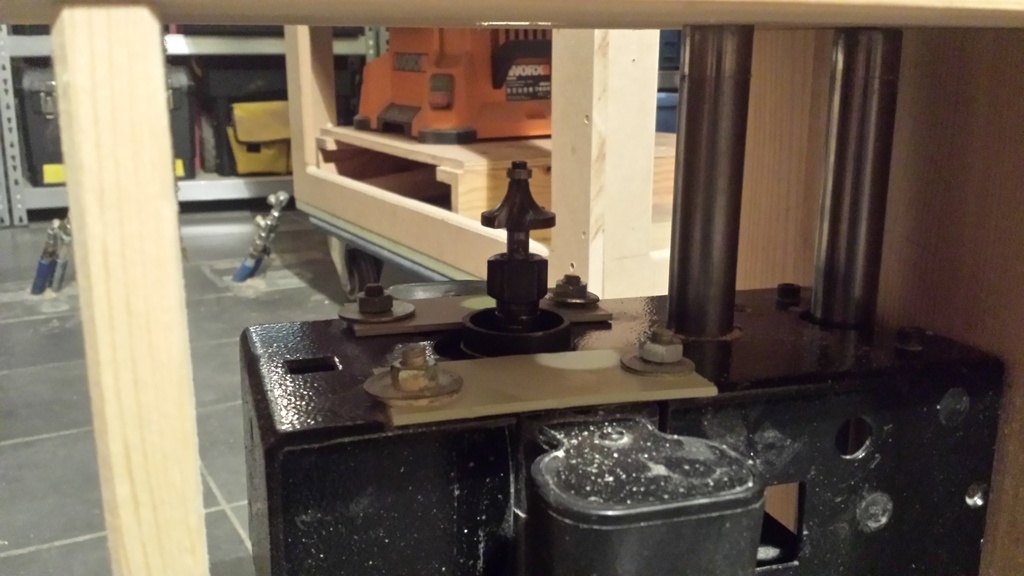

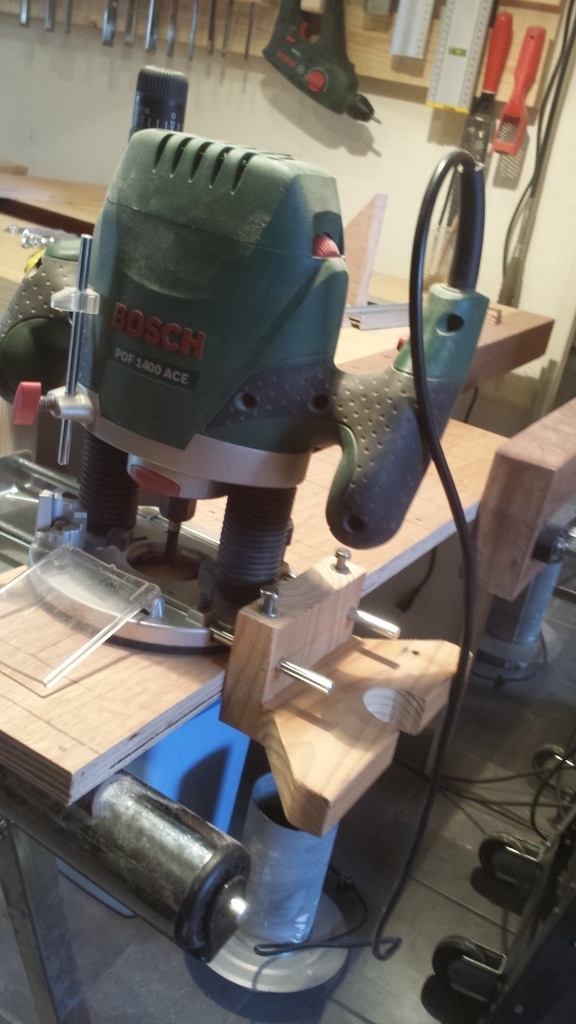

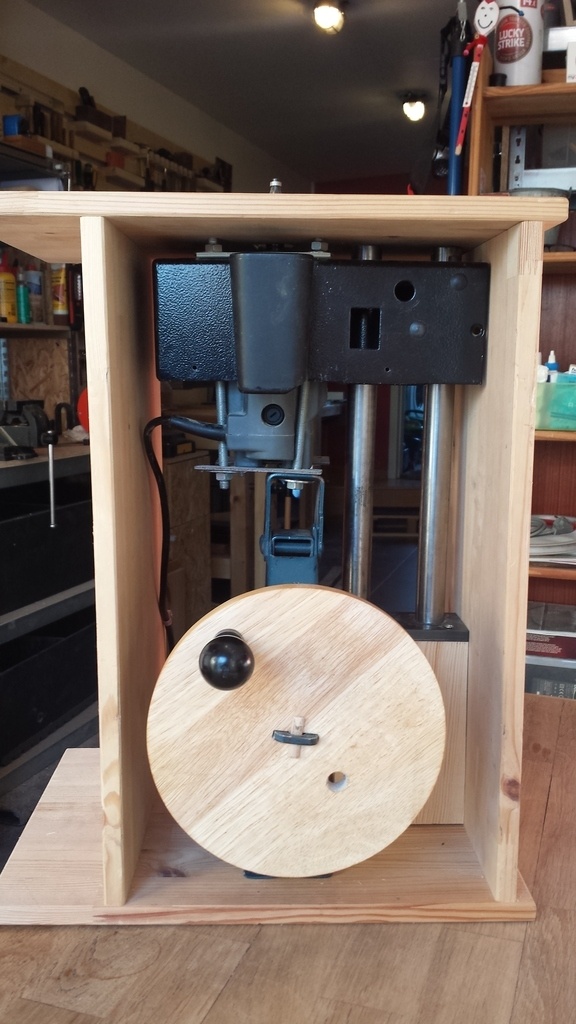

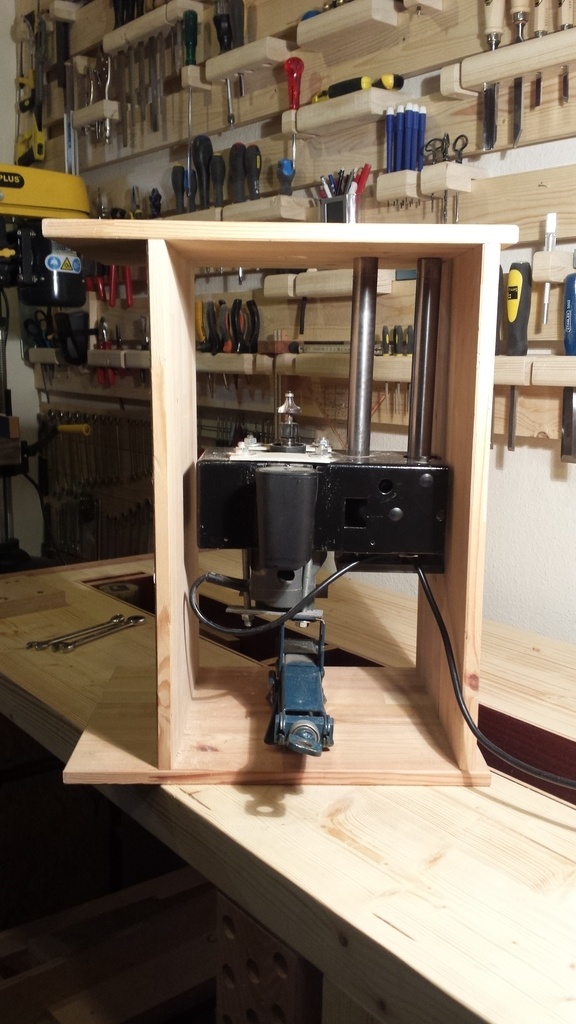

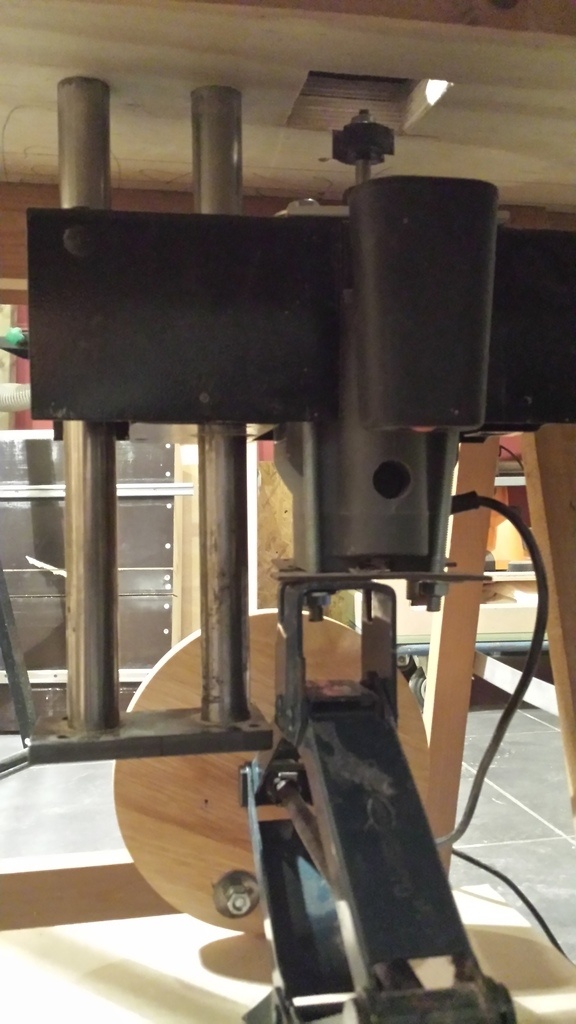

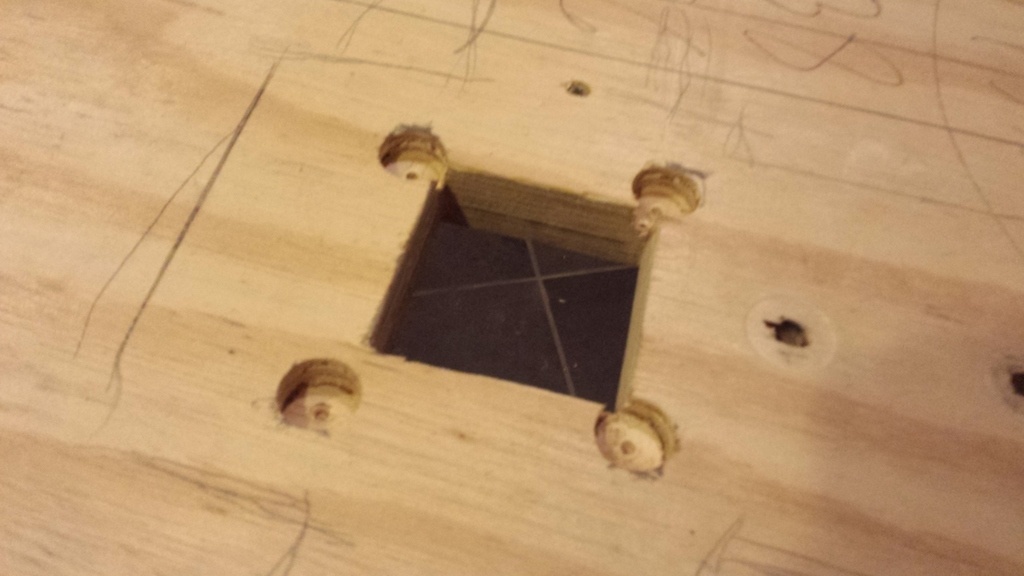

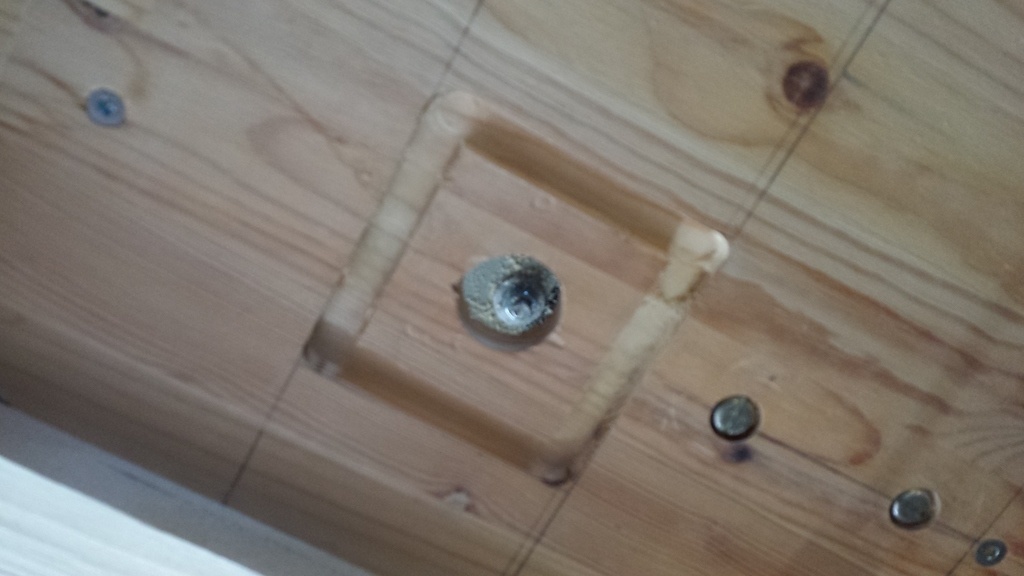

Je viens de commencer l'étude réglages et fixé sur une ancienne table de nuit, histoire de me faire la main et pouvoir l'utiliser provisoirement.

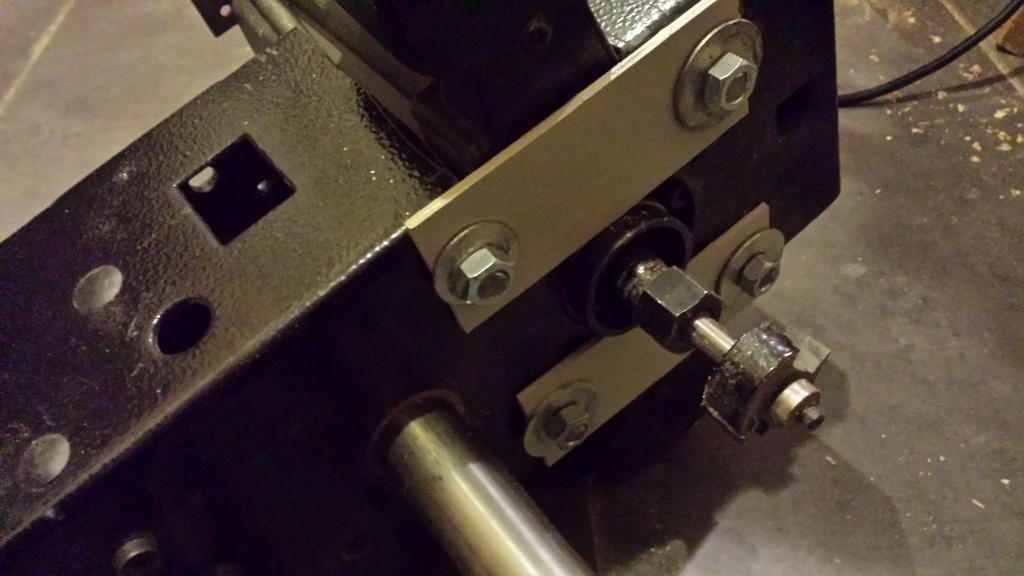

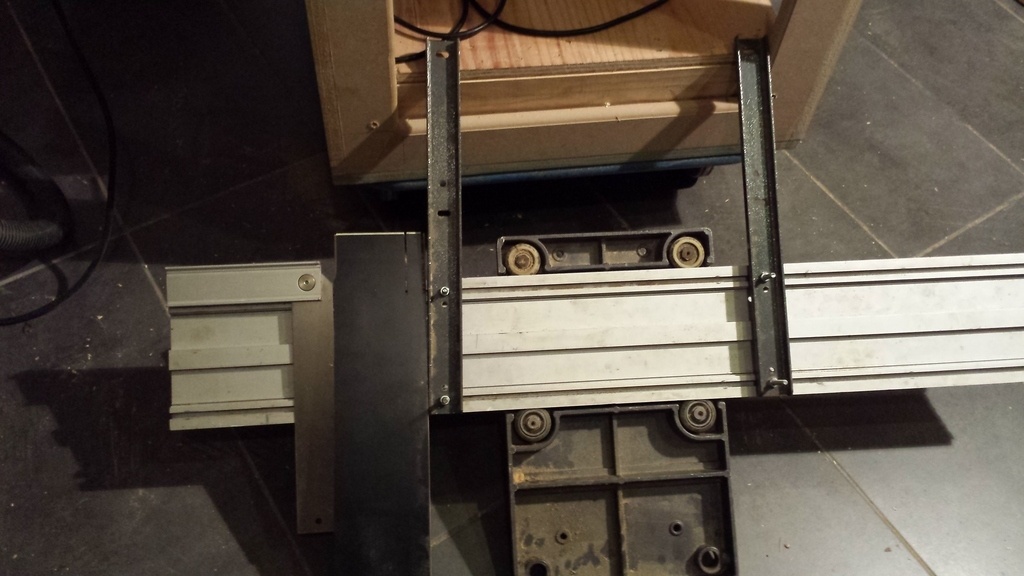

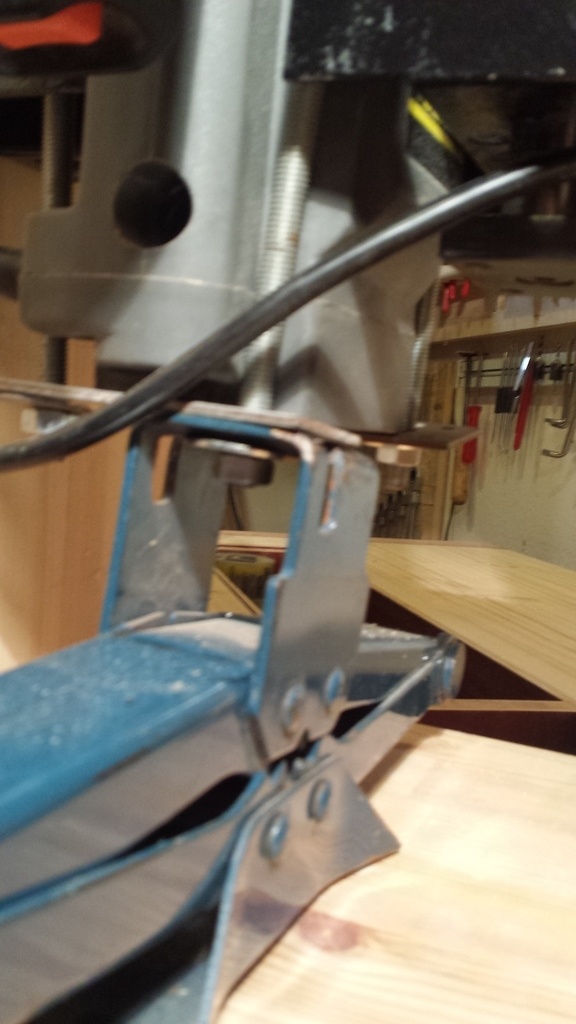

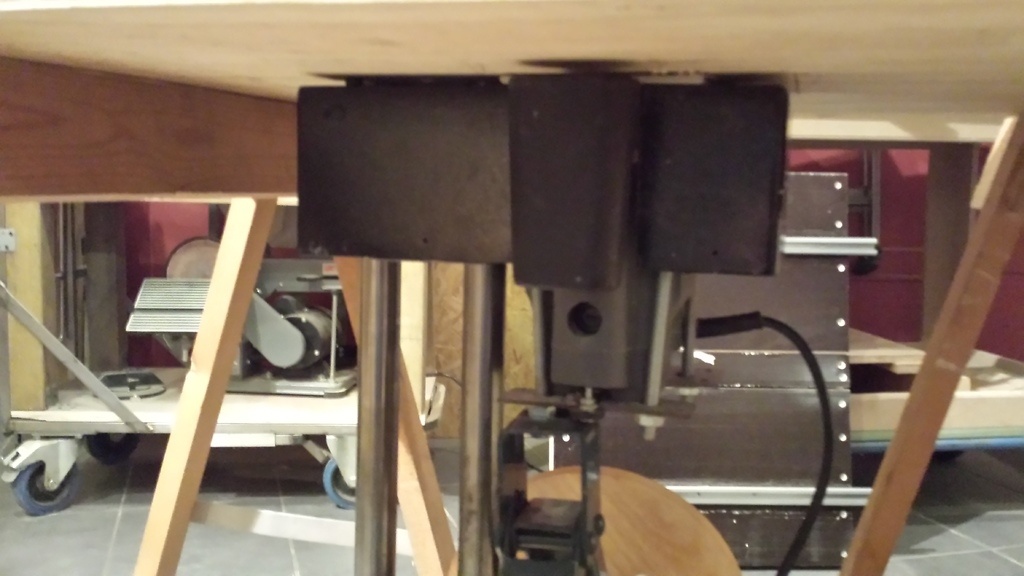

J'ai utilisé un châssis d'une ancienne perforatrice industrielle (plus de détails dans une de mes créations "Nouveau système de montée pour défonceuse sous table") pour maintenir ma defonceuse, doté d'un système de 2 axes pour une montée et descente verticale précise et aisée. Système de réglage fait avec un cric de voiture idée prise chez Eddy et j'avoue que c'est mieux que mon ancien système 😉

Hier soir, avant d'aller dormir je n'ai pas pu m'empêcher de faire un truc ou deux. j'ai viré le morceau de bois qui était entre la base de la défonceuse et le cric, du coup j'ai pu les assemblés avec la tige filetée qui maintien de la def au châssis. J'ai trouvé une base de plateau tournant et une vieille poignée d'une ancienne foreuse pour servir de manivelle au cric et je suis très content de l'aisance du système (je dois encore paufiner l'esthétique ). Je vais encore fixer le cric à la base du caisson et fixer un tasseau entre la base du caisson et la base du châssis comme maintien (même si ça ne bouge pas du tout avec les fixations des axes au plateau ).

Publié Mis à jour

Partager

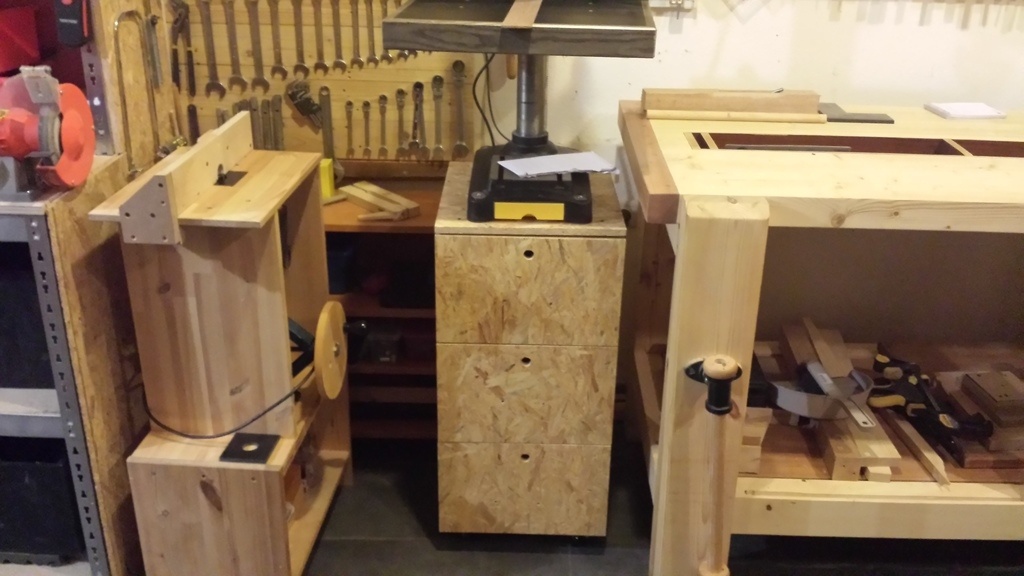

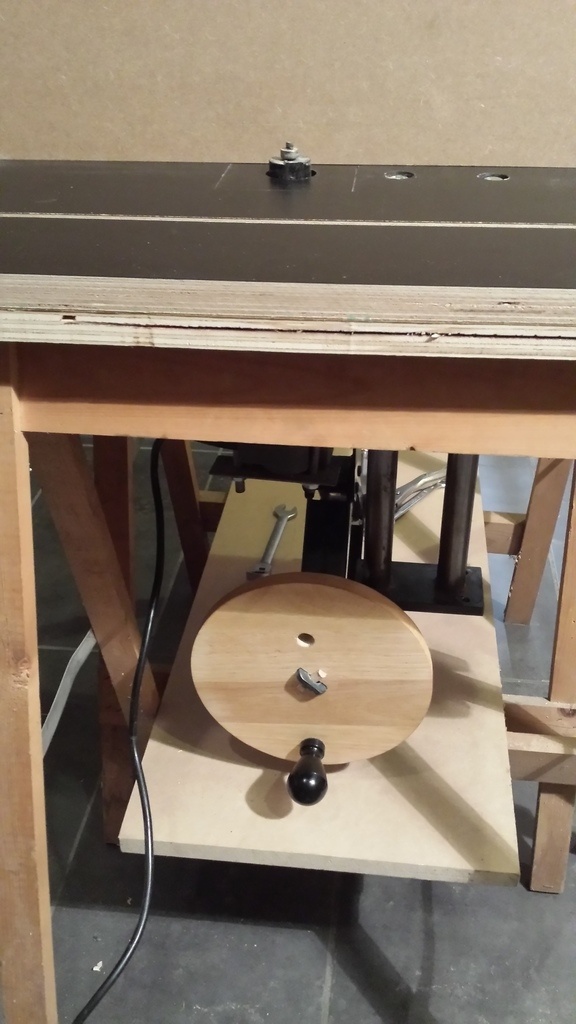

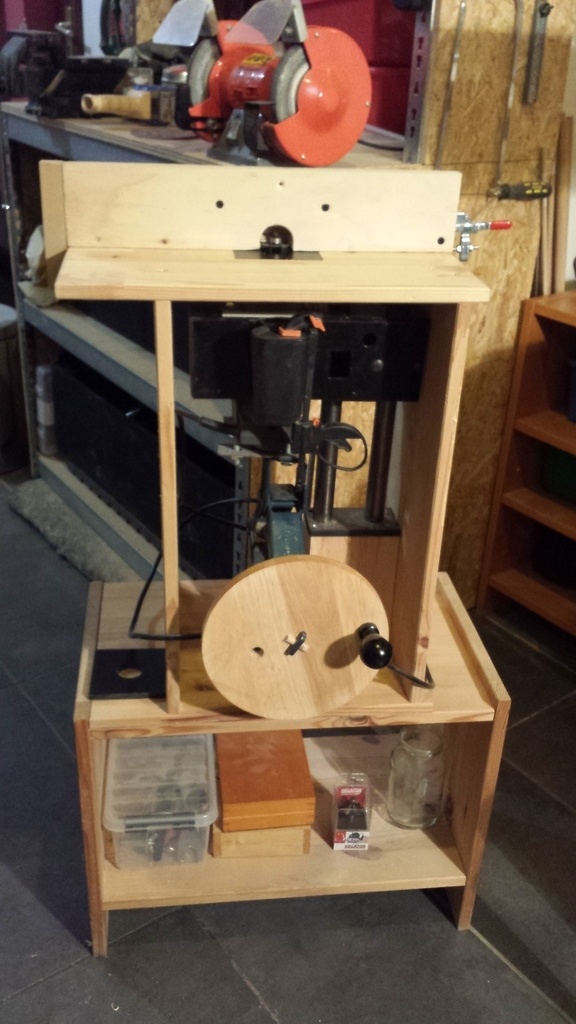

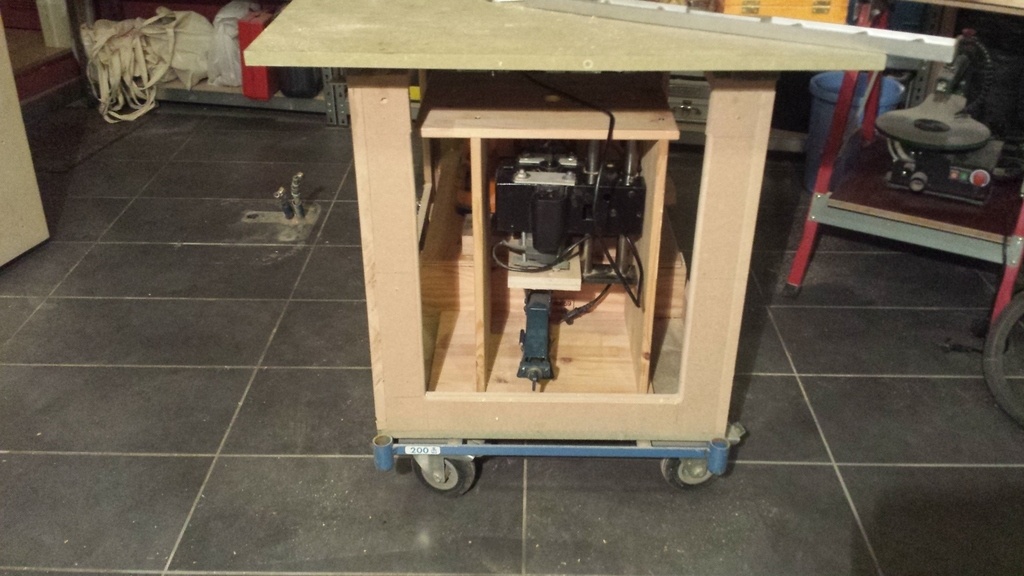

Fixation finale sur meuble provisoire et 1er tests

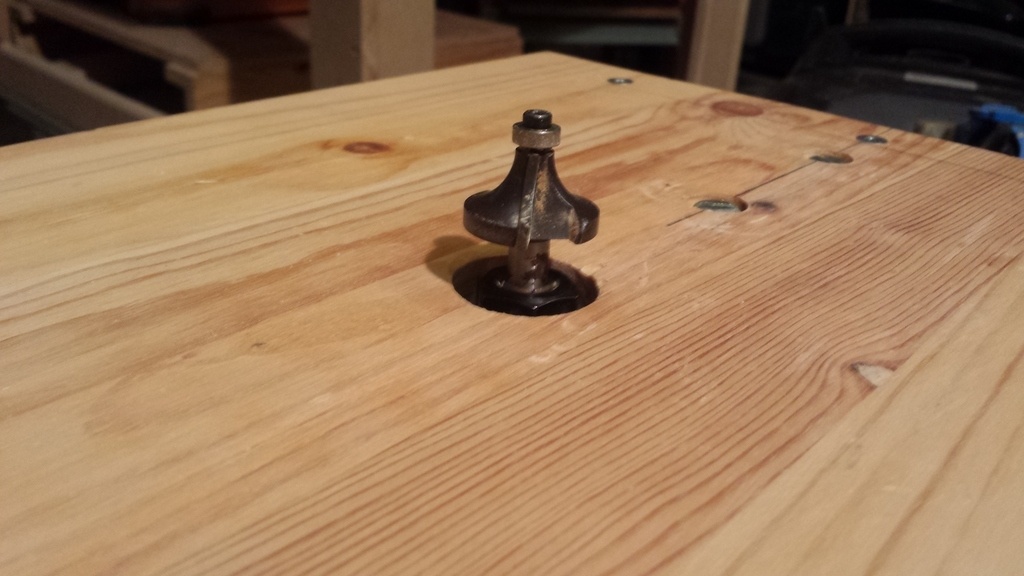

j'ai tout fixé et fait mes 1er tests, je suis satisfait (pour mon niveau ;)), je vais pouvoir l’utiliser comme ça, le temps de faire mon meuble à mon aise. Je prépare le bois que j'ai sous la main et cela déterminera les mesures et le modèle du meuble.

Publié

Partager

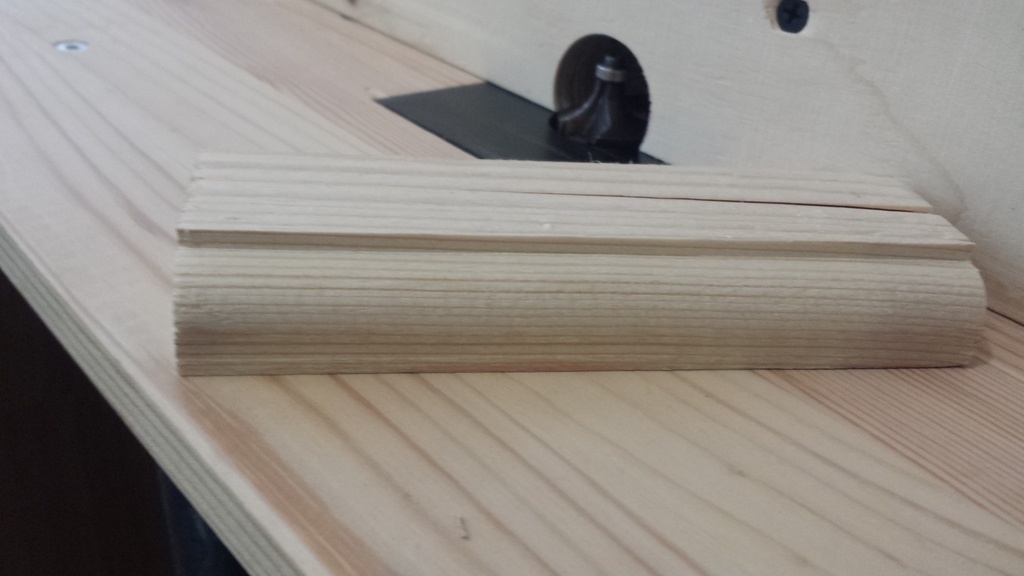

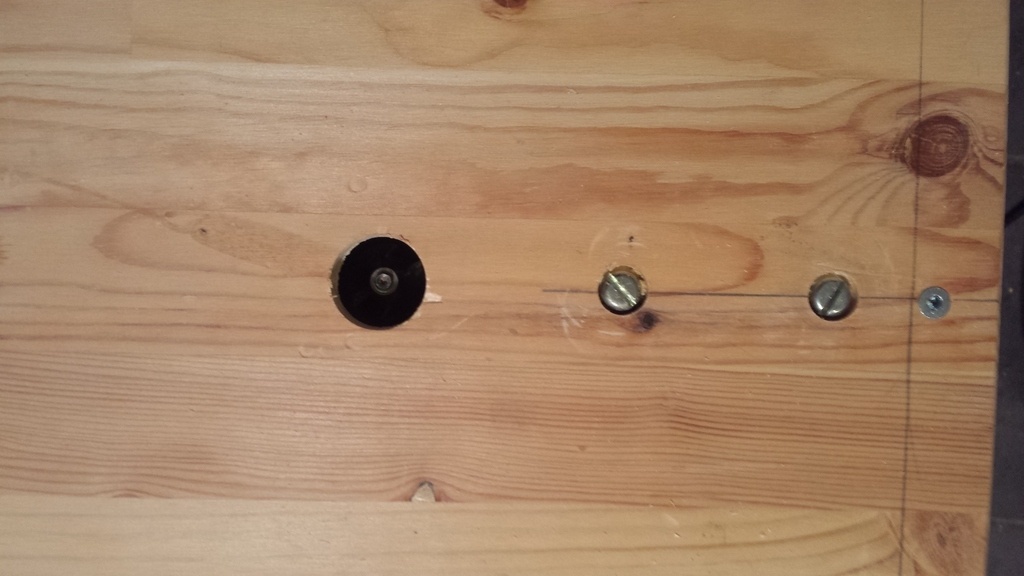

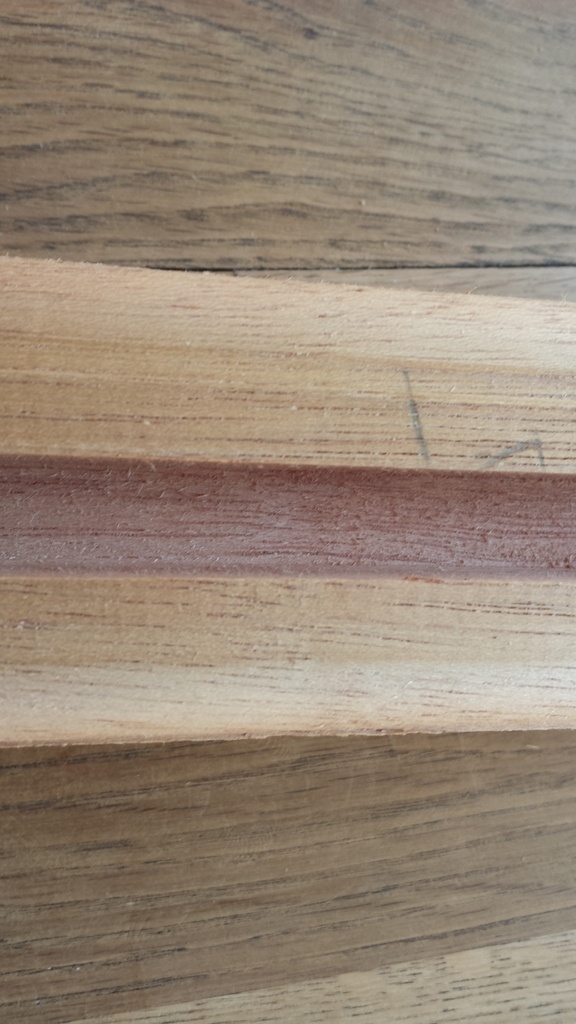

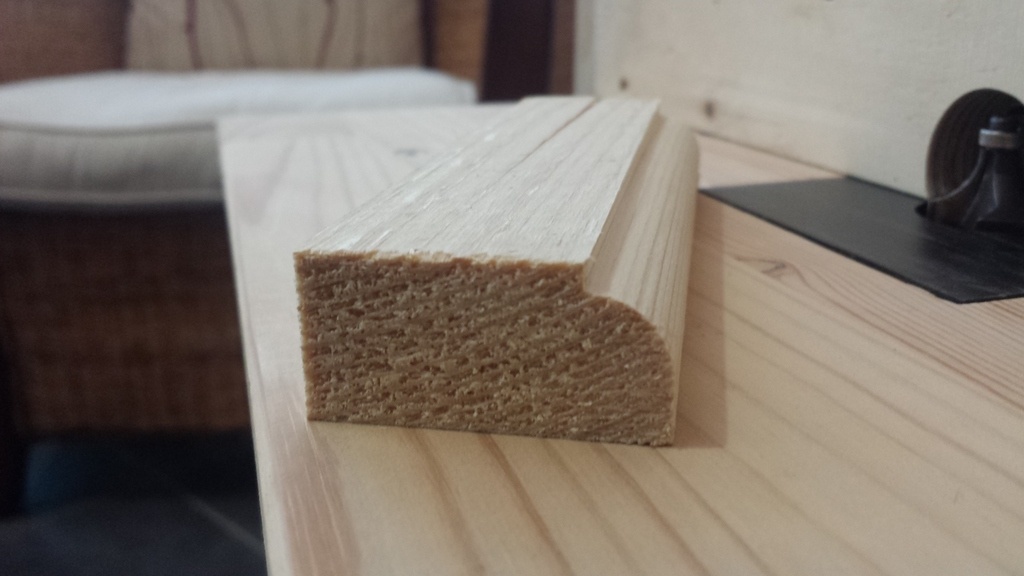

Test plateau

Publié Mis à jour

Partager

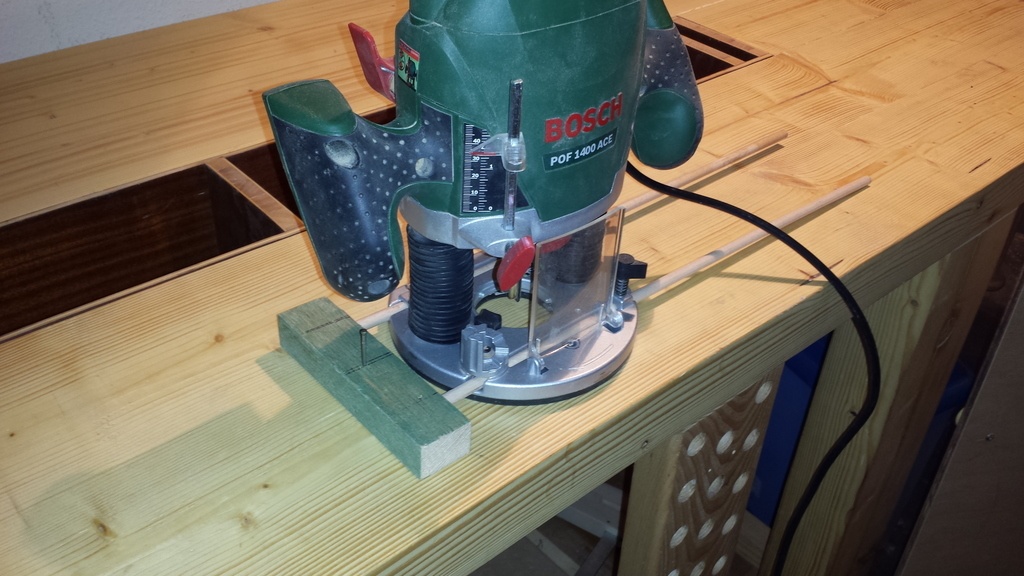

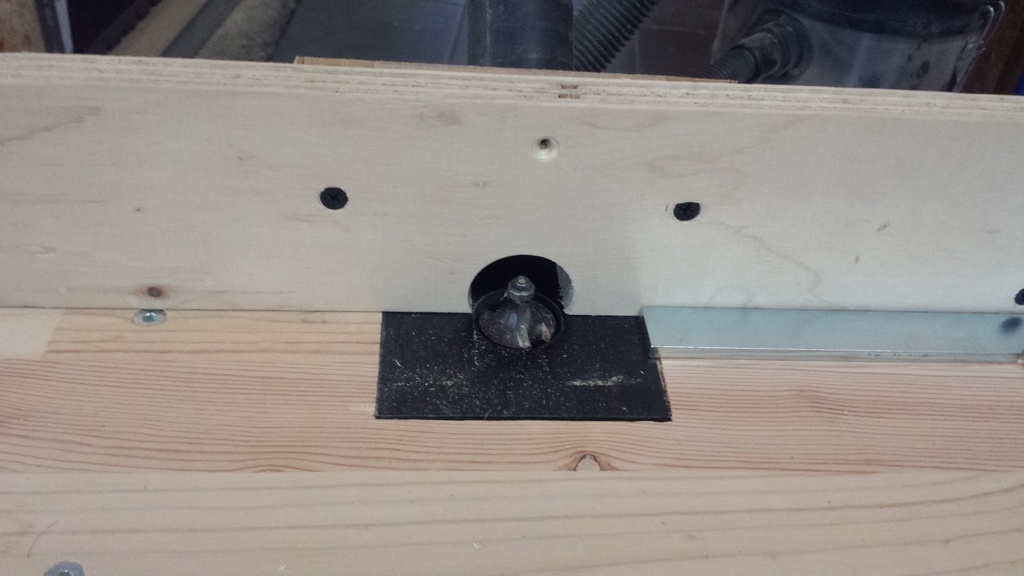

Étude et tests du guide

Je n'ai pas de rails sous la main ni fraise en "T", mais je pense que je pourrai y arriver de la même façon en utilisant 2 panneaux pour le plateau (cp 22mm et du Polyrey).

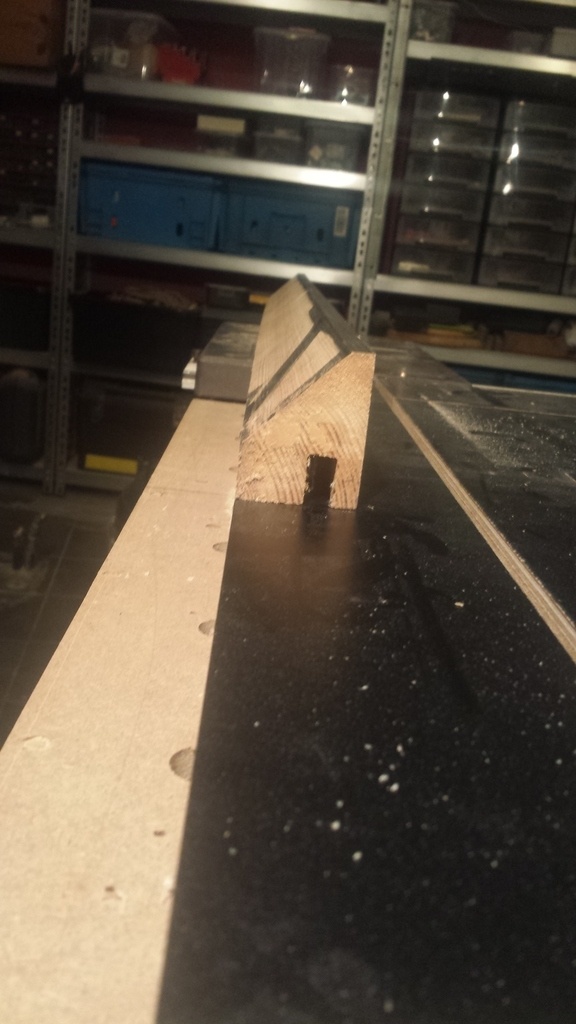

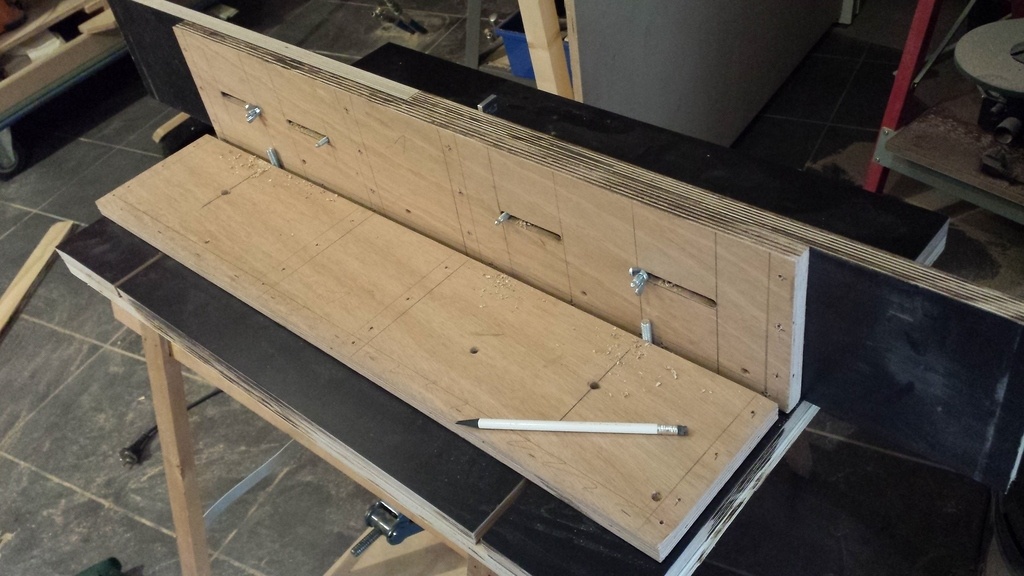

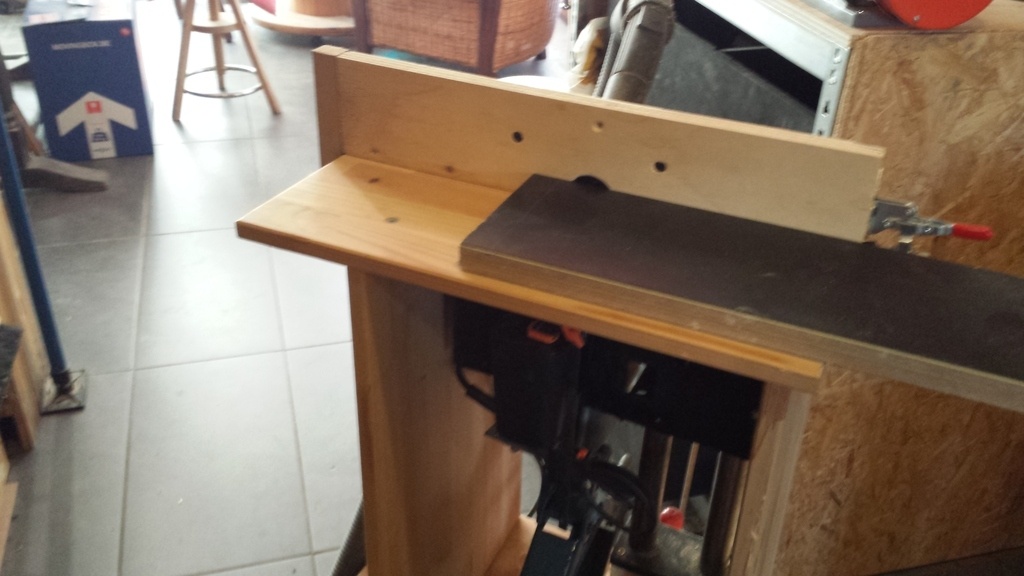

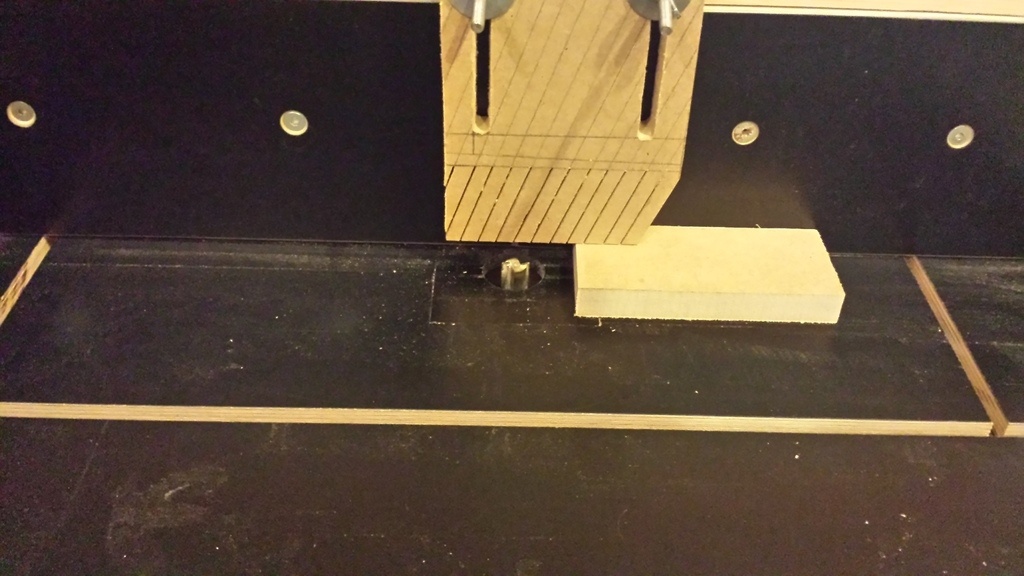

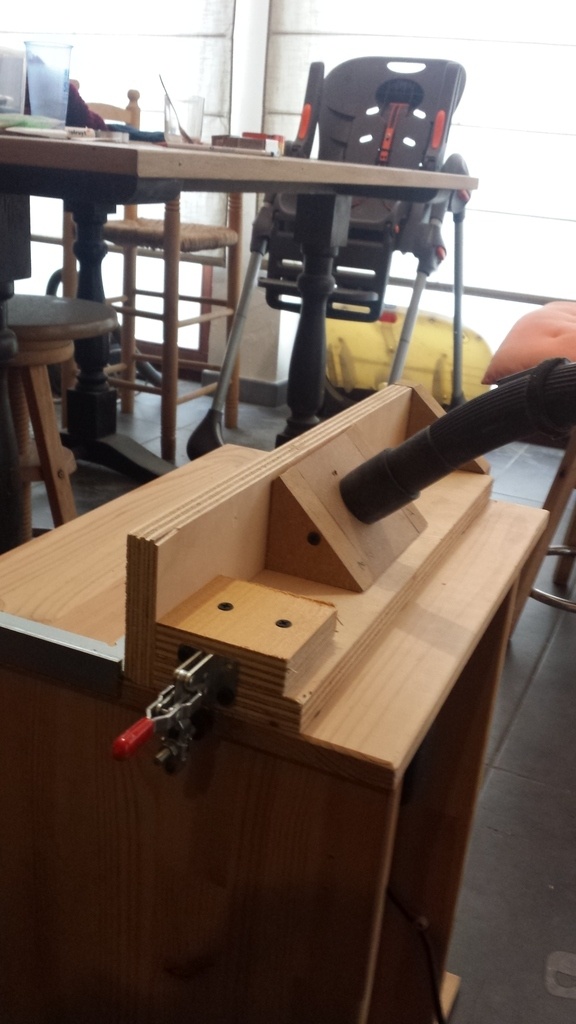

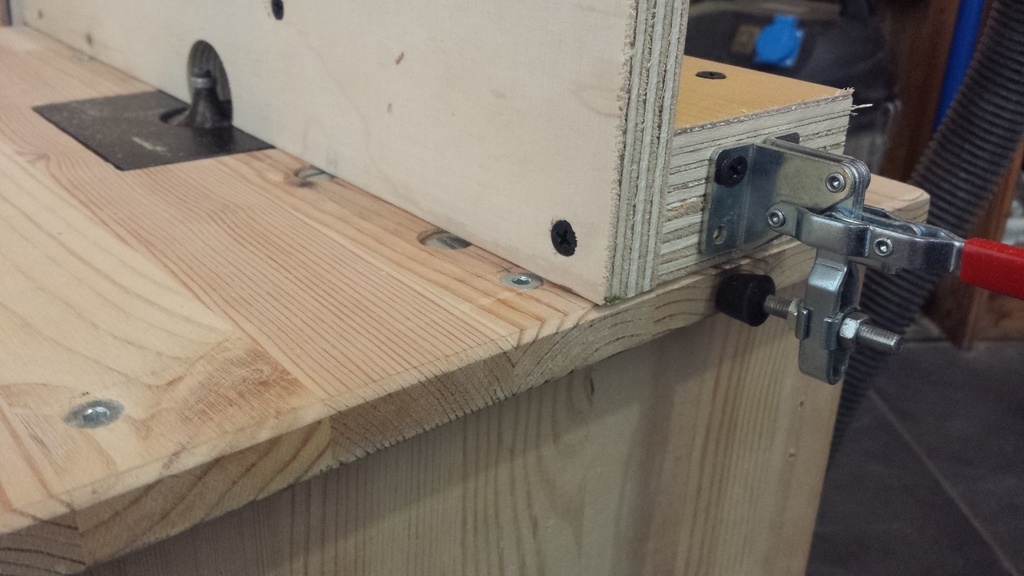

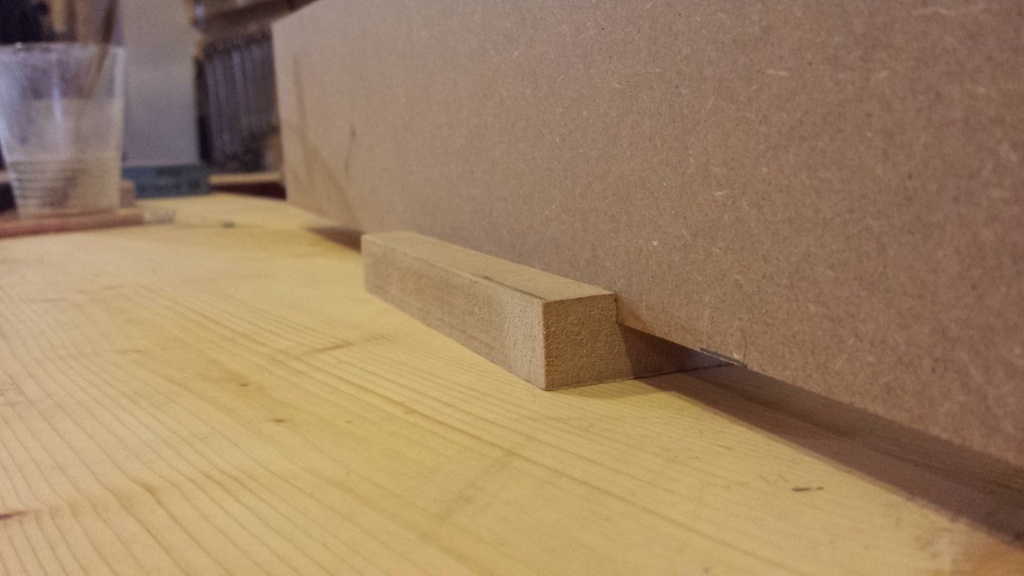

J'ai commencé avec le guide le plus simple, fait avec quelques chutes et une sauterelle pour le caler fermement.

Publié

Partager

Fin du prototype

J'ai maintenant une idée claire de ce que je vais faire (mais un changement en route est toujours possible !), comme modèle et les dimensions.

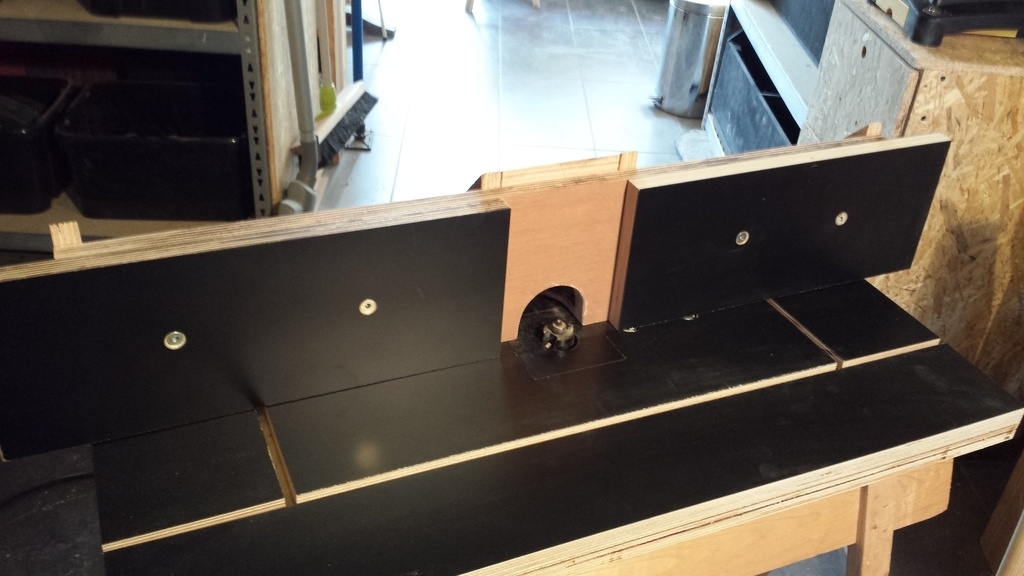

Le prototype fini n'est pas esthétique mais j'aime beaucoup son utilisation, je ne repercuterai pas toutes les idées sur le futur meubles et j'espère que ma réflexion sera payante. je l'ai fixé à l'autre caisson pour avoir plus de confort. Je vais enfin commencer les choses sérieuses. . .

Publié

Partager

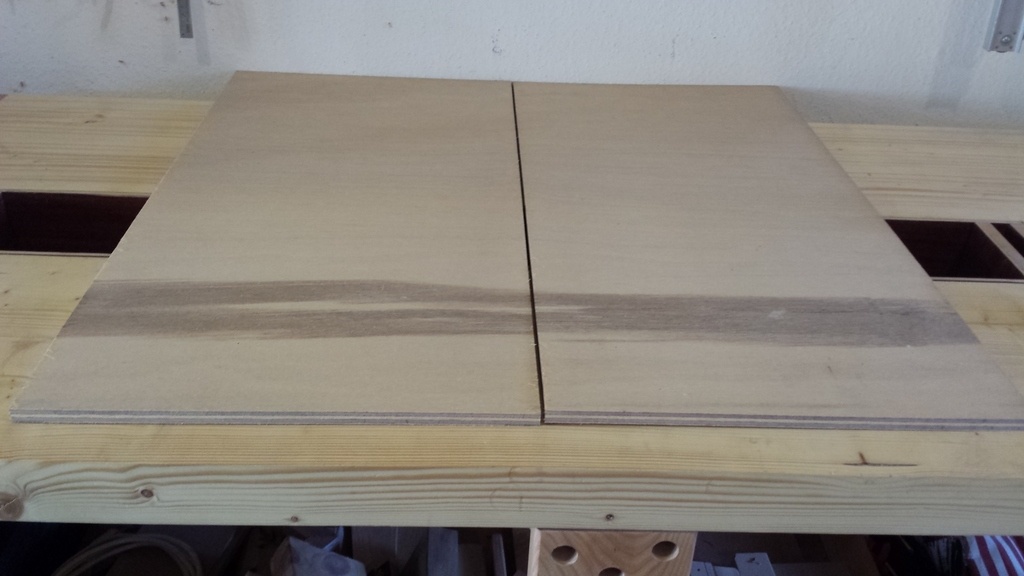

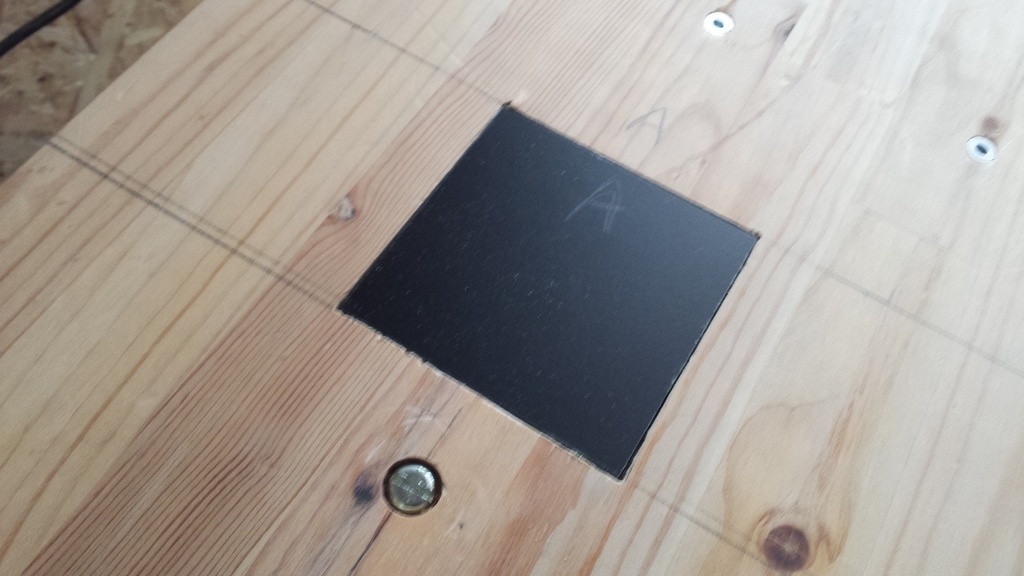

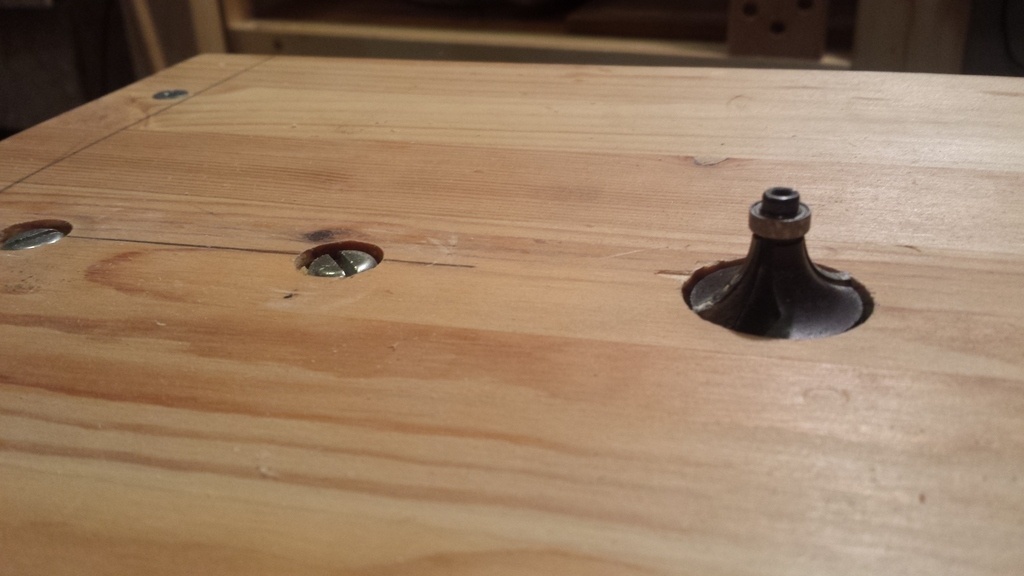

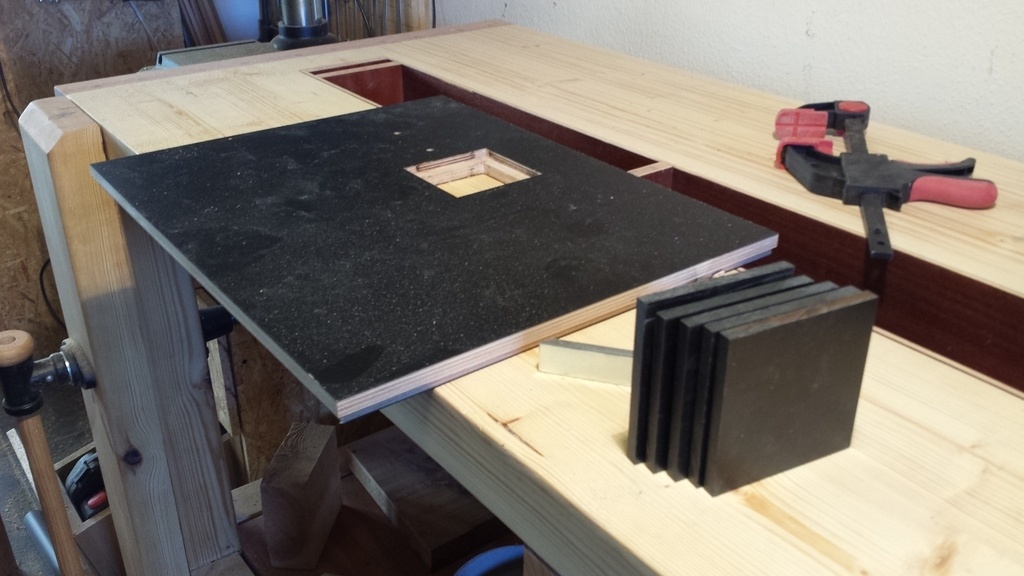

Plateau

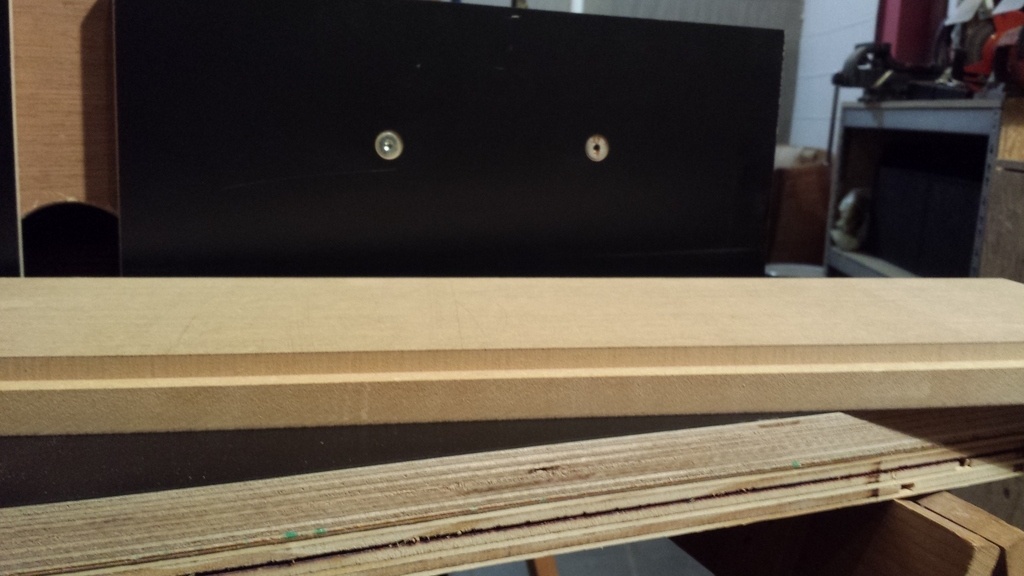

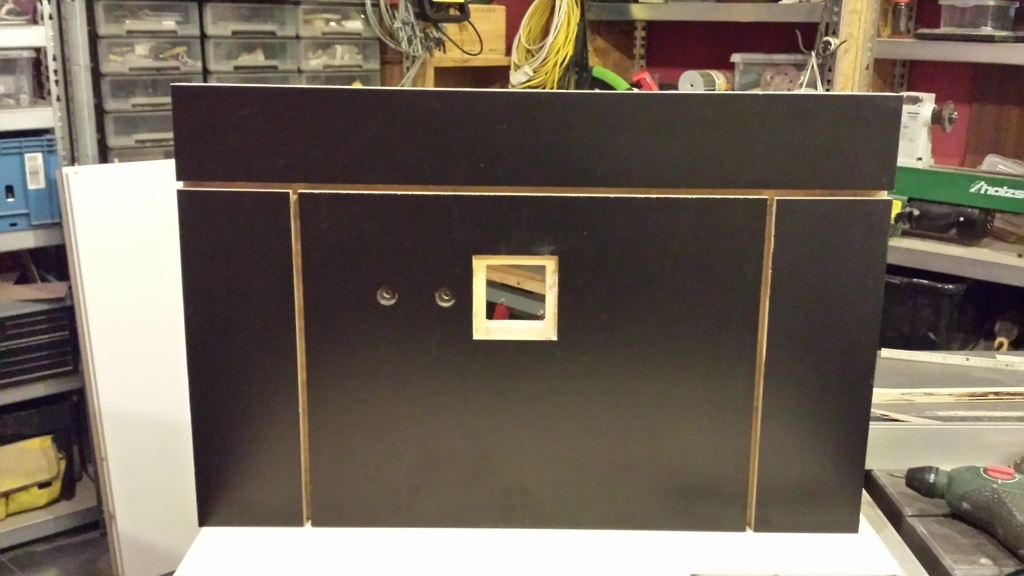

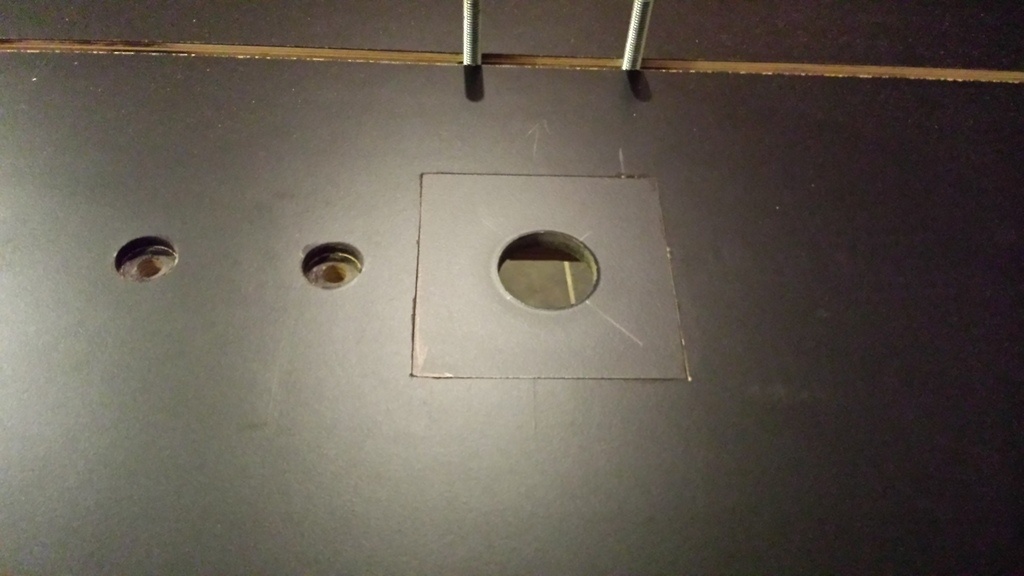

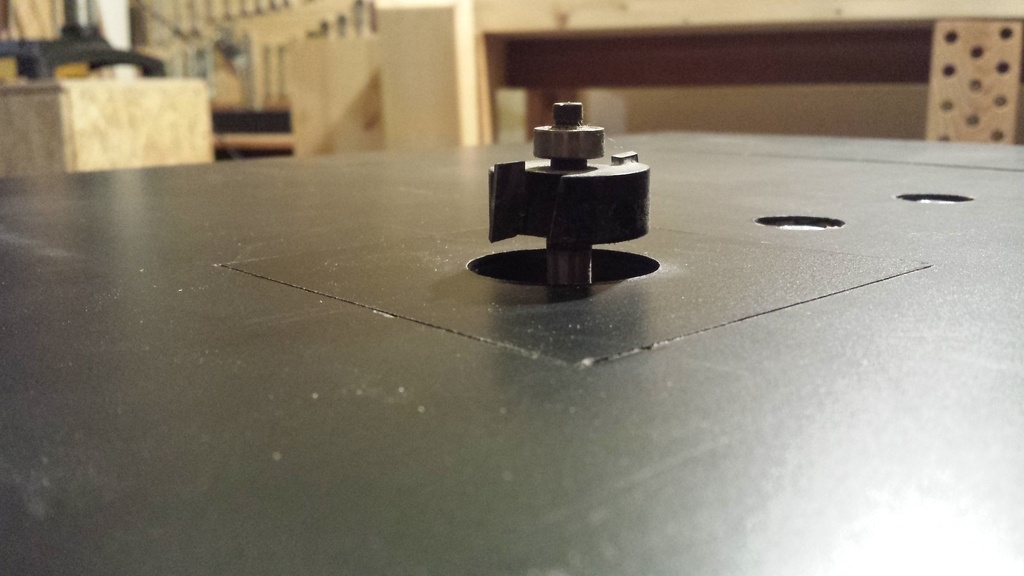

j'ai décidé de commencer mon meuble par le plateau (le plus difficile selon moi).

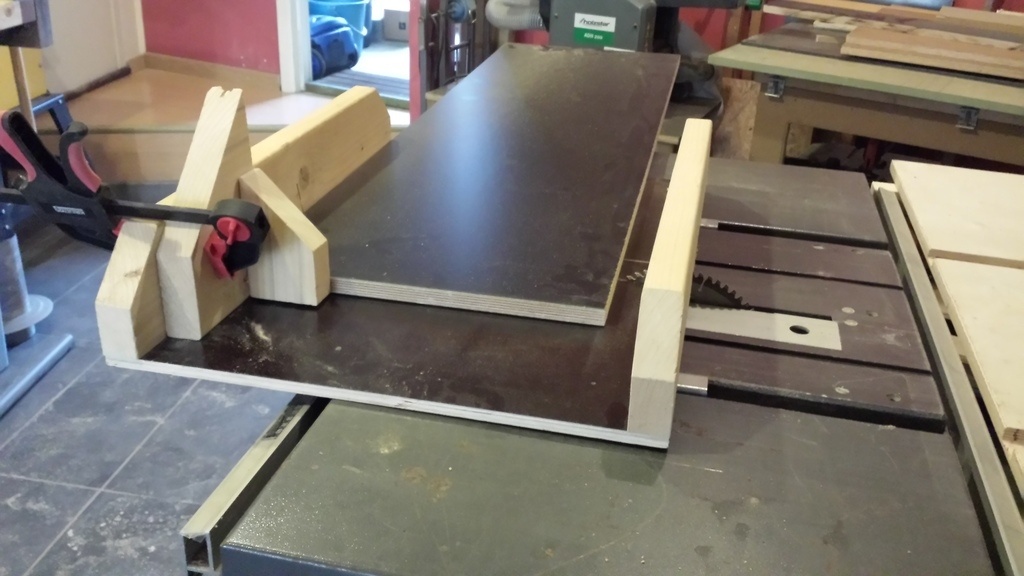

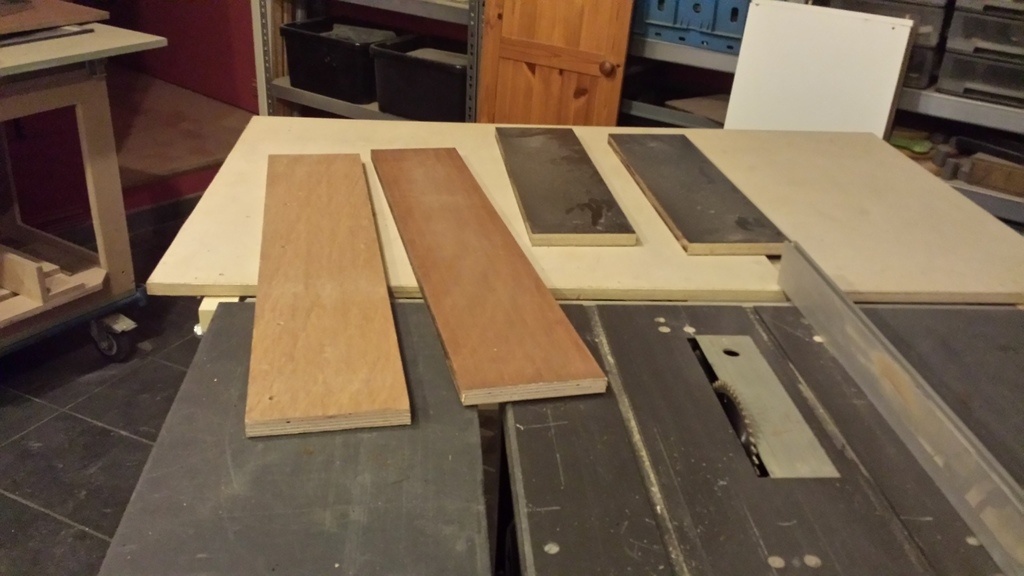

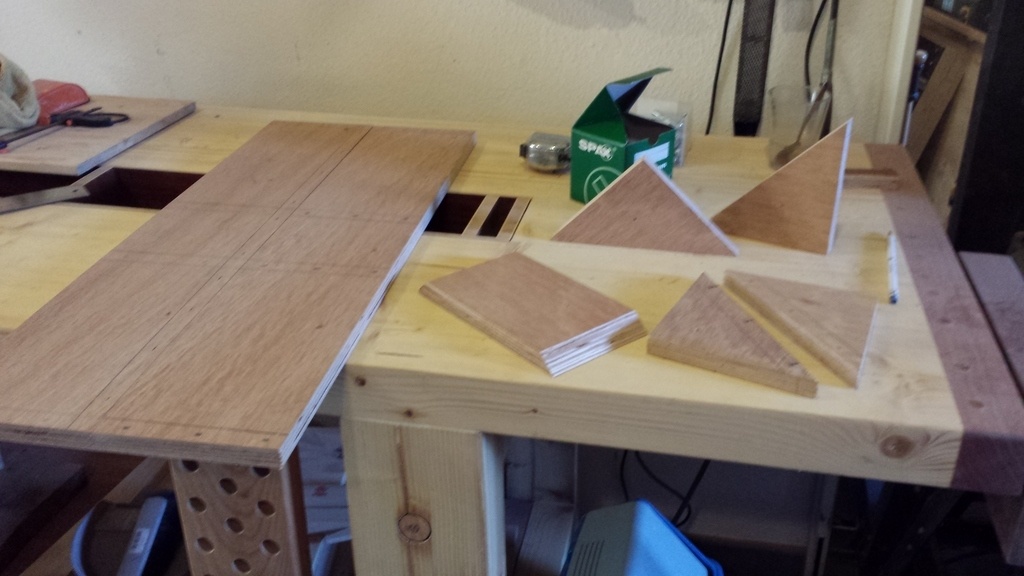

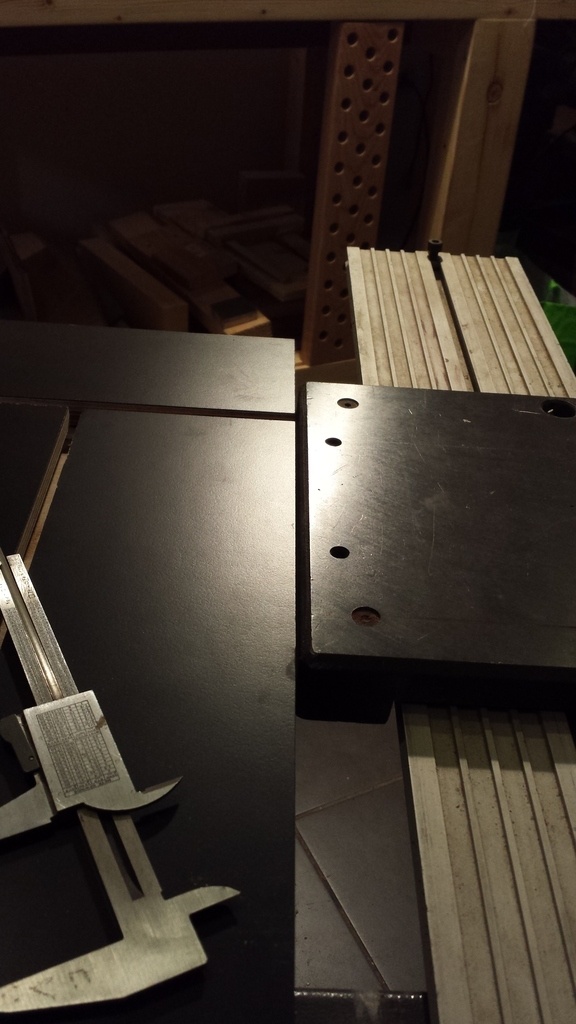

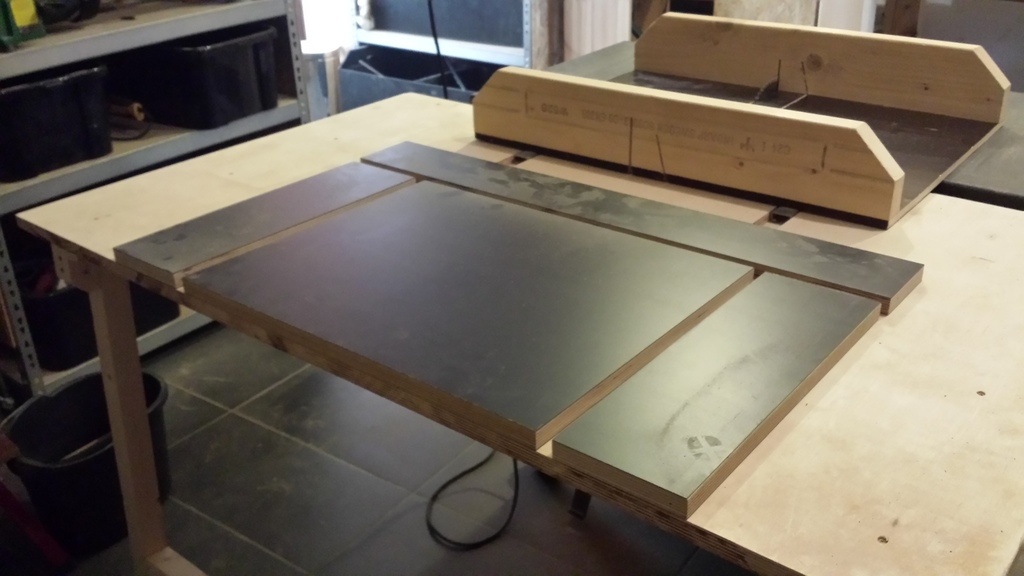

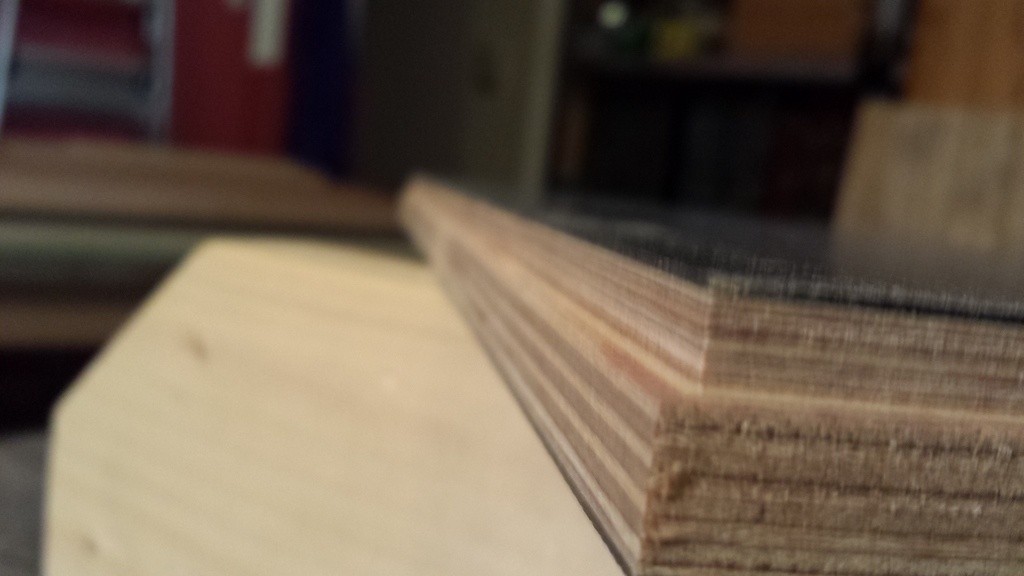

N'ayant pas de rails, je divise le plateau (cp 18mm stratifié) en 4 parties afin de bouveter les bords (seule idée qui m'est venue).

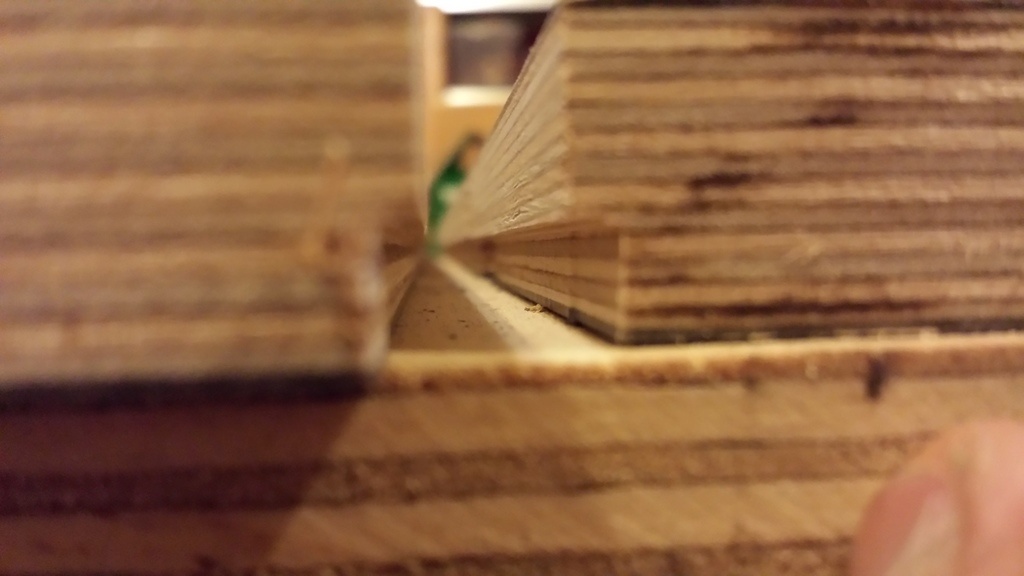

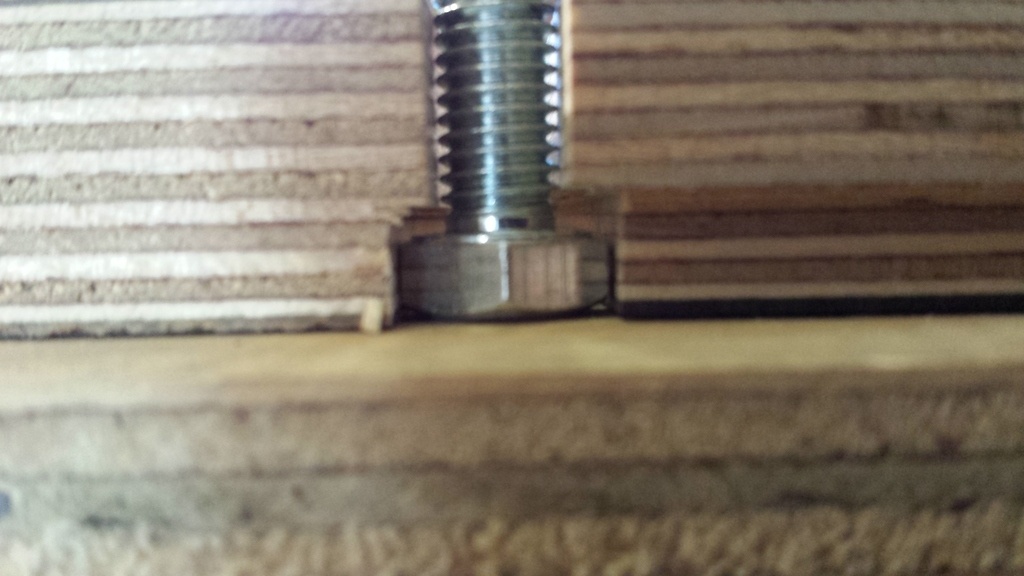

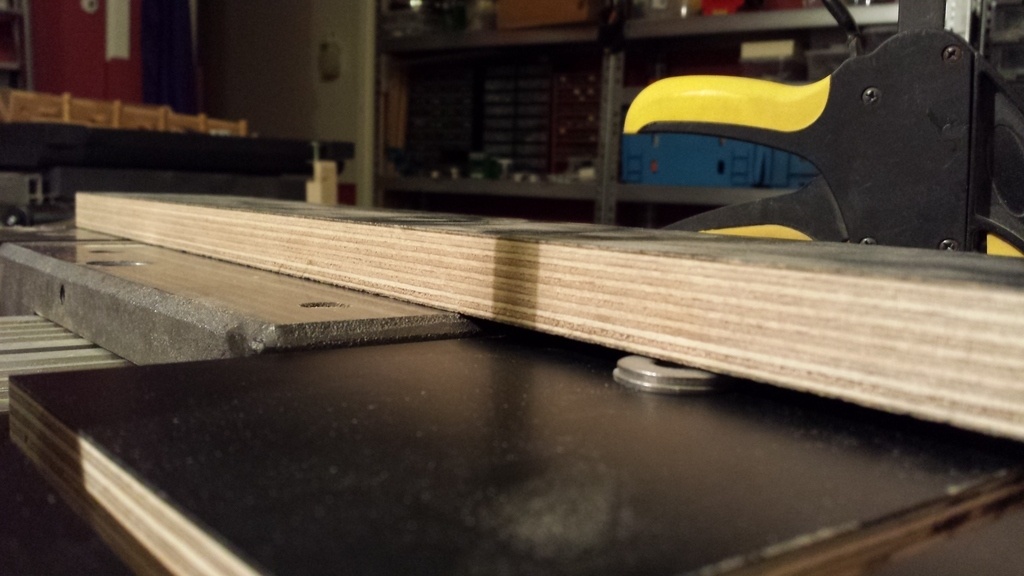

Les 4 morceaux sont ensuite fixés sur un panneau cp 18mm, un espace équivalent au filet du boulons les séparent, afin de créer le rail du pauvre ;)

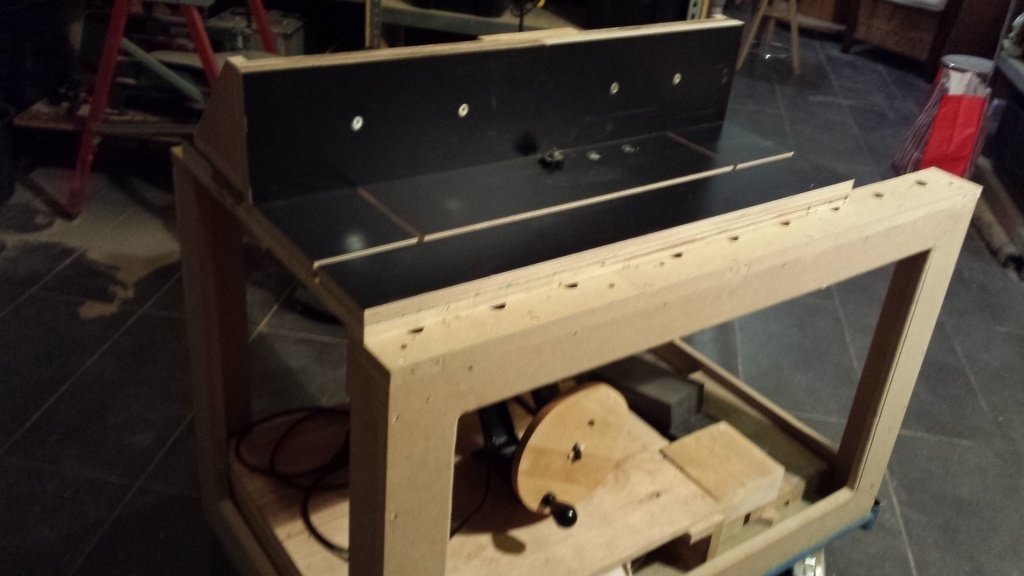

le plateau est prêt, je commence le montage du bâti, j'ai gardé la même configuration que le petit meuble afin de garder la manivelle face à moi. Je teste la fluidité des boulons dans les rails et honnêtement ça va (il faut voir dans le temps avec l'usure).

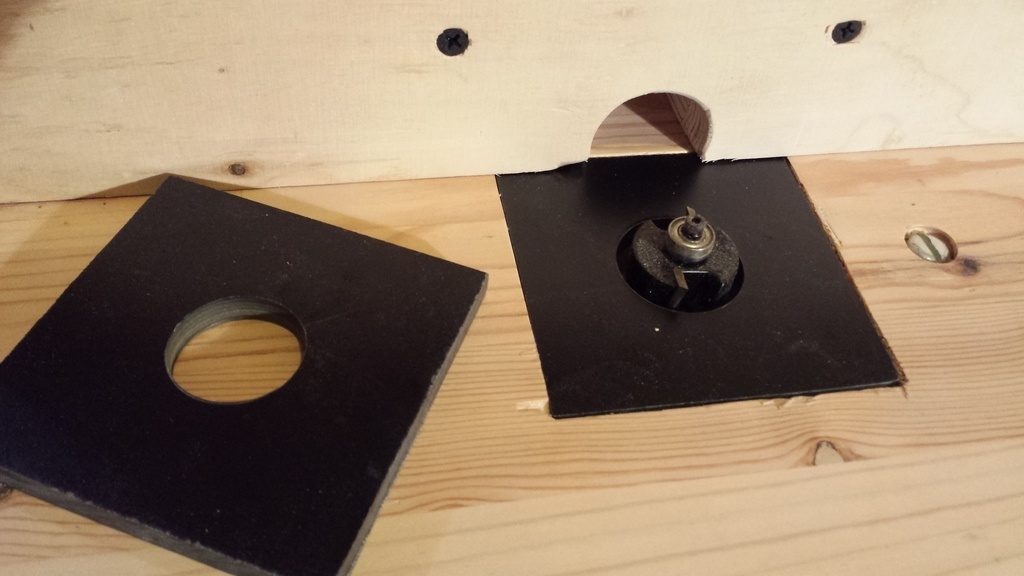

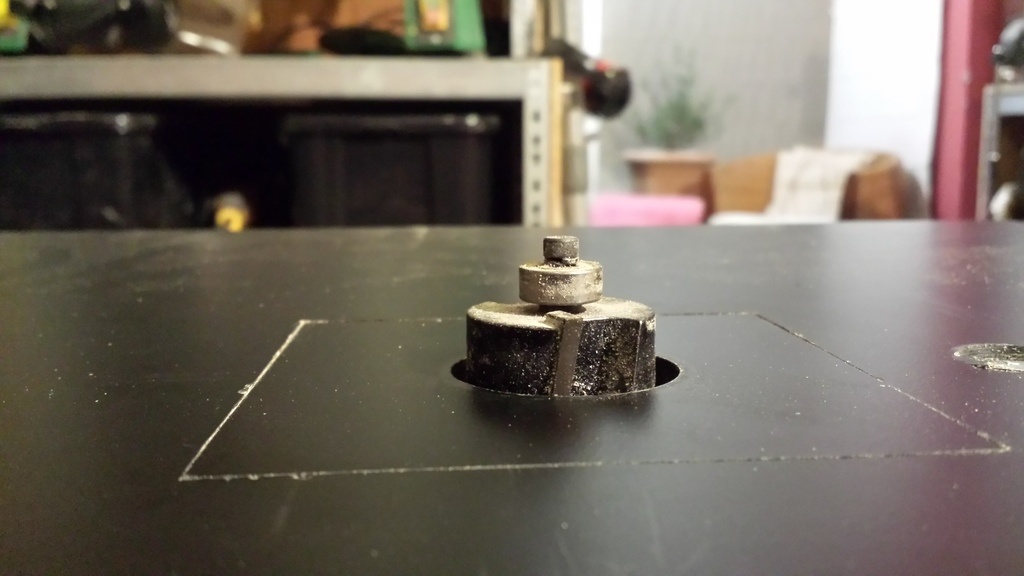

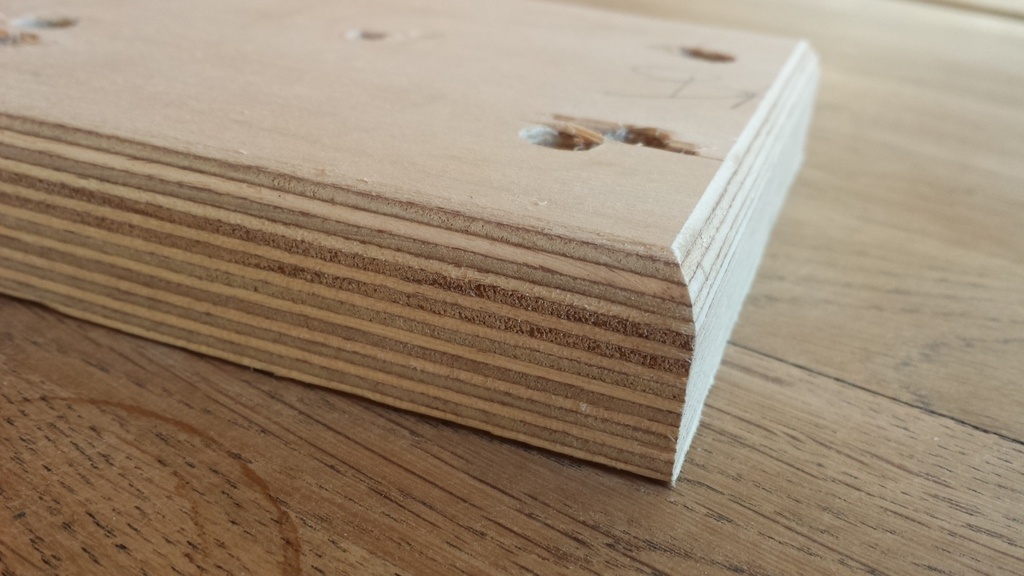

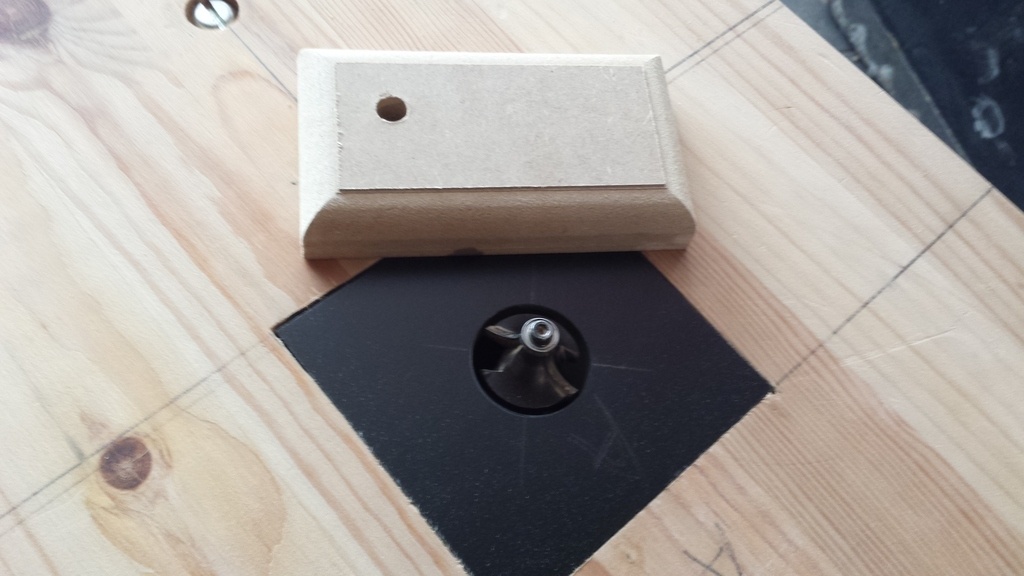

J'ai fait 4 inserts de 15-20-25 et 30mm, un peu mieux que le petit meuble, mais pas top (visuellement).

Publié

Partager

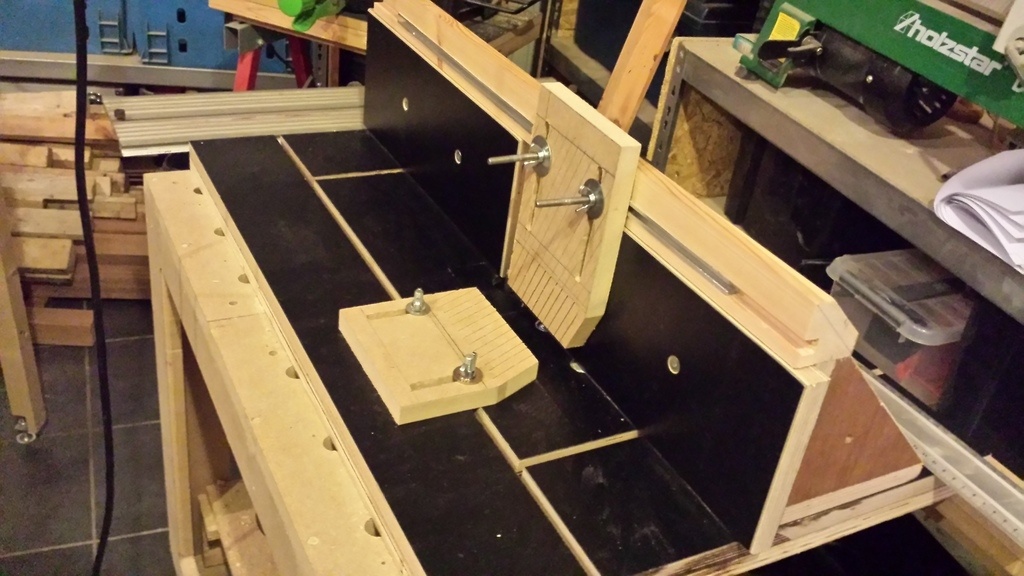

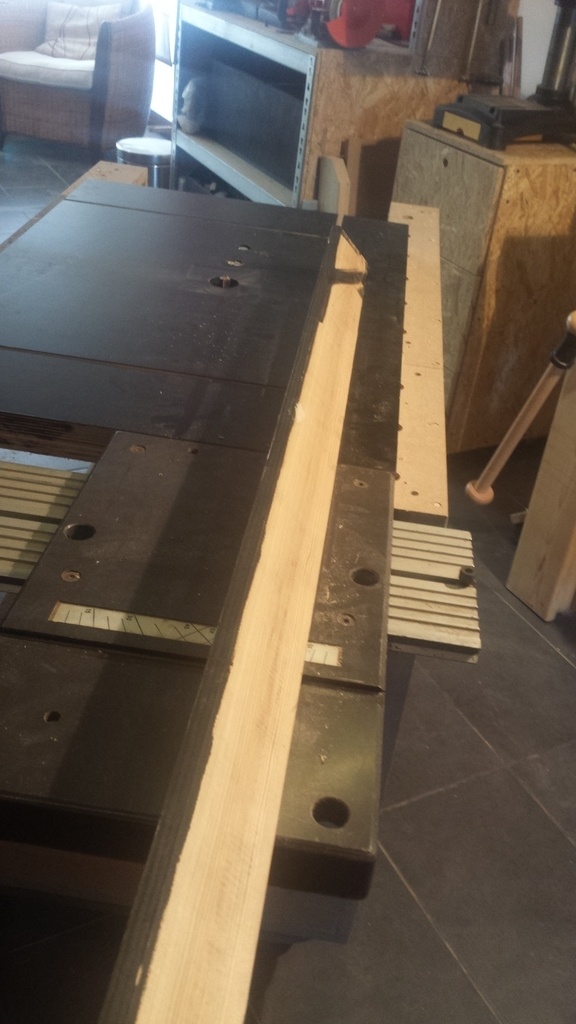

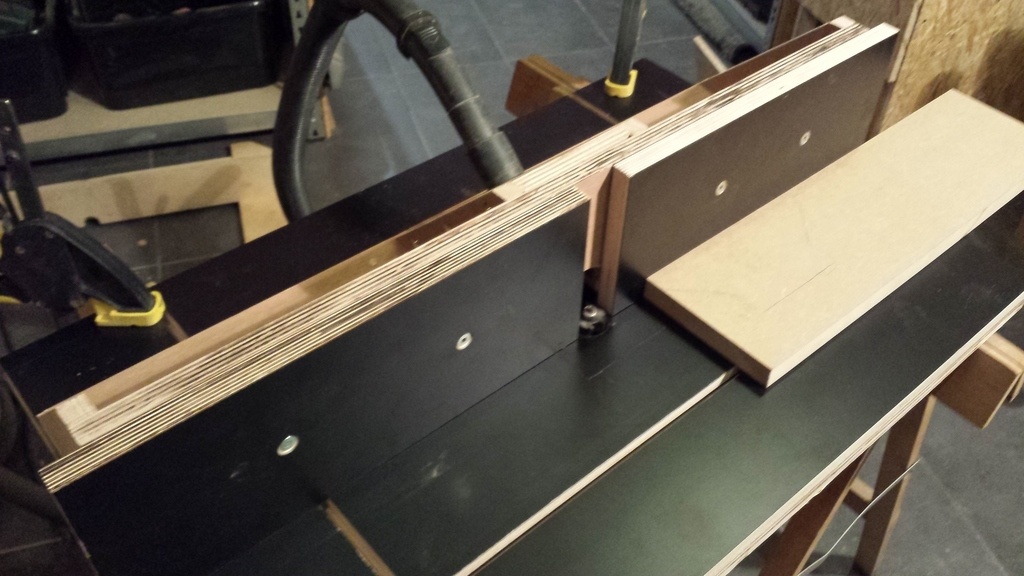

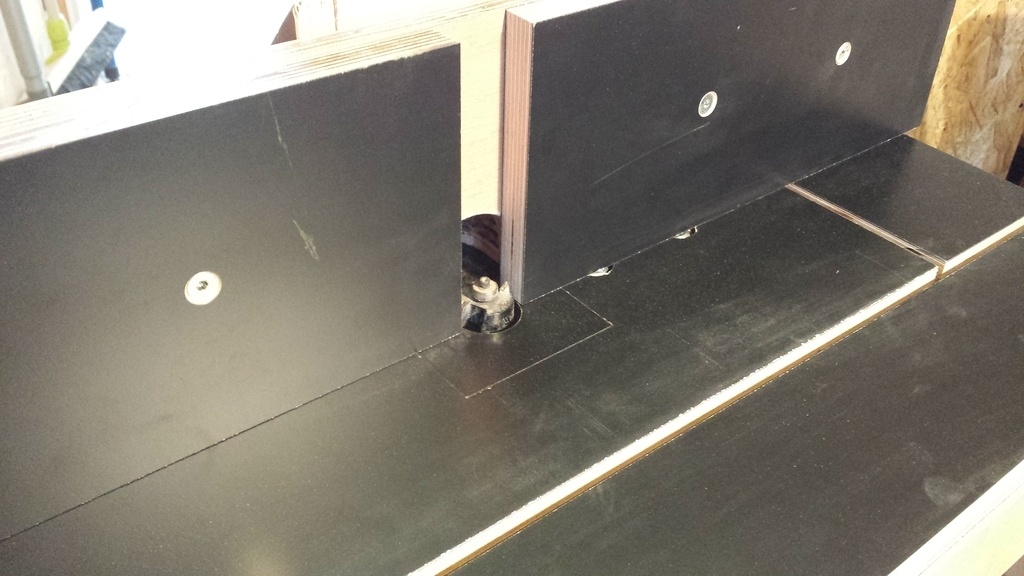

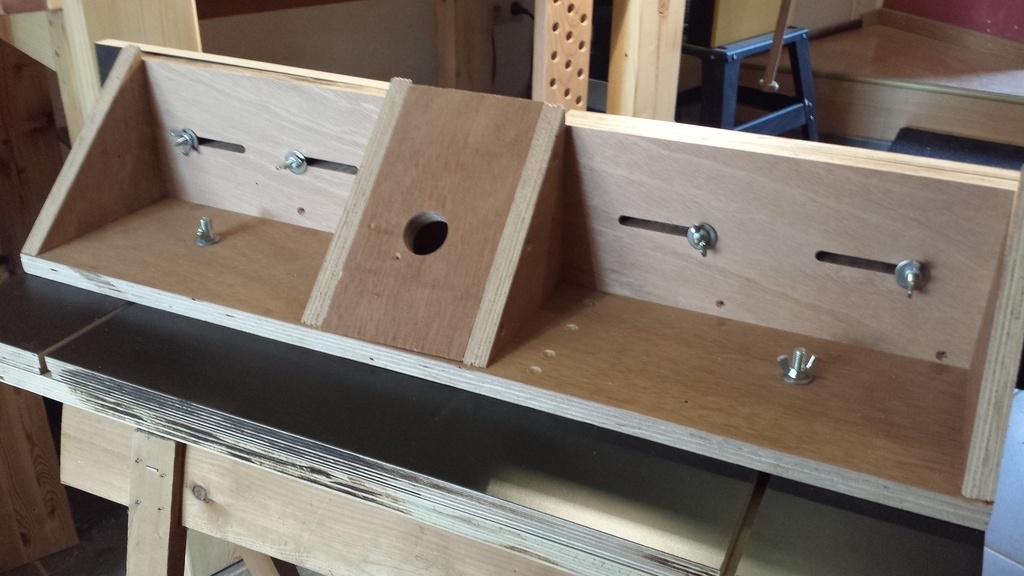

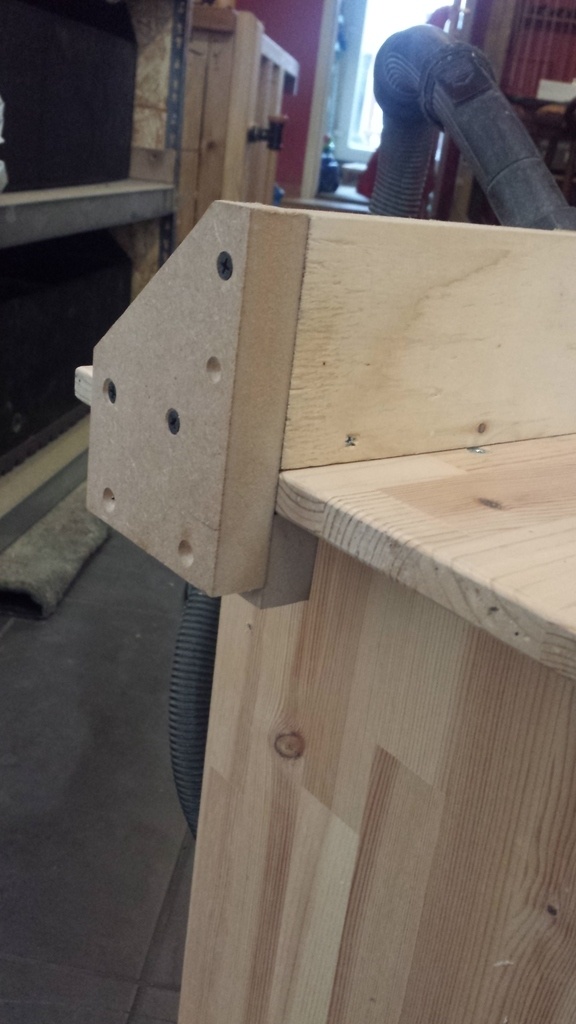

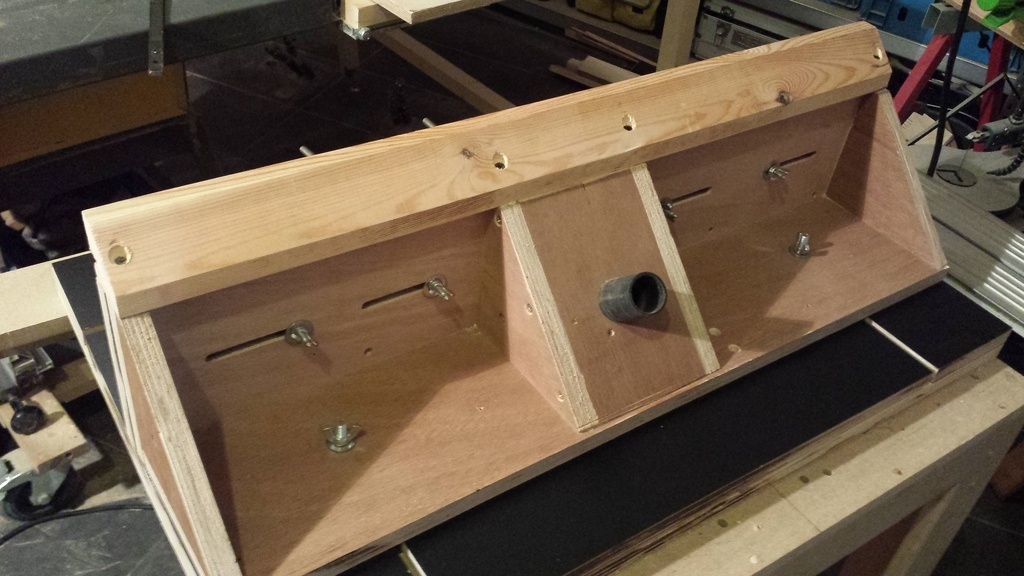

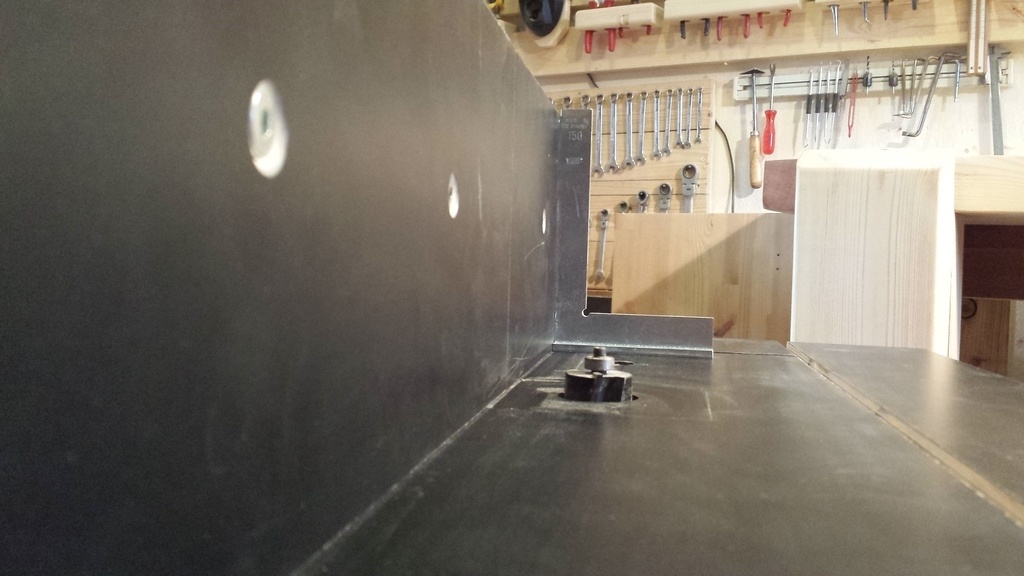

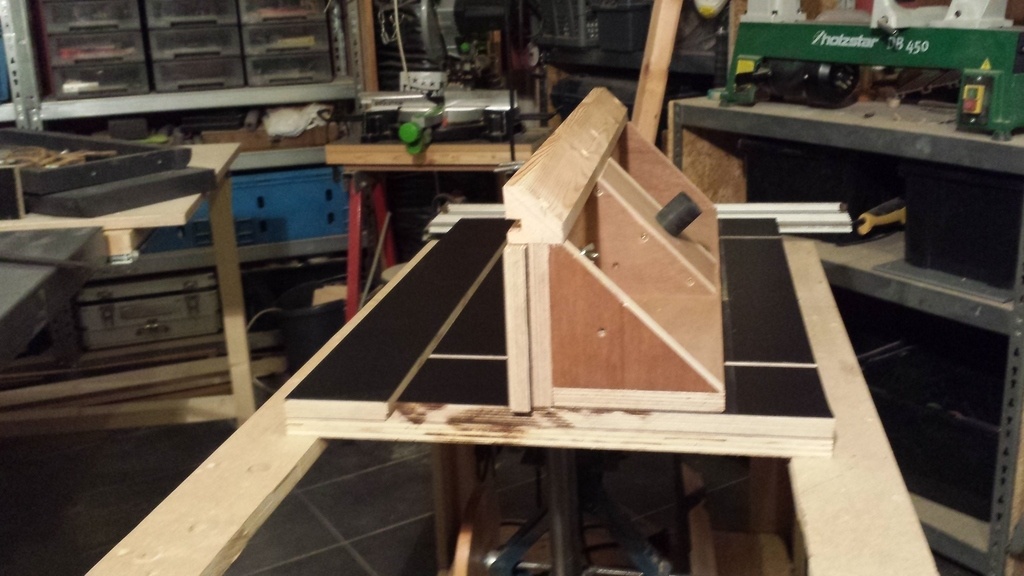

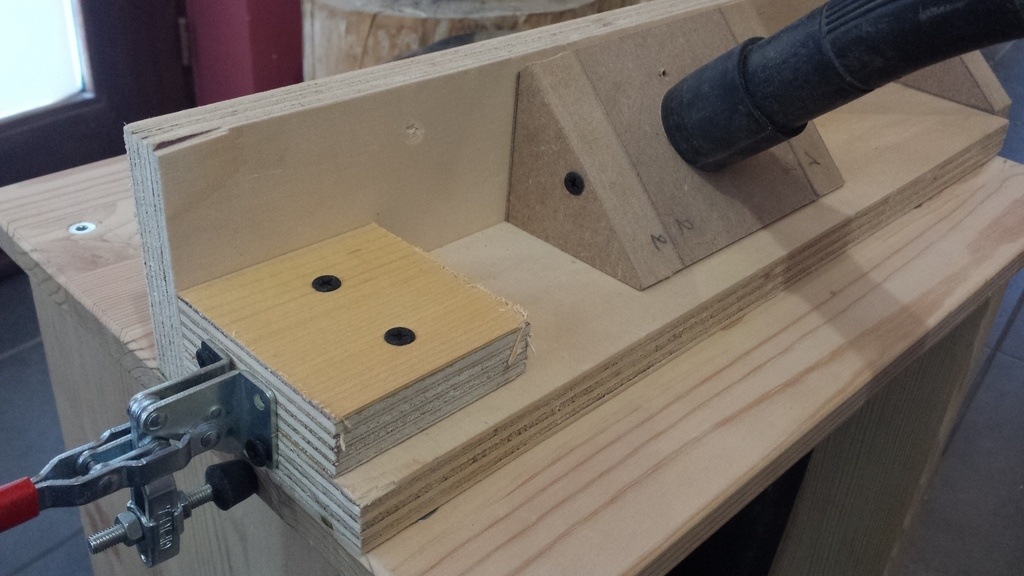

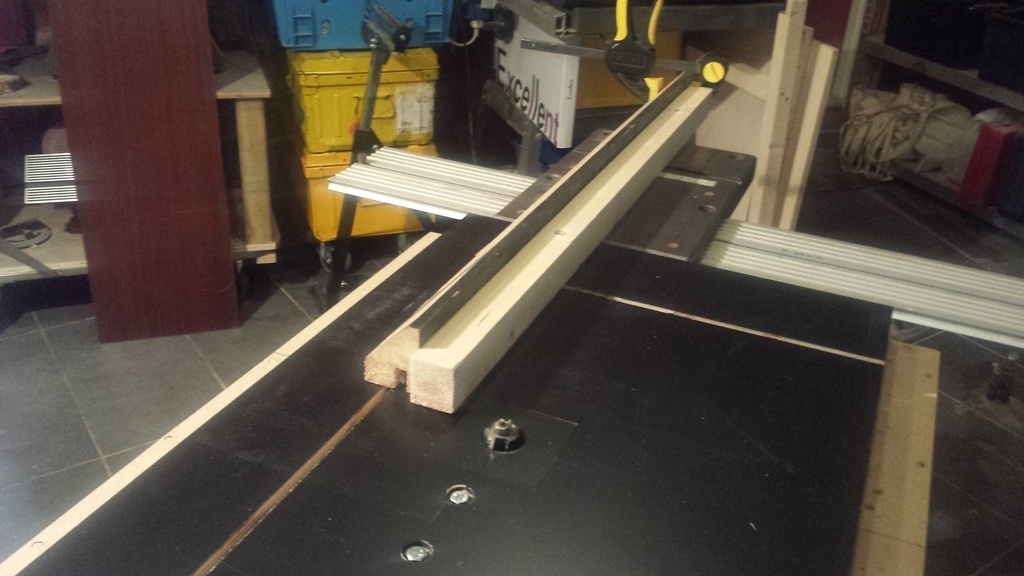

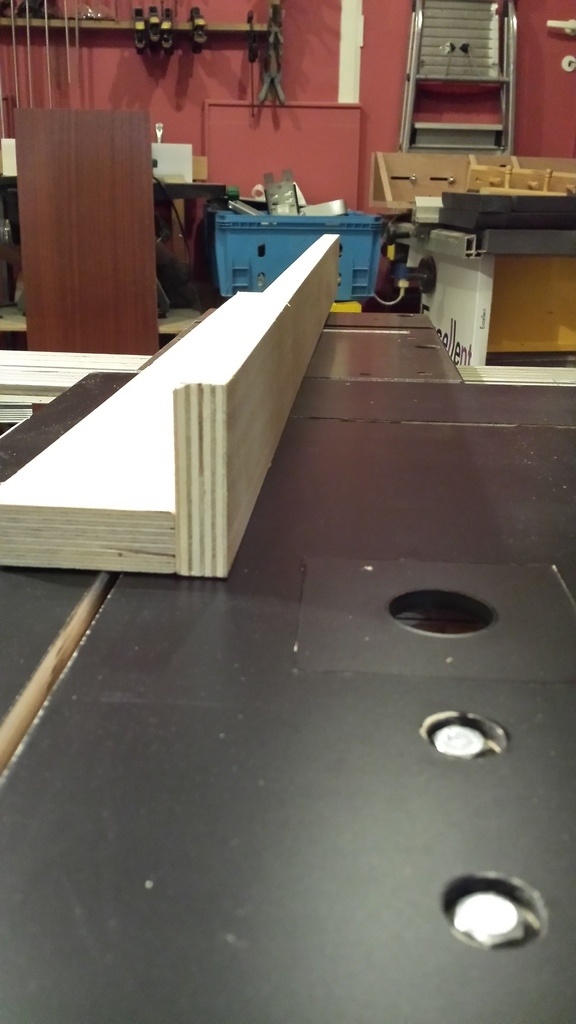

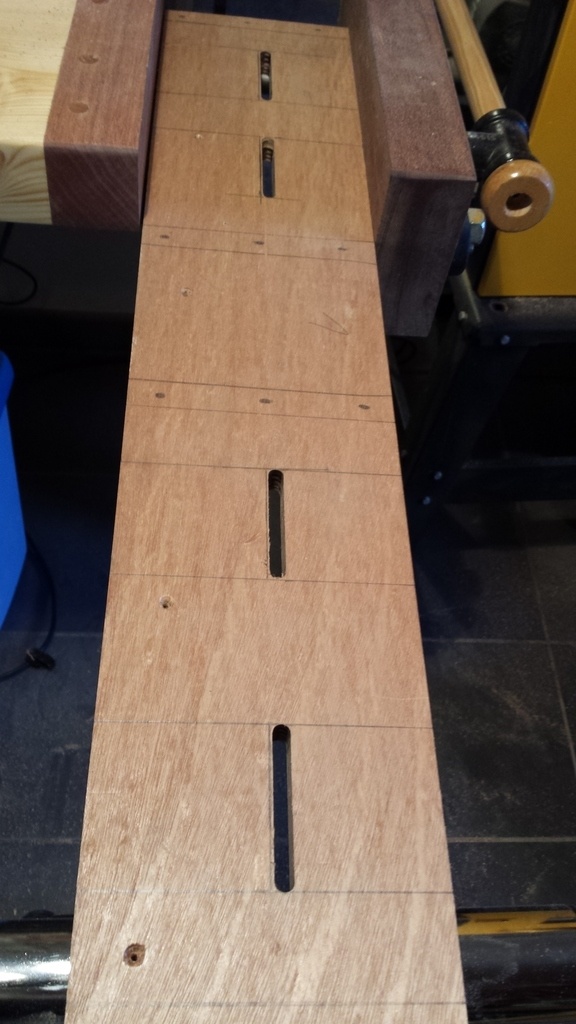

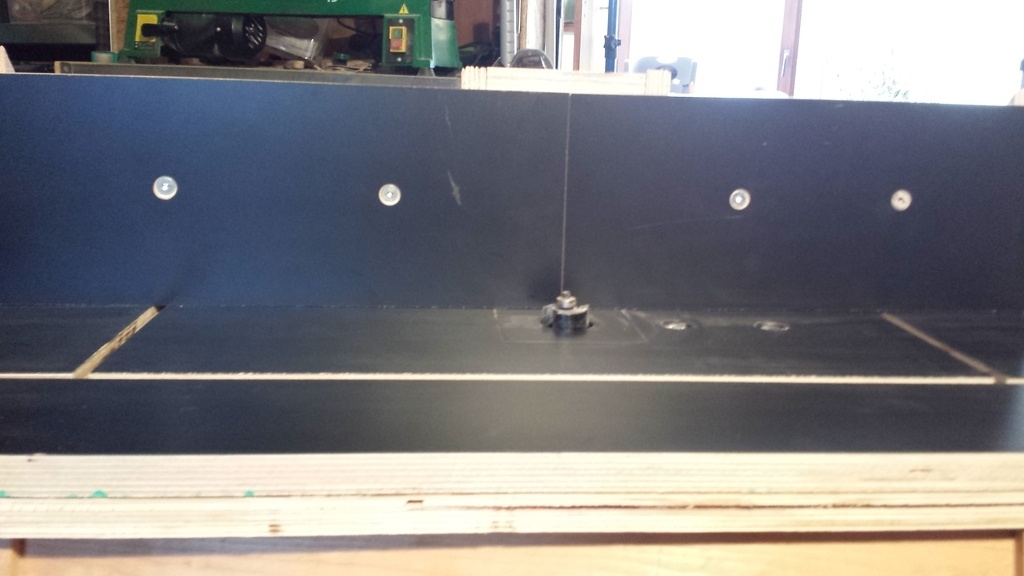

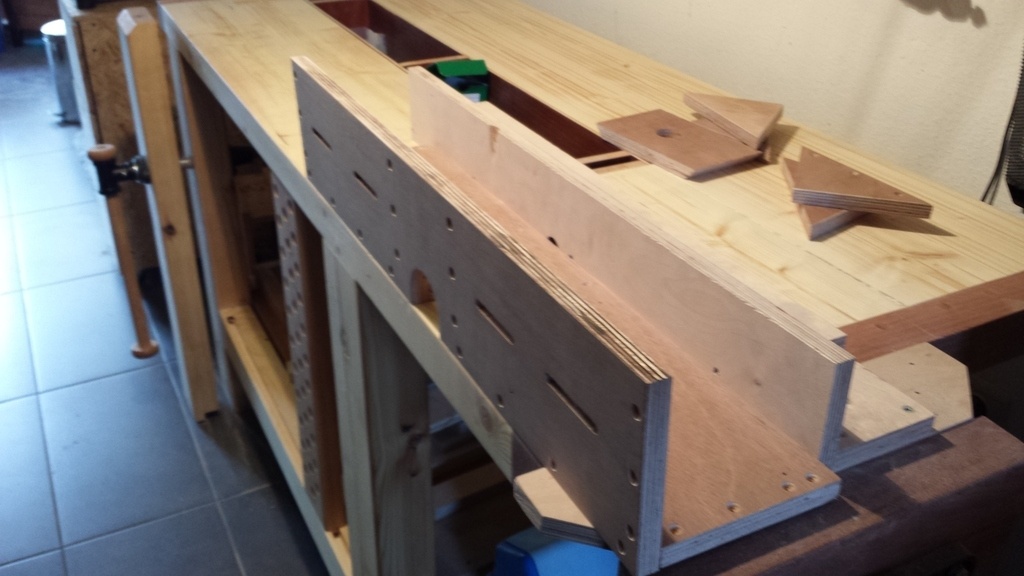

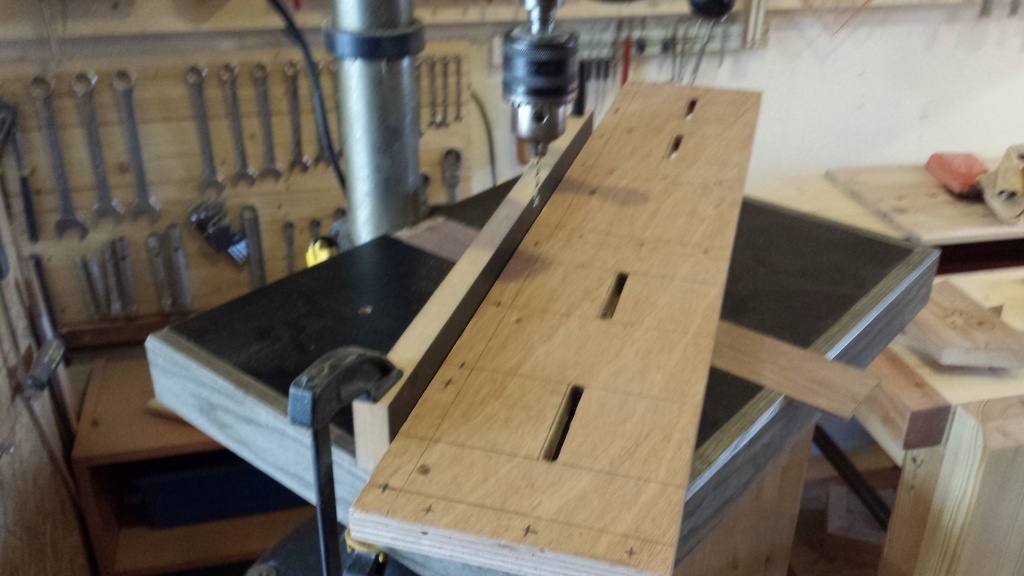

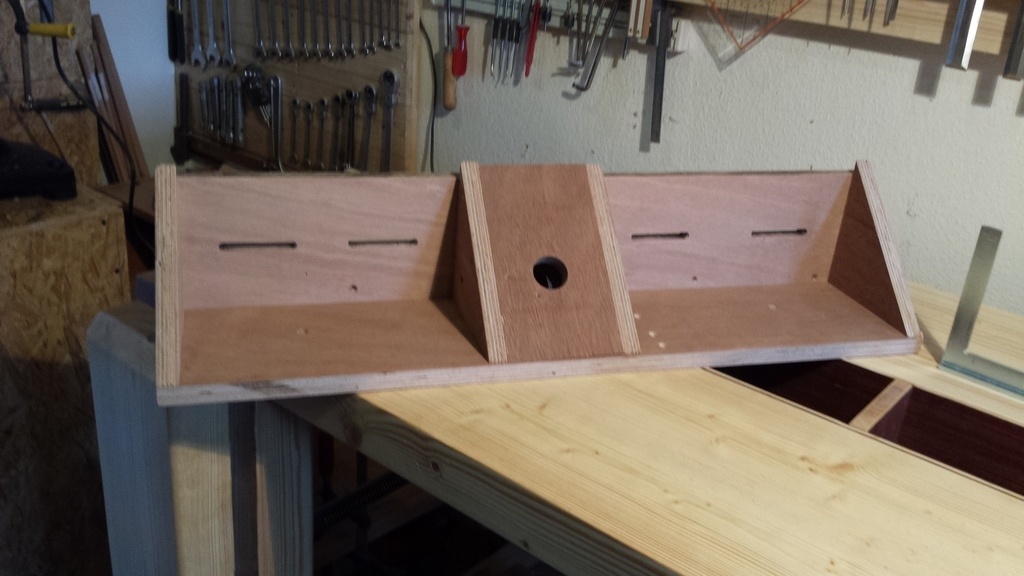

Le guide

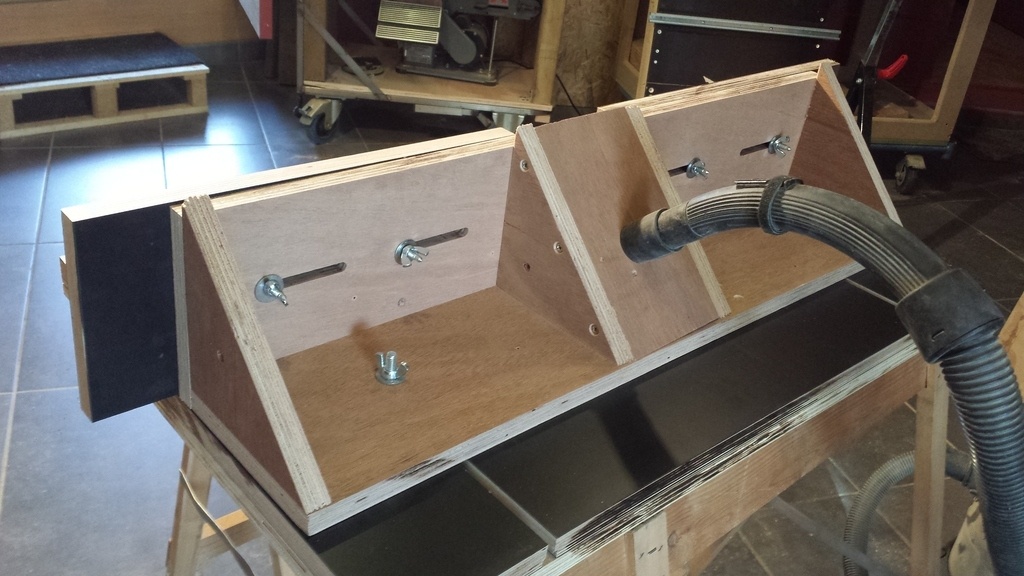

Je suis un peu pris par le temps, alors je ne mettrai que les photos.
Si quelqu'un a des questions j'y répondrai avec plaisir, mais je pense que les images parlent d'elles même.

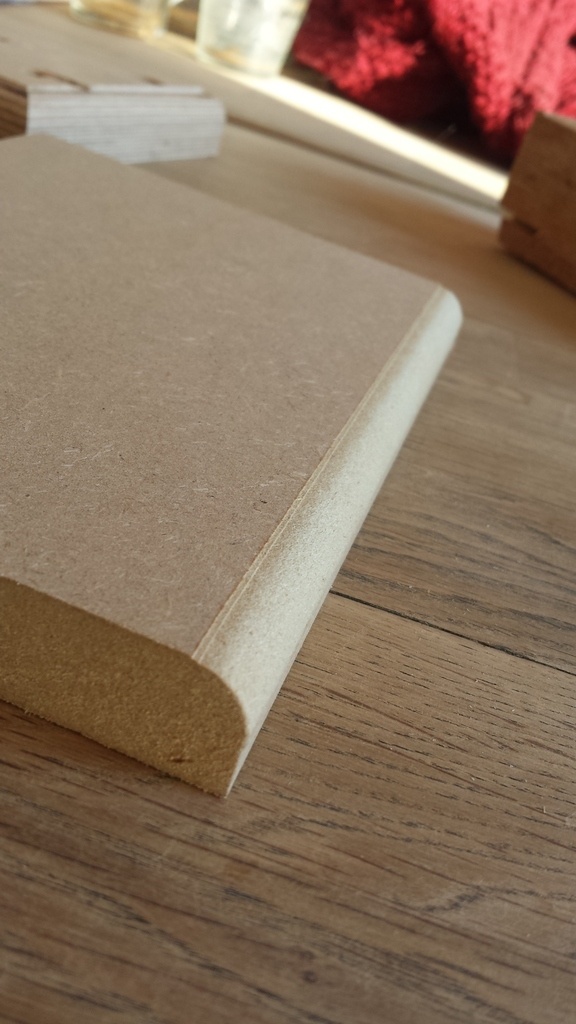

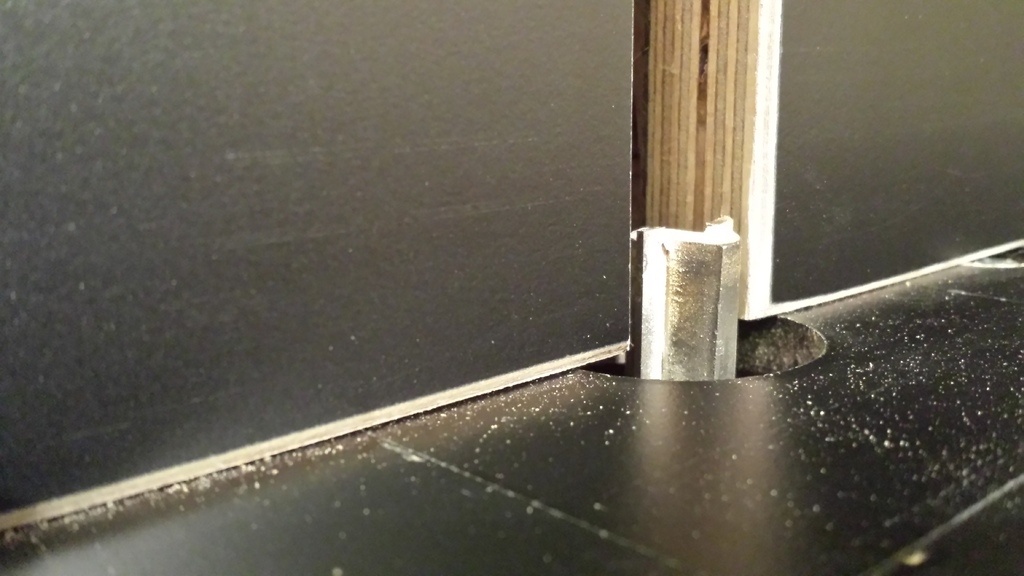

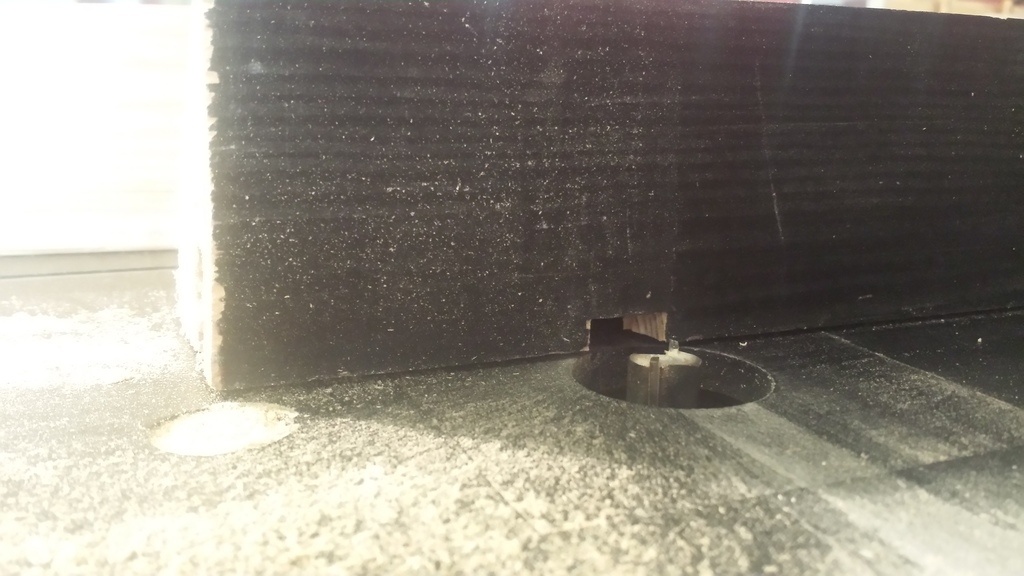

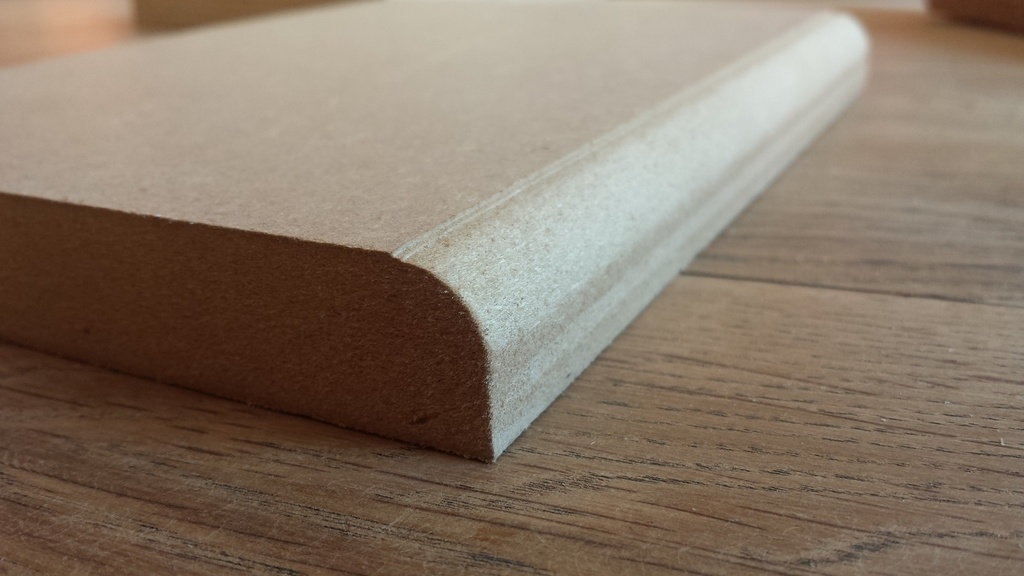

une fois le montage fini, la minute de vérité!
2 ou 3 erreurs en cours de route, mais rien de catastrophique.
Je vais encore peaufiner certains détails, sinon pour le reste je suis satisfait des tests ;)

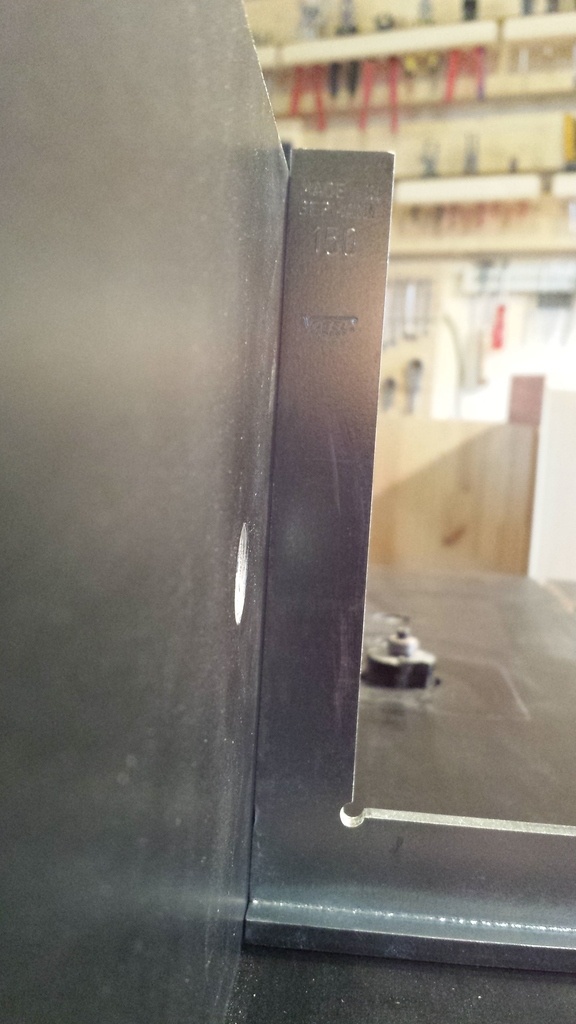

quelques adaptations, réglages et test

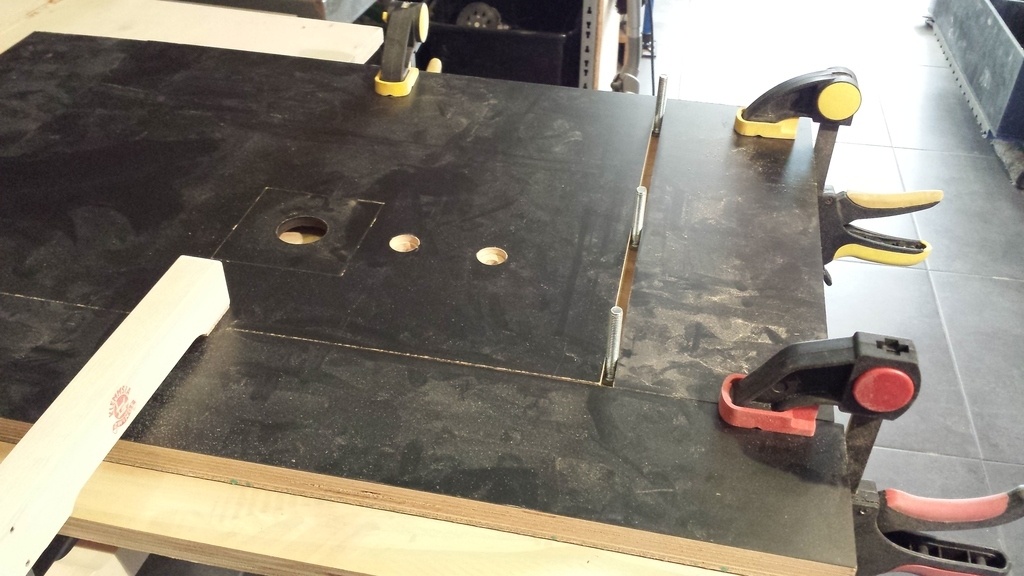

j'ai juste envie de faire un test, quelques serre joints pour fixer le plateau et hop...

Publié Mis à jour

Partager

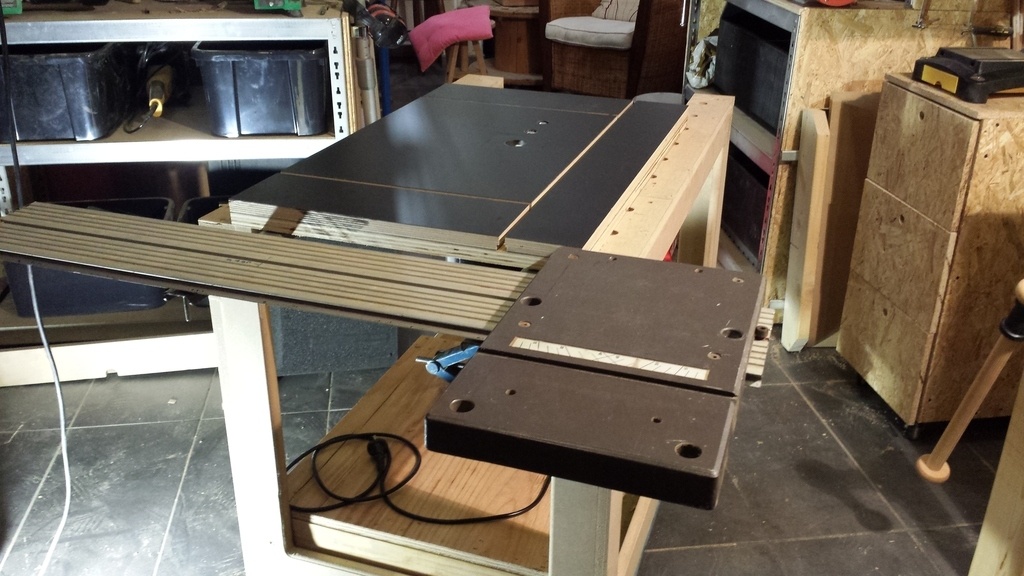

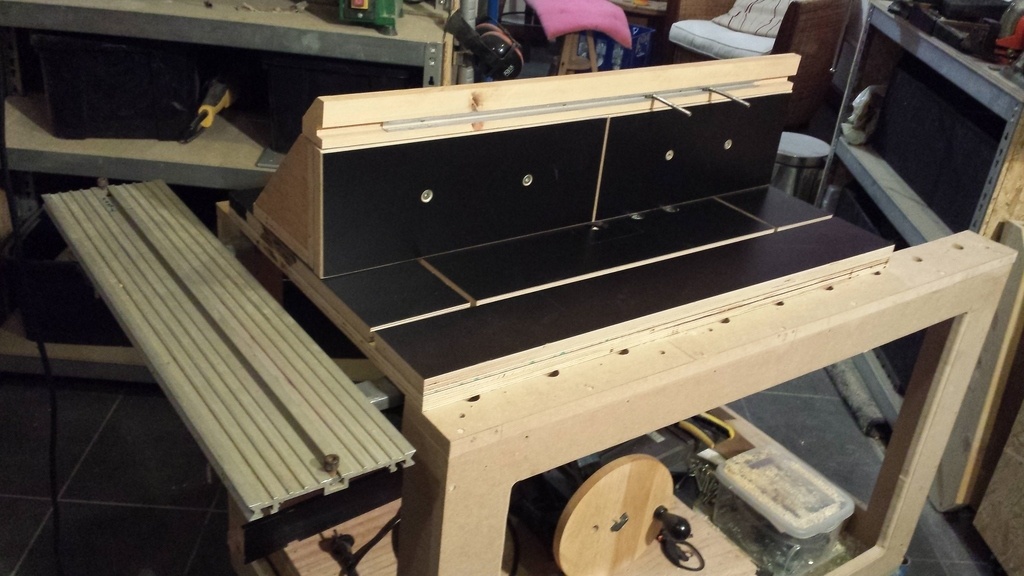

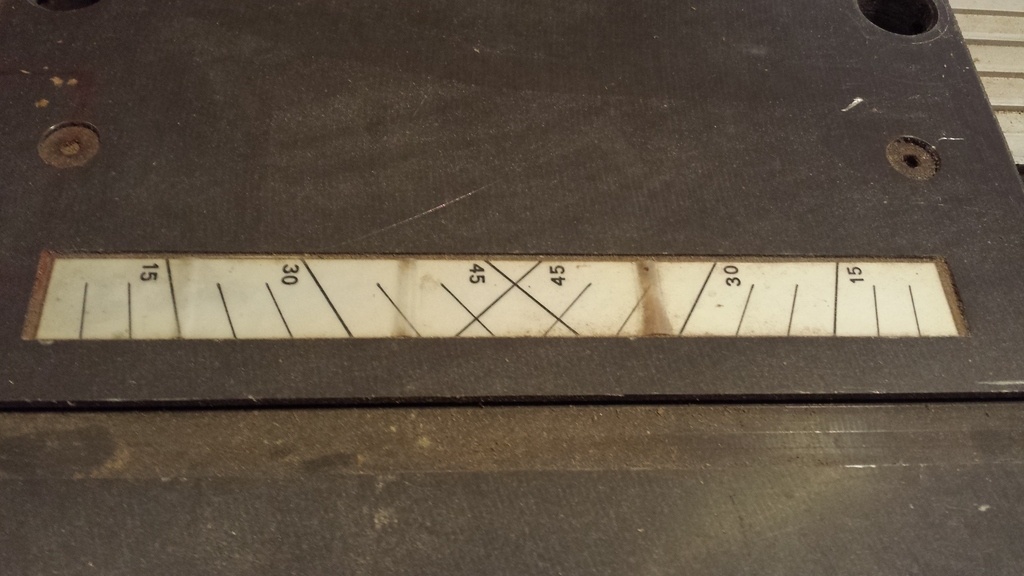

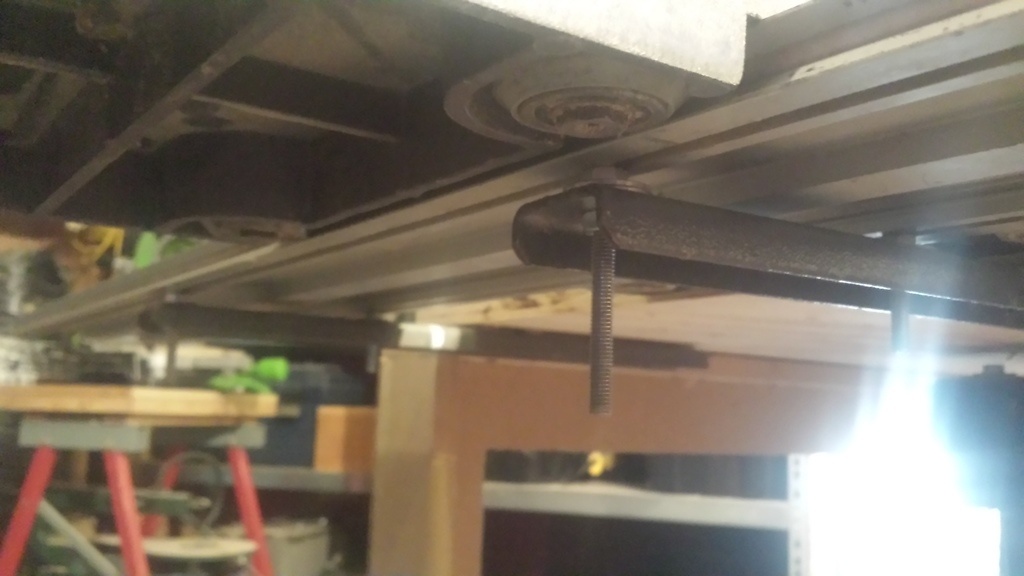

Extension du plateau avec charriot coulissant

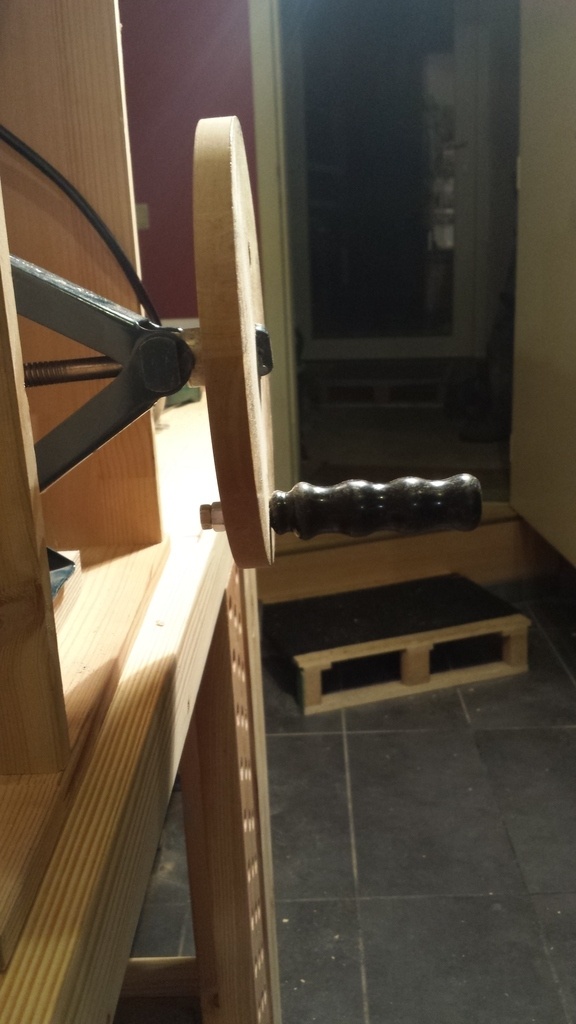

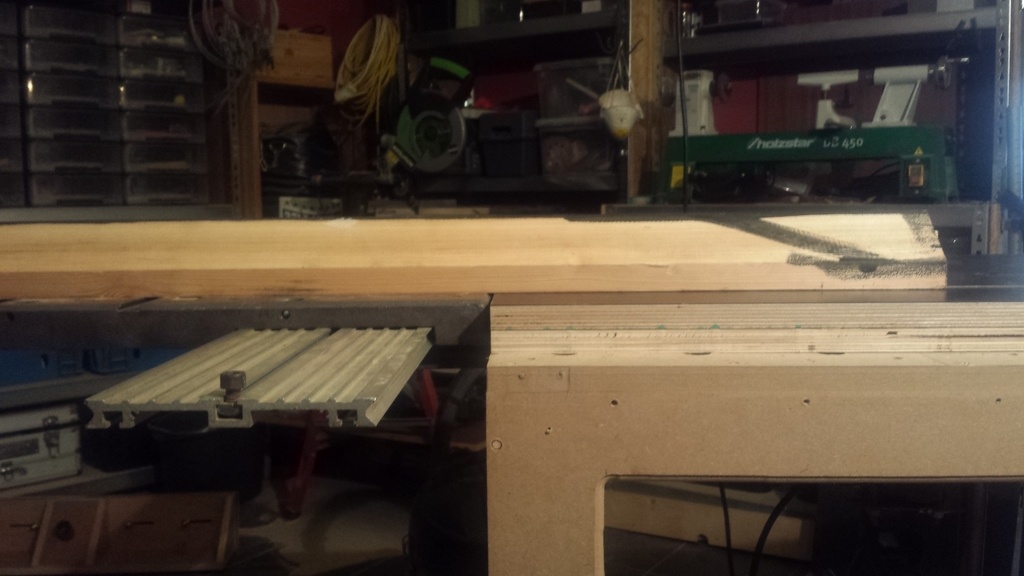

En allant chercher le bois pour fabriquer le meuble, je suis tombé sur le rail de ma scie sous table que j'avais laissé dans un coin.
Je pense l'intégrer sur la partie gauche du meuble (ça va agrandir le meuble, mais ça me fera plus de volume de rangement).
J'ai une idée très claire sur le sujet, mais toutes les idées, les commentaires et les remarques sont les bienvenus !

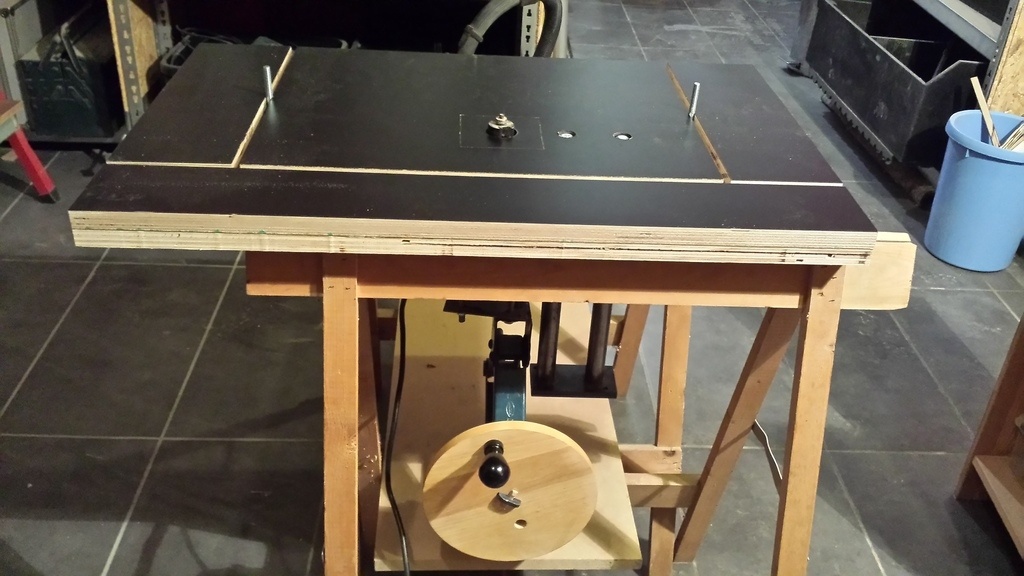

J'ai fixé le plateau a ma desserte histoire de pouvoir déjà l'utiliser en toute quiétude. J'étudier l'option de l'extension, je ferai des tests bientôt avec la configuration actuelle (mais elle me semble un peu loin de la fraise !

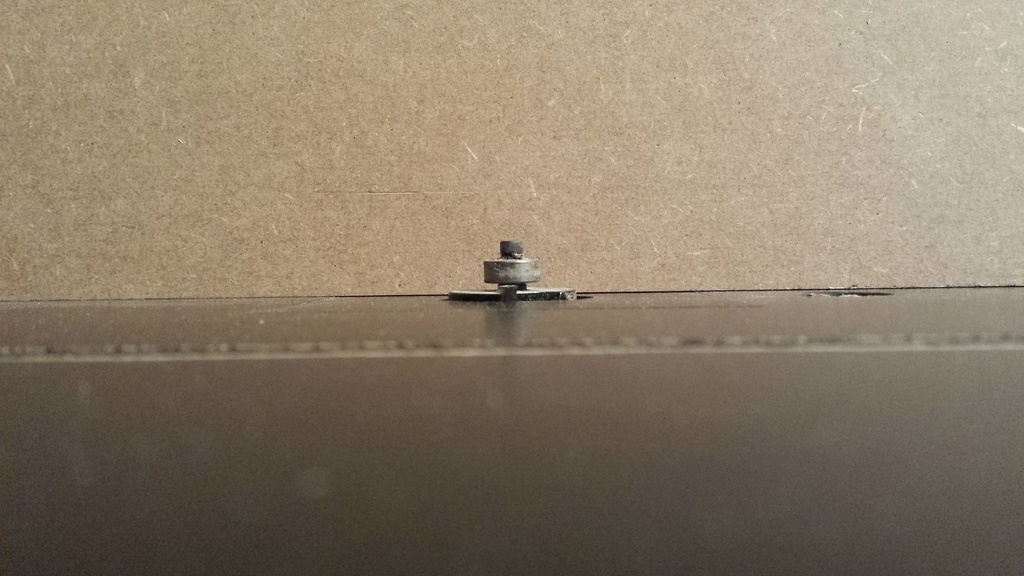

Voici le 1er test avec un réglage minimum. C'est pas trop mal mais je ne suis pas encore convaincu et décidé !

Après réglage minutieux (plus aucun jeu), je fais mon 2ème test et la je suis convaincu.

Publié Mis à jour

Partager

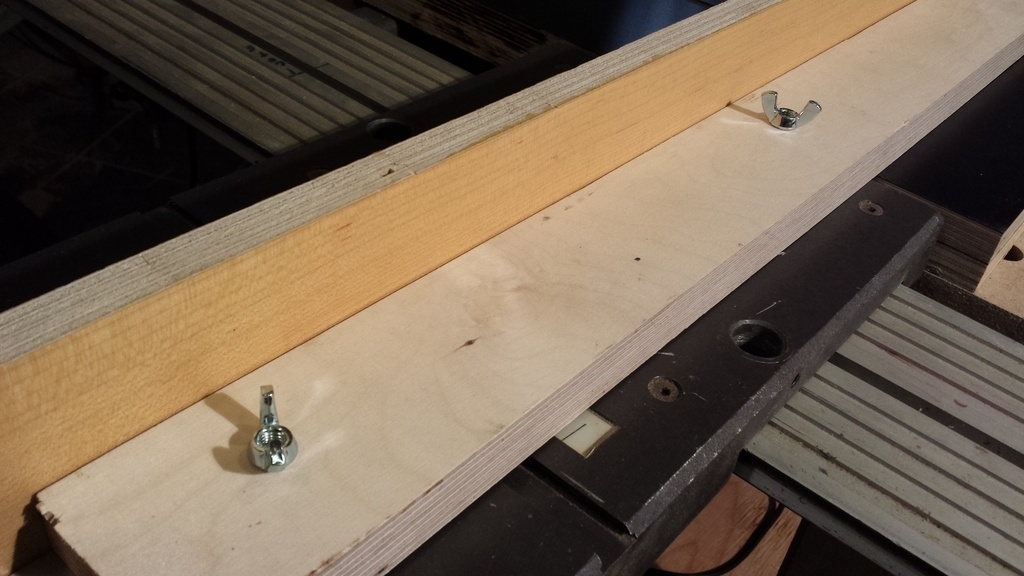

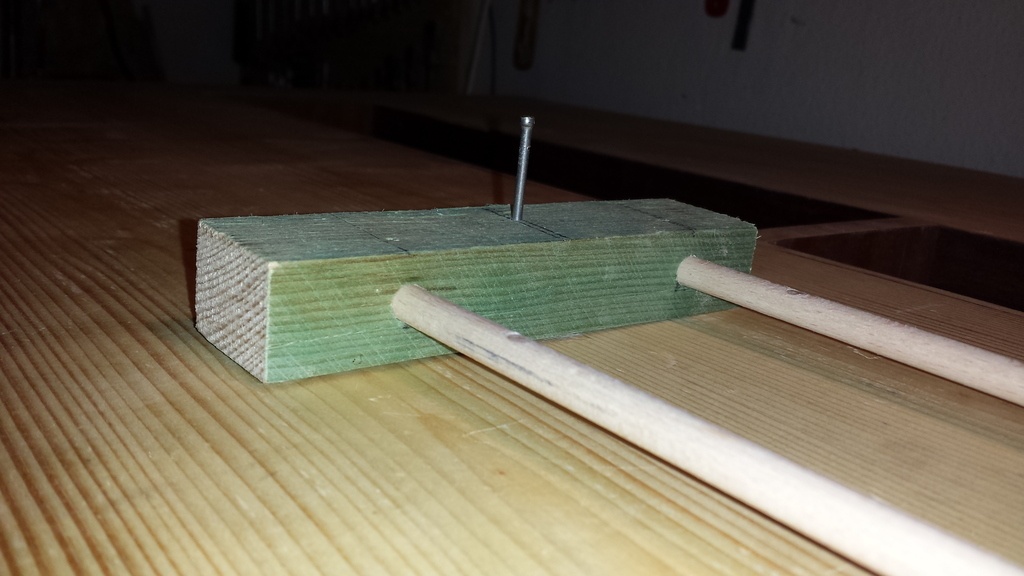

Guide suite

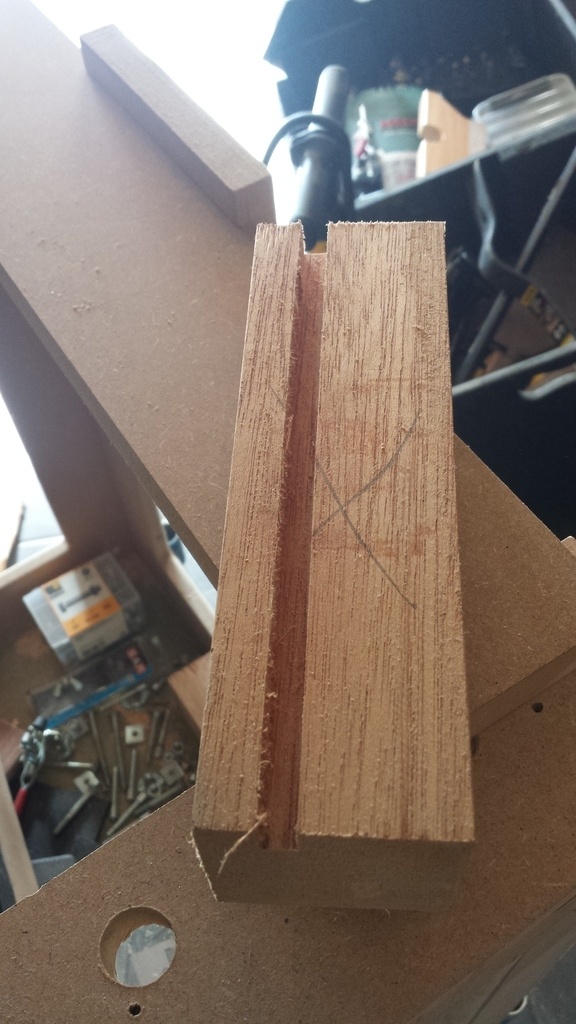

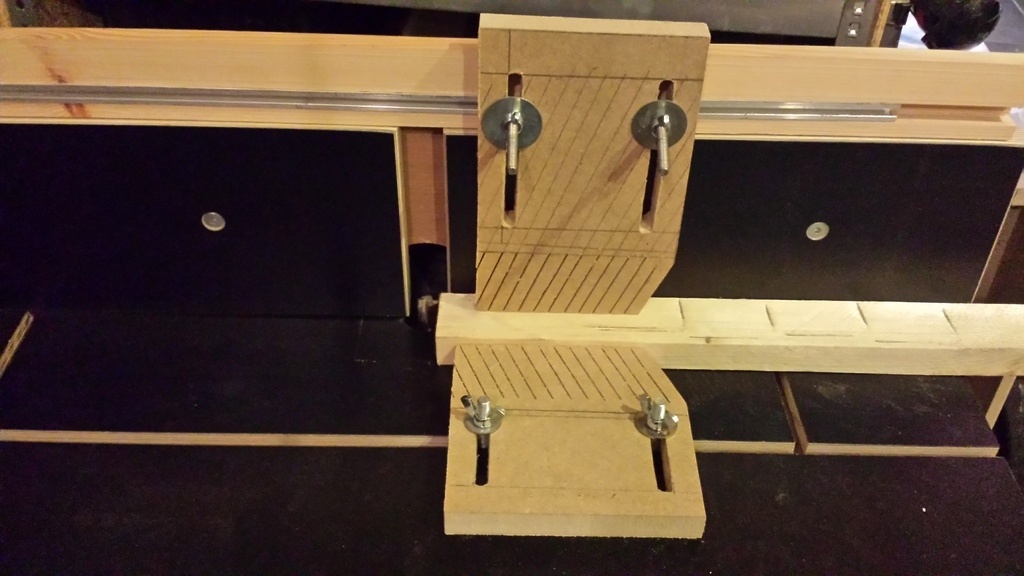

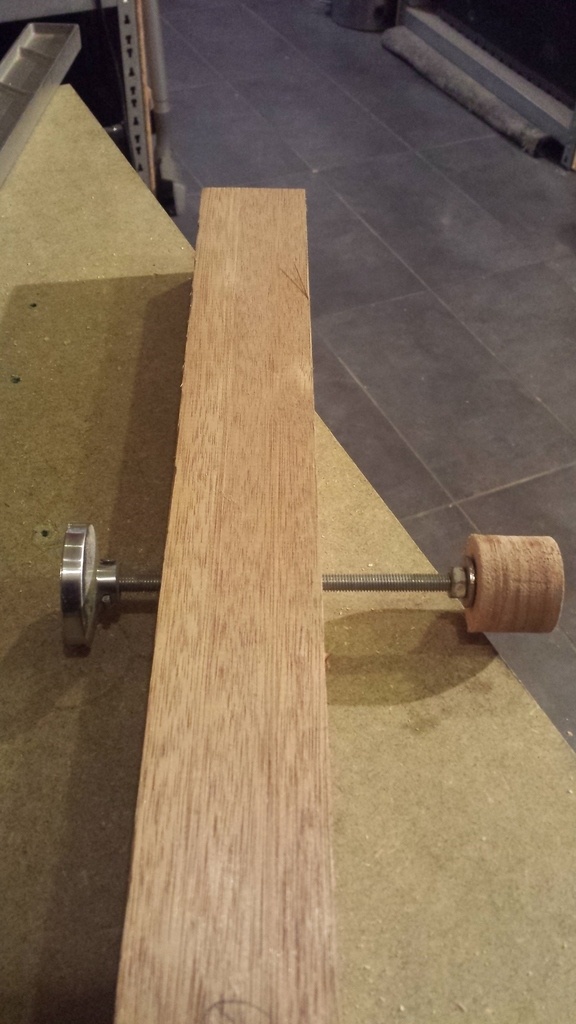

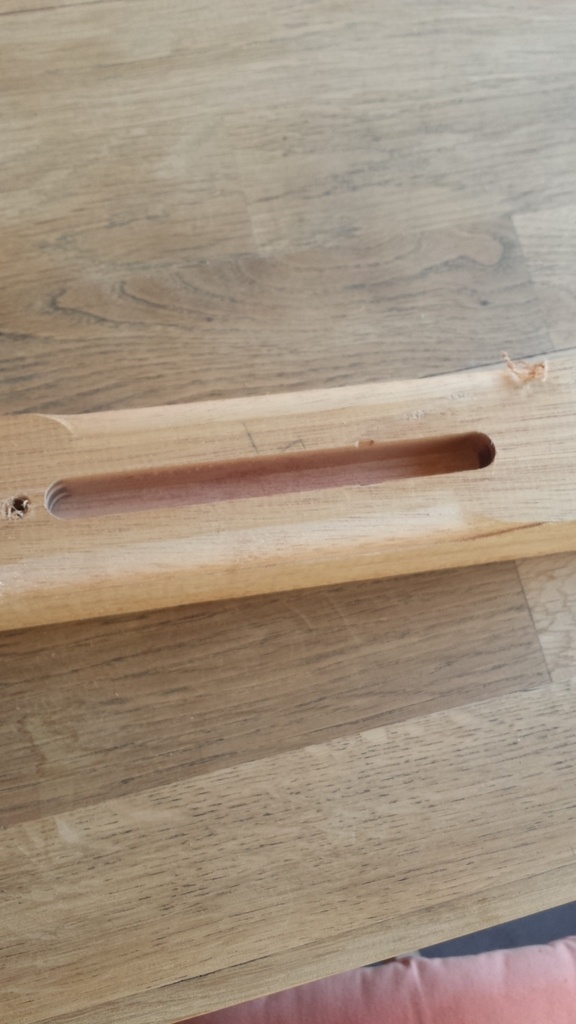

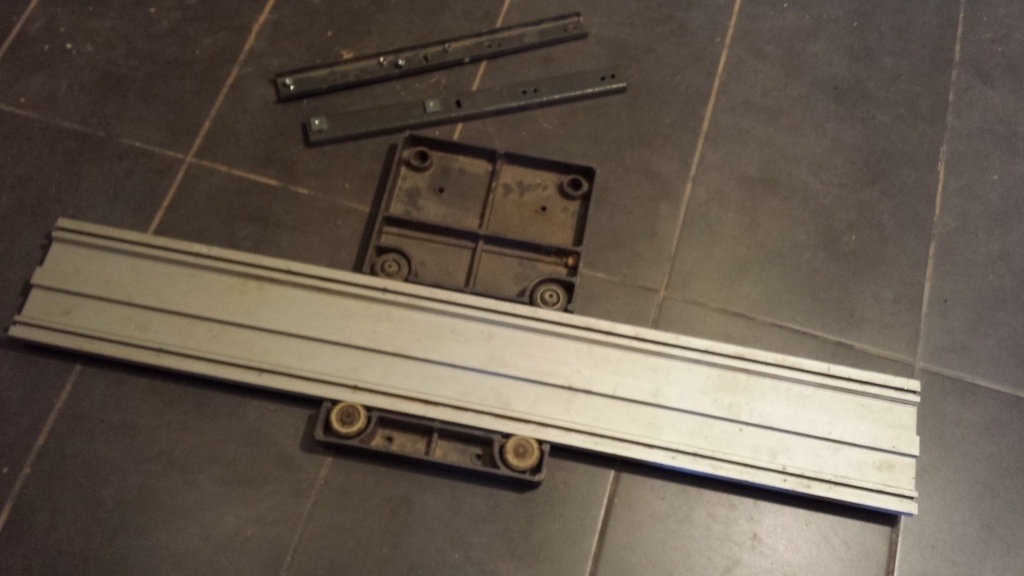

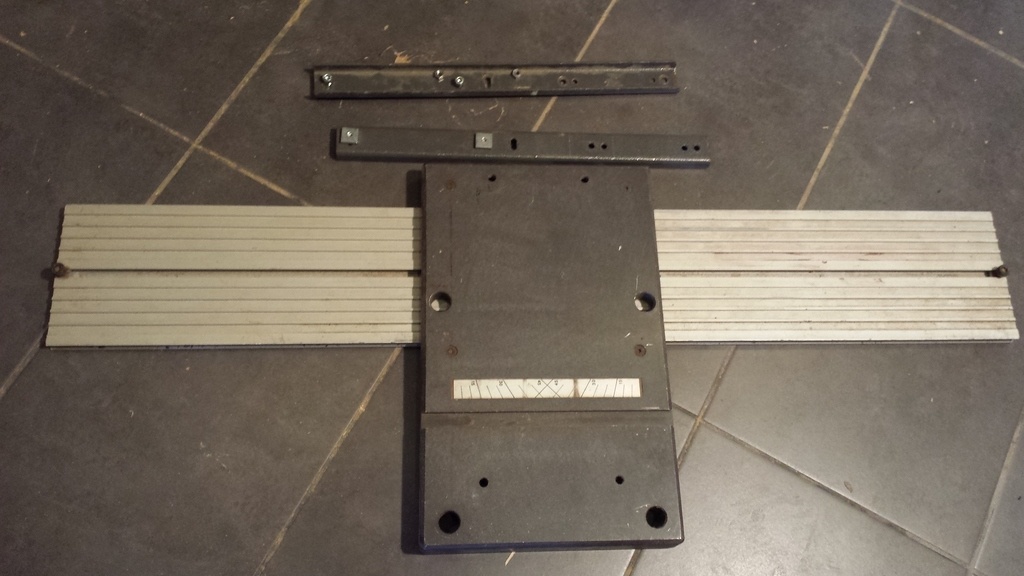

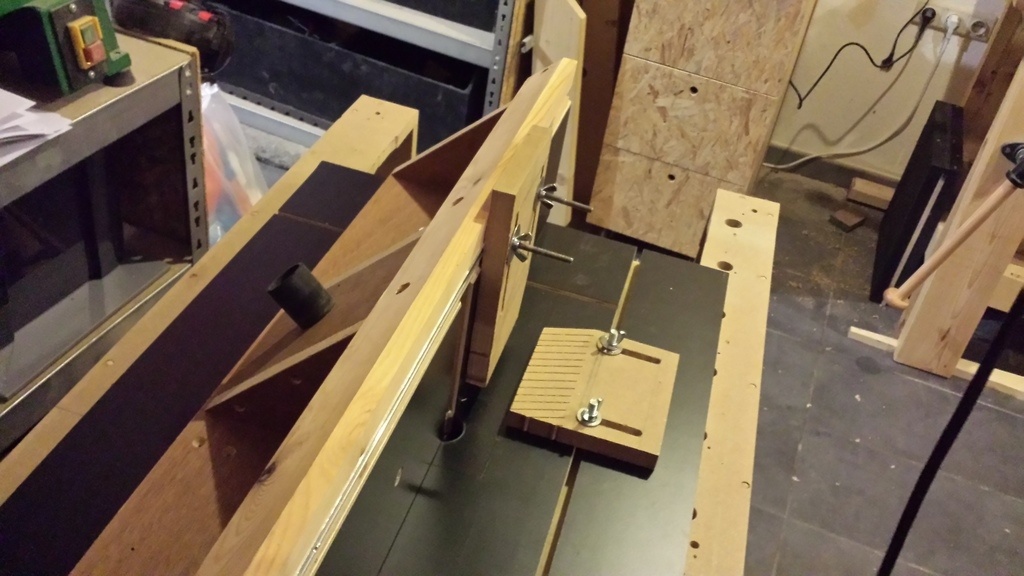

J'ai usiné un rail en alu pour les peignes anti-recul (écrous de 10) et racourci le rail latéral (-33%) pour respecter mon cahier des charges.

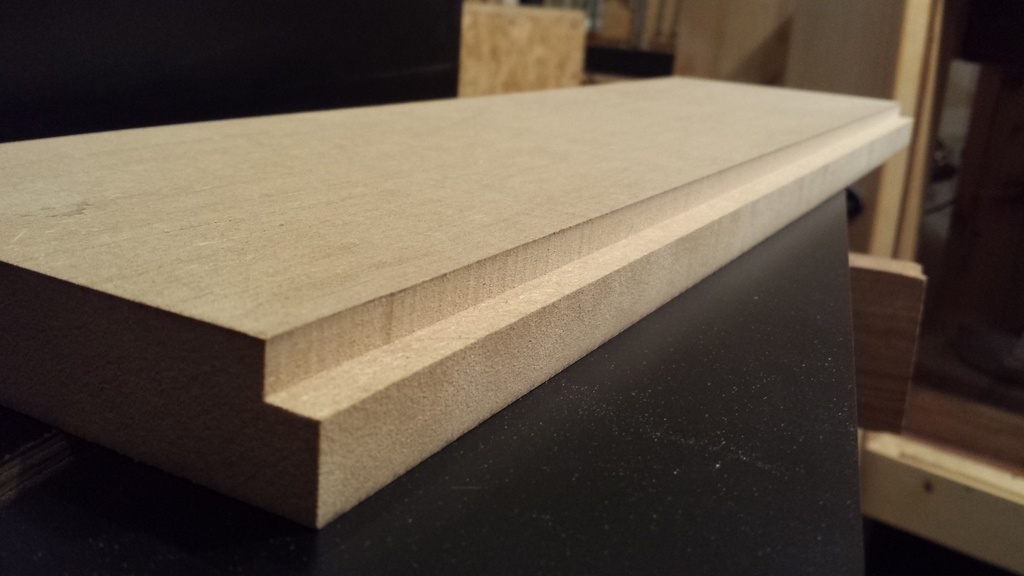

Test avec peigne anti recul

Publié Mis à jour

Partager

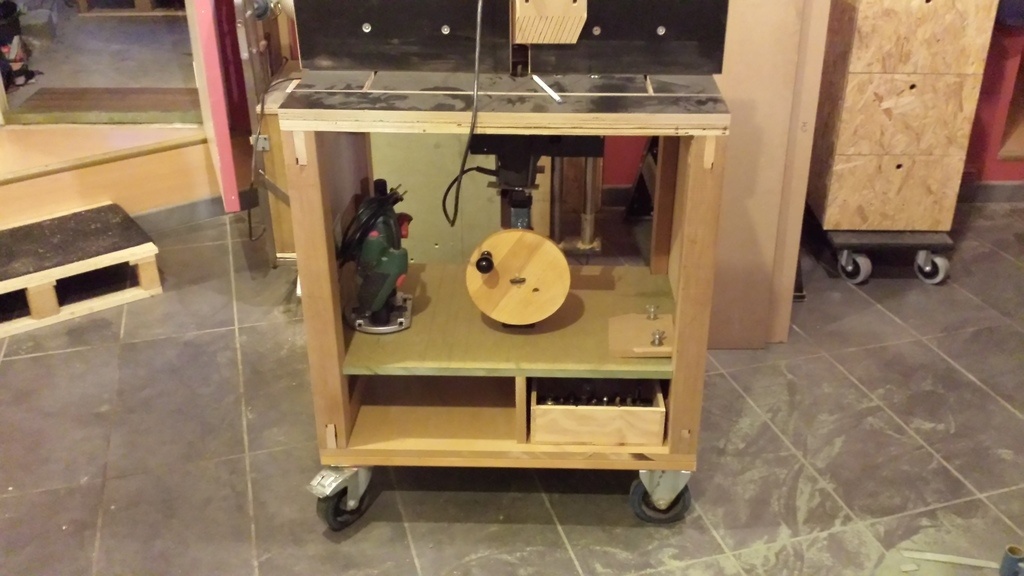

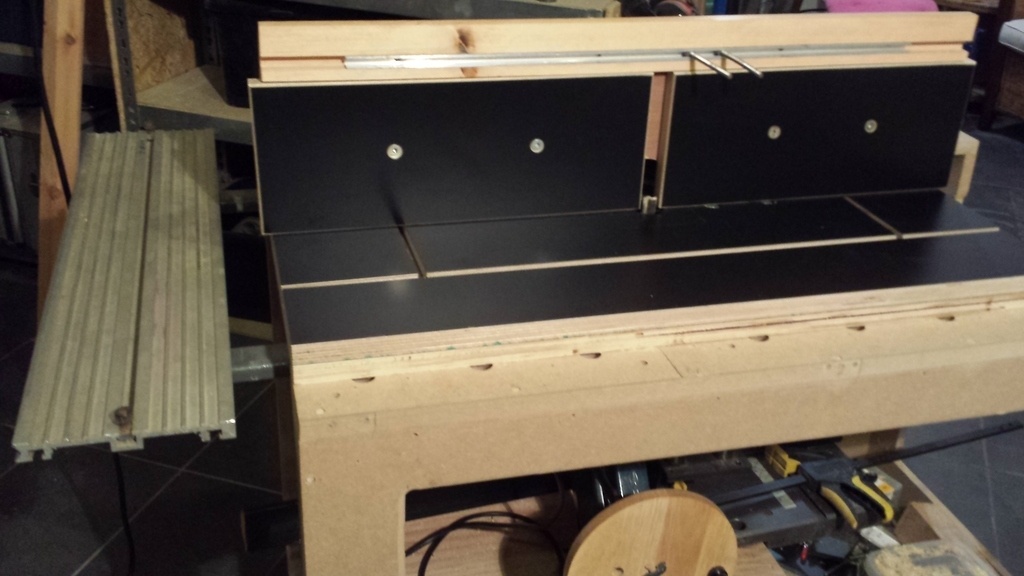

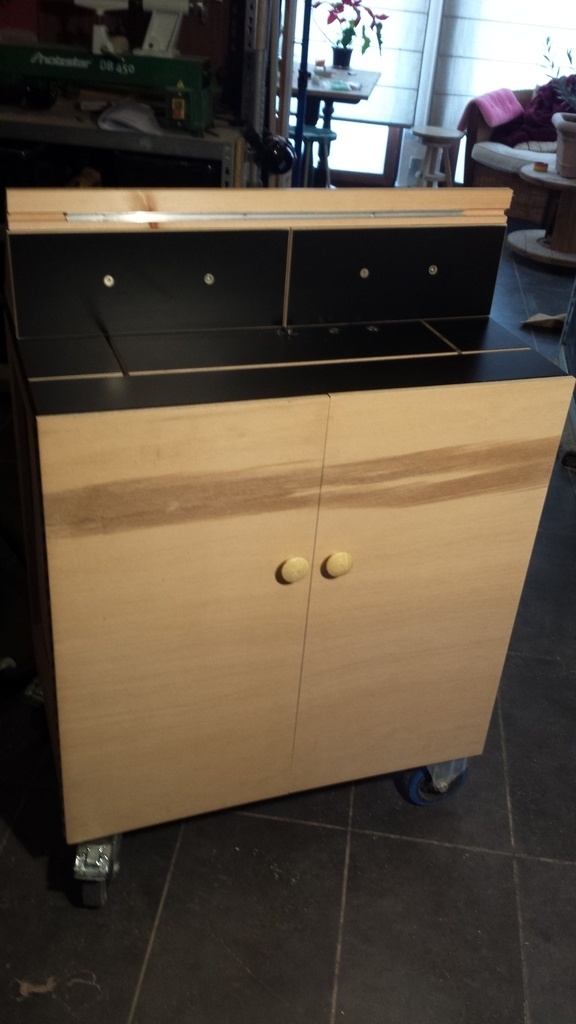

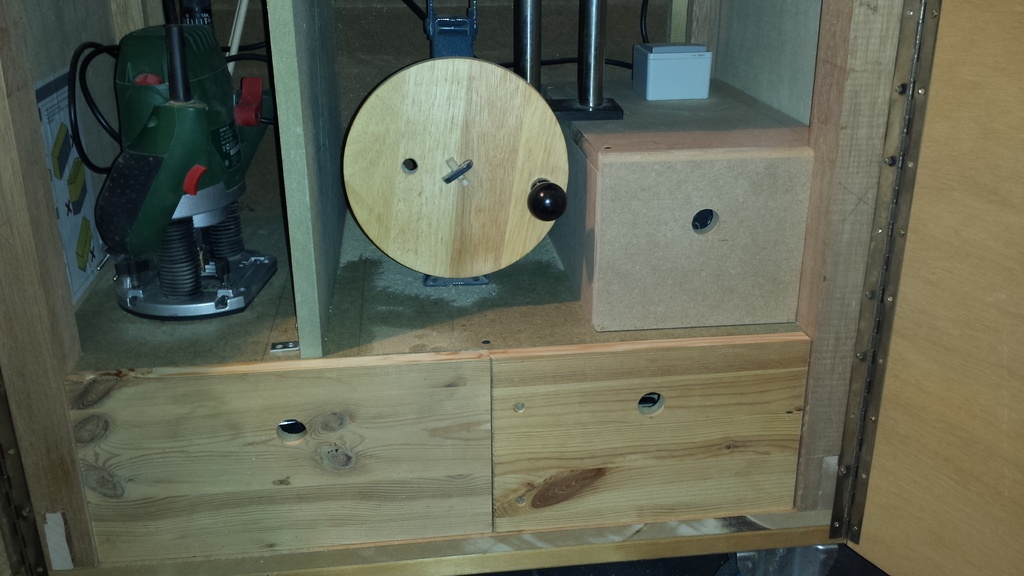

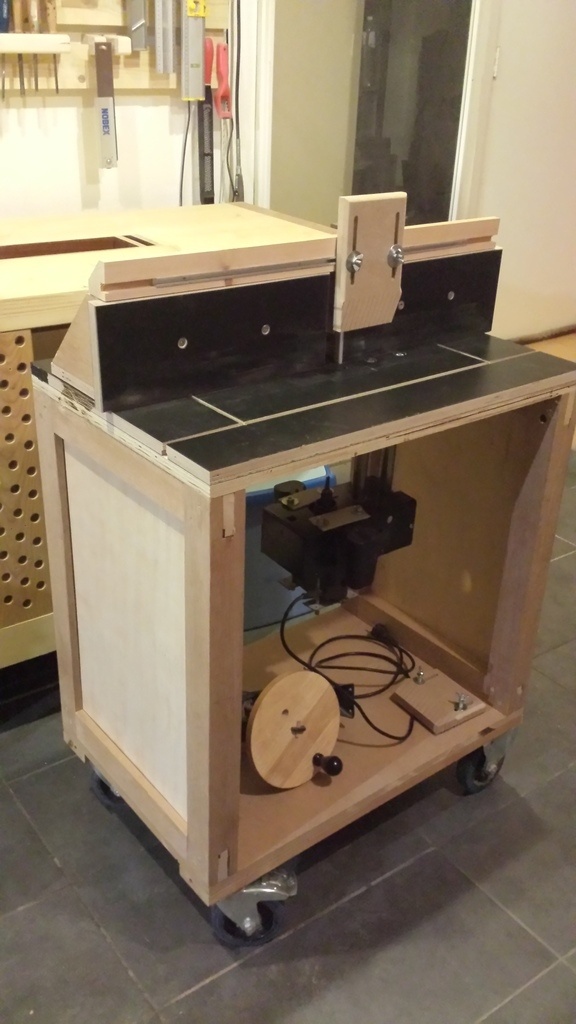

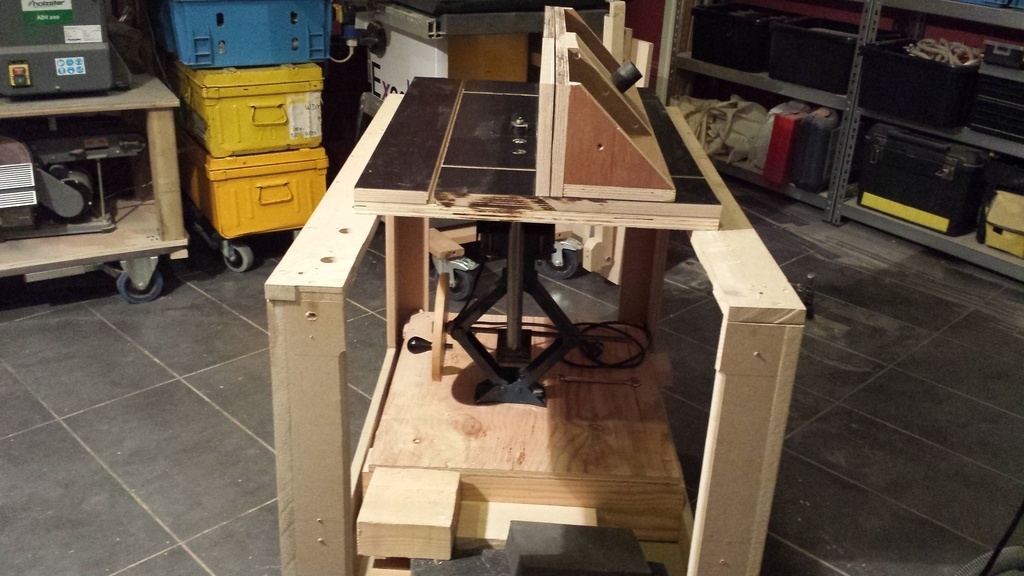

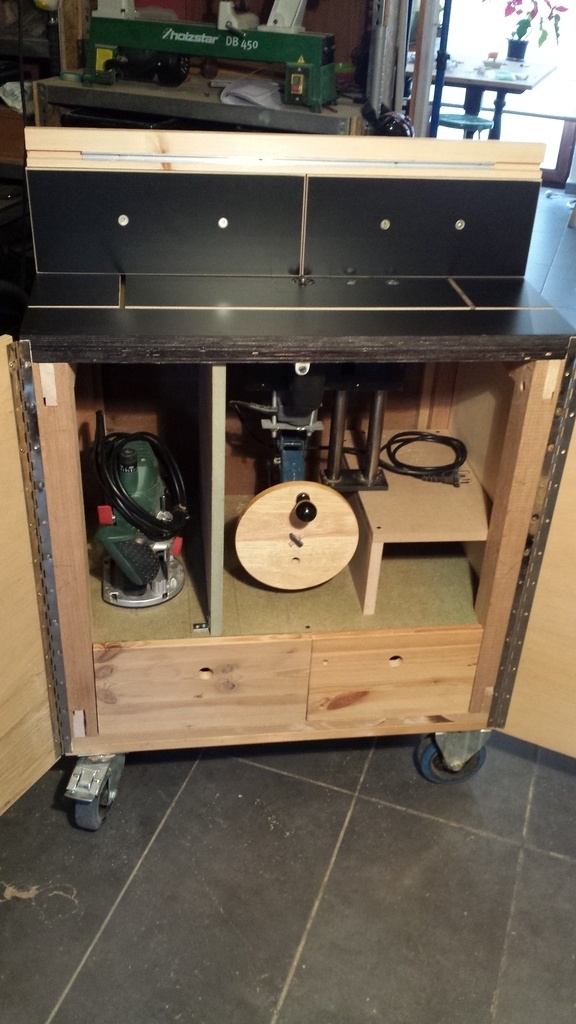

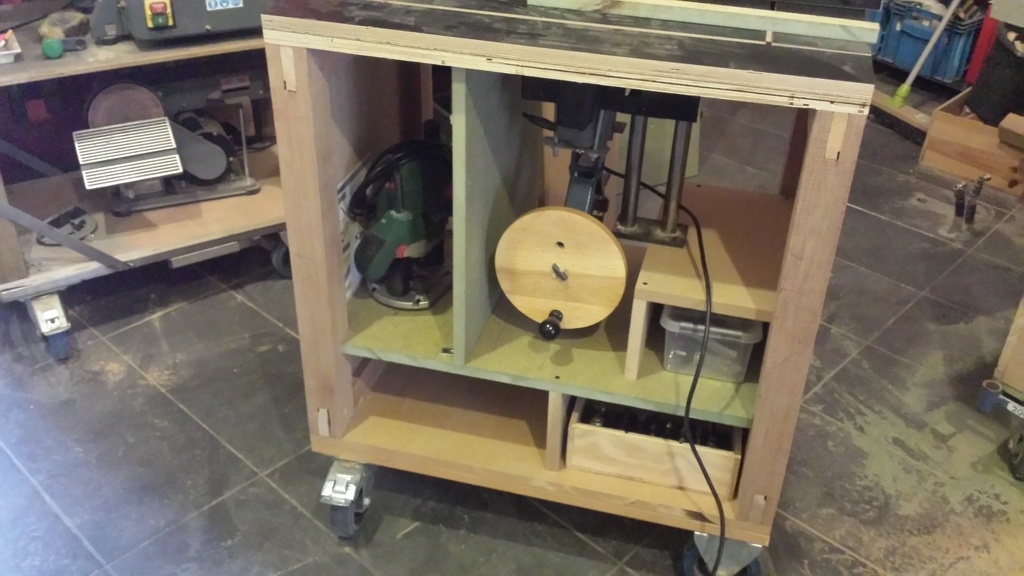

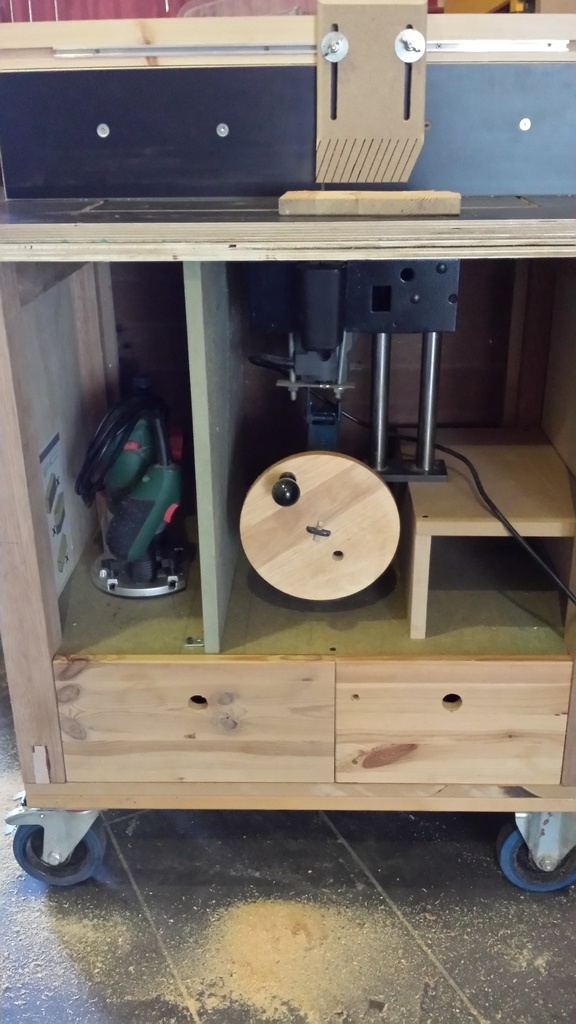

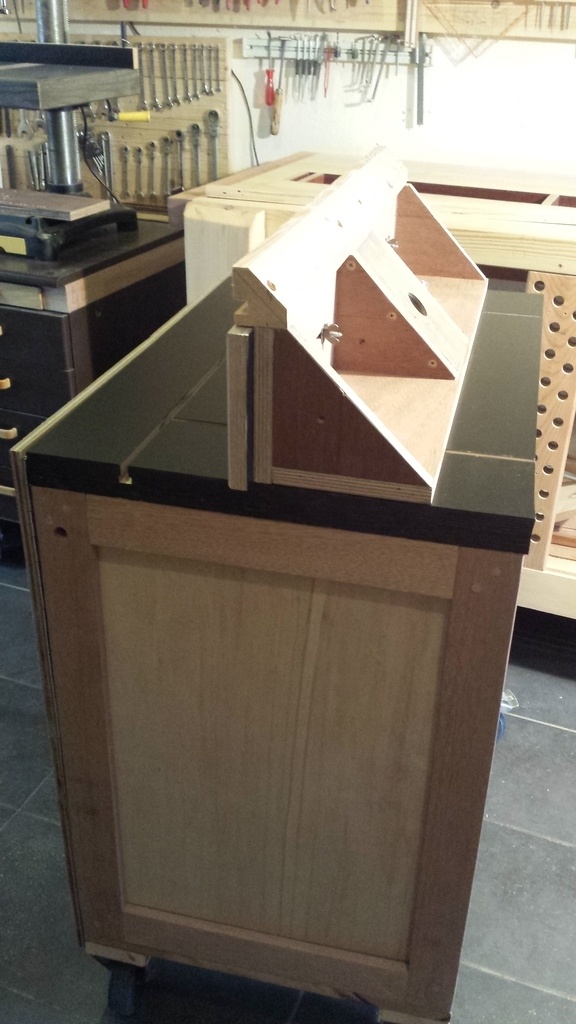

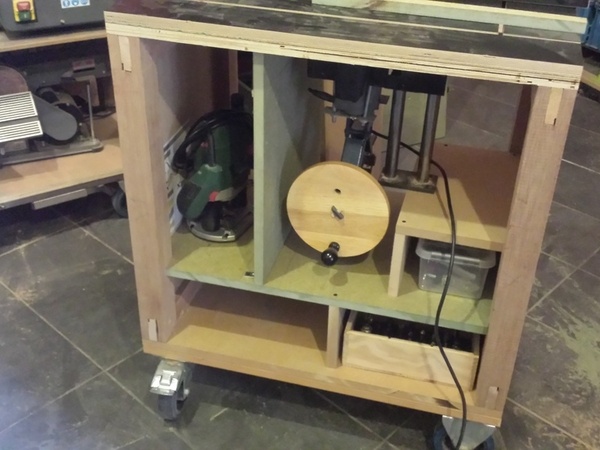

Le meuble

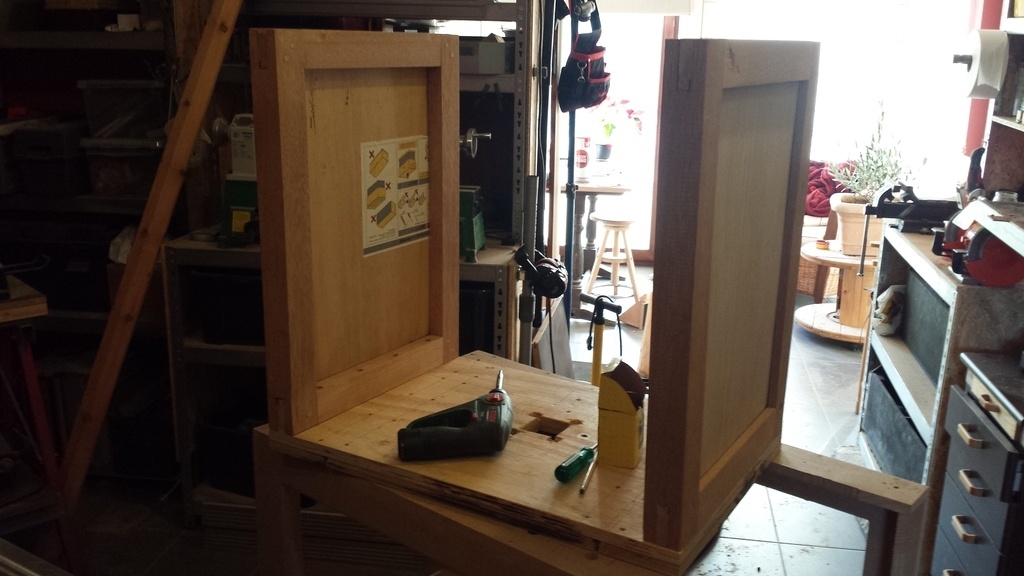

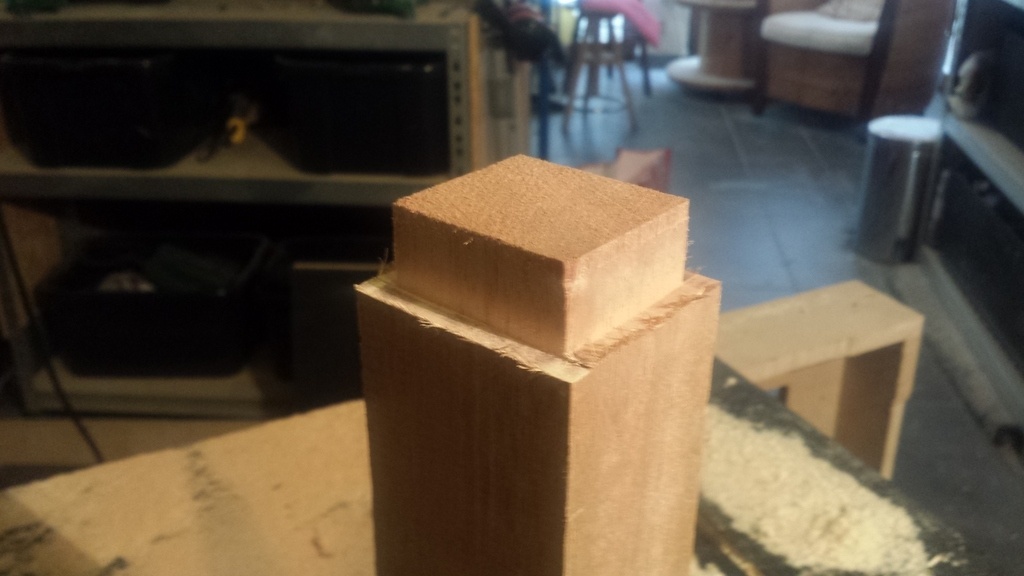

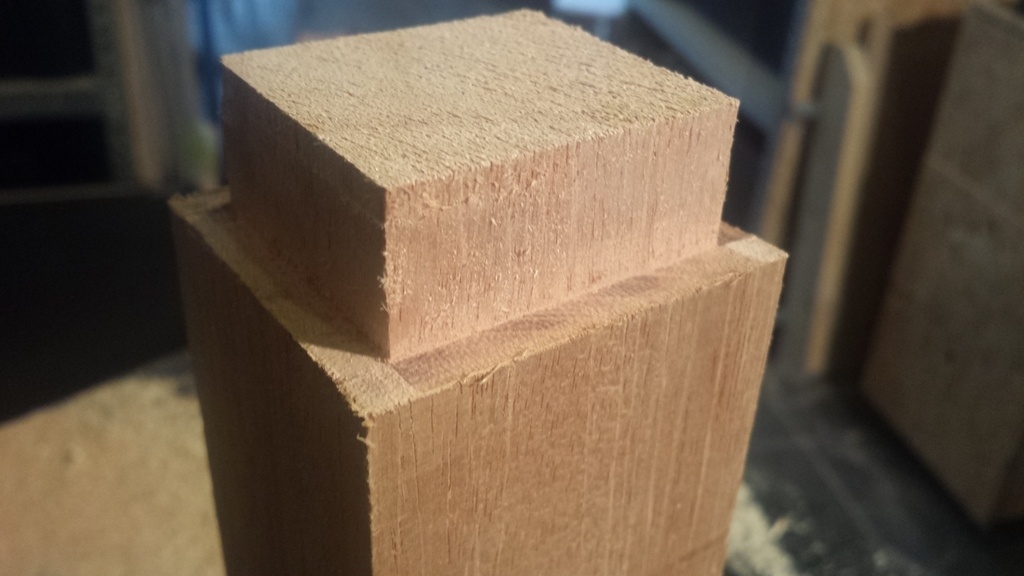

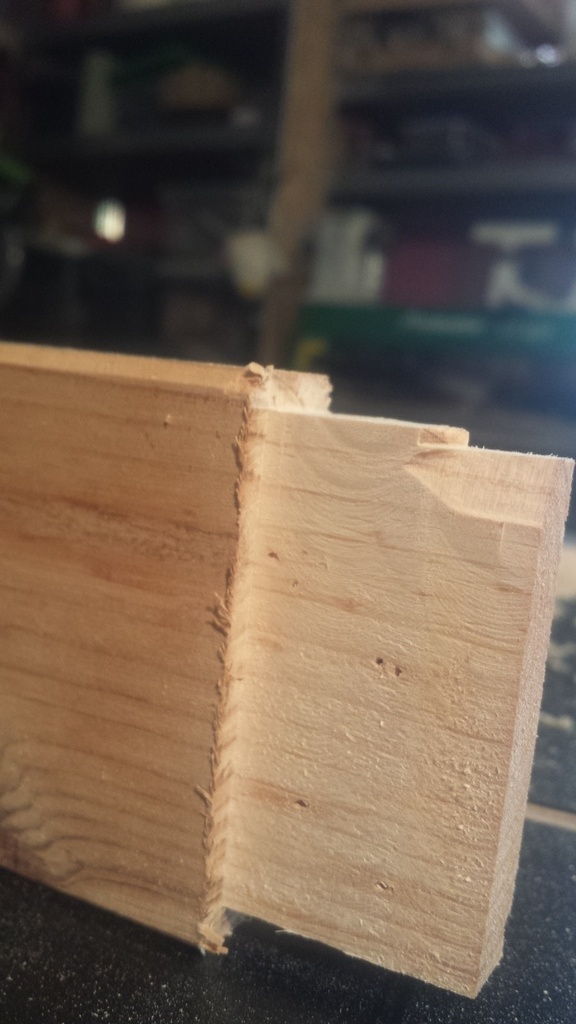

J'ai commencé à faire le meuble (quelques petits défauts, c'est le prix à payer pour la récup ;))

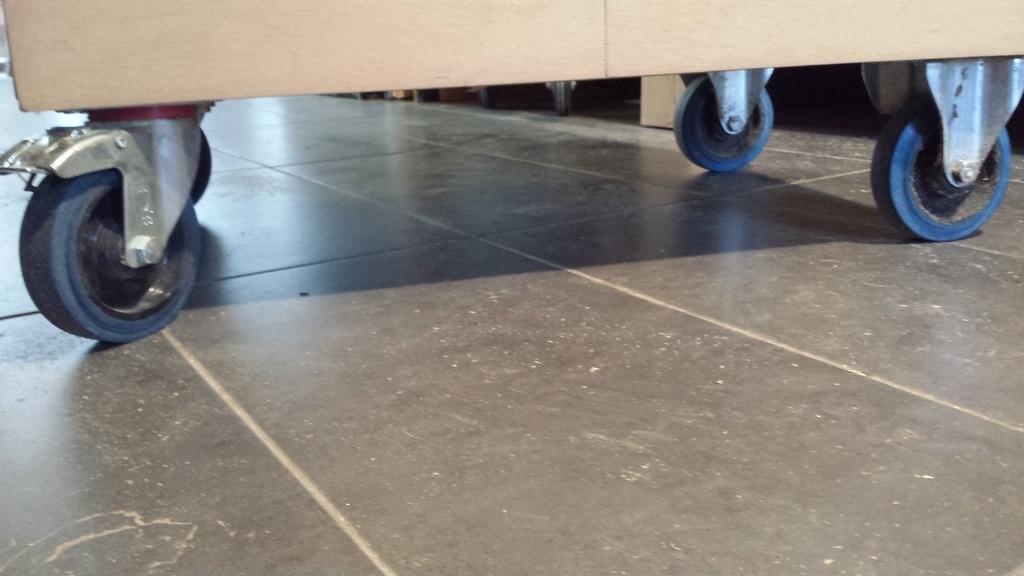

J'ai également placé les roulettes avec freins et d'ici peu, je ferai les compartiments et les tiroirs pour mettre ma deuxièmes défonceuse, ainsi que tous les accessoires.

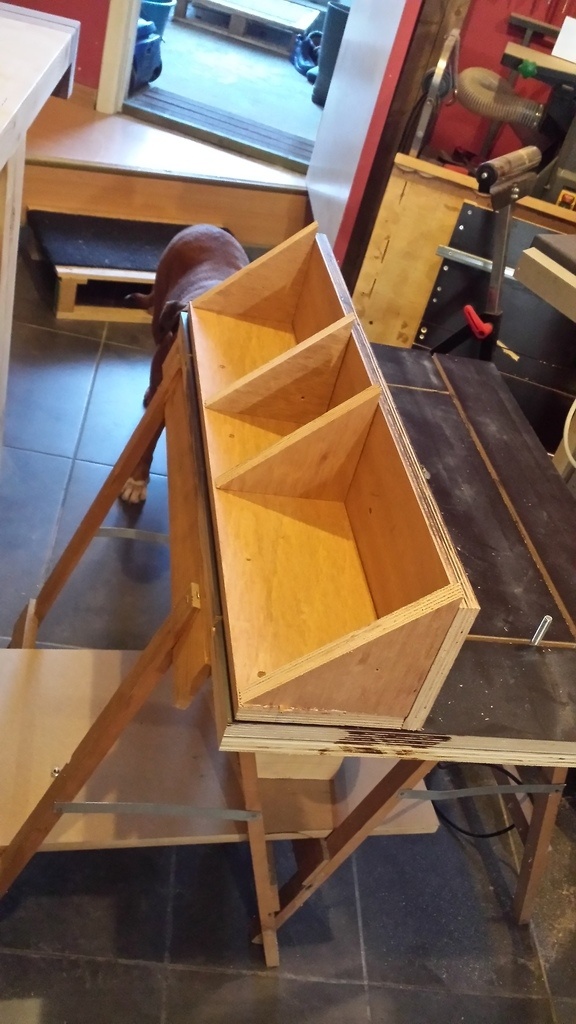

Je fais divers compartiments, juste vissés après tout ce n'est qu'un meuble d'atelier (mais surtout par manque de temps ).

Publié Mis à jour

Partager

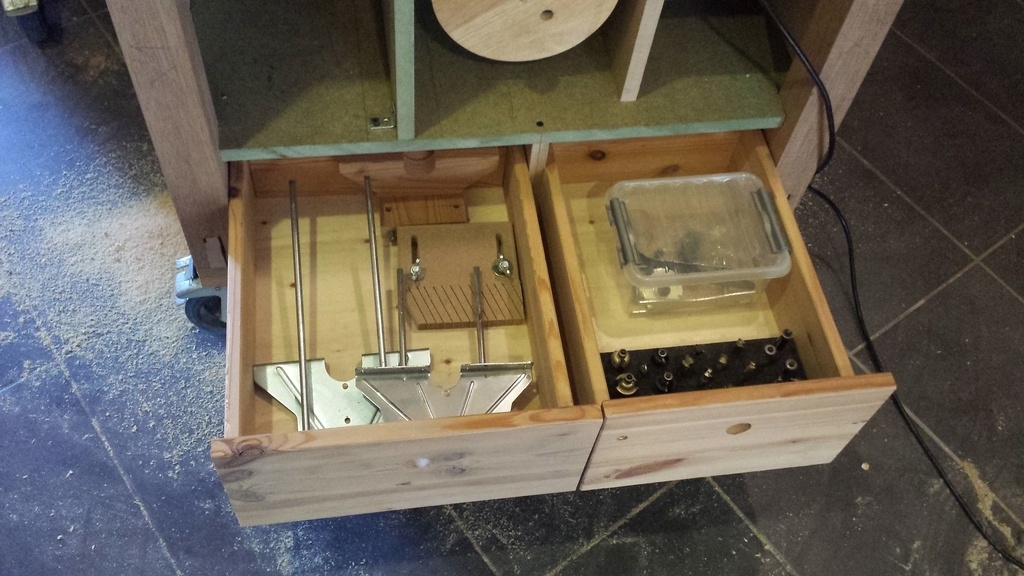

2 petits tiroirs

2 simples petits tiroirs pour ranger les accessoires.

Publié

Partager

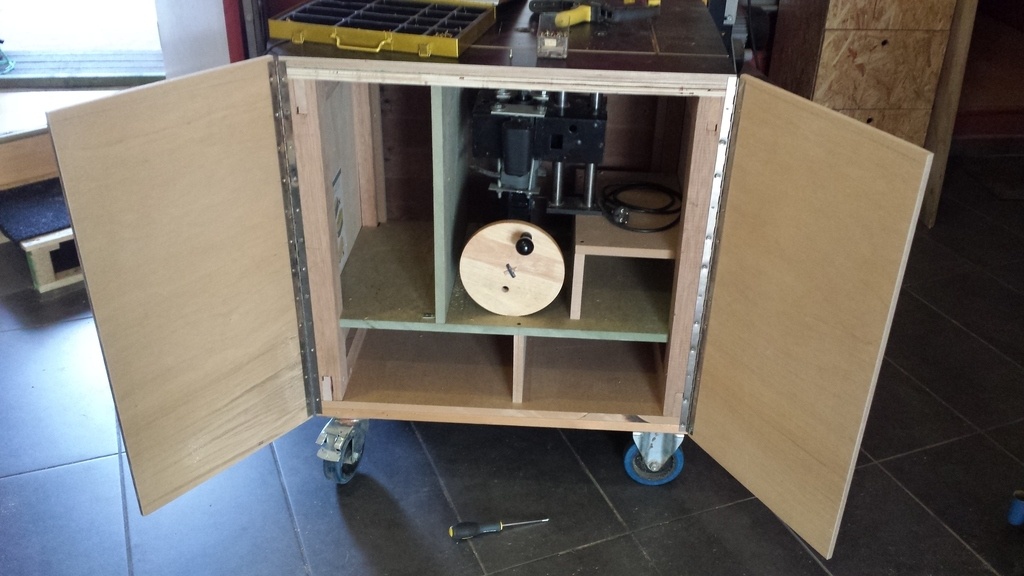

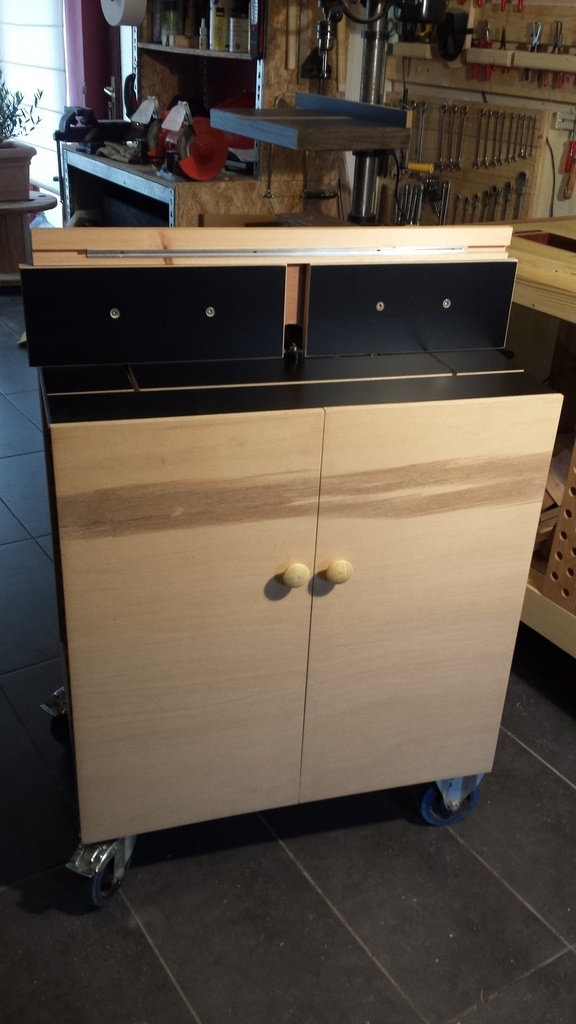

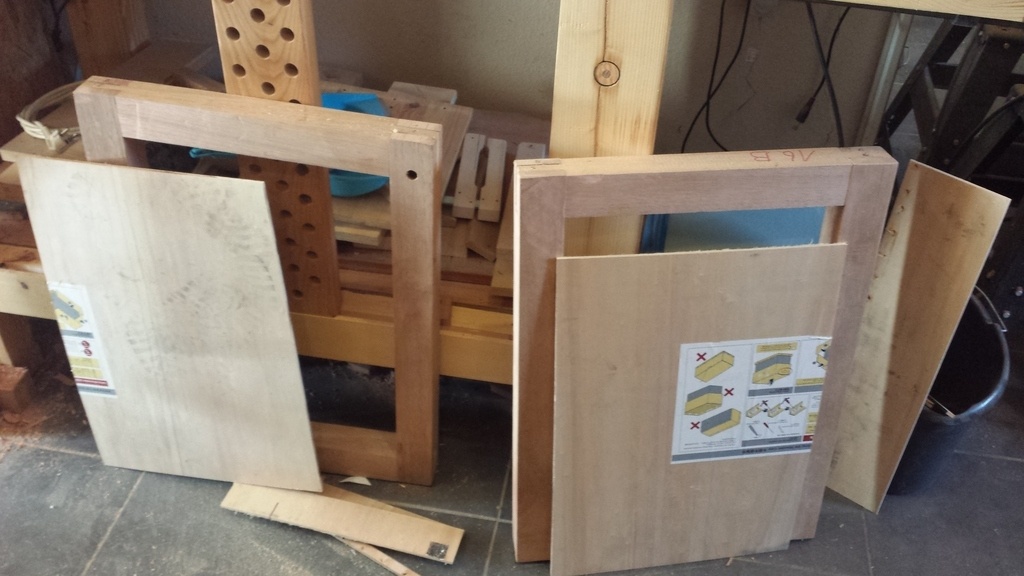

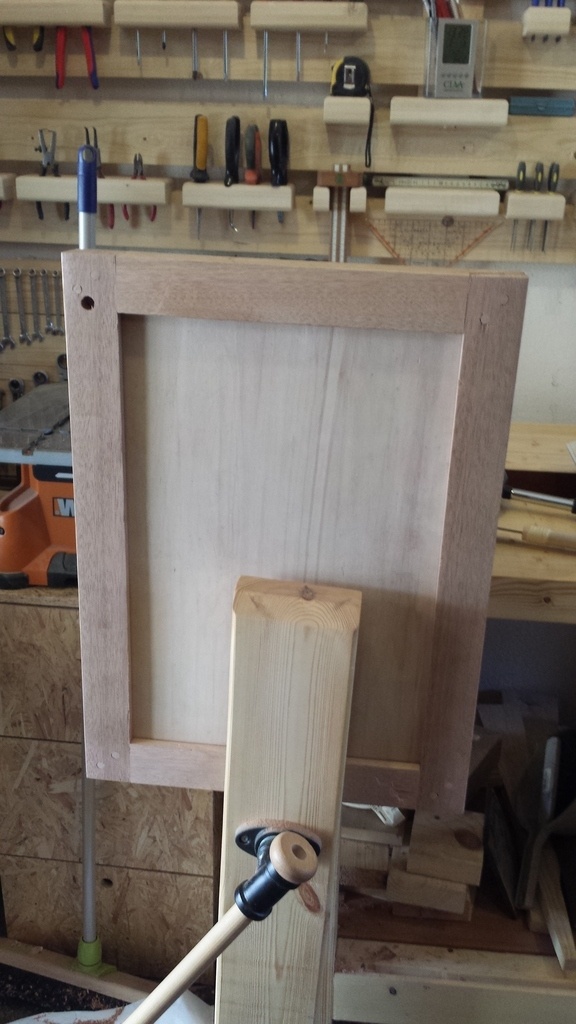

2 portes

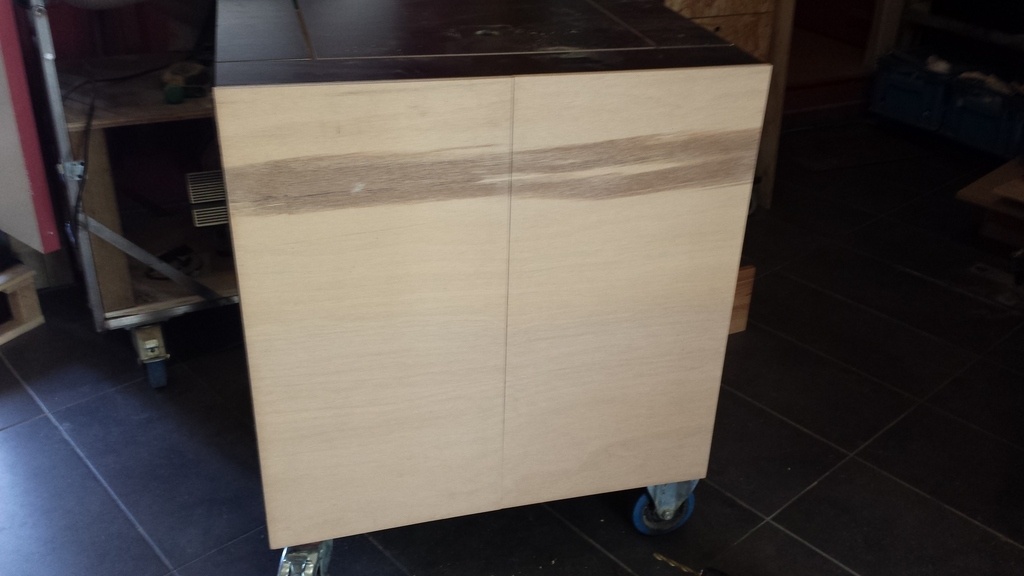

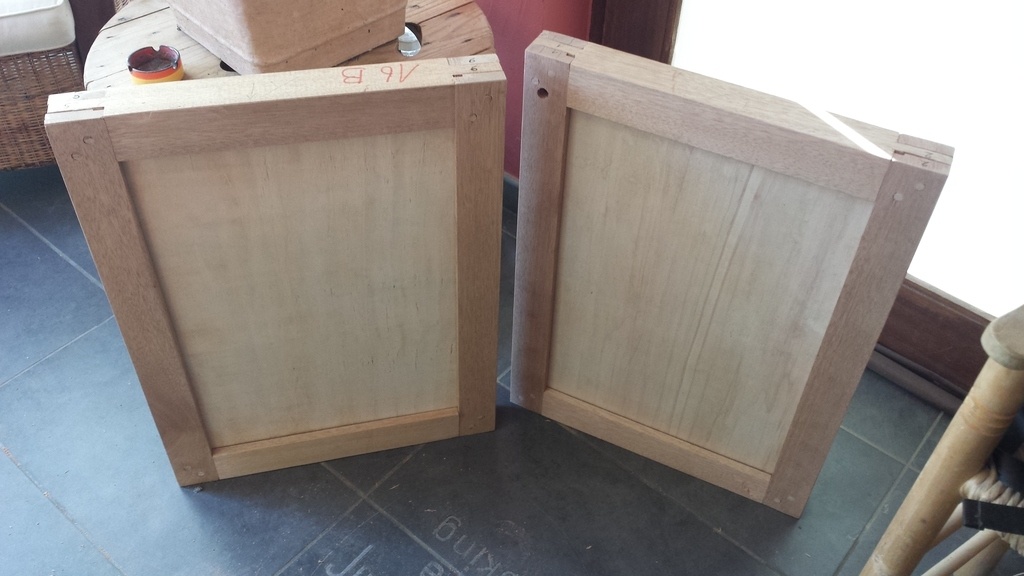

Ben voilà, le fait de travailler au feeling sans plans, m'a obligé à utiliser des charnières piano (à la base je voulais les intégrés entre les montants, mais ça aurait gêné l'ouverture des tiroirs).
Ce n'est pas grave en soit ;)

Publié

Partager

Fin du projet

Je vais m’arrêter là, car je dois attaquer d'autres projets dans la maison ;)
Comme d'habitude, quelques petites erreurs, très dissipé en cours de réalisation, mais je suis très satisfait quant à son utilisation, d'avoir tous les accessoires regroupés et le fait qu'il ne prenne pas trop de place.
Merci à tous pour vos remarques, encouragements et avis.
Ah... j'oubliais! ce meuble n'a été fait que de récup ;)

P.S.; Quand j'aurai le temps, je le vernirai et installerai un interrupteur avec arrêt d'urgence.

Boiseusement,

Victor

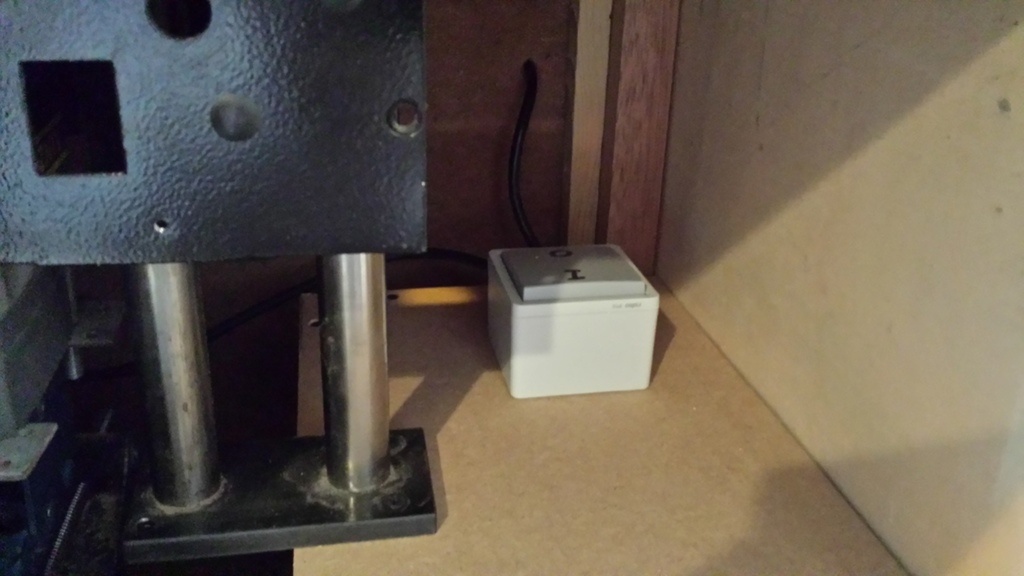

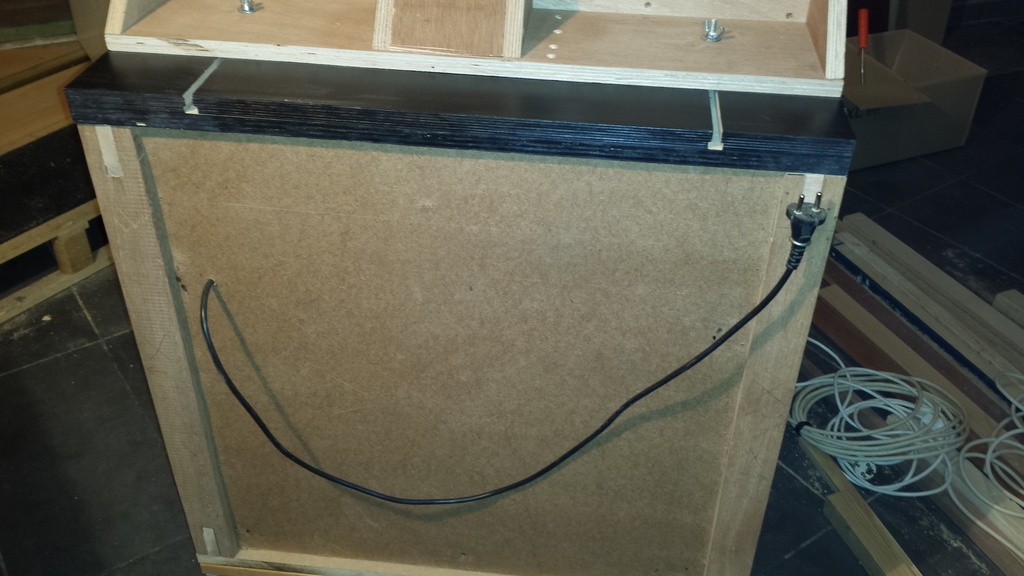

Mise en place d'un interrupteur et blocage du bouton on/off sur défonceuse avec une petite visse.
Il va de soi que je débranche la prise avant de changer de fraise (même si il n'y a aucun risque, vaut mieux être trop prudent que pas assez!).

Publié Mis à jour

Partager

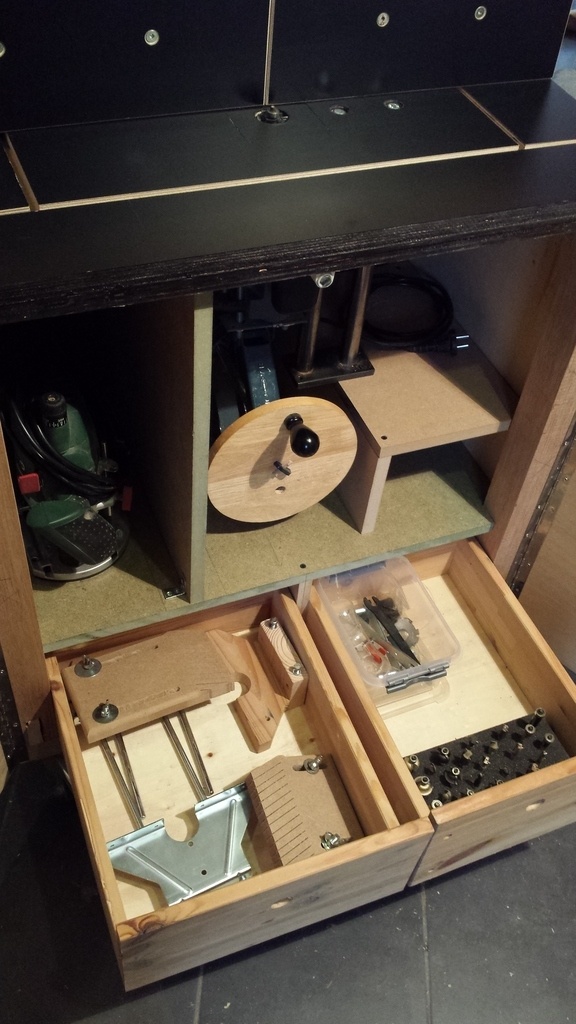

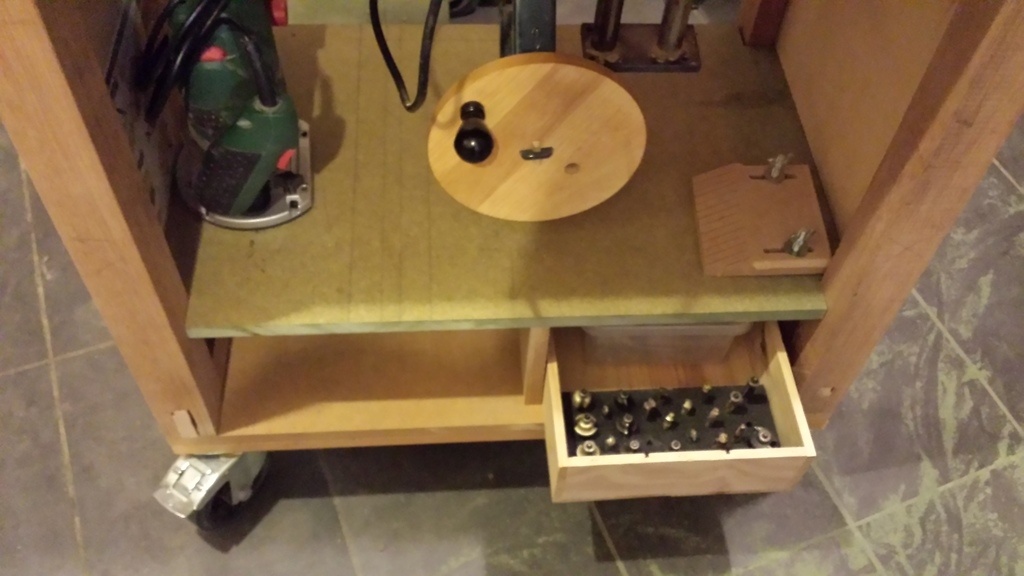

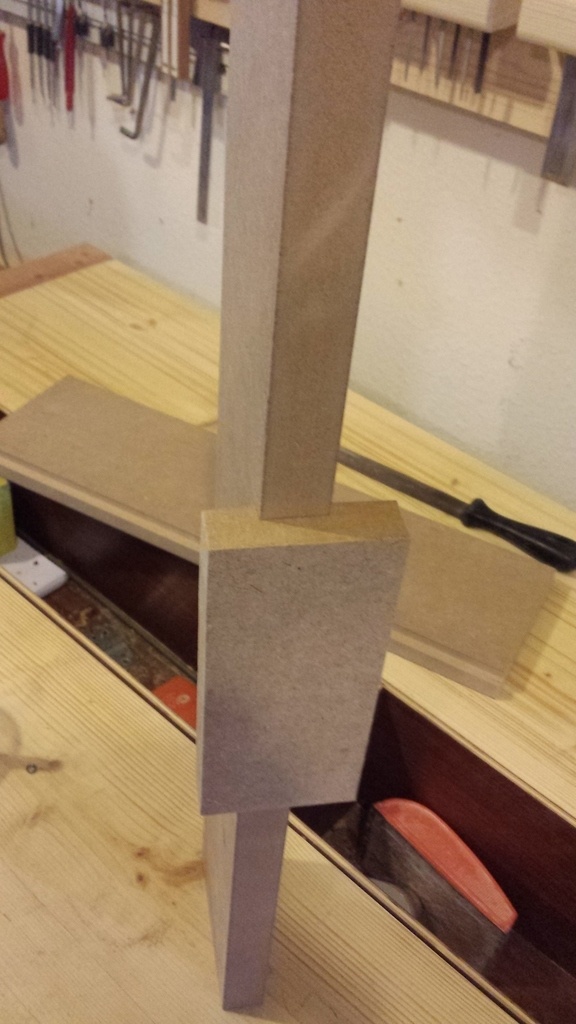

Dernier tiroir et jig

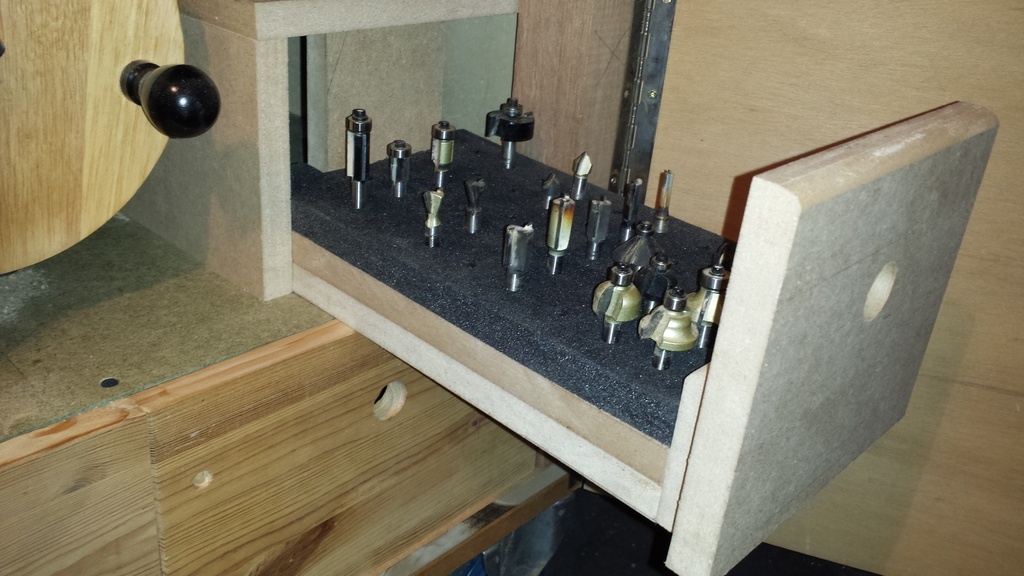

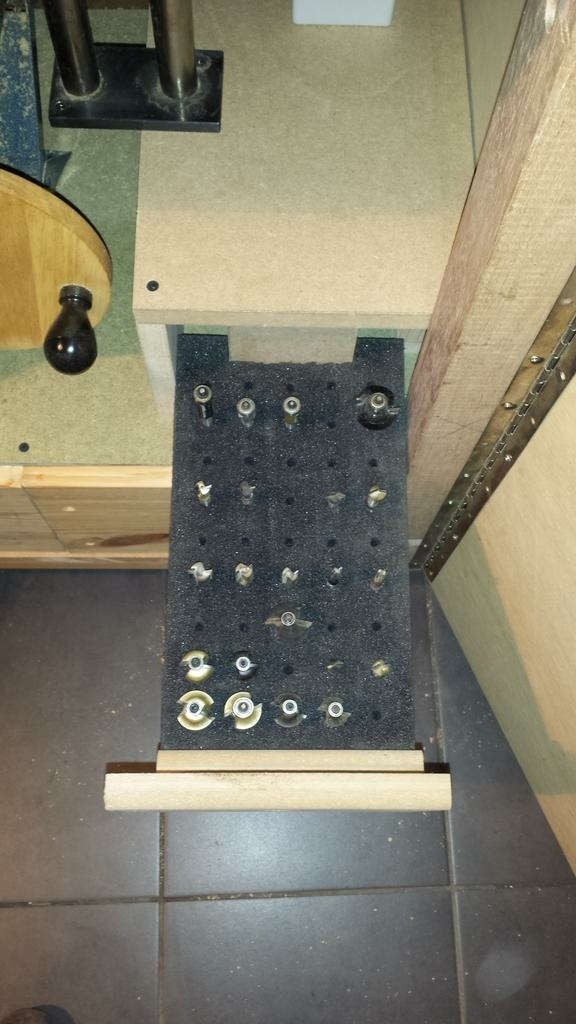

Dernier tiroir fait avec des chutes de mdf pour accueillir mes fraises.

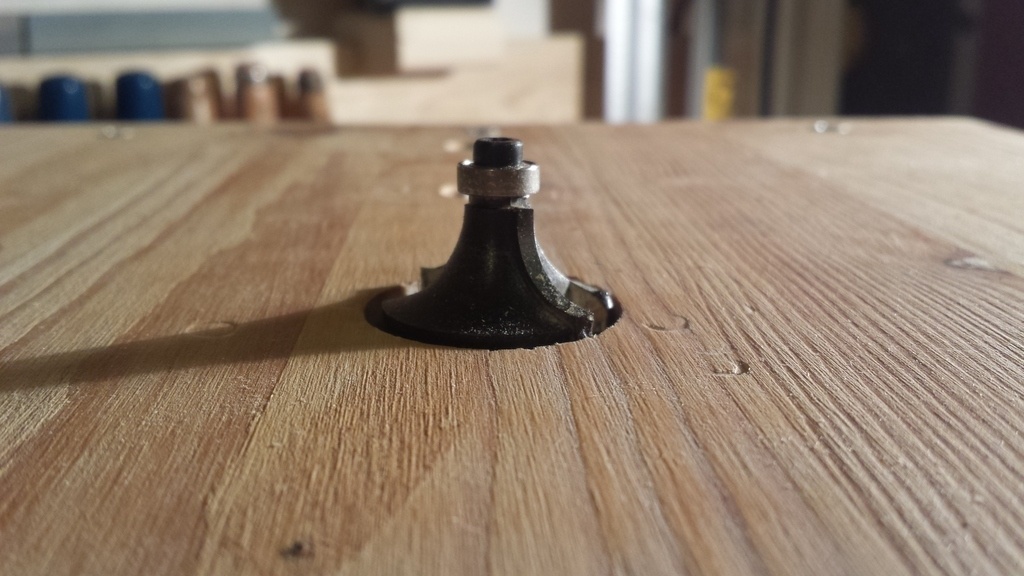

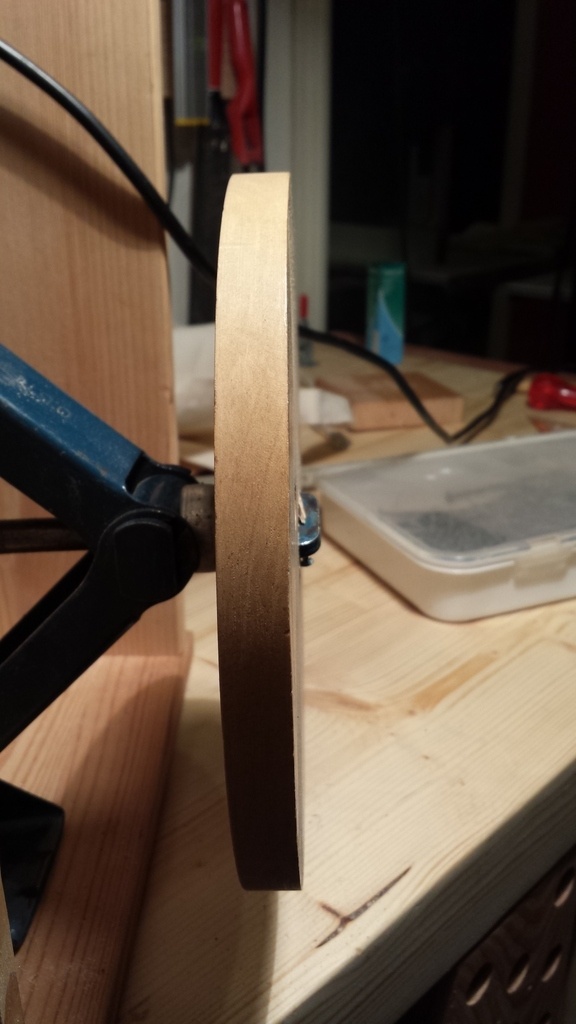

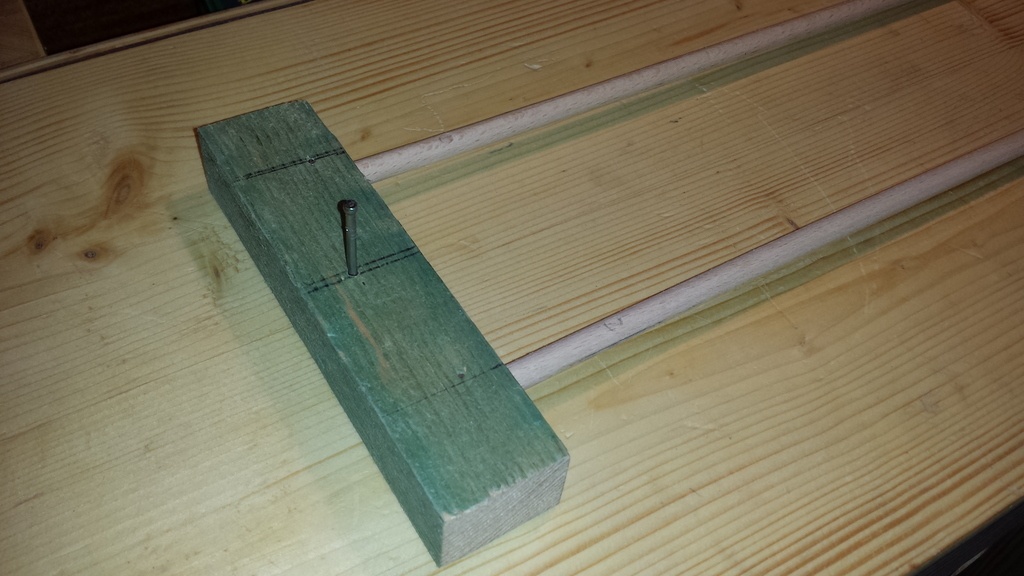

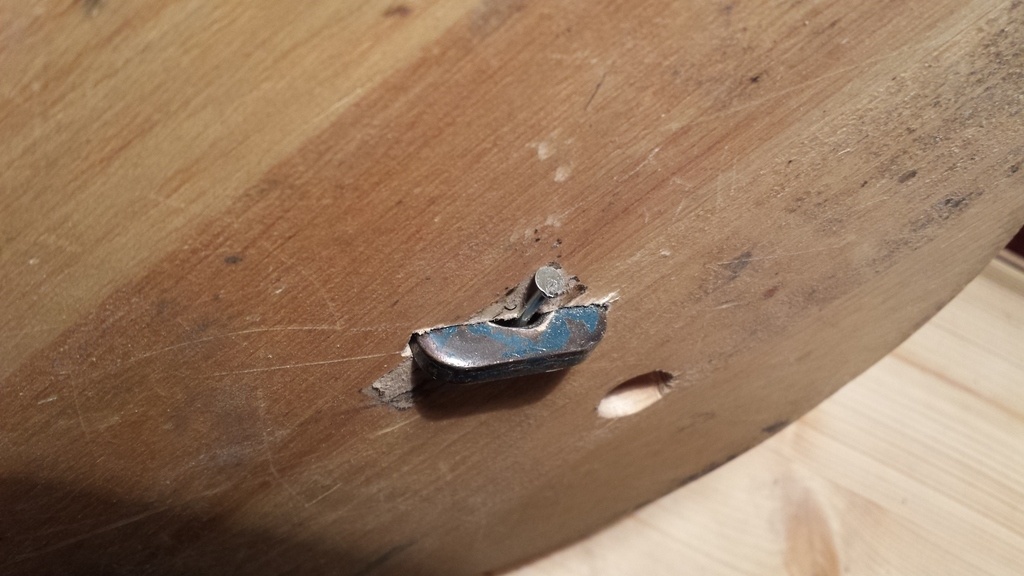

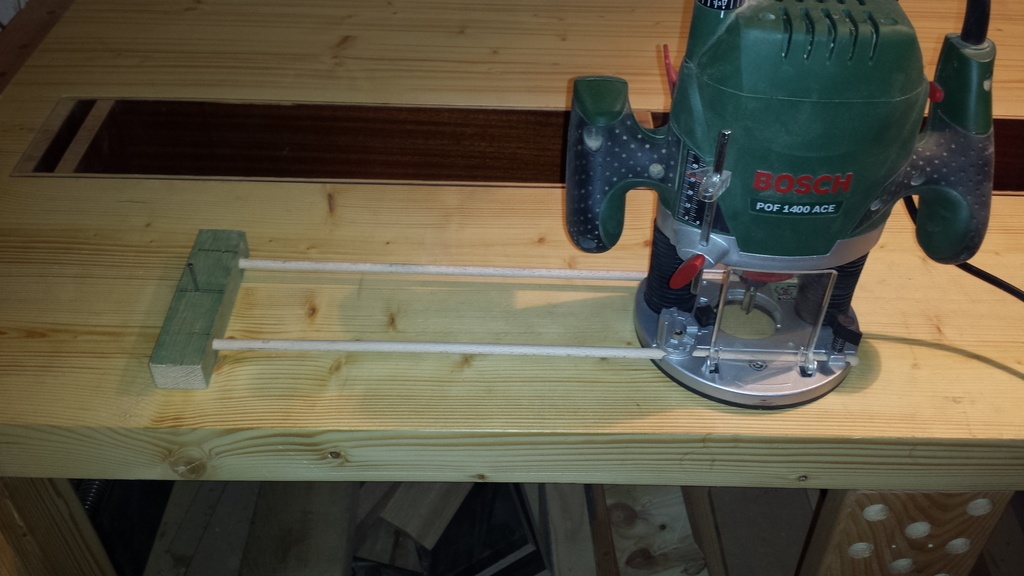

Je devais faire des ronds pour un autre projet et je me suis fait un jig tout simple mais efficace. Pour des rayons compris entre 10 et 40cm.

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Contenus associés


Discussions

Vic66 a publié le pas à pas "Meuble pour défonceuse sous table".il y a 1 an
gibetb


Il ne s'arrête plus !
Je vais encore être jaloux :( Pour l'instant, je n'ai pas encore trouvé l'idée du siècle pour en caser une dans mon atelier, même si je réfléchis à certaines idées.
La perfo tourne à la même vitesse qu'une défonceuse ? Elle a un variateur ?

Vic66


Merci @gibetb tu parles d'une perforatrice? si oui, elle sera moins efficace! car 5x moins de tours/min!

gibetb


@vic66 J'ai compris que c'est ce que tu avais utilisé... Ah non, je suis bête, tu parles juste du châssis ! Désolé. Tu as pris quoi comme défonceuse, du coup ?

Vic66


ah! ok 😂 c'est une vieille défonceuse (min 25 ans), j'avais un problème avec la semelle qui se mettait un peu de travers, tensions différente entre chaque axe et points de serrages usés! depuis que je l'utilise comme ça, je n'ai plus de problèmes (du coup j'en ai 2, ma Bosch pof1400 et l'autre sous table je crois que c'est une Black&D que j'ai sauvé de la déchetterie).

Eddydonc


oh la !!!!, l'idée du cric de viens pas de moi, je l'avais déjà piquée a un british boiseux, 😁
merci pour le clin d’œil 😎

Eddydonc


@gibetb ,pourquoi ne pas t'inspirer de ceci
https://www.youtube.com/watch?...
excellent pour les petits ateliers, et par extension pour un chantier
je ne sais pas si Timothy Wilmots vends les plans, mais j'ai déjà eu l'occasion de traiter avec lui pour mon établi MFTC,
(http://images.google.fr/imgres...)c'est le mien sur la photo
dont les plans sont extrêmement bien faits, il était, a l'époque, très disponible, et je ne pourrais plus me passer de mon établi
bien a toi
Eddy

Vic66


@eddydonc moi aussi je l'avais vu avant le tien (cric), mais j'ai trouvé ton meuble super et j'ai eu envie d'essayer aussi! au fait t'as trouvé où les rails?
Je viens de voir ton 1er lien pour la défonceuse et c'est pas mal du tout!

Eddydonc


@vic66 j'ai acheté les rails ici
https://www.fine-tools.com/t-t...
c'est un site très sérieux, j'ai commandé plusieurs fois sans aucuns problèmes
si tu veux plus de photos de ma table, n'hésite pas

Vic66


@eddydonc merci 😉 je vais probablement la faire plus petite que la tienne, mais pas aussi petite que ton lien. Par contre dans le même esprit cette vidéo n'est pas mal non plus ! Ici

gibetb


Tiens, j'avais pas fait gaffe à cette vidéo de Jay Bates. Je vais combler ma lacune... Tiens, à son sujet, je ne suis pas aussi bon menuisier que lui, mais je l'ai battu deux fois aux échecs 😂

Vic66


Ah... tu joues aux échecs! je trouve qu'il y a de moins en moins de joueurs!!! on pourra en faire une à l'occasion ☺

gibetb


Eh oui, même si je joue moins et que j'ai arrêté (jusqu'à ce que j'y retourne un jour) de jouer en club.
J'avais joué contre Jay Bates sur Chess.com, en parties différées (en gros un coup tous les jours). Si tu y es inscrit ou que tu veux t'inscrire, pas de soucis pour disputer quelques parties.
La vidéo de Jay Bates apporte de l'eau au moulin de ma réflexion : je me disais que je pourrais faire un espèce de "cube" que je rangerais-en-dessous de l'établi. Mais faut que je fasse mon meuble de rabo-dégau pour pouvoir ranger ce qu'il y a en-dessous.

Vic66


@gibetb depuis le temps que je ne joue plus, je risque de me faire démonter ! Vu la place que tu as dans ton atelier, je comprends que l'optimisation est plus compliquée pour toi ! Pour ma rabo / dègau, j'ai fait un simple cube en bois sur un charriot avec freins, ma ponceuse se trouve en dessous et pas posté car c'est du provisoire 😉

Vic66 a publié l'article "Fixation finale sur meuble provisoire et 1er tests".il y a 1 an
Eddydonc


ah oui!! tout de même!!! le bâti a roulette ne devrait pas plier ((o:

Vic66


ça devrait aller :o)

Vic66 a publié l'article "Test plateau".il y a 1 an
Vic66 a publié l'article "Étude et tests du guide".il y a 1 an
Vic66 a publié l'article "Fin du prototype".il y a 1 an
jeanalvitre

Très intéressant !
Merci.

Vic66 a publié l'article "Plateau".il y a 1 an
niconathy


Tu t'en sort plutôt bien.

schgreg


Bien vu l'idée du "rail du pauvre" 👍

MOWD


Ton plateau est pas un peu épais? En terme de longueur de fraise sortie, tu risques d'être un peu juste, non? Sinon bien vu le système de rails.

Vic66 a publié l'article "Le guide".il y a 1 an
Vic66


@niconathy et @schgreg merci 😉
@mowd bien vu, oui effectivement! j'ai prévu de découper une partie du support pour éviter ce problème... merci!

niconathy

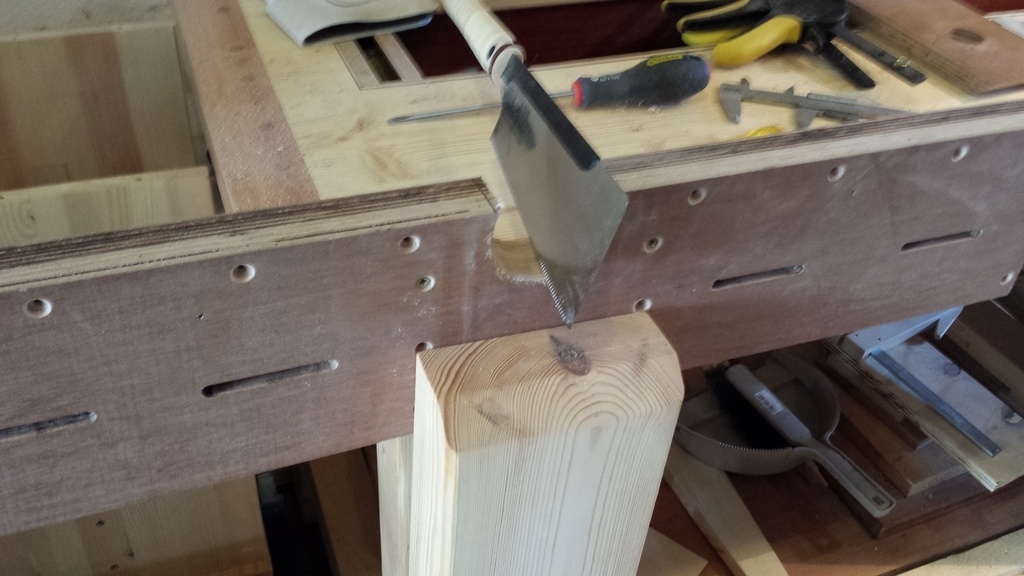

La scie japonaise sur le CP c'est pour quoi faire? 😰
