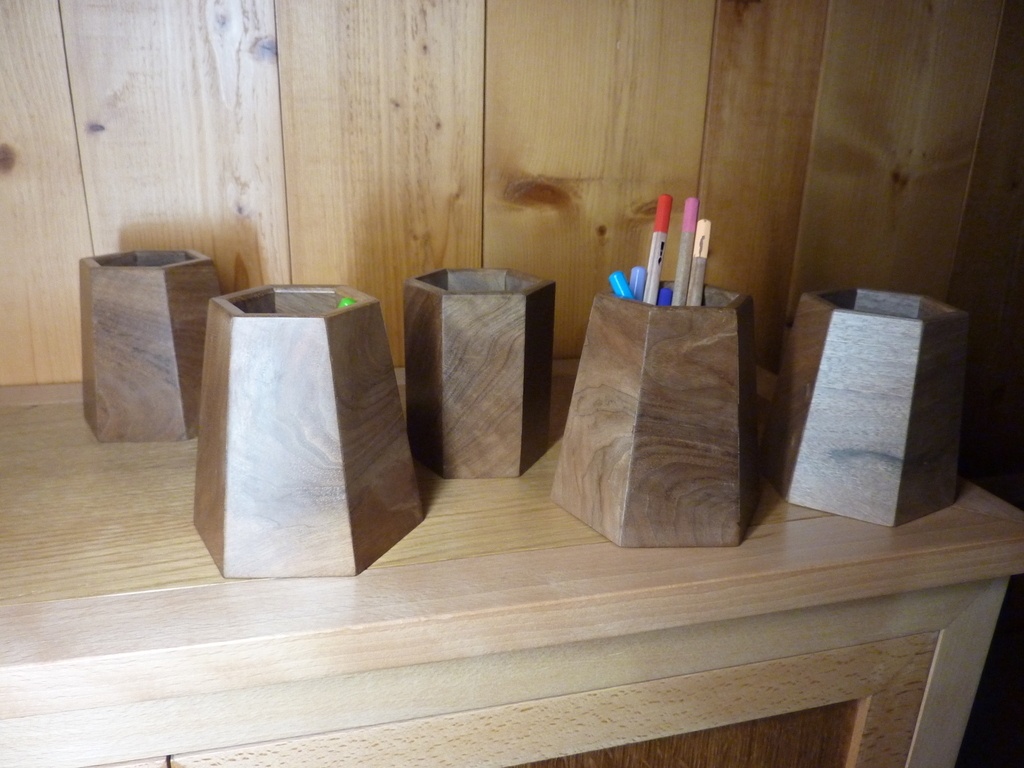

Je vous présente la méthode que j'ai utilisée pour fabriquer des pots à crayon avec des outils à main.
Pour l'outillage: rabot Stanley 5, scie à cadre Ulmia, trusquin à disque, scie à onglets Nobex Champion, Stanley 45 pour rainurer, colle de poisson, racloir, cire de carnauba ou huile durcissante Nature et Harmonie (pour 1 seul mais contient de l'eau donc déconseillée pour ce projet).
Liste des articles

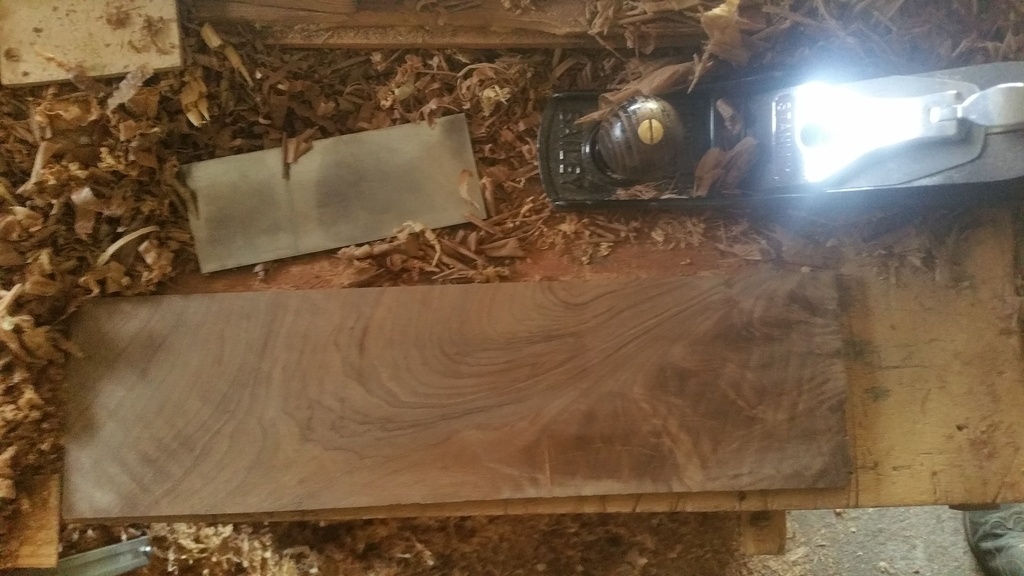

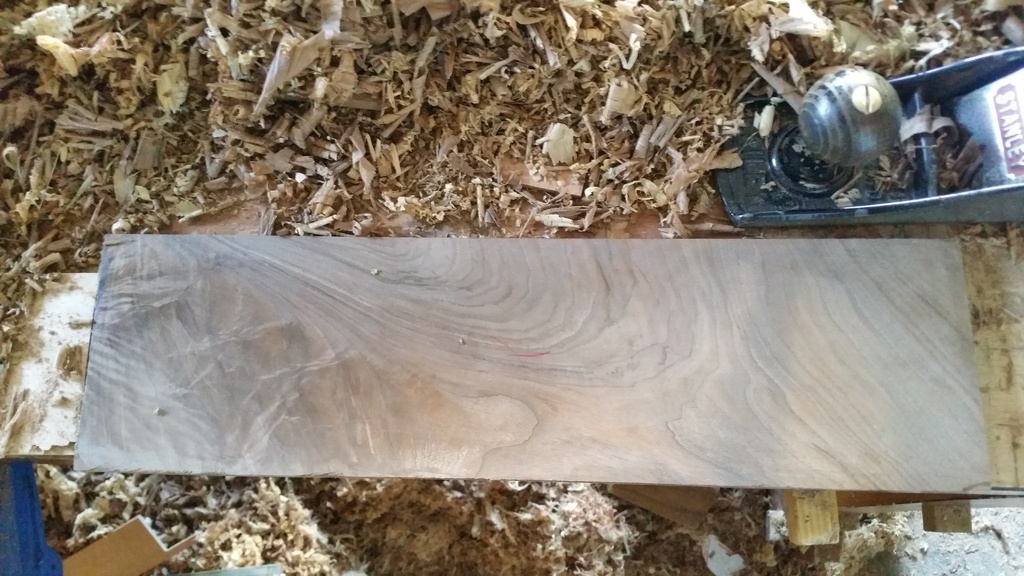

Débit
1. DEBIT
LONGUEUR avec sur-côte: 400 mm (comprend la sur-longueur nécessaire au bon maintien de la planche lors du tronçonnage du dernier côté);
LARGEUR finale: 100 mm pour les modèles sans pente
102 mm pour les 2 exemplaires à pente faible
110 mm pour ceux à pente
EPAISSEUR finale: 8 mm pour tous les pots

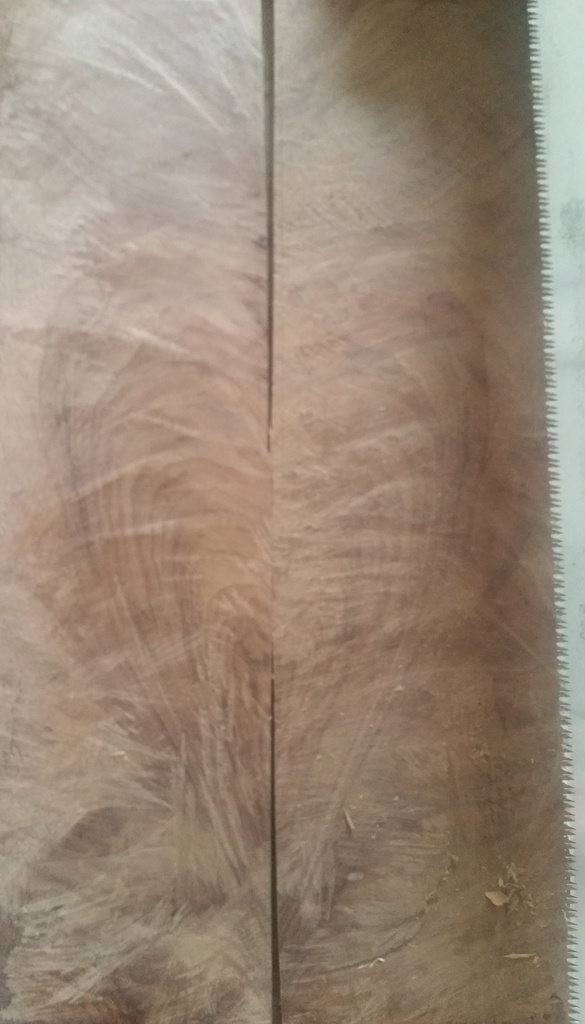

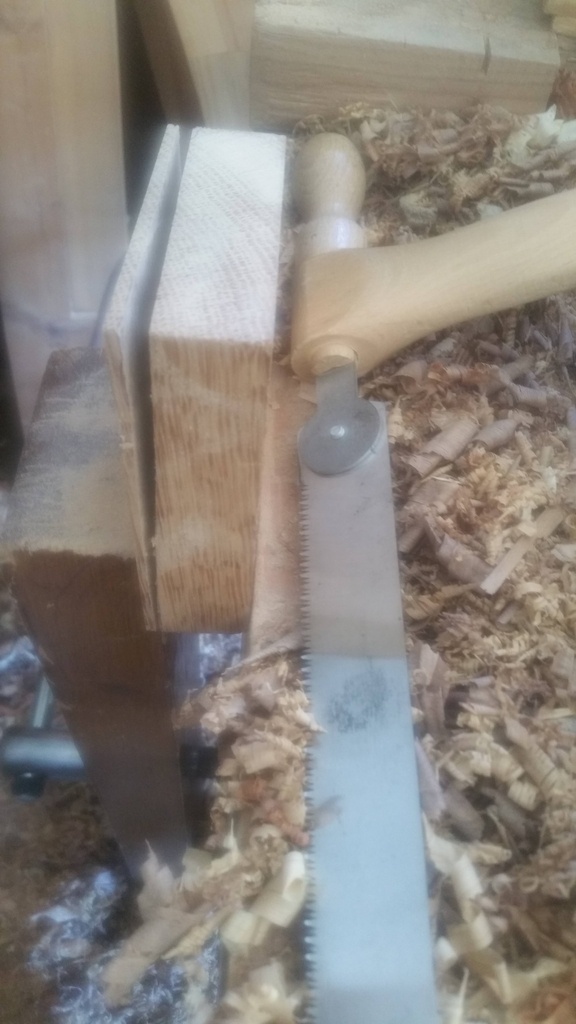

Comme les épaisseurs des planches le permettaient, je les ai refendues afin de fabriquer 2 pots avec une seule planche de départ.
RAINURAGE

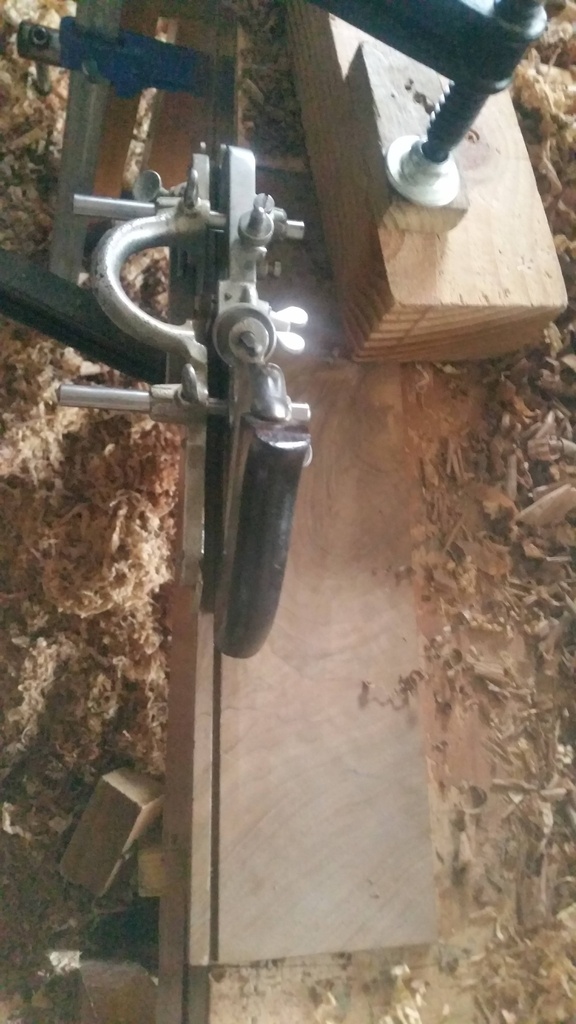

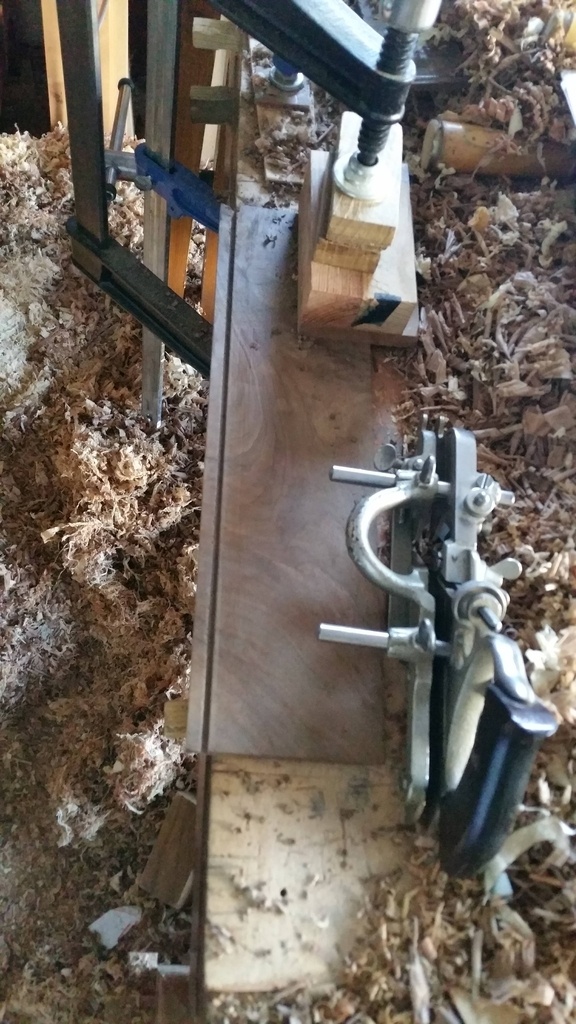

II.RAINURAGE
Pour insérer le fond une rainure est faite à 5 mm du chant du bas et de largeur correspondant au fer droit le plus étroit du Stanley 45 (un peu moins de 3 mm). Pronfondeur 4 mm.
FABRICATION DE CALES POUR LE TRONCONNAGE EN PENTE

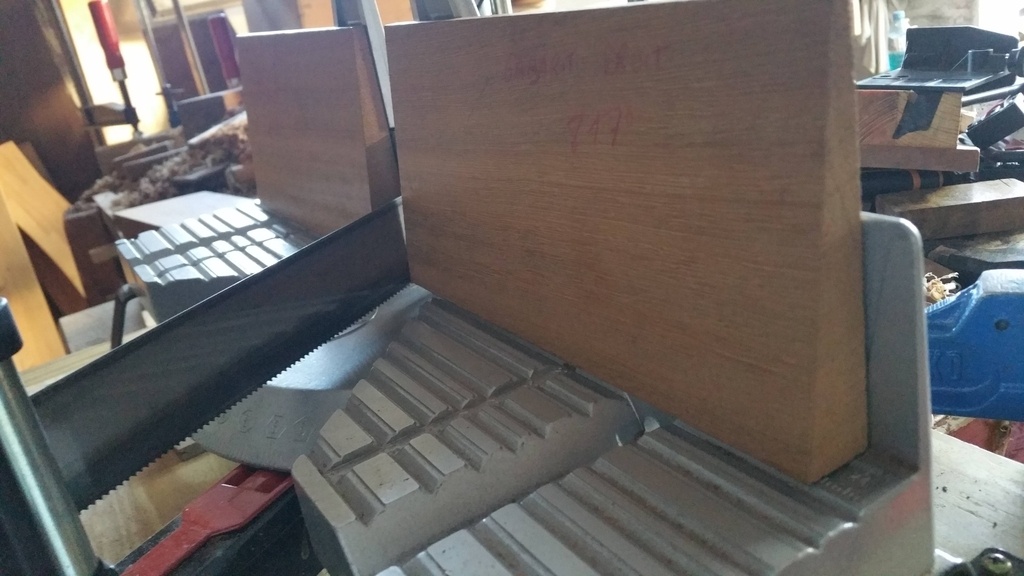

**III. CALES D'ANGLES
**

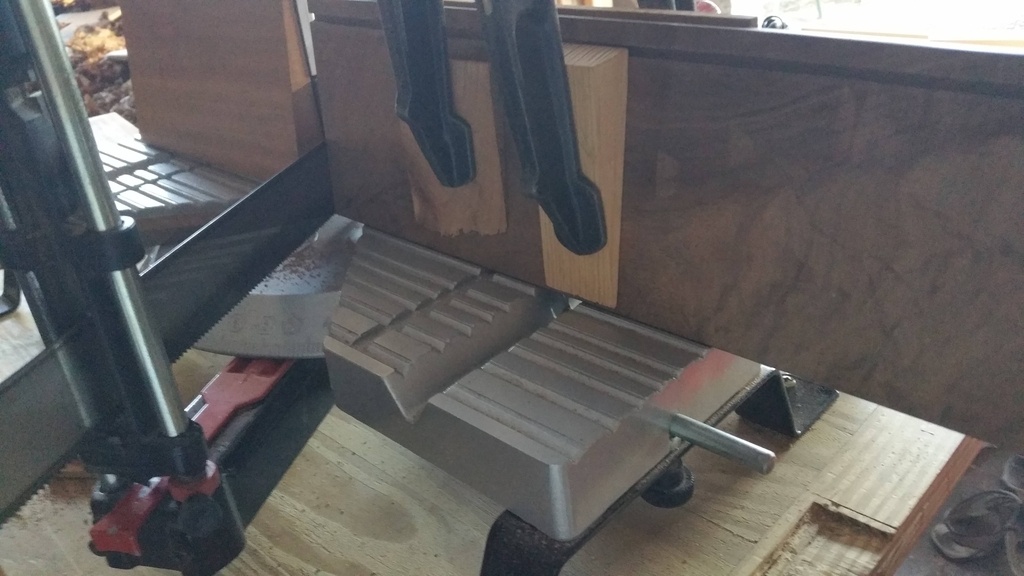

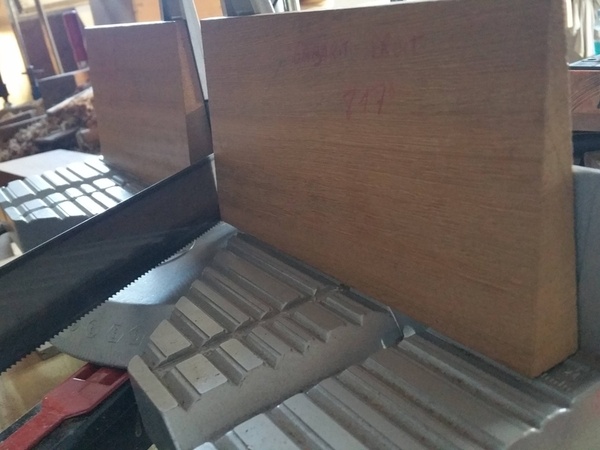

Pour tronçonner avec un angle, j'utilise 2 cales qui se positionnent à gauche et à droite (de chaque côté de la lame) contre le dosseret de la scie à onglet.
Comme les pentes des pots varient selon les modèles, j'ai fabriqué deux types de cales:
-avec un angle de 84.5 degrés
-avec un angle de 81.7 degrés
Il n'y a pas besoin de cales pour le modèle de pot dont les côtés n'ont pas de pente.
PREMIERE COUPE

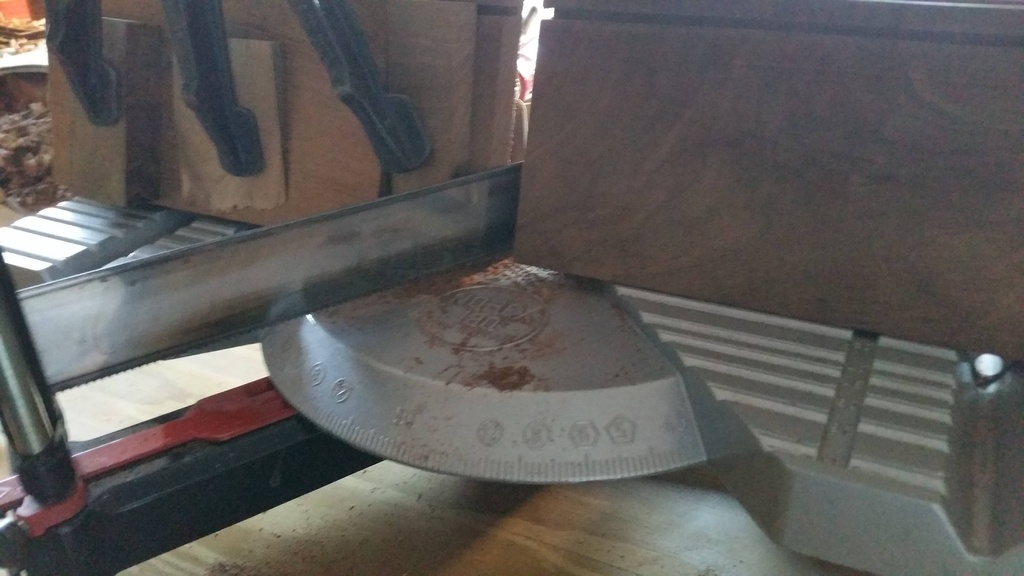

IV. PREMIER TRONCONNAGE

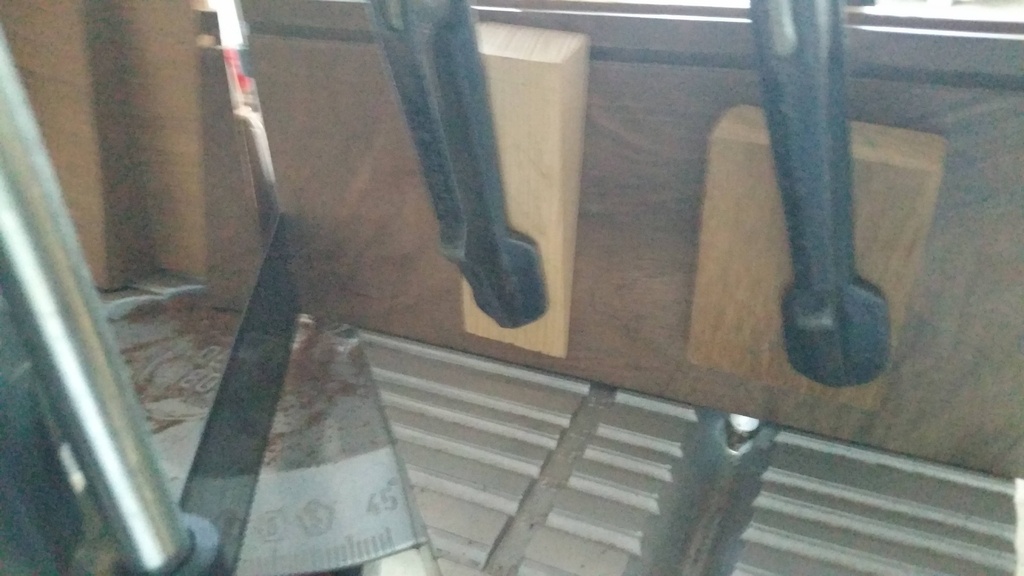

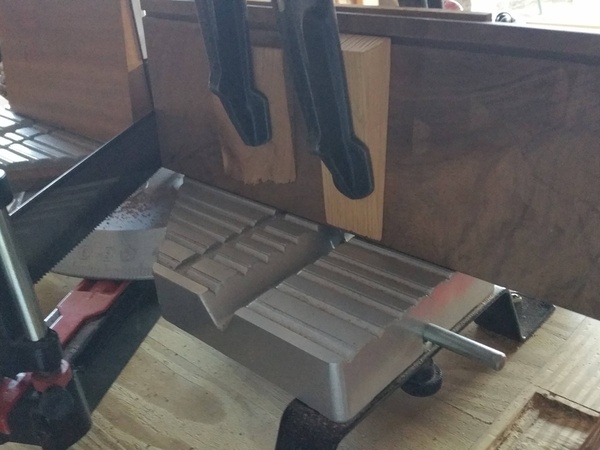

La première coupe s'effectue à l'aide de 2 presses afin de bien plaquer la planche contre la cale.
La rainure sert de repère, elle se situe en haut et face à soi.
Il faut enlever le minimum de bois.
DEUXIEME COUPE

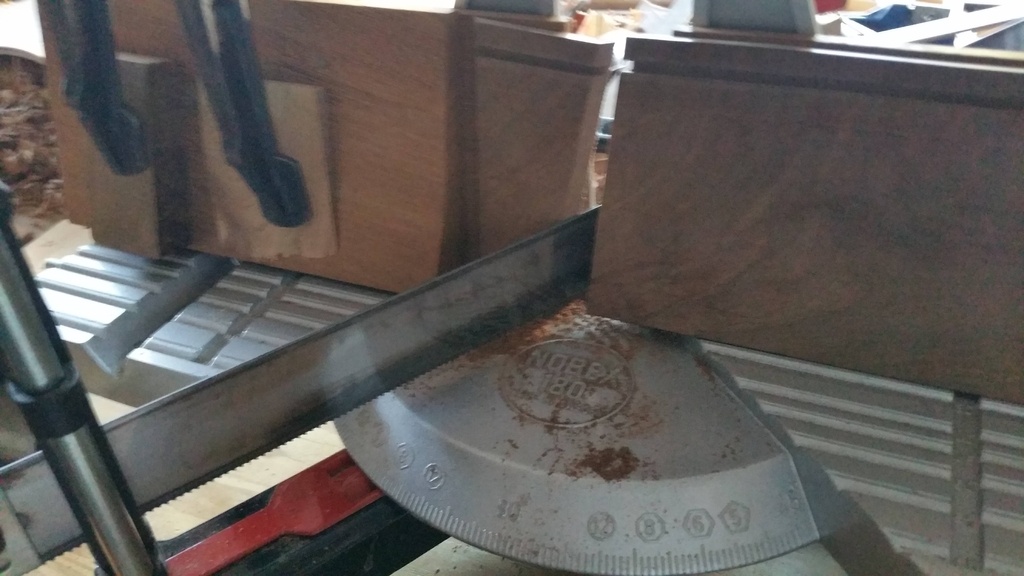

V. DEUXIEME TRONCONNAGE

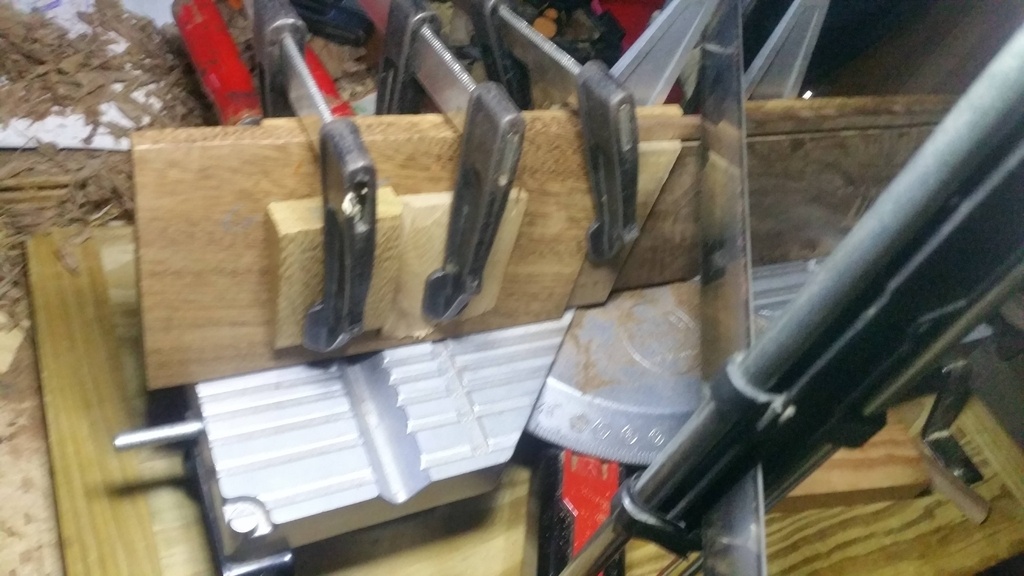

Le deuxième tronçonnage nécessite de placer la cale d'angle avec 2 presses de façon permanente.
Cette cale d'angle fait aussi office de butée. Elle sera maintenue en place tout le long des coupes restantes. Il faut donc placer la cale d'angle correctement sans qu'elle ne gêne la lame ET LA SERRER pour ne plus qu'elle bouge.
C'est cette cale d'angle qui définit la largeur donnée aux côtés de la base.
Pour les modèles à forte pente: largeur d'un côté dela base 54 mm;
Pour les modèles à "faible" pente: largeur d'un côté de la base 50 mm.
A noter que la troisième presse près de la lame maintient la planche pour cette deuxième coupe.
TROISIEME COUPE

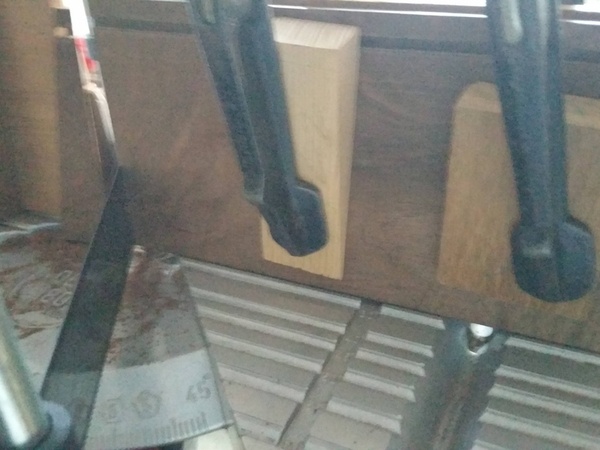

VI. TROISIEME COUPE

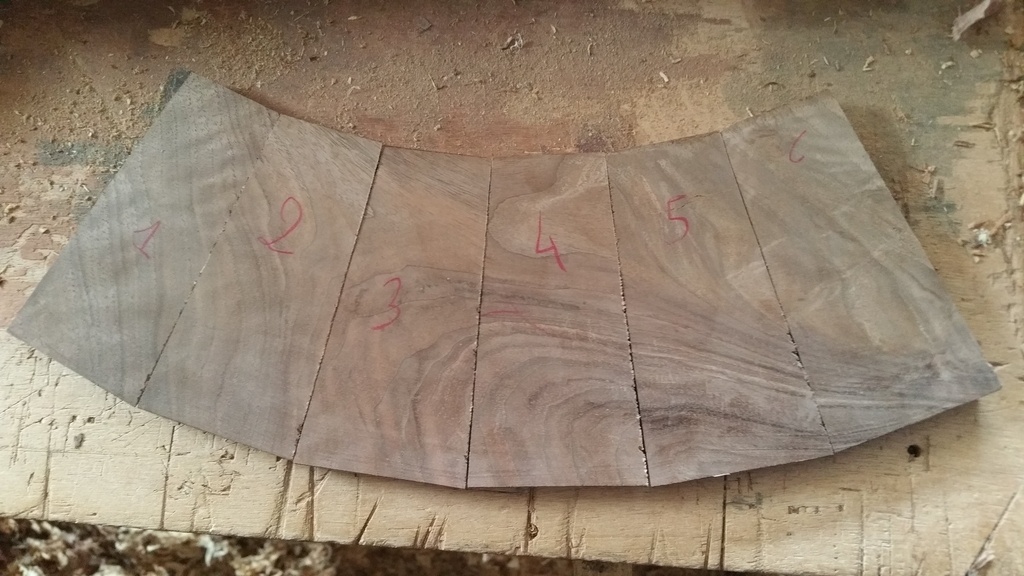

La troisième coupe s'effectue comme la première, en enlevant un minimum de bois afin de respecter les raccords du veinage du bois entre les côtés.
LE FOND

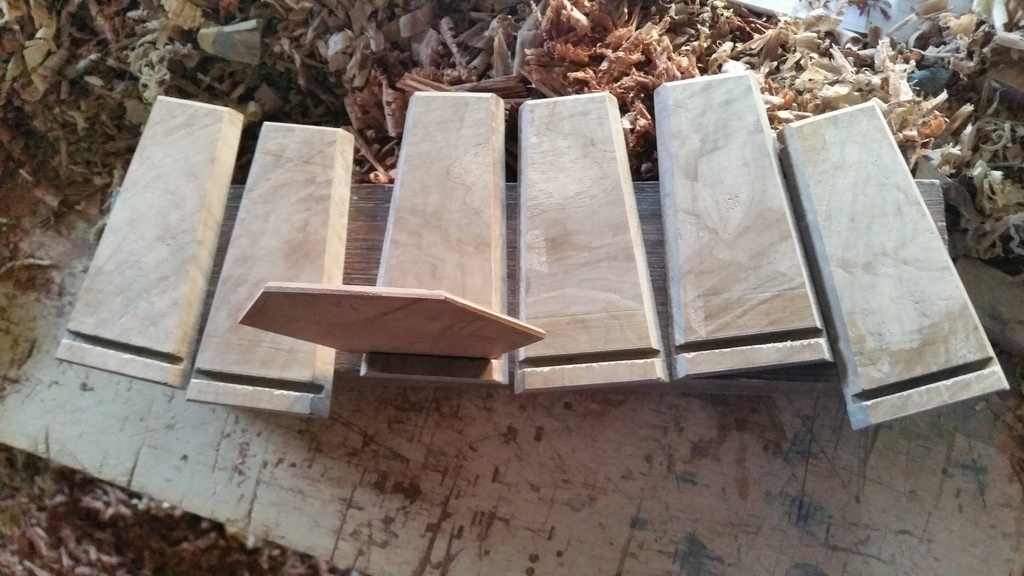

VII. FOND ET COLLAGE
Le fond est inséré dans la rainure. Il faut prendre en compte la pente des côtés dans le débit.
Assemblage sans colle pour tester.
Encollage à la colle de poisson.
Maintien provisoire avec 2 élastiques le temps de serrer avec des cordelettes;
Puis finition avec cire.
Publications associées
Licence
Discussions
Hello,
Merci pour avoir réalisé ce pas a pas pour ceux qui n'ont pas de compte Facebook.
Tu peux associer ta création à ce pas à pas en éditant ta création.
Bons copeaux
Merci pour l'information. C'est fait.
Bonjour Francisco, j’aime beaucoup cette réalisation mais une question me taraude : comment faites vous les cales avec des angles aussi précis ? Indispensables pour des coupes précises, c’est un peu la question de l’œuf et de la poule… lequel en premier ? Merci
Bonjour JMTreuil , pour faire une cale:
quartierd'une longueur proche de la longueur du support de la scie à onglets; du quartier pour ne pas que la cale vrille au cours du temps7 je vérifie une fois finie: la pente est correcte et régulière si en présentant les 2 cales côte à côte il y a une parfaite jonction
Surtout choisir du bois de quartier et de fil pour obtenir des cales qui ne gauchissent pas dans le temps, et si possible une essence pas nerveuse.
