Sanjo-Rokaku stylisé (cerf-volant japonais)

Table basse à damier en merisier rouge

Table basse à damier en merisier rouge
+

Encore un super projet où j'ai appris/expérimenté plein de nouvelles techniques (dont la découpe en combinant 2 angles) : table basse en merisier rouge de très belle qualité

Liste des articles

Mis à jour

Partager

Inspiration

Ma belle-soeur venant d'emménager dans un grand appartement, et pour occuper les longues journée automnales (😂), je lui ai proposé de lui fabriquer une table basse pour son nouveau salon.

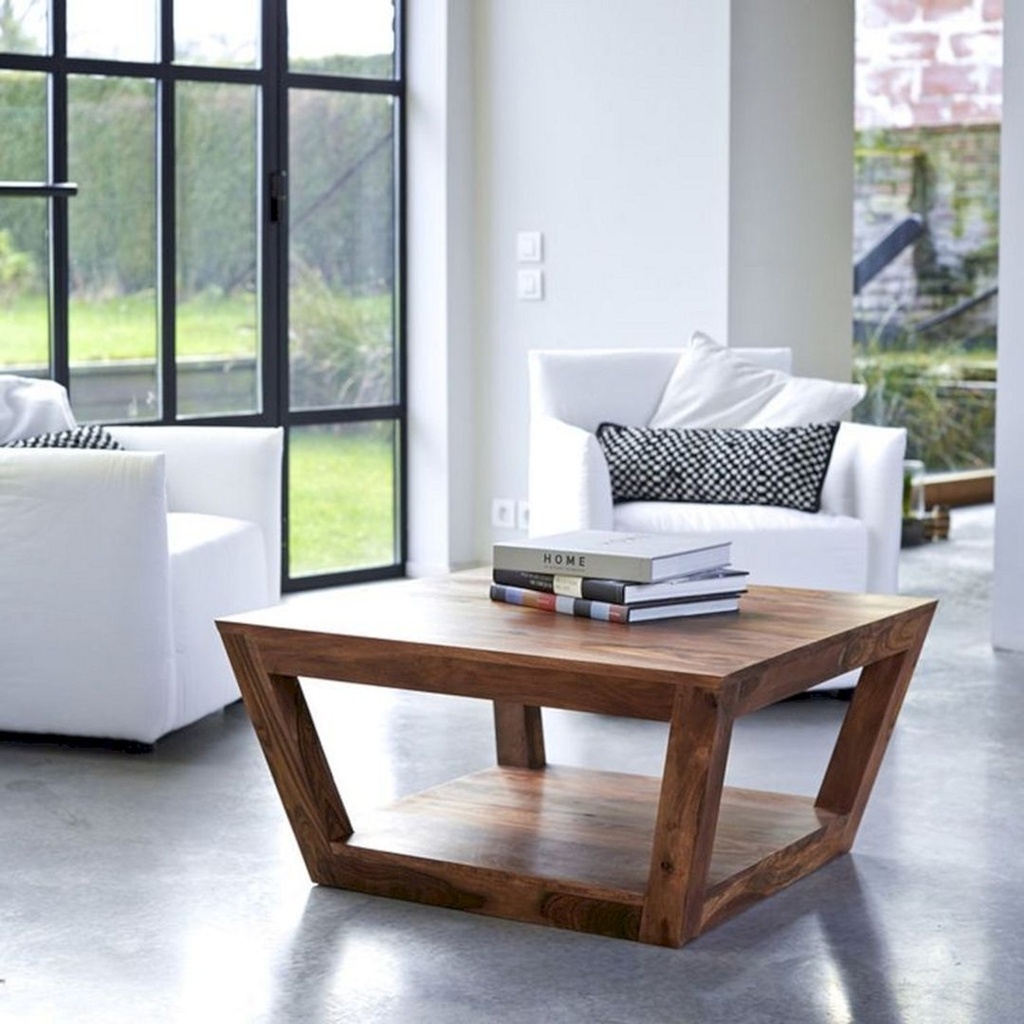

Après une pige sur le net, je lui ai proposé de partir de l'idée suivante.
Banco !!

Publié Mis à jour

Partager

L'idée poursuivie...

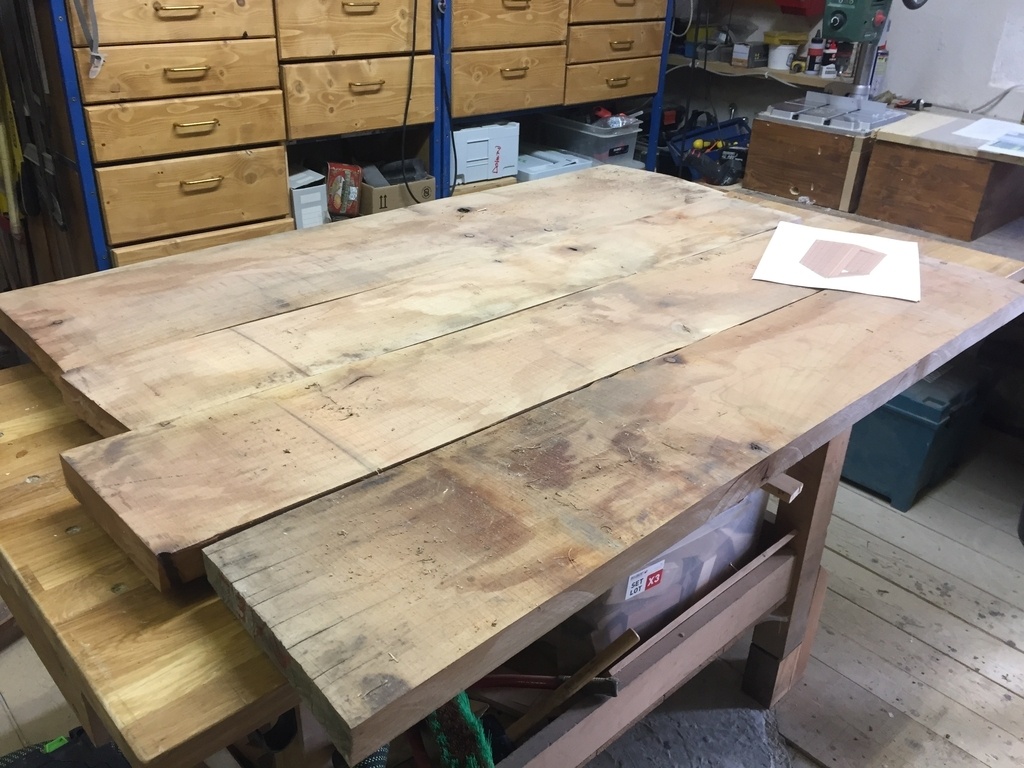

Mon voisin menuisier m'a trouvé des avivés de merisier qui se sont révélés absolument superbes après corroyage : 10 ans de séchage, rouge chaud, fil très régulier, quasi aucun noeud.

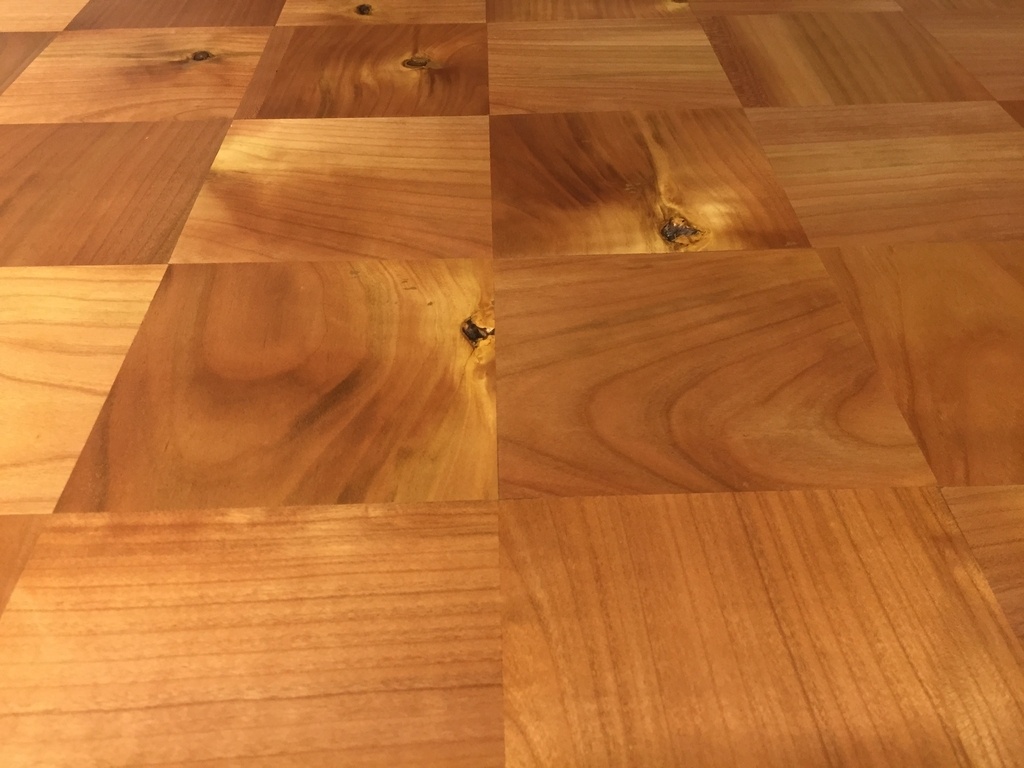

Plutôt que de faire des grands panneaux rectilignes, j'ai fait un damier pour valoriser toutes les nuances et les irisations du bois rouge.

Publié Mis à jour

Partager

Les plateaux supérieur et inférieur

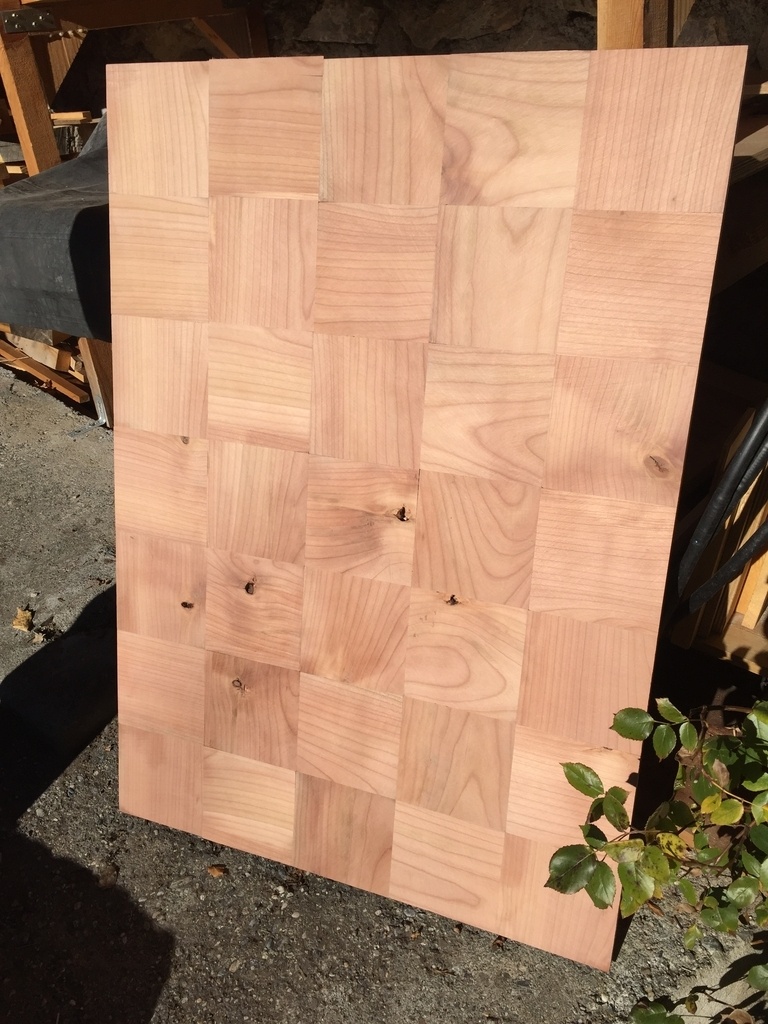

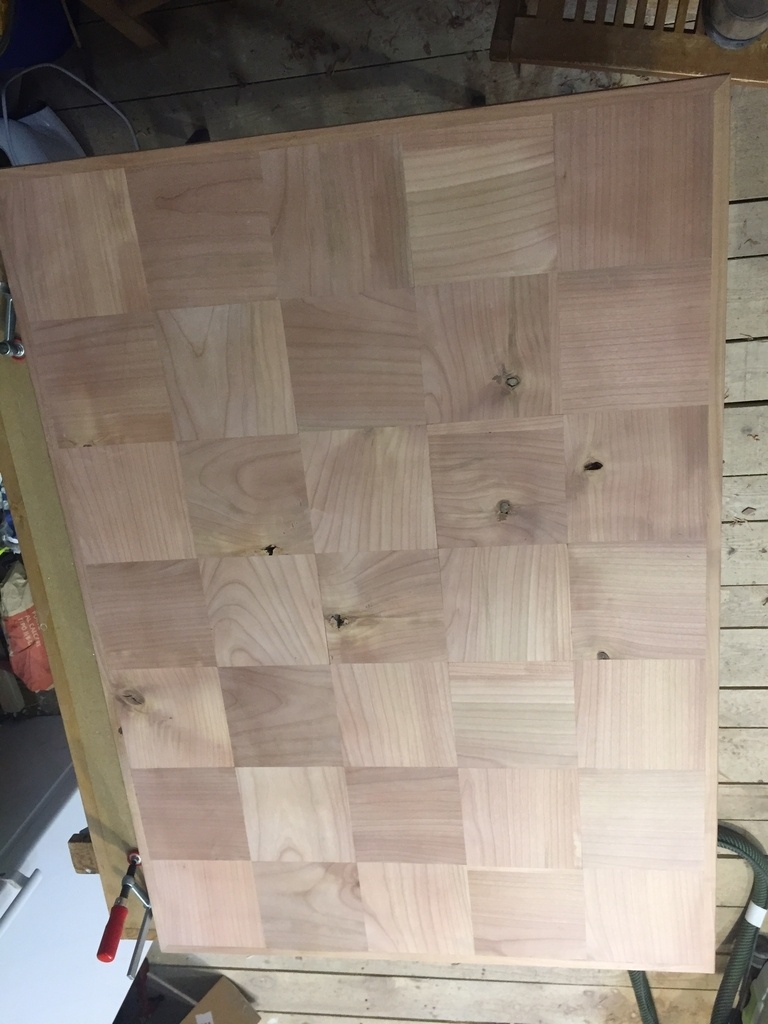

Le plateau supérieur

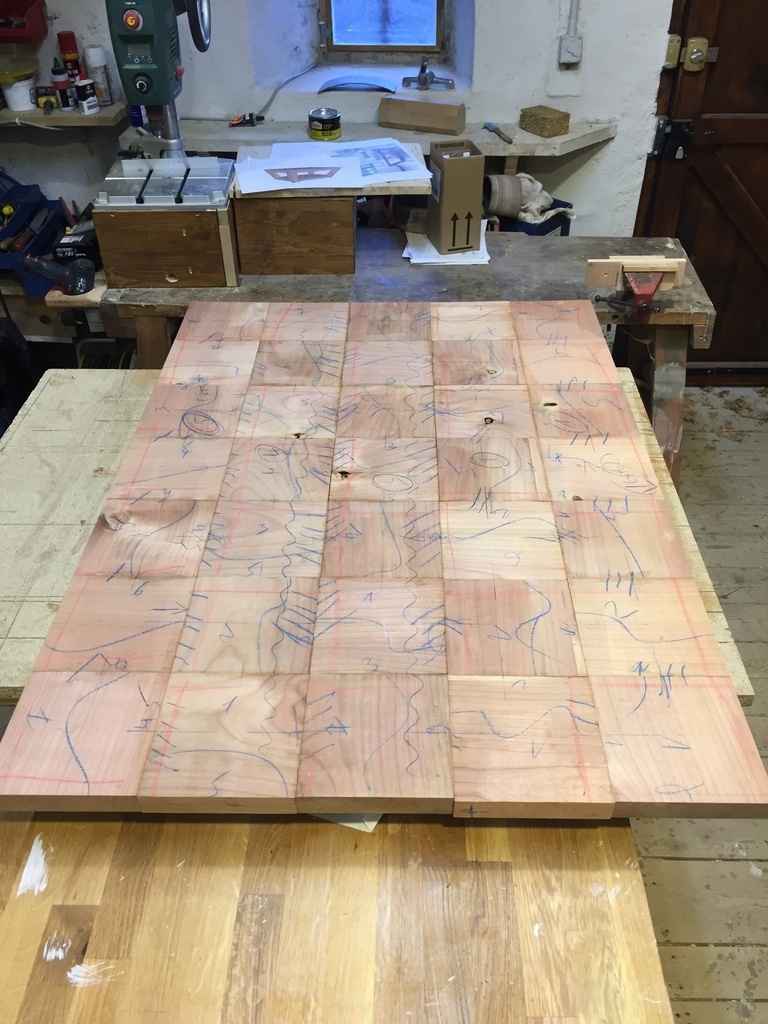

L'idée générale est de faire un damier de 7x5 carreaux de 150x150.

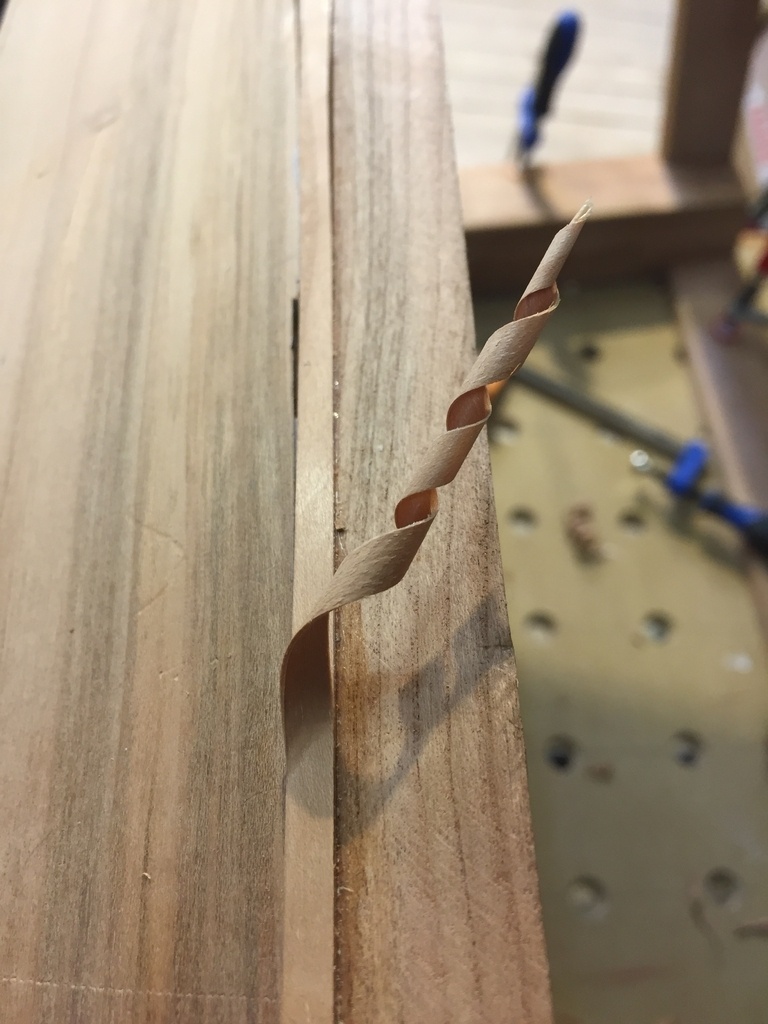

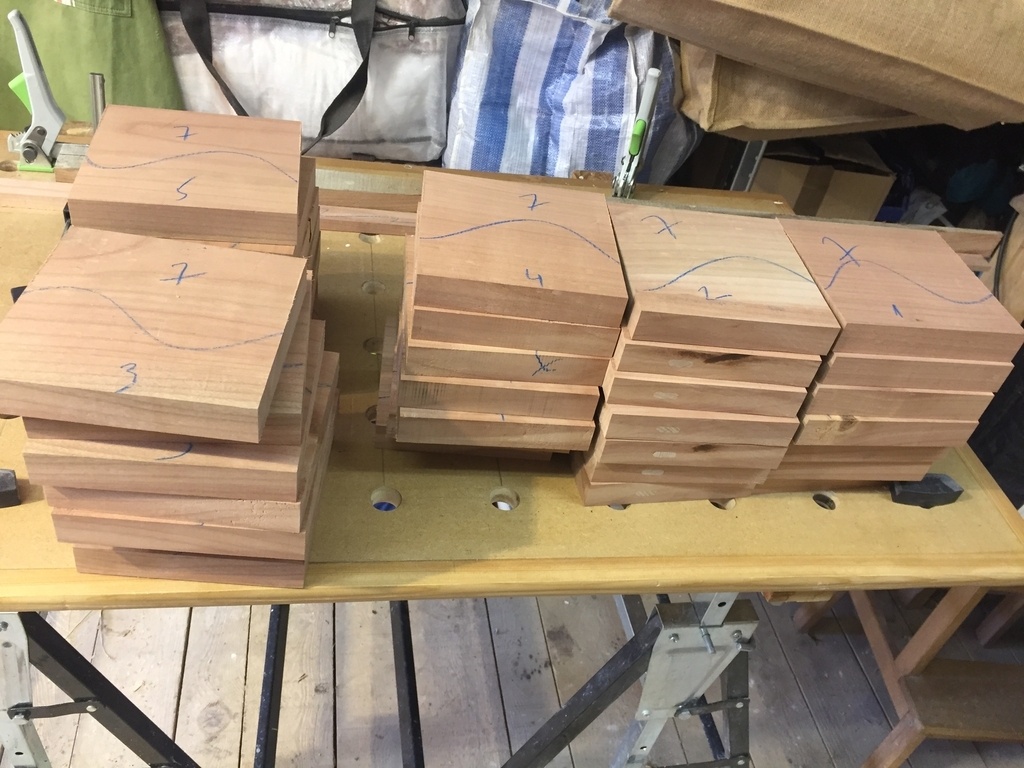

Chaque latte "mère" est ensuite découpée en 7 carreaux en faisant très attention aux cotes. J'avais laissé une légère surcote de 2mm pour pouvoir ajuster après le premier collage (assemblage par dominos).
Bien faire attention à la numérotation des carreaux pour garder la continuité des motifs.

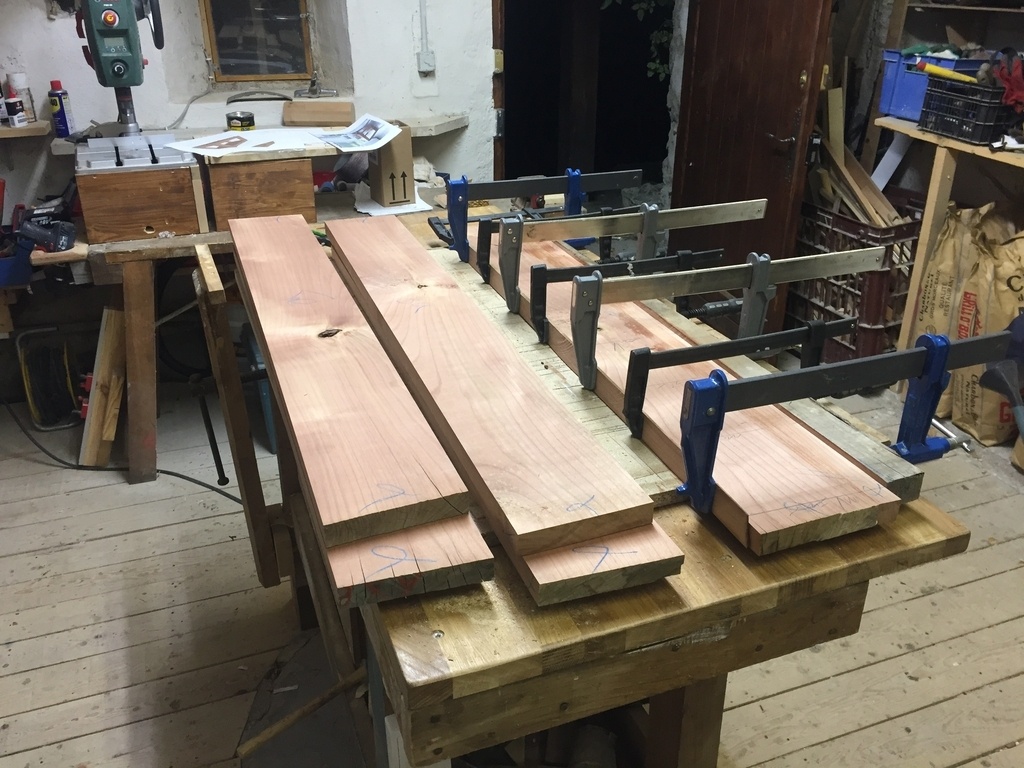

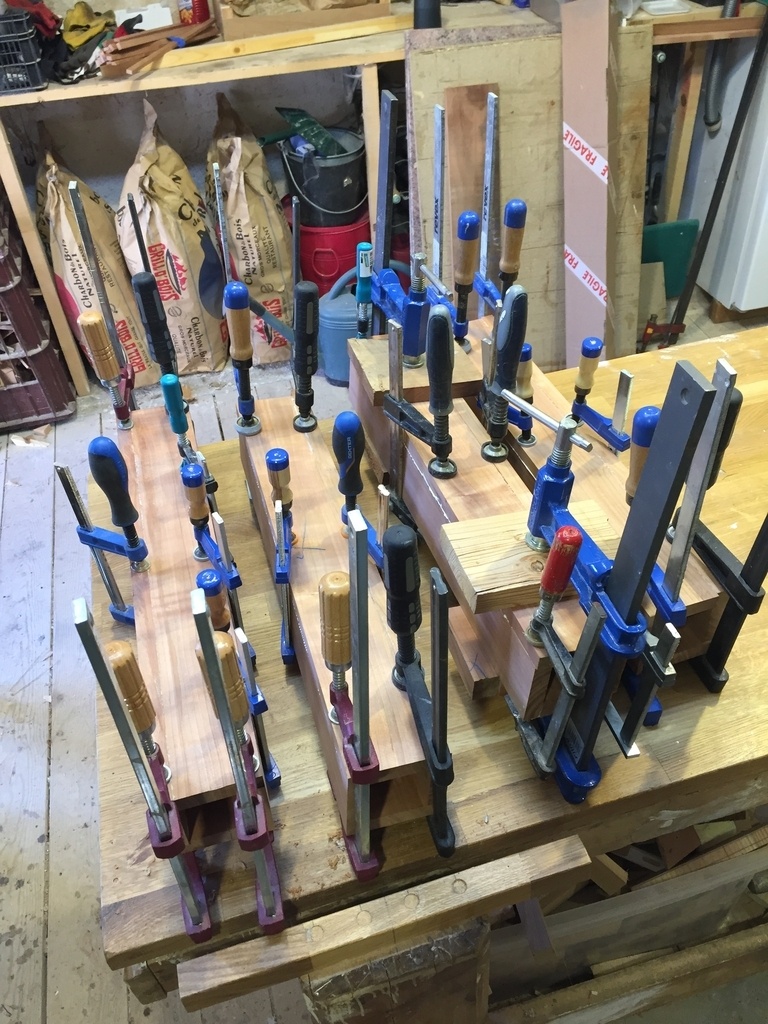

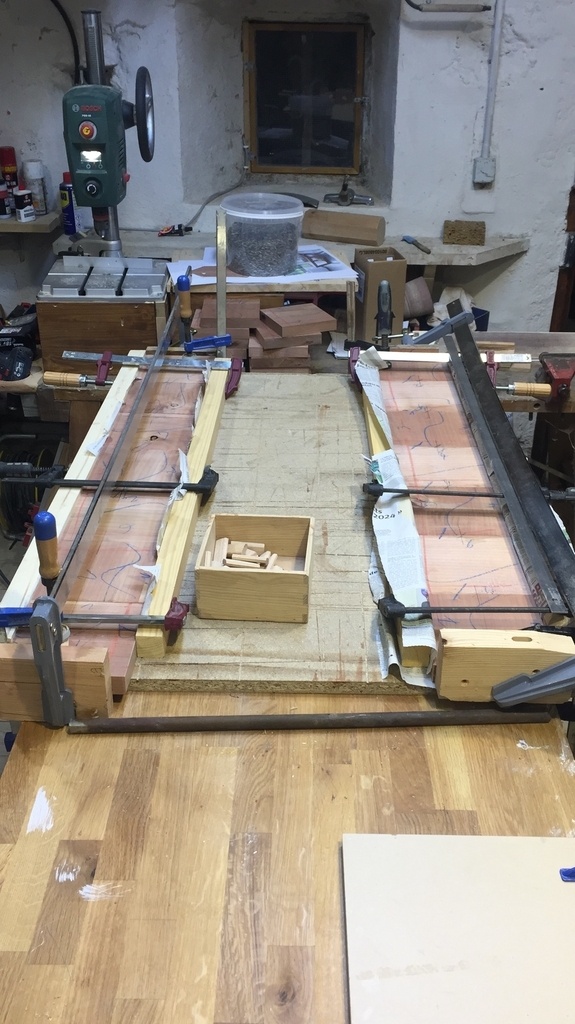

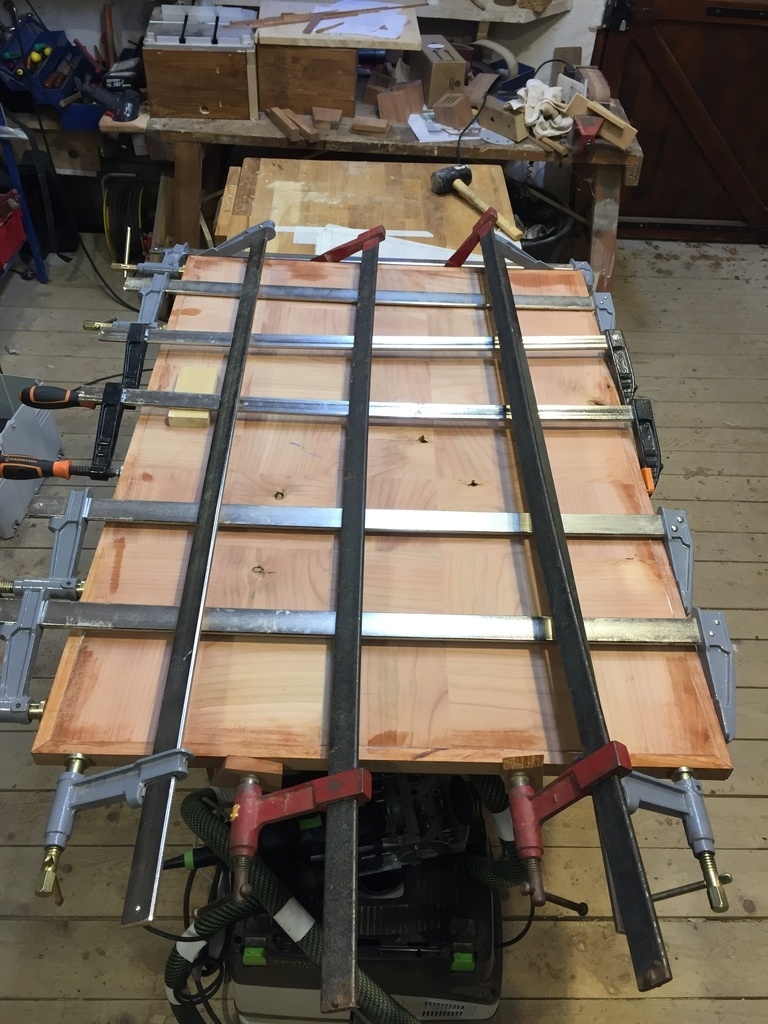

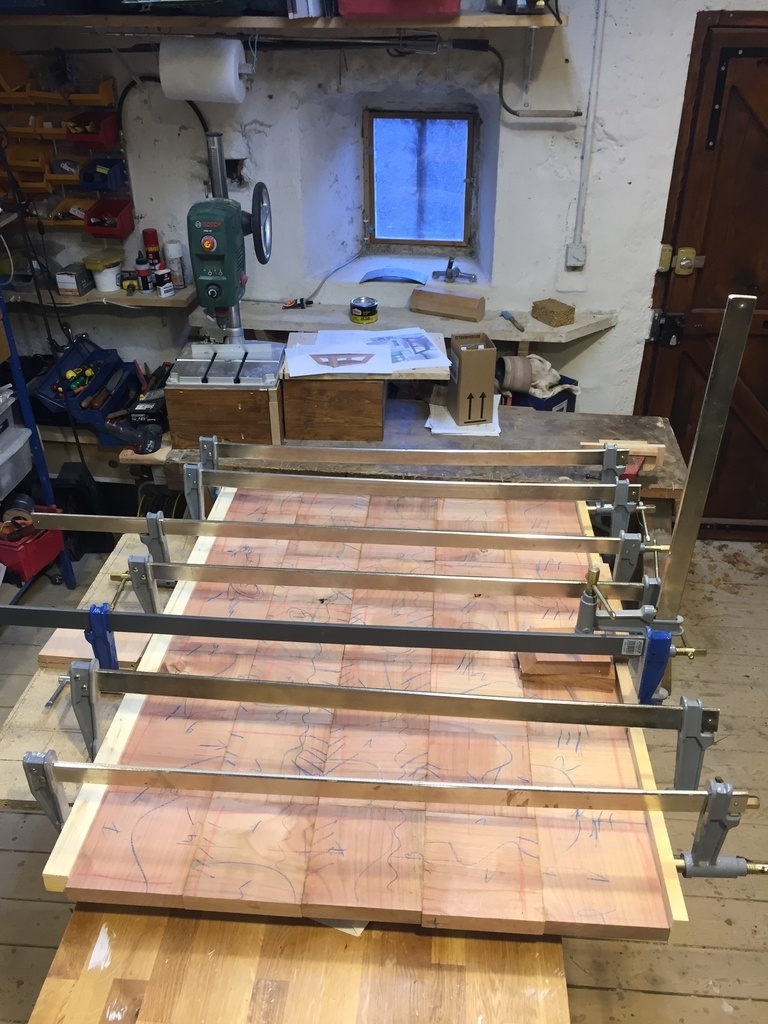

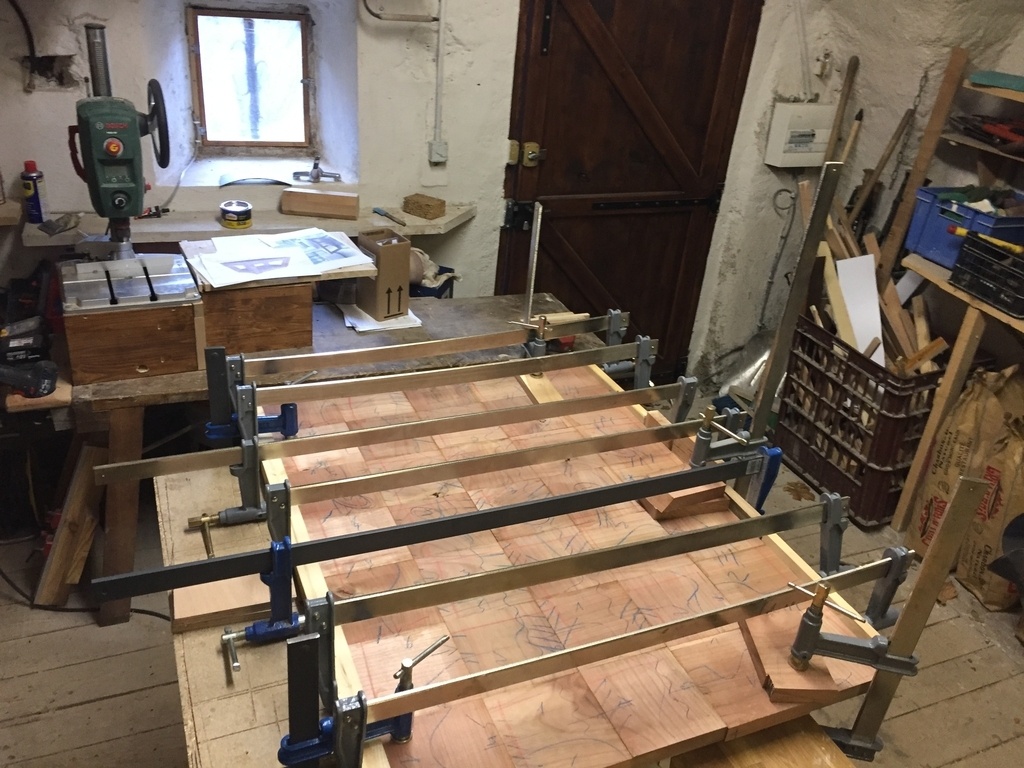

Puis assemblage des 5 lattes reconstituées (dominos).

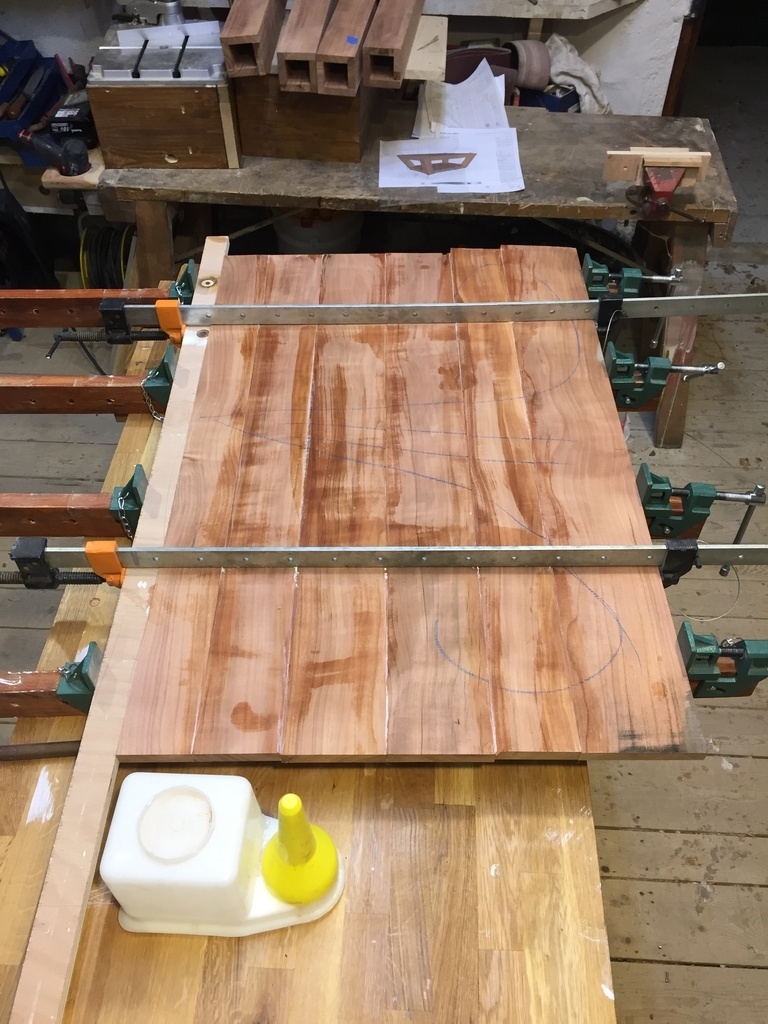

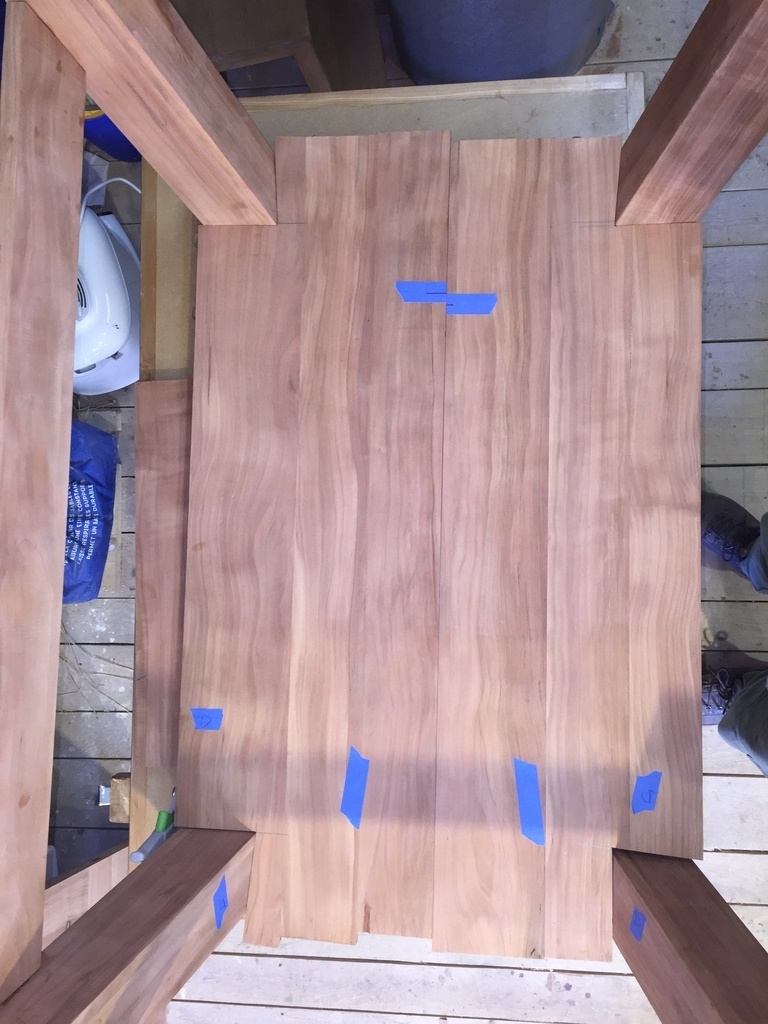

Plateau inférieur
6 lattes assemblées par dominos

Publié Mis à jour

Partager

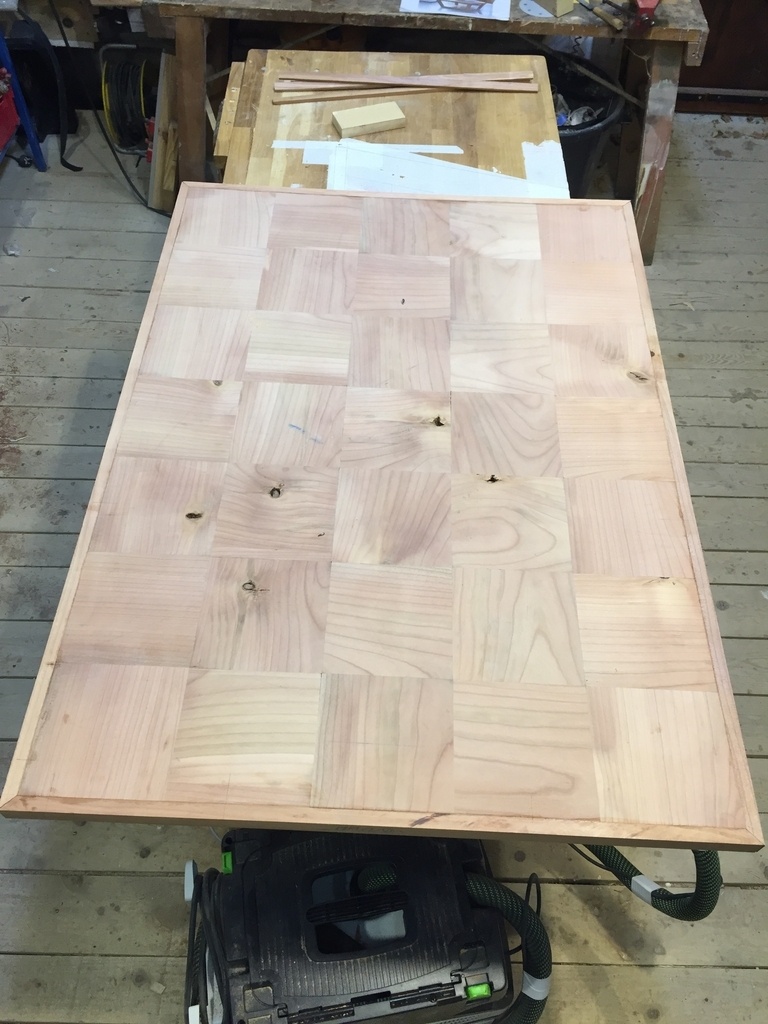

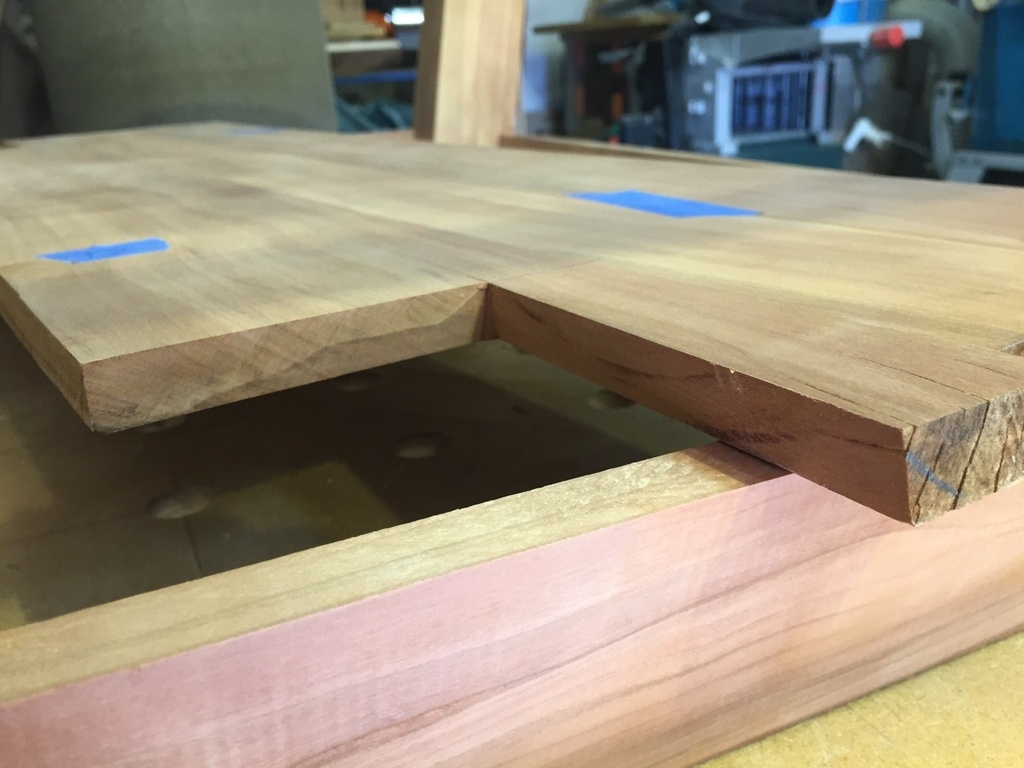

Ceinturage du plateau supérieur

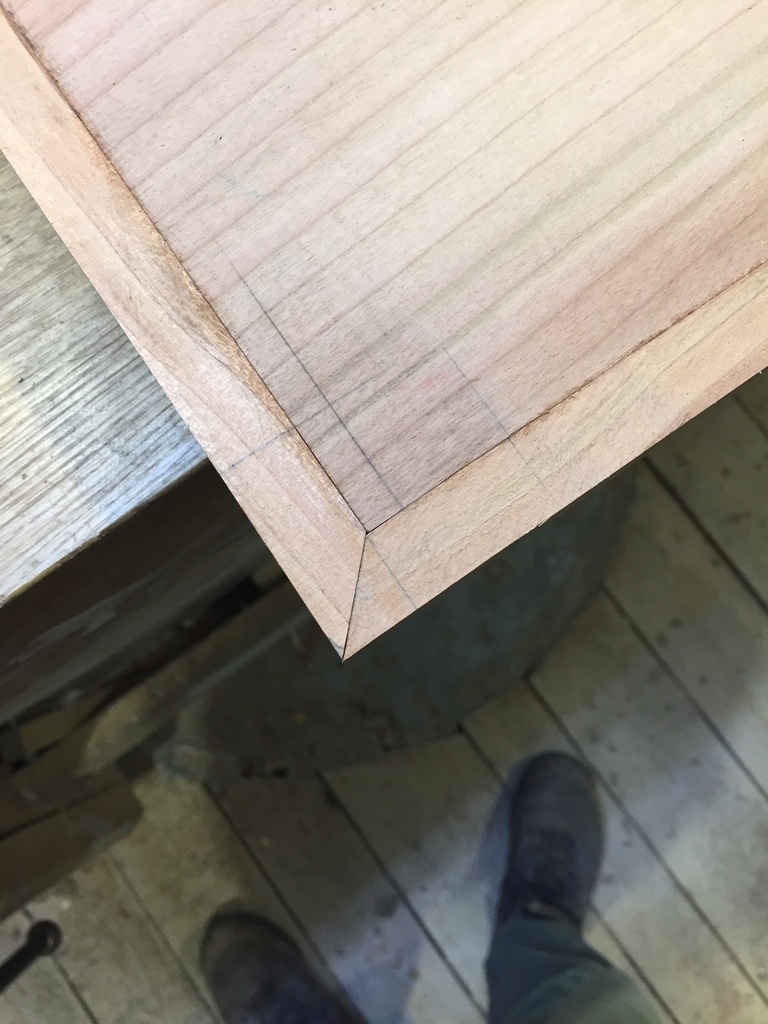

Ajout d'une baguette 20x25 autour du plateau supérieur pour donner un peu de volume et un aspect mieux abouti.

Publié Mis à jour

Partager

Les pieds

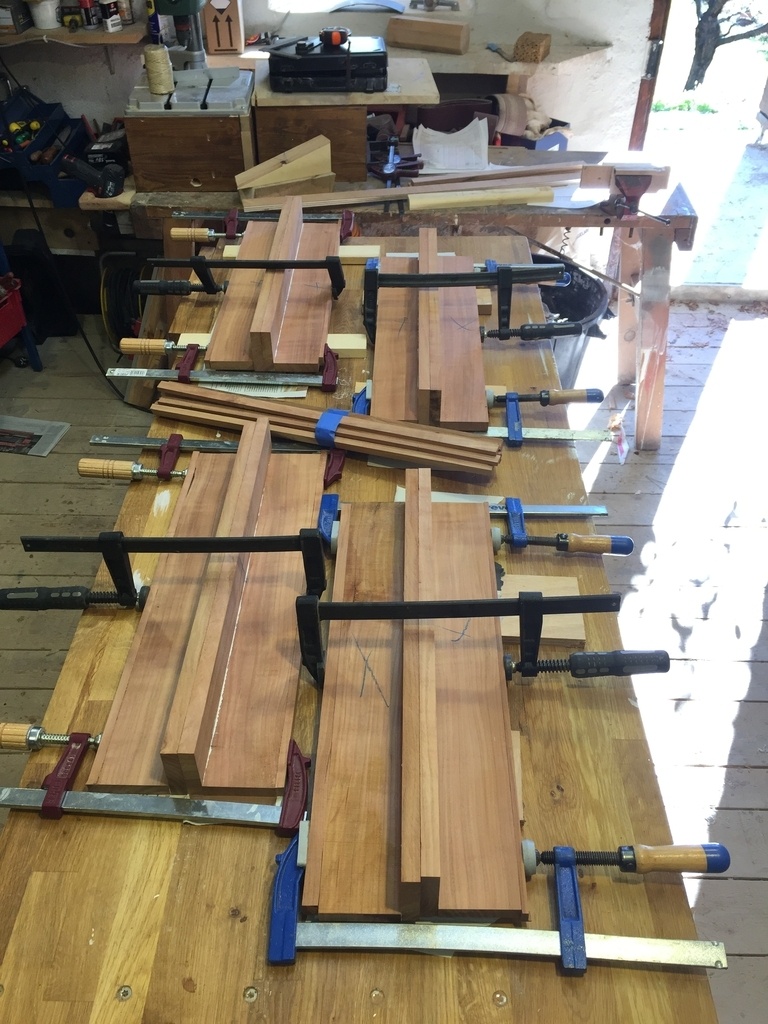

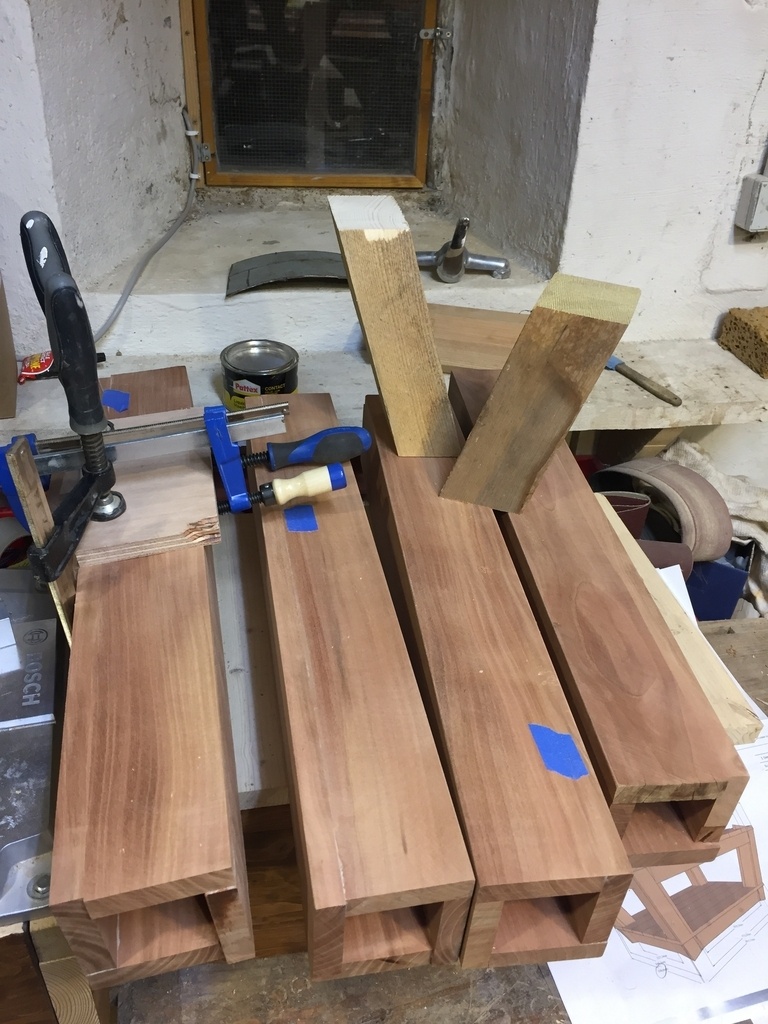

Simples à construire : 4 planchettes collées pour faire un pied creux.
Ils font 75 mm de côté. Si je refais une nouvelle table, ce sera maxi 65 mm pour plus de légèreté sans affaiblir la structure.

Le plus compliqué ensuite est de les incliner avec les bons angles : 15° extérieurs sur les 2 cotés.

Publié Mis à jour

Partager

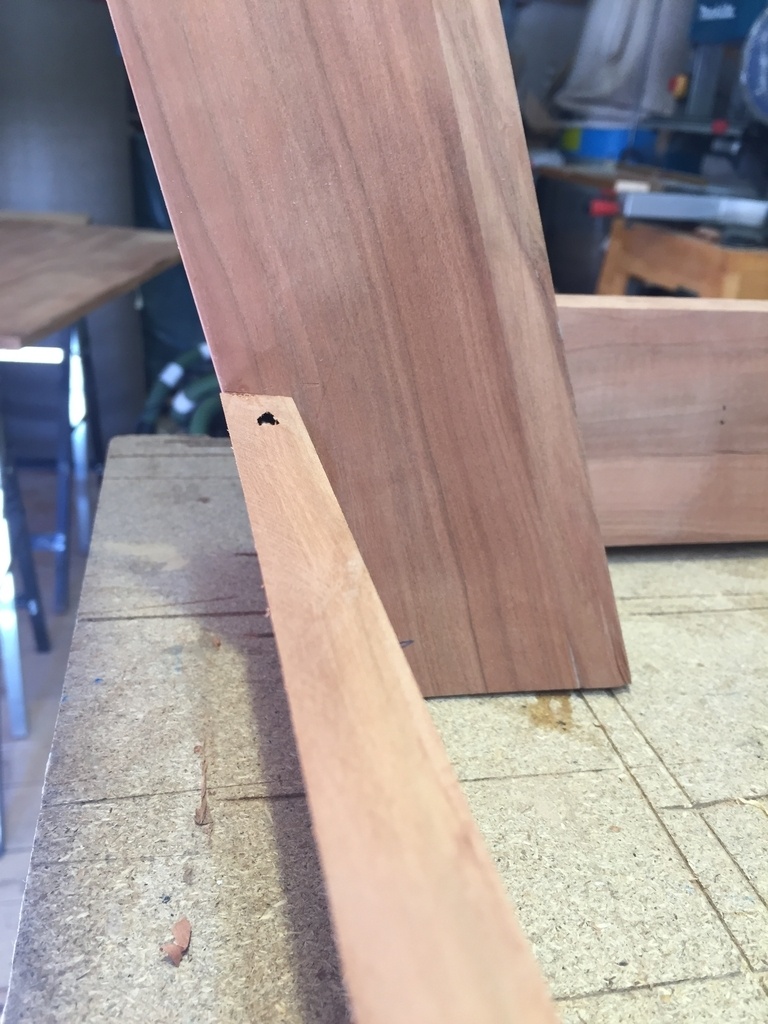

Préparation des doubles coupes en biais pour les pieds

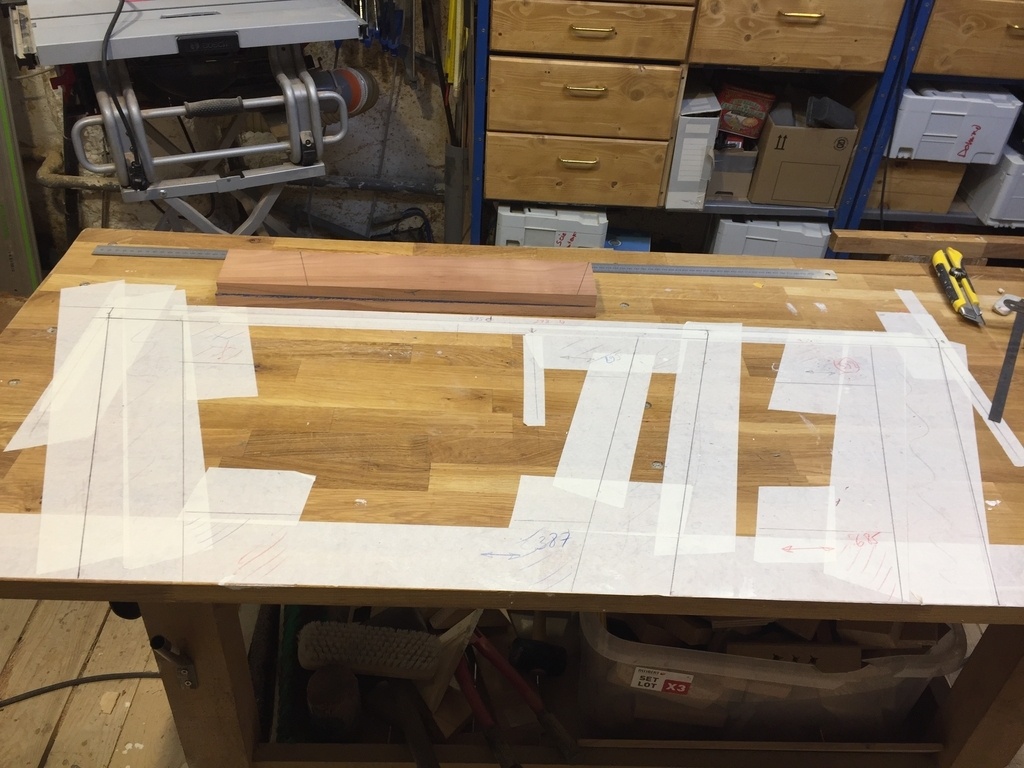

1re étape : une épure 1/1 pour avoir des cotes réelles.
Cela m'a permis également des préparer plus facilement les 2 ceintures supérieure et inférieure.

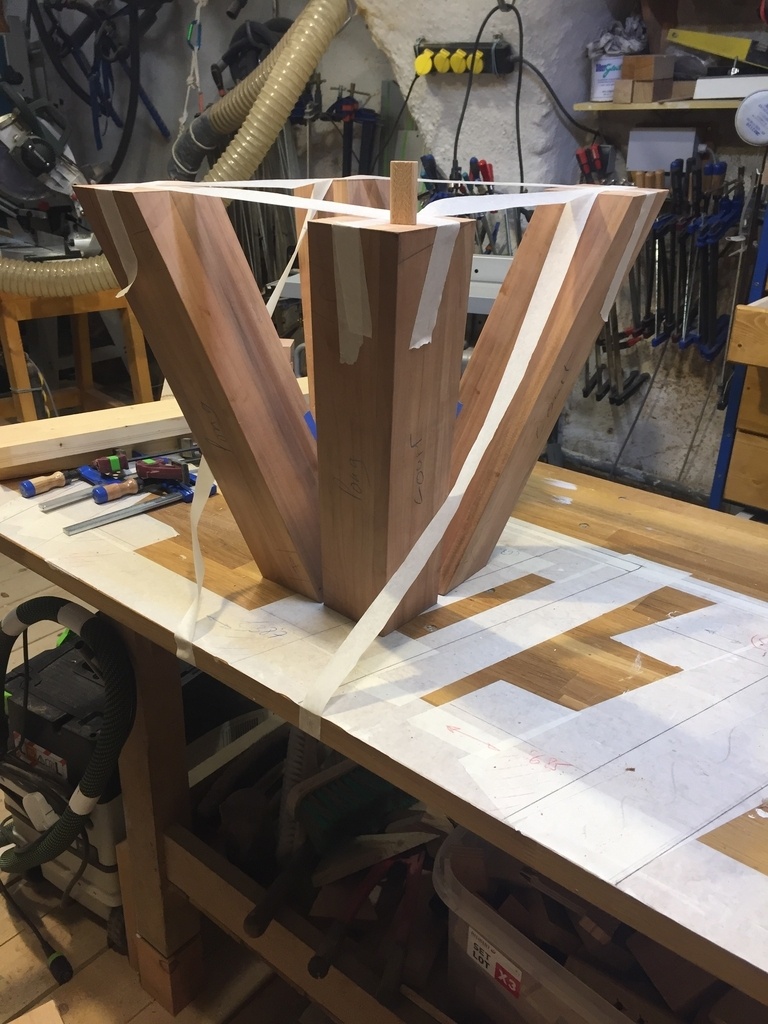

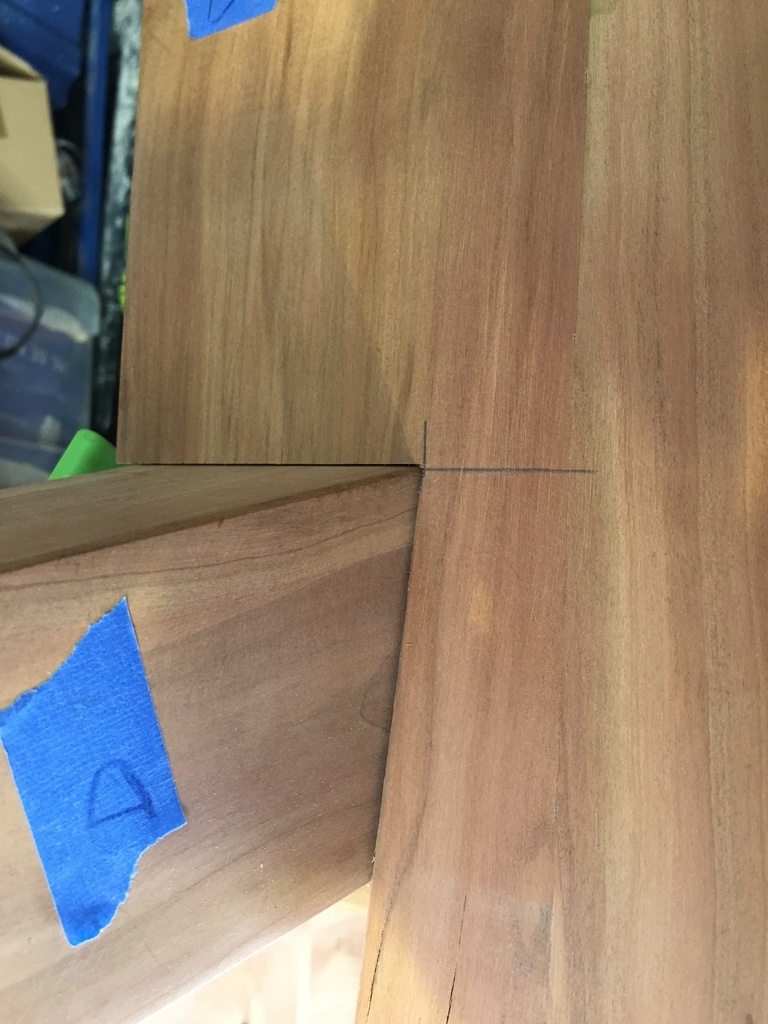

2ème étape : Coupe des pieds
A partir de l'épure, j'ai reporté les 2 angles de 15° sur les pieds.

Puis remue-méninges avec mon ami Roby : comment faire ces (2x2x4) 16 coupes identiques avec la meilleure "reproductibilité" et le minimum de variations ? La scie à ruban

  • utilisation du guide de coupe d'angle avec un valeur de 15°
  • inclinaison du plateau de 15° également
    Ceci permet de faire les 2 coupes en même temps et en allant tout doucement, de bien suivre le trait de coupe.

Test, martyrs, re-test... Ca marche bien ! 4 pieds identiques ! 😇 Je rêve 😂
Pas pris de photo sur cette étape. 😏
Mais le résultat est là !!

Publié Mis à jour

Partager

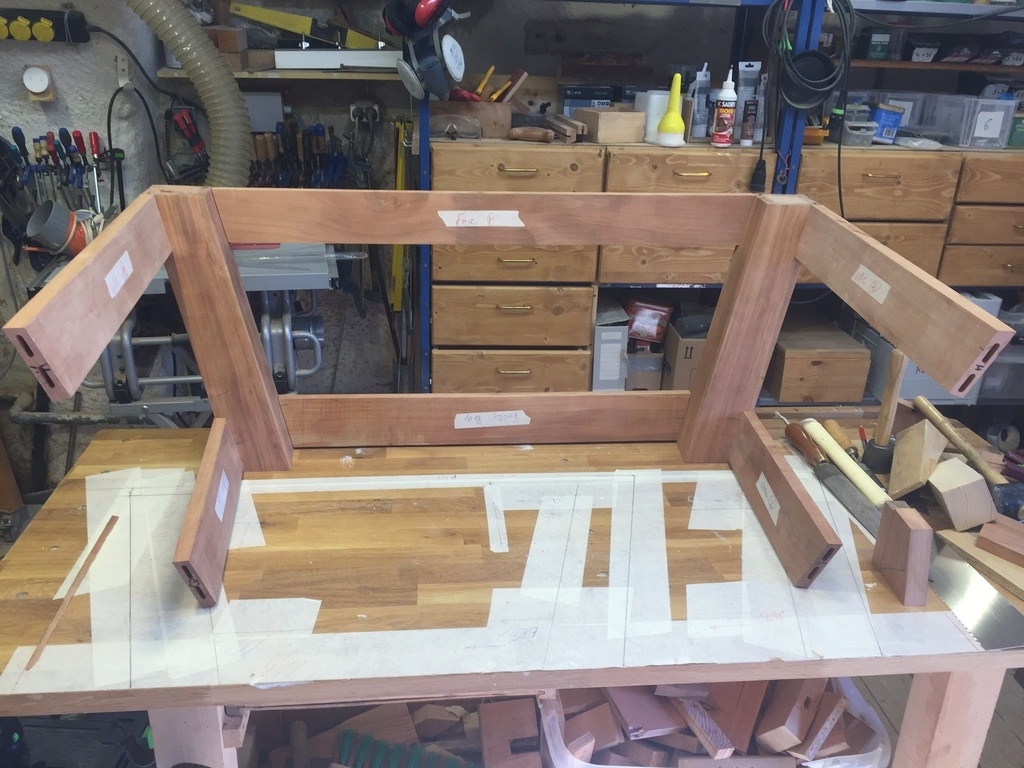

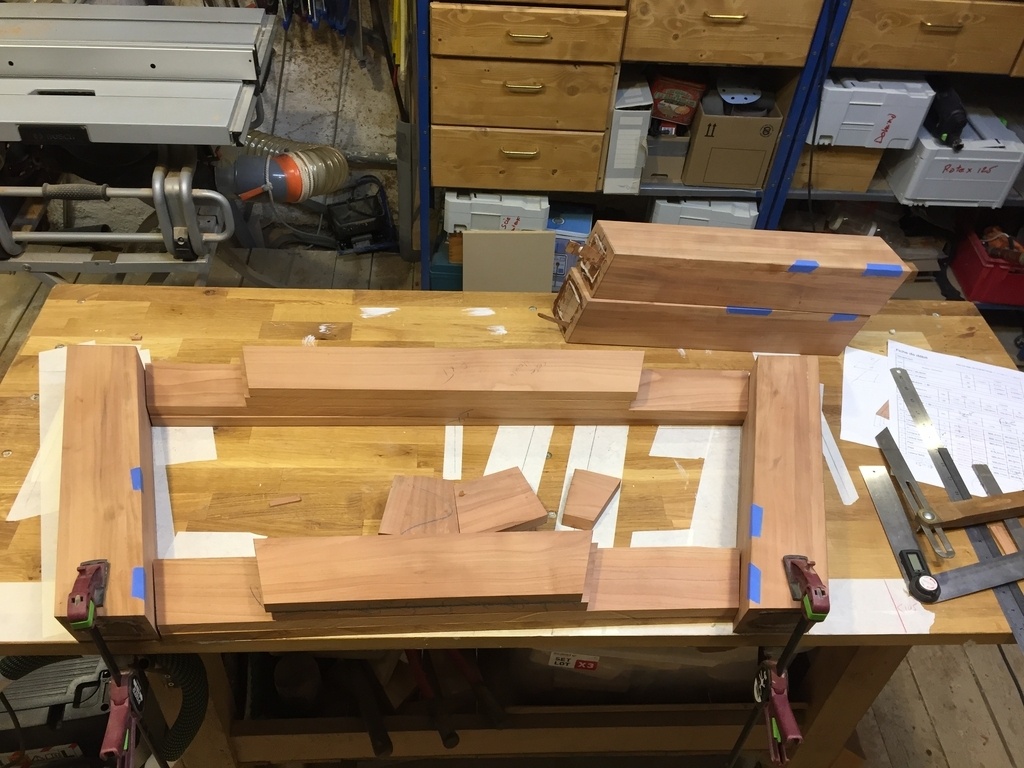

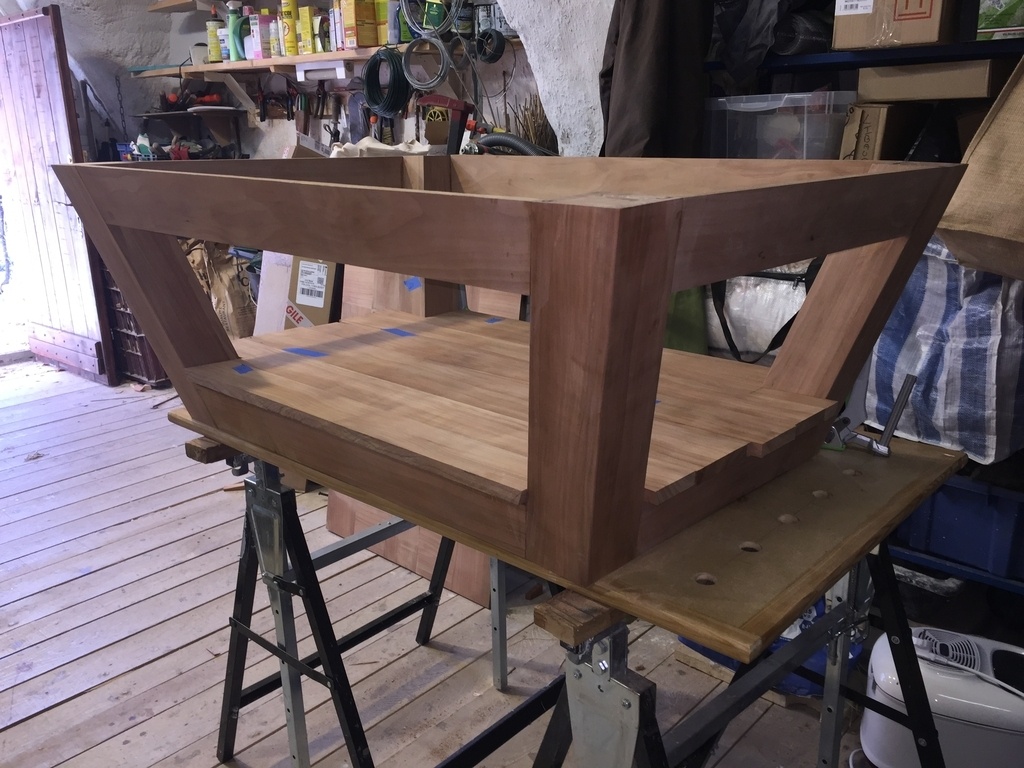

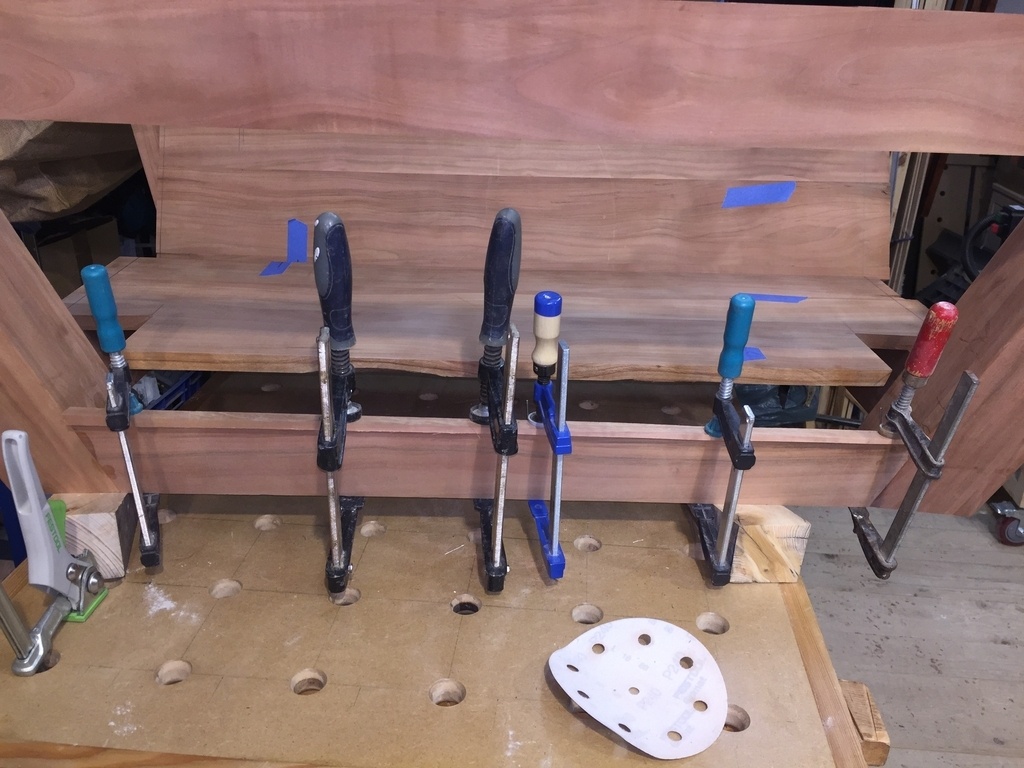

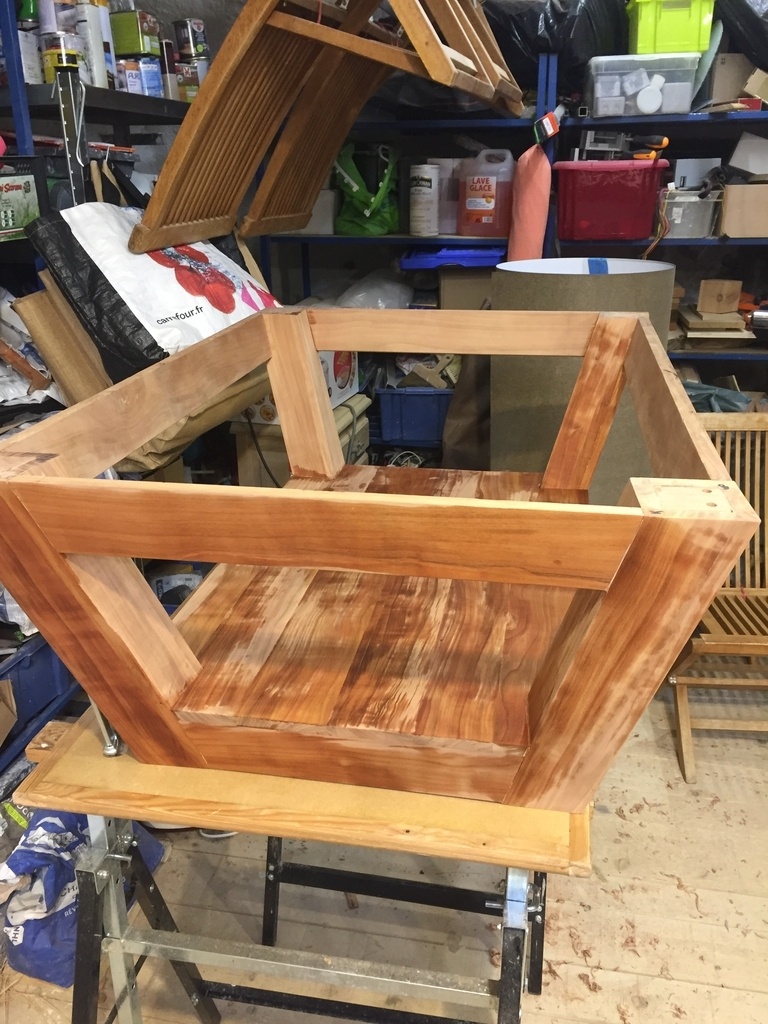

Assemblage par dominos

A partir de là, les choses sont plus faciles.

  • Coupe des angles de 15° sur les 8 bandeaux des ceintures
  • Mise à la cote du plateau inférieur, également avec les angles (petites galères d'ajustage mais rien de grave)

Chacun de son côté, on fait la même bêtise de coller à l'envers la même pièce (ceinture inférieure longue)... Donc rebelote de rafistolage.

Publié Mis à jour

Partager

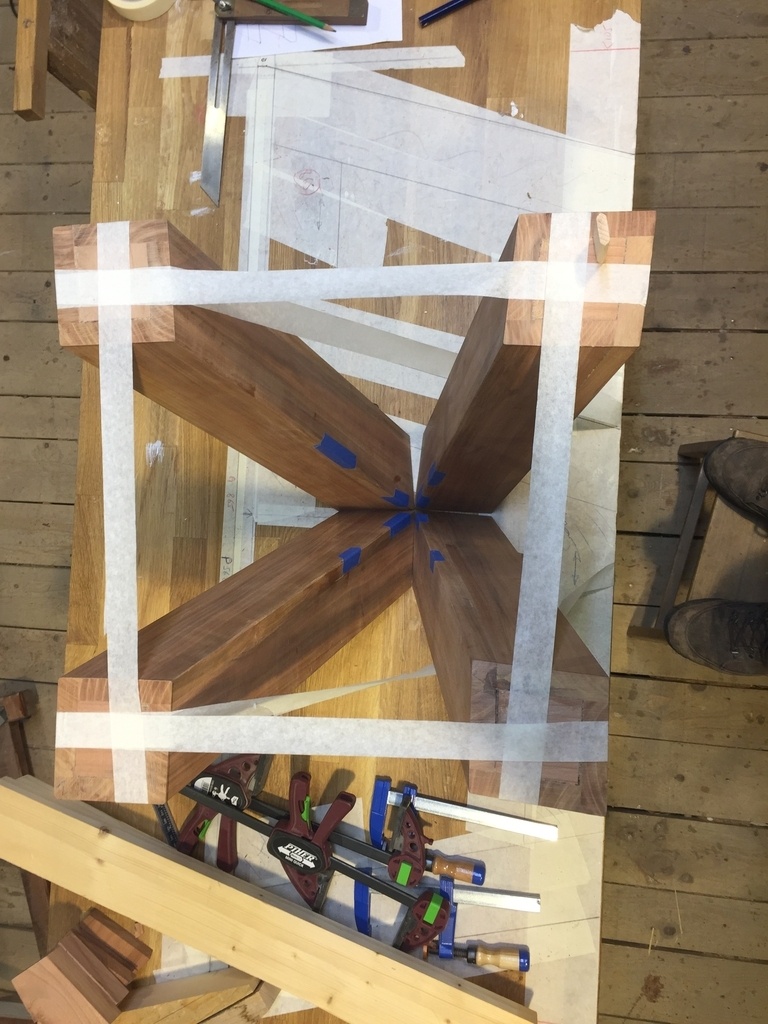

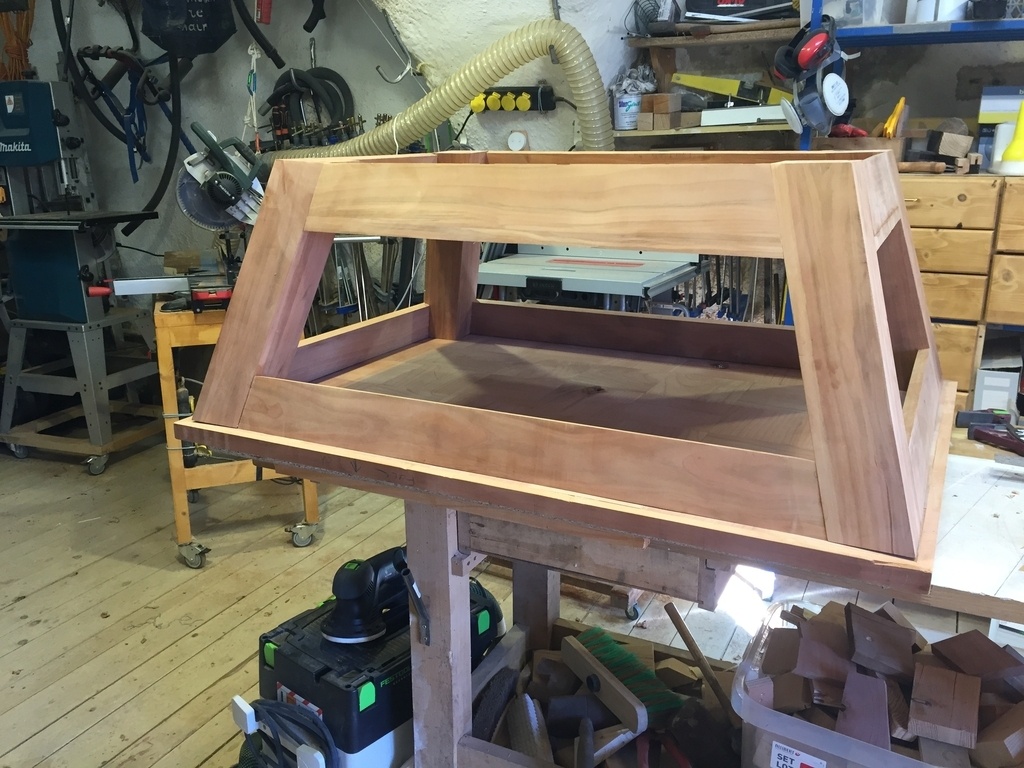

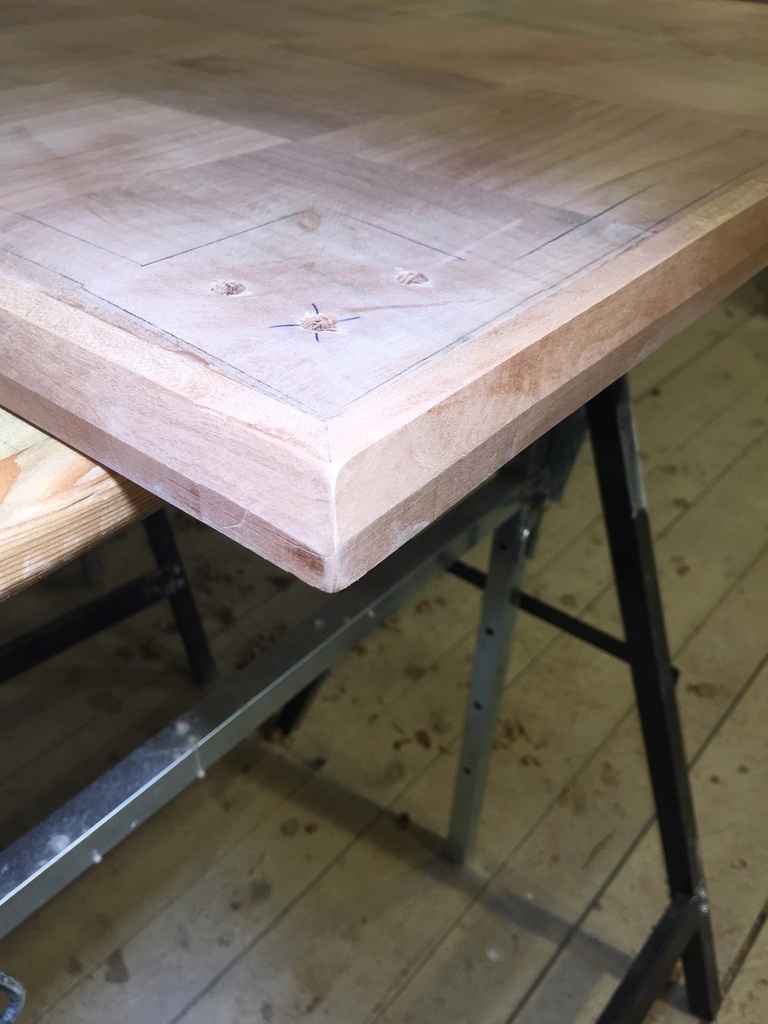

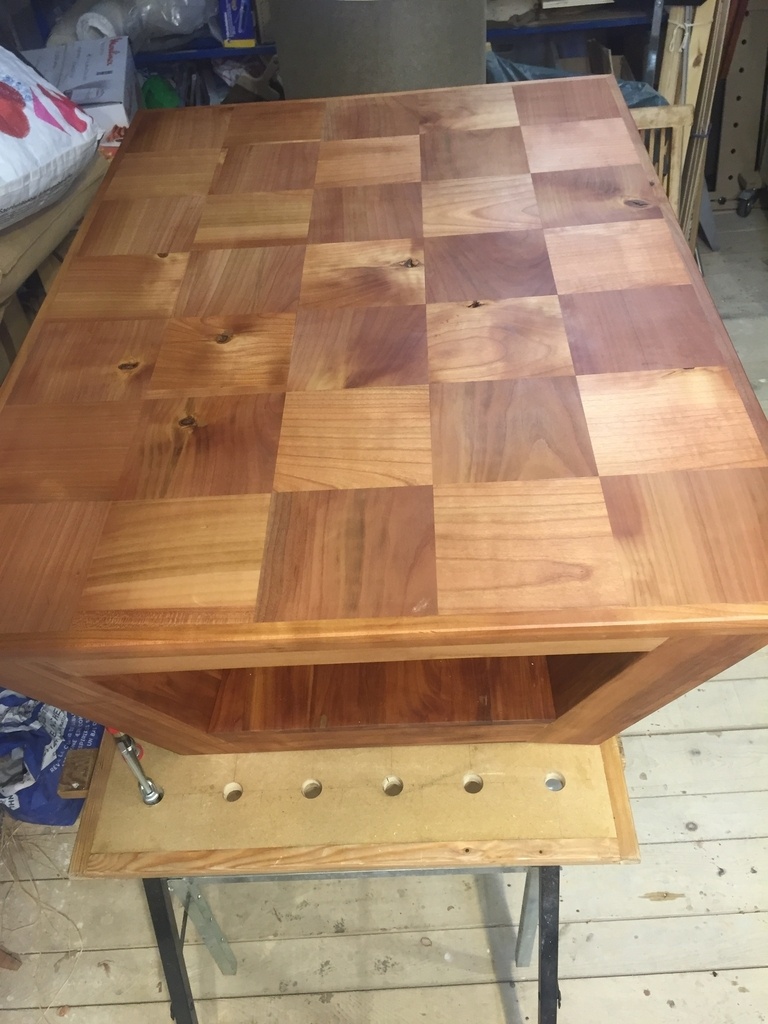

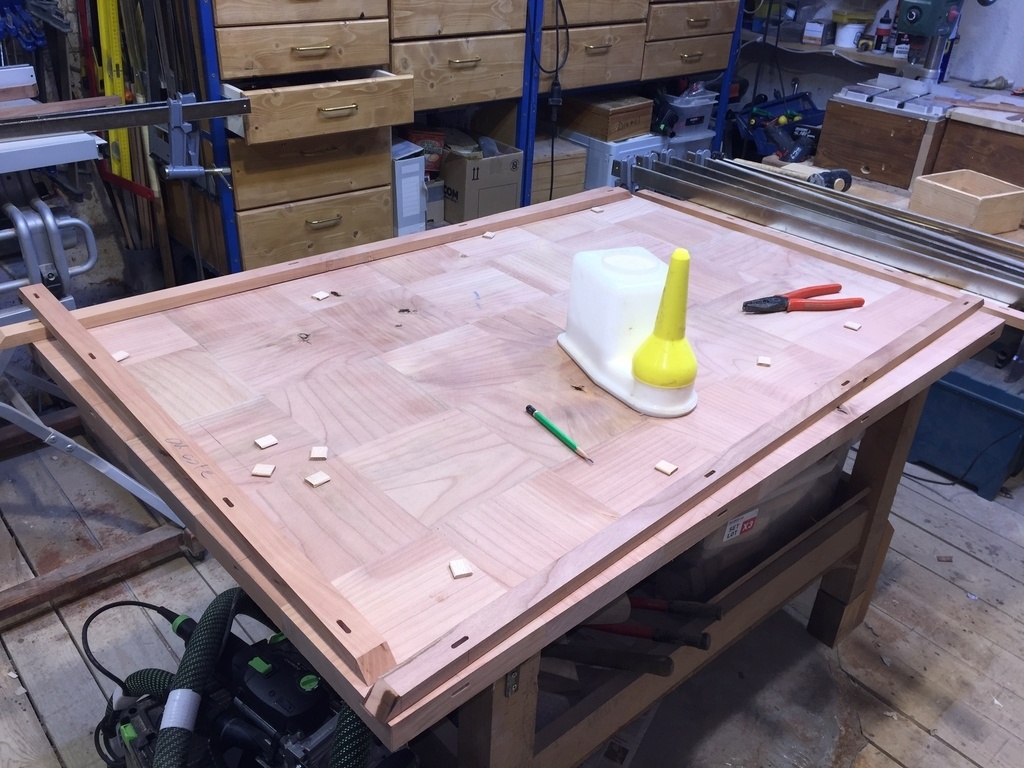

Fixation du plateau supérieur par retournement

Mise à l'envers de la table pour une prise de marques plus facile.
Préparation des 3 chevilles de 10 par pied et assemblage final

Publié

Partager

Finition

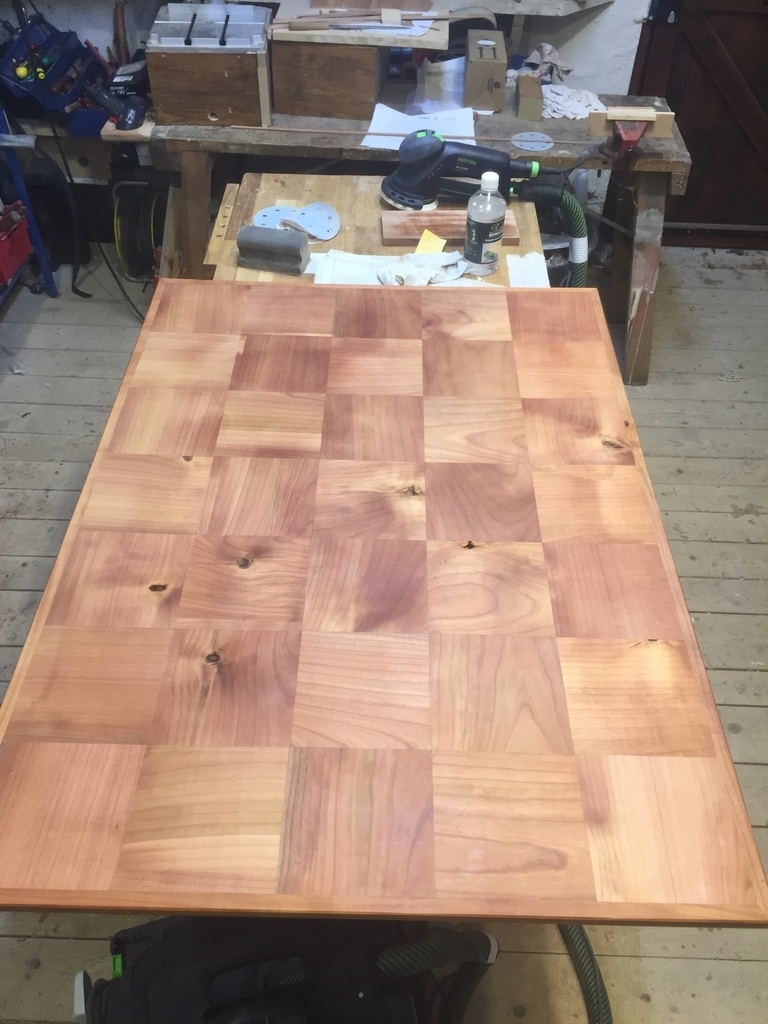

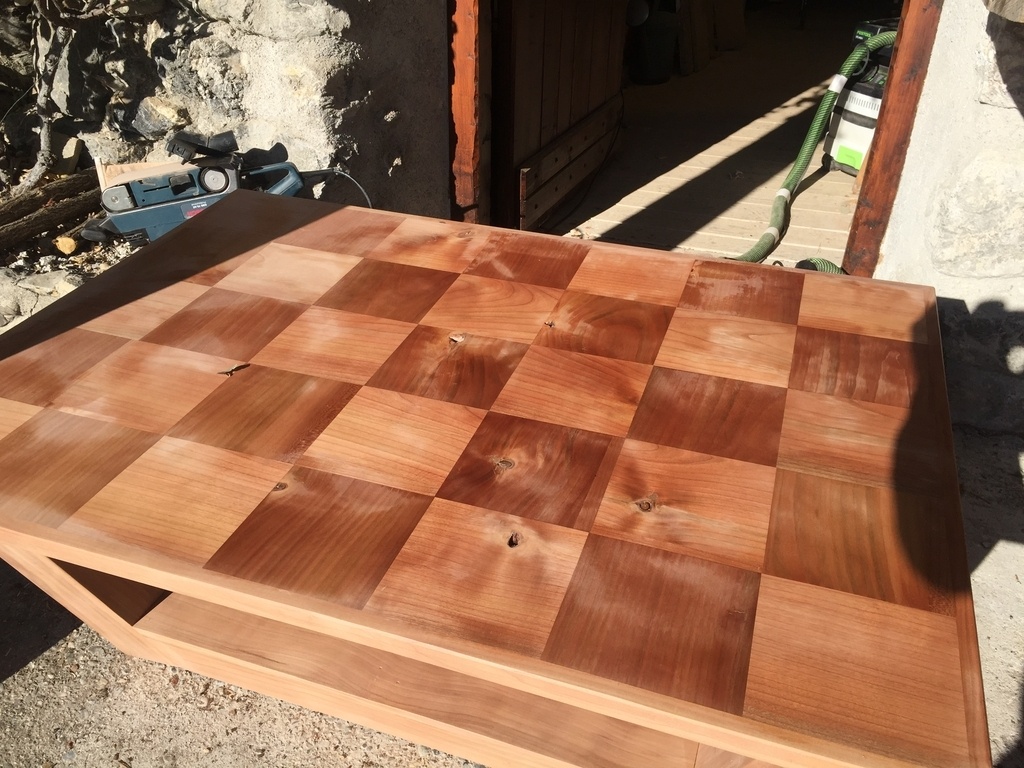

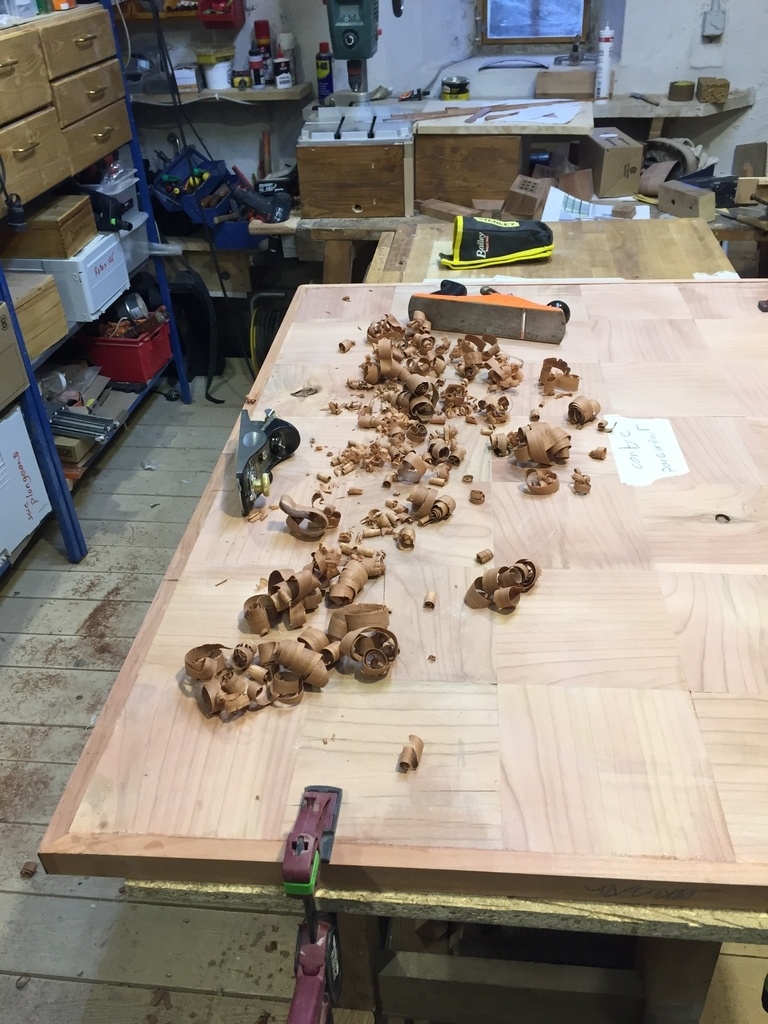

Mise aux cotes finales et séance ponçage pour obtenir une surface de velours.

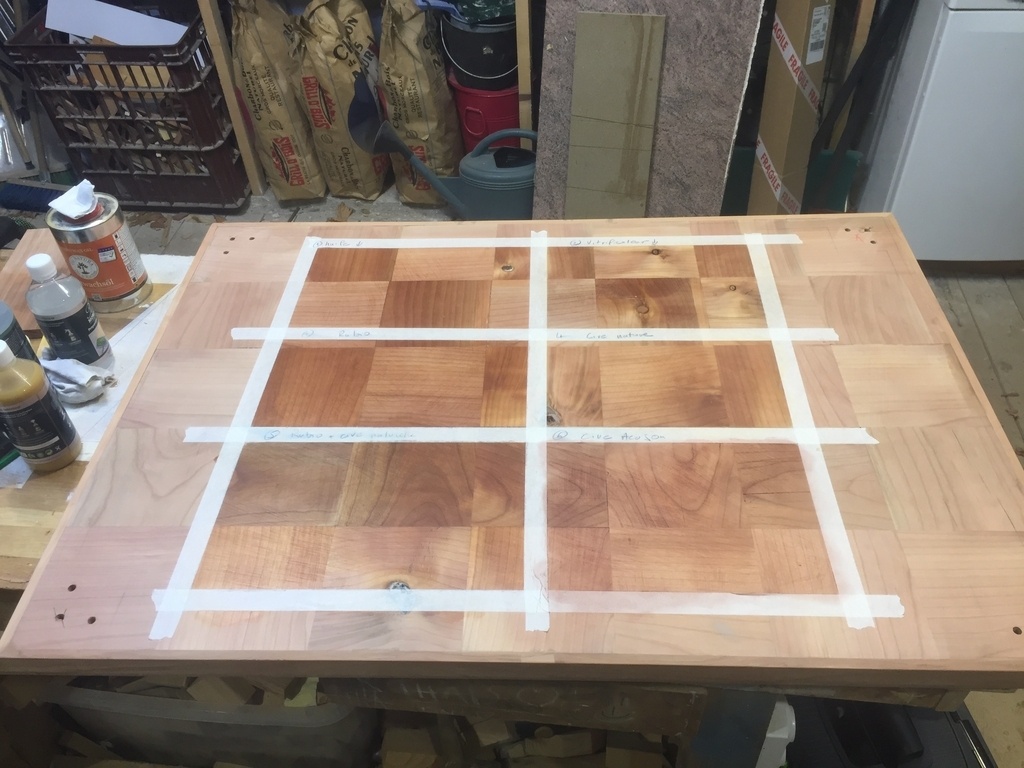

Test de couleurs et aspects sur l'envers du plateau supérieur et avant ponçage (quelques horreurs de trace :)

  • Huile pour plan de travail
  • Vitrificateur nature
  • Rubio nature => remporte les suffrages ! Et c'est tellement plus simple à utiliser.
  • Rubio + cire nature
  • Cire nature
  • Cire acajou

Une couche d'anti tanin Rubio.

Publié Mis à jour

Partager

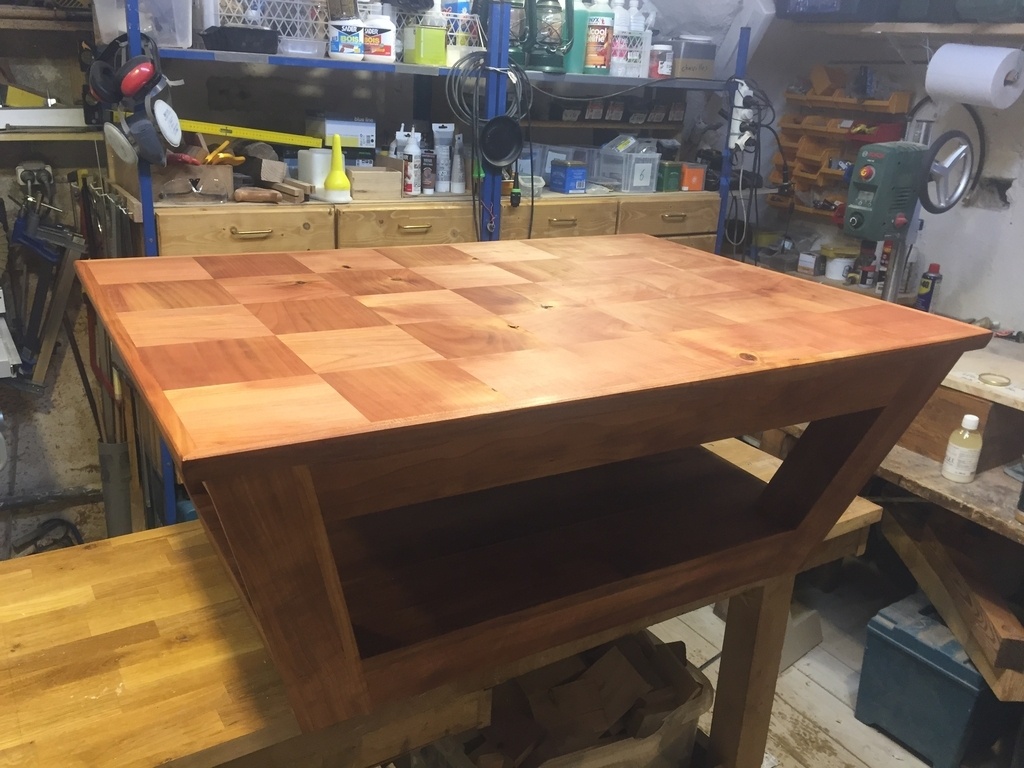

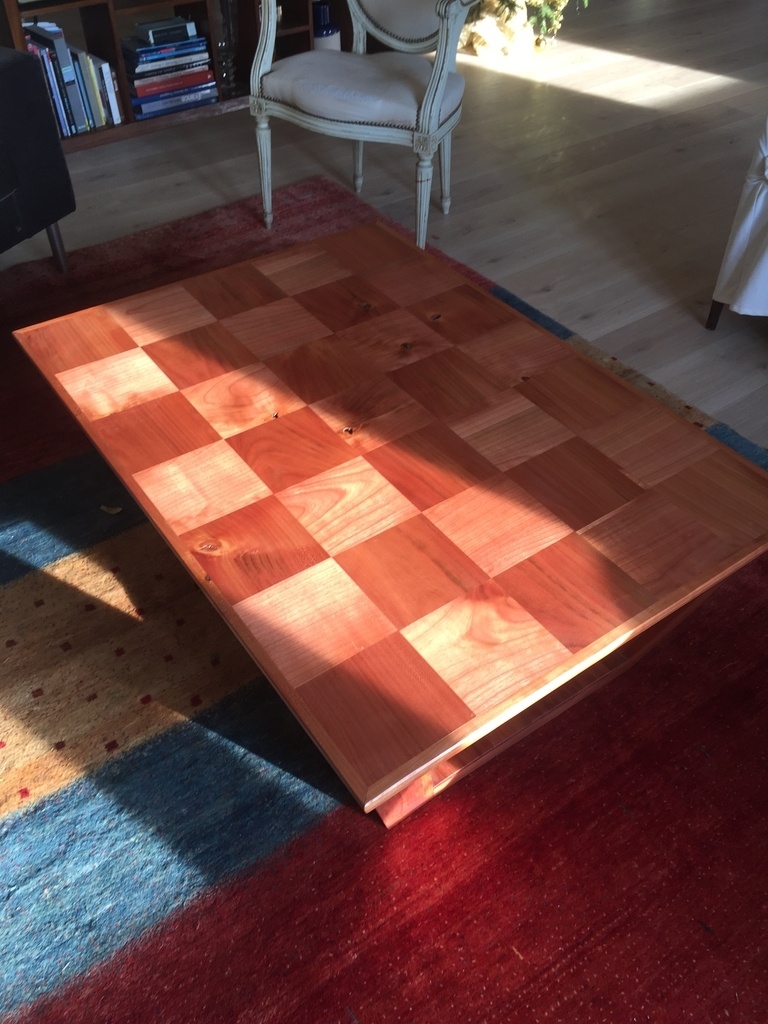

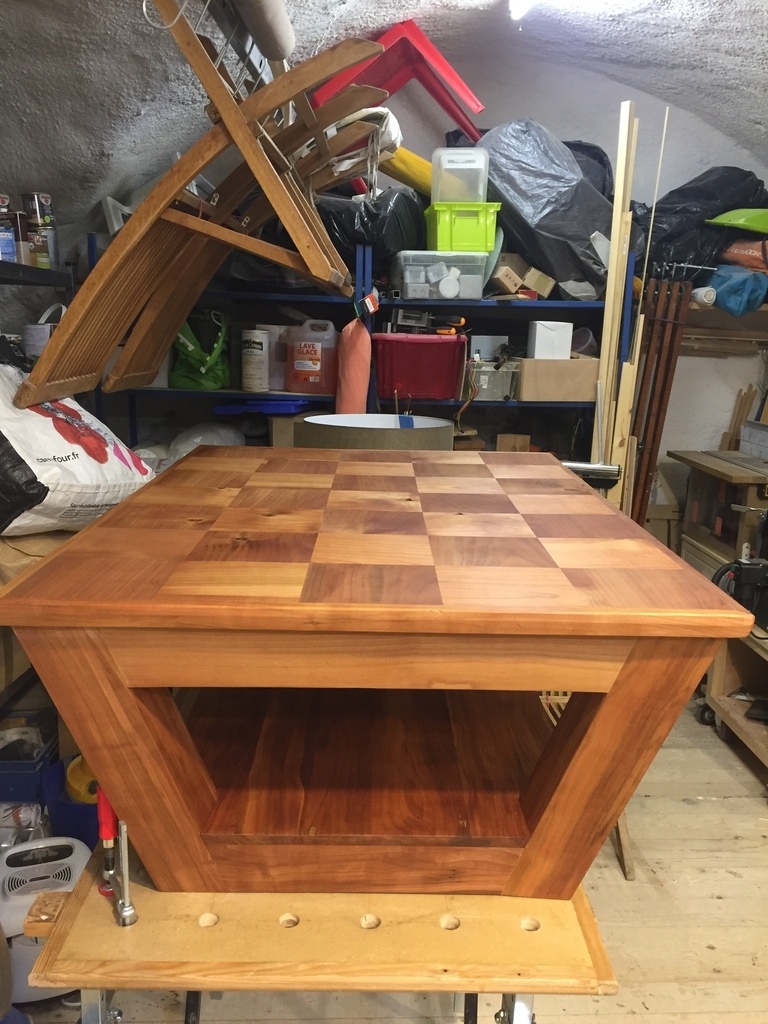

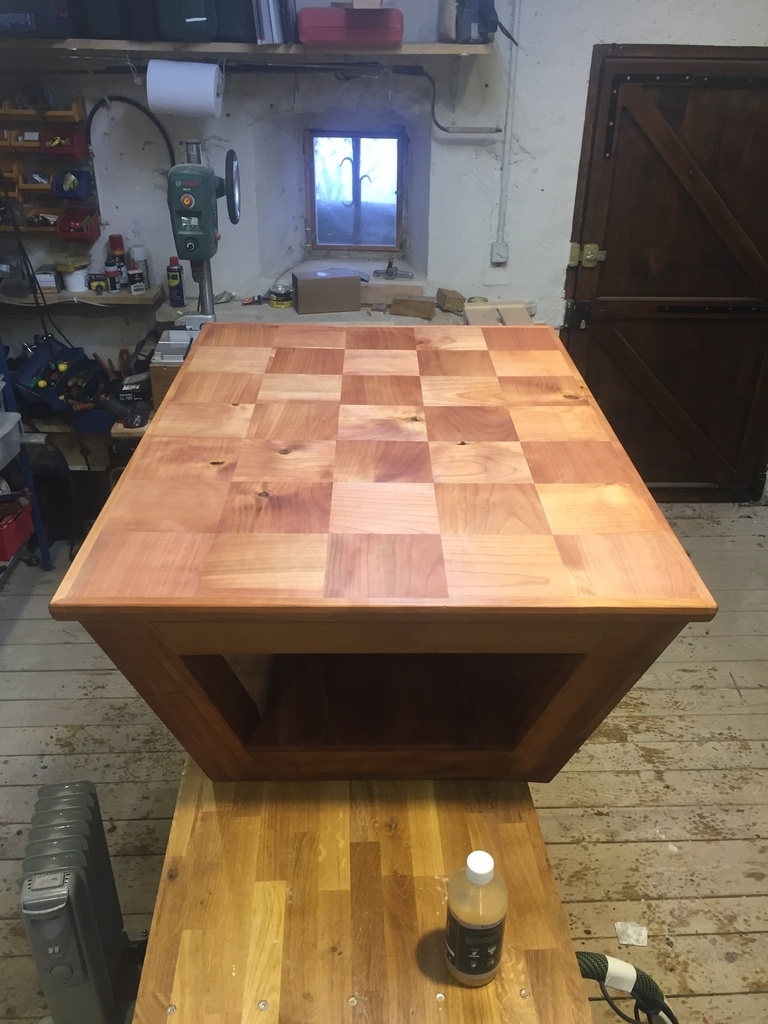

Table basse finie

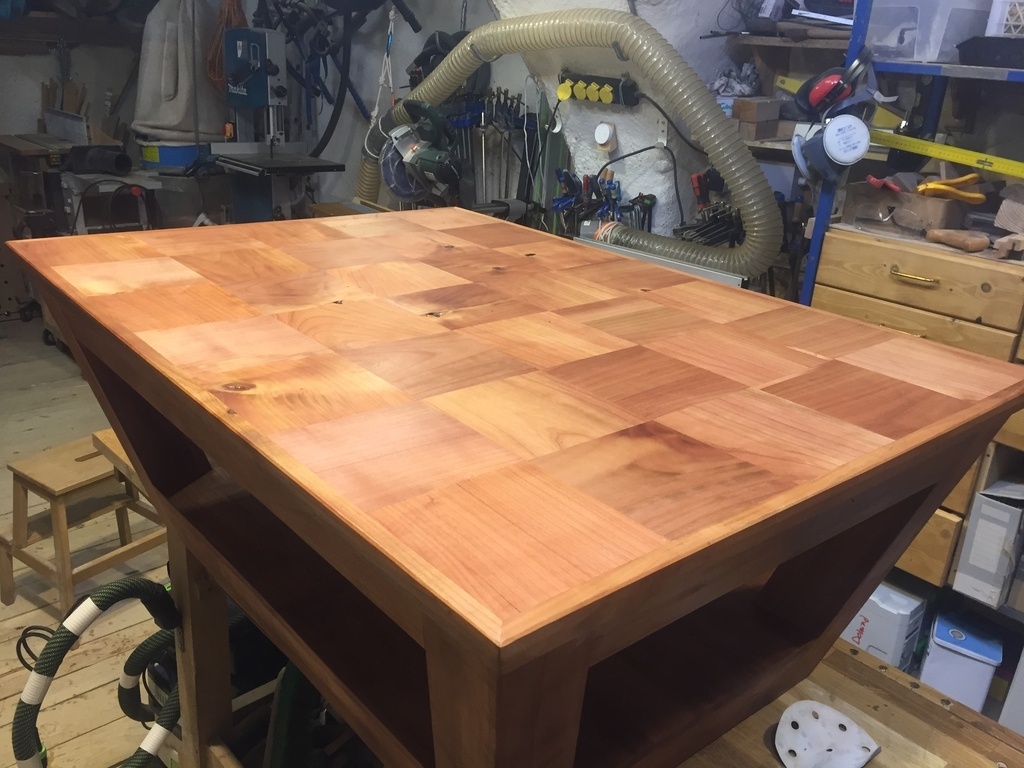

Et voila ce que cela donne une fois terminée

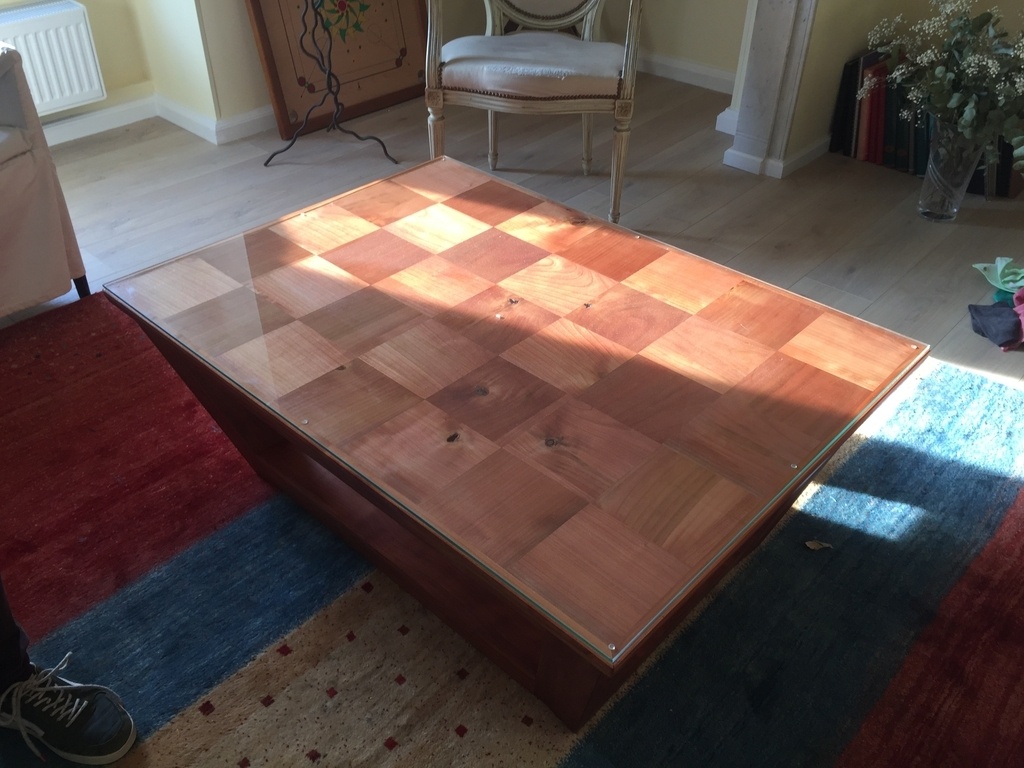

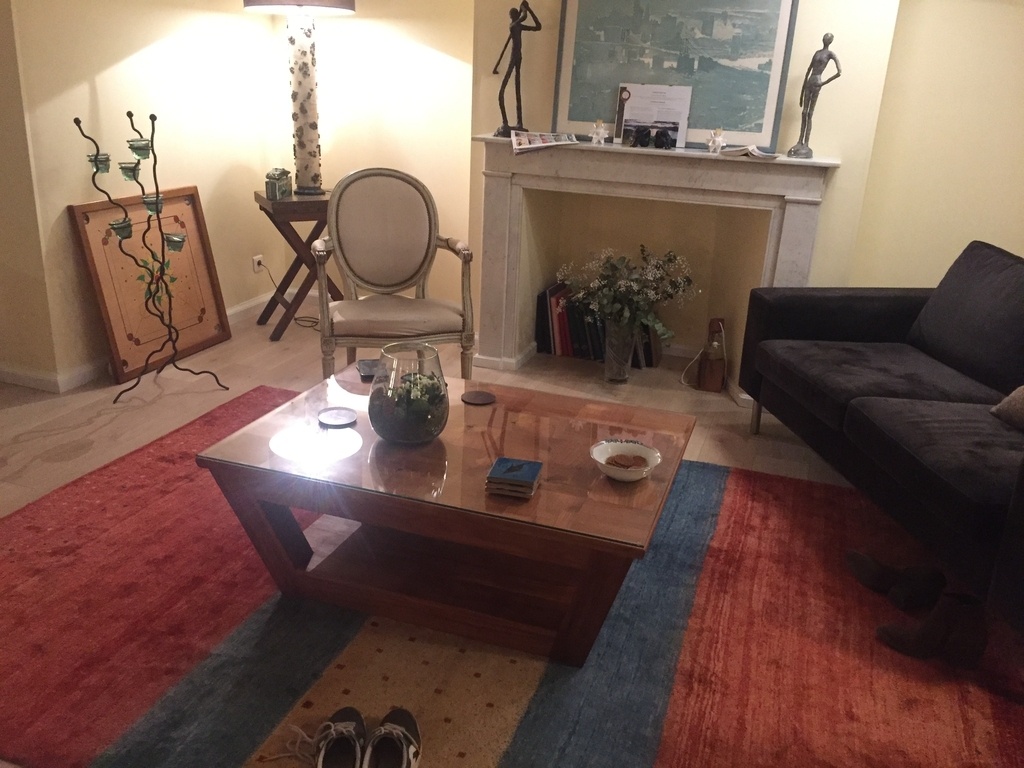

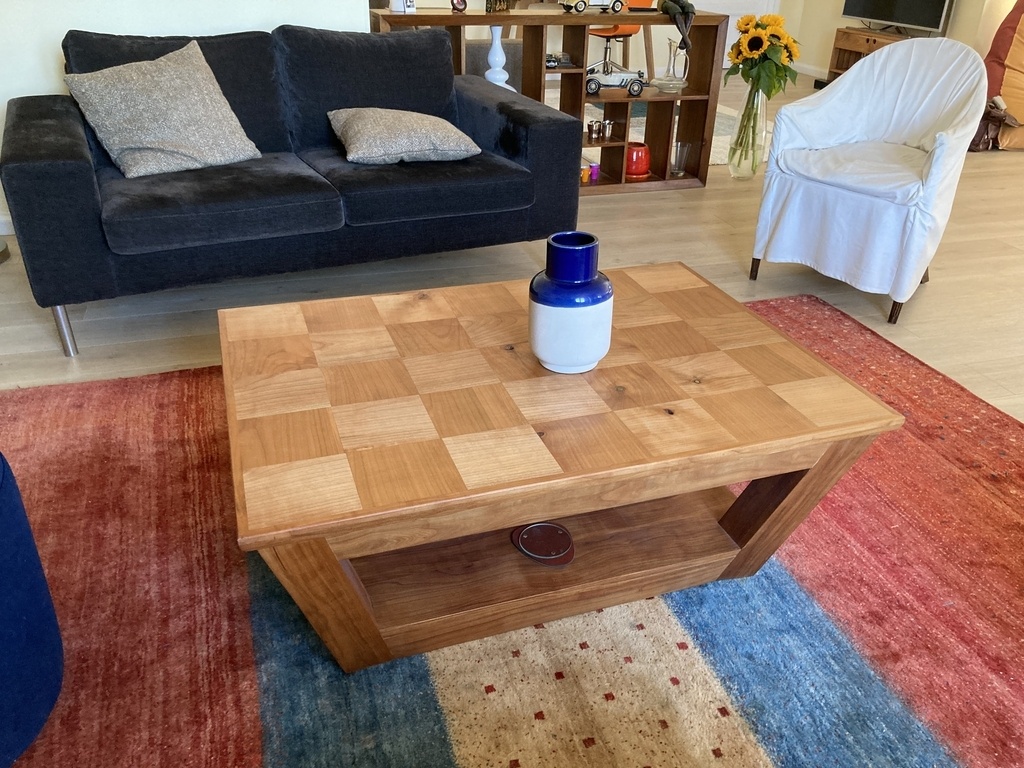

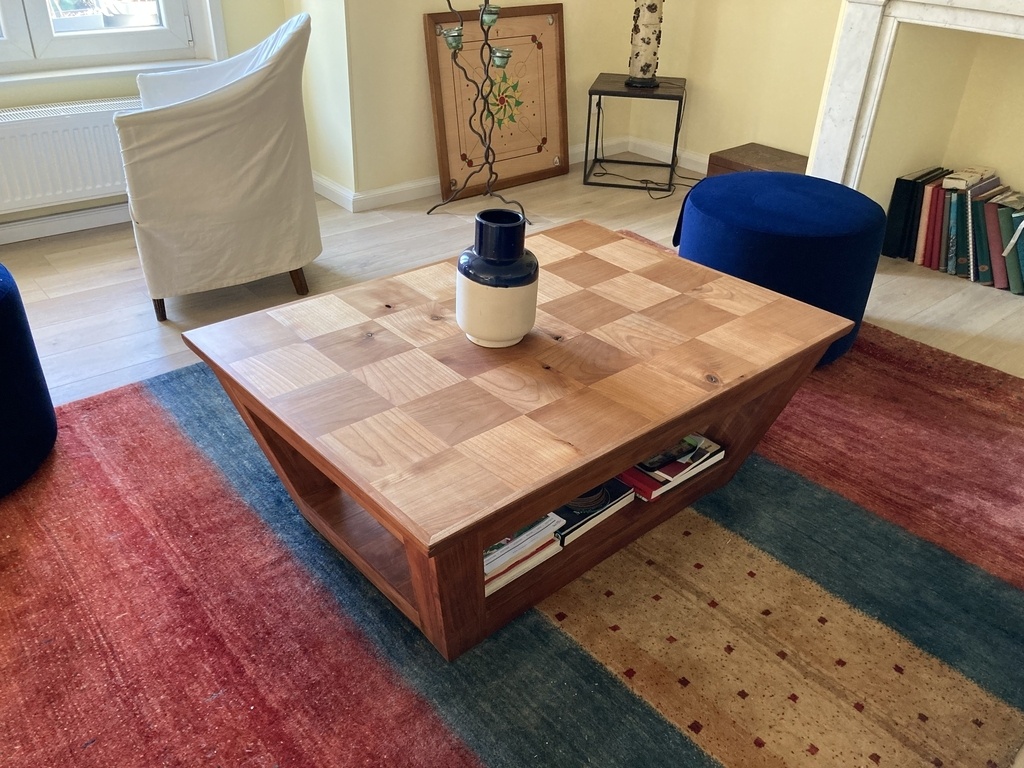

Et en situation...

Très content du résultat.

Publié Mis à jour

Publications associées


Discussions

Elibaudi  a publié le pas à pas "Table basse à damier en merisier rouge".
il y a 1 an
Kentaro
( Modifié )

Bel effet!

Attention pour le plateau. Tu as croisé le fil du bois, et tu as mis une ceinture. Si le bois se rétracte, il est possible que cela fende un peu partout.

Habituellement, on fait ce genre de motif en placage sur un plateau inerte.

Sanjo-Rokaku stylisé (cerf-volant japonais)
( Modifié )

Le bois a une bonne dizaine d'année de séchage dans un ait très sec (hautes-alpes) La table est maintenant dans le Nord, plus humide...
Pour le moment, ça tient. Croise les doigts 😉
On verra bien...

sylvainlefrancomtois

jolis travail !

C'est de l’arêtier, il vaut mieux tracer une épure, afin d'avoir les angles de corroyage pour moins galérer !😉

Sanjo-Rokaku stylisé (cerf-volant japonais)
( Modifié )

Le dessin fait sur l’épure a bien facilité le travail et j’ai très attention pour reporter des côtes précises sur les pieds
Le point chaud a été de caler précisément la scie à ruban

sylvainlefrancomtois
( Modifié )

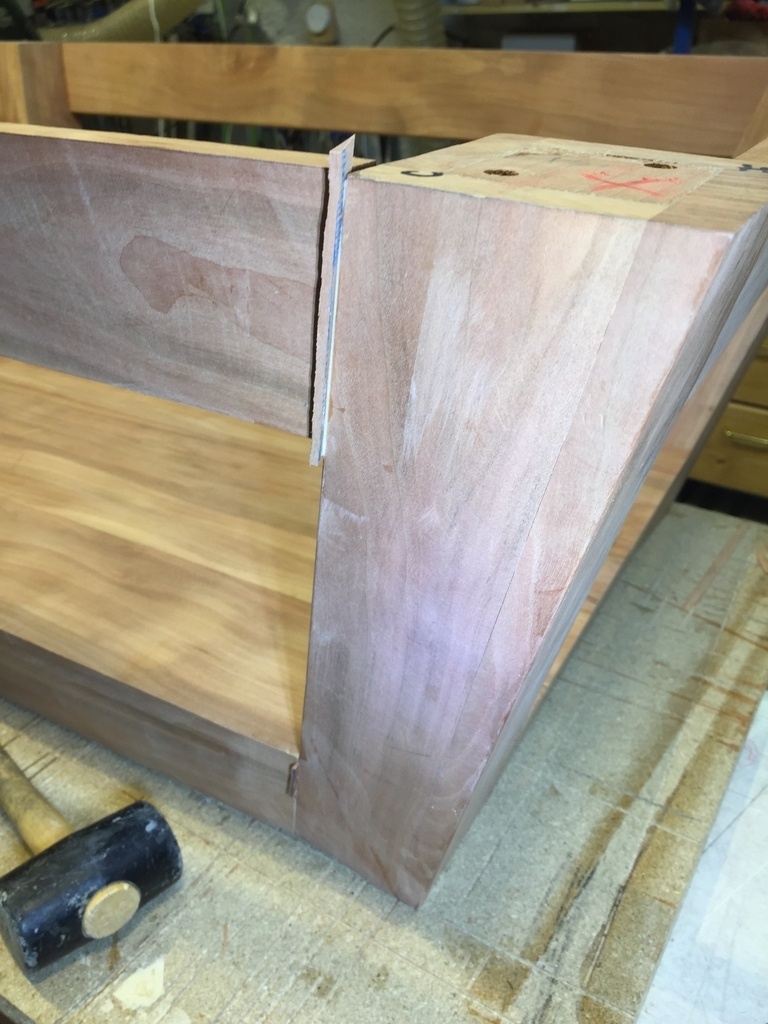

Tes pieds sont de sections d'équerre, or ils ne devraient pas ! ou alors j'ai mal vu .

Kentaro
( Modifié )

On le voit bien sur l'image du plan 3D. Les faces des pieds ne sont pas dans le plan des "murs" de la pyramide.
Dans ce cas, avec des pieds de section carrée, les mortaises dans lesquelles sont tenues les traverses ne doivent pas être perpendiculaires à la face des pieds. C'est peut-être pour cela que tu as eu du mal à les enfiler.

Sanjo-Rokaku stylisé (cerf-volant japonais)

Effectivement ! Et cela m’a posé du soucis sans comprendre vraiment pourquoi même si je me rendais bien compte qu’il y avait un « truc »
Les pieds et les ceintures ne sont pas ds le même plan
Qq degrés de desalignement 🥴
Comment aurais-je dû faire ?
Des pieds en losange ?

Kentaro
( Modifié )

Elibaudi Les pieds devraient en effet avoir une section en forme de losange.
Pour mieux comprendre, tu peux te mettre à l'arêtier et aux épures en lisant le pas à pas de sylvainlefrancomtois

Ou en regardant les maths sous-jacentes, qui permettent de calculer l'angle diedre, cad l'angle des losanges que devrait avoir la section des pieds:

Sanjo-Rokaku stylisé (cerf-volant japonais)

Kentaro
J’ai commencé ce long et excellent traité de sylvainlefrancomtois
C’est bon pour occuper ces longues soirées d’hiver 🤓
On apprend tous les jours avec l’air du bois 👌👍

artiste : Kamwei Fong

Absolument superbe ! Bien joué pour les angles dans les deux plans.

Pourquoi ne pas la poster en création ?
