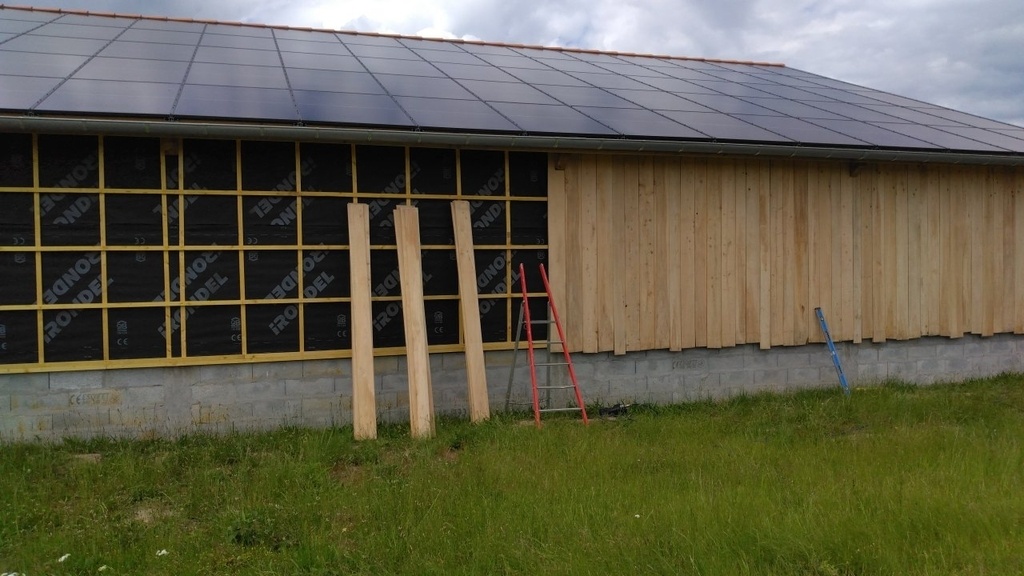

Construction d'un atelier

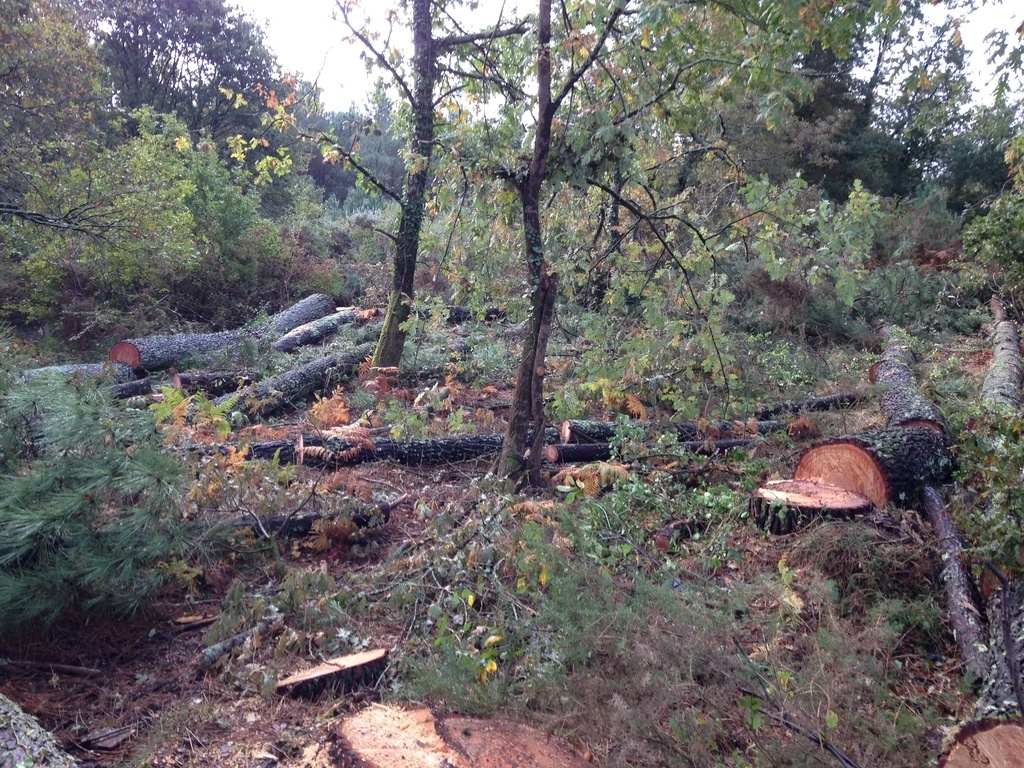

Mon propriétaire qui est aussi aussi sylviculteur avait une vingtaine de pins maritimes en bord de champ à abattre, comme j'en avais l'utilité il me les a généreusement offert.

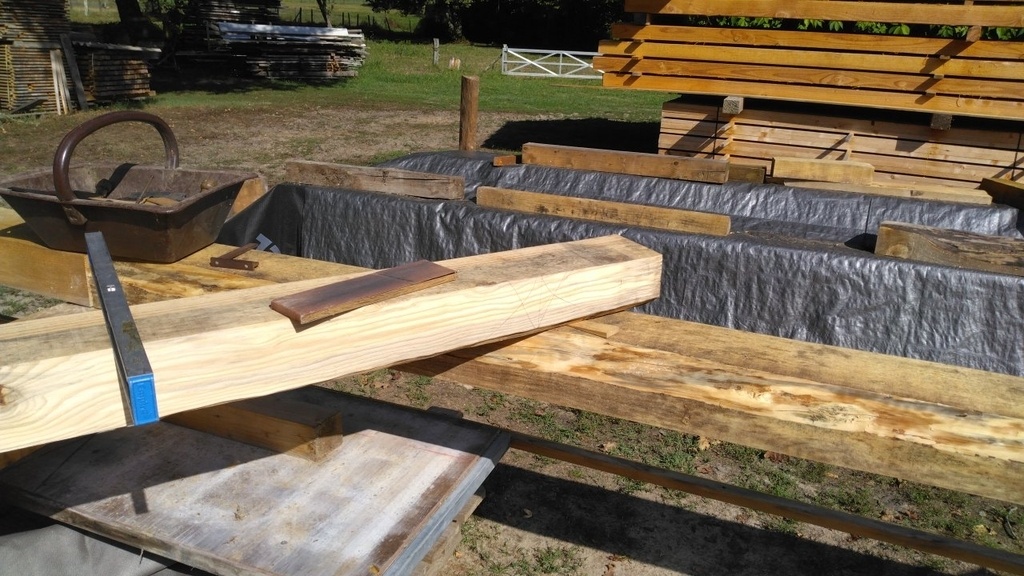

J'ai pris contact avec un scieur, voir si ça l'intéressait, et connaître les capacités de sa scierie. Mon père s'est chargé de l'abattage, puis du tronçonnage, je n'étais pas avec lui lors de ces opérations, du 2m50 et entre 4m00 et 5m00, il a fait au mieux suivant la courbure des grumes.

J'ai la chance d'avoir mon voisin le plus proche ancien débardeur à la retraite , il a pu me ramener tout ça sur le terrain avec son Volvo. Lorsque j'ai voulu lui donner la pièce il a refusé, il m'a demandé si je pouvais lui refaire un volet en contrepartie.

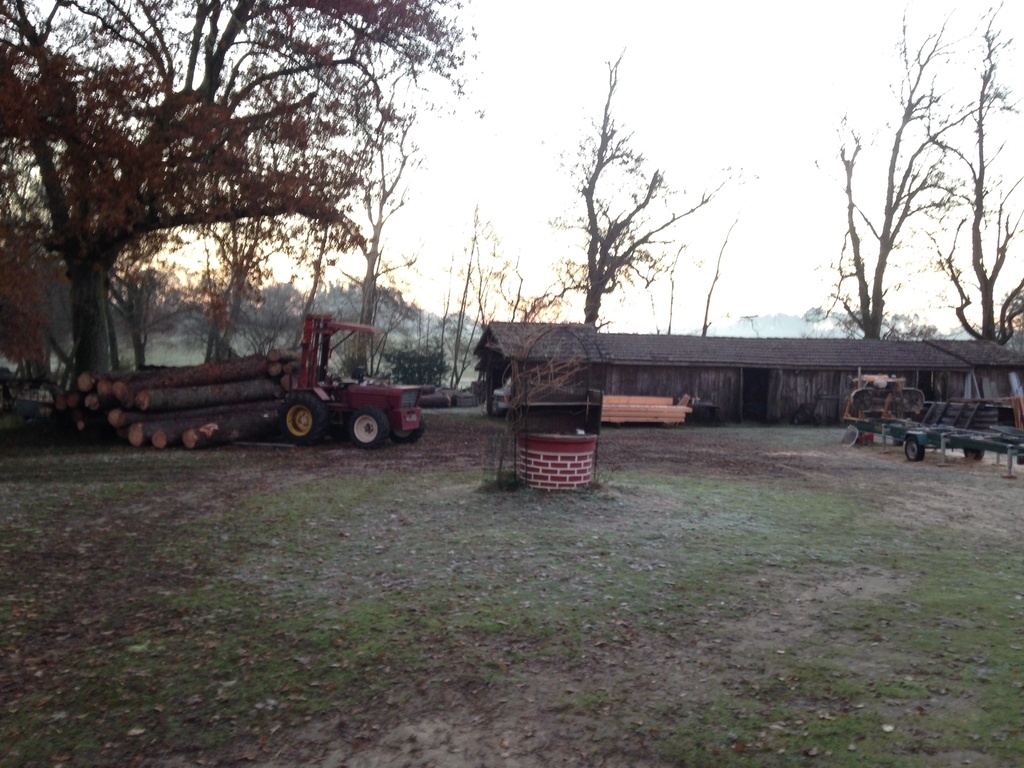

Quelques jours avant que le scieur n'intervienne, j'ai eu l'opportunité de récupérer une dizaine de pins supplémentaires, par l'intermédiaire d'un ami élagueur ( lui aussi travaille seul, parfois il a besoin d'un type au sol pour retenir des branches avec cylindre ou cabestan, idem pour moi sur certains levages, du coup on s'échange des services. )
Ca tombait vraiment bien, surtout que ces grumes étaient relativement droites pour des poteaux, pannes et chevrons.

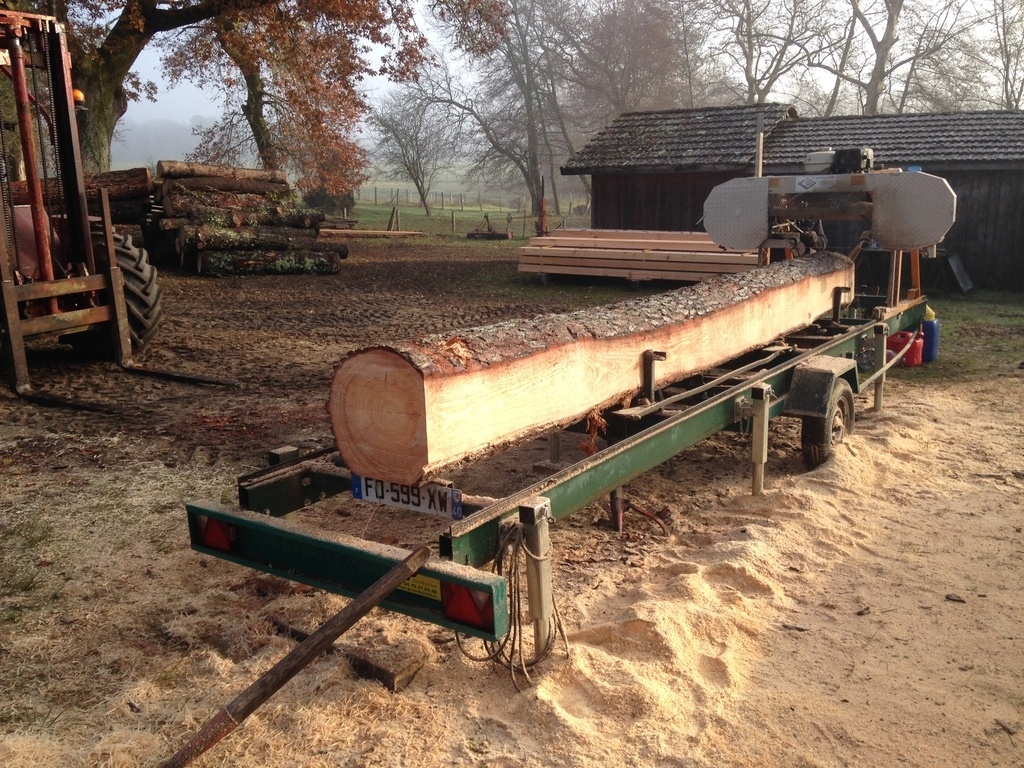

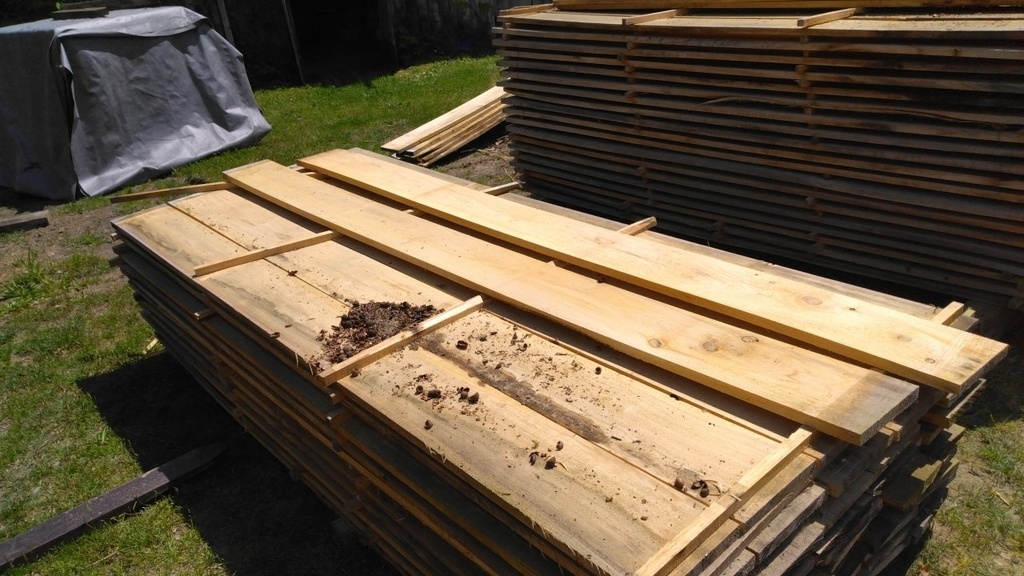

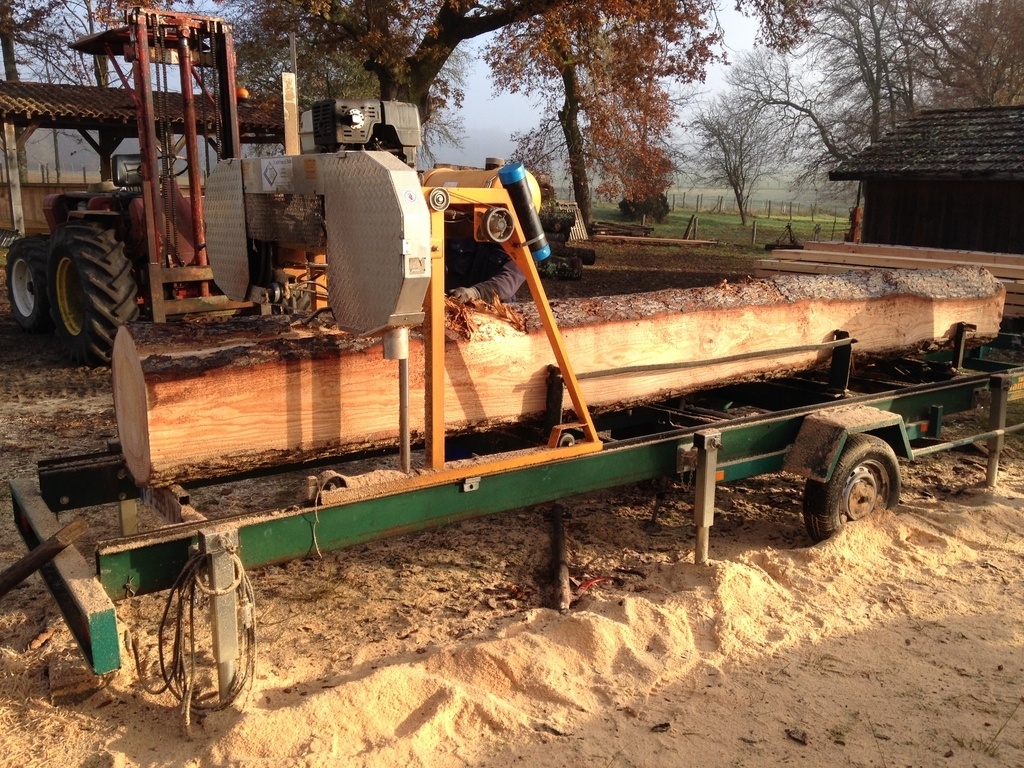

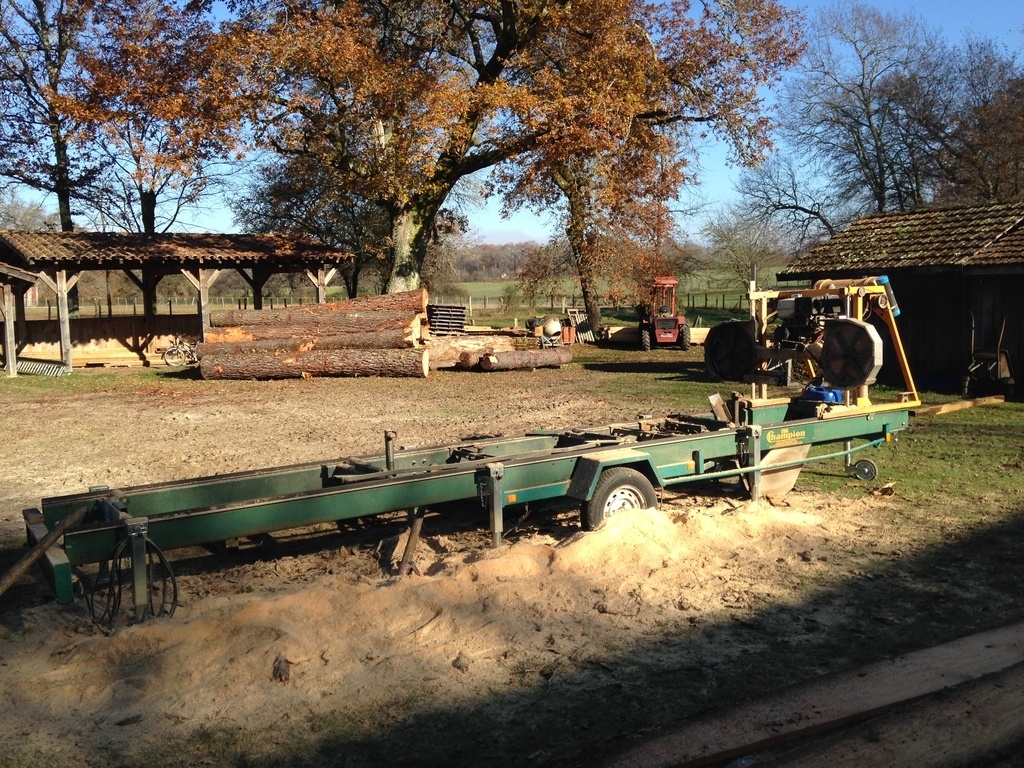

Vient le sciage, bien orienter la bille pour la première découverte, pour la seconde l'équerrage à respecter en plus, puis au tourne-billes on sort voliges, planches dans les dosses, pièces de charpente ensuite.
Je suis très satisfait de sa prestation, à chaque bille que l'on pose sur le banc il me demande ou propose quoi en tirer, il adapte son avance suivant la résistance du bois, changement de lame fréquent... et ce que je lui ai fourni est loin d'être du premier choix.

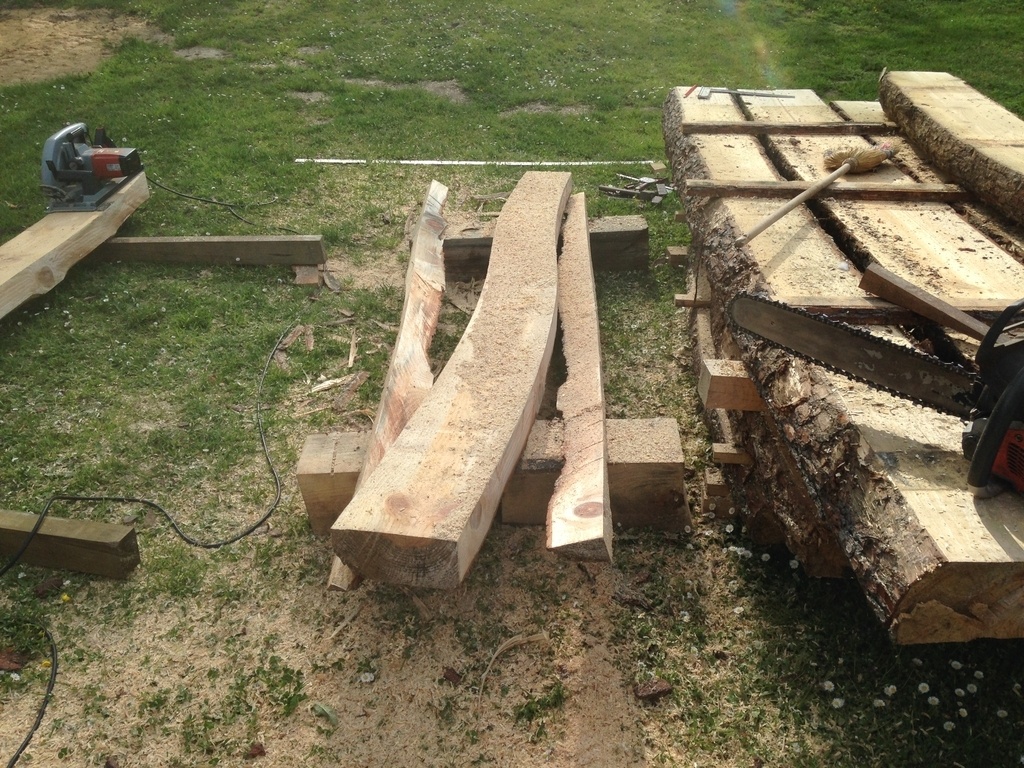

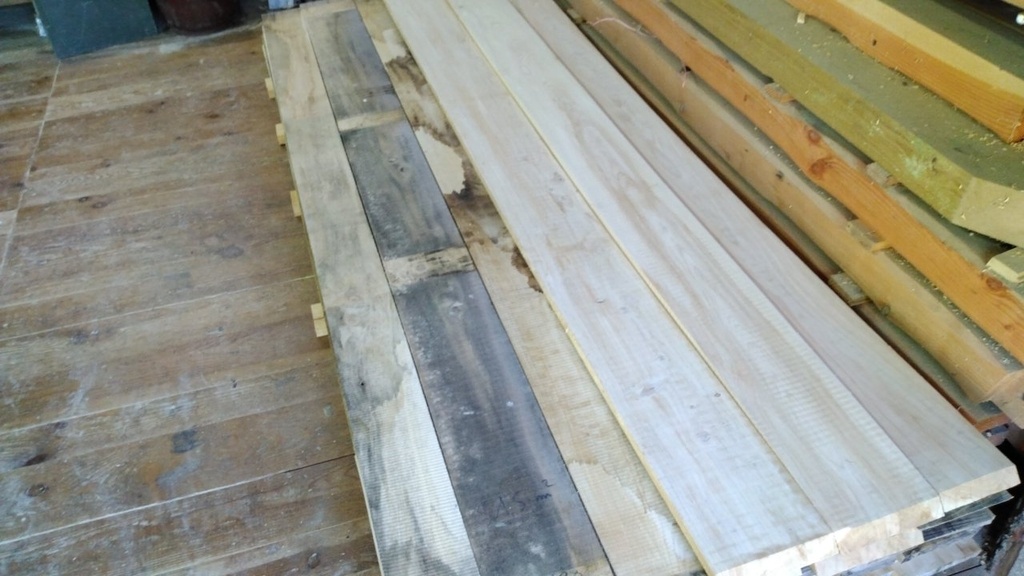

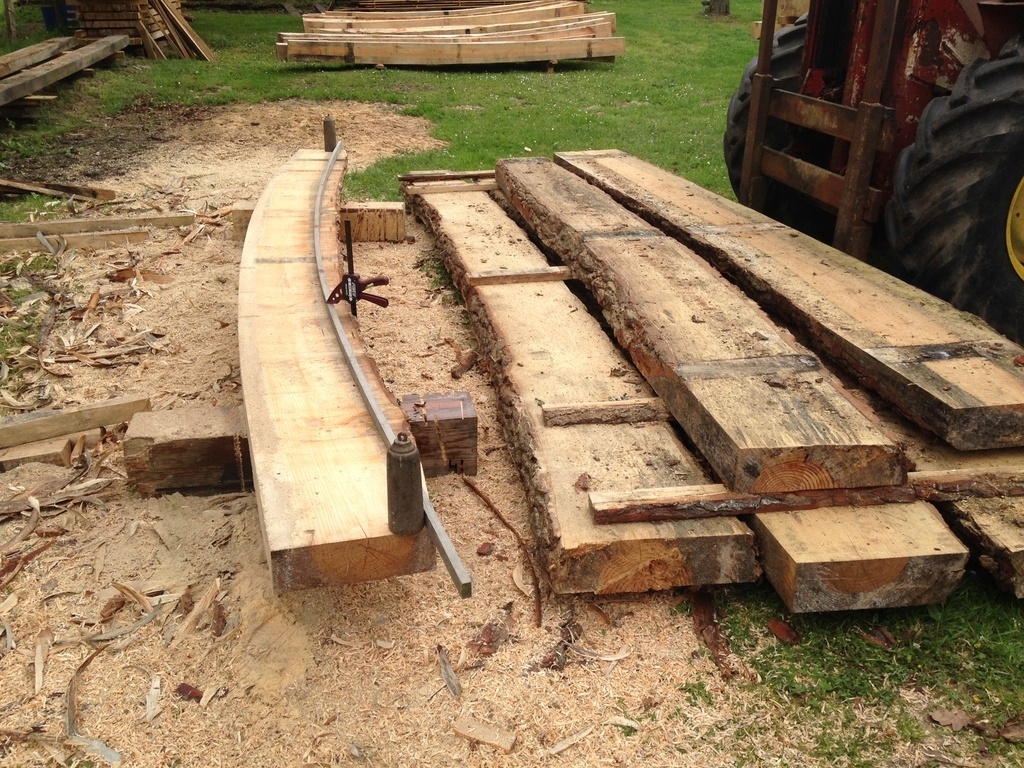

Beaucoup de billes étaient très cintrées, plutôt que de scier des pièces à fort contrefil, je luis ai demandé de sortir des plots de 12 cm d'épaisseur.

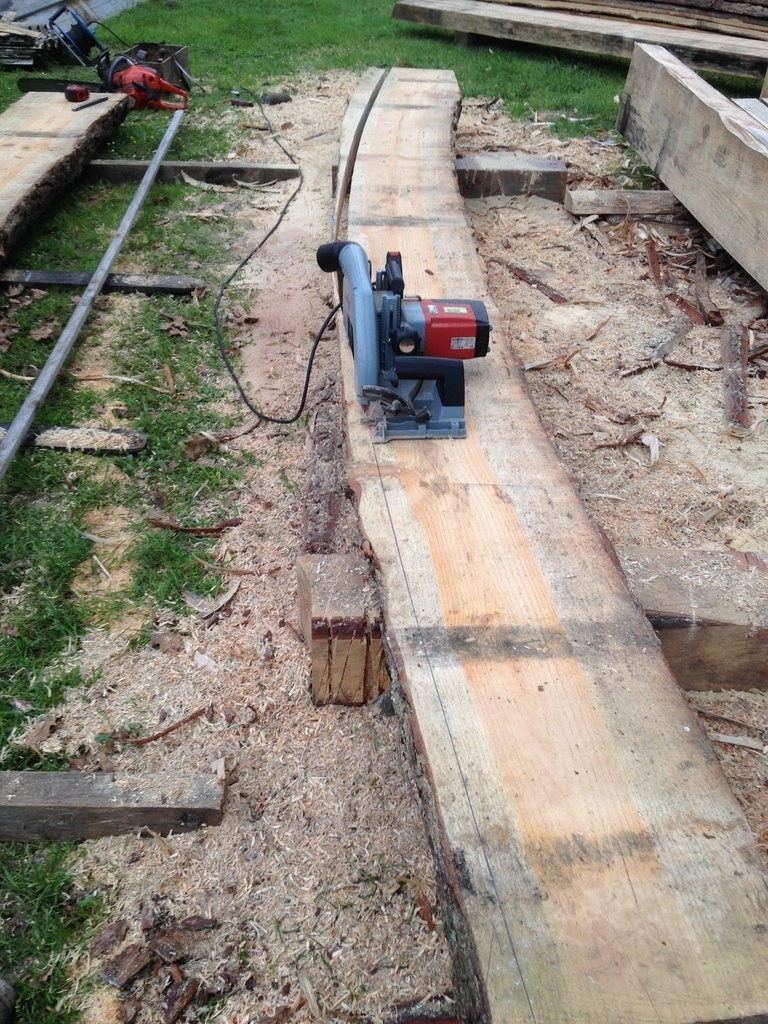

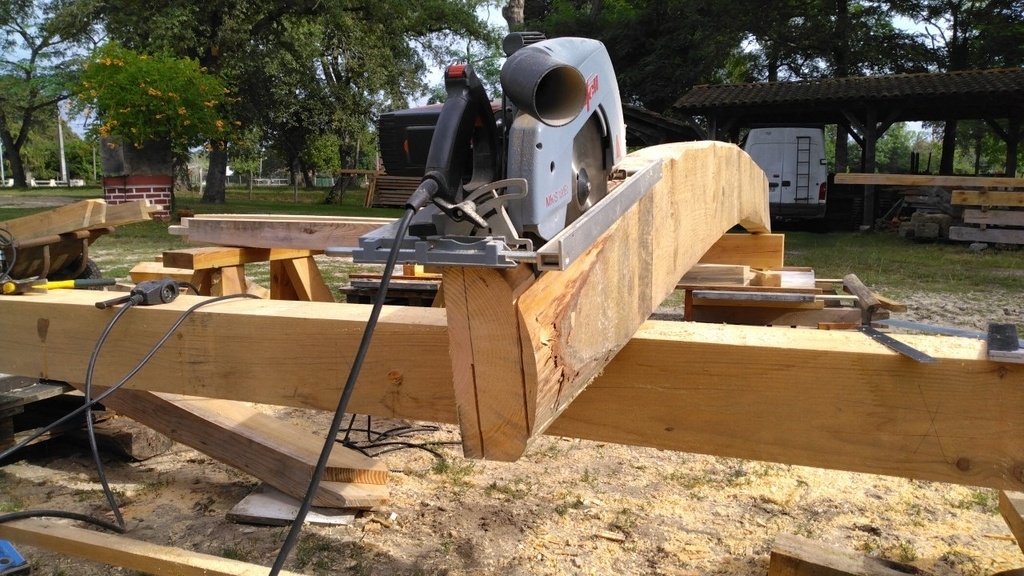

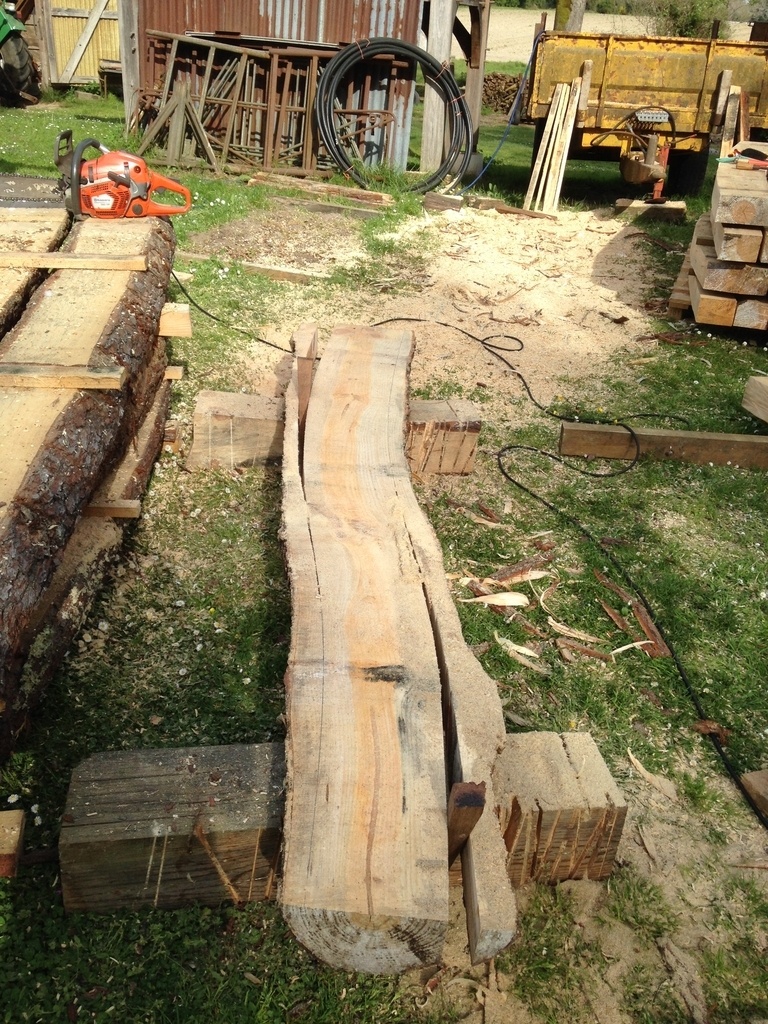

Quelques mois plus tard (difficile à remuer quand c'est plein d'eau) j'ai scié les chants, à la circulaire sur les bosses, tronçonneuse sur les creux, certains plots trop larges pour mon utilité ont été refendus en deux.

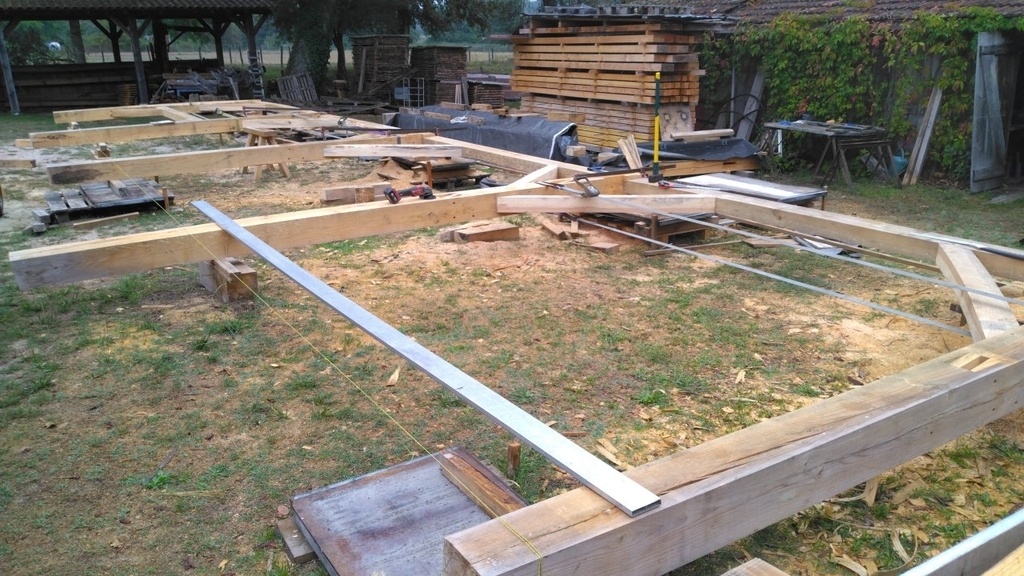

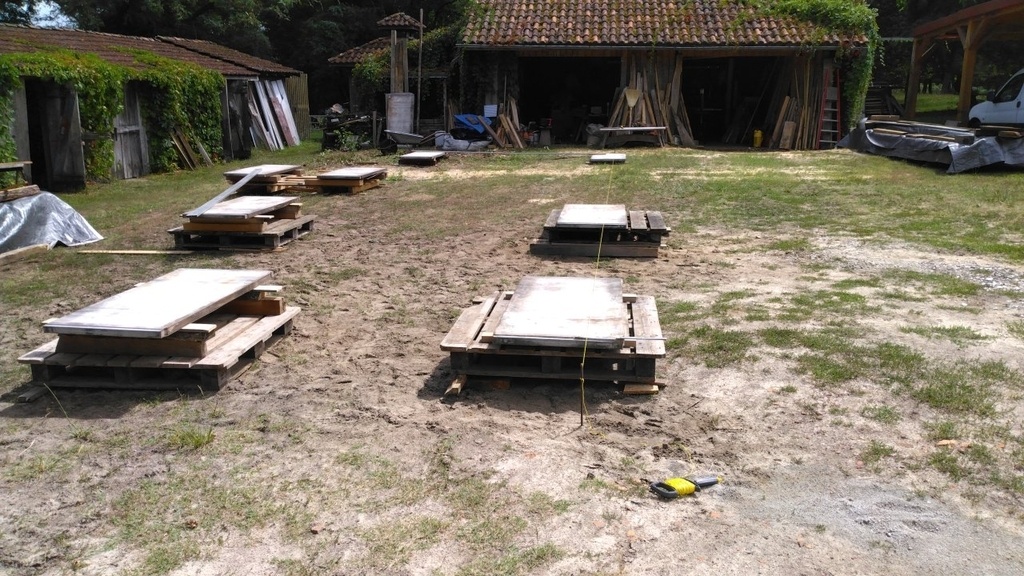

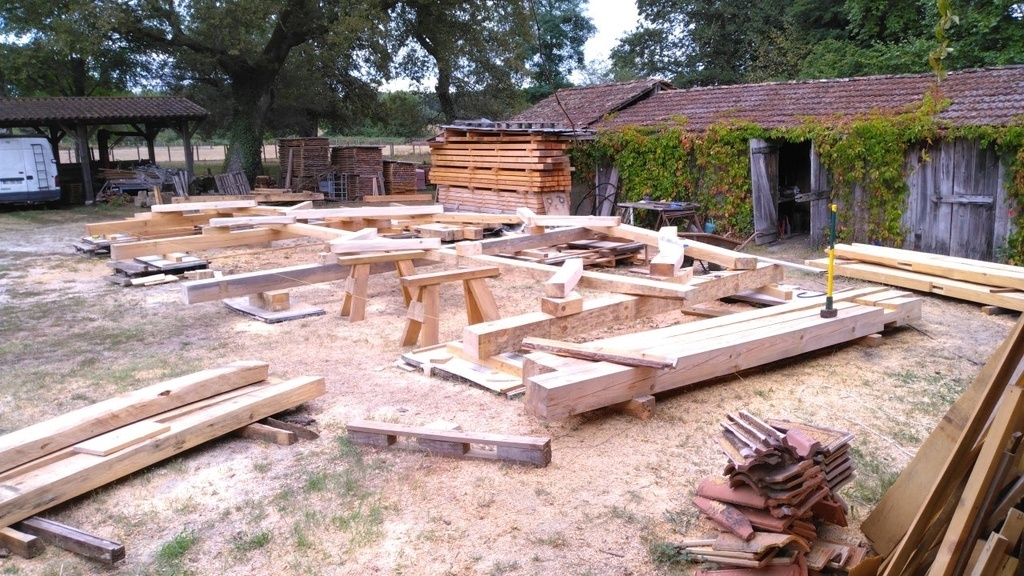

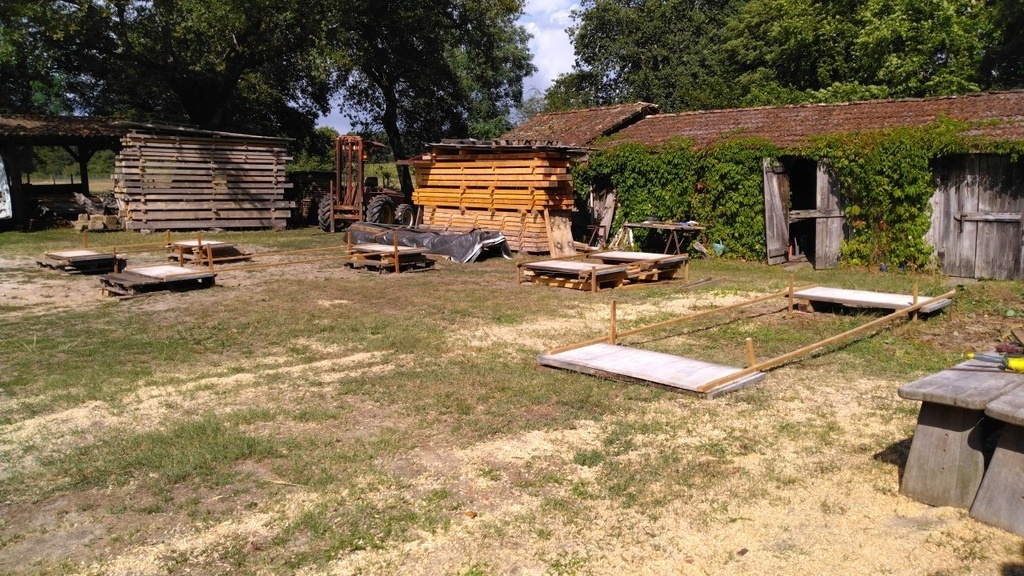

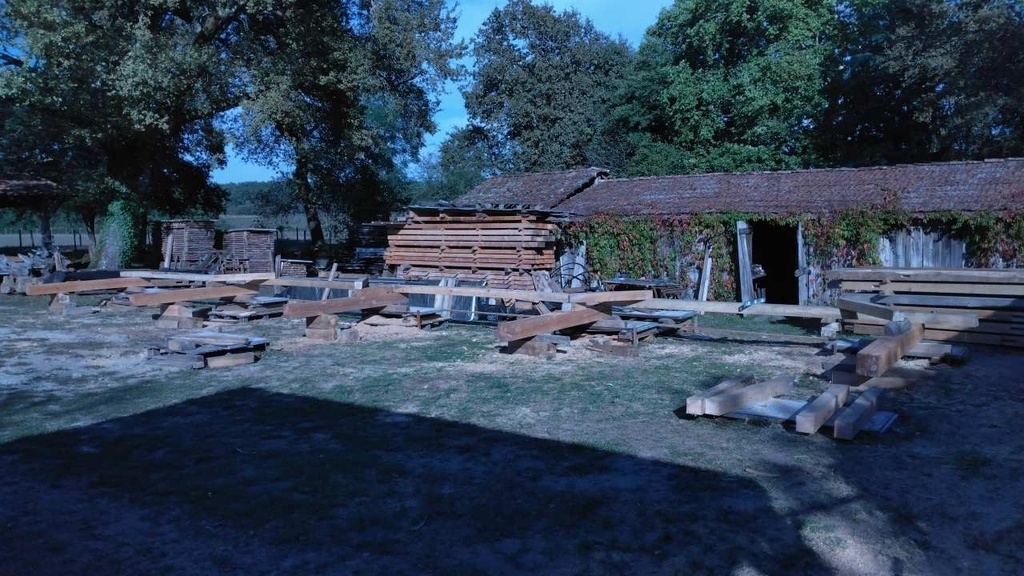

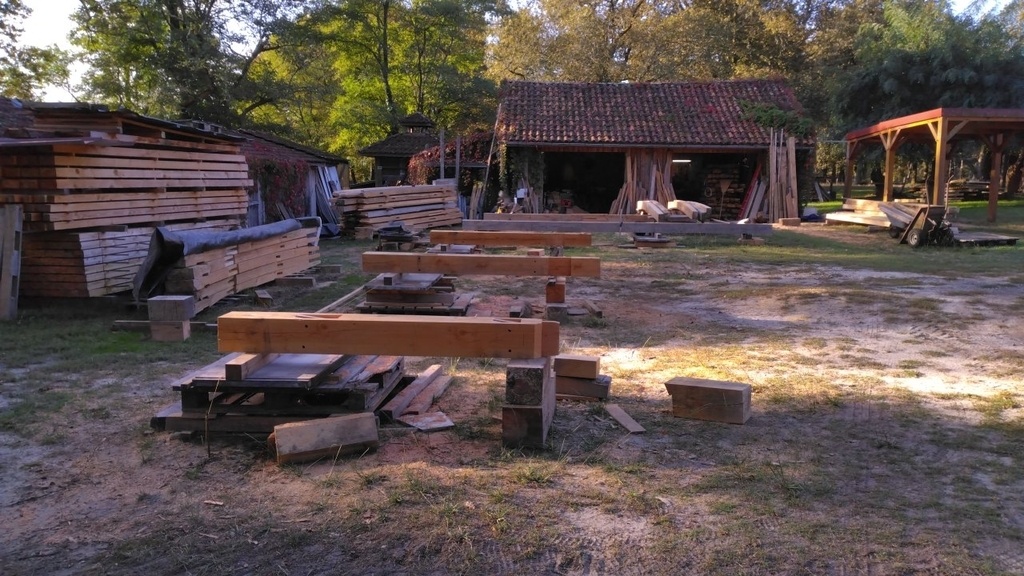

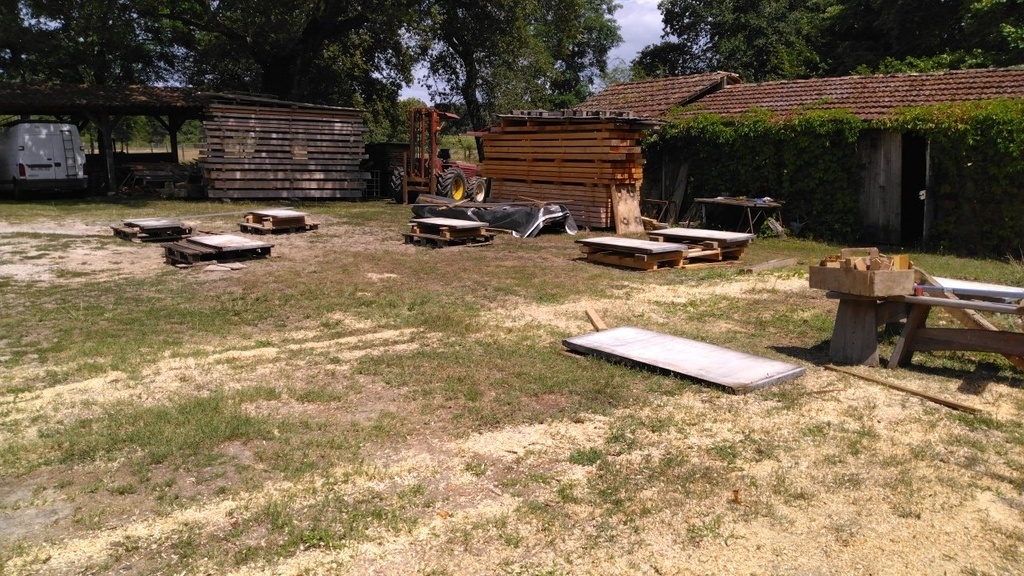

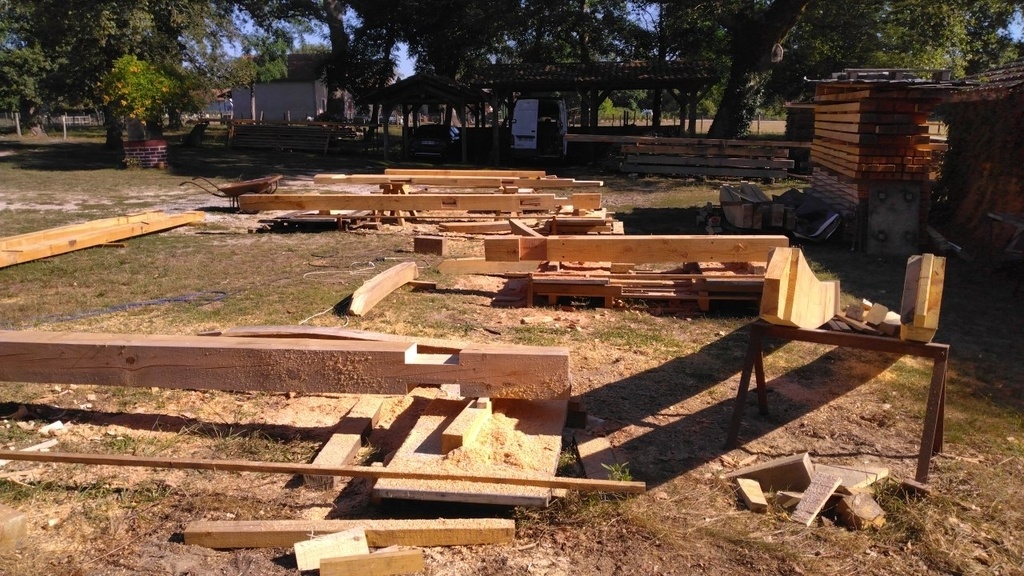

J'ai positionné des plateaux de récup aux points importants de mon épure, afin de pouvoir tracer les intersections de mes poteaux et poinçon avec la ligne de sol et la pente des chevrons.

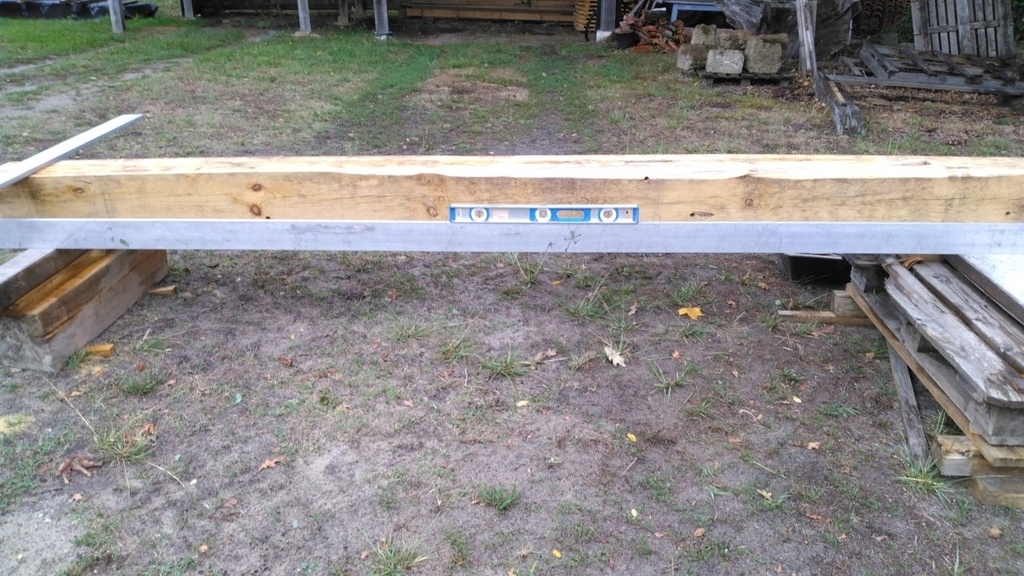

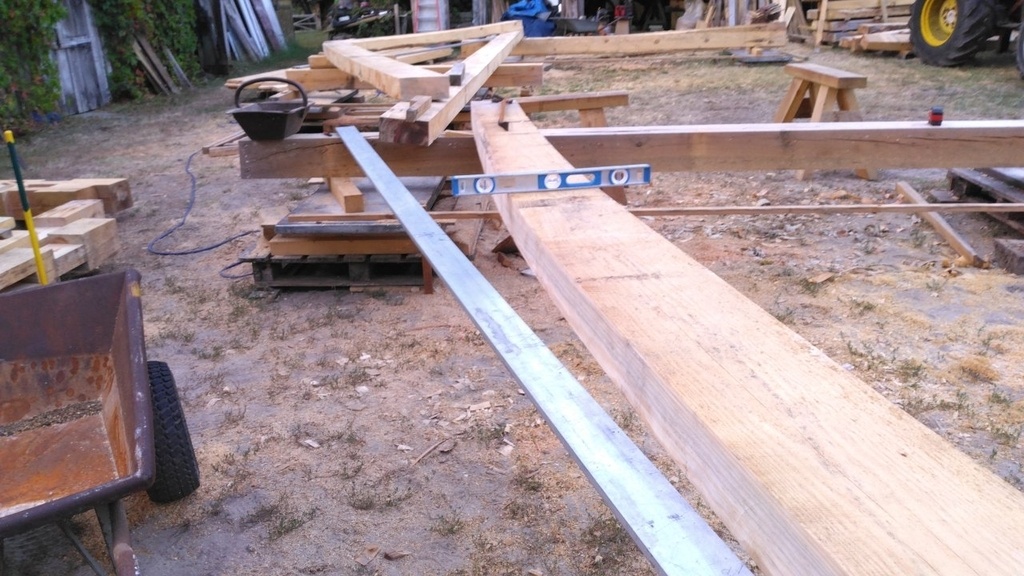

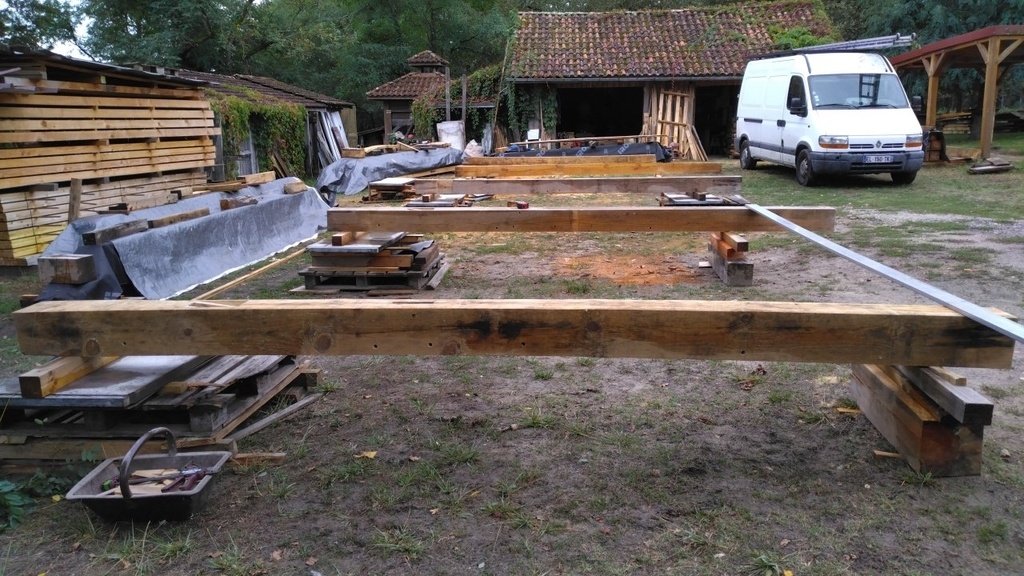

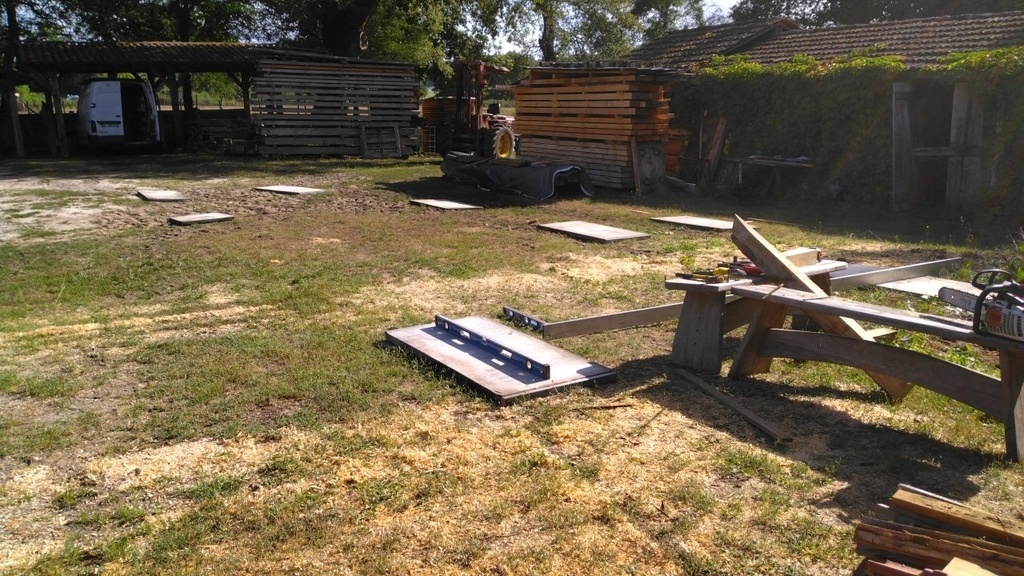

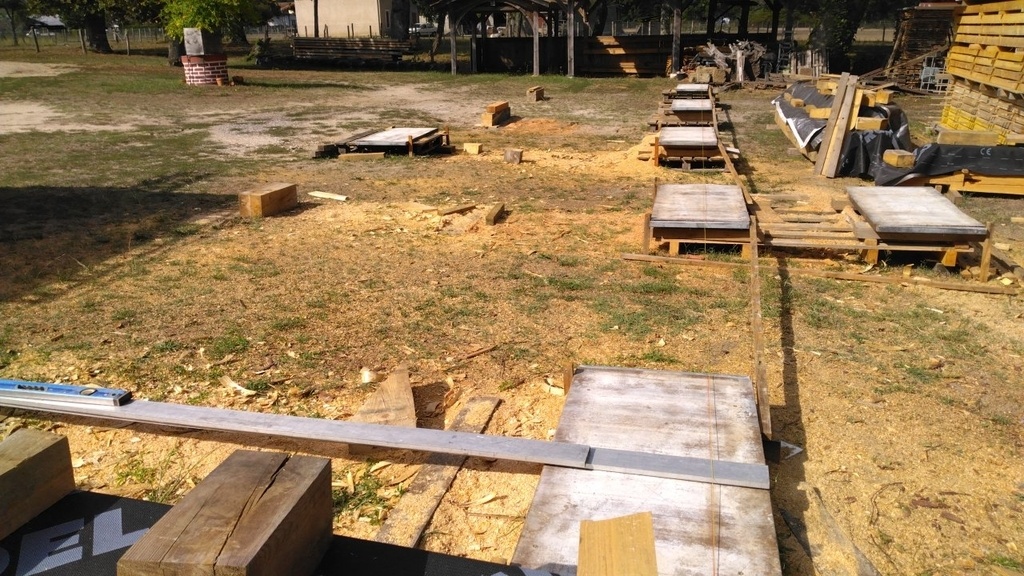

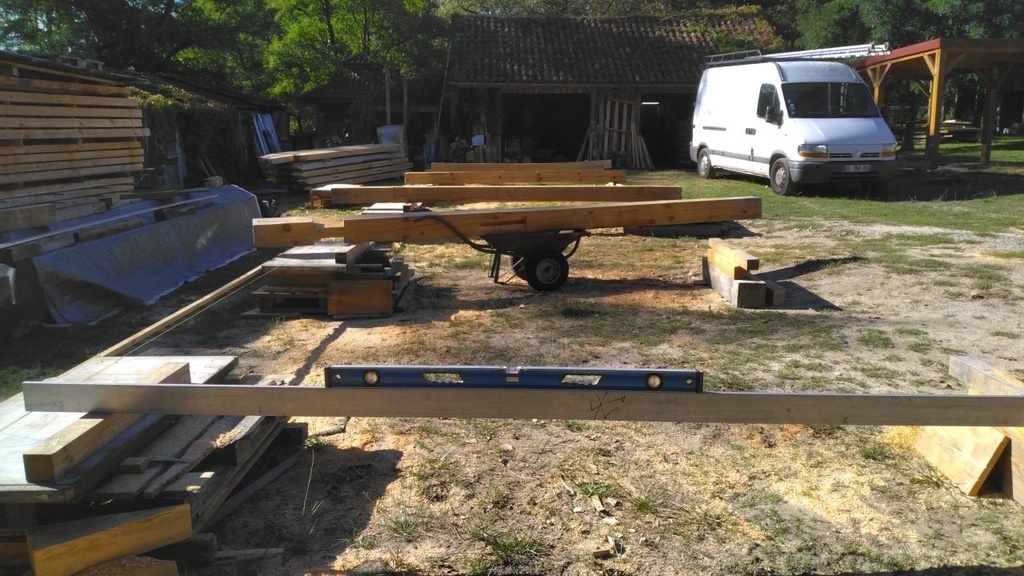

Puis mise à niveau des plateaux en commençant par le point haut du terrain, avec règle et bulle je calle les suivants à la demande, il y a 5 fermes à tailler, autant s'appliquer sur cette étape.

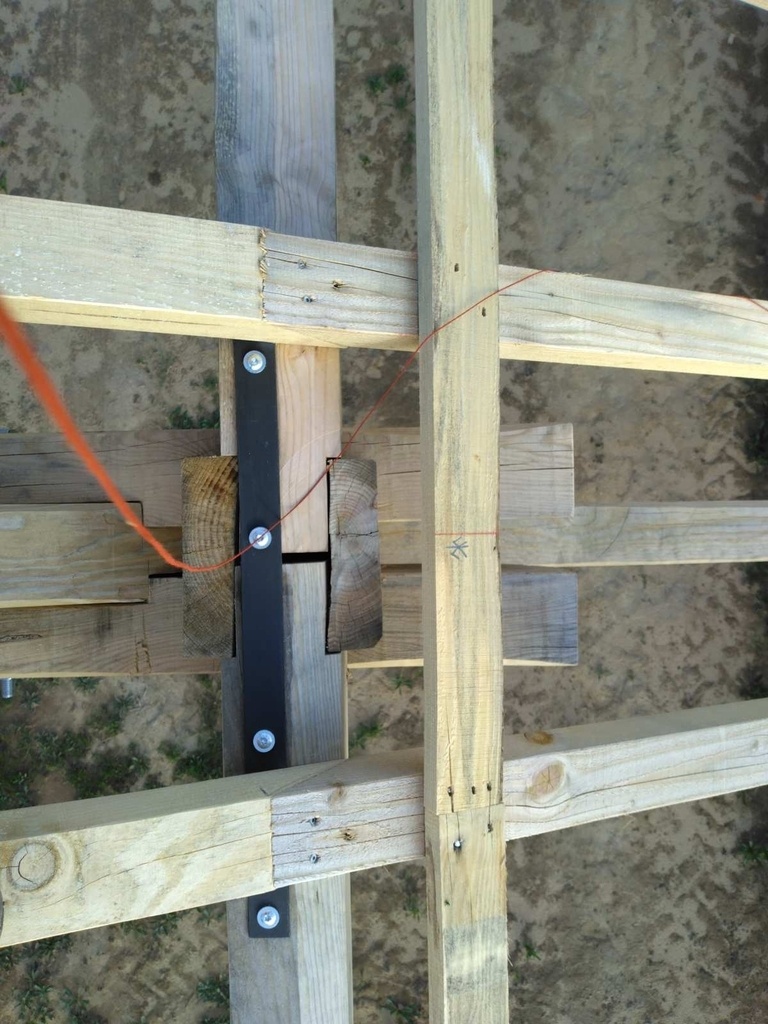

après avoir tracé, j'ai enfoncé des piquets et visser des liteaux, ce sera bloqué au moins dans le sens de la hauteur.

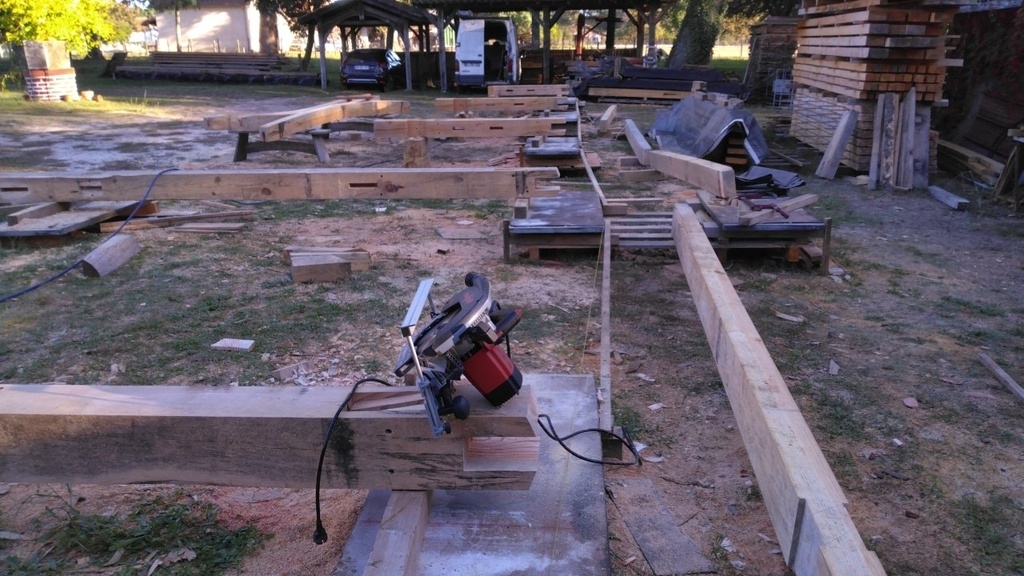

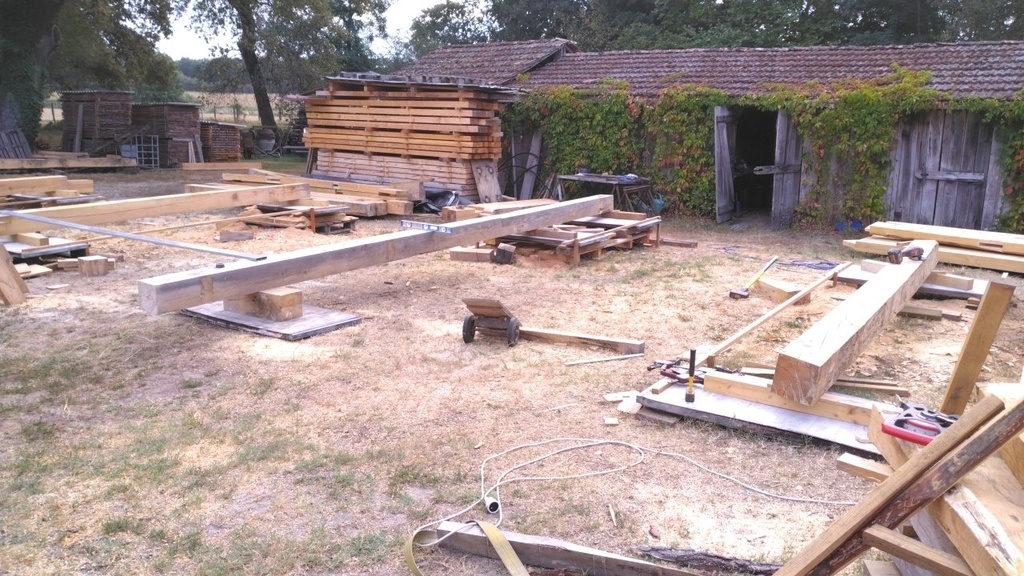

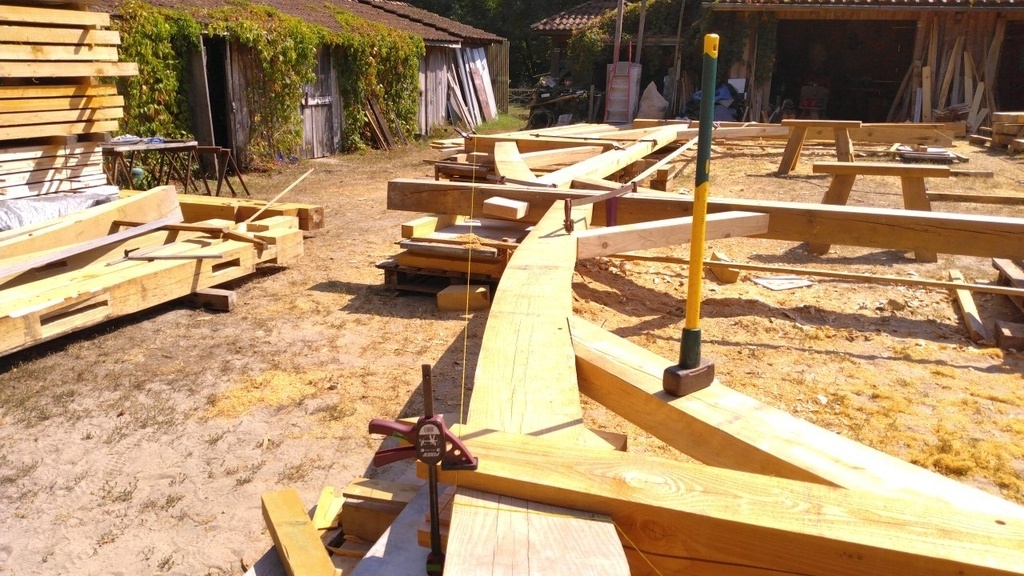

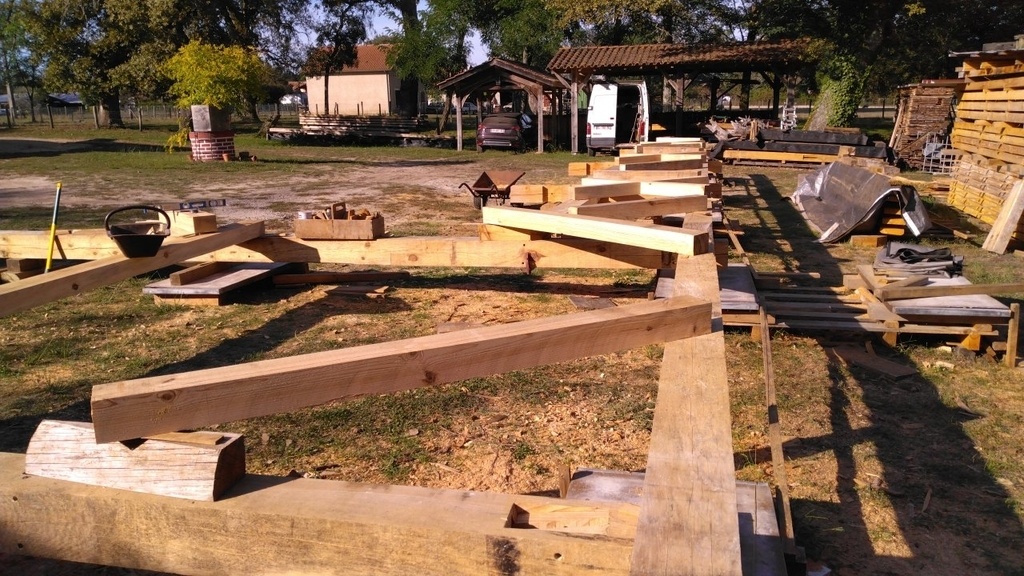

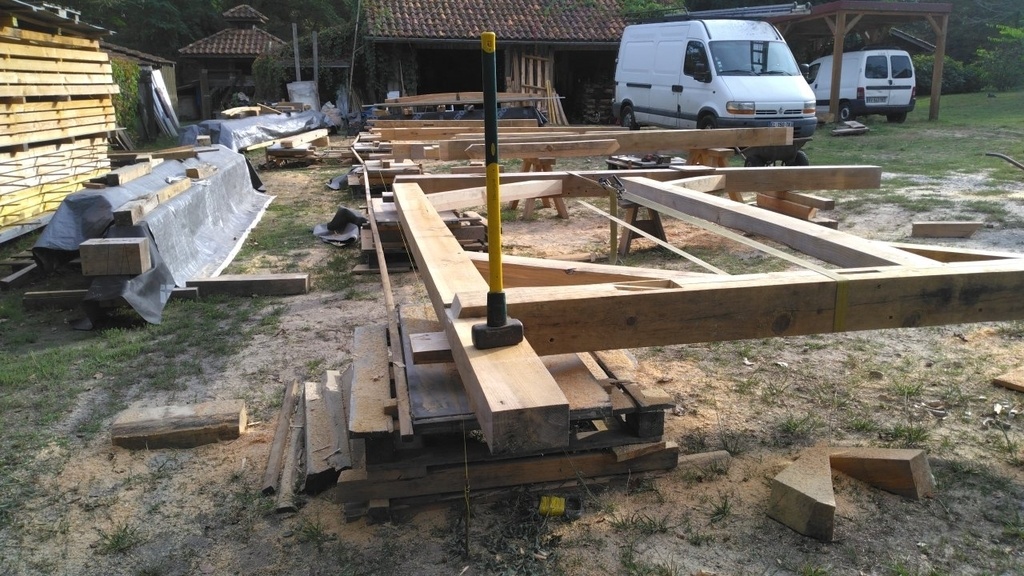

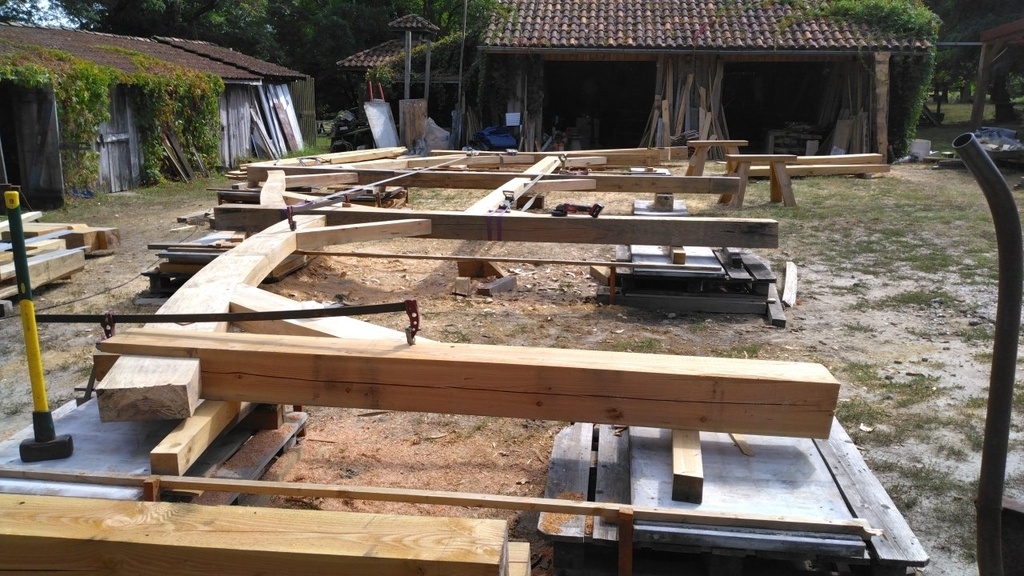

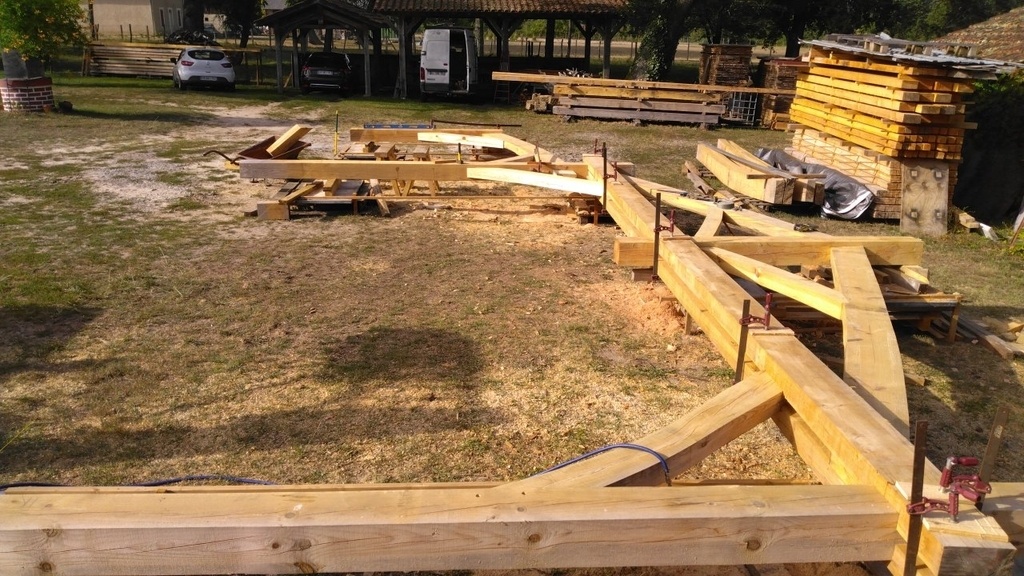

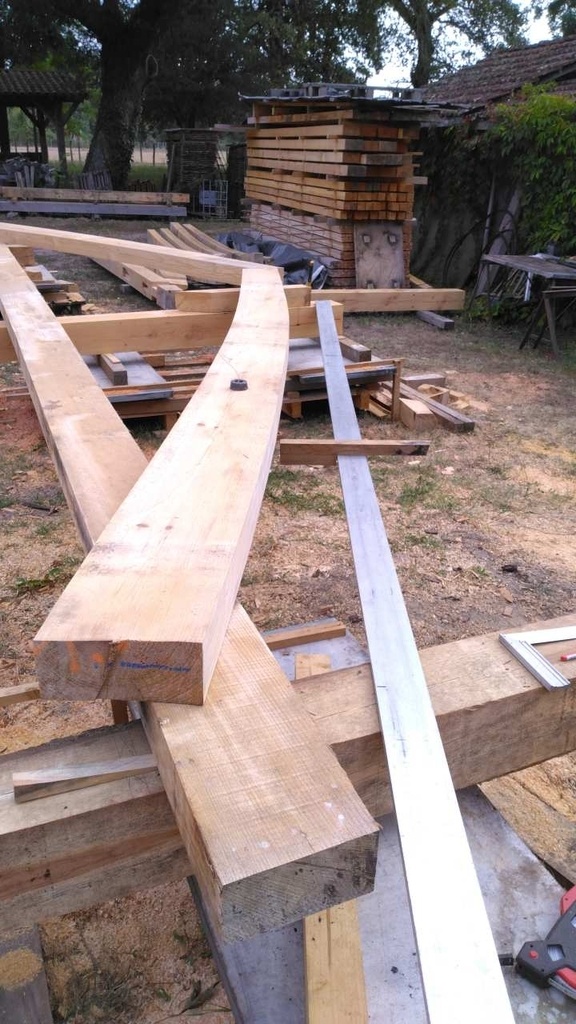

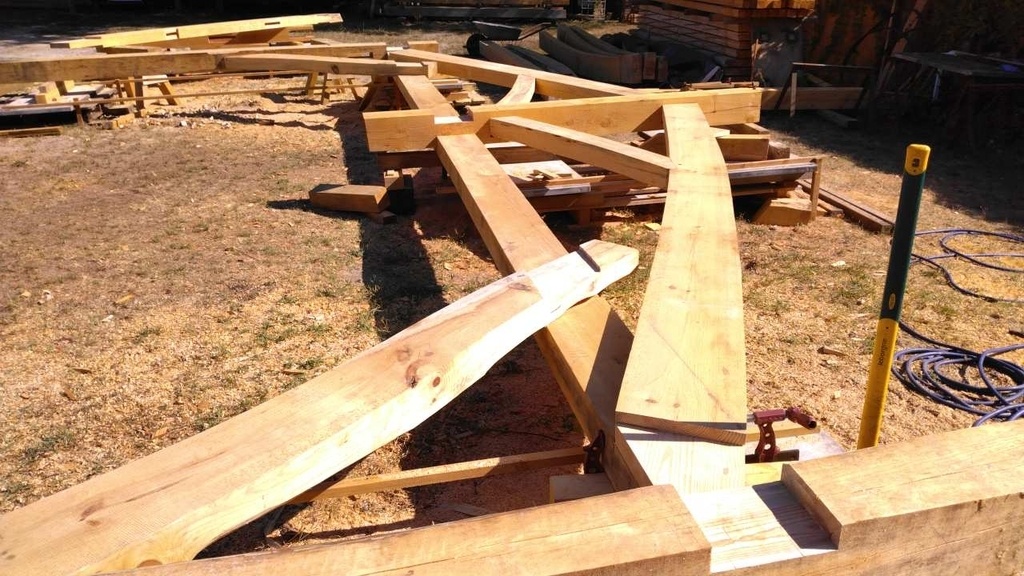

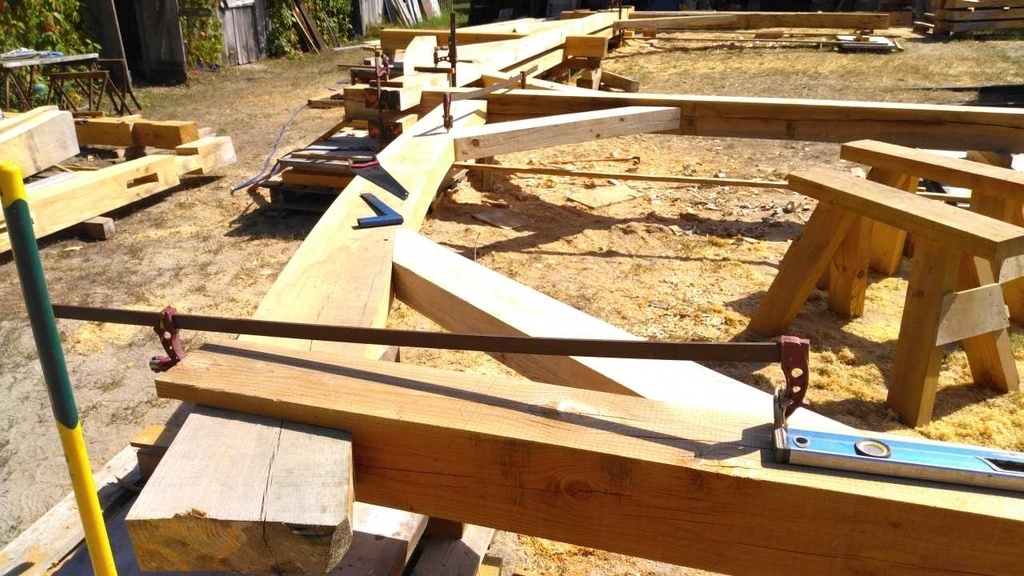

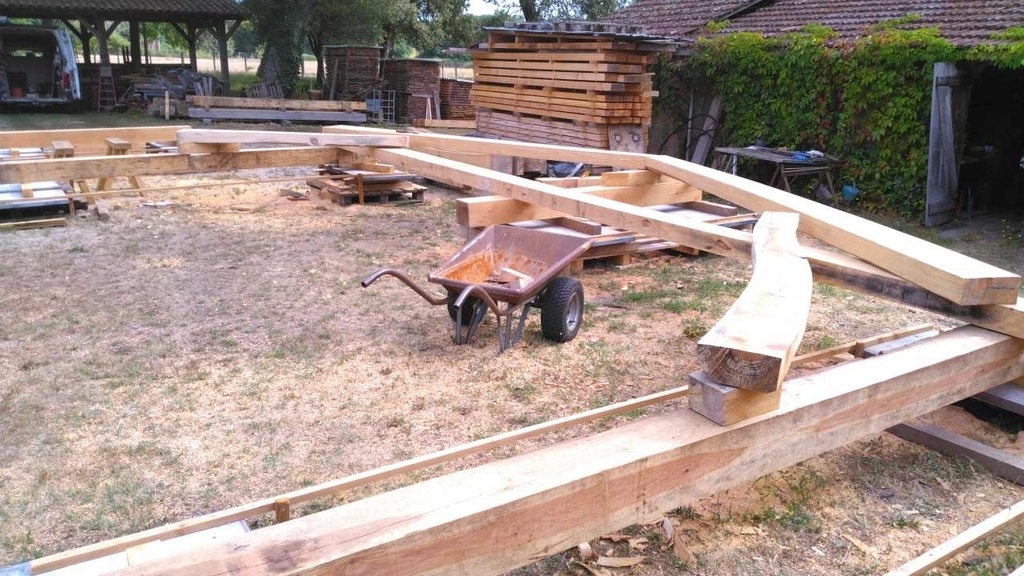

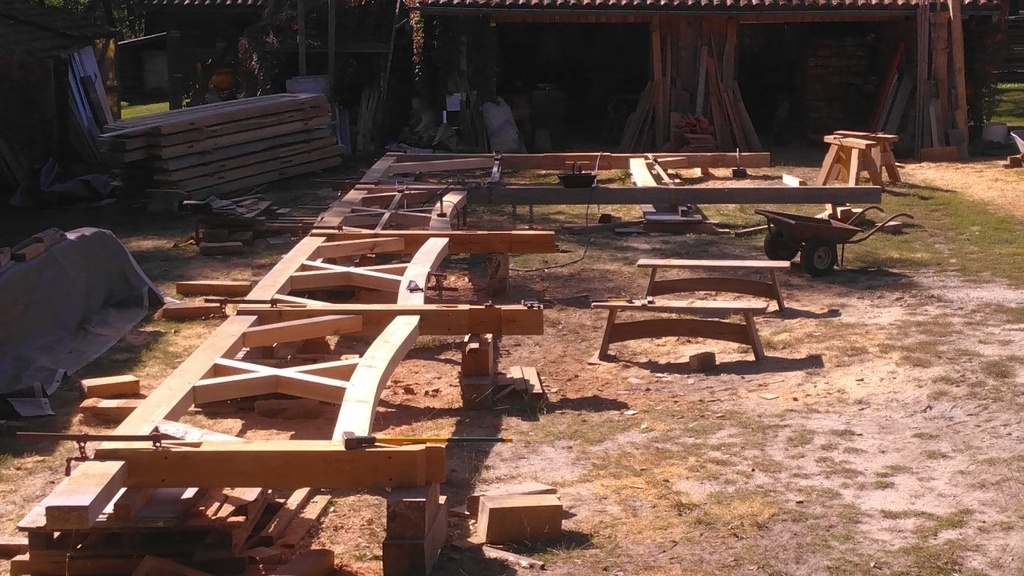

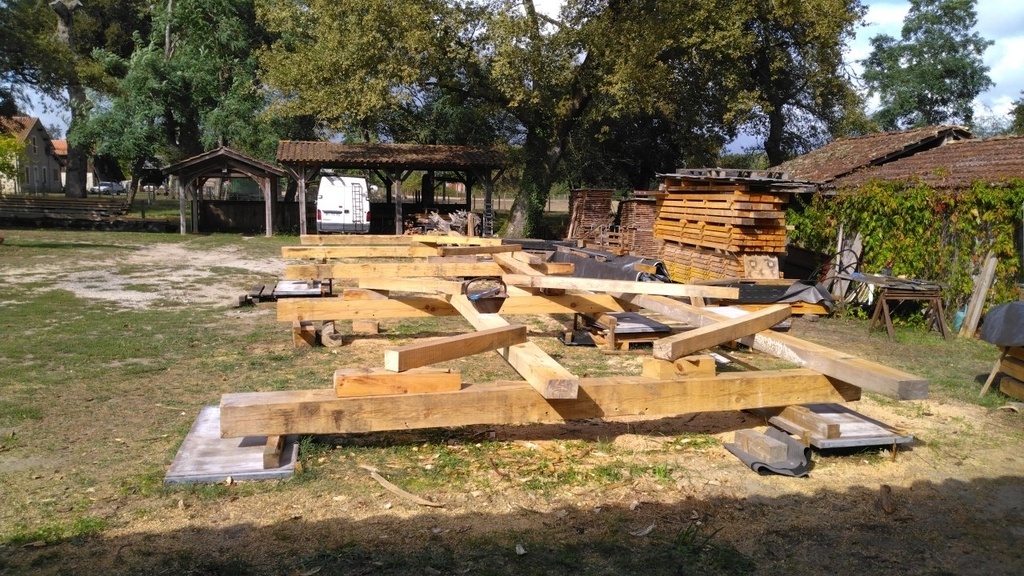

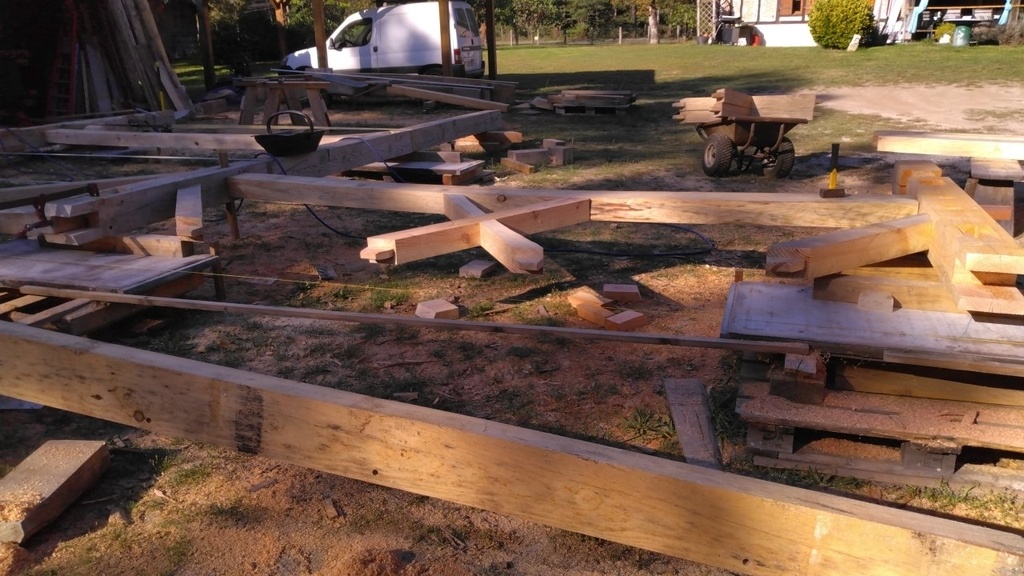

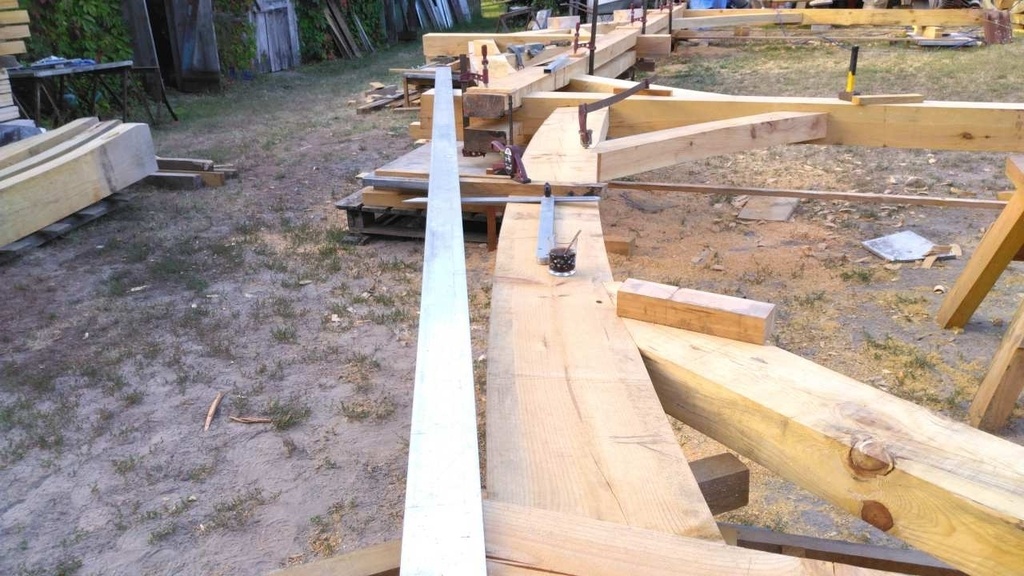

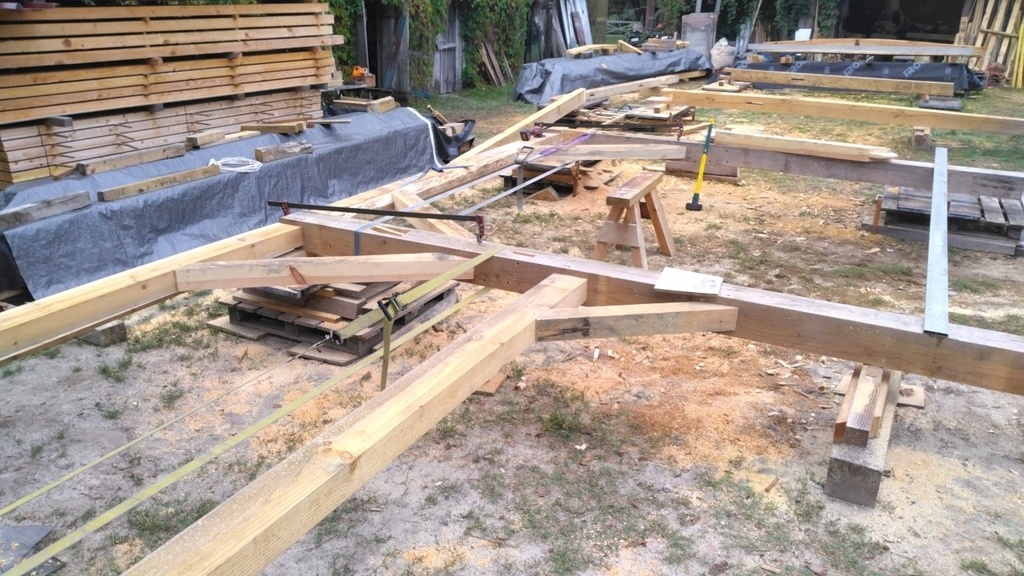

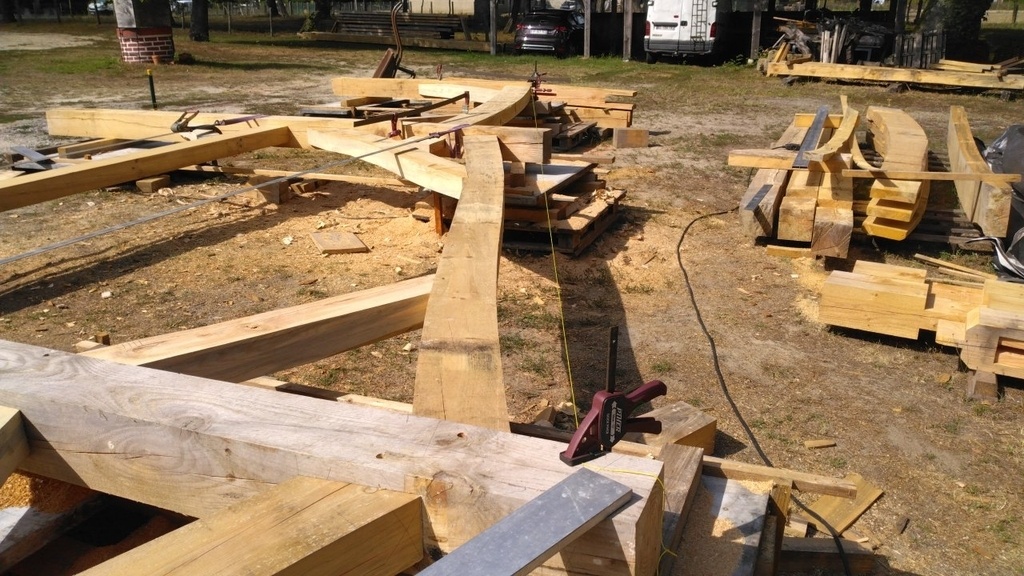

Mise sur ligne des poteaux, je remonte le dessous de chevrons, trace la retombée de la panne sablière et place l'entrait en dessous.

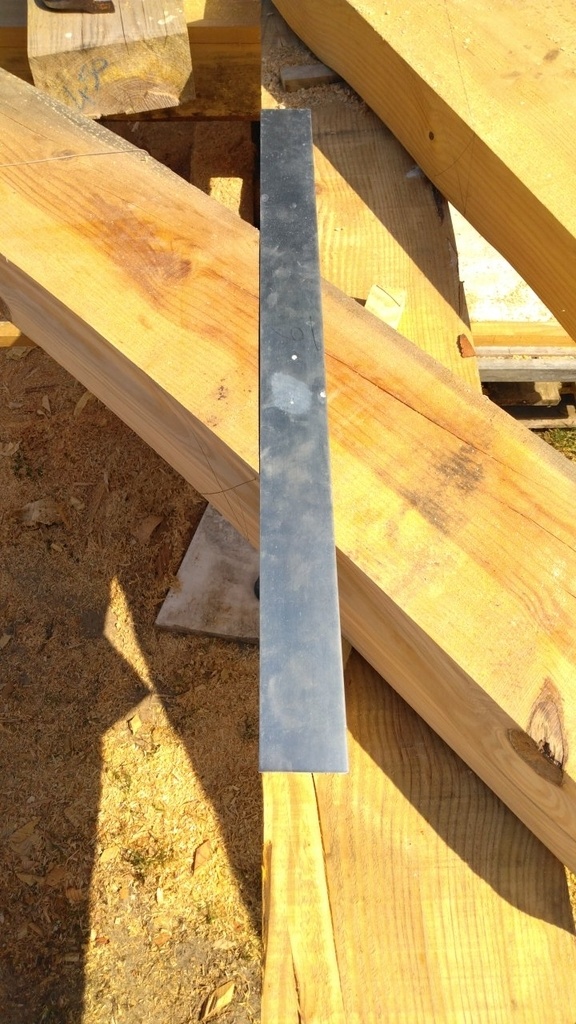

J'ai marqué les entraxes des pannes faitières, intermédiaires et sablières sur une règle de maçon, je m'en sert pour positionner les arbalétriers, de manière à entailler légèrement aux passage des 2 pannes intermédiaires.
Avant de placer les liens j'y met un coup de rabot à semelle cintrable, seulement sur les creux que j'ai déligné à la tronçonneuse.

Je recouvre avec la seconde moise, puis je place l'arbalétrier de l'appentis, en fonction de l'unique panne intermédiaire posée d'aplomb.
Les pièce sont immobilisées de niveau en longueur et en travers à l'aide de coins, j'essaie de placer la plumée de devers au centre sur les arbalétriers ( j'ai choisis les moins gauches à cause des moises ).
Par contre sur les poteaux je l'ai positionnée assez haut, entre les moises et la jambe de force, afin de me faciliter les entailles poteaux/entraits, en contrepartie les pieds de poteaux seront très vrillés, mais bon on verra plus tard lors de l'ossature du bardage.

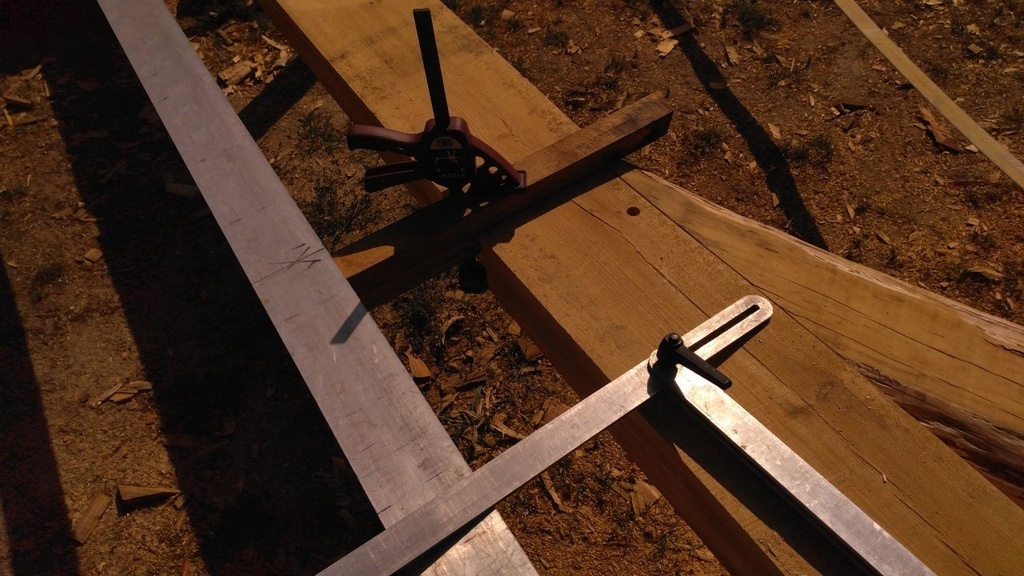

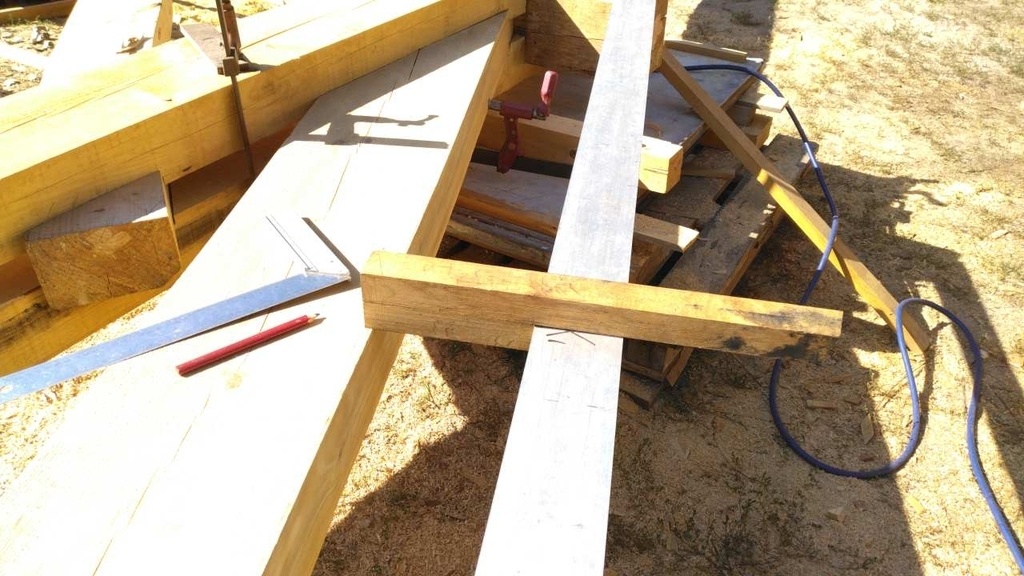

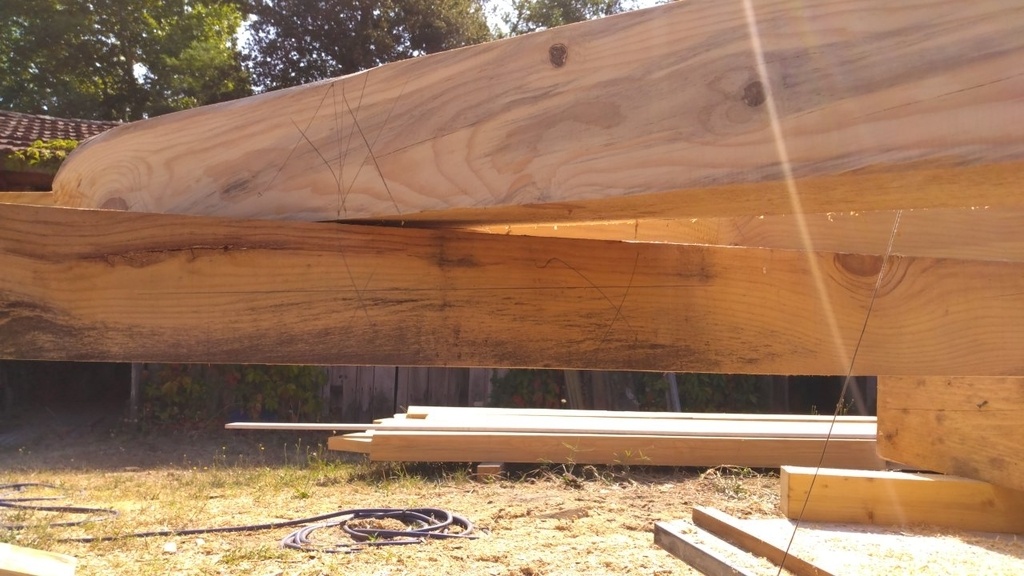

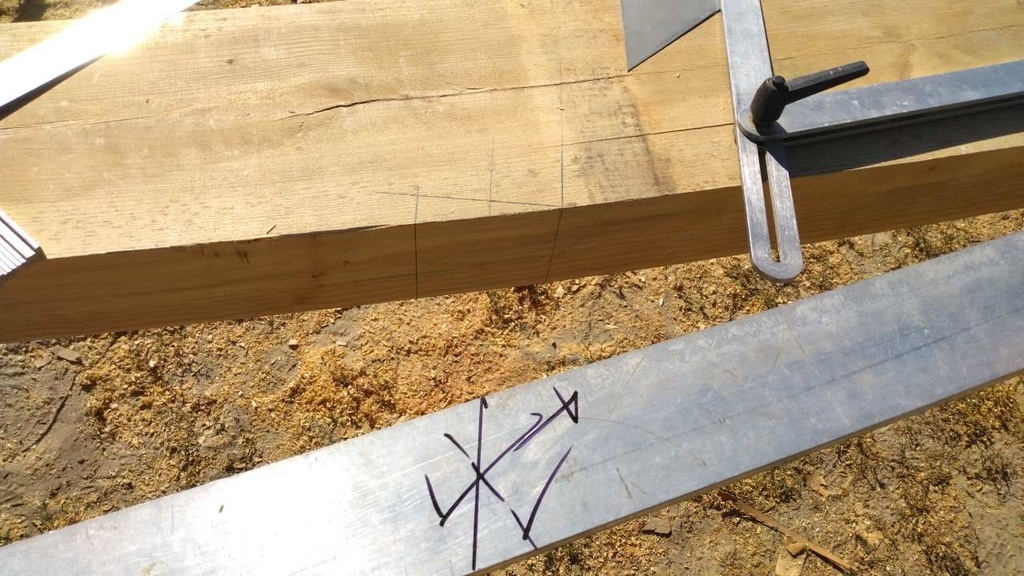

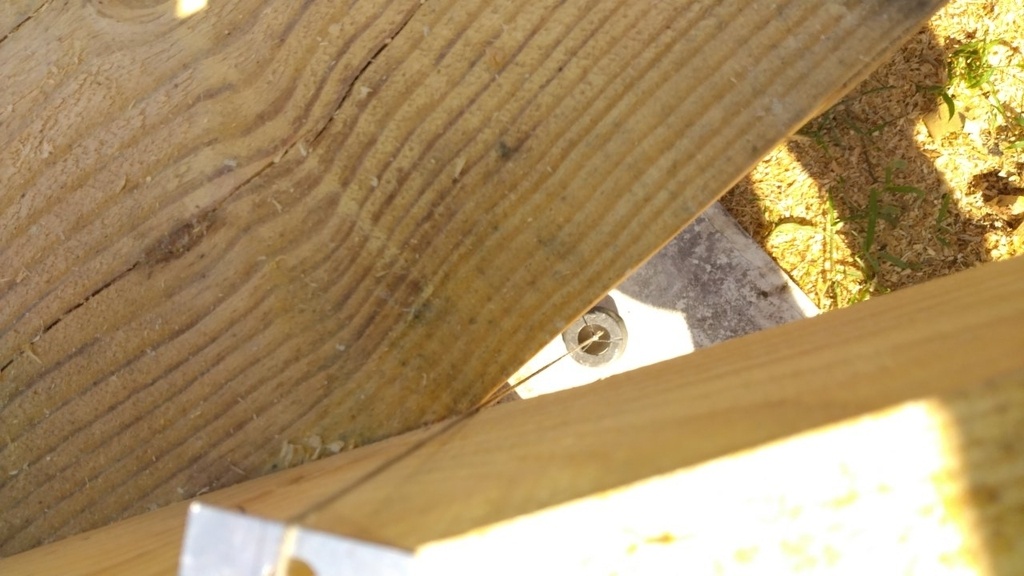

Une fois tout en place je m'attaque au piquage des pièces.

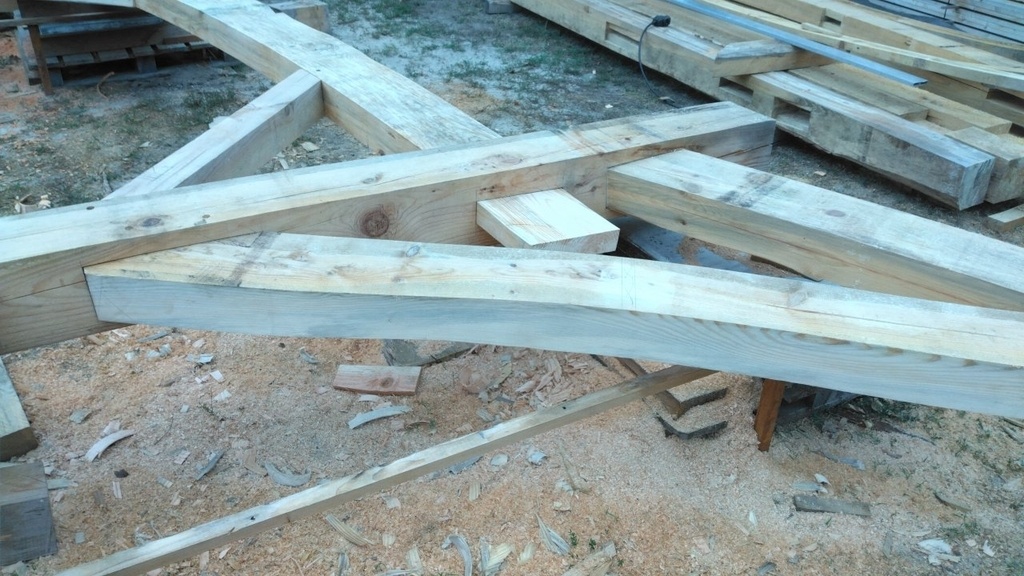

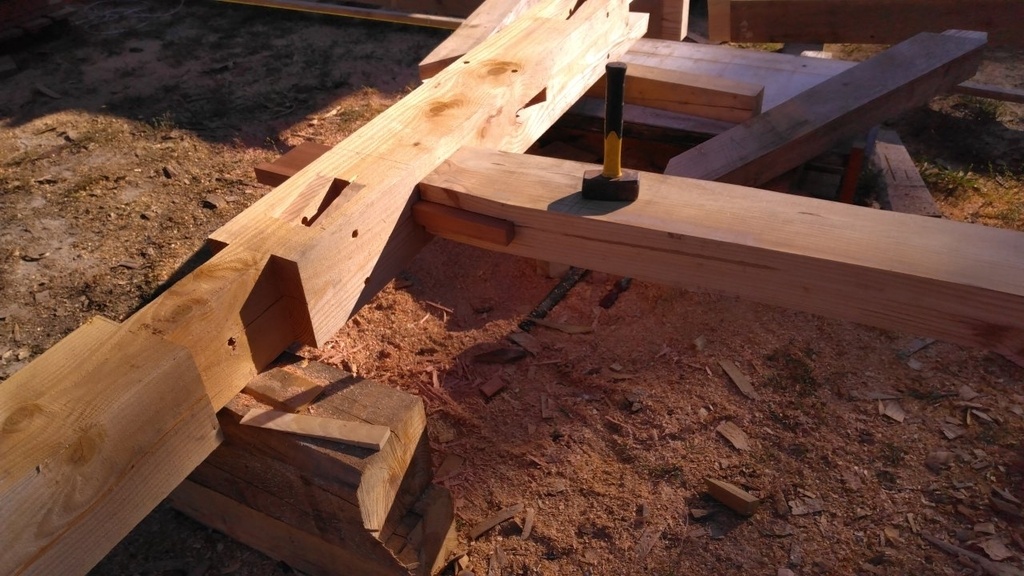

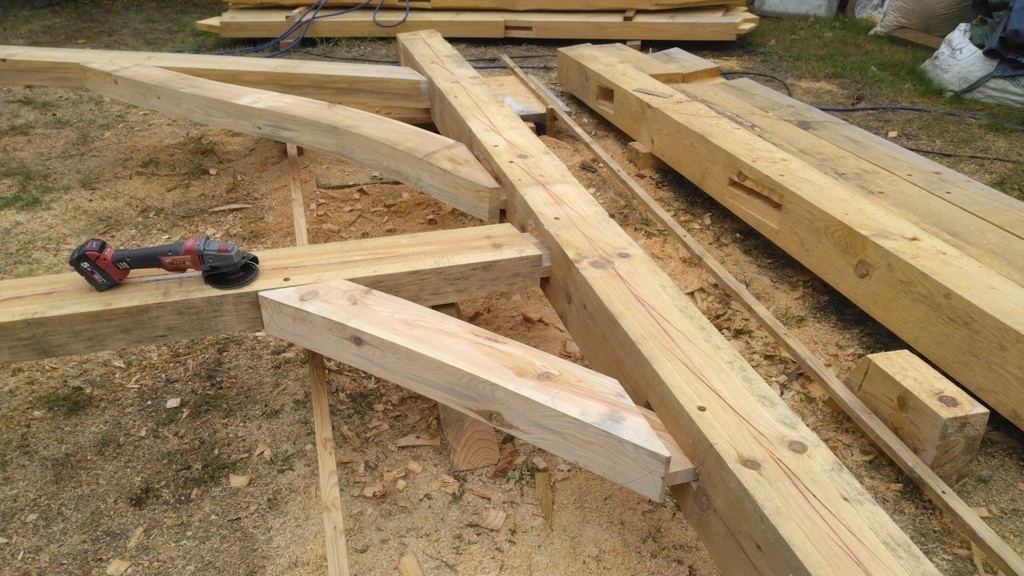

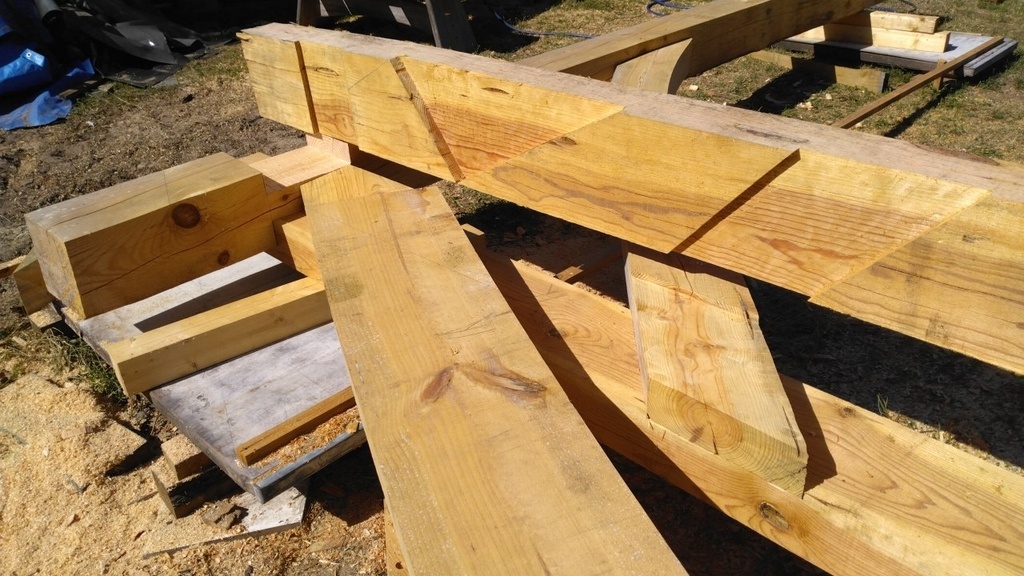

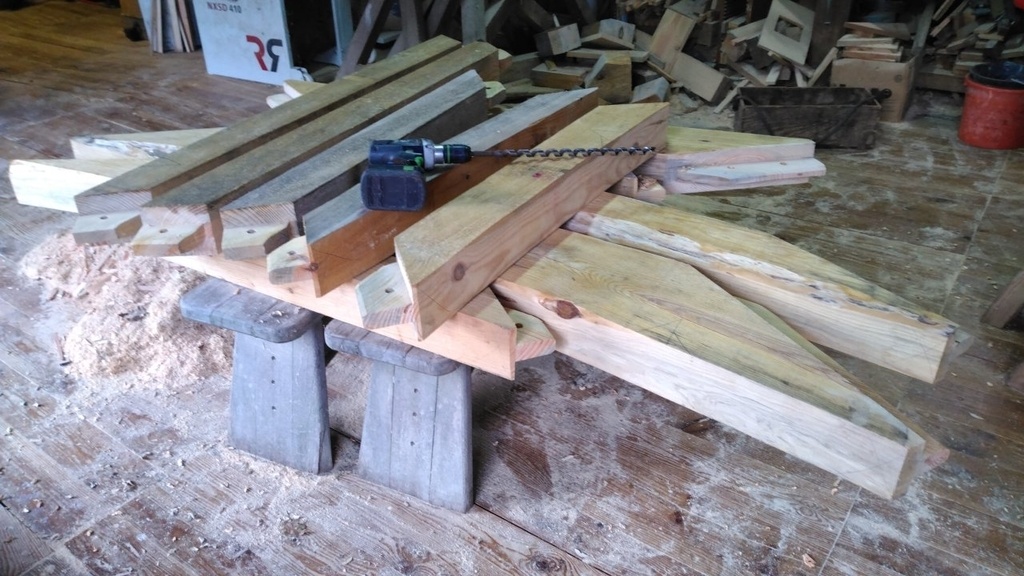

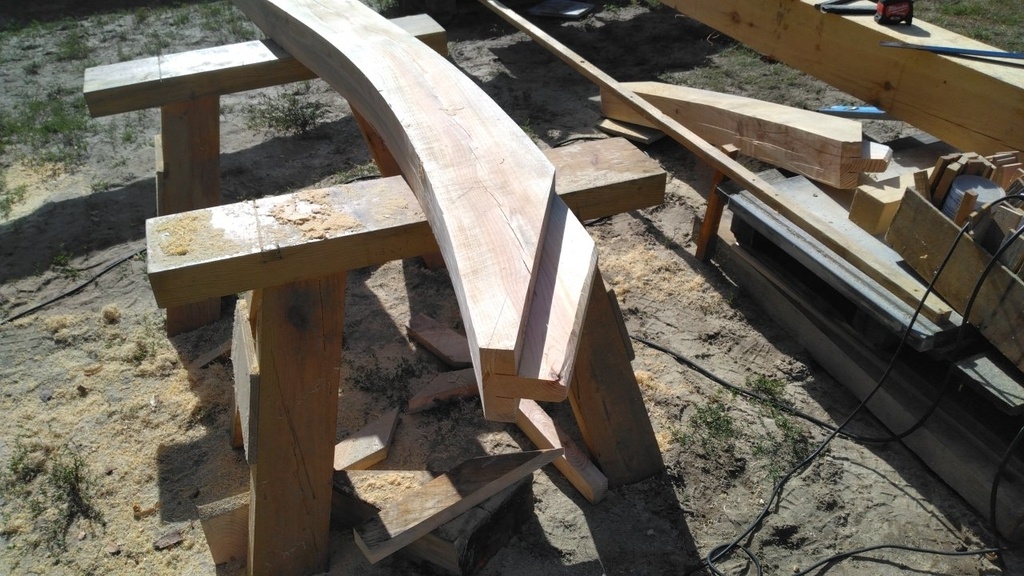

Je commence la taille par les liens, embrevés dans les poteaux ainsi que dans les arbas, ça m'évite d'avoir des arasements cintrés.

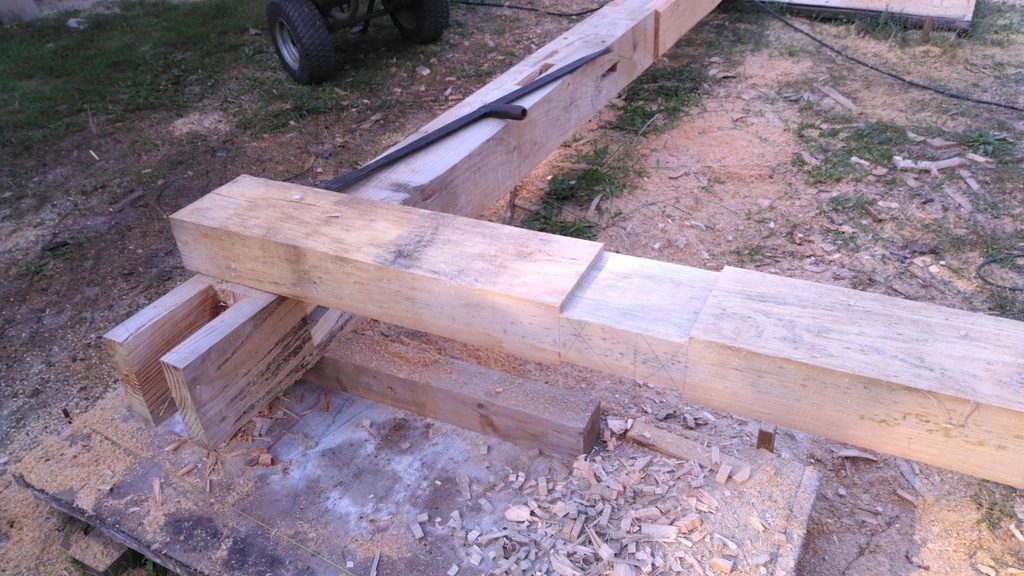

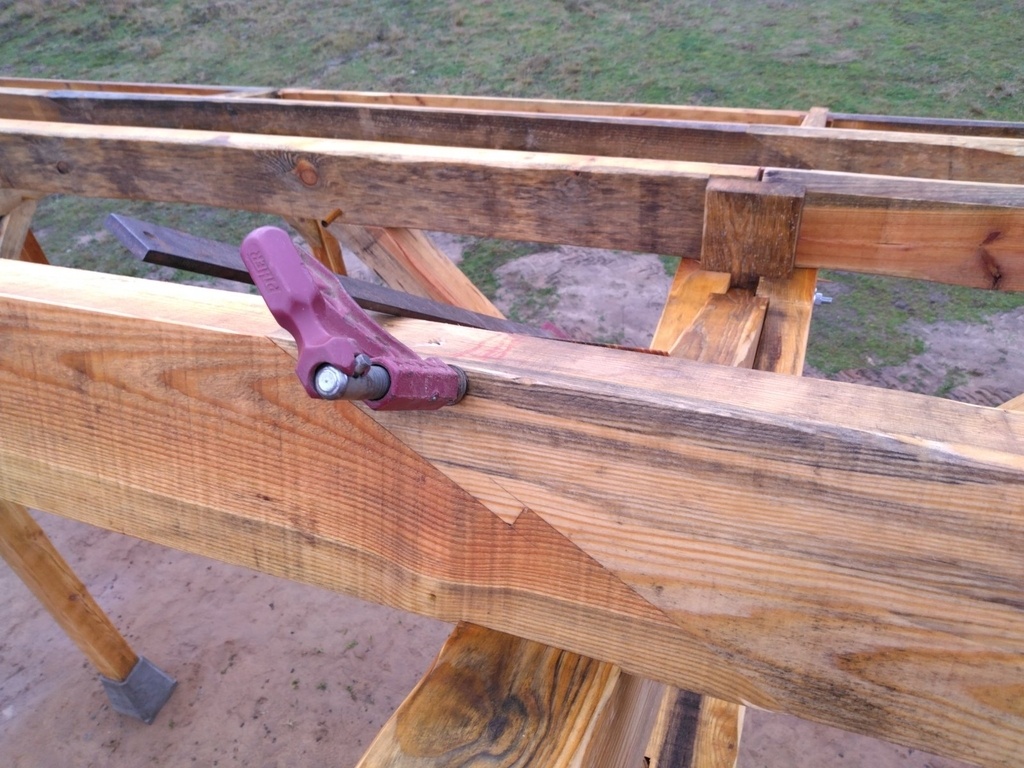

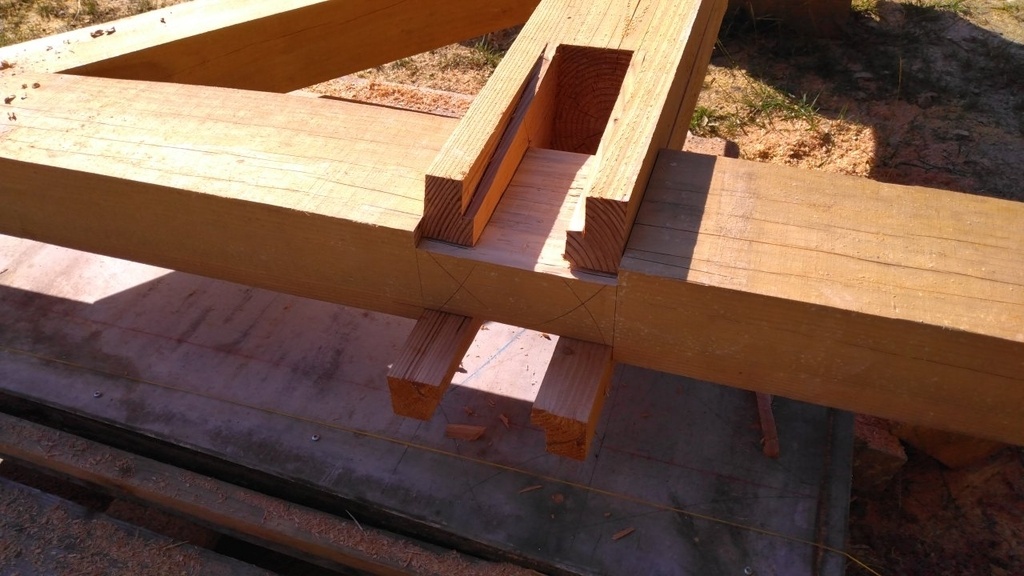

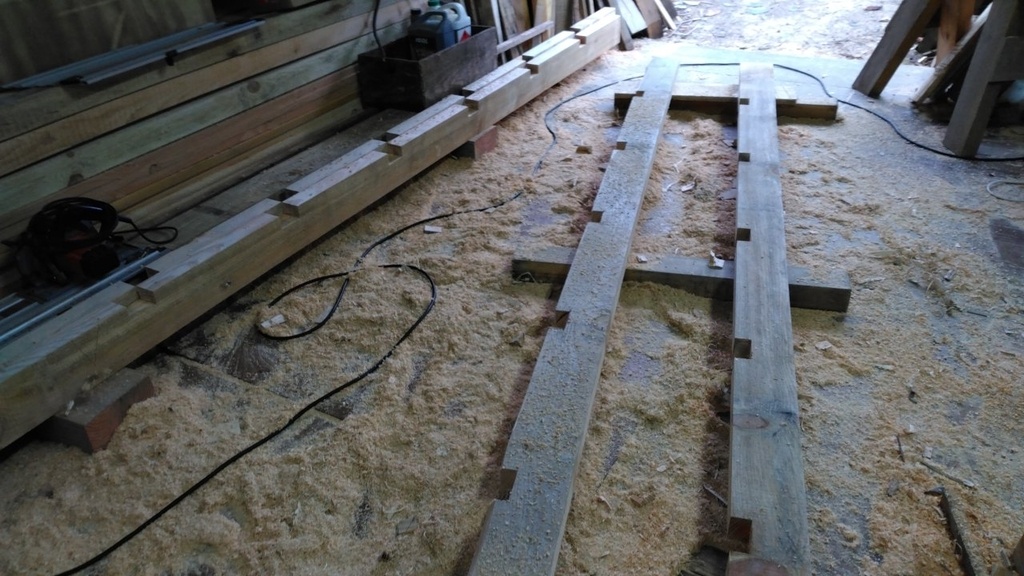

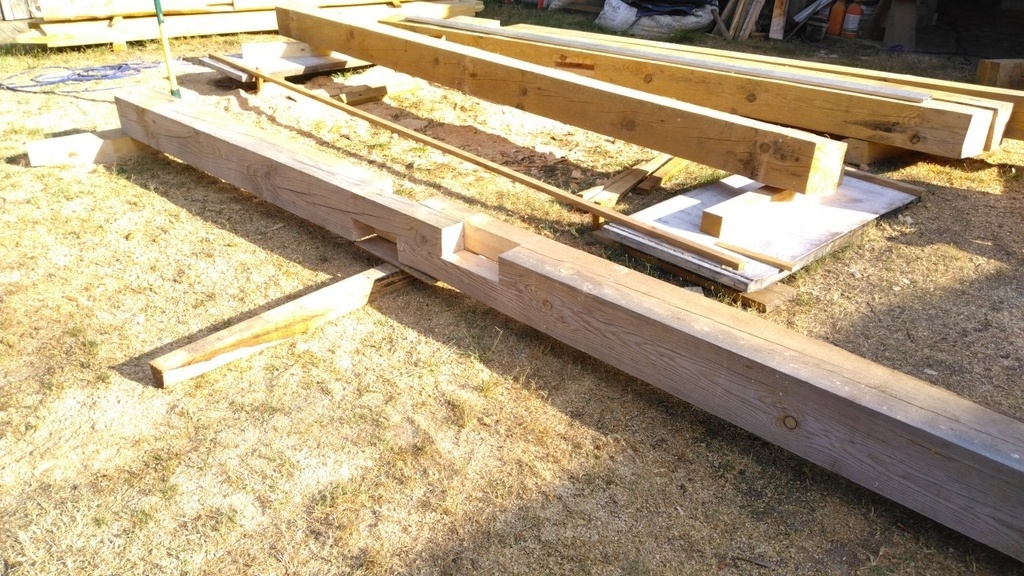

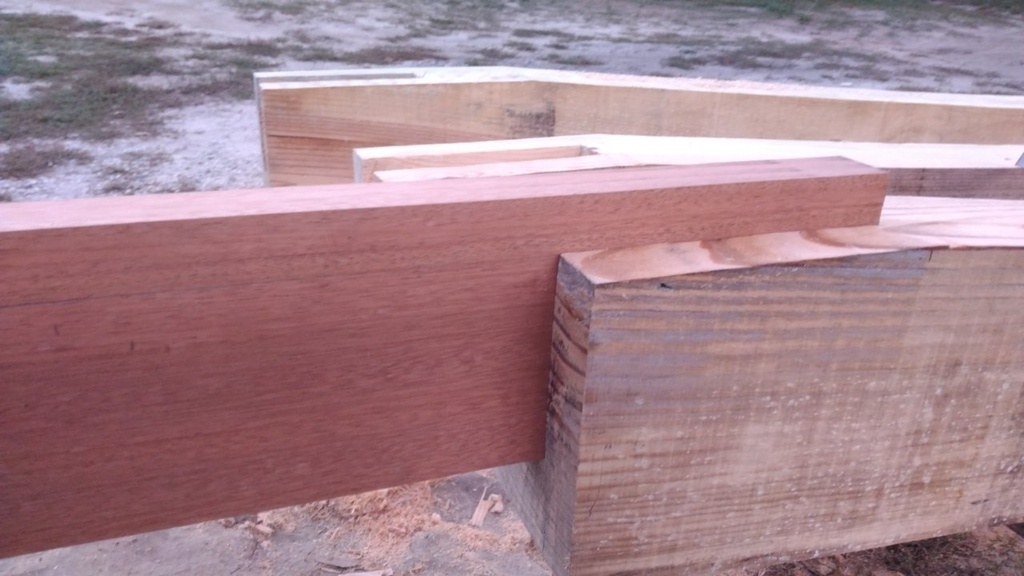

Les moises sont entaillées de 15 mm aux passages des poteaux et liens, 30 mm aux pieds d'arbalétriers.
En théorie ce décalage me permet d'augmenter le talon d'entrait, avec un plan de cisaillement de 60 cm.
En réalité si le fil n'est pas droit, la poussée d'arba peut très bien fendre la petite partie de 20 cm jusqu'au poteau. Ca me semble quand même assez costaud, si j'ai un doute rien n'empêche d'y rajouter un boulon.

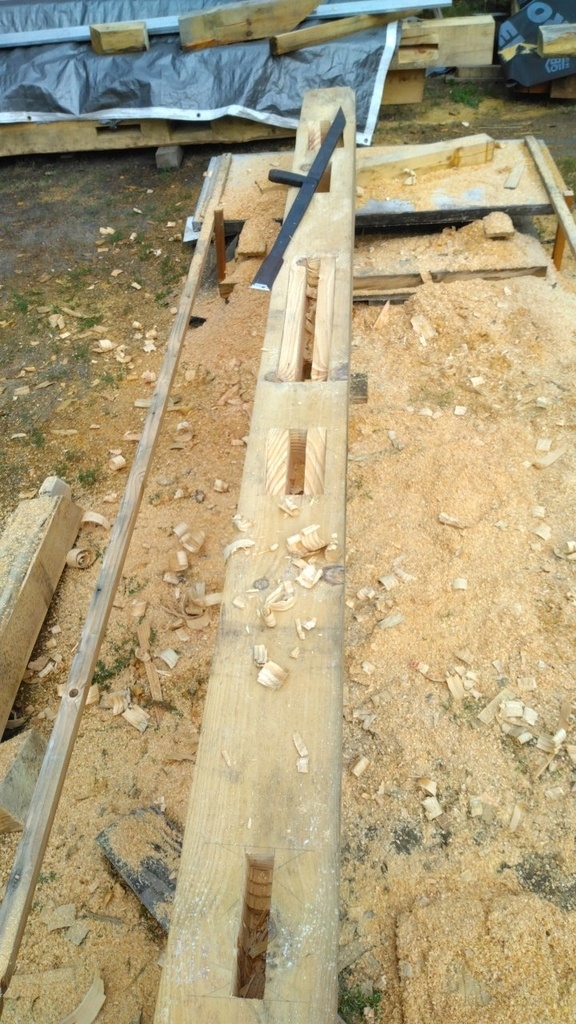

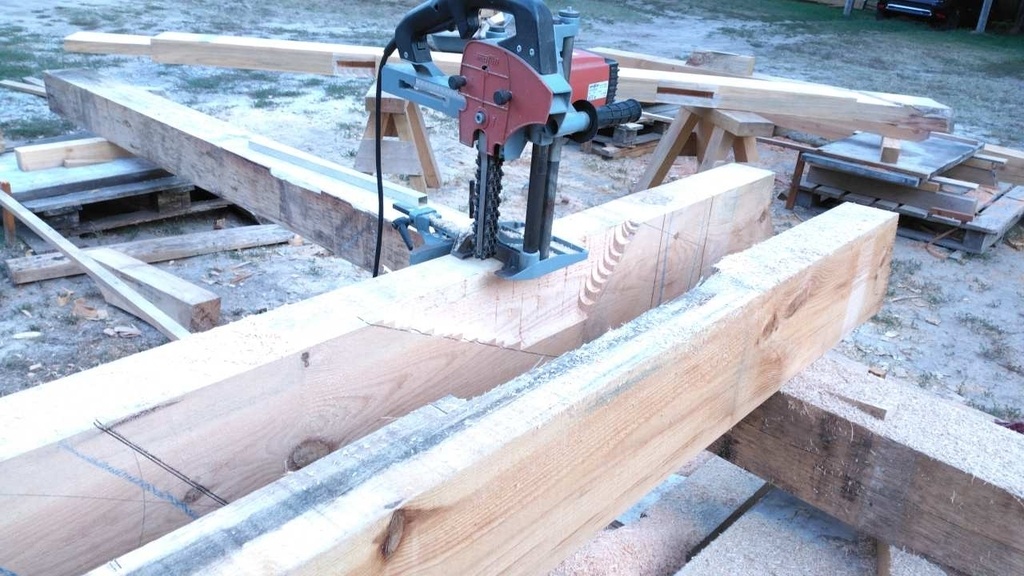

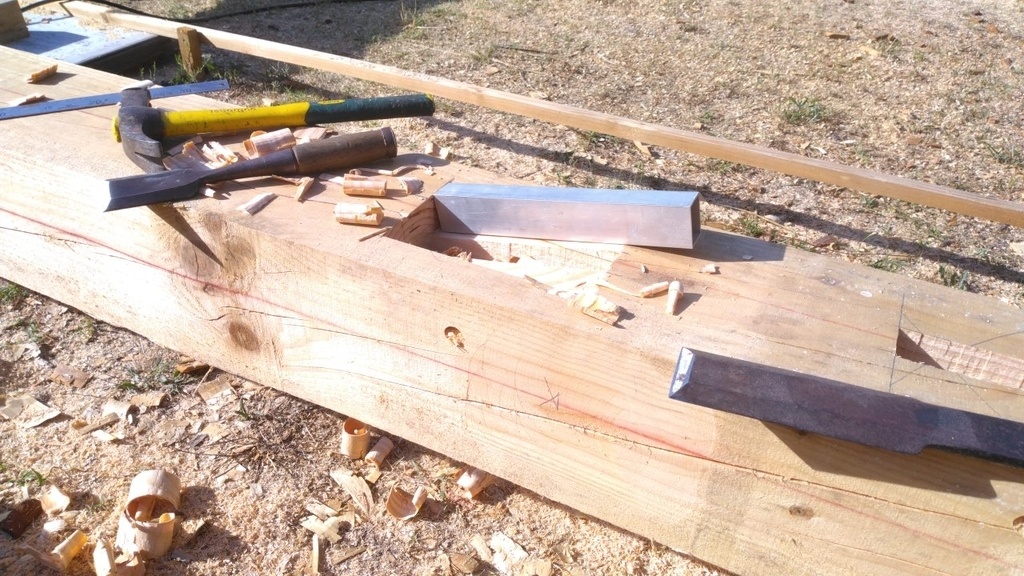

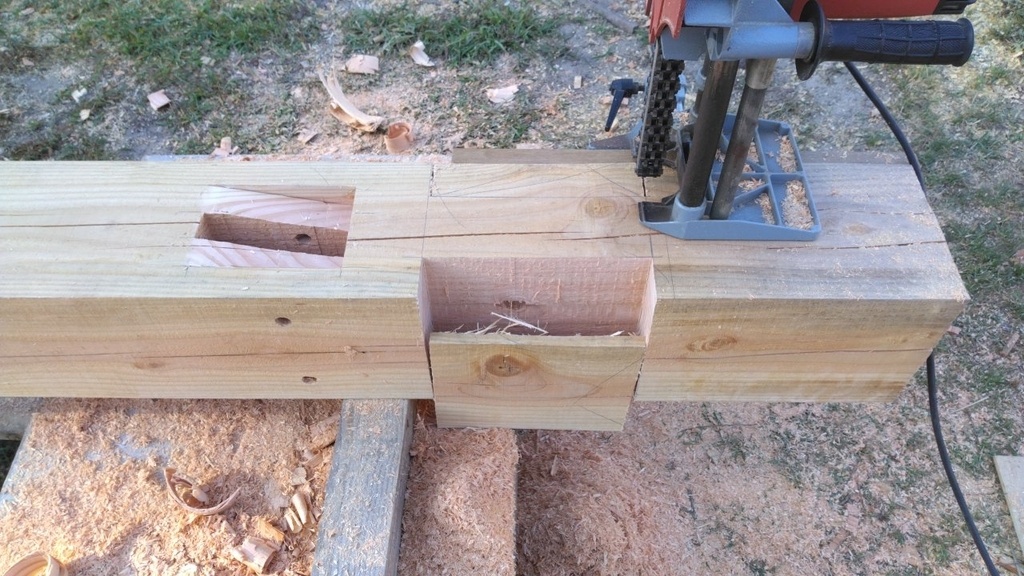

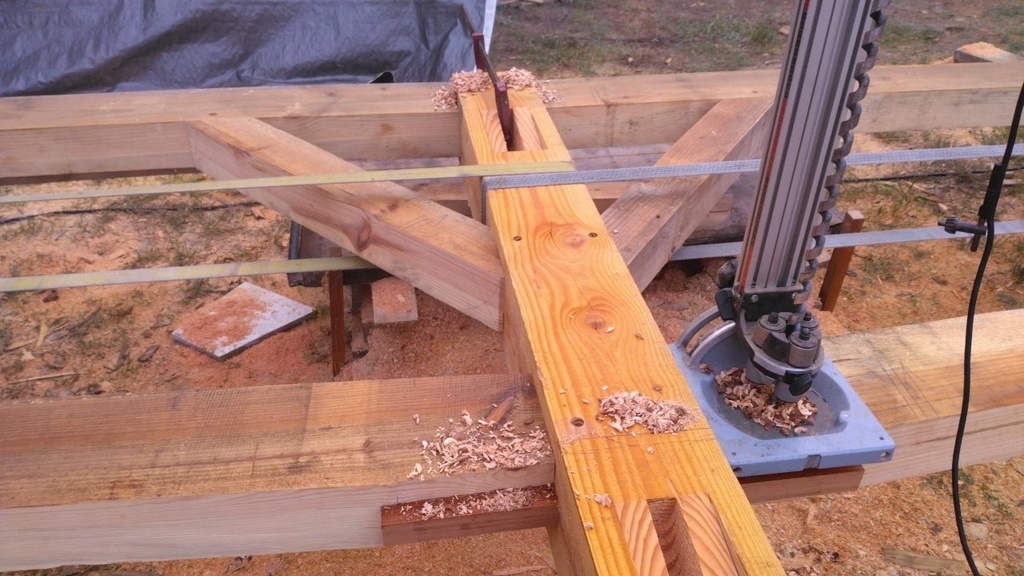

Dégrossissage des entailles à la mortaiseuse, un coup de ciseau pour les bords, nettoyage à la défonceuse.

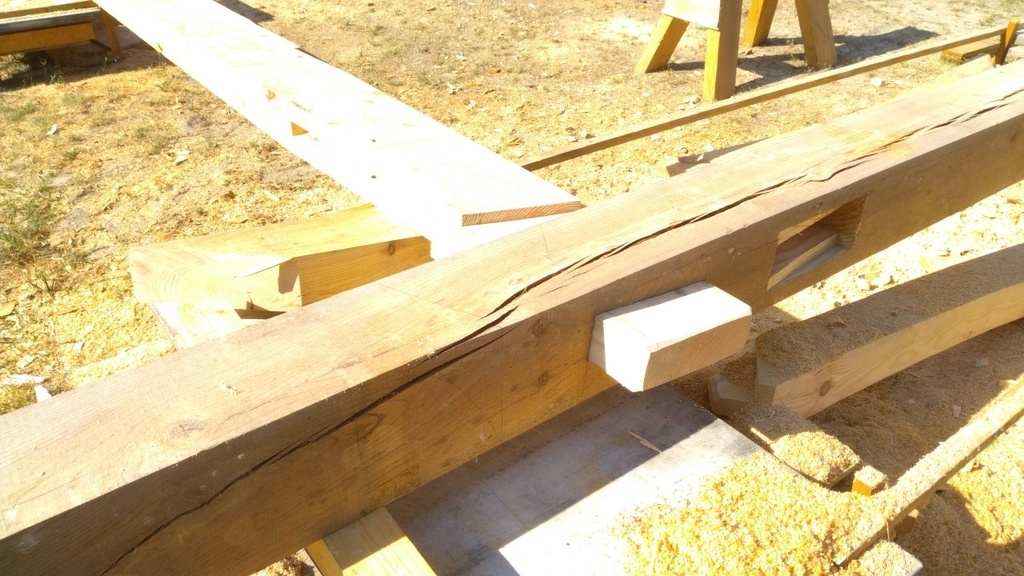

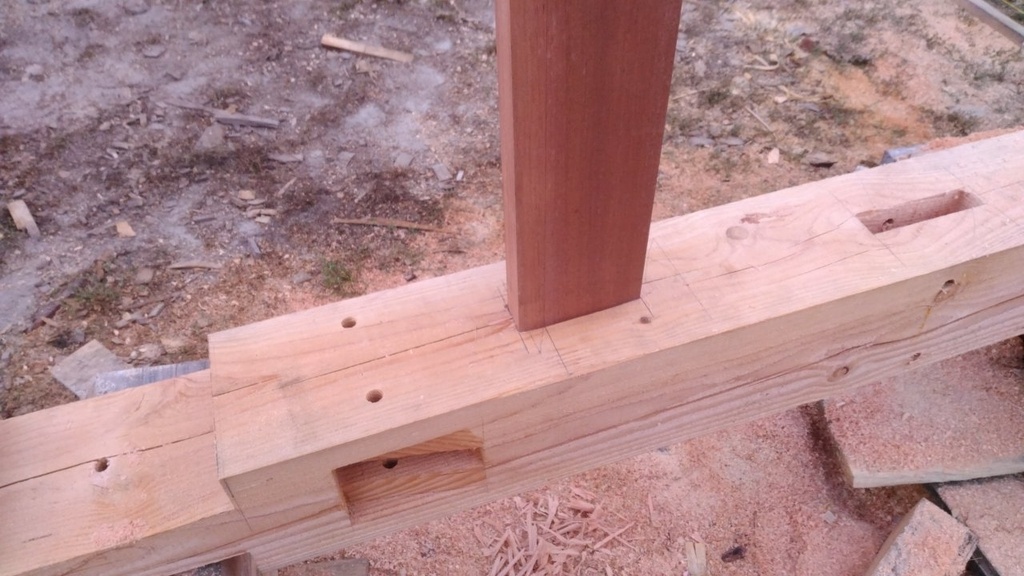

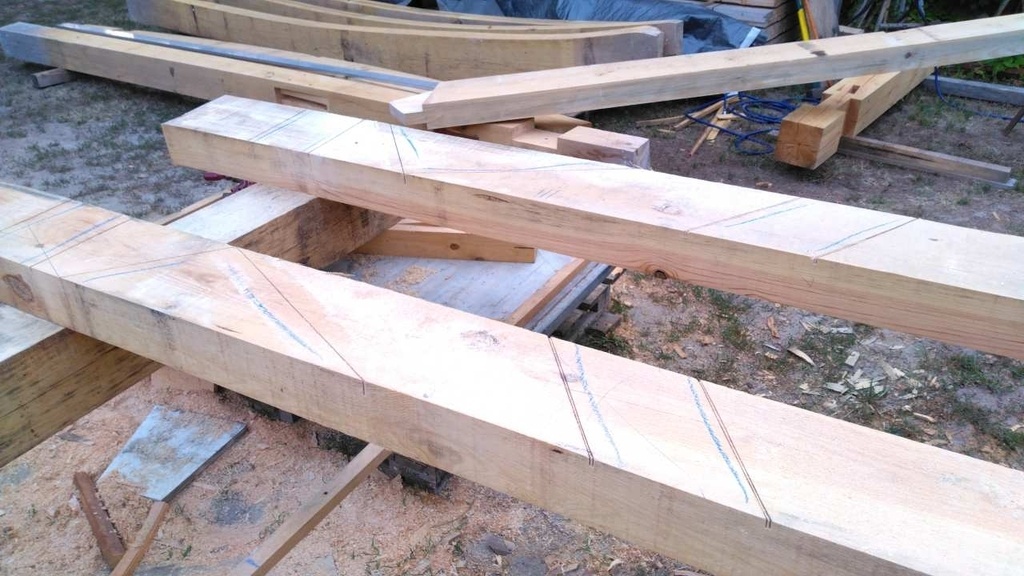

Les tenons passants sont tracés dessus/dessous/par bout, reste à suivre le trait à la circulaire.

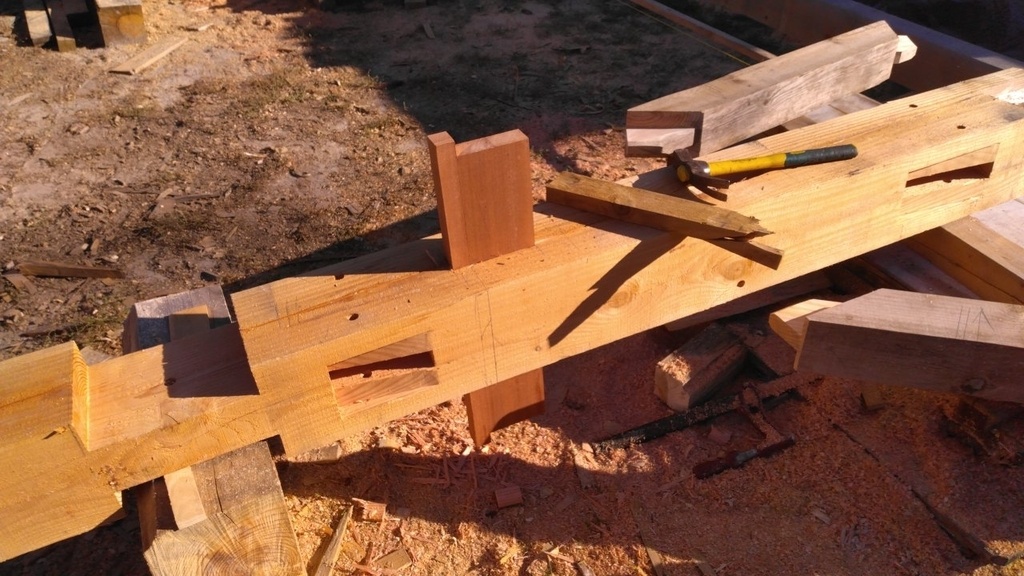

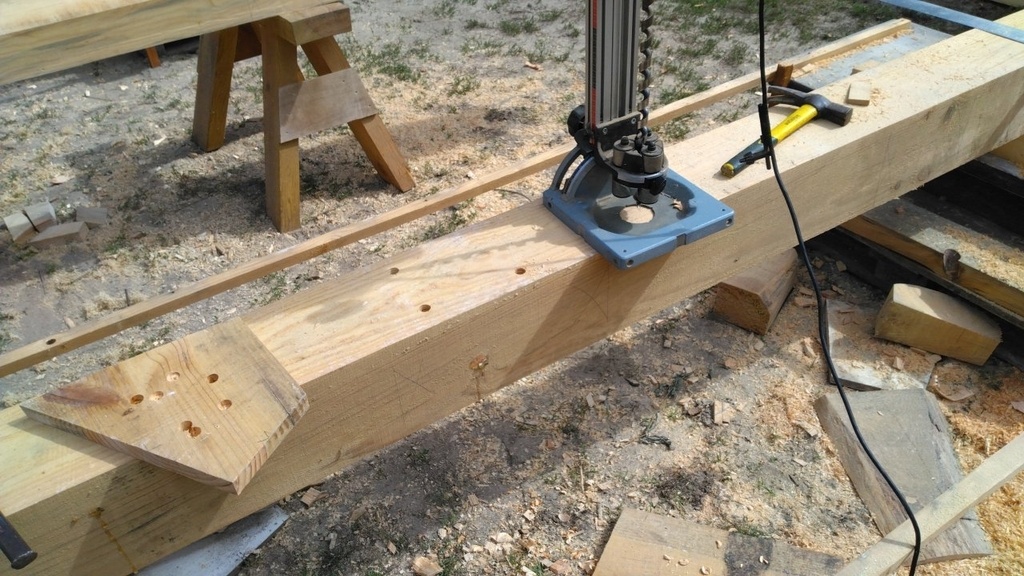

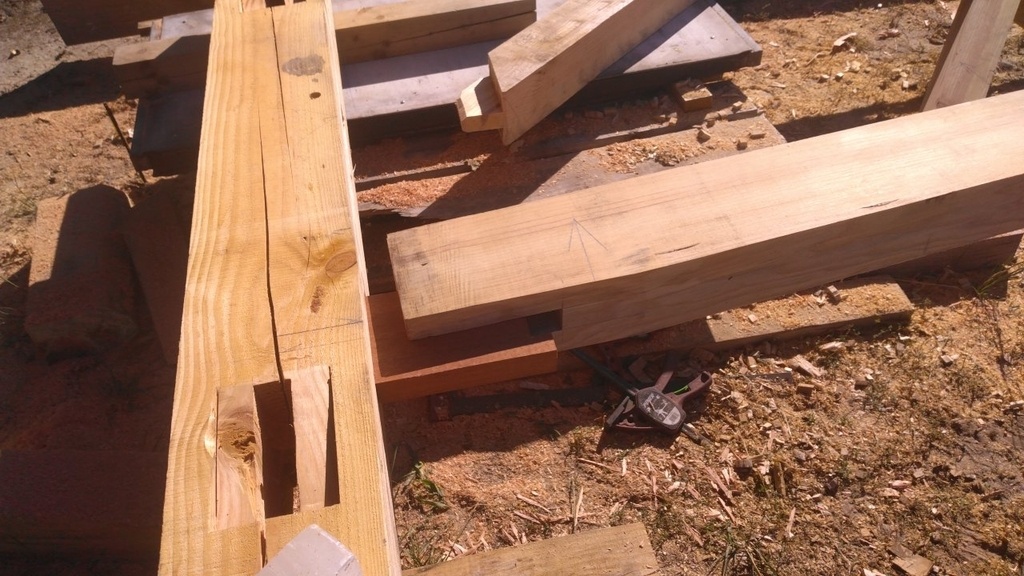

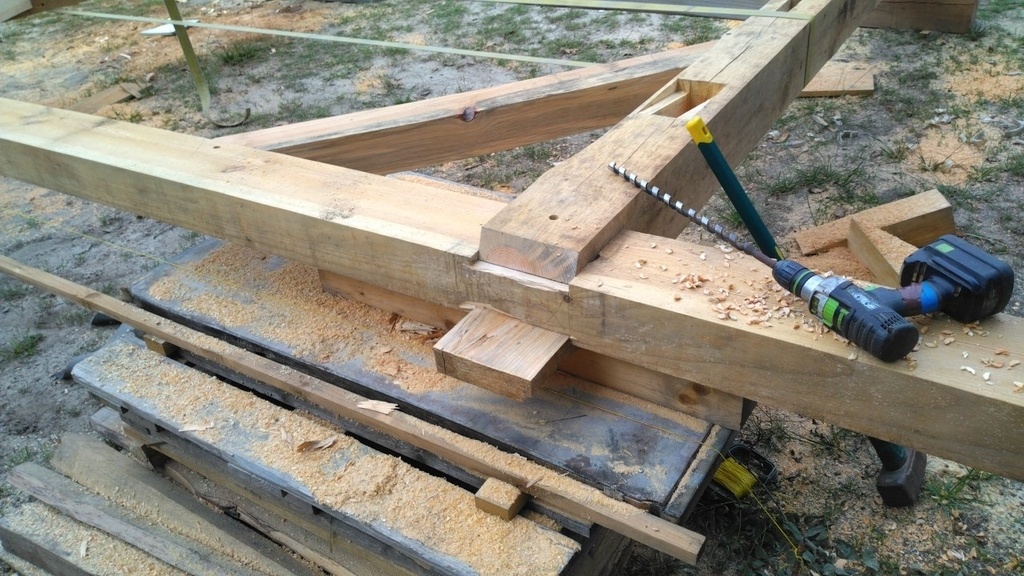

Je termine par les poteaux, perçage, mortaisage, embrèvements, entailles aux passage des entraits.

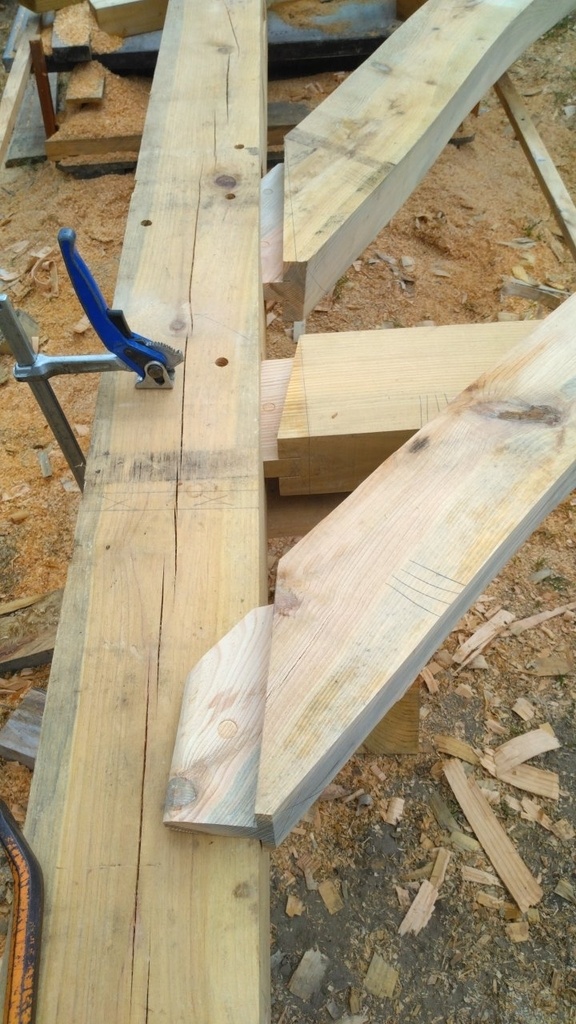

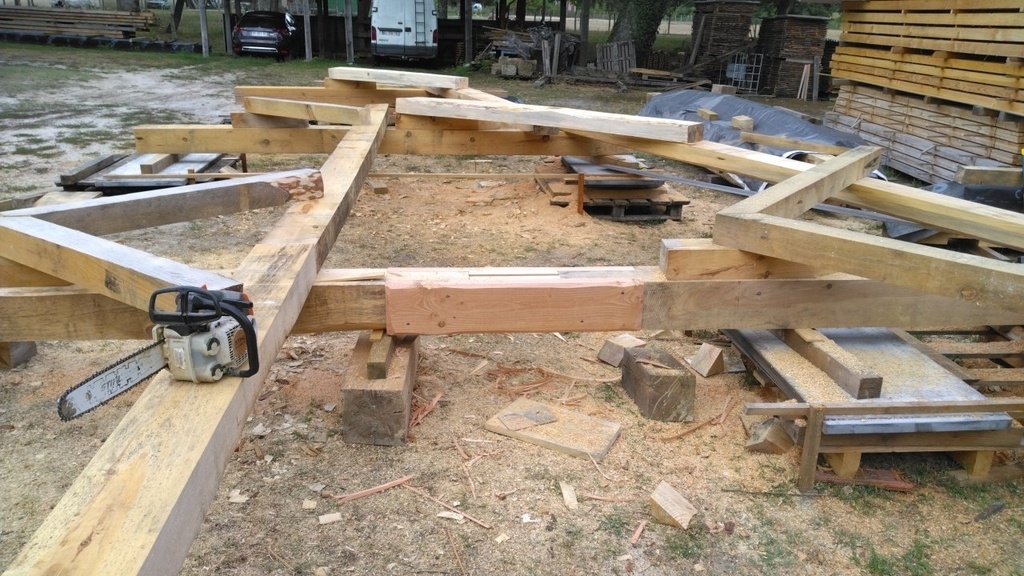

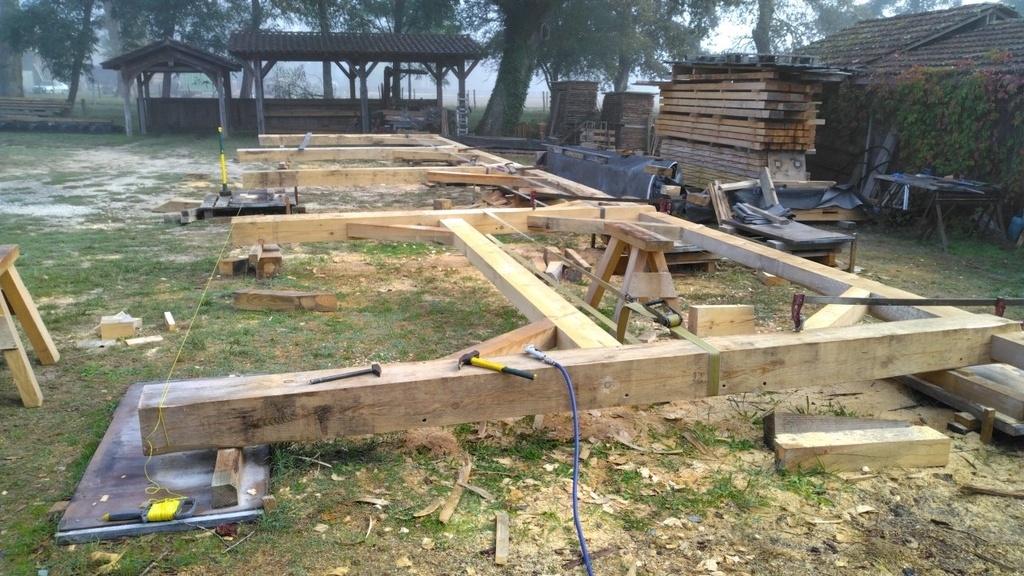

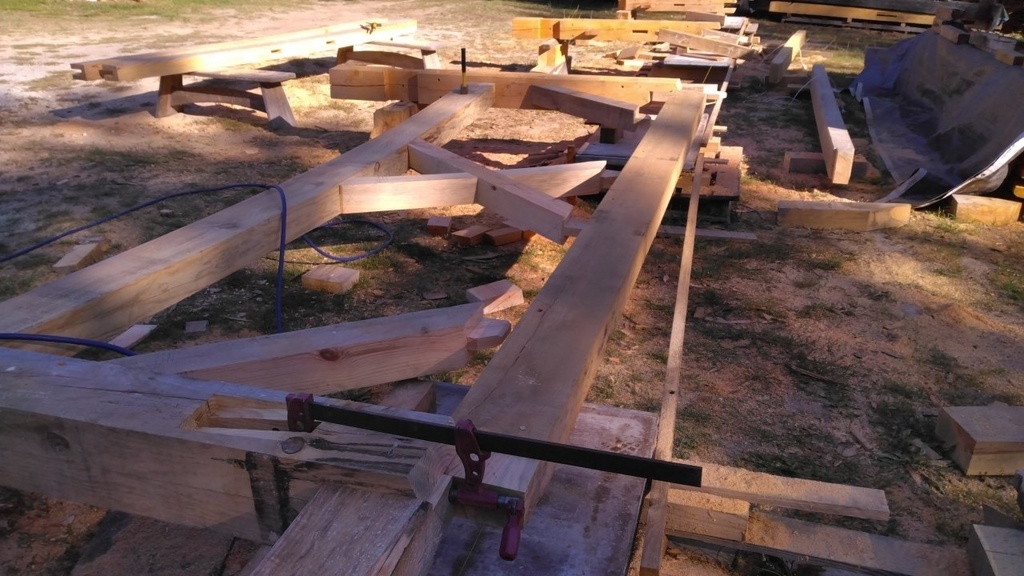

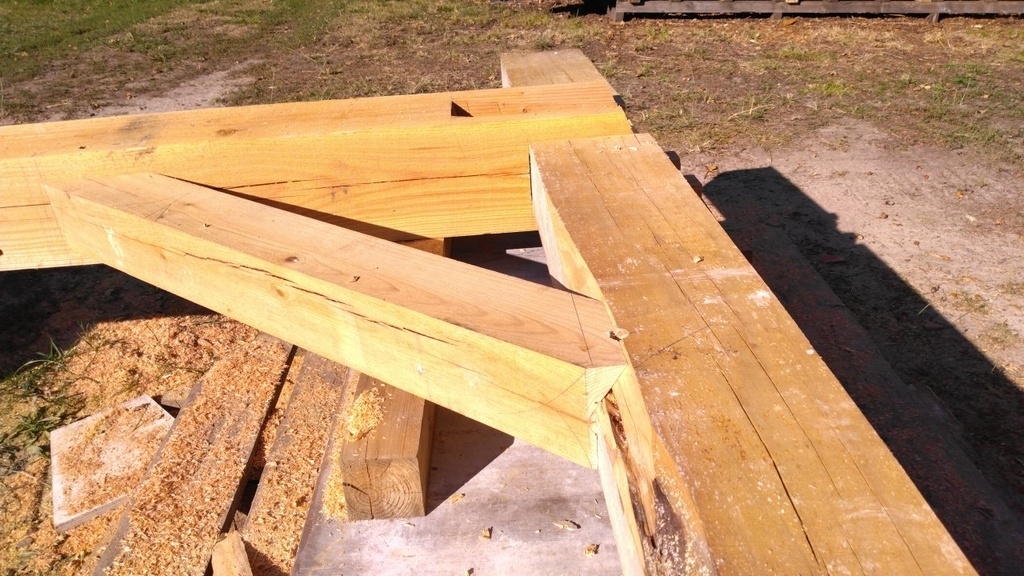

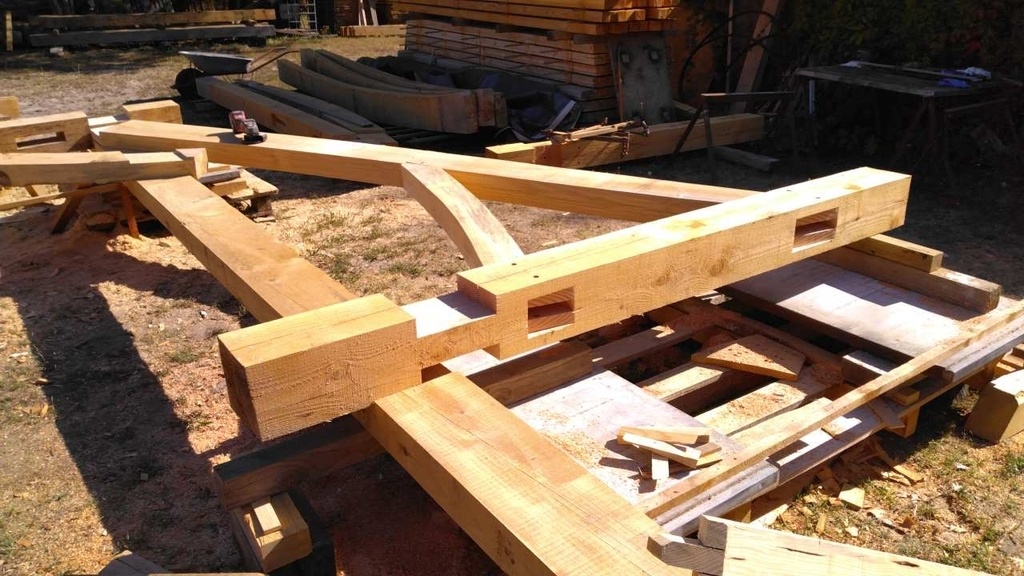

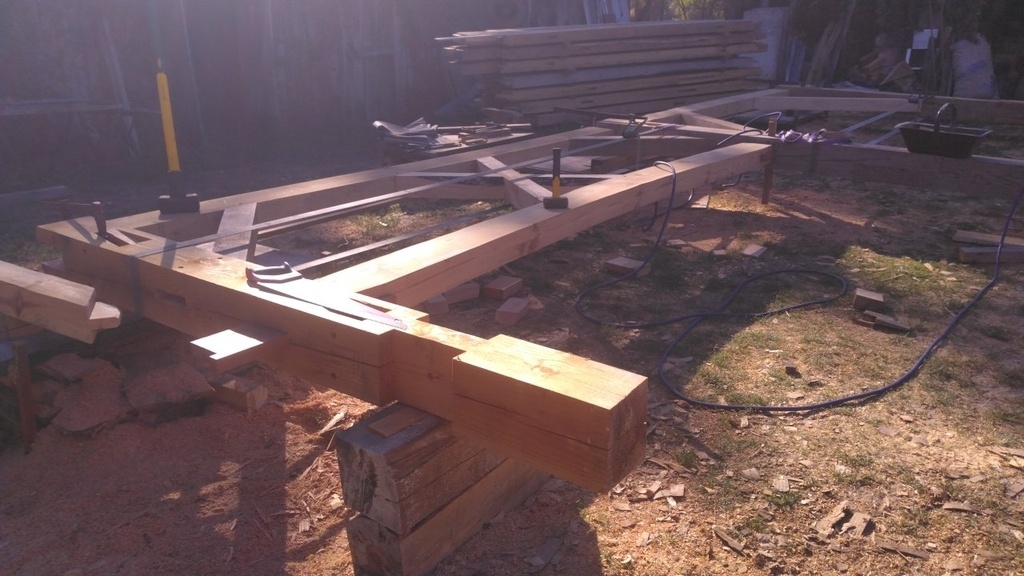

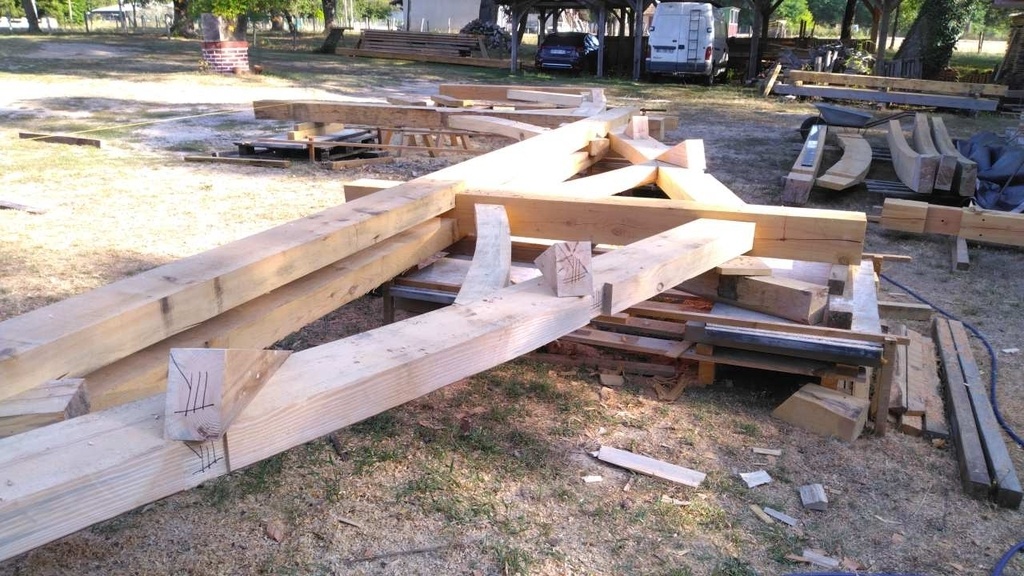

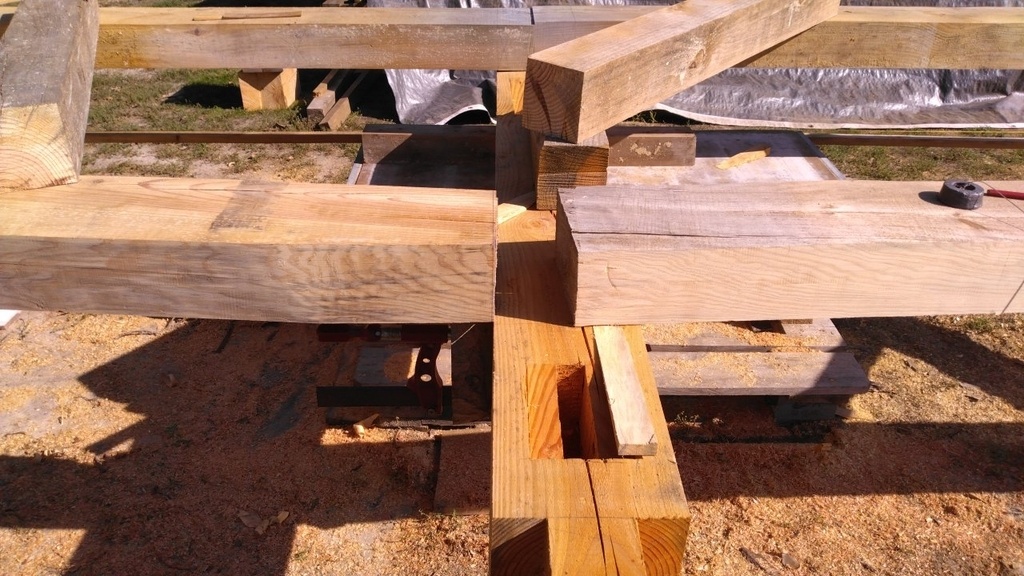

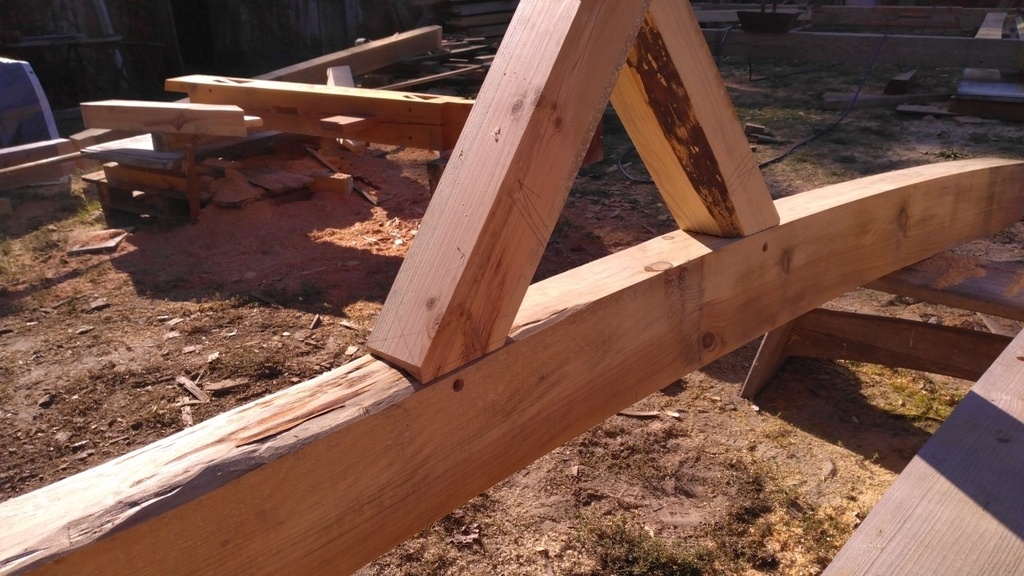

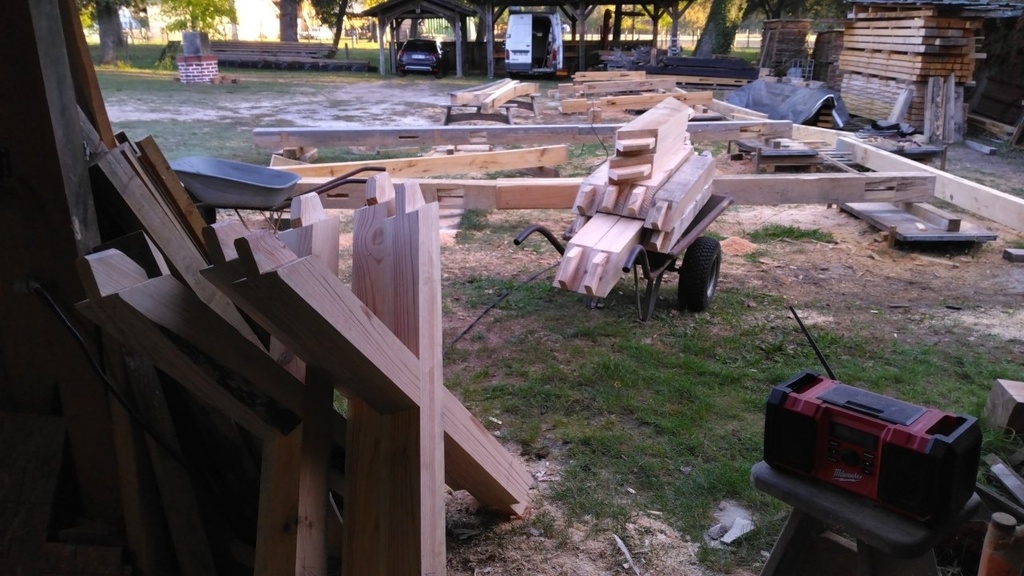

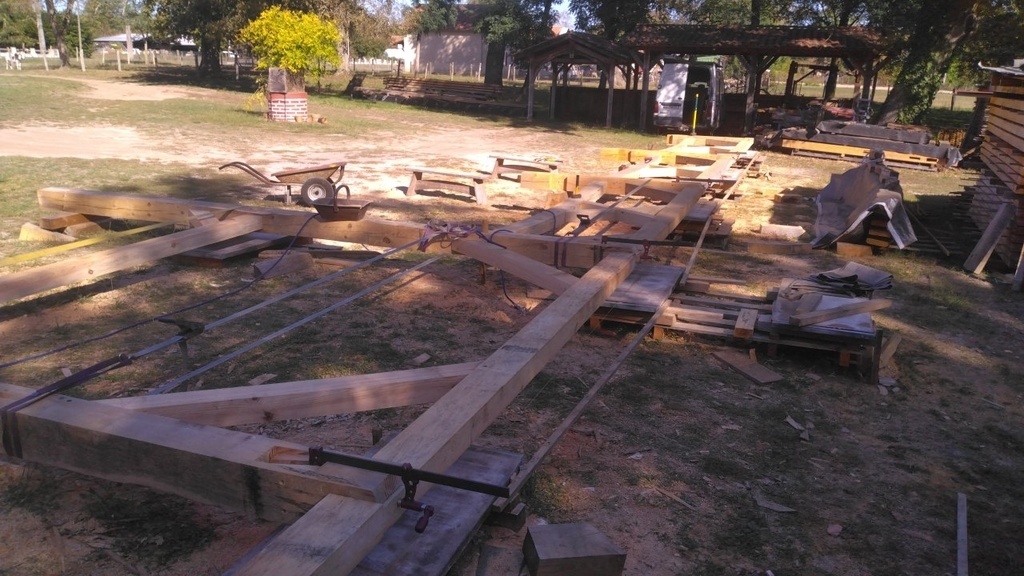

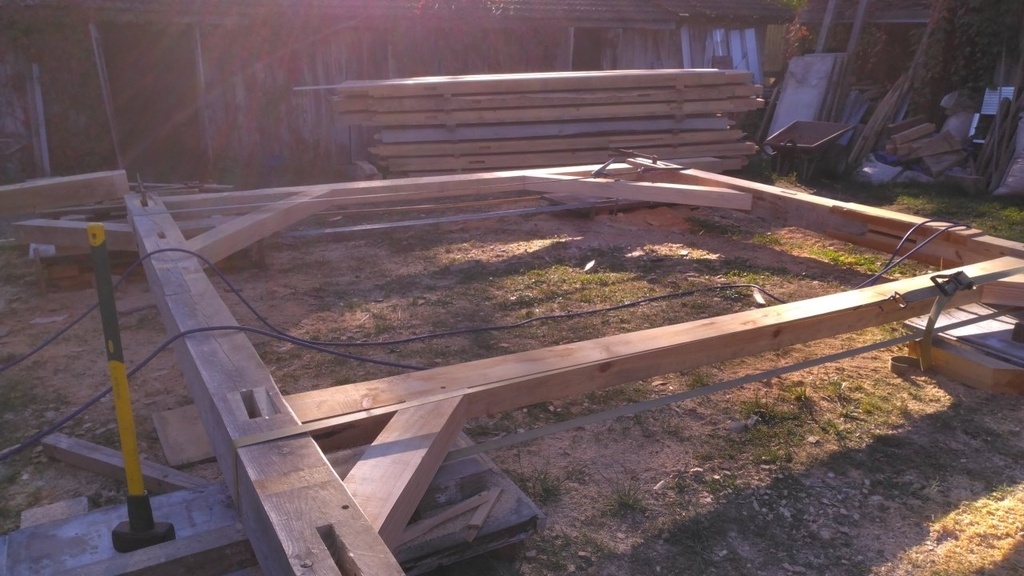

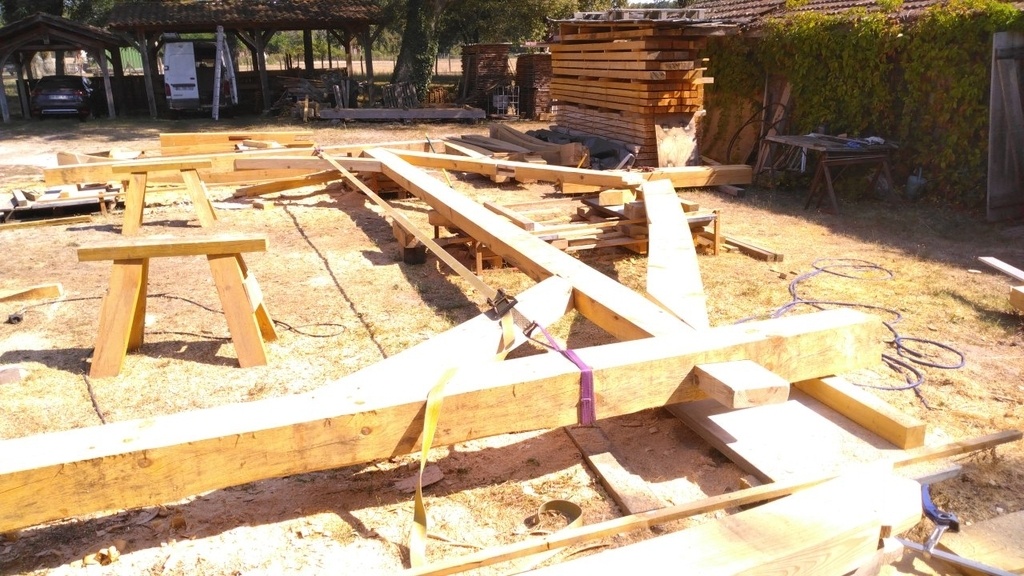

Viens l'assemblage à blanc, première moise, poteaux et liens, arbalétriers/contrefiches/poinçon, seconde moise.

ça a quand même nécessité quelques retouches, serre-joints, et nombre de coups de masse, mais finalement ça veut bien se mettre en place.

Je n'ai pas remis exactement sur ligne, mais j'ai contrôlé plusieurs points: un cordeau sur la ligne de sol pour l'alignement des 3 pieds de poteaux, vérifier leur bon écartement, un cordeau sur faîtage/sablière/sablière basse, les entraxes sont confirmés par les règles de maçon.
Outre le pointage des tenons et perçage des entraits, je dois maintenant réaliser les échantignolles.

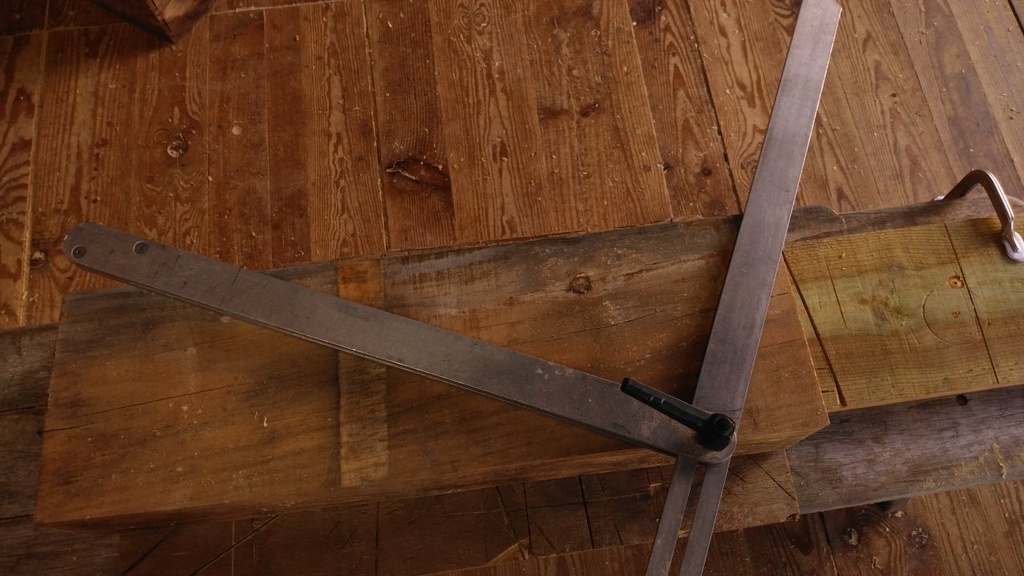

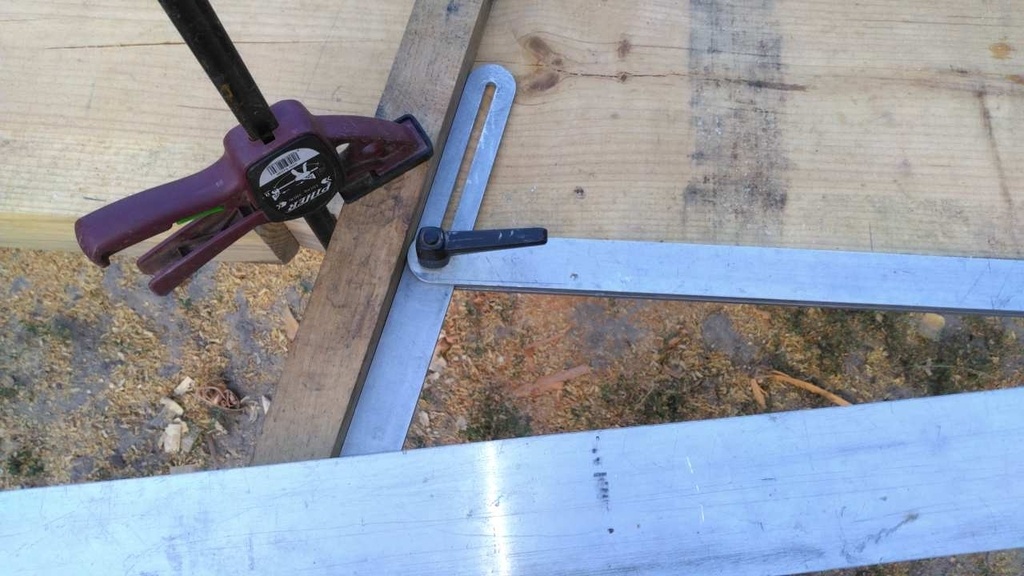

Je trace la retombée, entaille l'épaisseur des pannes, un coup de circulaire sur 40 cm pour avoir une base plane, à la fausse équerre je relève l'angle nécessaire puis débite les échantignolles, je marque aussitôt car aucune n'est identique.

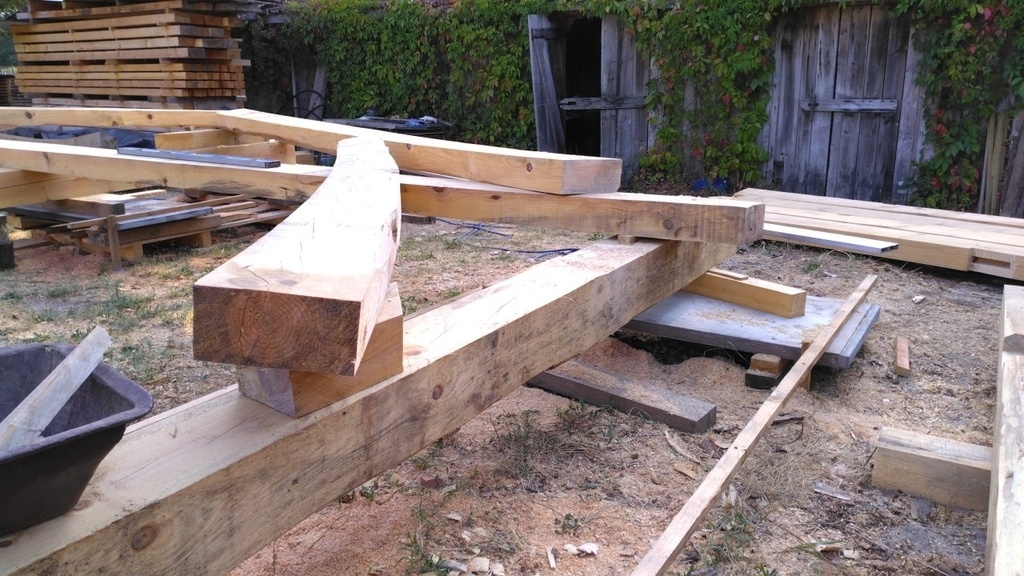

Après les 2 fermes centrales à entraits moisés, j'attaque la ferme à entrait simple du pignon, idem pour la mise sur ligne, seulement le bois est un peu plus gauche.

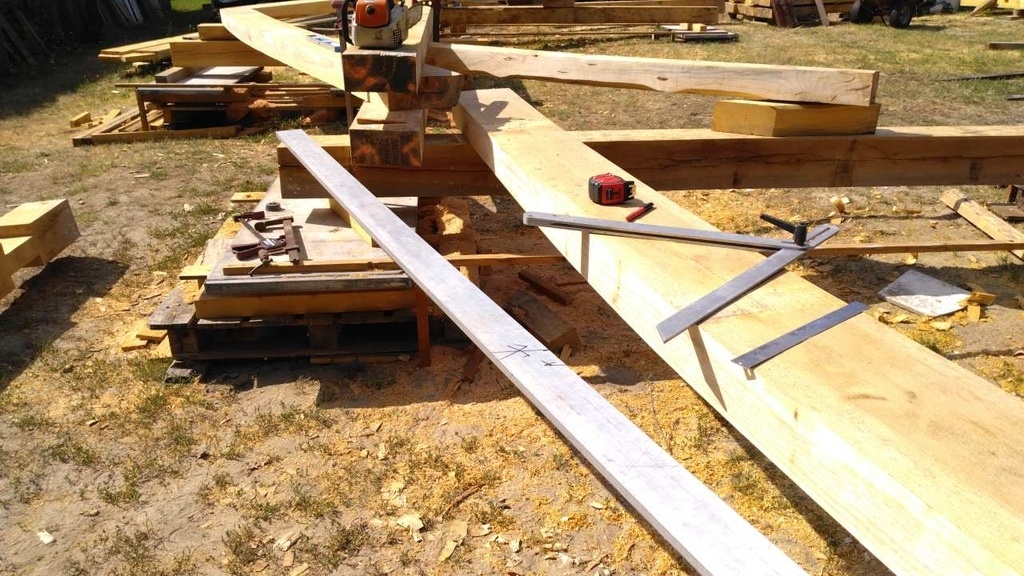

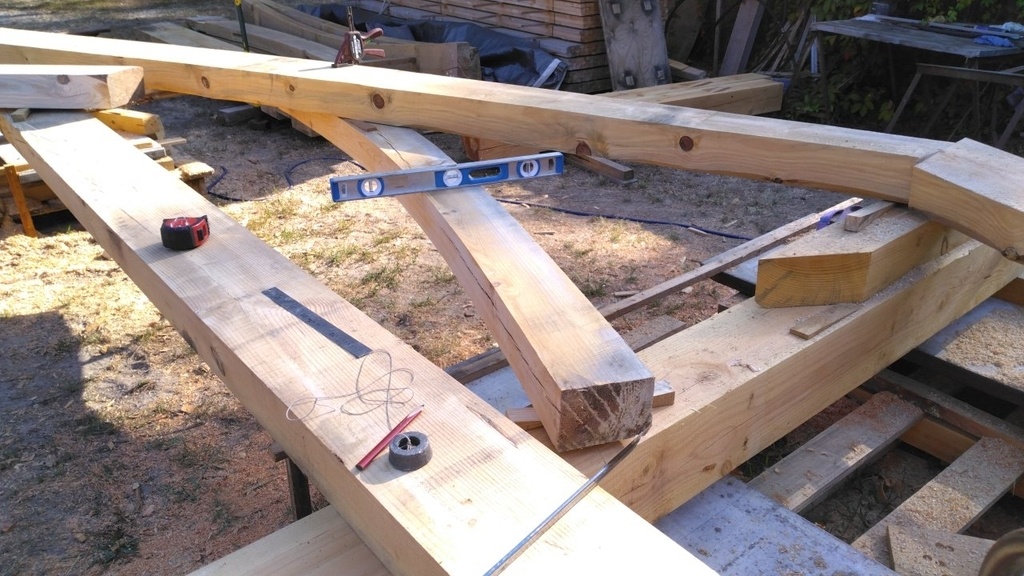

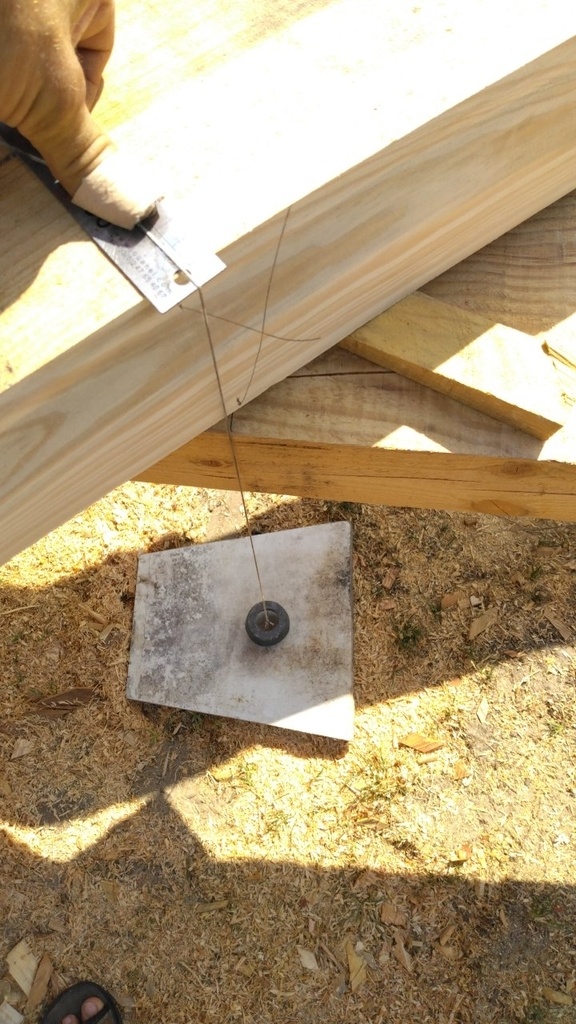

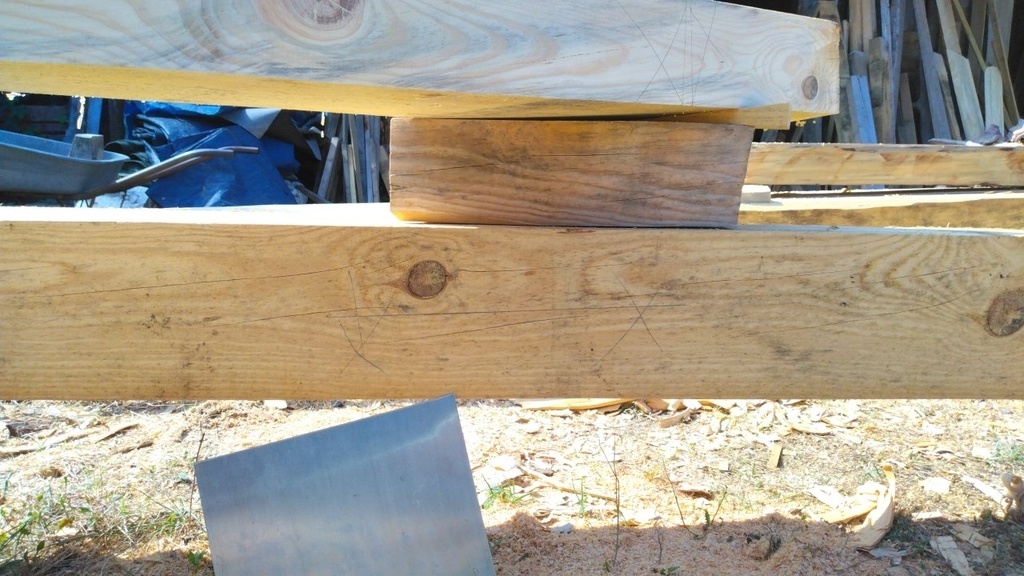

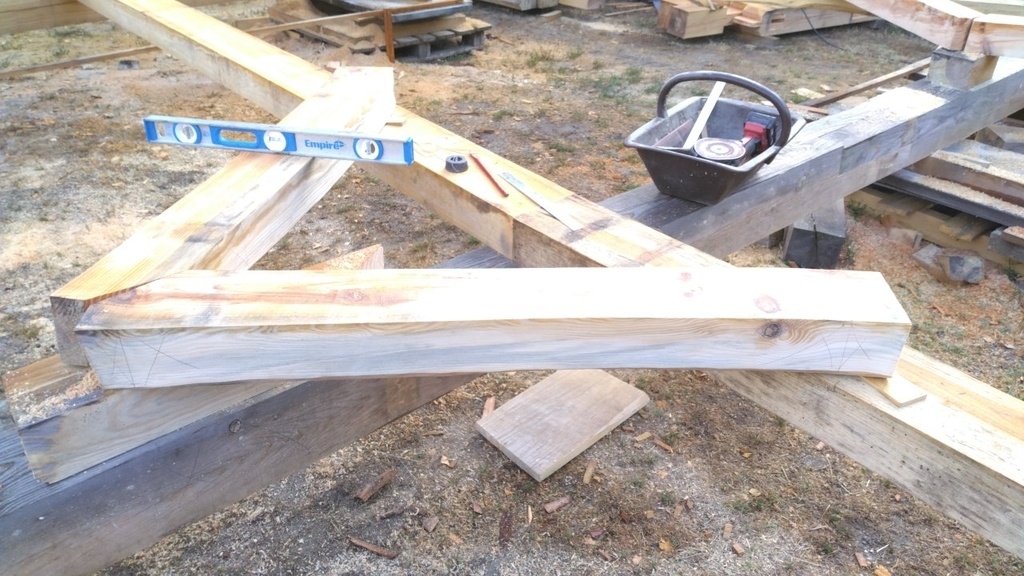

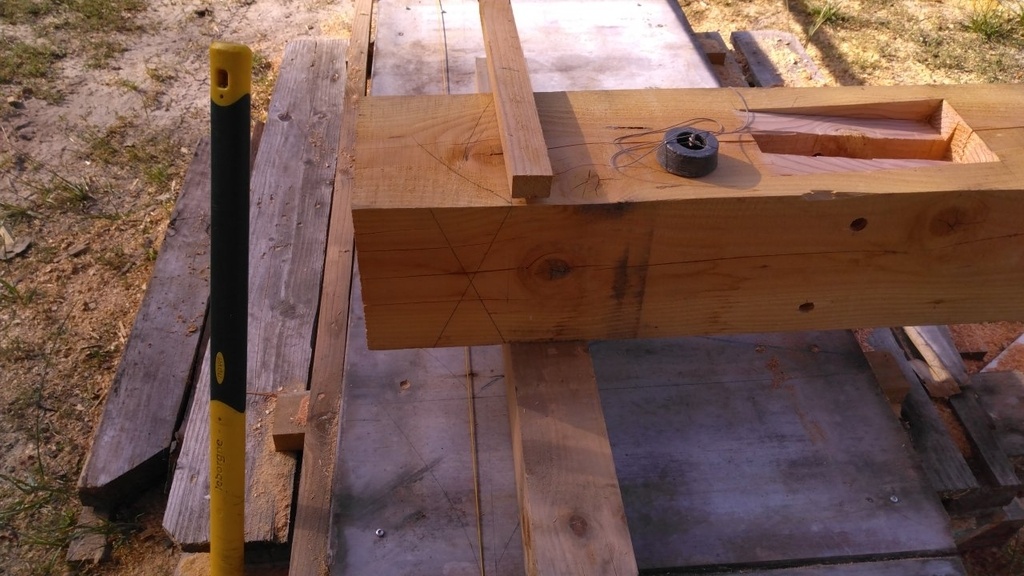

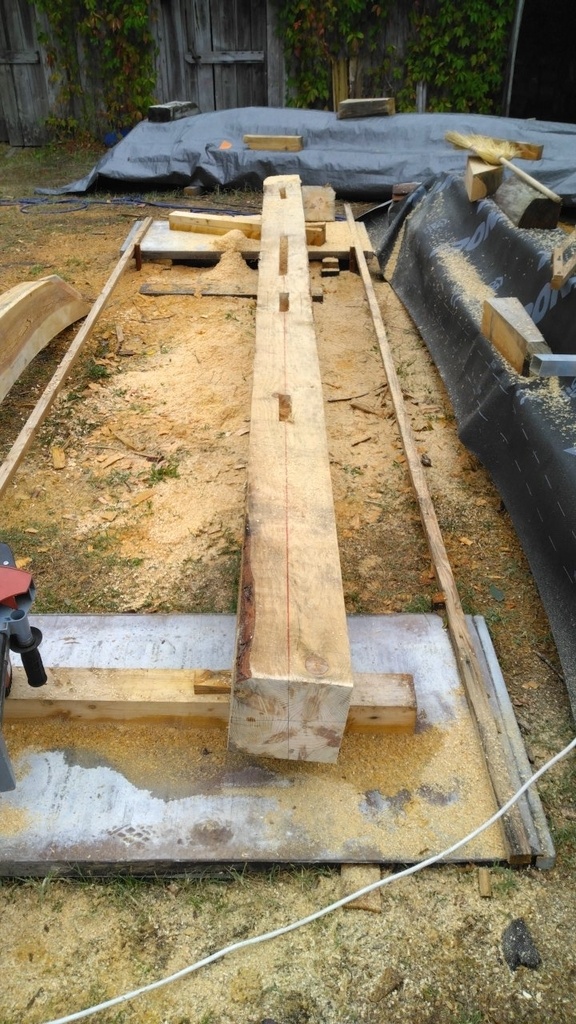

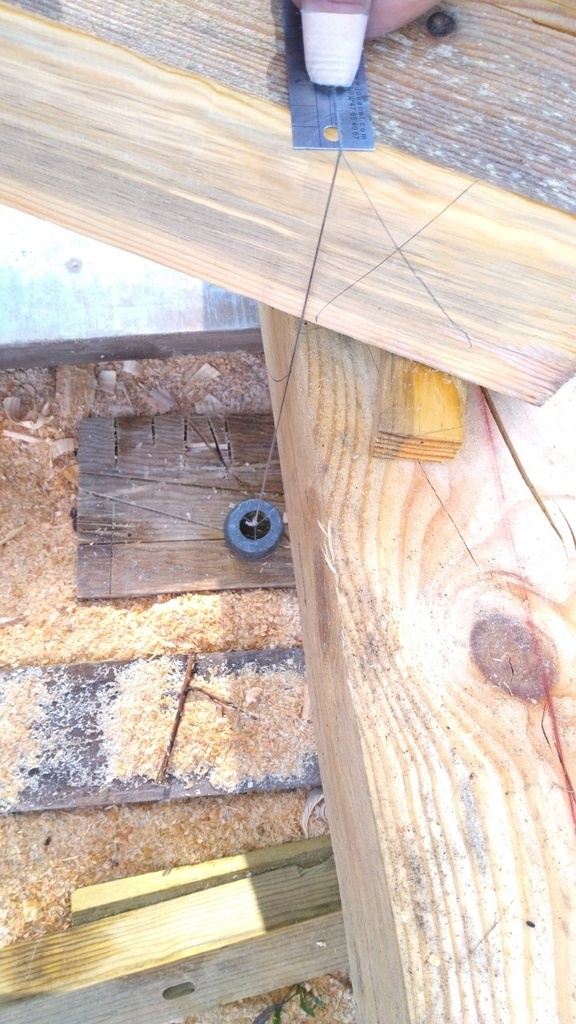

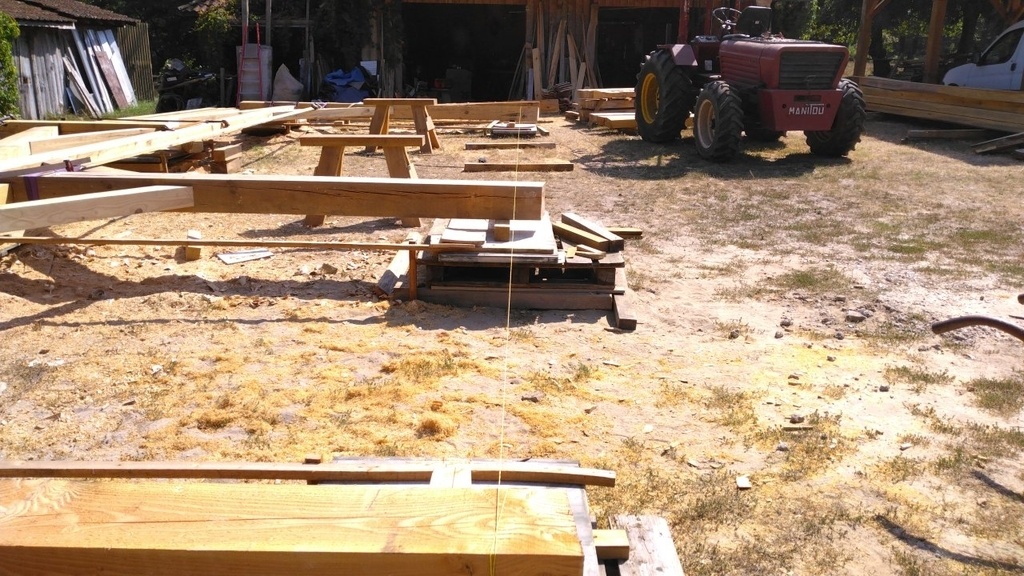

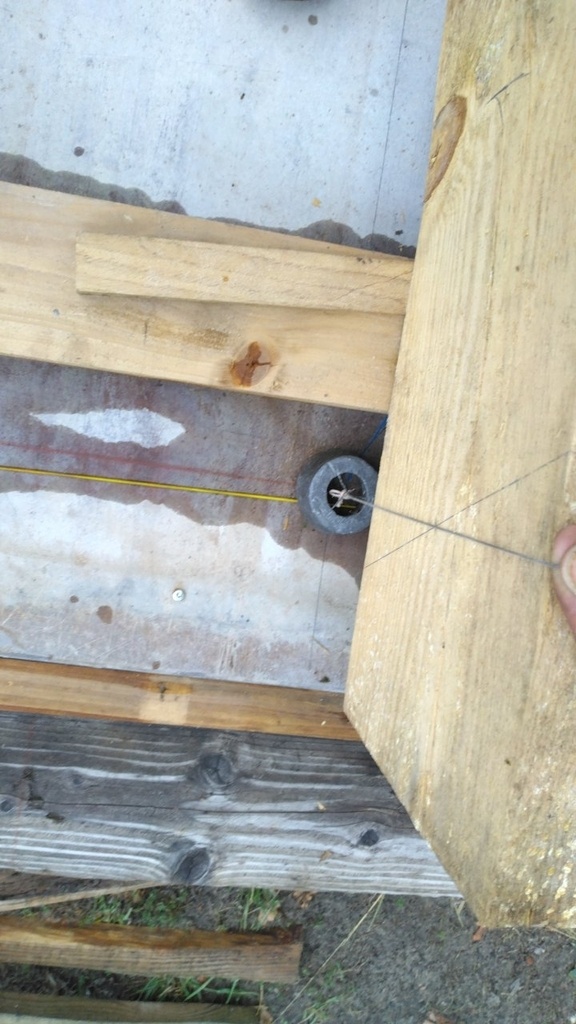

Pour le piquage je place une planche par terre, plus facile pour stabiliser le plomb plutôt que directement dans l'herbe.
J'ai centré les tenons sur les liens, je trace des parallèles pour l'alignement des mortaises.
Je commence à trouver ça bizarre, je sens bien qu'il y a un truc qui cloche, mais quoi...

C'est lorsque je creuse la mortaise de l'entrait que ça fait tilt :" C'est pas possible un truc pareil, je suis en train de faire n'importe quoi ! "
Je viens de comprendre ce qu'il manque, c'est simple je n'ai ligné aucun bois.
Le lignage m'aurait donné l'axe des assemblages, du coup j'aurais eu des mortaises dans le sens du fil et non de travers.
Travaillant des bois assez droit habituellement, je n'y ai jamais eu recours, maintenant je saisis mieux dans quels cas cela devient nécessaire.
Le mal est fait, ça ne me semble pas non plus rédhibitoire, et comme ça veut bien s'assembler alors ça ira bien pour la campagne.

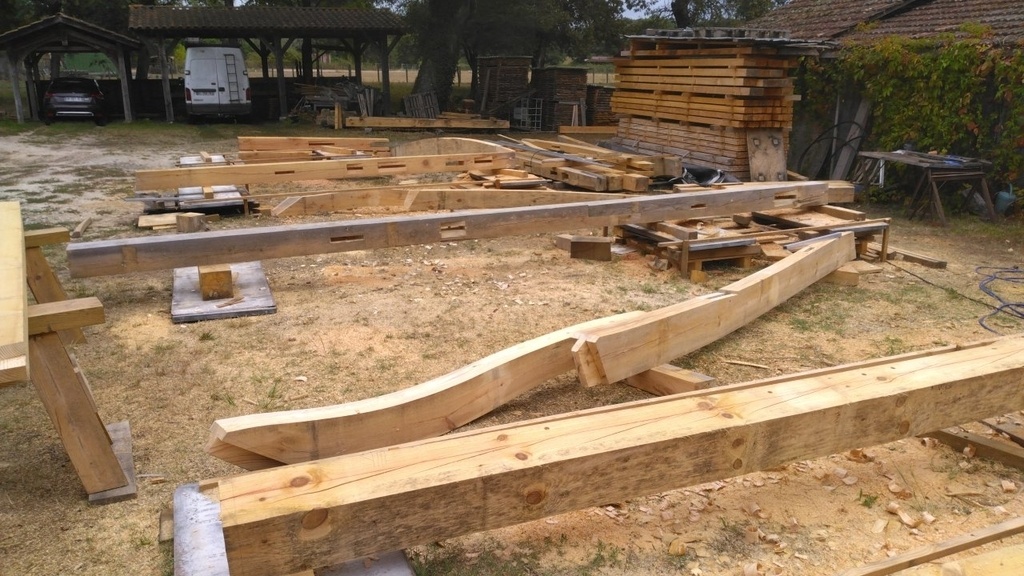

Il reste les 2 du fonds avec solivage à tailler, d'ailleurs ce ne sont pas vraiment des fermes car pas d'entrait, mais un poteau central du sol au faîtage, d'environ 6m.

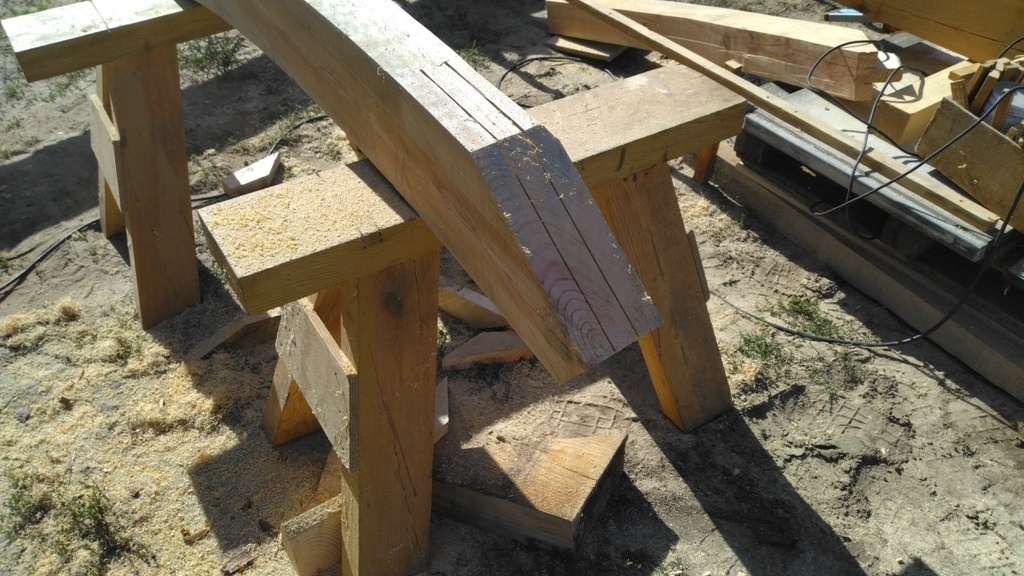

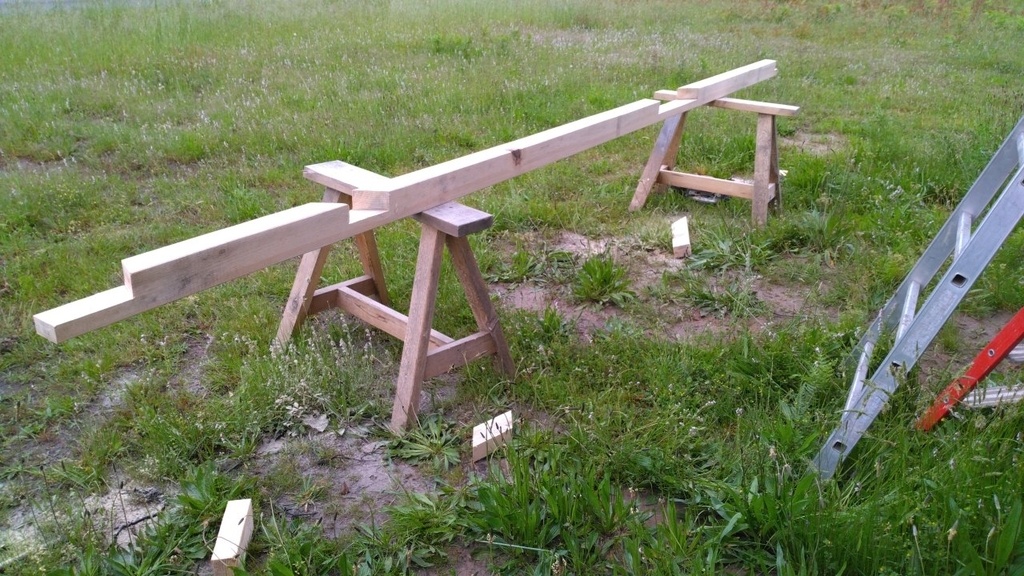

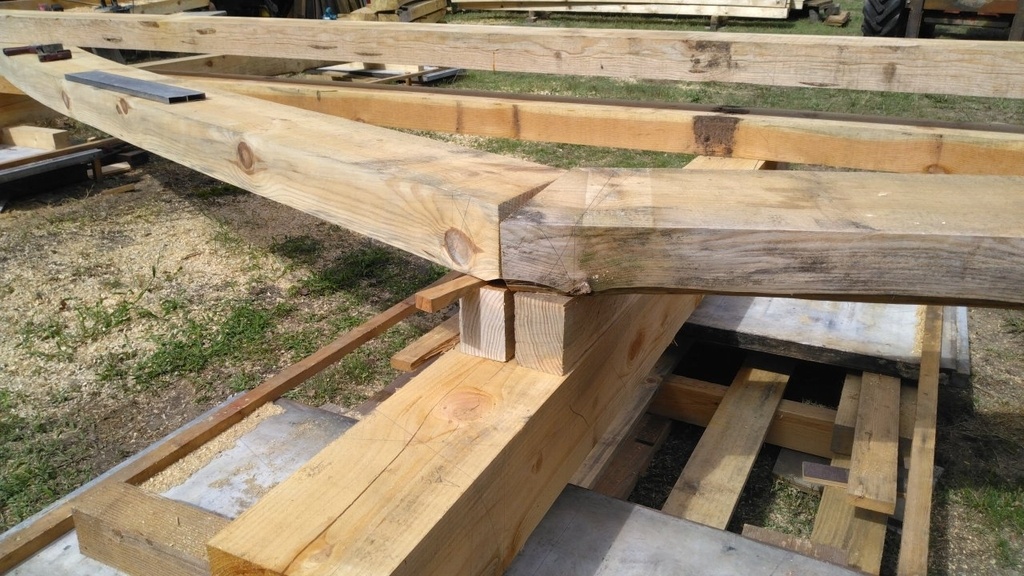

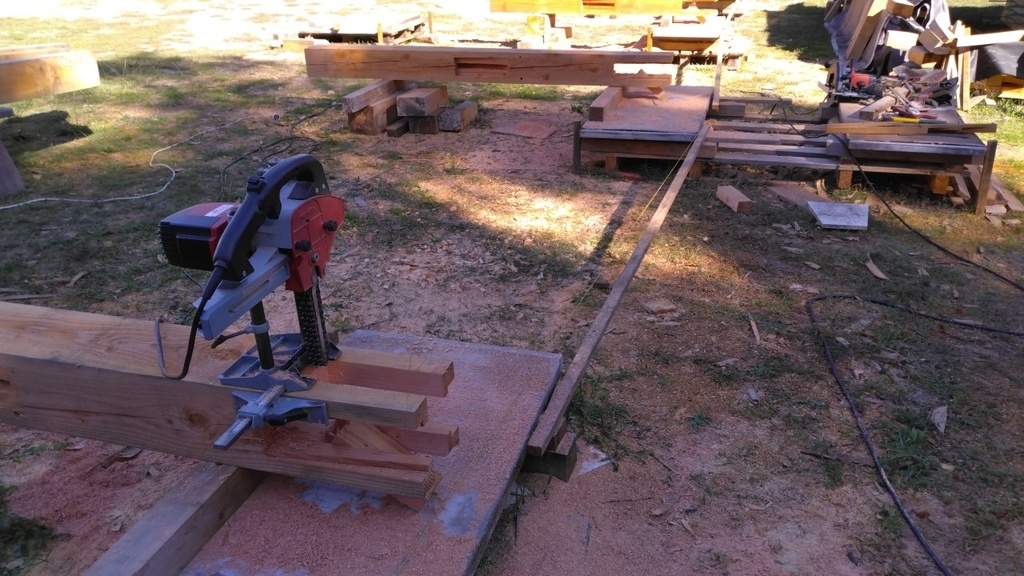

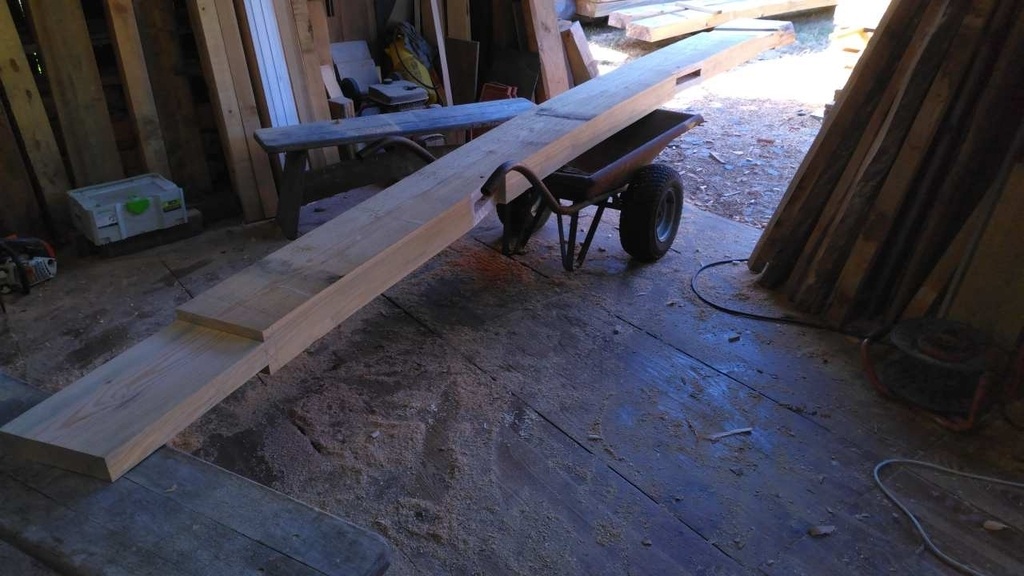

N'ayant pas de bois de cette longueur, j'ai fait une enture avec un 4m et un 2 m50, ce coup-ci j'ai ligné les poteaux, découpe à la circulaire ( j'ai du rajouter une calle sous la petite table, pour incliner la machine dans l'autre sens. Dans de rares cas avec des coupes arrêtées, j'aimerai bien disposer d'une machine avec l'inclinaison inversée ), mortaiseuse, ciseau pour les fonds.

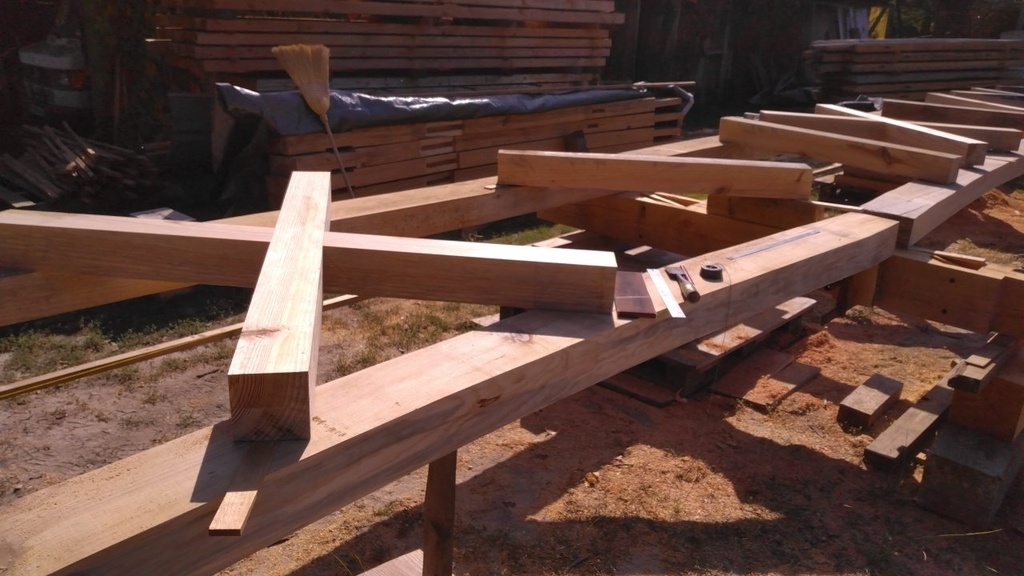

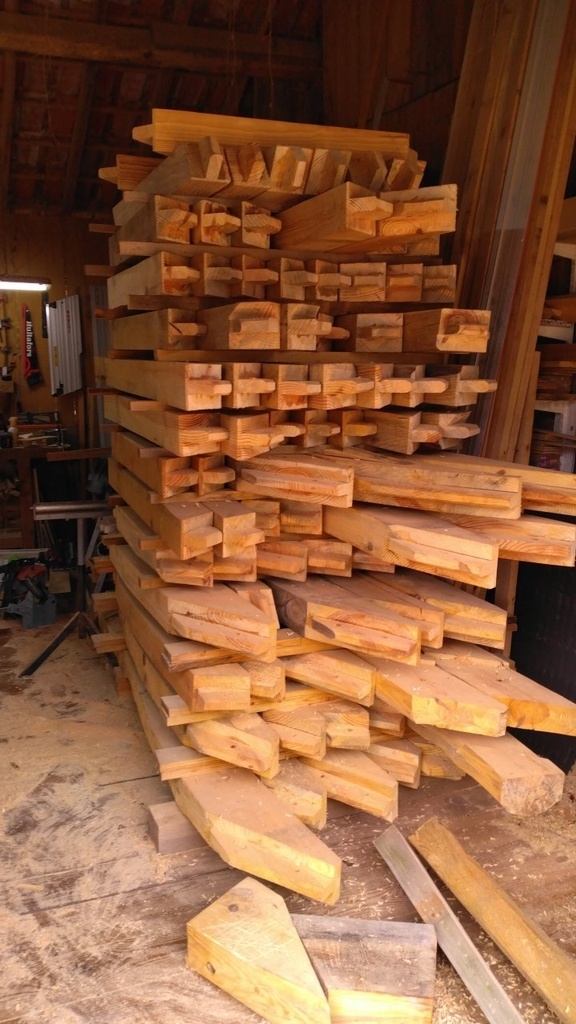

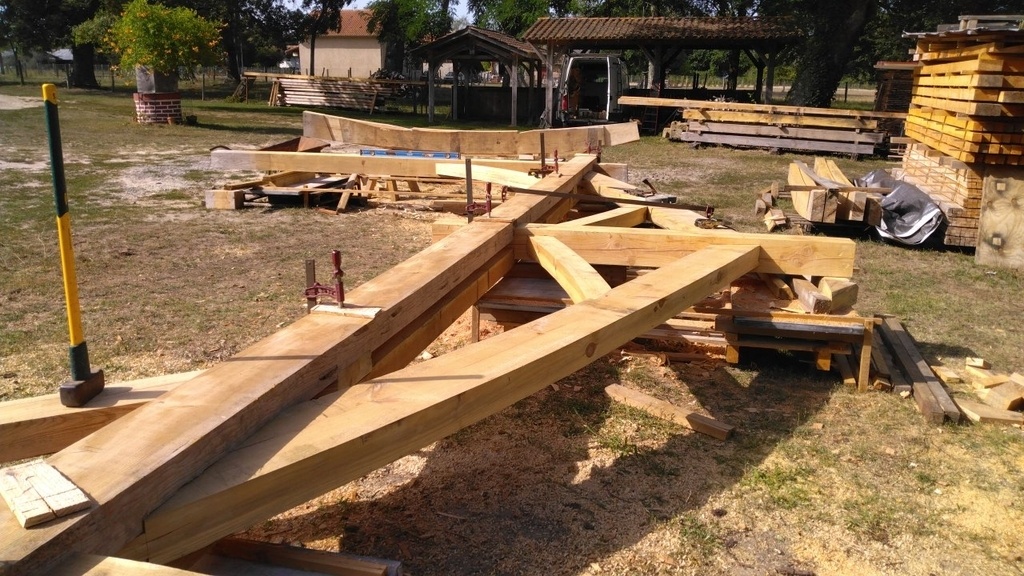

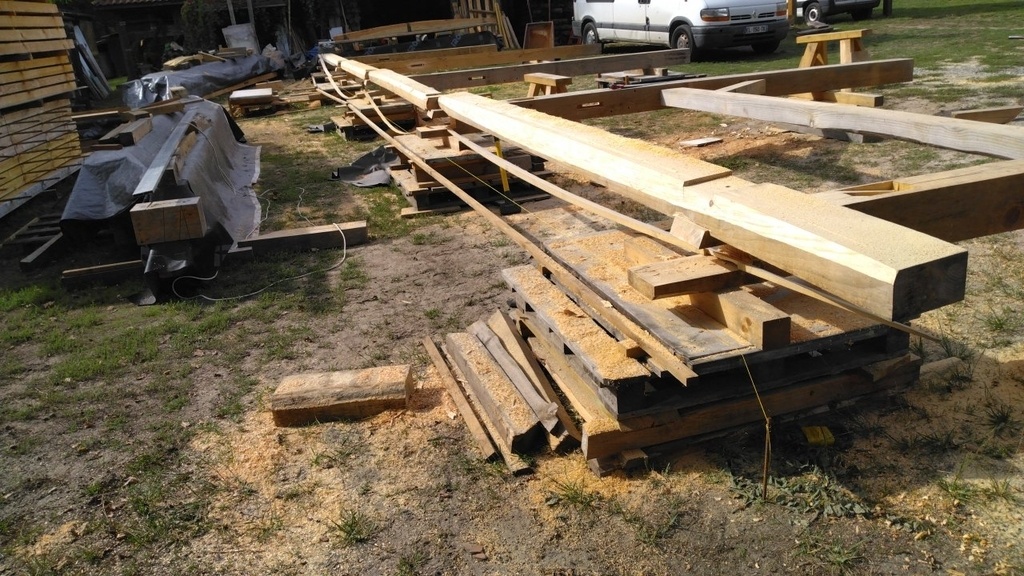

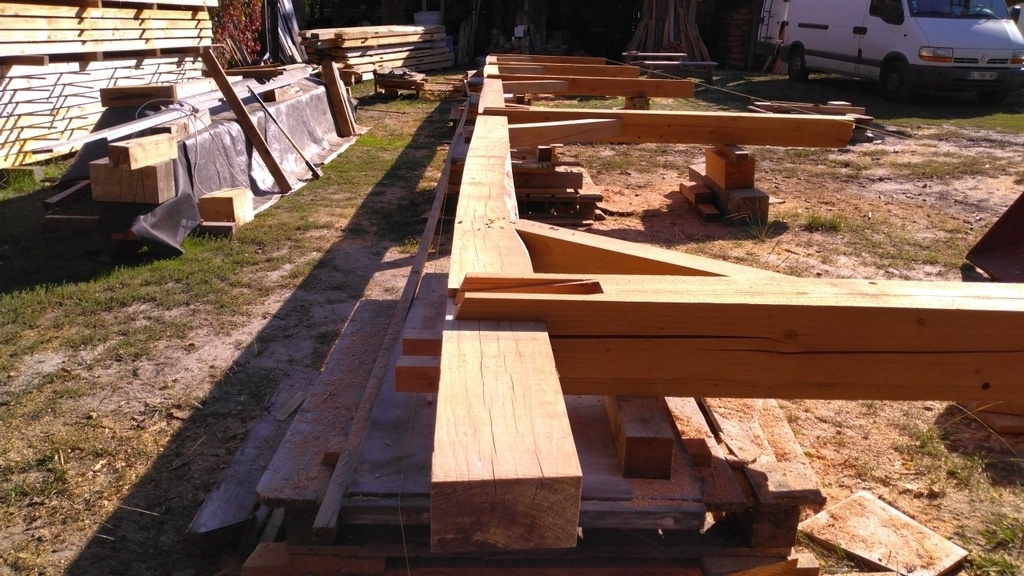

Je continue l'empilage de arbas, solives, liens, en prenant soin tout vérifier, cordeau pour l'alignement, mesure des entraxes...

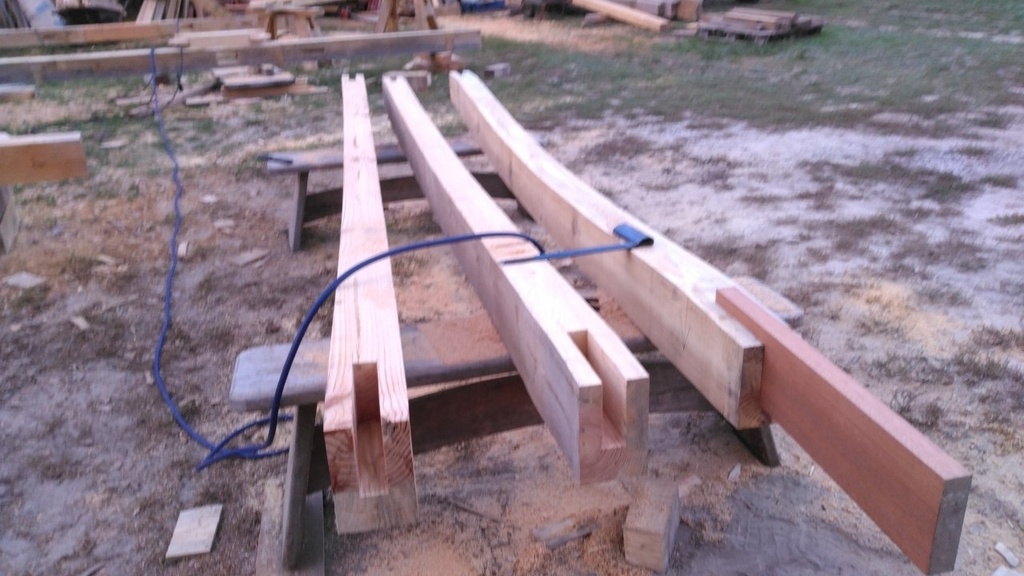

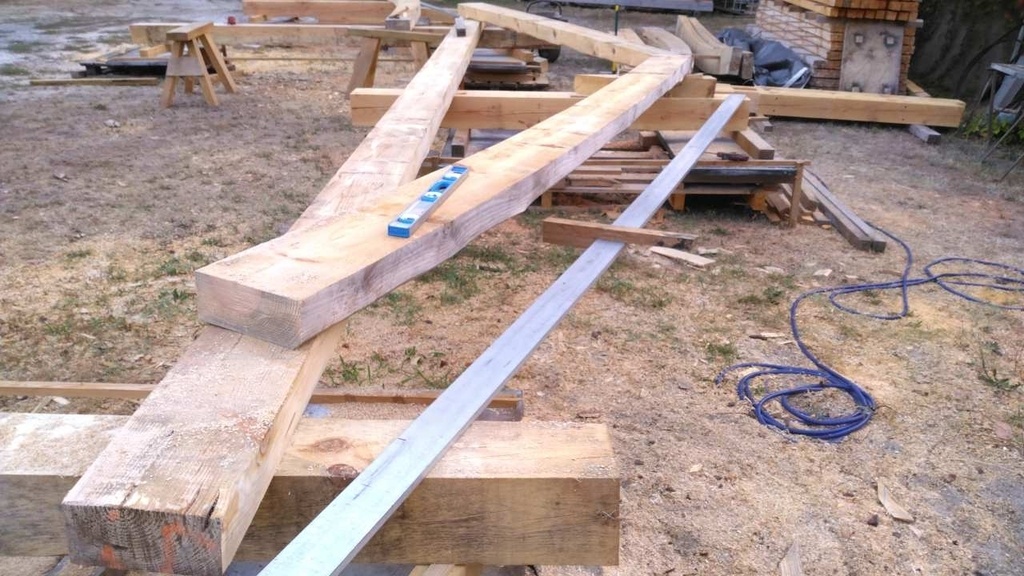

Toujours la même procédure, piquage, mise à longueur, tenonnage, j'ai ligné les arbalétriers sur les tréteaux après avoir tracé la plumée de devers.

Mortaisage, embrèvements, montage à blanc...

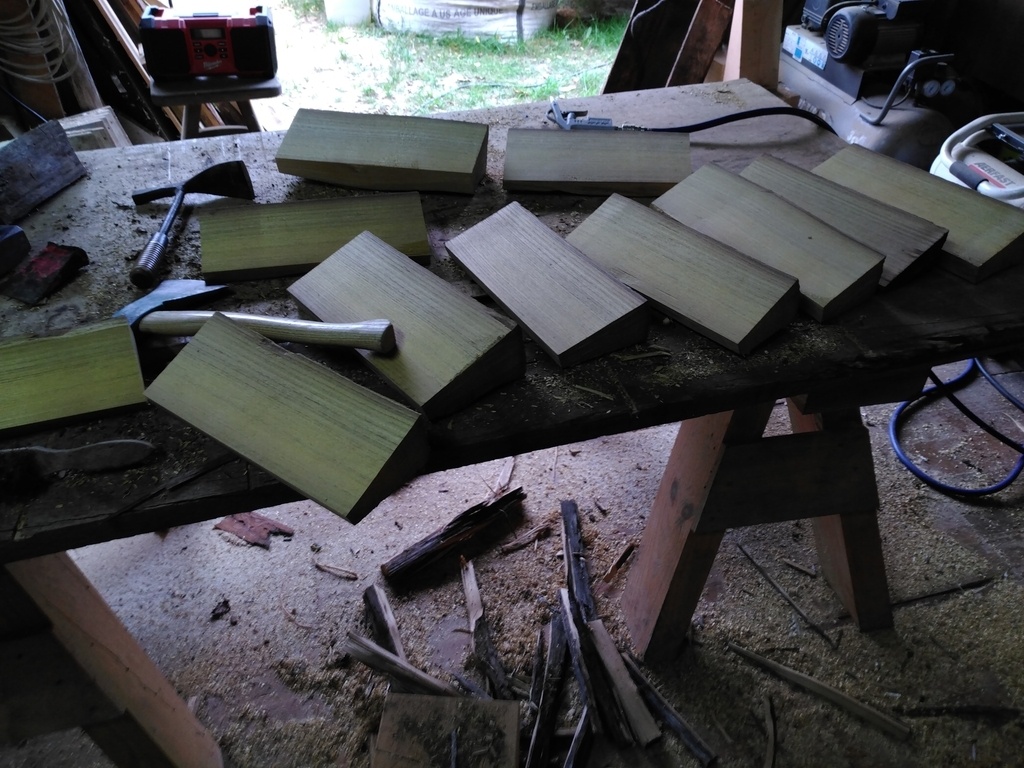

Encore des vérifications, taille des échantignolles, pointage des tenons...

La dernière ferme du pignon, j'ai dû faire un poteau de 5m40 avec deux de 2m50, et deux chutes de pannes qui traînaient dans l'atelier.

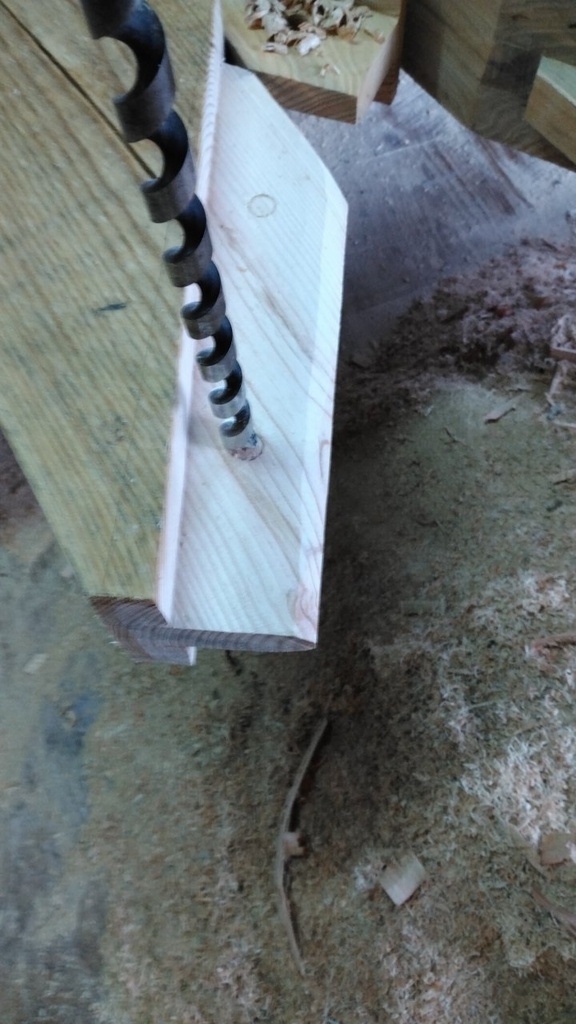

quelques détails pour les échantignolles et le perçage des tenons...

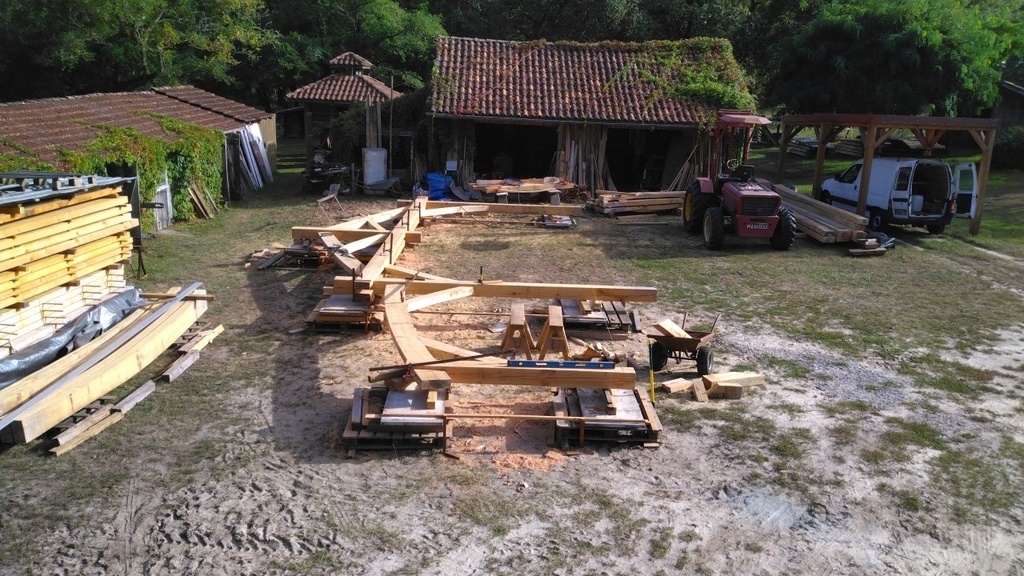

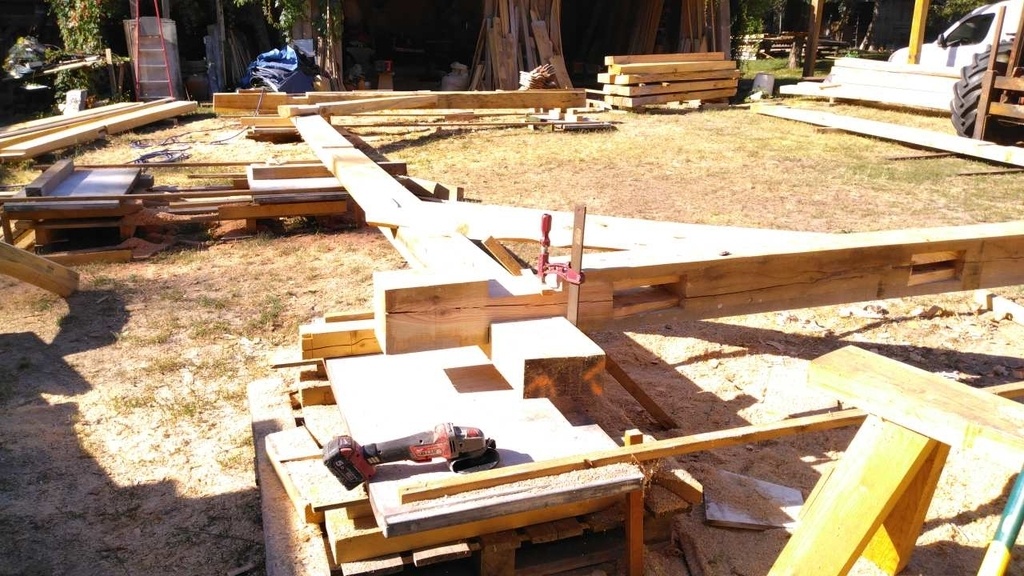

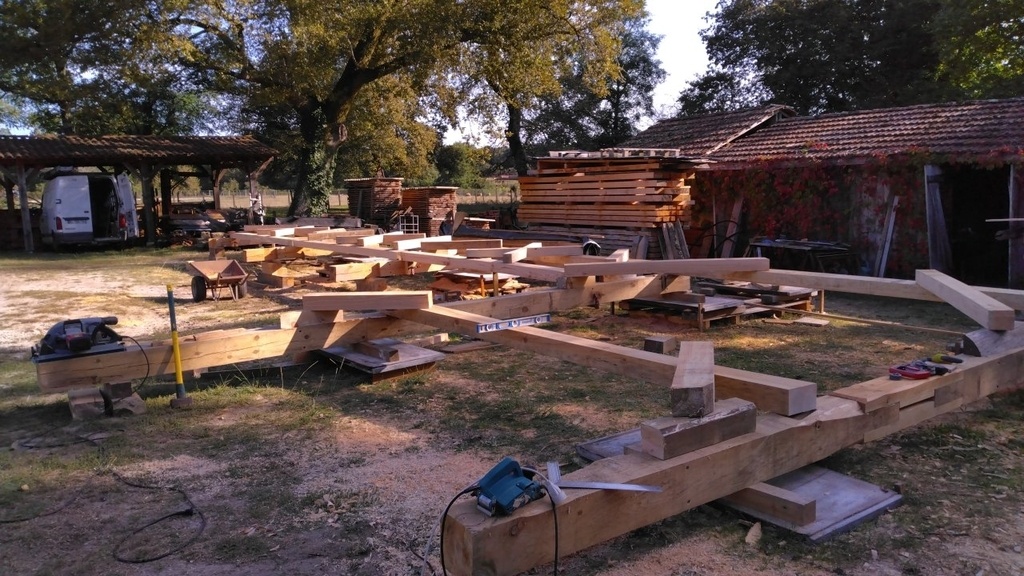

Les fermes sont taillées, je peux déplacer les plateaux pour la mise sur lignes des pannes. J'en ai gardé certains en places ( 7m80 d'entraxe ferme, 4m075 entraxe pannes ), deux en pied pour le trait carré, calage à la demande pour les autres.

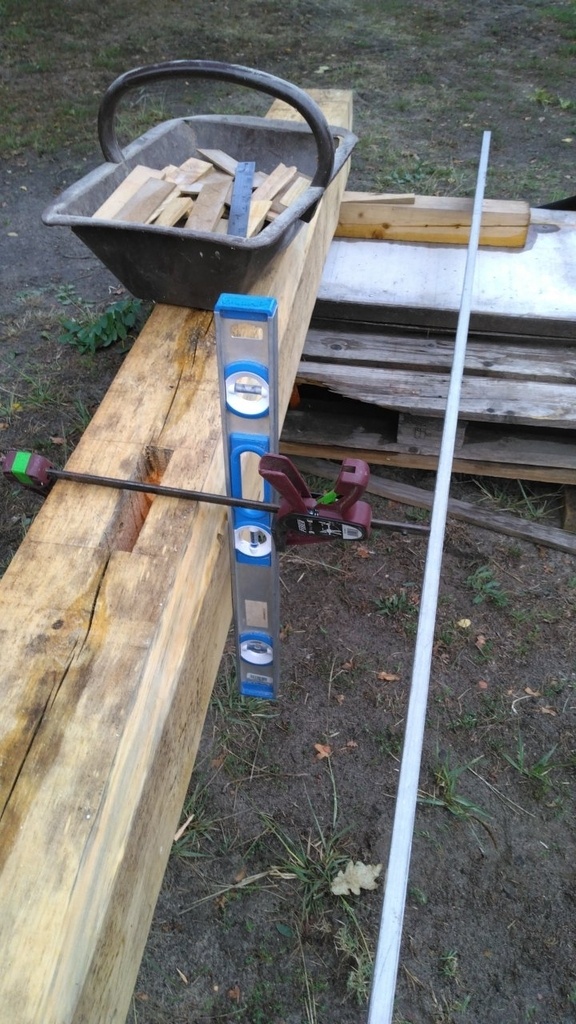

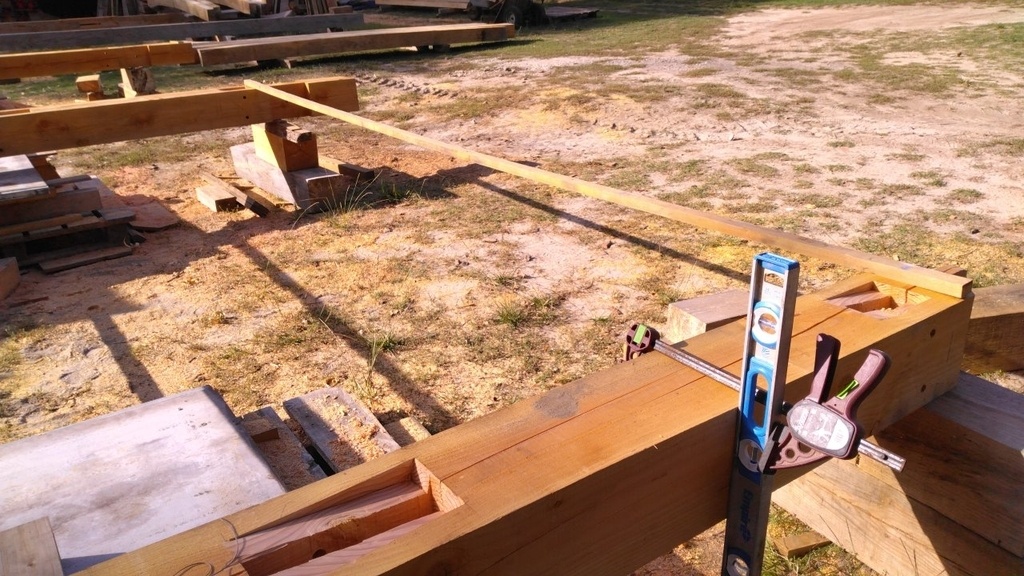

Pour le réglage des poteaux, je replace la bulle d'aplomb sur la plumée de devers ( leurs faces ne sont pas forcément d'équerre ), le couronnement sur le dessus pannes, une pige pour l'écartement, ça prend un peu plus de temps de tout ajuster simultanément.

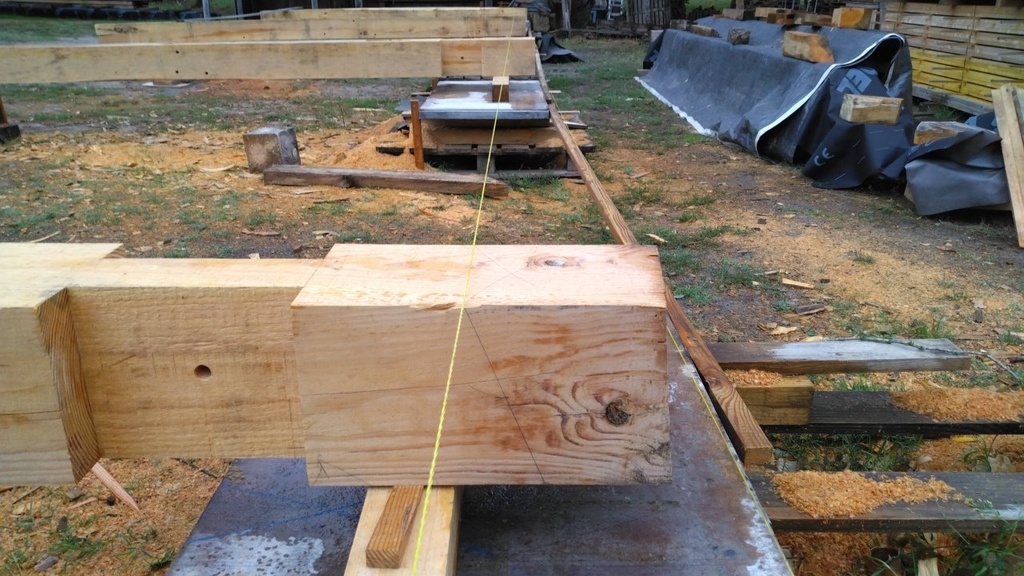

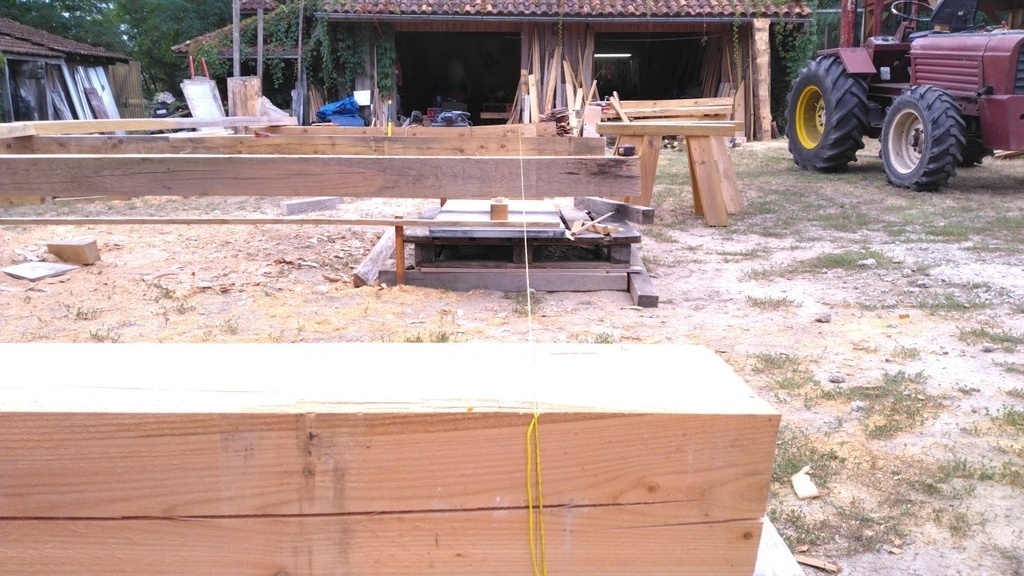

Avant de placer les pannes et liens je revérifie en tendant un cordeau sur les délardements.

Une panne avait un peu de flache, j'ai essayé de faire un chaperon sur les liens, il y a eu besoin de retoucher lors de l'assemblage. D'ailleurs j'en ai fait trois autres par la suite, pas un n'a été réussi du premier coup.

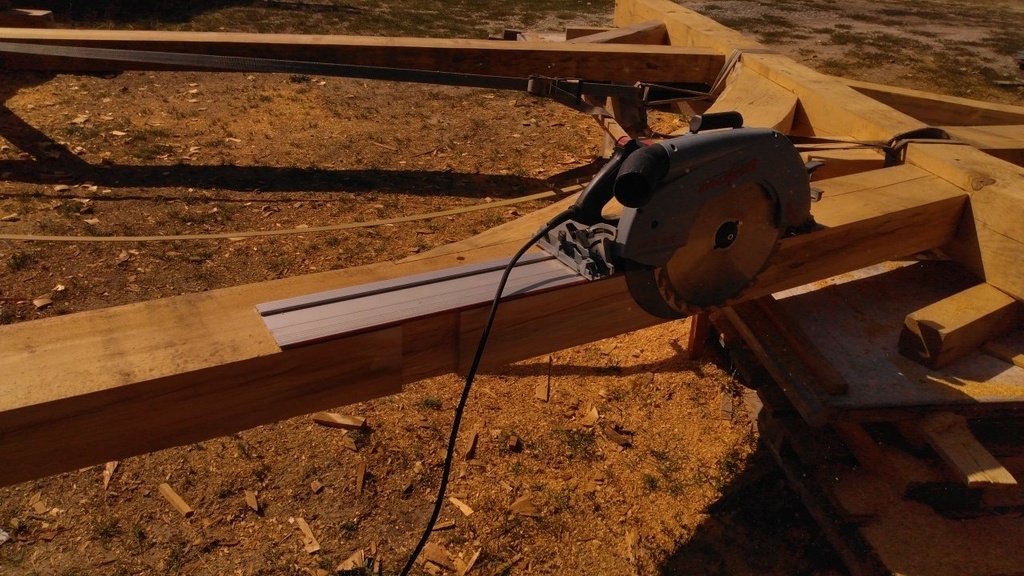

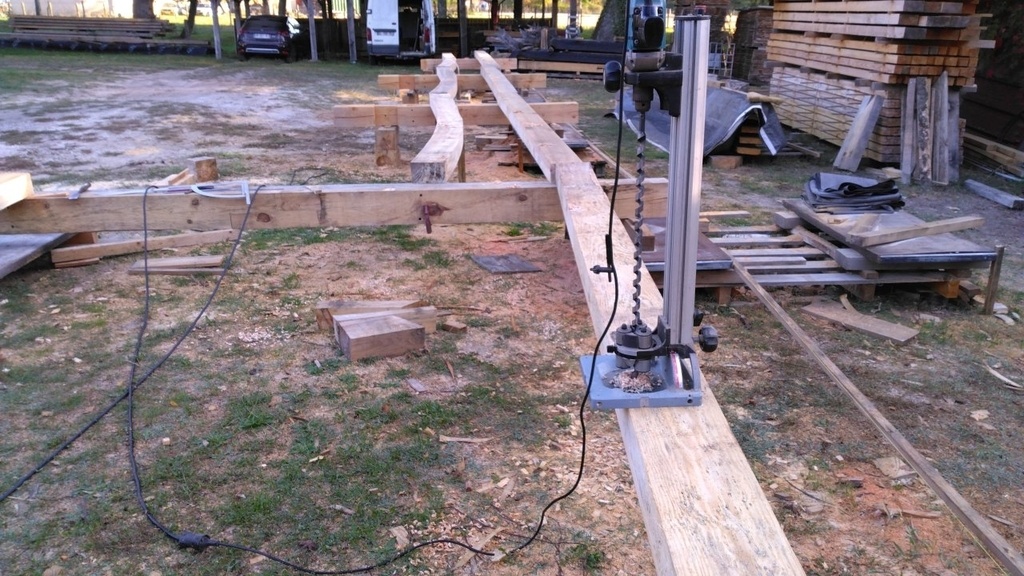

Perçage directement entre poteaux/pannes, pointage liens pour la tire, délardement, idem pour les sablières du côté opposé.

Pour les sablières basses je déplace les chantiers en pieds de poteaux.
Les sablières sont dans la même chambrée que les arbalétriers, sur les pignons je ferais un mi-bois, sur les poteaux centraux elles ne portent que sur 5 cm, je pense les lier par des fers plats ( genre pentures ), peut-être rajouter des équerres, l'appentis est peu chargé.

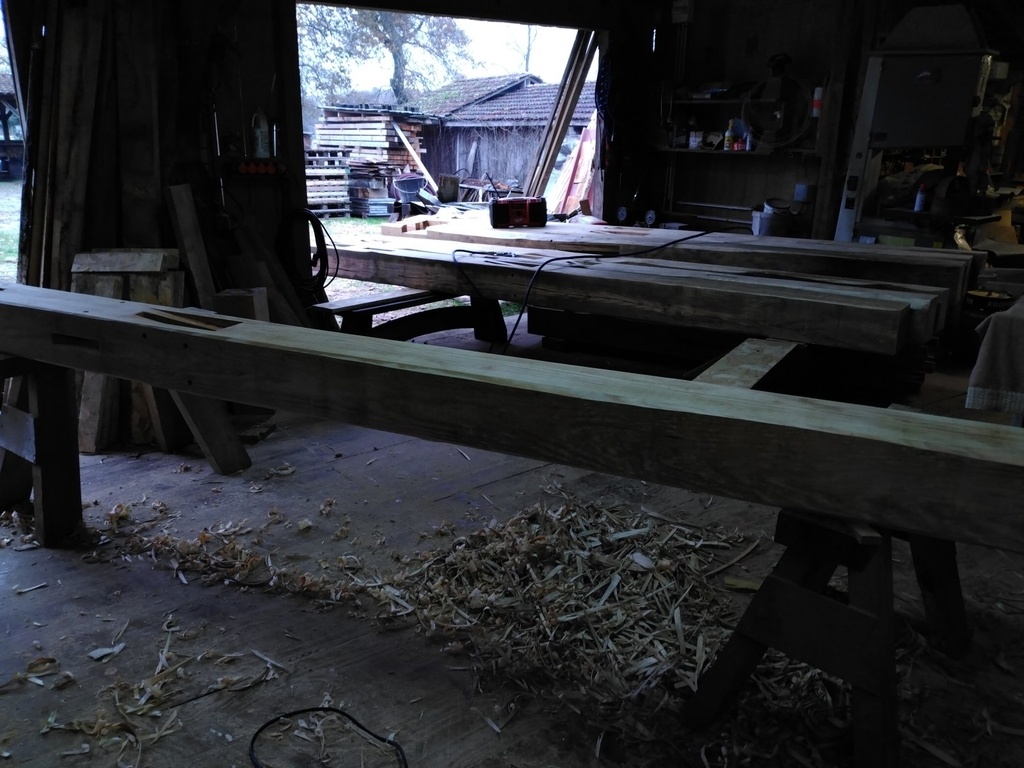

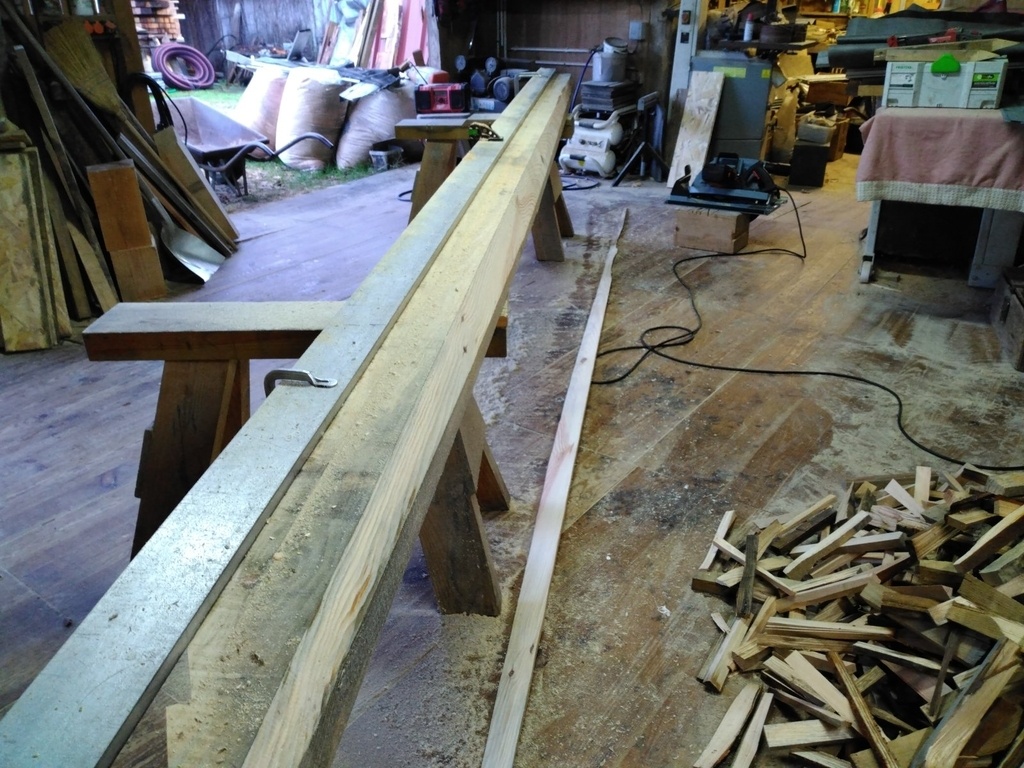

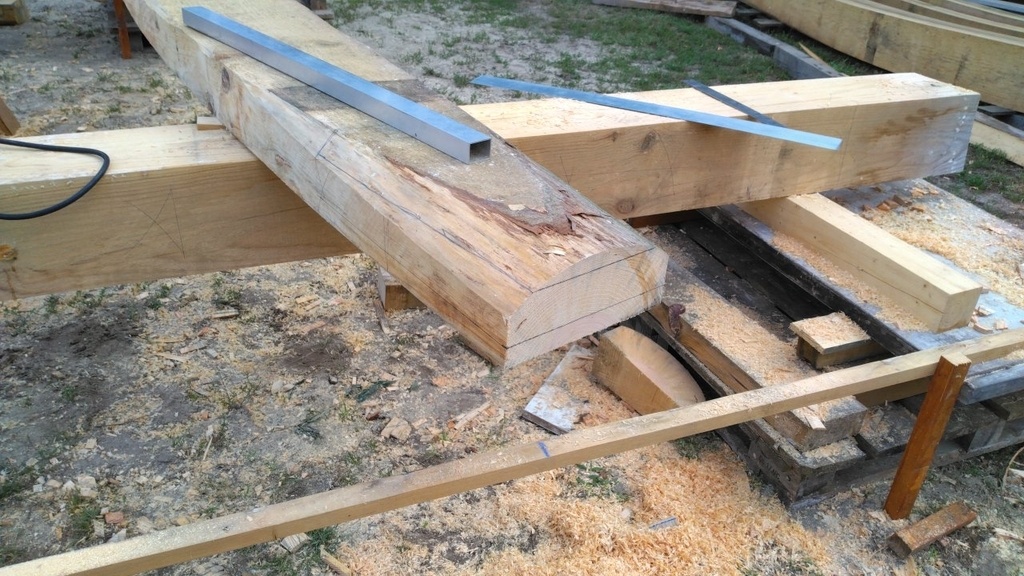

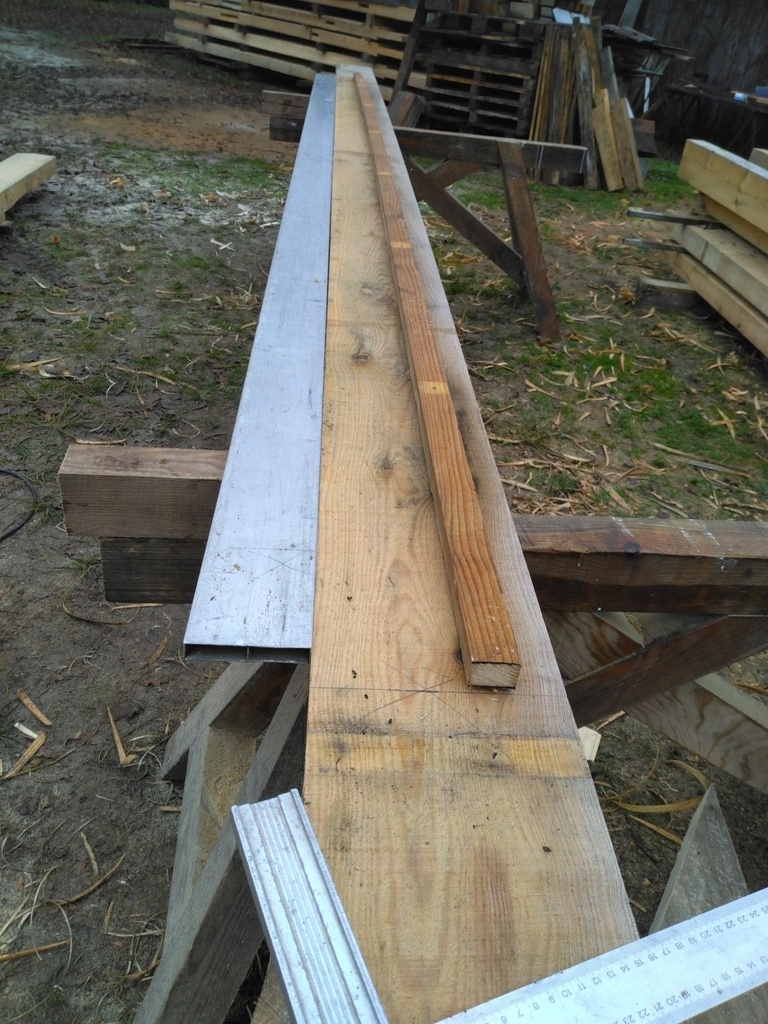

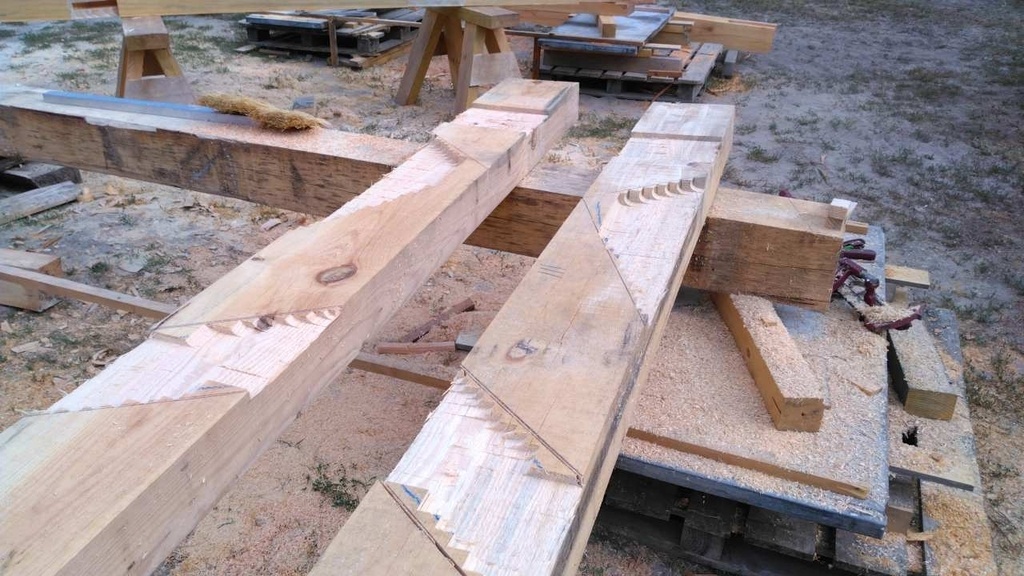

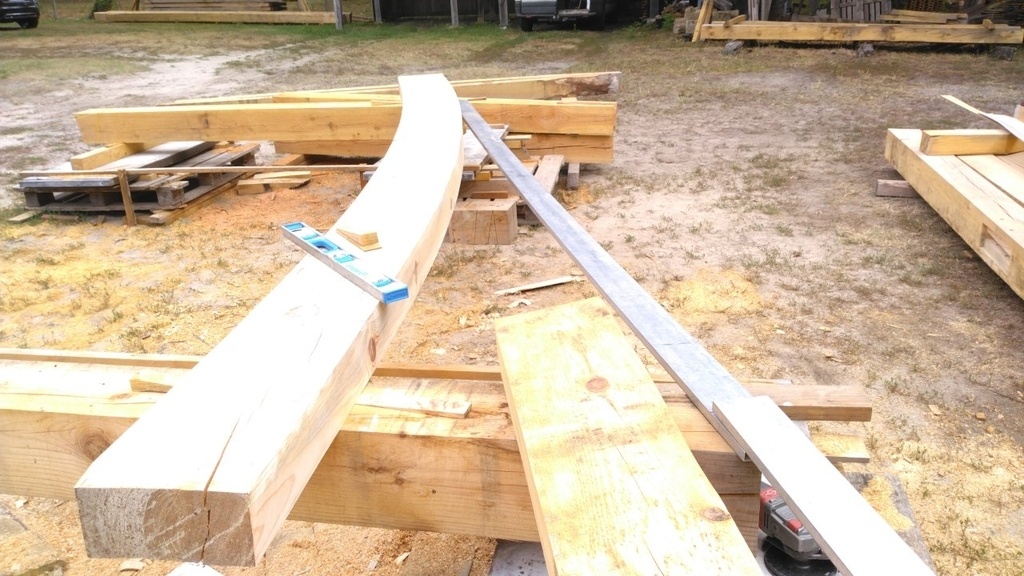

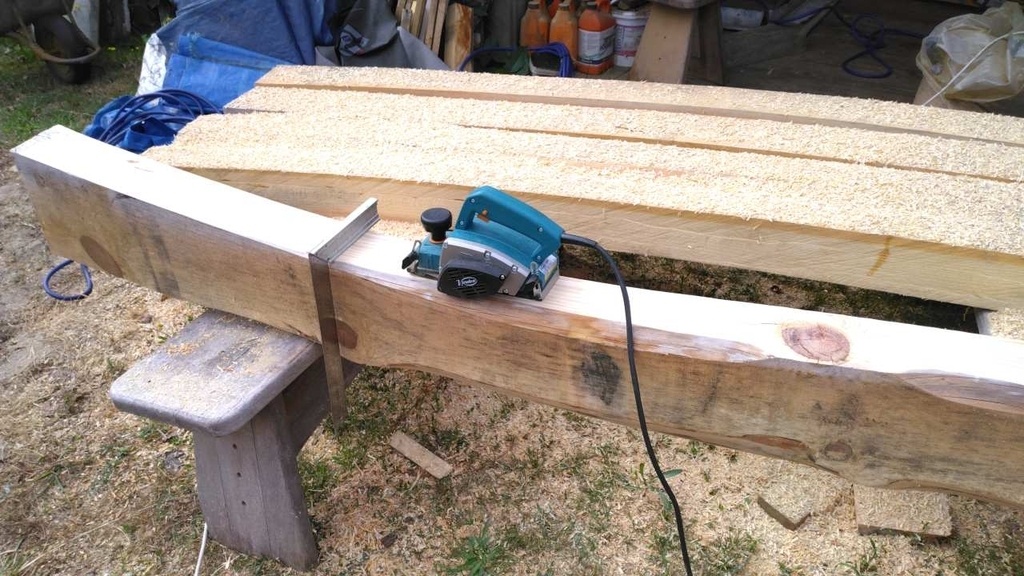

Je délarde les pannes à la règle, sur les pannes bombées ça mange presque l'épaisseur totale.

Reste le faîtage pour terminer avec les pièces assemblées.
Mise sur ligne des trois poinçons et des deux poteaux centraux.

Je place dessus les pannes faîtières, à noter que j'avais trié et marqué les pannes en fonction de leur longueur ( centrales ou débord pignon ), les bosses ( en hauteur et/ou épaisseur ), vrillées ou non ... les moins vilaines ont été réservées pour le faîtage .
Il reste quelques pièces un peu courbes, elles serviront en guise de sous-faîtage, deux sont limites en longueur (388cm brut pour 387,5cm fini ).

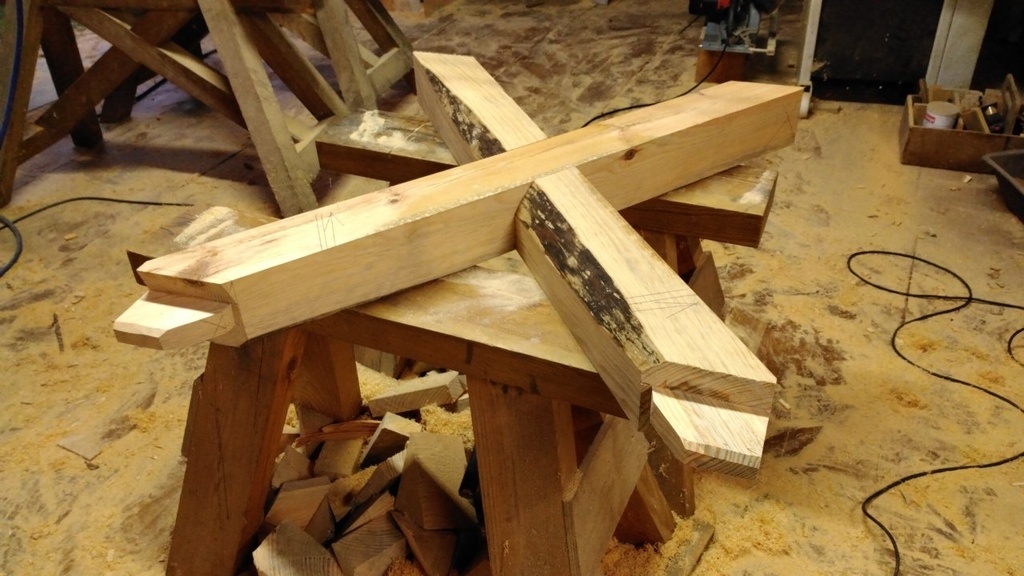

Les croix sont les seules pièces que j'ai corroyé, pas eu envie de m'embêter pour les mi-bois.
Et des liens pour compléter, des courts et des longs.

Toujours la même routine, piquage, traçage des arasements opposés, perçage, tenonnage.
La mortaiseuse est équipée d'un guide et chaîne de 38 mm, idem pour la latte centrale de la grenouille.
Je scie les joues du tenons le trait au milieu de lame, ça me donne des tenons de 35 mm.
Au pire il peut y avoir un désaffleur sur 2 pièces de même épaisseur, je préfère me préoccuper des abouts et des arasements.

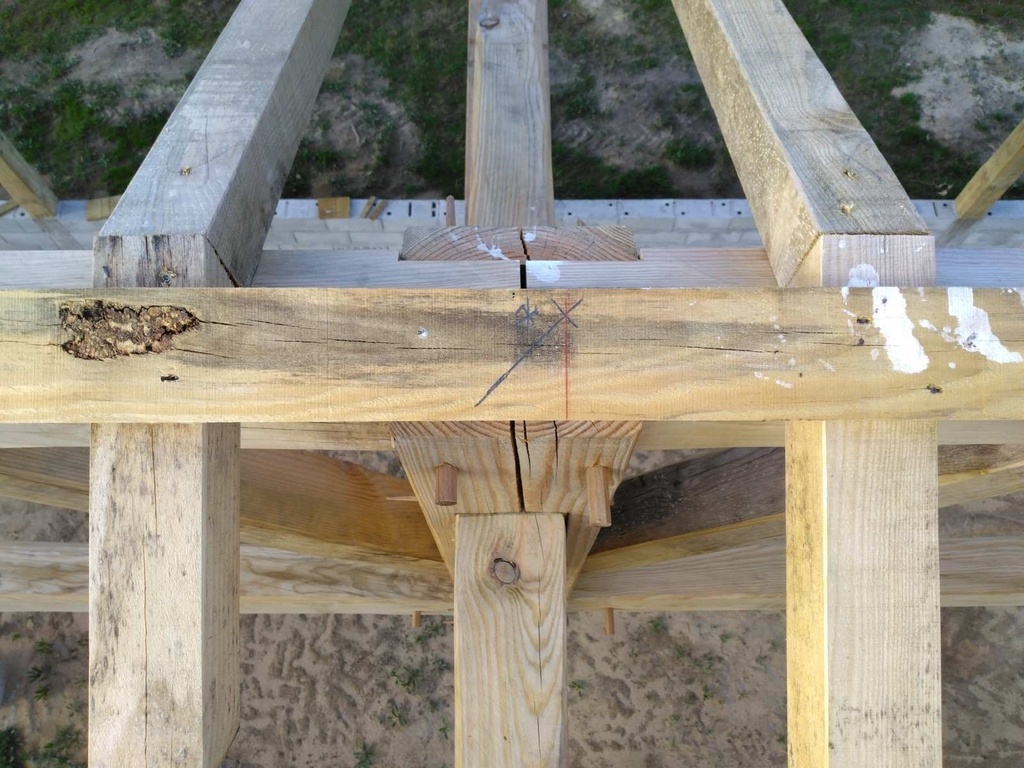

Les pannes sont entaillées de 15 mm dans les poteaux, au moins l'arasement travaille un peu plutôt que la cheville seule, et puis ça rajoute de la matière au poteau.

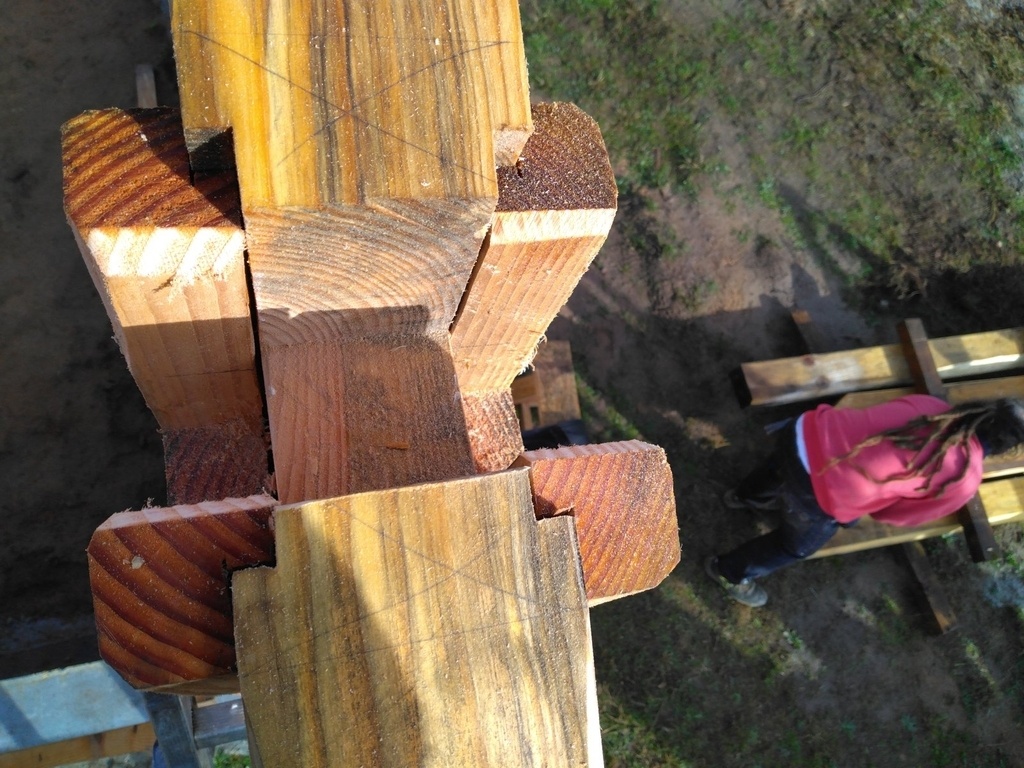

Les sous-faîtages sont assemblés par faux tenons de 40 mm, juste coupés à longueur, pas d'embrèvements donc. Un peu galère pour aplanir le fond de mortaise à contrefil.

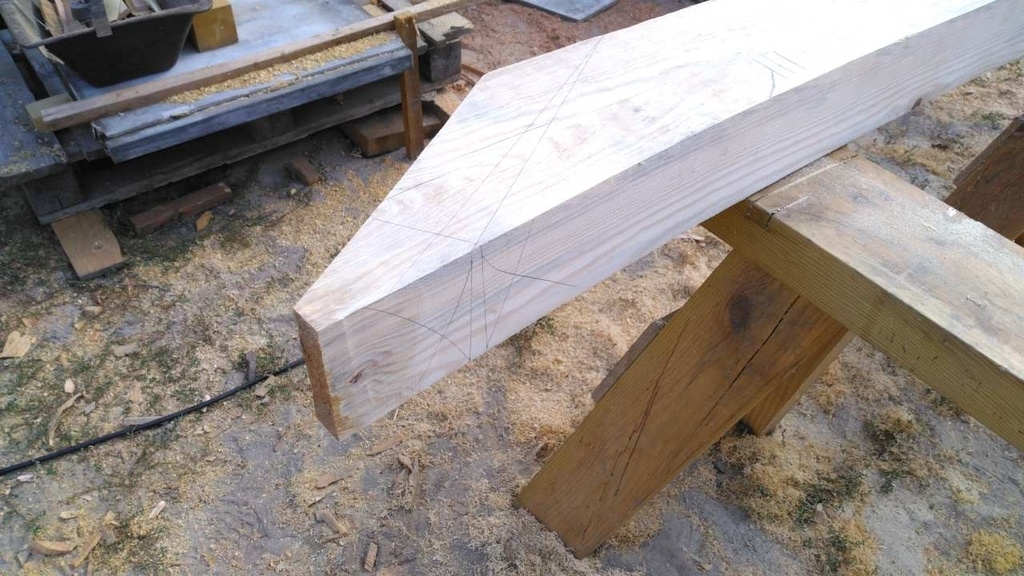

Découpe des couronnements avant l'assemblage, en commençant par la travée des poteaux, solive puis faîtage.
Ensuite j'enfonce les faux tenons, la mortaise est ajustée en entrée et sortie, mais dégraissée à l'intérieur.

Un peu de paraffine sur tous les tenons et assemblage des sous-faîtages, croix, liens et faîtages.

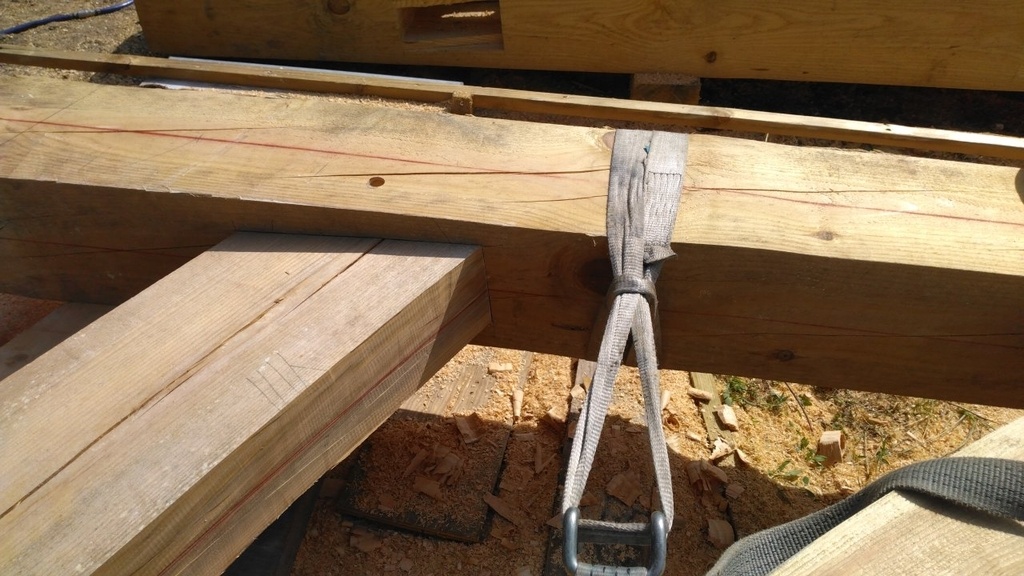

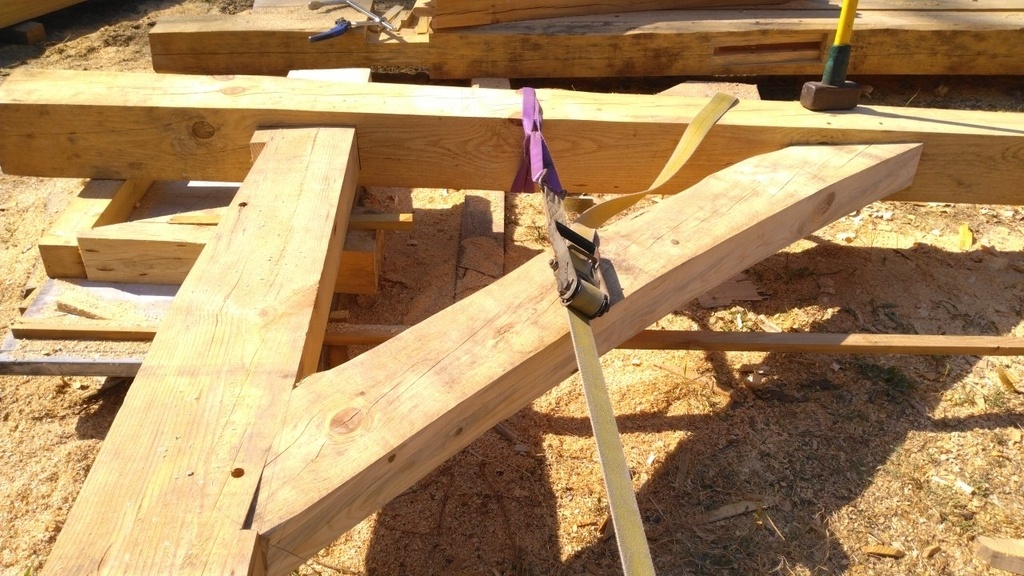

Des serre joints pour bloquer les faîtages, sangles pour jointer les assemblages, pointage des tenons de liens, perçage de tout le reste en place.

Il s'est passé deux ans entre la première et dernière photos, pour l'instant tout ce que je suis parvenu à faire c'est des bouts de bois avec des trous dedans...
Il va être temps de s'occuper de la maçonnerie, les matériaux viennent d'être livrés

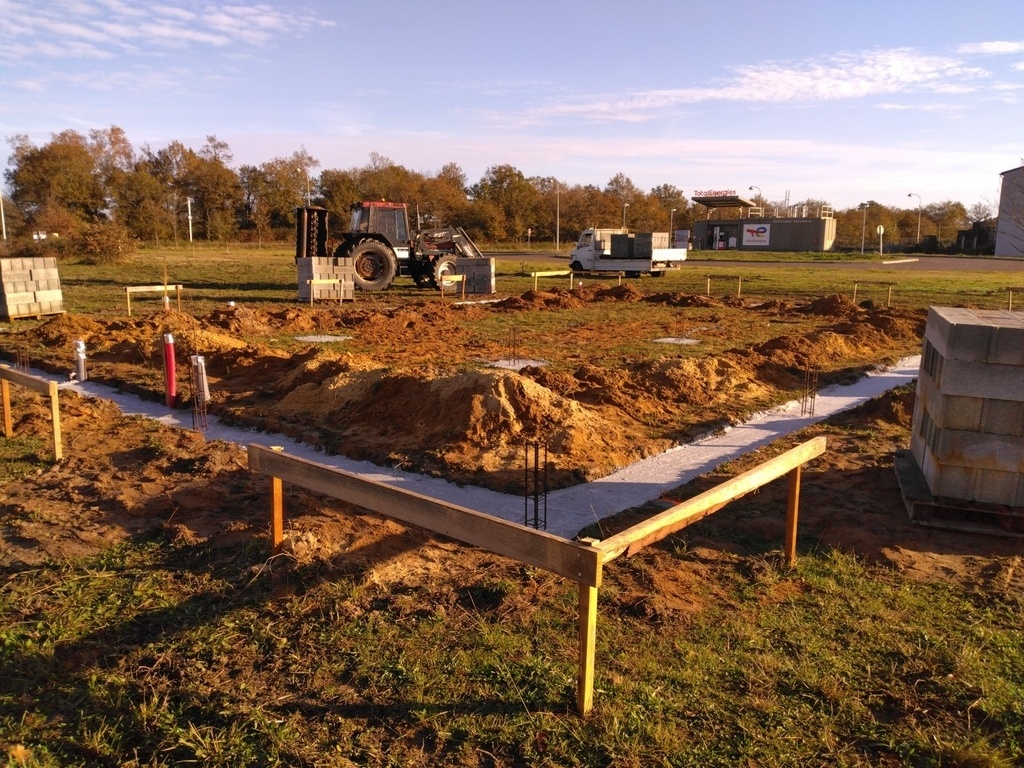

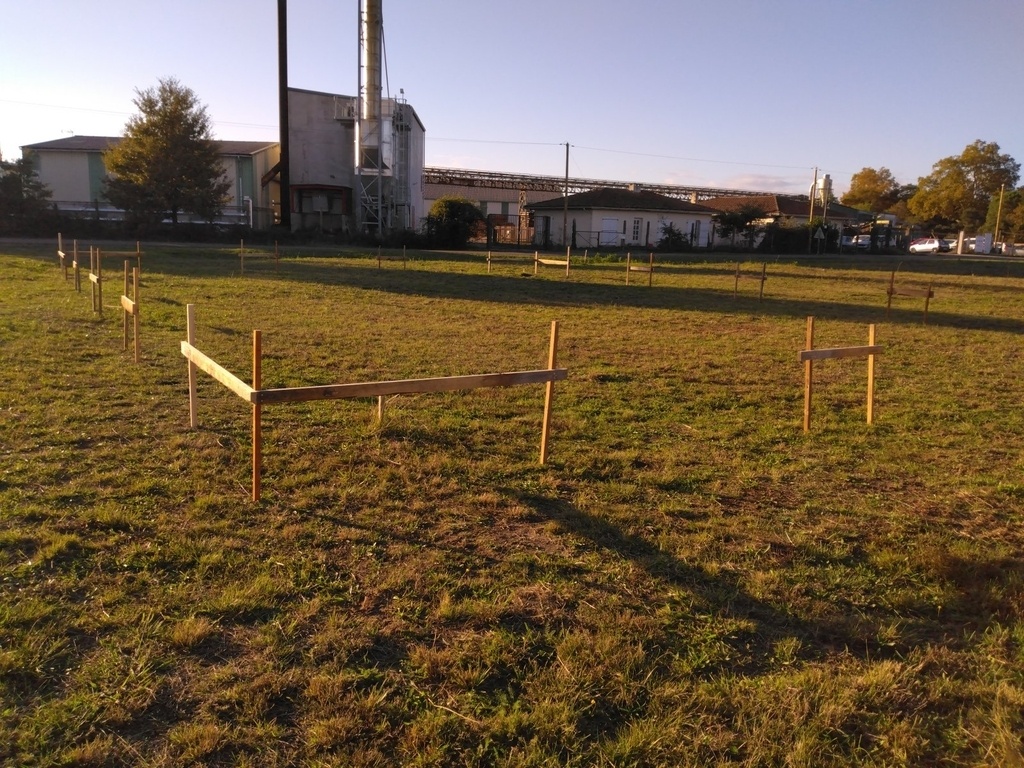

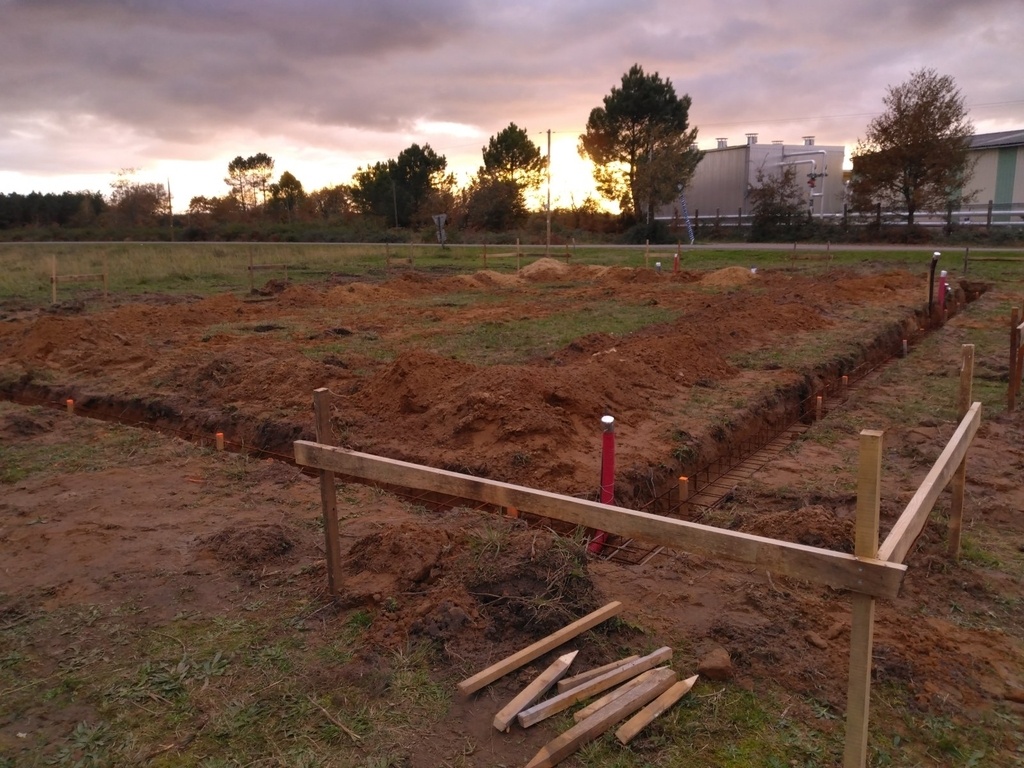

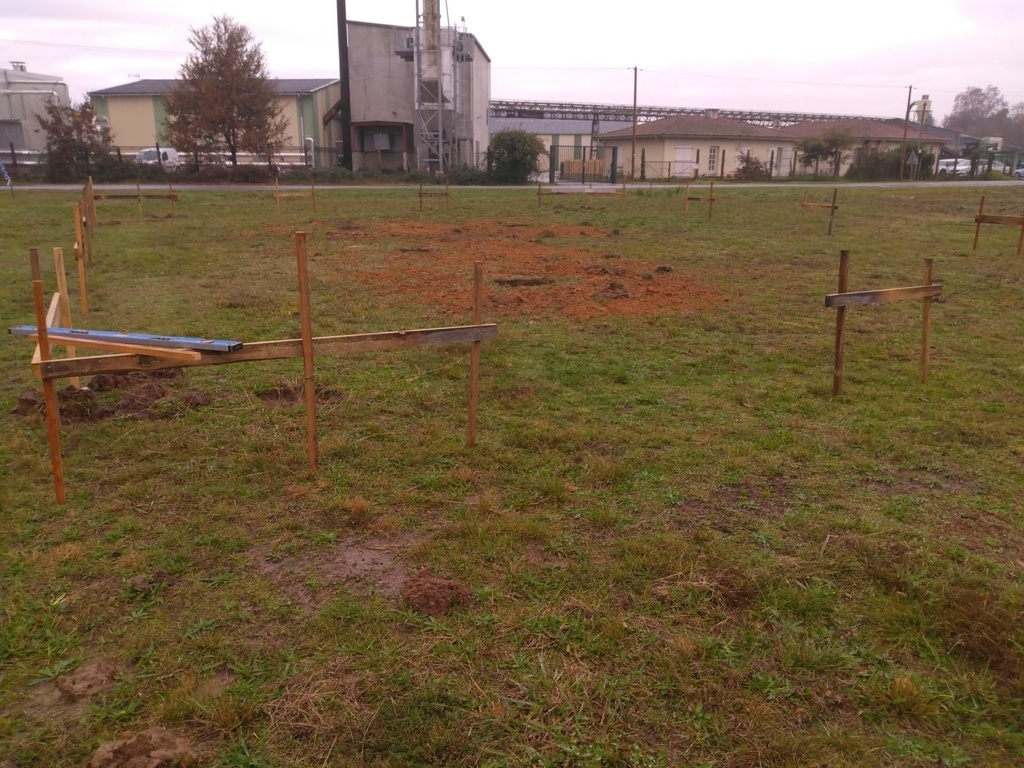

On commence par l'implantation du bâtiment, mise en place des chaises, on m'a prêté un niveau laser le temps nécessaire.

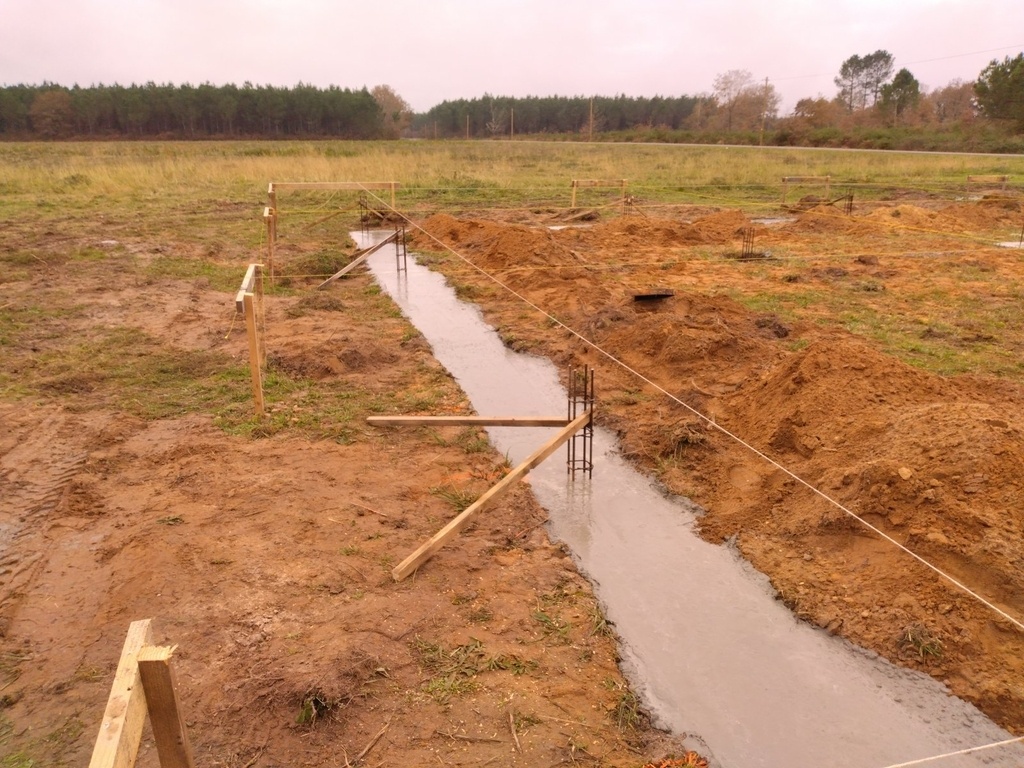

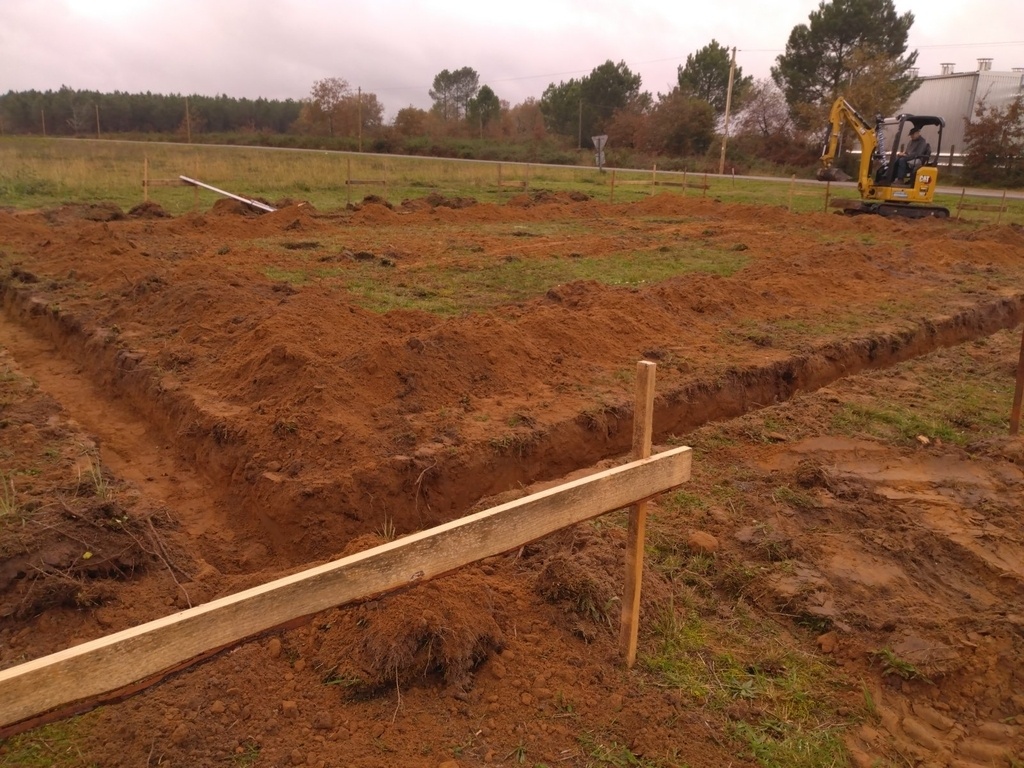

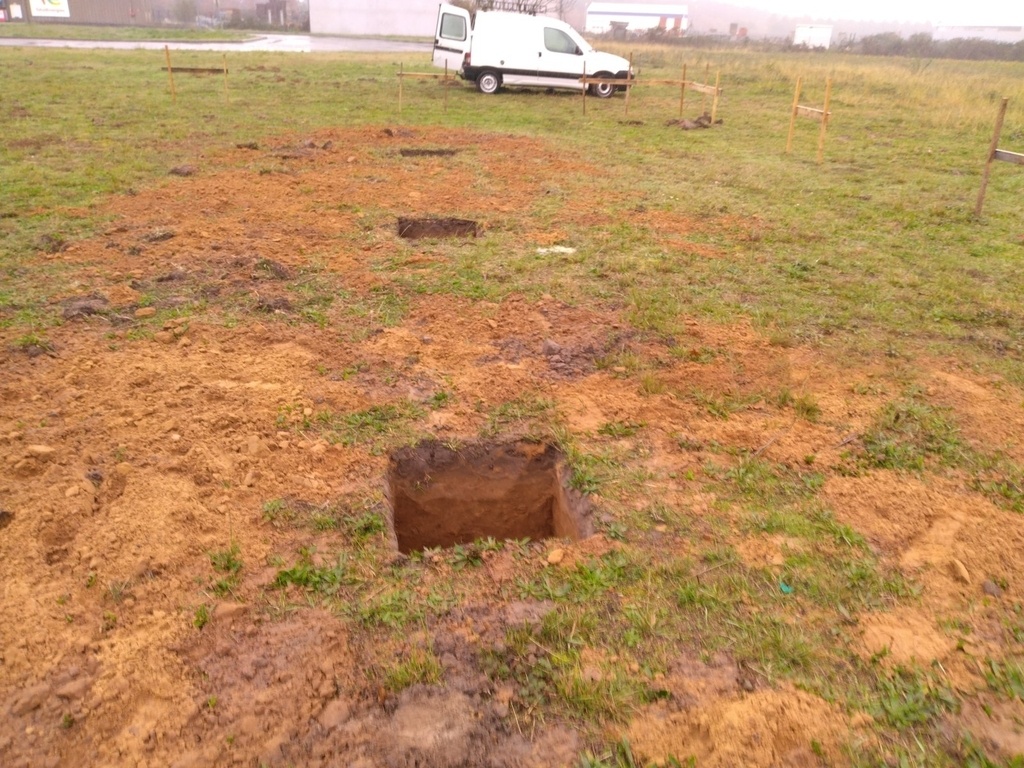

Location d'une mini-pelle pour creuser les semelles, un peu plus large et profond sous les poteaux.

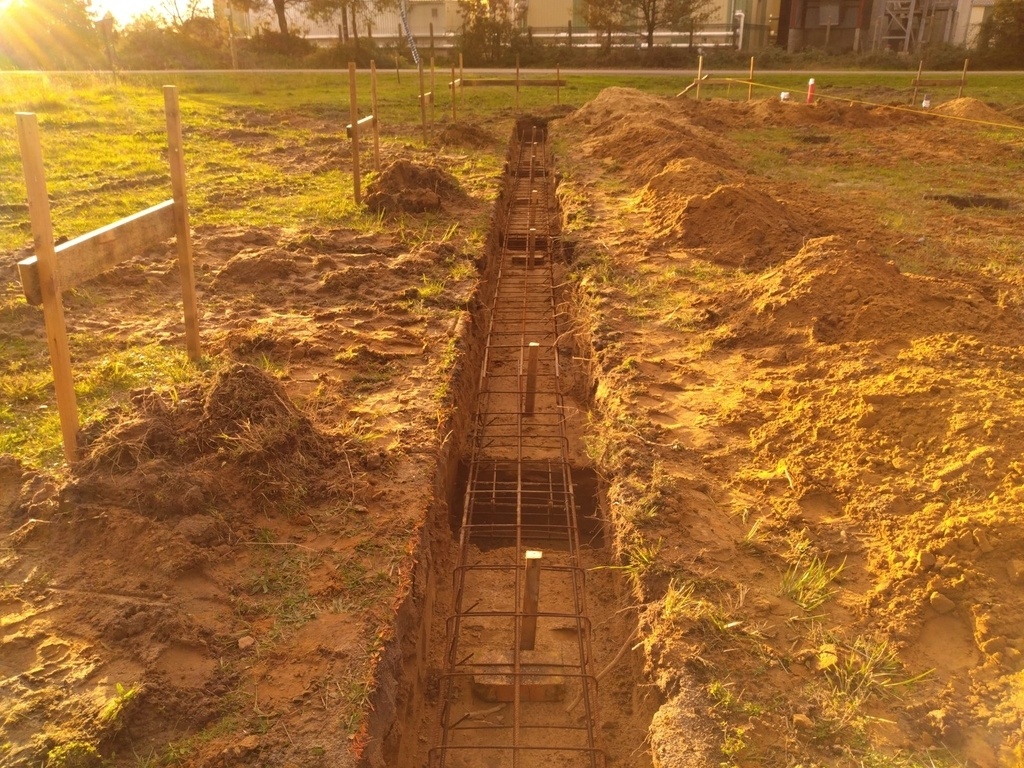

Passage des gaines et tuyaux, pose des armatures sur des barons, puis quelques piquets pour le niveau.

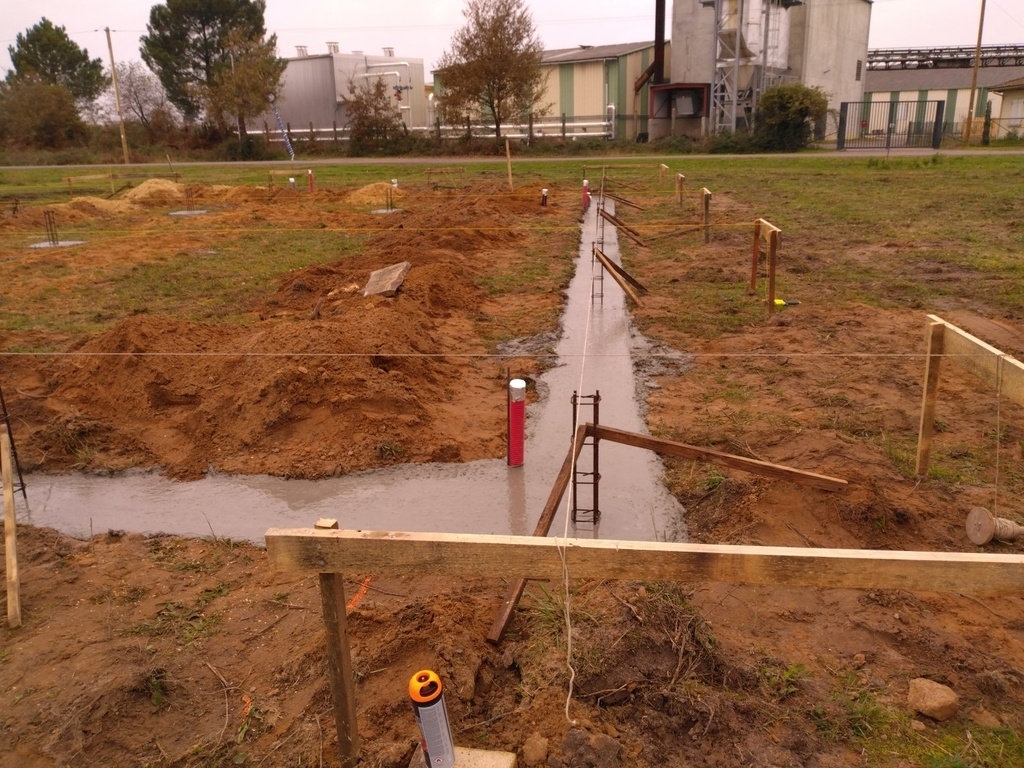

J'ai commandé 2 toupies pour 11,5 m3, il en a manqué 0.2 m3 pour un plot central.
Mon père gérait la goulotte, au râteau j'essayai de garder le niveau aux piquets.
Mise en place des armatures pour les poteaux. Le lendemain, en amenant les palettes de parpaings, on a tracé l'emplacement des murs sur le béton frais.

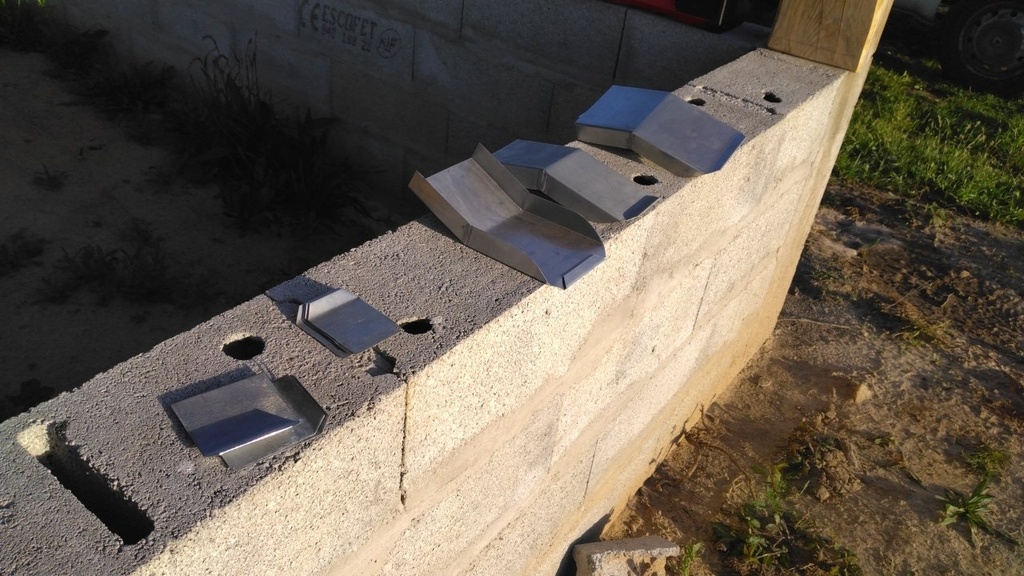

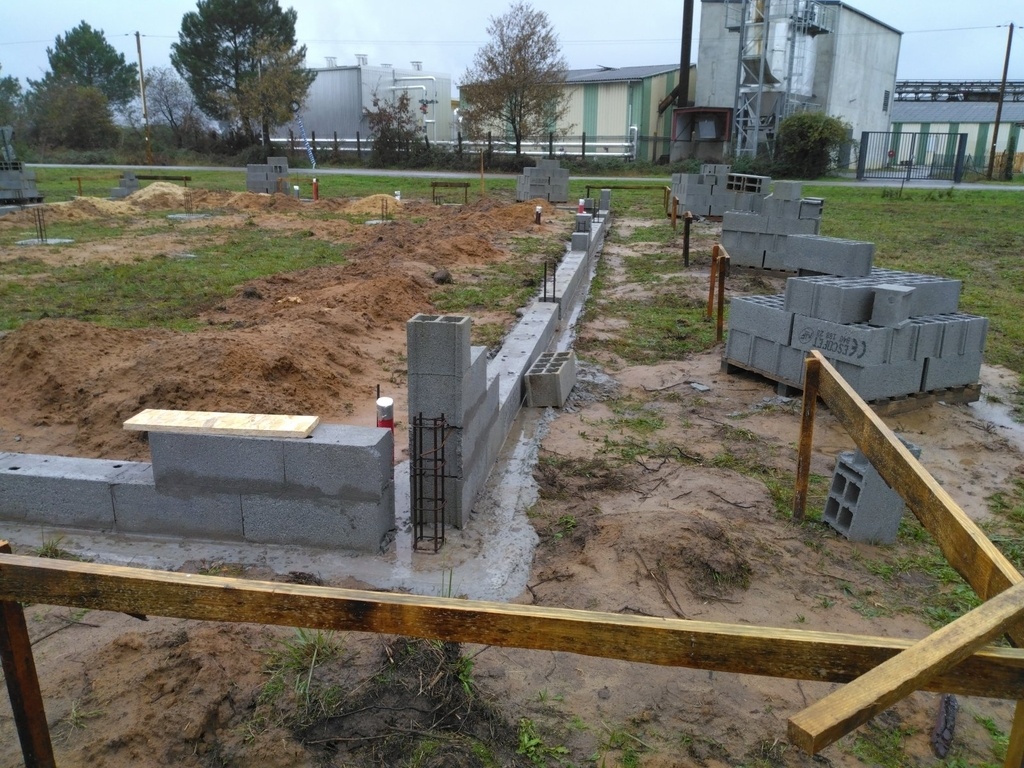

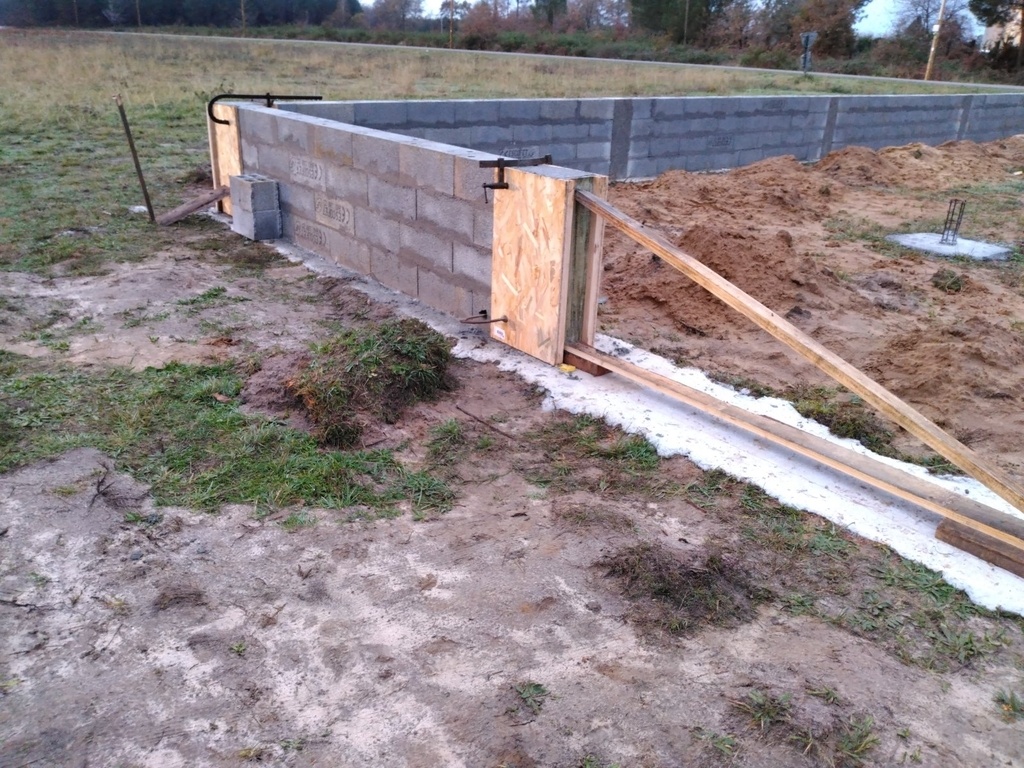

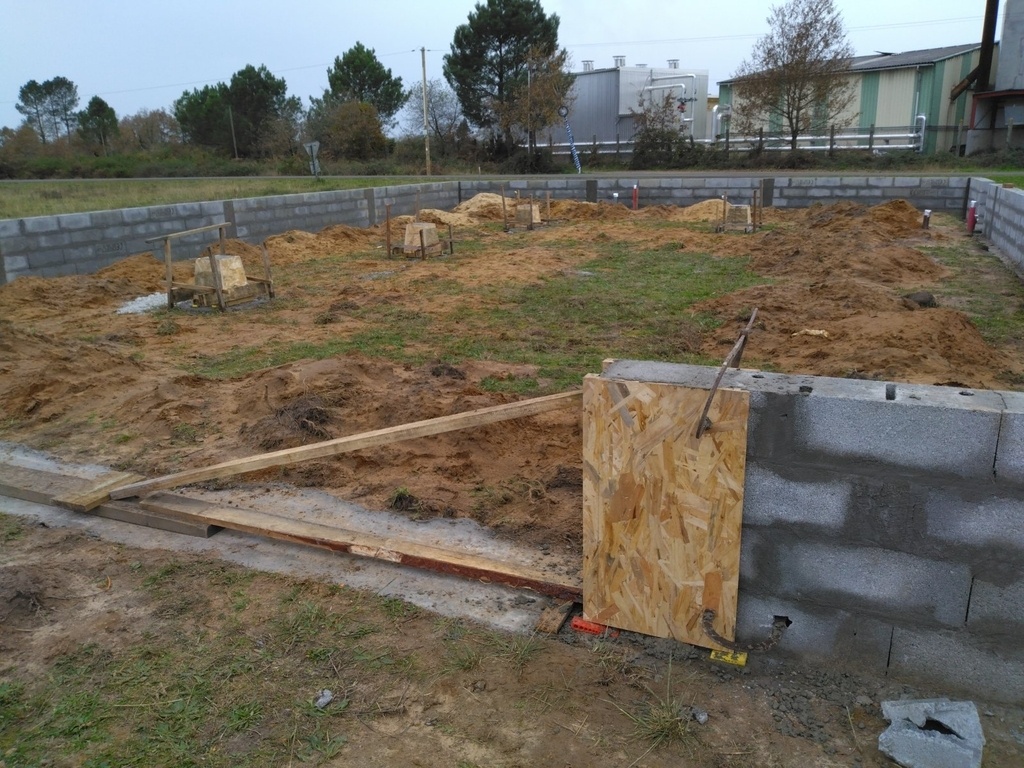

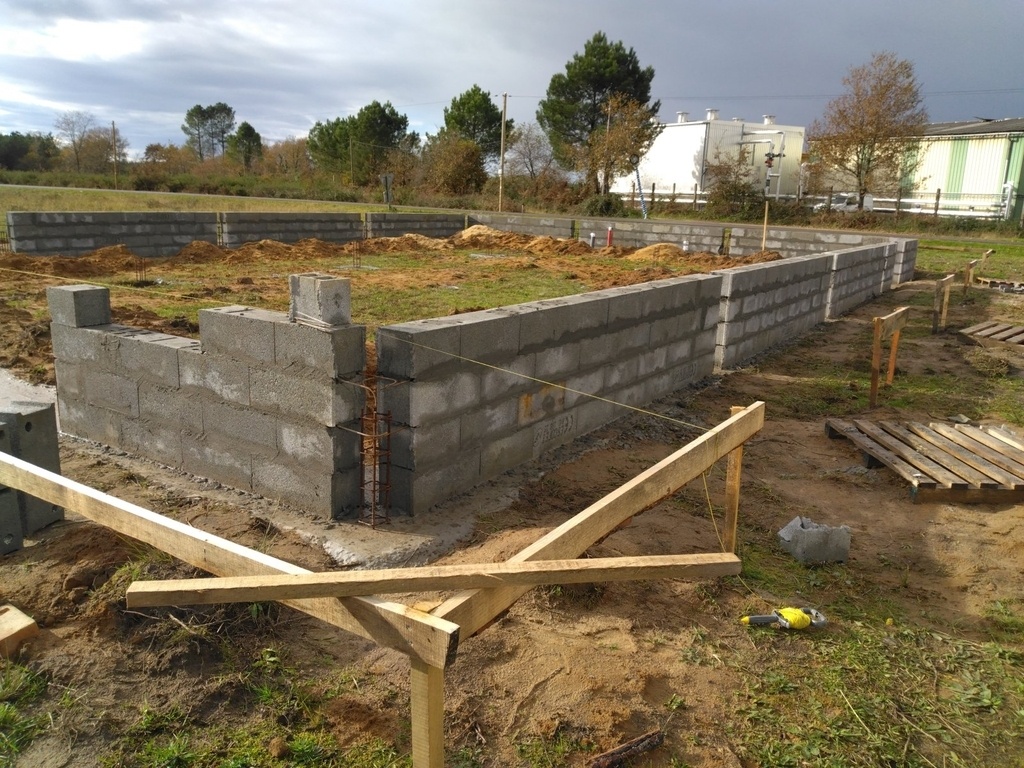

Ensuite j'ai laissé mon père, le Maître Maçon, se débrouiller pour le montage des blocs, les parpaings d'angles ne lui plaisant pas je lui ai faits des coffrages en osb.

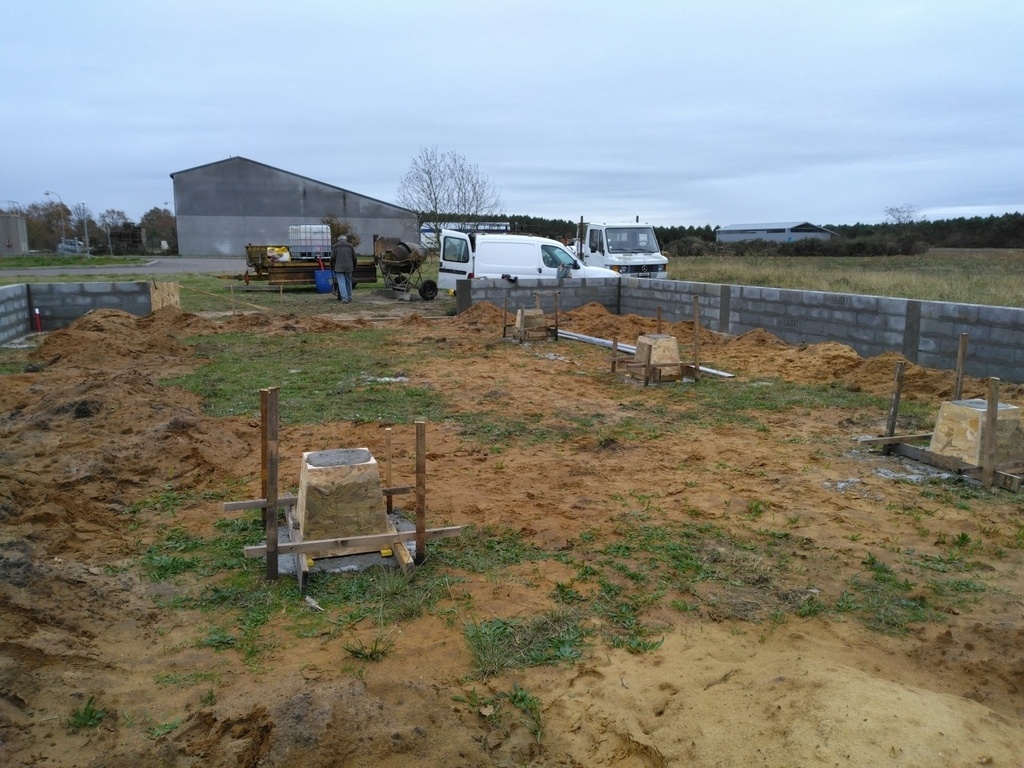

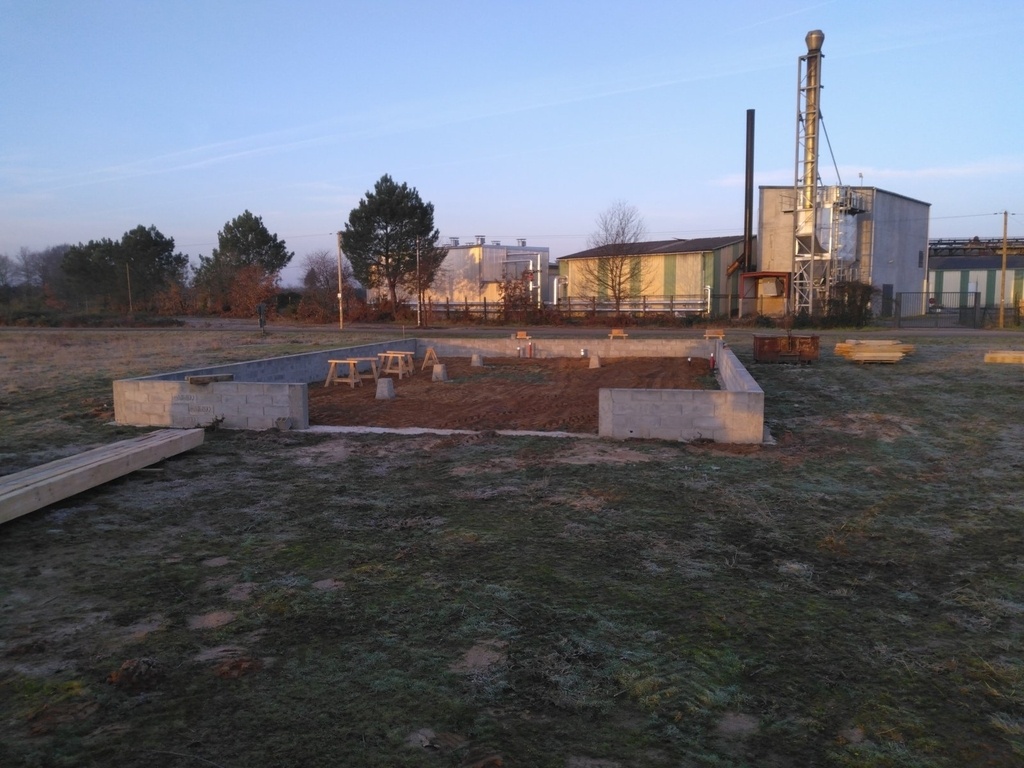

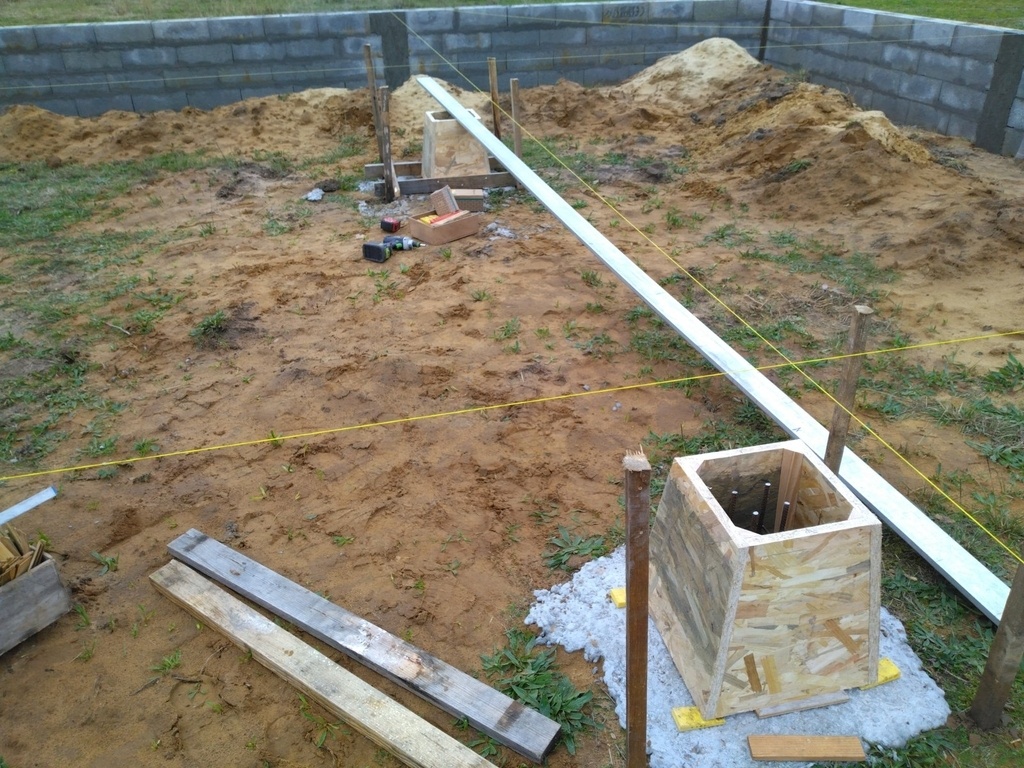

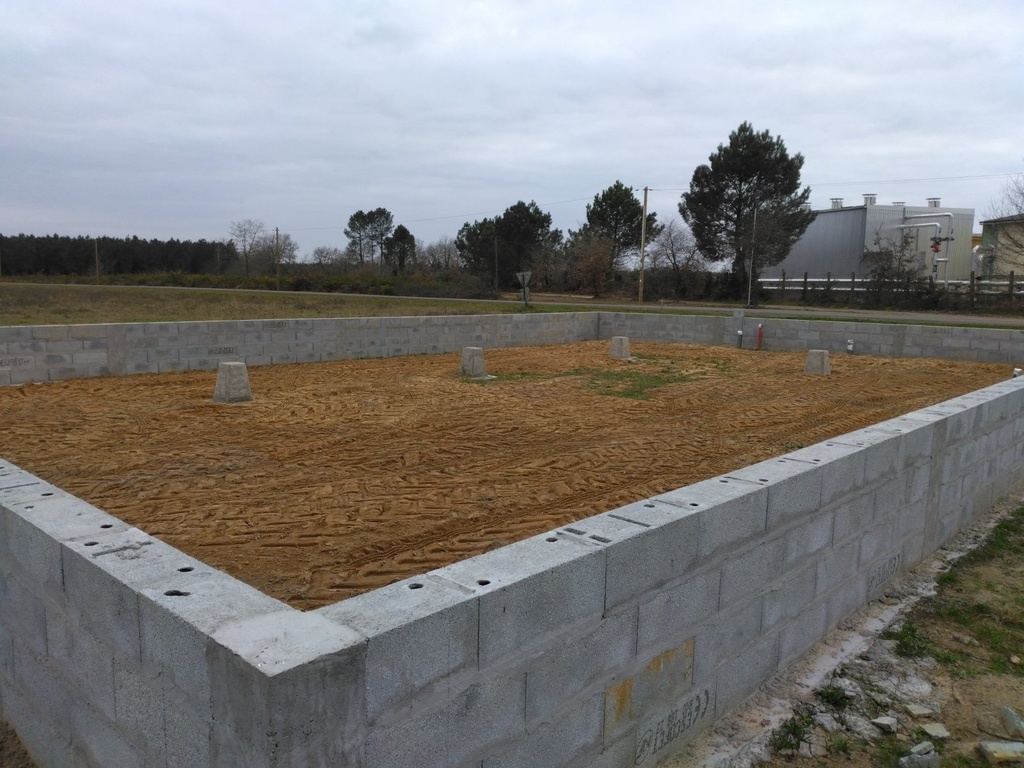

J'ai récupéré les coffrages pour faire les dés , mis en place avec le cordeau sur les chaises, bien fixés au sol, sinon le béton pousse et les faits se soulever ( me suis déjà fait avoir ).

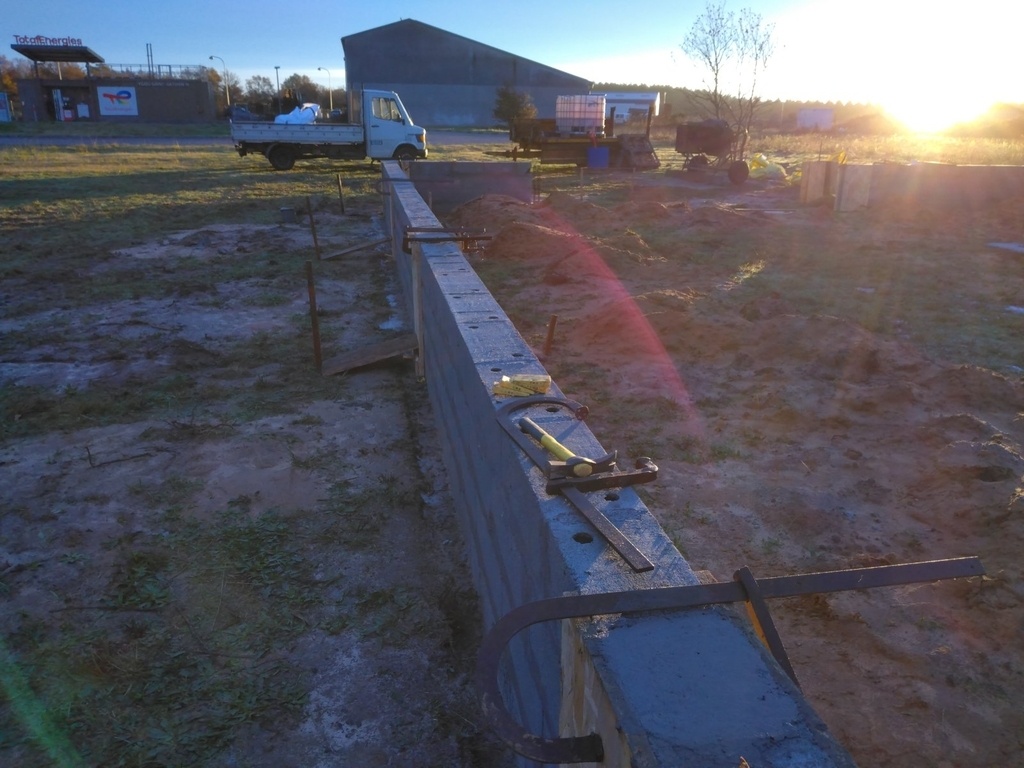

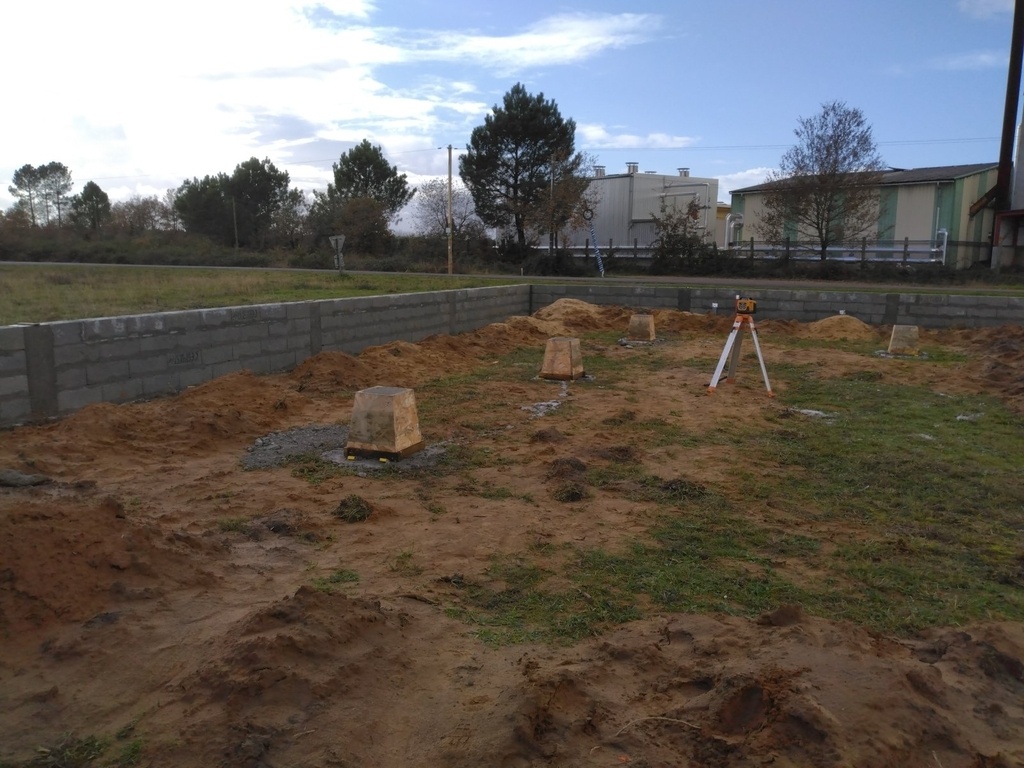

Comme j'avais encore le laser j'en ai profité pour prendre les hauteurs des poteaux, en réglant la pige au point haut, puis en callant à la demande les autres, j'inscris le numéro du poteau sur chaque calles.

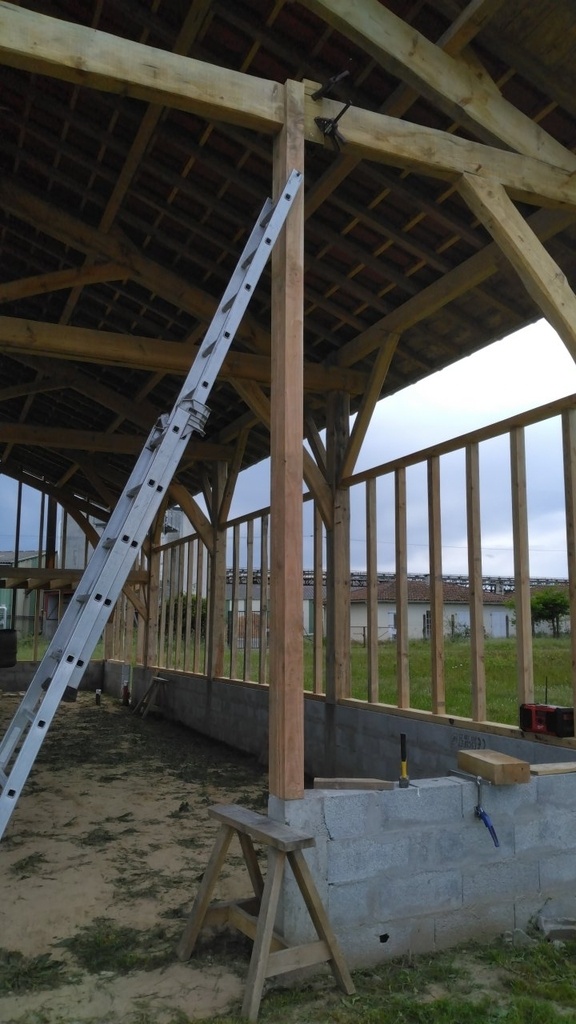

Maintenant je peux terminer les poteaux en les coupant à longueur, depuis mon trait de sol je rajoute la calle correspondante.

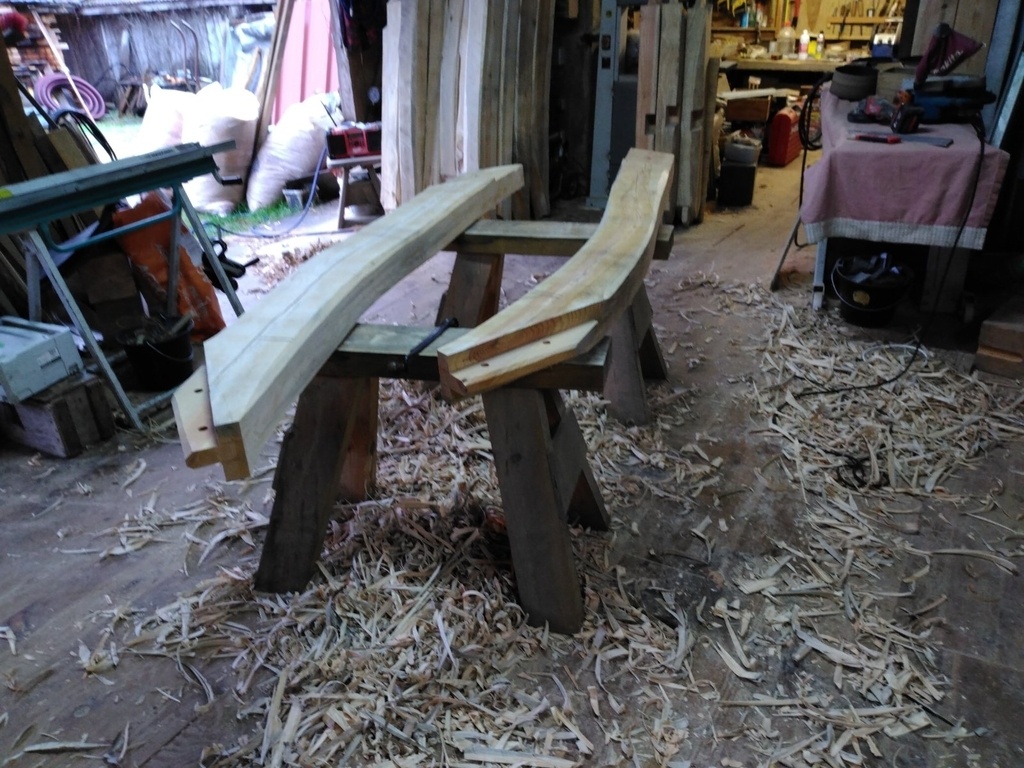

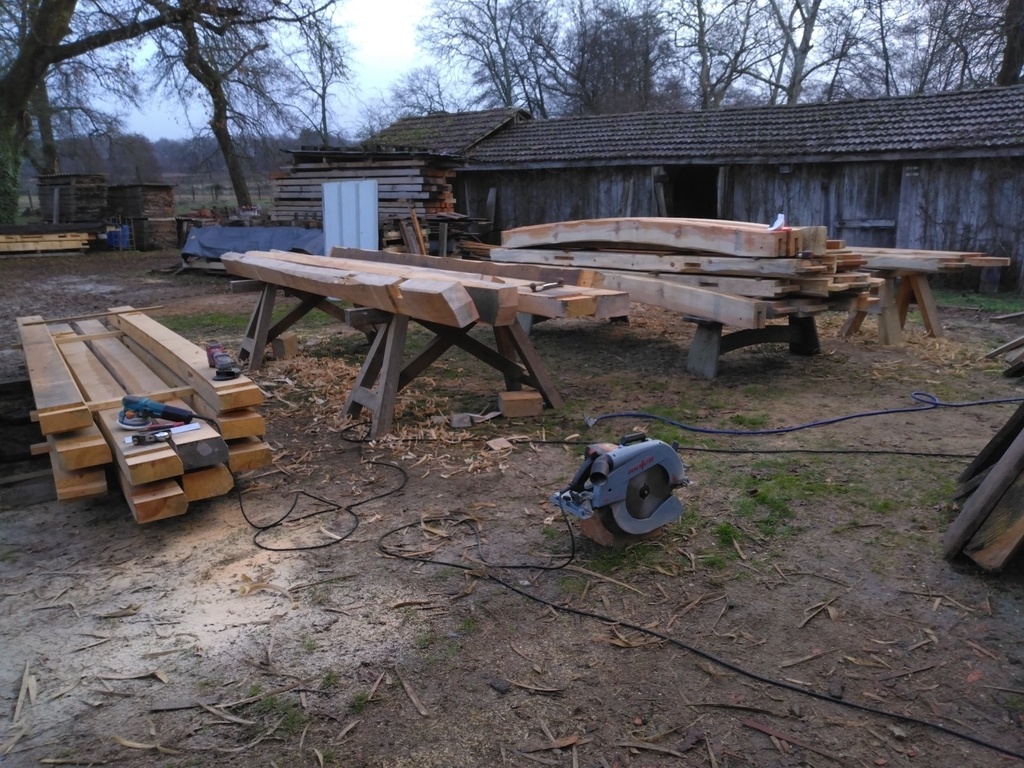

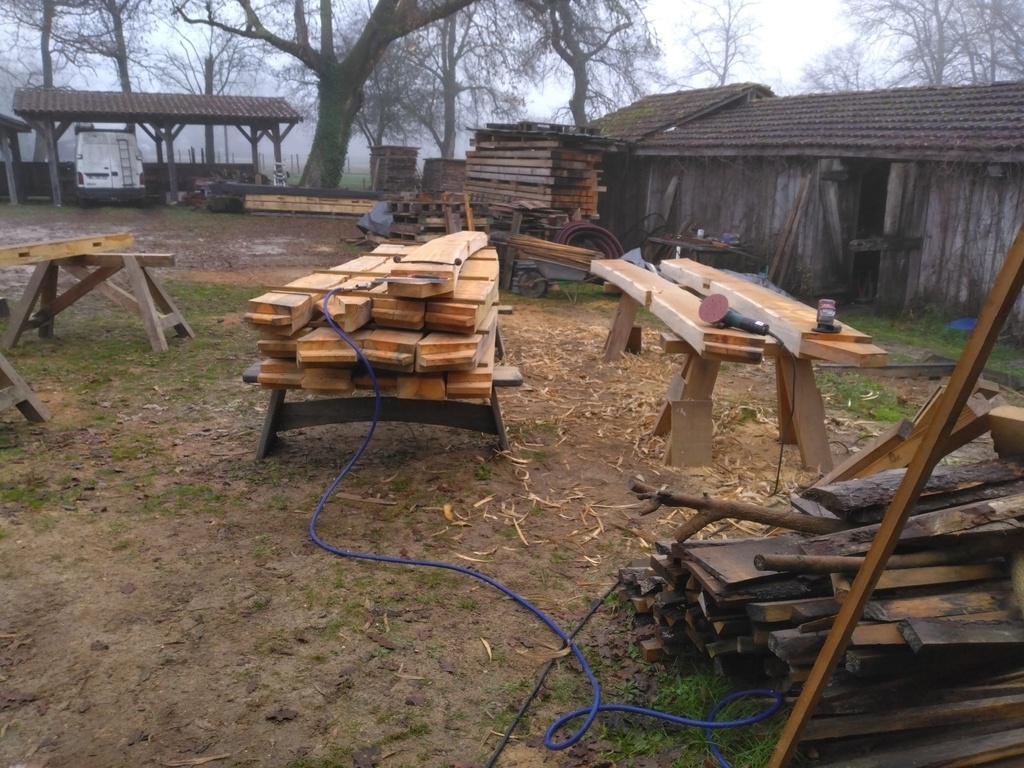

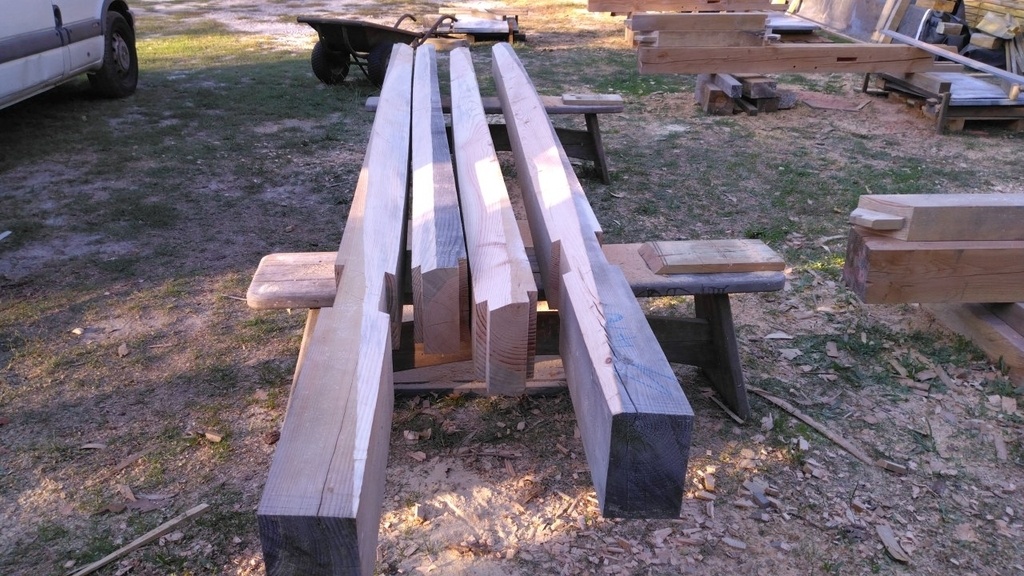

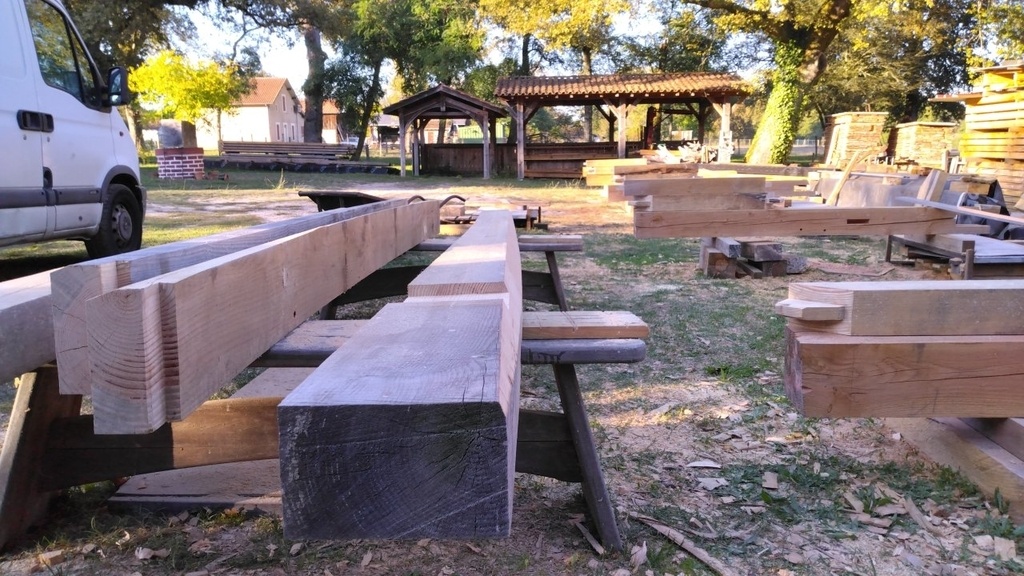

Tout le bois a été poncé grossièrement au 40/60, puis chanfreiné à la plane, j'aime bien cet outil, les copeaux produits vont bien pour allumer le feu.

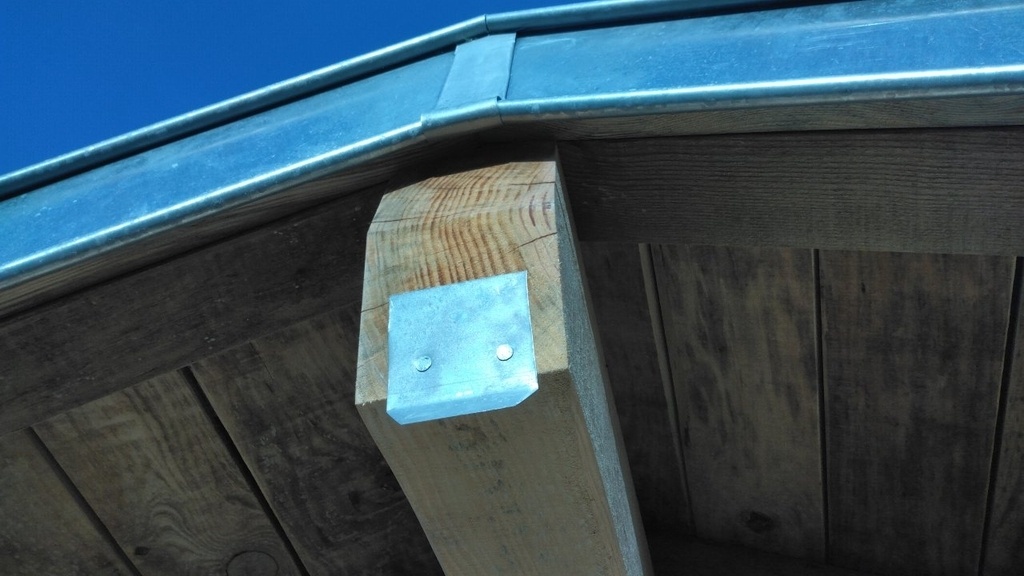

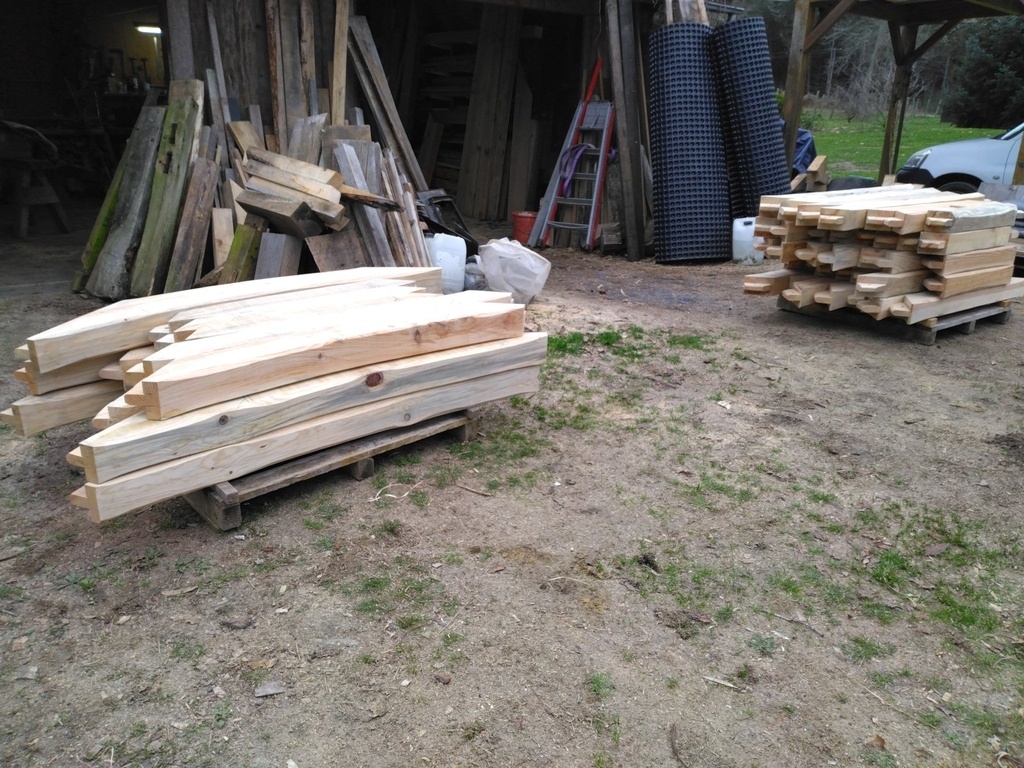

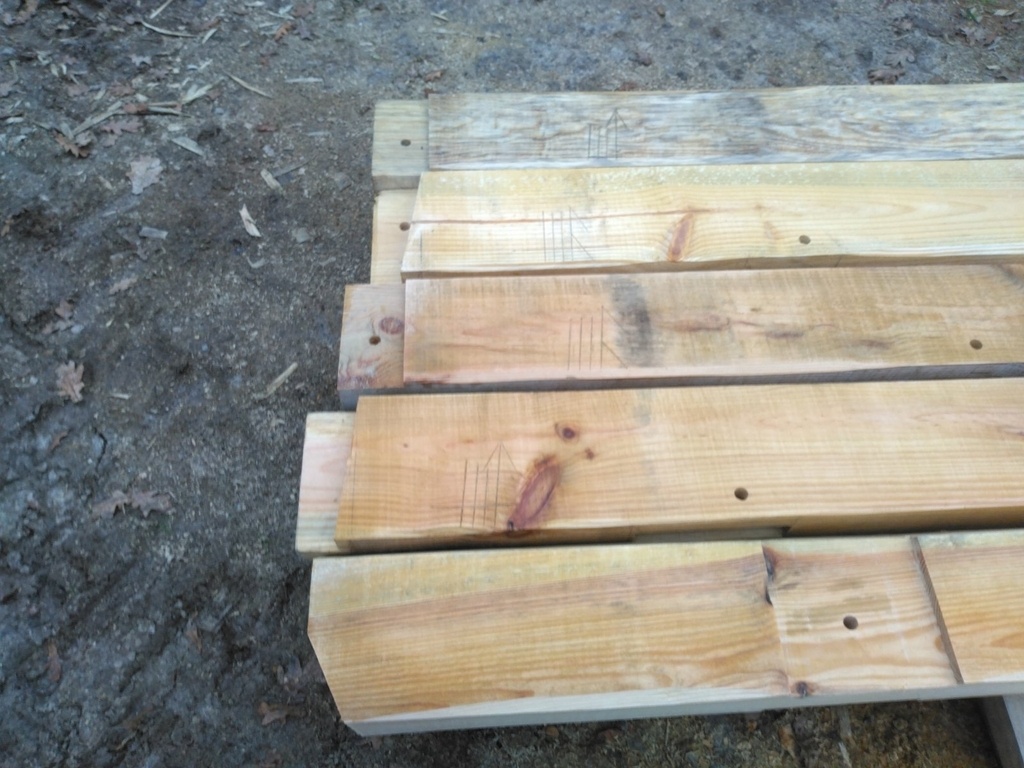

Après avoir mis à longueur les sorties de pannes, j'ai stocké le bois sur deux palettes, une pour les fermes et l'autre pour les pannes, dans l'ordre pour le montage et levage, les dernières à employer en dessous.

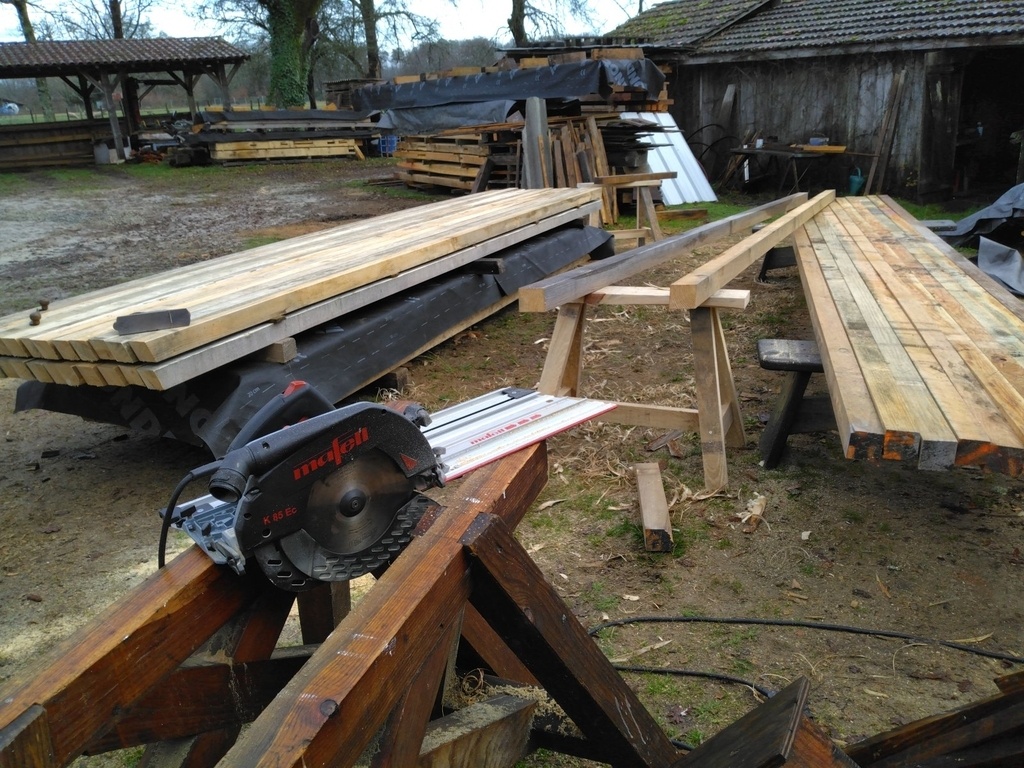

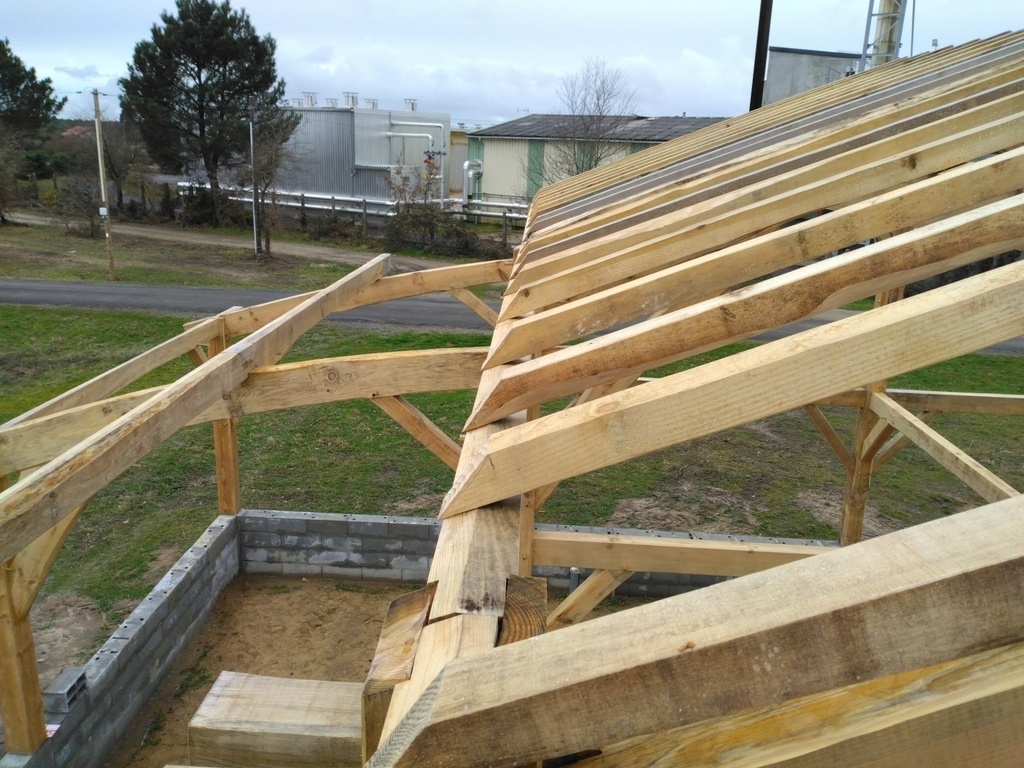

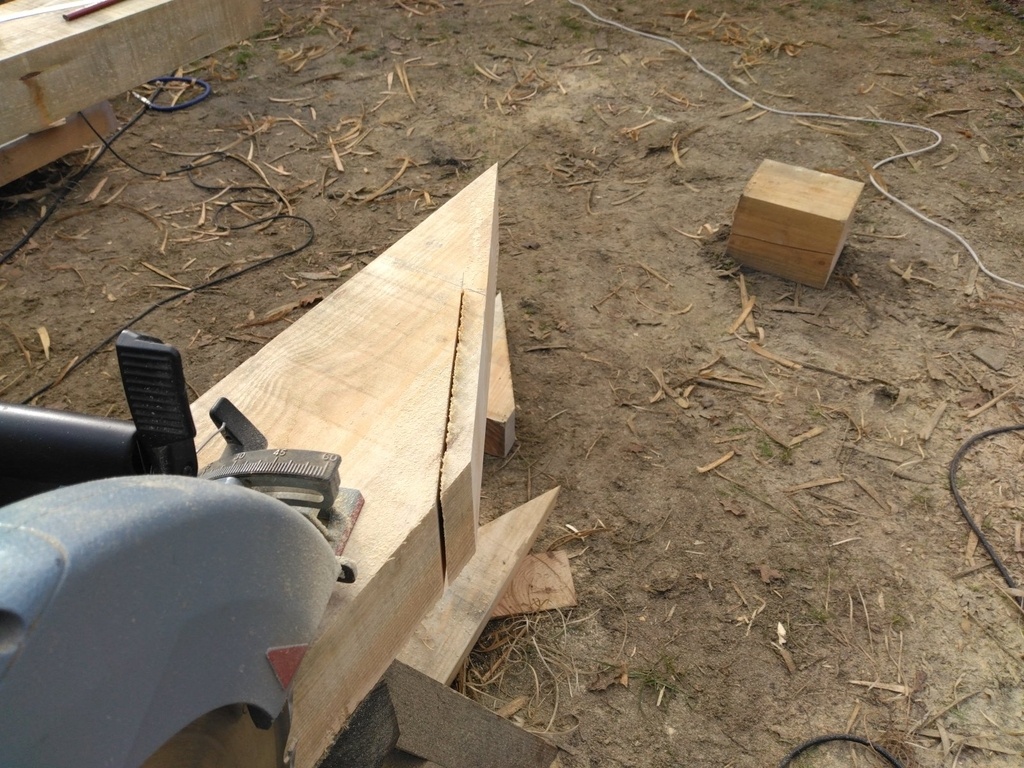

Pour les chevrons je coupe l'aplomb au faîtage, les arêtes sont cassées au rabot.

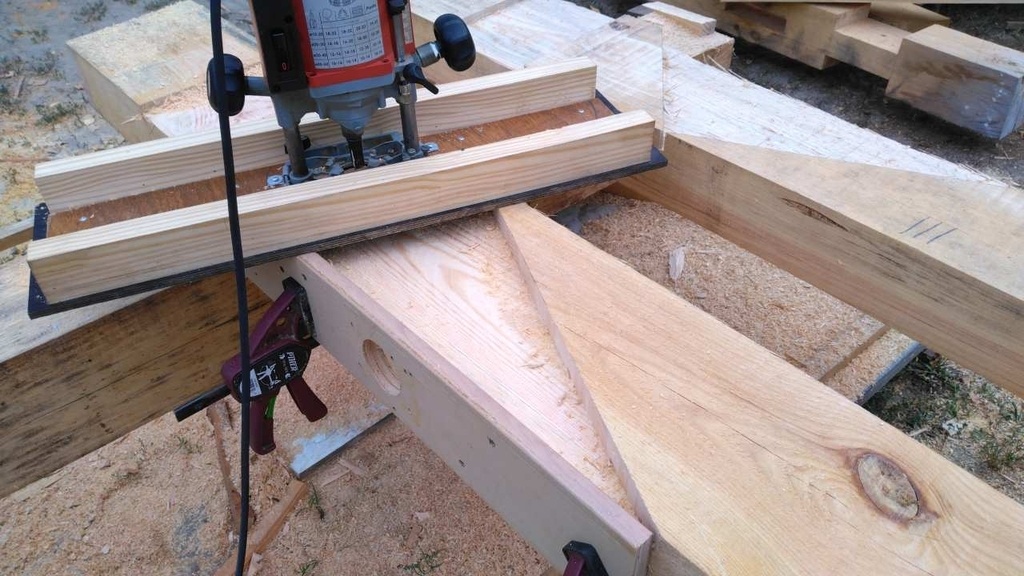

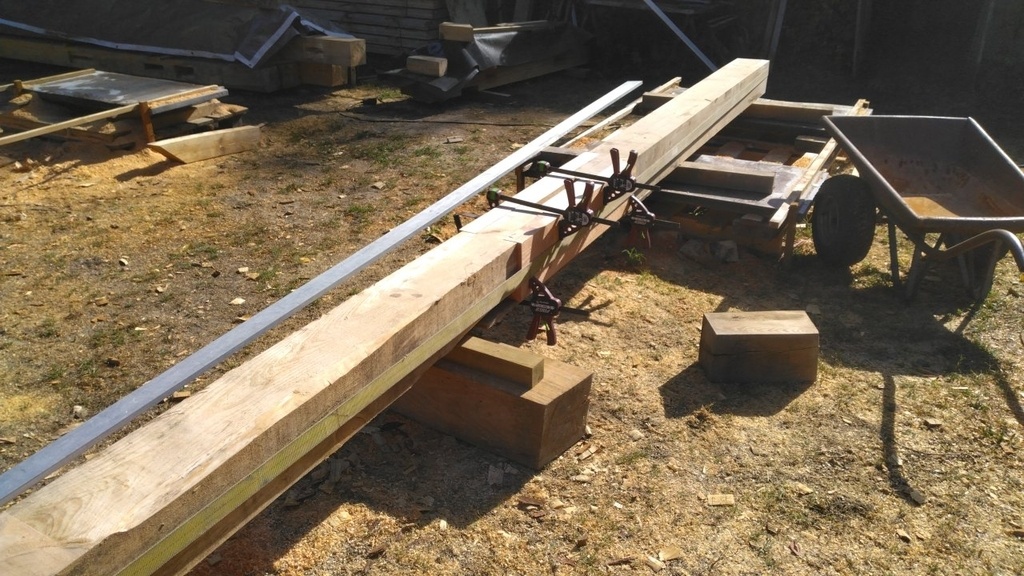

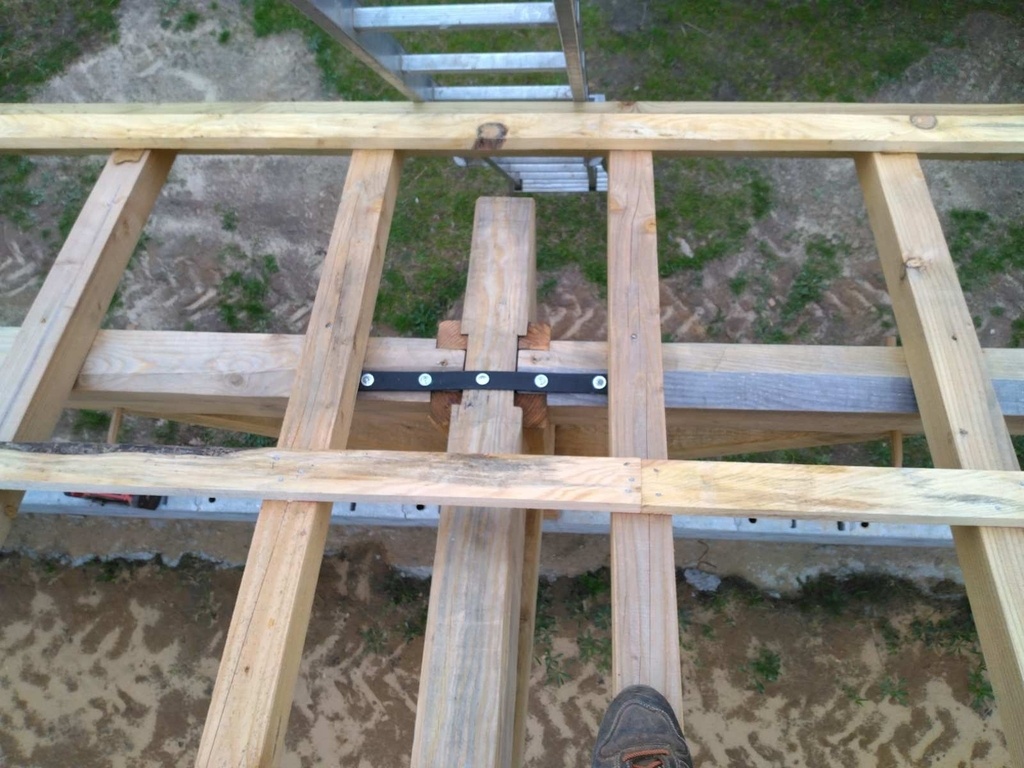

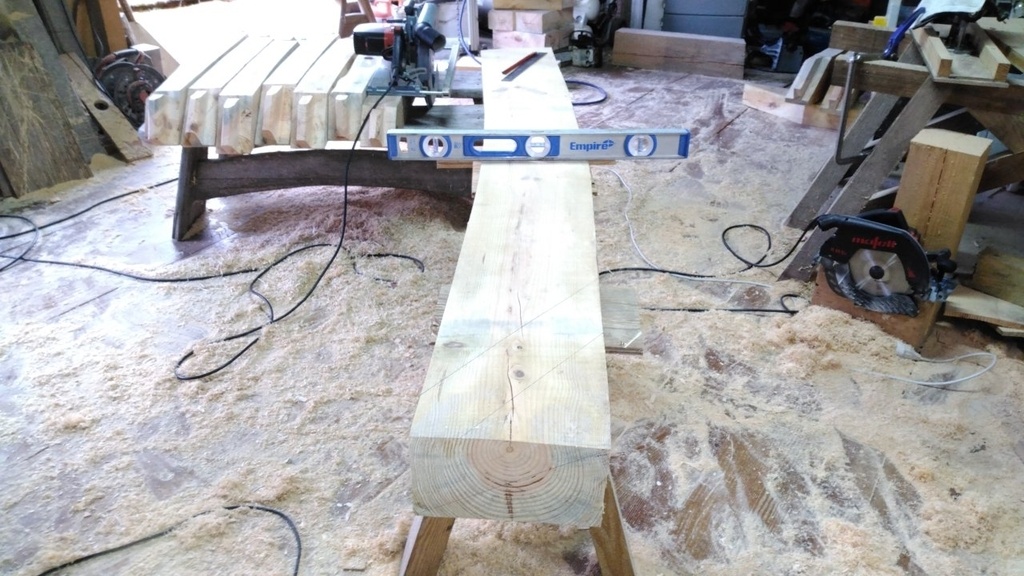

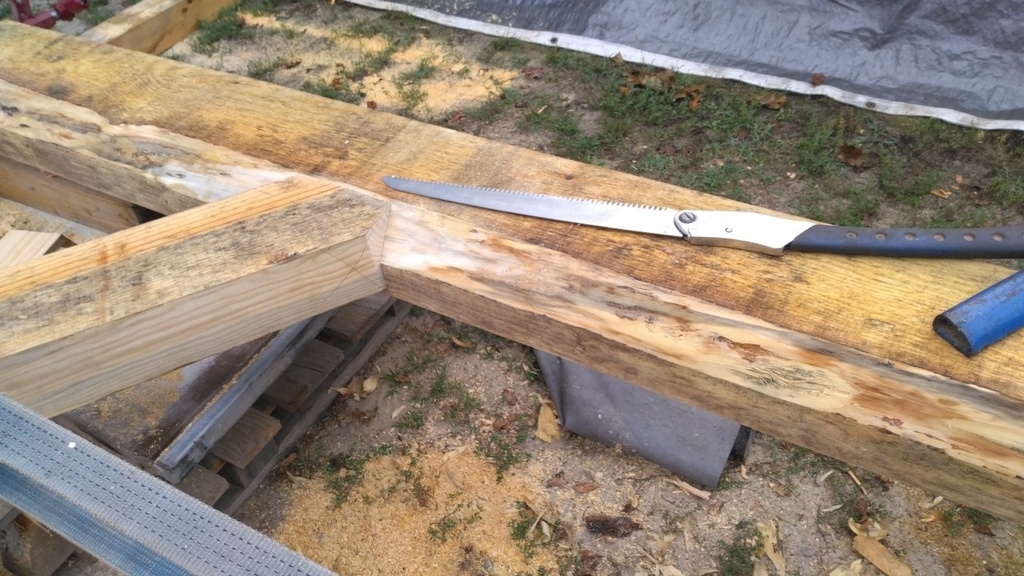

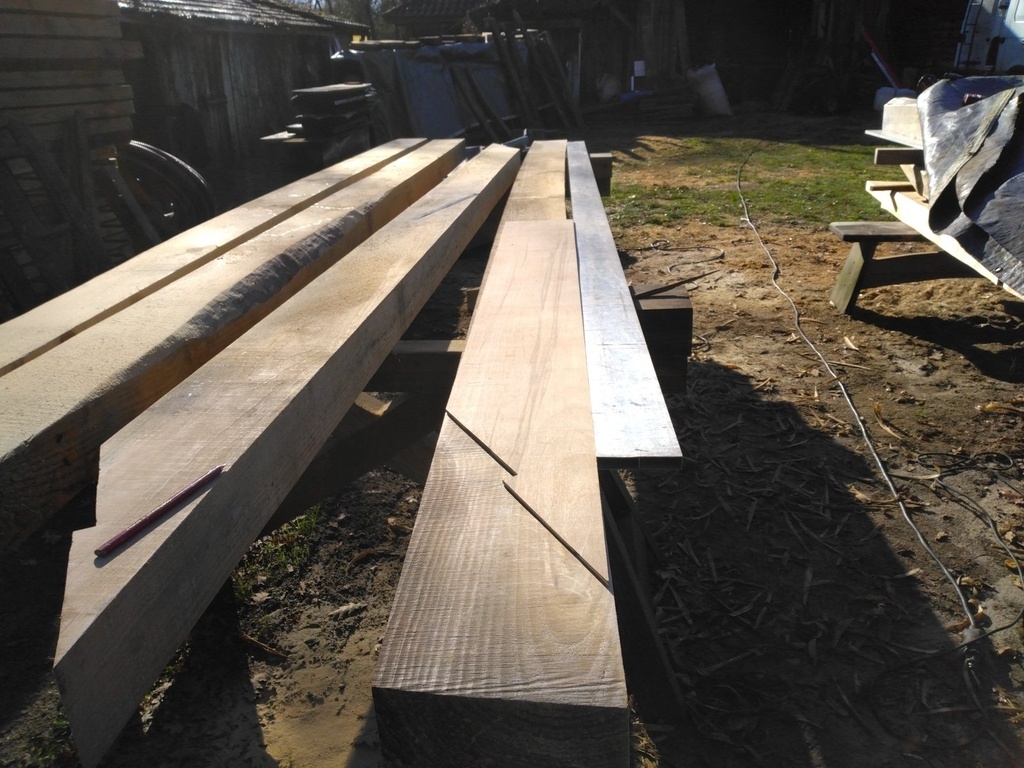

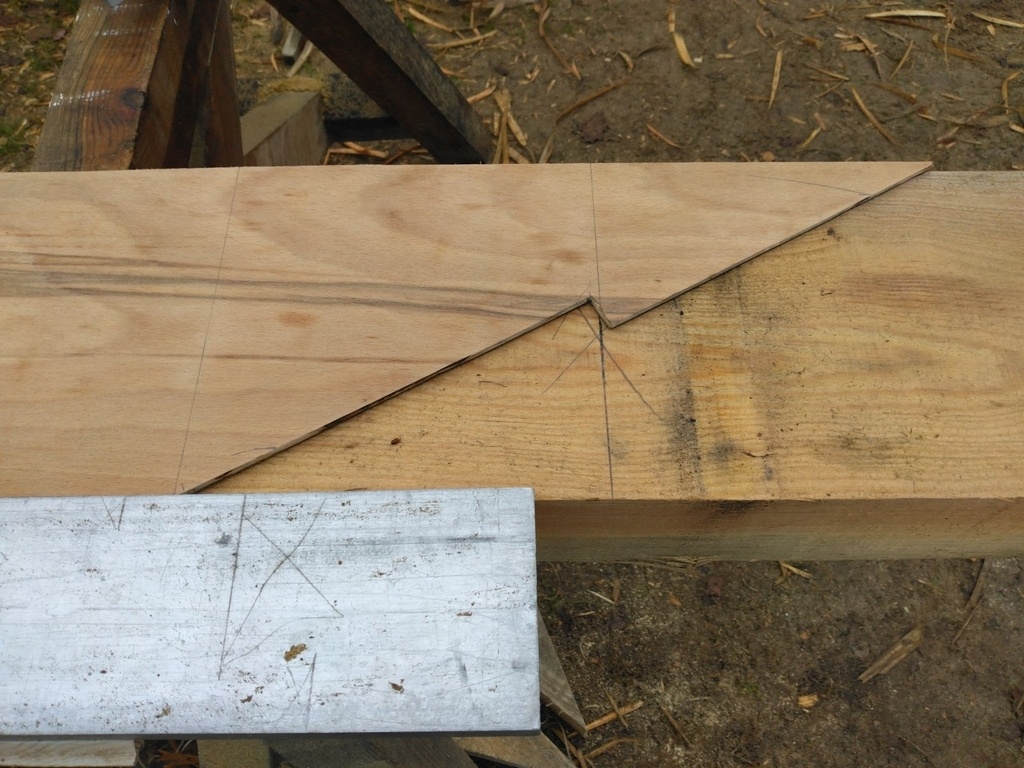

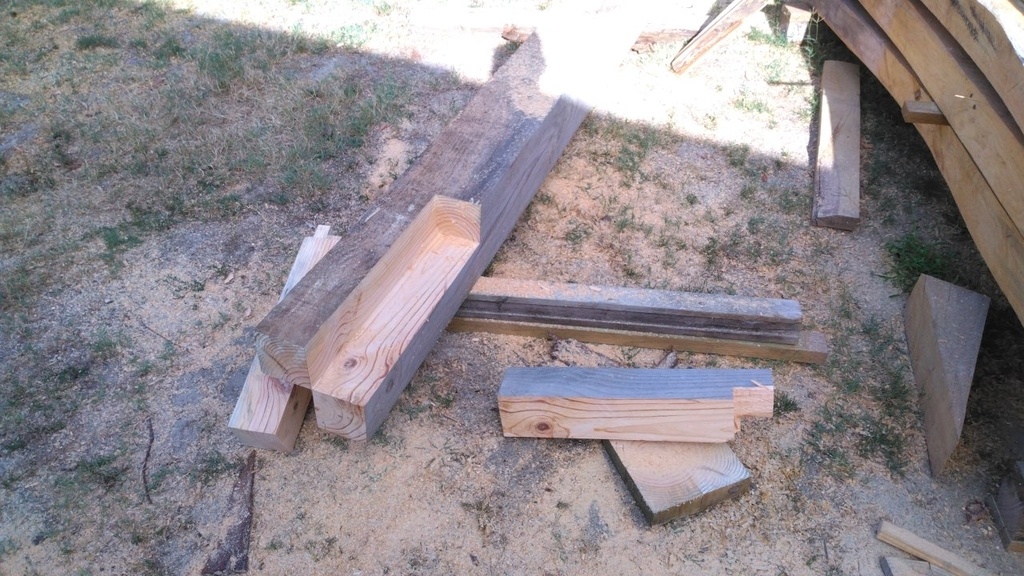

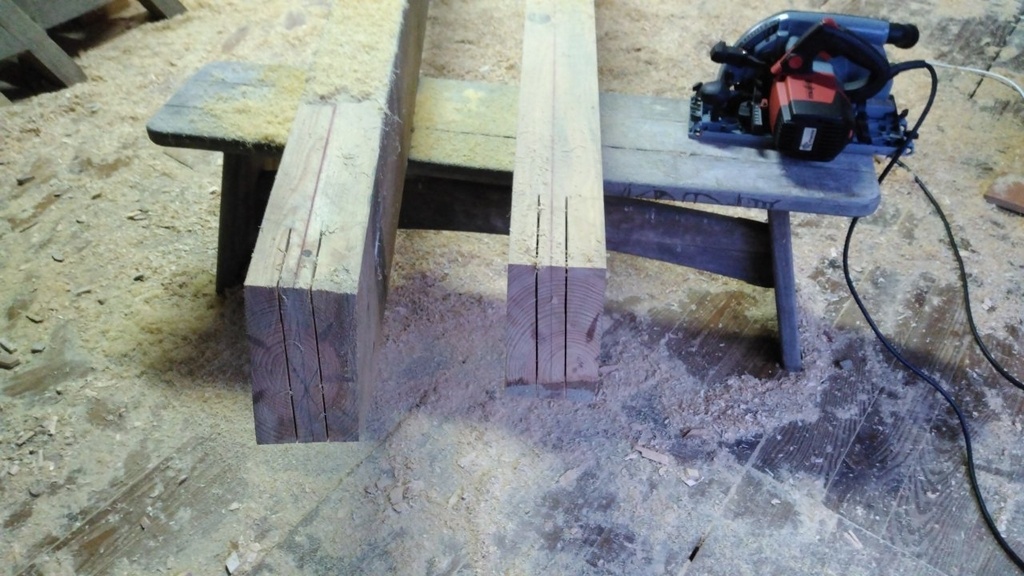

Il faut s'occuper des entures des pannes intermédiaires, j'ai choisi un sifflet avec un petit cran au milieu.
Avant je faisais un sifflet désabouté, mais parfois il fallait faire revenir des pièces un gauches avec un serre joint, cela provoquait un glissement sur la coupe. J'ai vu ce type d'enture sur un garage, et comme l'idée me semblait bonne je l'ai piquée.

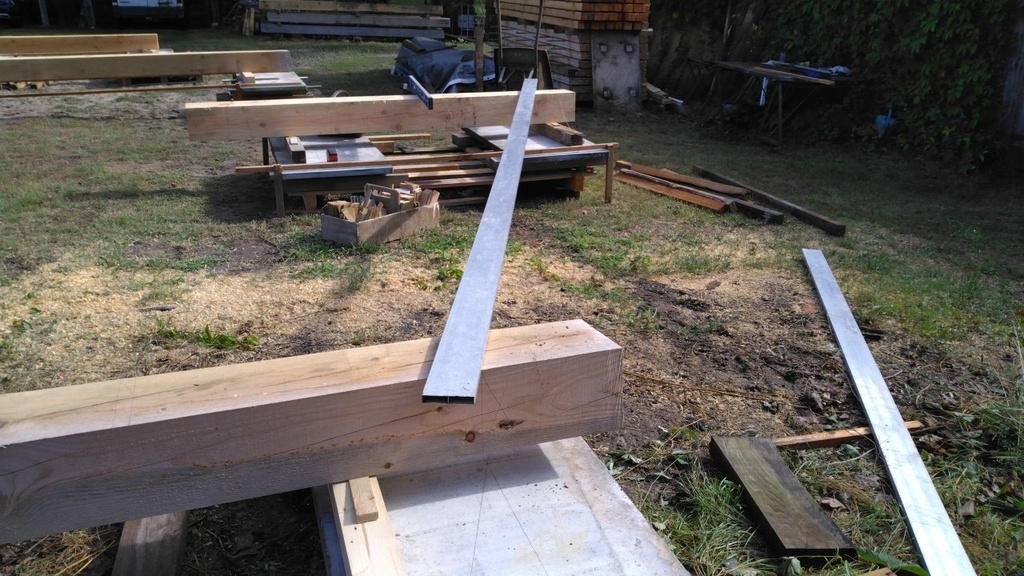

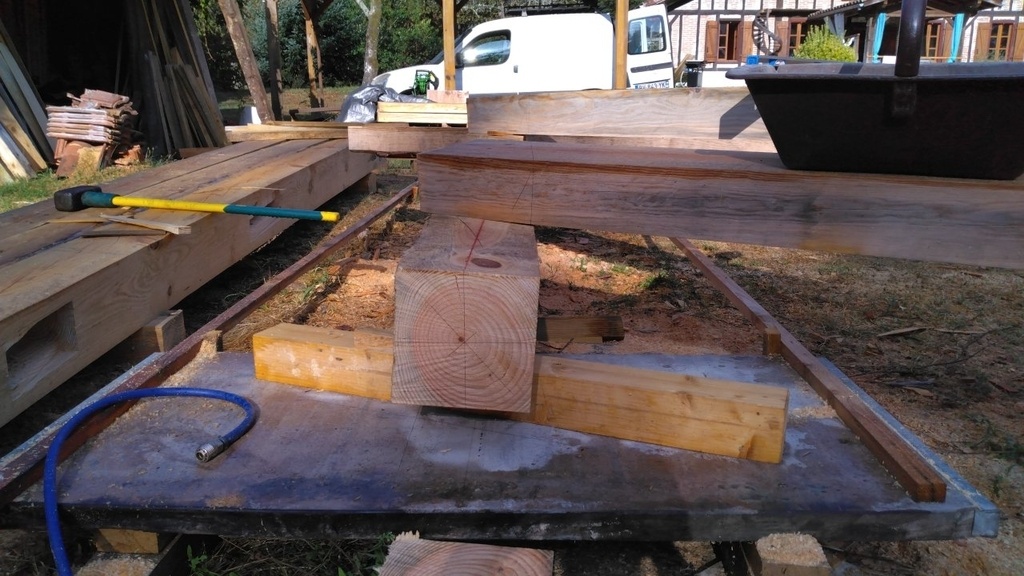

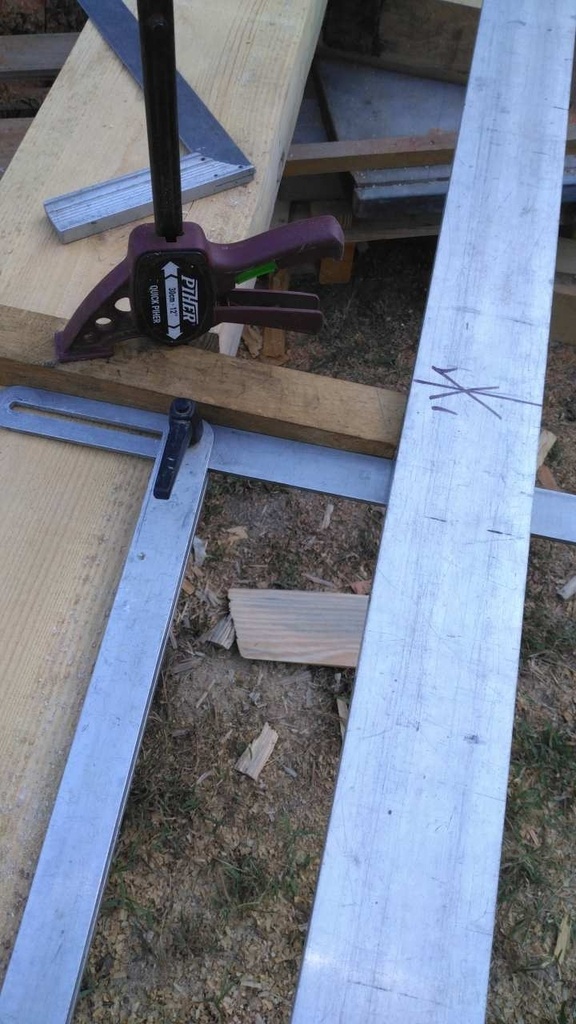

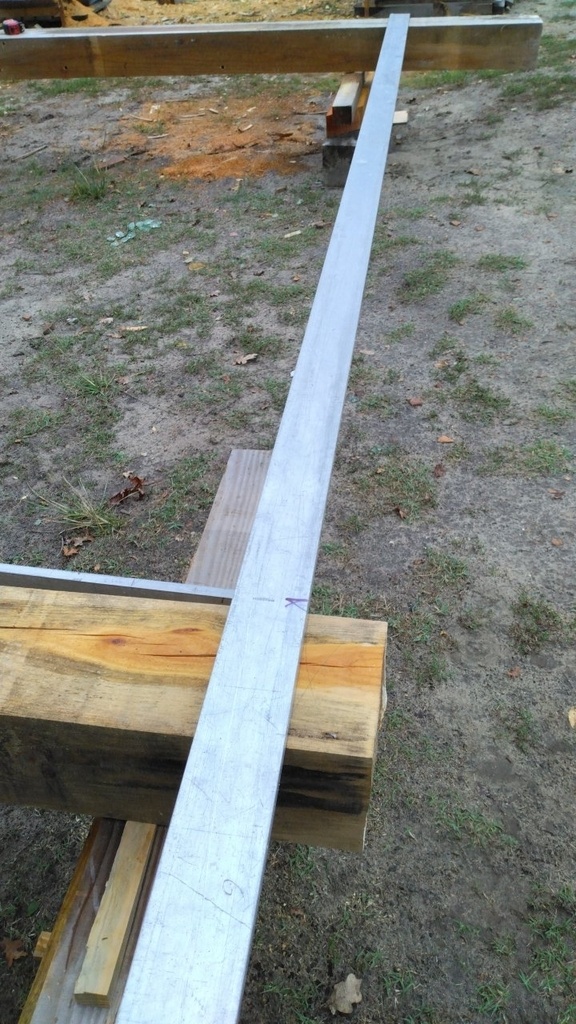

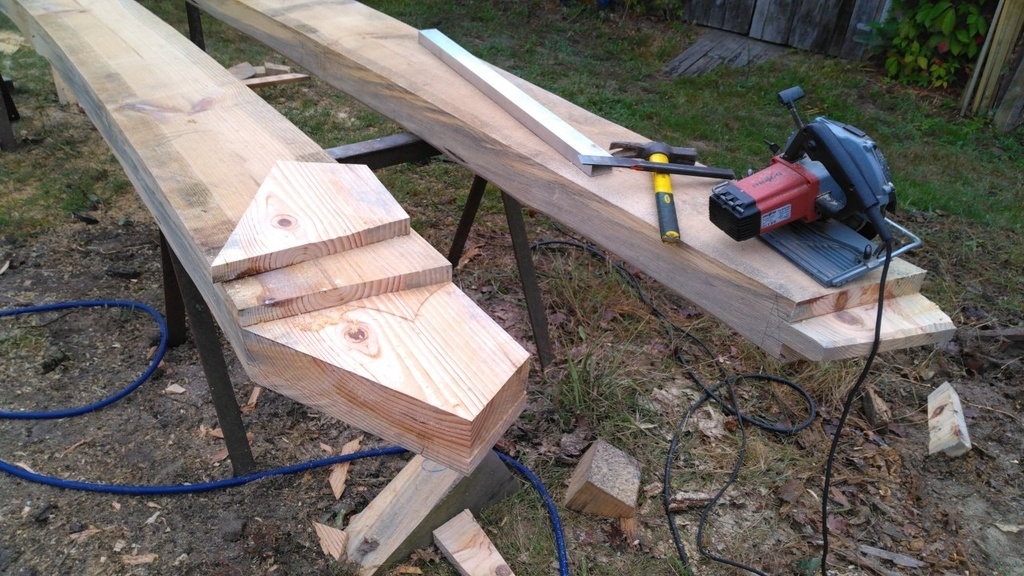

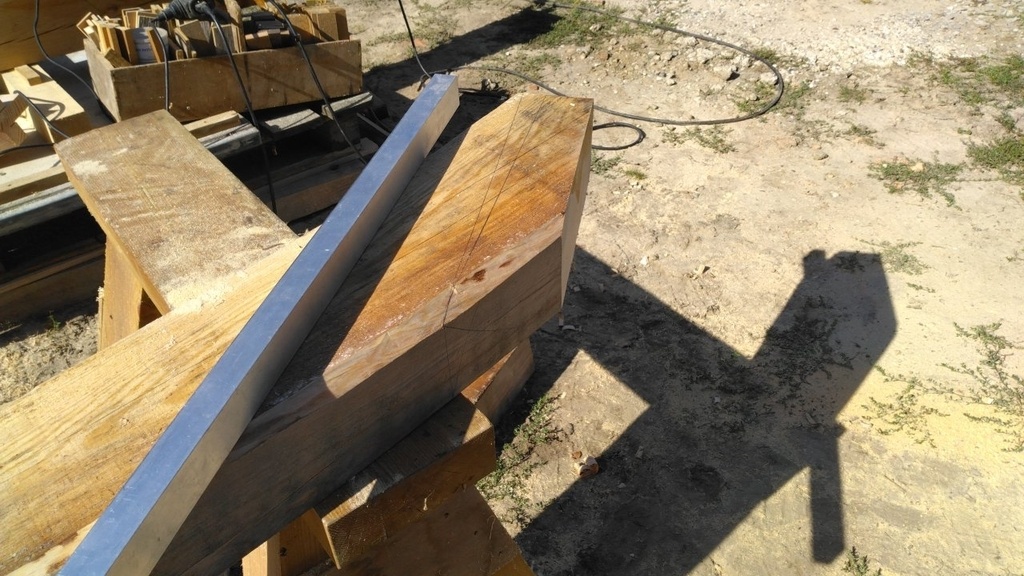

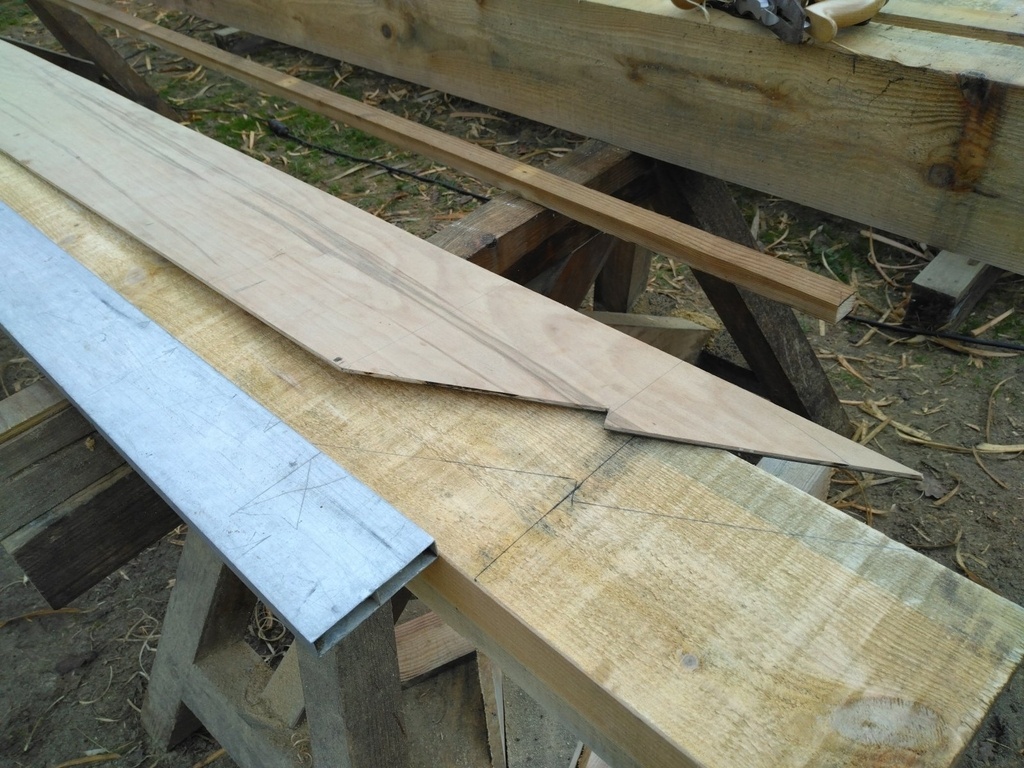

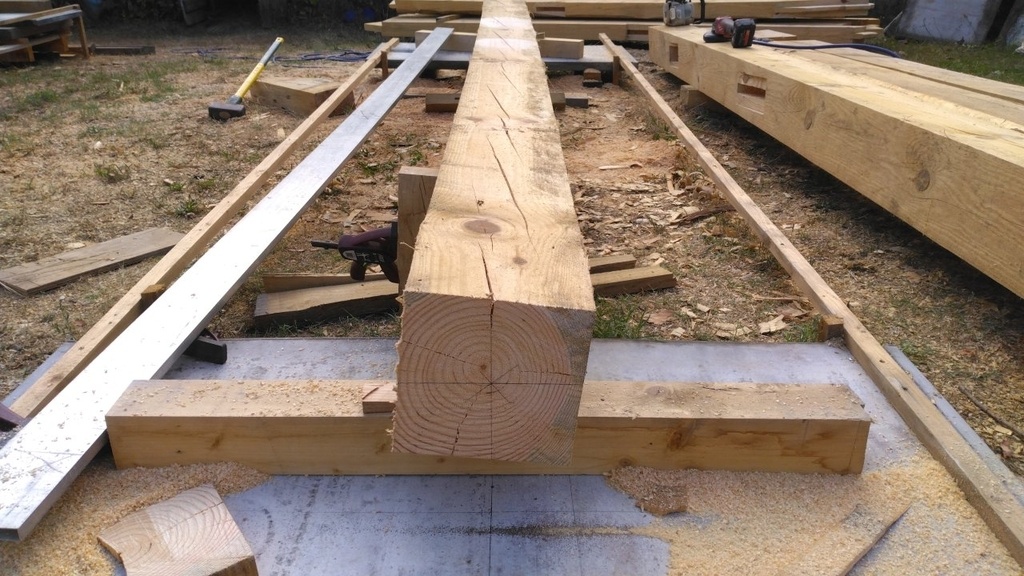

La procédure: une pige de l'entraxe des fermes, une règle alu de la même longueur comme ligne de référence, un trait d'équerre à l'axe. Un gabarit en contreplaqué pour la coupe, pareil appuyé sur la règle, 3 coups de circulaires et égoïne pour finir.
Avec des désabouts il faut 6 coups de circulaire, je le fais chez les clients mais là y'en a 30 , la flemme.

Fabrication des chevilles, j'ai hésité à le mettre à part, mais c'est histoire de meubler un peu, sinon il sera bien maigre ce pas à pas.
Auparavant je les ai toujours achetées, puis un jour mon fournisseur s'est trouvé en rupture de stock pendant quelques mois ( lorsqu'il en a eu a nouveau le prix était multiplié par 2 ). Pas eu d'autres choix que de me les façonner, sur l'air du bois j'ai pu lire de bons conseils.

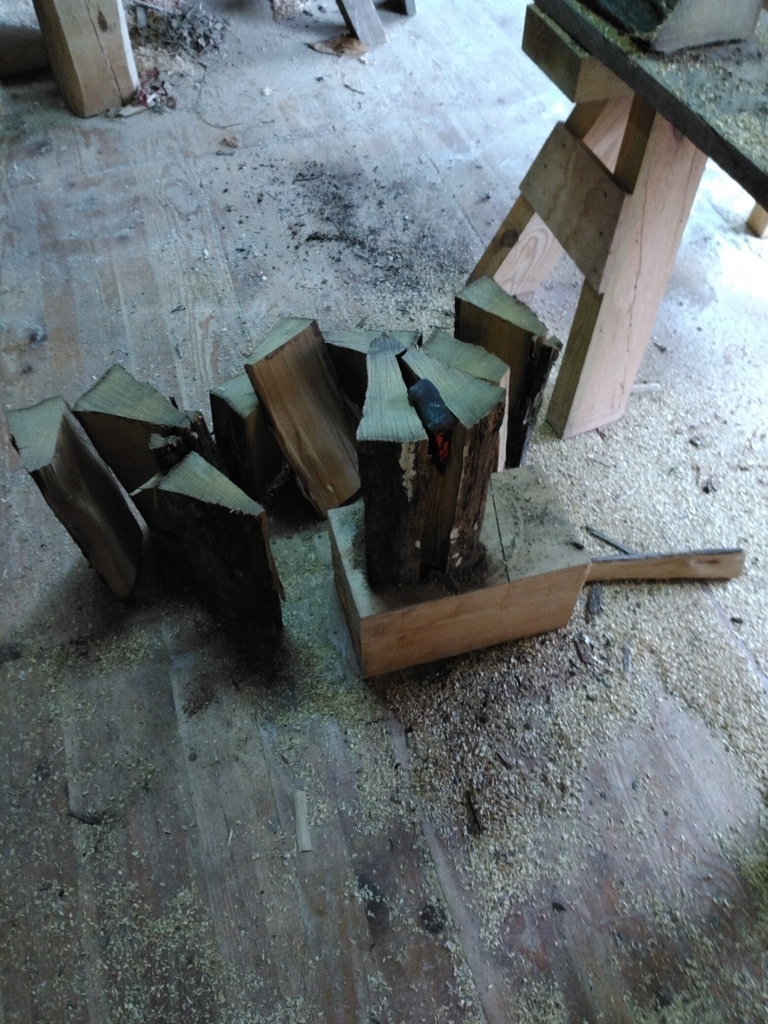

Ma méthode est un peu bâtarde, je récupère des piquets d'acacia déjà fendus, puis les refend une fois avant de les passer sur la dégau ( pour ne pas manger de sable ).

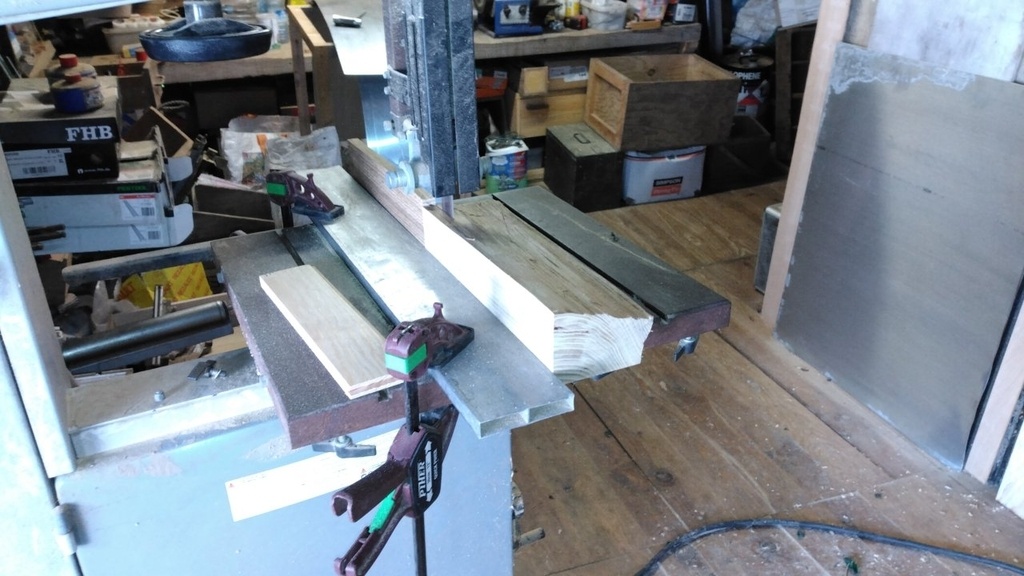

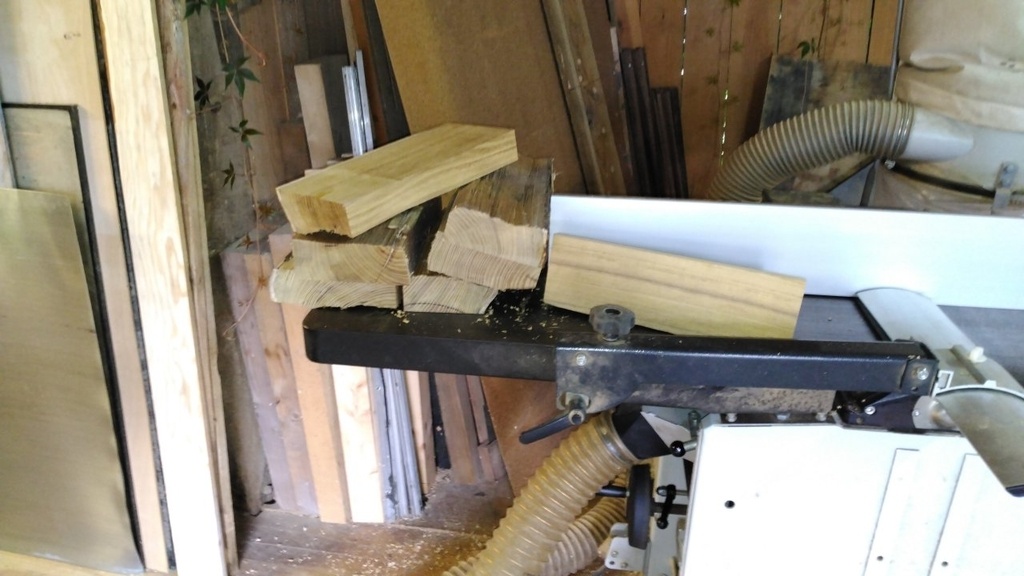

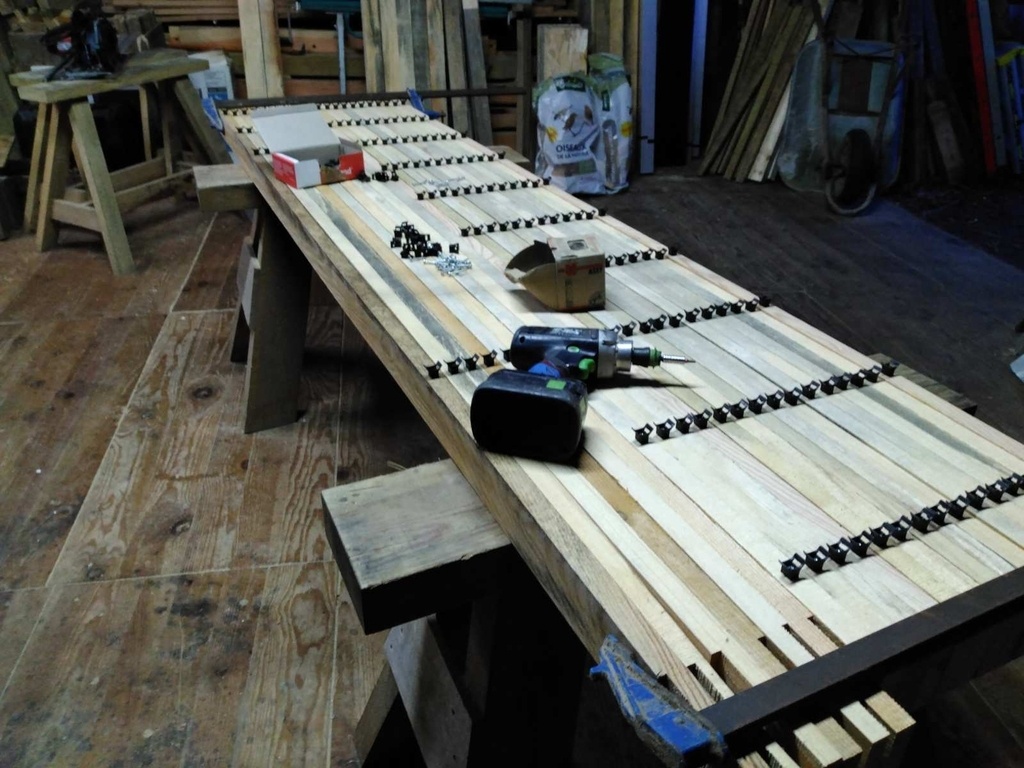

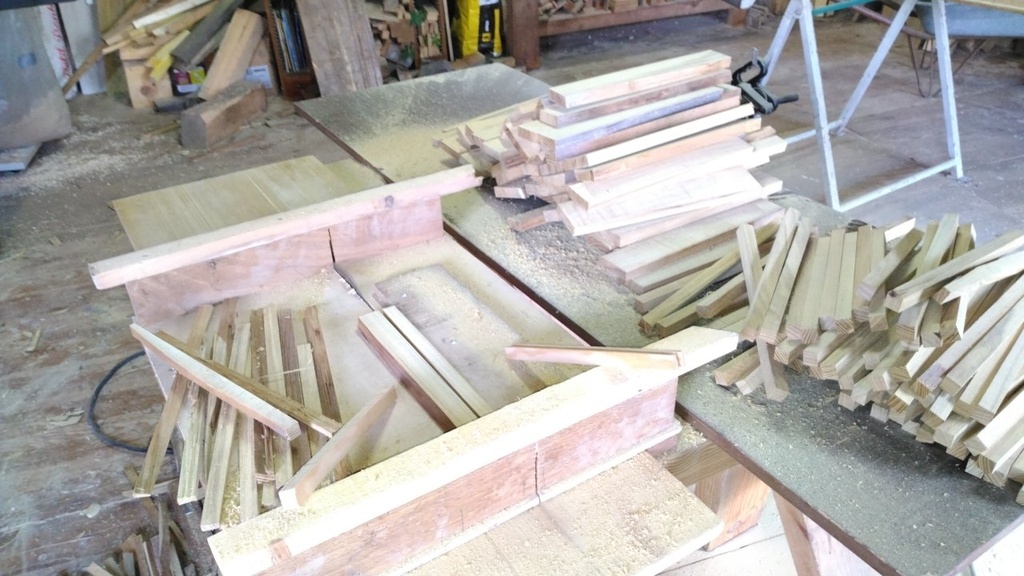

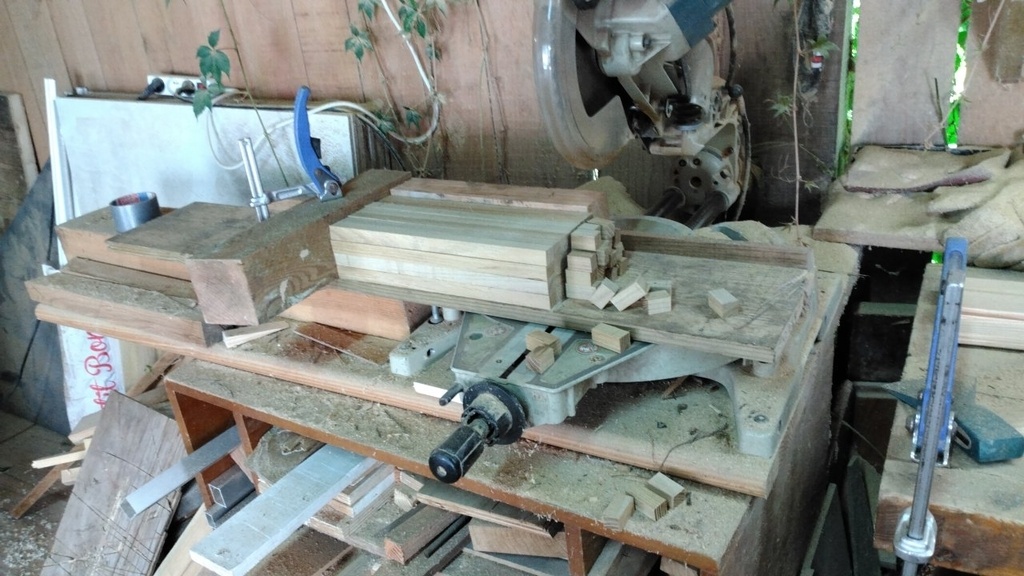

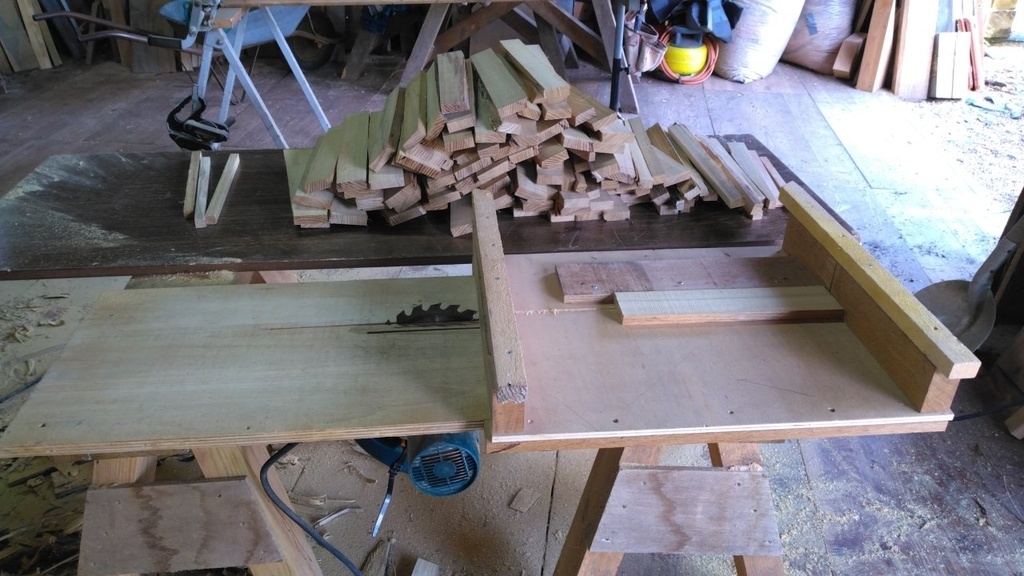

Après le dressage je tire des planchettes de 18 mm sur la ruban, puis des carrelets 18 carré à la circulaire sous table. Mise à longueur à la scie à onglet.

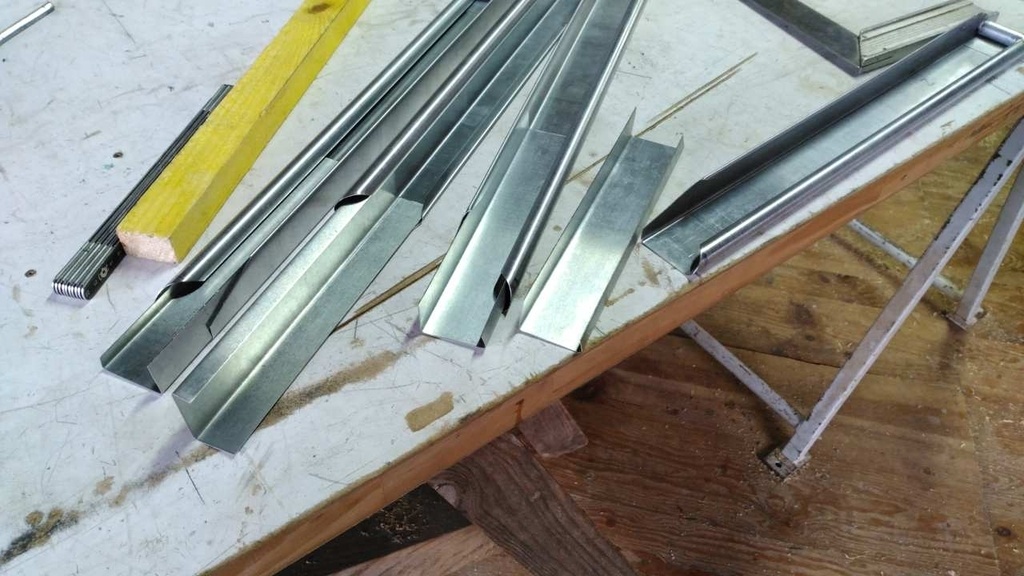

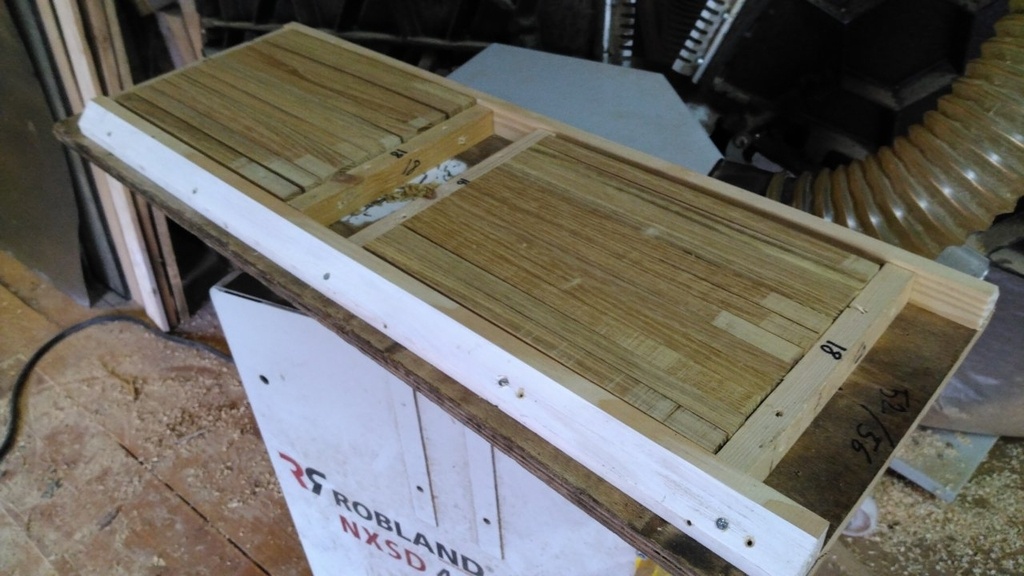

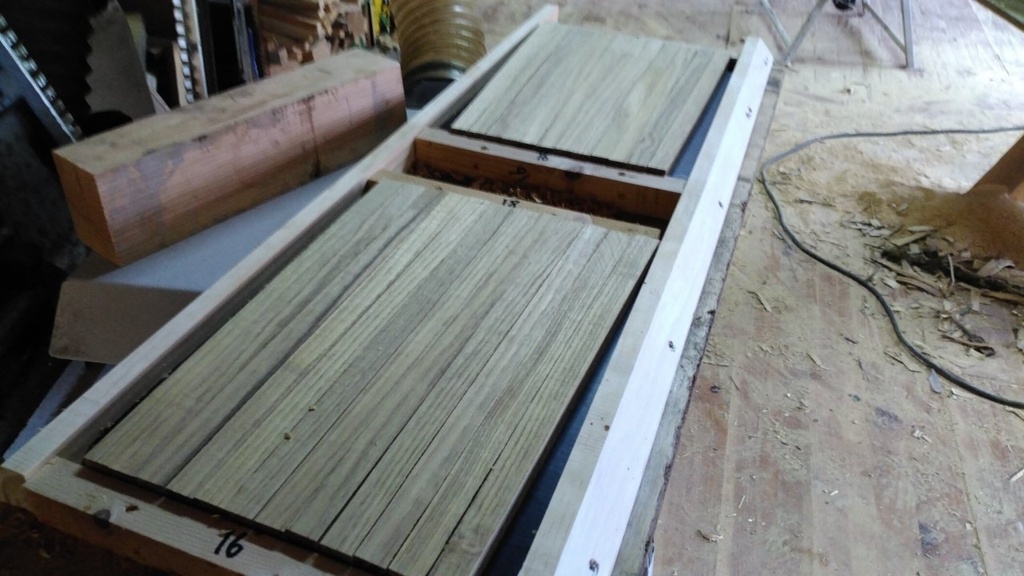

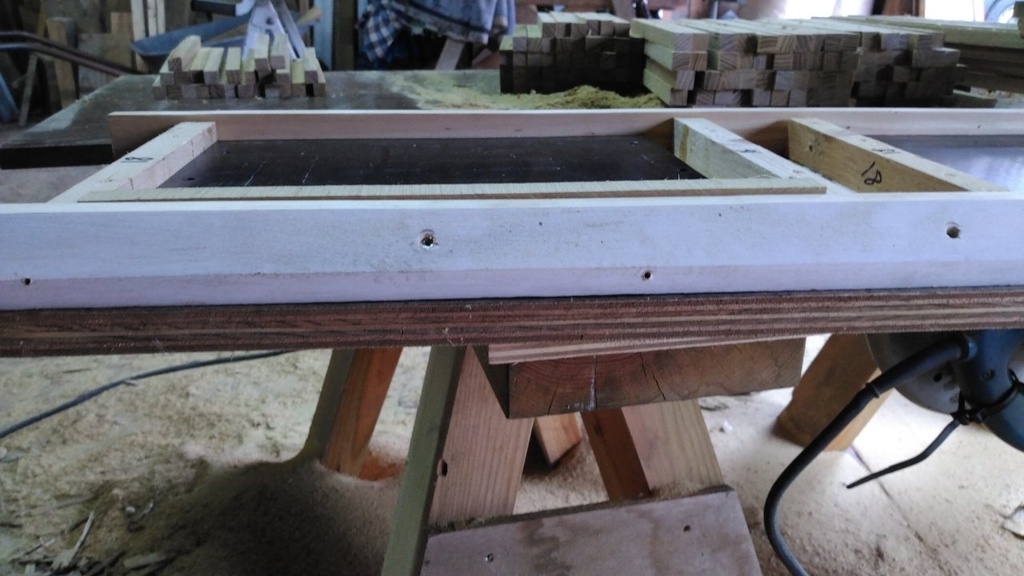

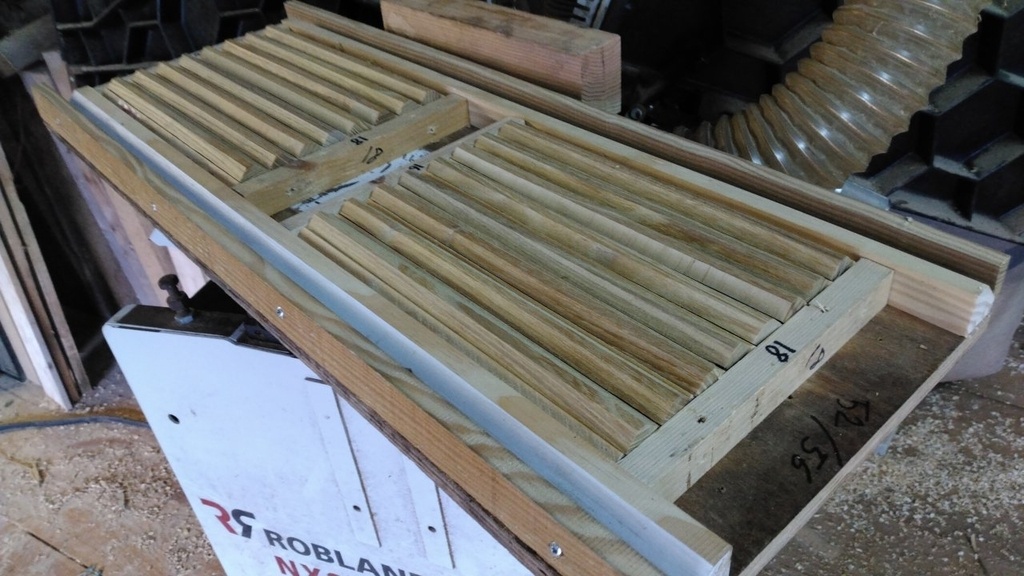

Ensuite une fausse table pour la raboteuse, avec un plan incliné de 16 à 18 mm ( au début je n'avais mis qu'une calle de 2 mm, mais le rouleau d'entrée déformait trop les chevilles, elle sortaient en ogive ).
A ce moment je positionne les chevilles une par une en regardant le fil du bois, idem en les tournant d'un quart, autant s'appliquer un minimum.

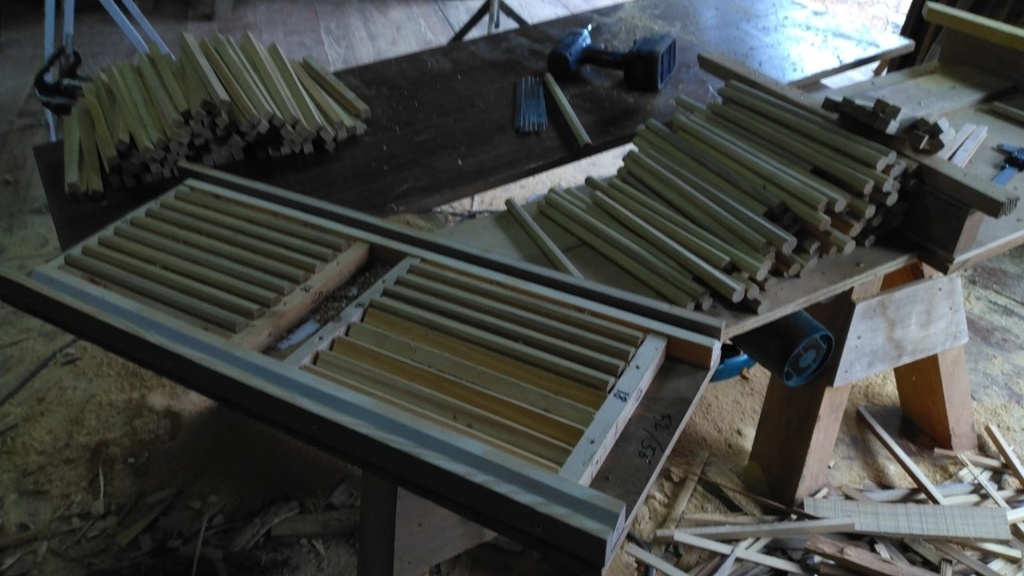

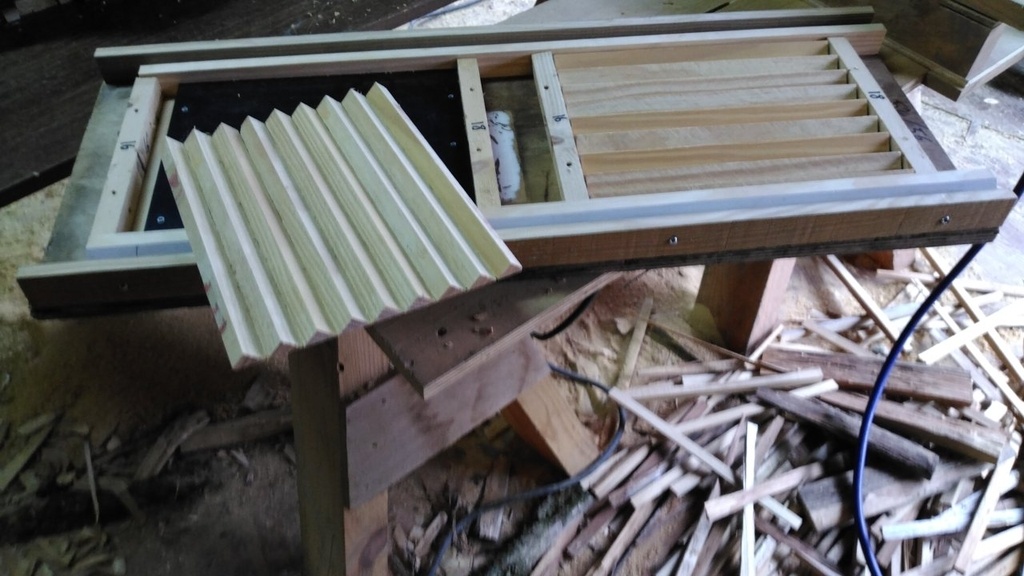

Enfin je rajoute un lit avec des lattes à 45°, pour les raboter en octogone. Mon aspiration n'est pas terrible, après les deux premières passes il faut souffler les copeaux qui rentrent dans les creux et faussent la pente.
Au départ je voulais en faire à temps perdu, ou par jour de pluie, mais l'installation est un peu lourde, et surtout c'est vraiment chiant de garder le casque anti bruit pendant 1/2 journée.
Sur son blog, Michel Verdon parle de matrice à chevilles, j'ai trouvé une vidéo avec l'outil en question en anglais; matrice à cheville vers 4 minutes.
Je cherche aussi un départoir mais c'est pas très courant dans mon coin.

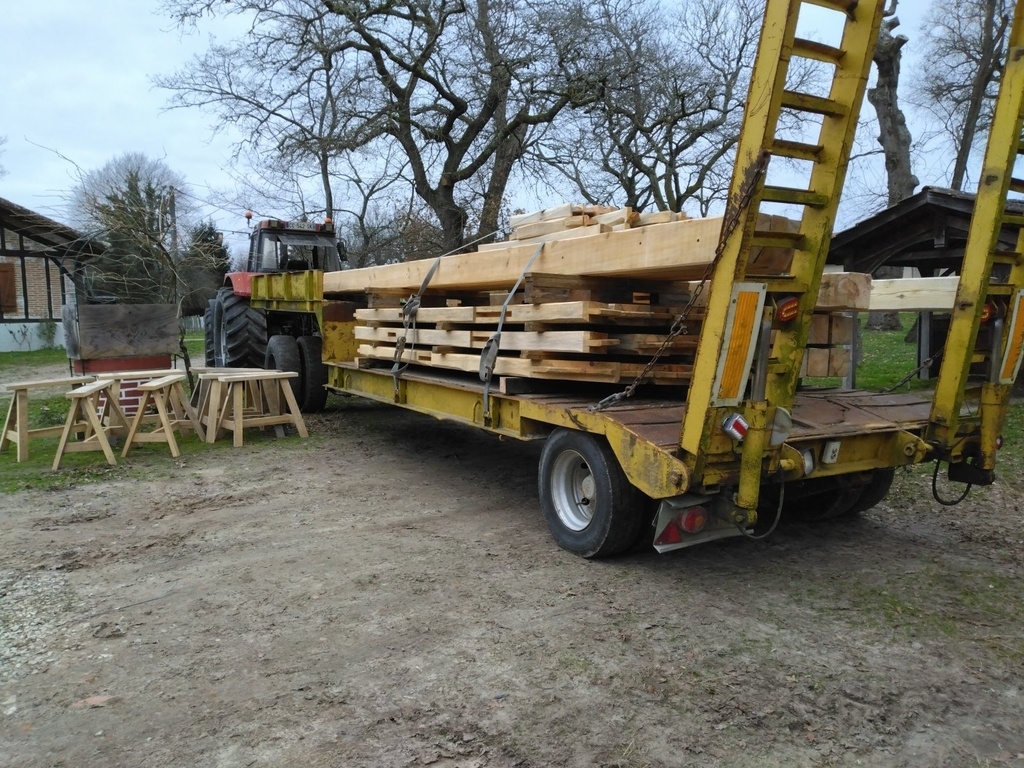

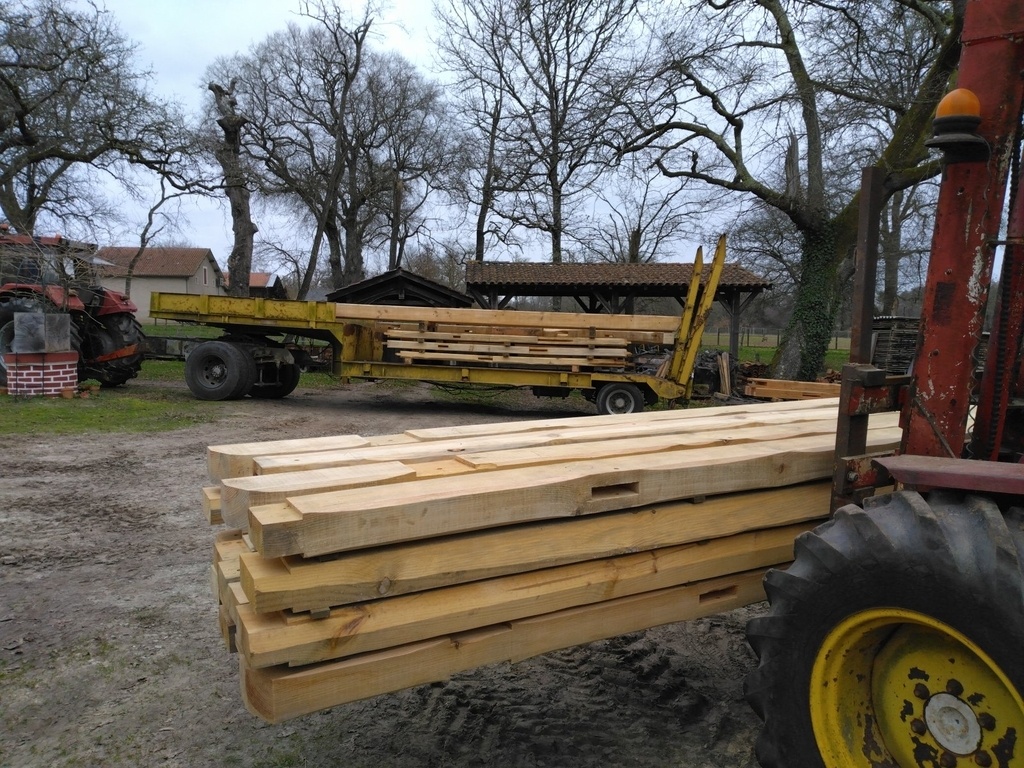

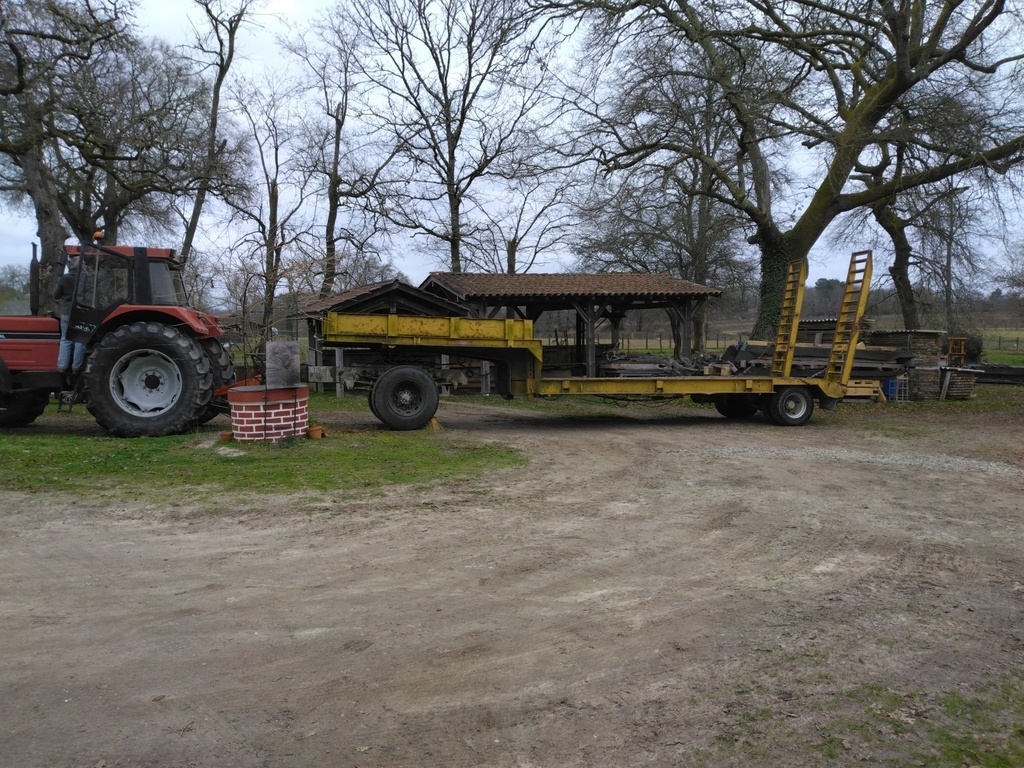

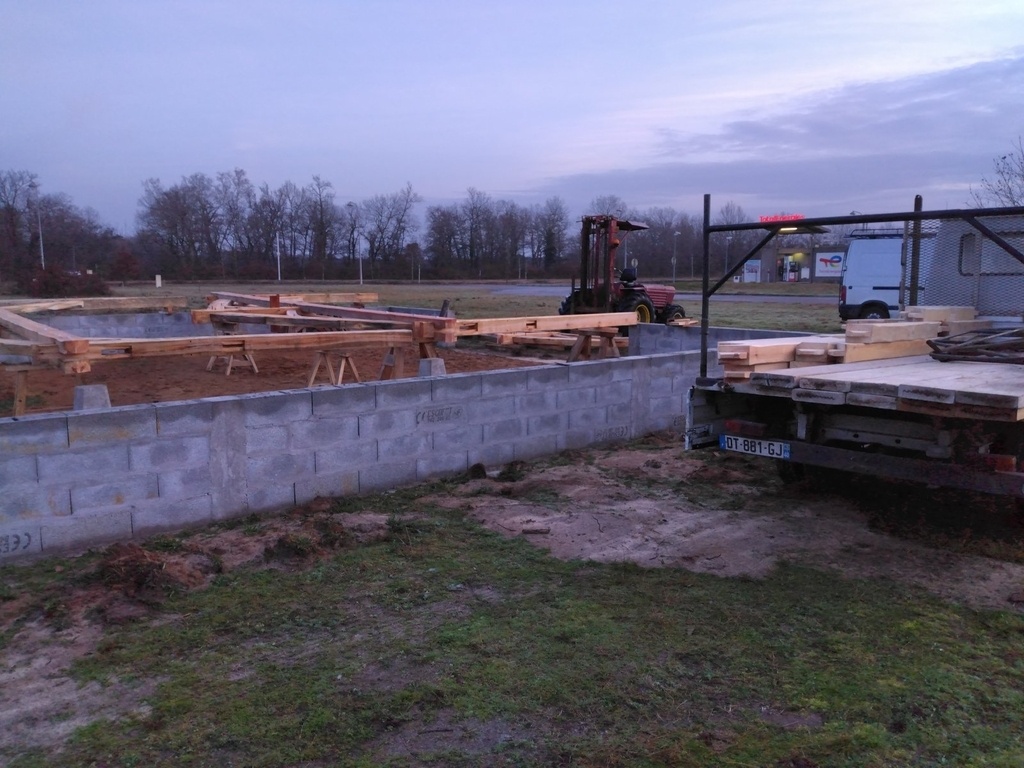

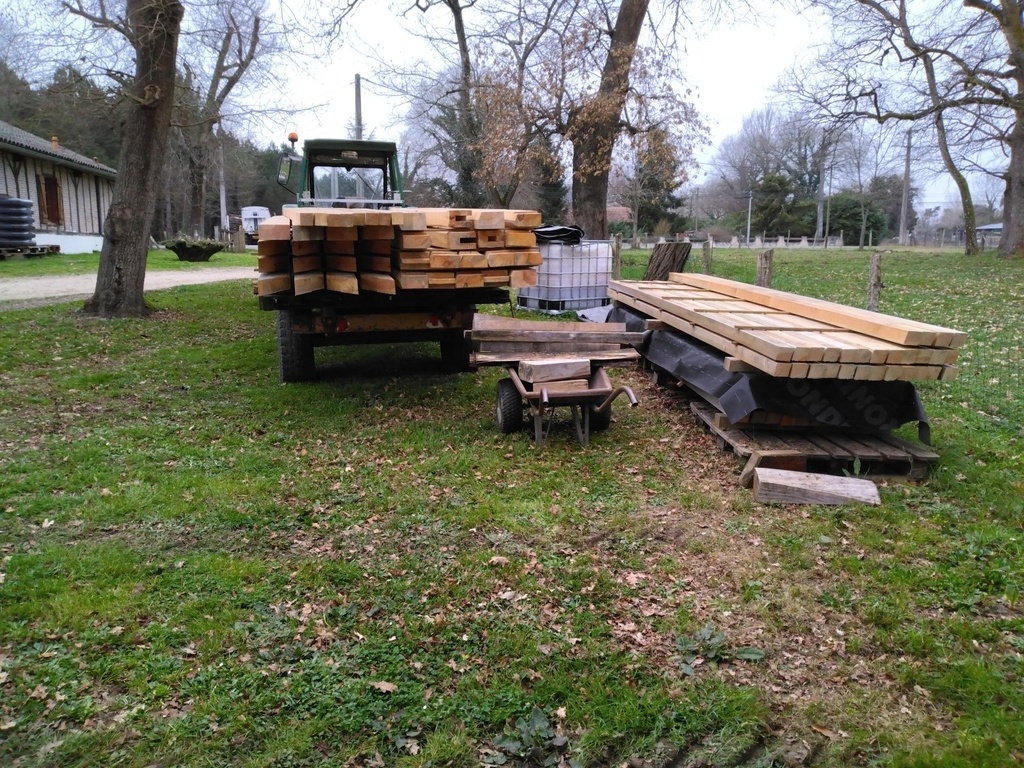

Mon père s'est fait prêter une remorque porte char pour transporter le bois, on charge dessus les fermes à assembler au sol, poteaux, arbas, entraits et liens, plus quelques tréteaux faits en vitesse.

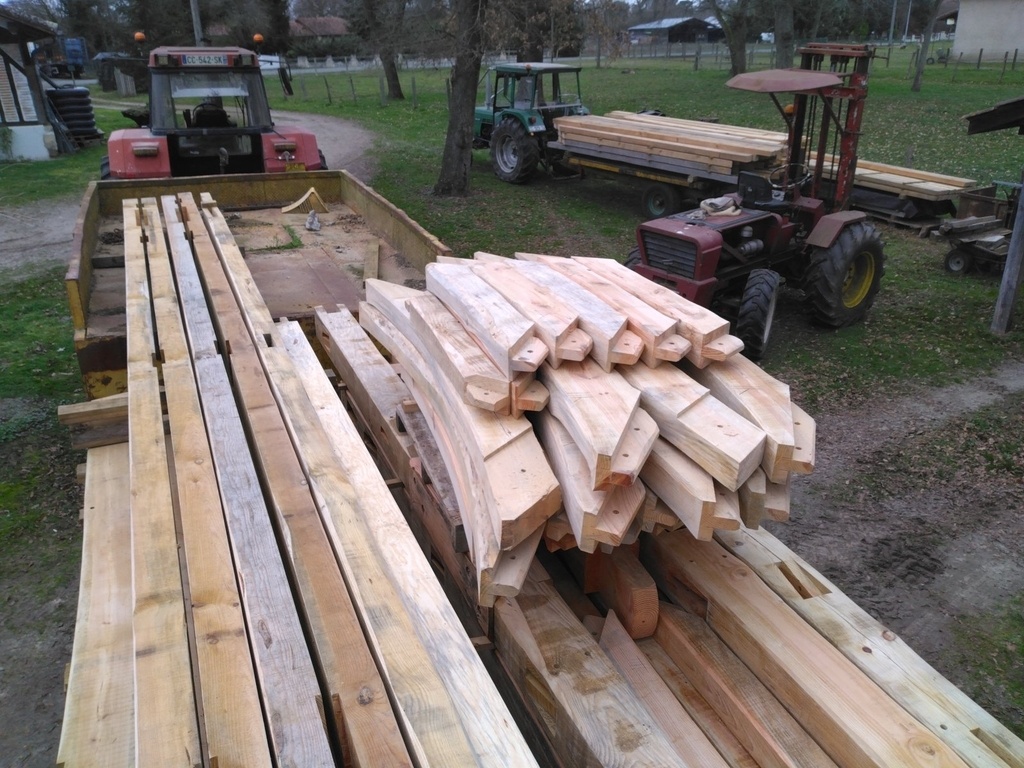

Sur la petite on met d'un côté les pannes sablières et faîtières, de l'autre les intermédiaires, plus quelques chevrons de 5 m pour haubaner.
On amène le manitou la veille du montage, il lui a fait une caisse pour travailler à hauteur.

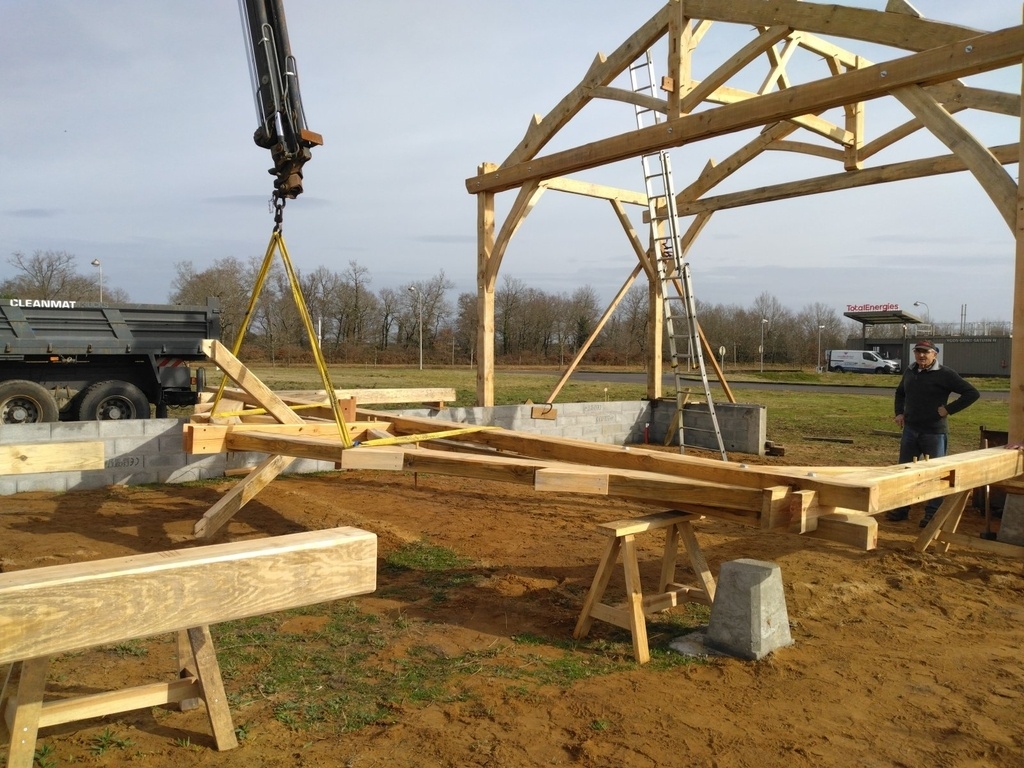

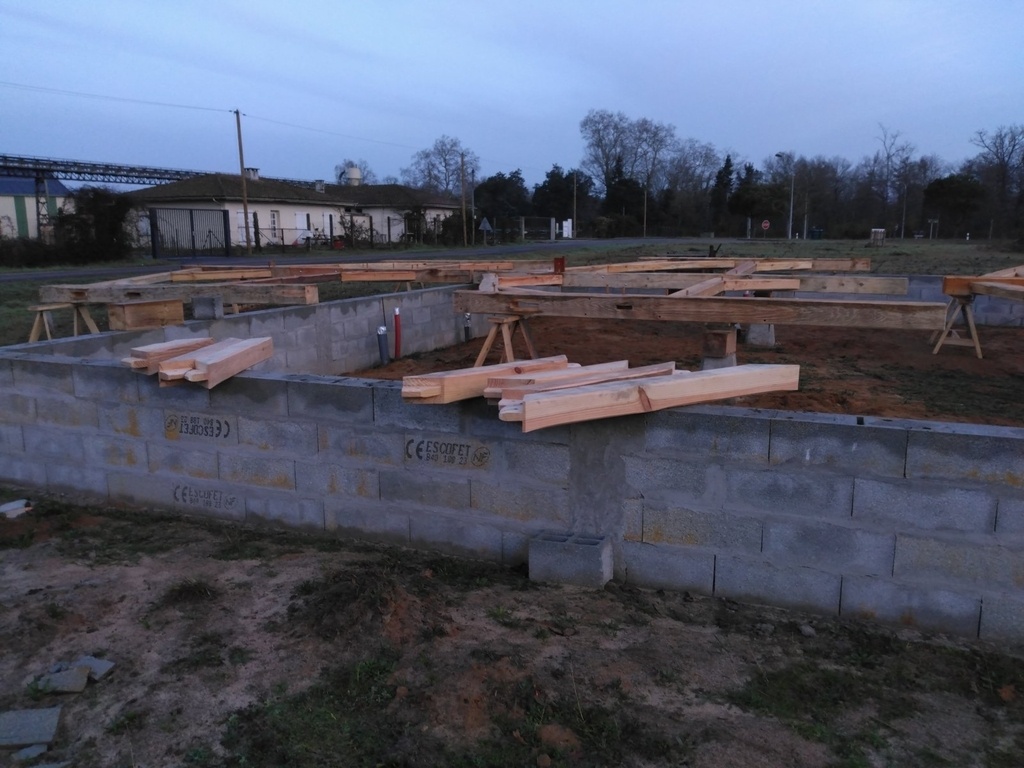

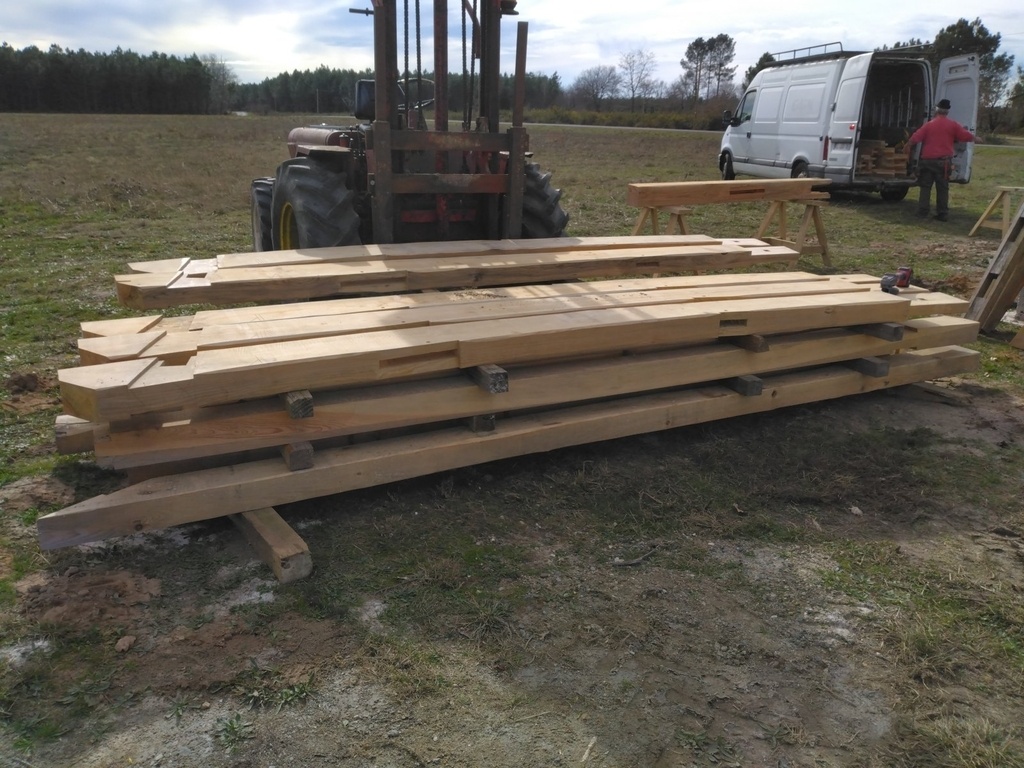

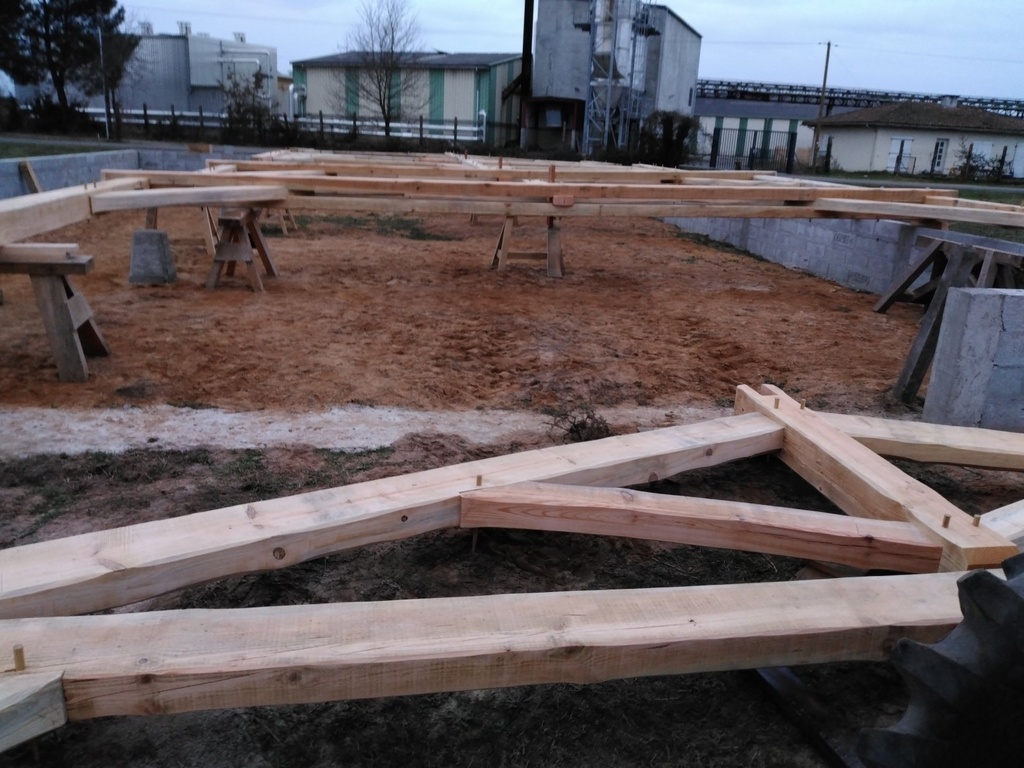

Le lendemain on amène le bois des fermes sur le chantier, puis on commence à décharger et préparer en attendant Eric, un ami de mon père de longue date, Maître Compagnon Charpentier Escaliéteur, qui m'avait proposé son aide pour le levage.

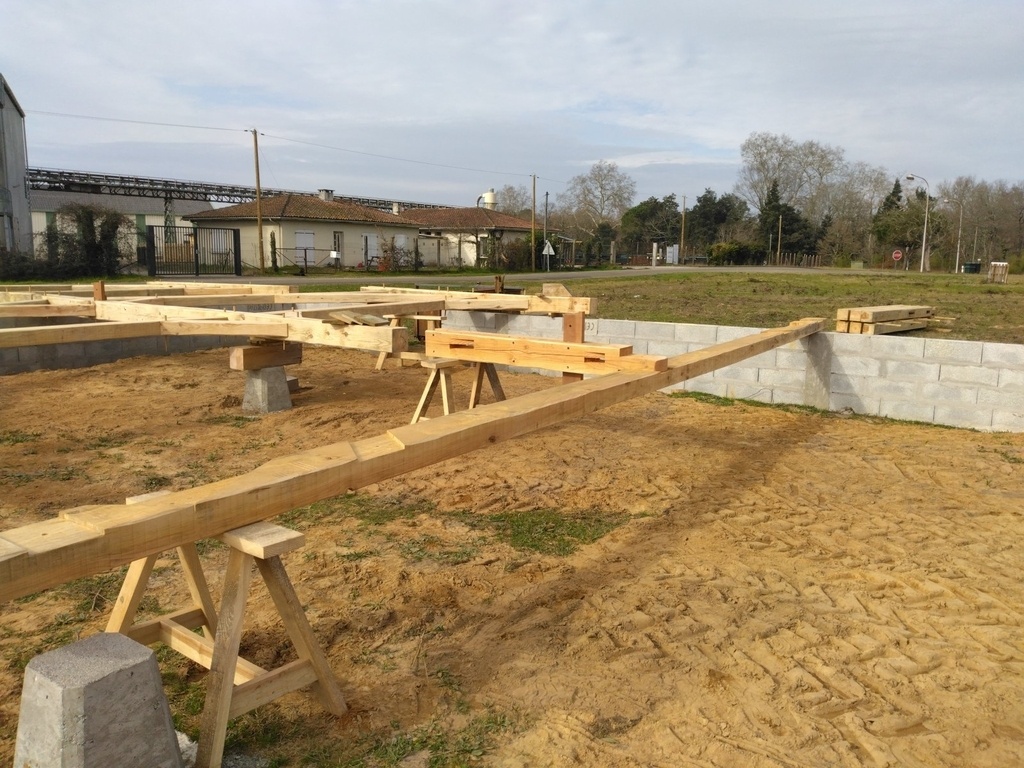

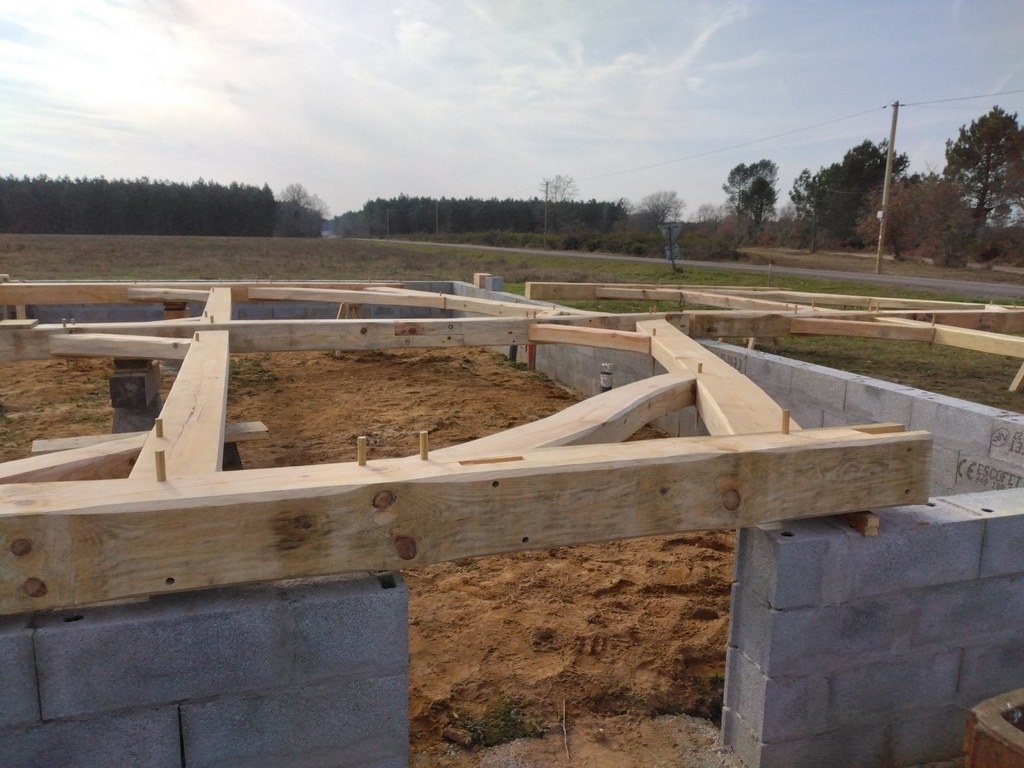

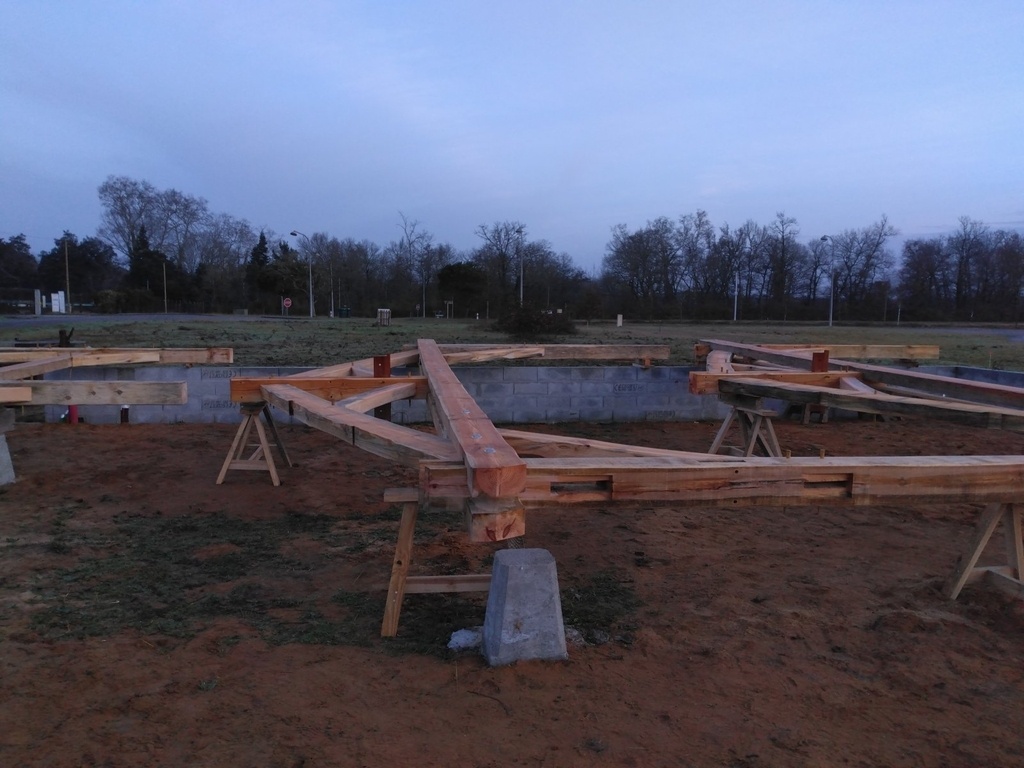

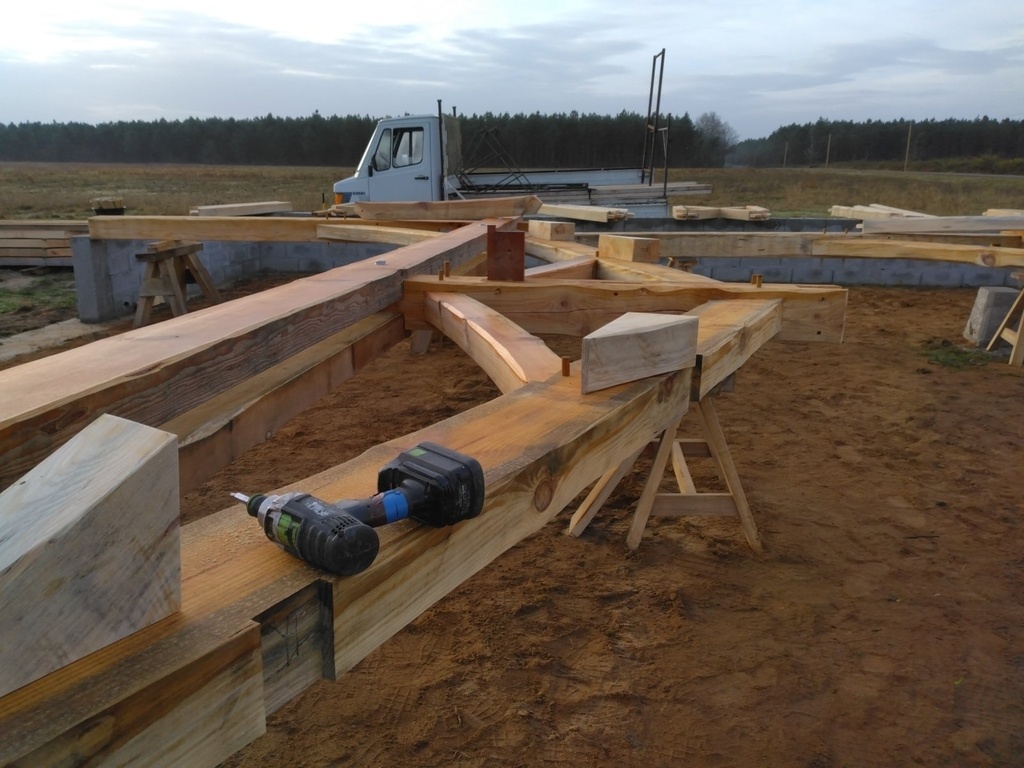

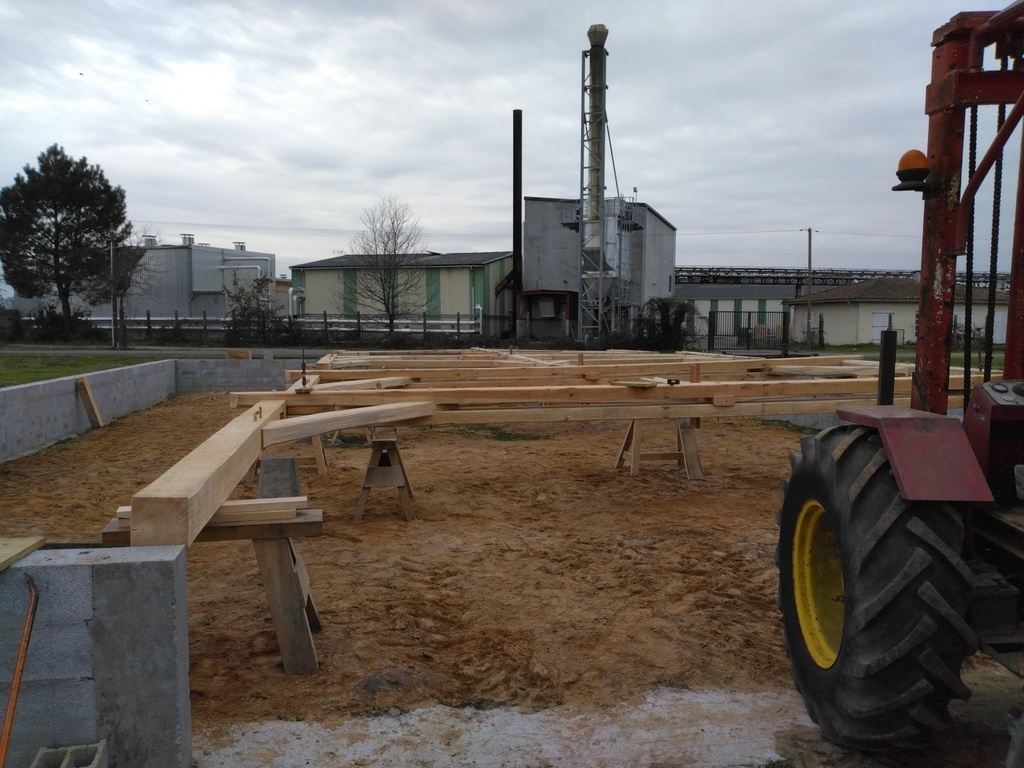

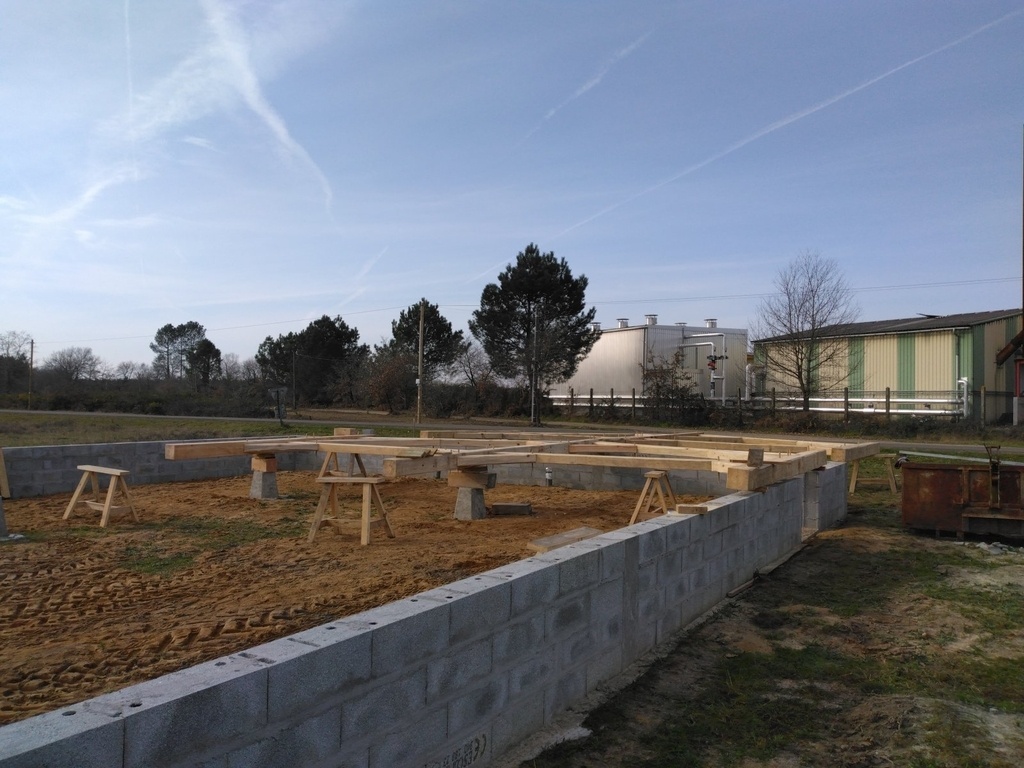

Je pensais assembler les fermes les pieds à leurs emplacements, et les lever comme avec une charnière à la base, mais il m'a fait comprendre qu'on allait s'emmerder pour les assembler, il y a 30 cm de différence entre le mur et les dés en béton.

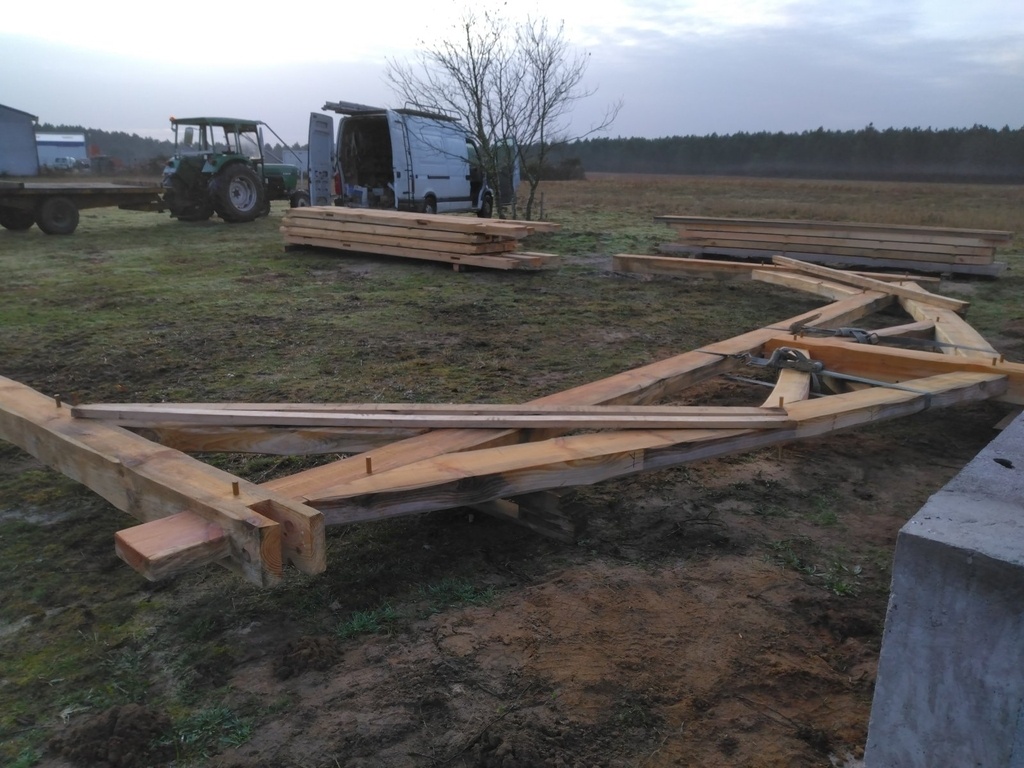

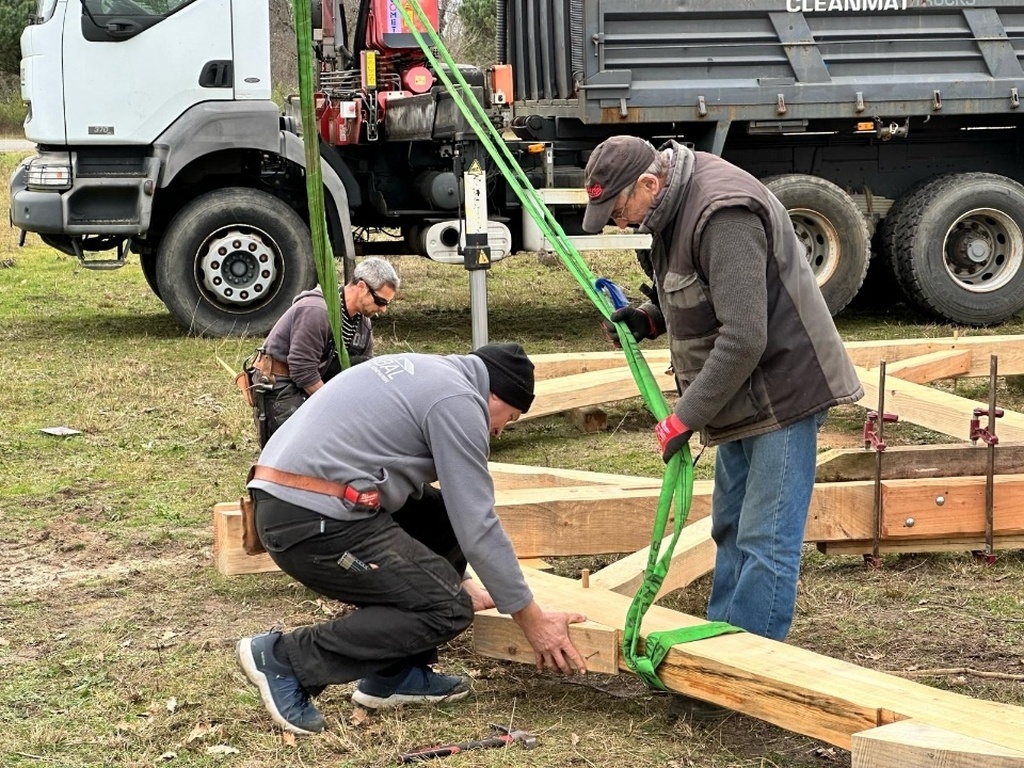

Donc on les assemble de niveau sur tréteaux et murs, à refaire on assemblerait ça directement au sol sur de gros chantiers, une fois qu'elles sont en l'air le grutier en fait ce qu'il veut.

Dès le début ça a été une galère pour rentrer les tenons des liens dans les mortaises, comme j'ai taillé entre aout et septembre et qu'on monte en février, le bois a dû gonfler avec l'humidité. J'ai donc dégraissé et mis de l'entrée sur tous les liens, après ça c'est allé tout seul.

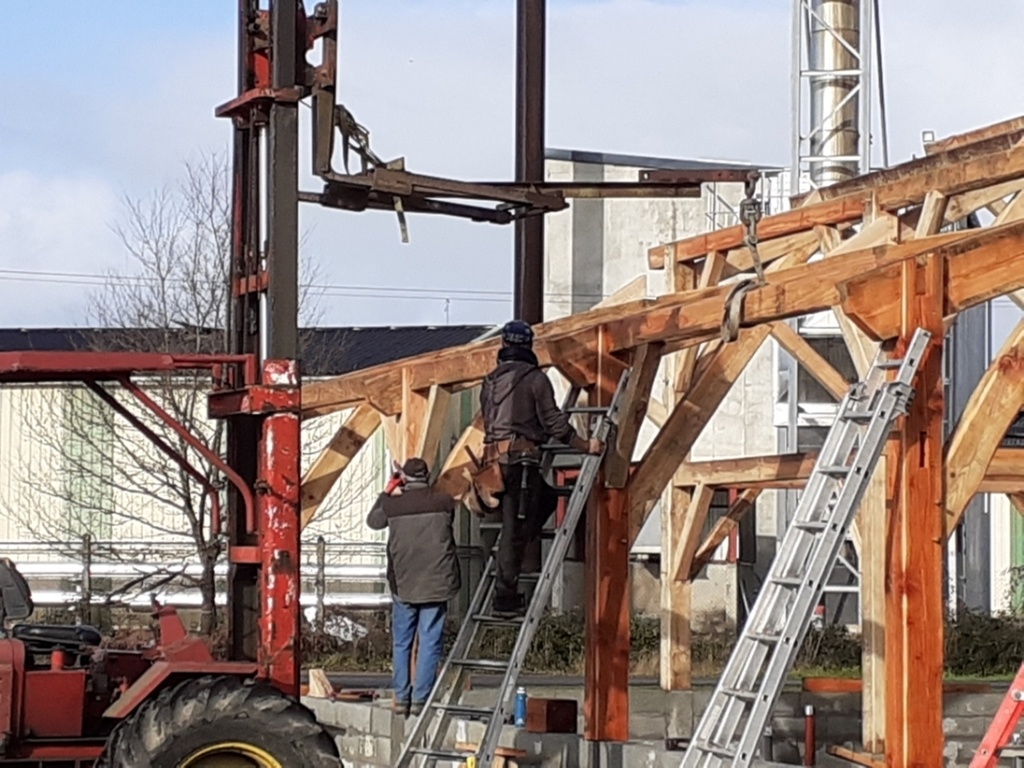

Christophe, le Maître Charpentier Levageur, se pointe en milieu d'après midi, voir un peu le chantier et l'avancement, je lui avais seulement expliqué par téléphone.

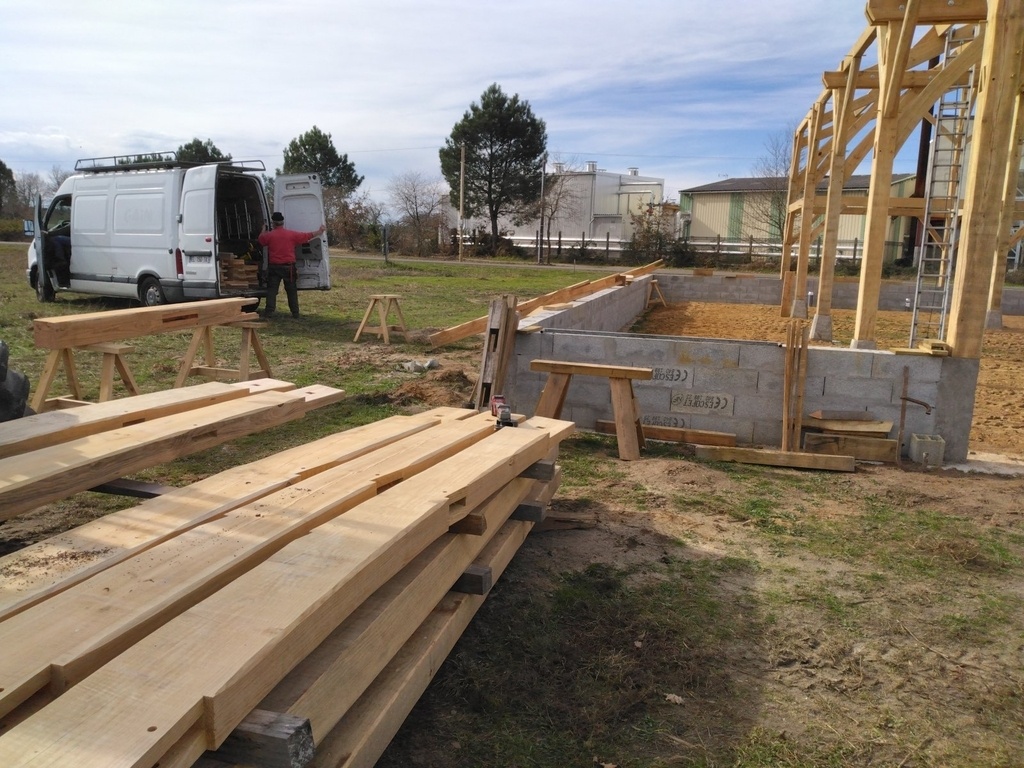

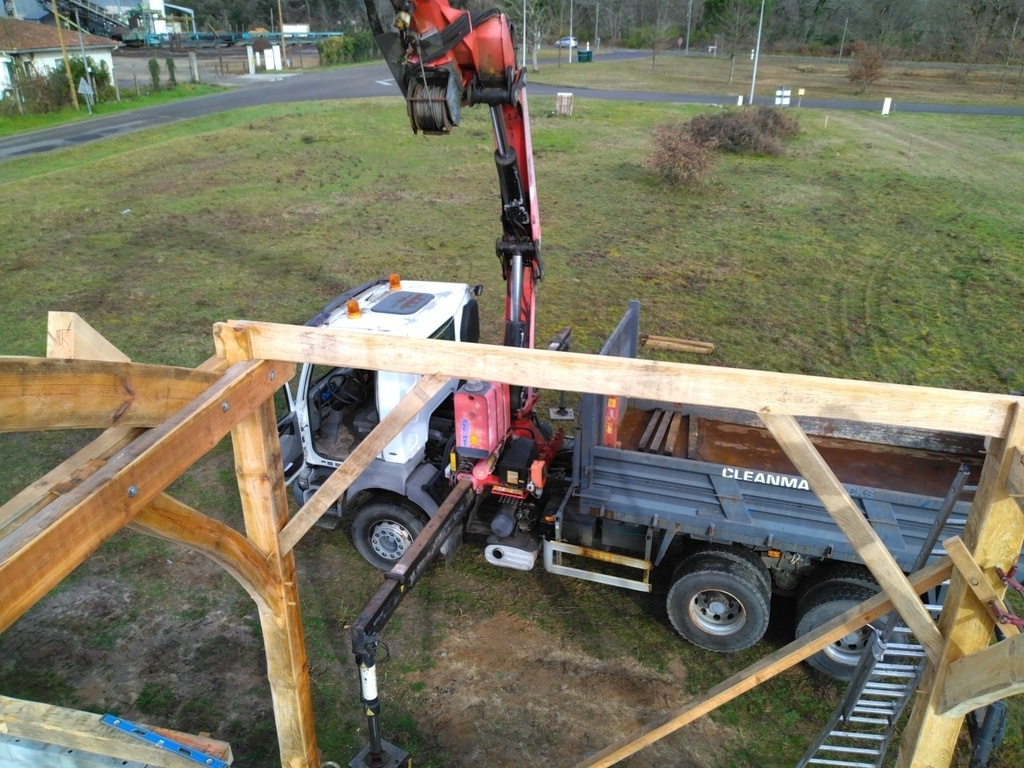

Le lendemain on amène la remorque de pannes, le temps qu'ils arrivent je répartis les liens sur leurs travées, puis j'agrafe les chantignolles avec 3 vis.

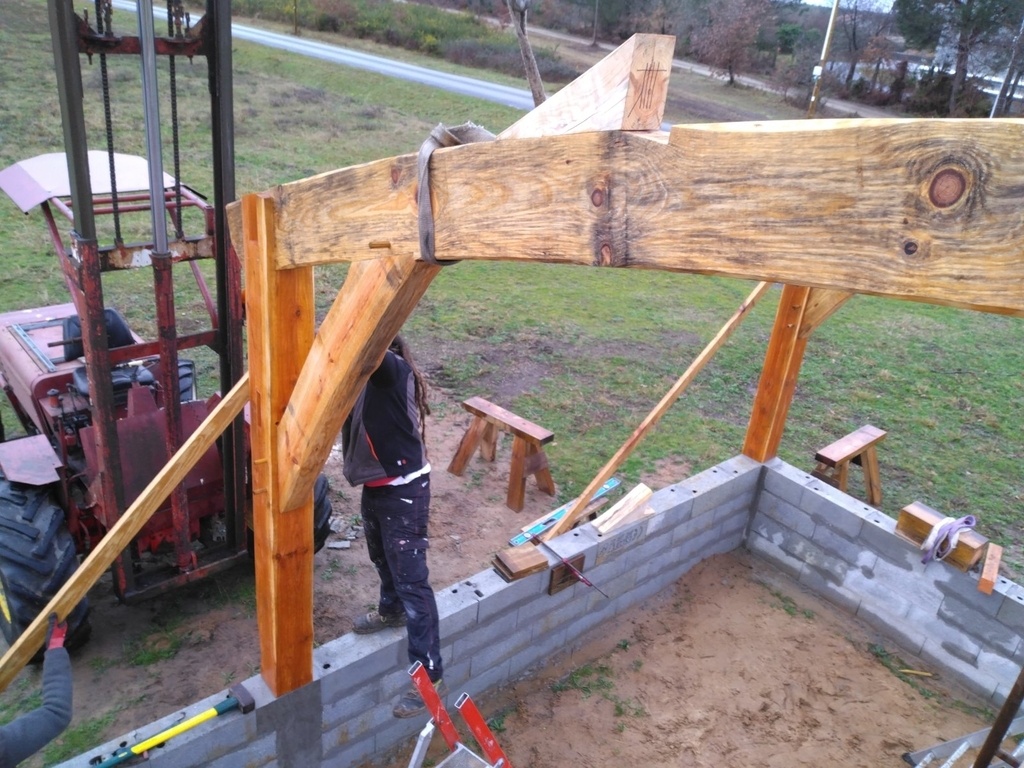

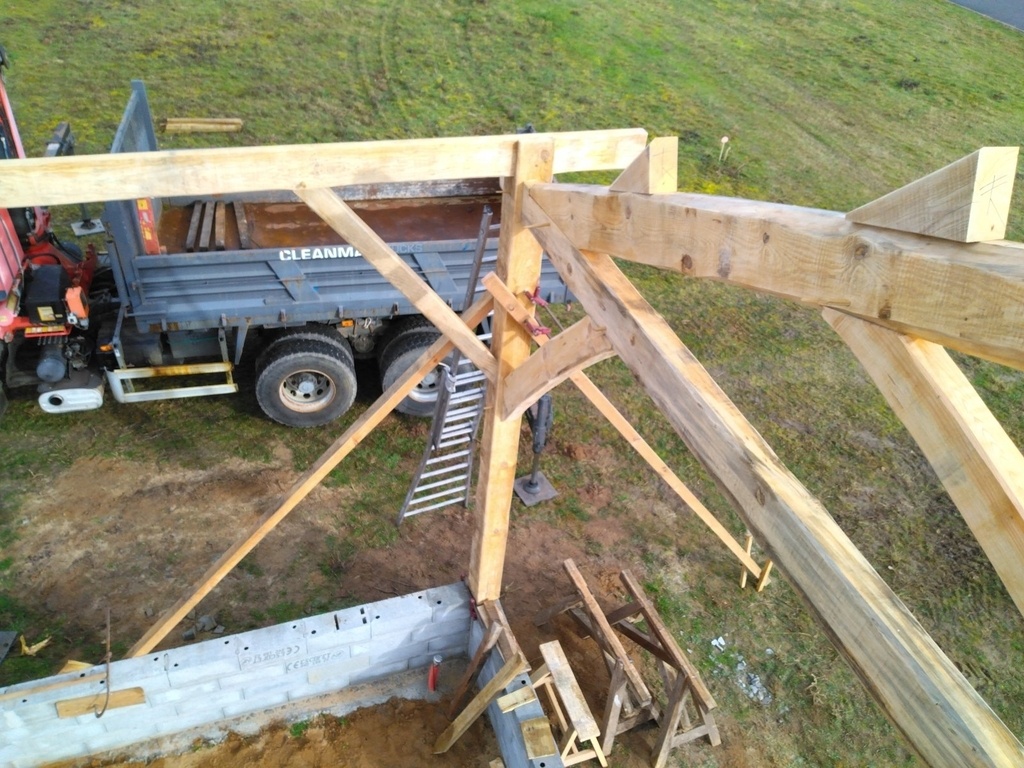

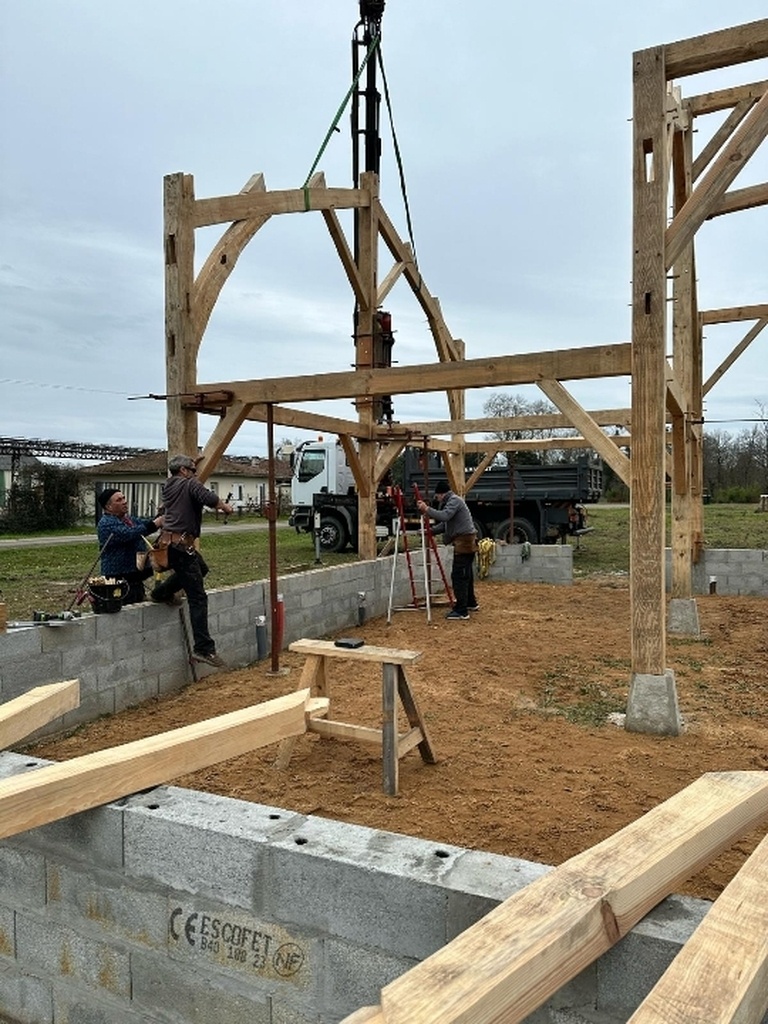

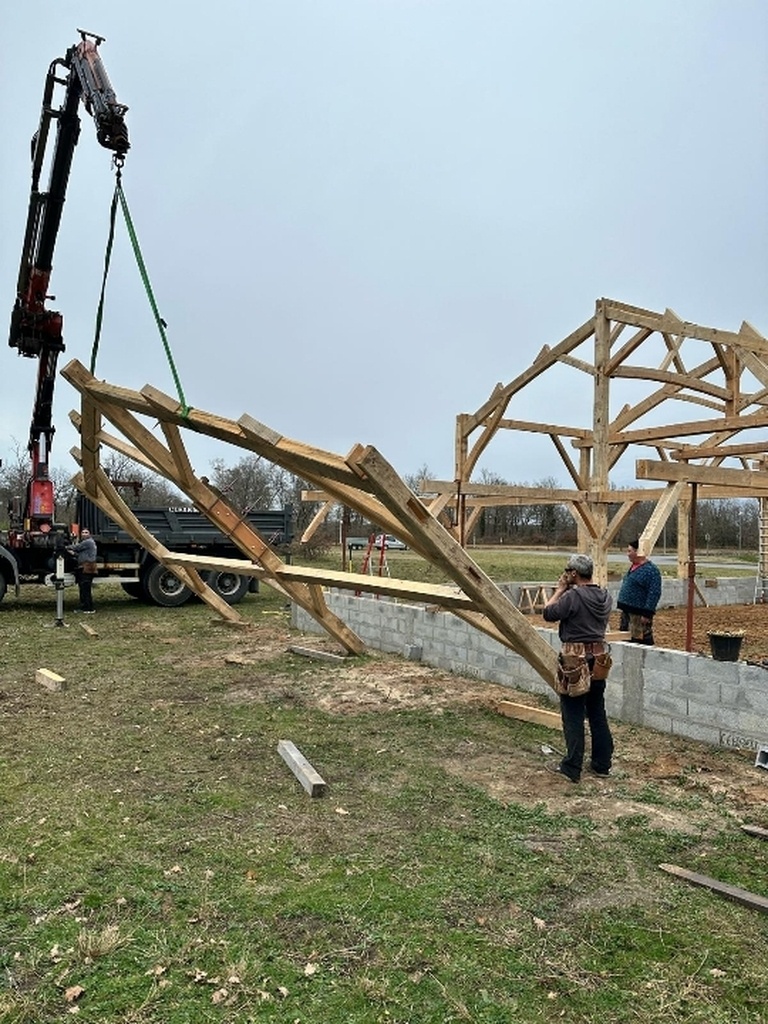

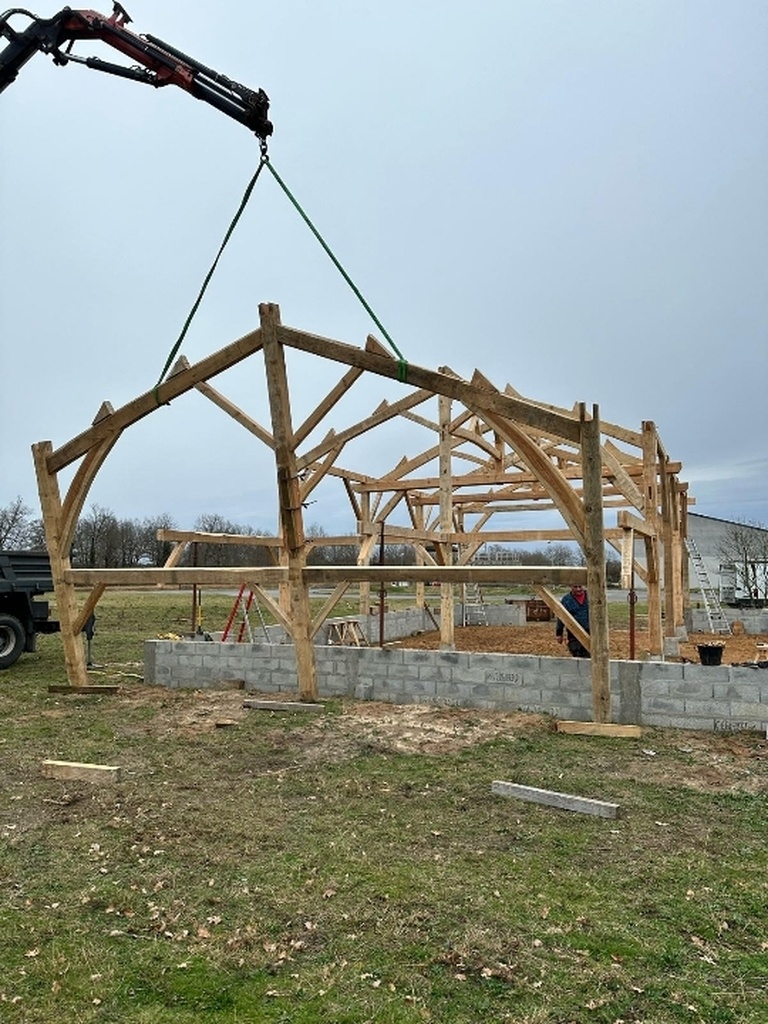

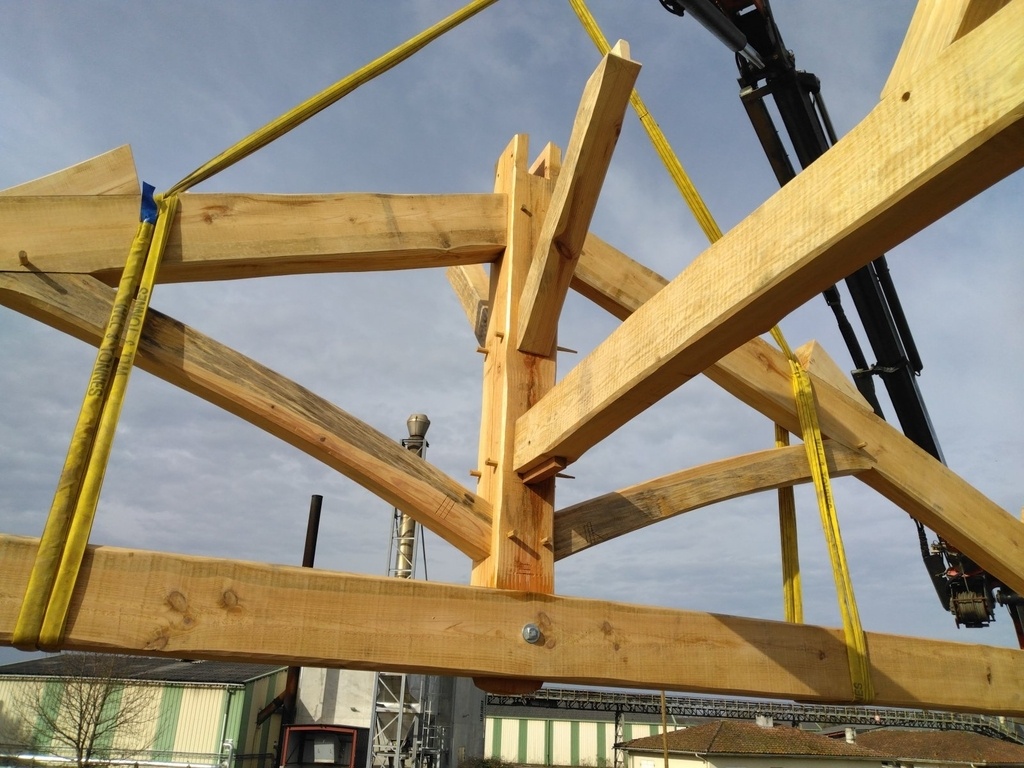

J'étais un peu inquiet pour la première ferme, l'assemblage en pied étant très fragile.
Au premier essai sans renfort ça a craqué, on a rajouté de gros chantier en sandwich pour prendre arba, entrait et jambe de force ( pas les allumettes sur la photo ).

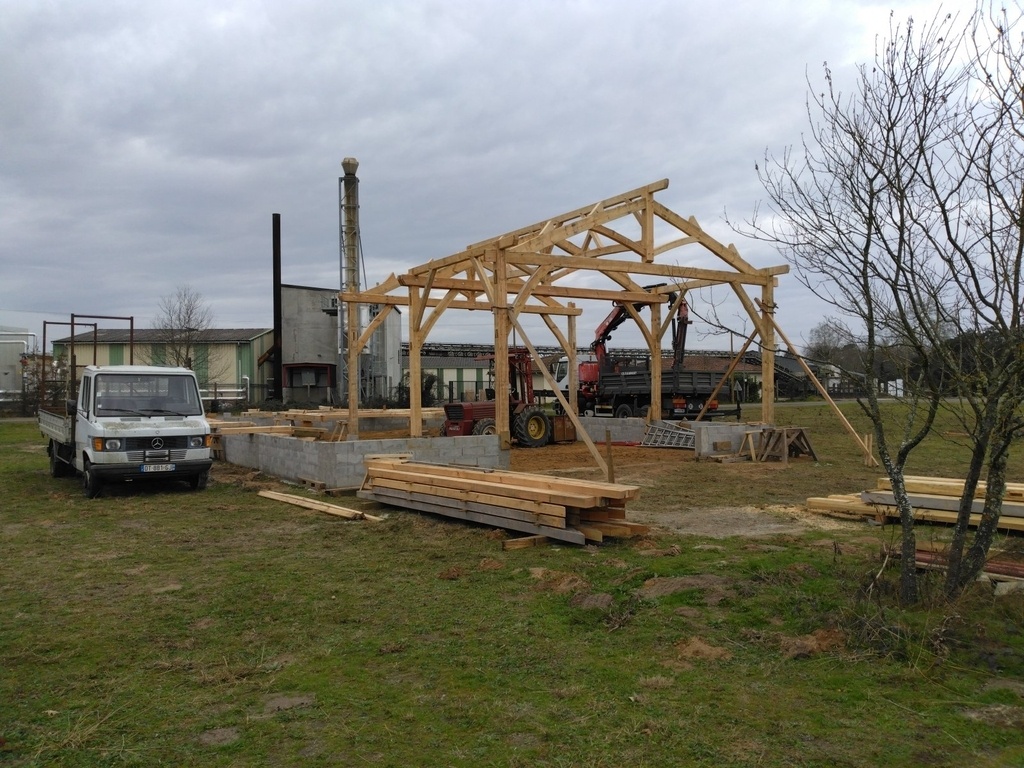

Une fois la première ferme en place, on l'haubane d'aplomb avec des chevrons et piquets en pieds, puis avec la grue il prend la seconde à entraits moisés, celle-ci est beaucoup plus rigide.

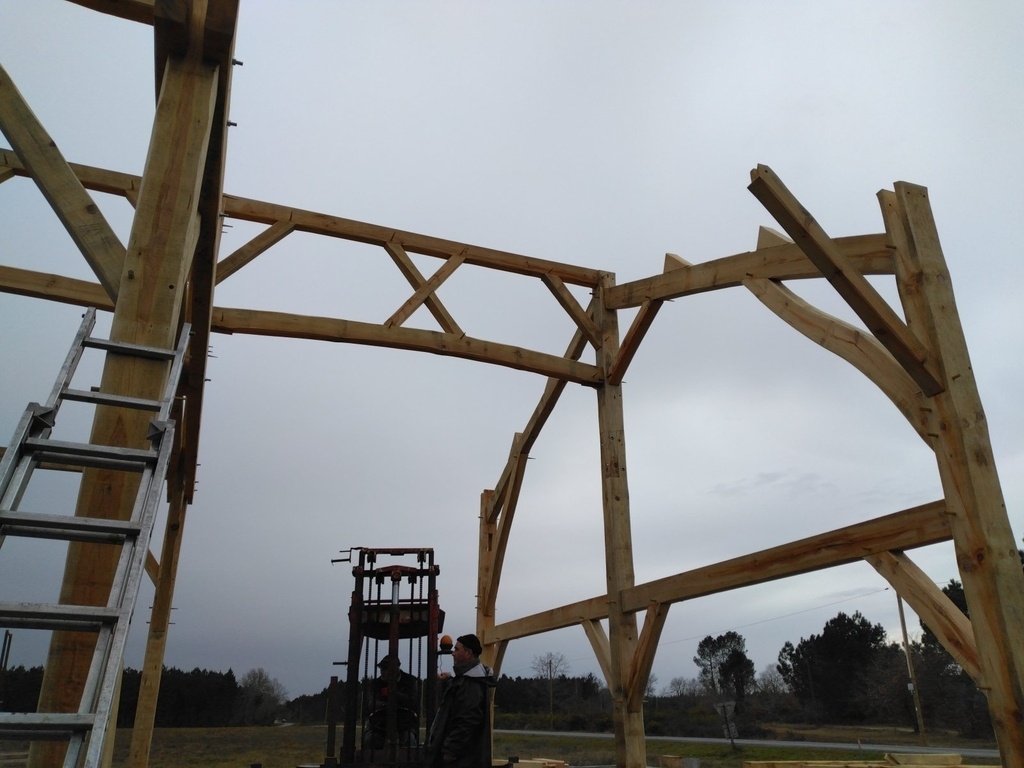

On monte dans la caisse du manitou pour installer le sous faîtage, croix, liens puis faîtage, il a fallu faire revenir le poinçon de la première, ça s'était un peu déformé lors de la première tentative.
Ensuite on sécurise avec la pose des sablières et leurs liens avant de poursuivre avec les autres fermes.

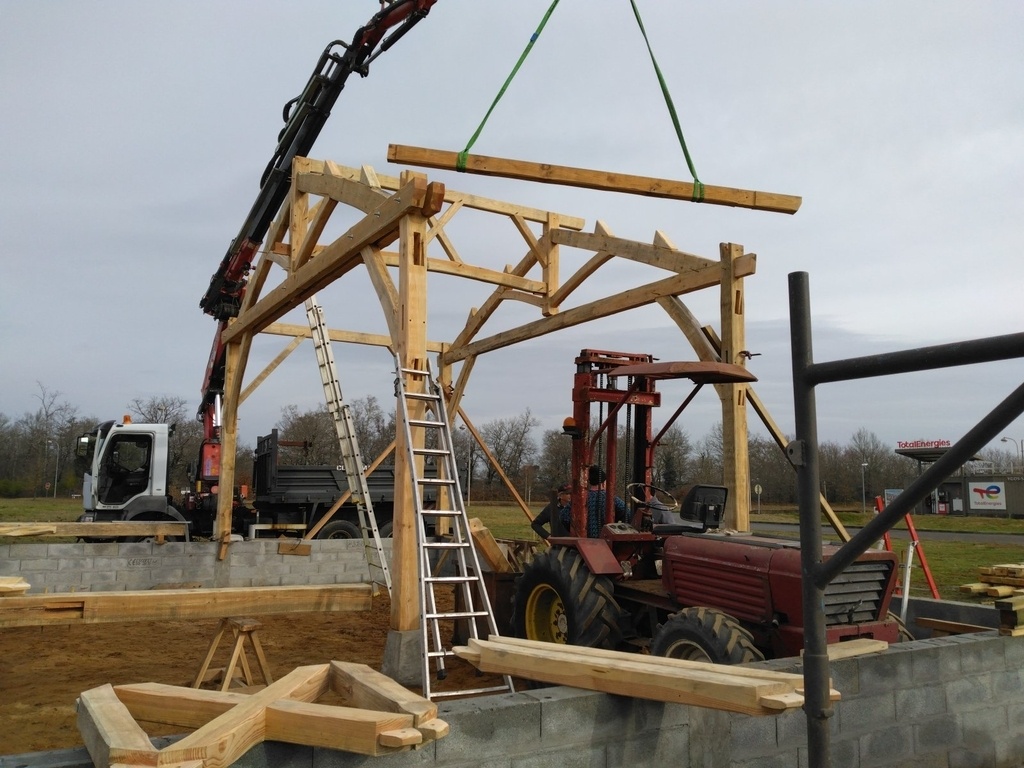

Il met en place la troisième, puis le faîtage avant la pause repas.

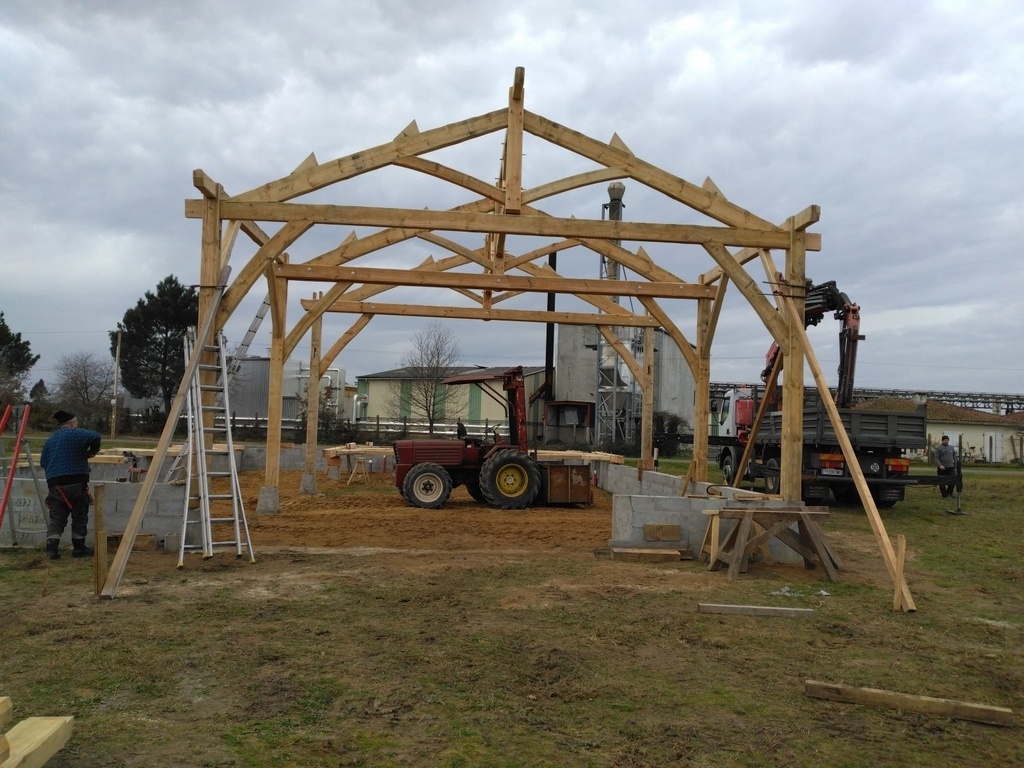

Il a descendu les deux dernières au sol, afin d'éviter que les poteaux basculent violemment en levant, une fois la quatrième reliée avec les pannes on installe les solives en attente sur étais.

La dernière, j'aurais pu rajouter des renforts moisés sur les solives, mais ça a tenu le coup. Un peu moins facile pour la mettre en place avec les tenons des solives, serres joints et masse en viennent à bout.

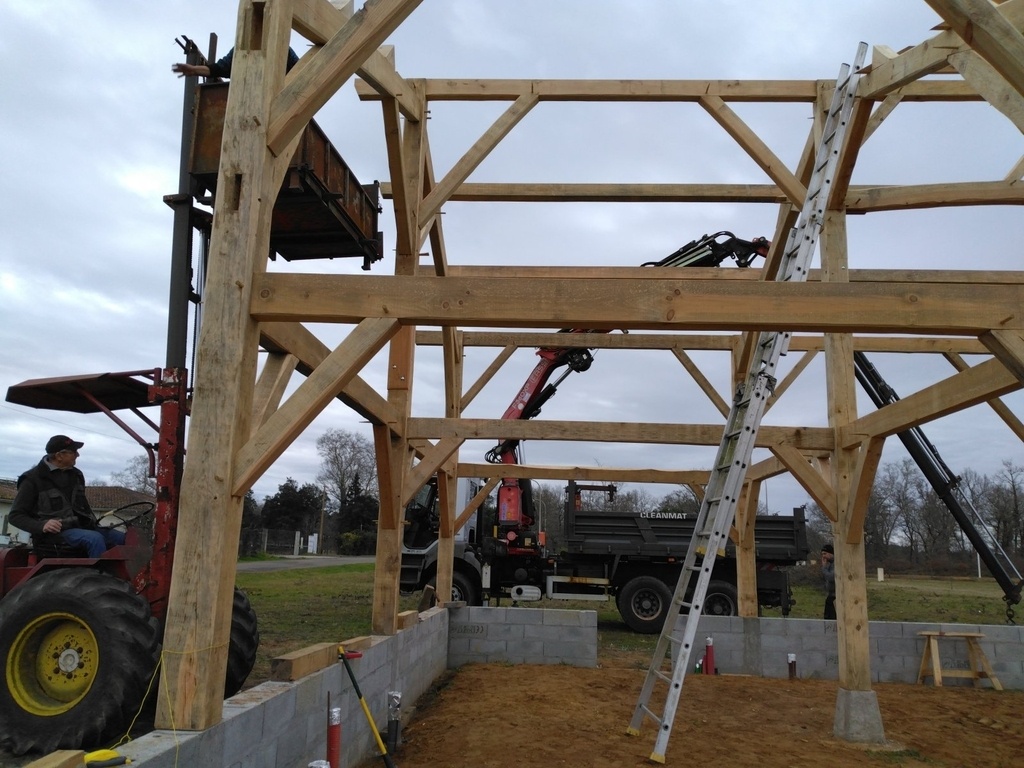

Le manitou ne passe plus sous les solives, on l'a mis à l'extérieur pour poser les pannes, à l'échelle à l'intérieur.

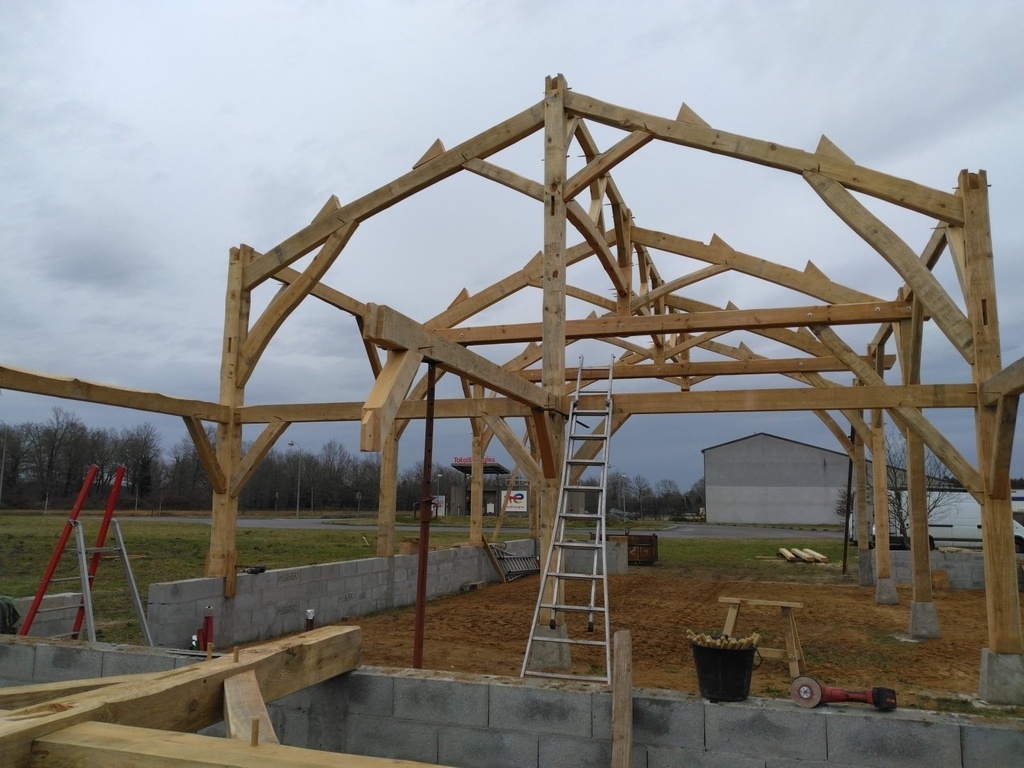

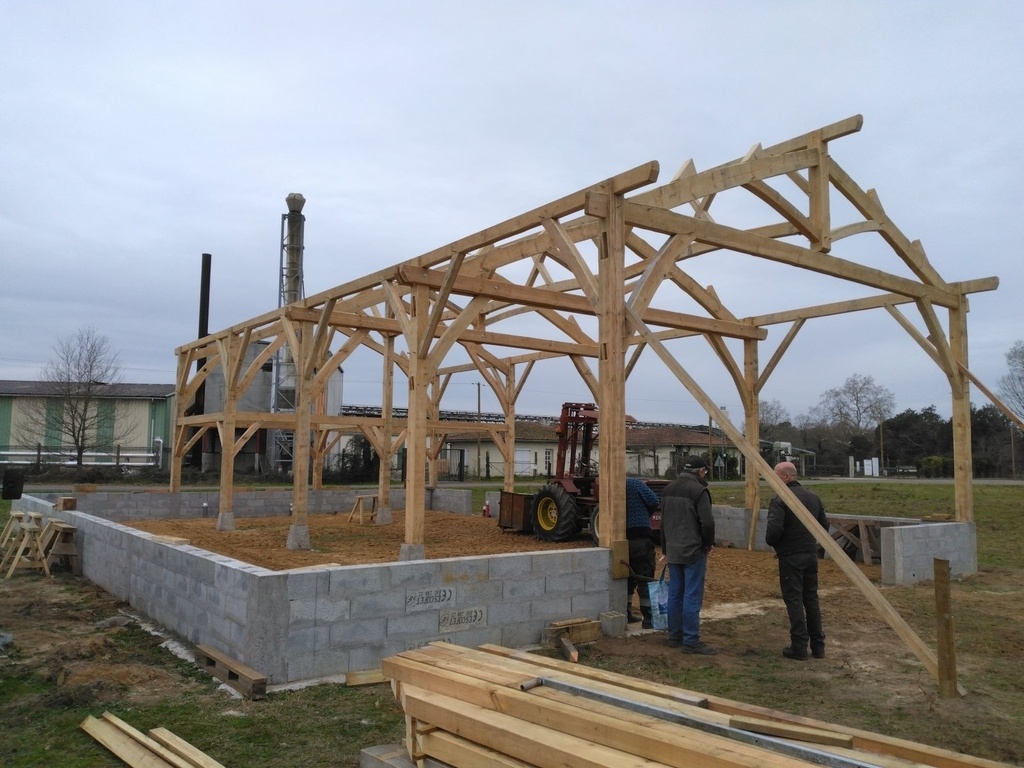

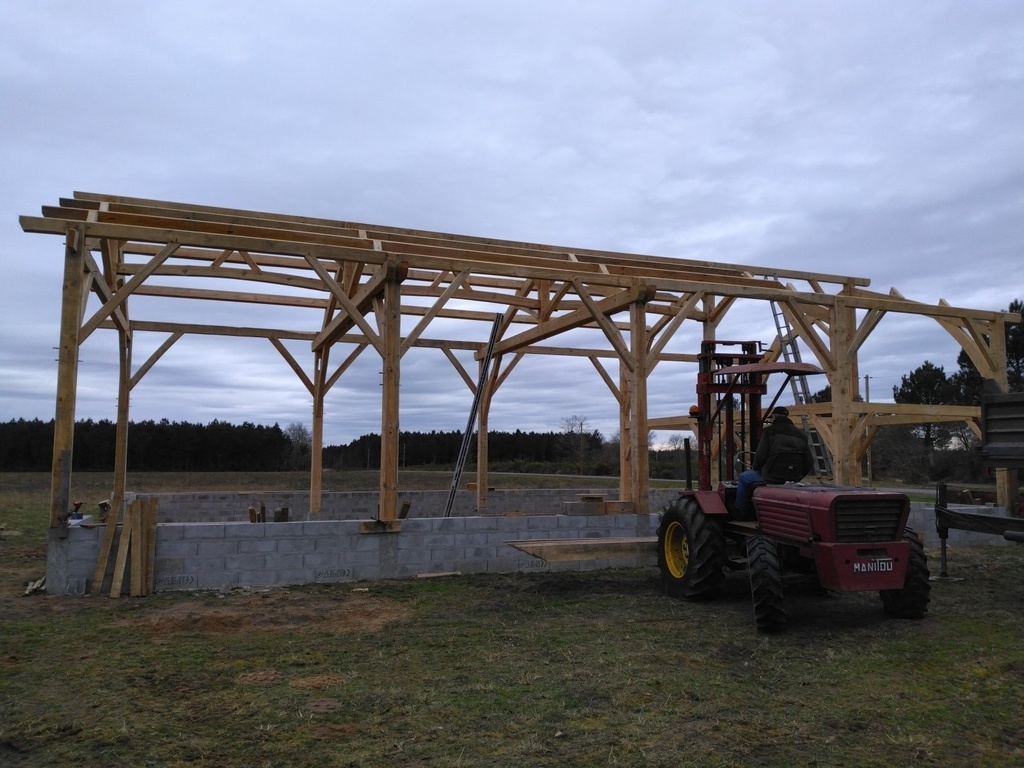

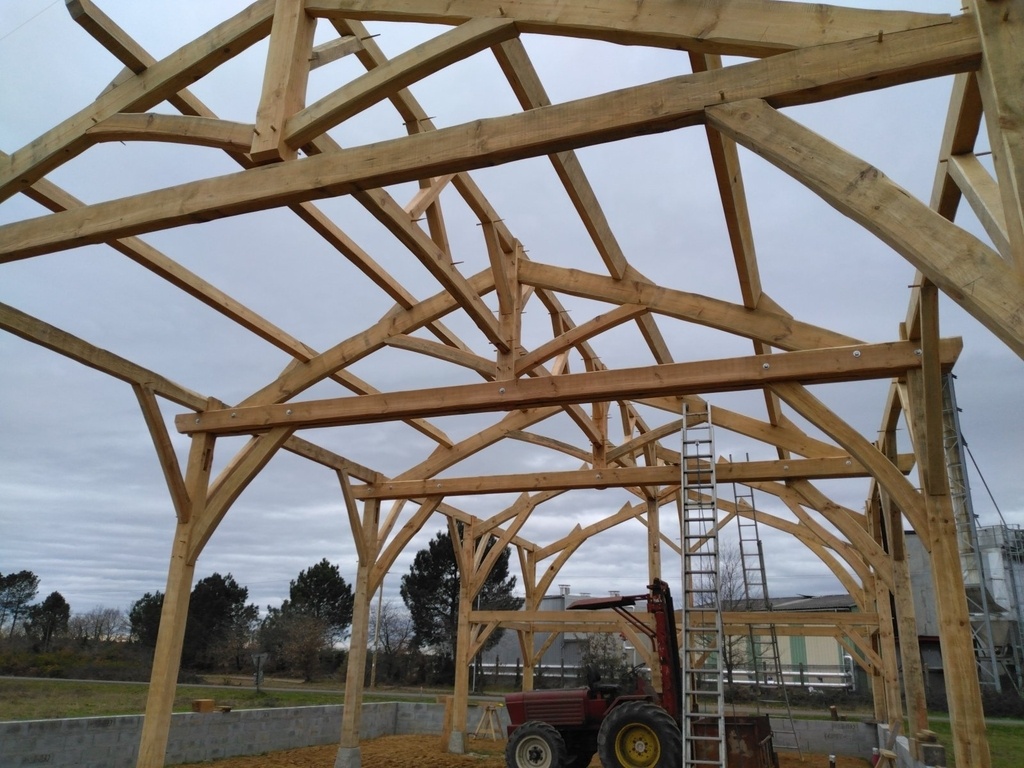

A la fin de la journée tout est en place, il revient le lendemain pour poser les pannes intermédiaires.

J'arrive un peu avant pour régler les pieds de poteaux, le faîtage n'était pas du tout dressé.
Avec quelques serre joints et masse je les ajuste, un cordeau pour aligner les poteaux intérieurs, au mur à l'extérieur.

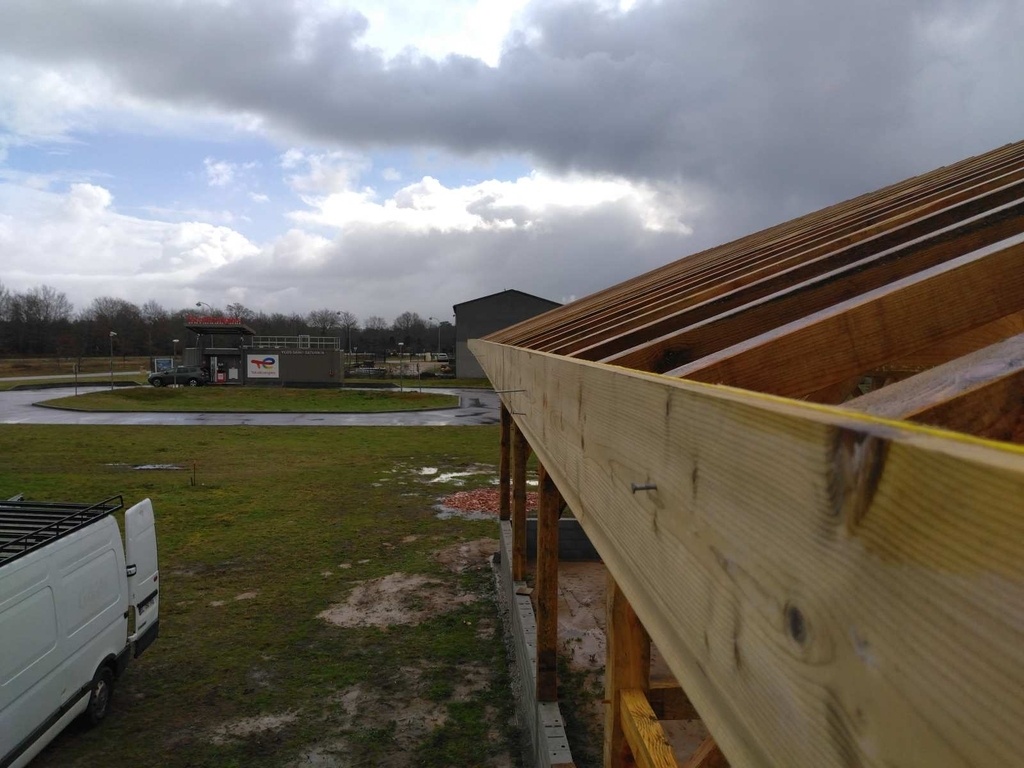

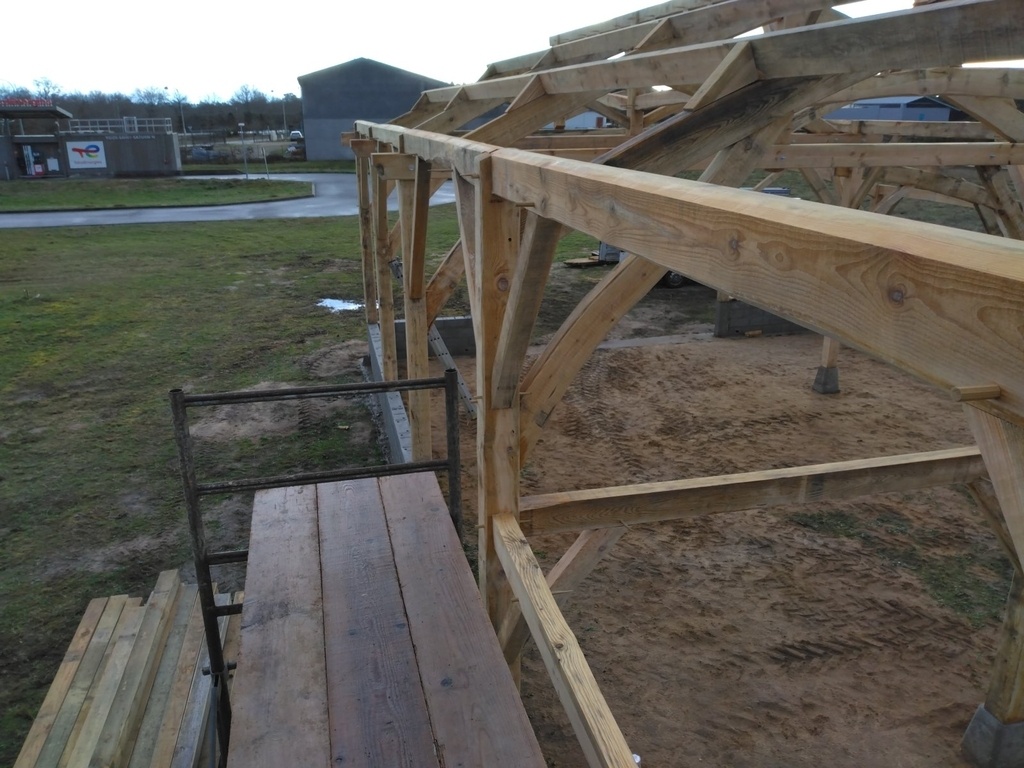

On pose les pannes de rives au cordeau, une vis dans l'arbalétrier, pour les suivantes je les agrafe simplement entre elles avec deux vis, en serrant à la presse, afin de le libérer rapidement.

Comme il restait un peu plus d'une heure à tuer avant d'aller déjeuner, il est allé récupérer la palette de l'appentis, pannes, arbas, poteaux avec son camion.
Je dois bien reconnaître qu'ils m'ont sorti une grosse épine du pied, des plans de secours j'en avais mais là c'était vraiment l'idéal. Et puis c'est un grand privilège de pouvoir travailler avec des personnes aussi compétentes et généreuses.

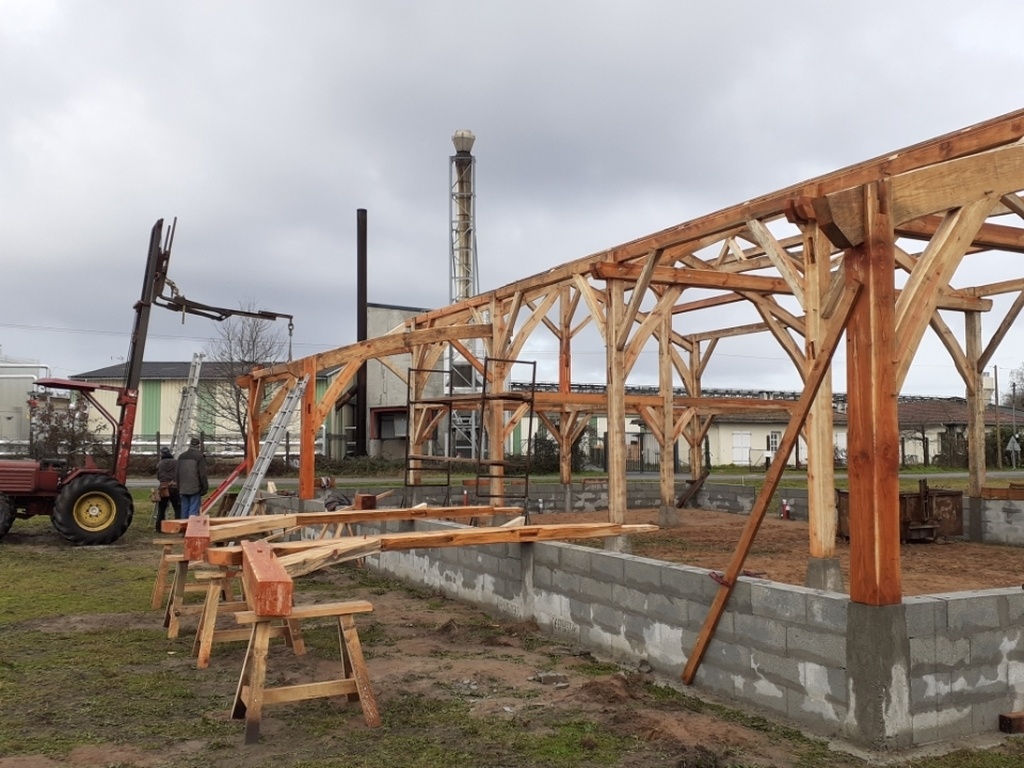

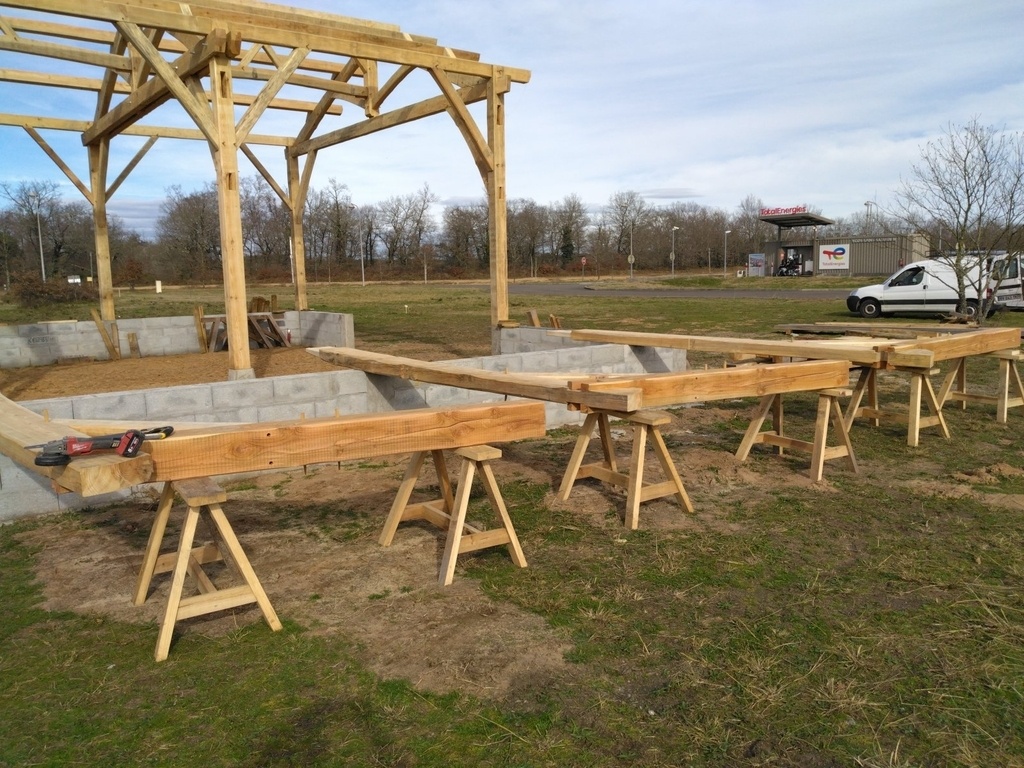

Le lendemain on assemble l'appentis sur les fermes, mon beau frère est venu nous prêter main forte.

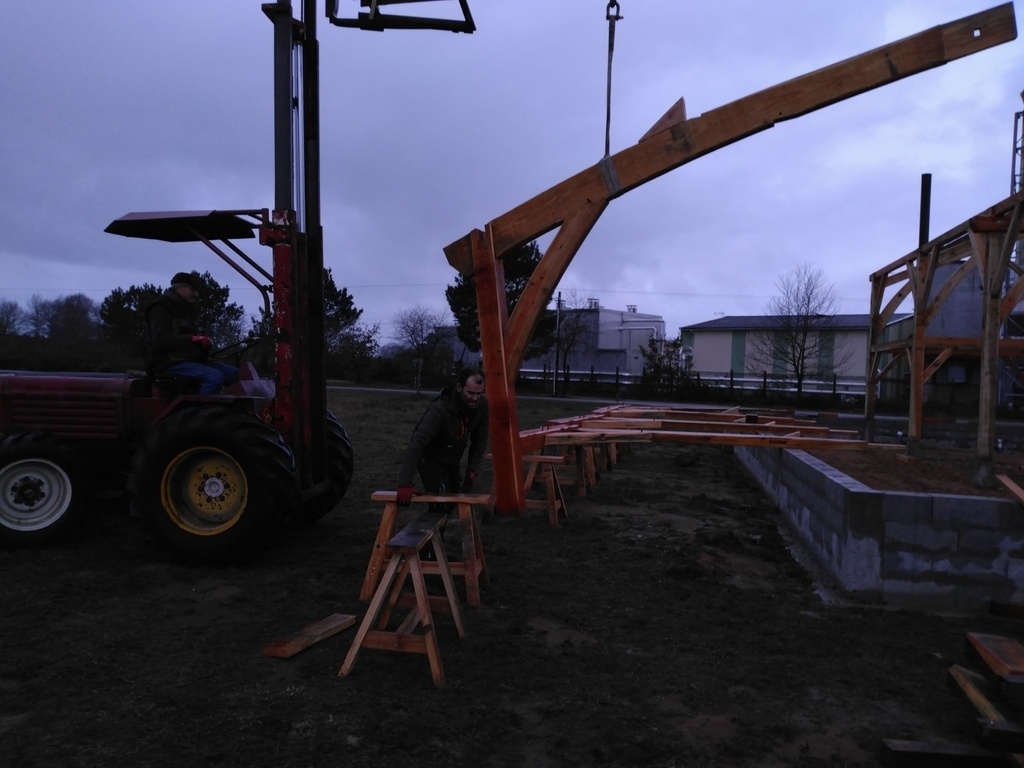

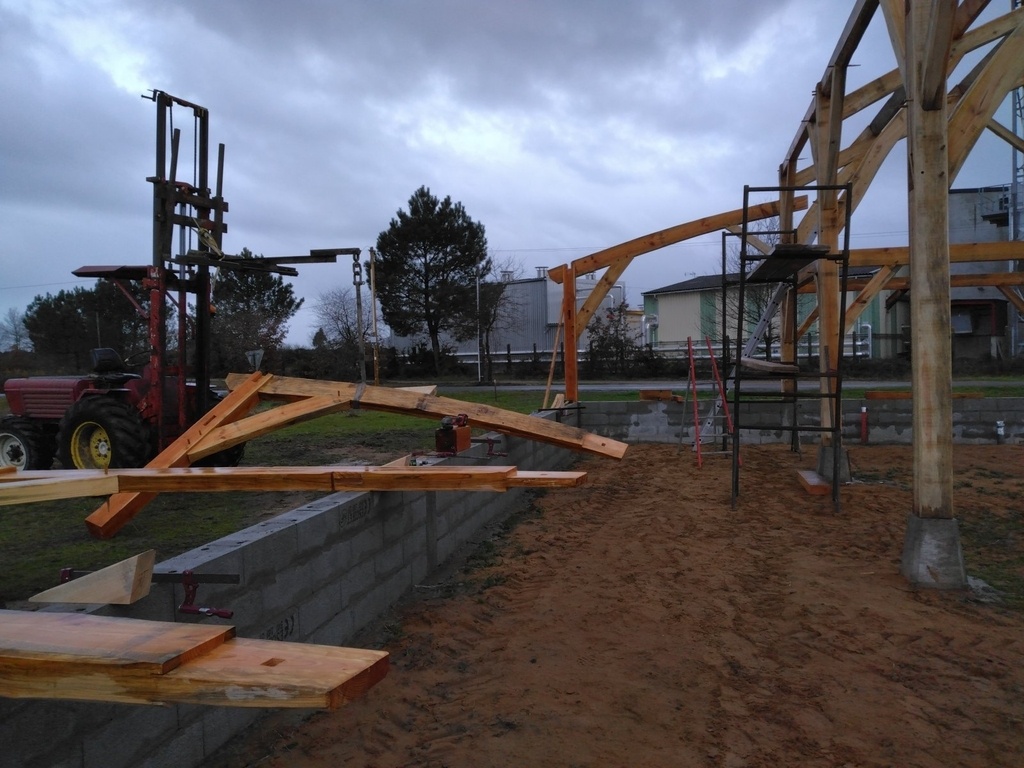

On accroche les arbas sur la potence du manitou, puis on engage le tenon dans la mortaise du poteau.
Pas de bol il a bien plu pendant la nuit, pourtant j'avais bien réduit les joues des tenons la veille, il a fallu un grand paquet de coups de masse en accompagnant au serre joint en tête.

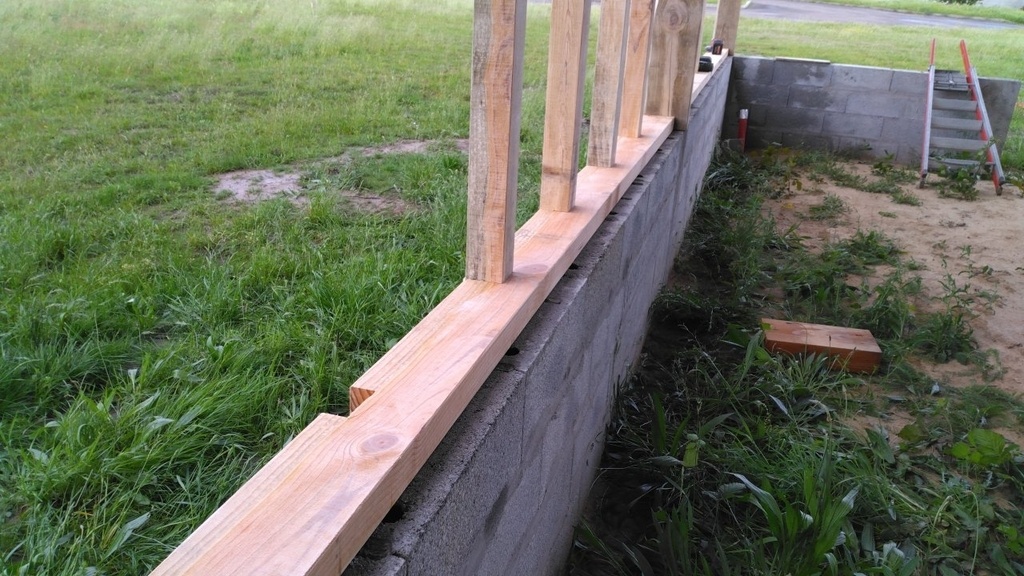

On installe les sablières basses en suivant, un gros dégraissage sur les poteaux d'angles, ils avaient gonflés de 5mm. Je me suis planté sur la profondeur du mi-bois, on a du ressortir les pannes de rives pour entailler un peu plus l'arba.

On est revenus poser les pannes de l'appentis entre les averses, on range un peu puis c'est marre, nos petits bras souffrent d'avoir joué de la masse comme ça.

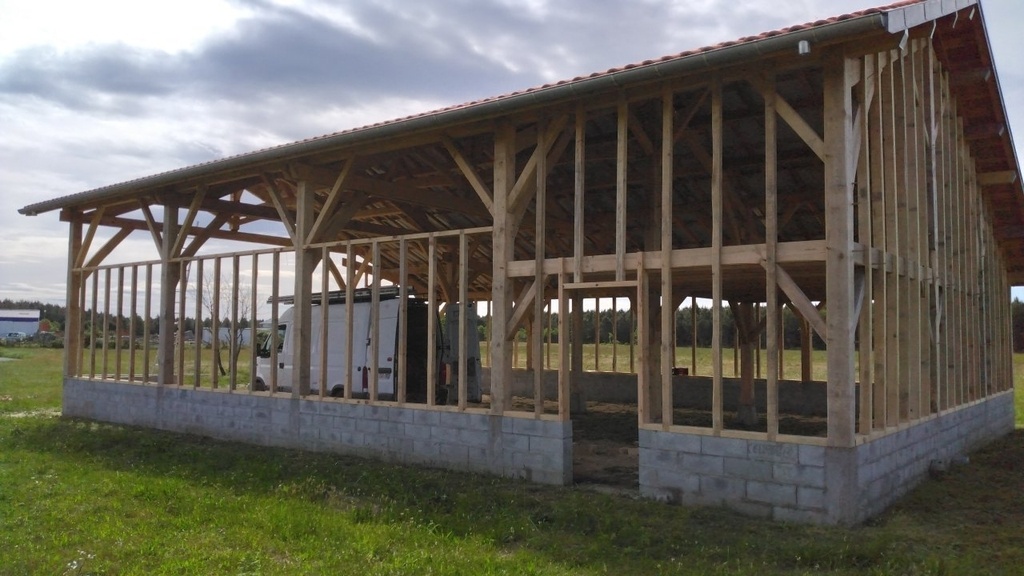

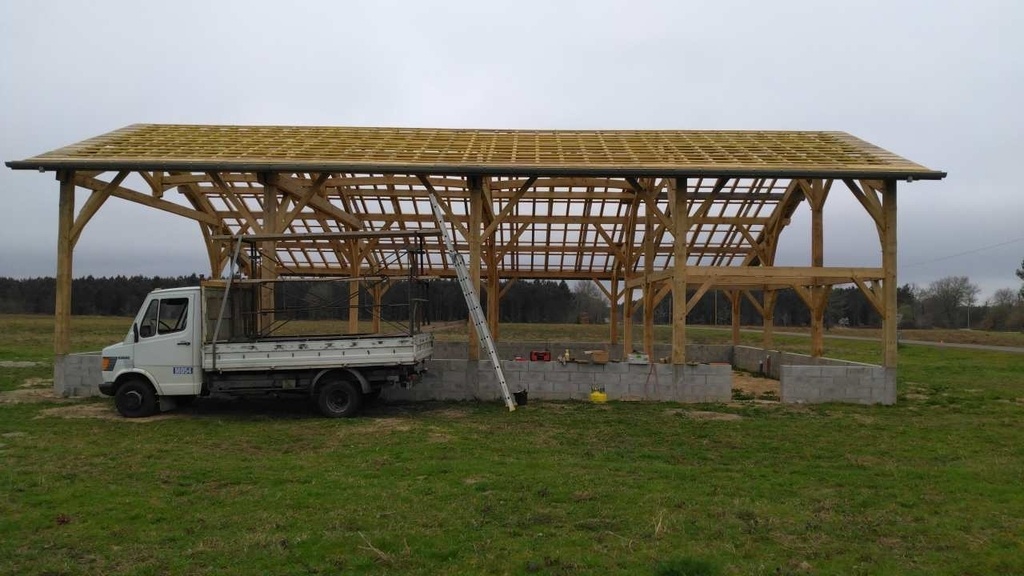

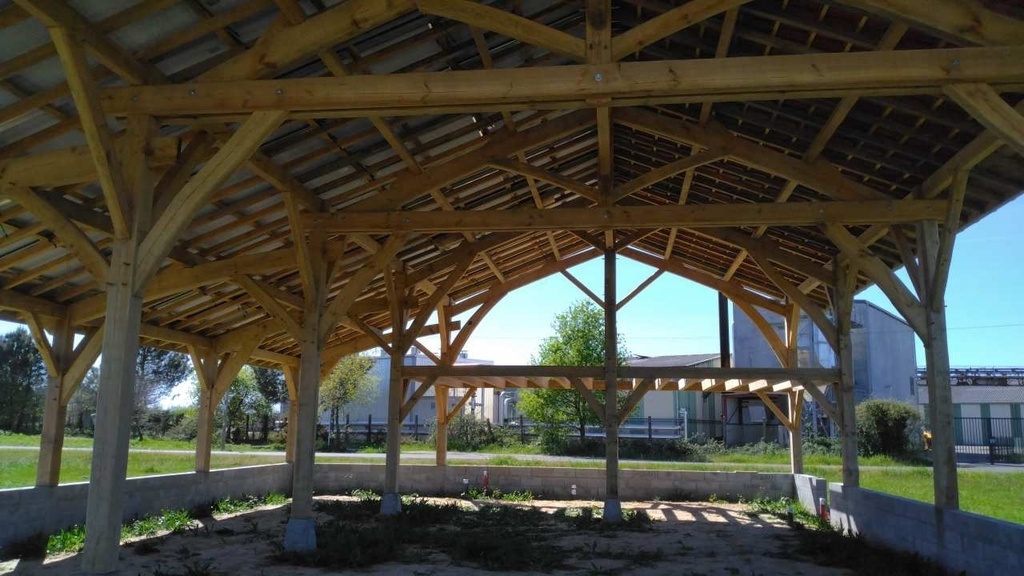

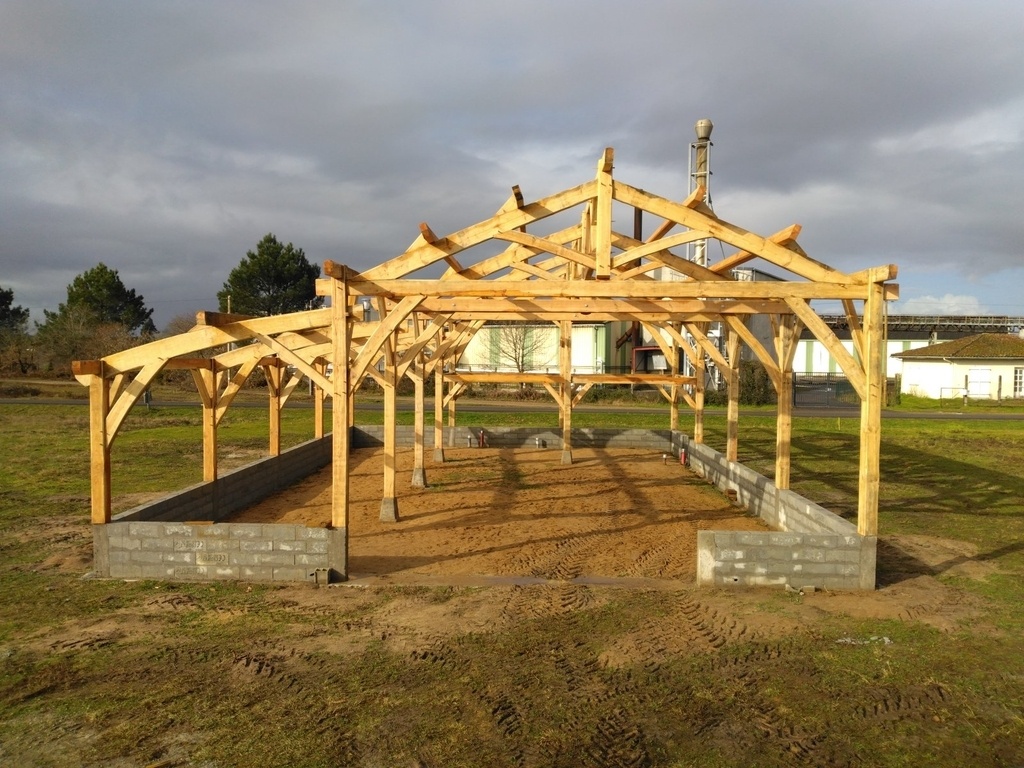

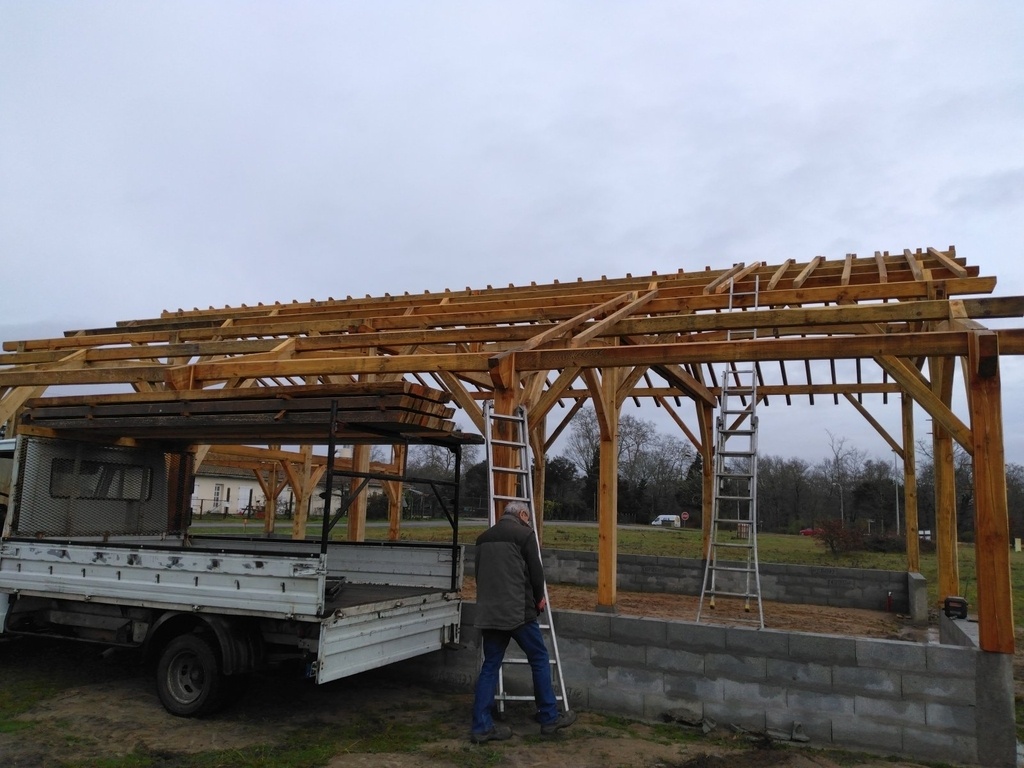

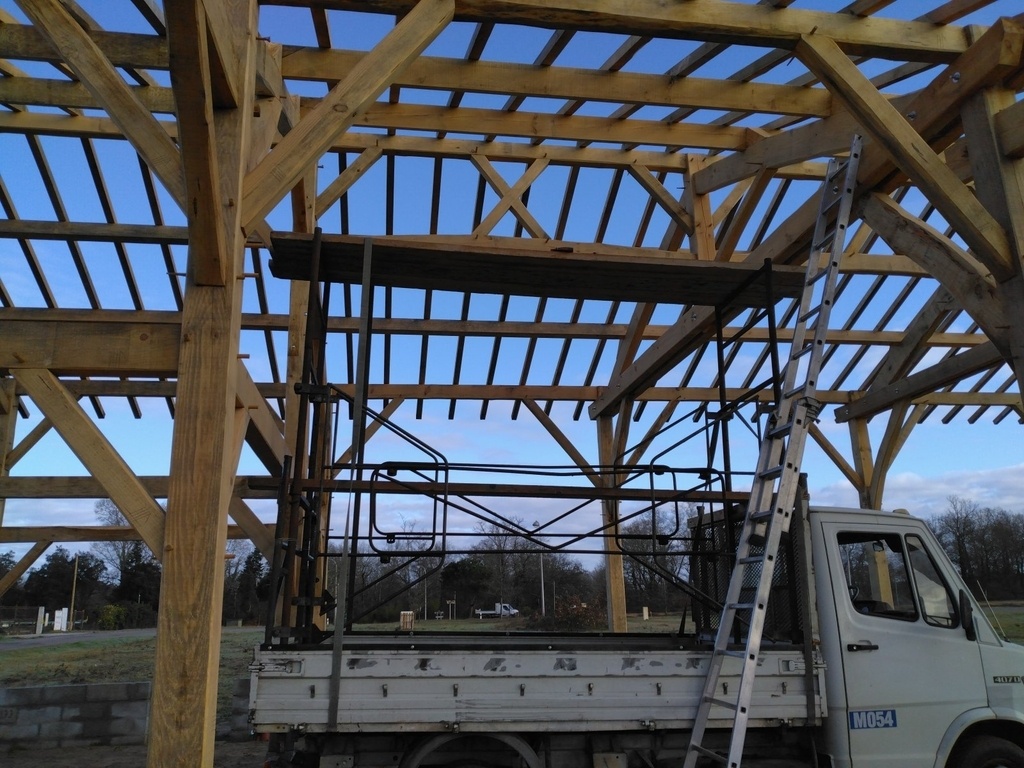

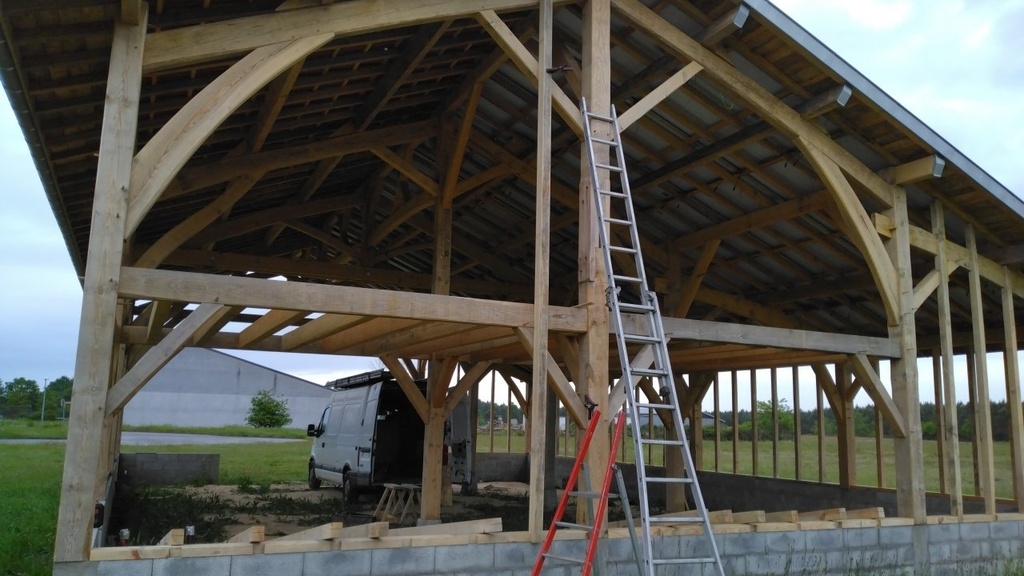

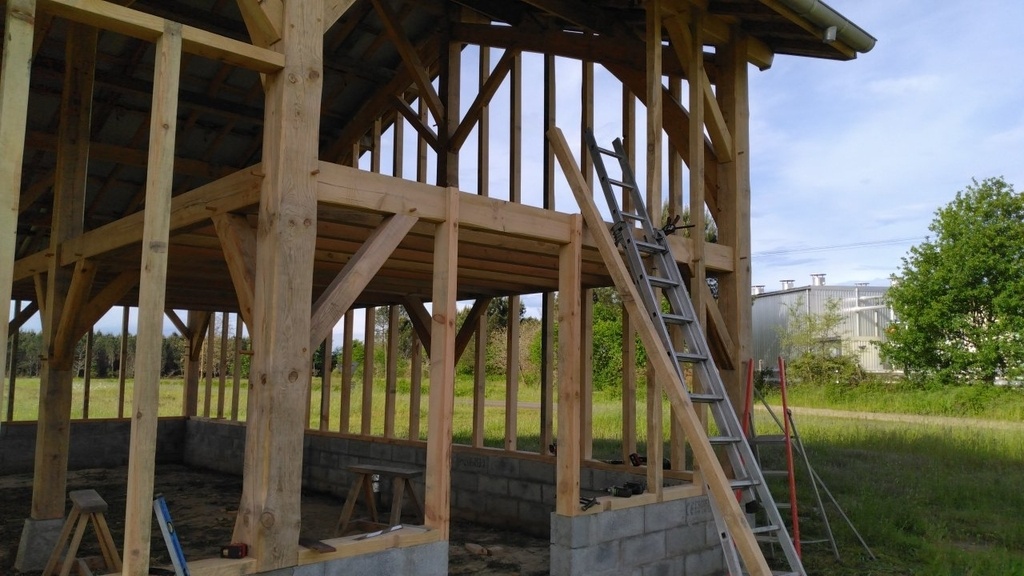

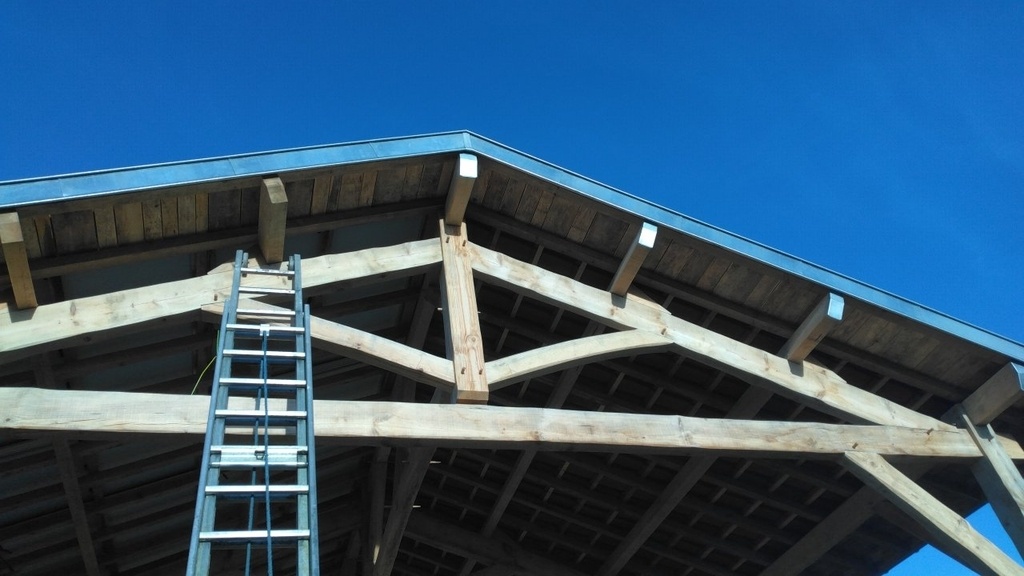

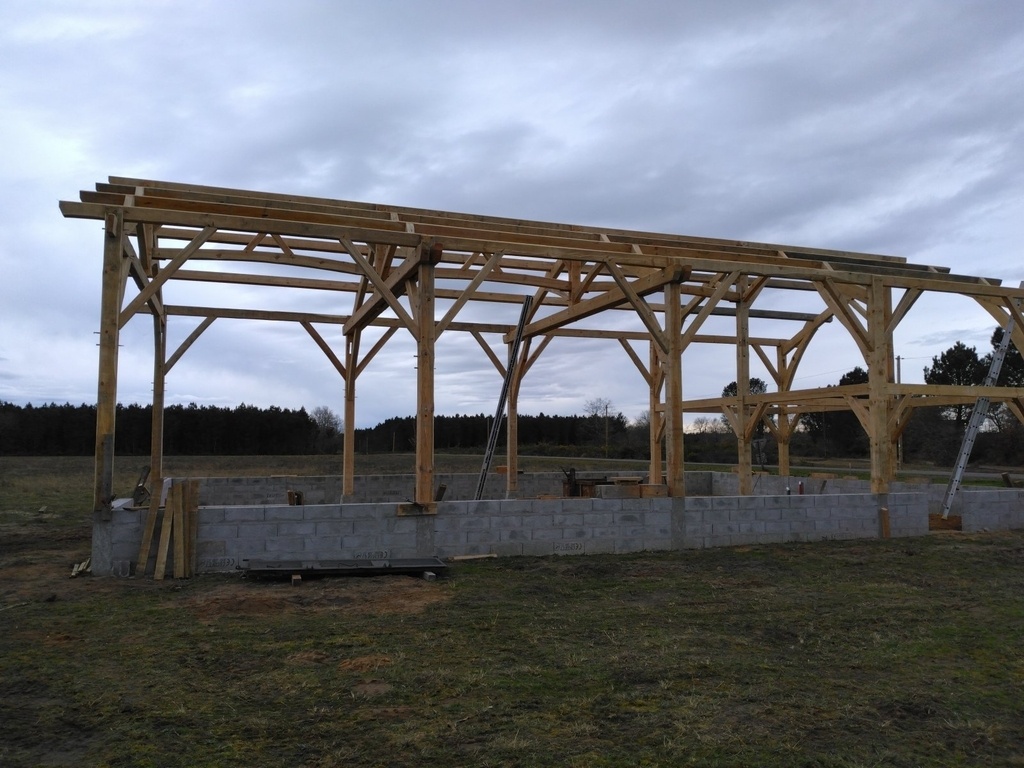

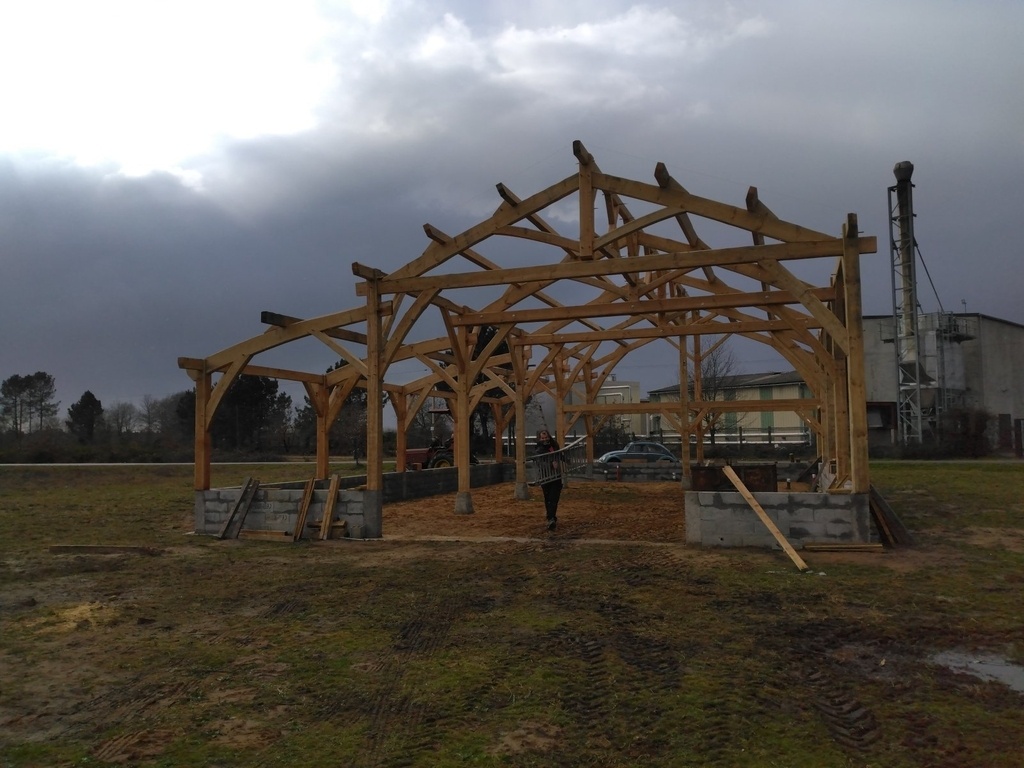

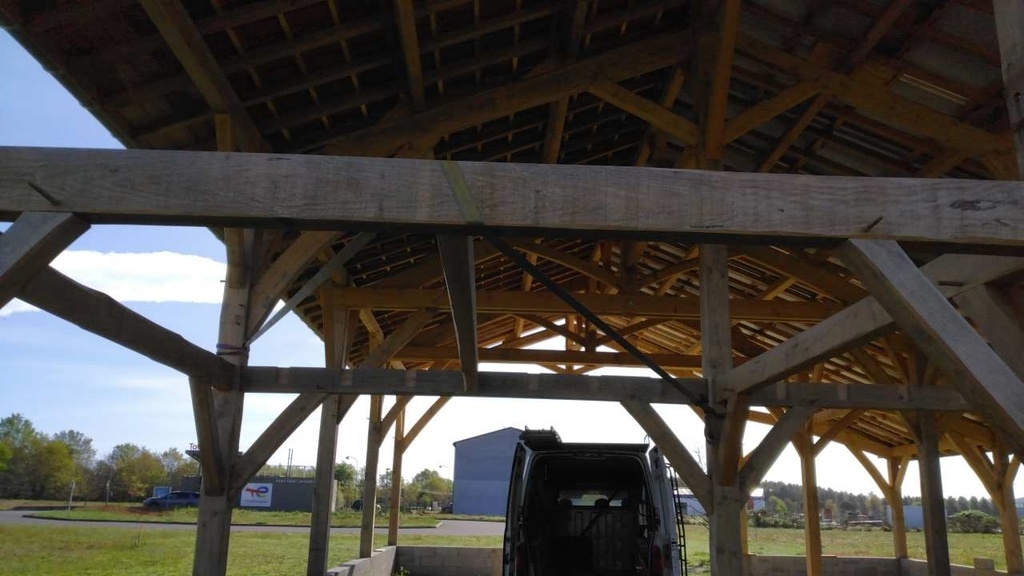

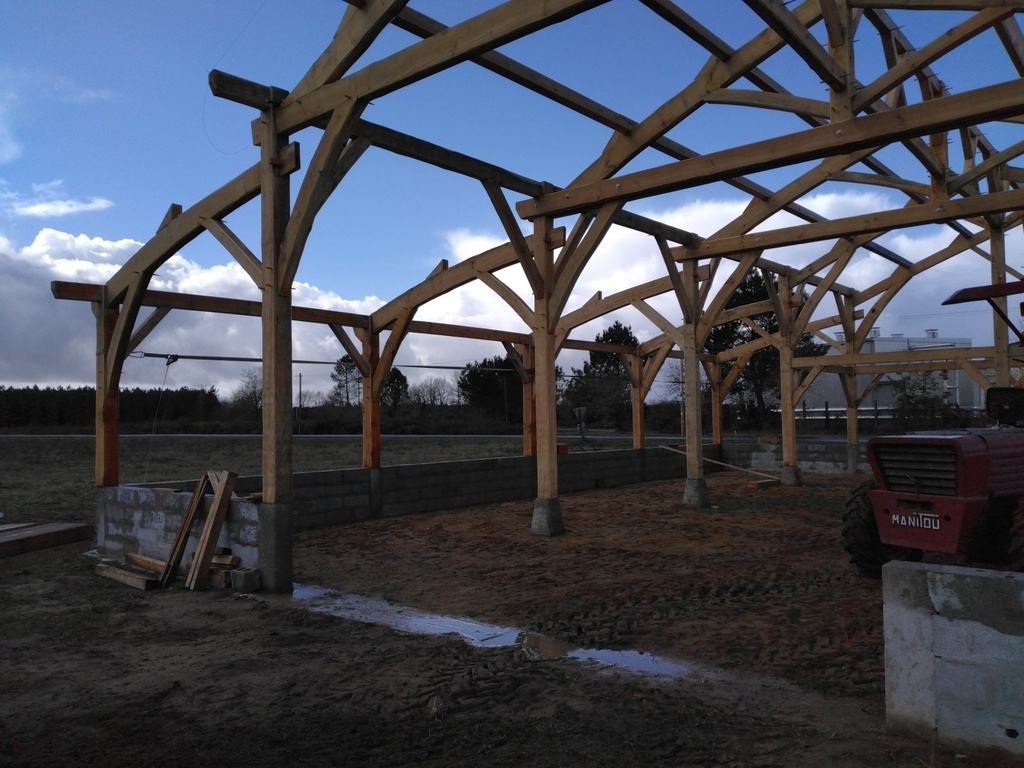

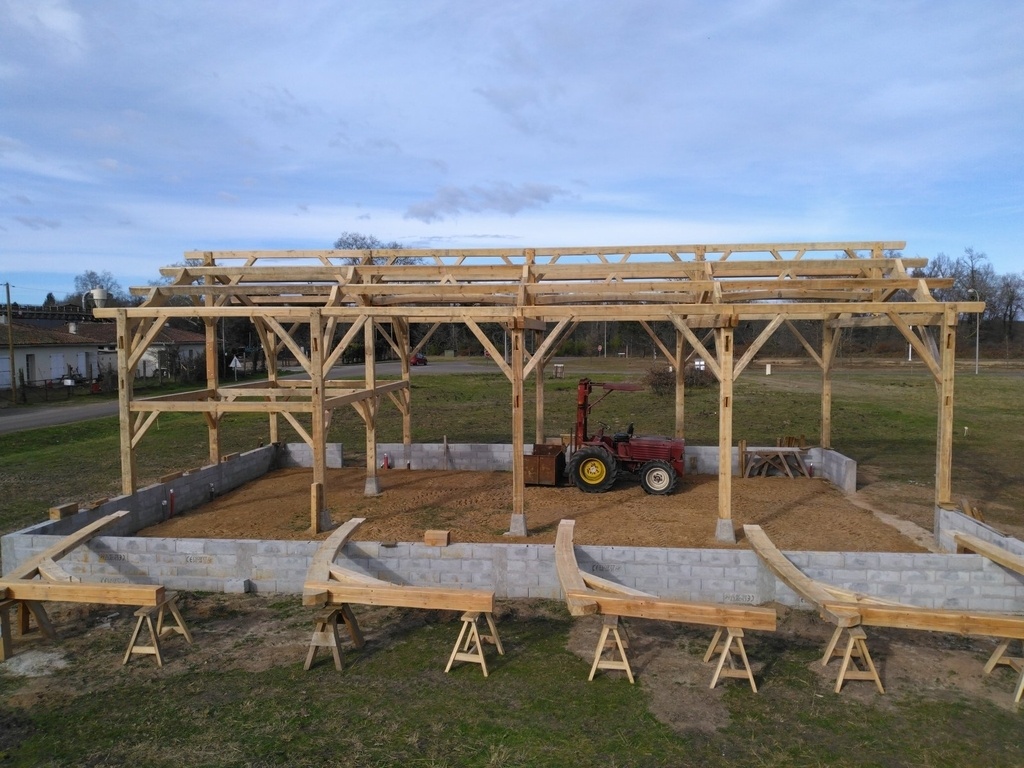

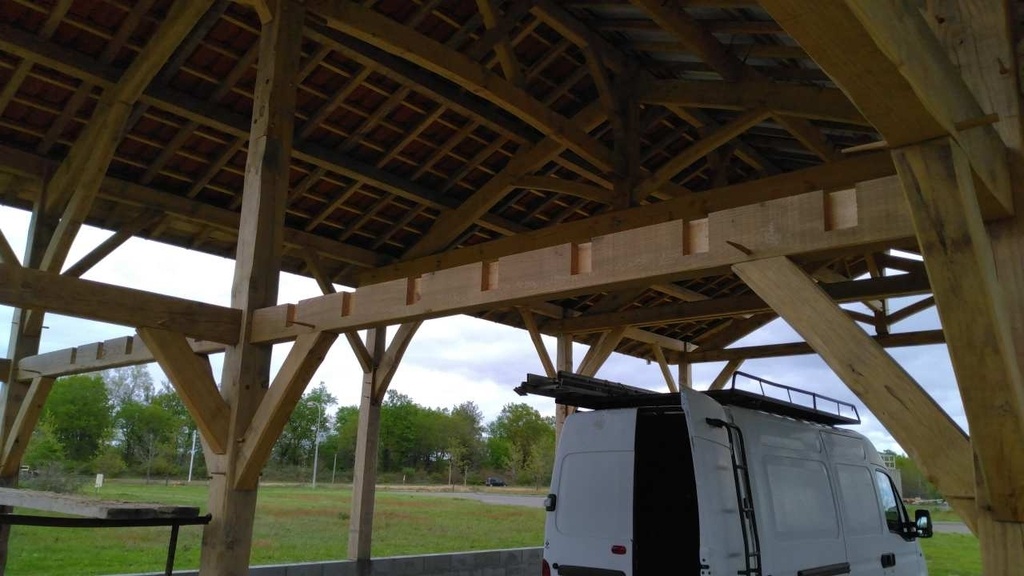

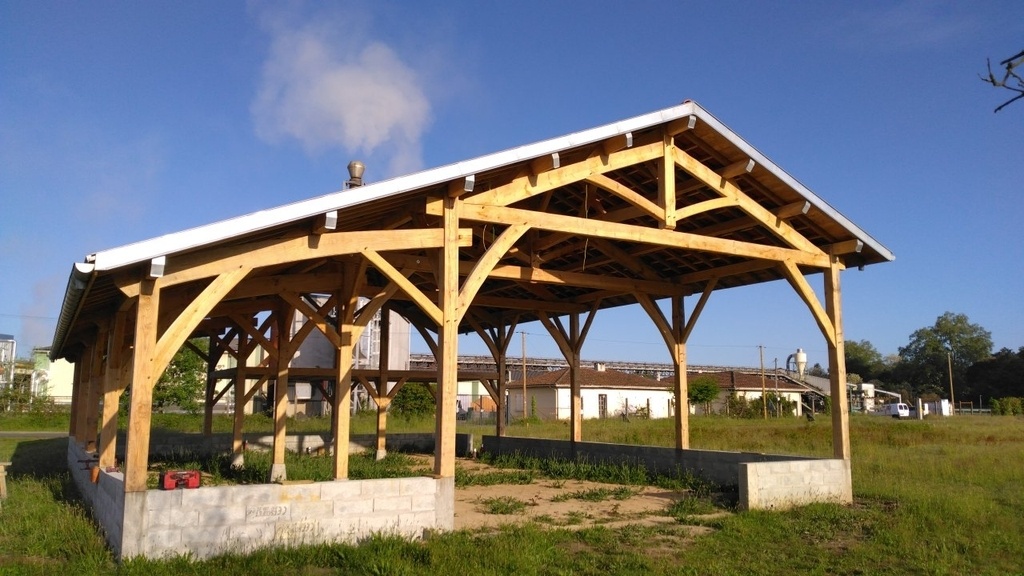

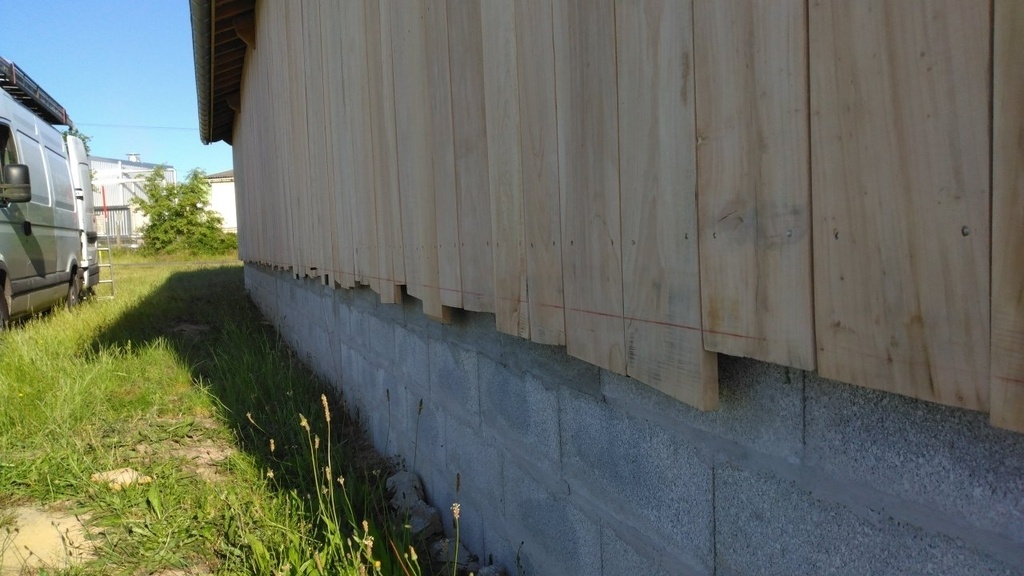

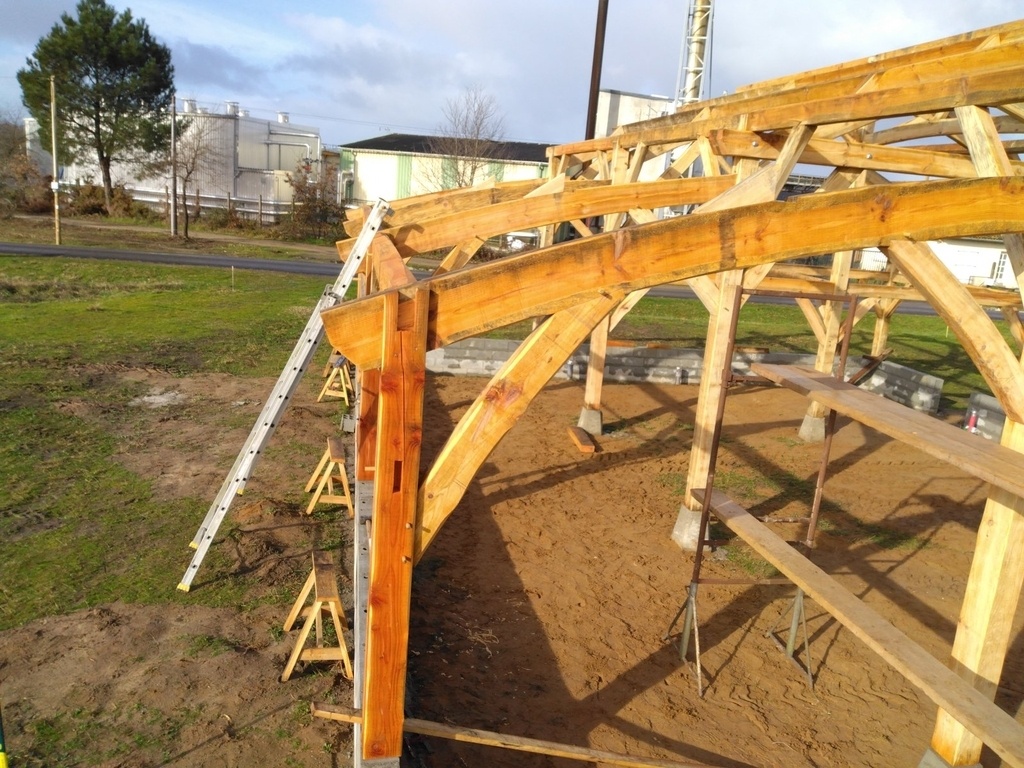

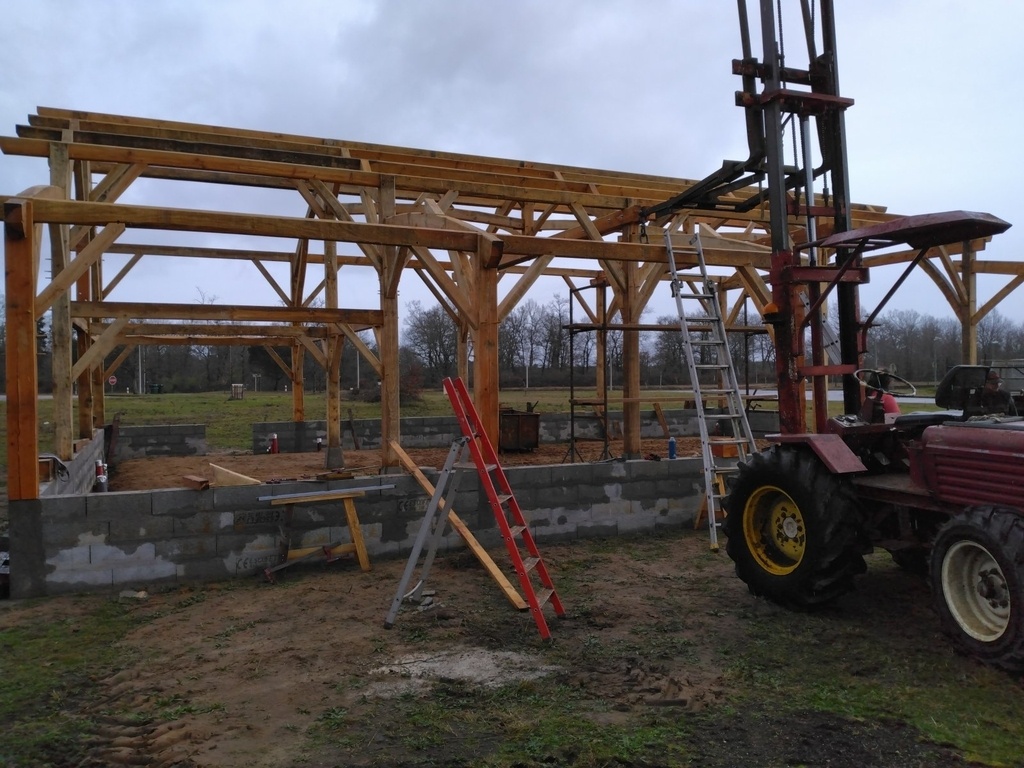

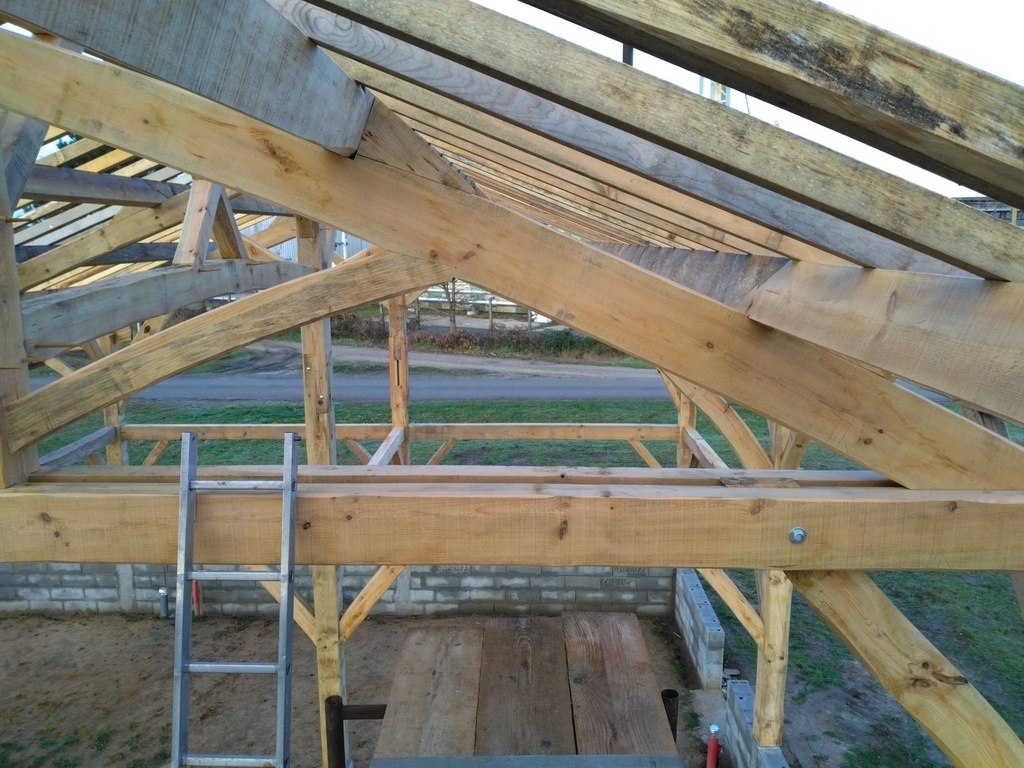

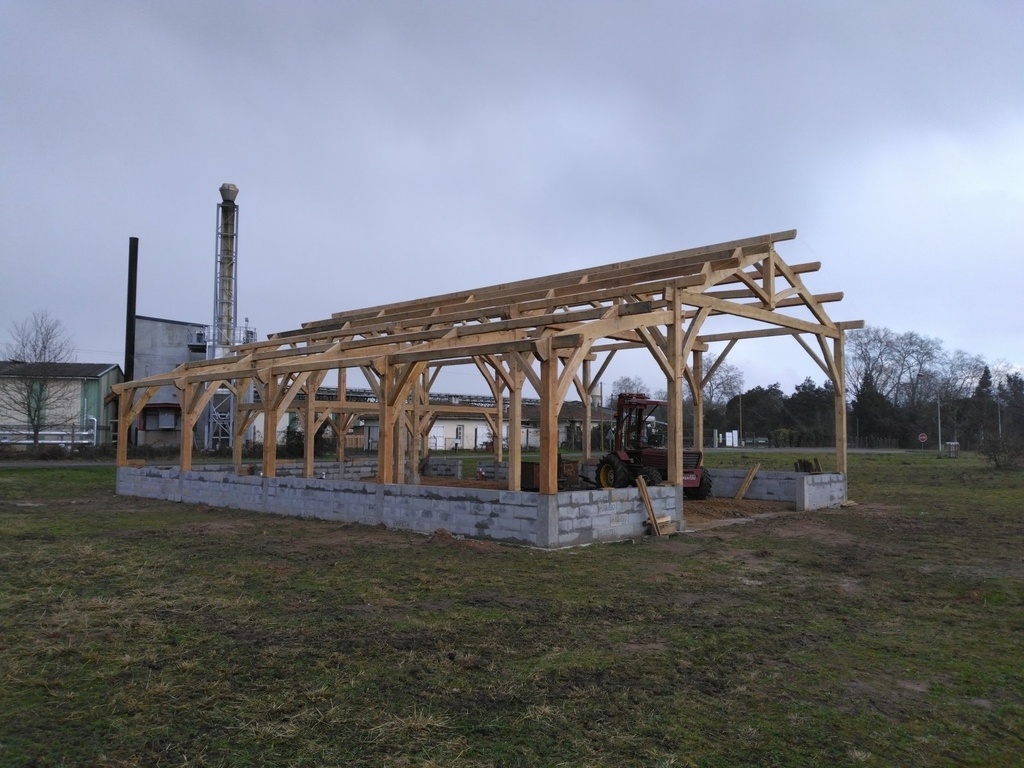

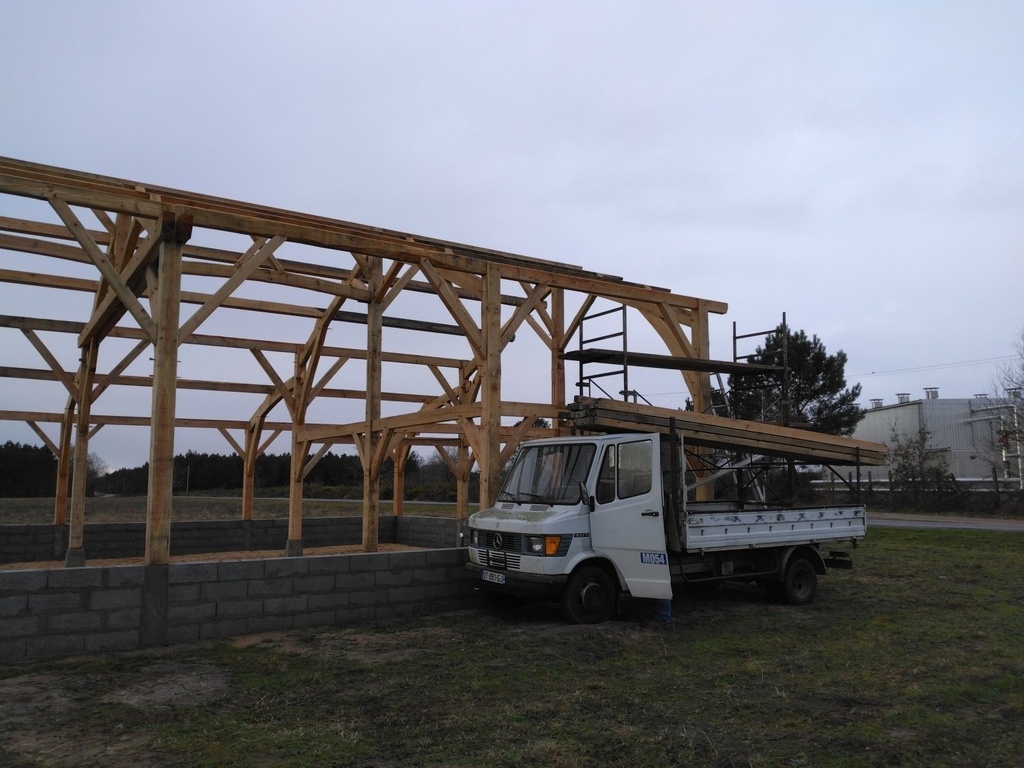

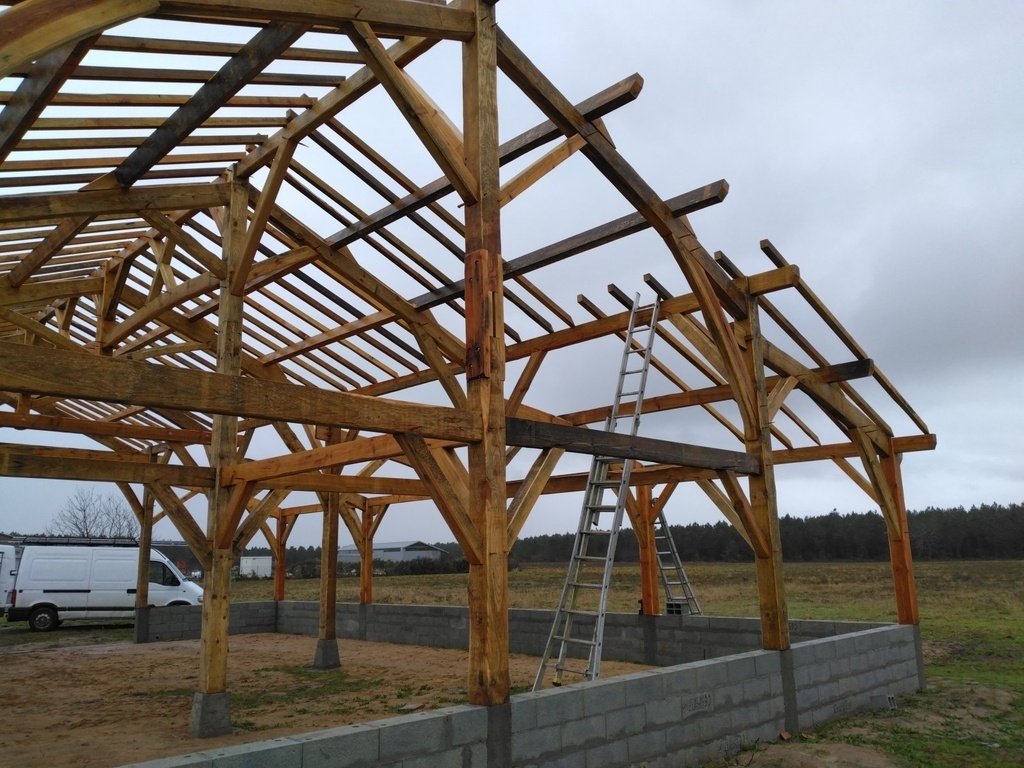

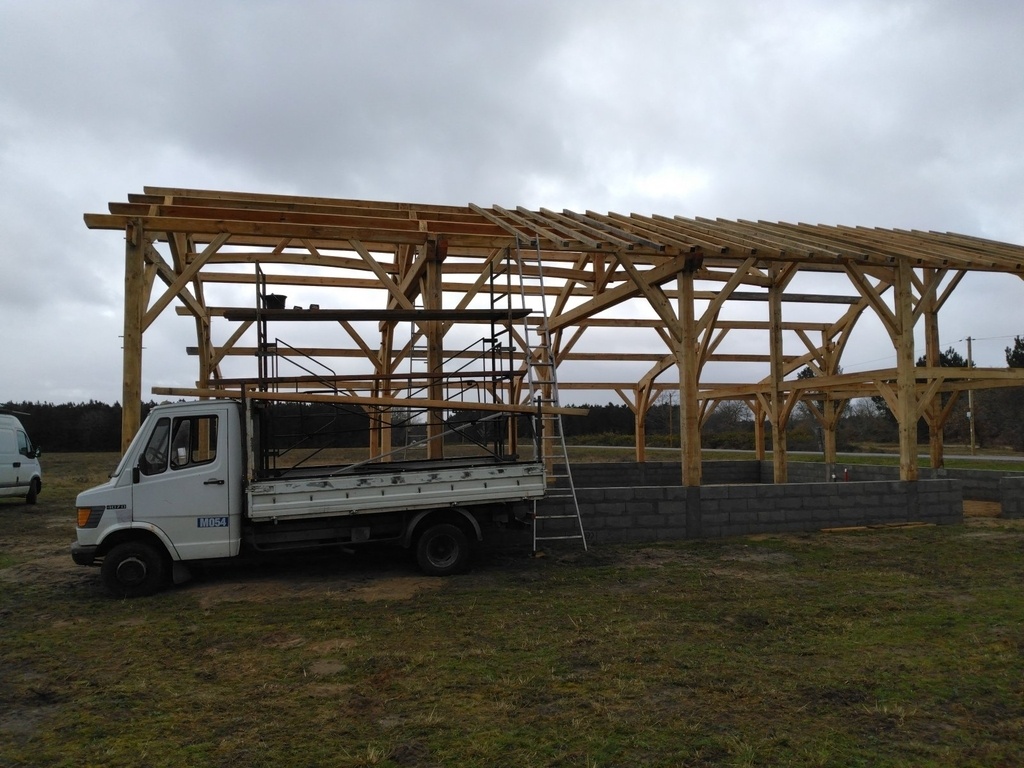

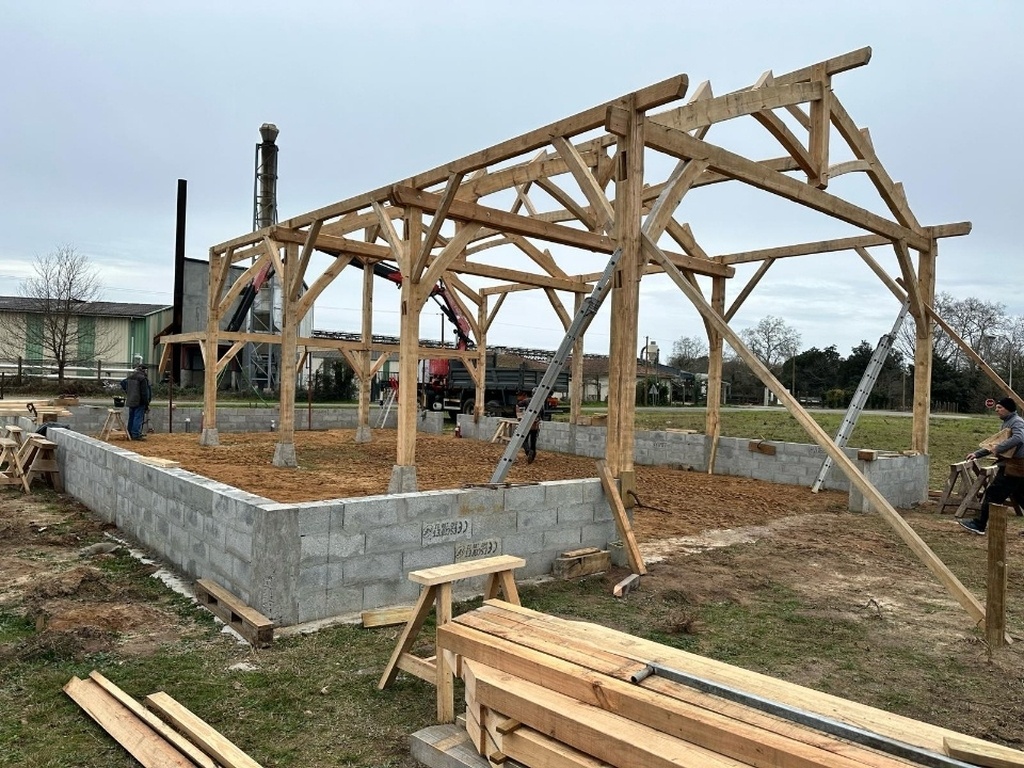

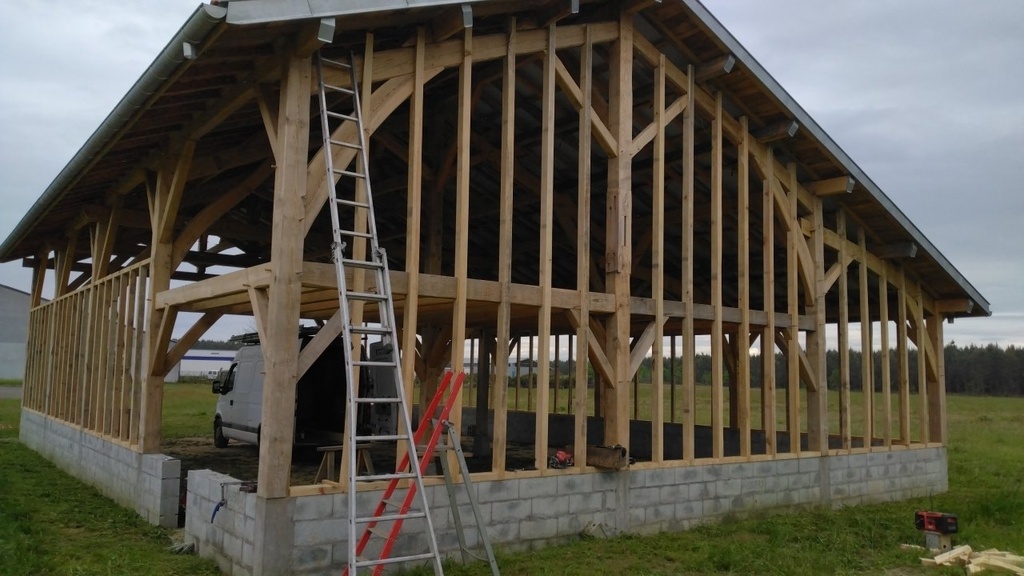

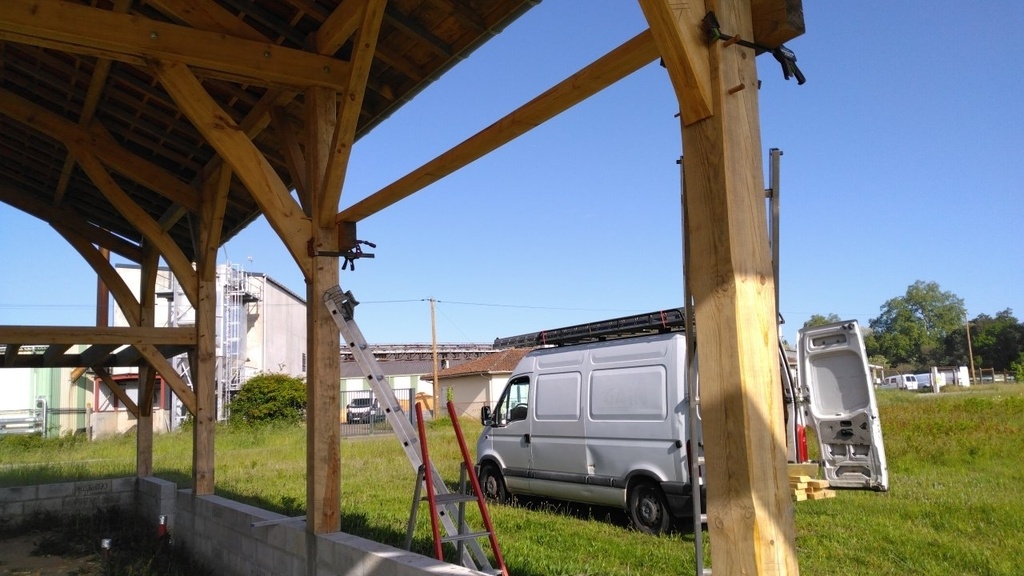

Voila c'est en place, dans l'ensemble ça c'est plutôt bien goupillé, quand j'y repense je l'aurai remué quelques fois ce c*n de bois...
J'ai beaucoup de chance d'avoir pu bénéficier de l'aide de charpentiers aguerris, maintenant que je l'écris je crois même qu'ils m'étaient indispensables, ils m'ont donné quelques idées de contreventements supplémentaires, là c'est un peu léger.

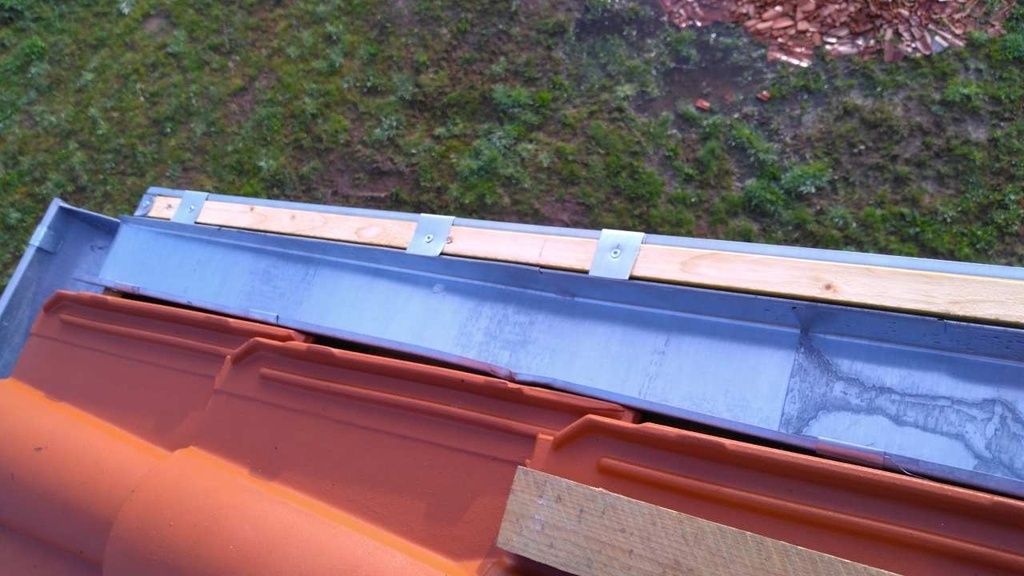

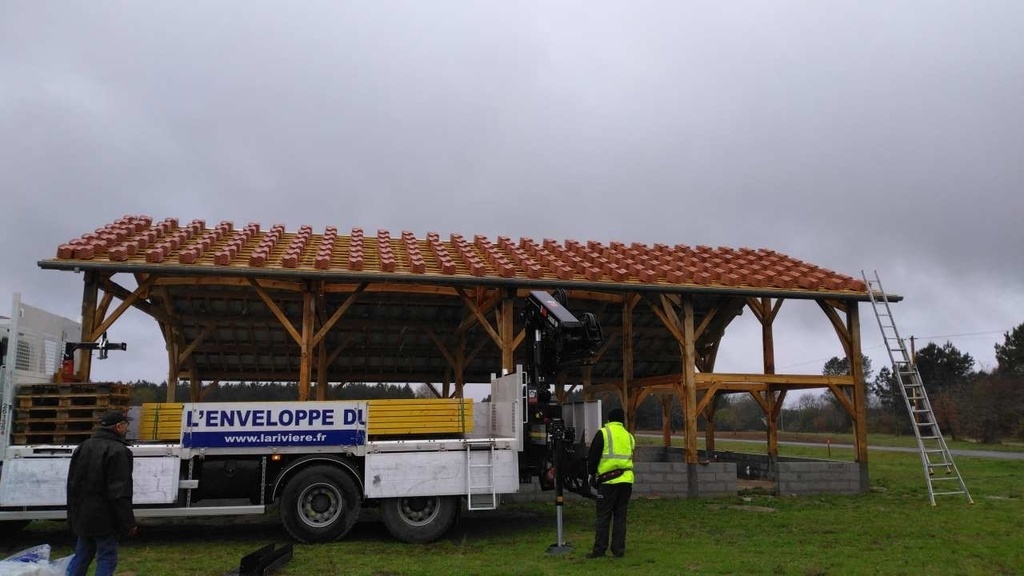

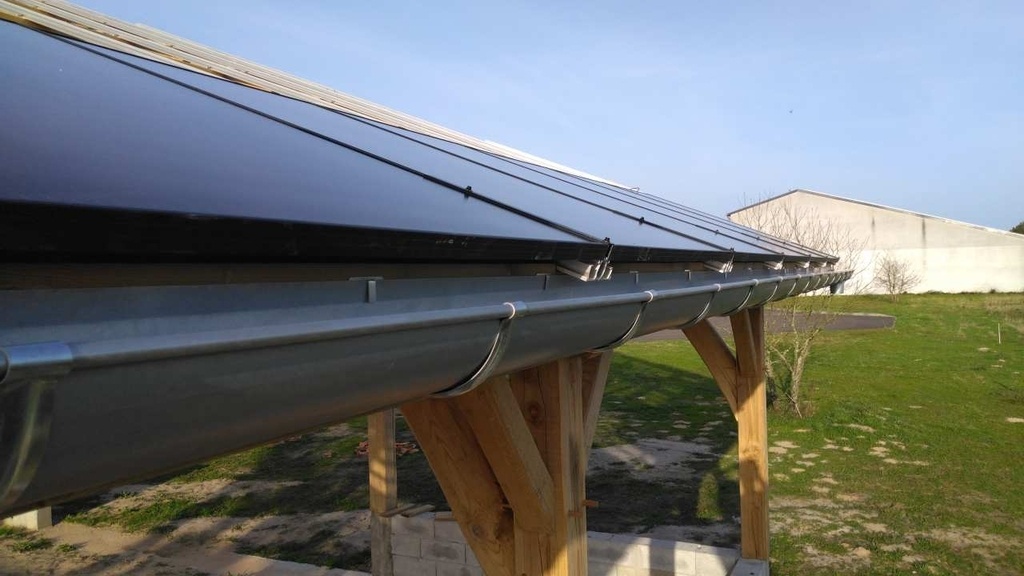

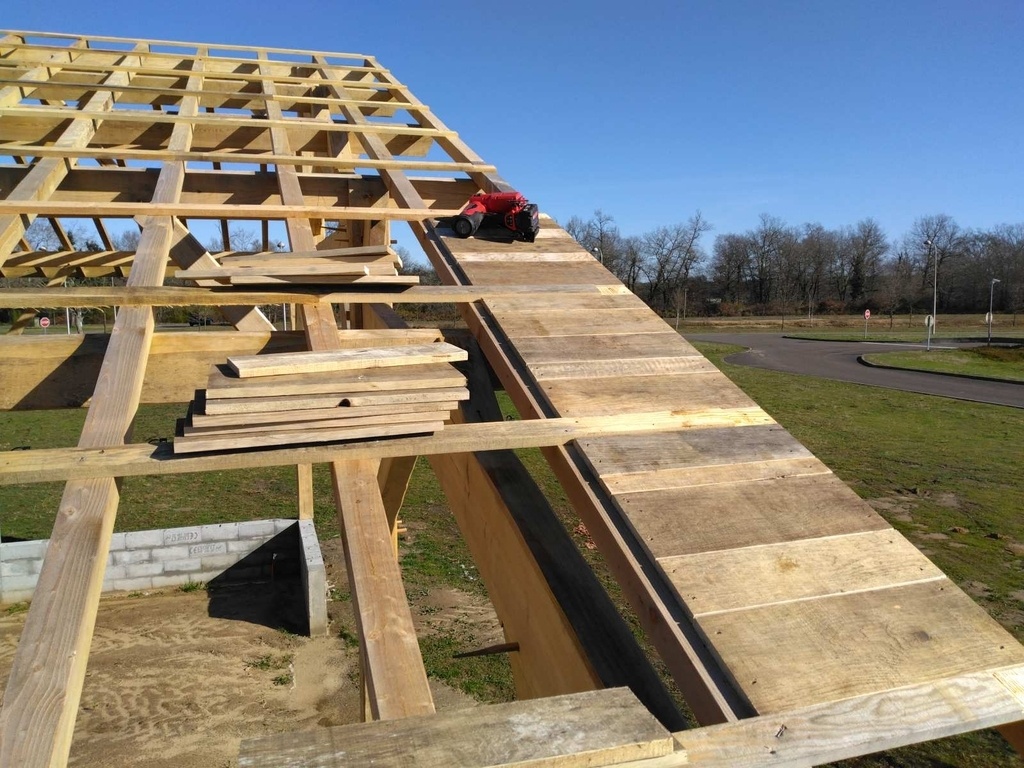

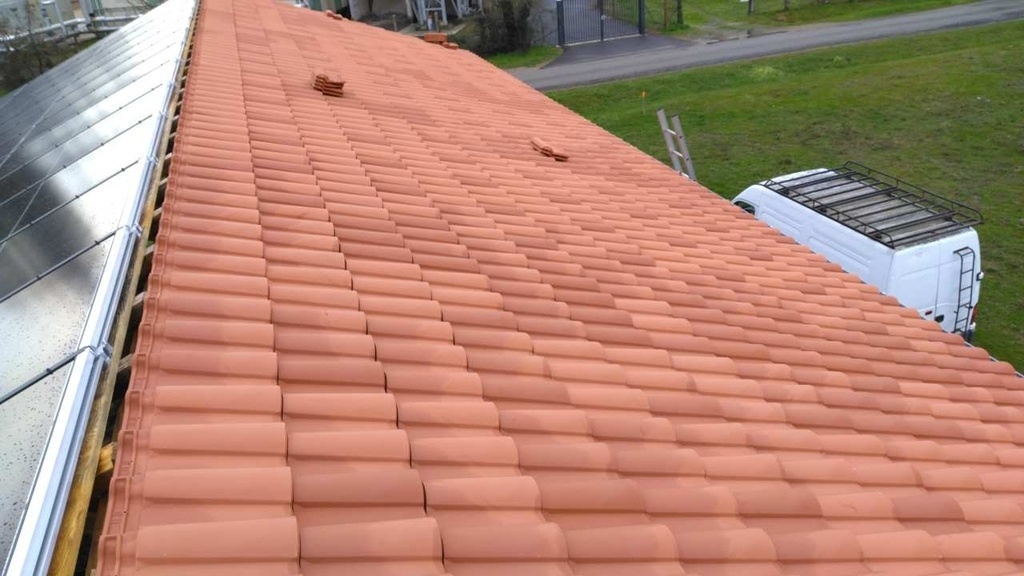

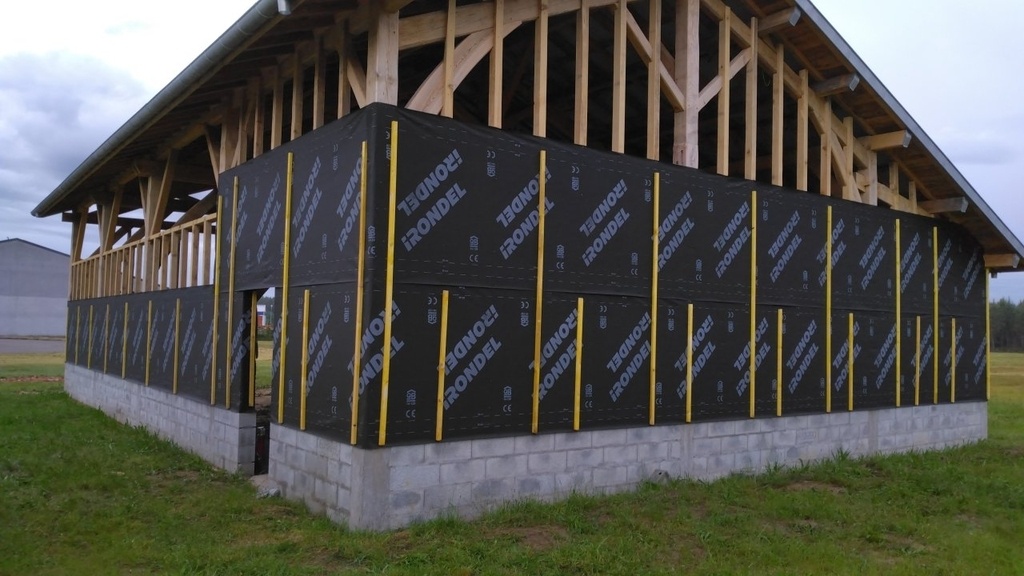

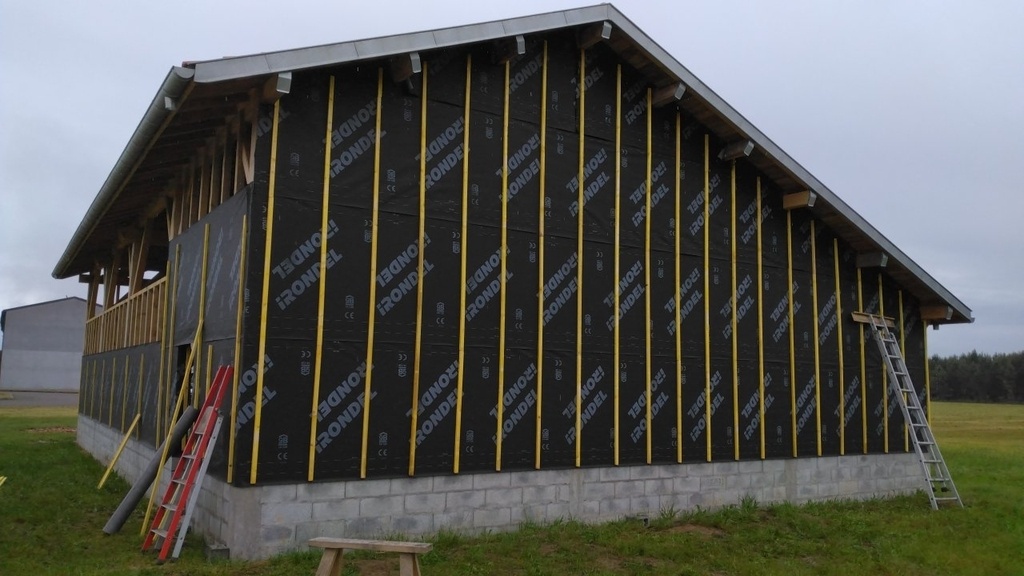

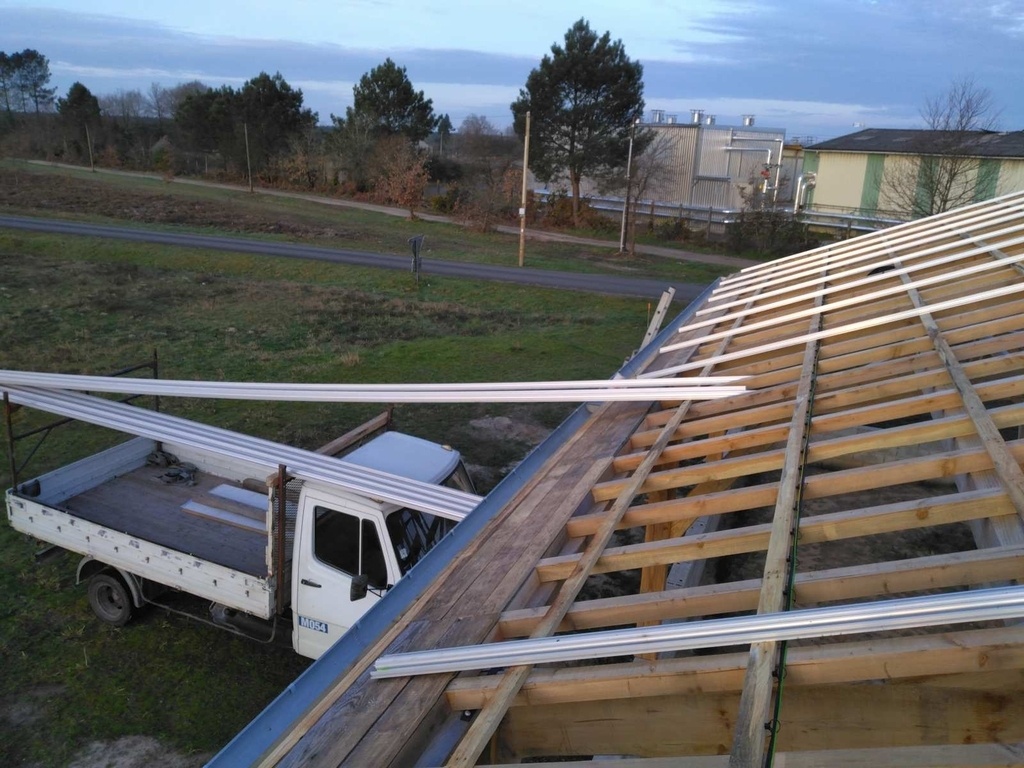

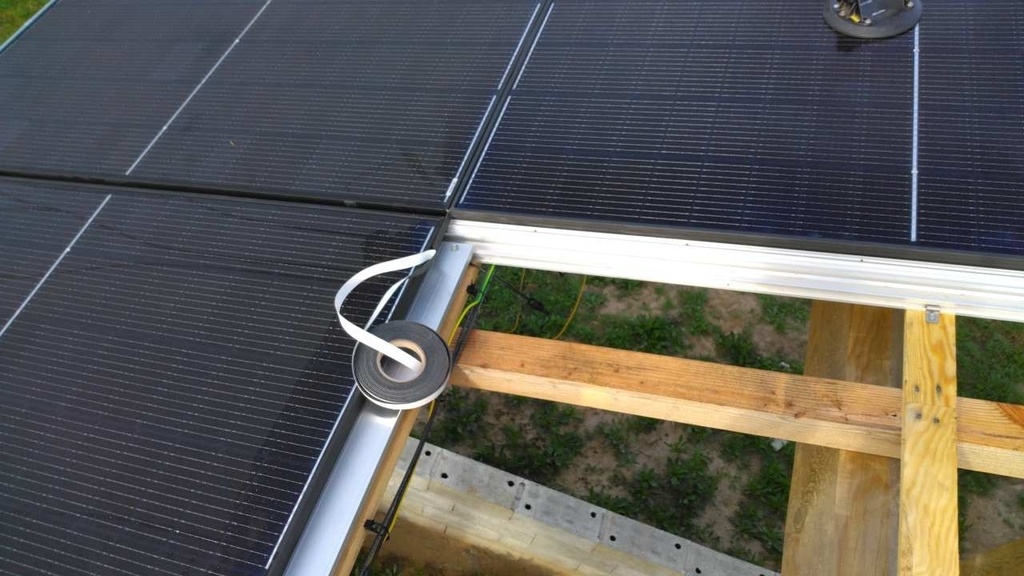

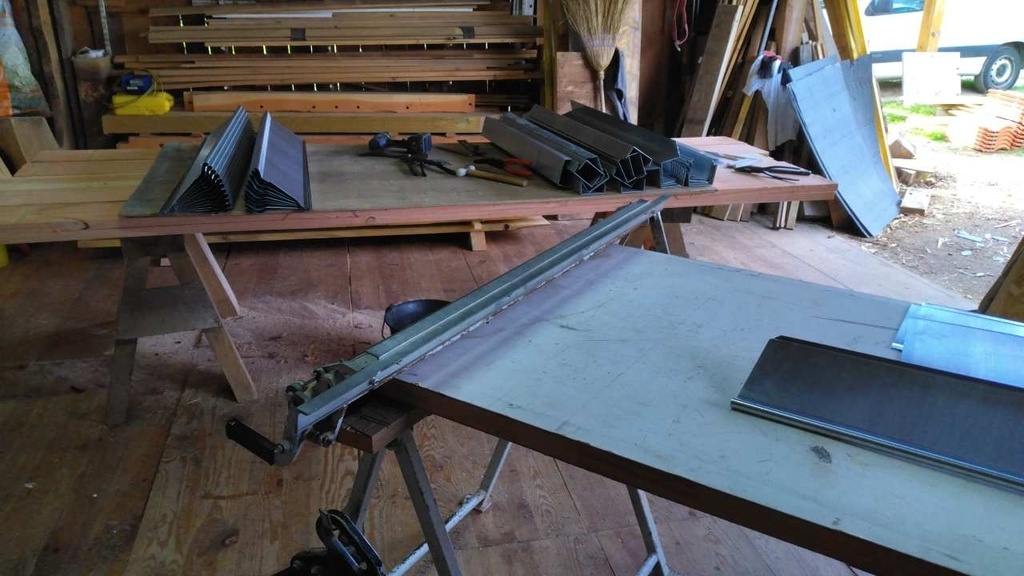

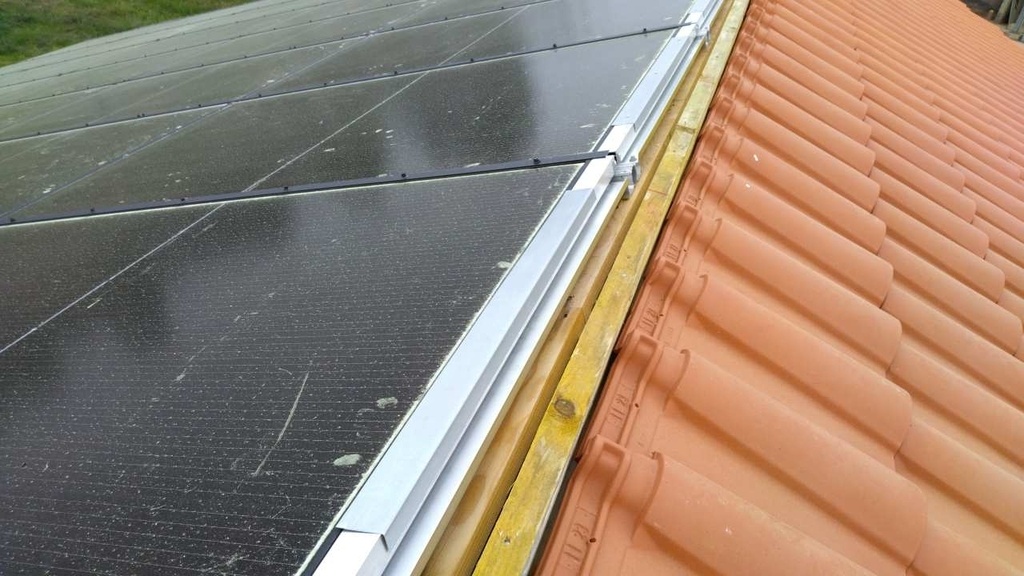

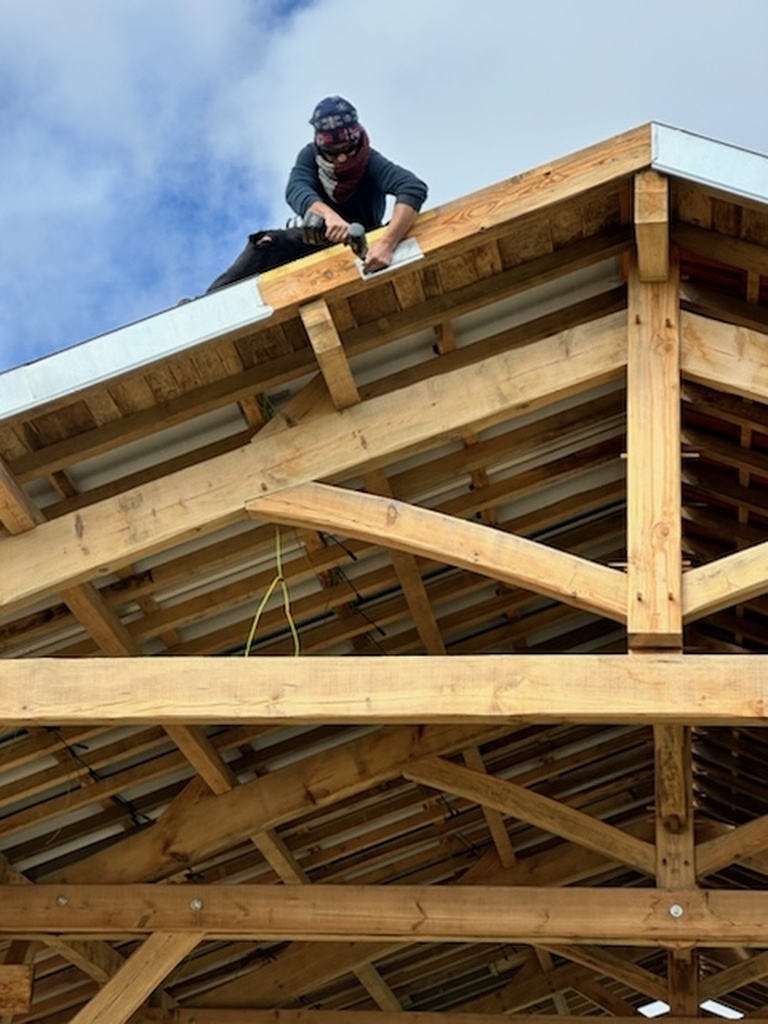

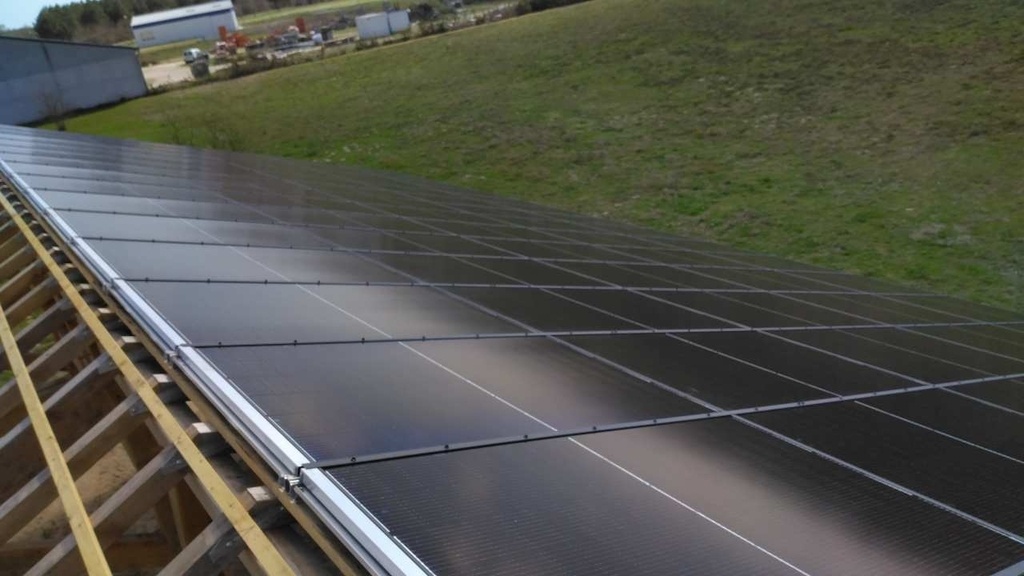

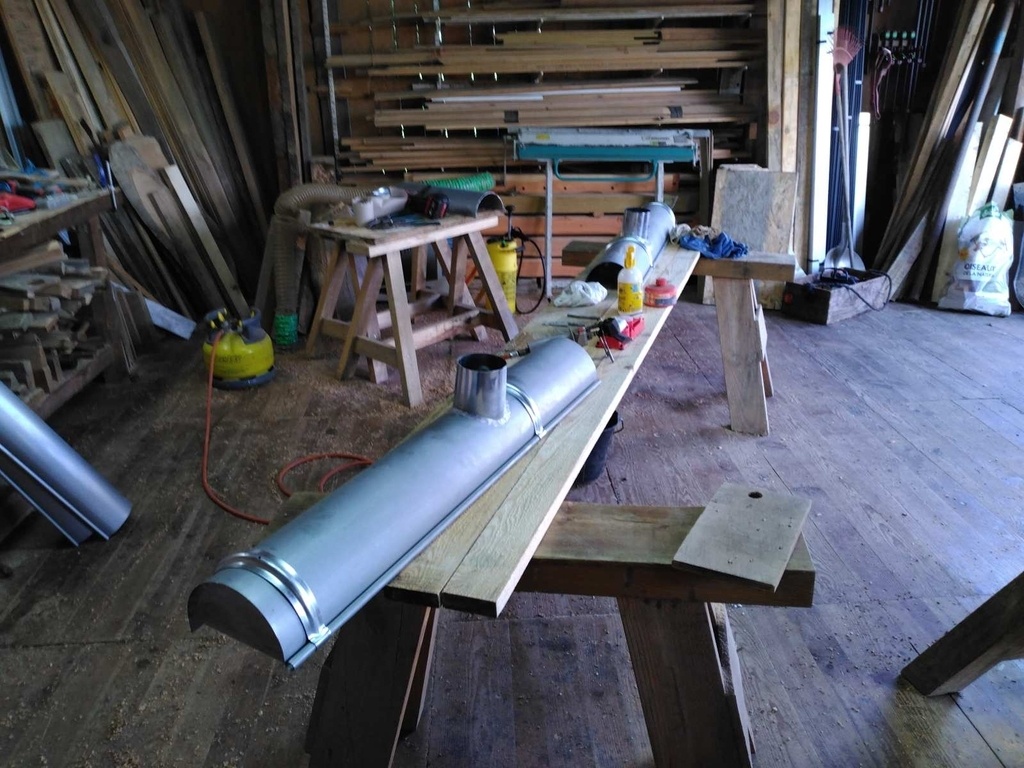

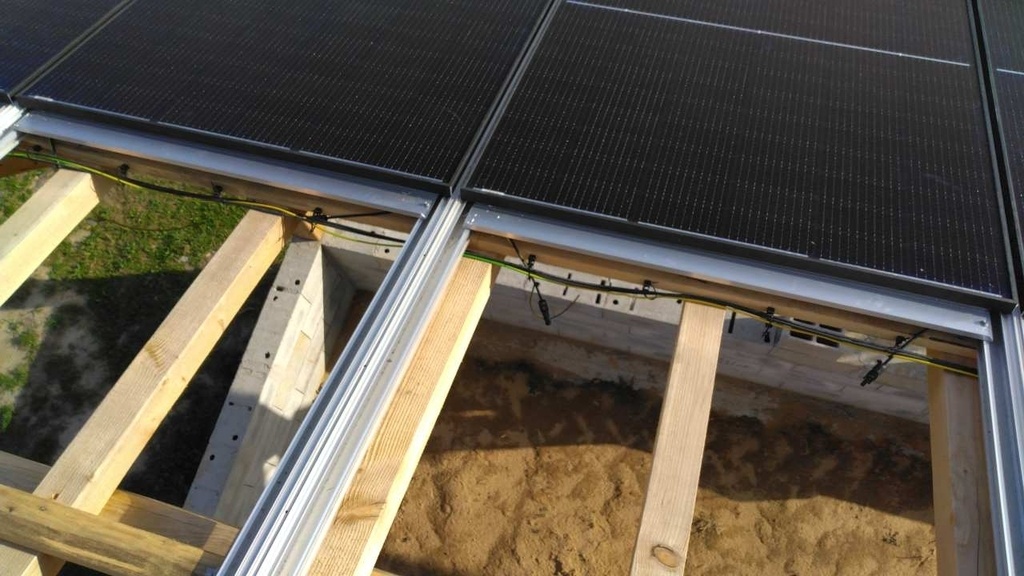

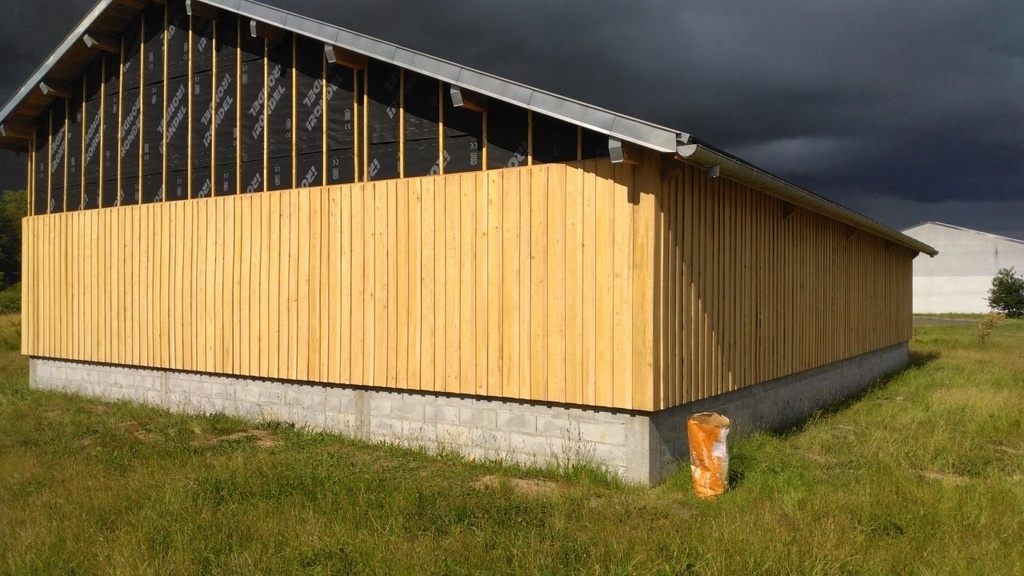

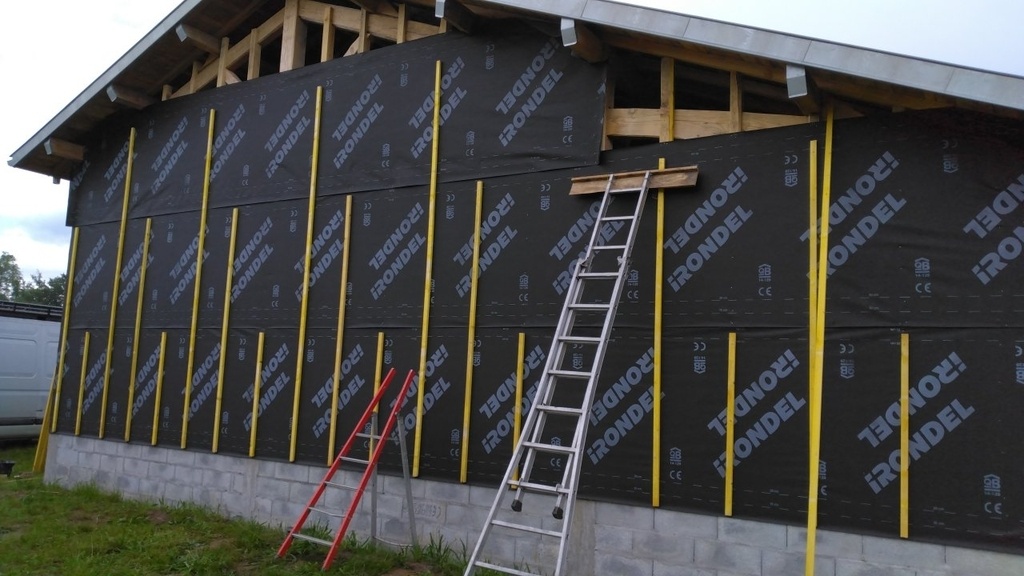

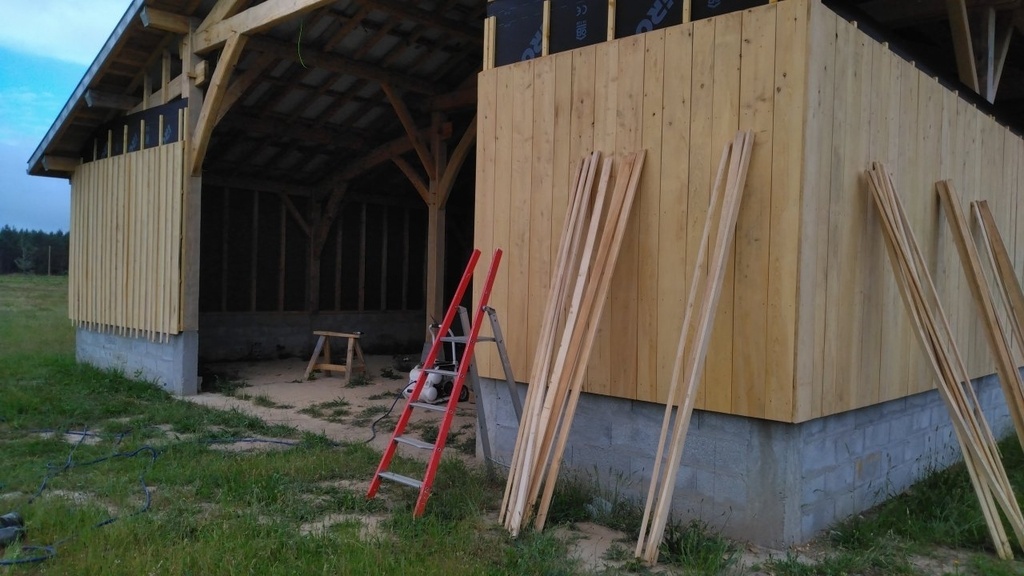

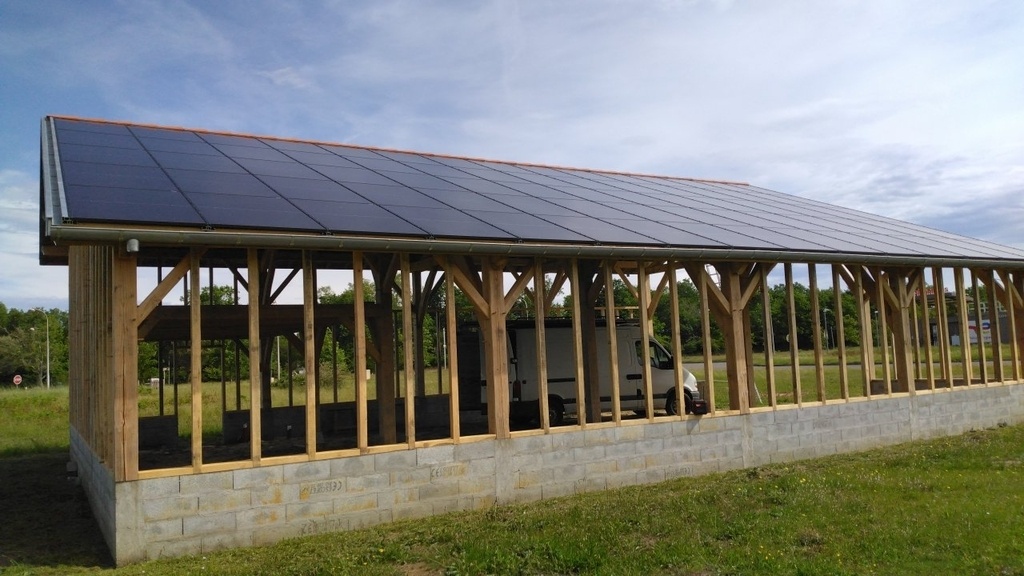

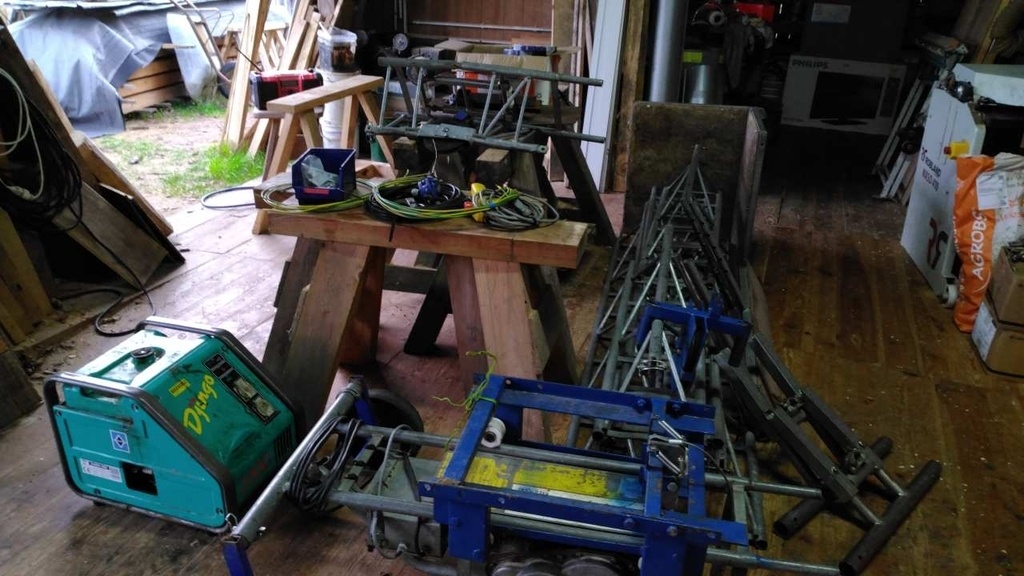

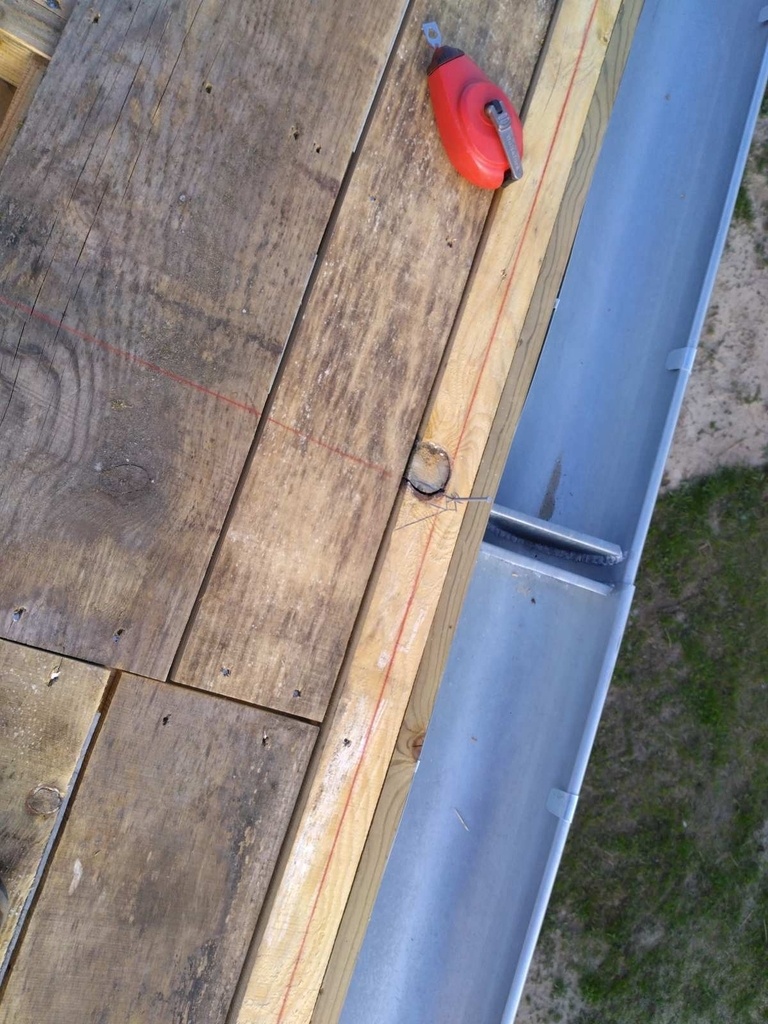

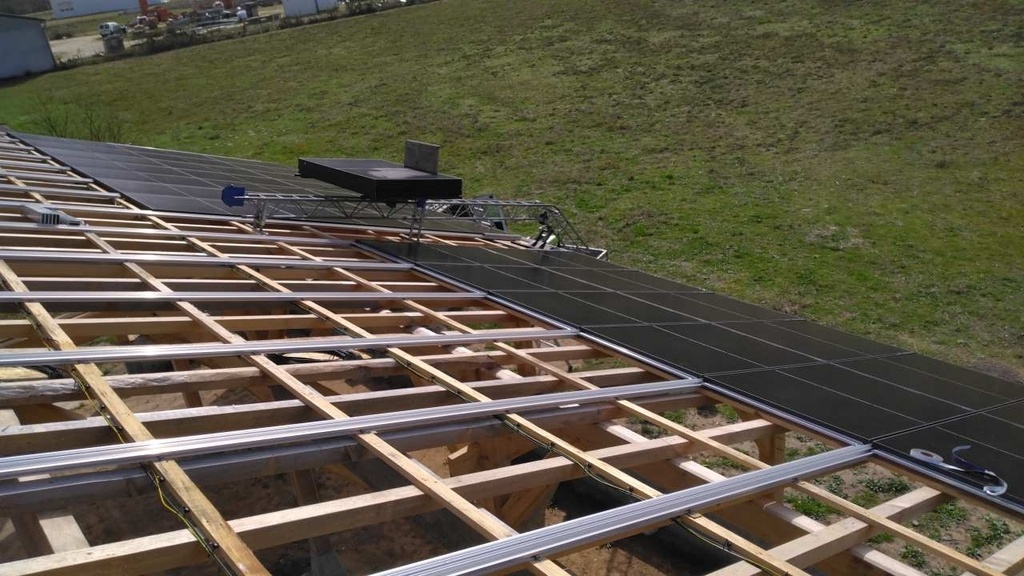

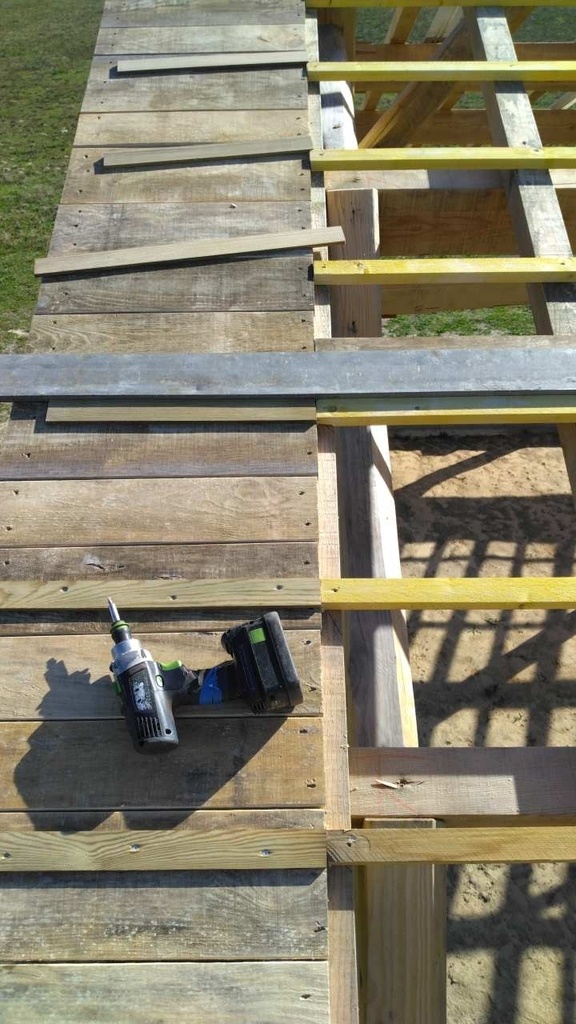

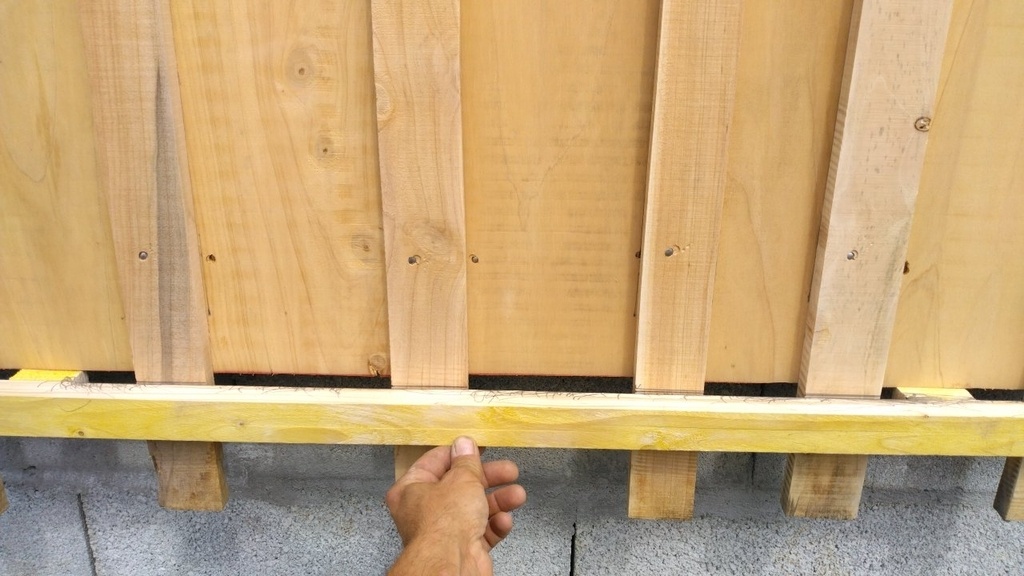

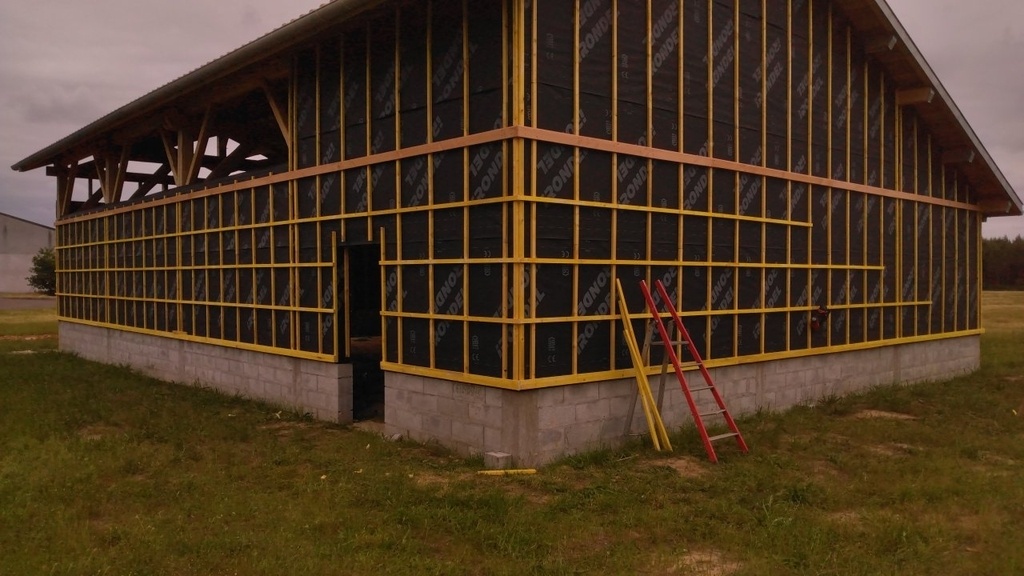

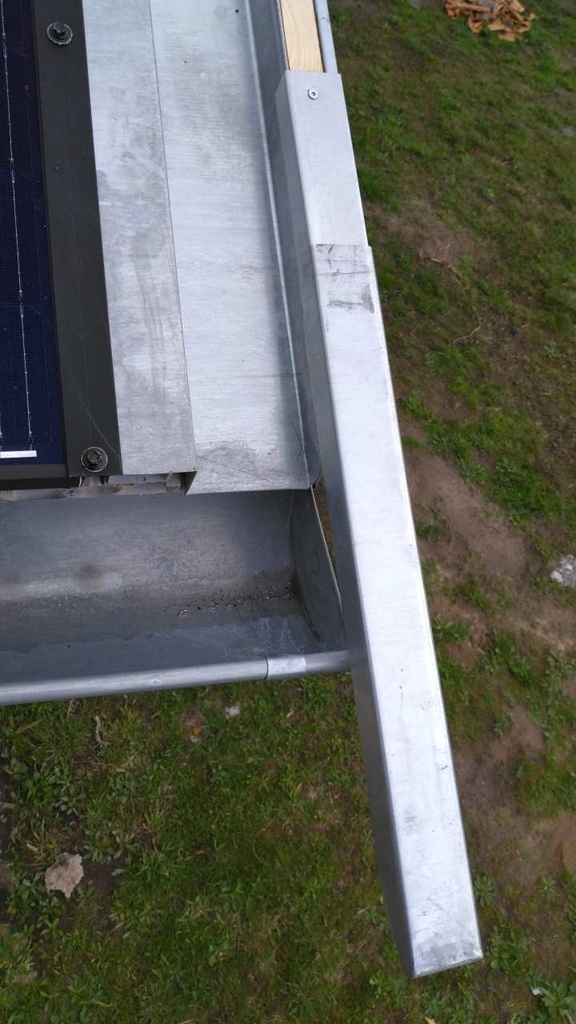

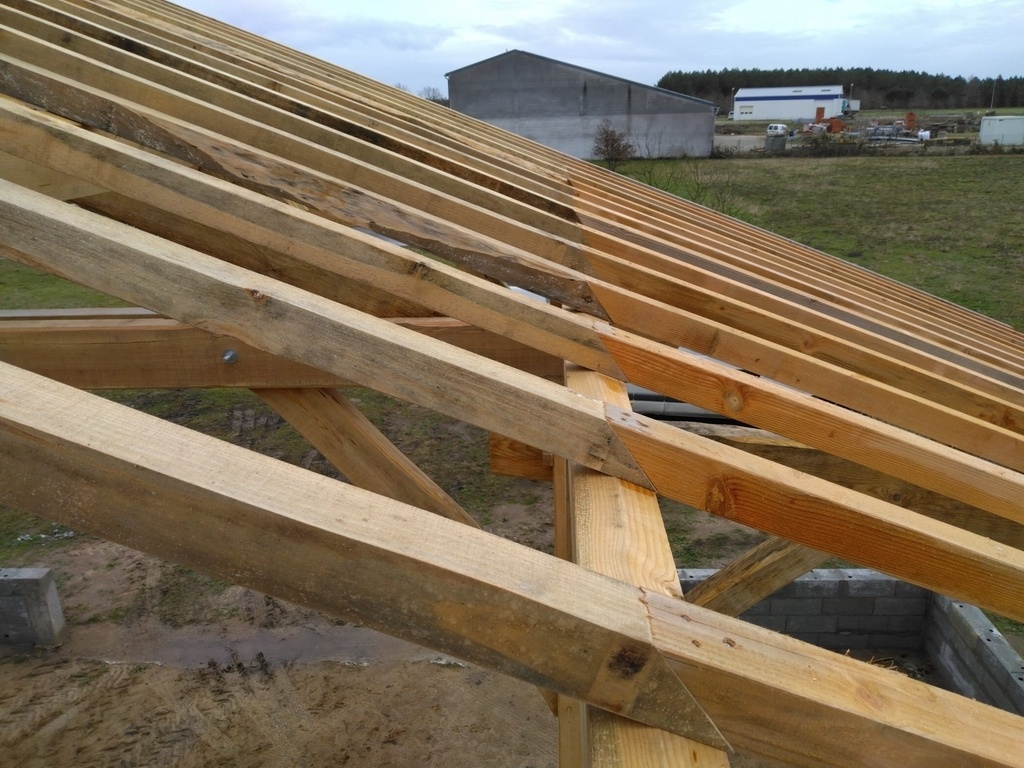

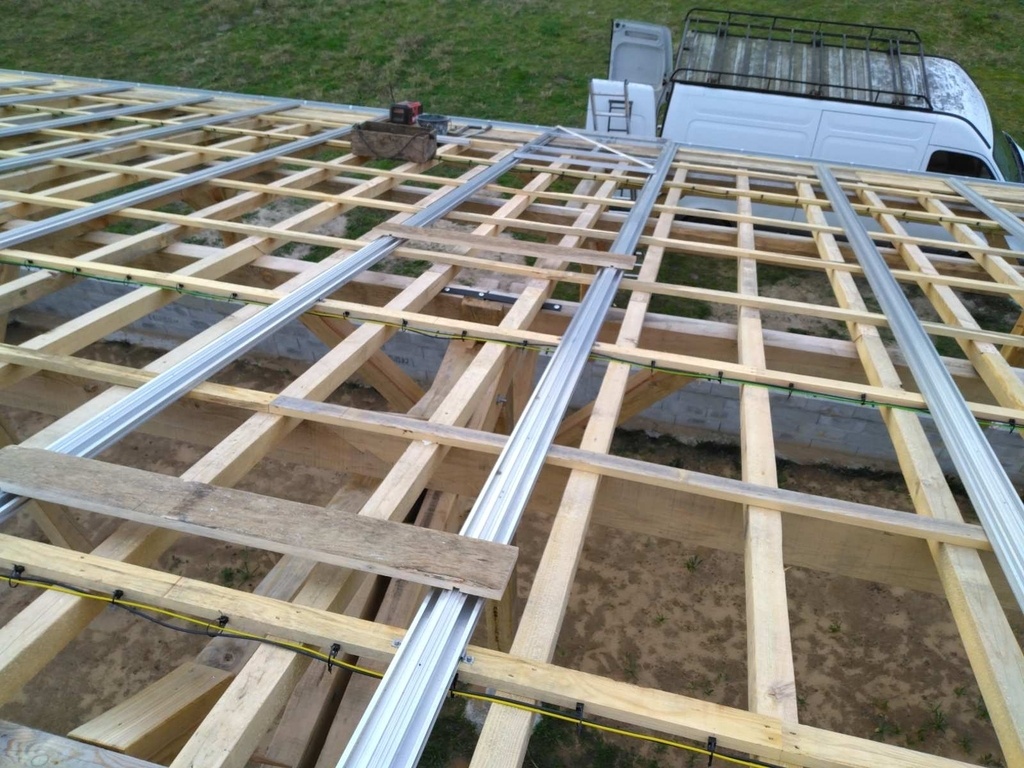

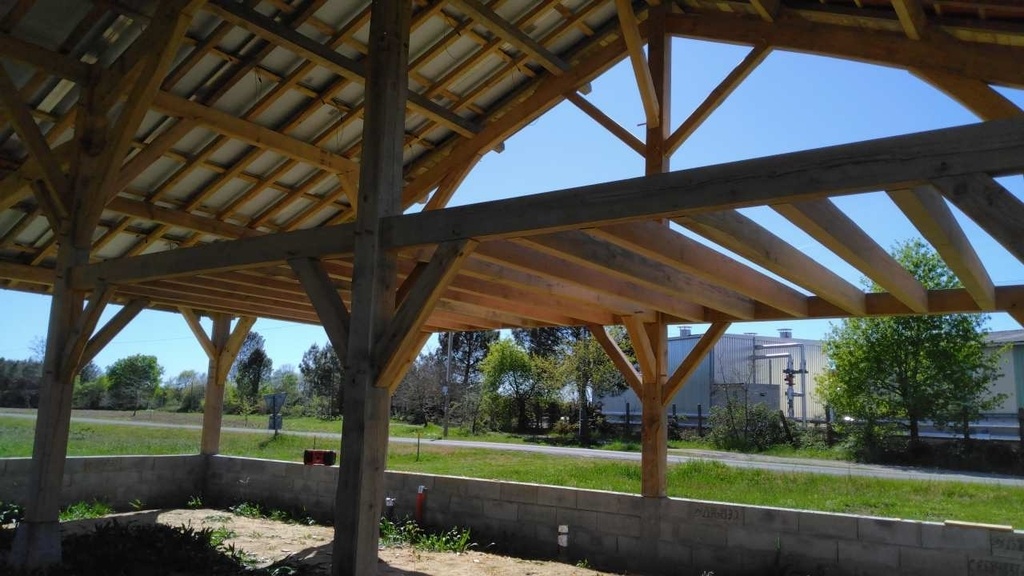

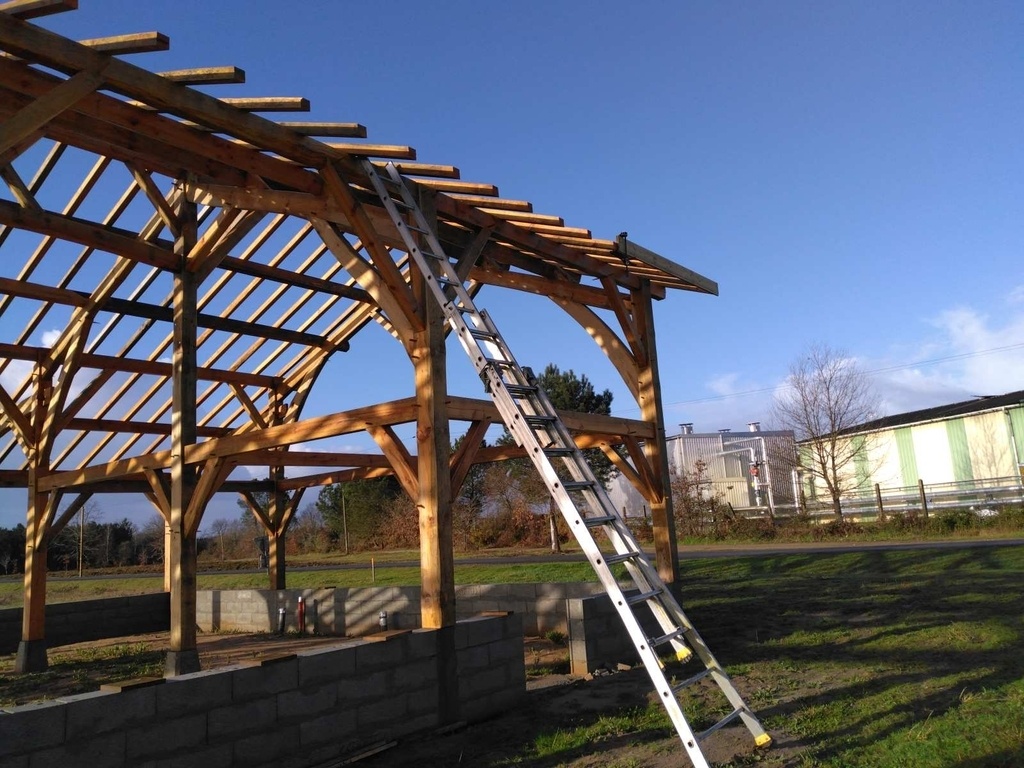

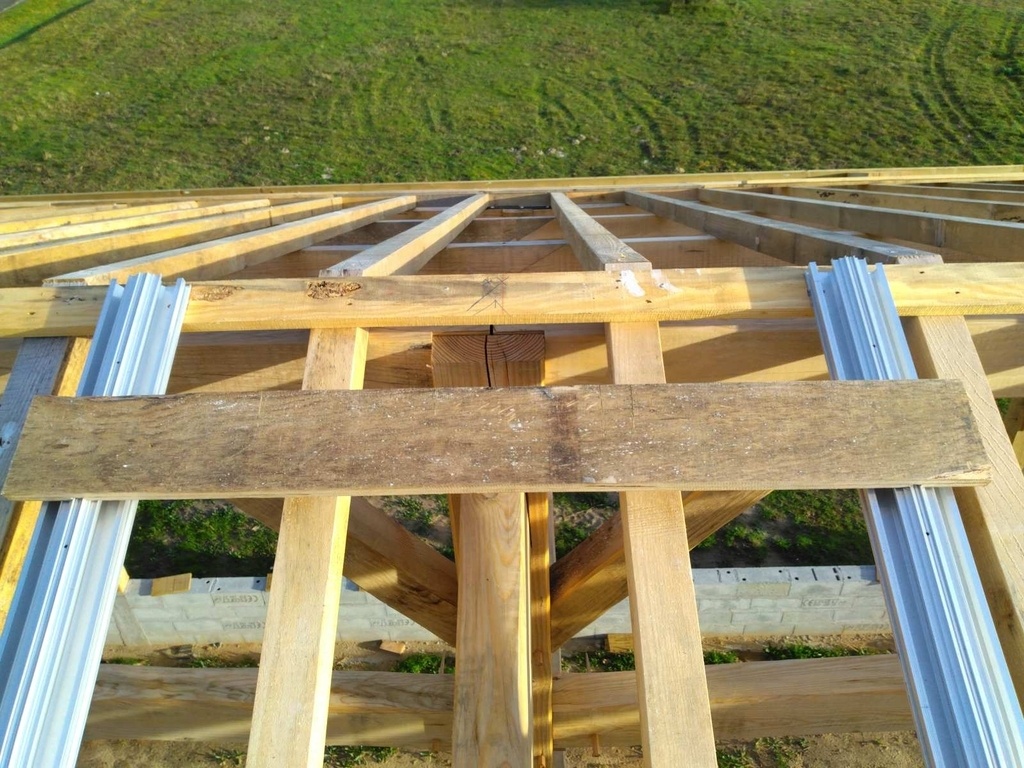

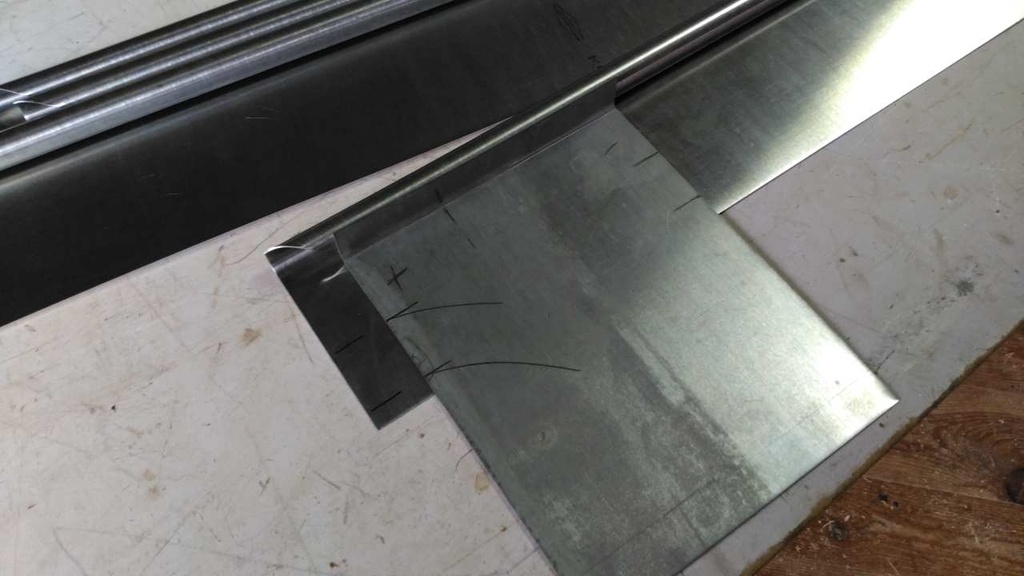

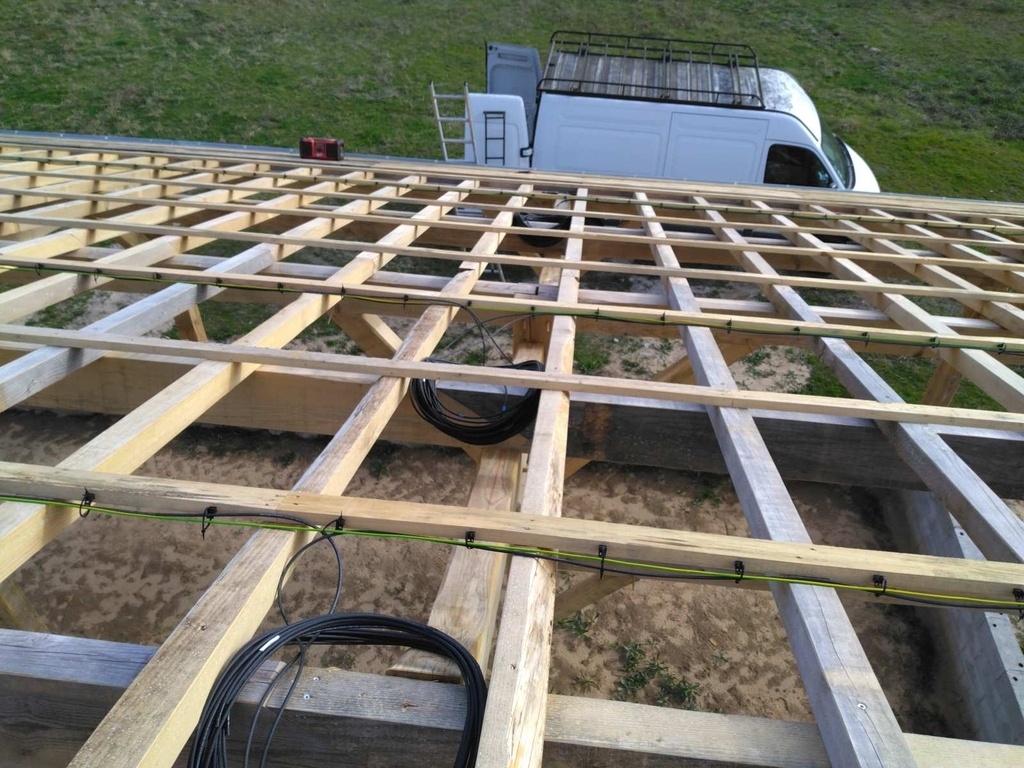

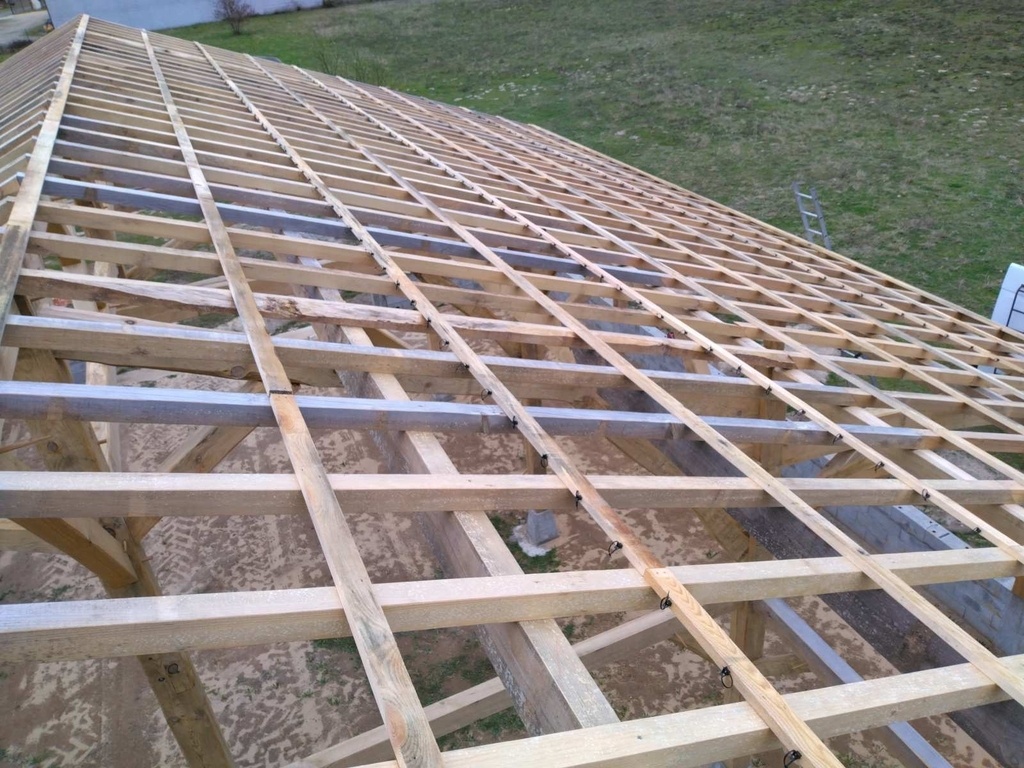

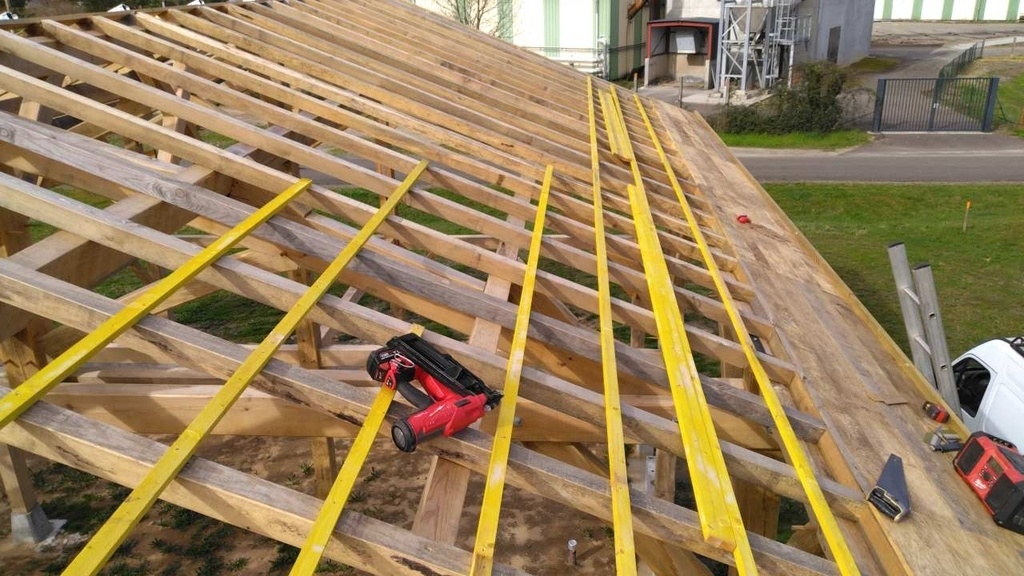

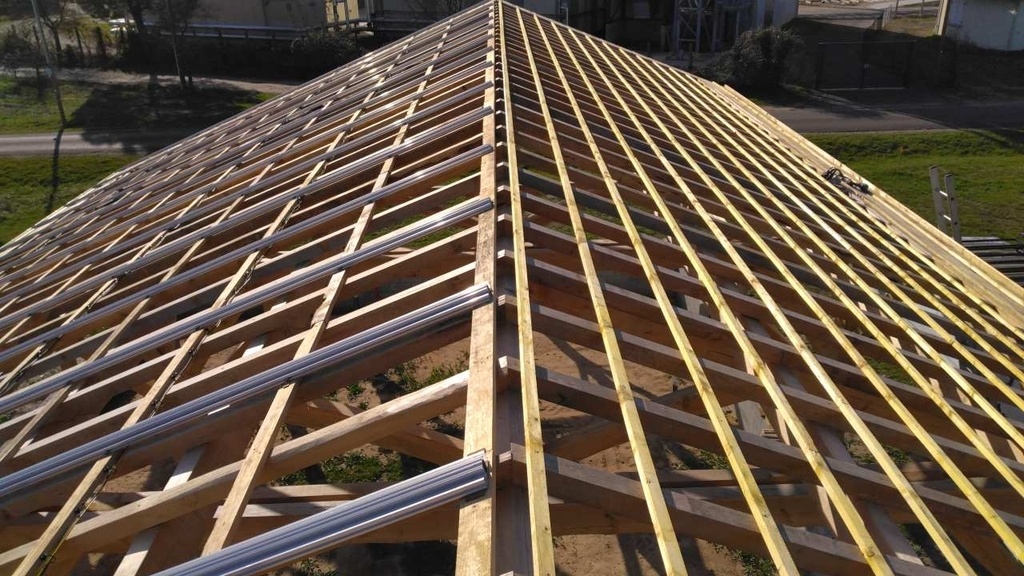

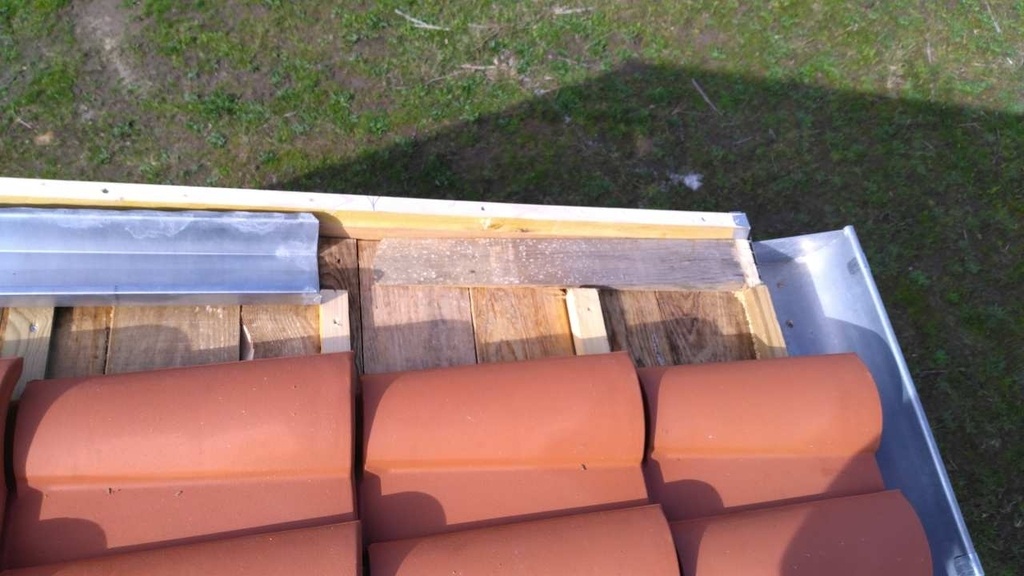

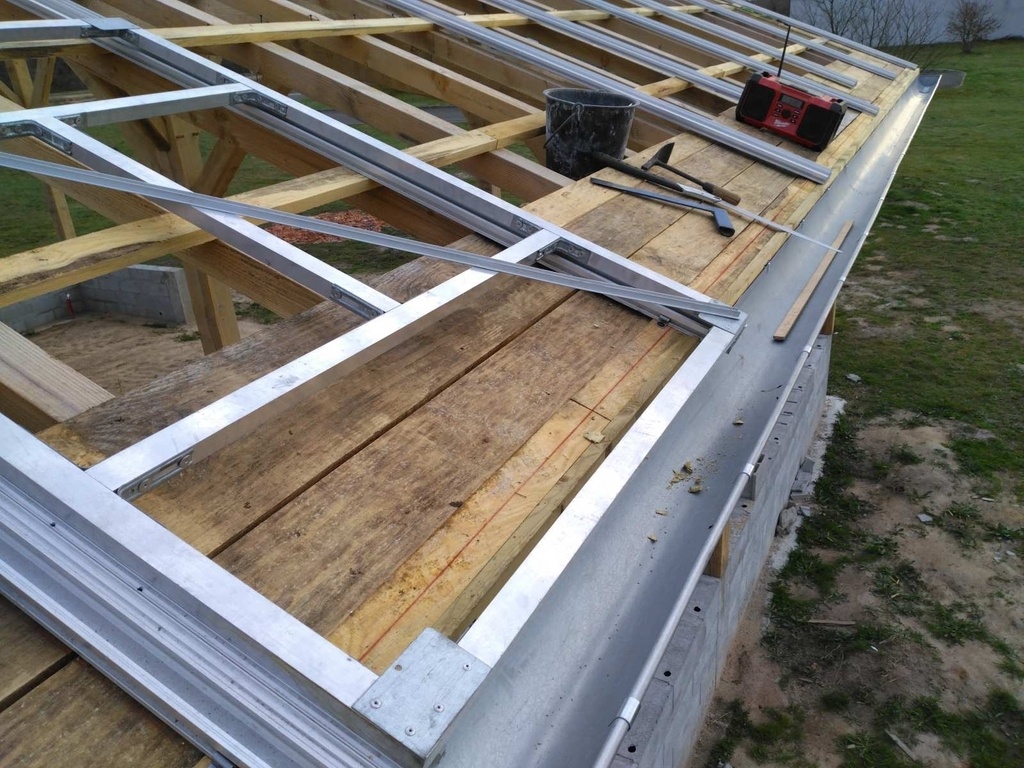

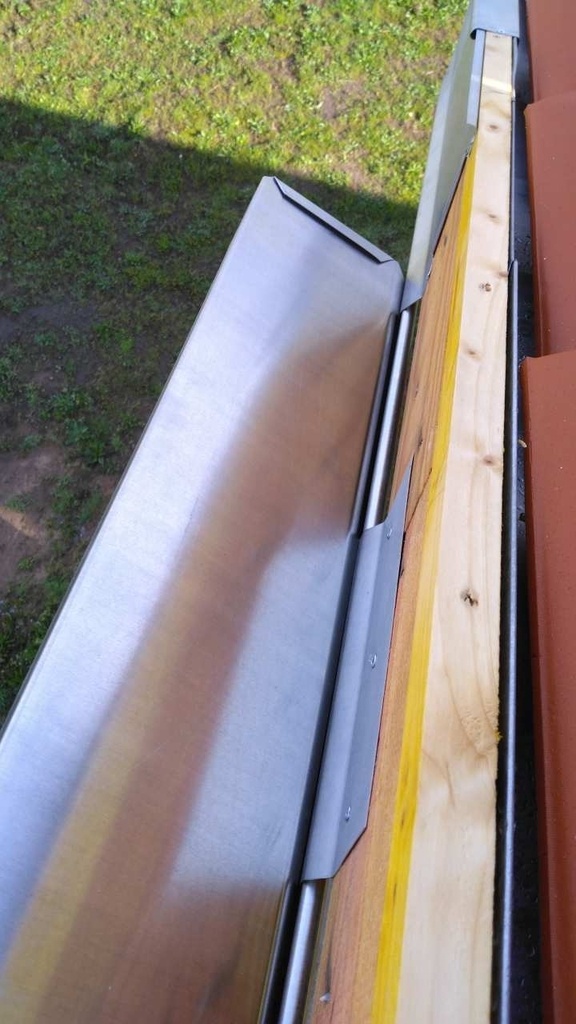

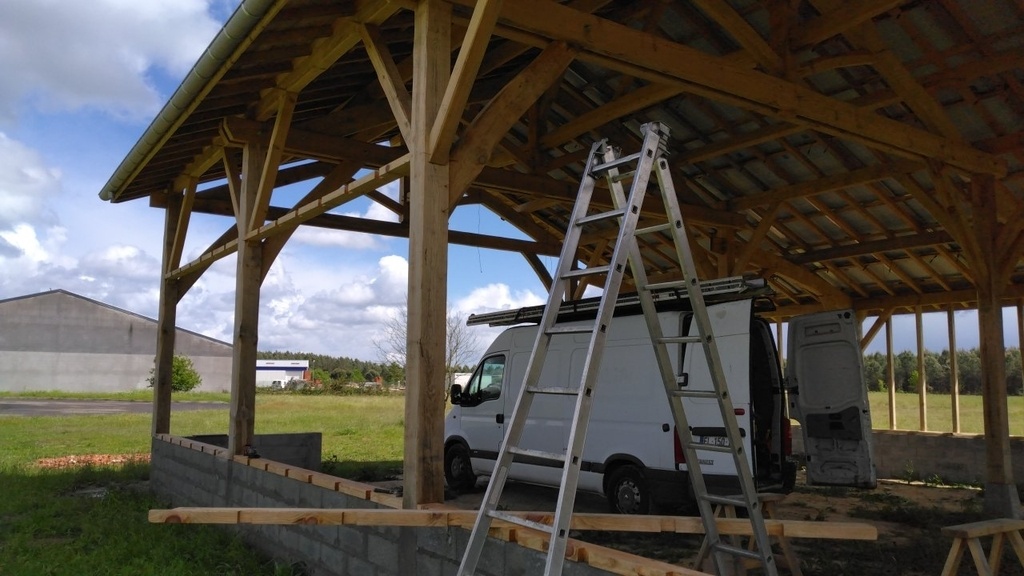

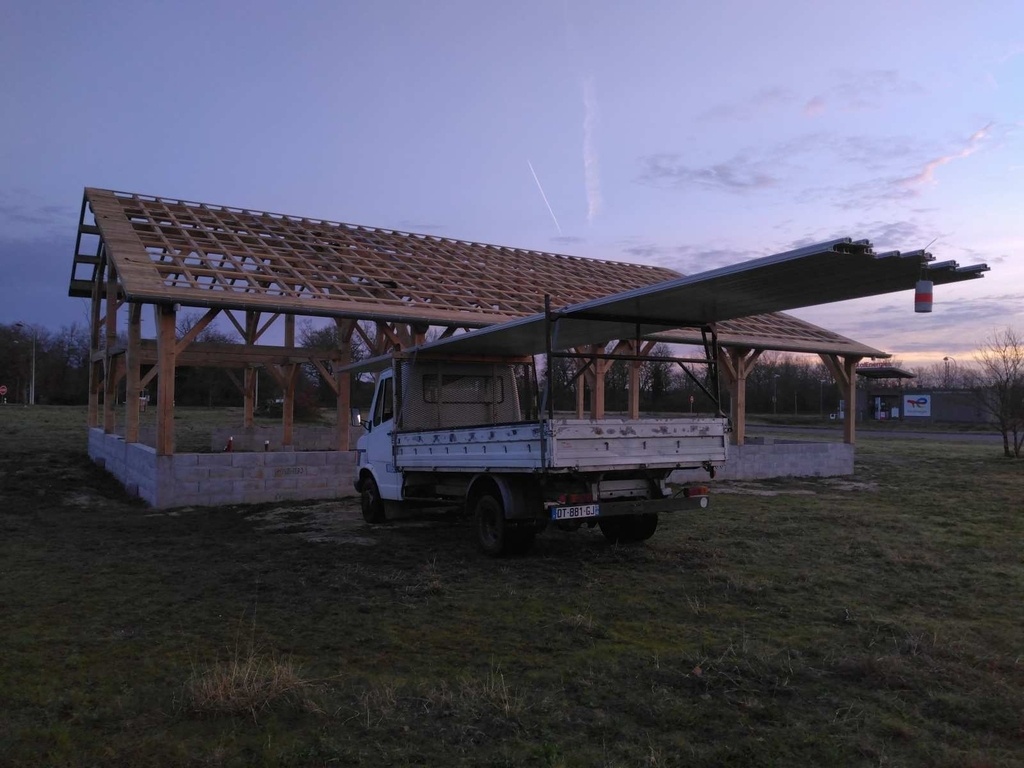

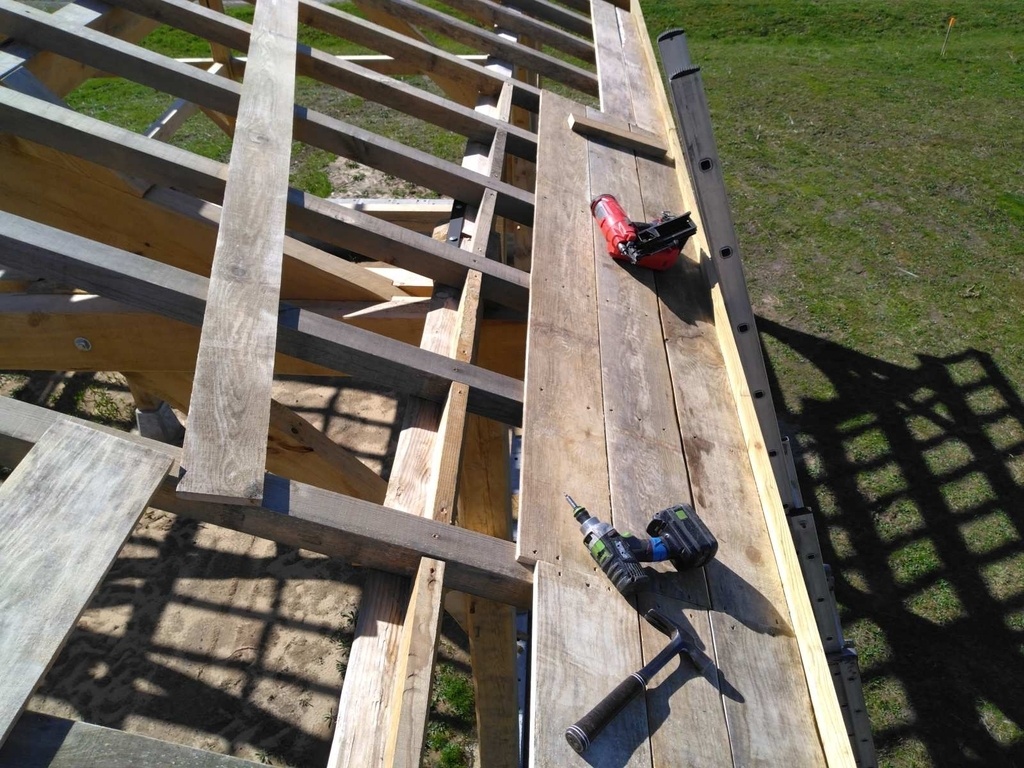

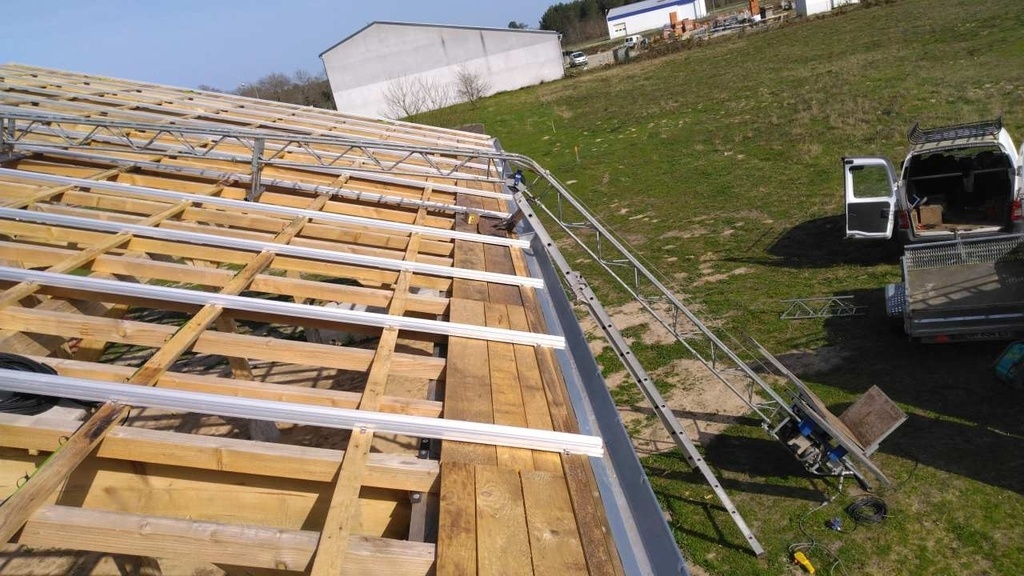

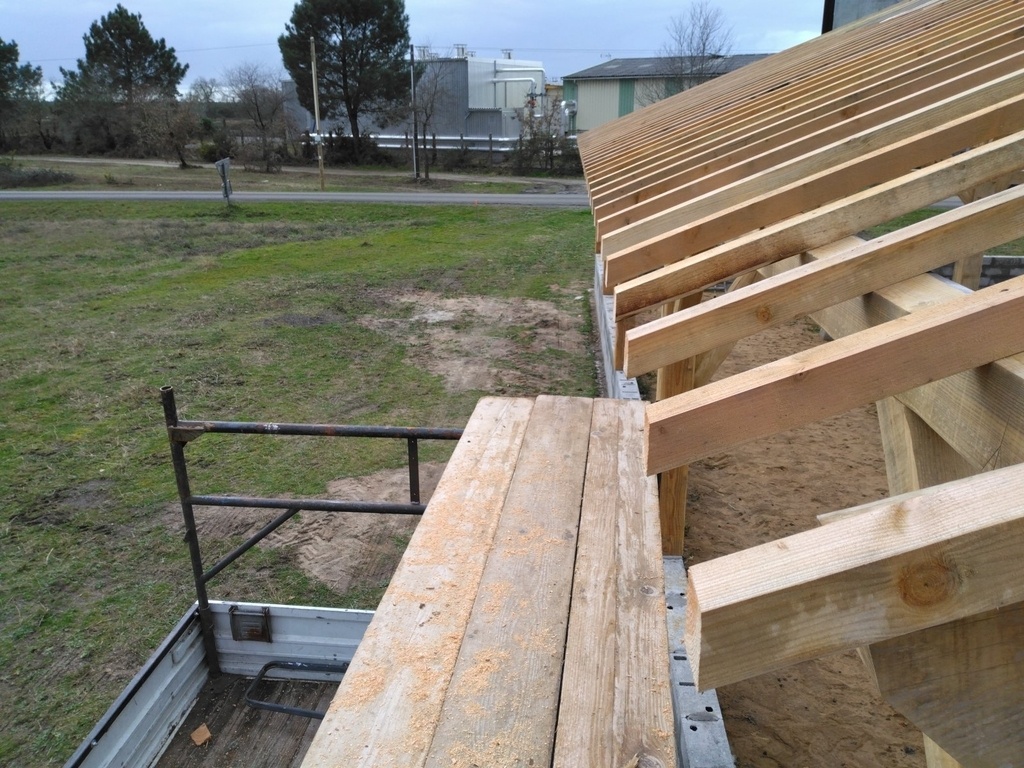

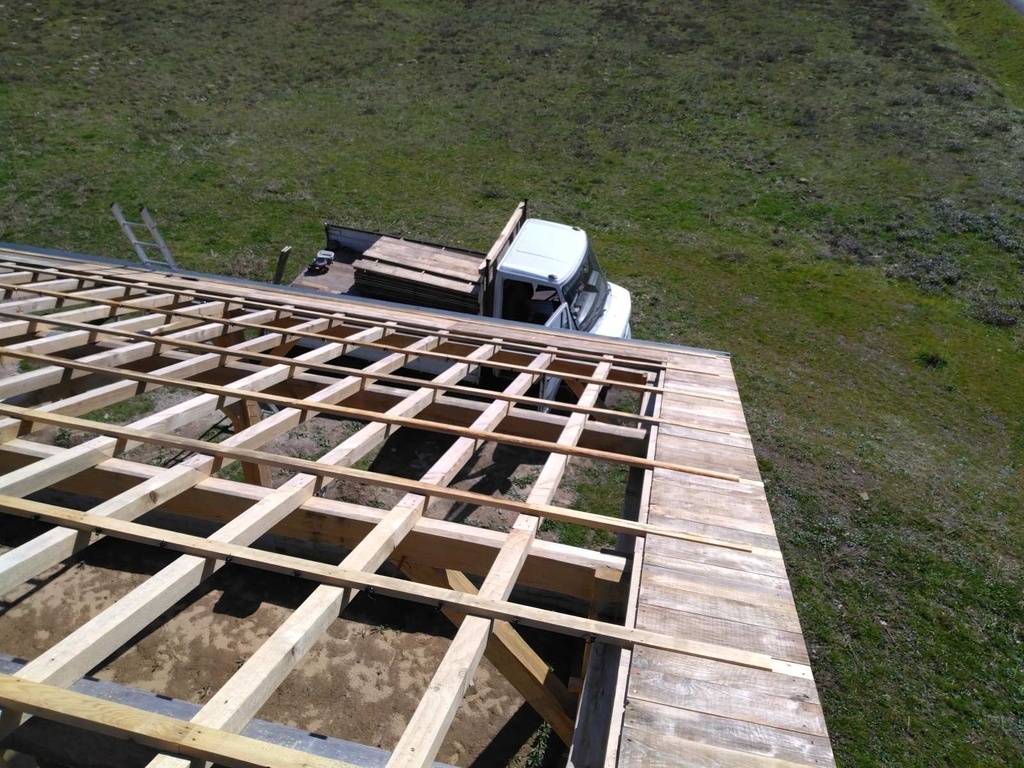

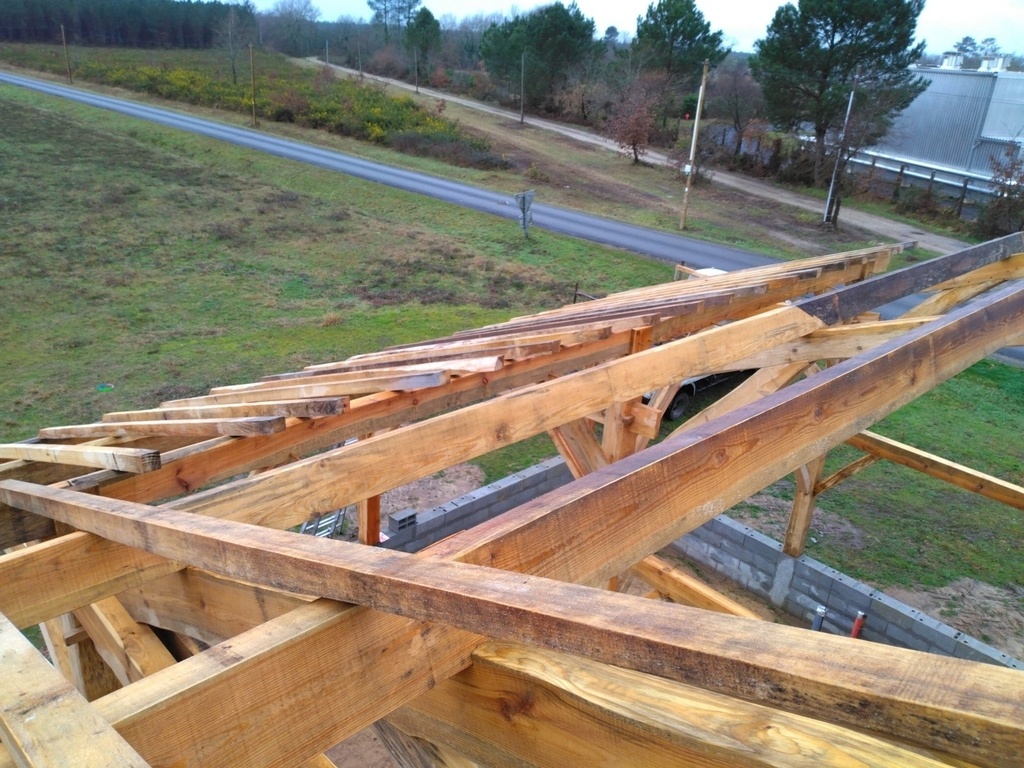

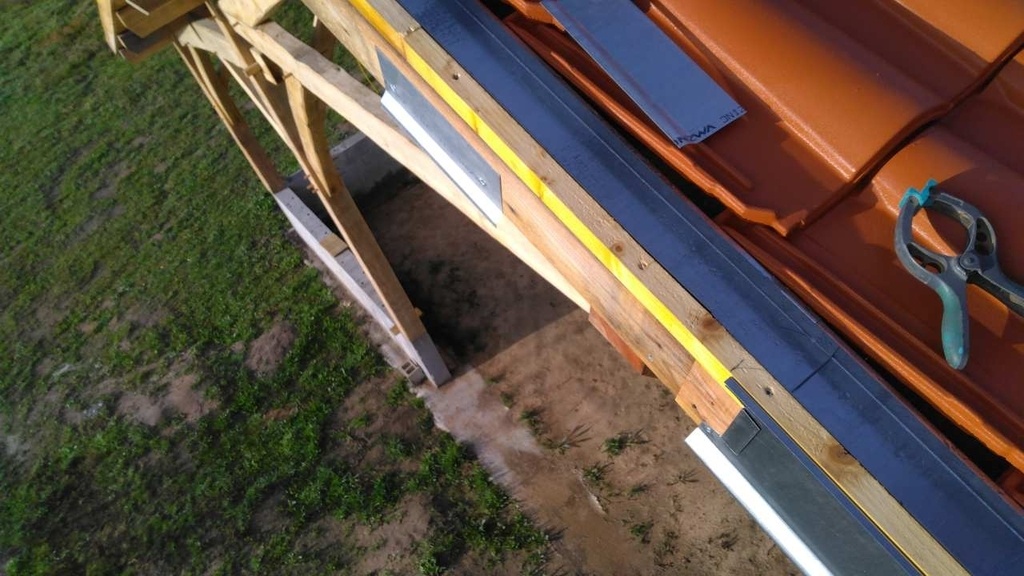

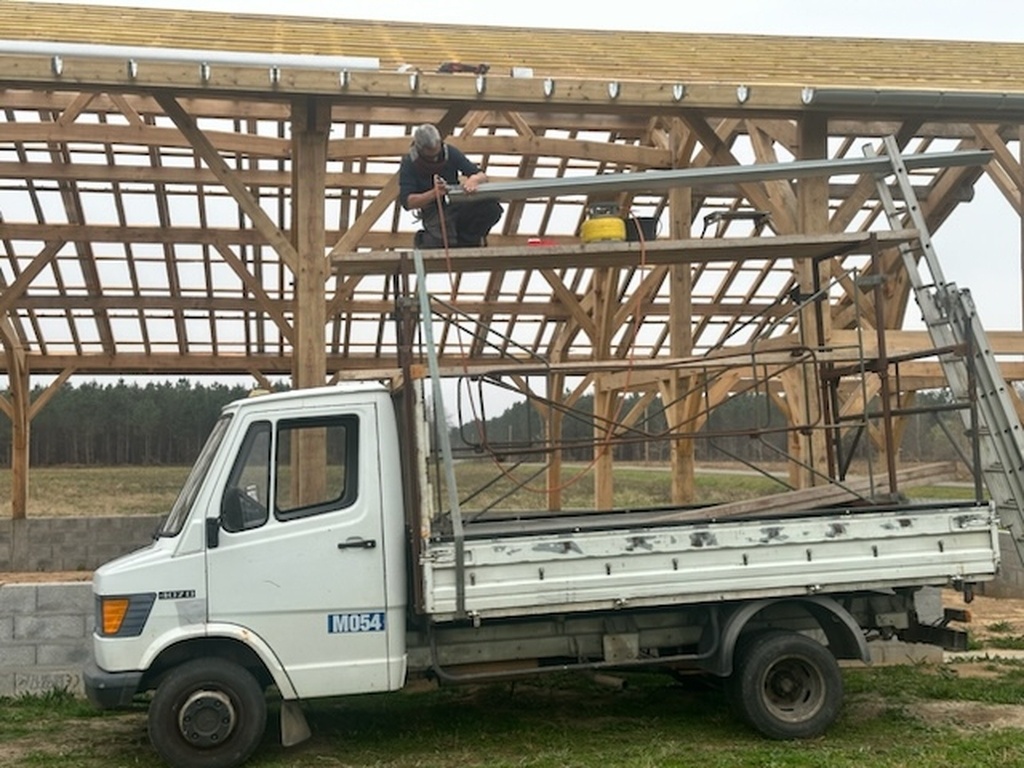

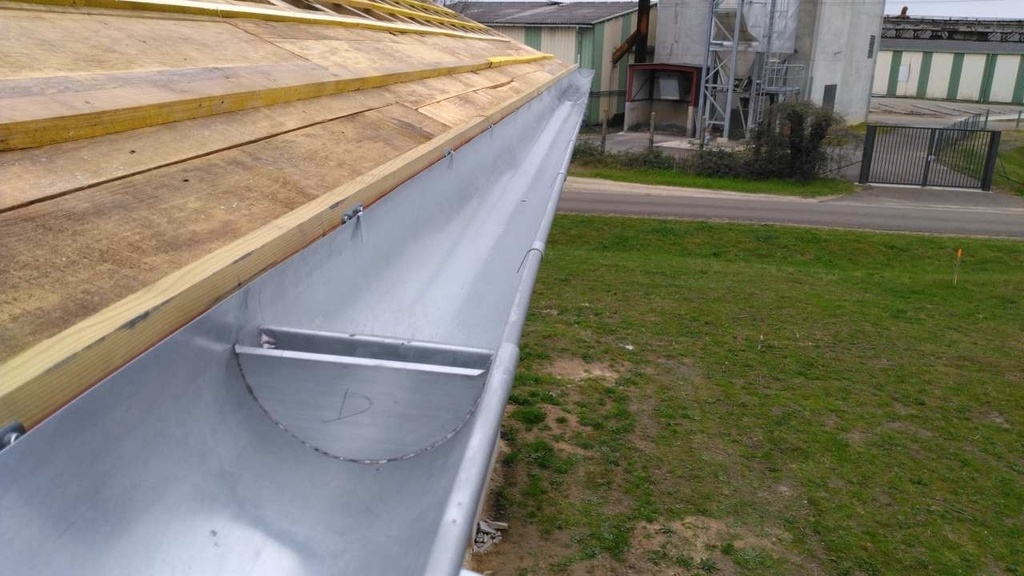

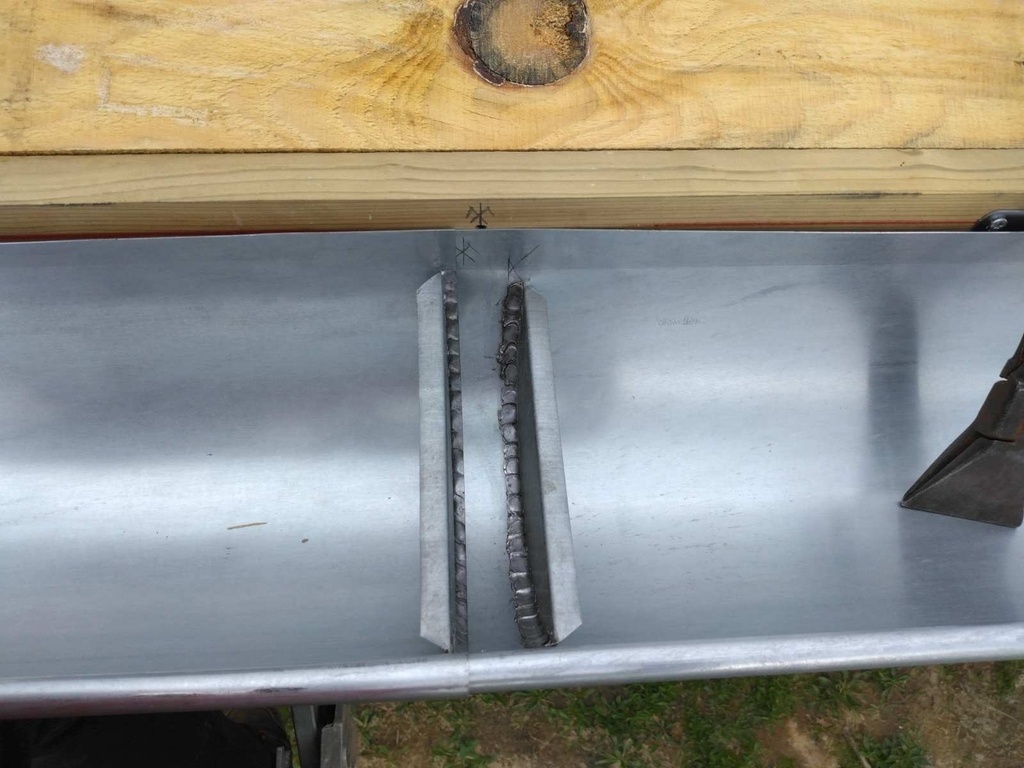

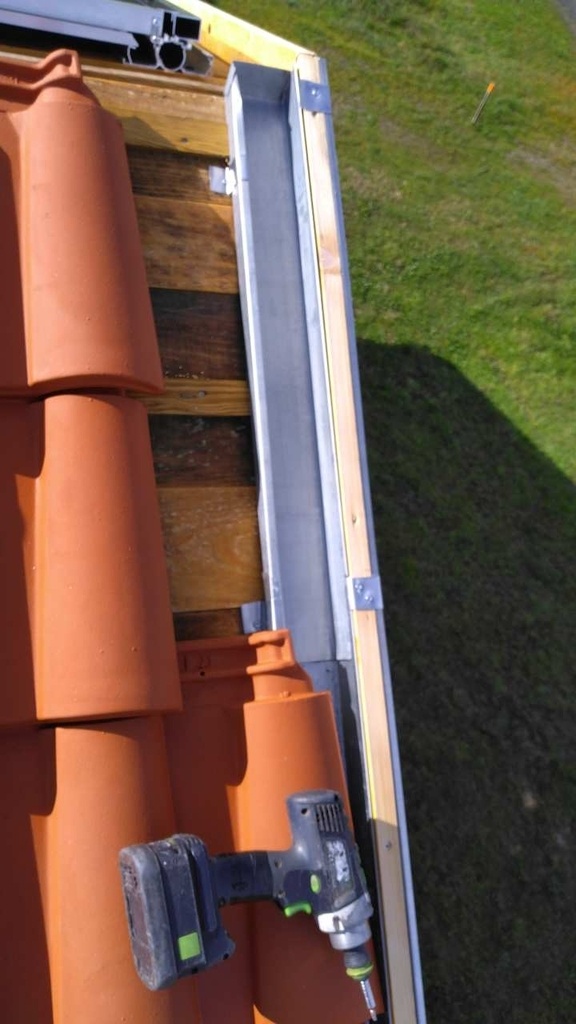

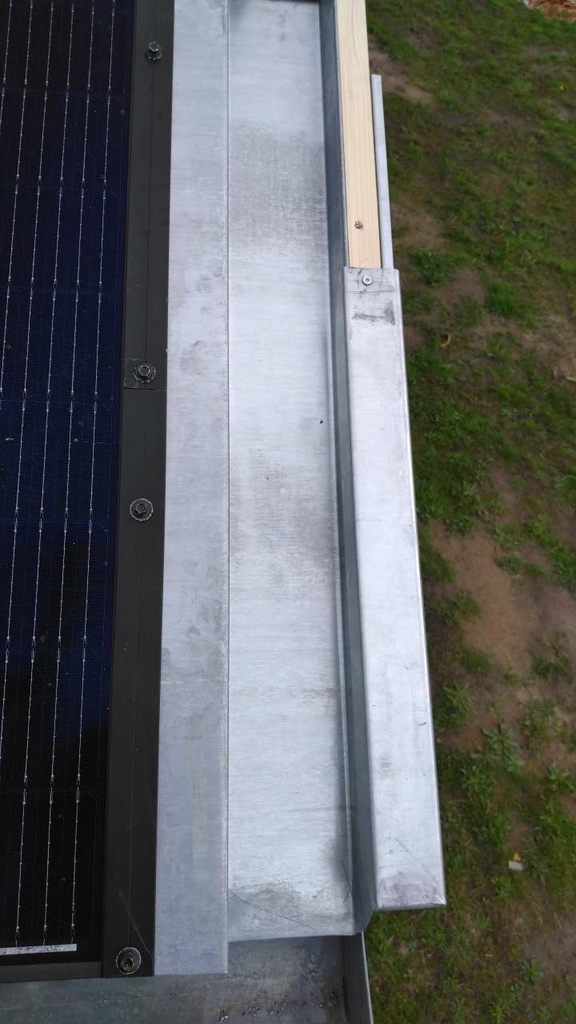

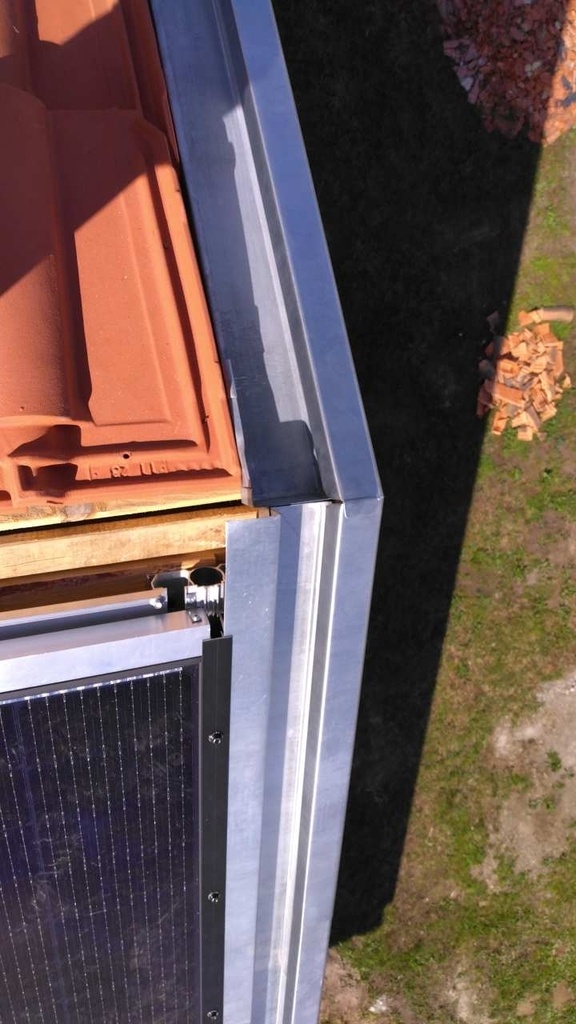

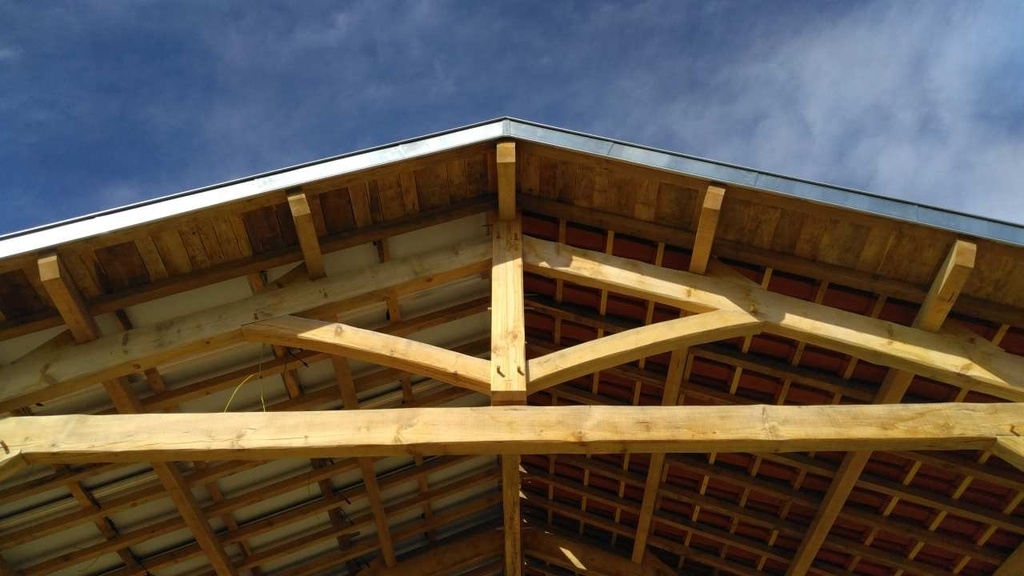

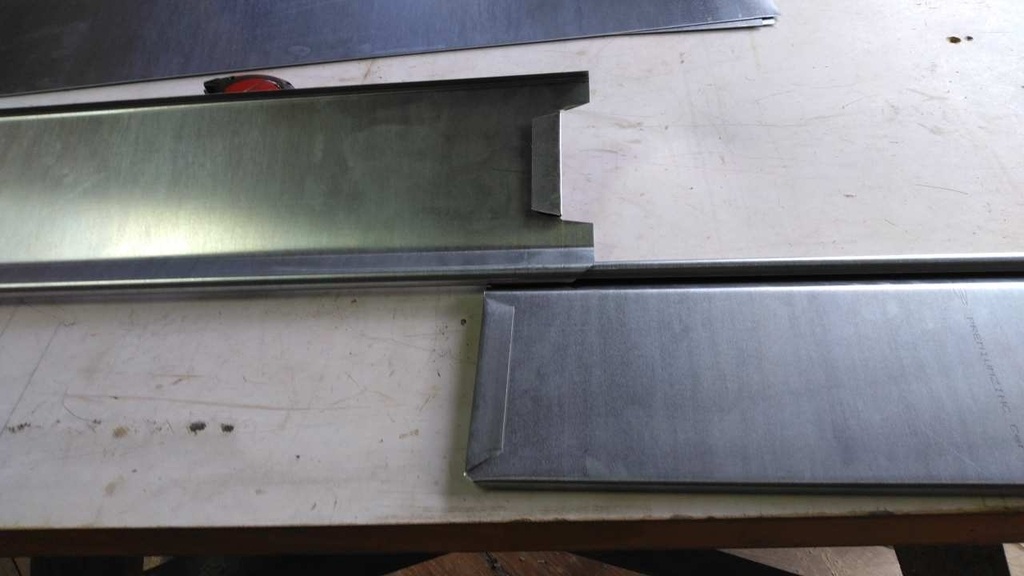

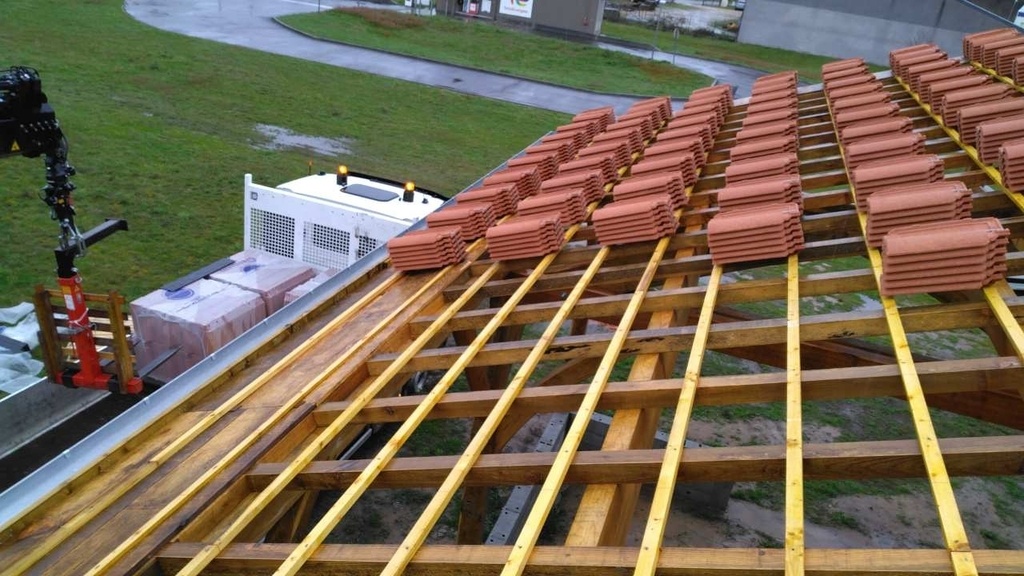

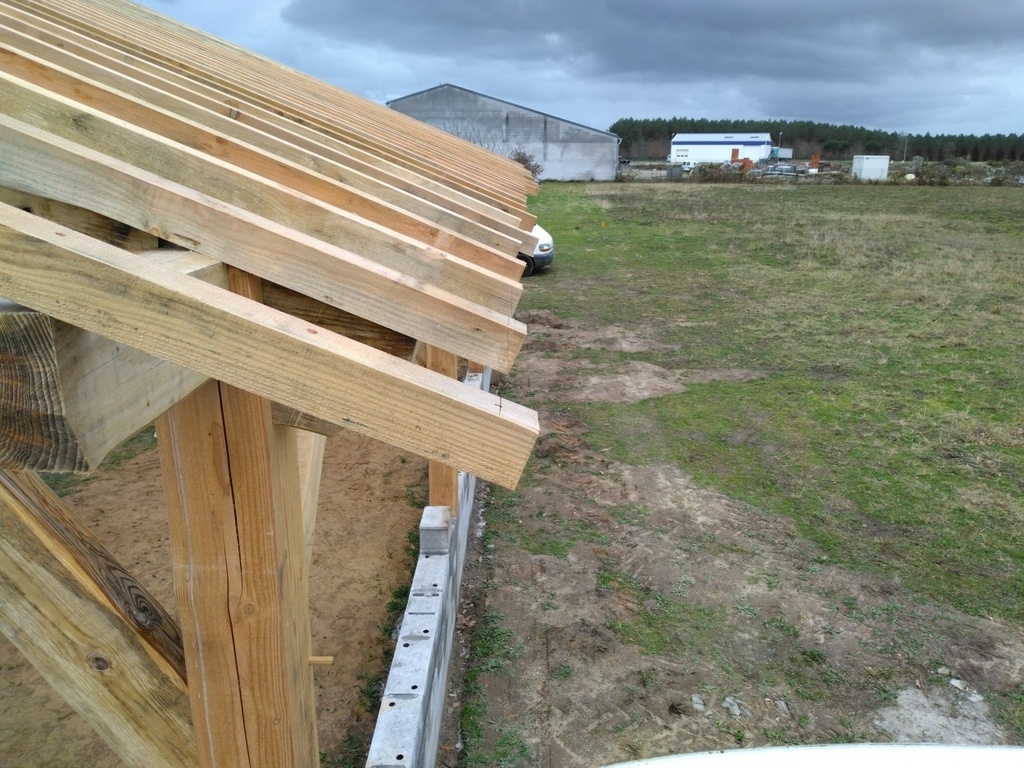

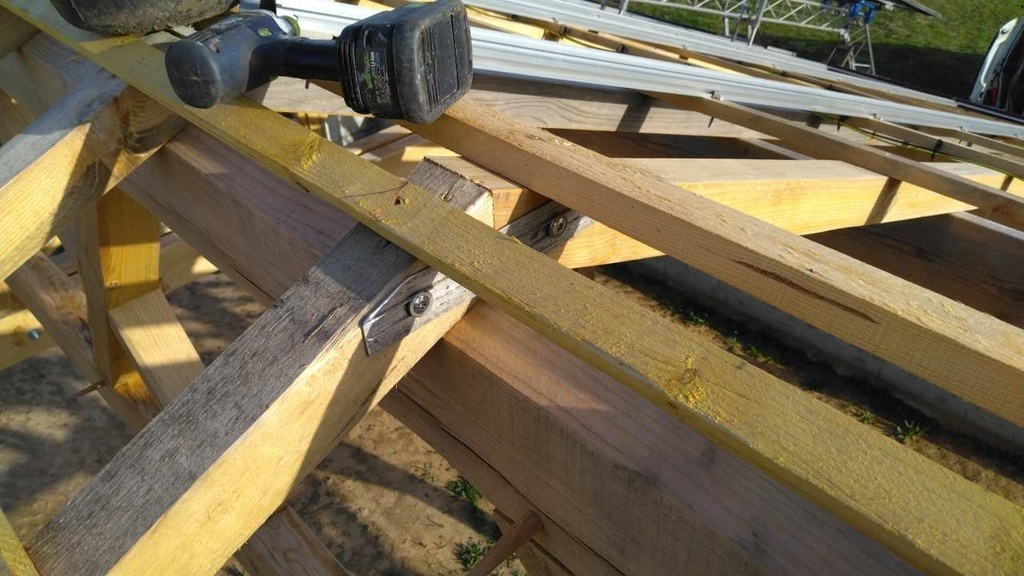

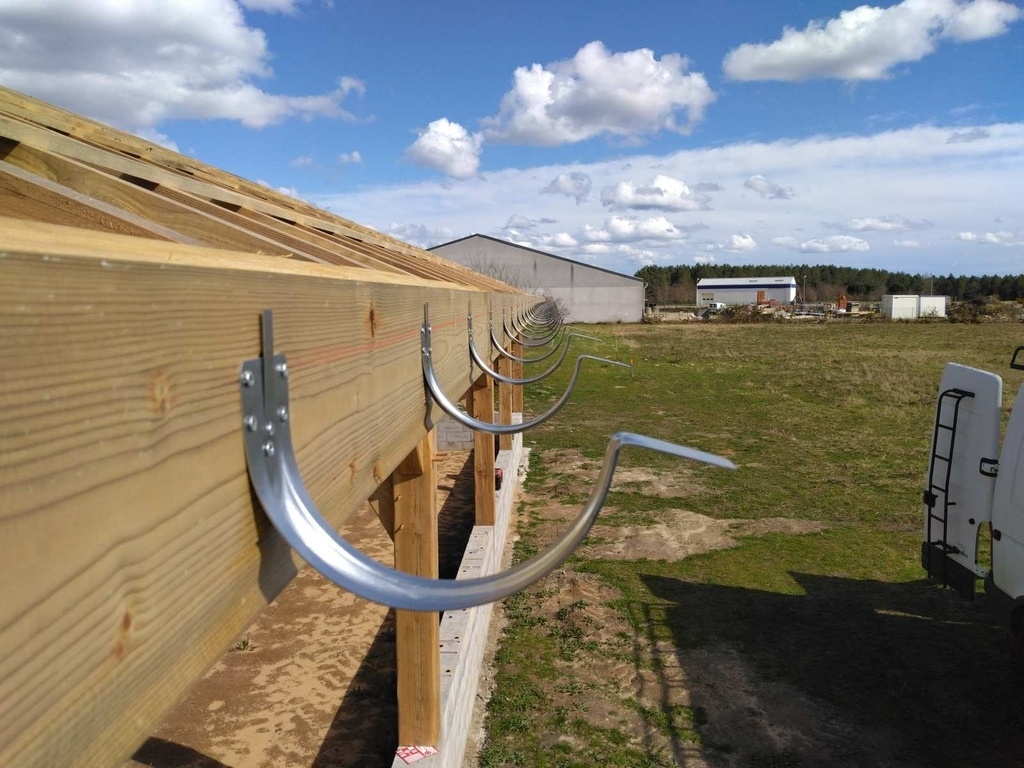

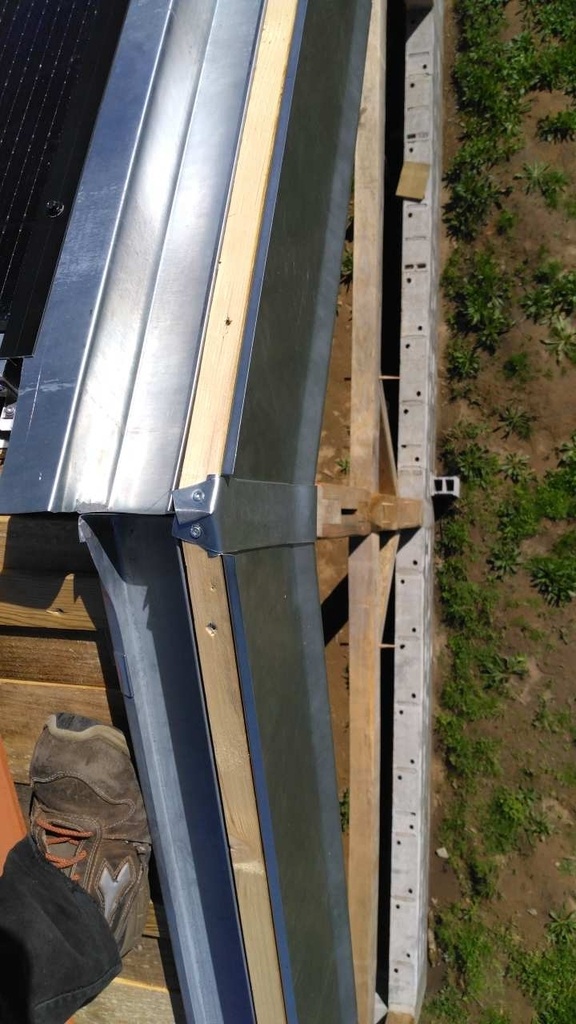

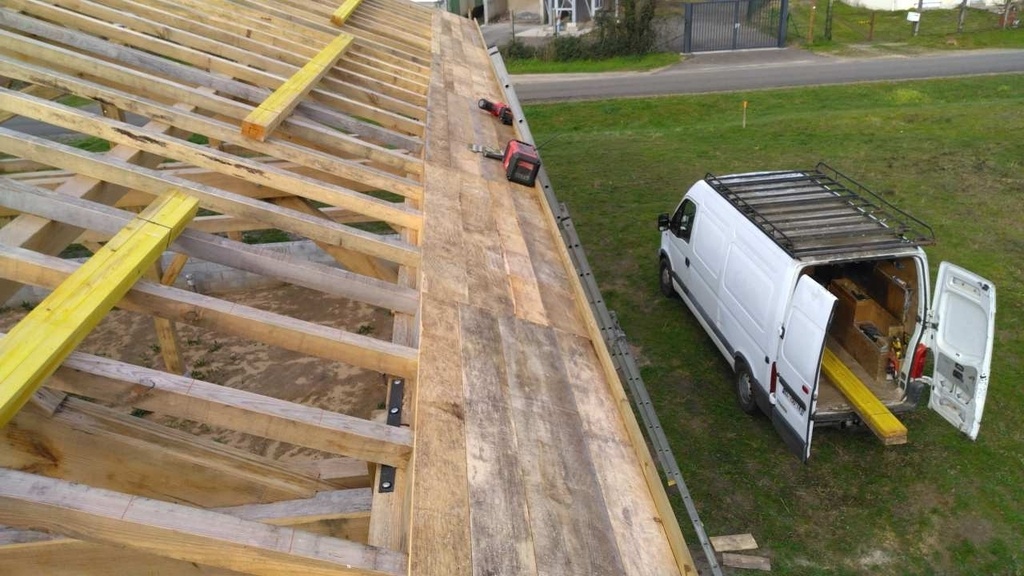

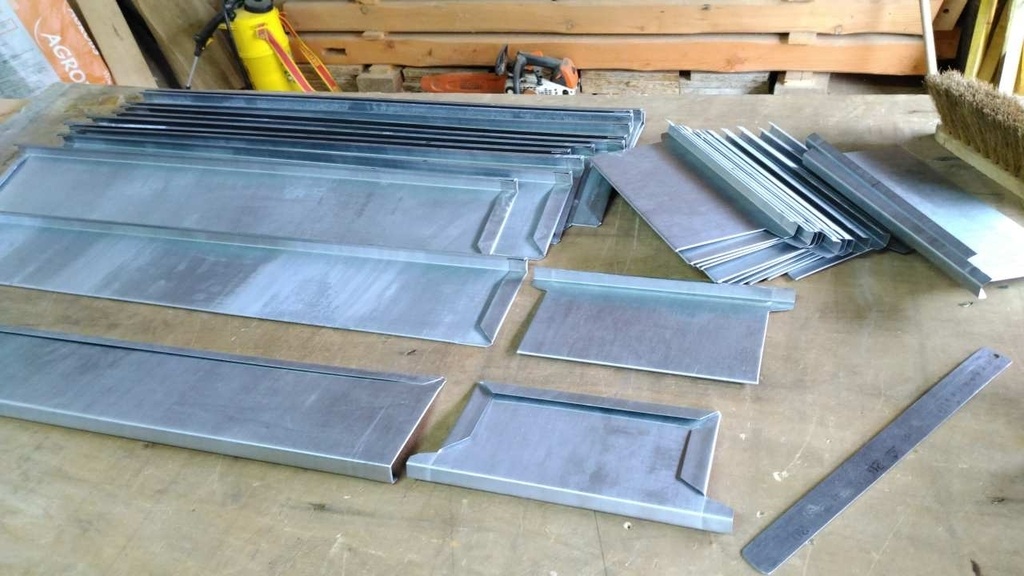

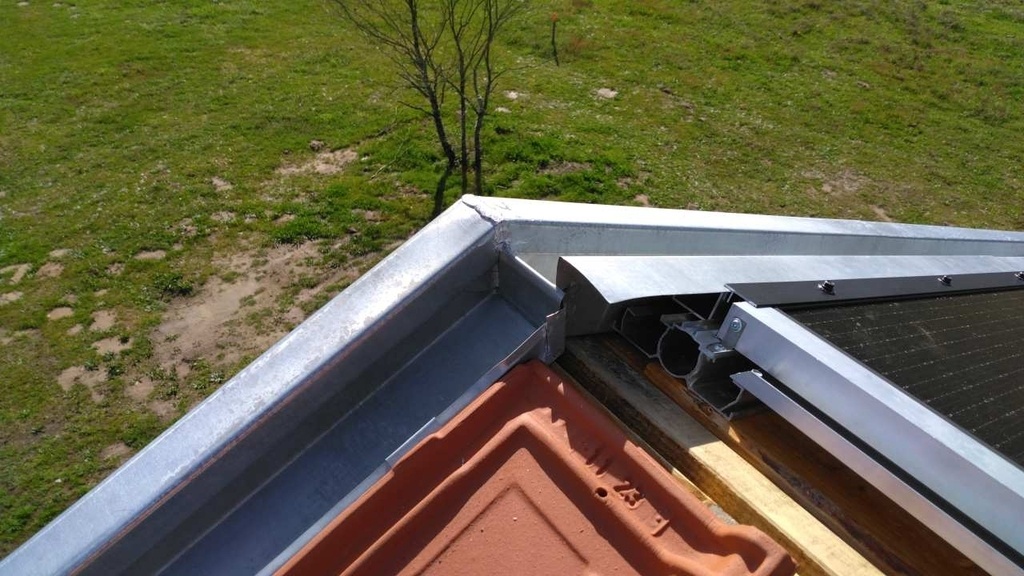

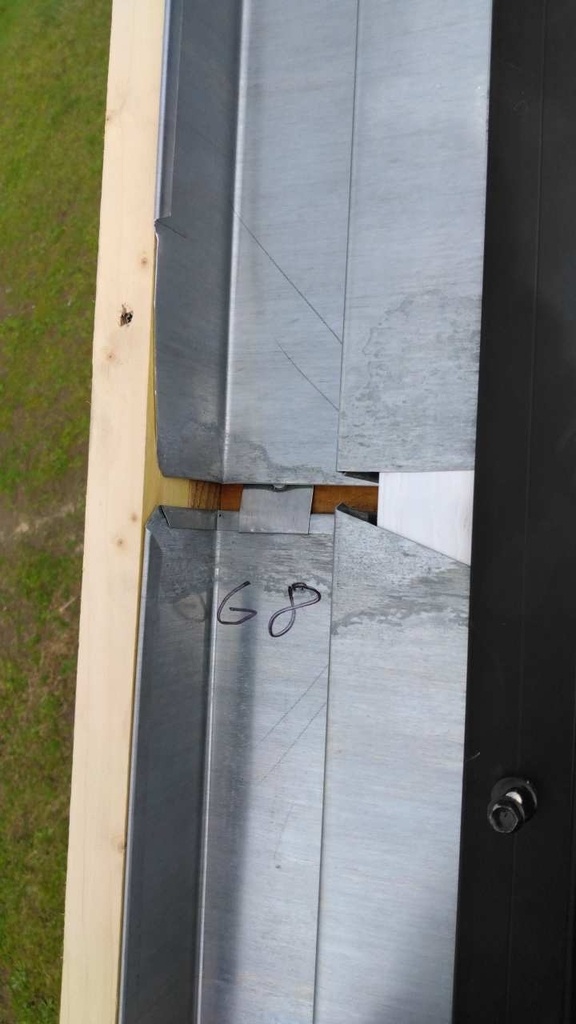

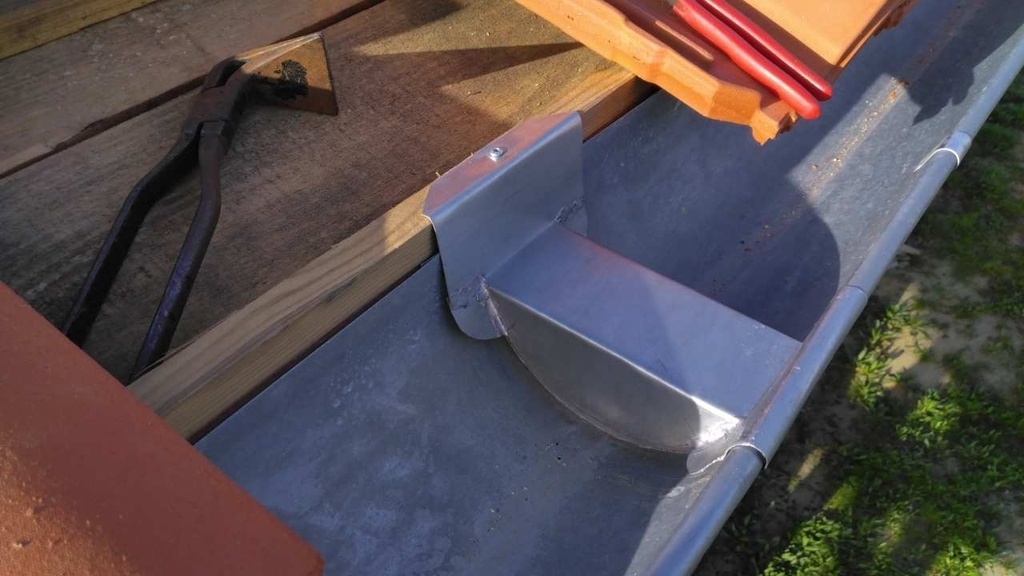

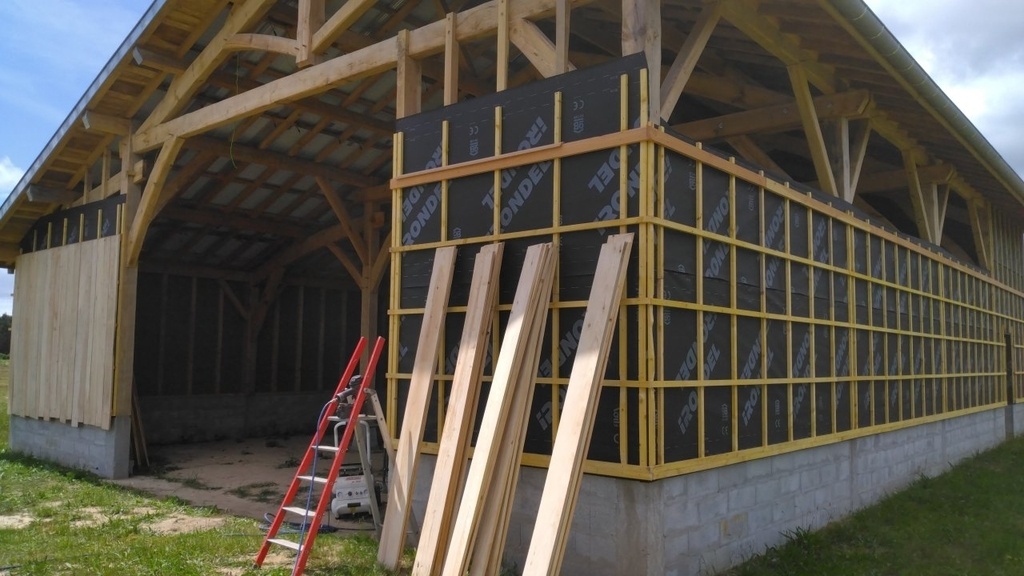

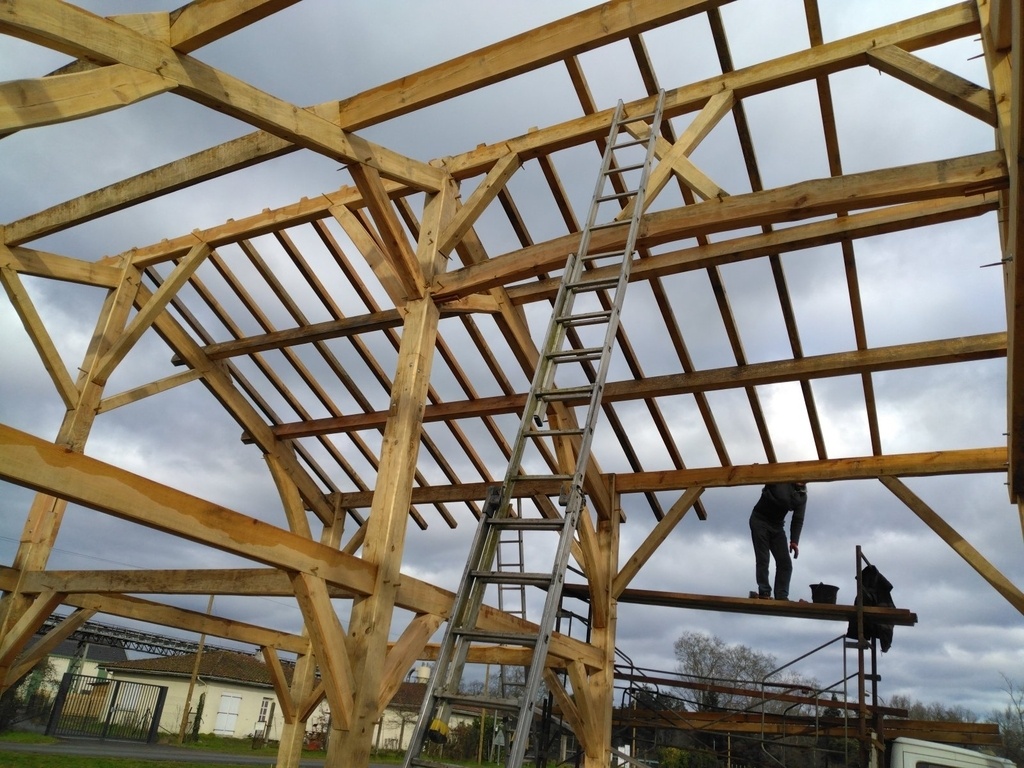

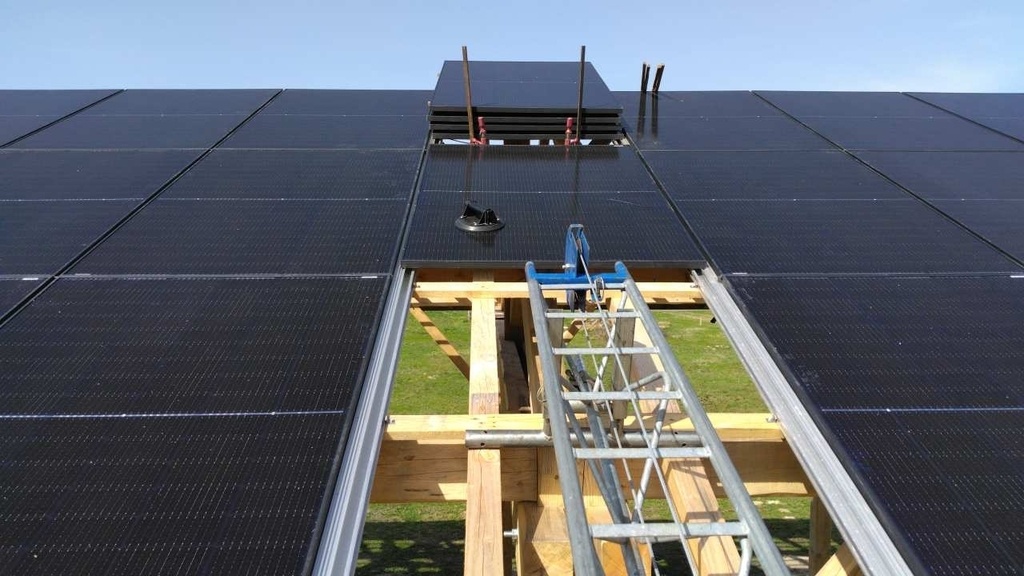

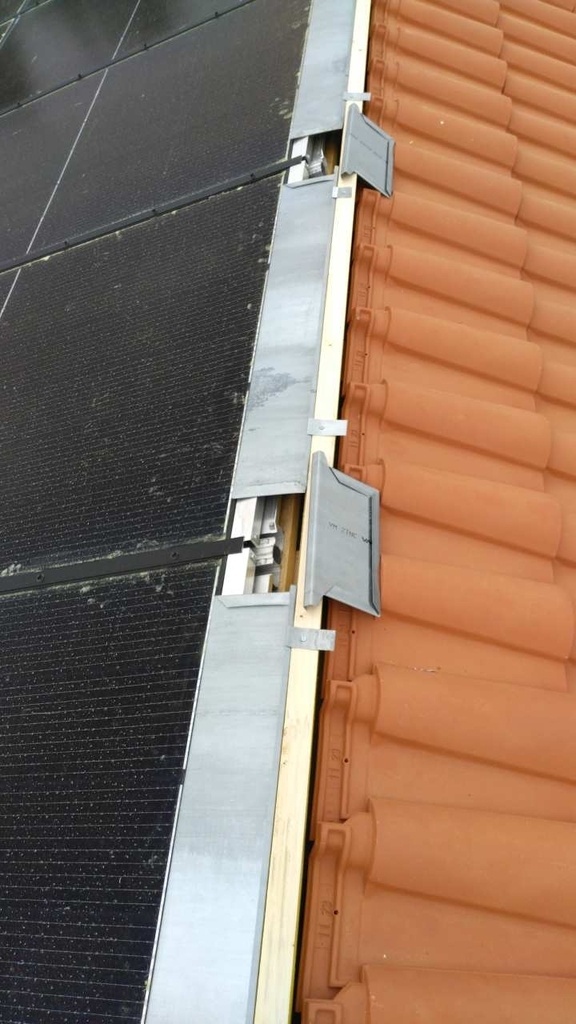

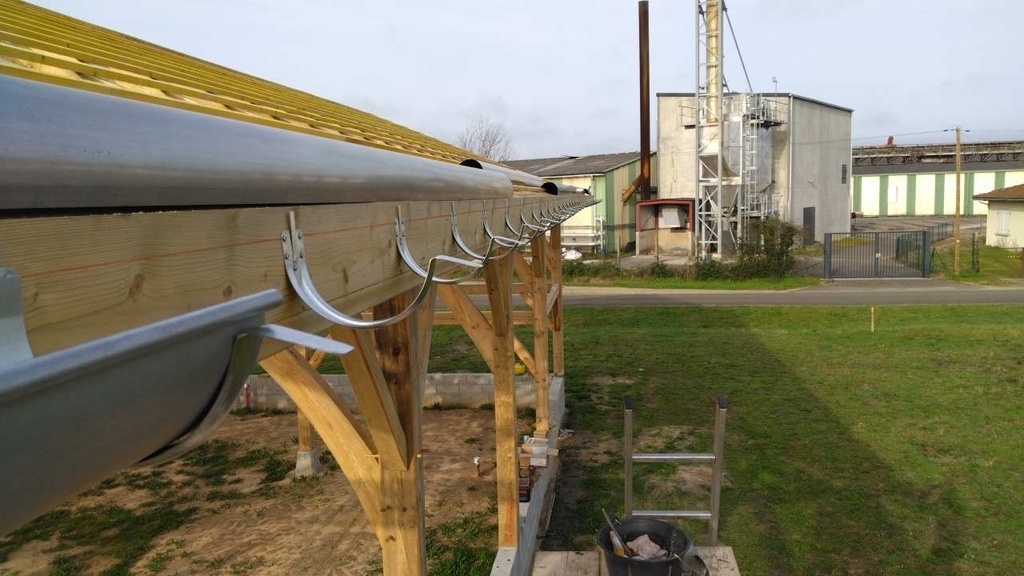

Maintenant je vais m'occuper de la couverture, j'aime pas trop ça avoir du bois qui se trempe, on a commencé la pose des chevrons.
