Astrographe serrurier avec miroir 260 vintage de 1977

Astrographe serrurier avec miroir 260 vintage de 1977
+

Bonjour à toutes et à tous,

Boiseu mais aussi astronome amateur, je suis sur un projet de construction d’un astrographe serrurier.
La particularité de ce projet c’est son miroir.
Un primaire de 260 mm taillé par un artisan en 1977!
Un cadeau d’un ancien de mon club astro.

Je n’en suis encore qu’à la recherche de concepts de structures et des solutions techniques.

Les tubes seront en carbone.

Pour la structure je me dirige vers une structure découpée dans des plaques composites que je réaliserai :
âme en CP hêtres Stratifié fibre carbone et résine époxy … ou pas ?

Tous l’enjeu est dans le compromis raideur/poids !

Je posterai photos et explications au fils de mon avancement.

Je suis pas pressé mon objectif c’est pouvoir lui remonter les étoiles à cette Ancien (le miroir), a l’occasion de l’éclipse lunaire de Barcelone en 2026.

Entre temps … J’ai bien l’intention de profiter du Camino 😉 !

Bon copeaux.

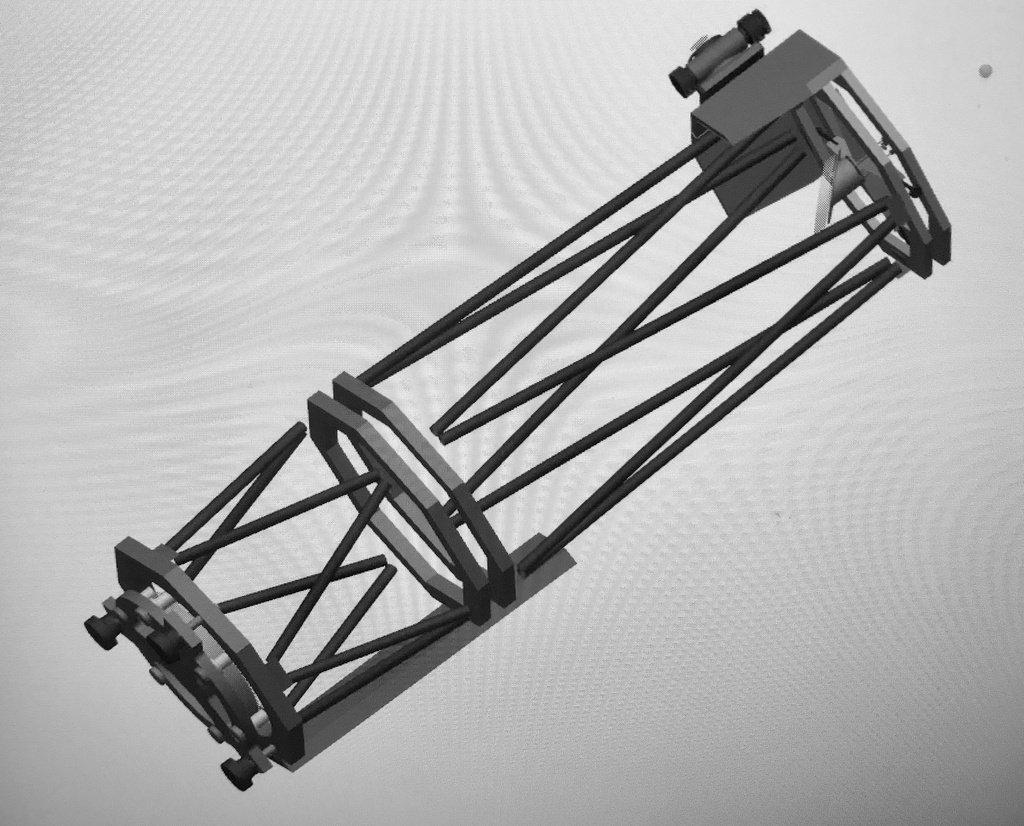

PS : je vient de changer la photo de tête car c’est de ce scope que je vais m’inspirer en structure la photo de mes dernières num.s était trop obsolète.
A la différence que c’est un Ritchey-Chrétien le mien sera un Newton donc il y aurais de réels différences sur la couronne de tête.

Pour celles et ceux qui veulent en apprendre plus sur les différentes possibilités optique 👉🏻

serge.bertorel...ue/optique.html

Liste des articles

Mis à jour

Partager

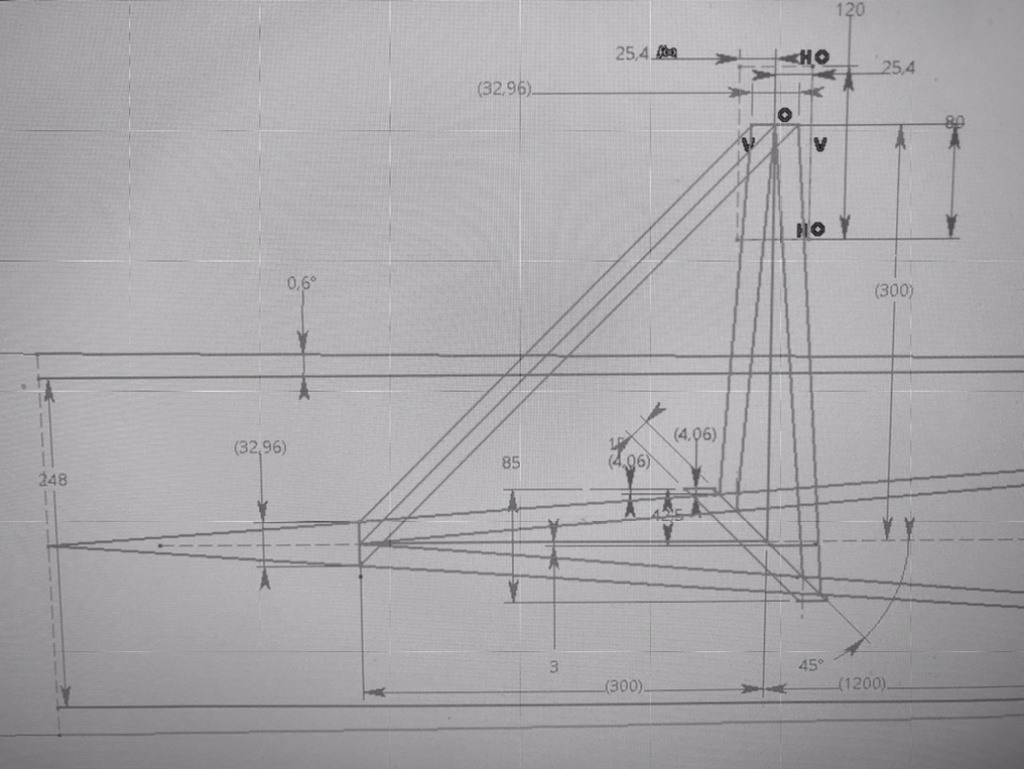

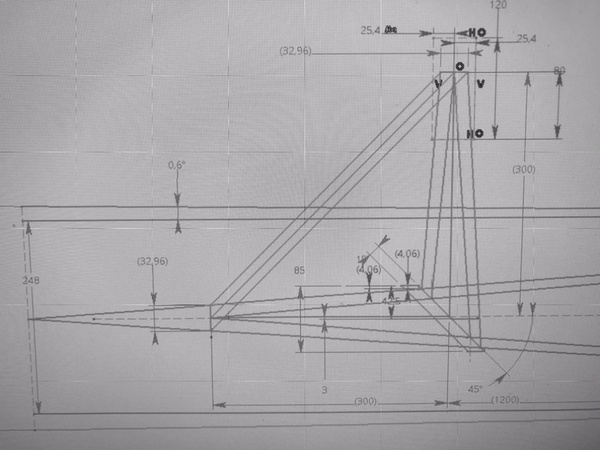

Schéma otique choix du CPL

La première étape est de définir le schéma donc découlera le volume général du scope
Et surtout choisir le CPL (champs de pleine lumière).

Comme je suis une brèle en calcule mathématique optique je le construit par tracer, et un pote me le vérifie par calcul.
J’ai les competences en optique suffisante Pour le tracer en CAO c’est très précis j’arrive au même résultat que lui qui le fait par calcul … ouf.

Comme je n’ai pas encore arrêté mon choix sur la caméra je vas utiliser. Je n’ai pas encore fixer le diamètre du CPL, entre 25 et 33 mm sûrement, puisque qu’il sera dédié à la photo donc en fonction du capteur de la caméra numérique
Pour un télescope dédier observation visuelle, le CPL serais bien plus petit car le capteur… et bien c’est la pupille humaine.

Avec un cône de lumière de 1,2 degrés

Tous n’est pas figer encore cela peut bouger !

Pour celles et ceux que cela intéresserait je peux détailler la méthode de construction par tracer.

Il existe aussi des feuilles de calcul XLS en ligne.

Je peut vous donner les liens.

Bon copeaux

Publié Mis à jour

Partager

Par son miroir ce sera un scope charger d’histoire

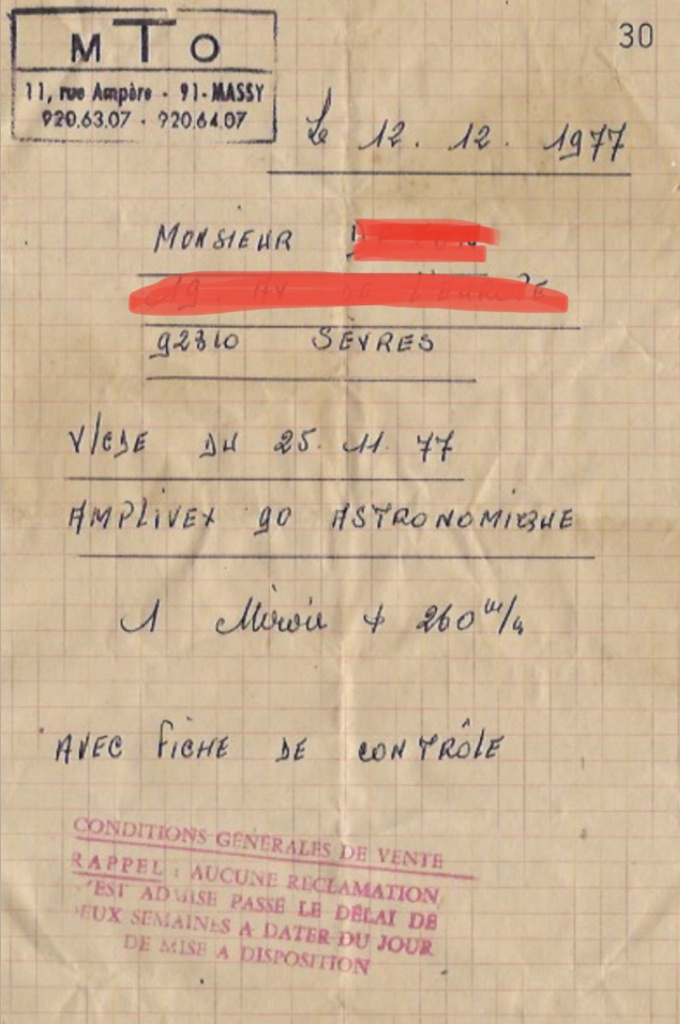

Ô miracle, le bon de livraison et le rapport de contrôle étais dans la boîte.

Une capsule temporelle en direct de 1977.

Je n’est pas encore retrouvé de trace de l’entreprise mais je sais qu’elle étais à deux pas de chez moi !

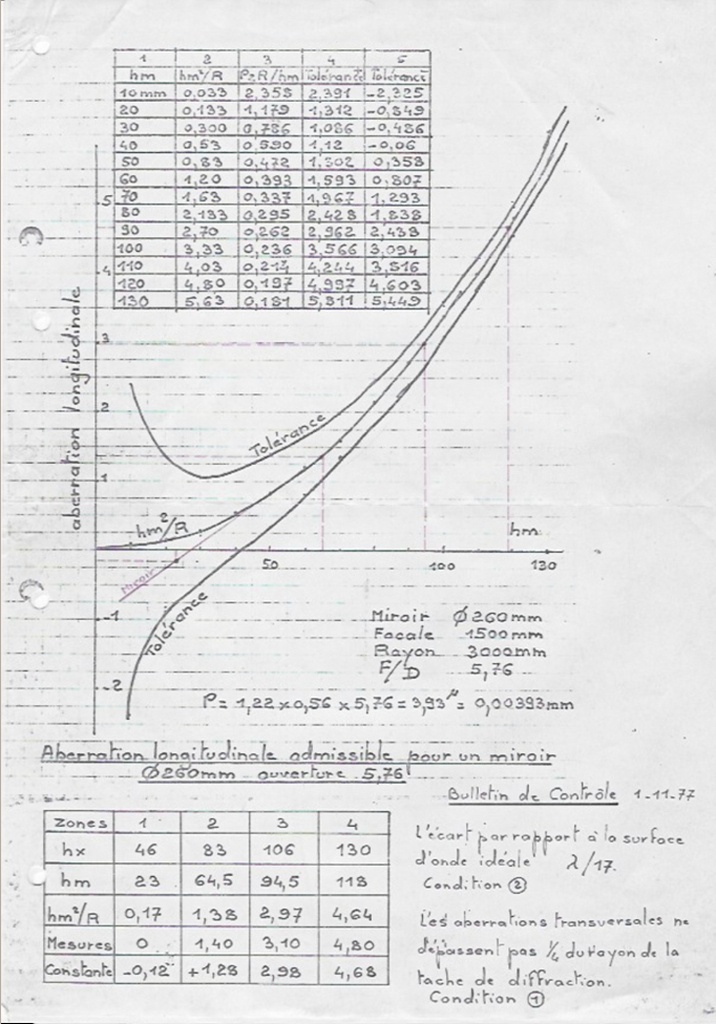

Rapport écrit à la mains …

Publié Mis à jour

Partager

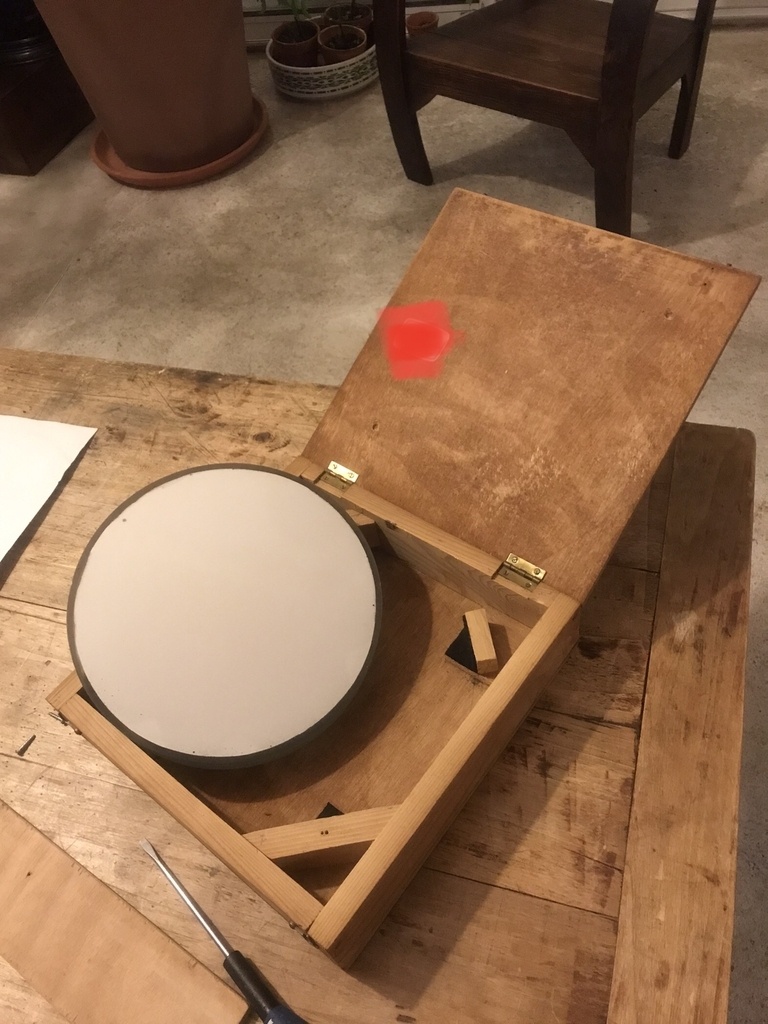

Le miroir dans sa boîte d’origine de 1978

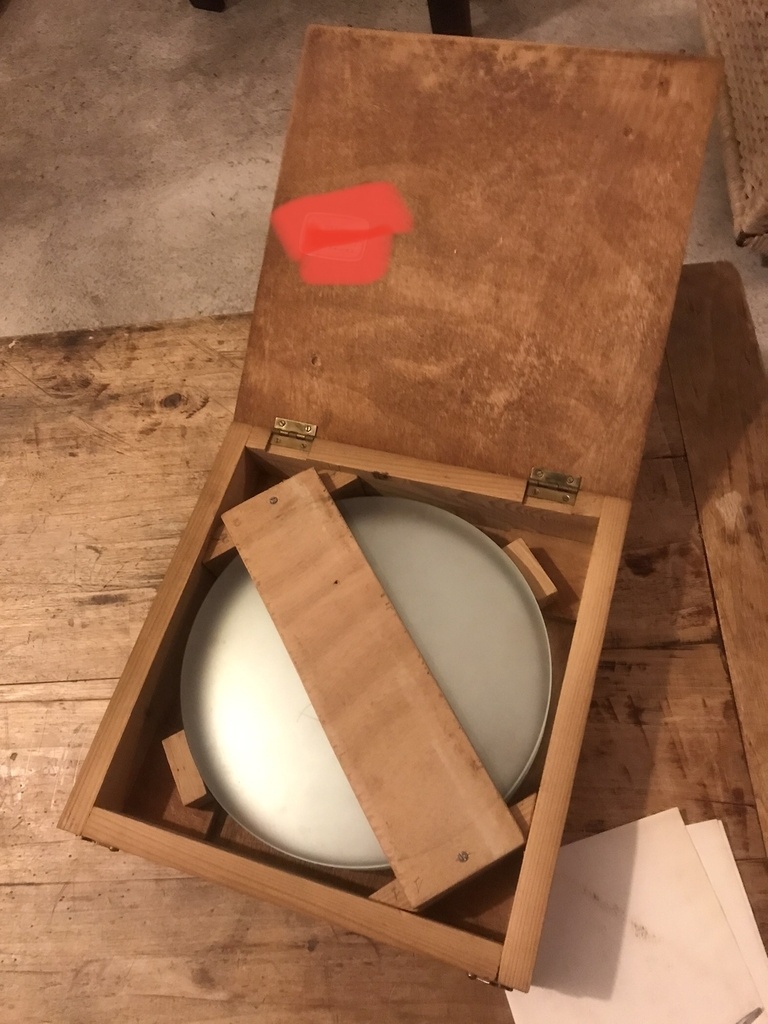

Voici « l’ancien » le Miroir 260 vintage de 1977 dans sa boîte d’origine.

C’est aussi une de mes premières motivation.

Permettre à ce miroir de revoir les étoiles

Publié Mis à jour

Partager

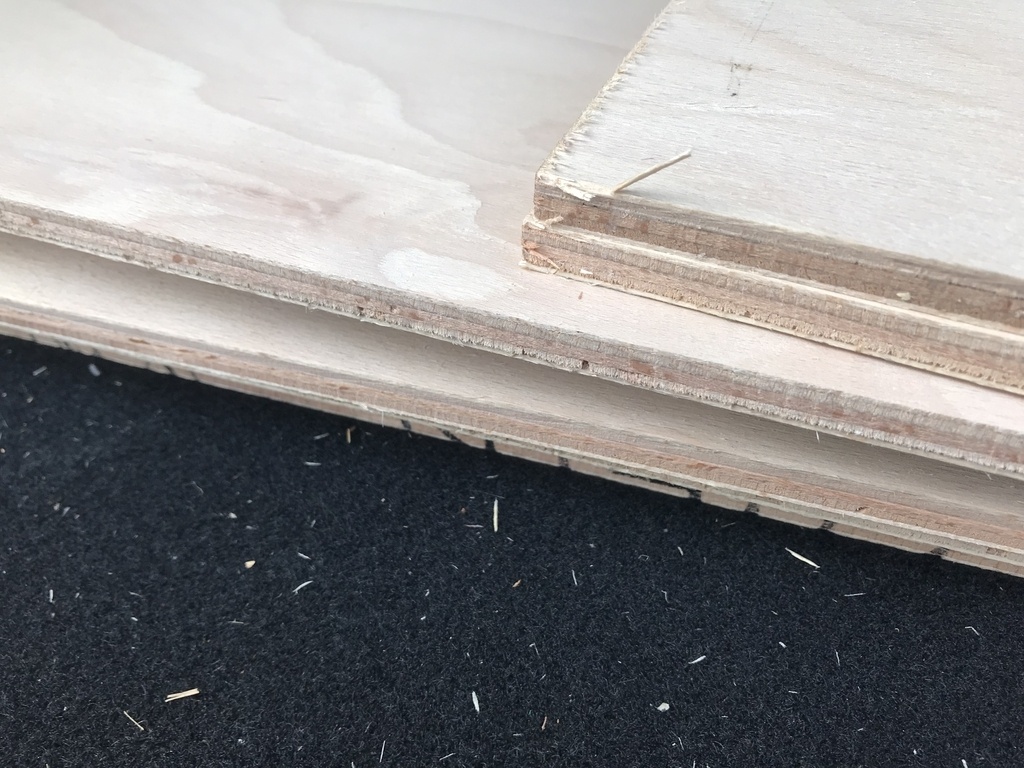

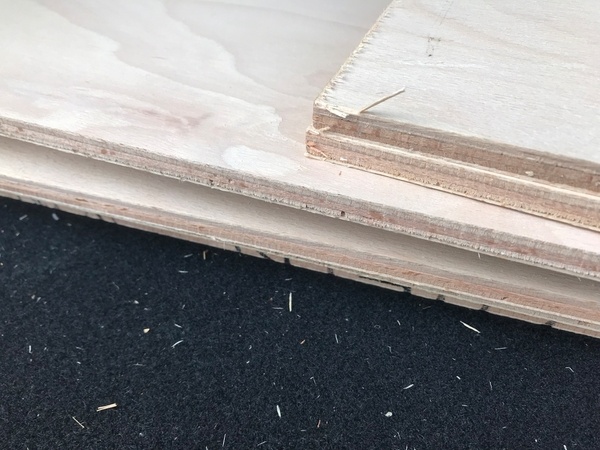

Le CP hêtre est arrivé

J’adore le CP de Hêtres, pour moi c’est un produit déception !

En attende de le commande de tissu carbone et de l’époxy je vais commencer à préparer les couronnes.

Cordialement et bon copeaux.

JL.

PS : changement de la photo de tête avec je pense une version quasi définitive !

Publié Mis à jour


Discussions

Roanlucas  a publié le pas à pas "Astrographe serrurier avec miroir 260 vintage de 1977".
il y a 1 an
Kentaro
( Modifié )

Oh Oh !! Un télescope!! ;)

Pour ceusses et icelles qui se demanderait ce que c'est qu'un Serrurier, cela n'a rien à voir avec les trousseaux de clés...

Monsieur Serrurier était un ingénieur en structure qui a construit le grand télescope du Mont Palomar.

Le problème sur ces grosses structures, c'est de faire en sorte que les flexions soient minimisées de manière à ce que l'alignement des miroirs soit préservé.

Plutôt que d'essayer d'avoir une structure ultra hyper rigide, ce qui est impossible, Monsieur Serrurier a opté pour une structure où les flexions en haut seraient exactement les mêmes qu'en bas.

D'oû une structure charpentées et triangulée en deux parties. La partie haute plus longue, mais plus légère, est calculée de manière à ce que les flexions soient les mêmes que la partie basse, qui supporte le miroir princiapl, donc bien plus lourde, mais plus courte.

Dans ce cas, il y a donc des flexions résiduelles, mais ce sont les mêmes en haut et en bas, et de ce fait, l'alignement des miroirs est préservé.

Pas con...

C'est exactement la structure que reprend Roanlucas

Roanlucas
( Modifié )

👍 merci maître facteur de télescope 😉

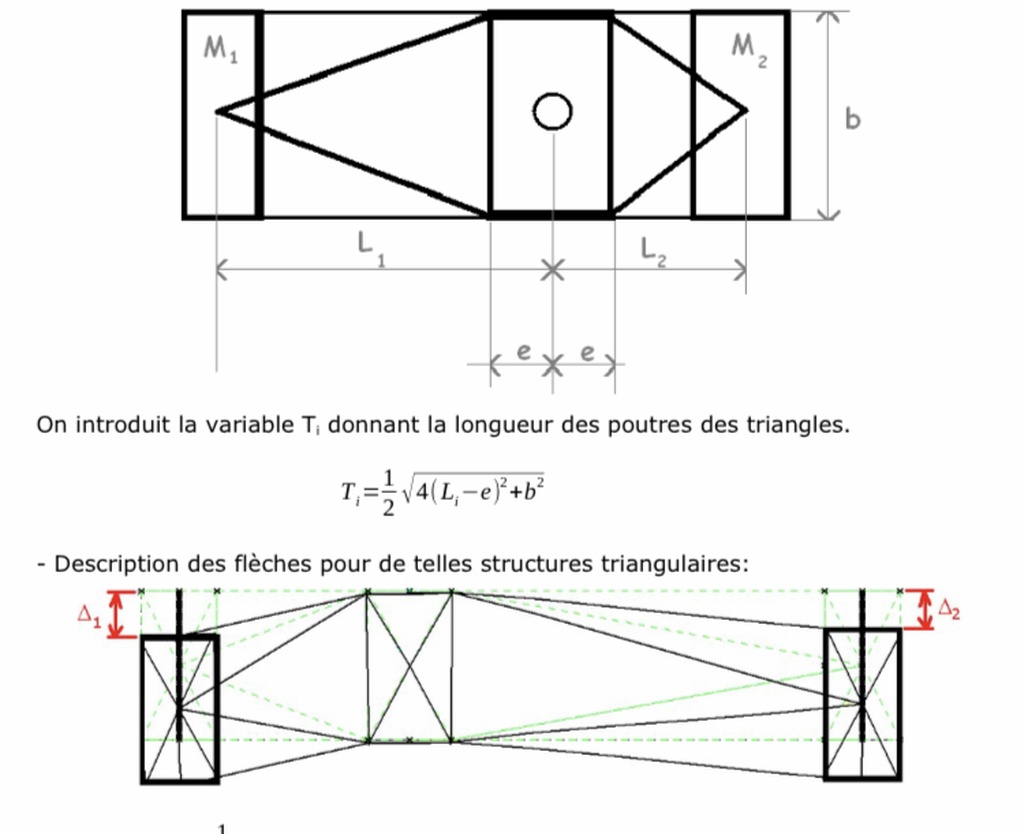

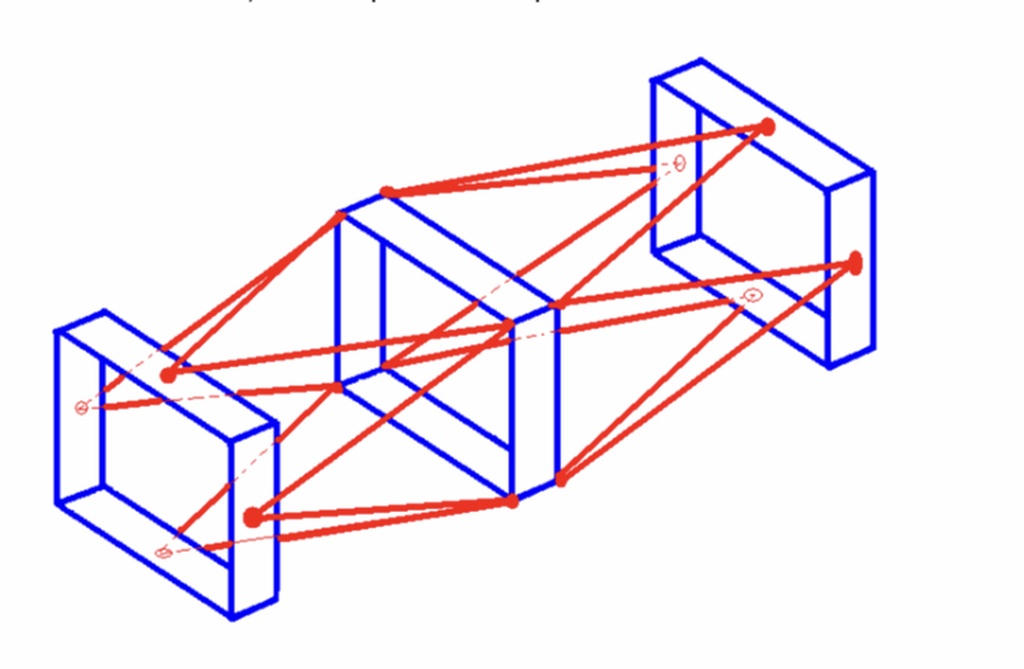

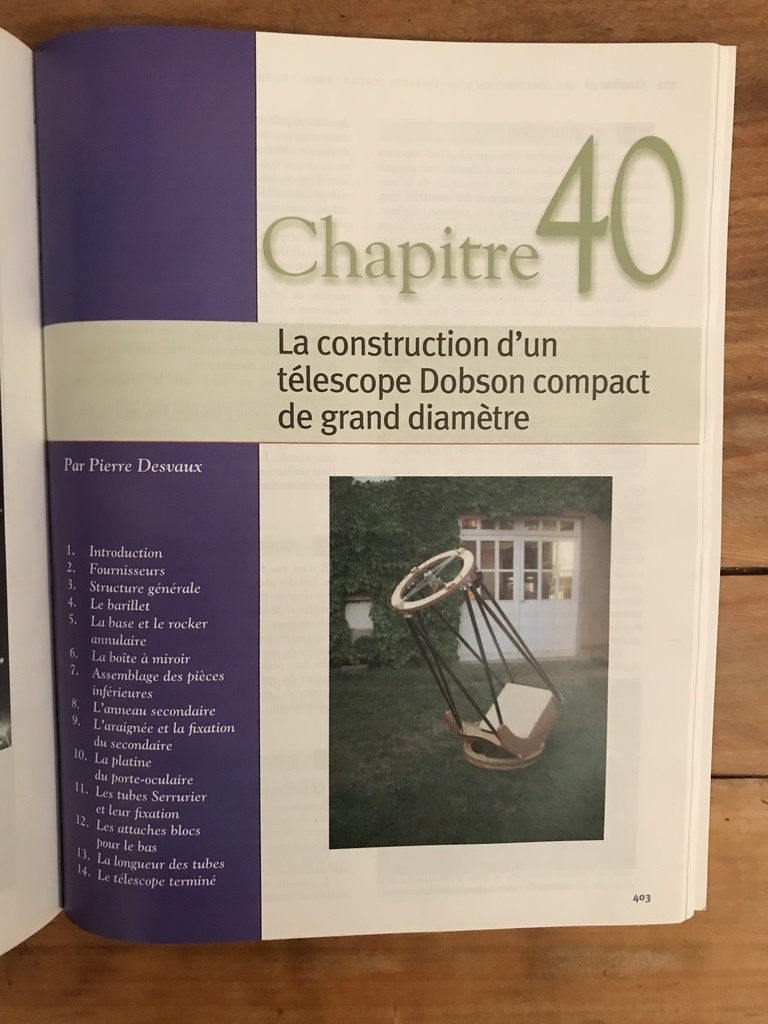

Je complète par des dessins

Pour les férus de math 👉🏻 voyager3.com/w...reSerrurier.pdf

Roanlucas  a publié l'article "Par son miroir ce sera un scope charger d’histoire".
il y a 1 an
Roanlucas  a publié l'article "Le miroir dans sa boîte d’origine de 1978".
il y a 1 an
Roanlucas
( Modifié )

Au faite !
J’ai trouvé un bouquin pas mal sur la conception de télescope
Très complet.

Tu devrais l’acheter 😂 😉

Kentaro
( Modifié )

Roanlucas Oui, il est très bon, ce bouquin! 😉

Kentaro

Il a été fait par qui, le miroir ? Mosser ?

Roanlucas

Je ne sais pas j’ai pas encore trouvé.
Société MTO !

Roanlucas
( Modifié )

Le contrôle par CRMA Et SNECMA !

Je doit rencontrer le propriétaires d’origine de 1977 (pas celui qui me l’a donné) quant il sera rentré de convalescence (opération) j’en saurais plus à ce moment.

Roanlucas

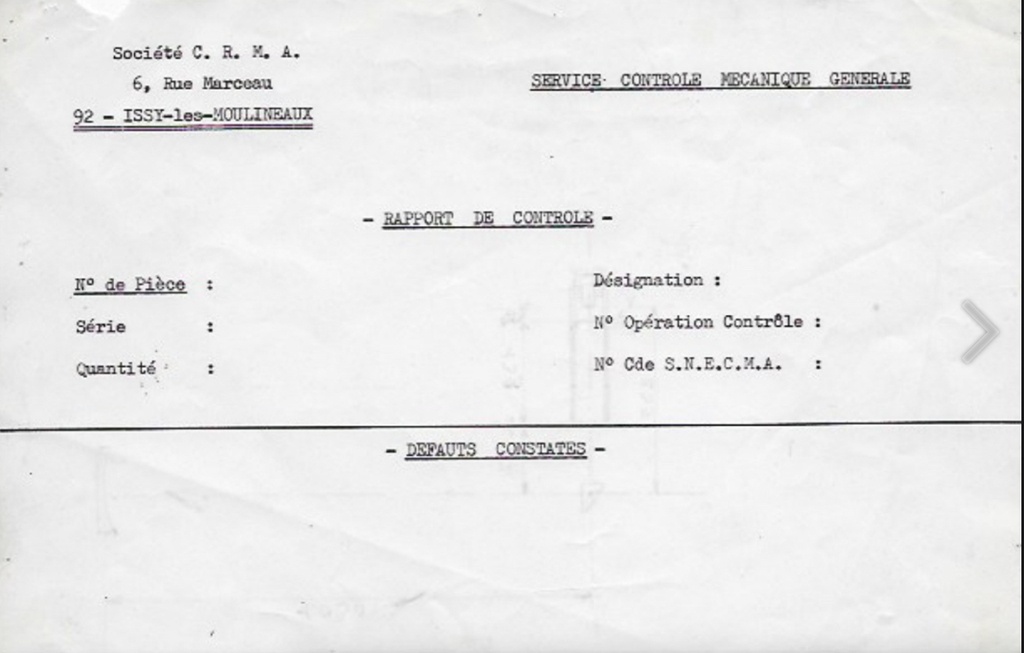

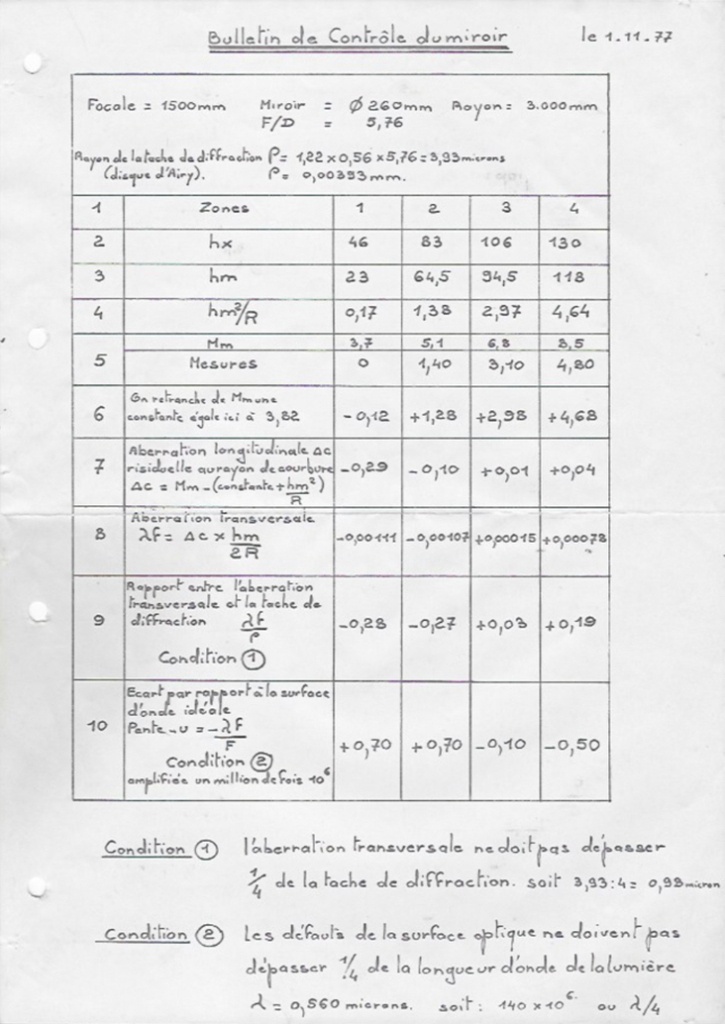

Entête du rapport de contrôle

xyloweb
( Modifié )

Super projet. Ça me rappelle quelques nuits étoilées avec mon 115 !

Roanlucas

👍👍👍

Kentaro
( Modifié )

Roanlucas J'ai trouvé ceci sur MTO:

pappers.fr/ent...e-mto-572007276

fr.wikipedia.o...g/wiki/Kinoptik

Apparemment, MTO faisait de la métallisation, aluminure, etc.

Roanlucas

Kinoptik 👍

Je t’en dirais du plus quant j’aurais vue le monsieur !

Eric78

Pour information, MTO a contribué au succès de Reosc, filiale maintenant de Safran. Une filiation donc entre ce miroir et celui du VLT et du NIRSpec du JWST...

Roanlucas
( Modifié )

Eric78
Top ☺

Charger d’histoire comme je l’ai dit

Merci.

Roanlucas

Kentaro

Je vais peut-être toucher en don un 600 mm d’un vieux Astro décéder, mais c’est compliqué les successions c’est souvent pas simple … à suivre

Si je l’ai je ferais un Dobson pour le club !
Un 600 mm ça doit être au service de la collectivité au travers des séances d’observation organisées par mon club.

sites.google.c...tronomie.fr/cca

DamNic
( Modifié )

Pas à pas incroyable

Roanlucas

Merci

Sarcelle sculptée formation Jean-Michel Lecat
( Modifié )

Bonjour,
la CRMA existe toujours anaissartini.c...-Air-France-KLM

CRMA, filiale d'AIR FRANCE KLM, spécialiste de la réparation de pièces et d’équipements avions, célèbre ses 60 ans en 2017 et annonce un ambitieux plan de développement.

Roanlucas

Merci 👍👍👍
