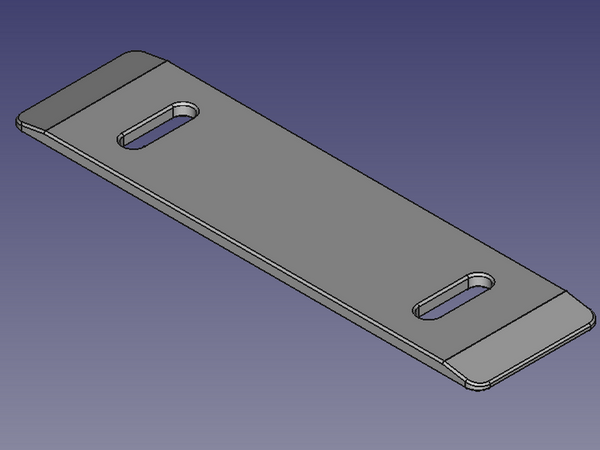

Part Design (Conception de piece)

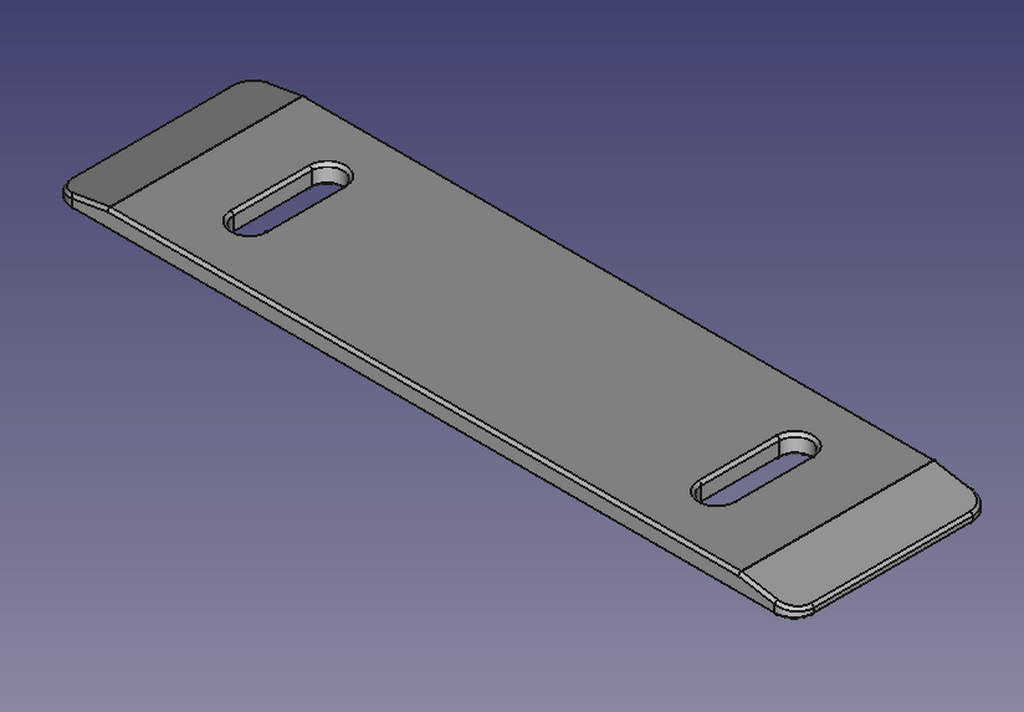

Modélisation d'un solide à partir d'un bloc en bois.
Celui-ci sera modifié successivement jusqu’à l'obtention de la forme finale.
A chaque operation on ajoute ou enlève de la matière.
L'outil esquisse (sketcher) permet d'ajouter ou d'enlever de la matière à partir d'une esquisse paramétrique en 2D.

jpg87: help-freecad-j...princ_creat.php

Publié

Partager

Wiki:

Publié Mis à jour

Partager

Ressources:

jpg87: Part Design, très bonne methodologie
help-freecad-j...1_piece_ind.php

Lachiver: lachiver.fr/Fr...delisation.html

Parcours guidé FreeCAD: lachiver.fr/Fr...dexLivrets.html

  • Comprendre le processus de modélisation paramétriques Livret n°03
  • Découvrir d'autres fonctions paramétriques Livret n°04
  • Utiliser les répétitions Livret n°05
  • Utiliser les finitions Livret n°06
  • Utiliser des corps multiples Livret n°07

Association ORE: fablab21.fr/wp...-PartDesign.pdf

Shalmeneser: github.com/Sha...meneser/FreeCAD
1_0_CommencerAvecFC.pdf
Lecture sur l’atelier PartDesign de FreeCAD.pdf

Publié Mis à jour

Partager

Tutoriels

WIKI:wiki.freecad.o...bench#Tutorials
Créer une pièce simple: wiki.freecad.o...h_PartDesign/fr
Tutoriel d'introduction PartDesign: wiki.freecad.o...ign_Tutorial/fr

Exercices pour découvrir l'atelier conception de pièce par Quentin Plisson
FreeCAD Basic Exercise #1
Exercices pour acrocher une contrainte externe avec l'outil cercle et Polyline, utiliser les outils Répétition linéaire, Cavité.
FreeCAD Basic Exercise #3

Lachiver: lachiver.fr/

Publié Mis à jour

Partager

Corps (body)

Un corps est un conteneur spécifique à Part Design

Contient un solide unique et contigu (en un seul morceau)

Origine ainsi que des axes et plans standard associées a ce corps

Un corps doit être actif (dans ce cas il s'affiche en caractères gras) afin de pouvoir être complété de diverses fonctionnalités (si ce n'est pas le cas, double cliquer sur son nom pour le rendre actif).

Wiki: wiki.freecad.o...tDesign_Body/fr
wiki.freecad.o...diting/fr#Corps
lachiver: lachiver.fr/Fr...o/Corps.html#i2
jpg87: help-freecad-j...princ_creat.php

Corps de pièce. Un type de container utilisé dans l'atelier PartDesign et qui regroupe une séquence d'opérations (esquisses, géométrie de construction et fonctions) pour créer un solide unique contigu. (Introduit dans FreeCAD V0.17.)
wiki.freecad.o...g/Glossary/fr#B

Shalmeneser: Lecture sur l’atelier PartDesign de FreeCAD.pdf

CAD Printer
Freecad Tutoriel 13:Transition 0.17, corps de pièce et Géométrie de référence
youtube.com/wa...h?v=H5q46UJbGH8

Claude Sitt:
Utilité et bonne utilisation des « corps » (Body) dans FreeCAD
youtube.com/wa...h?v=HvipuuCu-SY

jp willm:
FreeCAD 0.19 une seule forme solide par body.
youtube.com/wa...h?v=TLHPu6ZeI5s

Publié Mis à jour

Partager

Videos pour débuter

CadGab:
BIEN DEMARRER AVEC FreeCAD : MODELISATION 1/2
youtube.com/wa...h?v=6T5z4GD_QZ0

BIEN DEMARRER AVEC FreeCAD : MODELISATION 2/2
youtube.com/wa...isX&index=3

Eric Autant: Principe de modelisation FreeCAD 0.19
youtube.com/wa...h?v=I3SI5ZTJMNM

jp willm: FreeCAD 0.20 débutants : L'atelier Part Design expliqué
youtube.com/wa...h?v=waAOwu4RwCM

Publié Mis à jour

Partager

Modélisation d'une boite

PartDesign Évidement: wiki.freecad.o...gn_Thickness/fr

Technologie Collège Fontcarrade:
Une boite avec son couvercle en FreeCad
youtube.com/wa...h?v=KN3ycFbB8eI

CAD CAM Lessons
Part Design Tutorial | Make a box in FreeCAD
youtube.com/wa...h?v=9Pk_5m_OqiY

C4D Roger:
boite avec couvercle vissable 1 sur 2
youtube.com/wa...h?v=lp2bT7T_GbA

tuto freecad 22 boite avec couvercle vissable 2 sur 2
youtube.com/wa...lmKvI&t=89s

Publié Mis à jour

Partager

Sous forme liée (SubShapeBinder)

Permet de lier une forme à un ou plusieurs objets parents.
Très pratique pour assemblages.

Wiki:
wiki.freecad.o...bShapeBinder/fr

jpg87: Lier des géométries help-freecad-j..._astucesPdN.php

Pour information forme liée (ShapeBinder) à été suprimé a partir de freecad 1.0

CadGab
Concevoir avec FreeCAD - Épisode 5 - Comment créer des Pièces qui s'ASSEMBLENT ?
1:49 - Création d'un SubShapeBinder
5:27 - Modélisation à partir du SubShapeBinder
12:29 - Remarques sur le SubShapeBinder
youtube.com/wa...Yb7U&t=143s

yosoyvenezolano (Espagnol)
FreeCAD, Part Design: Sub Shape Binder
youtube.com/wa...wU-xl0765jfWLE5

MangoJelly Solutions
FreeCAD 0.20 For Beginners | 24 | Lid & Box / Enclosure | Threaded Holes Cross File Sub Shape Binder
youtube.com/wa...wU-xl0765jfWLE5

Understanding FreeCAD: Lesson 6 Shape Binder Hinged Box | Part Design Beginners Tutorial 3D Printing

Juanmi
Free CAD 0.20 (PartDesing_SubShapeBinder)
youtube.com/wa...h?v=_NXGfvabs3k

Publié Mis à jour

Partager

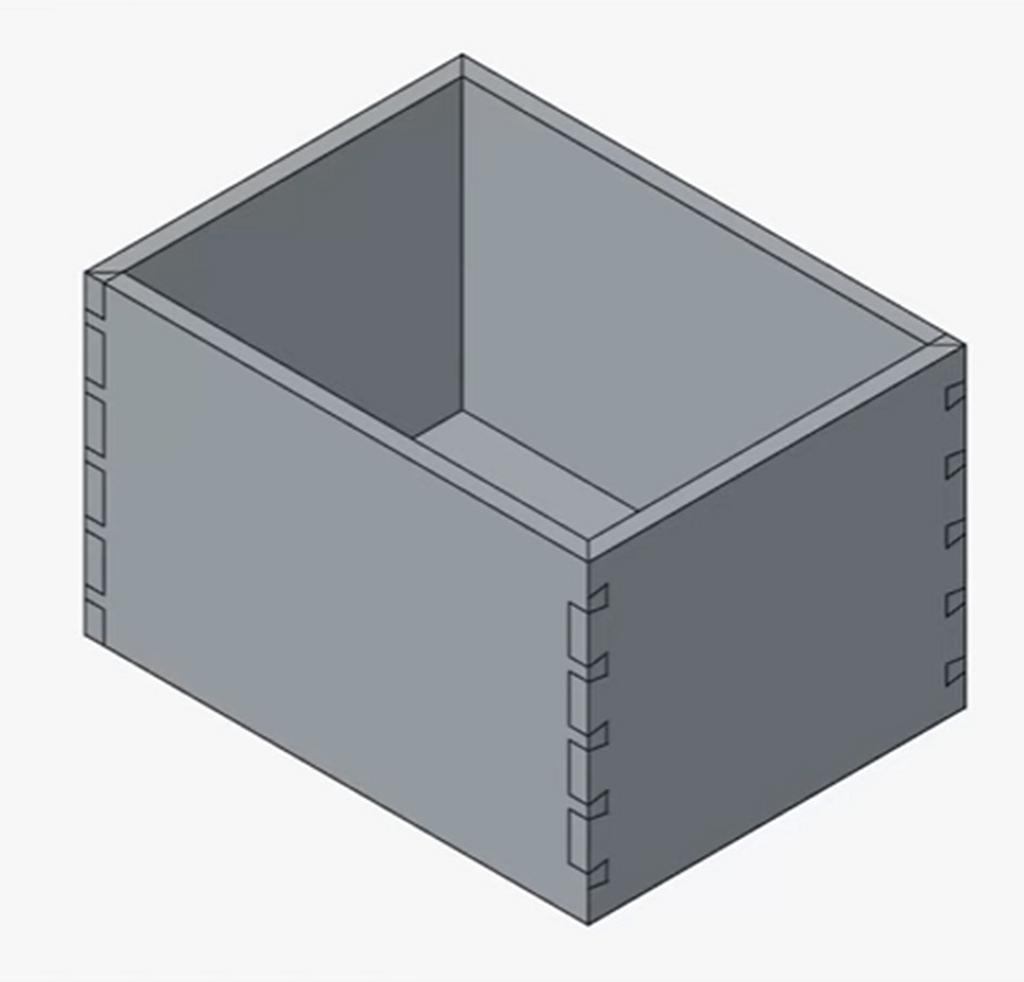

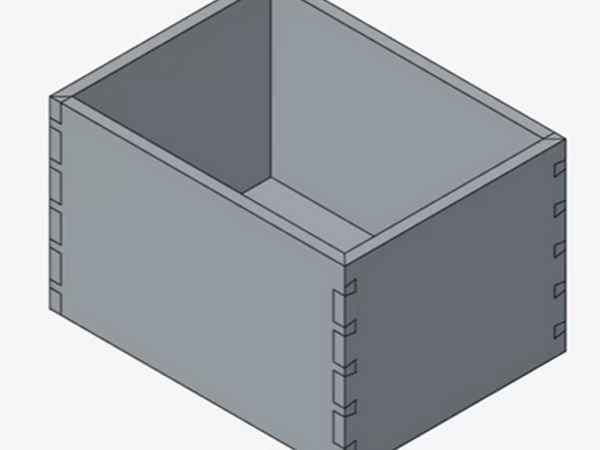

Modéliser un tiroir

AllVisuals4U | Design & Engineering:
🗃 Ondsel Tutorial - Design This Drawer - FreeCAD Part Design - FreeCAD Thickness

Publié

Partager

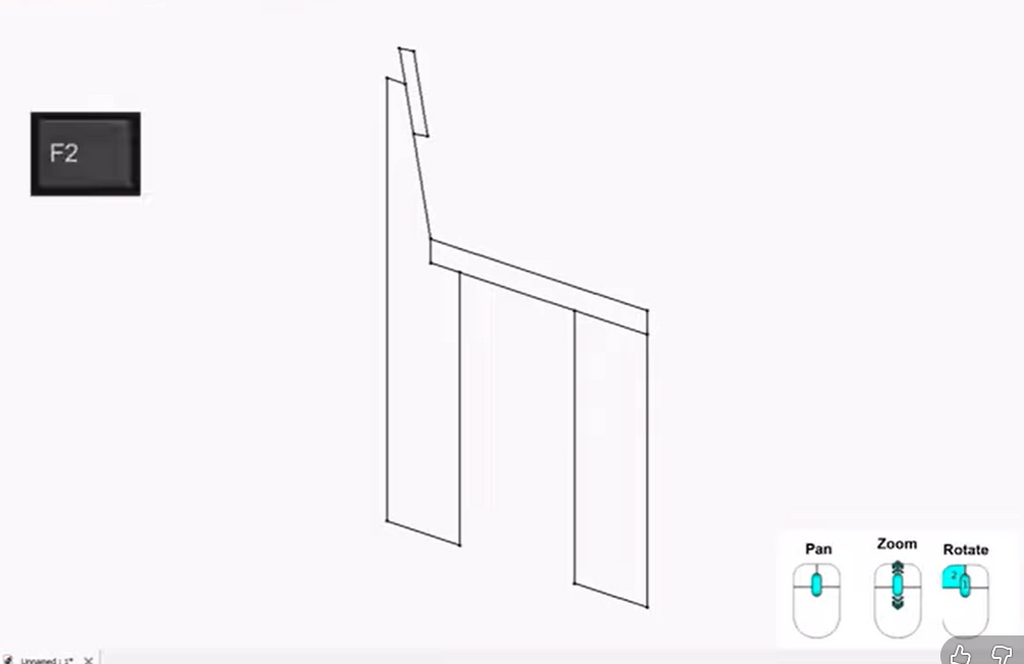

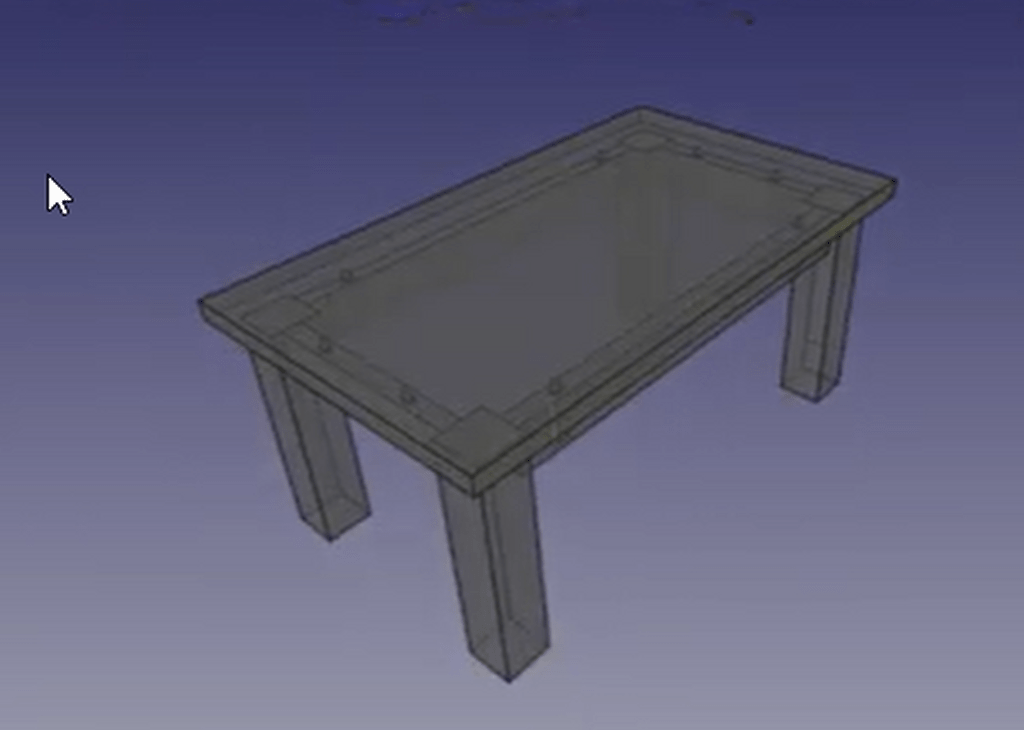

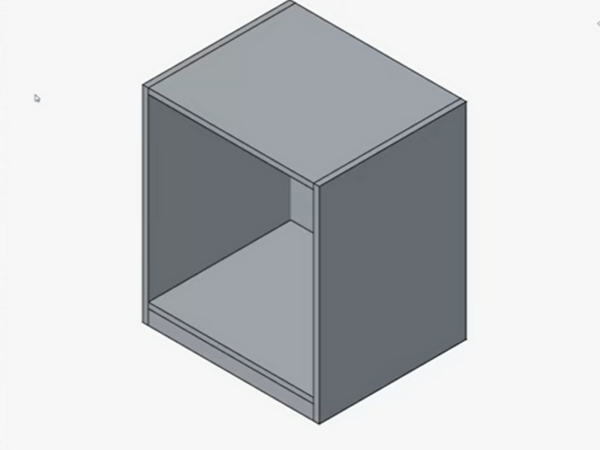

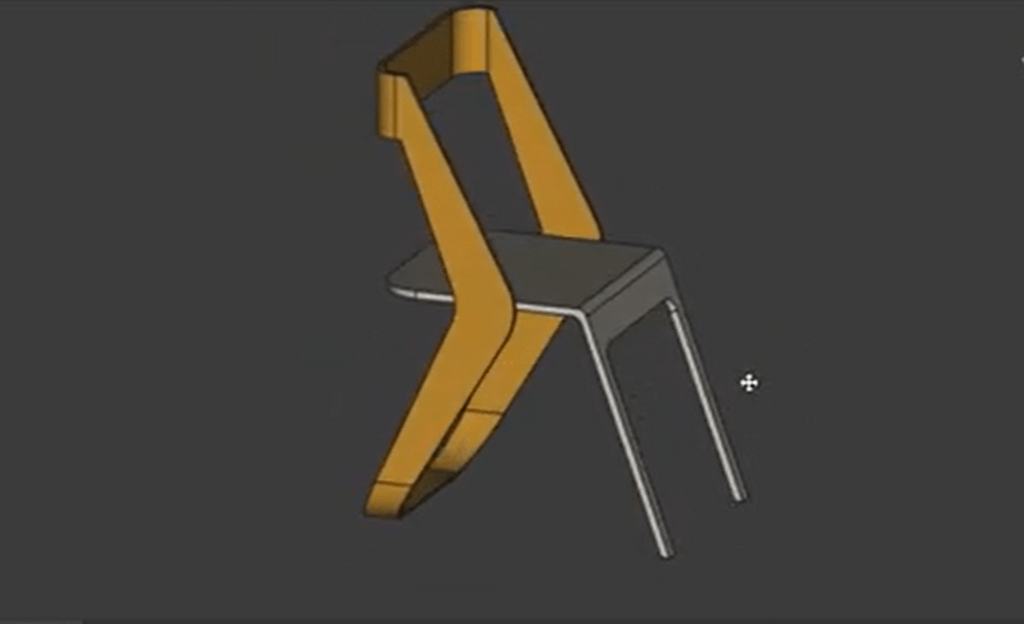

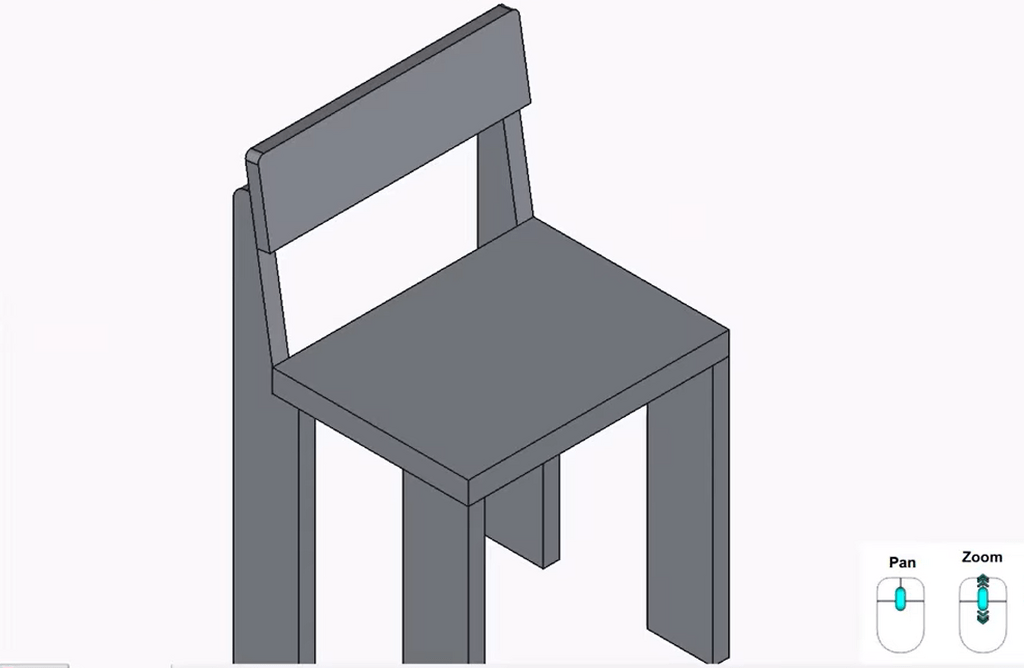

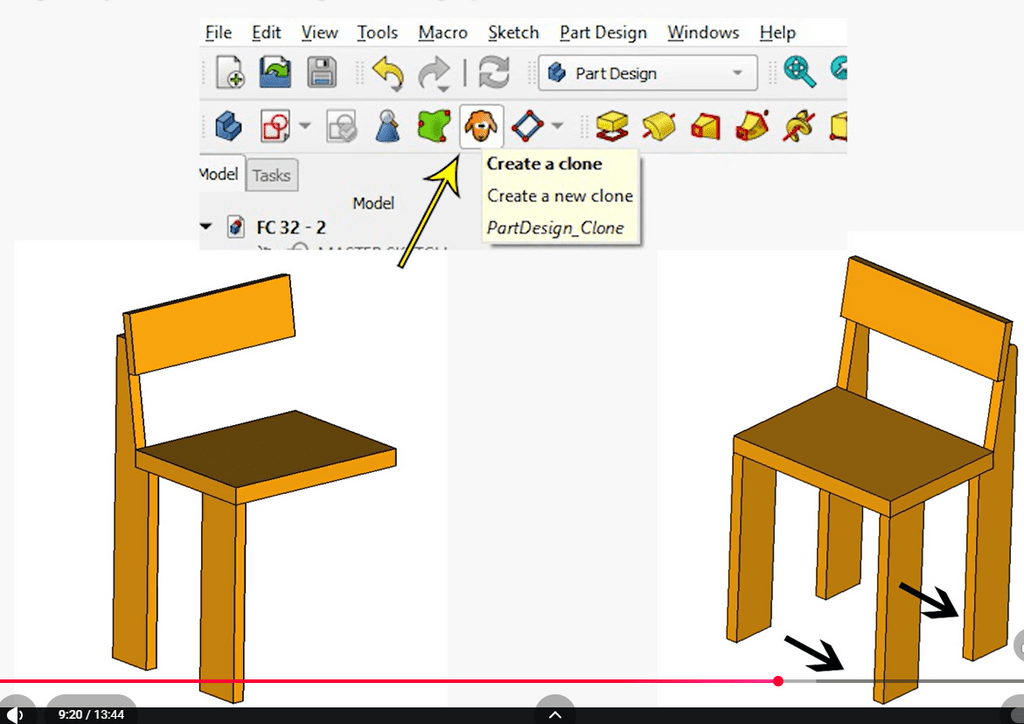

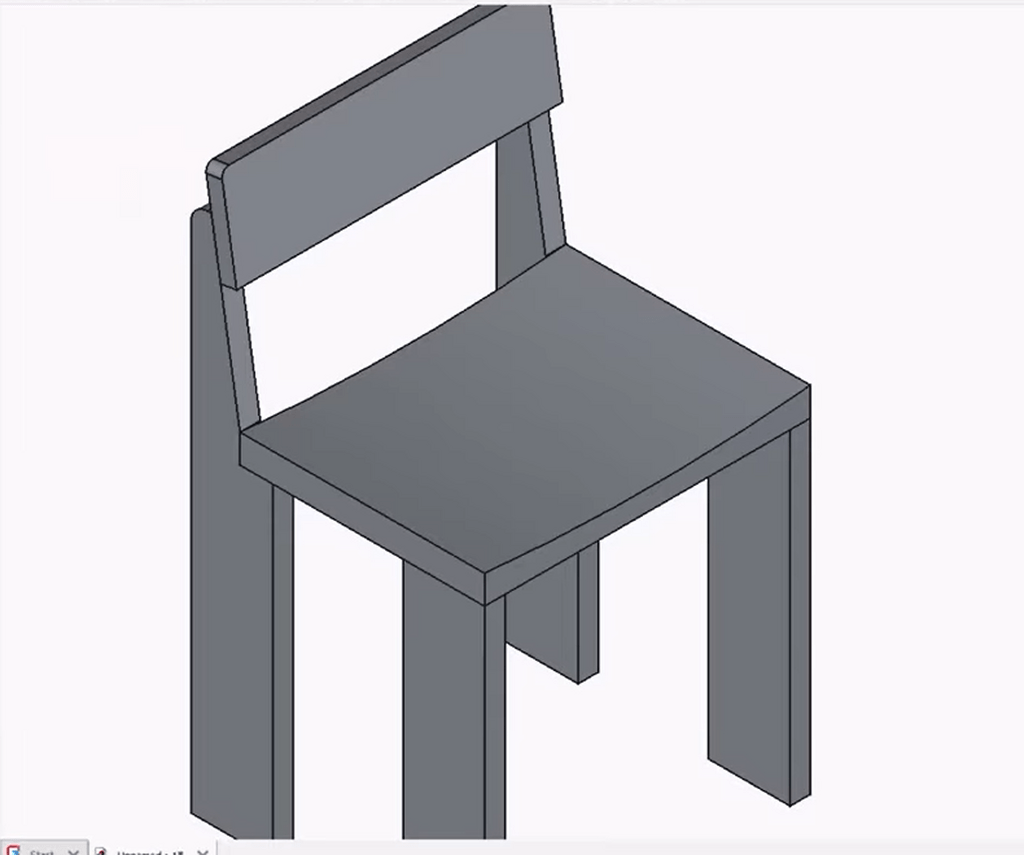

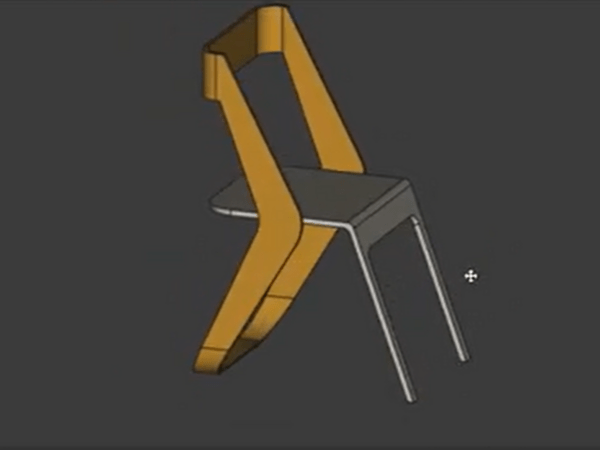

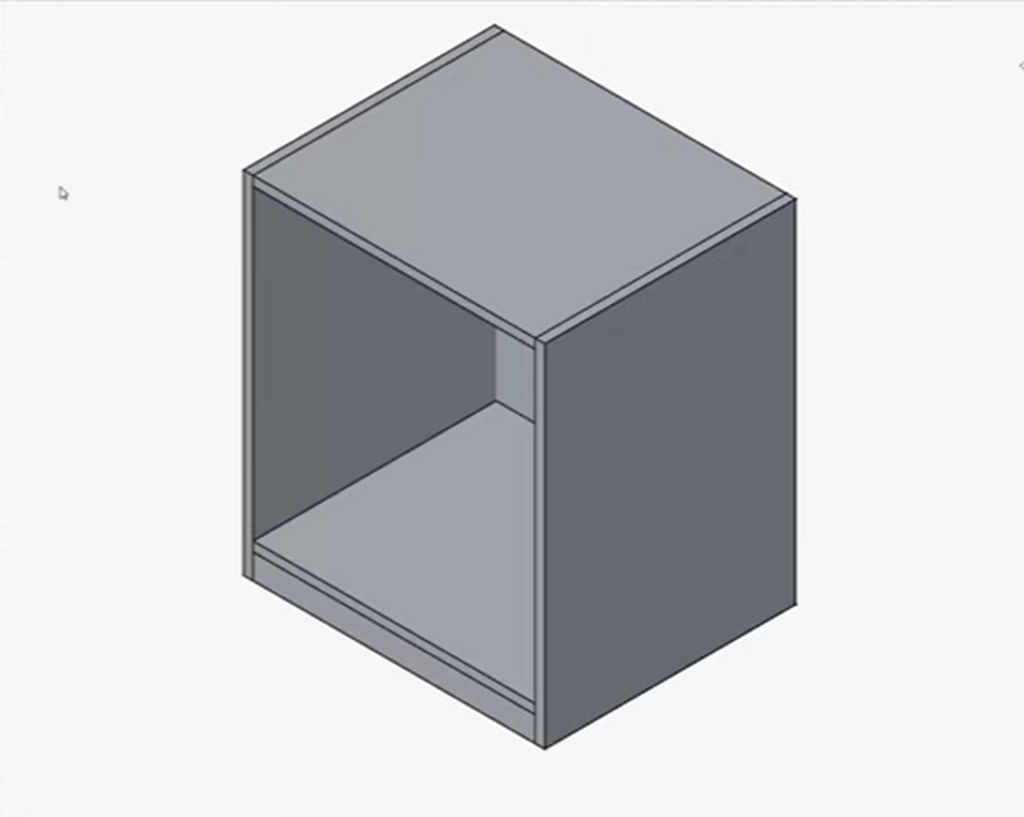

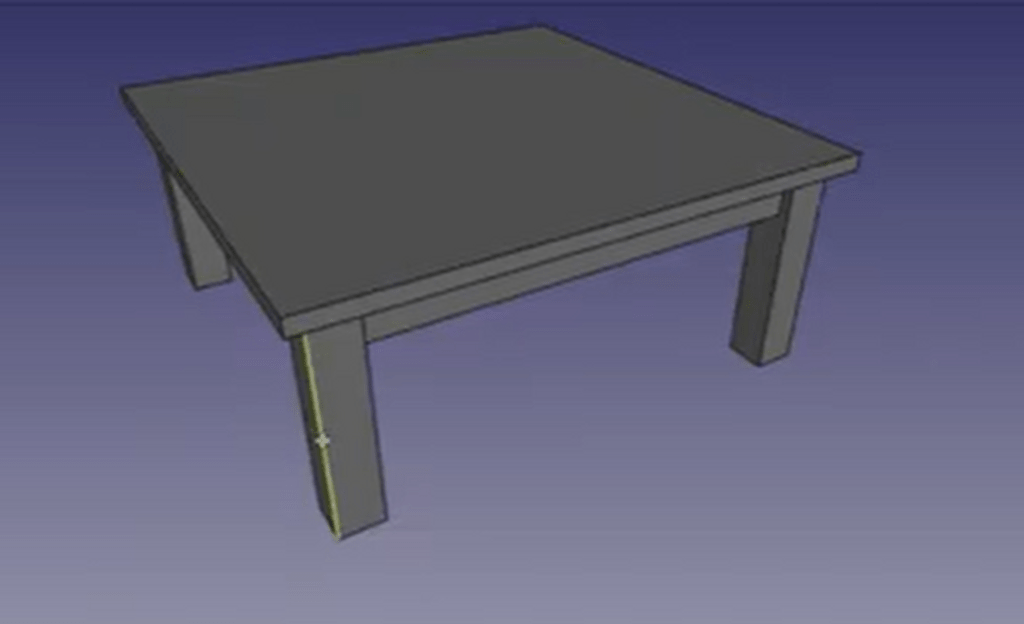

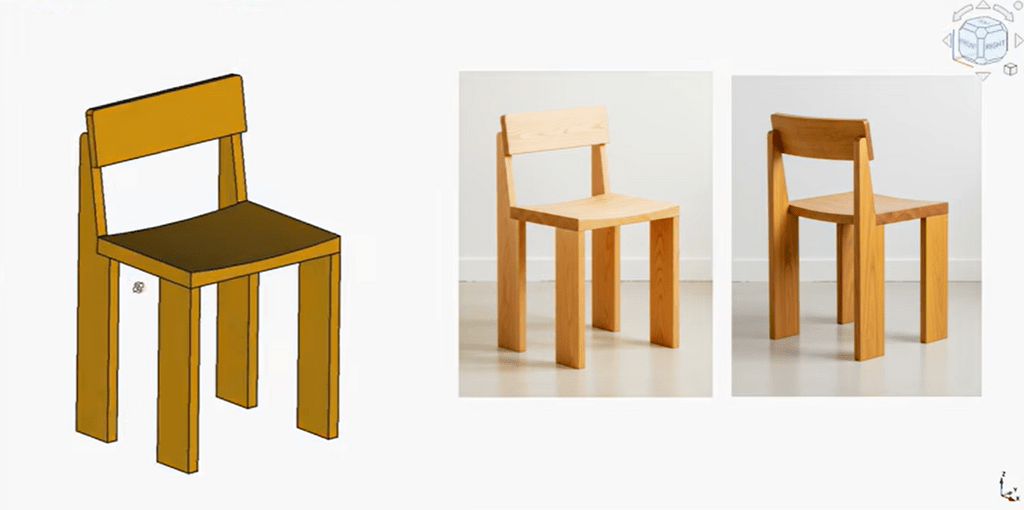

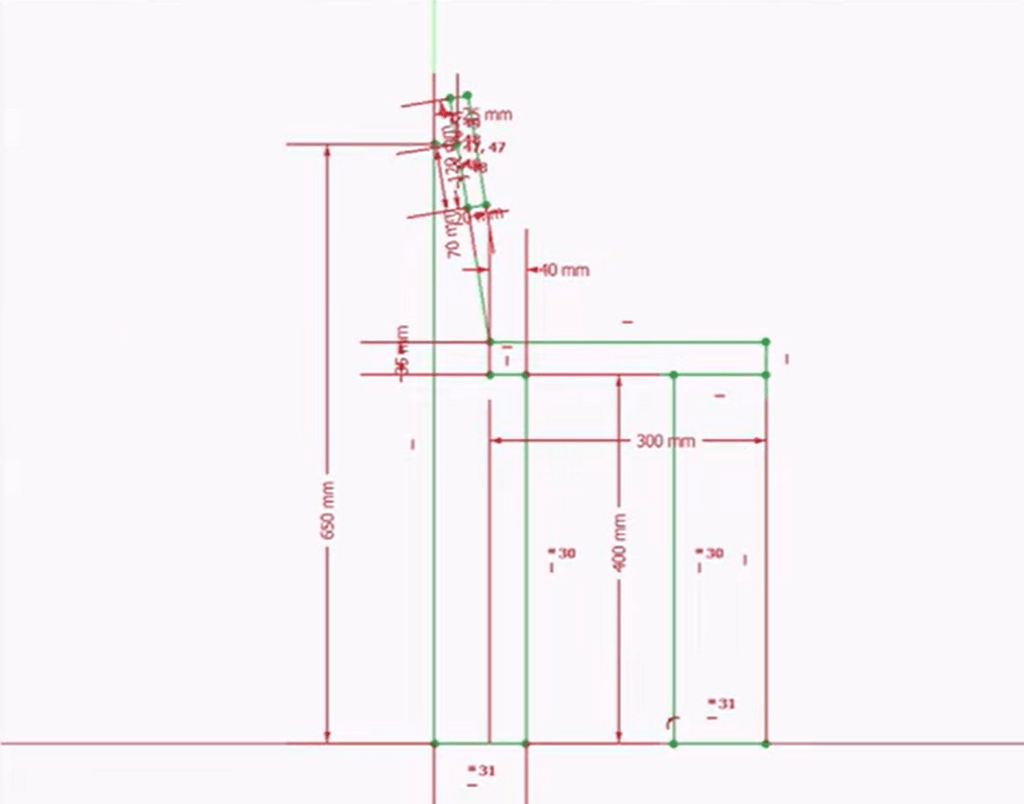

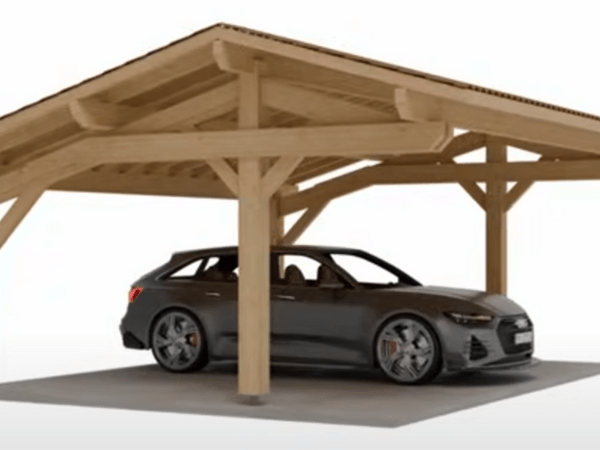

Concevoir en bois avec FreeCAD

Publié

  Ce pas à pas présente un projet en cours de réalisation.
