Etabli type ROUBO

Un vrai établi de menuisier ?
Ok, mais quel type ?
1er réflexe, Youtube.
Ici, les références sont très nombreuses. Je ne pourrai les citer toutes.

Le tuto de Guido HEMM sur un établi ROUBO
Quill Woodworks
Les explications très détaillées de Gary Nelles Woodworking
Renaissance du bois
Anarcholeptic
La playlist de Cray
Ou celle de Hêtre ou ne Palette
Ou celle de The WoodCrafter

Ensuite, les livres
Le juste génial Les Etablis de Christopher SCHWARZ
ou celui aux éditions BLBBOIS

Vous avez vu le plan ... donc il n'y a pas trop de scoop : je pars sur un établi de type ROUBO.
Choix de gout, j'aime son coté efficace et épuré et je dispose par ailleurs d'assez de rangements juste à proximité.

Mon atelier n'est pas bien grand même si j'en suis très satisfait.

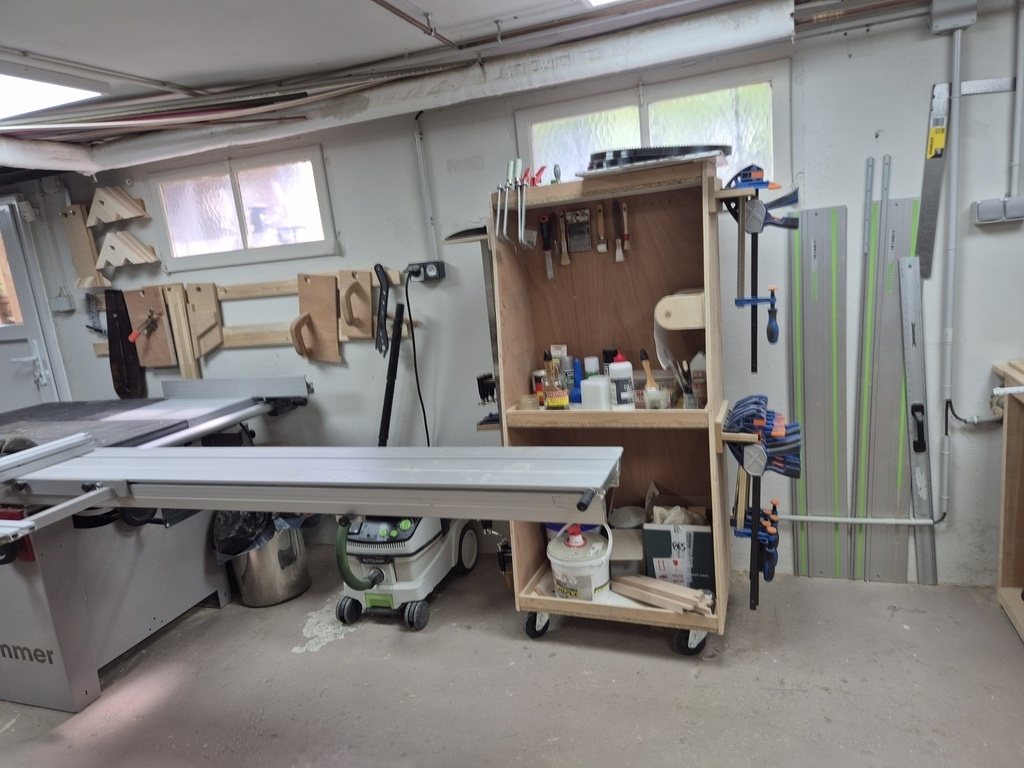

L'établi MFT était logé devant la fenêtre, entre scie et meuble de rangement.
Il était d'ailleurs un peu haut, pouvant gêner les manipulations de panneaux lors du sciage.

Dans l'idéal, j'ai bien compris qu'il serait mieux de pouvoir tourner autour de l'établi ...
mais cela reviendrai à le mettre au milieu de la pièce ...
J'ai donc fait un "gabari" taille réelle de celui-ci (2D) pour voir ce que cela donnait réellement.

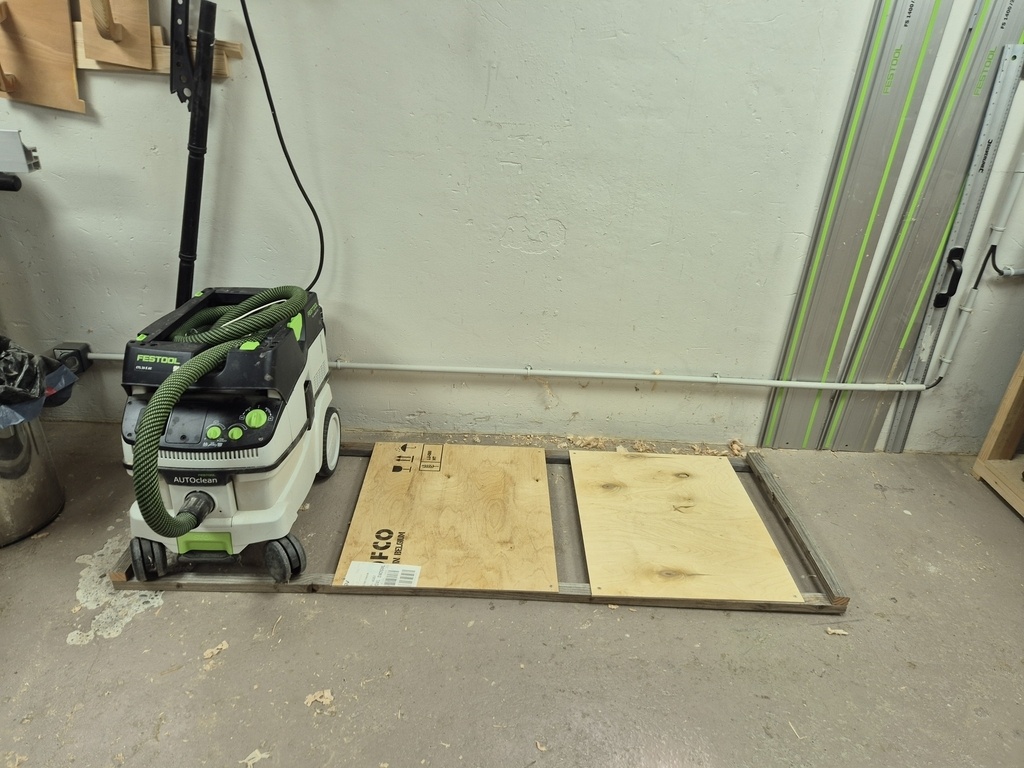

1er choix : à la place du MFT
(le cadre extérieur représente la taille du plateau, les 2 panneaux, celle du piètement)

+

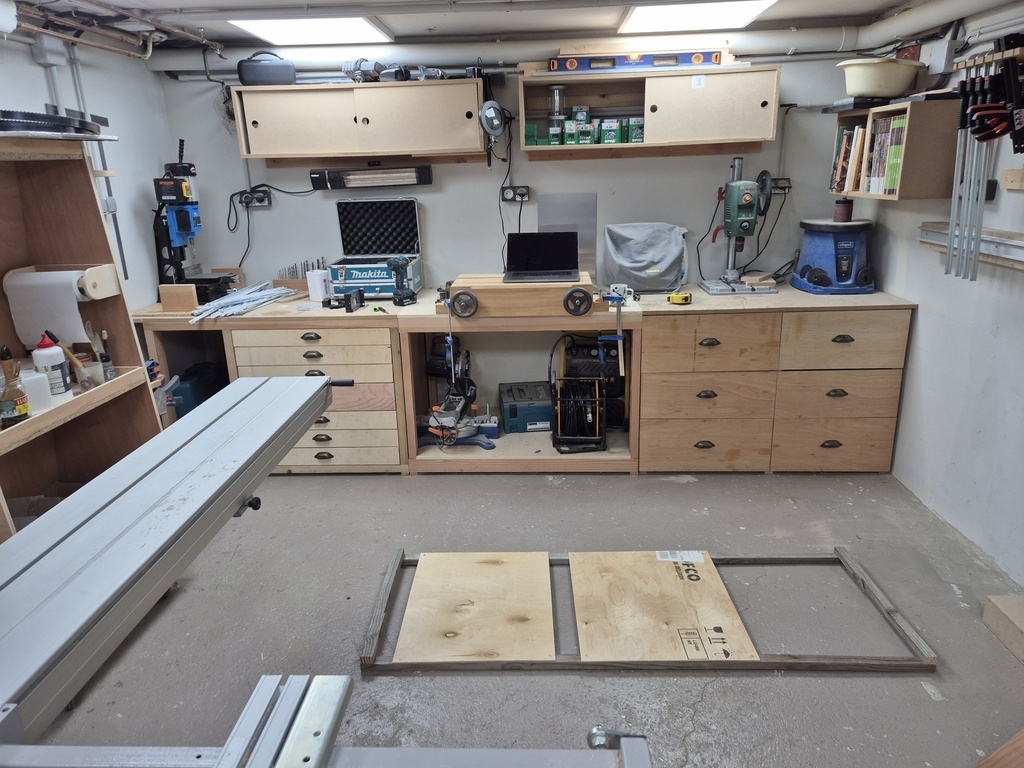

2ème choix : au milieu de l'atelier

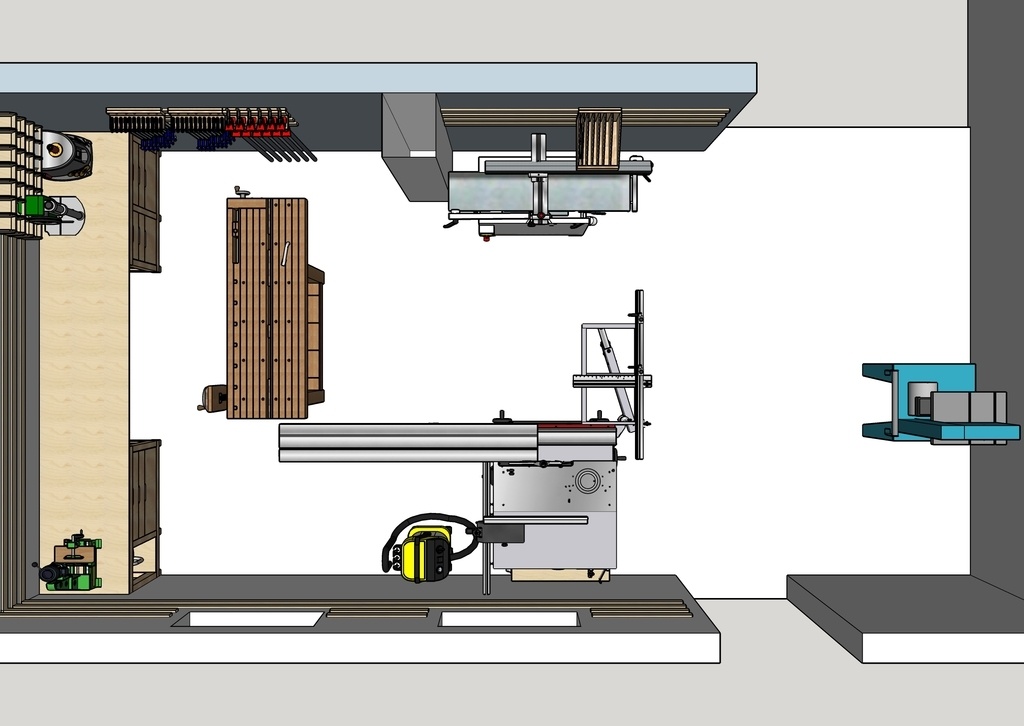

avec une vue de l'établi incrusté dans l'atelier que j'avais modélisé dans SKETCHUP il y a qq années.

+

+

+

Il a fallu le décaler vers la droite de l'image pour pouvoir laisser passer la table de la scie ...
Ici, je peux tourner autour. Par contre, cela nécessite de déplacer sous la fenêtre le meuble colle et serre-joint ... qui prend de la lumière, et surtout qui gênera la coupe de panneaux.
De plus, l'établi est juste à l'endroit où j'assemble ...

Tant pis, je pars sur l'option sous la fenêtre. Je pourrai toujours le déplacer même s'il va faire son poids.

Pour éviter de gêner la scie, je prévois de tout mettre à la même hauteur.
Je pars pour un établi à 93cm de haut (je mesure 1,79). Cela semble le meilleur compromis. Je dispose également de la presse Moxon si je veux faire des travaux précis sans me courber.
La scie est à 85cm, il faudra que je la remonte de 8cm. Via des pieds à vis réglables ? à voir.

Pour la longueur, le choix est dicté par la place disponible : ce sera env. 170cm. Largeur de env. 60cm.

Le plan SCHETCHUP est disponible dans les plans. Attention, j'ai juste importé dans ce plan tout ce qui concerne les usinages des presses depuis des plans trouvés sur internet sans les vérifier. C'est donc potentiellement faux.

je pars sur du très classique :

• 2 demi-tables avec une lame au milieu pouvant se relever de qq cm
• Démontable (2 demi-tables, les traverses longues seront visées)
• Une presse latérale
• Une presse frontale
• Un plateau bas pour y mettre la presse Moxon et différents accessoires
• Des greppes carrées à demeure pour la presse latérale
• Un homme mort

Les demi-tables seront trouées pour pouvoir fixer des pièces à plat via 2 valets. Les trous sont positionnés de manière à pouvoir immobiliser une pièce avec 2 valets partout sur la surface de l'établi (en tenant compte de la taille des valets).

Après réflexion, j'ai évité le "fout y tout". J'ai eu peur qu'il ne soit tout le temps encombré ... et je dispose d'un dessus de meuble juste à droite de l'établi pour poser les quelques outils utilisés à un instant T.

Petit détail : je suis gaucher, la presse latérale est donc à gauche et la frontale à droite.

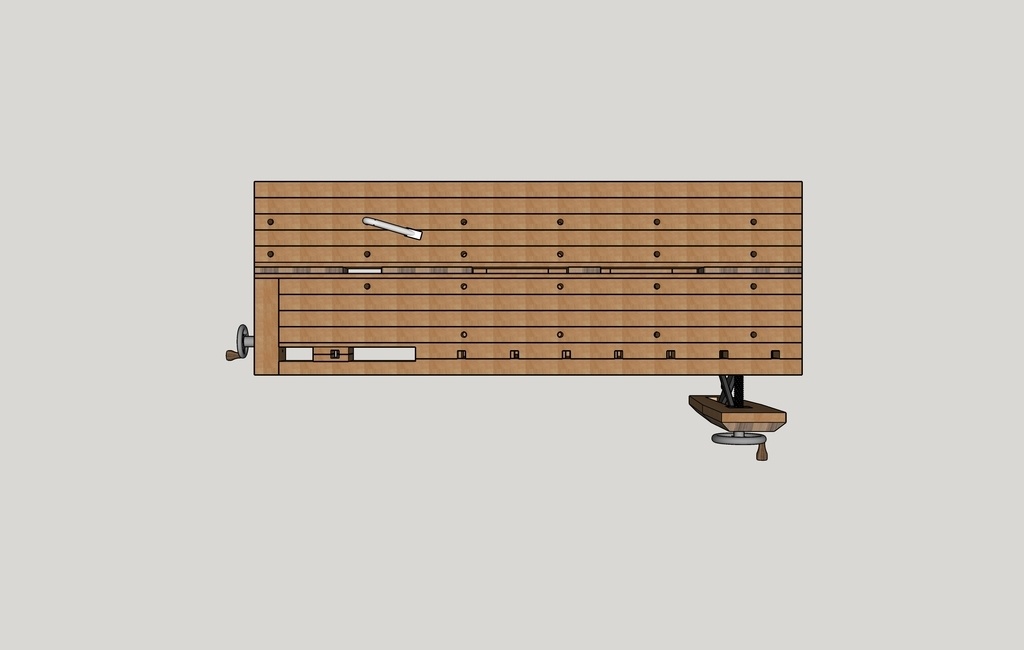

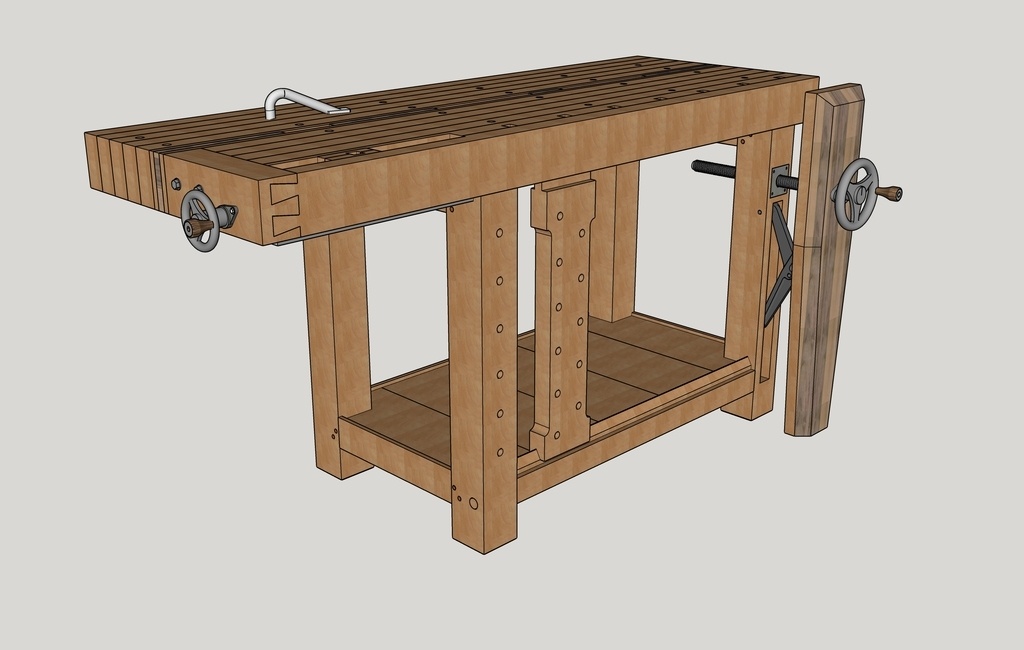

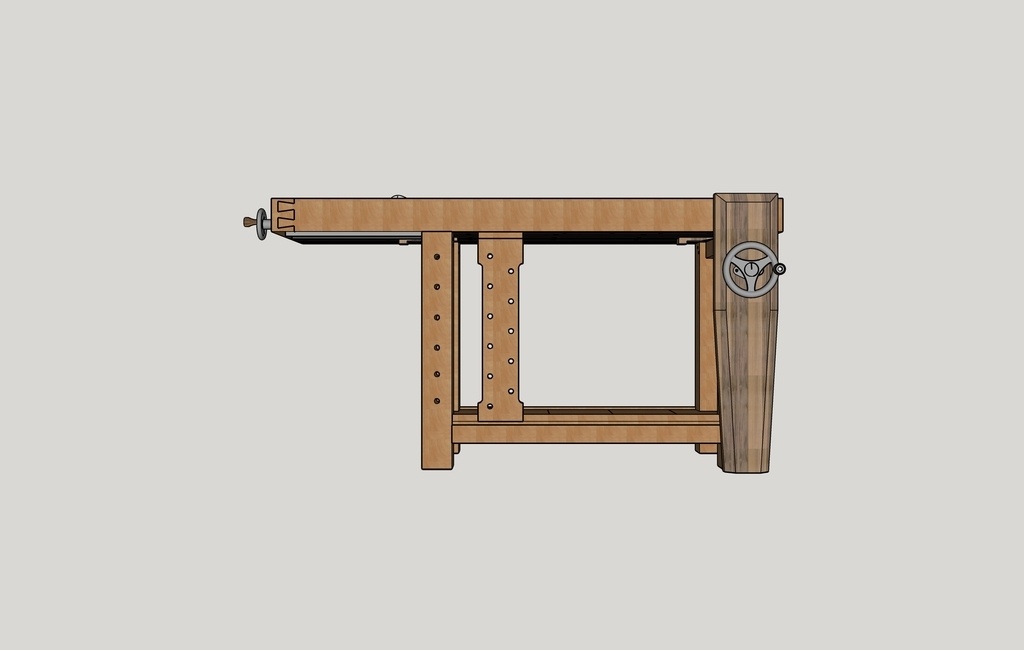

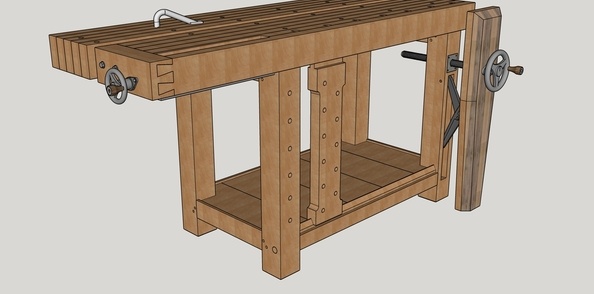

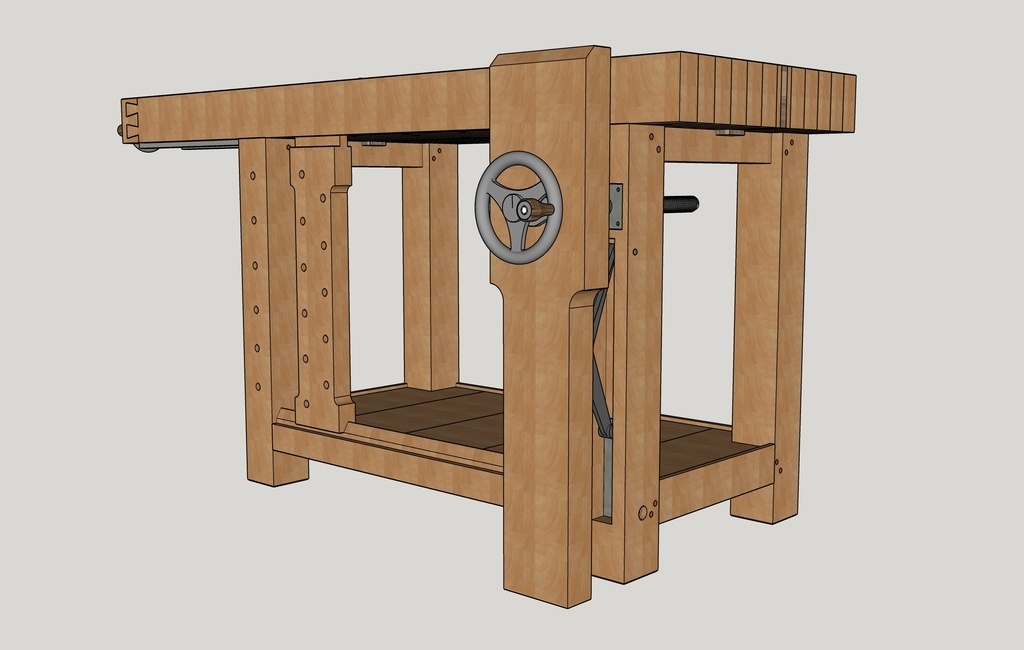

Quelques vues :

+

+

+

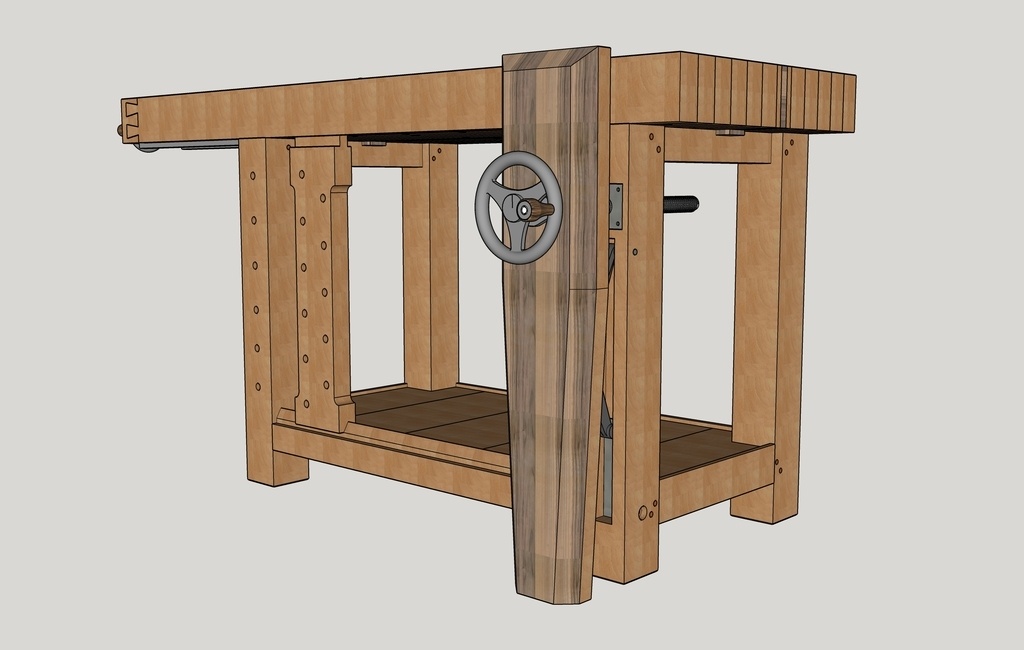

Détail esthétique, j'ai choisi une presse frontale pas tout à fait "classique". Je trouve que cela donne un coté plus moderne à l'établi. Ci-dessous les 2 essais :

+

+

Au niveau assemblages :

• les pieds seront tenonnés dans les demi-plateaux. Non collés.
• Les demi-plateaux seront vissés sur les 2 traverses hautes via des inserts

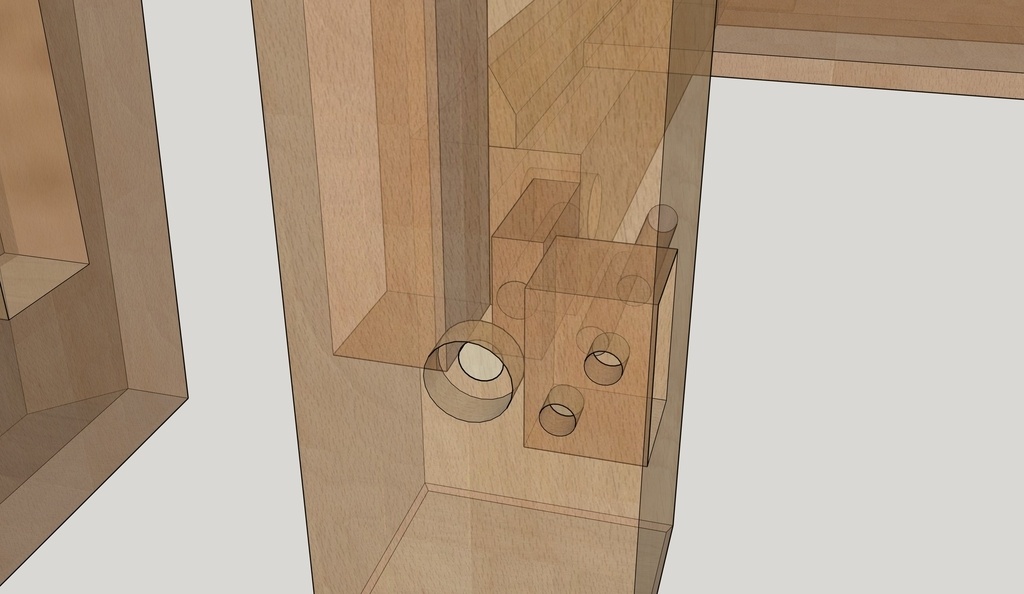

• Chaque couple de pied (gauche et droite) sera assemblé aux 2 traverses courtes via tenon/mortaise, collé et chevillé à la tire.

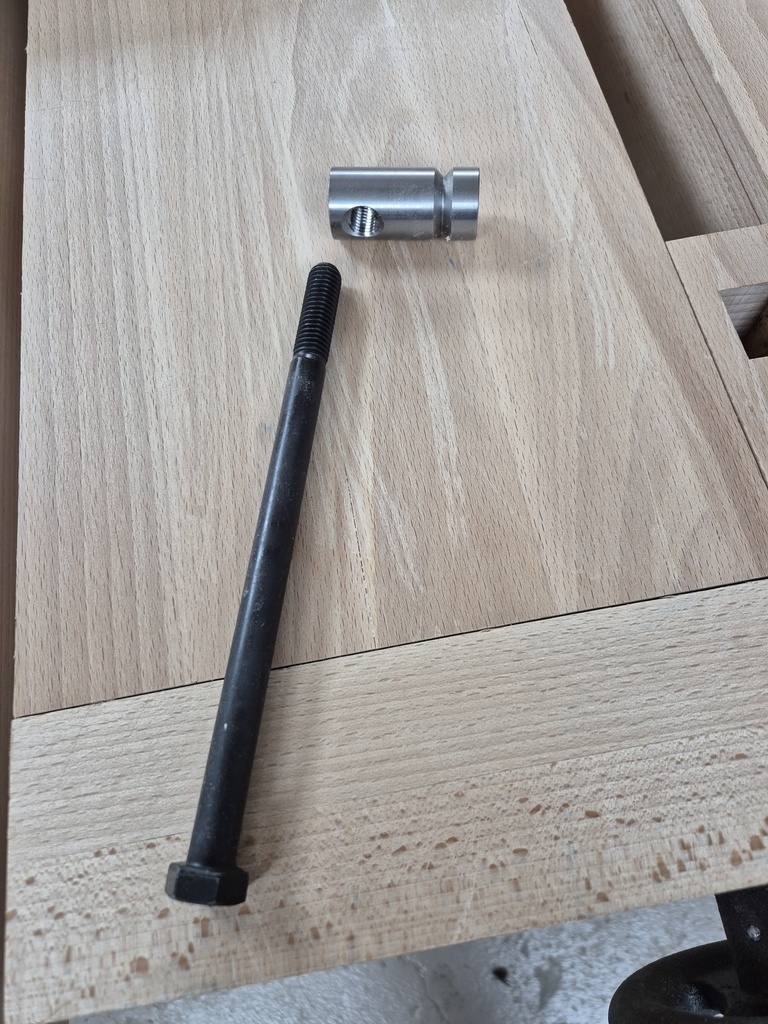

• Les traverses longues seront reliées aux pieds par des tenons et visées (type ferrure de lits en plus gros). Non collées.
  Ainsi, je pourrai démonter l'établi.

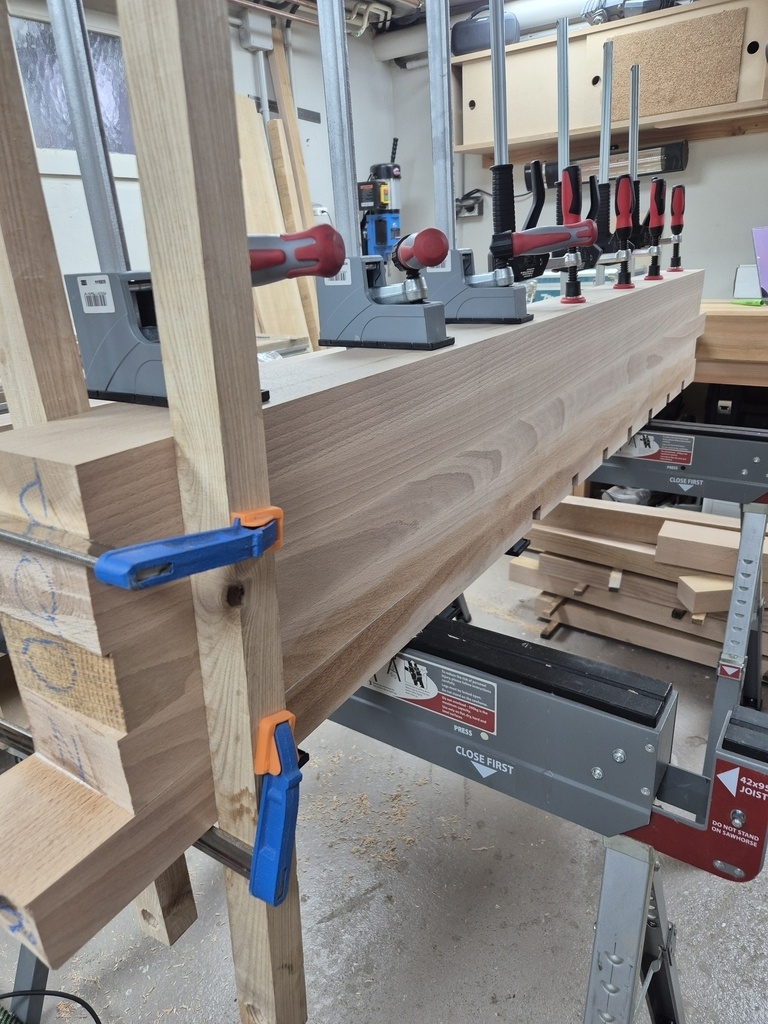

Les plateaux seront collés à plat joint sauf les 2 morceaux de devant qui sont les plus travaillés et assemblés dans un 2ème temps :

• l'un parce qu'il reçoit les trous des greppes

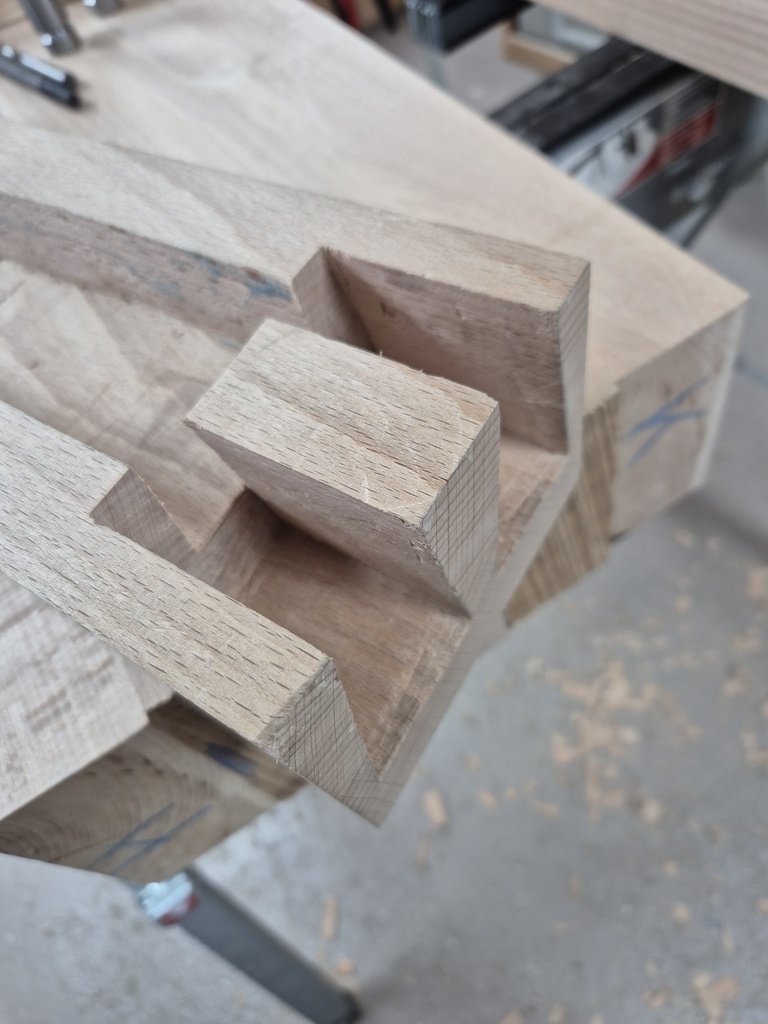

• l'autre les queues d'arondes de la presse latérale
  Pour ceux-là, je pars sur des dominos afin de garantir l'alignement avec le reste du demi-plateau avant.

Je suis parti sur du hêtre pour la facilité de travail et sur un peu de noyer pour trancher visuellement. Je pense utiliser le noyer sur les greppes, la lame centrale et la presse frontale.

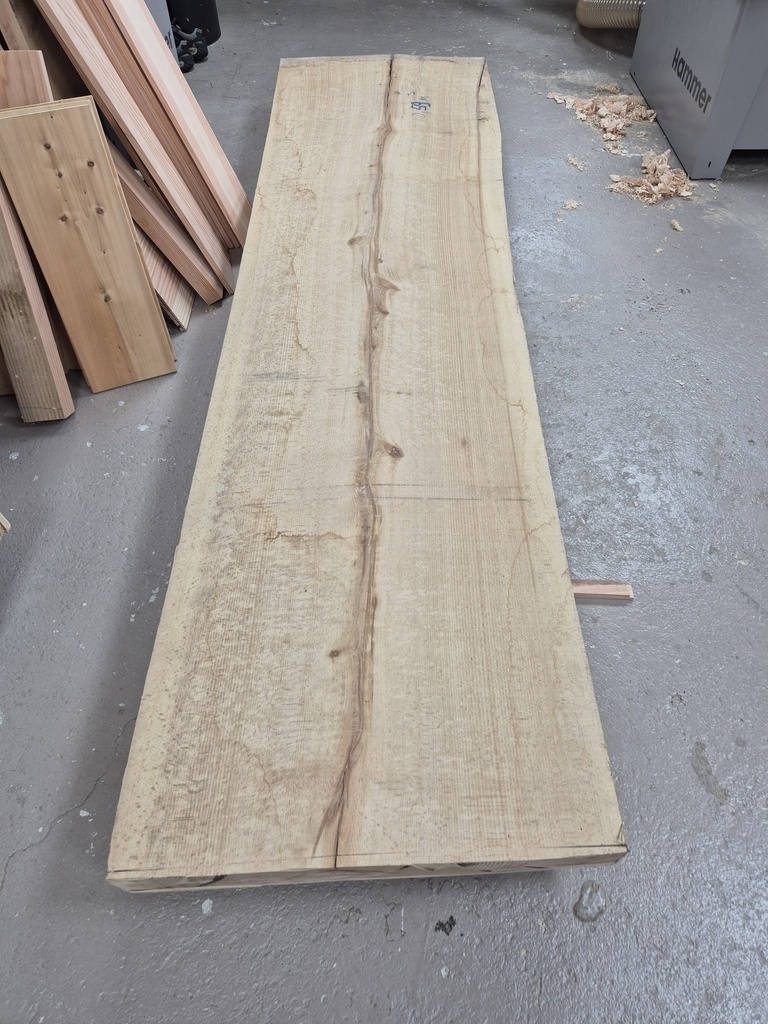

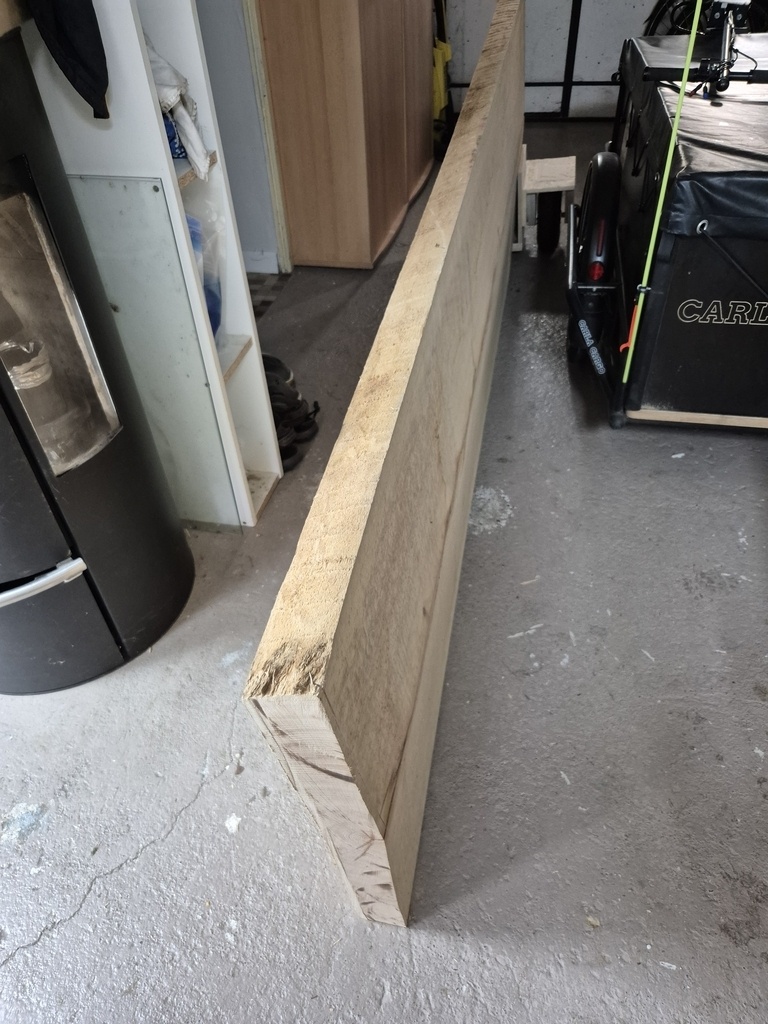

Rien de particulier ici si ce n'est que je me suis pêté le dos avec les plateaux de 65 cm ...
Les prendre dans la cabane et les amener au sous-sol ... c'est lourd.

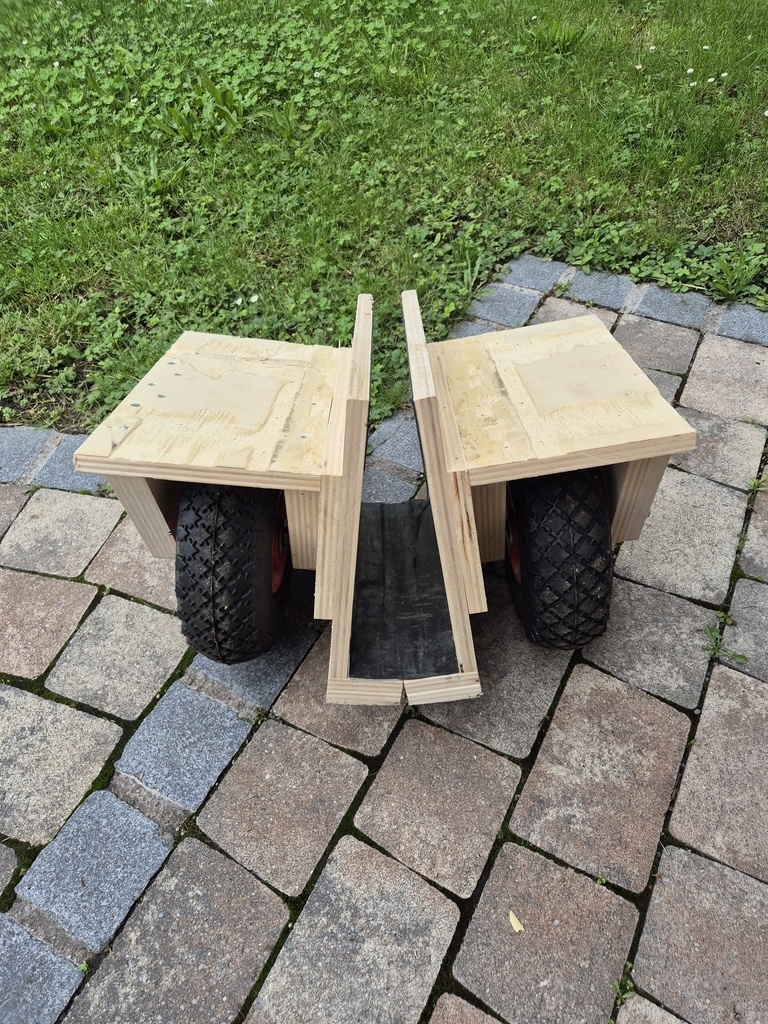

Et encore, merci au support à roue que j'ai fabriqué pour l'occasion.
Petite parenthèse, il faudra que j'y ajoute un système de poignées à l'autre bout.

+

+

+

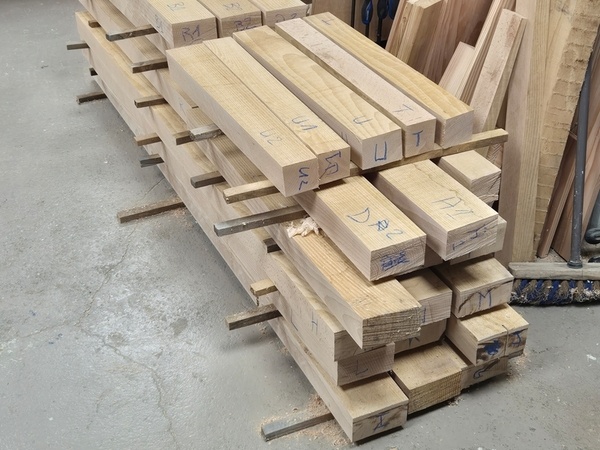

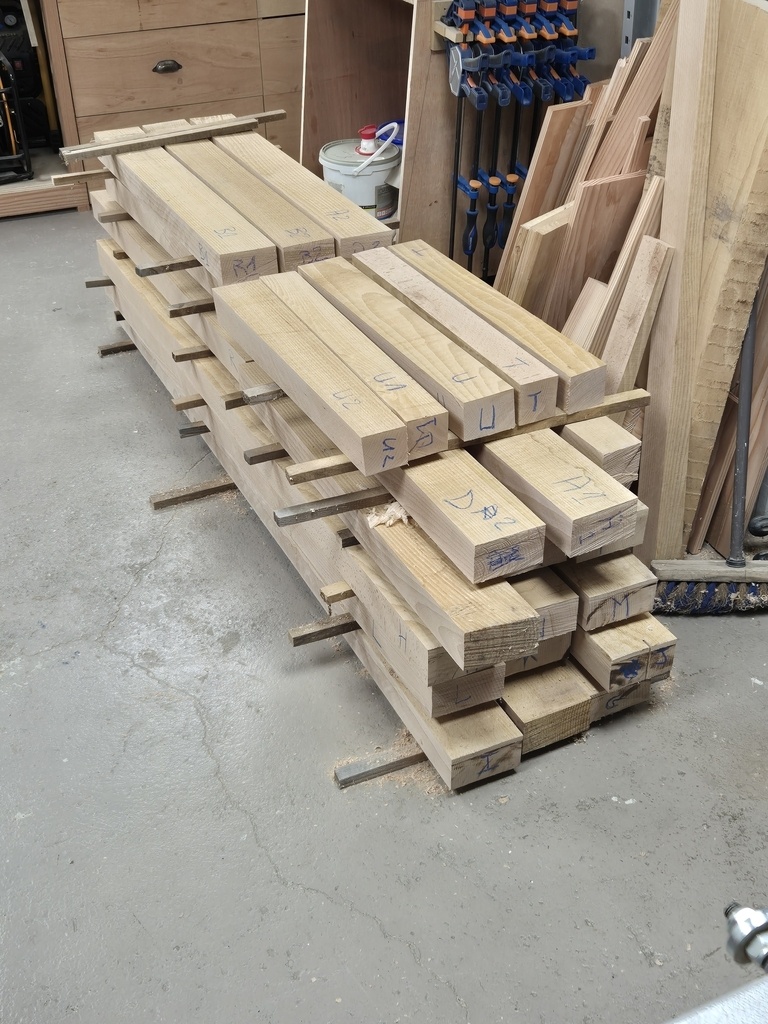

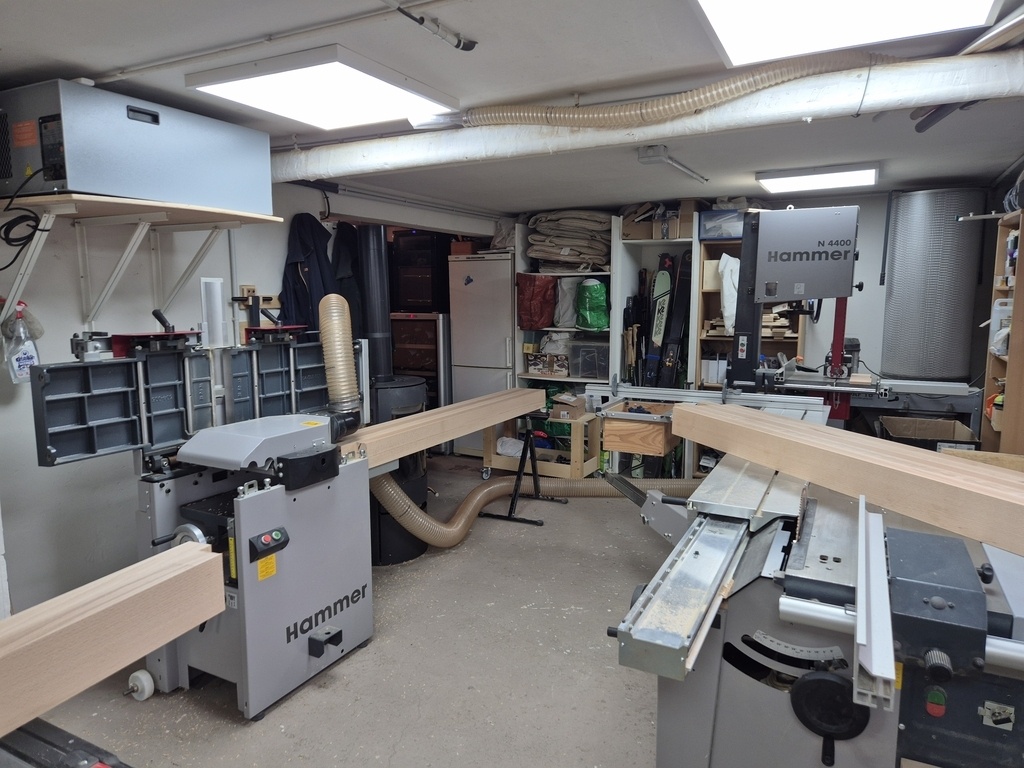

Ci-dessous, le débit des deux demi-plateaux et du piètement.
Il restera à faire la lame du milieu, les deux presses, le plateau du bas, l'homme mort.

Stockage dans l'atelier plusieurs semaines

+

C'est de loin le meuble le plus imposant que je n'ai jamais fait ... il faut donc un peu d'ordre dans le processus de fabrication.
Assez logiquement, je pense commencer par les 2 demi-plateaux (sans les 2 lattes de devant).
Posés sur des tréteaux, ceux-ci pourront déjà remplacer l'établi MFT.
Je n'ai en effet pas la place de les mettre les deux dans l'atelier.

Dans la continuité, je travaillerai sur l'usinage des greppes sur la presse latérale de manière à fixer les 2 lattes de devant du 1er demi-plateau.

Ensuite, je prévois de faire le piétement. Il pourra remplacer les tréteaux.

• Usinage de chaque pied (tenon haut, les 2 mortaises, les trous des vis pour les traverses longues, les trous des chevilles)
• Usinage des traverses courtes et longues
• Assemblage / collage des couple de pied gauche et droite
• Assemble des couples de pied avec les traverses longues.

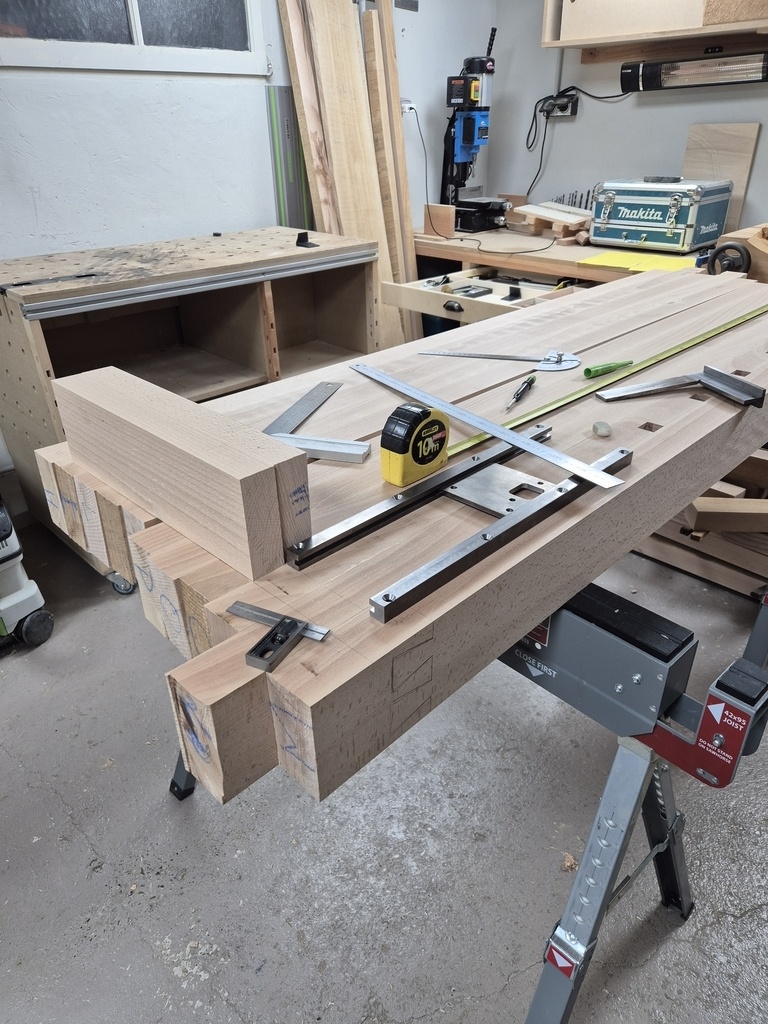

Je pourrai ensuite marquer et usiner les mortaises des pieds à faire dans les plateaux.
Une fois ceci fait, je pourrai marquer et percer les plateaux pour les inserts à viser qui les fixeront sur les traverses hautes.

Je prévois ensuite de terminer le demi-plateau avant :

• usinage des trous de greppes
• usinage de la presse latérale
• usinage des queues d'arondes coté gauche
• assemblage

Restera l'usinage de la presse frontale

• Pied
• Presse
• matériel

Et différentes "bricoles" :

• Homme mort (le temps de décider s'il est utile)
• plateau du dessous
• Lame du milieu entre les demi-plateaux

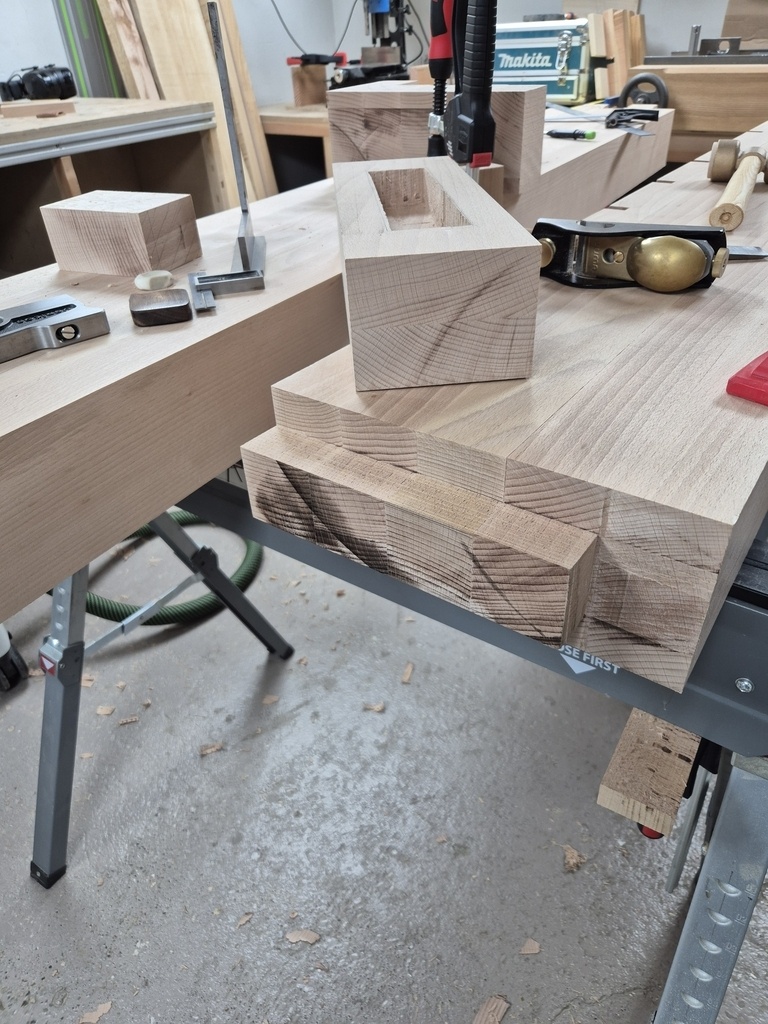

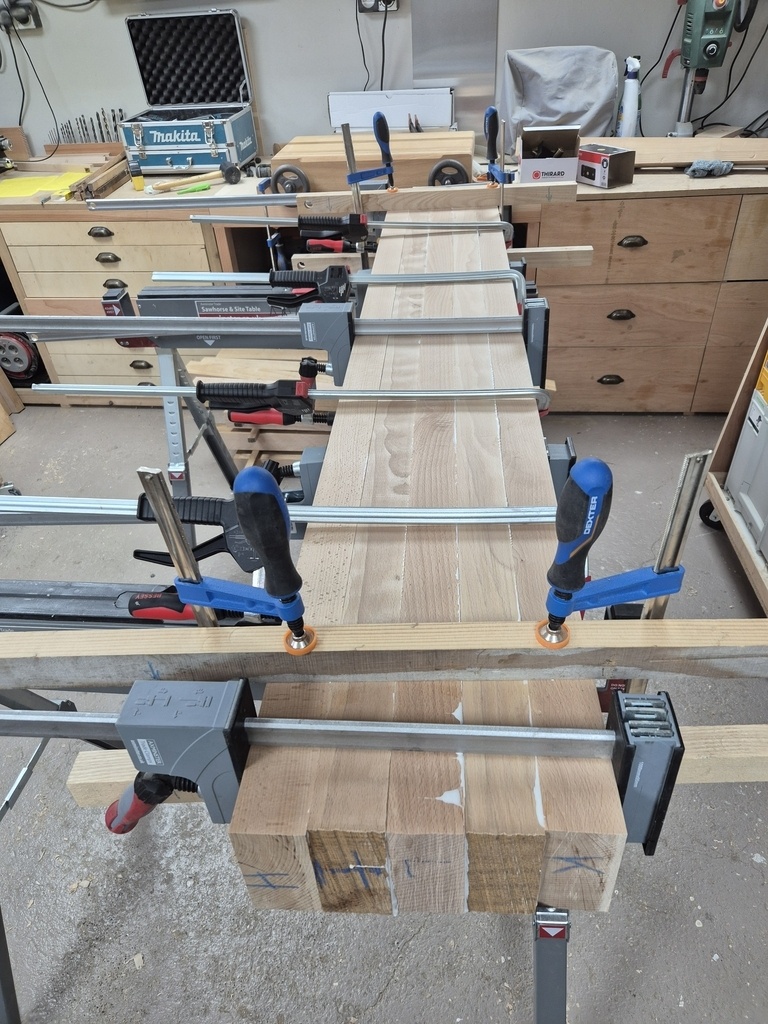

Rien de particulier ici si ce n'est la taille et le poids des demi-plateaux.
Du sport pour les passer dans la raboteuse.
A noter qu'elle s'en sort très bien malgré le poids.
Le plus compliqué esrt de régler les valets (indispensables) à l'entrée et à la sortie.
Et évidemment d'avoir la place de chaque coté de la machine.

+

+

+

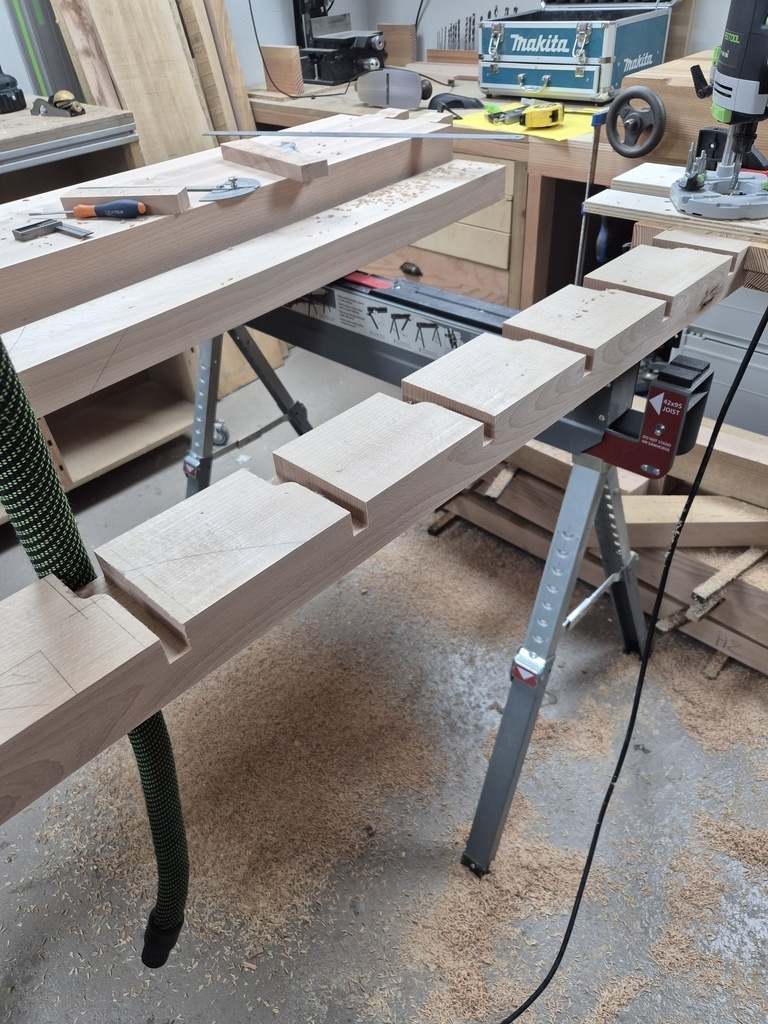

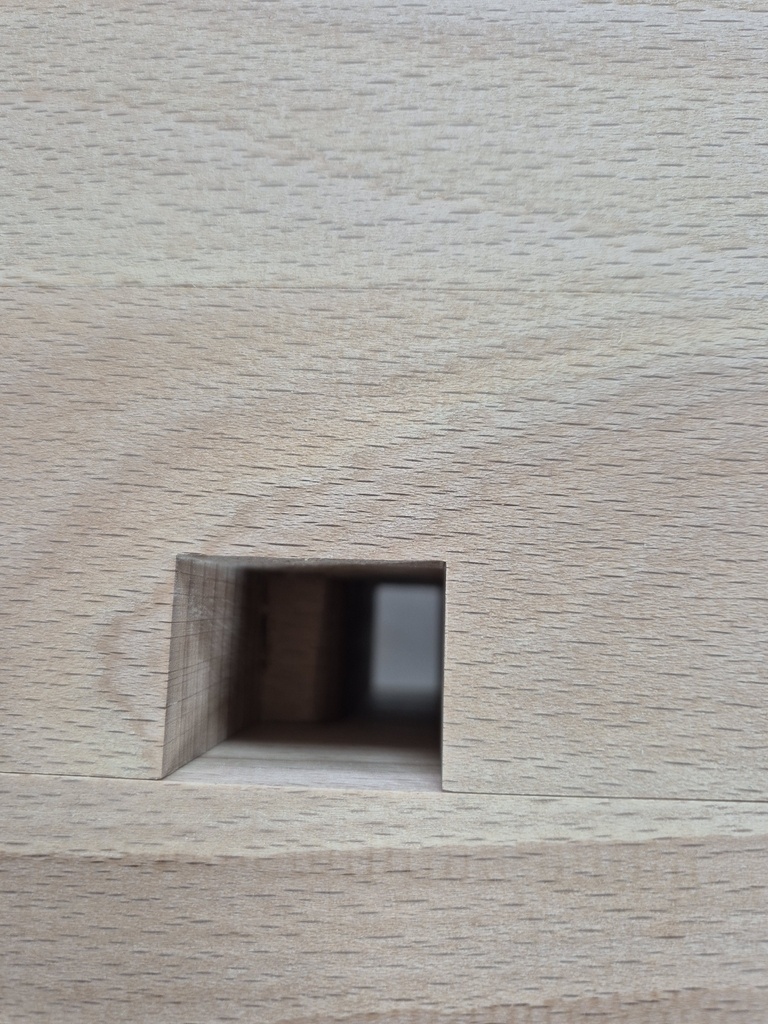

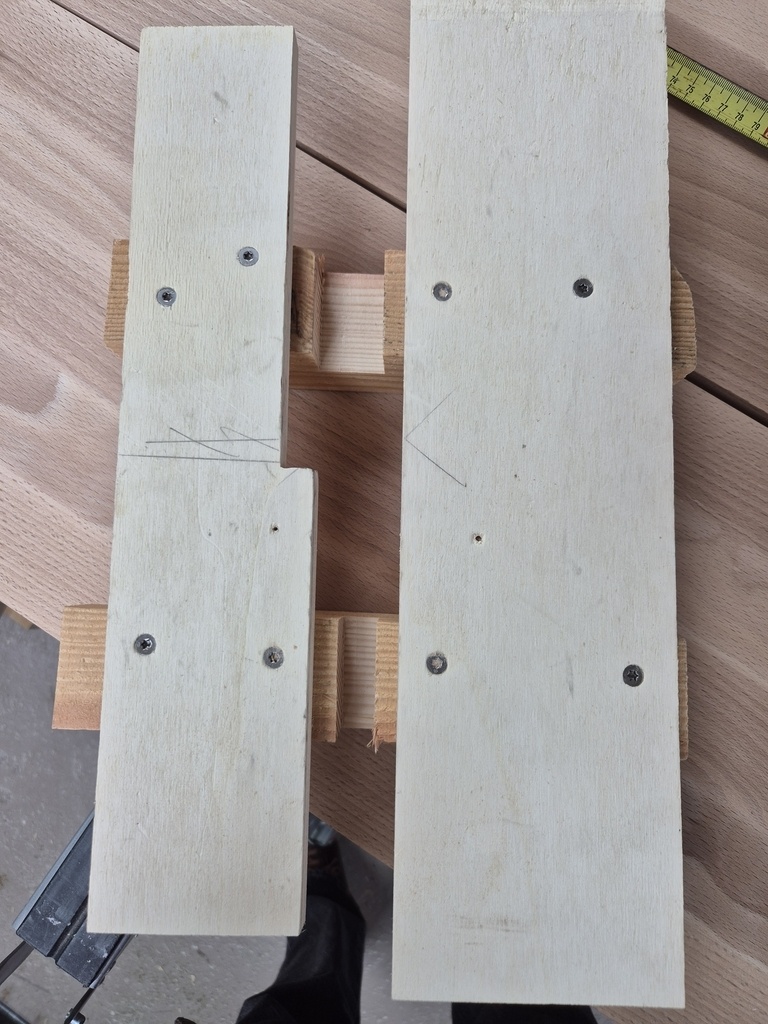

Pour les greppes, j'ai choisi de faire un gabari pour la défonceuse.
Celui-ci permet de garantir l'orientation de celles-ci : elles sont inclinées de 2° vers la gauche pour améliorer la tenue des pièces qui seront coincées via la presse latérale.
Celle de la navette de la presse latérale sera inclinée dans l'autre sens.

+

+

+

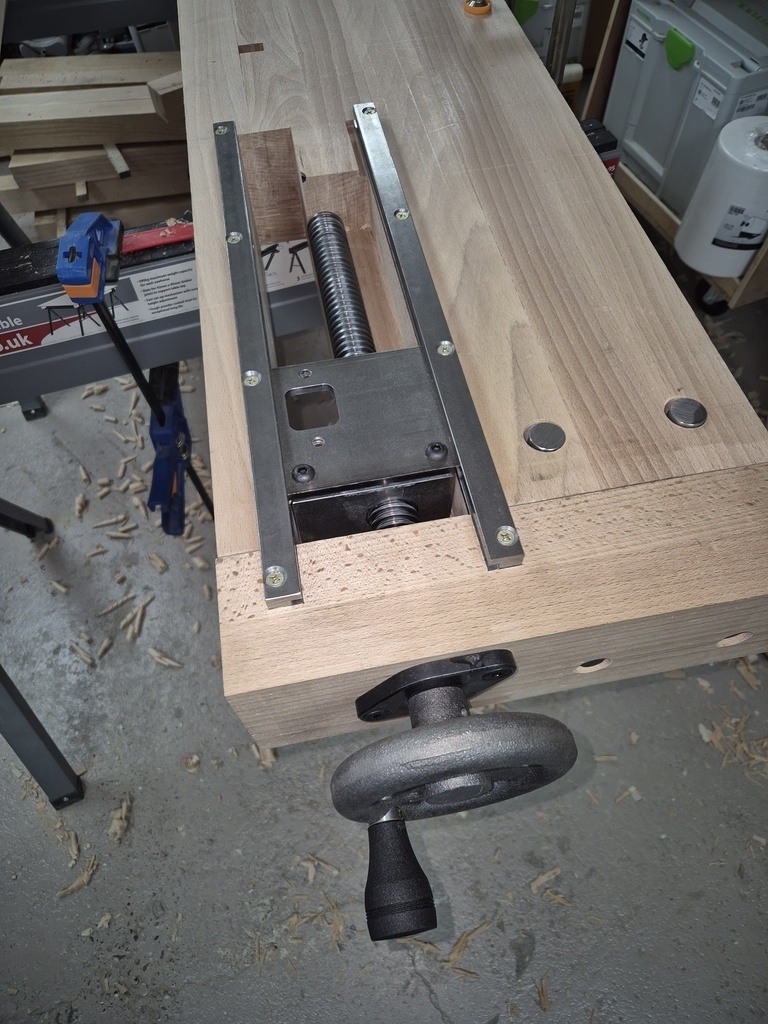

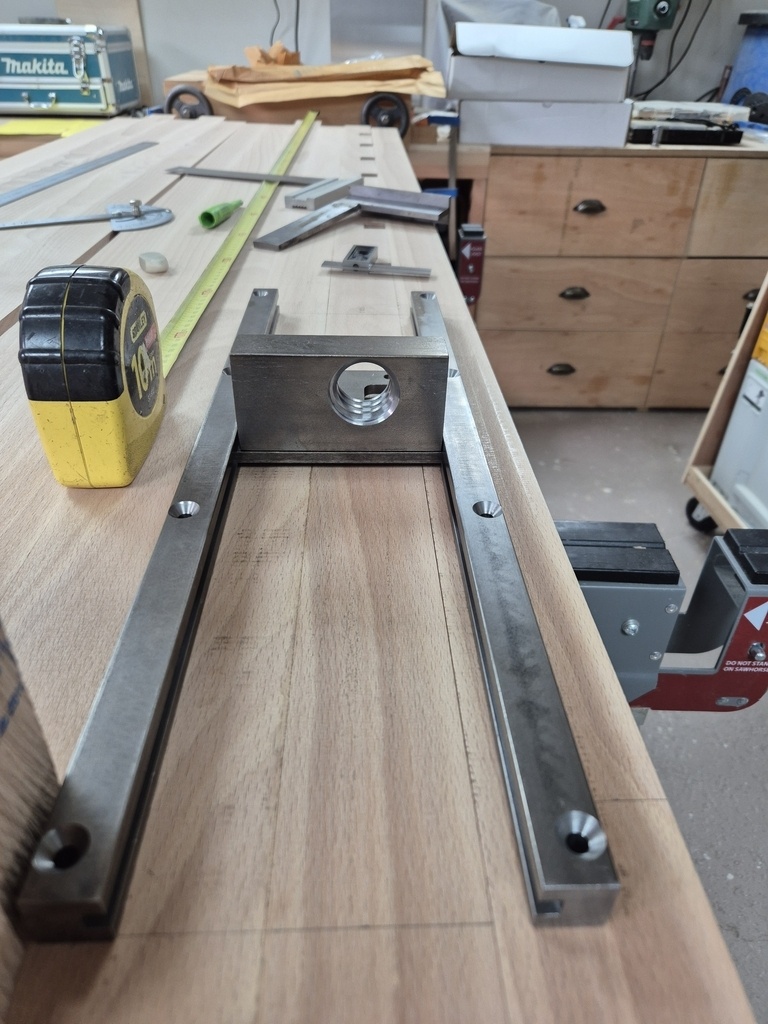

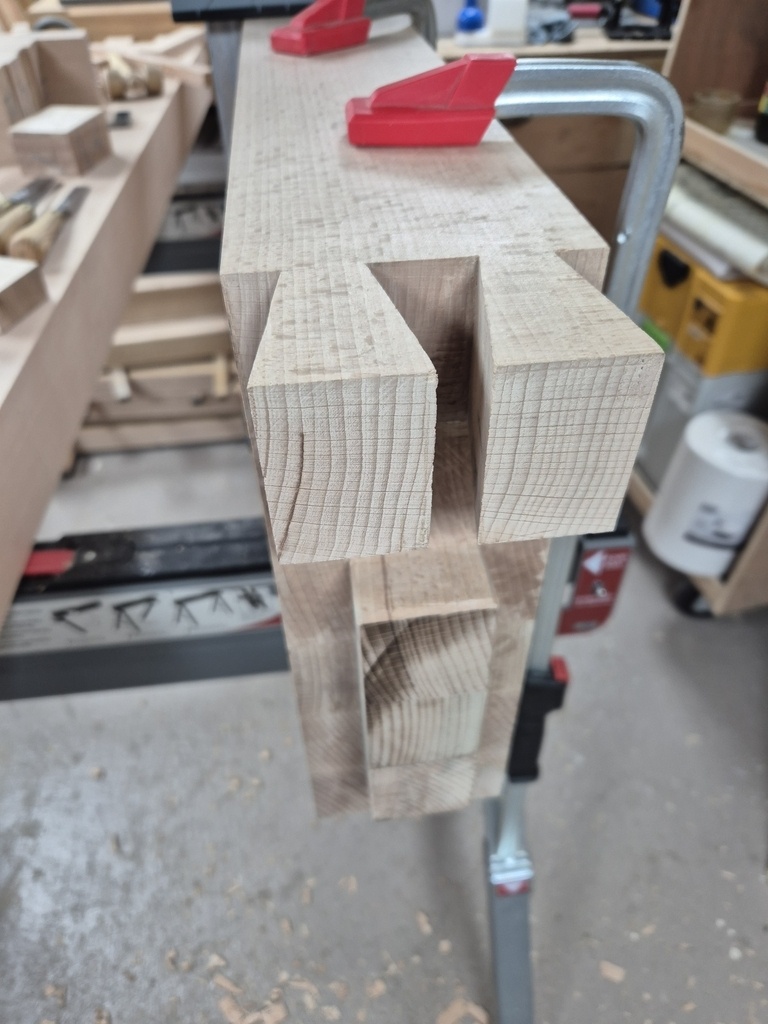

Du sport pour réussir les usinages nécessaire à la tenue de la presse latérale.

Un petit retour d'expérience :

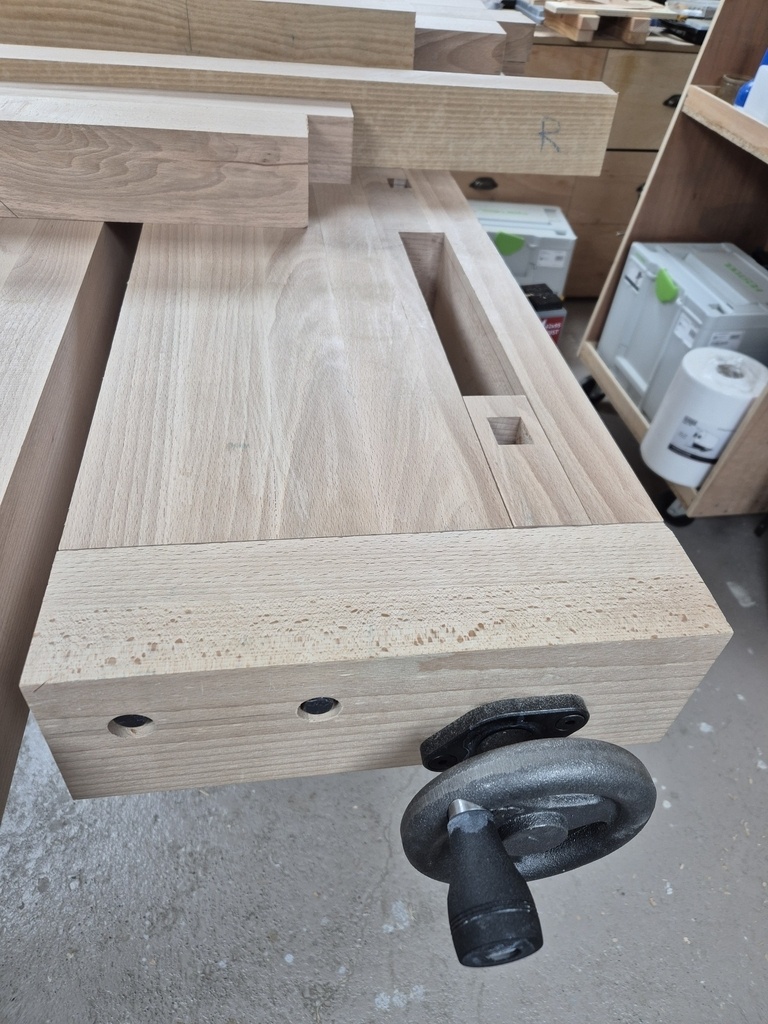

Il s'agit d'usiner le demi-plateau avant pour qu'il puisse accueillir la presse et la navette (la pièce de bois mobile sur laquelle est insérée la greppe).
Cette navette doit pouvoir bouger vers la droite jusqu'au pied avant gauche. Ceci permet de tenir des pièces hautes et fines verticalement entre la navette et le pied.

Mais plutot que de prévoir dés le début une 2ème latte du demi-plateau avant plus courte (s'arrêtant à gauche au niveau du pied), celle-ci était de la même taille que les autres.

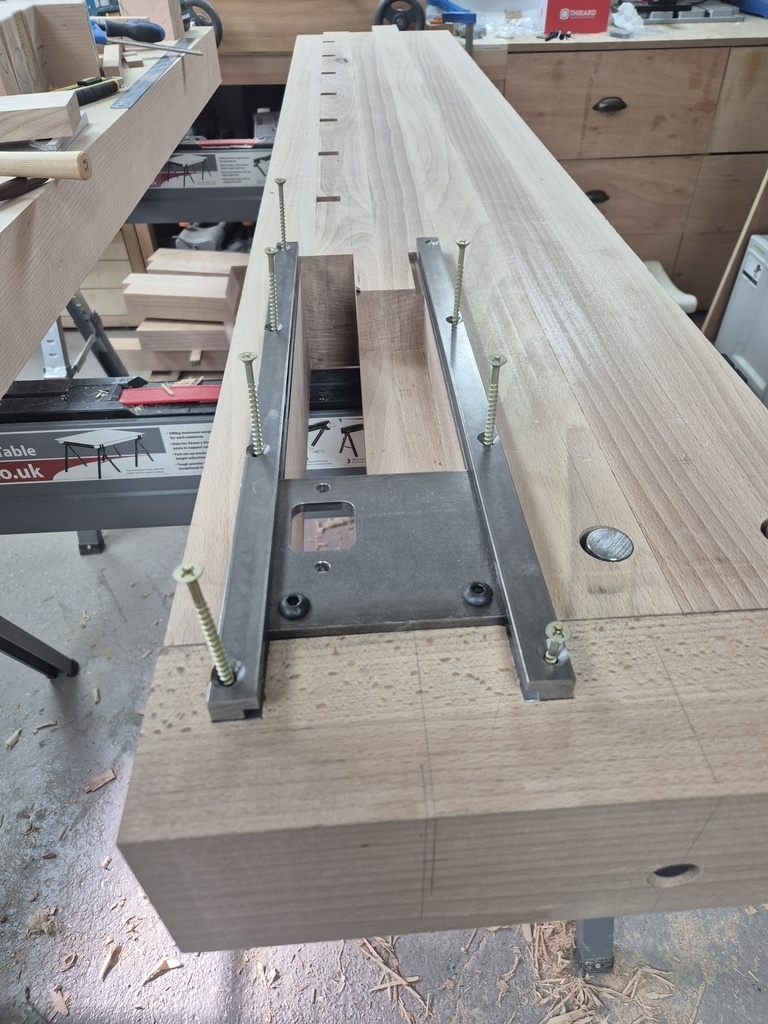

Usinage obligatoire donc ... sauf que dans un plateau de 11cm d'épaisseur, mes outils sont arrivés à leur limite. J'ai du racheter une fraise longue et même là, il a été nécessaire d'usiner en retournant le demi-plateau (par dessus puis par dessous).

Pour la navette, j'ai suivi le même principe que pour les autres greppes : utilisation d'un gabarit pour la défonceuse sur la tranche de la navette.J'ai repris le même gabarit en le "retournant". Ceci m'a permis d'avoir l'inclinaison de 2° dans l'autre sens.

Vidéo très utile pour ceux qui souhaitent installer ce type de presse : youtube.com/wa...y_5w&t=403s

+

+

+

+

+

+

+

+
