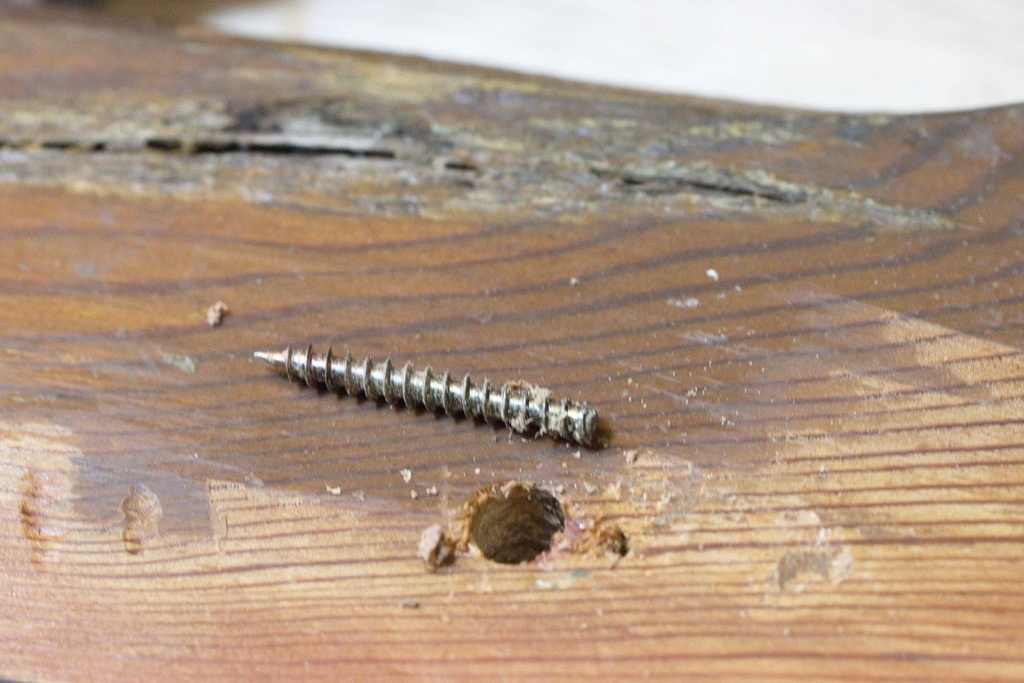

Il avait été question ici à plusieurs reprises de méthodes pour retirer une vis ou un clou qu'on ne pouvait attraper avec une tenaille ou une pince.
Une solution est de fabriquer un trépan avec un tube en acier. C'est une solution qui coûte peu d'argent et peu de temps (15mn).
Ce pas à pas présente ma façon de faire, il n'est pas sûr qu'elle soit la meilleure. Si vous avez des idées pour compléter ou améliorer, n'hésitez pas à faire de ce pas-à-pas un article collaboratif...
Vous trouverez également en 5e partie, la méthode proposée par etiennedesthuilliers et la contribution de AdrienC .
Liste des articles
1 - Préparation

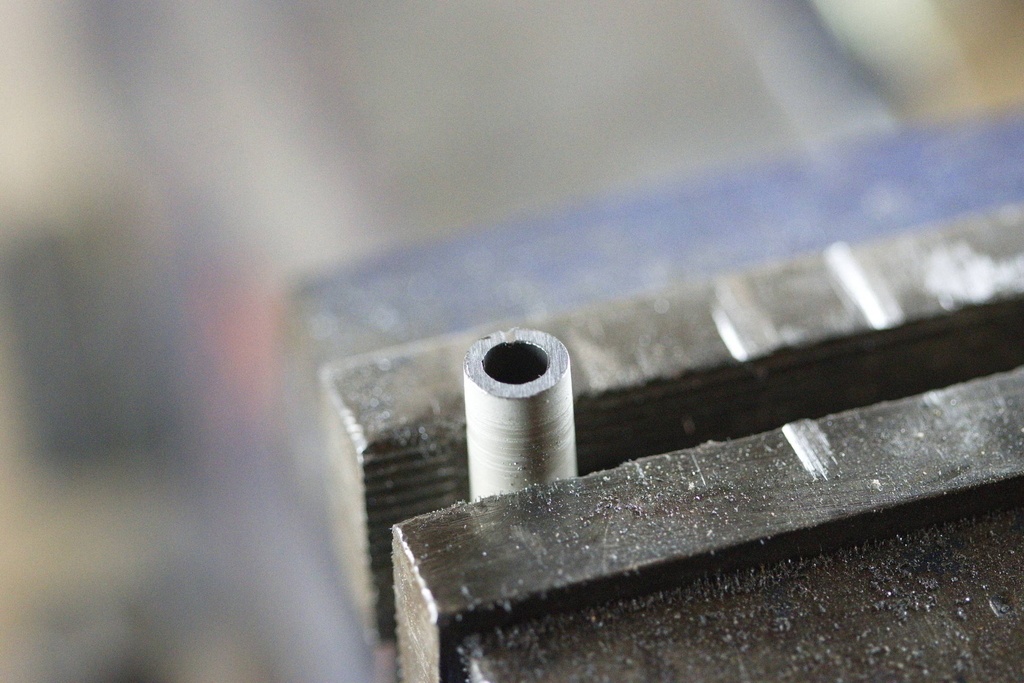

Couper un bout de tube en acier, peu importe la qualité de l'acier, un tube acheté en GSB conviendra. Celui que j'utilise vient de ma «ressourcerie» personnelle : le tiroir à «ça pourrait servir»...
Ici, c'est un tube de 8mm de diamètre, un peu épais ; plus fin cela irait aussi.

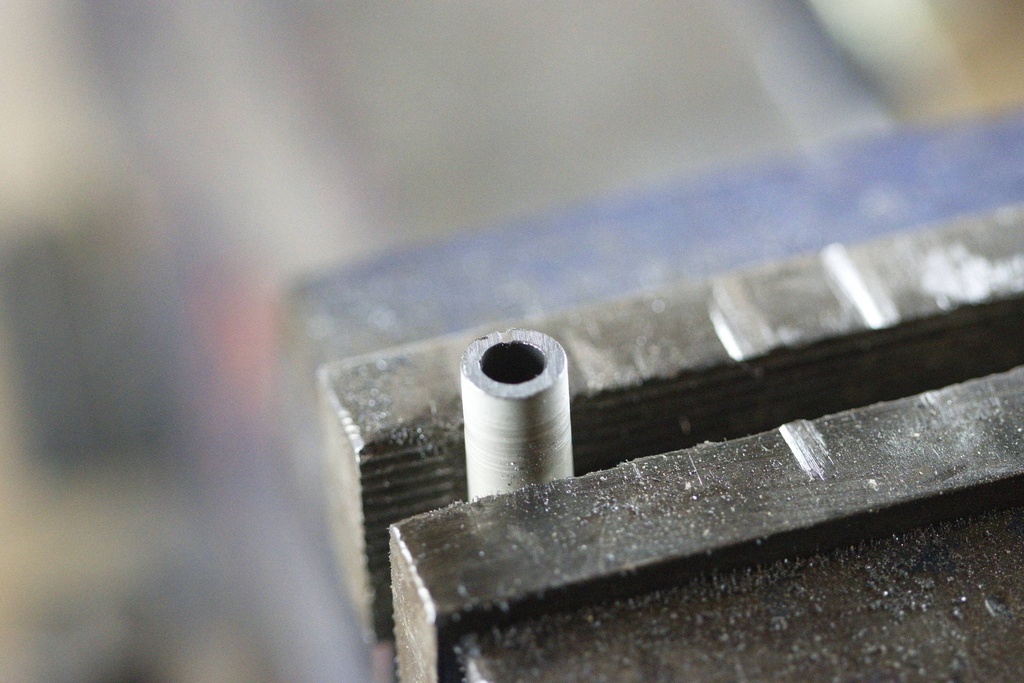

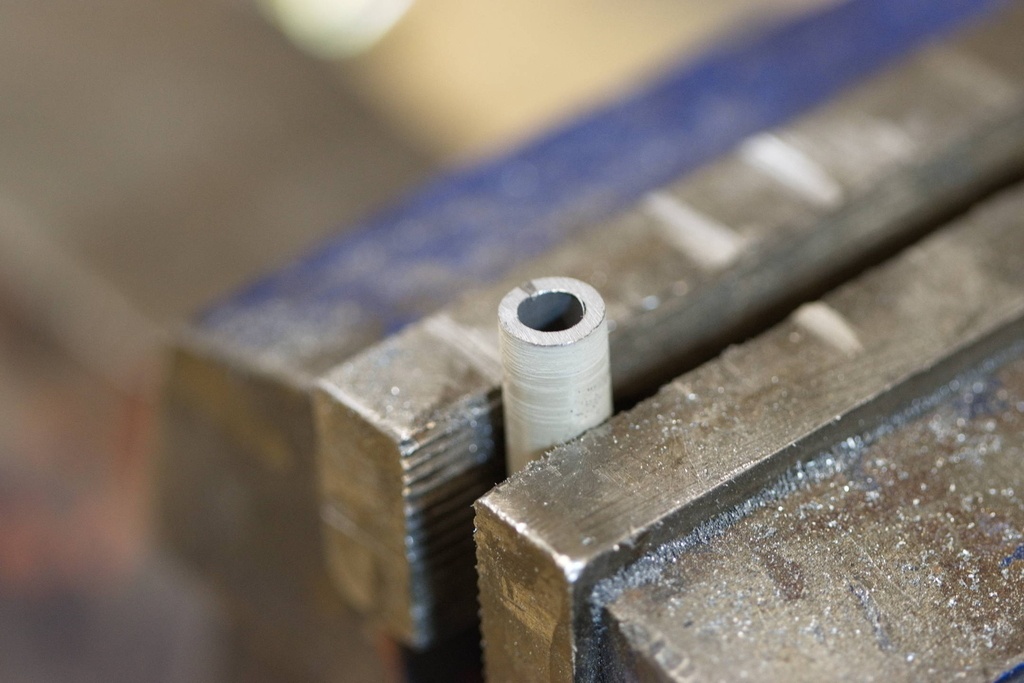

On lime l'extrémité pour avoir une surface de référence plane et d’équerre.

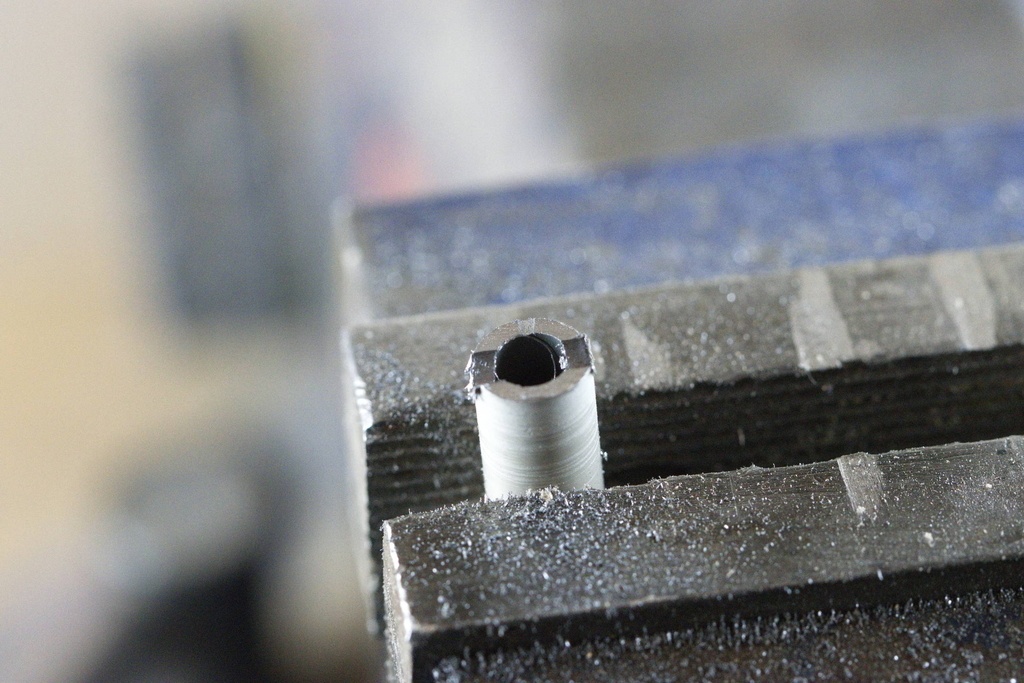

Ensuite, on marque un point de repère avec un tiers point (lime triangulaire), puis en abaissant la lime le même point sur le diamètre opposé.

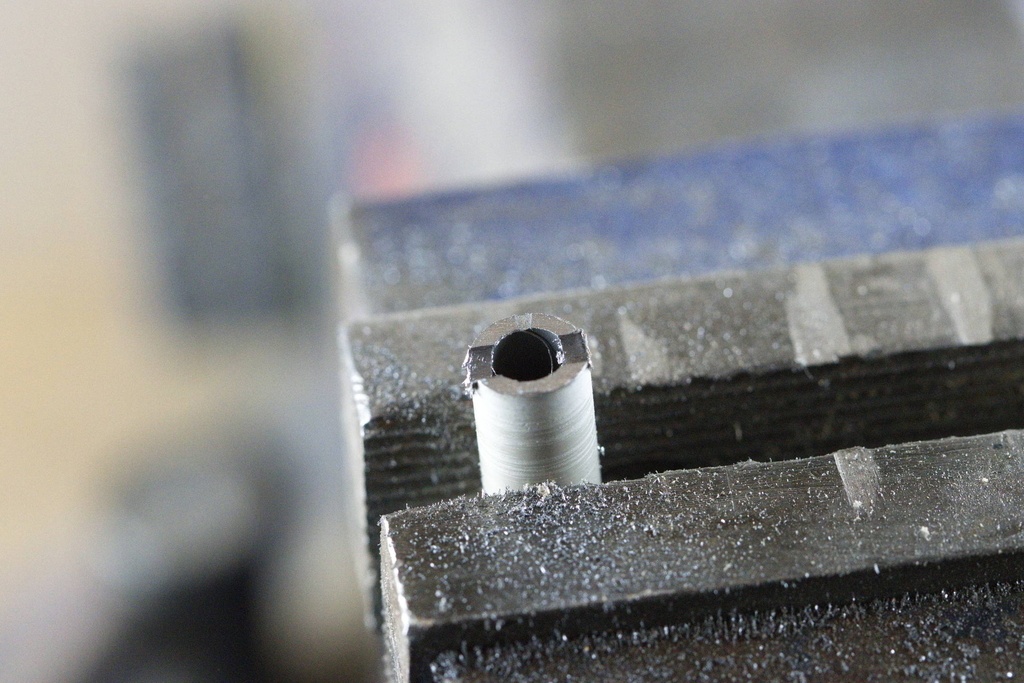

Puis on tourne le tube d'un quart de tout et on en fait autant. Cela marque le points par lesquels on descendra pour former quatre dents.
2 - Formation des dents

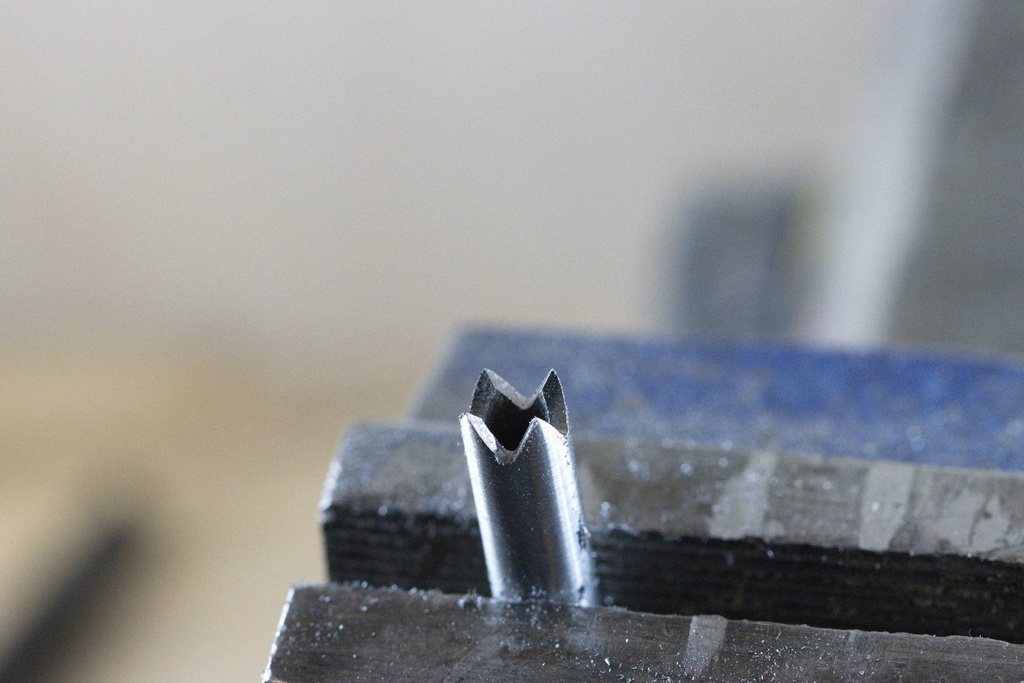

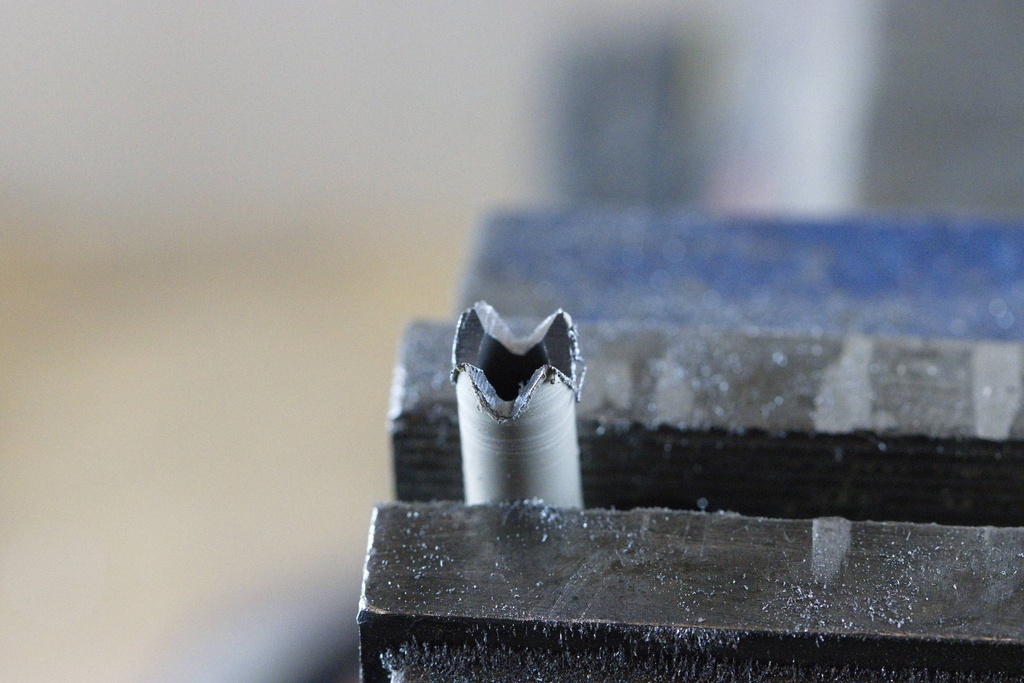

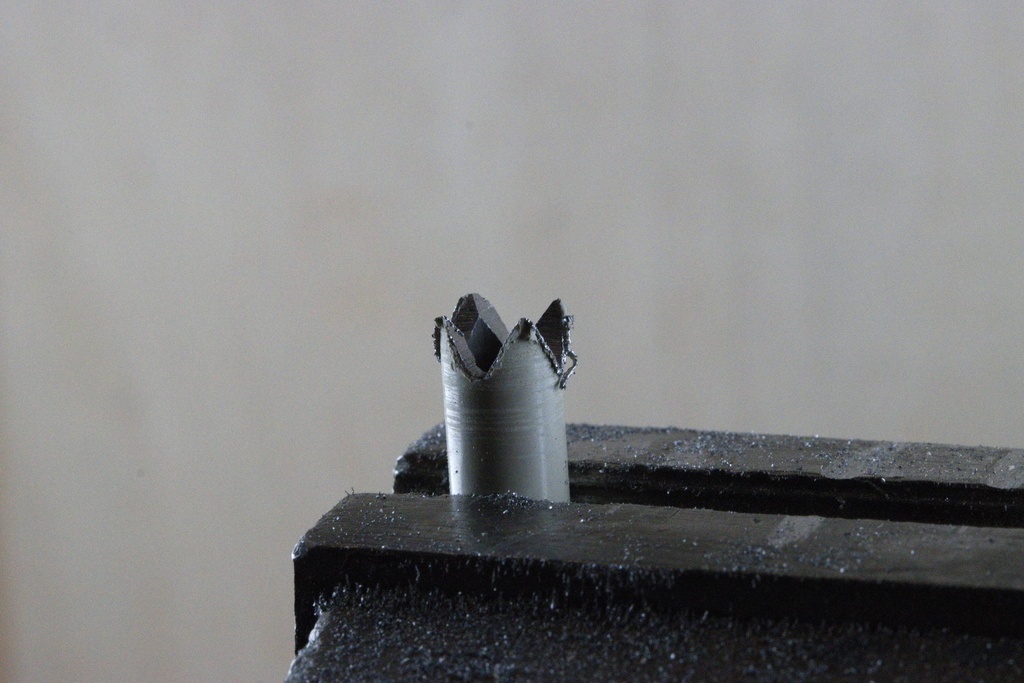

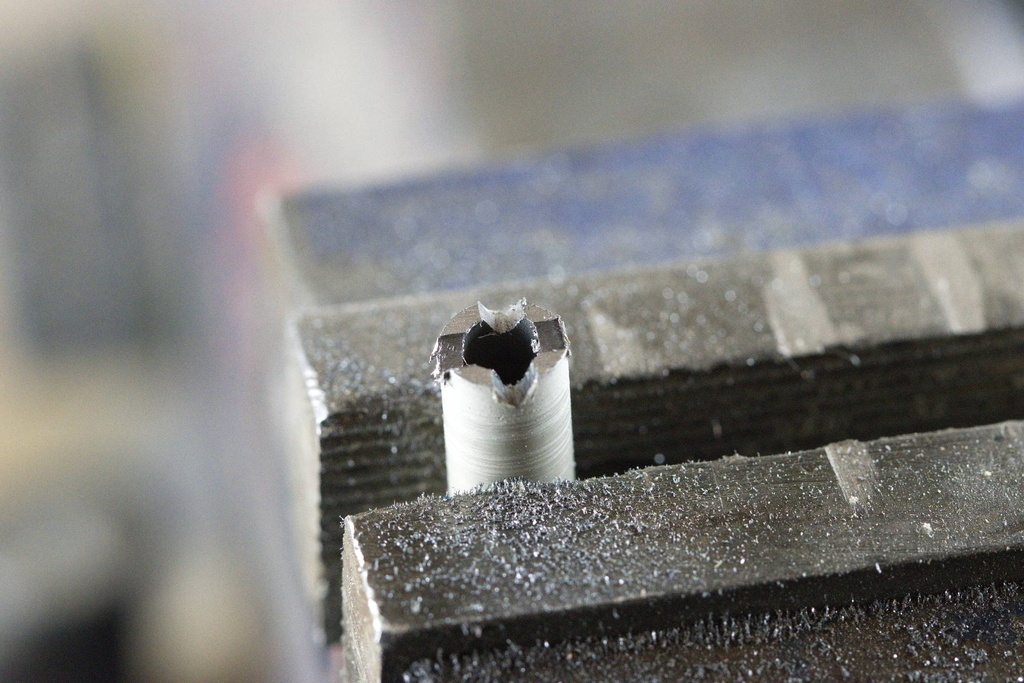

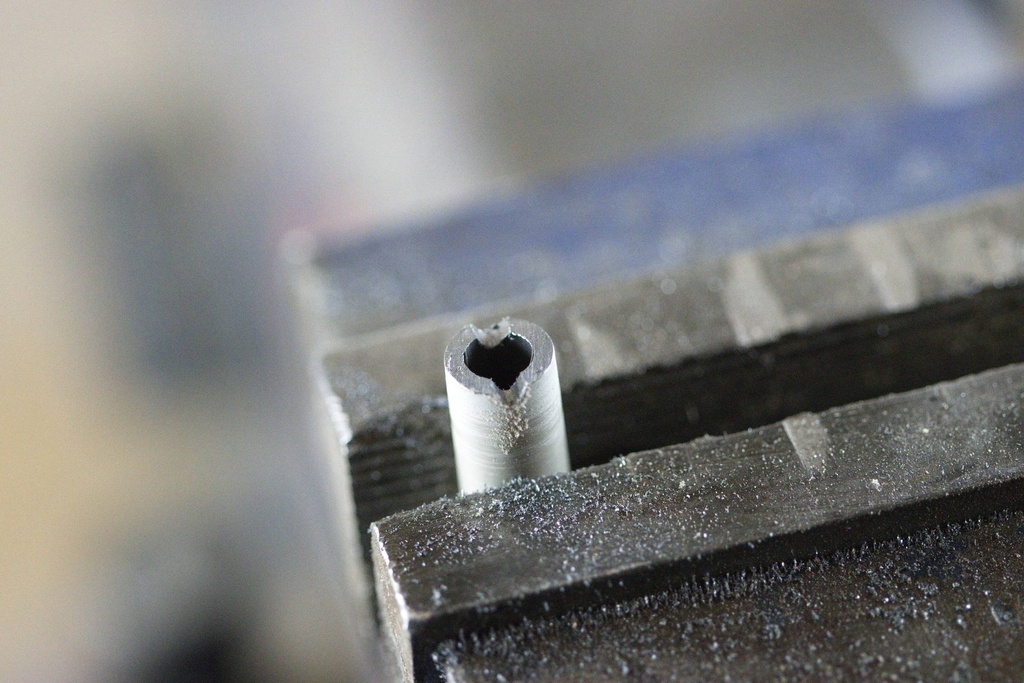

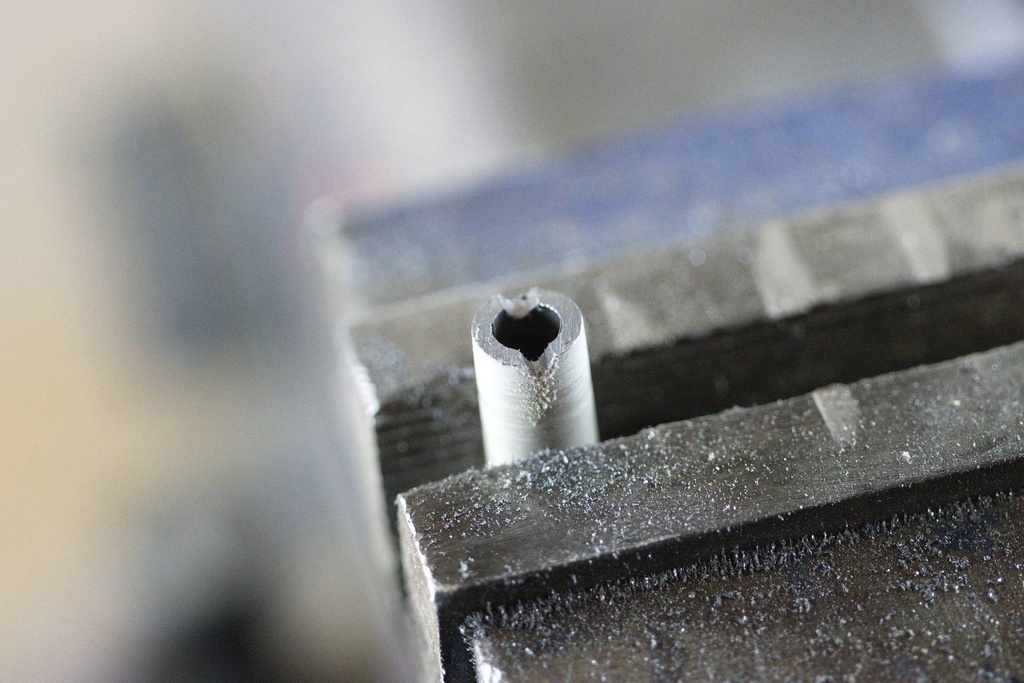

Il faut maintenant descendre en limant sans trop appuyer, on tourne le tube d'un quart pour former les quatre dents en formant les creux deux par deux progressivement, à tour de rôle.
Le but est que lorsque les pointes sont formées, elles soient à peu près à la même hauteur.
3 - Finitions

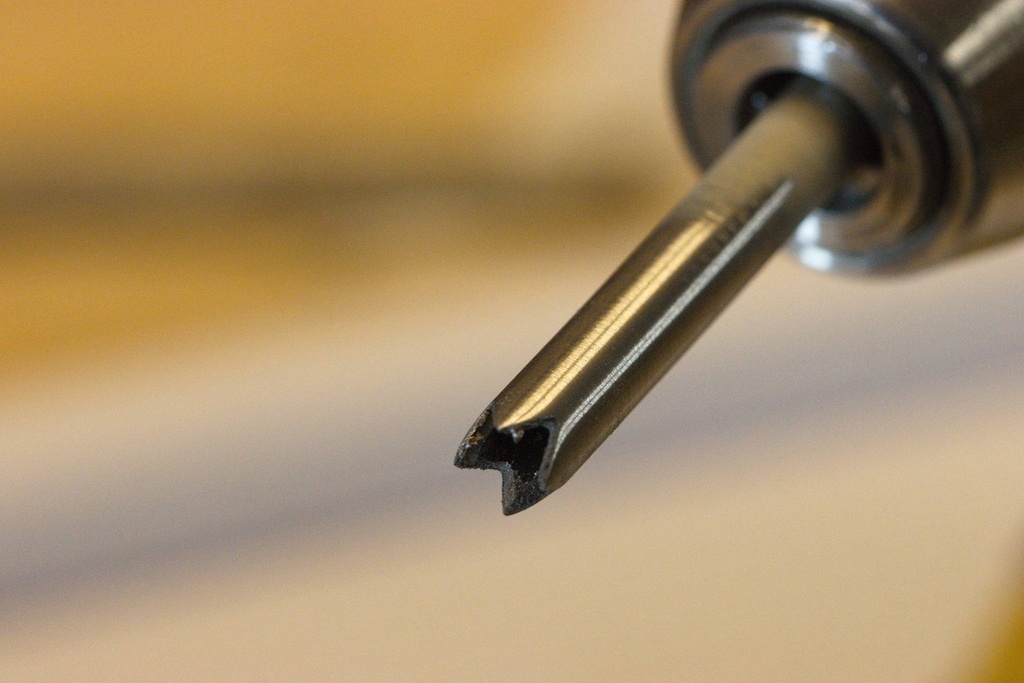

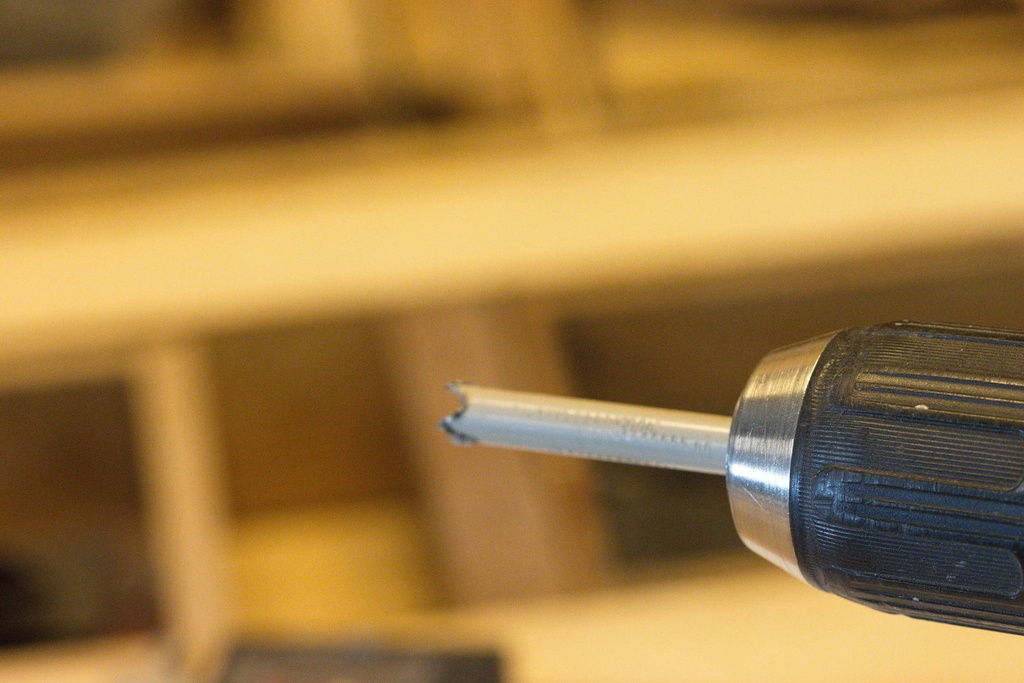

Il reste à éliminer les barbures. Je le fais avec une toile d'abrasif en faisant tourner le tube dans ma perceuse. Attention à ne pas se blesser, les gants sont bienvenus. On peut utiliser une cale à poncer.
Vérifier que les dents sont alignées sur le corps du tube car si on a appuyé trop fort sur la lime ou si le tube n'est pas très épais, on a pu pousser les dents vers l'extérieur. On peut le redresser avec quelques délicats coups de marteau
Enfin, on nettoie les creux des dents avec un passage léger de tiers point.
4 - Utilisation
Il est difficile d'entamer le perçage sans que le trépan soit guidé.

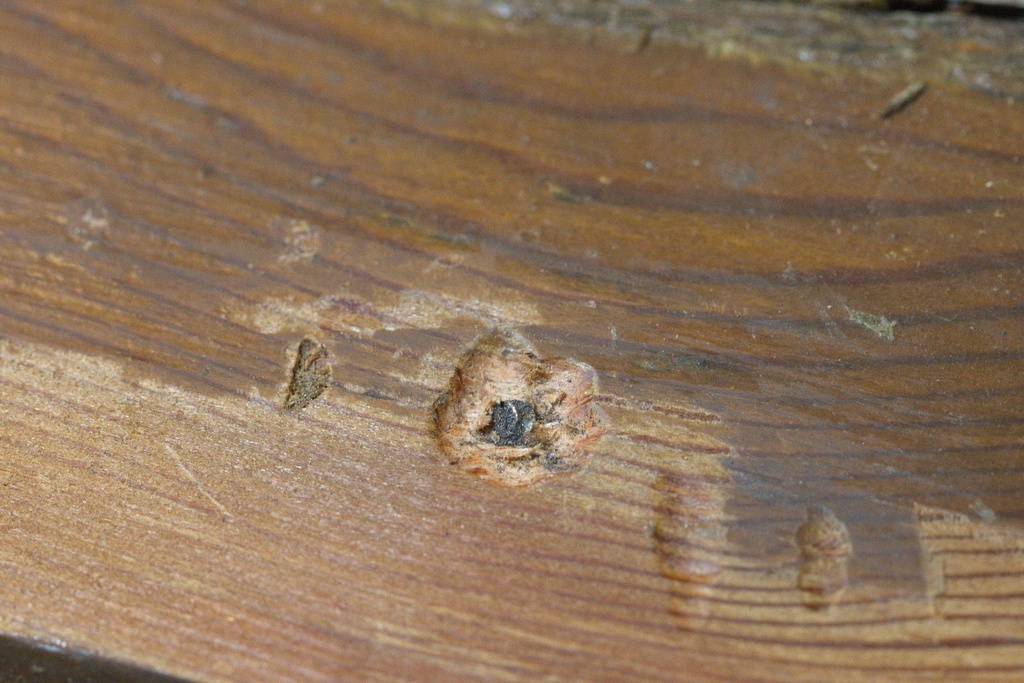

Pour cela on peut creuser à la gouge une cuvette autour de la vis (ou clou...) ; on peut aussi percer dans une planchette un trou au diamètre du trépan. Au moins pour entamer le perçage.

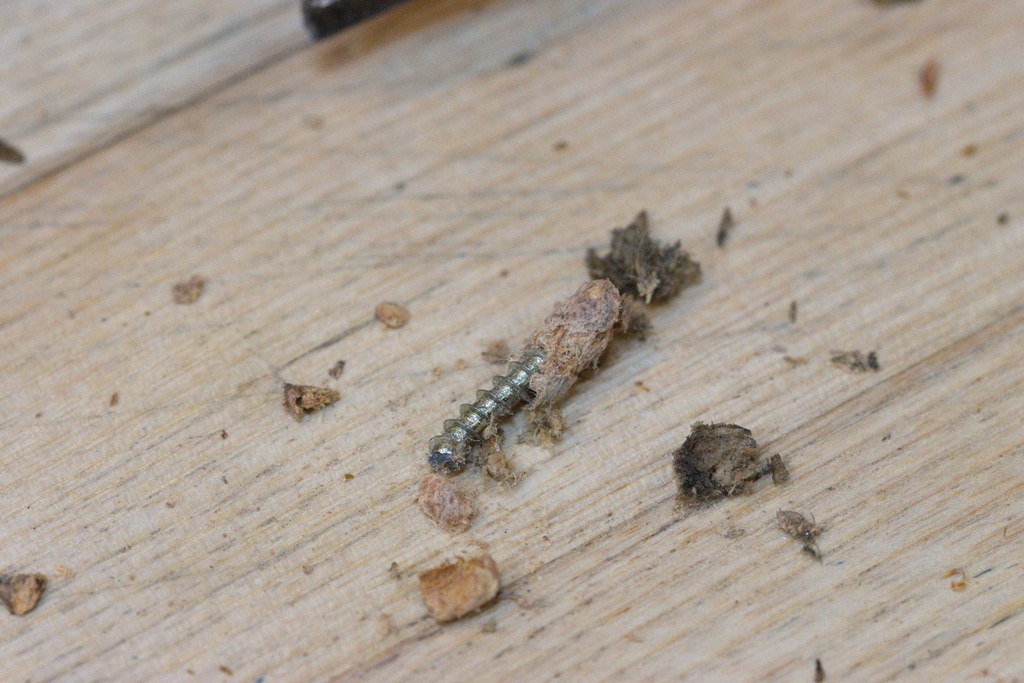

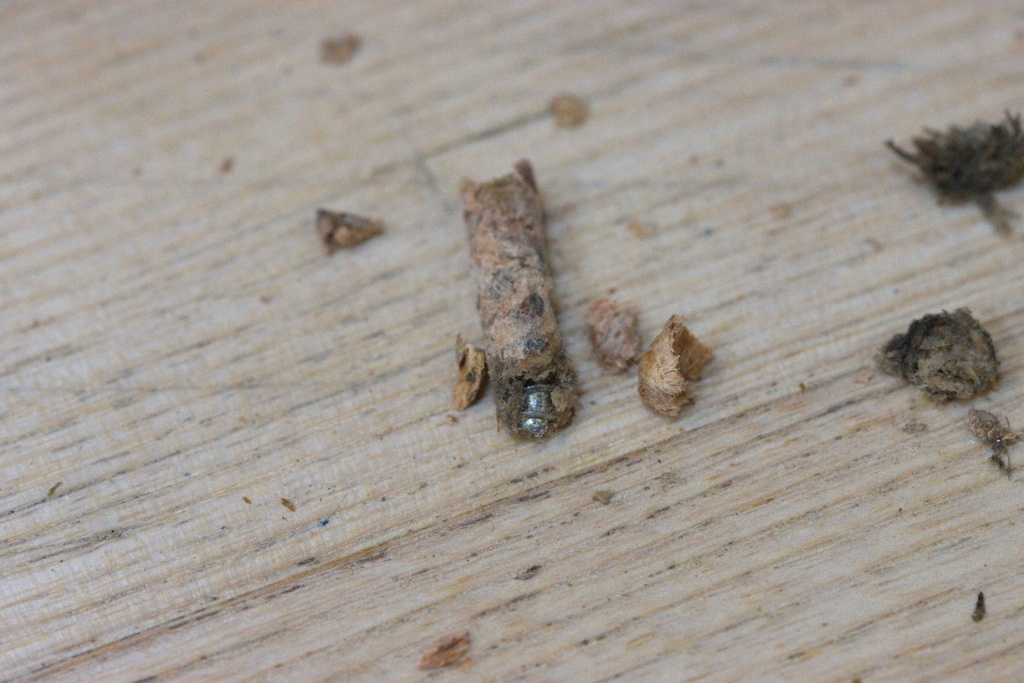

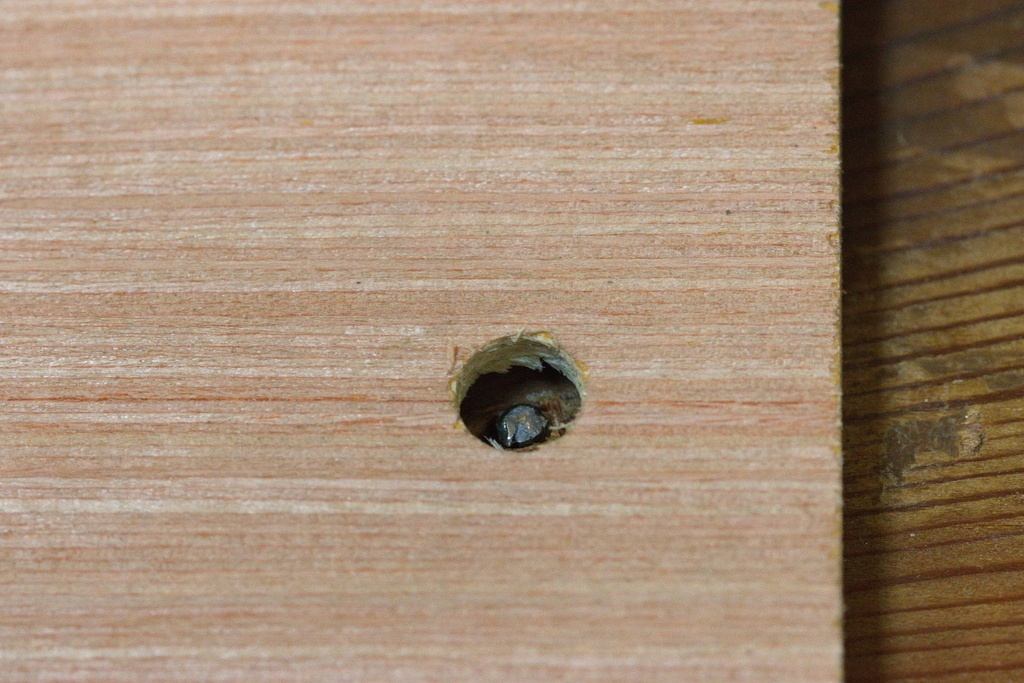

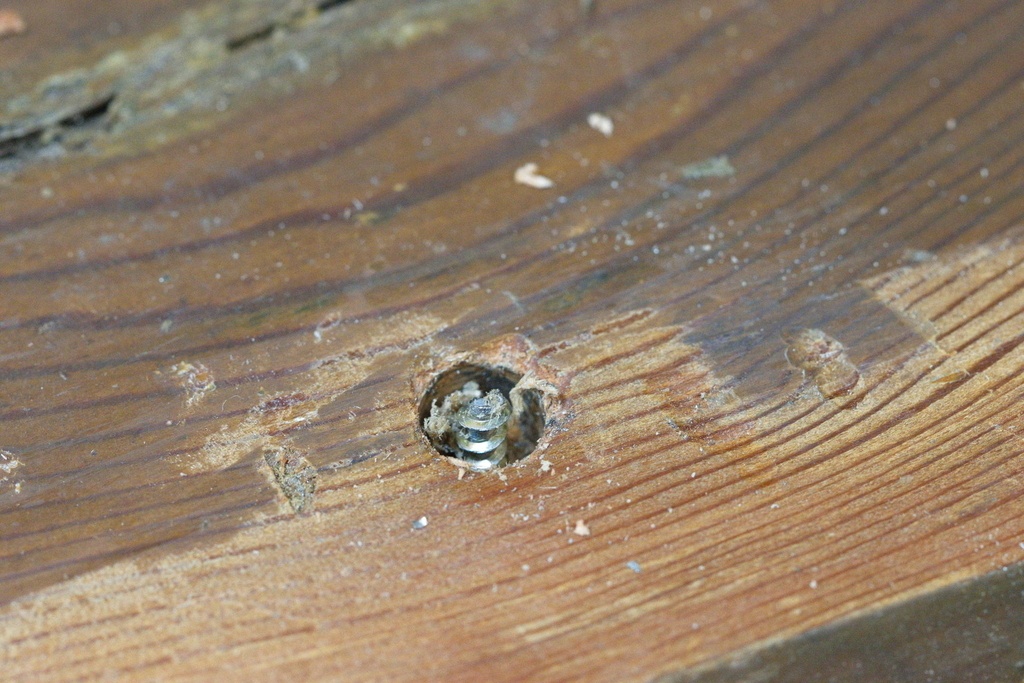

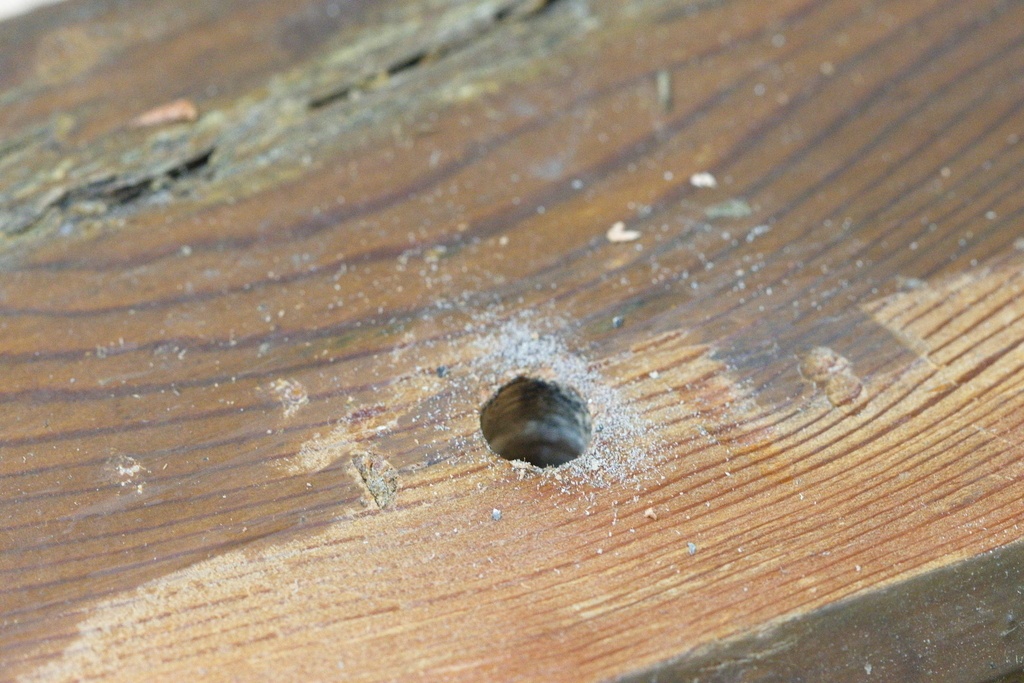

Ensuite, il reste à percer. Il faut parfois appuyer pas mal parce que les copeaux bourrent à l'intérieur du tube. Il faut parfois vider le tube à l'aide d'une tige en métal.
Voilà un outil «low tech» efficace.
5 - Le méthode de @etiennedesthuilliers et celle de @adrienc
Etienne Desthuilliers m'a fait parvenir des outils de sa fabrication.
Je reposte ici son explication sur la façon de les réaliser :
«le tube en acier ne tient pas bien la coupe et il est difficile de retirer la carotte
donc il faut à mon avis prendre une goupille Mecanindus en acier a ressort traité car elle est fendue, c'est pratique pour retirer la carotte et logement pour la sciure.
Faire l’affutage a la meule du type meule a découper l'inox sur meuleuse d’angle
et cela va bien mieux.

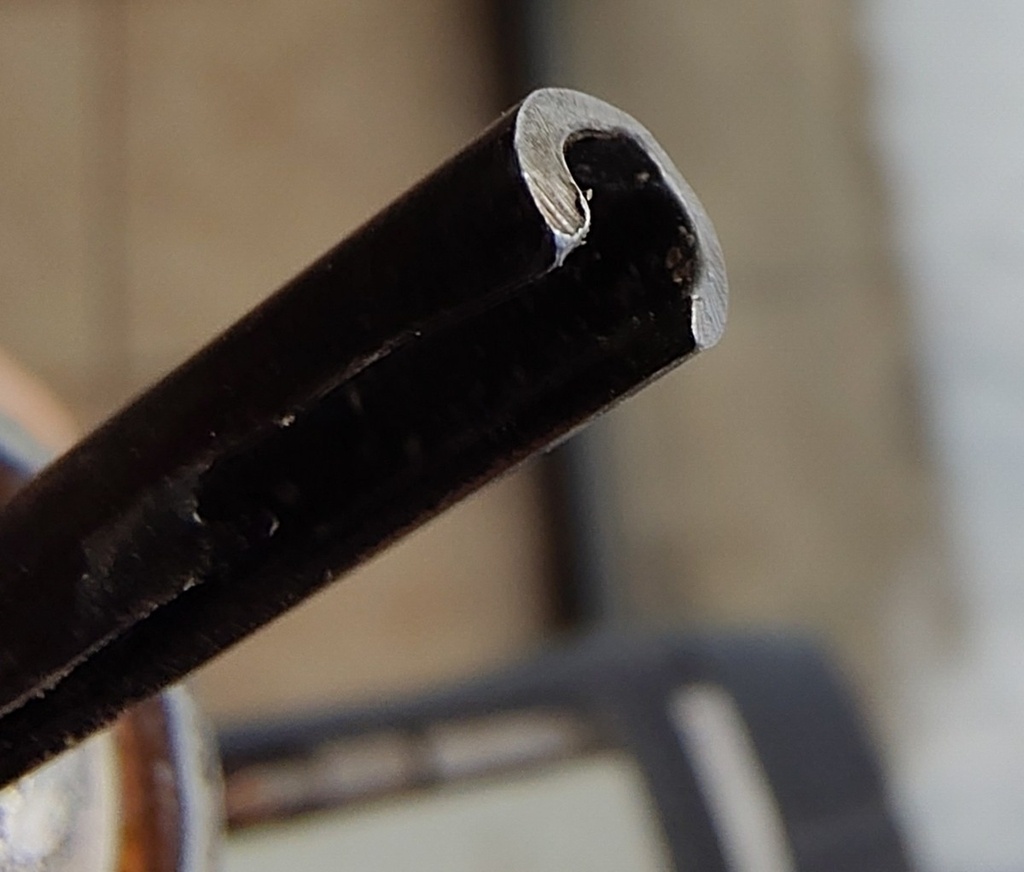

D'autre part il faut à l' aide dune gouge avec un affutage intérieure du diamètre de la goupille préparer un sillon circulaire au début du perçage cela évite au trépan de se promener à la mise en route du perçage.»

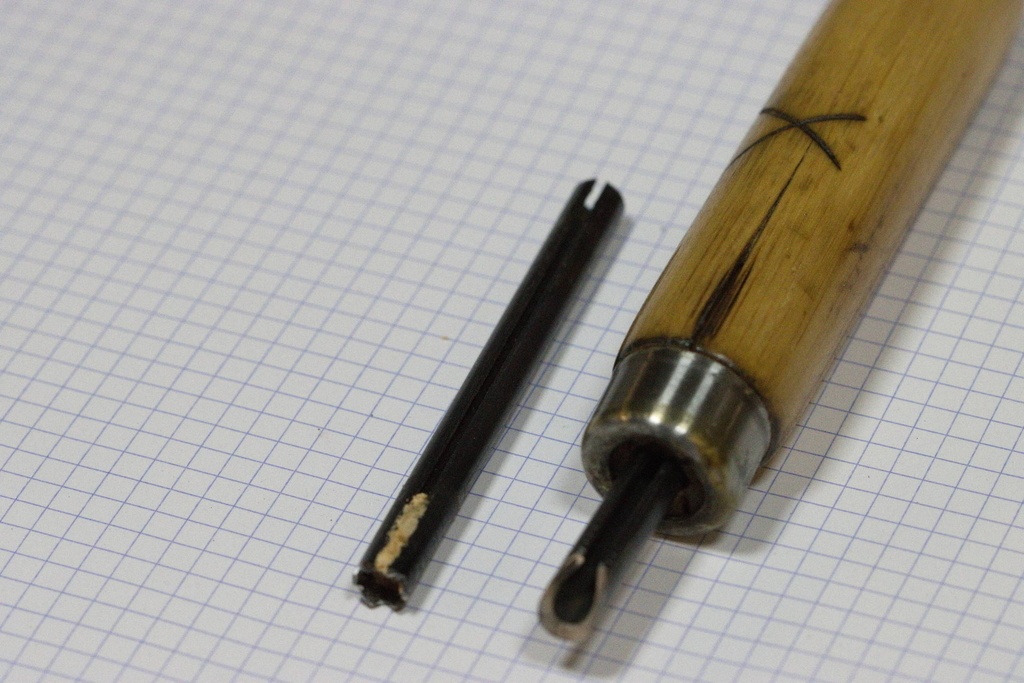

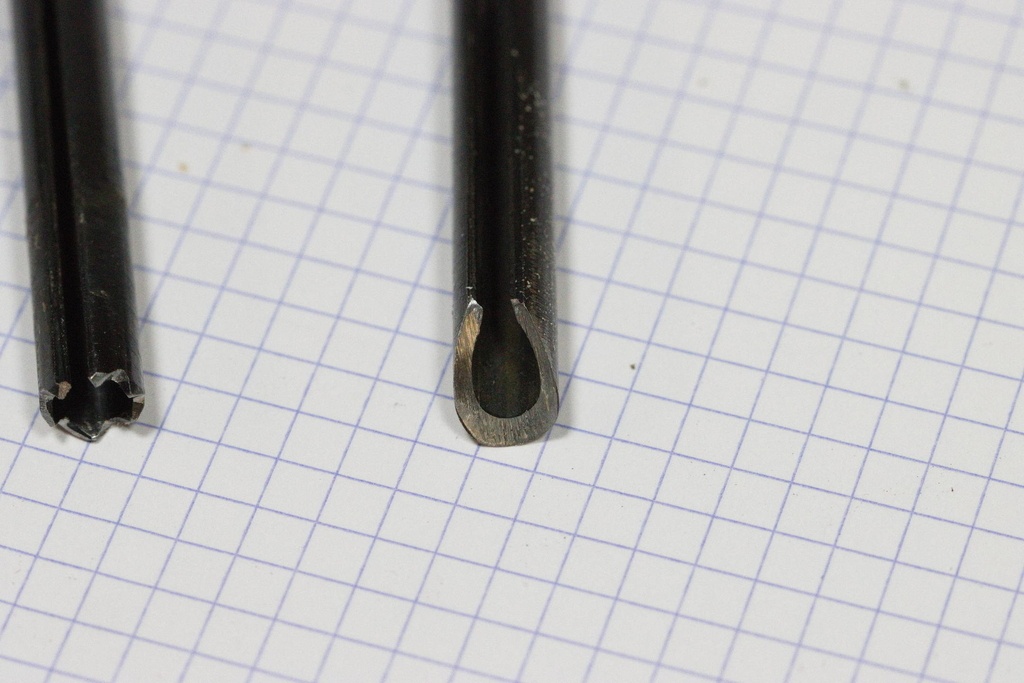

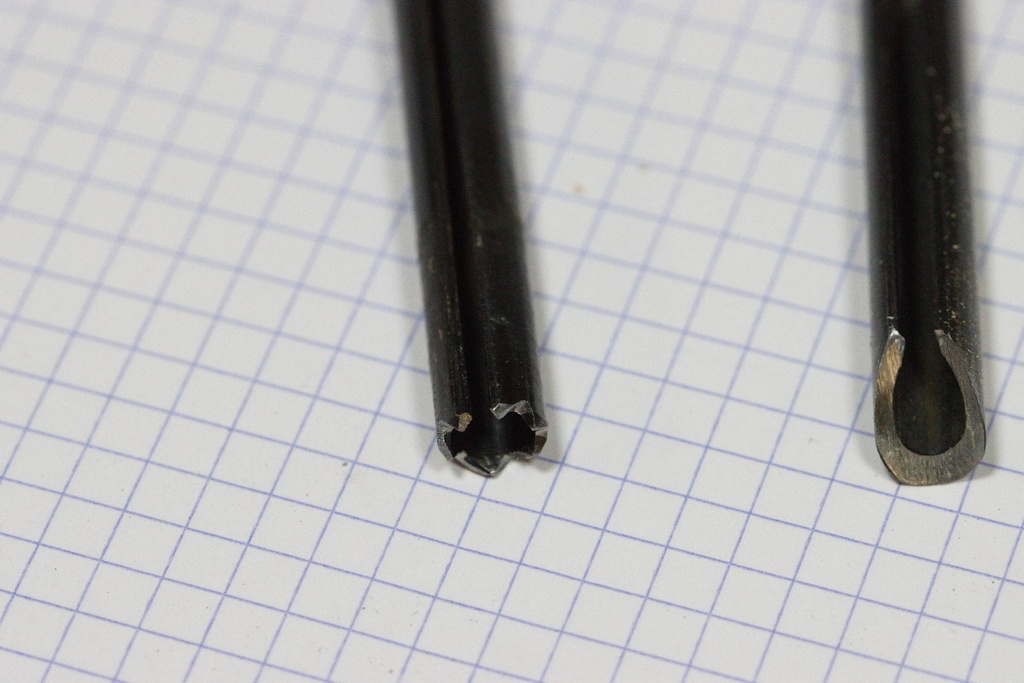

Je joins des photos de sa part et d'autre pour avoir une vue plus rapprochée des affutages.
A l'utilisation, en effet la denture de cet outil pénètre un peu plus facilement et le dégagement de la sciure est bien plus facile.
Le manche que j'ai ajouté à la gouge est un manche que j'ai récupéré d'un ciseau dont j'avais refait le manche.
AdrienC précise :

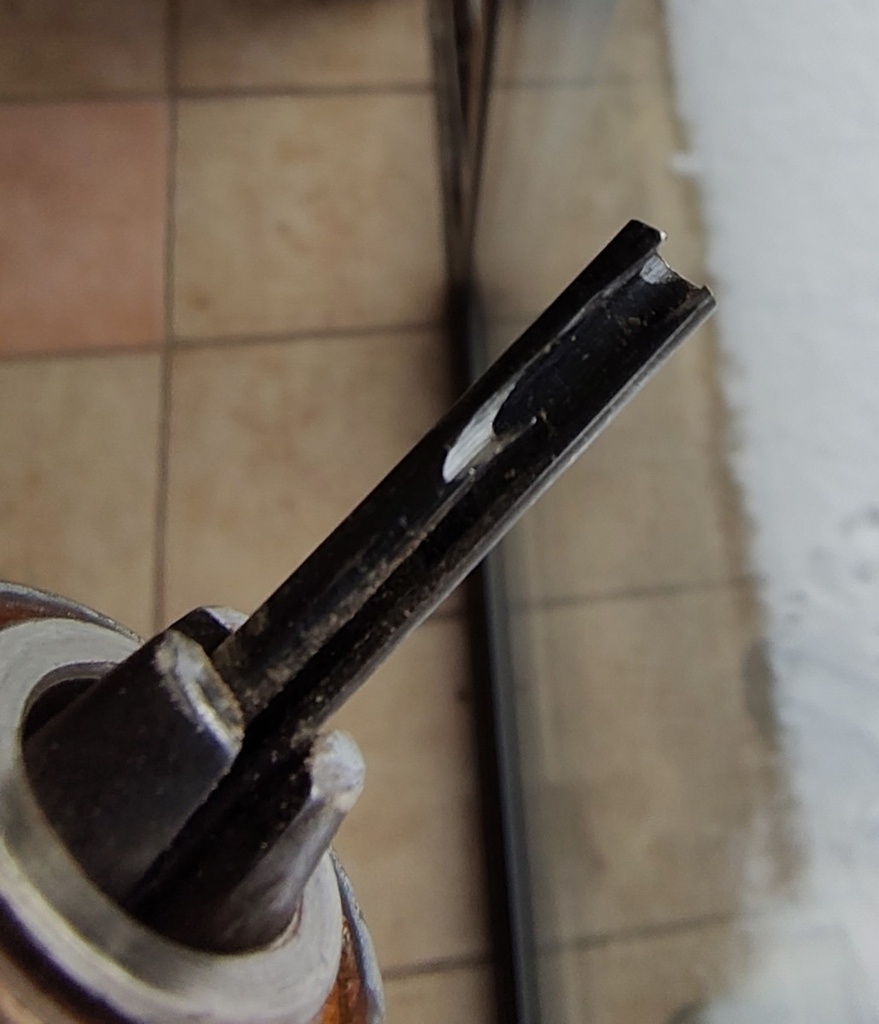

«Goupille mécanindus, dents taillées à la dremel et une autre affutée à l'intérieur avec une petite meule dremel en forme d'ogive.
Procédé: un coup avec la première goupille affûtée en intérieur montée sur une première visseuse pour faire un cercle propre et couper les fibres en surface, puis le trépan à dents sur une seconde visseuse.
Le diamètre des goupilles a été ajusté au papier de verre sur perceuse à colonne pour que le diamètre corresponde à nos bouchons.
Le gros avantage des goupilles c'est que cet acier est assez solide pour couper la pointe si celle-ci a été mise de travers! »
6 - Et des variantes...
1ère variante : un trépan pour enlever un bouchon de bois par Chaluthier :
lairdubois.fr/...entaires/440964
2e variante : un trépan pour enlever une vis dans un ouvrage en métal par mofran :
lairdubois.fr/...entaires/441149
Licence
Discussions
bonjour
j avais déjà fait une réponse et envoyé un modèle de trépan pour vis cassé
mais le tube en acier ne tient pas bien la coupe et il est difficile de retirer la carotte
donc il faut a mon avis prendre une goupille Meca nimbus en acier a ressort traité car elle est fendu pratique pour retirer la carotte et logement pour la sciure
faire l affutage a la meule du type meule a découper l inox sur meuleuse d angle
et cela va bien mieux
d autre part il faut a l' aide dune gouge avec un affutage intérieure du diamètre de la goupille préparer un sillon circulaire au début du perçage cela évite au trépan de se promener a la mise en route du perçage
mais maintenant vous faites comme vous voulez
bien amicalement
etienne
je peux vous faire un modèle si j ai votre adresse et vous verrez la différence a l' utilisation
pour la gouge on peut la tailler dans une autre goupille du même diamètre et mettre un manche
Oui, merci ; je me souviens de cet échange.
Pour ce qui est du tube en acier, je suis d'accord. Mais je suis parti du principe que cela reste un outil d'utilisation occasionnelle.
Merci pour votre contribution à ce sujet. Si vous aviez une photo pour voir à quoi cela ressemble avec une goupille et un affutage comme vous décrivez, cela permettrait à tous de mieux visualiser je pense.
Amicalement
JP
je vous ai envoyé deux outils et des photos je vous laisse le soin de faire un manche a la gouge d intérieur
bien amicalement le bricoleur de service qui n a pas tous les vices
etiennedesthuilliers Merci bien, cela permettra de compléter ce pas à pas.
De mon côté, j'ai réalisé le trépan comme le suggérait etiennedesthuilliers . Goupille méca nimbus, dents taillées à la dremel et une autre affutée à l'intérieur avec une petite meule dremel en forme d'ogive.
Procédé: un coup avec la première goupille affûtée en intérieur montée sur une première visseuse pour faire un cercle propre et couper les fibres en surface, puis le trépan à dents sur une seconde visseuse.
Le diamètre des goupilles a été ajusté au papier de verre sur perceuse à colonne pour que le diamètre corresponde à nos bouchons.
Le gros avantage des goupilles c'est que cet acier est assez solide pour couper la pointe si celle-ci a été mise de travers!
Quelques affûtages ont été nécessaires durant le chantier mais ça a très bien marché!
AdrienC Merci pour les précisions, je les ai ajoutées au pas à pas
Bonsoir,
dans la même veine, voici le trépan que j'avais confectionné il y a quelques années pour
extrairedétruire le bouchon percé à l'extrémité de la tige de réglage (truss rod), côté tête, d'une guitare électrique Fender Stratocaster.Même principe, un poil plus précis, réalisé en acier Stub de 10 mm. Alésage de 5mm percé avec un tour à métaux, dents taillées au tiers point, trempe et revenu puis polissage.
L'alésage permet d'introduire un rond de laiton pour assurer le guidage. Une fois le bouchon éliminé, il est possible de retirer l'écrou (bullet) de
tige de réglage pour le remplacer, puis réaliser un nouveau bouchon (palissandre si ma mémoire est bonne).
Ça parait beaucoup, mais ça va plus vite qu'on le croit, une paire d'heures au grand max pour réaliser l'outil.
Voilà, si ça peut apporter quelque chose au sujet...
À tout bientôt.
Jean
Chaluthier merci pour le complément qui ouvre des perspectives...
Top ce pas à pas!
Merci.
Bonjour
Ce système de trépan est, ou plutôt, était utilisé par les chirurgiens-dentistes pour sortir un instrument canalaire fracturé dans le canal d'une racine dentaire. Ensuite, L'extrémité de l'instrument était pris dans un tube dans lequel elle était bloquée par l'insertion d'un pointeau. Je pense que l'utilisation du microscope et des instruments ultra-soniques a rendu cette technique, assez délabrante mais on n'avait pas autre chose, obsolète.
JF
Merci pour le parallèle.
Il m'arrive aussi de penser à ma défonceuse et à ses fraises quand je suis sur le fauteuil du dentiste...
Je préfère quand même façonner les dents d'un trépan. Cette technique, à mon avis reste complètement d'actualité dans le travail du bois.
Dans le travail du bois, cette technique est tout à fait d'actualité !
Merci pour ce tuto fort utile.
Le regretté François Germont la décrivait dans son livre sur l’ébéniste restaurateur.
Paco64 Merci pour l'information, je n'ai pas ce livre. Si tu pouvais joindre une illustration ce serait un complément.
JPLegno bonjour
j ai bien connu l'auteur
sa démonstration est simple je perce des petits trous autour de la vis eu retirant le plus de sciure possible et ensuite je me sers d un trépan assez sommaire . mais moi si la vis est rouillée je mets un peu de trois en un c est terriblement efficace
mais c 'est un secret de métier a ne pas diffuser
le très ancien
etiennedesthuilliers c'est noté, je ne le répéterai pas !
JPLegno je vais essayer de retrouver ça!
Très intéressant, merci etiennedesthuilliers et JPLegno.
une photo sur FB, ca serait plutot la méthode pour les métallos
Merci. Ça peut servir aussi !
Bonsoir,

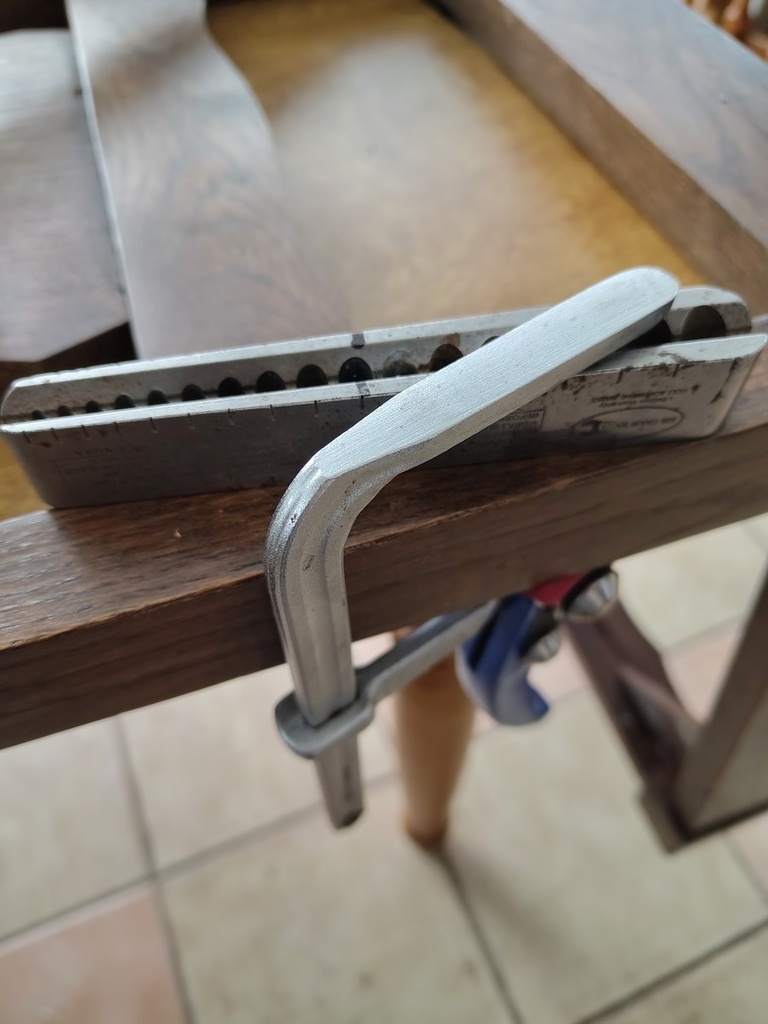

). Une dépouille à l'extrémité et un coup de meule à tronçonner pour l'hélice, un guide (qu'on peut enlever dès qu'on a percé quelques mm) pour rester centré sur le clou, et ça va tout seul...

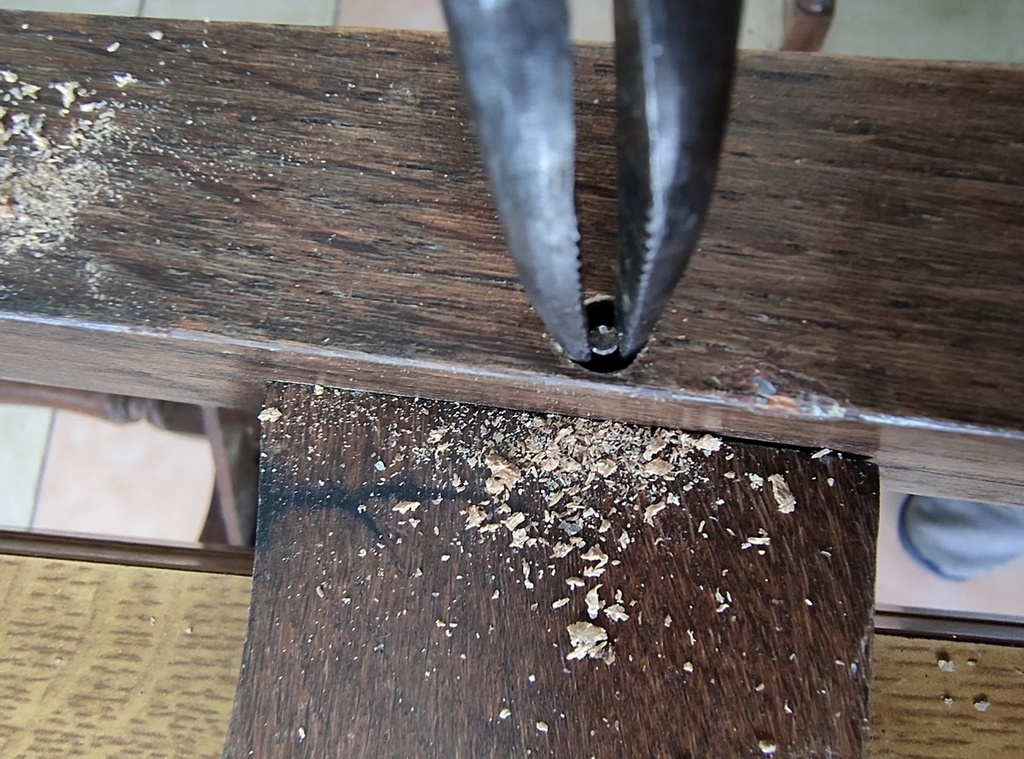

un complément pour conforter la solution d'etiennedesthuilliers : je me suis farci récemment six chaises à recoller, dont deux barreaux étaient maintenus par des pointes tête homme, soit 24 pointes...
J'ai donc fabriqué un trépan avec une goupille élastique de 6 (Mécanindus étant l'inventeur de celle-ci, un peu comme le frigidaire...

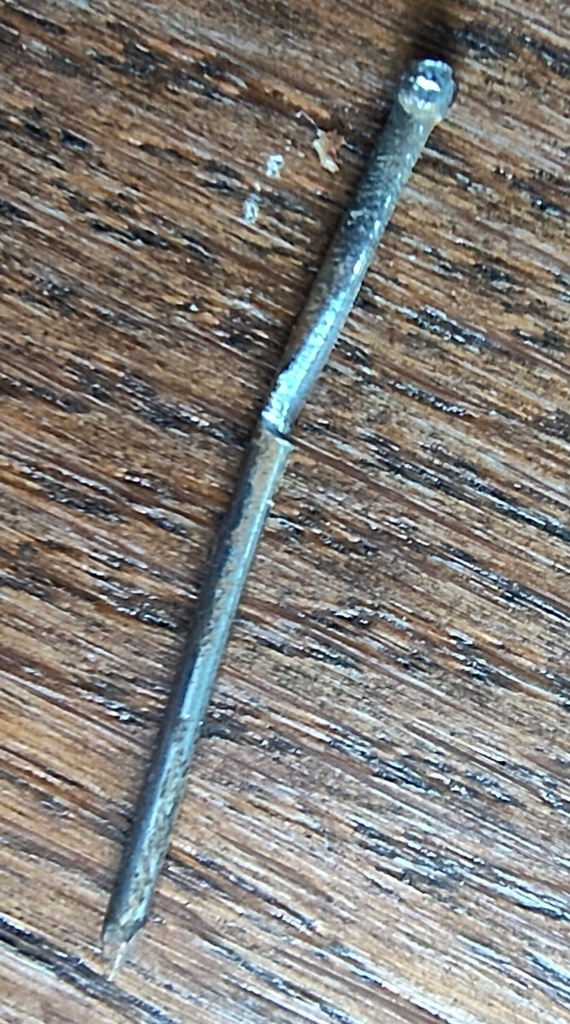

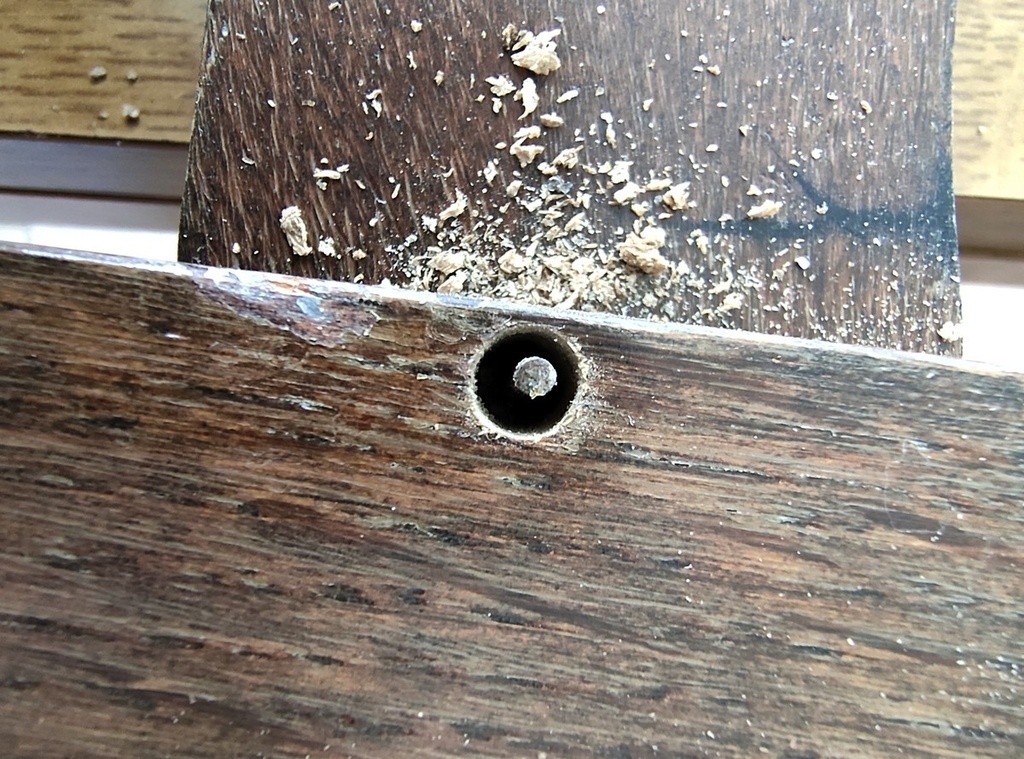

...même lorsque le clou est planté de travers, la preuve !
Tout juste émoussé...
Très bien !
Merci pour ta contribution.
Jp
