Un petit tuto qui servira peut-être à ceux qui voudraient améliorer le réglage de la hauteur de rabotage.
Je trouvais que la lecture des valeurs sur le vernier de ma raboteuse (minimax genius C26) n’était pas très commode, sauf à se mettre à genoux pour lire bien en face.
J'ai tenté le coup d'installer un indicateur de position numérique pour améliorer le confort de lecture. je l’utilise depuis deux ans et ne le regrette pas.
Je l’ai commandé sur ce site,
wdscomponents....umeriques/c-312
mais d’autres sites en proposent aussi.
Le plus compliqué reste le choix du modèle.
Liste des articles
Choisir un indicateur de position
Les critères de choix à prendre en compte :
1- L’orientation de la lecture :
·afficheur dessus pour une lecture par le haut.
·afficheur devant pour une lecture en face (mais avec le volant de la raboteuse ce n’est pas possible).
·afficheur en bout pour une lecture oblique.

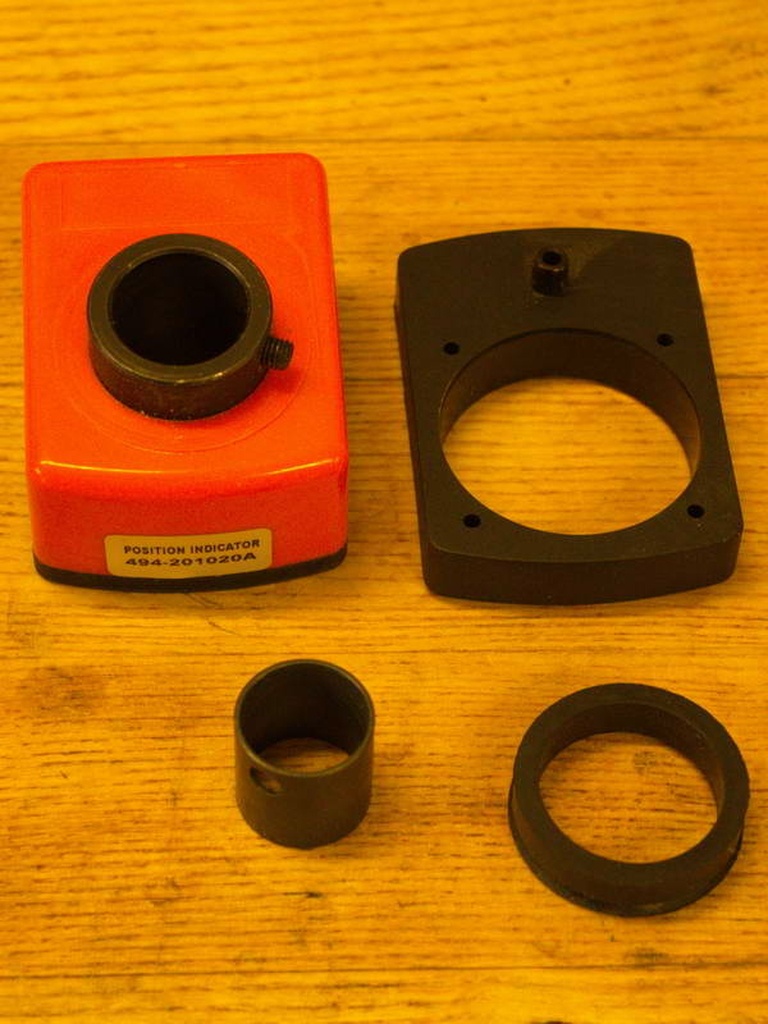

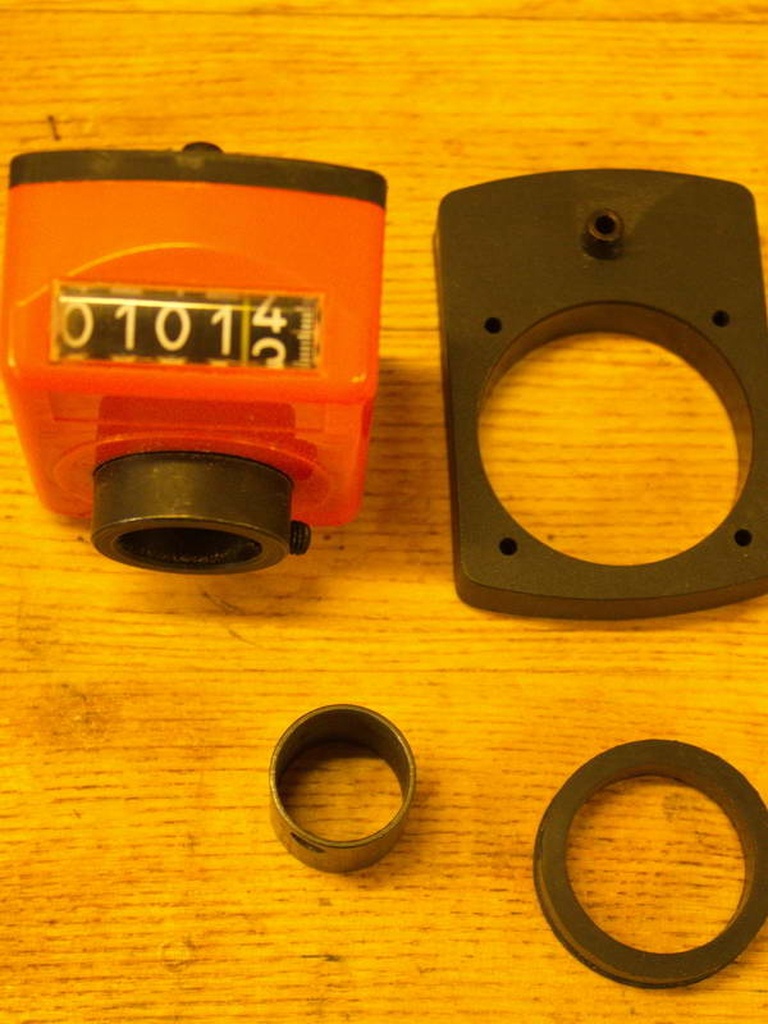

2-le diamètre de l’axe sur lequel sera fixé l’indicateur : l’alésage ; des bagues de réduction existent pour pallier le fait que certaines dimensions ne sont pas disponibles.
3-la longueur de l’axe : il faut pouvoir fixer le volant ou la manivelle en plus de l’indicateur.
4-le nombre de chiffres et les décimales : il faut au moins trois chiffres (les mm) et une décimale dans le cas des raboteuses.
5-le sens de rotation : il faut que la valeur indiquée diminue lorsque la table de rabotage monte.
6-le pas : la distance que parcourt la table de rabotage lorsqu’on fait un tour de manivelle.
7-«l’encombrement» : les dimensions de l’appareil compte tenu de l’environnement de la machine.
Dans mon cas ; minimax genius C26
1-L’orientation de la lecture :
·afficheur en bout pour une lecture oblique. Mais un afficheur par le haut aurait convenu aussi.
2-l’alésage : 20mm ; avec une bague de réduction à 18 mm (diamètre de l’axe de la manivelle).
3-la longueur de l’axe : en ne mettant pas la petite embase livrée avec, il me restait +/- 15 mm, juste de quoi fixer la manivelle ensuite.
4-le sens de rotation : sens anti horaire, lorsqu’on tourne dans ce sens, la valeur affichée augmente (la table de rabotage descend) ; lorsqu'on tourne dans le sens des aiguilles d’une montre, la valeur affichée diminue (la table monte).
5-le pas : un tour vaut 2mm
6-le nombre de chiffres et les décimales : cinq chiffres dont une décimale, une fois choisis les autres critères, c’est le modèle qui restait.
L’installation

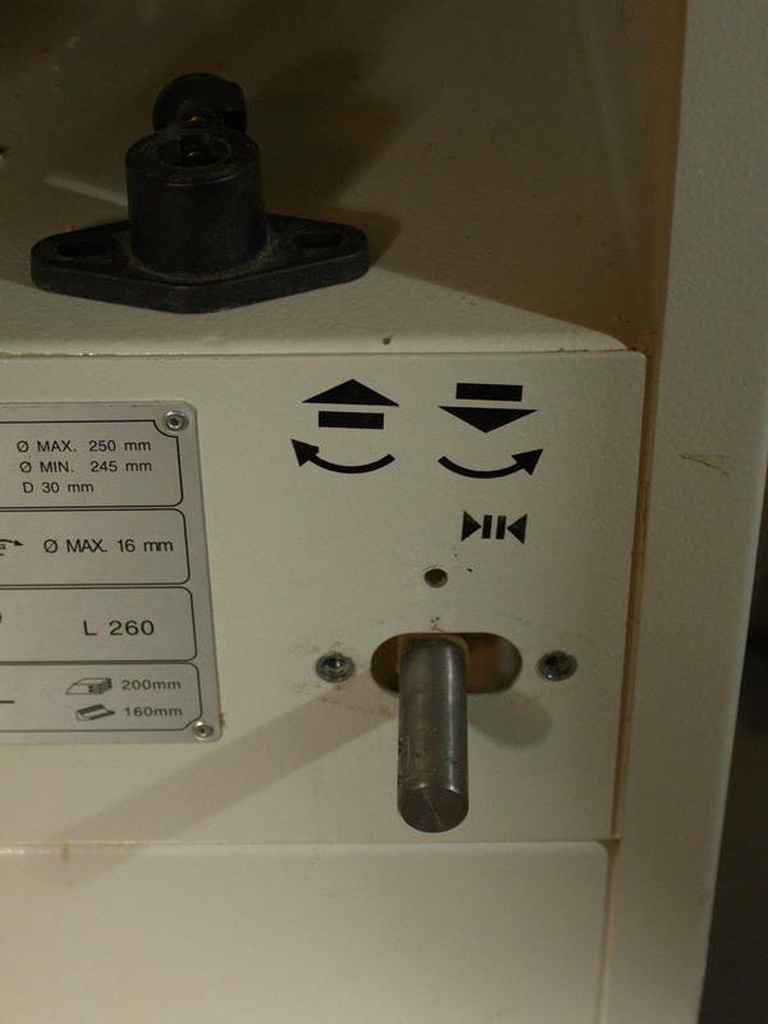

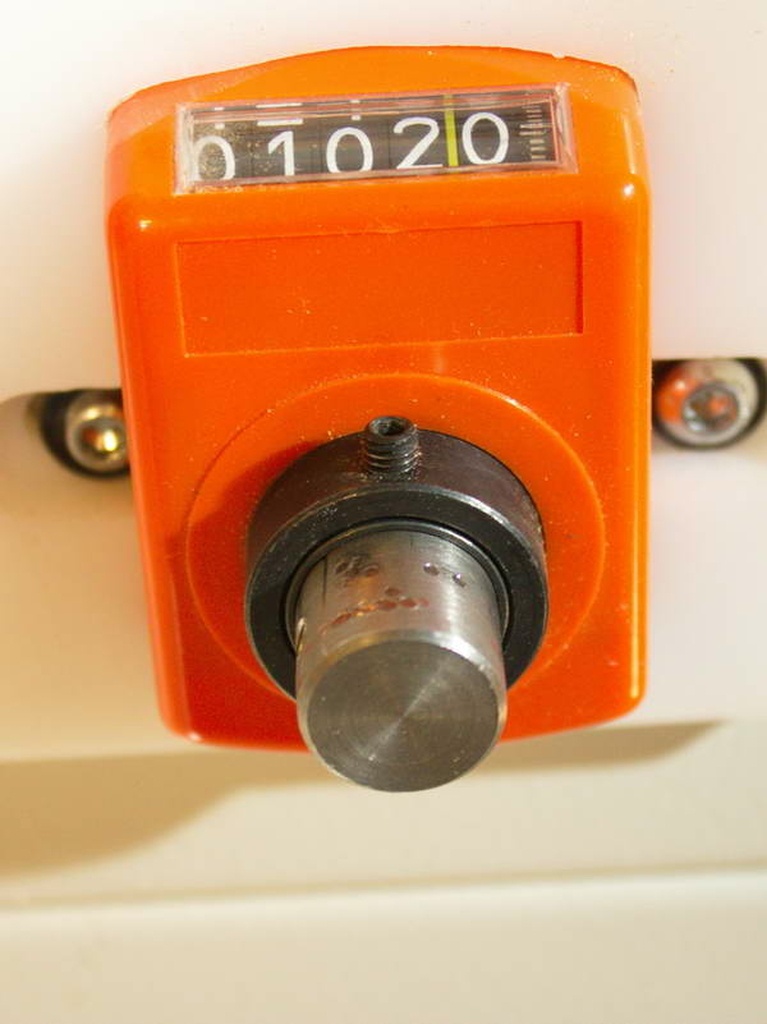

Ces indicateurs sont prévus pour être fixés simplement par une vis qui les solidarise sur l’axe de la manivelle et par un ergot placé dans un trou dans la tôle de la machine et qui l’empêche de tourner.

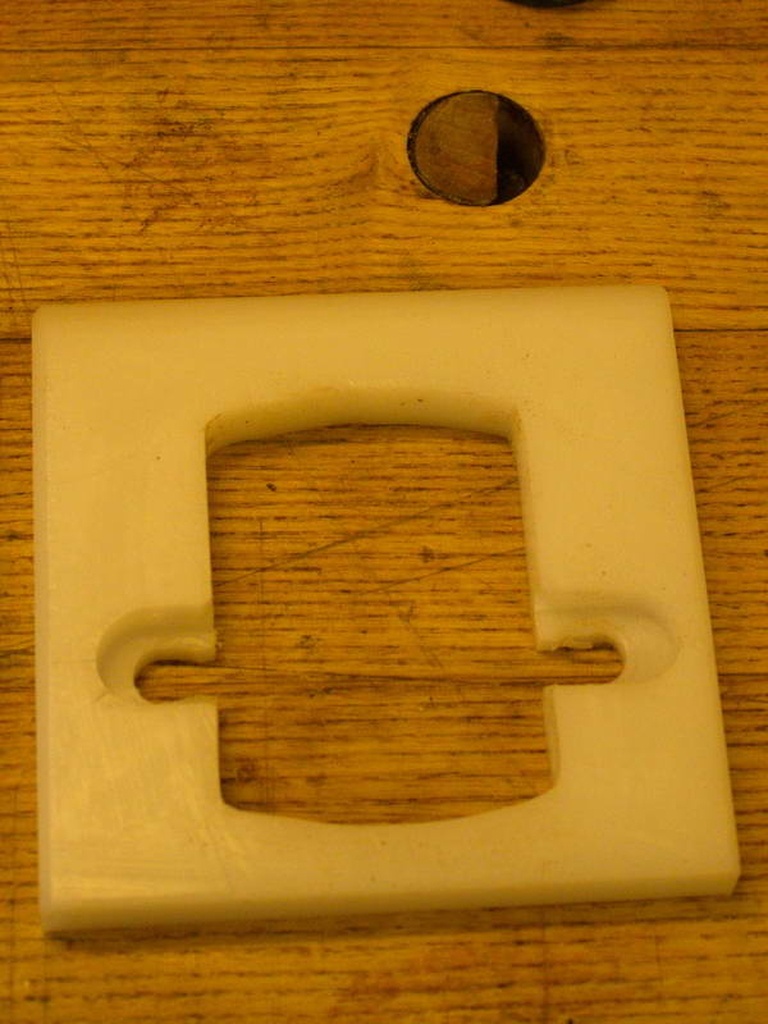

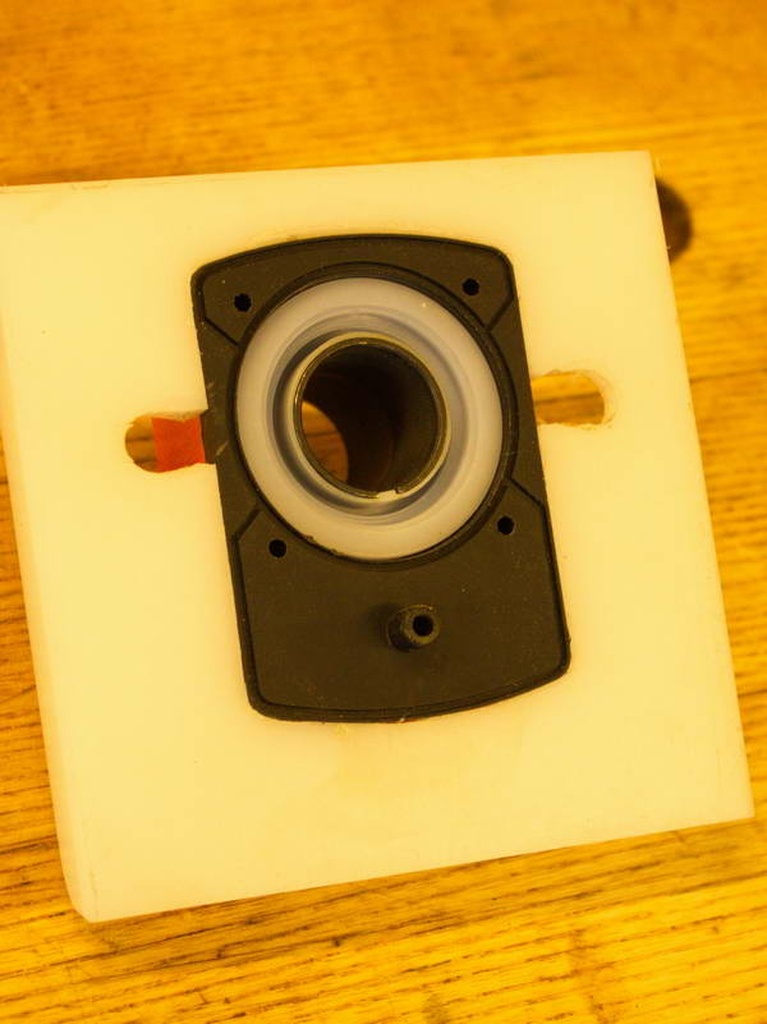

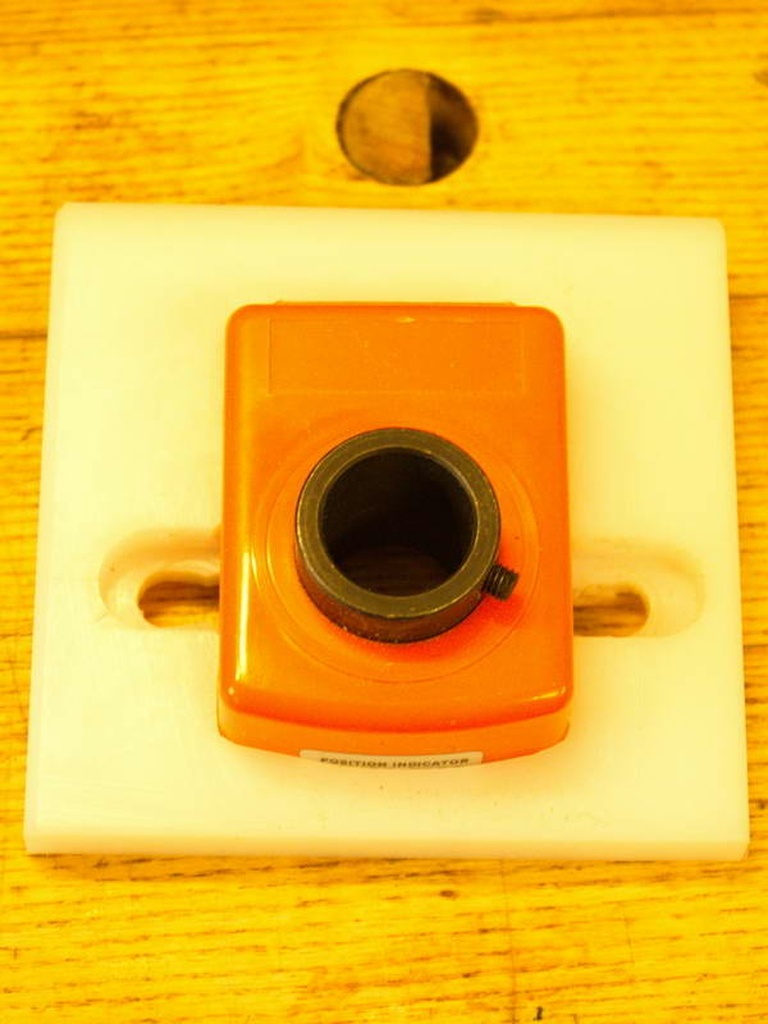

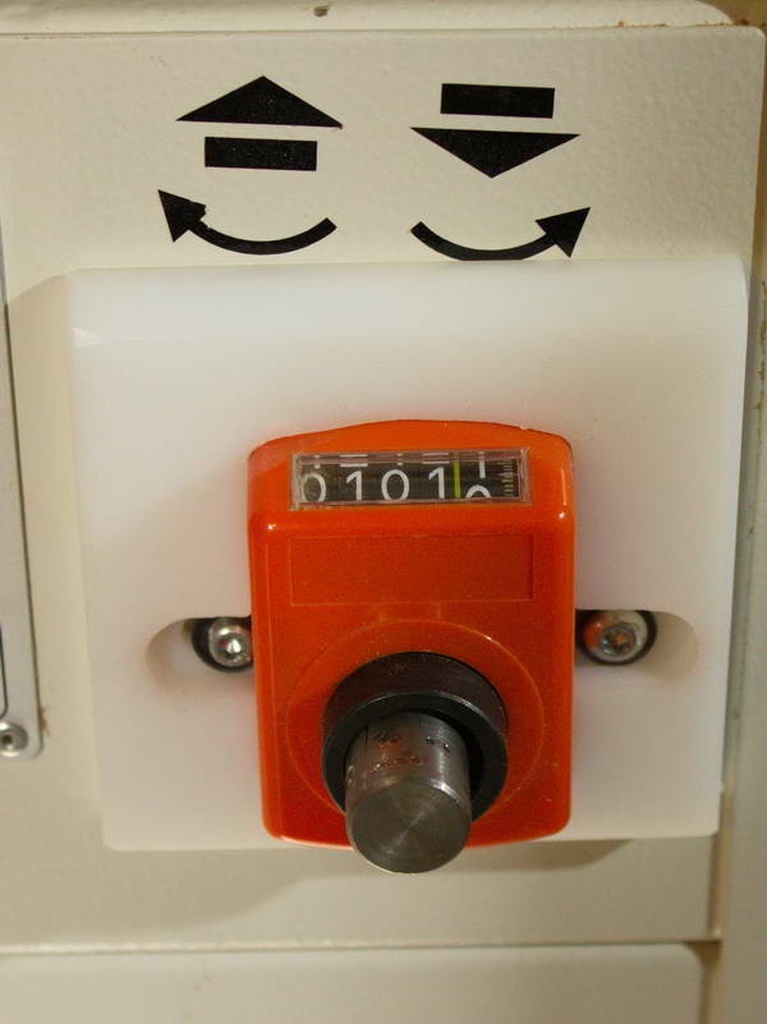

J’ai trouvé ça un peu léger, j’ai préféré faire une plaque (en plastique de récup, du PEHD ?) vissée sur les taraudages d’origine et dans laquelle j’ai découpé la forme de l’indicateur.

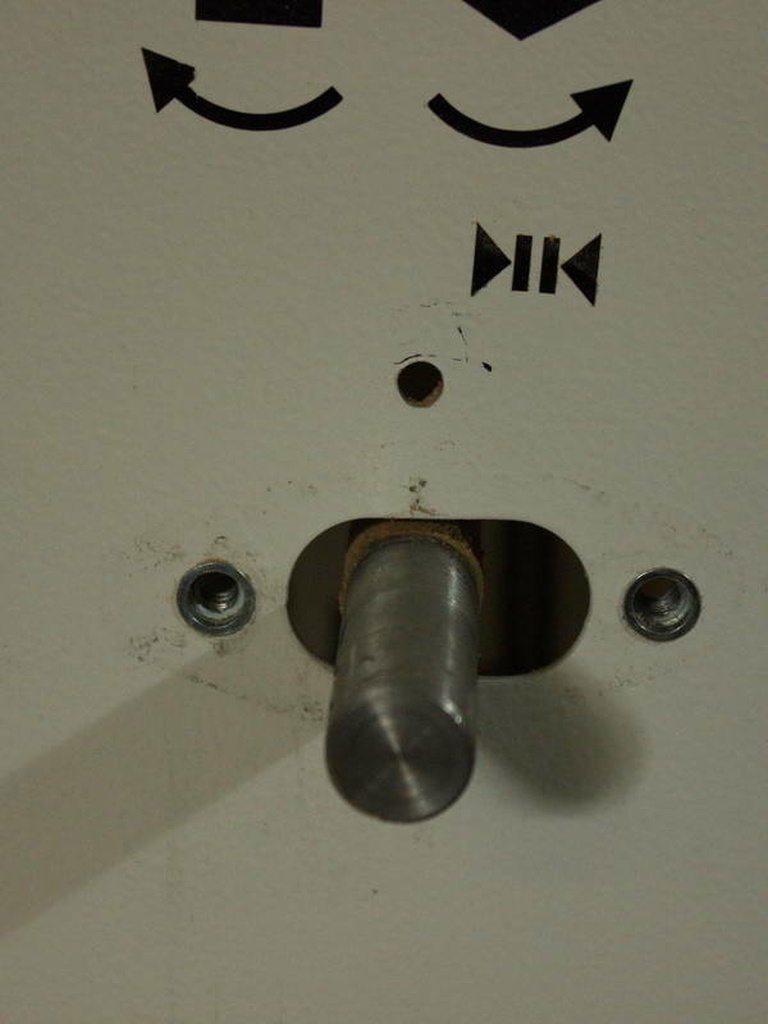

Il a fallu ensuite percer un petit trou pour y passer l’ergot. C’est la seule modification sur la machine, le reste est donc réversible.
Les explications détaillées sont dans les légendes des images.
L’axe n’étant pas à égale distance des taraudages, la place pour la vis de gauche manquait, j’ai dû meuler la tête de la vis pour que ça passe.
Le réglage

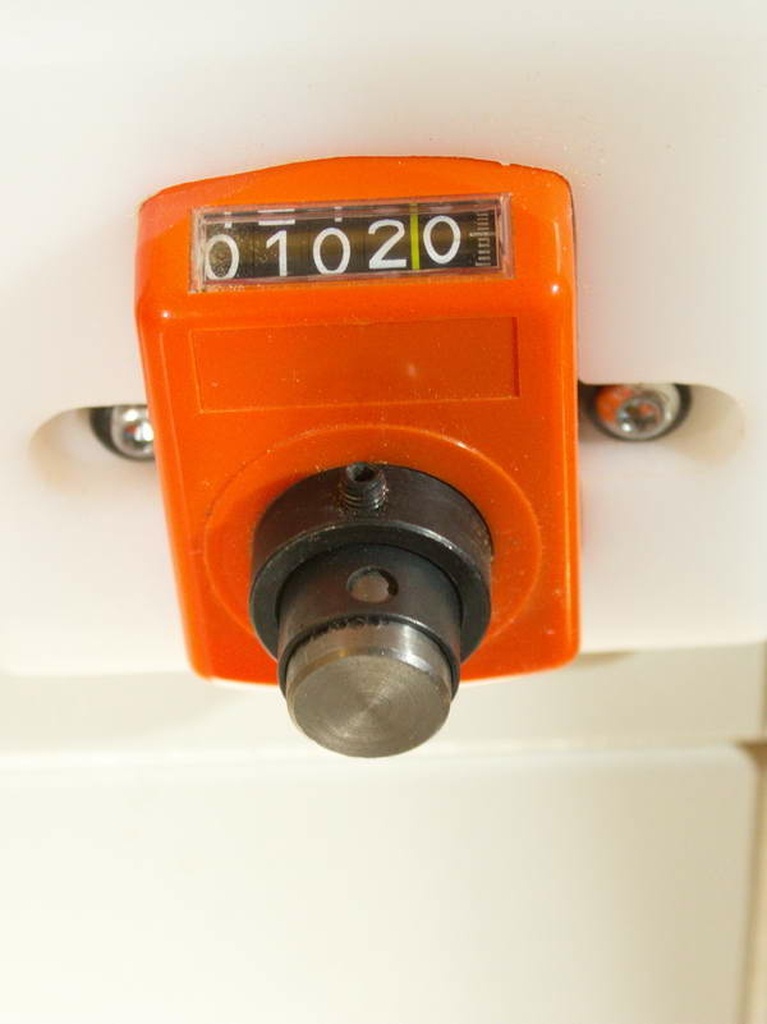

Il ne restait plus qu’à régler l’indicateur.
Le principe c’est de dire à l’indicateur ce qu’il doit indiquer
Le préalable est de vérifier que la table de rabotage est bien parallèle à l’arbre de la raboteuse pour avoir la même cote à droite et à gauche,
Oui c’est évident, mais pas toujours... Et avoir des fers affutés correctement.

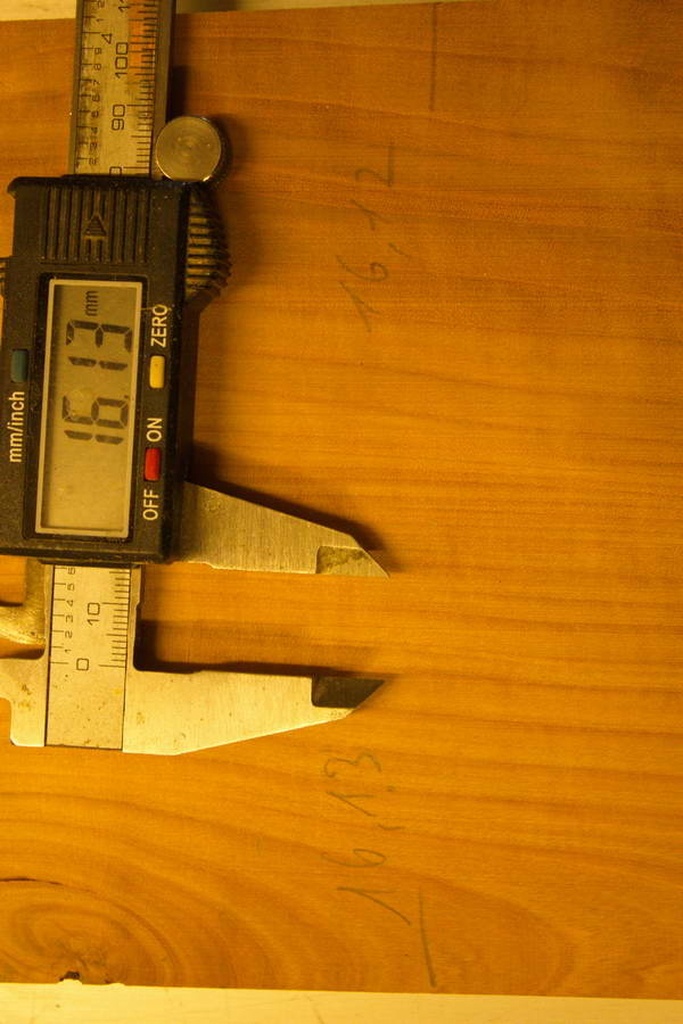

On dégauchit et rabote une planche un peu large, on mesure l’épaisseur obtenue (on peut le faire en plusieurs points pour avoir une moyenne, mais normalement ça se joue sur quelque centièmes. Est-ce que ça vaut le coup ?)

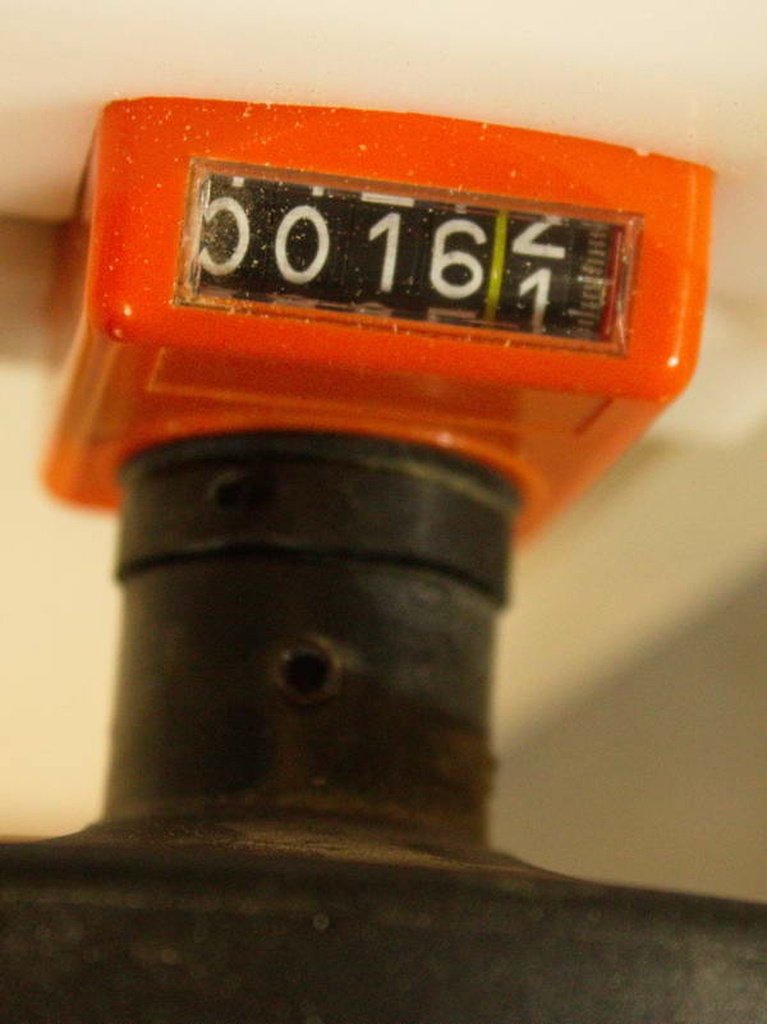

Ensuite en tournant la bague de l’indicateur, on fait afficher la valeur retenue.

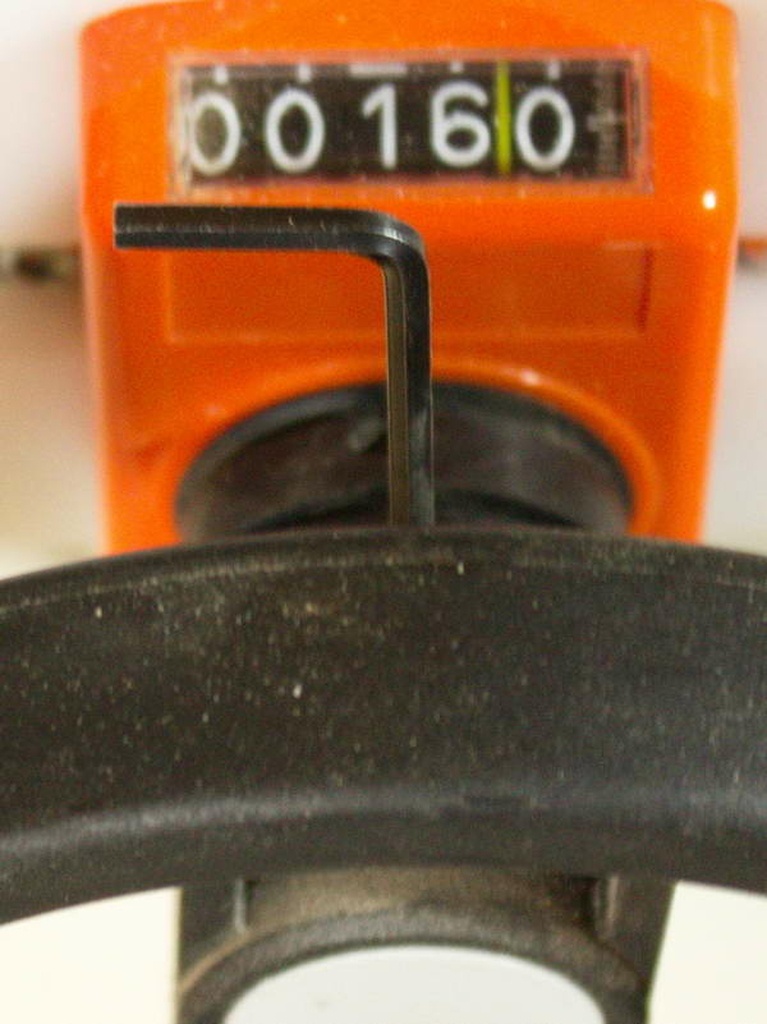

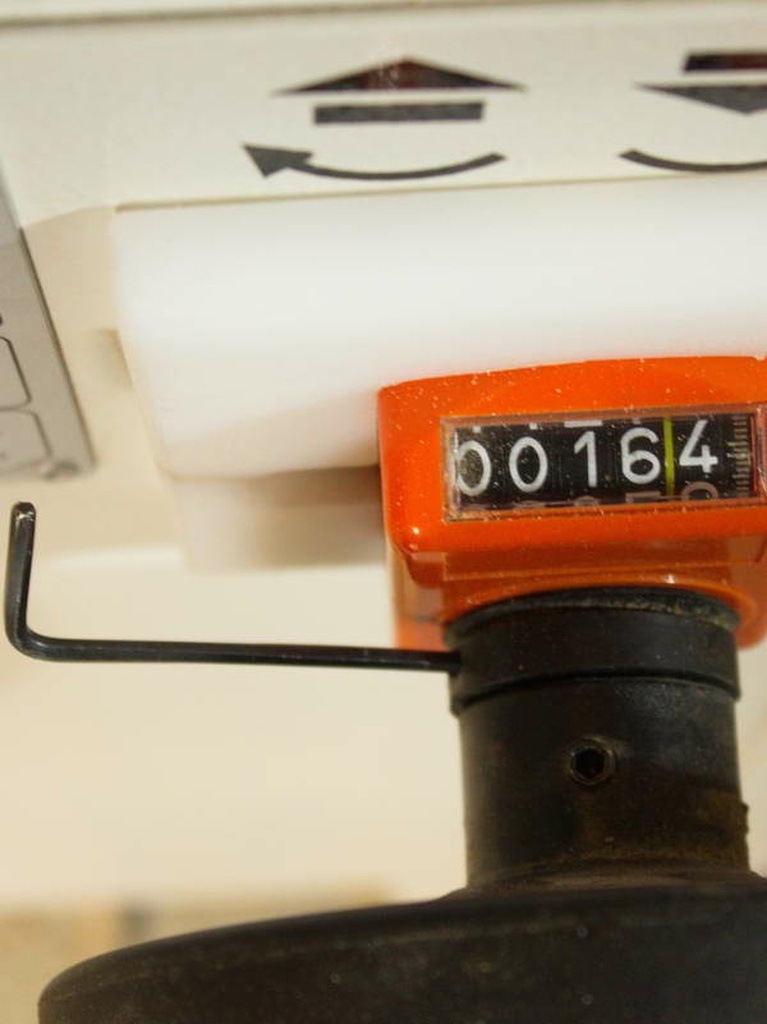

Il reste à fixer la manivelle et comme je n’ai plus de verrouillage de la manivelle en position, je fais en sorte que les cotes «rondes» soient lorsque la poignée de la manivelle est tout en haut ou tout en bas. Quoique sur la C 26, ça ne bouge pas en fait.
Plus de détails dans les légendes des photos là encore.
Conclusion et retour d’expérience

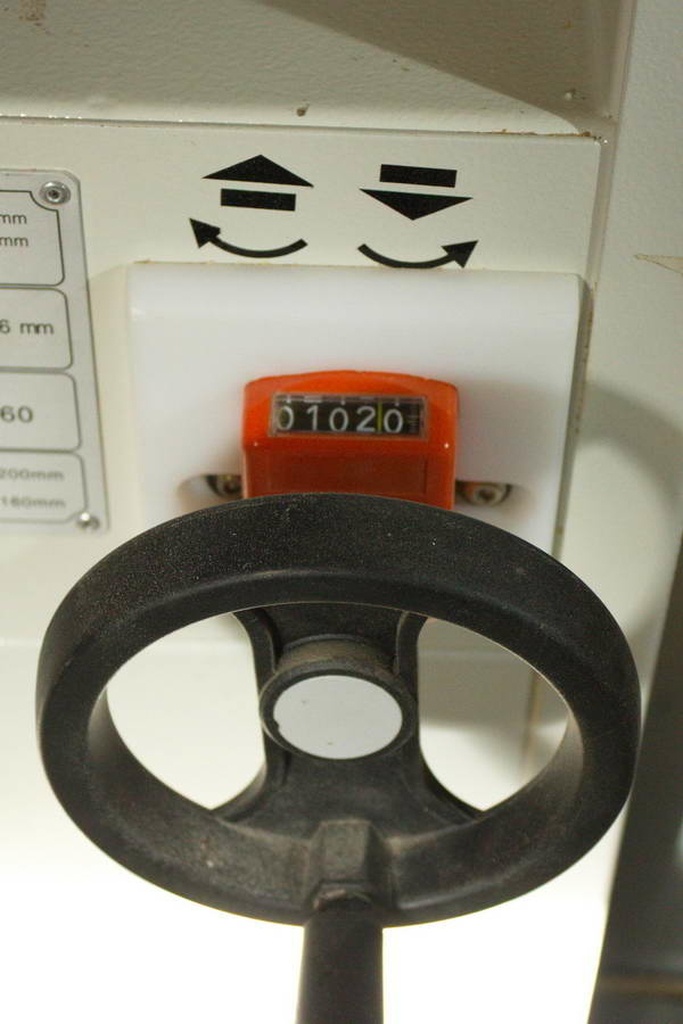

Je suis très content du résultat depuis deux ans. C’est très confortable à l’usage.
Mise à jour : Emmanuel Libaudiere a réalisé une adaptation pour la raboteuse Metabo HC260. Il en précise les détails d'installation ici : lairdubois.fr/...entaires/303765
Deux adaptations pour Metabo HC260
Elibaudi a réalisé une adaptation pour la raboteuse Metabo HC260 : lairdubois.fr/...entaires/303765
Et Francoisd a apporté des modifications ici :
lairdubois.fr/...entaires/329195
Publications associées
Licence
Discussions
Intéressant.
Excellent ! J'en rêve et grâce à ton pas à pas, je compte bien m'y attaquer.
Merci,
Fonce...
Très intéressant, merci !
Merci beaucoup!
Du coup tu as enlevé l'embase d'origine qui permet de verrouiller le volant? ce n'est pas génant?
J'ai eu un C26 mais je ne me souviens plus, le volant vient se clipser sur 2 ergots sur l'axe ou il est vissé sur l'axe pour etre maintenu?
Sur la c 26, le volant ne bouge pas. Sinon il faut que la manette soit tout en haut ou tout en bas pour éviter que le poids de la manette fasse tourner le volant. Mais c'est un précaution parce que même sans ça le volant ne bouge pas. Il ne faudrait pas en avoir un avec un manette très lourde.
Il est fixé par une vis l'axe.
d'accord merci
Salut à tous et merci à JPLegno,
ça tombe vraiment bien cette semaine mon indicateur c'est décalé de 2 mm suite à un coincement entre la manette du protecteur de la dégau et l'index grossier qui s'est tordu en faisant glisser la valeur de l'indicateur à chiffres.
La notice de ma rabot-dégau ne dit rien sur le réglage de cet accessoire et je me demandais bien quoi et où régler?
Maintenant je sais et ce n'est pas très compliqué mais comme toujours fallait juste savoir comment...
Bonjour, est-ce que vous pensez que c'est adaptable sur une dégauchisseuse/raboteuse Kity 636 ?
C'est une machine que je ne connais pas. Mais la difficulté semble être liée au volant qu'il faut enlever (?) Ce qui ferait perdre le réglage ?
Il faudrait en discuter avec ceux qui utilisent cette machine.
Merci pour ta réponse. A creuser ... :)
Bonjour
Cela est possible que si l'axe du volant est assez long ?
Il doit y avoir de la place pour mettre l'indicateur qui a une épaisseur assez importante.
Par ailleurs, sur le site, il y a une pièce qui m'intrigue : Bloc de montage pour indicateur de position numérique (wdscomponents....496/c-312/p-251).
Vous n'en avez pas eu besoin, savez-vous à quoi cela sert ?
J'ai très envie de me lancer mais je n'ai pas envie d'acheter pour rien :-)
En tout cas, merci pour votre pas à pas !
Oui c'est cela, il faut que l’axe soit assez long.
Ce bloc de montage permet de verrouiller le volant en position. Je n’en ai pas eu besoin car le volant ne bouge pas sur ma machine pendant les usinages et que je le position soit tout en haut soit tout en bas.
Et de toutes manières, l’axe n’aurait pas été assez long.
Est-ce que vous savez quelle est la longueur de votre axe ?
Moi, je dois disposer d'environ 20 mm pour mettre l'indicateur
Quand je vois la doc, il faut 31 mm minimum, est-ce cela ?
Le mien dépasse de 54 mm de la machine. L'indicateur que j'avais choisi fait 38 mm d'épaisseur (cote «H» chez WDS Component). Il me restait donc 16 mm pour fixer le volant.
31 mm minimum, cela dépend du modèle.
Quelle est votre machine ? Et le diamètre de l'axe ?
Si l'axe n'est pas trop gros, on peut imaginer de le prolonger avec un tube un peu épais et le fixer avec une vis sans tête à six pans ?
JPLegno Bonne idée. L'axe fait 10 mm de diamètre
C'est une kity 637 (1647)
manomano.fr/p/...r-l74mm-9034930
Voir ça par exemple en faisant un trou taraudé.
JPLegno Merci. Je vais creuser l'idée et la suggestion
JPLegno dans ce cas je dois changer la manivelle
Pour l'instant je n'ai pas trouvé de manivelle
Avez-vous regardé d’autres marchands que WDS ?
Vous pouvez aussi regarder les volants, s'il peuvent convenir.
elesa.com/fr/e...-manivelles--2#
Au départ, j’avais cherché un volant avec un indicateur intégré, sans succès dans mon cas.
Merci.
Je crois qu'avec vous je vais y arriver ...
Un problème, tarauder l’entretoise pour assurer une bonne fixation
Et je vais demander si au niveau du volant, il y a aussi une vis de serrage pour bloquer le volant
A ce sujet, il y avait cette discussion : lairdubois.fr/.../reponses/26500
Merci
Je regarde...
Oui le fait maison... j'avoue manquer un peu de confiance en moi
Mais je crois que c'est la solution
Au pire, je perds l'achat de l'entretoise et du volant sans prendre de risque pour ma machine
Moi qui cherchais une solution pour ma rabot-dégau ! Merci pour le partage.
Bonjour à tous

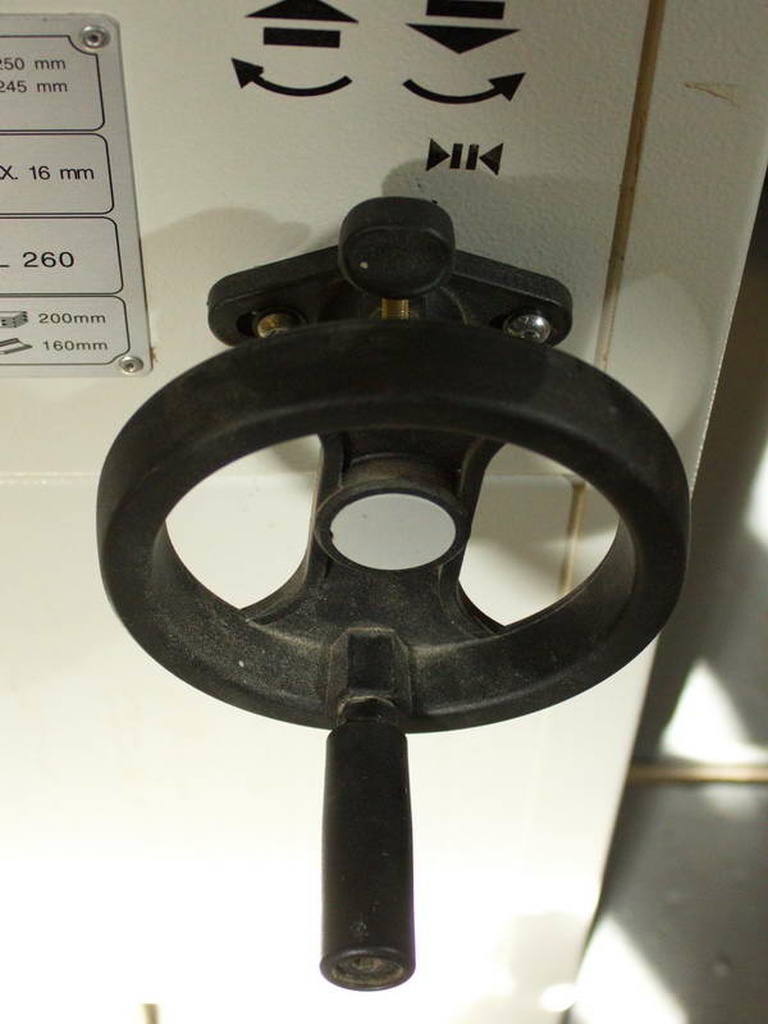

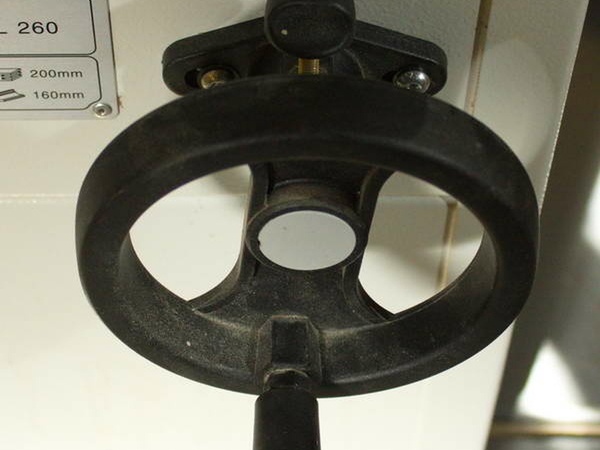

Ce dispositif malin peut-il être monté sur une rabot-dégauchisseuse Metabo HC260 ?
Les pignons de la manivelle de hauteur ont du jeu (10/15deg) et je me demande si l’on ne perd pas la précision du 1/10 de mm
Il me semble que c'est un peu le même problème qu'avec la kity ,636 de Benjamin12 ci-dessus.
Je ne saurais trop dire.
Pour le jeu, il faut partir du principe que tu règles toujours en montant, je pense.
Après lecture de cet article, j'ai installé ce dispositif sur la Metabo HC260.
Il faut tenir compte des paramètres suivants qui sont contra-intuitifs avec la doc WDS :
Après quelques incompréhensions avec le technicien WDS - qui m'ont valu un A/R d'appareil €€€€ :((-, il faut 3 pièces pour faire le montage adéquat :
Puis :
et tout fonctionne bien ensuite et dans le bon sens
Le dispositif est facile à régler et précis à moins d'un 1/10 à quelque à chose prêt. Un pied à coulisse reste néanmoins pertinent pour vérifier le travail effectué.
Effectivement, je pense que cela va être très pratique !!
Merci JPLegno pour l'idée originelle

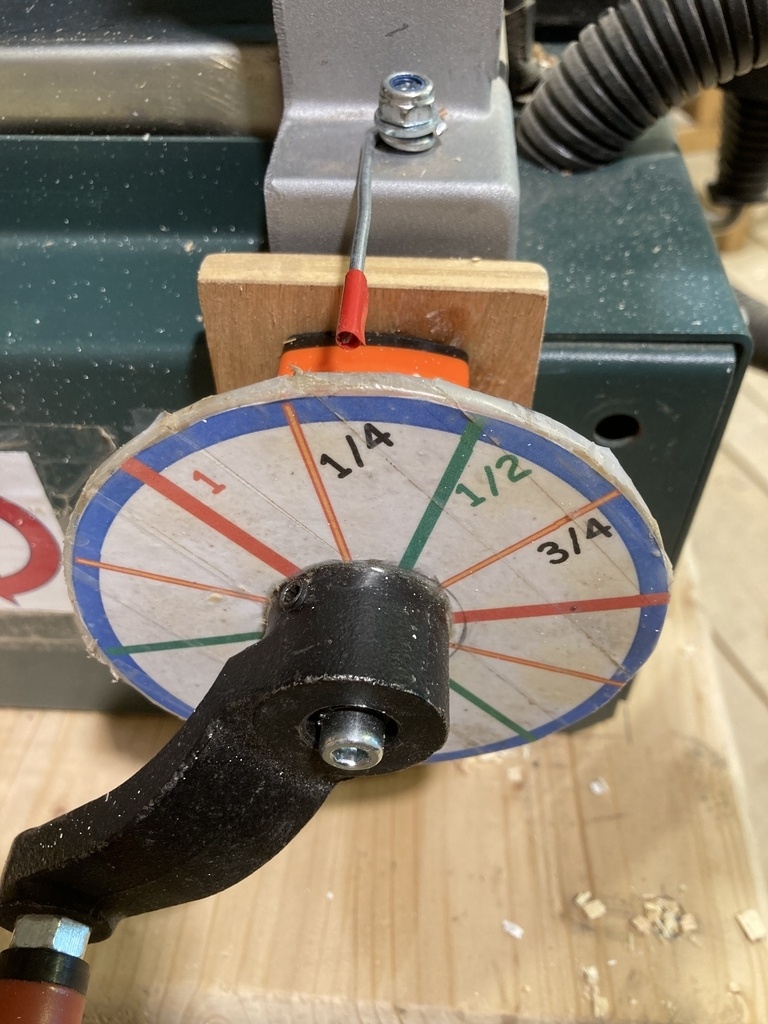

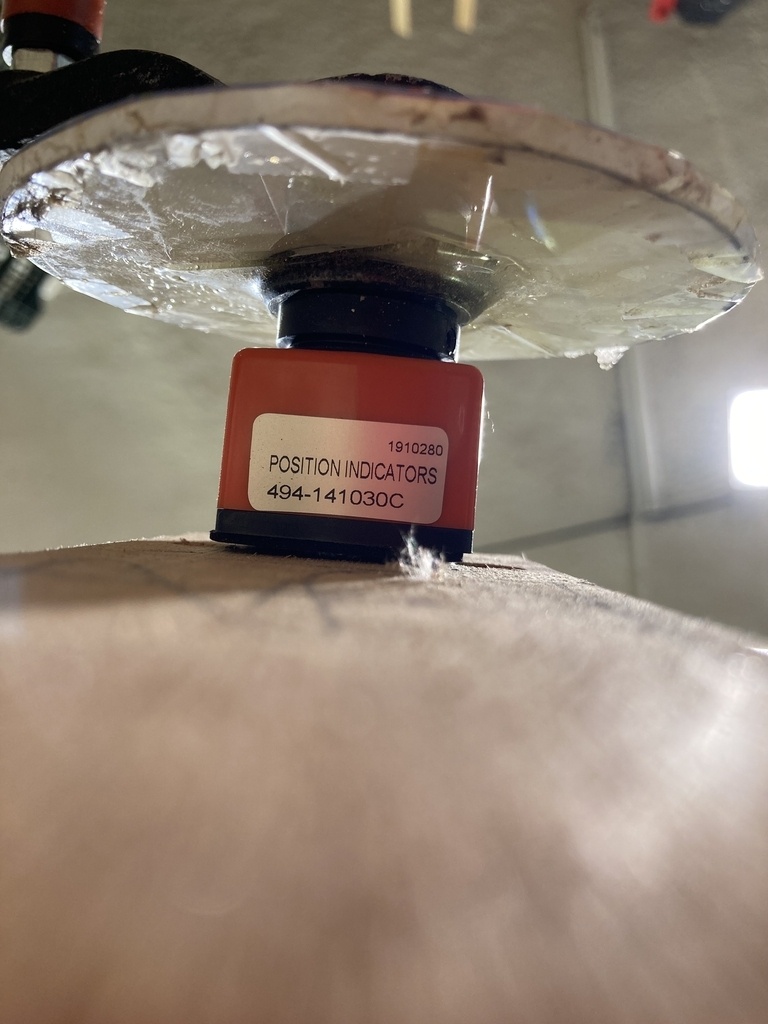

PS: la roue devant en plexi collé sur la manivelle est gradée en 1/3 (10/10mm), 1/6 (5/10e mm), 1/12 (2,5/10e mm)... et me servait de régler la remontée fine du plateau
Super, bravo pour la réalisation ça va pouvoir aider ceux qui se posaient des questions sur ce type de raboteuse.

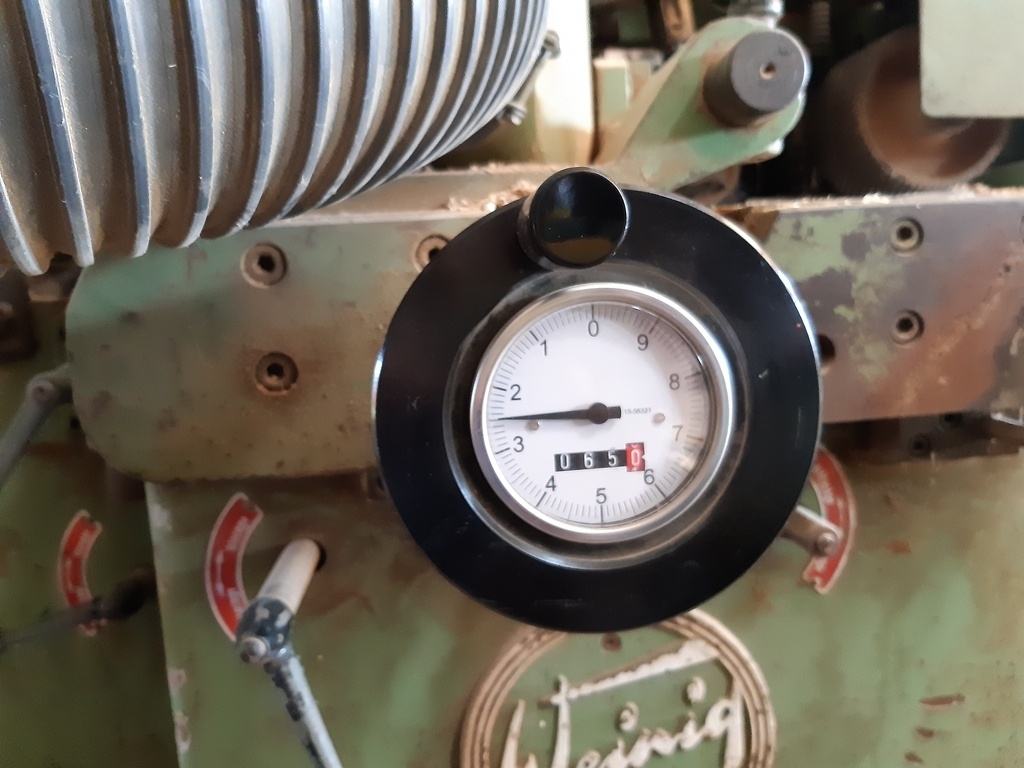

c'est un très bon système que tu a la mais il y a beaucoup plus simple
il te suffi de commander une poignée complète au diamètre de l'axe et asservis au nombre de tours par mm de ta machine dans mon cas 4mm par tour
cela fonctionne par gravité et c'est tout aussi précis mais bien plus rapide à installer
quand au prix je ne m'en souviens plus
ça ne fonctionne que sur les axe horizontaux
Ou peut-on commander ce genre de poignée ?
Siko fait les deux modèles par exemple mais d'autre le font aussi
attention à la commande de bien préciser le sens le pas et le diamètre (peut être que j’oublie des paramètres)
Oui, il y a ça aussi, c'est ce que je voulais au départ, mais je n'avais pas trouvé ce qui convenait ; ou nettement plus cher il me semble.
Très belle réalisation.
Moi aussi j’ai du mal pour la lecture ( Robland X310)
Je n’ose pas franchir le pas…problème de compétence !
Jean-Paul
Si ça peut te rassurer, je n'ai aucune compétence technique particulière. Ça tient vraiment plus de la recherche d'informations et du bricolage.
Bonjour à tous et merci à JPLegno et Elibaudi pour leurs réalisations respectives.

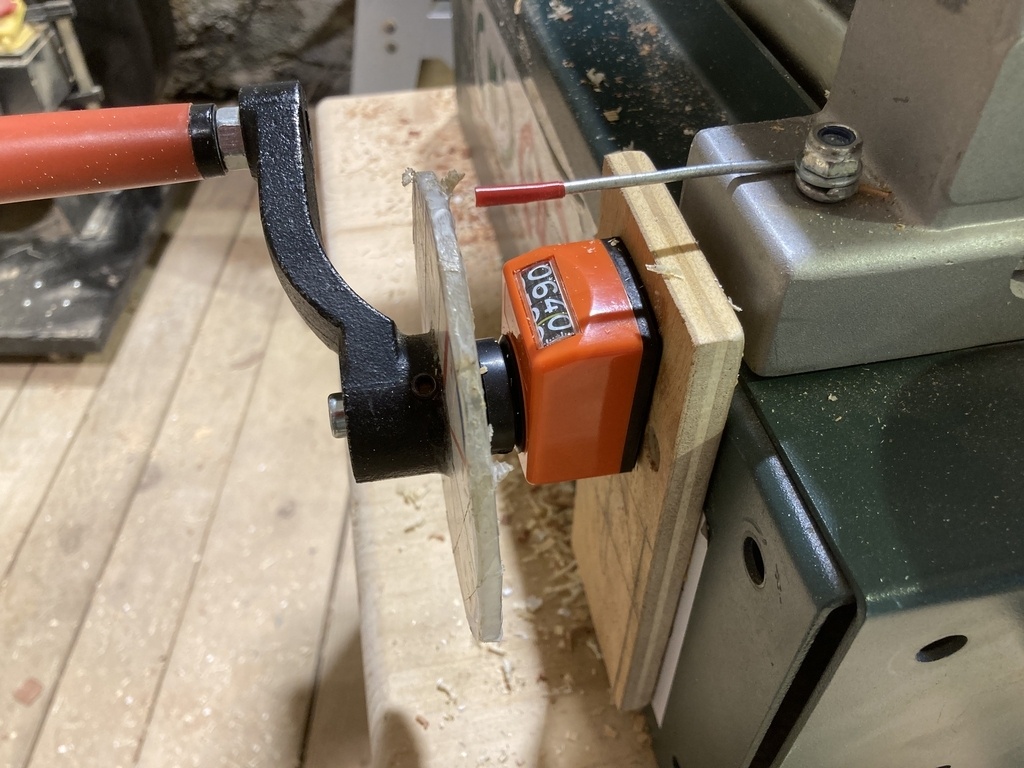

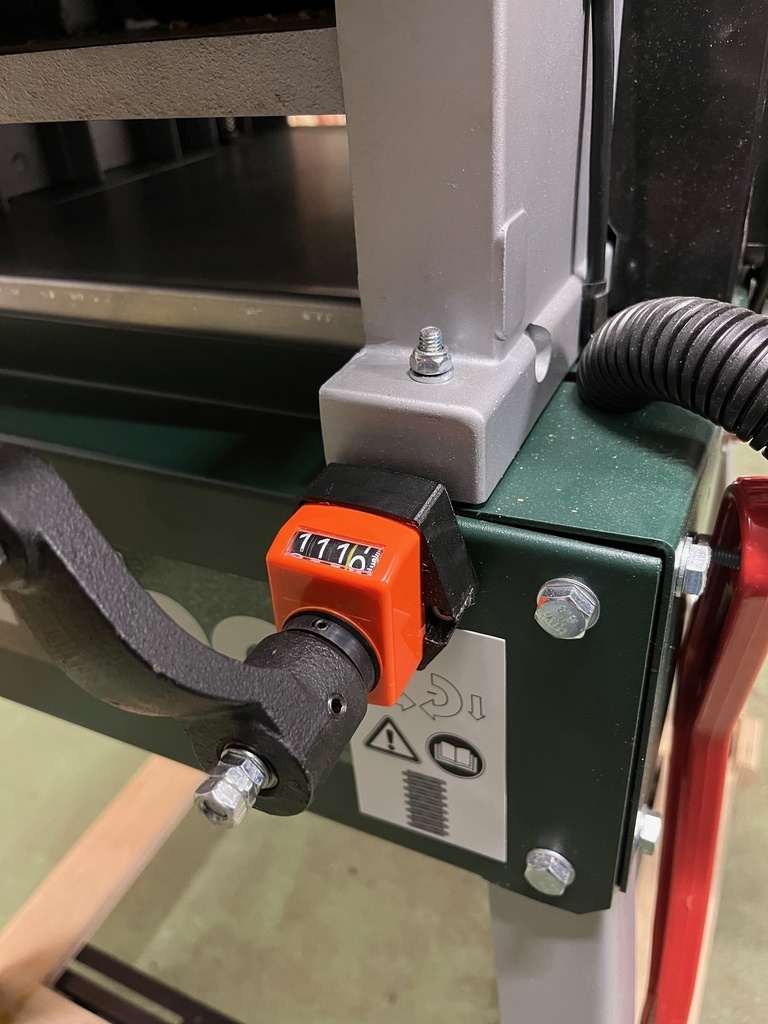

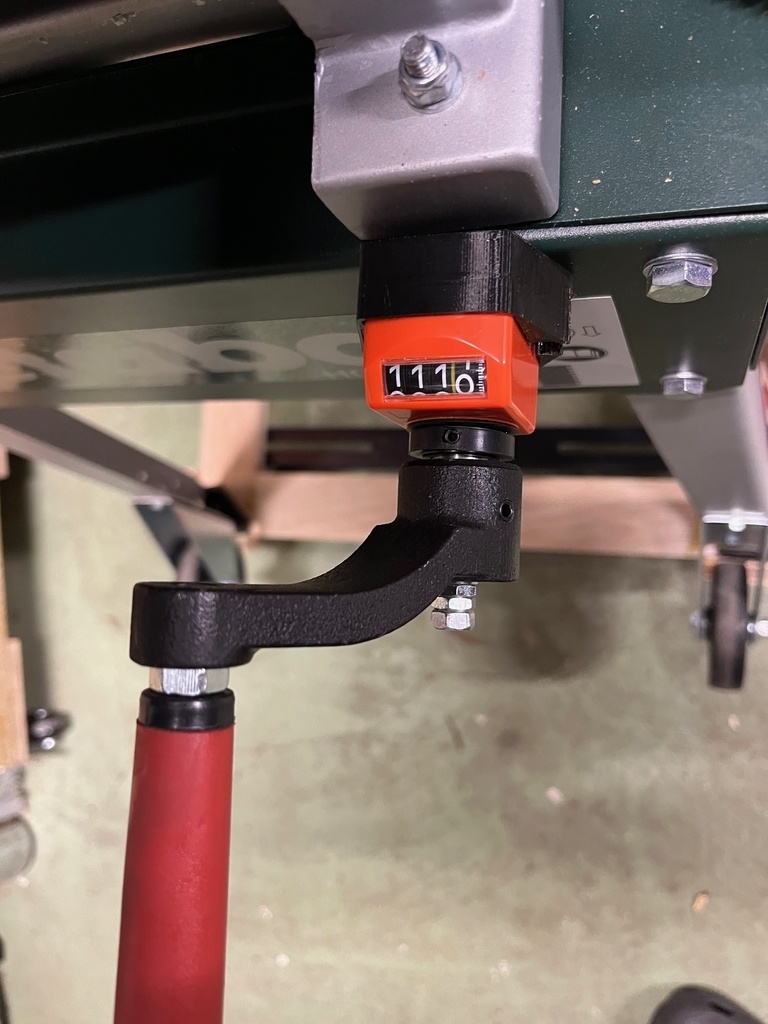

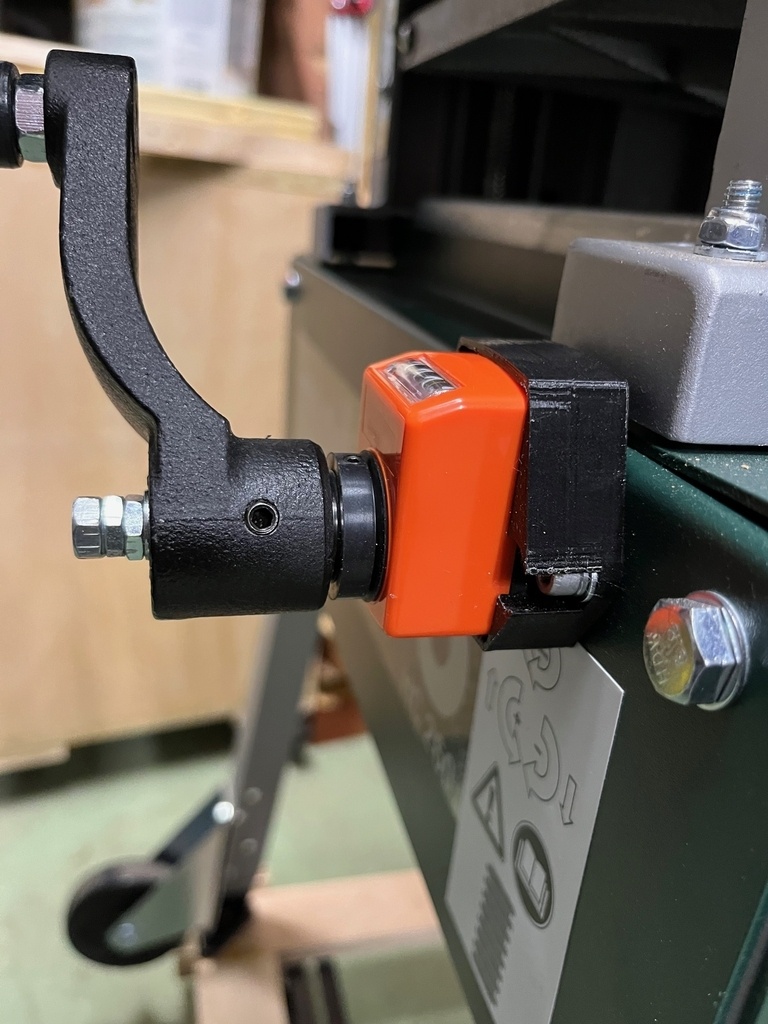

Sur la base de ces deux pas à pas, j'ai modifié ma Metabo HC260 avec un indicateur numérique.
Quelques améliorations par rapport au post de Elibaudi :
Le résultat est bien stable et l'indication semble précise. Je n'ai pas encore eu l'occasion de trop essayer.
Quelques photos ci-dessous.
A bientôt
Super, je suis content de voir que ce pas à pas rend service. C'est très pratique ces indicateurs, je ne regrette pas le mien.
Et puis j'aime bien l'idée d'un pas à pas collaboratif. Merci pour ta contribution.
2 bonnes idée pour améliorer le système
car le mien a cassé sur les soudures
Je vais suivre ton idée
Merci pour vos retours à tous les deux.
Je m'étais posé la question en voyant ce sujet intéressant ou se procurer ce volant avec vernier pour raboteuse robland: vola c'est ci aprés: masnada.com/co...d-hx310pro.html
Ça a l'air super, mais le prix pique fort !
Merci pour le lien.
C'est surement une belle mécanique à l’intérieur, je suis d'accord c'est un produit onéreux.
Bonjour,
Juste de passage pour remercier JPLegno.

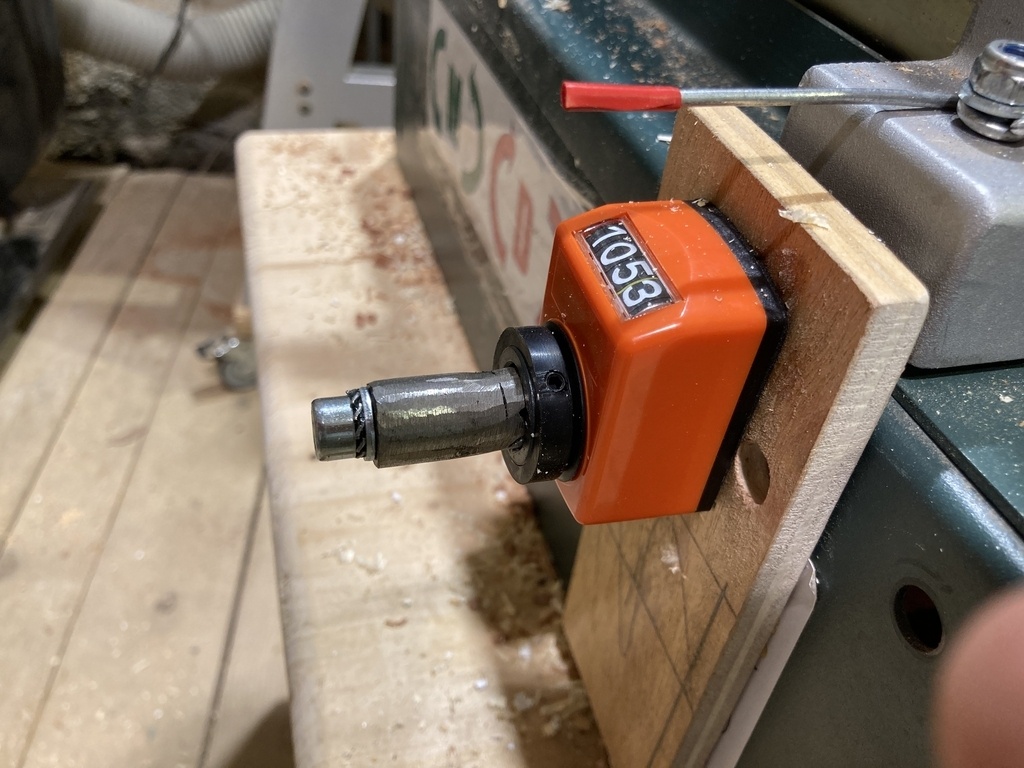

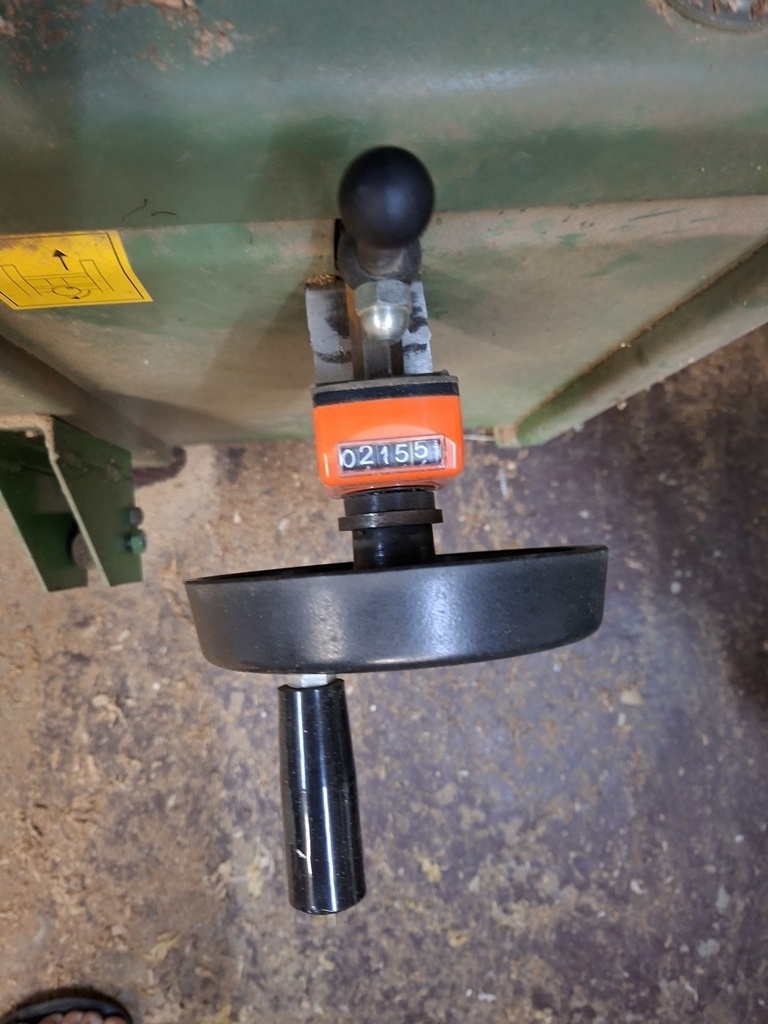

Grace à toi , je viens d'installer ce système sur ma Bernardo ADH 250P
J'ai un peu ramé pour enlevé le volant : il faut enlever l'écrou et taper à l'arrière du volant pour qu'il sorte : il y a une clavette un peu dure au glissement.
Sinon, absolument génial ce compteur numérique : je ne comprends pas que cela ne soit pas monté sur les machines : monté d'origine et acheté en série = le cout ne serait pas excessif. .
Merci
Acheté chez WDS : tarif (port inclus) : 73,19 €
Et bien merci pour ce retour.
Ça a drôlement augmenté, je m'en étais tiré pour 49€ en 2020.
Mais c'est vrai que je pourrais plus m'en passer. Et pour répéter des cotes m/ême après un dépointage, c'est infaillible.
JP
