Ce pas à pas présente un projet en cours de réalisation.
Je me suis décidé - enfin. Je pense que c'est un point de passage obligé, on commence à couper du bois, on fait quelques copeaux, on se fabrique un maillet, on fait quelques meubles d'atelier, une "Moxon Vise", on met une scie et une défonceuse sous table. On a un genre de "Jack-of-all-trades" de scie circulaire sous table qui sert à tout, un peu branlicotant mais bon, c'est moi qui l'ai fait, j'étais encore à mes premiers coups de scie (si je n'y compte pas deux bateaux en contreplaqué de retapés, une prame en CP cousu-collé de fabriquée et je passe sur le nombre de caillebotis en teck - mais ça, c'était des baguettes déjà entaillées achetées chez Direct-Teck à Nantes. Ça ne compte pas, si ?
Je rêve depuis deux ans à un établi moravien. Ou bien morave. Si on compte bien, ça devrait venir de Moravie, quelque part entre la Bohème et la Slovaquie, donc on devrait dire "morave". Mais les gars ont émigré aux USA (avant Trump, sinon on leur aurait compté papiers etc) avec leur établis, et là-bas on a dit "ce sont des menuisiers allemands, ils se déplacent avec leur établi sur leur chantier, blablabla". Donc Moravian Workbench. Chris Schwartz en parle bien.
Les premières images
En bon architecte, j'ai commencé par un plan. J'ai compilé un peu partout, j'ai mesuré la place dans l'atelier, j'ai moyen d'y caser un établi de 1m50 de long. J'ajoute que je me suis librement inspiré de l'établi publié aimablement par l'Atelier Vivacia, mais j'ai adapté un peu les détails, et changé les dimensions. J'ai prévu 60 de large. En dessinant, comme ça, j'arrive à environ 90cm de haut, celui que j'ai est un peu plus bas, des fois j'aimerais bien quelques cm de plus. Si c'est trop haut au final, je couperai en bas (même si, comme disait le camionneur belge, c'est en haut que ça gène... enfin bref).

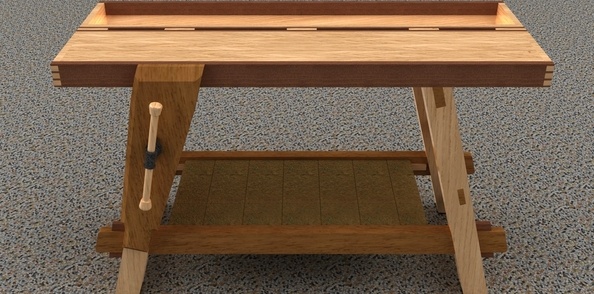

Voilà pour le premier épisode. J'y mets des images de mon modèle 3D, au fur et à mesure que j'avance je vous posterai des plans cotés, des photos, peut-être une fiche de débit. A toutes fins utiles.
Quelques images, et une question.
Certains projets proposent un plateau porte-outils, ou fourzitout, ou appelons le comme on veut, ramasse-copeaux par exemple. D'autres préfèrent un plateau en deux parties, pour faciliter le montage, le démontage et le transport. J'ai pensé faire un fourzitout mais avec un fond plus costaud (peut-être un fond en CP de 18 en rainure ou un fond en bois massif, je verrai) qui permettrait en le retournant d'avoir un grand plateau de 60cm de large.
Des avis ? Merci à tous.

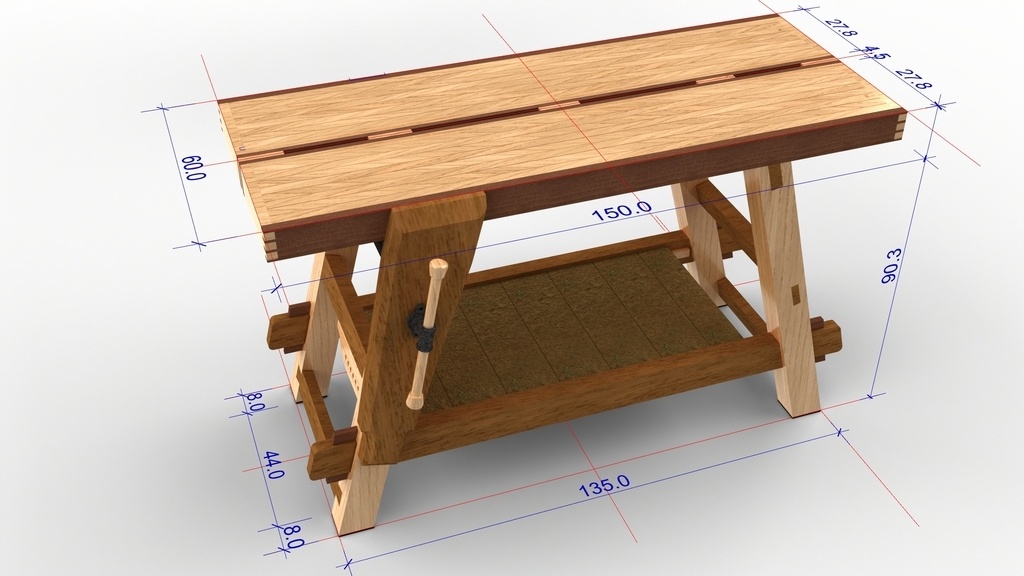

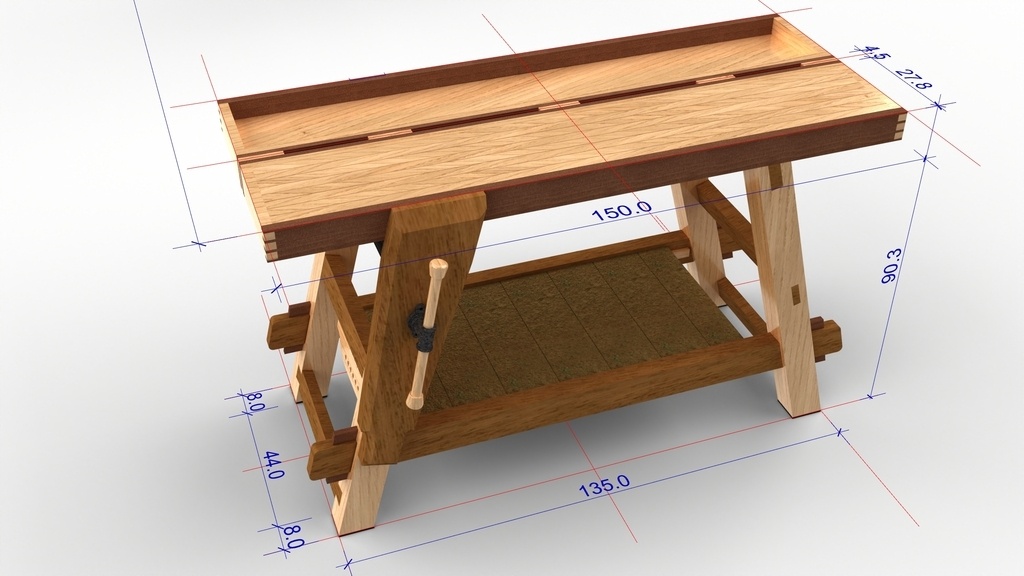

Les deux images - avec ou sans - sont cotées en gros. J'attends d'avancer un peu avant de poster des plans, je me connais et je risque de modifier les choses en cours de route.
Modélisé avec Rhino 3D, comme tout ce que je fais en 3D.

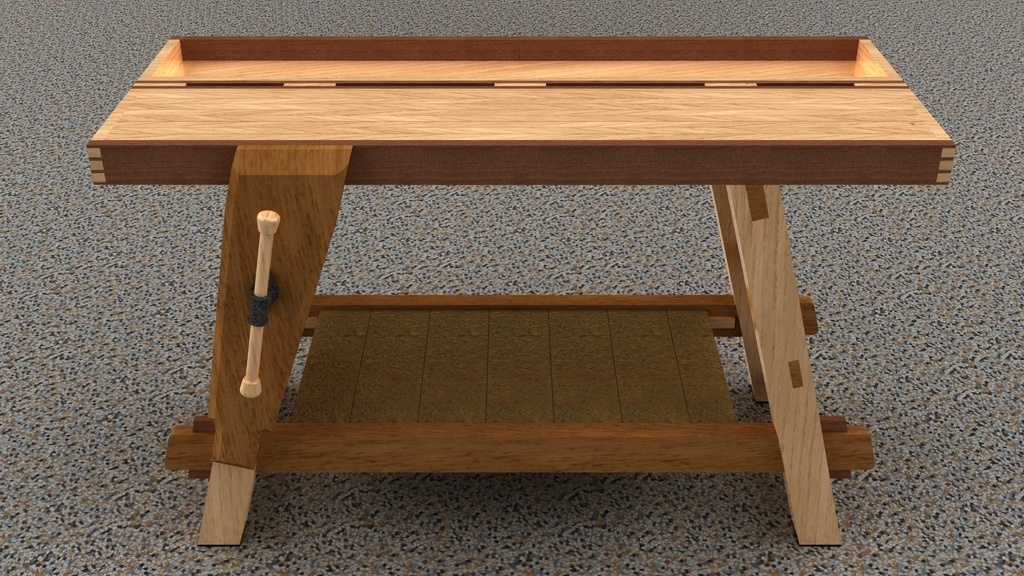

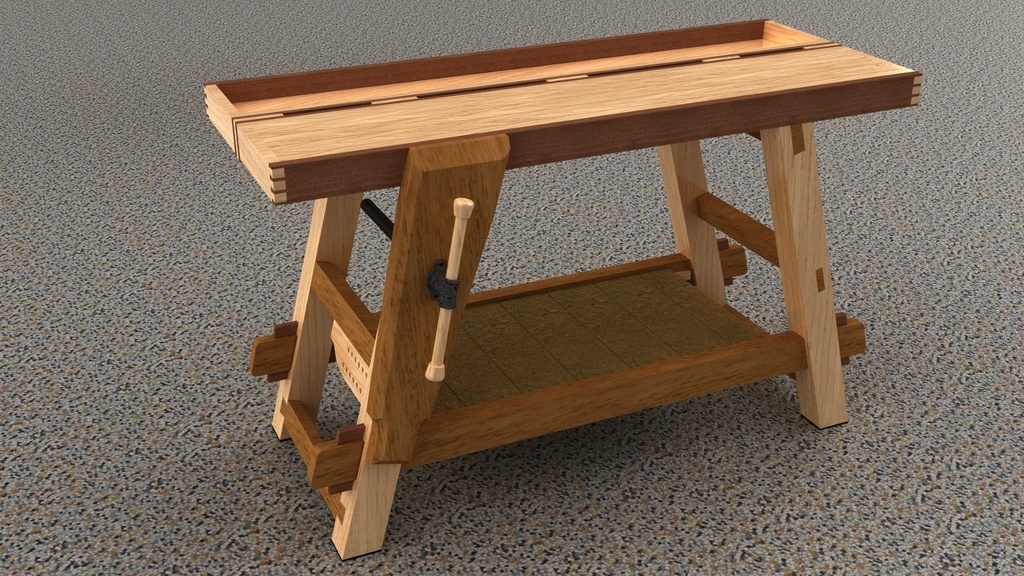

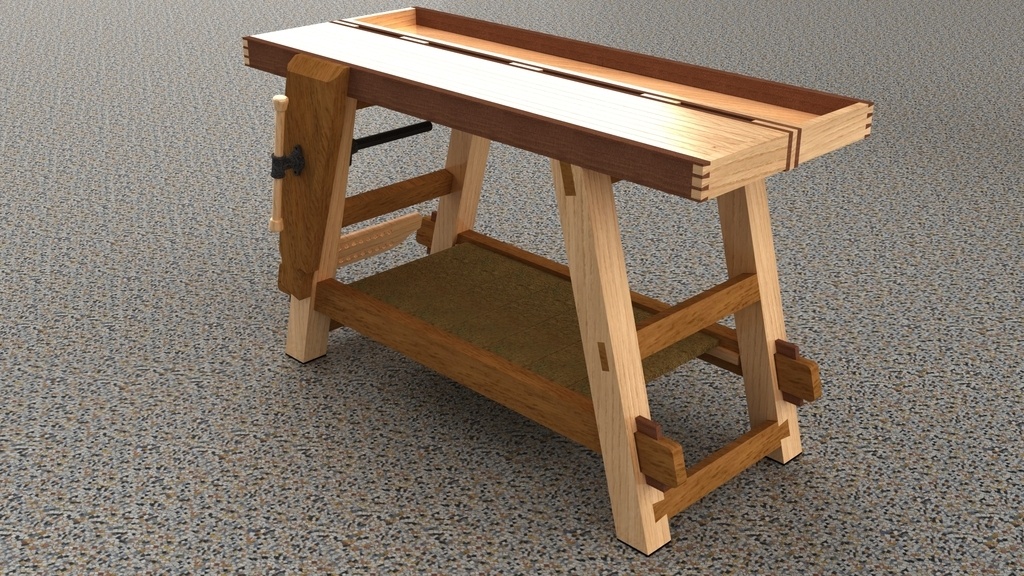

Quelques images avec le plateau fourre-tout.

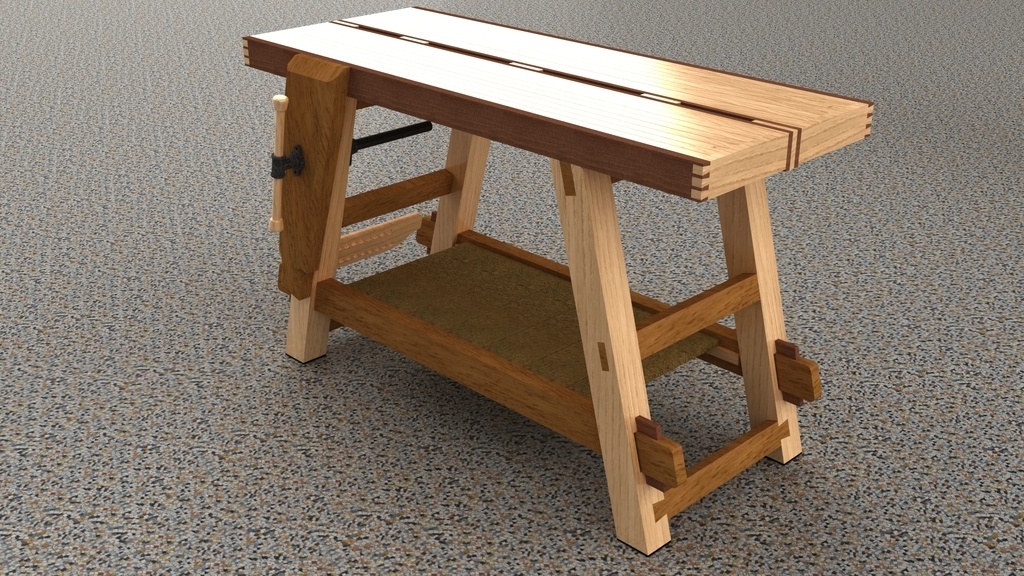

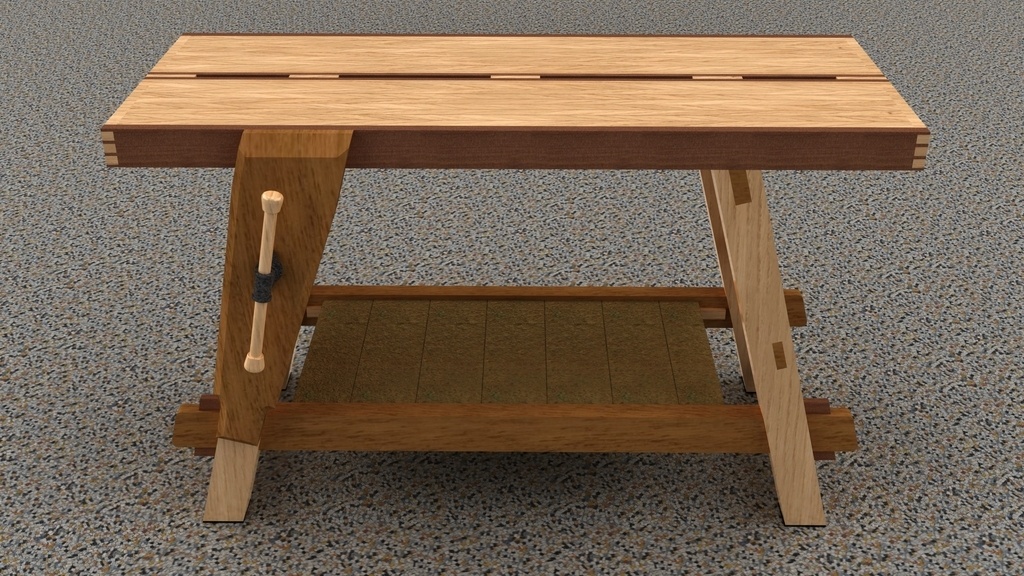

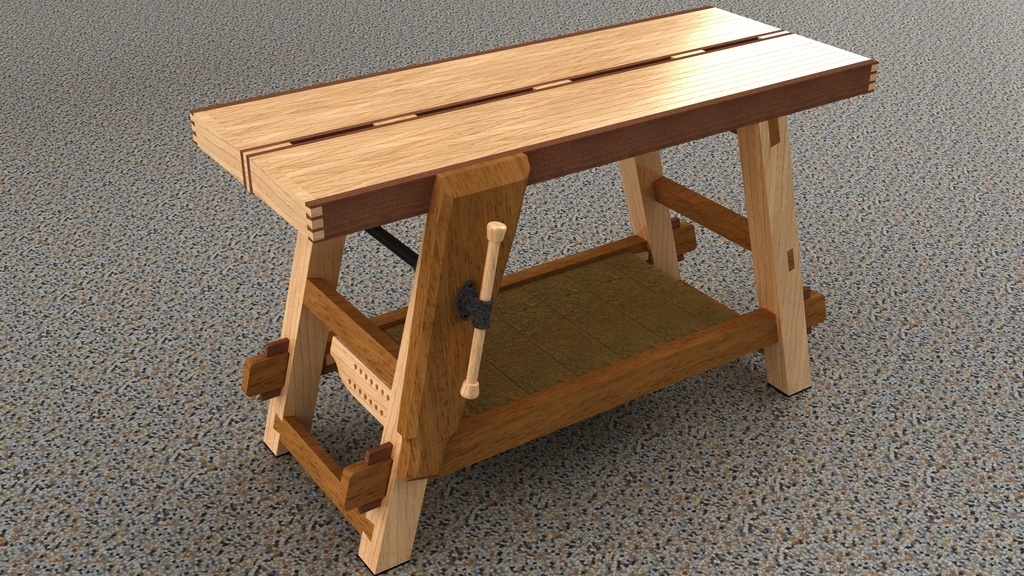

Et quelques images avec le plateau en deux parties, plus un élément central qui peut servir de butée, de support de ciseaux à bois ou autres bricoles qui vont sûrement tomber par terre, et ma chienne baoulé va les mâchouiller tranquillement. On verra si les dents des bergers des lagunes sont plus forts que l'acier carbone papier blanc... Hm.
A plus pour la suite des aventures.
Ce pas à pas présente un projet en cours de réalisation.
Licence
Discussions
Bonjour,
il est beau, bien proportionné et esthétique ; bravos .
Ah si j'avais de la place ; ça donne envie .
Merci BernardVilla, j'espère que le résultat sera à la hauteur du projet.
Hello GuBragh, copain de la cuvée 2026 ! Tes plans sont beaux (plus que les miens !
)
Pour ton fourzitout/porte outils, je pense partir comme toi sur une version en CP ou en massif qui, une fois retournée, permet d'augmenter un peu la largeur du plateau. En revanche, tu as déjà réfléchi à la manière de le fixer pour qu'il reste amovible ?
De mon côté, je pensais utiliser des dominos. Mais je pars sur un établi type Roubo, avec en plus une traverse haute pour renforcer l’ensemble.
Dans ta configuration, je serais plus prudent : compter uniquement sur le plateau pour le contreventement me paraît un peu léger. Si ton fourzitout retournable devient une pièce amovible, tu introduis forcément un point faible par rapport à ton plan initial non ? A moins de le considérer comme totalement neutre structurellement et avoir déjà prévu ce cas de figure !
Enfin, pourquoi ne pas prévoir une presse latérale (tant qu'à faire!) ? C'est quand même vachement pratique !
Sur le modèle des moraves çavtient avec des gros tourillons. Sur celui de Vivacia les pieds présentent un tenon a fleur avec la face extérieure des plateaux, qui monte sur toute la hauteur du plateau. Mais ça n'a pas l'air de poser tellement de problèmes, les piètements latéraux sont assez contreventés par leur traverses, fixées rigidement (la basse avec des queues d'aronde, les deux autres en tenon-mortaise). L'idée est de le garder démontable, donc les dominos ne sont pas une solution pour moi. J'y réfléchis, j'avais dessiné ça avec les gros tenons d'abord, après je me suis dit que des tourillons de 15 ou 20mm bien profonds ça devrait aller.
Hello, j'ai un établi similaire et ai mis des tourillons de 20 mm.
Très pratique.
J'ai juste un doute lors du pressage de pièces peu profondes où toute la force s'exerce sur celui du pied concerné. Pour l'instant tout va bien.
J'ai mis du temps à les mettre en place, au début, j'avais un simple serre joint. Certains amateurs vissent aussi directement à travers la traverse supérieure ou utilisent des inserts.
Peu sont ceux qui le démontent au quotidien, il me semble.
Merci beaucoup pour la réponse, ça me rassure, c'est un peu la solution que j'envisageais. En effet je ne pense pas que j'aurais besoin de le démonter au quotidien, en réalité je pense même qu'il passera une grande partie de la vie monté. Mais au cas où, je n'aimerais pas le taper un déménagement avec tout ça sur le dos...
J rigole, mais c'est en grande partie pour des raisons esthétiques que j'ai choisi ce modèle. Mais j'aime bien l'idée de savoir que, au cas où, je pourrais le démonter pour aller sur un chantier, éventuellement.
Bonjour,
Je vais suivre avec intérêt ton pas à pas, car je commence la fabrication d'un établi du même genre.
Comme toi, je suis parti des plans de l'Chantier La Vivacia. J'ai choisi sur une dimension du plateau de 1200x700mm, et une hauteur de 930mm.
J'aime bien la forme de ta presse frontale. Je pense la copier.
Bravo pour le design très réussi de ce projet : la patte de l'architecte.
Ehee, un auvergnat... ça m'évoque des beaux souvenirs, l'époque où je trainais dans les pays et allais skier au Mont d'or. Merci pour on compliment, j'ai un certain passé pour ce qui est des dessins (je n'ai pas eu le courage de le dessiner à la main, celui-ci). Je vais essayer de bien faire, je suis en train de trier le bois que j'ai dans l'atelier, ça va sûrement finir en grande partie en iroko, c'est franchement le roi des bois ici en Côte d'Ivoire
Eh oui, l'Auvergne laisse toujours de bons souvenirs.
Je cherche un bois pour contraster avec le hêtre pour mon établi. J'étais parti sur du sipo. Mais pourquoi pas essayer de trouver de l'iroko.
Mon ex-épouse l'est, j'ai gardé de très bonnes relations amitié avec elle et la belle famille (qui m'appelait affectueusement "notre étranger"
)
Attention, l'iroko que j'ai en ce moment est, à la base, bien jaune, assez clair, mais il fonce vite et prend des reflets dorés, ondés, c'est magique comme bois. Mais je ne suis pas sûr qu'il contraste assez fort avec le hêtre. Du Sipo bien plus, et la teinte, à mon avis, s'accordera mieux avec celle du hêtre. Mais rien ne vaut de mettre deux chutes côté à côté, crache dessus pour voir l'effet après finition et ton oeil aura le dernier mot.
GuBragh, merci pour les conseils
J'en ai fait un il y a quelques années maintenant, un mix de Morave et Roubo, un mix de CTP et de Hêtre...
J'ai tellement appris en le fabriquant, et aujourd'hui, je travail dessus tous les jours (pas à pas complet sur mon profil).
Bonne construction.
Bonjour, et merci beaucoup pour ce pas à pas. Je l'avais déjà parcouru à l'époque où l'idée commençait à germer, mais quand on est "dedans" on regarde lex détails avec un œil différent. Il est superbe, j'espère seulement arriver a faire aussi bien. Je m'étais déjà posé la question - pourquoi un des piètements vertical ?
Pour plus de facilité à construire l'établi.
Roubo a les pieds verticaux, Morave les a inclinés.
J'en ai un incliné pour décaler l'axe de la presse sur le côté et permettre un bridage vertical de pièces plus grandes.
Kilago merci pour la réponse. J'ai le sentiment que la présence verticale de Will Myers sur le Morave... disons "d'origine" (j'ai été au moins trois fois en Moravie, Brno en République Tchèque est une magnifique ville mais je n'avais pas trop d'intérêt pour les établis à l'époque) la presse verticale compliqué clairement la fabrication et en effet une presse inclinée a quelques avantages. Le gars a un support qu'il vient encastrer derrière le pieds, ça me paraît franchement compliqué.
Dans mon, cas, l'inspiration Morave était surtout pour la capacité de démontage (j'en ai eu besoin il y a 2 ans et j'étais bien content de pouvoir désassembler un meuble de 80 Kg pour le transporter... - aucun intérêt particulier pour les pieds inclinés, des pieds droits donnent déjà une excellente stabilité si la section est suffisante).
D'accord avec toi que la presse démontable risque d'être compliquée à fabriquer.
