Nico39

Etabli Type MFT

par Nico39

Navigation

Etabli Type MFT

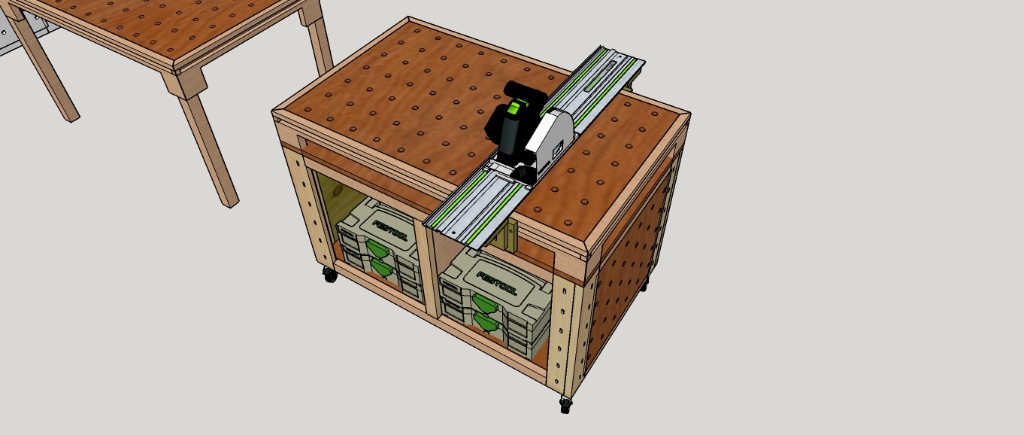

Suite au plan sketchup début de la réalisation de mon établi. Mon établi actuel a été fait en mode eco avec peu d'outils à l'époque, cette fois si l'objectif est de faire un truc fiable est durable. Structure en hêtre de 30mm, les 4 traverses longues en frêne 40mm (reste de ma table).

Après l'étape classique de délignage, D/R des pièces je vais devoir faire quelques modifications de mesure par rapport au plant, afin d'optimiser mon bois j'ai découpé au plus juste (je fini à 4,7cm au lieux des 5cm prévu). Rien d'important mais faudra pas découper en suivant le plant...

Liste des articles

Mis à jour

Partager

Assemblage faux tenons

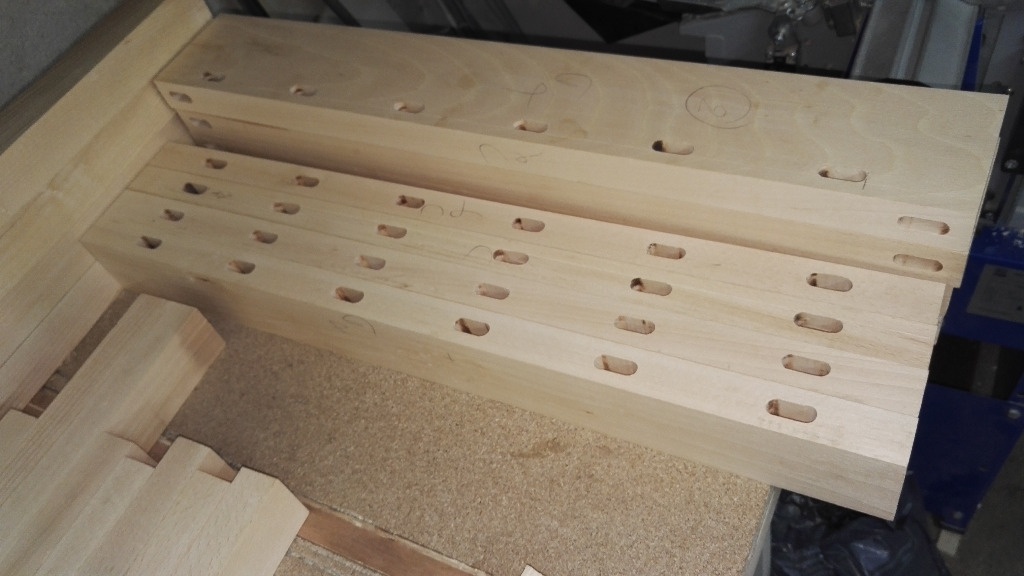

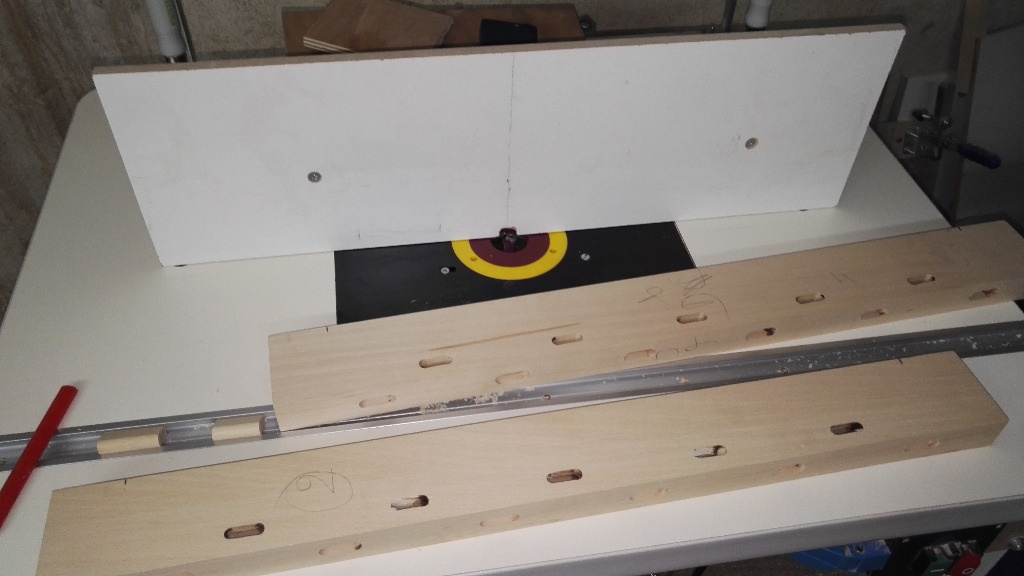

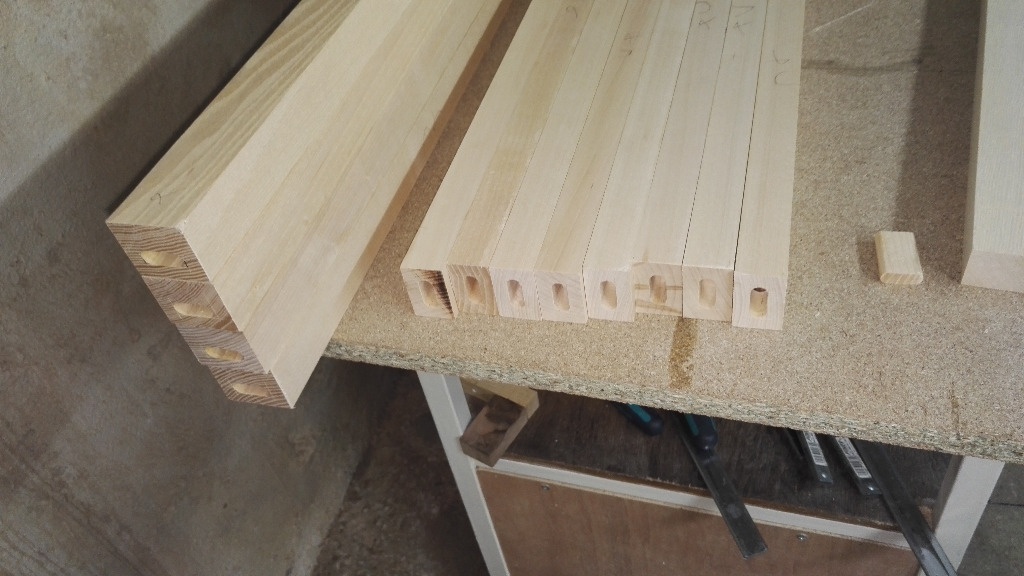

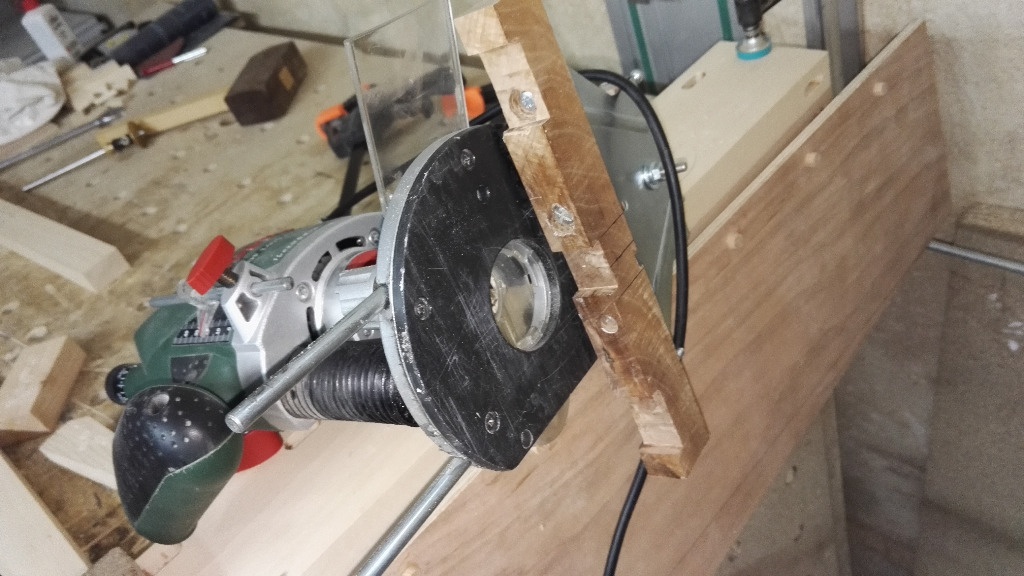

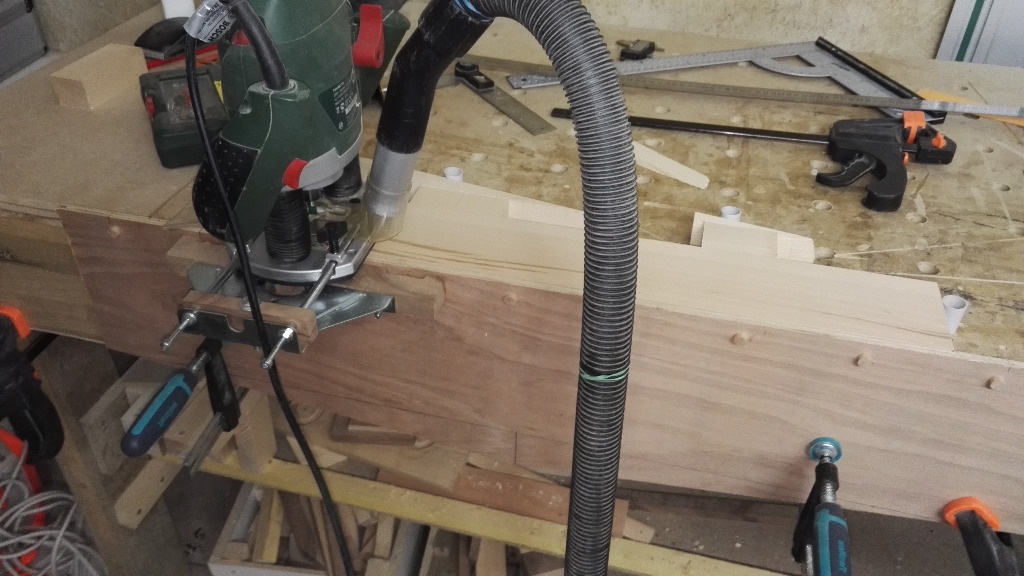

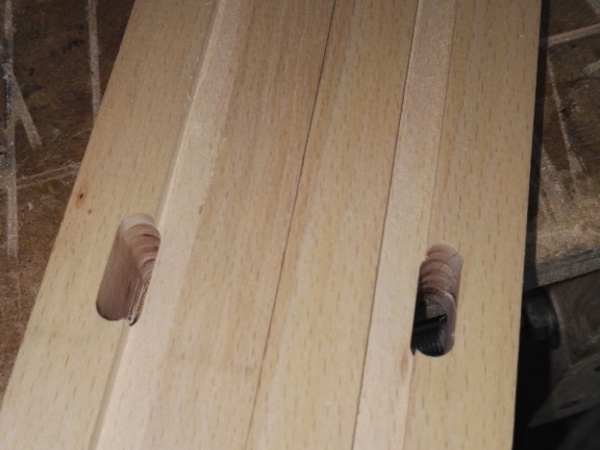

L'ensemble de la structure sera assemblé avec des faux tenons de 10mm maison. Après mise en longueur j'attaque les mortaises. Pour gagner du temps sur la réalisation des mortaises j'utilise un tasseau avec une rainure de 26mm (faux tenons de 25) sur mon guide de défonceuse + un CP avec des torillons tous les 10cm.

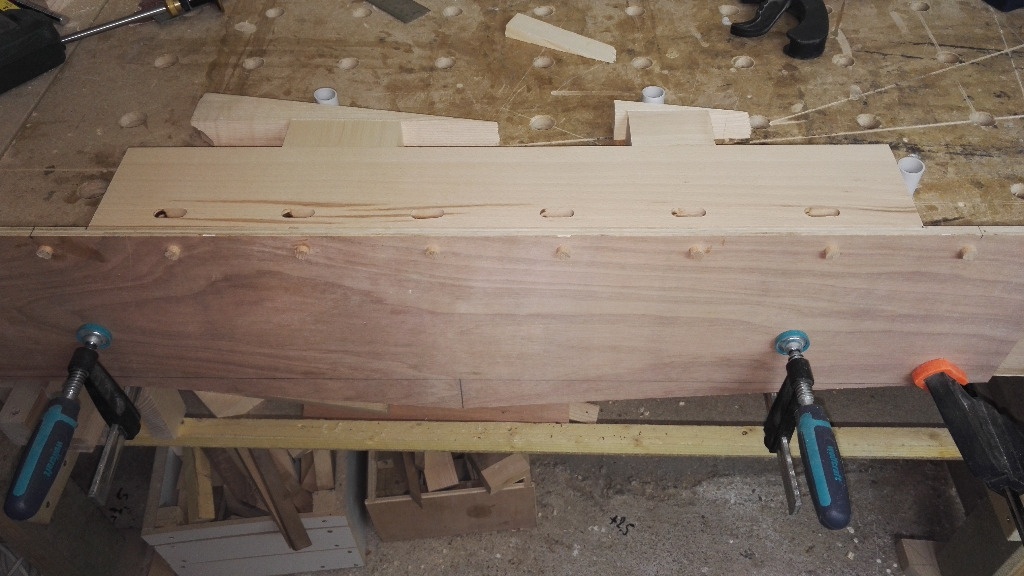

Même traitement pour les traverses

Petit montage vite fait

Publié Mis à jour

Partager

Traitement des pieds

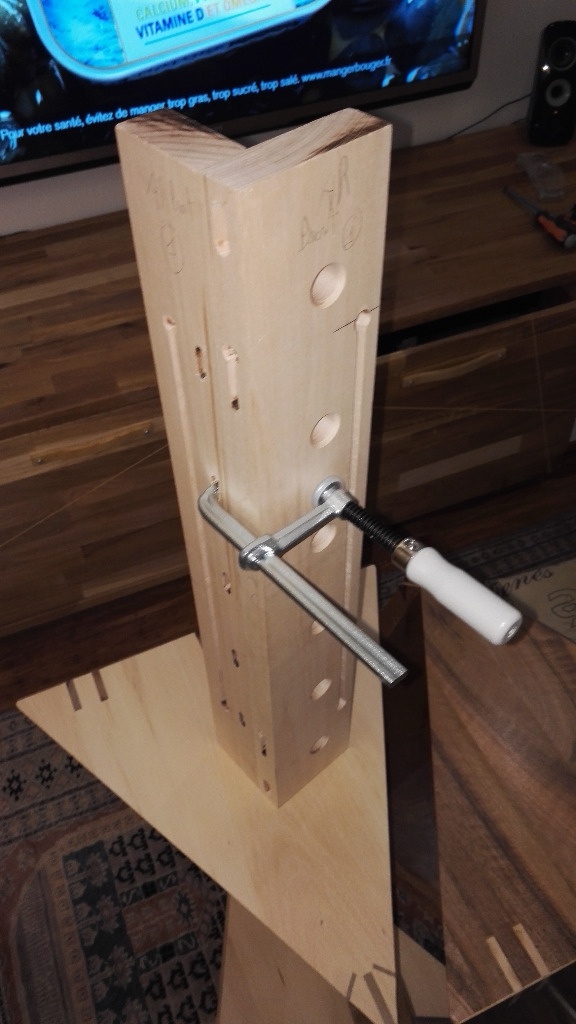

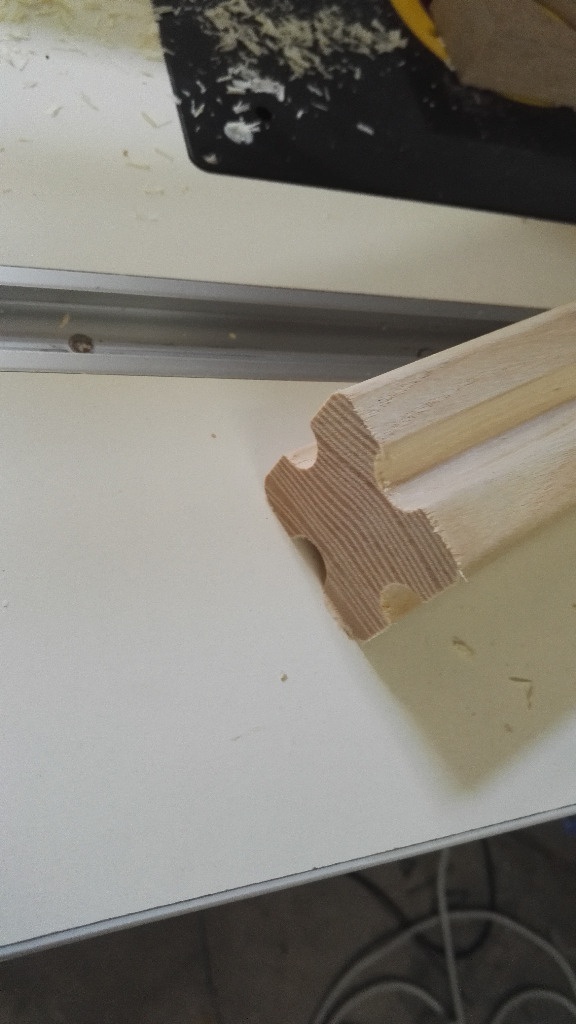

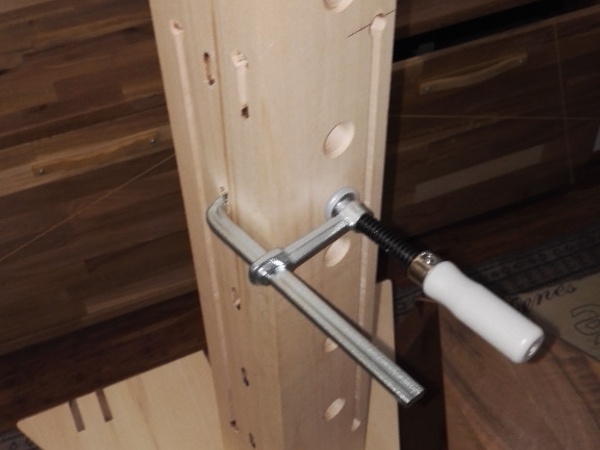

Afin d'avoir des butés partout je réalise des mortaises, trous, rainure en T... sur les pieds.

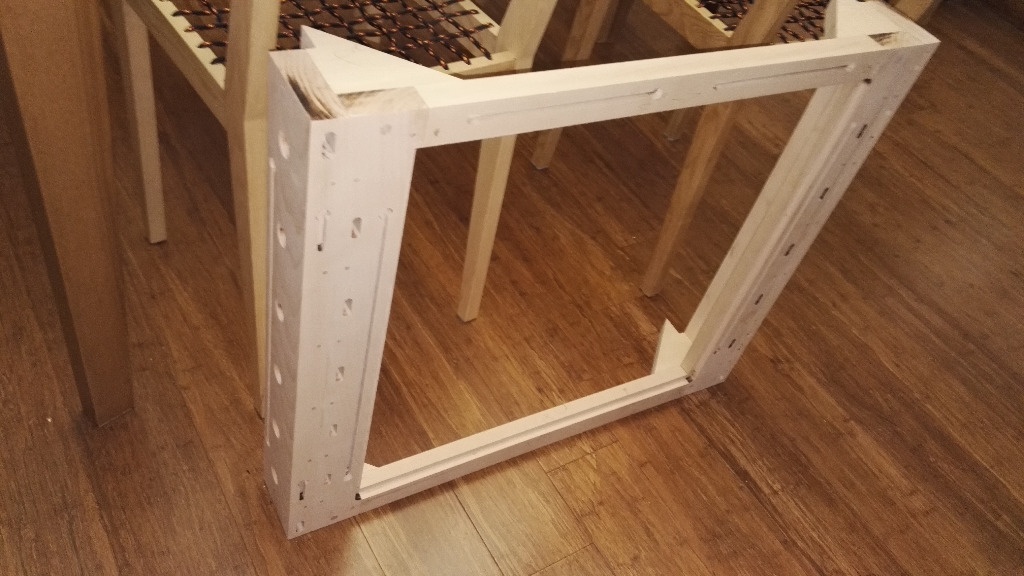

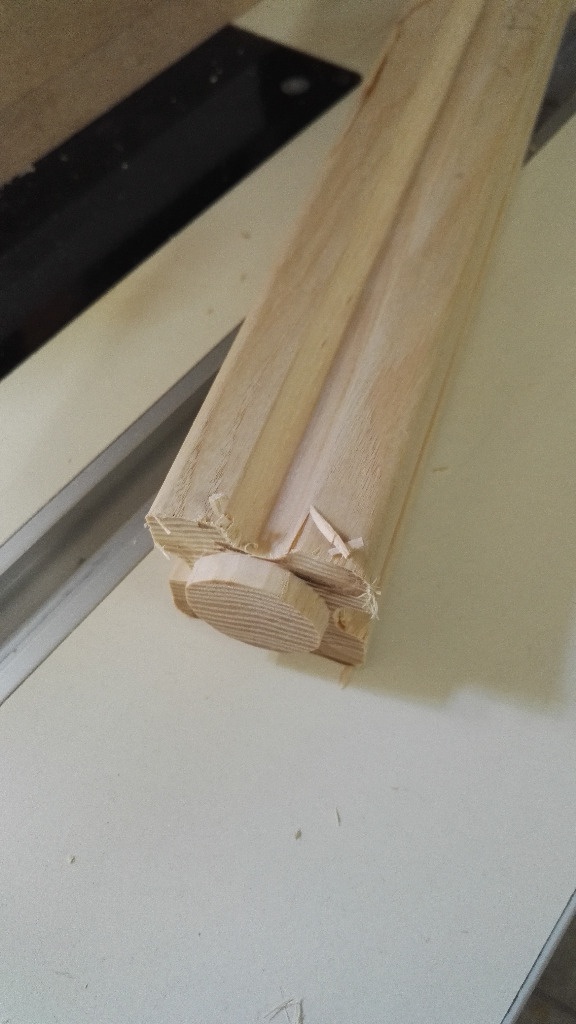

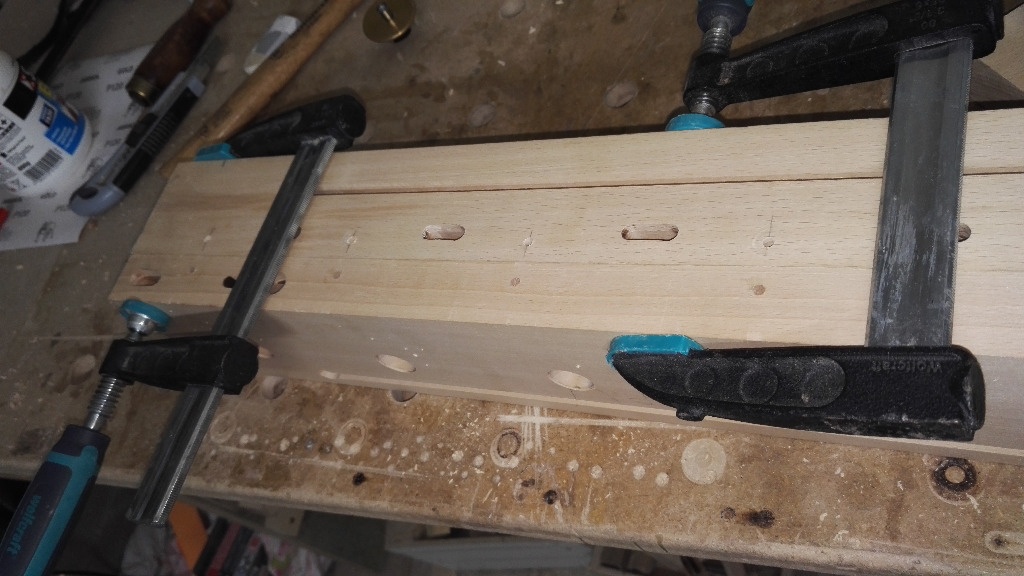

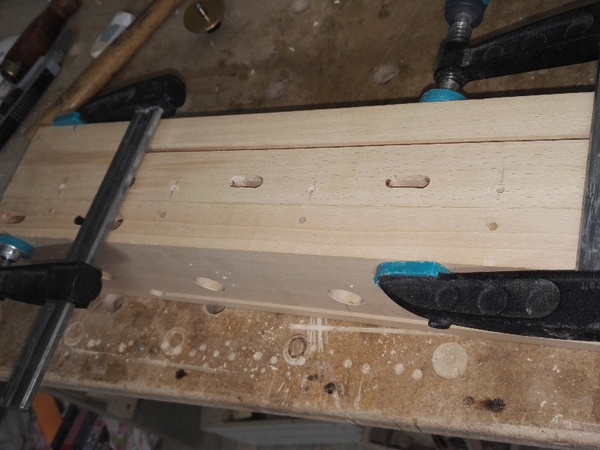

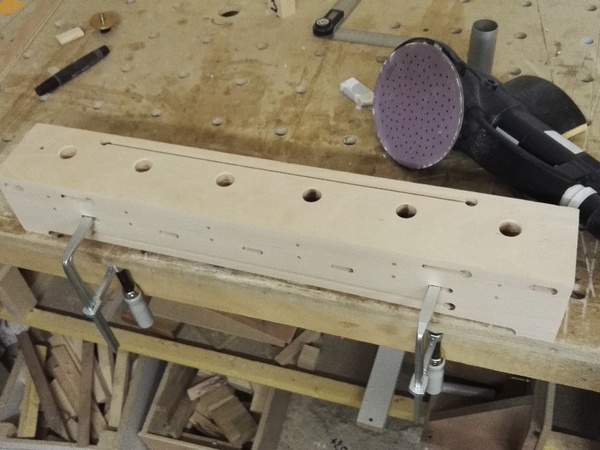

Assemblage des pieds, je bloc mes faux tenons avec une cheville de 4mm

Un coup de rotex vite fait

Publié

Partager

Feuillure

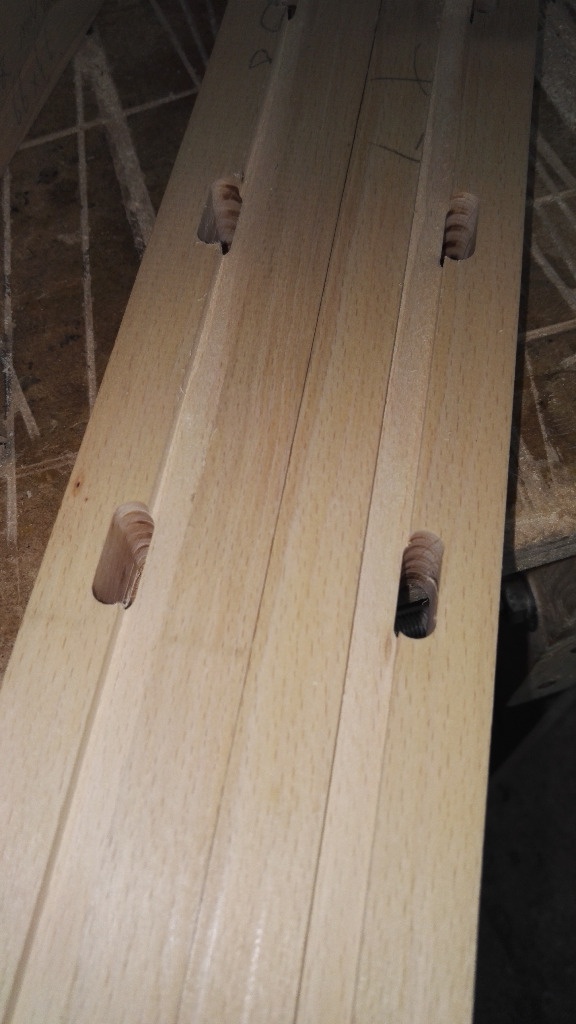

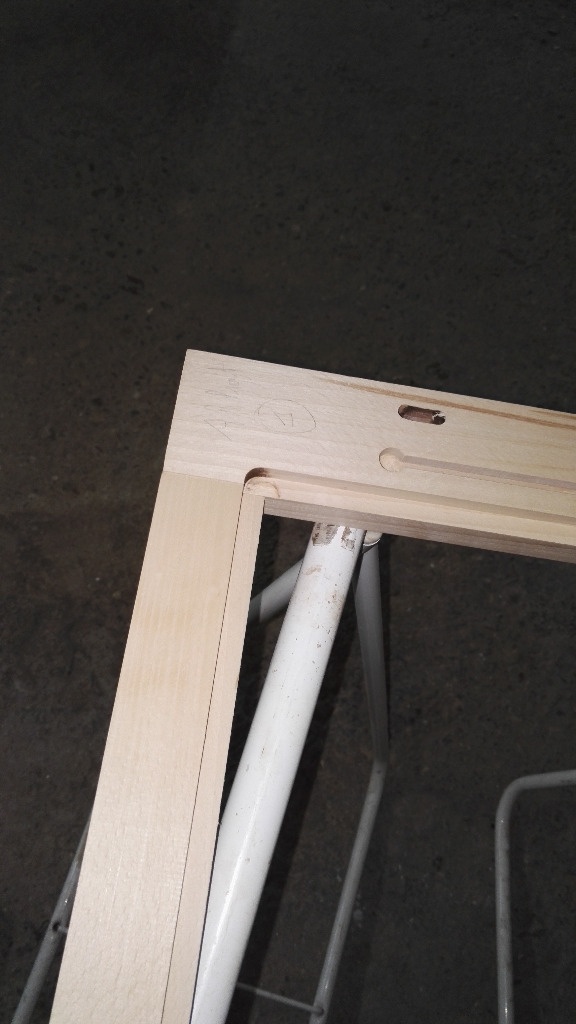

Afin d'encastrer mes plateaux sur les côtés de l'établi je réalise des feuillures à la défonceuse sous table.

Rainure pour la division intérieur et la c'est le drame... J'ai été trop vite sur mes mortaises grrr temps pi.

Publié

Partager

Dogs sur mesure

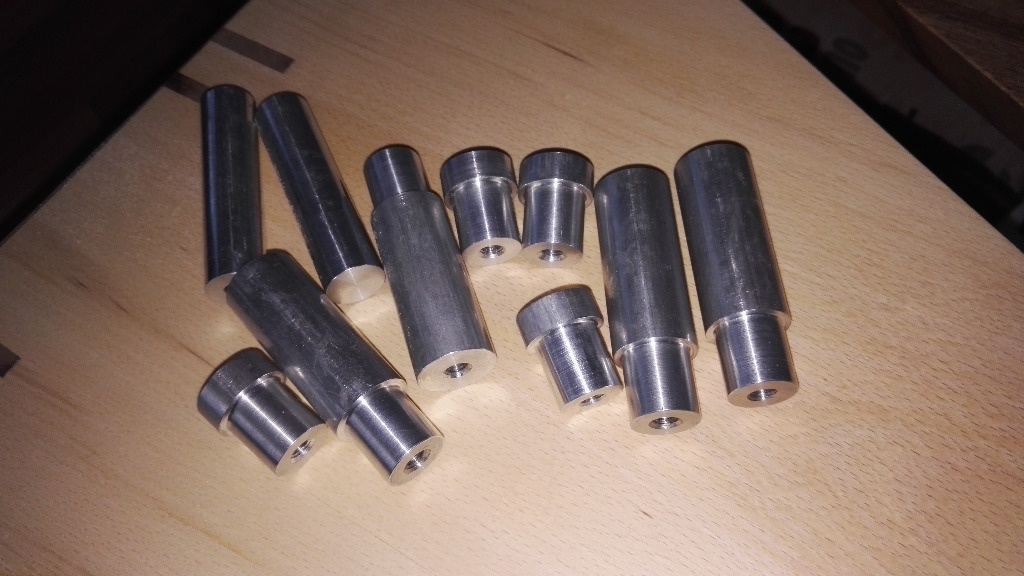

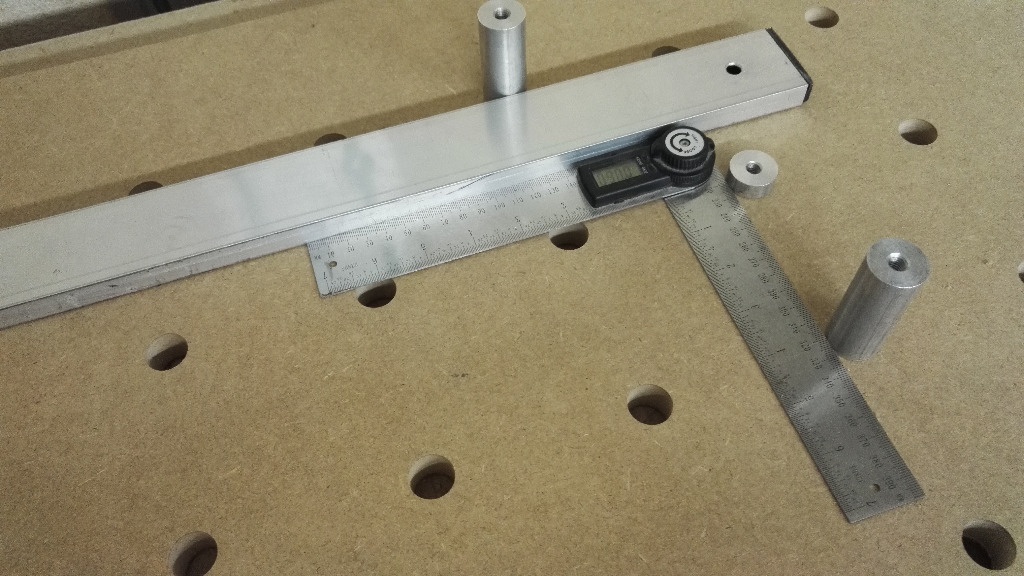

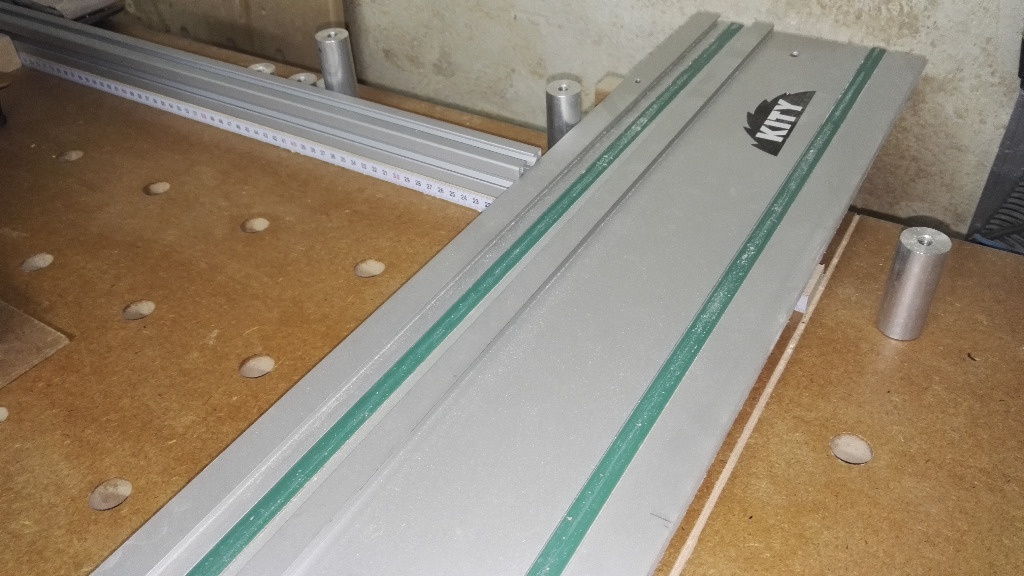

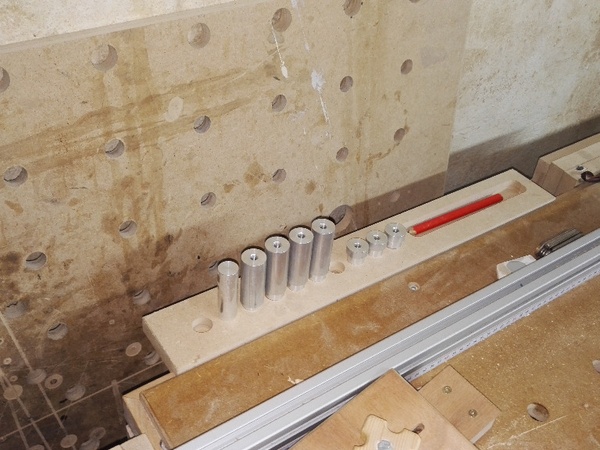

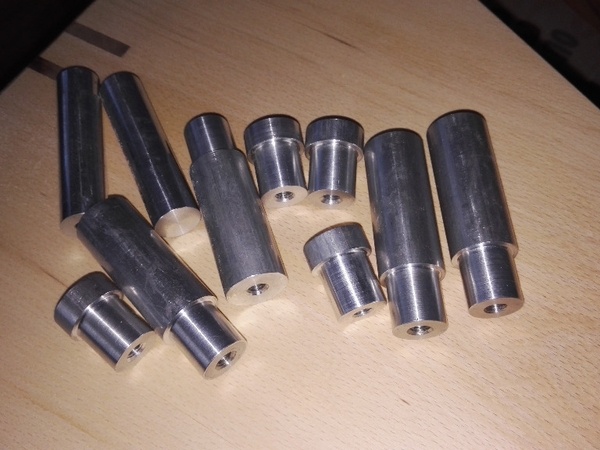

Etabli MFT = dogs. J'ai fait fabriquer sur mesure quelques pièces
4x hauteur 10mm
4x hauteur 60mm
2x tube de 20mm pour mettre sous le rails

Publié

Partager

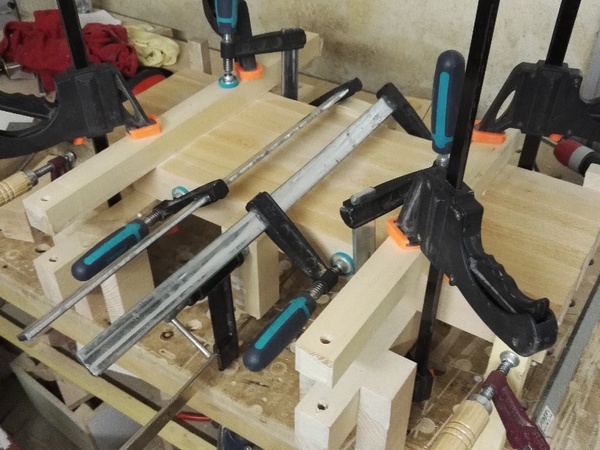

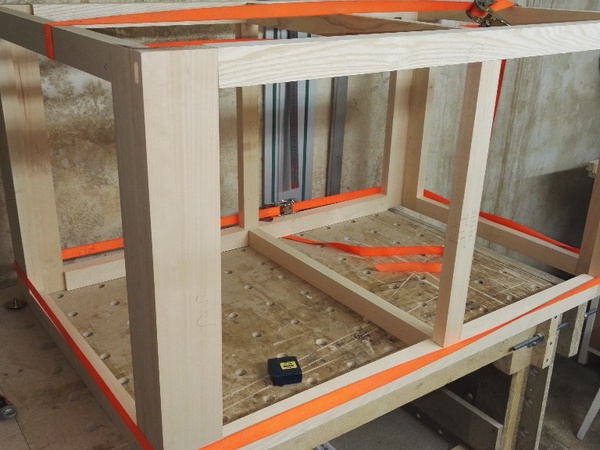

Collage

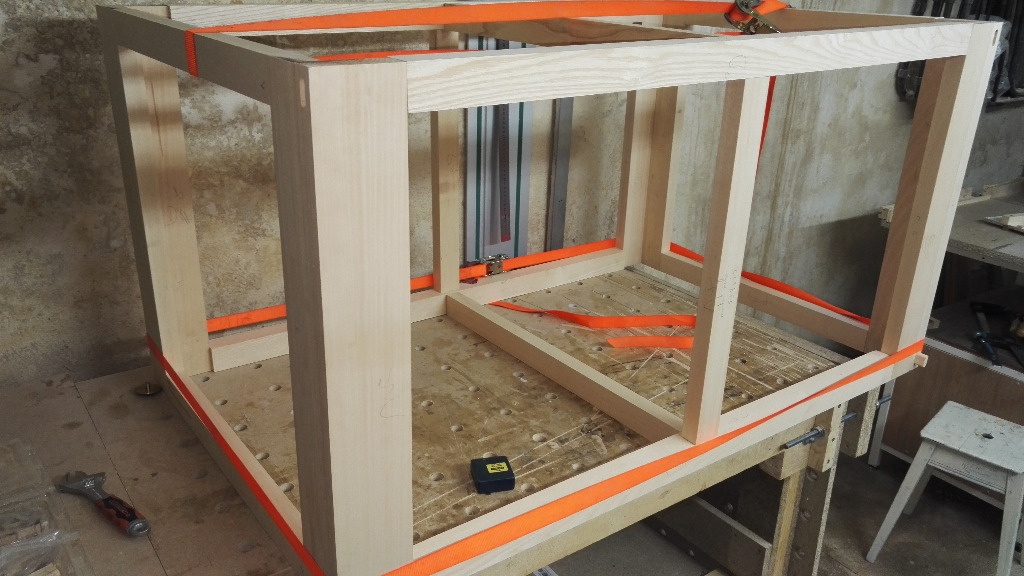

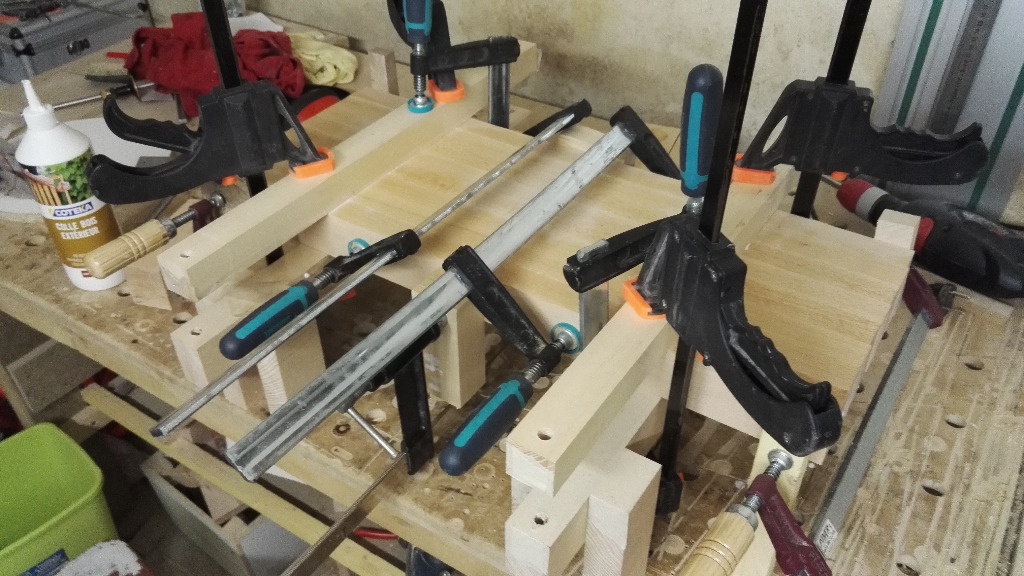

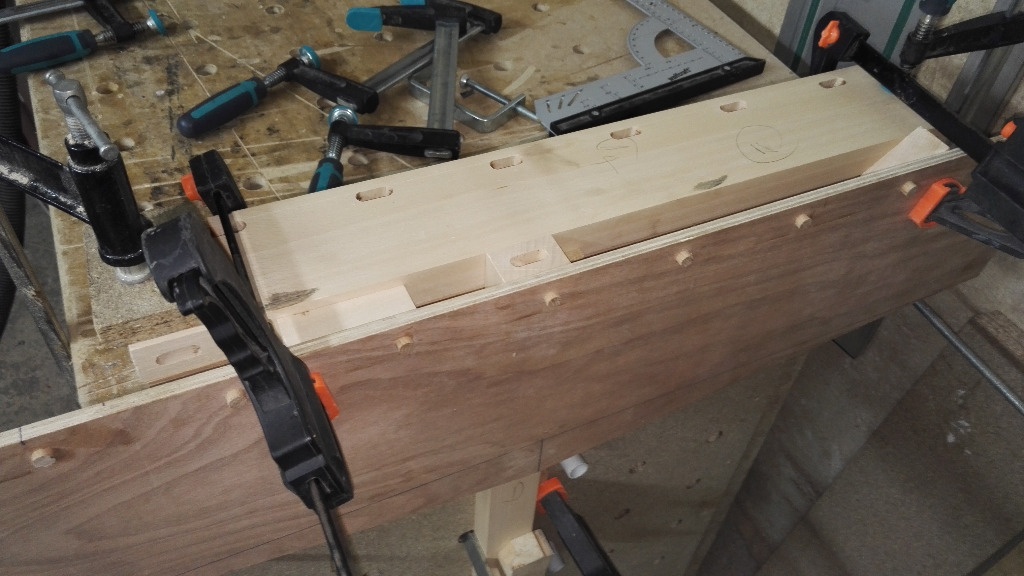

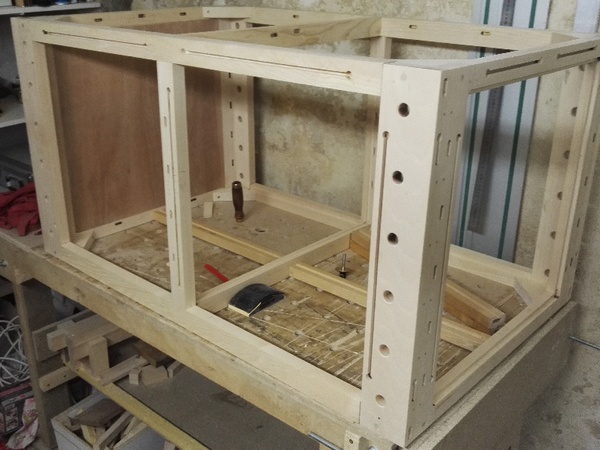

Au vue du nombre de faux tenons j'ai fait le collage par étape. Je fait séparément les côtés puis les deux parties centrale (jusque la pas trop compliqué)

Ensuite cela se complique (malheureusement pas de photo) avec le collage final.

Publié

Partager

Finition

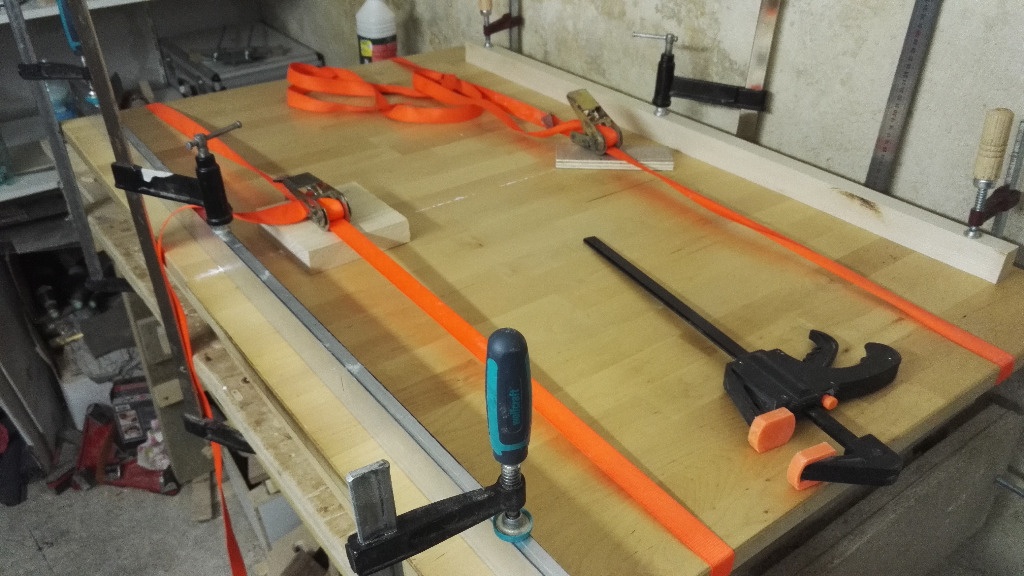

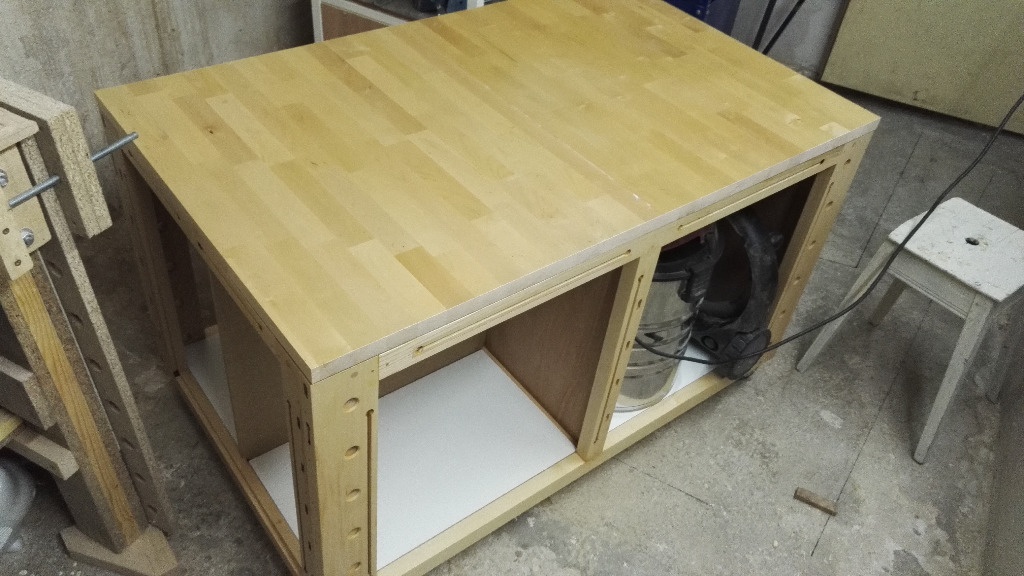

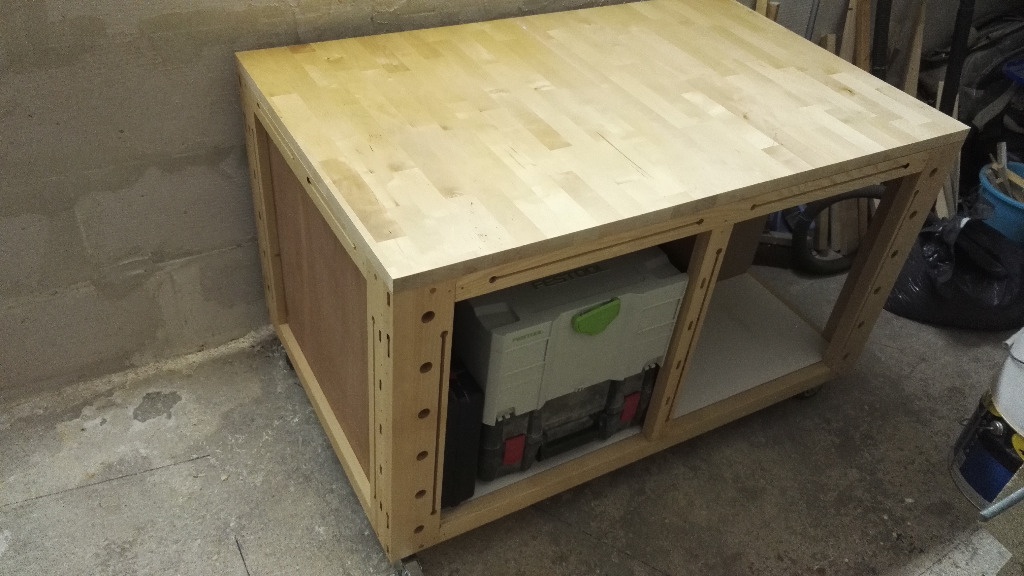

Petite séance de ponçage puis deux couches de vernis. J'ai décidé de prendre le plateau de mon ancienne table (a l'origine en 2 partie que j'ai recollé). Le temps du collage découpe des tablettes intérieur.

Globalement satisfait pour le moment même si tous n'est pas parfait. Petit hic le cyclone ne rentre pas dans la partie à côté de l'aspirateur grrr a voir comment résoudre le problème car j'aurai du mal de m'en passer...

Publié

Partager

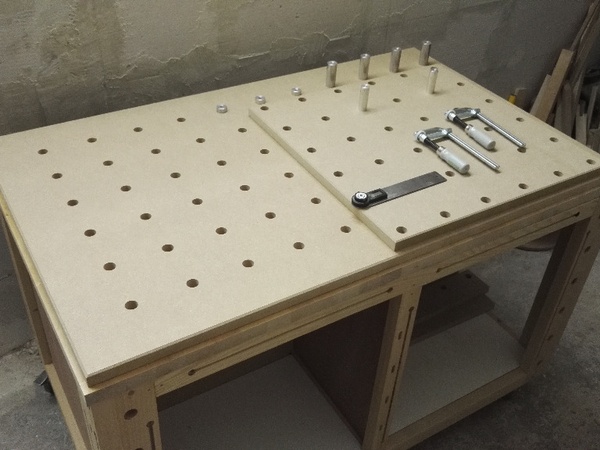

Plateau supérieur

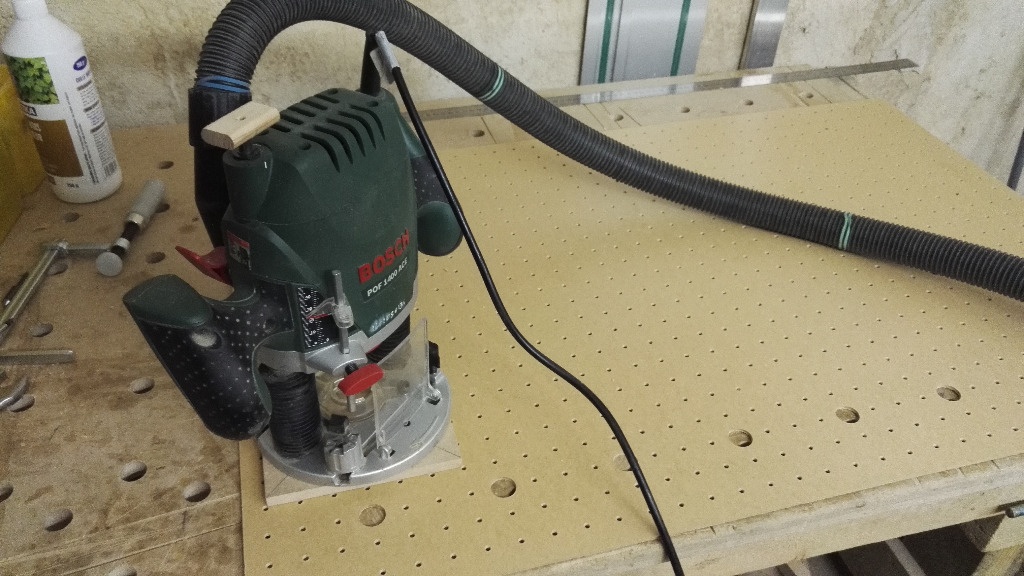

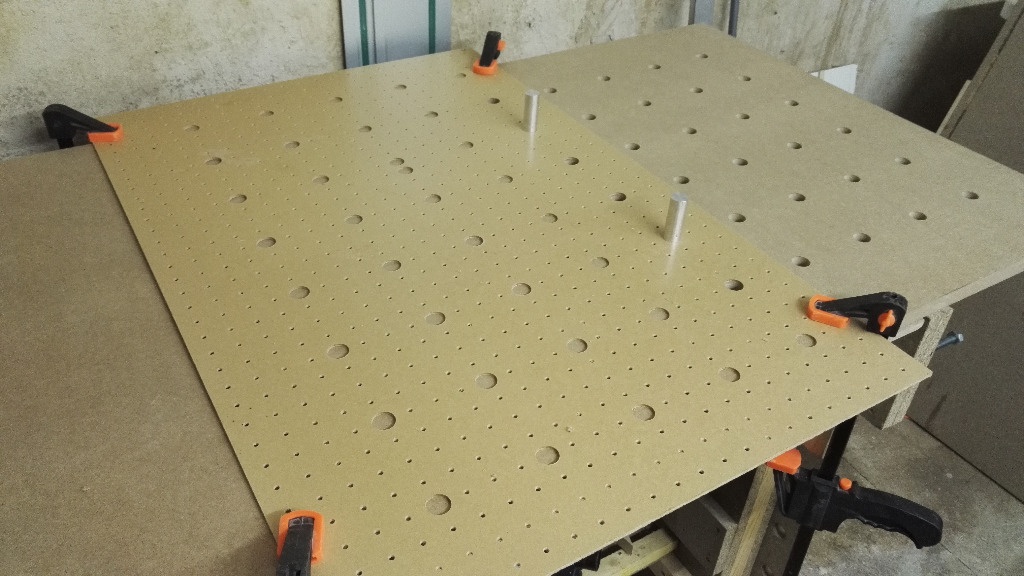

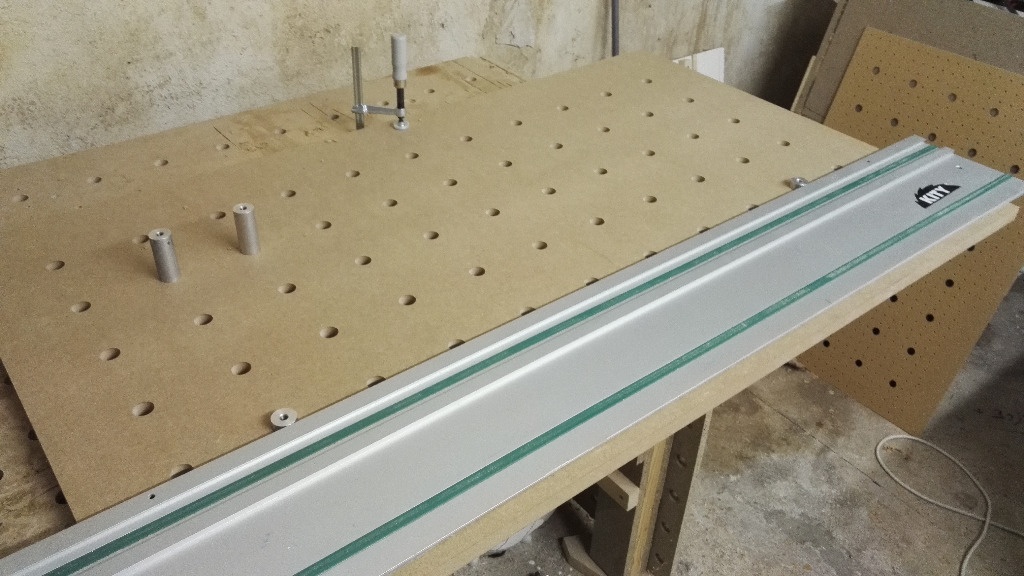

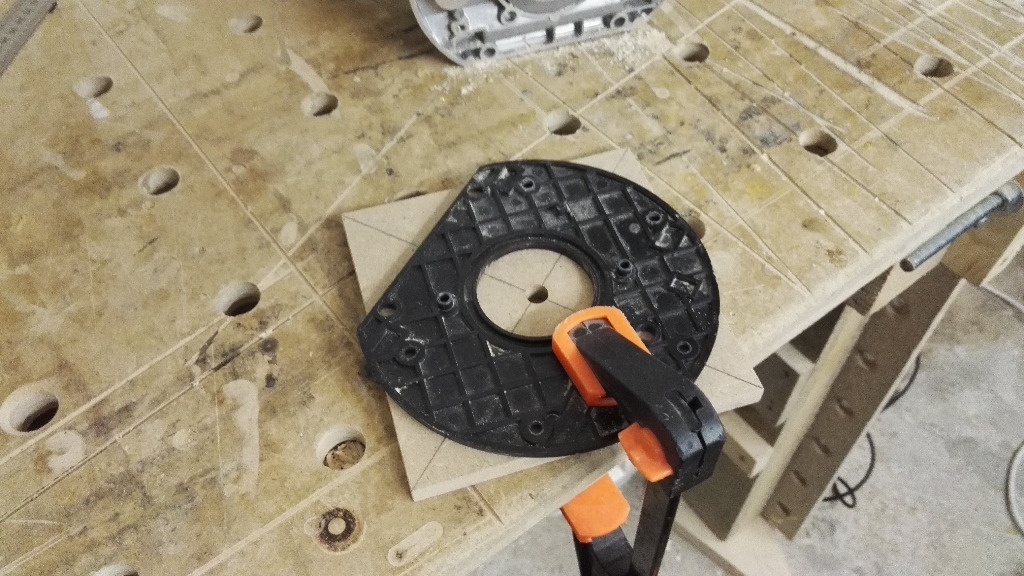

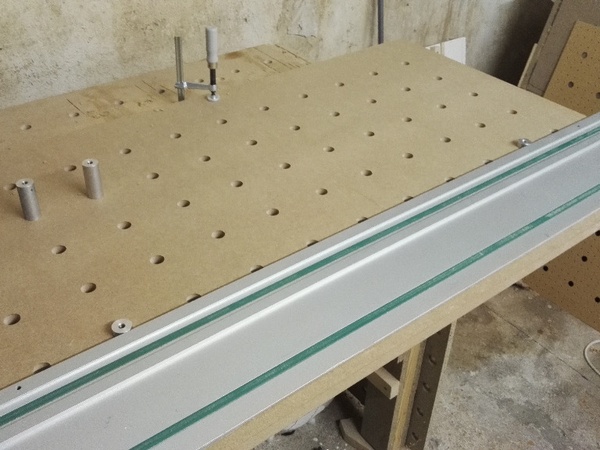

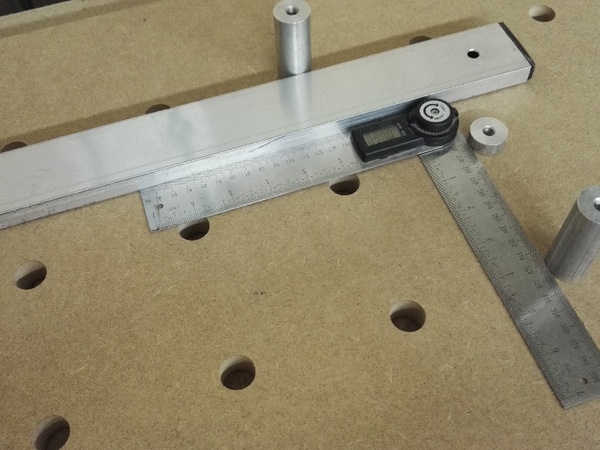

Aujourd'hui j'ai décidé de faire... des trous beaucoup de trous!!! Le plateau supérieur est en MDF de 22mm, j'ai utilisé la technique vue ici avec un socle de défonceuse + de l'isorel perforée.

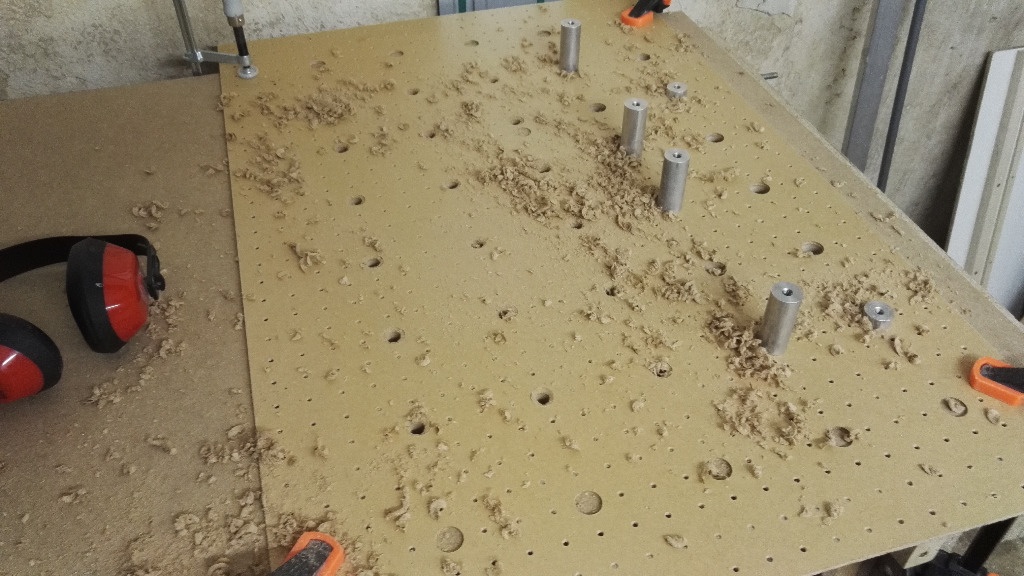

Après avoir perforé l'isorel je met mon isorel sur le MDF, perce à la perceuse au d13 (c'est le plus gros que j'ai) puis j'utilise la défonceuse avec une fraise de 20.

Le résultat me parait correct...

Recoupe du MDF au format. J'avais fait coupé avec petite sur longueur, j'utilise mes trous pour recouper au bon format.

Même traitement pour le plateau sur le côté de l'établi, petit chanfrein à 45°. Satisfait du résultat.

Publié

Partager

Quelques molettes de serrage

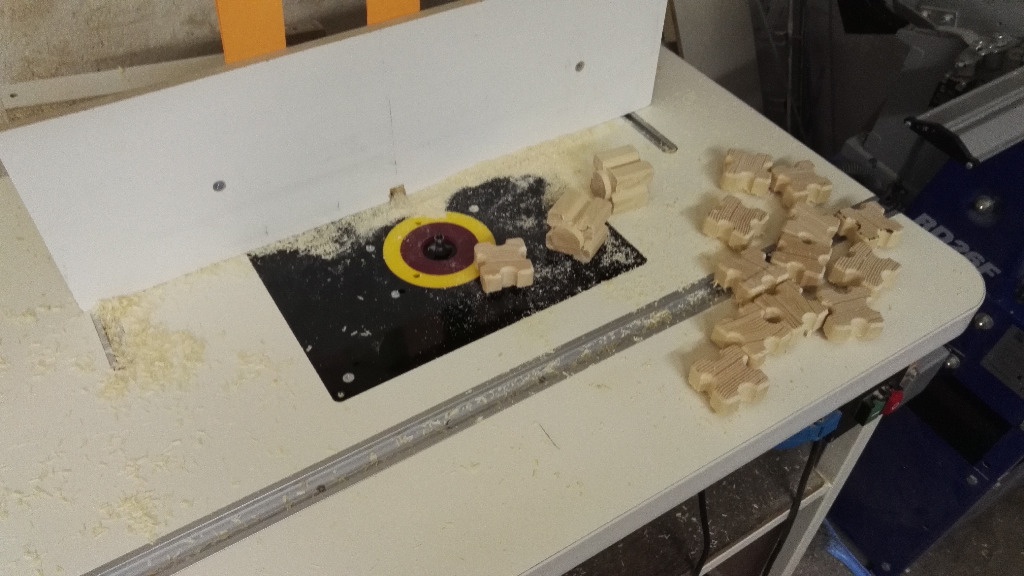

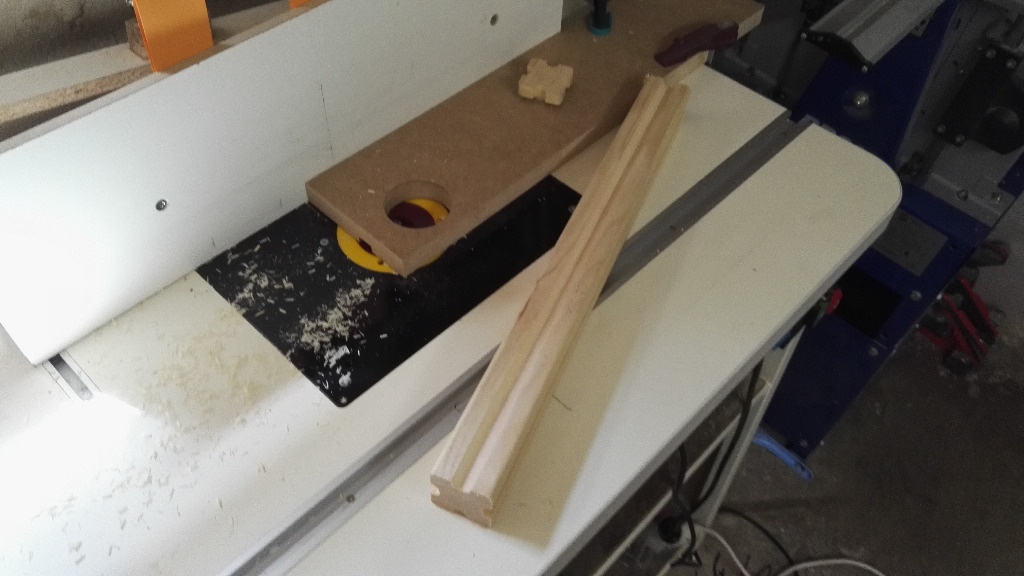

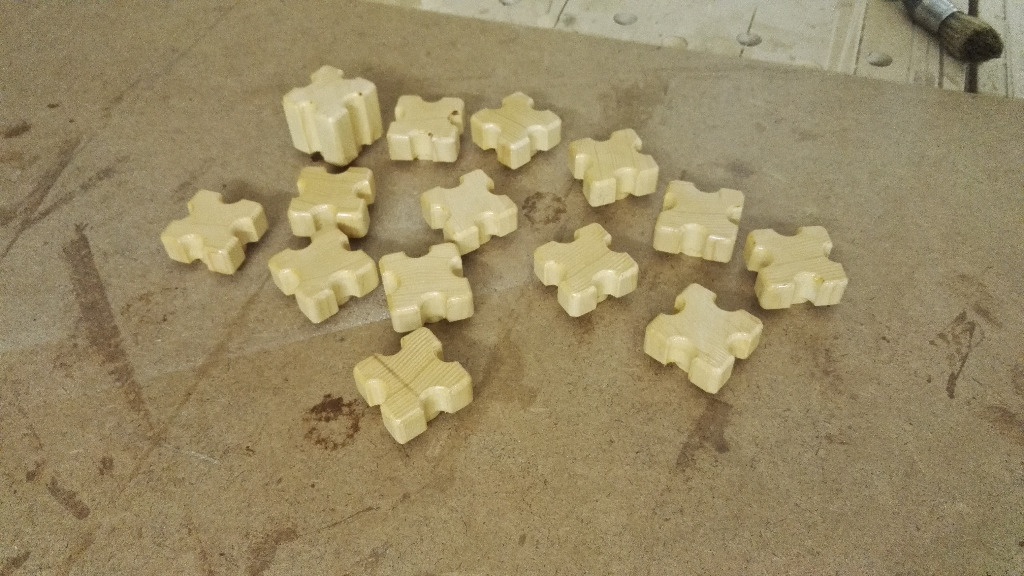

Lors de la séance de dégau pour raboter le hêtre de la structure du plateau supérieur de l'établi en début de semaine j'avais raboté un morceau de frêne en 43x43. Aujourd'hui fabrication des molettes.

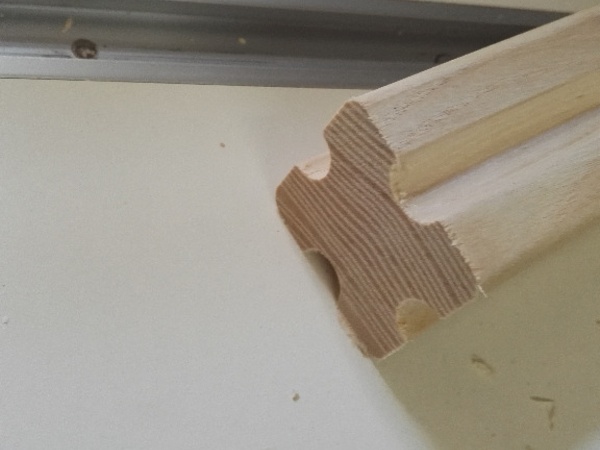

Chanfrein 1/2 rond puis fraise arrondi au milieux de chaque champ.

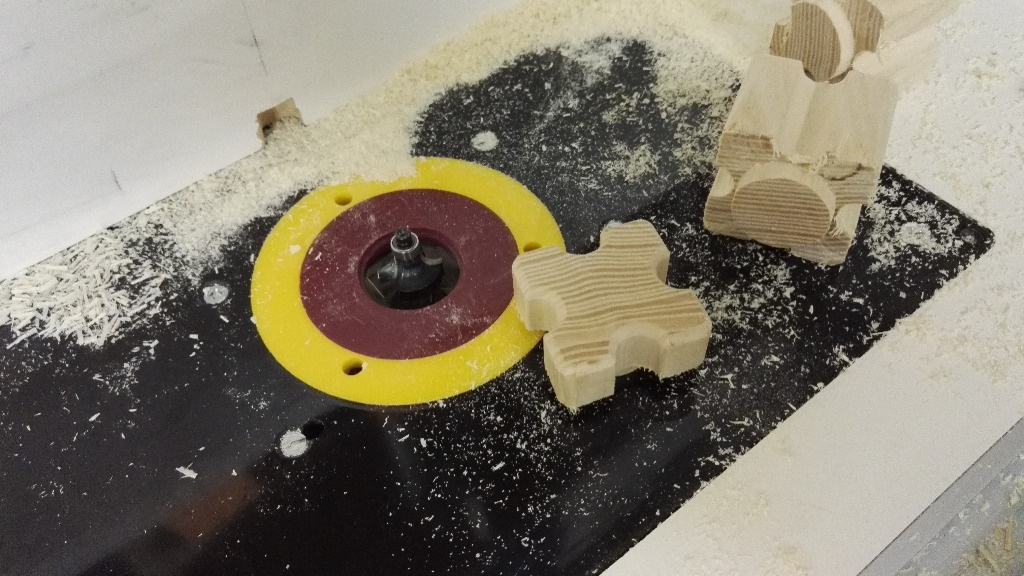

Afin de faire un décalage d'épaisseur j'utilise ma défonceuse sous table. Je tourne mon tasseau dans un cercle avec une fraise qui déborde à l'intérieur.

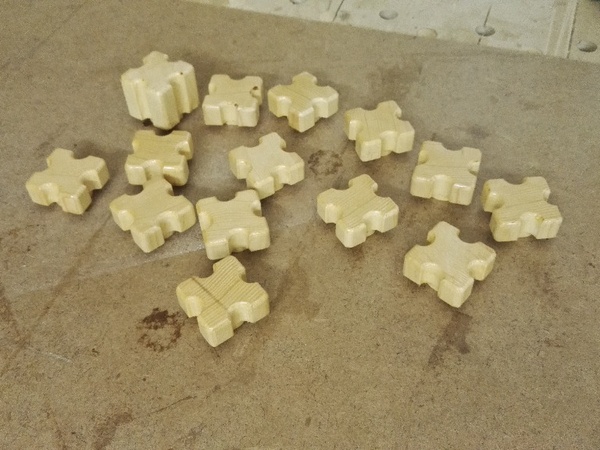

Découpe et on recommence...

Chanfrein arrondi sur les bords (attention les doigts...). A noter que le 1er est bien brulé, forcément j'avais pas réduit ma vitesse de def!!!

Ponçage puis vernis, restera a installer les vis/écrous...

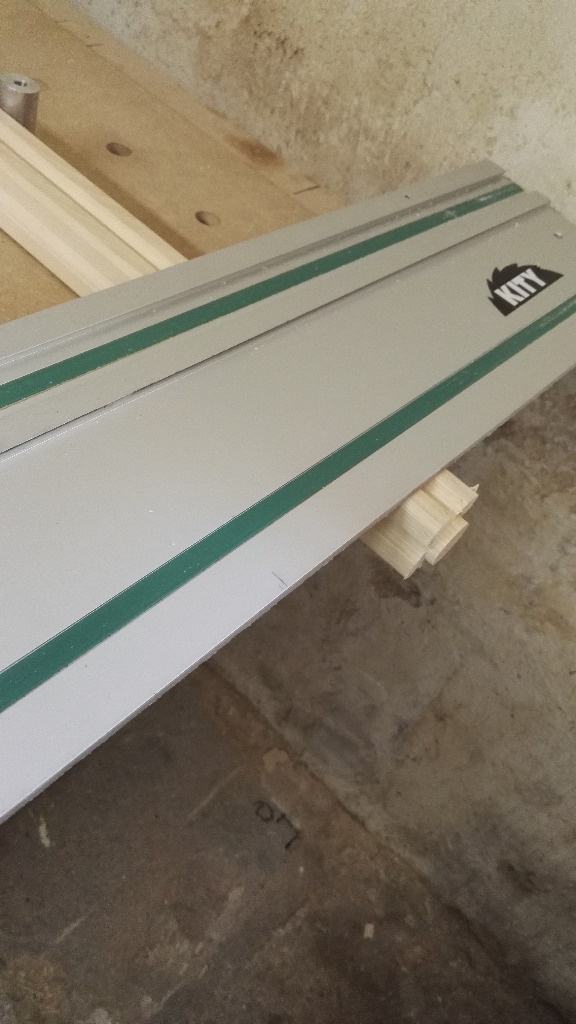

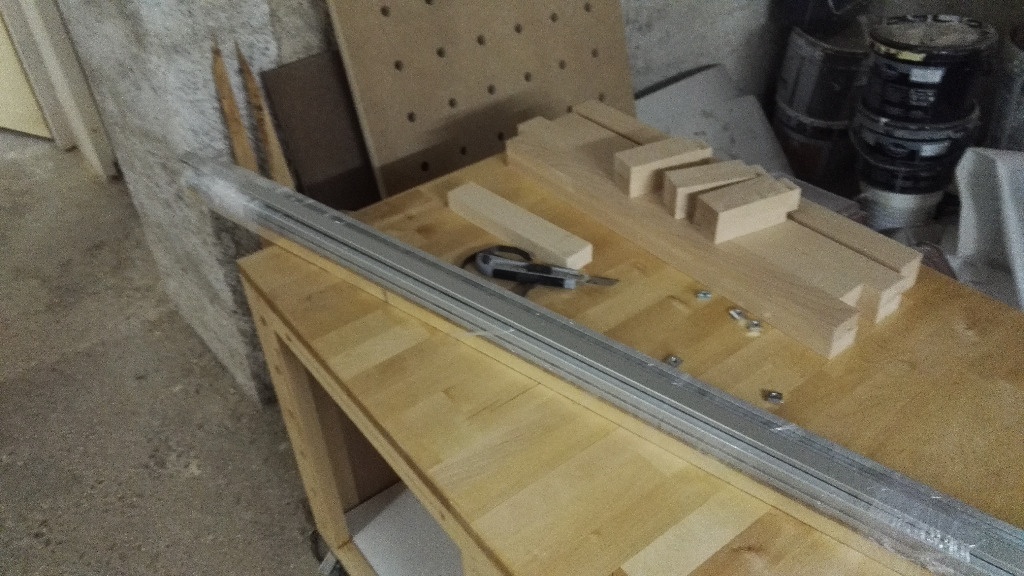

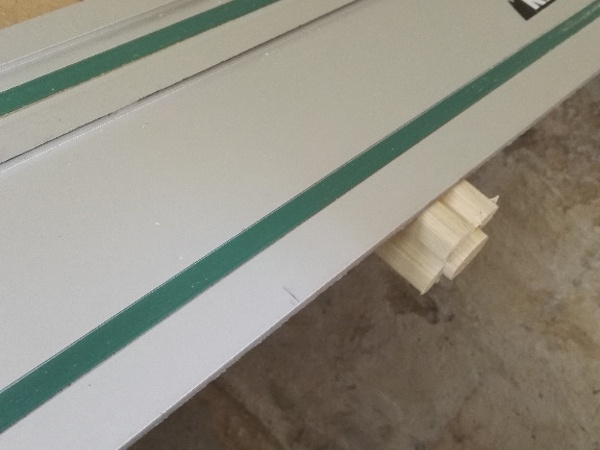

Les profilés alu sont en livraison youpi

Publié Mis à jour

Partager

Structure établi supérieur mobile

Collage des pieds (2x25mm en hêtre pour faire un pied de 50x50).

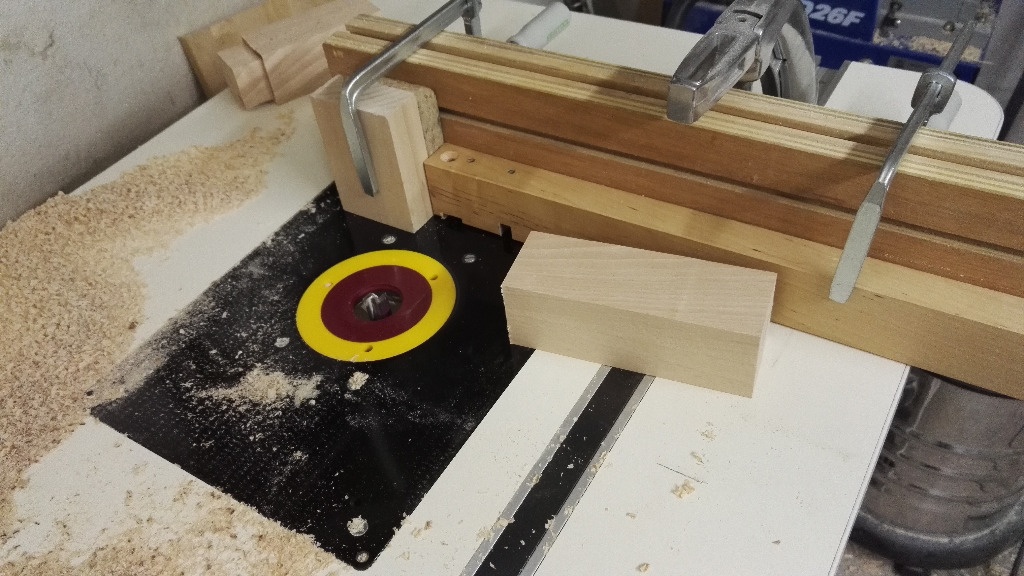

Réalisation des tenons à la défonceuse sous table et à peine fini réception des profilés. Un petit coup de lime sur les angles des serres joints et c'est nickel ouf.

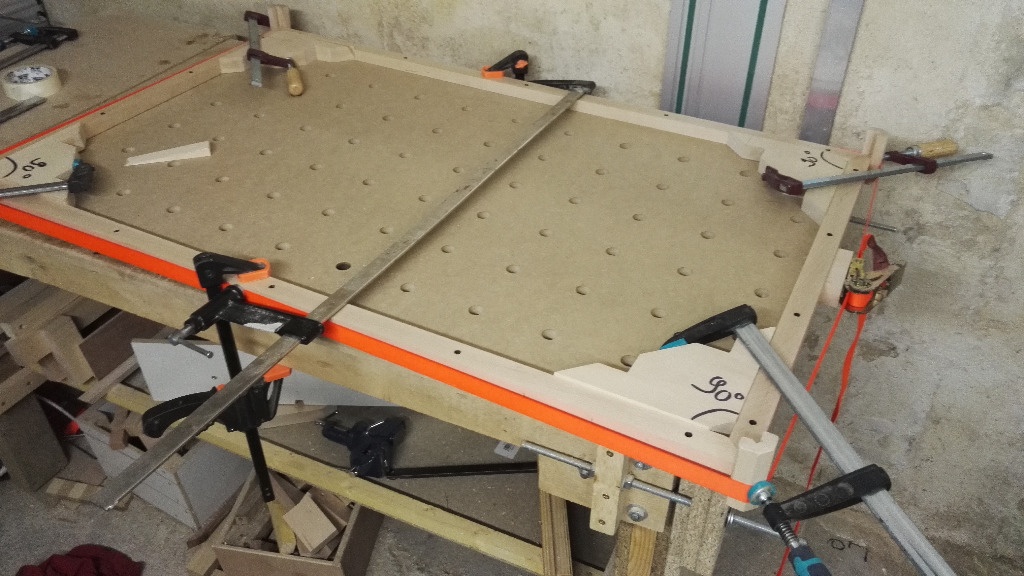

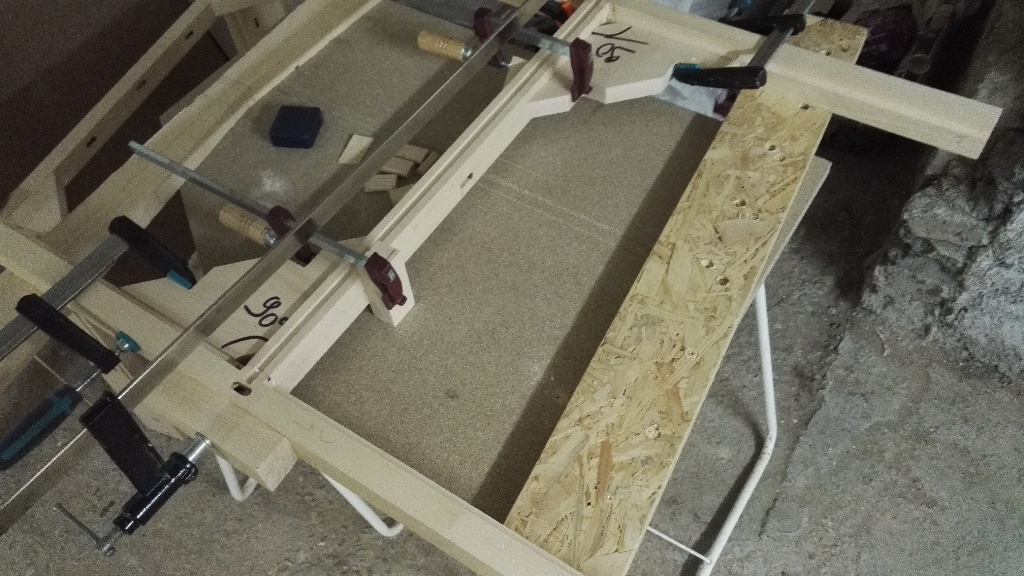

Après découpe des angles collage de la structure du plateau MFT

Publié

Partager

Station de découpe

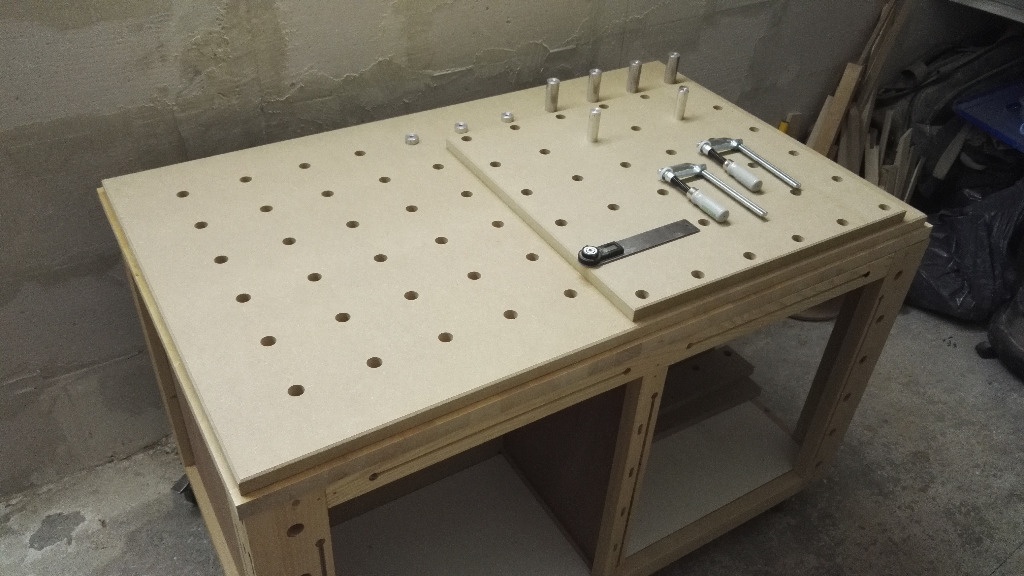

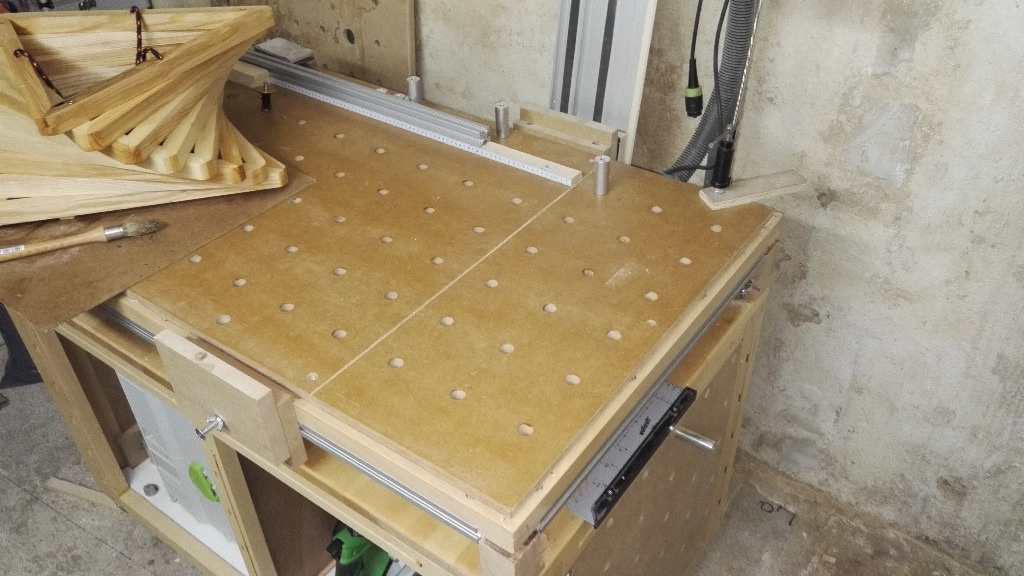

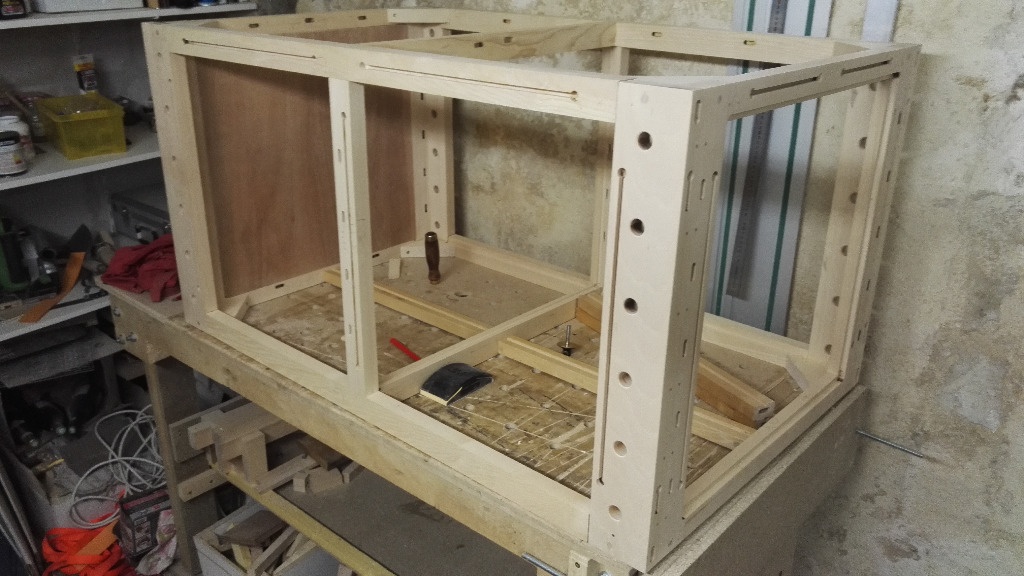

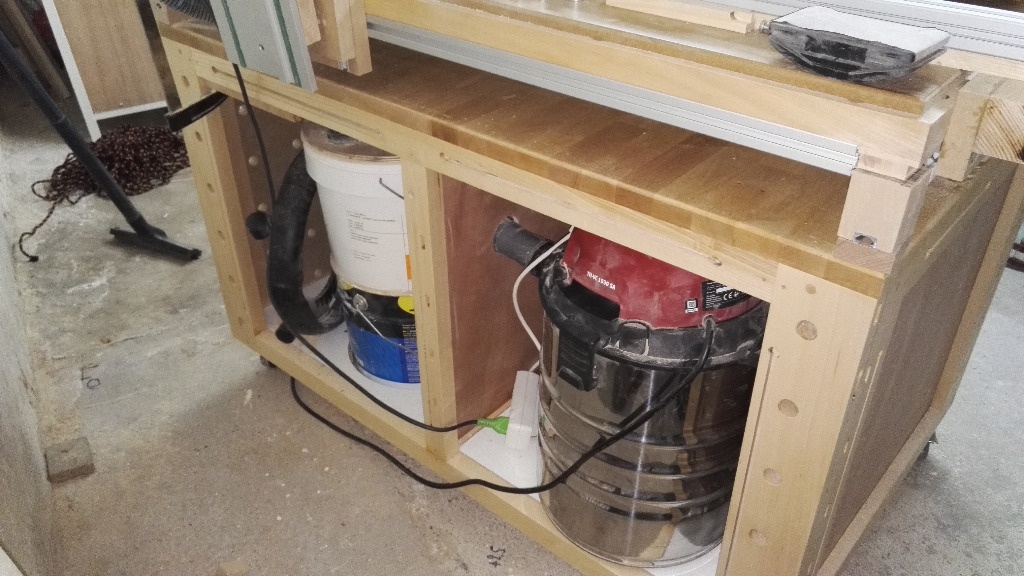

Voila l'établi est sur le point d'être fini, reste a lui faire quelques options (rallonges, support de circulaire/... sur le côté par exemple).

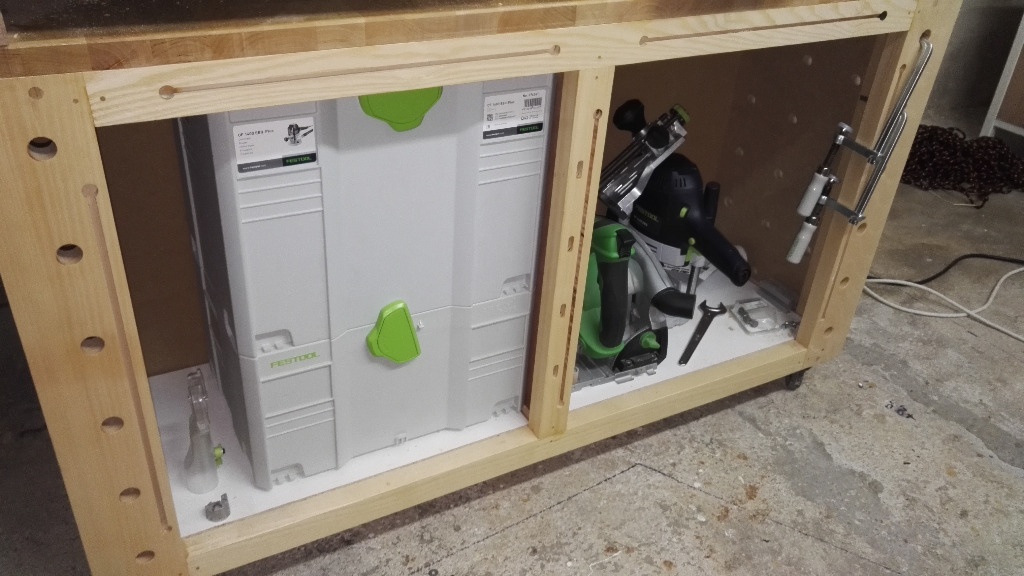

Une boxe 3 et une 4 festool passe à 4mm prés, malheureusement si je veux sortir la boxe du dessous faut sortir les deux (cela rentre seulement quand les deux sont emboitées). A voir a l'usage cela semble pas être un gros problème.
L'aspi rentre sans ces roulettes ainsi que le cyclone dans les deux emplacements arrière.

Publié

Partager

Quelques options d'établi...

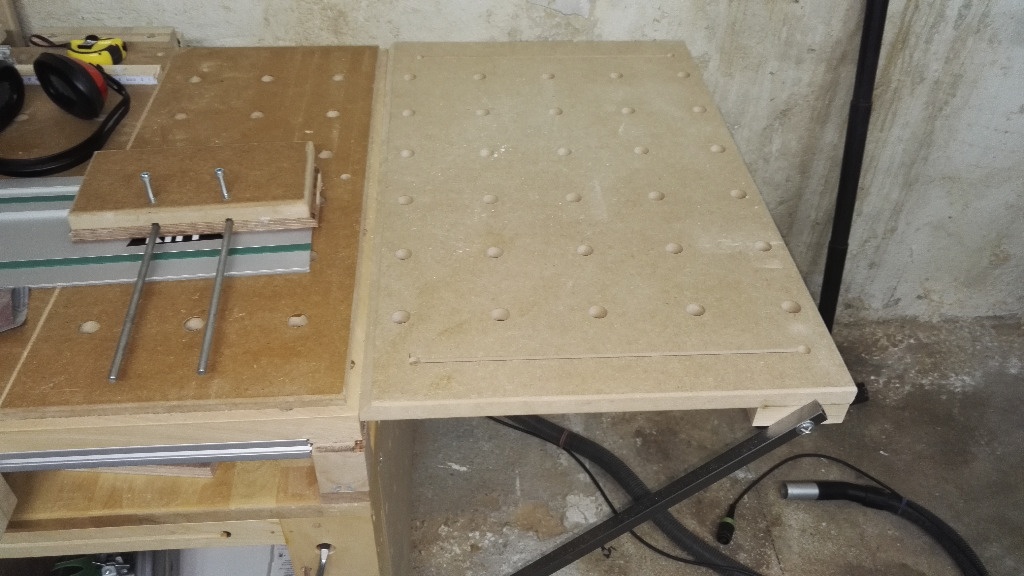

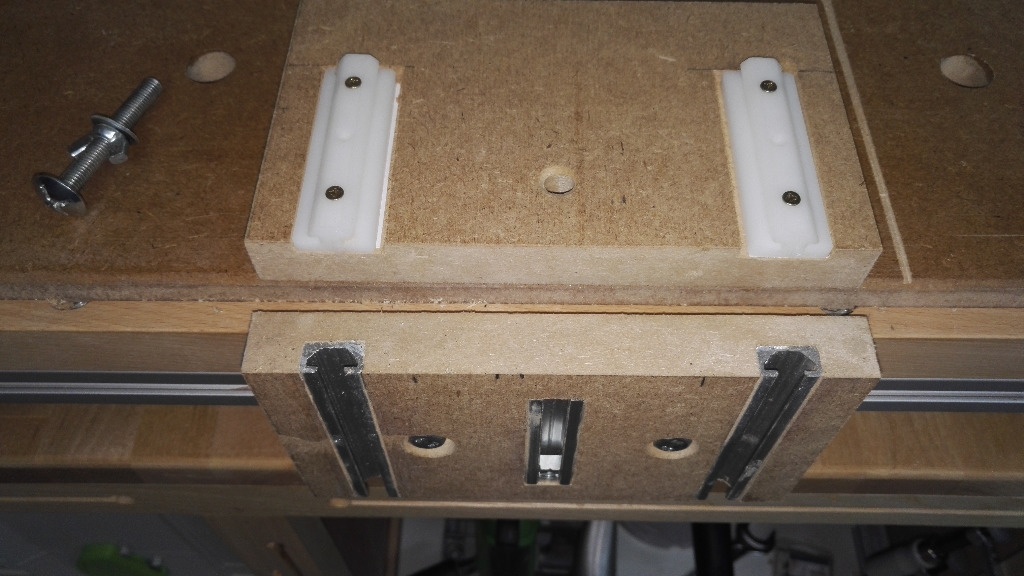

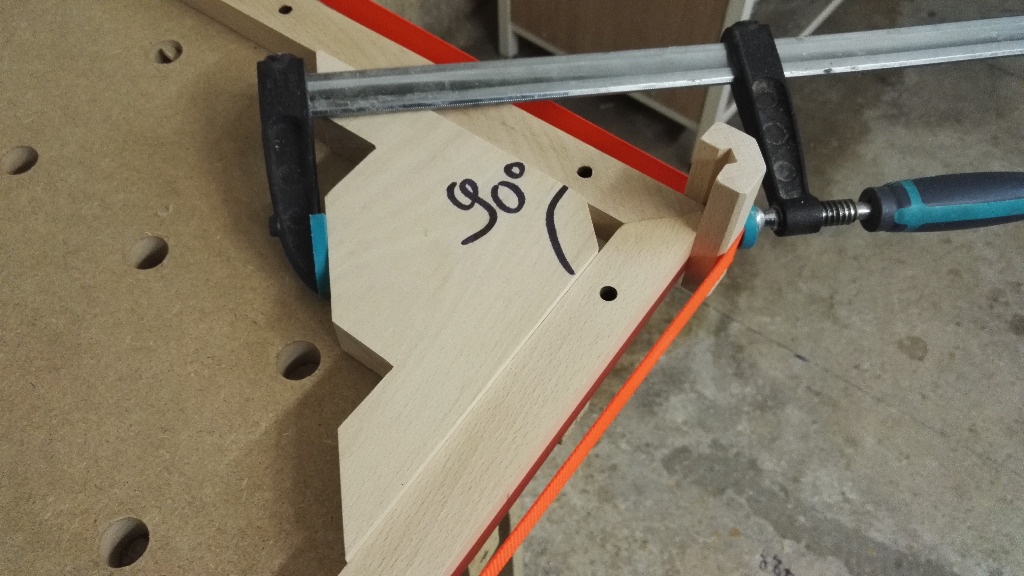

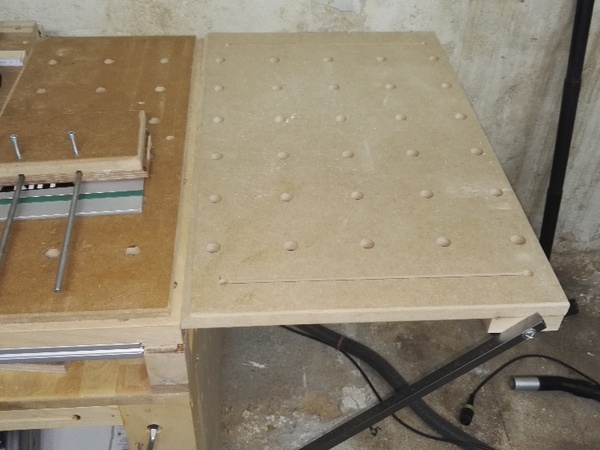

J'ai réalisé un établi relativement petit (120cm alors que l'ancien faisait 180cm), mais l'idée était de rajouter deux rallonges en cas de besoins. J'ai réalisé le 1er côté à droite d'une largeur de 45cm, monté sur charnière afin d'être inclinable de façon fiable, fixé sur mes rainures en T de ma structure d'établi. Dans ma tête l'autre côté serai dédié a un petit montage sous table (scie?), a réfléchir.

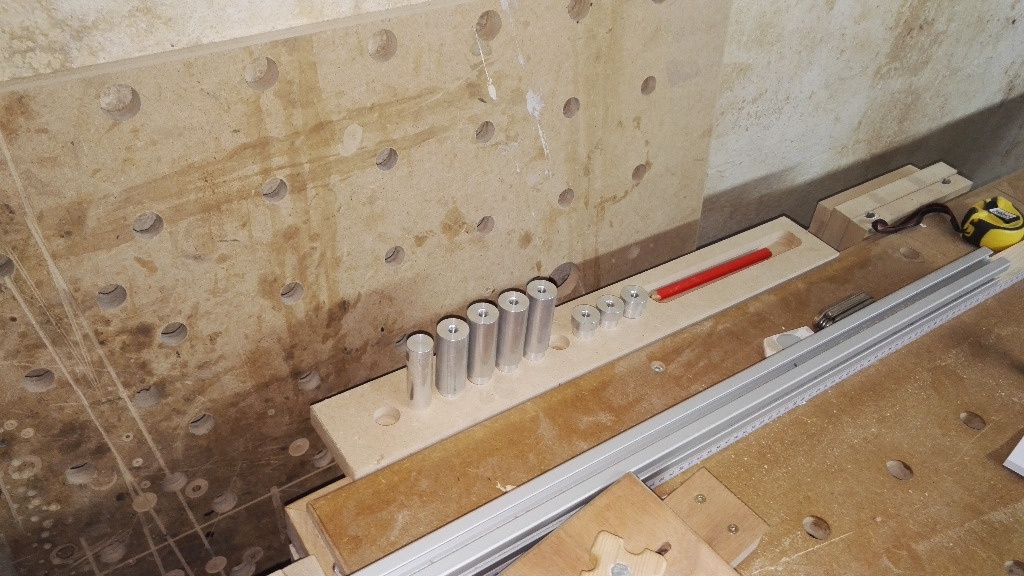

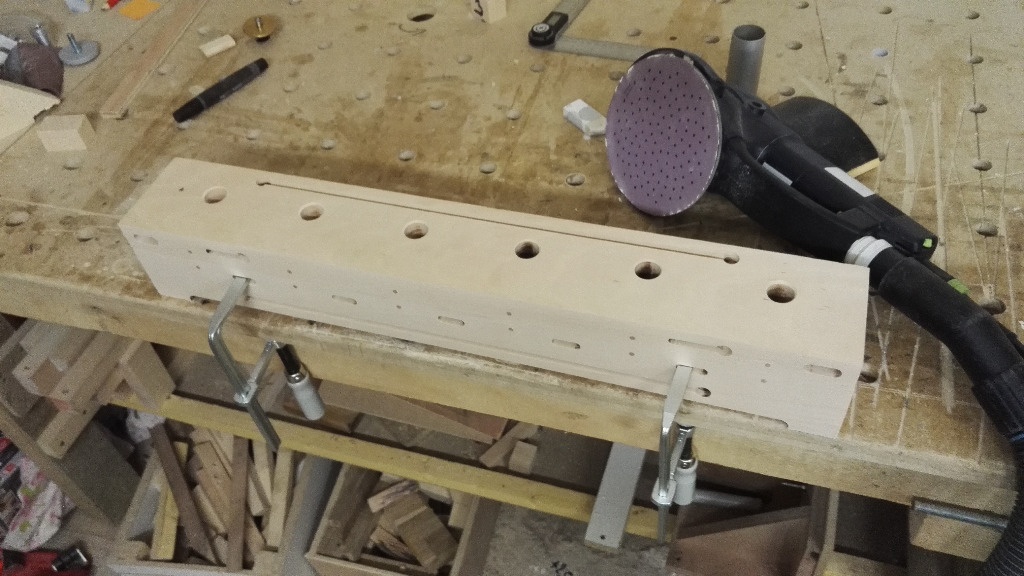

Mare de chercher mes dogs (j'aurai du mal de m'en passer...). Hop quelques trous dans un morceau de l'ancien plateau d'établi.

Publié
