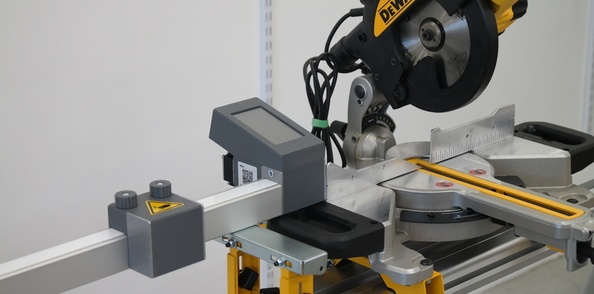

Ce tutoriel montre comment fixer une butée de longueur numérique Pedante LS-24-U sur un piétement pour scie à onglet DeWALT DE7023-XJ en utilisant des supports de pièce DeWALT. Pedante est une butée de longueur automatique pour scies à onglet. Au lieu de mesurer et de régler manuellement une butée à chaque fois, vous entrez la longueur de coupe souhaitée sur l’écran tactile, puis la butée se déplace automatiquement à la bonne position.
L’objectif de cette installation était simple : créer un poste de coupe solide, droit et transportable, que je puisse utiliser aussi bien à l’atelier que sur chantier pour couper des profilés en bois, PVC ou aluminium.
Cette installation utilise un piétement DeWALT DE7023-XJ avec des supports de pièce DeWALT DE7024, mais les mêmes principes de base peuvent également être appliqués à d’autres piétements et supports pour scie à onglet.
Liste des articles
- Matériel
- 1. Installer la scie à onglet sur le piétement
- 2. Préparer le support supplémentaire
- 3. Installer et régler le support supplémentaire
- 4. Marquer l’emplacement du perçage
- 5. Percer le trou et insérer le boulon en T
- 6. Répéter la même opération sur le deuxième support
- 7. Régler la hauteur des supports
- 8. Positionner et fixer Pedante
- 9. Aligner le rail Pedante avec le guide de la scie
- 10. Fixer le bloc de butée Pedante
- 11. Brancher et allumer Pedante
- 12. Terminé !
Matériel
Éléments principaux :
- 1x butée de longueur numérique Pedante LS-24-U
- 1x piétement pour scie à onglet DeWALT DE7023-XJ (comprend 2 supports de pièce)
- 1x support pour piétement de scie à onglet DeWALT DE7024
- 1x scie à onglet
Fixations :
- 2x boulons à tête en T (inclus avec la Pedante LS-24-U)

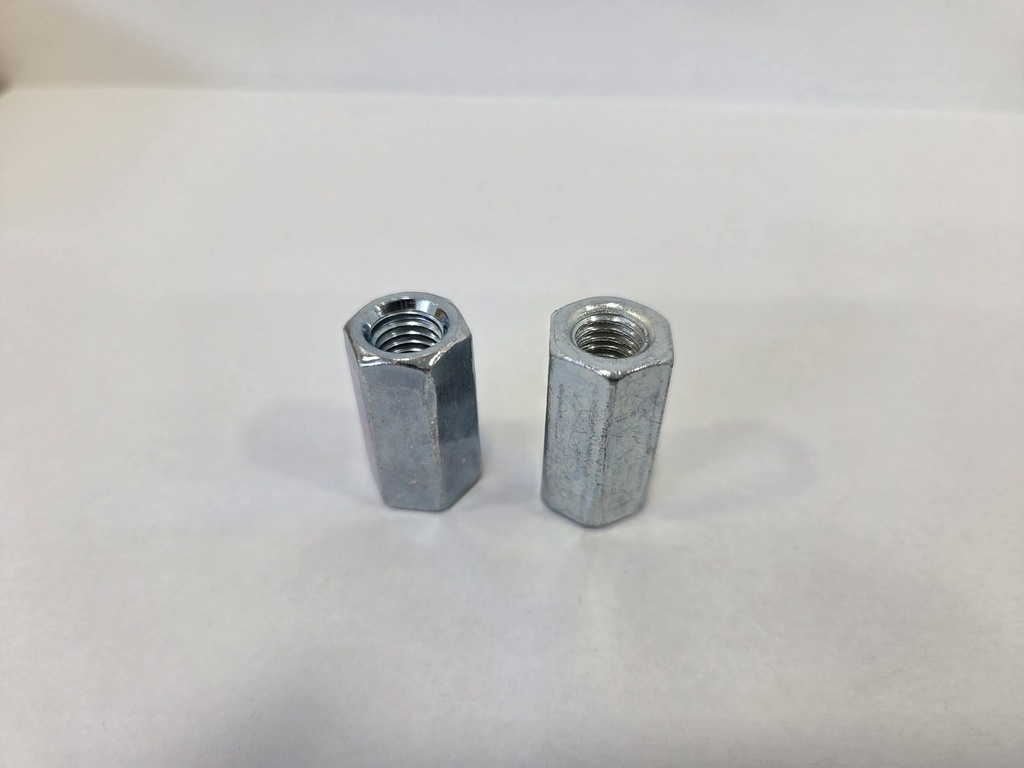

- 2x écrous longs DIN6334 M8
Outils :
- Clé
- Tournevis
- Équerre
- Marqueur
- Pointeau
- Marteau
- Perceuse
- Foret plus petit pour l’avant-trou (j’ai utilisé un foret de 5 mm)
- Foret de 8 mm
- Morceau droit de bois ou de métal (j’ai utilisé un niveau)
- Mètre ruban (pour étalonner Pedante)
1. Installer la scie à onglet sur le piétement

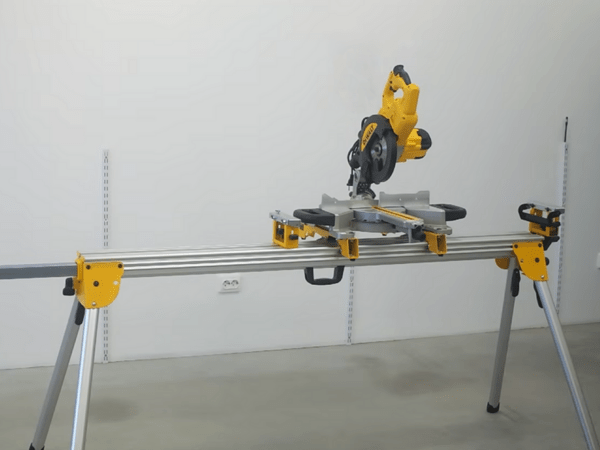

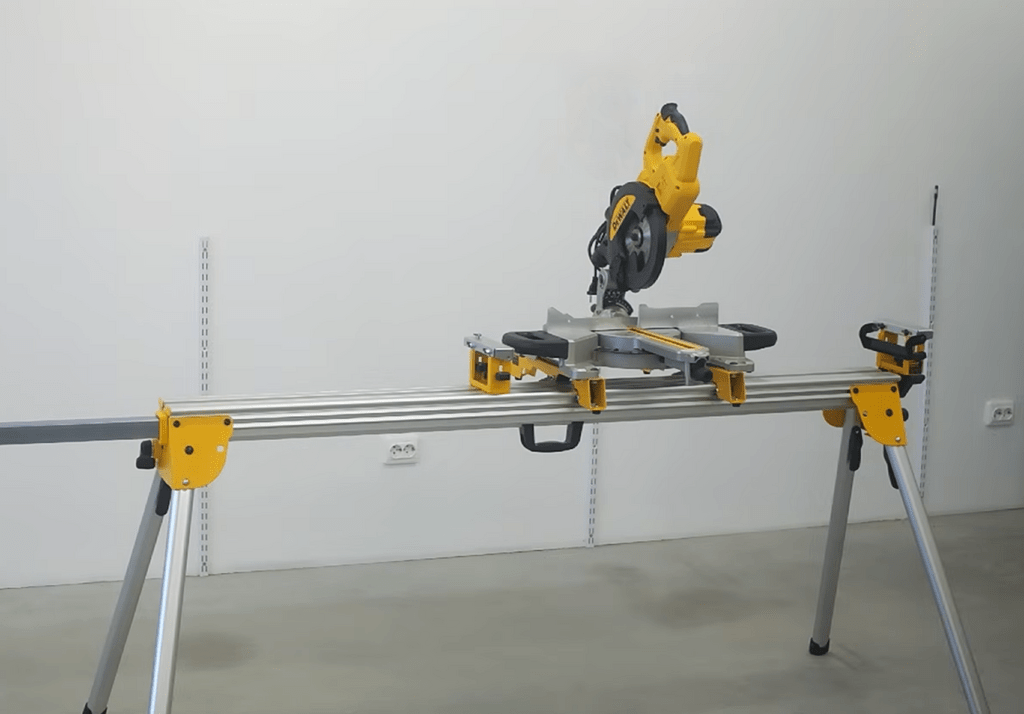

Montez votre scie à onglet sur le piétement DeWALT DE7023-XJ. Placez la scie de façon à avoir suffisamment d’espace de travail du côté où Pedante sera installée. Pour cette installation, le rail Pedante sera monté à l’aide de deux supports de pièce DeWALT placés à gauche de la scie.
Avant de serrer les supports de fixation de la scie, vérifiez que :
- La scie est correctement fixée sur le piétement.
- La table de la scie n’est pas vrillée.
- Le guide de la scie reste accessible.
- Il y a suffisamment de place pour le boîtier de commande Pedante près de la scie.
- Les longues pièces peuvent traverser le poste de coupe sans toucher quoi que ce soit.
- Le bloc de butée mobile dispose d’une course suffisante.
Lorsque la position de la scie semble correcte, serrez les supports de fixation. Montez les deux supports de pièce fournis avec le piétement DeWALT. Placez-en un de chaque côté de la scie à onglet.
2. Préparer le support supplémentaire

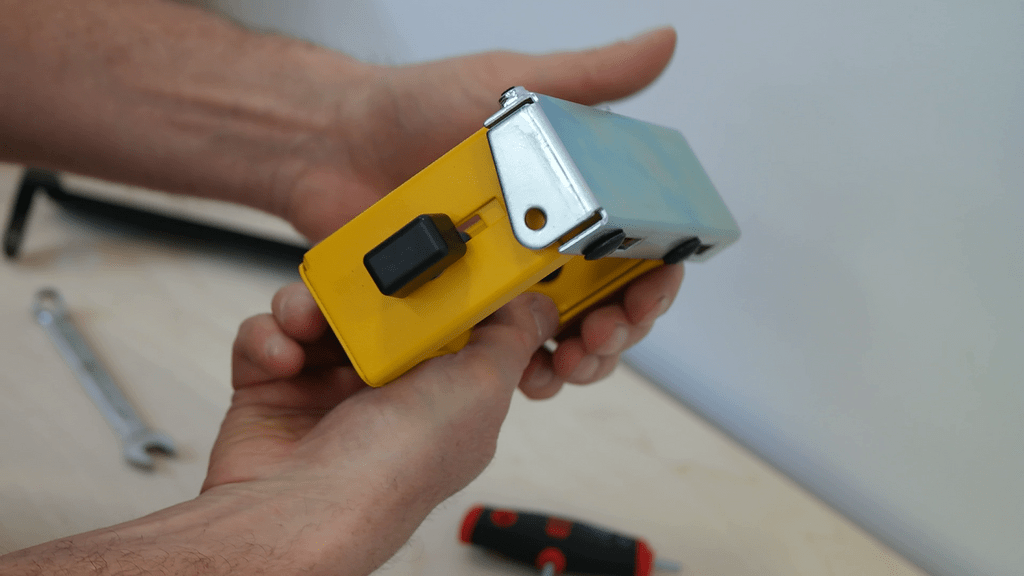

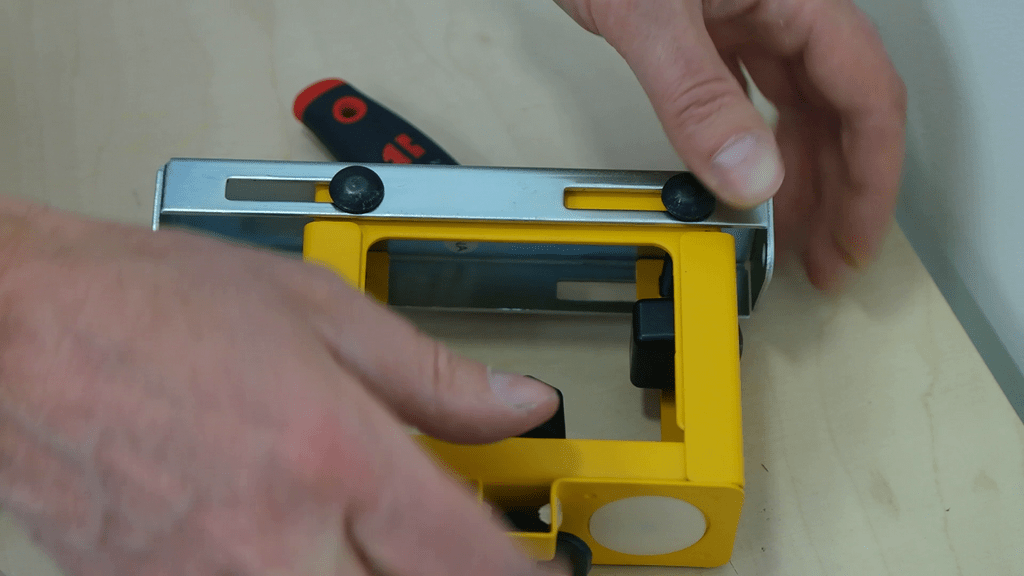

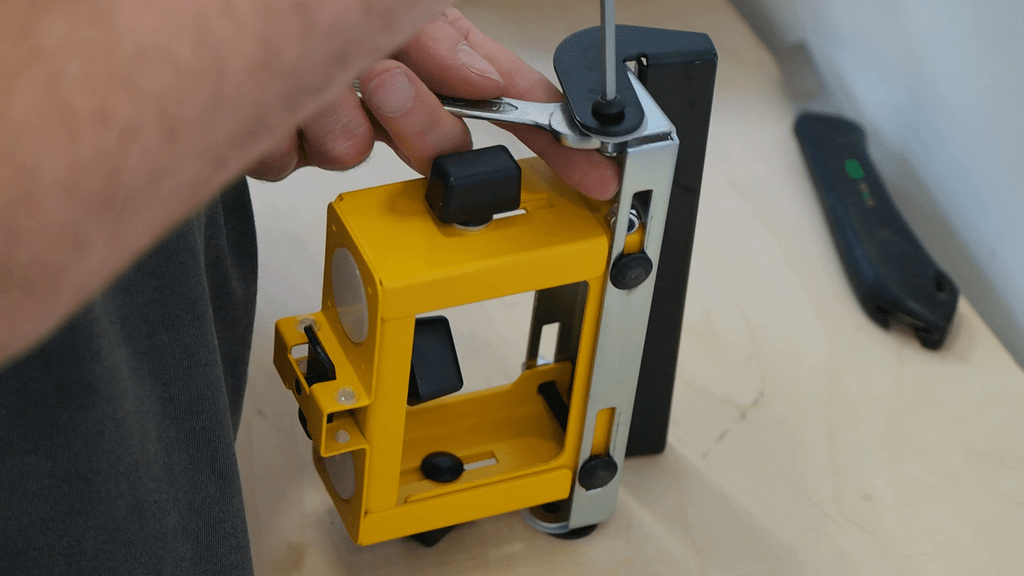

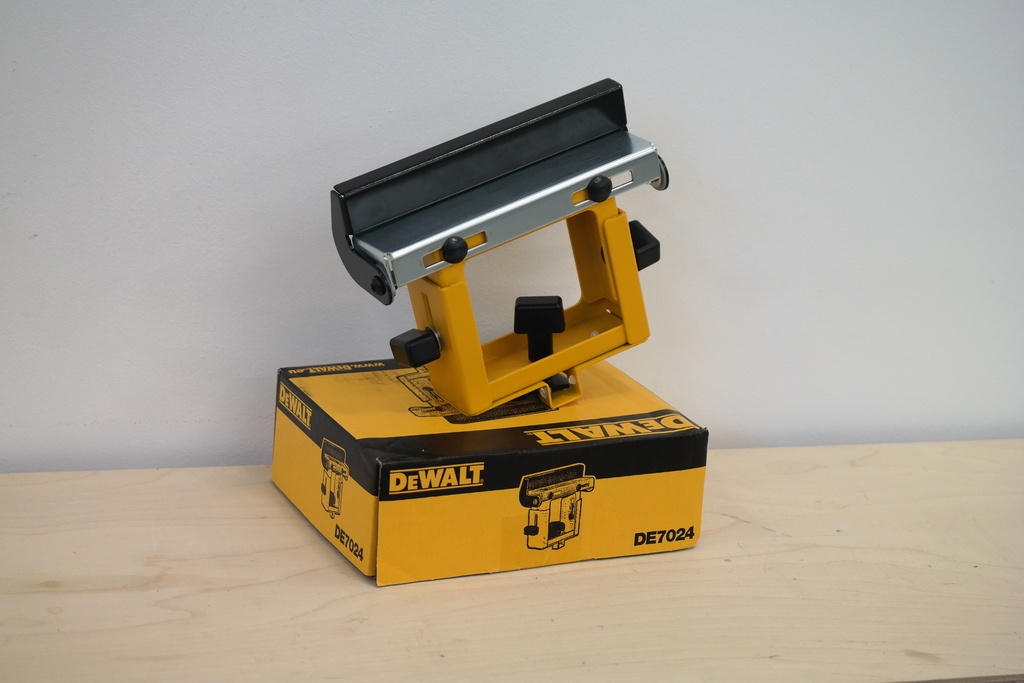

Prenez le support DeWALT DE7024 supplémentaire et retirez sa butée de longueur (la pièce noire) en utilisant une clé pour dévisser les écrous et un tournevis pour maintenir les boulons en place.
Mettez de côté la butée retirée ainsi que toute sa visserie. Gardez ces pièces au cas où vous souhaiteriez remettre plus tard le support dans sa configuration d’origine.

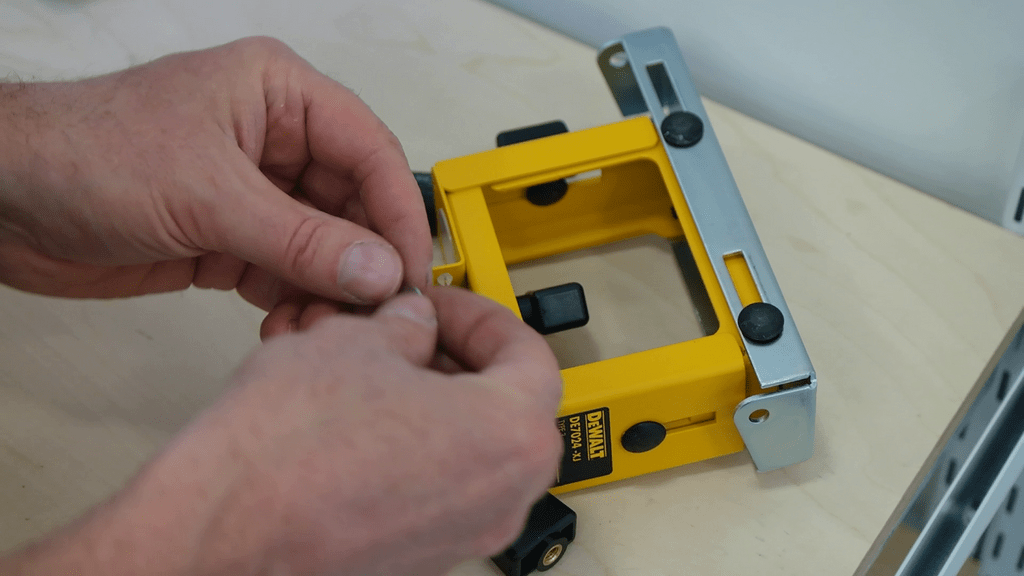

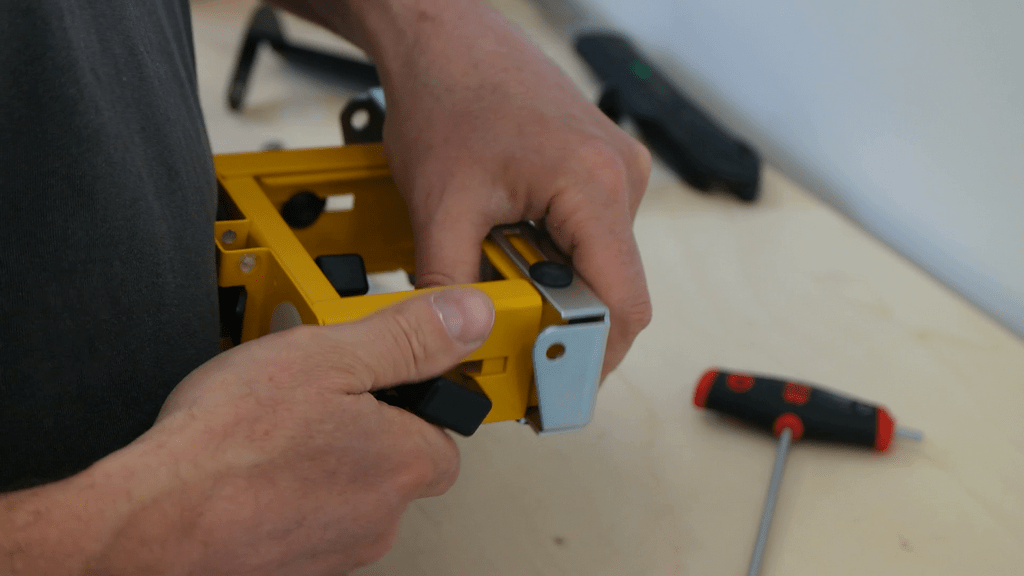

Dévissez l’un des boutons de réglage en hauteur du support. Déplacez-le de l’extérieur vers l’intérieur du support, puis revissez-le. Cette modification est nécessaire pour laisser suffisamment de place aux boulons à tête en T et aux écrous longs utilisés pour fixer la butée Pedante.
Vérifiez que le réglage en hauteur fonctionne toujours après avoir déplacé le bouton.

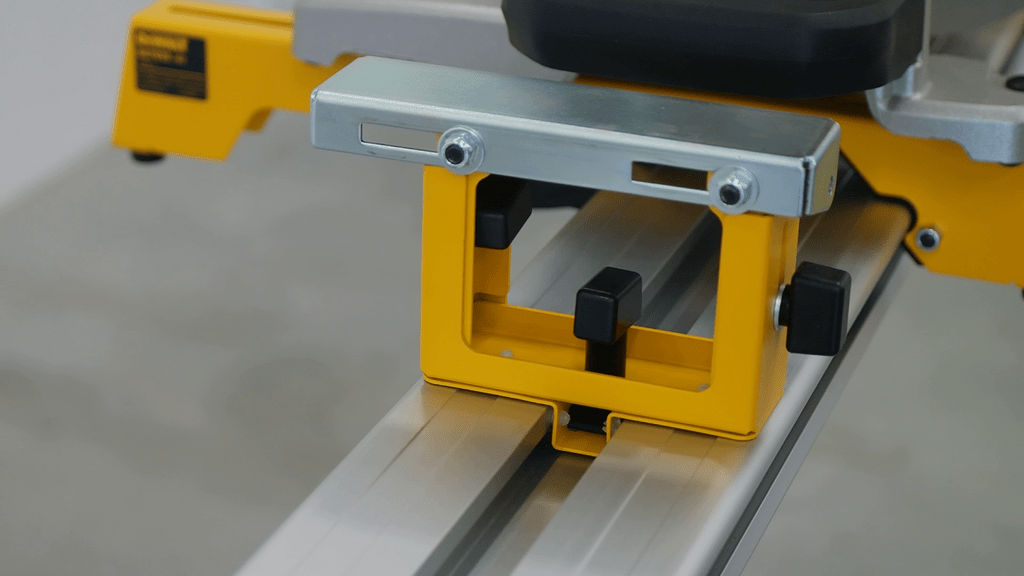

3. Installer et régler le support supplémentaire
Fixez le support DE7024 supplémentaire au piétement de la scie à onglet. Desserrez le bouton de serrage jusqu’à ce que le support puisse coulisser dans la rainure du piétement. Faites-le glisser jusqu’à la position souhaitée, du même côté de la scie que celui où Pedante sera installée.
Ne le placez pas au hasard. Réfléchissez à l’emplacement du rail Pedante et à la position nécessaire des deux boulons à tête en T. Lorsque le support est à peu près au bon endroit, vous pourrez encore le déplacer plus tard si nécessaire, serrez le bouton de serrage pour qu’il ne bouge plus.

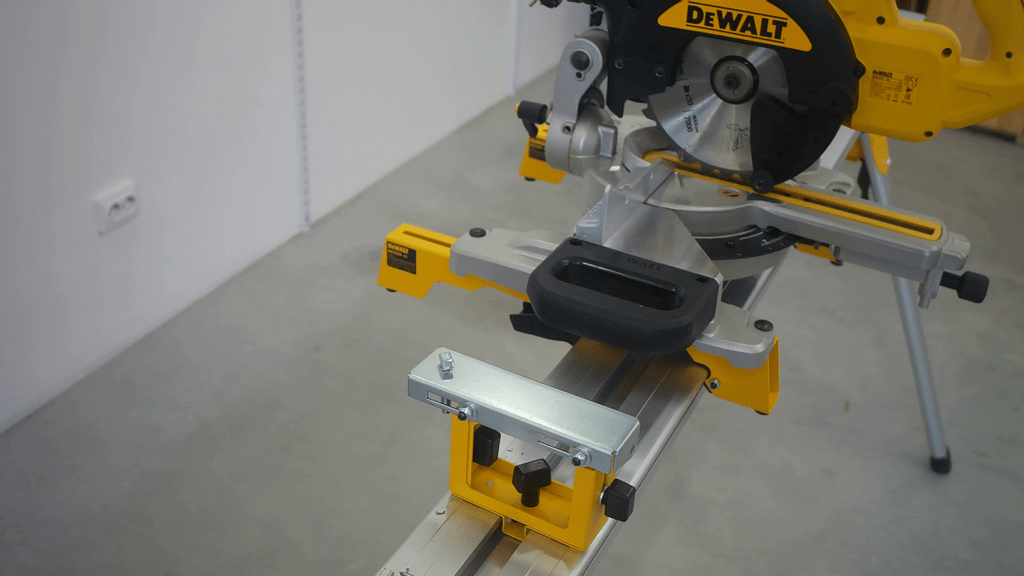

Desserrez les écrous qui maintiennent le support de pièce en place. Faites coulisser le support aussi loin que possible vers le côté où vous avez retiré le bouton de réglage en hauteur, comme sur la deuxième image. Cela vous donnera la plus grande surface disponible pour percer le trou de fixation du boulon à tête en T Pedante.
4. Marquer l’emplacement du perçage

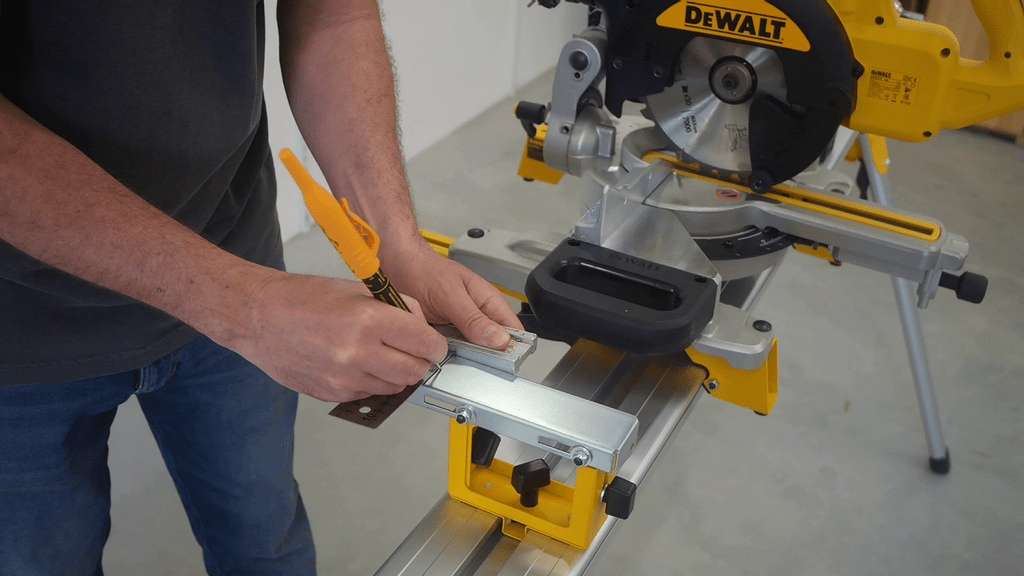

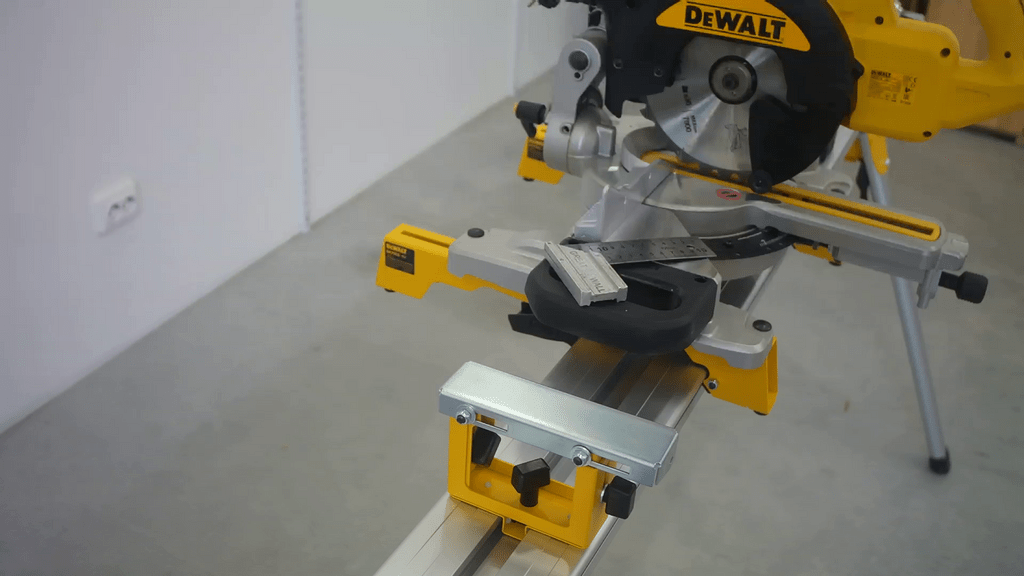

Marquez l’emplacement du perçage sur le support de pièce à l’aide d’un marqueur. Le trou doit correspondre à la rainure située sous le rail Pedante. Utilisez donc une équerre pour marquer précisément sa position.

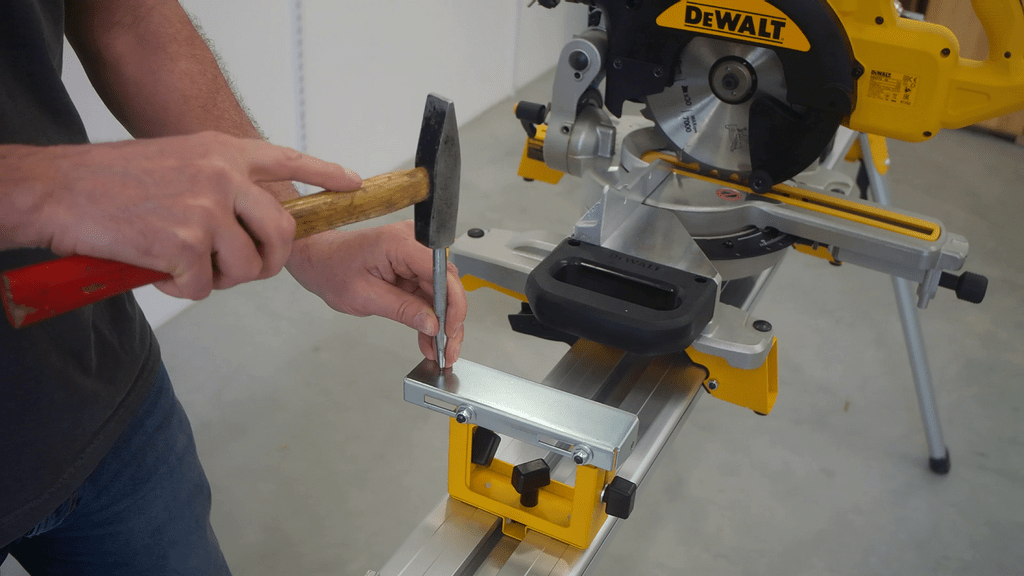

Utilisez ensuite un pointeau pour créer un petit creux à cet endroit. Cela empêchera le foret de glisser lorsque vous percerez le trou de fixation.
5. Percer le trou et insérer le boulon en T

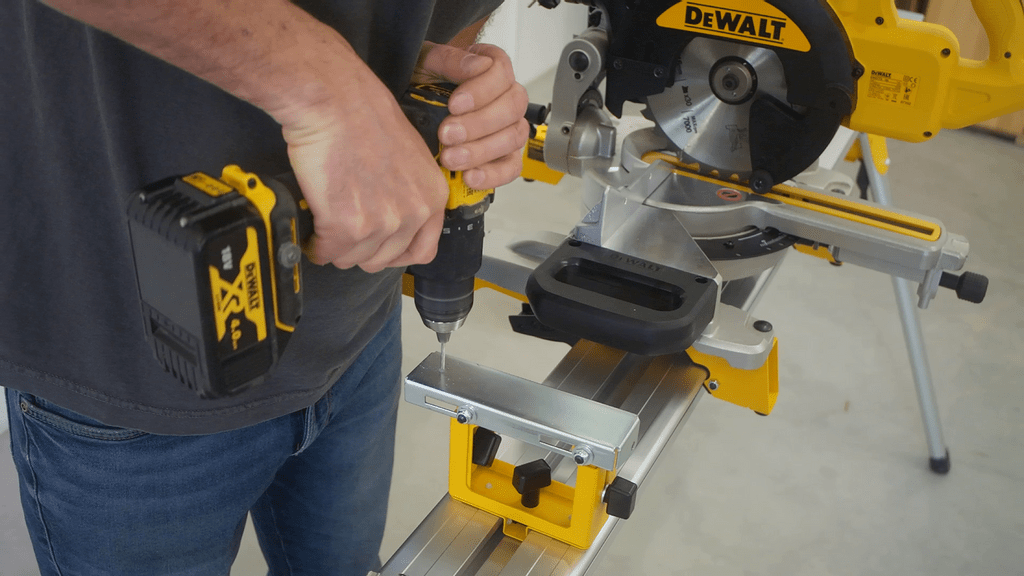

Percez le trou à l’endroit où vous avez fait le creux avec le pointeau.
Les boulons à tête en T fournis avec la butée de longueur numérique Pedante ont un diamètre de 8 mm. Le trou terminé doit donc également mesurer 8 mm. J’ai commencé avec un foret plus petit afin de réaliser un avant-trou, puis je suis passé au foret de 8 mm. Cette méthode réduit le risque que le gros foret glisse et crée un trou mal aligné.

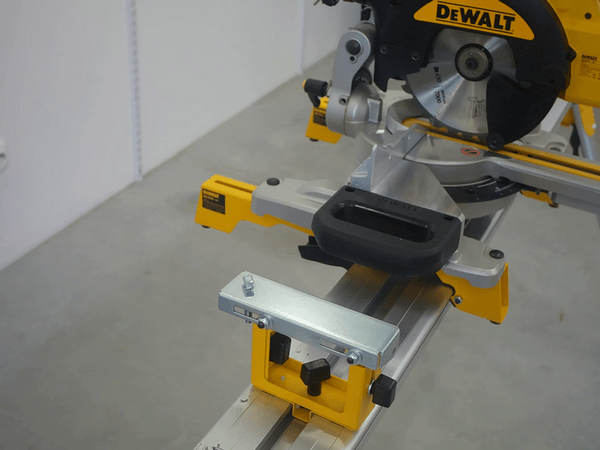

Insérez l’un des boulons à tête en T Pedante dans le trou que vous venez de percer. Vérifiez que sa tête est orientée parallèlement à la longueur du piétement. Elle pourra ainsi entrer plus tard dans la rainure située sous le rail Pedante.
Ne serrez encore rien.

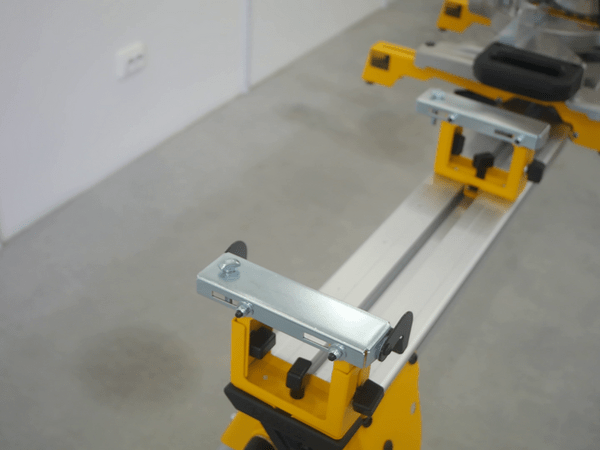

6. Répéter la même opération sur le deuxième support
Répétez les mêmes étapes de préparation sur l’autre support placé du côté Pedante de la scie.
- Retirez la butée de longueur.
- Déplacez le bouton de réglage en hauteur.
- Marquez l’emplacement du perçage.
- Percez le trou.
- Insérez le boulon à tête en T.

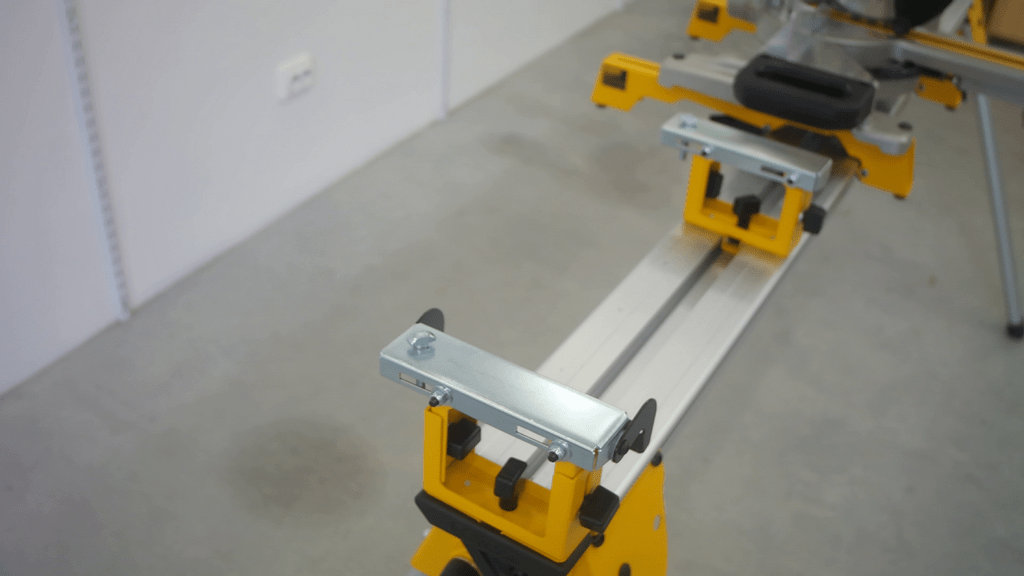

Après cette étape, vous devez avoir deux supports du côté Pedante de la scie, chacun équipé d’un boulon à tête en T qui servira à maintenir le rail.
7. Régler la hauteur des supports

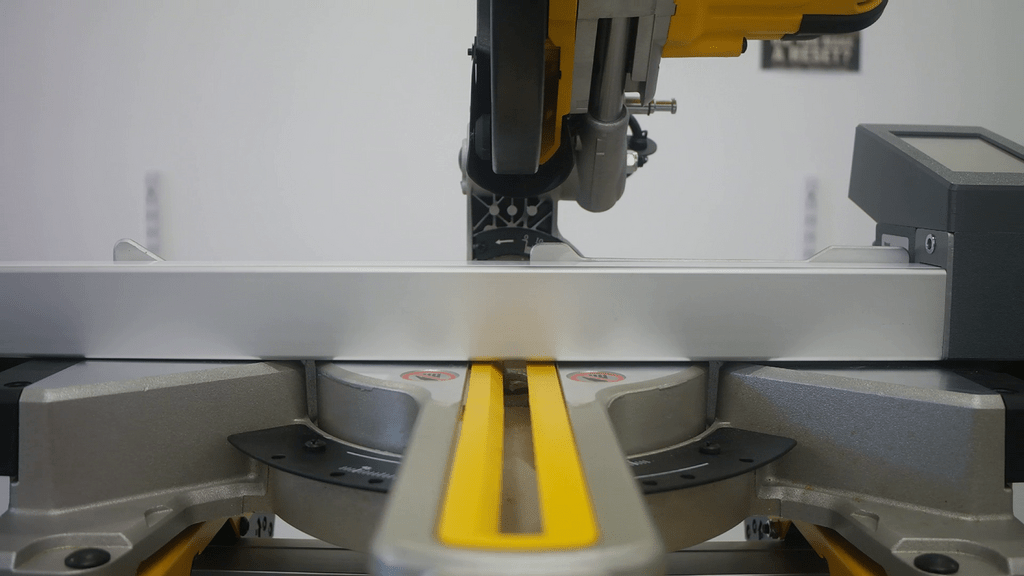

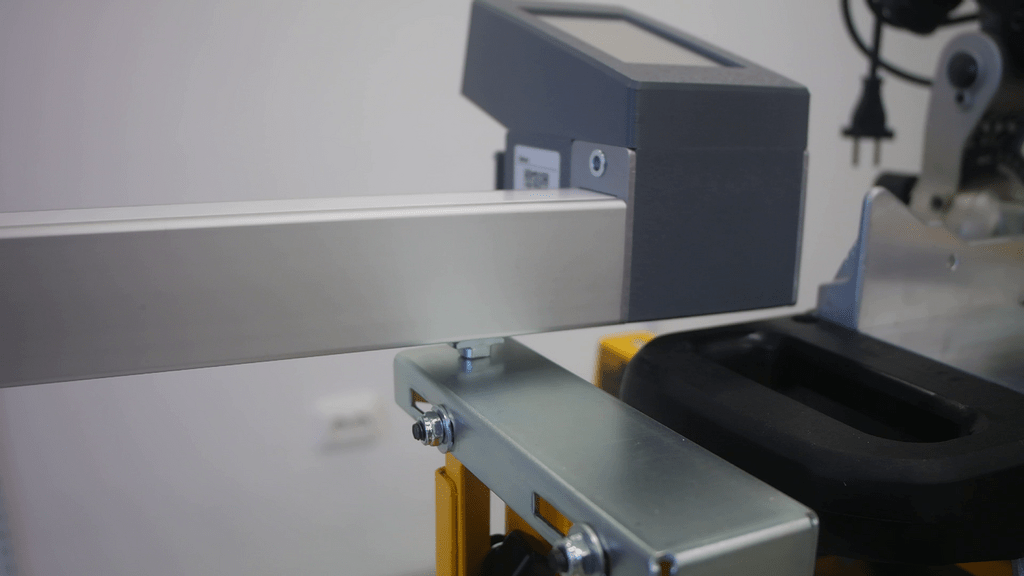

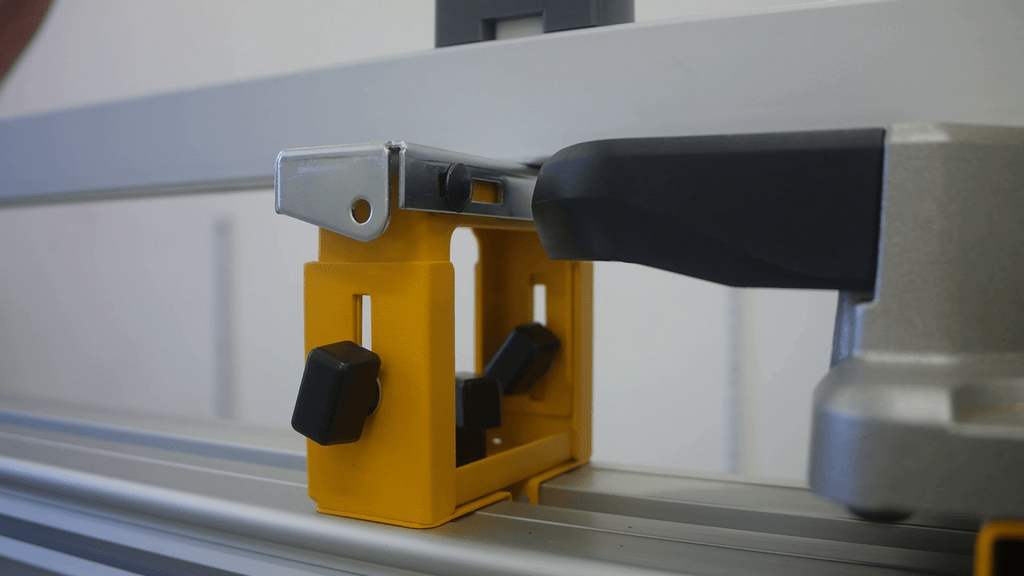

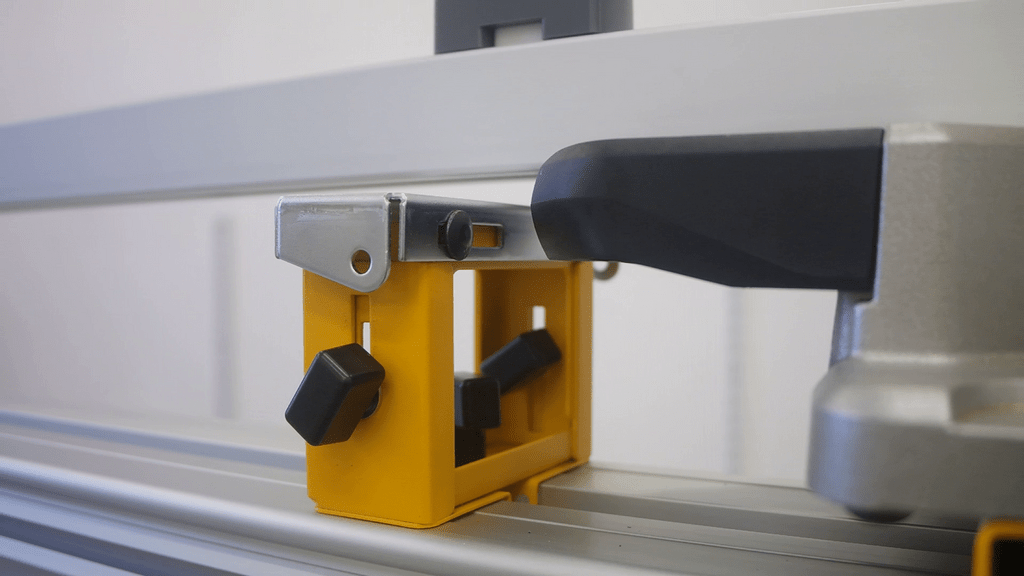

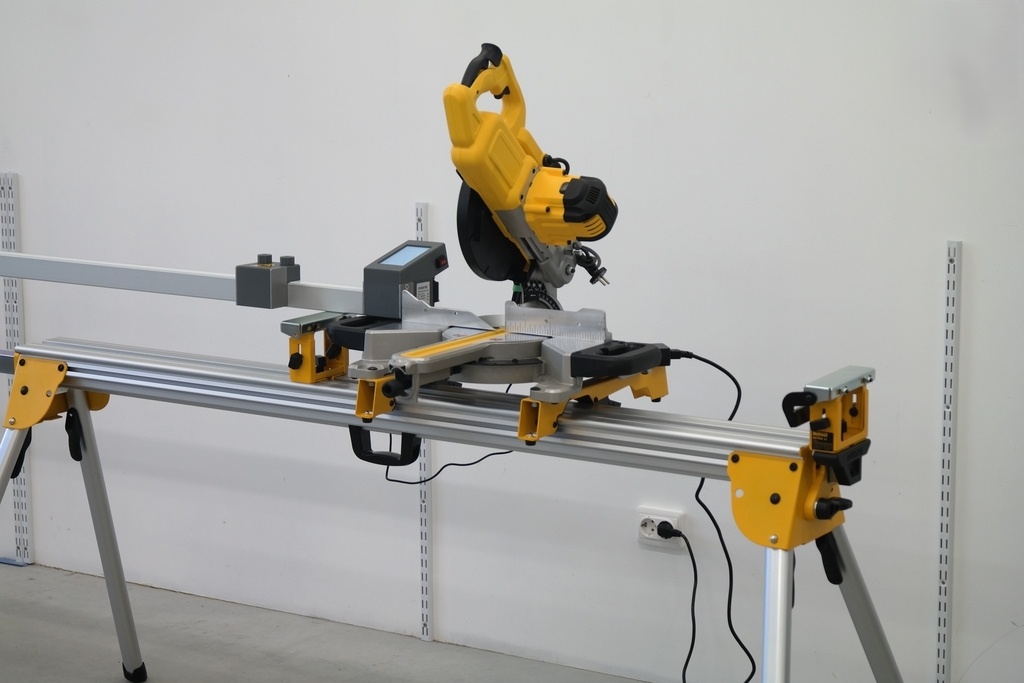

Placez la butée de longueur numérique Pedante sur le plateau tournant ou la table de la scie à onglet et utilisez-la comme référence pour régler la hauteur des supports DeWALT. Le rail Pedante doit être à fleur de la surface de la table, comme sur la deuxième image.
Desserrez les boutons de réglage en hauteur et relevez les supports jusqu’à ce que Pedante soit de niveau, comme sur la quatrième image. Lorsque le réglage est correct, serrez les boutons afin que les supports restent en place.
8. Positionner et fixer Pedante

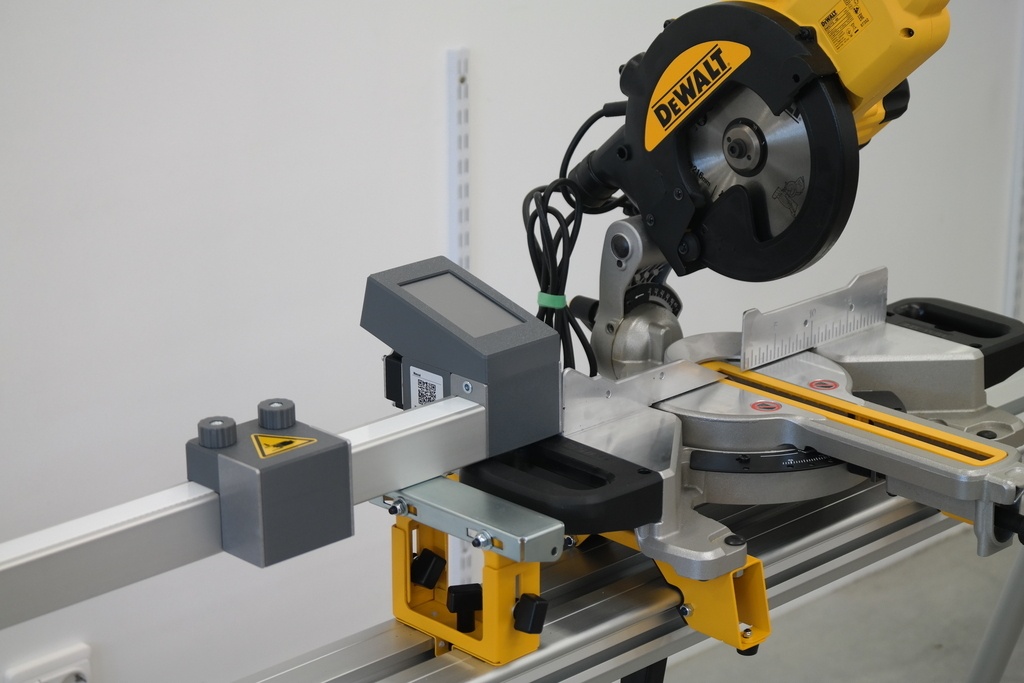

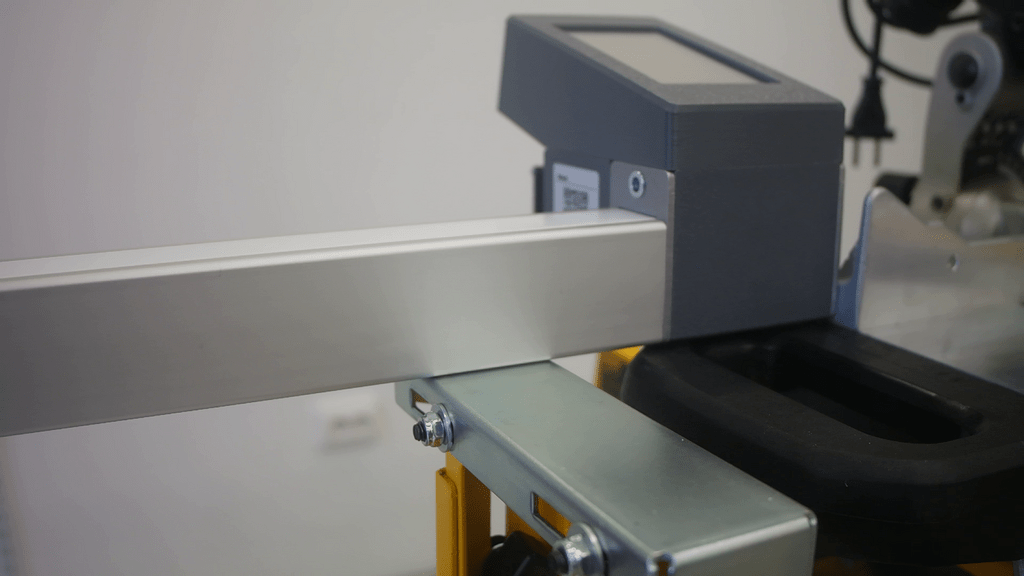

Retirez le butée numérique Pedante de la table de la scie et déplacez-le vers le côté où il sera monté. Positionnez-le de manière à ce que les têtes des boulons en T entrent dans la rainure située sous le rail Pedante.

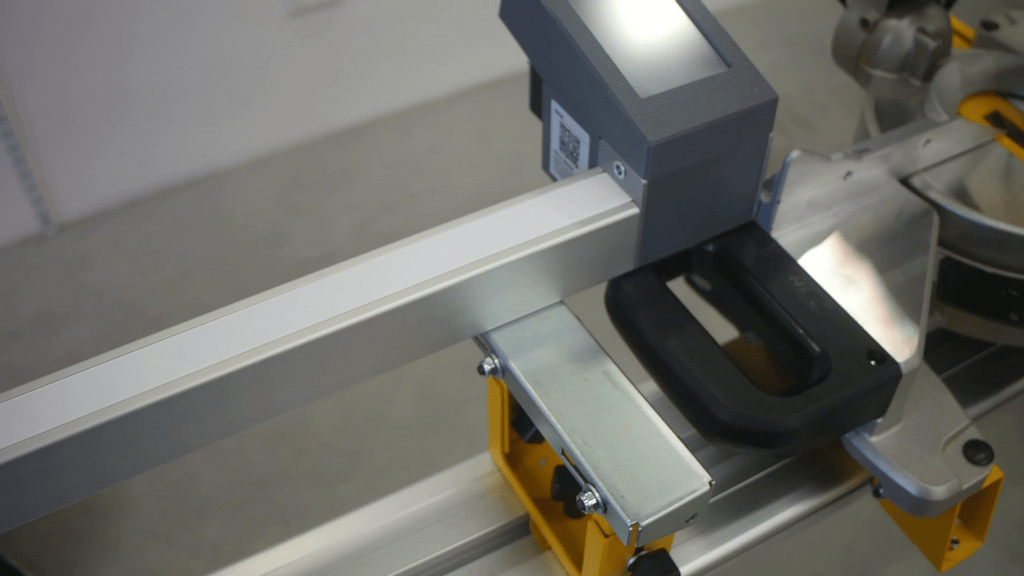

Placez le boîtier de commande Pedante près de la scie, de façon à ce qu’il vienne contre la zone du guide ou de la grille de la scie. Vérifiez soigneusement ce point sur votre propre scie, car la zone de contact peut être différente selon les modèles.
Le principal est que le rail commence à la bonne position par rapport à la scie, sans gêner la lame, la tête de scie, le guide, le plateau tournant ou les autres éléments.

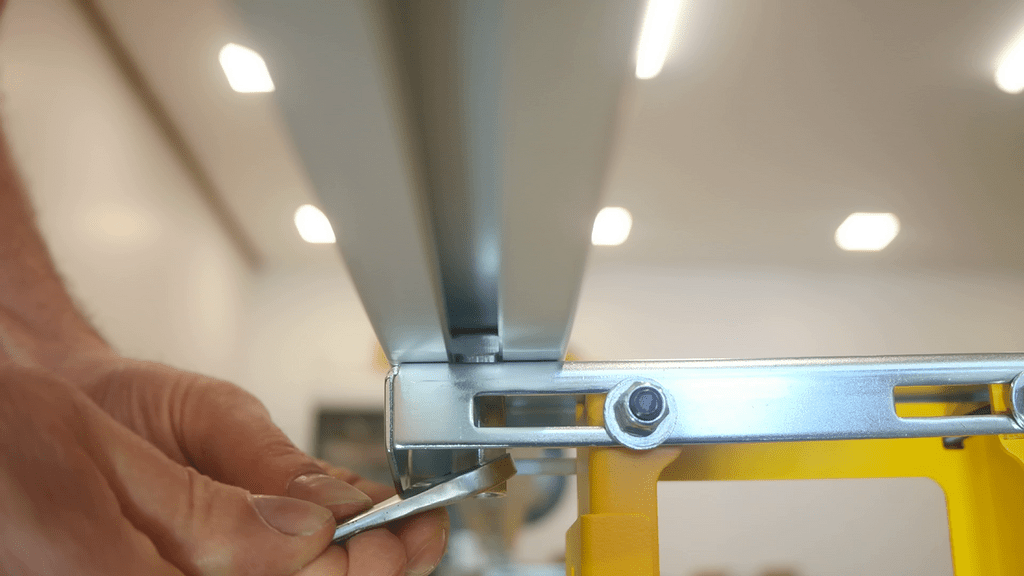

Tournez les boulons à tête en T de 90 degrés afin qu’ils se bloquent dans la rainure située sous la butée Pedante, comme sur la deuxième image.

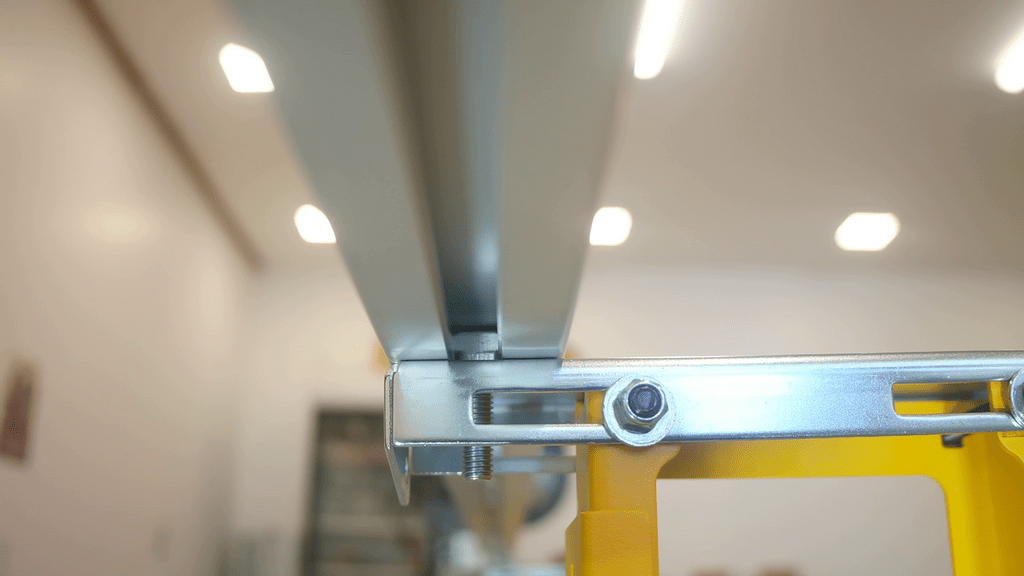

Vissez ensuite les écrous longs DIN6334 M8 sur les boulons. Utilisez une clé pour serrer les écrous.
9. Aligner le rail Pedante avec le guide de la scie
Desserrez les écrous qui bloquent les supports de pièce DeWALT.

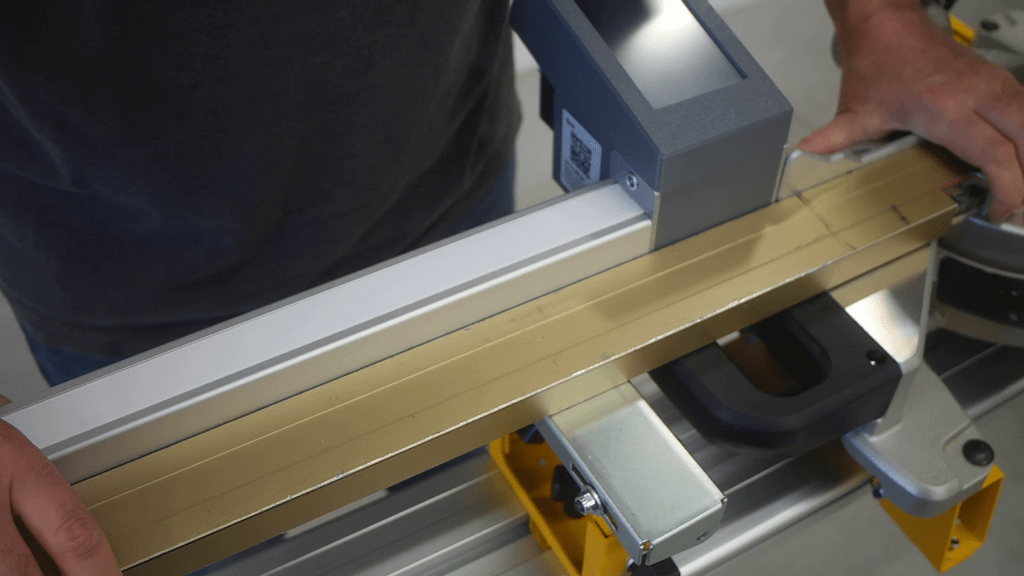

Utilisez un morceau droit de bois ou de métal pour aligner le rail Pedante avec le guide de la scie. J’ai utilisé un niveau. Placez le bord droit contre le guide de la scie et prolongez-le le long du rail Pedante, comme sur la deuxième image. Le rail Pedante doit suivre exactement le même axe que le guide de la scie.
Lorsque l’alignement est correct, utilisez une clé pour serrer les écrous qui maintiennent les supports de pièce en place, afin qu’ils ne puissent plus bouger.

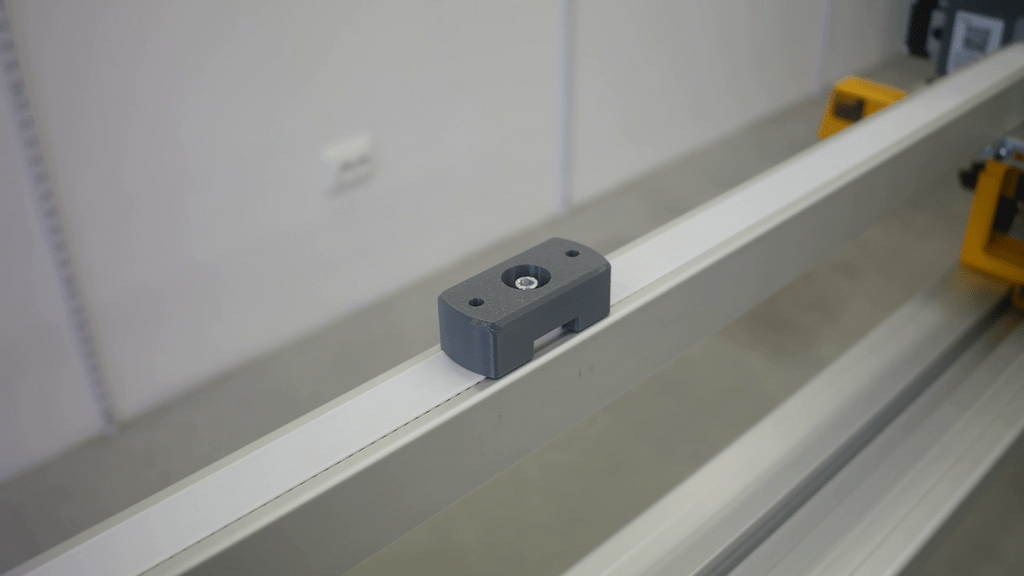

10. Fixer le bloc de butée Pedante

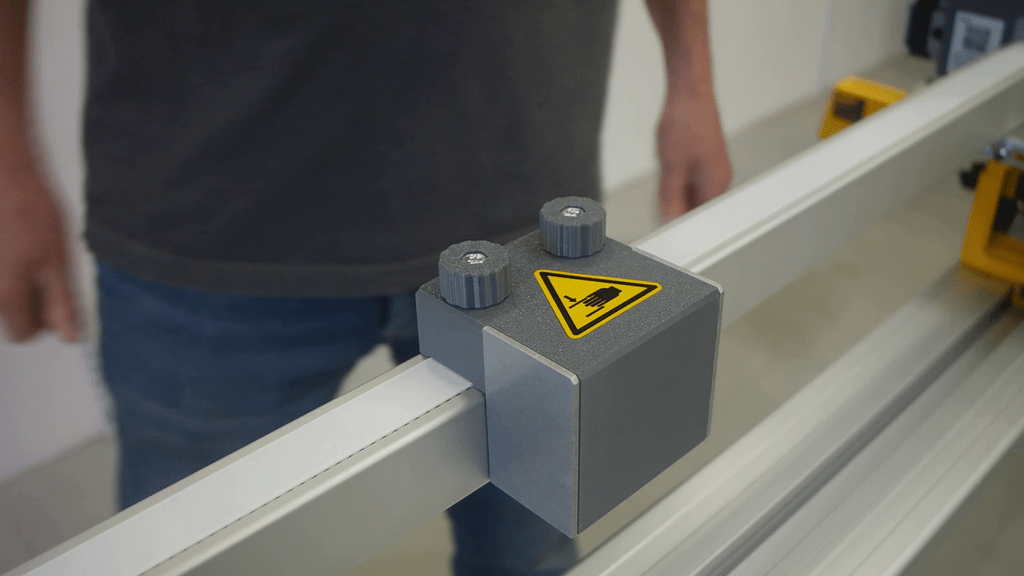

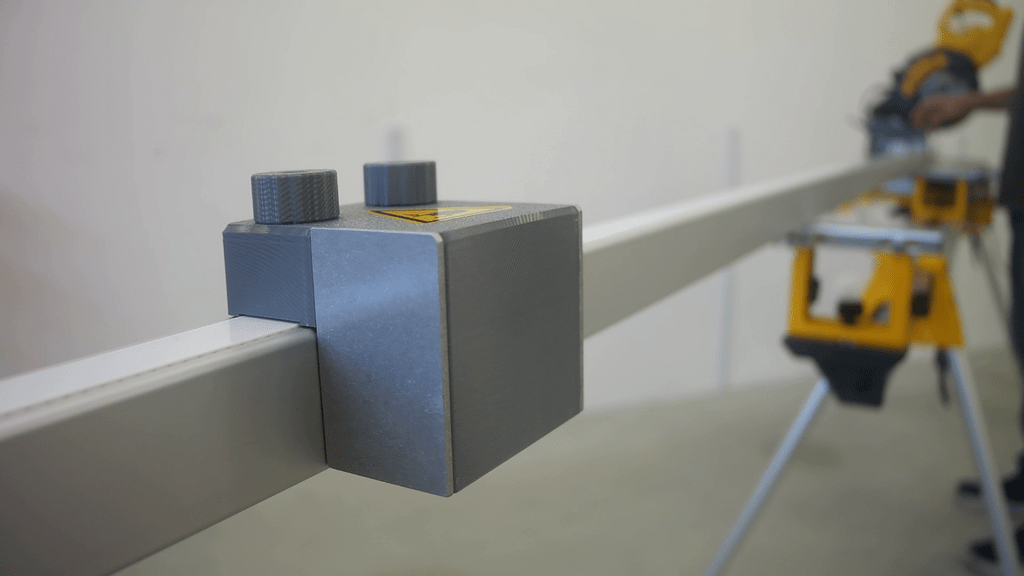

Fixez le bloc de butée sur le rail Pedante en le plaçant sur le profilé, puis en serrant les boutons.
Vérifiez qu’il se déplace librement sur toute la longueur du rail et qu’il ne touche pas les supports DeWALT, la scie à onglet ou l’un des boutons.
11. Brancher et allumer Pedante

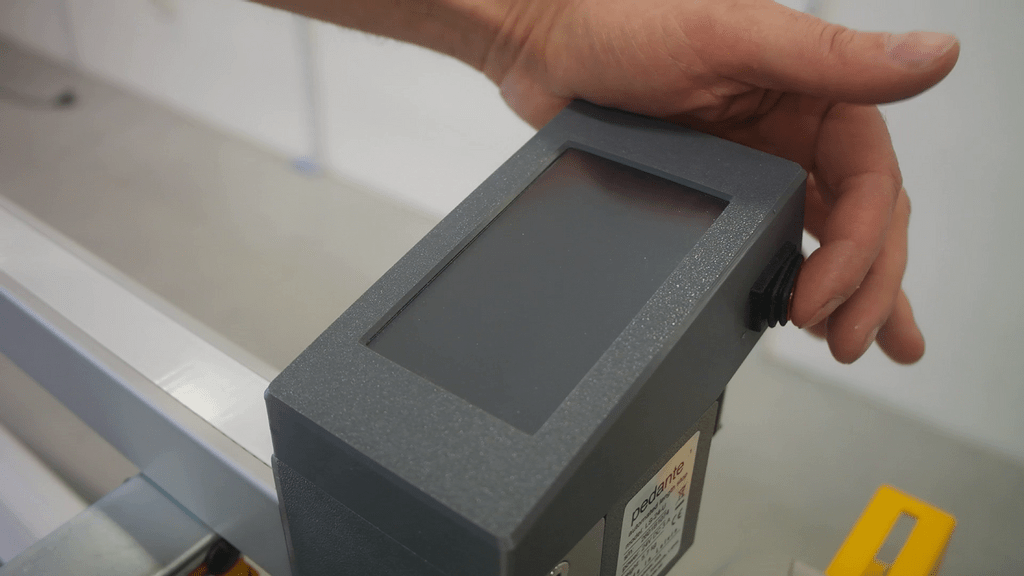

Branchez le boîtier de commande Pedante et mettez-le en marche.
Pedante doit être installée du côté prévu de la scie avant le premier démarrage. Si le système a déjà été configuré de l’autre côté, il devra être réinitialisé. L’installation mécanique doit être complètement terminée avant d’allumer le système et de lancer le premier démarrage.
Vérifiez que vous avez suivi attentivement toutes les étapes de ce tutoriel et que rien n’est desserré, de travers ou mal positionné.
12. Terminé !
Félicitations ! Vous avez terminé l’installation.

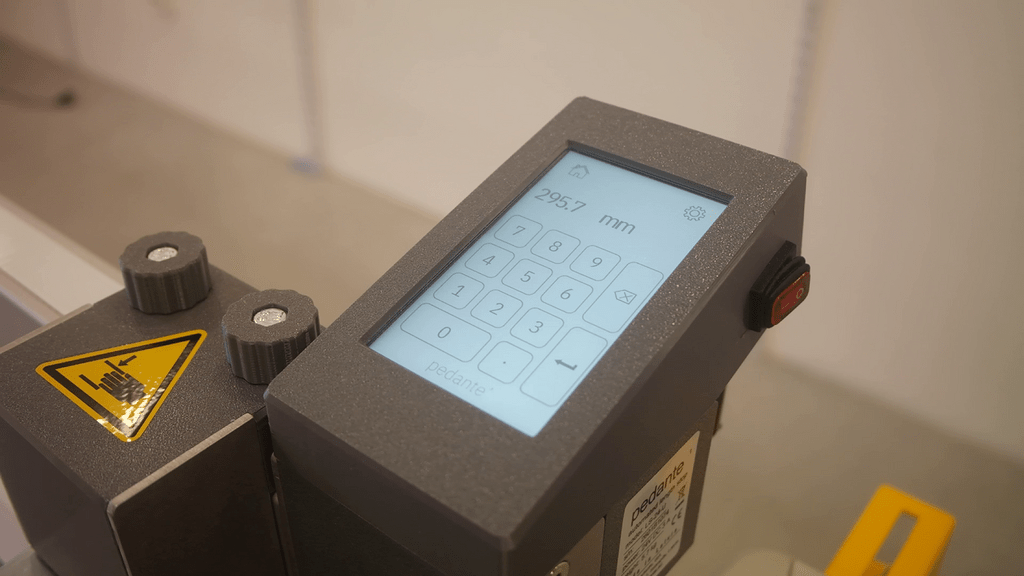

Avant de commencer à travailler, Pedante doit exécuter son programme d’auto-configuration. Pendant ce programme, le système détectera automatiquement sa plage de travail ainsi que le côté de la scie sur lequel il est installé.
Après l’auto-configuration, Pedante doit être étalonnée. Faites-le en suivant les instructions du manuel. Les étapes principales sont les suivantes :
- Entrez une longueur de test sur l’écran tactile.
- Le bloc de butée se déplace jusqu’à cette position.
- Placez une chute de matériau contre le guide de la scie et la butée Pedante, puis effectuez la coupe.
- Mesurez soigneusement la pièce coupée.
- Comparez la longueur réelle de la pièce avec la longueur affichée à l’écran.
- Appuyez sur le bouton d’étalonnage, représenté par une icône en forme d’engrenage.
- Entrez la longueur de la pièce que vous venez de couper.
Vous pouvez maintenant utiliser votre Pedante aussi bien à l’atelier que sur chantier.
