bolivier

Portes de placard

Portes de placard
+

Portes de placard (battante) imitation volet.
Les traverses seront usinés avec la fraise à commande numérique après assemblage.
Leur forme sera peut-être revue au gré de l'inspiration.
Je ne sais pas encore si je prendrai une essence différente.

Liste des articles

Mis à jour

Partager

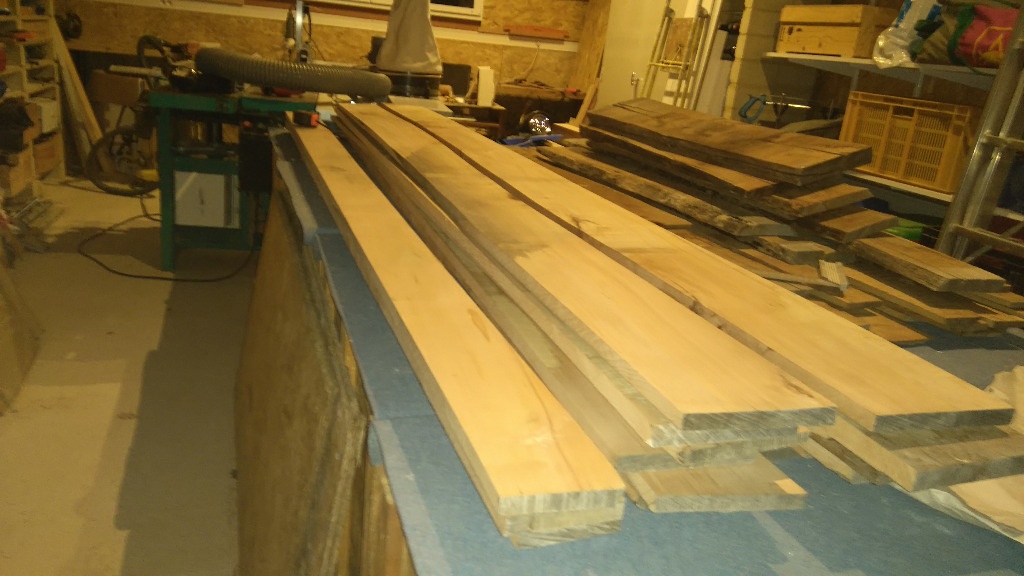

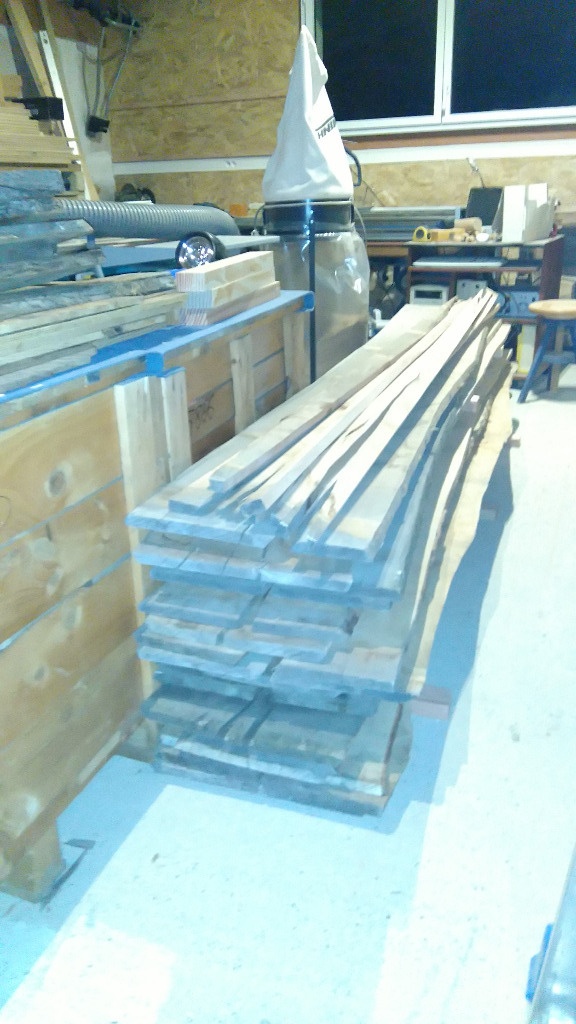

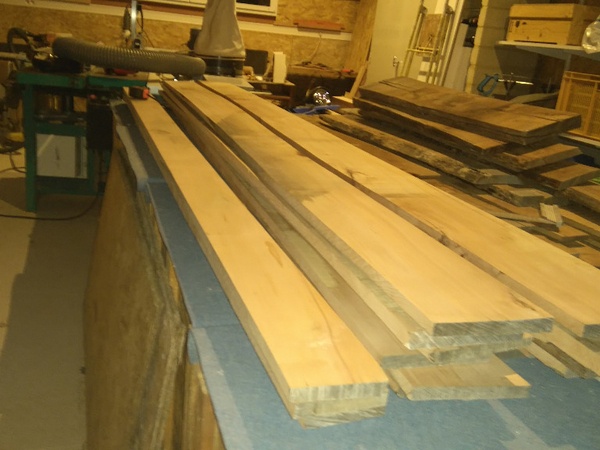

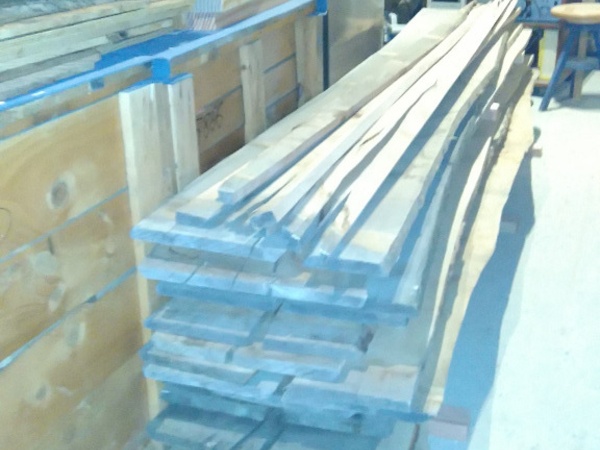

Le hetre est rentré

15m2 pour 10 portes de placard

Publié

Partager

Premier dégauchissage

pour 4 portes..
Le hètre est bien sec, mais il a pas mal travaillé...

Publié

Partager

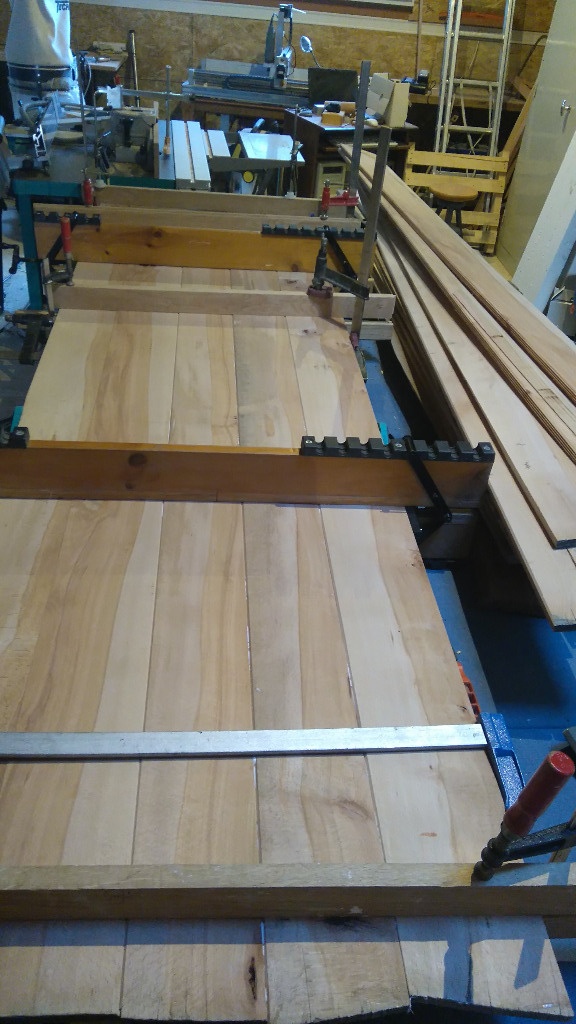

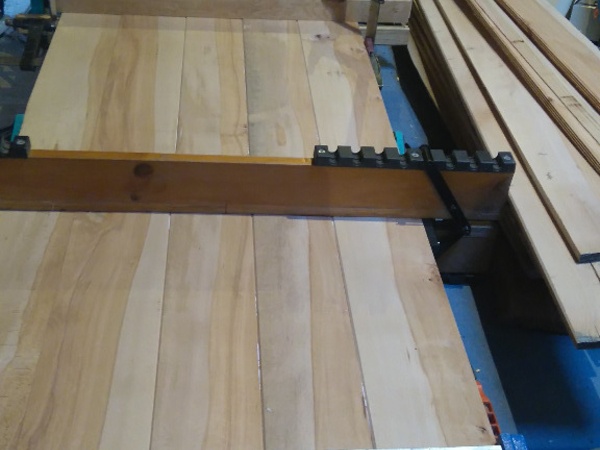

Premier assemblage

C'est loin d'être parfait (une planche était encore courbe, et n'a pas pu être bien plaquée sur la table de la toupie, d'où un petit décalage en surface) Reste 3 portes à assembler pour ce premier lot...

Publié

Partager

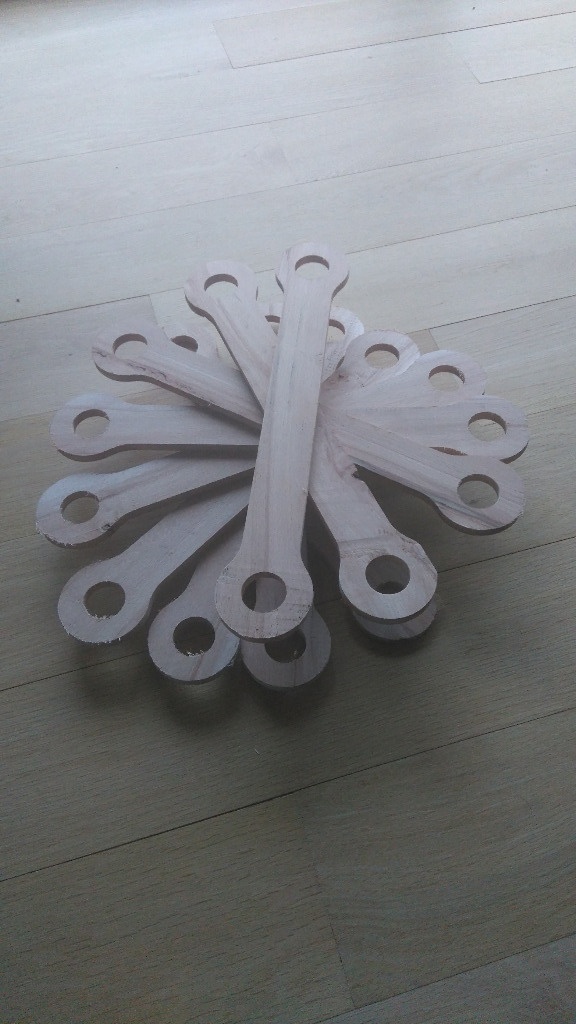

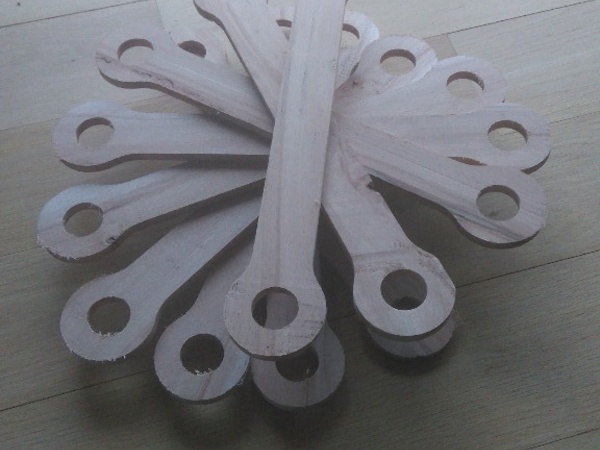

Premières traverses

9 premières traverses pour les 3 premières portes...

Publié

Partager

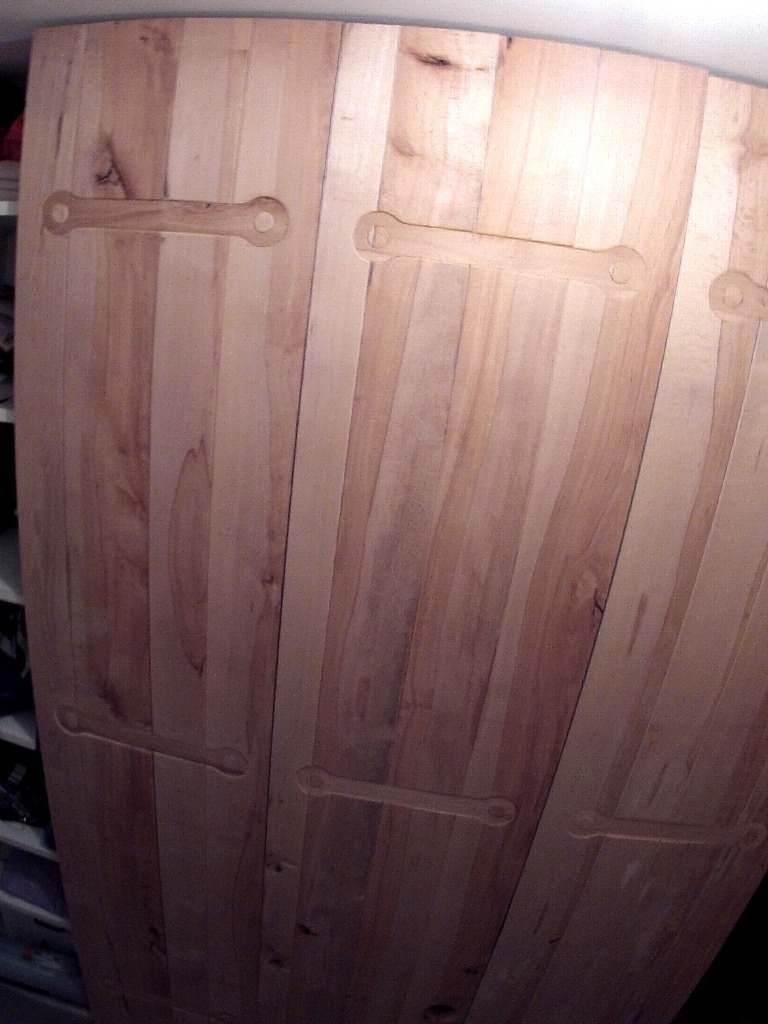

Les 3 premières portes assemblées

Premier assemblage de 3 portes avec 4 charnières IKEA par porte. Les montants centraux font 22mm, très très juste pour fixer les portes de chaque côté. Les réglages sont "au taquet".
Quelques améliorations à prévoir, mais les passage par des gabarits pour le piontage, puis l'usinage des trous pour les charnières va me faire gagner du temps maintenant.
Photo à la gopro, car pas de recul... Mais si, ces portes sont droites!

Publié

Partager

Deuxième et dernier lot

Les traverses sont terminées, ainsi que l'assemblage des portes.

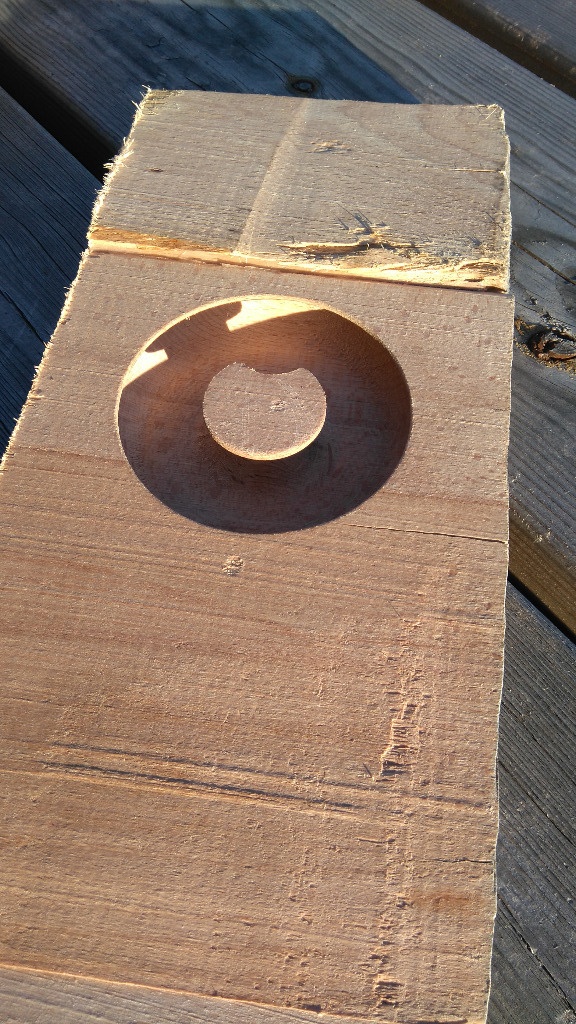

Premier essai de poignées usinées dans la masse. Un petit problème de programmation en sortie d'usinage: La fraise a défoncé le surplomb en remontant.

Publié

Partager

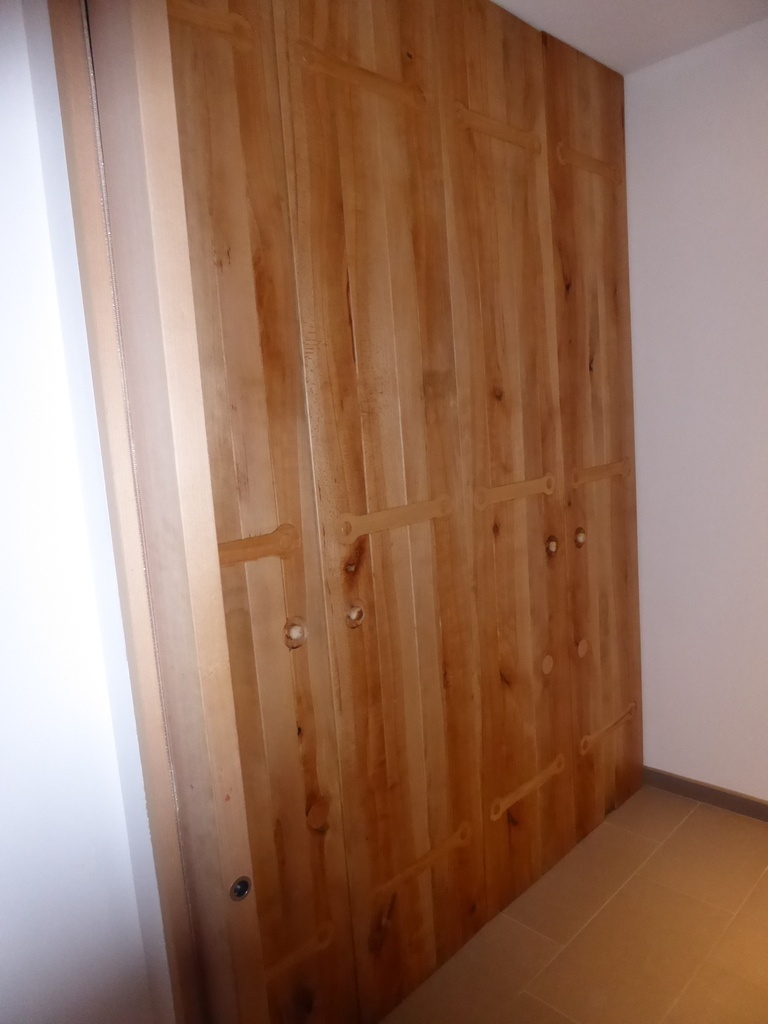

Presque fini!

Reste trois portes à terminer (Poignées, ponçage, huilage), mais tout s'est monté sans problème.

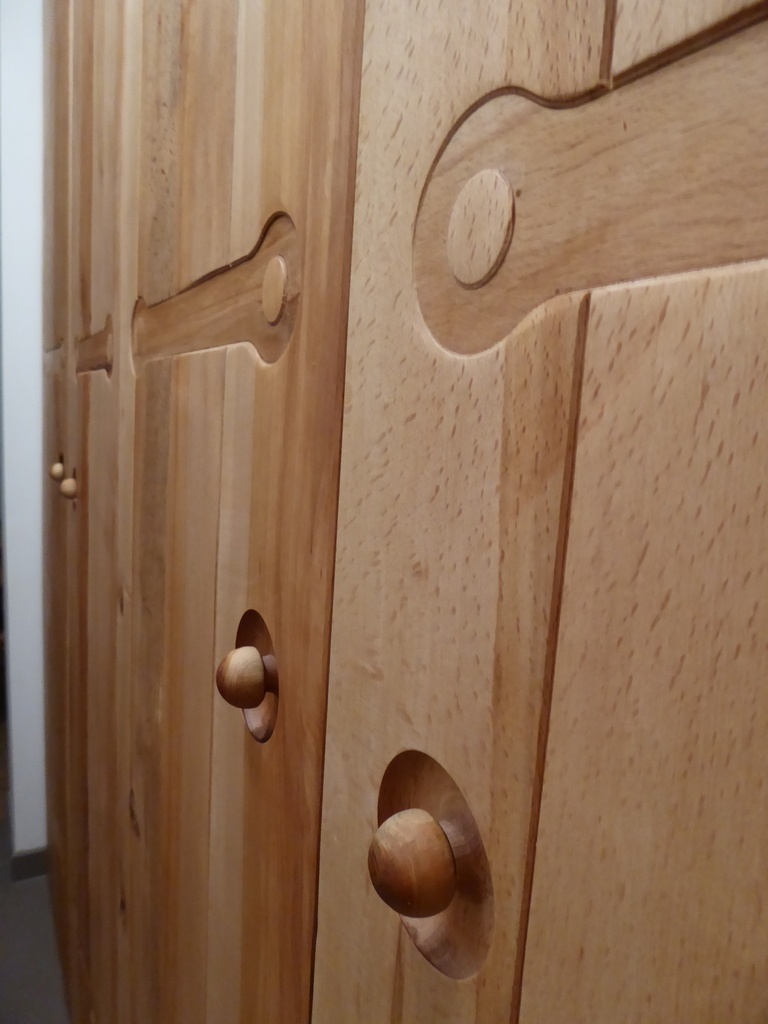

J'ai opté pour une demi sphère collée sur le disque usiné en milieu de poignée. C'est plus costaud, et plus pratique.

Publié Mis à jour

Partager

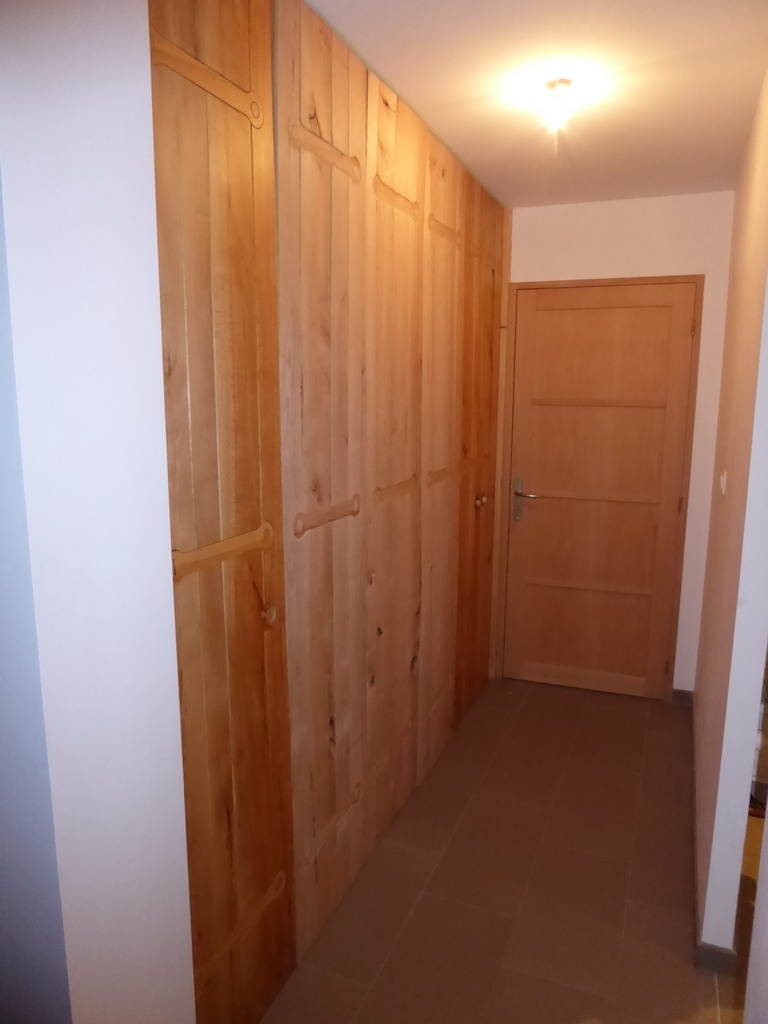

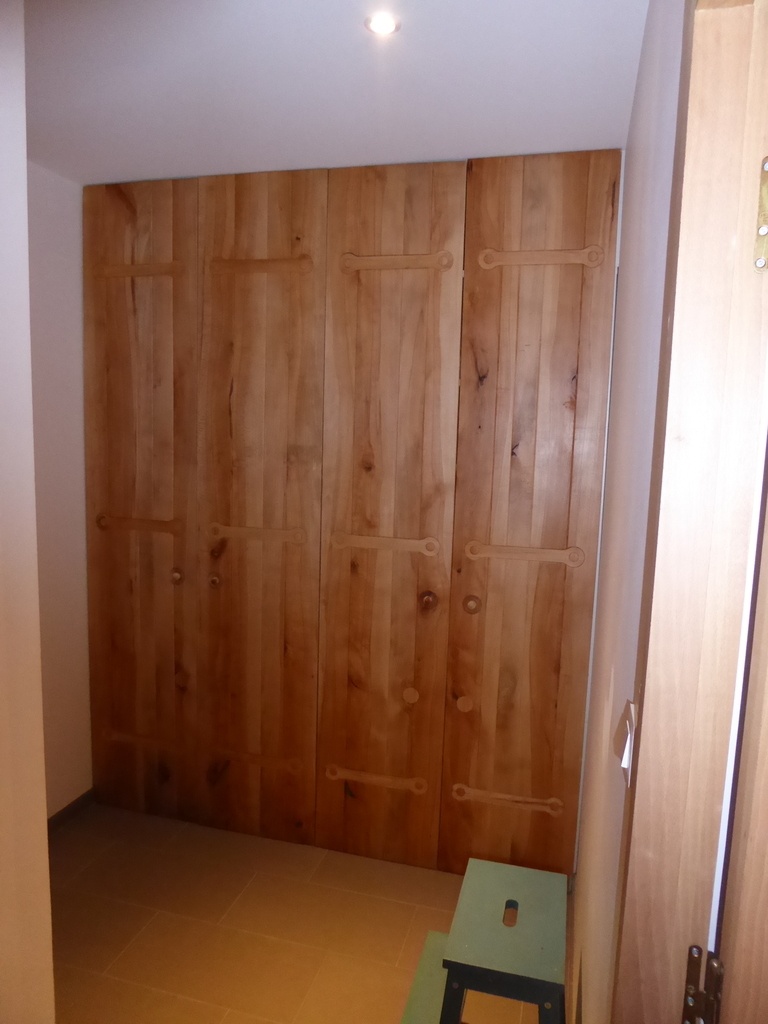

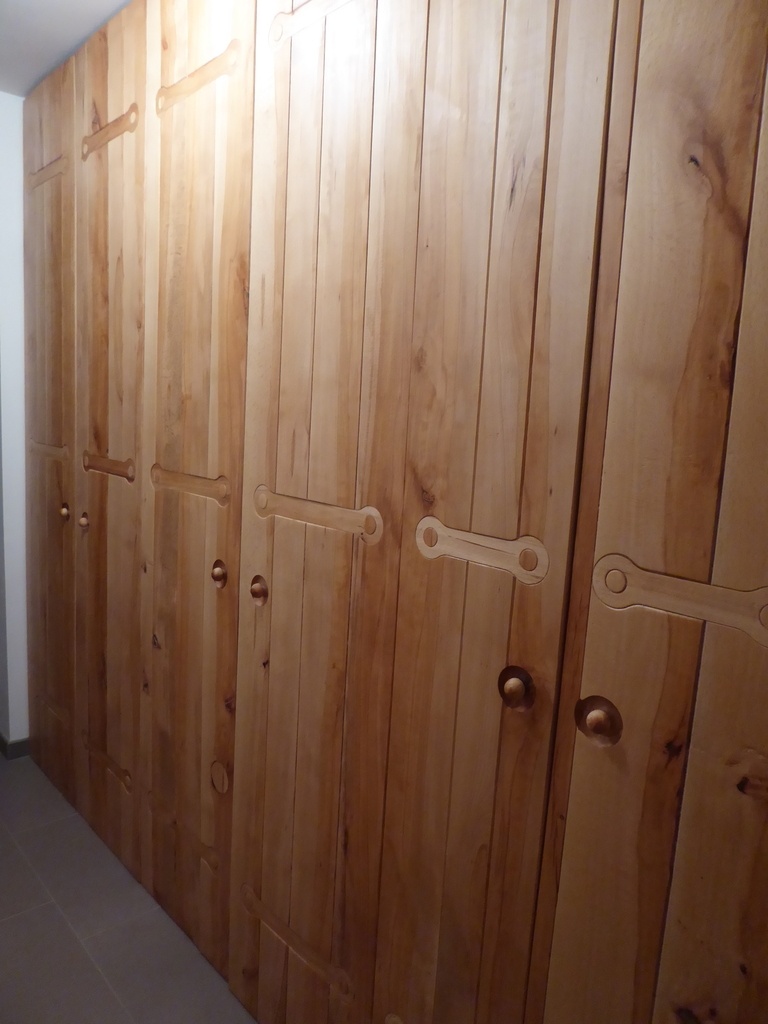

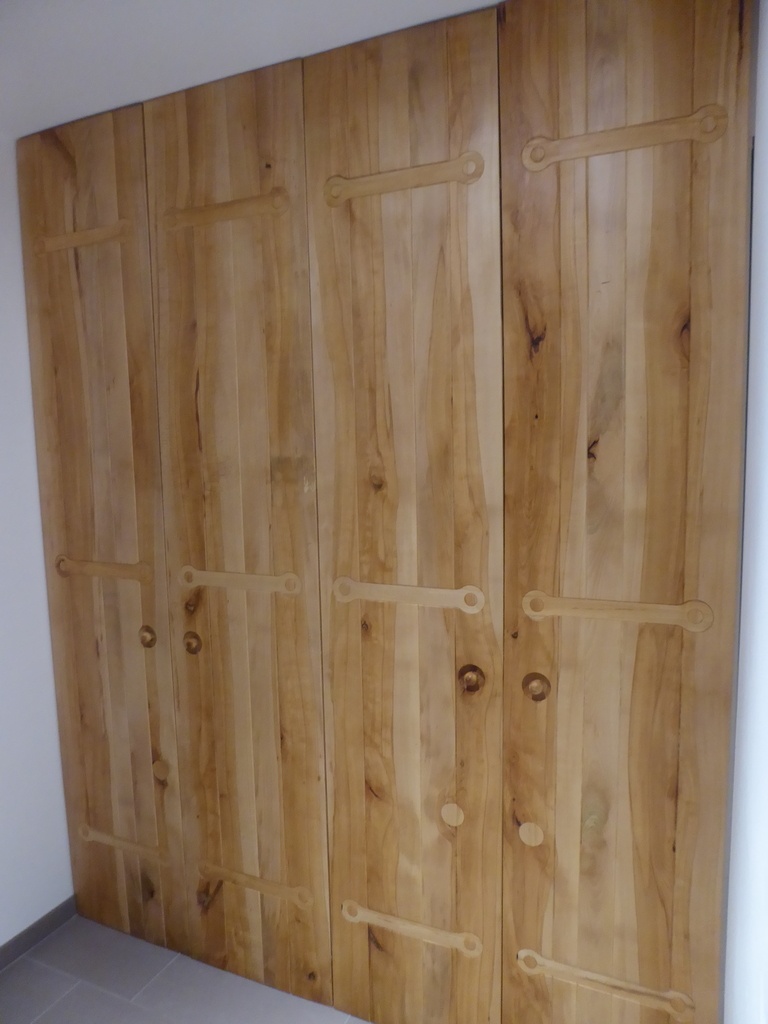

Fini!!

Les trois dernières portes prennent enfin leur place. Du coup, ces couloirs raisonnent, il va falloir les habiller.

Publié


Discussions

bolivier  a publié le pas à pas "Portes de placard".
il y a 8 ans
bolivier
( Modifié )

A effacer...

bolivier  a publié l'article "Premier assemblage".
il y a 8 ans
bolivier  a publié l'article "Premières traverses".
il y a 8 ans
bolivier  a publié l'article "Les 3 premières portes assemblées".
il y a 8 ans
bolivier  a publié l'article "Deuxième et dernier lot".
il y a 8 ans
bolivier  a publié l'article "Presque fini!".
il y a 7 ans
jeanco77

Originale la forme des traverses pour rigidifier les panneaux. Tu as inventé ou tu as vu ça quelque part ?

Tu as quand même pris des risques avec du hêtre massif sans cadre pour des portes aussi grandes. Les déformations auraient pu être très importantes. J'espère que ça va tenir :)

bolivier  a publié l'article "Fini!!".
il y a 7 ans
jeanco77

Non ! Il reste encore à remplir les placards ... :)

bolivier

Les placards sont remplis depuis deux ans!
Sinon, j'ai découvert le travail du hêtre, et c'est vrai que c'est un bois spécialement raide! Pour les deux dernières portes, les plus vilaines, j'ai pu les redresser de quelques millimètres, lors du séchage de l'huile... On verra à l'usage! J'espère que les 4 charnières vont aider.
La forme des traverses est une invention. J'ai essayé de faire esthétique avec des formes simples, et compatibles avec ma petite machine à commande numérique. J'ai créé directement un fichier gcode (pour les spécialistes) que j'ai rendu paramétrable, ce qui me permettra d'adapter très facilement la forme aux dimensions voulues. Le fichier est dispo pour qui voudra s'amuser. J'ai des petites vidéos de l'usinage, mais on ne peut mettre que des photos sur le site.

jeanco77

Merci pour les précisions.Le code c'est pas mon truc, mais ça peut intéresser certains geeks ici.
Les vidéos c'est possible, plein de boiseux en mettent. Il faut les publier sur youtube ou autre et mettre le lien dans le post.
