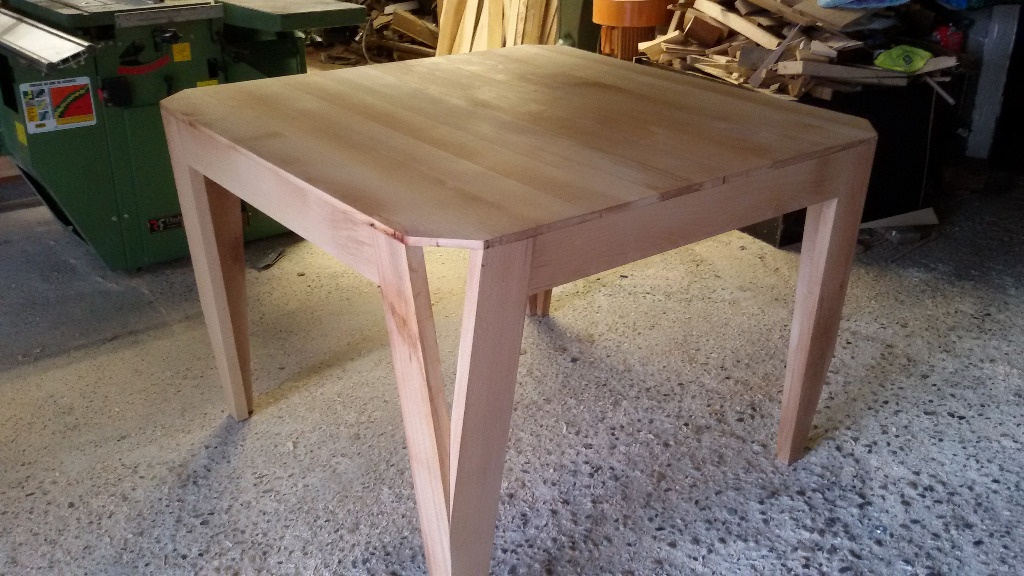

Table salon hetre

par step

Navigation

Table salon hetre

bonjour a tous
je post aujourd’hui mon dernier projet
qui est une table de salon avec comme particularité des pied se séparent au niveau du plateau
le design est tire du web

Liste des articles

Mis à jour

Partager

Les pieds

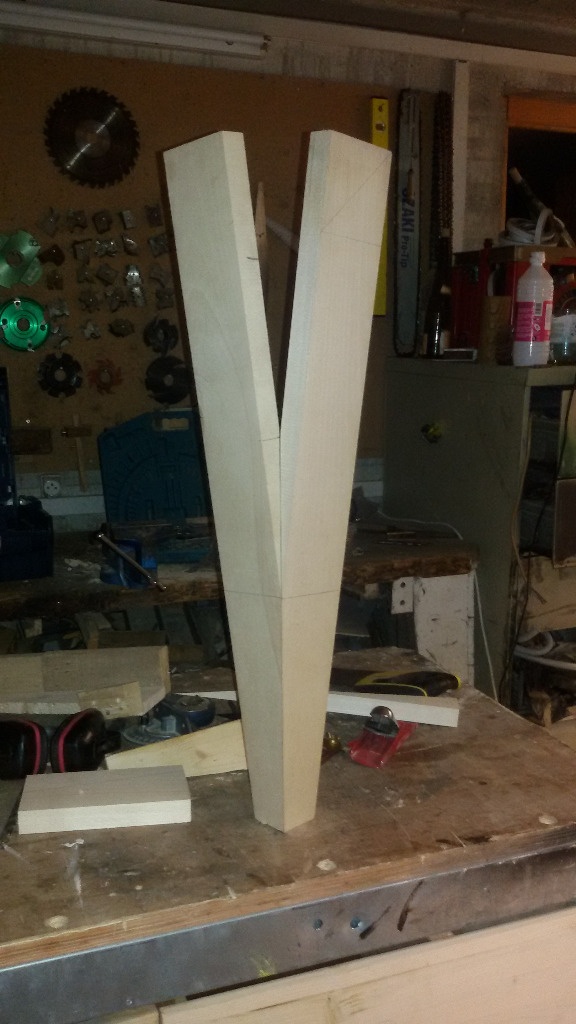

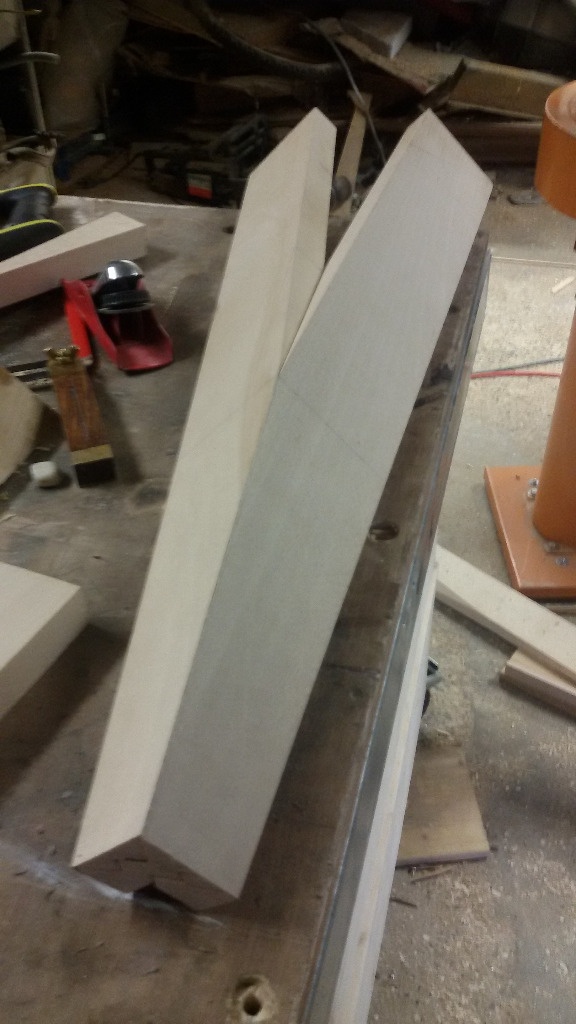

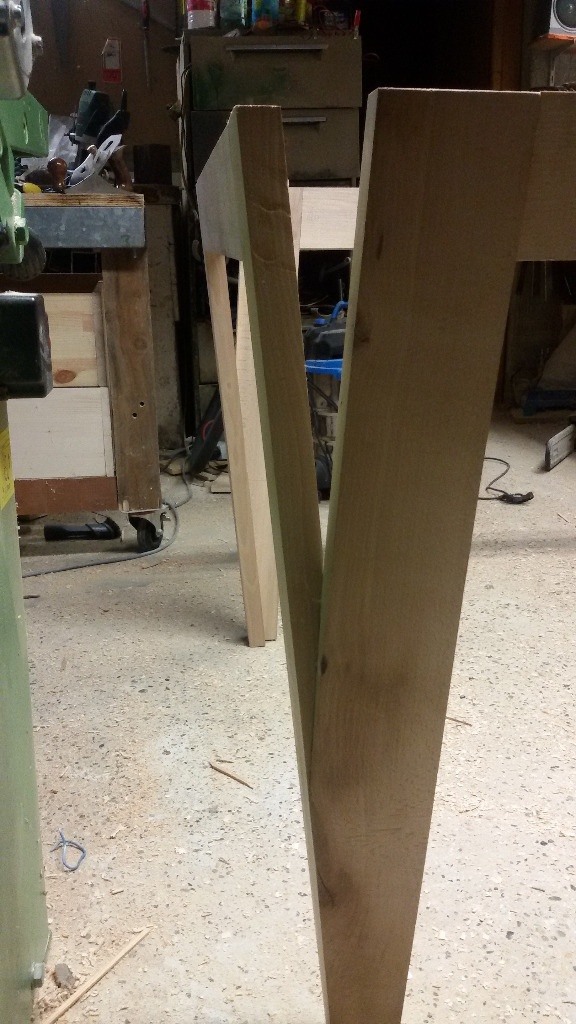

les pieds de la table sont fait en 2 parties
il sont constitue de 2 planches de 75cm de long 10cm de large et 3cm d’épaisseur

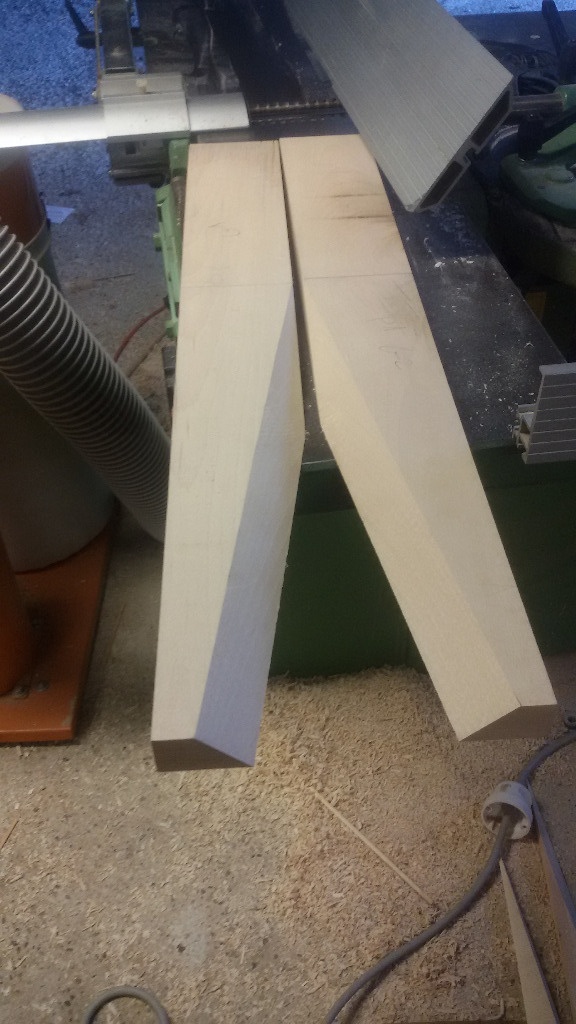

dans lequel j'ai fait une coupe a 45 degré sur les chants pour former un angle droit

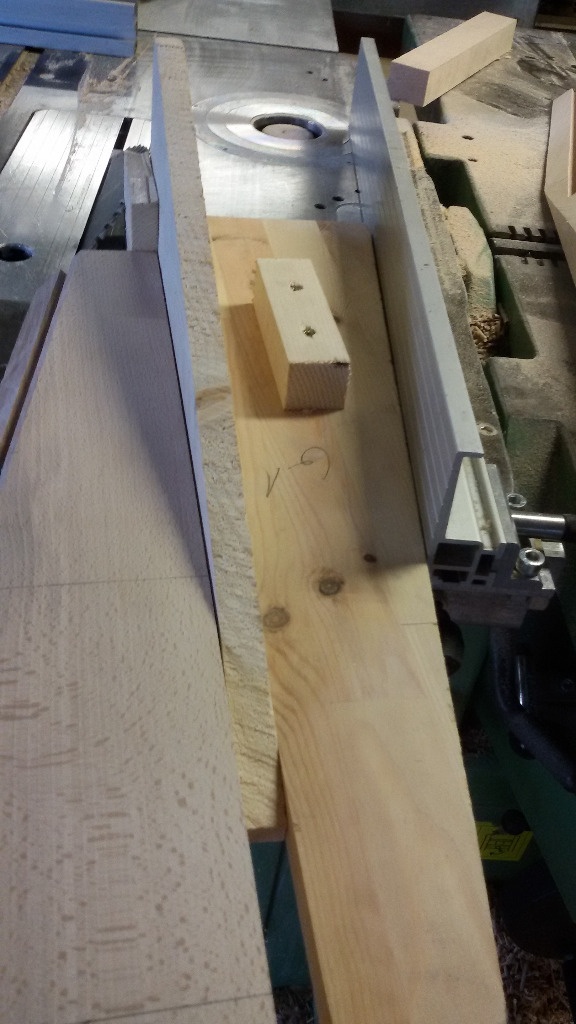

il a fallut faire un gabarit de coupe pour avoir l'inclinaison nécessaire

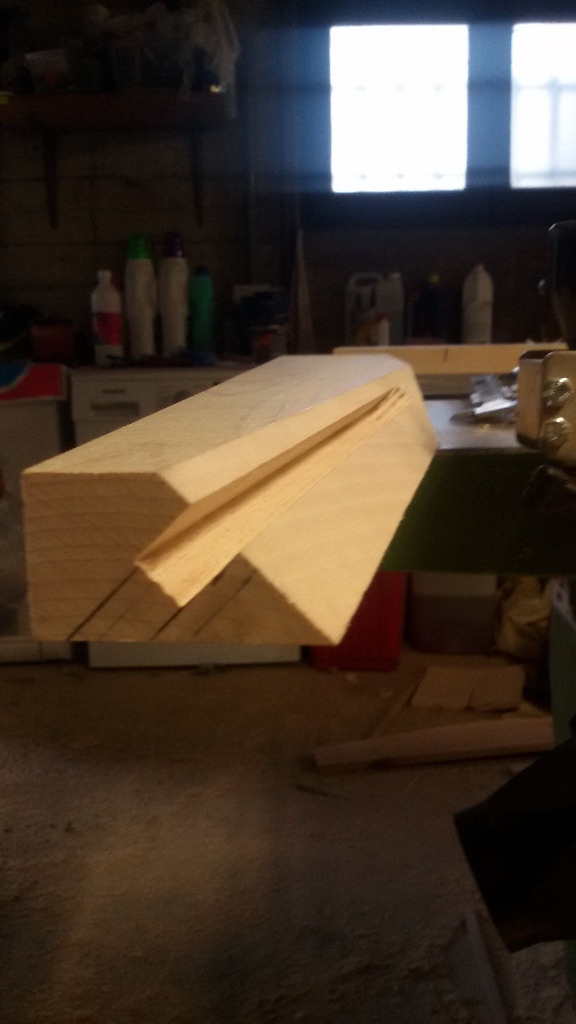

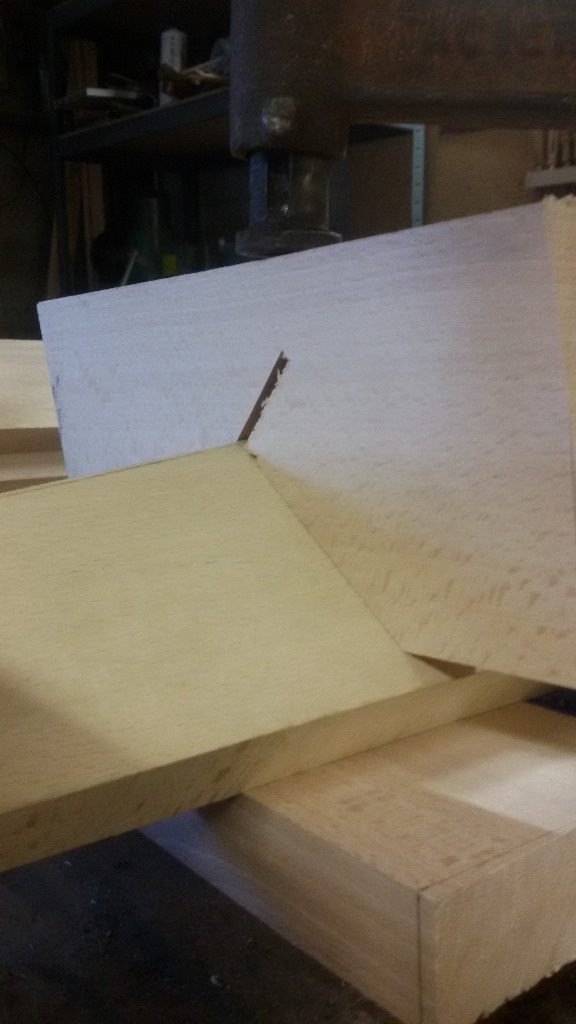

les 2 partis sont assemblé avec une fausse languette
la rainure a été effectué a la scie circulaire

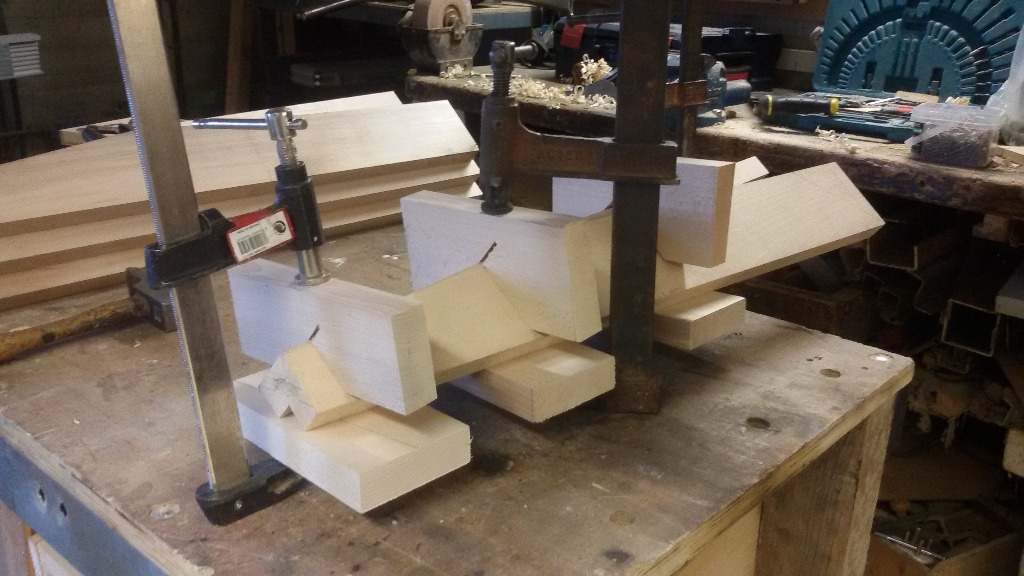

pour le collage il a fallut faire des cales avec une coupe a 90° pour bien maintenir le tout

Publié Mis à jour

Partager

Le chassis

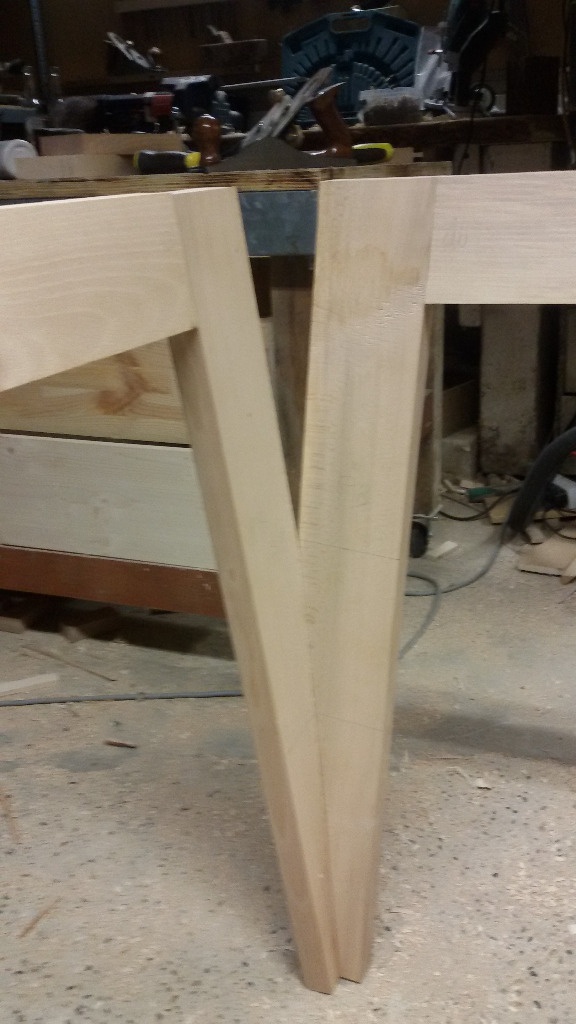

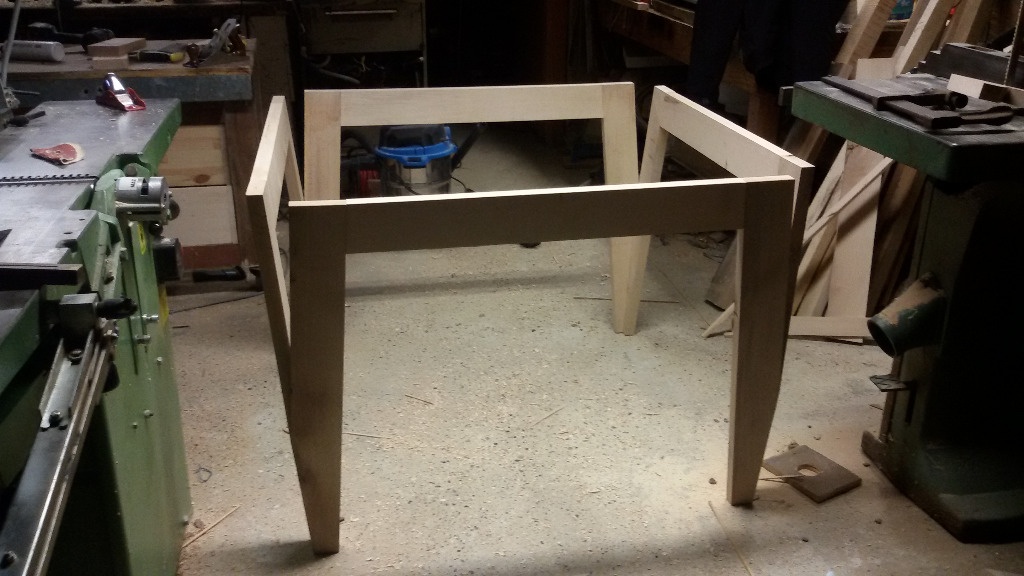

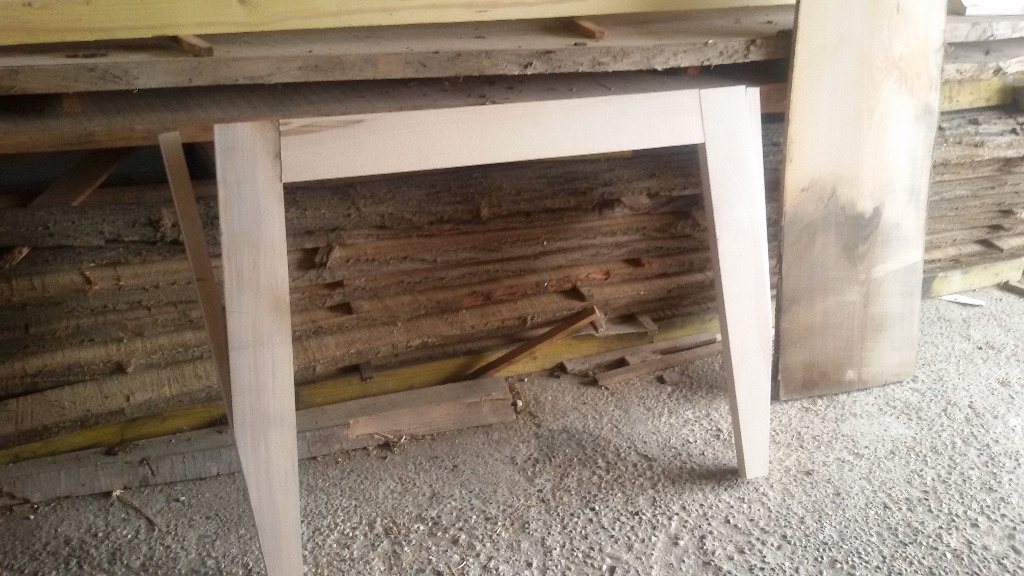

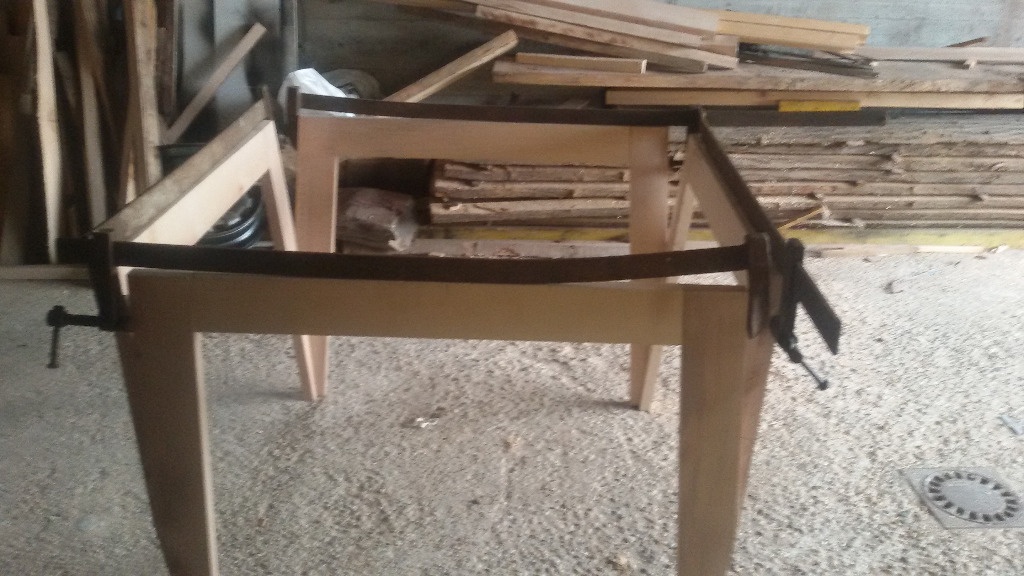

le châssis est constitué de pièces de même section que les pieds il sont assemblé par tenon mortaise avec les pieds

Publié

Partager

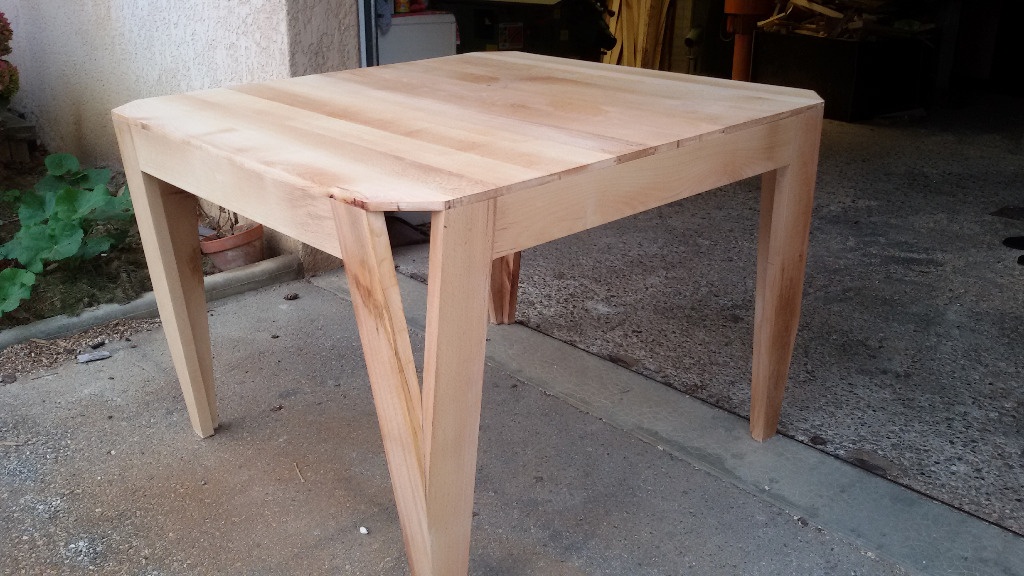

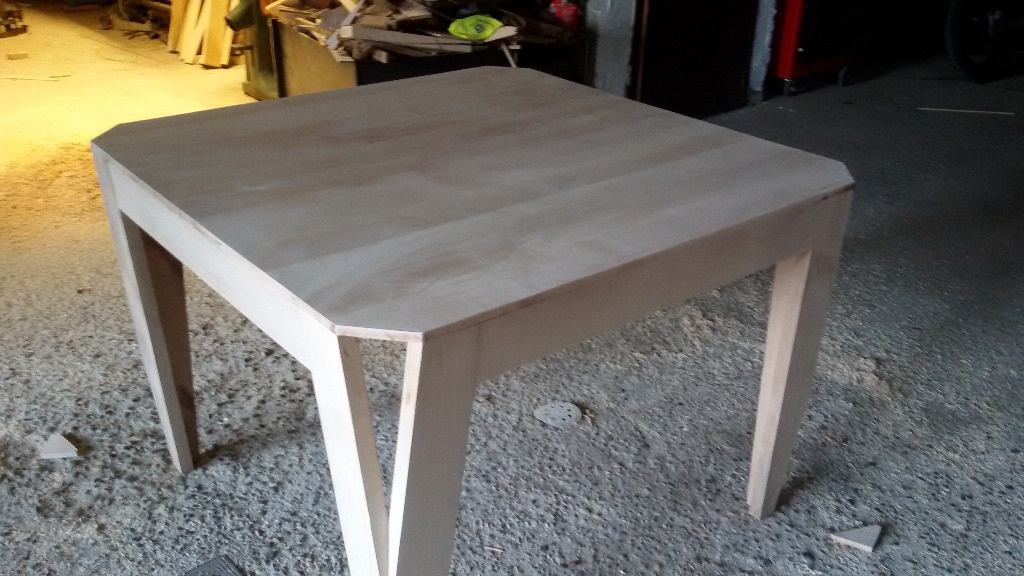

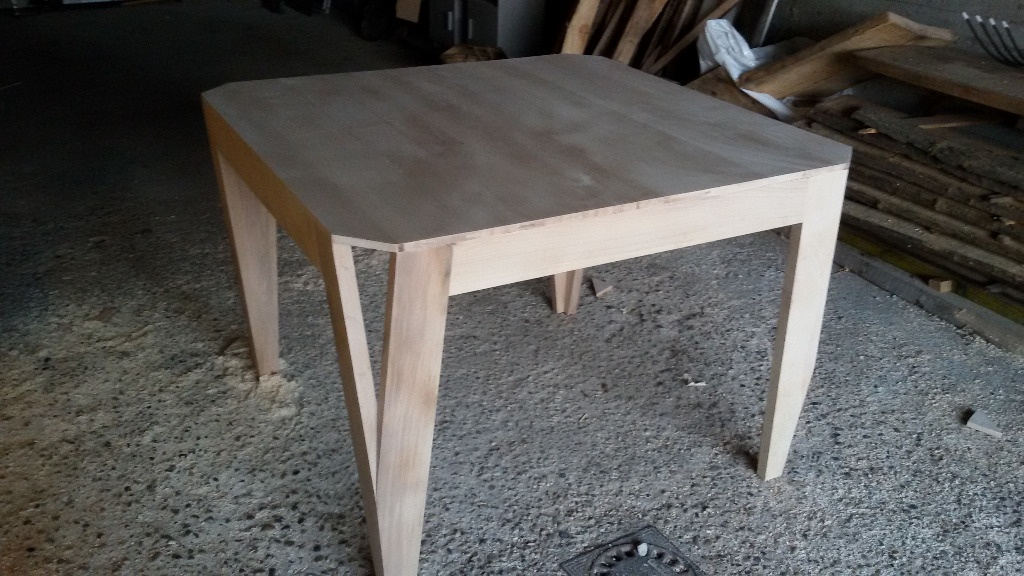

Plateau assemblage final

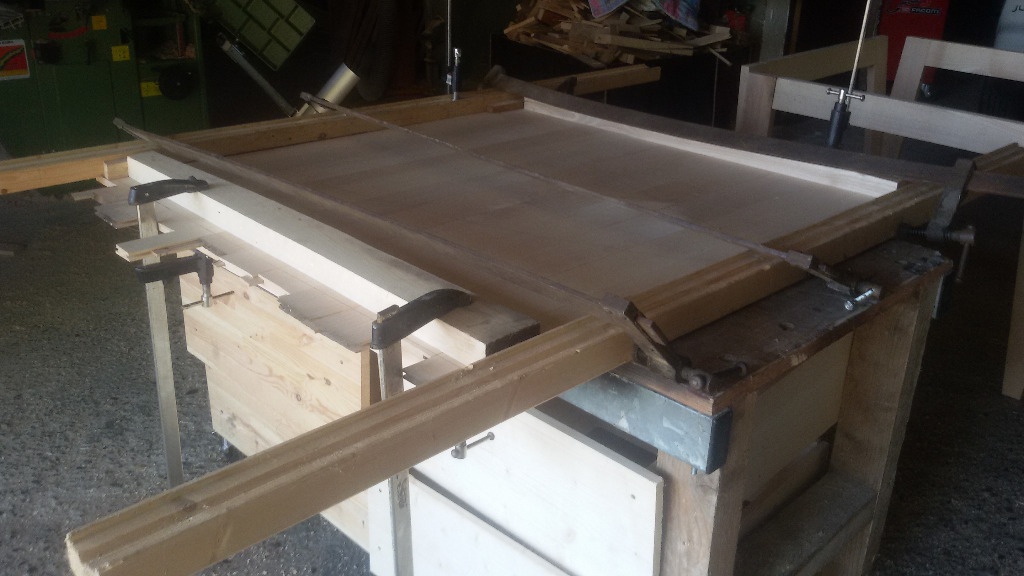

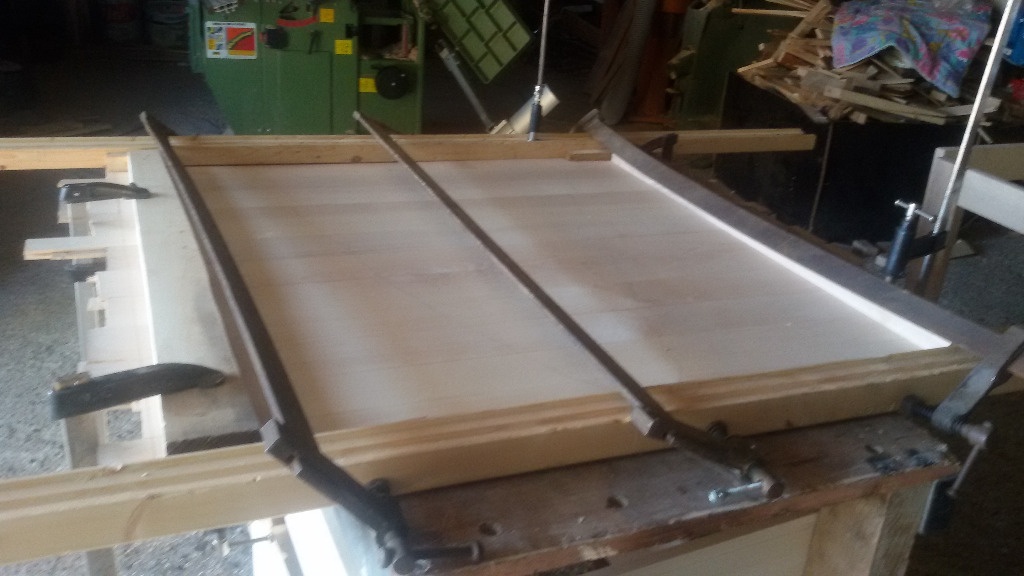

le plateau lui a été réalisé avec un plateau de 45mm refendu en 2 pour avoir des planches de 15mm d’épaisseur d'une largeur de 10cm le tout assemblé également par fausse languette
le tout est fixé au châssis avec des vis dans les traverses

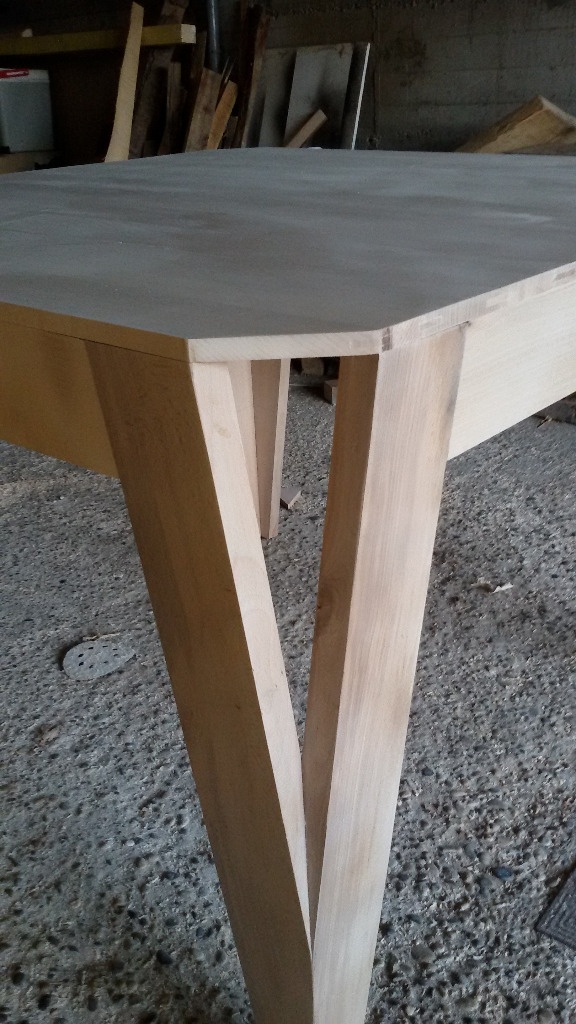

j'ai finiolé le tout (châssis plateau ) avec une fraise a affleurée et j'ai couper les angles pour faire ressortir les pieds
le tout a été finit avec une huile dur en 2 couche
se qui donne un léger blond au hêtre un peut pal d'origine

Publié

On en parle ici

step a publié le pas à pas "Table salon hetre".il y a 1 an
step a publié l'article "Le chassis".il y a 1 an
step a publié l'article "Plateau assemblage final".il y a 1 an
racm terroff

Bravo.

step

Merci :)

Zeloko

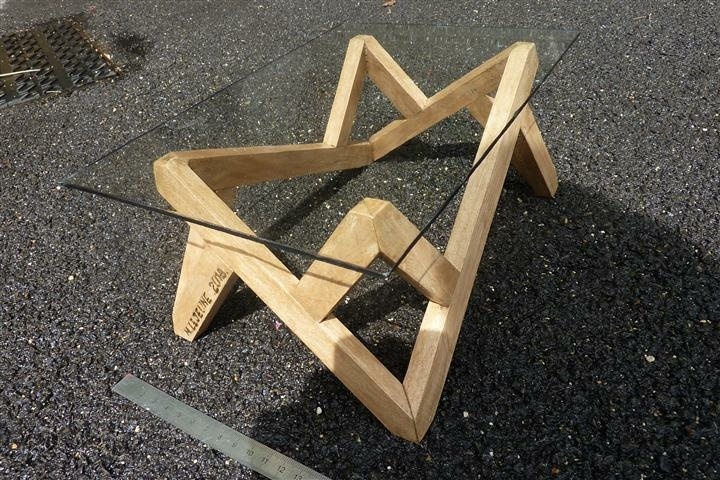

Y a comme du Delavelle avec sa table MéliMélo là dedans !

Merci de nous partager les photos. Y a quelques temps j'avais eu l'envie aussi de m'y essayer.

step

C'est exactement ça !
j'aurais bien aimé pouvoir la faire en noyer comme un autre de ses models

Niouniou


En effet, la ressemblance est frappante!!
Le plateau est mince, non ? C'est pas trop flexible ?
Y a un de tes longs serre-joints qui a déjà dû serrer pas mal, il a du vécu, étant donné la flèche dû aux serrages musclés...

step

Oui comme dit en intro le design est tiré du Web c'est une reproduction
pour le plateau il fléchis très légèrement mais reste assez rigide dans l'ensemble
effectivement ces sert joint on vus plus d'un morceau de bois il était pour la charpente à ĺ'origine

Zeloko


Je pense que tu as quand même une différence notable par rapport au modèle d'origine dans l'angle des pieds, non. Je n'arrive pas bien à voir avec les photos. Mais dans ta version en vue de dessus, les pieds dépassent pas du plateau ?

step

effectivement la surface de la base des pied est légèrement supérieur a la surface du plateau mais vraiment de peut l'angle est a peut près de 5° si je me souviens bien

niclasse


Bravo vraiment bien les pieds

Cricri

Bonjour Step, superbe ta table. J'aimerai si tu me le permet copier tes pieds pourrais tu donner plus de détail voir peux être un dessin avec des mesures et si je ne suis pas trop exigent la même chose pour ton gabarit. Merci

AtelierHugoDelavelle

Merci à Zeloko d'avoir cité (et mis en lien!) l'origine du design. Je pense en effet que le minimum, Step, si on copie quelqu'un sans le lui dire serait au minimum de citer ces sources. Sinon d'un point de vue technique il faudrait privilégier un plateau en 3 plis, plus stable en dimensions car le plateau va très surement travailler et tu risques de rencontrer des problèmes. Pour conserver l'aspect mince du plateau et masquer la tranche des 3 plis du plateau je l'assemble à la ceinture par un onglet sur les 2 plis inférieurs du plateau...

Zeloko


Bonjour Hugo, content de voir ton passage sur L'Air du Bois ! Et merci pour le petit conseil sur le plateau.

step

bonjour Hugo
mon intention n’était pas de m'attirer les éloges sur le design puisque j'ai très clairement mis que le design etait tirer du web
je n'avais pas mis le lien(sans savoir si je pouvais le mettre a cause de l’éventuel coup de pub... )
désole de se cote la je le saurais pour la prochaine fois

pour la technique tu dirigerai le choix vers quel type de 3 plis ?

merci
