Conception d'un bureau branché

J'ai longtemps hésité avant de créer ce pas à pas mais comme j'ai pu l'apprendre en arrivant sur l'air du bois, il faut partager avec les autres pour que les autres puisse partager avec vous.
et comme j'ai besoin d'un coup de mains...

Est-il plus compliquer de créer un meuble avec un cahier des charges bien remplie ou de créer un meuble sans cahier des charges pour qu'il puisse plaire au plus grand nombre ? Je me trouve dans le cas numéro deux (en réalité j'ai une ou deux contrainte que l'on verra par la suite mais rien de bien compliqué.) et c'est vraiment pas évident.

la conception est déjà bien avancer donc pour le pas à pas je vais repartir du début.

Liste des articles

Mis à jour

Partager

Le cahier des charges

Si Arthur vivait de nos jours est qu'il avait entre 14 et 35 ans le saint graal ressemblerait sûrement a ça:

Mais quand on cherche notre chargeur de téléphone ou de tablette cela ressemble plus a ça :

C'est de par ce constat que m'est venu l'idée, de créer un bureau ou les câbles serait dissimuler et
les prises électrique et USB caché mais facilement accessible.
Le tout dans un bureau moderne au lignes épurée, ou tout serait accessible et facile d'utilisation. voila pour les bases et comme on dit y'a plus qu'a...

Publié

Partager

Le design ... et l'arrivée des soucis

Dans cette article je vais vous parler du design, de la forme du meuble et de petite chose qui font qu'il sera (je l’espère) facile a vivre ce p'tit bureau.

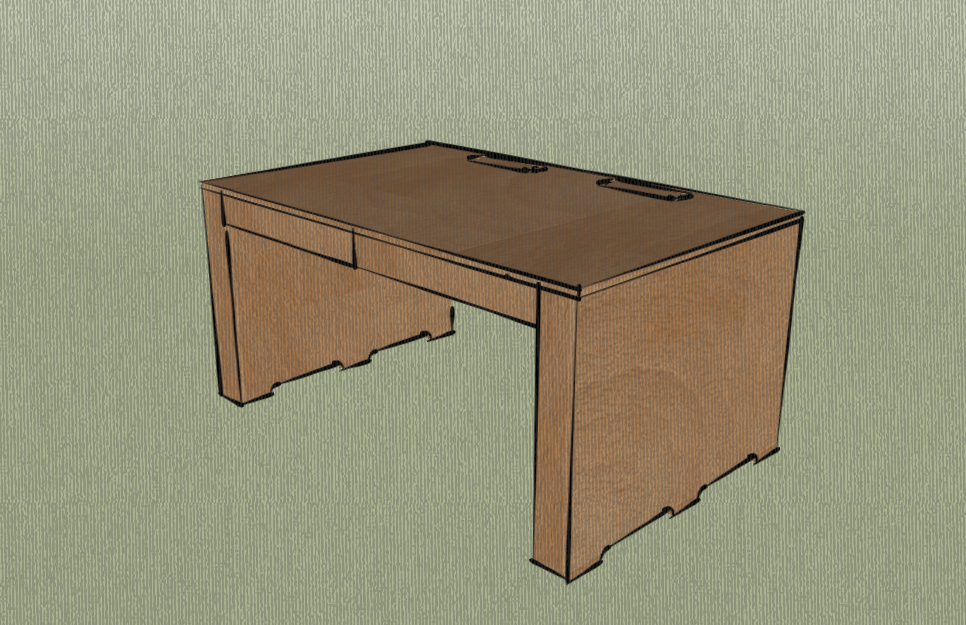

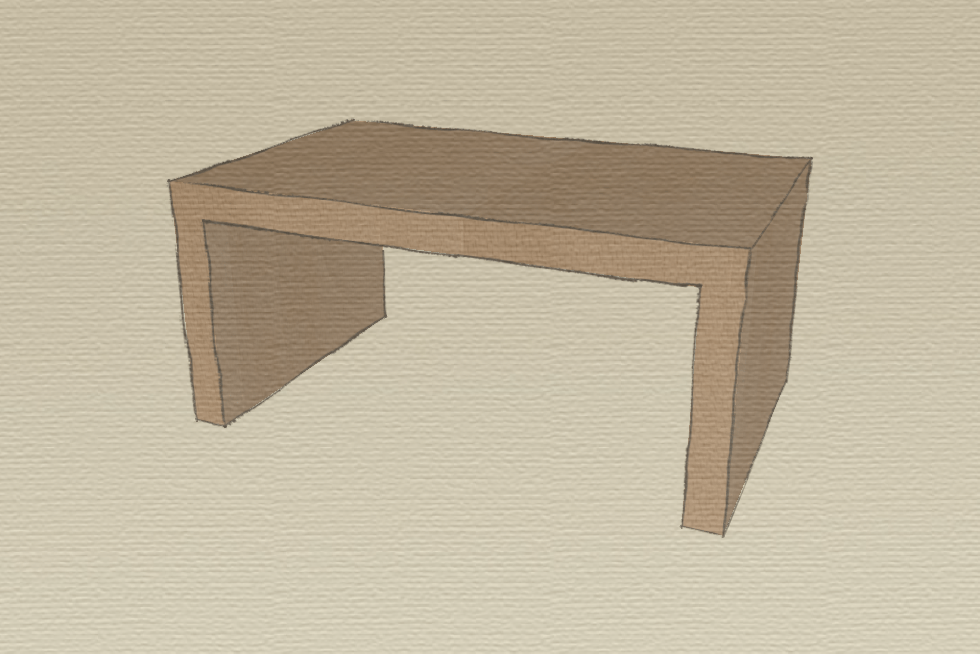

Comme vous avait pu le voir sur la photo de présentation, c'est épuré! Dans la réalité il y aura bien plus que c'est trois grosse planches.

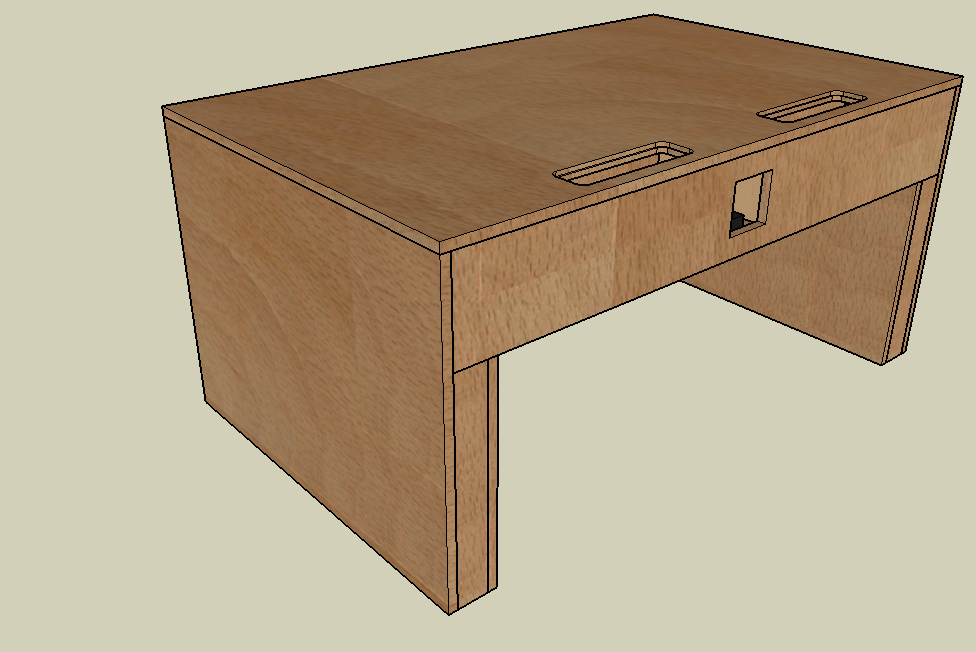

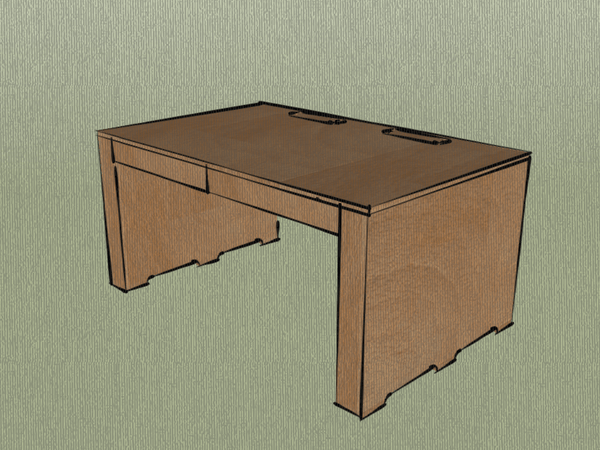

et comme une image vaut mille mots, je vous montre une version légèrement simplifier mais proche du résultat final voulu.

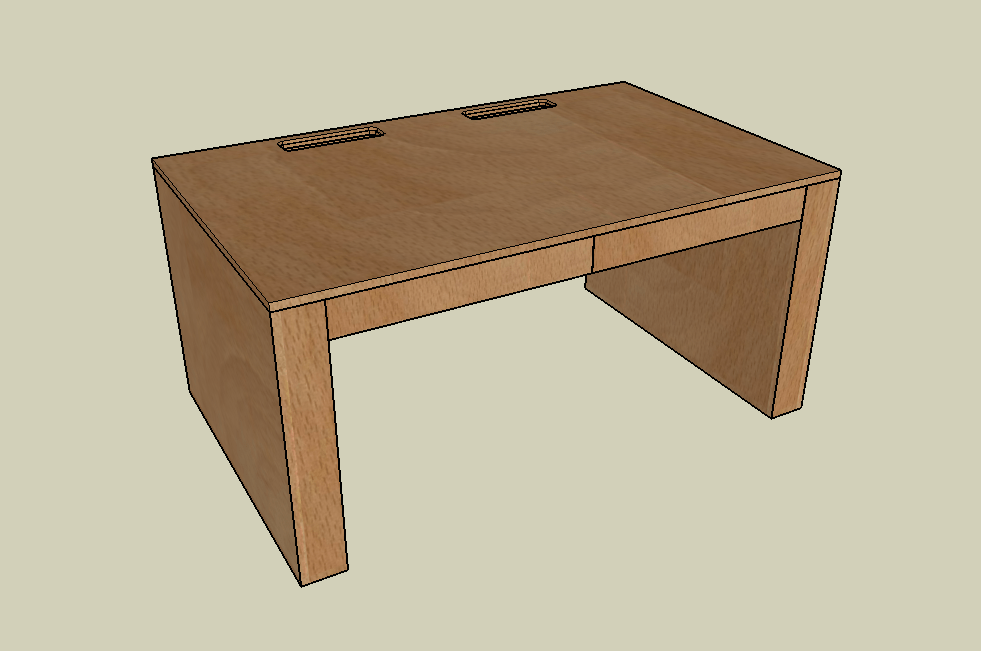

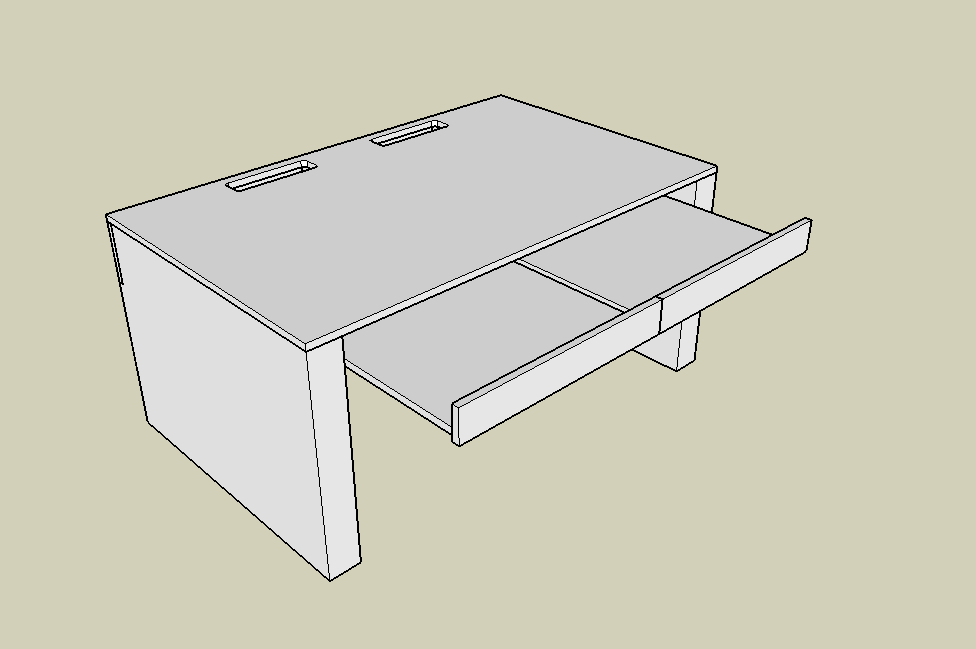

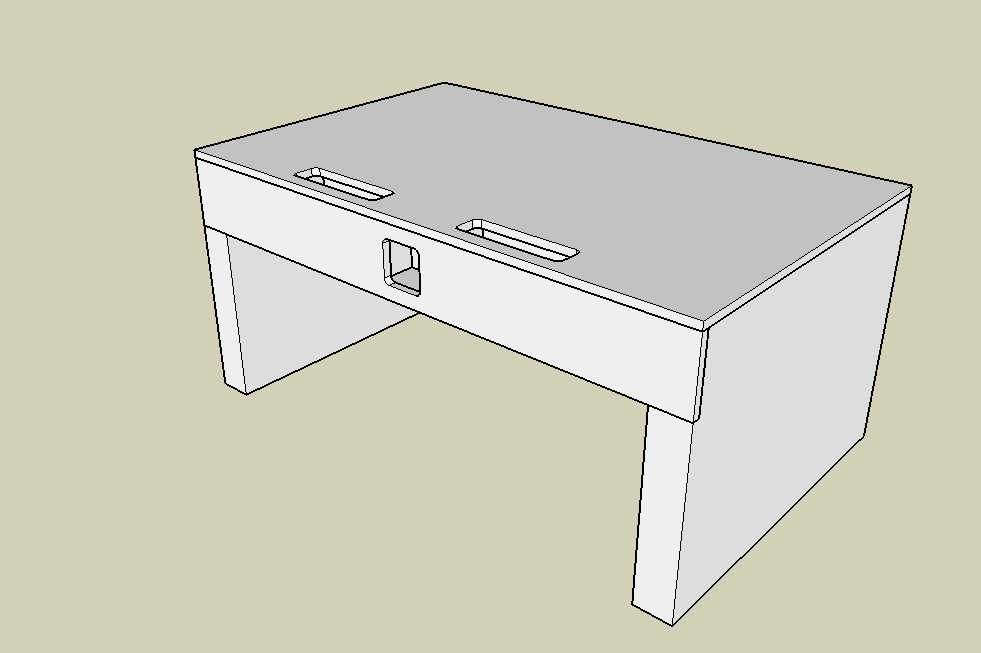

La première capture ce passe de commentaire je pense, on aperçoit juste les deux trappes de rangement.

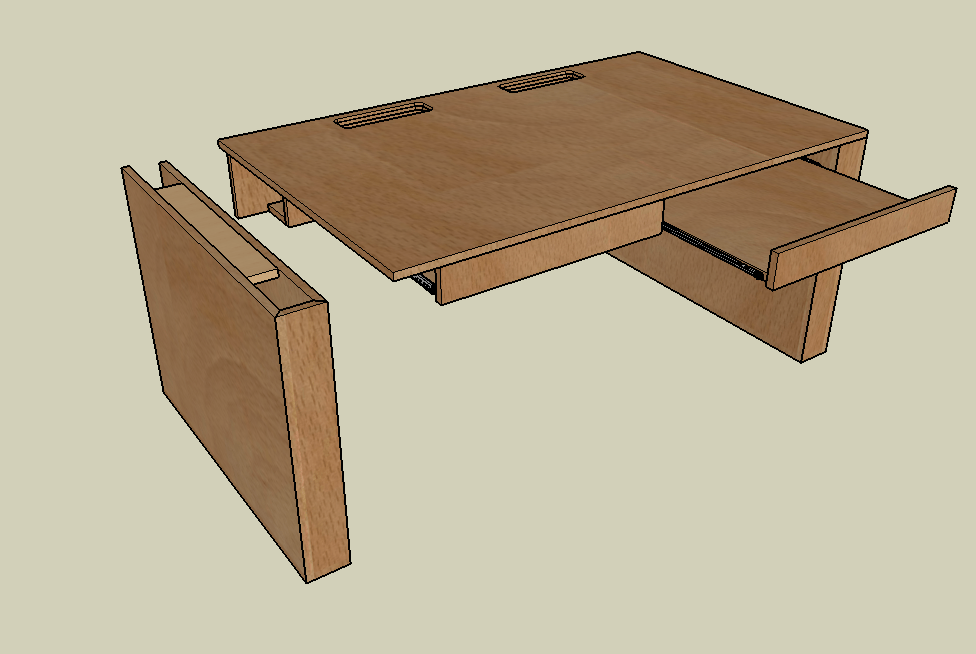

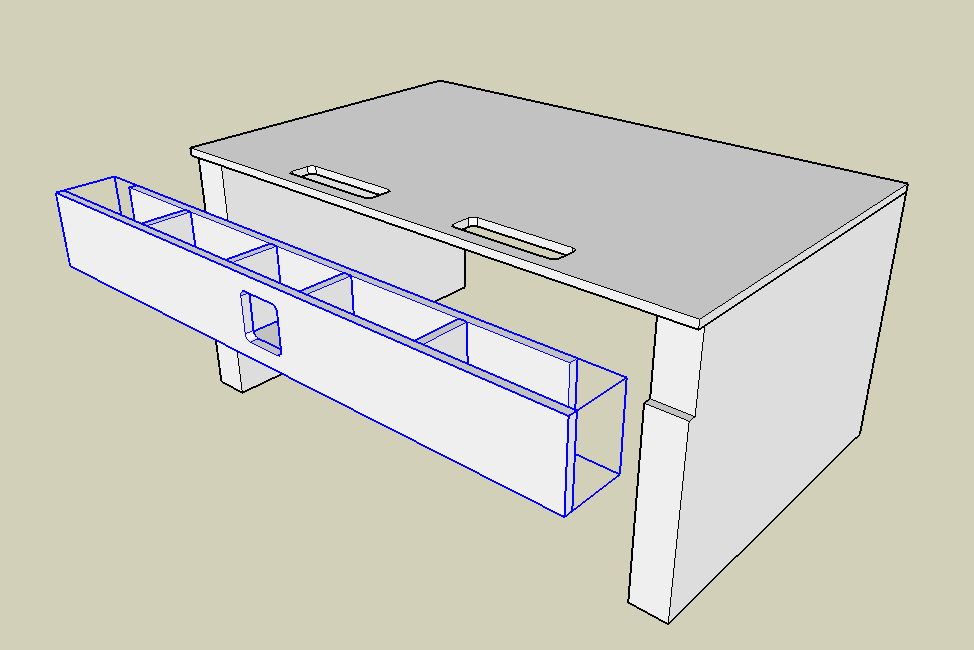

Deuxième capture, les tiroirs de type clavier coulissant, c'est la qu'une partie des soucis technique arrive. Pourquoi me direz-vous, c'est juste deux tiroirs.
Le problème c'est que je les veux le plus discret possible sans poignet ni trou dans la façade,
je veux qu'une foi fermer on ne les vois plus, j'ai déjà une partie des solution mais on verra cela ensemble plus en détails très bientôt.

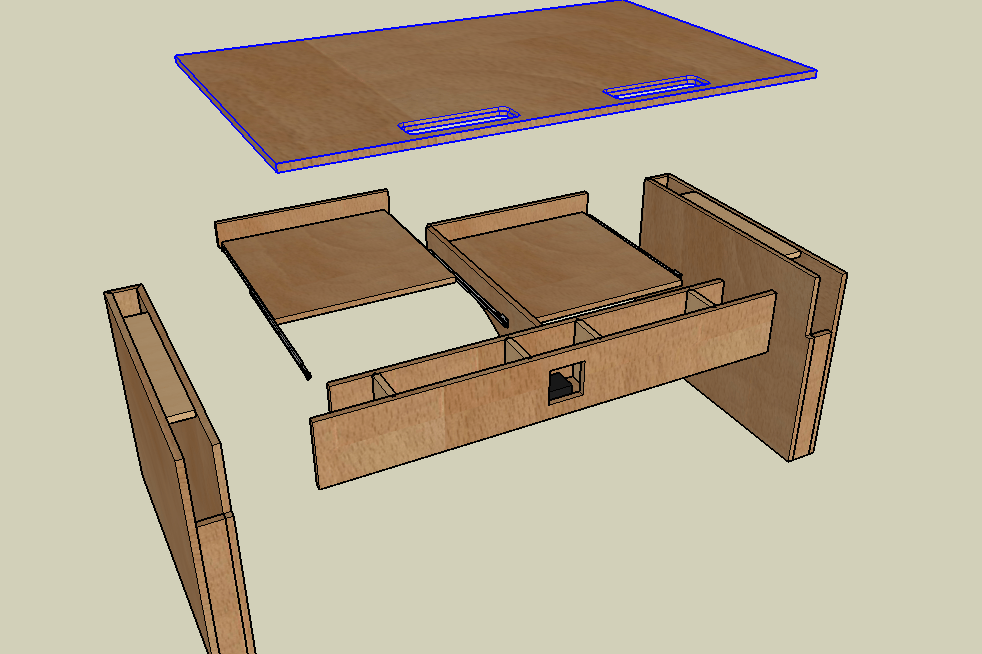

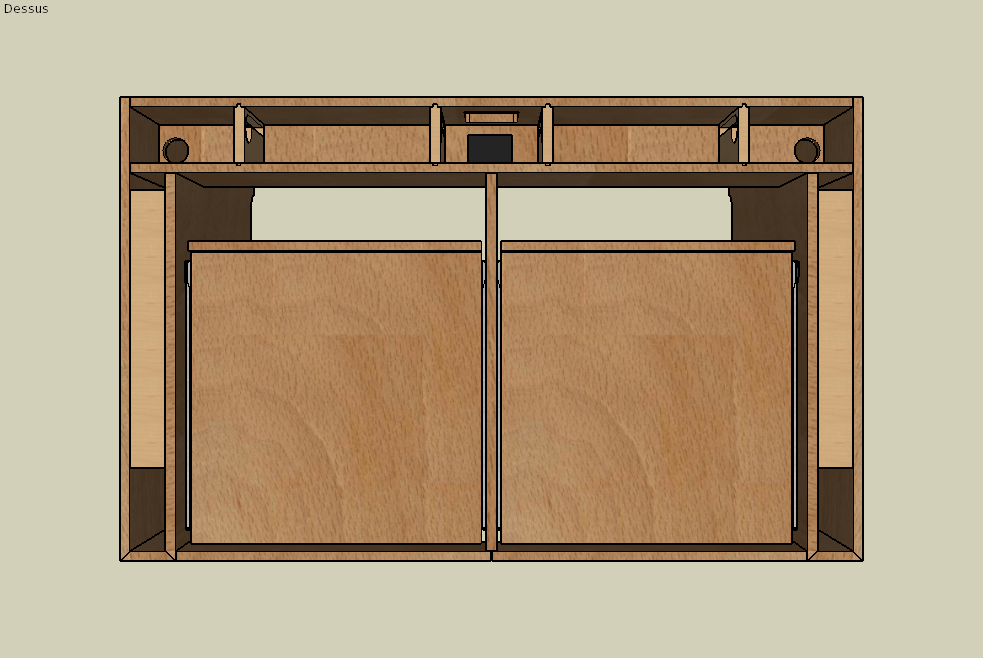

Troisième et quatrième capture, l’arrière avec les compartiments de rangement,un accessible par l'arrière et deux autres accessible sur le dessus une nouvelle fois la question de la discrétion ce pose, comment ouvrir et fermer ces trappes facilement...
Encore quelque détails que nous résoudrons ensemble.

Bref une petite dizaine d'article en prévision, que je me ferais une joie de vous écrire encourager par votre enthousiasme et vos commentaire.
Merci.

Publié Mis à jour

Partager

Le schmilblick

Aujourd'hui pas de vrais article, mais on va quand-même parler d'une pièce essentiel du bureau,
enfin je vais juste dire que ça mesure environ 85 mm × 53 mm × 17 mm pour 45 grammes.

Bon courage pour trouver!

Publié

Partager

Des textures et des pied

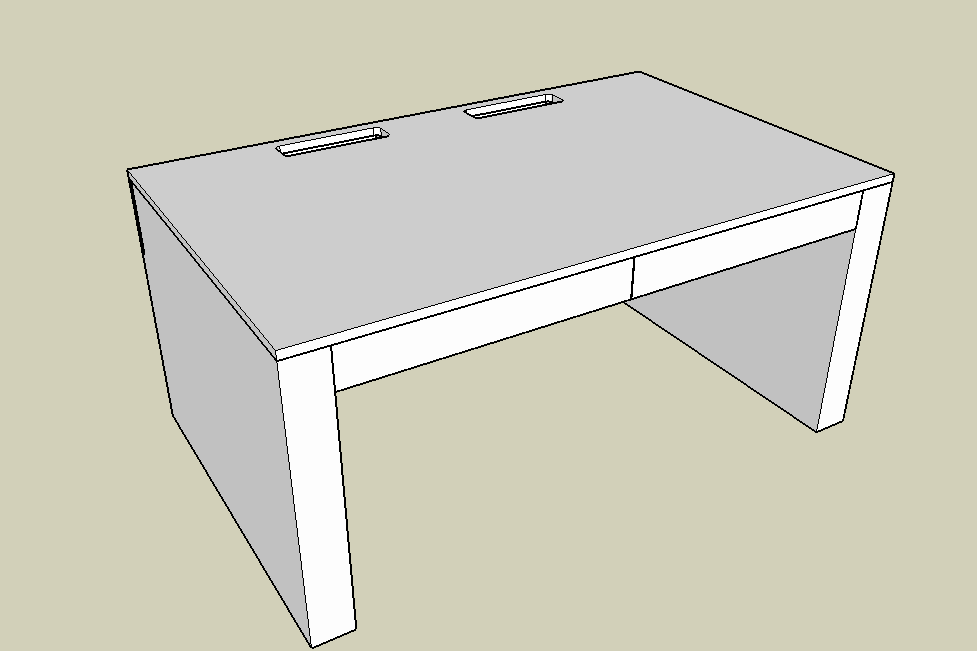

Tout blanc c'est pas beau alors de la lumière soit! heu la couleur pardon 😄

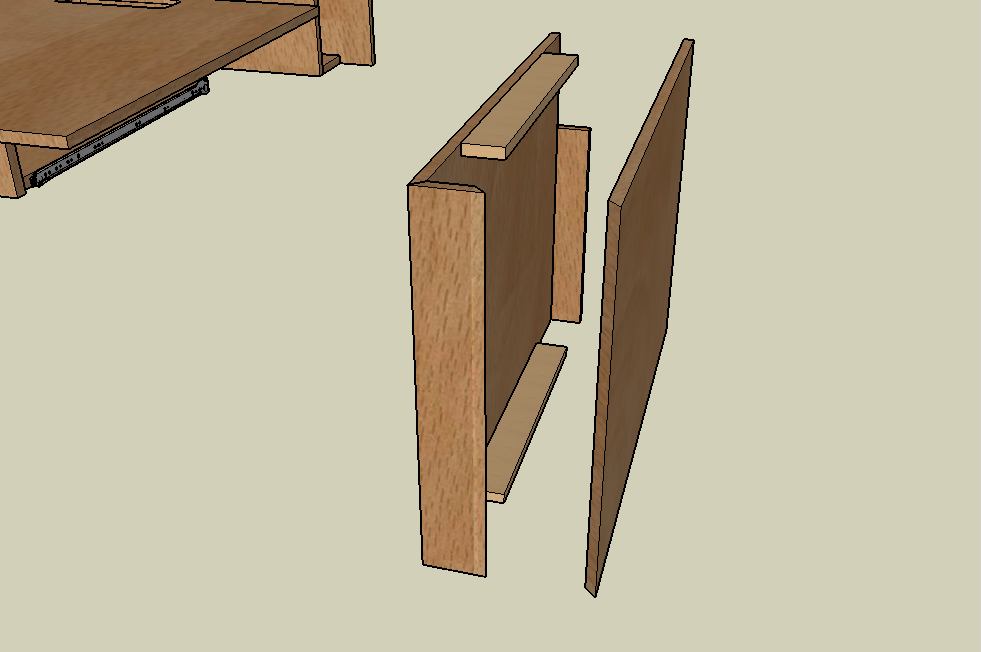

Je vais juste parler du piétement de ce bureau, comme vous pouvais le voir sur la dernière photo, il y a des assemblage en coupe d'onglet sur l'avant, le tout avec des rainure et fausse languette.
Bien-sur il y aura une petite mise en forme sur le bas du pied mais voila au j'en suis pour la structure des pied, pour assembler les pieds au plateau je pense reprendre la méthode utiliser par @zeloko et son ensemble bureau bibliothèque qui consiste a passer une tige fileté sous le pied et venir chercher un écrous a frapper dans le plateau. (je modélise sur demande si je ne suis pas clair sur le fonctionnement)
Demain on verra en détail les rangements et je solliciterait votre aide pour une ou deux chose.

Publié

Partager

Branché vous dite

@wil a trouver!

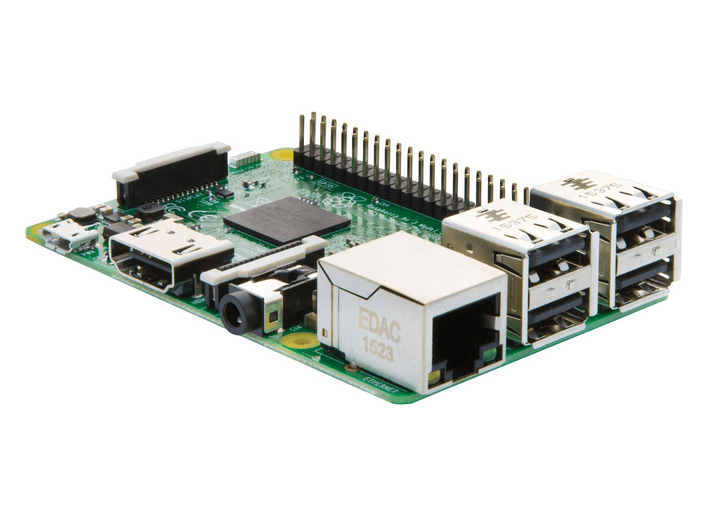

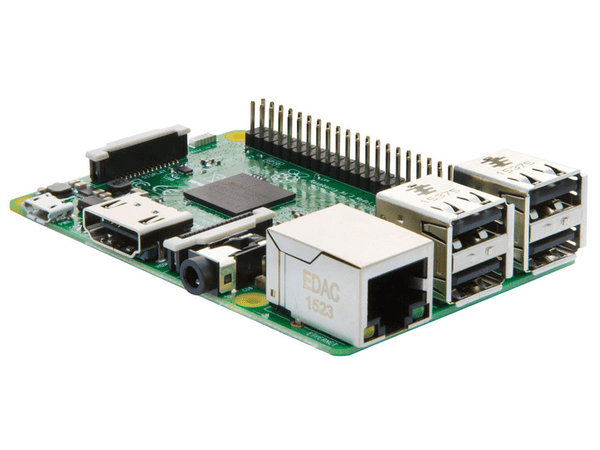

C'est bien un Raspberry pi 3 que je compte installer dans ce bureau,
pour ceux qui ne connaisse pas, le Raspberry c'est une mini carte-mère d'ordinateur avec:

Processeur 1.2GHz 64bits quadruple coeur
RAM 1 Go
WiFi et Bluetooth intégrés
4x USB 2 ports
HDMI
Port Micro SD

Et tout cela pour moins de 40 euros

J'ai longtemps chercher comment intégrer une tour d'ordinateur dans un bureau mais c'est tellement volumineux qu’aucune solution ne ma convaincu. Je me suis donc tourner vers ceci.

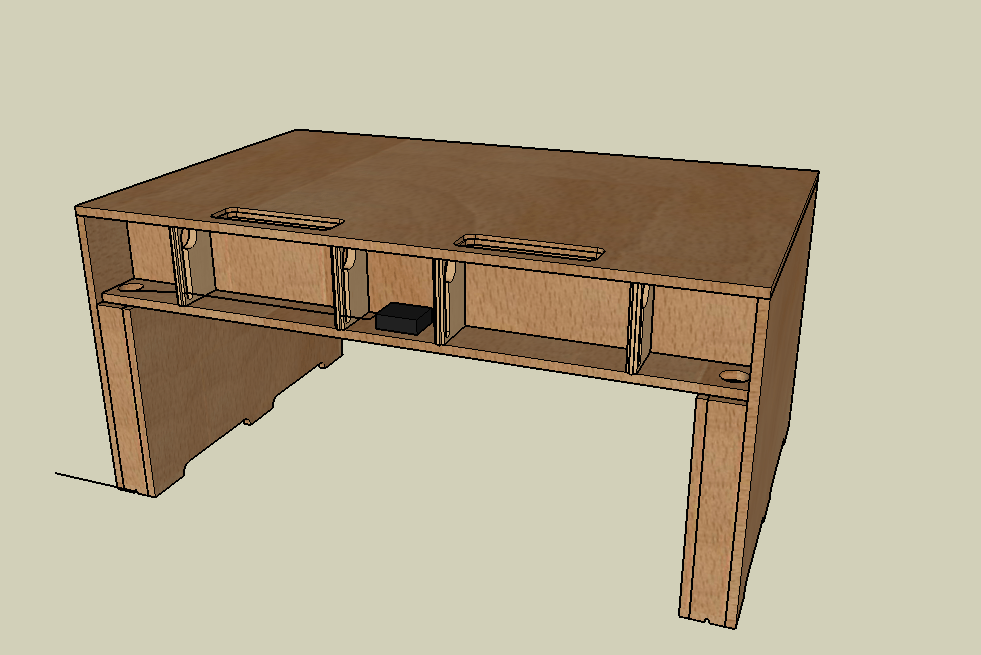

ce petit jouet ranger dans le compartiment du bureau avec une déportation des prise USB et HDMI vers le plateau, il ne reste plus qu'a poser un écran, brancher un clavier souri sans fil et on se retrouve avec un ordinateur tout a fait suffisant pour faire du traitement de texte, tableur et autre powerpoint, naviguer sur internet et même regarder une vidéo en 1080p.

bref fini les câbles en vrac entre le bureau et le murs ou derrière l'écran.

Il ne reste plus qu'a caser tout les câbles dans le bureau donc article suivant...

Publié Mis à jour

Partager

Il faut bien brancher tout ça

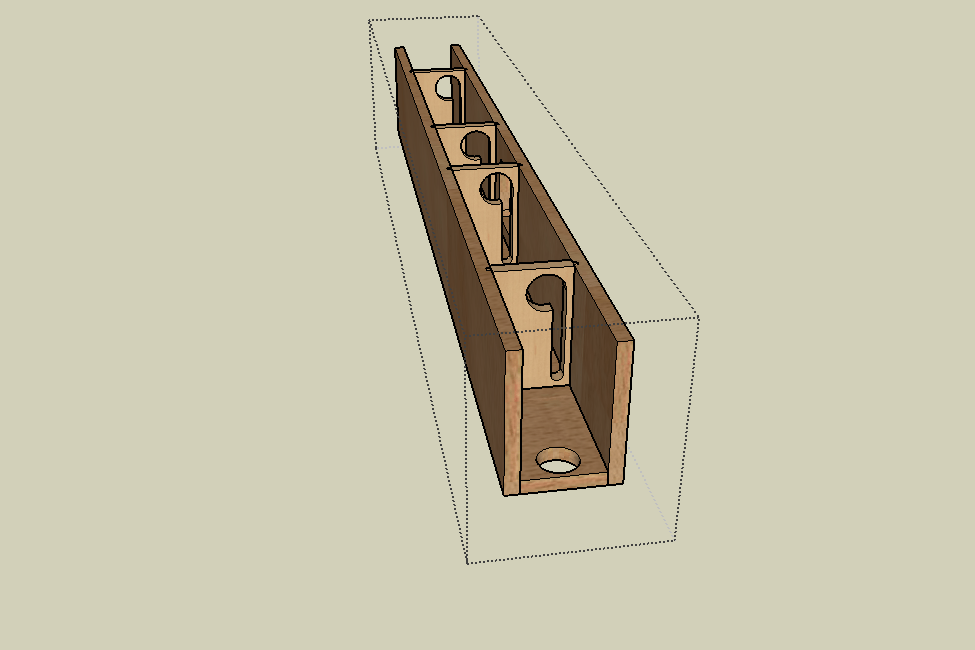

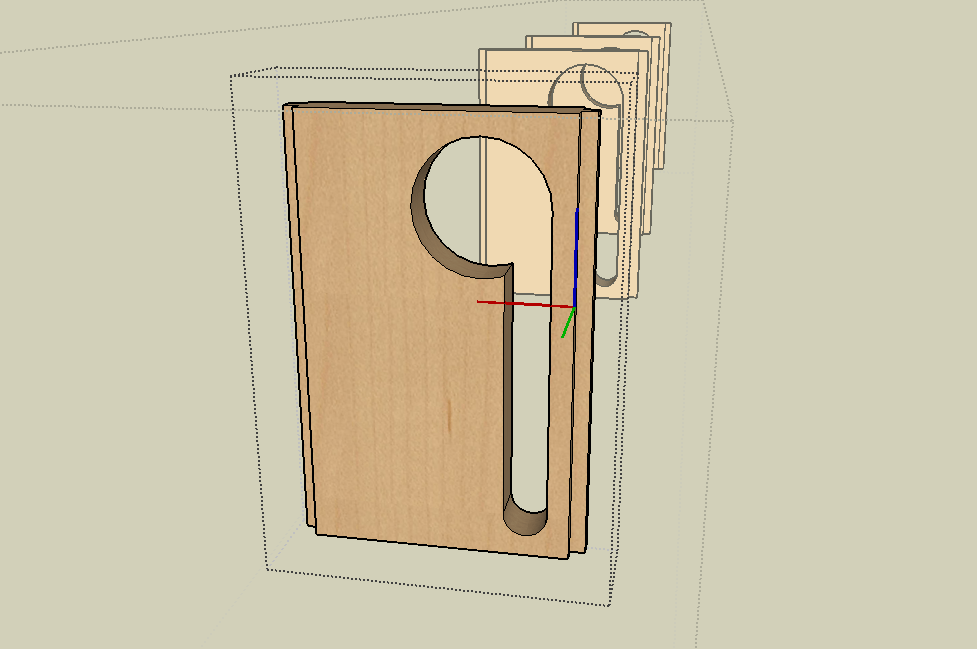

Voila comment j'ai régler le problème du passage des câbles des multiprises.
dite moi votre avis.

Publié

Partager

Fermer les trappes

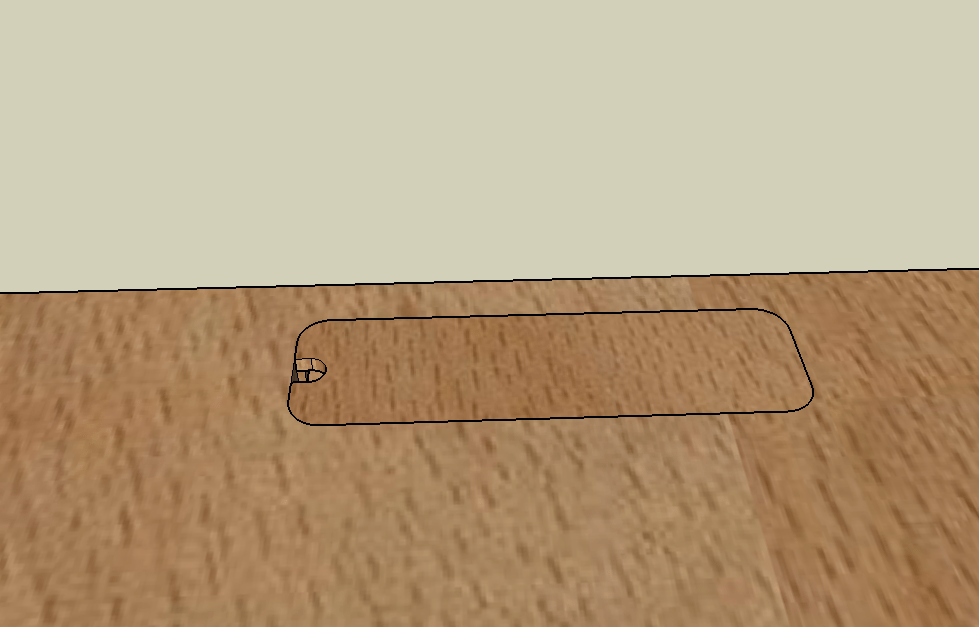

Je chercher un moyen d’intégré, un système de push-to-open dans l’épaisseur du plateau mais ce genre de quincaillerie prend trop de place, j'ai donc opter pour un truc plus simple, on appuis a une extrémité et ça soulève l'autre.
Si vous avez mieux en stock je suis preneur!

fermer

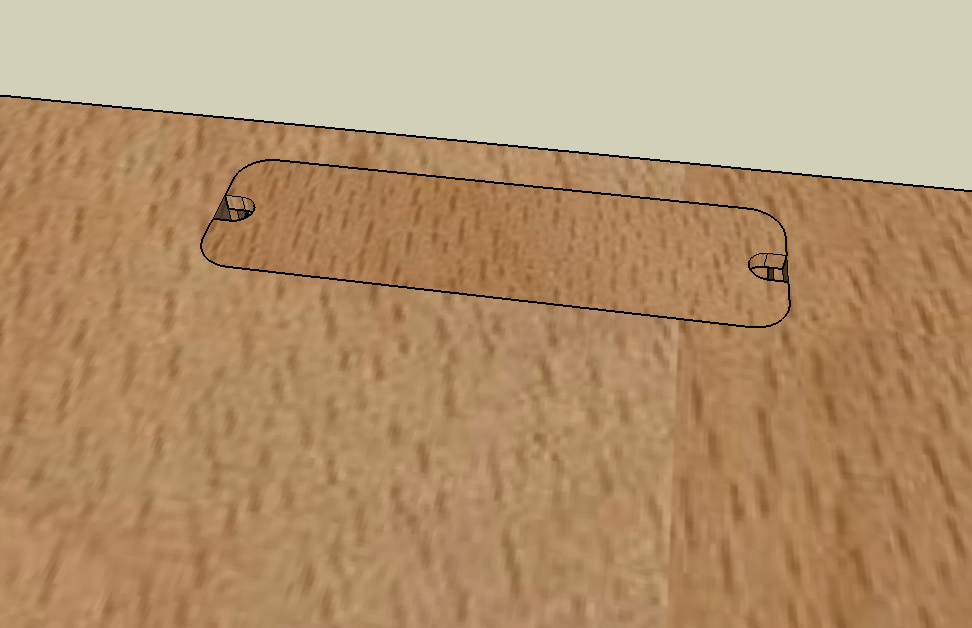

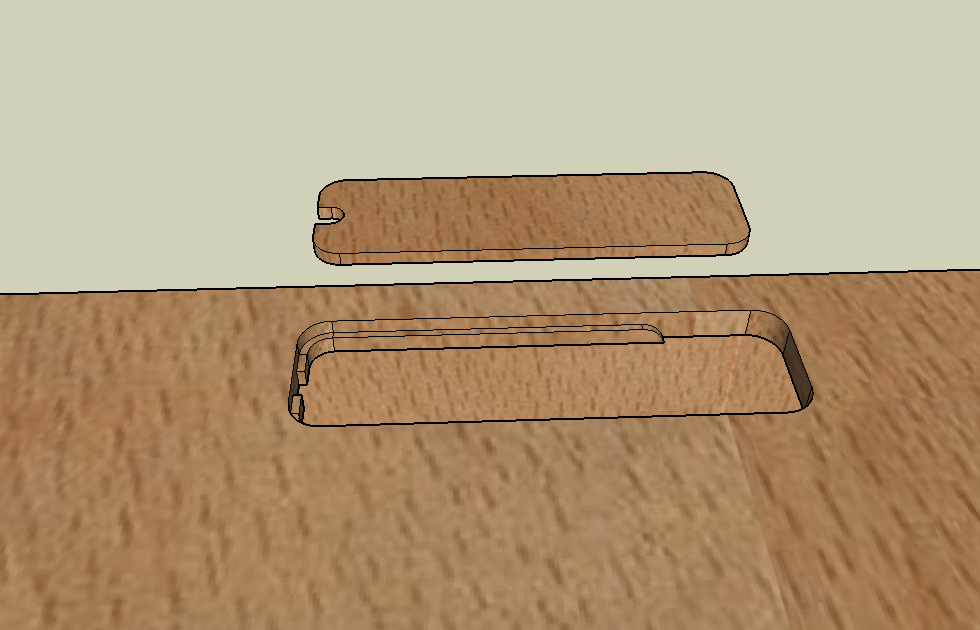

@zeloko m'a suggérer un trou simple comme ceci:

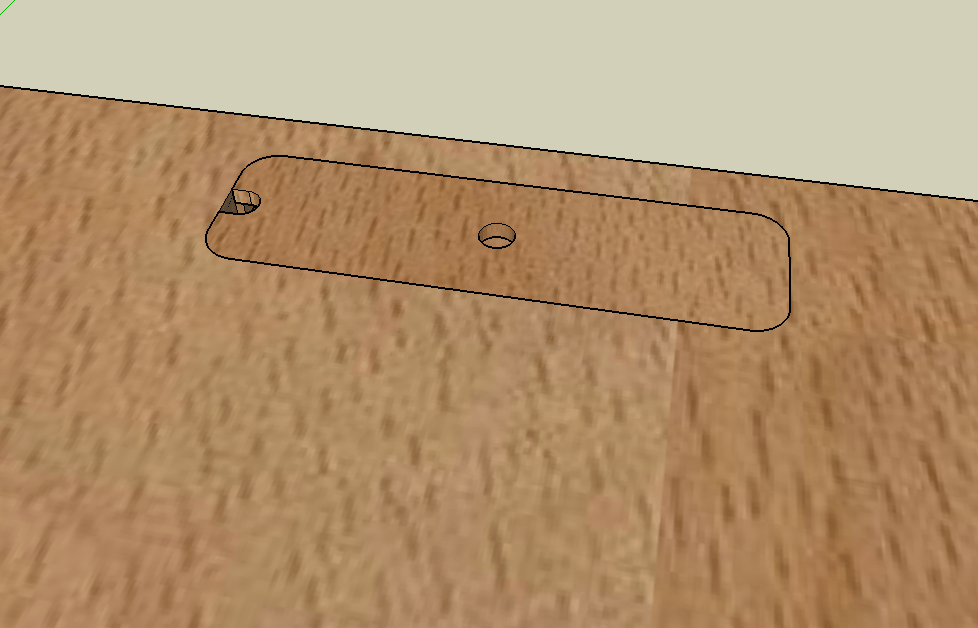

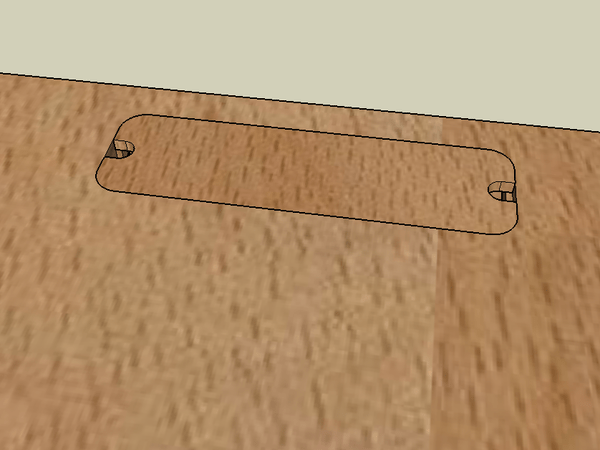

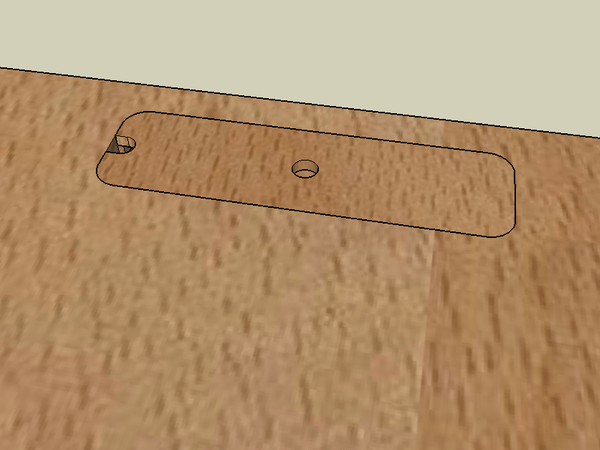

Mais j'ai opter pour la solution suivante qui a consister a réaliser une ouverture de l'autre coter de la trappe identique a celle qui sert de passage de câbles ainsi on a une trappe réversible que l'on peux attraper aisément .

Publié Mis à jour

Partager

Fin de conception

Voila je pense être au terme de la conception de ce bureau, bien sur il y a toujours des amélioration possible mais la je pense être arriver a créer une basse que quiconque peux modifier le plan pour c'est besoin et envie (largeur des pied, des trappes...)

Personnellement je ne peux pas le réaliser en bois pour le moment mais je serait honorer si quelqu'un se lance dans la réalisation de ce bureau ou même s'il s'en inspire juste.

Merci à tous ceux qui m'ont apporter leur aide!

(ps: je voulais vous mettre une petite animation SketchUp mais sur mon pc cela ne marche pas donc je verrais se que je peux faire.)

Publié Mis à jour

Contenus associés

On en parle ici

mattlalielouise a publié le pas à pas "Conception d'un bureau branché".il y a 8 mois
Précieux Copeaux


excellente idée !

Zeloko


Pourquoi pas avoir une goulotte sur l'arrière avec une trappe et un petit passage de fils ?

mattlalielouise


rrhhho zeloko tu gâche le suspense 😄
c'est effectivement prévu mais je garde les détailles pour la suite.

keke83


Et ben c'est avec plaisirs que je suivrais ton pas à pas!
Merci du partage justement.

Mais tu dis avoir besoin d'aide...en quoi ou de quelle manière?

Keke

Gaspar


Je me régal toujours quand je vois un pas à pas,ou une vidéo 😉

mattlalielouise a publié l'article "Le design ... et l'arrivée des soucis".il y a 8 mois
mattlalielouise a publié l'article "Le schmilblick".il y a 8 mois
Wil


Un plateau de chêne ???!!! 😄

Wil


Mais un petit !

mattlalielouise


😔 heuuuu non

mattlalielouise


Réponse mercredi si personne ne trouve.
(C'est pas du bois)

BinouzZze

Un hub usb?

Wil


Mercredi ??? Allez, donne nous quelques indices !

C'est vraiment une pièce indispensable ?

mattlalielouise


@binouzzze non
@wil c'est utile sur un bureau.

Wil


Un système "pousser pour ouvrir" pour les tiroirs ?

mattlalielouise


il y aura bien ça mais c'est pas ça qu'on cherche!

Zeloko


Un bloc note ;)

mattlalielouise


@zeloko pas de ploc note,
indice Alimentation : 5v 2.5A

mattlalielouise a publié l'article "Des textures et des pied".il y a 8 mois
mattlalielouise


Bon la réponse est dans le dernier article mais seule les plus curieux trouverons!

Wil


Le p'tit truc noir dans le compartiment central ?!

mattlalielouise


oui c'est ça mais il y a plus précis dans le texte du dernier article. dernière indice: presque tout est cliquable sur l'air du bois!

Wil


Alors ça : Raspberry Pi3 Model B !

mattlalielouise a publié l'article "Branché vous dite".il y a 8 mois
mattlalielouise a publié l'article "Il faut bien brancher tout ça".il y a 7 mois
mattlalielouise a publié l'article "Fermer les trappes".il y a 7 mois
Zeloko


Pour la trappe, si tu laisse un petit trou rond pour y passer le doigt, pas besoin du basculement qui rend l'usinage plus complexe, non ?

mattlalielouise


c'est vrais mais ça fait encore un trous en plus avec celui du passage de câbles.
mais j'écarte pas entièrement ton idée parce-que c'est vrais ma solution est plus compliquer a mettre en œuvre.

FMJ


Salut
Très bonne initiative ... qui m'intéresse beaucoup car je suis également en train de brainstormer sur la conception d'un bureau personnalisé. Mes contraintes sont un peu différentes :

Le plateau devrait être assez grand pour accueillir 2 écrans de 27" : 160x80cm

Je souhaiterais lui imprimer des formes cintrées. Cela ne va pas simplifier la tâche...

Le bureau serait l'écrin d'une grosse UC. Une très grosse UC : 35Kg. On est assez loin d'un Raspberry. Et pour la voir, l'UC serait urbanisée dans un des pieds qui sera donc ajouré. L'UC devra pouvoir pivoter à l'intérieur du pied, pour l'accessibilité des composants.

Par contre tous les autres équipements seront intégrés, donc invisibles. Et il y en a pas mal : onduleur, routeur wifi, NAS, imprimante, etc.

Dans les points communs :

Le bureau ne sera pas en massif : structure en latté mais plaquée en massif. Je n'aime pas le contact du strat.

Les passages de câbles doivent être invisibles mais accessibles.

Idem pour la présence de trappes pour l'accès aux connecteurs. Par contre je ne me casserai pas la tête et casquerai pour acheter un produit télescopique du commerce (c'est plutôt cher !)

Je me tâte pour intégrer des tiroirs. Cela dépendra de la place disponible.

Je vais suivre avec grand intérêt cet article et en ouvrirai un dédié lorsque je me serai décidé.

mattlalielouise


@fmj Déjà merci, ton projet m’intéresse, caser tout ça dans un bureau c'est pas de la tarte ça risque de faire un bureau mastoc! mais tu a des idées donc j'ai hâte de voire le résultat.
Pour se qui est des multiprise télescopique je mis suis intéresser mais c'est bien uniquement pour du branchement ponctuel si non tu te retrouve avec plein de prise empiler. tu arrivera bien a caser un ou deux petit tiroirs.
Pour mon projet j'en suis sur la fin de la conception.

Gaspar


Beaucoup d'idée là dedans, je veux voir la suite 😮

FMJ


Dans la liste, j'ai oublié le commutateur KVM et les enceintes. Le commutateur est plus embêtant car il faut il reste accessible.
Comme le bureau est large, je pense que le pied gauche hébergera une série de tiroirs.
Concernant les prises escamotables, j'avais trouvé ces modèles lors de ma dernière recherche. Dans les faits, je ne serais intéressé que par des USB2/3, une USB alimentée et de l'Ethernet:
http://cableorganizer.fr/categ...
http://www.evoline.com/fr/prod...
http://www.kramerfrance.com/pr...
http://www.materic.fr/images/r...
http://www.multiroom.fr/2010/0...

mattlalielouise a publié l'article "Fin de conception".il y a 7 mois
mattlalielouise


@fmj effectivement il y a des trucs sympa que j'ai vue également lors de mes recherche mais ce genre de joujou c'est vraiment pas donner.
(la multiprise coûte plus cher que le RaspBerry 😄 )

FMJ


Ca dépend du nombre de RASP ! (j'en ai 3 actuellement ... )

mattlalielouise


j'en veux juste un raspberry pi 3 moi 😄
quel est ton retour d’expérience? c'est jouable en pc d’appoint?
