Guide parallèle pour ma table de sciage DIY.

Guide parallèle pour ma table de sciage DIY.
+

Guide parallèle pour ma table de sciage DIY
Montage à blanc en vidéo

Liste des articles

Mis à jour

Partager

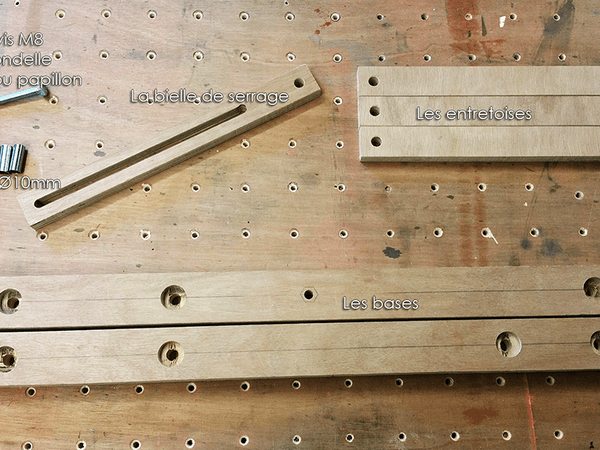

Premières pièces et montage à blanc en vidéo

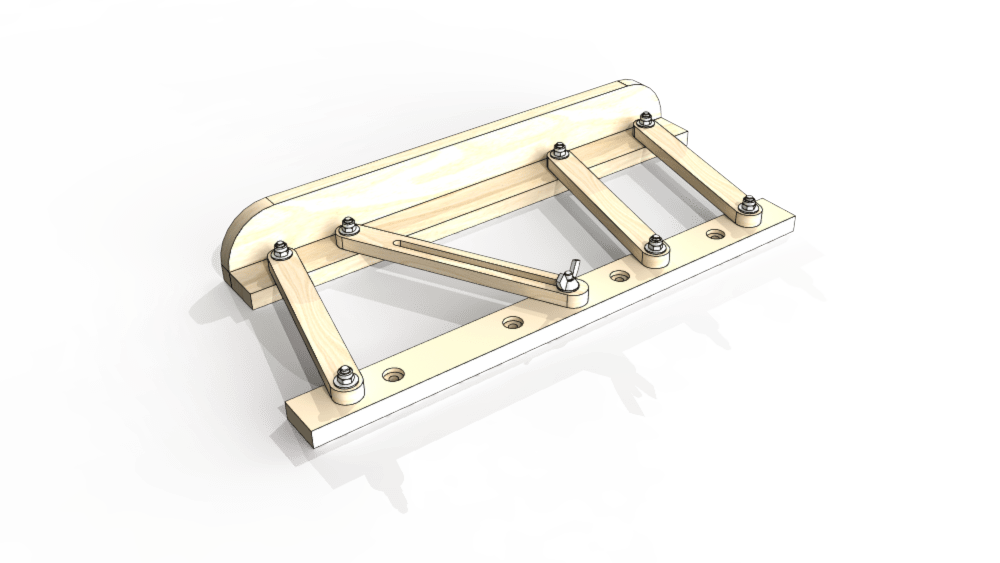

Aujourd'hui je me suis mis sur la réalisation de mon guide parallèle pour ma table de sciage DIY

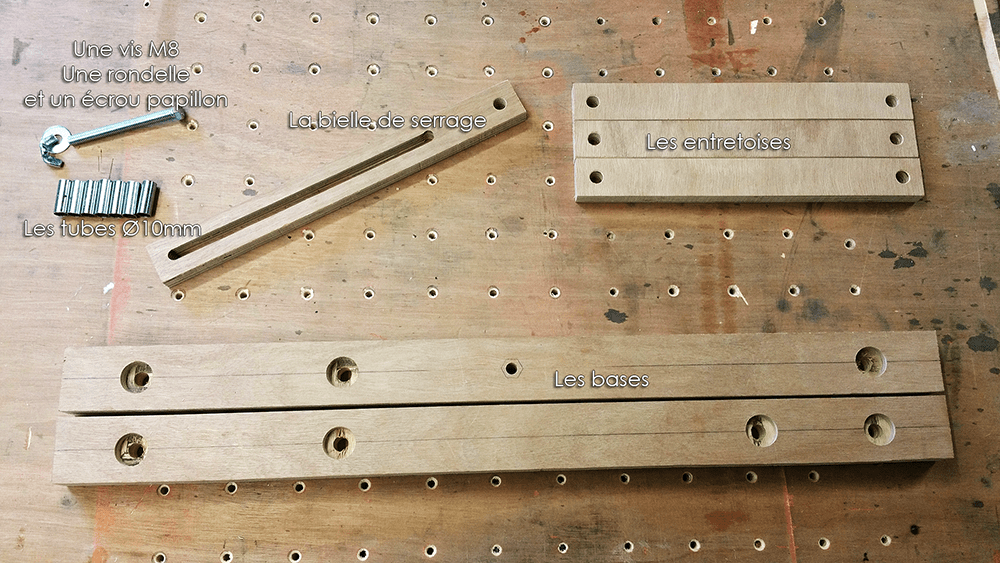

Les bases sont en CTP de 10+15mm collé.
Les articulations en 15mm
La bielle de serrage en 15mm.

Des tubes acier de Ø10mm ext serviront pour une articulation sans jeux.
Ensuite l'ensemble sera fixé avec des vis M8.

Il y a encore un peu de travail dessus, mais le montage à blanc me convient bien.

Voici la vidéo du montage à blanc...

Publié Mis à jour

Partager

Mise en place et test

Dans la version du guide présenté dans la vidéo, je me suis rendu compte que la position de la partie fixe était trop proche du rail gauche.

J'ai du refaire les bielles et le serrage 100mm plus long.

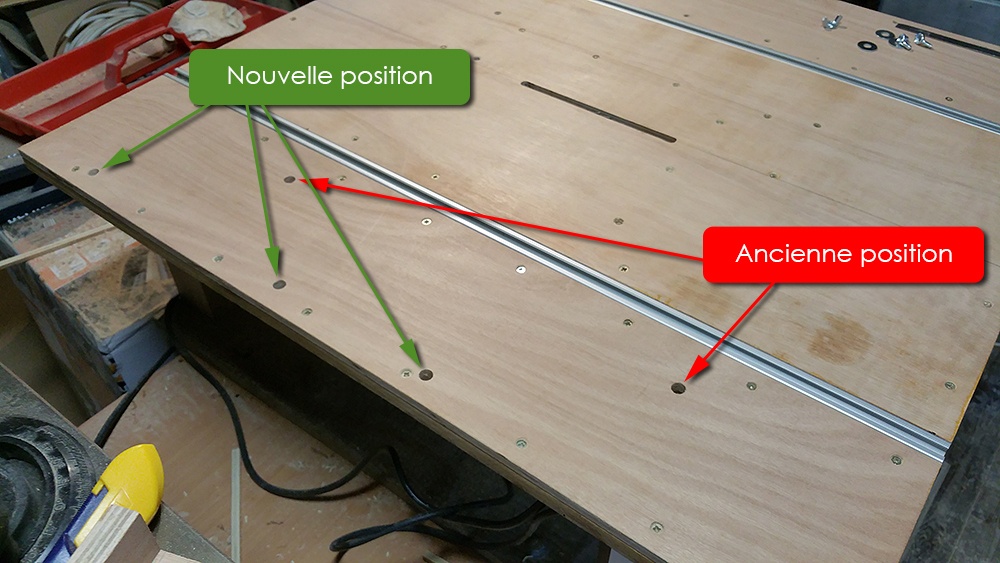

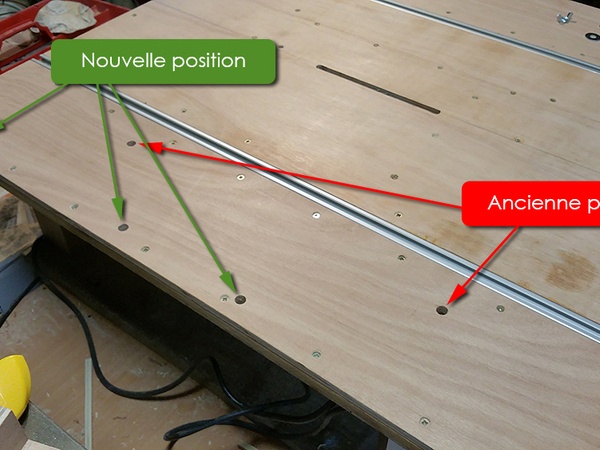

Sur la photo ci-dessous je vous montre les anciens trous de fixation et les nouveaux.

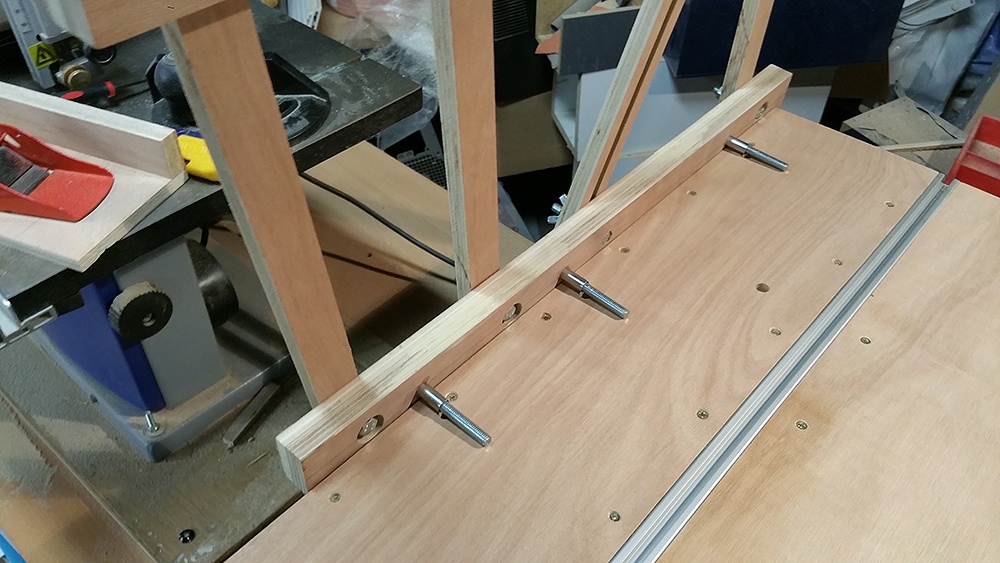

Pour la mise en place et les réglages, j'ai pincé la partie fixe avec des serres-joints.
Quelques coupes de test et hop perçage des trous de fixation.

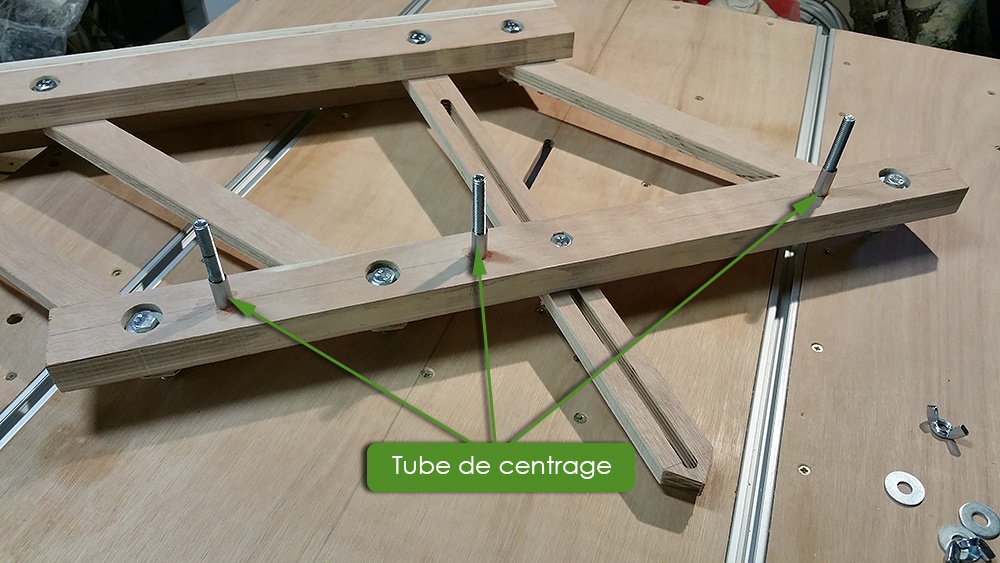

J'ai ajouté des tubes de centrage Ø10mm .

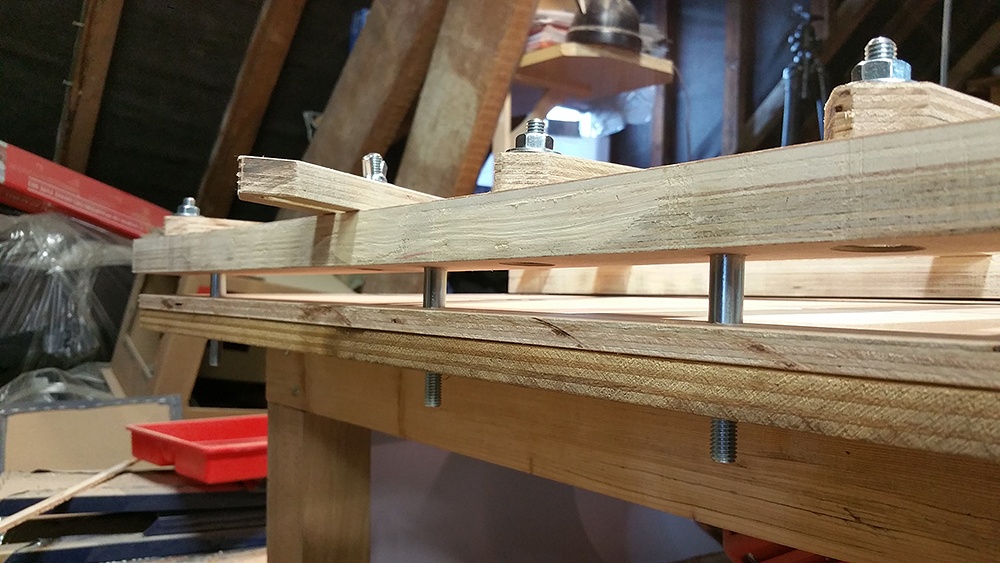

Les vis M8 sont insérées dans les tubes, les têtes de vis dans le CTP pour éviter de devoir prendre des outils à chaque utilisation. Sur le dessous c'est rondelle pour vis M8 et écrous papillons.

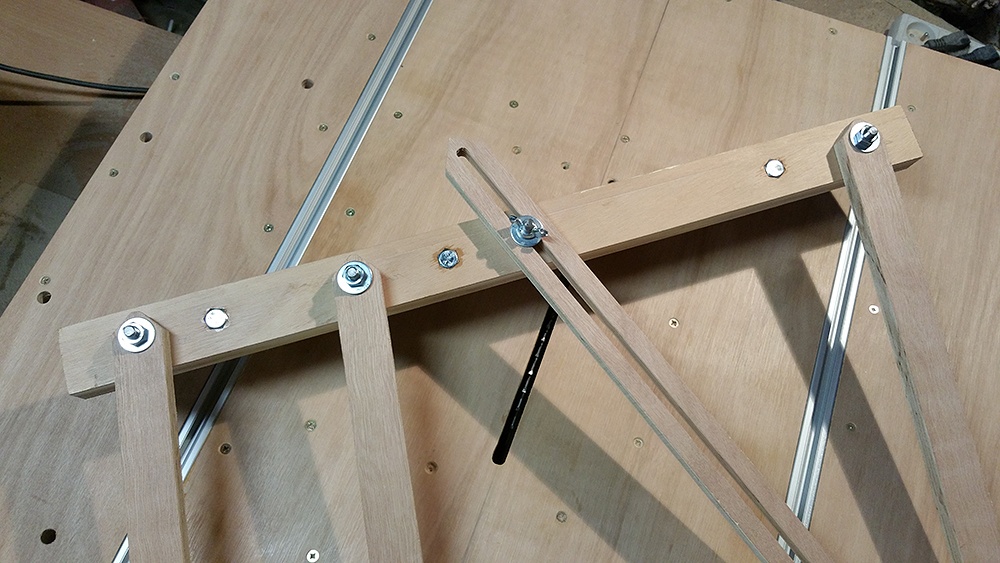

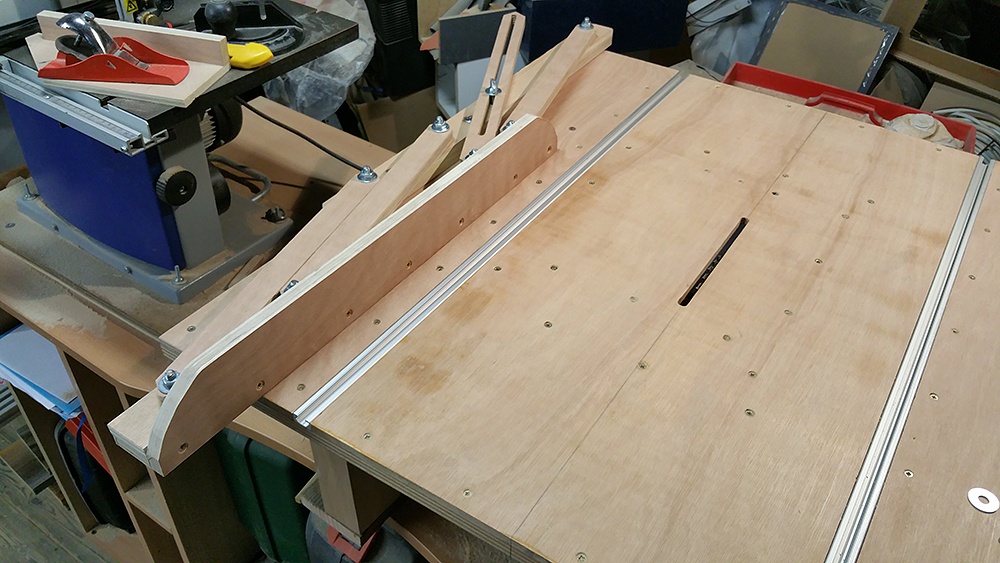

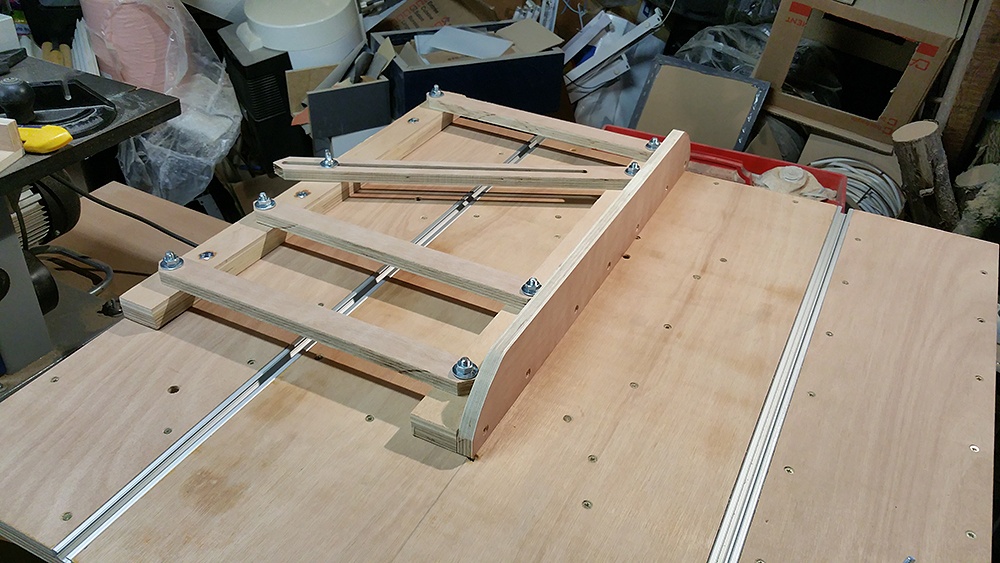

Ensuite à la mise en place définitive, voici deux photos, complètement déployé et rentré..

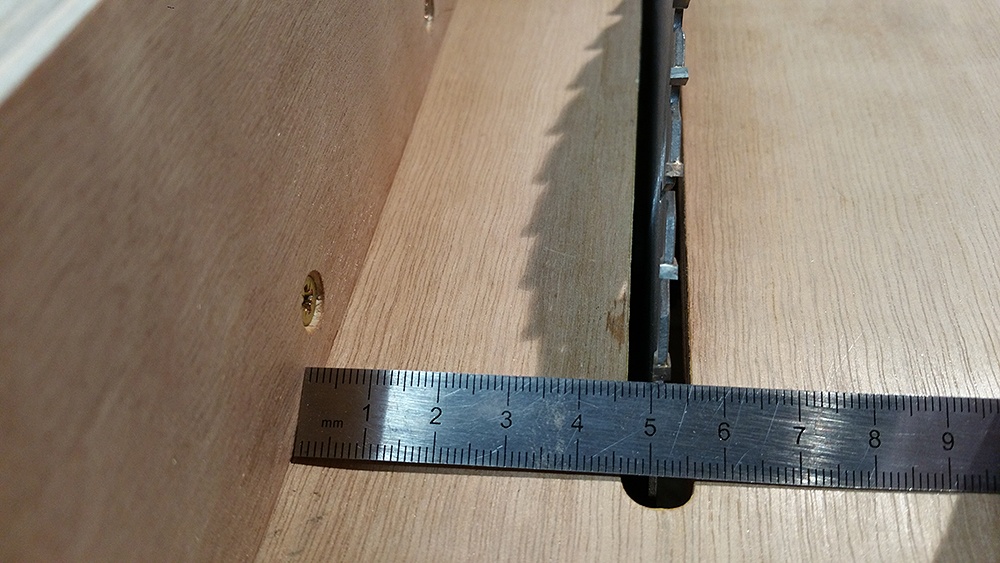

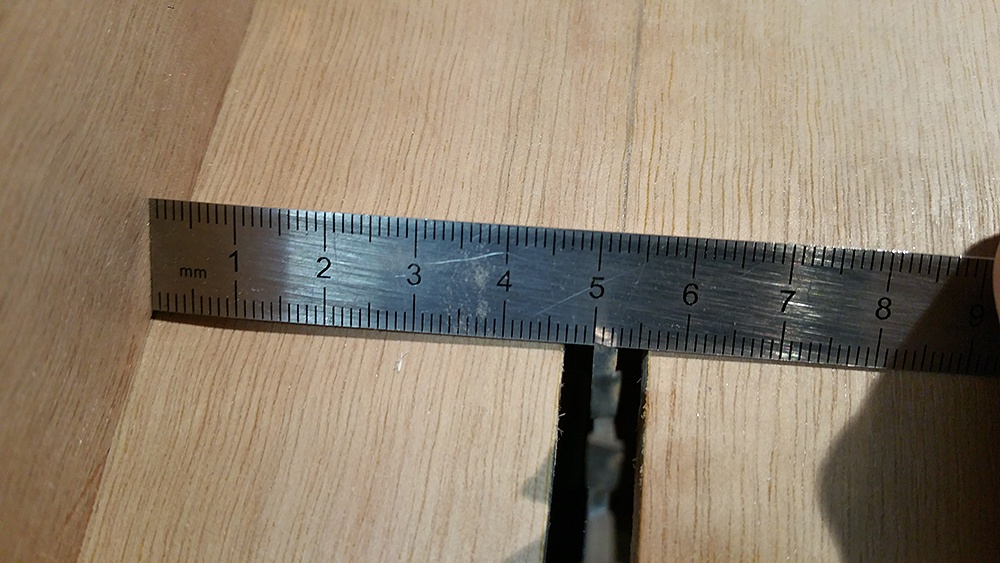

Pour vérifier les réglages, lame de scie complètement sortie, j'ai pris l'écartement sur une dent à l'avant et à l'arrière de la lame.
Ici 50mm...

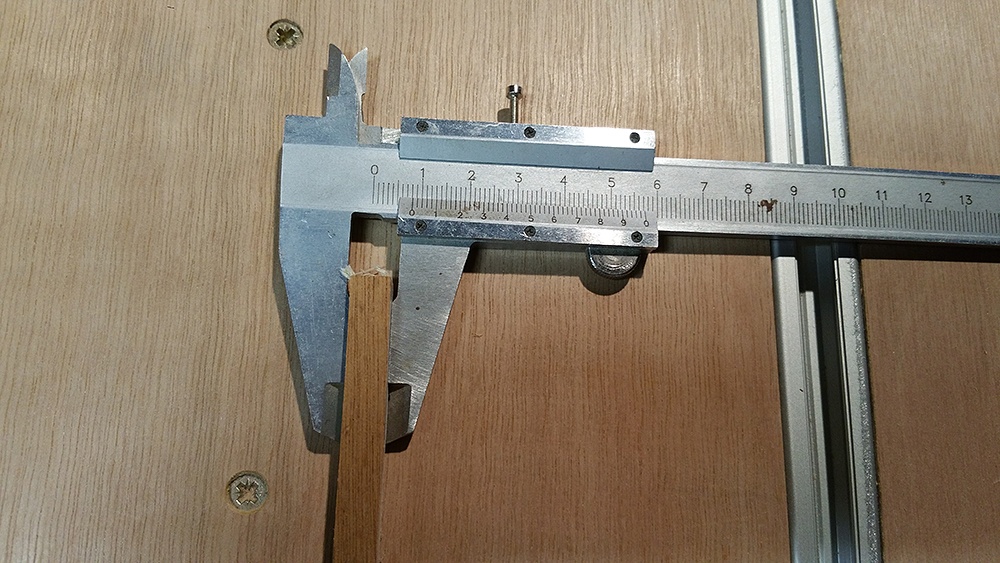

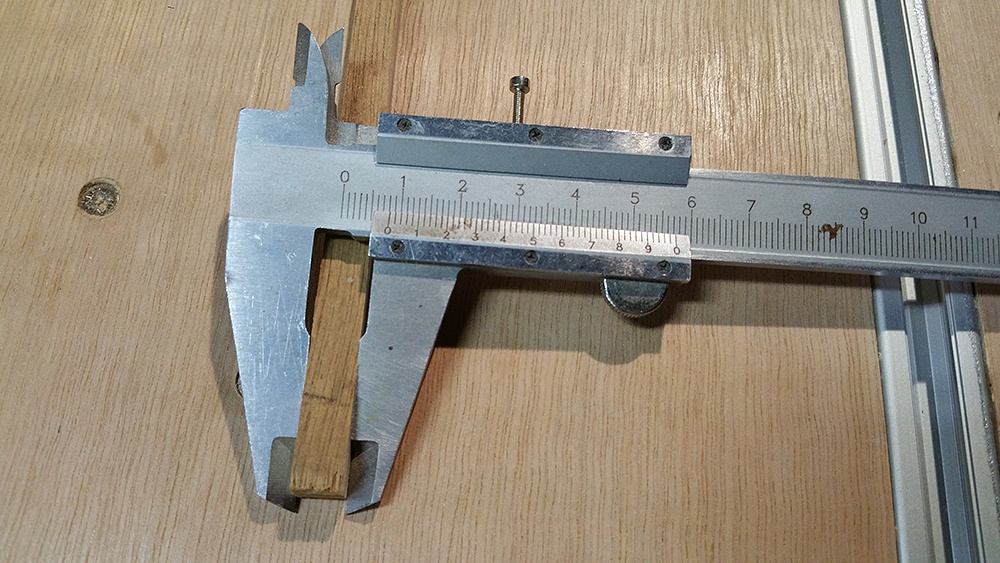

Et les coupes test avec mesure au pied à coulisse devant et derrière les planches coupées.

Pour infos, j'ai acheté une nouvelle lame chez Brico"Homme"... C'était de la daube, lame légèrement voilée, le bois éclaté à certain endroit etc....
Du coup je l'ai changé et là c'est que du bonheur.

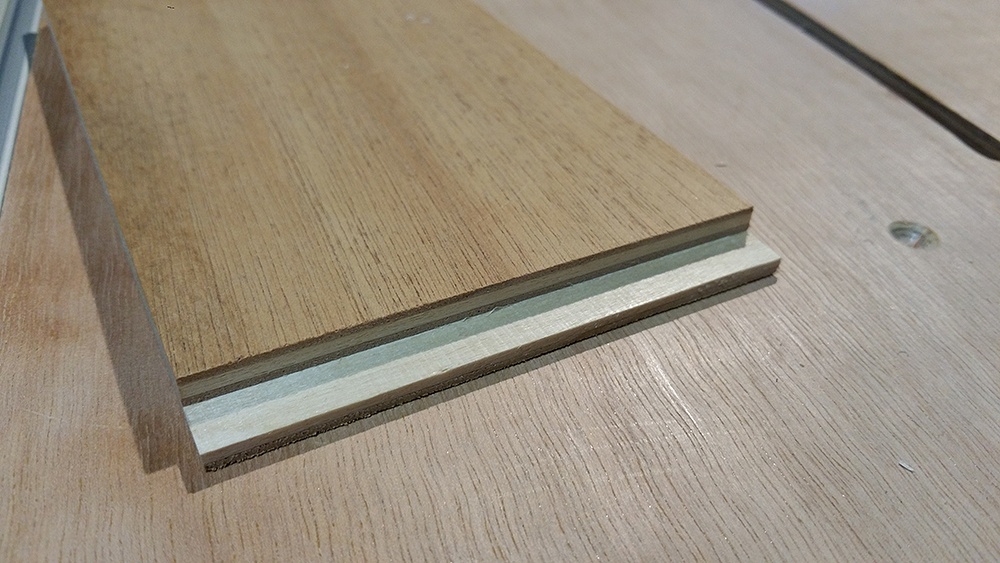

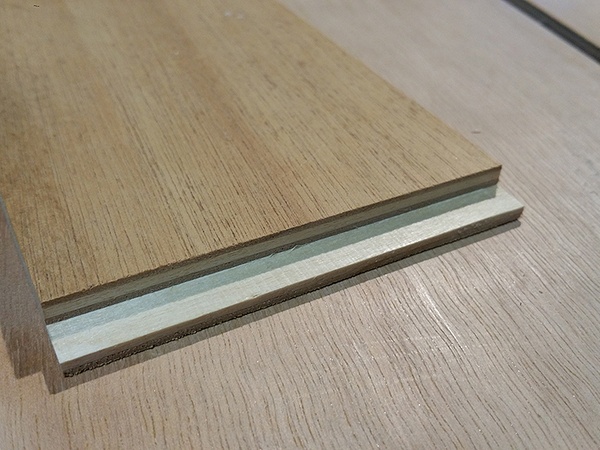

Et pour finir un exemple de coupe réalisée avec sur une faible épaisseur, à faible profondeur 6mm. Puis petit coup de guillaume pour supprimer les traces de lame dans le fond de la rainure.

Après la réalisation d'un nouveau plateau, la mise au point de mon système de réglage de hauteur de lame, et ce guide parallèle, je peux enfin l'utiliser convenablement.

Petit investissement, beaucoup de temps, mais que du bonheur. 😍
