Étagère pour mes rabots

  Ce pas à pas présente un projet en cours de réalisation.

Étagère pour mes rabots
+

Salut à tous,

J'ai quelques rabots à main, et un électrique mais celui là est banni à jamais. Je ne sais même pas pourquoi je l'ai acheté!!!

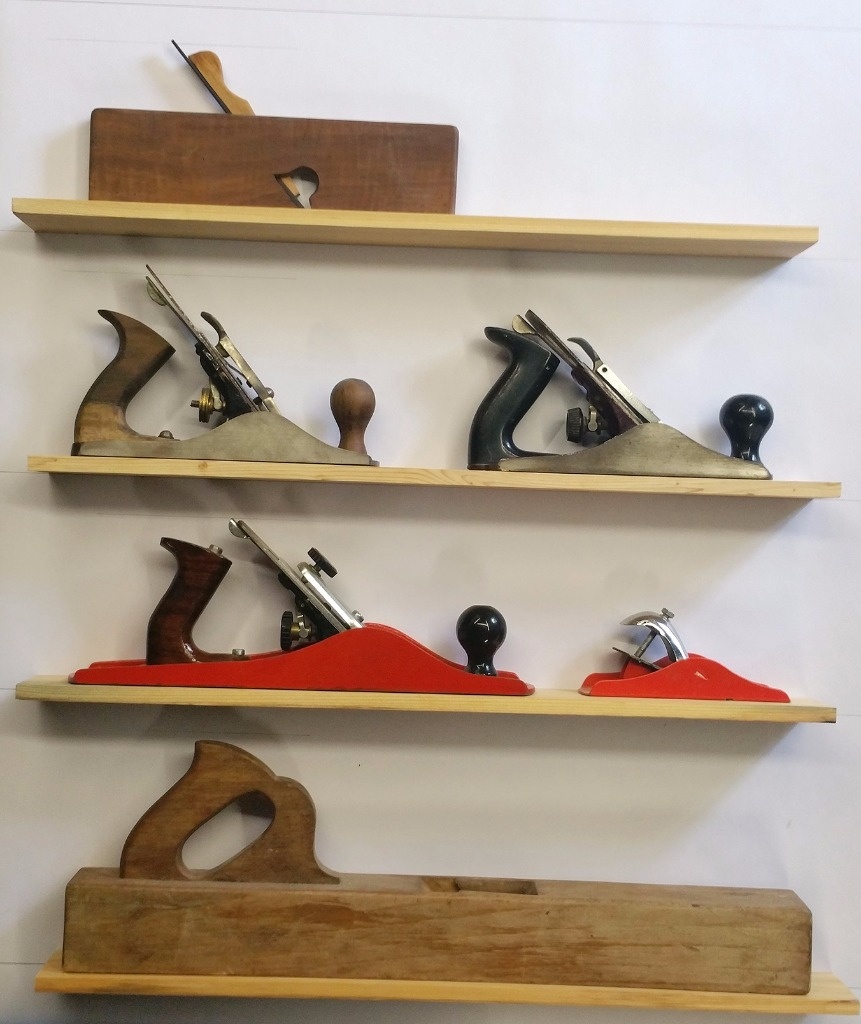

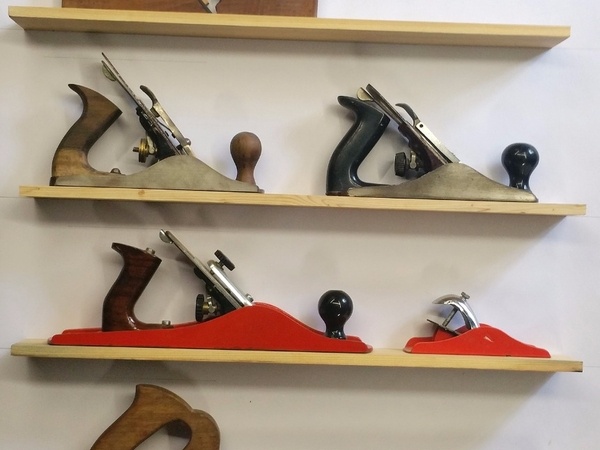

Bref, mes rabots à main ont besoin d'une étagère, je ne vais pas faire un truc compliqué, quelques planchettes, moulure et montant pour que chaque rabot ait sa place.

Liste des articles

Mis à jour

Partager

Les premiers éléments...

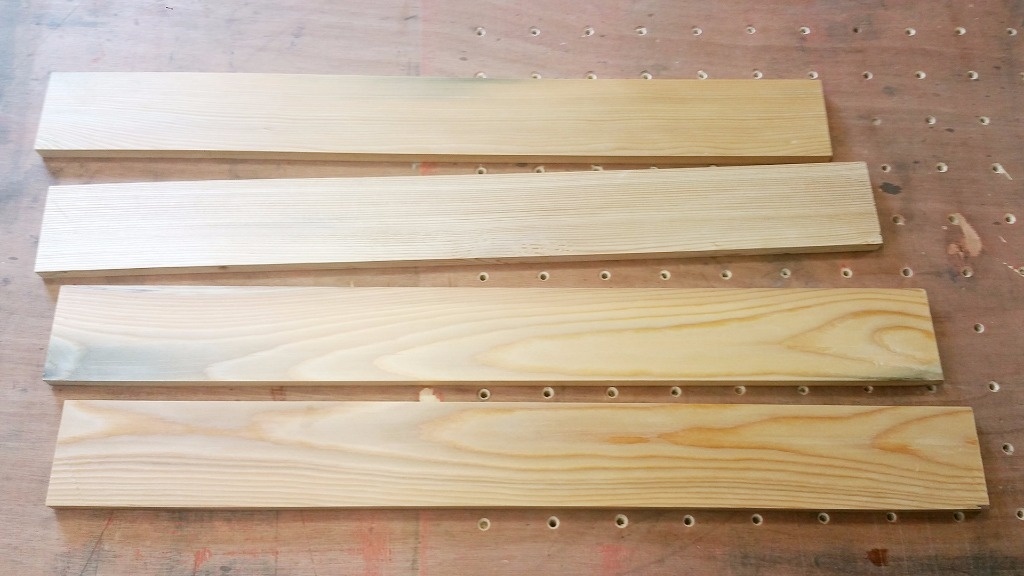

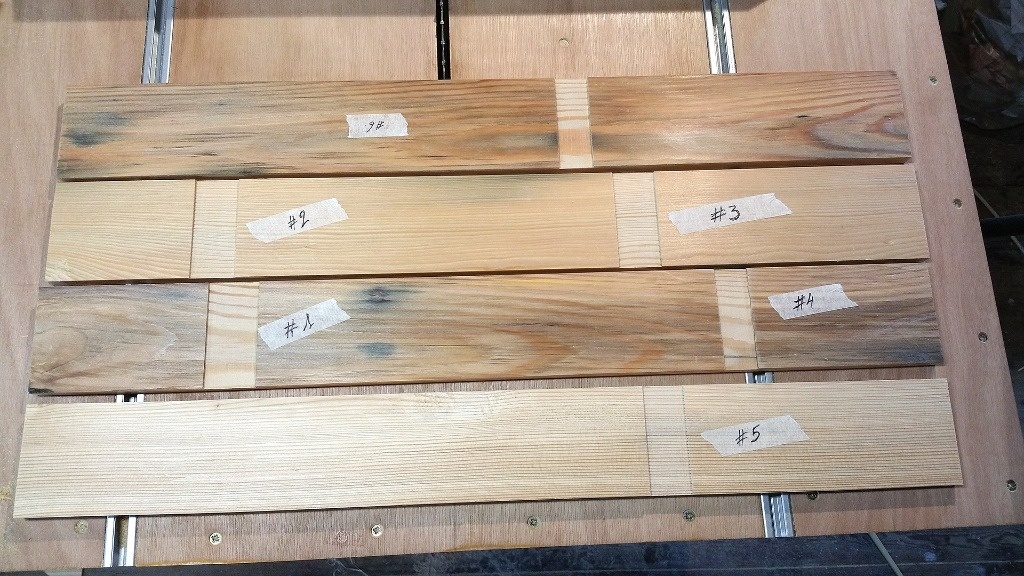

Aujourd'hui, j'ai débité mes planchettes, découpe grossière à la scie à onglet, puis dégauchissage à la main (à la demi-varlope).
De 20mm je suis descendu à 12mm d'épaisseur.
Pour la réduction d'épaisseur je me suis servit de la table de sciage. Puis finition de l'état de surface au petit rabot #4.

J'aime quand le sol se rempli de copeaux 😍

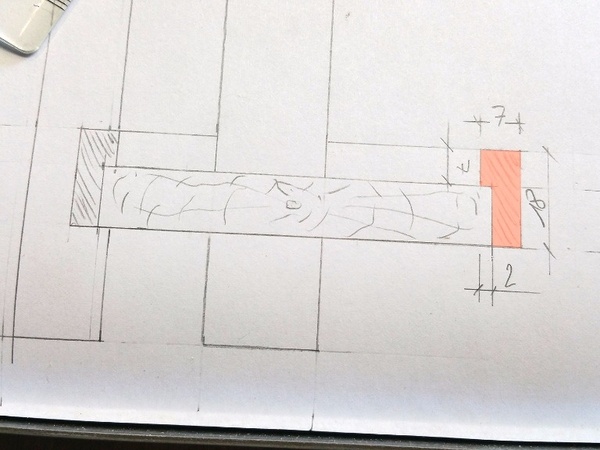

Ensuite sur mon établi, j'ai mis une grande planche et une feuille de papier pour tracer la position et les hauteurs de rabots afin d'avoir une épure à l’échelle 1:1.

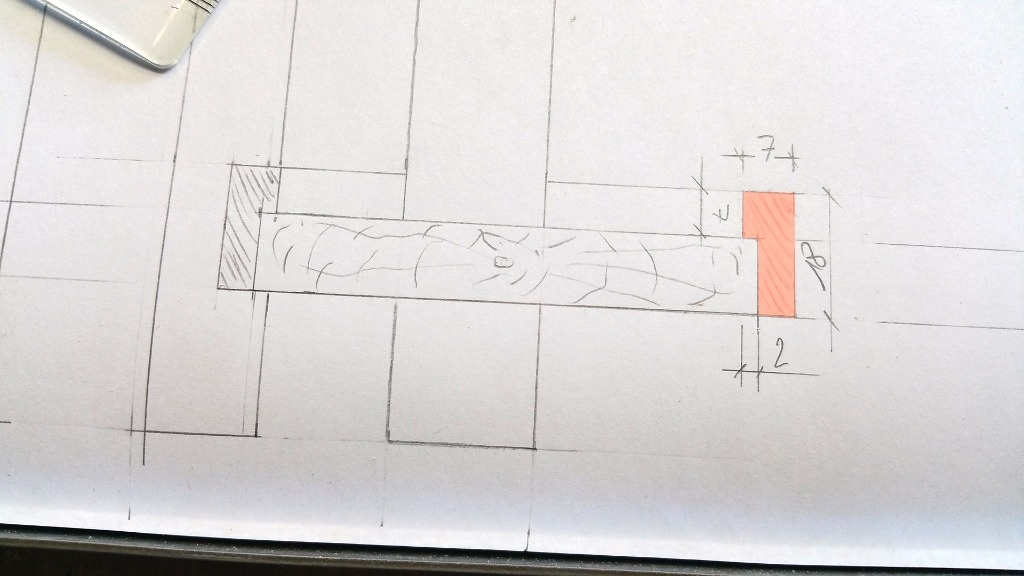

A partir de ça j'ai fait une esquisse de plan à la même échelle.

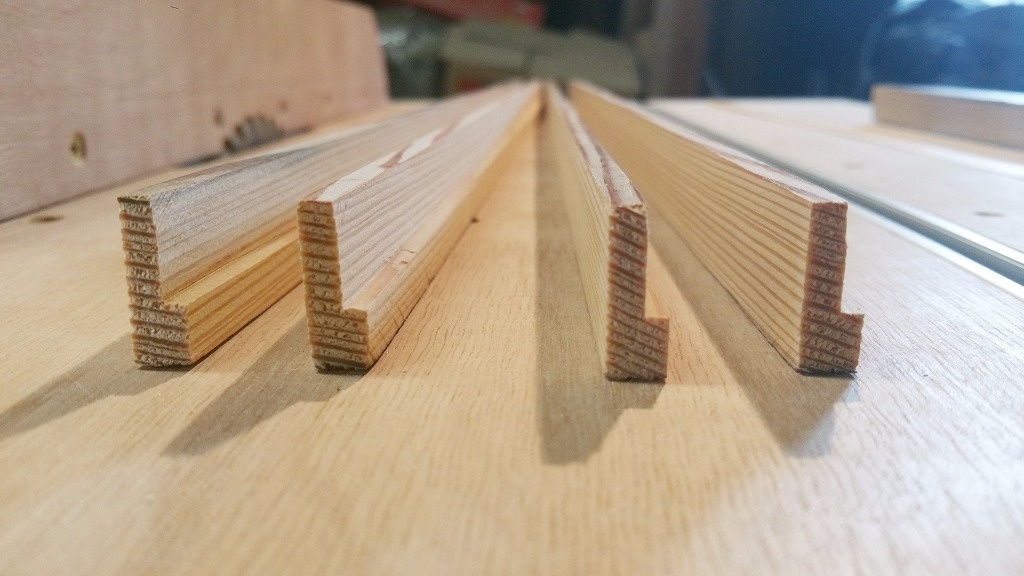

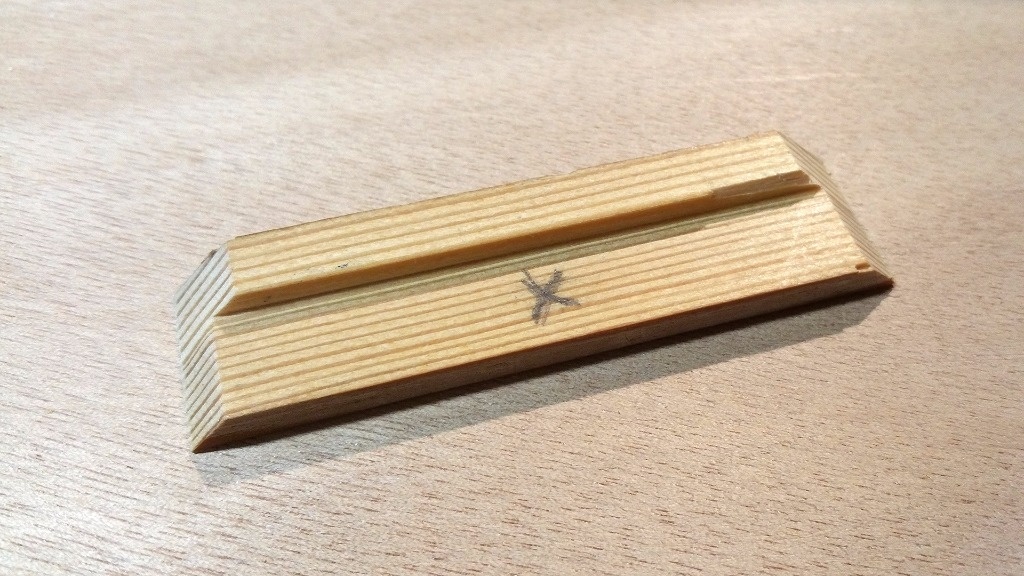

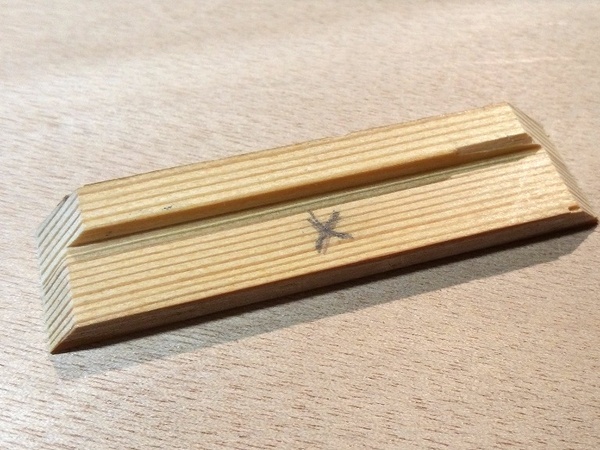

Pour les planchettes qui recevront les rabots, elles seront ornés d'une petite moulure pour maintenir en place les rabots et éviter qu'ils ne tombent.

Pour ces moulures, j'utilise des chutes, que je débite à 8mm d'épaisseur.
Les 7mm du plan seront obtenu au rabot par la suite.
La hauteur de 18mm pareil, en brut les moulures feront 20mm.
L'épaulement fera légèrement plus que la lame de la scie.

J'ai fait une vidéo là dessus.

Quand elle sera dispo sur Youtube je compléterais le pas-à-pas.

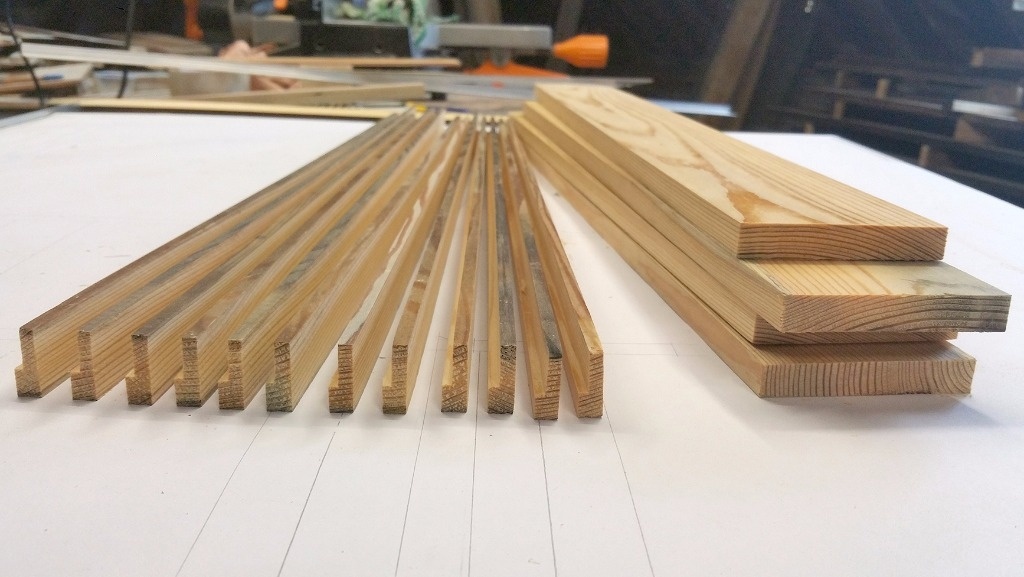

et voici le résultat en photo en attendant.

Publié

Partager

Les moulures en vidéo

Voici la vidéo de la réalisation des moulures.

Publié

Partager

Les passe-lames

Lorsque je vais poser les rabots sur les planchettes, je ne souhaite pas que la lame touche le bois.

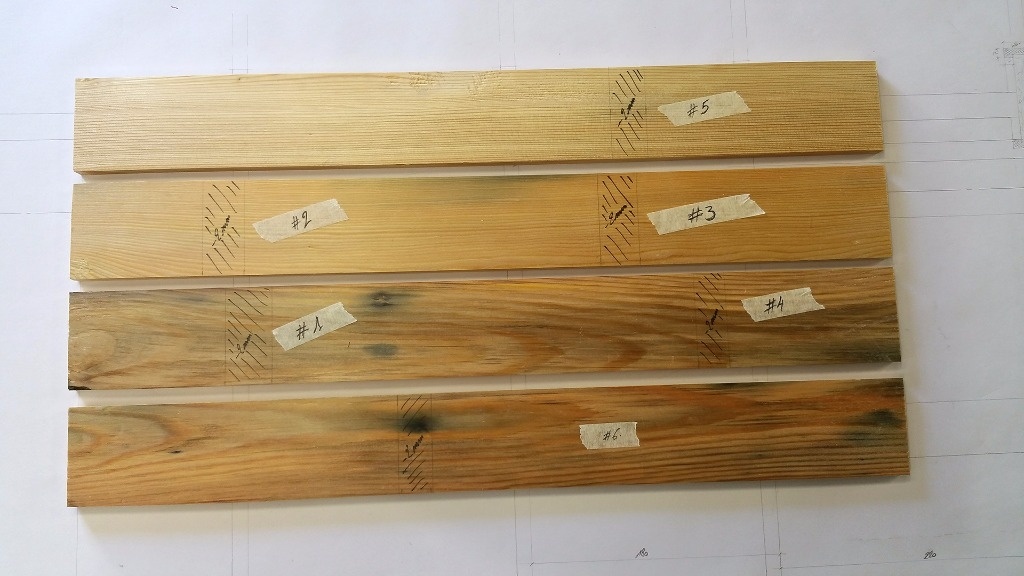

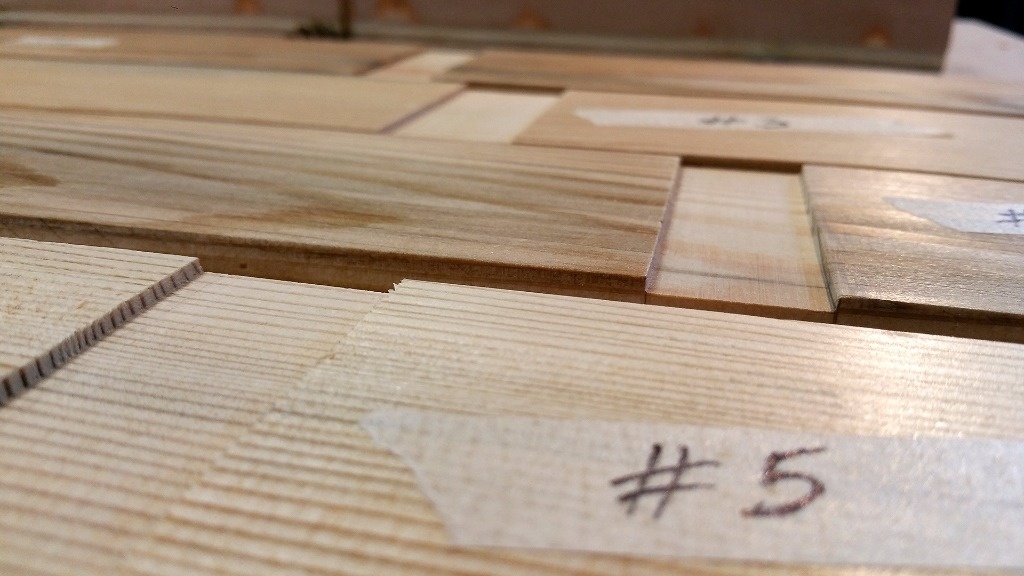

Pour éviter ça, je vais faire des passe-lames, une petite rainure pour chaque rabot de 2mm de profondeur qui laissera la lame libre, sans appuis...

Rien d’exceptionnel, mais une petite vidéo quand même...

Publié

Partager

Le gabarit pour la découpe des moulures

Depuis hier je me casse la tête pour les coupes à 45° des moulures.
Après quelques essais, et un bon réglage de la radial à onglet, j'ai réussi à faire quelque chose de correct.

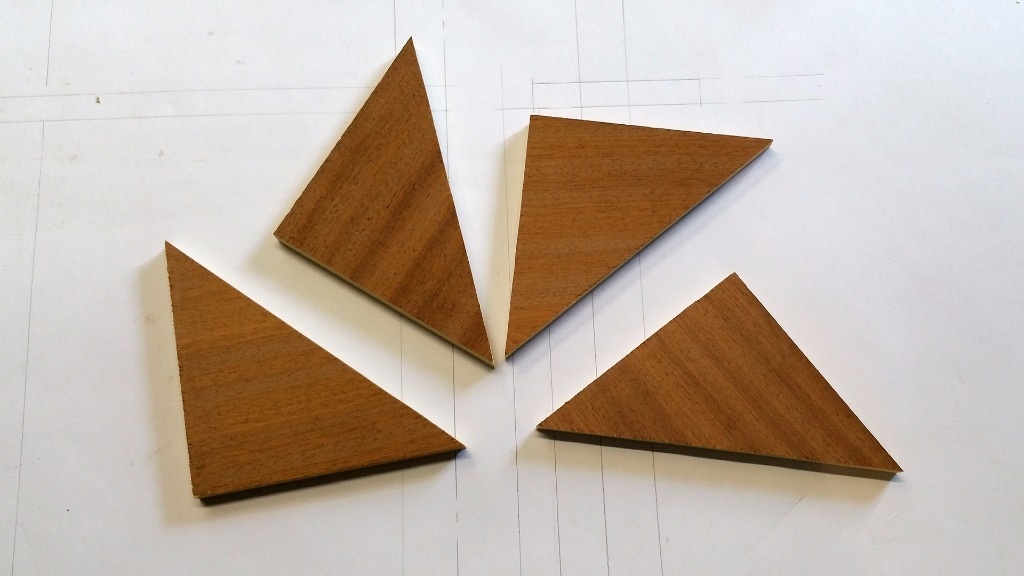

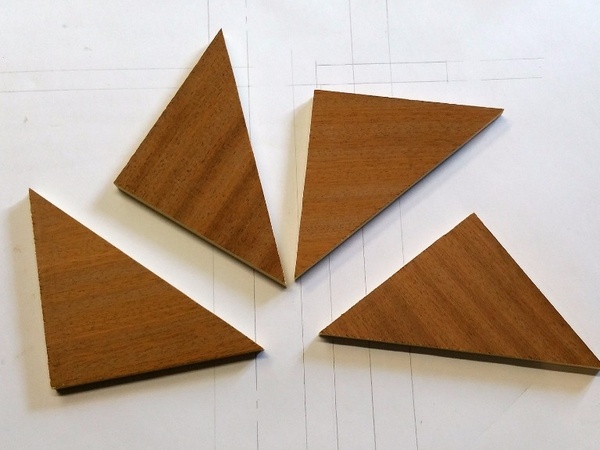

Découpe de 4 demi-carrés en CTP de 8mm.
Ensuite collage de ces 4 pièces et découpe de finition. Pour avoir un angle à 45° à +/- quelques pifodegrés de tolérance.

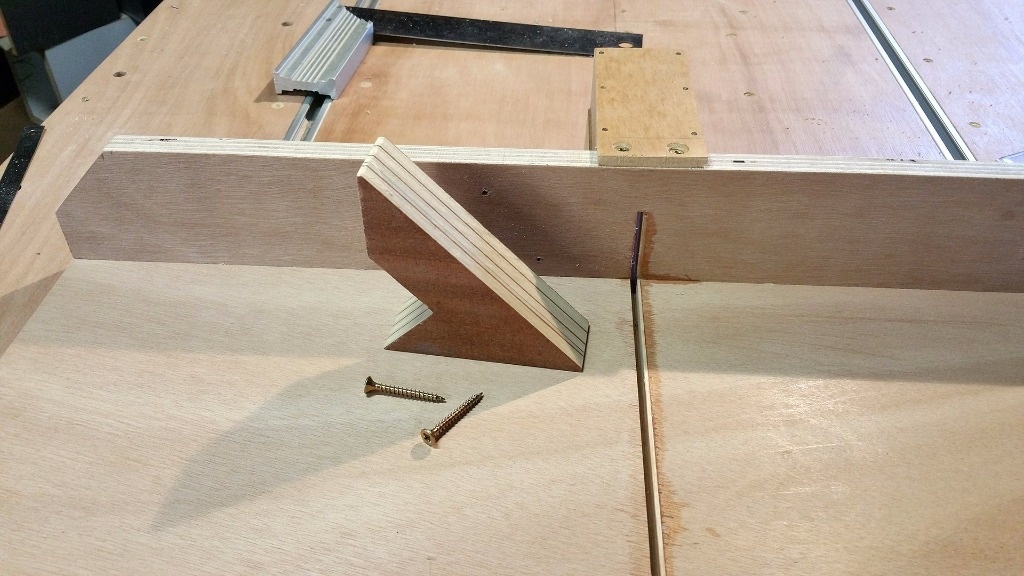

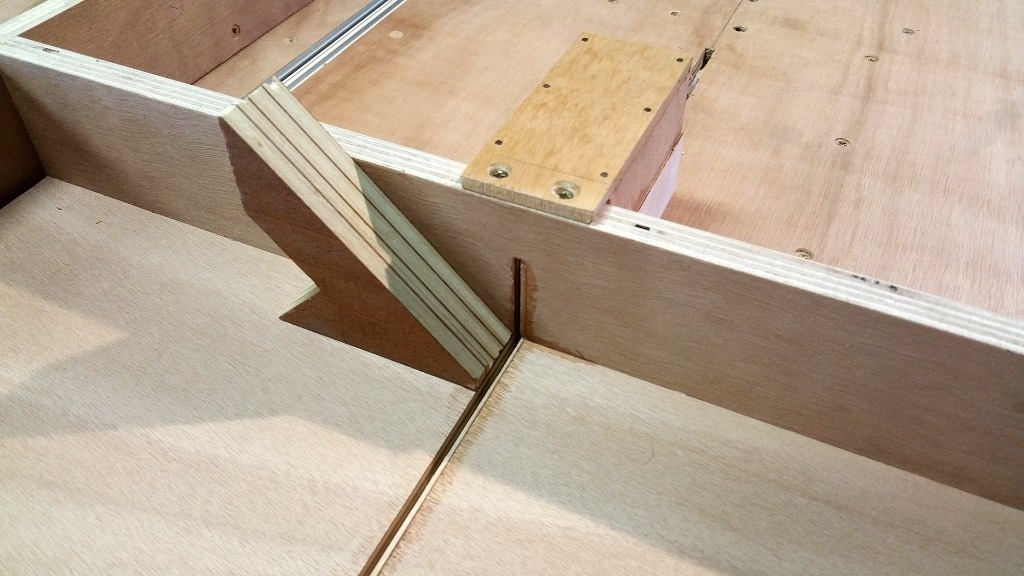

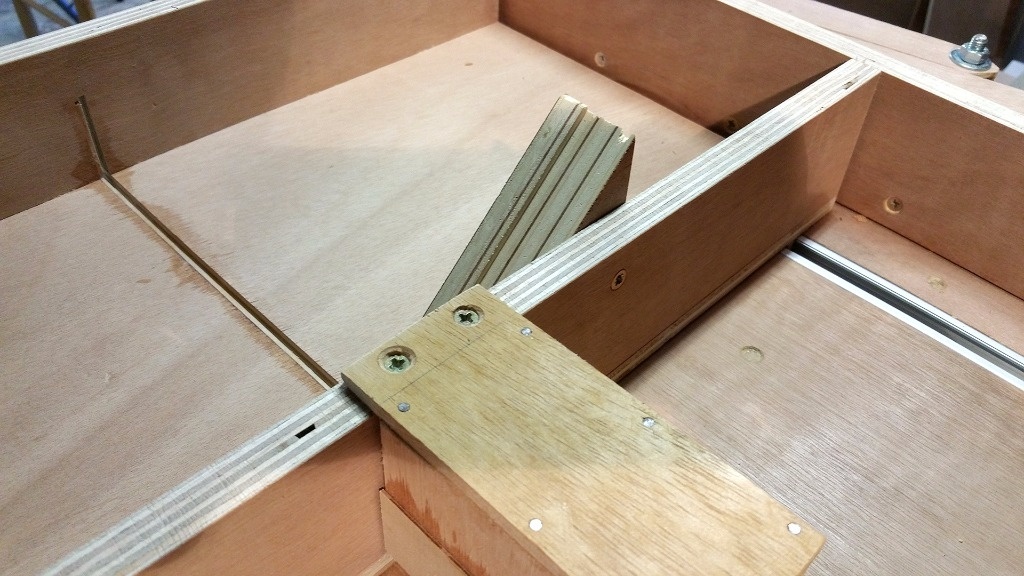

Après j'ai du mettre en place ce gabarit sur mon chariot.
Position, tracé, et perçage pour les deux vis qui le maintiendront en place.

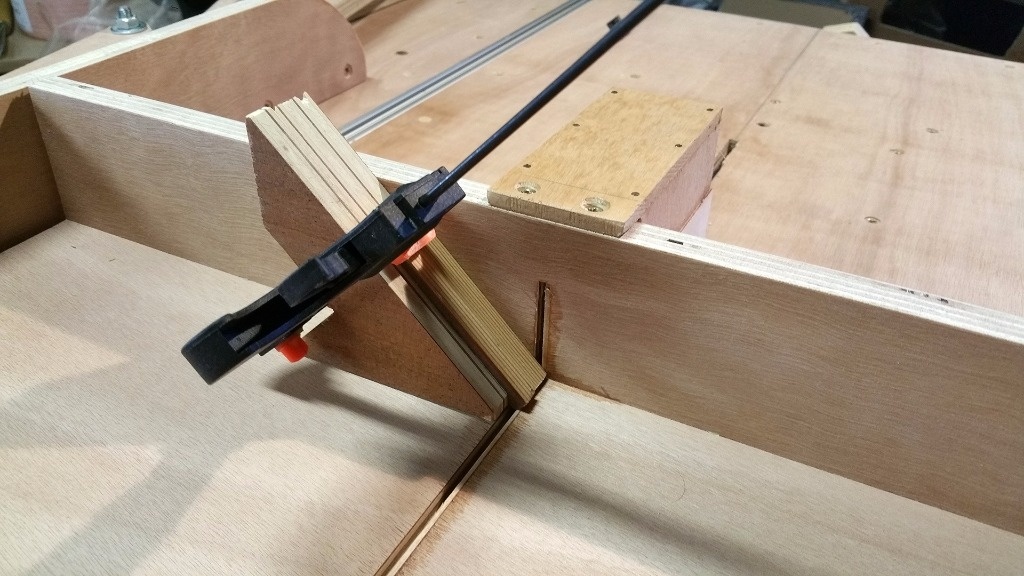

Sur la partie la plus longue du gabarit (l'hypoténuse) j'ai fait une rainure dans laquelle viendra se glisser la moulure.
Sur l'arrière, une encoche pour laisser la place à un petit serre-joint qui viendra pincer la moulure sur le gabarit pendant le sciage.

Après un petit test de découpe, c'est plutôt pas mal.
Peut-être une bricole ou deux à régler avant de faire les autres découpes.

Malheureusement je n'ai pas fait de vidéo pour la réalisation de ce gabarit, je n'étais pas trop certain de mon coup. Par contre vous pourrez voir son utilisation dans la vidéo de la mise en place et découpe des moulures.
Je n'ai pas commencé, ce serra pour bientôt. 😉

Publié

Partager

La découpe des moulures

Voici la suite, avec la découpe et le collage des moulures en vidéo.
Finalement, même si je ne suis pas très à l'aise avec ça, j'ai ajouté des commentaires audio plutôt que du texte.

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

TipausteWoodWorking  a publié le pas à pas "Étagère pour mes rabots".
il y a 7 ans
TipausteWoodWorking  a publié l'article "Les moulures en vidéo".
il y a 7 ans
Wil
( Modifié )

Pas commun le guide parallèle à gauche, on est tellement habitué à le voir à droite ! En tous cas il a l'air bien pratique à régler.

Je ne veux pas faire le mec lourd, mais tu devrais mettre le couteau diviseur lorsque tu délignes, le risque de rejet est réel.

niconathy
( Modifié )

J'imagine que tu dois te régaler à faire des copeaux avec ces rabots!
Effectivement, ton guide // fonctionne bien. Belle astuce.

TipausteWoodWorking  a publié l'article "Les passe-lames".
il y a 7 ans
TipausteWoodWorking
( Modifié )

Tu m'étonnes, c'est long, mais bien réglé c'est un vrai plaisir.
Pour le guide, je me suis amusé à mesuré la petite bande qui se tord, 0.1 à 0.2mm d'épaisseur ☺

niconathy
( Modifié )

Donc même la lame de scie est de bonne qualité. C'est agréable de travailler avec des outils qui fonctionnent à merveille. 😉
Le rabot à la main, avec le coup de main, c'est un peu physique, mais pas si long. Après il ne faut pas avoir à enlever 10 cm d'épaisseur.
J'adore le joli travail réalisé comme cela.
Continu de nous faire du bien.

TipausteWoodWorking
( Modifié )

Merci niconathy, tu sais ce n'est que mes débuts, mis à part la caisse à jouet et mon matériel je n'ai encore rien de fait de bien extraordinaire...

TipausteWoodWorking
( Modifié )

Wil Je devais le modifier un peu le couteau. En voyant ton message, je me suis mis dessus tout à l'heure pour faire les modifs.
La lame d'origine était une Ø170, je l'ai remplacée par une Ø185mm, ça fonctionne bien, mais le couteau ne passait pas bien.

Après un peu de découpe, ça passe maintenant 😉

TipausteWoodWorking  a publié l'article "Le gabarit pour la découpe des moulures".
il y a 7 ans
TipausteWoodWorking  a publié l'article "La découpe des moulures".
il y a 7 ans
Niouniou
( Modifié )

un autre commentaire relou... Fabrique toi un autre "pousse-bois" pour éviter de reprendre tes morceaux après la lame avec la main...
Mais sinon, très bien!

manuel
( Modifié )

Bonne idée de respecter et de mettre à l'honneur ses outils manuels. Je me permet une petite suggestion, ce serait de mettre une petite cale (juste 2 ou 3mm) sous la semelle avant de tes rabots, ainsi les fers de rabots ne seraient pas en contact avec un matériau dur quand tu ne les utilises pas. Une des raisons pour laquelle il faut poser son rabot à plat sur l'établi et non pas sur la semelle. As tu essayer avec de vieux rabots en bois, varlope et riflard, ils sont souvent plus lourd que les outils modernes et donc moins de fatigue? Bon copeaux.
