Réalisation d'un assemblage Sam Maloof

Réalisation d'un assemblage Sam Maloof
+

Il y à quelques années je me suis intéressé aux ébénistes Américains et plus particulièrement à Sam Maloof.
Spécialiste du rocking chair outre atlantique cet homme est un génie car la conception de ces oeuvres est pensées jusque dans les moindres détails.
J'ai donc décidé de reproduire dans un premier temps un de ces assemblages phare, d'une résistance incroyable aussi bien à la flexion qu'à la torsion.

Je vous invite a aller regarder la vidéo sur la réalisation de cet assemblage très particulier:

Sam maloof joinery

A bientôt

Mis à jour

Partager

Réalisation d'un assemblage pour Rocking chair.

Pour réaliser cet assemblage je vais donc utiliser la défonceuse avec différentes fraises, un gabarit réalisé pour l'occasion et divers outils manuel:

Scie japonaise
marteau
ciseaux à bois
trusquin
etc etc etc....

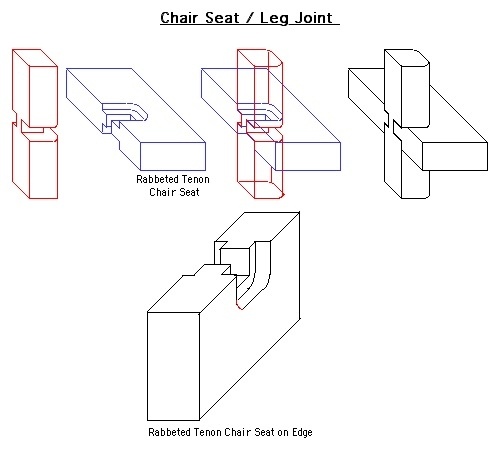

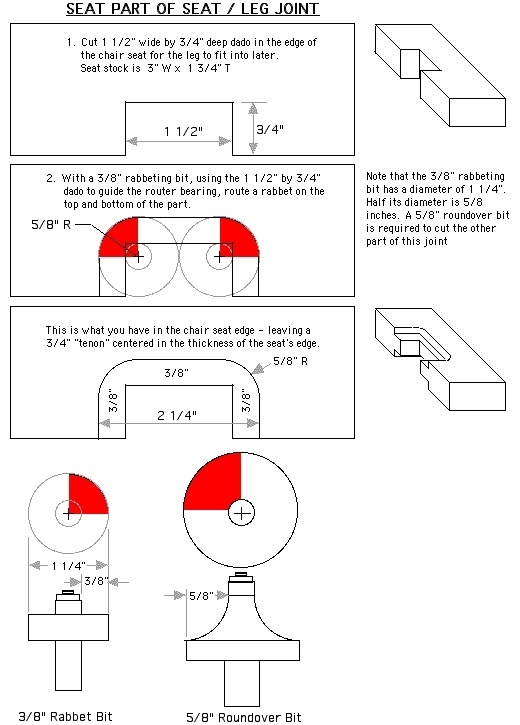

Bien évidement je n'y suis pas allé à l'arrache, je me suis documenté pendant plusieurs mois avant de commencer cet assemblage. voici les schémas de principe:

Je me suis donc attelé à la tache et surtout pris mon courage à deux mais car je ne savais franchement pas ou je mettais les pieds enfin les mains ...

j'ai donc entrepris de réaliser la première partie de l'assemblage: le tenon.

j'ai donc du réaliser un gabarit pour réaliser ce tenon très particulier et oui oubliez les termes tenons mortaises que vous connaissez.... vous comprendrez pourquoi un peu plus loin...

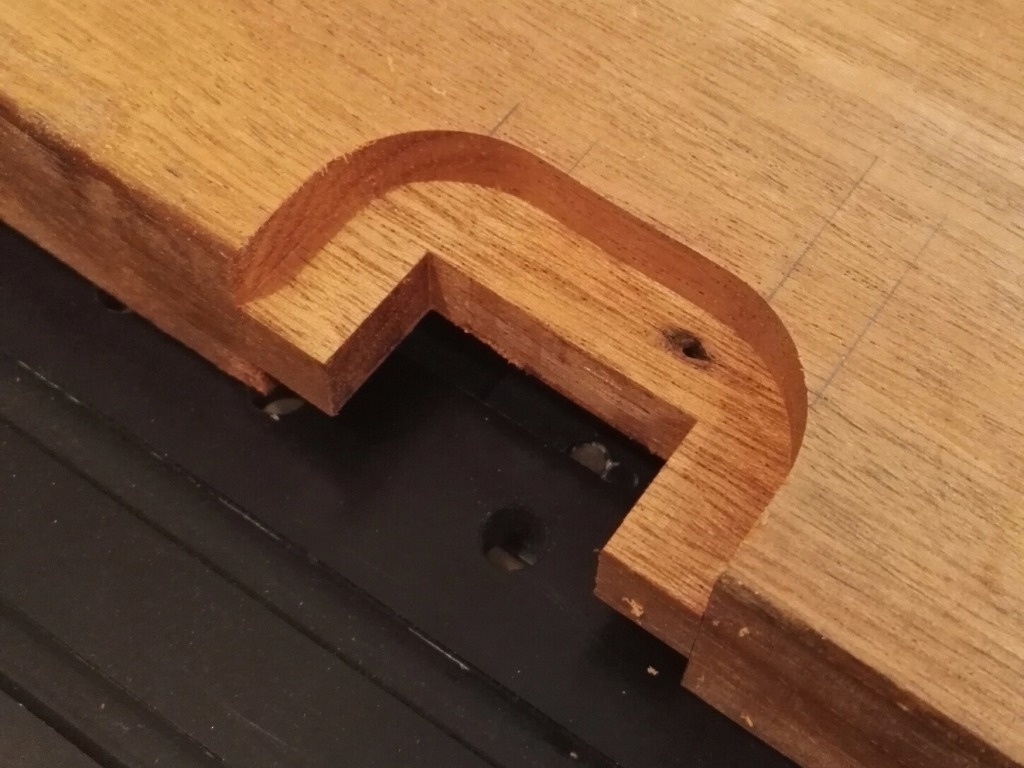

Voici donc en image le fameux tenon....

Je vous avais prévenu, ceci est bien un tenon, bizarre n'est ce pas??

Avec une fraise a feuillure à roulement je suis venu enlever de la matière pour créer ce tenon feuillure et oui encore une fois c'est très bizarre...

Cette feuillure à aussi été faite sur le contre parement de cette même pièce.

Je suis ensuite passé a la réalisation de la mortaise:

Pour que l'assemblage entre les 2 morceaux de bois soit parfait il faut impérativement que la seconde pièce celle qui reçoit la mortaise rentre pile poil dans l'entaille au niveau du tenon, pas très clair tout ça.....

Il ne doit pas y avoir de jeux sinon la solidité et la beauté de cet assemblage en serait réduit.

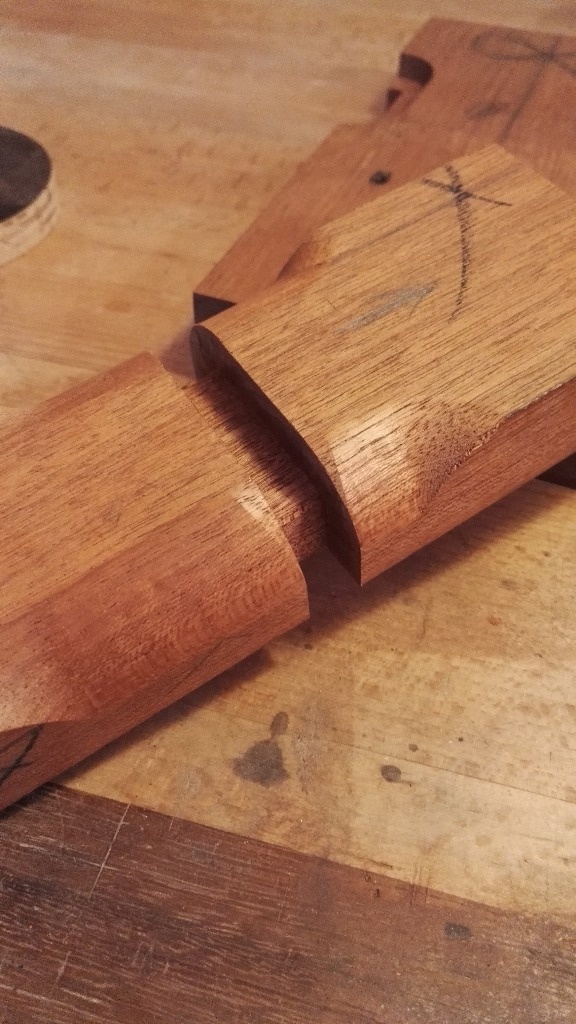

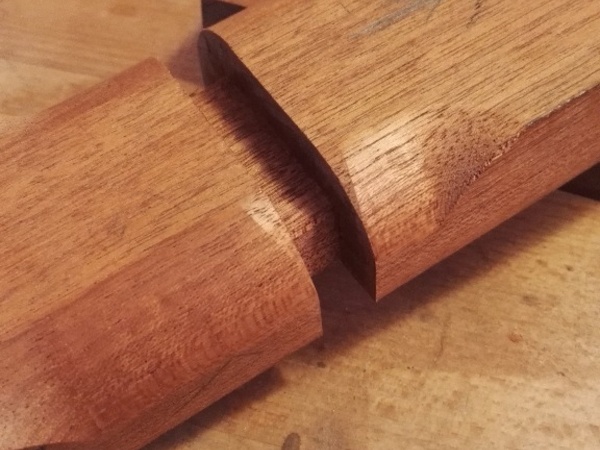

oui oui sur la photo si dessus c'est bien une mortaise selon les dires de nos amis d'outre atlantique.. pour moi c'est une entaille.

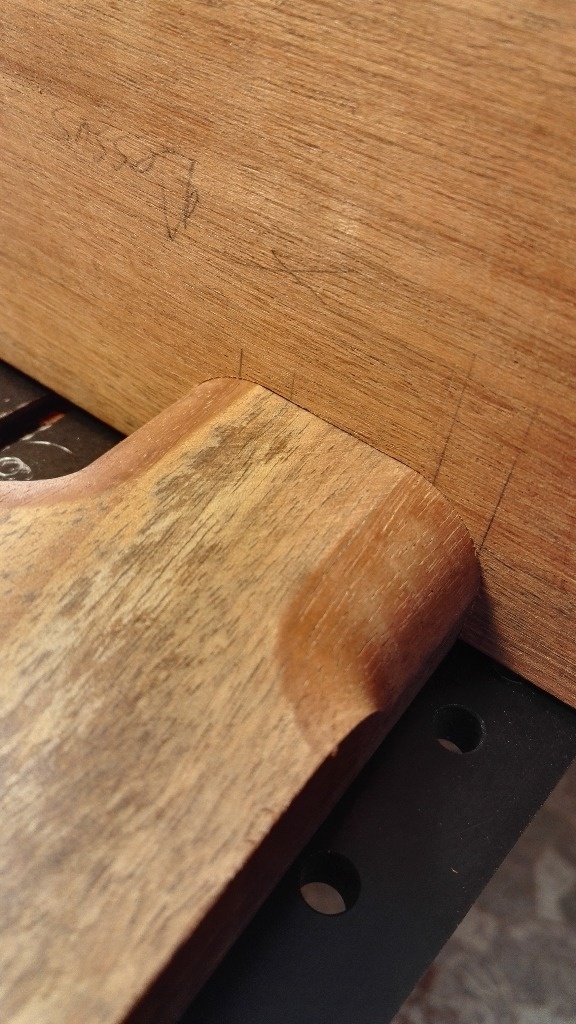

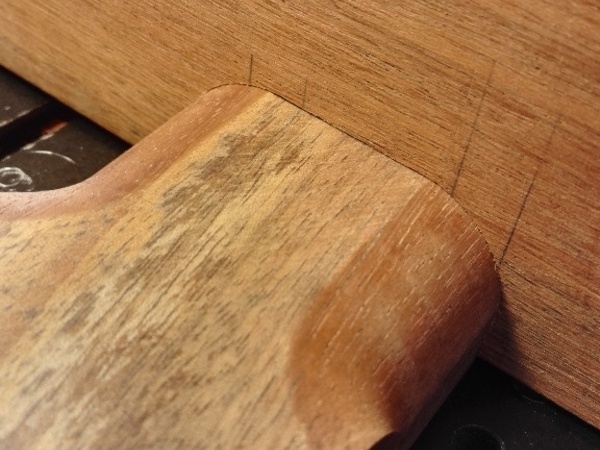

Ensuite je suis venu usiné un quart de rond de chaque coté du parement.

Le rayon de courbure de ma fraise quart de rond correspond comme vous pouvez le voir au rayon de ma fraise à feuillurer.

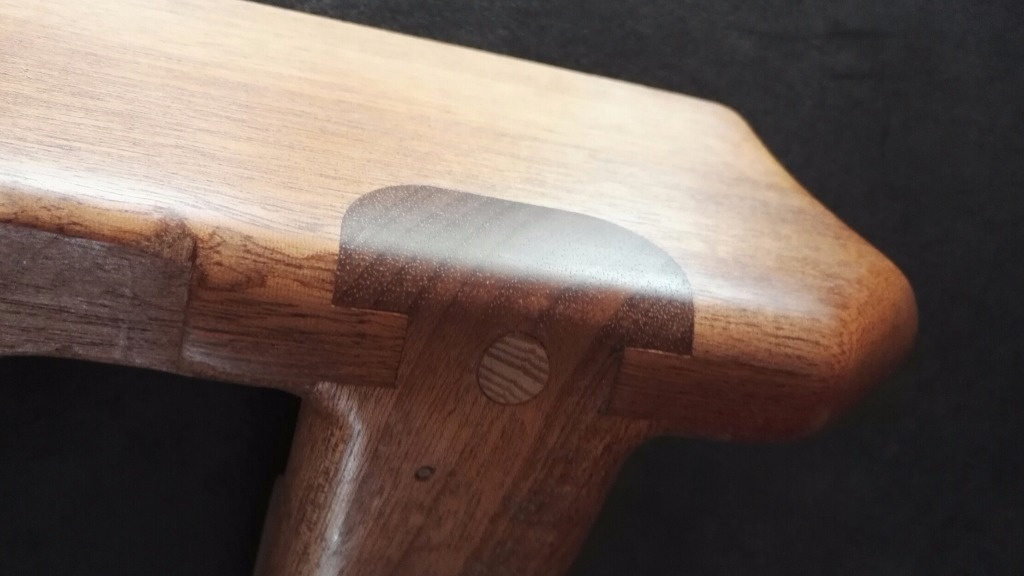

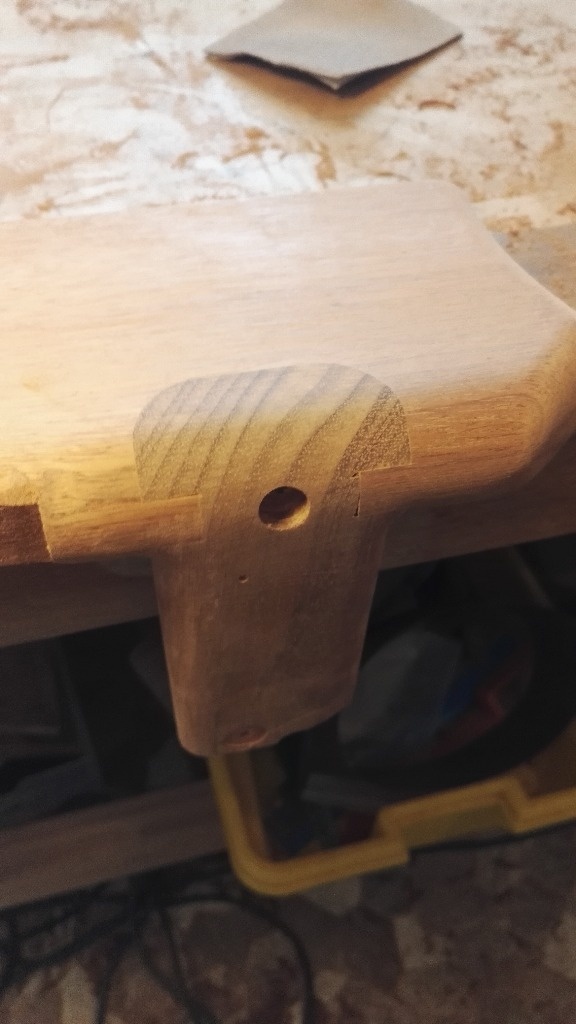

Si vous avez fait tout dans les règles de l'art vous devriez avoir exactement la même chose..

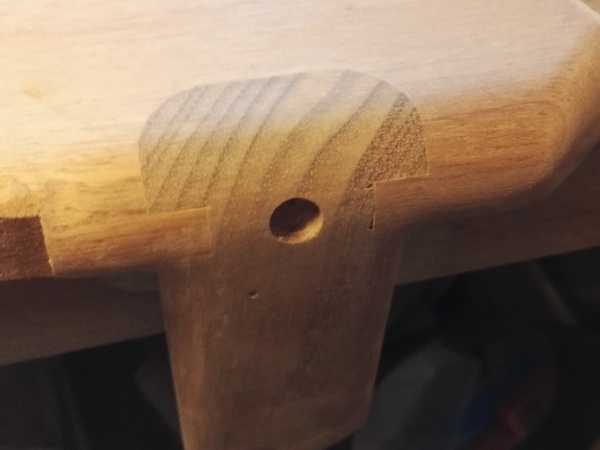

Cette assemblage doit être coller et visser pour avoir le maximum de résistance car un rocking chair engendre beaucoup de contraintes dû à son balancement..

Si vous voulez voir le process de fabrication je vous invite à aller voir la vidéo que j'ai réaliser pour l'occasion:

Dans la vidéo suivante vous verrez la mise en forme finale et la finition de ce tres belle assemblage.

j'espère que cela n'a pas été trop long? je ne rentre pas dans les détails volontairement car tout est retranscrit dans les vidéos.
Veuillez m'excuser mais dans mes vidéos je reste naturel, je n'adapte pas ma façon de parler.
