Réalisation d'un tabouret avec assemblage Maloofien

par créolignum

Navigation

  Ce pas à pas présente un projet en cours de réalisation.

Réalisation d'un tabouret avec assemblage Maloofien

Avant de me lancer dans la fabrication d'un rocking chair je préfère me faire la main sur un petit tabouret reprenant les assemblages de ce fameux siège à bascule....

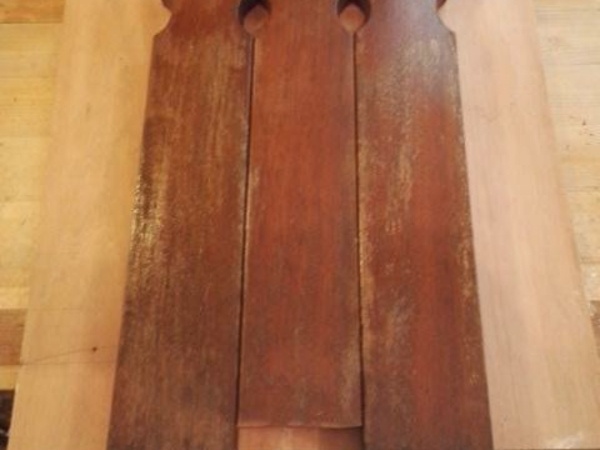

Réaliser en bois de récup car je ne veux surtout pas taper dans mes plateaux surtout si c'est un échec...dans ce cas la le bois, du niangon, vient d'une vieille clôture que j'ai démonté pour me faire une place de parking...

Liste des articles

Mis à jour

Partager

Préparation de l'assise.

Comme tout bon boiseux je commence donc mon projet par un petit crobard griffonné sur un bout de PQ.

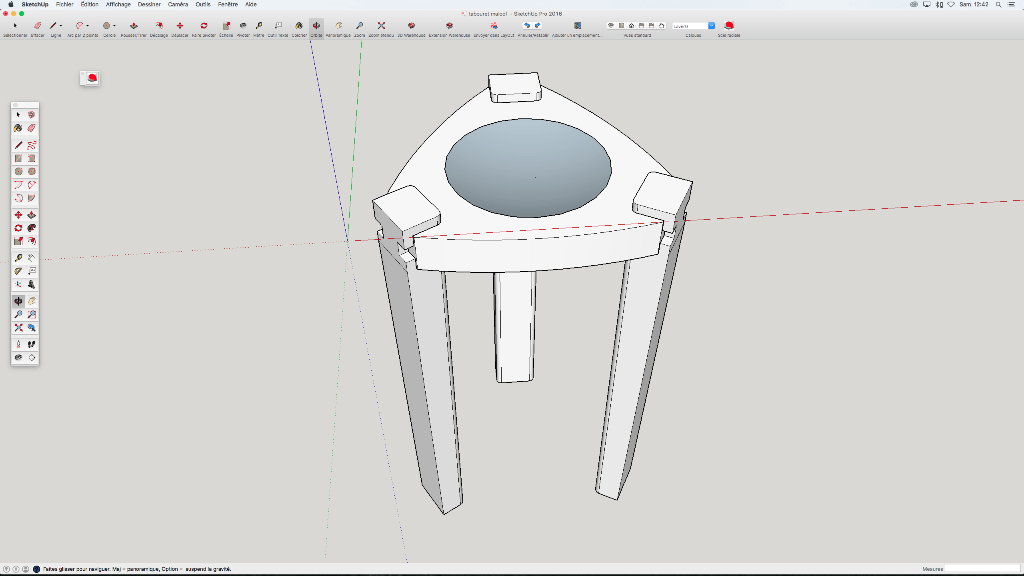

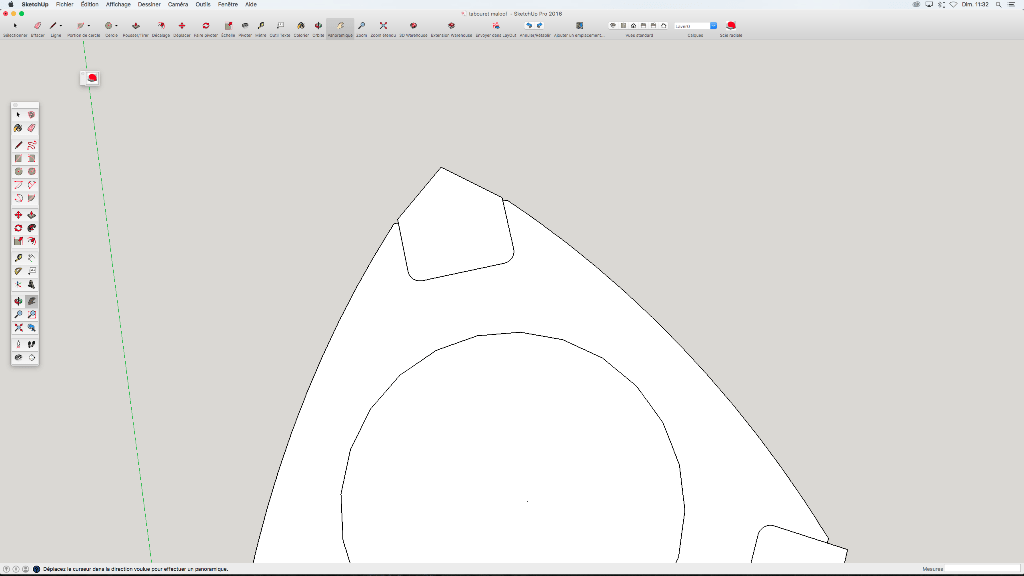

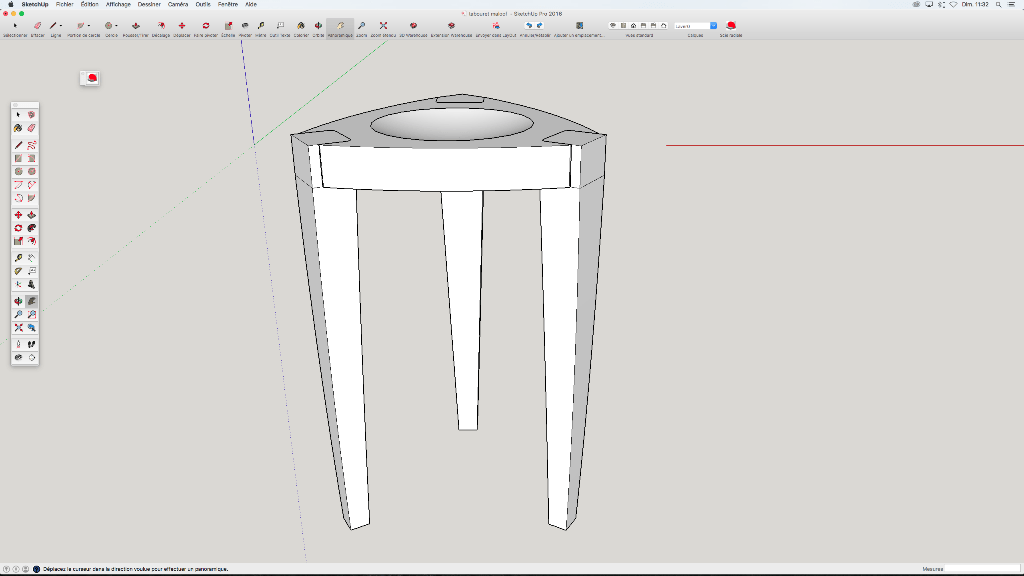

Pour valider mes choix techniques je passe sur la planche à dessin 2.0, Sketchup est d'une aide incroyable pour ce genre de sujet car les assemblages sont encore de type Sam Maloof pour une parfaite intégration entres l'assise et les pieds du tabouret.

Cet ouvrage sera au final monobloc, pas de traverses vissées sous l'assise. Une photo serait beaucoup plus parlante mais comme je suis au stade du développement cela risque d'être difficile à vous montrer..

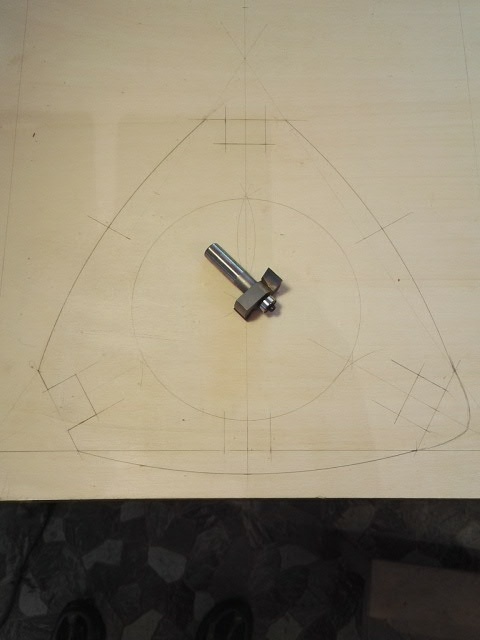

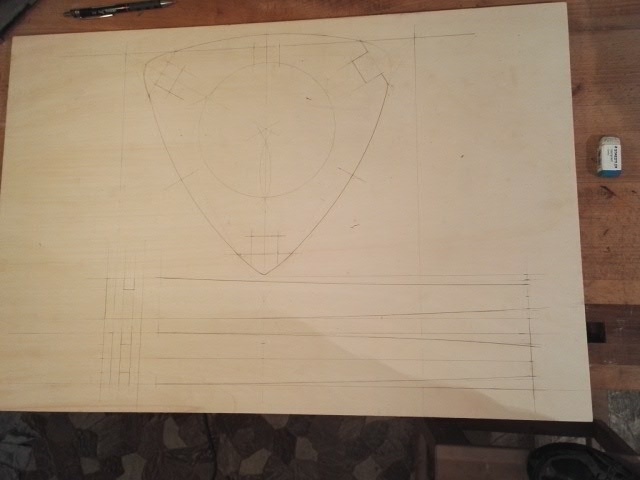

Sketchup c'est bien mais je préfère largement le dessin sur épure, voici donc l'assise réaliser sur du CP de 10mm.

Comme vous pouvez le voir la forme est un peu spéciale mais le résultat je pense sera très sympa.

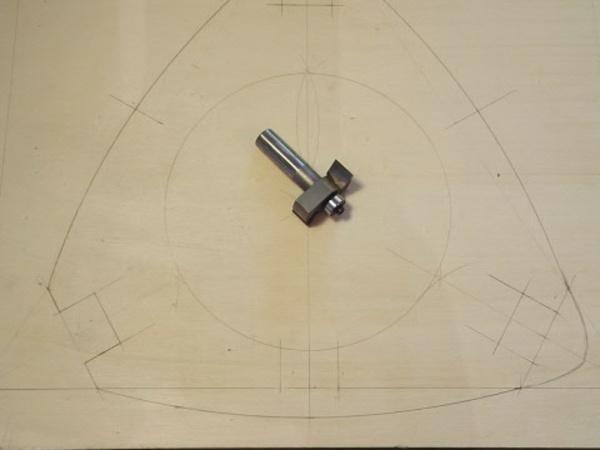

L'assise sera en forme de triangle équilatéral, fera 32mm d'épaisseur et sera mise en forme l'aide d'un disque a sculpter monté sur la meuleuse d'angle.

Après moult réflexion sur la forme des pieds je me suis mis à les dessiner sur l'épure pour valider la forme finale.

Une fois le dessin sur l'épure terminé petit passage par la case rabotage...

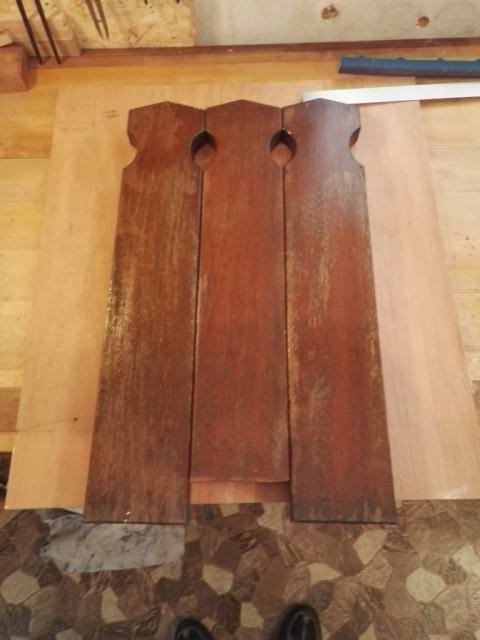

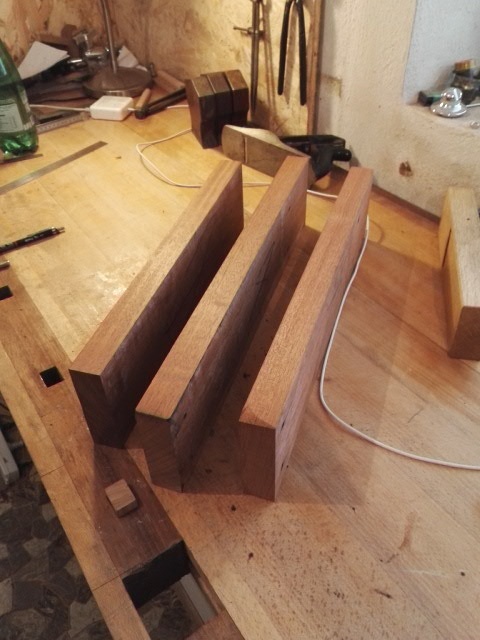

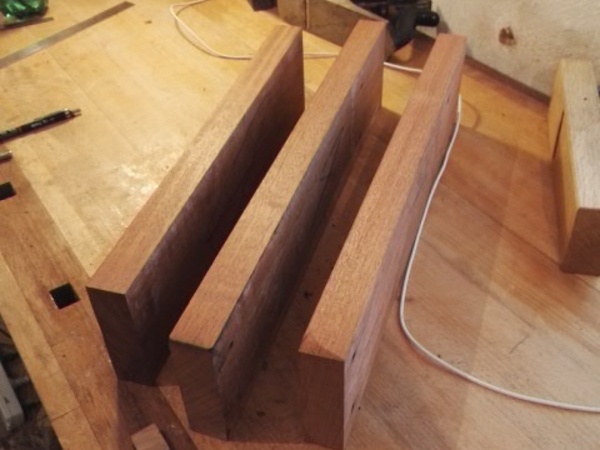

voici mes morceaux de bois avant mise a façon.

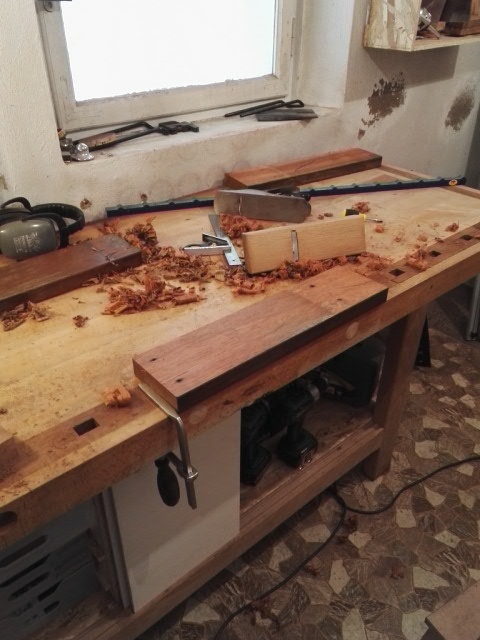

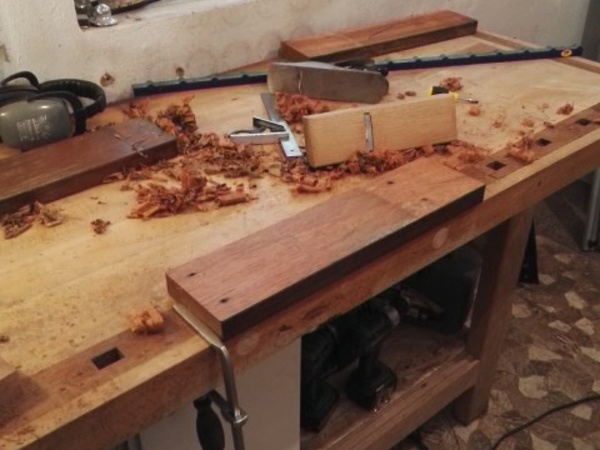

Après de très nombreux passage au rabot Stanley je fini par quelques coups de rabot japonais pour avoir un état de surface impeccable.

N'ayant pas de rabo-degau à disposition il a bien fallu faut le faire à la main. Quel plaisir de de tout se taper à l'os, sur de ne pas oublier les bases..

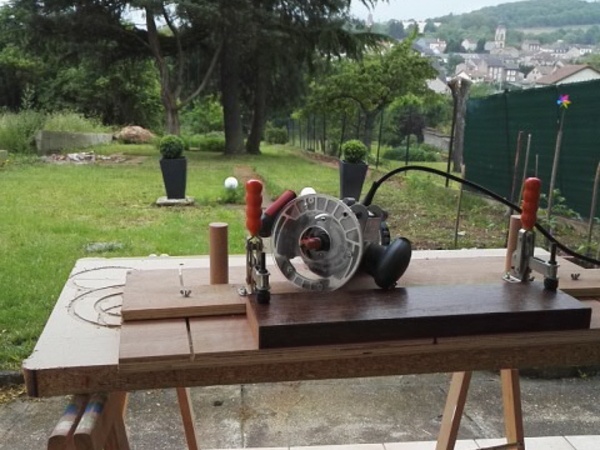

Par contre pour les chants je me suis un peu moins embêter, dressage à la défonceuse avec une grosse fraise à roulement et un gabarit qui va bien.

Pour avoir une jonction parfaite lors du collage j'ai donc du reprendre la linéarité de mon gabarit avec l'aide d'une règle alu et de ma défonceuse.

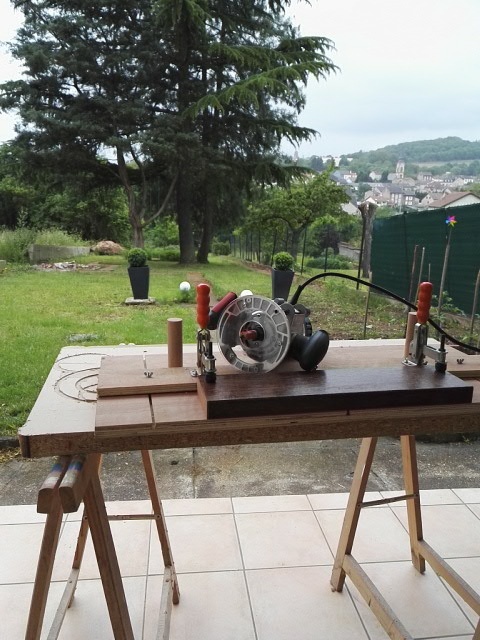

Rien de mieux que de travailler dehors avec la vue sur la foret et les oiseaux qui y chantent...

Une fois tous les chants passés sous les coups de ma défonceuse passage par la case assemblage.

Là aussi je me suis posé la question de savoir quel type d'assemblage j'allais utiliser :

  • à plat joint
  • à enture multiple
  • à rainure languette

Les solutions sont multiples mais celles citée ci-dessus ne me convenais pas, je voulais simplement tester ma nouvelle machine.

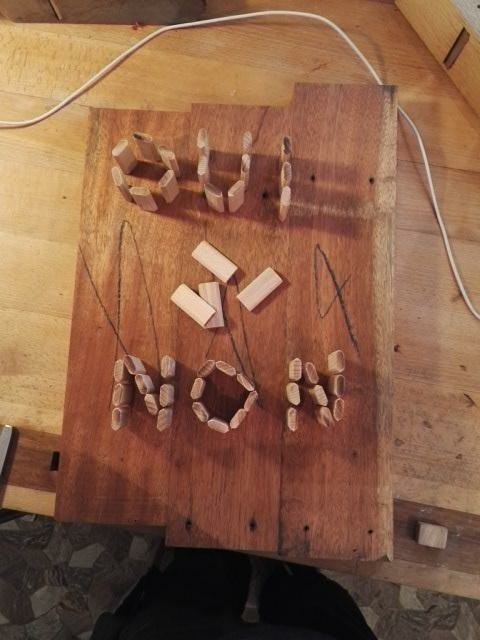

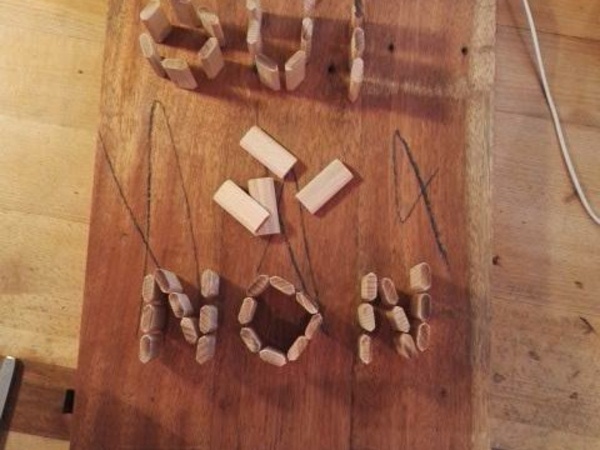

J'ai donc choisi la domino pour assembler l'assise du tabouret car c'est extrêmement facile, très solide et surtout cela ne se voit pas.

Petit problème la machine arrive Lundi 13 juin.. GRRRRRRRRRR

Publié Mis à jour

Partager

Traçage et assemblage de l'assise du tabouret.

Me revoilà avec la suite des évènements.

Donc vous trouverez ci dessous une vidéo de ce que j'ai fait sur sketchup et une partie de la réa en atelier..

Bon visionnage..

Publié

  Ce pas à pas présente un projet en cours de réalisation.

On en parle ici

créolignum a publié le pas à pas "Réalisation d'un tabouret avec assemblage Maloofien".il y a 5 mois
Wil


Est ce que tu ne penses pas que les pieds dépassant de l'assise vont être gênant ?

créolignum


Wil sur le croquis sketchup les pieds ne sont pas mis à façon donc nnon il ne gêneront pas. je ne maitrise pas assez sketchup pour les réalisés comme je veux d'ou l'épure..

Wil


Ah ok, je comprends mieux !

créolignum


j'ai rectifié mon skp mais suis vraiment top avec les fonctions avancés

Pierro


Sympa comme projet. Quel est ton rabot japonais ? et où l'as-tu trouvé ? Tu préfères pousser ou tirer du coup, entre le N°4 et le jap' ?

créolignum


Salut Pierro, mon rabot Jap est un kana de 65mm, je l'ai eu sur ebay japon, je prefere tirer.. hihihi et je prefere largement la finesse du Jap ..

Pierro


:-) la perche était assez longue !

Je regarderai à l'occasion. Et cette machine verte est-elle bien arrivée ?

Pierro


T'es drôle, ebay.co.jp ... faut s'accrocher un peu pour retrouver ses petits ! ... ah, ok, faut parler japonais ... ;-)

créolignum


ha oui j'avais oublié de le préciser...
