Volet roulant en châtaignier

par stephhubert

Navigation

Volet roulant en châtaignier

Bonjour à toutes et tous,
Je vous propose ici de décrire le mode opératoire pour la réalisation d'un rideau coulissant type classeur à rideau ou encore pour un secrétaire.

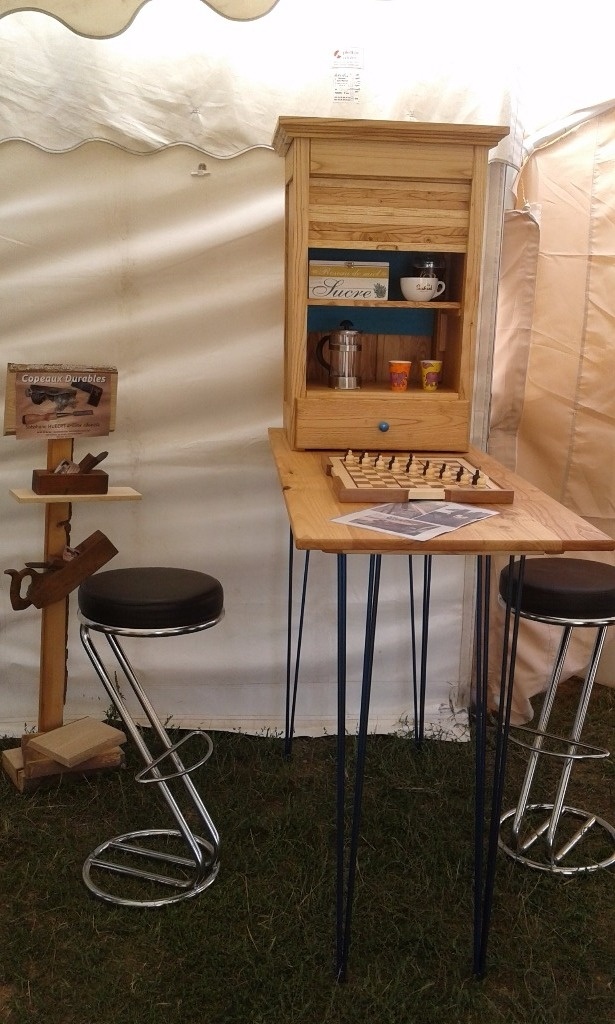

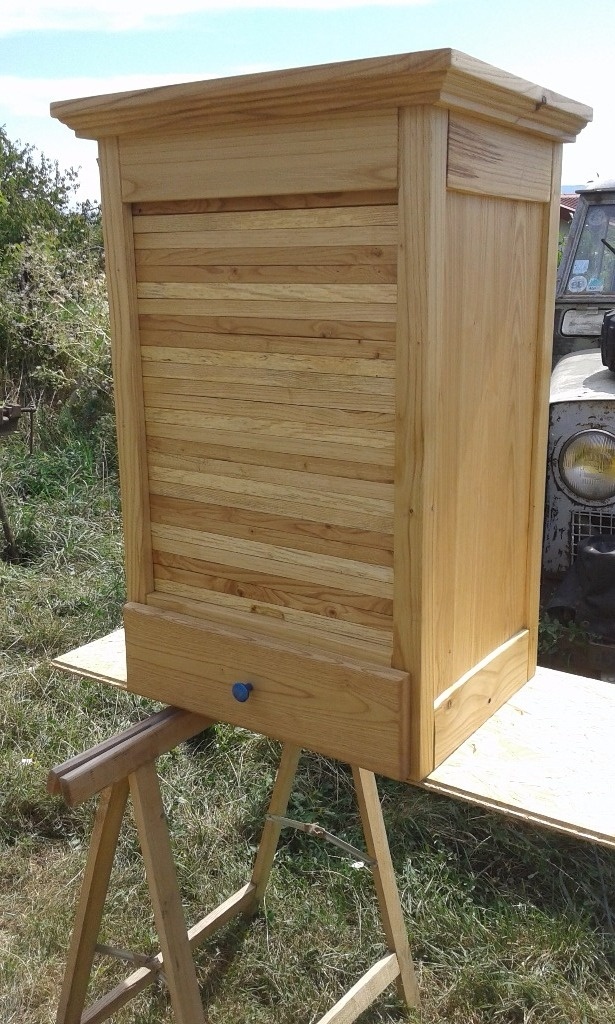

Dans mon cas, je l'ai réalisé pour un projet de meuble "petit déjeuner".
Le principe : lames collées sur un tissu.
1ère phase : calculer le rayon de la rainure dans laquelle circulera le rideau. Pour ce faire, j'ai pris la course max entre le montant de façade et la partie arrière, avec en particulier le rayon de courbe dans la traverse haute du côté. En fonction du rayon, cela me donnera la hauteur max de chaque lame du rideau, afin que le rideau coulisse sans souci.

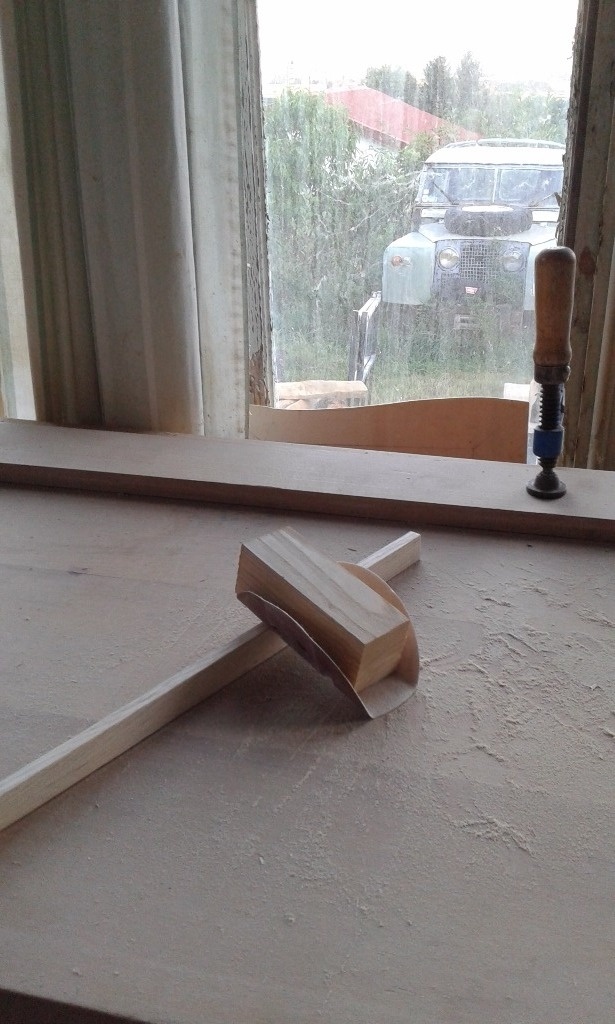

J'ai alors réalisé un gabarit en CP, sur lequel j'ai mis en appui la défonçeuse avec une fraise de 16 sur les montants avant, les deux traverses hautes des côtés D/G, tout çà avant collage de la caisse.

Liste des articles

Mis à jour

Partager

Phase 2 : Préparation des lames

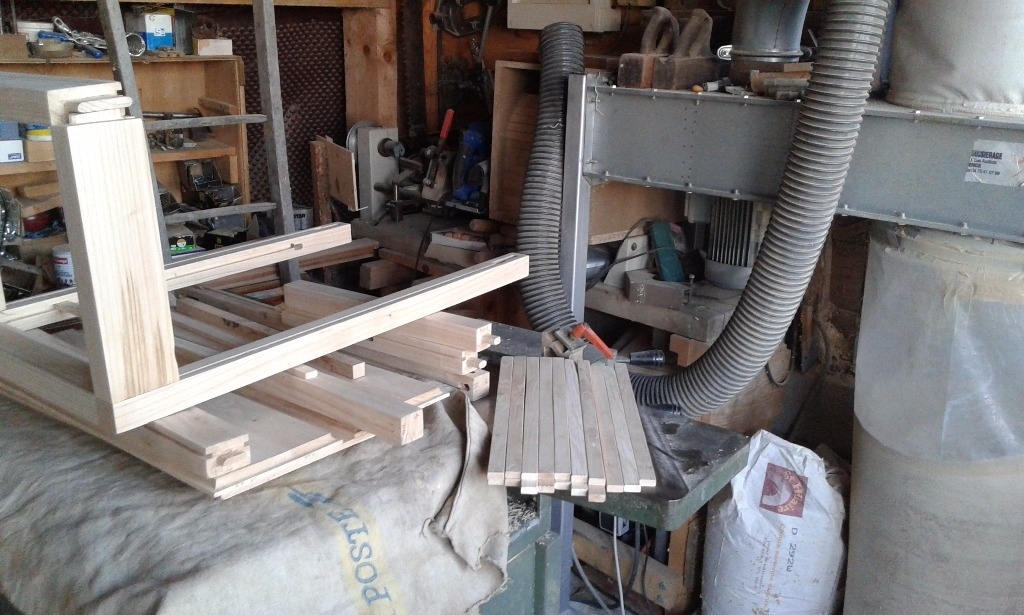

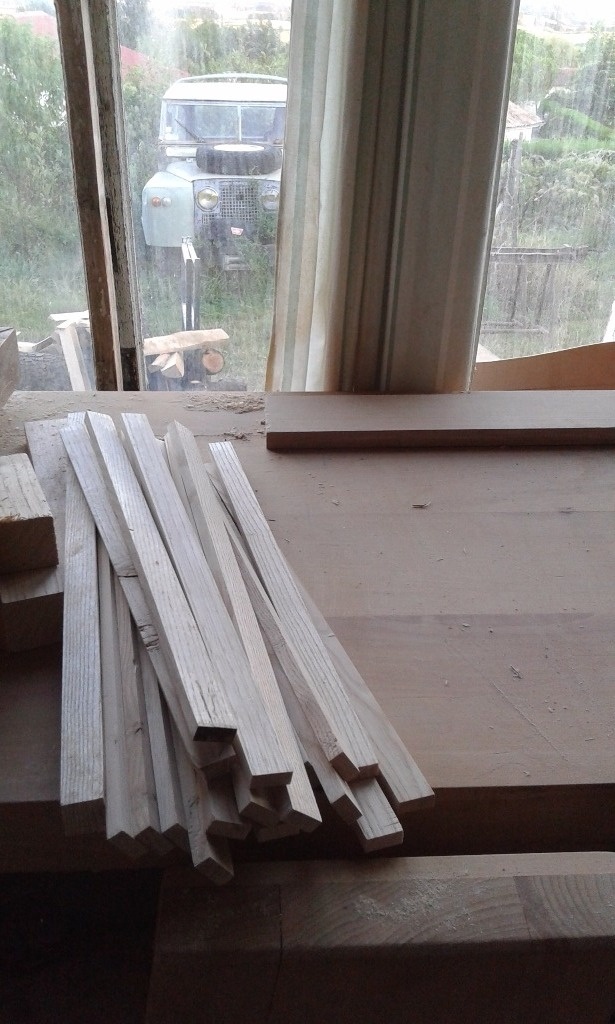

2ème phase : préparation des lames. chaque lame a été préparée dans des planches rabotées à 22 mm d'épaisseur, dans lesquelles j'ai scié des lames de 15 mm d'épaisseur ; là, j'avais 5 planches, ce qui m'a permis de séquencer mon travail. Je scie avec le guide parallèle une lame dans chacune des planches. ensuite, je rabote afin d'avoir à nouveau une des deux surfaces de la lame rabotée ; je redécoupe, etc... à la fin, j'ai un tas de lames dégauchies sur SR1 et rabotées à 22 en SR2. Du coup, je règle la raboteuse à 14 mm. Je sors ainsi une trentaine de lames de 22X14. Quand on a une machine combiné, il faut combiner et trouver des combines...

Publié

Partager

Phases 3 et 4 : préparation des lames et collage

3ème phase : je ponce et arrondis les arrêtes de chaque lame.

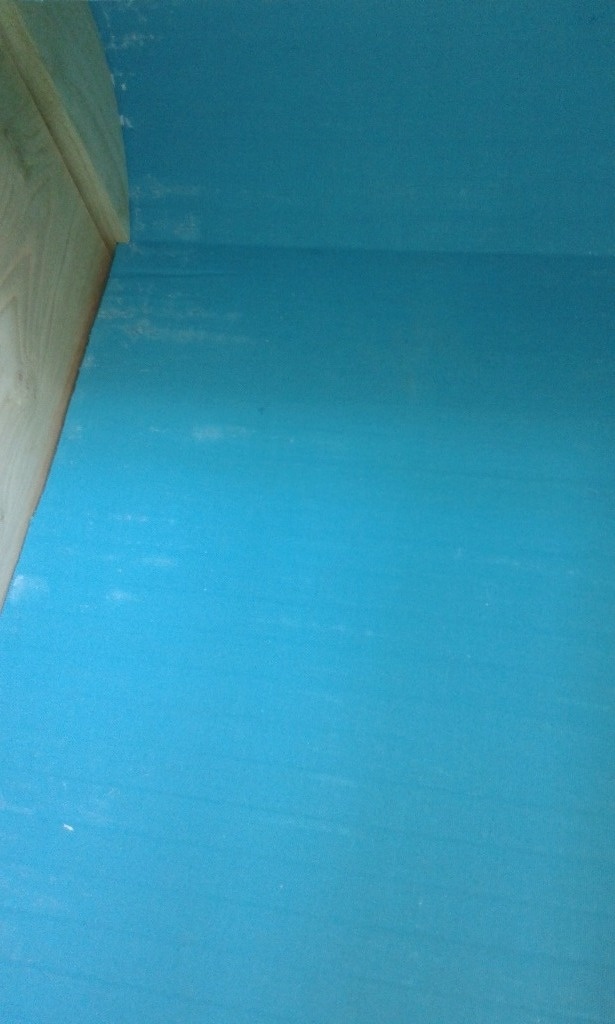

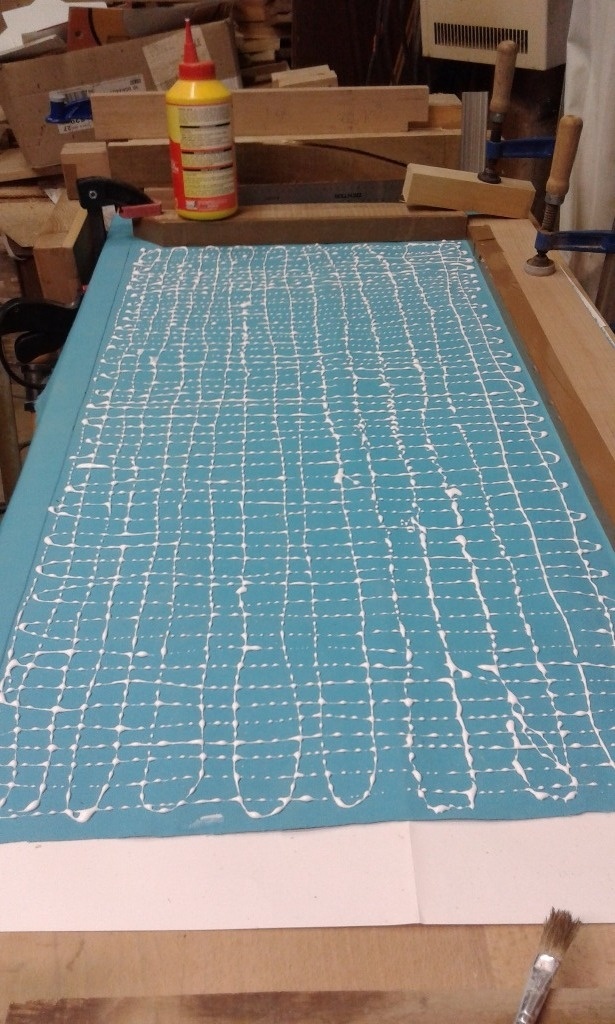

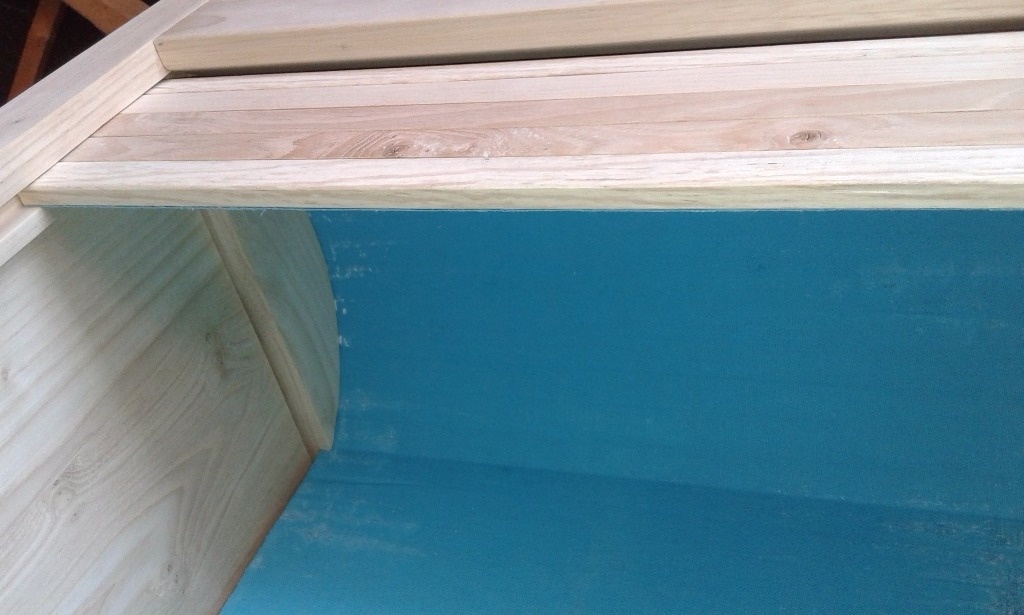

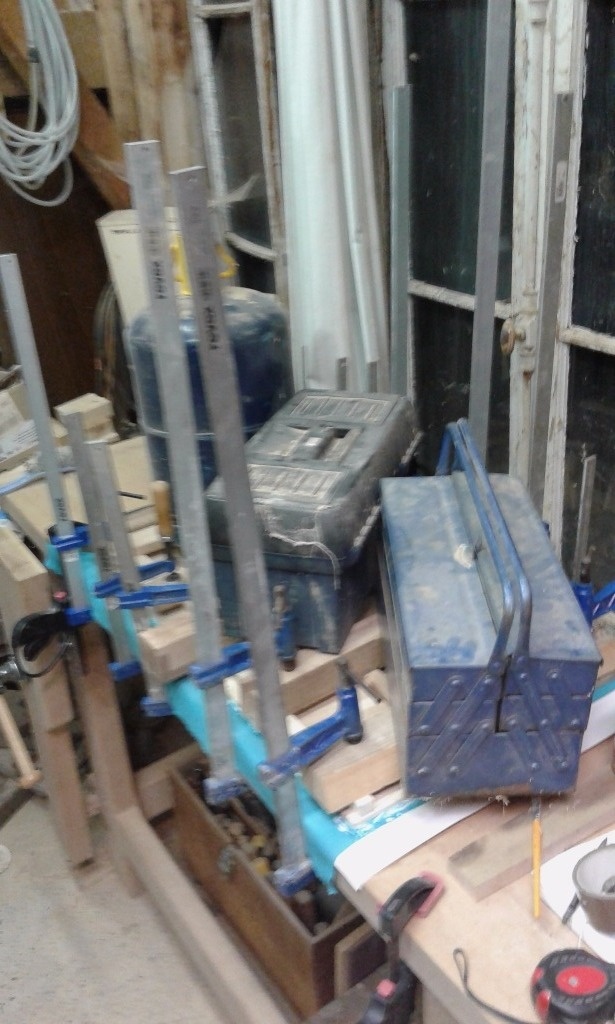

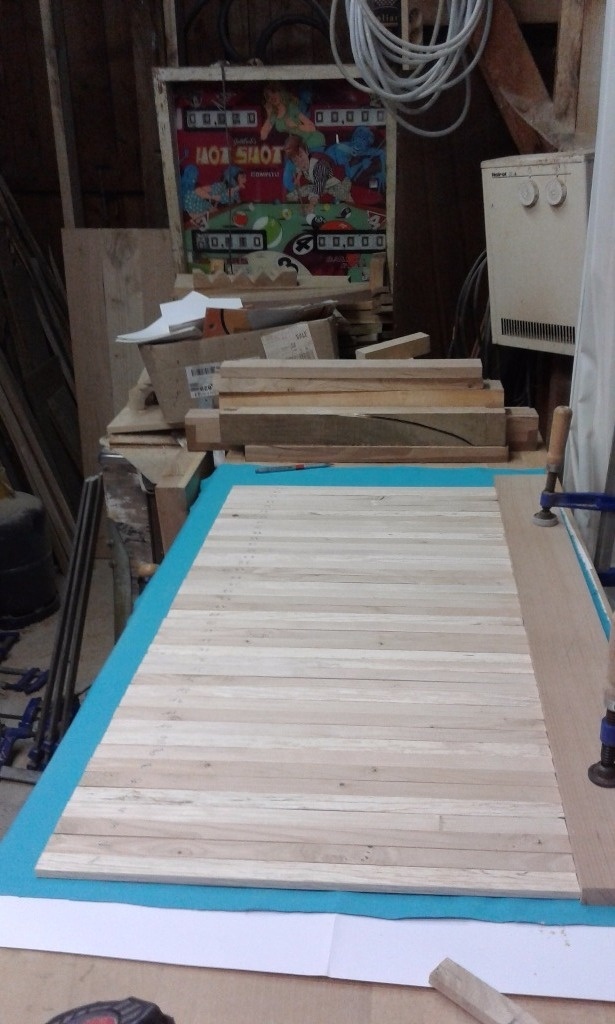

4ème phase : j'encolle le tissu sur lequel je prends bien soin de caler deux règles perpendiculaires, afin d'avoir un rideau "d'équerre".

Voilà donc, j'espère que mon charabia n'aura pas été trop fouilli...

Publié

Partager

Suites : deux trois détails où il faut être attentif

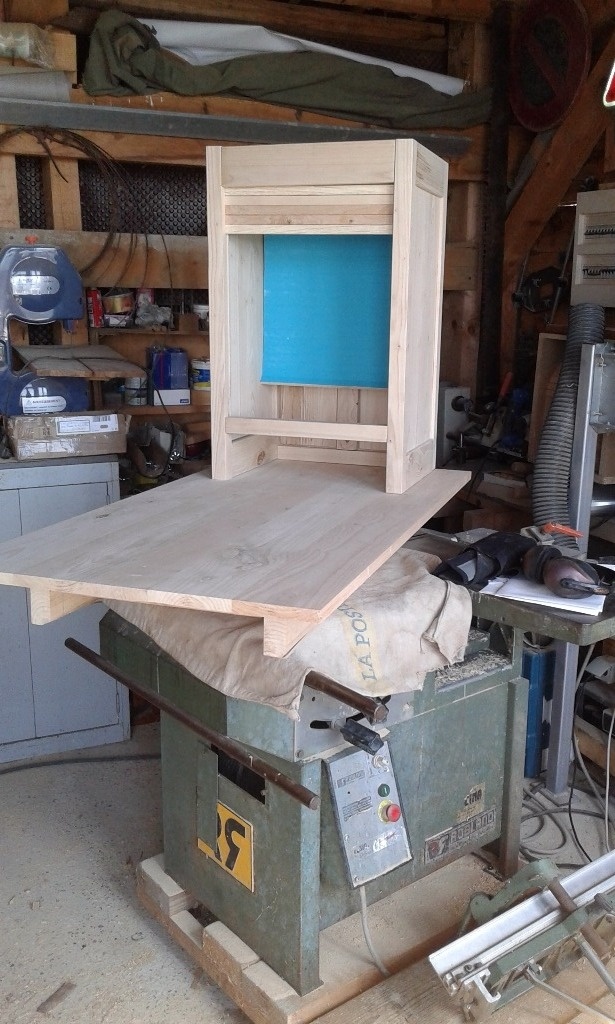

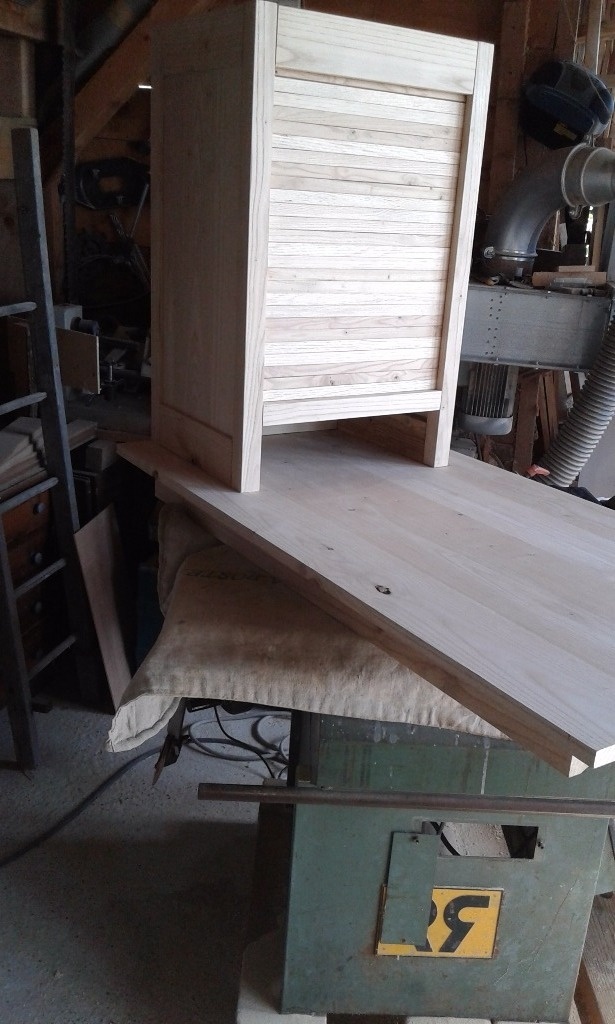

bon, le rideau fonctionne, et c'est l'essentiel !
pour le reste, j'avais protégé mon établi avec du papier, grave erreur... La colle a traversé, et difficile à décoller du tissu après séchage !

Publié

On en parle ici

stephhubert a publié le pas à pas "Volet roulant en châtaignier".il y a 2 mois
stephhubert a publié l'article "Phases 3 et 4 : préparation des lames et collage".il y a 2 mois
stephhubert a publié l'article "Suites : deux trois détails où il faut être attentif".il y a 2 mois
graeme


papier cuisson la colle ne i adére pas

PP88

Merci pour le partage de cette technique de rideau, j'adore aussi le Land série 2 en arrière plan

François Chalopin


"Quand on a une machine combiné, il faut combiner et trouver des combines..." Ca, c'est bien vrai :-)

Niouniou


Dans la partie "2-3 détails,..." y a un seul détail où je ne suis pas doué ?
Sinon, beau travail!
Et ta rainure, elle fait combien de large pour que ça coulisse bien ? 15 ? Usinée à la défonceuse + gabarit ?

stephhubert


Merci.
il y a bien ce détail de la colle qui traverse !
Pour la rainure, je l'ai réalisée avec une fraise de 16mm. Guide parallèle pour la rainure des montants, gabarit CP pour la traverse.
voilou !
Stéphane.

Xavier


Bonne idée Stéphane,
Quel tissu as-tu utilisé ? Est-ce que le rideau coulisse bien, as-tu lubrifié les glissières ?
Beau travail.
Xavier

stephhubert


Bonjour et merci.
J'ai utilisé du tissu d'ameublement. J'ai en effet mis de la paraffine dans les glissières, mais sans, ça aurait aussi fonctionné.
Stéphane.
