Mère frère soeur une histoire de famille.

par stephhubert

Navigation

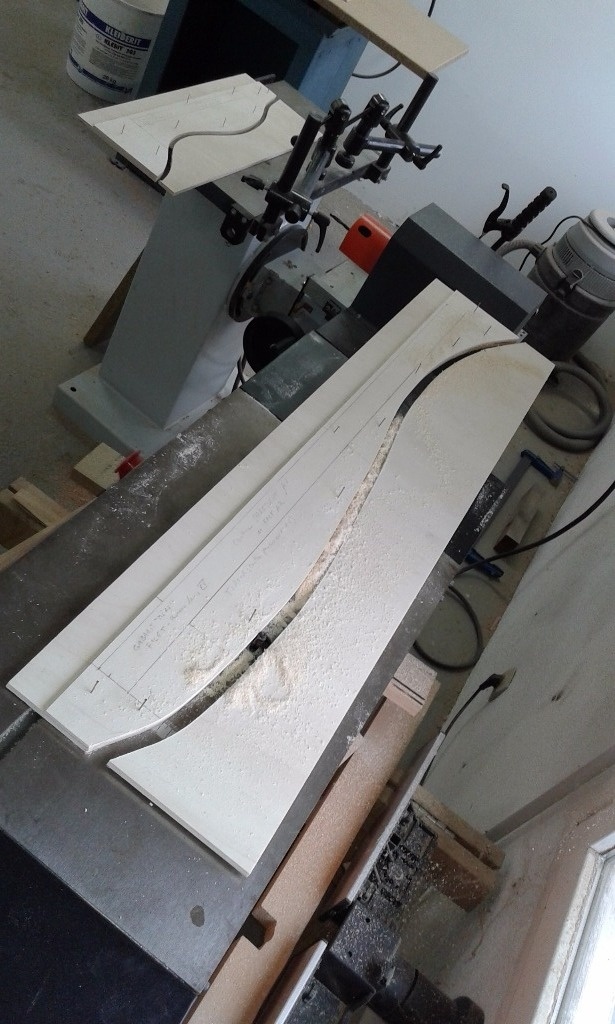

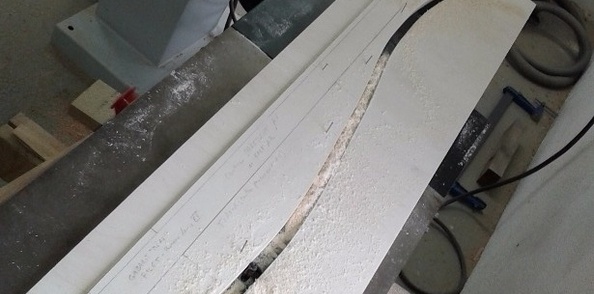

réalisation des gabarit "frère et soeur" à partir du gabarit "mère"
réalisation des gabarit "frère et soeur" à partir...

bonjour à toutes et tous.
comme je l'ai déjà dit, je suis en formation d'ébéniste, donc ma contribution se veut on ne peut plus humble, sachant que je bénéficie d'un accompagnement "sur mesure" !
l'idée de départ, c'était de faire des filets intégrés aux pieds d'un bureau Louis XV (en cours de création).
ici, je vous propose la réalisation des filets sur les traverses.
sur le modèle proposé à la vente par "hache aime diffusion", il y a une fraise de 6, une de 16 et une avec un roulement décalé de 6, pour marier en courbes des pièces de bois.
la problématique qui était la mienne était de relier deux pièces de la même planche de noyer avec un filet de 4 mm en châtaignier.
j'ai donc d'abord réalisé le gabarit "mère" en cp de 5 mm.
à partir de ce gabarit, j'ai réalisé les deux autres gabarits "frère et soeur" dans du cp de 10 mm avec une fraise de 10 mm (6 + 4 = 10).
j'ai découpé ensuite la planche de noyer à la scie à ruban (découpe du côté "frère"), là où j'avais le jeu de mes 4 mm.
le gabarit "soeur" a été placé sur le trait de la planche du haut (là, c'est mon choix). usiné au bouffe tout à la toupie.
à la défonçeuse, j'ai usiné avec la fraise dont le roulement est décalé de 6 mm sur le morceau "frère" à partir du gabarit du même nom.
Comme elle n'allait pas assez bas, j'ai complété au bouffe tout à la toupie.
J'espère que mon court propos ne vous a pas noyé dans mes vagues...
Stéphane.

Liste des articles

Mis à jour

Partager

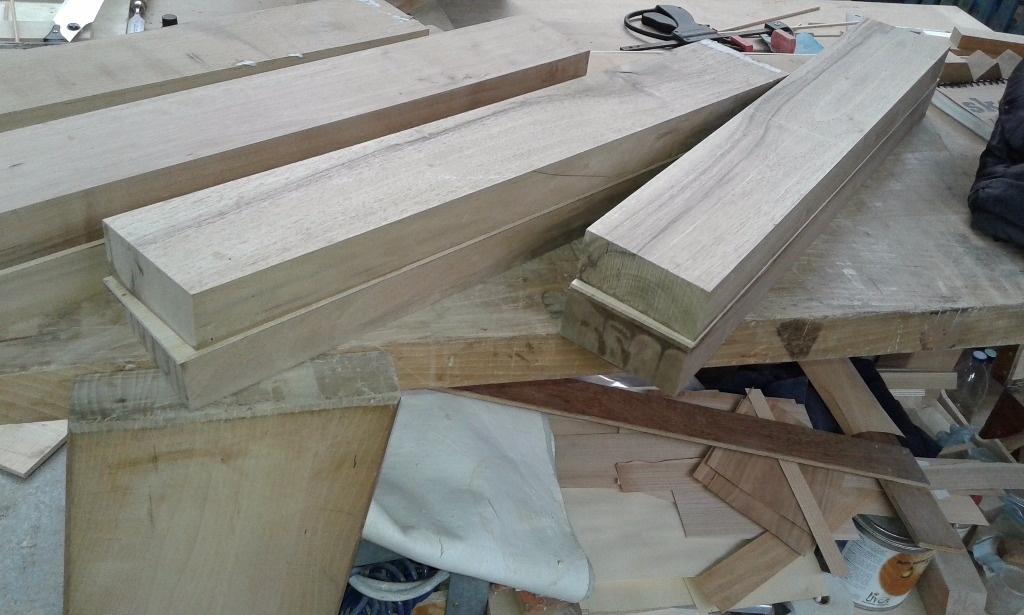

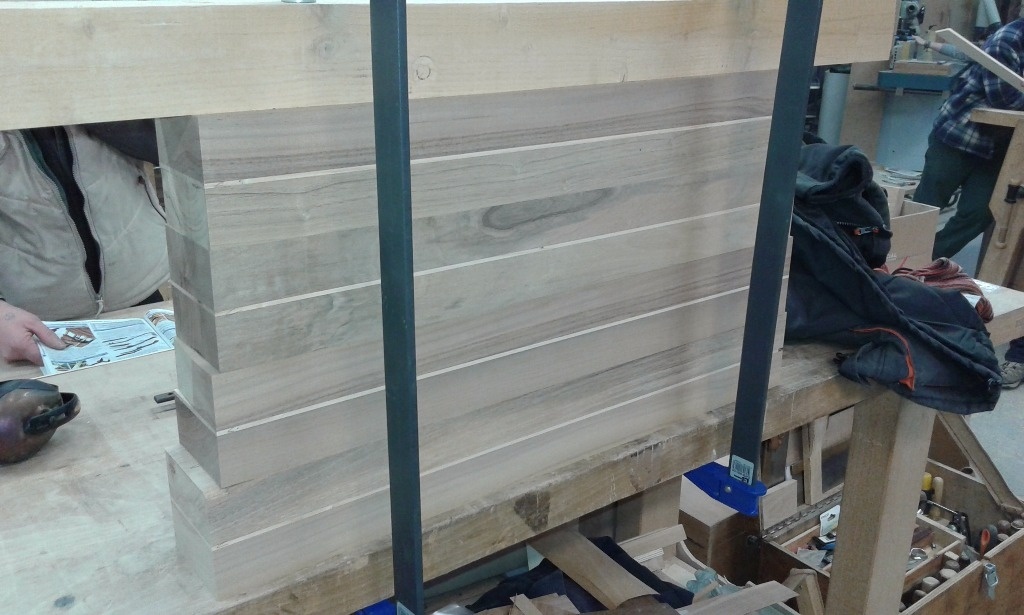

Les pieds avec les filets

voilà donc d'où est venue l'idée première...

Publié

Partager

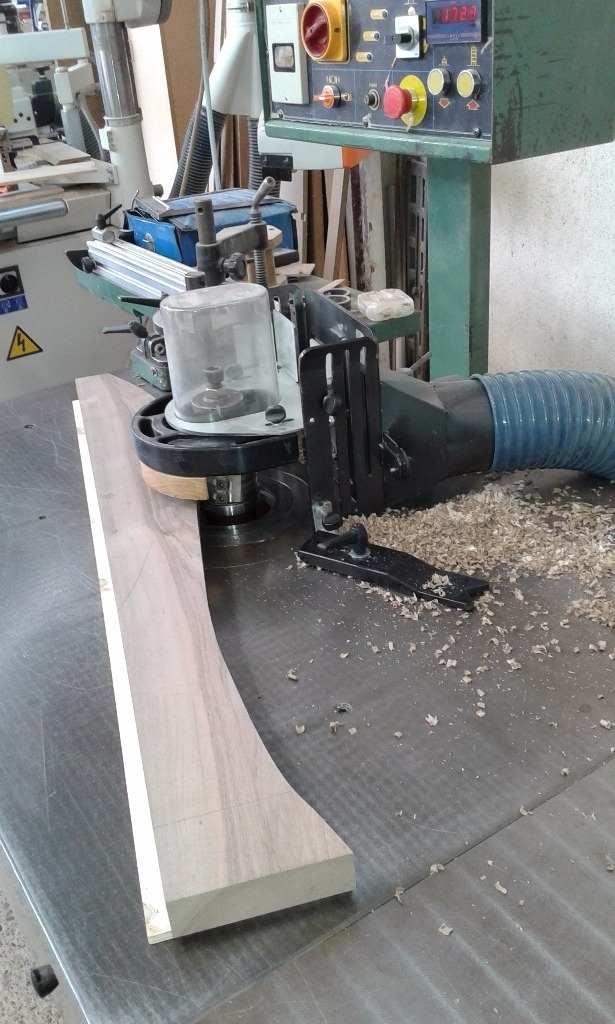

Le gabarit et l'usinage

usinages différents.
mon filet était trop large, je l'ai donc raboté avant collage...

Publié

Partager

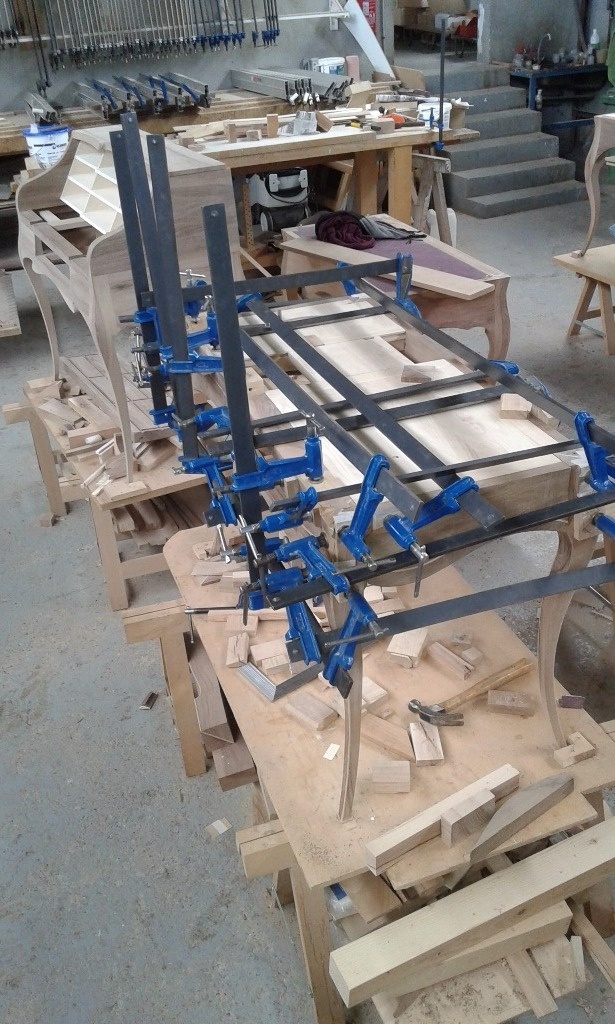

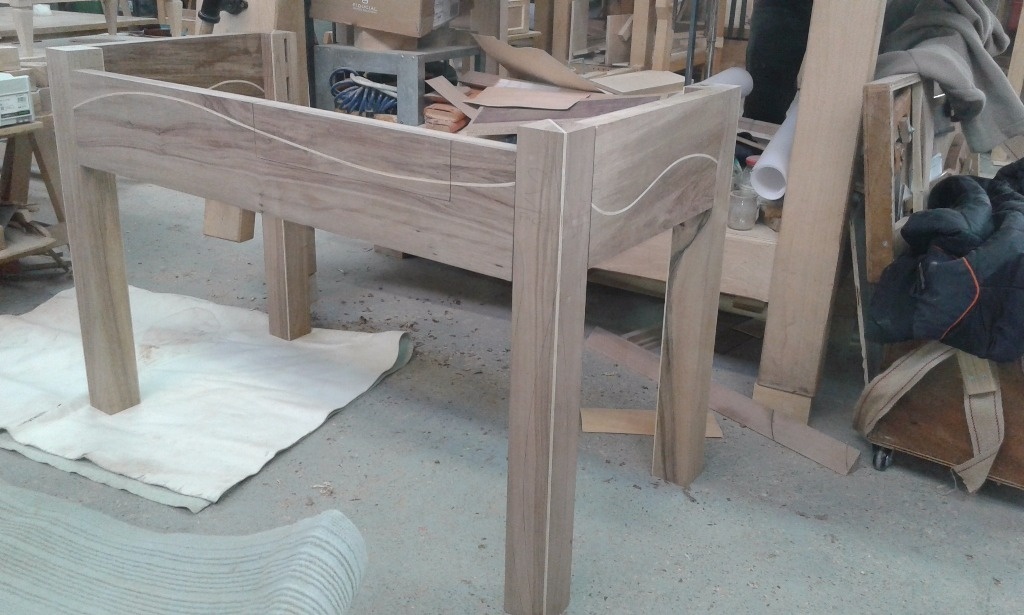

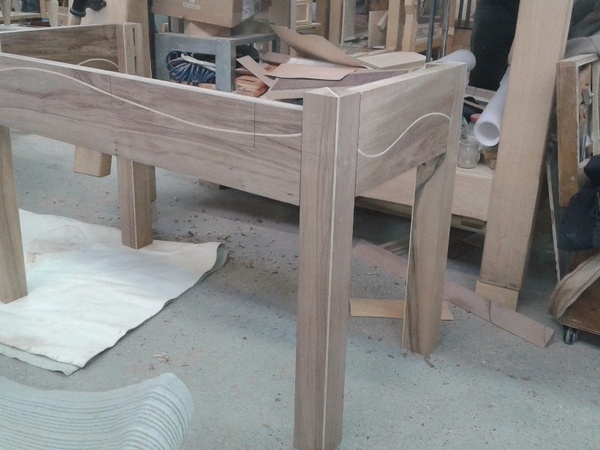

Traverses en place

voilà trois traverses sur quatre assemblées aux pieds, qui seront galbés au bouffe tout, pour la forme Louis XV.
L'intérêt du filet traversant, c'est que les traverses seront elles aussi défoncées pour un galbe en élévation.
je ferai un suivi spécial du bureau, avec le quel je vais passer environ 2 mois, dans le meilleur des cas...

Publié Mis à jour

On en parle ici

stephhubert a publié le pas à pas "Mère frère soeur une histoire de famille.".il y a 9 mois
niconathy


La grande traverse, c'est celle de l'avant ou de l'arrière.
J'imagine le rendu de ce bureau avec les liserets, je crois que les journées portes ouvertes vont être intéressantes...

stephhubert


Salut !
C'est la traverse avant que j'ai monté.
il y a un tiroir en affleurement qui sera actionné par "touche lâche".
et bien évidemment, des tiroirs secrets...

tomailya


tres interessant !!!
merci de partagé ces techniques .
juste pour les pieds,ça fait beaucoup de noyer perdu de cette facon...pourquoi ne pas avoir deligner le carrelet a 45° ,puis coller le filet ?
le chataignier ressort vraiment bien,je n'y aurai pas pensé .
j'ai hate de voir les prochaines etapes,serais tu d'accord de mettre une photo de ton épure pour voir comment vous travaillez ou juste une partie si tu ne veux pas révéler l'ensemble du projet,merci

niconathy

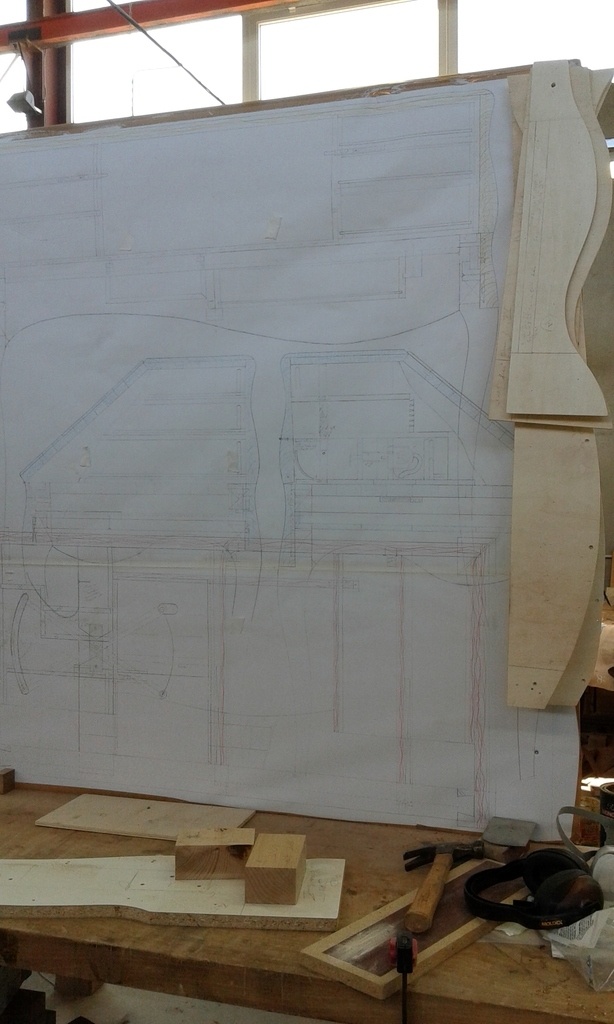

@tomailya , l'épure tu la vois sur la 5ème photo en arrière plan.
Cela peut paraître compliquer de la lire de prime abord. Les 3 vue sont superposées. Mais quand on dessine soi même, la lecture en est simple.

stephhubert

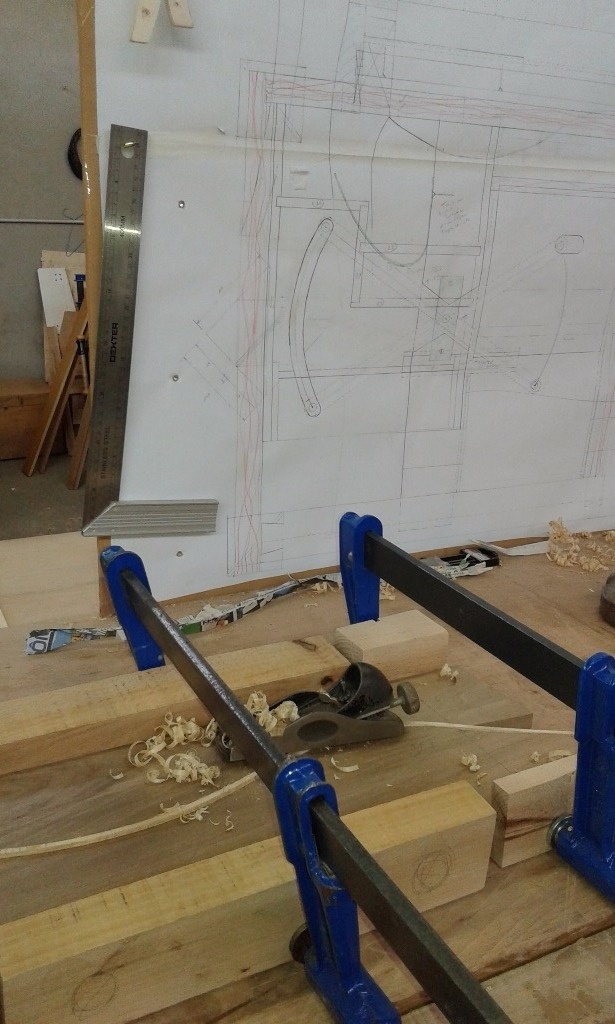

Voilà une vue, pour vous donner une idée de la démarche de travail. ..

foal

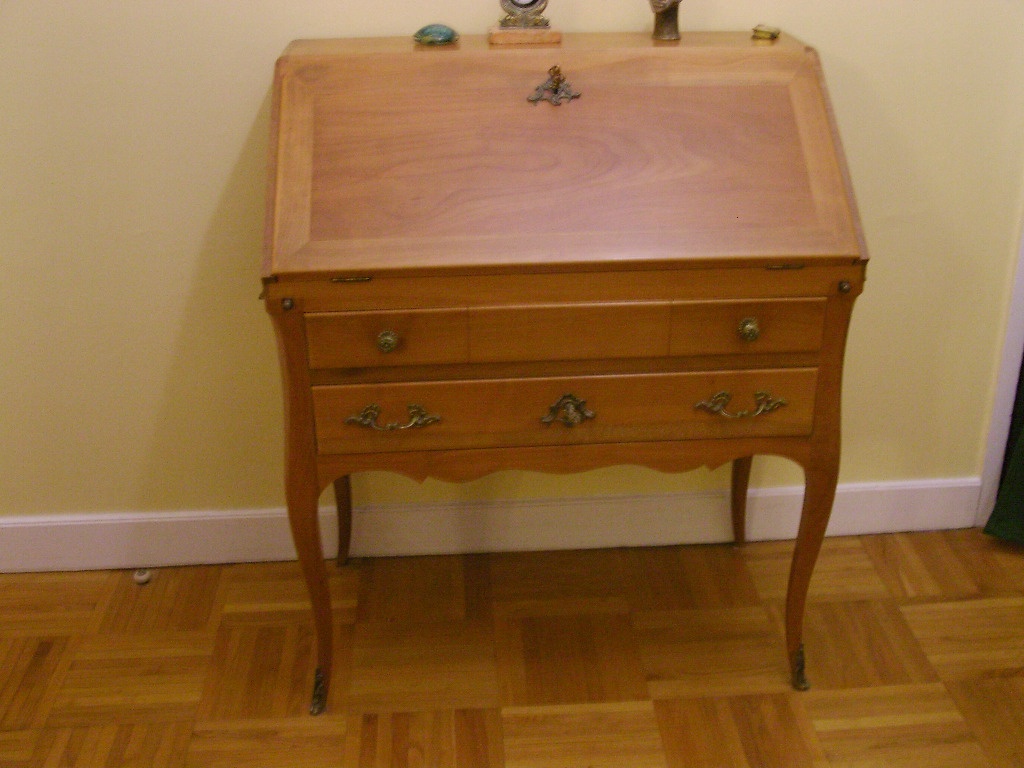

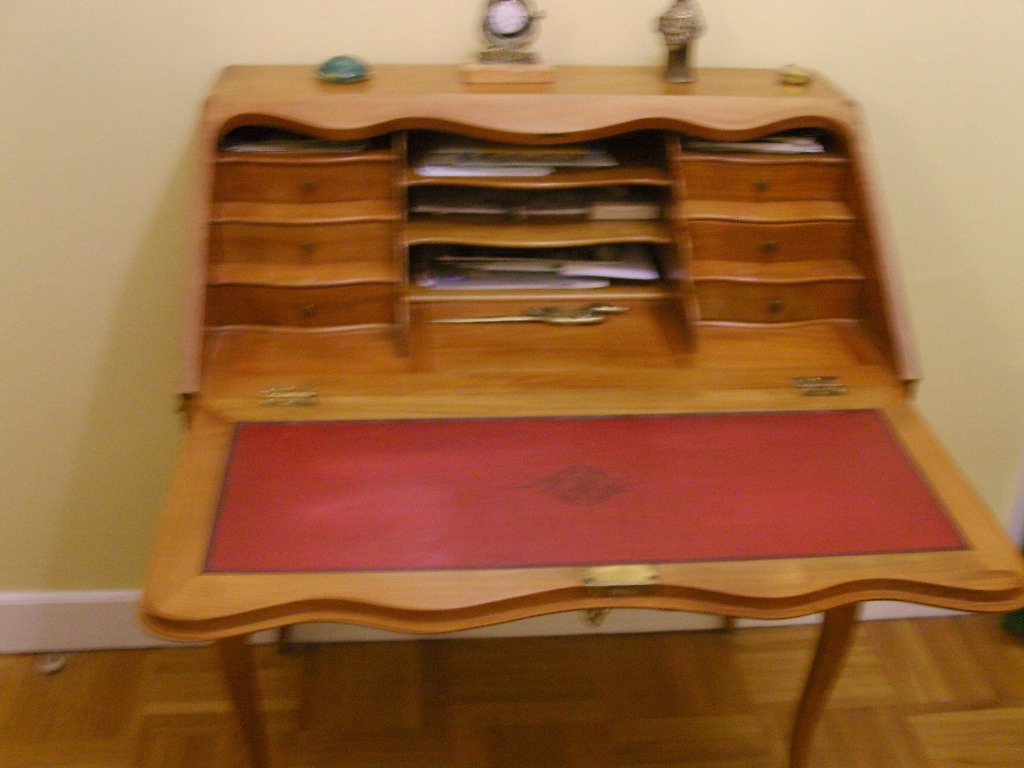

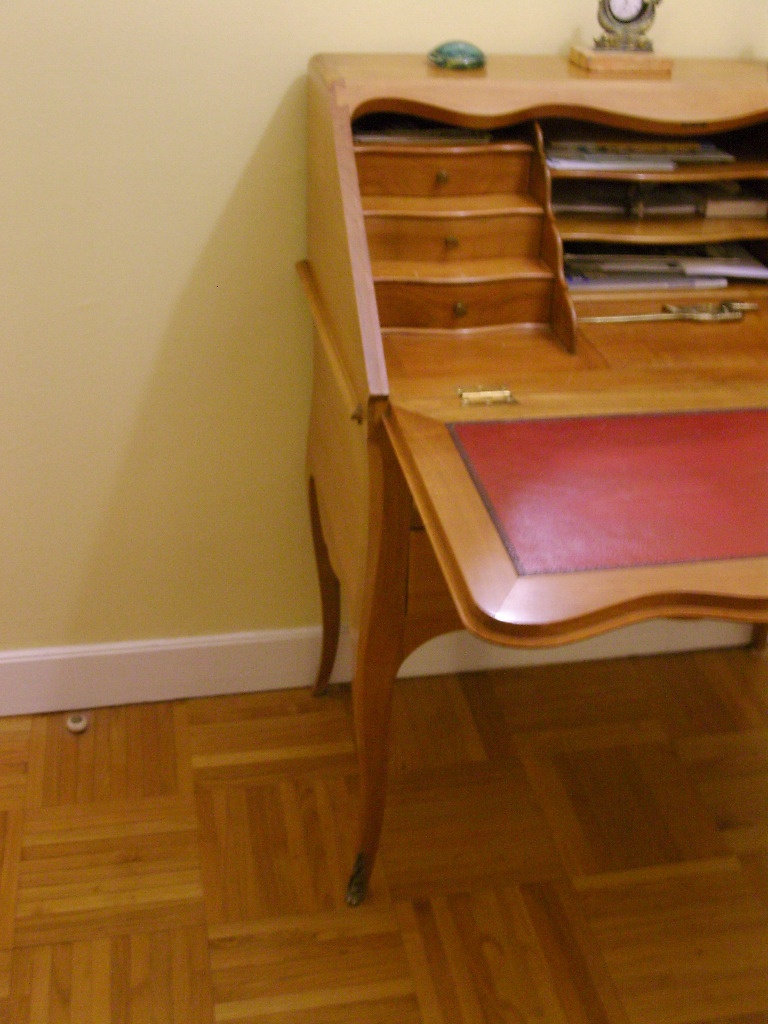

beau bureau,tes pieds ,tu les chantourne avant de les travailler au bouffe tout ou tu les attaque directement? d'après l'épure , c'est bien un " dos d'âne" ce bureau?je t'adresse des photos de mon dos d' âne fait il y a pas mal d'année, il a les côtés légèrement concaves.

Bernino


Merci pour ce partage de savoir faire très pro; apprendre et transmettre en même temps ça mérite d'être salué. La modernisation des lignes, ça me plait... alors je suis ton travail et tes créations...
bravo

stephhubert


Merci beaucoup !
Ces derniers jours ont été consacrés à la réalisation d'un tiroir secret dans ledit bureau...
@foal : bien sûr, nous chantournons les pieds, avec tout d'abord la partie intérieure, et ensuite en deux temps les parties extérieures, afin d'avoir le plus possible de surfaces planes pour le passage au bouffe tout. Cette opération monopolise scie à ruban et toupie pour un même stagiaire. Pour la gestion du groupe, c'est parfois serré !
