  Ce pas à pas présente un projet en cours de réalisation.

Rayon d'outillage

J'ai déménagé l'année passée au mois de septembre et mon atelier avait été fait a la va vite, maintenant j'ai un peu plus le temps et je réorganise complètement mon atelier. En regardant une chaine Belge Dobbit TV, ça m'a donné l'envie de faire ce projet, car assez simple, efficace et modulable à souhait!!!

Pour ceux qui veulent voir la vidéo qui m'a inspirée:

https://www.youtube.com/watch?...

Liste des articles

Mis à jour

Partager

Le début de la mise en oeuvre

Bonjour à tous,

J'avais acheté un lot de 20 planches en sapin de 100 x 20 x 2700mm, je devais faire un coffrage à la base et pour finir je ne les avait pas utilisées. Ensuite m'est venu l'idée de les utiliser pour un rayonnage...

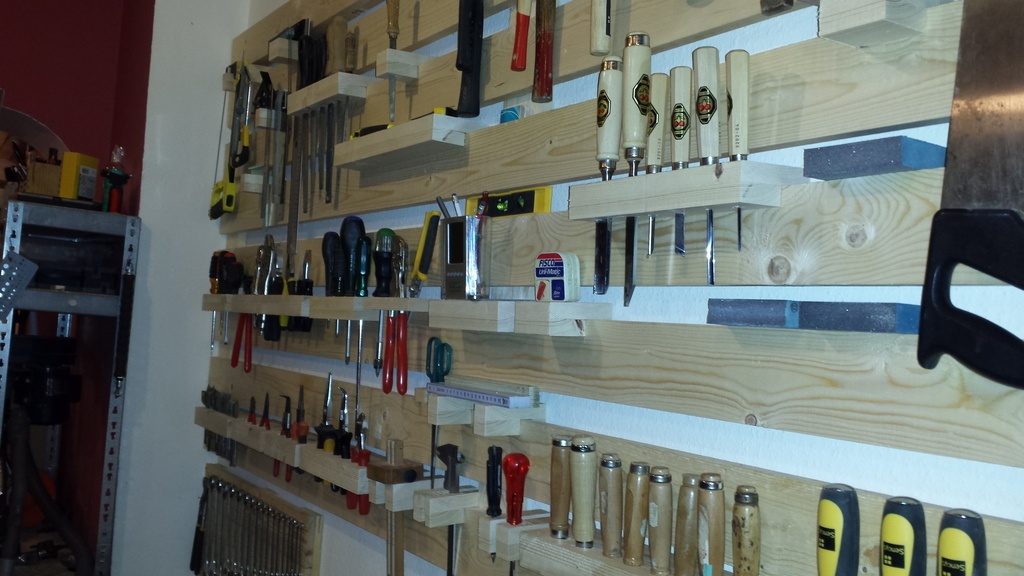

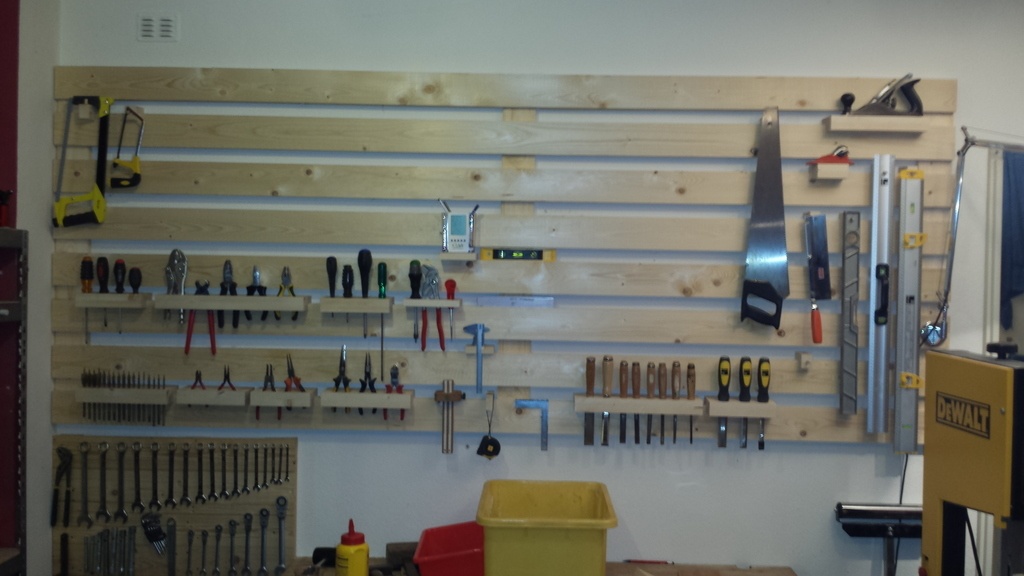

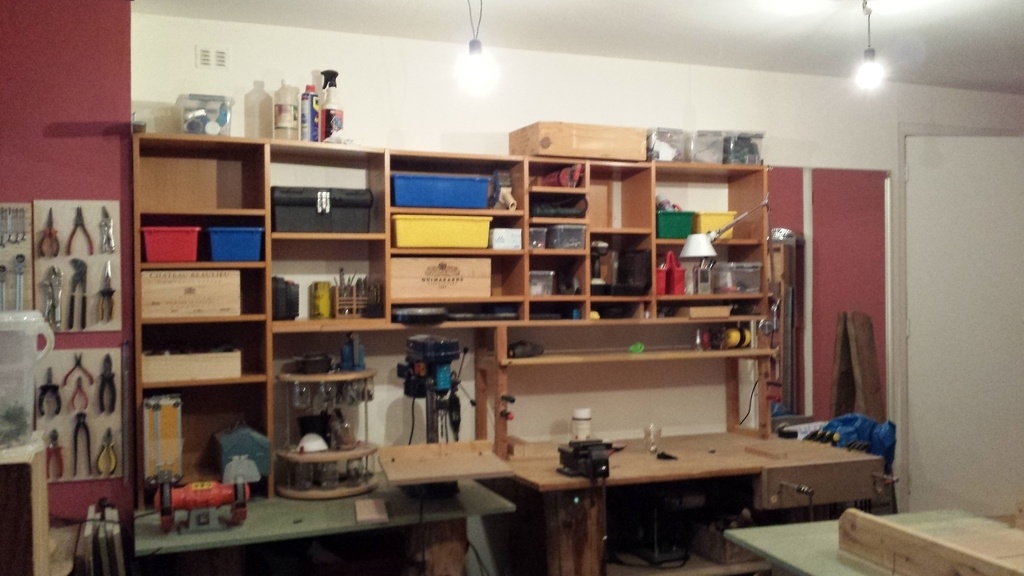

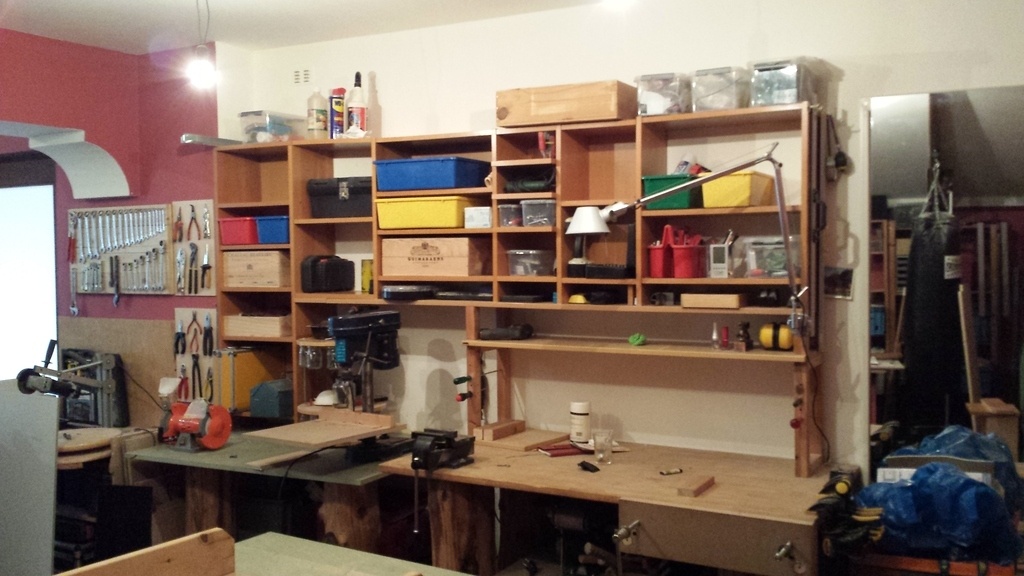

les deux premières photos, sont l'espace avant optimisation...

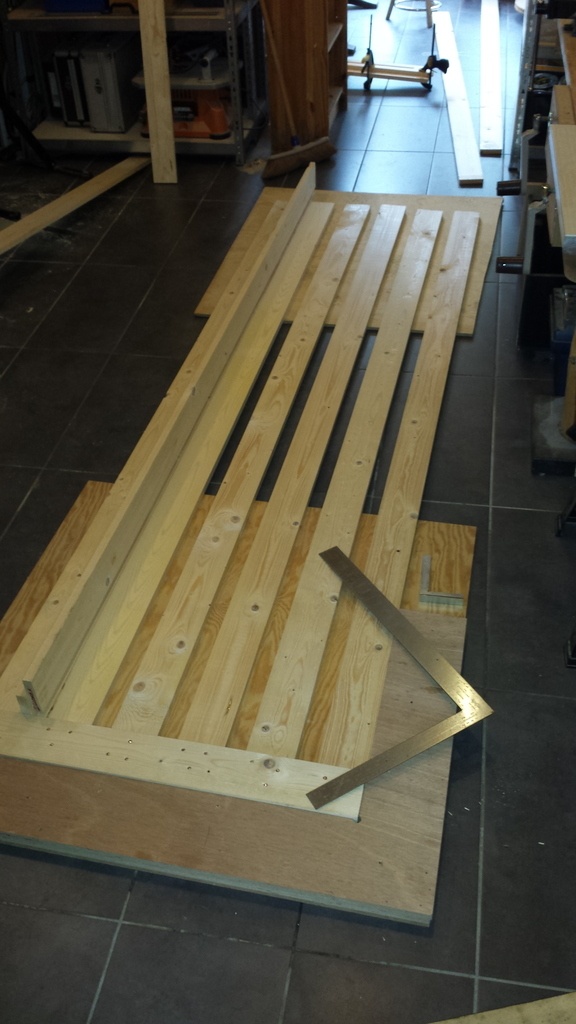

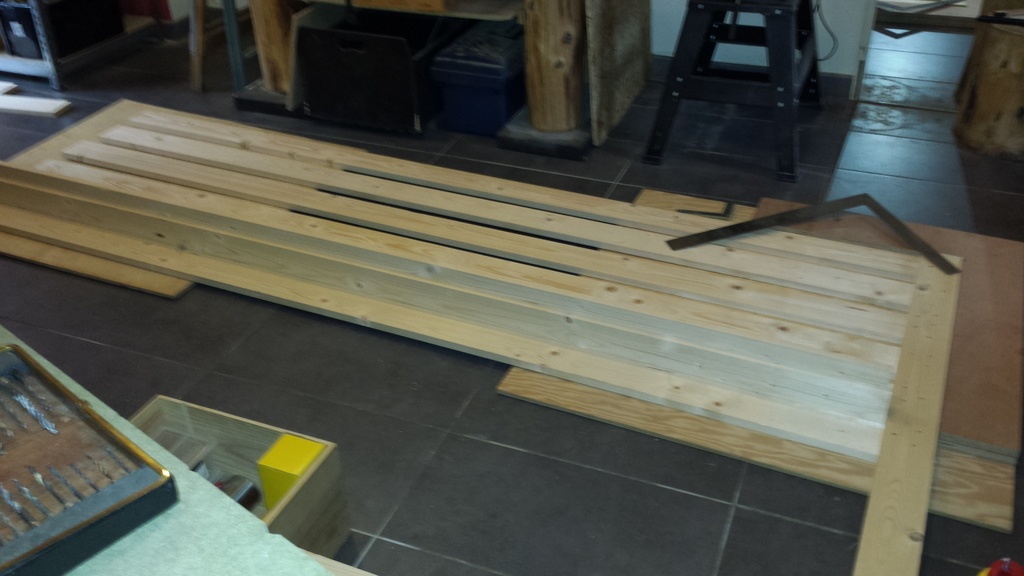

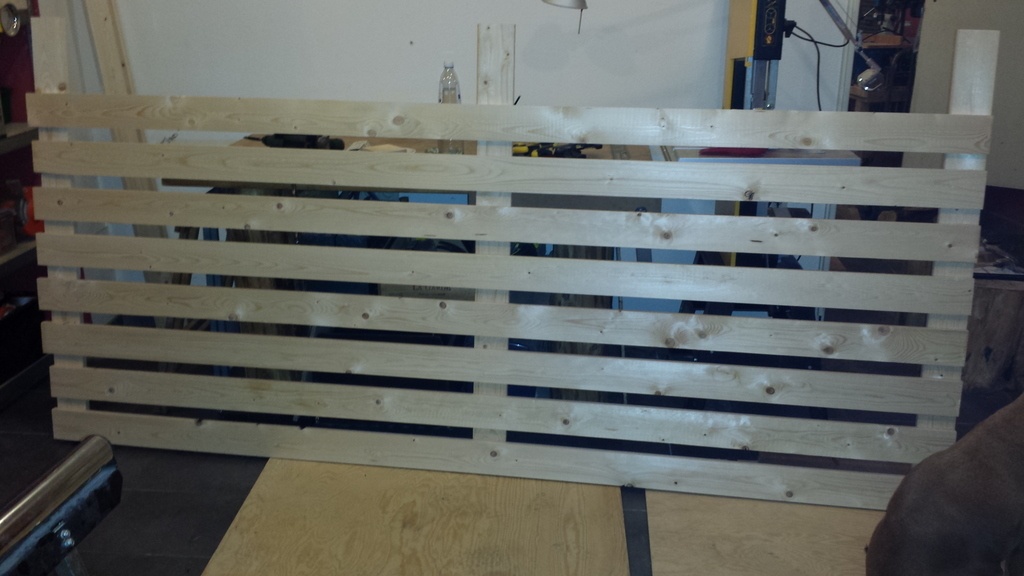

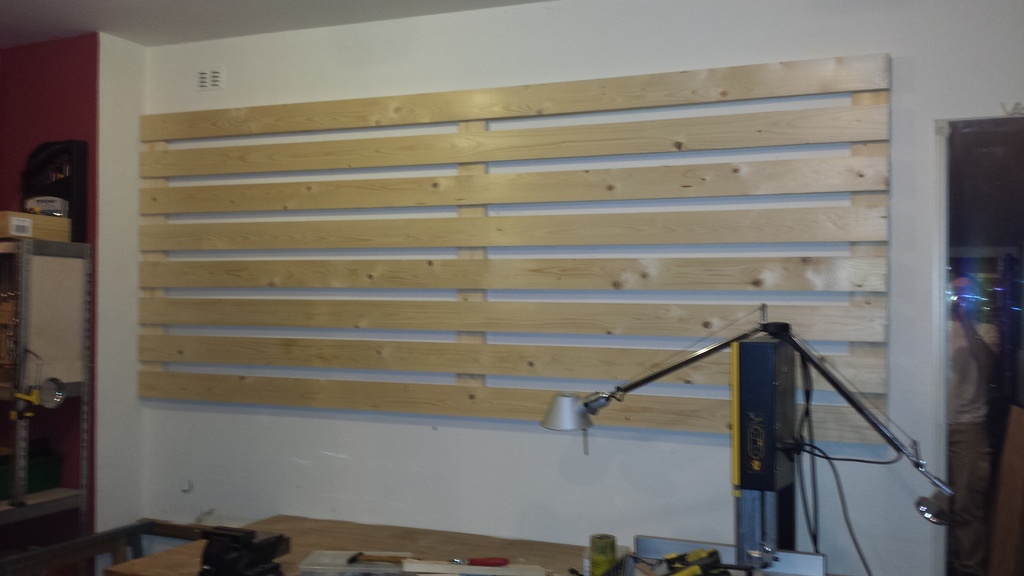

Je commence par l'assemblage de la structure à fixer au mur. L'écart entre les planches est de 41mm (épaisseur de mes futurs blocs de support). La structure mesure 2700mm de large sur 1100mm de haut.

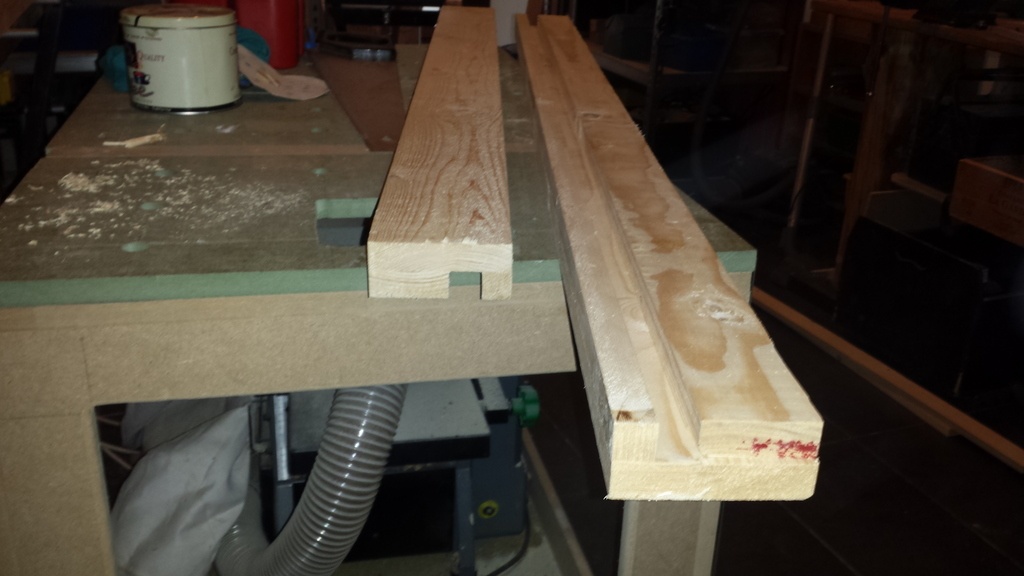

j'ai ensuite préparé 4 longueurs de futurs support (1 planche + 1 tasseau 20x20 mm + 1 tasseau de 20x60mm).
une image vaut mieux qu'un long discours!
Ce n'est qu'une découpe, mais cela donne une idée...

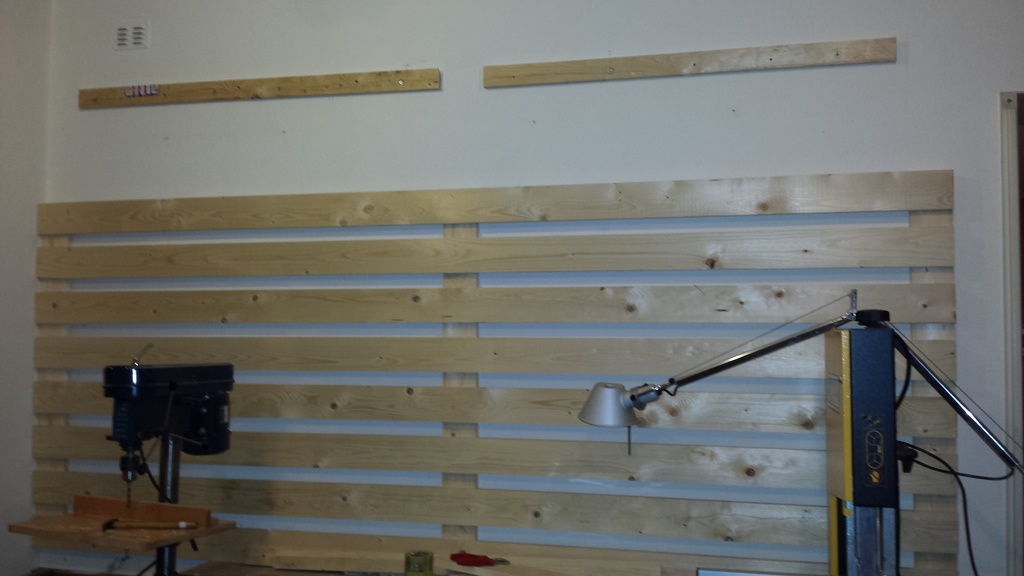

pour la fixation au mur, j'ai coupé une planche en deux avec un angle de 45°, une moitié sera fixée sur le mur et l'autre moitié sur la structure, ensuite il suffira de déposer la structure sur les tasseaux muraux.

Publié Mis à jour

Partager

Découpes sur mesures et pose des blocs

La partie la plus sympa du projet ;)
On coupe les blocs en fonction de ses besoins et on place les outils au-dessus pour savoir où faire les ouvertures... Ensuite il suffit de trouver leur emplacement sur le tableau... tout peut-être déplacé/glissé à tout moment!!!

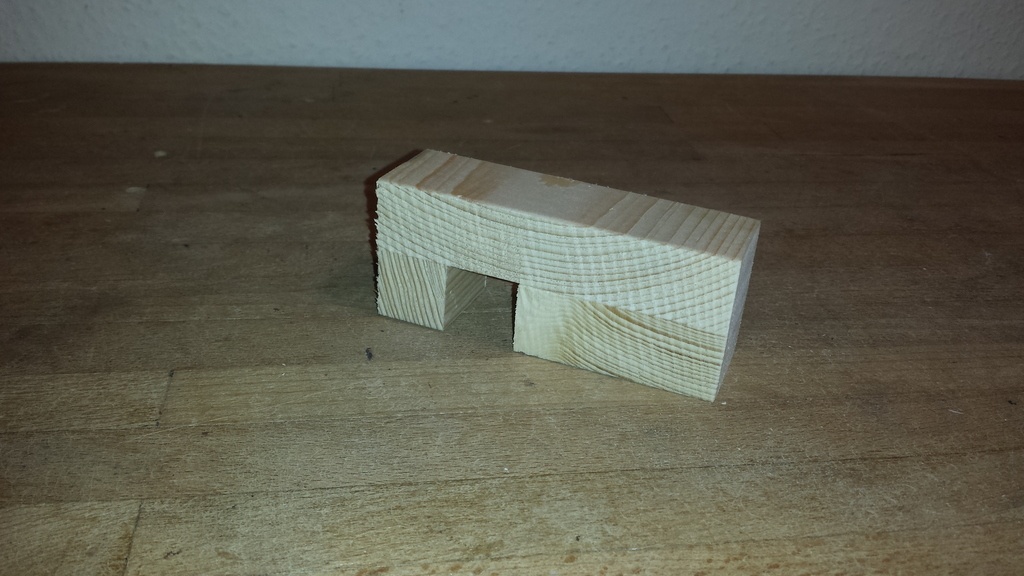

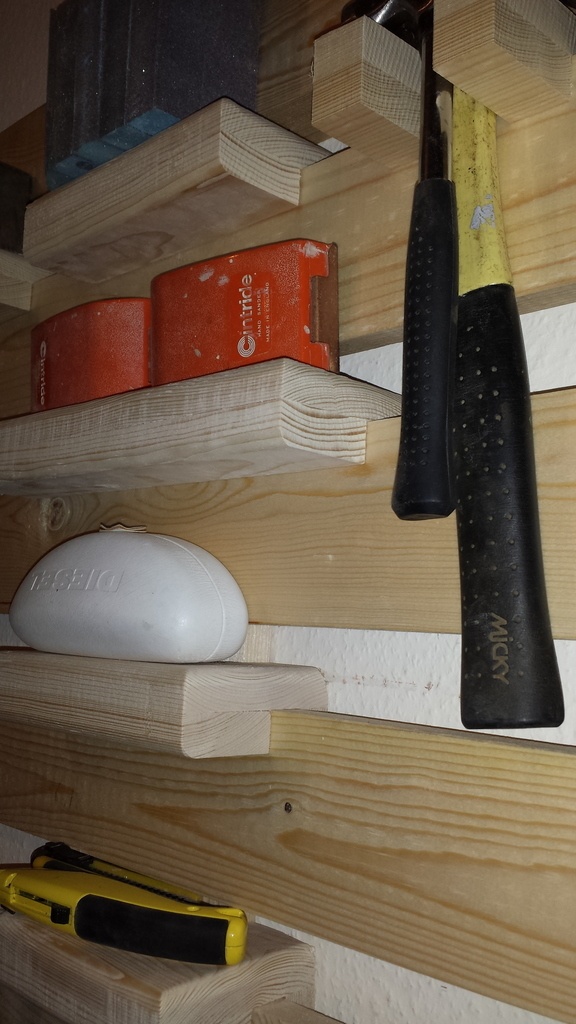

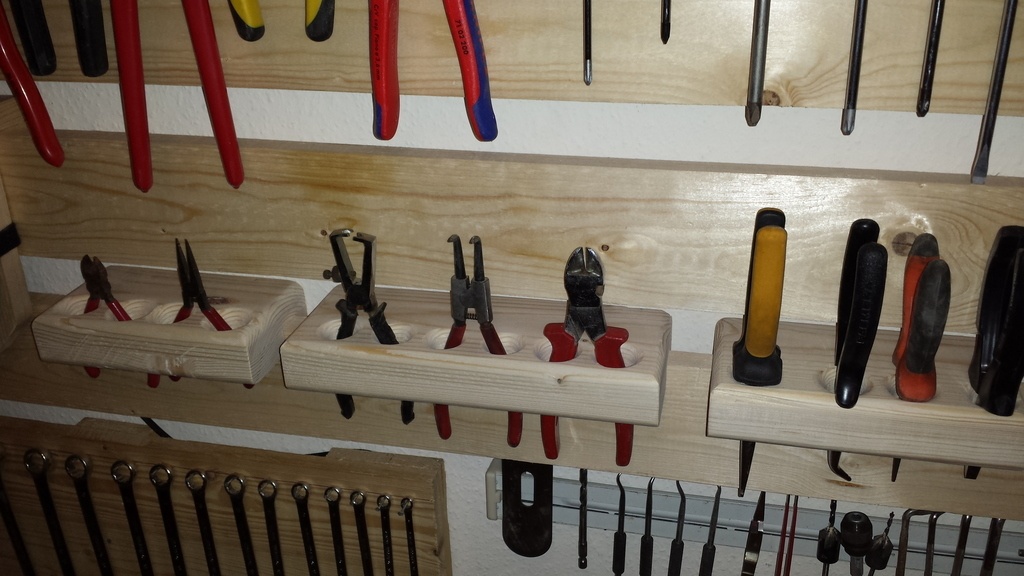

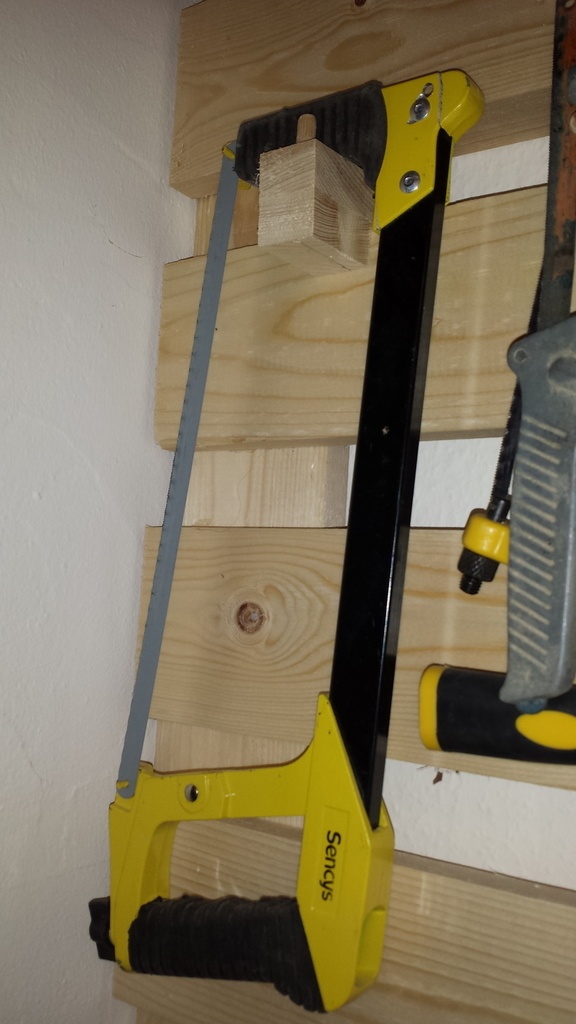

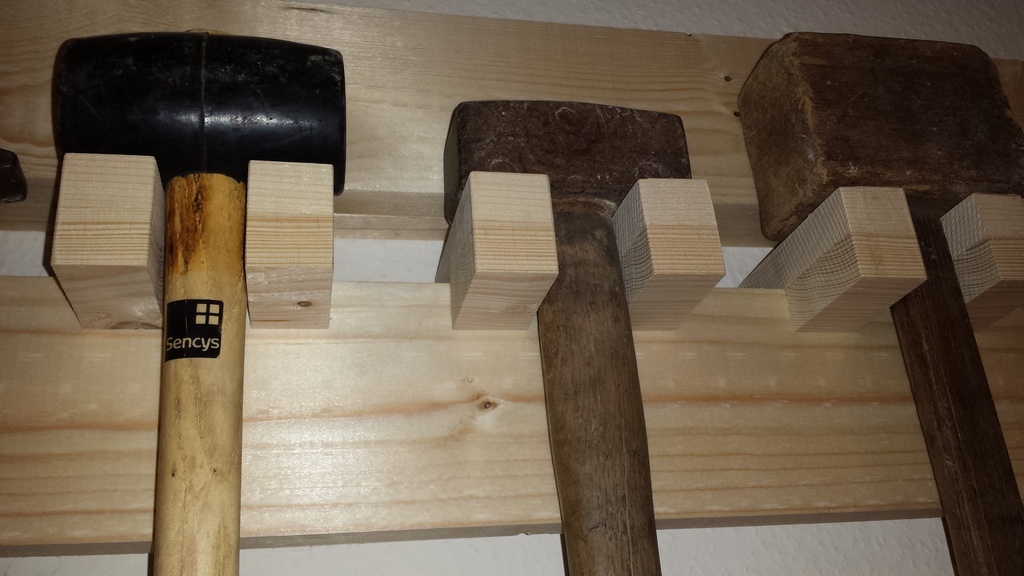

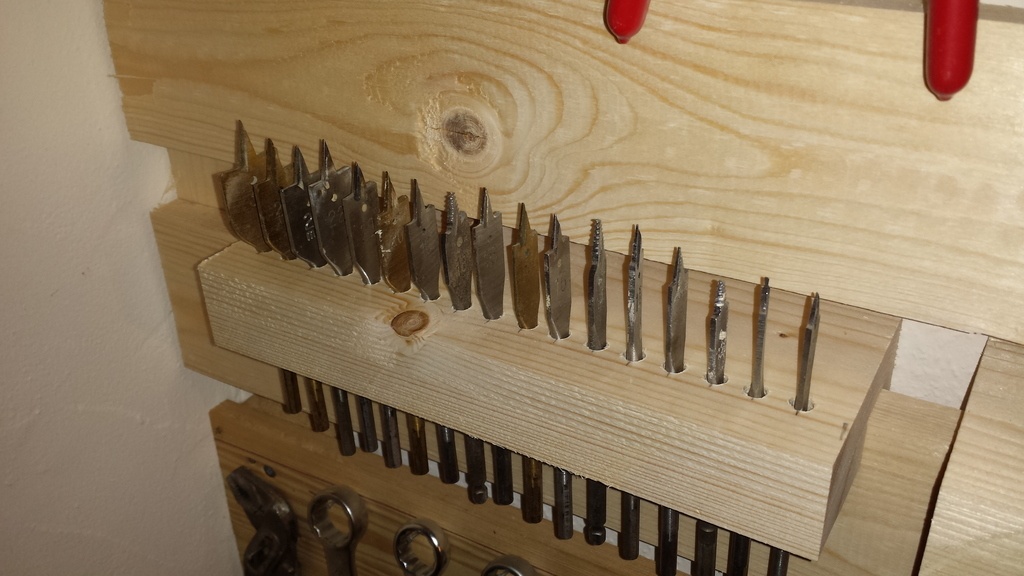

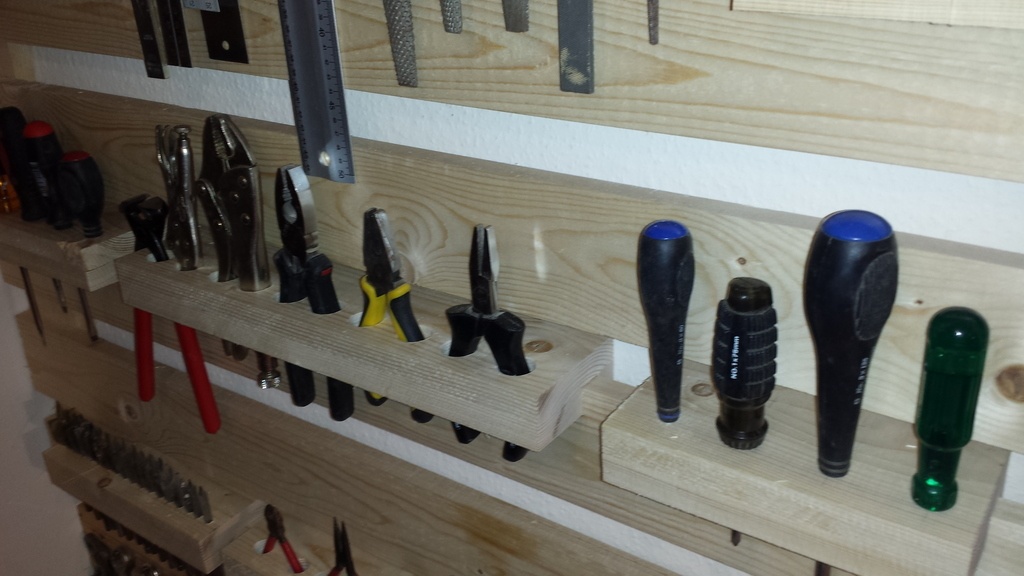

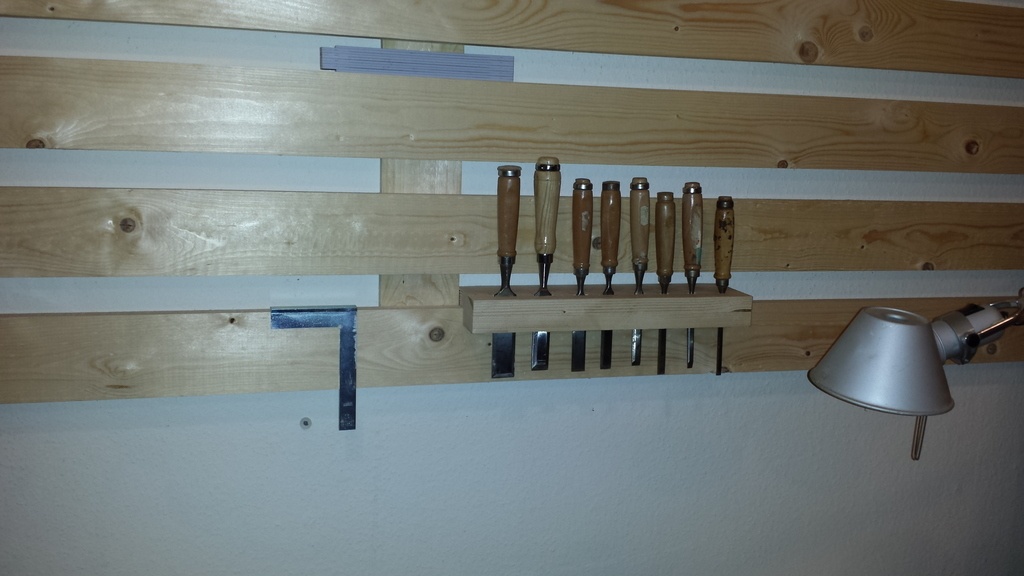

voici quelques exemple de blocs...

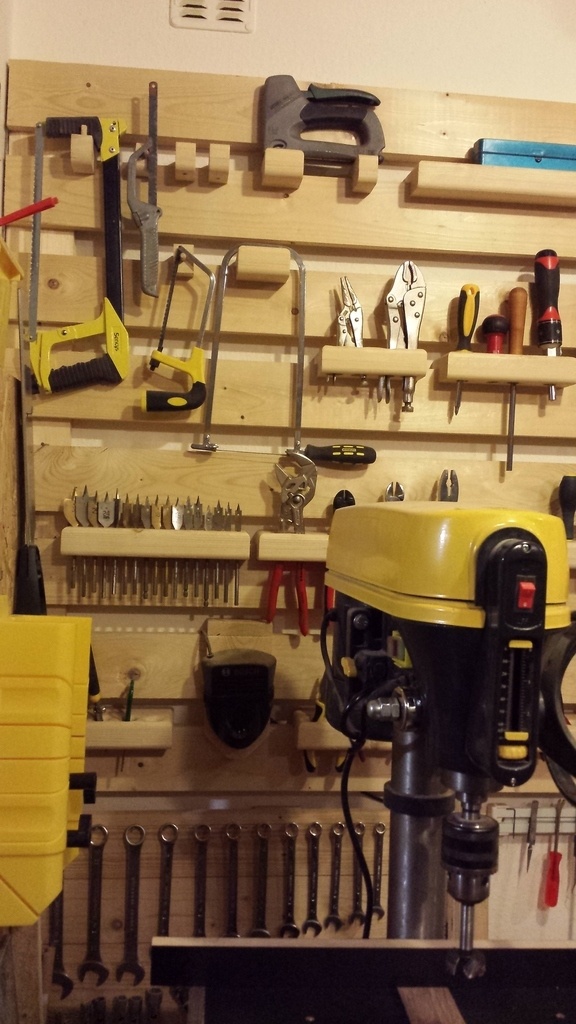

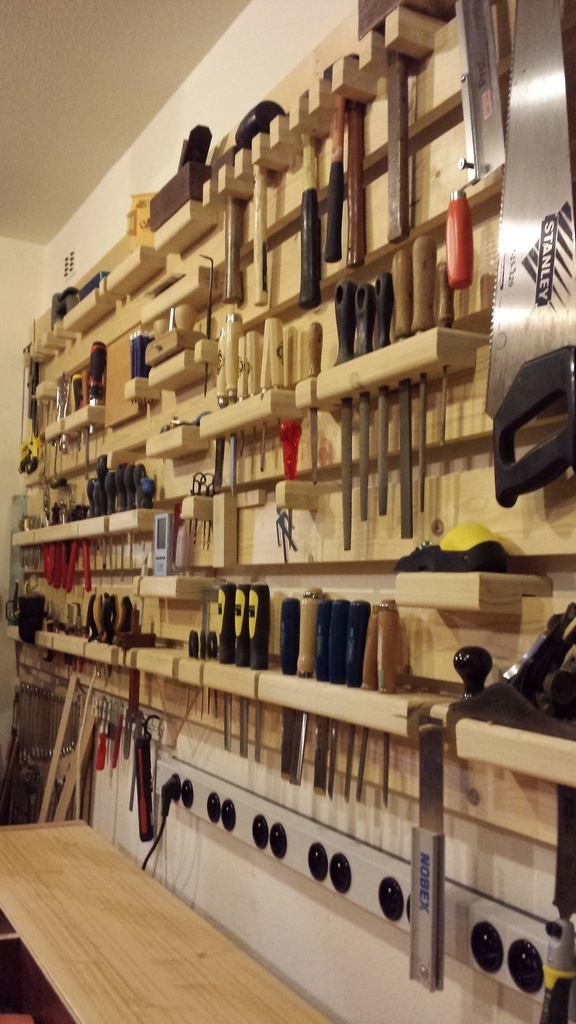

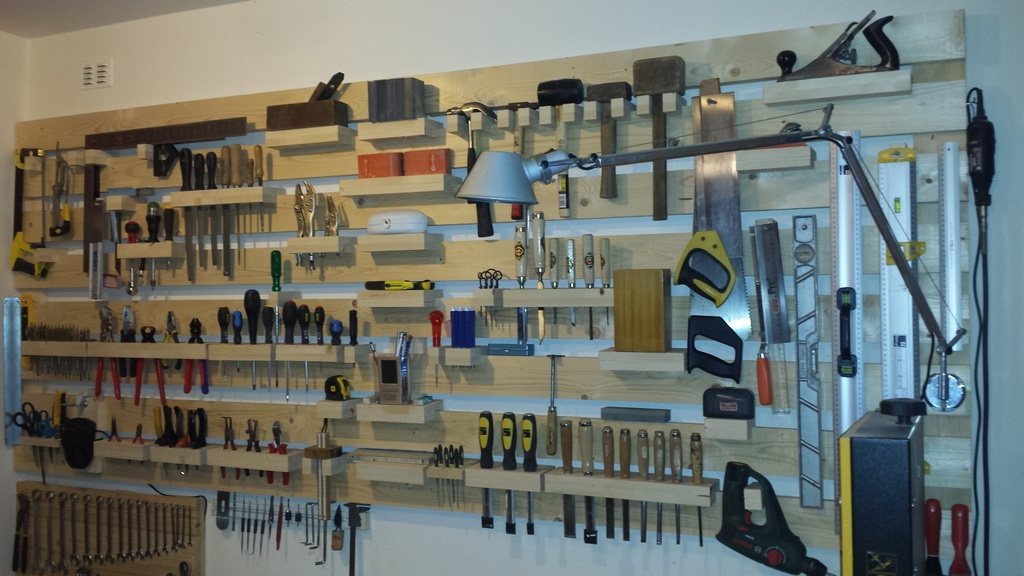

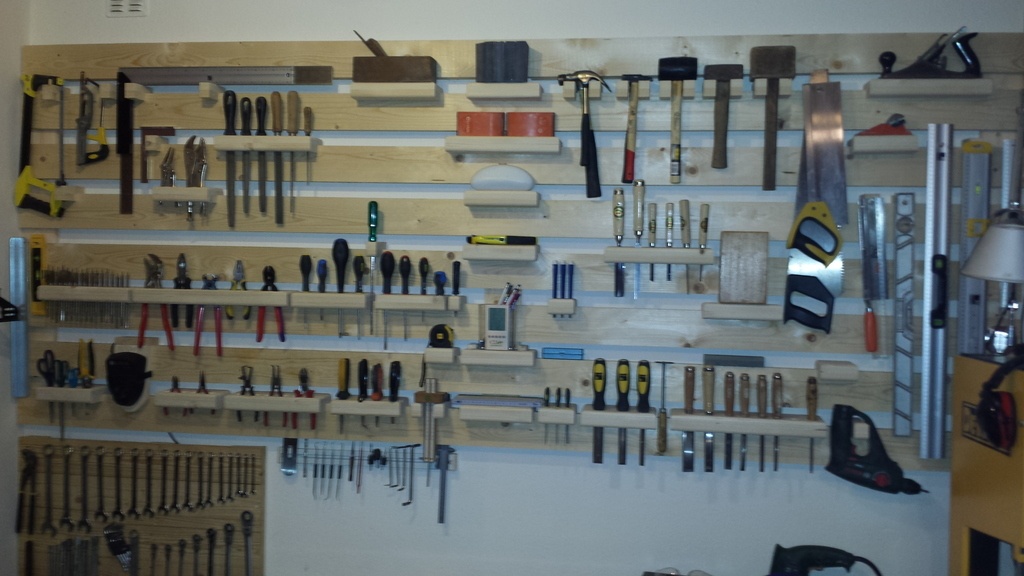

Voici la configuration presque définitive ;)

Maintenant que le plus gros est fait, je vais poncer tous les blocs et chanfreiner tous les bords.

Je compte aussi faire une espèce d'armoire murale, avec portes traditionnelles ou coulissantes (à voir)...

Publié

Partager

Essais de configurations

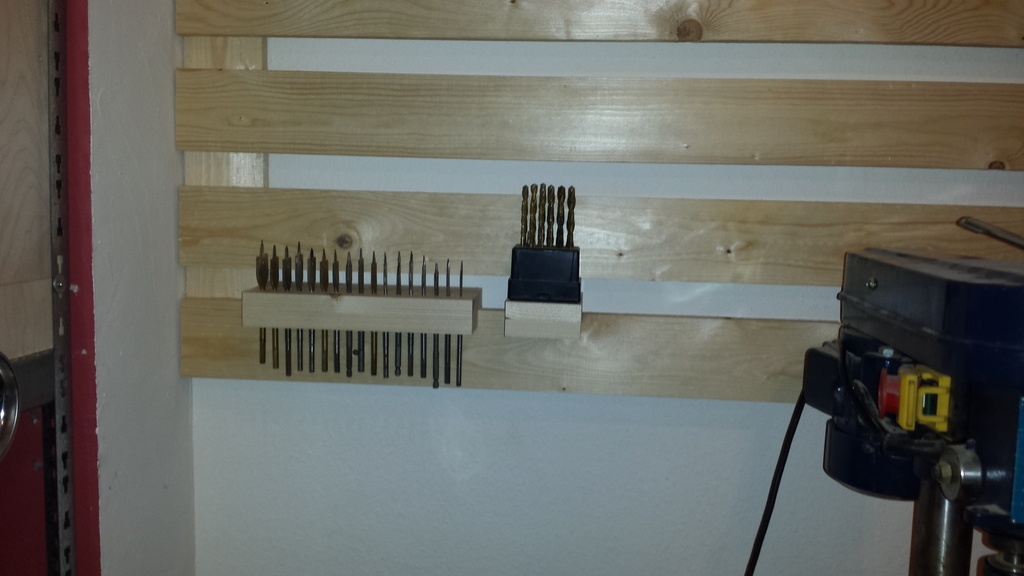

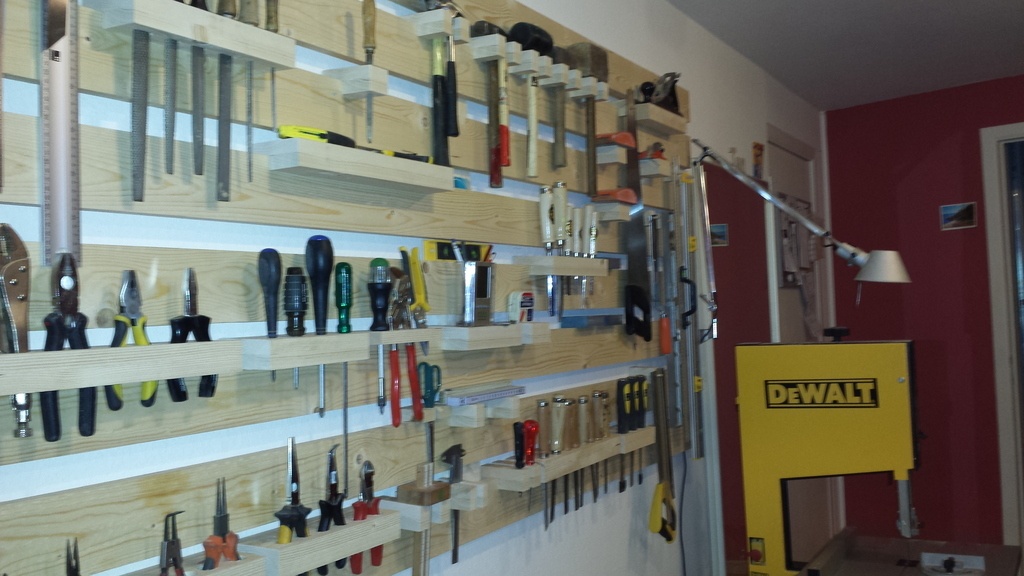

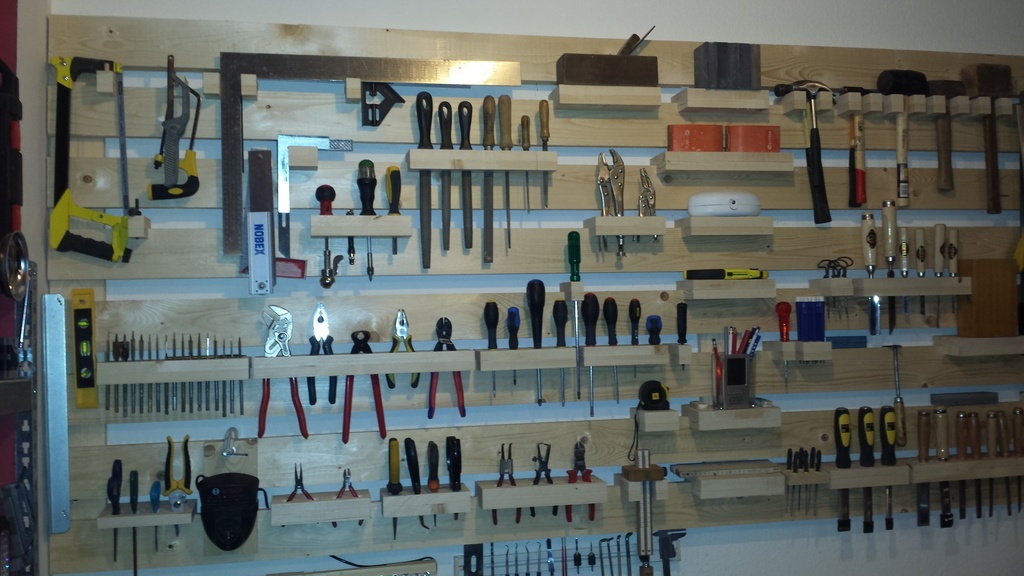

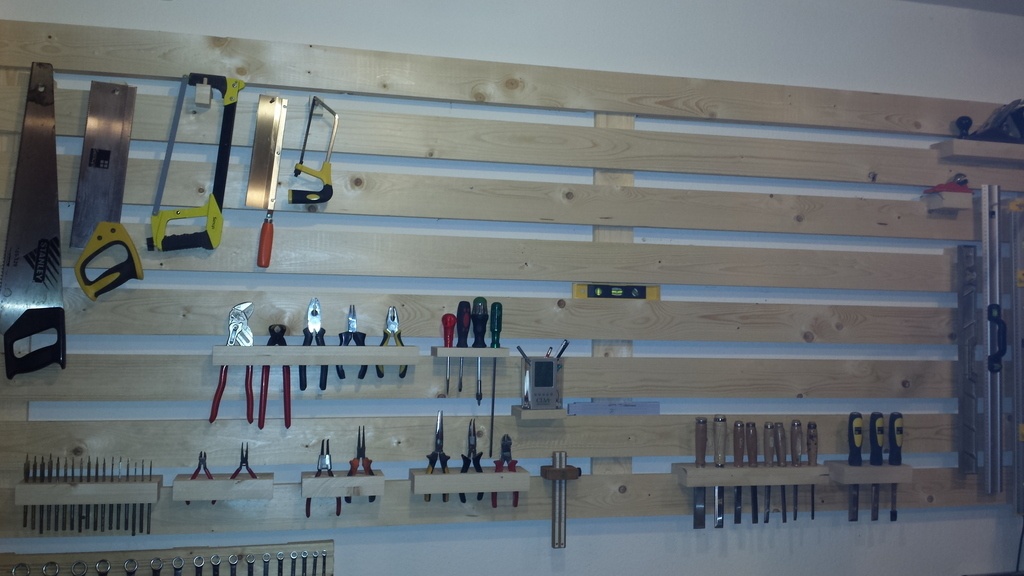

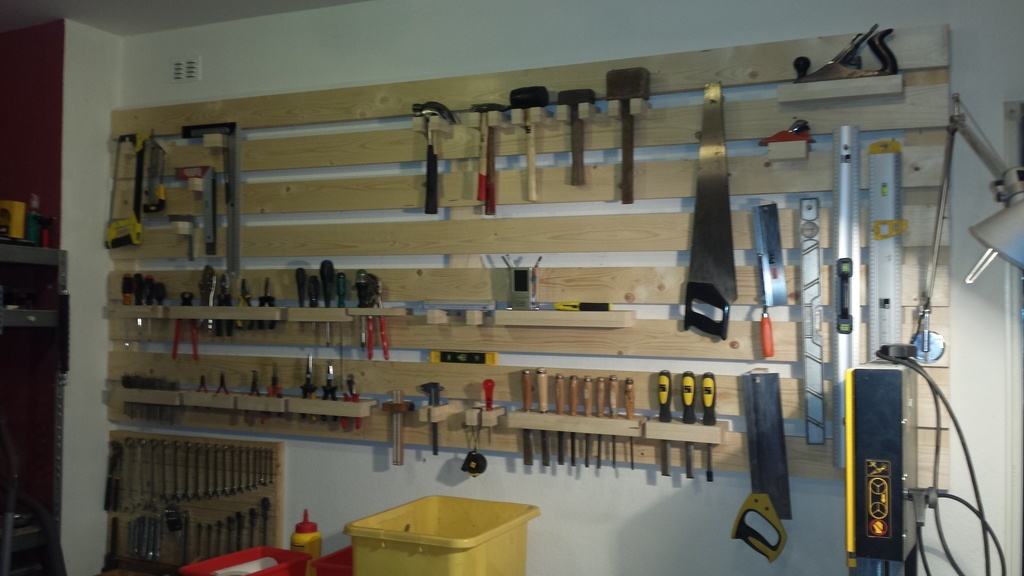

Je fais plusieurs types de blocs et j'essaye de combler les espaces, j'ai un peu peur de trop charger,.. mais je pense avoir la configuration finale, je vais commencer le côté esthétique.

Publié Mis à jour

Partager

Finitions

J'ai déjà fraisé une bonne partie de mes blocs... j'aurai fini d'ici un jour ou deux.

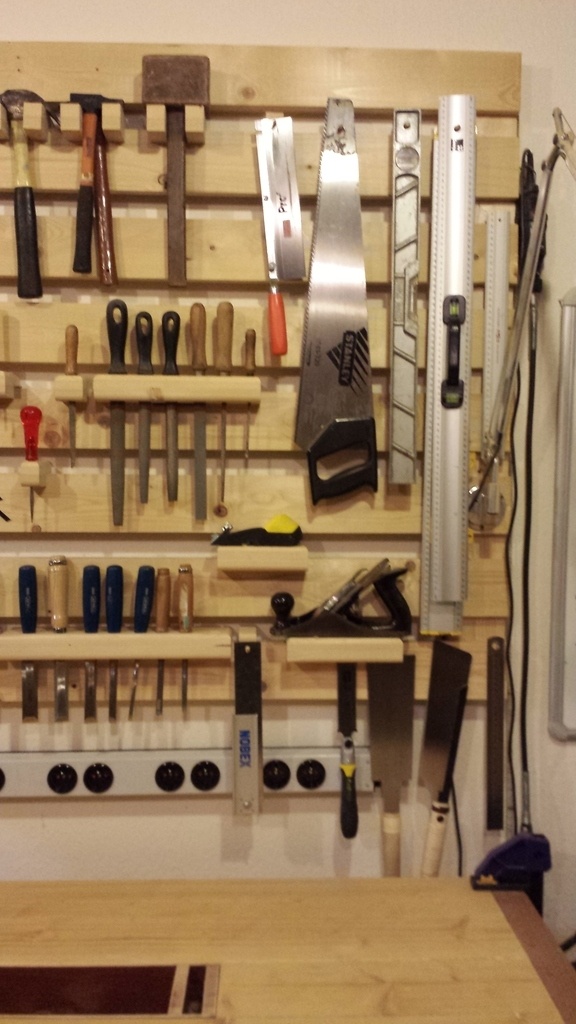

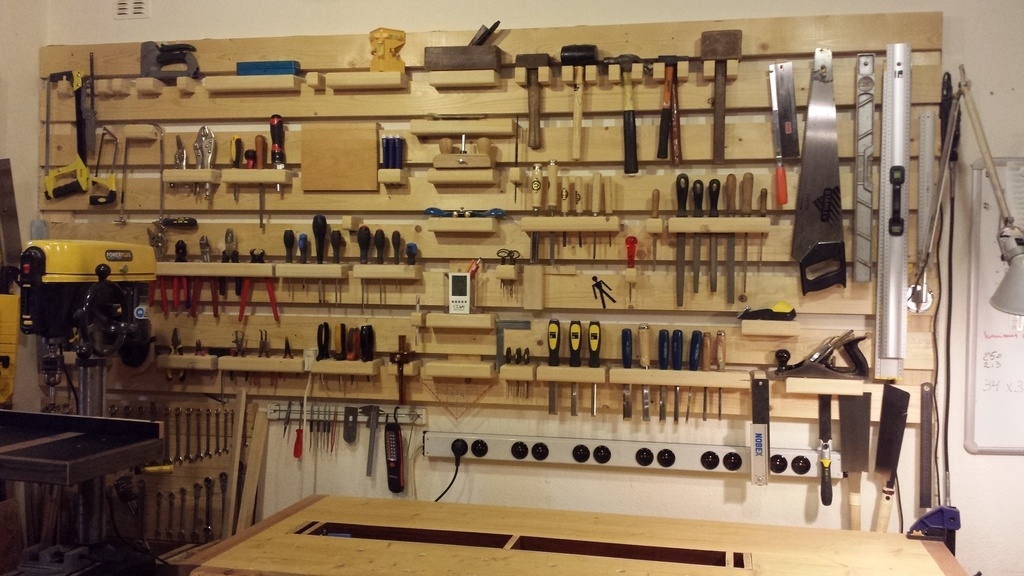

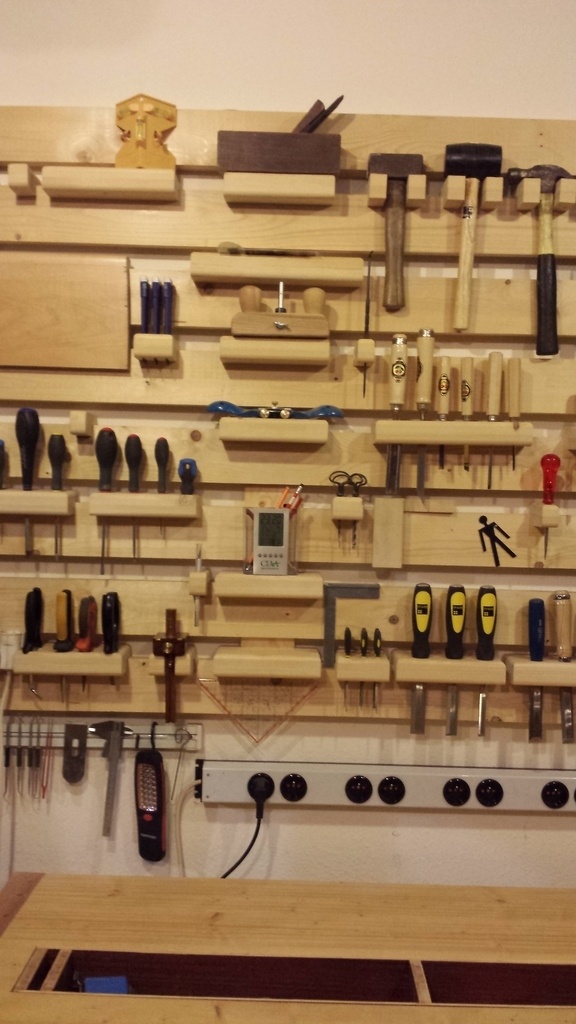

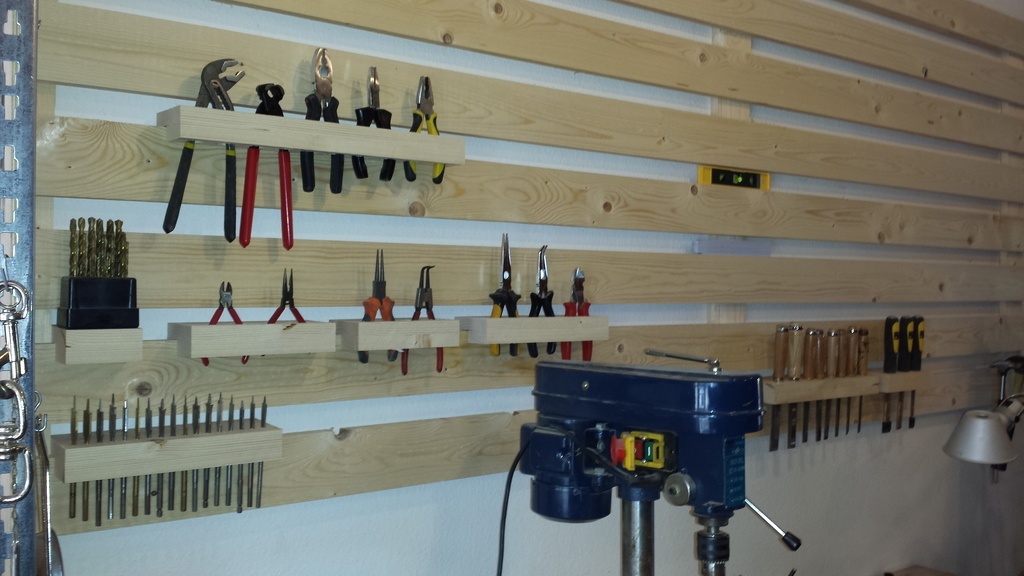

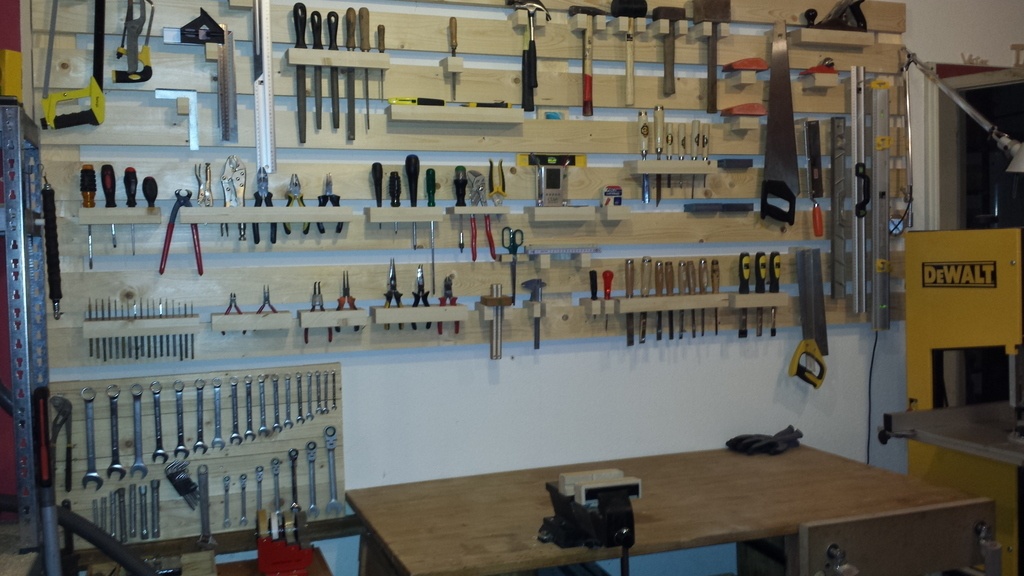

Voici la configuration actuelle, qui après quelques mois d'utilisation, me convient le mieux.

Publié Mis à jour
