Réalisation d'un escalier conique renversé

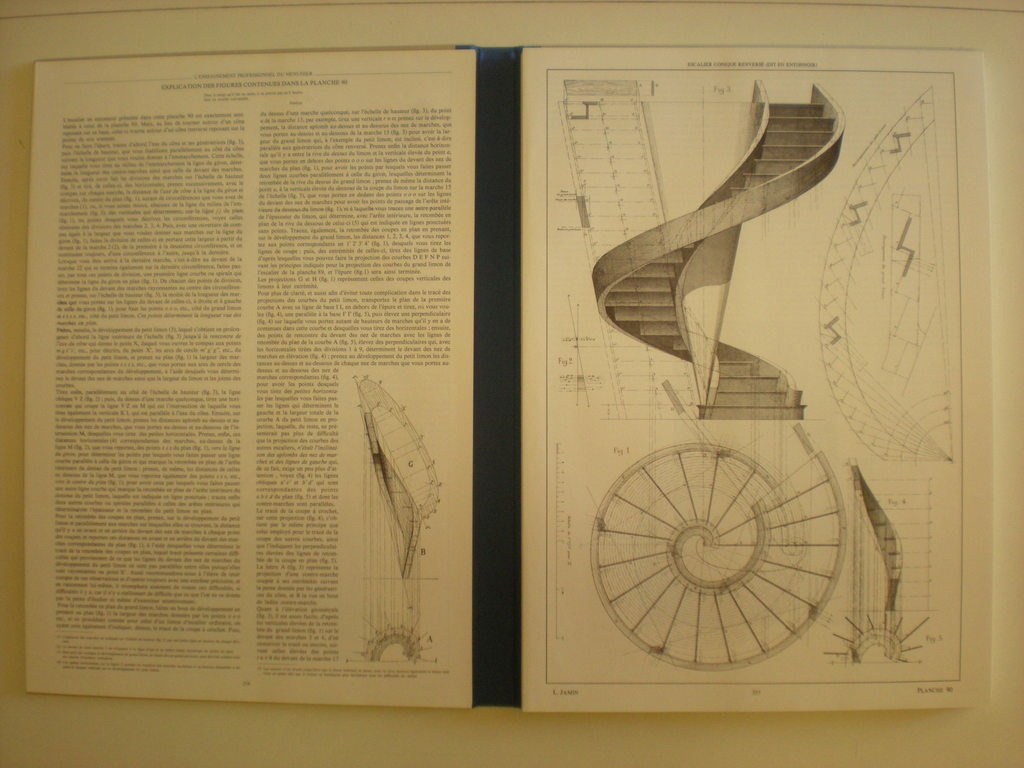

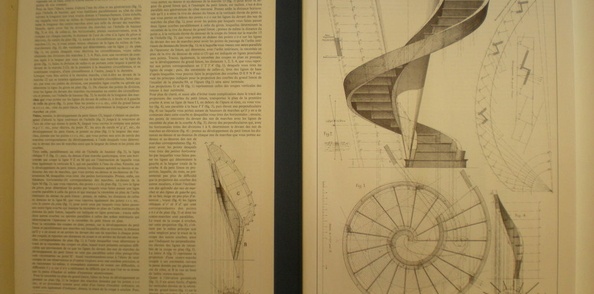

Planche 90 de l'enseignement professionnel du menuisier (Leon Jamin 1897)
Planche 90 de l'enseignement professionnel du menu...
+

L'idée de réaliser cette maquette me vient de loin, lors de ma formation pour le brevet professionnel nous avions une initiation au débillardé, des plans du "Nouveau Roubo" circulaient notamment un escalier en entonnoir avec limon extérieur à l'Anglaise et limon intérieur à la Française (Escalier mixte à jour entonnoir Planche 61.62). J'avais dit au prof que j'aimerais faire ce type d'escalier (très ambitieux). Il m'avait répondu: Il va falloir que tu fasses beaucoup d'autres escaliers avant!
Ce projet est presque réalisé car je me suis inspiré d'un autre maître de l'art du trait Léon Jamin (sur ce modèle les deux limons sont à la Française.)
J'ai pris cette réalisation comme un défi avec moi même (beaucoup de temps de patience de volonté une obsession presque.) J'avais visé la perfection, je n'y suis pas encore! Si j'obtenais seulement un "Pas mal." de ce prof j'en serais satisfait.

Liste des articles

Mis à jour

Partager

Déroulement du projet et de la réalisation

Plans

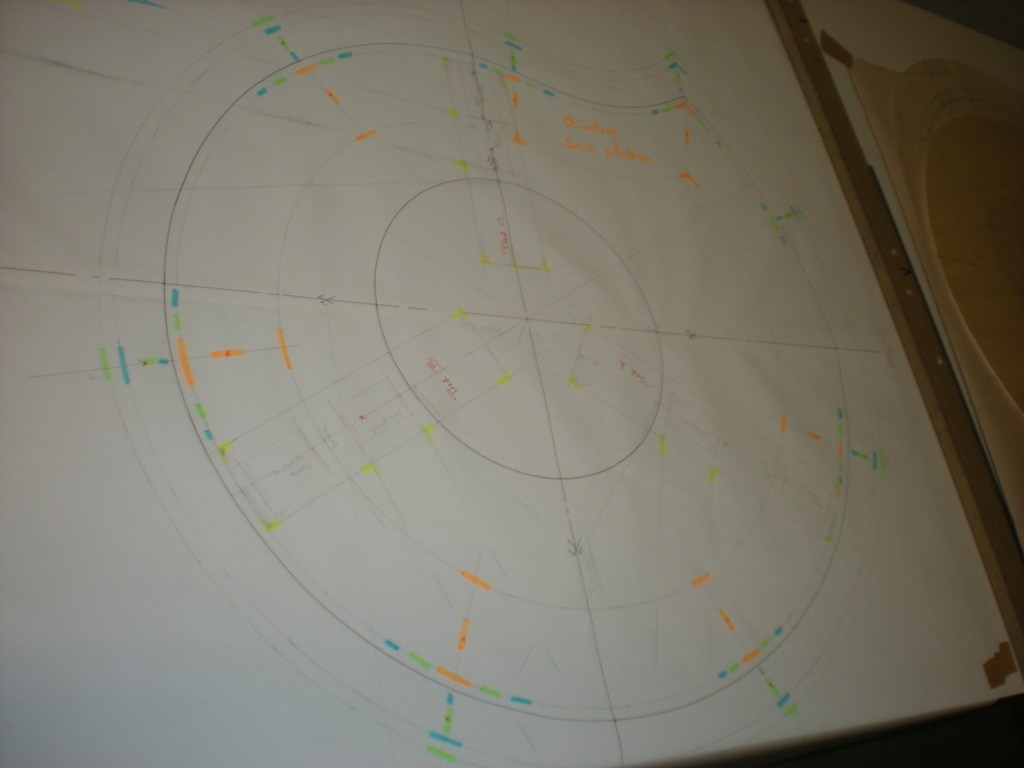

Vue en plan (spirale des limons et de la ligne de foulée, on y distingue le dévers des limons)
Échelle de hauteur (permet de mesurer tout les dévers)

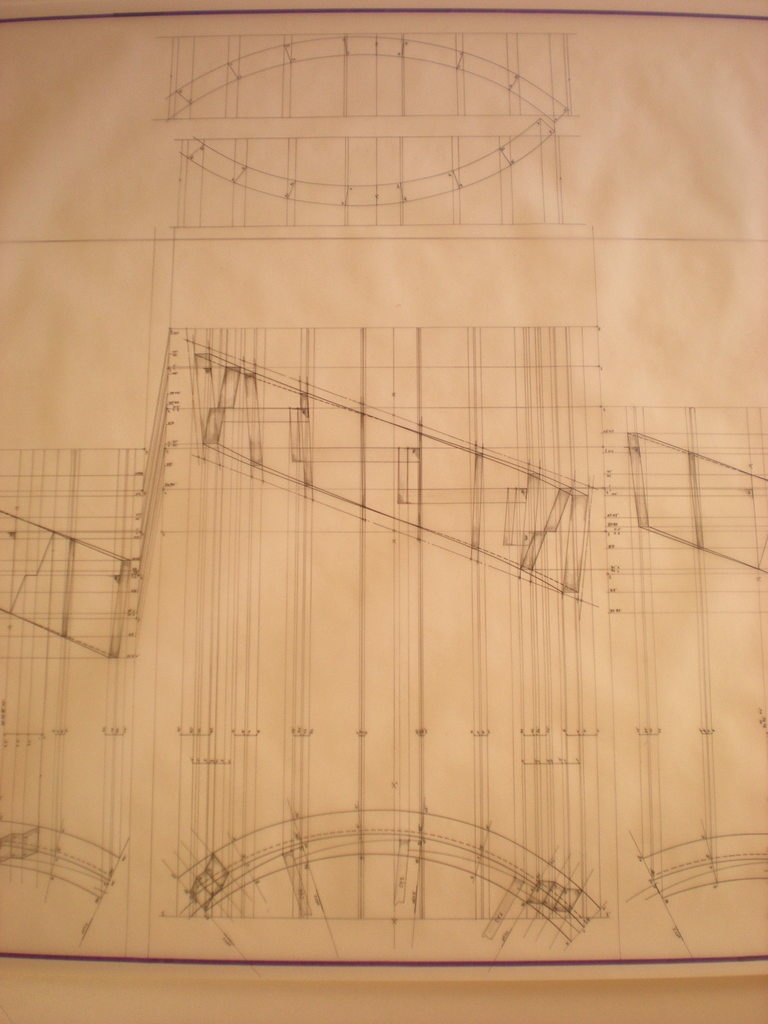

Développements

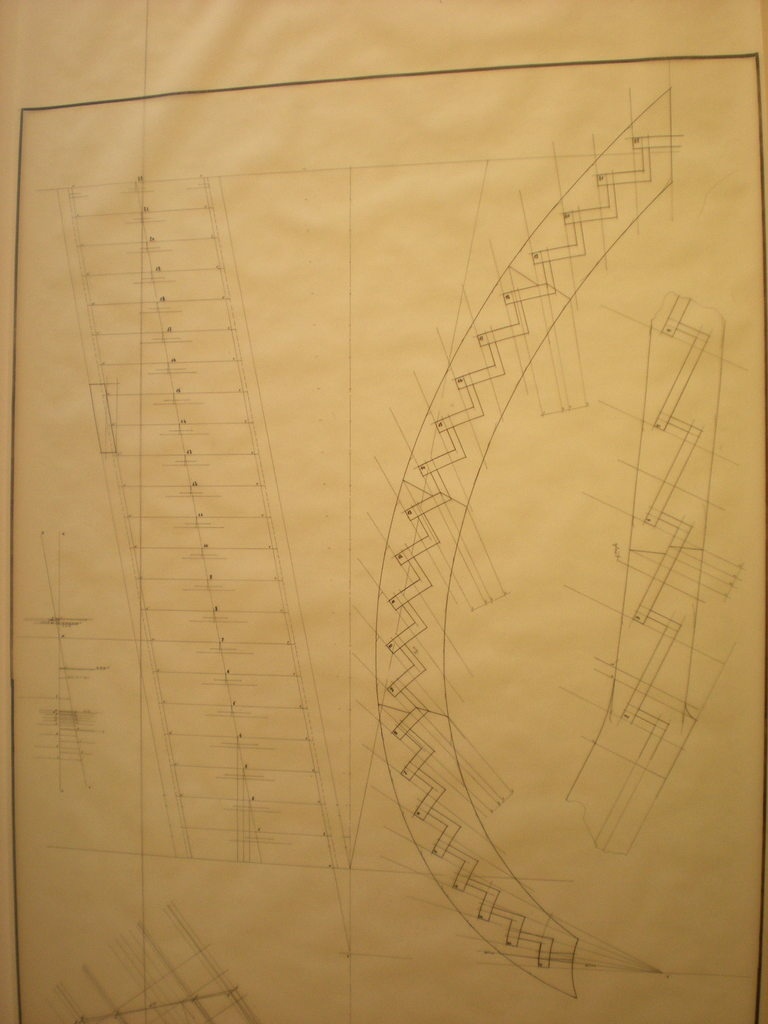

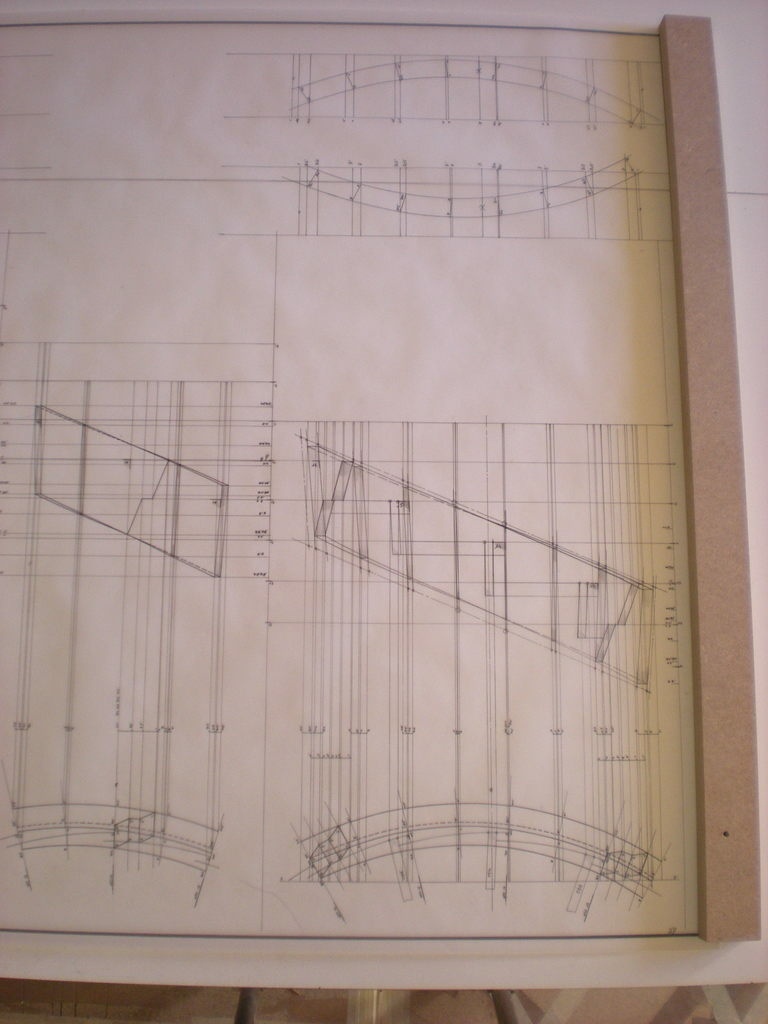

Élévations de chaque partie de limon ( 4 à l'intérieur 7 à l'extérieur)

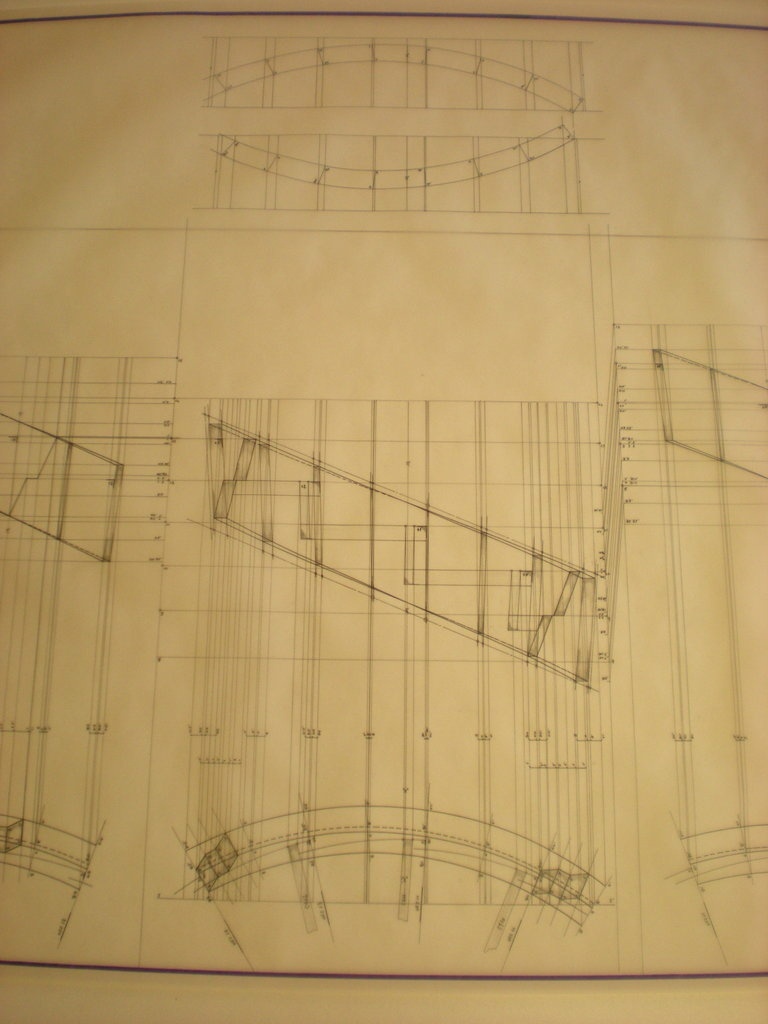

Traçage des coupes (élévation des coupes entre chaque limon)

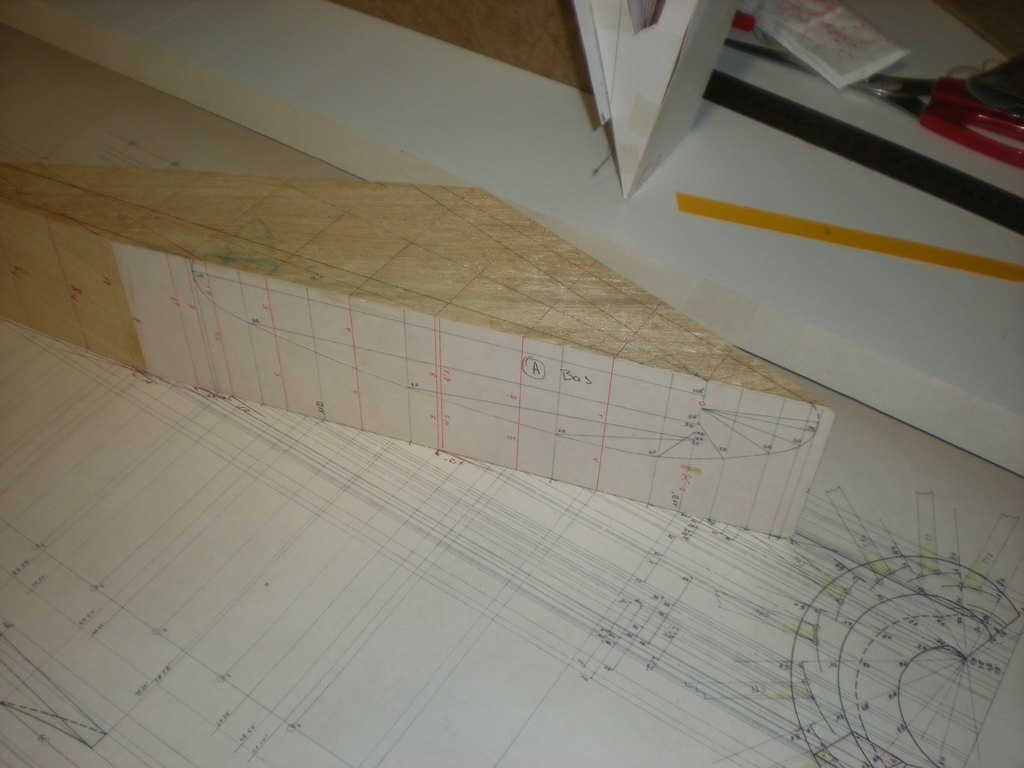

Calibres rallongés (ici les 2 calibres sont différents du fait de la pente du limon suivant le cône)

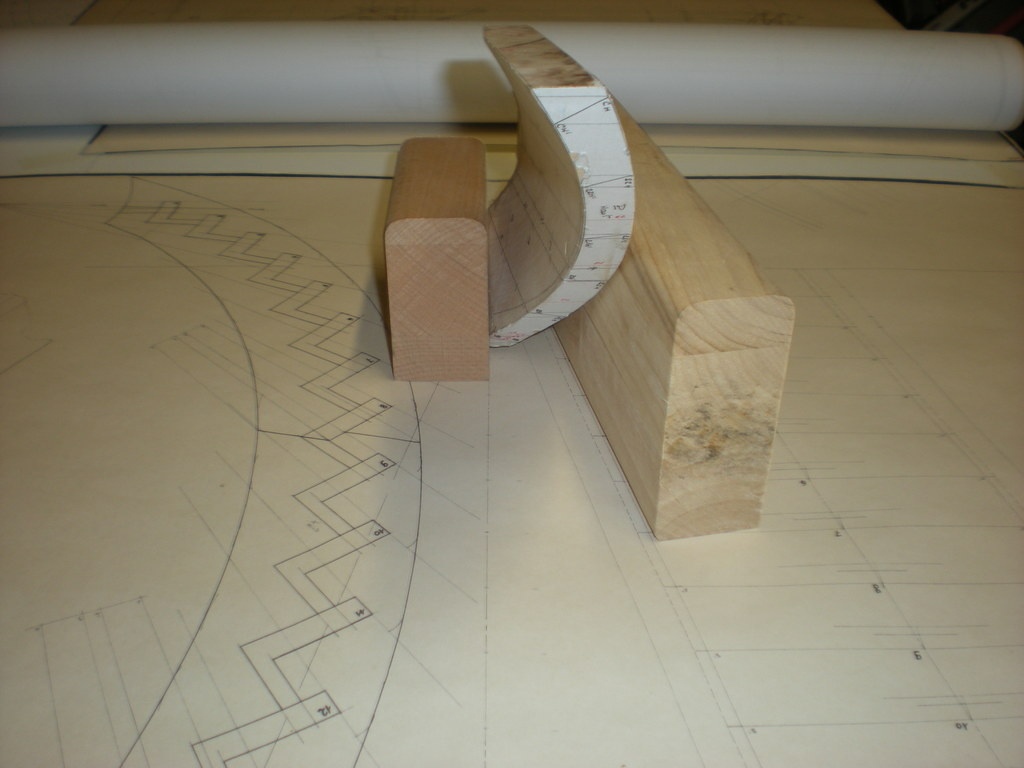

Pièce préalable

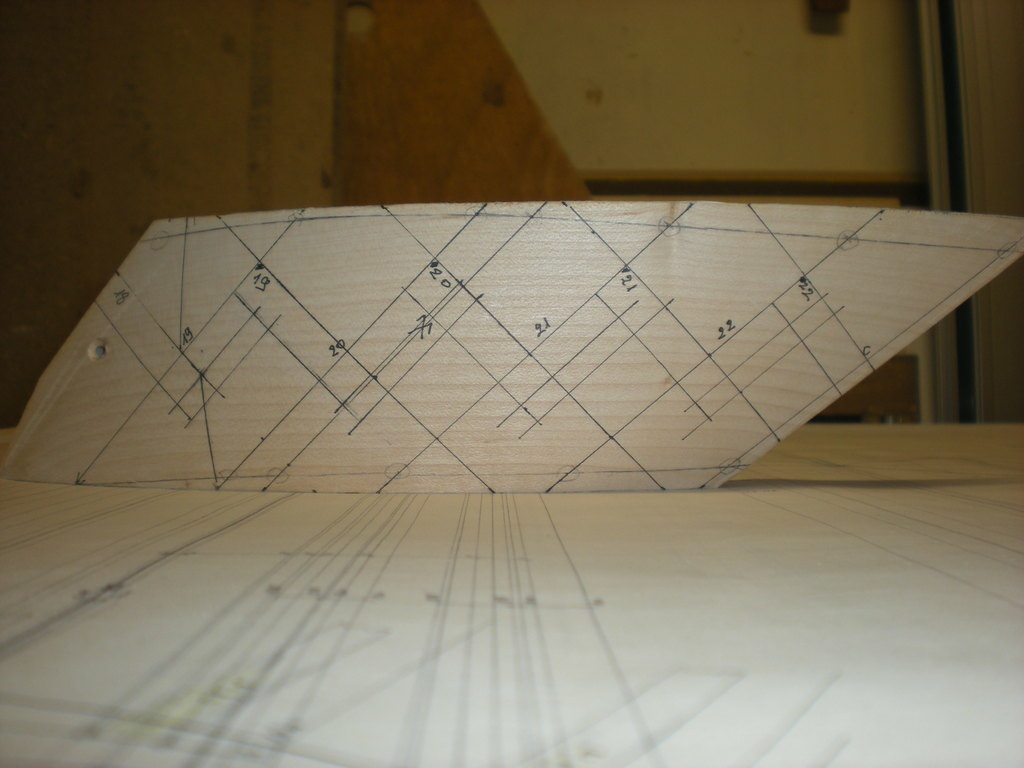

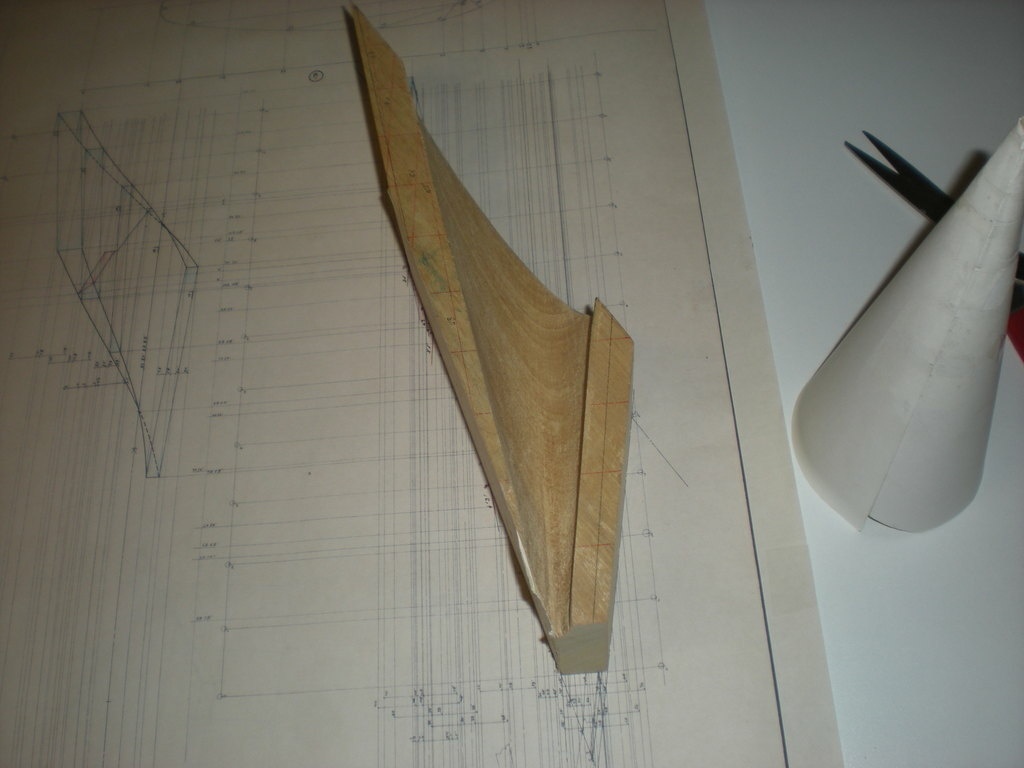

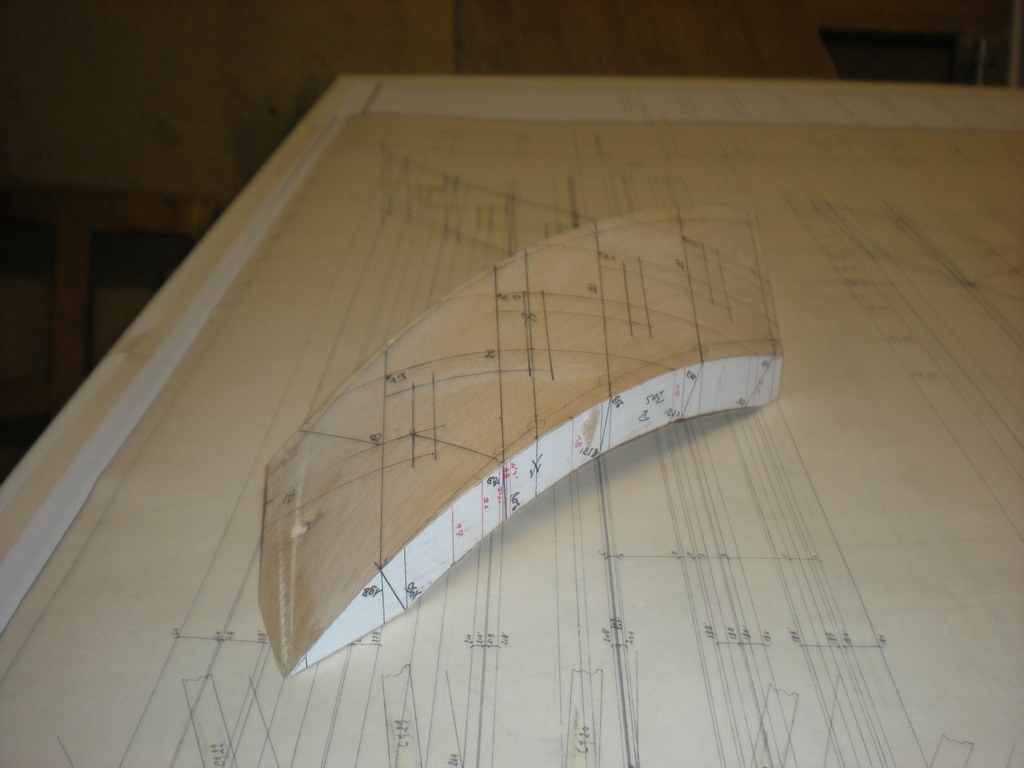

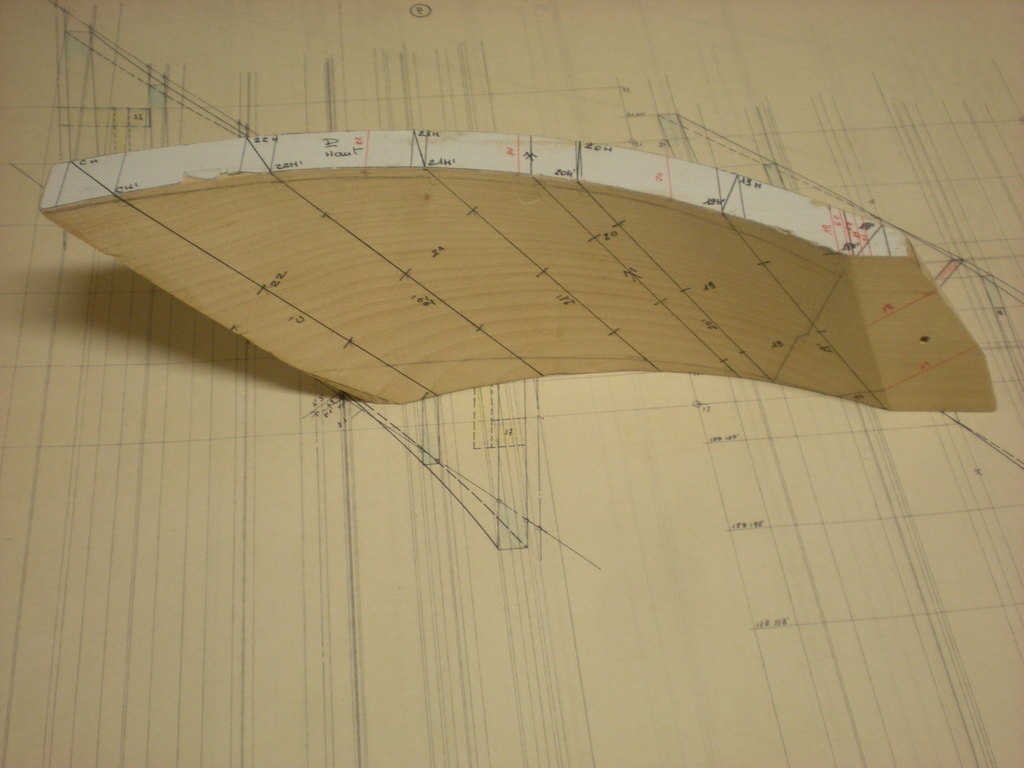

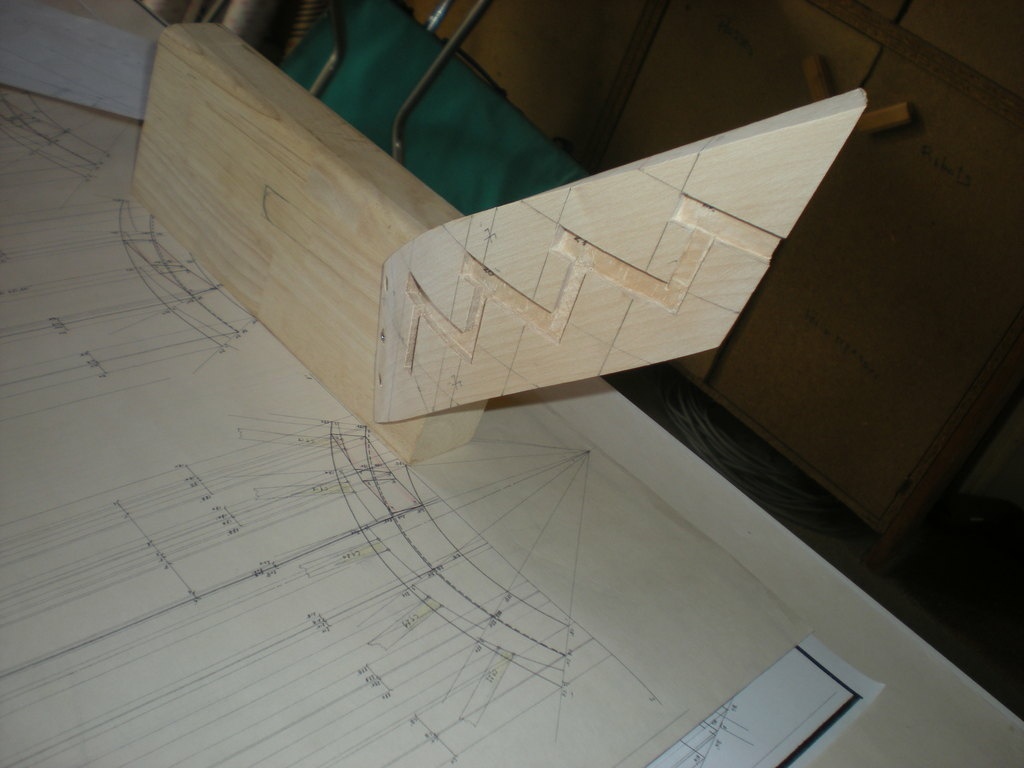

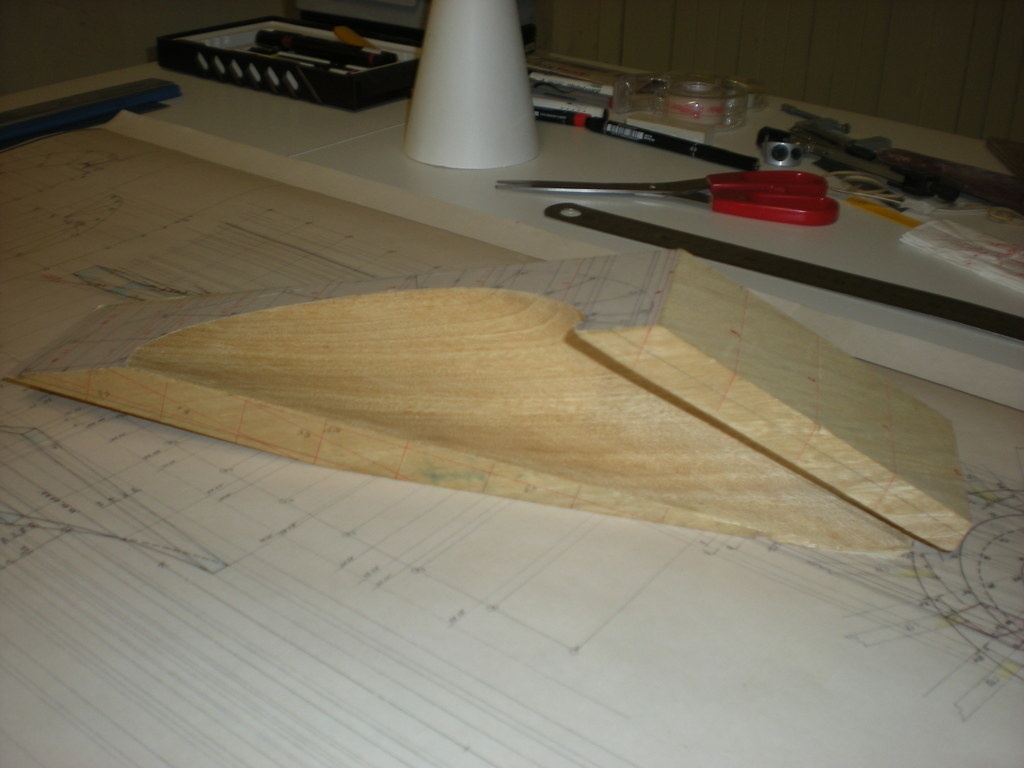

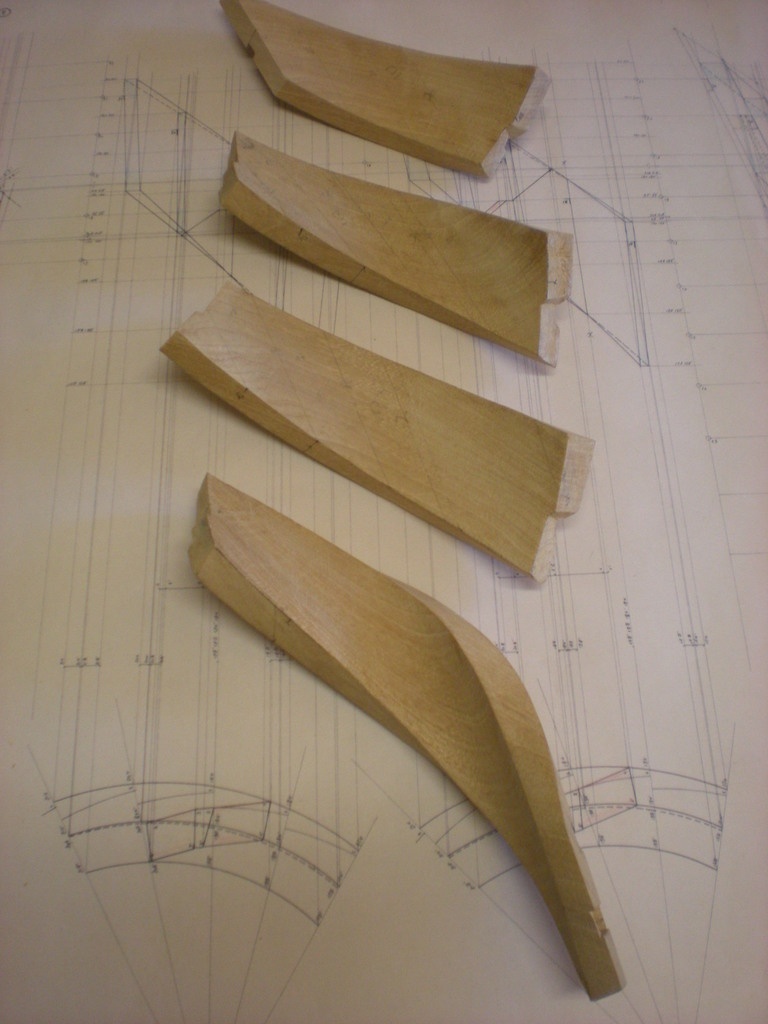

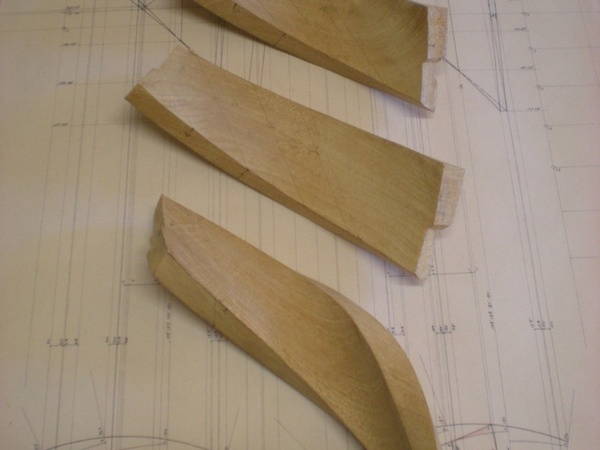

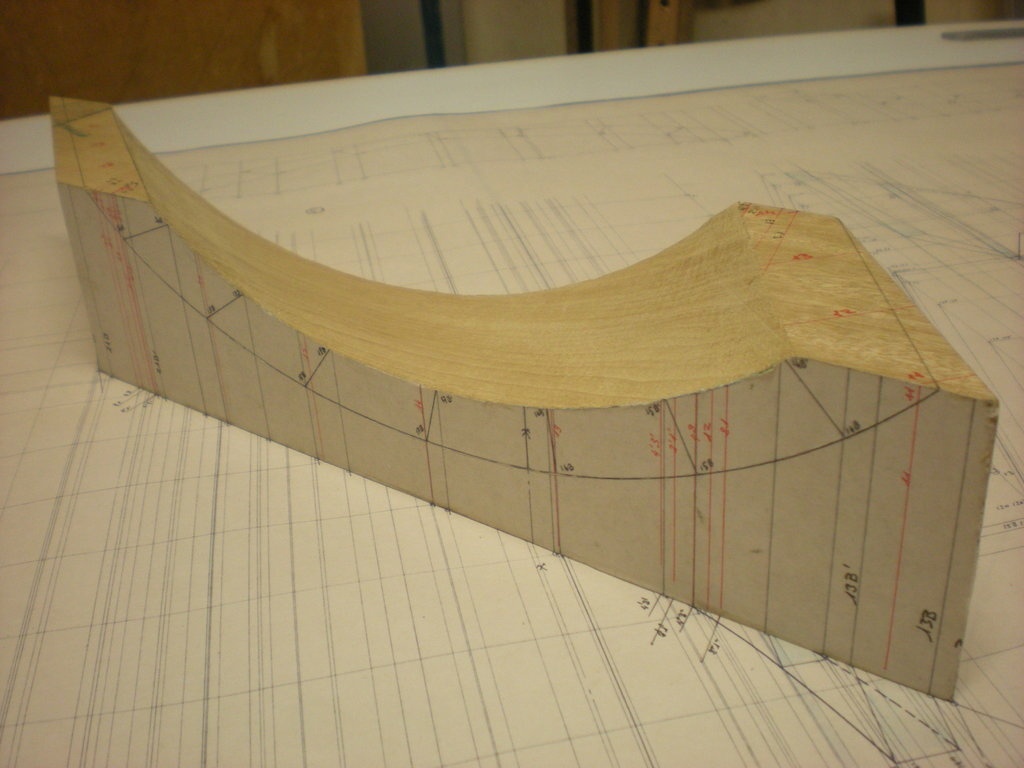

Exécution d'une pièce préalable, en l’occurrence : partie haute du limon intérieur.
C'était la première fois que je réalisais du croche

En situation sur l'épure.

Alignement à l'axe et à l'aplomb sur la vue en plan.

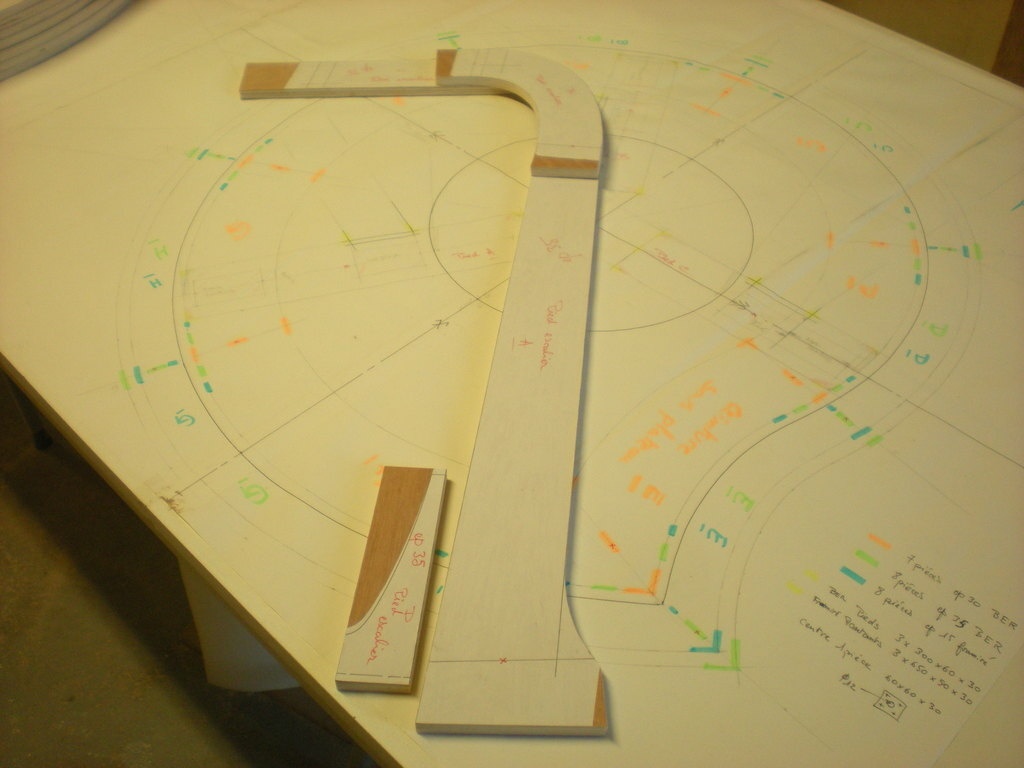

Gabarit

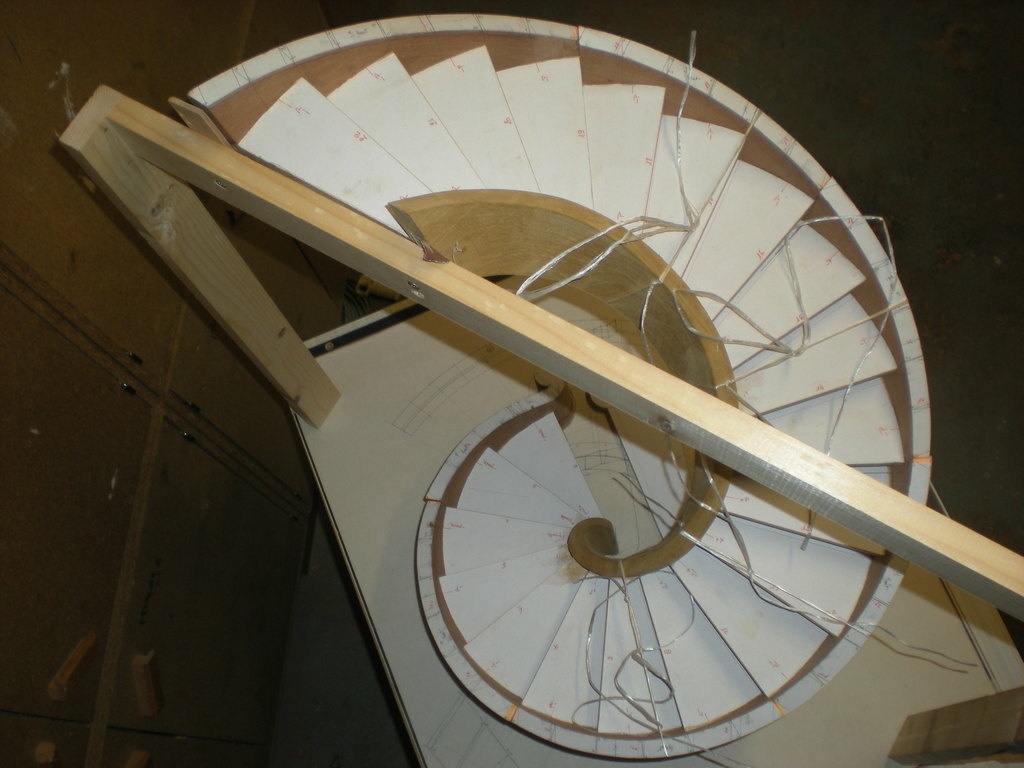

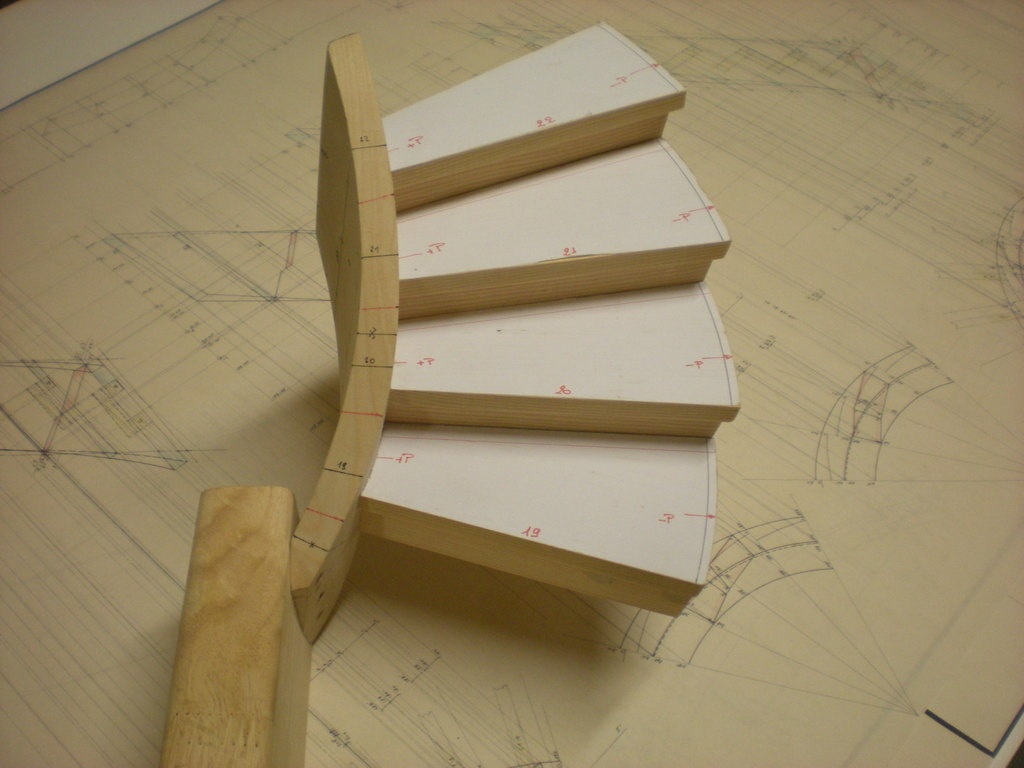

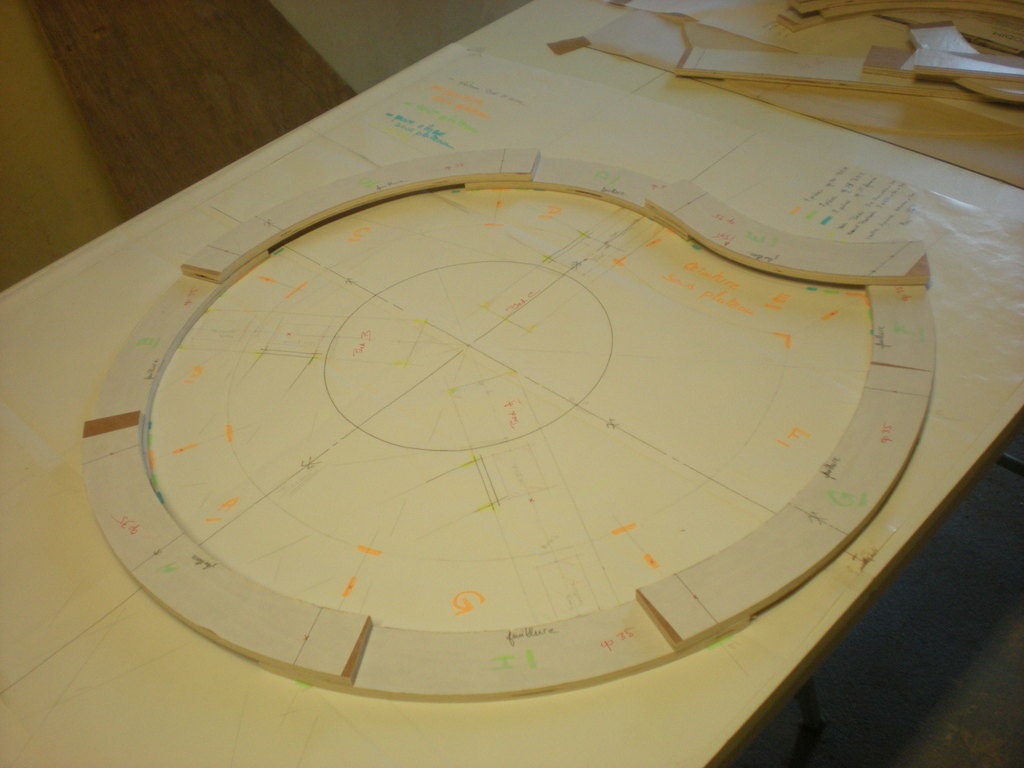

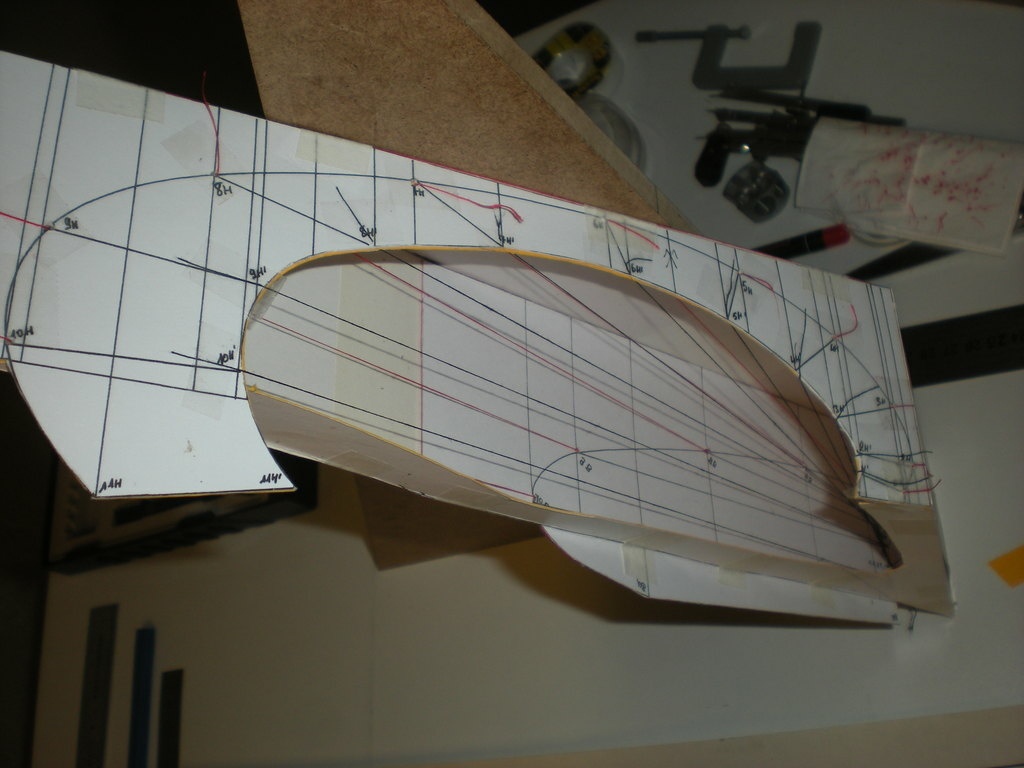

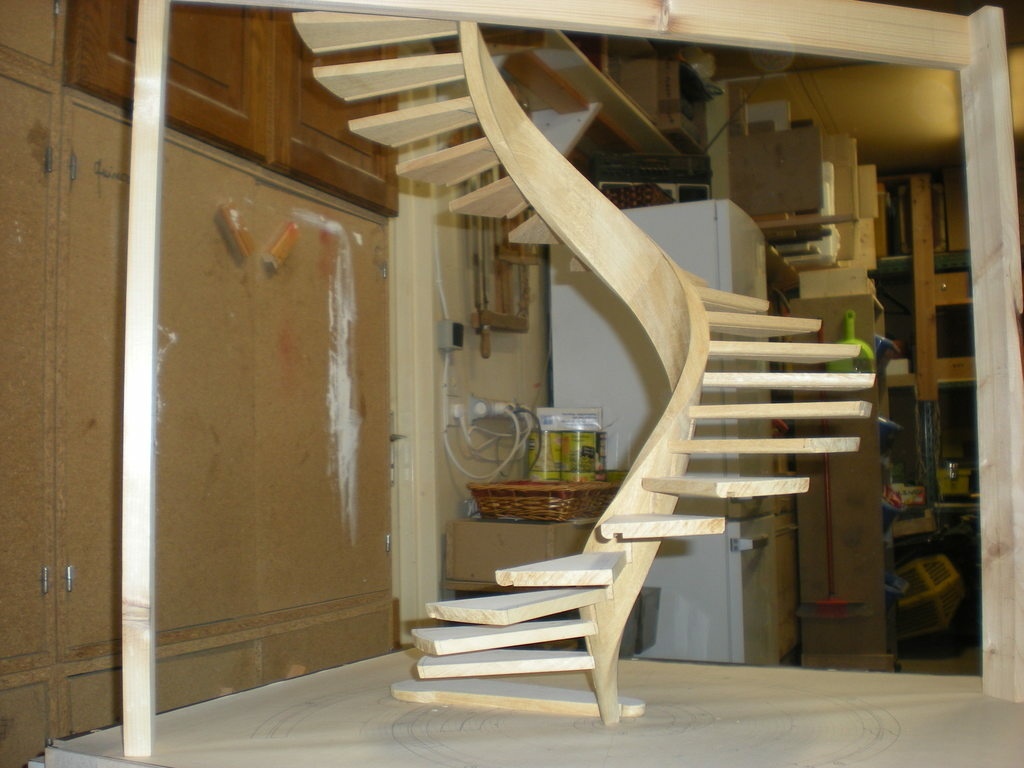

Exécution d'un gabarit pour la compréhension du premier limon intérieur.
Fils rouges : génératrice extérieures, fils noirs: génératrices intérieures.

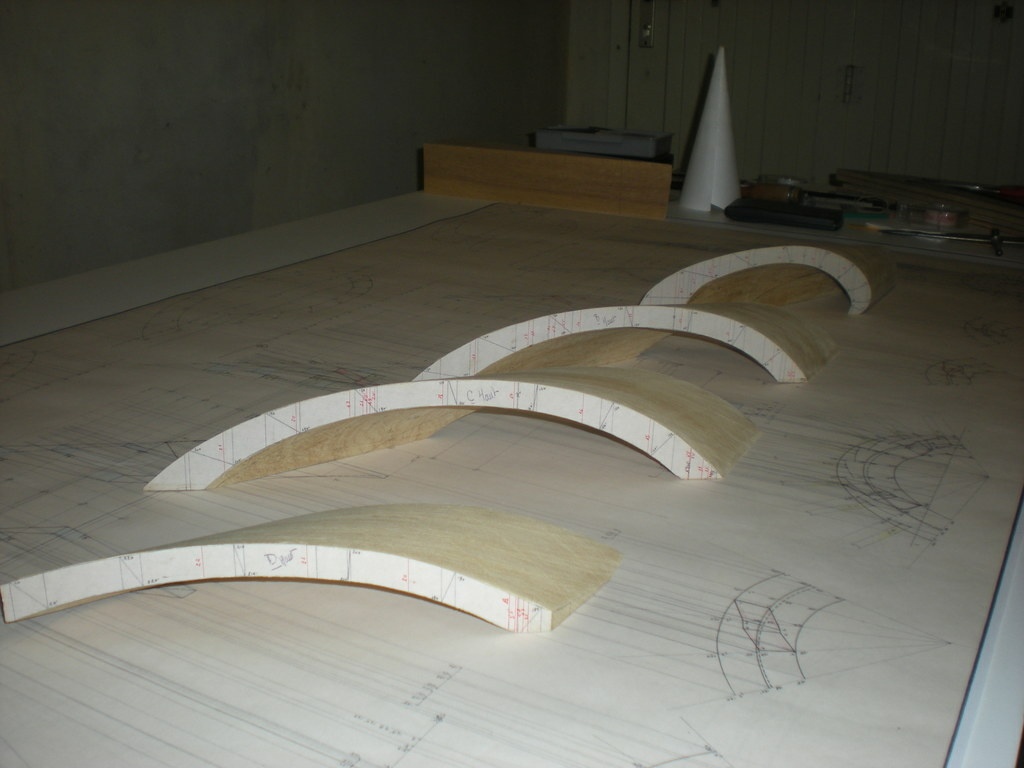

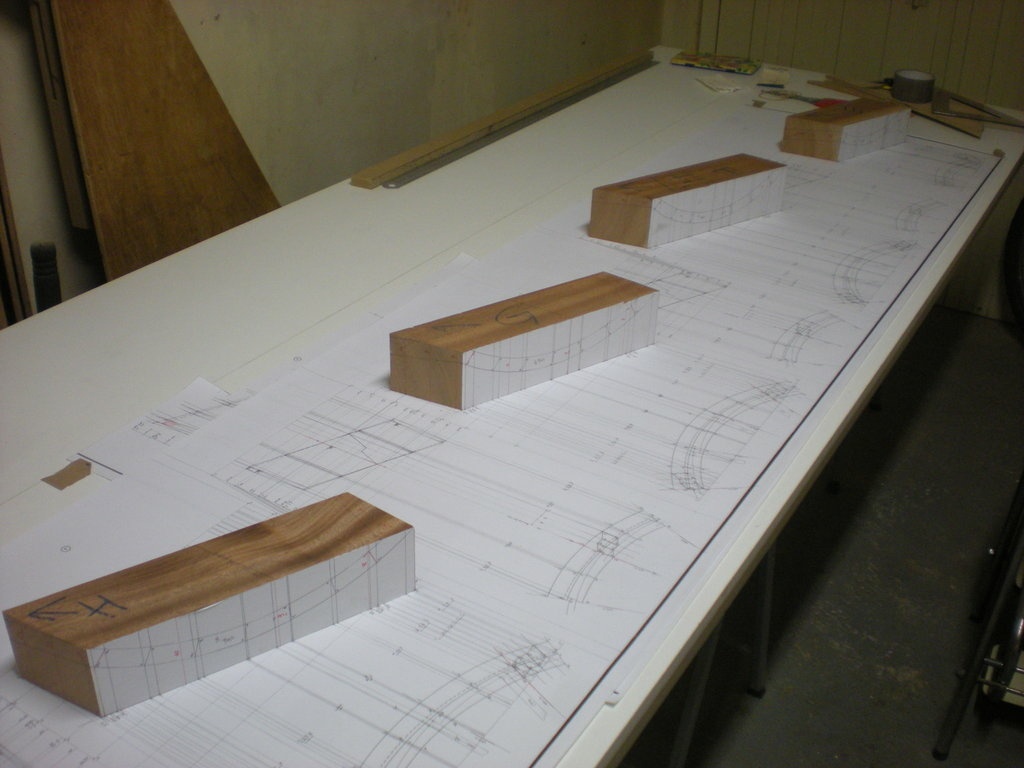

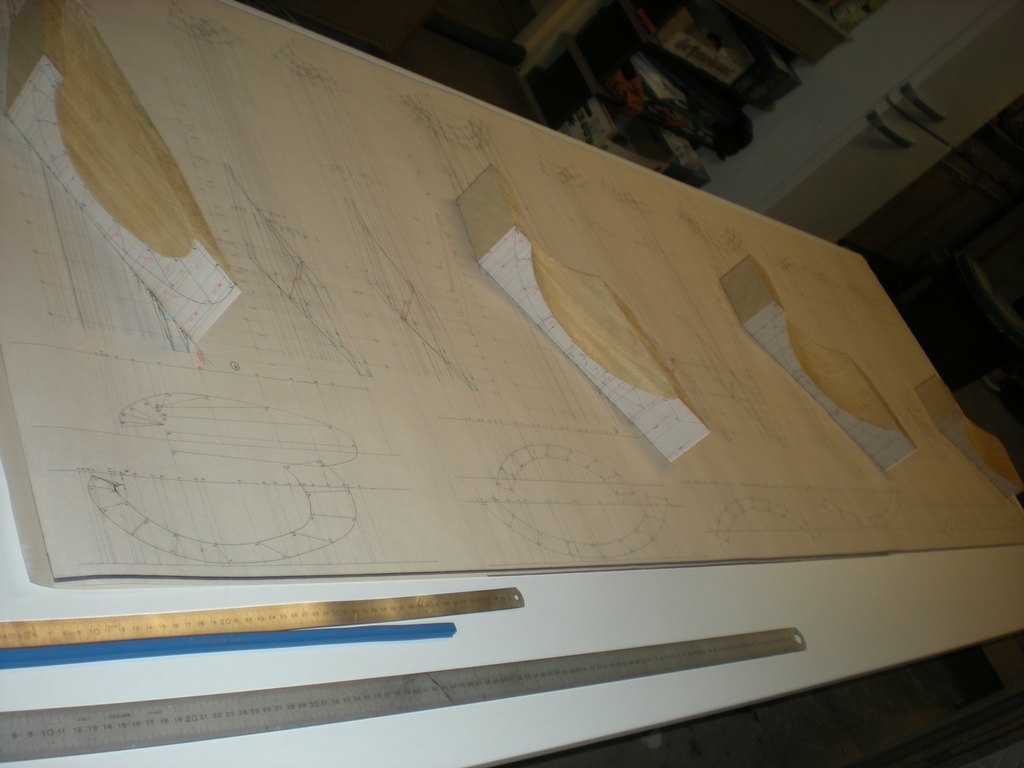

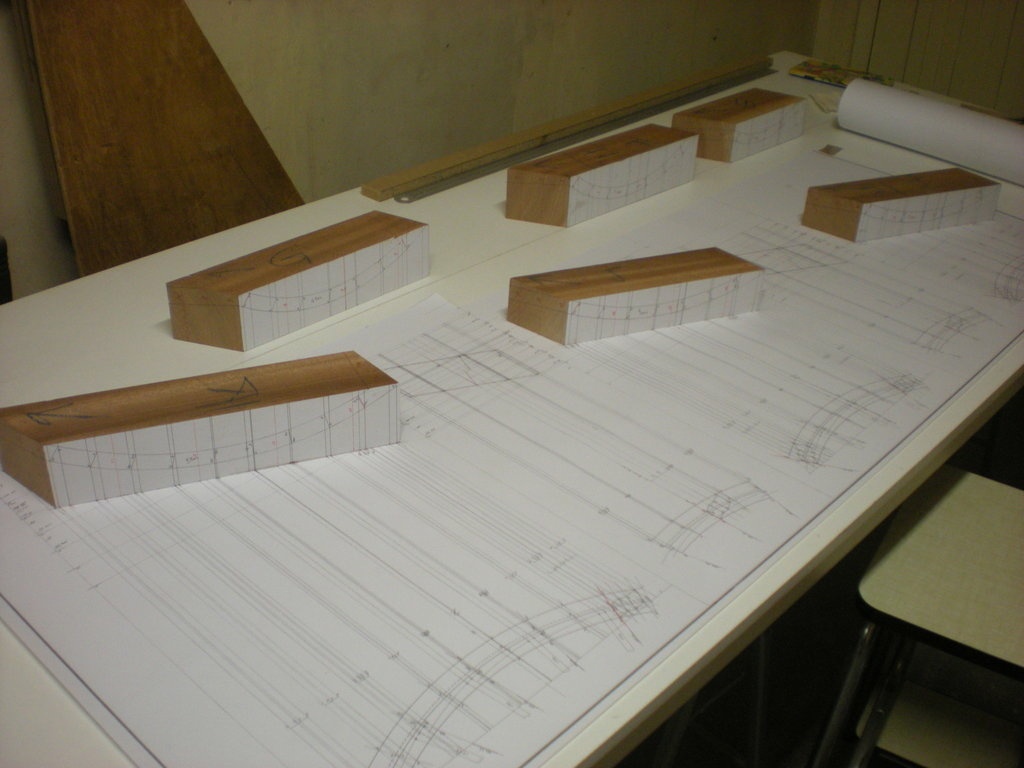

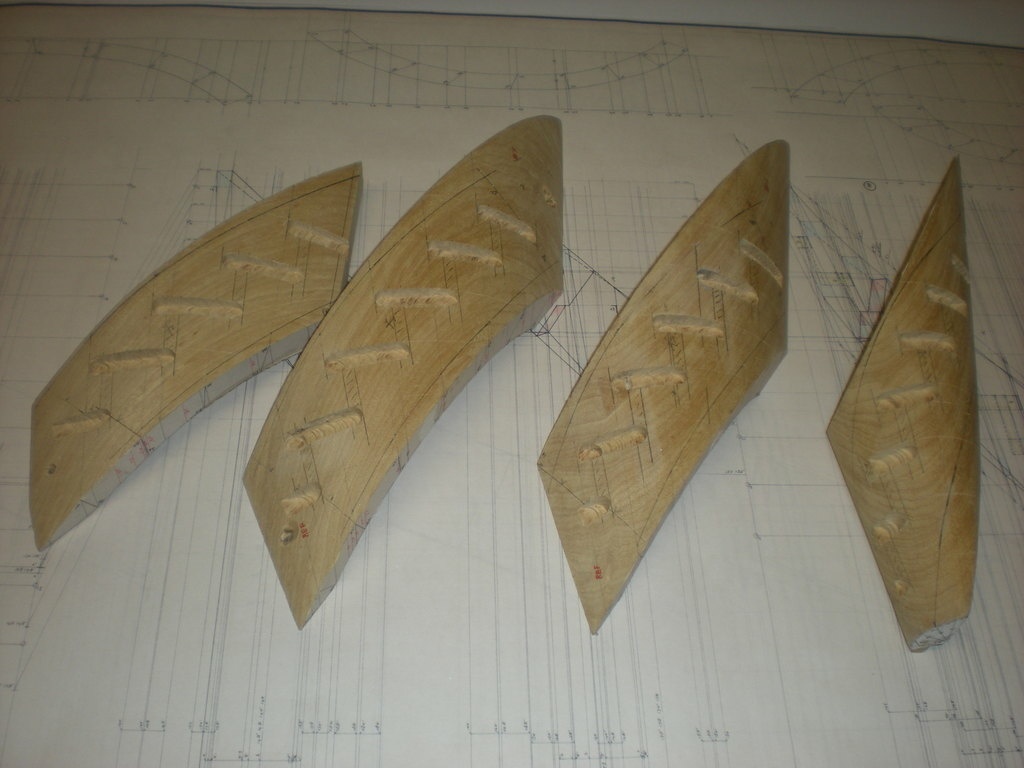

Mise en forme du limon intérieur

Fini les préalables. La réalisation véritable débute.

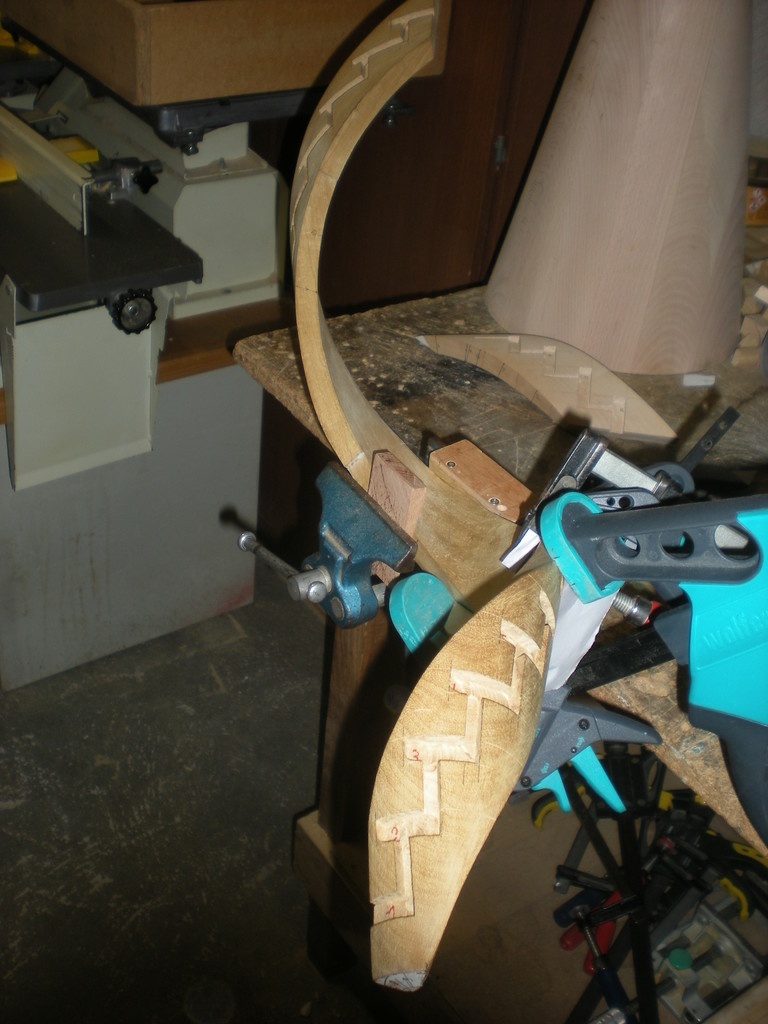

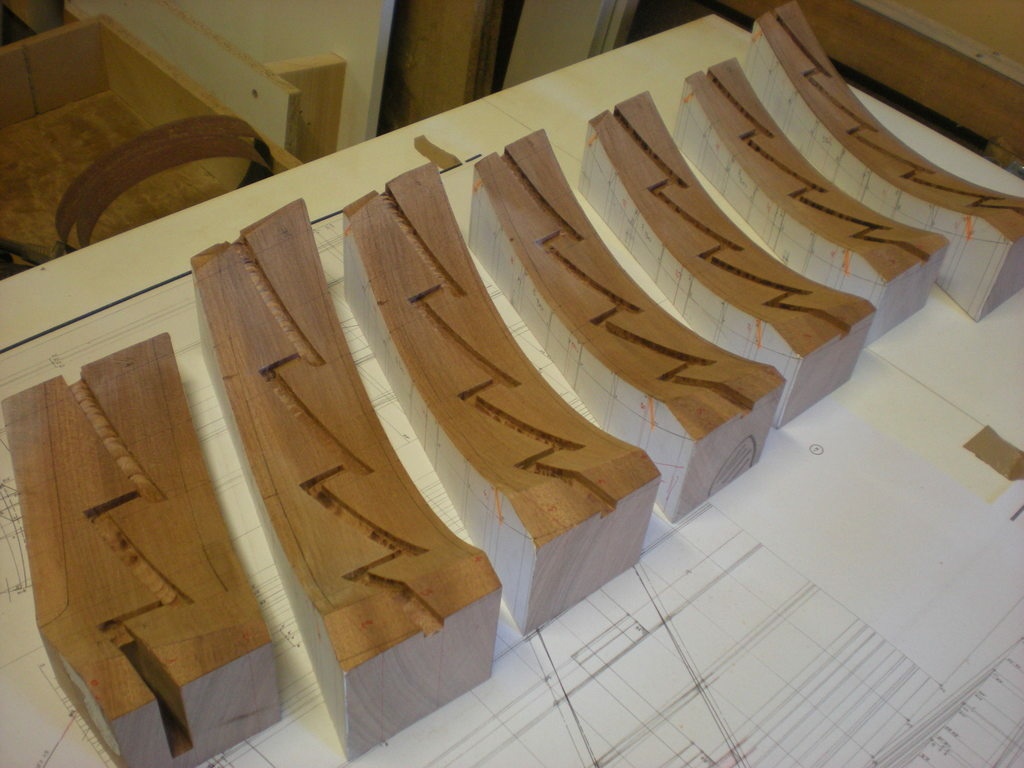

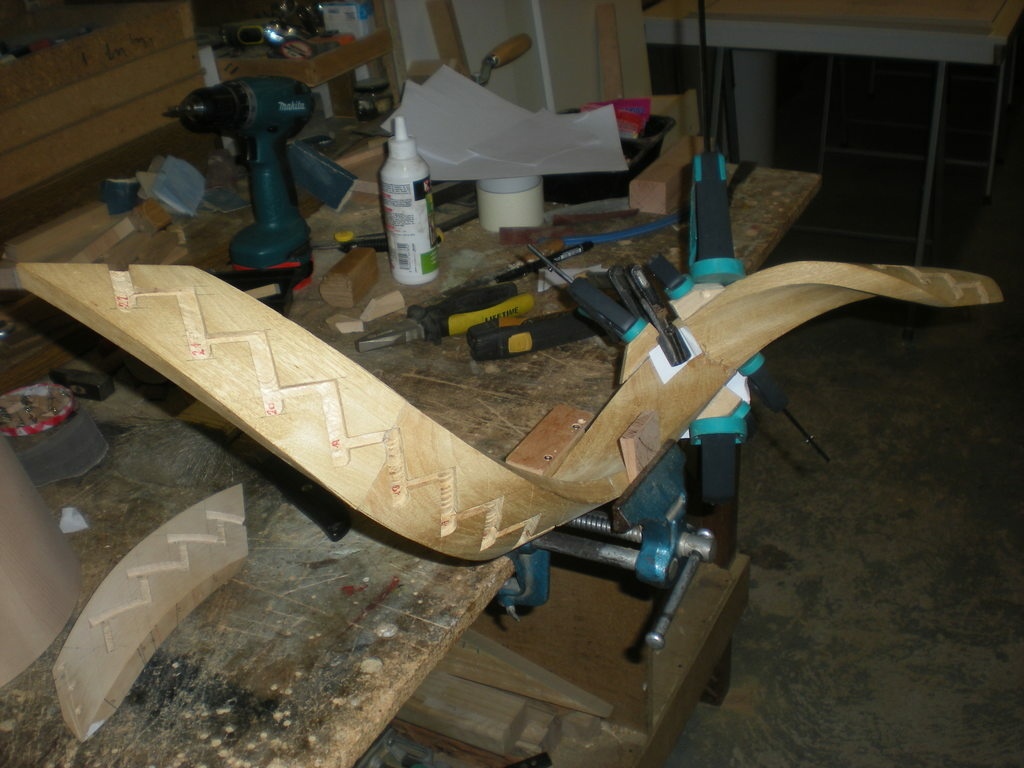

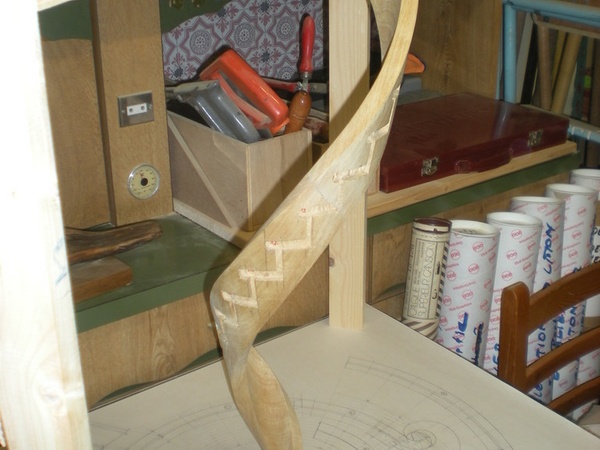

Entaillage du limon intérieur

Entaillage du limon intérieur.

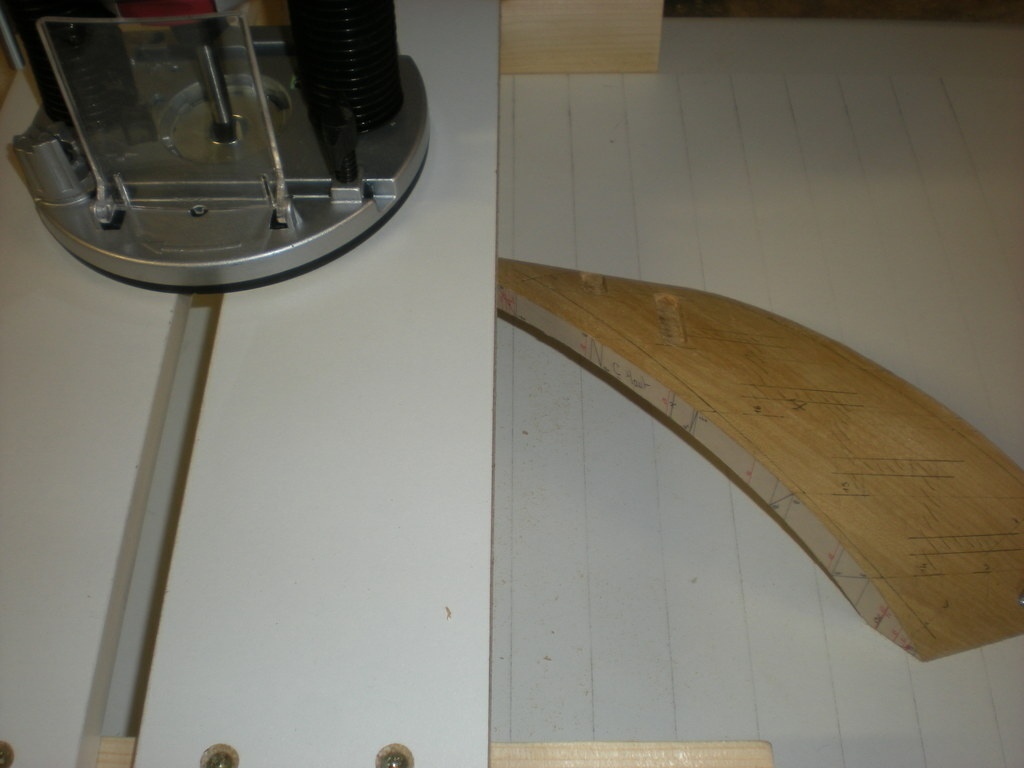

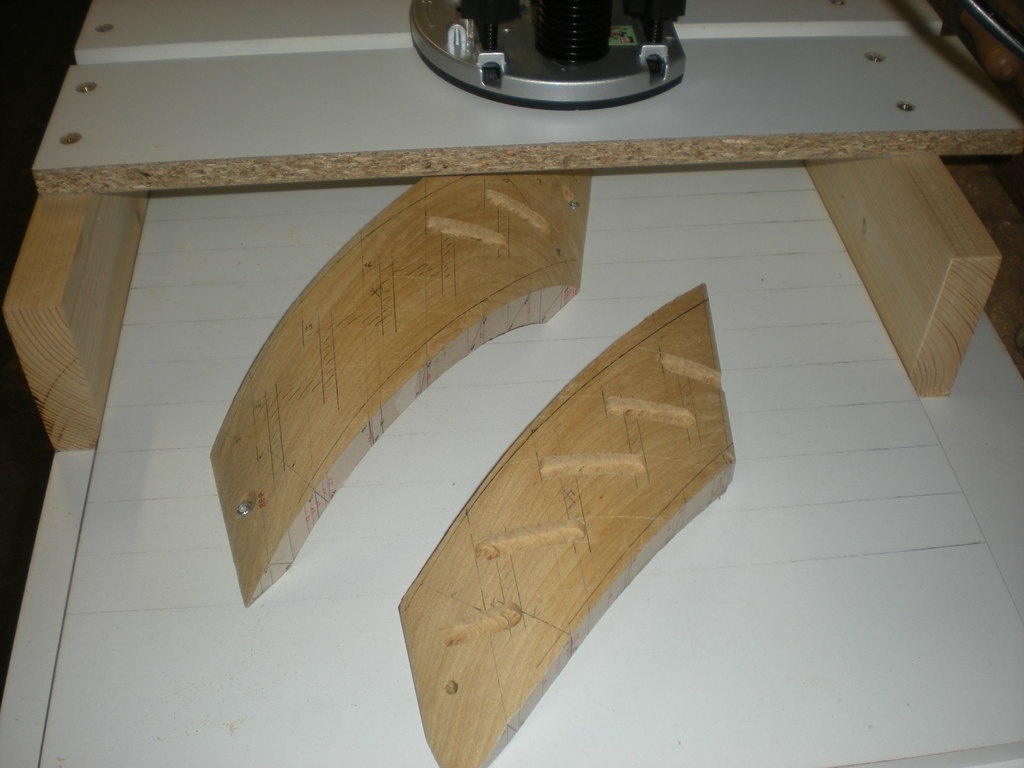

Gabarit de défonçage:
Le limon est vissé sur un mélaminé suivant la verticale de l'escalier.
Cette plaque coulisse entre les traverses en sapin.
Elle est immobilisée à chaque hauteur de marche.
Pour la profondeur c'est plus laborieux car il faut la modifier en permanence suivant la bosse.

Entaillage des contremarches

Entaillage des contremarches.

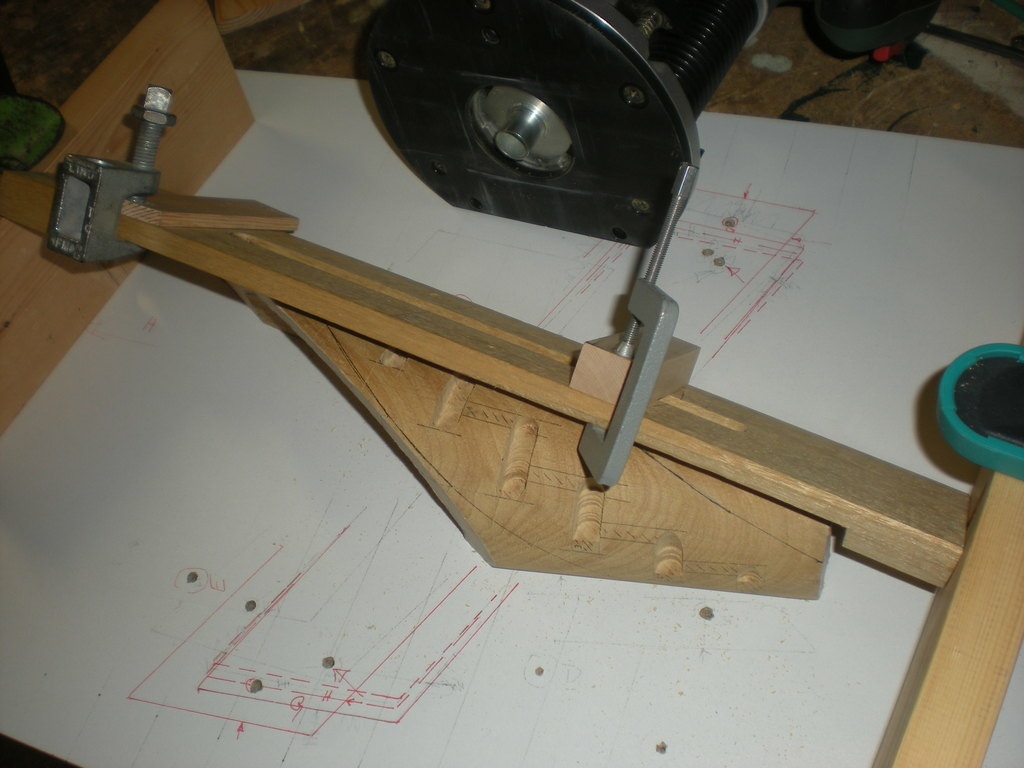

autre gabarit: réglable en pente et en dévers.
A noter les contremarches sont parallèles aux nez de marches.
Les nez de marches suivent les génératrices.

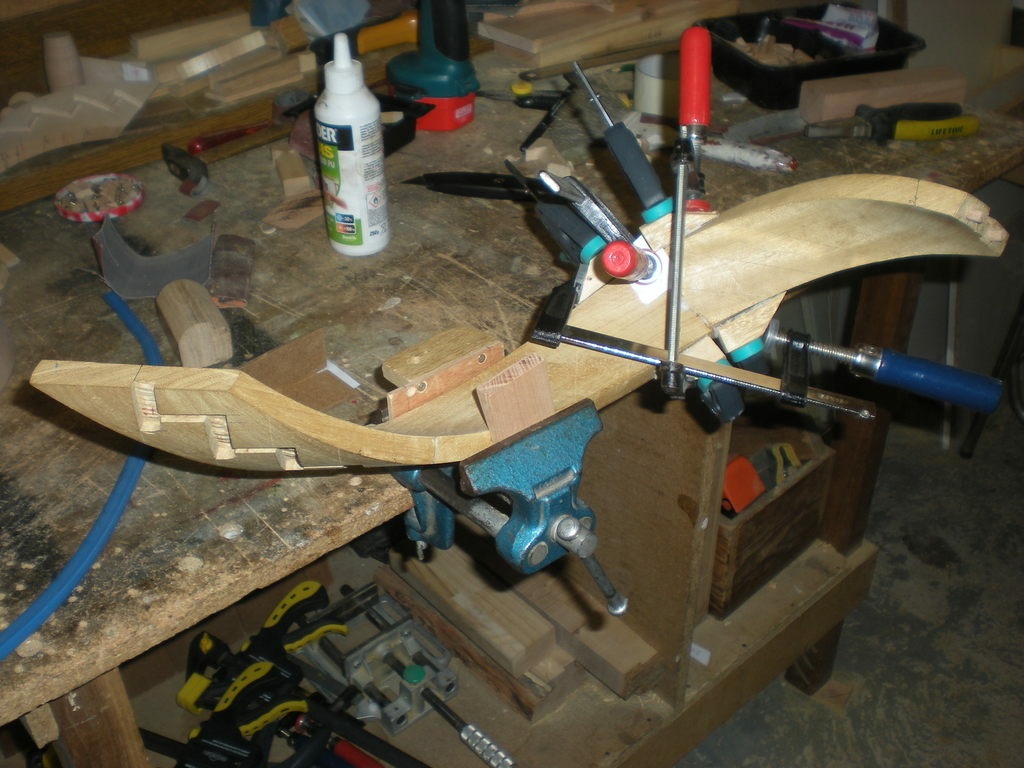

Exécution des coupes à crochets

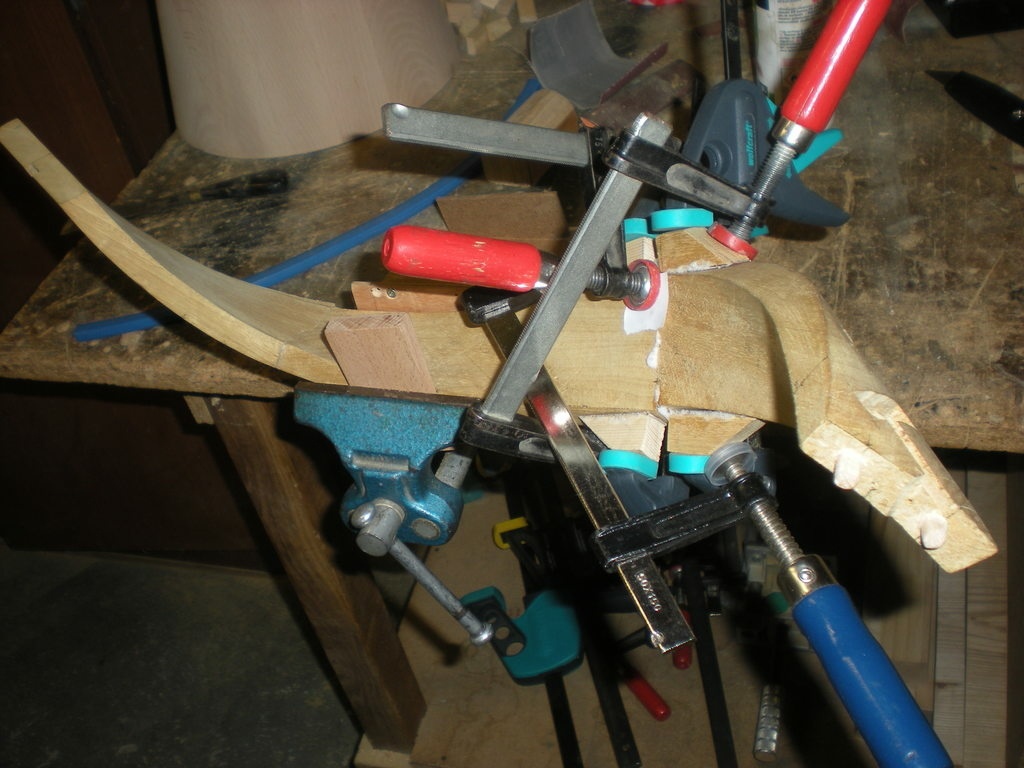

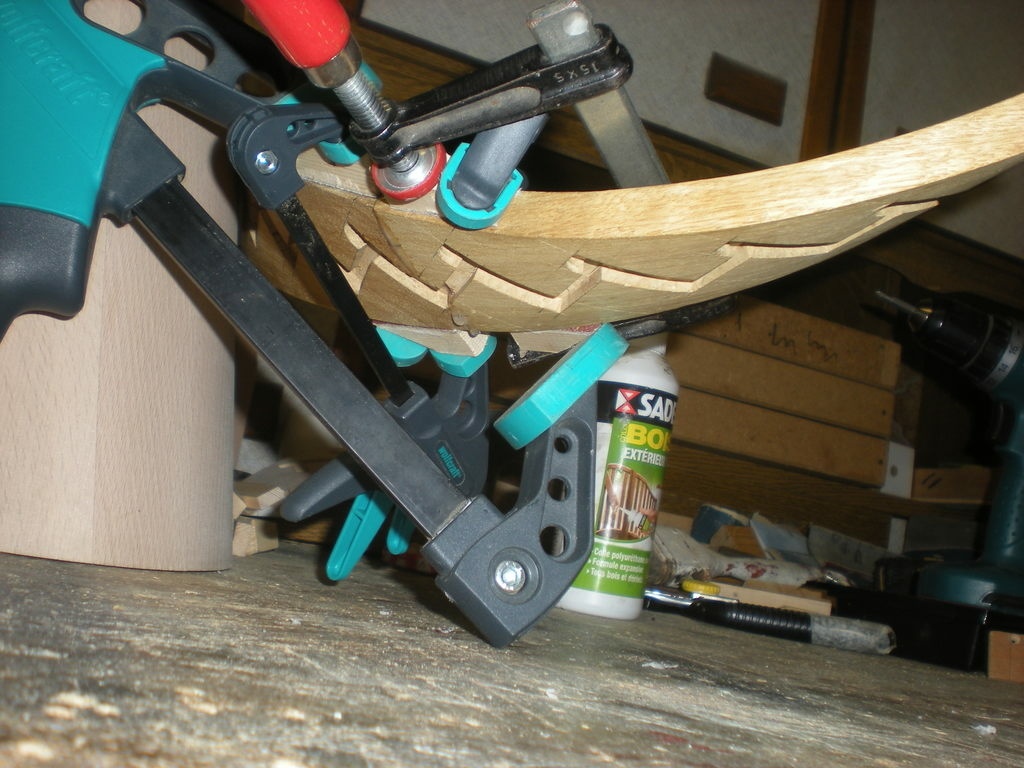

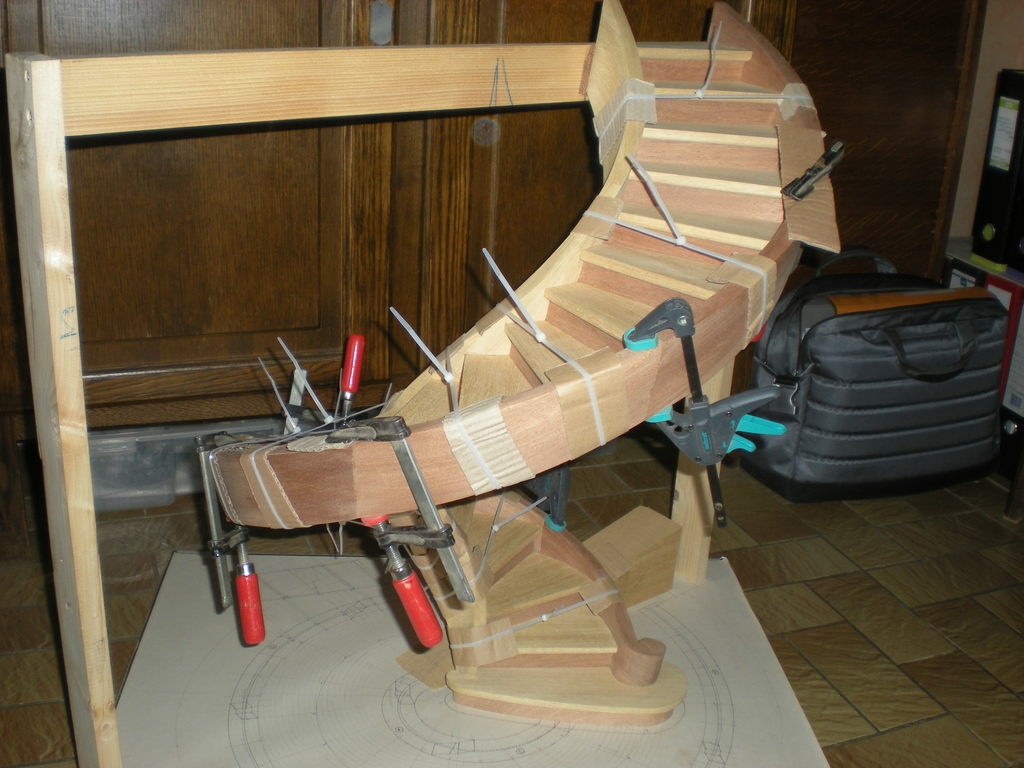

Collage du limon intérieur

Mise à l'aplomb

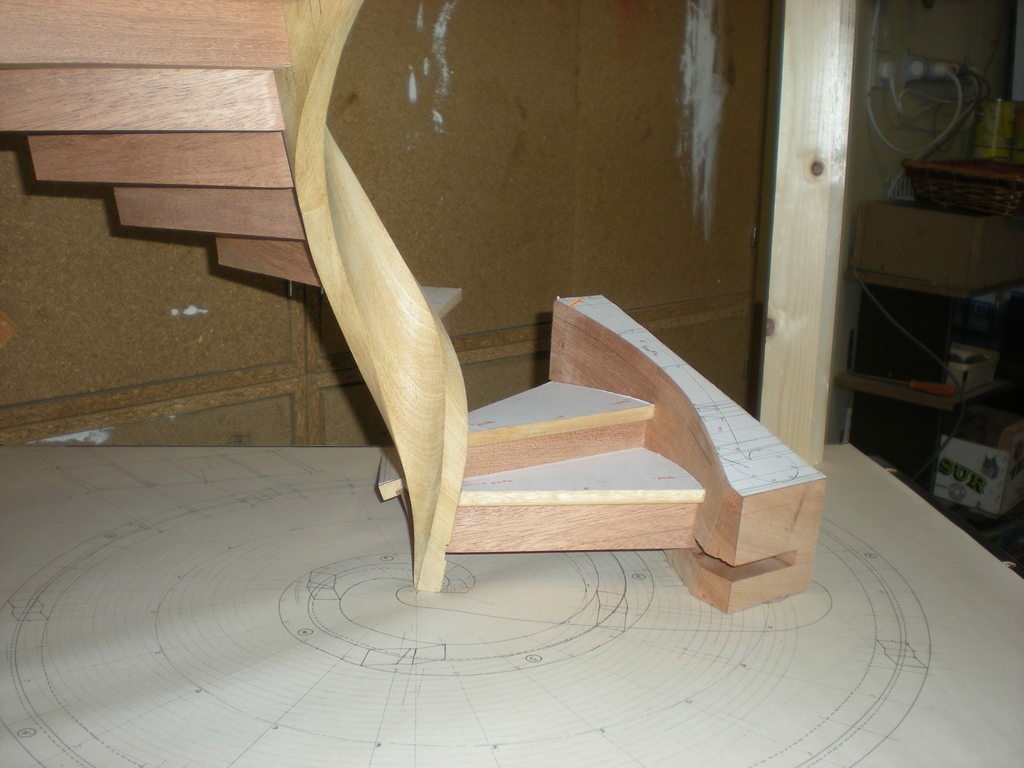

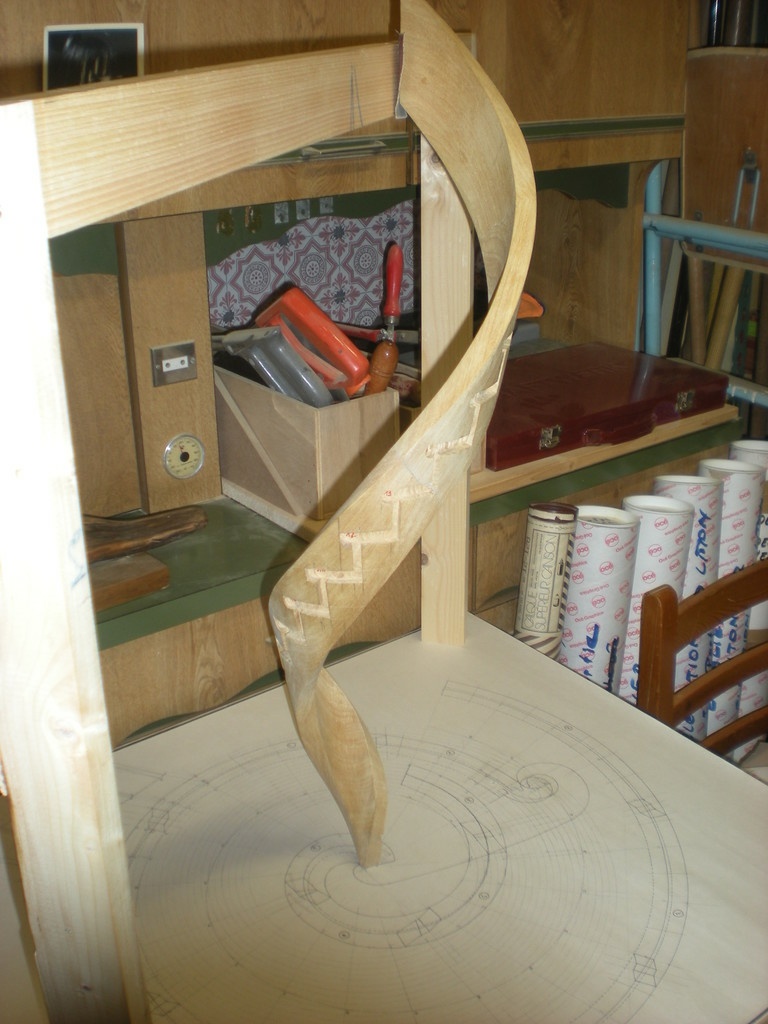

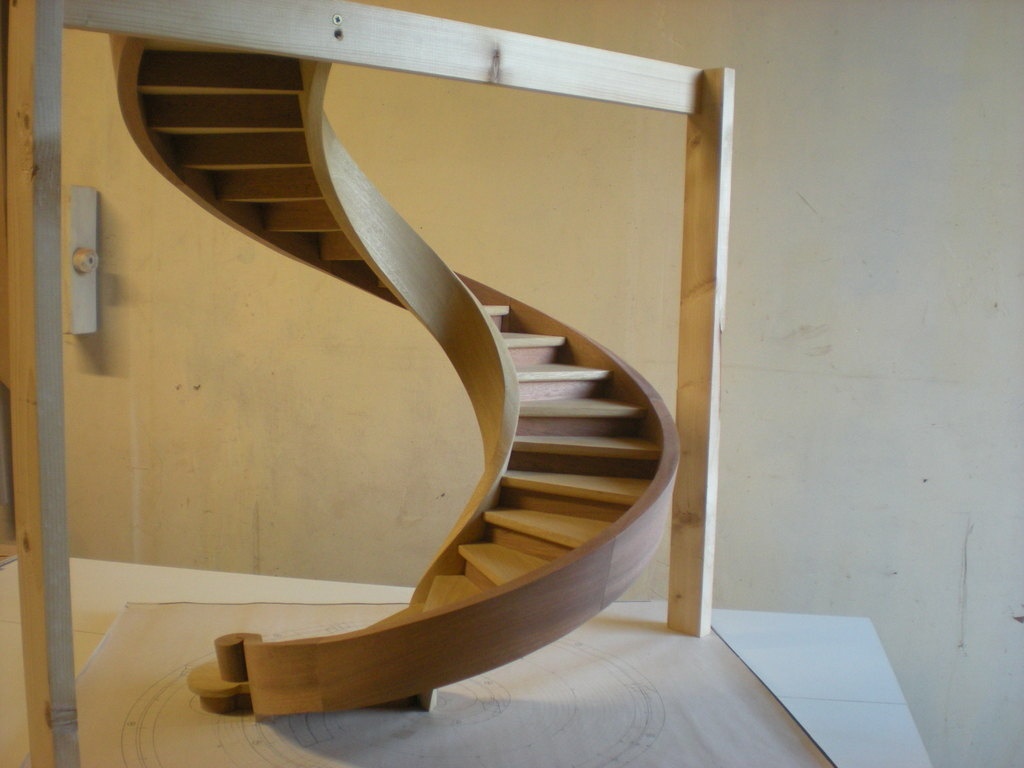

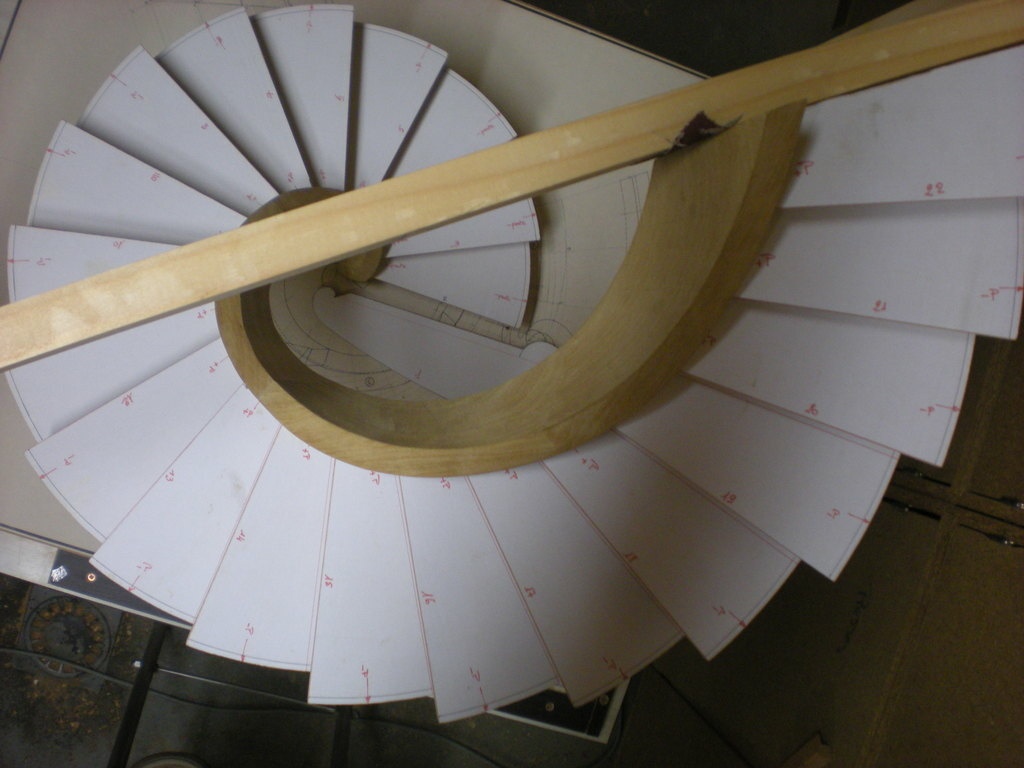

Présentation du limon sur l'épure à l'aide d'un support provisoire.

Mise en forme du limon extérieur

Entaillage du limon extérieur

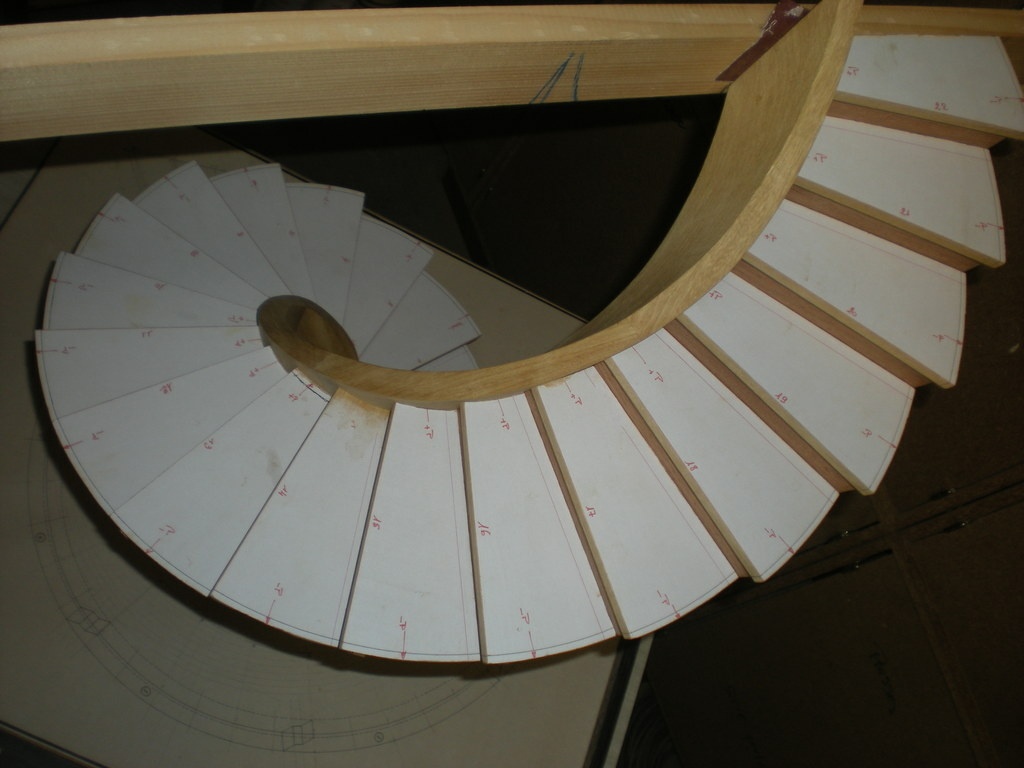

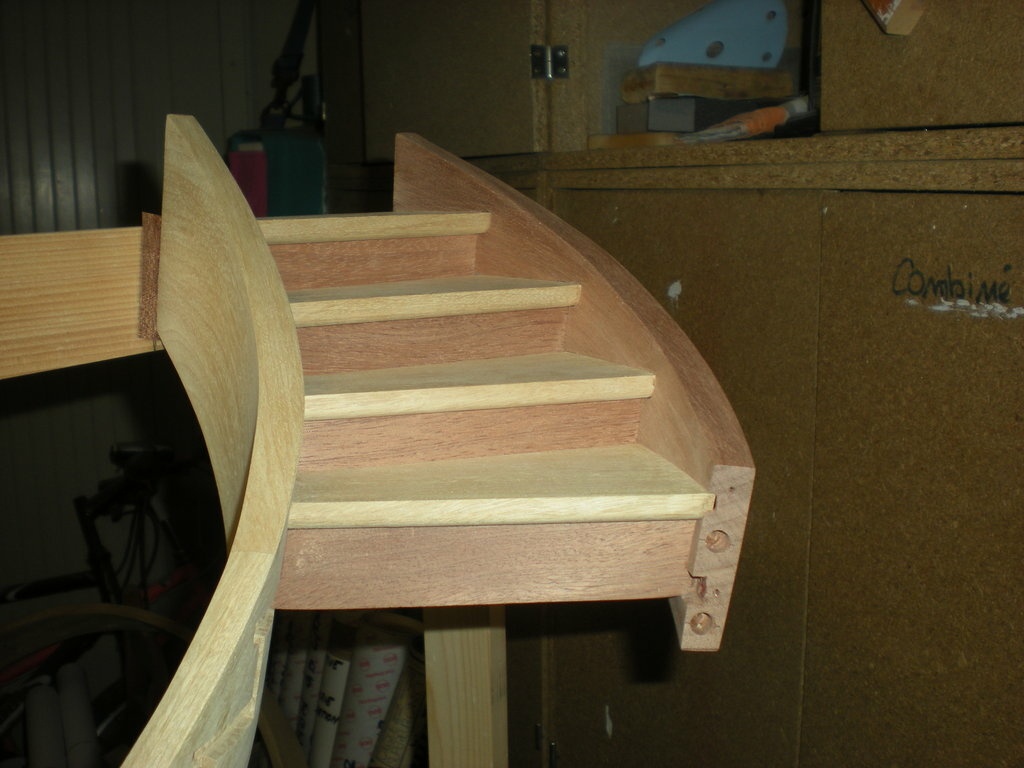

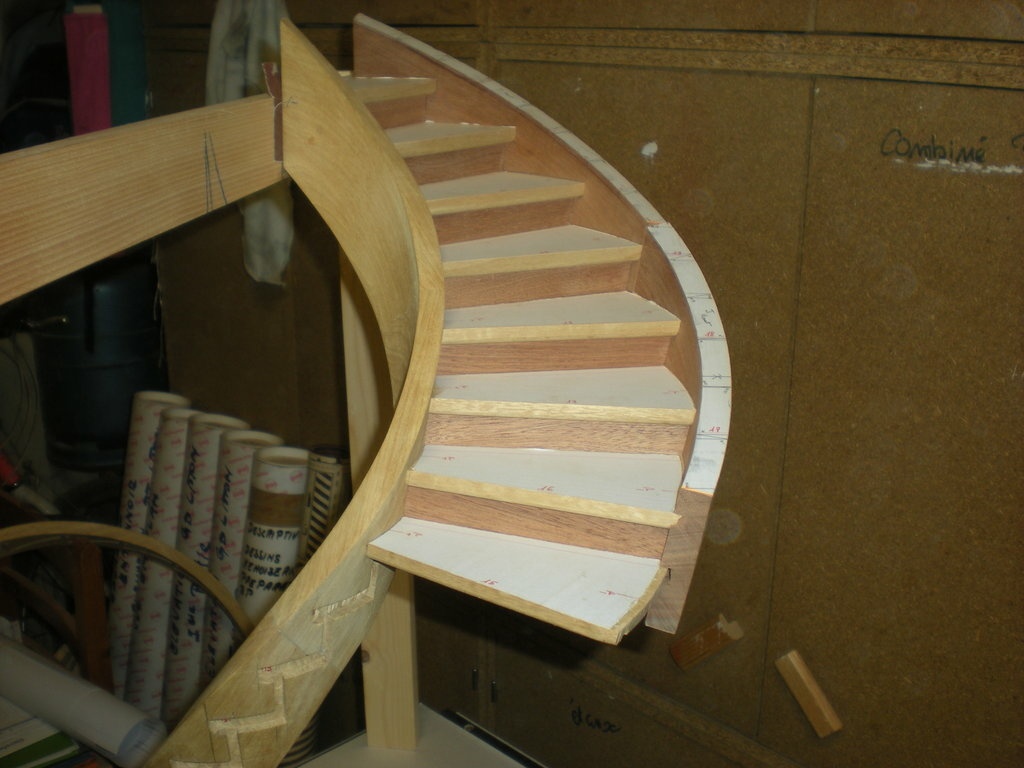

Ajustage

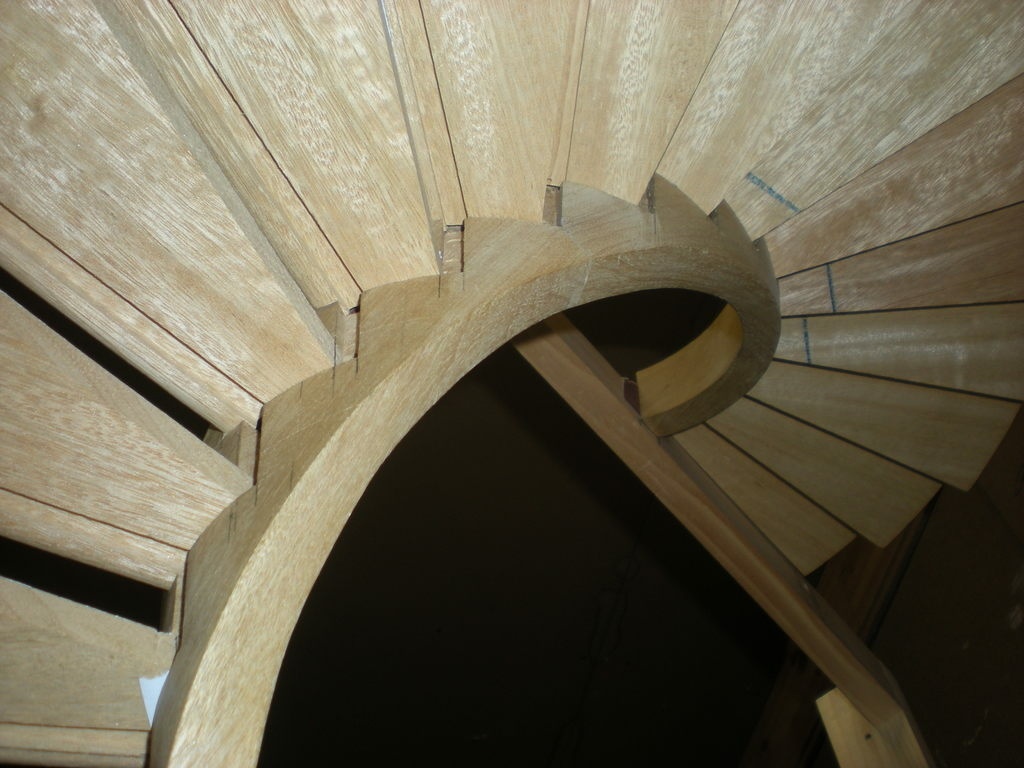

des marches sur le limon intérieur

des contremarches et mise en longueur

du limon extérieur

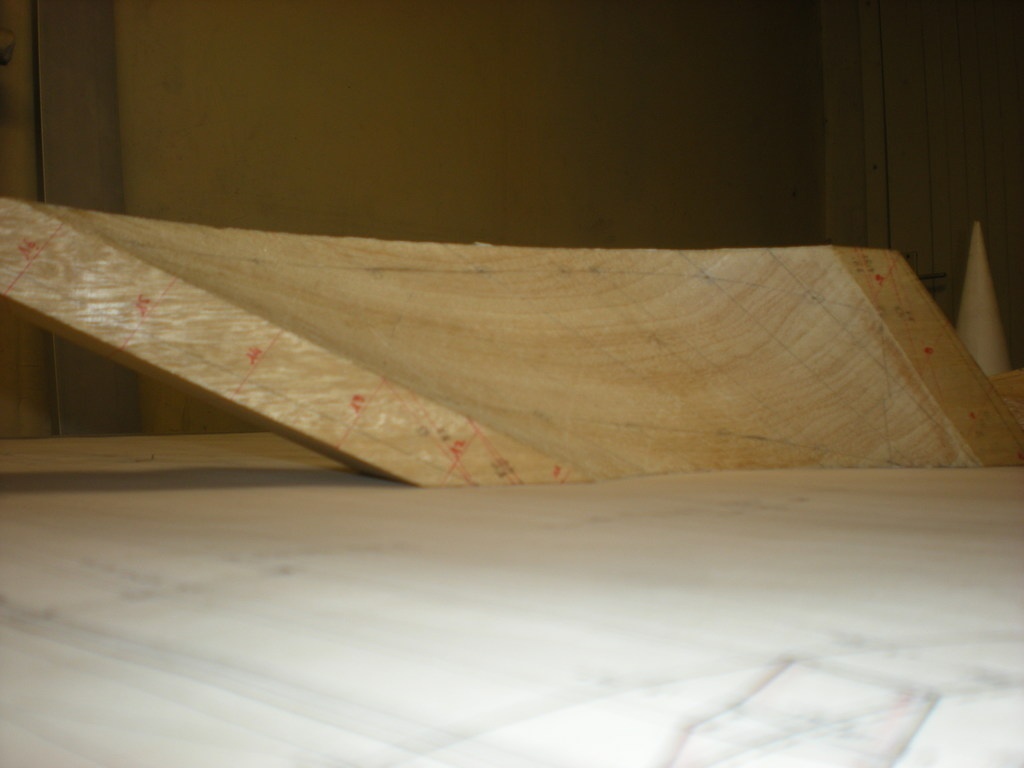

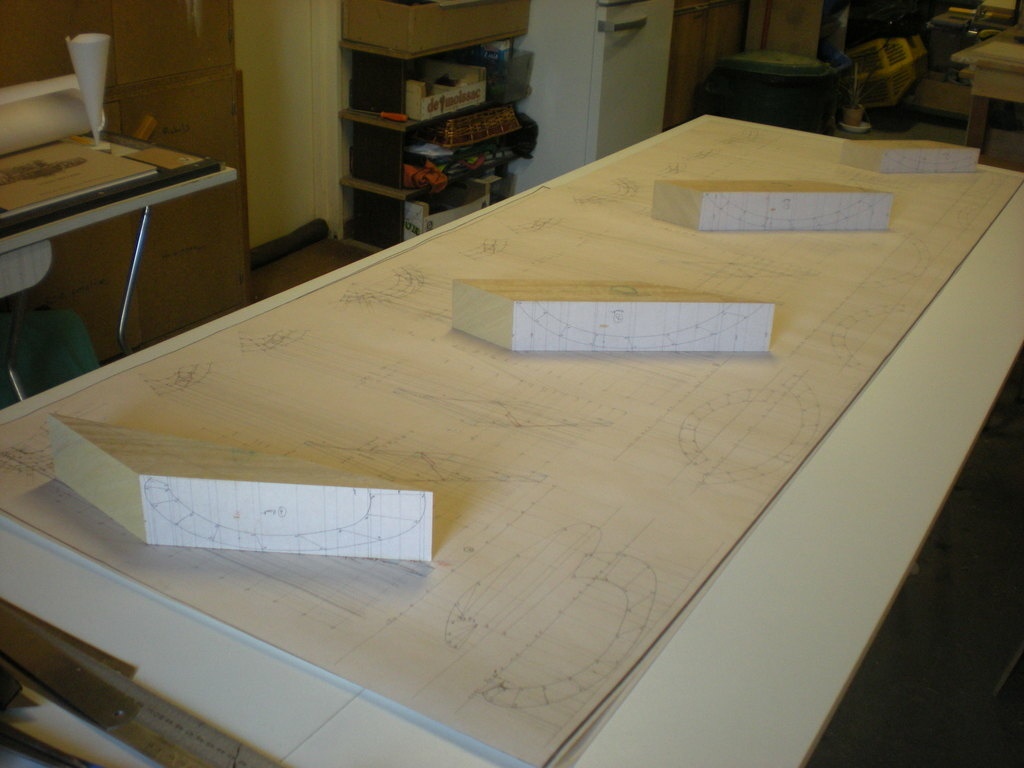

Mise en forme des limons sur la partie convexe

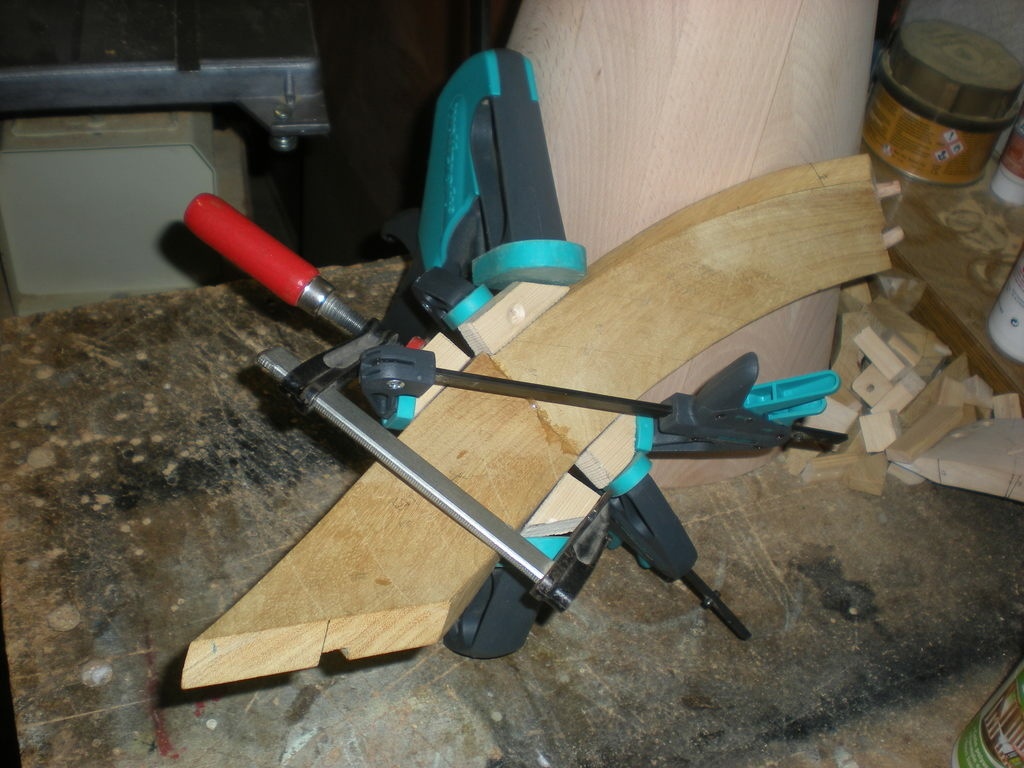

Coupes, tourillons.

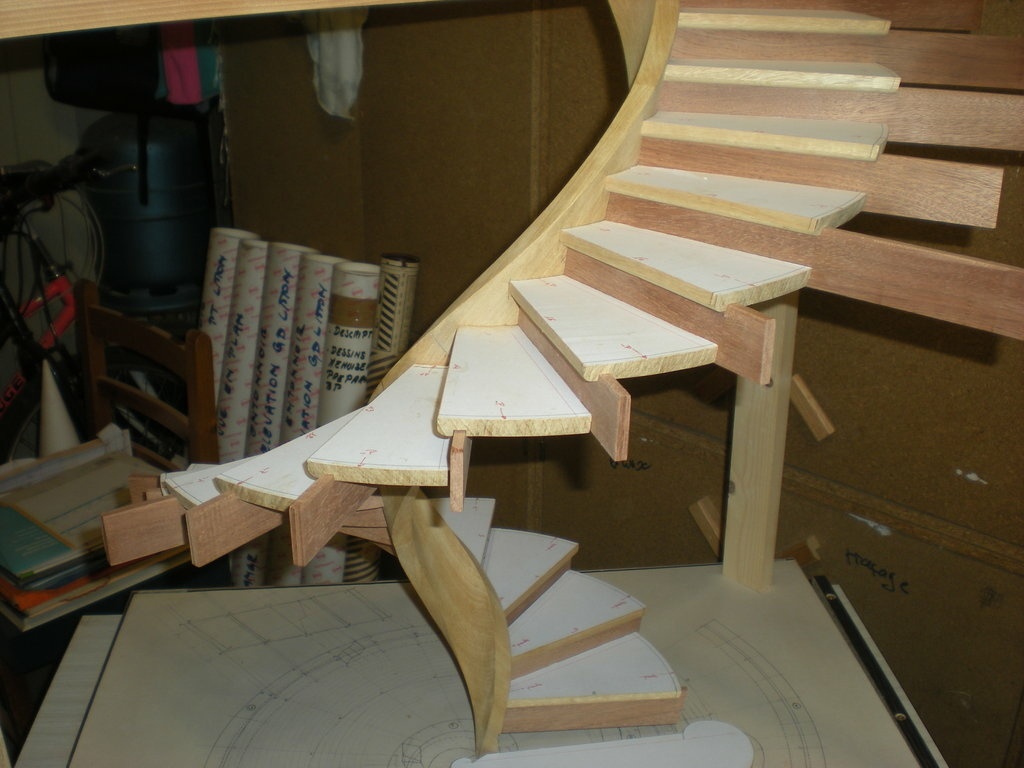

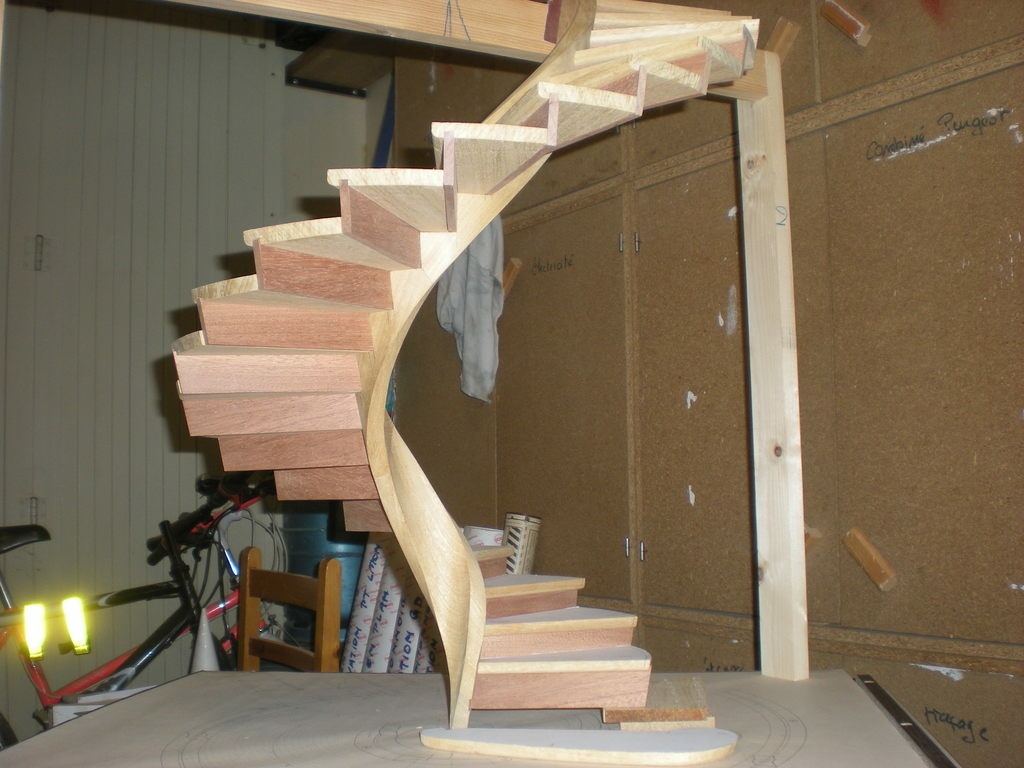

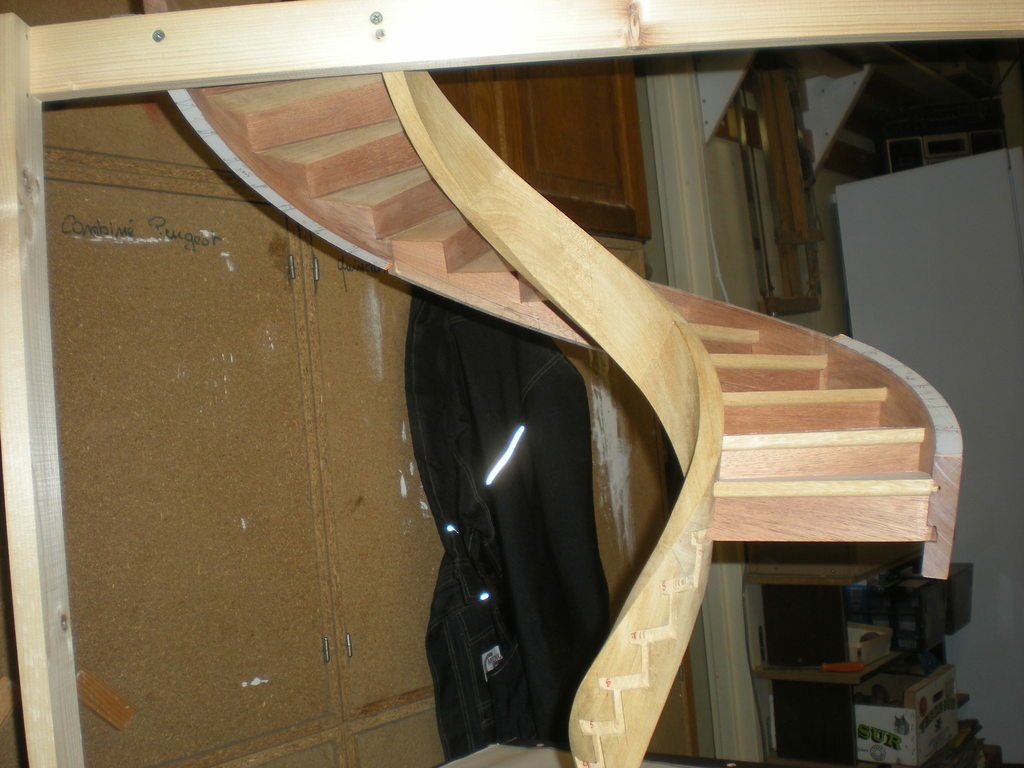

Mise en place provisoire.

Débillardement des chants.

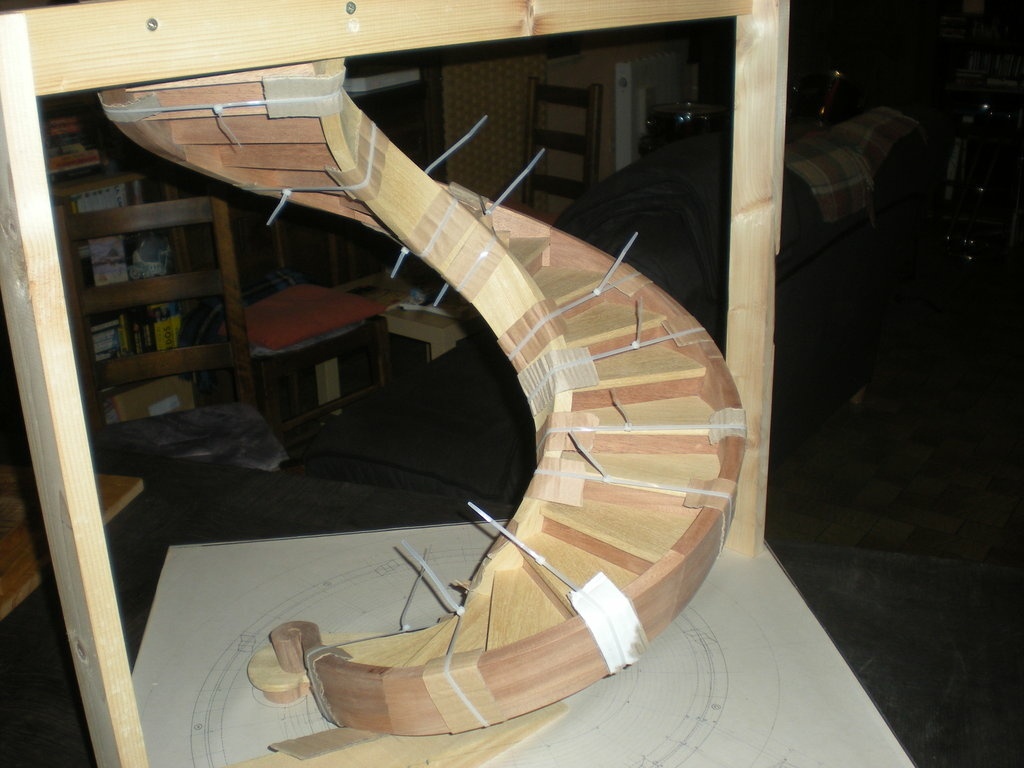

Collage définitif

à l'aide de serres câbles

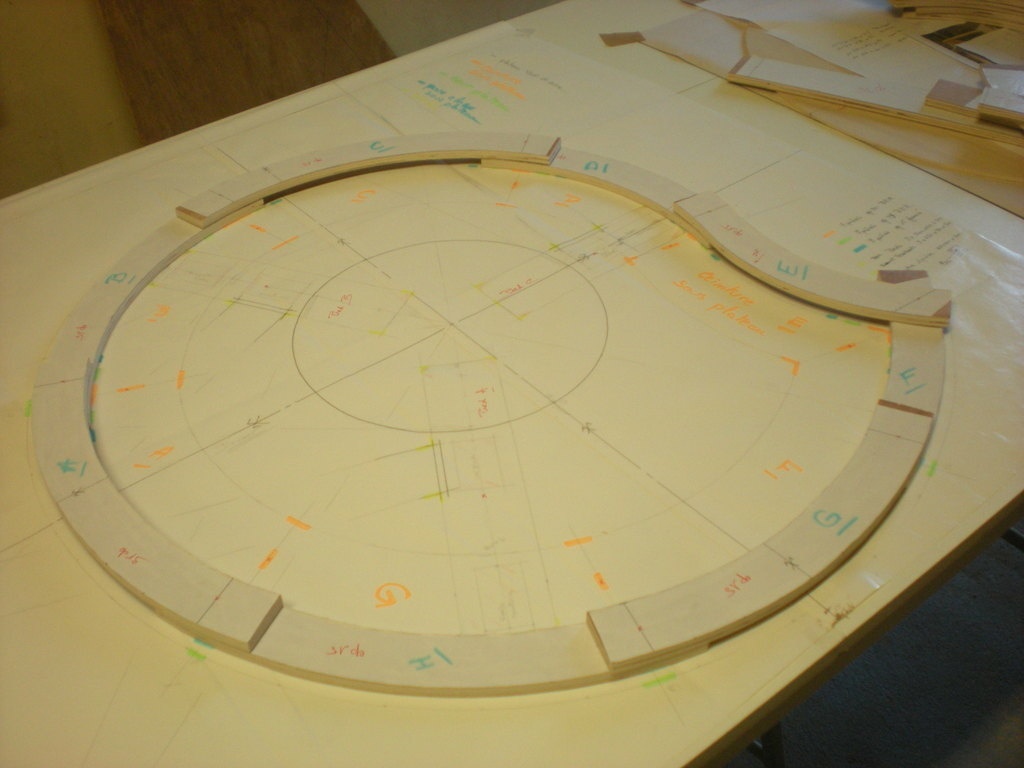

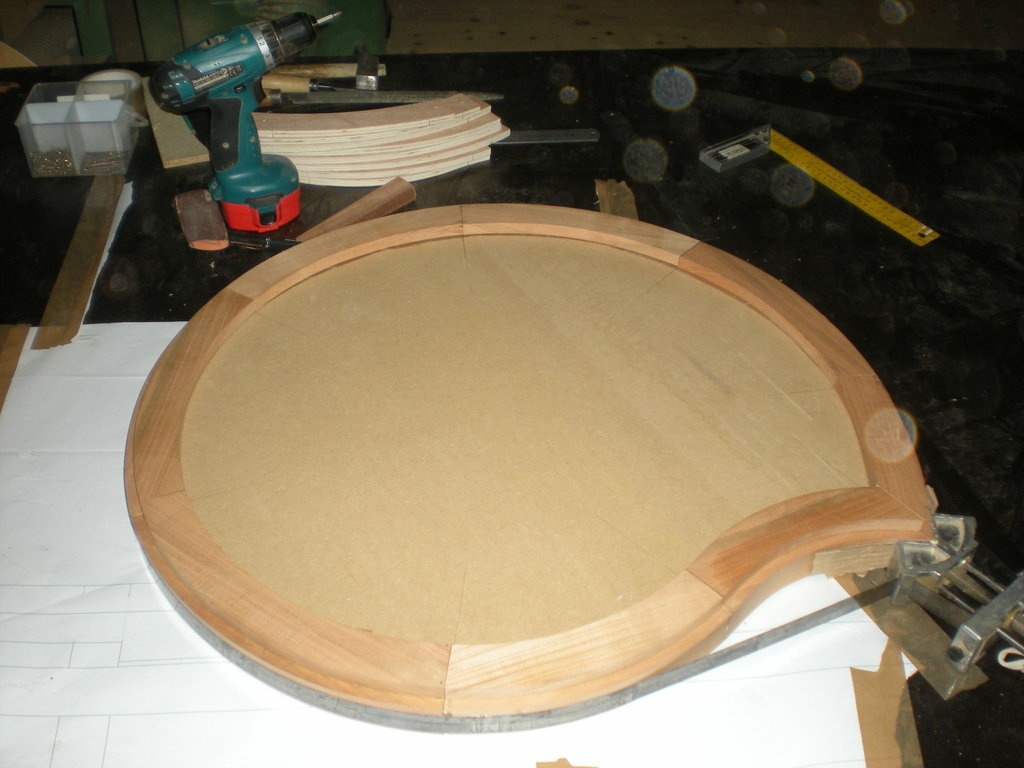

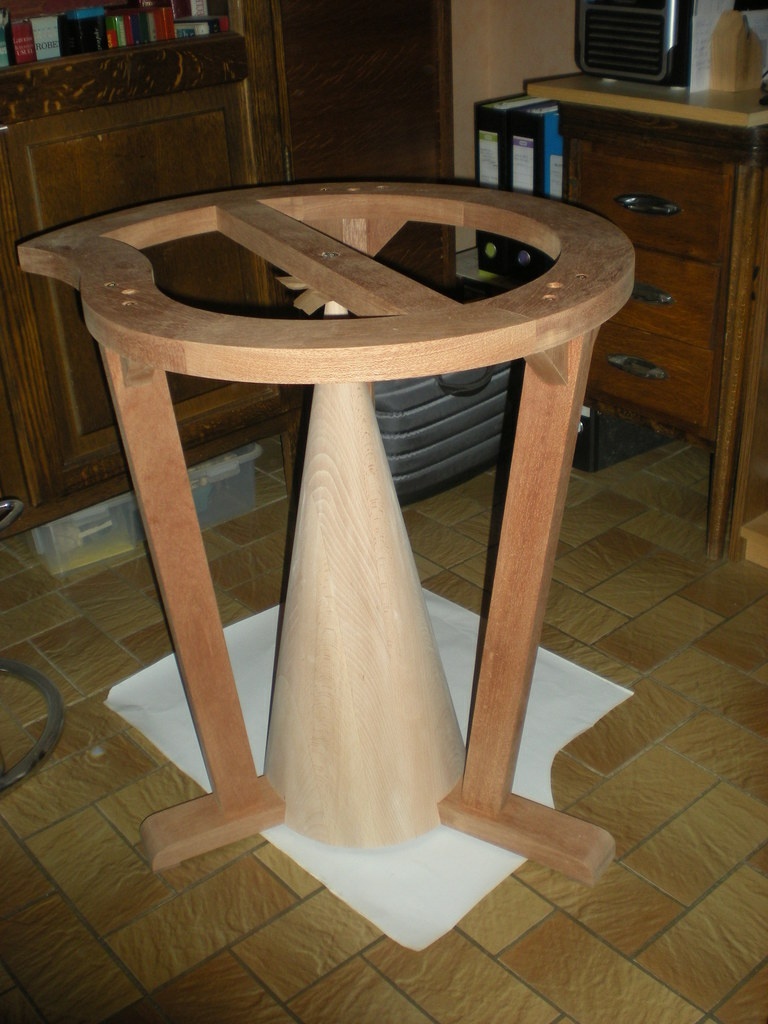

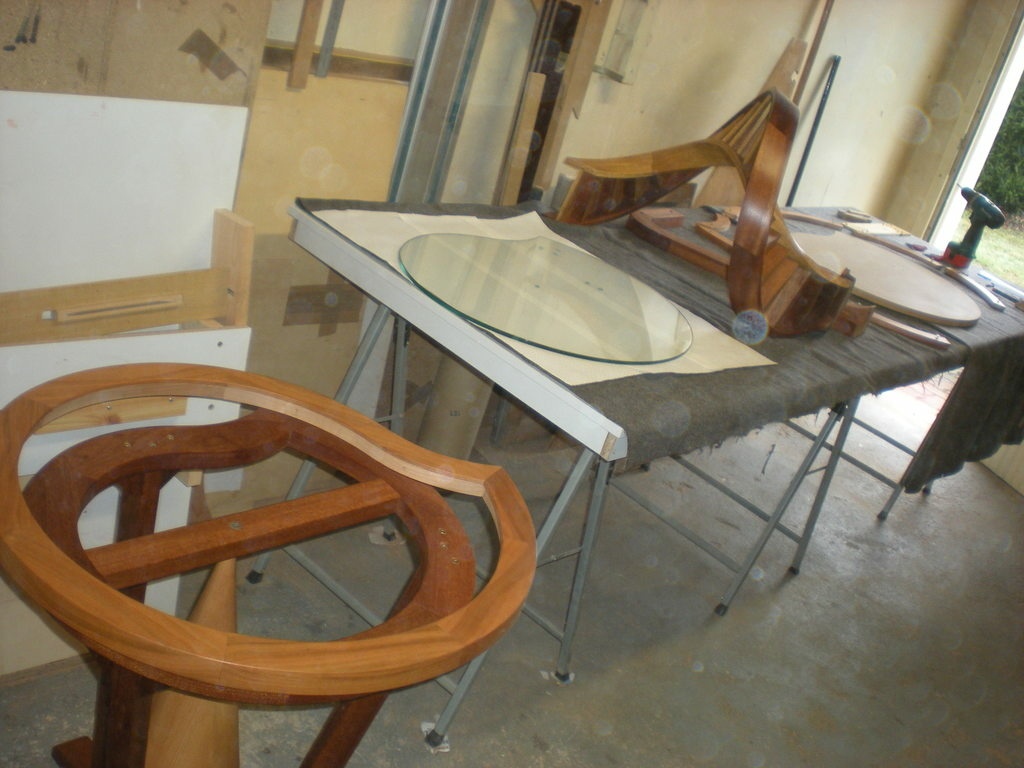

Fabrication du piètement

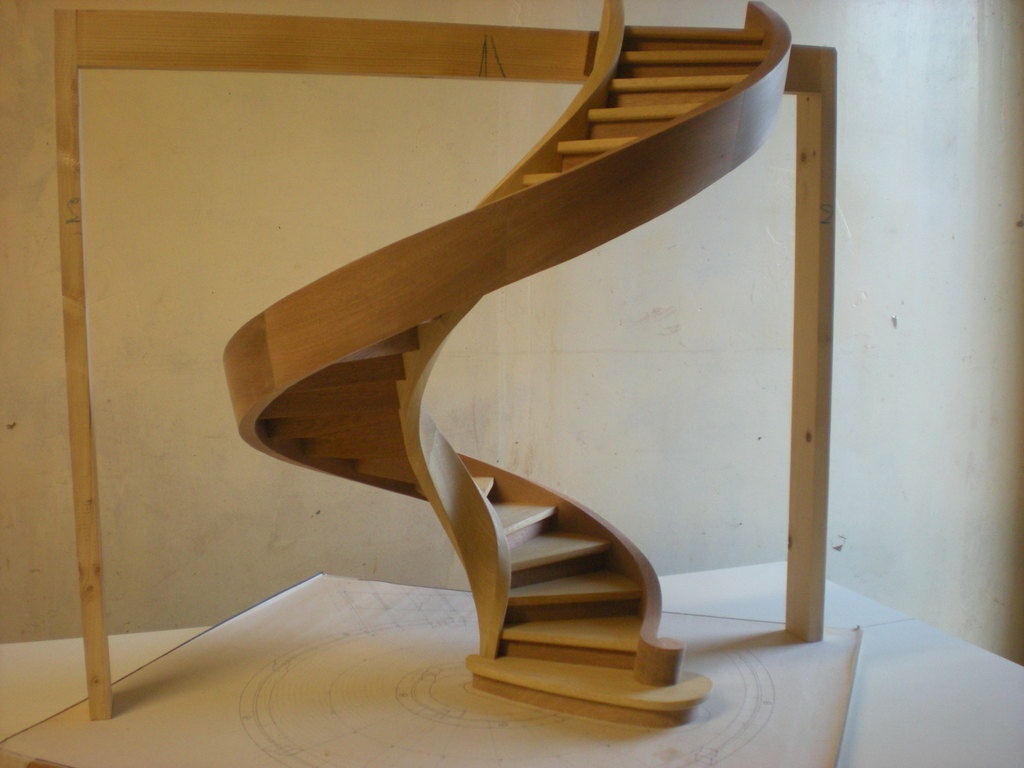

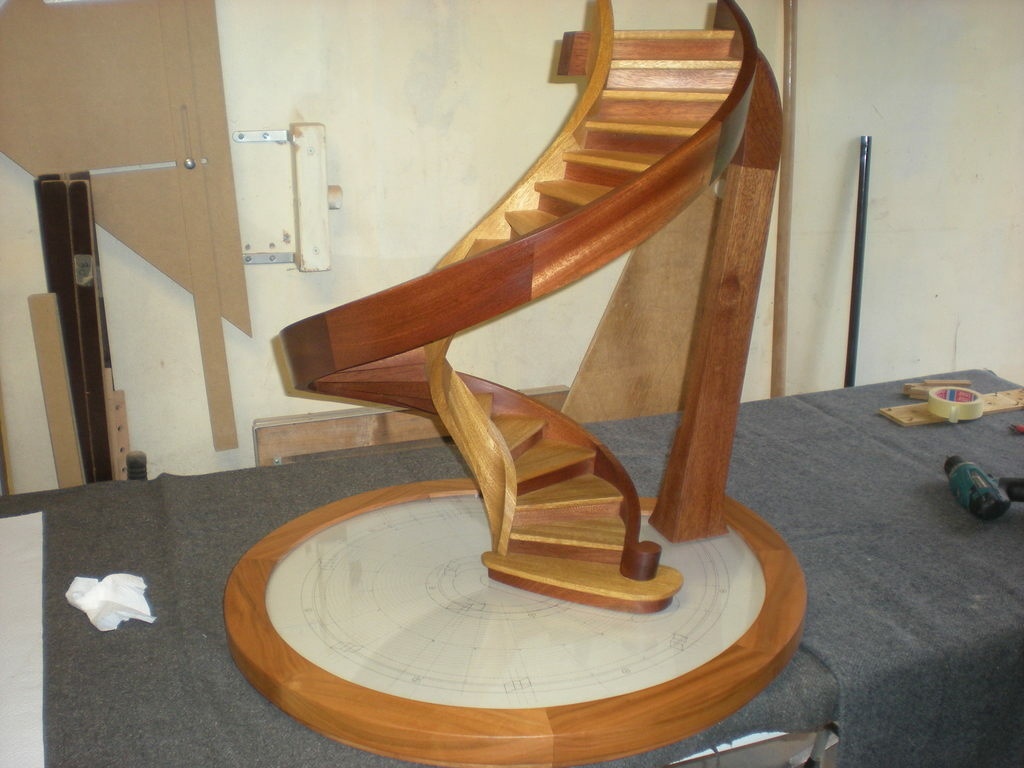

Montage avant finition

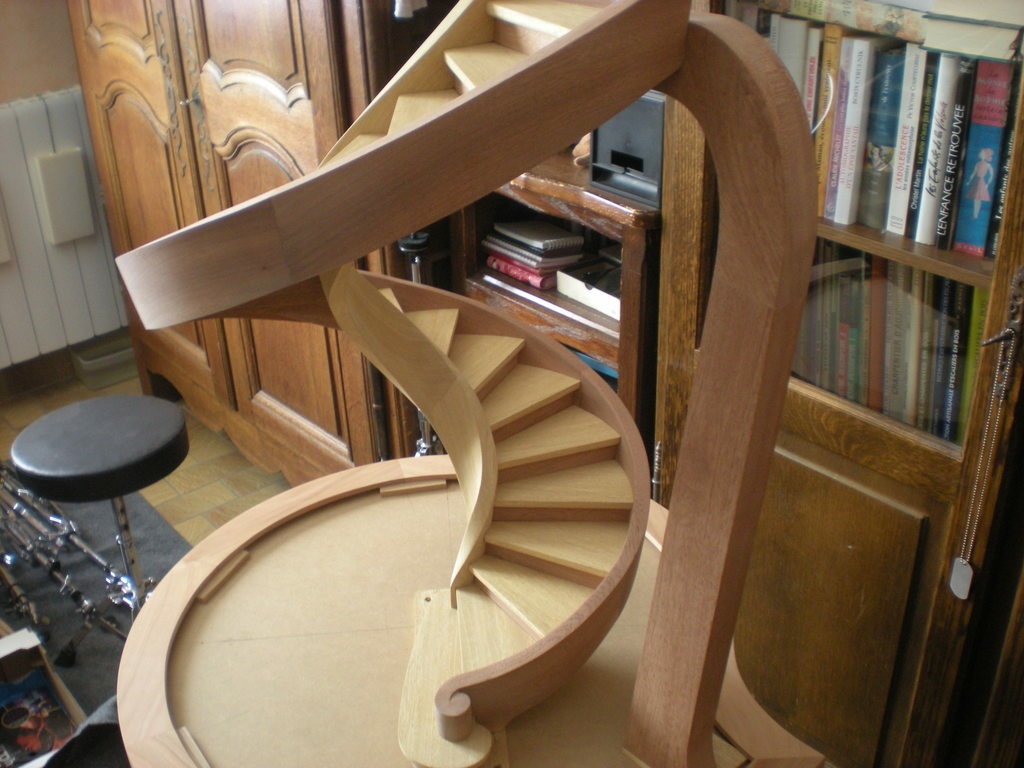

Montage définitif

Une reproduction de l'épure est glissée sous le verre.

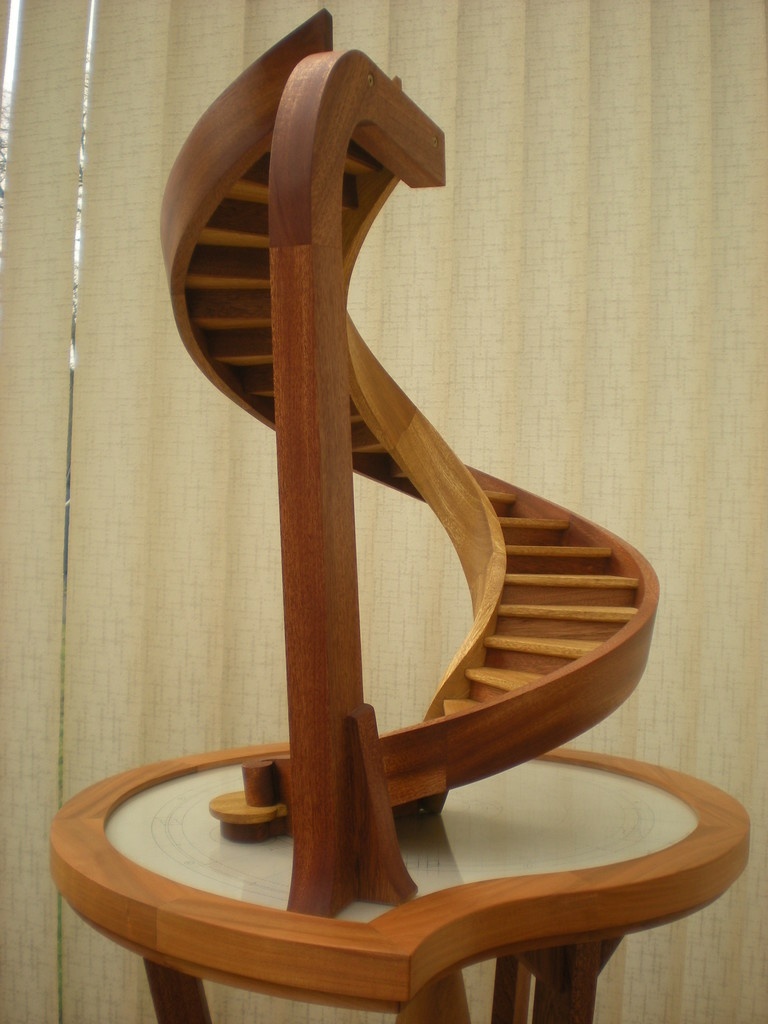

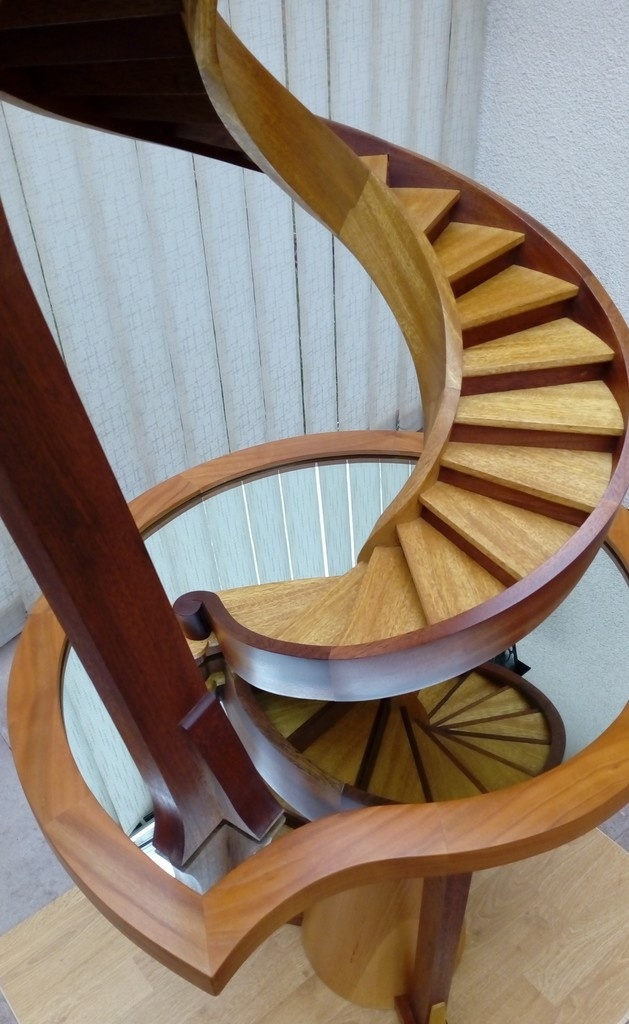

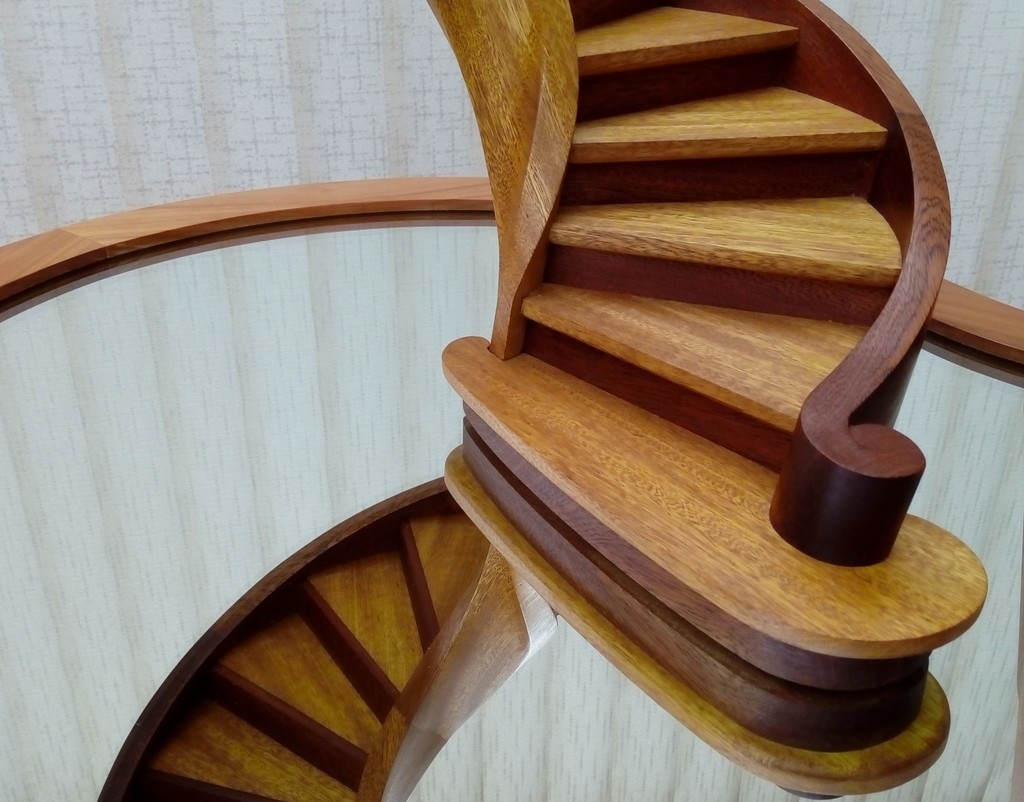

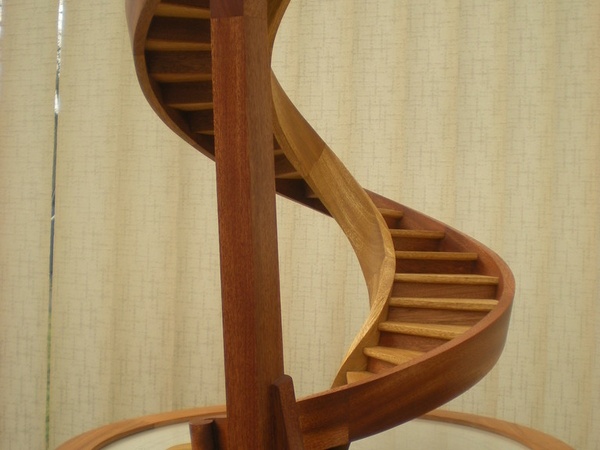

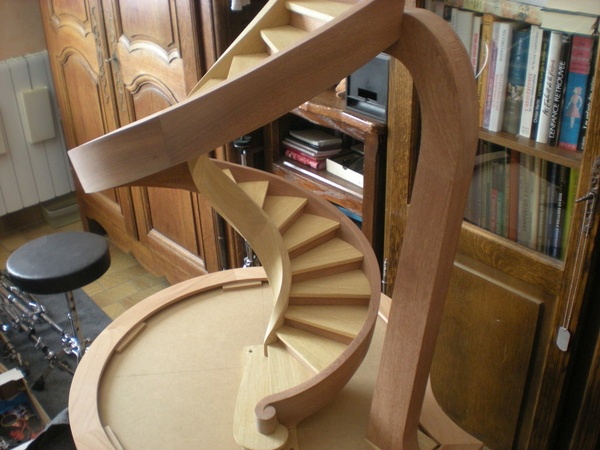

Et voilà c'est fini.

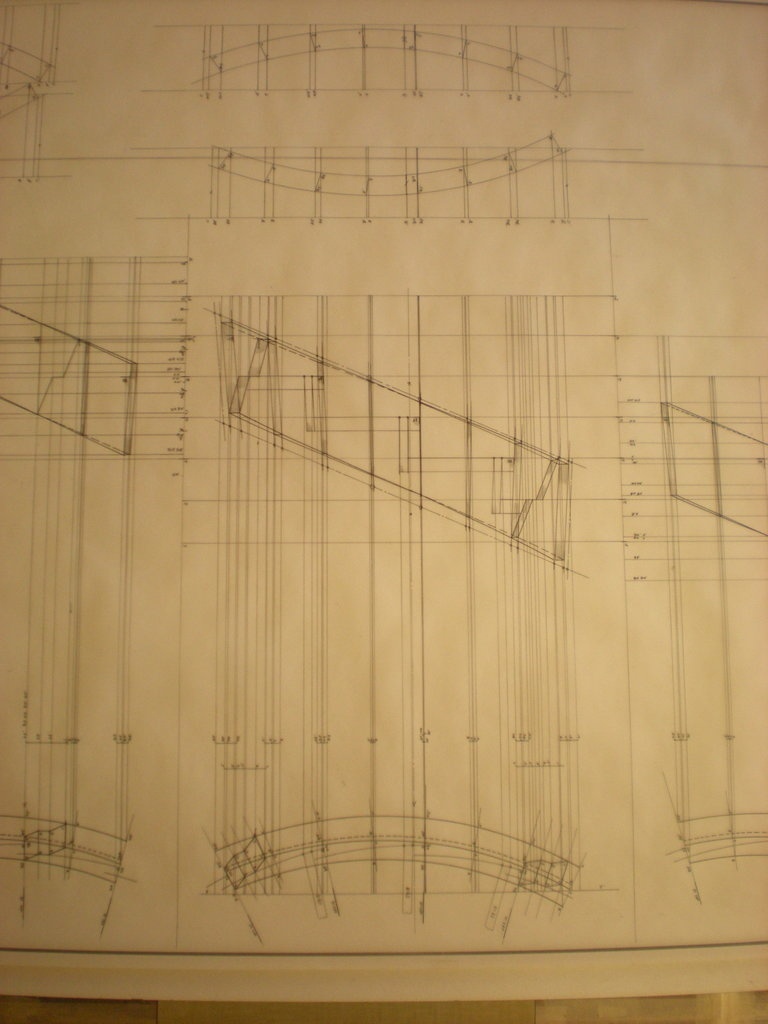

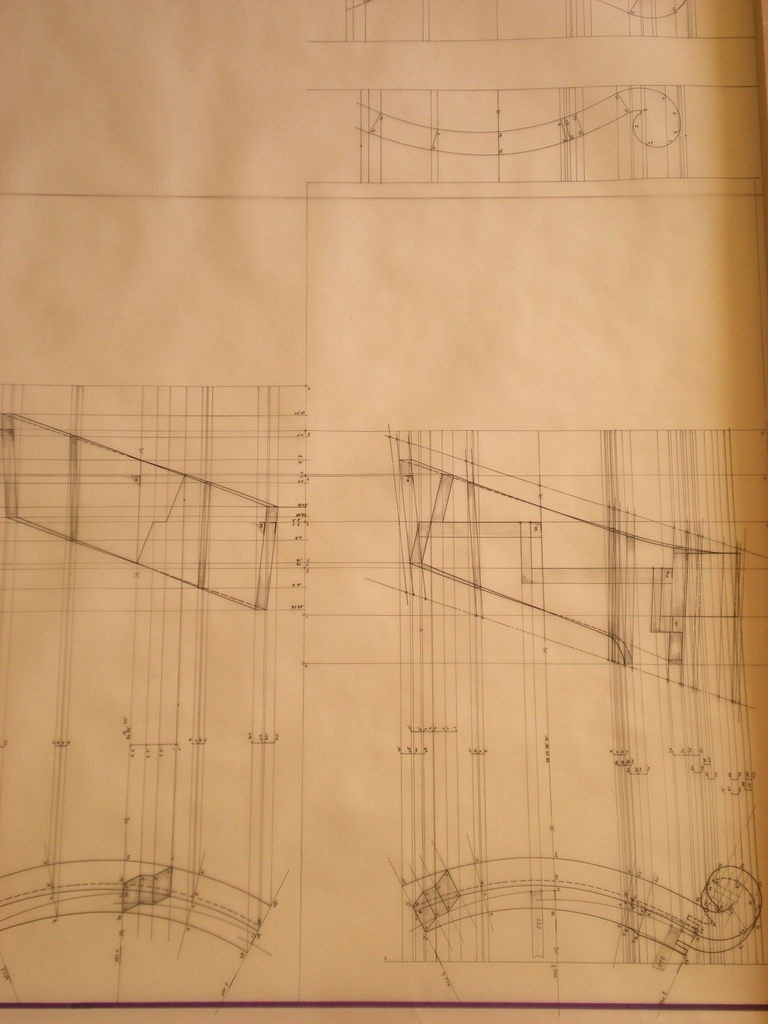

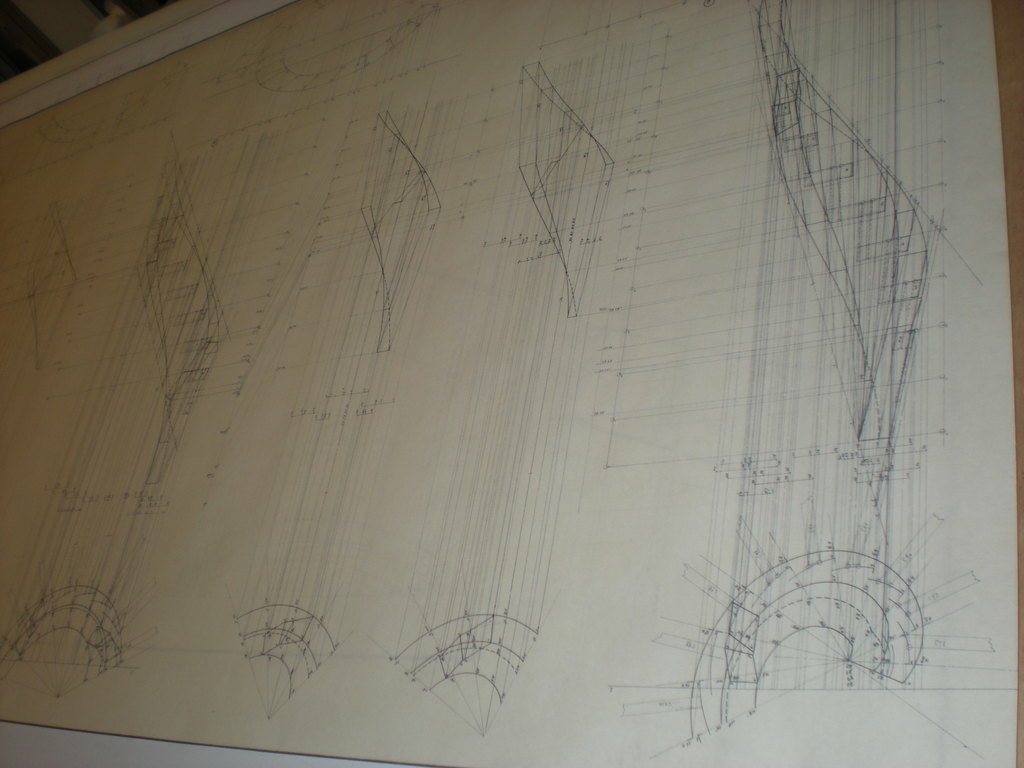

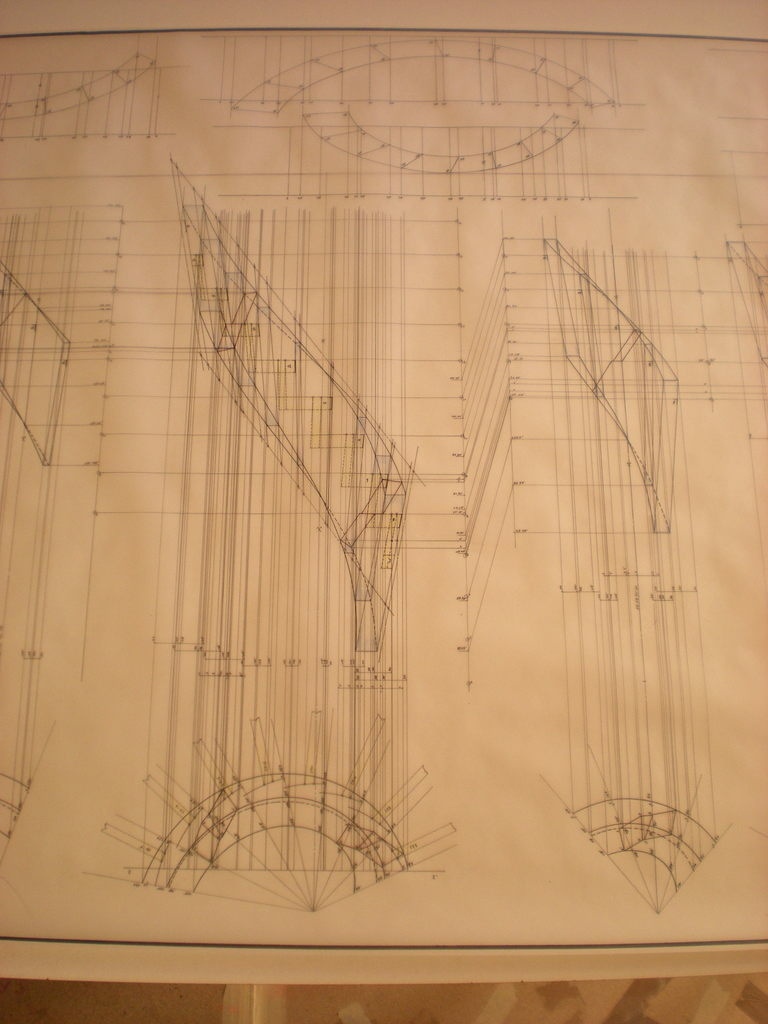

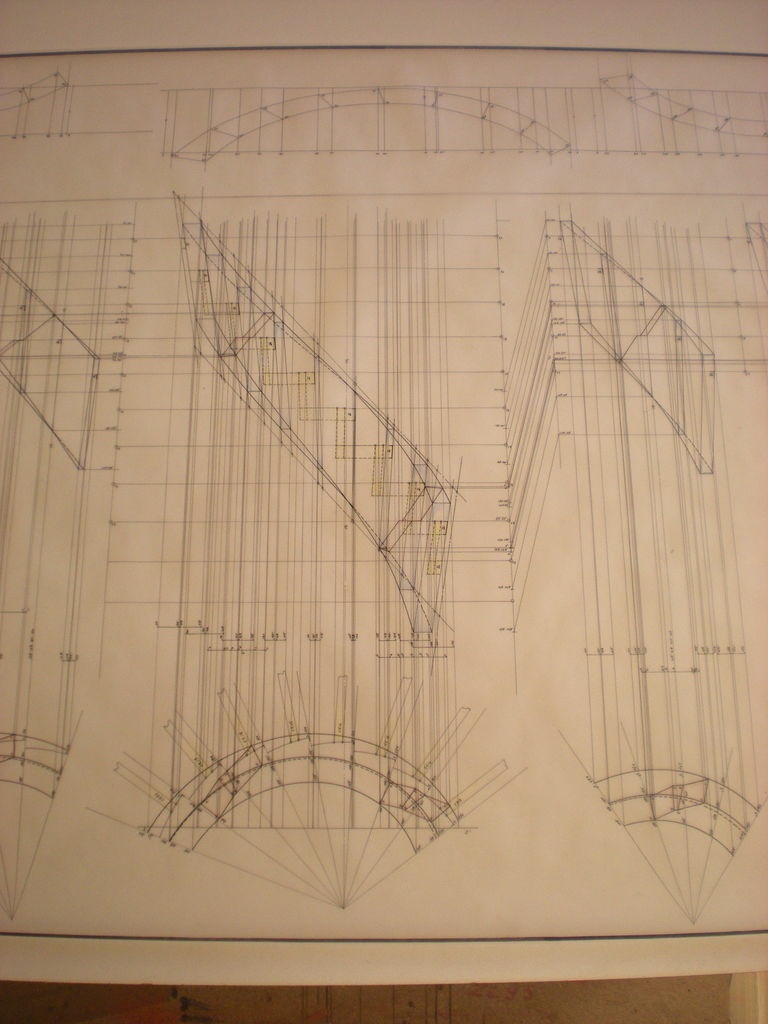

Photos des plans sur calque

Échelle de hauteur, développements.

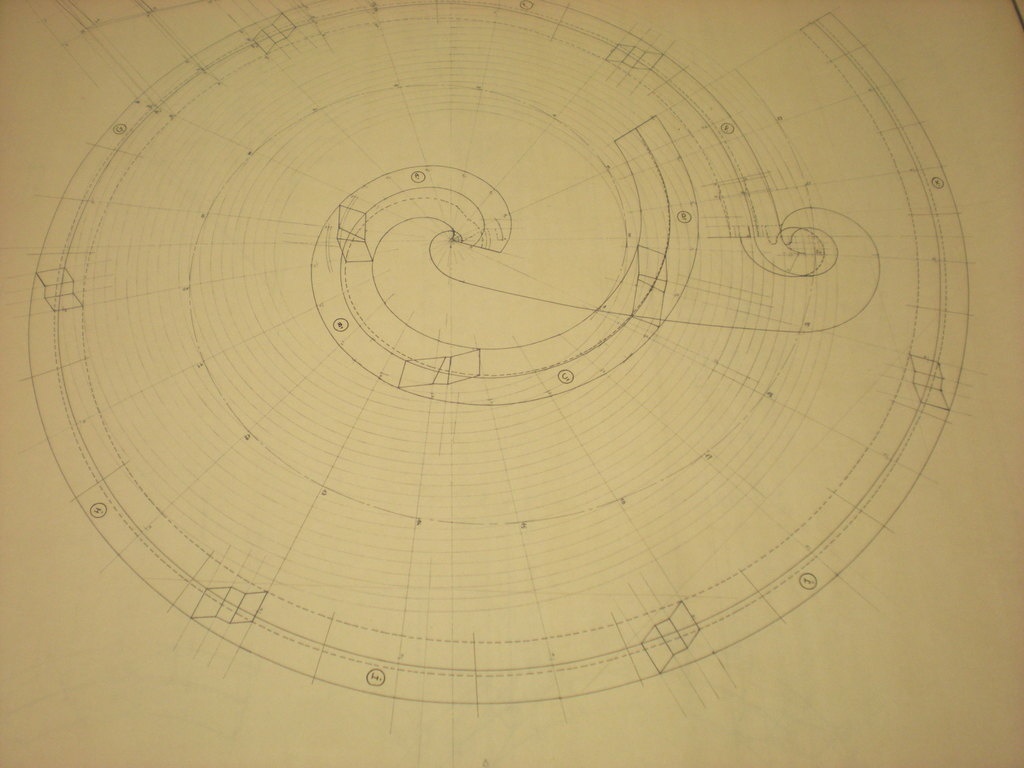

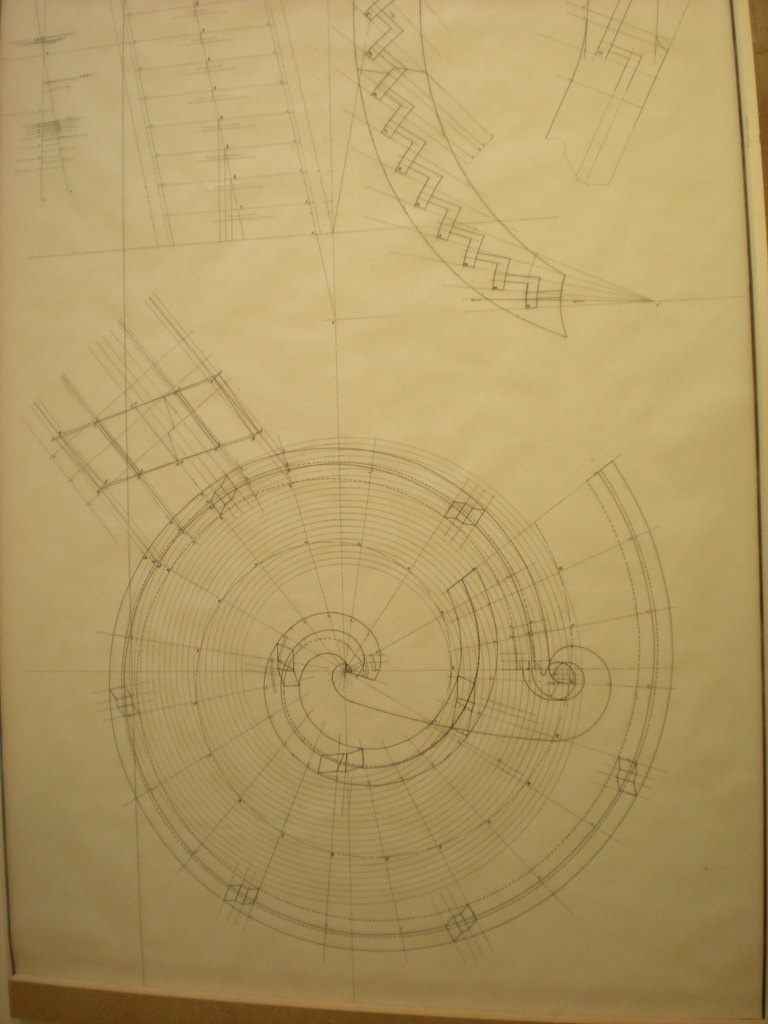

Vue en plan

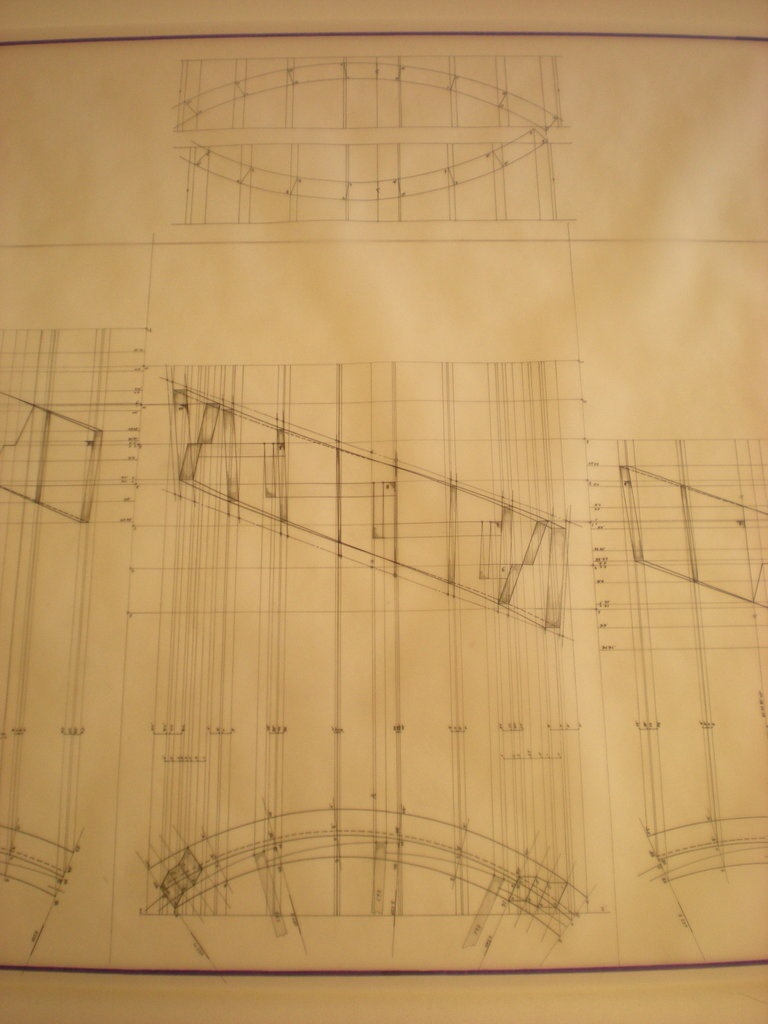

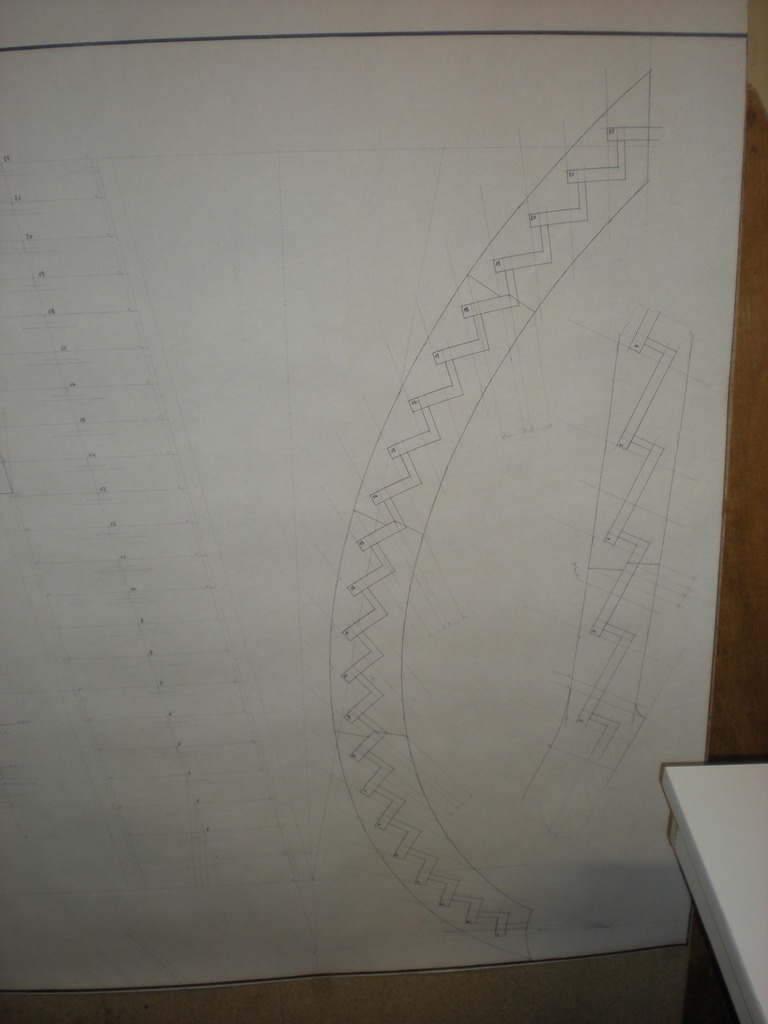

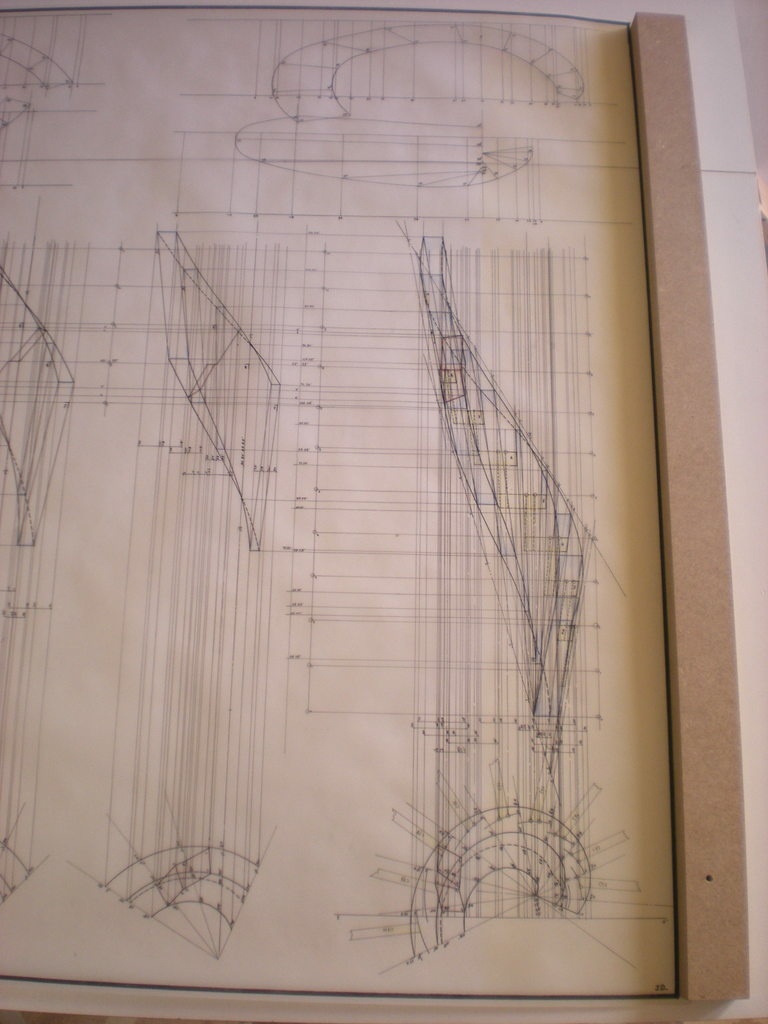

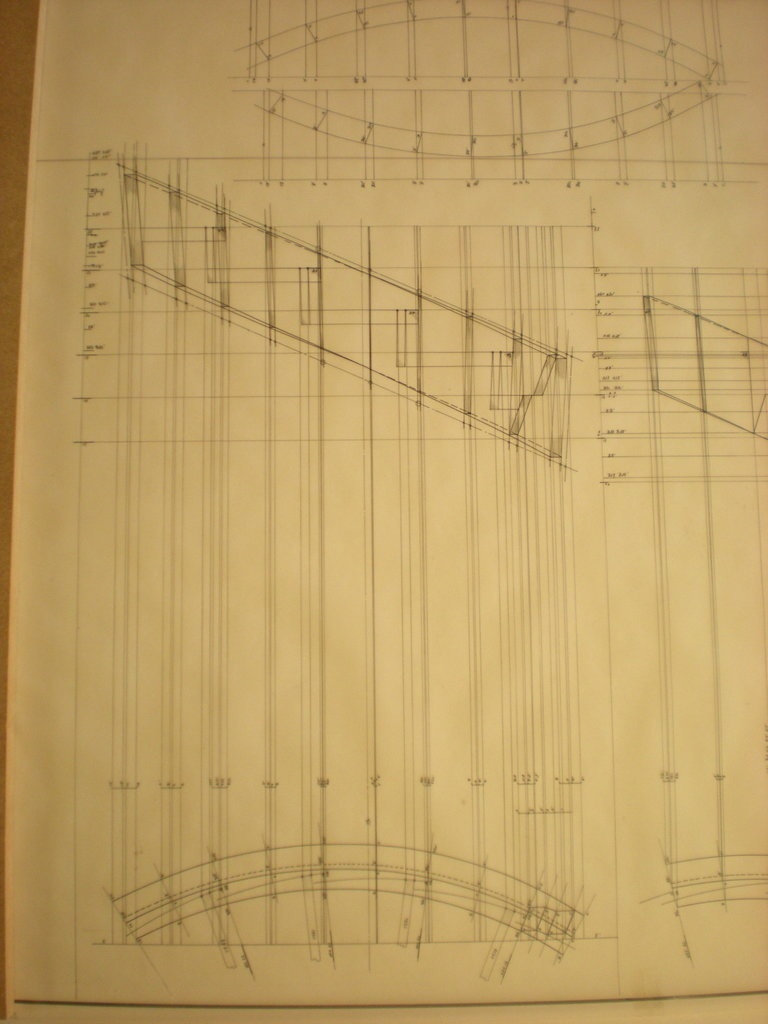

Élévations limon intérieur.

Élévations limon extérieur.

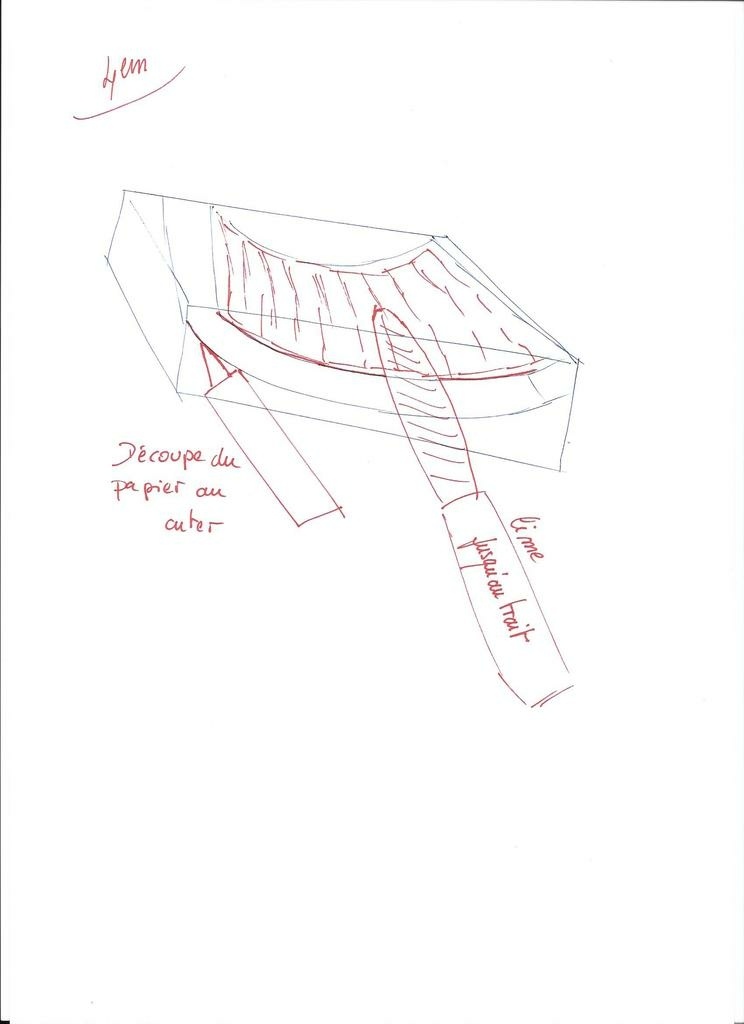

Croquis

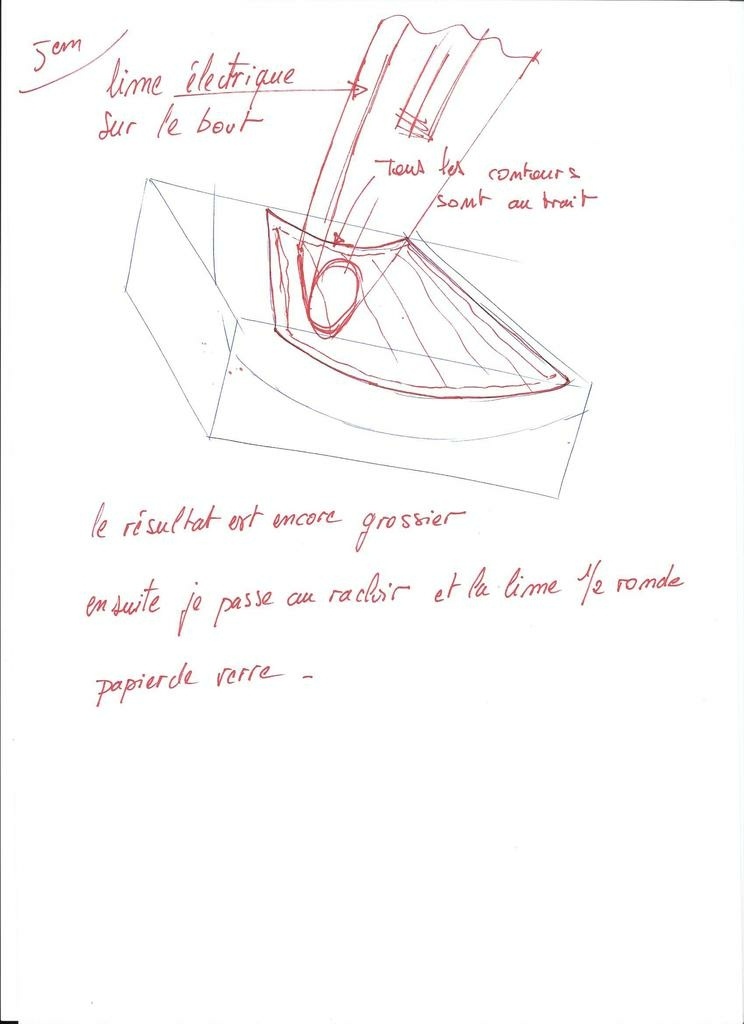

Quelques croquis pour expliquer l'usinage des parties concaves.

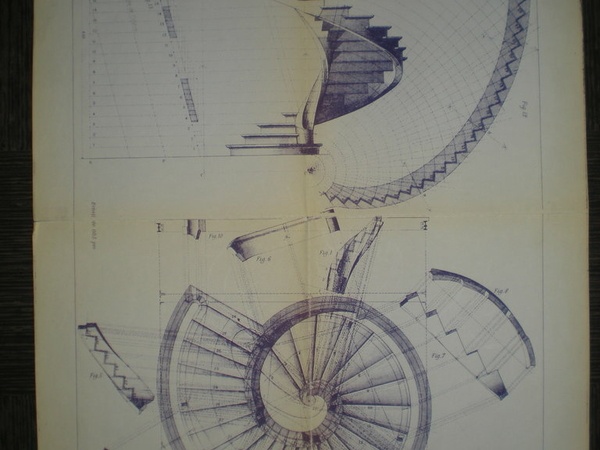

Planche 61 62 du nouveau ROUBO évoquée au début

Escalier mixte à jour entonnoir avec plan, projections et développement.

Publié Mis à jour

Partager

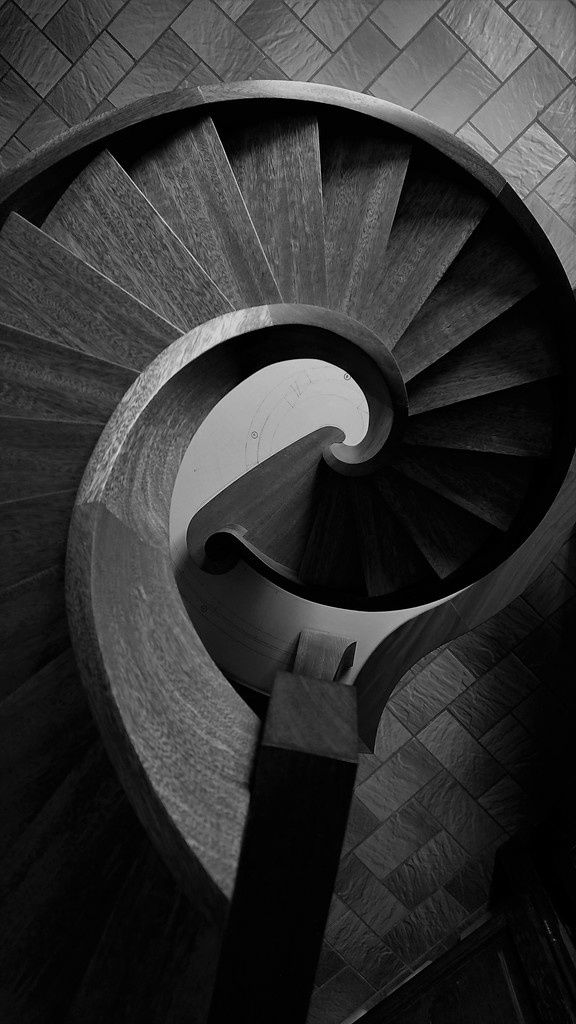

Une petite série en noir et blanc.

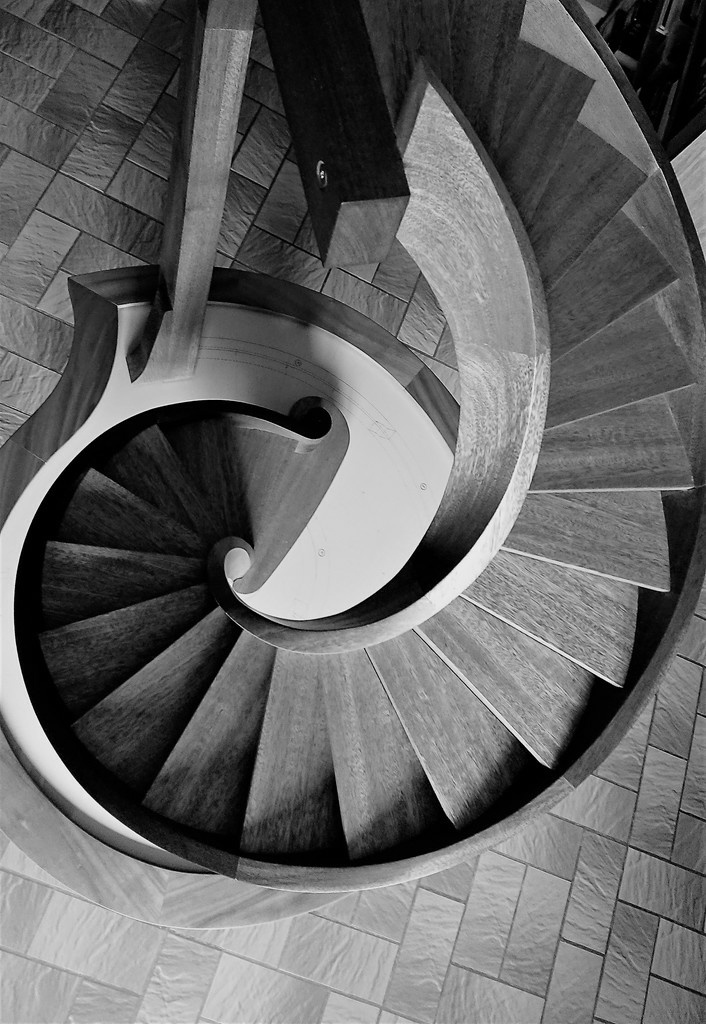

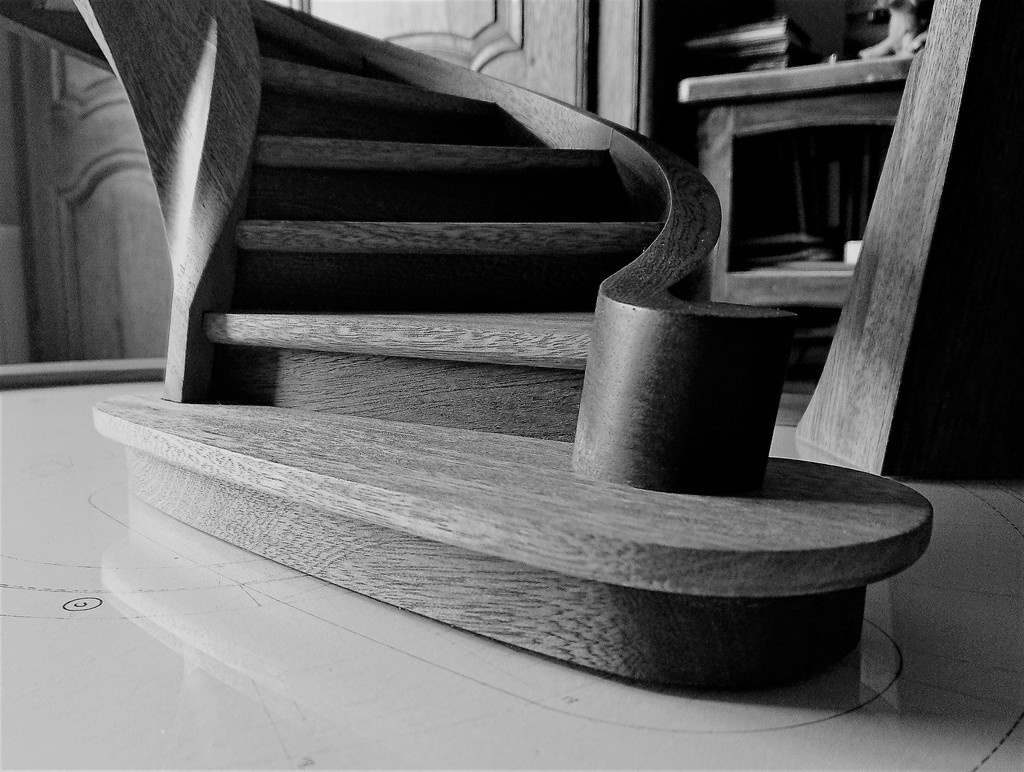

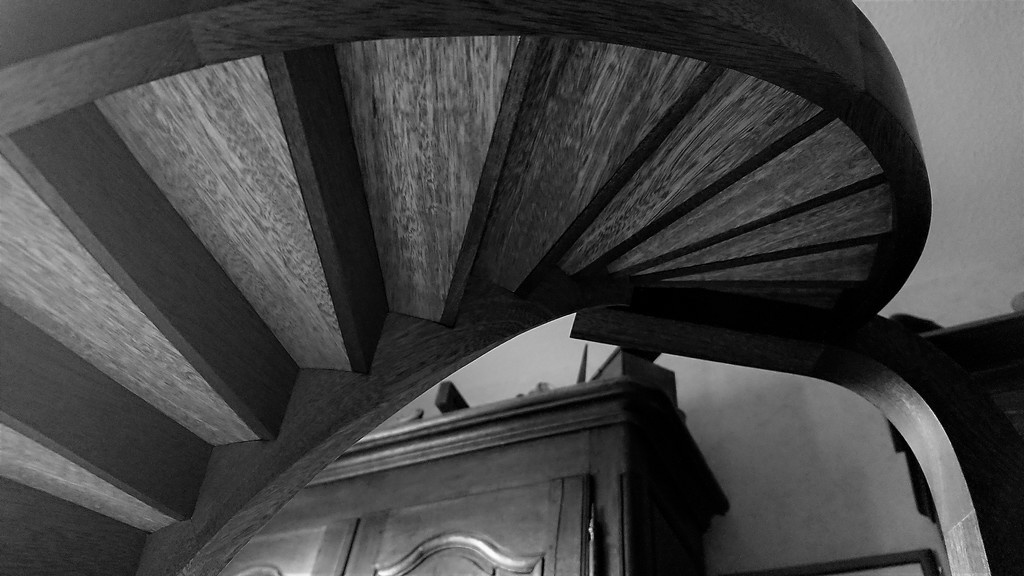

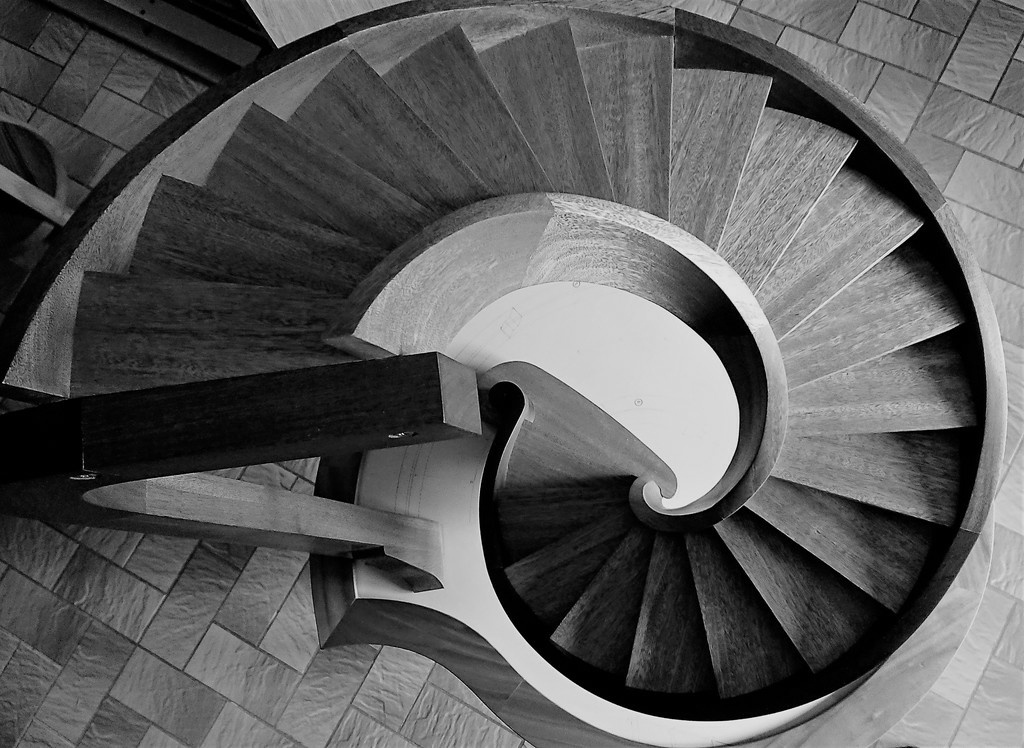

Rien que pour le visuel, une série de photos en noir et blanc.

Publié Mis à jour

Partager

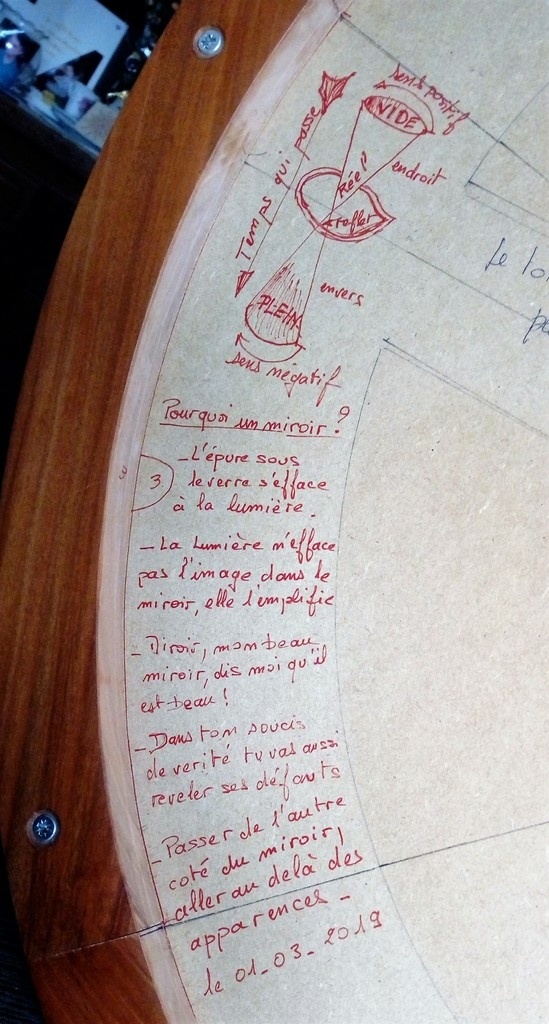

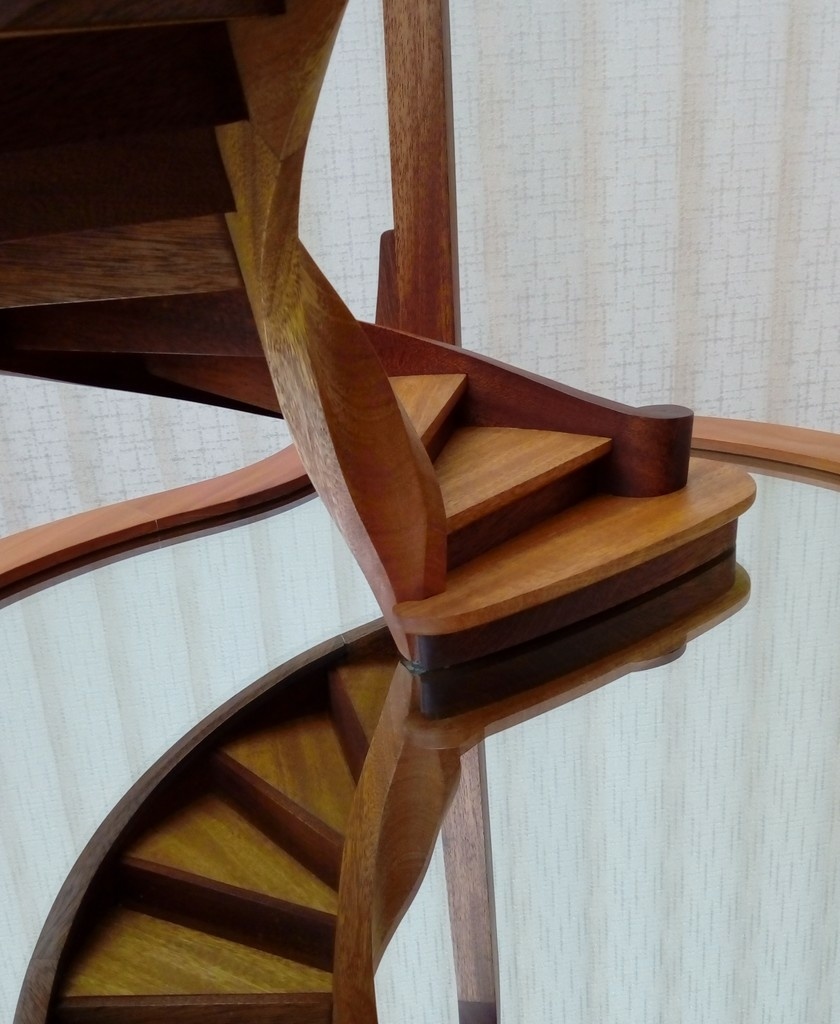

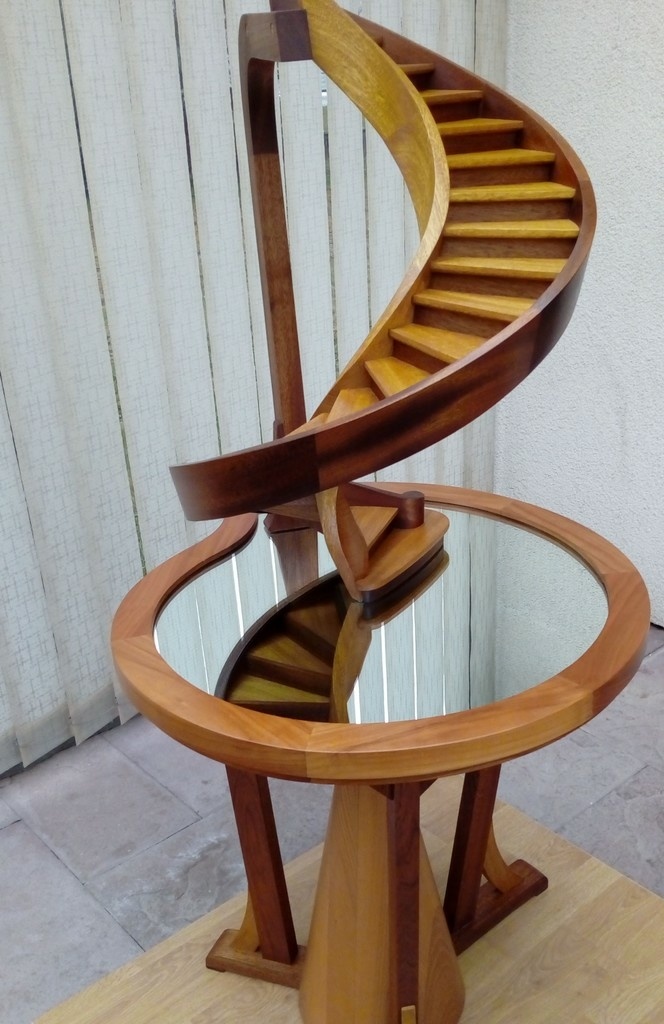

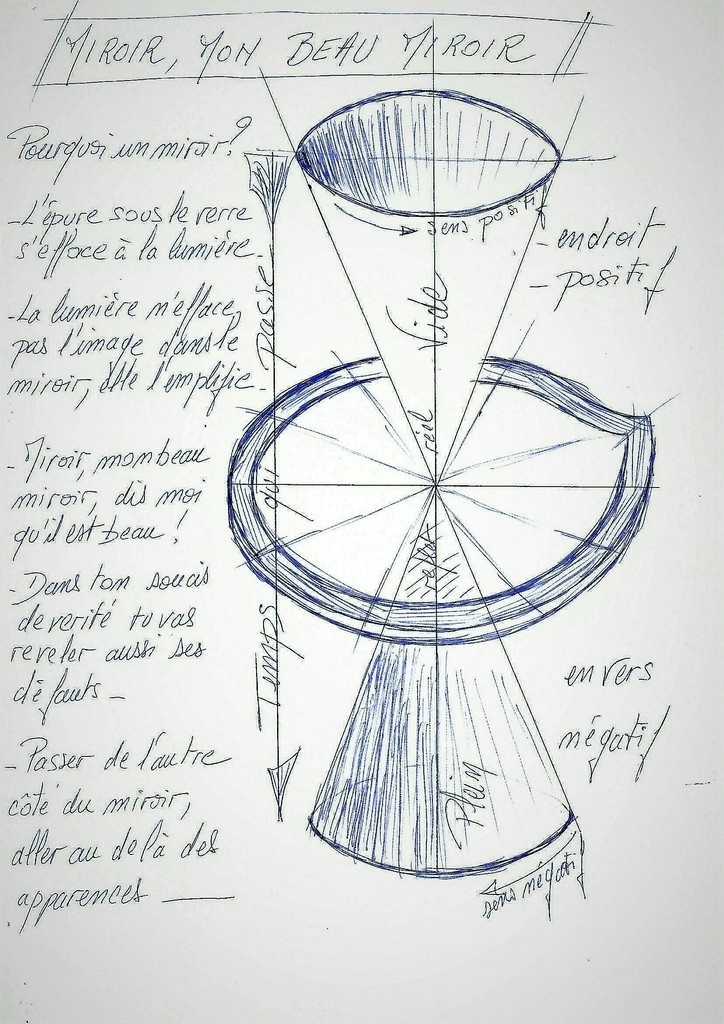

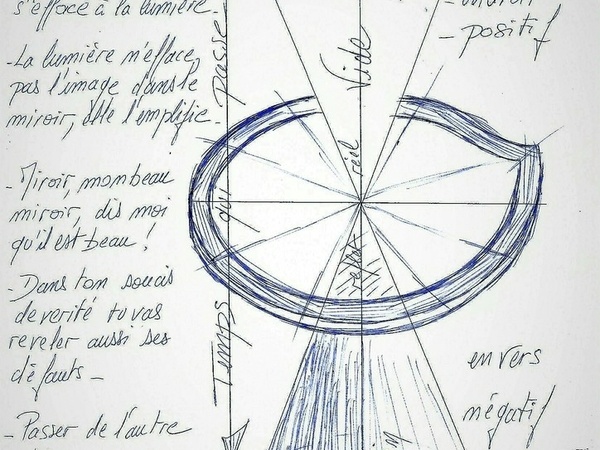

Miroir

Miroir, mon beau miroir...
J'ai remplacé le verre par un miroir, l'épure s’effaçait à la lumière.

Et maintenant les photos!

Publié Mis à jour

Partager

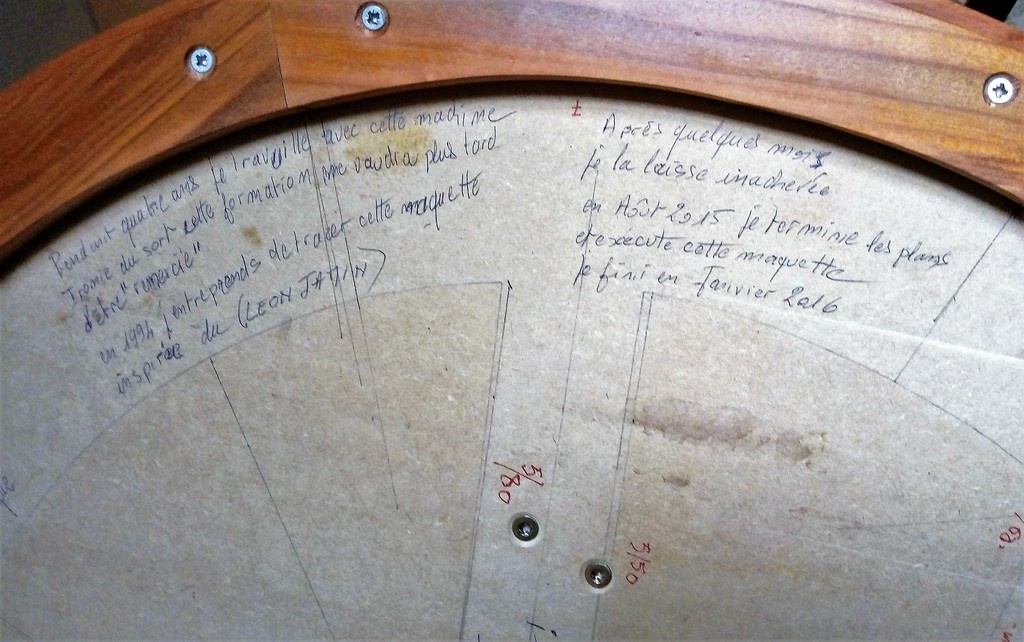

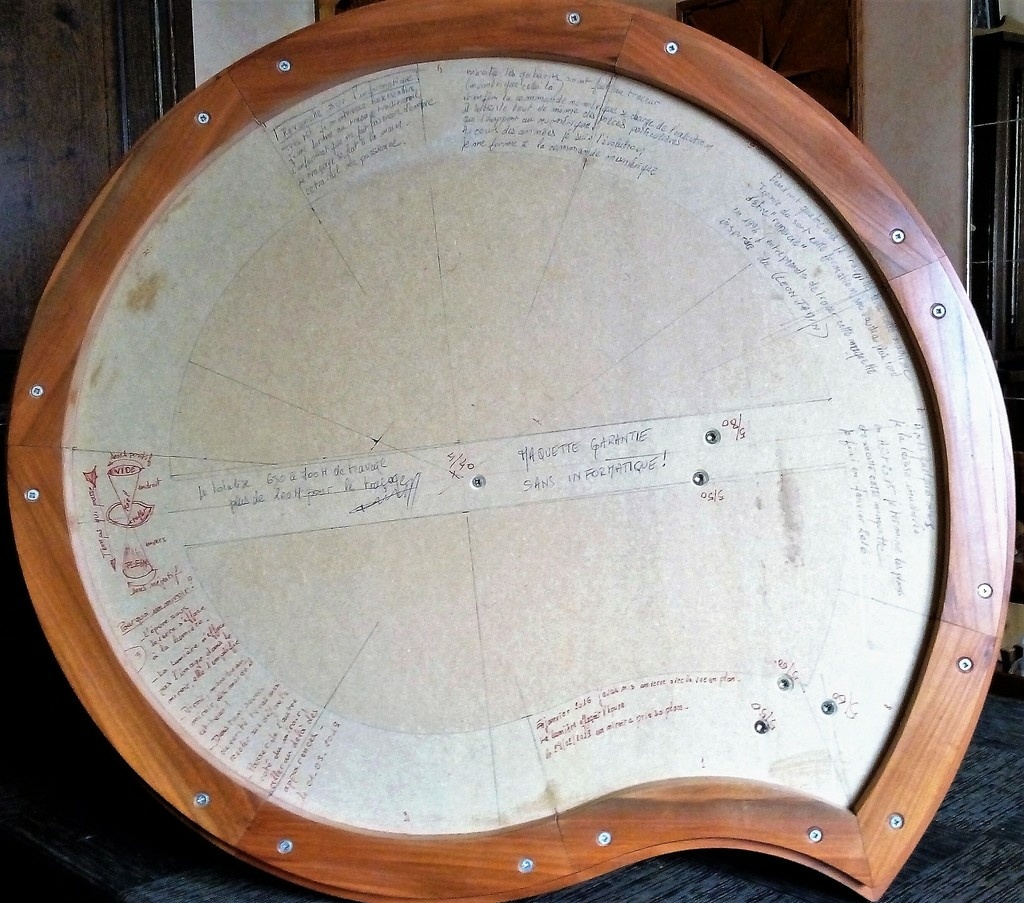

La signature

La petite histoire, le dessous des cartes.
Une fois en place sur le piétement rien n’apparaît en dessous.

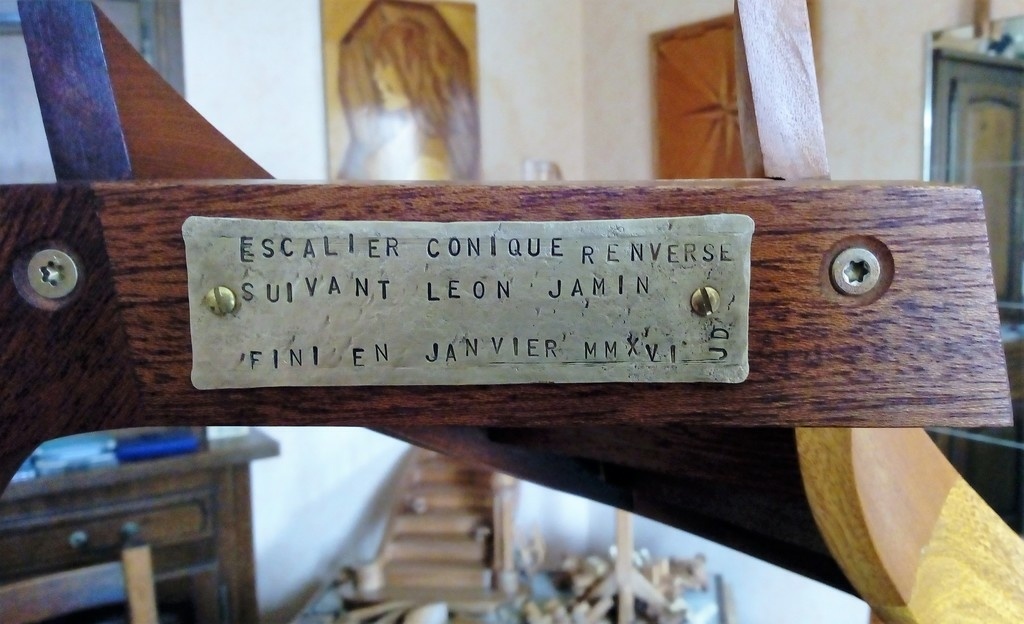

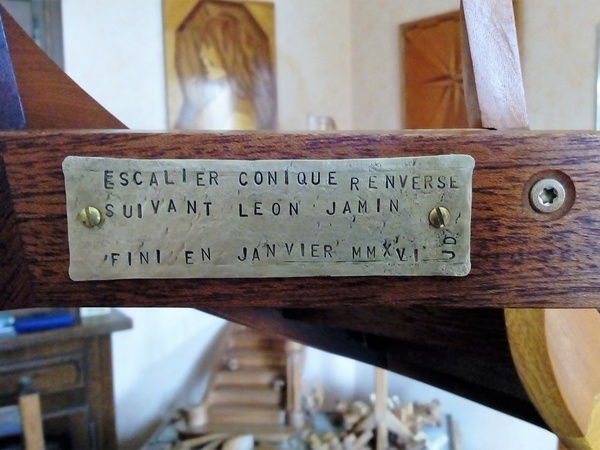

la plaque
Une vieille étiquette de boite aux lettres en laiton de mes parents.
Je l'ai martelée, martyrisée (leurs noms sont toujours au dos)

Publié Mis à jour

Publications associées


Discussions

kaj  a publié le pas à pas "Réalisation d'un escalier conique renversé".
il y a 7 ans
sylvainlefrancomtois

que du bonheur !!

sylvainlefrancomtois
( Modifié )

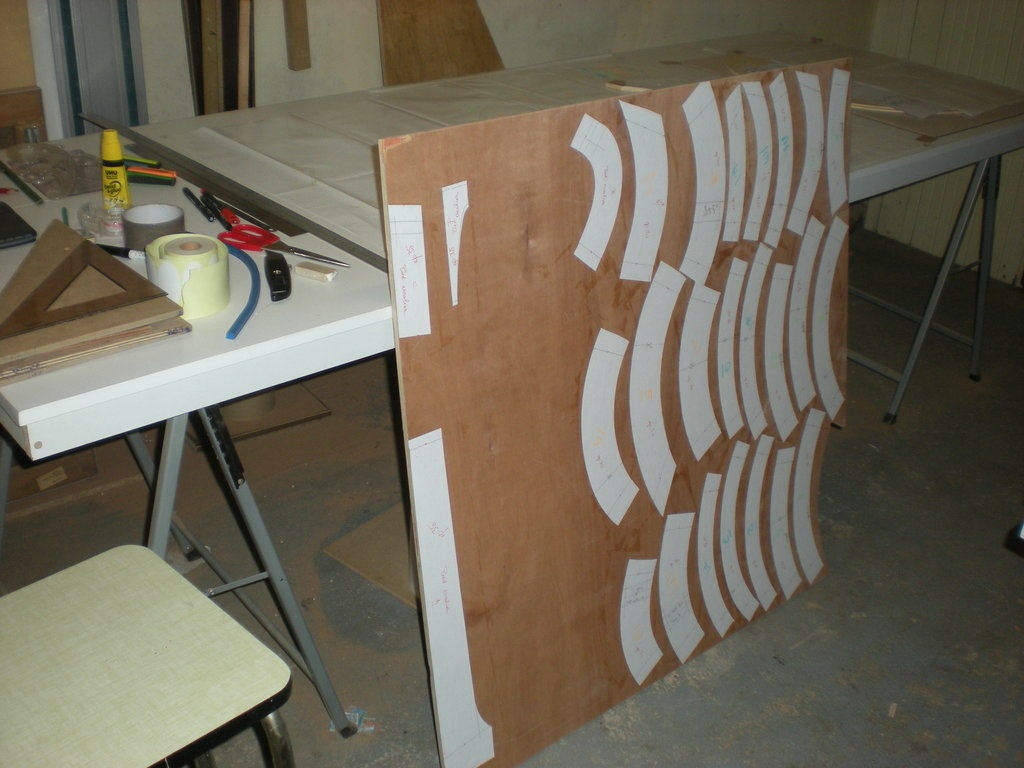

tout les calibres sont développés sur papier et ensuite collé sur les blocs capable ?
