LeHLM

Du matériel informatique........en toute discrétion

Du matériel informatique........en toute discrétion
+

A moins de vouloir montrer du matériel informatique sophistiqué comme un signe extérieur de richesse on souhaite plus souvent le voir disparaître, c'est dans ce but que ce bureau a été créé.
Par souci d'économie et par facilité, le choix du bois s'est porté sur des panneaux de sapin
rabotés, assemblés destinés à faire des étagères,et vendus en grande surface.
Le seul inconvénient de ce choix c'est qu'il faut déplacer dans le magasin des dizaines de panneaux avant de trouver celui qui n'est pas gauche qui n'a pas de nœud ni d'enduit.
Mais le coût de ce bureau ne dépasse pas les 60 euros.

Liste des articles


Partager

L'idée

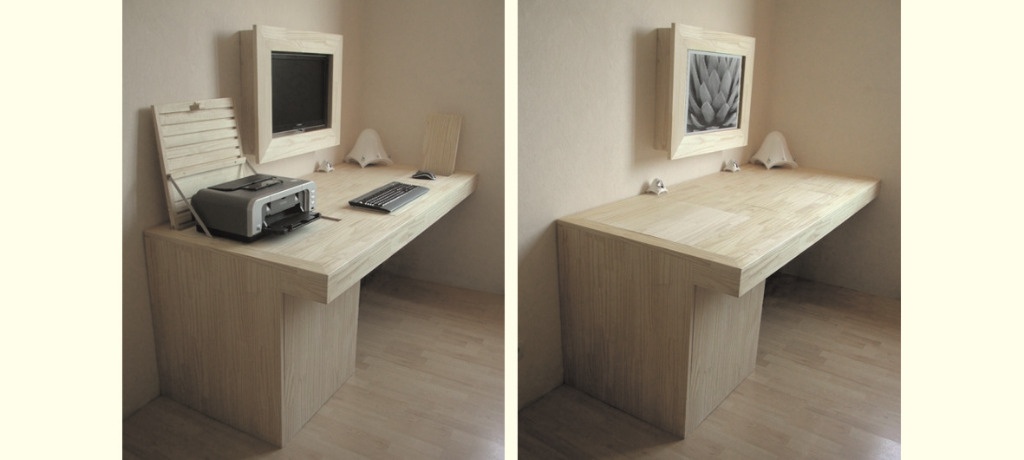

Le bureau est constitué d'un caisson ou se loge une imprimante et d'un plateau dans lequel sont intégrés clavier ,souris et micro-ordinateur,
l'écran trouve sa place dans un faux tableau accroché au mur
Ce bureau a été conçu pour un espace précis, ses dimensions ont été déterminées en fonction de l'espace disponible ( dégagement du siège, circulation, lumière etc..) ,
la fixation du plateau au mur permet d'alléger au maximum la masse de l'ensemble

Publié

Partager

La souris

Par simple pression sur un couvercle on fait monter la souris sur un petit plateau qui vient se positionner au niveau du bureau

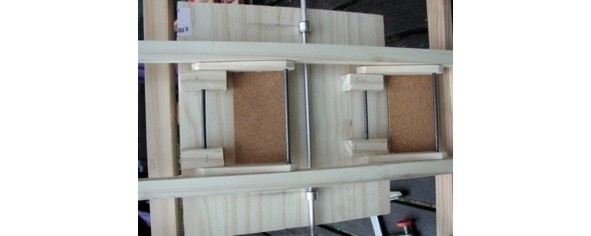

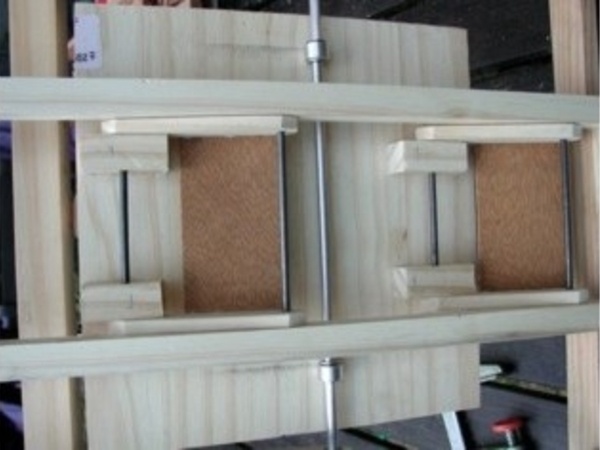

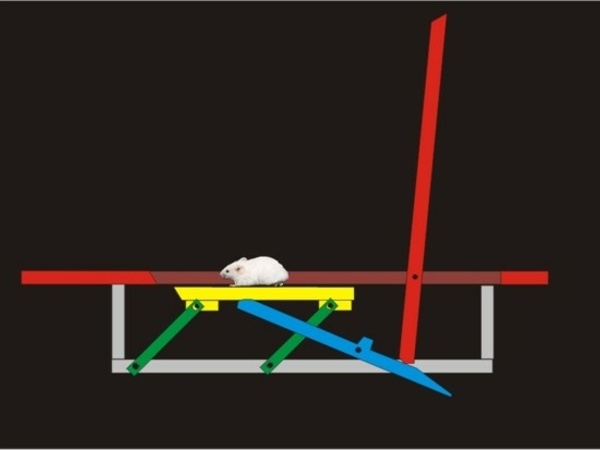

Le mécanisme permettant d'escamoter la souris est assez simple, le couvercle
agit sur un levier qui soulève le plateau et bloque celui ci en position haute,
Des galets fixés sur un axe limitent le frottement,

Les interrupteurs de commande du micro-ordinateur sont encastrés dans le plateau et les prises USB pour les accessoires extérieurs sont fixées au dos du couvercle.

Publié

Partager

L'impimante

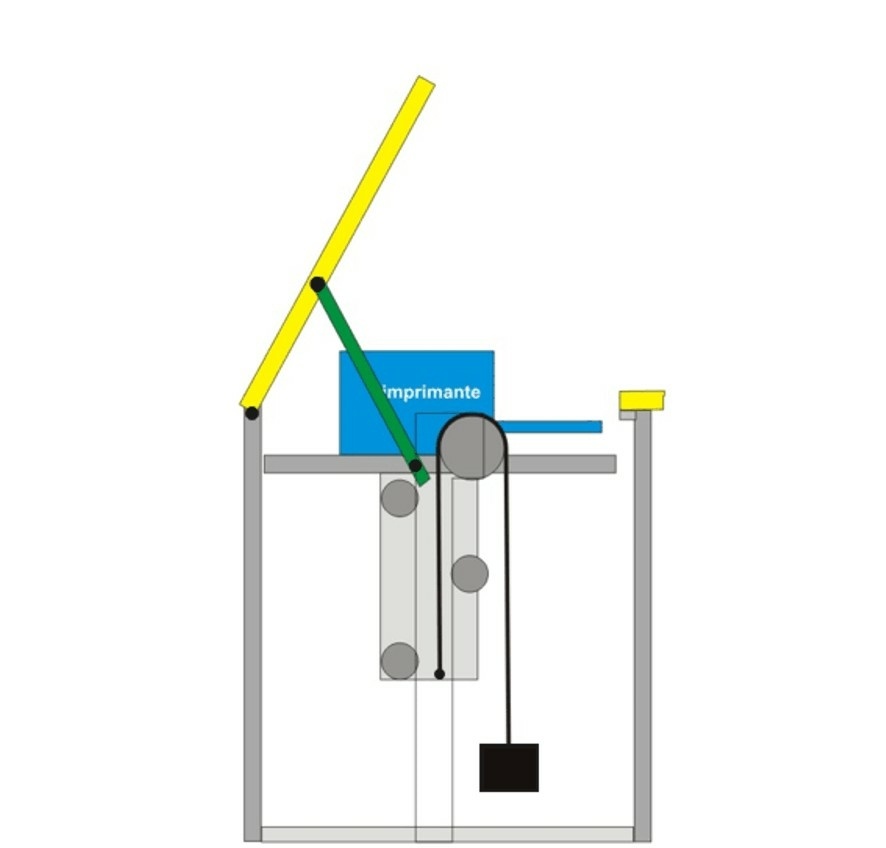

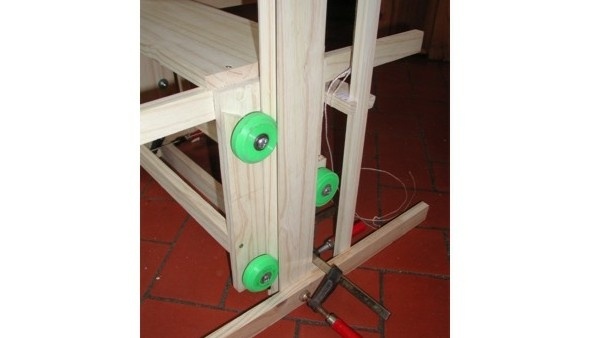

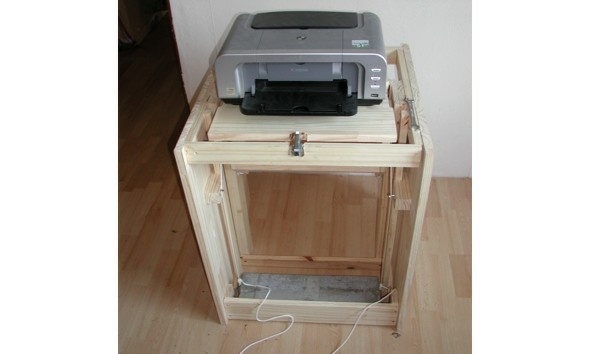

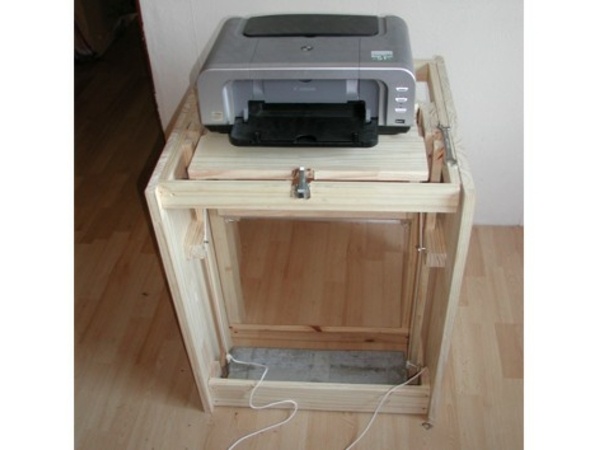

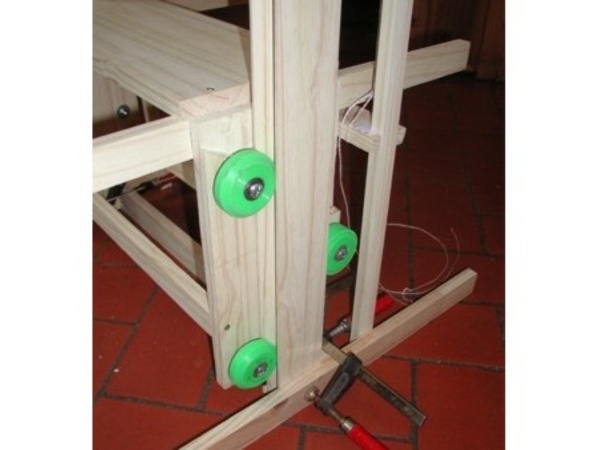

L'imprimante est portée par un petit ascenseur constitué d'un bati coulissant le long de deux montants grace à 6 roulettes récupérées sur des rollers.

Quatre de ces roulettes ont été retaillée au tour pour épouser la gorge en V des montants et procurer un guidage latéral.

Ce bati est relier au couvercle par deux tiges d'aluminium et un contre poids en béton équilibre l'ensemble.
Un loquet de verrouillage maintient le couvercle en position fermée.

Publié

Partager

Le clavier

Le clavier est fixé sur un plateau qui bascule à 360 degrés, une bille maintenue par un ressort sert de blocage en position horizontale.

Publié

Partager

L'écran

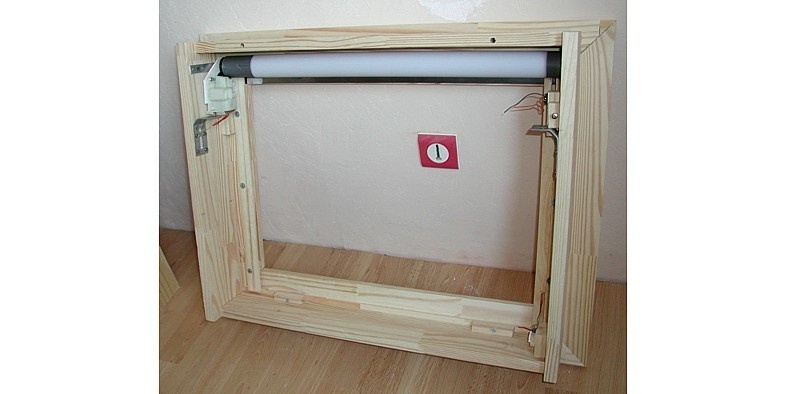

L'écran est dissimulé dans un faux cadre composé d'un caisson d'une dizaine de centimètres d'épaisseur et d'une façade débordant largement du caisson pour en atténuer visuellement l'épaisseur. Un rideau à commande électrique vient cacher l'écran.

Un moteur d'imprimante et son réducteur entraîne un tube PVC sur lequel est enroulée une photo lestée par une barre de métal.
Deux interrupteurs de fin de course limitent le déroulement de ce rideau
La commande du rideau se fait par l'ouverture du couvercle masquant la souris.

Publié

Partager

L'ordinateur

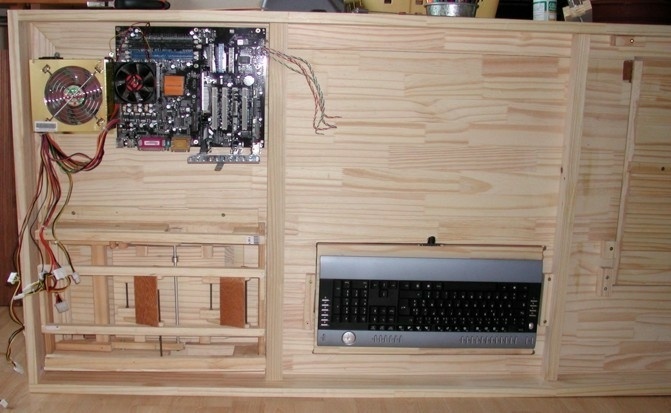

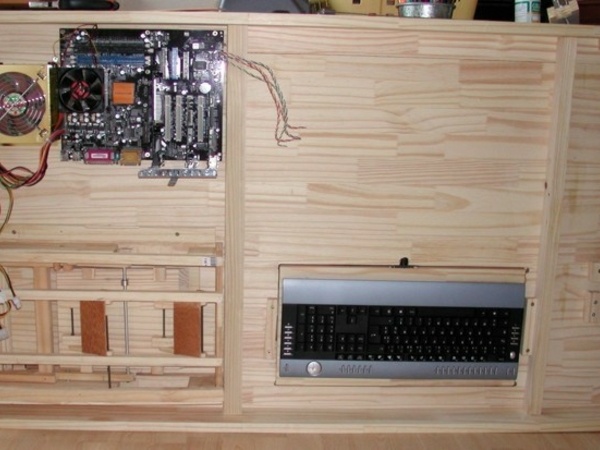

L'ordinateur est fixé élément par élément directement sous le plateau du bureau,

Le cablage est fixé sous le plateau et traverse le mur pour rejoindre l'écran.

Publié

Publications associées


Discussions

kayou
( Modifié )

Bravo !! superbe réalisation ...tres épurée ...et l'idée de tout intégrer est vraiment parfaite .

Merci pour le partage ...

FranckanderSSon
( Modifié )

ca c'est genial , et l'ordi ne chauffe pas trop avec ce cadre en bois ?

Obcham
( Modifié )

Un seul mot : "Génial" !!!

marcorele73
( Modifié )

Tip top. Du genie a l'etat pur!!!
merci pour ce partage

rabistok
( Modifié )

yep bravo ! C'est en soulevant le capot que l'imprimante se dévoile ou c'est en tirant sur des câbles ?
Lolo

LeHLM
( Modifié )

L'ouverture se fait par simple pression sur le couvercle, le contre poids équilibre le bati mobile ,l'imprimante et le couvercle, il suffit d'accompagner le couvercle pendant l'ouverture; même geste pour la fermeture.

Philippe Gelard

C'est le bureau de miss moneypenny! Super! Trois questions tout de meme: l'ordi ne semble pas avoir d'isolation phonique, c'est pas un peu bruyant? Comment allume t'on l'ordinateur? Le bouton est-il pressé lors de l'ouverture de la trappe à souris? Et aussi, par rapport à l'ascenseur à imprimante: reste t'il un espace de rangement dans le bureau, par example pour le papier de l'imprimante? Pourquoi ne pas avoir simplement fait une trappe qui s'ouvre pour l'imprimante? (Bon je sais bien pourquoi... c'est quand meme drolement plus supercool un ascenseur!!!!)

LeHLM

Le bruit des enfants domine largement dans cette maison.
L'ordinateur s'allume par un bouton sur le plateau de la souris
Aucun rangement prévu ascenseur oblige.
Un tiroir a été ajouté pour un lecteur de CD
