Desserte roulante

Desserte roulante
+

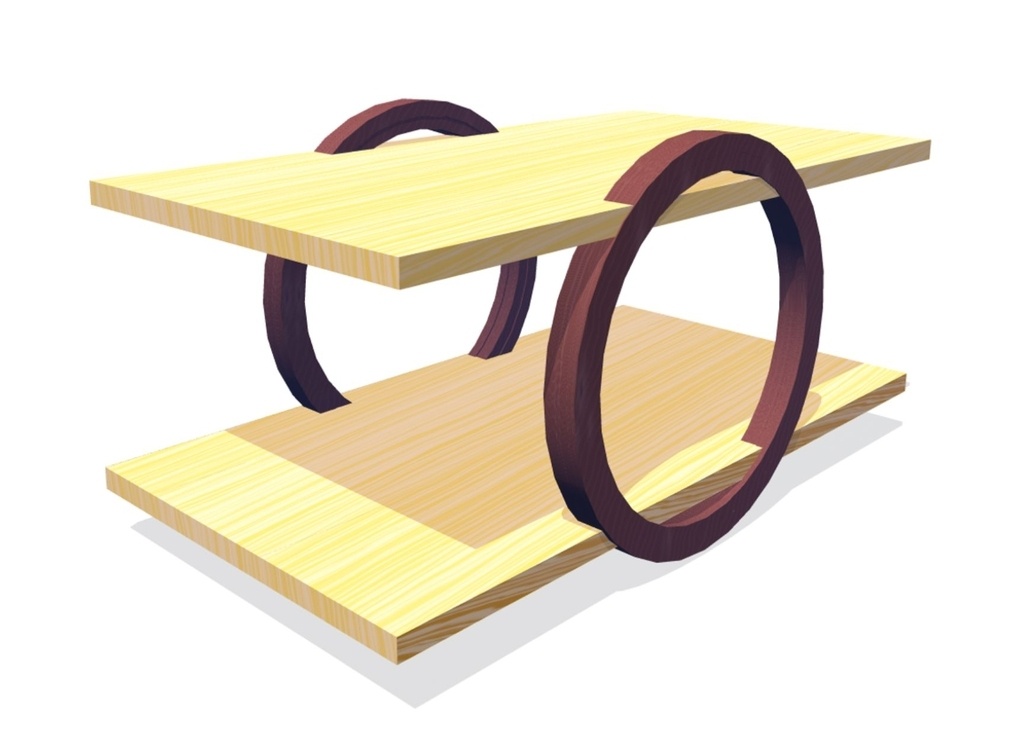

Réaliser une table avec des roues sans axe,c'est un projet que j'ai dessiner
il y a au moins quarante ans (déjà ho m...!) il n'y avais qu'un petit dessin.
Le bois n'est pas le matériaux idéal pour faire des roues, le plus délicat est la planimétrie,
c'est la presse à placage qui a fait ce travail.

Liste des articles

Mis à jour

Partager

Les roues

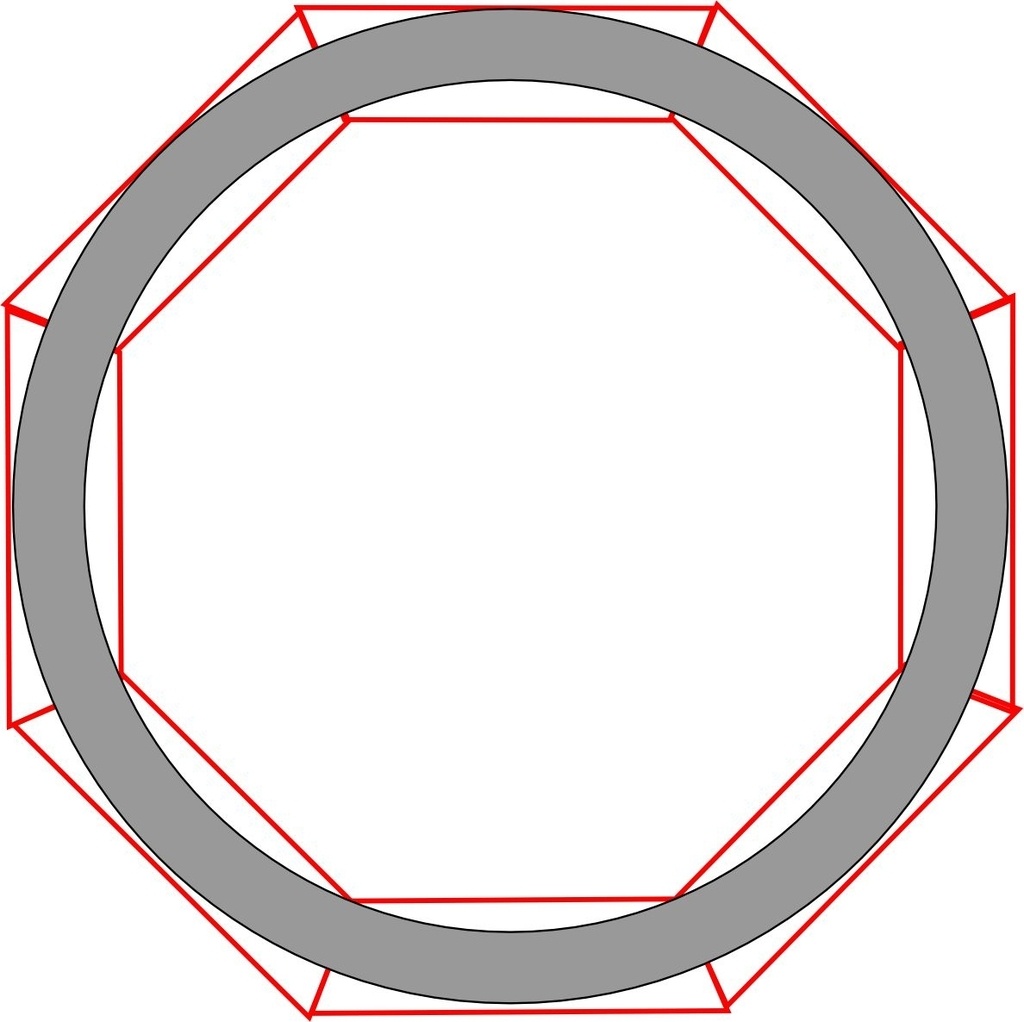

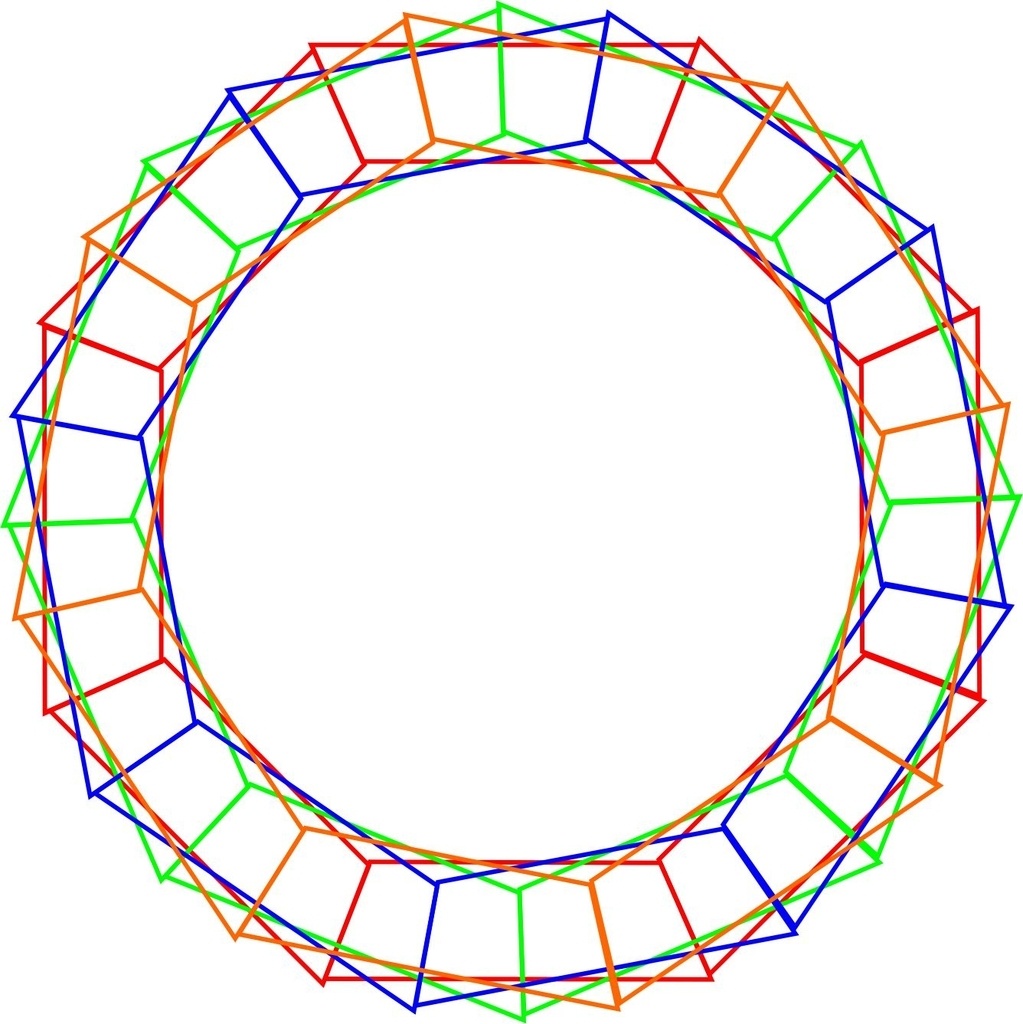

Les roues sont en sapelli,elles sont formées de 8 morceaux de 10mm d'épaisseur assemblés en 3 couches
décalées d'un tiers et collées sous une presse à placage ce qui pour moi limitait le diamètre des roues à 70cm.Il y a bien sur quelques précautions à prendre pour éviter les glissement des pièces sous la presse.

Publié Mis à jour

Partager

L'usinage des roues

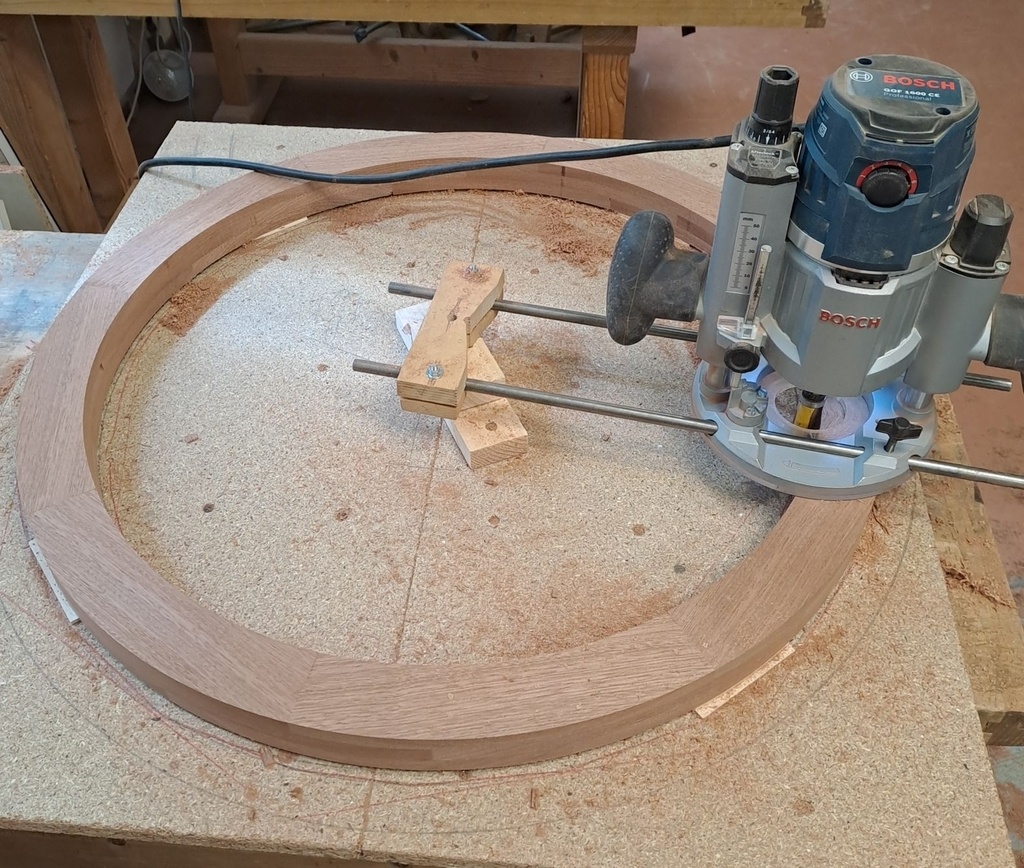

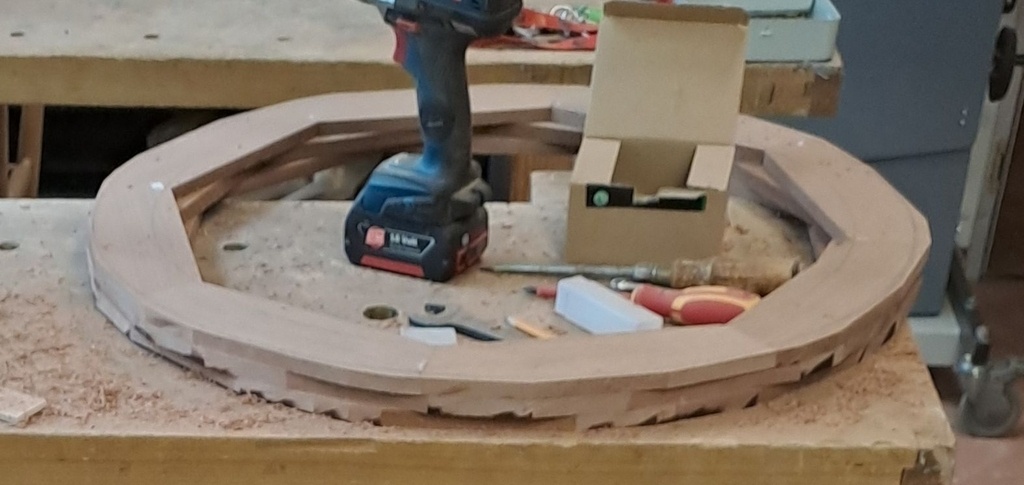

Après le collage c'est une défonceuse qui sert à usiner les cercles après une mise au rond grossière à la scie à ruban (enfin c'est comme ça qu'il faut faire).

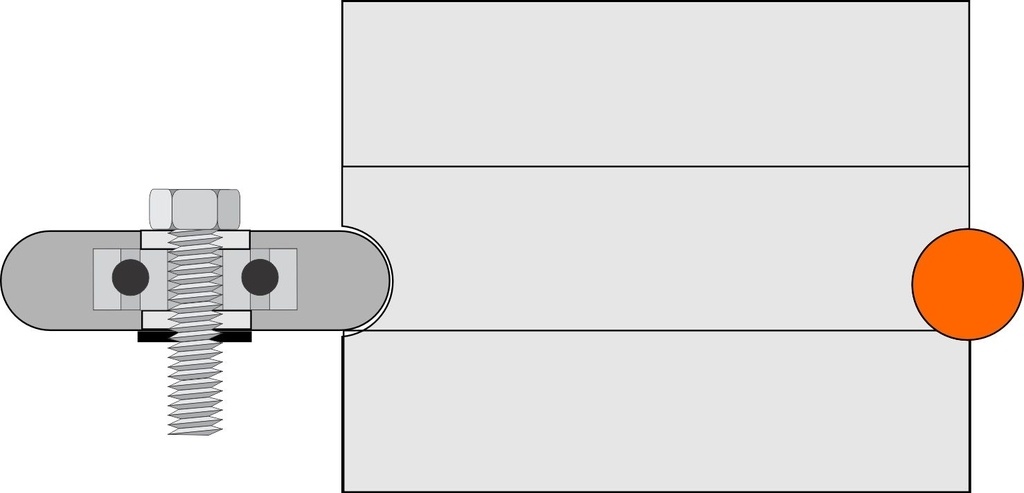

Deux rainures sont ensuite crées de chaque coté à l'intérieur pour la circulation des roulettes porteuses et à l'extérieur pour une courroie en polyuréthane.

Publié Mis à jour

Partager

Les plateaux

Comme il ne s'agit que d'un proto les plateaux sont en sapin, car il y avais un doute sur le bon fonctionnement de l'ensemble.

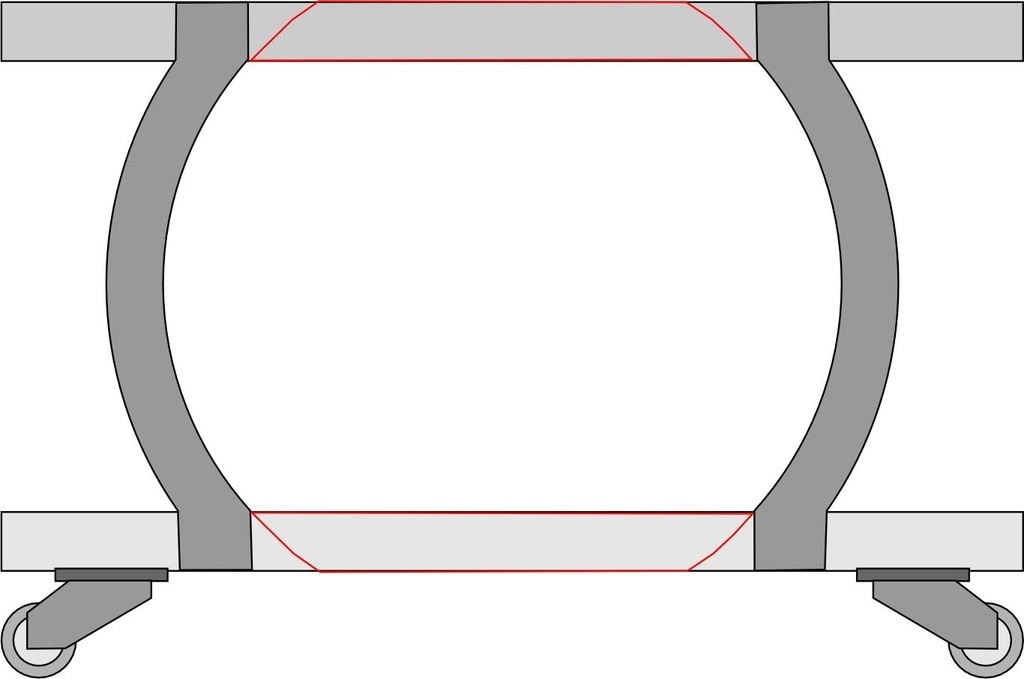

La structure de cette desserte est constituée de deux plateaux maintenus par quatre éléments
en arcs pour suivre la forme des roues.

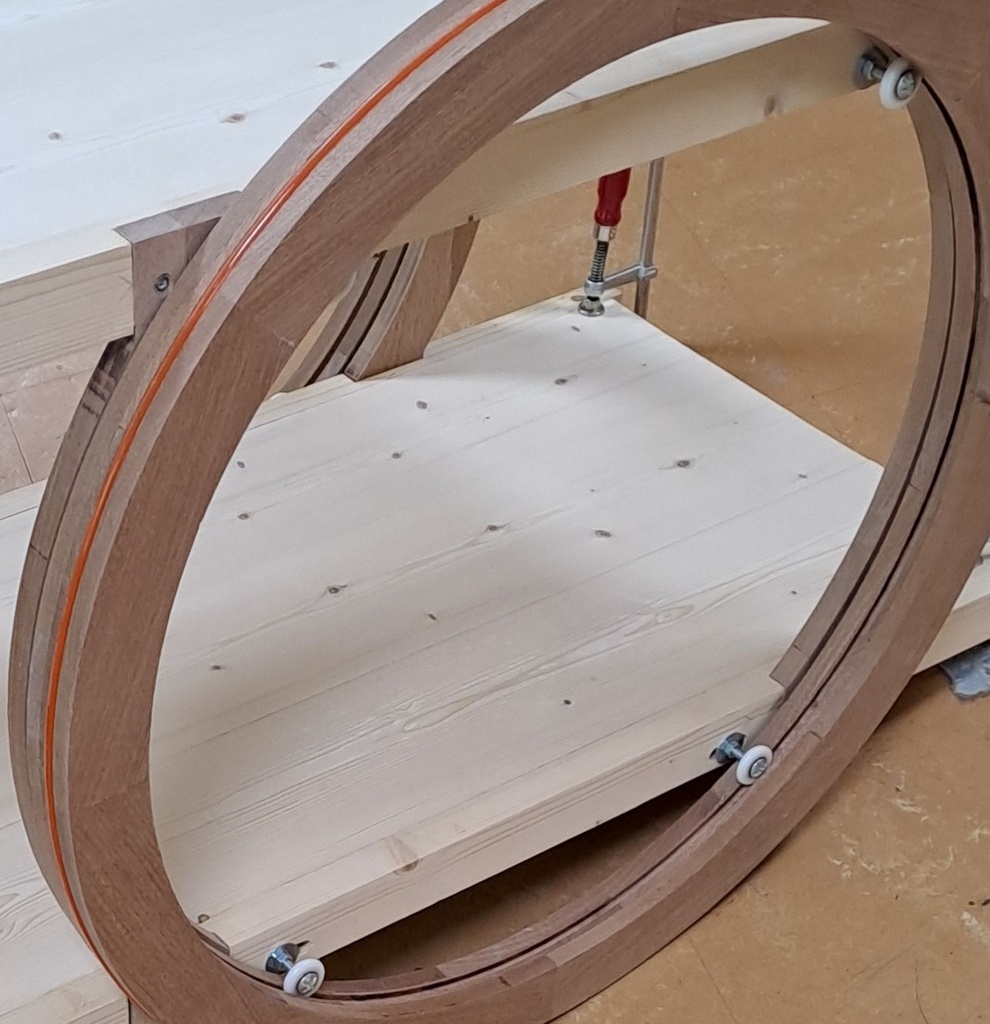

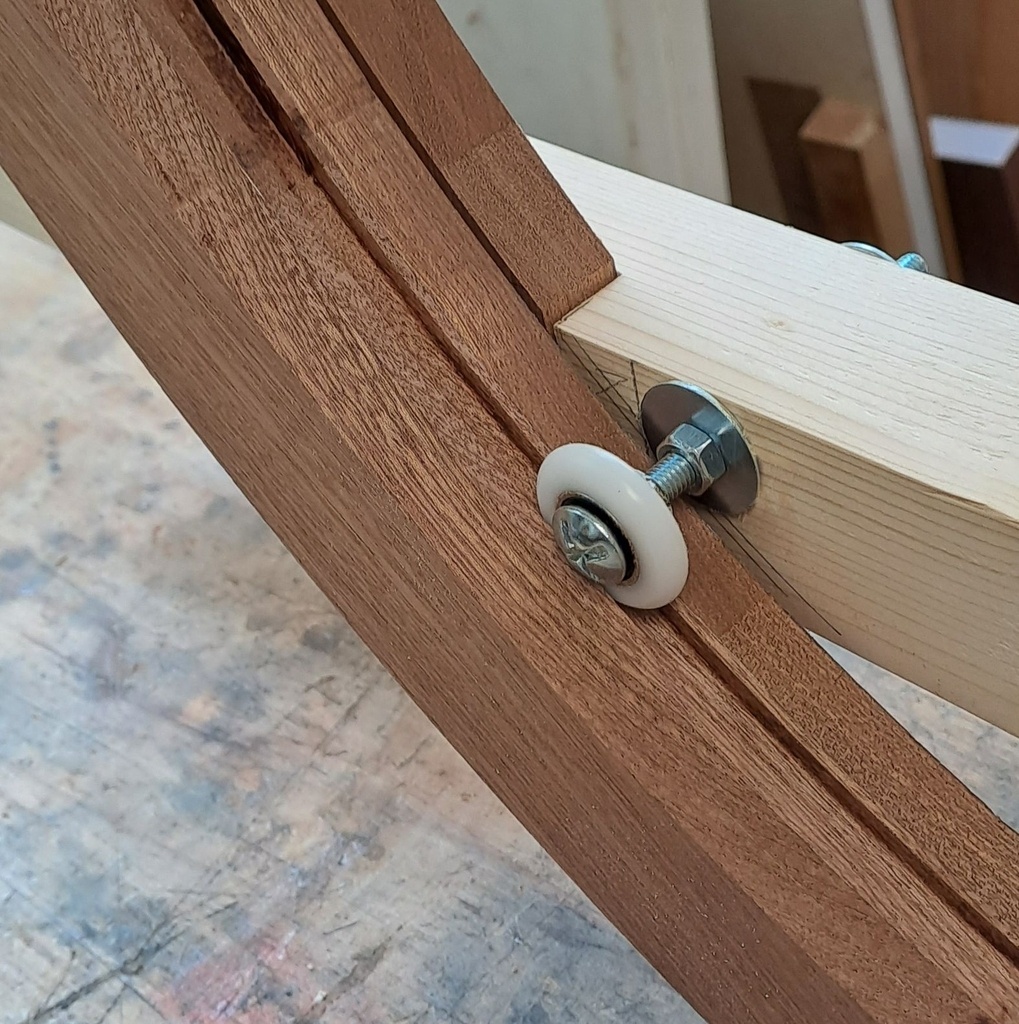

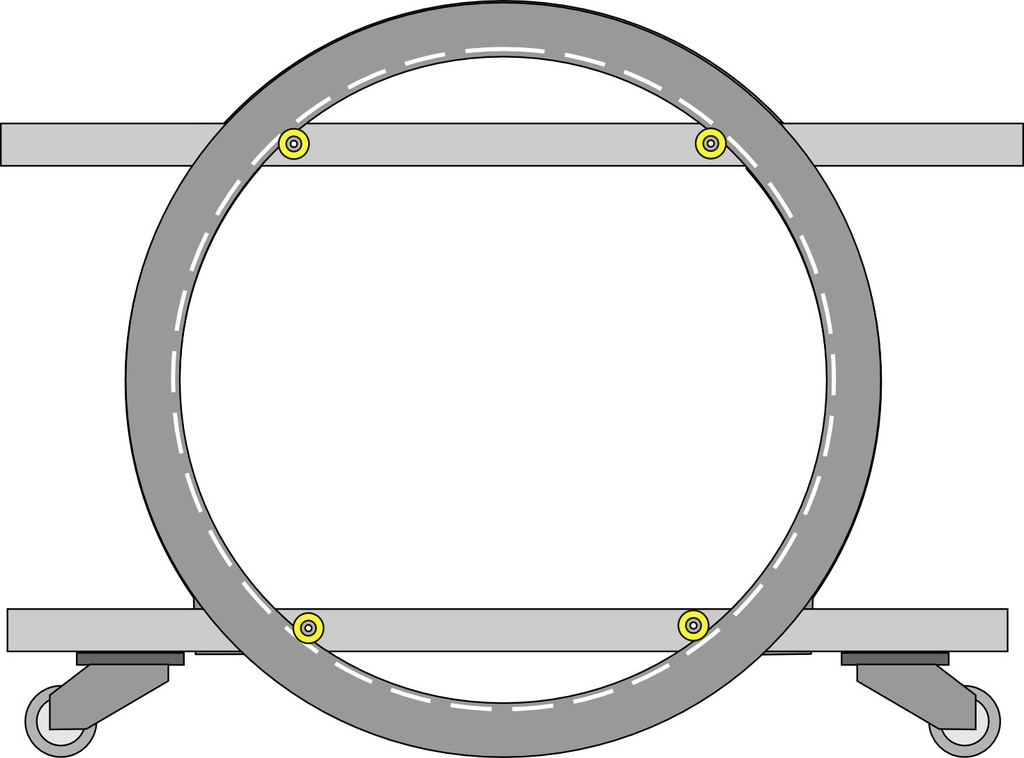

Les 8 roulettes sont des accessoires de porte de cabine douche, elles sont montées sur roulement et réglables latéralement.Elles sont masquées par la forme des plateaux, mais démontables si c'est utile.
Le plateau inférieur est plus petit pour ne pas rencontrer les pieds de l'utilisateur .
Une seule poignée tournée permet de diriger cette desserte sans se baisser et en rappelant la forme des roues.
Deux roulettes articulées pour la stabilité sont fixées sous le plateau bas et ne sont volontairement pas visibles.
