Voici quelques étapes pour expliquer ce réveil embarqué dans une étagère, ainsi que des précisions pour ceux qui pourraient être tentés de reprendre l'idée.

Liste des articles


Partager

Le réveil

Comme indiqué, c'est la base de ce montage.

Ne trouvant rien d'existant, j'ai simplement cherché un kit de réveil à monter soi-même.

Une fois le réveil monté, j'ai fait un prototype avec une feuillure de 0,5 mm et une autre de 0,3 mm, coupées à la scie à format. L'éclairage passe bien mieux sur le 0,3 mm, mais reste un peu trop insistant. Il fallait donc trouver un moyen de le régler.

Par ailleurs, le réveil pouvant fonctionner de 2 à 5 V, je compte l'alimenter en USB (5V).

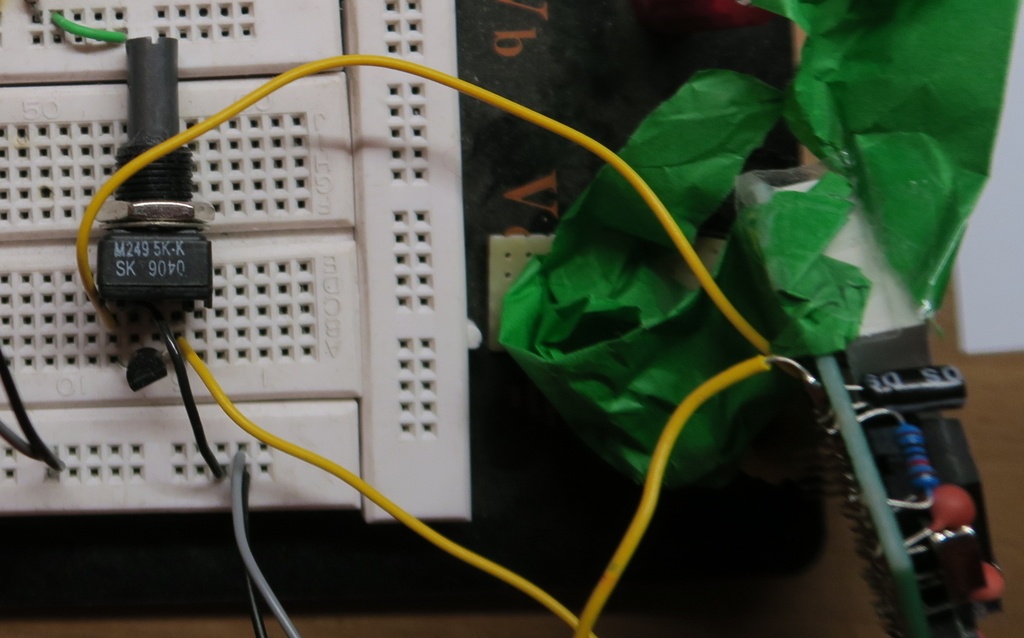

J'ai donc mis en place un petit montage (potentiomètre + transistor), pour pouvoir modifier la tension au bornes de l'afficheur et ainsi régler la puissance d'éclairage.

Je ne rentre pas plus dans les détails, mais n'hésitez pas si vous avez des questions.

Publié Mis à jour

Partager

La tablette

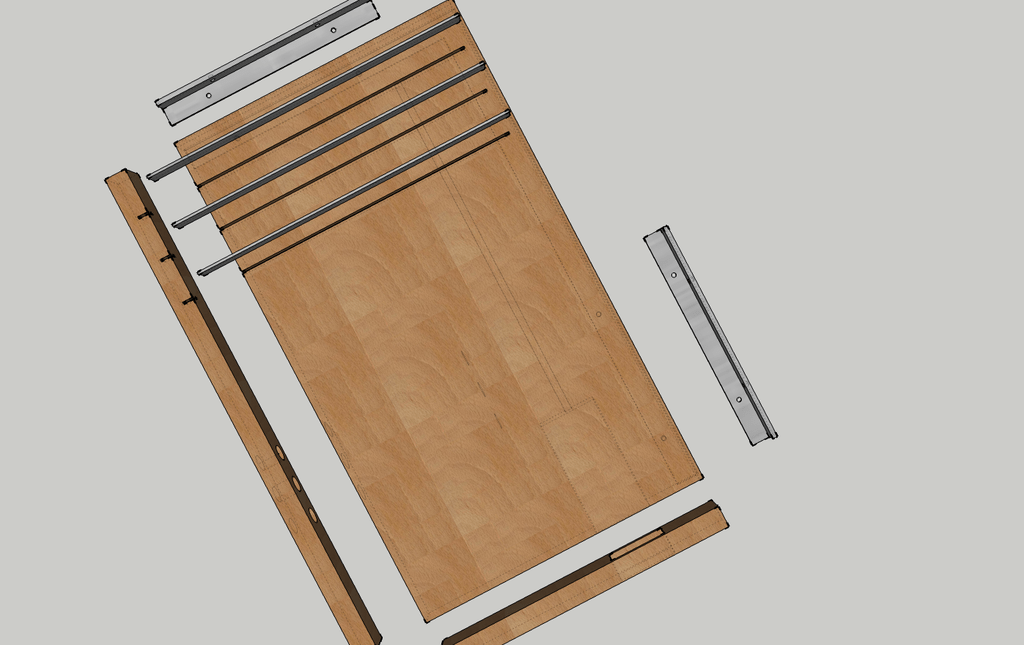

Il s'agit d'un montage avec quelques passages techniques, que je vais tenter de lister ici.

A noter que tout en faisant ce montage, nous avons fabriqué une seconde tablette, nue, pour placer sous la tablette réveil, ainsi qu'un caisson, pour leur faire face de l'autre côté du lit.

Nous avons d'abord recherché un contreplaqué, plus épais que l'afficheur du réveil (20 mm), d'au moins 2 mm au dessus et en dessous. Il ne fallait pas non plus trop épais car je ne souhaitais pas que le caisson en face soit trop volumineux tout en gardant une certaines homogénéité. On a finalement tranché : 27 pour la tablette du réveil, et 19 pour le caisson.

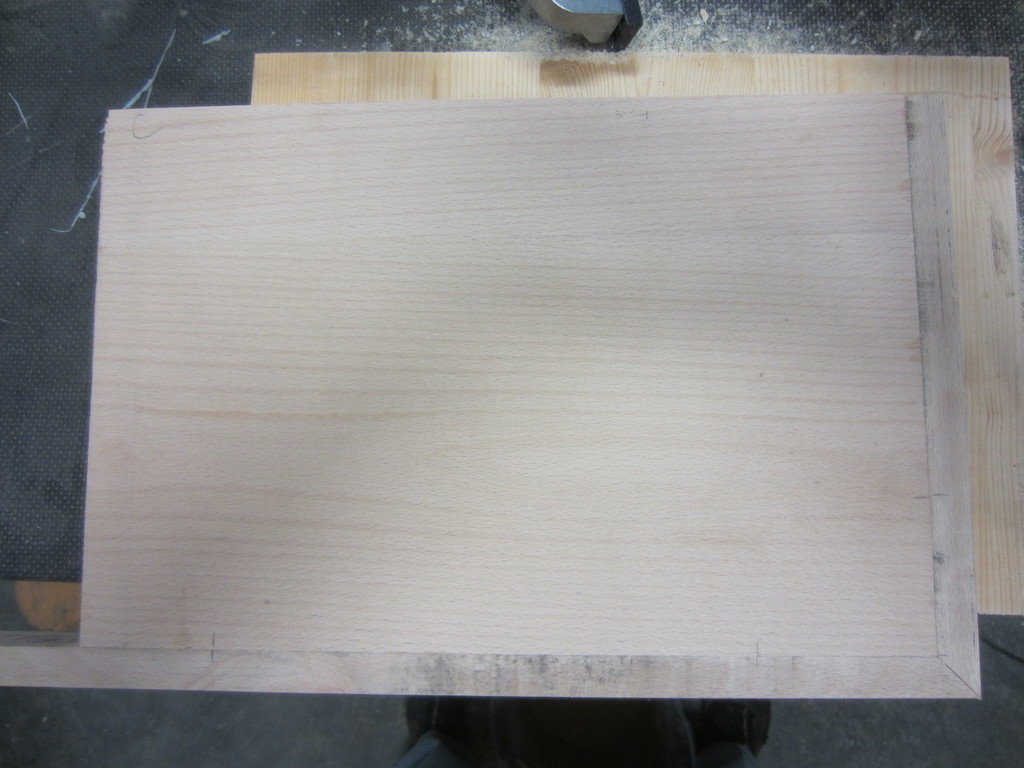

Pour les façade, on a ensuite découpé deux bouts de hêtre dans une chute (de plateau de fromage de banquet ;-) que nous avons dégauchi et raboté à l'épaisseur exacte de la tablette.

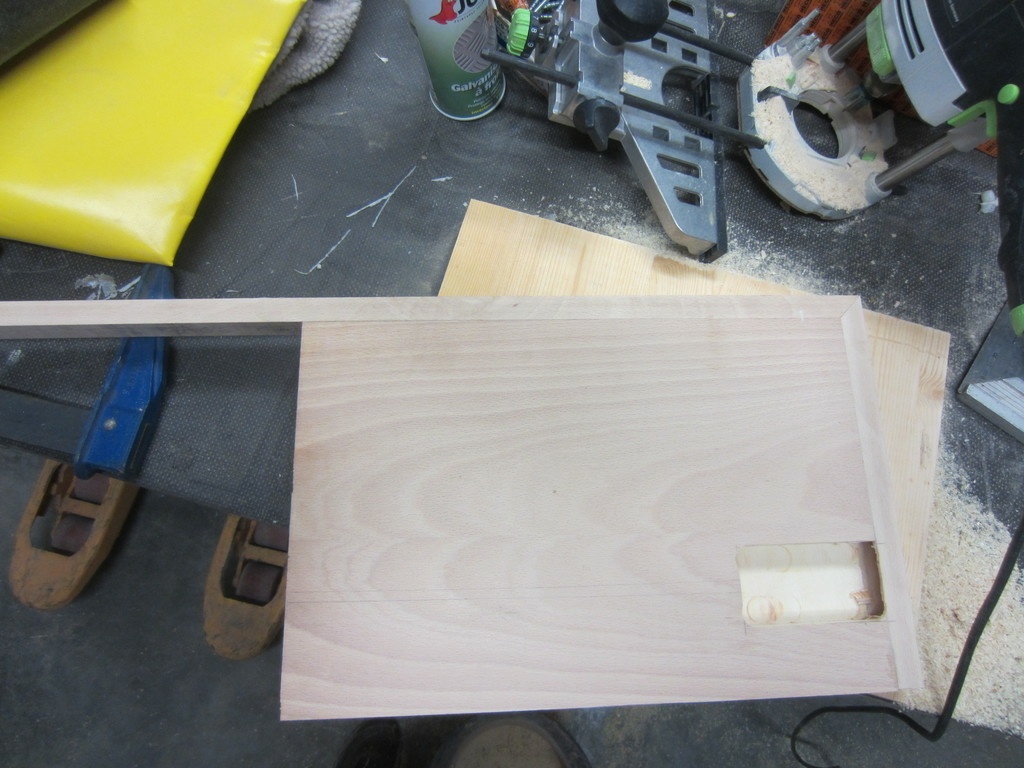

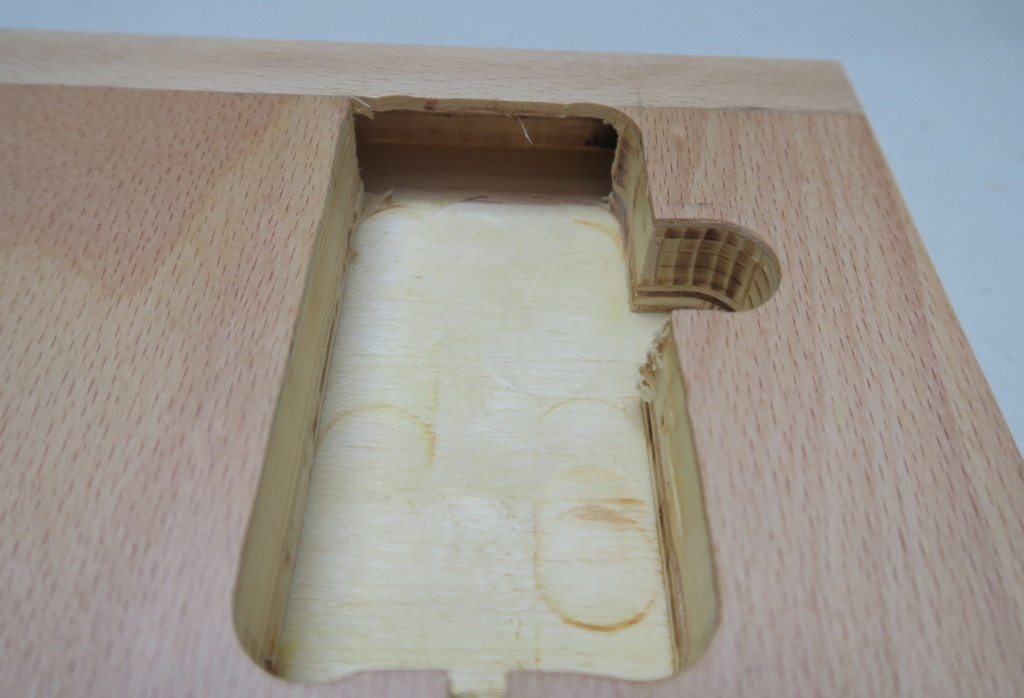

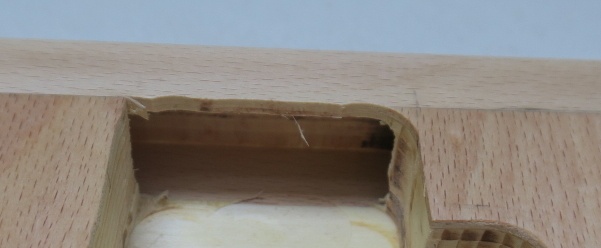

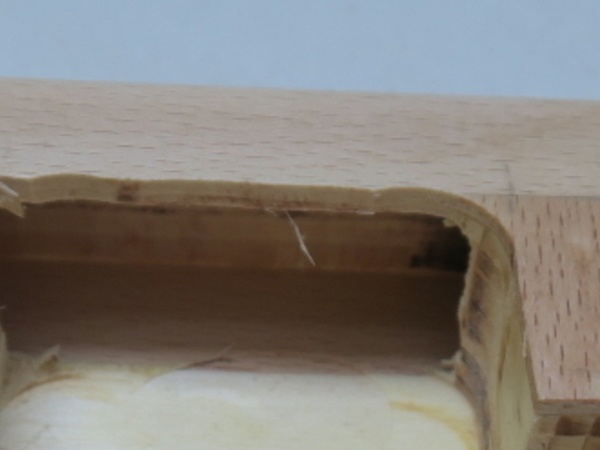

A la toupie, nous avons creusé la réserve du réveil dans la face avant, jusqu'à venir affleurer pour qu'il ne reste que quelques dixièmes de millimètres. C'est l'opération la plus complexe. D’ailleurs la face intérieur à très légèrement bombé/brûlé.

A la toupie toujours, nous avons creusé les gorges pour passer les cornières de fixation à l'arrière.

Les cornières font 2mm d'épaisseur, nous avons creusé 5 mm, ce qui m'a permis de rattraper la mauvaise qualité de mon placo lors de la pose.

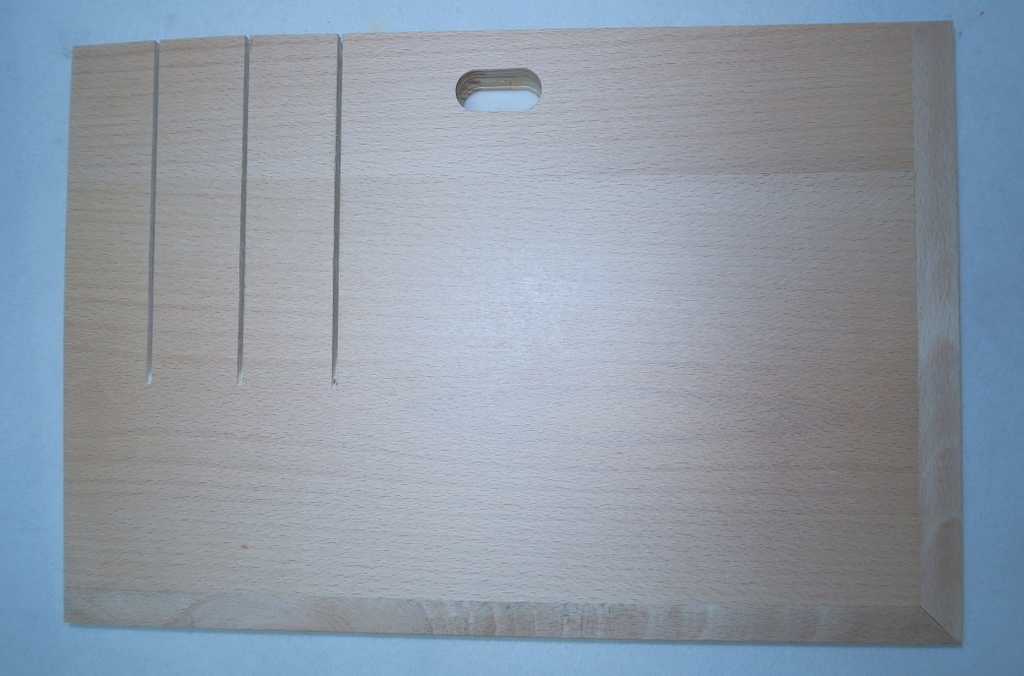

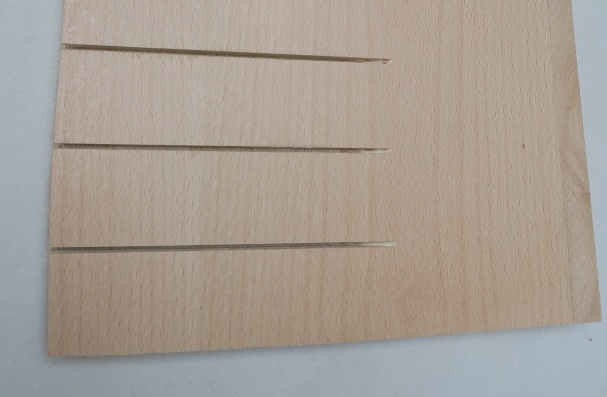

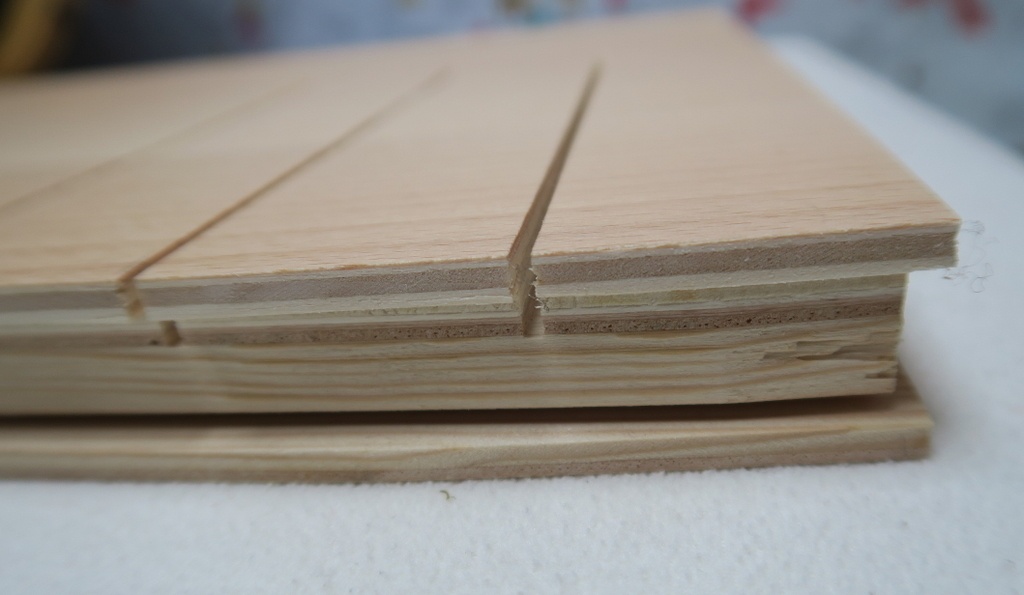

Enfin, et toujours à la toupie, nous avons tiré 3 traits de 2 mm, pour l'insertion des blocs-livre.

Assemblage de la tablette et des façades:

  • coupe à 45° des deux façades
  • lamelles
  • collage au néoprène (il faisait 5° dans l'atelier...)
  • presse

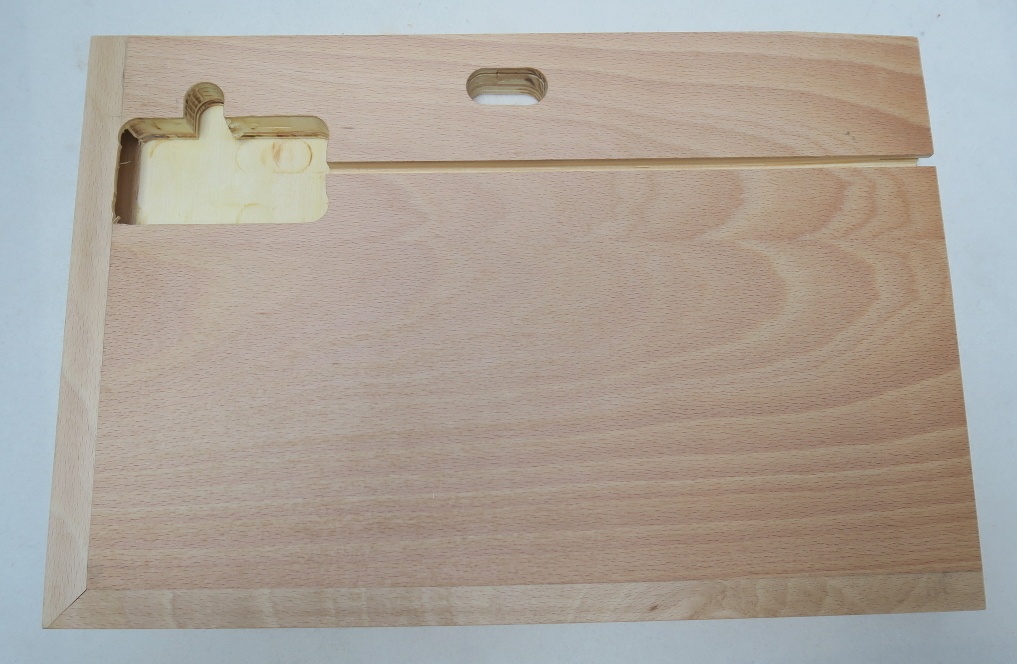

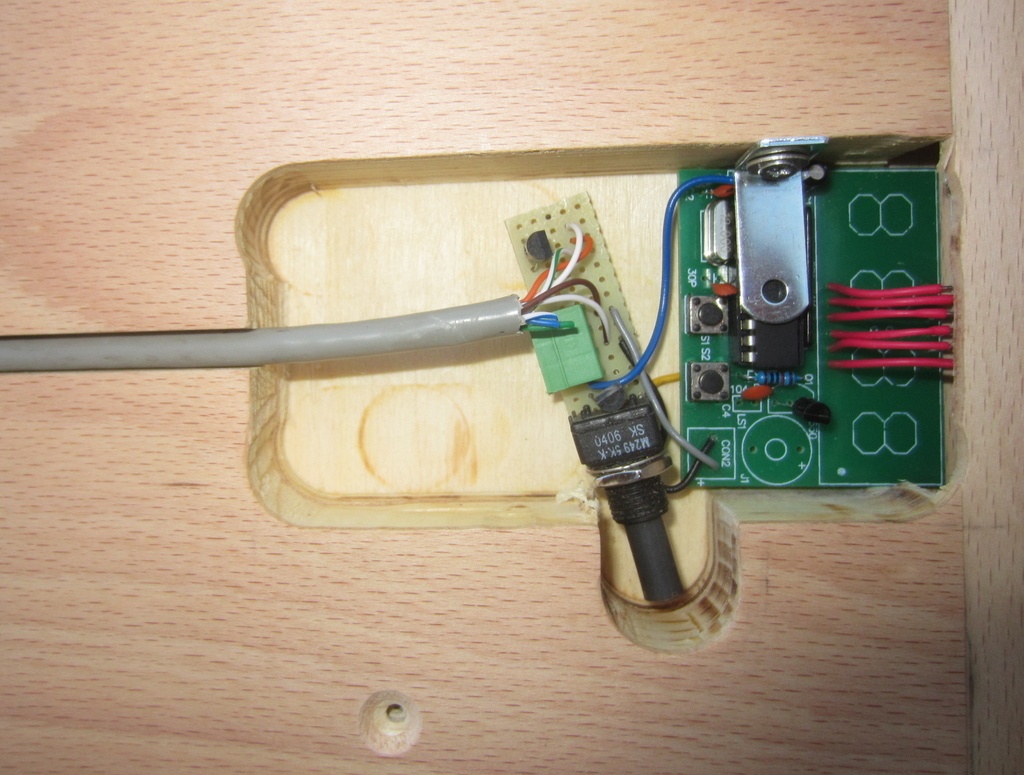

A la défonceuse, nous avons creusé l’espace pour le réveil, et à la toupie le trait pour le fil.

De la même manière, le trou pour laisser passer la prise de la lampe.

A la scie à format, nous avons découpé l'angle arrière selon un gabarit pris sur le placo.

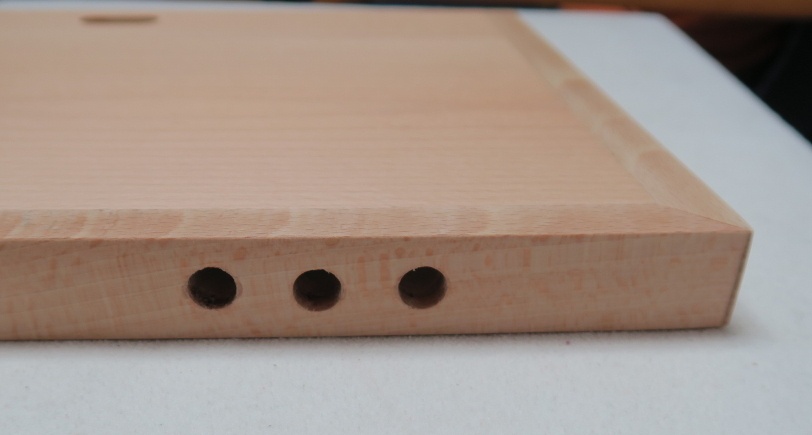

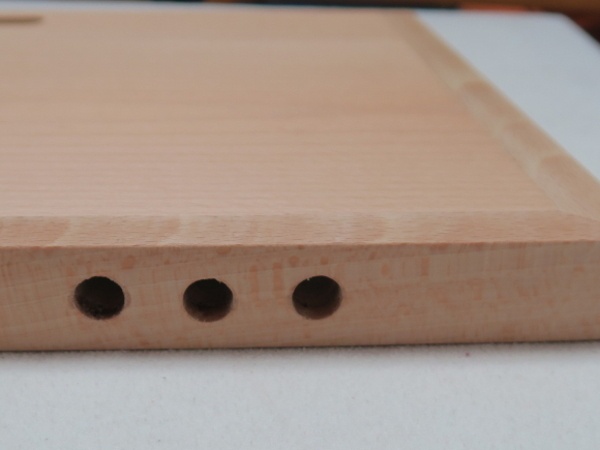

Nous avons creusé les 3 trous de 12 mm de diamètre sur 14 cm de profondeur, à la verticale et à deux pour être bien parallèles à la tablette.

Ponçage fin de l'ensemble, cassage des arrêtes à la main.

Vernis au pistolet.

Publié Mis à jour

Partager

Les réglettes

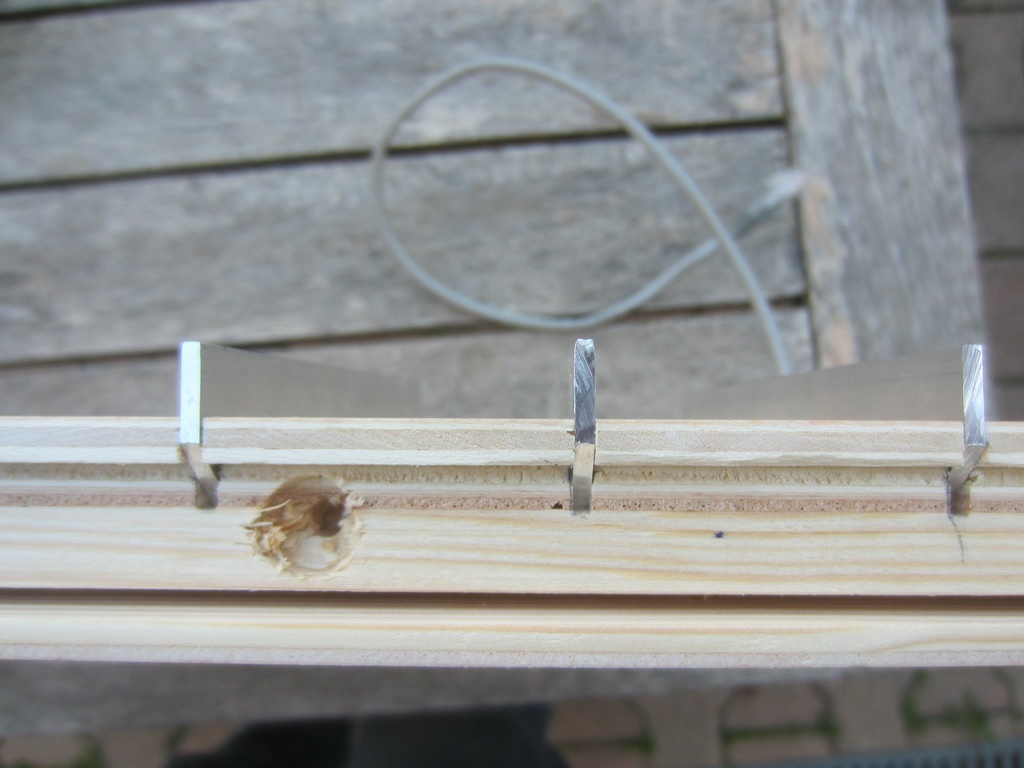

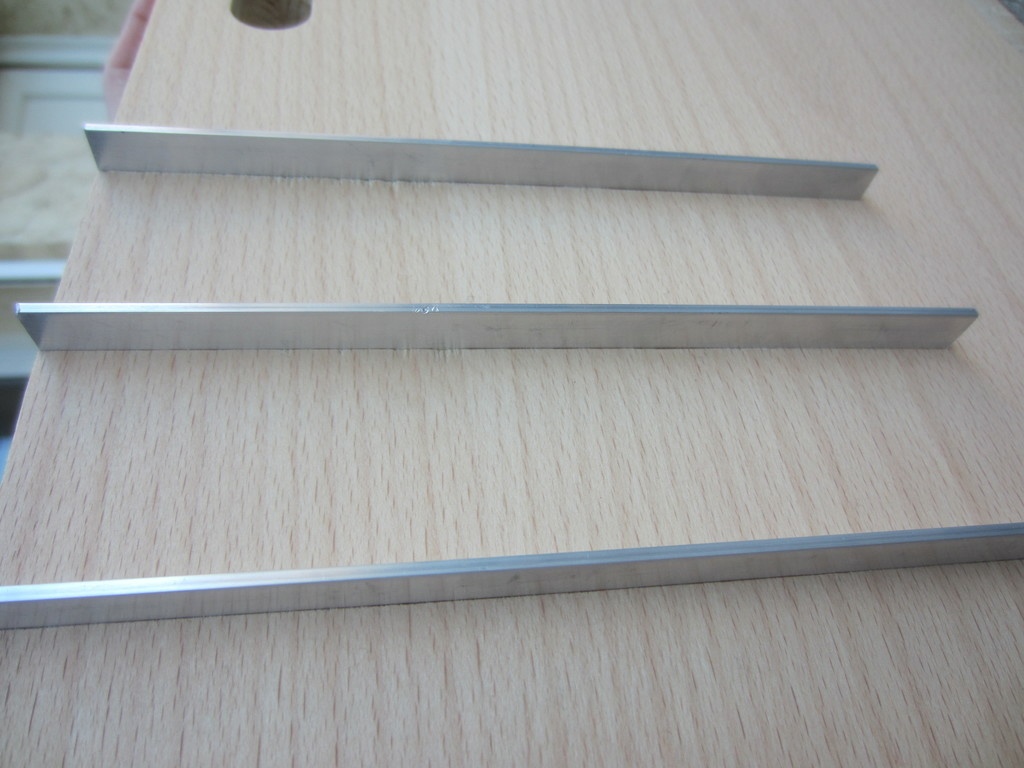

A la scie radiale, j'ai coupé 3 morceaux de la longueur voulue,
en les biseautant:

  • à l'avant parce-que le trait de la toupie est arrondi ;
  • à l'arrière car il faut passer au dessus de la cornière de fixation.

Ces morceaux sont simplement poussés dans le trait, sans colle.

De la même manière, j'ai préparé les cornières de fixation, coupées à la radiale et percées.

A ma grande surprise, l’aluminium se travaille très facilement. Par contre, la moindre fausse manip fait des rayures (même un passage au serre-joint) que je ne sais pas rattraper.
