damien6665

Pergola en douglas

  Ce pas à pas présente un projet en cours de réalisation.

Pergola en douglas

Pergola demandé par madame.
J'ai pas fait beaucoup de photo (j'ai pas vraiment pris le temps).
Surface couverte finale, un peu moins de 20m².
Section de bois:
Poteau 15cmx15cmx2m70
Panne principale avant 22cmx7cmx5m15
Panne muraliere 4.5cmx14.5cmx6m45 (en 2 morceaux relier avec une queue d'arronde)
Pannes transversales 22cmx7cmx3m45
Lames obliques 2.5cmx15cmx2m50

Liste des articles

Mis à jour

Partager

Réception bois et rabotage

J'ai commandé dans une scierie voisine mon bois douglas brut de sciage avec une surecote de 1cm.

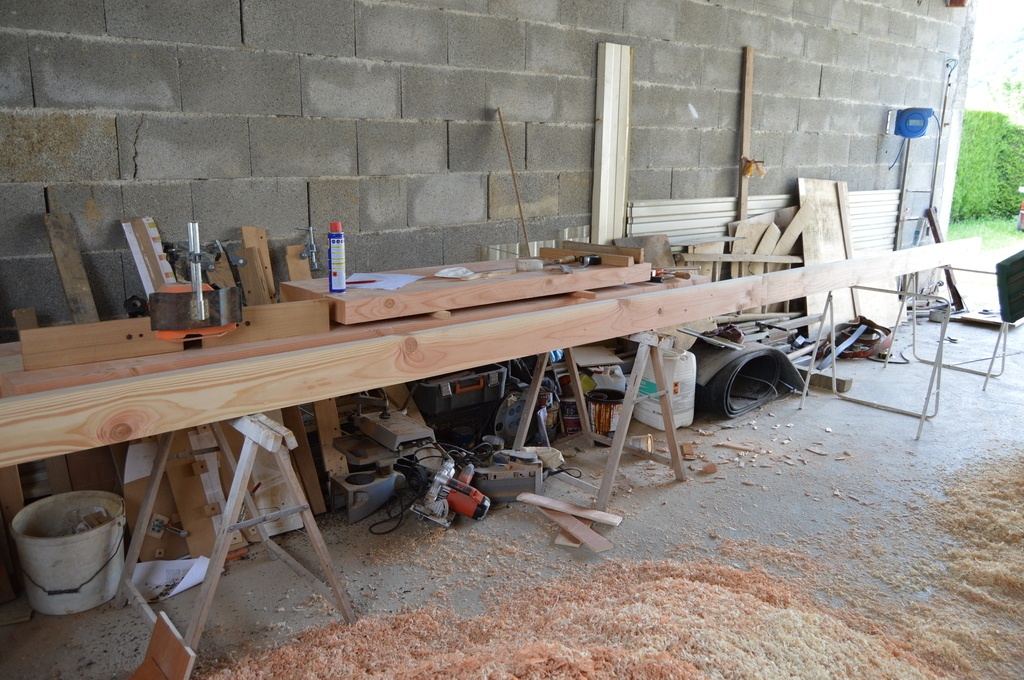

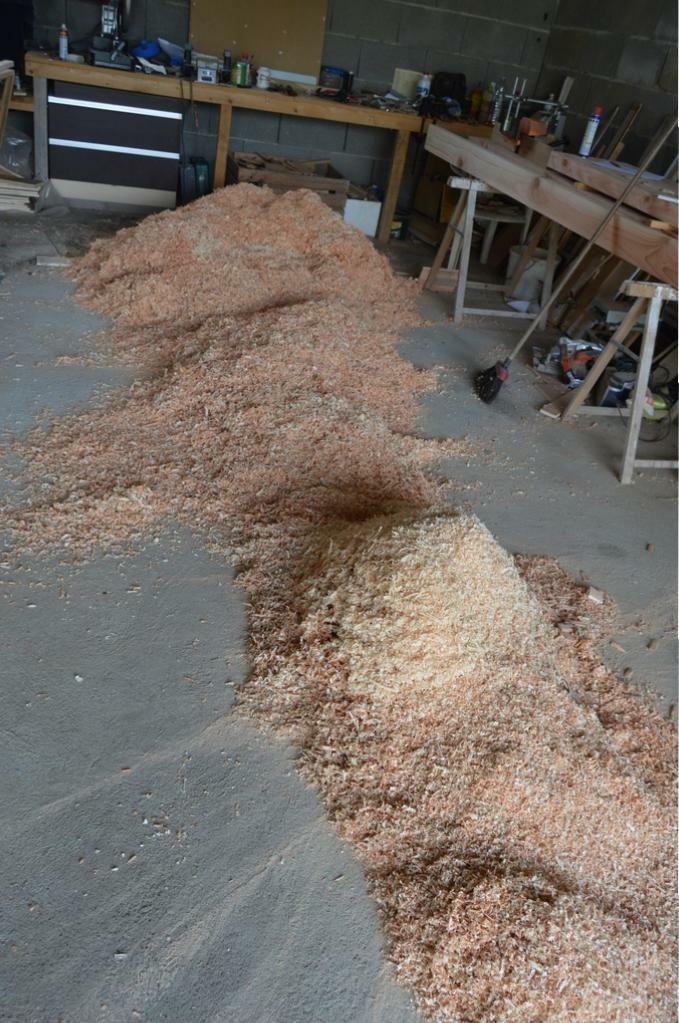

Une fois réceptionné, c'est parti pour le rabotage. Un bon paquet de copeaux et c'est pas fini.

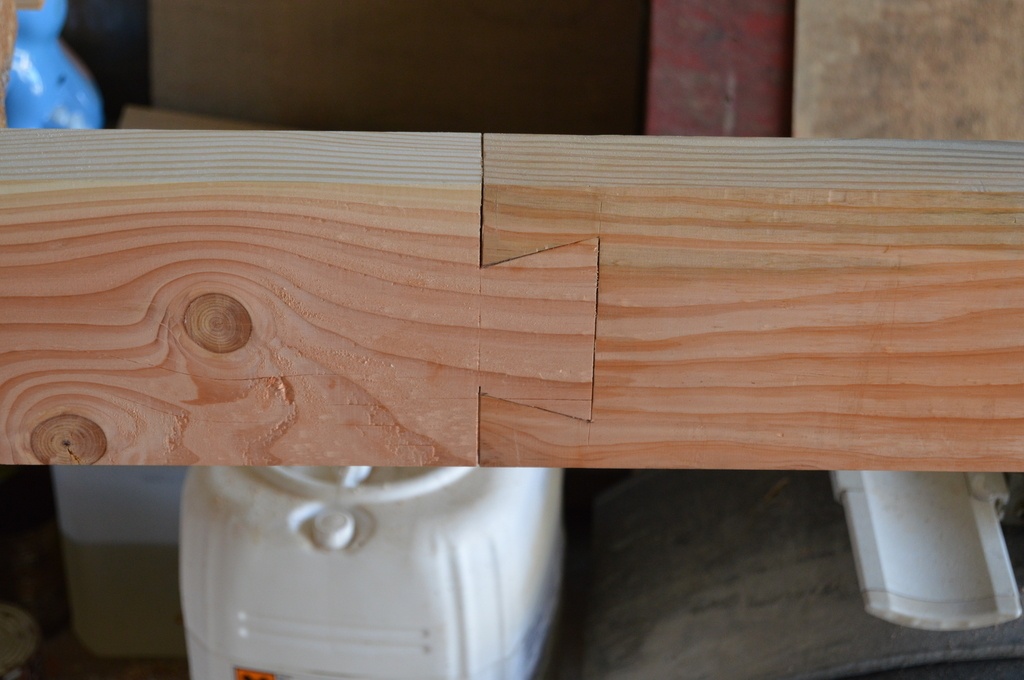

J'ai ensuite commencé par faire l'assemblage de ma panne muralière de 6m45 (un de 3m50 et un de 3m) relié par une queue d'arronde de 5cm.

en suite j'ai effectué les emplacements pour les connecteurs HPV à la défonceuse avec un gabarit.

Les connecteurs HPV me serve àrelier les pannes transversale a la panne muralière.

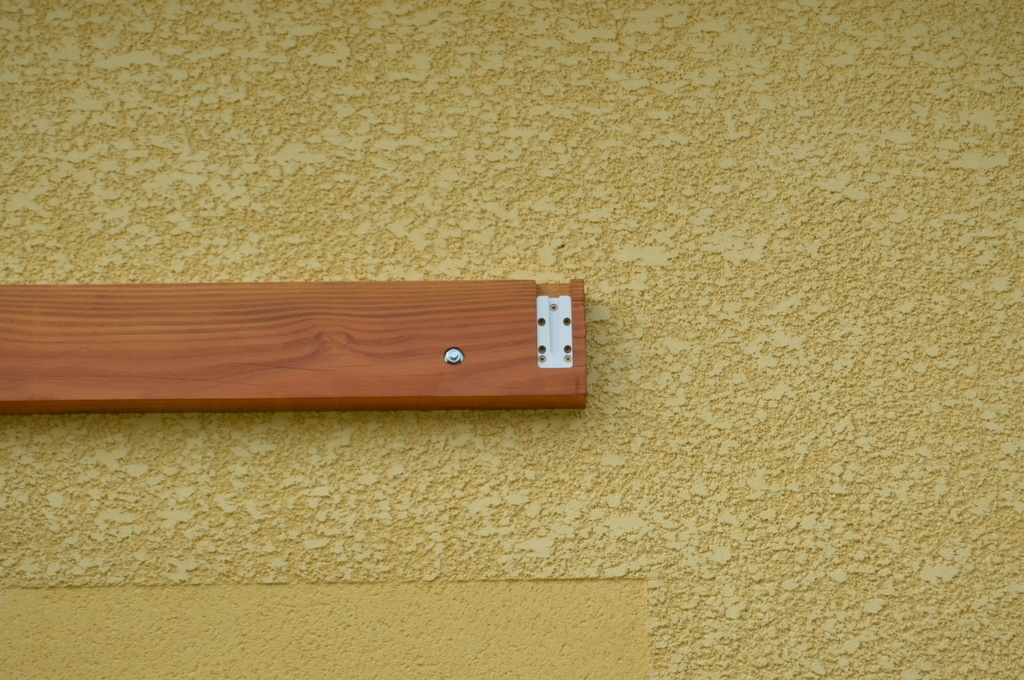

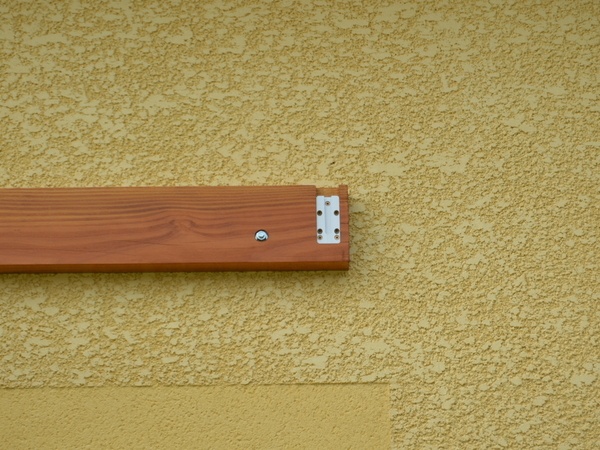

Puis enfin j'ai fait la finition lasurée avant de la fixé au mur avec 8 tige fileté et scellement chimique.

Publié

Partager

Assemblage de la strucure principale

Aujourd'hui ça a été la mise en place de la structure principale.

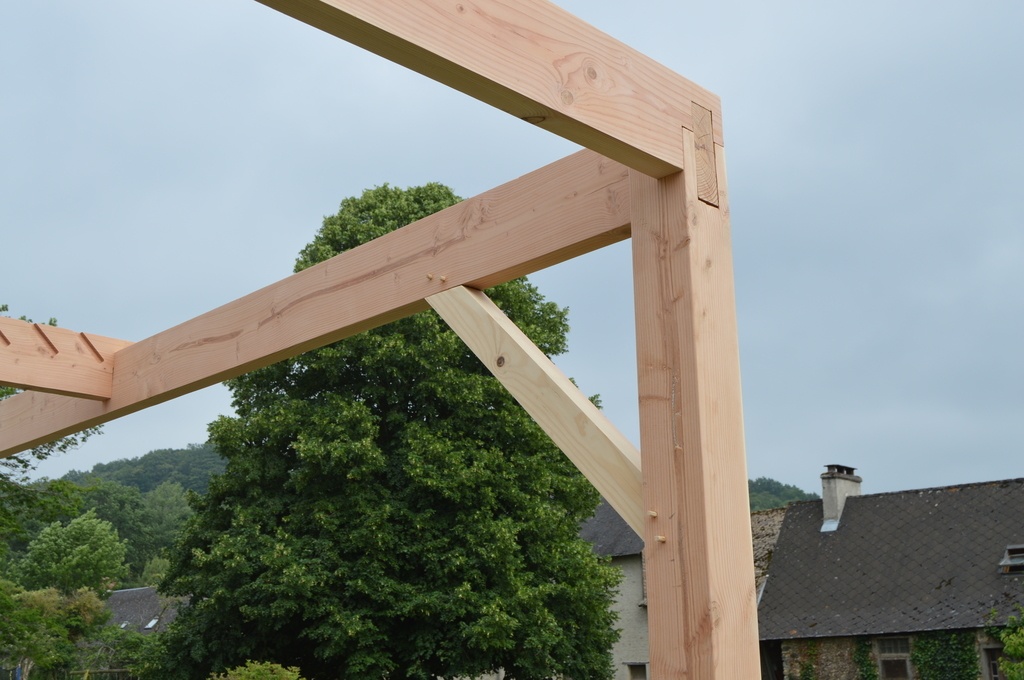

J'ai pas pris le temps de faire des photos pendant la réalisation des tenons/mortaise pour les contreventements, des encoche pour l'assemblage des pannes, et des entailles pour les lames obliques.
Tout a été fait a la scie circulaire plongeante plus scie japonaise et ciseau a bois pour les encoches et les tenons.
Les mortaises ont été faites au ciseau a bois (ça muscles bien les avant bras. les mortaises font 7cm de profondeur par 14cmde long avec une partie inclinée.)

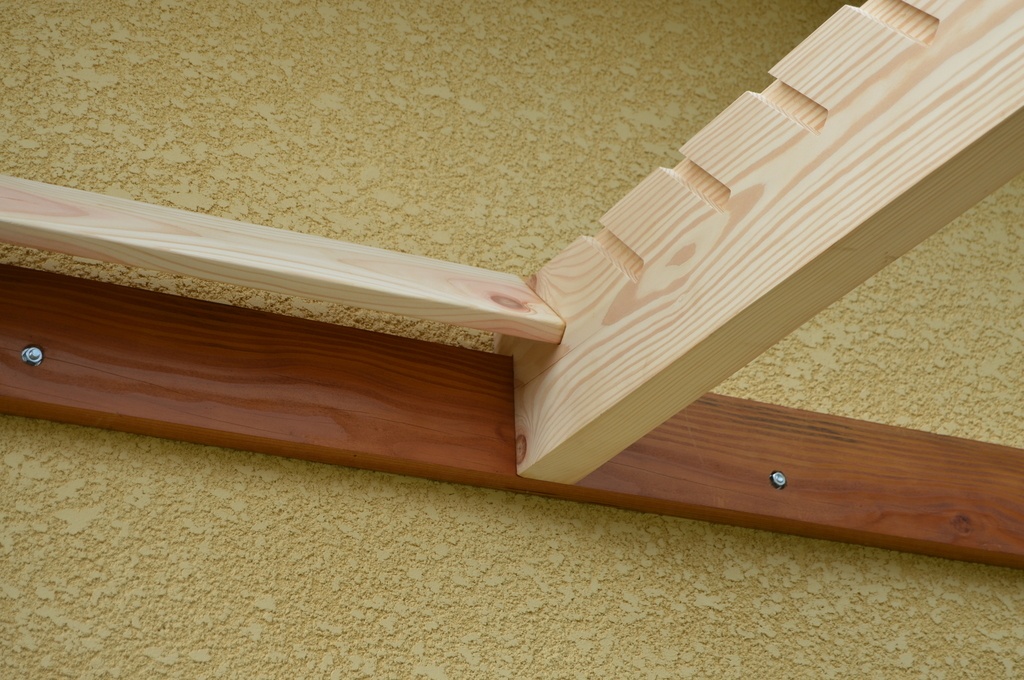

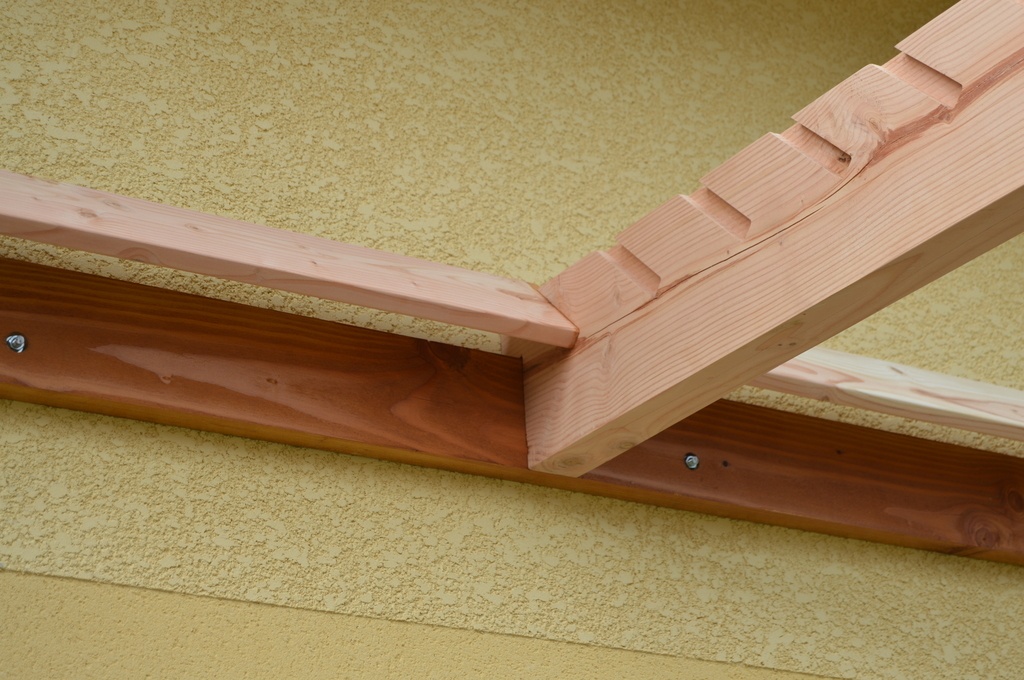

Les entailles oblique on été fait avec des gabarit et à la défonceuse avec fraise à copier de 10 et roulement de 22.

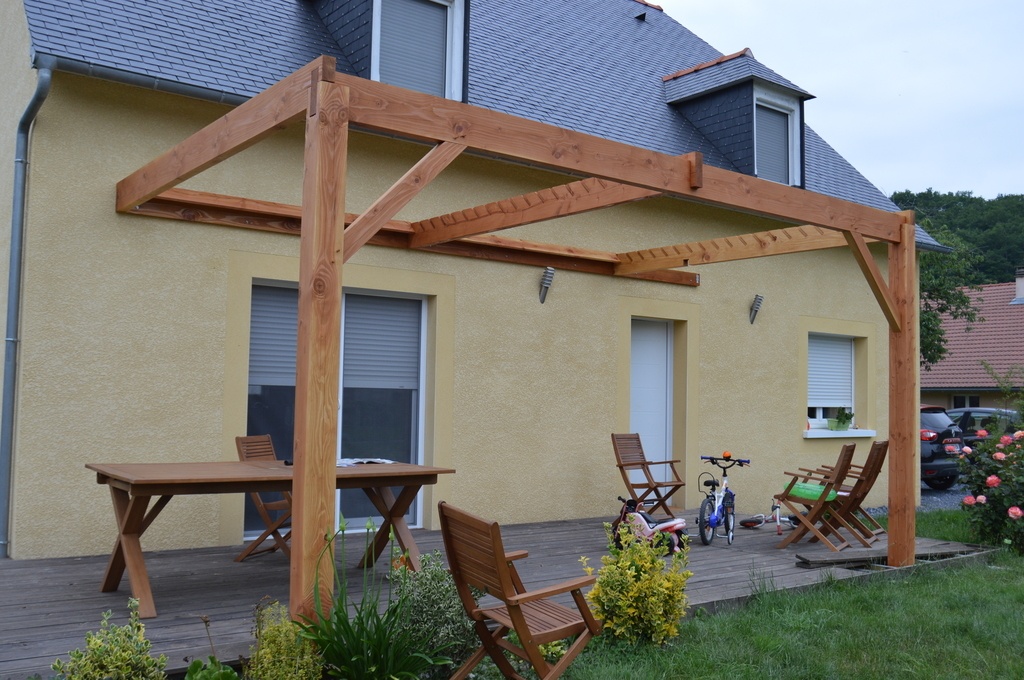

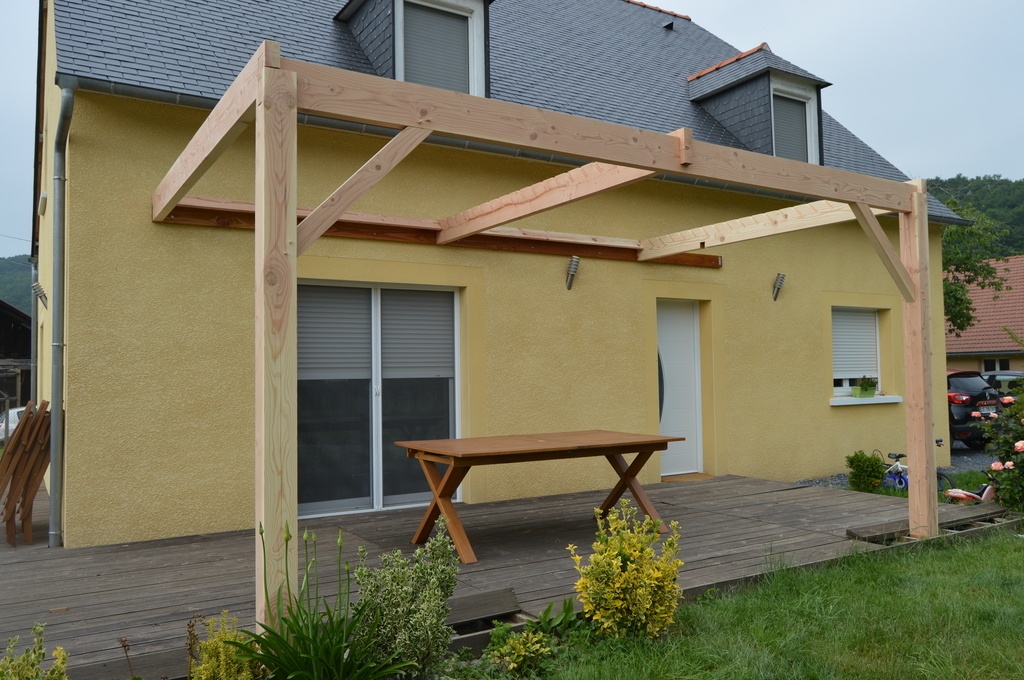

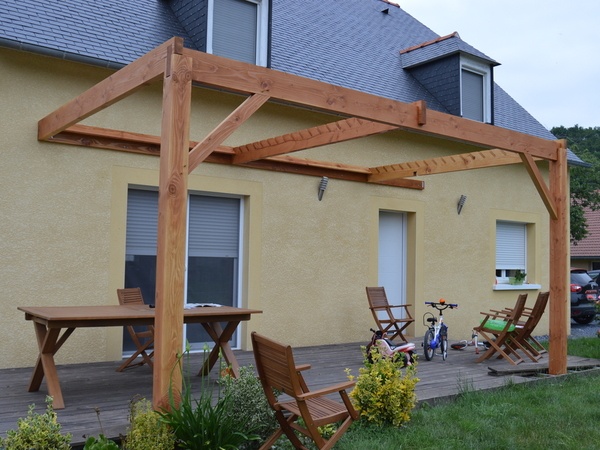

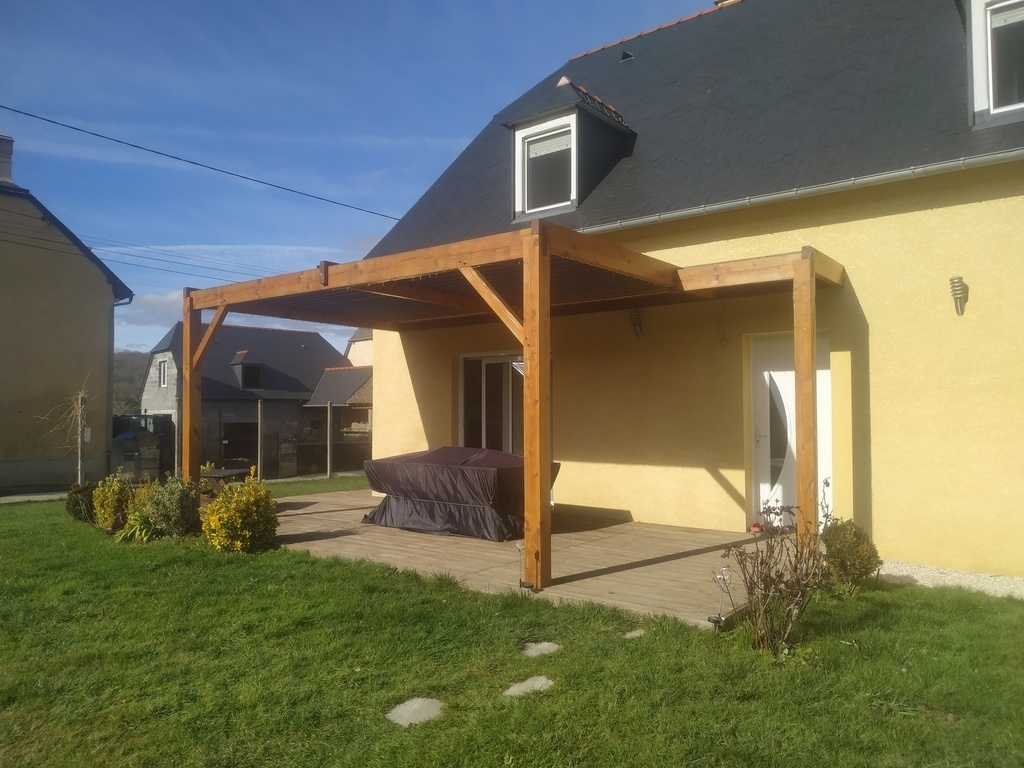

je met des photo de la structure assemblée mais pas fini. Il manque un petit décrochement au dessus de la porte d'entrée.

Procédure d'assemblage:
J'ai commencé par posé les deux poteaux qui son fixé au sol dans des blocs de béton coulé avec des pieds en acier réglable en hauteur.
J'ai ensuite posé les contreventement puis la panne principale.
Vient ensuite la panne transversale centrale qui permet de tout mettre d'aplomb et de niveau.
J'ai ensuite posé les deux autres pannes transversales en mettant les lames oblique en même temps (car sinon je n'aurais pas pu les mettre après car pas assez de dégagement avec le mur).

Publié

Partager

1ere couche de lasure

Voila aujourd'hui il a fait lourd mais pas trop chaud.

Donc c'est parti, après 4h sur l'échelle, la première couche de lasure de la structure est finie. Plus que 2 à faire.

Publié

Partager

Suite

Je reviens pour la suite de l'avancement de la pergola.

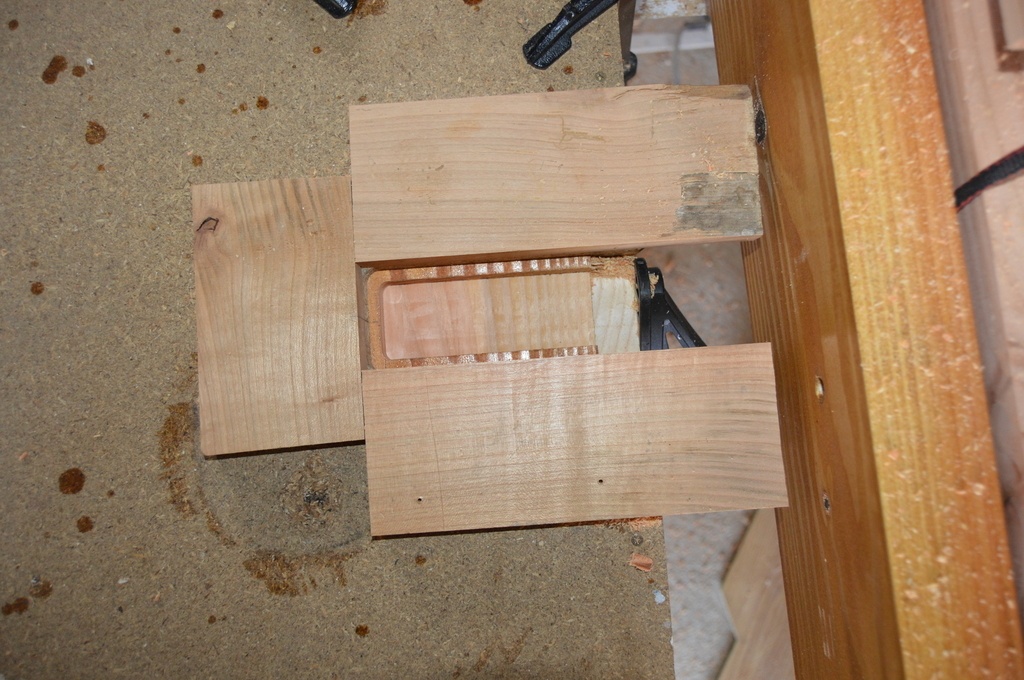

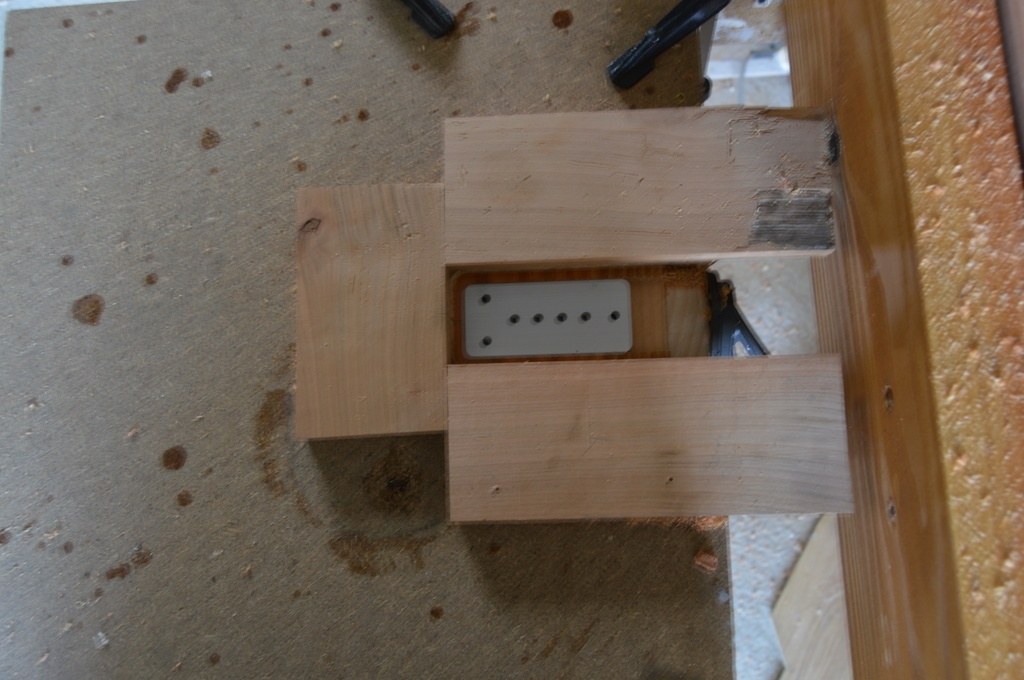

Tout d'abord je vous met 2 photos de la réalisation des emplacements pour les connecteurs.

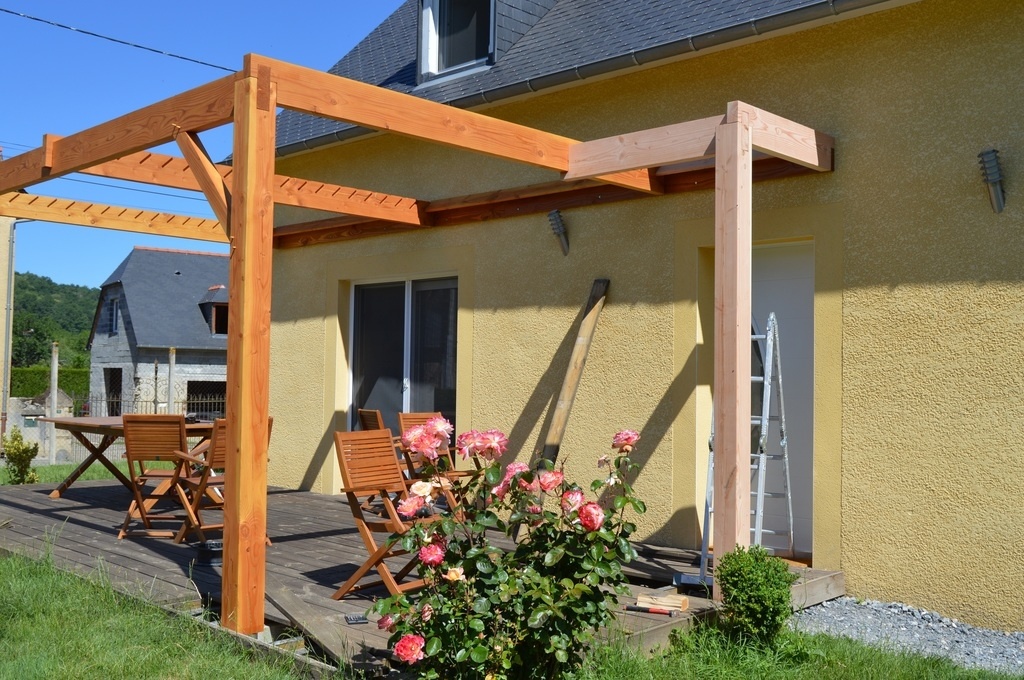

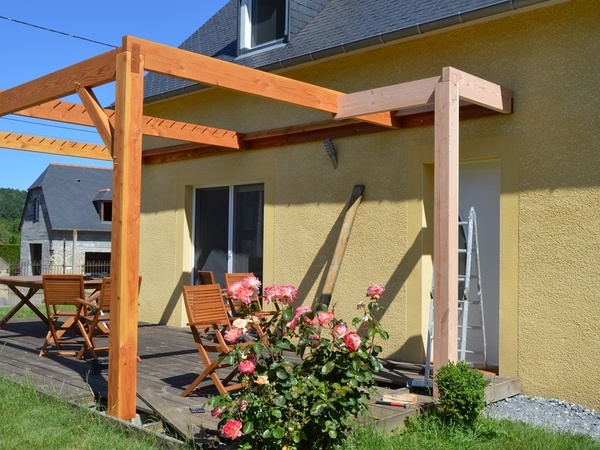

Ensuite j'ai mis en place le décrochement au dessus de la porte d'entrée.

Puis j'ai fait la lasure 3 couches sur toute la structure et la première moitié de lames.

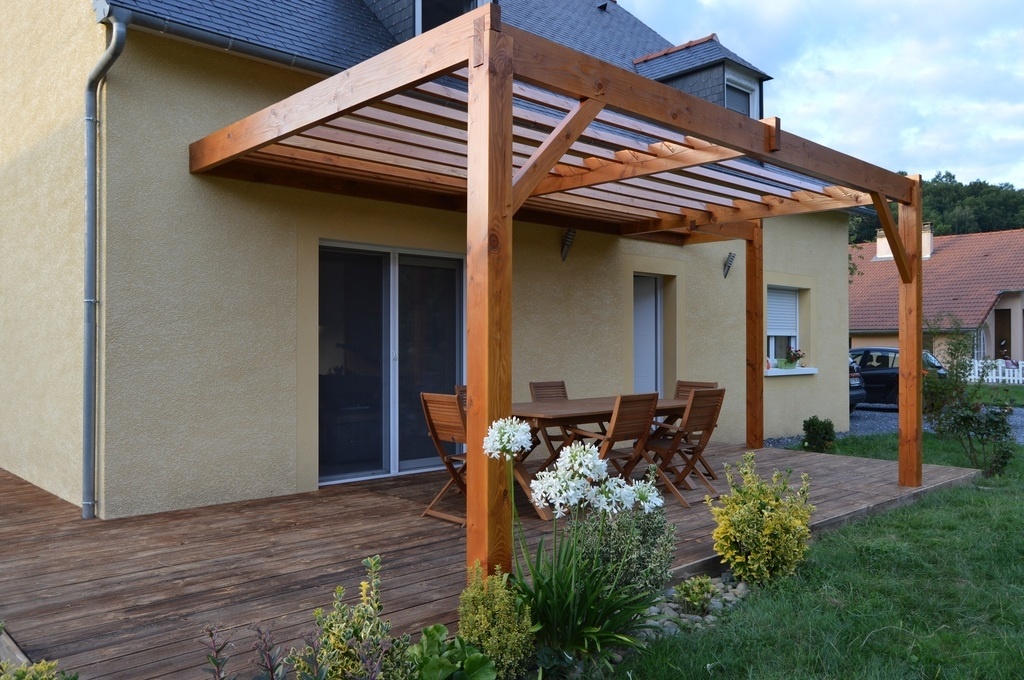

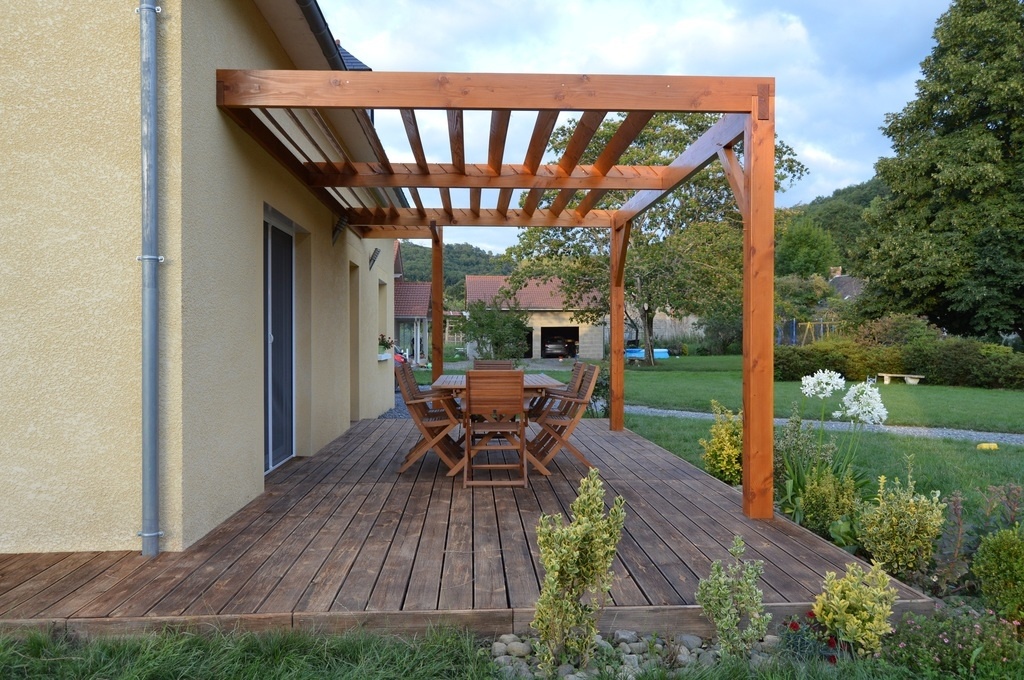

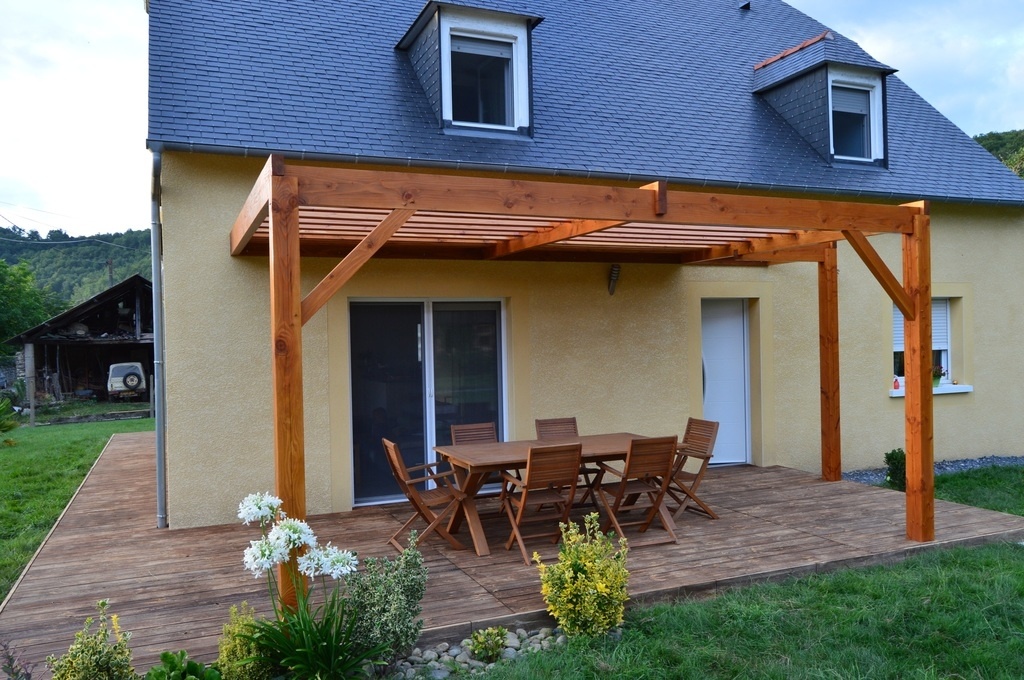

Puis enfin mise en place de la première moitié de lames.

Terrasse dégrisée et retraitée par madame.

Il me reste la seconde moitié de lames mais suite a une petite blessure au dos (lumbago) c'est en stand-by pour le moment.

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

damien6665 a publié le pas à pas "Pergola en douglas".il y a 1 an
damien6665 a publié l'article "Assemblage de la strucure principale".il y a 1 an
Zorro


Joli travail !

Si tu veux bien, je vais me permettre de t'embêter car ce projet m'intéresse ; J'en ai un similaire à prévoir, mais sans être charpentier et sans expérience d'une telle construction. Du coup, j'ai quelques questions pour toi si tu veux bien.

  1. Si j'ai bien compris, tu as 3,45m de distance entre tes poteaux et ton mur. Est-il nécessaire ou conseillé d'ajouter une lame oblique sur les côtés pour soutenir les pannes transversales ?

  2. Peux-tu m'en dire plus sur ton scellement chimique ?

  3. Selon toi, à partir de quelle longueur faudrait-il un 3ème poteau ?

damien6665

C'est à dire l'âme oblique pour soutenir la panne transversale?
Le scellement chimique je l'ai acheté chez mr bricolage. C'est un kit tout prêt avec la cartouche de scellement, les tamis pour matériaux cruelles tiges filetés.
Après, je suis pas charpentier non plus, :-). Pour le troisième poteaux ca va dépendre de la section de ta panne et poids que tu va mettre dessus. J'avais trouvé une abaque qui donnait le poids admissible en fonction de la section.

sylvainlefrancomtois


ouvrage propre !!! ça doit être sympas avec tout les brise soleil !!

Zorro


Oui en effet, je parlais du soutien de la panne transversale. Pour le scellement, merci de l'info, je vais y regarder car je n'ai jamais eu l'occasion de l'utiliser.

Wil


C'est très propre et très joli.

Comment as- tu choisi l'angle de tes lames brise-soleil ? Bizarrement je les aurai inclinées dans l'autre sens, avec un angle défini pour que le soleil rentre en hiver mais pas en été ! Facile à dire mais peut- être pas à faire...!

damien6665

La pergola est plein sud. J'ai orienté les lames à 45°, pour faire le maximum d'ombre en été avec le soleil au zénith niet la maison est très lumineuse donc en hiver ce sera pas trop gênant vu que le soleil est plus rasant.

damien6665

Pour les panne transversale j'ai pas mis de contreventement parce qu'avec la section de bois que j'ai mis sur la longueur ca bougera pas. Et puis elle est pris sur la panne muralière.

Zorro


Et bien merci pour toutes ces informations @damien6665 et encore une fois, bravo pour la réalisation. Je suis curieux de voir ce que cela donnera une fois terminé.

damien6665 a publié l'article "1ere couche de lasure".il y a 1 an
Dudule44


Bravo pour cette réalisaion, cela donne des idées.
Les connecteurs je connaissais pas, + 1 pour l'esthétique

ALEXIS MARCHAND


Très beau travail 👏

damien6665 a publié l'article "Suite".il y a 1 an
Boris Beaulant


J'ai peut-être ma compris, mais pourquoi ne pas avoir continué l'ensemble jusqu'à la porte ?

damien6665

Parce que au dessus de 20m2 de surface couverte c'est demande de permis de construire, alors que la je suis à 19,6m2 donc juste demande préalable de travaux.

Boris Beaulant


Héhé ... ok ;)

berquetgaz


salut, tu pourrais m'en dire plus sur la façon de faire les rainures pour les lames obliques, merci

damien6665

Salut, avec un gabarit de l'angle que tu veux pour tes lames et à la défonceuse avec un fraise à copier.

berquetgaz


ok merci, j'ai compris le principe d'une fraise a copier avec le roulement au bout, mais comment fais-tu, car la tu passe à travers le gabarit, non ?
aurais tu des photos de cette étape? merci

damien6665

Moi j'ai utilisé une fraise de 10 avec un roulement de 22 (je croit) côté queue (c'est un des fraise du kit de fraisage complémentaire hmdiffusion). j'ai fait mon gabarit en fonction de la fraise.
