Etude et tracé d'un escalier hélicoïdal sur plan octogonal

Etude et tracé d'un escalier hélicoïdal sur plan octogonal
+

Prise de mesures et définition du projet.
Tracé de l'épure et des différents gabarits en vue de la fabrication .

Liste des articles

Mis à jour

Partager

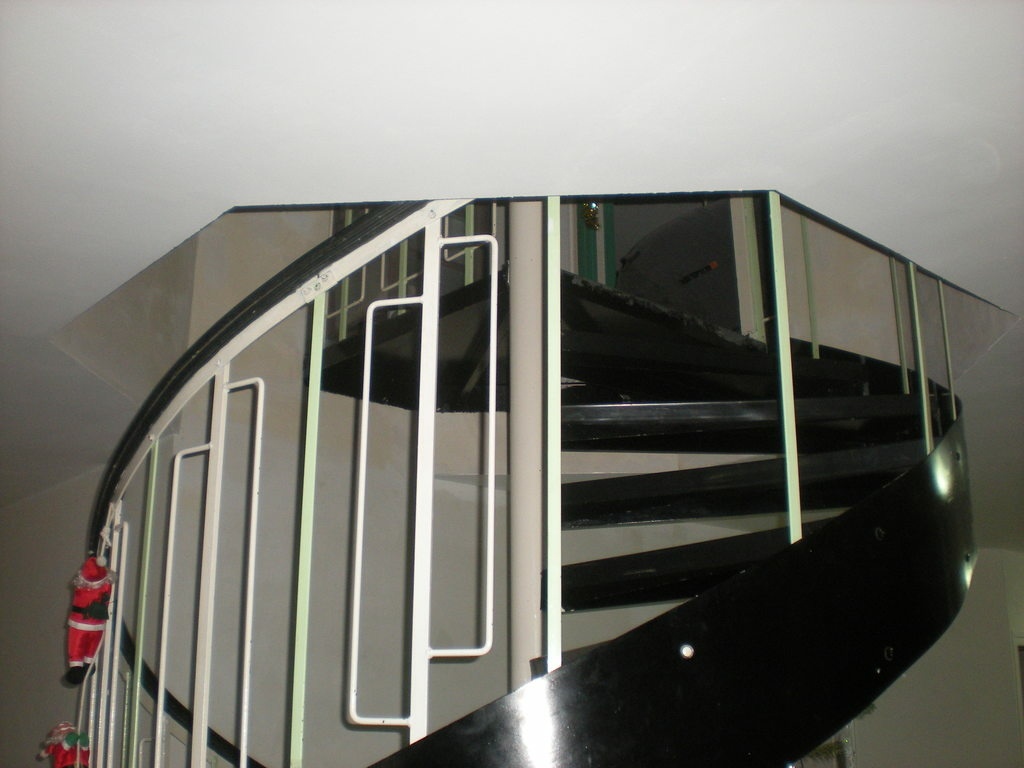

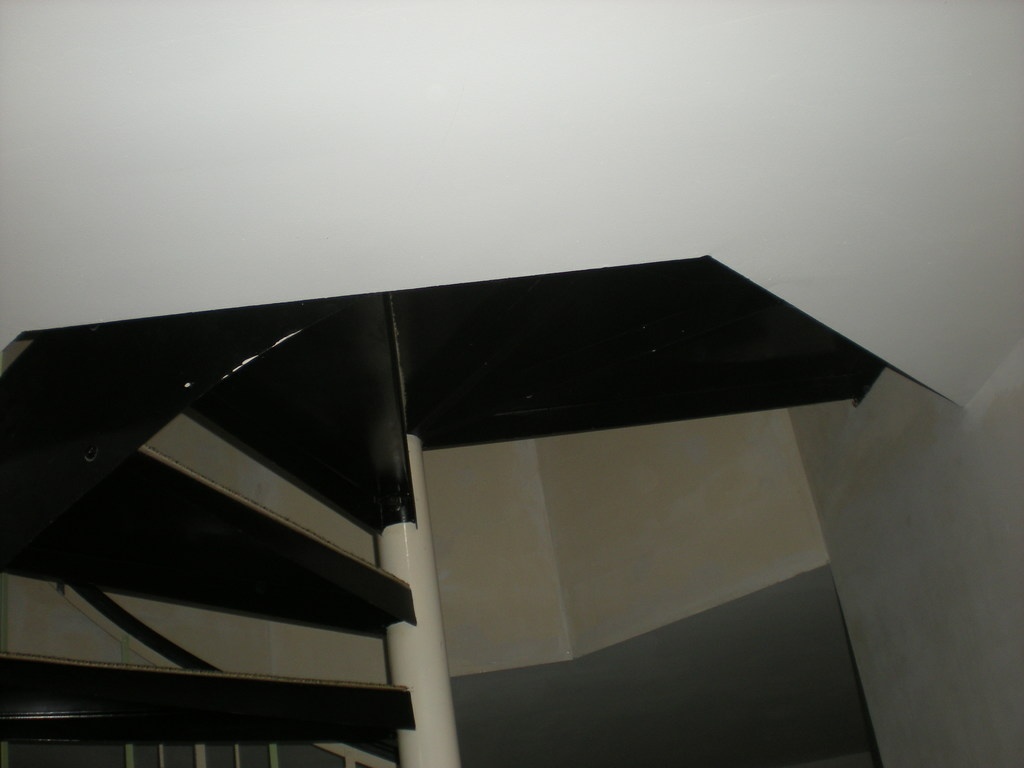

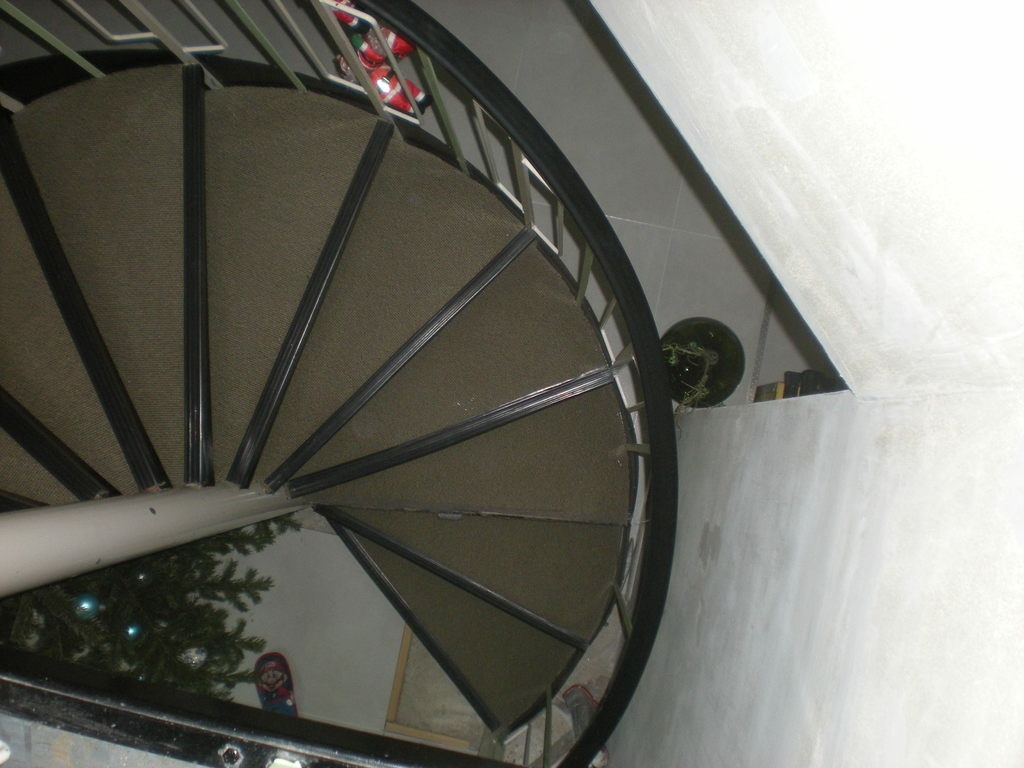

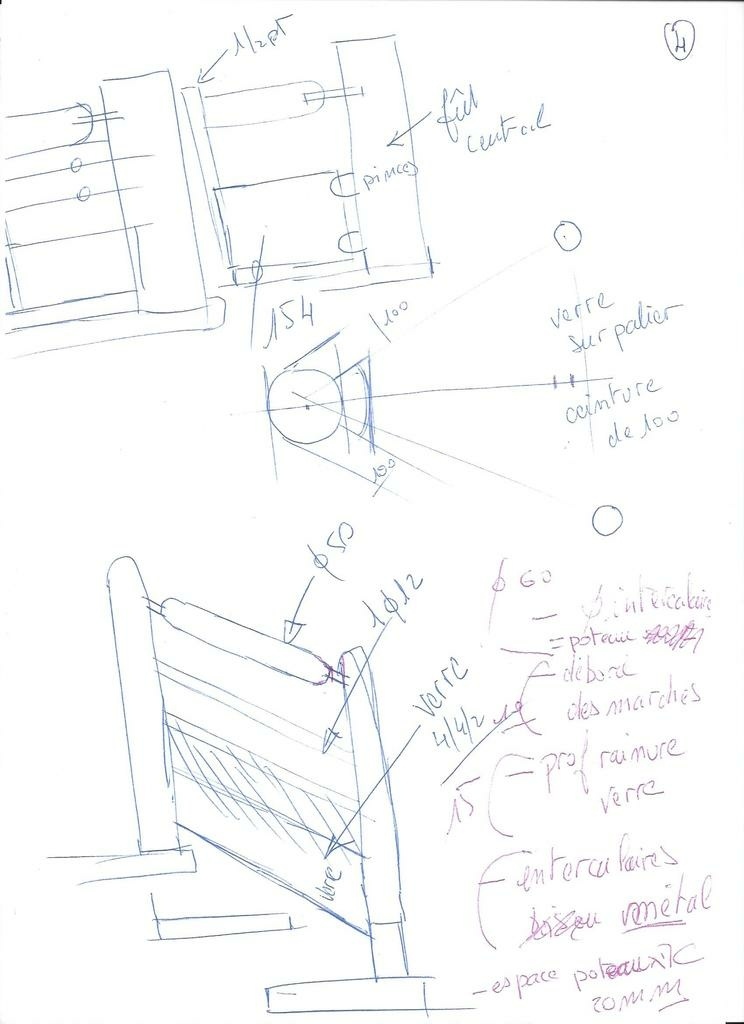

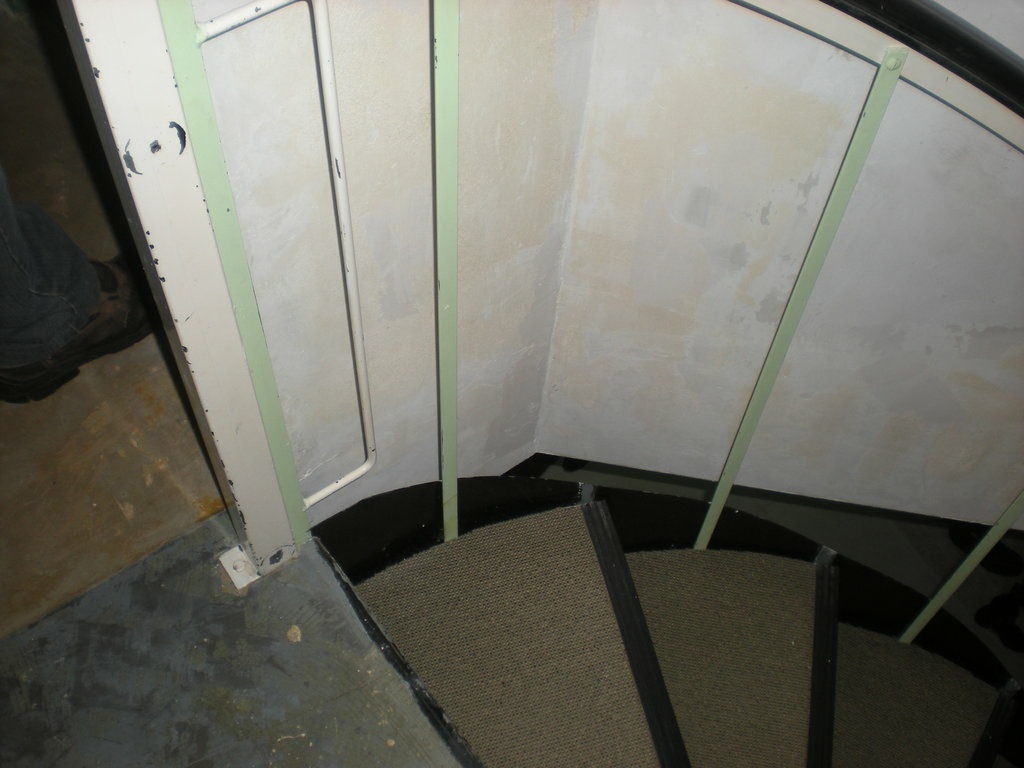

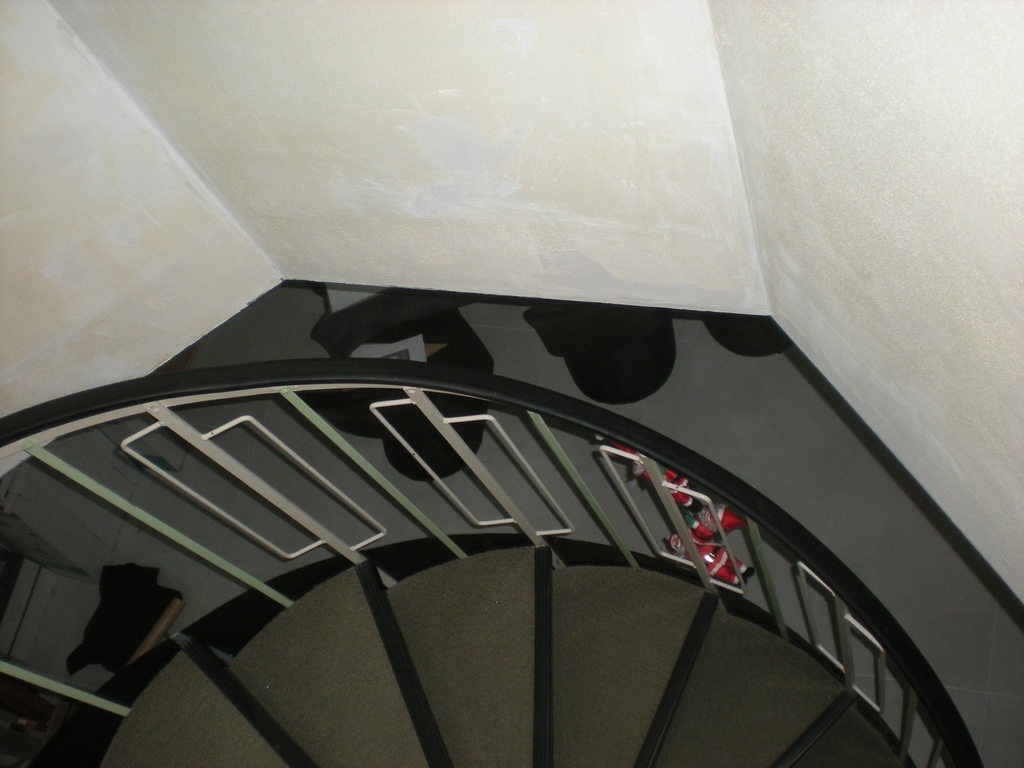

Prise de mesures

Publié Mis à jour

Partager

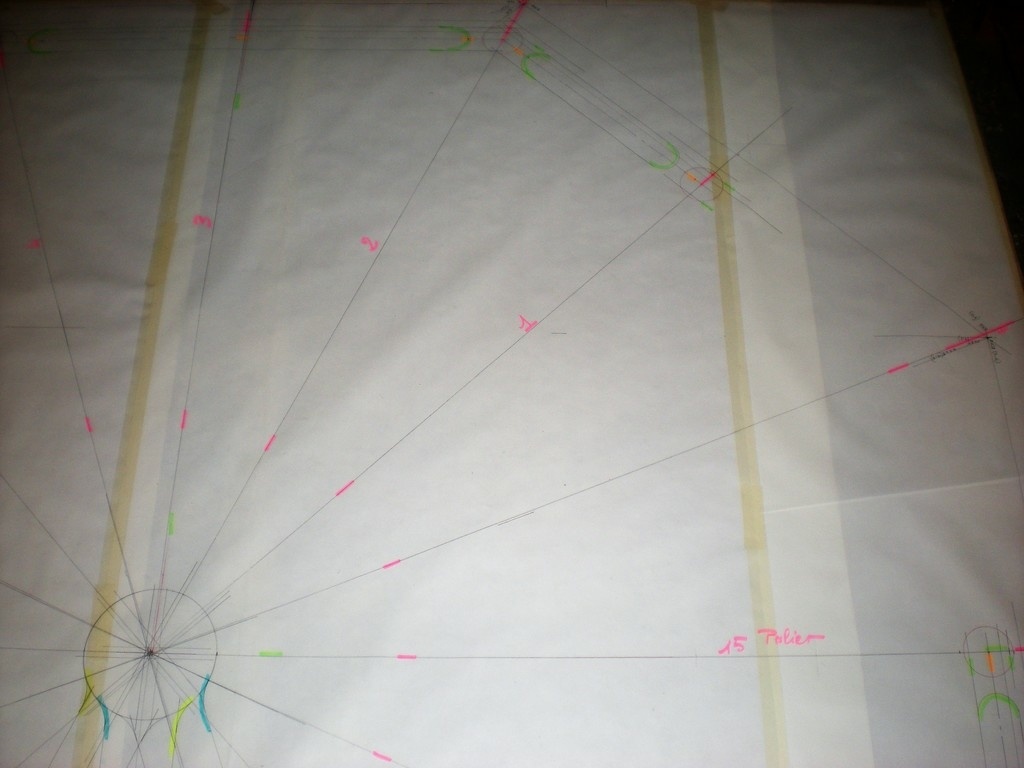

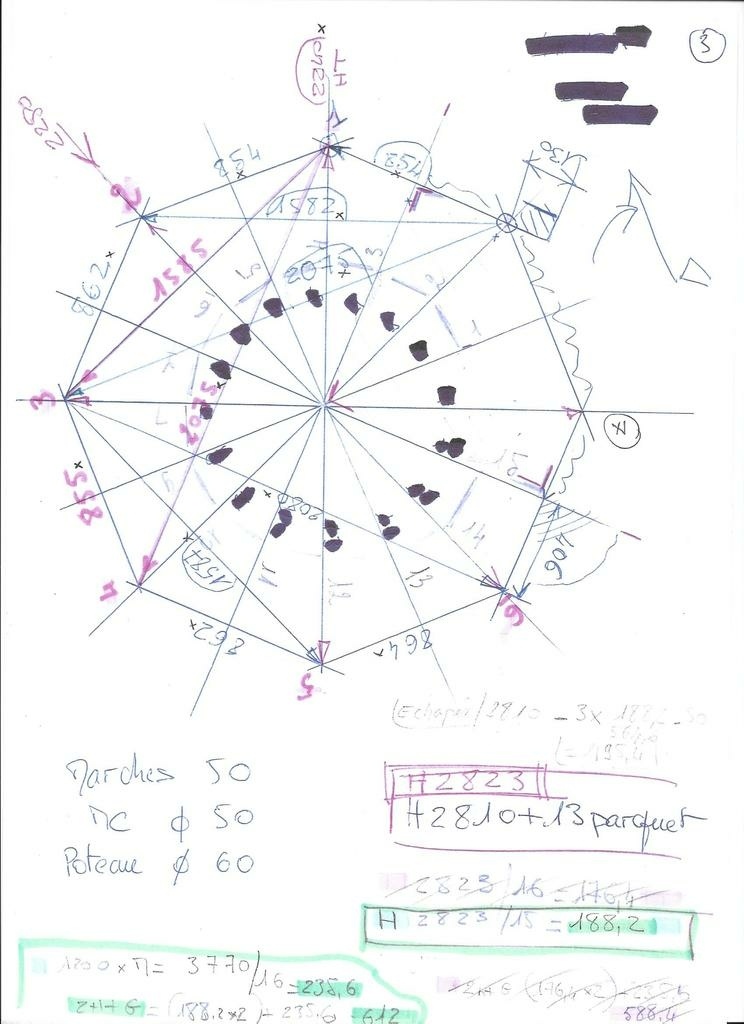

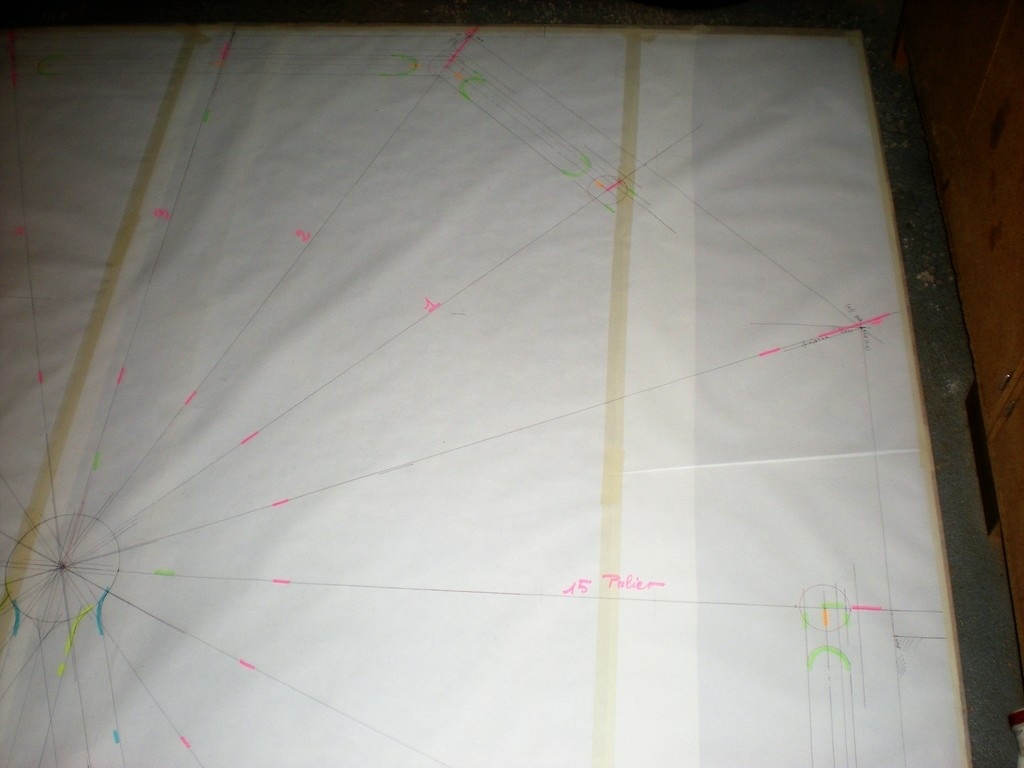

Epure en plan

Mise en place de l'escalier dans la trémie reproduite au sol.

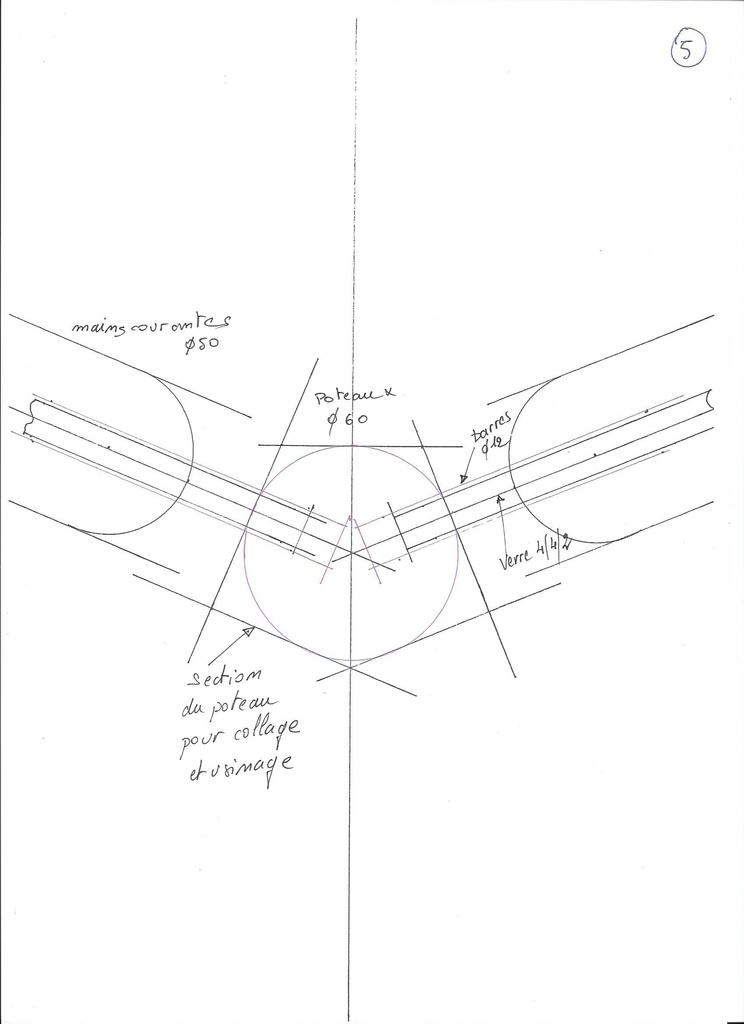

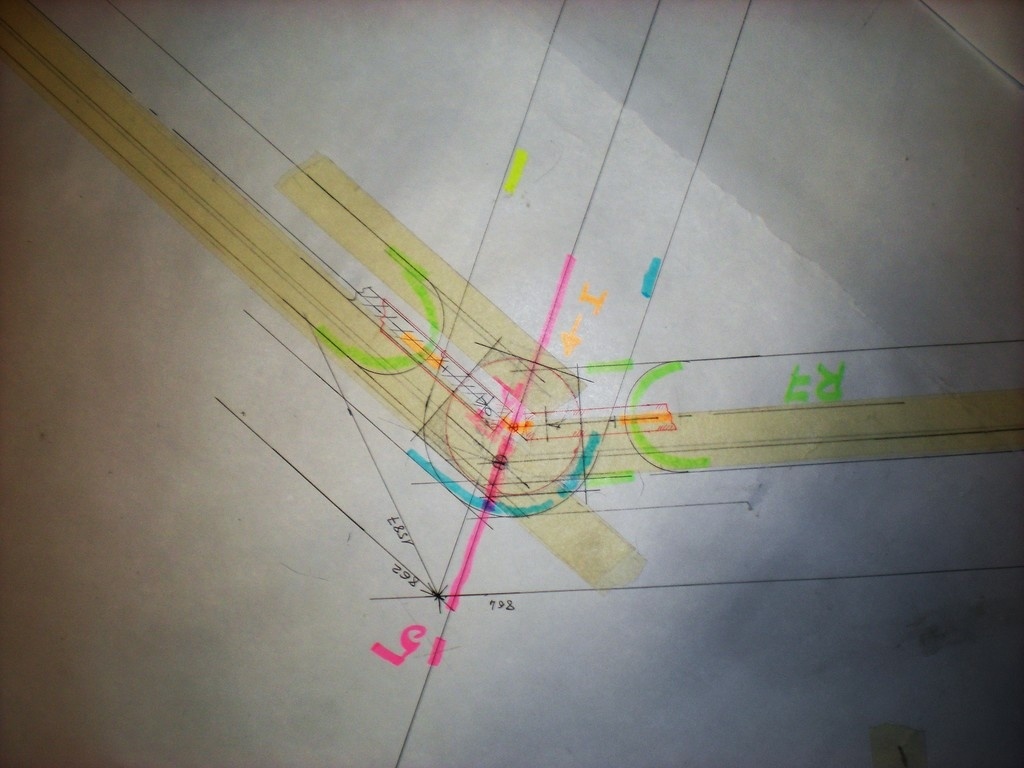

Sections des poteaux pour le collage, l'usinage des rainures et les perçages avant de profiler les mains courantes et les poteaux ronds.

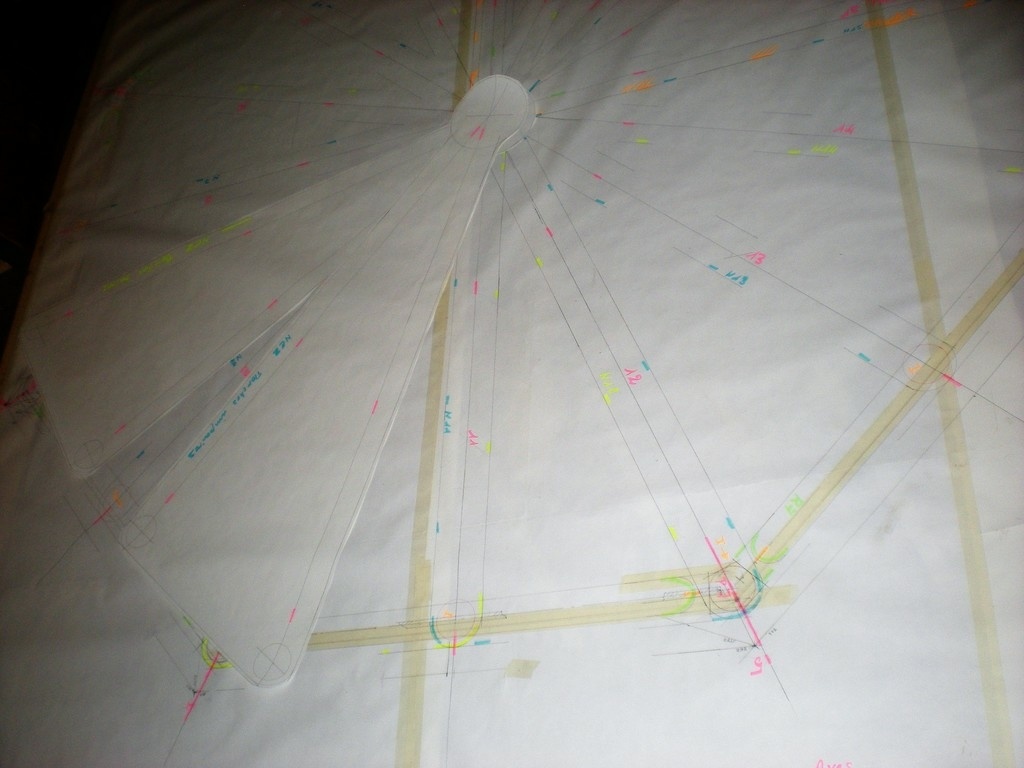

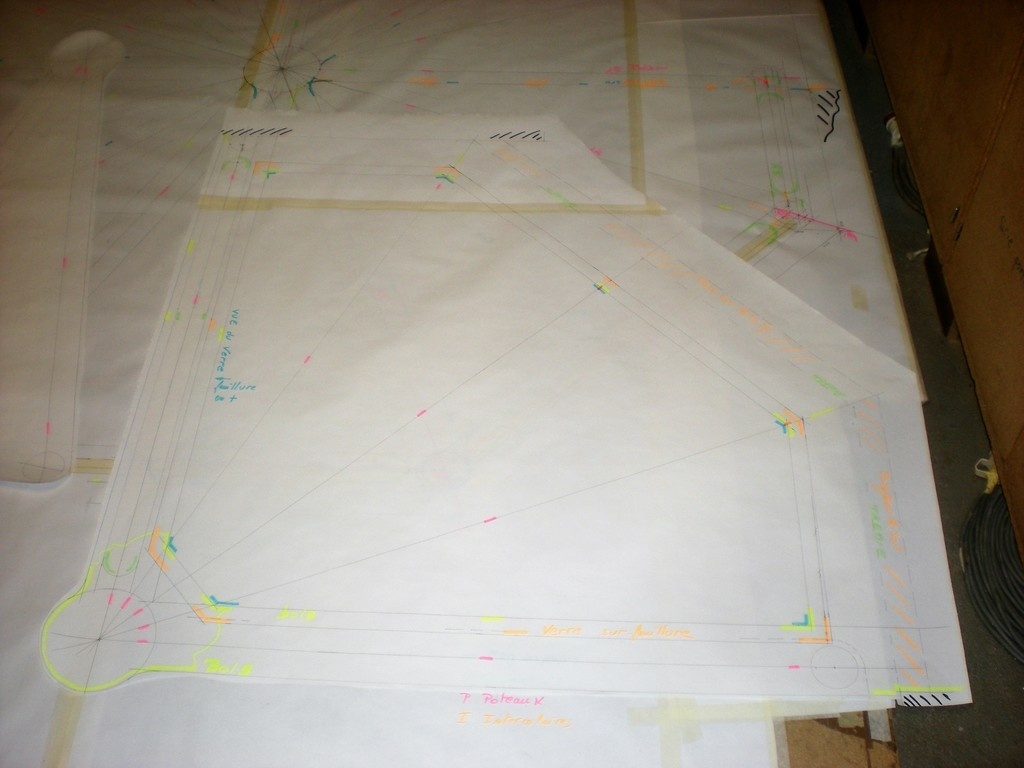

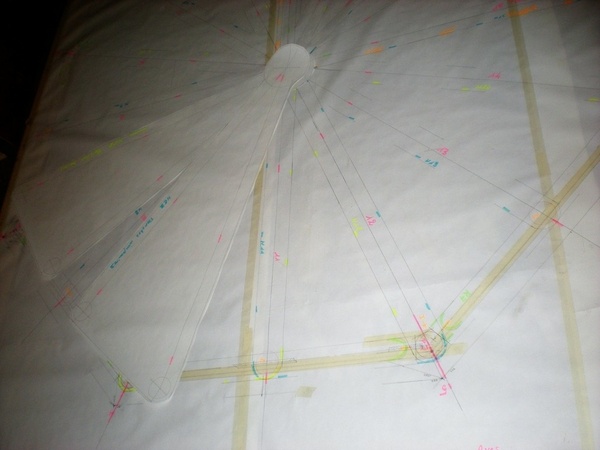

Gabarits des marches.
Elles sont toutes de forme identique, mais la forme sera une fois à l’endroit une fois à l'envers ( marches paires et impaires) Il faut être attentif aussi aux perçages car ils ne sont pas tous identiques!

Gabarit du palier assemblé car il reçoit un verre.
Garde corps étage.

Publié Mis à jour

Partager

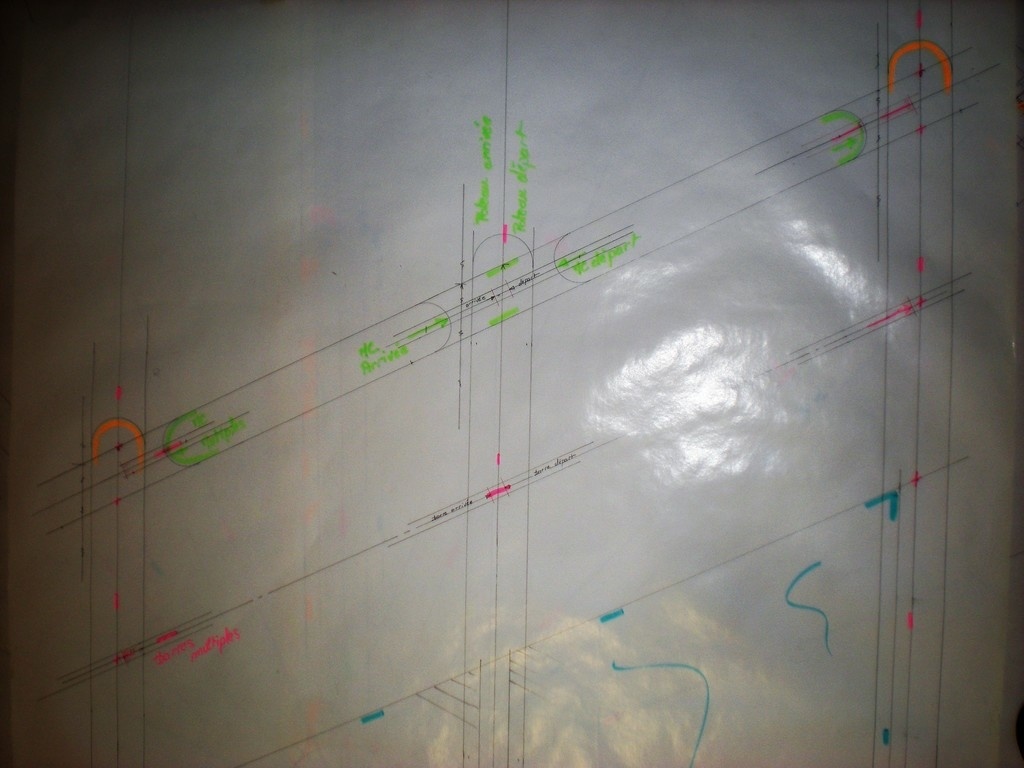

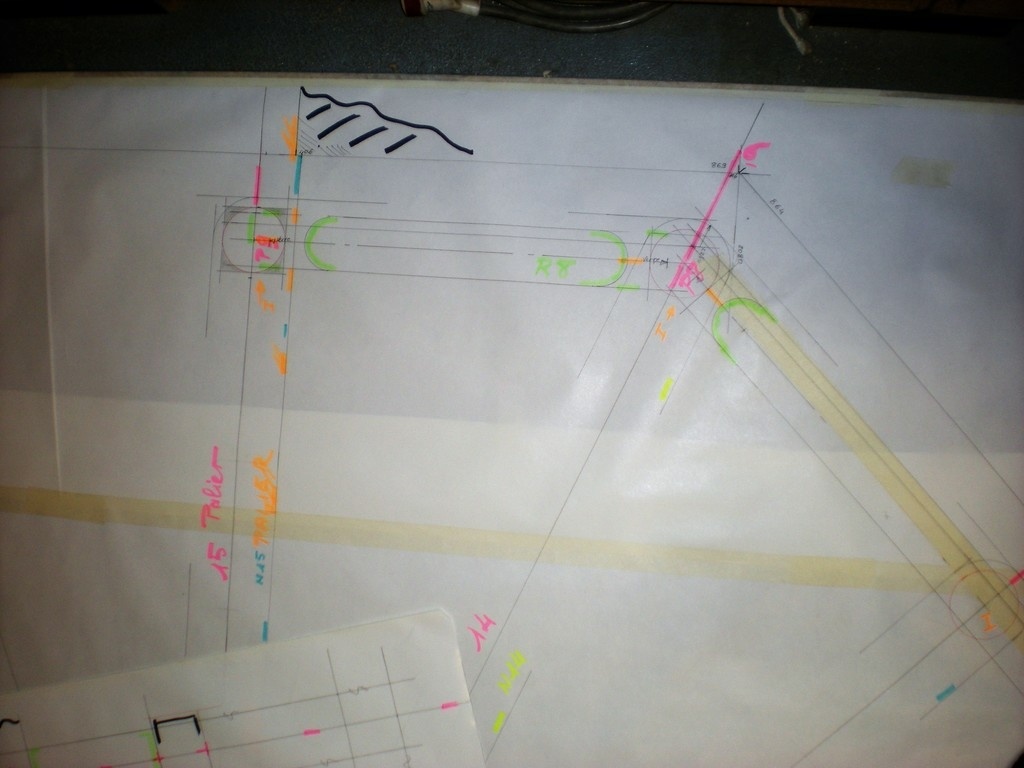

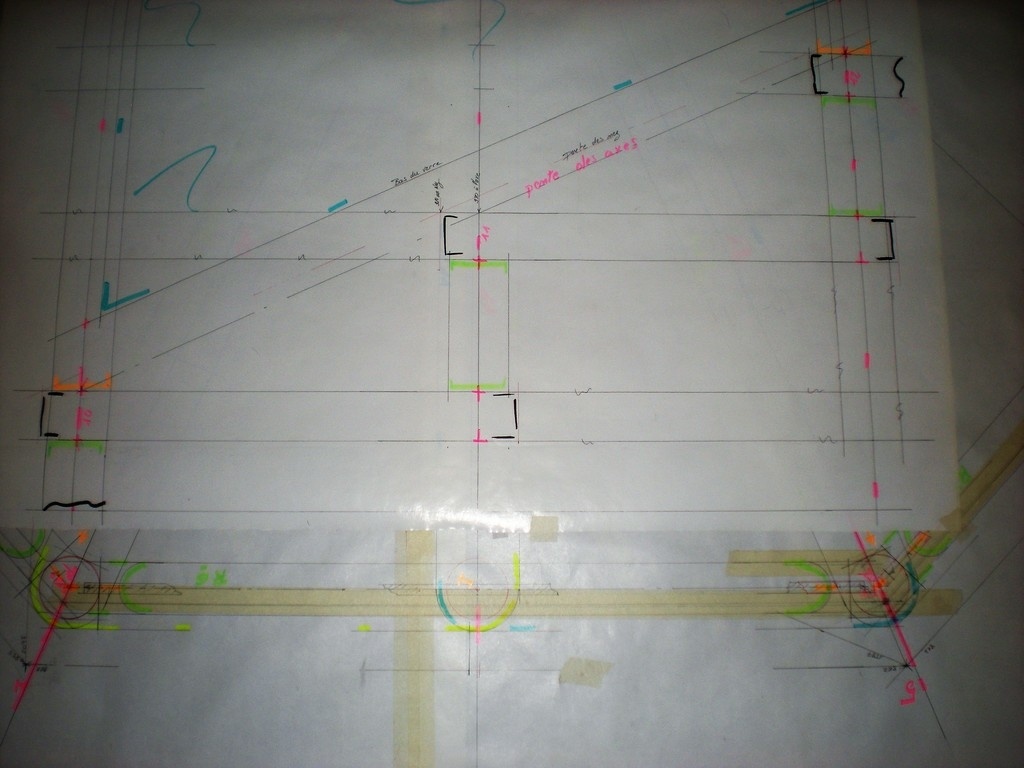

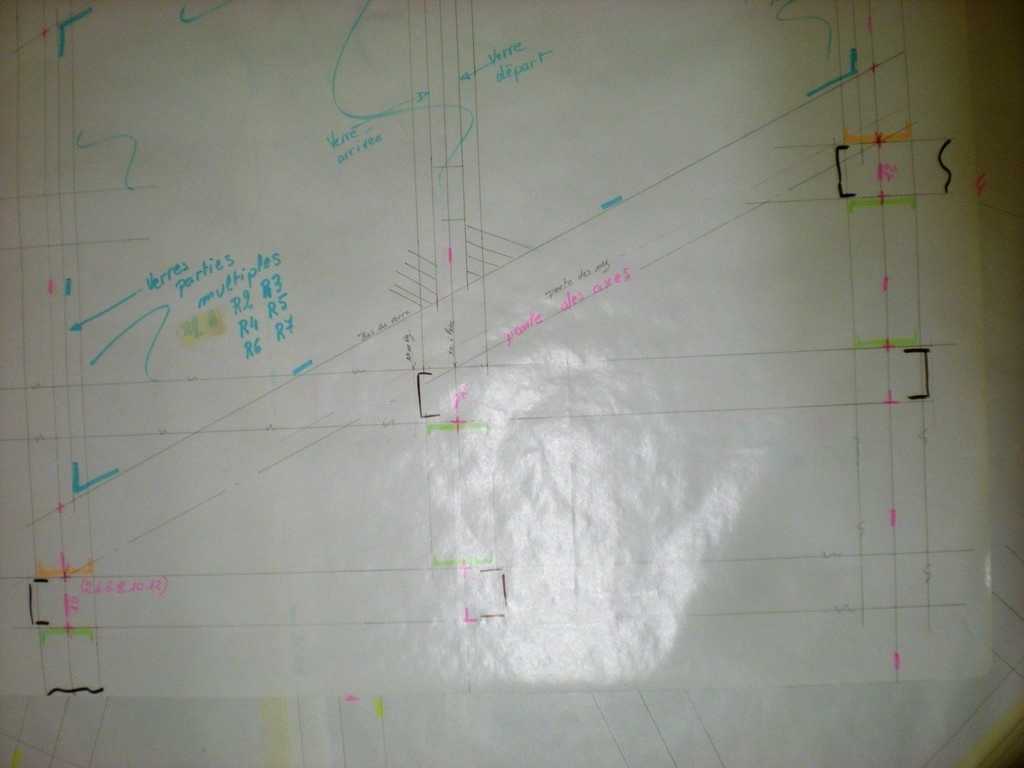

Epure des gardes corps

les grades corps sont répétitifs , le premier et le dernier sont différents car ils ne sont que sur une seule marche alors que les autres sont sur deux marches.

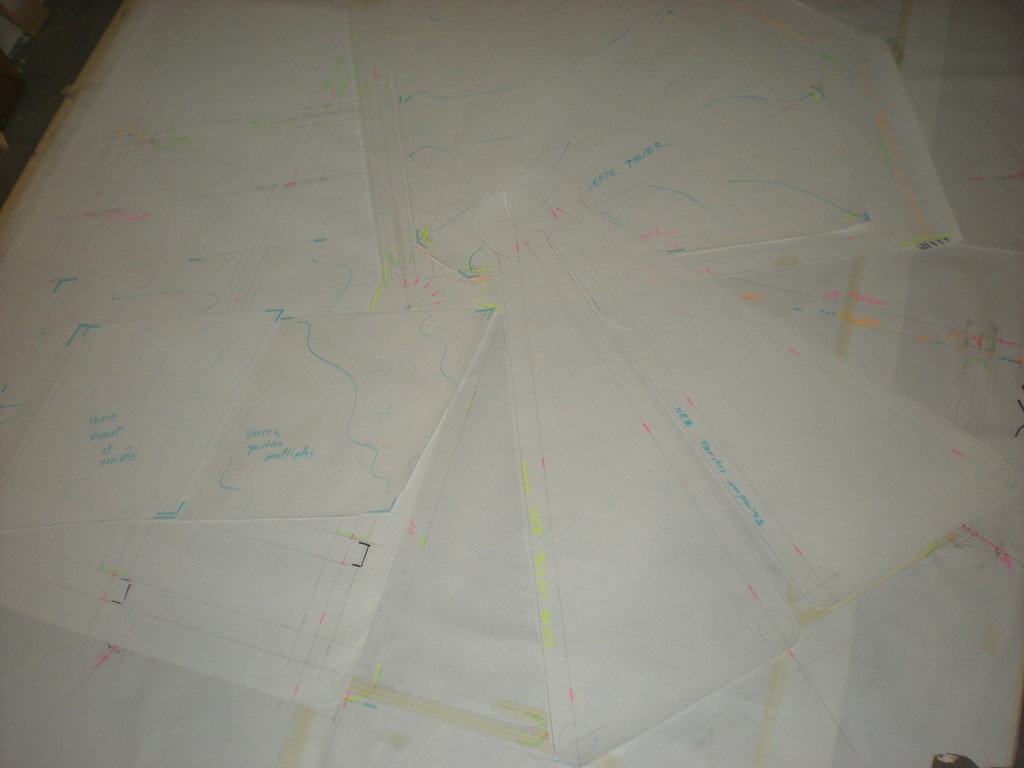

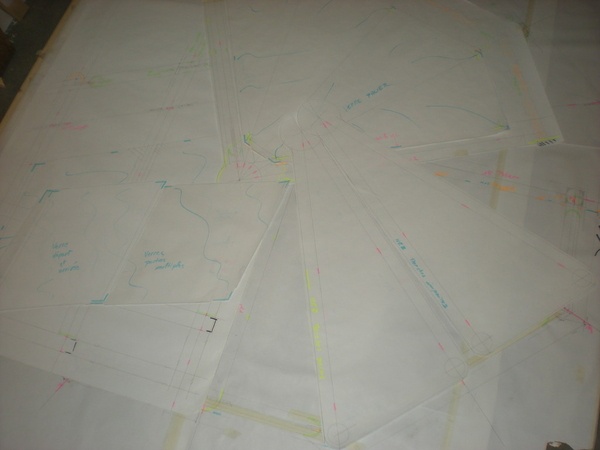

Ensemble des gabarits

Publié Mis à jour

Partager

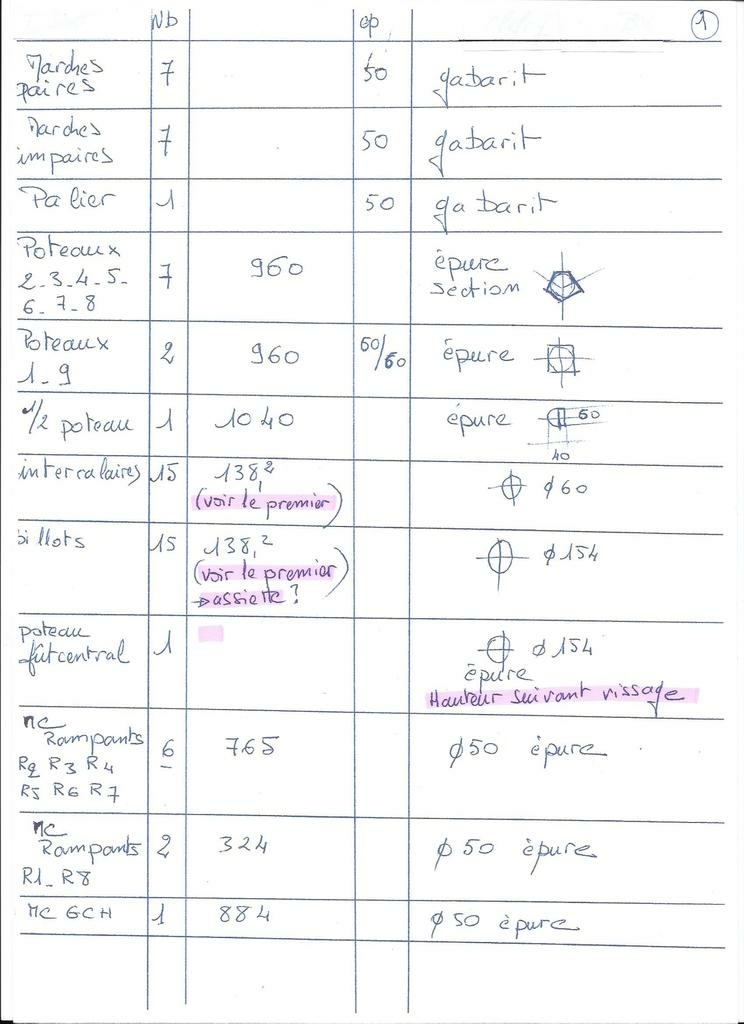

Liste de débit

Détail des bois et de certains usinages.

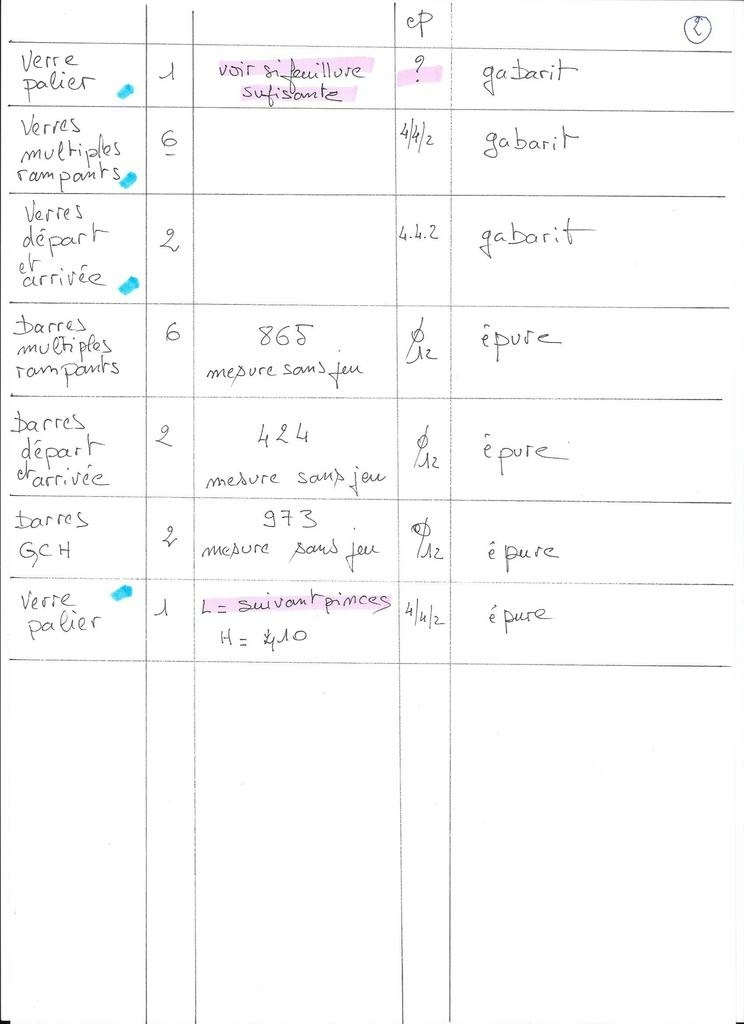

Détail des verres.
Détail des barres.

Publié Mis à jour

Partager

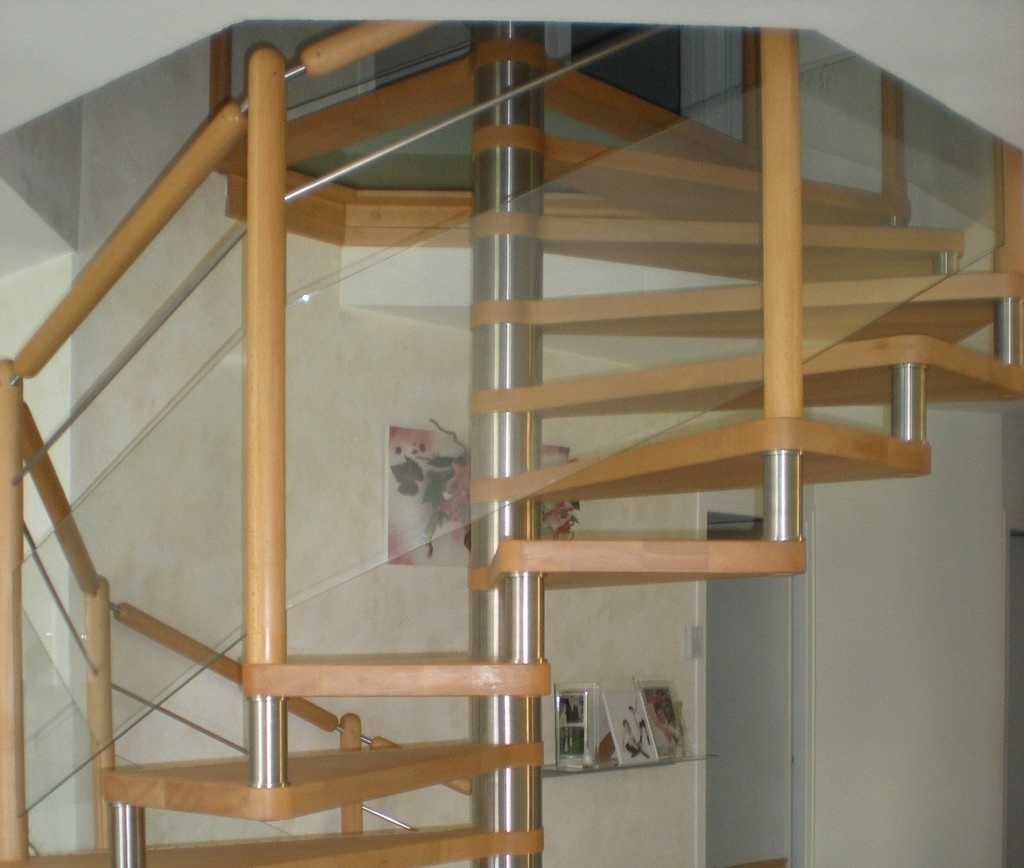

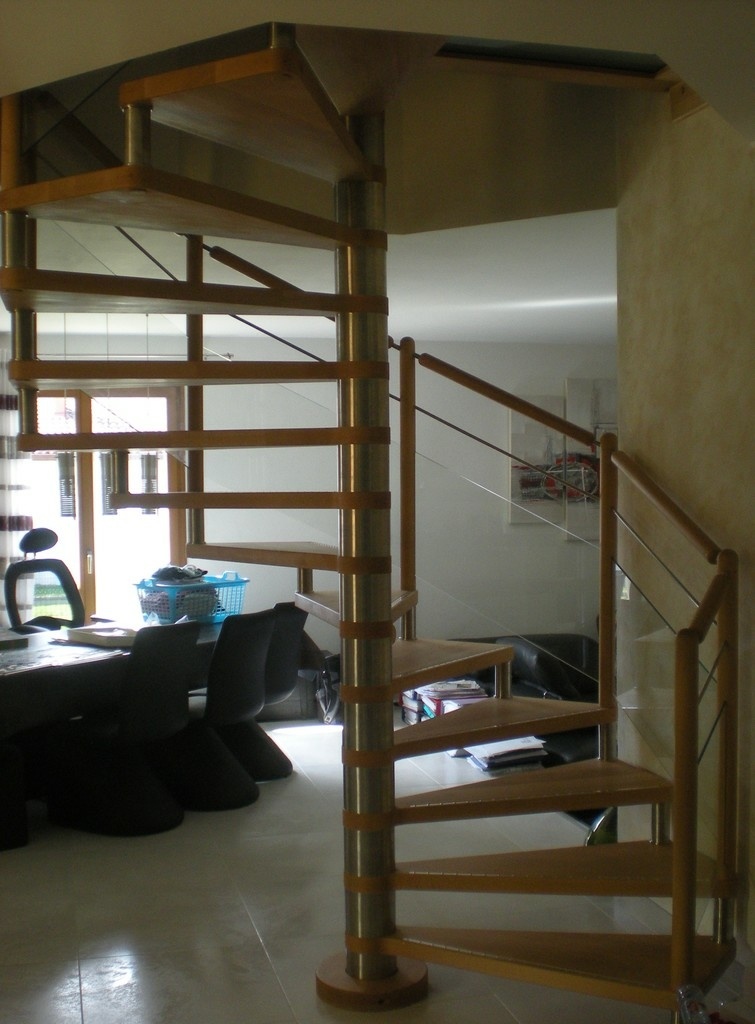

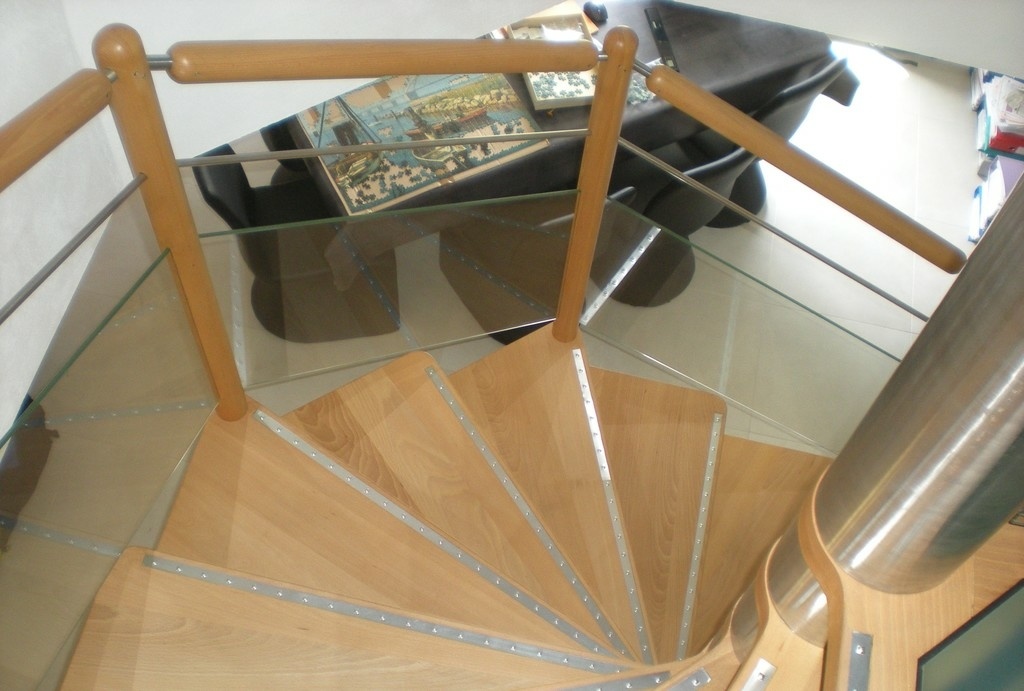

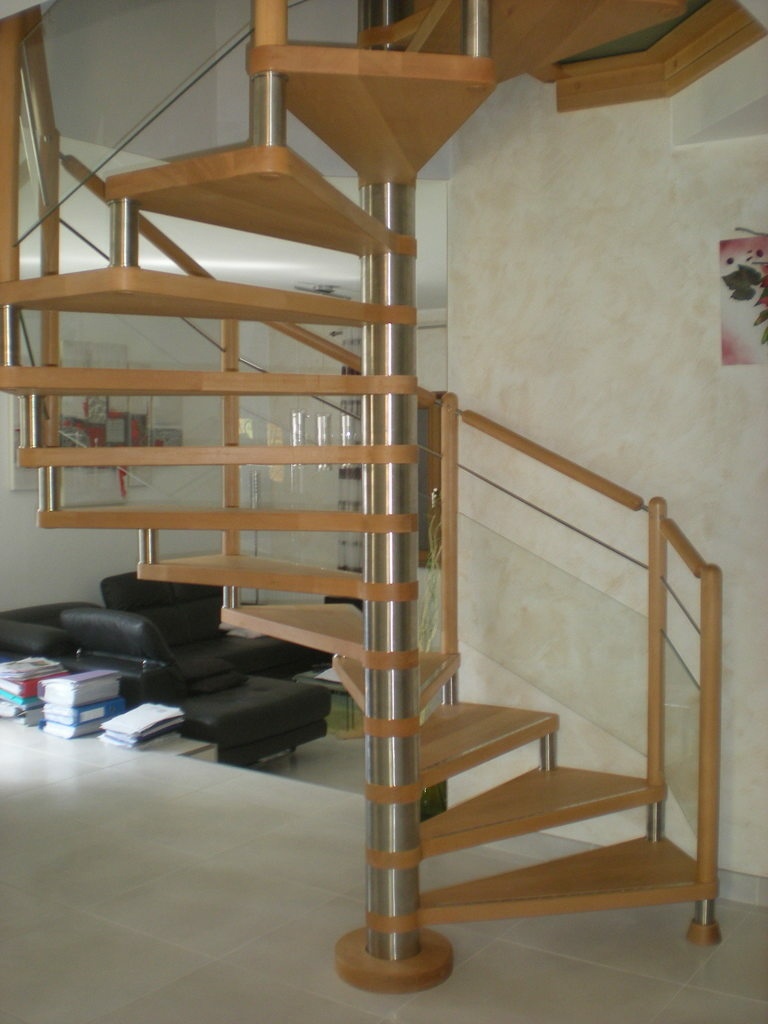

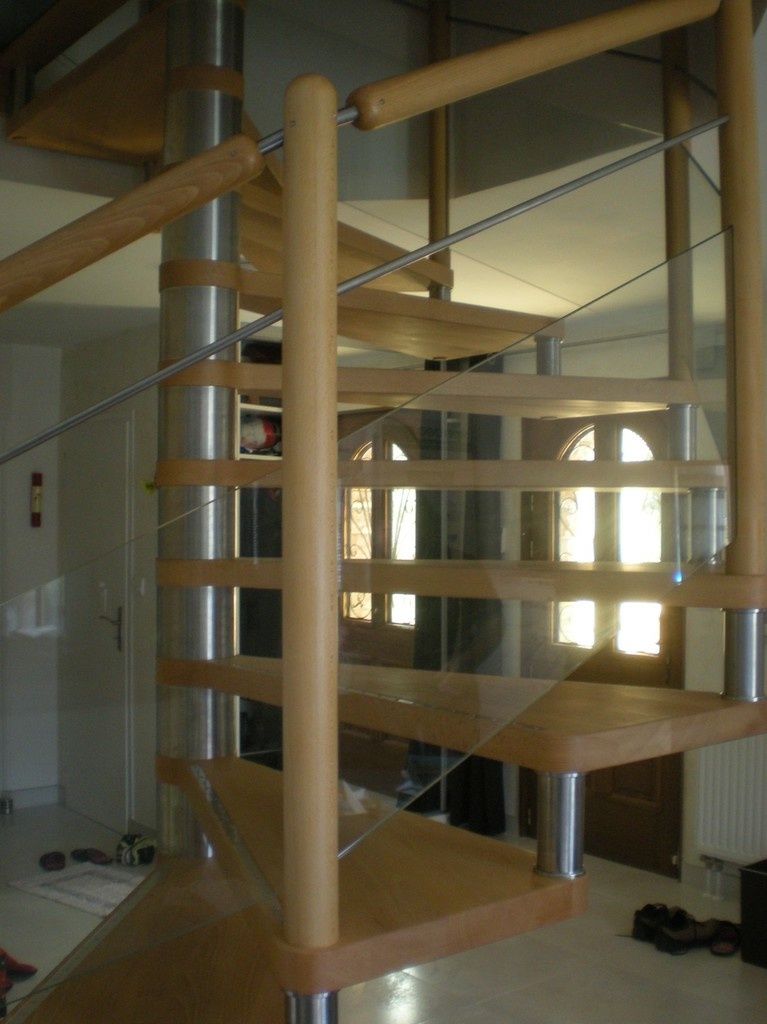

Vues d'ensemble

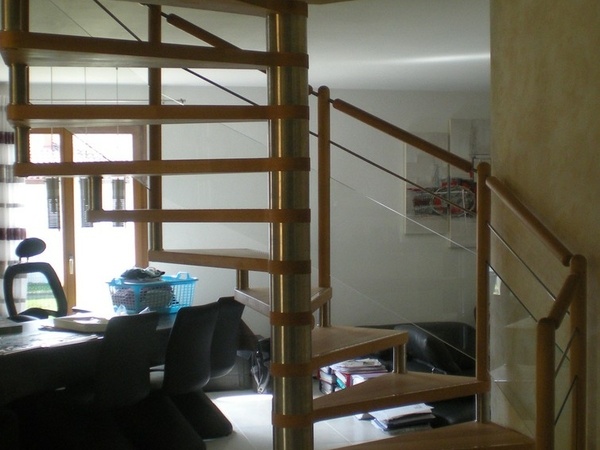

Escalier terminé et détails de montage.

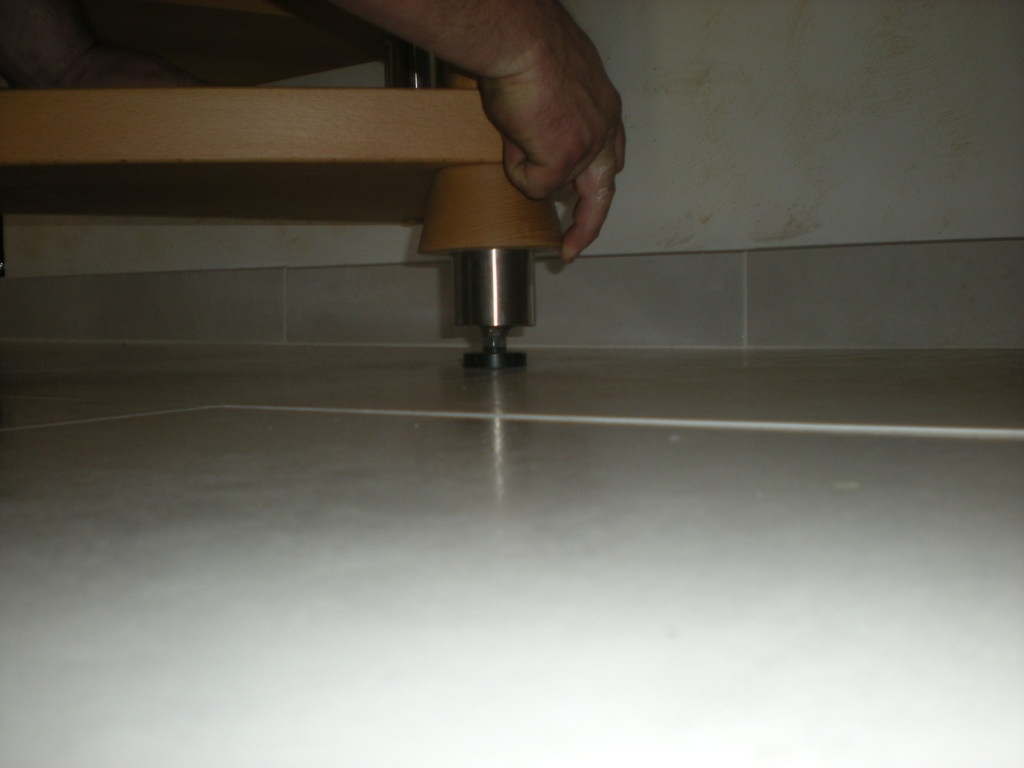

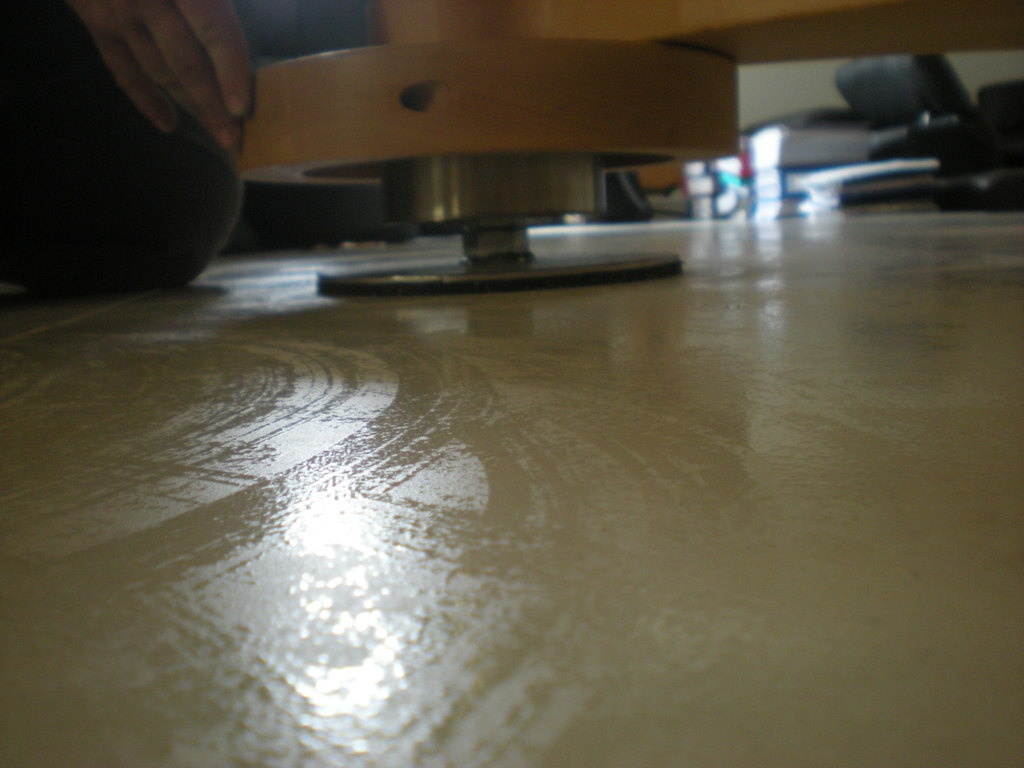

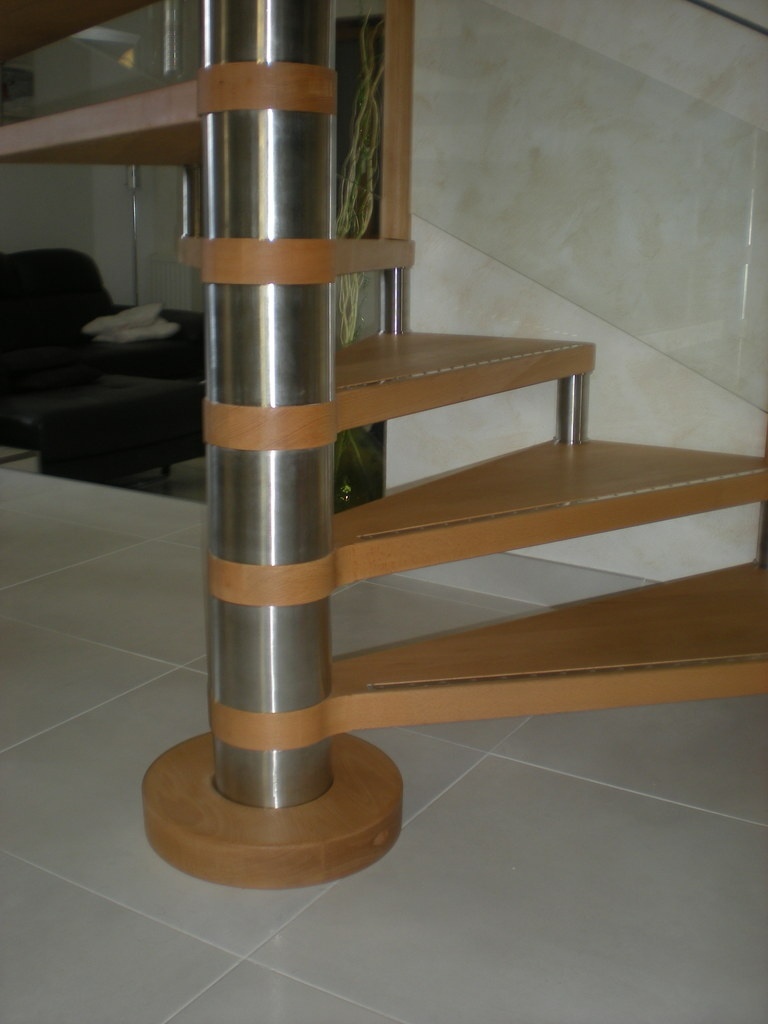

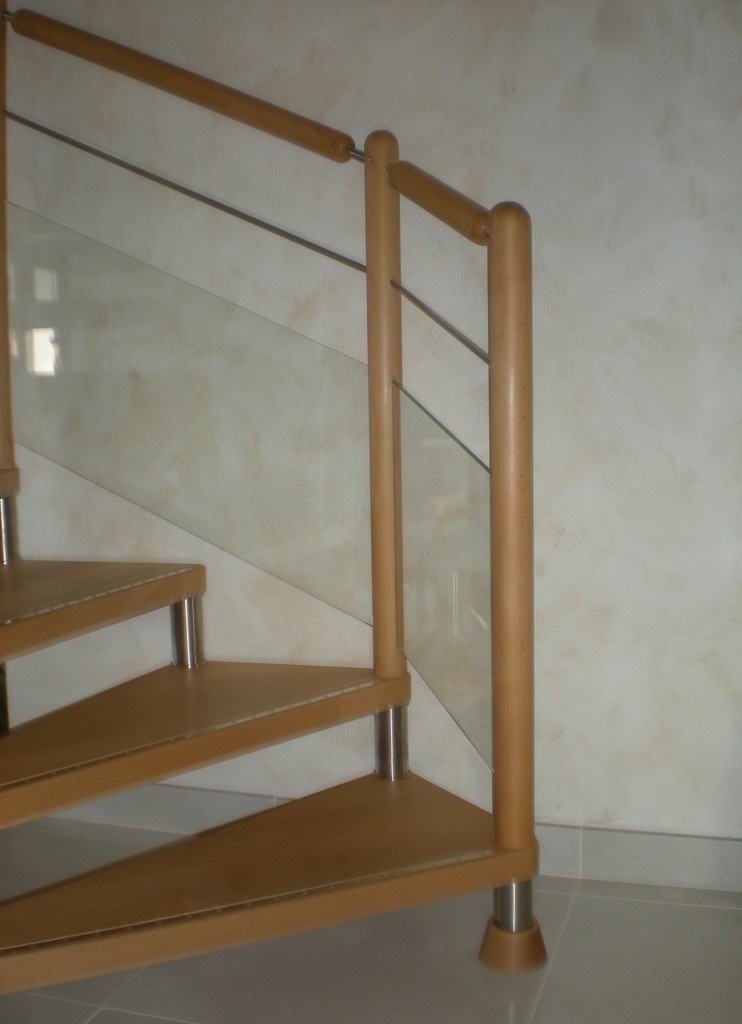

Départ réglable en hauteur et en tension pour le fût central.

Empilage.
Pièce de bois à l’intérieur d'un cylindre en inox en tension par une tige filetée du sol au palier.
Reprise d' une deuxième tige du palier à l'extrémité du poteau.

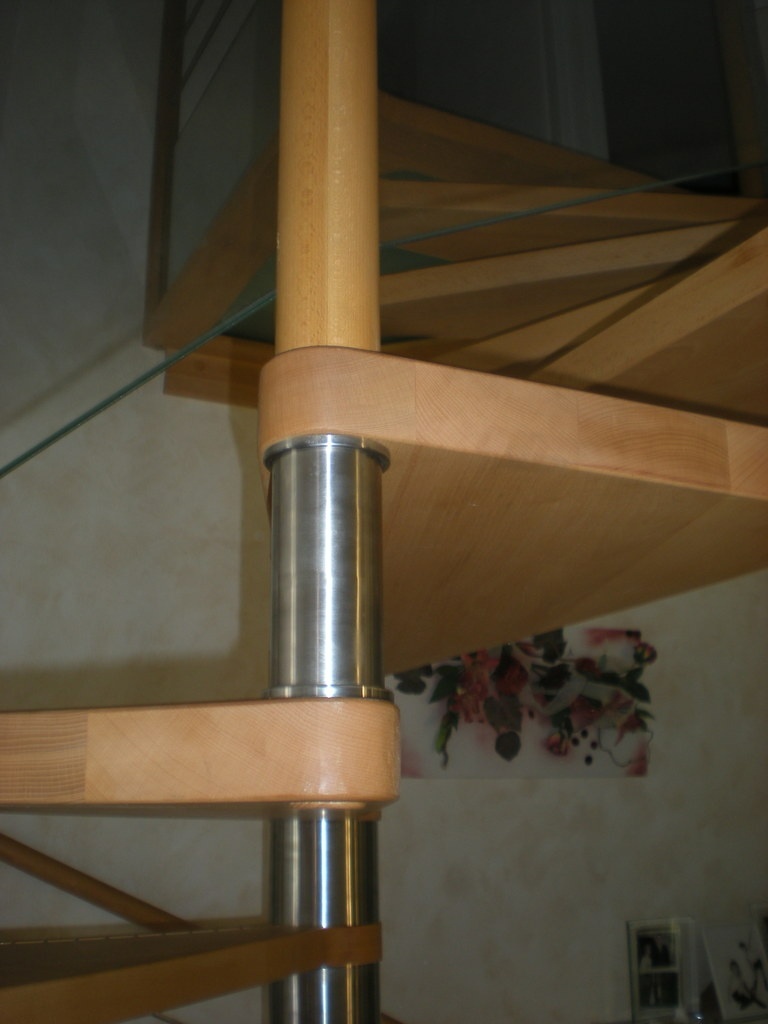

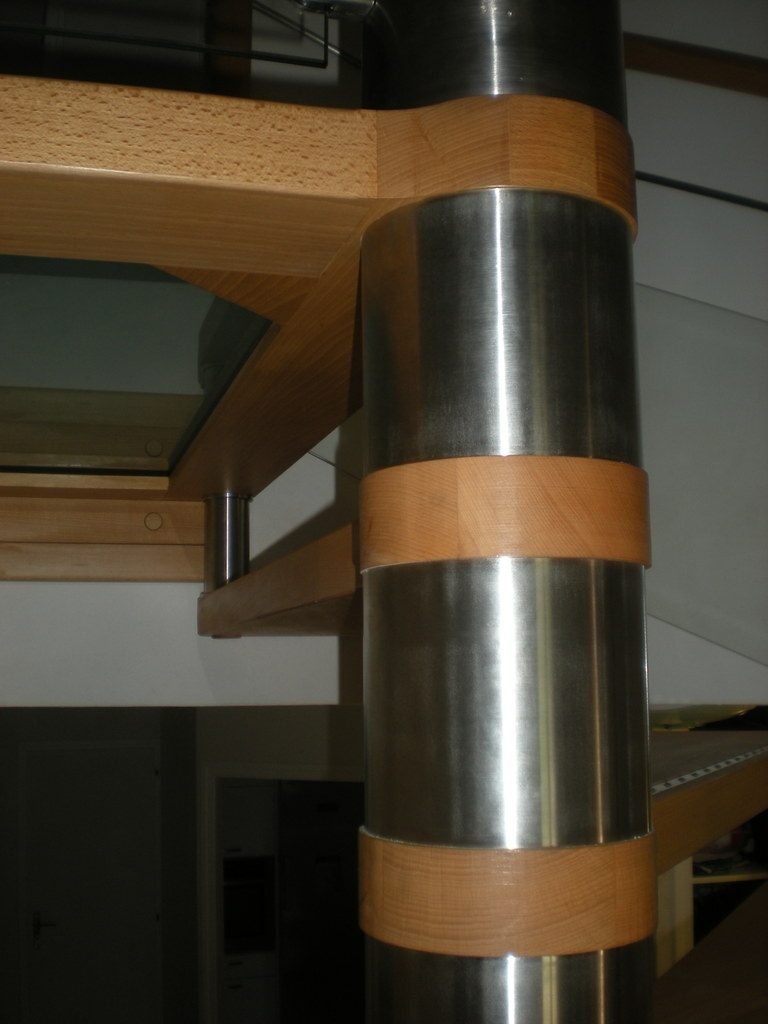

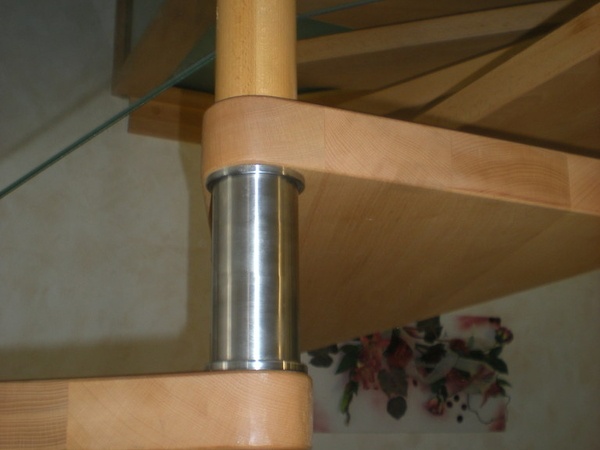

Intercalaires fixés par tiges filetées et inserts sous les poteaux ou sous les marches.
L'intercalaire est composé d'un cylindre en inox d'une partie bois à l’intérieur et d'une platine métallique soudée à chaque extrémité. Une bague à chaque extrémité en inox.

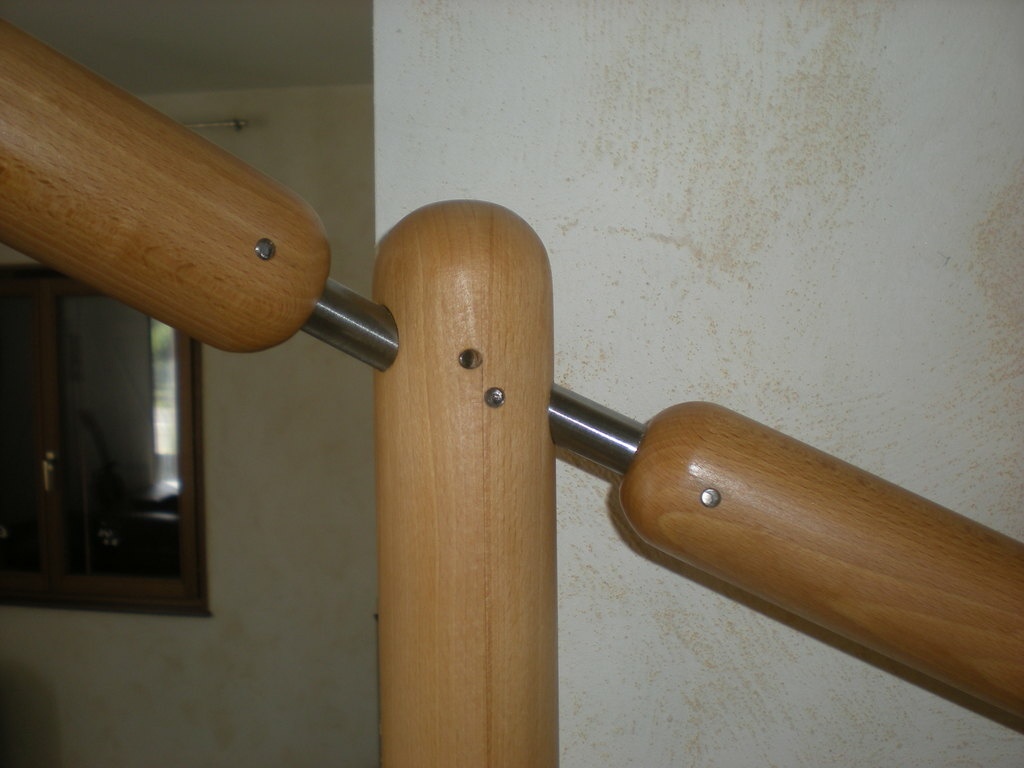

Fixations mains courantes, poteaux, barres par goupilles.

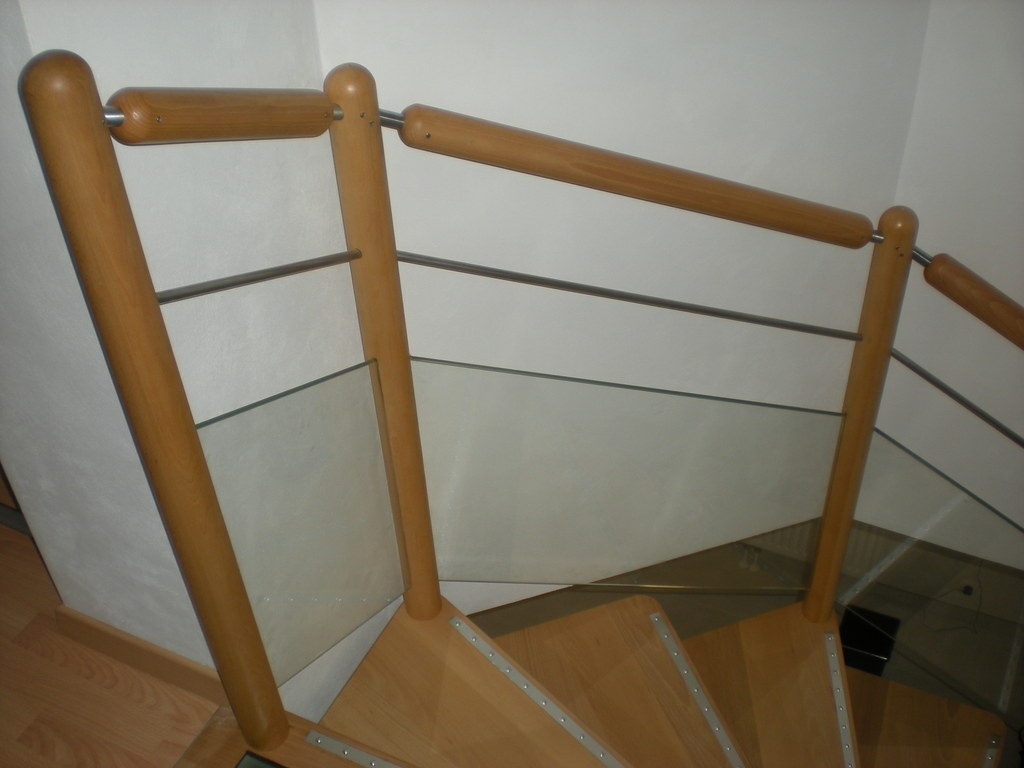

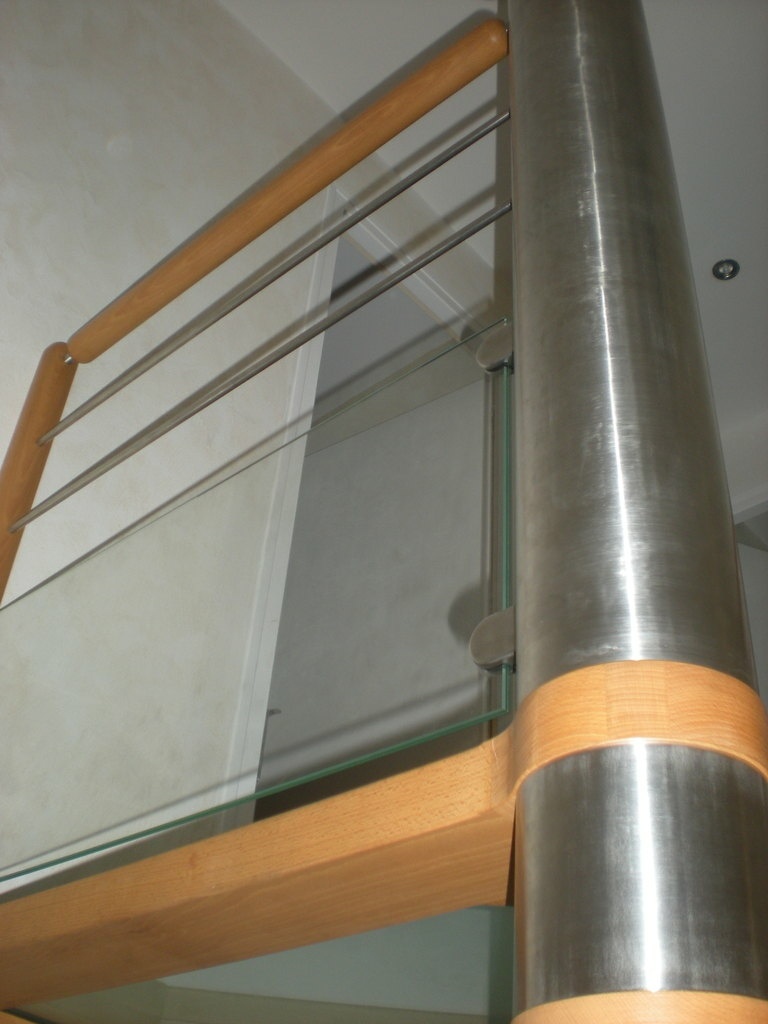

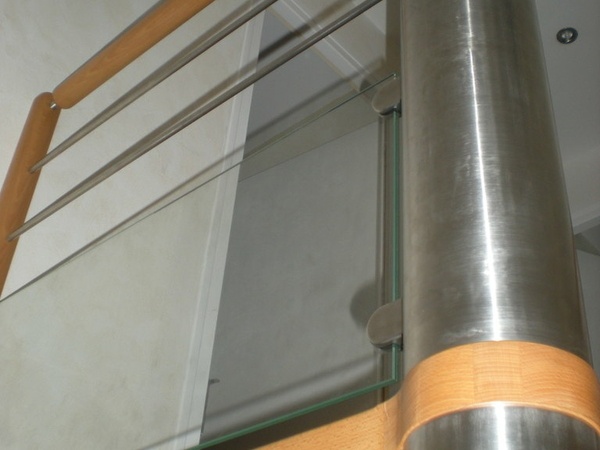

Garde corps arrivée verre fixé par pinces.

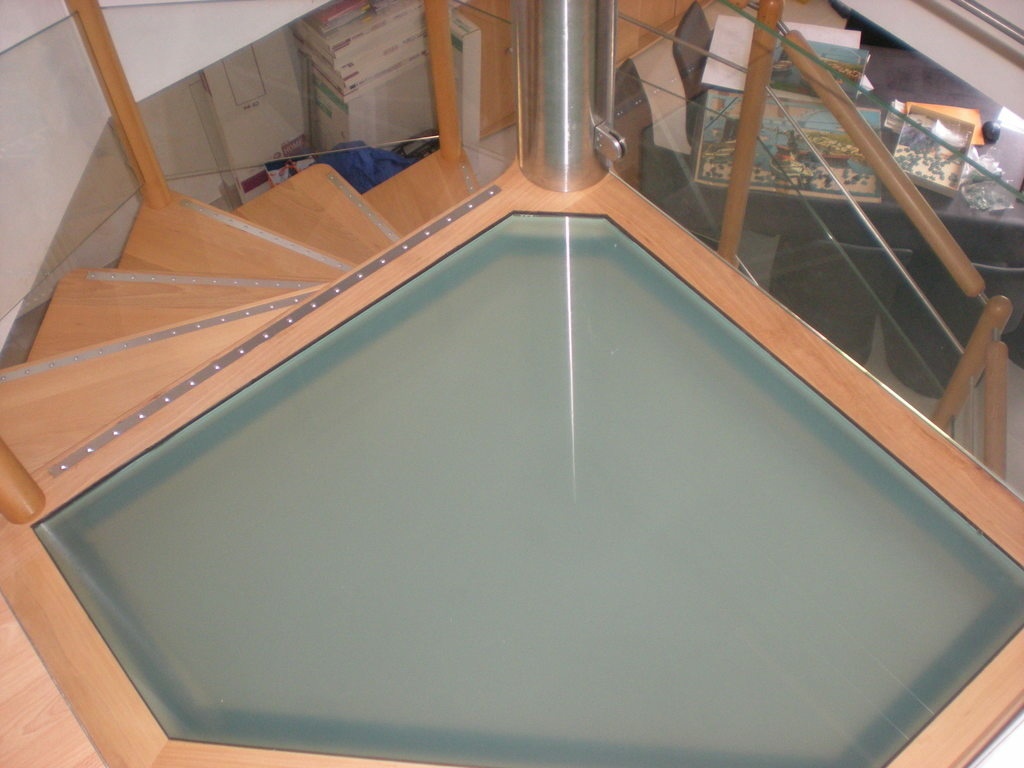

Palier en verre de 29 mm et antidérapants collés au nez des marches.

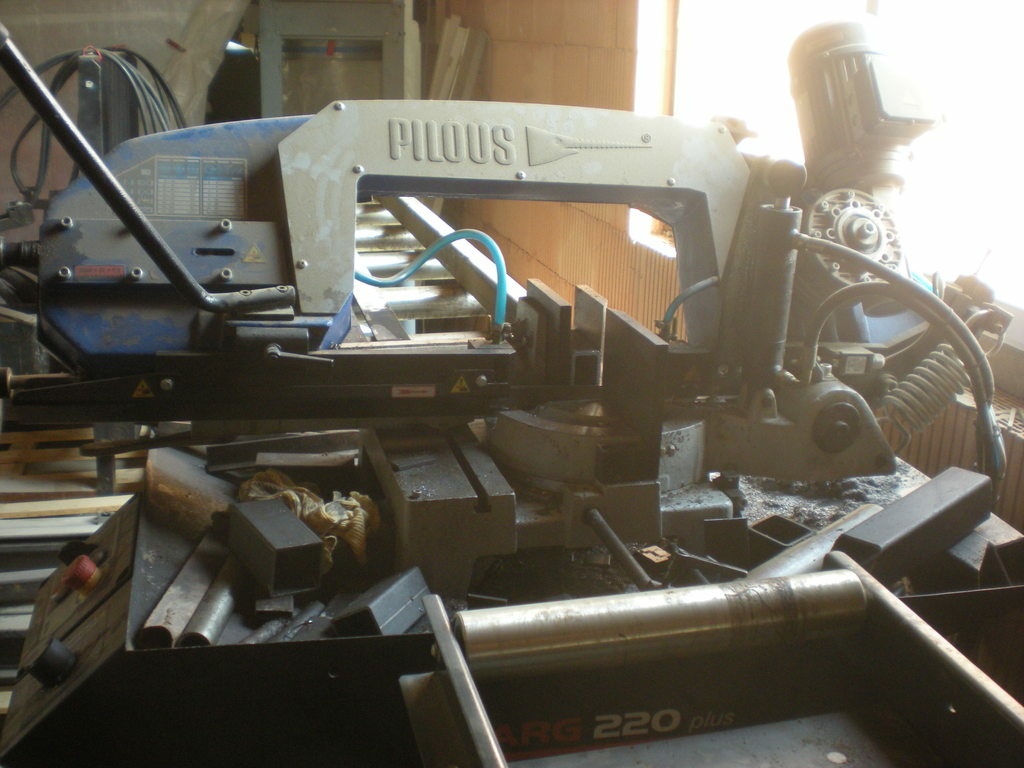

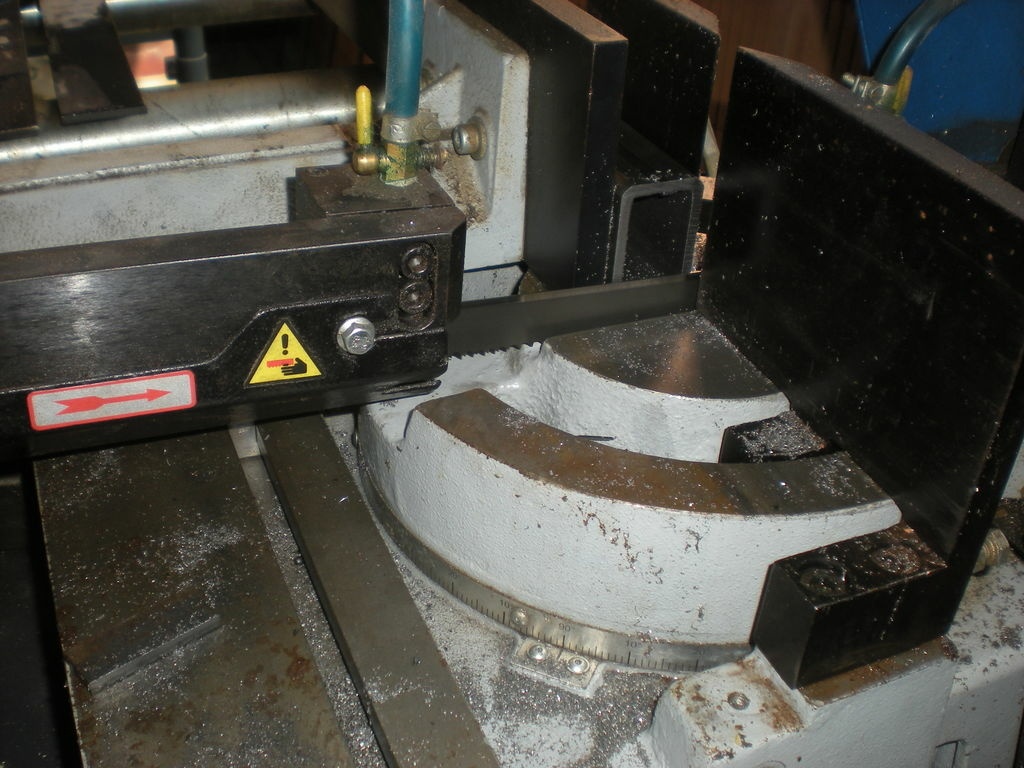

Scie à ruban pour le métal utilisée pour couper les cylindres en inox.

Et pour conclure: j'ai tracé cet escalier mais la fabrication n'est pas de moi.
Pour cette raison je ne le fait pas figurer en réalisation.

Publié Mis à jour


Discussions

kaj  a publié le pas à pas "Etude et tracé d'un escalier hélicoïdal sur plan octogonal".
il y a 6 ans
FMJ

Question d'un gros nul : on est obligé de tracé l'épure à la mano, sur du papier découpé ? Ce n'est pas plus simple de la faire sur un logiciel + imprimante ?
Mais peut-être que cela nécessiterait un soft spécifique, donc cher ?

kaj
( Modifié )

FMJ C'est certainement plus rapide, mais je ne possède pas ce matériel . D'une part je ne maitrise pas la conception par logiciel et d'autre part je prend plaisir à tracer "presque" traditionnellement. Car je fais les gabarits manuellement comme le sortirait un traceur informatique. Ce qui permet au fabricant de ne plus revenir sur l'épure. En gros c'est une méthode "bâtarde"! Et il n'y a pas de gros nul!
Merci à tous pour vos coups de cœur.

sylvainlefrancomtois

même si il faut vivre avec son temps , la mano à quand même plus de saveur !!!

kaj +1 ya pas de gros nuls !!

vandamme66
( Modifié )

bonsoir , concernant de faire des plans ou une épure en plant traditionnel avec crayon latte ne me pause pas de problème ,mais faire ce genre de plan sur un ordinateur demande beaucoup de réflexion car sur papier on peux faire avec la réalité et changé directement sur le plan et en cas de panne de l'ordinateur c'est plus prudent ,le petit ébéniste ,mois j'utilise un peux l'ordinateur avec sketchup 2014 a bientôt

kaj

Chacun utilise la méthode de son choix suivant ses connaissances ses moyens et ses envies, le but restant le même. Finalement seul le résultat compte.

sylvainlefrancomtois
( Modifié )

kajmed +1
