Le bateau de mon père

Le bateau de mon père

voici un projet qui me tient à coeur. Mon père est capitaine au long cours (à la retraite). Ca, c'est son bateau. j'ai voulu faire une maquette démontable de son bateau, avec lequel il puisse jouer avec ses petits enfants. Oui mais voilà, je n'avais pas le plan. J'ai donc contacté son armateur à Paris, la compagnie Louis Dreyfus. Je tiens par là à les remercier, car ils ont vraiment pris le temps de retrouver des documents qui puissent me servir. Je vous laisse lire l'histoire complete avec la création.
Dans ce pas à pas je souhaite simplement joindre des photos du bateau original, du plan, et de la maquette 3D, ainsi que quelques images de sa construction

Liste des articles

Mis à jour

Partager

Le bateau original

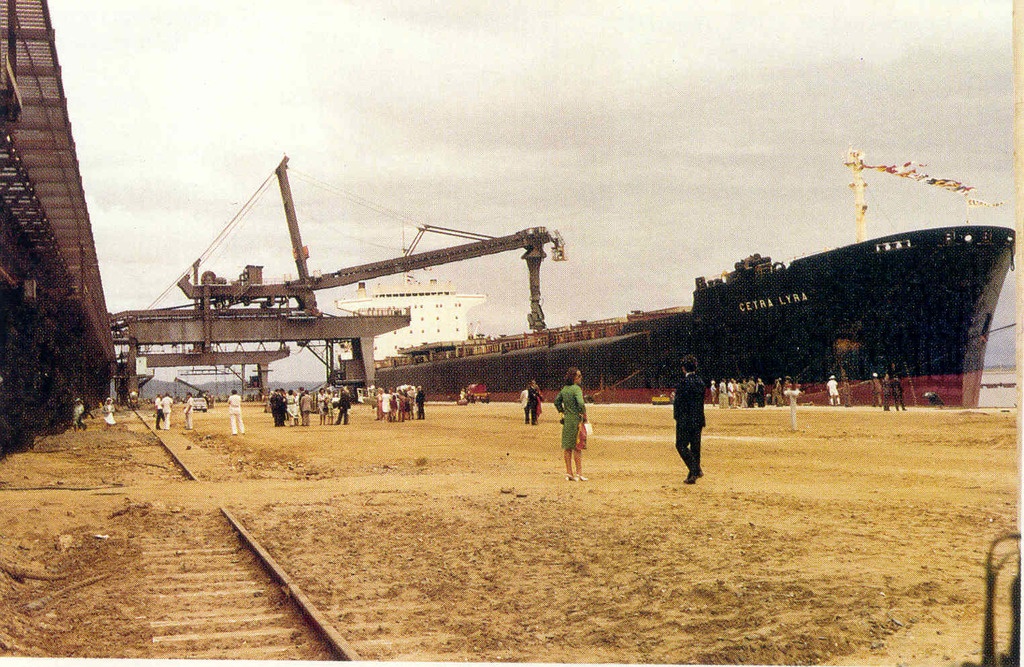

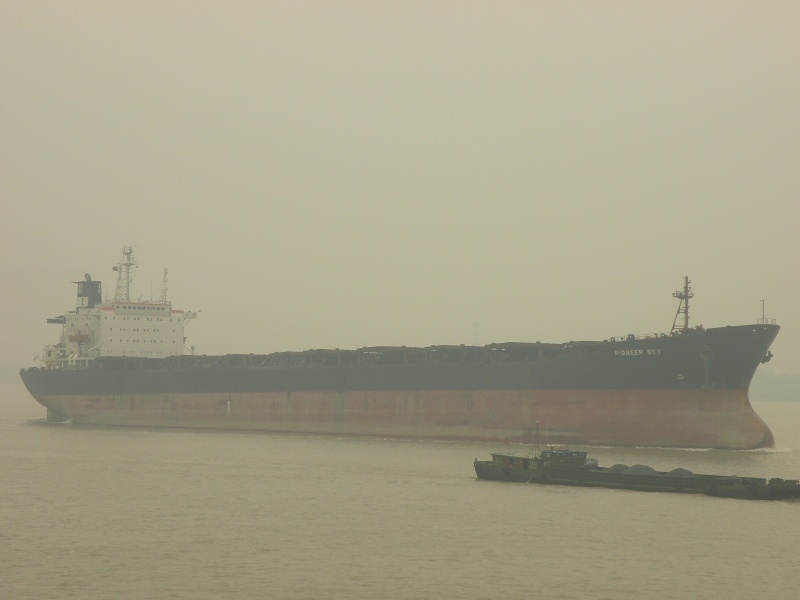

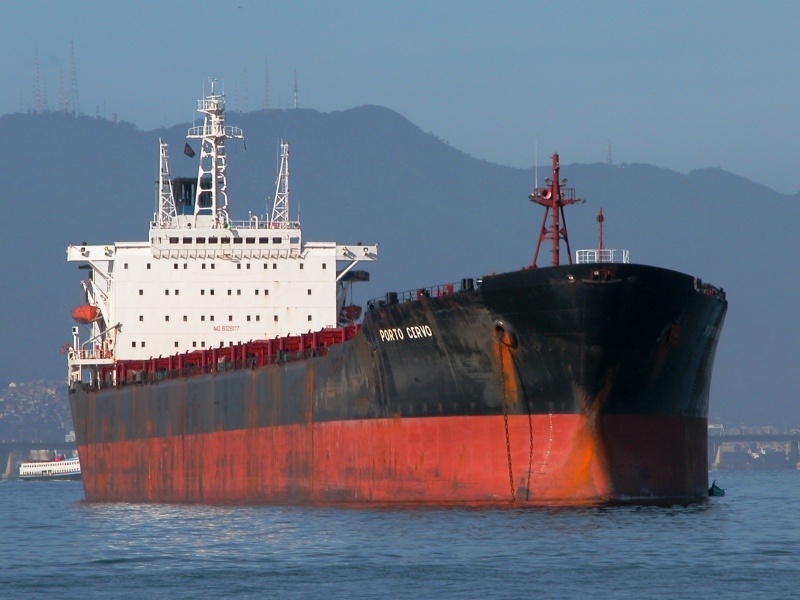

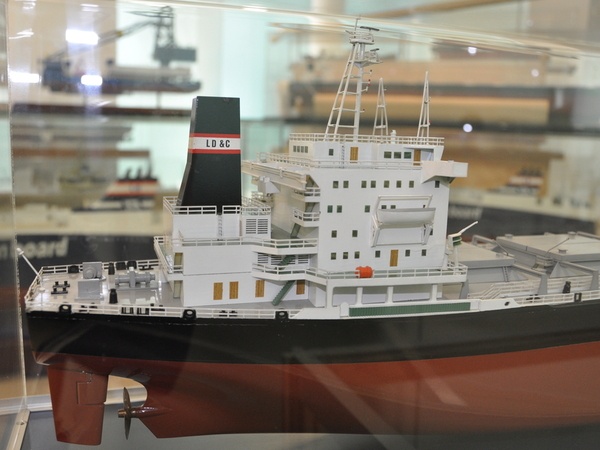

voici donc le bateau de mon père. lorsque mon père le naviguait, il s'appelait le Cetra Lyra. Sa soeur jumelle s'appellait le Robert LD. les deux bateaux ont été revendus plusieurs fois, ont changé de pavillon, et ont été plusieurs fois rebaptisés, d'où les différents noms. Ce qui a bien sûr aussi compliqué les recherches...
petite correction: il y a eu deux Cetra Lyra. Le premier était plus petit et on le voit ici à quai sur la troisième photo. Le deuxième, plus grand, est illustré sur les deux premières photos

Publié Mis à jour

Partager

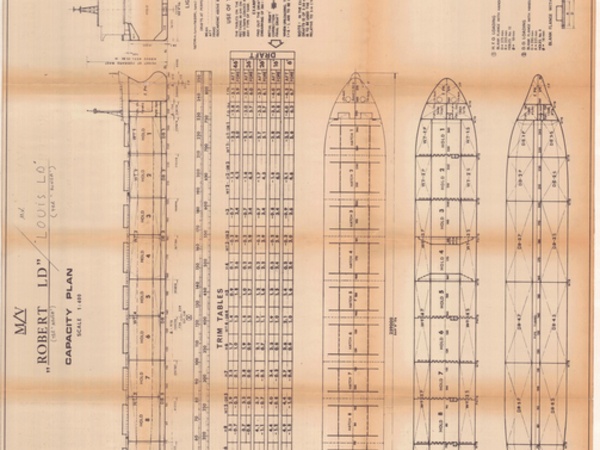

Le plan de chargement que l'armateur m'a très amicalement procuré

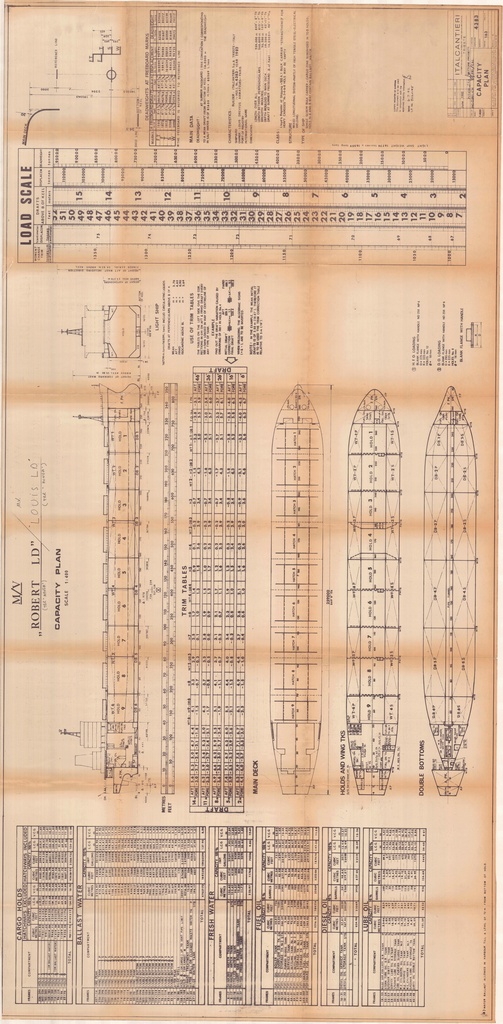

après plusieurs mois de recherche dans les archives, voici donc le seul document à l'échelle qui a été retrouvé. Il s'agit du plan de chargement, qui montre la coque du navire. c'est une image très compressée

Publié

Partager

La maquette virtuelle

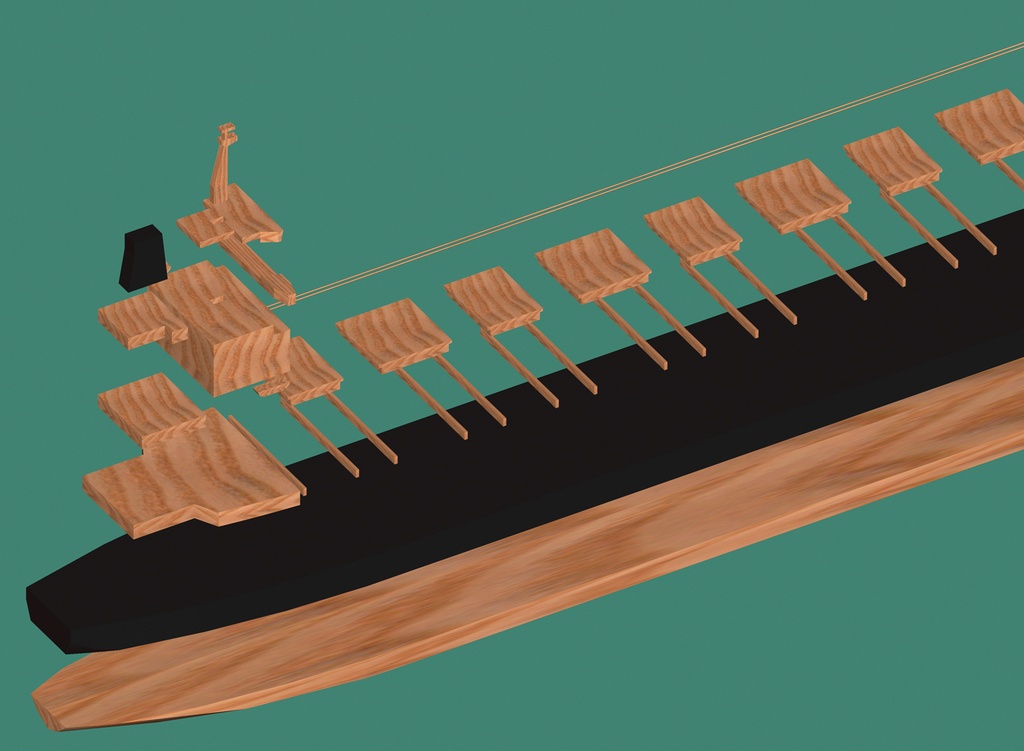

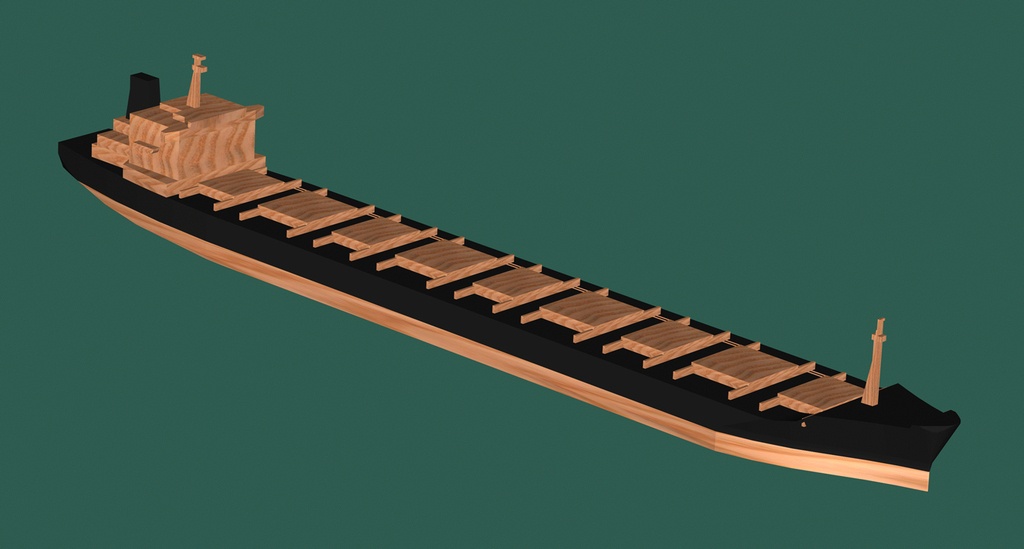

donc j'ai commencé à dessiner la maquette virtuelle

Publié

Partager

La pièce de bois

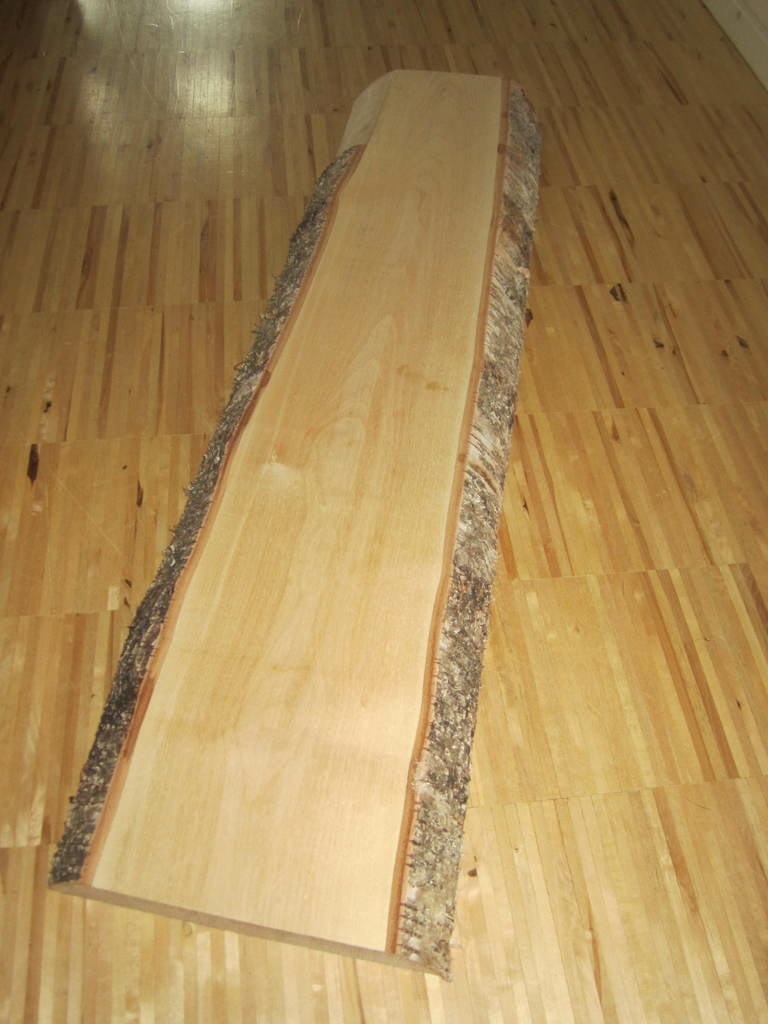

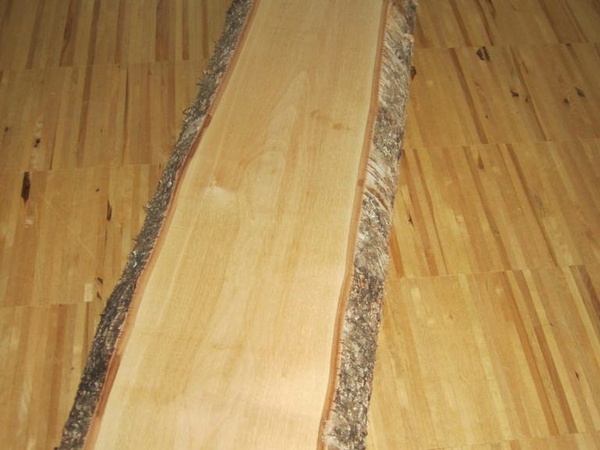

puis j'ai choisi une belle pièce de bouleau

Publié

Partager

La maquette réelle

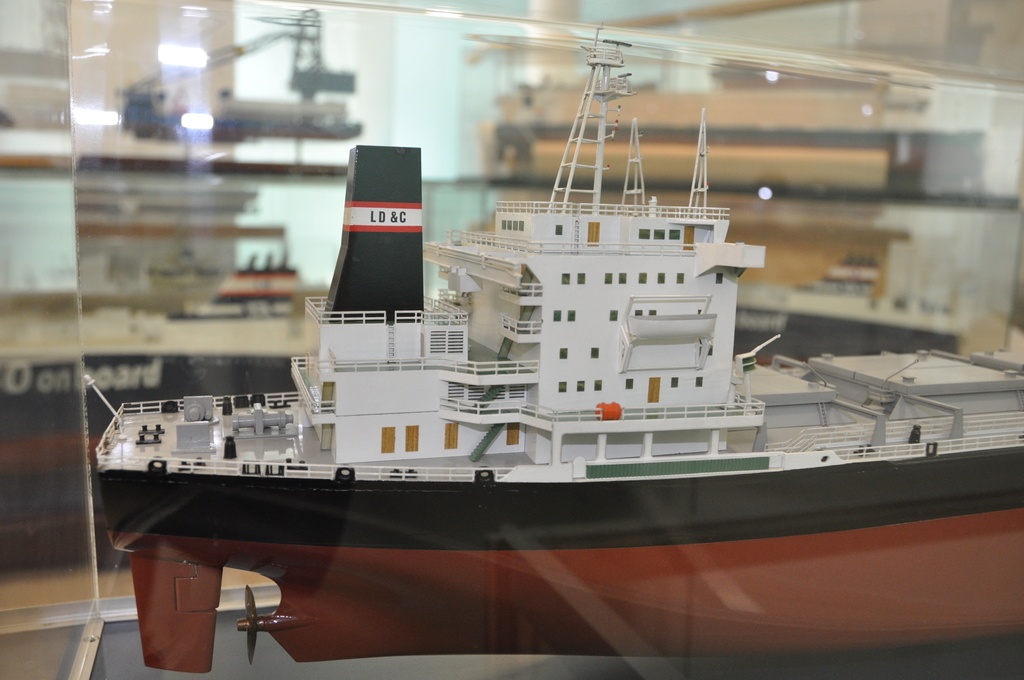

et comme dans "le secret de la Licorne" où Tintin finalement trouve le trésor de Rackham Le Rouge dans le sous sol de Moulinsart, c'est dans les sous sols de la compagnie que la maquette du navire a été retrouvée...

Publié Mis à jour

Partager

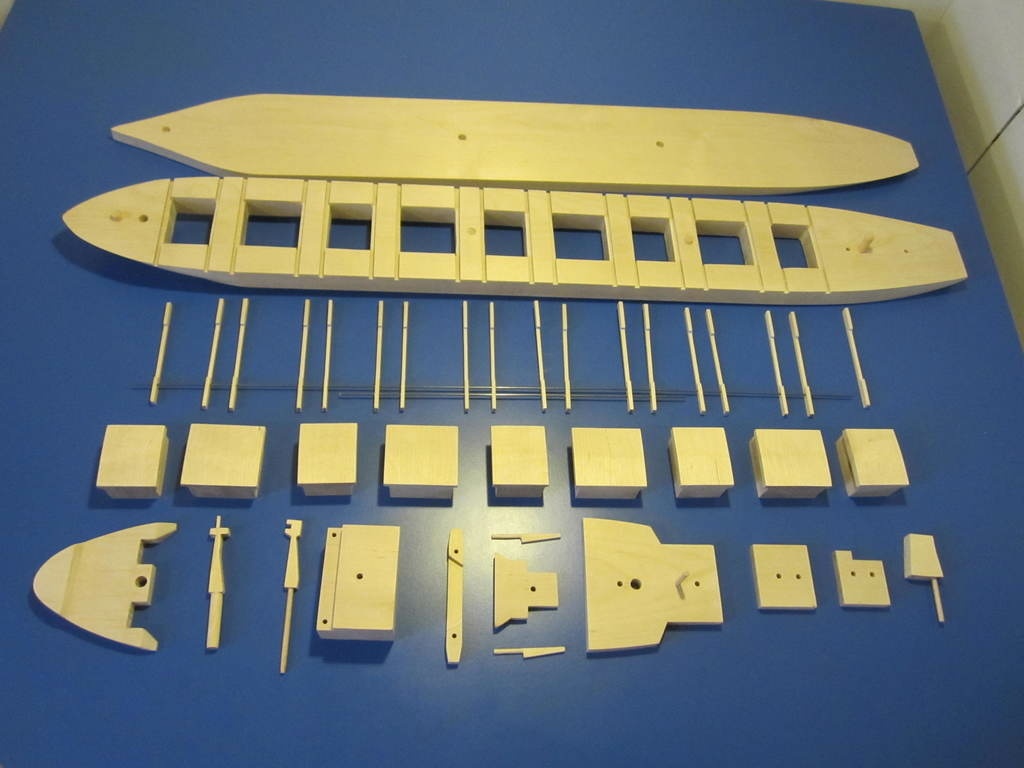

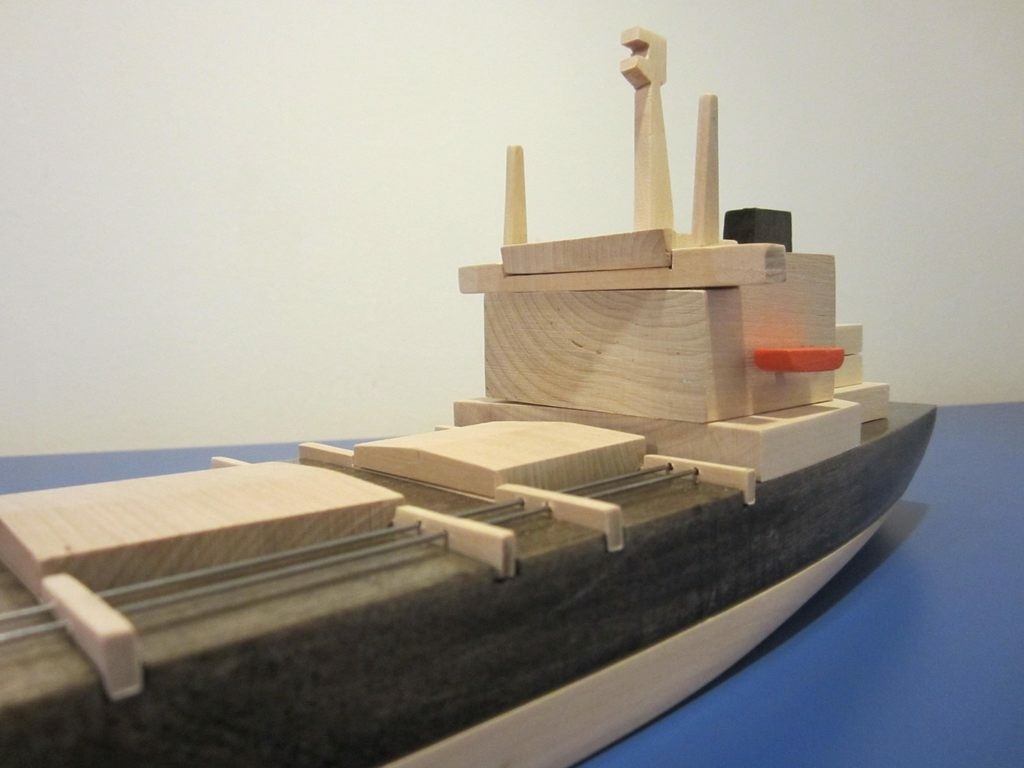

Et le résultat

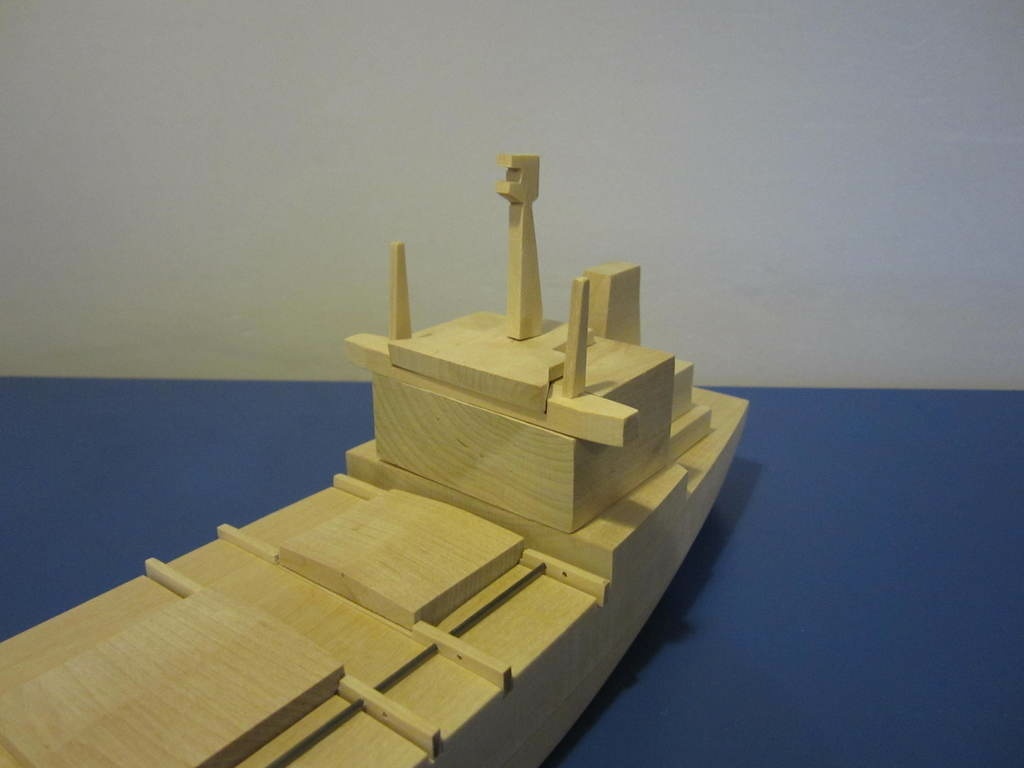

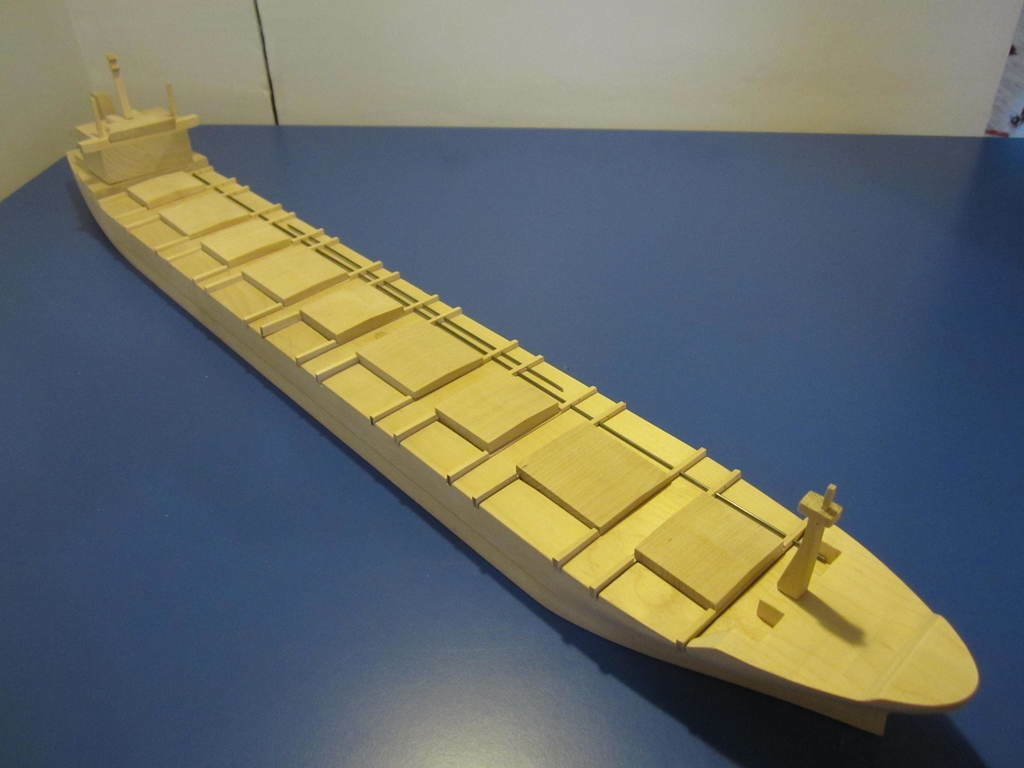

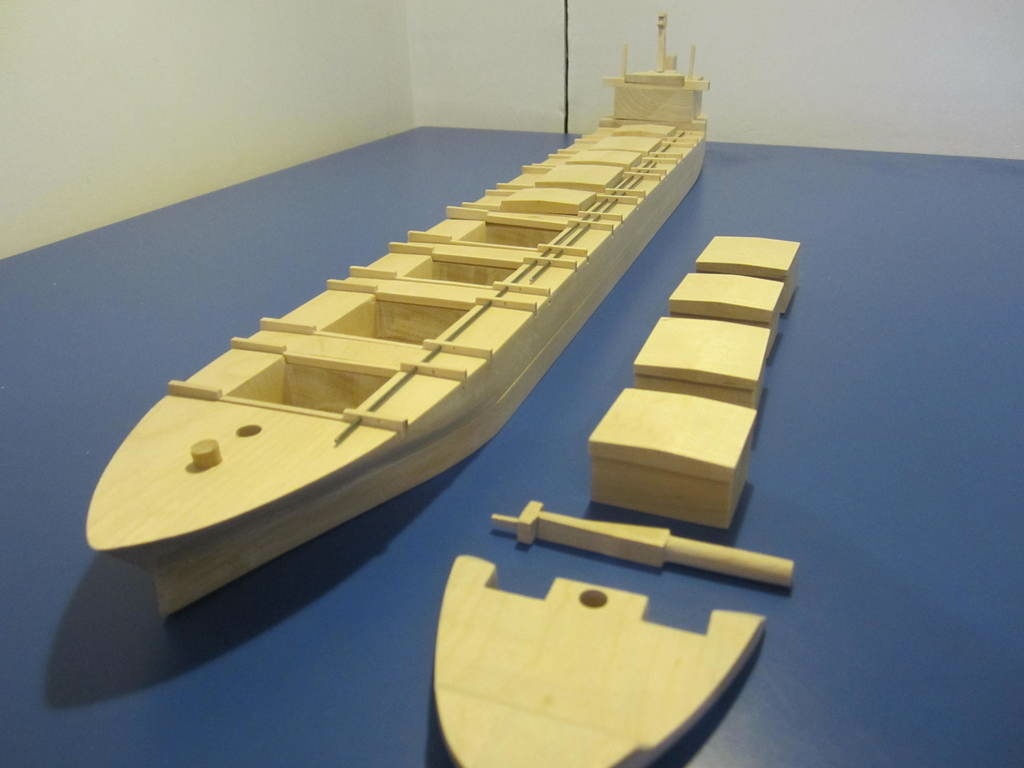

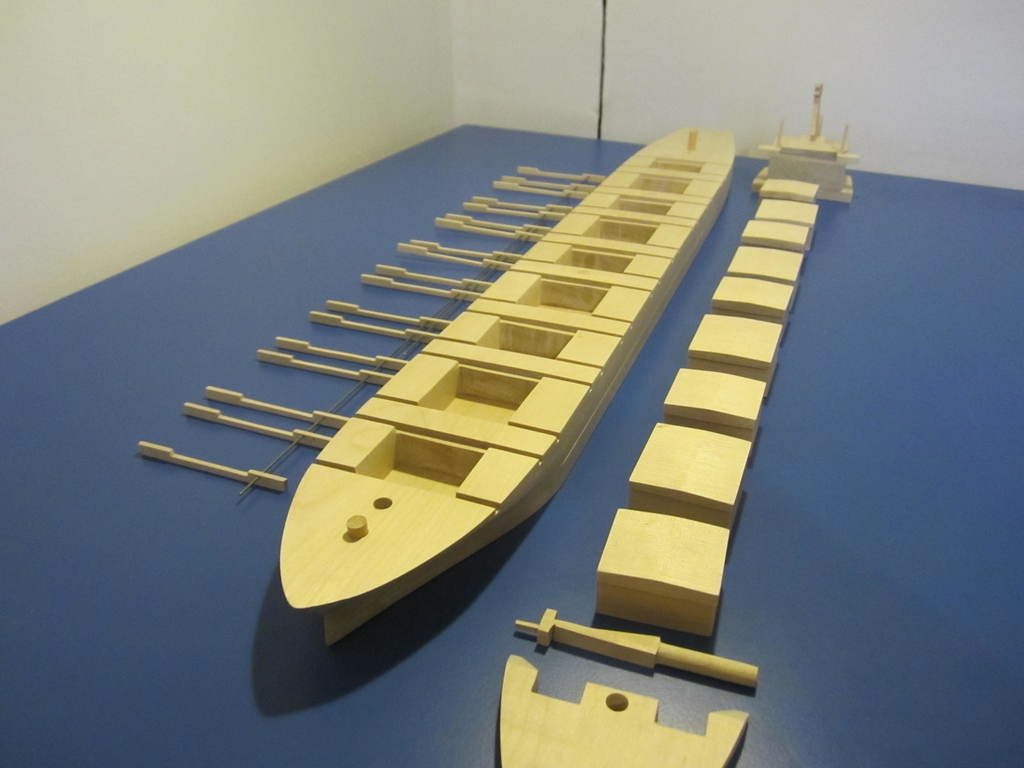

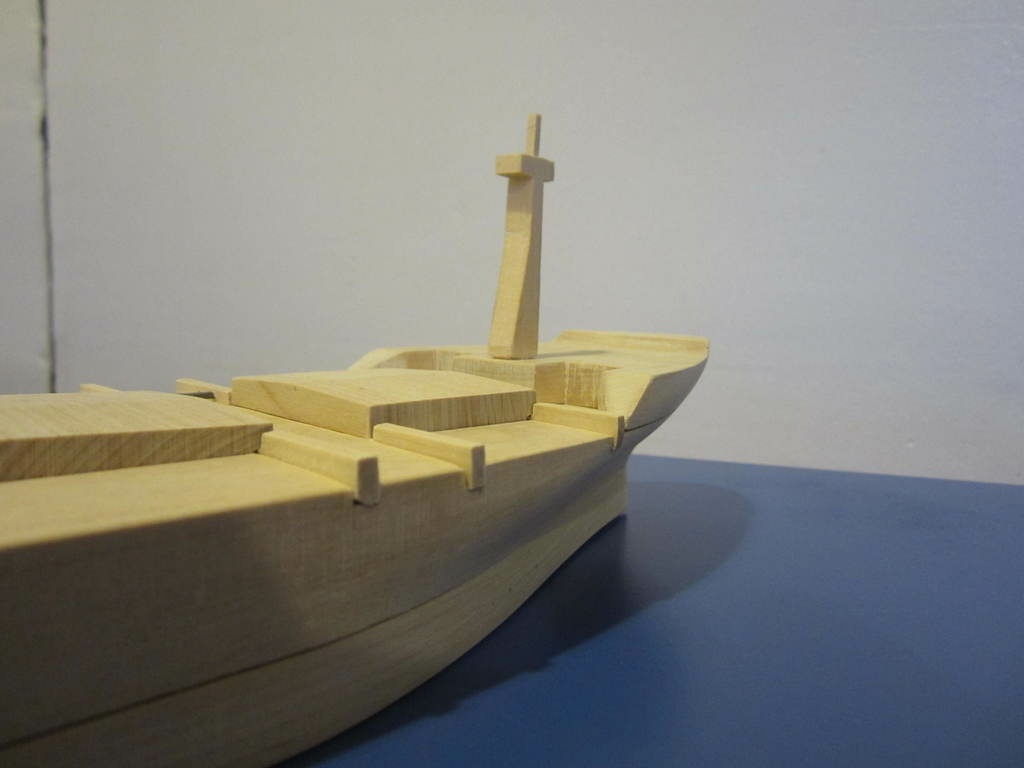

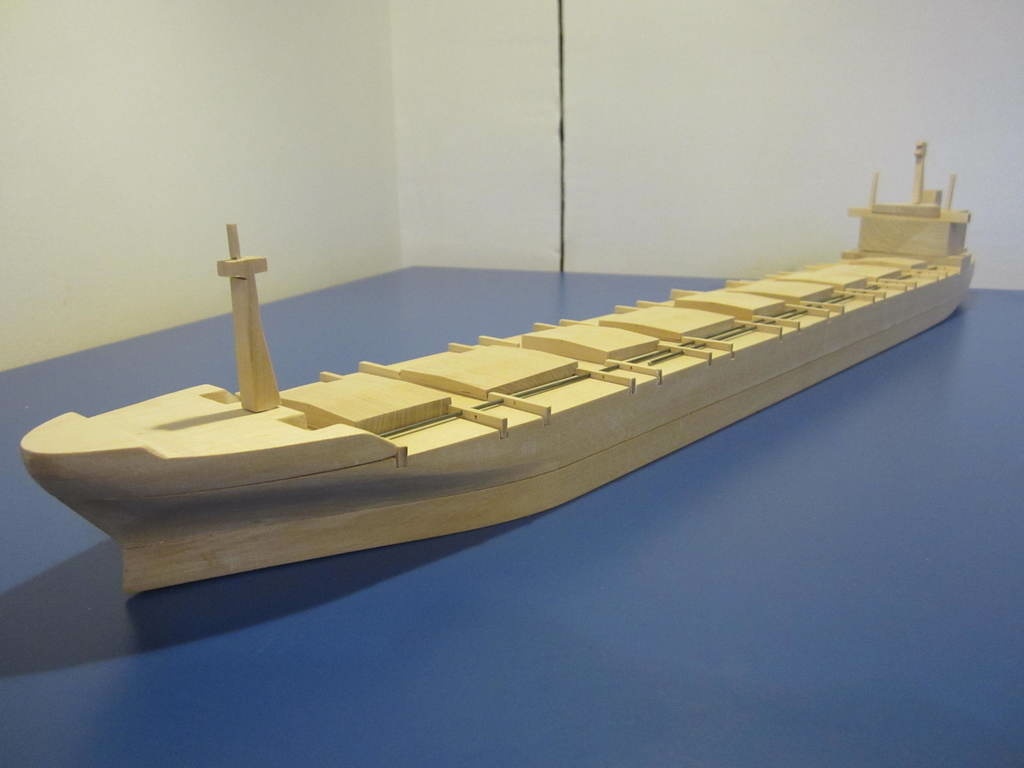

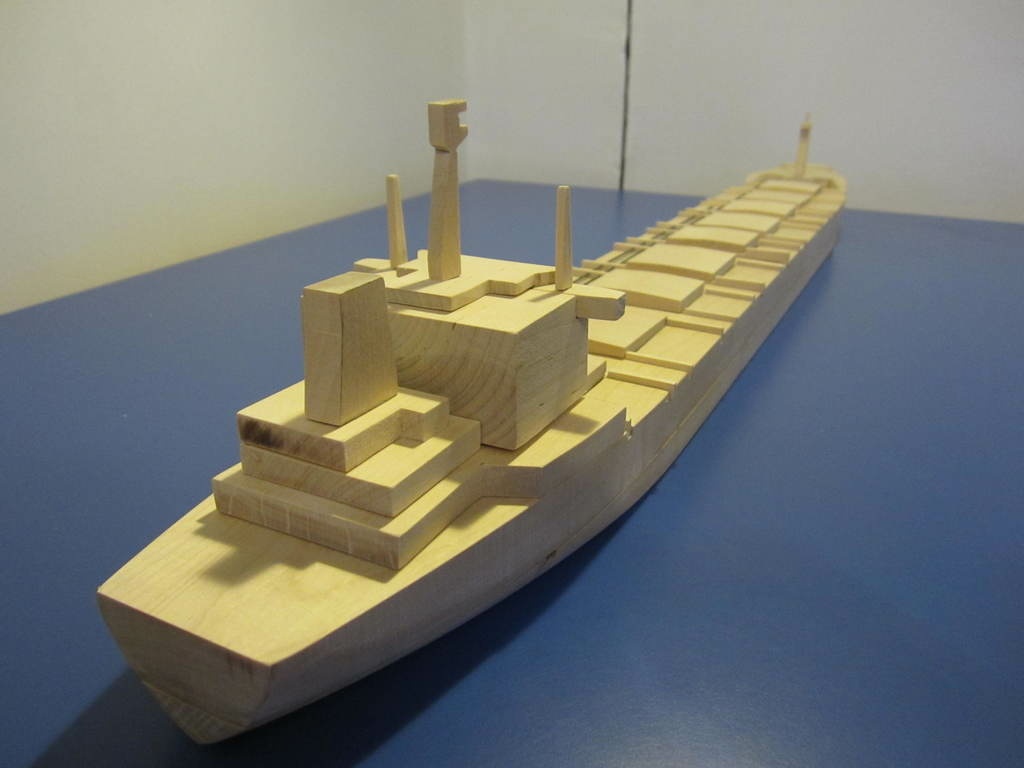

et après avoir bien suivi le plan, voici ce que j'ai obtenu. En soi le travail n'a rien de spécial, il demande juste de la précision. évidemment j'ai dégauchi et taillé la pièce de bois à la scie sur table, mais après ca, comme Je n'ai pas utilisé de colle, tout a été fait à la main, au ciseau à bois, à la scie japonaise et au papier de verre, à l'exception de la coque que j'ai dégrossie à la scie à Ruban.

Publié

Contenus associés


Discussions

Philippe Gelard a publié le pas à pas "Le bateau de mon père".il y a 1 an
Jean Galmot


Superbe et belle aventure, c'est toujours intéressant le travail de recherche.
Ici, le bateau de ton papa qui arrive au port de Fos sur Mer, le 19 septembre 1968: http://streaming.cinememoire.n...

Philippe Gelard


Woah! Incroyable! Merci! Je vais envoyer ca à mon père tout de suite!!!!!

niconathy


Quel pure bonheur que de faire ce travail. En plus très bien réalisé, car même si la structure est "schématisée", on reconnaît bien le bateau.

Philippe Gelard


Merci! J'ai en effet pris le temps pour dessiner la maquette virtuelle, ton commentaire me réjouis!
