Nico38

Un établi, MFT like

Un établi, MFT like

Voici les quelques améliorations que j'ai récemment apporté à un établi trouvé d'occasion sur internet.

Il partait avec le gros désavantage d'être un établi de mécanicien ...
... mais plusieurs avantages majeurs ont attiré mon attention:

  • il n'était pas cher, pas tout jeune mais très bien restauré

  • il pèse lourd, voir même très lourd par rapport à sa taille (sans doute 200/250 kg)

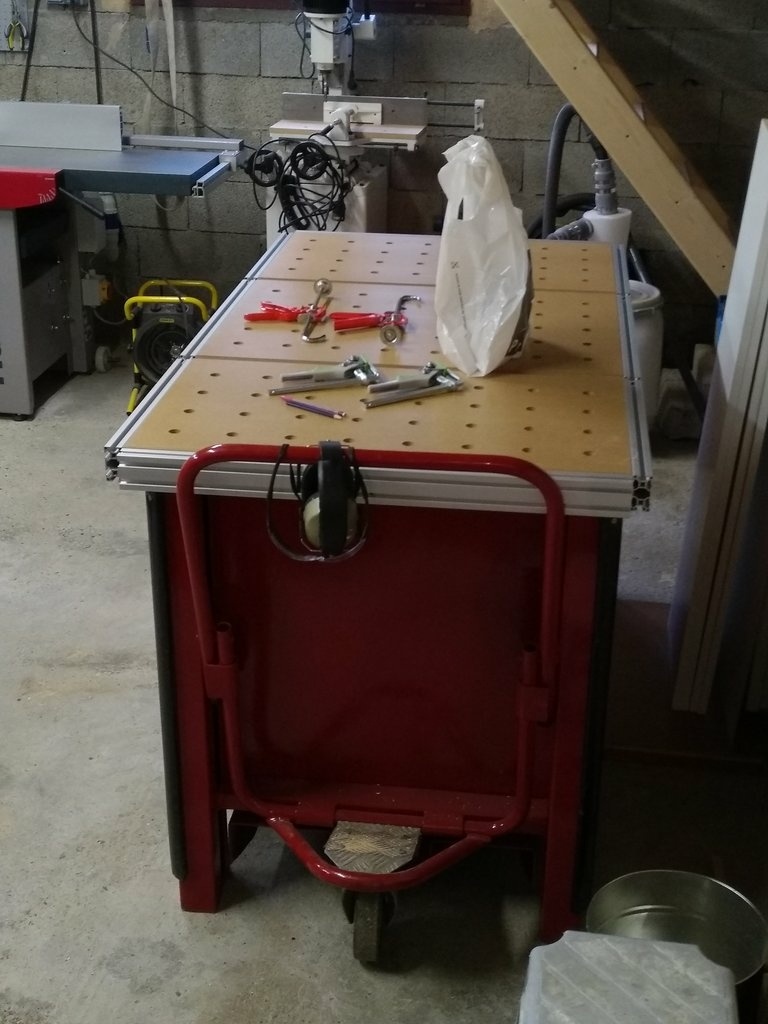

  • il est mobile, avec un système qui laisse reposer 4 vraies pattes au sol une fois posé

Liste des articles

Mis à jour

Partager

Etat des lieux

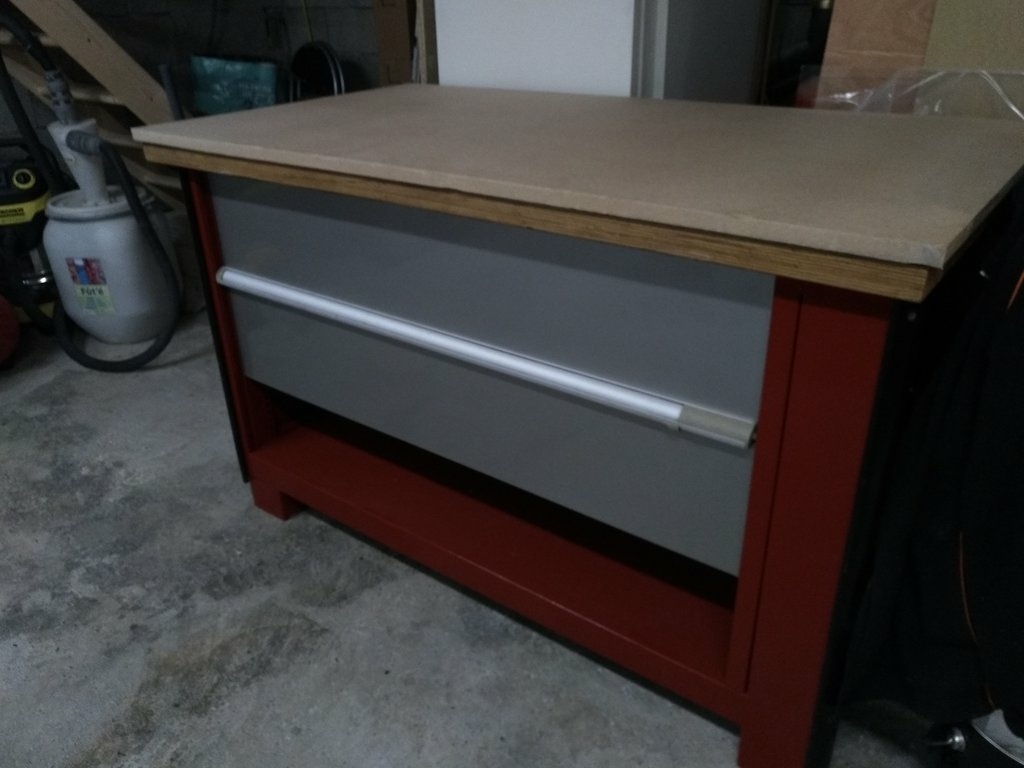

Le plateau est en très bon état (simplement retourné par l'ancien propriétaire). C'est un plateau multiplis en hêtre de 40mm d'épaisseur, sur des dimensions utiles de 1500 x 800 .

J'ai acheté l'établi avec un grand tiroir, restauré lui aussi.
Un tiroir plus petit laisse quand lui apercevoir l'état initial de l’ensemble avant peinture.
J'ai laissé ce petit tiroir de côté pour le moment. Je n'ai pas le temps de le restaurer dans l'immédiat et surtout, il me manque les coulisses qui vont avec :(

Publié

Partager

Customisation

Comme beaucoup d'entre nous, j'aime assez le système MFT de Festool :)
Par contre, leur table est beaucoup trop légère à mon gout.

Mon établi étant particulièrement lourd, je me suis dit qu'il y avait peut-être quelque chose à faire.

J'ai imaginé un système de rails périphériques pour venir encercler le plan de travail.
J'ai hésité entre des rails en 30x30 fixés sous la surface du plan (un seul rail latéral, rien sur le dessus) mais j'ai rapidement opté pour un 60x30 fixé sur le champ.
J'augmente ainsi considérablement ma surface d'appui latérale (double rail) et je rajoute l'accès à un rail sur le dessus

NB : un rail fixé sous le plan de travail m'aurait également empêché d'ouvrir le tiroir.

Mon plan de travail d'origine mesure 40mm d'épaisseur, mes profilés en 60mm créent donc un espace vide de 20mm.
Ça m'arrange ! Je viens y placer un second plan de travail, non pas martyr car j'en prendrais un minimum soin, mais plus d'usure ... Il pourra être changé si besoin.
Je l'ai choisi en 22mm pour être sûr d'être toujours un poil au dessus de mes rails et ne pas avoir à gérer de désaffleure. Pour éviter les éclats à l'usure, j'ai réalisé un petit chanfrein sur la périphérie.

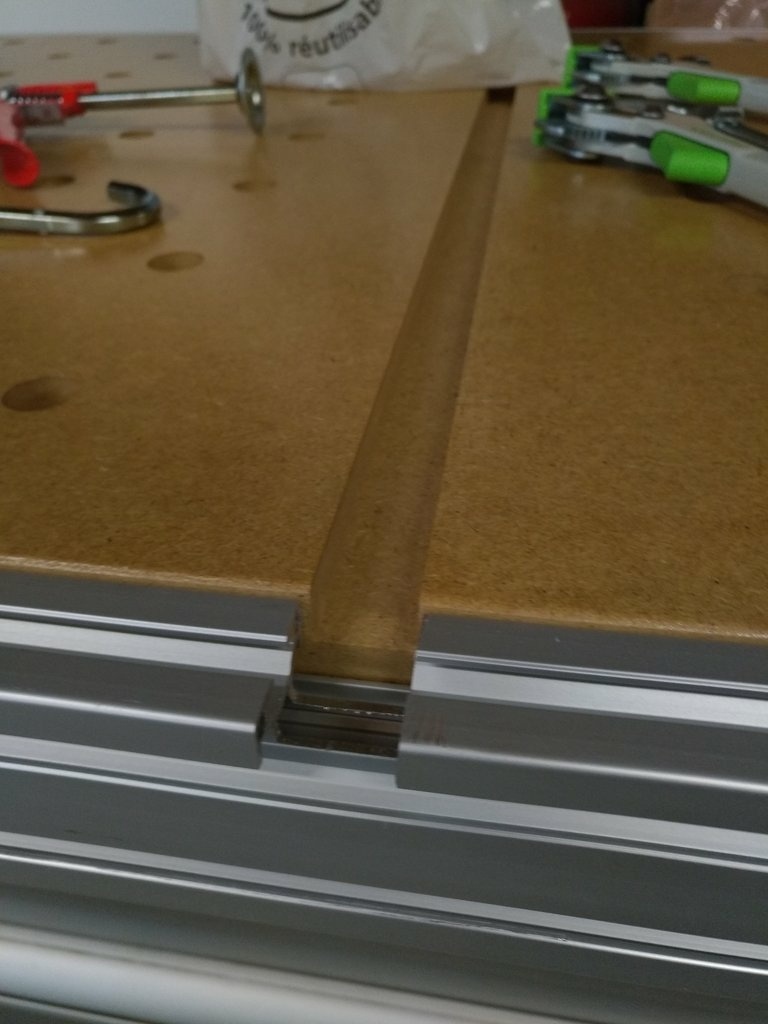

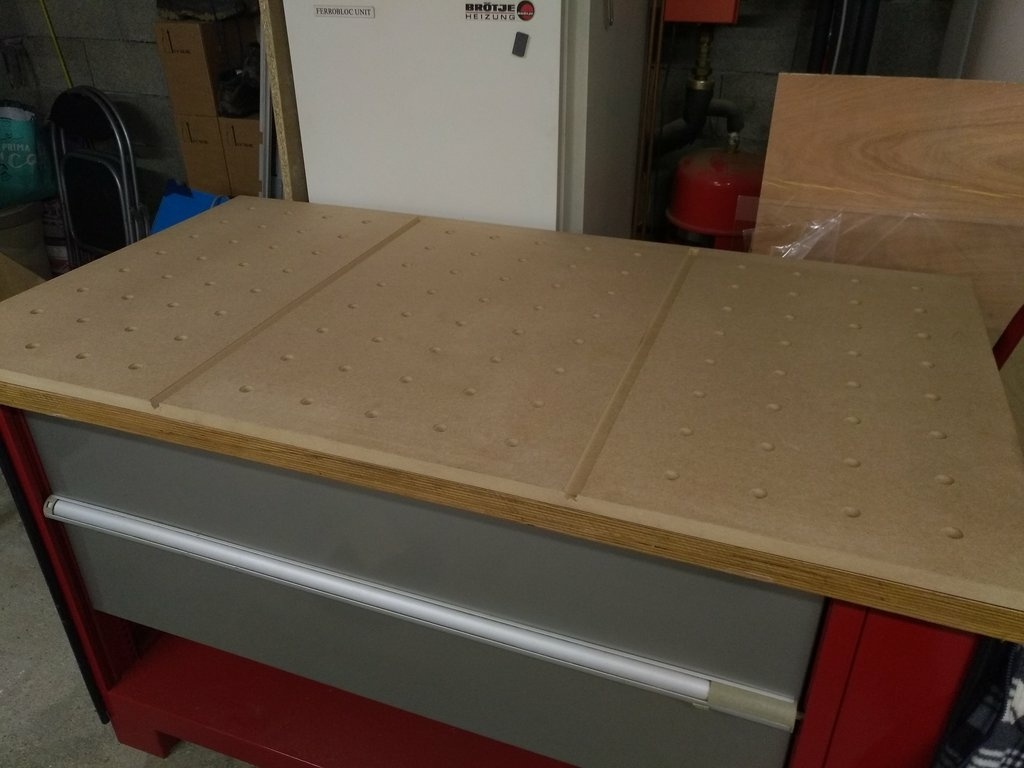

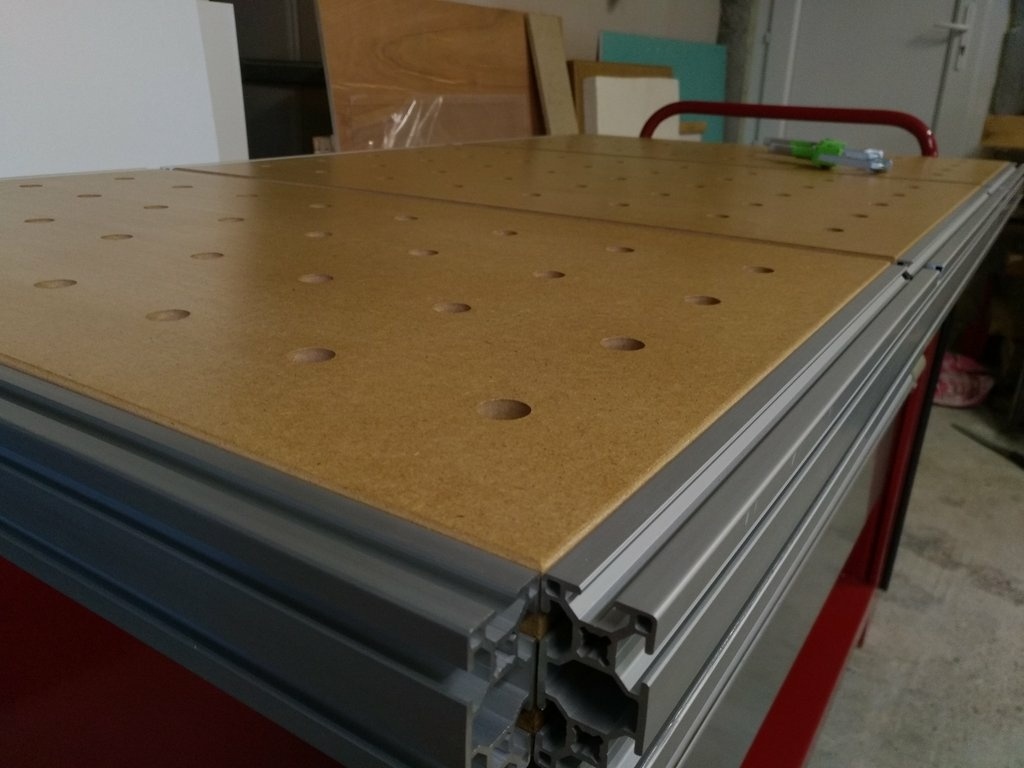

J'ai fait passer mon plateau de MDF à la commande numérique pour y faire percer une centaine de trous espacés à 96mm et 2 rainures (qui recevront des profils alu simple rainure, pas encore livré).
J'avoue, j'étais feignant sur cette partie ...

J'y rajoute 3 couches de vitrificateur pour durcir la surface (toujours par rapport aux éclats du MDF).

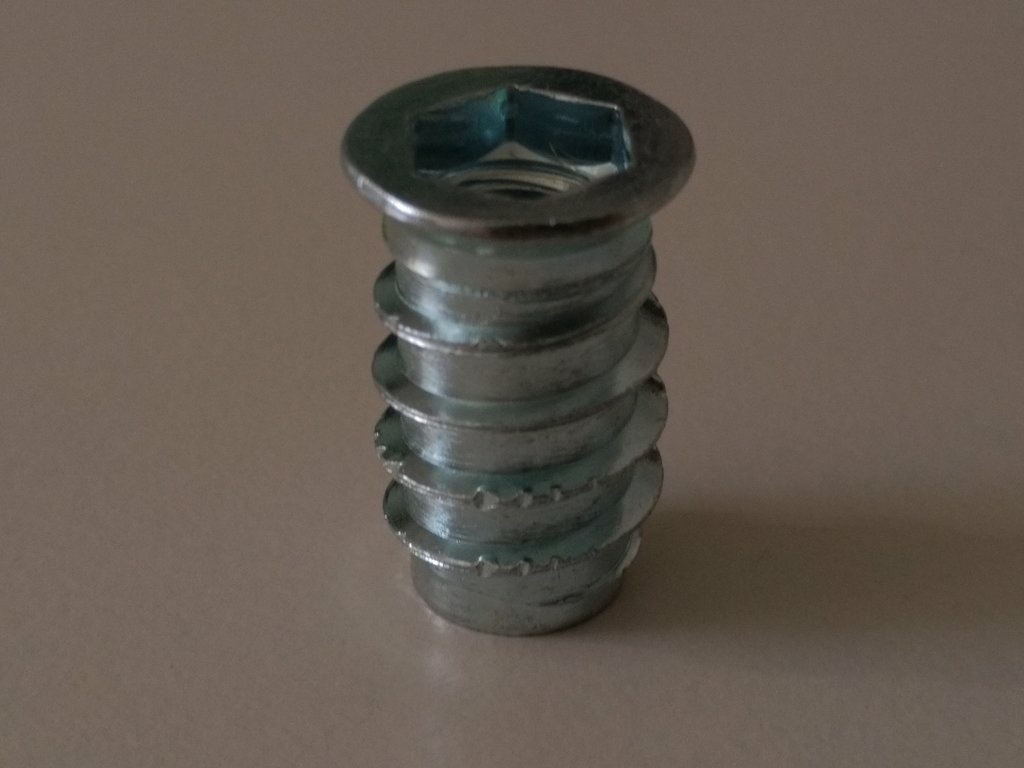

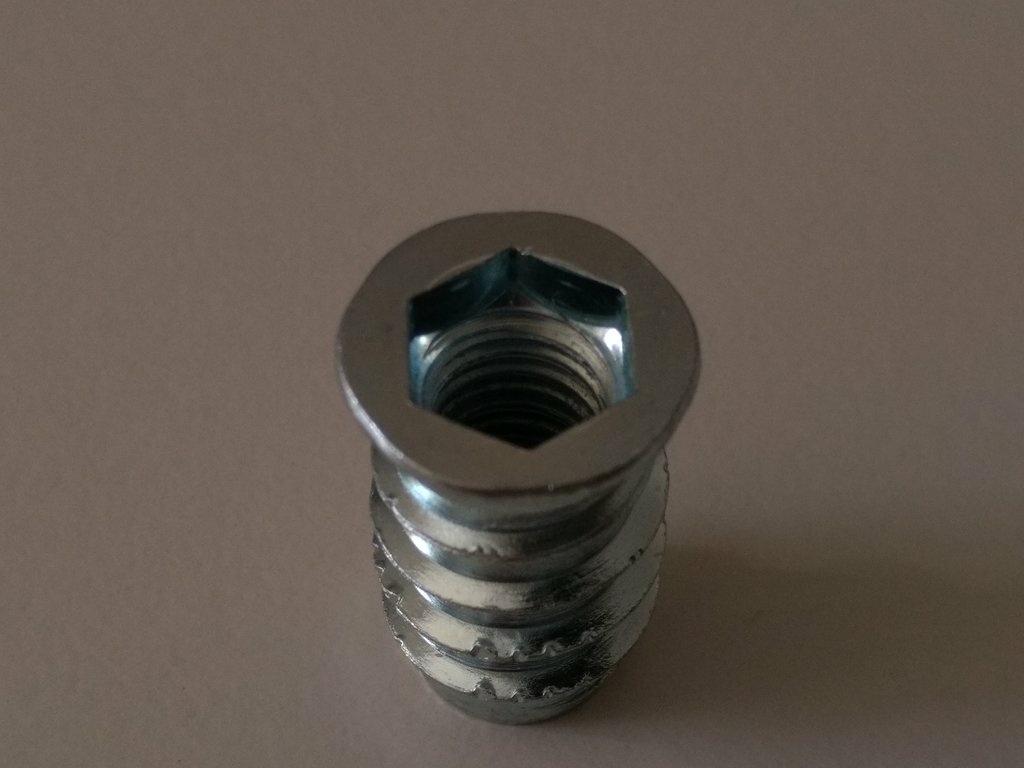

Les rails périphériques sont fixés sur des inserts filetés de 25mm, diamètre 8.

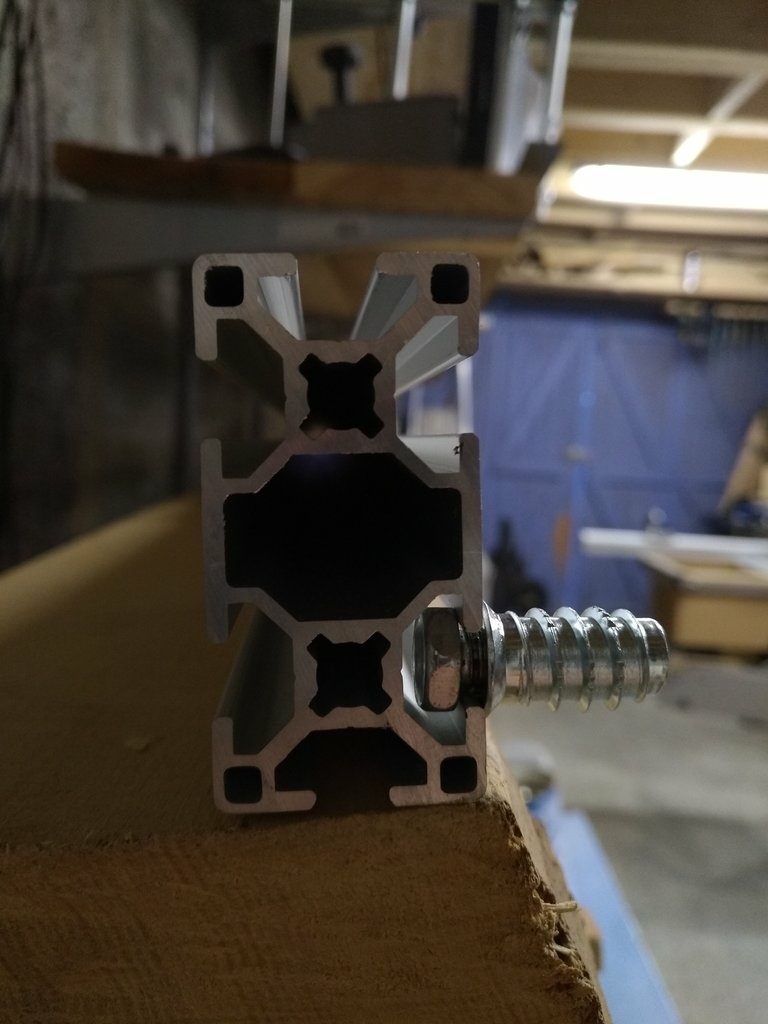

J'ai juste percé de petits trous (en 6) au travers de mes profilés pour me permettre de resserrer le tout (clé allen), à travers l'ensemble sans condamner un rail extérieur par des têtes de vis (cf photo).

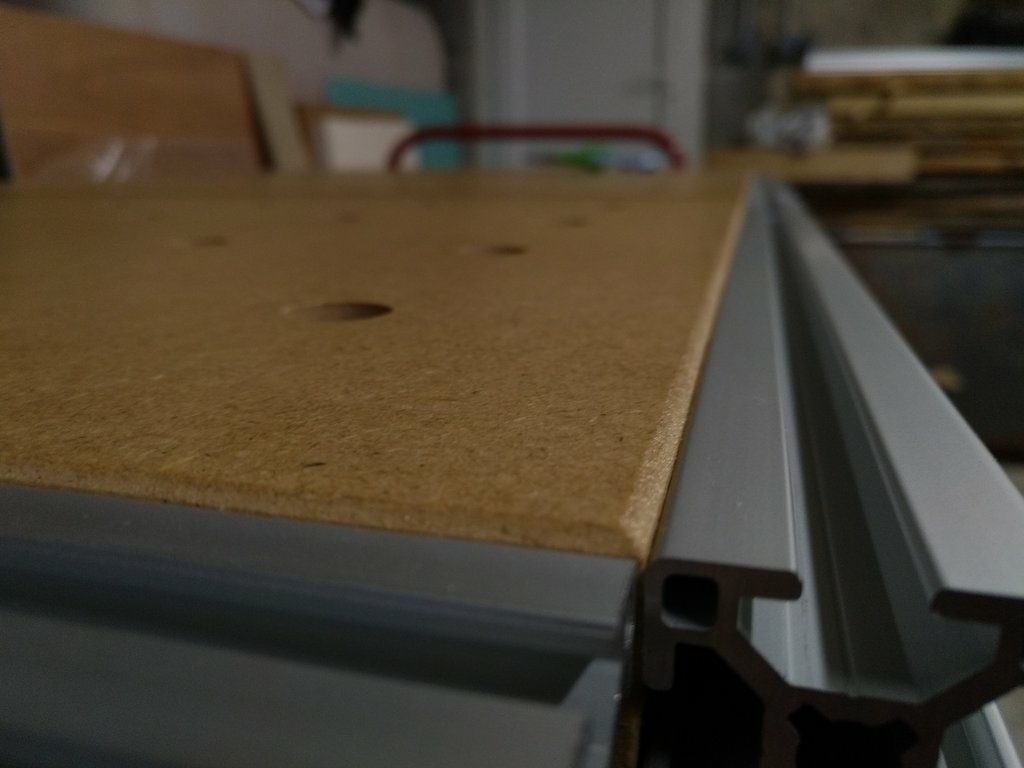

J'ai joué sur une très légère surcote du MDF pour venir le prendre entre les 4 profilés périphériques.

Voila, pour le reste, cela me parait assez évident.

Publié Mis à jour

Partager

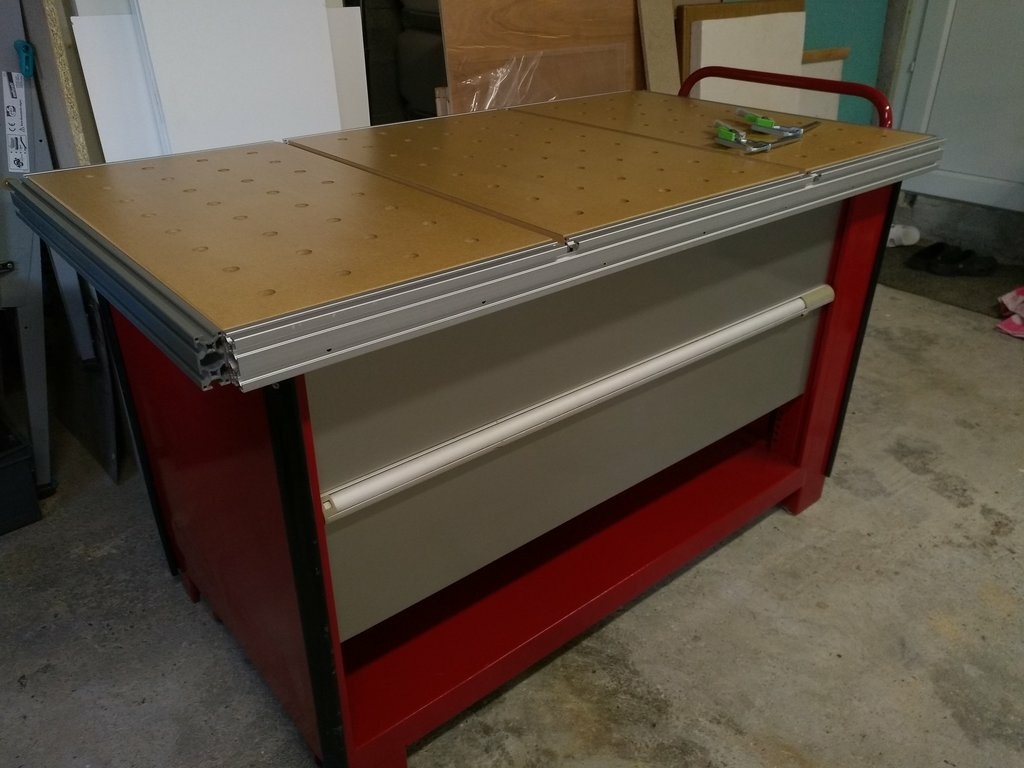

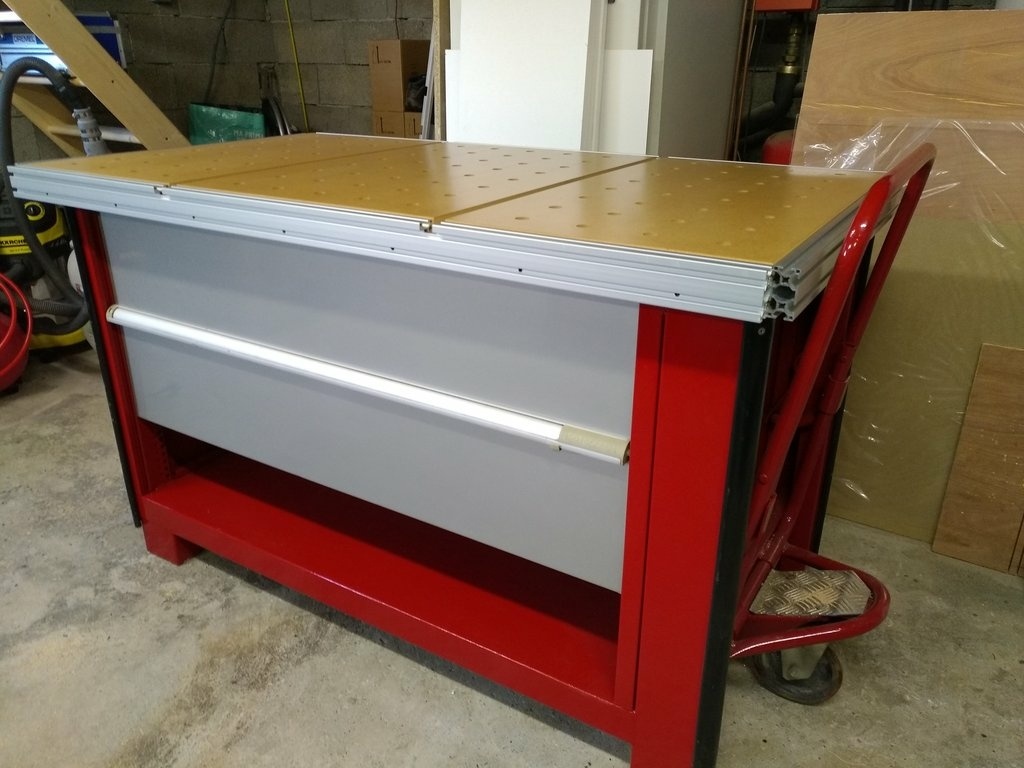

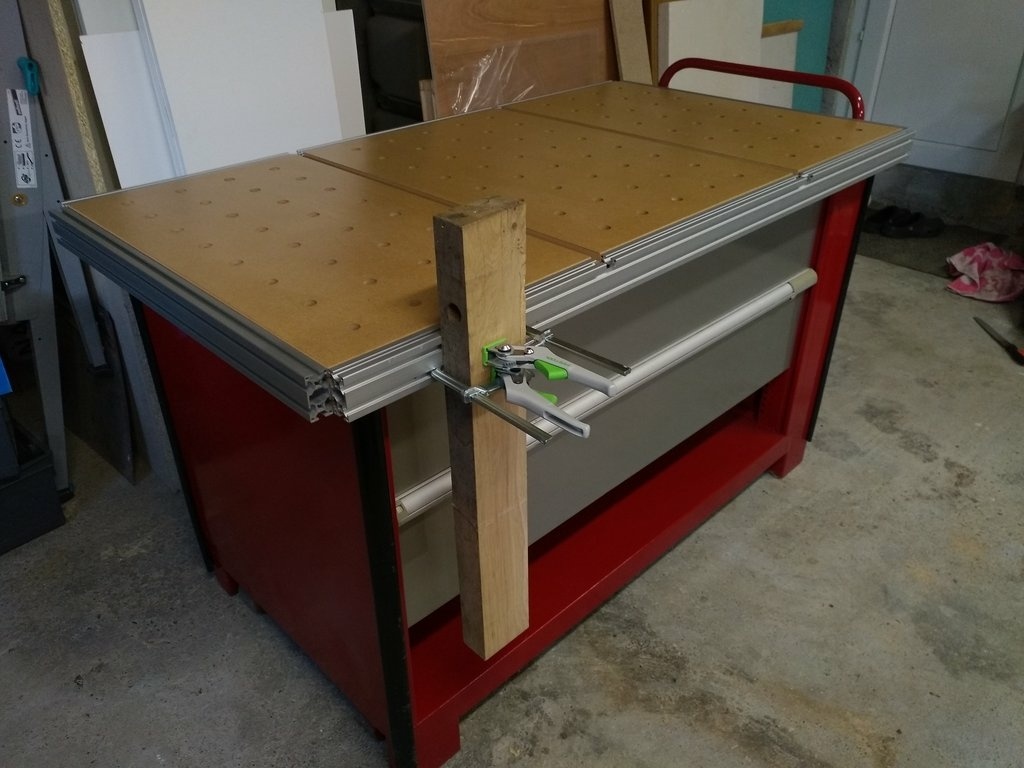

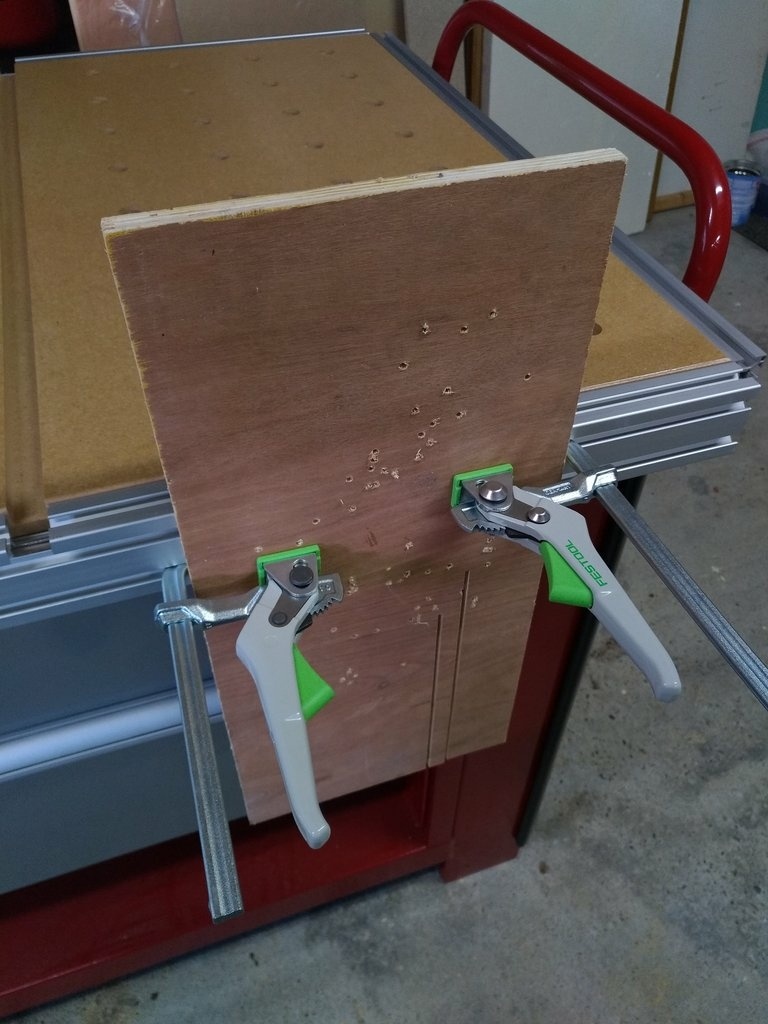

A l'usage

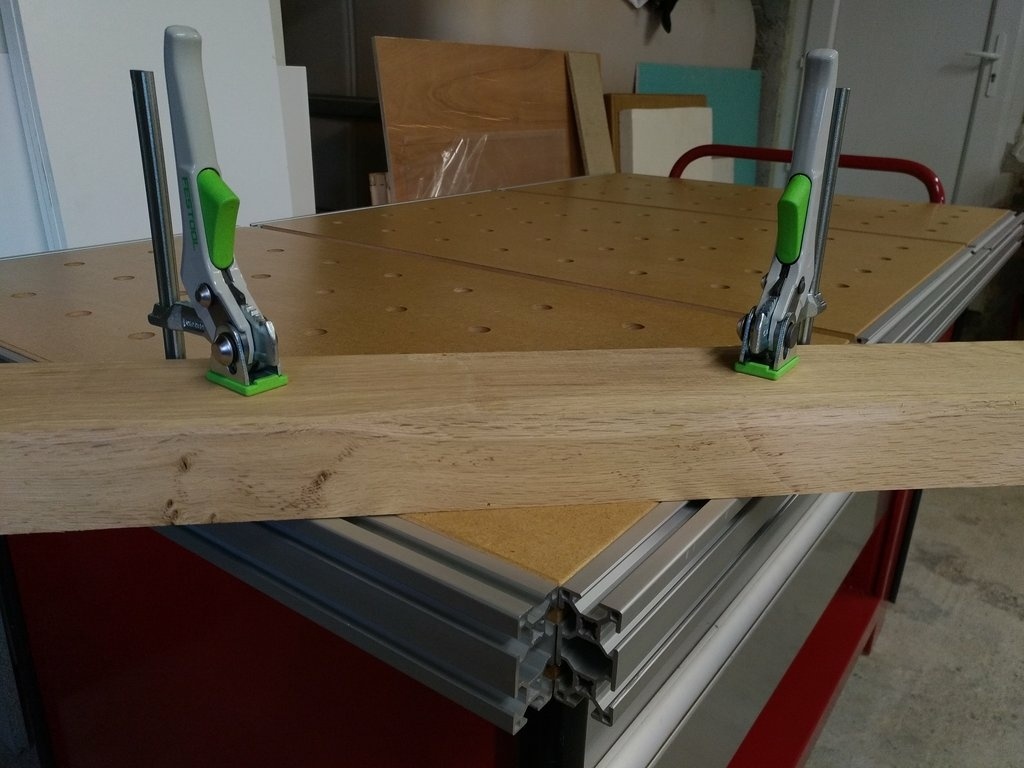

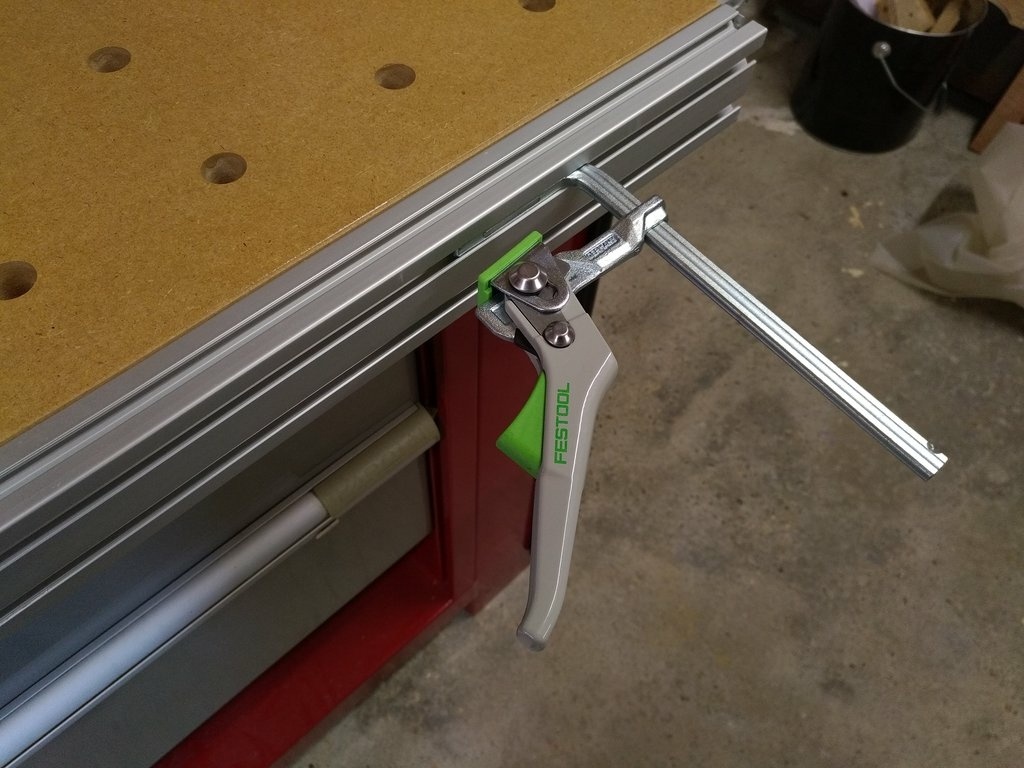

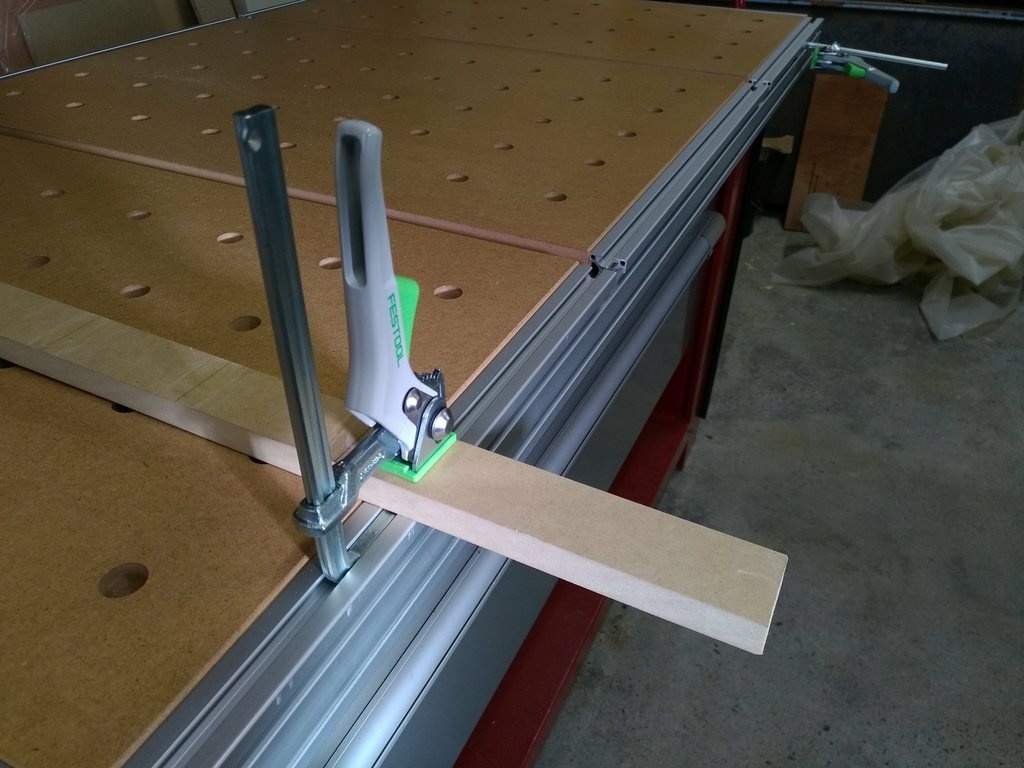

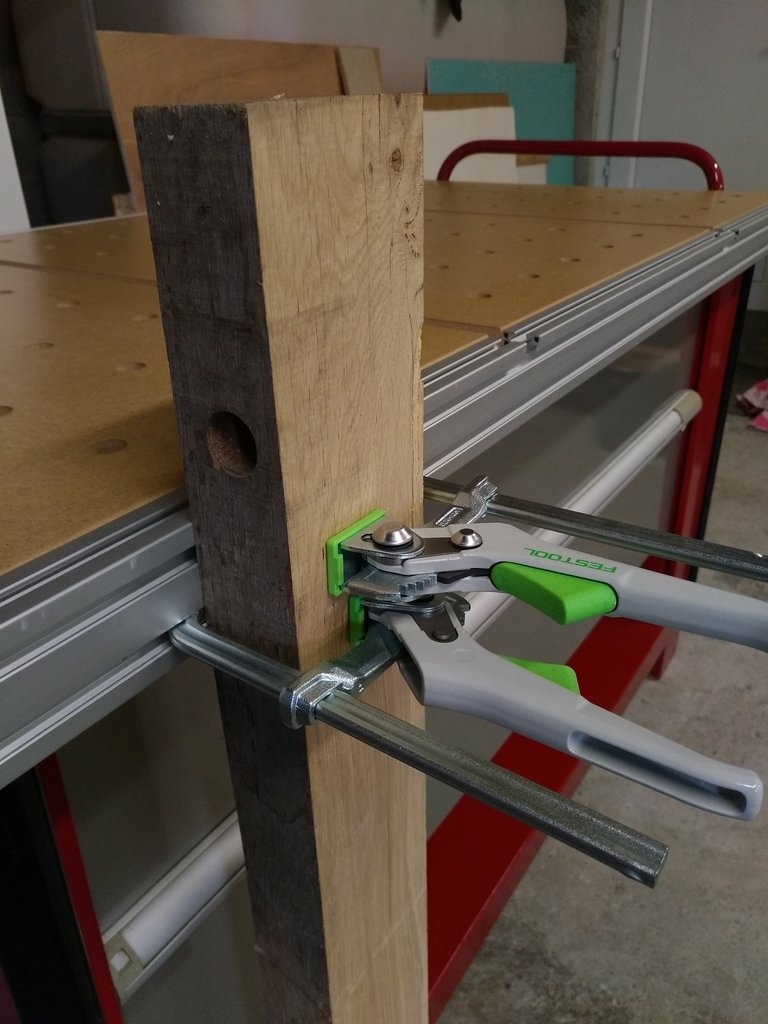

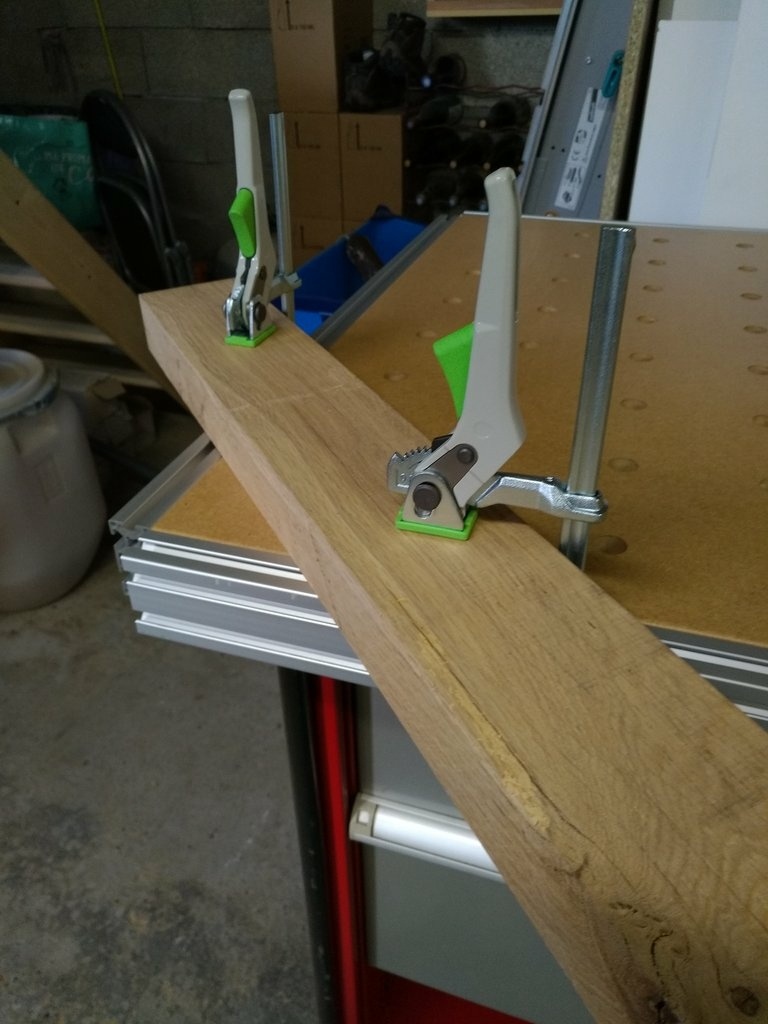

Les images se passent de commentaires ;)

Je suis ravi !

PS : effectivement, les trous (en 20mm) ne sont pas débouchant car ils tombent sur le plateau en hêtre du dessous. C'est un parti pris, compte tenu du contexte. Il sera toujours temps d'y revenir si je n'ai pas assez d'option de serrage à disposition.

Publié Mis à jour


On en parle ici

Nico38 a publié le pas à pas "Un établi, MFT like".il y a 20 jours
Boubou79


Bravo
Ou as tu acheter les rails ?

Nico38


Sur motedis.fr
Ce sont des rails 30x60 B-TYP 8

Boubou79


Merci

Vic66


Très belle reconversion (comme quoi rien ne se perd!).
