Porte persienne

  Ce pas à pas présente un projet en cours de réalisation.

Porte persienne

Petit projet dans lequel je me lance, une porte à persienne pour habiller le coin poubelle et chauffe-eau de notre appartement.

Les contraintes :

  • L'ensemble doit être résistant au vent, à la pluie (le balcon est très exposé).
  • On doit pouvoir sortir les poubelles et accéder facilement au chauffe eau.
  • L'ensemble doit être esthétique

J'ajouterai les différentes étapes de conception au fur et à mesure.

Je vous remercie d'avance pour vos conseils !

Liste des articles

Mis à jour

Partager

La prise de côtes

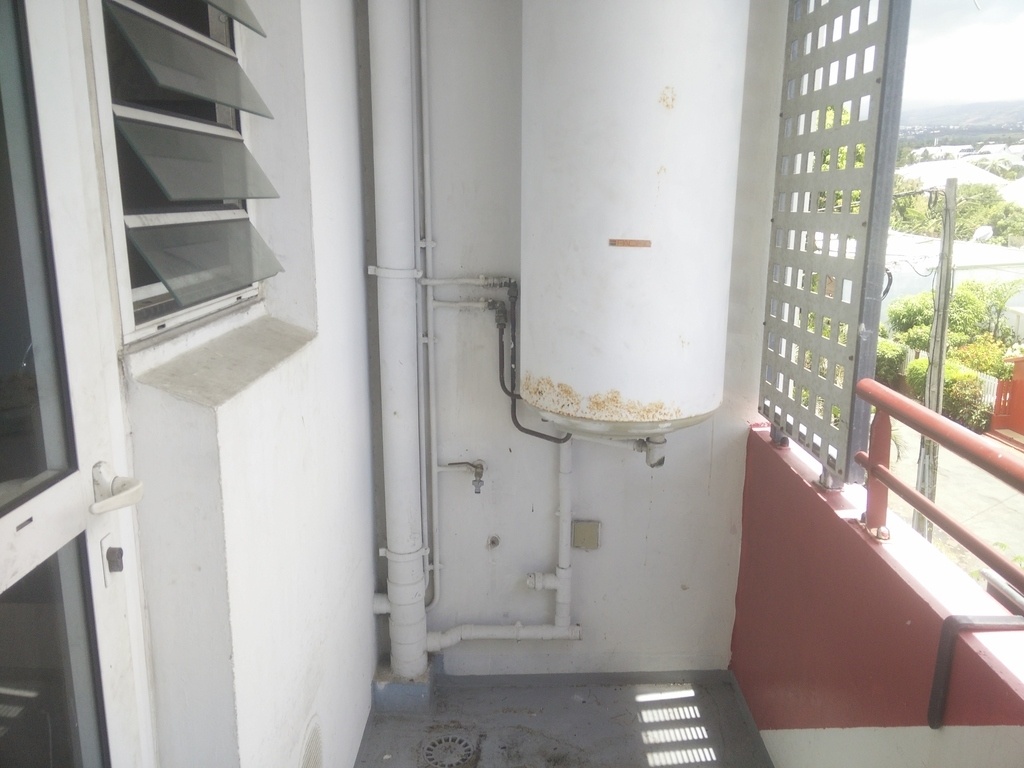

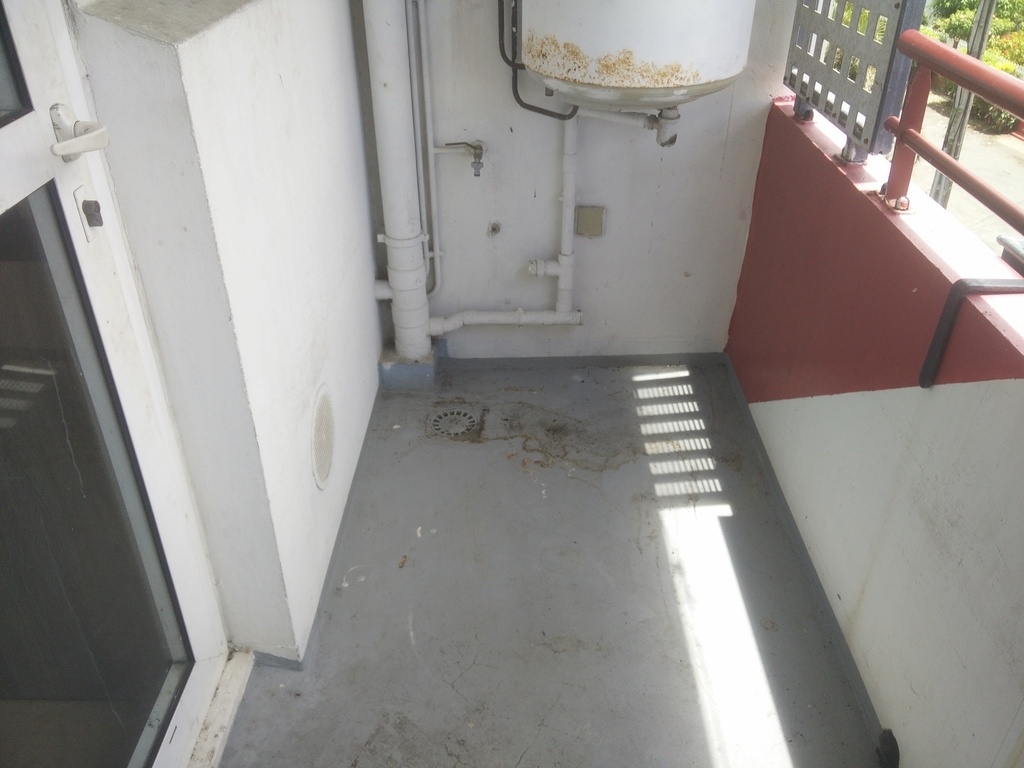

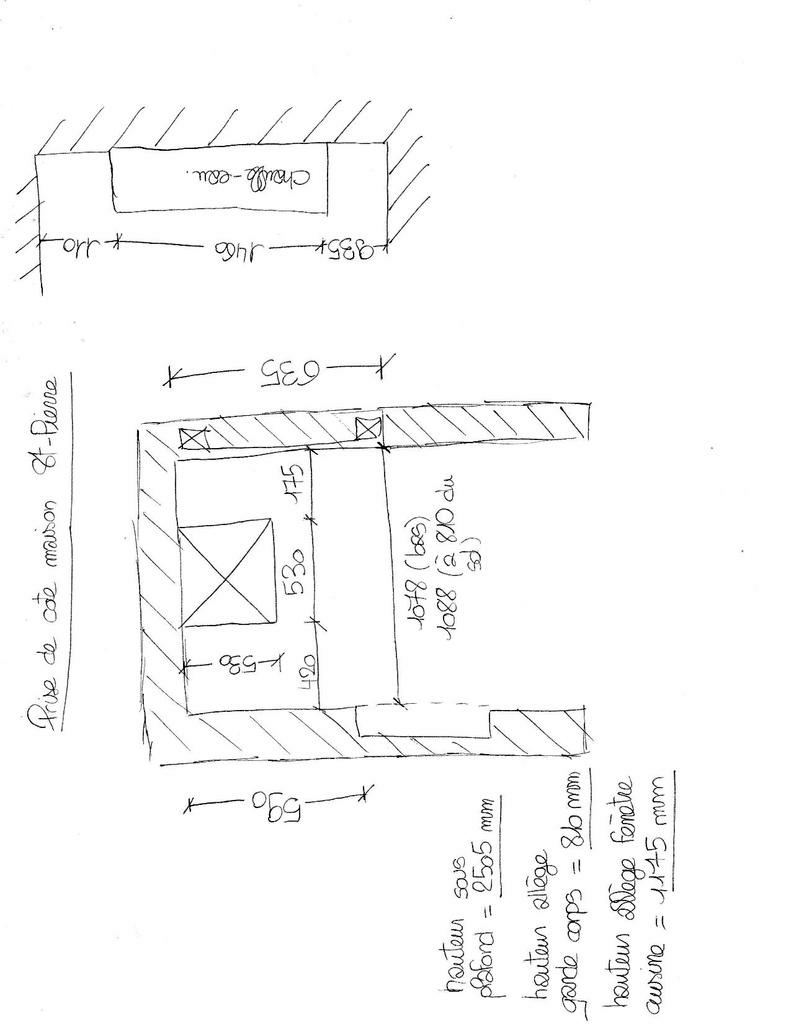

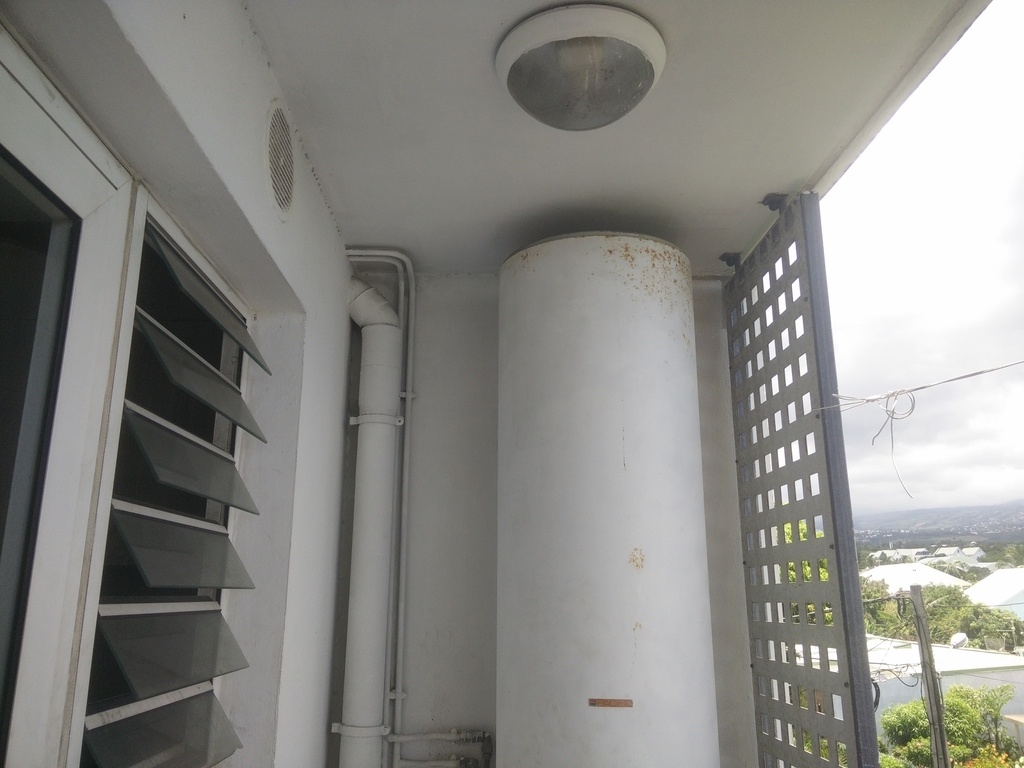

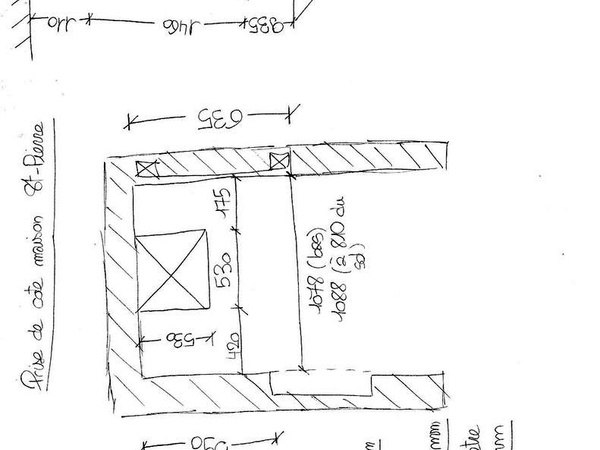

Première étape du chantier, on prends toutes les côtes nécessaires, on prends des photos de la situation sans oublier de noter quelques détails importants.

Un mètre, une feuille de papier et un crayon et en avant !

Publié

Partager

La conception

On passe ici à l'étape de la conception : on va déterminer de quelle manière l'ouvrage sera réalisé, en essayant de ne pas perdre de vue les contraintes de bases.

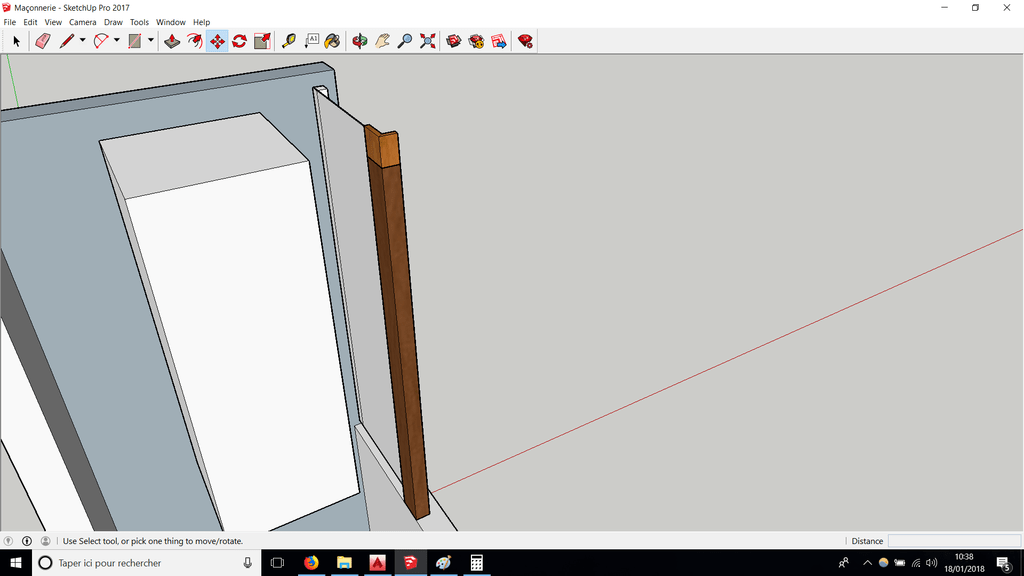

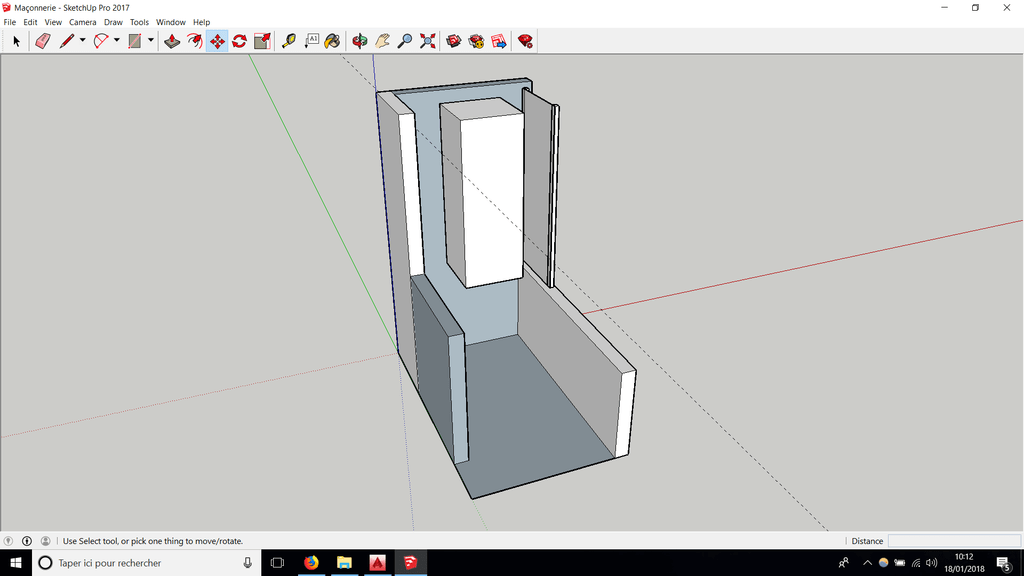

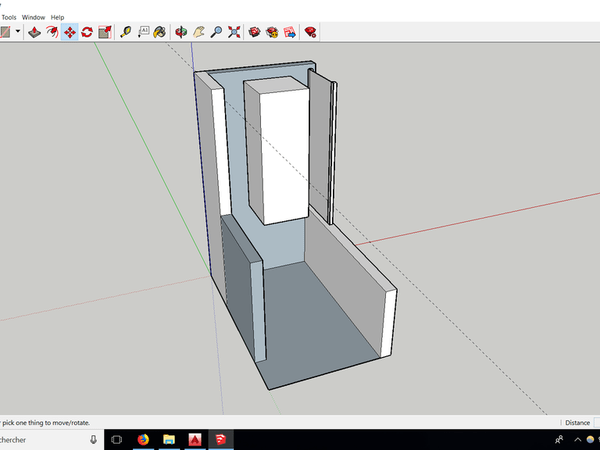

Je commence par modéliser la maçonnerie sous Sketchup, pour me repérer dans l'espace : modéliser l'ouvrage avec ce logiciel me permet de créer un visuel que je peux présenter au client pour mieux lui vendre le projet.

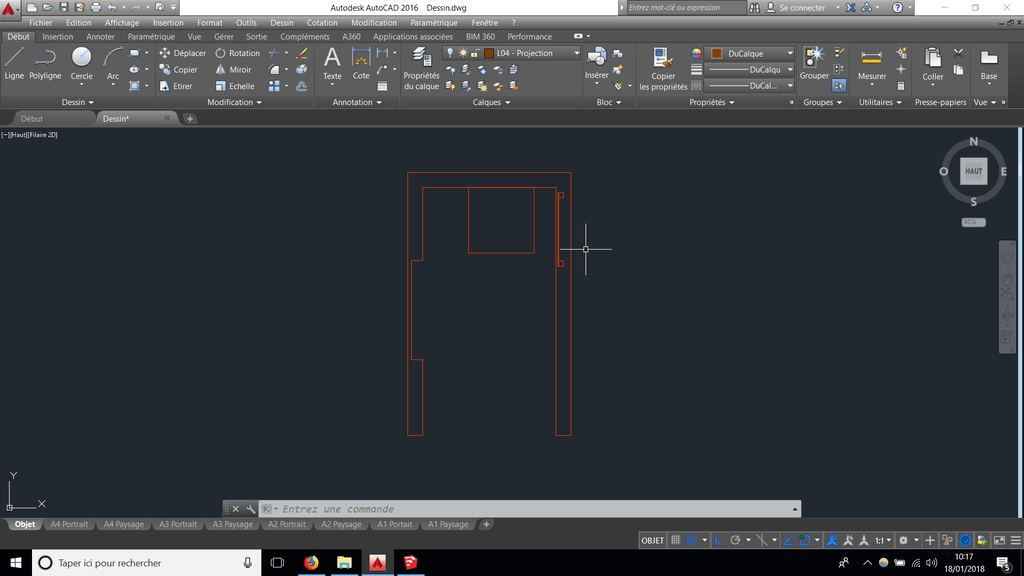

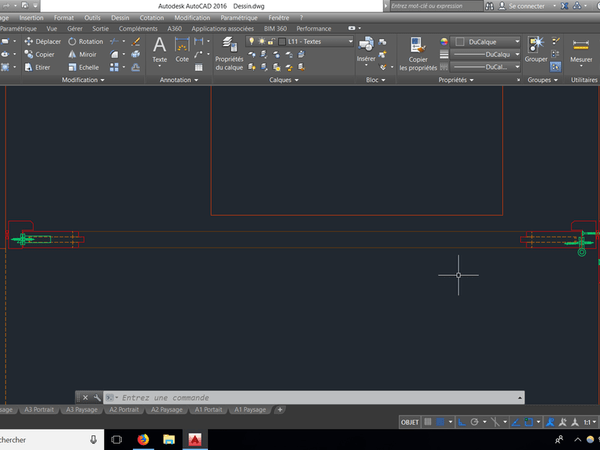

Je passe ensuite sur Autocad, et je répète rapidement l'opération : tracer mon ouvrage sur ce logiciel me permet de déterminer des côtes, des assemblage de manière plus aisée qu'avec Sketchup, je m'en sers donc pour réaliser mes plans de fabrication.

Un premier problème pointe le bout de son nez : où^vais-je positionner ma porte, et comment vais-je la fixer.
Après réflexion, j'opte pour la solution suivante : je vais fabriquer une espèce de pièce en forme de L, qui viendra plaquer contre le montant du claustra métallique comme montré sur la photo suivante.

Le L serai assemblé à coupe à 45°, renforcé par une fausse languette. Je prévois aussi d'ajouter une pièce sur le dessus de l'ensemble (comme sur un volet) afin de laisser le moins possible de bois de bout exposé à la pluie ou au vent.

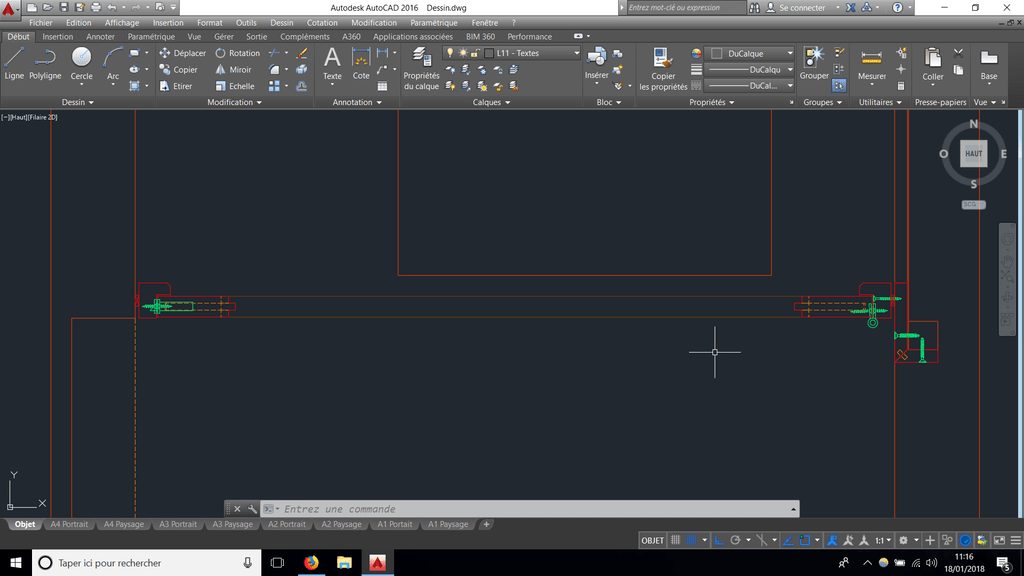

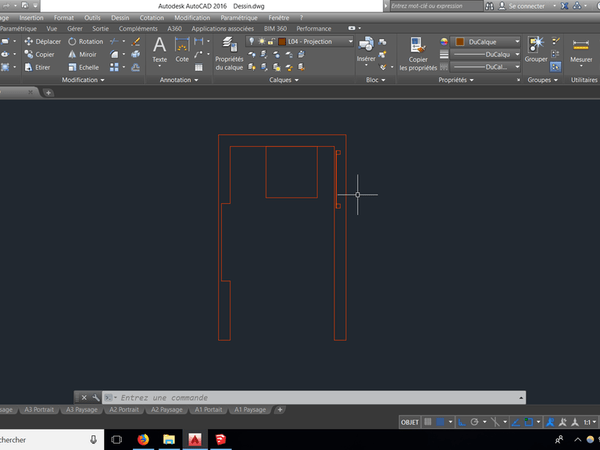

Je termine ensuite ma coupe horizontale : je prévois de fabriquer un bati bois, et une porte à lame persienne traditionnelle : les assemblages seront donc des tenons-mortaises classiques, avec une barbette de menuisier en traverse haute et basse.

La présence du spot au plafond m'oblige à réaliser une imposte à lame persienne, ce qui m'évite d'avoir à réaliser une porte de 2m50.

Ci-dessous la coupe horizontale terminée.

Je m'attaque ensuite à la coupe verticale, en intégrant l'imposte. Je réalise aussi ma répartition de persienne.

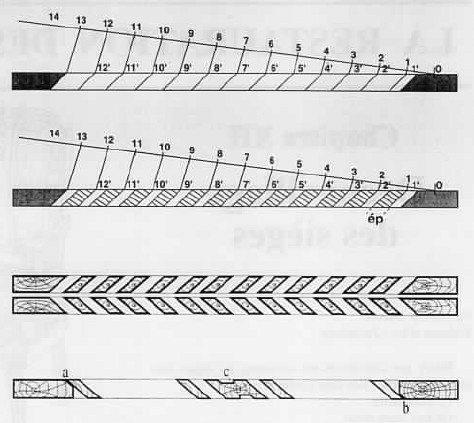

On utilise pour cela le théorème de Thalès ( voir ci-dessous).

J'obtient un total de 45 lames espacées de 22 mm, avec un recouvrement de 8 mm.

Il me reste ensuite à terminer mon plan (cotations, cartouche, mise en page) et le visuel de la porte.

La suite au prochain épisode !

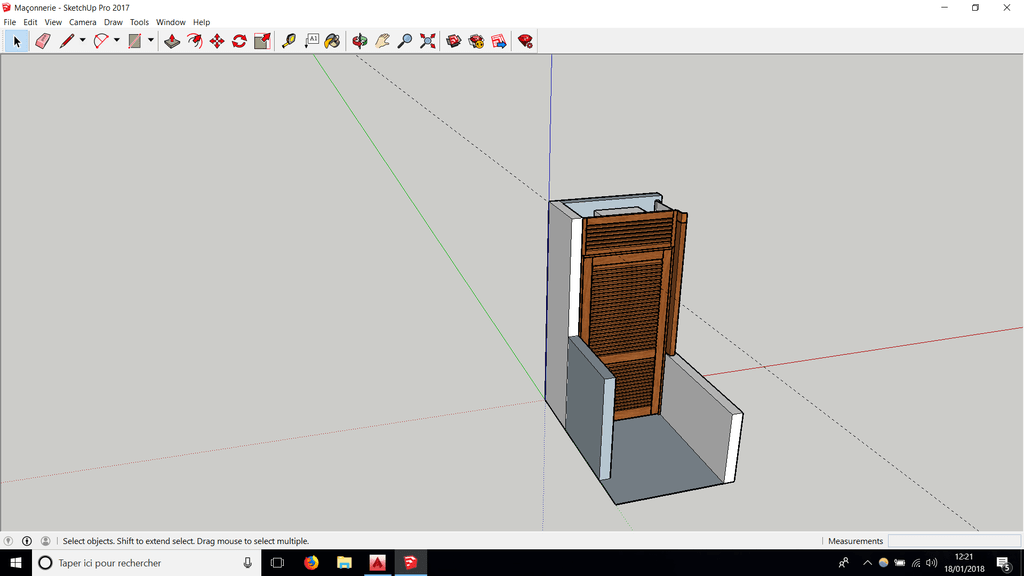

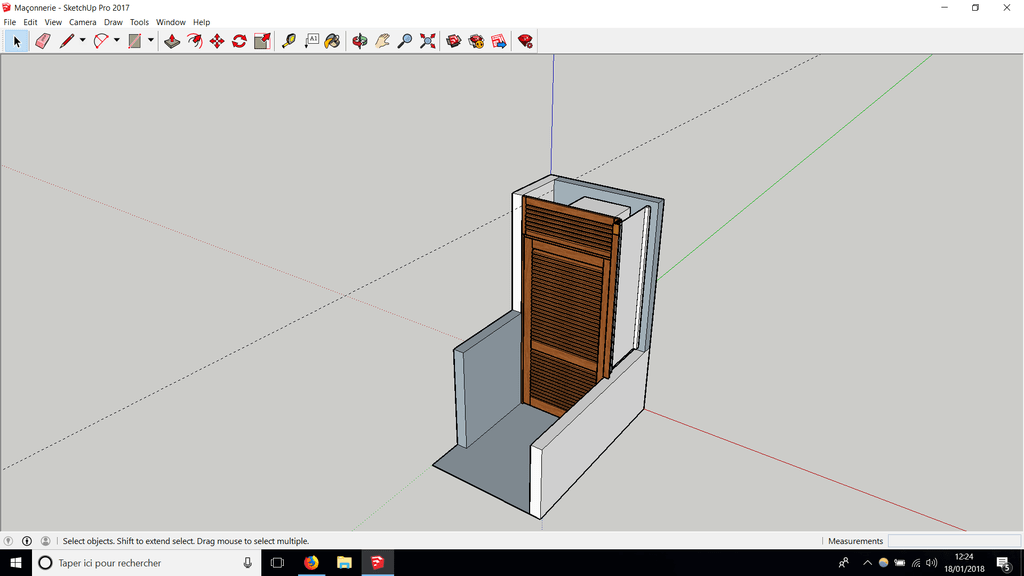

Le visuel est terminé à l'aide de Sketchup et on ajoute les textures.

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Luc4973 a publié le pas à pas "Porte persienne".il y a 6 mois
Luc4973 a publié l'article "La conception".il y a 6 mois
RIRI212


Bonjour Luc, ne crois-tu pas qu'avant D'HABILLER le chauffe eau, il vaudrait peut-être mieux de le CHANGER ?
Les taches de rouilles en bas (côté résistance) ne m'inspireraient pas grande confiance...
