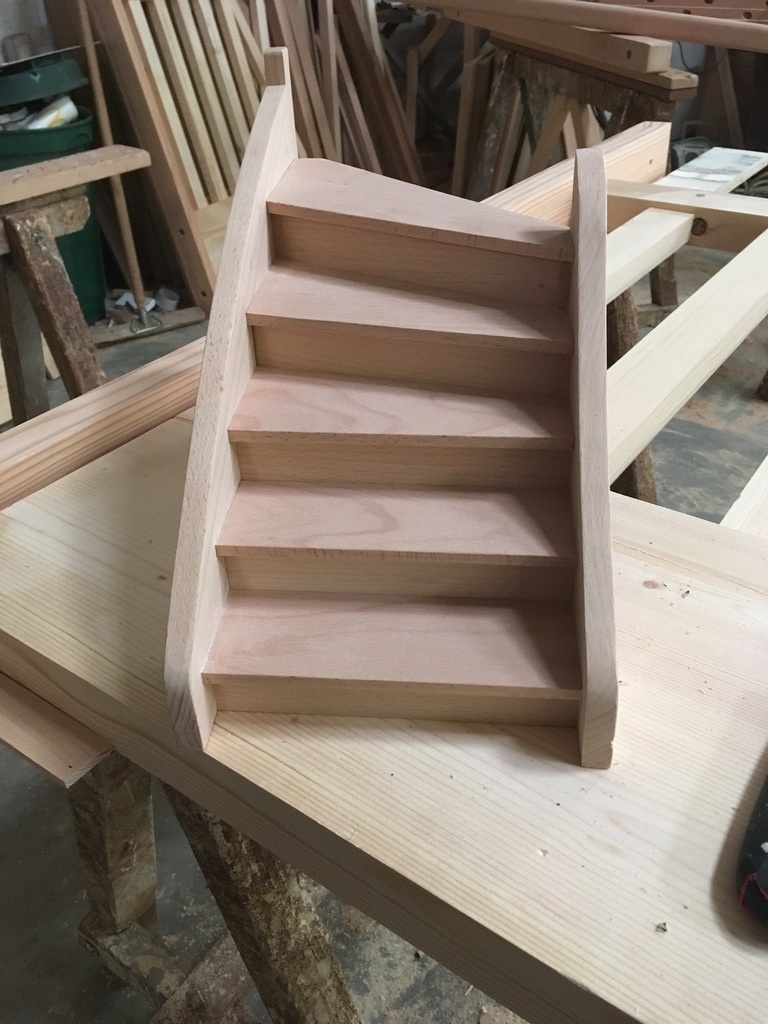

L'Air du Bois est une plateforme Open Source de partage collaboratif ouverte à tous les amoureux du travail du bois. (En savoir plus)

Rejoindre l'Air du Bois Se connecter

Partager   J'aime
Steve

Exercice escalier numéro 1

Mis à jour

Partager

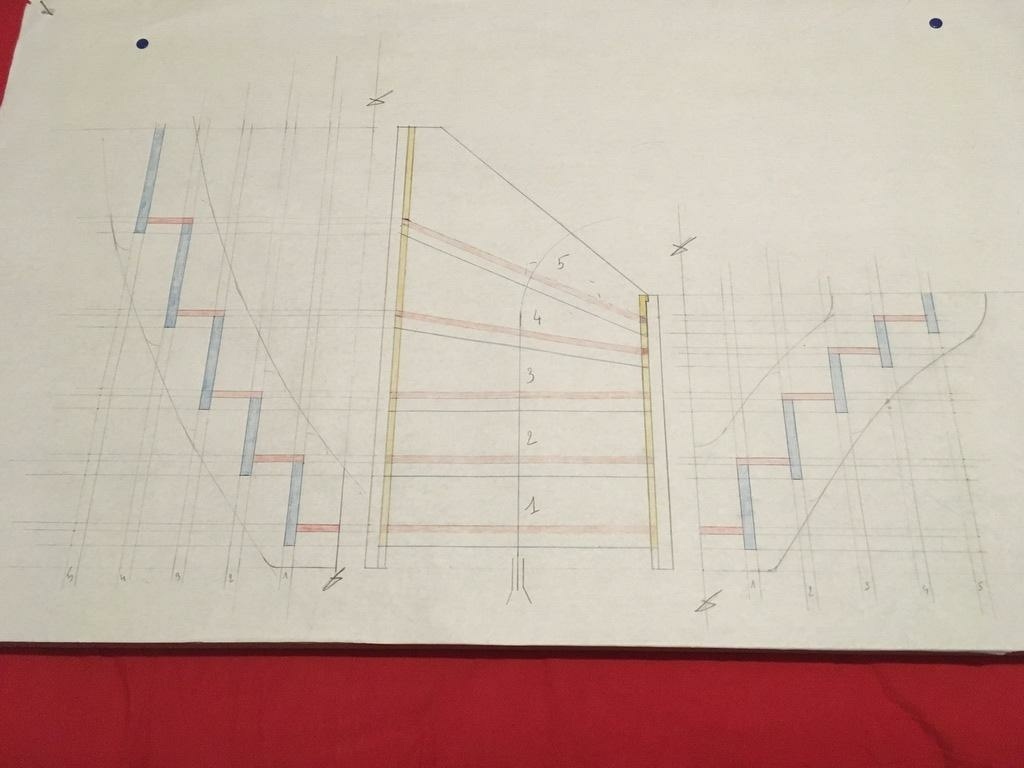

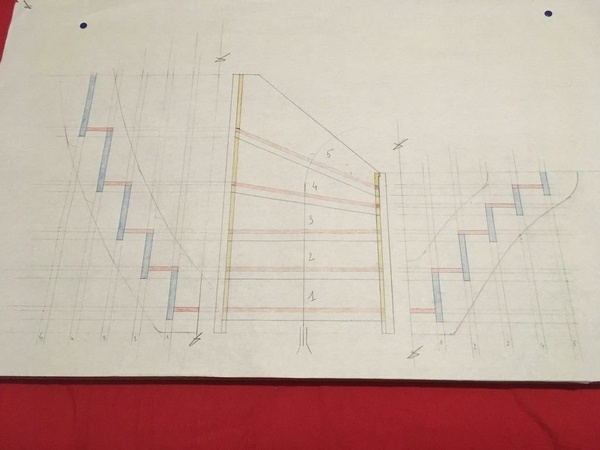

Traçage de l'épure

Voici quelques détails de réalisation de la maquette suivant l'exercice de Sylvain.
Traçage de l'épure à l'échelle 1/5

Publié Mis à jour

Partager

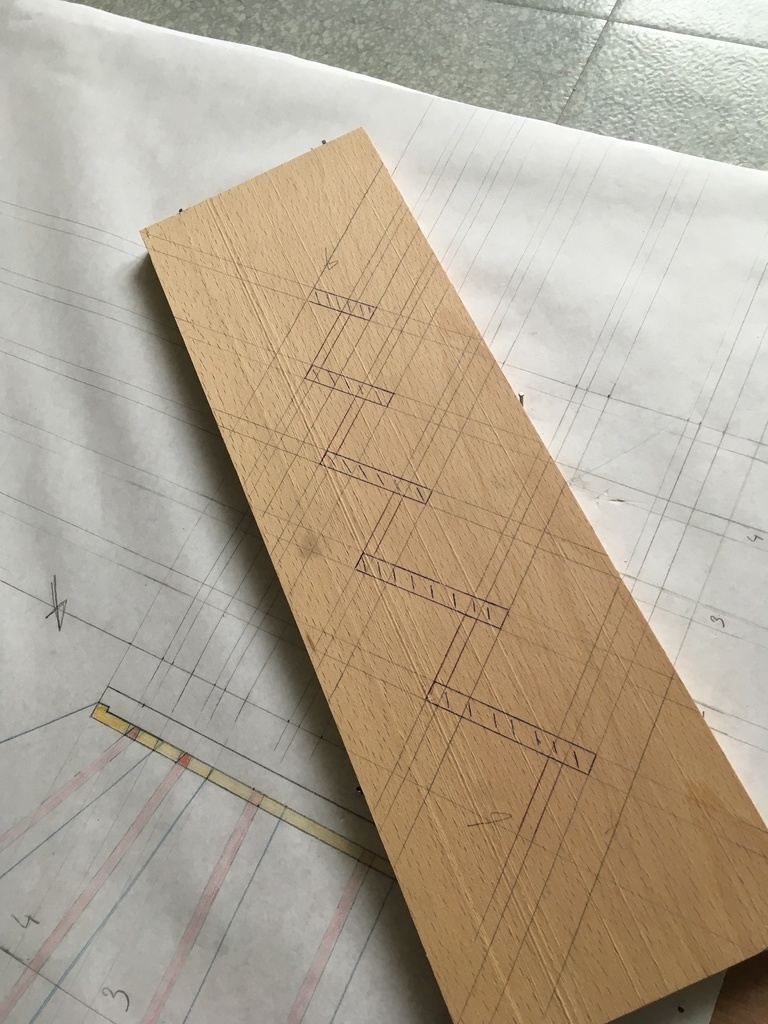

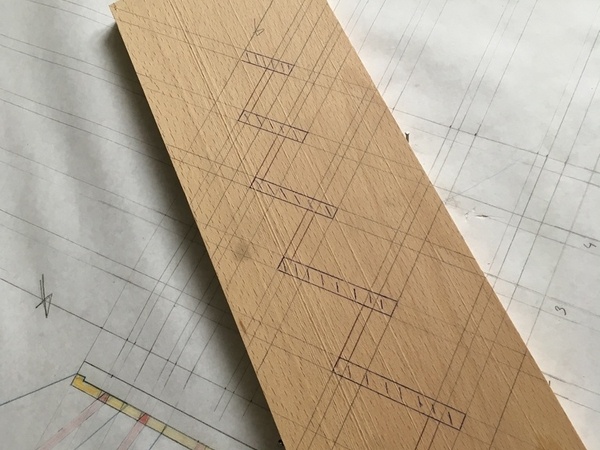

Traçage des limons

Traçage de mes limons, j'ai d'abord positionné mes limons sur mon épure puis je les ai tracés à l aide d un compagnon.

Publié Mis à jour

Partager

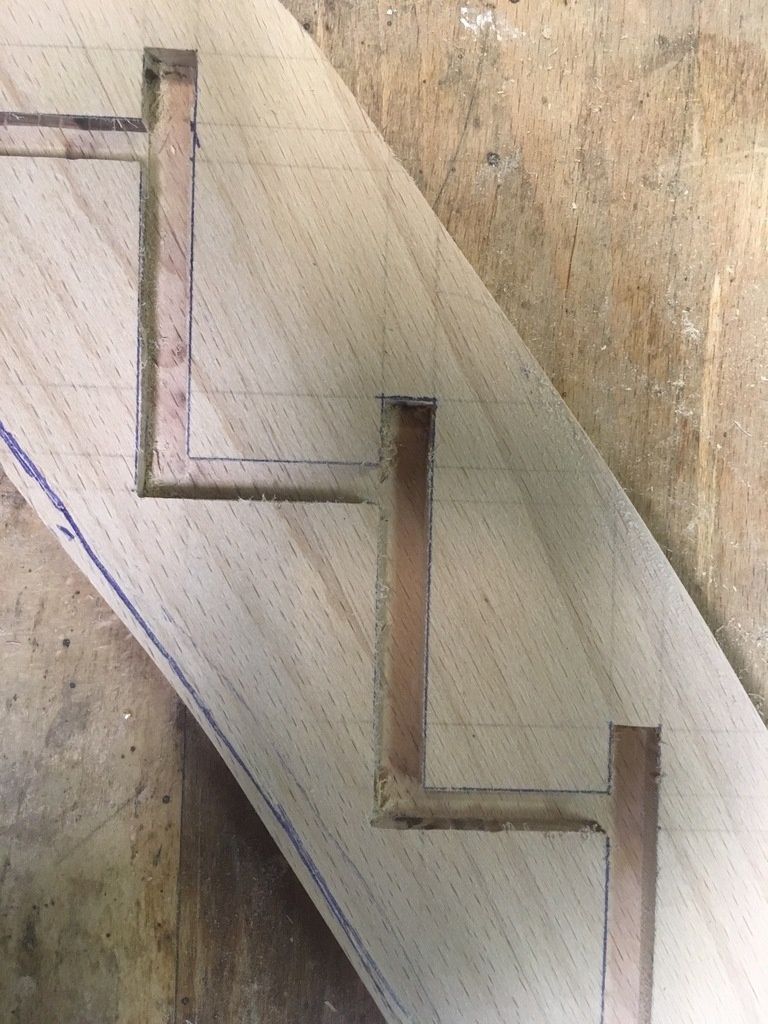

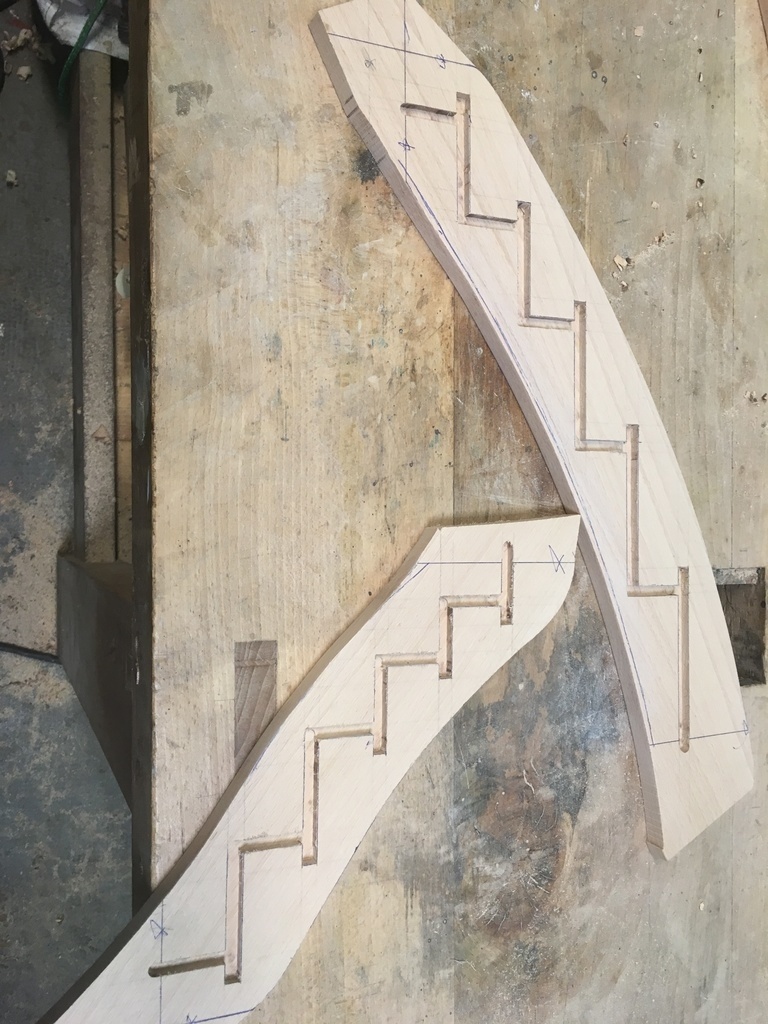

Entaillage des limons et cintre des limons

J'ai effectué l'entaillage des limons à la défonceuse a l'aide d'une règle . Puis J'ai equarri mes entailles au ciseau à bois . Après ça j'ai fait ma courbe de mes limons à la scie à ruban et fini à la ponceuse .

Publié Mis à jour

Partager

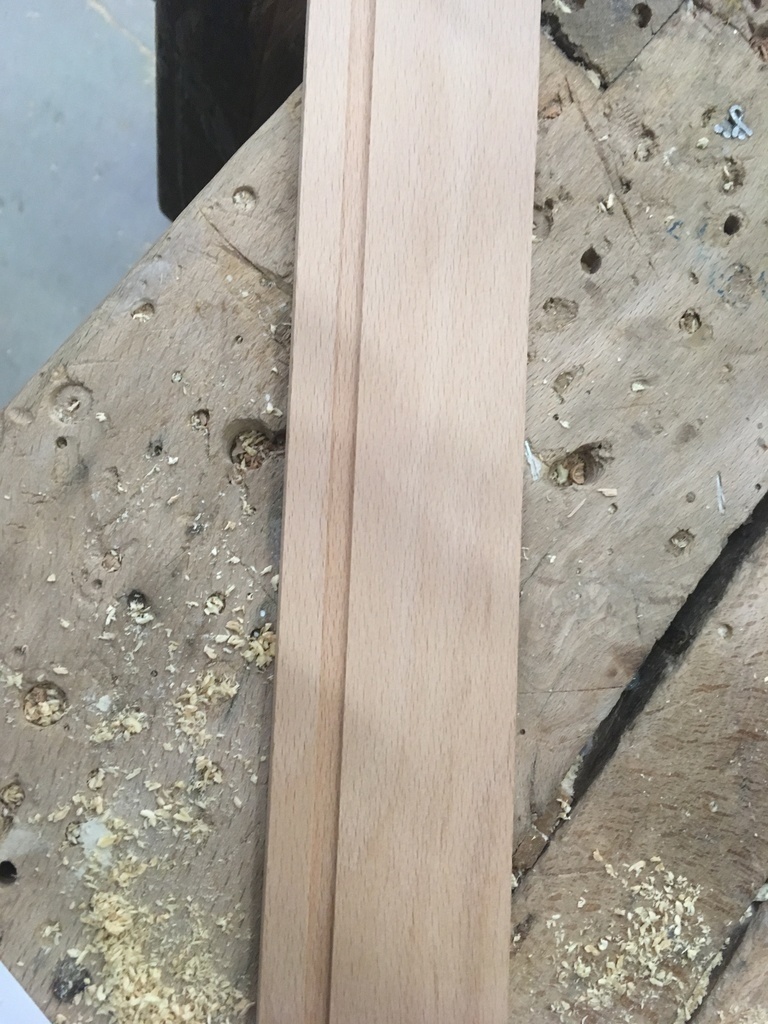

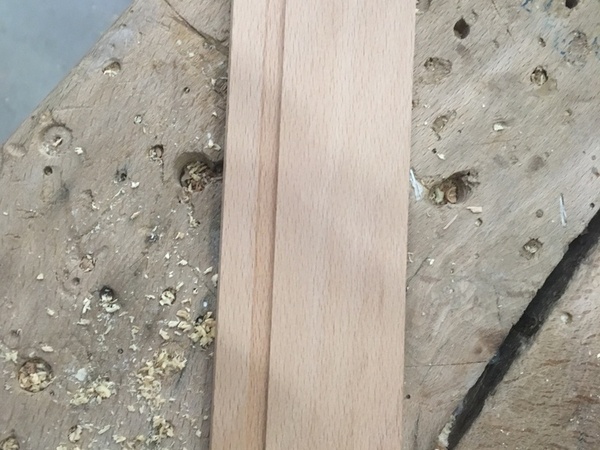

Débit et rainurage des marches

Jai ensuite débité mes marches ( malheureusement je n'ai pas de photo ) . Une fois le débit et le corroyage terminés . Jai rainuré tous mes nez de marche à la toupie à l aide d'une lame de scie .

Publié Mis à jour

Partager

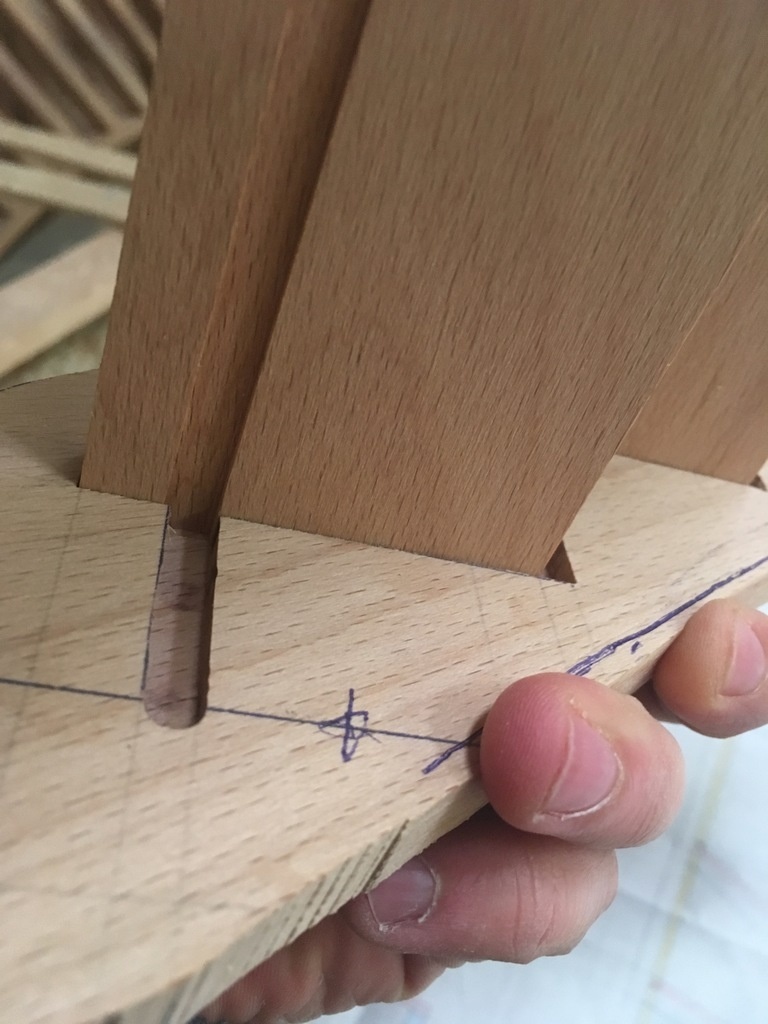

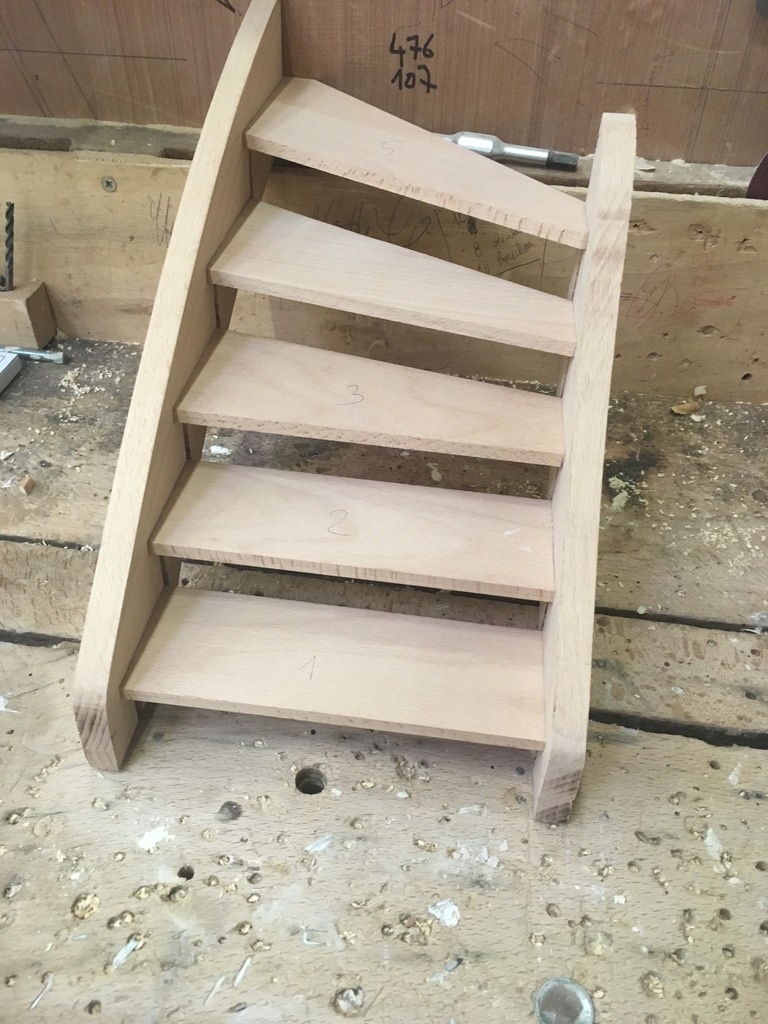

Découpe des marches et ajustage

Découpe des marches et ajustage

Publié Mis à jour

Partager

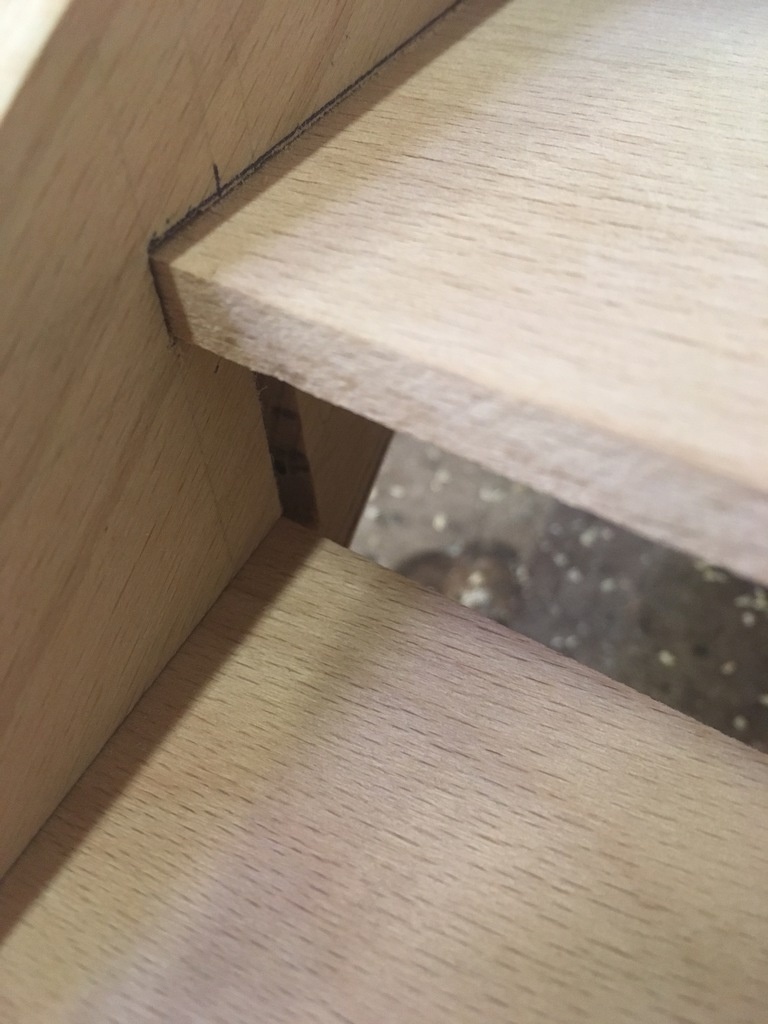

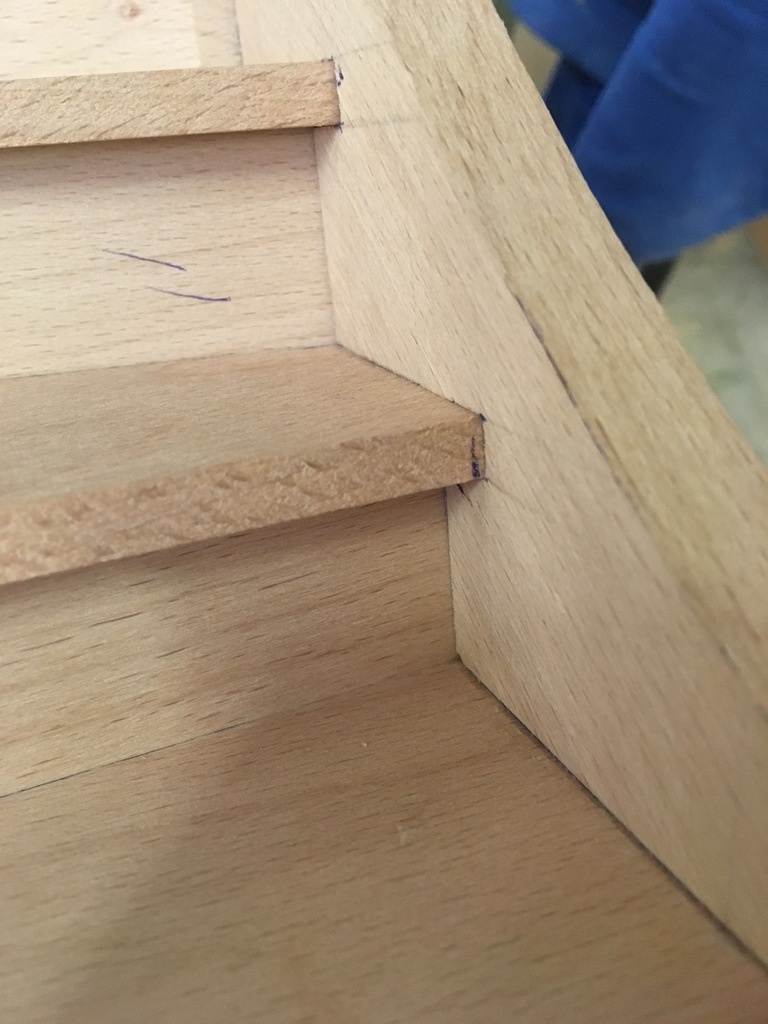

Découpe et ajustage des contremarches

Découpe des contremarches eT ajustage !!!

Publié Mis à jour

Partager

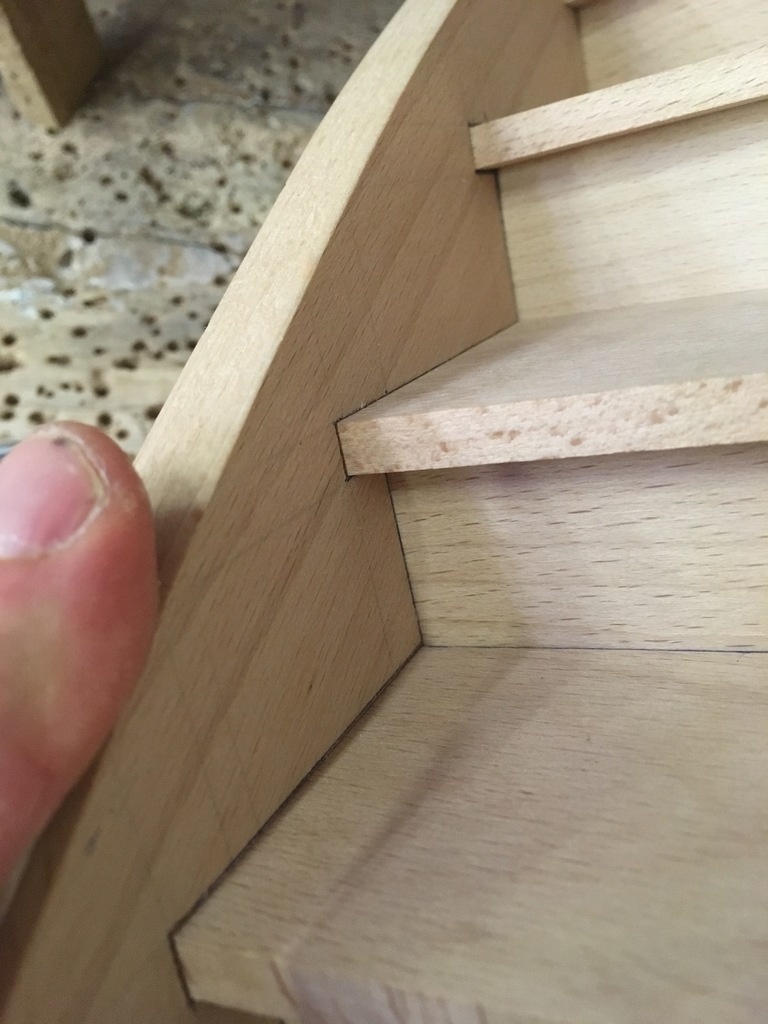

Montage à blanc

Montage a blanc avant le collage et le clouage des contremarches!! 😃😃😃 !!

Publié Mis à jour

Partager

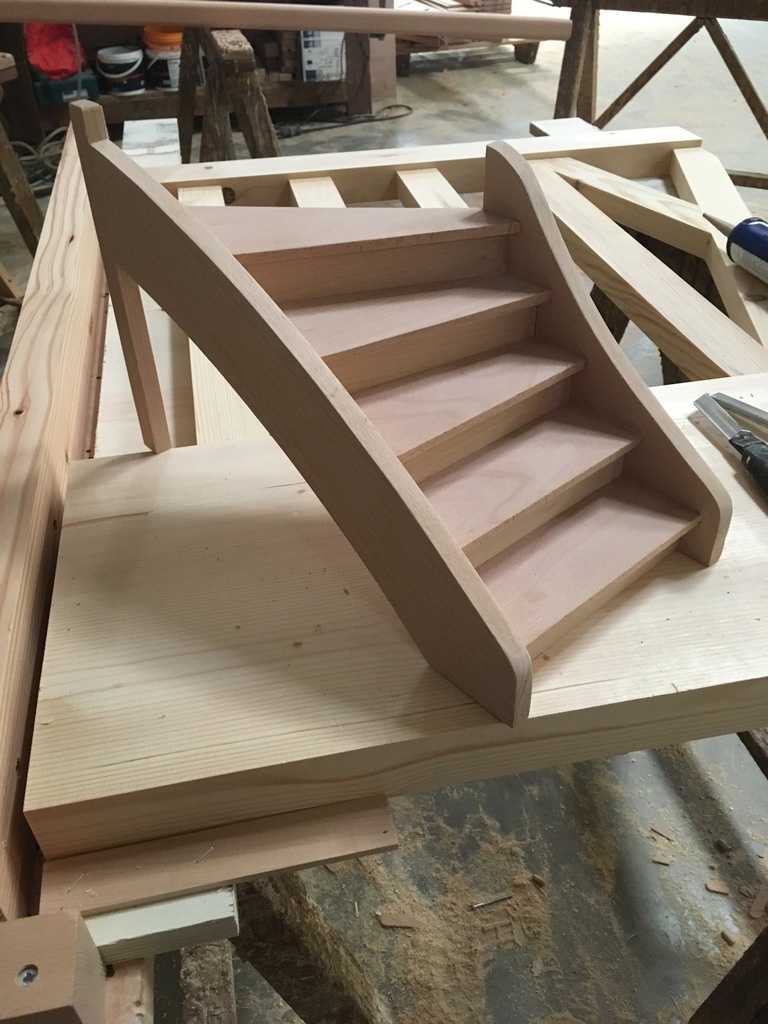

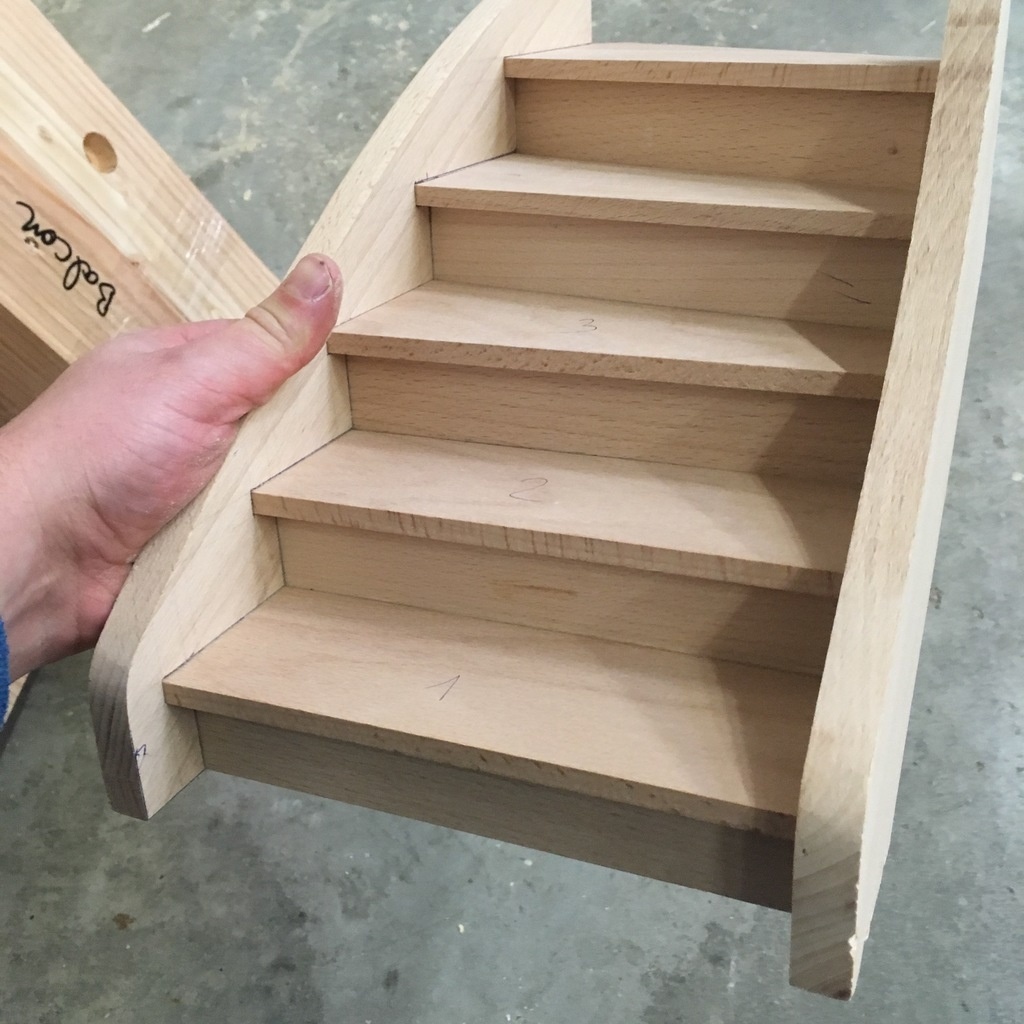

Montage final

Montage final après collage et ponçage !

Publié Mis à jour

Partager

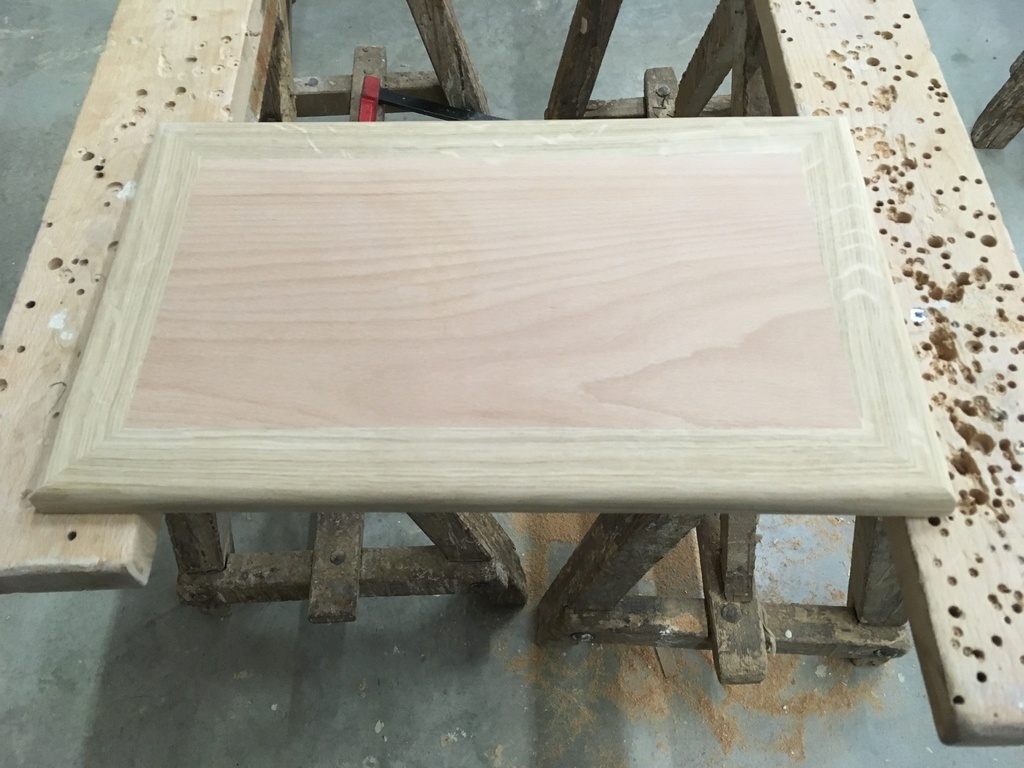

Socle

Et pour finir j'ai décidé de fabriquer un socle pour poser ma maquette . Le socle et assemblé avec la méthode rainure languette.

Publié Mis à jour

Partager

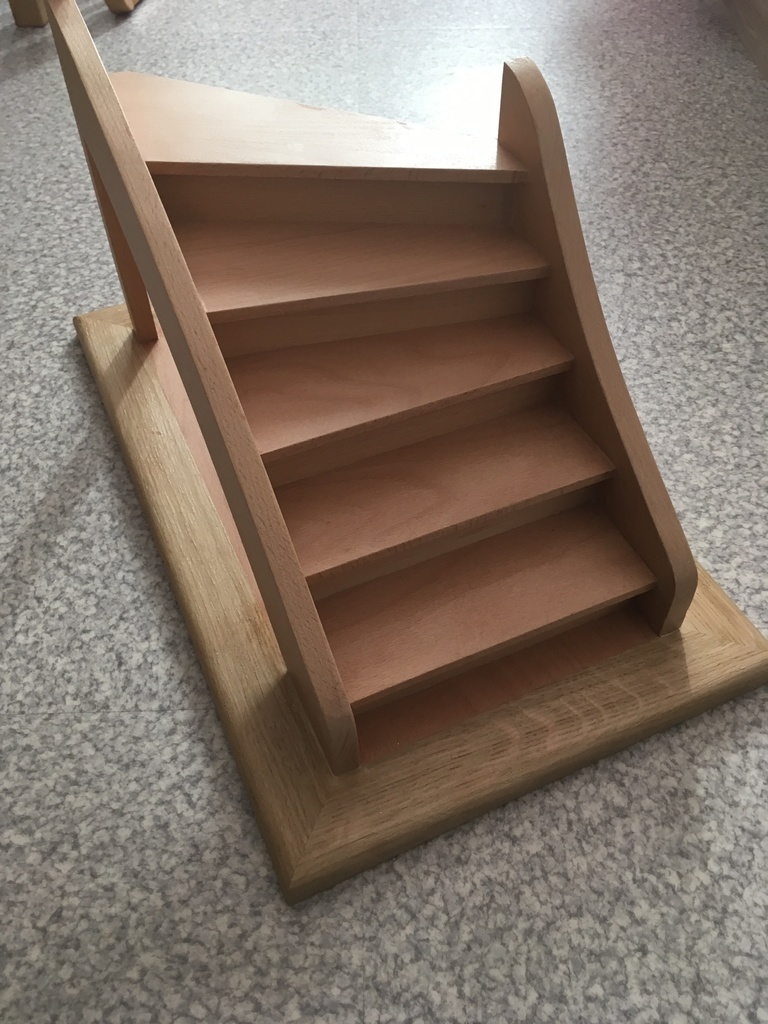

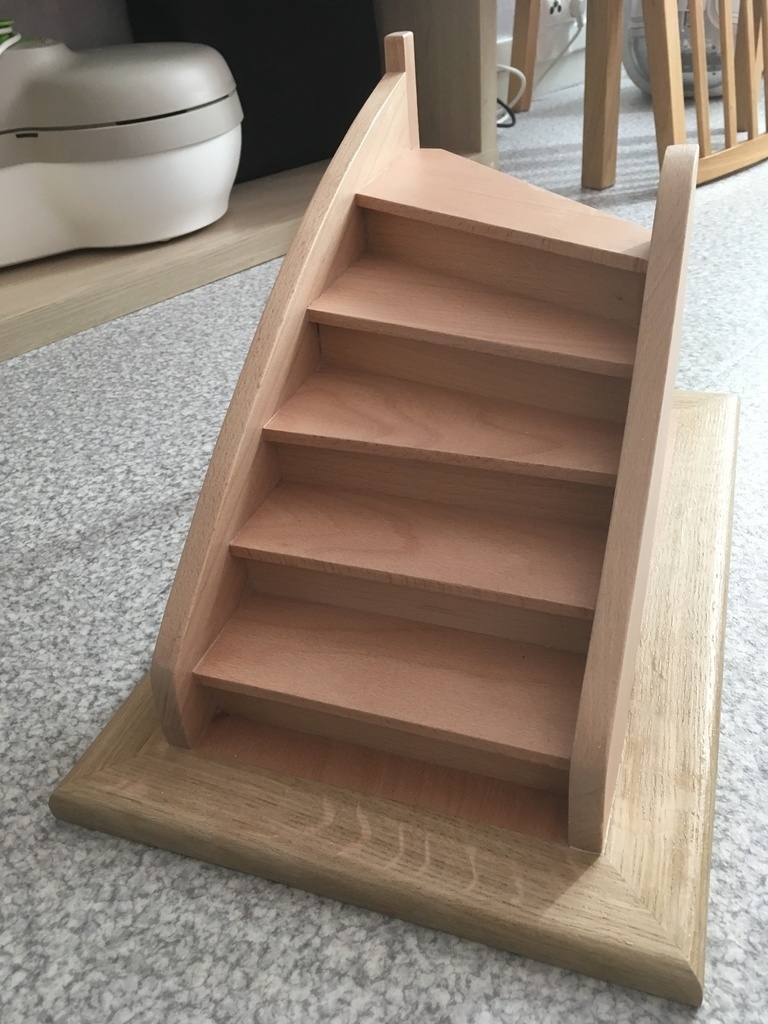

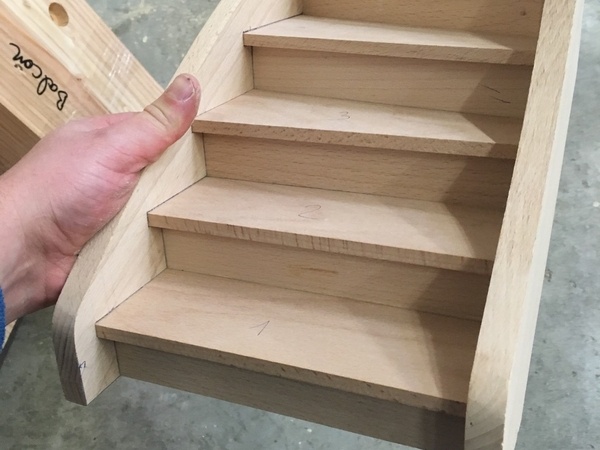

Rendu final

Fini, je suis assez sastifait du résultat malgré deux trois bricoles. Et je tenais à remercier tous particulièrement Sylvain ainsi que kaj qui m'ont aidé et qui prennent le temps de m'apprendre.
😃😃👍👍

Publié Mis à jour

Contenus associés


Discussions

Steve a publié le pas à pas "Exercice escalier numéro 1".il y a 8 mois
sylvainlefrancomtois


super boulot j espere que ton travail donneras envie à d autres !!!!
prend le temps de te relire tranquillement pour les quelques écarts d orthographe ,ça aussi ça fait partie du beau boulot ;)

Perso je fais aussi pleins de fautes !!

Steve

Merci Sylvain . J'essayerais mes l orthographe et moi sa fais deux ^^

sylvainlefrancomtois


@steve et avec moi 3

kajmed


Voilà une belle maquette et comme Sylvain: Que ça donne envie à d'autres d'essayer!!

Steve

Merci kaj ;)

philippe14


oui c est bien l épure et claire pas rature c est a force dans faire qu on s améliore mais la partie la plus dur c est quand tu arrive chez le client que tu commence a posé et qu il rentre bien en place en largeur et hauteur car en réno les murs en générale ne sont pas droit ,d aplomb et les angles d équerre et qu on passe pas plus de temps prévu par le devis de l entreprise

sanglier

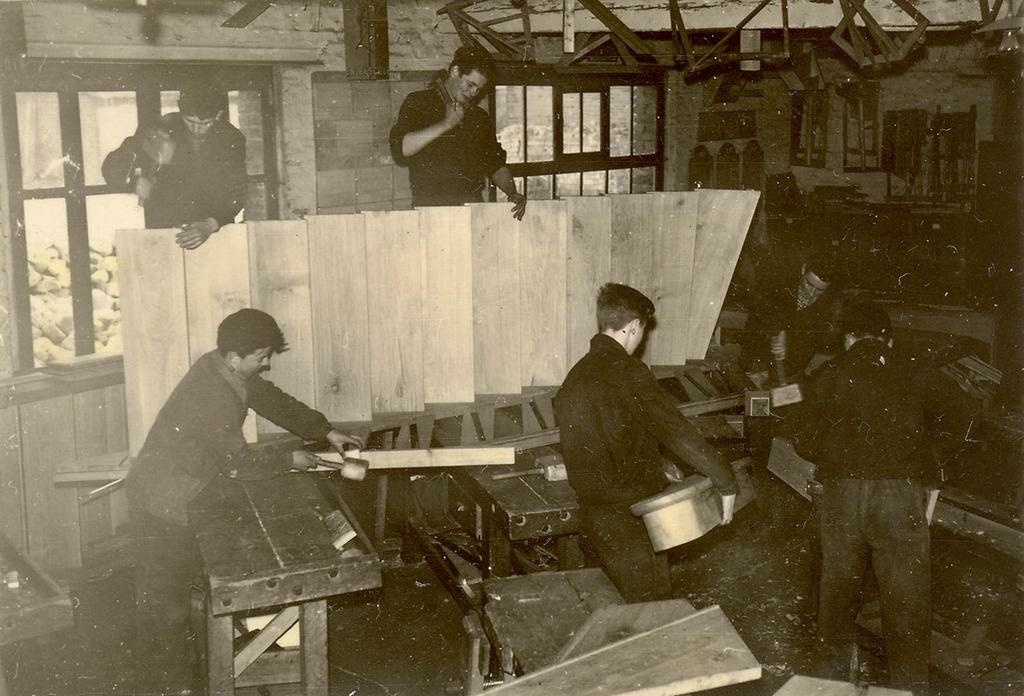

exercice atelier en 3è année d'apprentissage charpente bois (les bois etaient rabotés machine par le prof car machines interdites même pourles elèves menuisier ) en parallèle il y a eu des cours techno , herses de balancement et terminologie etc..

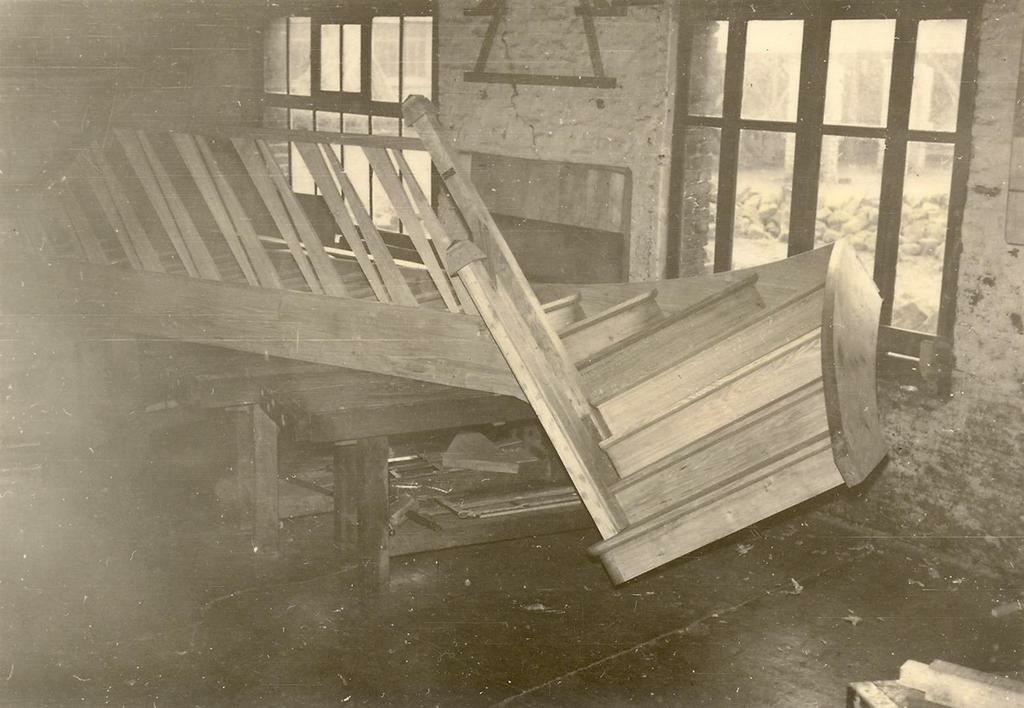

la 2è et 3 ème photo sont de la même epoque pour un exterieur de centre d'apprentissage
dans ma carrière professionnelle : je les dessinais en beton armé parfois helicoïdaux pour silos et châteaux d'eau

Steve

👍👍👍
