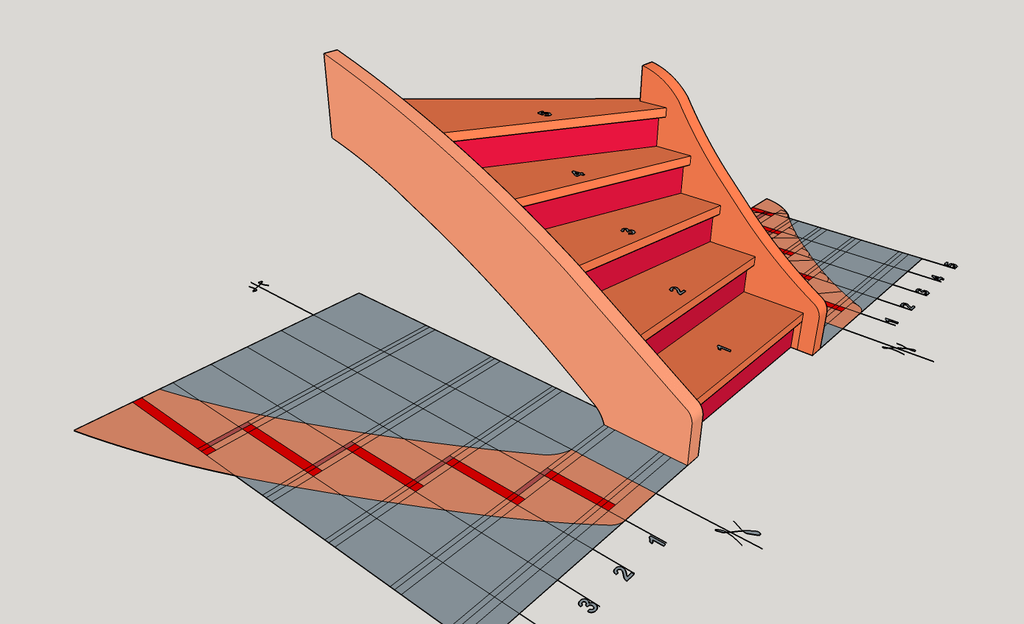

Escalier exercice 1


Exercice d escalier de base , à exécuter à l échelle 1/5 eme

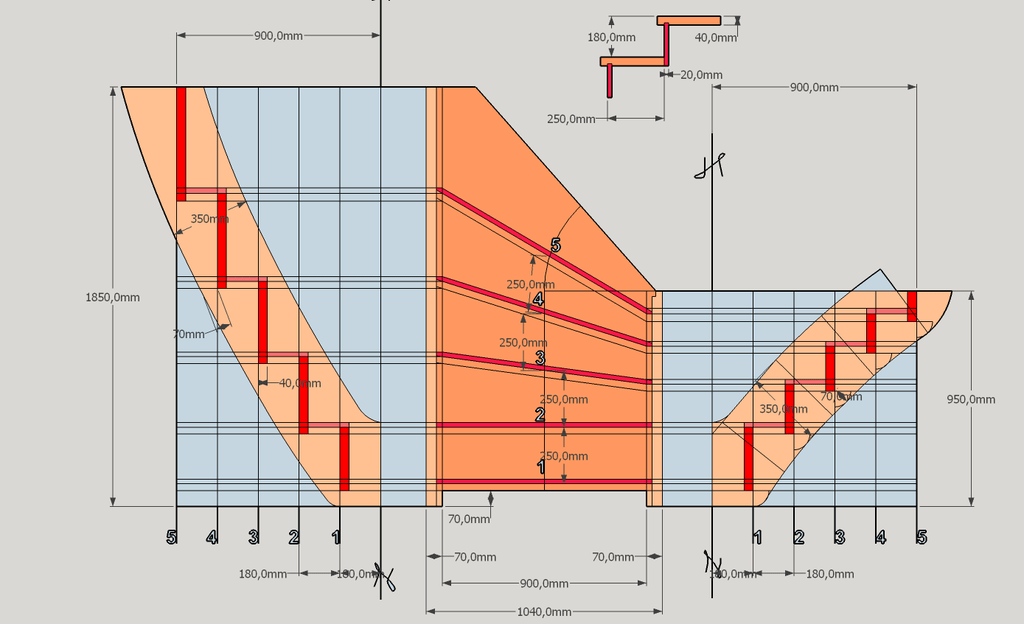

1/ Tracer la vue en plan .

2/ Tracer les deux développements .

3/ Positionner et tracer les bois de limons .

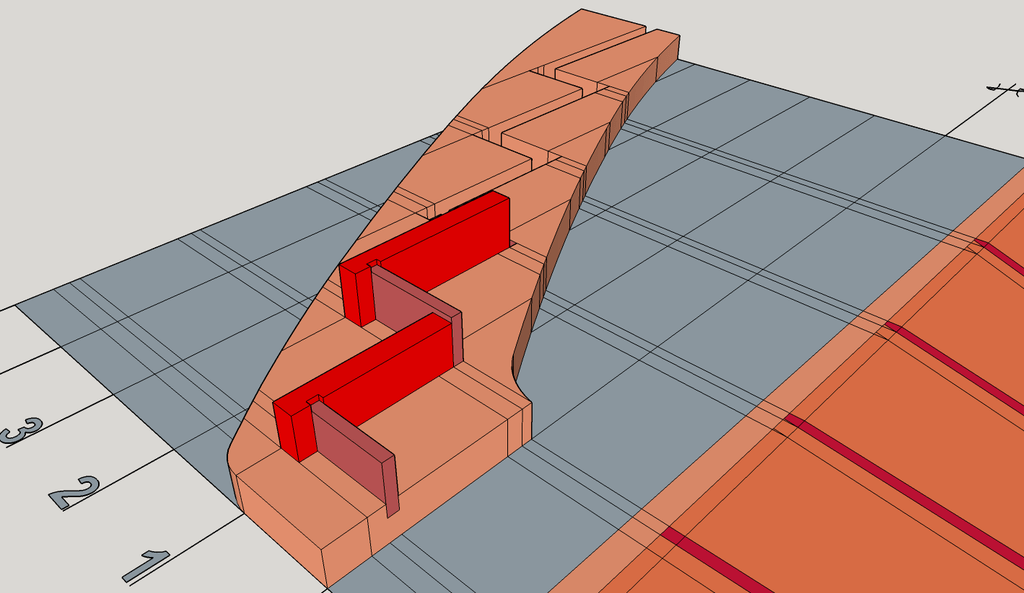

4/ Exécuter les entailles de marches et contremarches (prof 20 mm (ech 1)).

5/ Équarrir les entailles marches et contremarches .

6/ Tracer les cintres des limons depuis les nez de marches .

7/ Tracer les parallèles des limons ,ainsi que leurs repos au sol et les arrivées .

8/ Exécuter les coupes et finition des cintres de limons .

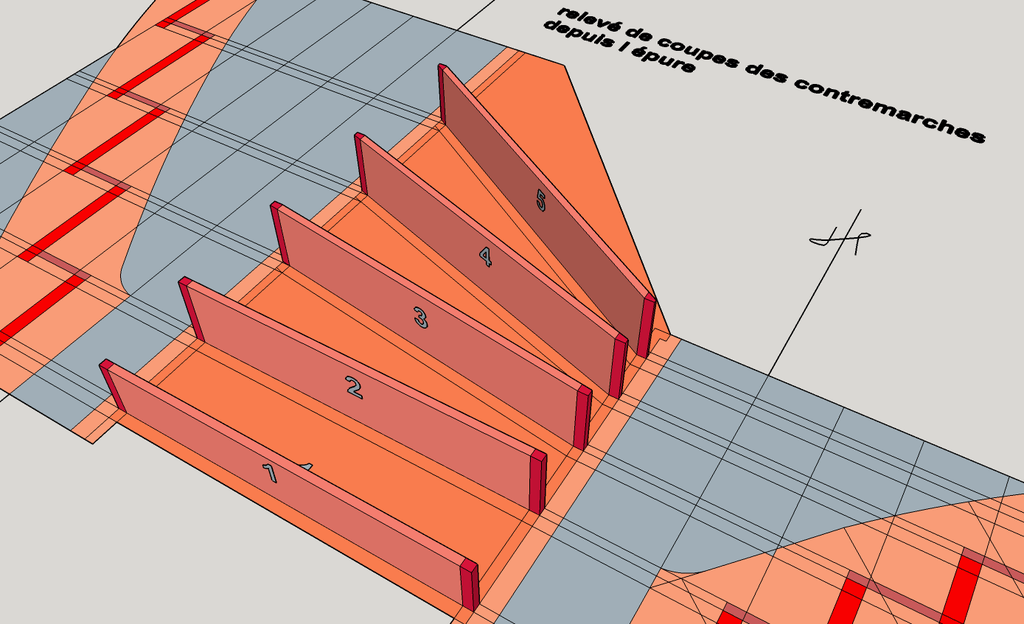

9/ Positionner les contremarches sur l épure et relever les coupes puis les exécuter .(Les marches s assemblent de manière traditionnelle)

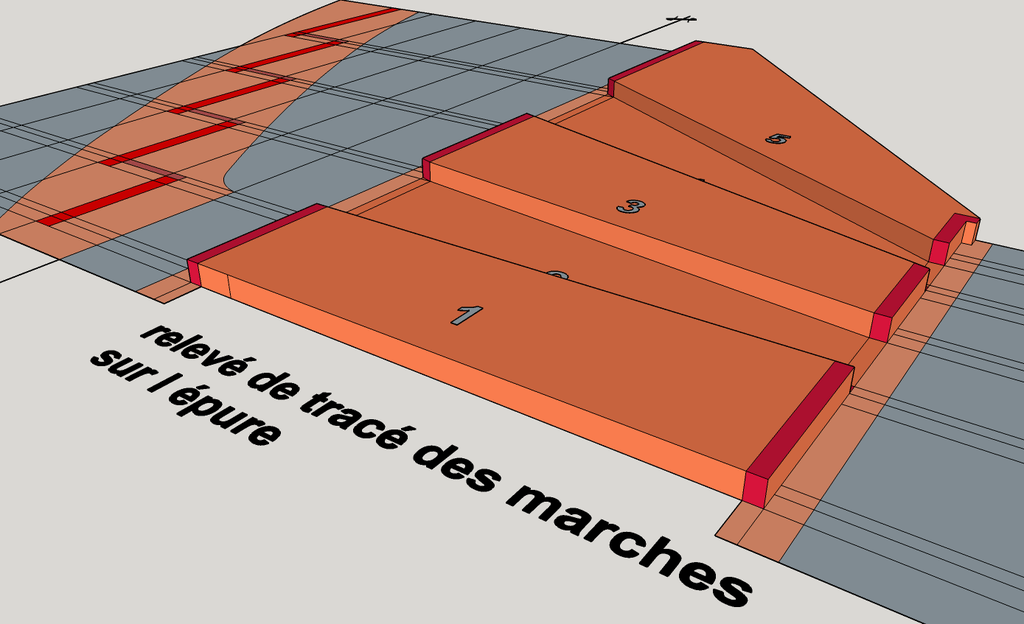

10/ Positionner les marches sur l épure et relever les coupes ,puis les exécuter .

11/ Procéder au montage à blanc en ajustant les marches et contremarches .

12/ Procéder à la finition et montage final .

Rien n empêche d ajouter des poteaux , main courantes et balustres à cet exercice ! (à matérialiser sur la vue en plan au début de l épure).
Ne pas hésiter a refaire l étude sur sketchup ou sur papier (conseillé)

Ne pas hésiter à poser des questions évidemment !
