PhilippeCichon

T'es mal rangé

T'es mal rangé
+

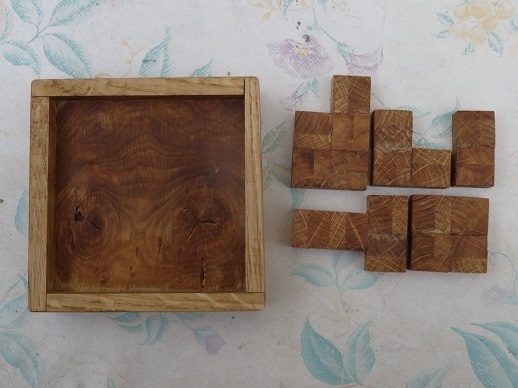

un casse-tête qui semble fait pour les enfants! Mais qui va poser des problèmes aux adultes présompteux si, ils n'ont pas vu la solution avant surtout si vous le présentez vidé comme dans l'image.
Le but, ou plutot la contrainte, ranger les cinq pièces dans le cadre!
Même s'il parait simple (une fois la solution connue) il est particulièrement difficile car la première tentative de rangement en damier est impossible du fait que la mesure intérieure du cadre est légèrement inférieure à 5 carrés. Il est donc impossible de les placer simplement cote à cote.

Mis à jour

Partager

T'es mal rangé

Un casse-tête assez facile à fabriquer mais beaucoup plus difficile à résoudre pour ceux qui ne connaissent pas la solution.

La fabrication, pour des amateurs, la plus facile et rapide que j'ai pratiqué est la séquence suivante:

Dans une planche de chêne de 20 mm d'épaisseur je débite:

  • un carrelet de 20*20 longueur + ou - 54 cm (selon l'épaisseur des traits de scie) mis au carré sur les 2 dernières faces opposée après passage à la dégauchisseuse puis au rabot dans lequel je tranche 18 éléments de 10 mm toujours mis à l'épaisseur exacte après ponçage.

  • un carrelet de 10*10 pour obtenir 4 fois 110mm de long

  • un socle de 119*119 mm

puis je colle :

un élément de deux carrés,

un de trois carrés à l'équerre,

un groupe de quatre carrés en un carré de 40*40,

un groupe de cinq carrés en forme de P

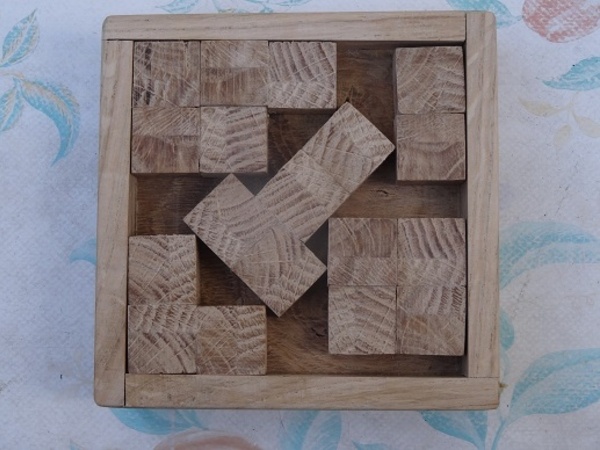

et enfin un T formé de quatres carrés dont la branche du haut est collée avec un joint qui passe par le milieu du pied du T (voir photo).

je colle trois des cotés en 10*10 sur le socle et place les pièces comme sur la photo.

le quatrième coté est collé au plus juste avec les pièces en place.

la cote théorique du carré intérieur est dans un rapport de 4.914 (donc moins que 5) pour un carré unitaire de 20 mm la cote intérieure du socle est de 20*4.914 soit 98.28 mm et la cote extérieure du socle est de 118.3 mm.

les éxédents sur les longueurs des cotés et du socle avec les cotés sont ponçés ensuite pour égaliser.

On peut adapter les cotes par rapport au carré unitaire en consevant le rapport de 4.914.

Il y a aussi un article sur mon blog de casse-tête:
T mal rangé

Avec la solution

Publié Mis à jour

Publications associées


Discussions

PhilippeCichon a publié le pas à pas "T'es mal rangé".
il y a 2 ans
Kentaro

J'adore!

hedjour
( Modifié )

Génial je me demande si un jeune enfant n'y arriverait pas plus facilement qu'un adulte n'ayant pas le formatage de les bords des pièces doivent être jointif.
Et pourtant tout est dans le titre

PhilippeCichon
( Modifié )

Salut Hedjour
Il y en a plusieurs comme ça que les enfants trouvent plus vite que les adultes formatés!
exemple le tétraèdre:
[tétraèdre](https://puzzles-et-casse-tete.blog4ever.com/le-tetraedre)
à l'inverse les cubes de Bill cutler piègent tout les enfants:
cubes de Bill Cutler

JPM
( Modifié )

Super...mais y-a-t-il une solution ?j'ai du mal à comprendre!
En tout cas une belle idee de cadeau pour Noël !!!!
Jean-Paul

PhilippeCichon
( Modifié )

Salut JPM

Oui il y en a même une deuxième!
la solution est donnée dans le pas à pas on y voit le T rangé en biais car il ne pourra jamais rentrer comme dans un damier...

Une fois la solution connue (elle est indispensable pour le construire) il n'y a plus de difficulté pour le constructeur mais pour un novice qui ne l'a jamais vu c'est autre paire de manche.

il ne faut pas, bien sur, le présenter déjà rangé!

Il faut relire attentivement le pas à pas ou l'article et mettre son cerveau en état d'observation...
la lecture en diagonale ne permet qu'une observation photographique qui peut faire gagner du temps mais aussi passer à coté d'une évidence!

relire les commentaires (tout en bas) de l'article sur mon blog
pour voir que l'un ne comprends pas où est le problème et l'autre ne comprends pas quelle est la solution!

difficile d'expliquer tout ça en même temps à des lecteurs qui sont je pense un peu "paresseux" ou lent à la réflexion.

Mais ceux qui comprennent (et c'est la majorité) y trouvent un grand plaisir à piéger leur entourage.

bonne relecture

JPM
( Modifié )

Oups...je n'avais pas vu que c'était la solution....je pensais qu'il fallait remplir sans espace libre!!!
JP

PhilippeCichon
( Modifié )

c'est un à priori!
Ce n'est pas le problème d'origine !
Je ne pense pas qu'il soit utile de complèter ni que cela complique ou apporte quelque chose
Mais je n'ai pas fait l'essai...

PhilippeCichon

En fait en y réflechissant c'est tout le contraire!

avoir les pièces pour remplir les vides donne une indication sur l'orientation du T et donc donne une aide directe pour la solution...

JPM
( Modifié )

Une petite idee : pourquoi ne pas usiner des pièces pour remplir les vides ? Ce serait un super casse-tête !
Peut-on avoir l'adresse de ton site ?
JP

PhilippeCichon
( Modifié )

Elle est déjà sur le pas à pas et sur mes réponses !
c'est:
puzzles-et-cas.../t-es-mal-range

PhilippeCichon
( Modifié )

Salut à tous
Une suite du T mal rangé rajouté en fin d'article:
le Kanagawa!
Variantes:

Bien sur un casse-tête nouveau donne des idées pour en faire d'autres le T mal rangé même si il est fait avec des cubes n'est en fait qu'un puzzle à plat. Mais si on le complique en 3D ça donne un casse-tête comme le Kanakawa encore plus difficile à solutionner la vidéo.
youtube.com/wa...dLu&index=9
Dans ce cas la boite n'est pas carrée mais elle a un coté de longueur 4 cubes et l'autre d'un "peu moins" de 4. C'est cette cote qu'il faut retrouver au collage comme dans la description du T mal rangé.

les six pièces sont de trois sortes avec des paires identiques en forme. Il faut remarquer que deux des sortes de pièces sont de quatre cubes et le T en 3D du kanagawa est un assemblage d'un cube et d'une barre de deux cubes donc de trois cubes.

Personnellement je ne l'ai pas encore fabriqué...

Kentaro

Excellent! Merci! Je vais me dépêcher d'en faire un...
