REMS Créations Bois

Papa dessine nous une cabane

  Ce pas à pas présente un projet en cours de réalisation.

Papa dessine nous une cabane

Voici mon gros projet de cet automne qui risque de nous prendre pas mal de temps à moi et mes petits apprentis.

Il s'agit d'un ensemble de 13,75 m² avec une maison de 6,25 m², une terrasse de 2,5 m² et un garage de 5 m².

Voilà de quoi occuper quelques soirées et week end en famille :)

Liste des articles

Mis à jour

Partager

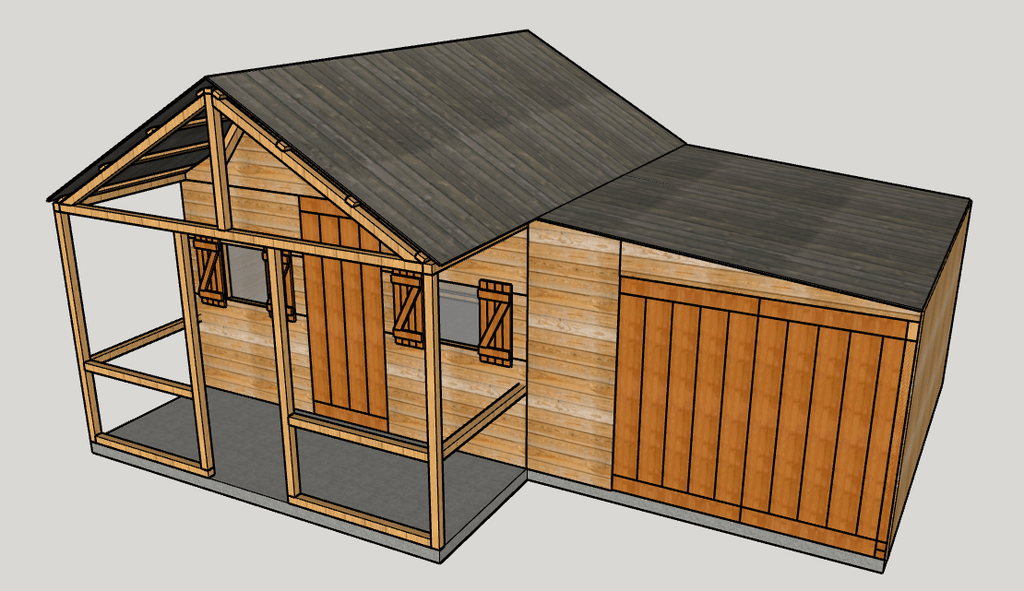

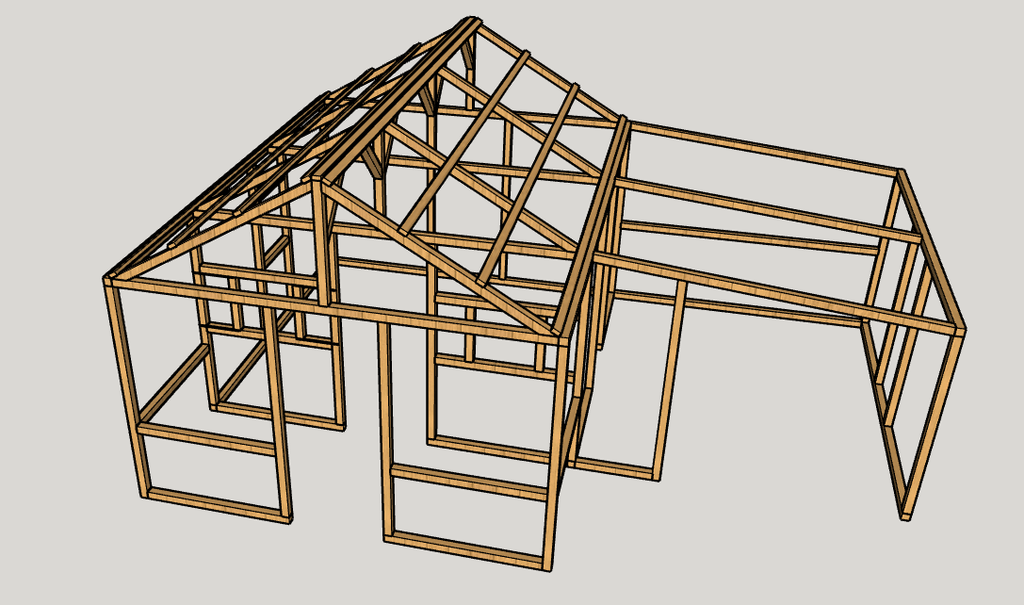

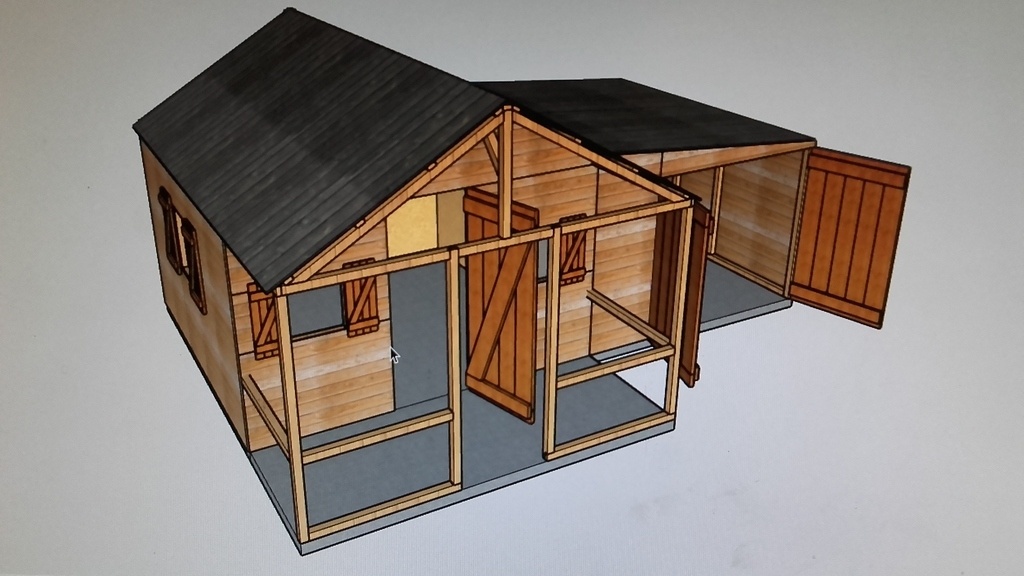

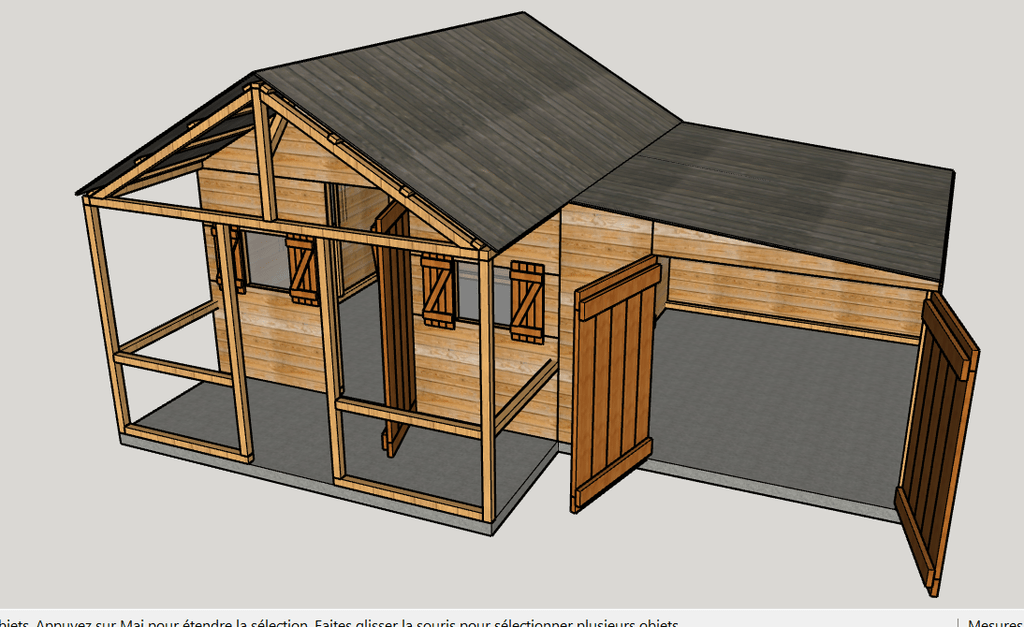

Le plan

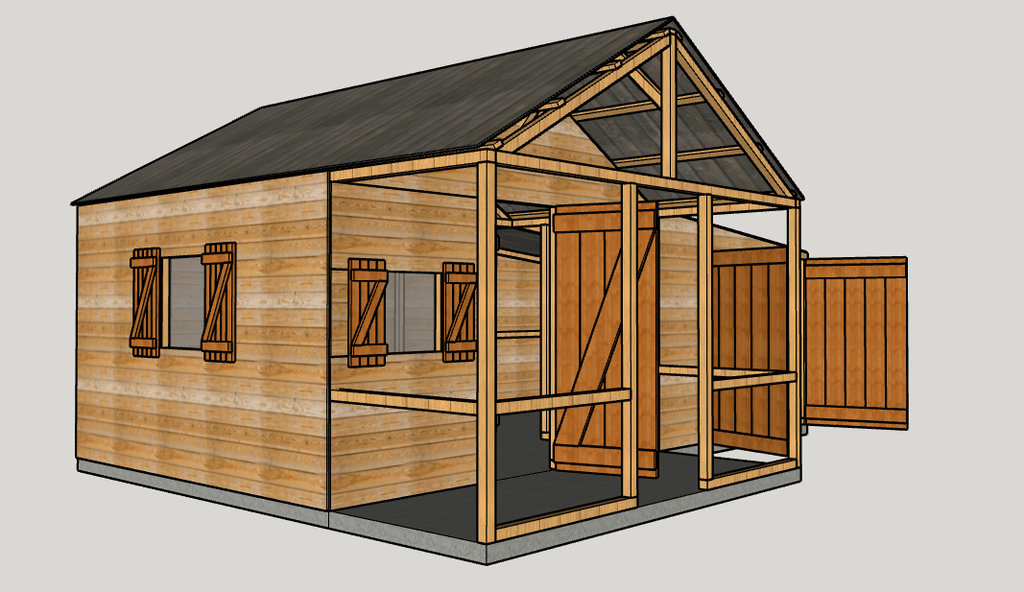

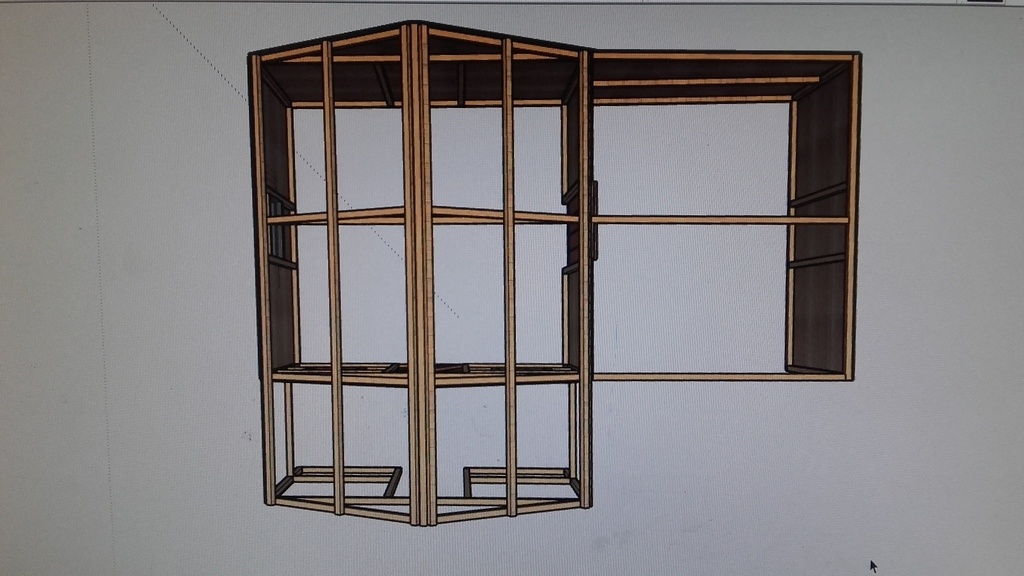

Réalisé sur sketchup, voici quelques prises de vues du plan.

Publié

Partager

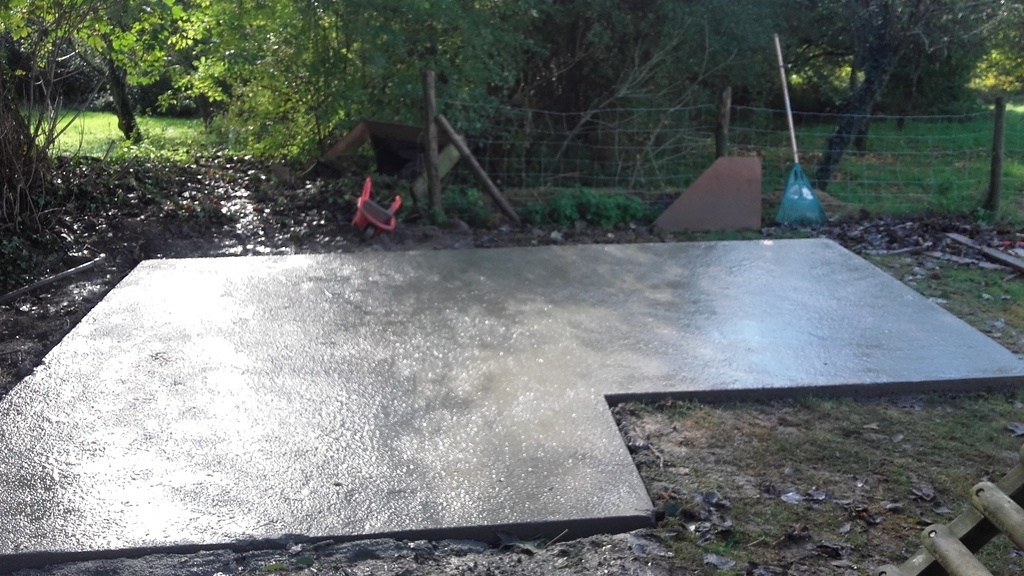

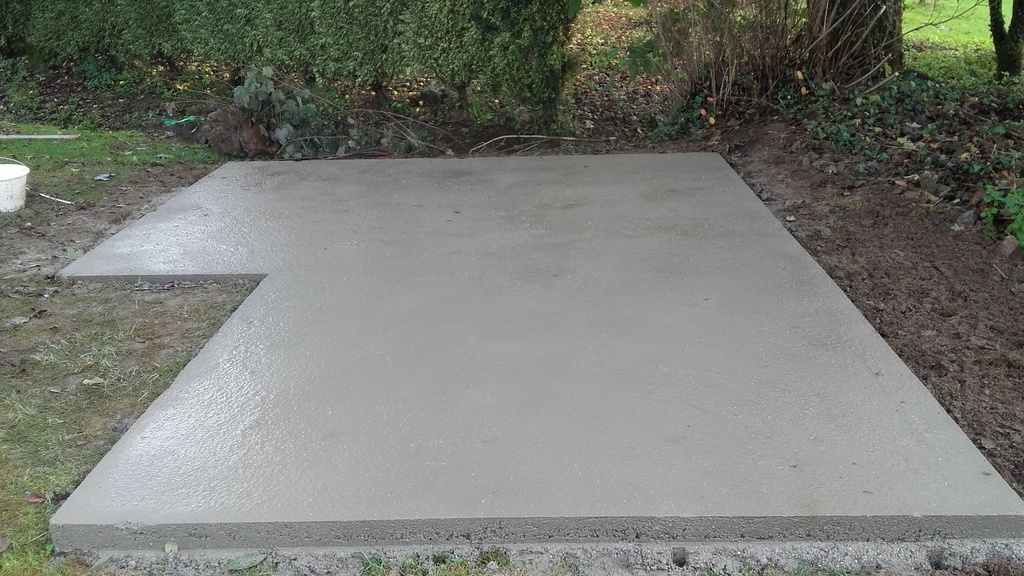

Dalle en béton

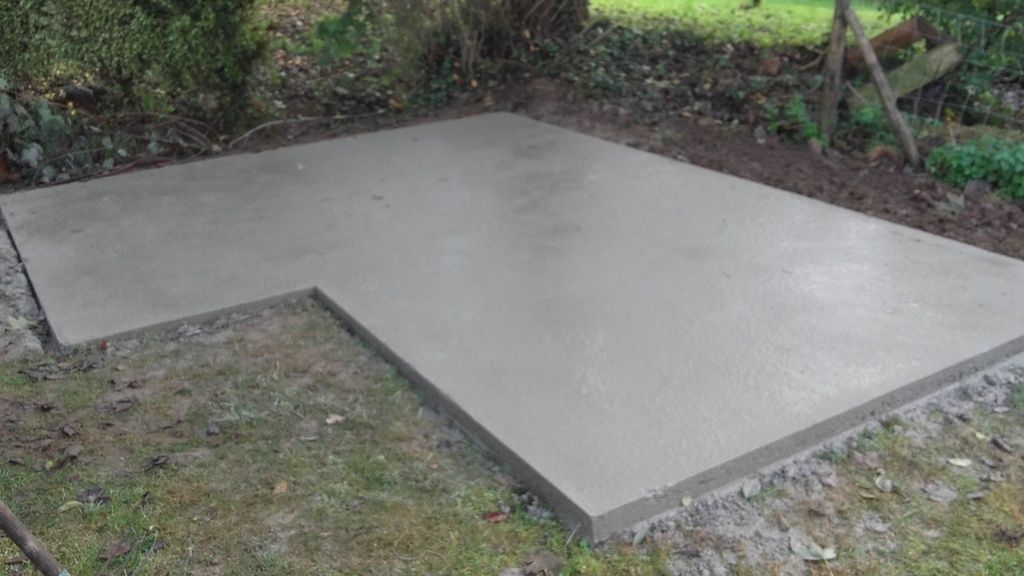

Coulage ce week end d'une dalle en béton d'une épaisseur de 10 cm soit 1,3 m3 de béton.

Publié

Partager

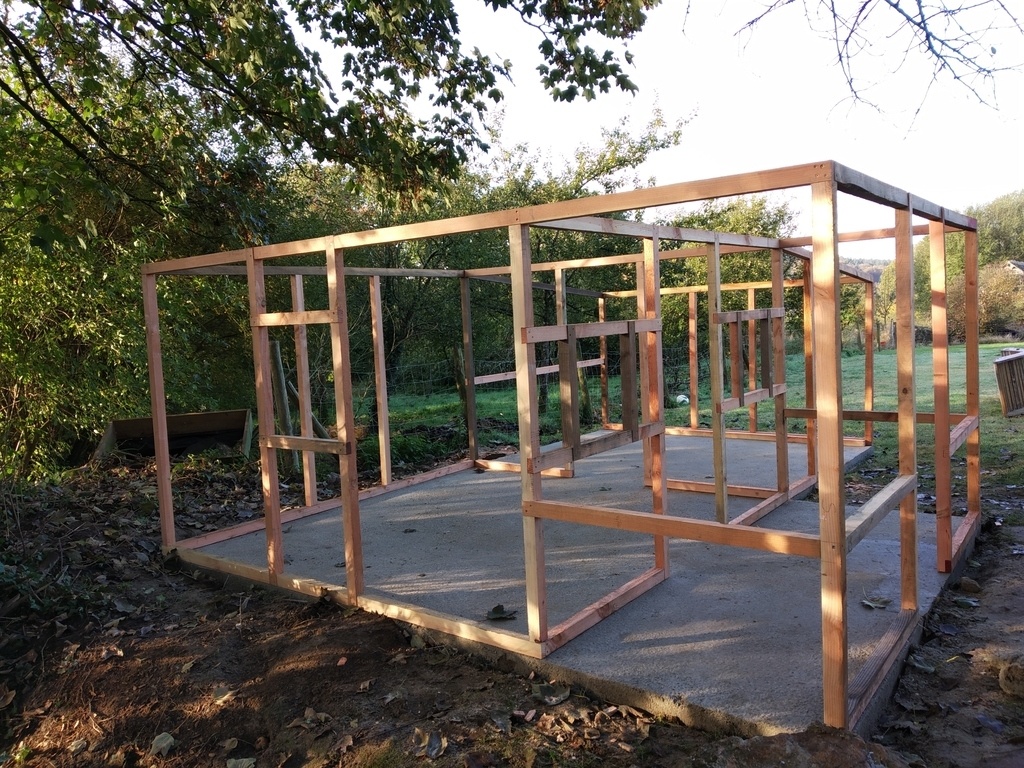

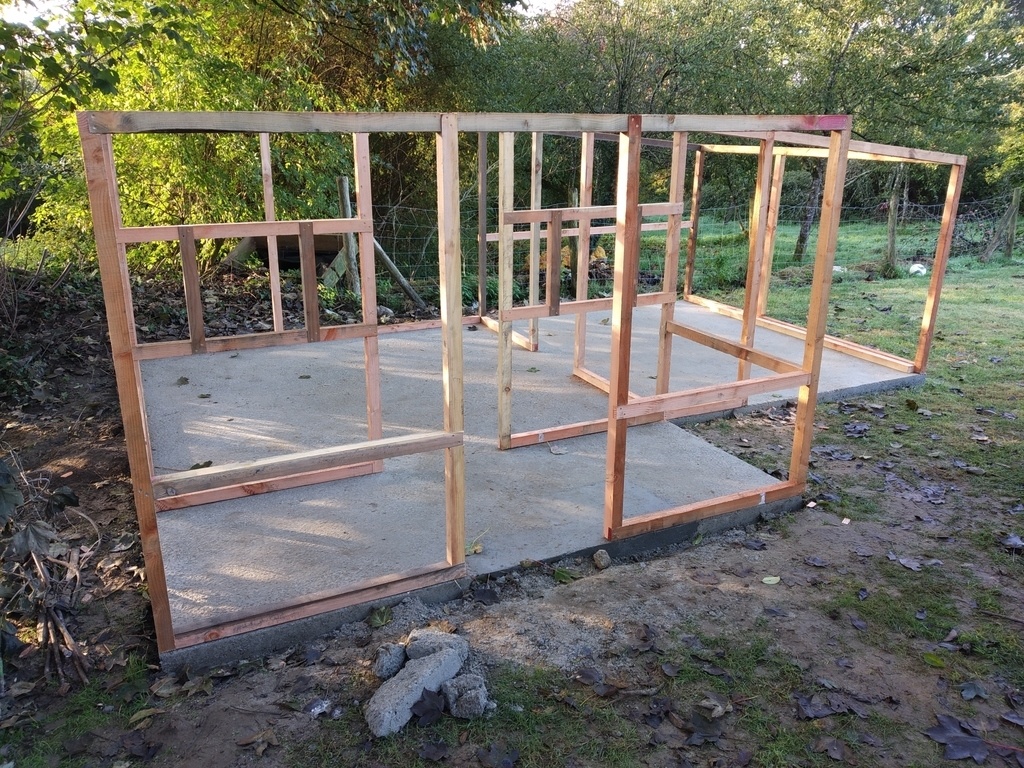

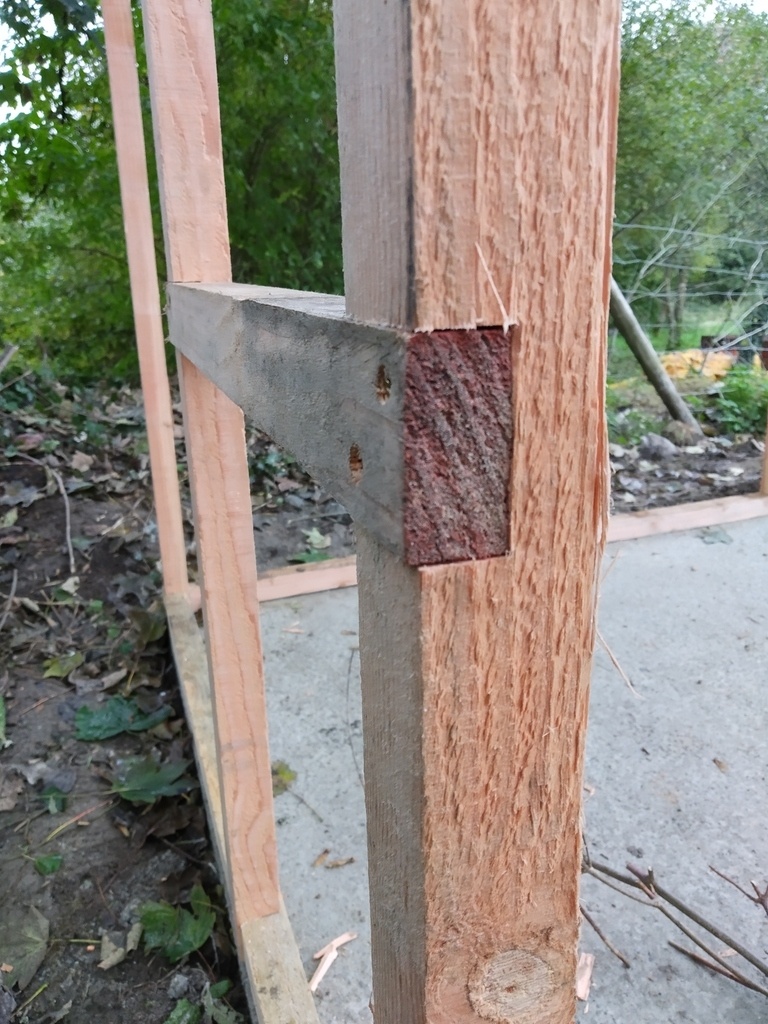

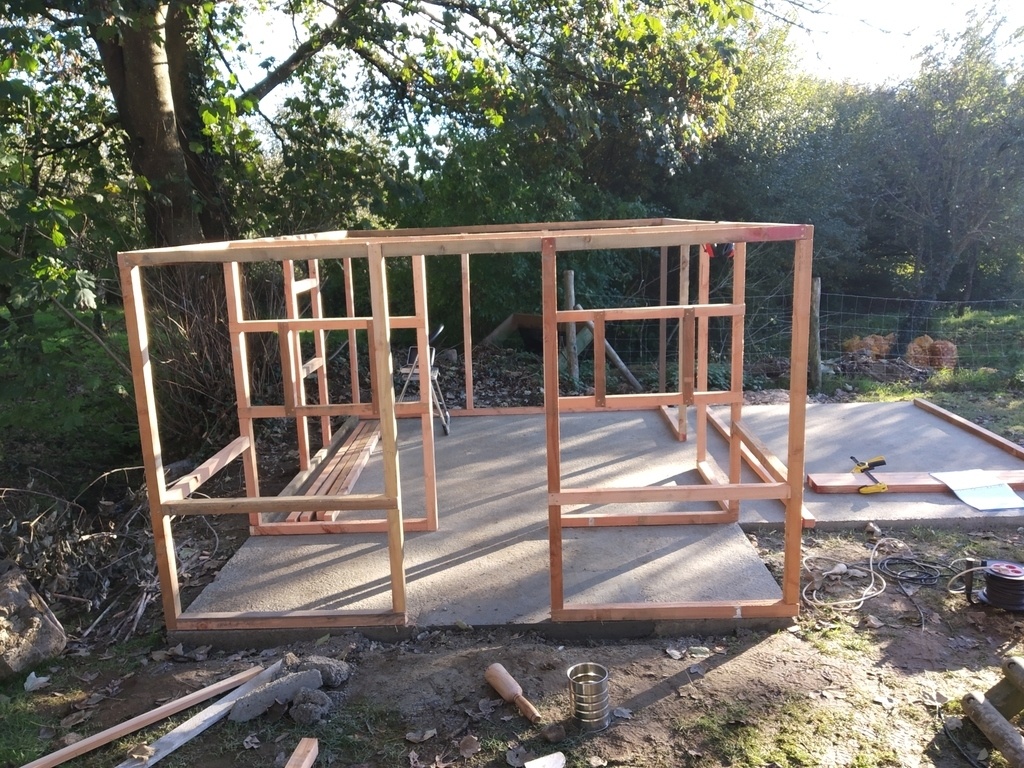

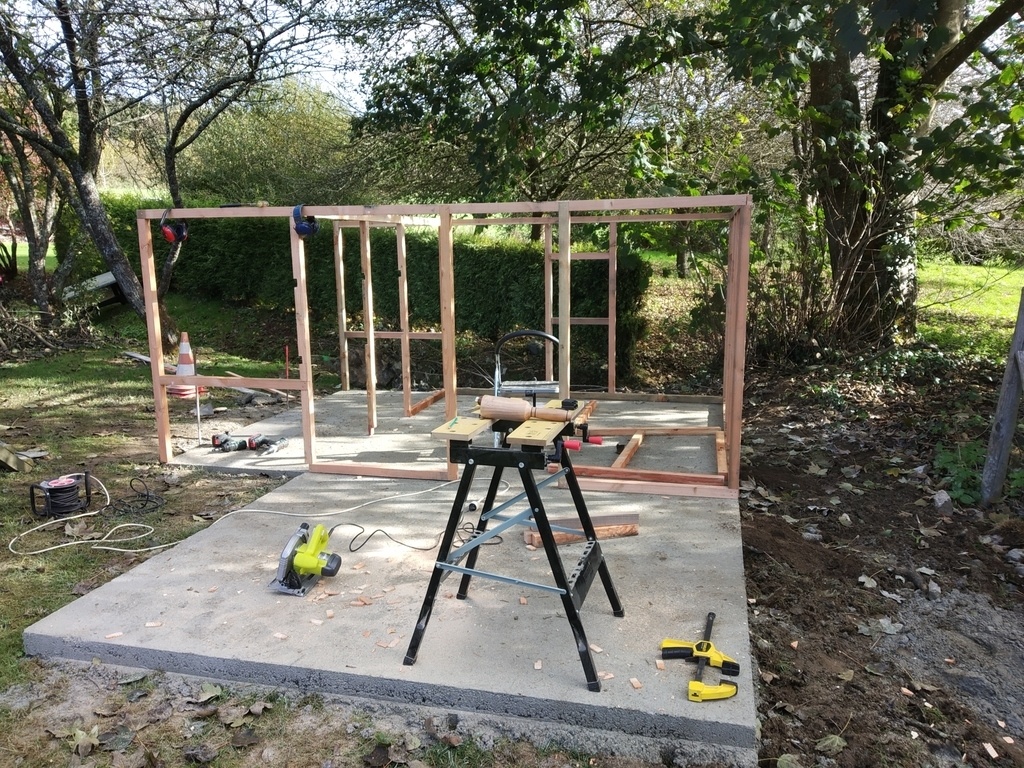

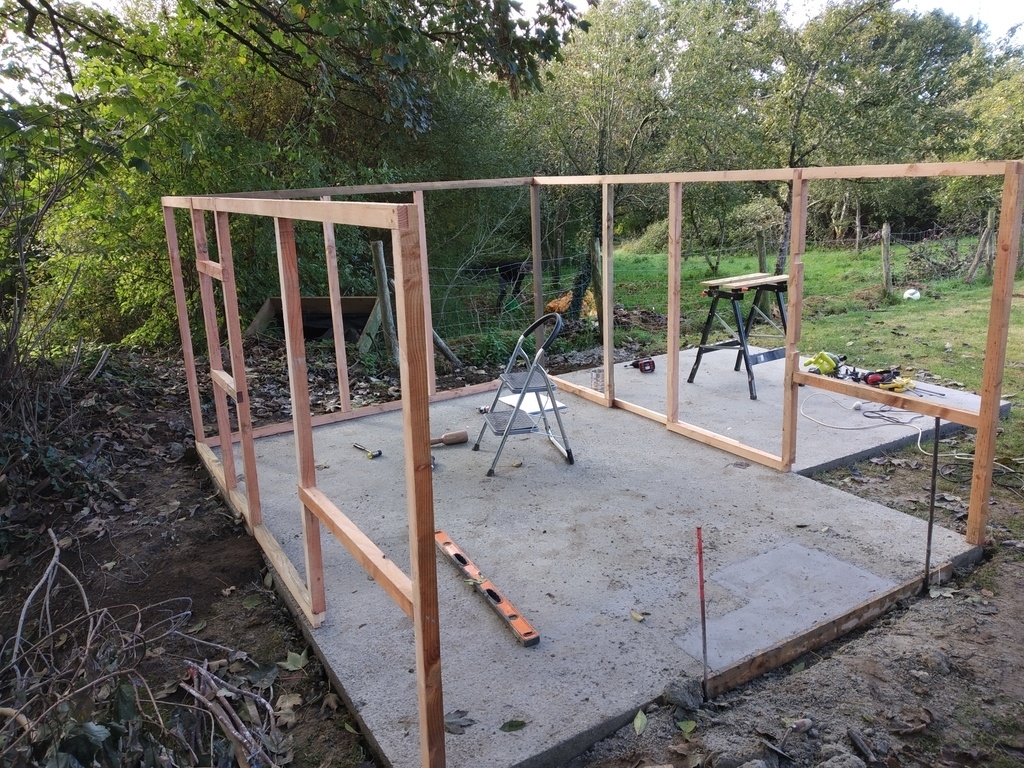

Ossature bois

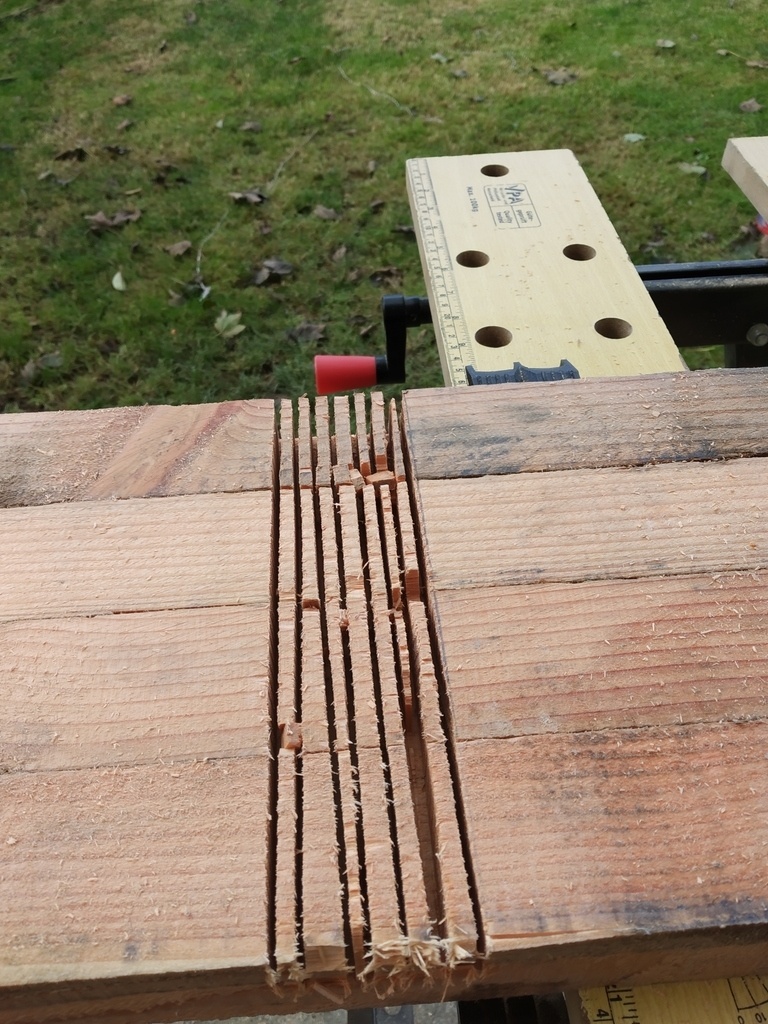

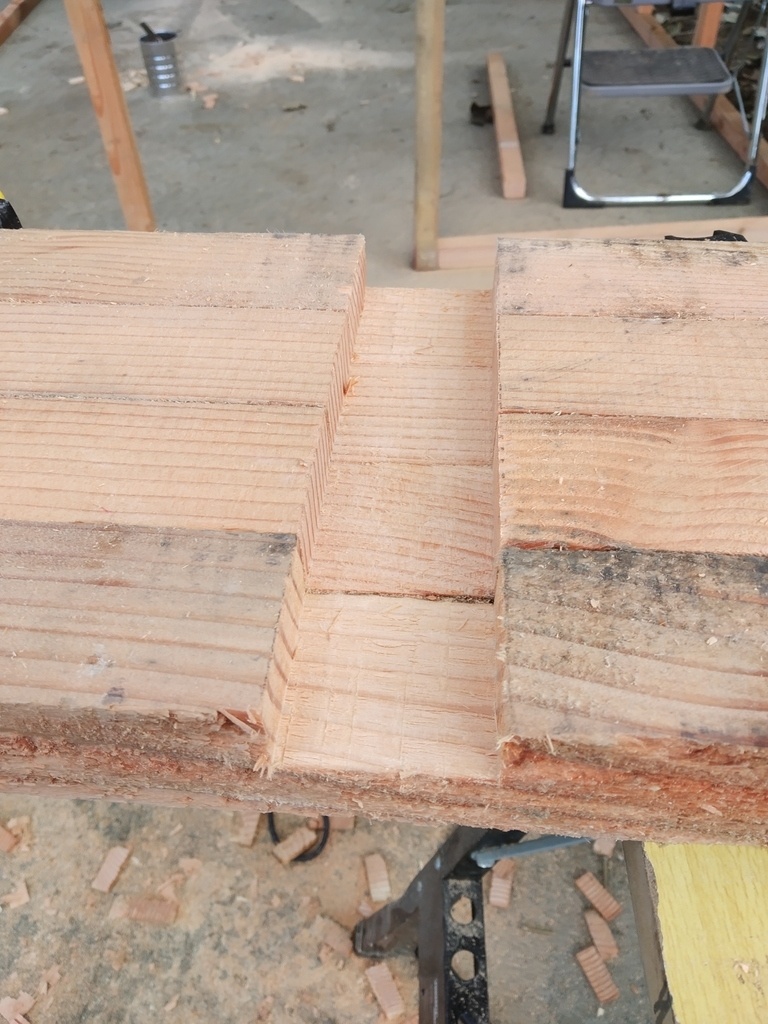

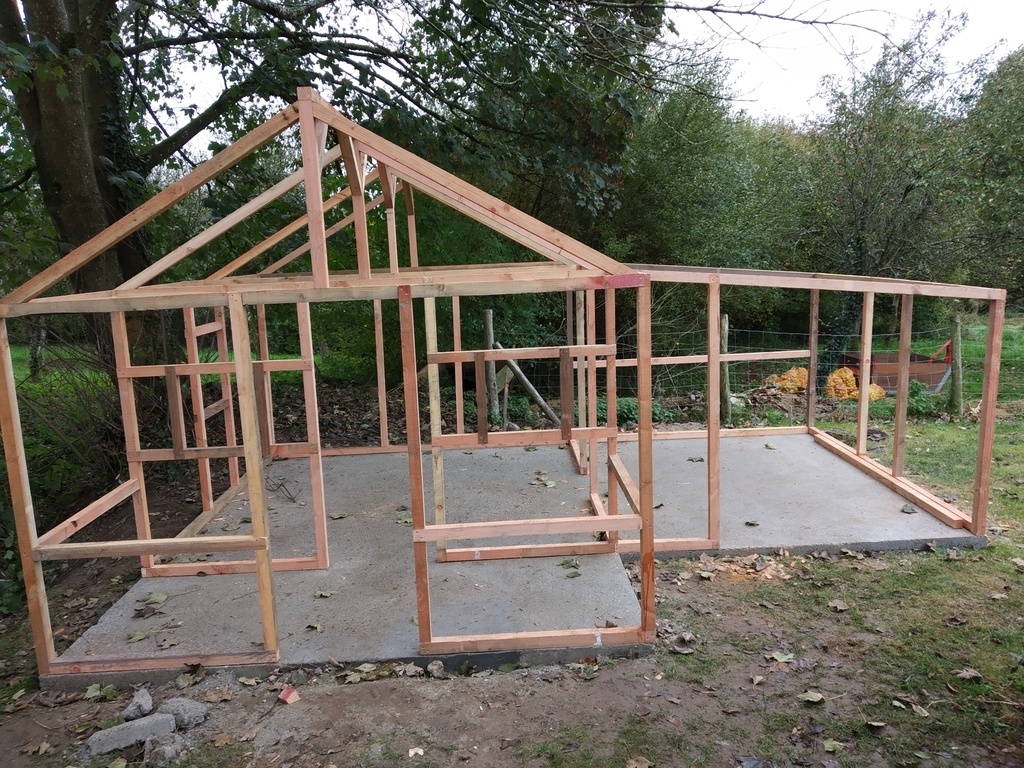

L'ossature bois est réalisée avec des chevrons de 5x5 en douglas. Les assemblages sont à mi-bois et vissés. Nous avons bien avancé avec le week end à rallonge que nous venons d'avoir.

Publié

Partager

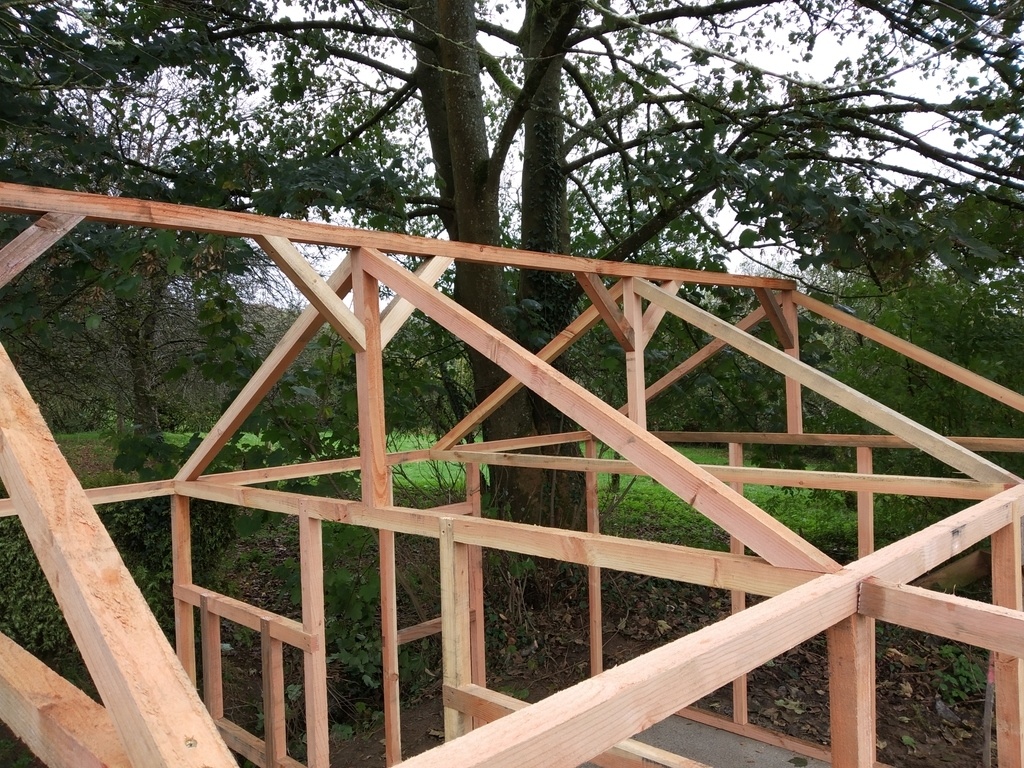

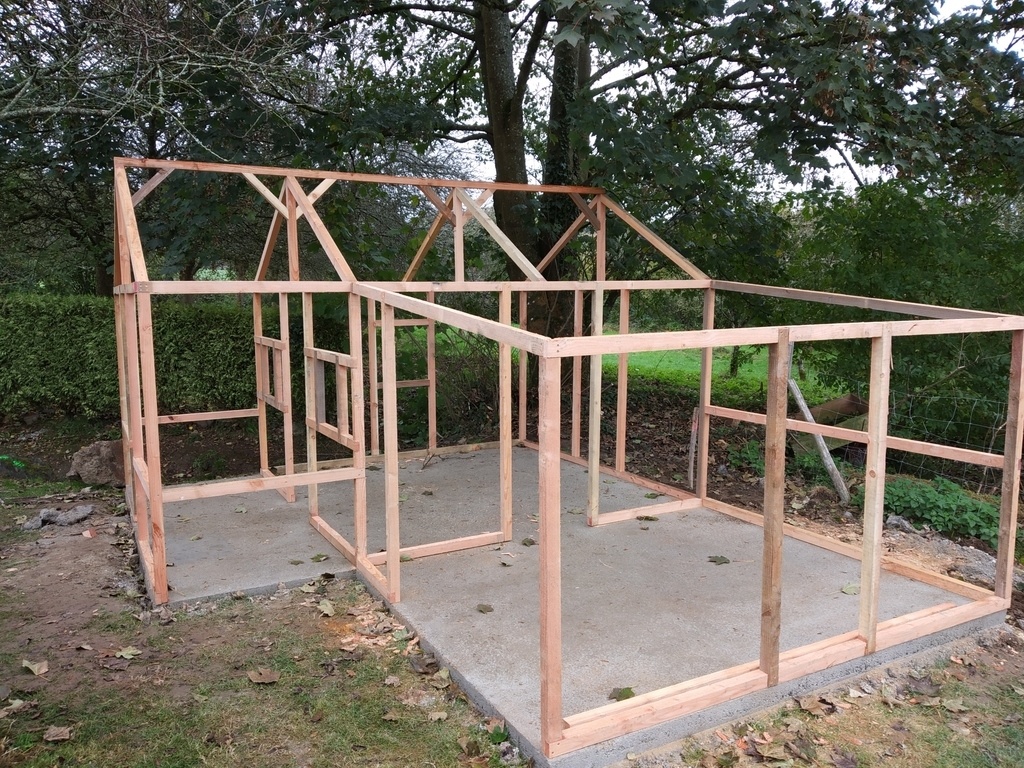

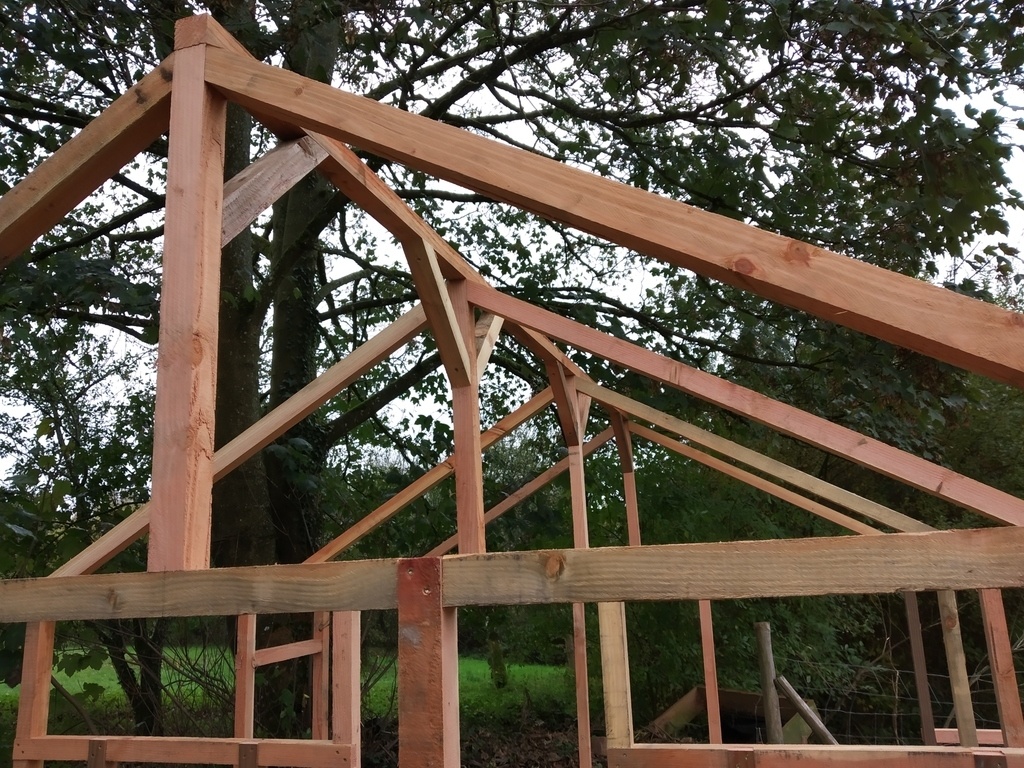

Charpente partie 1

Comme pour l'ossature, elle est réalisé avec des chevrons 5x5 en Douglas.

Publié Mis à jour

Partager

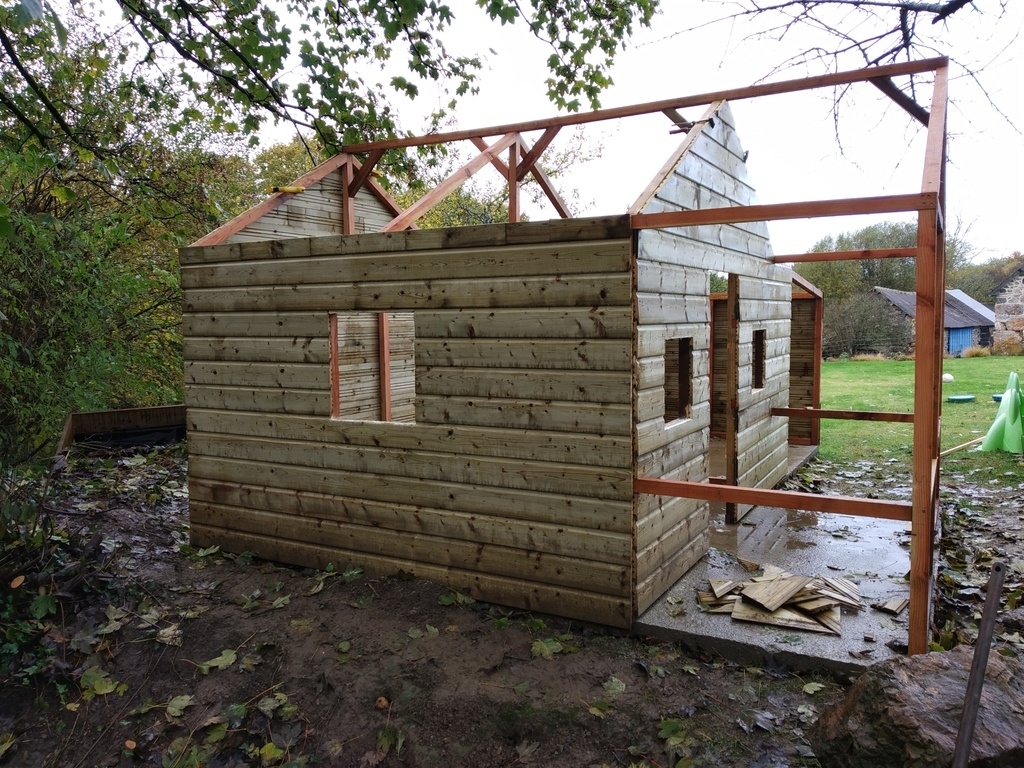

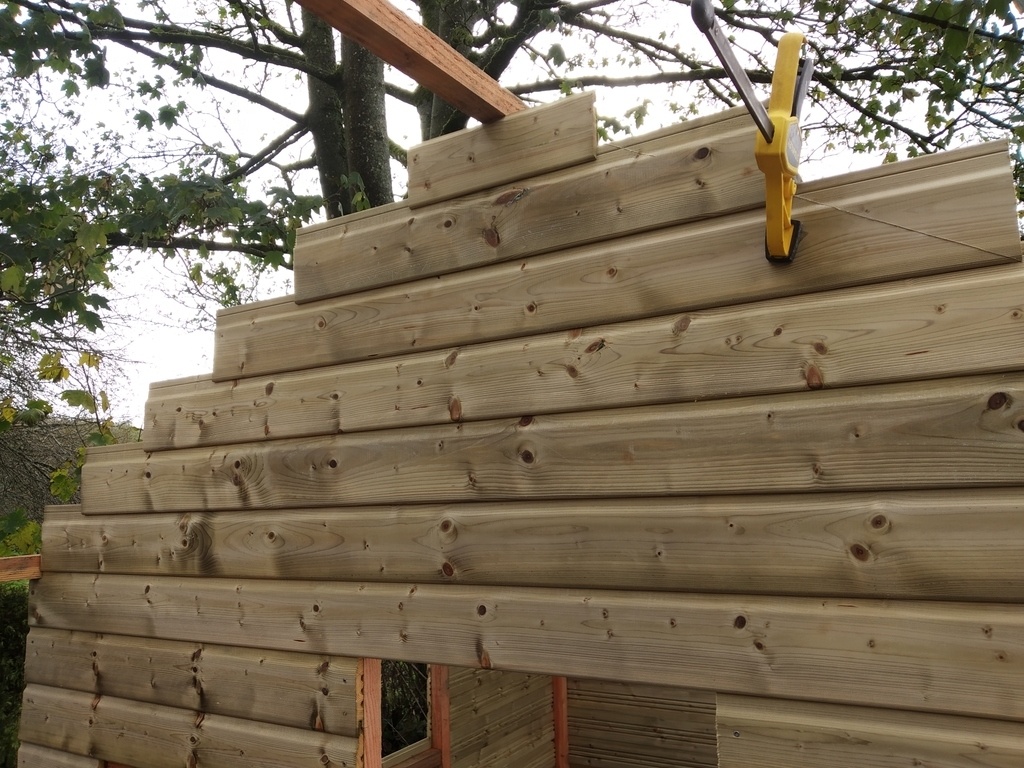

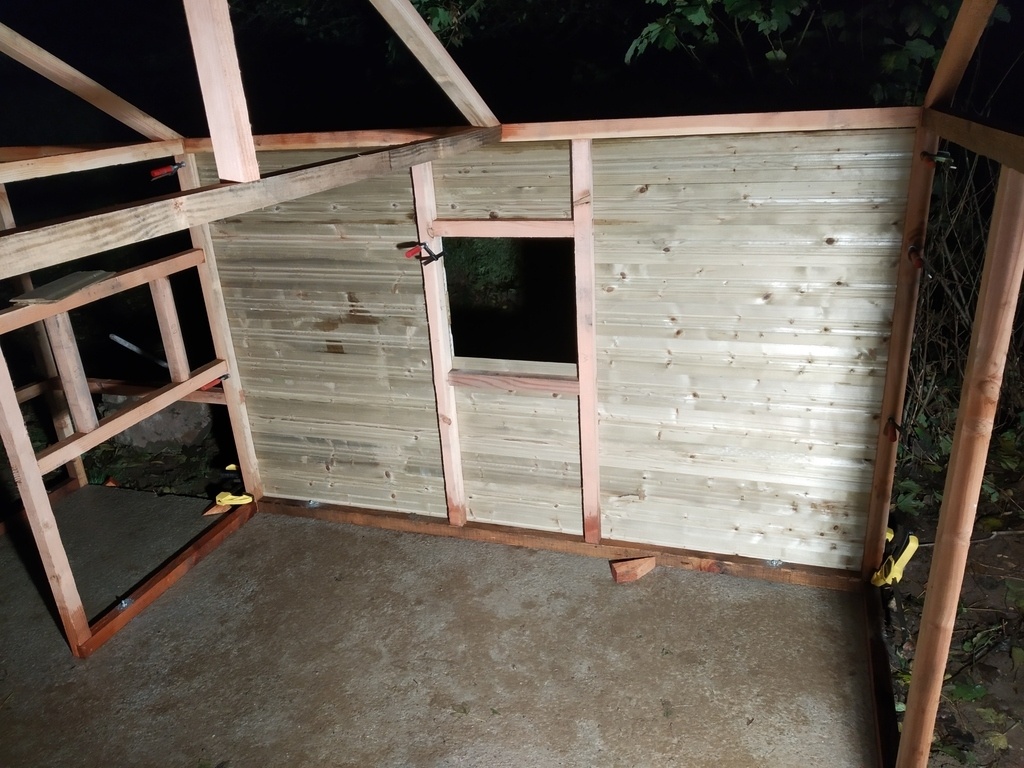

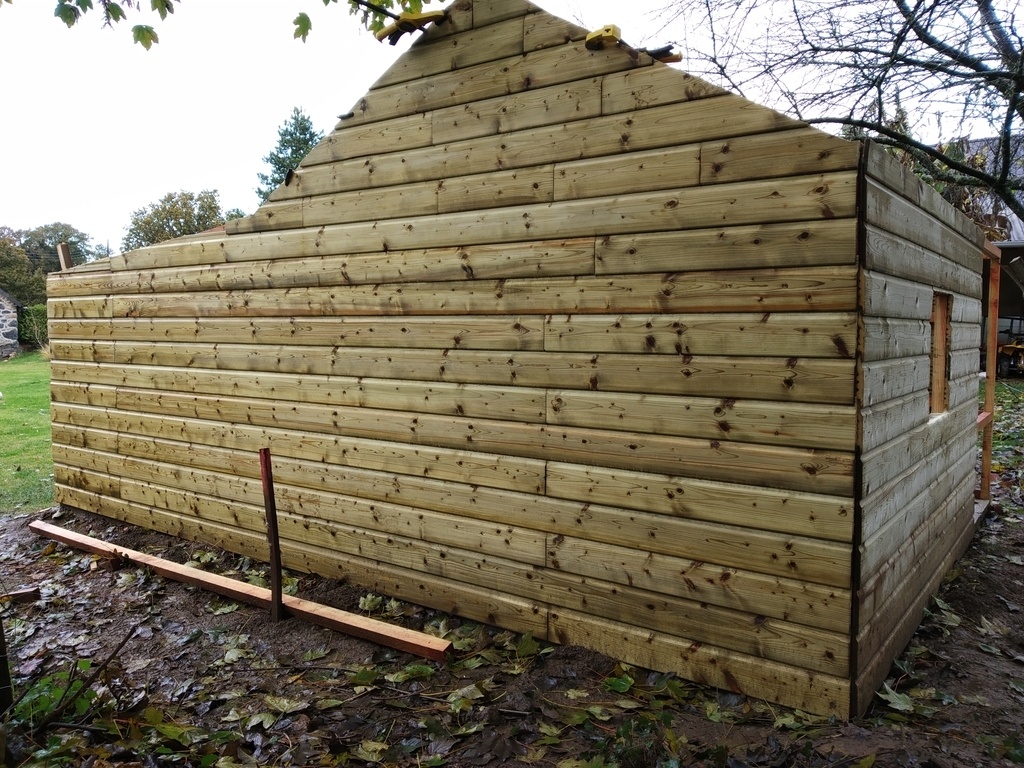

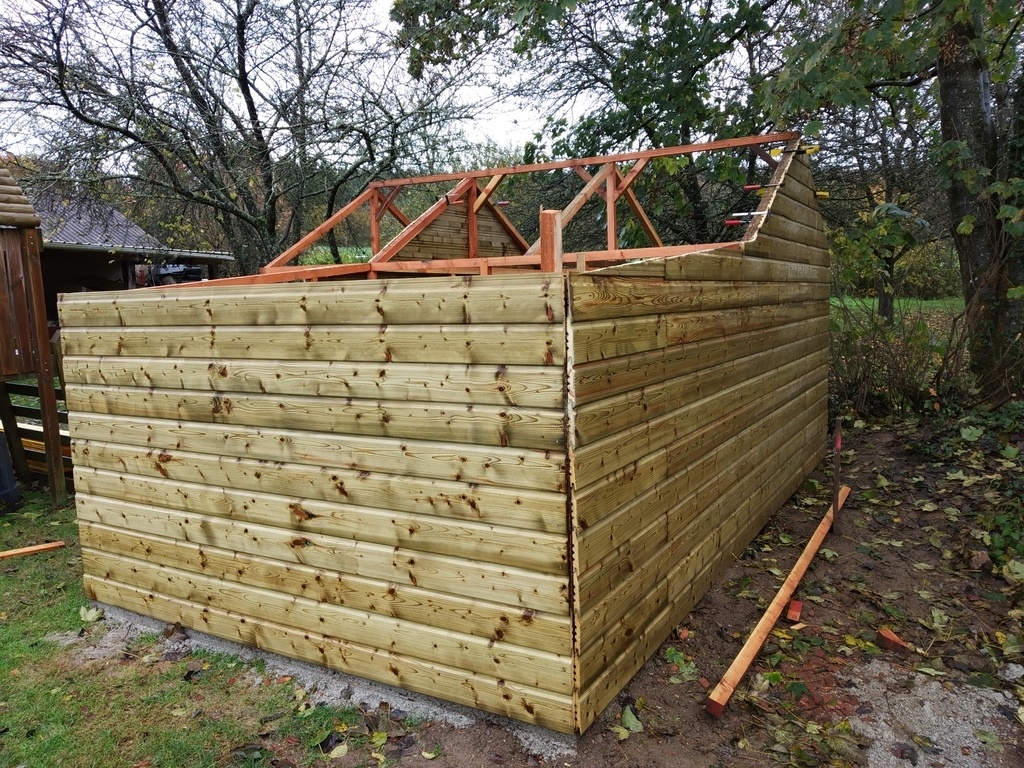

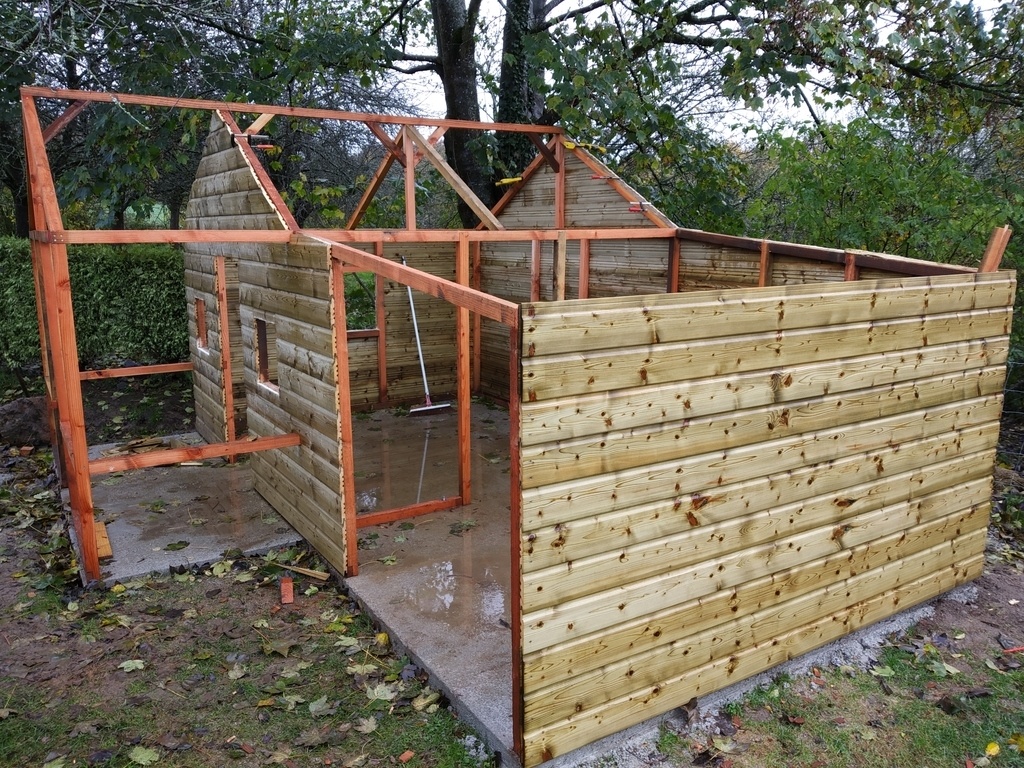

Bardage

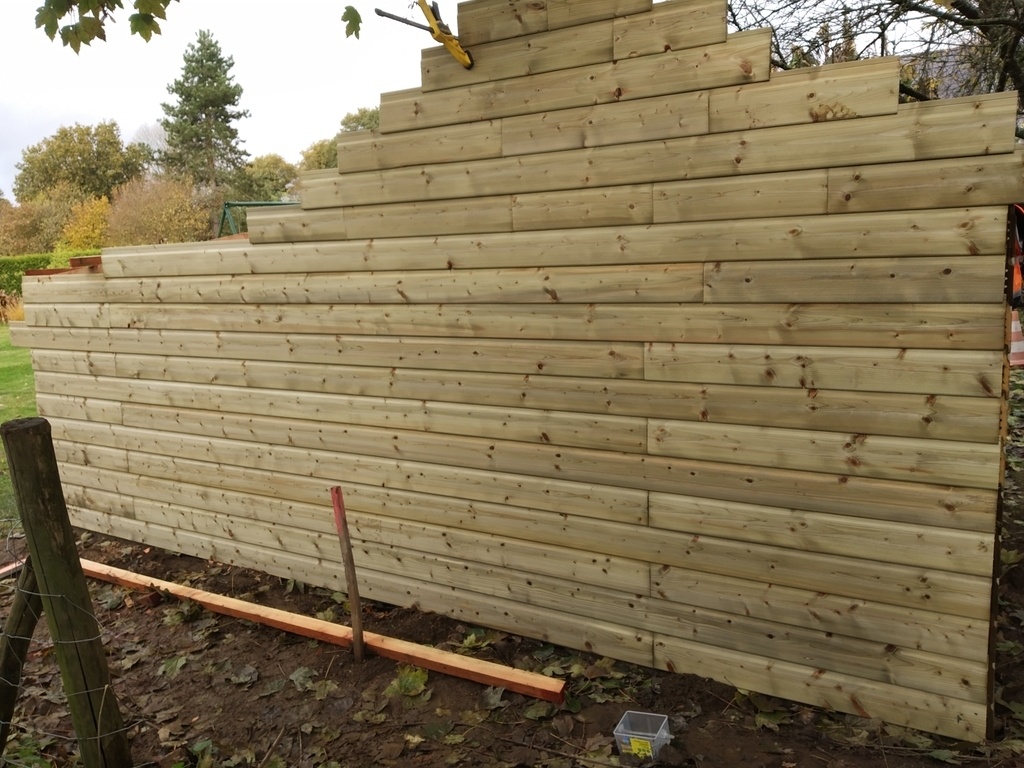

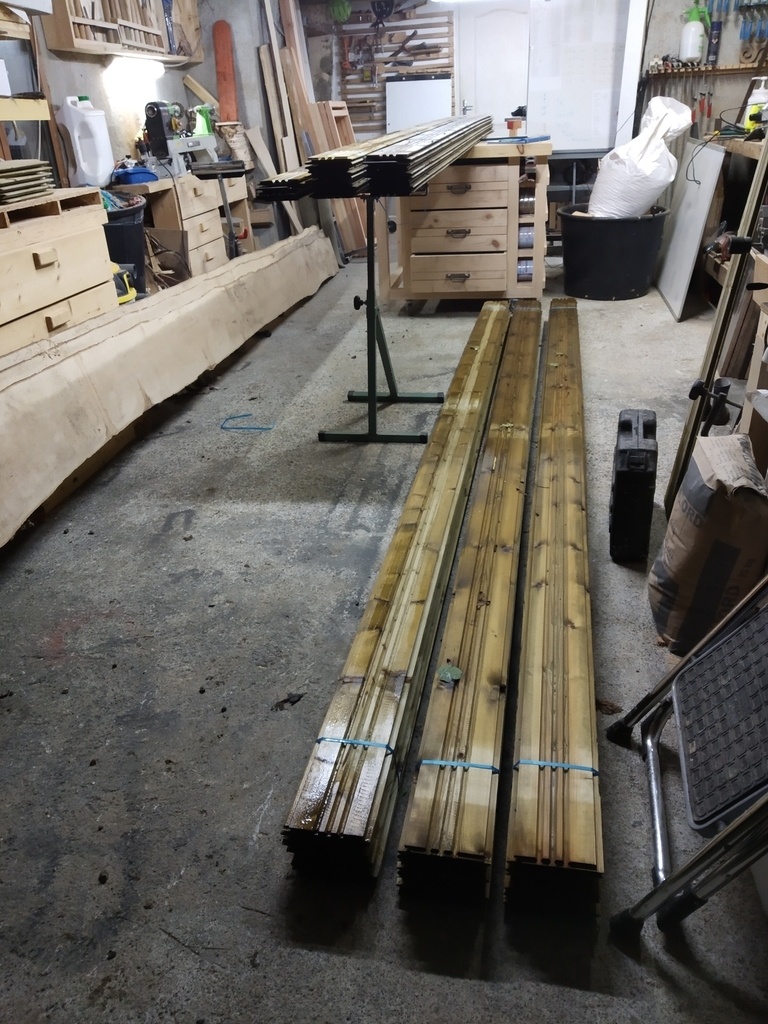

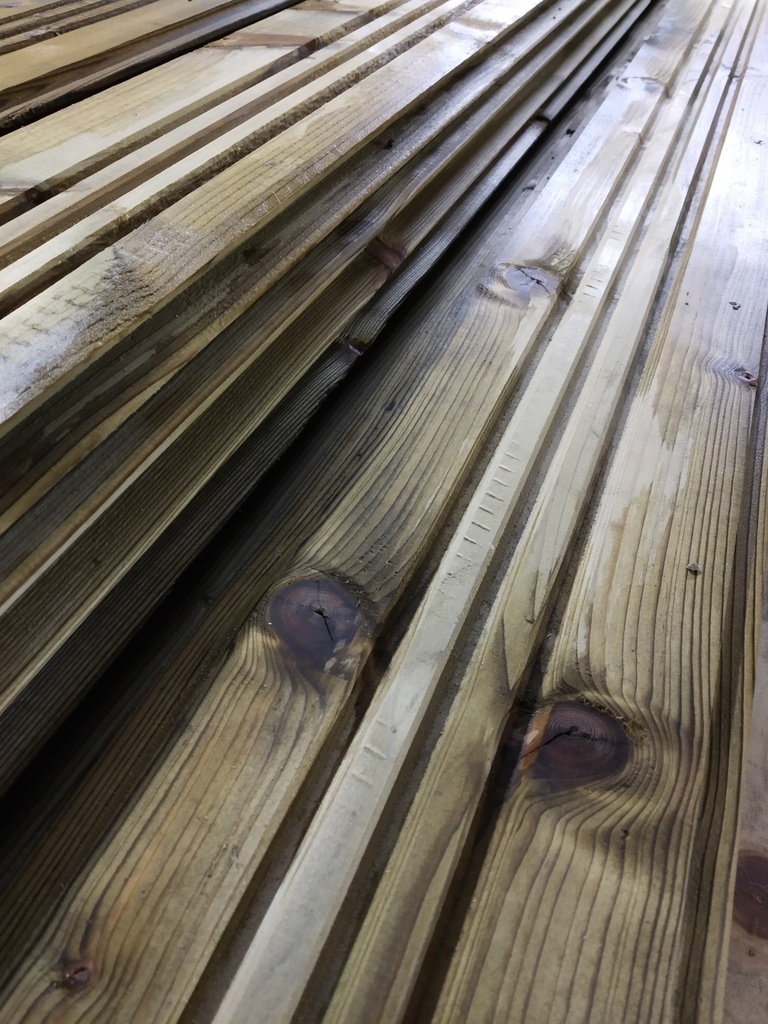

Le bardage choisi est un bardage clin traité classe 3 posé avec des vis inox 4x40.

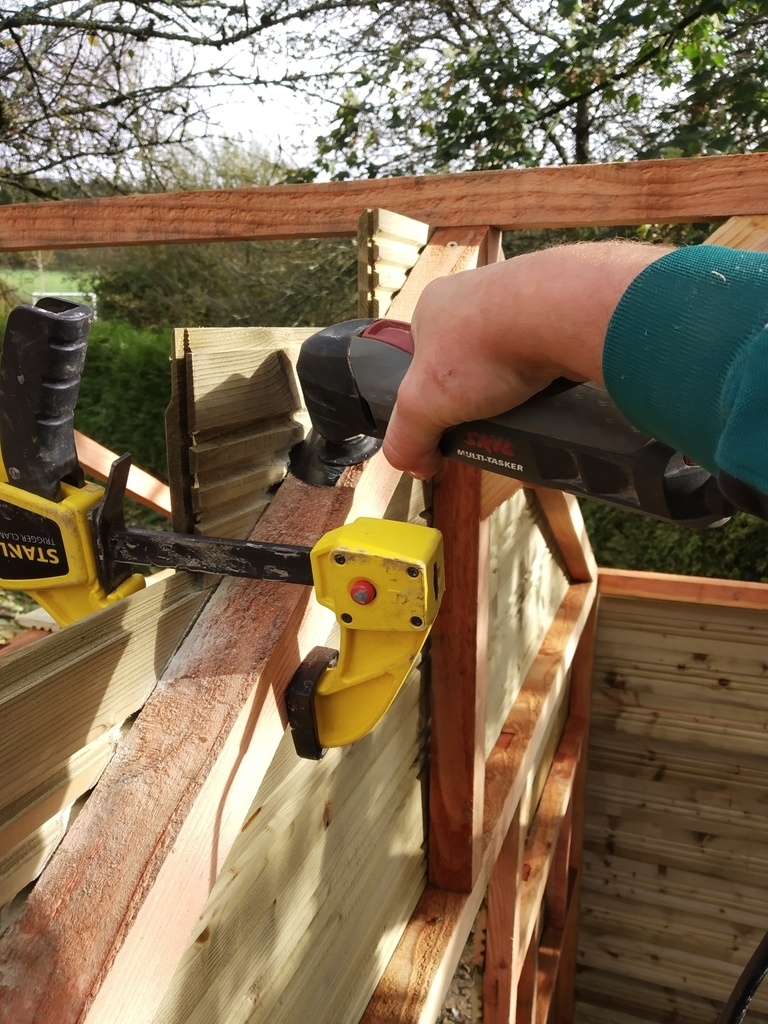

La découpe des rampant est réalisé avec un outils oscillant multifonction, très pratique pour ça.

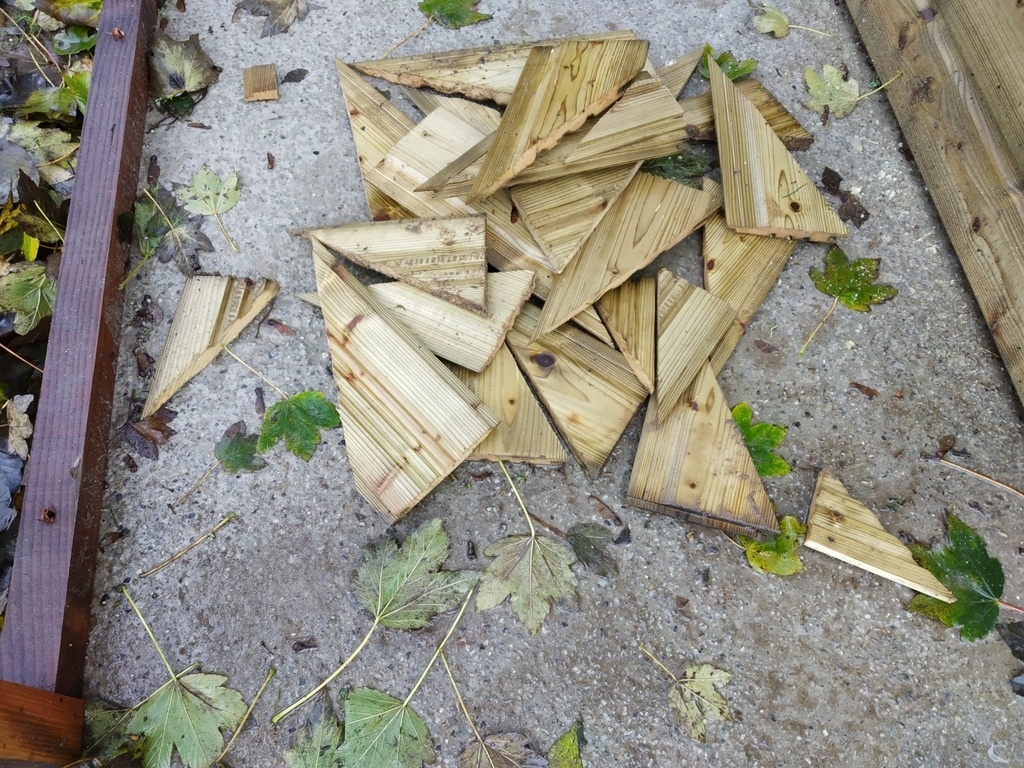

Le calcul de surface était juste, voyez plutôt ce que j'ai en trop :

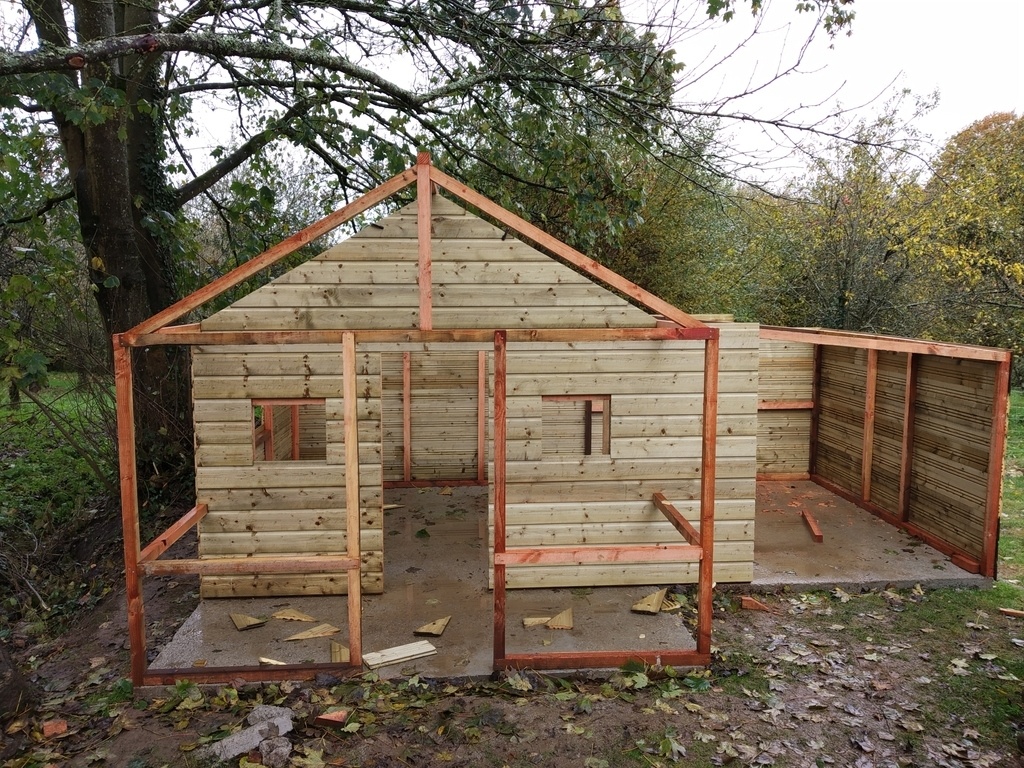

Voici le résultat (il restera encore des cornières à mettre dans les angles)

Publié

Partager

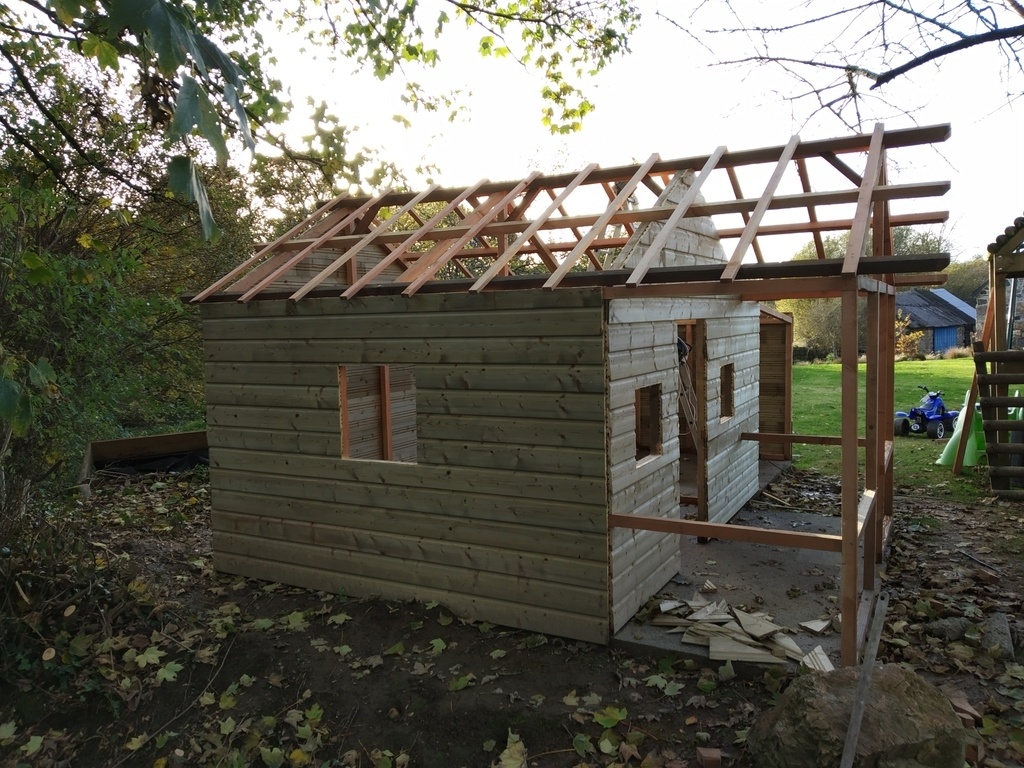

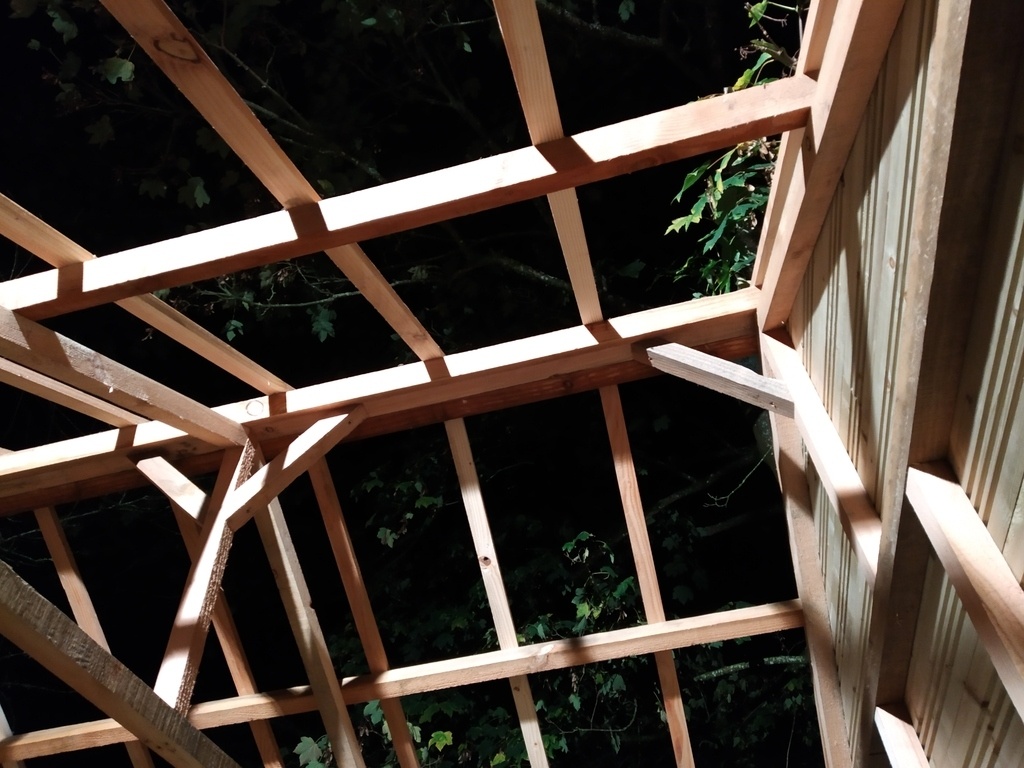

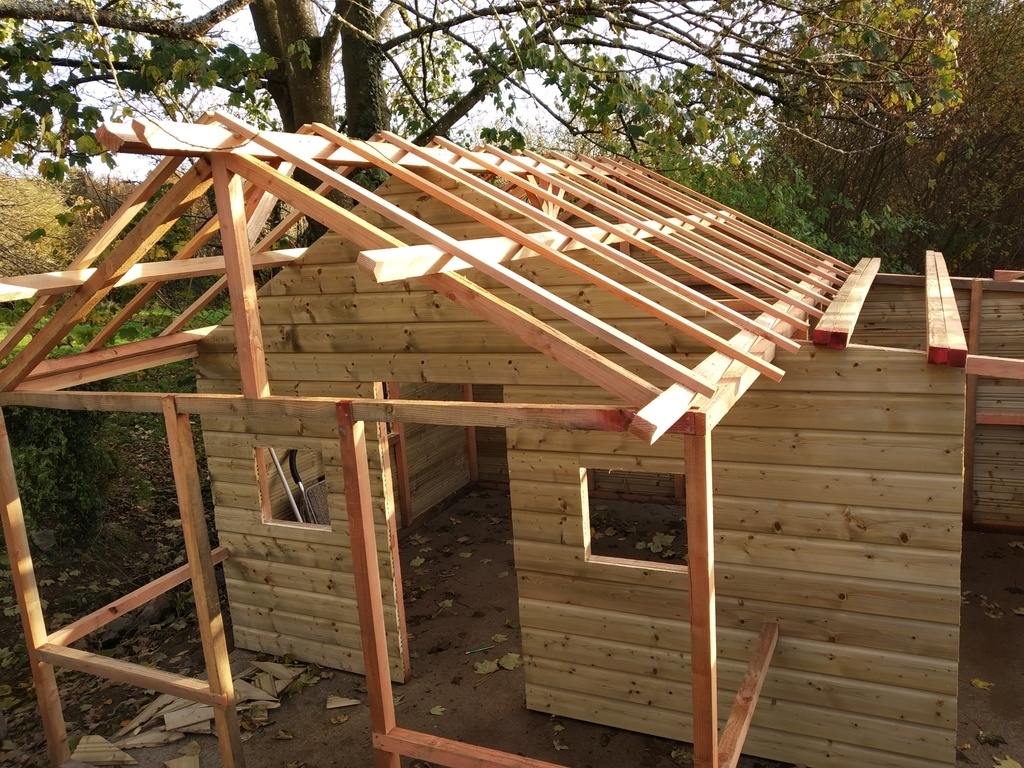

Charpente partie 2

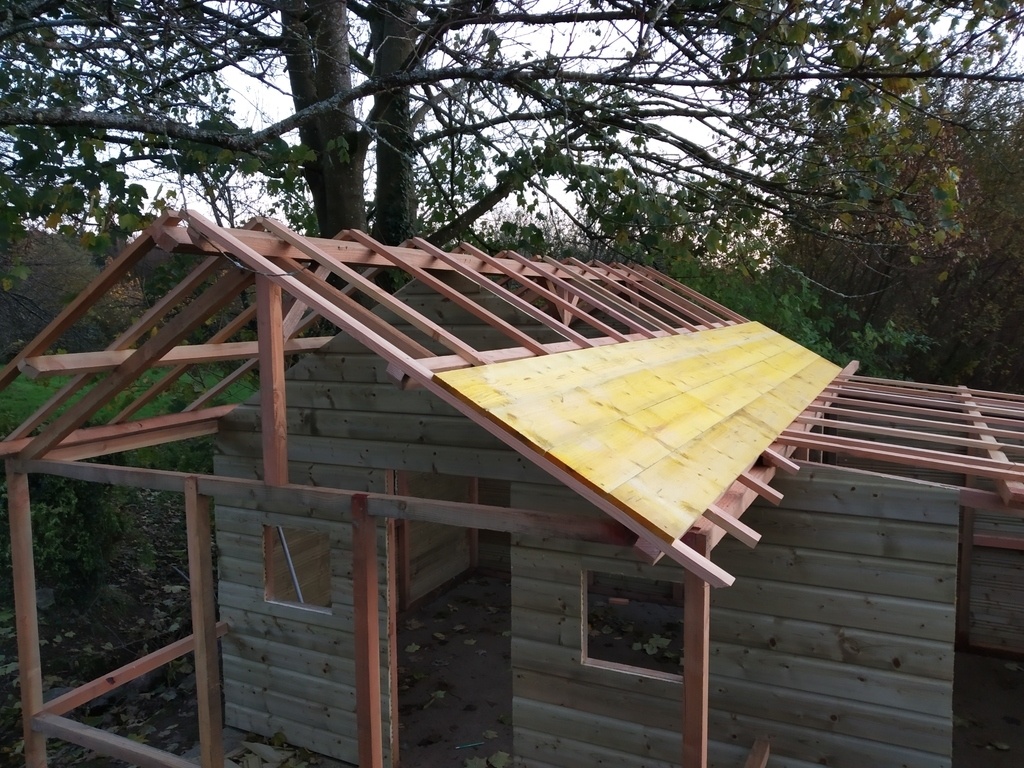

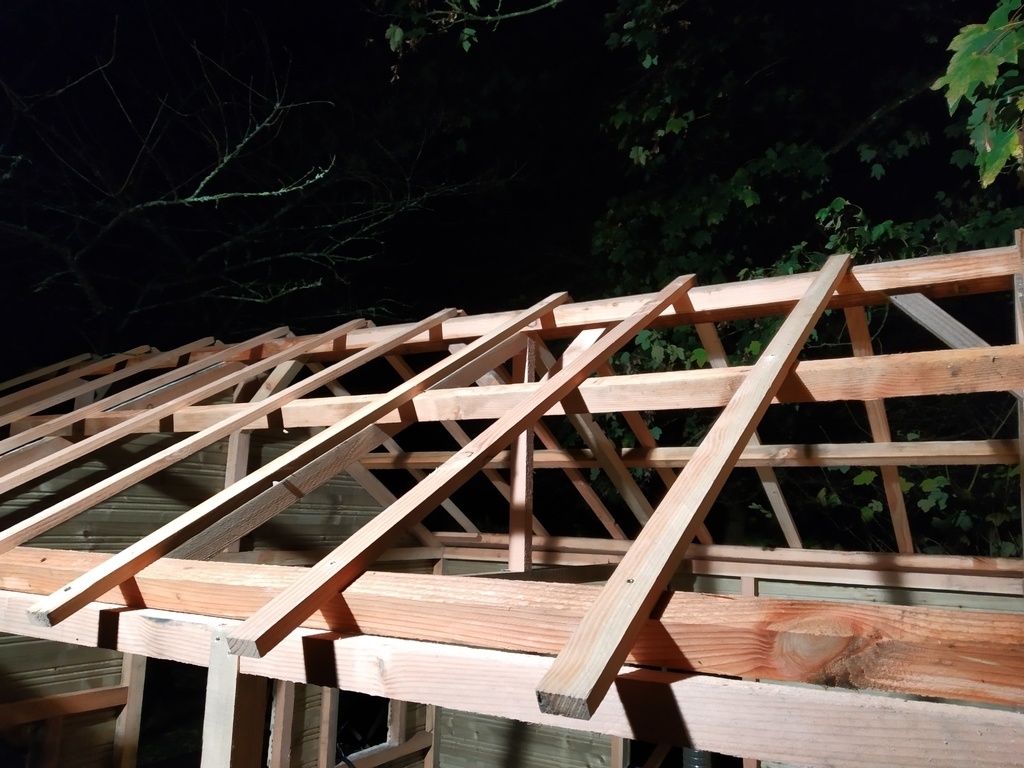

Dernière partie de la charpente avant la pose de la volige.

Pose de chevrons dans la longueur et demi chevrons en liteau.

Publié

Partager

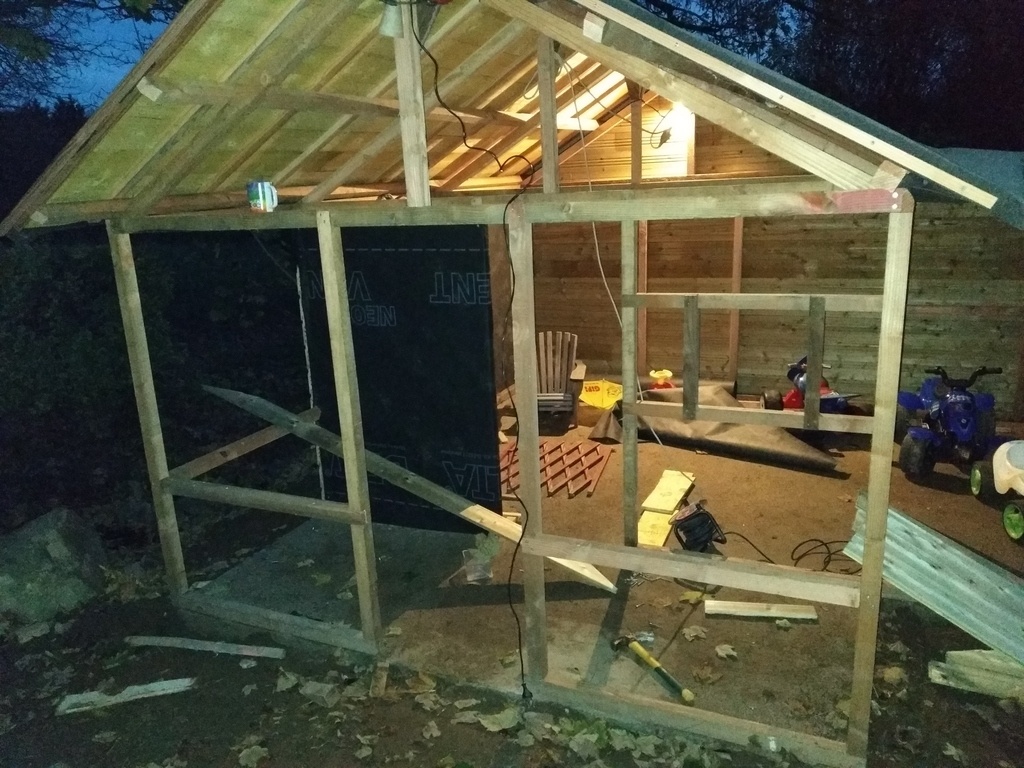

Pose pare pluie

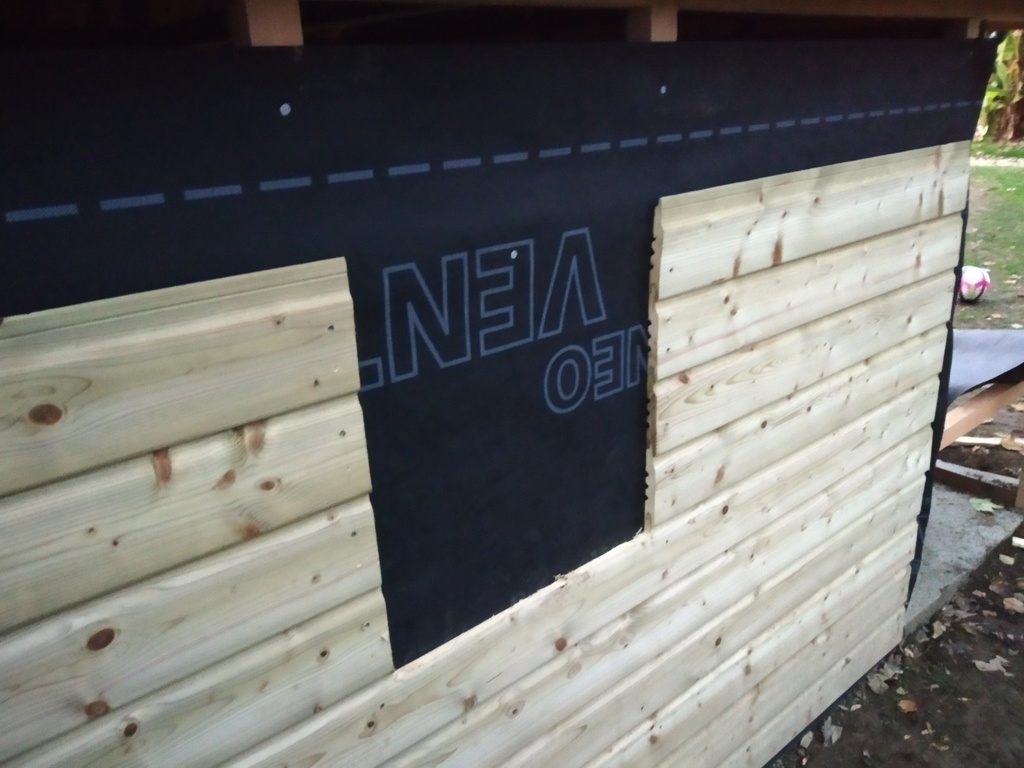

Suite à vos conseils, je décide de poser un pare pluie sous le bardage. Par chance, j'avais pas visé toutes les lames de bardage. Donc on démonte, on pose le pare pluie et on remonte :)

Publié

Partager

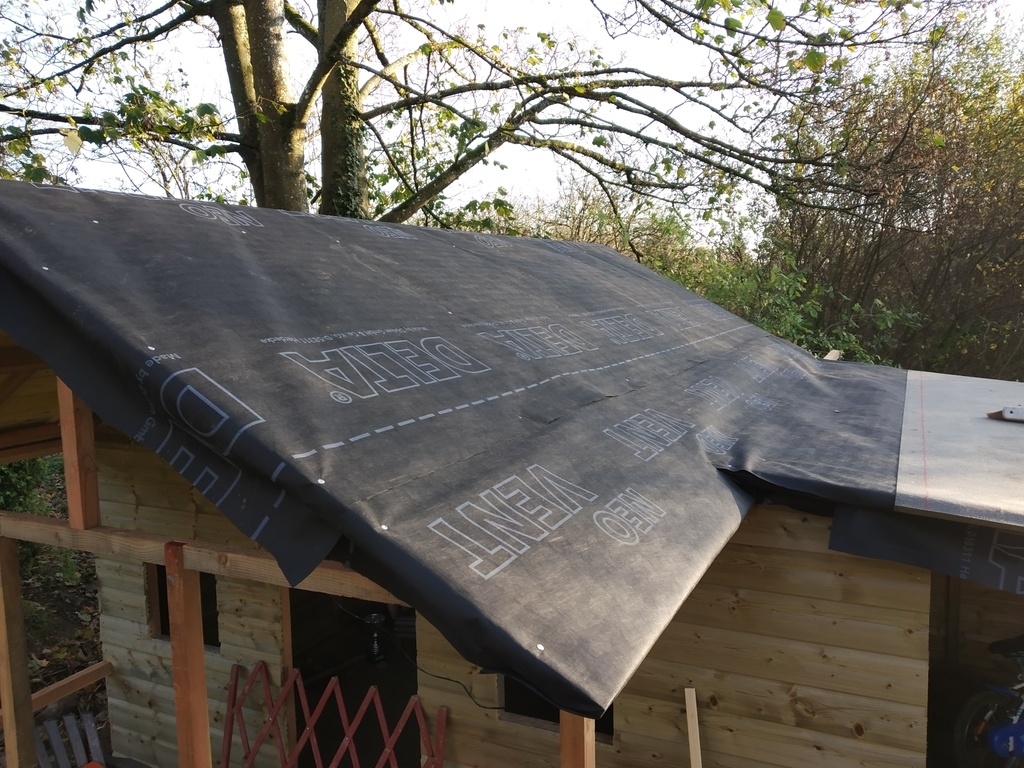

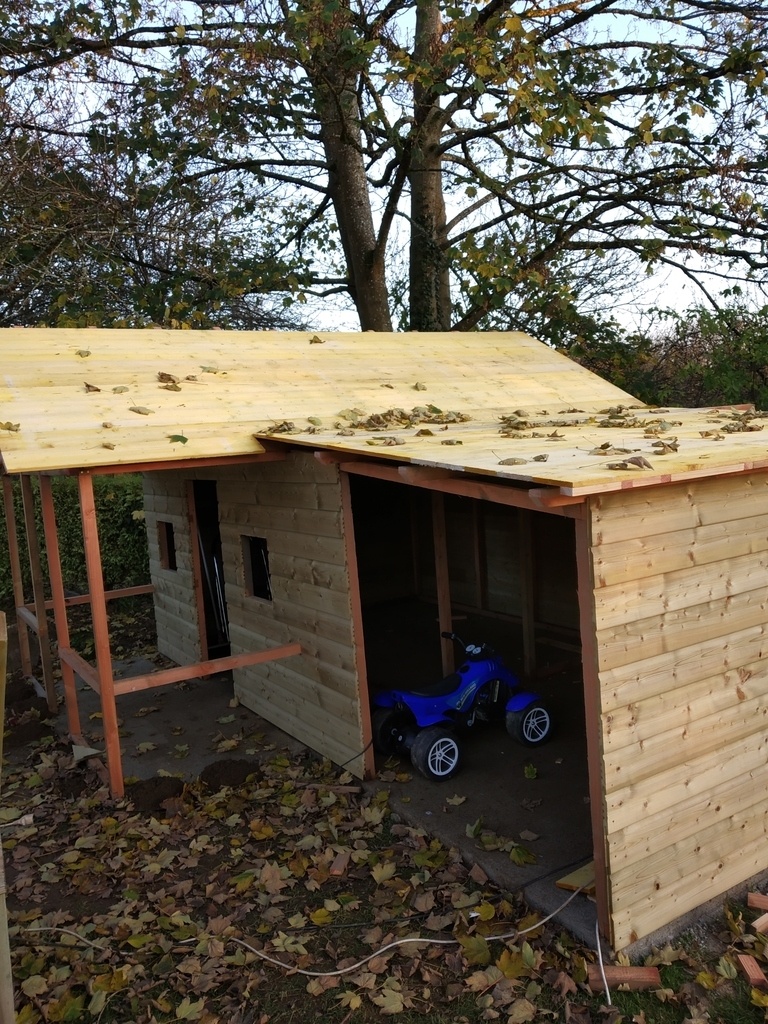

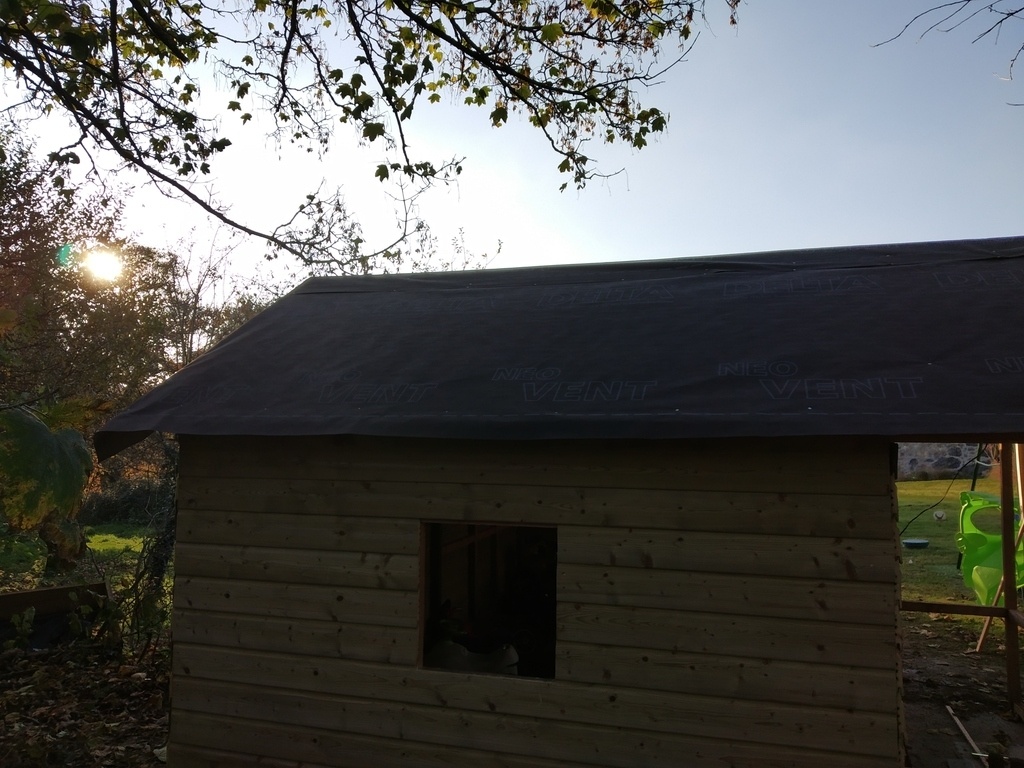

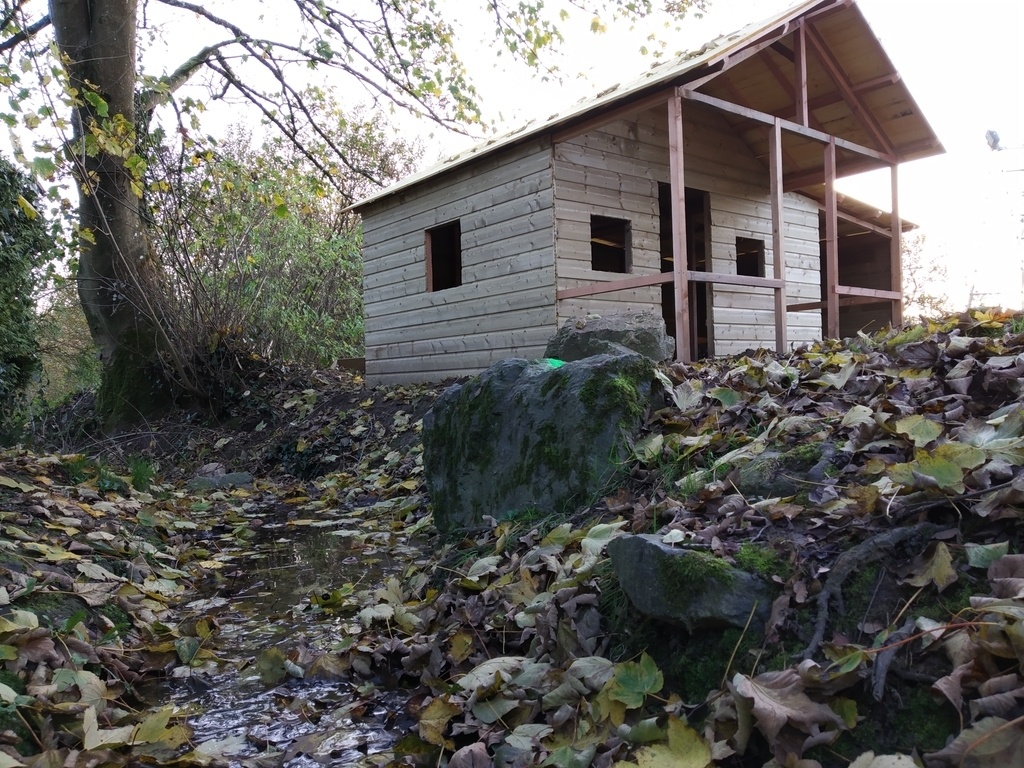

Volige et toiture

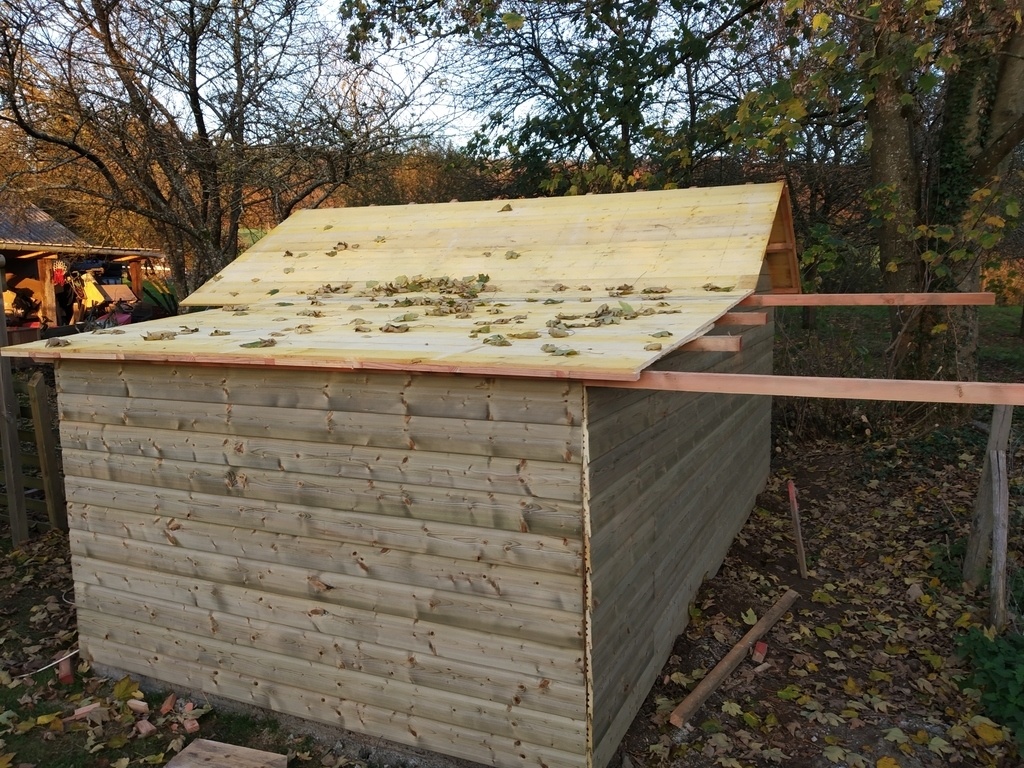

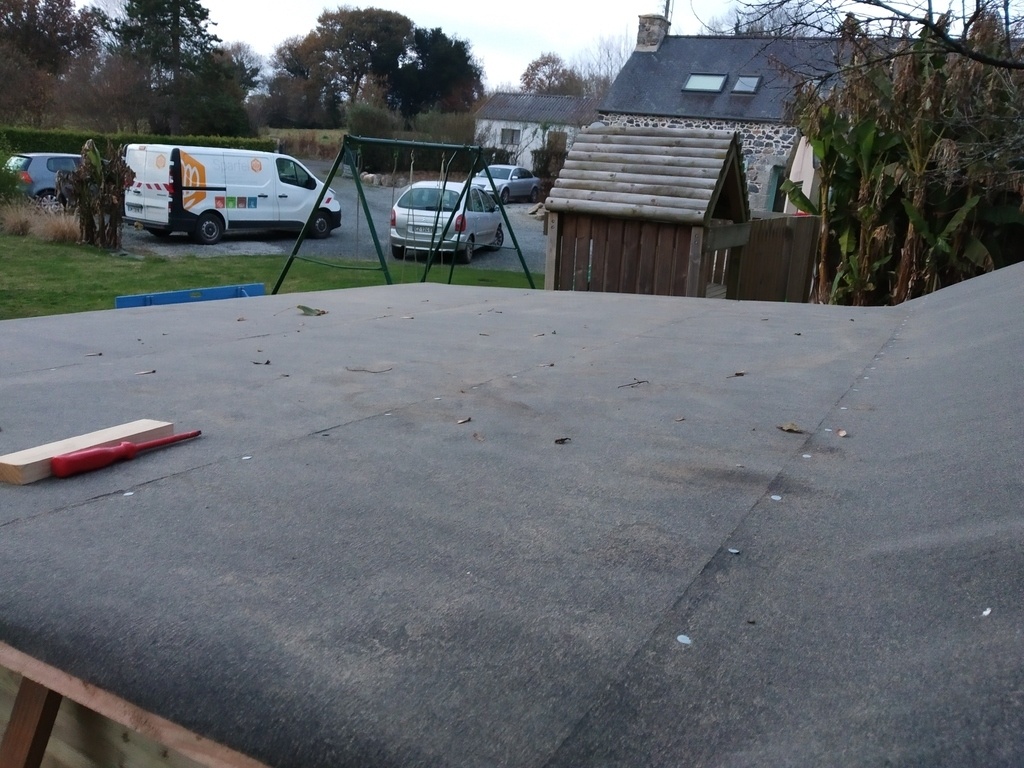

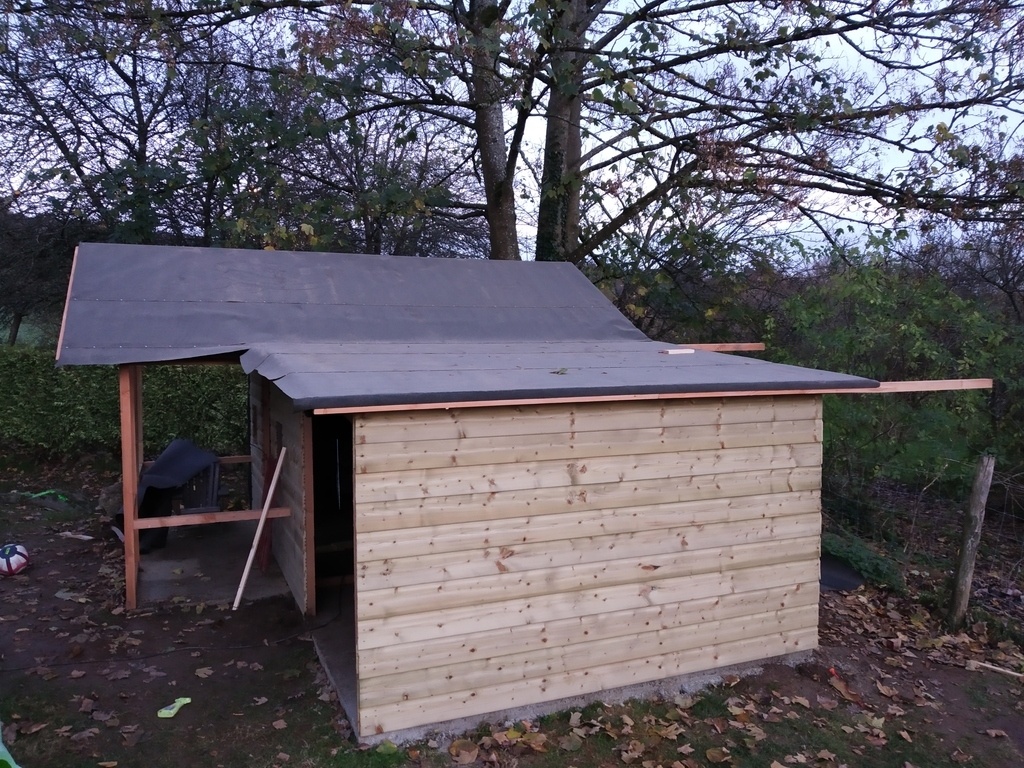

Pose de la volige, de l’écran de sous toiture et du bardeau bitumineux. Ce dernier est pointé sur la volige avec des pointes galva à tête large.

Publié

Partager

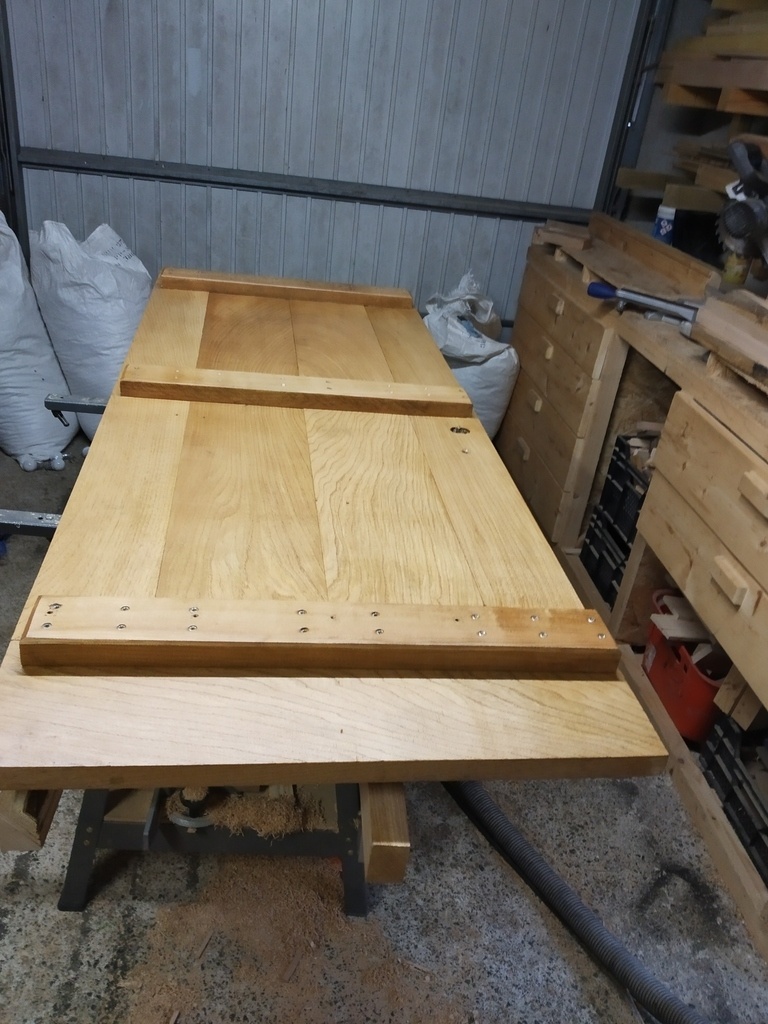

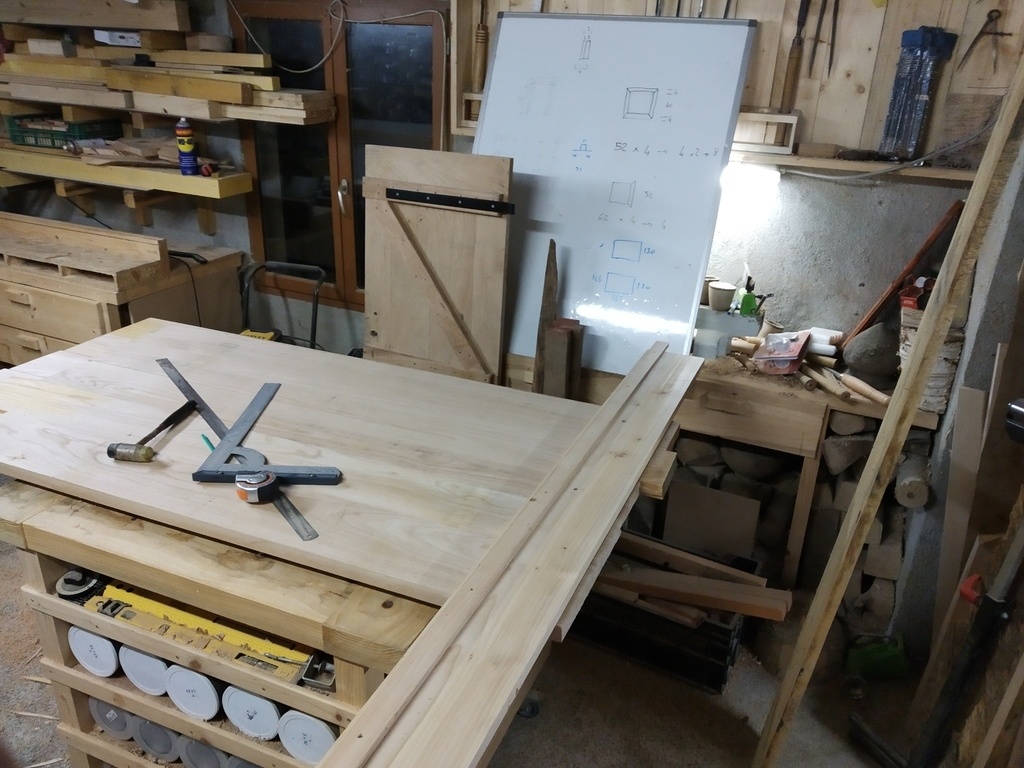

Porte d'entrée et de garage

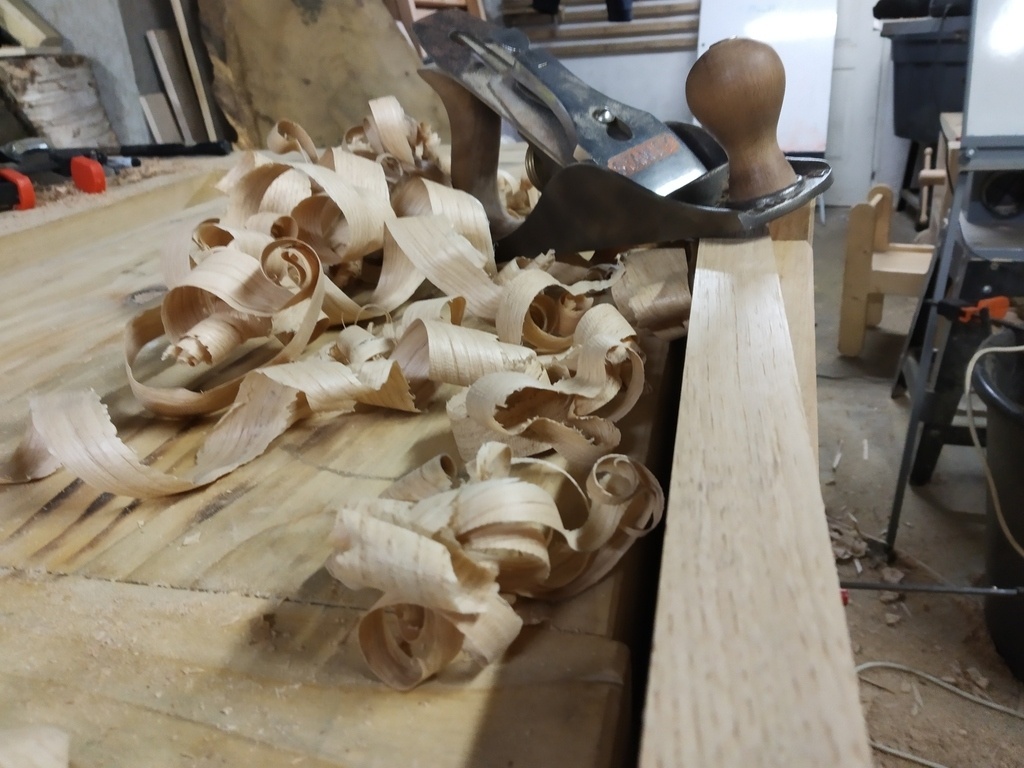

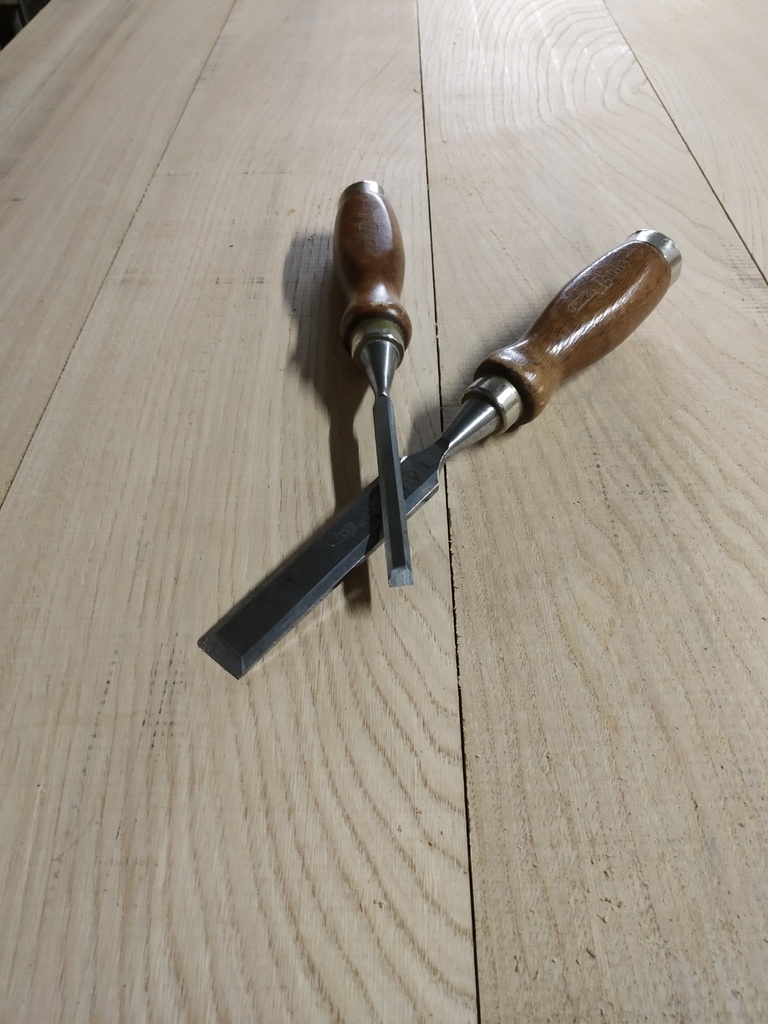

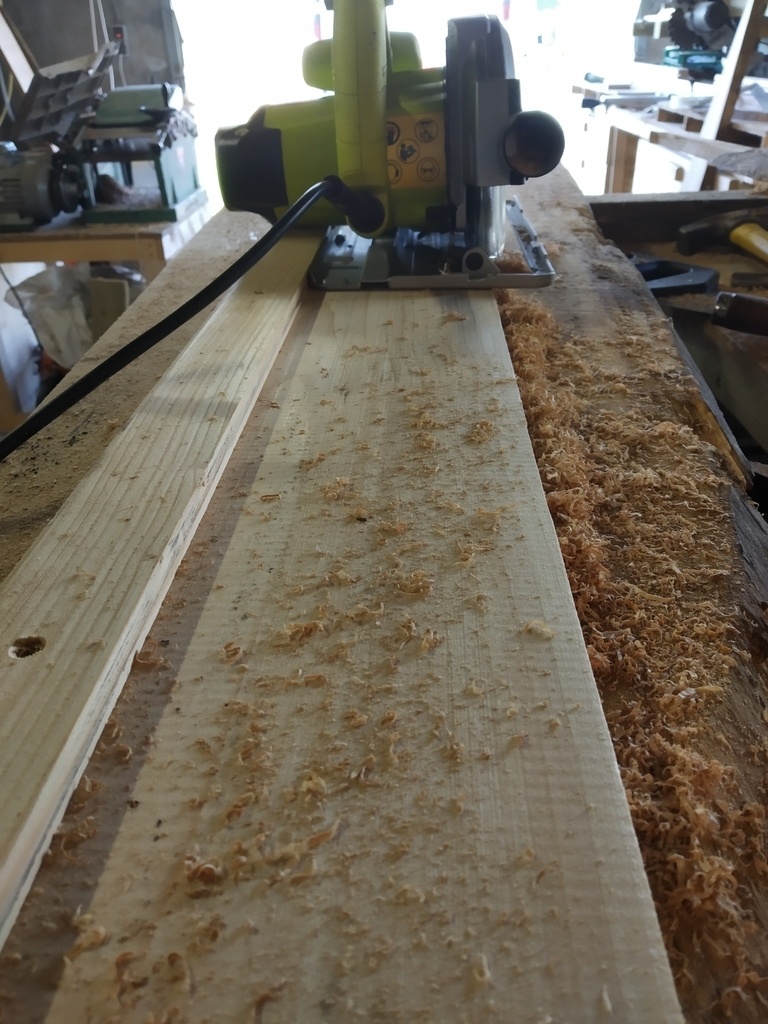

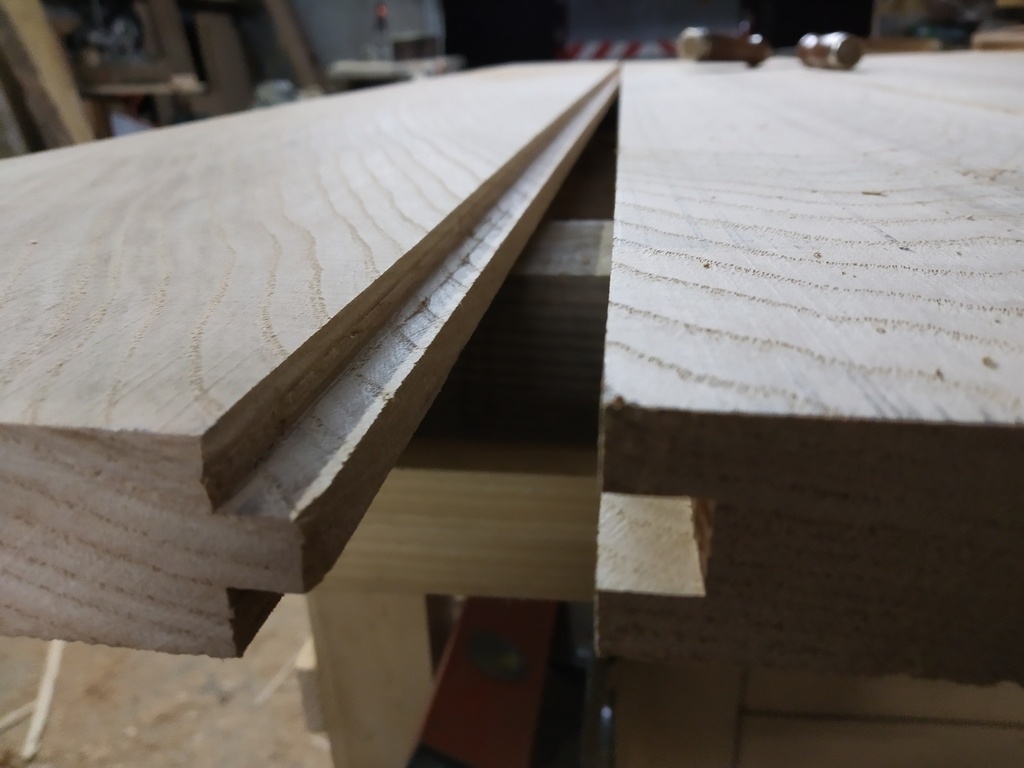

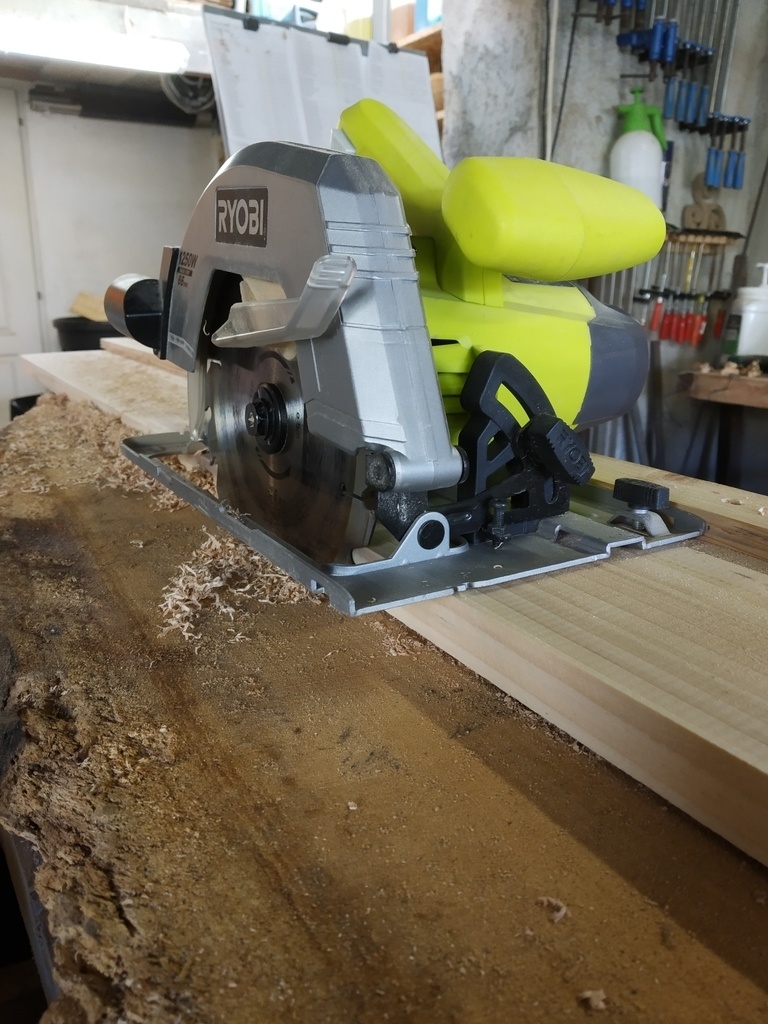

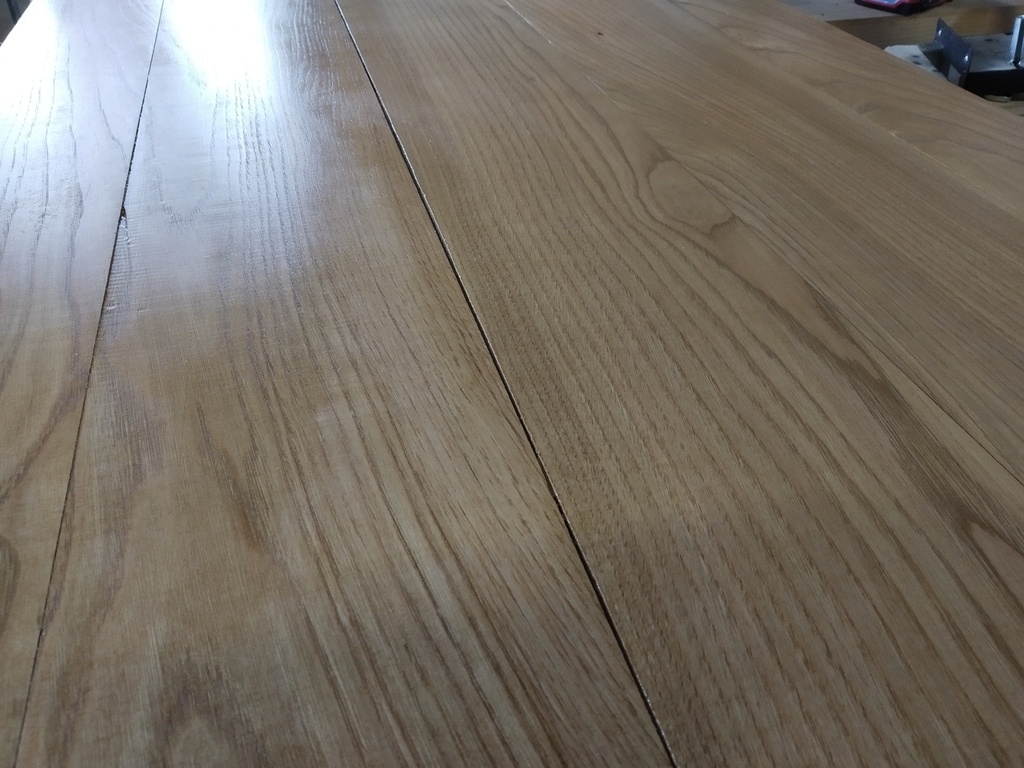

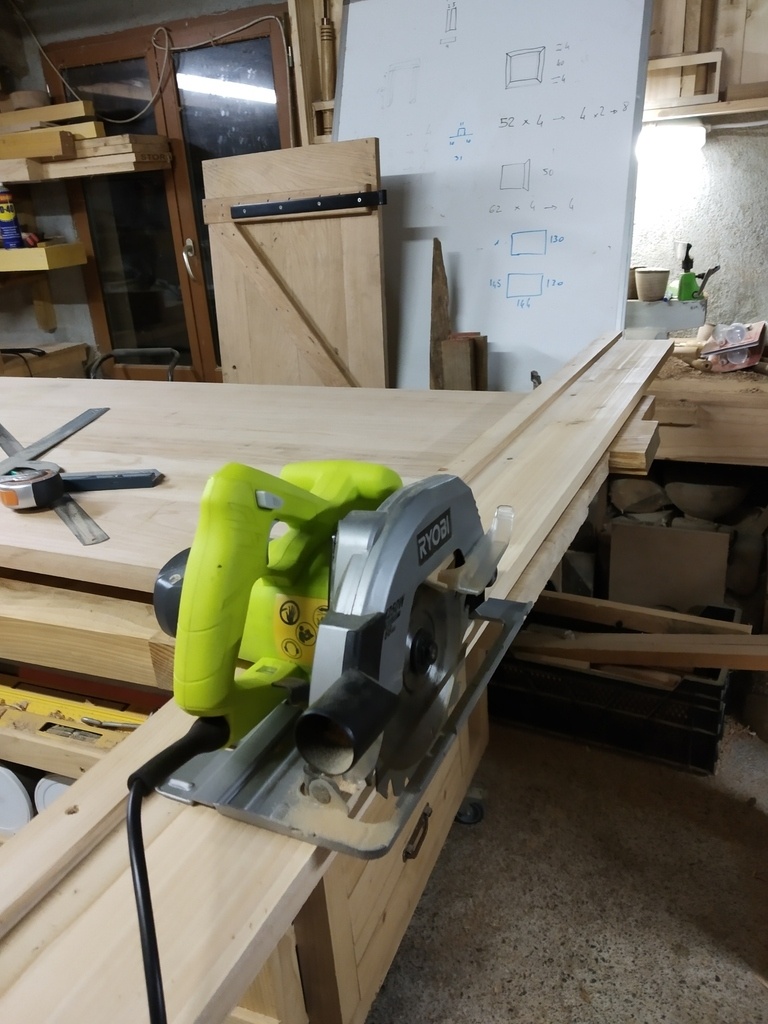

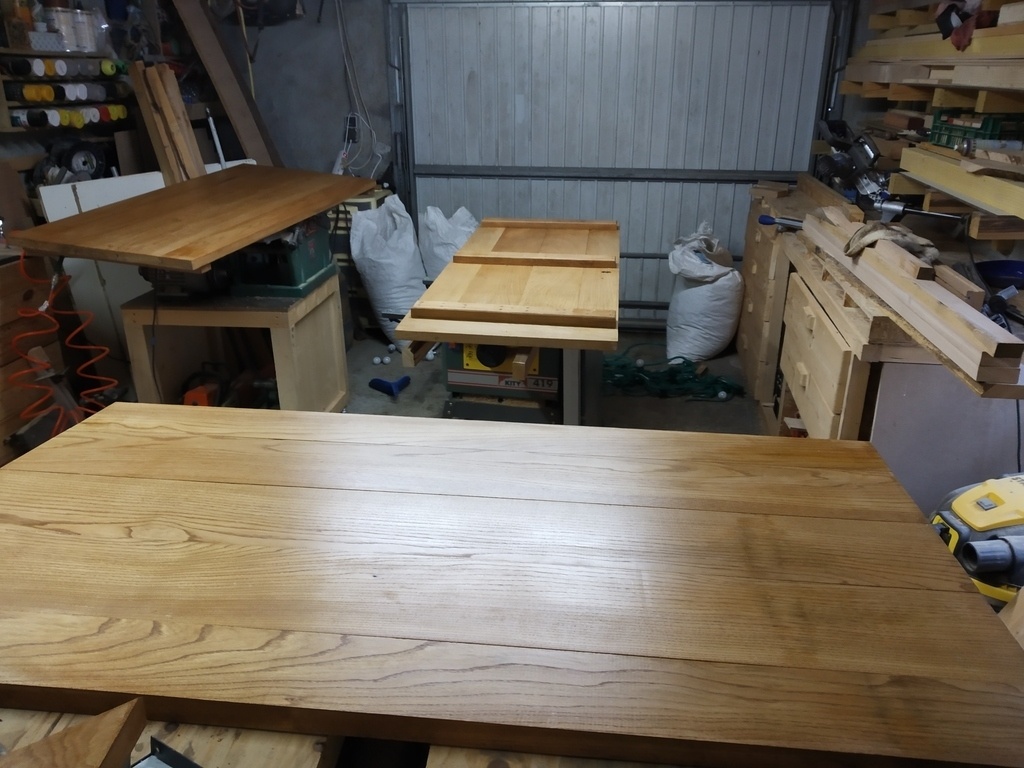

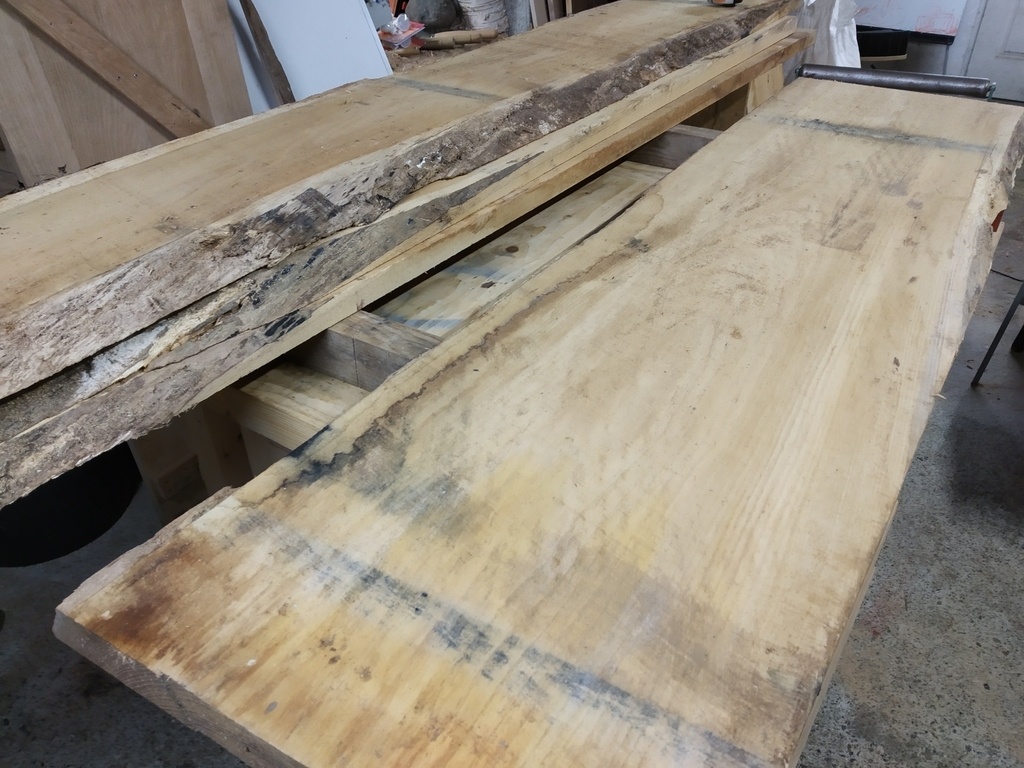

Pour les portes, j'ai choisi d'utiliser des plateaux de châtaignier que j'avais en stock. Après débitage des plateaux et un rabotage à 30 mm, j'assemble les différent lames par rainure languette. L'ensemble sera vissé avec des vis inox.

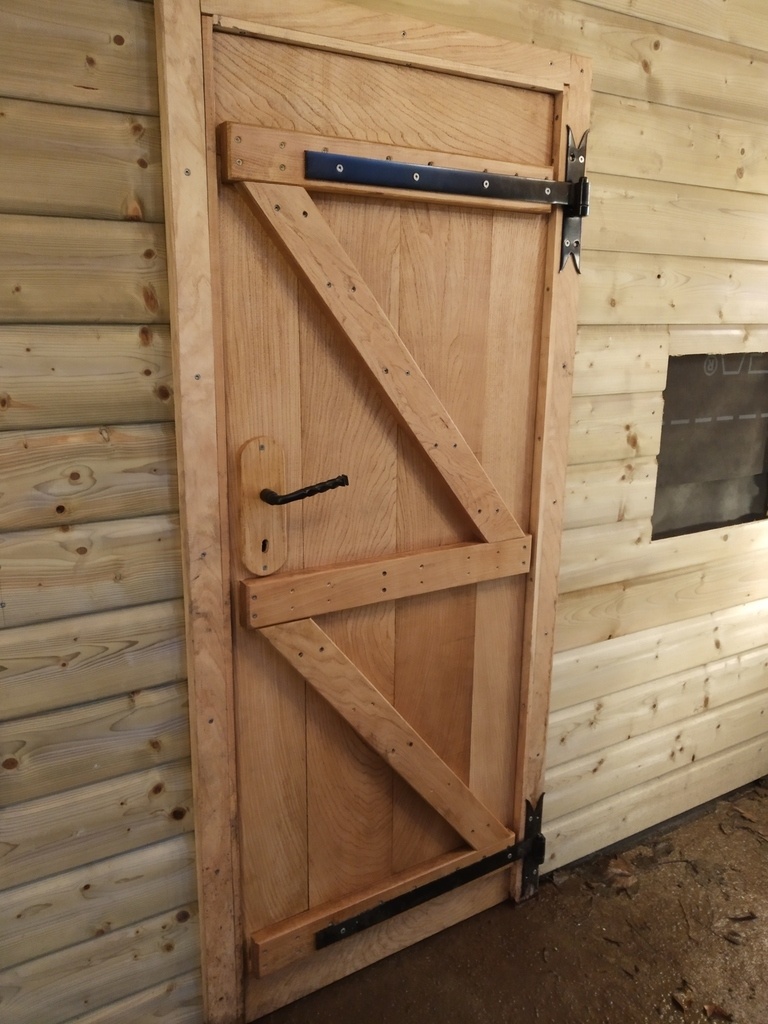

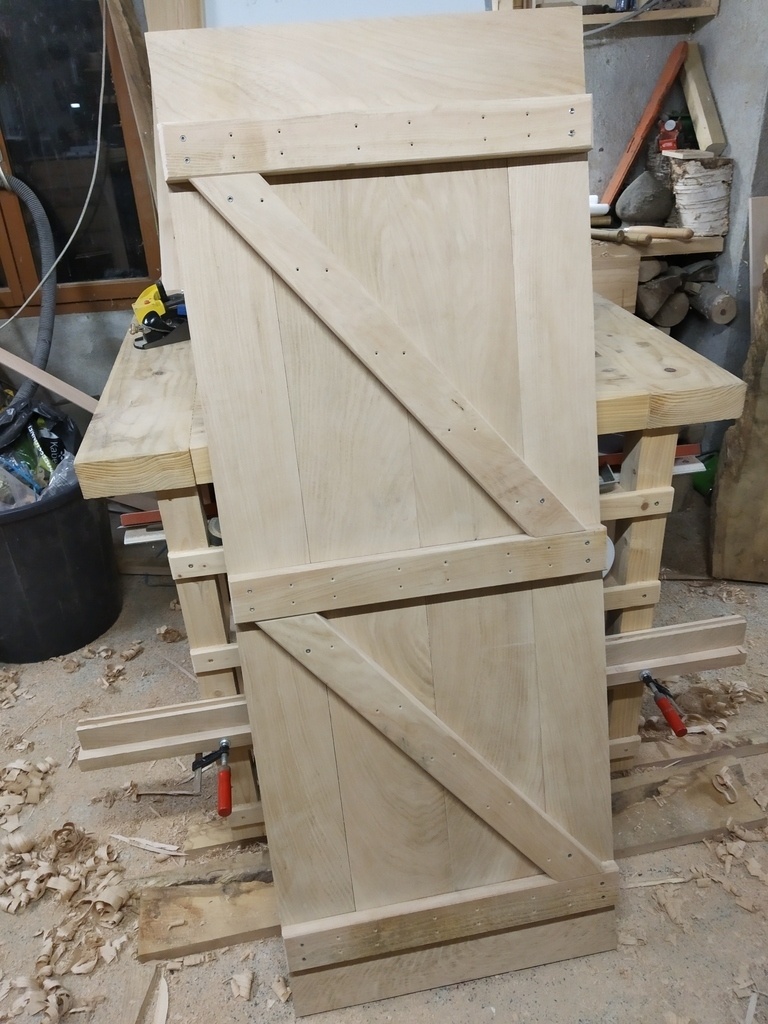

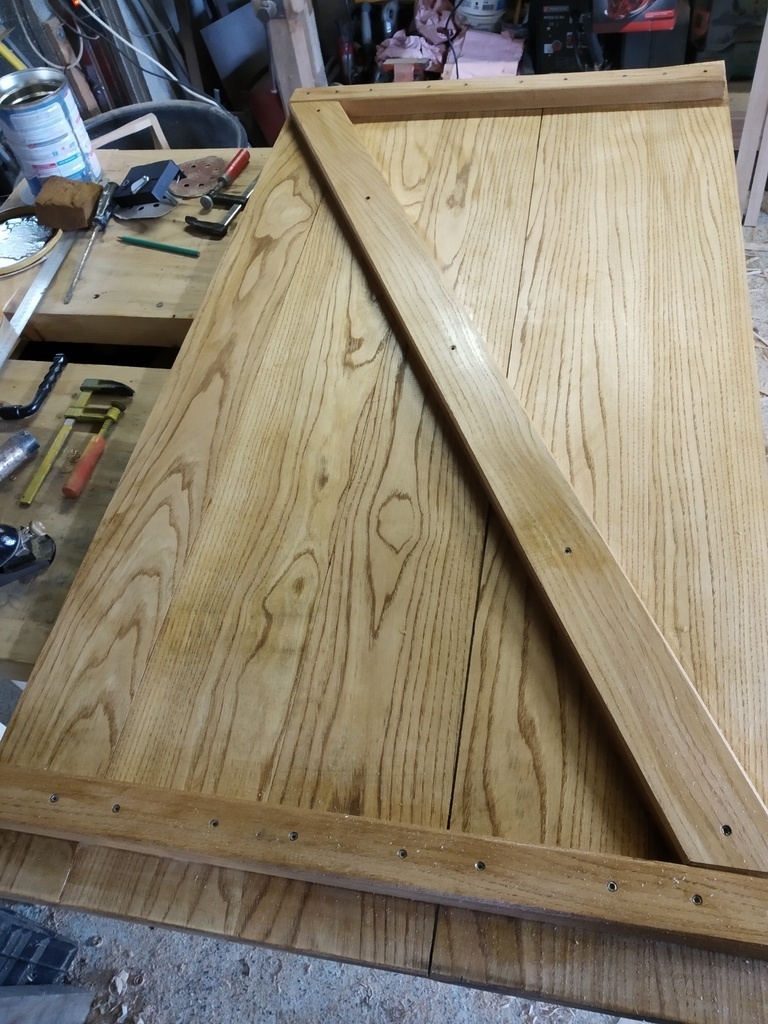

Voici pour la porte d'entrée :

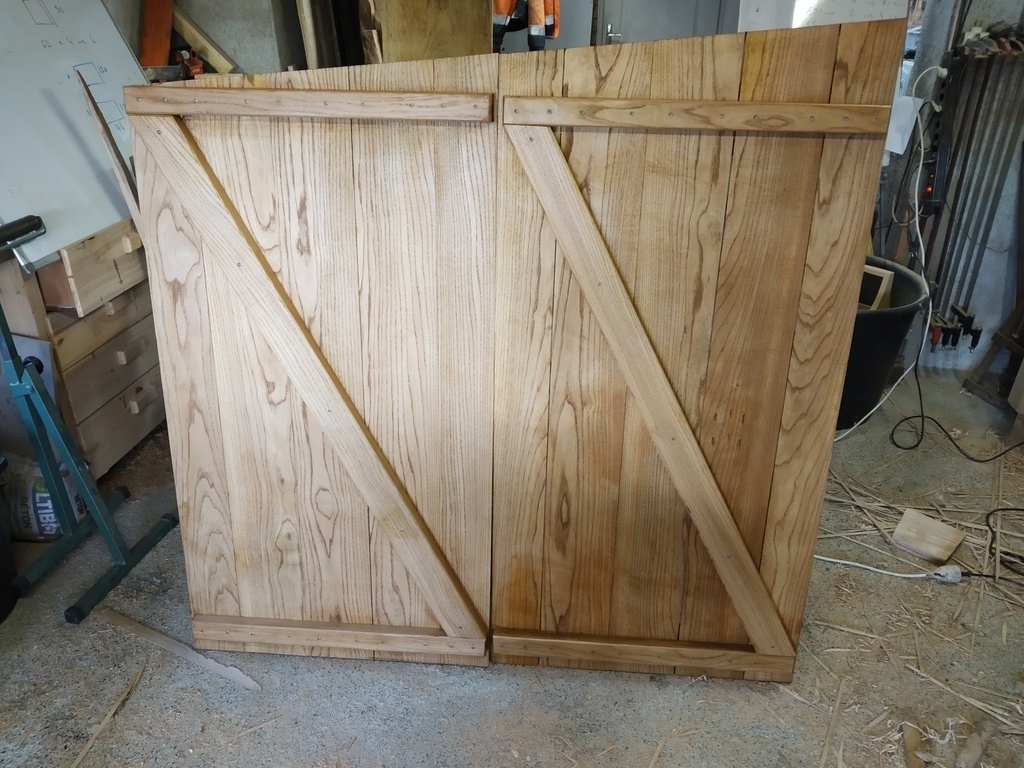

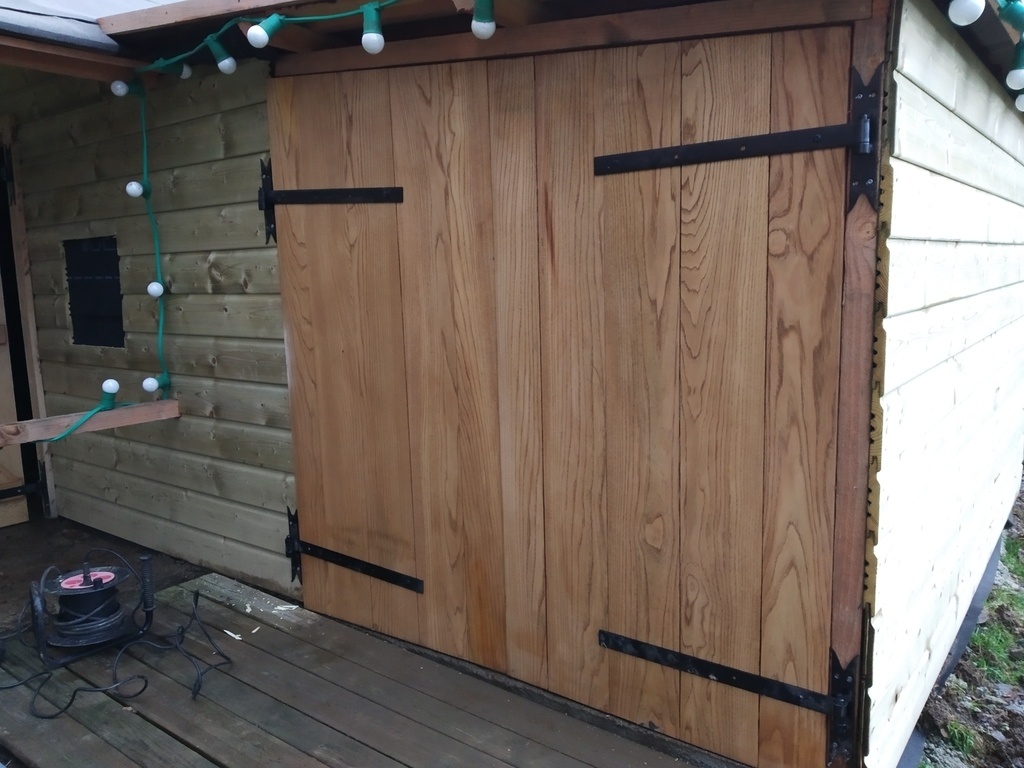

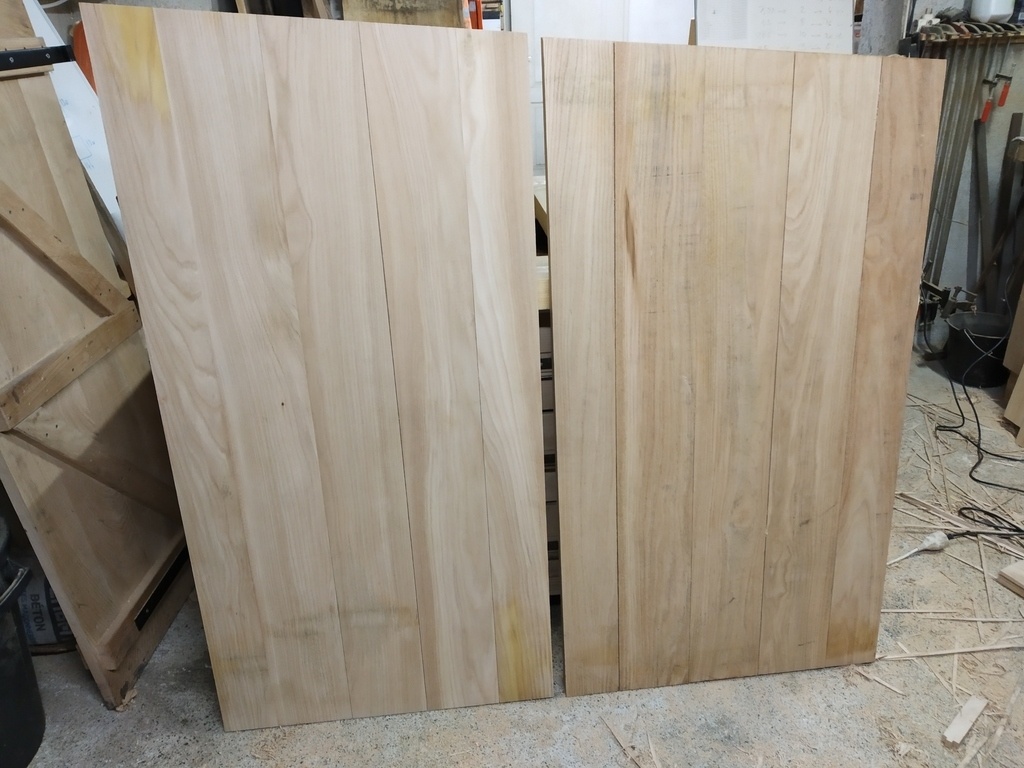

Et maintenant, fabrication de la double porte de garage :

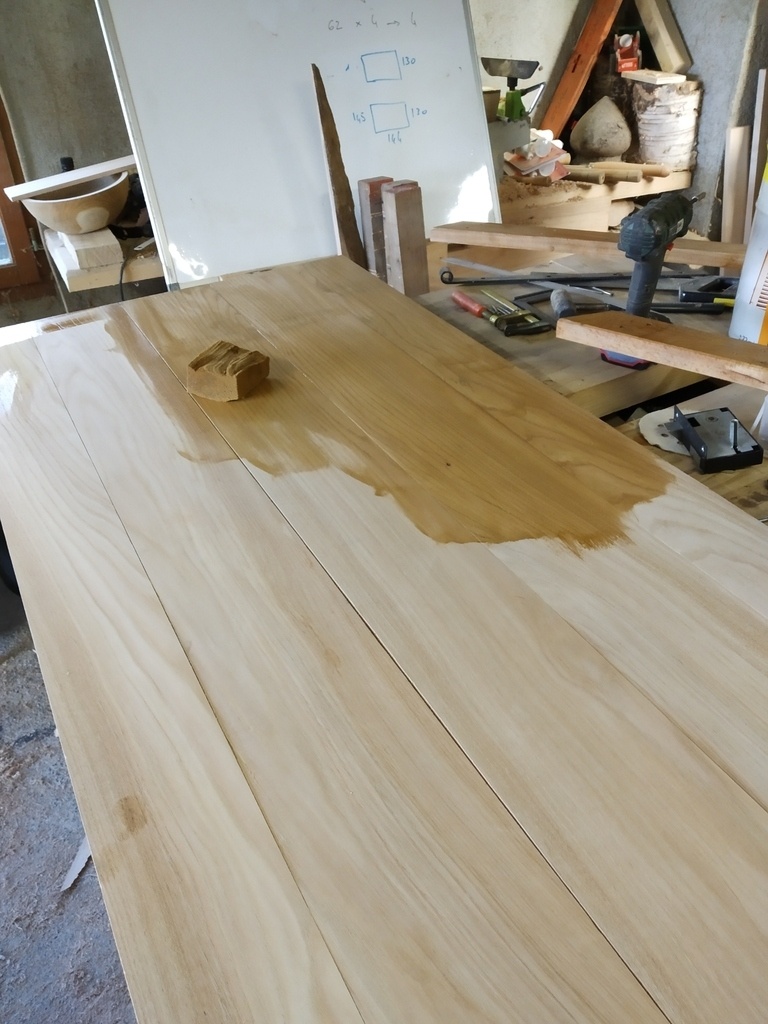

Application de lasure couleur chêne pour l'ensemble.

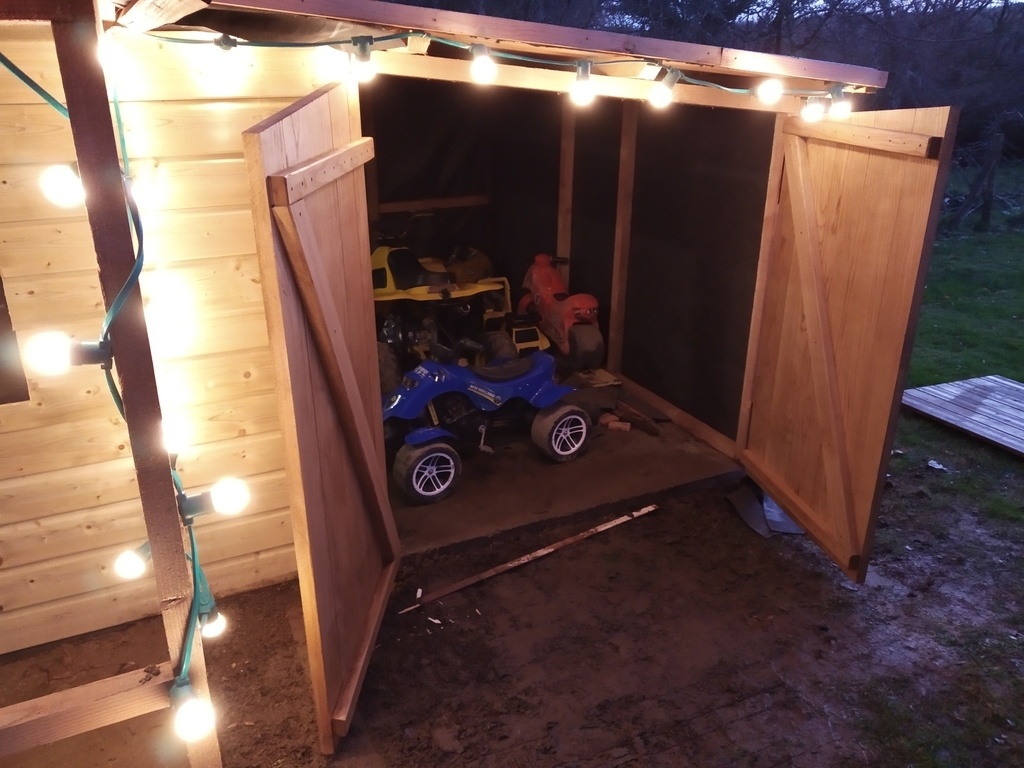

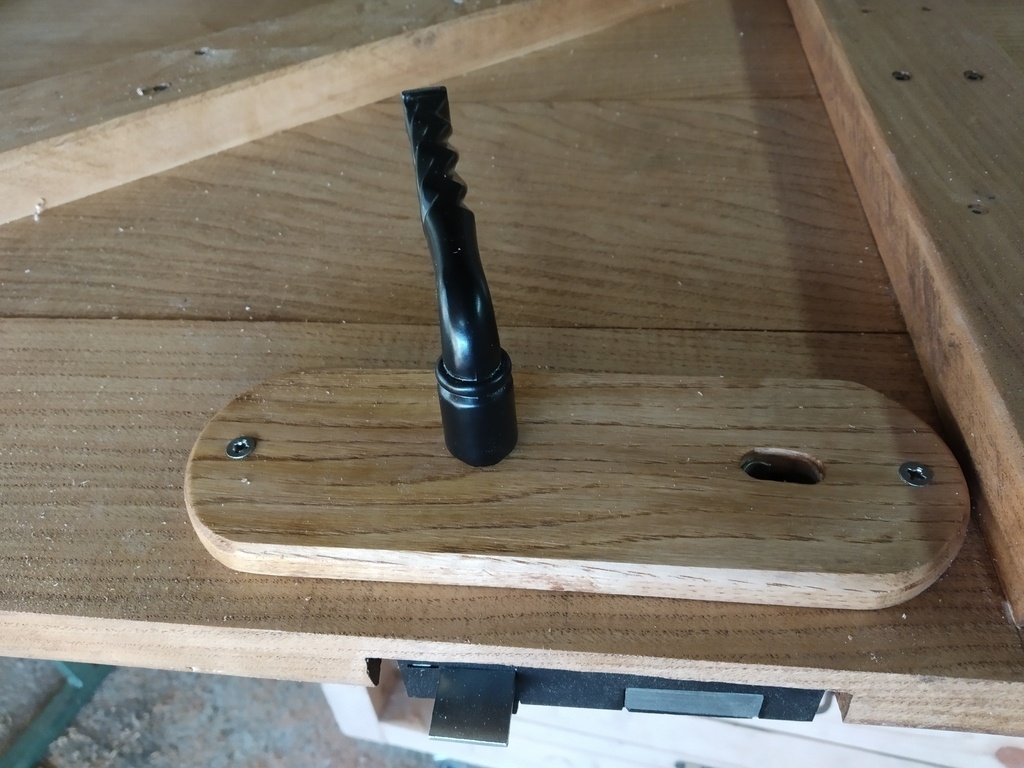

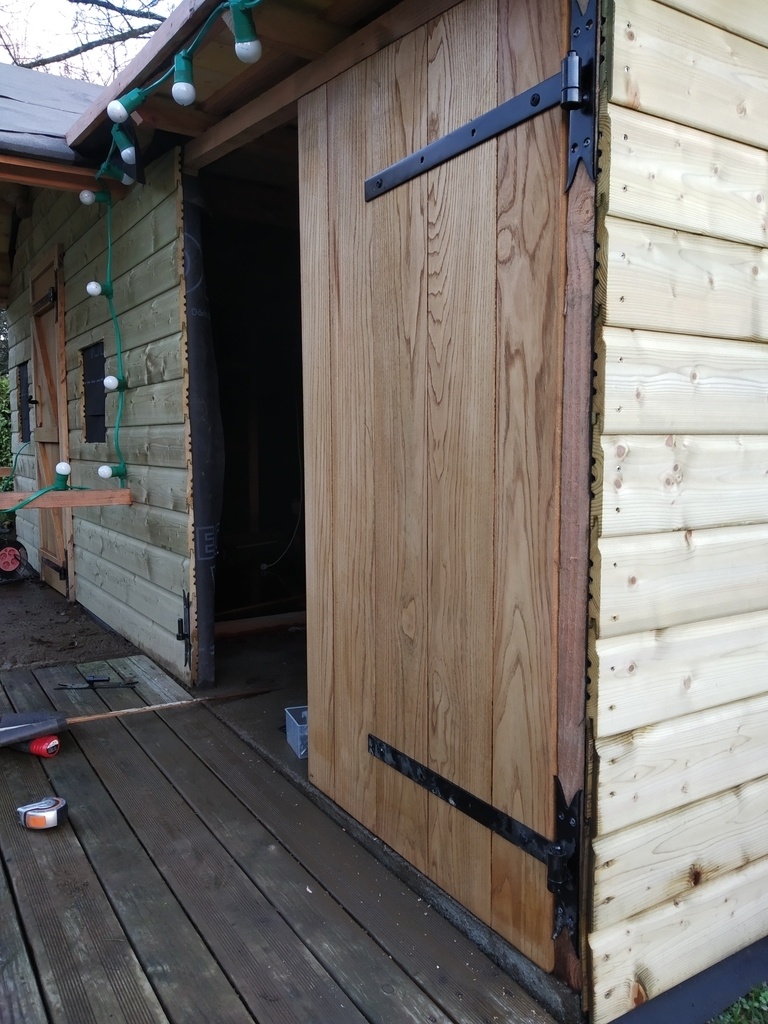

Pour finir pose des portes sur la cabane après avoir posé la poignée sur la porte d'entrée.

Publié

Partager

Joyeux Noël

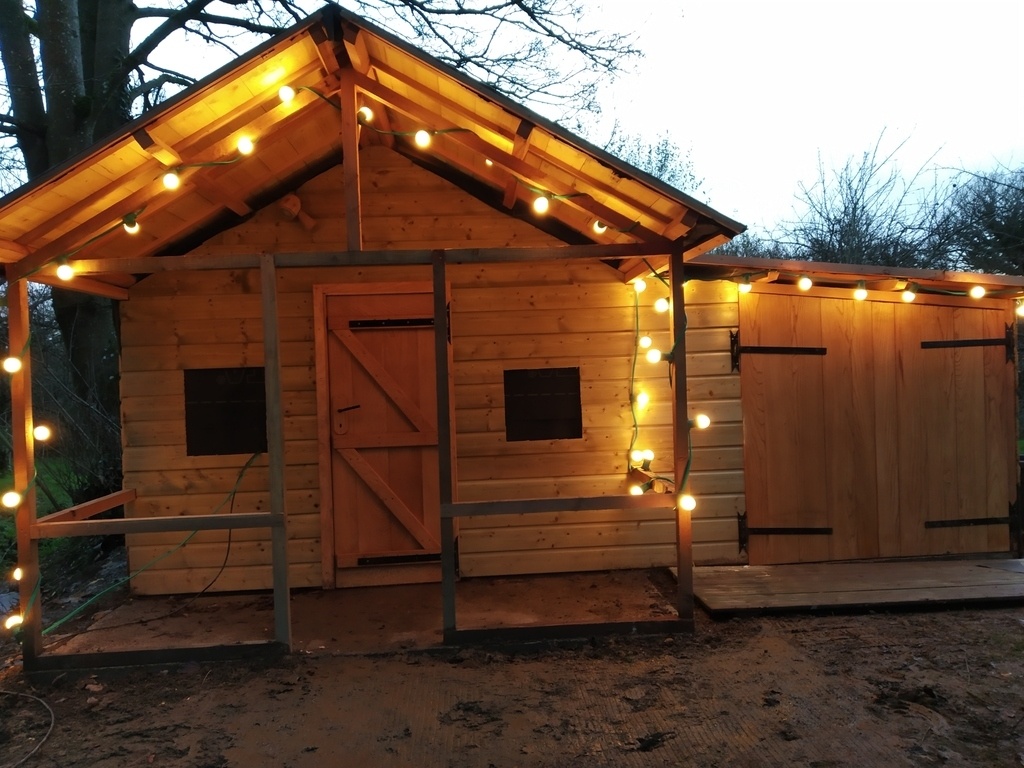

Avec les fêtes de Noël qui approchent, la cabane a le droit à sa petite guirlande au grand bonheur des enfants :)

Publié

Partager

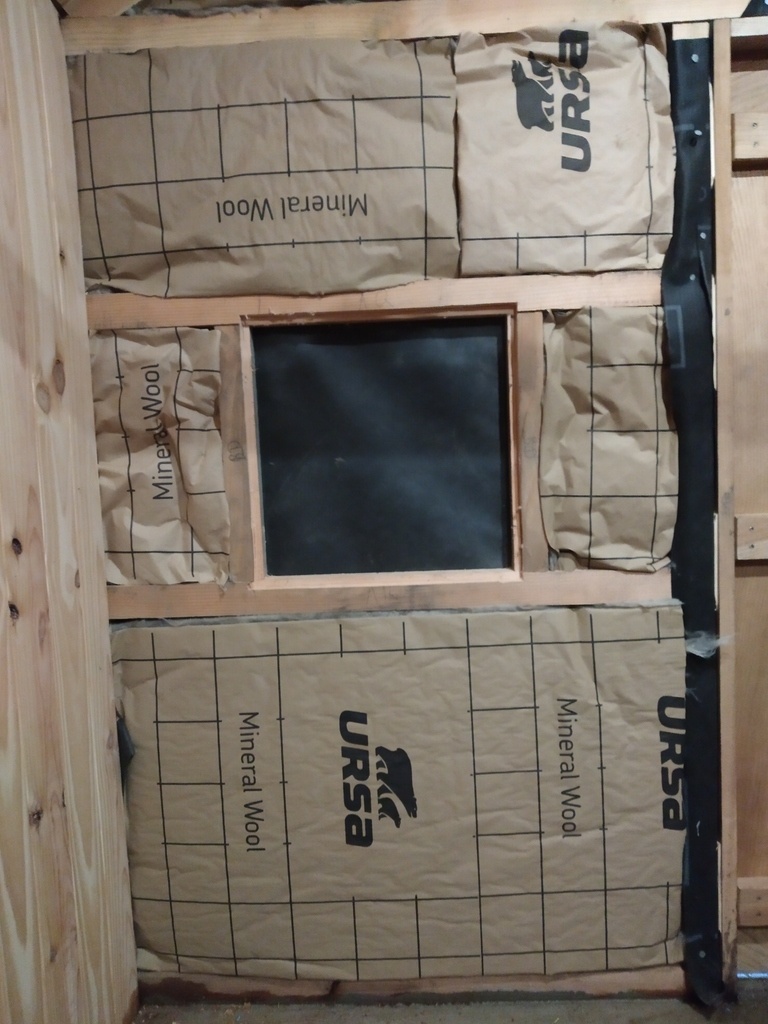

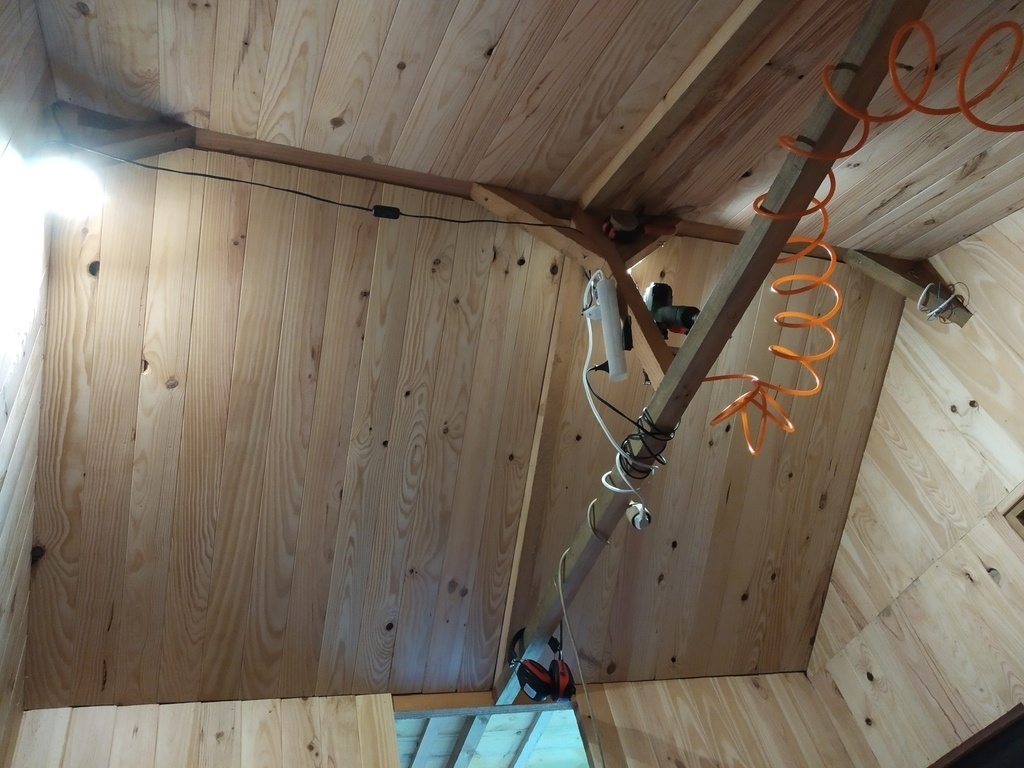

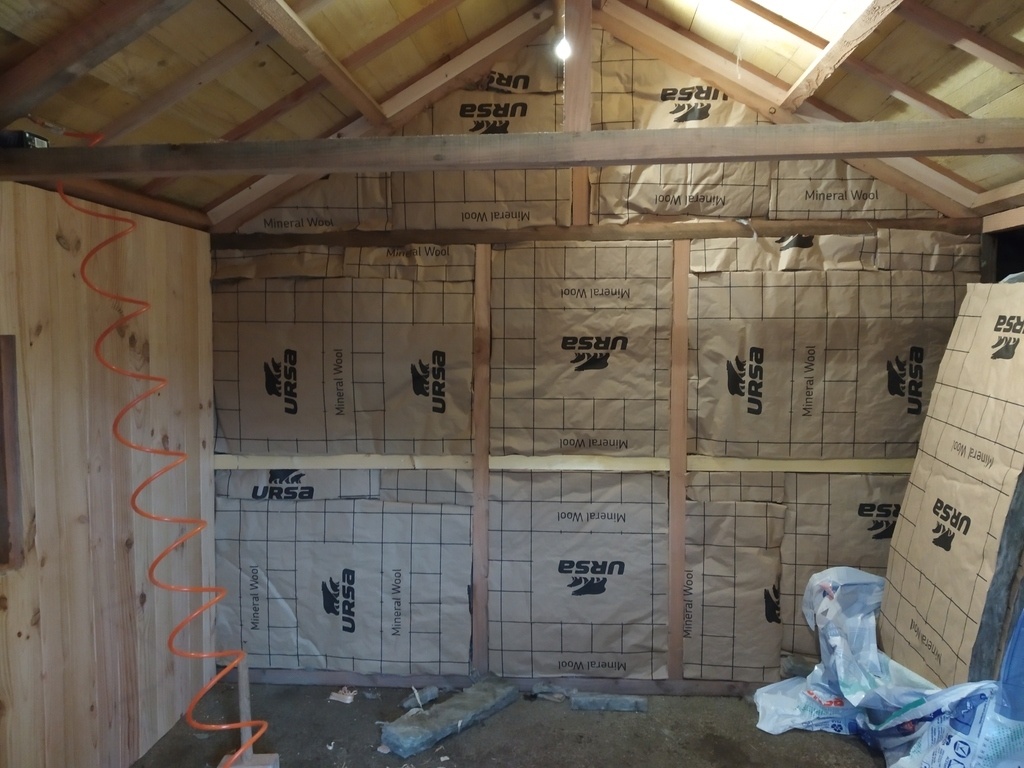

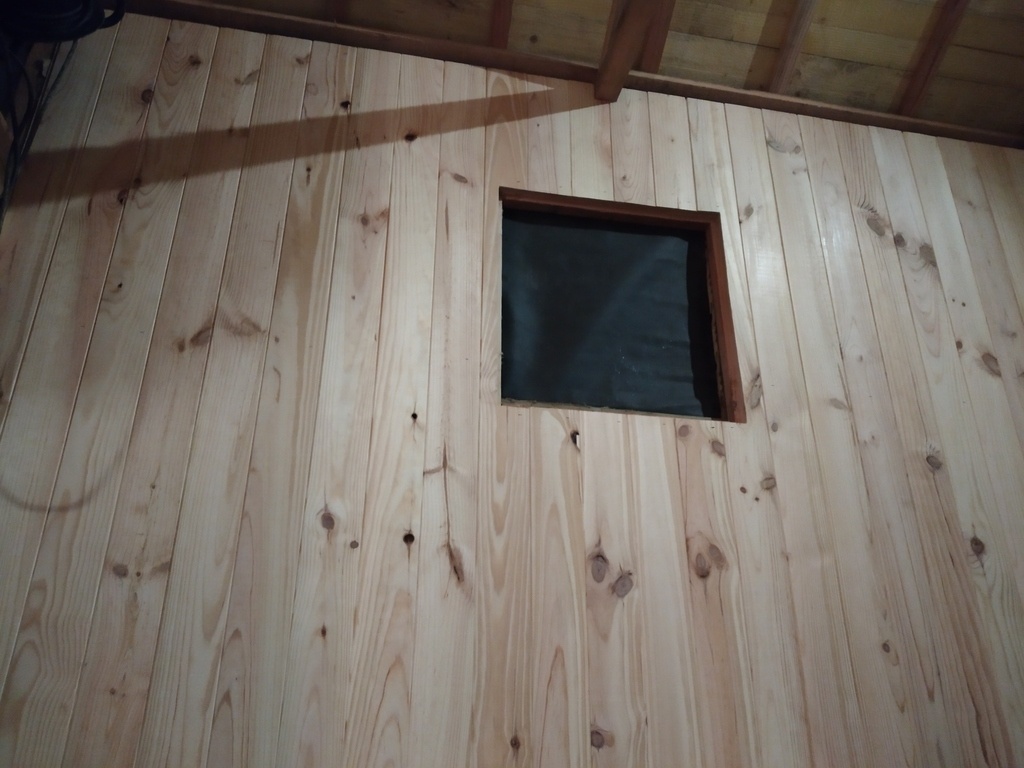

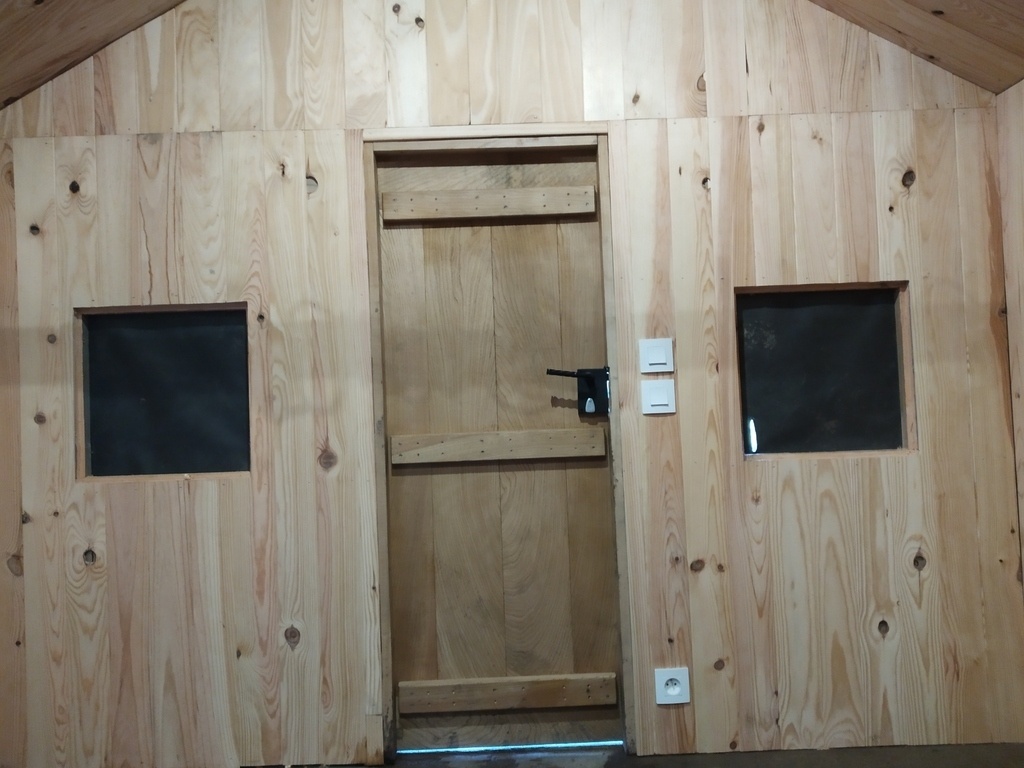

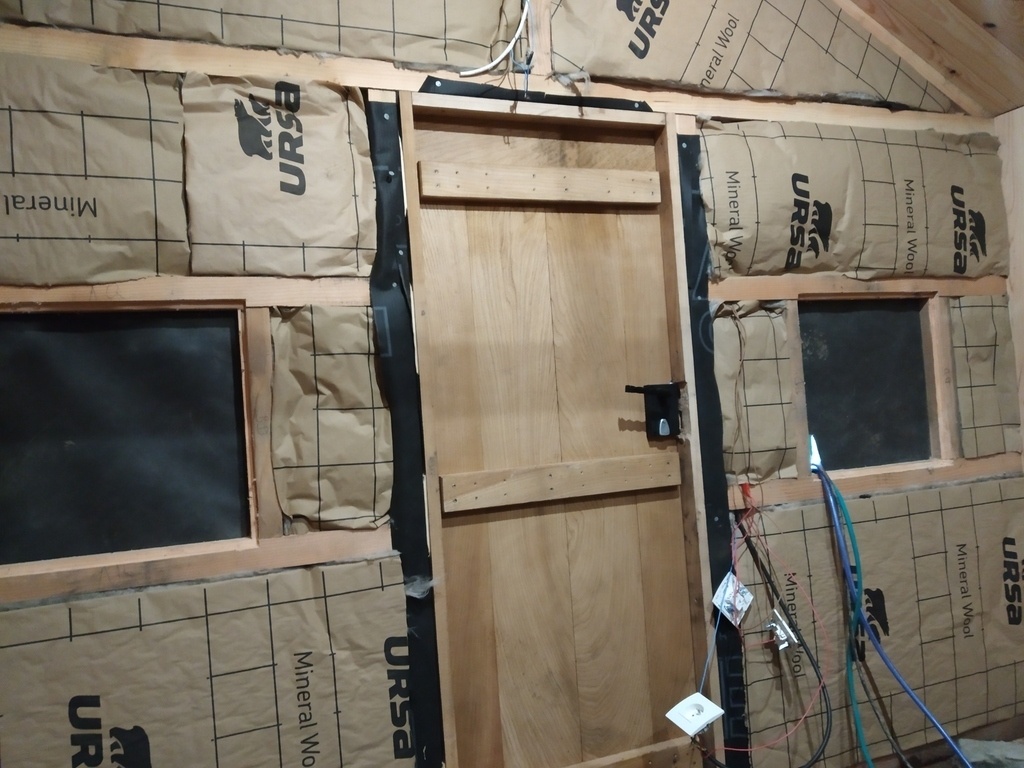

Isolation et lambris

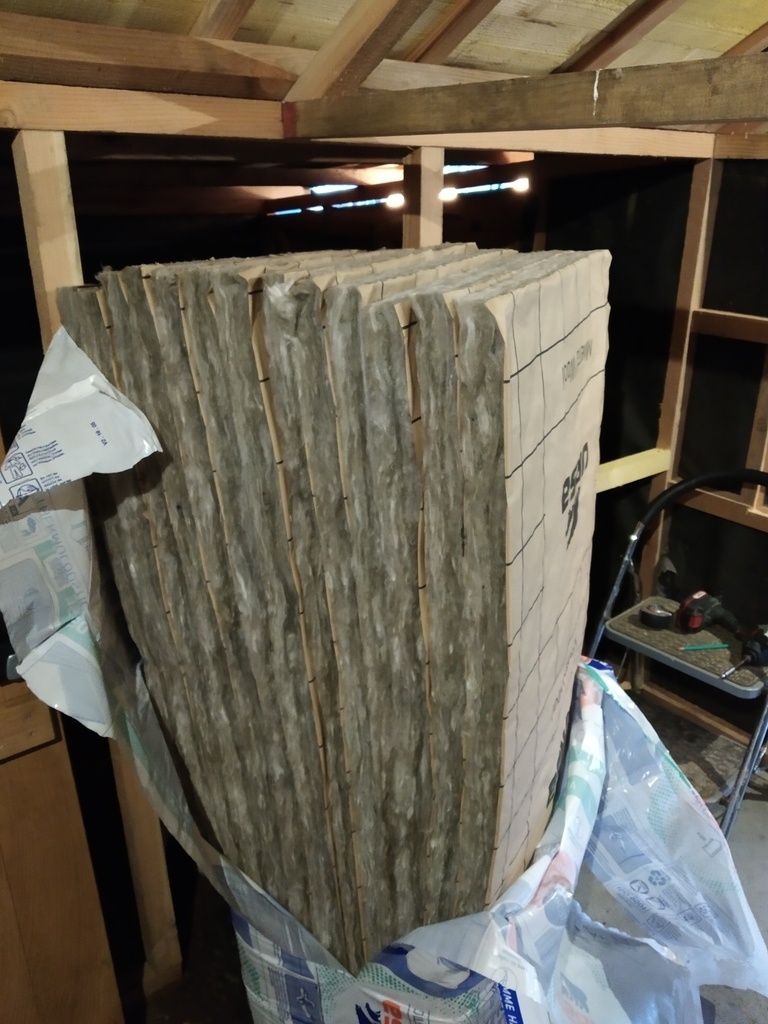

Pose de l'isolation, de la laine de verre 45 mm.

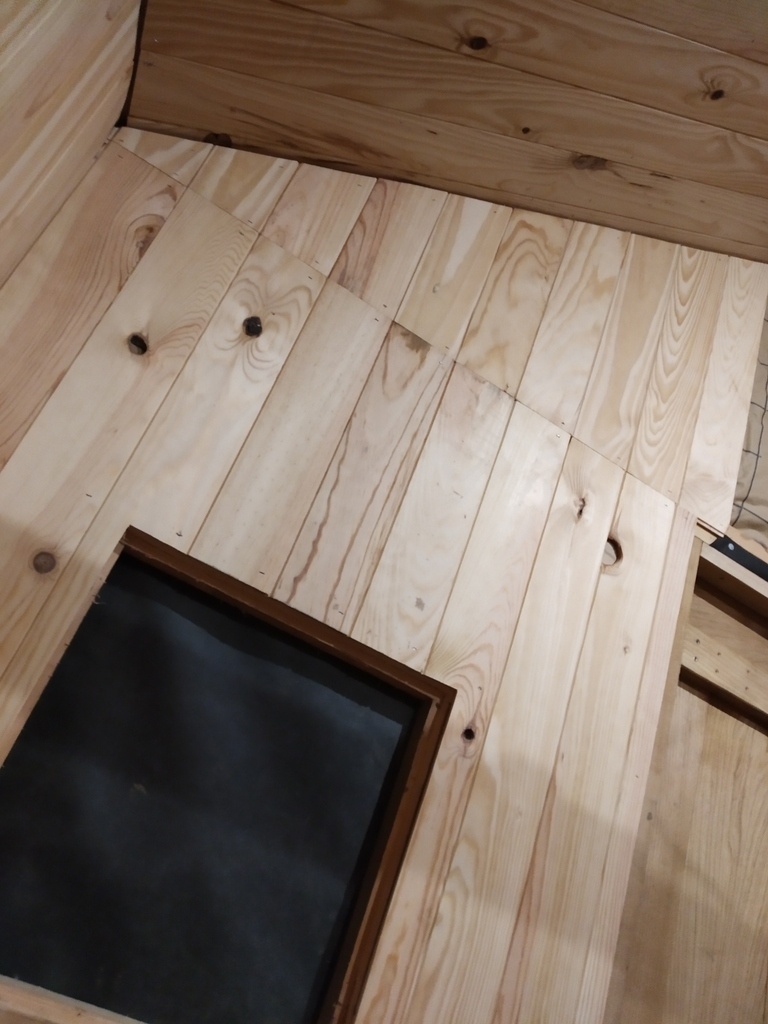

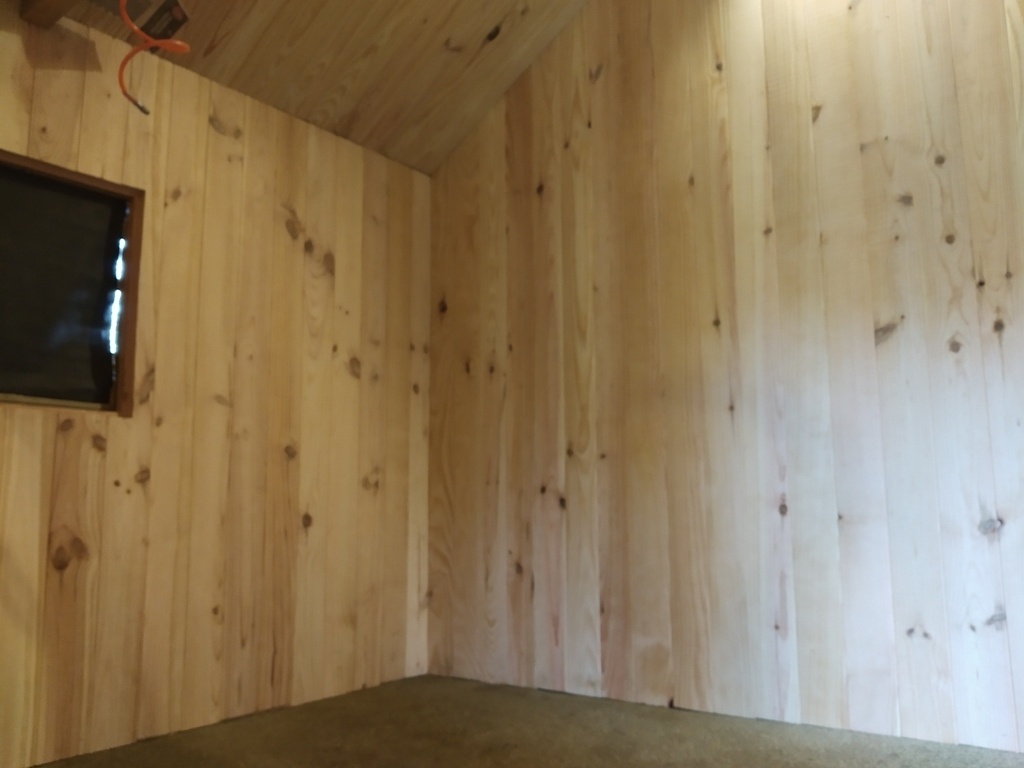

Pose ensuite du lambris cloué au cloueur pneumatique.

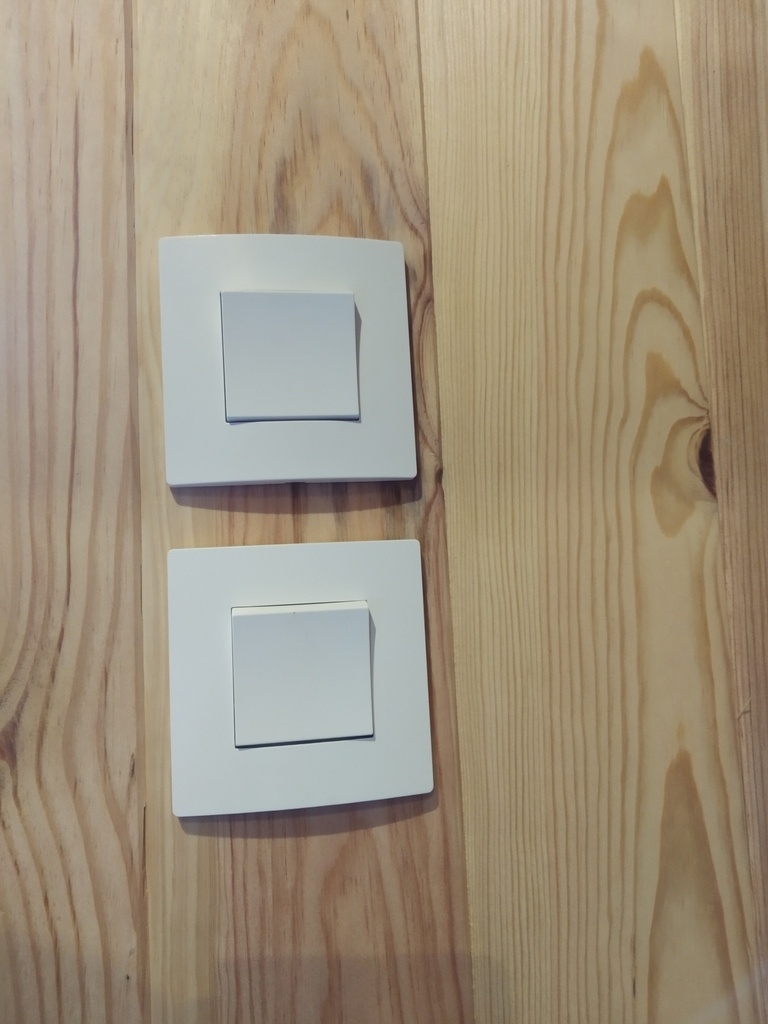

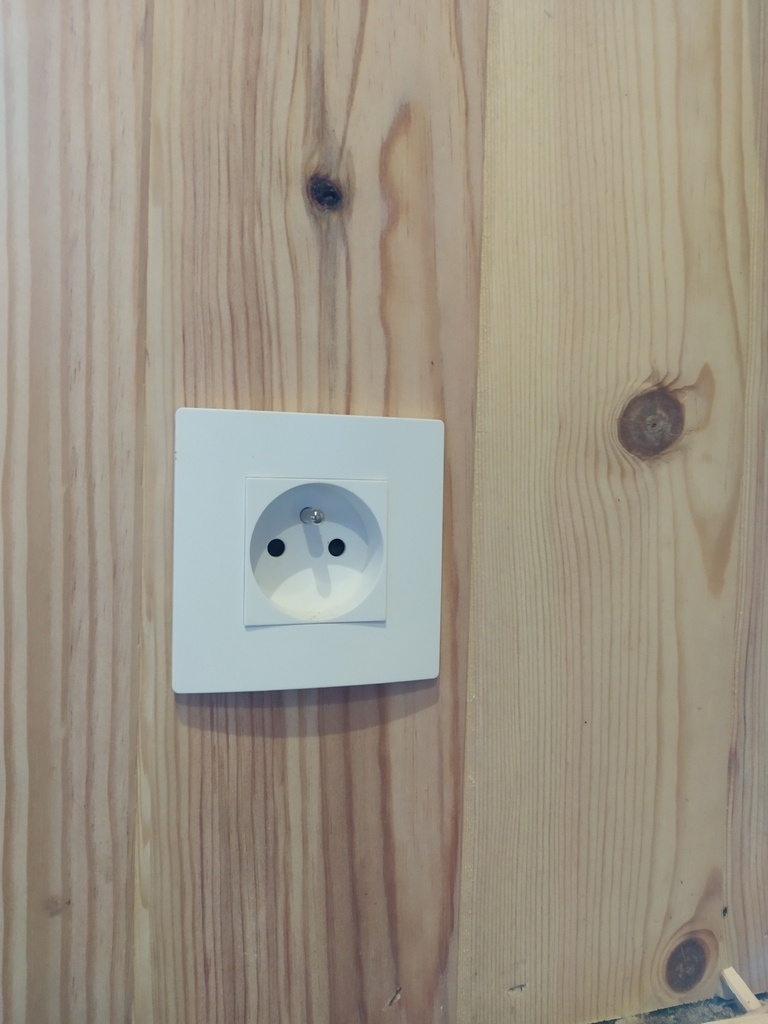

Pour la façade de la porte d'entrée, j'en ai profité pour passer les câbles pour les éclairages de la partie maison et de l'exterieur ainsi qu'une prise de courant avant de tous refermer avec le lambris. Le reste des câbles passera dans la cloison entre le garage et la maison qui n'est pas encore fermé côté garage. Ce sera l'occasion de faire un petit chapitre là dessus :)

Publié

Partager

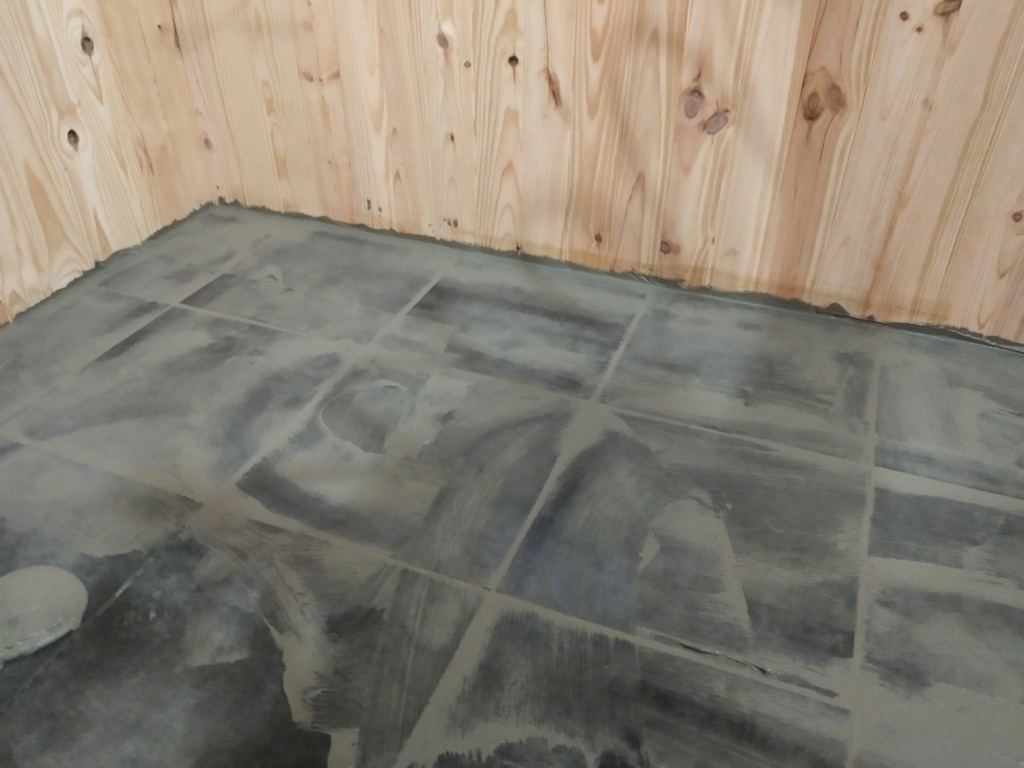

Carrelage

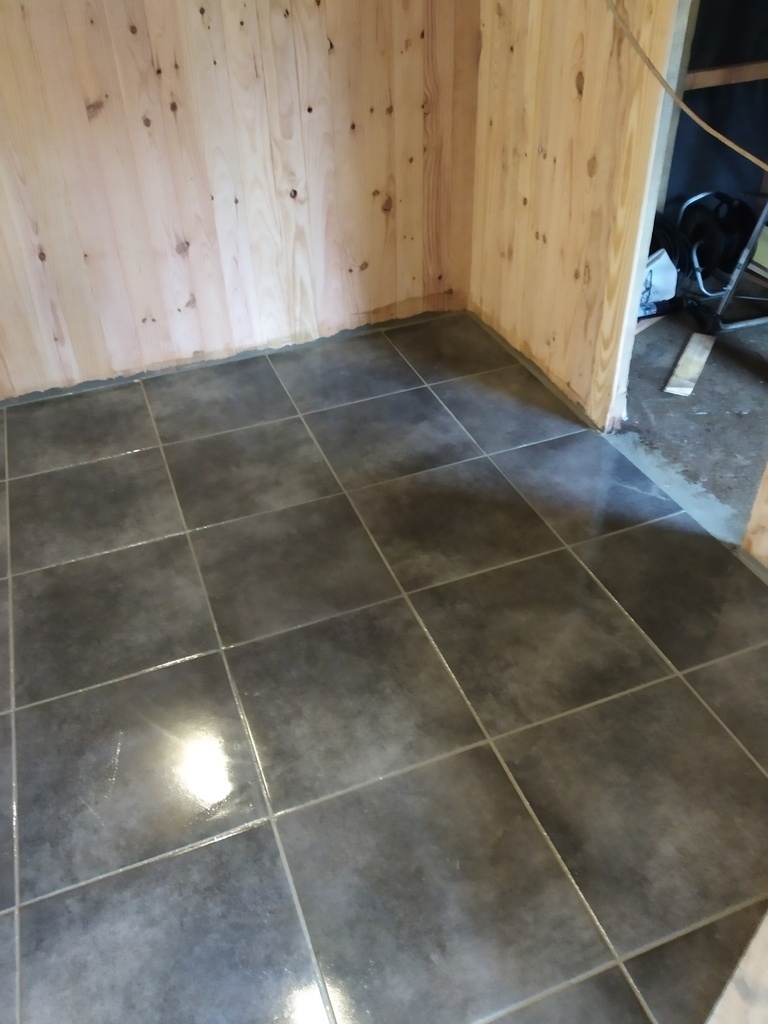

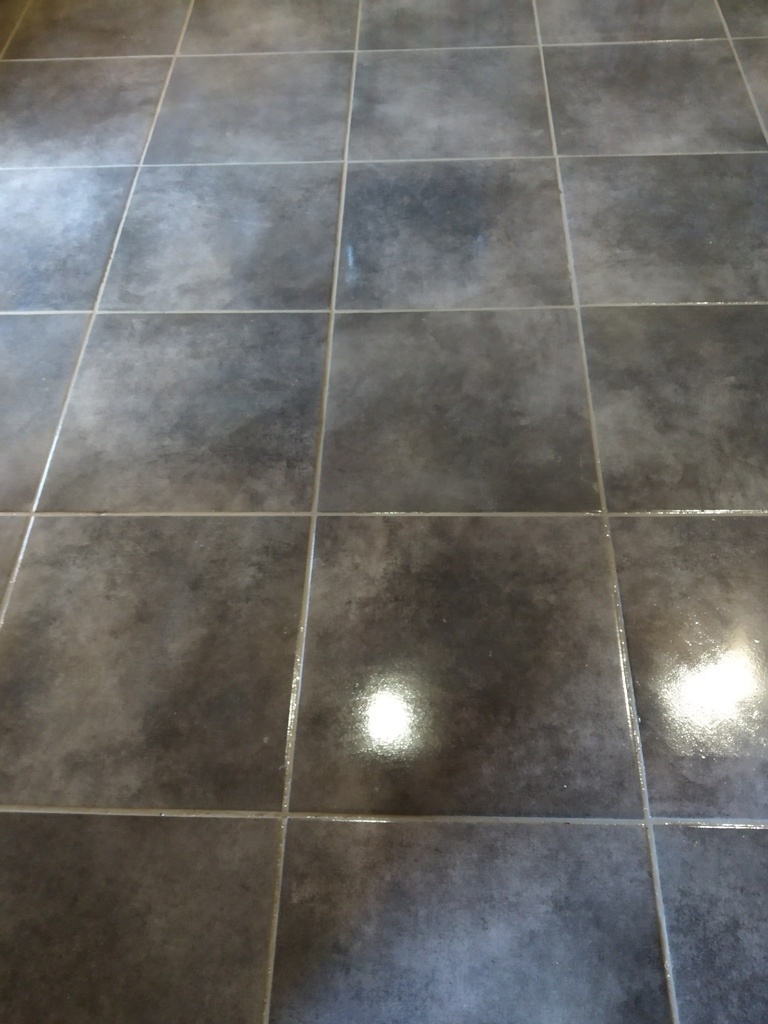

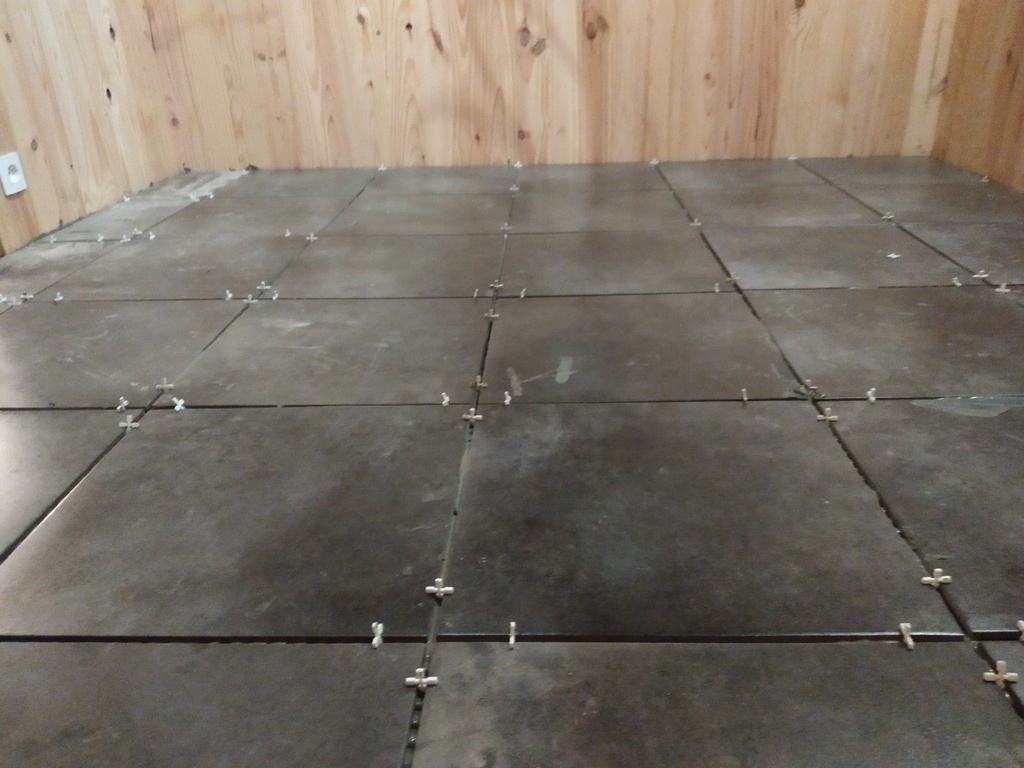

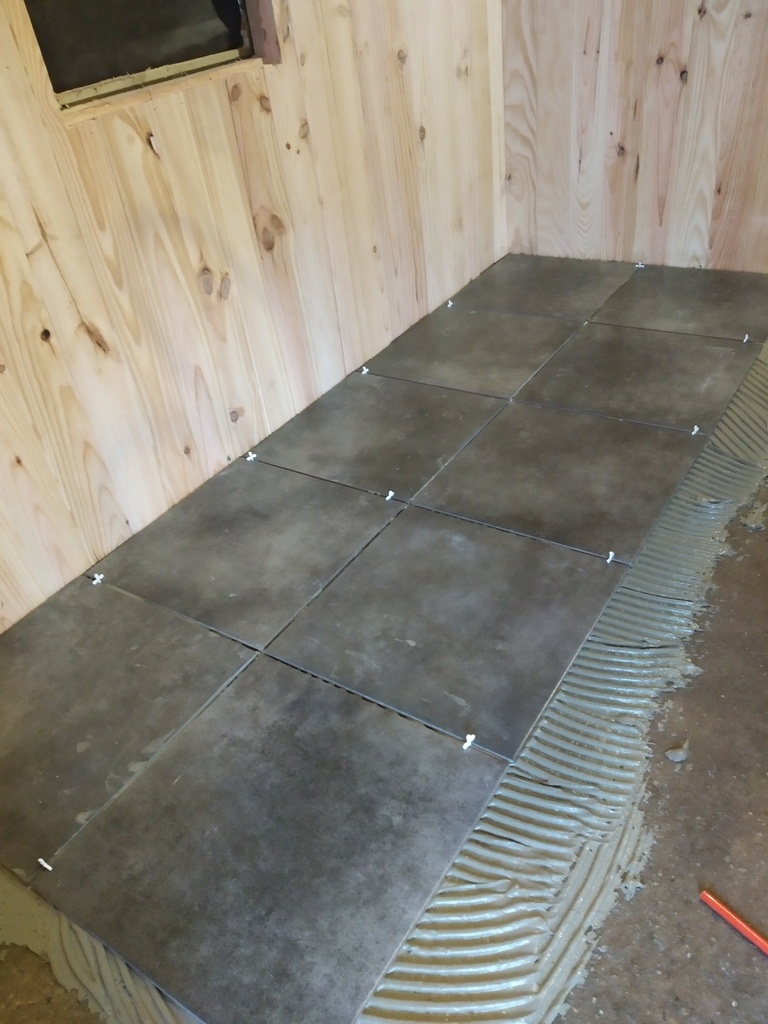

Pour plus de confort, pose de carrelage uniquement dans la partie maison. Les carreaux font 42 cm de côté, c'est une première expérience pour moi ;)

Publié

Partager

Isolation et osb garage

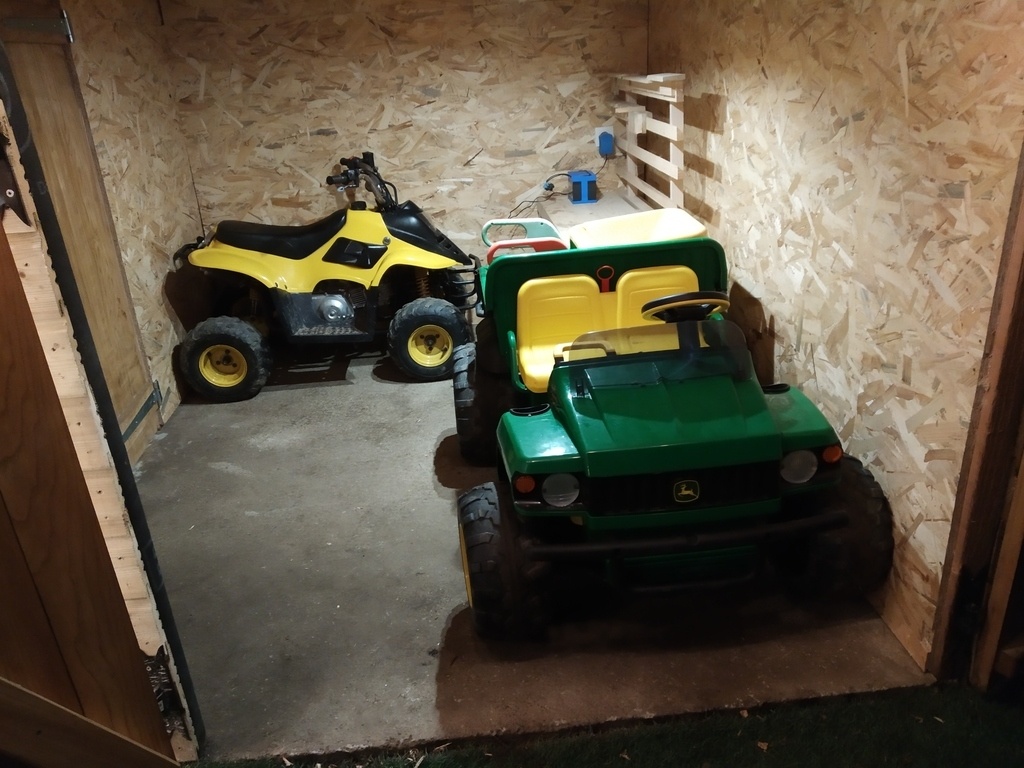

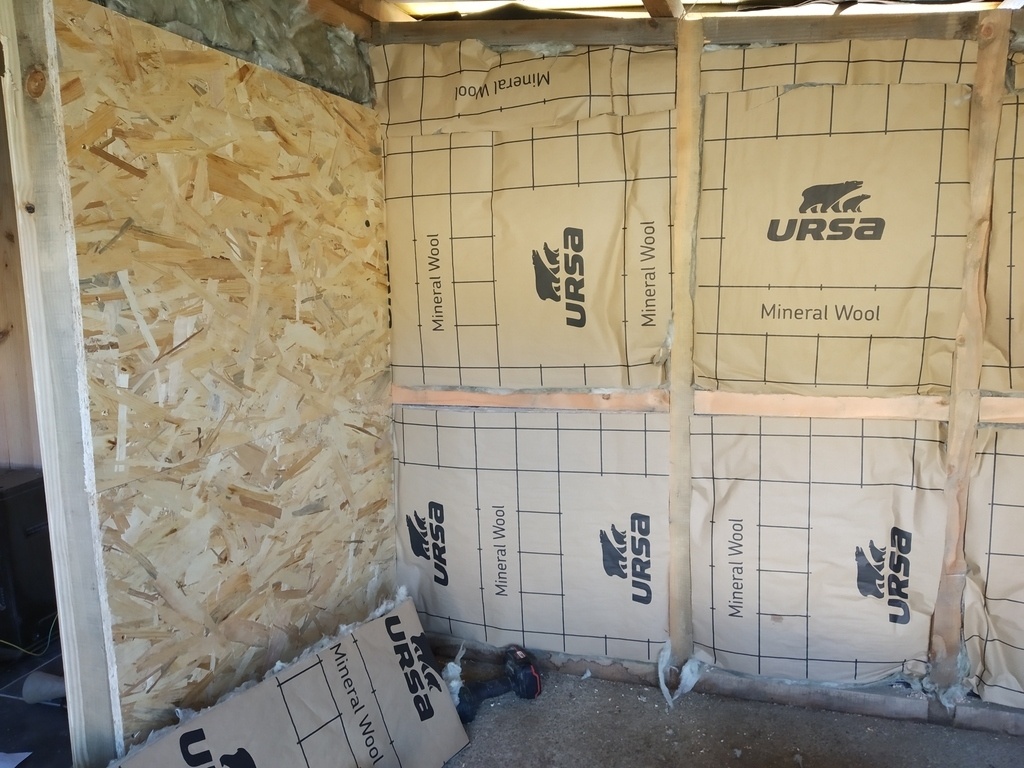

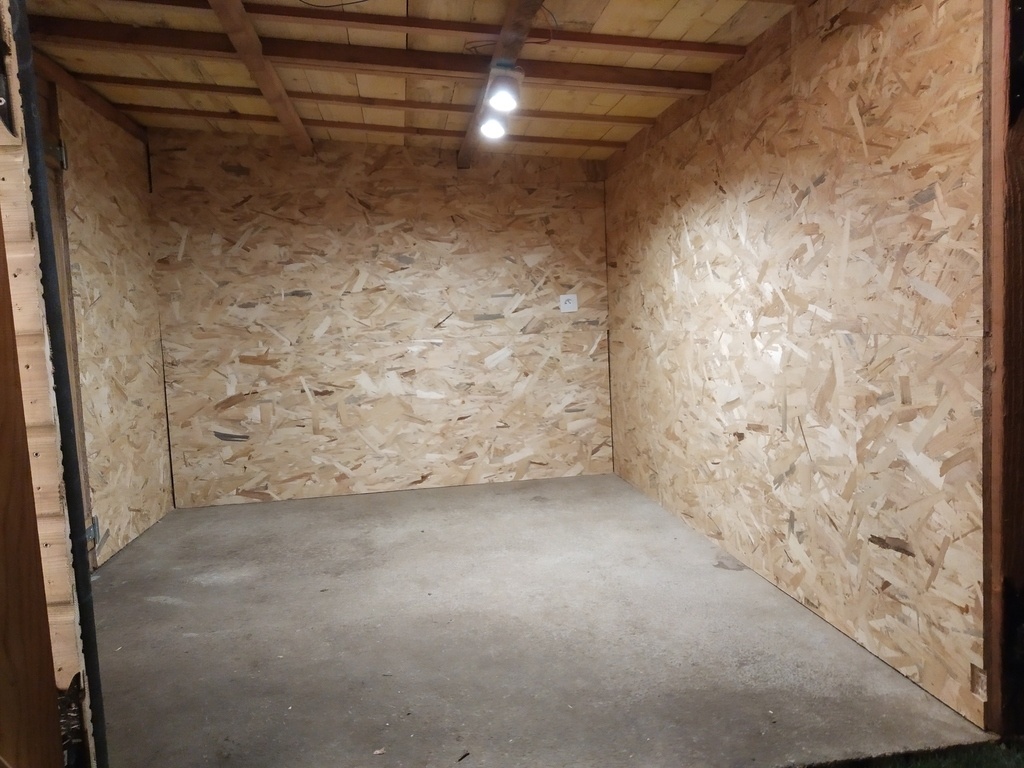

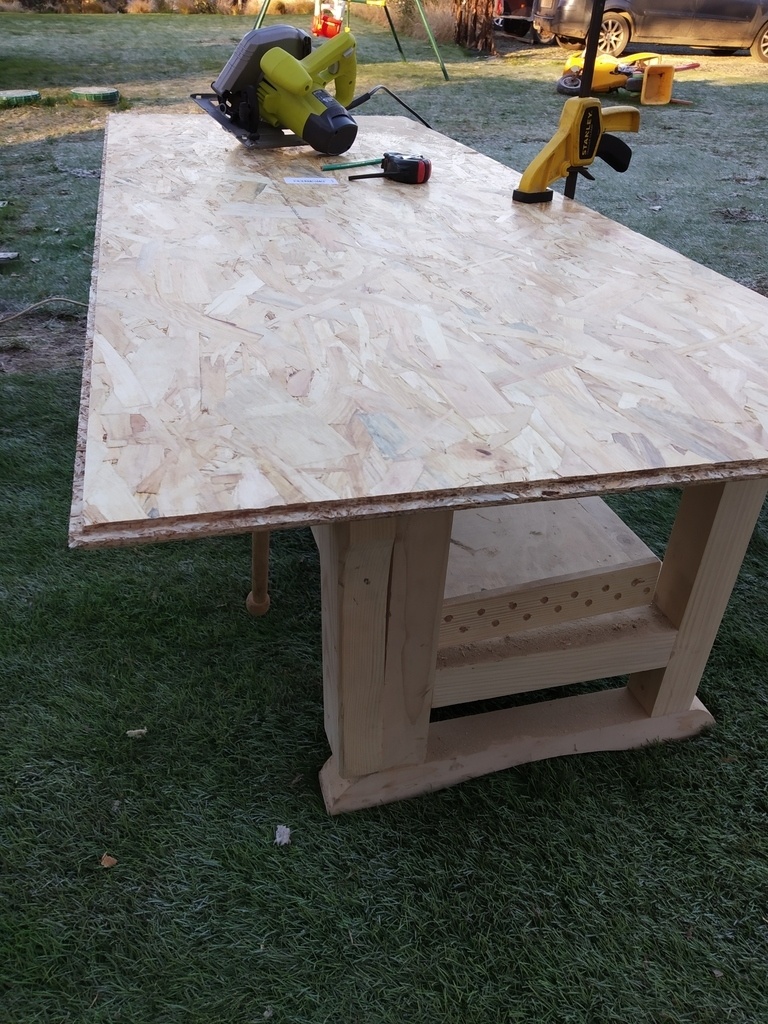

Il me reste un peu de laine de verre en trop alors je décide d'isoler les murs du garage avant de recouvrir ceux ci avec un OSB 3 de 16 mm.

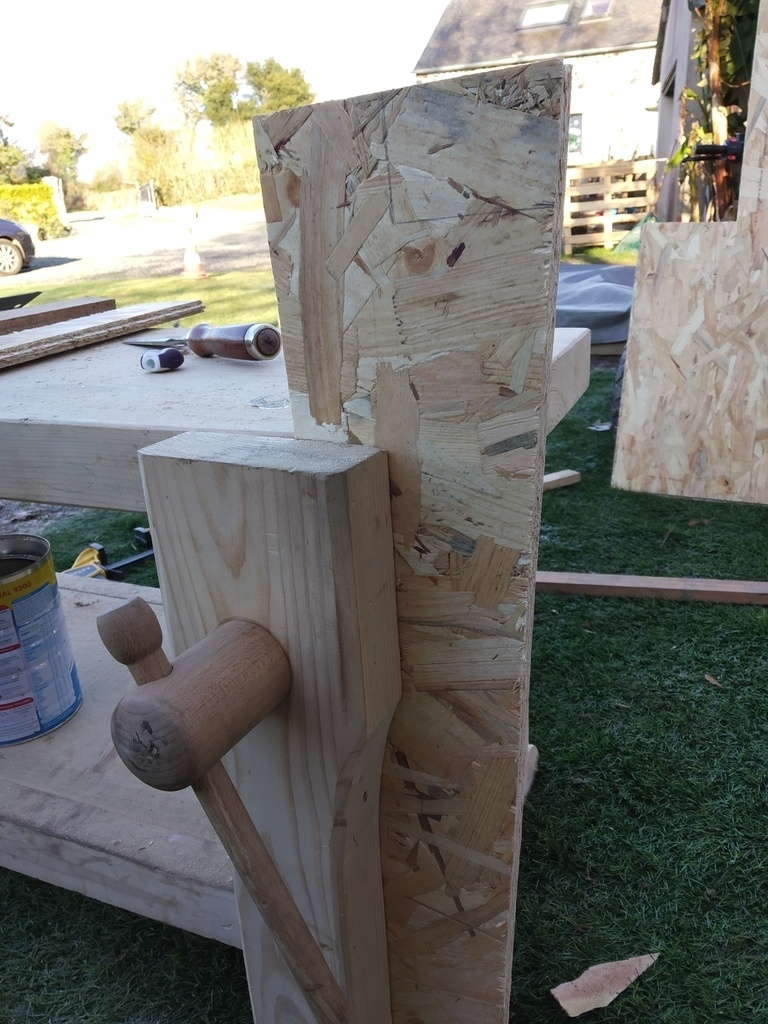

Au passage, très pratique l'établi des enfants pour les découpes 😁

On peut remettre les jouets dedans, on isolera sûrement le toit plus tard ( il reste plus que lui qui n'est pas isolé)

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

REMS Créations Bois a publié le pas à pas "Papa dessine nous une cabane".il y a 2 mois
Smaug


Chouette projet! J’adore les cabanes .. vivement la suite!

REMS Créations Bois


Les enfants c'est bien, ca permet de s'y remettre :)

Smaug


Fais des photos! Ton projet est top..

Boris Beaulant


C'est une cabane de luxe qui va sortir de terre !

REMS Créations Bois


On va tout faire pour ;)

REMS Créations Bois a publié l'article "Ossature bois".il y a 2 mois
REMS Créations Bois a publié l'article "Charpente partie 1".il y a 2 mois
gatien

Sacré cabane

REMS Créations Bois


Merci :)

bluecat


Tres jolie....

REMS Créations Bois


Merci

REMS Créations Bois a publié l'article "Bardage".il y a 2 mois
gatien

Sa reste super propre... Je suis jalous des gamins

REMS Créations Bois


Ils mettent la main à la pâte aussi :)

gatien

enfin, il restent bien encadré! mes cabanes avaient pas cet aspect 😁

REMS Créations Bois


Les miennes non plus lol ça permet de s'y remettre en disant que c'est pour les enfants 😁

gatien

lol, 100% validé!

REMS Créations Bois a publié l'article "Charpente partie 2".il y a 2 mois
Peuch

Wahou ! !!

neophyte

Bonjour,

Si j'ai bien compris ton projet est en cours.

Je me permet de te donner quelques pistes, qui pourraient te servir :

  • Si tu veut l'utiliser comme " maison " pour le W.E, je suppose que tu va l'aménager un minimum :

Mettre des panneaux à l'intérieur, voir un peu d'isolation, etc ....

Dans ce cas, il aurait fallut mettre un pare pluie !

Bon, il n'est pas encore trop tard, en le mettant par l'intérieur, mais l'idéal aurait étè de protéger également la structure en le plaçant derriére le bardage.

  • Tu aurais pu te simplifier la vie, en mettant des lisses basses au sol ( avec un film étanche )

  • Les coupes effectuées sur les lames doivent êtres traitées à nouveau, sinon, elles vont pourrir.

  • Les lames de bardage au ras du sol vont pourrir en 4 ou 5 ans : elles vont prendre l'humidité de l'herbe, et recevoir des projection de terre quand il va pleuvoir.

Solution : dégager la terre, une allée de gravier autour, voir renforcer le bas avec une lame en classe 4 ou

  • N'hésite pas à faire un maximum de débord de toit sur les 4 faces, et mettre évidemment une gouttière : la durée de vie de ton bardage va considérablement augmenter

Voilà, bon bricolage et prend du plaisir à faire cela en famille .

REMS Créations Bois


Bonjour, que va m'apporter le pare pluie ? Ça reste une cabane pour enfant quand même. J'avais comme idée d'isoler en glissant des copeaux de bois compacté entre le bardage et un OSB placé a l'intérieur.
Pour le reste, j'ai prévu de traiter les coupes, c'est d'ailleurs pour ça que les angles ne sont pas fini.
J'ai également prévu un aménagement extérieur autour mais chaque chose en son temps lol

neophyte

Ha ok,

Autant pour moi, j'ai cru que c'était un projet habitable pour le W.E
C'est vraiment la cabane de luxe !

Concernant l'utilité du pare pluie,

il faut savoir que le bardage n'est pas étanche à 100 % :

Cela peut étre du aux noeuds, fissures, ou tout simplement le bois qui devient une éponge après plusieurs jours de pluie .

Donc si tu rajoute un isolant ou de l'osb, la capillarité risque de t'apporter de mauvaises surpises si il n'y a pas de pare pluie !

Bon, ben bonne fin de projet, et bon bricolage avec les enfants ( ils ont de la chance )

Kentaro


J'aurais tendance à rejoindre Néophyte. Même si tu es un adepte du wabi sabi, du "tout passe", et que tu refuses la pérennité des choses, vue la taille de la "cabane", et les efforts déployés, ce ne serait pas si mal si elle durait un peu et ne pourrissait pas trop vite...

Donc, en effet, et pour un surcoût limité:

  • pare-pluie entre les bardages et les poteaux, de manière à les protéger et éviter les problèmes de condensation si tu doubles par de l'osb et que tu remplis l'espace.
  • Un drain tout autour de la dalle, de manière à protéger le bas du bardage,

  • et surtout, faire un toit qui déborde (à moins qu'il n'y ait des contraintes architecturales dans ta région), de manière à protéger le bardage. Comme c'est indiqué dans le plan, sans aucun débord, toute la pluie va dégouliner sur les murs, cela ne fera pas beau (trainées), et cela va pourrir le bois...

Mes deux sous... ;)

REMS Créations Bois


Je vais sûrement suivre vos conseils pour le pare pluie :)

Pour le reste comme déjà dit plus haut, chaque chose en son temps, l'aménagement extérieur sera fait mais pas tout de suite ;)

Pour le débord de toit, j'ai mis une quinzaine de cm ;)

neophyte

Si tu met du bacacier,
Si je me souviens bien, cette marque autorise un dépassement de 20 cms, au delà des chevrons.
Cela te permet d'avoir un peu plus de marge.

REMS Créations Bois


@neophyte je met du feutre bitumineux pour le toit ;)

Jalma


C'est plus une cabane !! c'est une maison !!
Chouette boulot !!

REMS Créations Bois


Merci :)

REMS Créations Bois a publié l'article "Pose pare pluie".il y a 1 mois
REMS Créations Bois a publié l'article "Volige et toiture".il y a 1 mois
REMS Créations Bois a publié l'article "Porte d'entrée et de garage".il y a 1 mois
REMS Créations Bois a publié l'article "Joyeux Noël".il y a 1 mois
jpspp


Je trouve ça génial ! C'est du bel ouvrage !

REMS Créations Bois


Merci :)

dneis


Sympa, la grande classe !
Juste une petite remarque: j'aurais mis des embrèvements sur les portes. C'est sûr, ça complique le travail...

REMS Créations Bois


Merci,

C'est quoi des embrèvements ?

dneis


Jette un coup d'oeil à cette porte, il y a aussi un lien vers une question à ce sujet dans la description.

REMS Créations Bois


Merci pour l'info :)

daywalkerbe

magnifique ;)

REMS Créations Bois


Merci

neophyte

Bonjour,

Heureux de voir que ton projet prend forme, et que tu approche de la fin.

Enfin si l'on peut dire ...

Si tu décide de faire l'aménagement intérieur, c'est reparti pour de nouvelles aventures !

Si cette cabane reste bien au sec, elle pourra faire quelques décennies, et profiter aux petits enfants !

Pour infos :

Quelquefois les gros fournisseurs d'ardoises bradent des petits lots, qui n'intéressent pas les pros.

Si dans les années à venir, tu veut t'initier à la couverture, ne serait ce que sur un seul pan de toit, c'est une belle occasion.

Cela n'est pas plus compliqué que le reste.

Bonne continuation.

REMS Créations Bois


Oui ca avance même si l'arrivé du froid et de la pluie fait ralentir un peu tout ça ;)

L'aménagement intérieur sera fait ainsi que l'aménagement extérieur d'ailleurs mais pour ça, on attendra le retour des beaux jours :)

Pour les ardoises, tu as raisons, c'est exactement ce que je me disais et c'est d'ailleurs pour ça que j'ai choisi de poser volige + bardeau plutôt que de la tôle imitation tuile ou autre.
Merci pour l'info en tout cas

totof


@rscreations fais juste attention au poids des ardoises, pas sur que ta charpente supporte...

REMS Créations Bois


@totof c'est noté, je regarderais si ça passe le moment venu mais c'est pas pour tout de suite 😉

REMS Créations Bois a publié l'article "Isolation et lambris".il y a 29 jours
REMS Créations Bois a publié l'article "Carrelage".il y a 26 jours
orey

Félicitations! Le néophyte que je suis est admiratif... Tout paraît si simple:)
J'avais une question : l'ossature est-elle fixée sur la dalle? Et si oui comment?
Bonne continuation!

REMS Créations Bois


Merci :)

Oui l'ossature est fixé sur la dalle avec des goujons à frapper.

AlexJ


Ce n'est plus une cabane, c'est une maison. Sacré boulot.

REMS Créations Bois


Oui c'est vrai, même les enfants l'appellent la maison (leurs maison) :)

REMS Créations Bois a publié l'article "Isolation et osb garage".il y a 16 jours
Dead

ça va, ils ont un chouette papa ces loulous !

REMS Créations Bois


Merci :) On fait ce qu'on peut ;)

REMS Créations Bois


Merci :) On fait ce qu'on peut ;)
