Un établi pour mes apprentis

Un établi pour mes apprentis

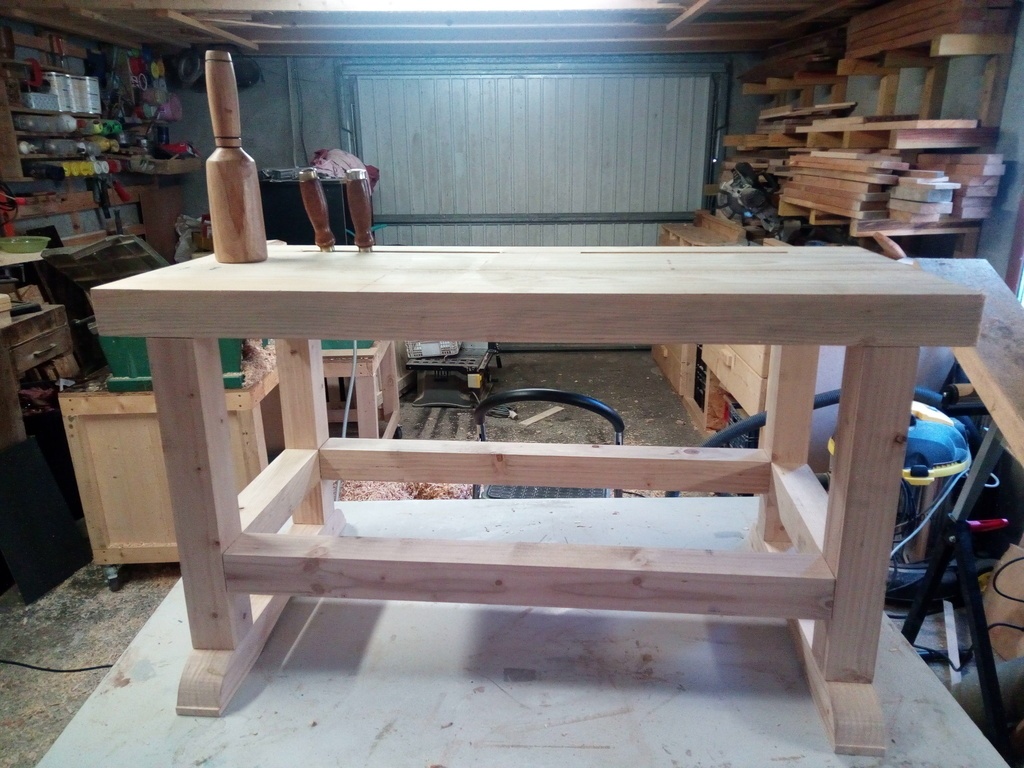

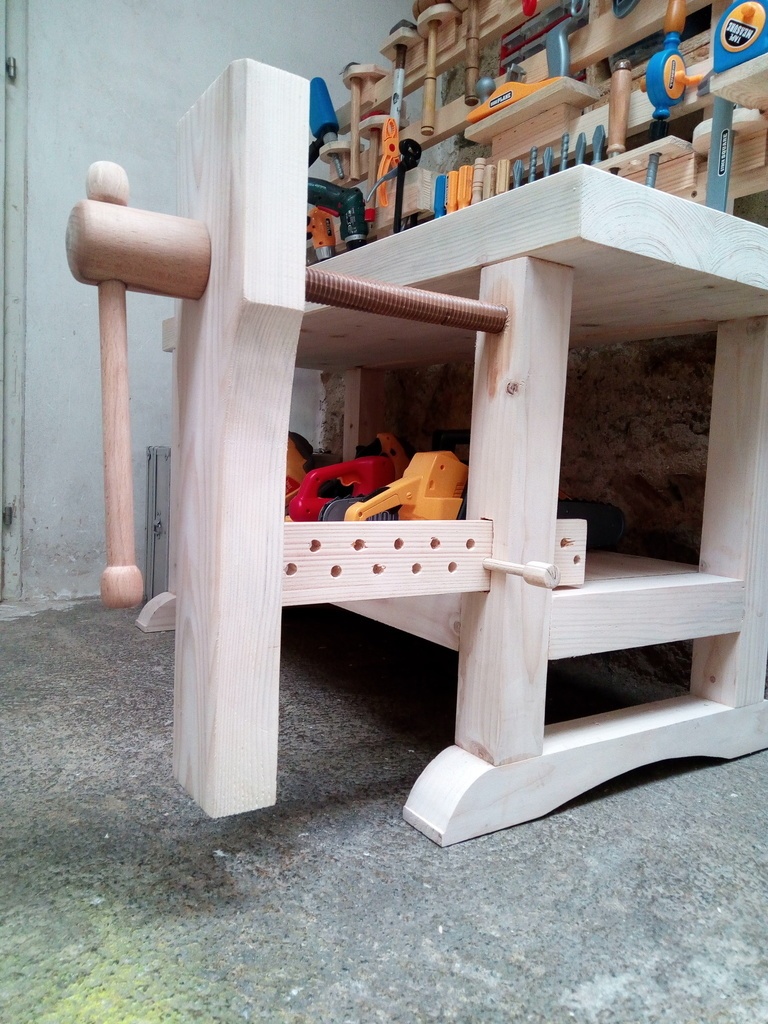

Voici la réalisation d'un établi pour enfant entièrement en bois. Du pitchpin pour le bâti (pied et plateau), du noyer pour la vis de la presse et du hêtre pour la poignée.

Liste des articles

Mis à jour

Partager

Préparation et corroyage des éléments

Après l'élaboration du plan sur sketchup, j'imprime la fiche de débit de celui-ci grâce au plugin de l'air du bois (encore merci) et me voila dans mon atelier en cette matinée de janvier.

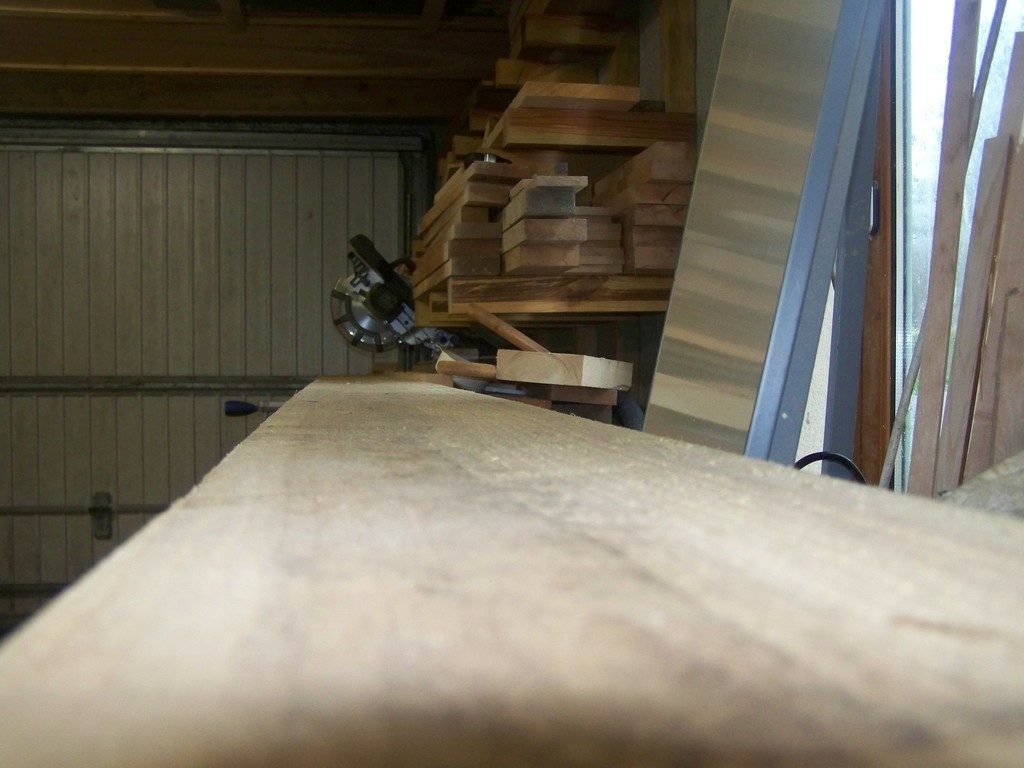

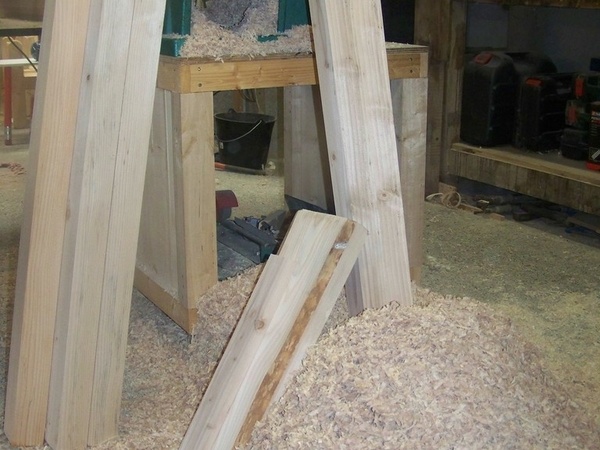

Des madriers (20/8) que j'ai dans mon stock de bois seront utilisés pour cette réalisation.

Découpe des pièces à longueur :

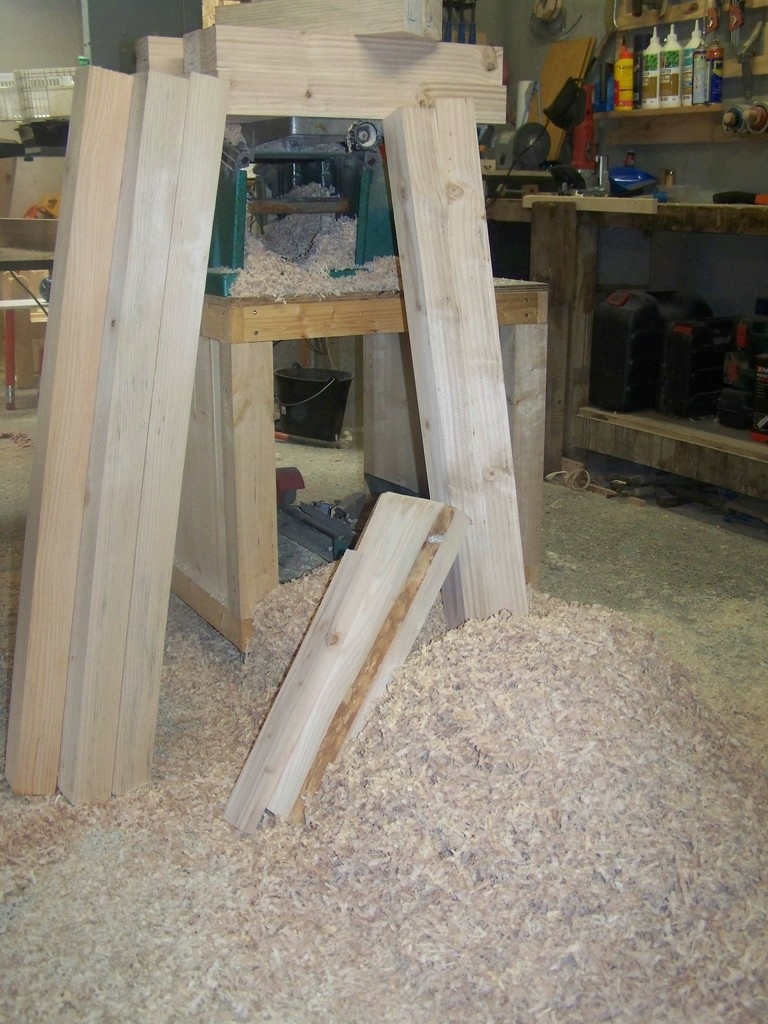

Ensuite ma kity 635 fait du bon boulot pour mettre tout ça à la bonne épaisseur

Après un passage sur le banc de scie et un autre passage dans la raboteuse, je dispose de toute mes pièces. Avant de poursuivre, je recoupe celles-ci à bonne longueur.

Publié

Partager

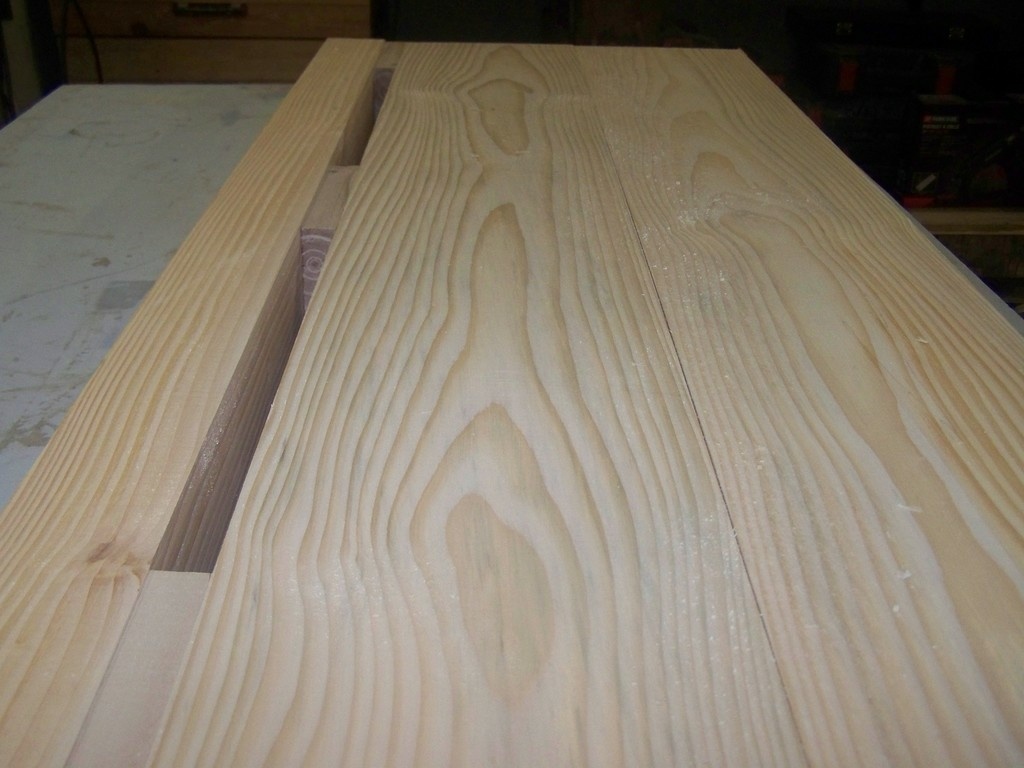

Assemblage du plateau

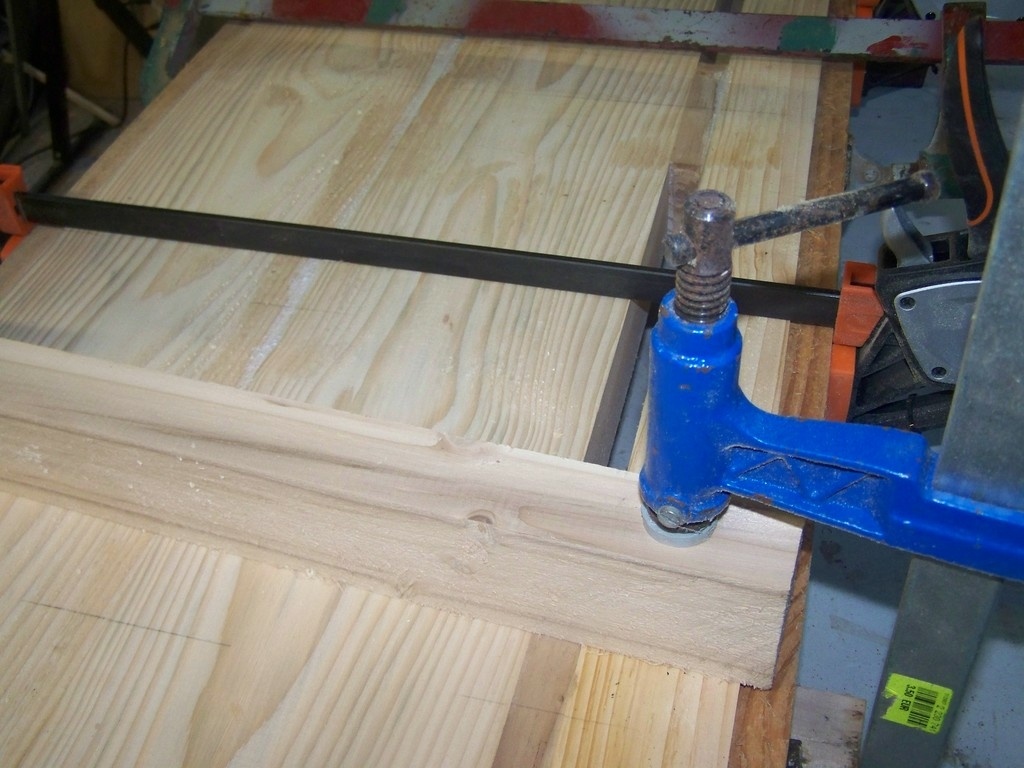

Le plateau est assemblé avec des lamellos.

Publié

Partager

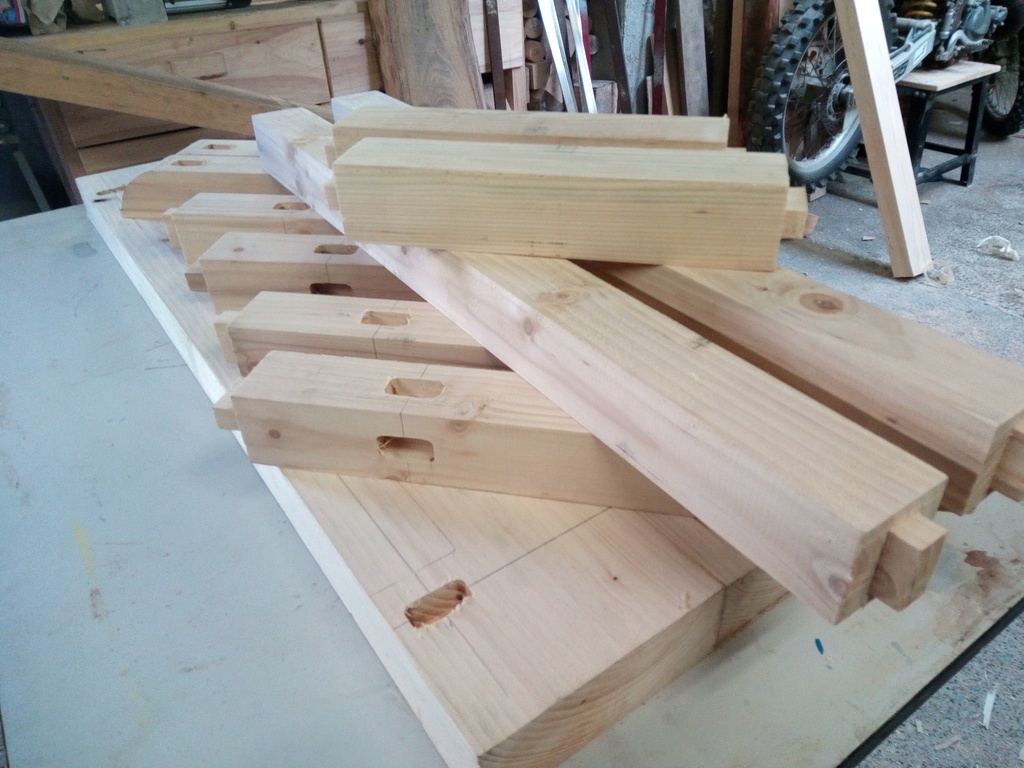

Tenonnage, mortaisage et mise en forme des pieds.

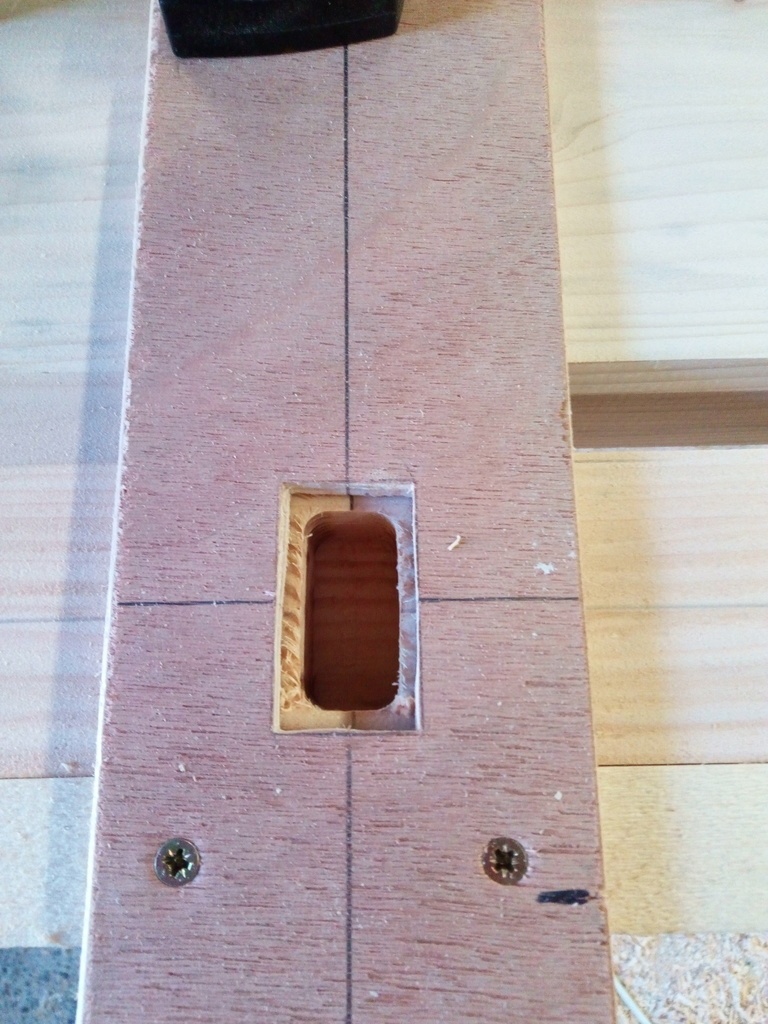

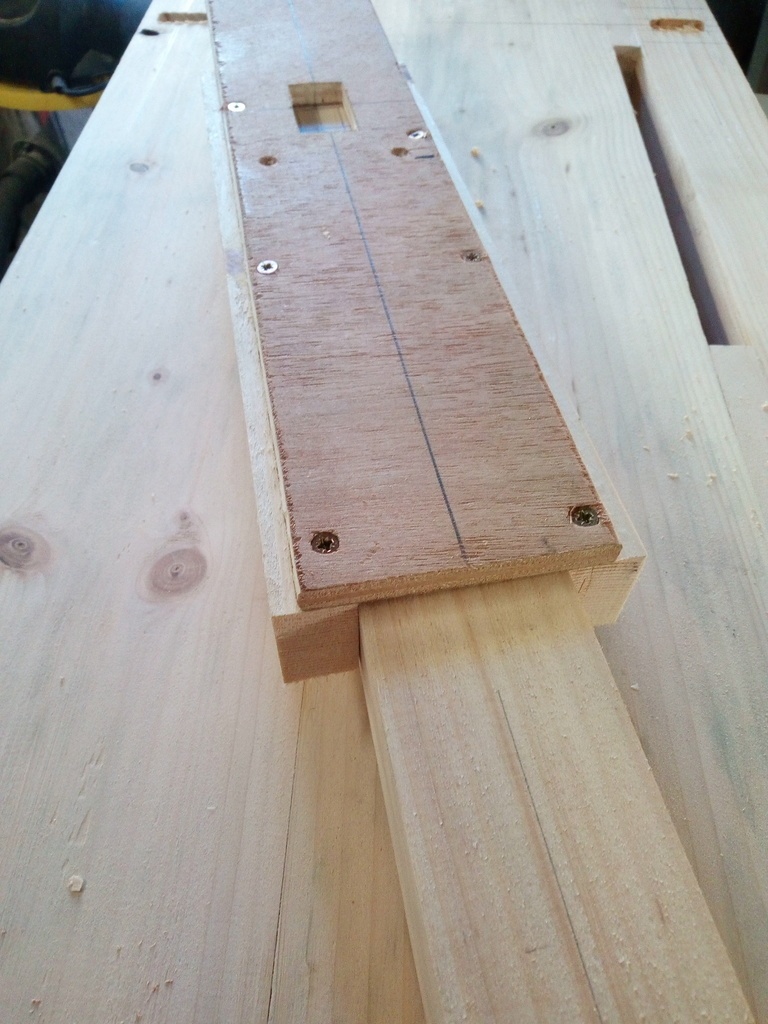

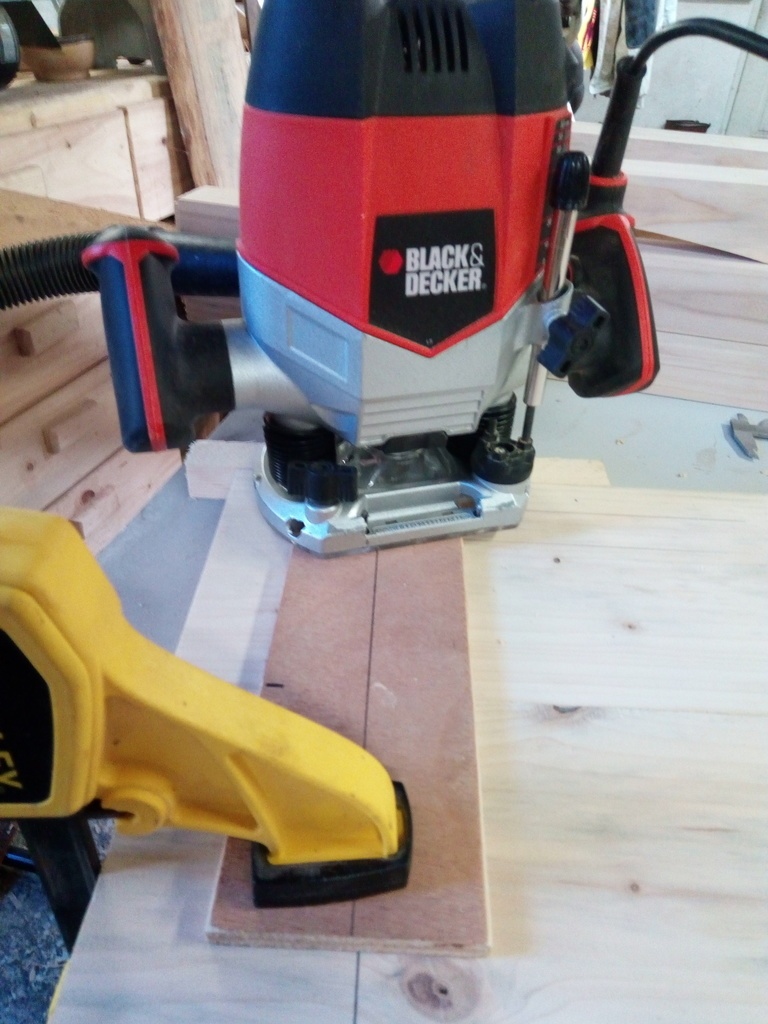

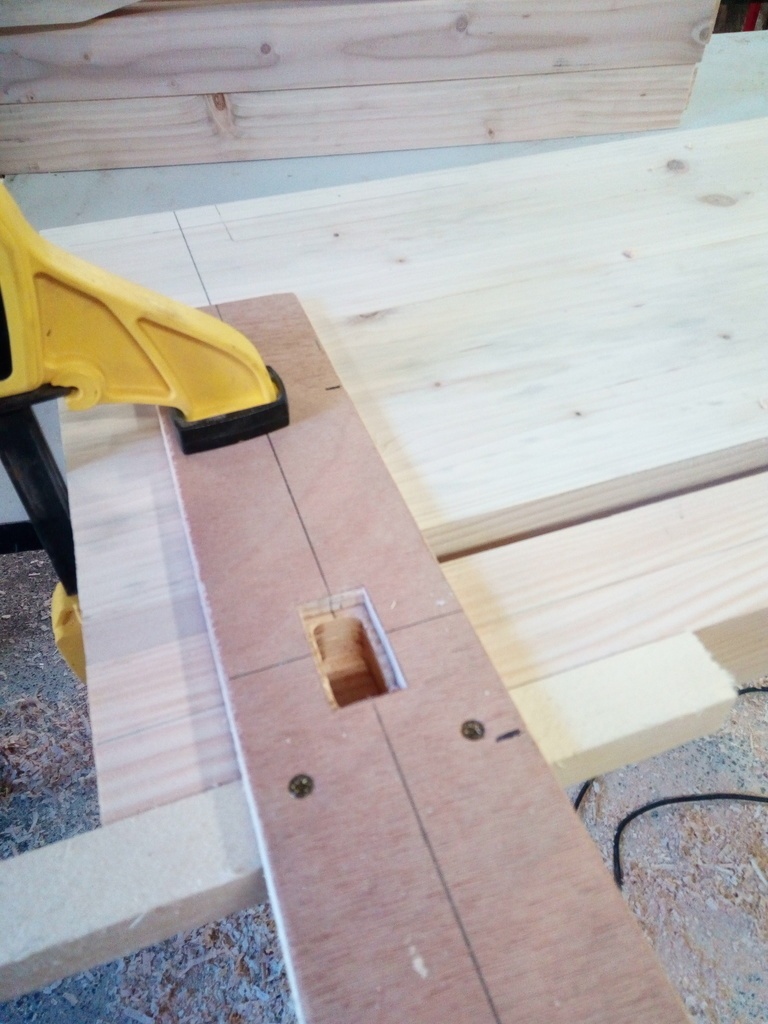

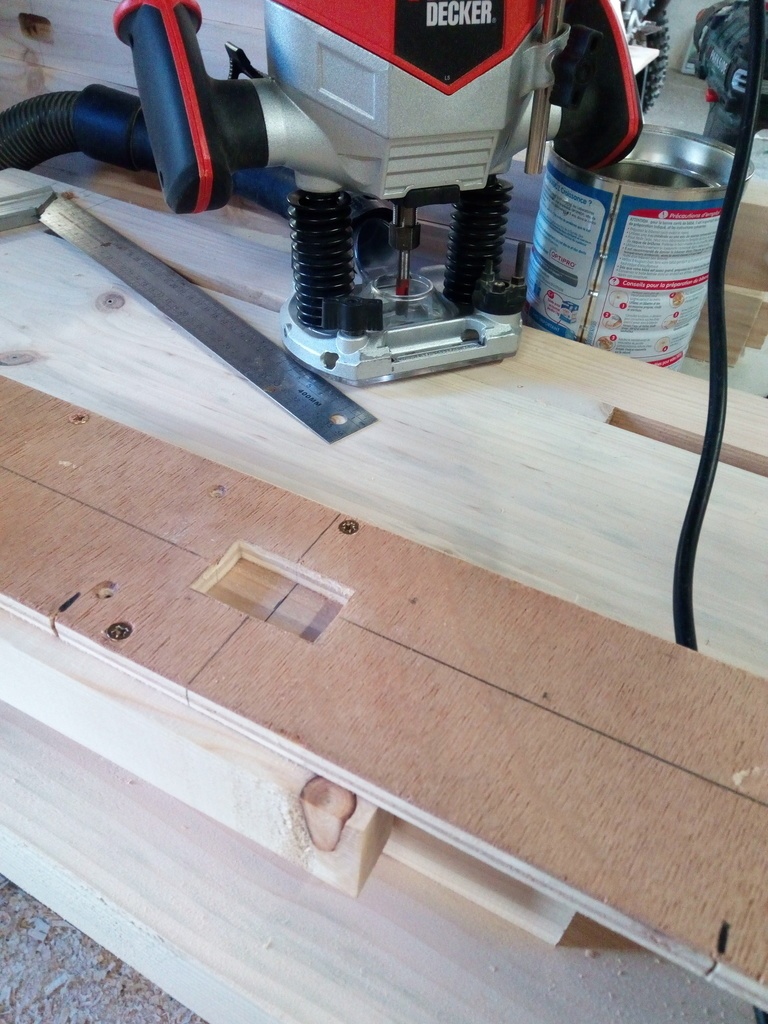

Pour la réalisation des mortaises, j'ai réalisé un gabarit pour défonceuse avec bague à copier.

Les tenons quant à eux sont réalisés à la scie sous table et la mise en forme des pieds est faite à la scie à ruban.

Publié

Partager

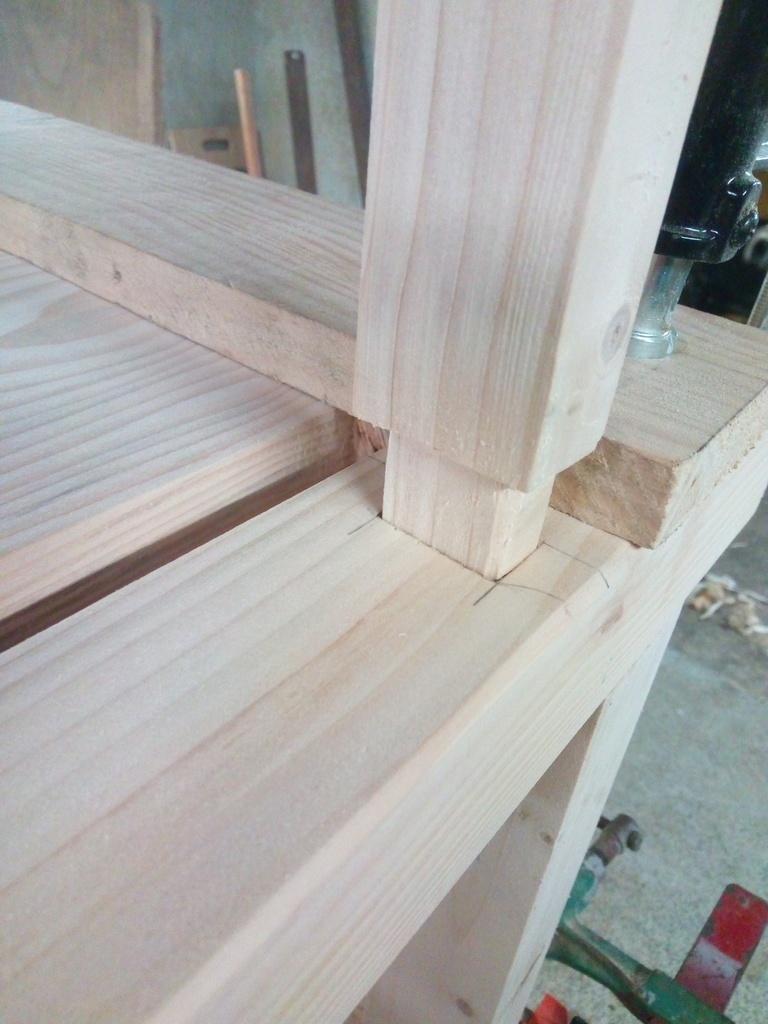

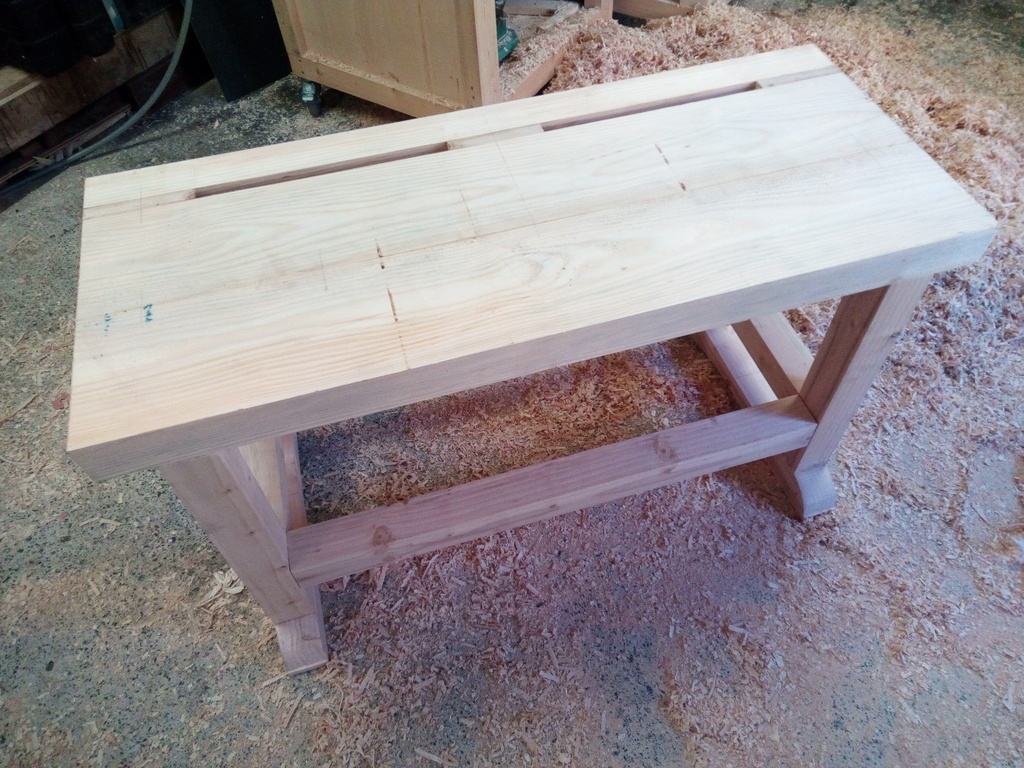

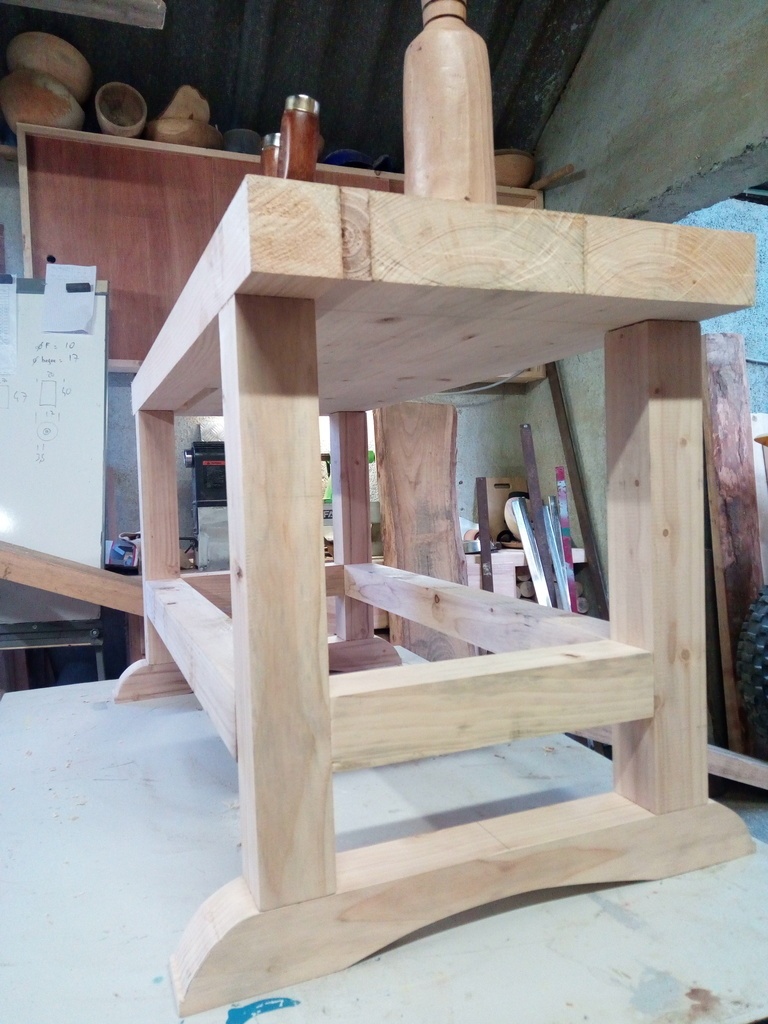

Montage à blanc et ponçage

Montage à blanc de l'ensemble pour voir si tout va bien avant de démonter l'ensemble et de le poncer au grain 80.

Publié

Partager

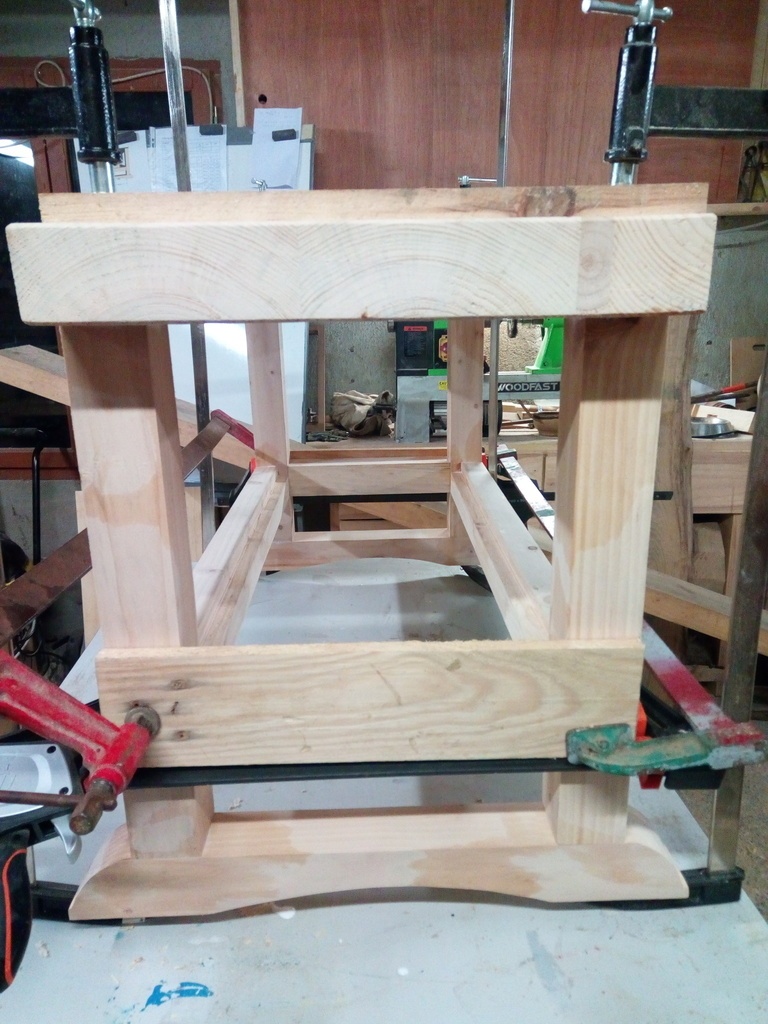

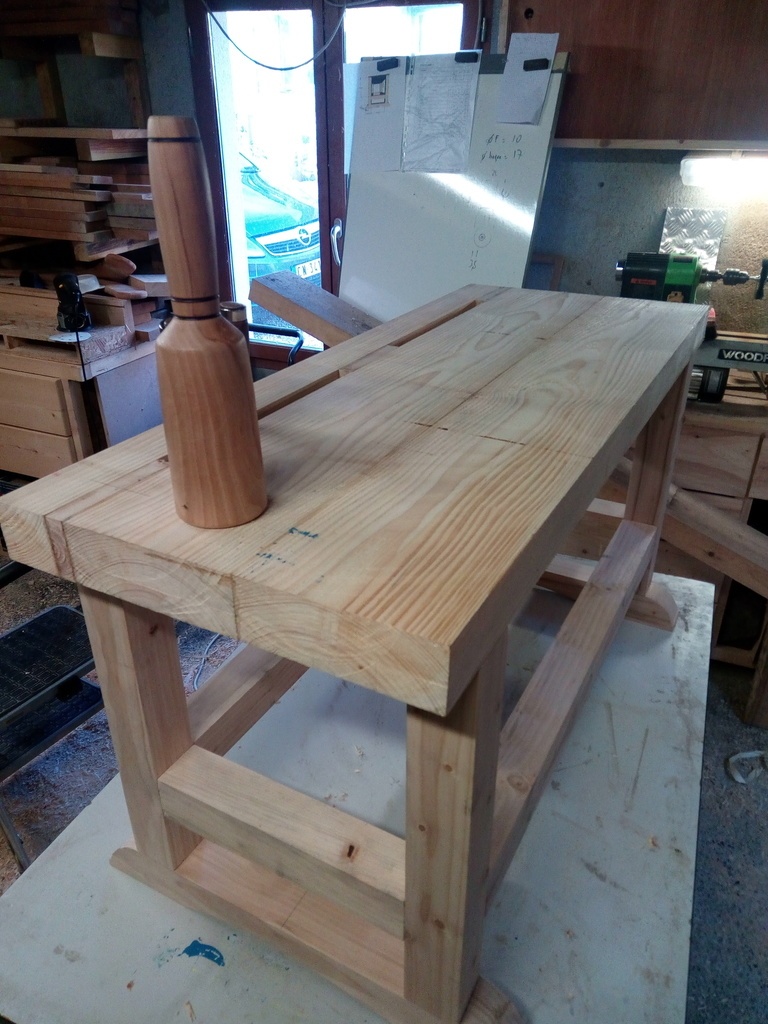

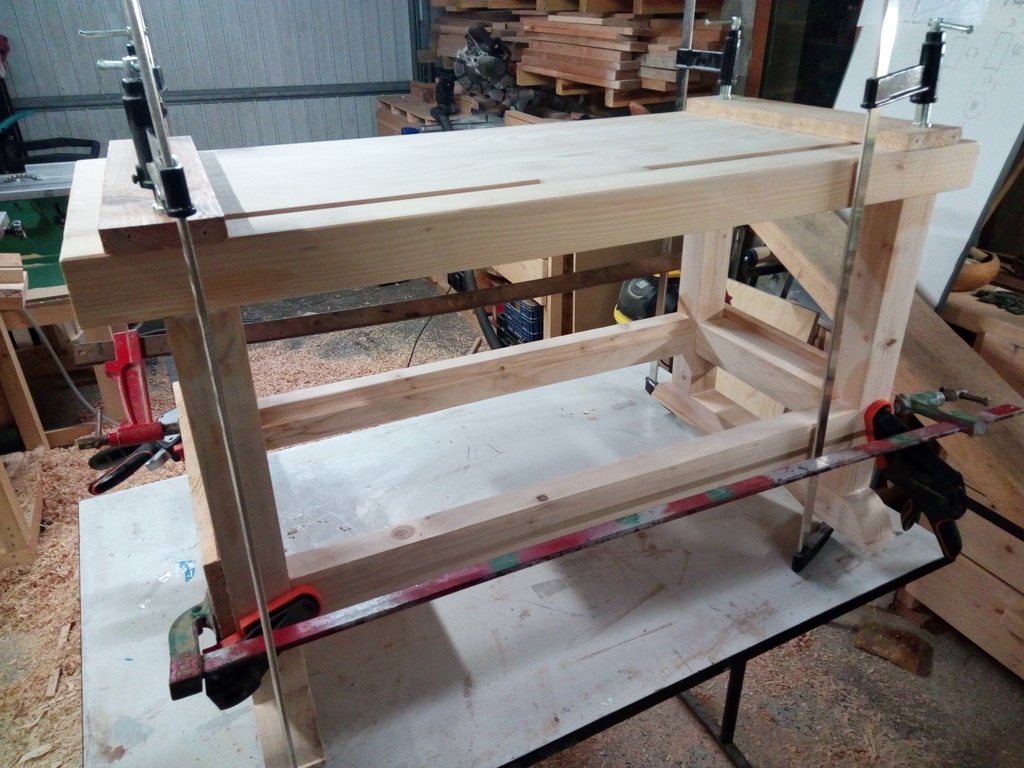

Collage

Tout est ok, on peut passer au collage.

Publié

Partager

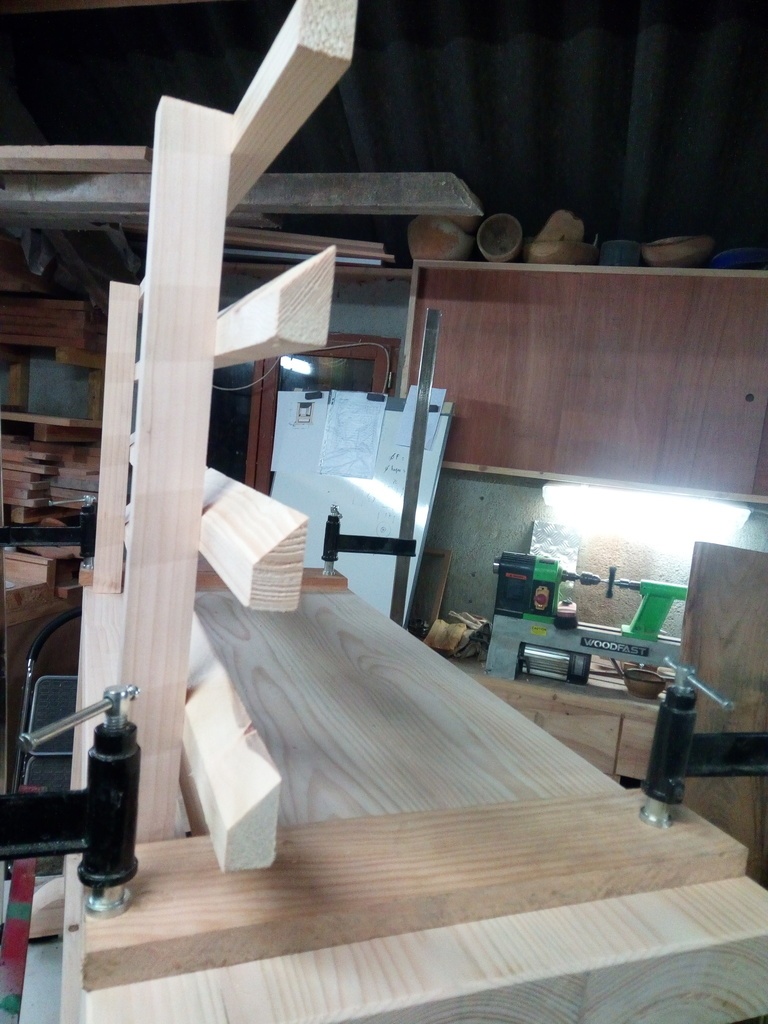

Panneau french cleat

Pendant le collage de l'ensemble je réalise les tenons et mortaises du panneau french cleat support d'outils.

Publié

Partager

La presse

La presse en elle même est réalisé à la scie à ruban.

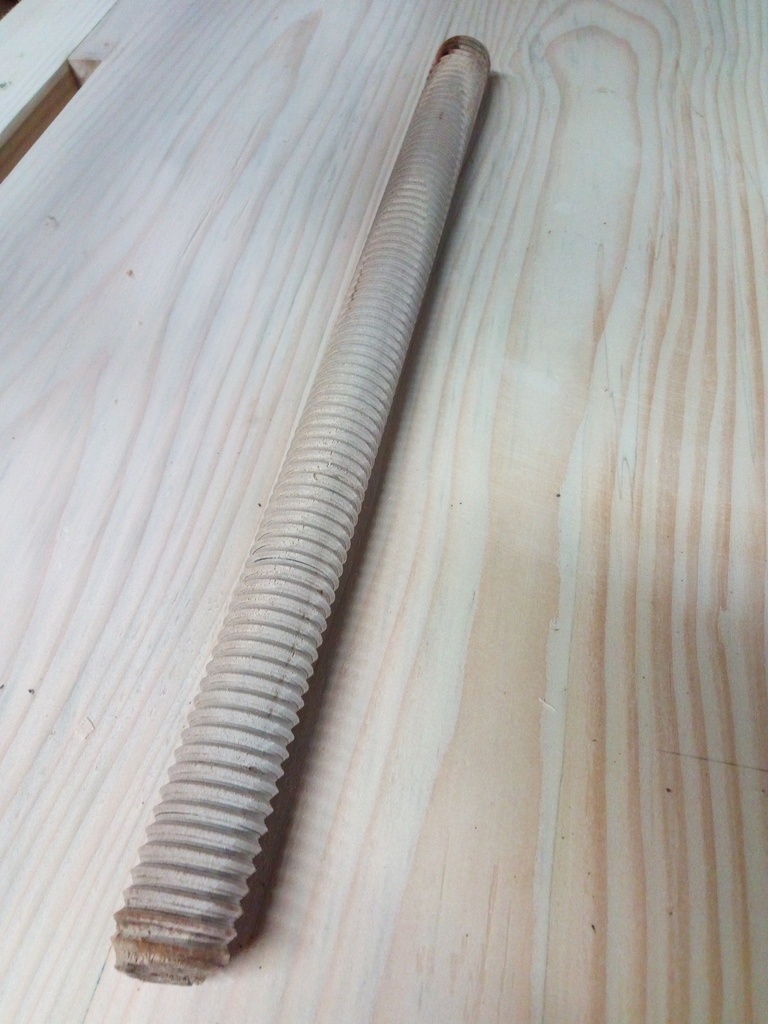

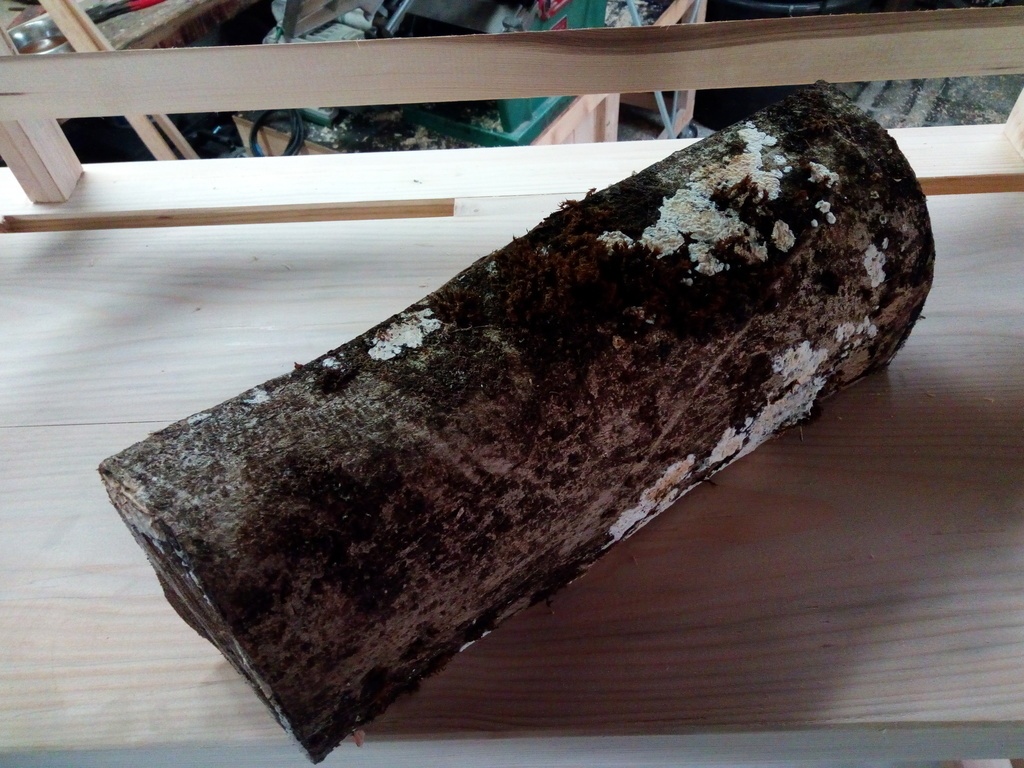

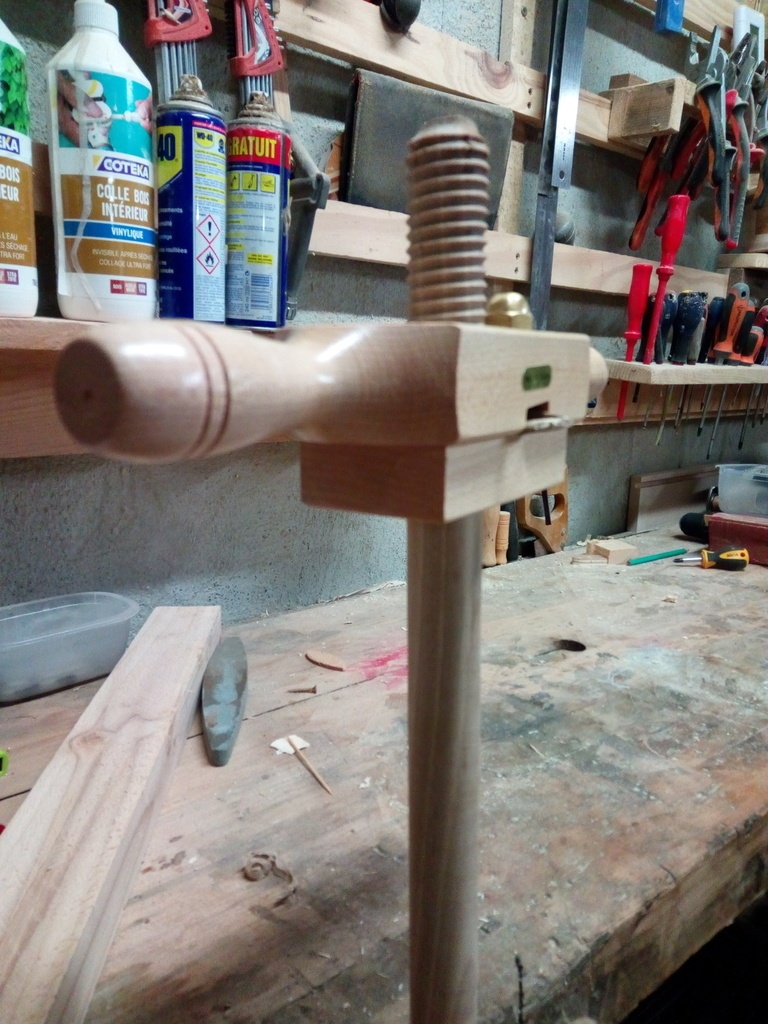

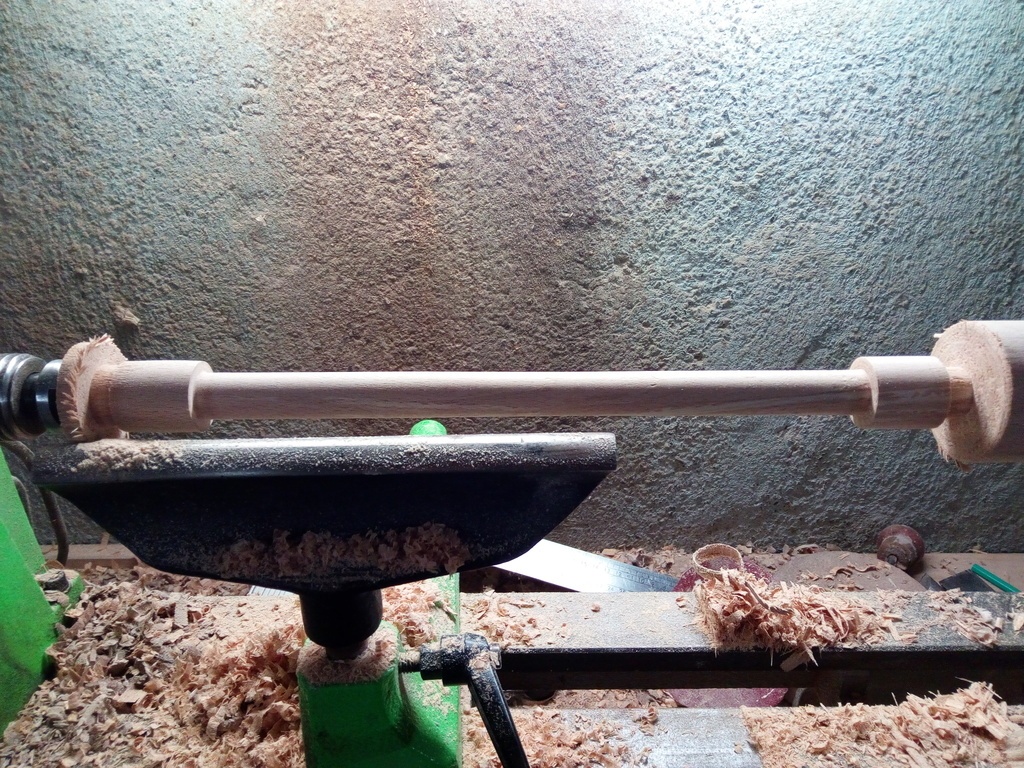

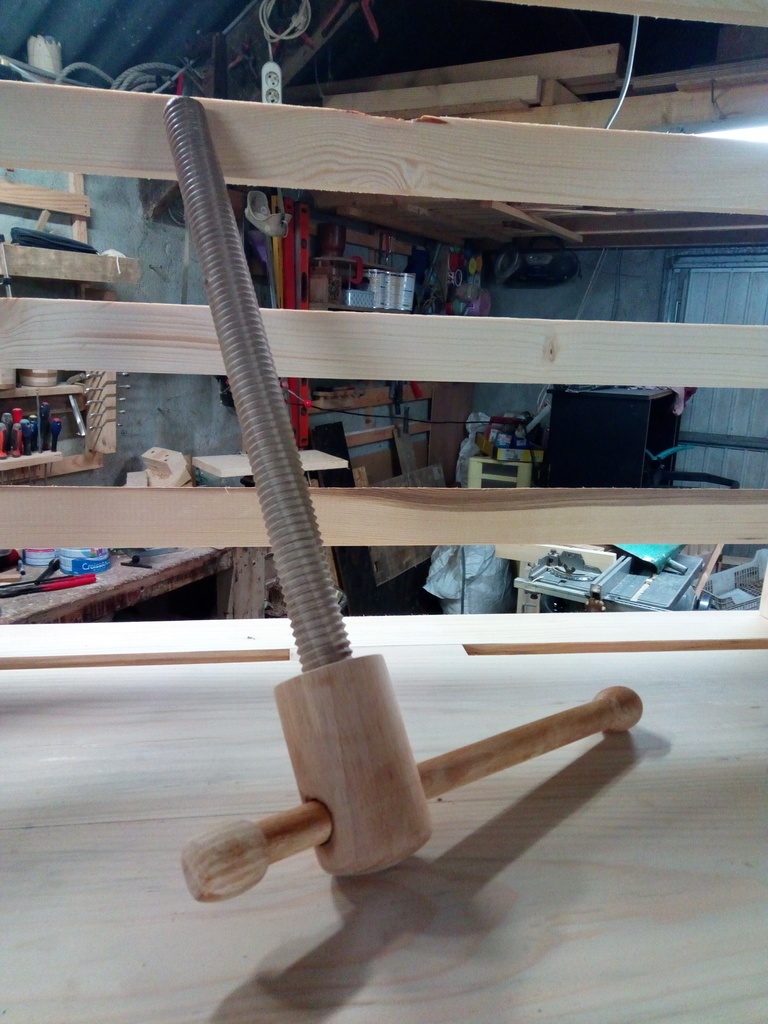

La vis est réalisé dans du noyer que j'avais dans mon stock de bois de tournage. Après un passage sur le tour pour réalisé le cylindre, celui-ci est passé à la filière de 25 mm pour obtenir le filetage.

La partie poignée est elle aussi réalisé au tour à bois mais dans du hêtre.

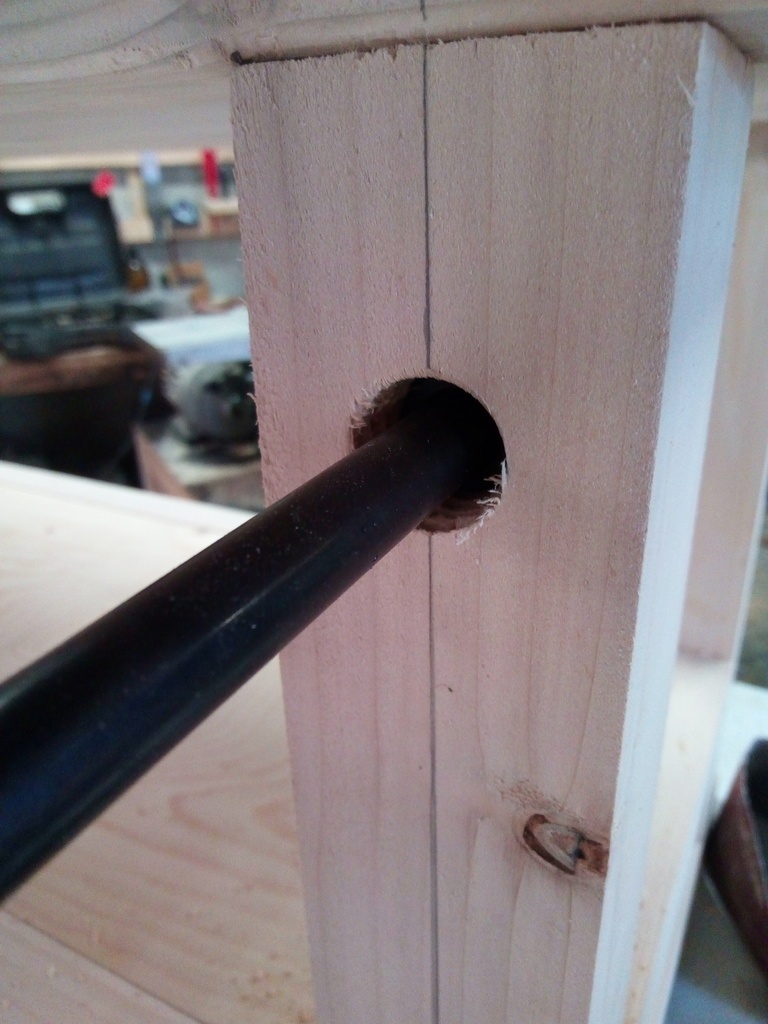

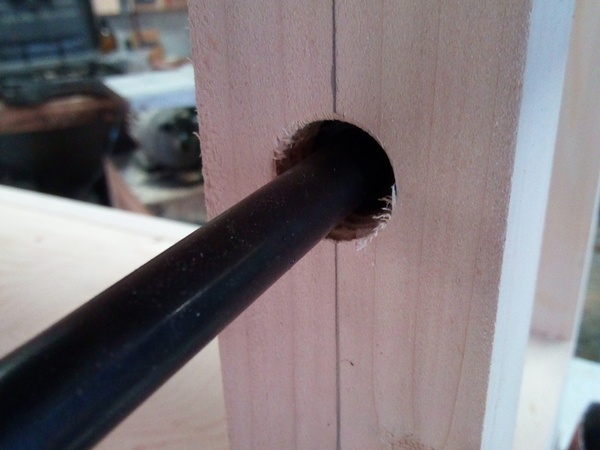

La partie taraudage de la presse est réalisé directement sur le bâti de celui-ci avec un taraud de 25 mm.

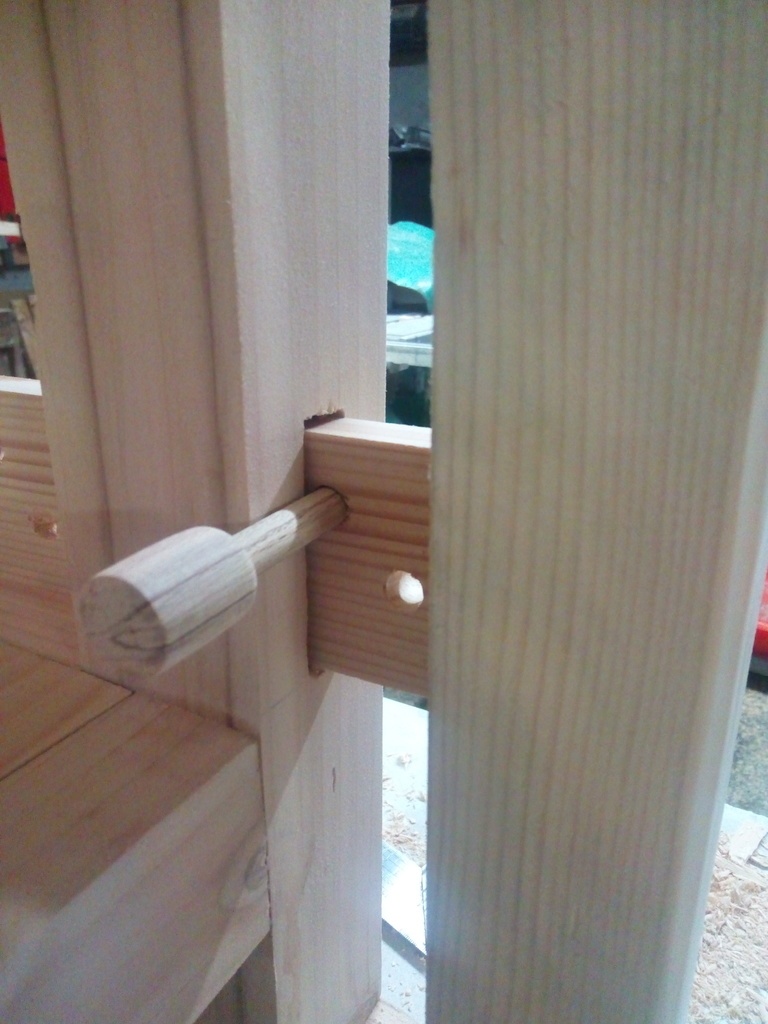

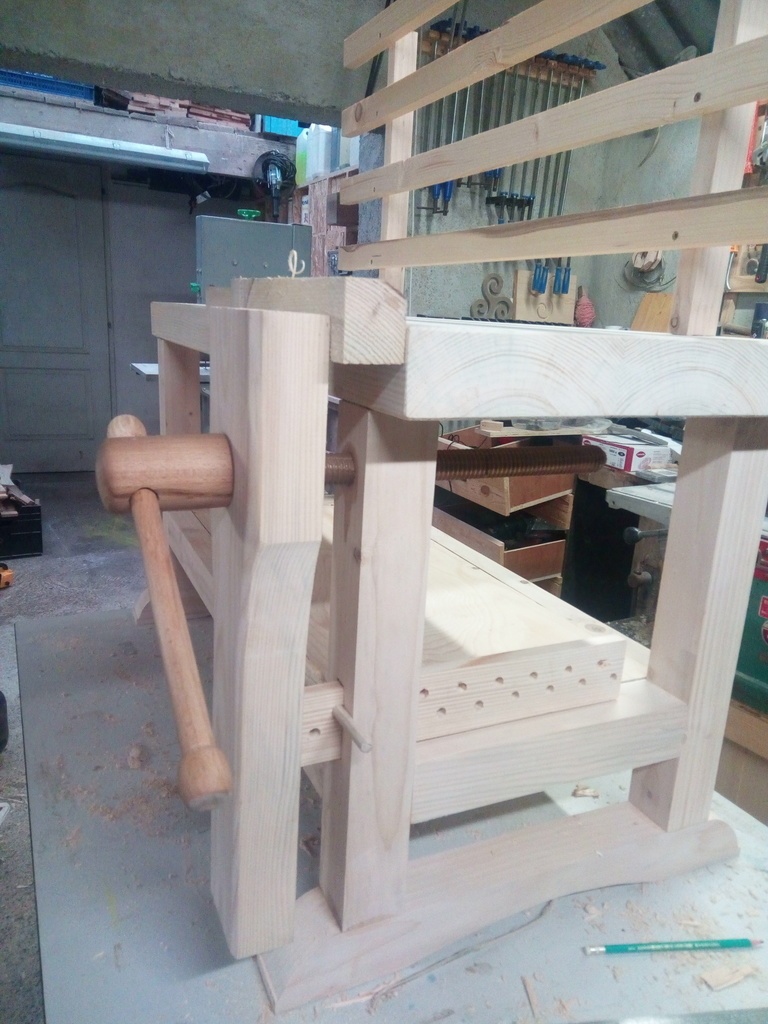

Et pour finir, le réglage bas de cette fameuse presse

Publié Mis à jour

Partager

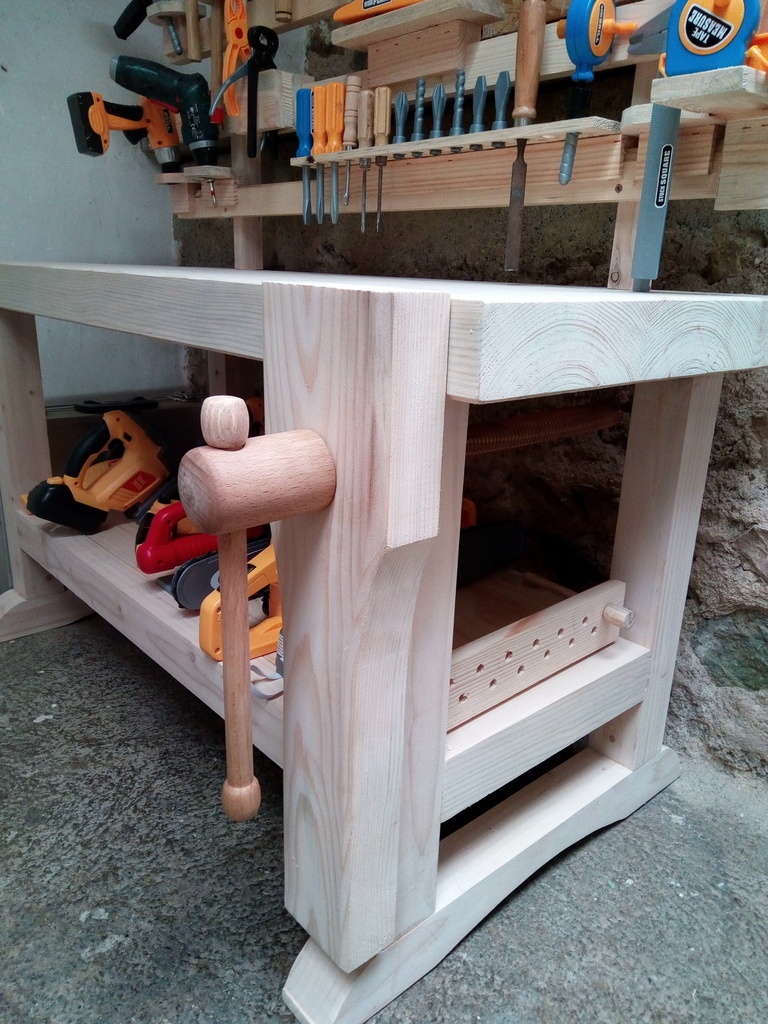

Test de la presse et installation des outils

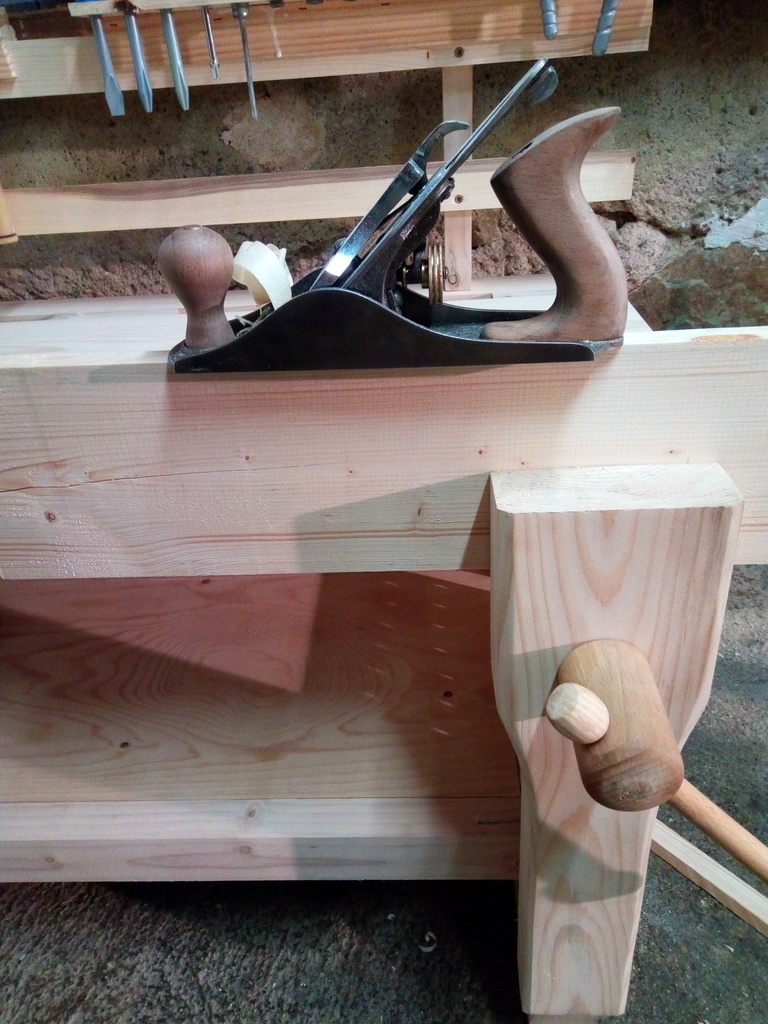

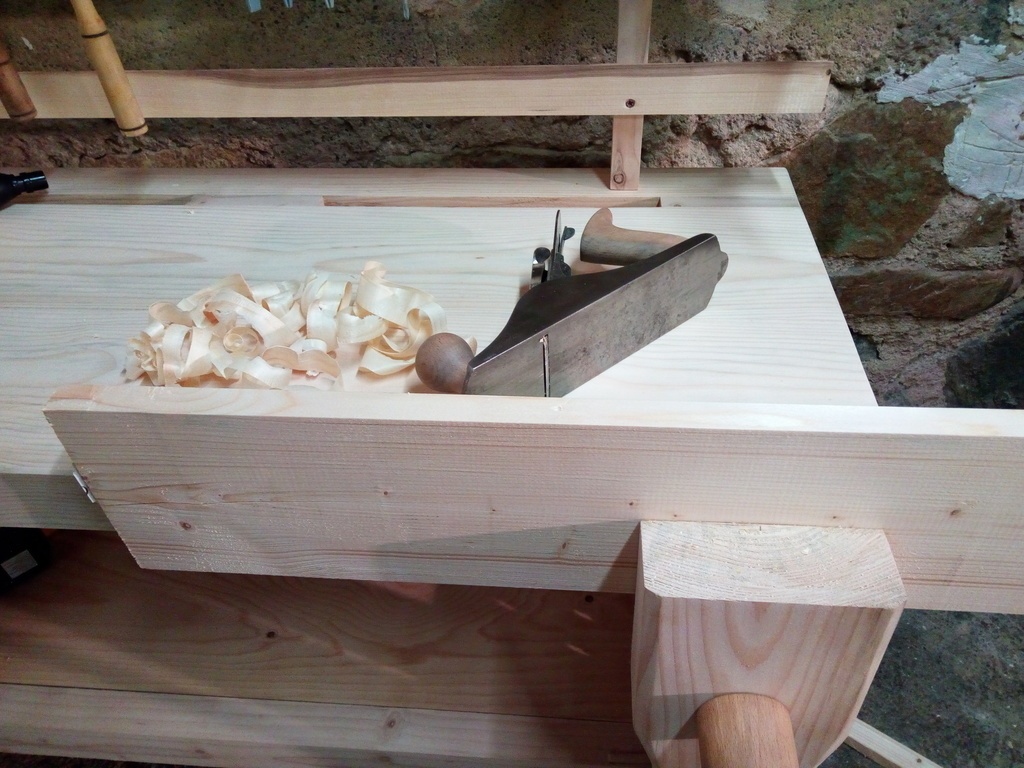

Pour tester l'éfficacité de la presse, j'essaye mon rabot stanley no 4 restauré quelques jours plus tôt sur une planche de pin. C'est un succès, la planche n'a pas bougé et l'établi non plus !

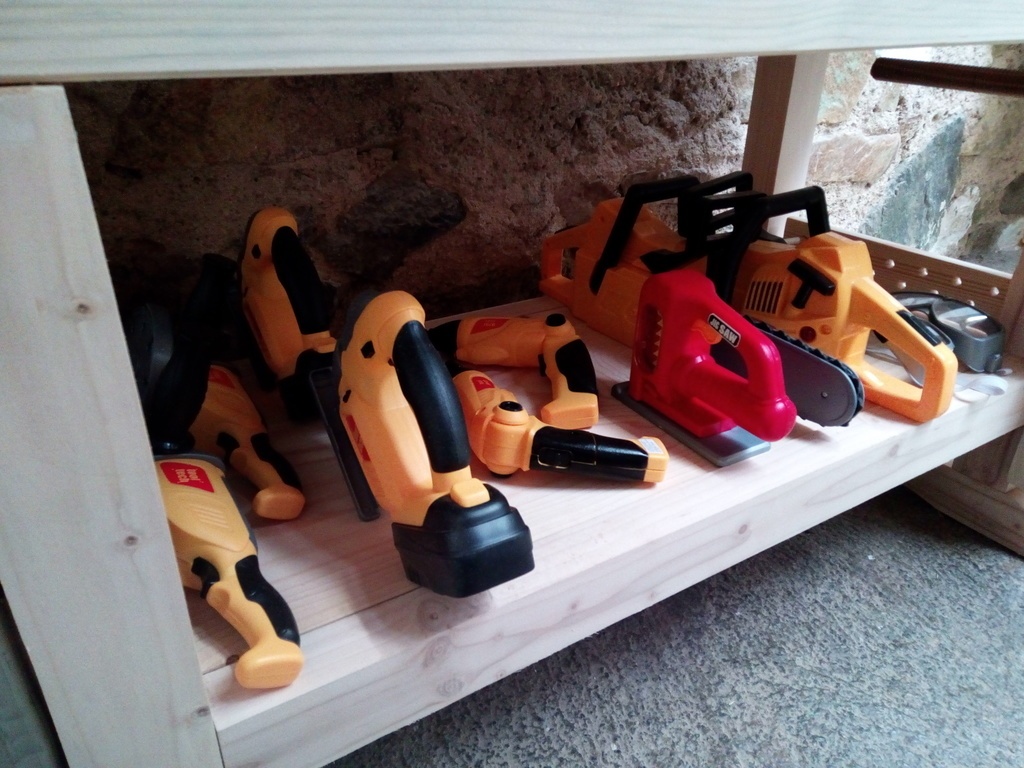

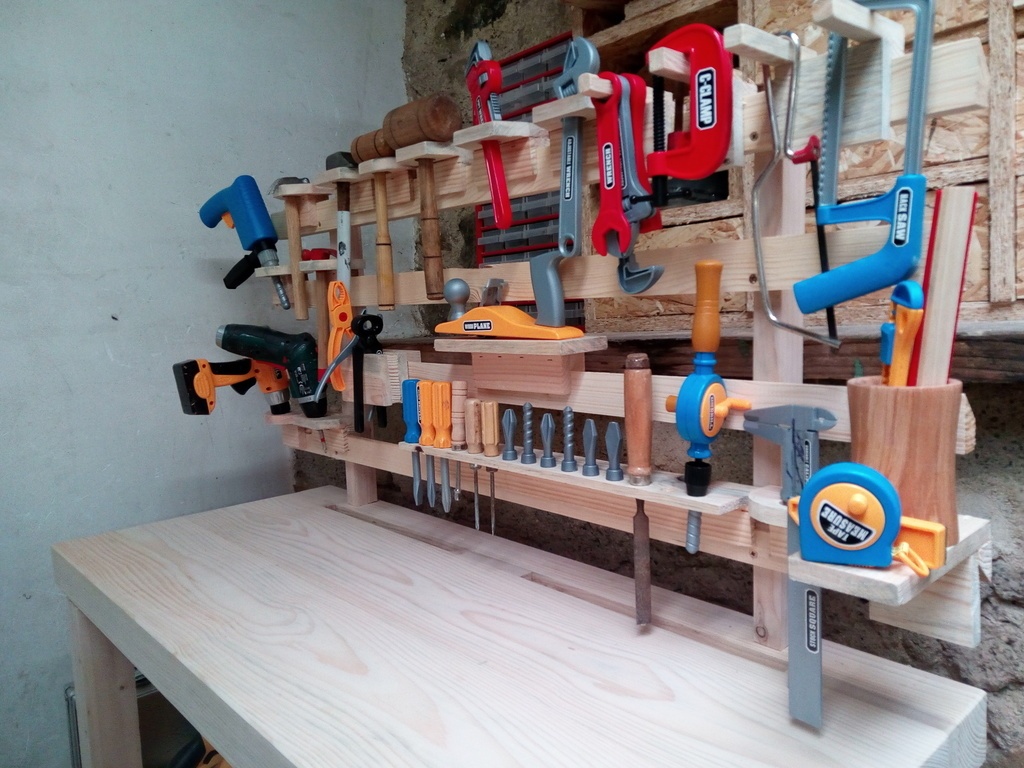

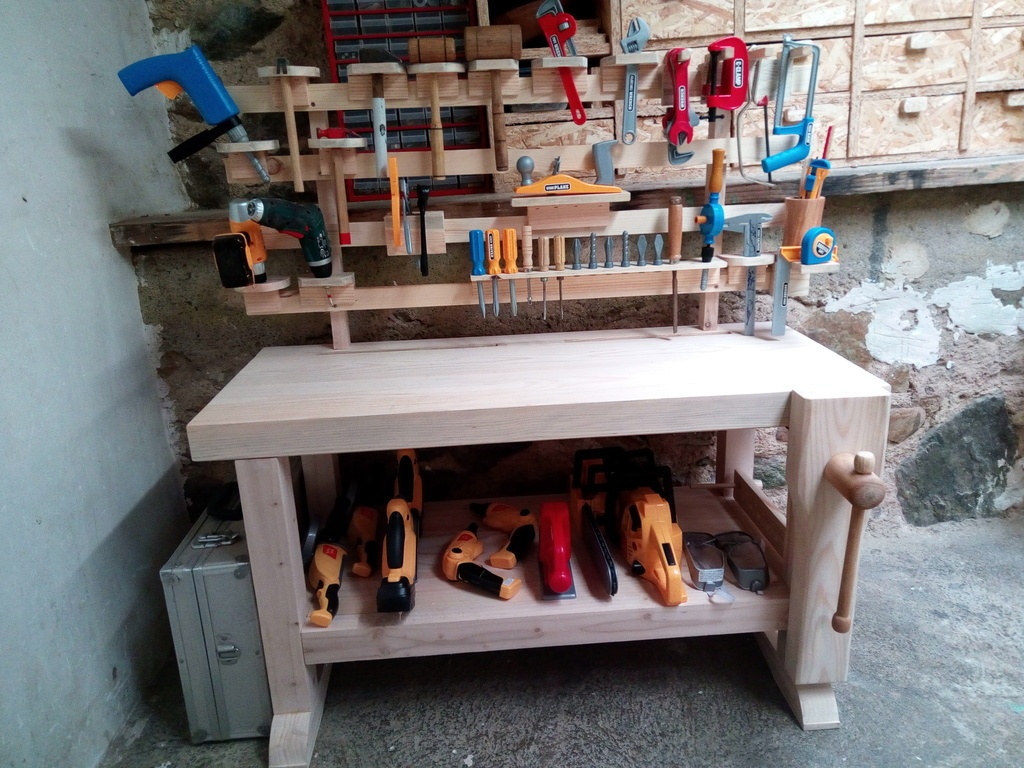

Il n'y à plus qu'a installer tous les outils des deux apprentis après avoir réalisé les porte outils pour le système "french cleat"

Publié Mis à jour
