Réglage scie circulaire Plongeante

Réglage scie circulaire Plongeante

Je suis le possesseur d'une scie circulaire plongeante 1ér prix et j'ai constaté que les réglage d'usine ne sont pas tout à fait nickel

Liste des articles

Mis à jour

Partager

Les défauts de réglages

j'ai remarquer que la lame de la scie n'est pas perpendiculaire avec la semelle.

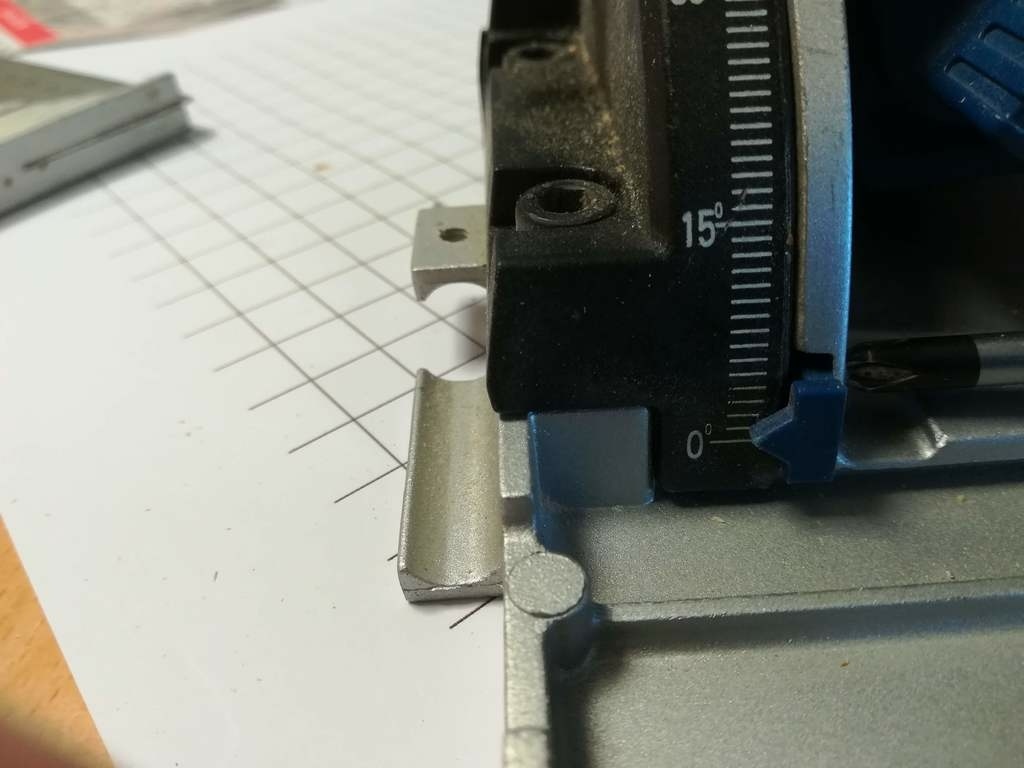

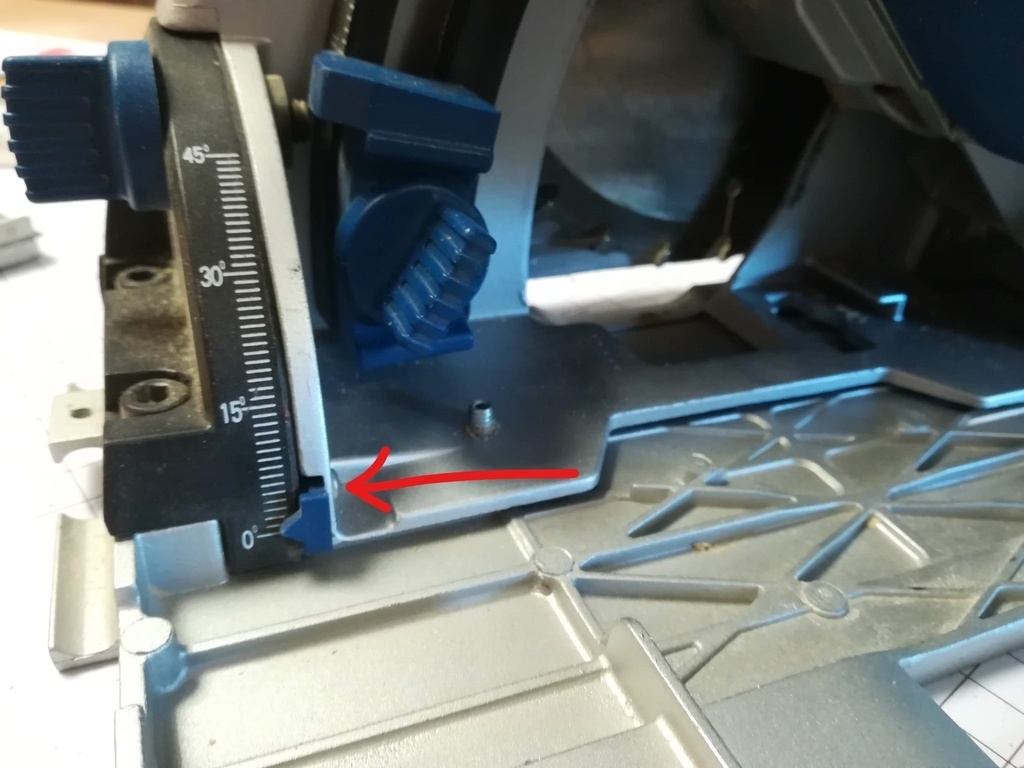

et l'indicateur d'ange ne vas pas jusqu'au 0° il s’arrête a 1°

Publié Mis à jour

Partager

Régler la perpendicularité

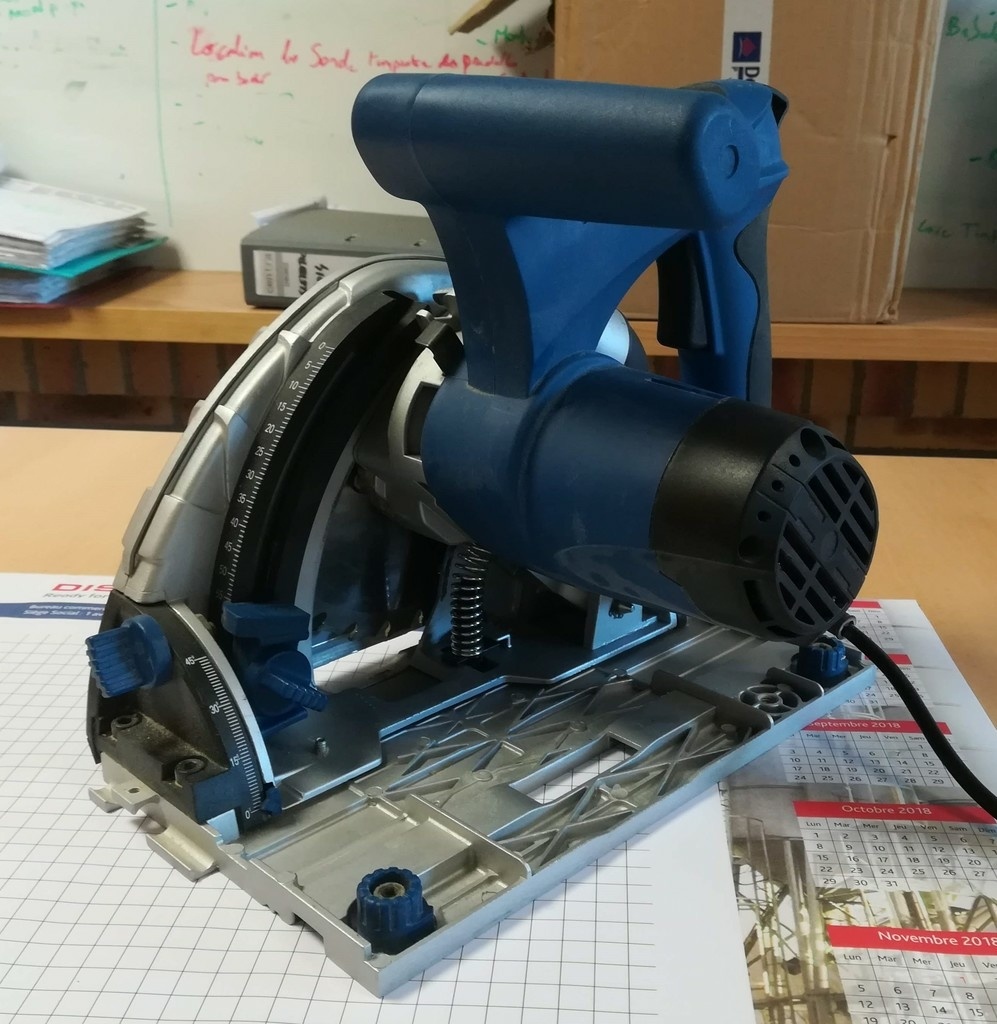

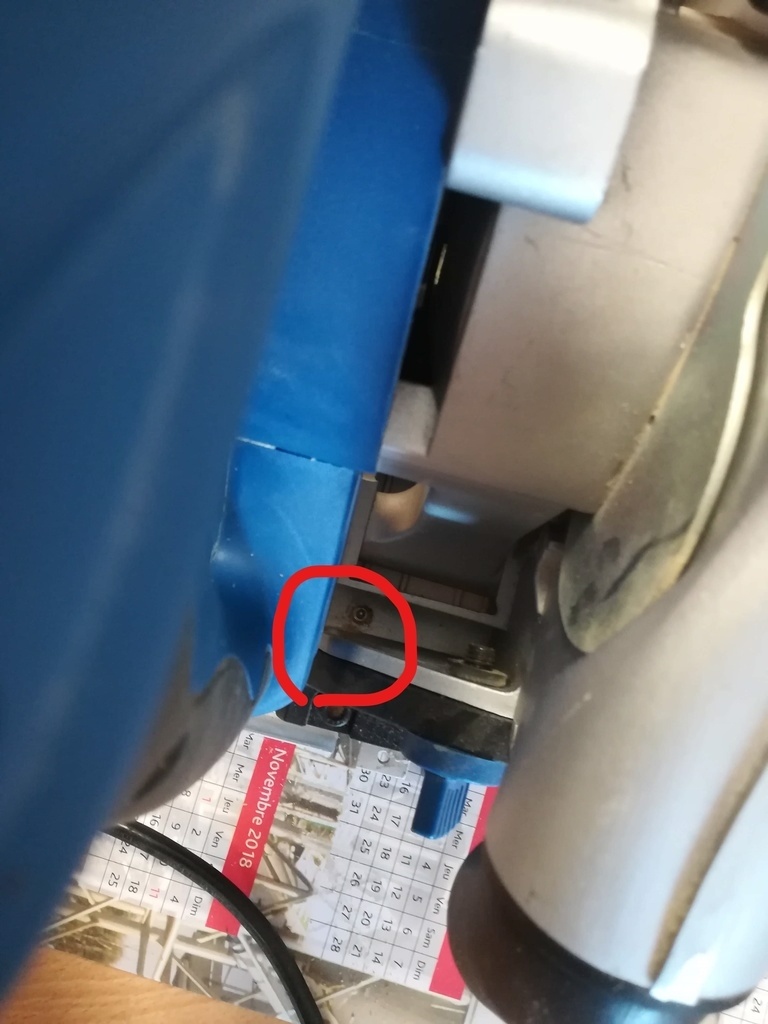

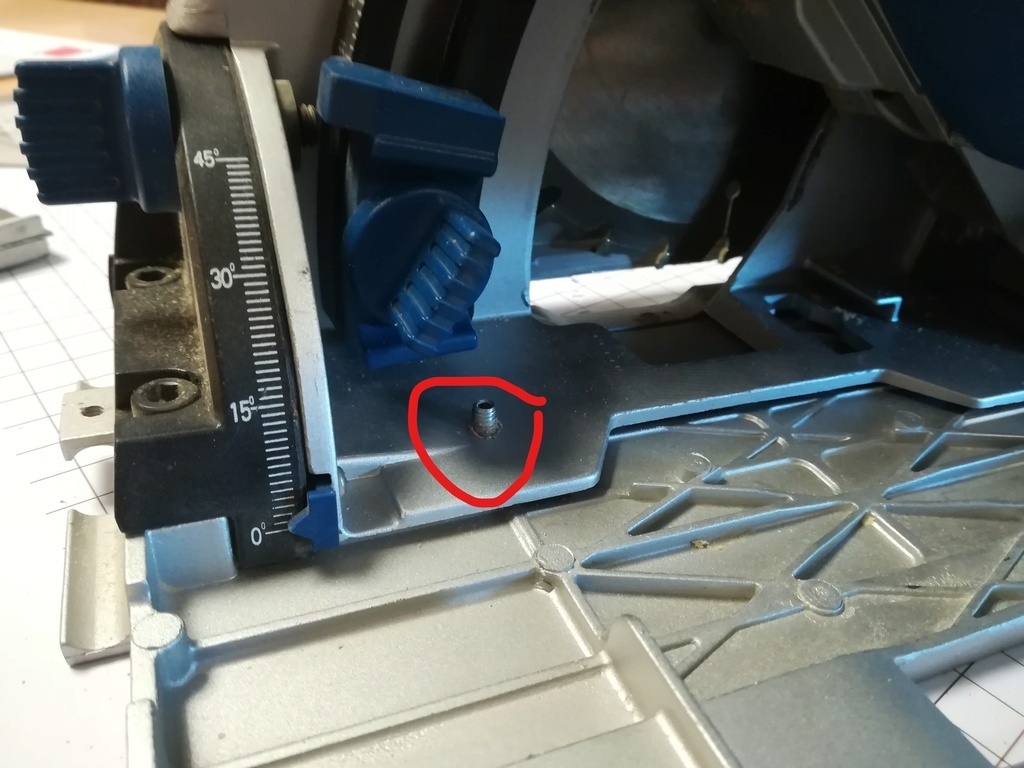

Pour régler la perpendicularité rien de plus simple il suffit de faire monter on descendre les vis pointeaux.
dans mon cas il faut les descendre donc les vissés.

Mais pour pouvoir faire ça il faut sorti la lame tenir la base l'équerre le tourner les visse donc autant dire il faut 3 bras et le ressort qui permet de mettre la scie a sa potion initiale et plutôt costaux.

Donc la première étape c'est de défaire le #*!@[% de ressort.

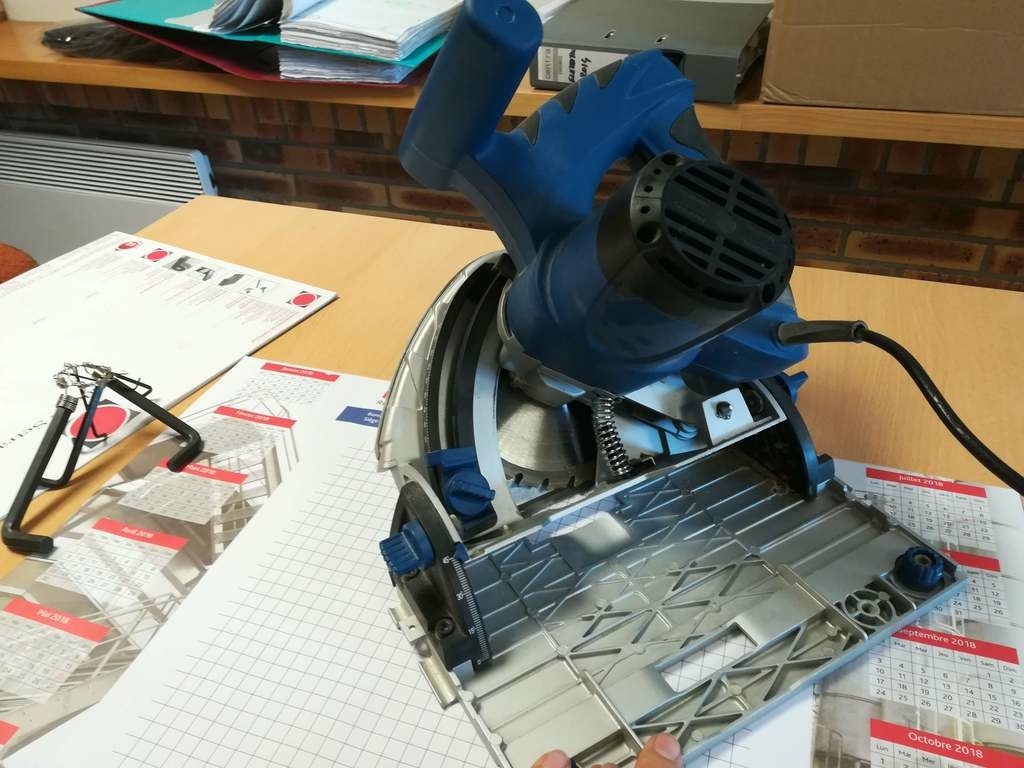

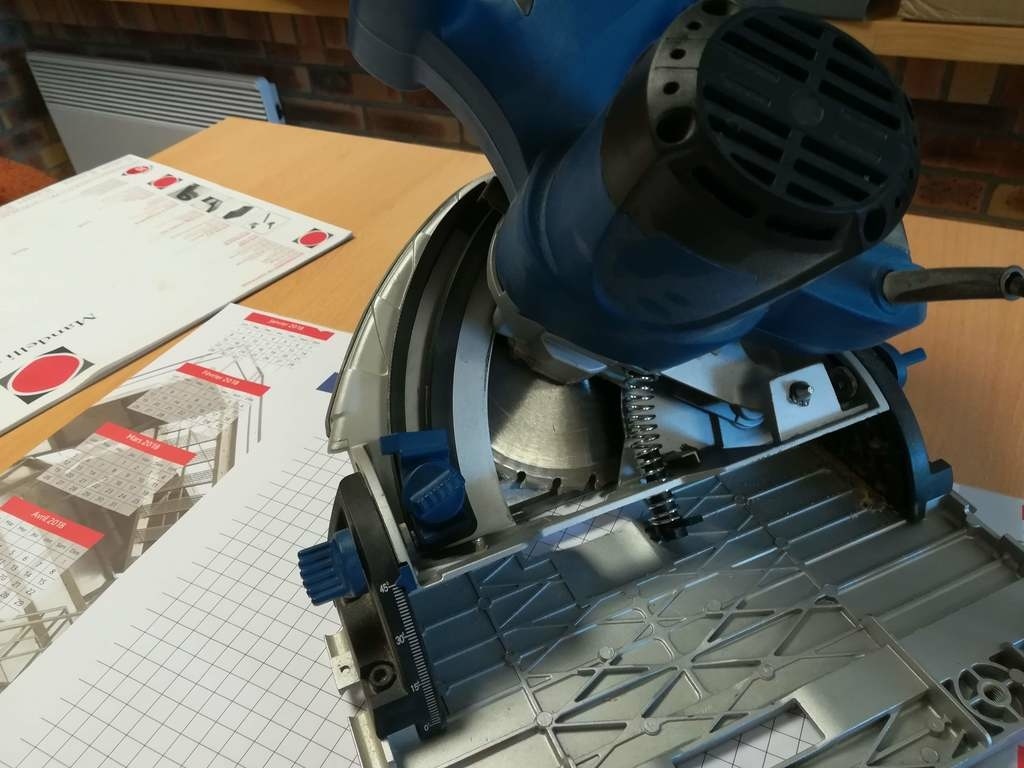

rien de plus simple on incline la machine a 45°

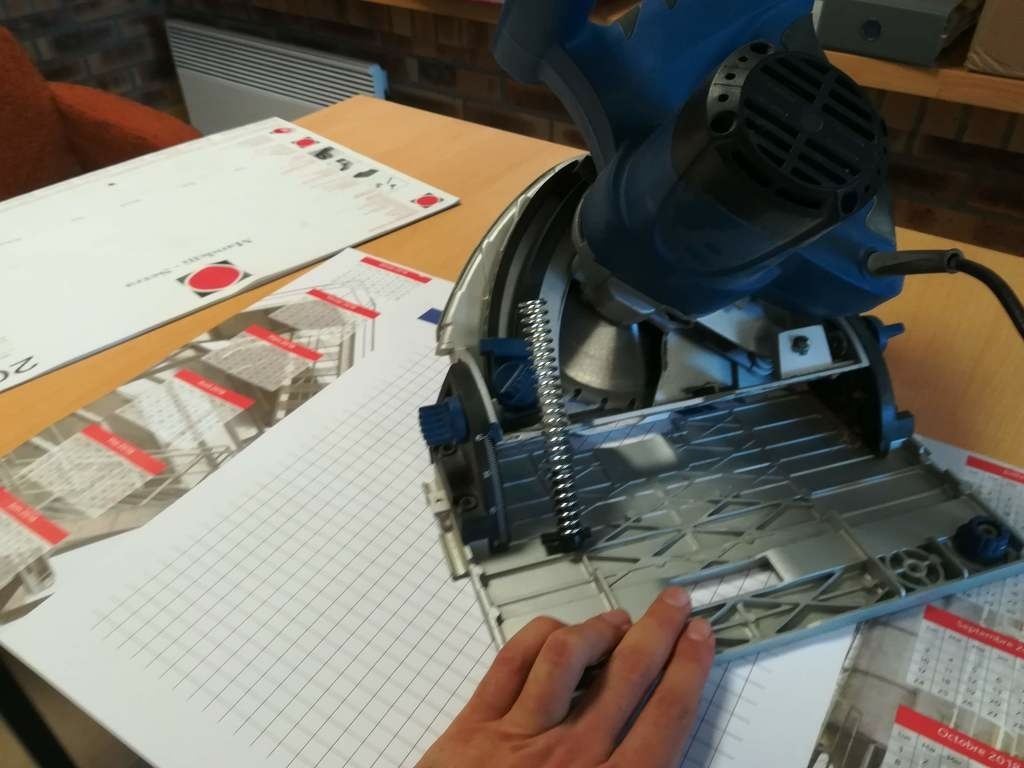

un utilise la clef allen adéquate on pivote 1/4 de tour sur la gauche et le ressort sort de son logement.

Une fois le ressort déposer c'est plus aisé de faire le réglage de la perpendicularité

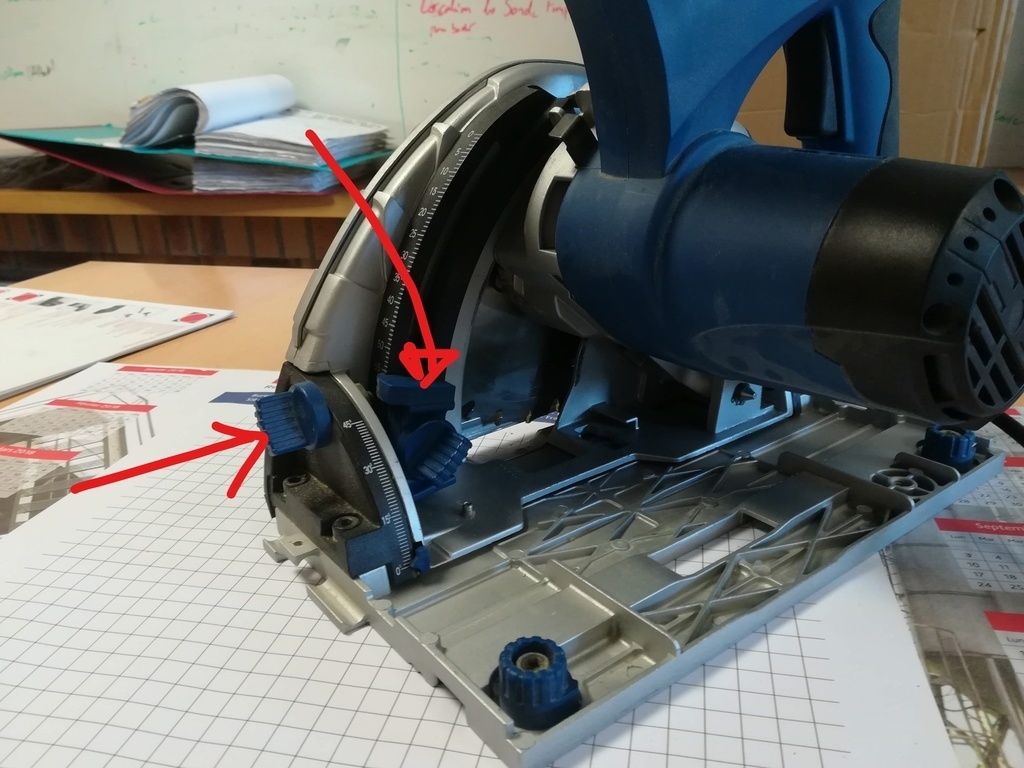

Déverrouillé les molettes pour les angles vérifier que la buté de profondeur et bien au maximum de la coupe.

j'ai fait 1/4 de tour pour visé les vises pointeaux.

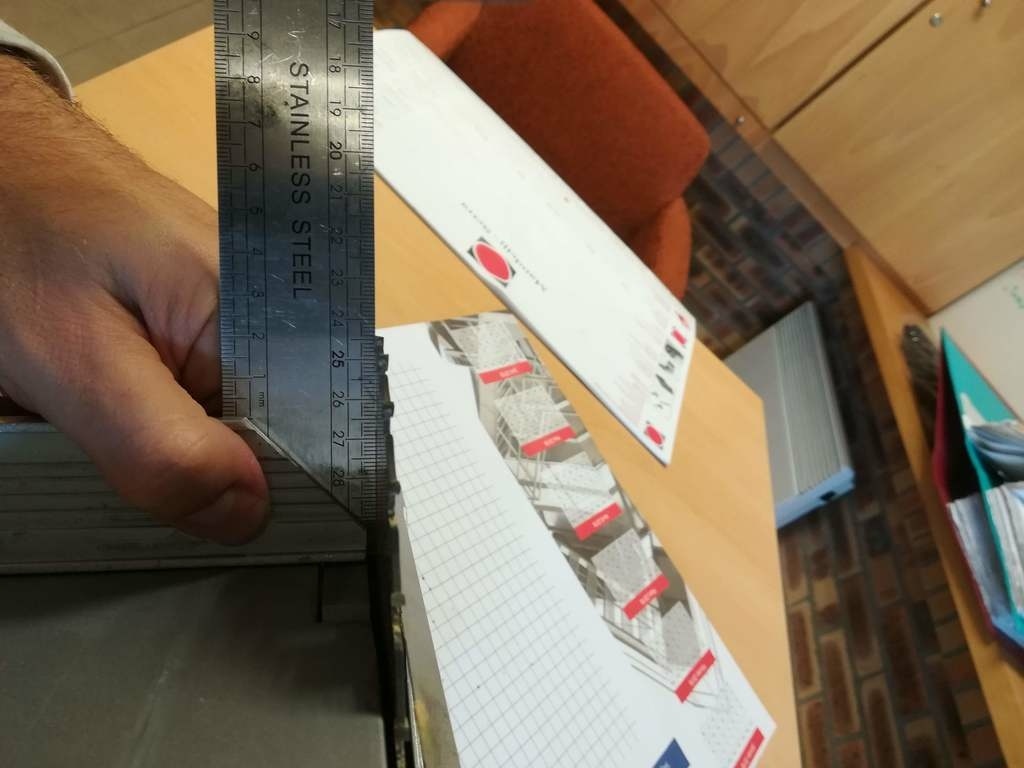

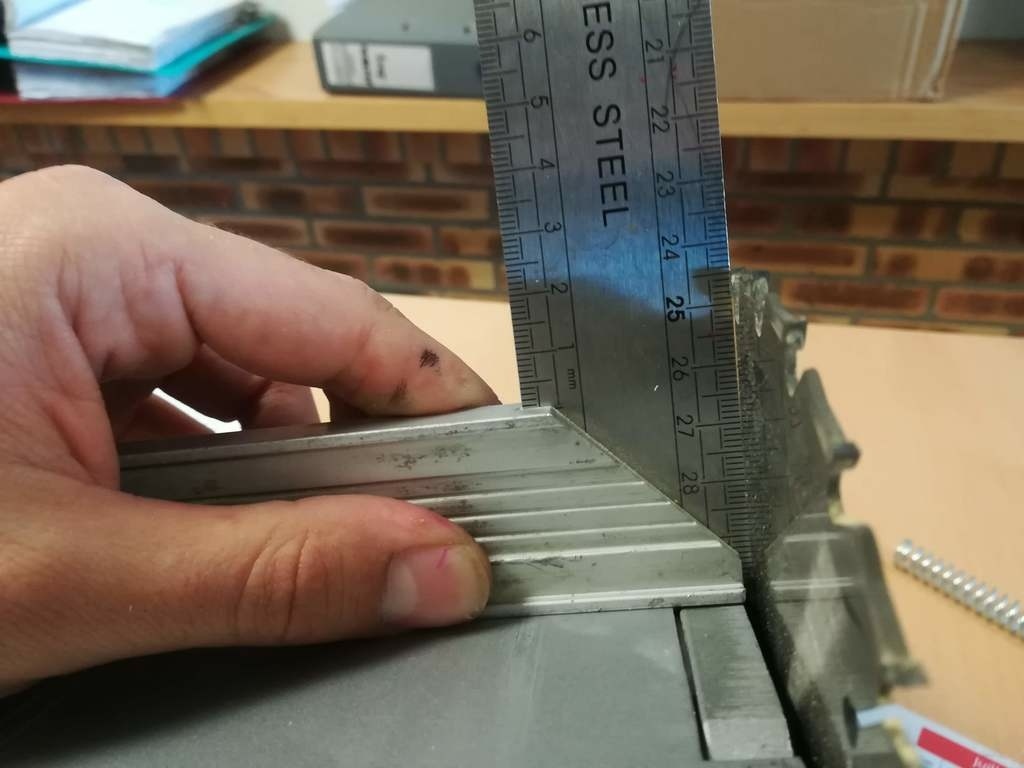

j'ai verrouillé les molettes pour d'inclinaison, retourné la machine sorti la lame et vérifier l’équerrage.
par chance c’était nickel

Après il faut remettre le ressort opération inverse que le défaire ^^
j'ai pas put m’empêcher de vérifier au moins 40 fois que c’était bon!!

Publié Mis à jour

Partager

Réglage de la jauge d'angle

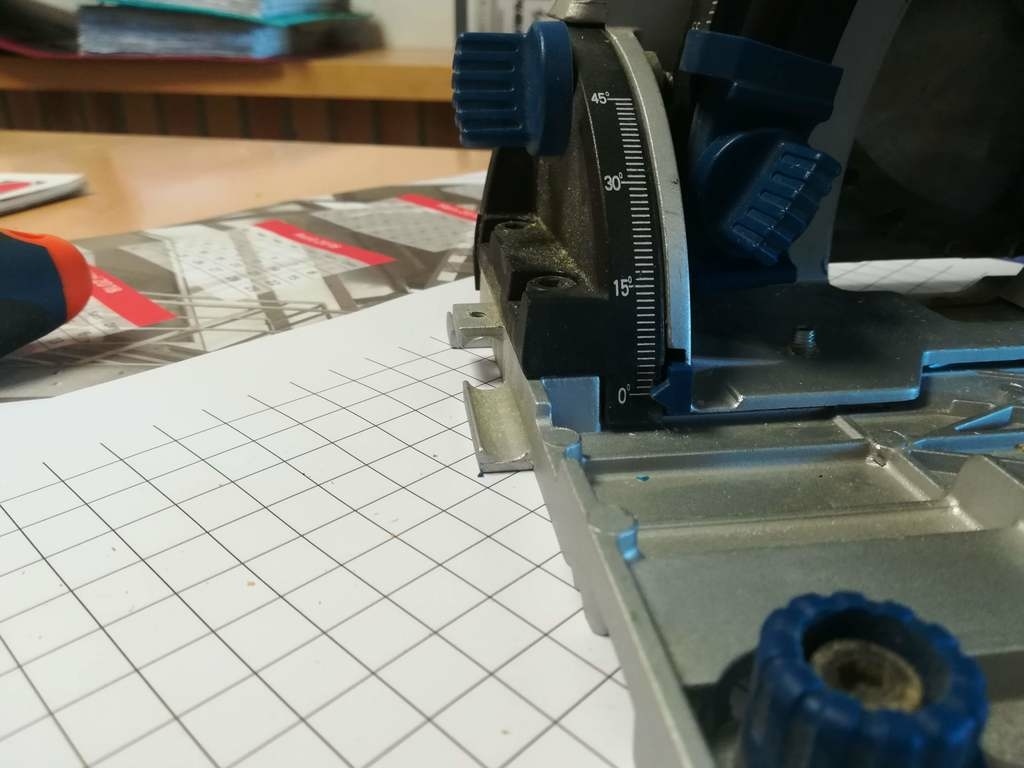

pour le réglage de la jauge je me dit rien de plus simple on dévisse on descend le curseur et on revisse !!
mais ca c'est dans la théorie dans la pratique le curseur était déjà au plus bas.

Pas grave on démonte et on ajuste.

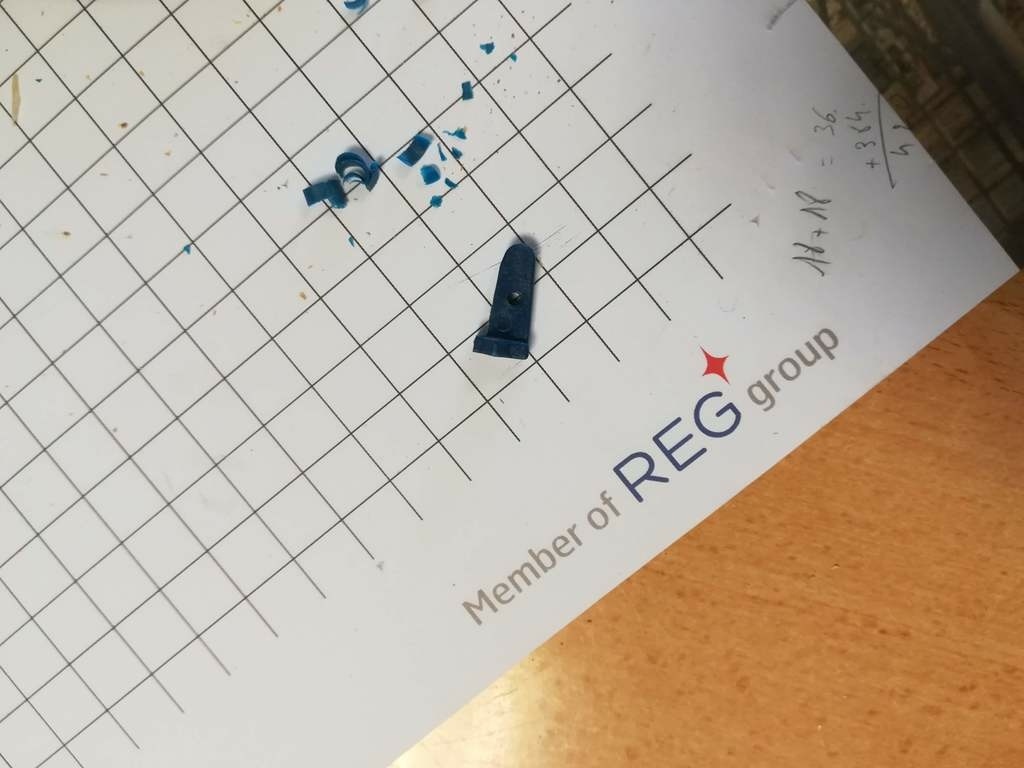

J'ai quand même enlever 2 mm bon j'ai fait ça au couteau comme un gros bourrin mais le résultat est la!

Publié Mis à jour

Partager

A venir Réglage du couteau diviseur

J'ai remarquer que le couteau diviseur n'est pas dans l'axe de la lame!
c’est donc la prochaine étape.

Publié


Discussions

BinouzZze a publié le pas à pas "Réglage scie circulaire Plongeante".il y a 7 jours
Séverine


Bonjour @binouzzze et merci pour le partage !
Pour régler la perpendicularité, tu n'es pas obligé de tout démonter. Tu peux utiliser la technique du tâtonnement décrite ici. Et tu constateras que ce problème n'est pas lié au prix de la machine. Même les scies des grandes marques sont à reprendre 😉

BinouzZze


Merci du partage avec un document comme çà je me serais moins galéré ^^
j'ai démonté le ressort pour faciliter la lecture avec mon équerre. puis enlever le ressort et le remettre prend pas plus de 2 minutes.

Jean Galmot


@binouzzze C'est ce que j'avais fait sur ma redstone (même machine). Le pire sur ces bécanes, c'est la planéité de la semelle, j'en avais fait déballer 5 pour enfin avoir une semelle plane, le vendeur a été patient 😁

BinouzZze


@jeangalmot moi j'ai eu de la chance plane du premier coup ^^

Nico39


+1 même sur ma TS55 reçu ils y a quelques semaines je vais devoir peaufiner certain réglage (comme toute machines/outils pour que ça fonctionne au top faut la réglage).

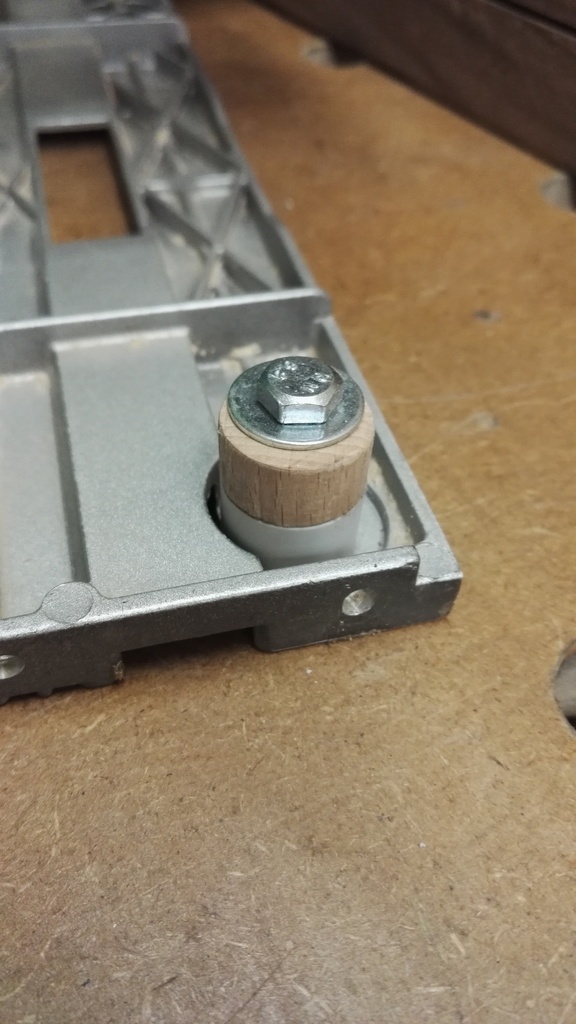

L'un des défauts de la kity (ou autre copie) pour moi c'est le principe de réglage semelle/rail lorsqu'on utilise ça scie de façon "intensive" (usage type délignage de meuble où on coupe vite des km...). Un plat se crée (contrairement à la TS par exemple le contact sur le rail/galet de réglage n'est pas direct) et impossible de retrouver un réglage fiable, j'ai contourner le problème avec des galets maison (tourillon de 20 + tube pvc 20) mais ça ne réglage pas le "défaut" de conception.

BinouzZze


oui j'ai remarqué aussi le souci j'ai déjà un petit plat qui se forme et pourtant j'ai pas déligné des km

Anthropovergnat


"une scie circulaire plongeante 1ér prix et j'ai constaté que les réglage d'usine ne sont pas tout à fait nickel"

Merci pour ce bon moment de rigolade pléonasto-tautologique ! 😂 😂 😂 Tu as encore de la chance que ce soit réglable !

BinouzZze


Content de t'avoir fait rire ^^ j'aime bien.
Avant de l'acheté je suis aller voir au magasin son clone (rouge) et je l'ai analyser sous toute ses coutures. Et j'y avais repéré les points de réglage.
si c’était pas réglable je l'aurais même pas acheté.

Si j'avais eu plus de moyen je serais partit sur la Bosch pro mais c'est le porte monnaie qui décide pas moi! ^^

Anthropovergnat


tu as bien fait de vérifier que tout est réglable ! Sur les machines bas de gamme, le seul moyen de s'en sortir c'est de reprendre les réglages, quand c'est possible... et quand ils tiennent ensuite !

ced21

bonjour, pour faire le même réglage avec une scie similaire (Batavia, on la trouve aussi badgé Triton), j'avais bloqué la position "lame sortie" avec un serre-joint ou une sangle, je ne me souviens plus exactement.
Par contre, si ce n'est pas une copie de la Kity (on va dire qu'elle sort aussi d'une usine chinoise, mais celle de l'autre coté de la rue), même défaut sur l'usure de galet de réglage de jeu sur le rail...
