BinouzZze

L'établi en bois de récupération

  Ce pas à pas présente un projet en cours de réalisation.

L'établi en bois de récupération

Pour bricoler il faut avoir un support stable pratique et polyvalent.

j'ai dans mon petit garage atelier, j'ai un établi, mais il faut avouer qu'il est pas pratique, trop bas, pas de rangement
les outils sont entassés en dessous couvert de sciure et de copeaux.

Liste des articles

Mis à jour

Partager

Le Projet

Recherche

Donc avant de toucher la matière première il faut faire travailler un peut son cerveau (quoi que l'on touche un peut de matière puisque c'est la matière grise qui travaille ^^)

Apres plusieurs recherche sur le web j'ai trouver deux type d'établi lourd et polyvalent

Etabli shaker (Image 1)

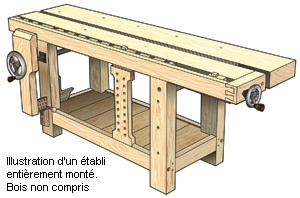

Etabli roubo (Image 2)

Puis j'ai vue l’établi de @EbenosWoodShop à 27 seconde dans la vidéo il sort un tiroir à copeaux. C'est pas con ça!

Puis je suis tomber sur les vidéo de @toutenbois et son magnifique établi. Et je peut vous dire que je m'en suis bien inspiré. (Merci Samuel de partager ton savoir.)

Les contraintes.

Sur l'établi je veux:

  • une série de tiroir (au moins 5 tiroir).
  • un espace de rangement sur tablette (au moins deux tablettes).
  • que le tout soit à l'abris de la poussière (enfin un minimum)
  • y avoir une série de Greppes associé à une presse en bout de plateau.
  • que le pied de la presse soit dans l’alignement du plateau et avoir une bonne surface de serrage.
  • Après ca il y a aussi les contraintes dimensionnelles la largeur ici je part sur la même largeur que l'établi que j'ai déjà soit environ 60cm.
  • La longueur au vu de l' espace disponible je peut pas avoir plus de 2m
  • La hauteur après quelque recherche je fait 1.84m une hauteur de 95cm va me convenir.

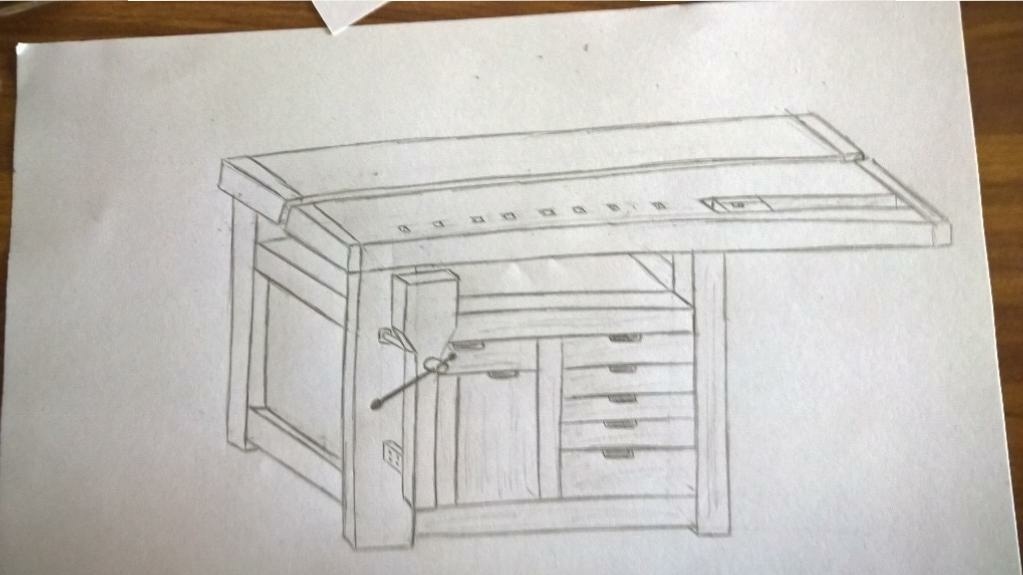

Tous ça me donne deja une bonne idée. De ce que je veux, et je peut faire un petit croquis á la main.

Publié Mis à jour

Partager

Le choix des matériaux

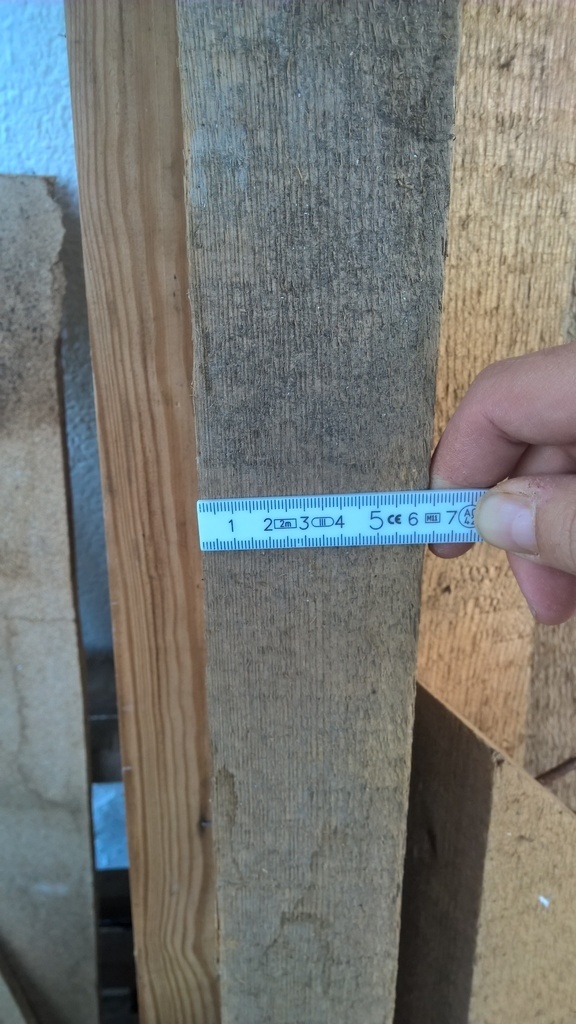

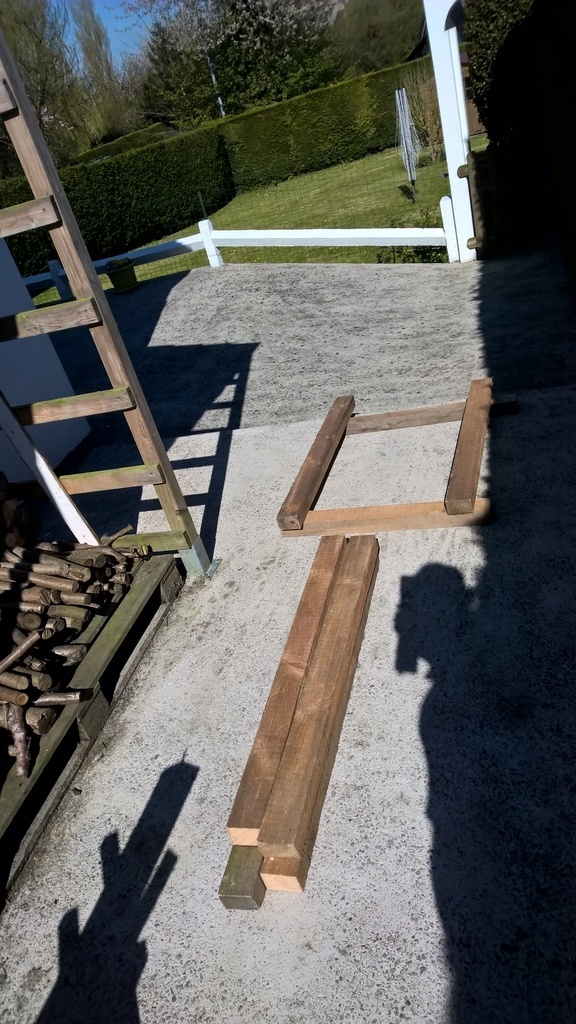

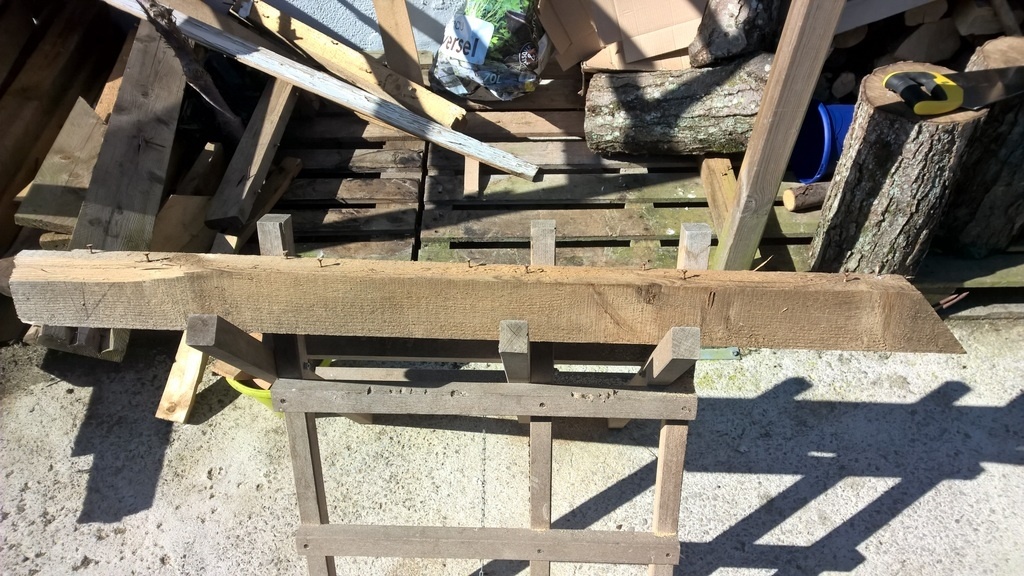

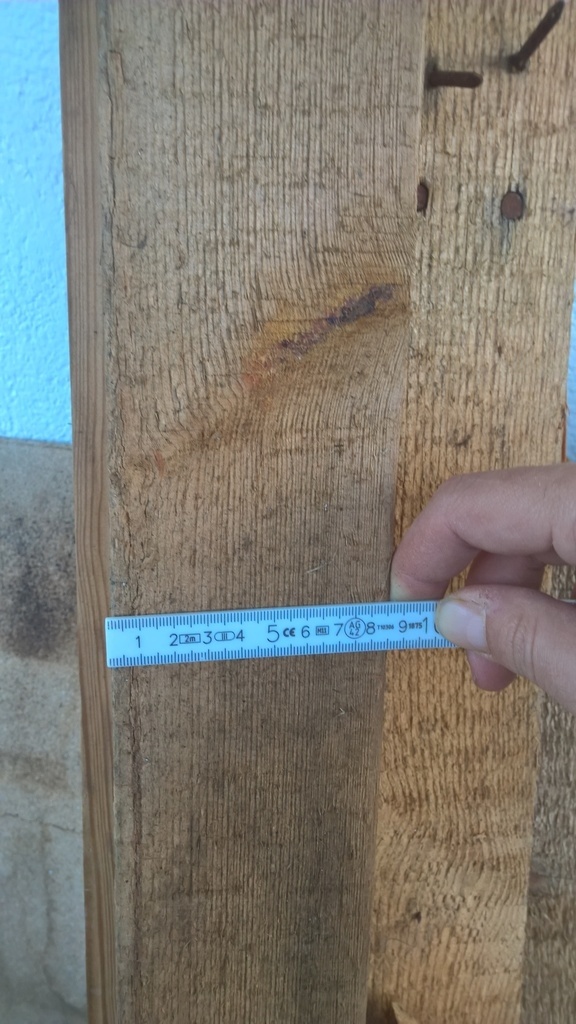

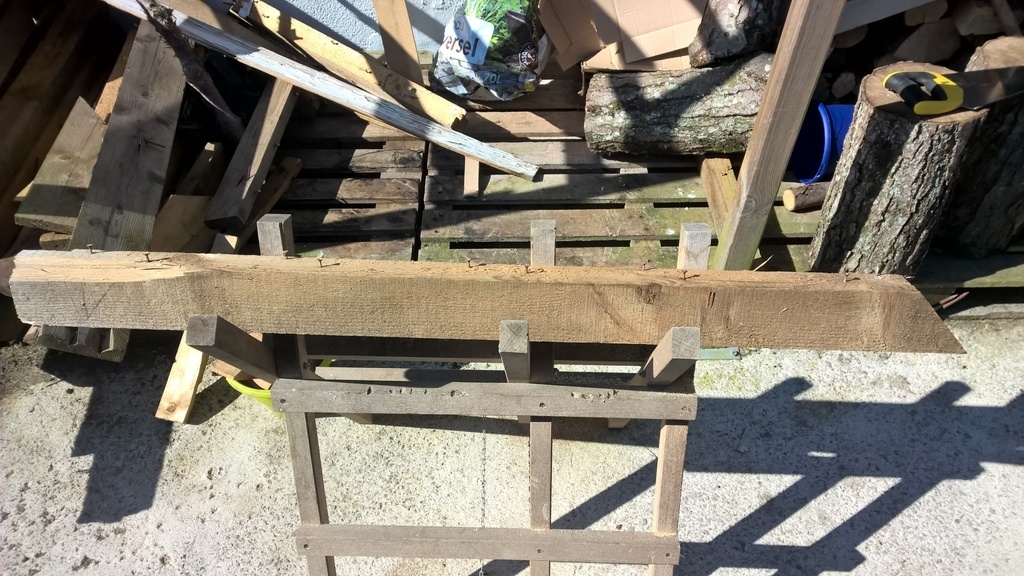

J'ai récupéré il y a 1 ans au moins, des morceaux de 6.5 par 8.5 qui étai destiner à aller à la benne. je les avais récupéré pour faire du petit bois. A coté il y avais des planches de palettes. quand j'ai vu les deux je me suis dit c'est avec ça que je vais faire l'établi!

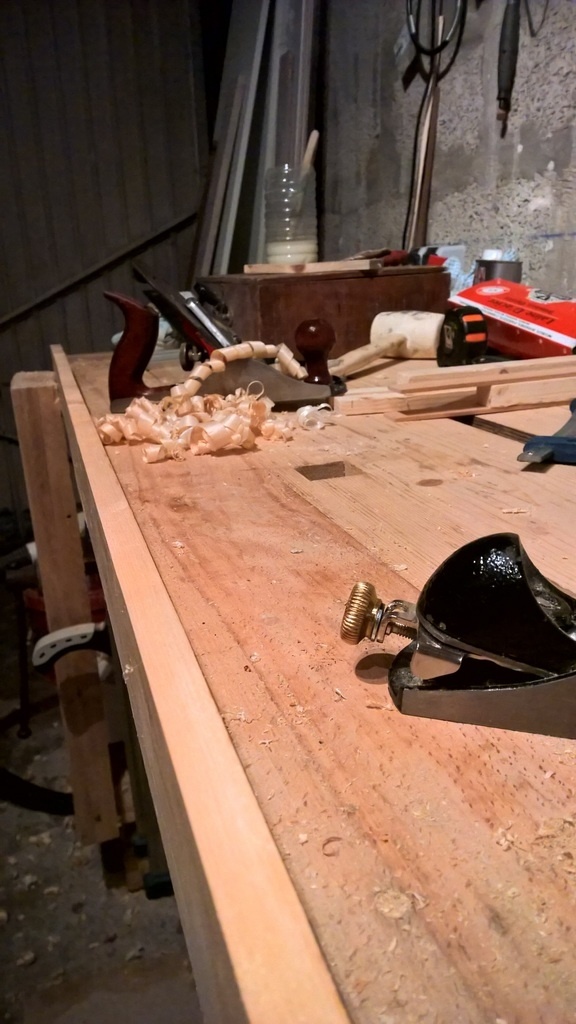

Pour le plateau je peut facilement récupéré celui que j'ai déjà en rajoutant quelques chevrons pour l'ammélirer.

Bon quelques vise à virer bon coup de rabot et c'est comme neuf.
Un truc que je suis sur c'est que le bois est bien sec la maison d'ou il vient et des années 80 donc il au moins 27 ans de séchage minimum ^^.

Publié

Partager

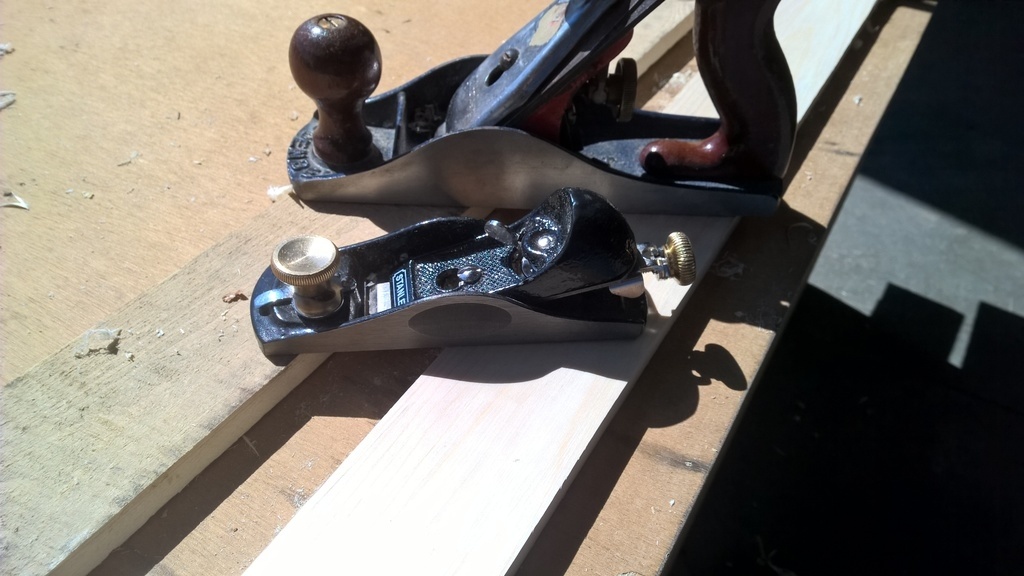

Essais de rabotage

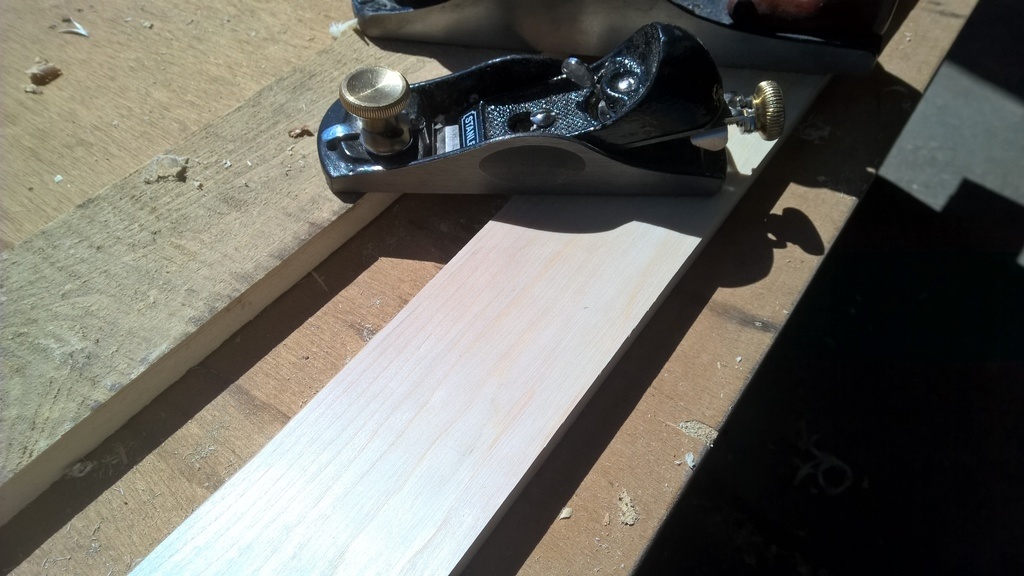

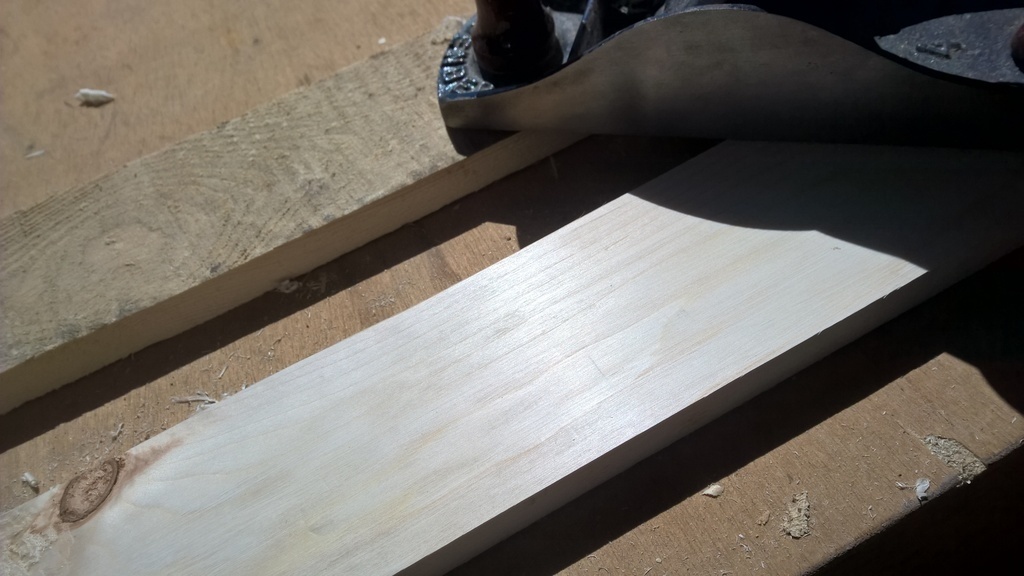

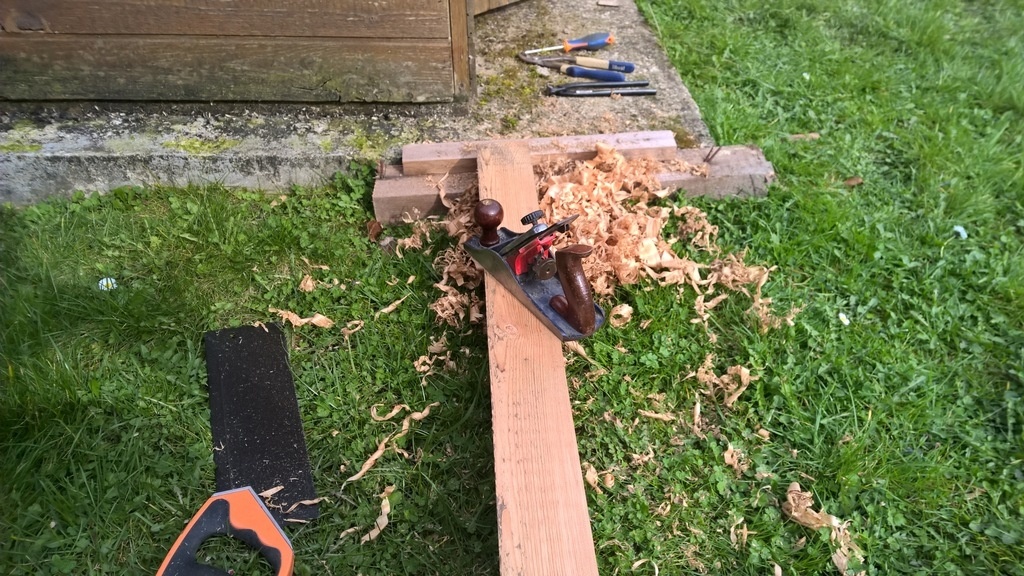

Bon avant d'aller plus loin dans le projet je fait un petit essais de rabotage sur une planche de palette et sur un 6.5x8.5.

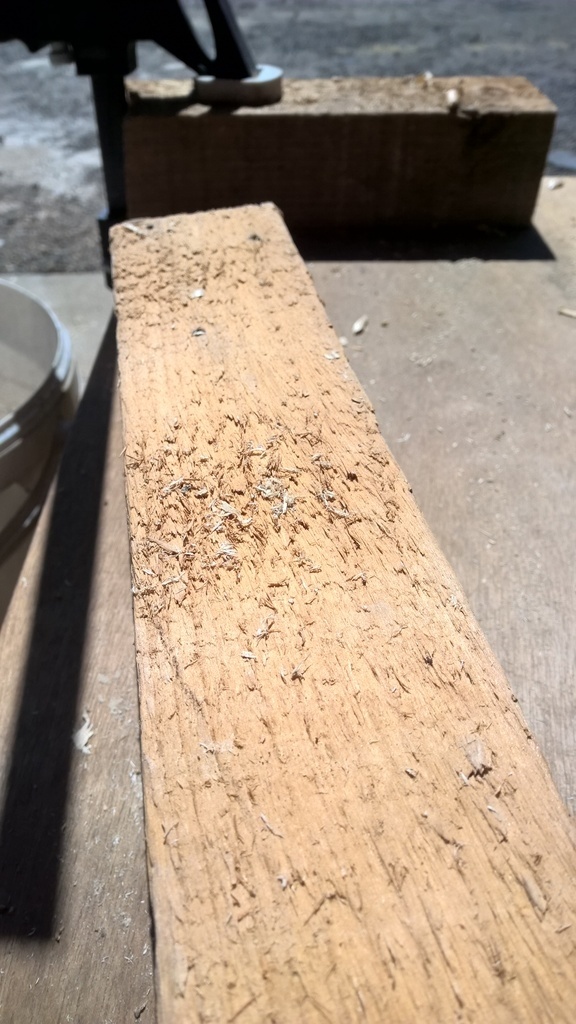

C'est pas pour râler mais une planche de palette sans être raboté c'est bien dégueulasse, et on sais pas ce qui se cache en dessous.

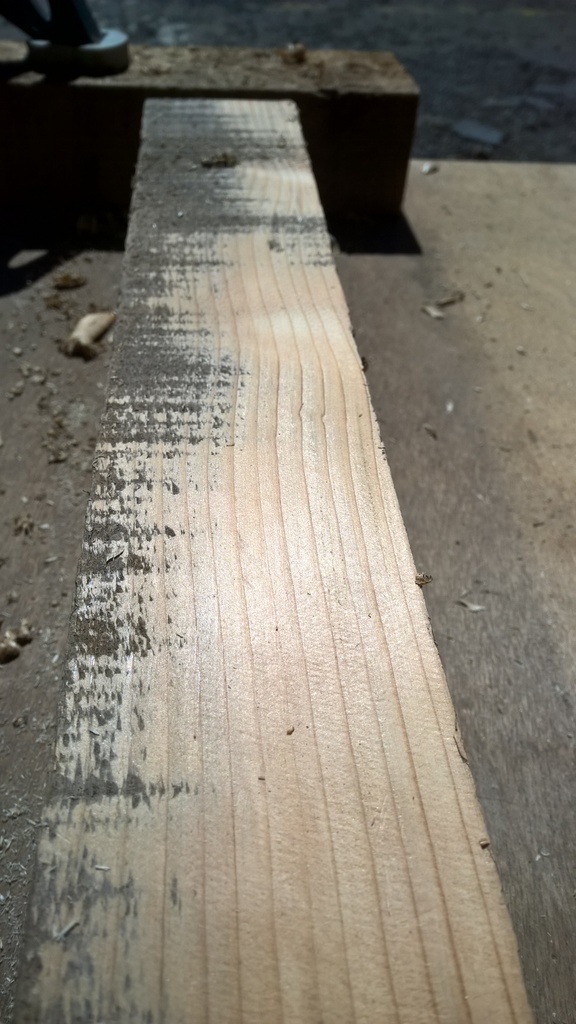

Apres quelques coups de rabot, l’essai est concluant, je suis chaud bouillant, je peut me lancer dans les plans.

Publié

Partager

La structure

Pour la structure c'est plutôt classique des pieds des traverses le tout assemblé avec des mortaises.

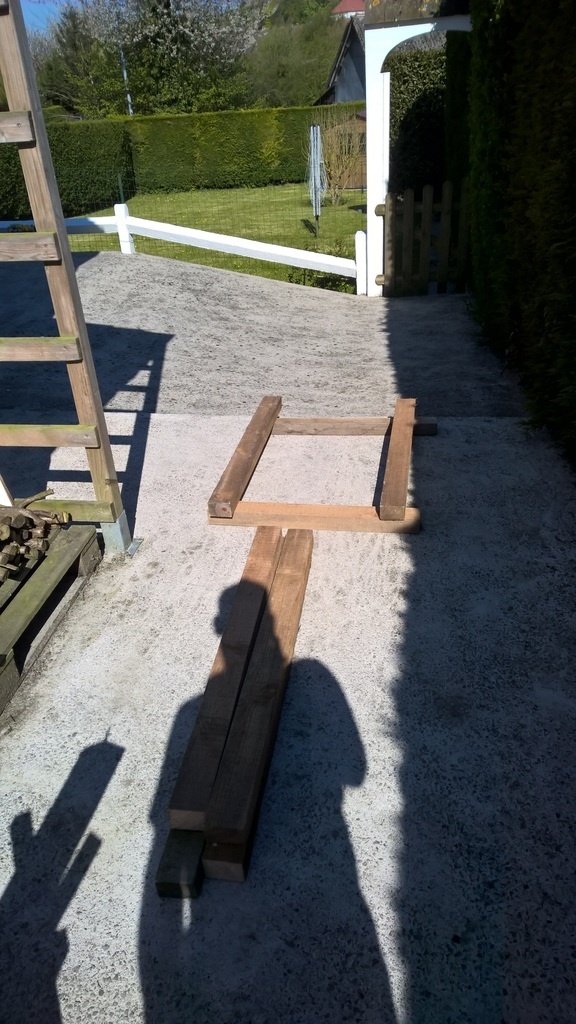

J'ai donc commencer par rechercher tout les éléments pour faire l'établi et les ais délesté de quelque clous et mis à une longueur convenable, et fait une petite séance de rabotage ^^.

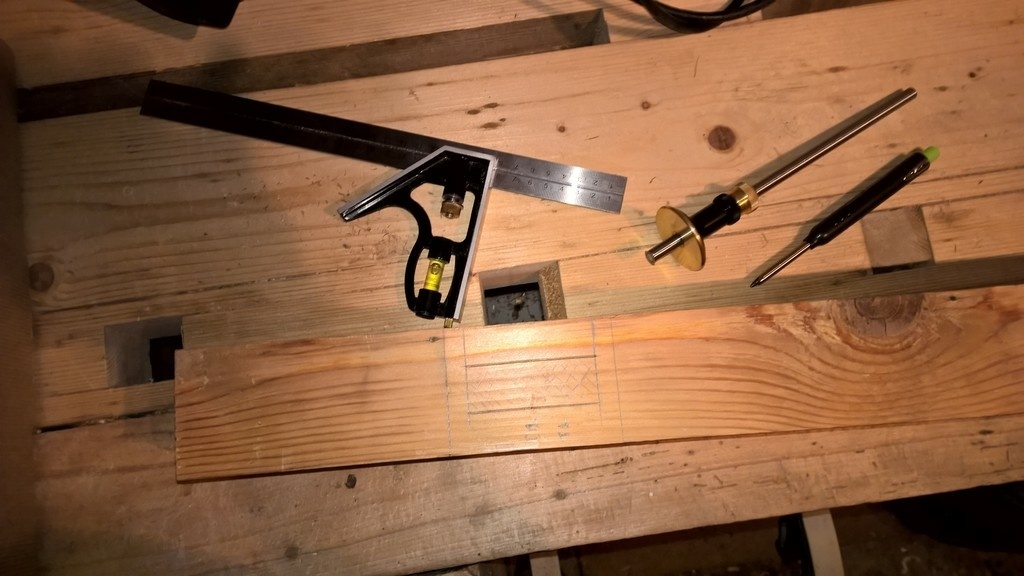

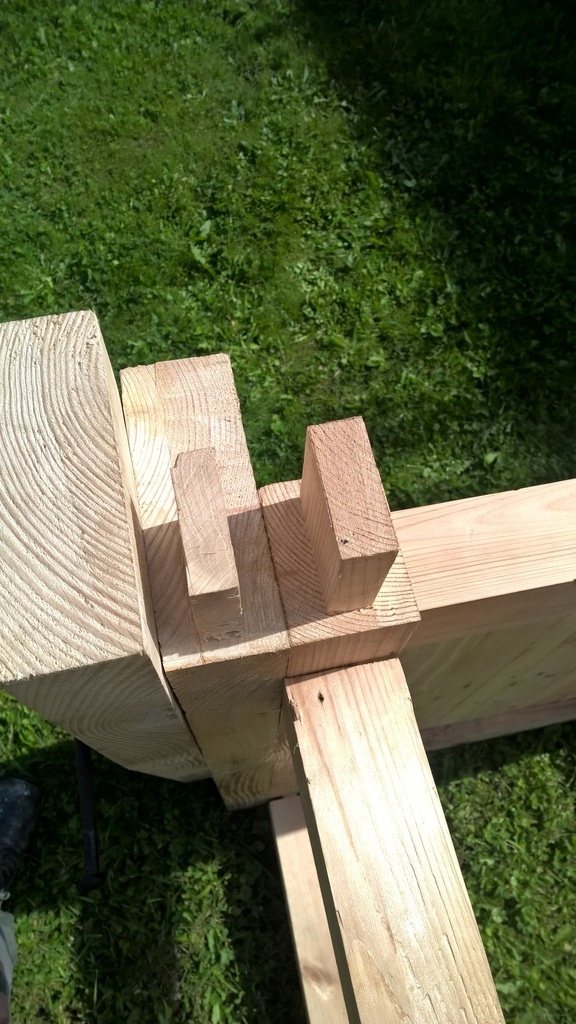

puis une fois que on a les bois préparé traçage tenonnage et mortaise ^^

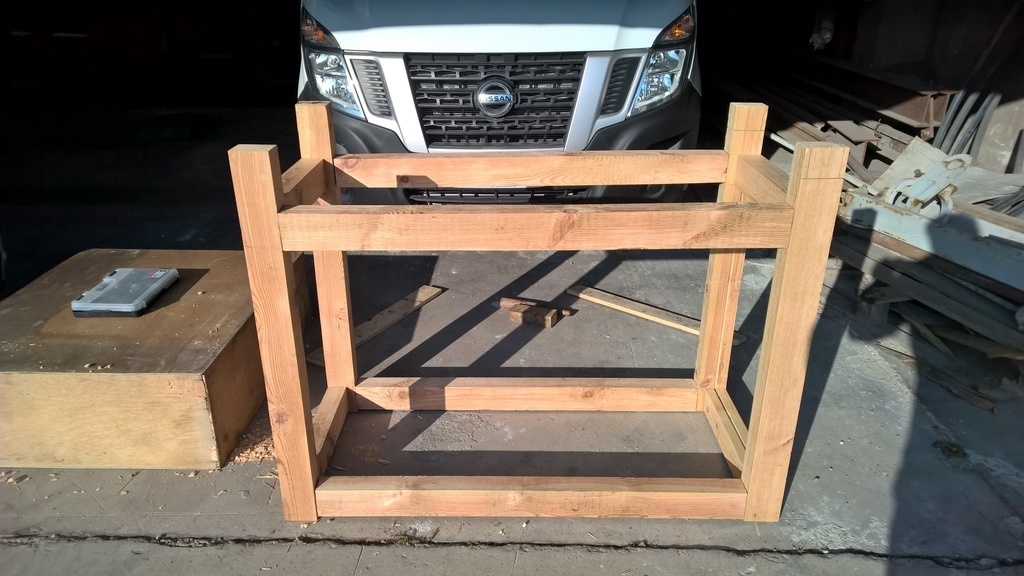

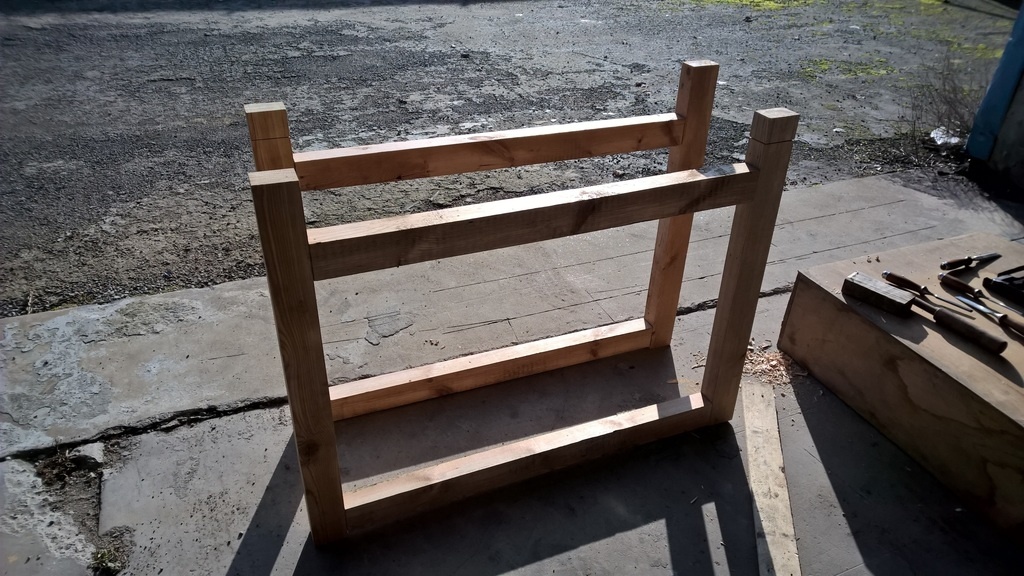

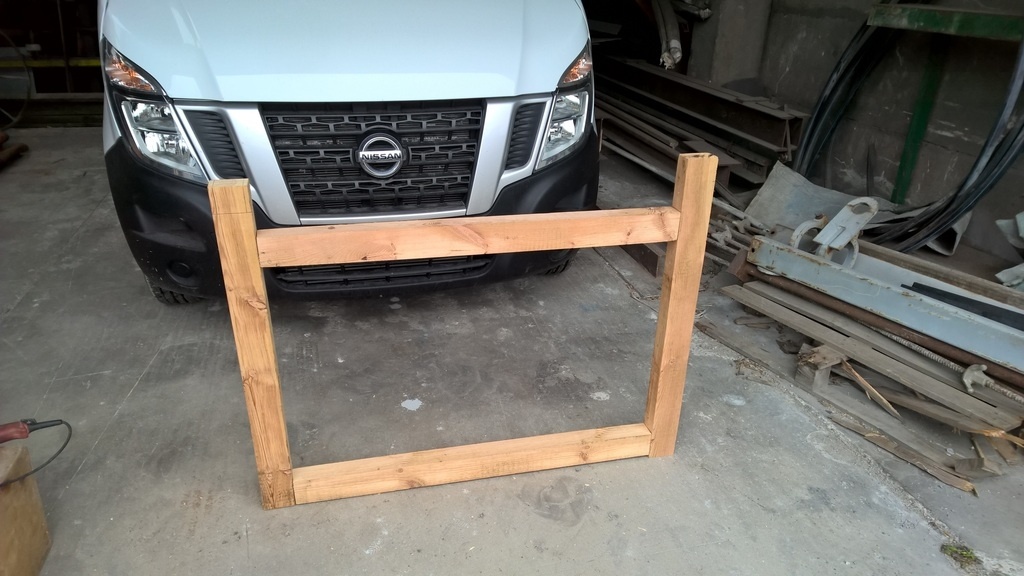

et on arrive à avoir une structure qui prend forme ^^

Publié

Partager

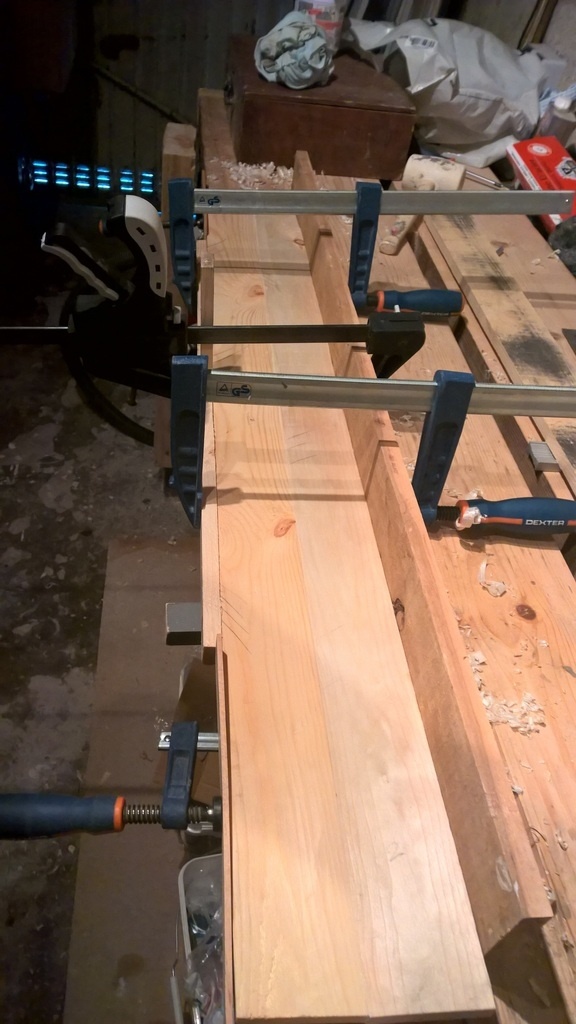

Les panneaux

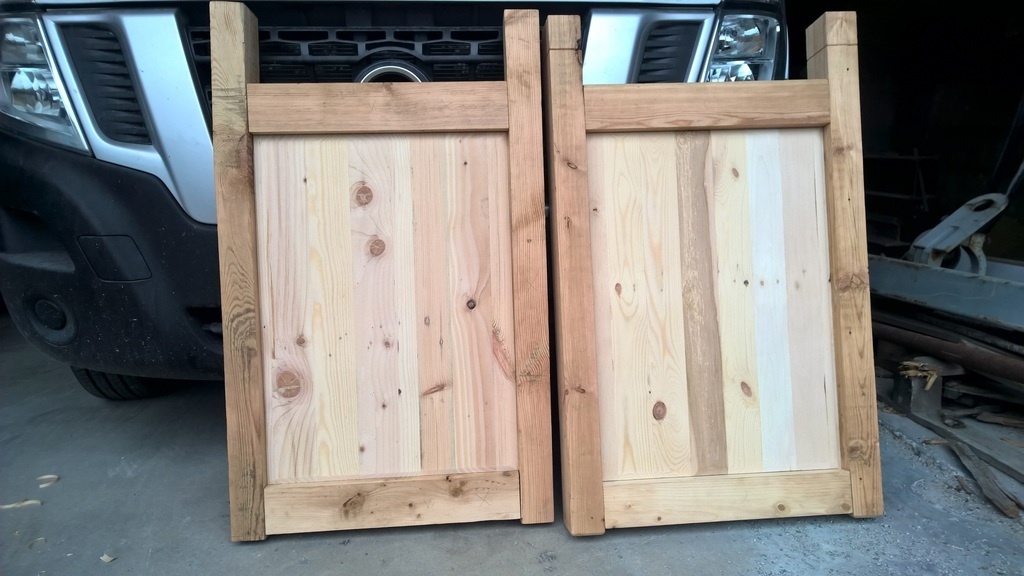

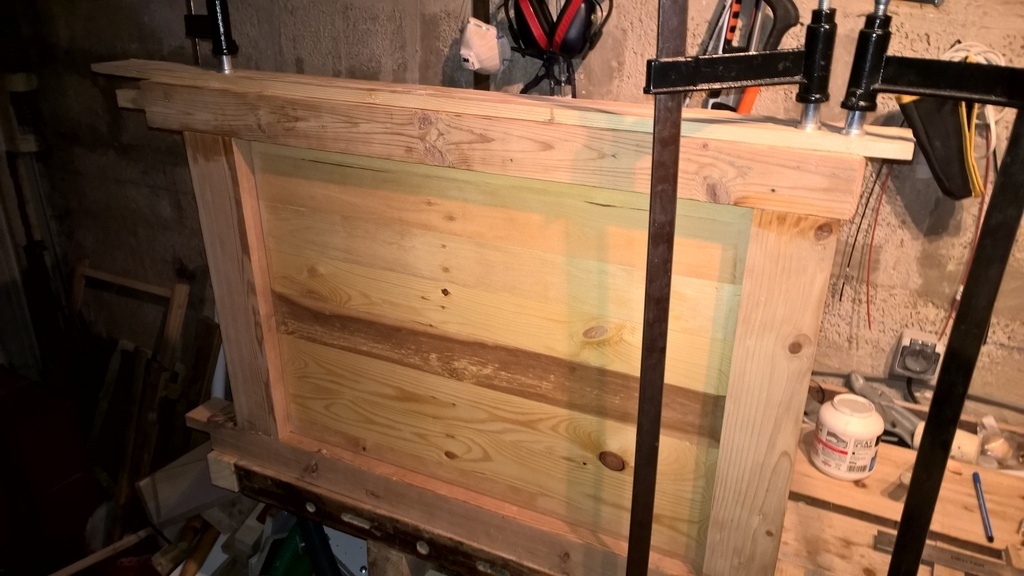

Sur le coté de l’établi j'ai prévu des panneaux pour fermer le tout.

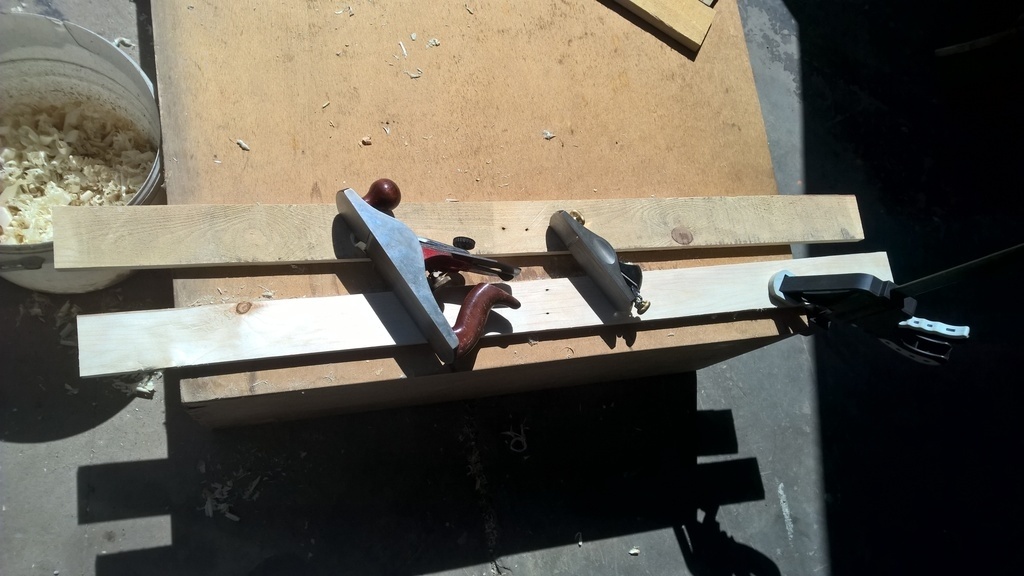

les panneaux son réaliser avec des planches de palette le premier est fait entièrement a la main, le second avec ma petite dégauchisseuse d'établi

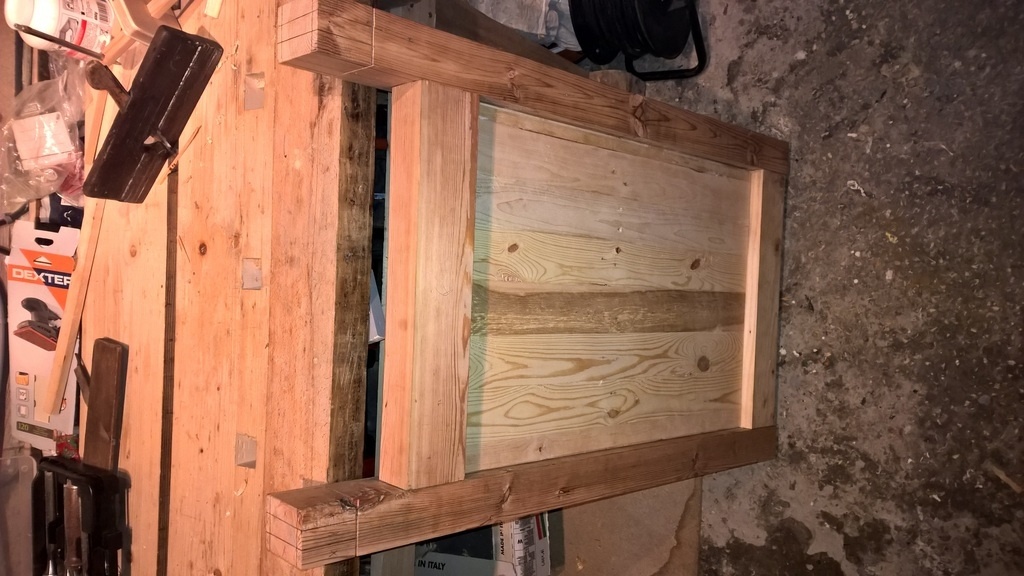

pour le collage j'ai commencer deux planches par deux et après l'ensemble.

Publié

Partager

La presse

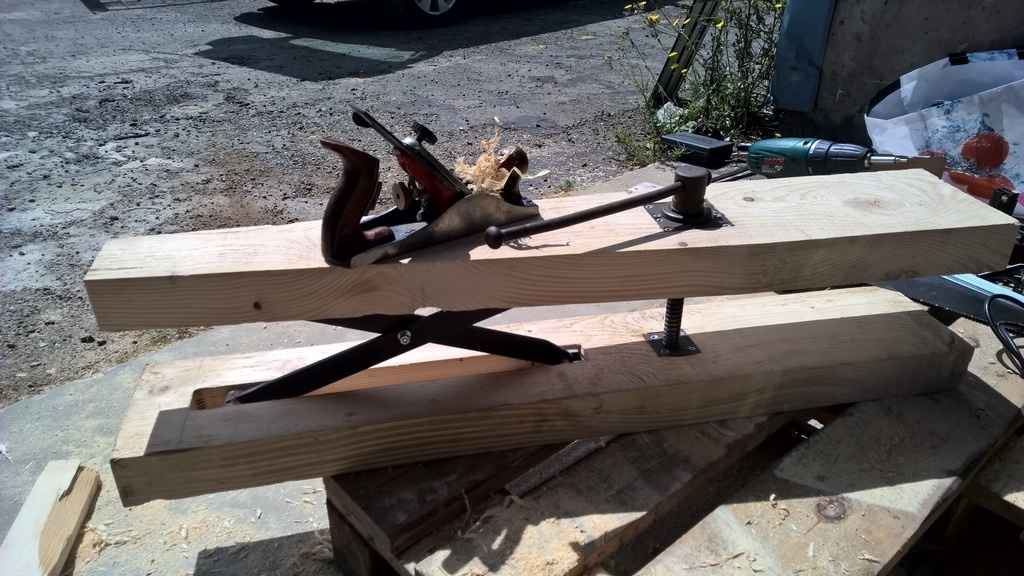

Pour la presse je voulais un système pas chiant à utiliser donc je suis partit avec l'idée un cris cross j'ai chercher sur le web et quand j'ai vu le tarif je me suis dit il son malade pour deux bout de ferraille et une goupille (ou c'est moi qui ai des oursins dans les poches ^^) bref je l'ai fait moi même et ça ma coûté 3€!

Publié

Partager

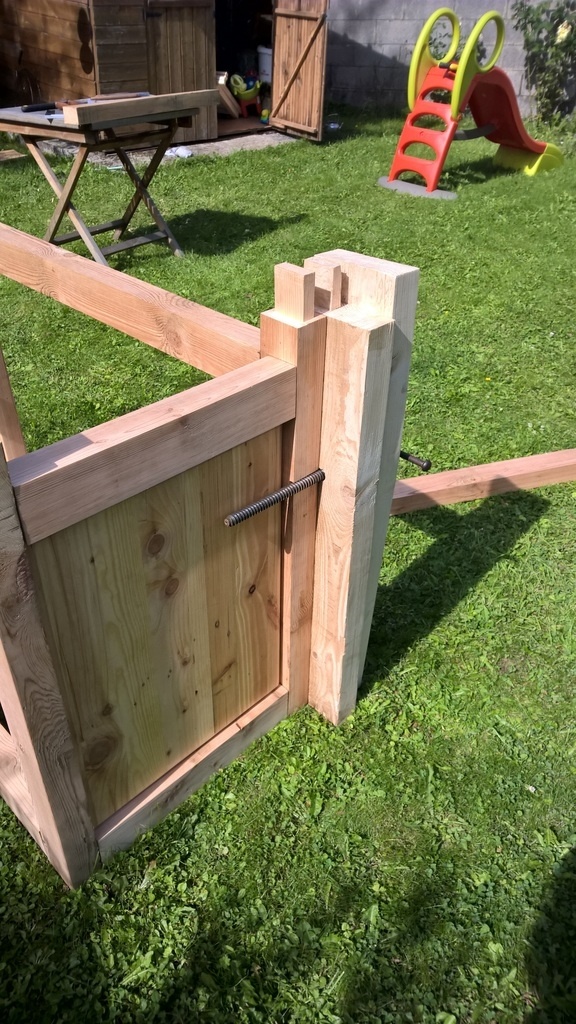

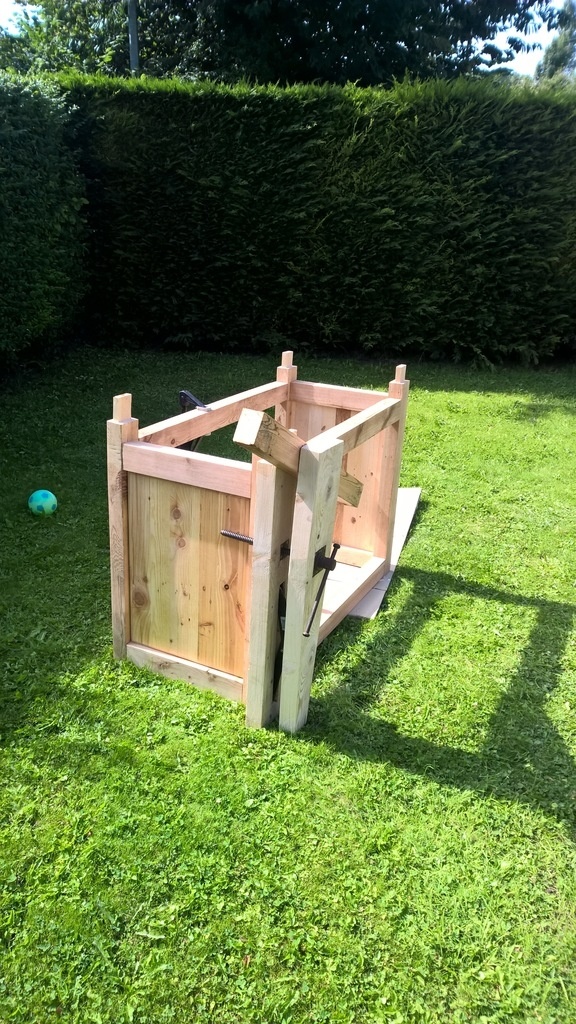

1er Montage à blanc

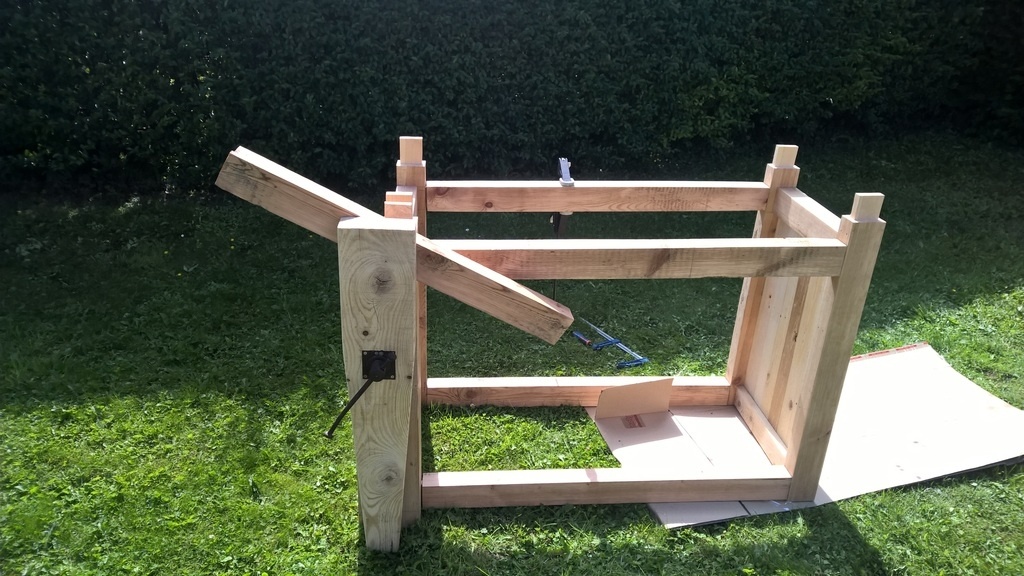

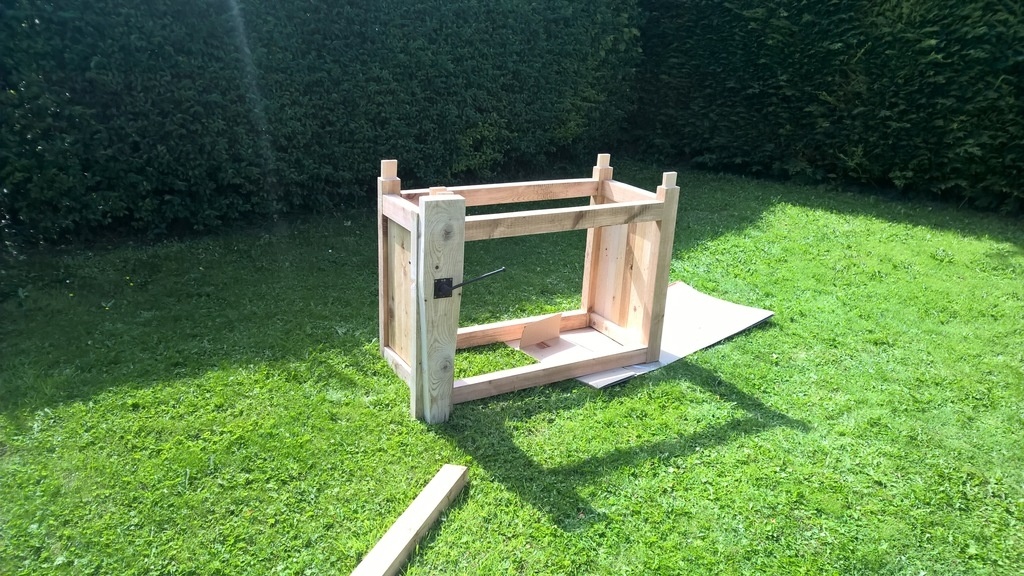

Une fois que tout les éléments principal sont fait je peut enfin réaliser le montage à blanc de la structure.

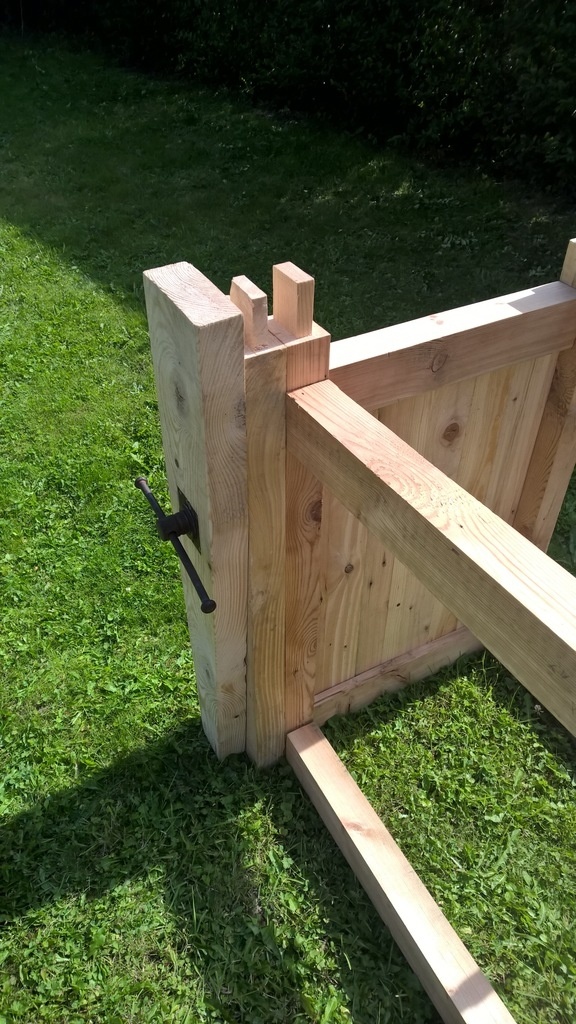

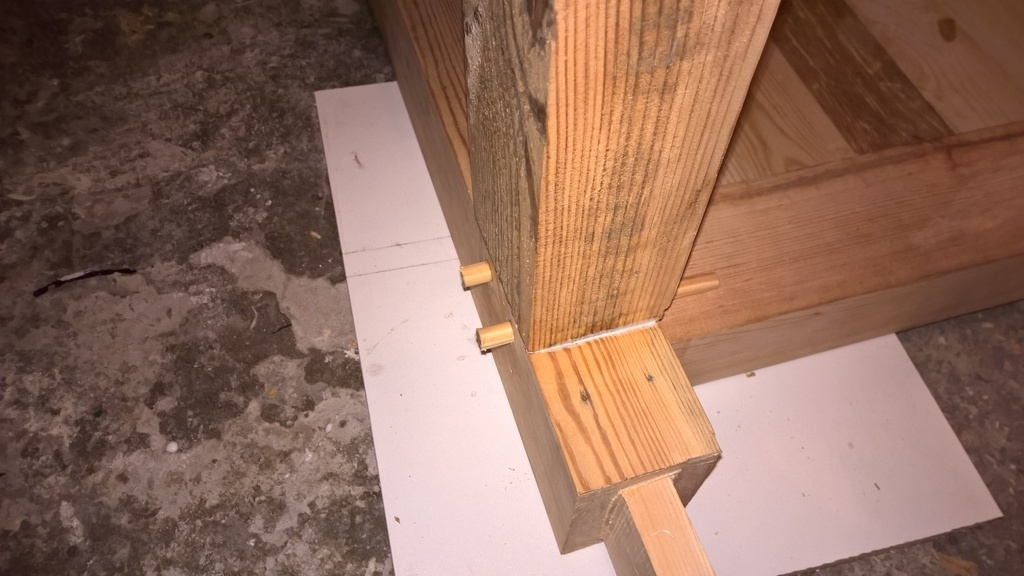

mais avant ça j'ai collé le pied de la presse au pied du piétement pour qu'il soit aligné avec le bord du plateau.

Pour monté tout ensemble il ma fallut un bon 20 minute par contre pour le démonté bah j'ai galéré c'est tellement bien ajusté il ma fallut une bonne 1h30. plus quelques litres de sueur car il fessais bien chaut^^.

Publié

Partager

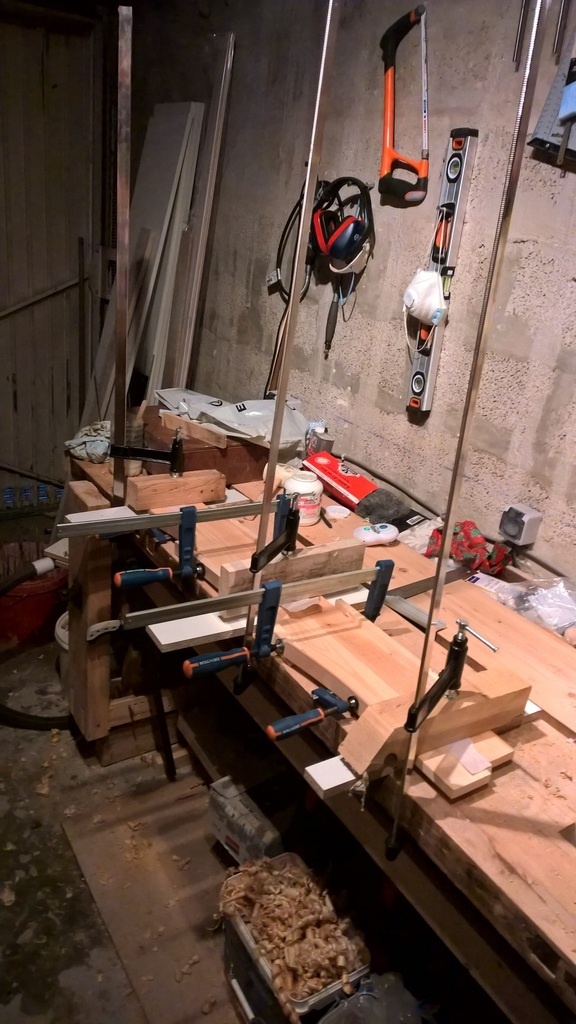

Le collage

Au bout d'un moment il faut faire le collage (un grand moment de stress surtout que c'est la première fois pour moi de collé un si gros truc).

Donc j'ai procédé par étapes.

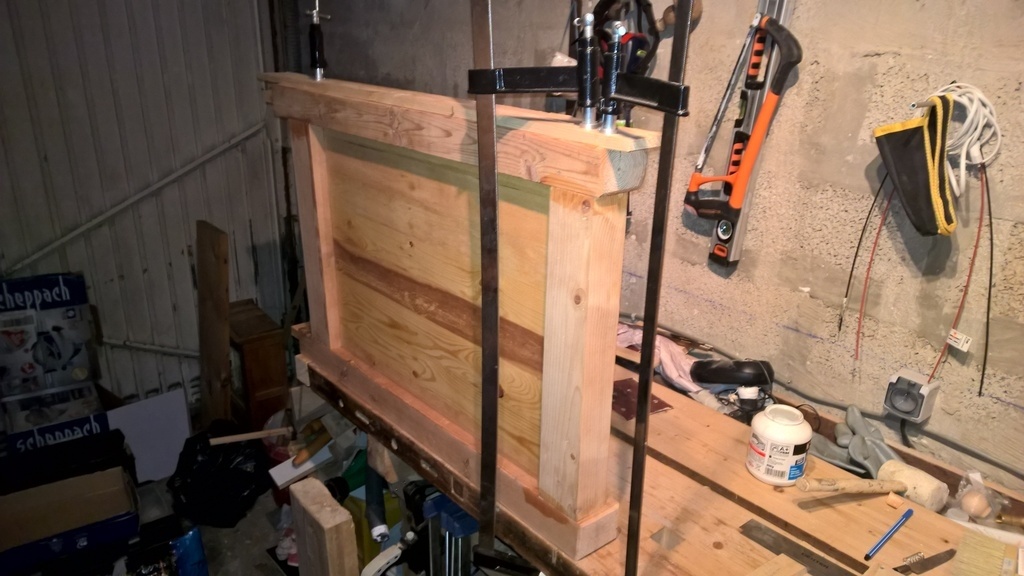

la première c'est de coller les cotés.

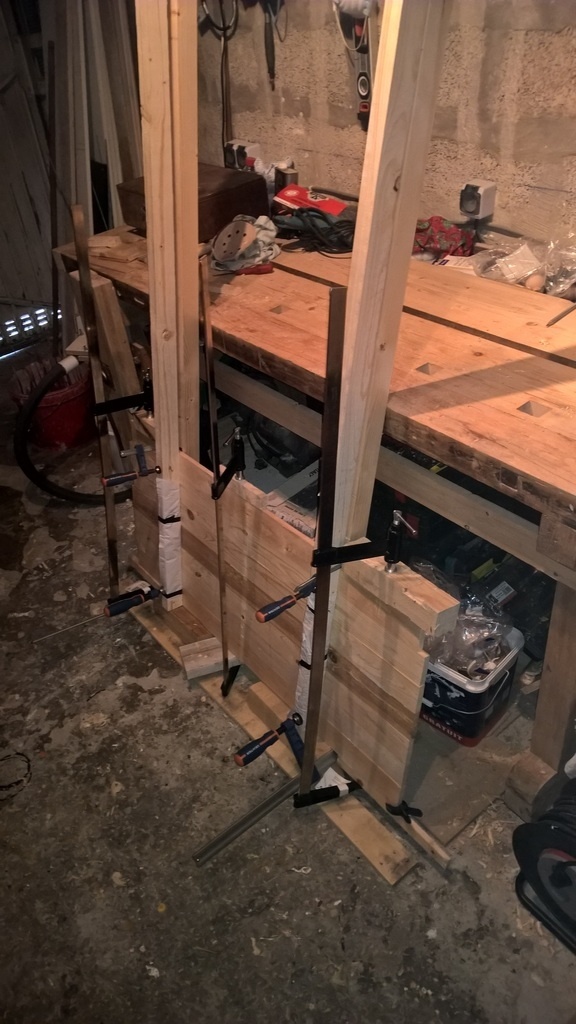

Une fois les cotés collés il faut coller les traverses et la gros moment de de solitude, j'ai pas de serre joint adapté et j'en ais pas en nombre.

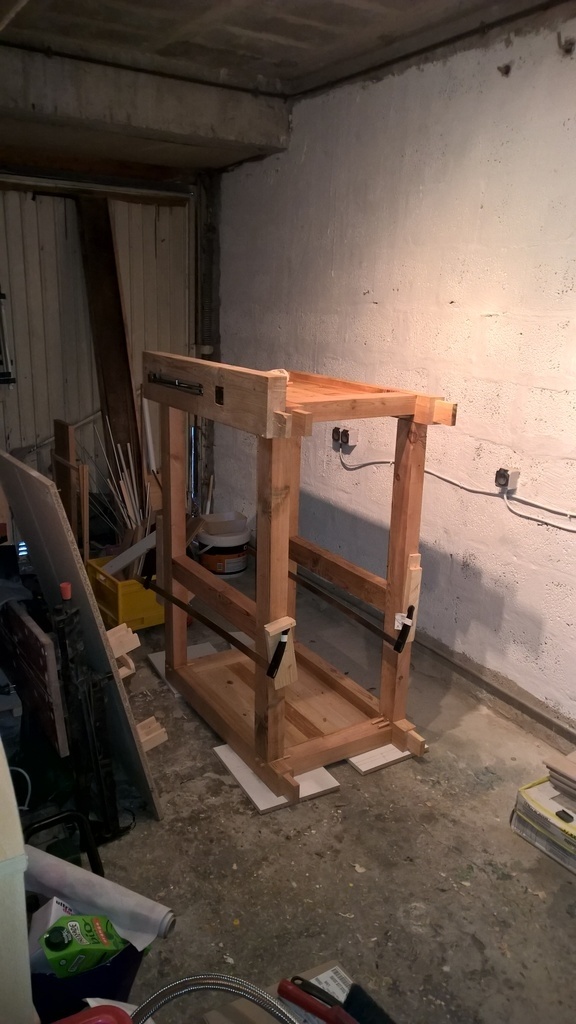

Après un moment de réflexion je suis partit avec un chevillage à la tire comme ça pas besoin de serre joint

et je peut vous assuré que bien fait c'est efficace. Comme ça j'ai utilisé que 2 serre joint pour les traverses intermédiaires.

Publié

Partager

Bilant

Bilan du projet.

A ce stade la structure et monté collé et j'ai attaquer le plateau mais mis en stand-by par un autre projet.

Au niveau financier: (Pour l'instant j'en suis à 15€30)

  • un pot de colle a 11.40€
  • un plat acier a 3.90€

Je peut rajouter 51.95€ pour un point de suture ^^ (mais ça compte pas)

Au niveau du temps:
à la grosse je suis déjà à 90h de travail dessus en utilisant principalement des outils à main.

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

BinouzZze a publié le pas à pas "L'établi en bois de récupération".il y a 1 an
cereus45


J'ai pour projet la rénovation de mon établi. Donc pas mal de réflexions en commun avec ce pas à pas...
Je pense partir sur une presse verticale avec un crisscross maison ton expérience intéresse.

cereus45


Qu'as-tu tu utilisé comme métal pour ton criss cross du plat étiré ?

schgreg


Très beau projet. Un jour aussi j'en ferai un....
@cereus45 : L'gosseux d'bois peut peut être t'aider.
https://youtu.be/_QiyKUoBb0A?t...

cereus45


@schgreg le goseux de bois c'est un peu foiré sur le crisscoss en bois j'ai l'impression celui de @BinouzZze me parait plus sérieux

schgreg


@cereus45 Celui en métal (voir la fin de la vidéo) est pas mal quand même.
Moi aussi je l'aurais fait avec des fers plats

cereus45


oups j'avais pas vu jusqu'au bout ! Merci

BinouzZze

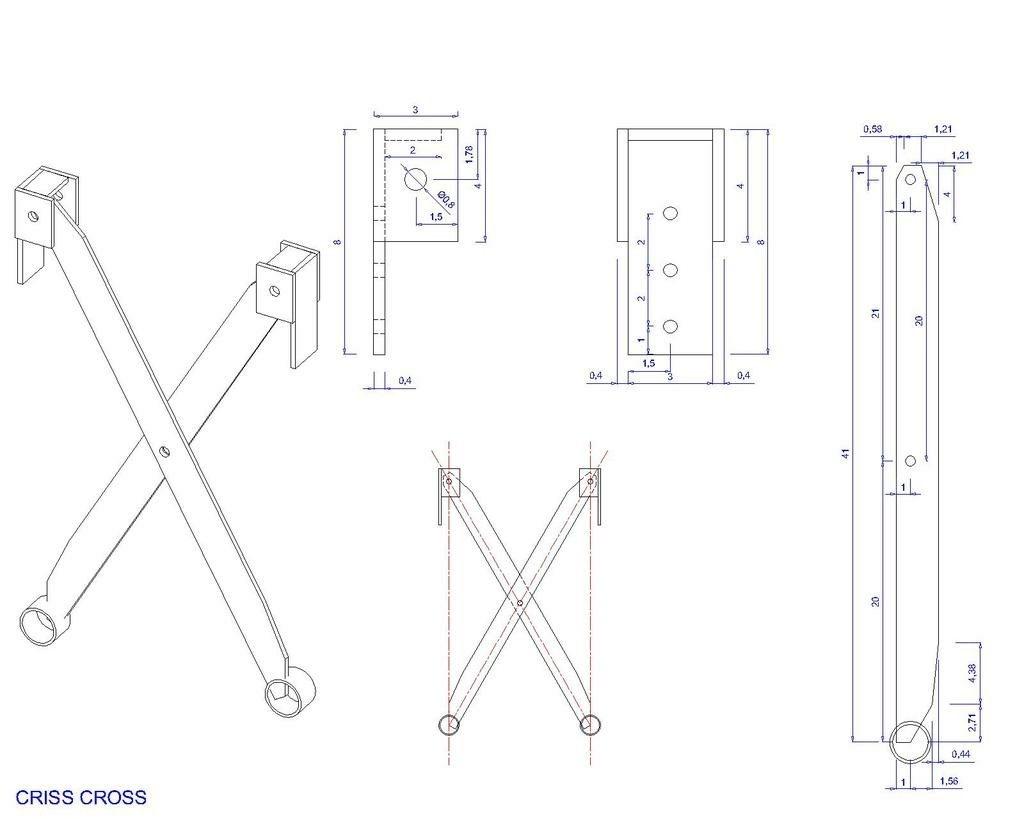

Bonjour @cereus45 pour le criss cross j'ai utilisé du Plat acier brut, L.1 m x l.2.5 cm x ep.0.4 cm
deux chutes de tube diamètre 30 mm et un boulon de diamètre 8 mm
Apres pour le plan un petit dessin c'est plus parlant (sinon les deux mot a retenir c'est rectangle et diagonale)

cereus45


Merci pour le dessin.

BinouzZze


c'est un plaisir de partager
