Bonjour à tous
J ai eu une commande pour une enseigne lumineuse qui va aller dans un shop de tatouage
Je vais donc vous partager les étapes de la fabrication
Liste des articles
La base

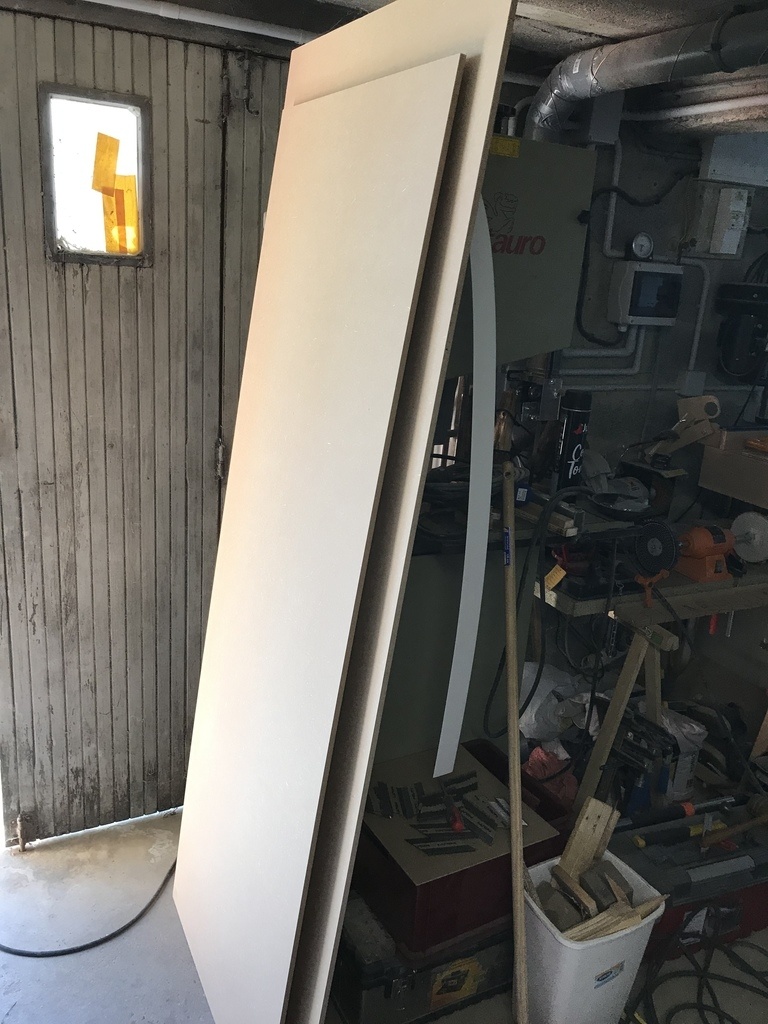

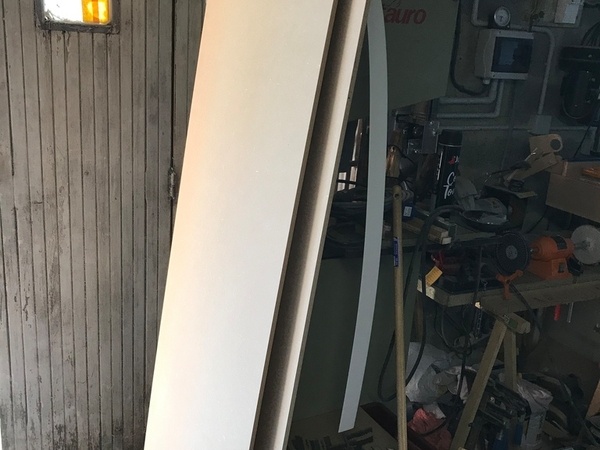

Je suis parti de 2 plaque de mdf de 10mm
Les dimensions sont les suivantes pour l enseigne
2,00x0,80m pour la façade
1,88x0,68m pour le fond
Dans les restes des panneaux j ai découpé des bandes de 9cm pour avoir une épaisseur de 10cm en tout

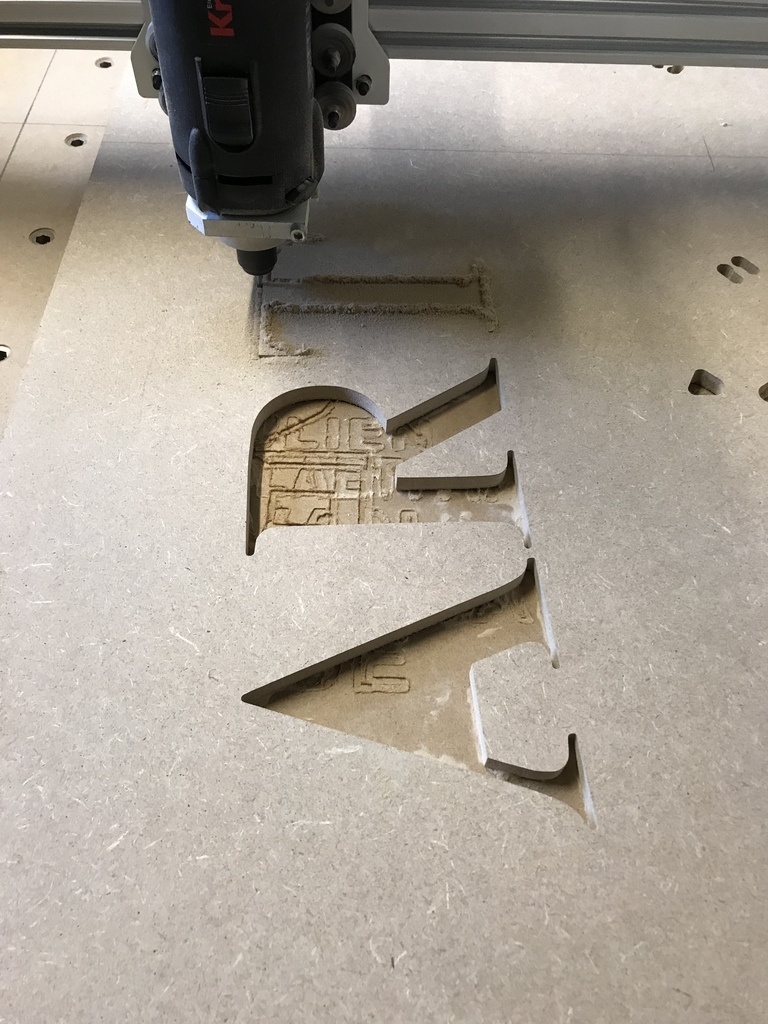

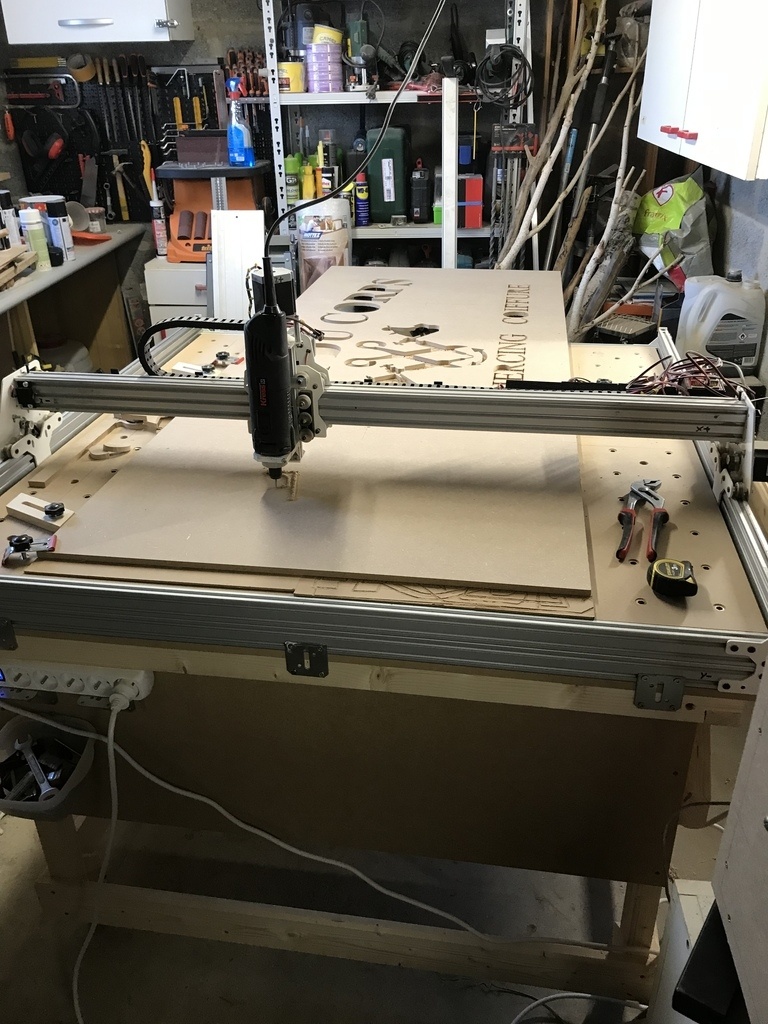

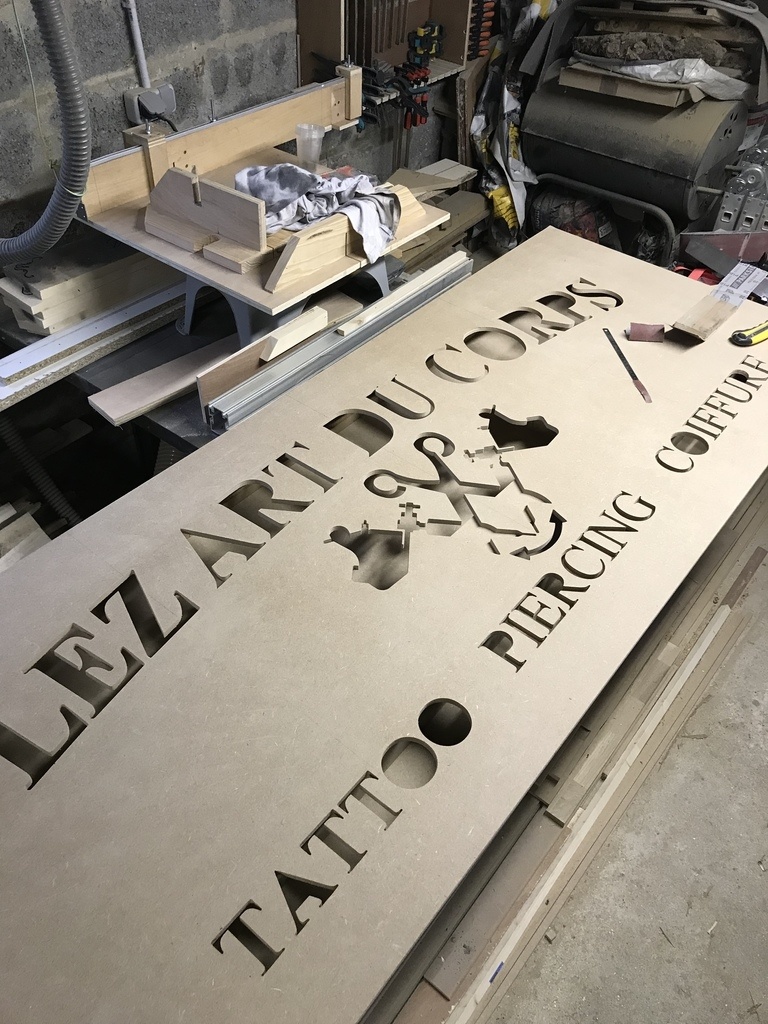

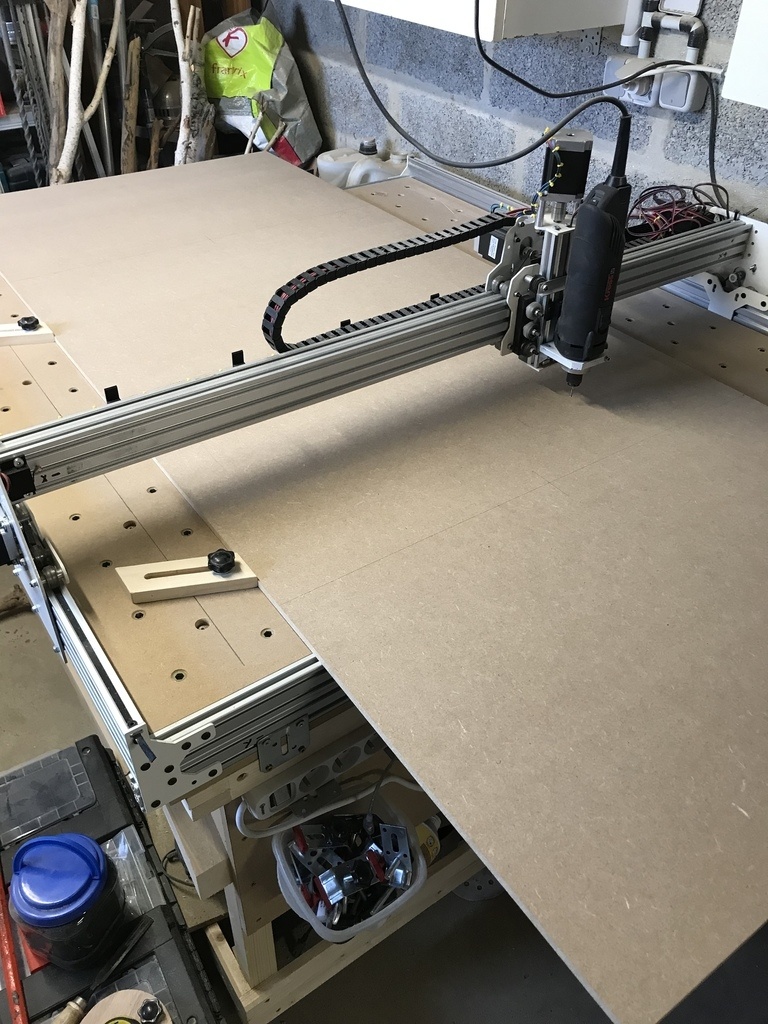

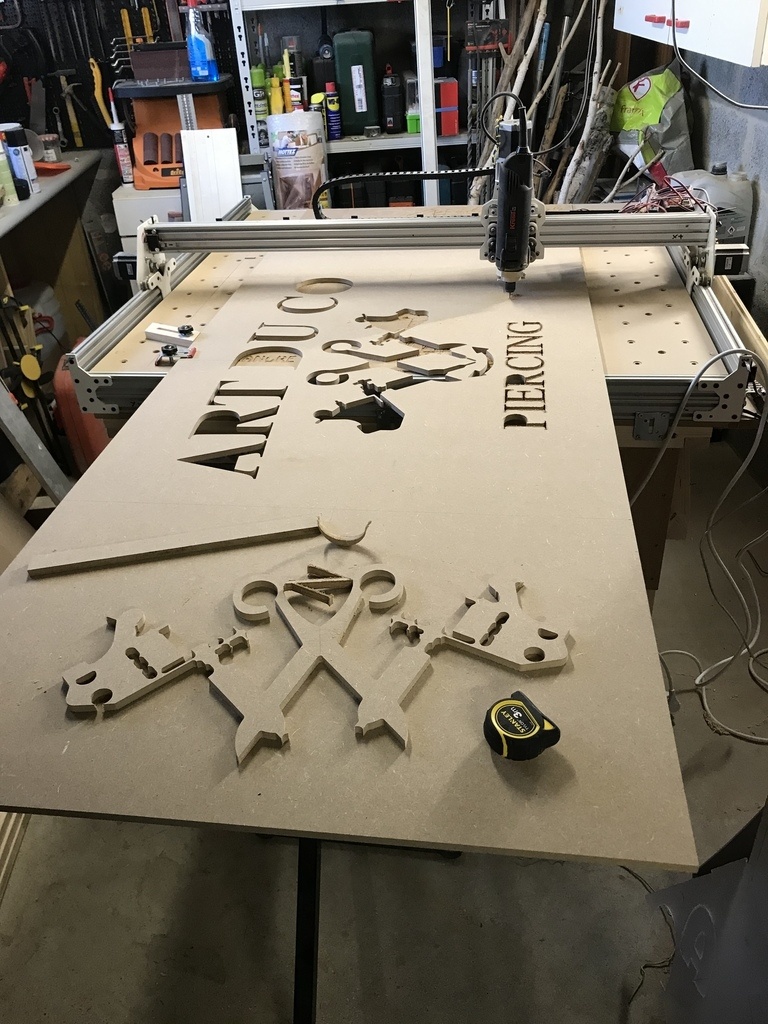

Découpe à la CN

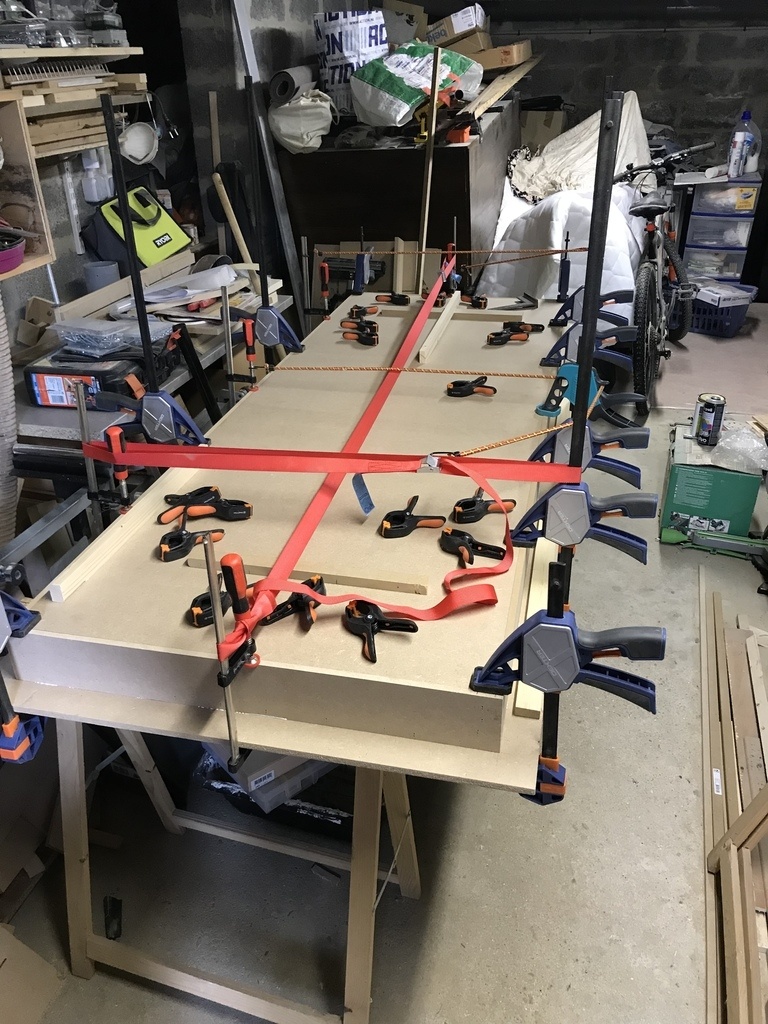

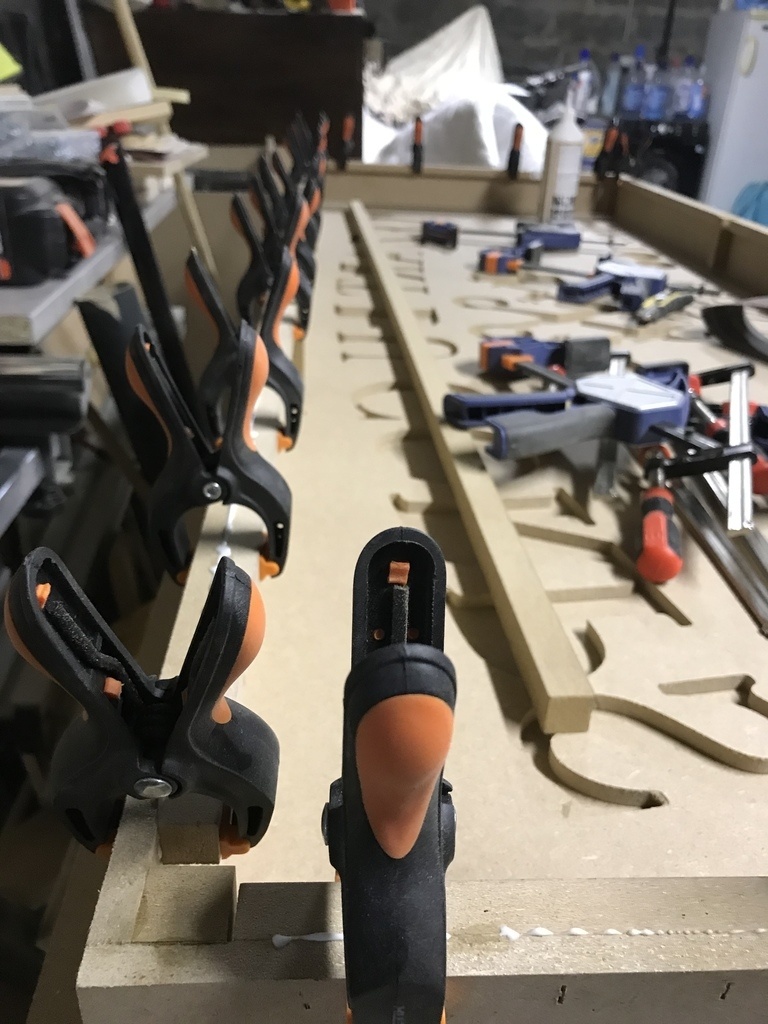

Assemblage des côtés/fond

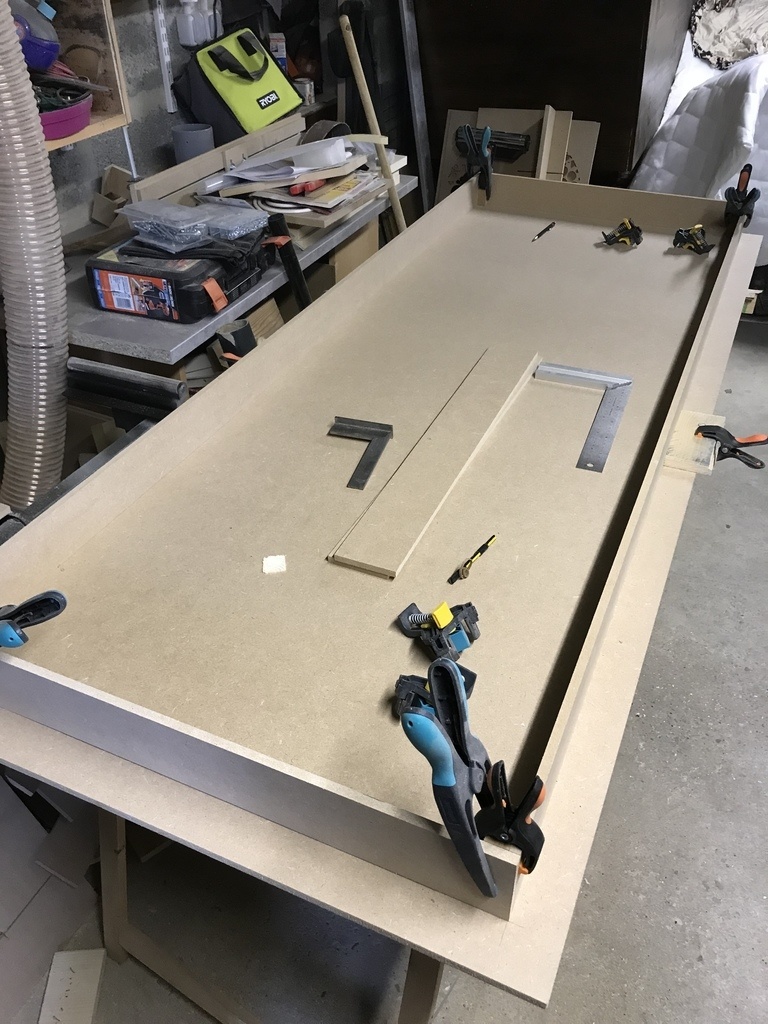

Pour commencer, on pose le fond sur une surface plane, on assemble les bords « autour du fond » afin de conserver l équerrage de celui ci.
Une fois que tout les côtés sont à la bonne dimension on assemble le tout.
Il y a un tasseau à chaque angle ce qui le renforce puis à intervalle régulier pour fixer le fond dans ceux ci.

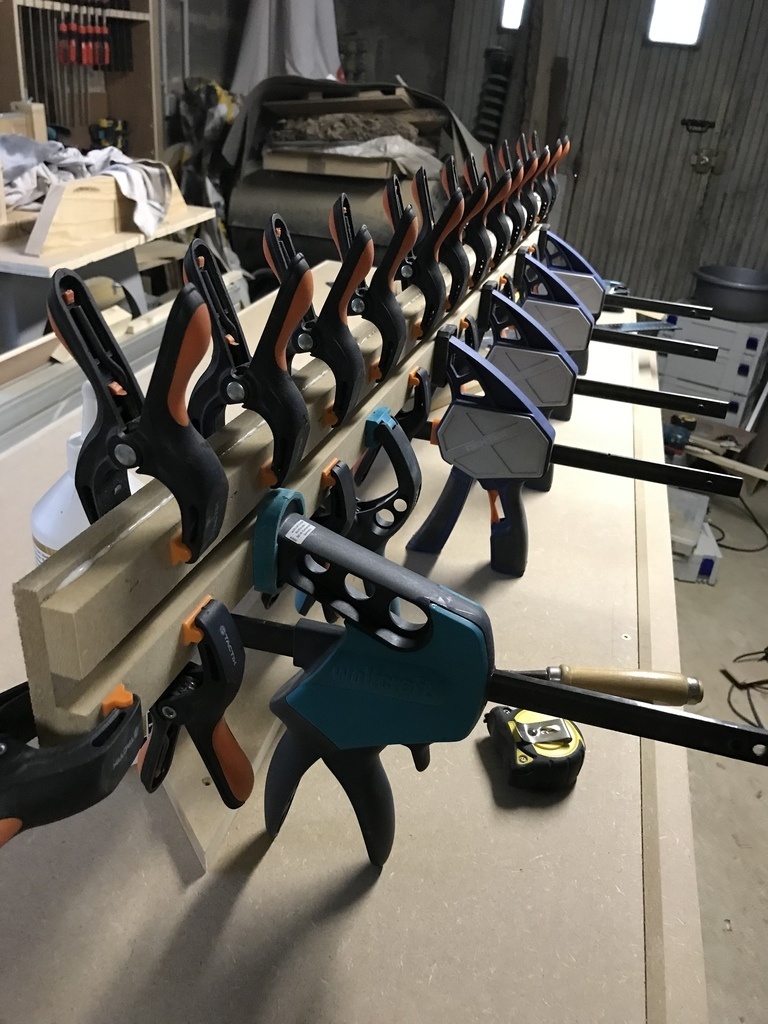

Une fois le cadre bien collé/cloué

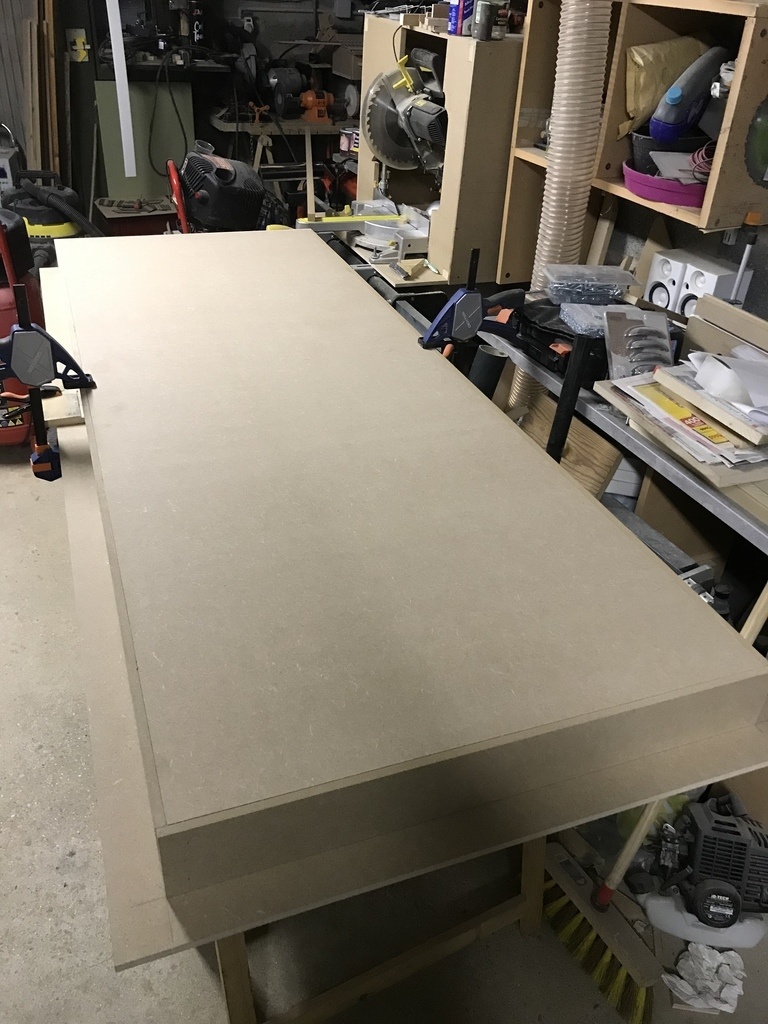

On le retourne et on double l épaisseur en contact avec « la façade » pour une plus grande surface de collage.
On répartit équitablement le cadre une fois que tout est sec et on le fixe en le collant en position définitive...

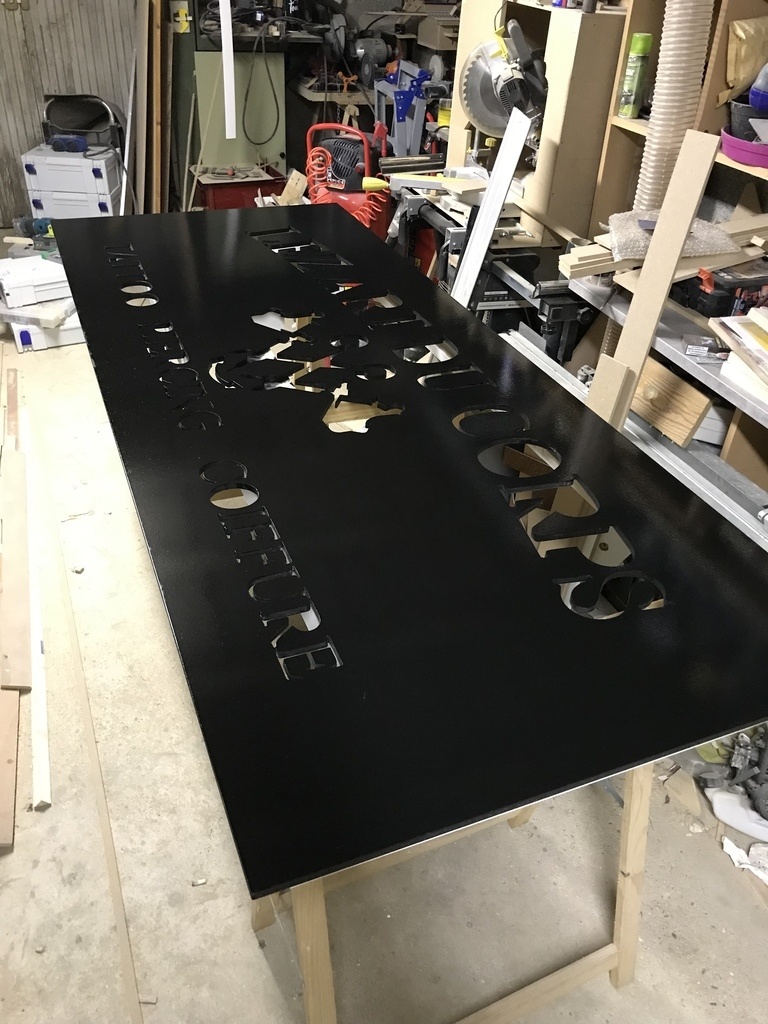

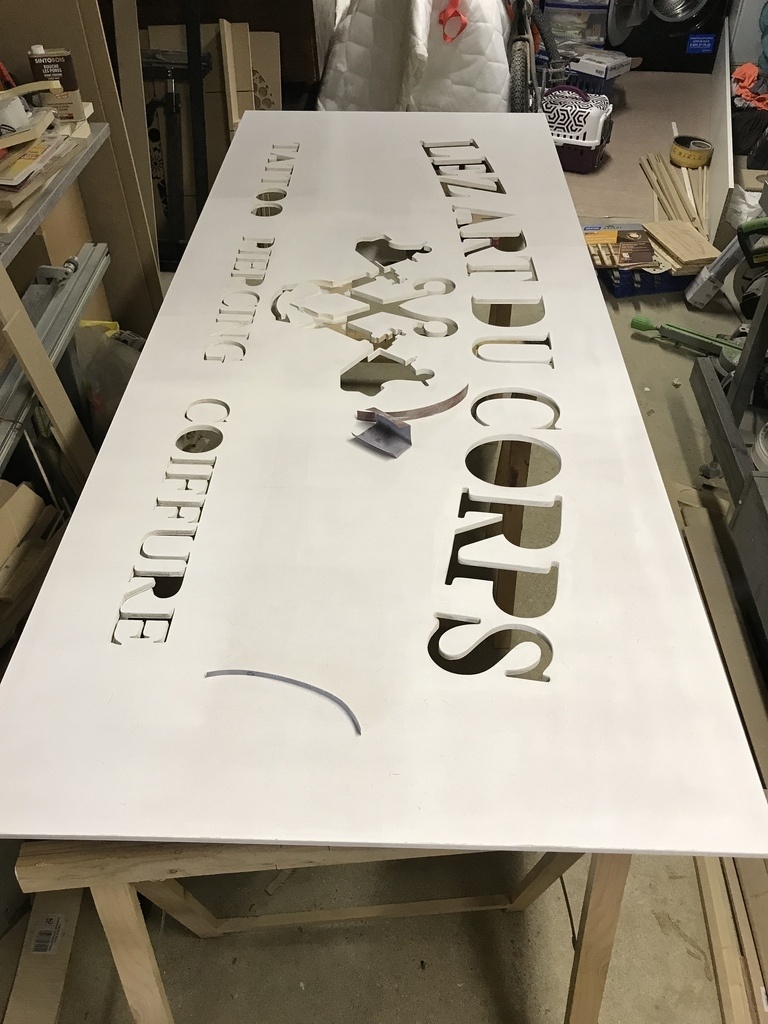

Sous couche et peinture
La sous couche qui va bien !
Toujours en mettre sur du médium !

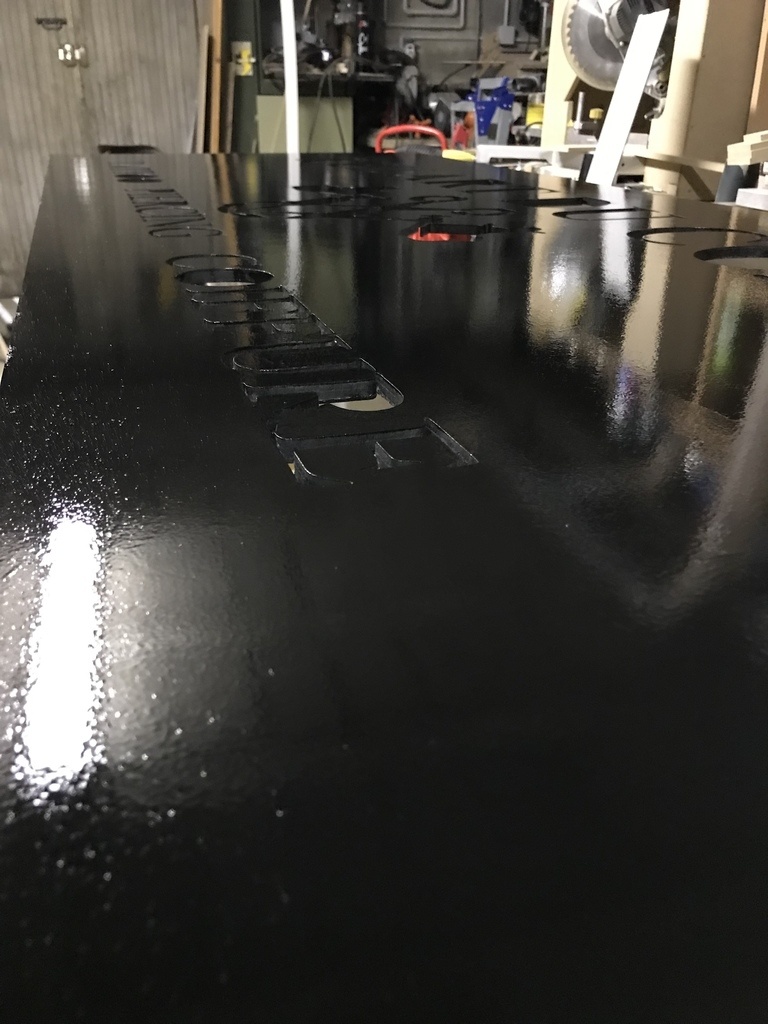

Un égrainage au 180 de chez Norton et on va attaquer la peinture

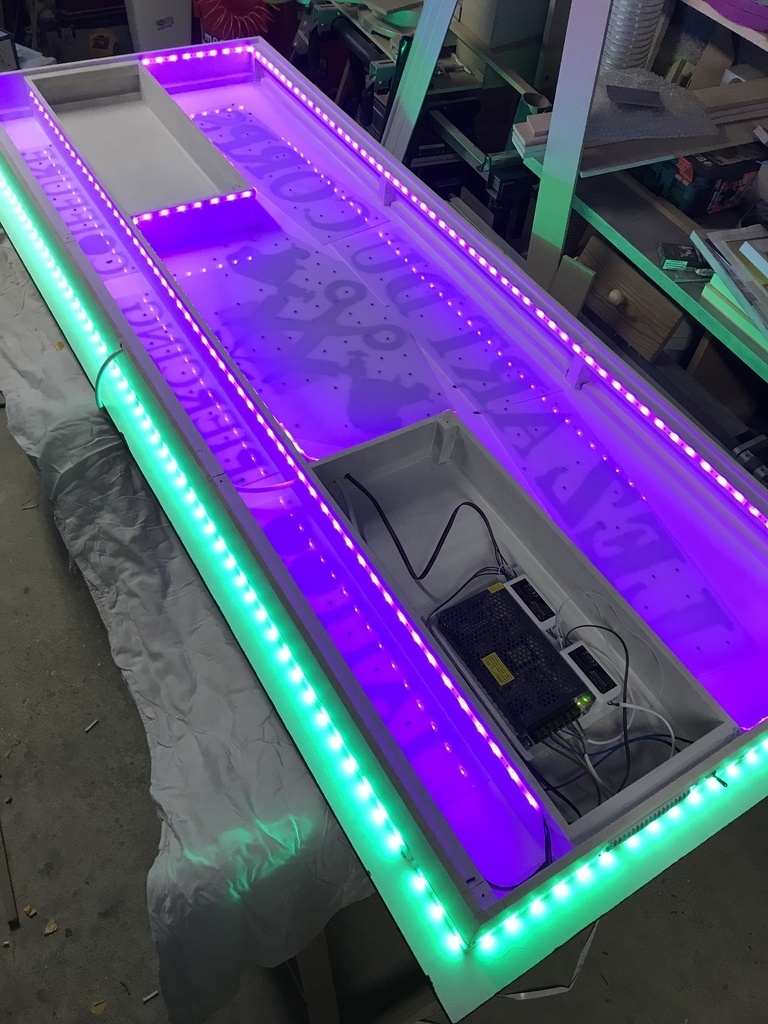

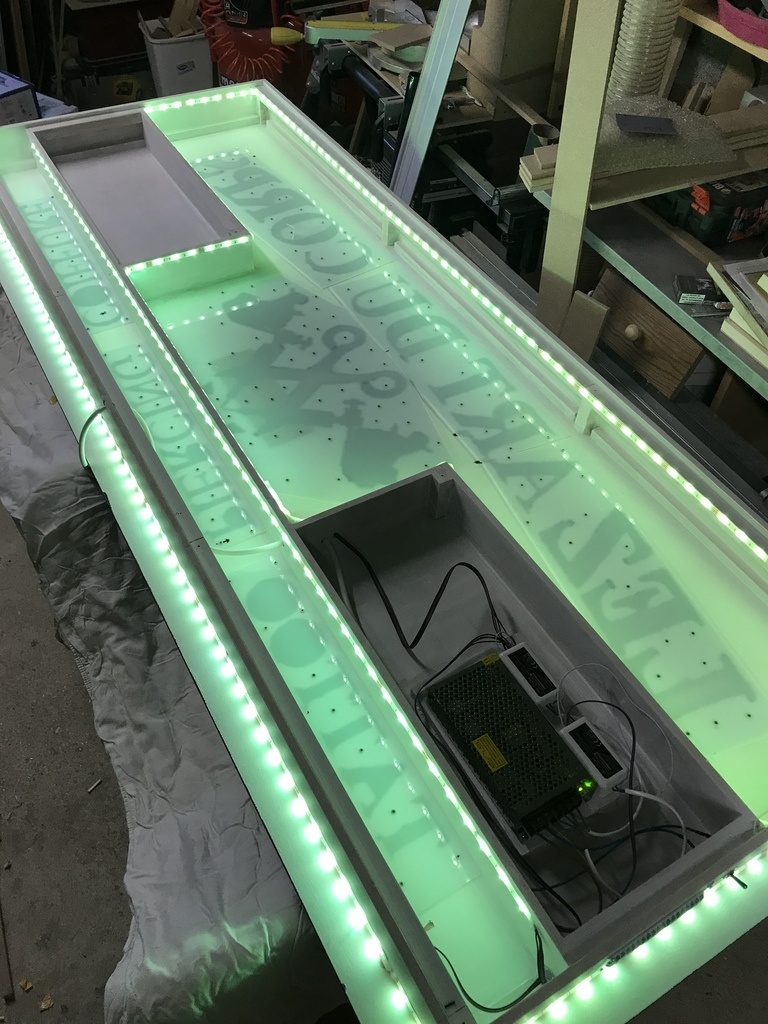

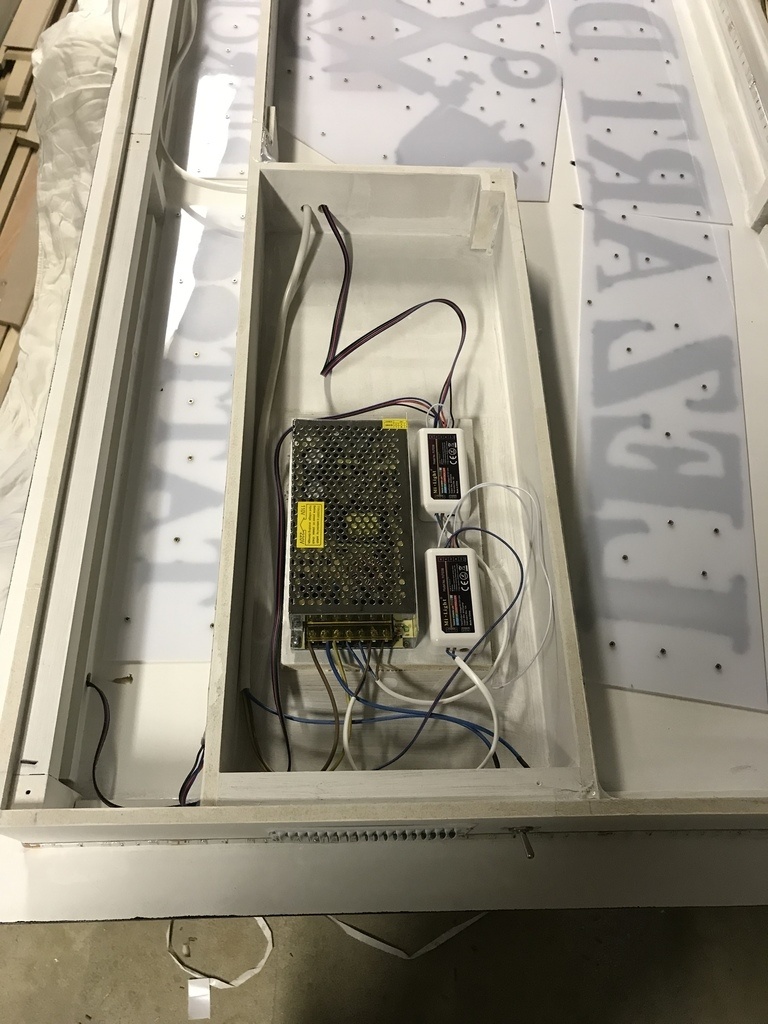

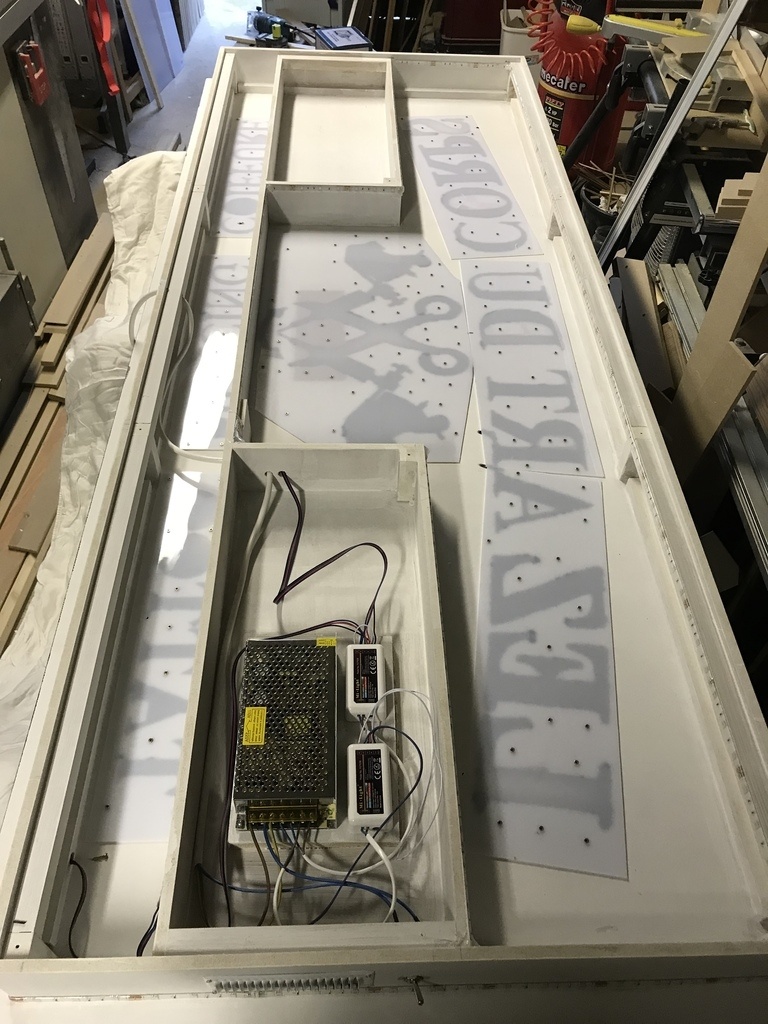

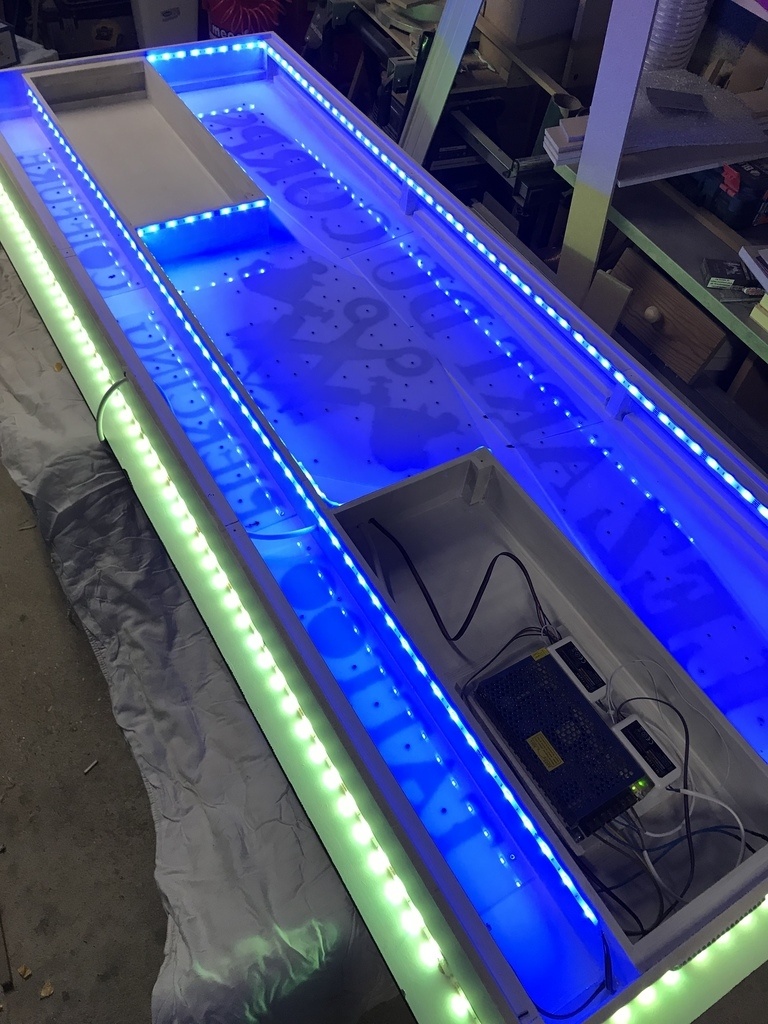

Électricité et ruban led

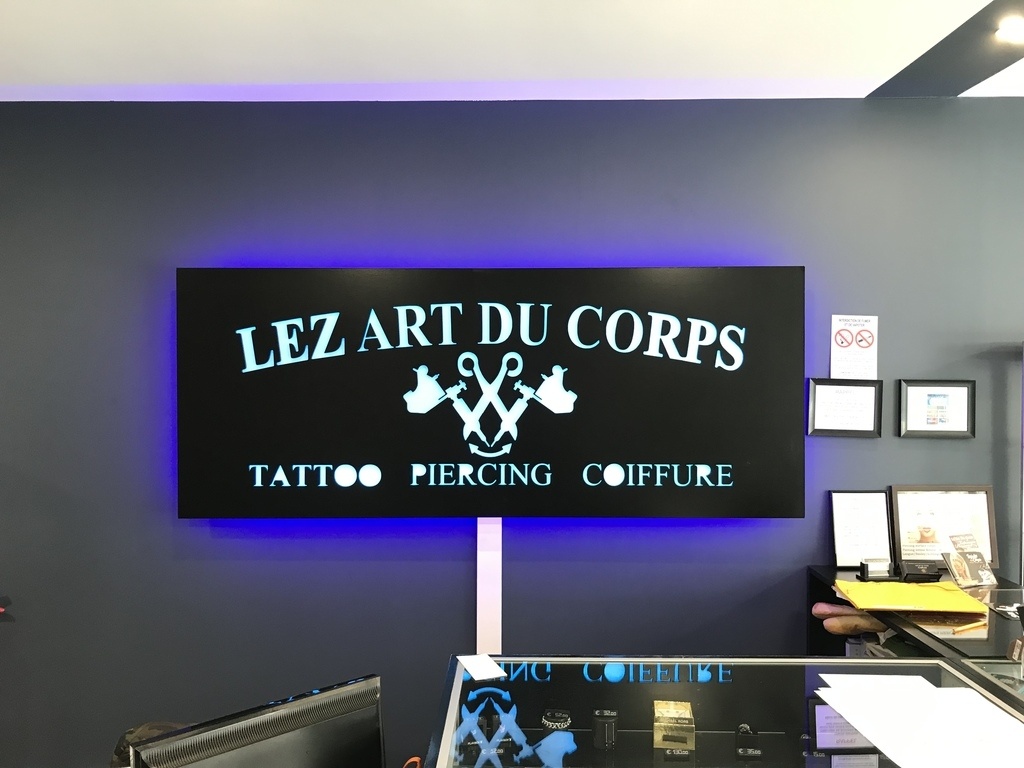

Résultat final et conclusion
J ai posé l enseigne lumineuse hier
En conclusion :
La prochaine fois j utiliserait du Valchromat pour la façade car c est un énorme gain de temps pour les finitions
La Cnc qui a une surface utile d 1mx1m est suffisante pour faire cette enseigne mais il faut un peu de méthode pour placer la façade
Je l est découpé en 3 fois
Du ruban led qui colle !!!!
Attention à la qualité de celui ci
Un fond démontable pour avoir accès aux différents éléments en cas de problème, alim, ruban, contrôleurs
Fixation : rien à redire j’ai utilisé des plats percés en forme de S (aplatis) qui s emboîtent les Un avec les autres
Pour finir j ai pris beaucoup de plaisir à la fabrication et beaucoup moins avec la peinture
Publications associées
Licence
Discussions
Interessant .. tu Utilise quel soft de decoupe ?
Je commence par inkscape pour vectoriser une image, je re dessine sur autocad, J utilise cambam+ pour la création du gcode et après je passe sous Universal gcode sender pour la partie découpe. Je ne pouvais pas avoir mach3 travaillant d un pc sans port parallèle

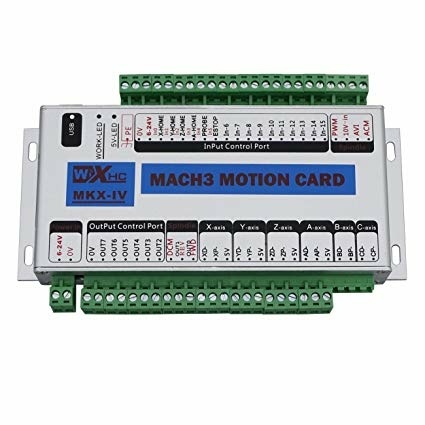

Salut, Mach3 n'a plus spécialement besoin de port //, il y a des cartes avec ports USB qui fonctionnent très bien.
Oui je sais bien mais à l époque lors de la config de la machine ce n était pas le cas
Superbe travail
Merci on essaie
Très beau résultat final ! Bravo
Merci
