La bébête qui monte

La bébête qui monte

Un jeu de poulies de diamètres différents se déplace sur un fil de nylon entrainé par un moteur.

Mis à jour

Partager

Conception

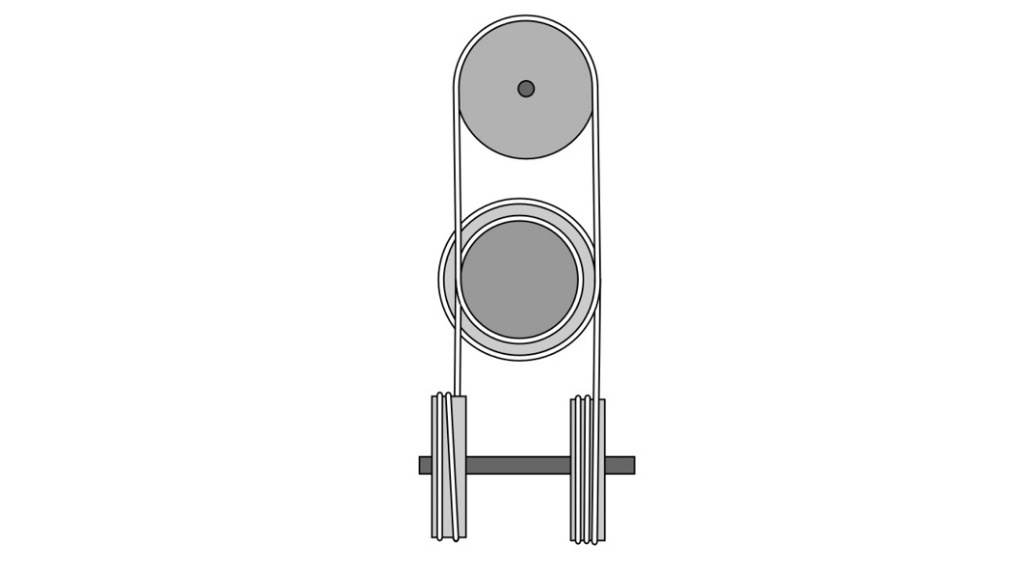

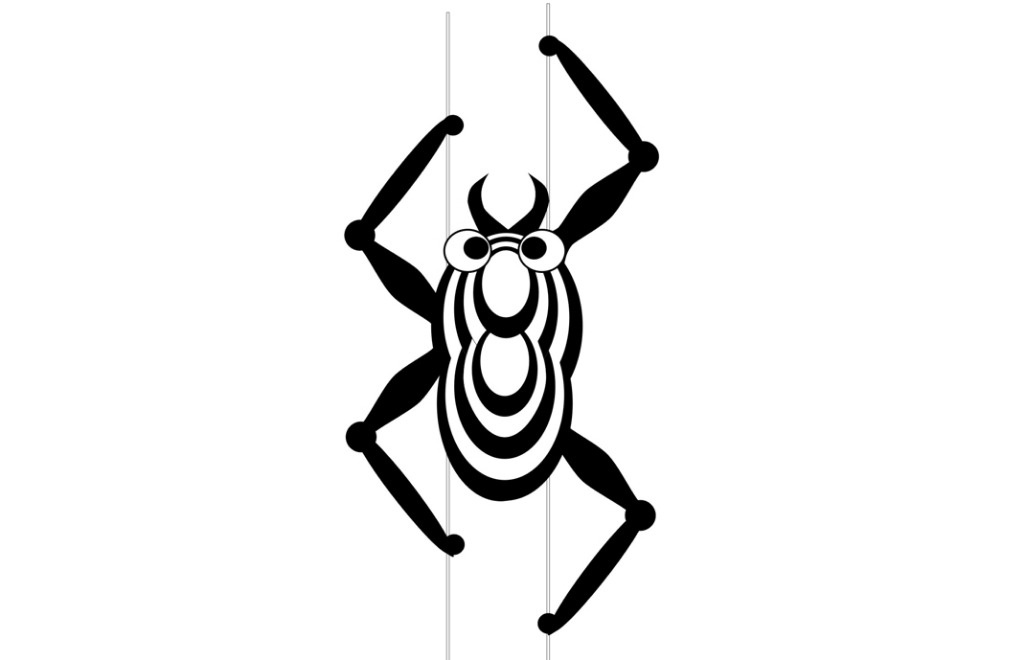

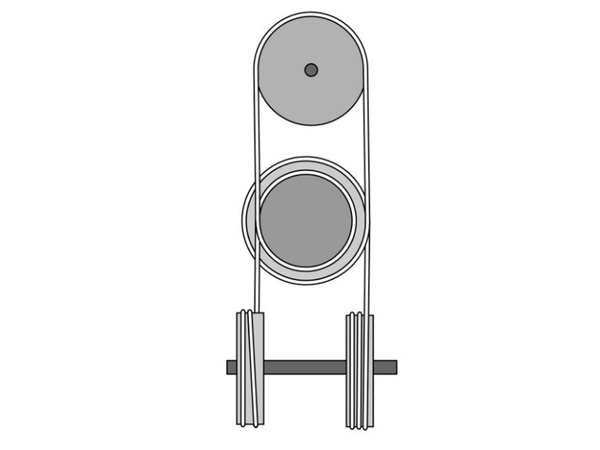

Le fil fait un tour autour de chacune des deux poulie porteuses.Deux manivelles animent les pattes.Le corps de la bête est suspendu sur l'axe (ce n'est donc qu'un décors). Le fil circule par l'intermédiaire d'une poulie placé au dessus.
Il s'enroule et se déroule sur les bobines entrainées par un moteur.

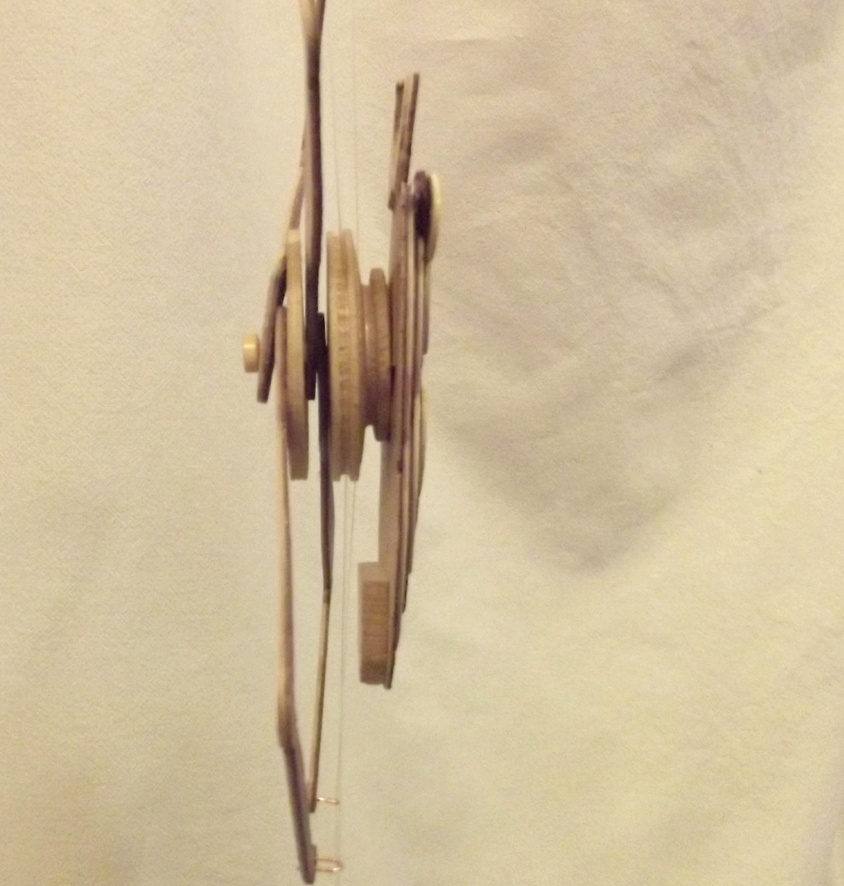

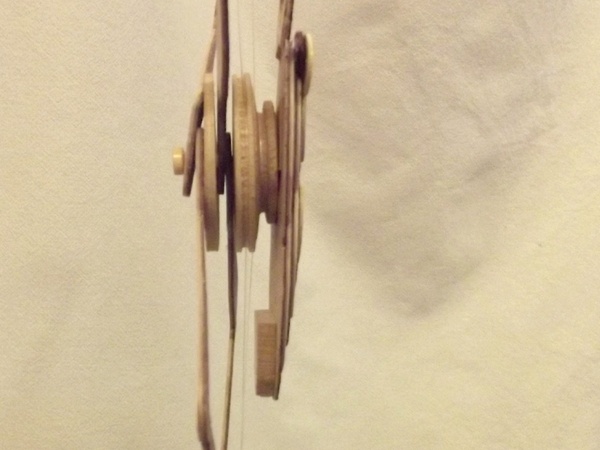

La vue de profil montre les deux poulies solidaires et les manivelles actionnant les pattes

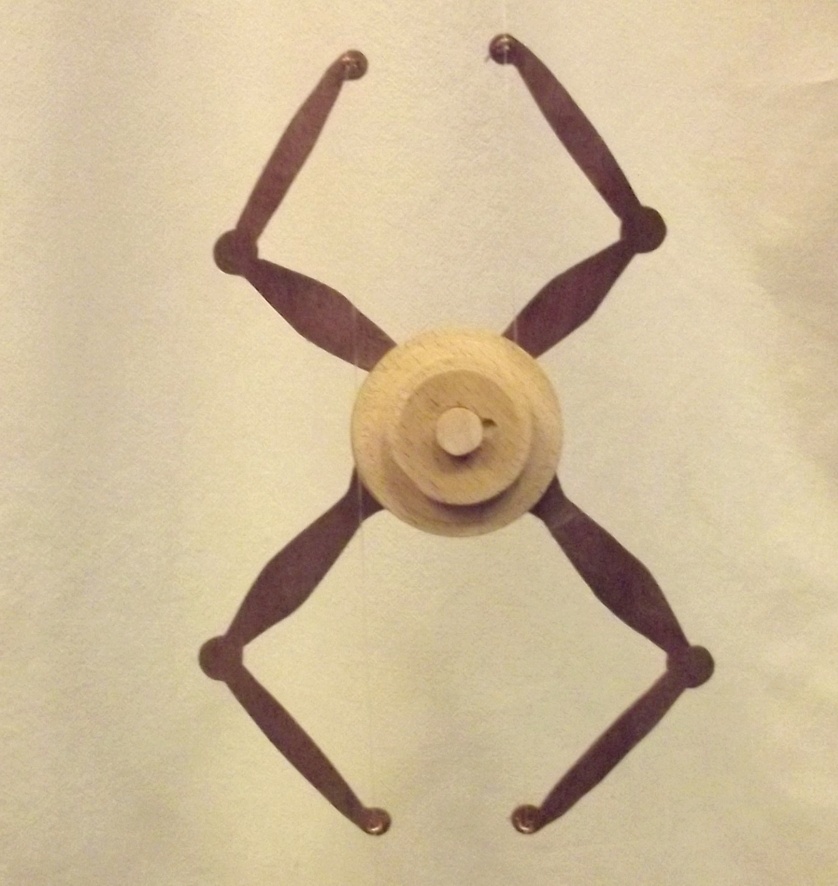

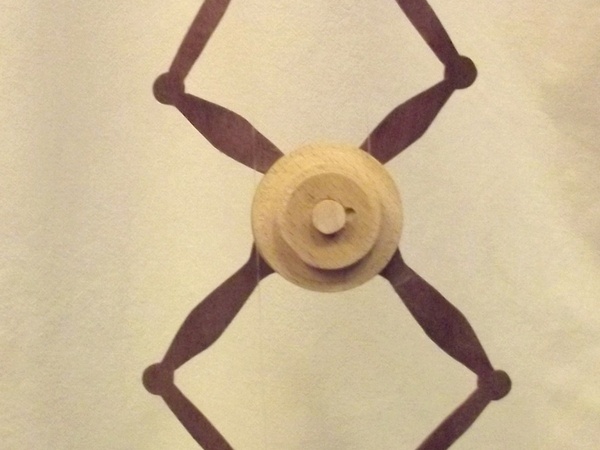

Vue de face sans sans le corps.

Motorisation

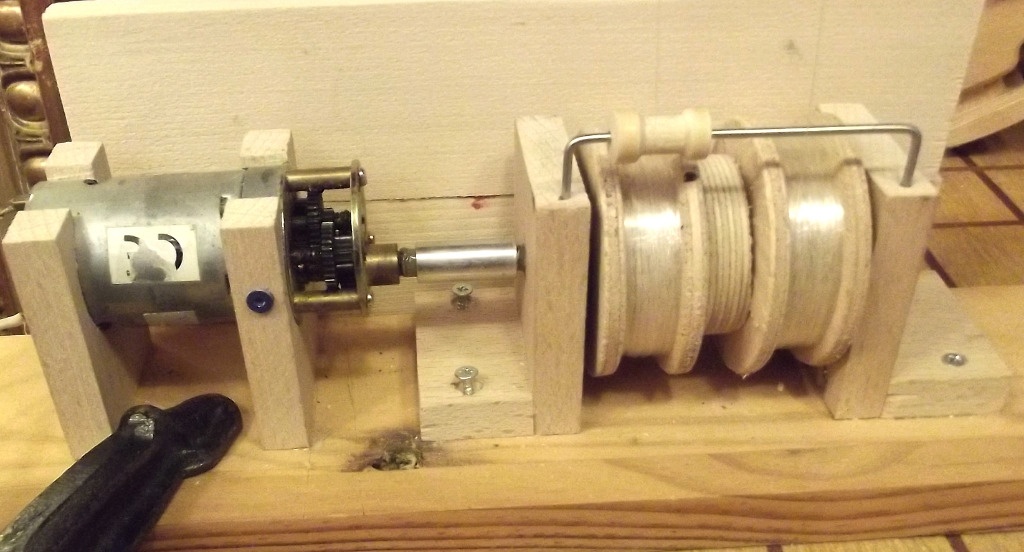

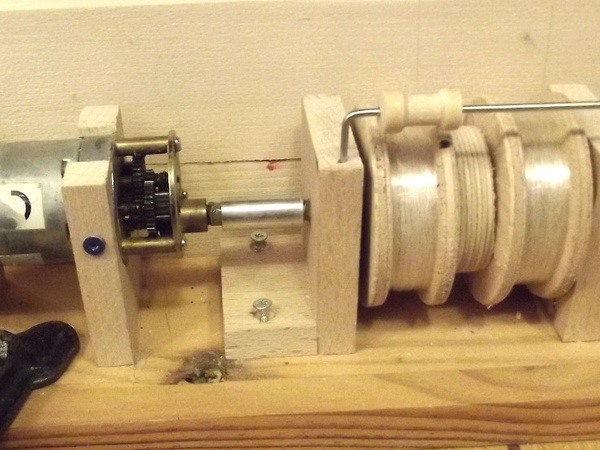

Moteur et son réducteur, bobines d'entrainement avec une petite poulie de rappel pour mettre le fil dans le même plan.

Publié Mis à jour

Contenus associés

On en parle ici

RedGuff

Veuillez ajouter une vidéo, svp, pour que l'on comprenne les mouvements.
Merci.

LeHLM
RedGuff

Merci pour la vidéo !
