LeHLM

Table double

Table double
+

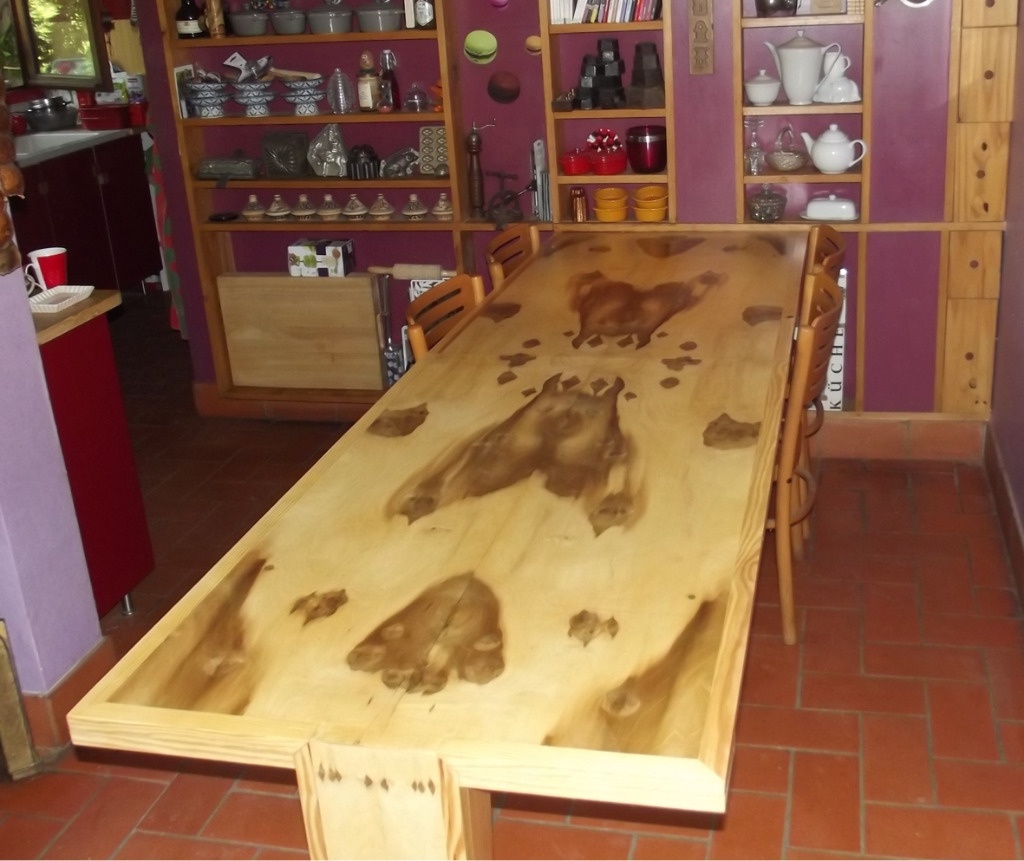

Hors placage,la réalisation de cette table a été faite à l'économie: panneaux de sapin et chutes de parquet de pin.

Liste des articles


Partager

Le placage

Les panneaux de sapin sont plaqués avec du tulipier et un contre placage en sapelli.

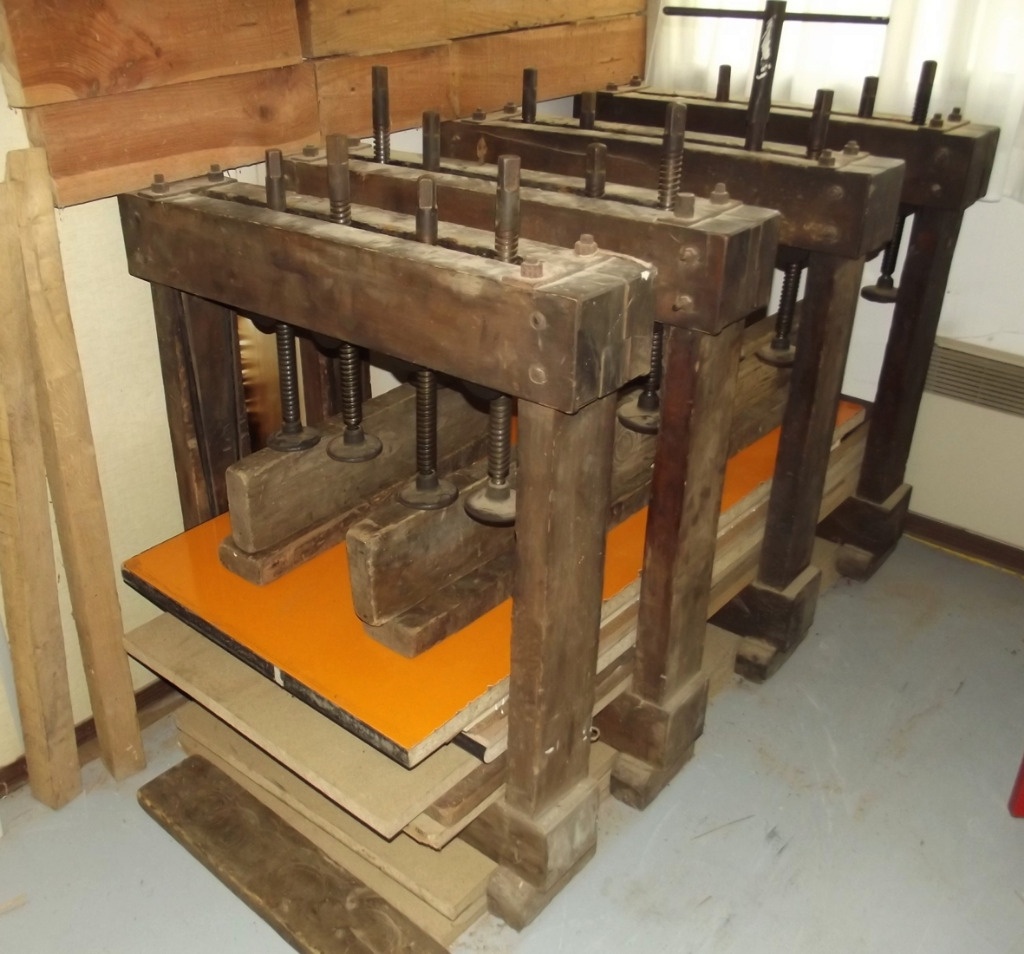

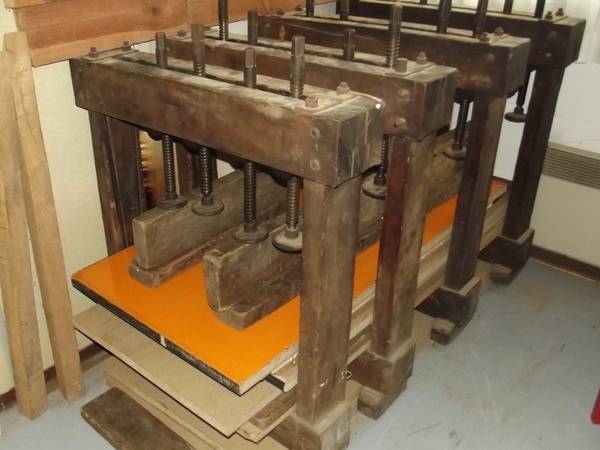

Il y a un panneau dans la presse.

La feuille de placage est photographiée avec quatre points de repère
qui vont permettre de redresser l'image dans un logiciel et de l'utiliser à l'échelle 1.

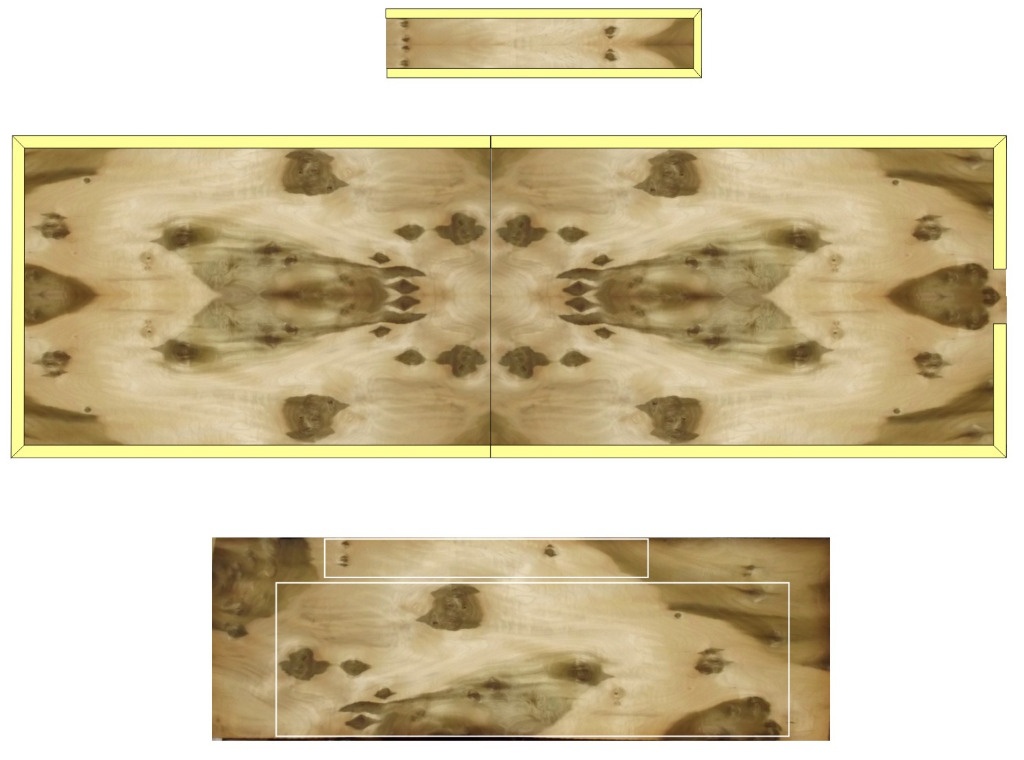

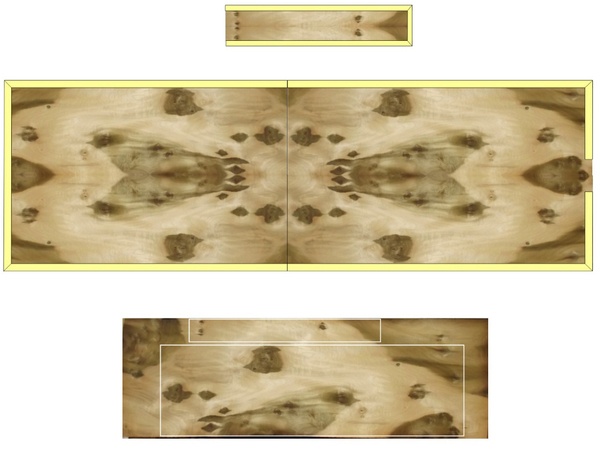

Dans le logiciel de dessin, on va pouvoir faire des simulations de découpe du placage
et visualiser le dessin final.
On peut même plaquer cette image sur l'objet en 3D, si c'est intéressant pour de la marqueterie
ici ça n'en valait pas la peine.

Publié

Partager

Le fonctionnement

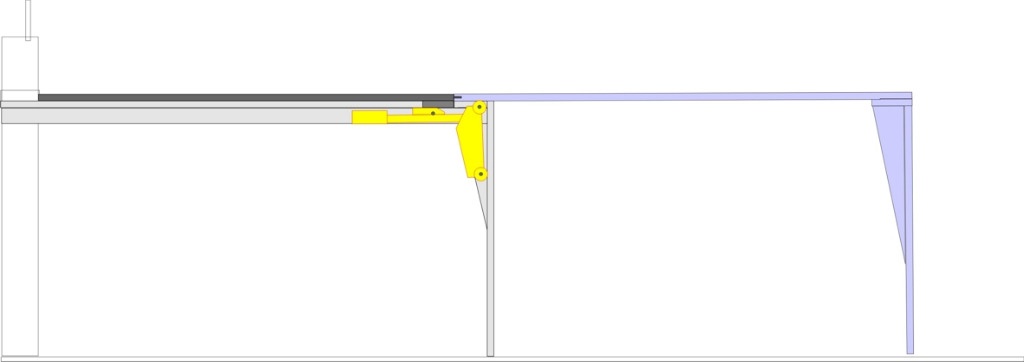

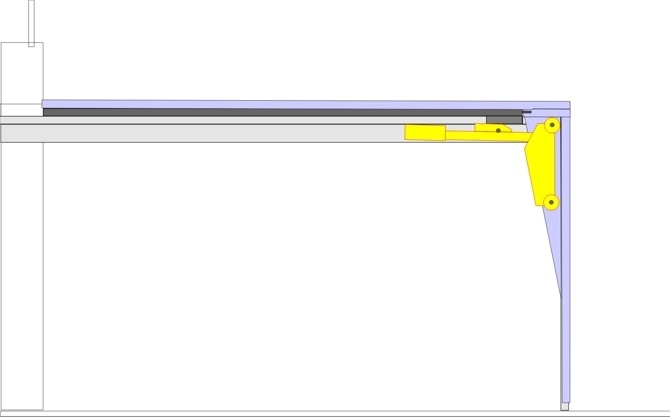

Le premier plateau est fixé au mur ,il est porté par deux montants se terminant par deux pieds débordants.
Le deuxième plateau se pose sur ces pieds et se verrouille par deux goujons. Un seul pied central le supporte à l'autre extrémité.

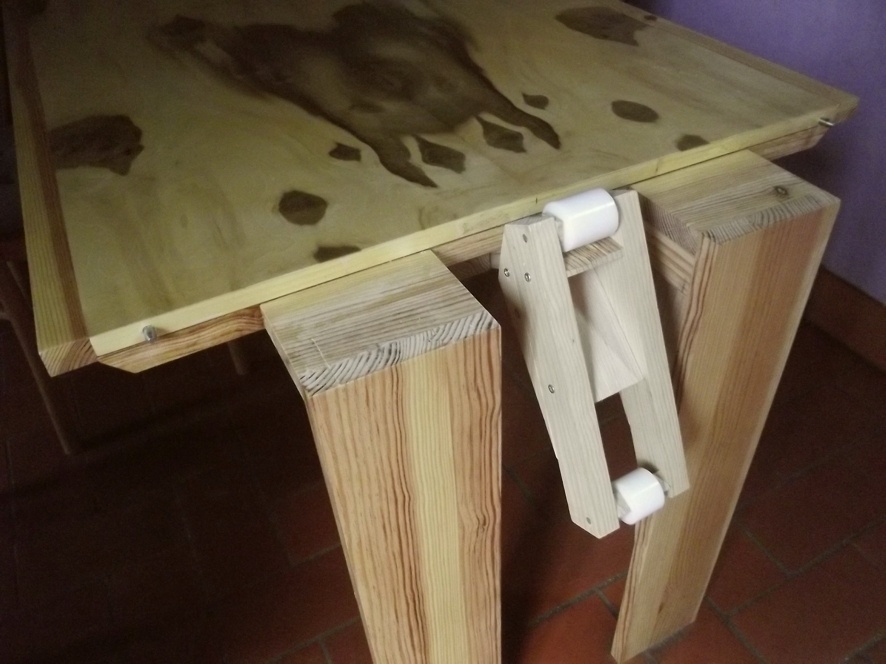

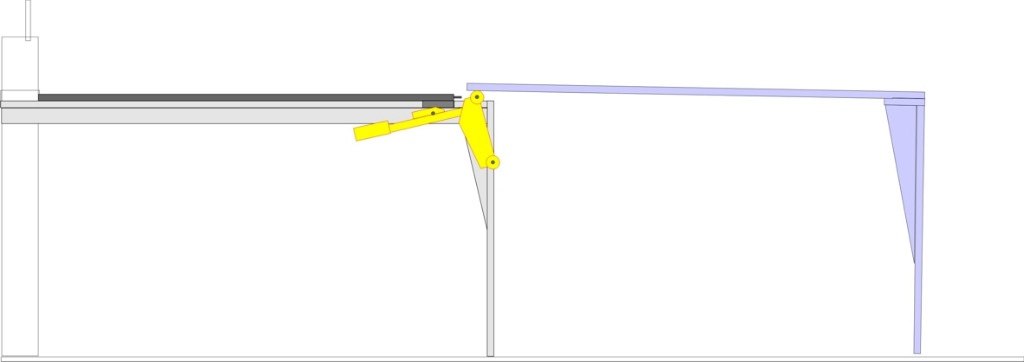

Lorsqu'on dégage ce plateau des goujons de maintien, un galet le soulève de quelques centimètre, ce qui permet de le faire glisser sur le premier plateau jusqu'à ce que son pied vienne s'inserrer entre les deux autres en remettant les galets et leur contre poids dans leur position d'origine.

Publié

Publications associées


Discussions

niconathy
( Modifié )

Très ingénieux comme système! Le contre poids suffit à soulever les galets pour que le plateau du dessus ne raye pas celui du dessous pendant la transformation?

Boris Beaulant
( Modifié )

LeHLM a encore frappé ... on aurait presque envie d'une petite vidéo pour voir l'ouverture, non ?
