Xavier

Séparateur cyclonique

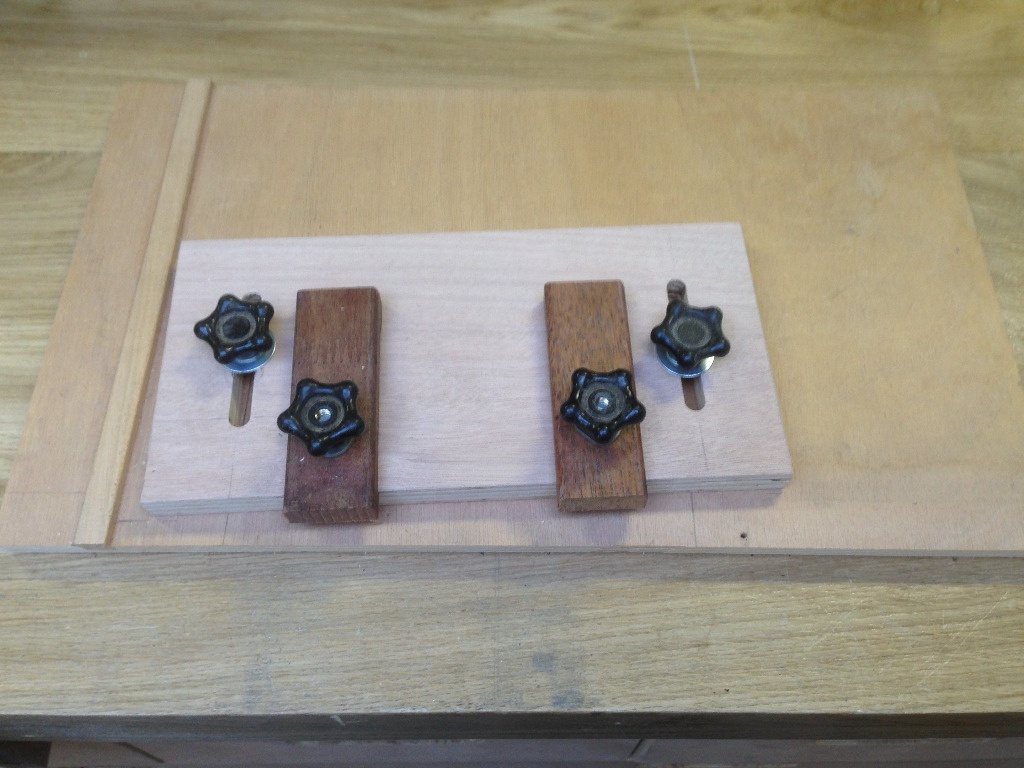

Gabarit de découpe des douelles

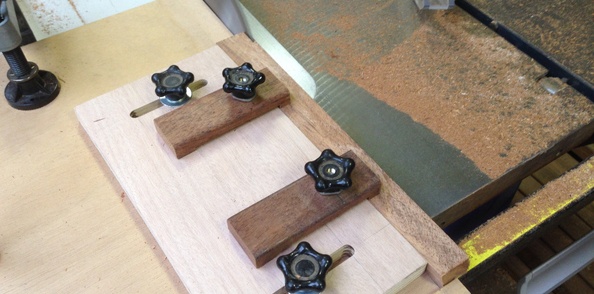

Gabarit de découpe des douelles
+

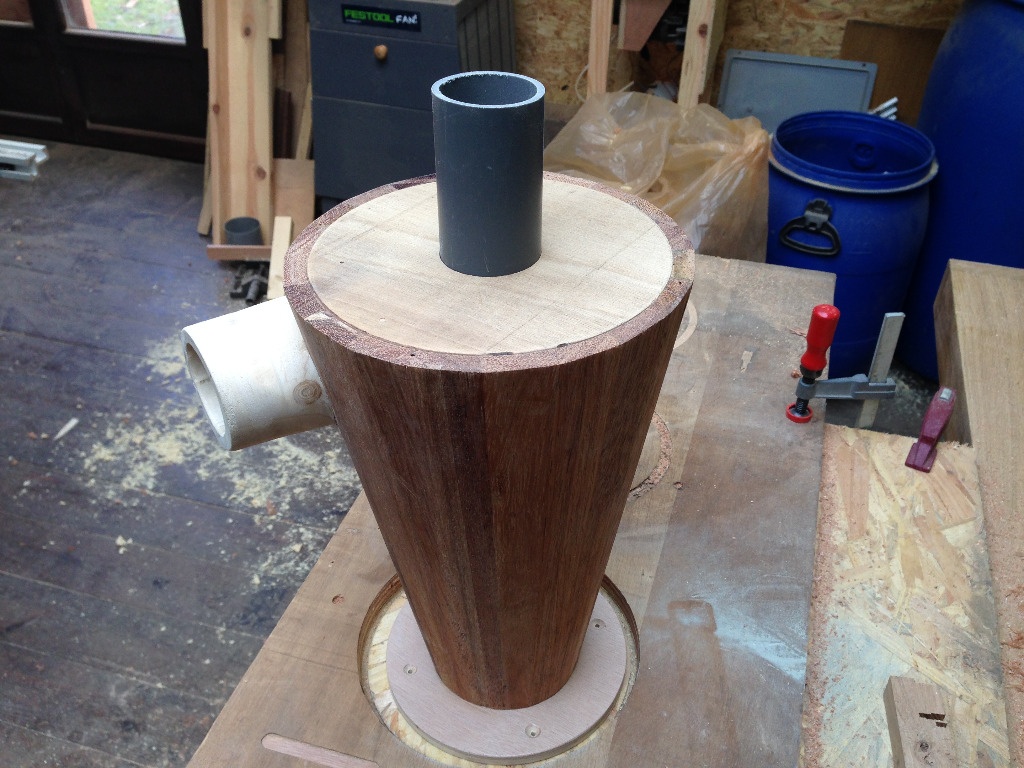

Voici les différentes étapes pour l'élaboration de ce petit séparateur cyclonique.

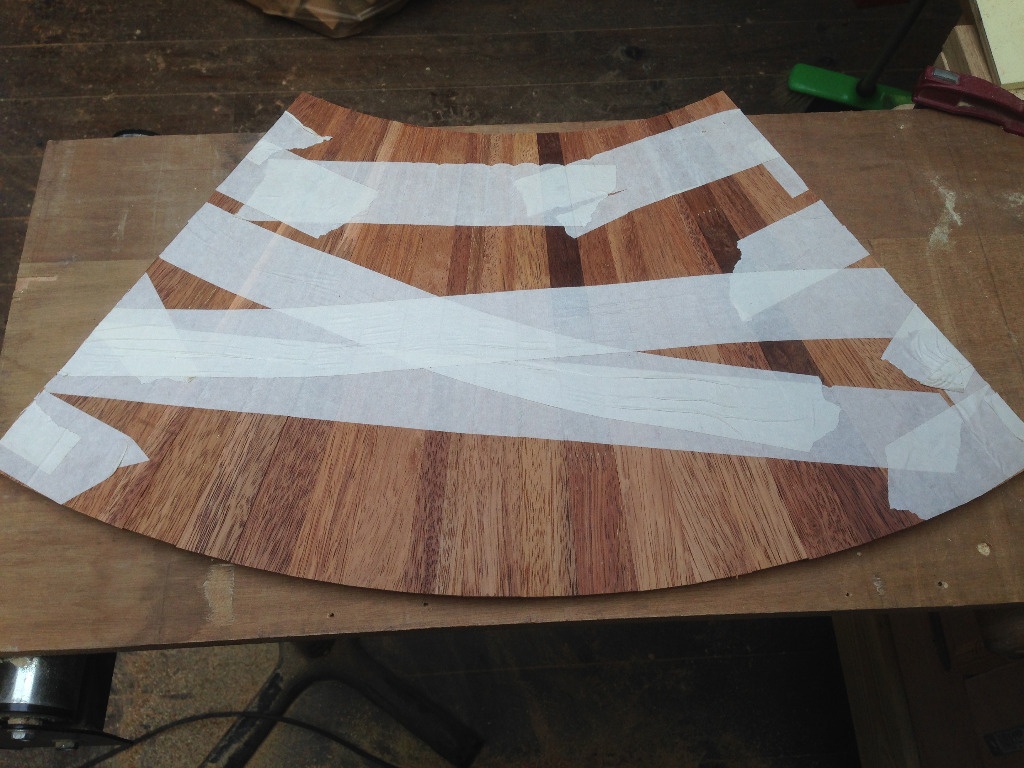

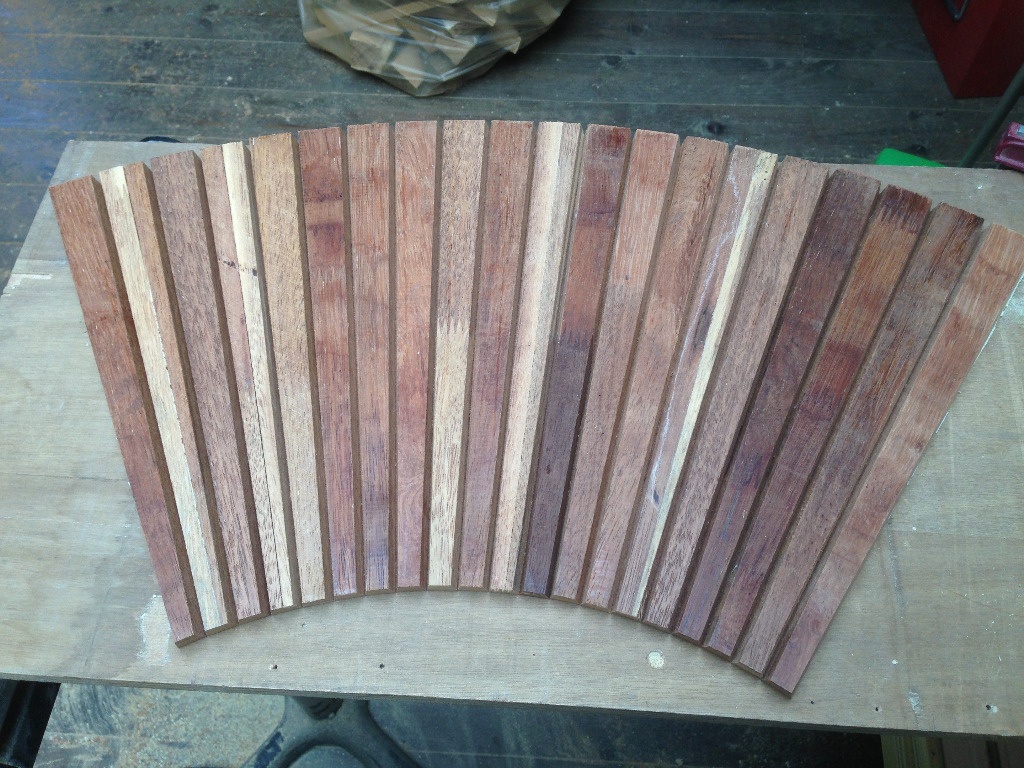

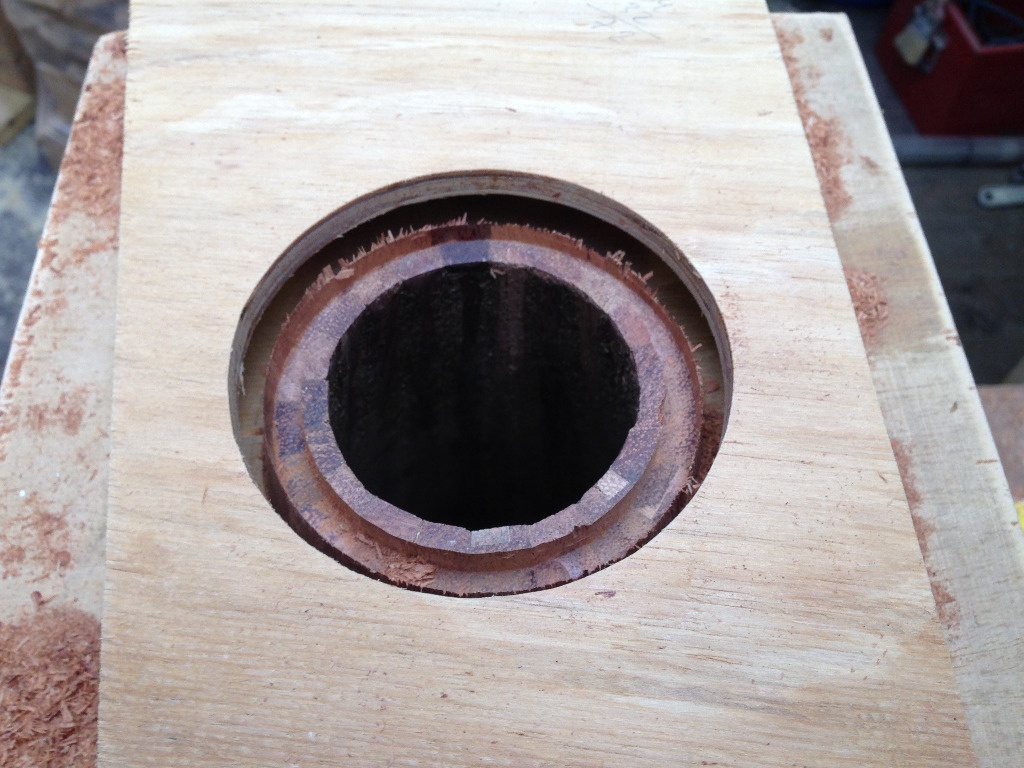

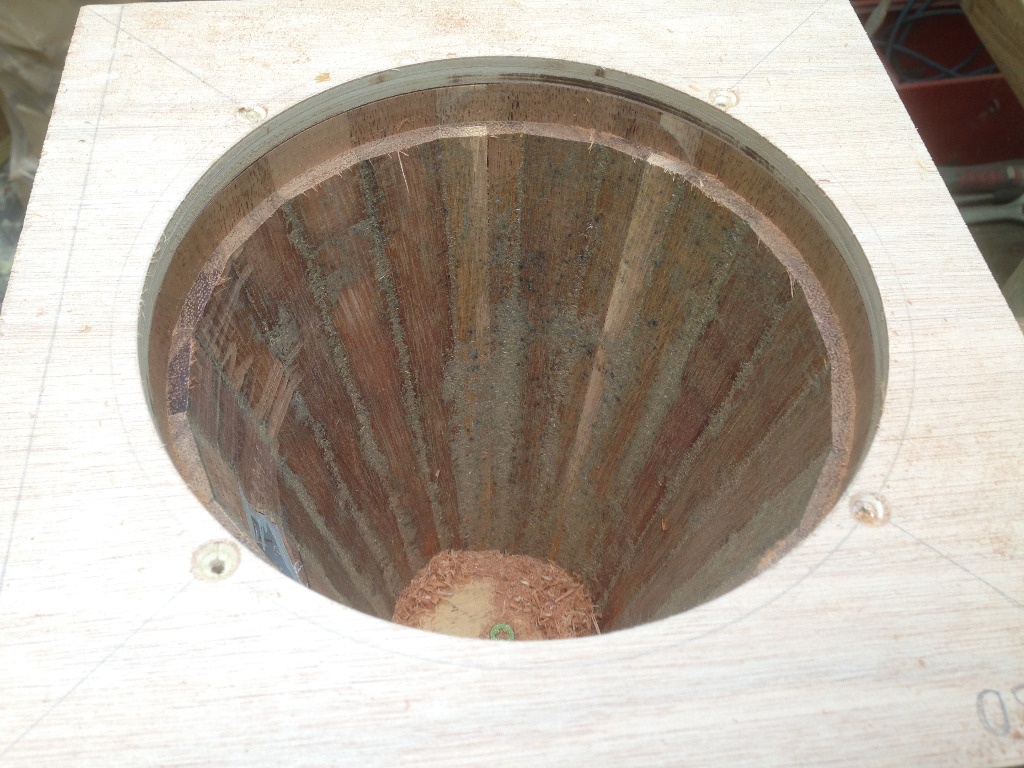

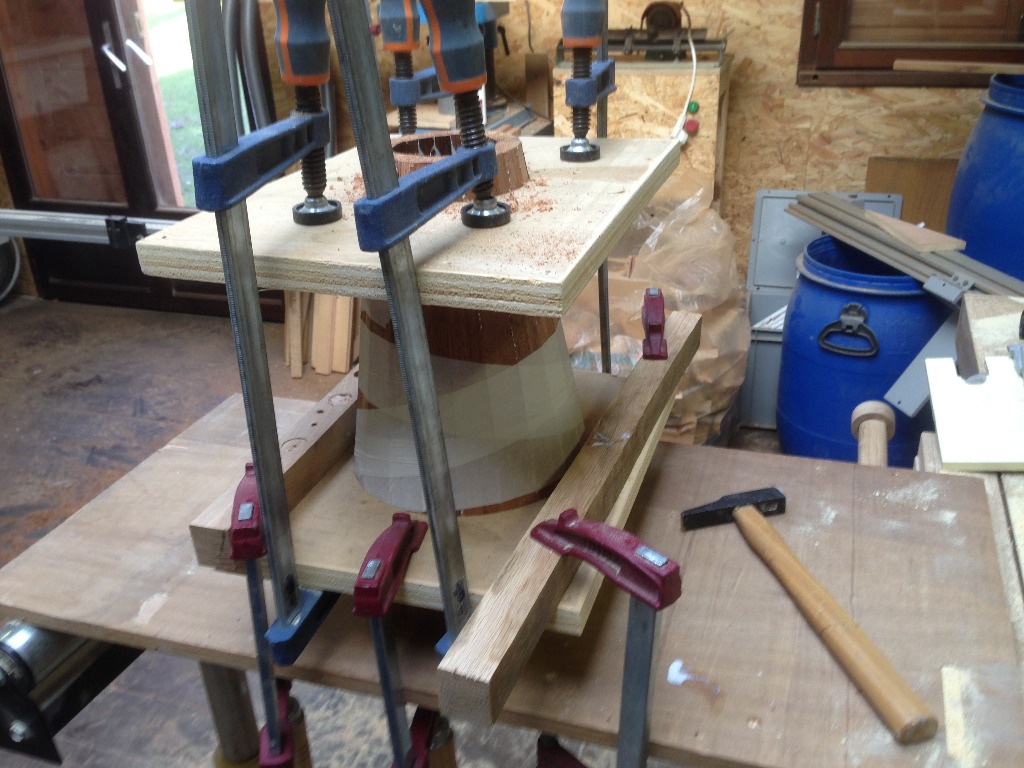

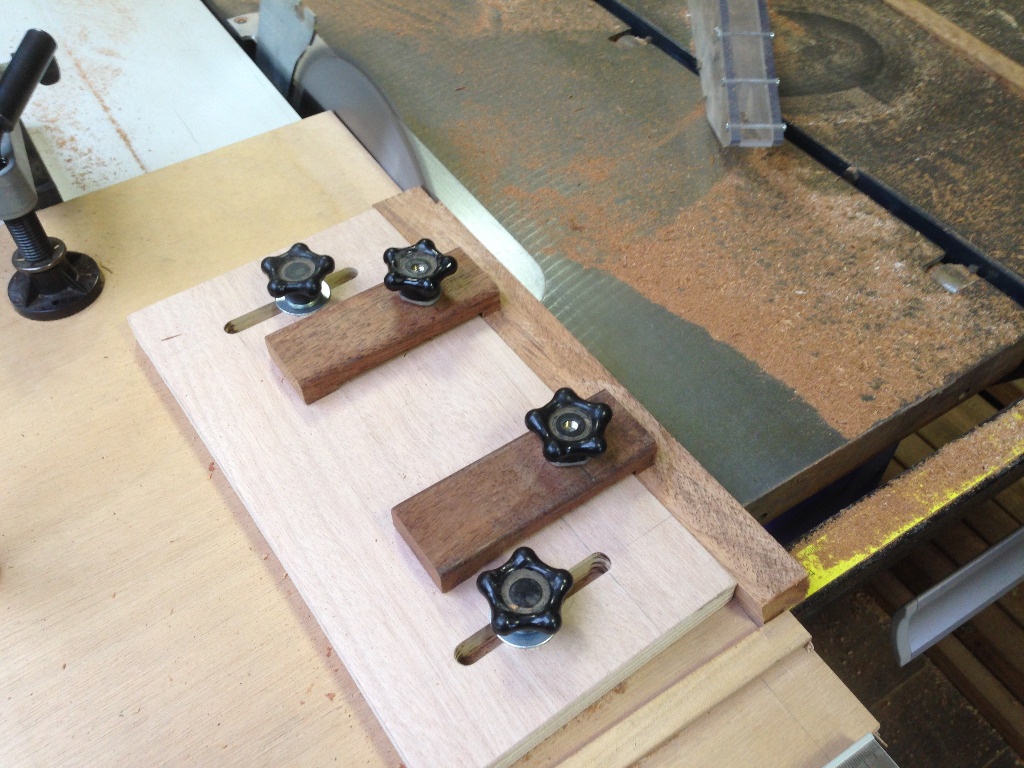

J'ai d'abord confectionner un gabarit de découpe des douelles, ensuite deux disques pour l'assemblage.
Il m'a fallu tout de même plus de 10 heures pour mener à bien cet objet


Partager

Détails de réalisation

Publié

Publications associées


Discussions

jft68
( Modifié )

et après le plan, le pas à pas, superbe !

Boris Beaulant
( Modifié )

Beau travail !

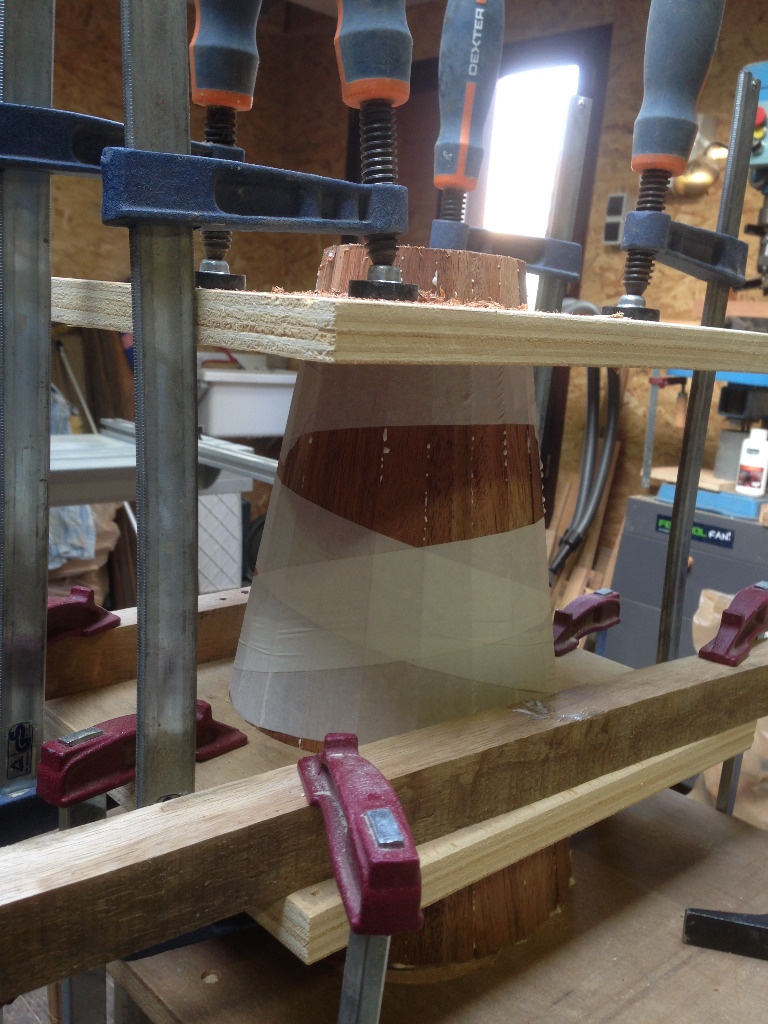

C'est surtout la précision de la coupe et du collage qui m'impressionne. Sur autant de lamelle, l'erreur d'angle était presque inévitable. Comment as-tu évité ça ?

Xavier
( Modifié )

Bonjour Boris,
J'ai réglé l'angle de coupe avec un inclinomètre digital, la précision est au dixième de degré et après j'ai peut-être eu de la chance de tomber juste!
Xavier

Boris Beaulant
( Modifié )

Et bien je réfléchirai à ce genre d'investissement si j'ai ce type de coupes à faire alors ;)

Borsa
( Modifié )

juste superbe

Niouniou
( Modifié )

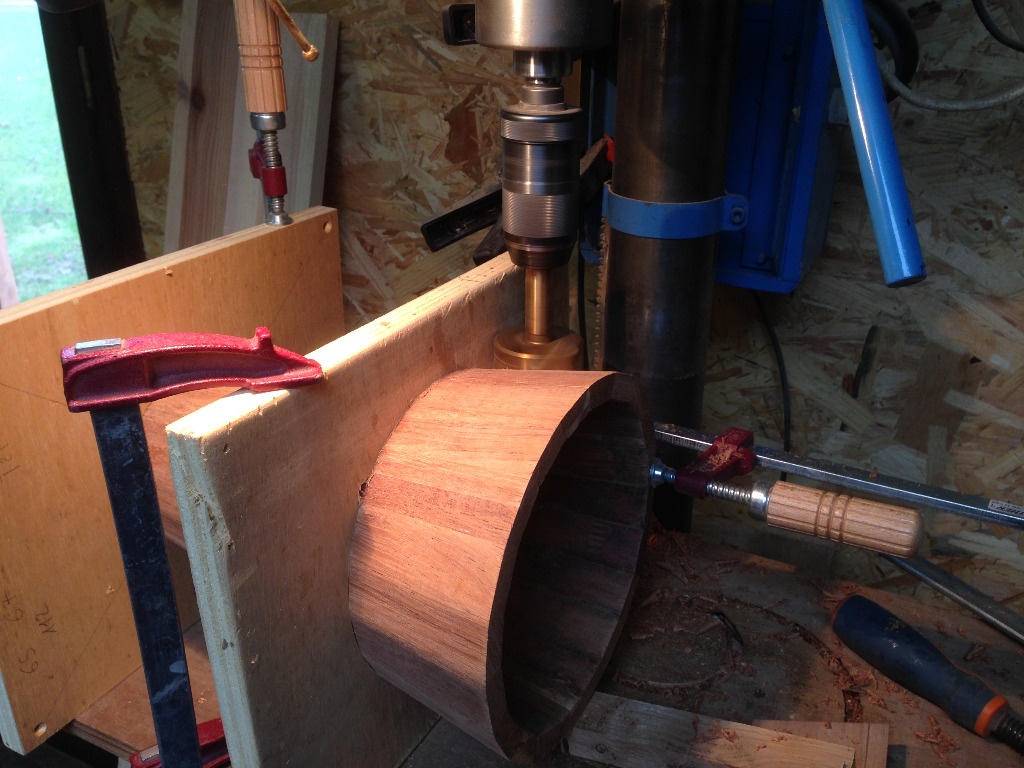

Le trou tangentiel à la perceuse à colonne, tu l'as fait avec une scie cloche ?
A part ça, beau boulot, et beau pas à pas!
Il est efficace ?

Xavier
( Modifié )

Bonjour Niouniou,
Le trou tangent a été fait avec un foret Forstner de 50mm.

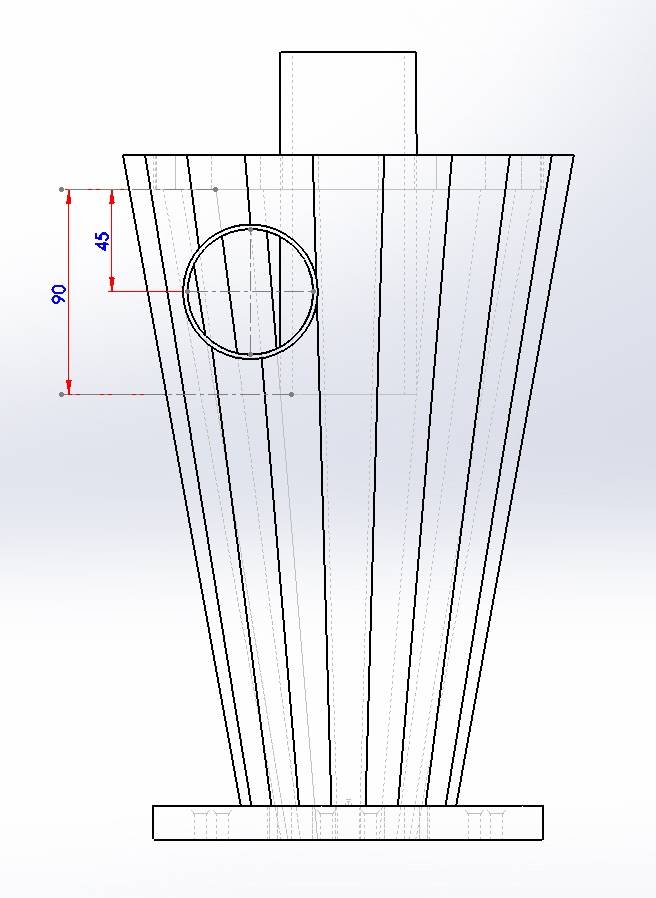

Il est très efficace, par contre pour obtenir une performance maximum il ne faut absolument pas de fuites au niveau de l'aspiration, la position du plongeur d'aspiration est aussi importante, le tube doit rentrer de 90mm (voir image).
Xavier

Niouniou
( Modifié )

Xavier merci pour ta réponse.
C'est surprenant, qu'il faille que le tuyau vertical soit plus bas que l'arrivée tangentielle... Mais possible

Filou57
( Modifié )

à première vue cela semble contre-intuitif. Lorsqu’on y regarde de plus prêt, on se rend compte que cela est nécessaire, sinon il y aurait une situation de court-circuit de flux des matériaux. Ce type de séparateur est utilisé dans de nombreux domaines industriel, par exemple trier du grain.

Ce qui est crucial pour le bon fonctionnement c’est d’obtenir un mouvement circulaire descendant pour créer le “cyclone”. Toutes les fuites sont des perturbateurs de la doctrine …

Plutôt que de faire de la prose une image est plus parlante:


Cordialement, Filou

Benwood

Très beau travail,
j'avais envie d 'en faire un en bois aussi, mais internet plus rapide.
En revanche je ne suis pas content du mien, mais je pense que j'ai trop de perte dans le flexible avant et après.
bonne continuation

Nesty

Superbe , quel travail comparé au click d'Amazon !

Filou57

beau travail !
