Ponceuse à disque

Ponceuse à disque
+

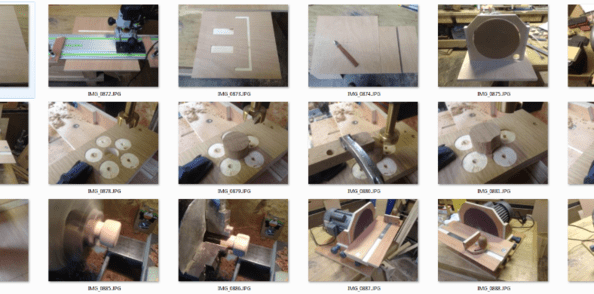

Voici quelques détails de réalisation

Liste des articles


Partager

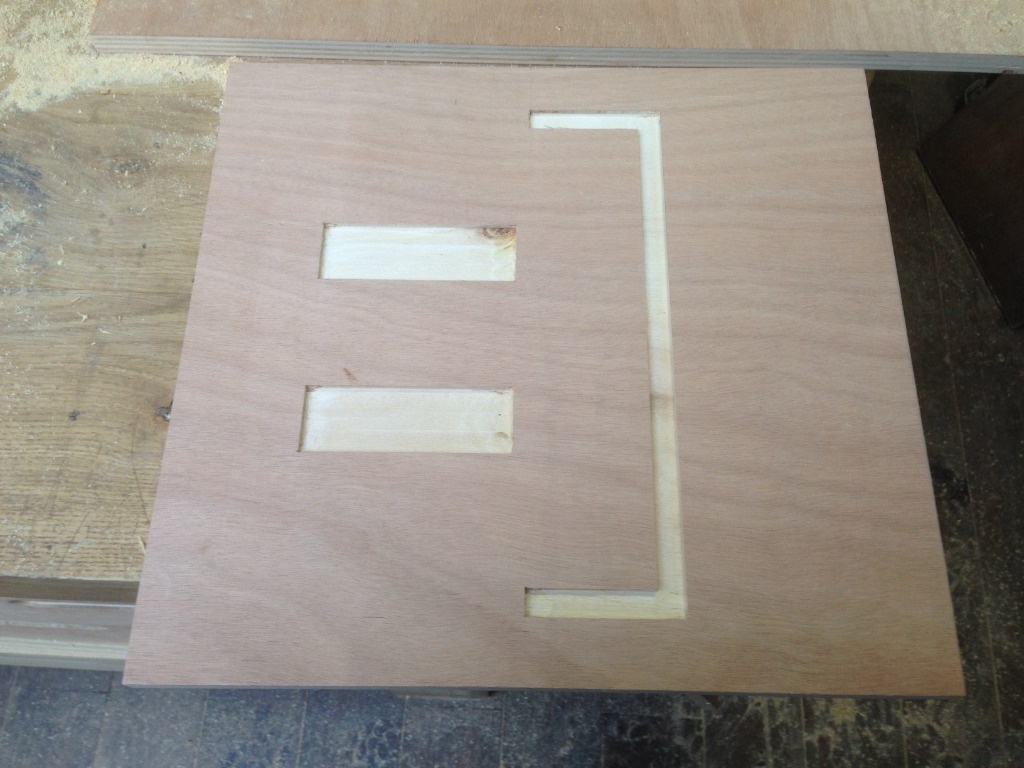

Usinage de la semelle

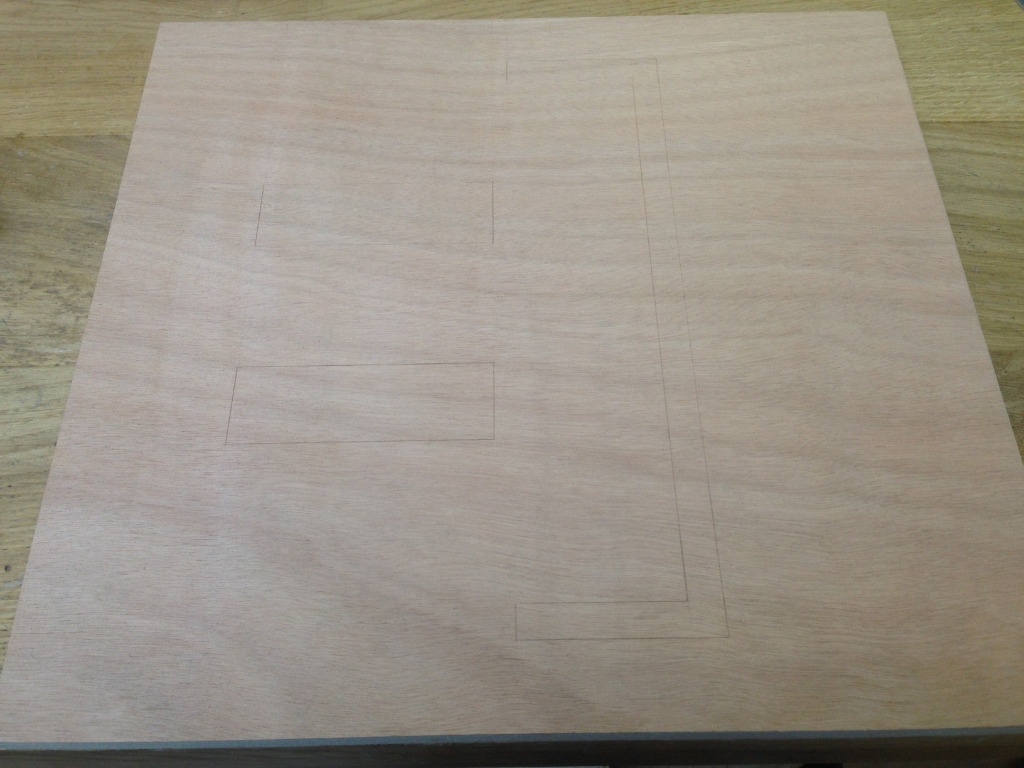

Traçage de la semelle au tranchet pour éviter les éclats lors du défonçage.

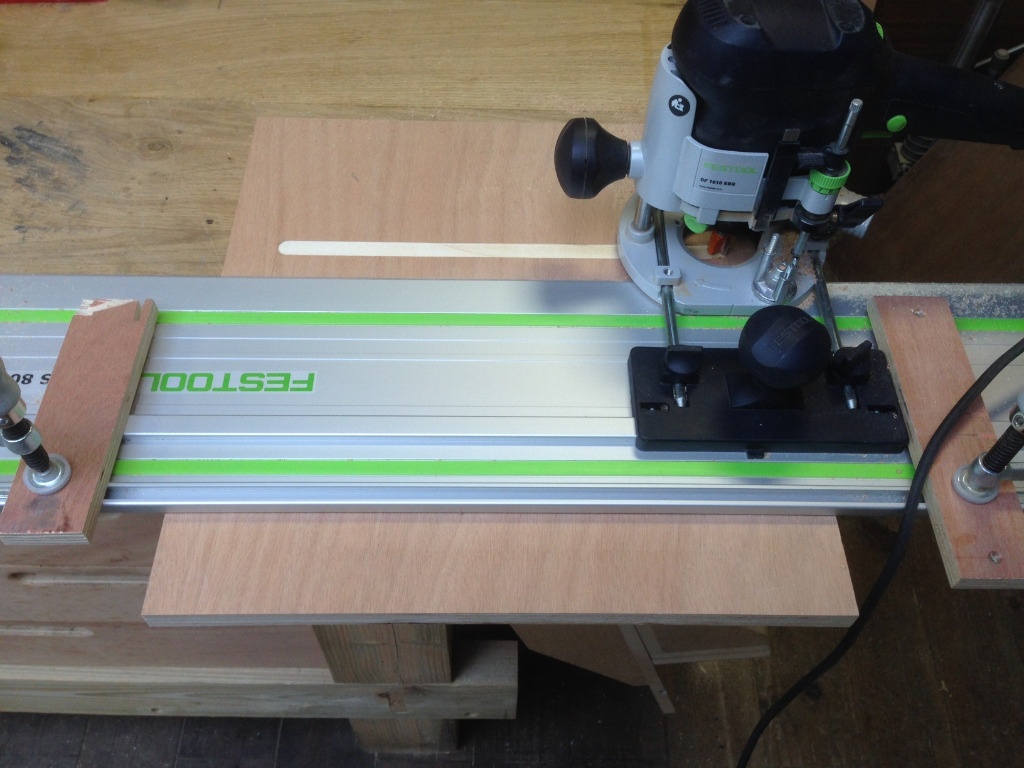

Rainurage à la défonceuse avec règle

Publié

Partager

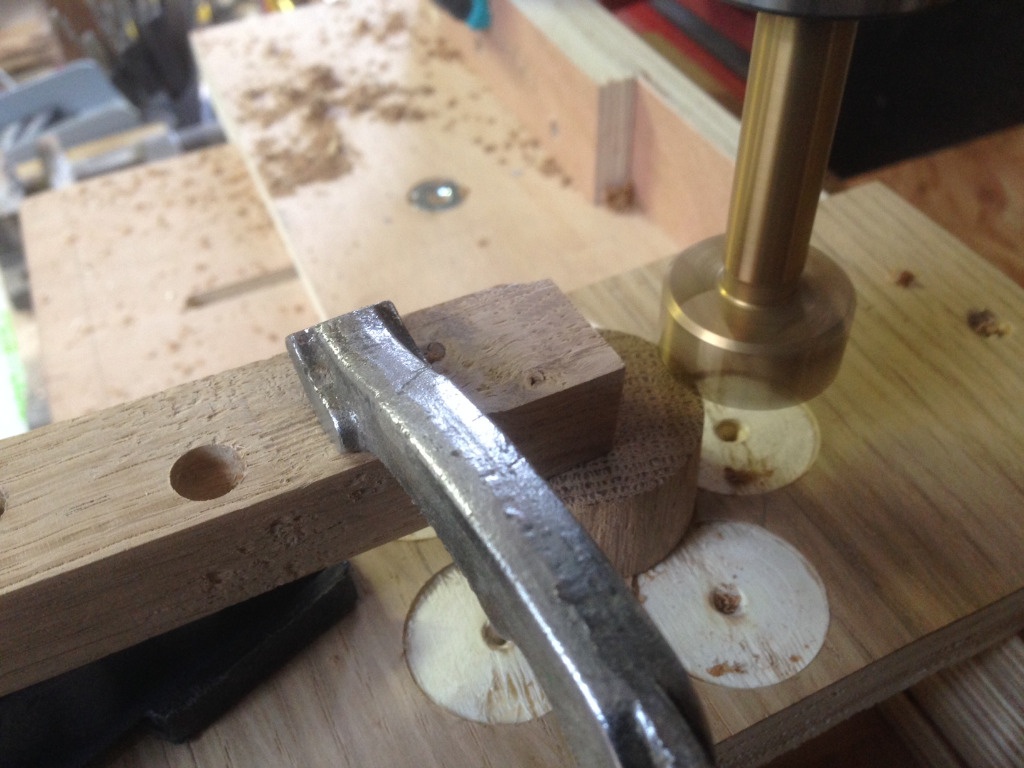

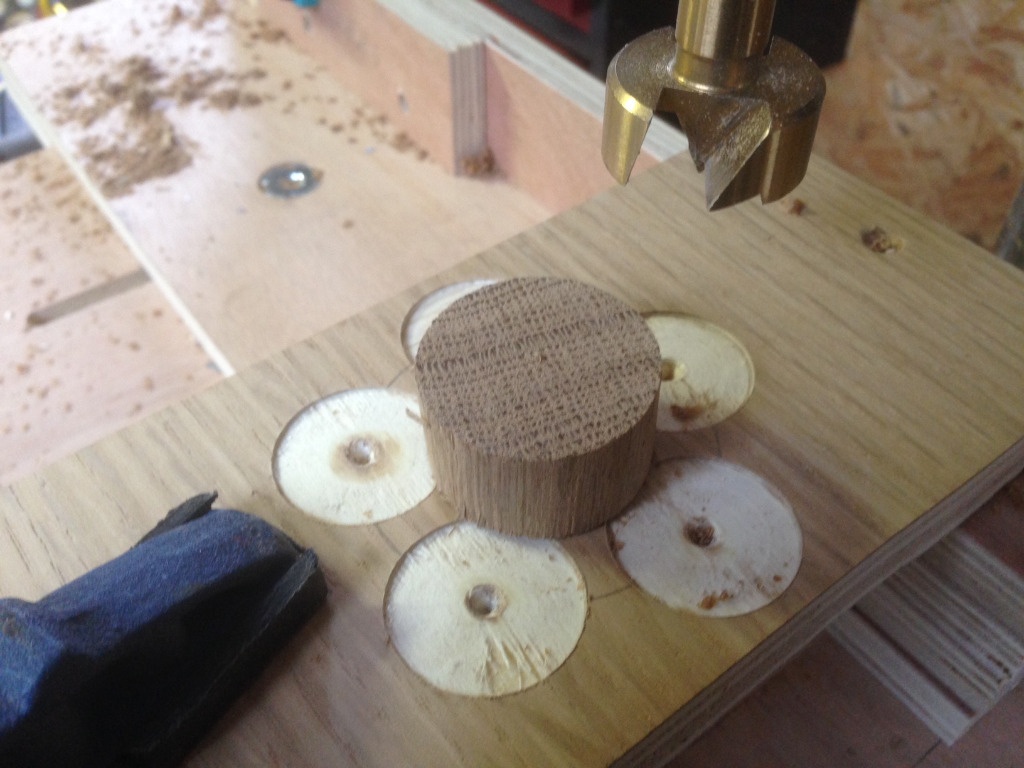

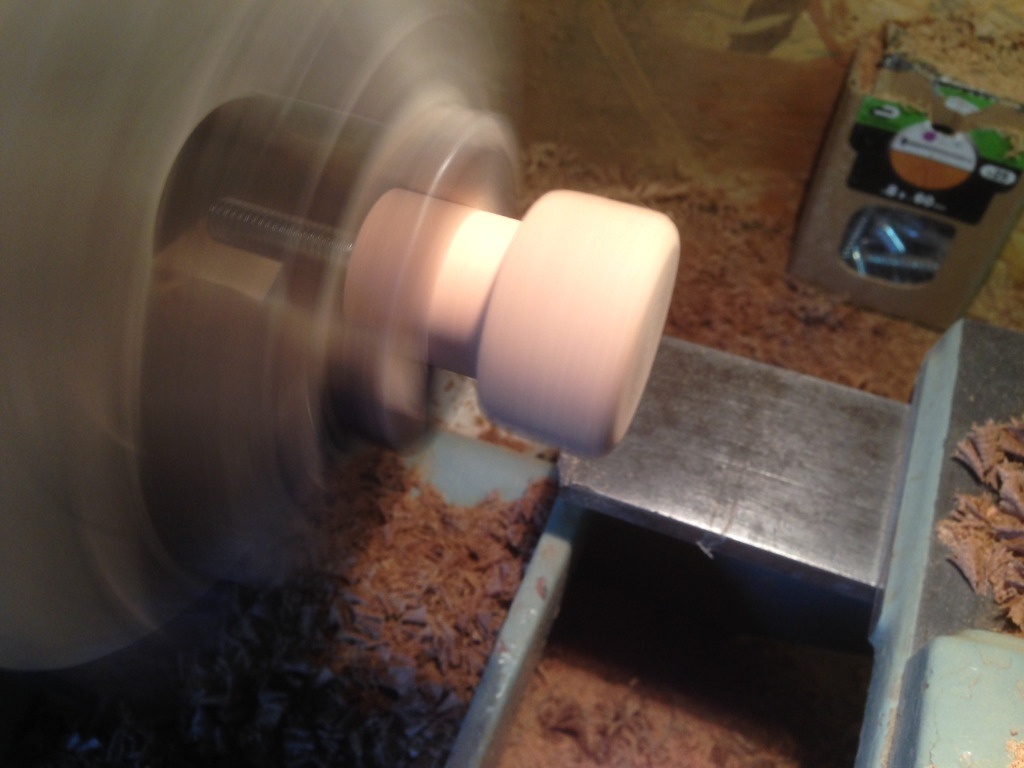

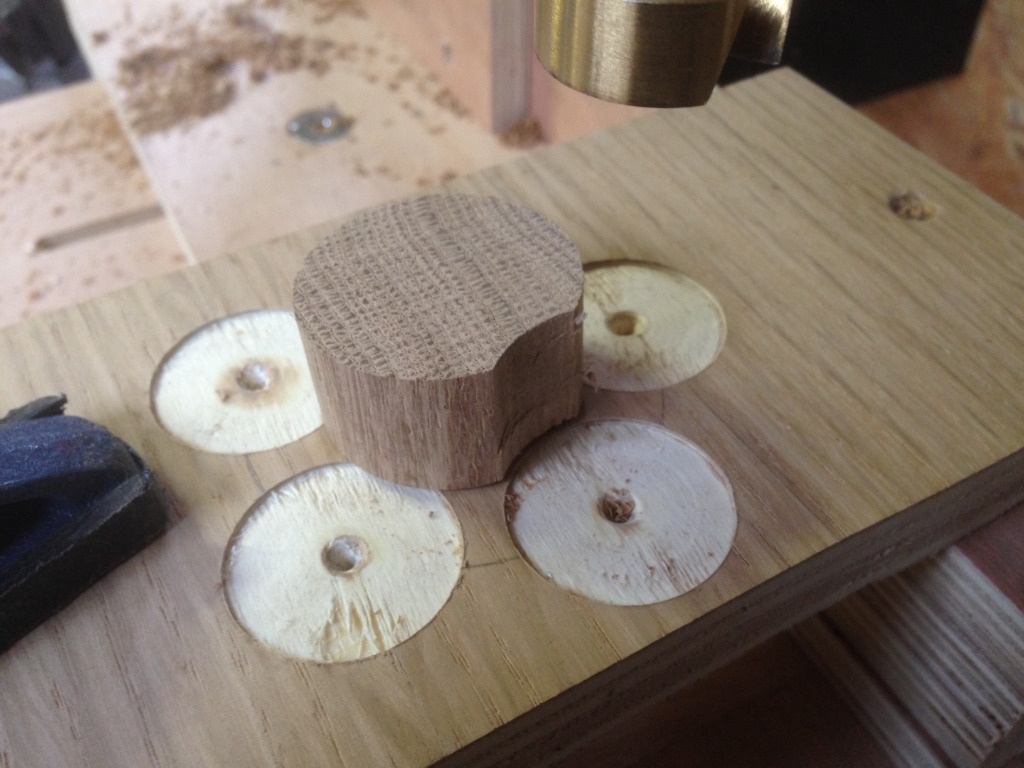

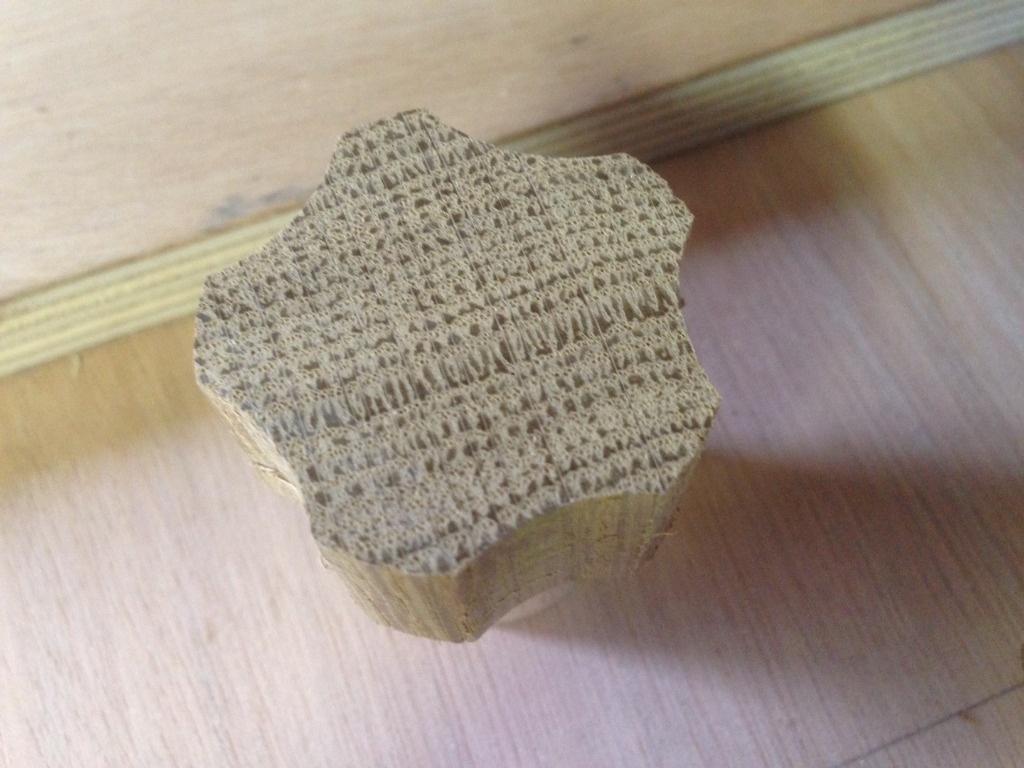

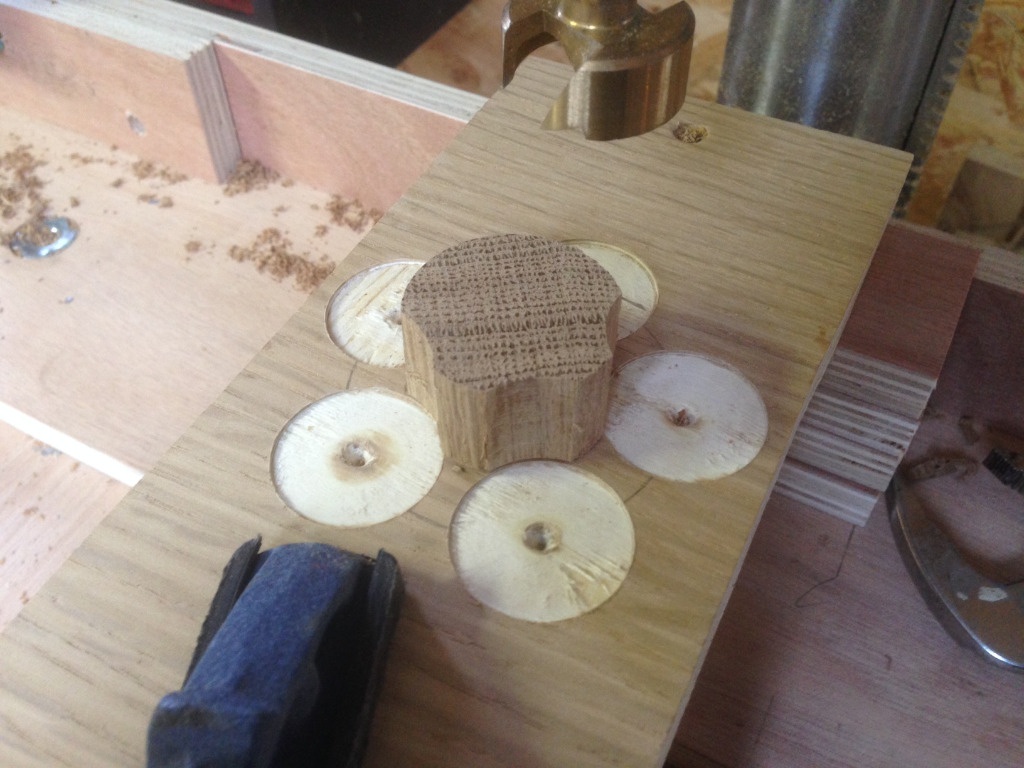

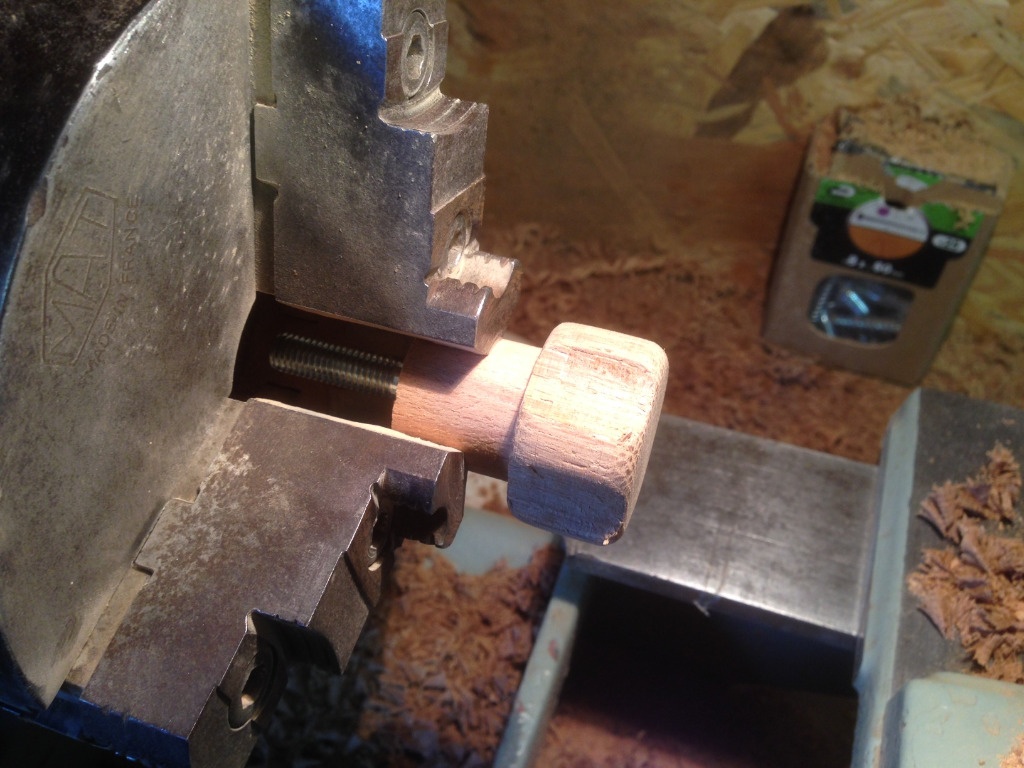

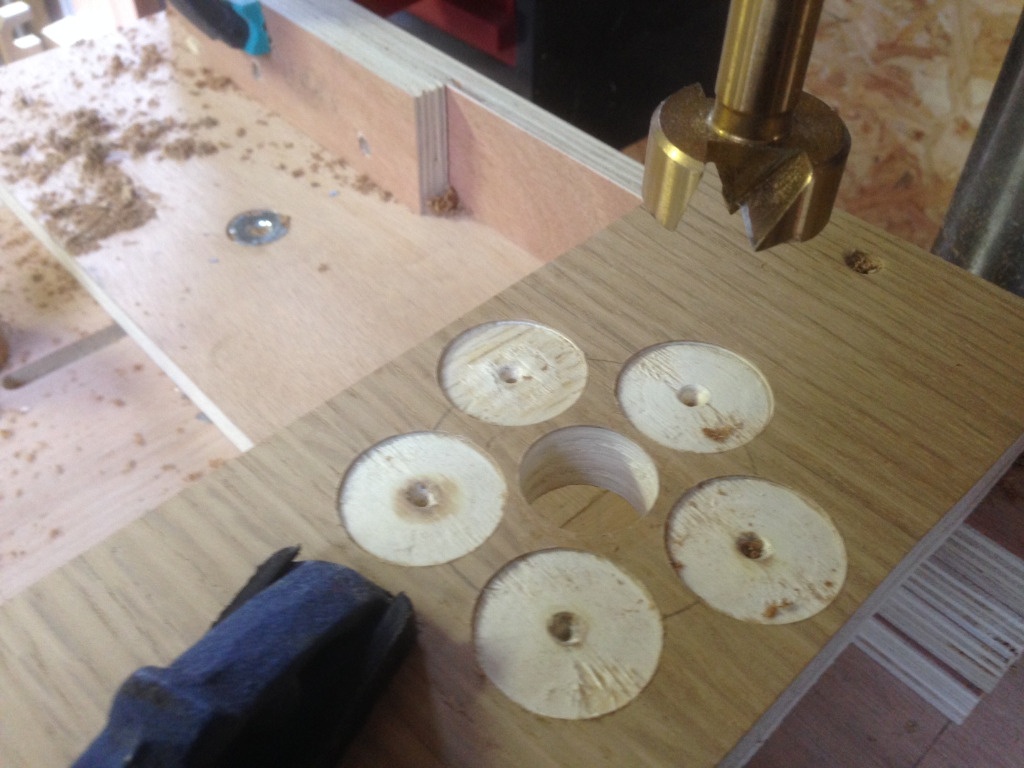

Fabrication des boutons

Un peu de fun pour la réalisation des boutons de serrage, ça ne coûte pas bien cher mais c'est plus sympa de les fabriquer soi même.

Publié

Publications associées


Discussions

Xavier a publié le pas à pas "Ponceuse à disque".
il y a 4 ans
keke83
( Modifié )

Hello, je ne sais pas si je suis bête ou quoi mais je ne comprends pas ton projets...
tu es en train de créer une ponceuse à disque? La machine?

keke

keke83
( Modifié )

Ok ok. J'ai vu la réalisation. Effectivement c'est une bonne idée. Juste une petite question si tu appuye fort sur le disque avec une pièce cela ne risque t'il pas de voiler le centre? Ou "l'arbre" est il assez solide?

bravo,

keke

Xavier
( Modifié )

Bonjour Keke,
L'arbre moteur est d'un diamètre de 16mm, il ne risque pas de plier sous l'effort ou il faudrait appuyer vraiment très fort sur le plateau et dans ce cas ce serait plutôt l'abrasif et le velcro qui seraient endommagés.
Xavier

keke83
( Modifié )

Ok, en tout cas c'est vraiment une bonne idée et pas cher. Merci pour l'idée.

keke

Zoan
( Modifié )

Super cool merci pour se plan

Bernino
( Modifié )

Bonjour Xavier et bravo pour tes plans très pro...
Comment as tu fixé le moyeu sur l'arbre du moteur (une vis radiale? clavette?)
réalisation simple mais bien réussie, bravo

Xavier
( Modifié )

Bonjour Bernino

Il y a un plat sur l'arbre moteur, j'ai donc poser sur le moyeu un insert taraudé et j'y ai mis une vis de serrage, ça suffit amplement.
Merci pour ton commentaire, cordialement.
Xavier

Bernino
( Modifié )

Merci Xavier pour cette précision. Je vais ressortir quelques vieux moteurs du placard...

Jorjepornic
( Modifié )

Cool la réalisation, quel type de moteur as tu mis? (puissance et prix)

Zoan
( Modifié )

Tu peux prendre un moteur de machine à lavé avec variateur de vite par exemple

Xavier
( Modifié )

Jorjepornic
J'ai utilisé un moteur de 0.37Kw 1400T/mn d'une perceuse à colonne dont j'ai modifié l'entraînement par un moteur triphasé avec variateur, donc pour le prix j'ai pas d'idée.
Pour Zoan , attention au type de moteur de la machine à laver, car maintenant ce sont souvent des moteurs de type universel qui tournent très vite et en utilisant le variateur de la machine pour amener la vitesse à environ 1500T/mn il y aura une perte de couple importante et risque de blocage, c'est à essayer.
Xavier
