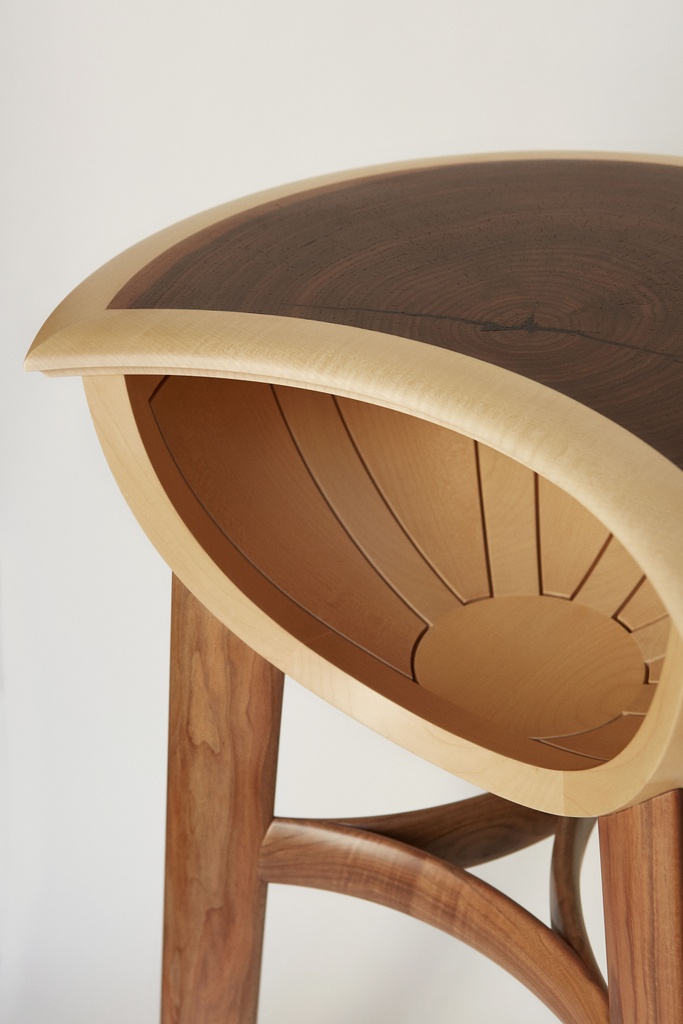

Guéridon composé d'une calotte d'assemblage

Mis à jour

Partager

Réalisation des gabarits

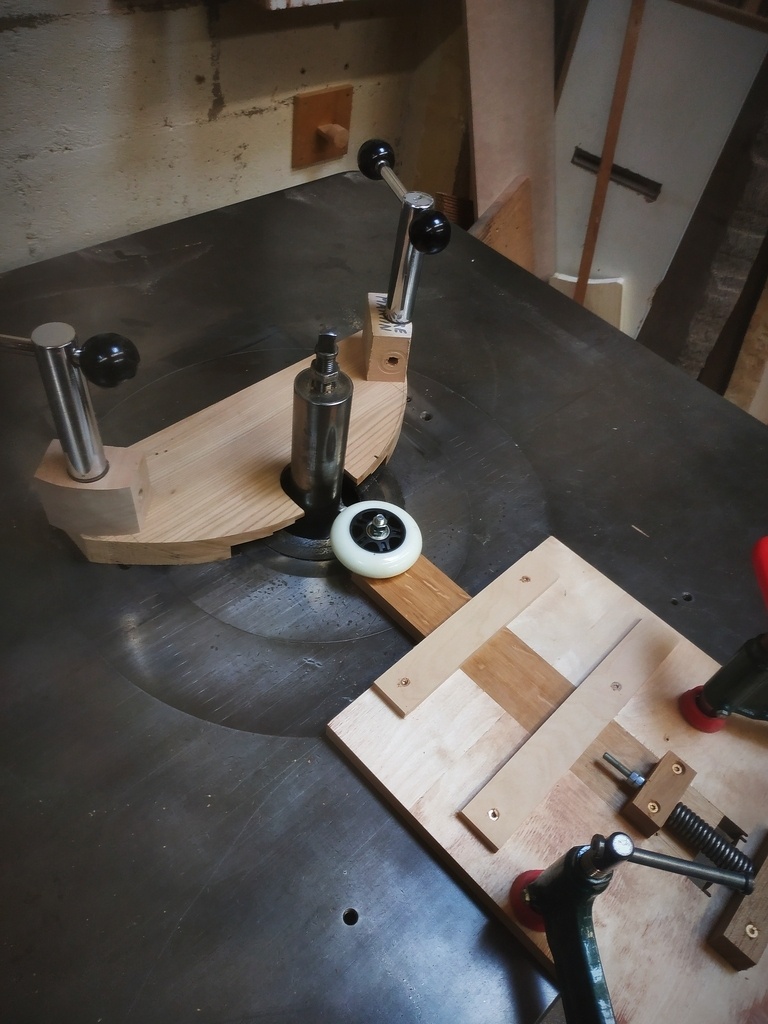

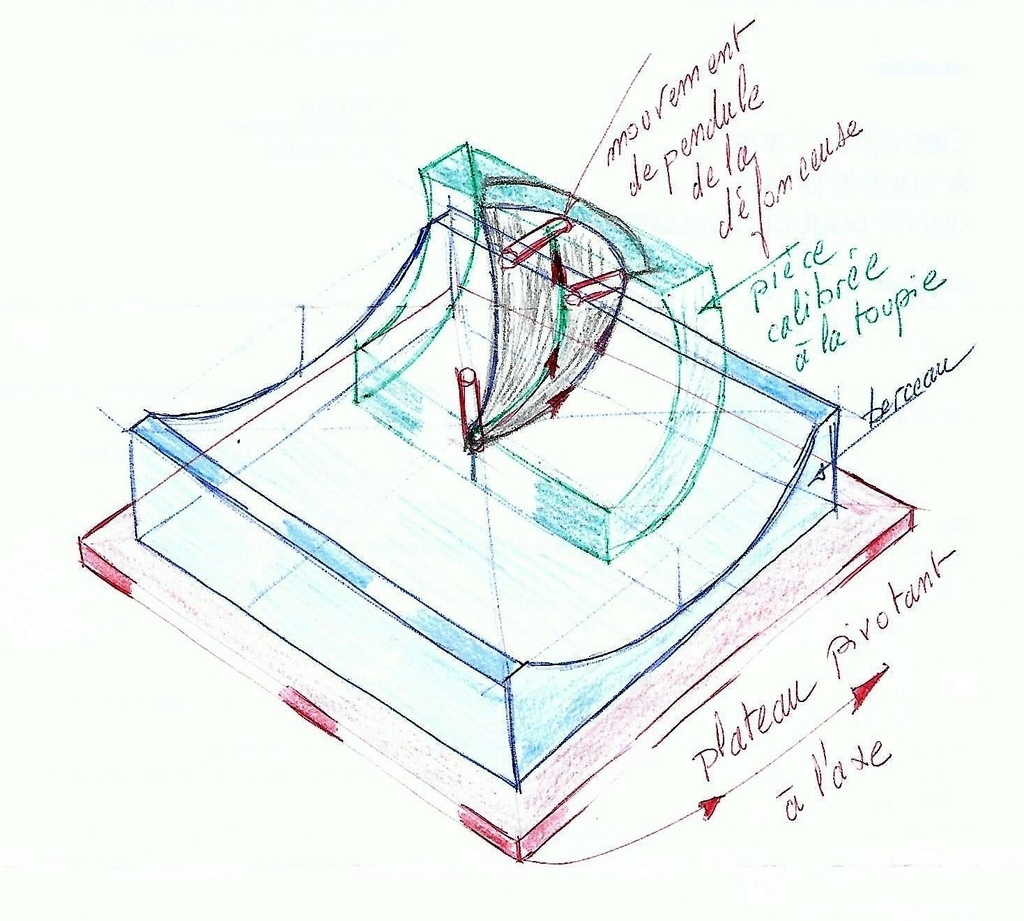

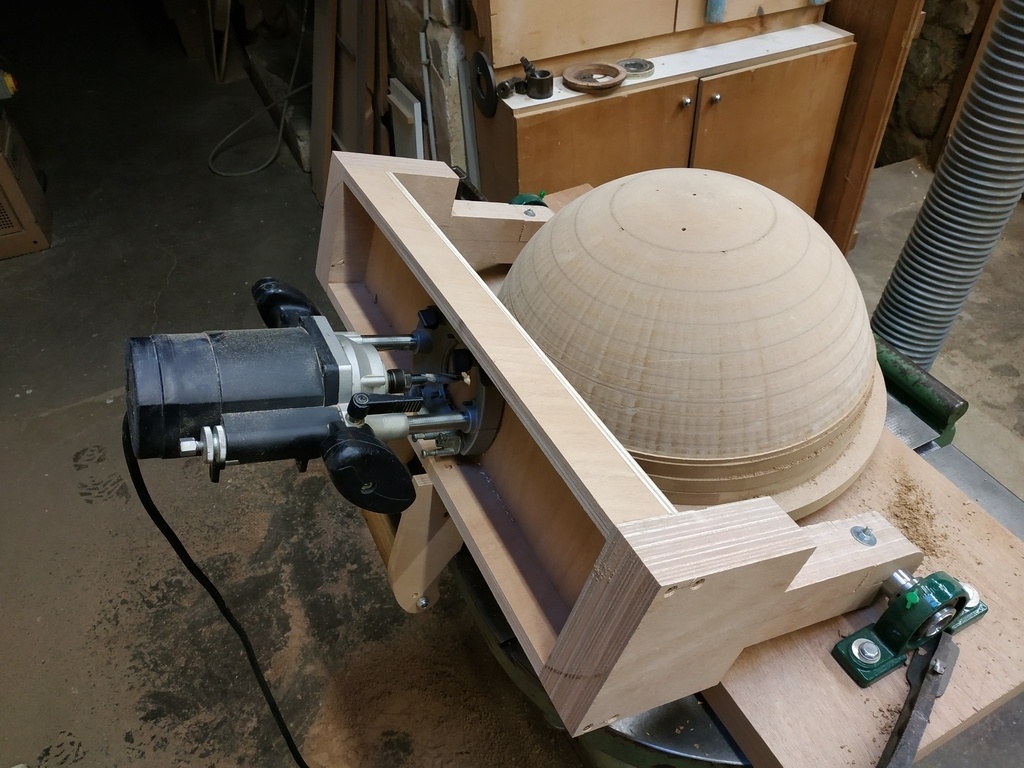

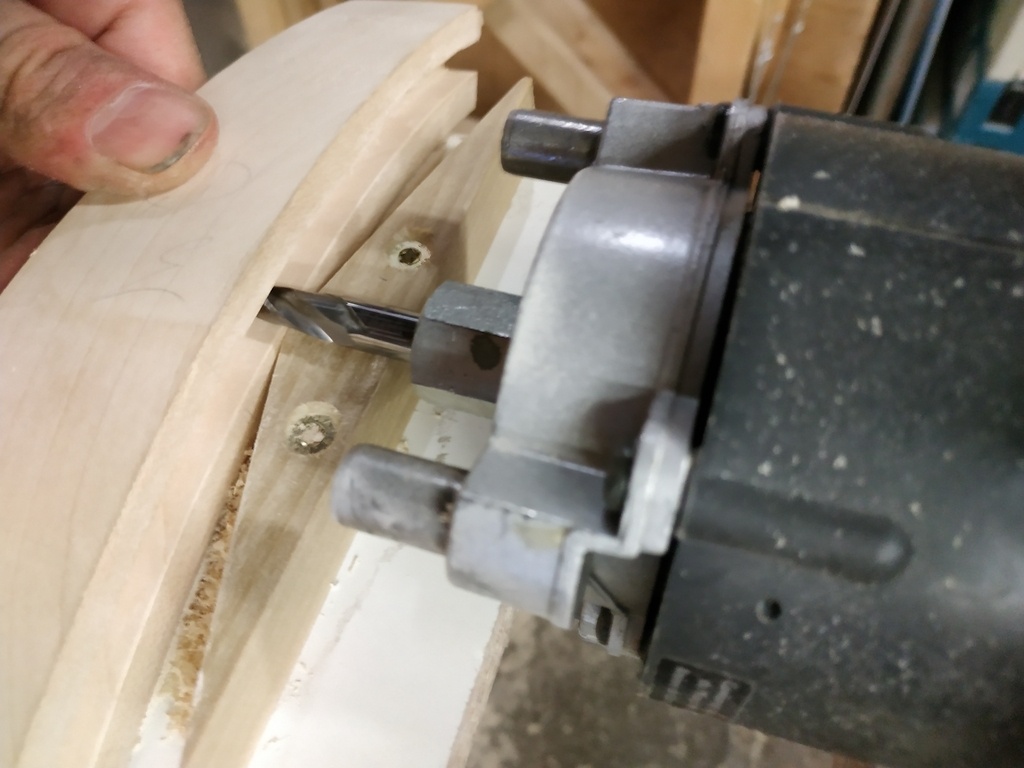

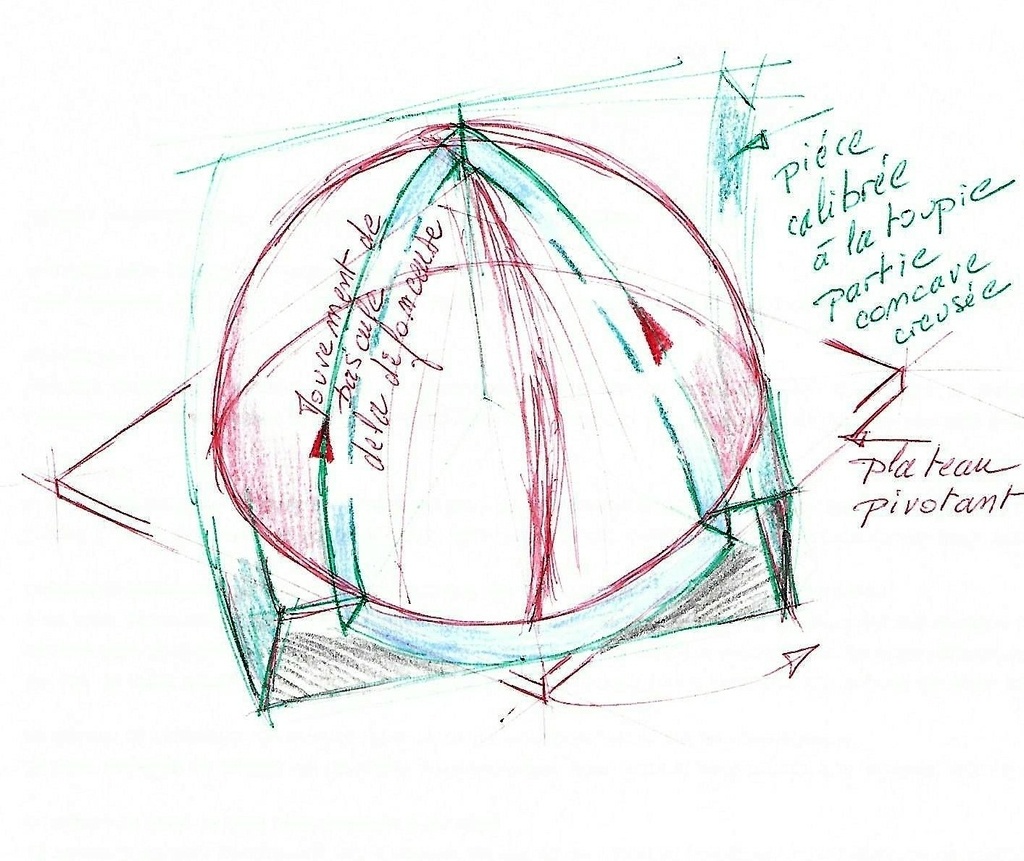

J’ai décidé d’utiliser des défonceuses montées sur berceaux, travaillant sur des surfaces de maintien en mesure de tourner.

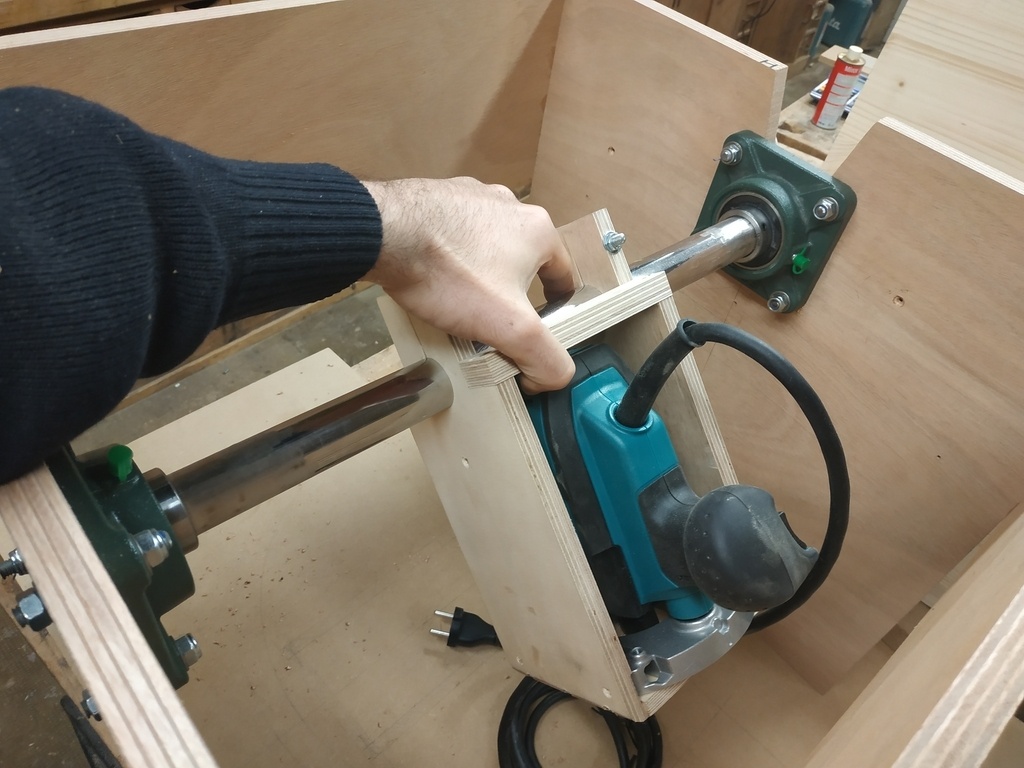

Pour les berceaux, j'ai choisi des paliers à roulement pour minimiser les imprécisions et augmenter la durée de vie du gabarit.

Publié

Partager

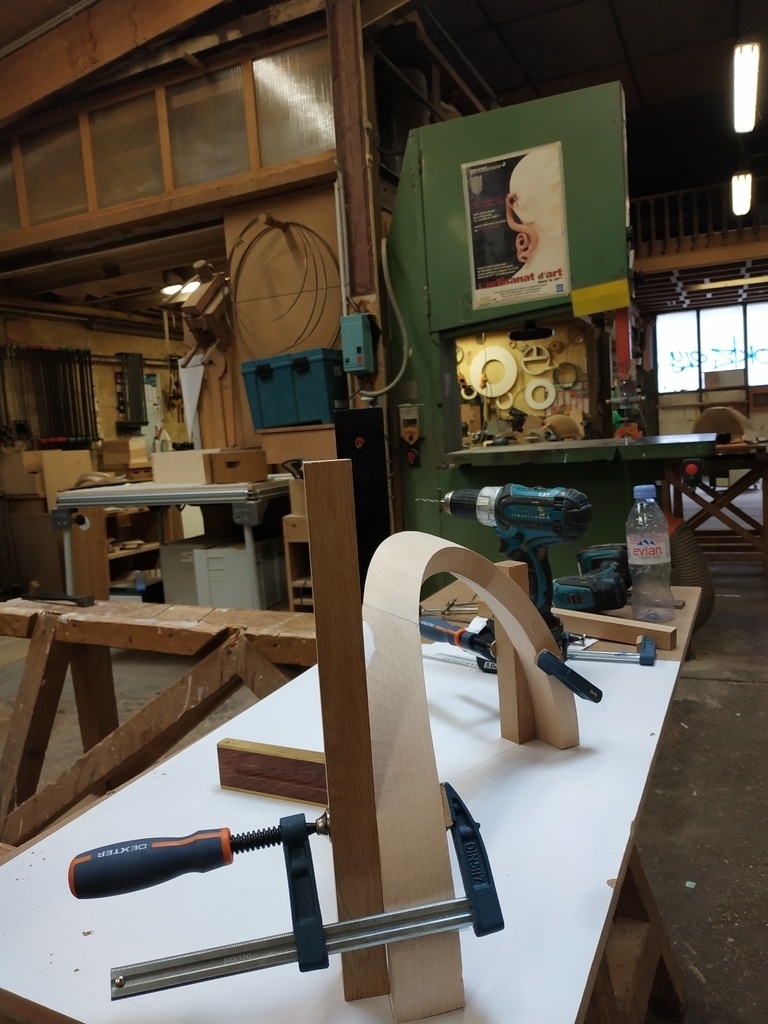

Réalisation de la ceinture

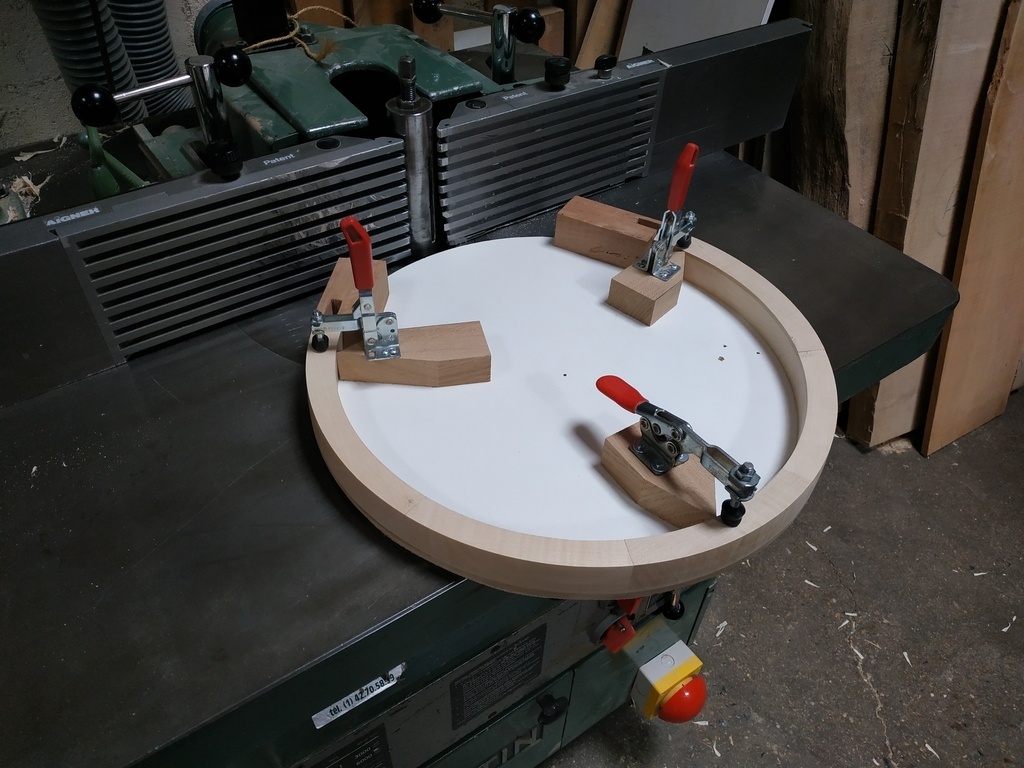

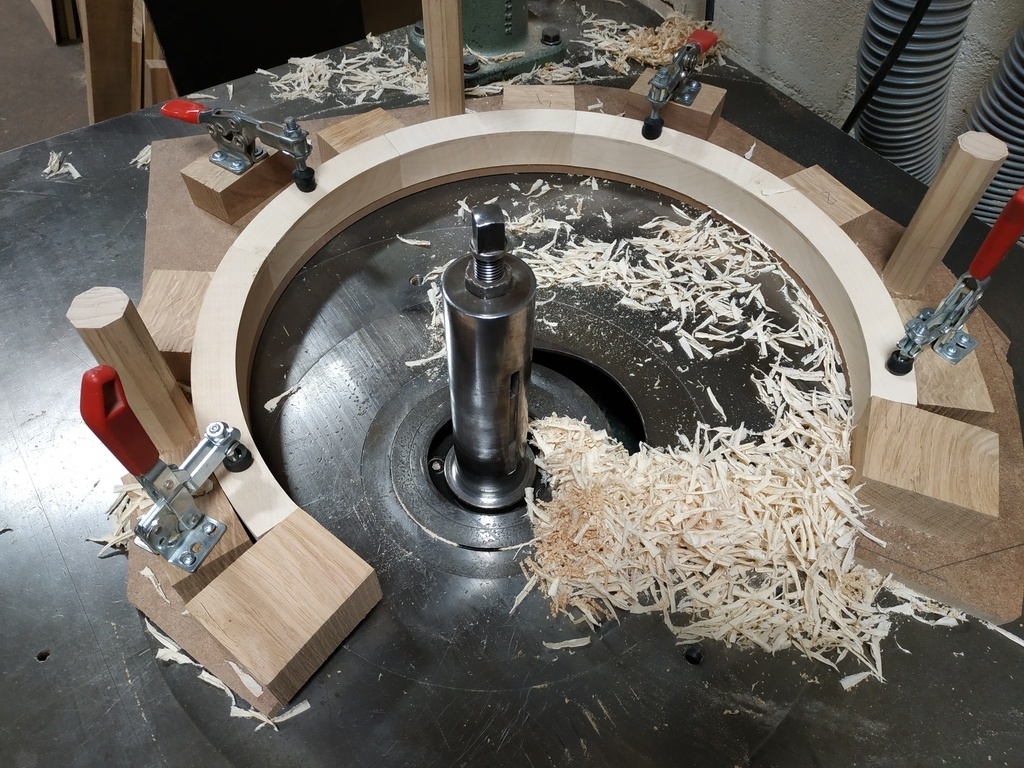

Compte tenu de sa dimension, la ceinture a été le seul élément de la calotte à être profilé à l’arbre. En effet, son maintien compliqué dans les gabarits réalisés précédemment aurait généré de mauvaises conditions d'usinage.

Publié

Partager

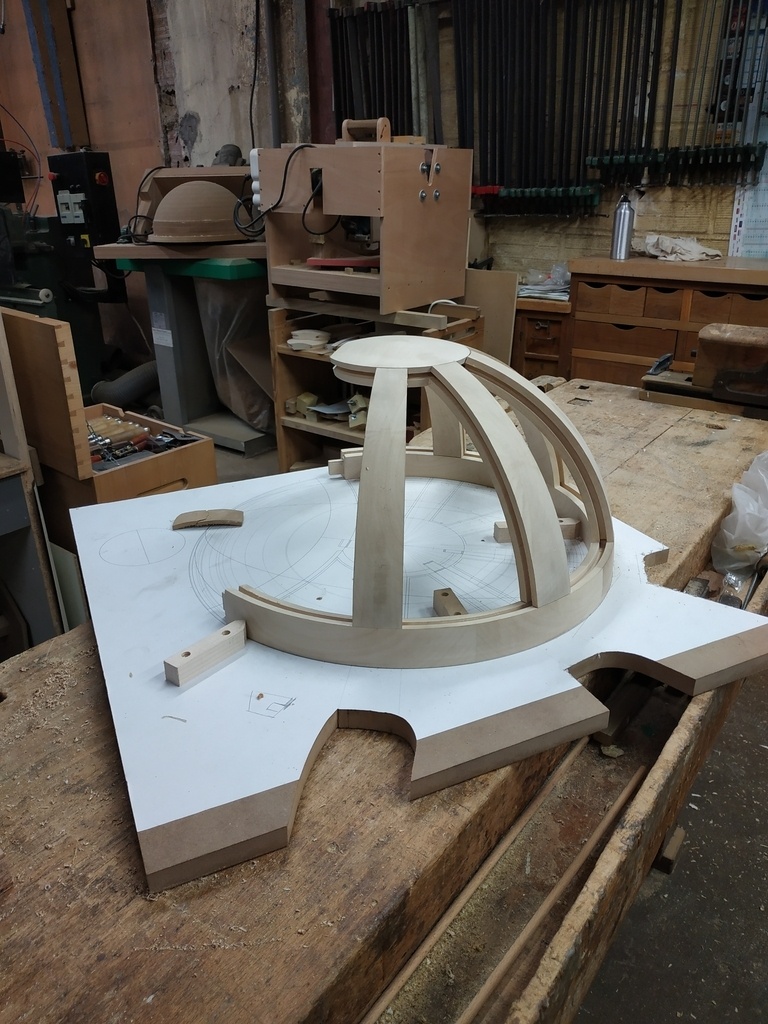

Assemblage à blanc des éléments de structure, puis rainurage des chants

J'ai pu ensuite essayer le gabarit de rainure. J'ai pour cela utilisé une mèche hélicoïdale de 8 millimètres, ce qui m'a permis de rainurer l’ensemble en 3 passes.

Publié

Partager

Réalisation des panneaux gainés

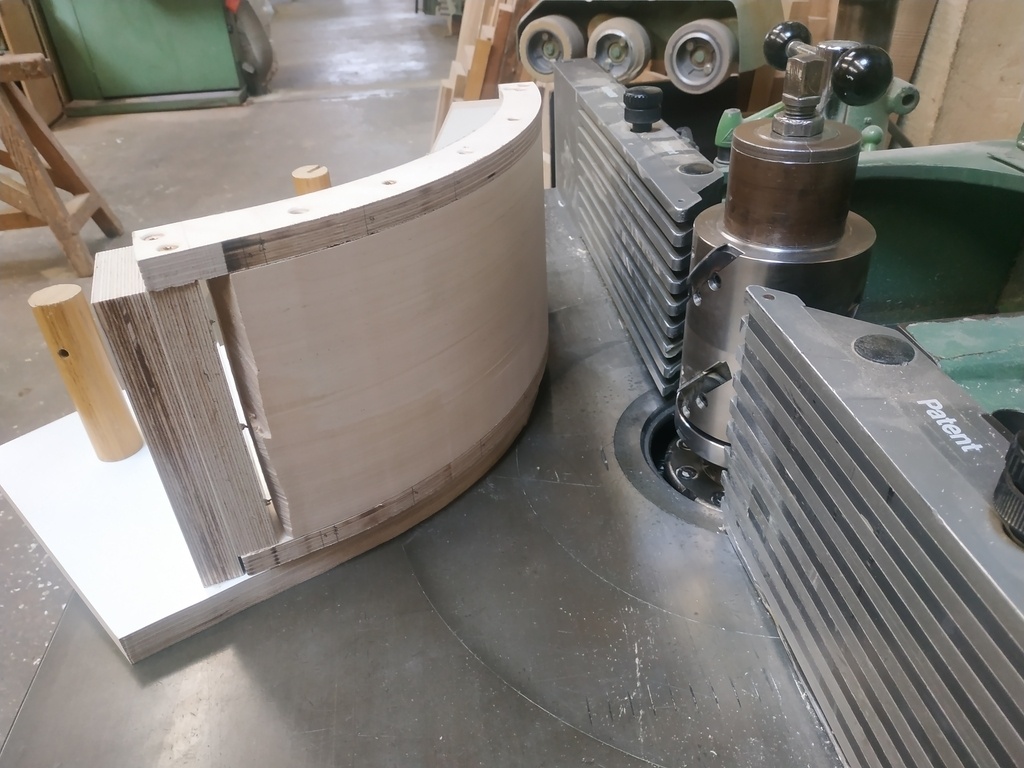

leur calibrage a été réalisé à l'aide de boîtes en raison de leur largeur. Enfin, le profilage s'est effectué sur les deux gabarits de feuillure, l'un en travaillant par le haut, l'autre par le bas.

Publié

Partager

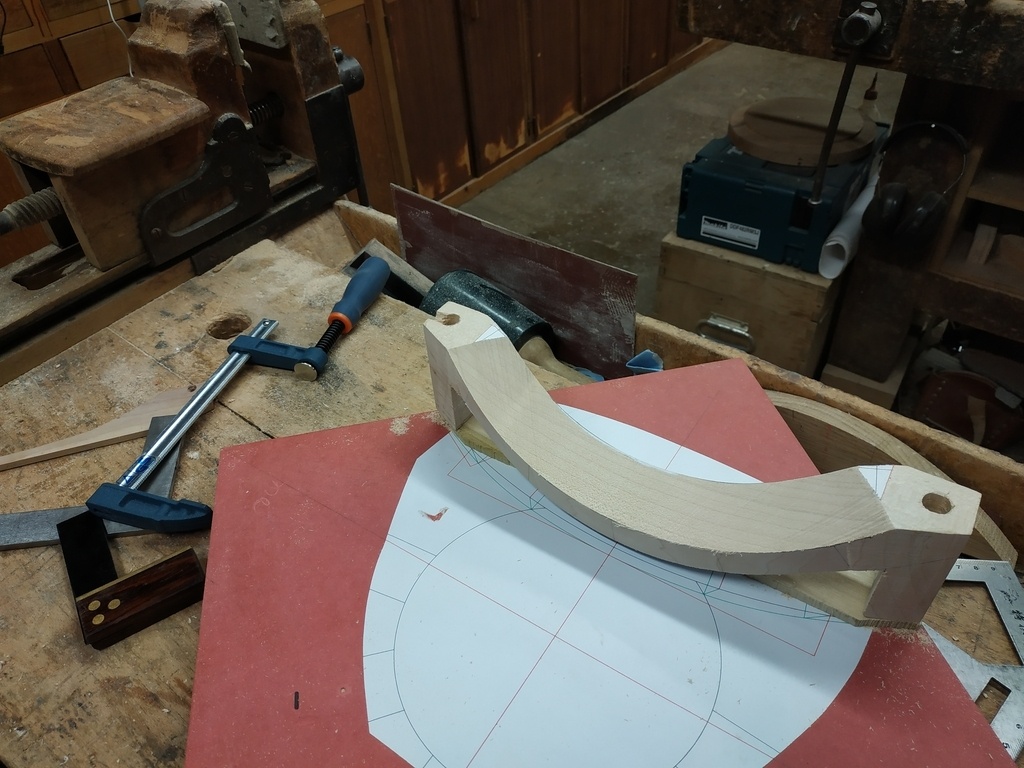

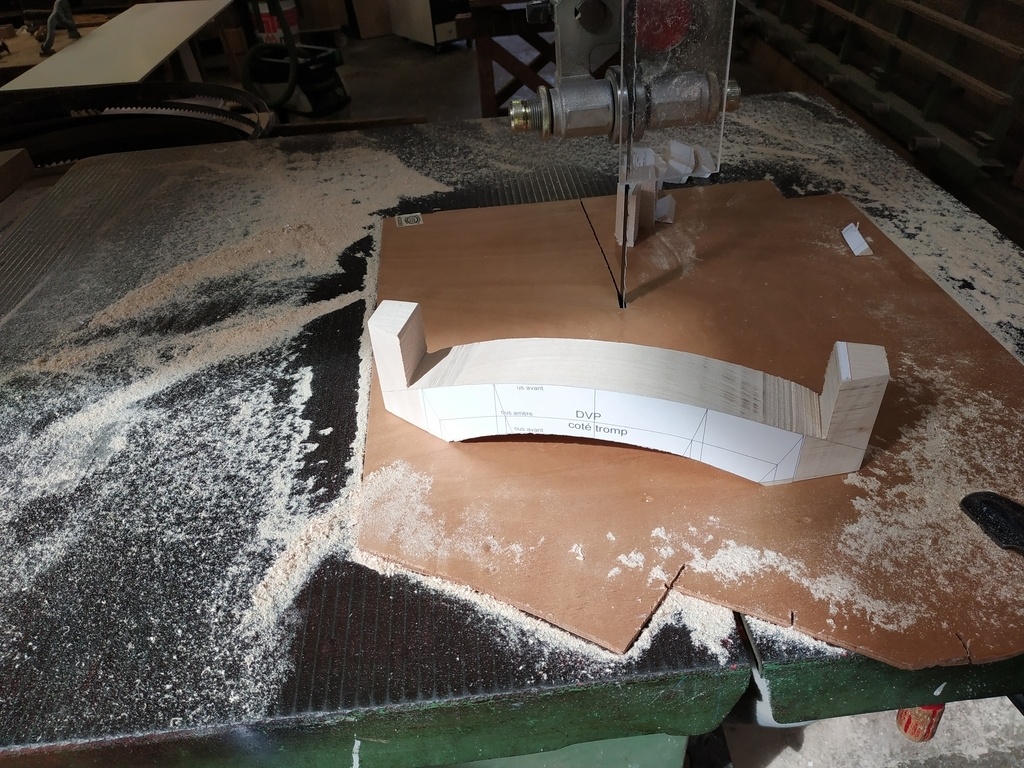

Réalisation de la traverse issue de la pénétration cylindrique

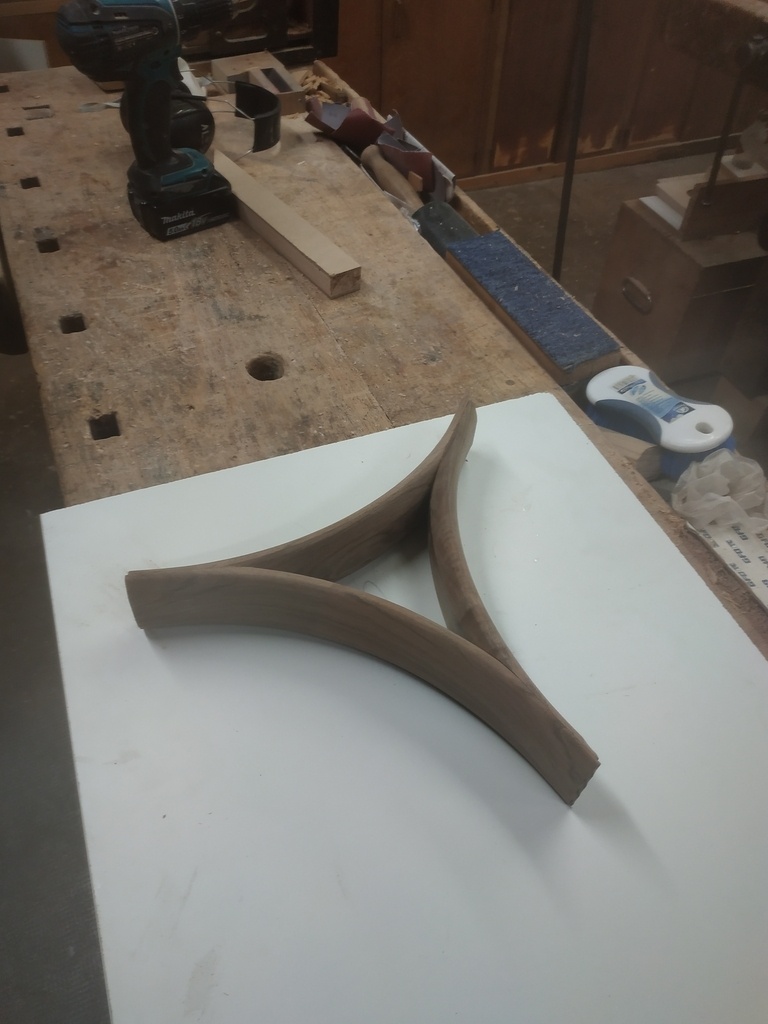

La traverse issue de la pénétration cylindrique a été sectionnée en trois parties, une au centre, deux autres aux extrémités se reflétant.

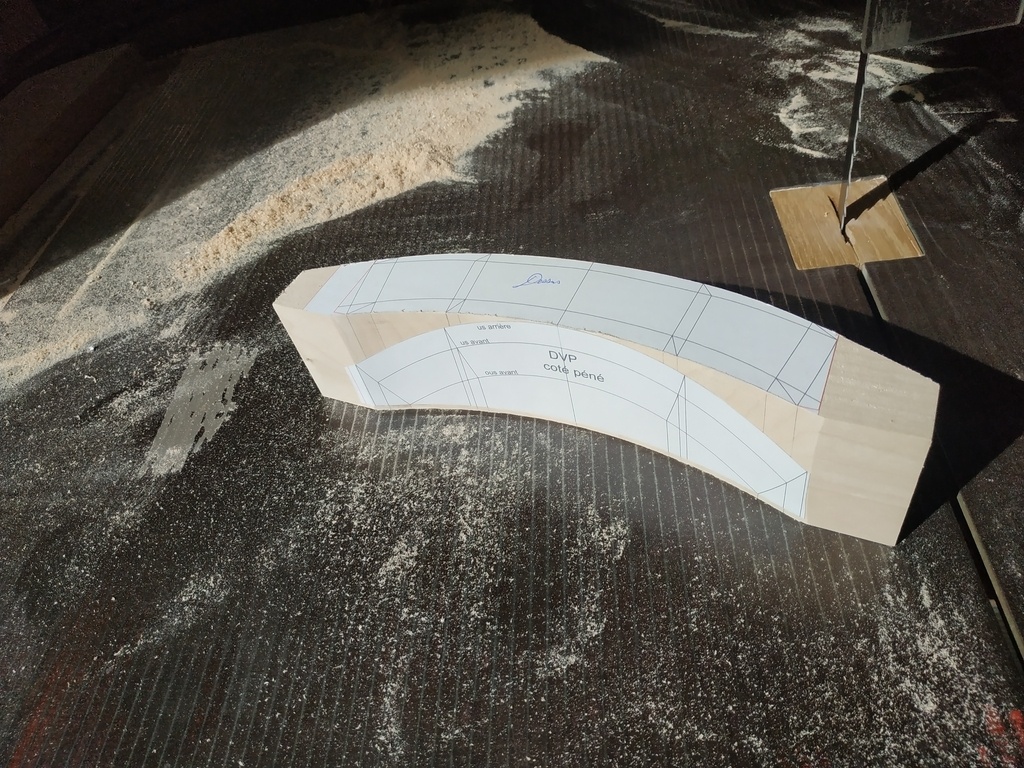

En rembarrant quatre développements distincts correspondant aux quatre faces de la pièce, j'ai pu obtenir l'emplacement des arêtes correspondant aux chants sur cette pièce à dévers.

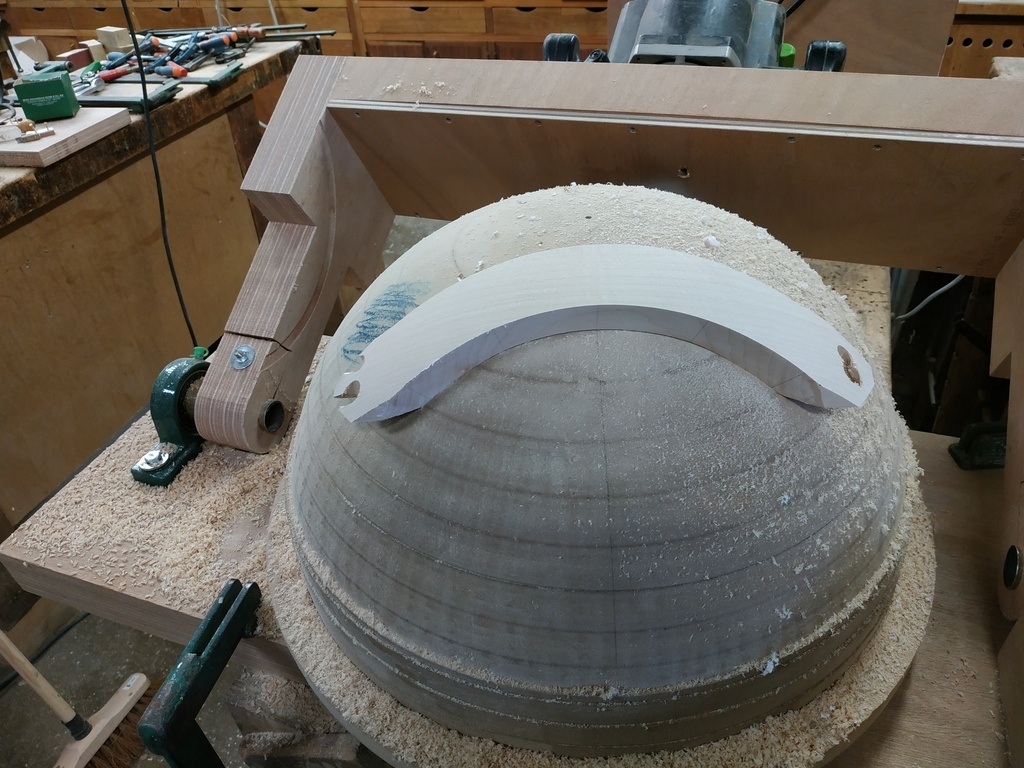

Pour son positionnement sur la hauteur, j'ai pris soin auparavant de lui laisser deux « oreilles » de part et d'autre. Enfin, j'ai terminé son façonnage en la positionnant sur le second gabarit.

Publié

Partager

Collage de l'ensemble

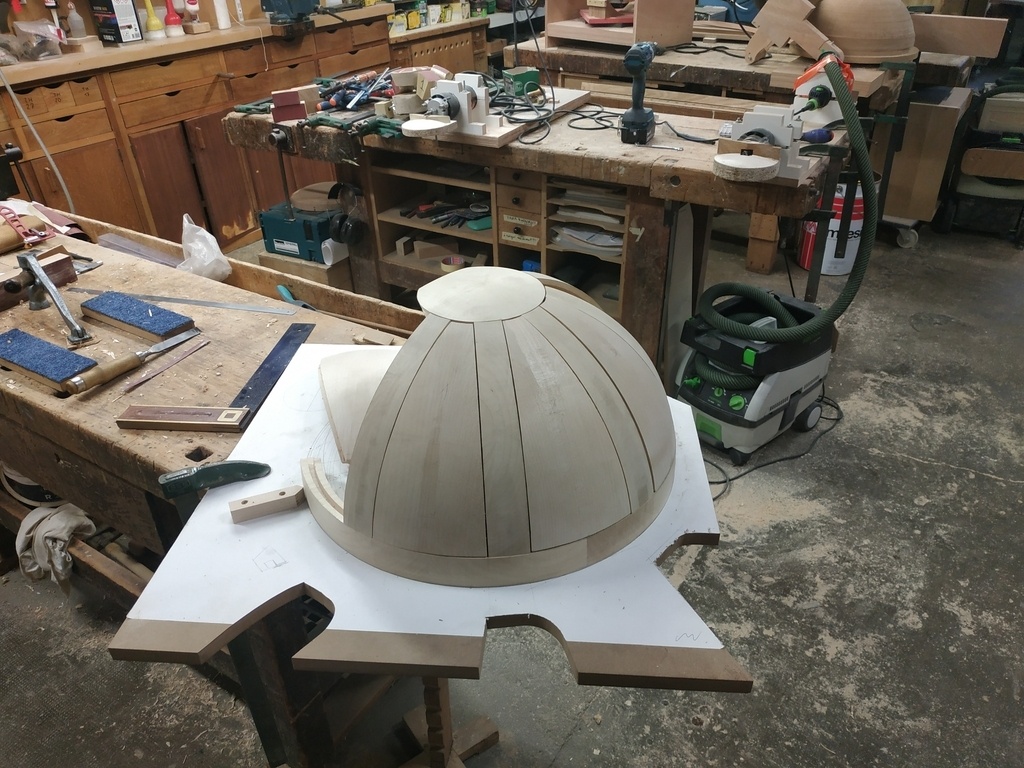

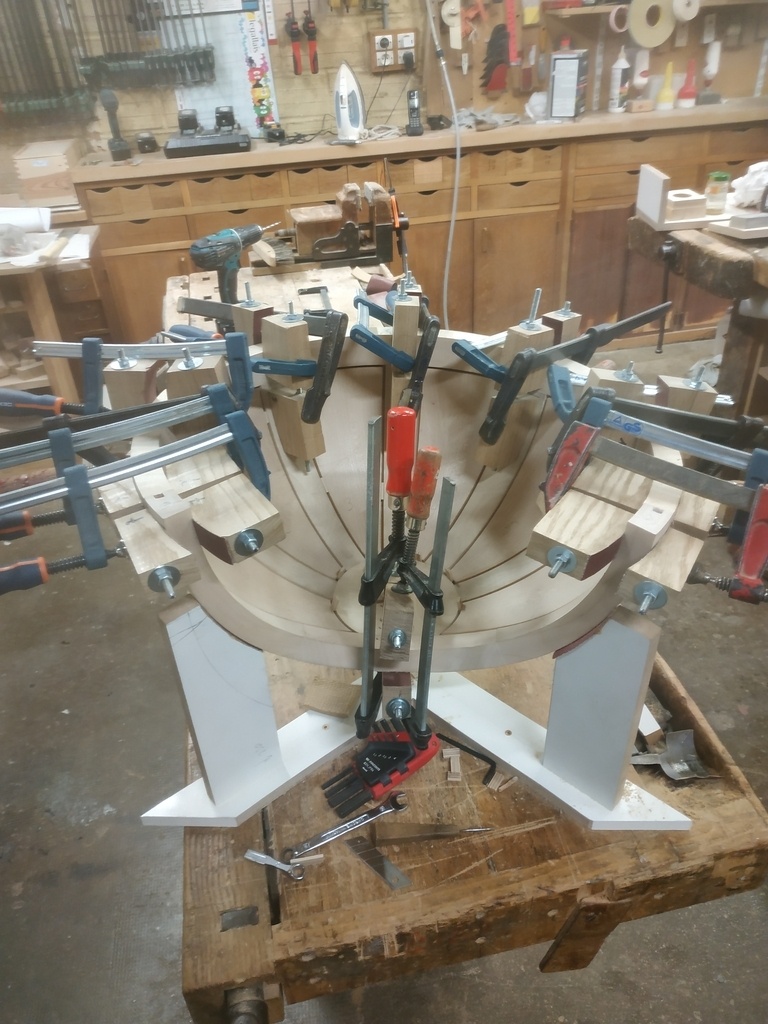

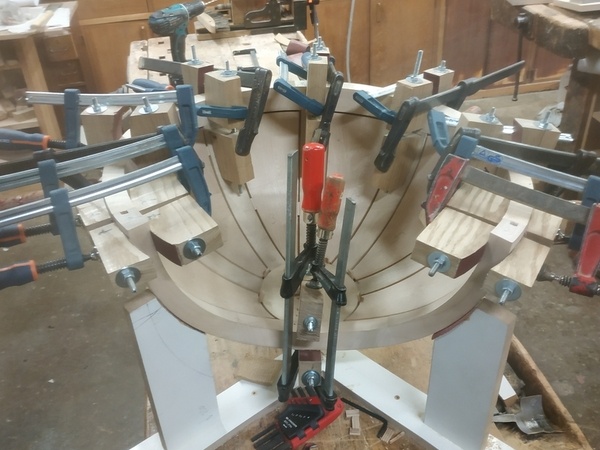

j'ai finalement décidé de coller l'ensemble de la calotte en deux temps.
J’ai d’abord procédé à l’assemblage entre montants et trompillon individuellement, de manière à garantir au mieux leur positionnement et garder des joints creux le plus réguliers possible.
Pour les arasements, y compris ceux de la traverse, je me suis confectionné un support pour coller la calotte dans sa position définitive – la ceinture vers le haut –, ce qui m'a permis de contrôler plus facilement mes joints. À l'aide de cales de serrage reliées par des tiges filetées j'ai assemblé l'ensemble de manière définitive.

Publié

Partager

Piétement

Après avoir débité et corroyé les pieds, j'ai pu aussitôt les profiler avec un fer taillé suivant le profil désiré, en l’occurrence, une ellipse. Une fois calibrées, les traverses ont été profilées à l'arbre.
Les arasements des pieds et de ces traverses ont été réalisés à la main et assemblés à l'aide de tourillons.

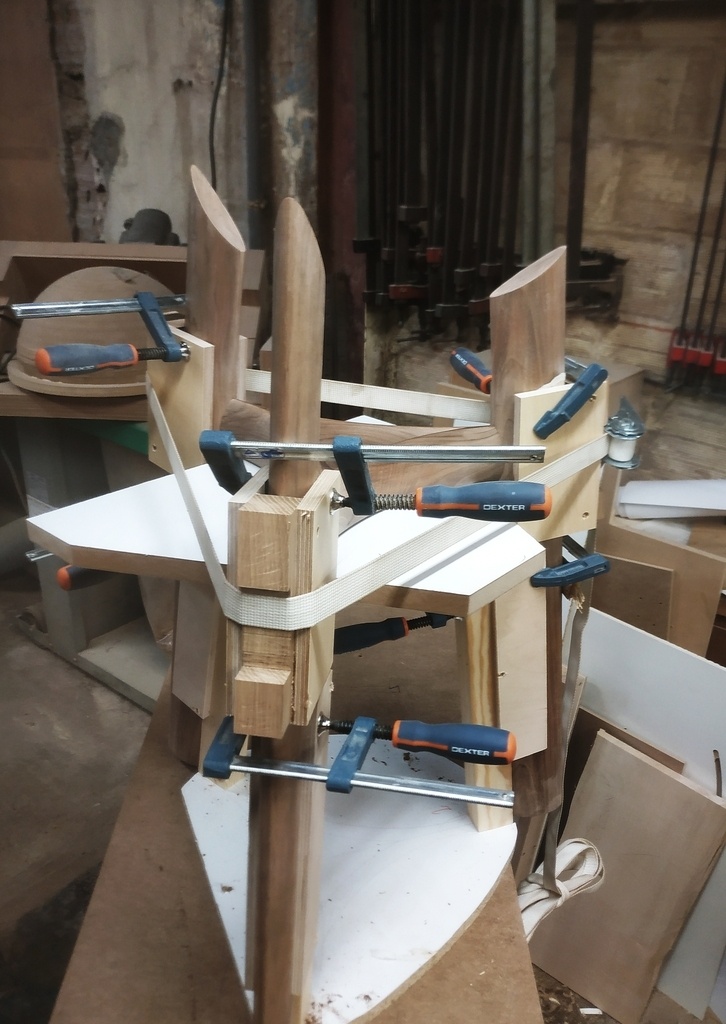

Le collage s'est effectué à l’aide d'une sangle.

Publié

Partager

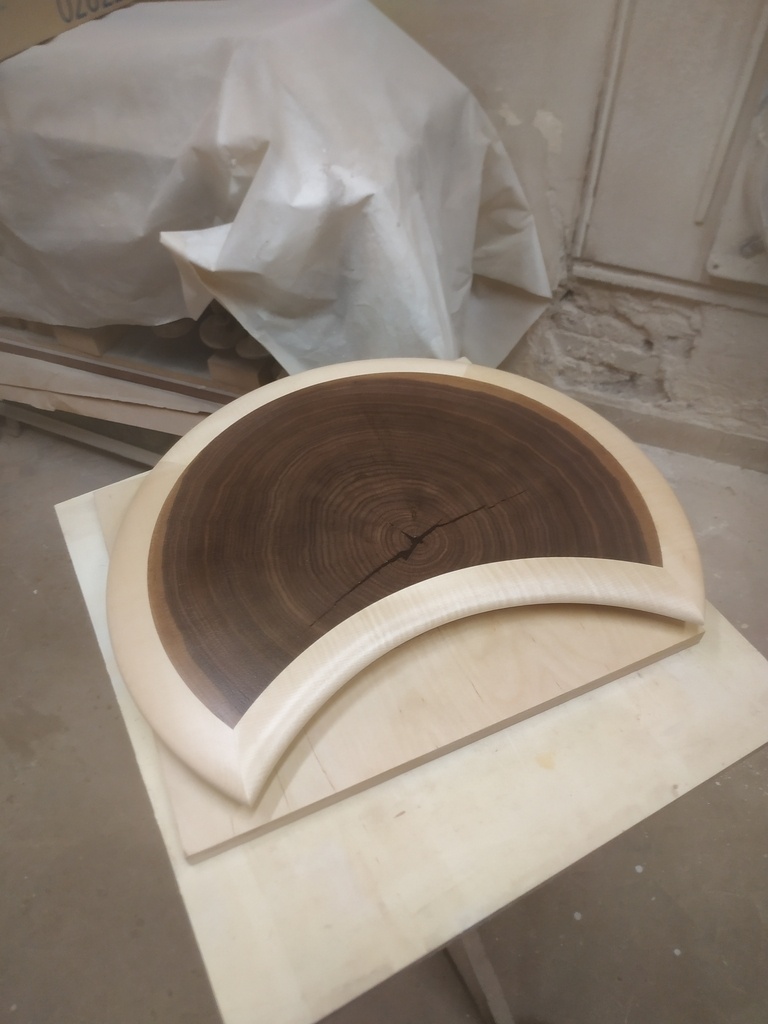

Plateau

j'ai débité les alaises en prenant soin de laisser des « oreilles » pour le collage des éléments entre eux. Après collage , l'ensemble a été calibré à la toupie.
J'ai ensuite profilé les alaises à l'arbre à l'aide de deux fers, de manière à obtenir le profil désiré.

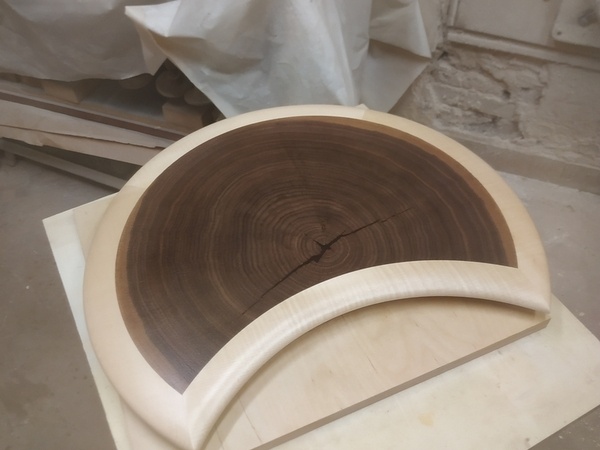

Après ponçage, l'ensemble de la pièce a reçu trois couches de cire dure de la marque Osmo.

Publié

Partager

Epures

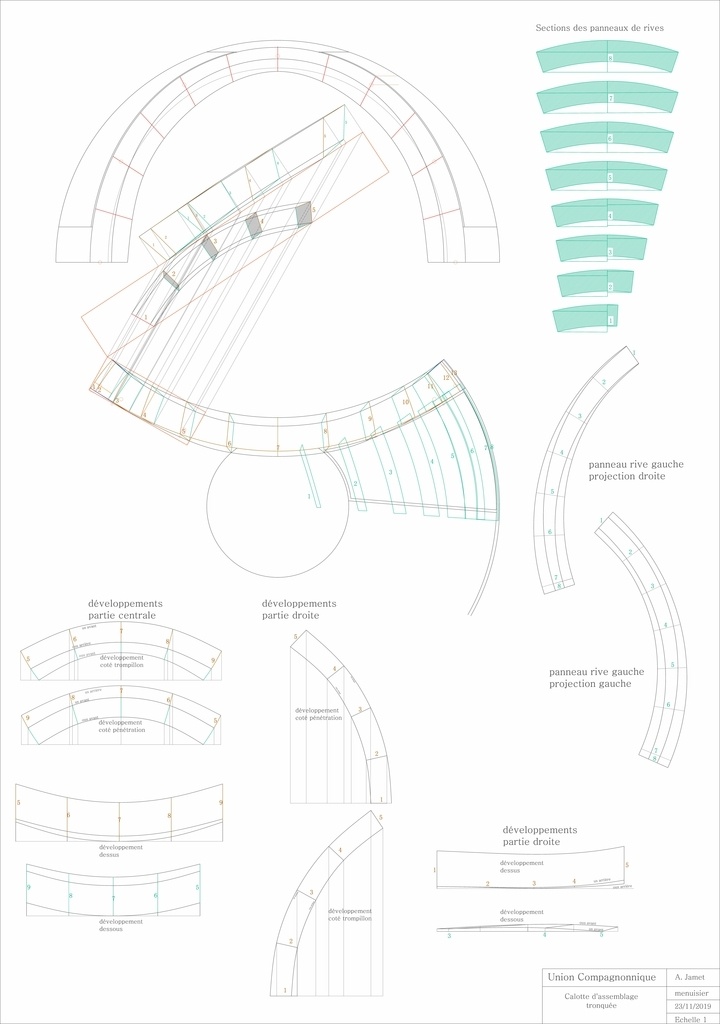

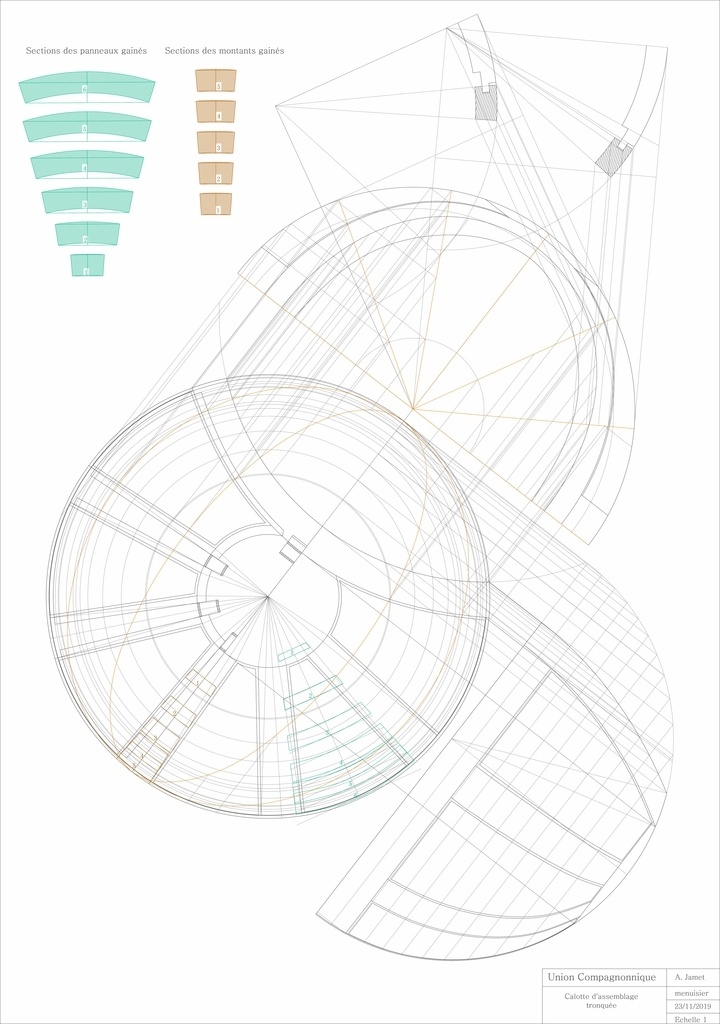

Voici les épures concernant la calotte d'assemblage.

Publié
