Vic66

Claustra

  Ce pas à pas présente un projet en cours de réalisation.

Claustra
+

Bonjour à toutes et à tous,

Les dimensions du claustra 1974x1690.
Les montants feront 1646x100x22mm.
Les niches: 400x200x260 (x2) et 600x200x260 (150mm sur le plan, mais sera modifié en 200mm).

Liste des articles

Mis à jour

Partager

Le bois

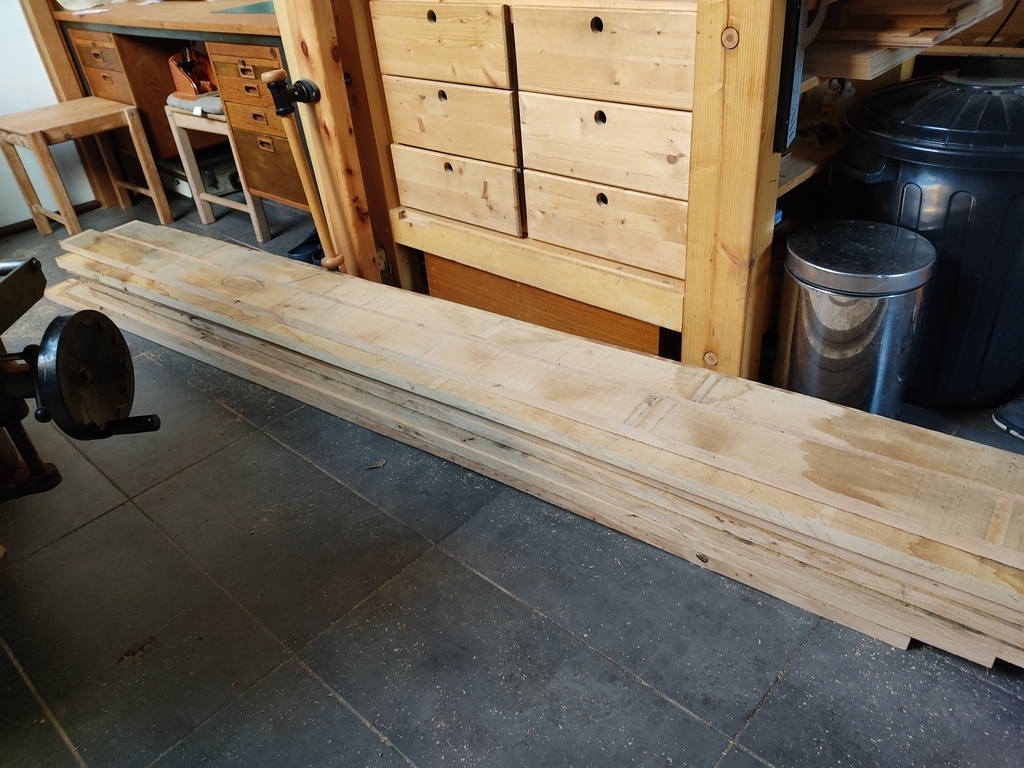

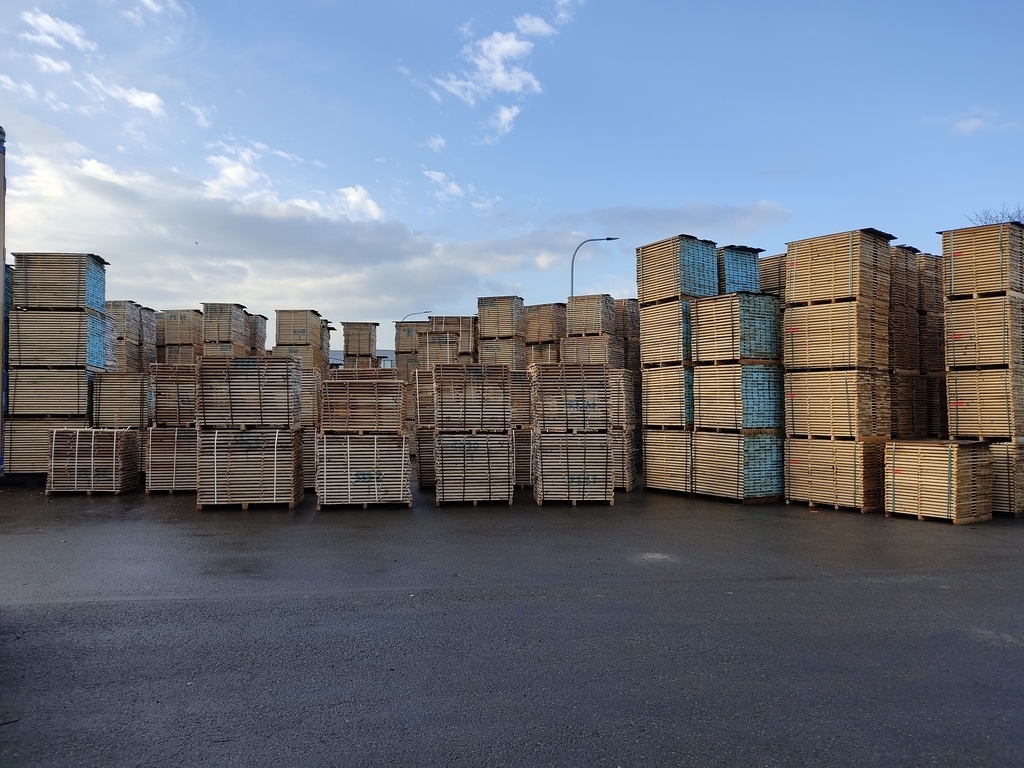

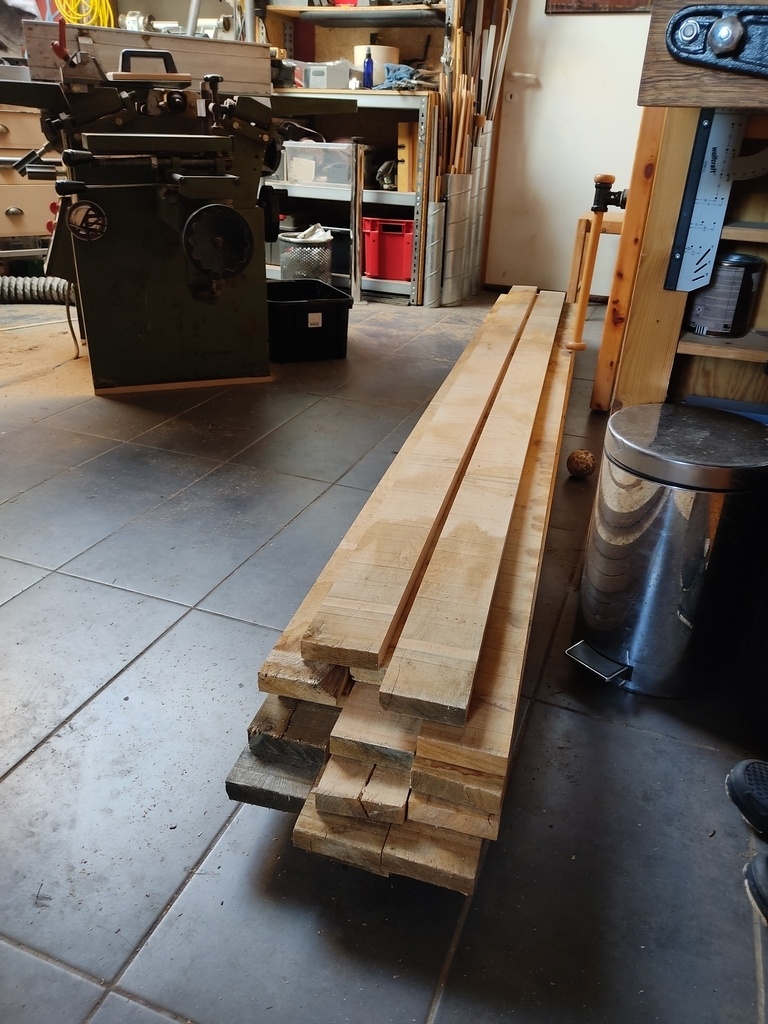

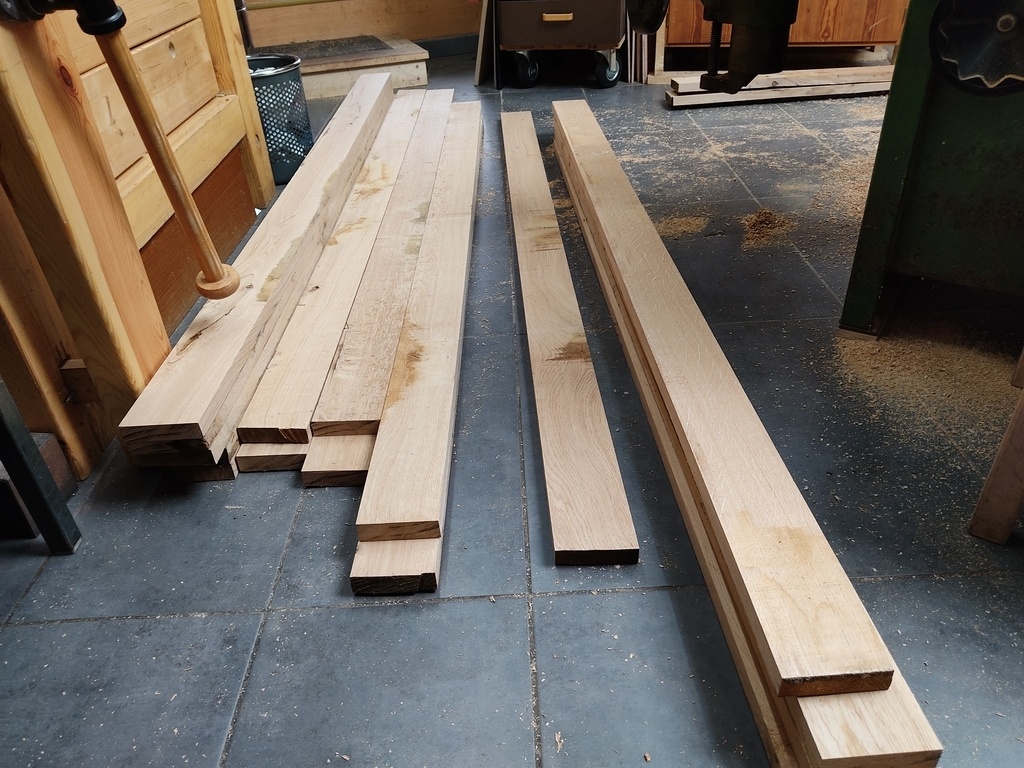

Je viens d'aller chercher 20m2 de chêne Européen sec et deligné, dim de 1800 à 2400x210x27mm.
Merci eljub pour l'adresse 😉

Publié Mis à jour

Partager

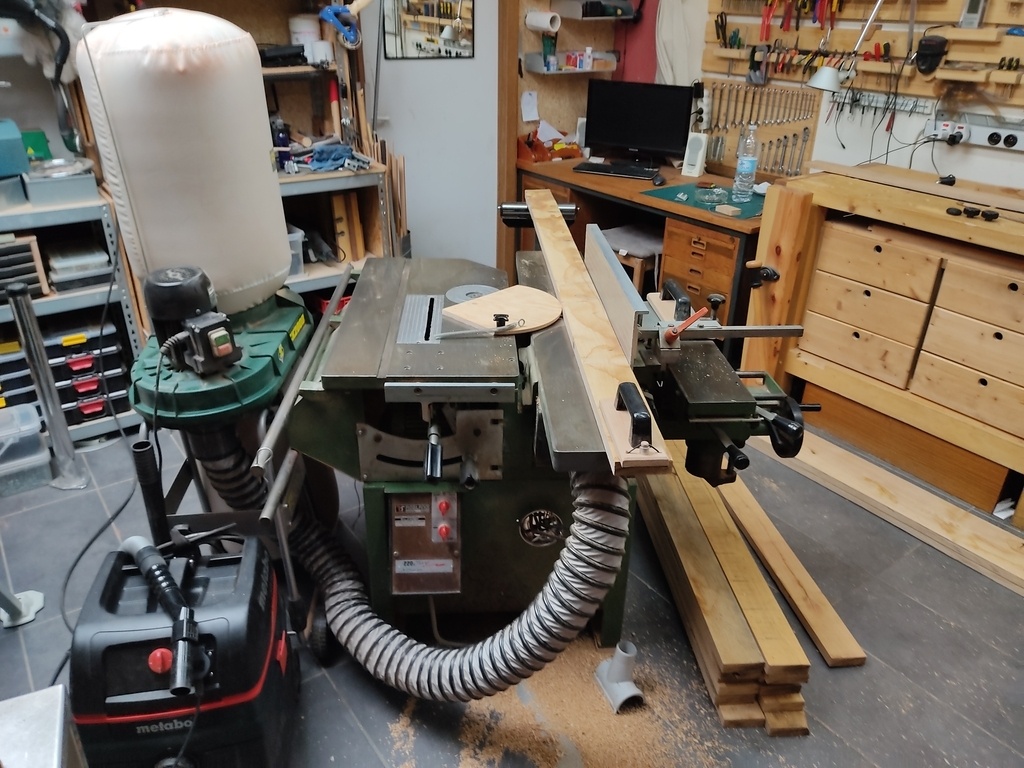

Délignage

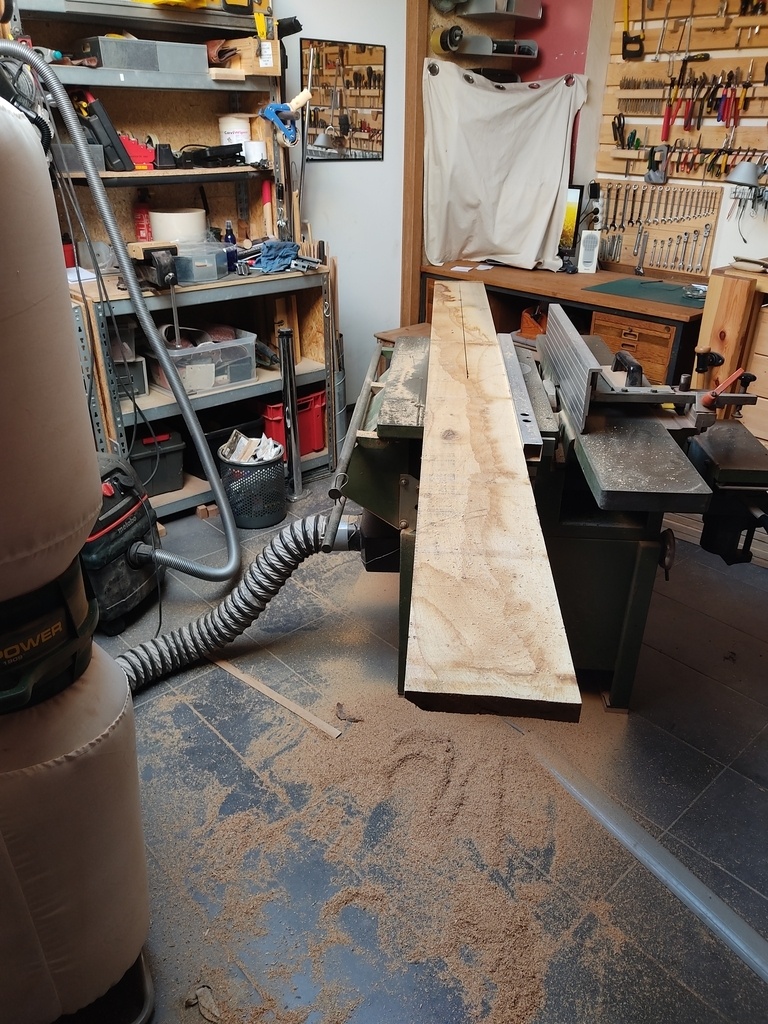

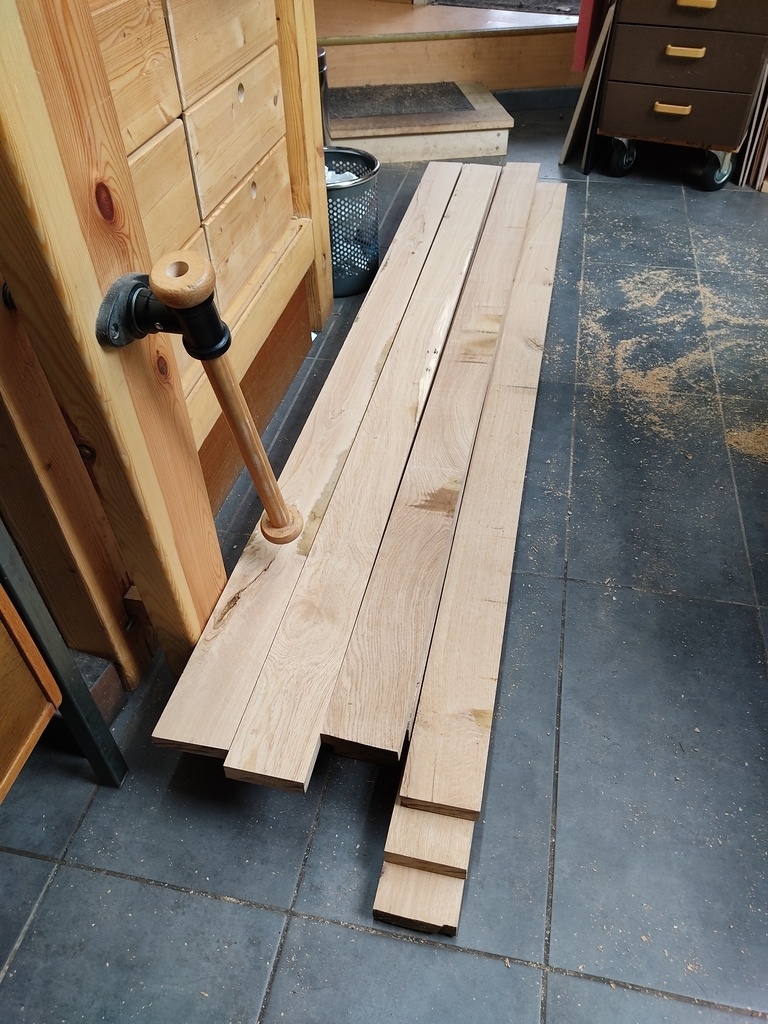

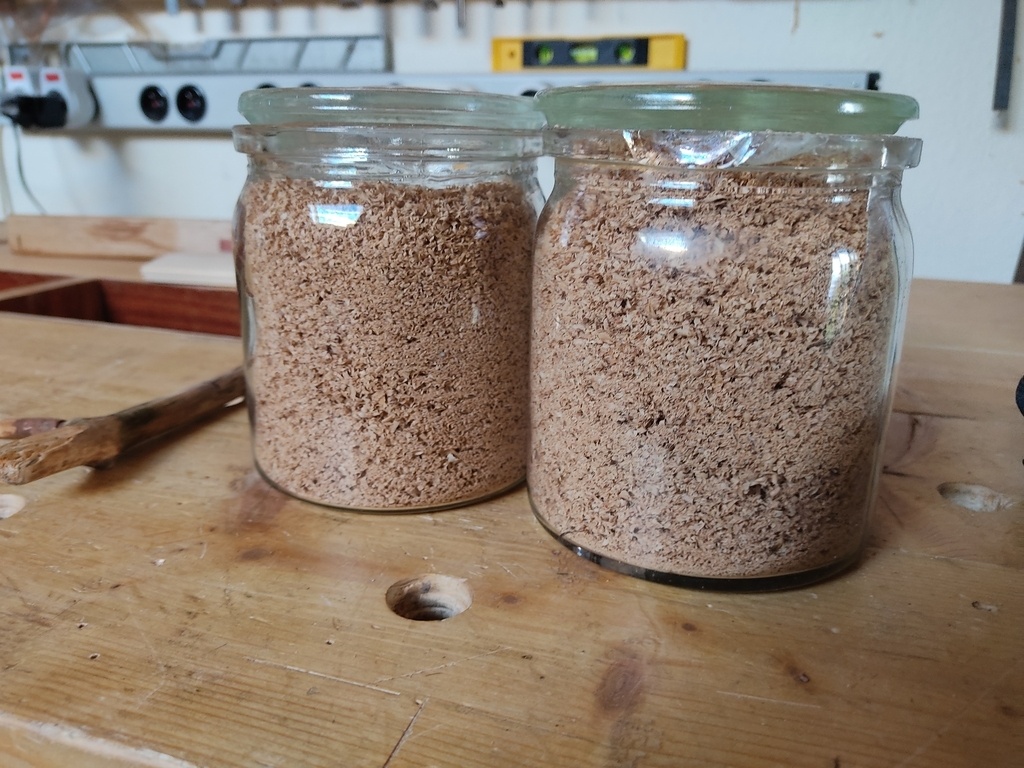

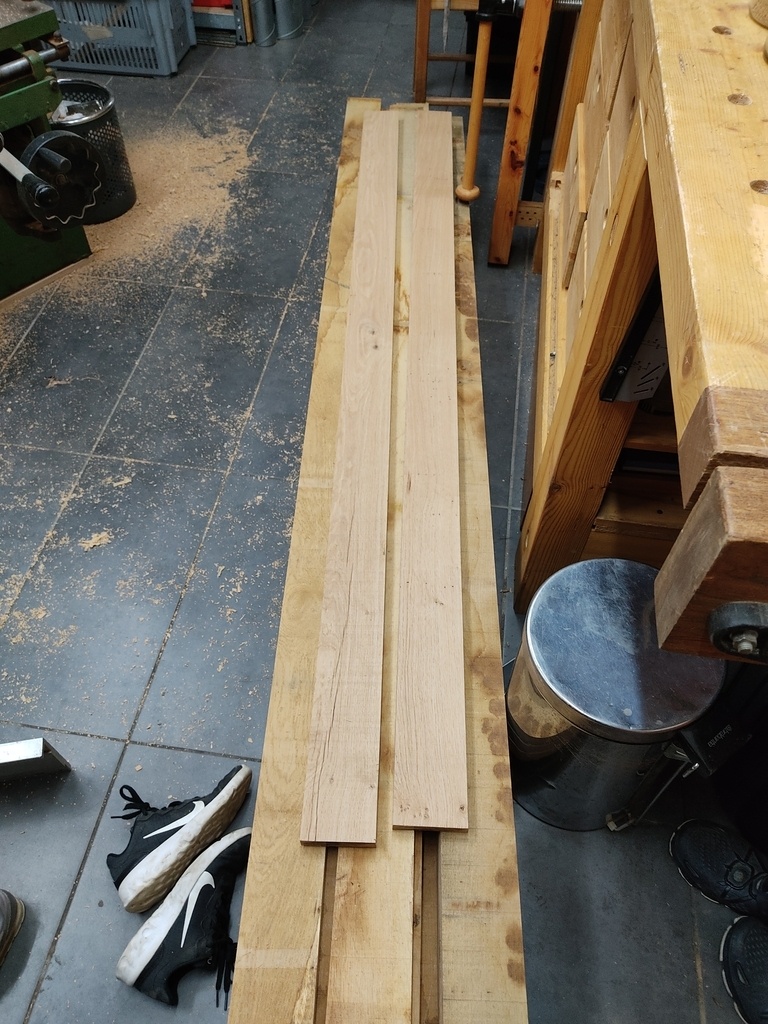

Les montants et traverses auront une largeur de 100mm, je coupe les planche qui font 210 mm de large, parfait pour les splitter. J'en ai profité pour récupérer de la sciure de bois pour une éventuelle réparation.

Publié

Partager

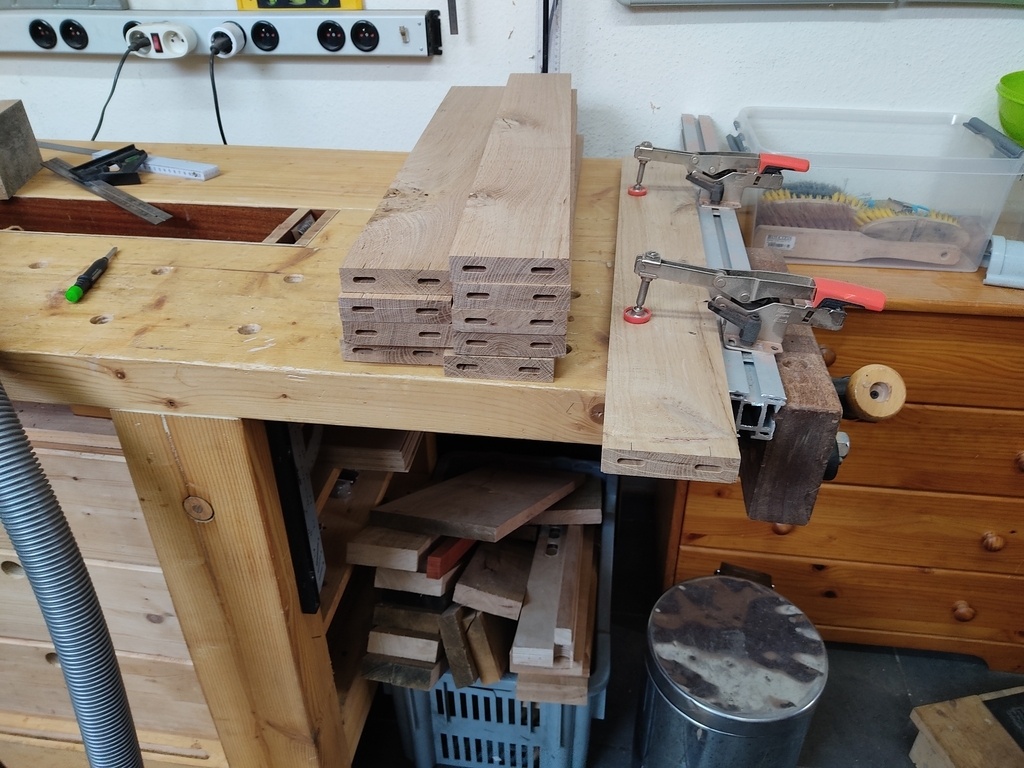

Préparation des traverses

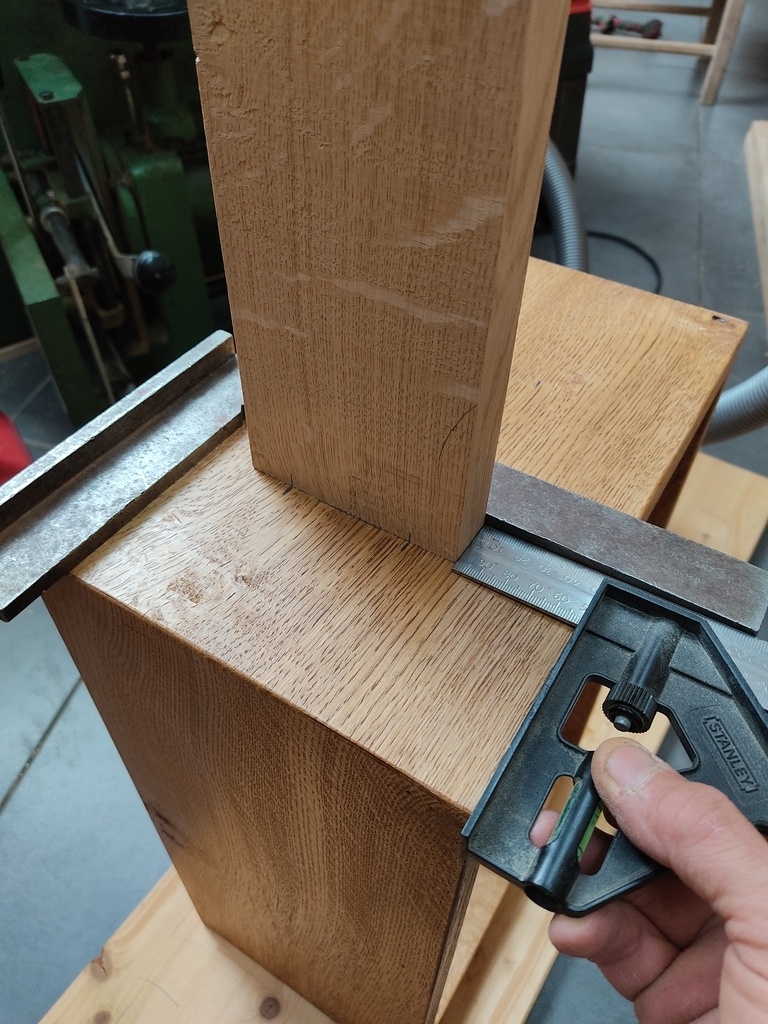

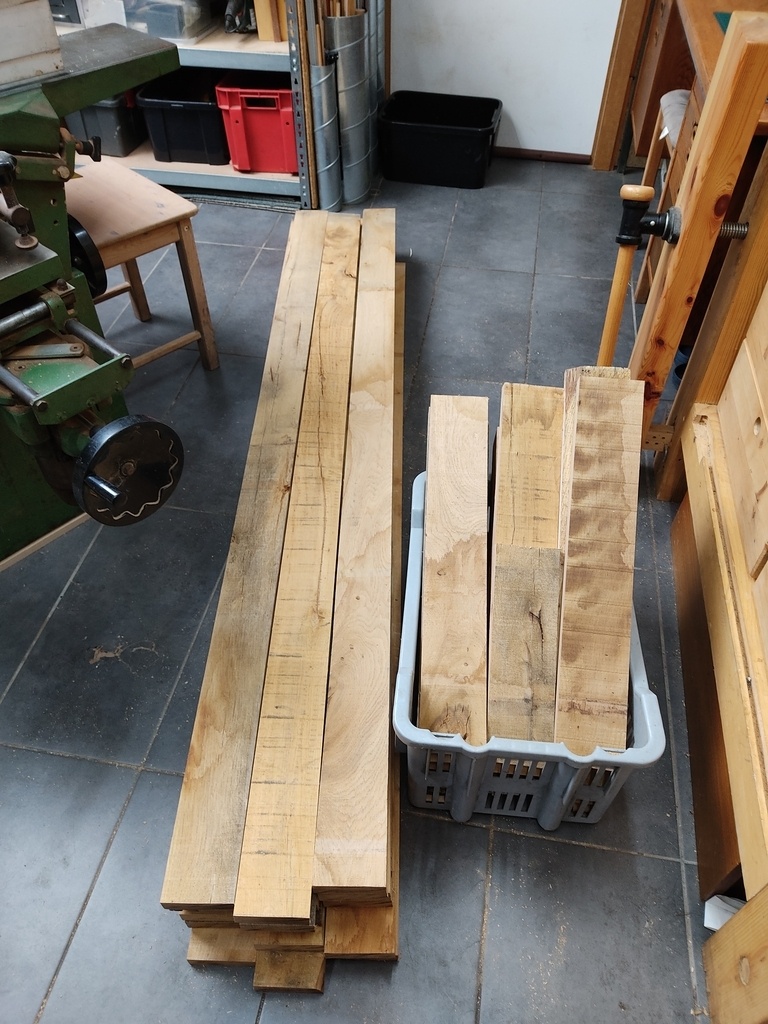

Je prépare les traverses en premier pour définir la hauteurs des traverses.
Dégauchissage parfait!
Par contre la raboteuse, a sûrement besoin d'une bonne révision au niveau de l'entrainement!
j'ai enlevé plus de matière que prévu, car par moment j'avais un effet de vagues et je repassais pour corriger, résultat je suis à 20mm au lieu des 22mm prévus.
Je les ai mises à longueur, pour la traverse du bas, je dois corriger de 5mm à cause de la plainte et du coup mon premier montant devra être creusé dans le bas pour bien épouser le mur (qui n'est sûrement pas trop d'aplomb comme les autres murs).

Publié

Partager

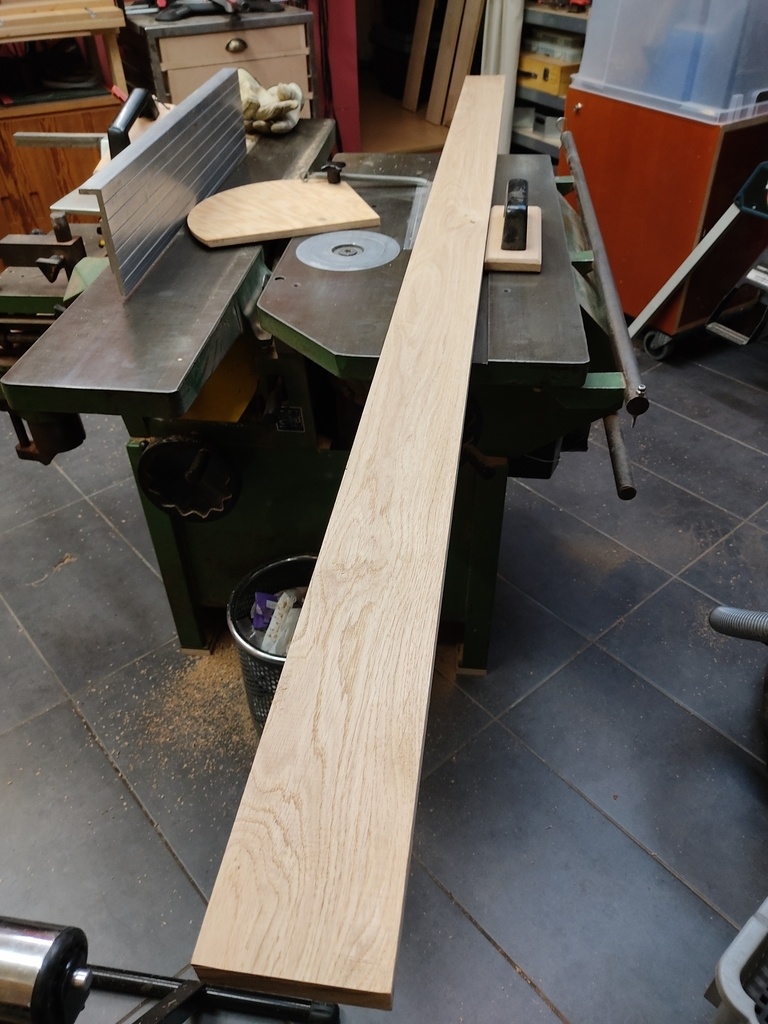

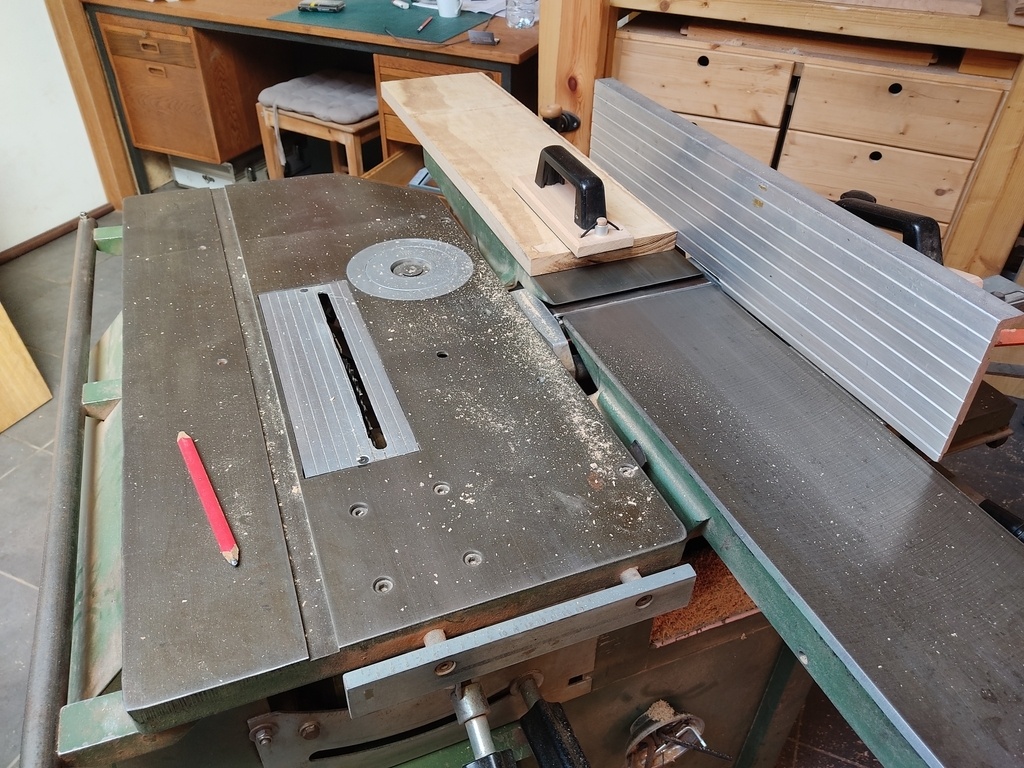

Dégauchissage montants

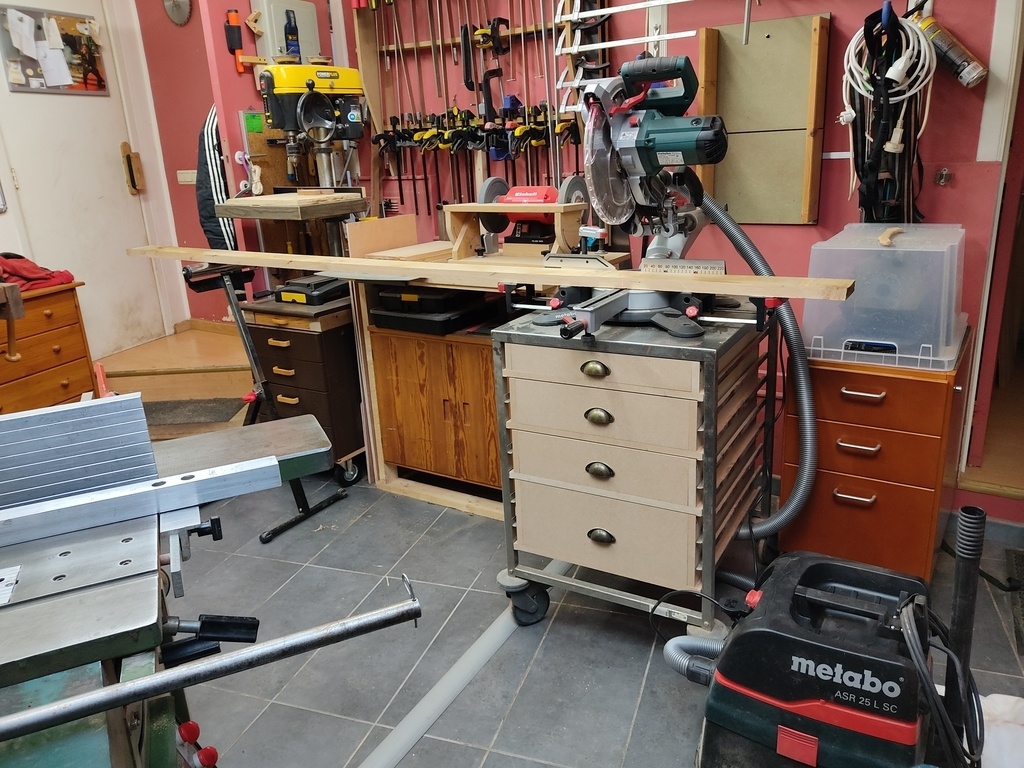

J'ai coupé les longueurs avec une surcote de 15cm

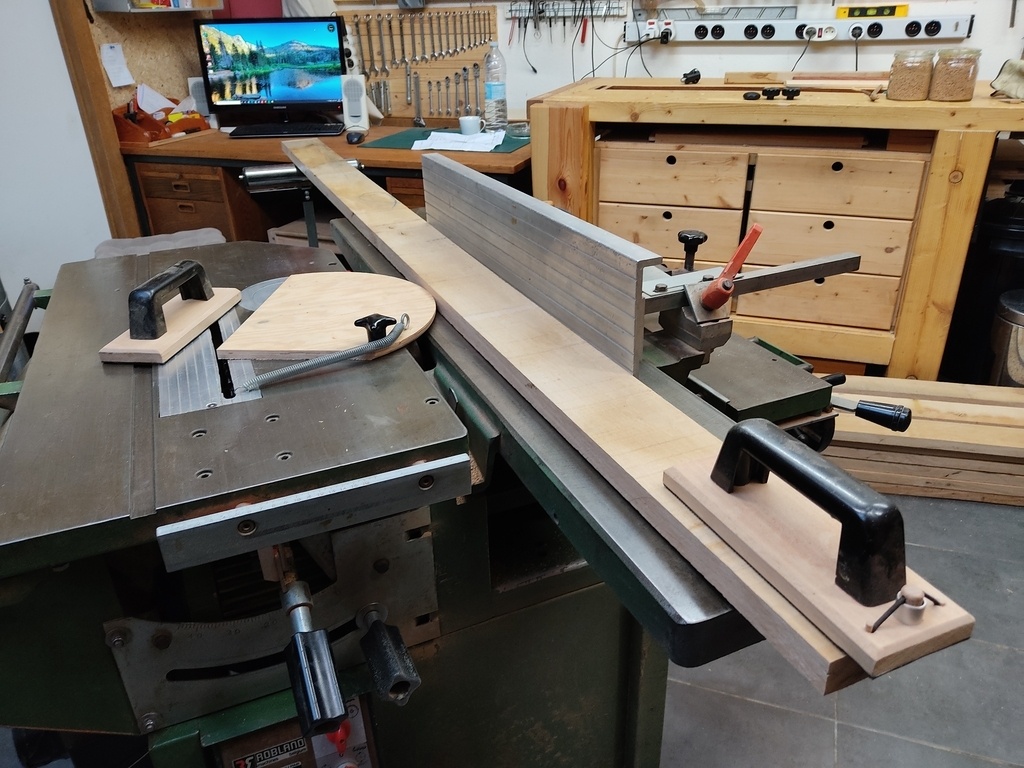

Je dégauchi les montants en faisant le minimum de passages histoire de ne pas trop perdre en épaisseur.
Comme j'ai des soucis avec ma raboteuse, je passerai l'autre face également à la dégauchisseuse et terminerai par la ponceuse à bande.

Publié Mis à jour

Partager

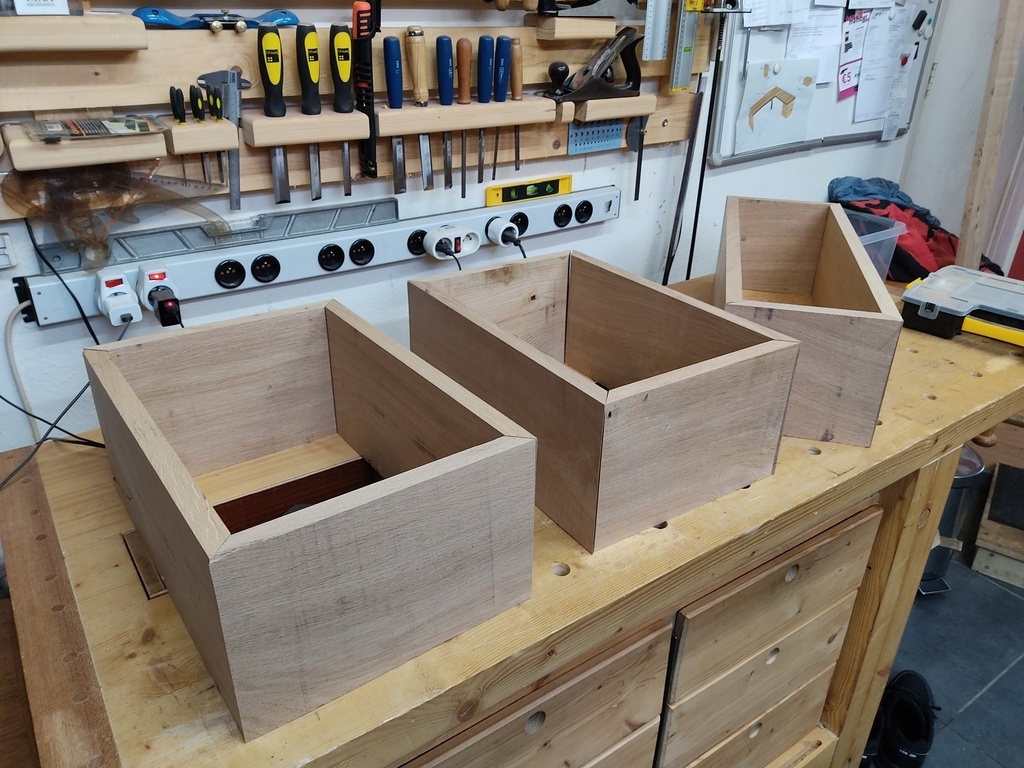

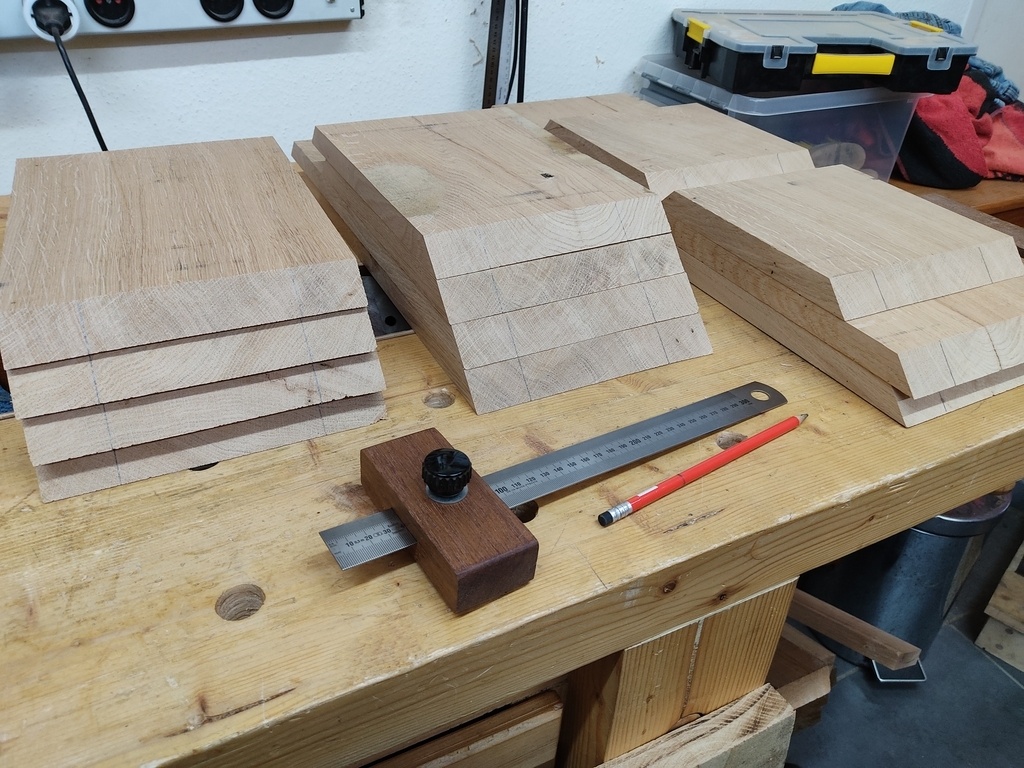

Les niches ouvertes

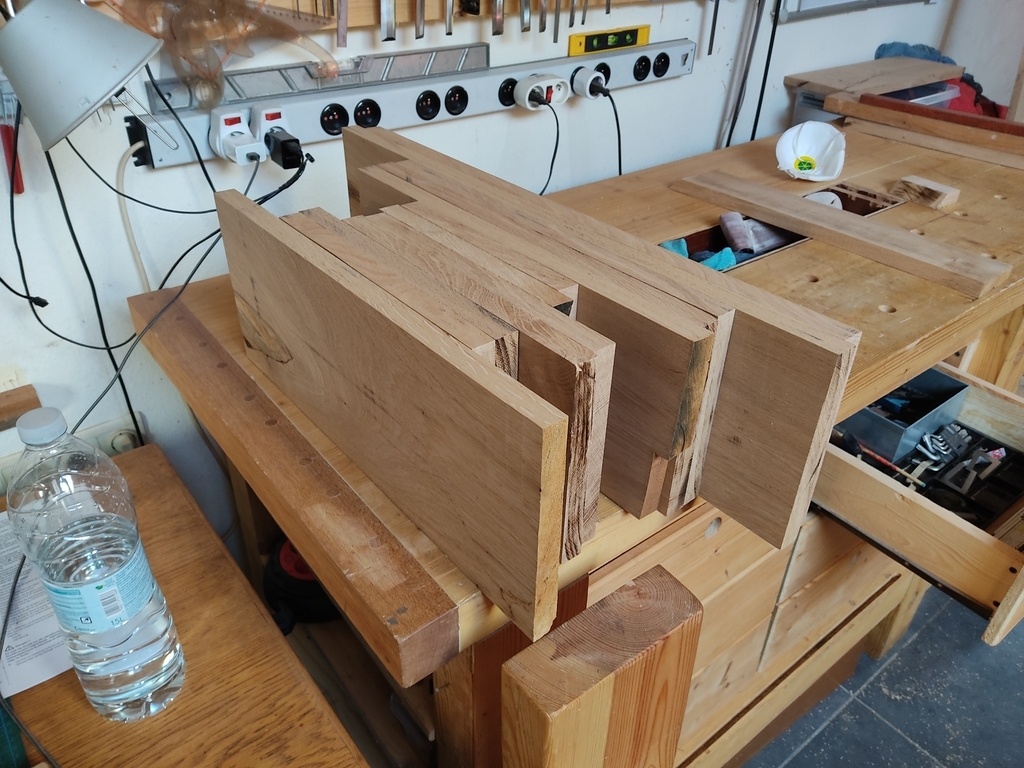

Degauchissage

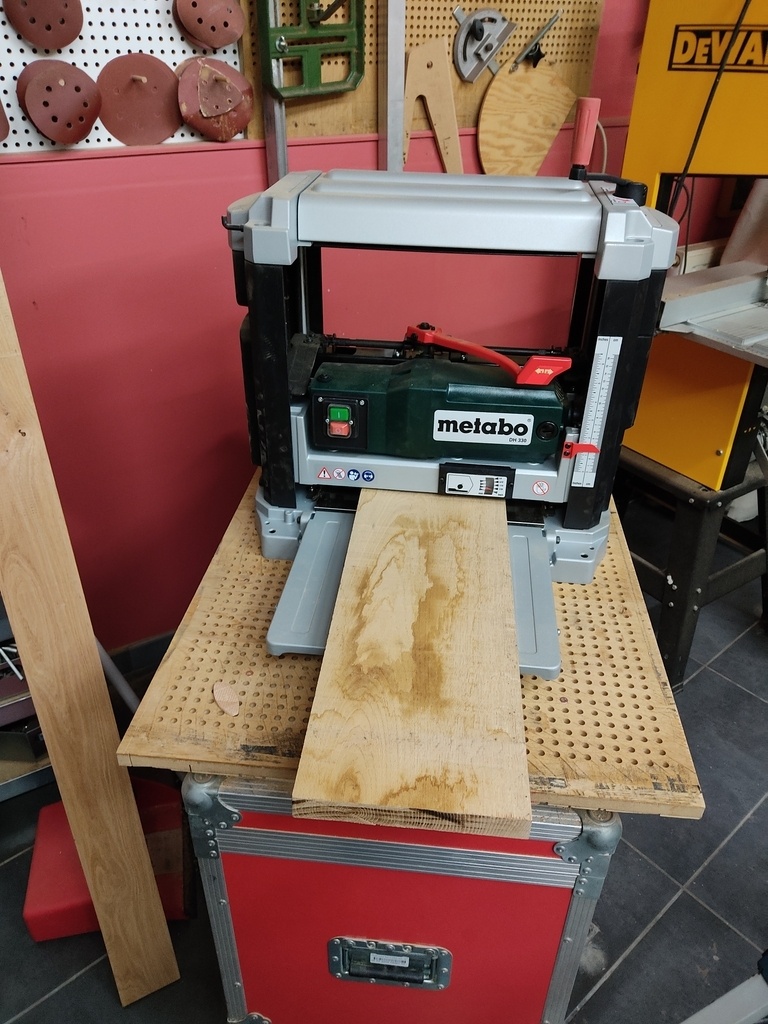

Ensuite raboteuse stationnaire

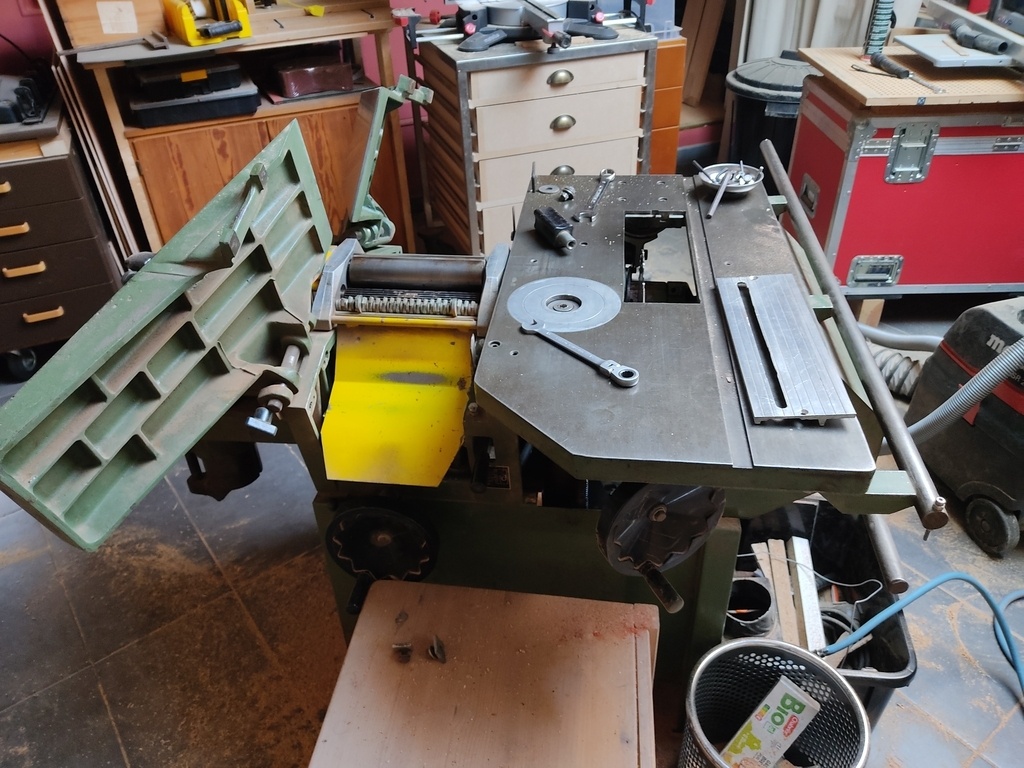

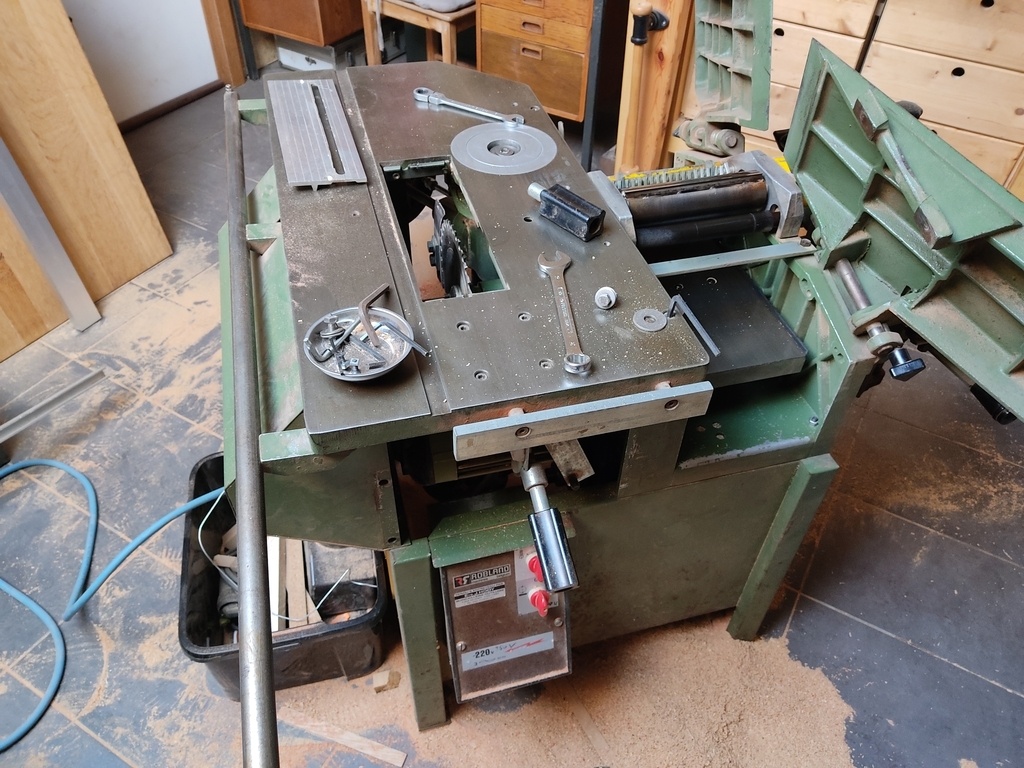

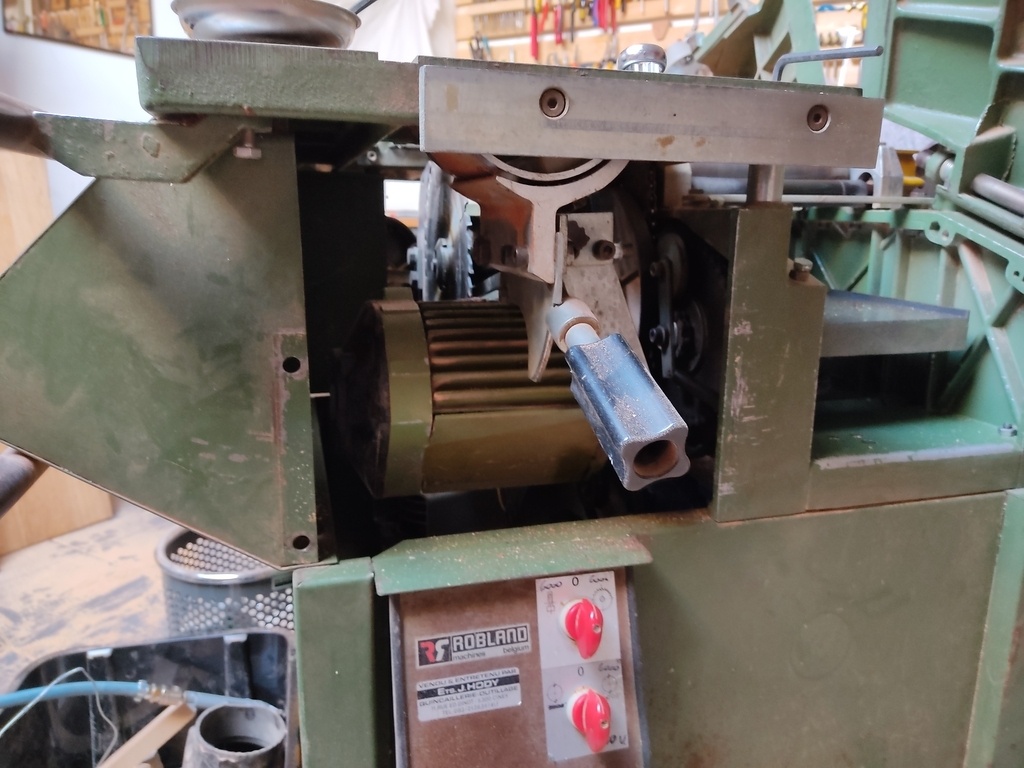

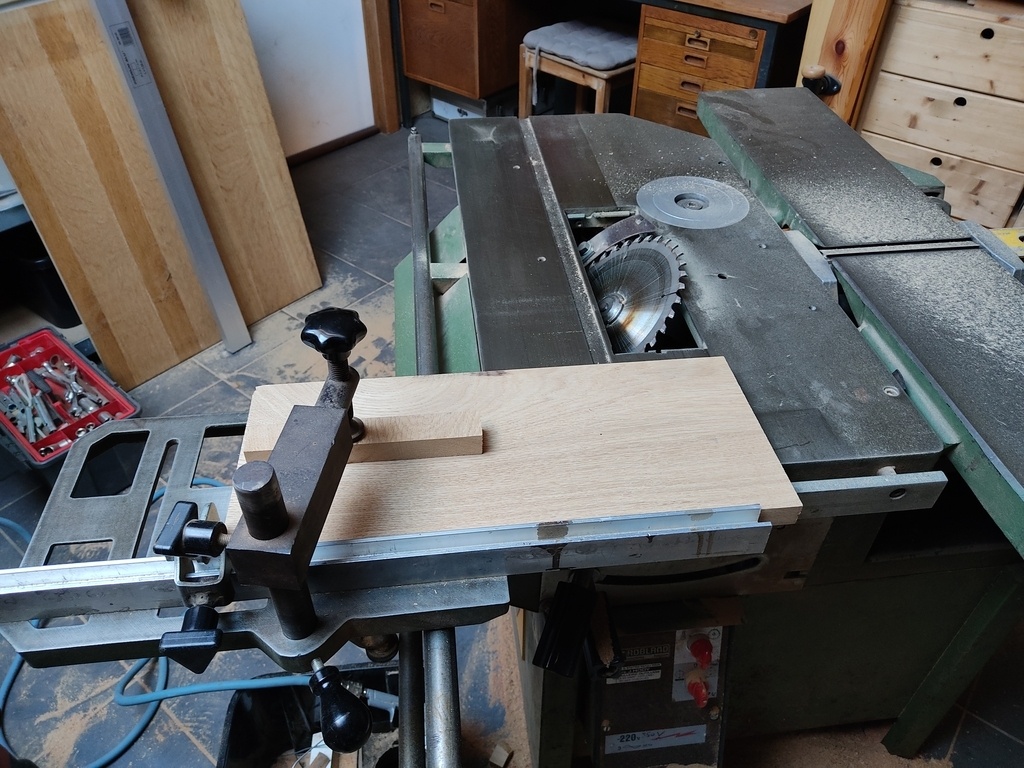

Coupe à 45, mais problème sérieux, l'axe de ma lame pars de travers !!! Tout le bloc est bancale 😱 ni une ni deux démontage, apparemment problème avec le berceau (je ne sais pas si ca s'appelle comme ça, le système de pivotement). Tant que c'est ouvert, je fais un petit entretien vite fait.

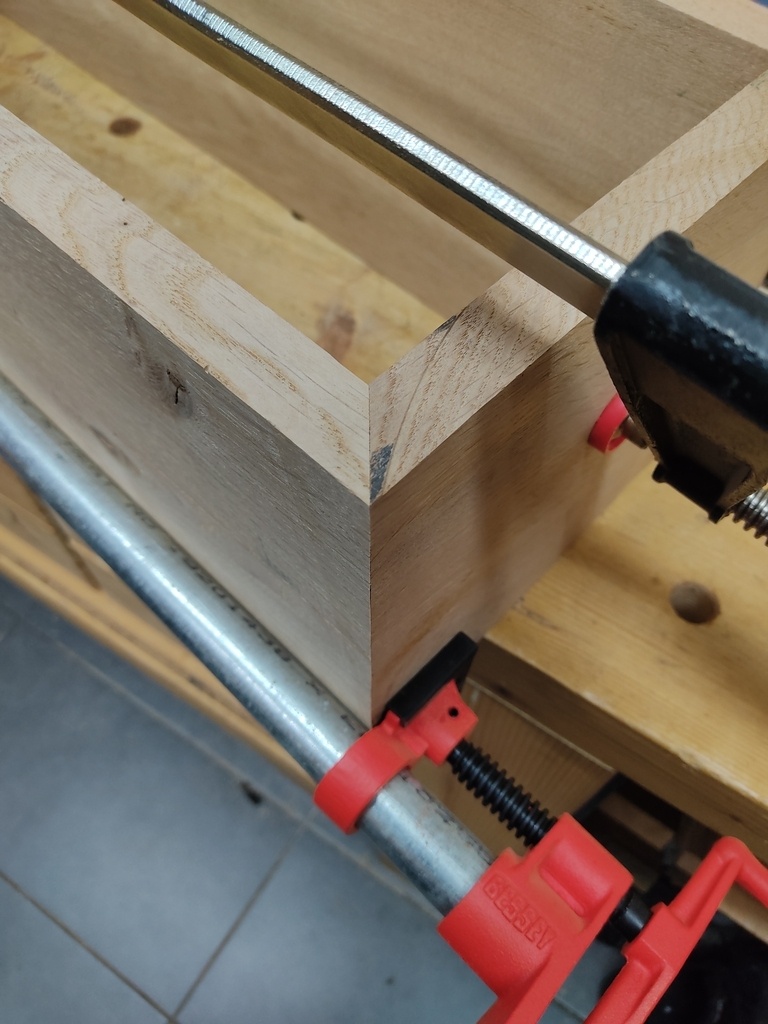

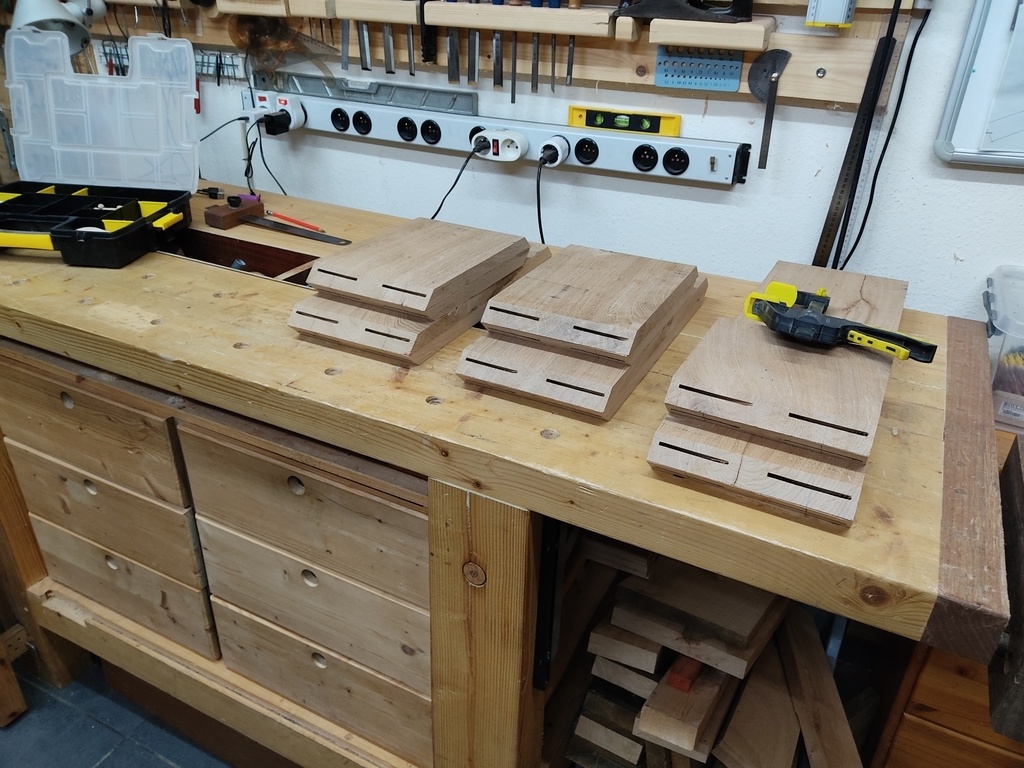

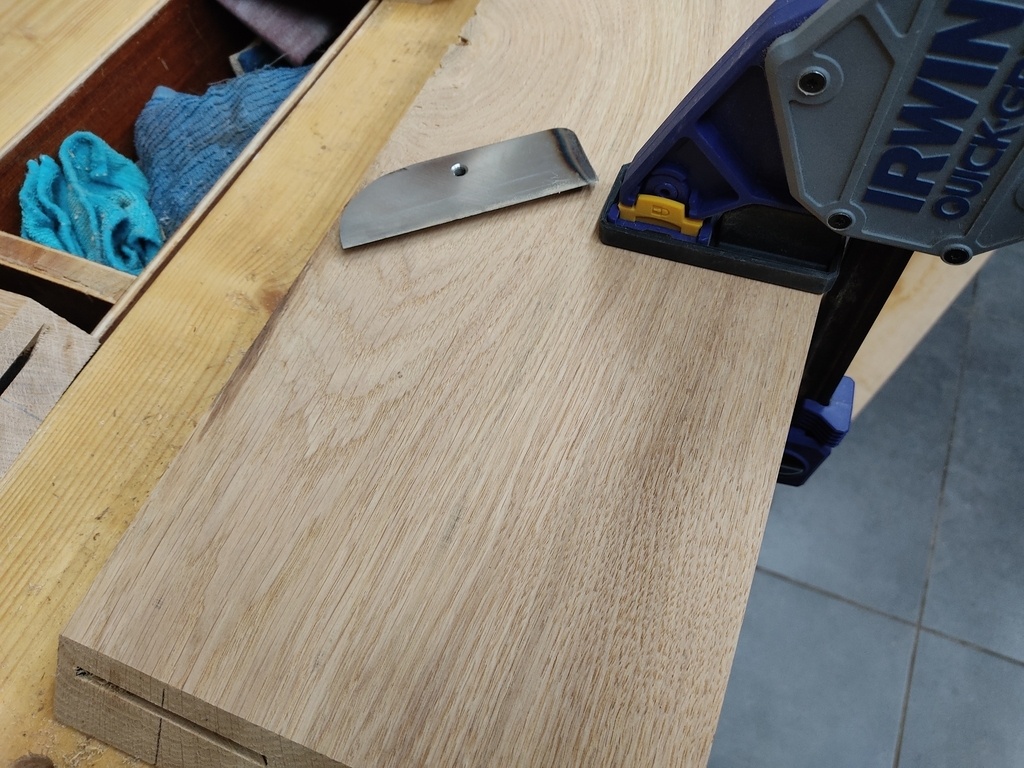

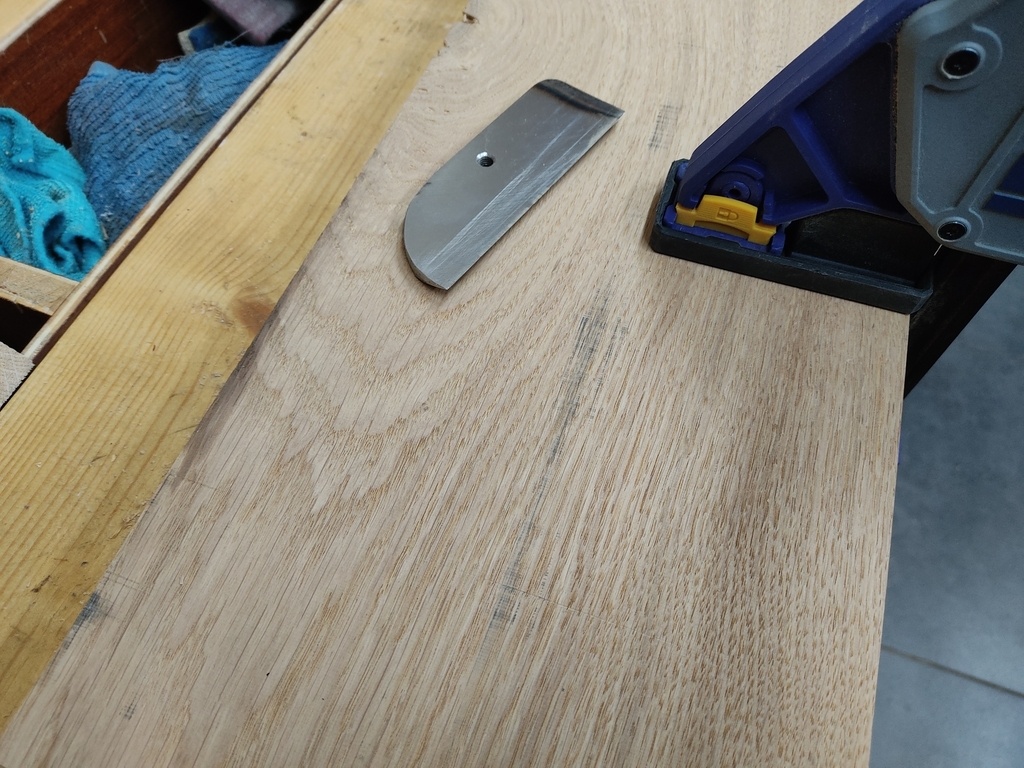

Je peux enfin faire mes coupes @ 45, faire le tracé pour les biscuits lamello et petit nettoyage des dernières traces avec mon gracloir.

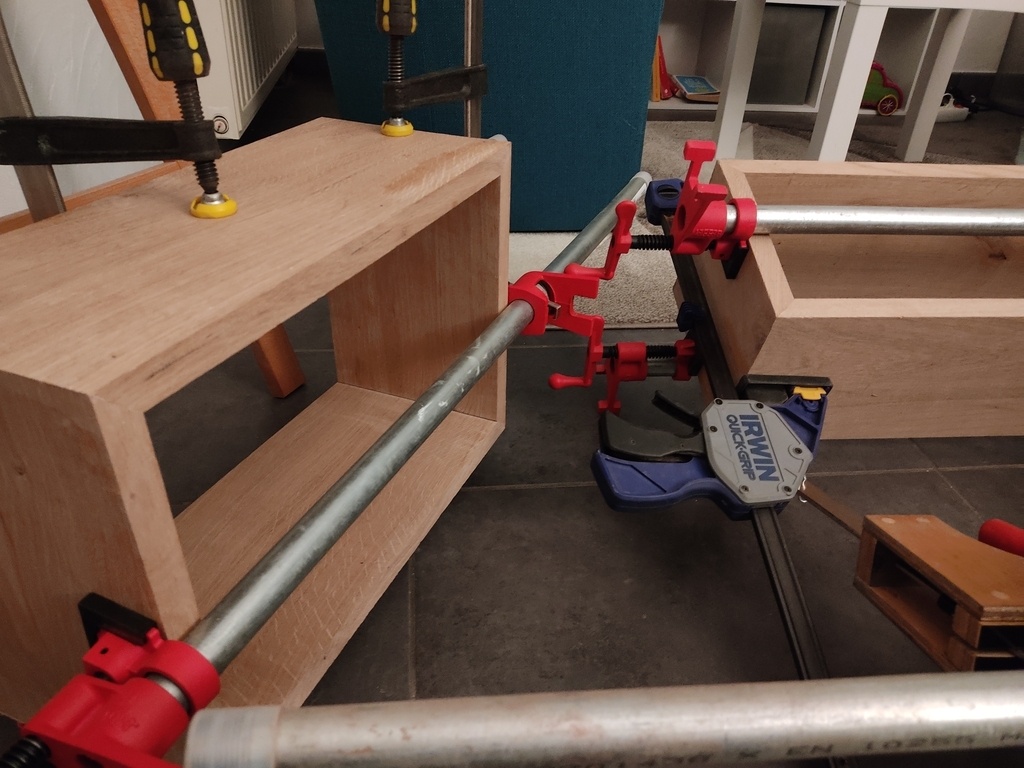

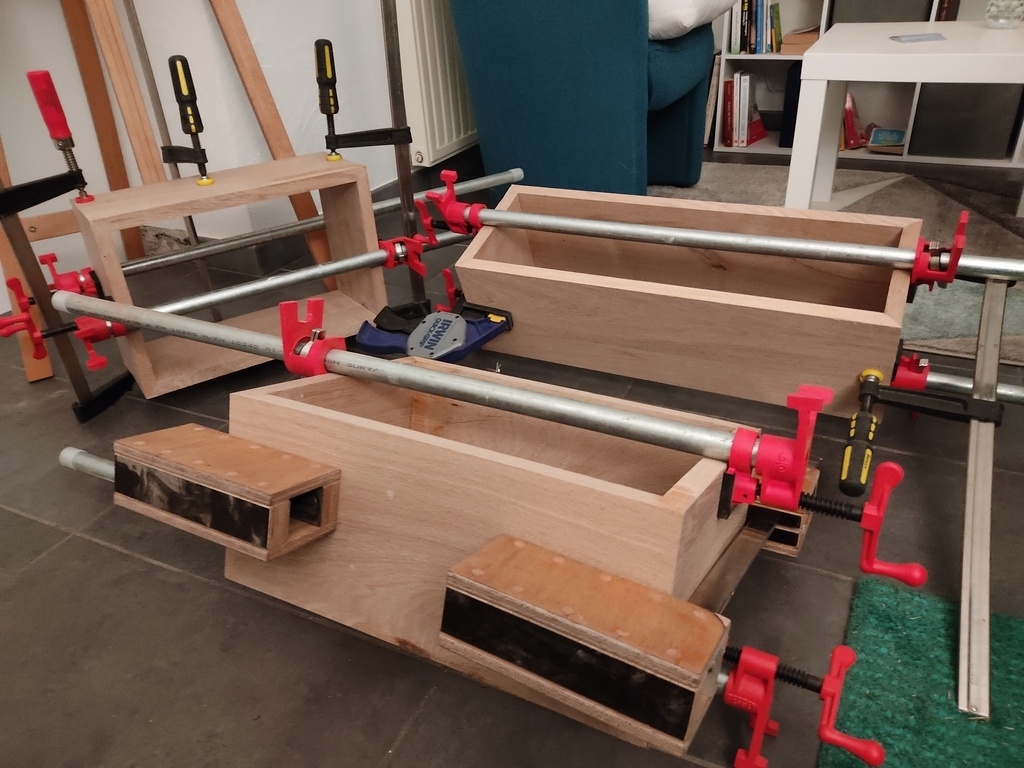

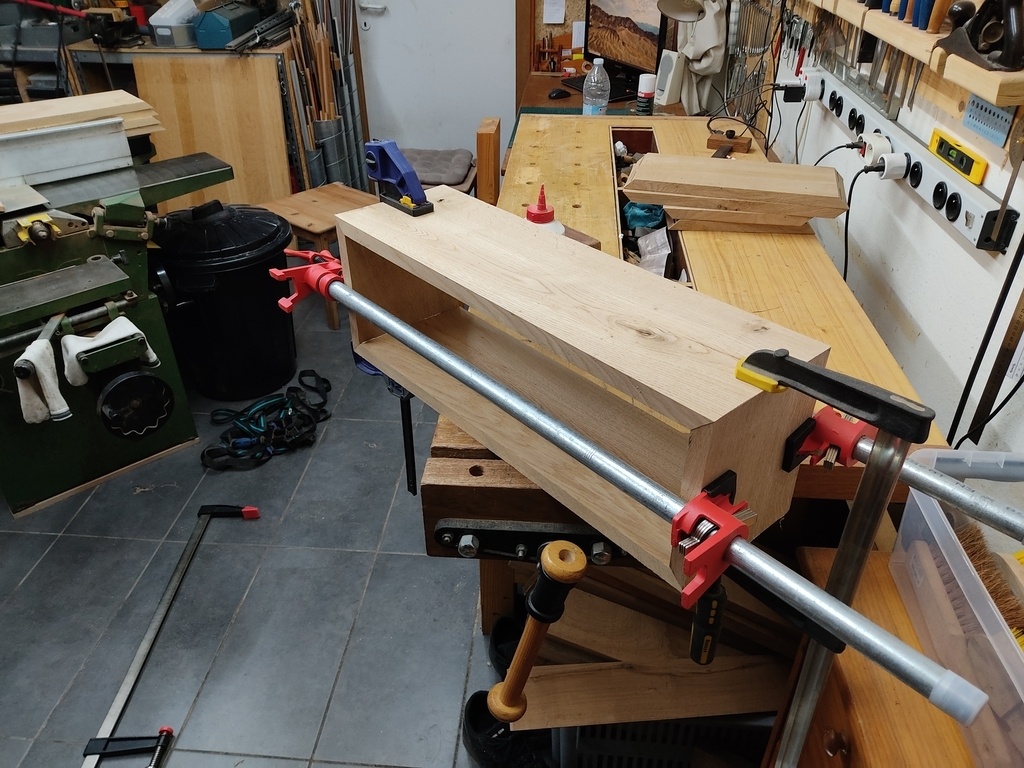

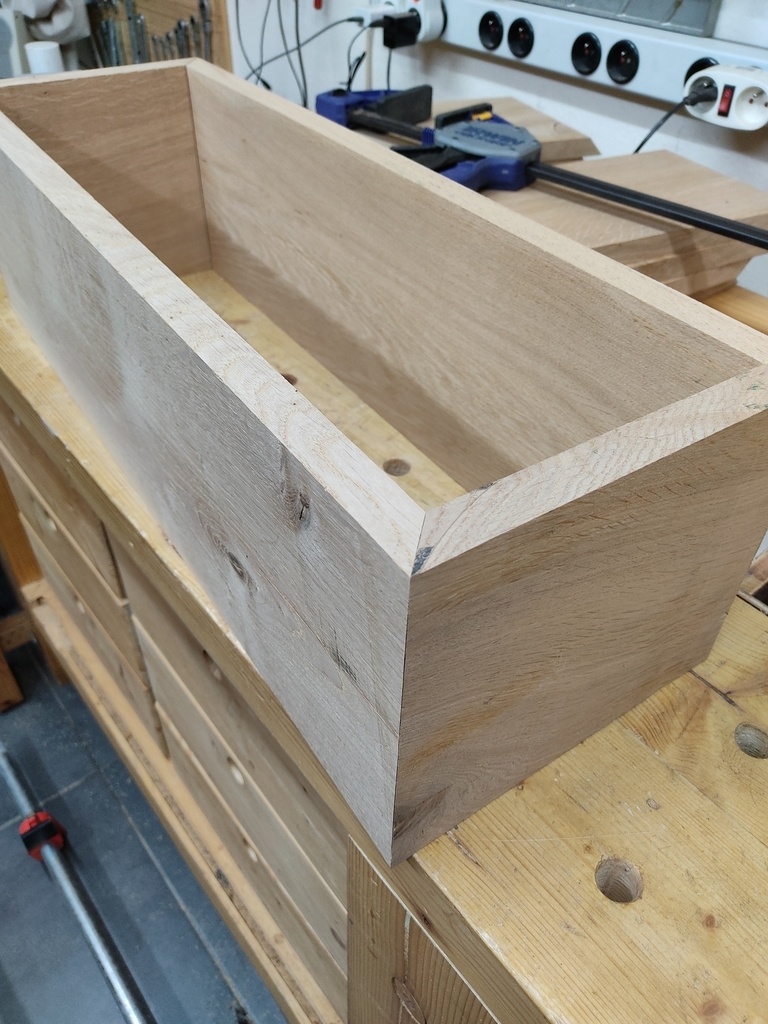

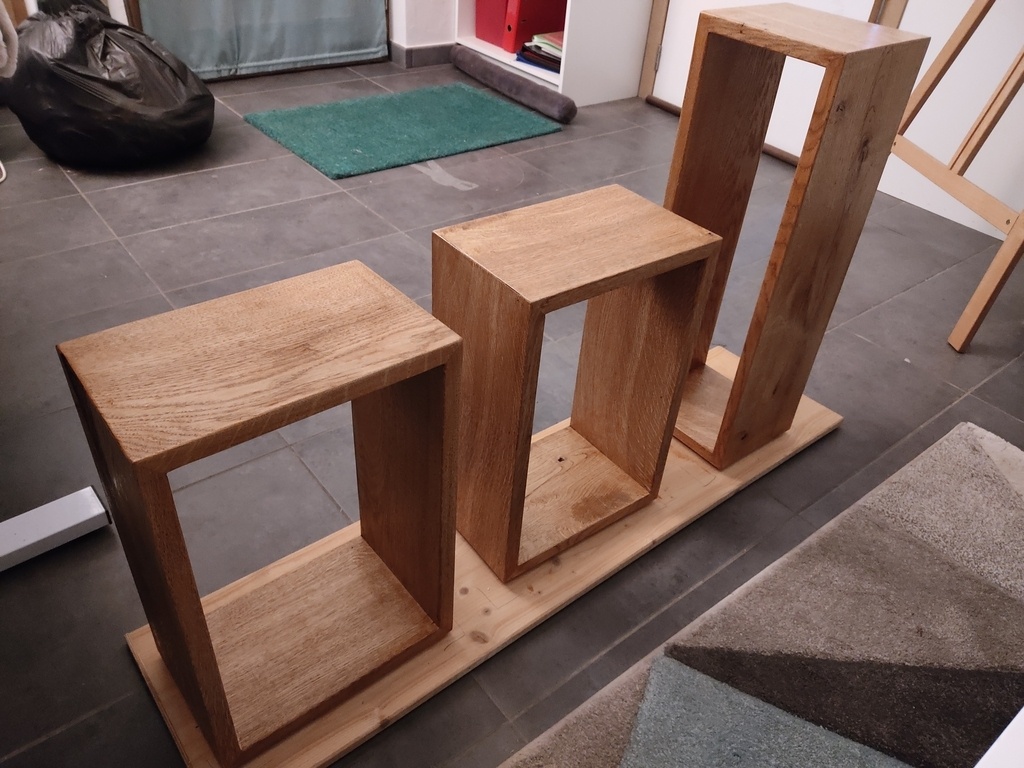

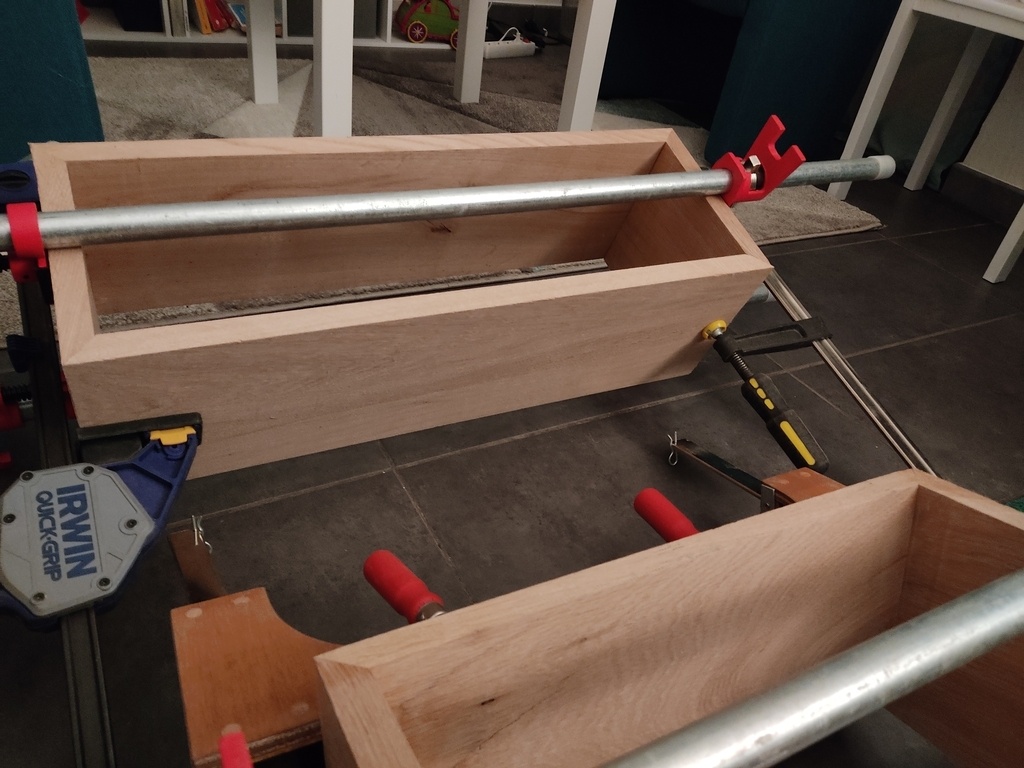

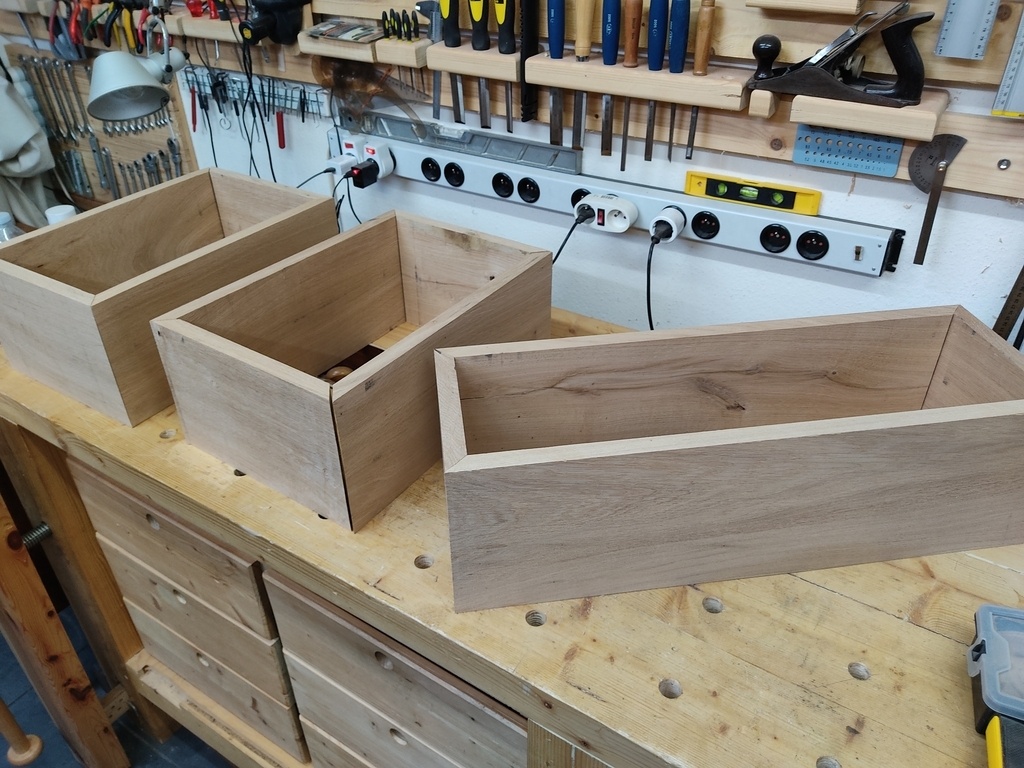

Phase de montage et collage.
Je les ai placé dans le cabinet de ma femme, parce qu'il fait 7 degrés dans l'atelier... La porte du jardin et le Velux sont pratiquement toujours ouverts.

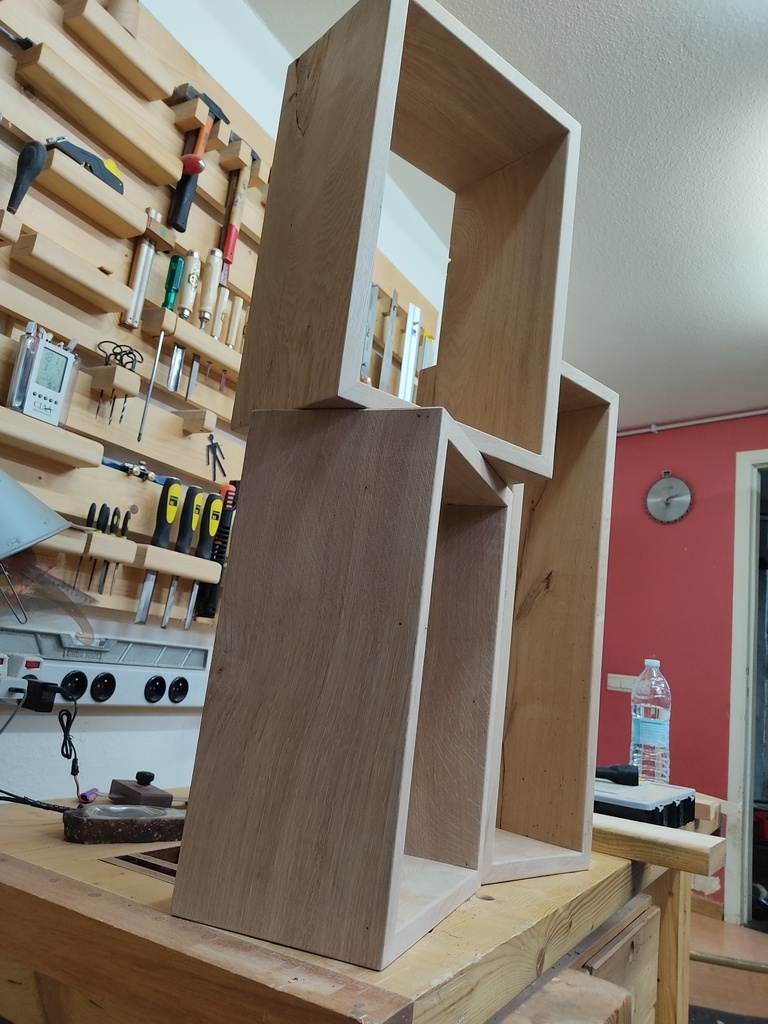

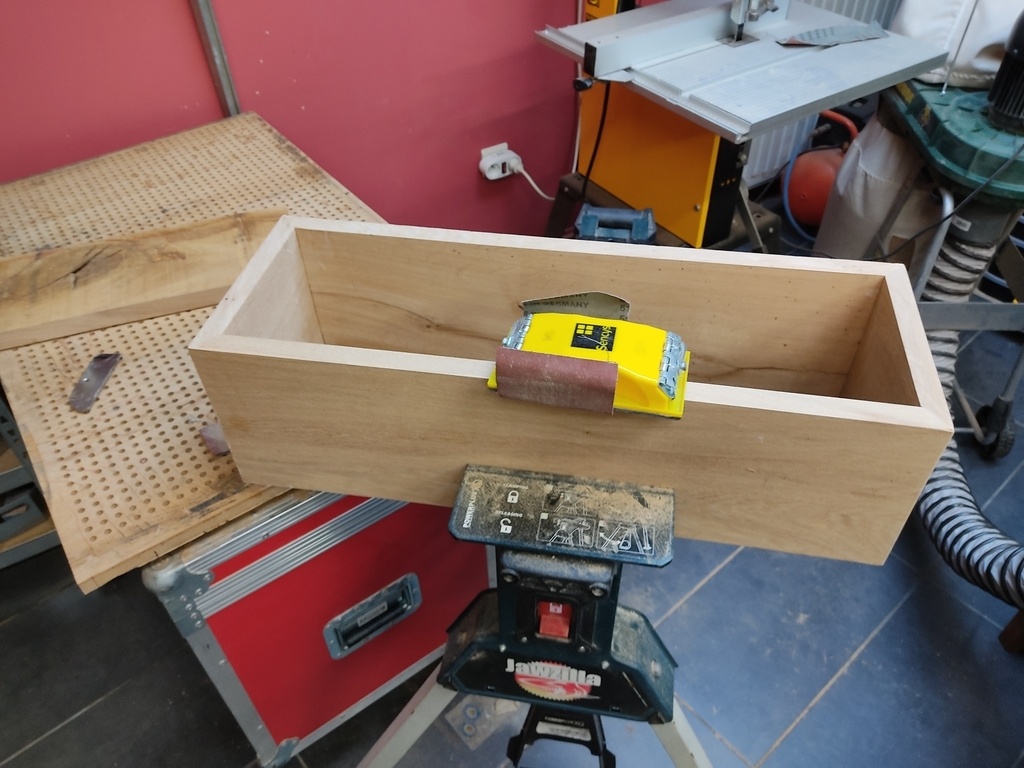

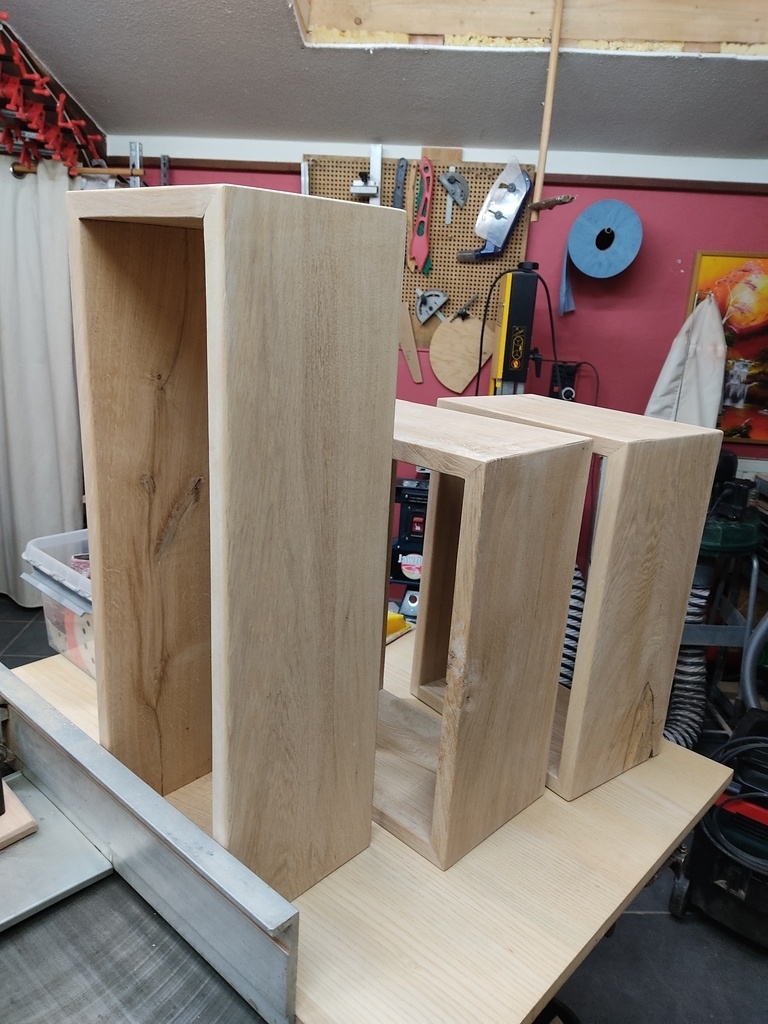

Je casse les arrêtes au ponçage à main grain 120.

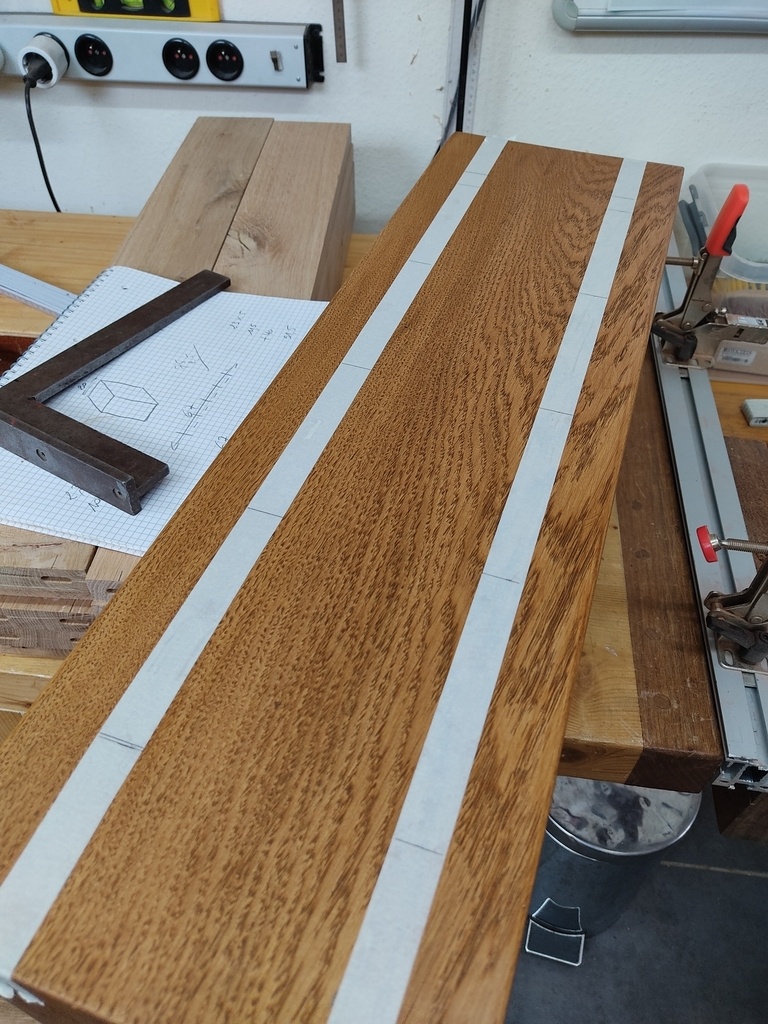

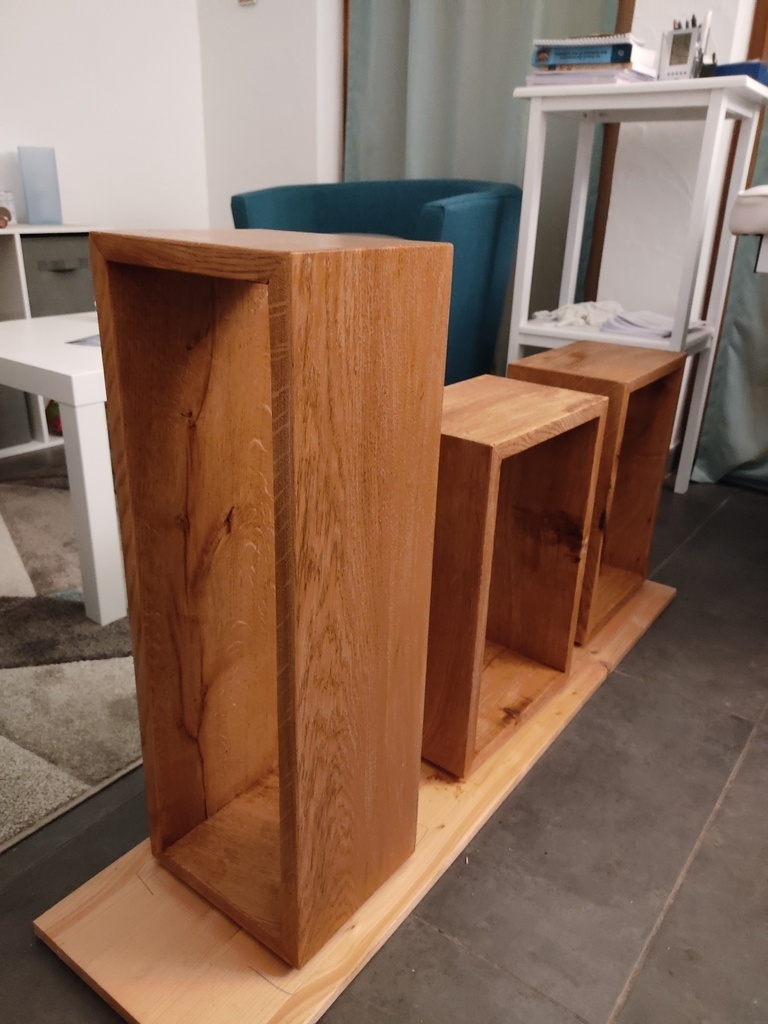

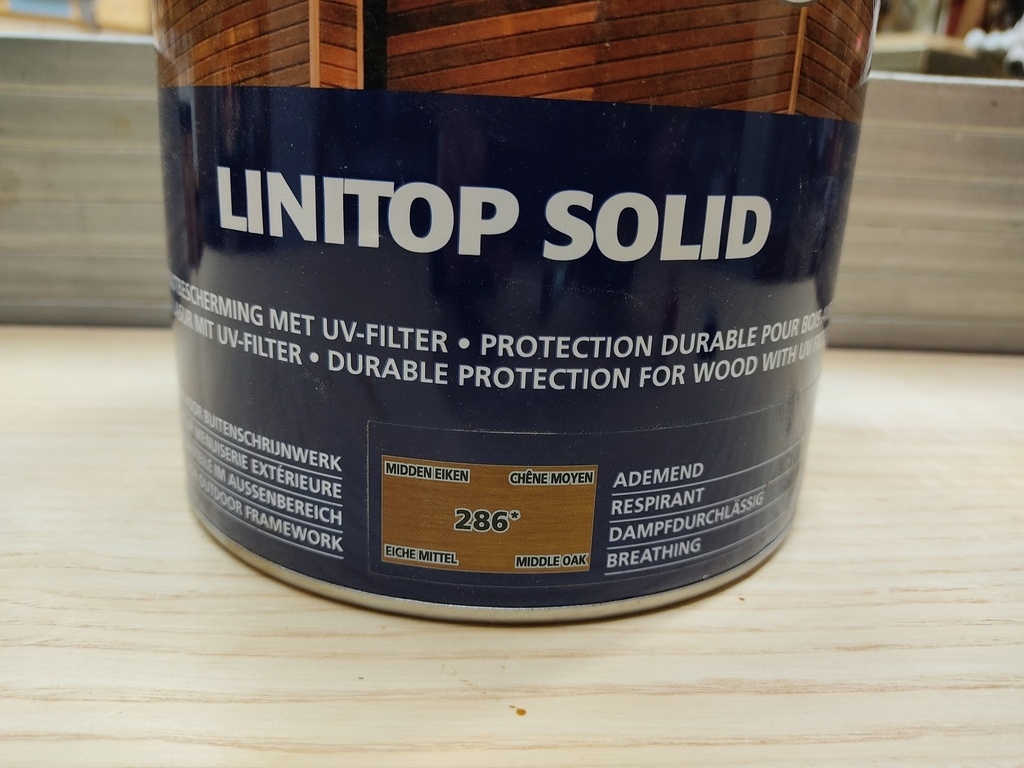

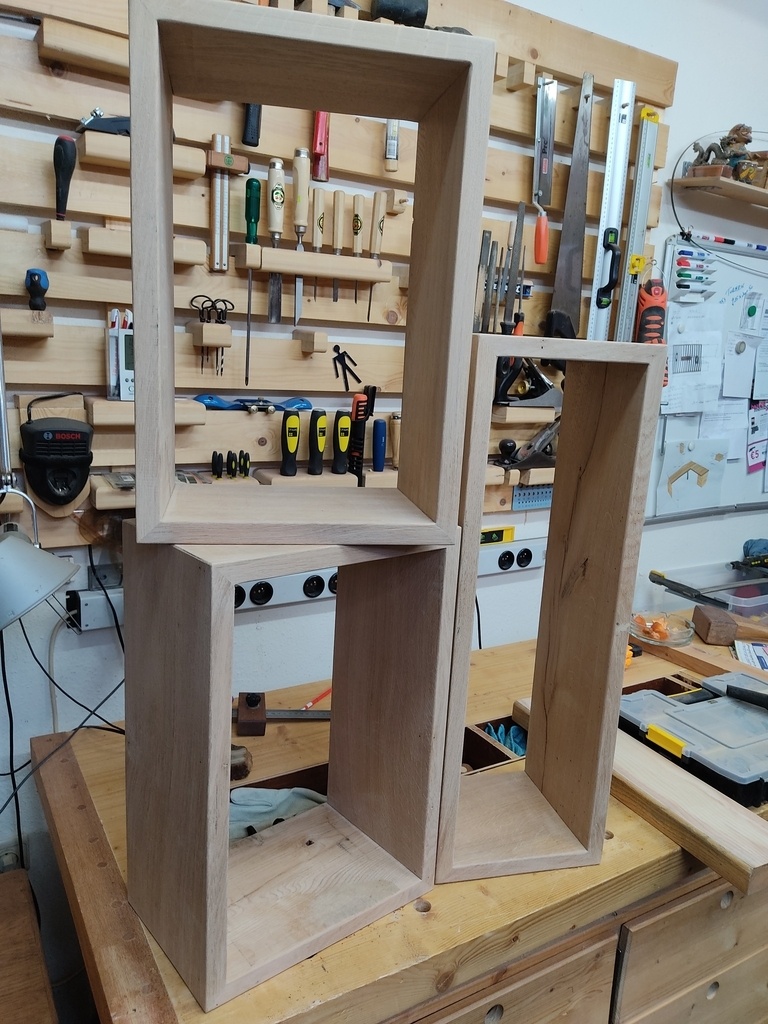

Poncage en 320 et gel lasure linitop chêne moyen, je ferai 2 ou 3 couches pour les foncer et les montants seront en vernis transparent mat.

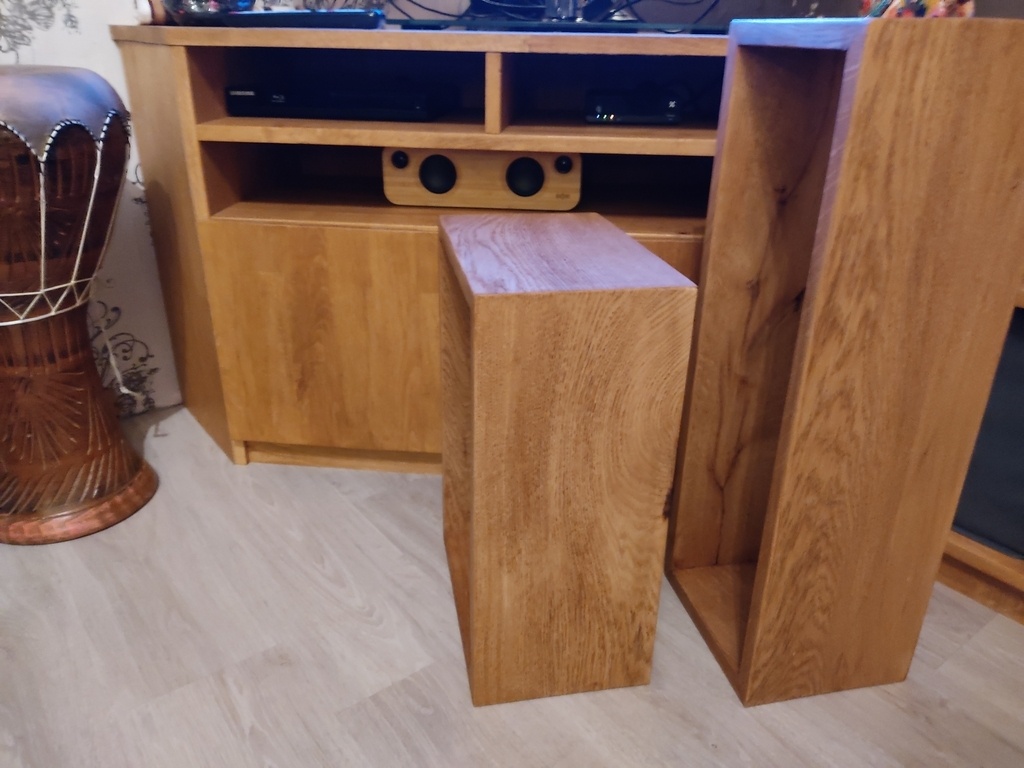

Je comptais faire 2 couches, mais en mettant les niches à côté de mon meuble TV (hêtre 2 couches), ben, je trouve que c'est assez ressemblant et sera plus harmonieux pour l'ensemble.

Publié Mis à jour

Partager

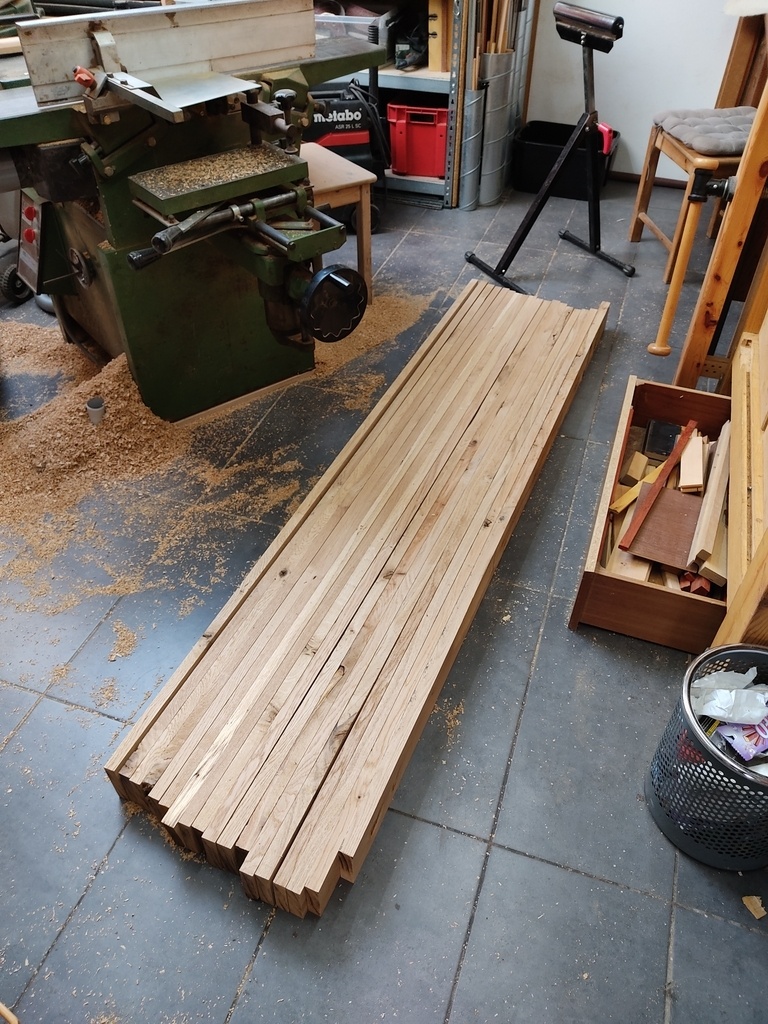

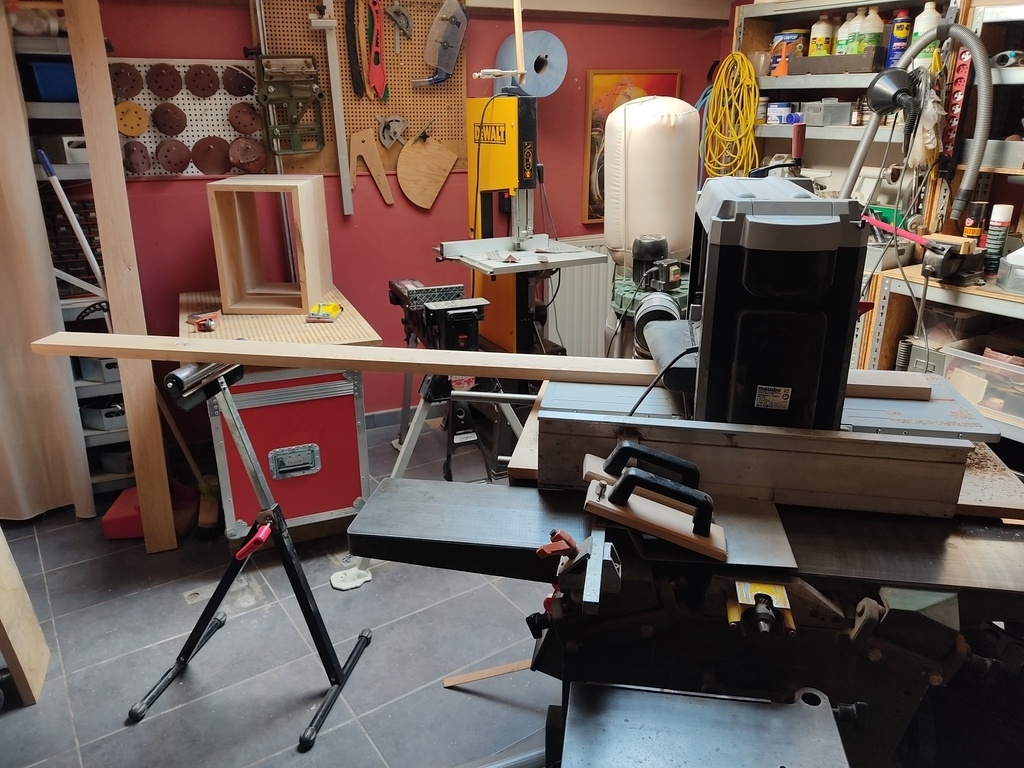

Rabotage des montants

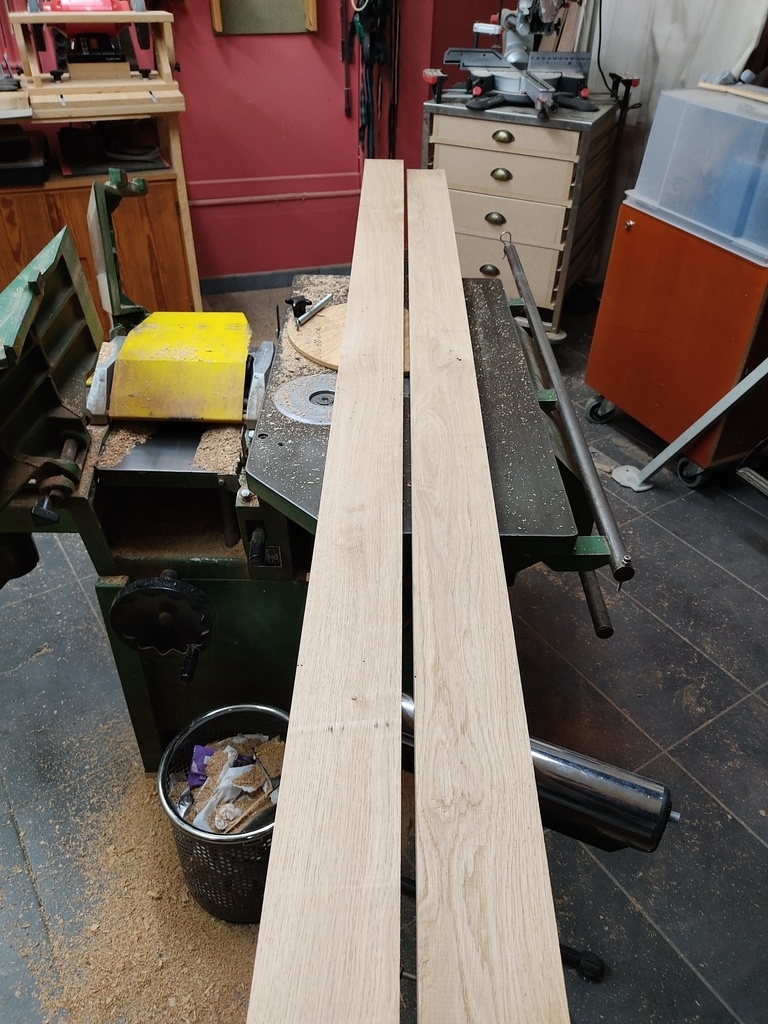

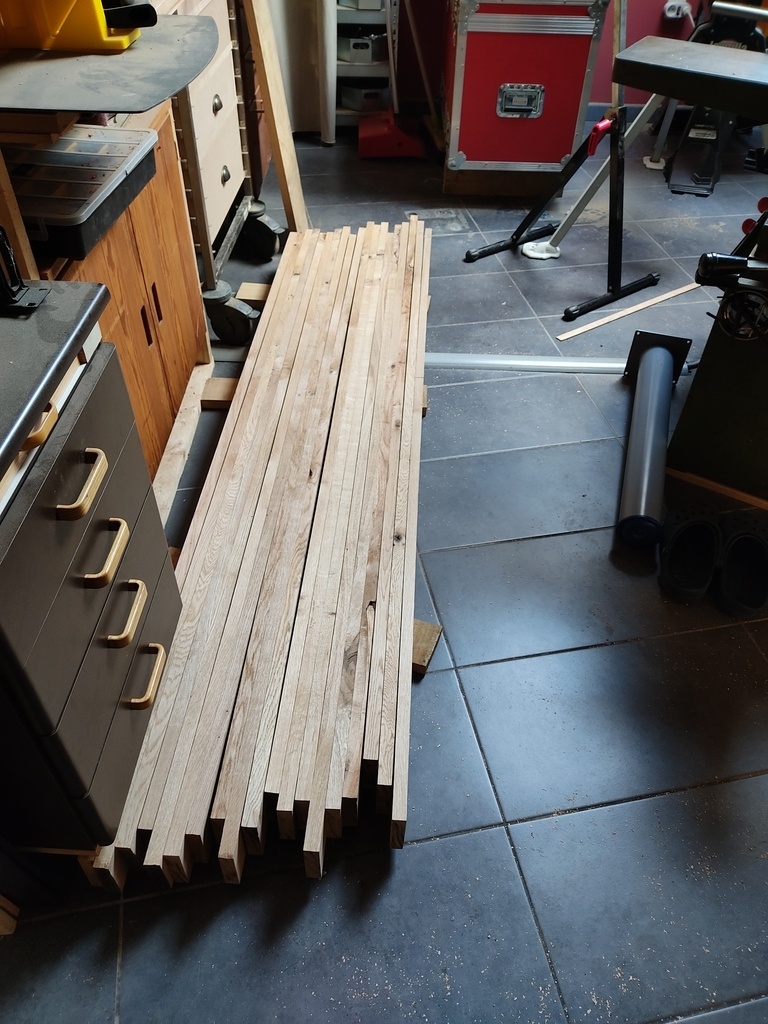

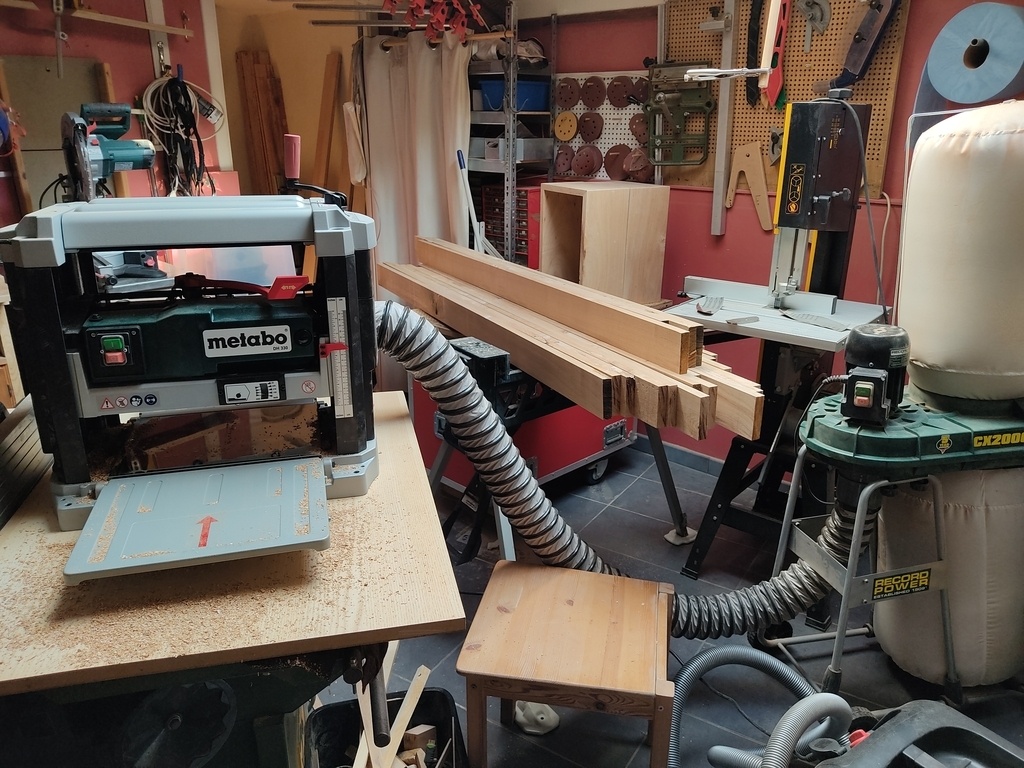

Je ne peux malheureusement plus compter sur ma raboteuse de combiné! sauf peut-être si il faut enlever beaucoup de matière et en phase de préparation (21 cm de large). Les montants avaient une épaisseur comprise entre 24 et 26 mm, j'ai refait une passe sur les faces où cela semblait nécessaire et elles font toutes 23mm maintenant. J'ai fait également 2 passages de 0.5 mm pour avoir les chants bien propres et net.
Certaines longueurs seront coupées pour les niches, je vais trier celles qui ont le plus de défauts disgracieux à cet effet.

Publié

Partager

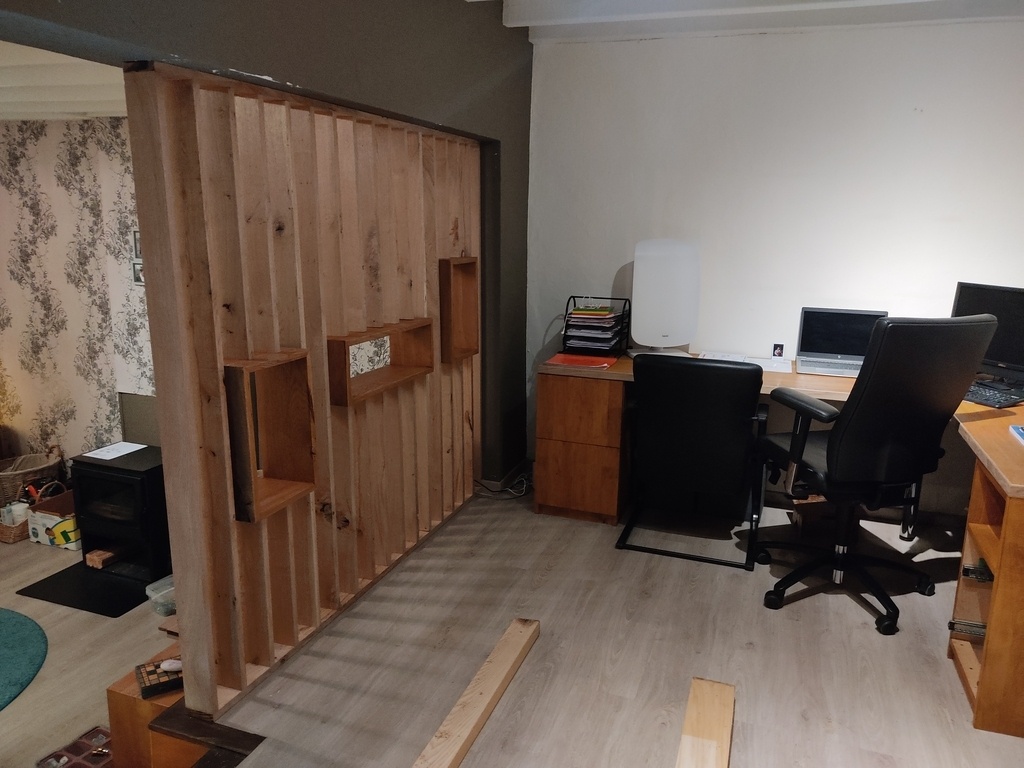

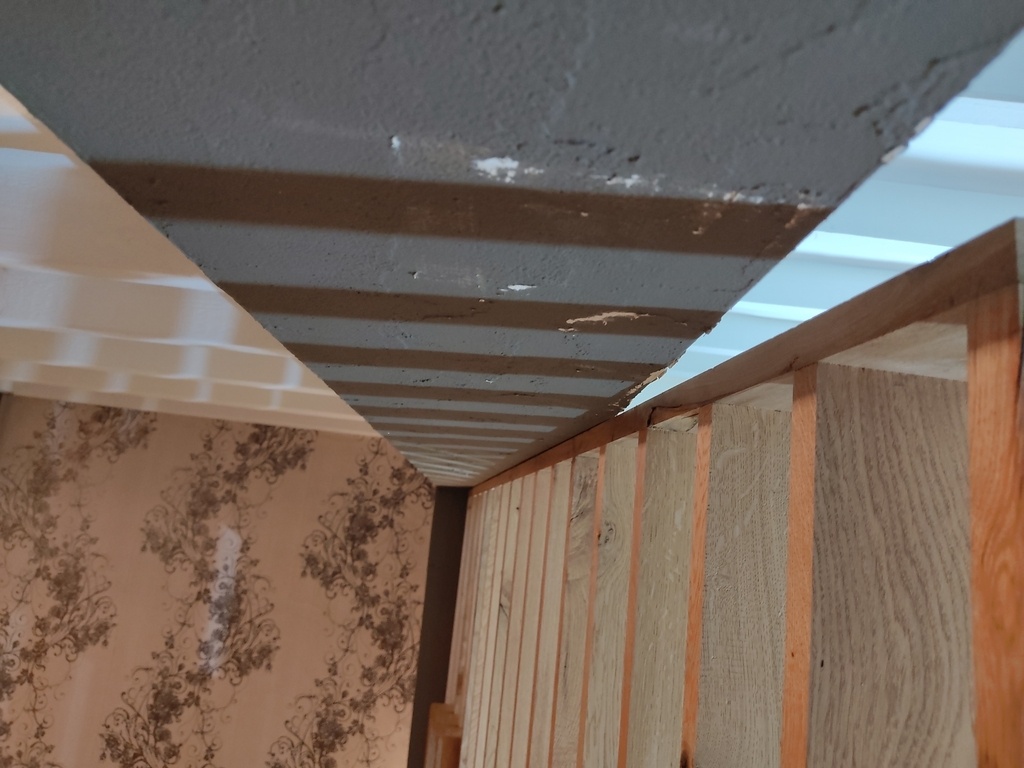

Montage sur place

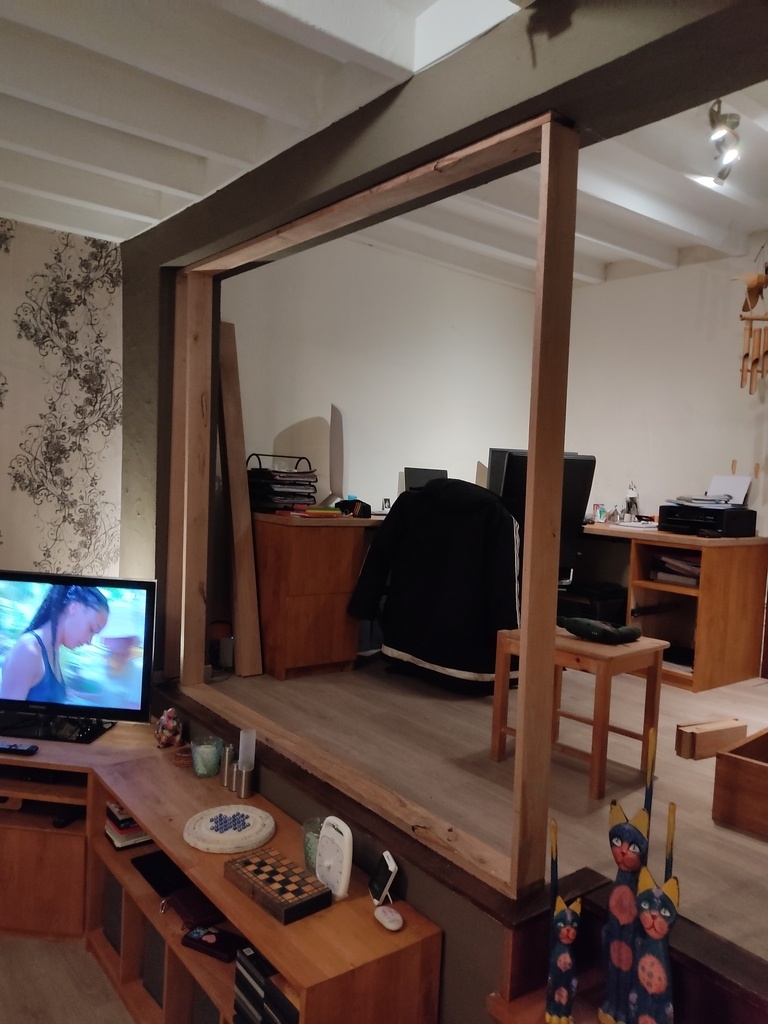

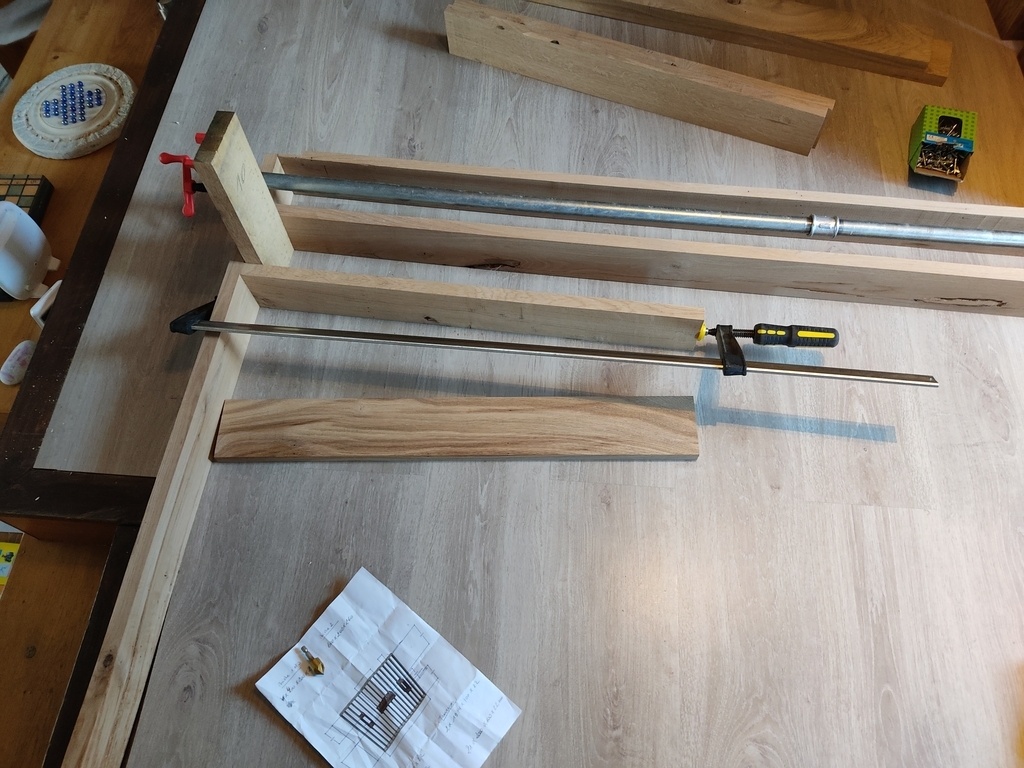

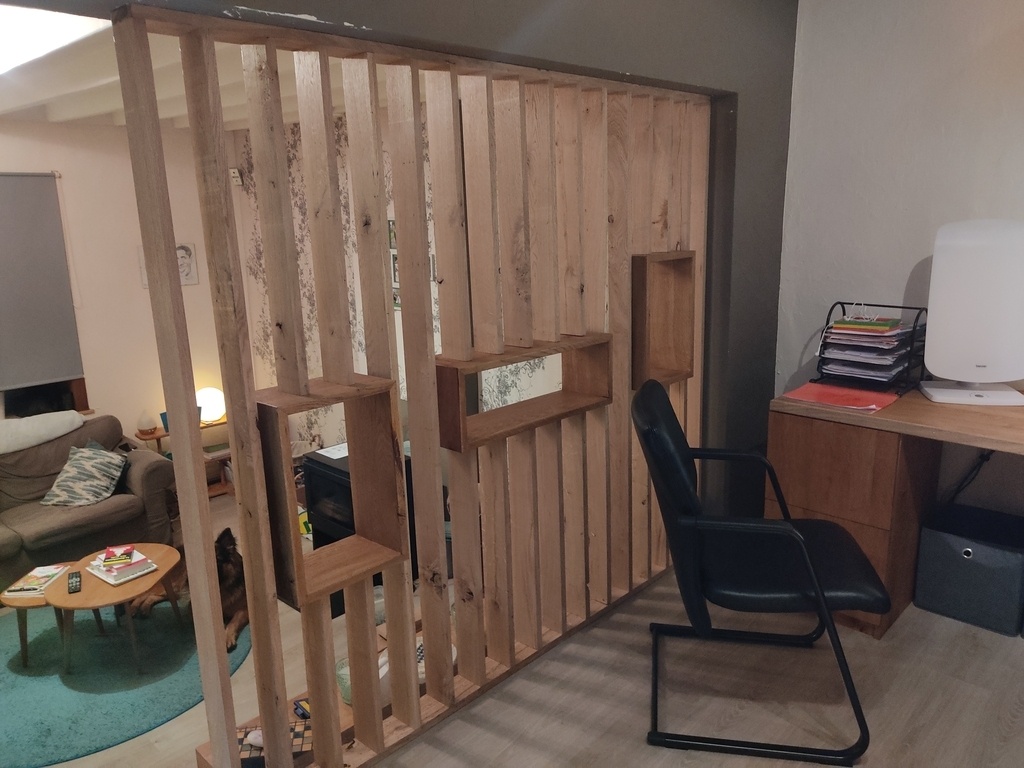

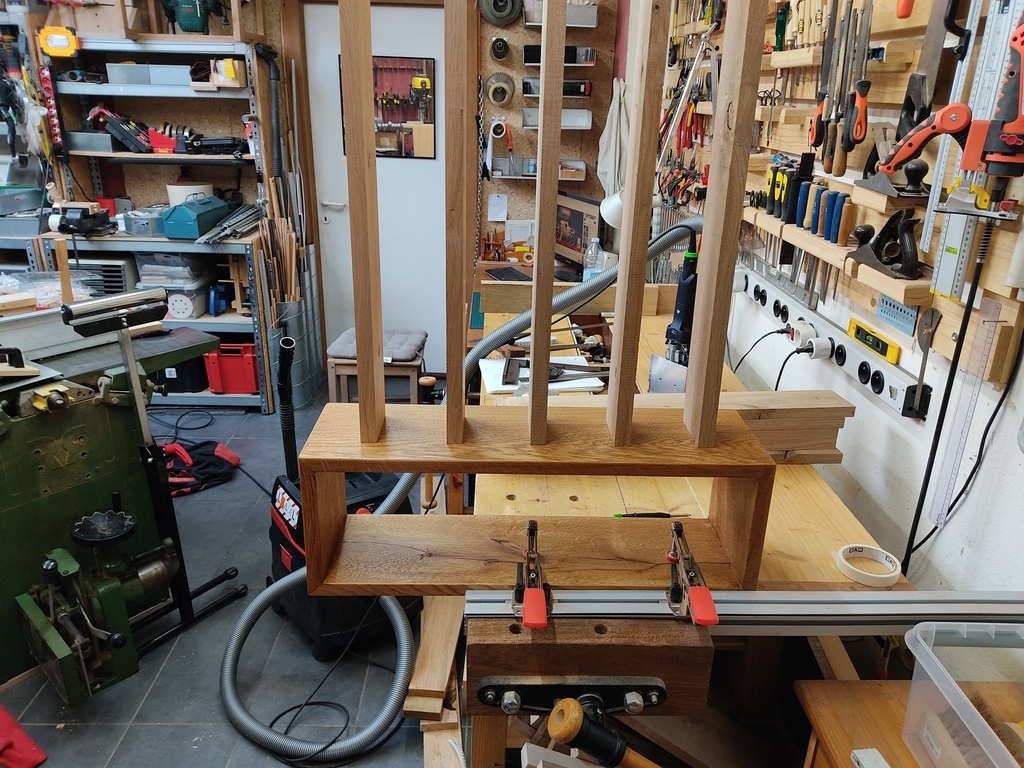

Je me rends compte que pour des créations de ce volume, il m'est impossible de faire le montage dans mon atelier! J'ai commencé par faire l'encadrement pour partir sur une bonne base.

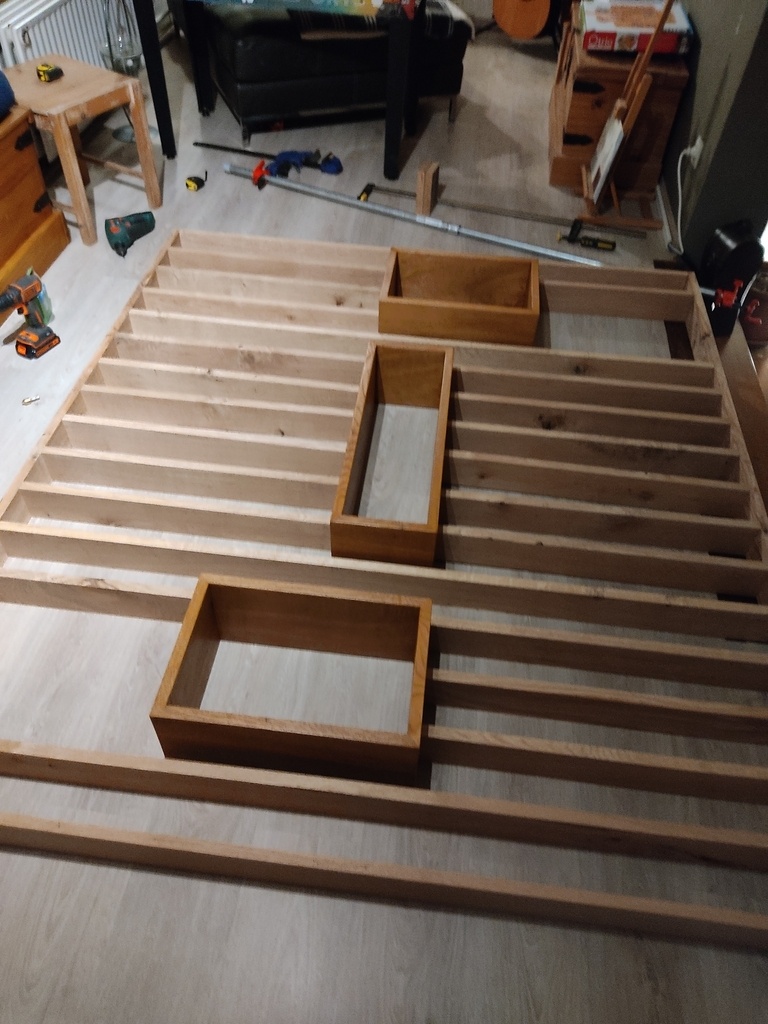

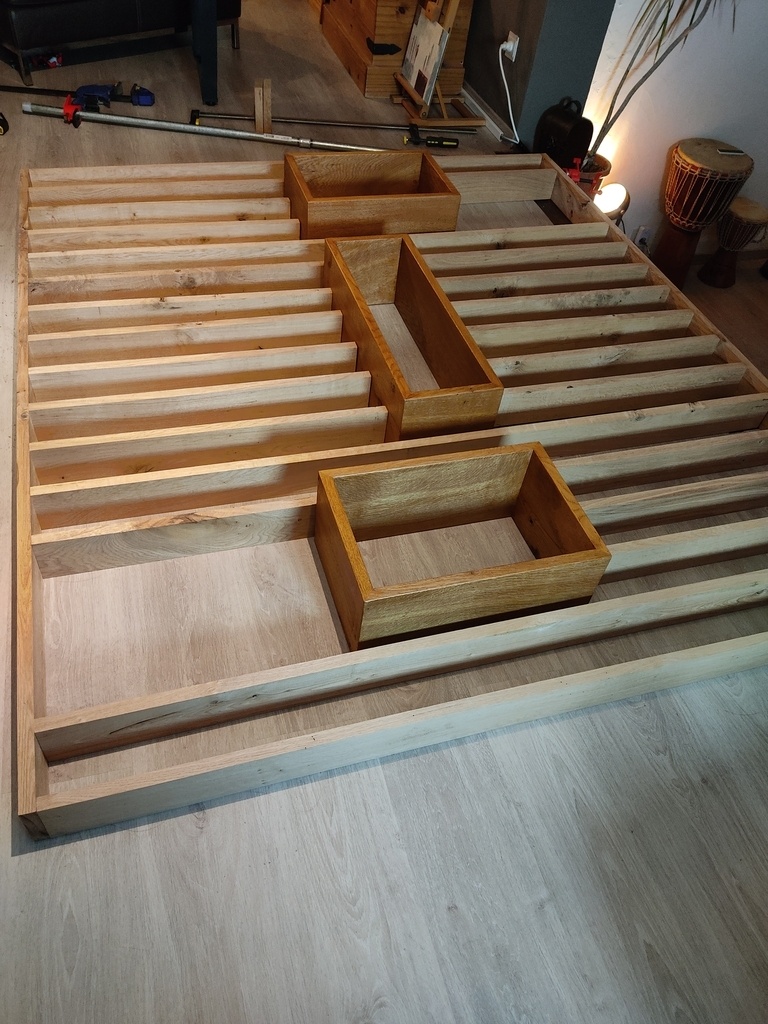

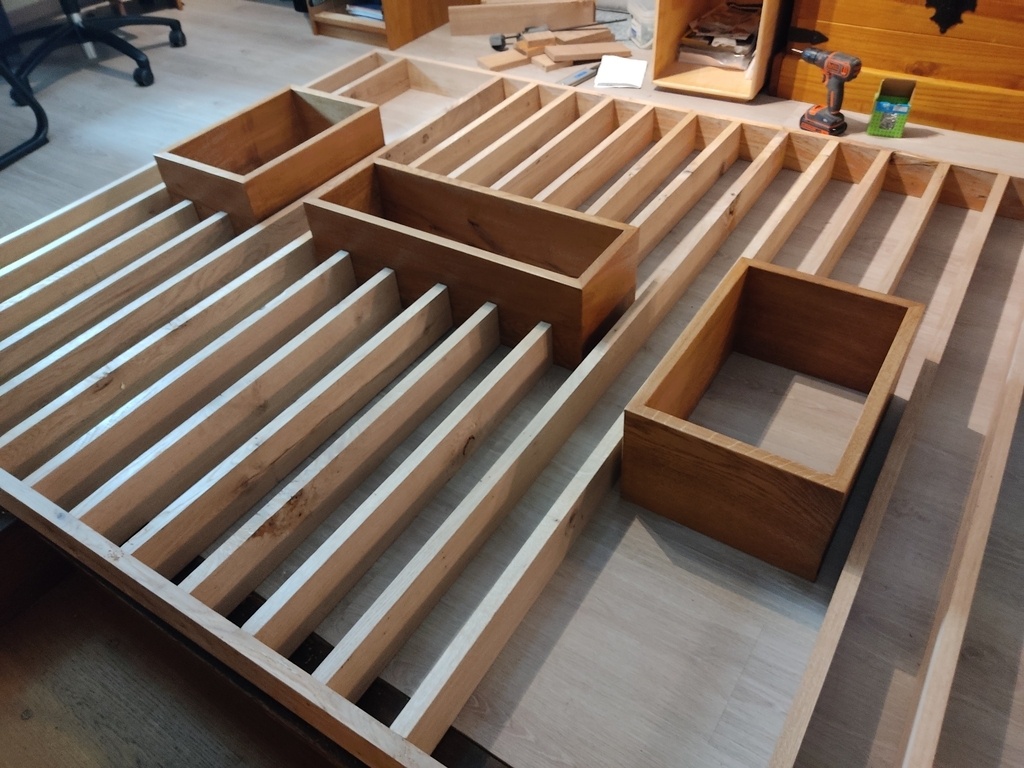

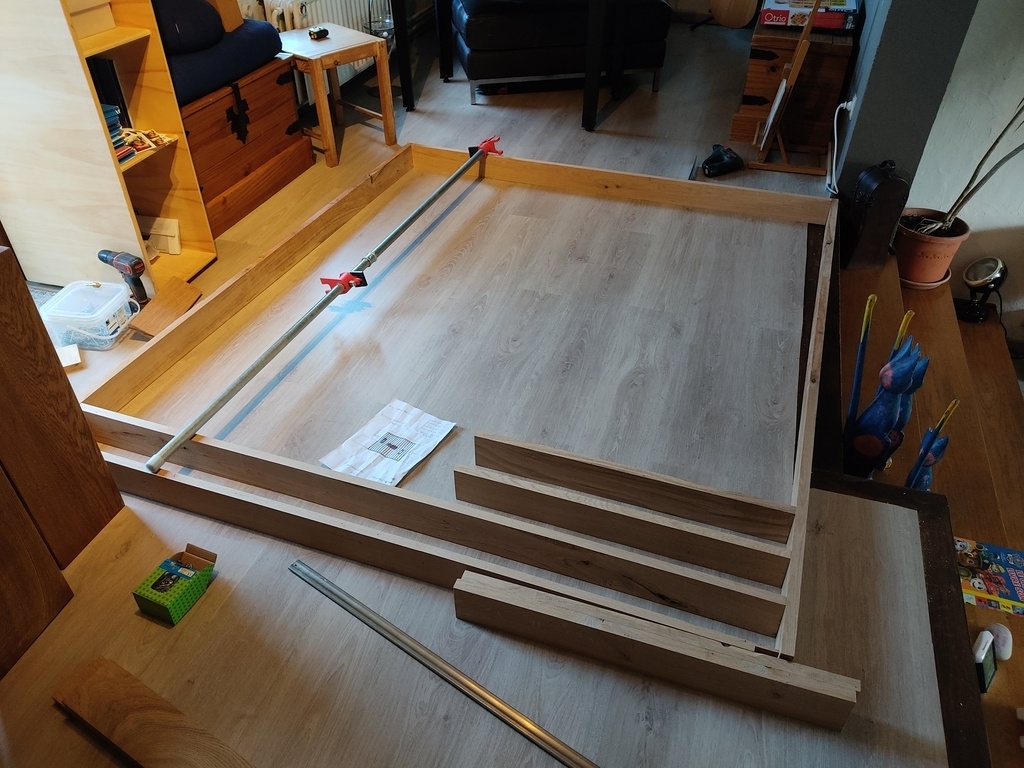

Une fois le cadre validé, j'ai dû faire le montage au sol pour visser les lattes.
J'ai rajouté quelques cm aux niches, ce ne sera plus exactement fidèle au plan.
Il ne me reste plus que 4 découpes pour finir complètement le panneau, deux couches verni incolore et mat, (j'angoisse déjà de me louper sur) la fixation aux niches!!! et fixation au mur.

Publié

Partager

Fixation des niches

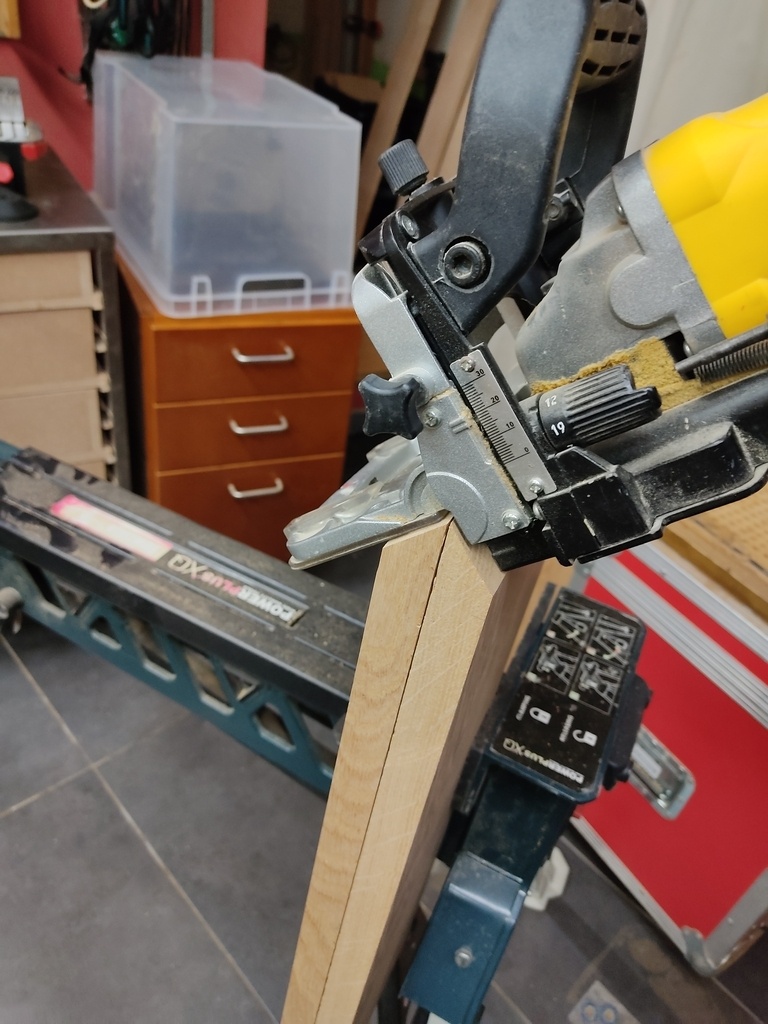

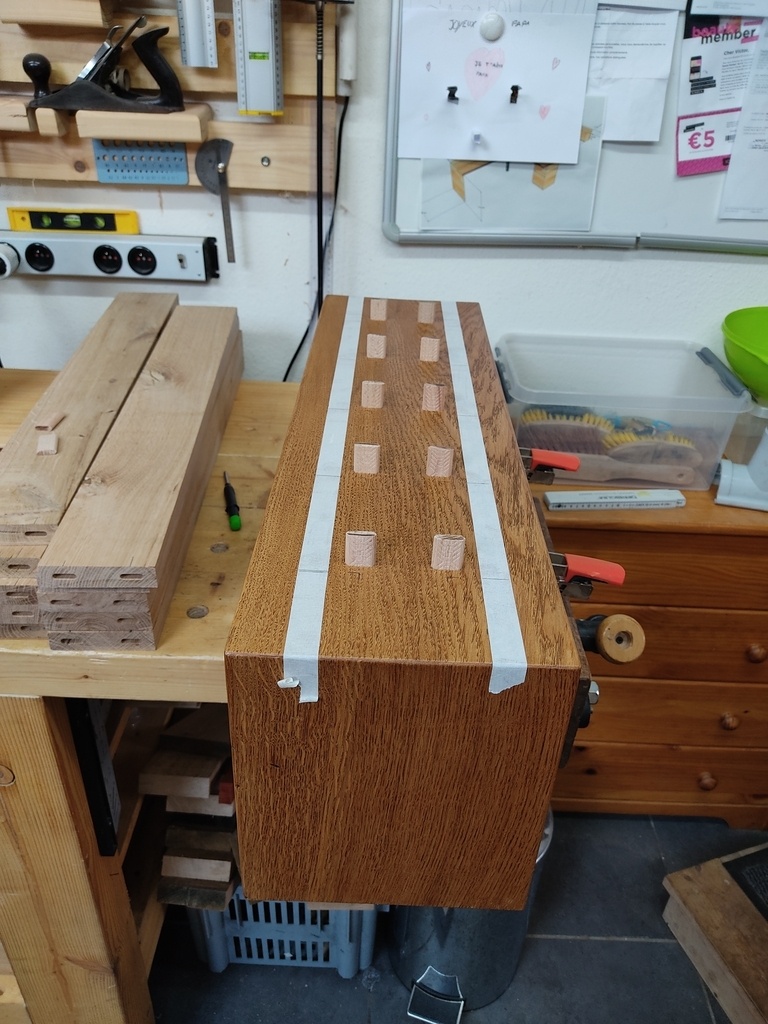

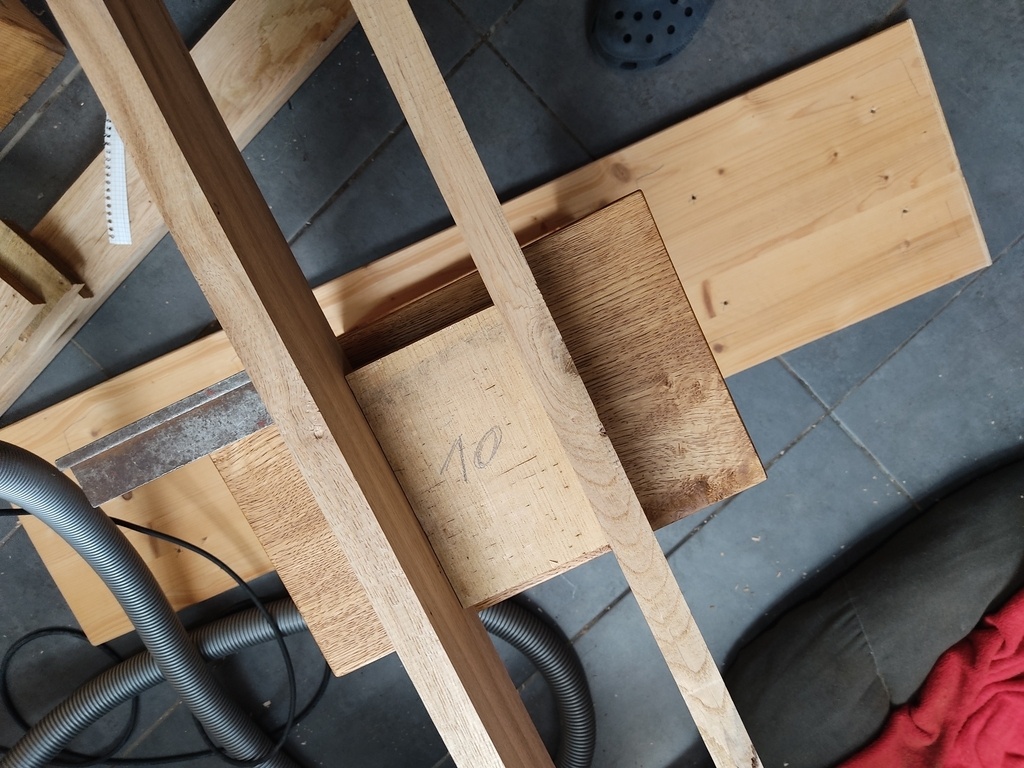

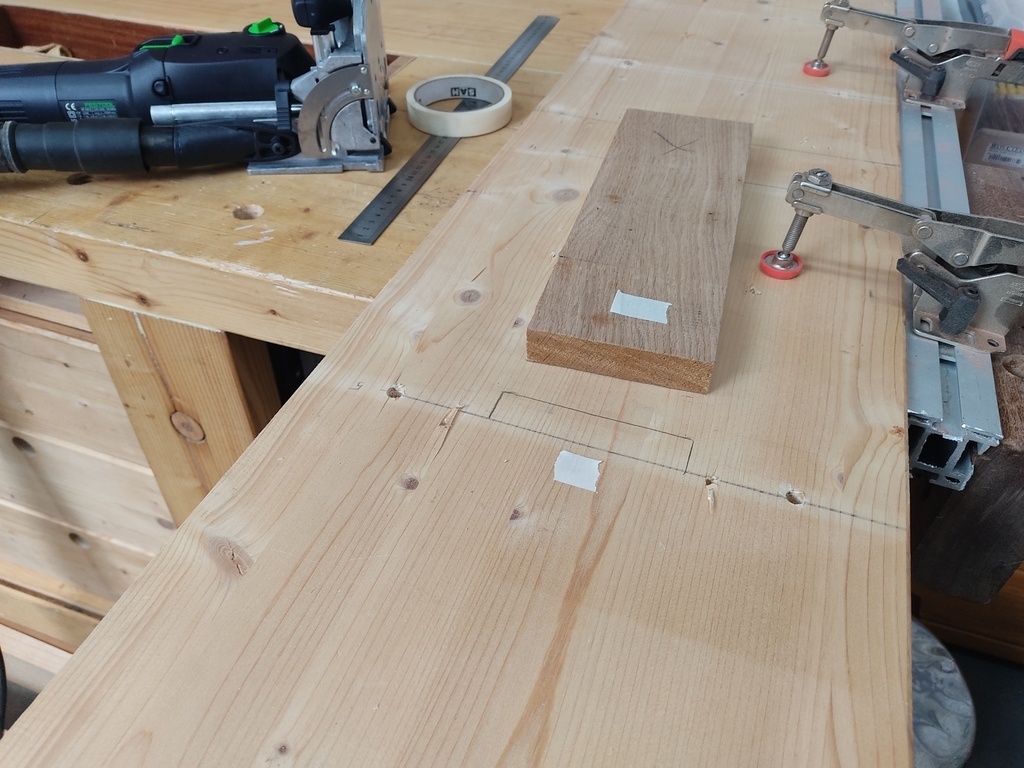

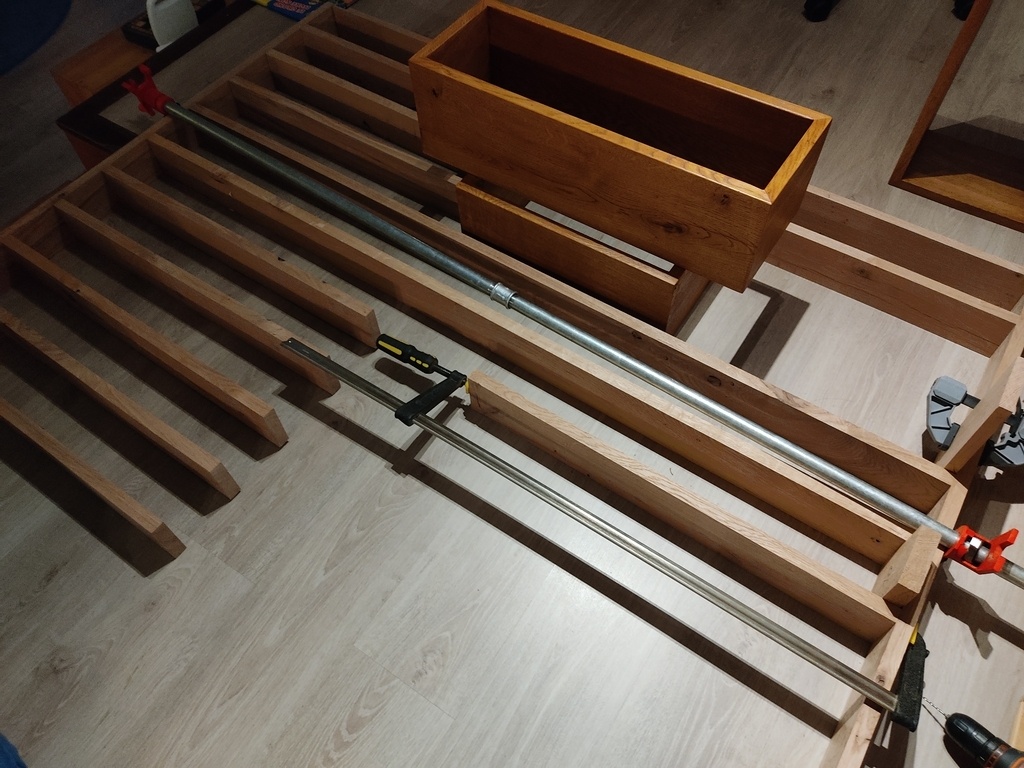

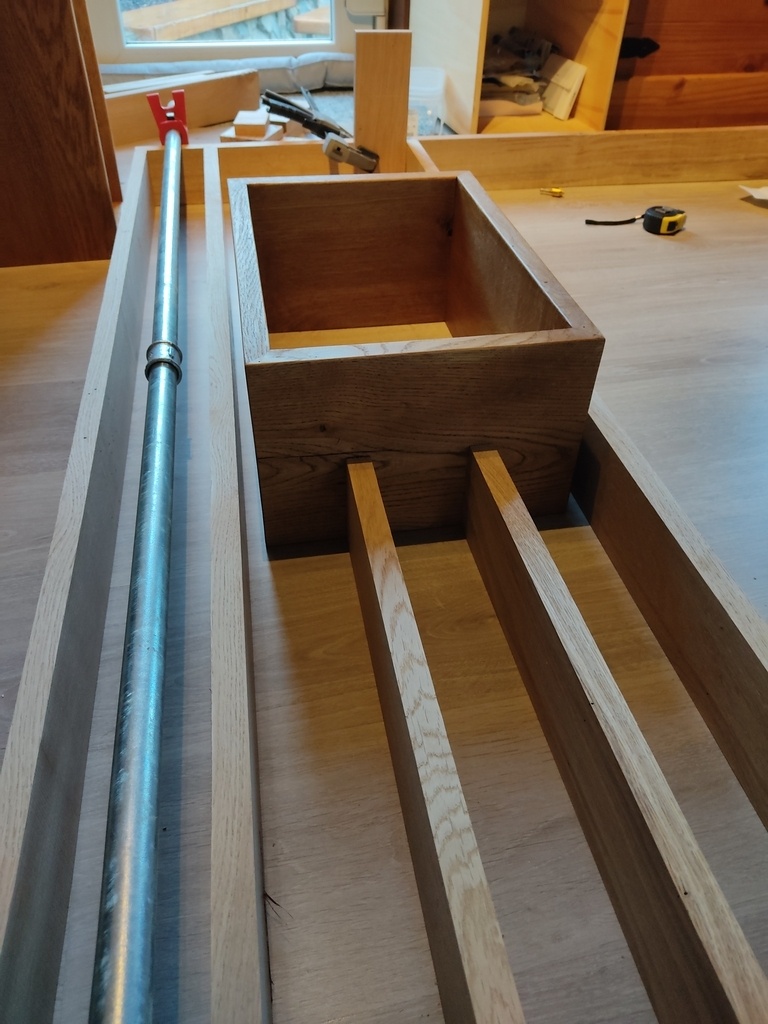

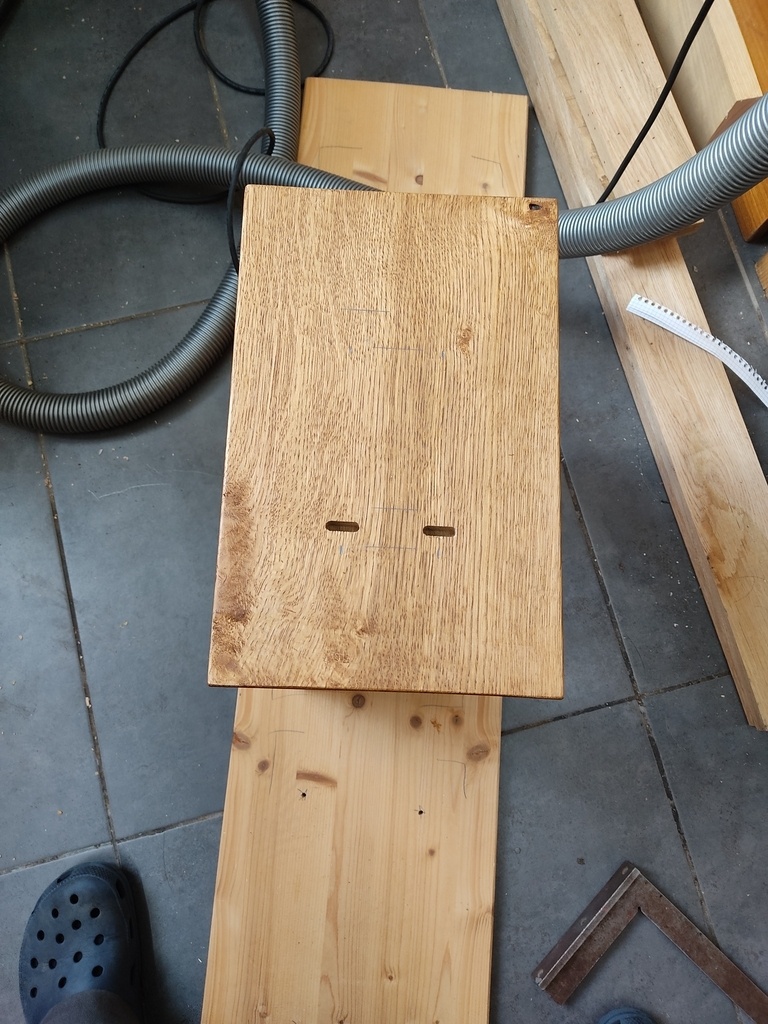

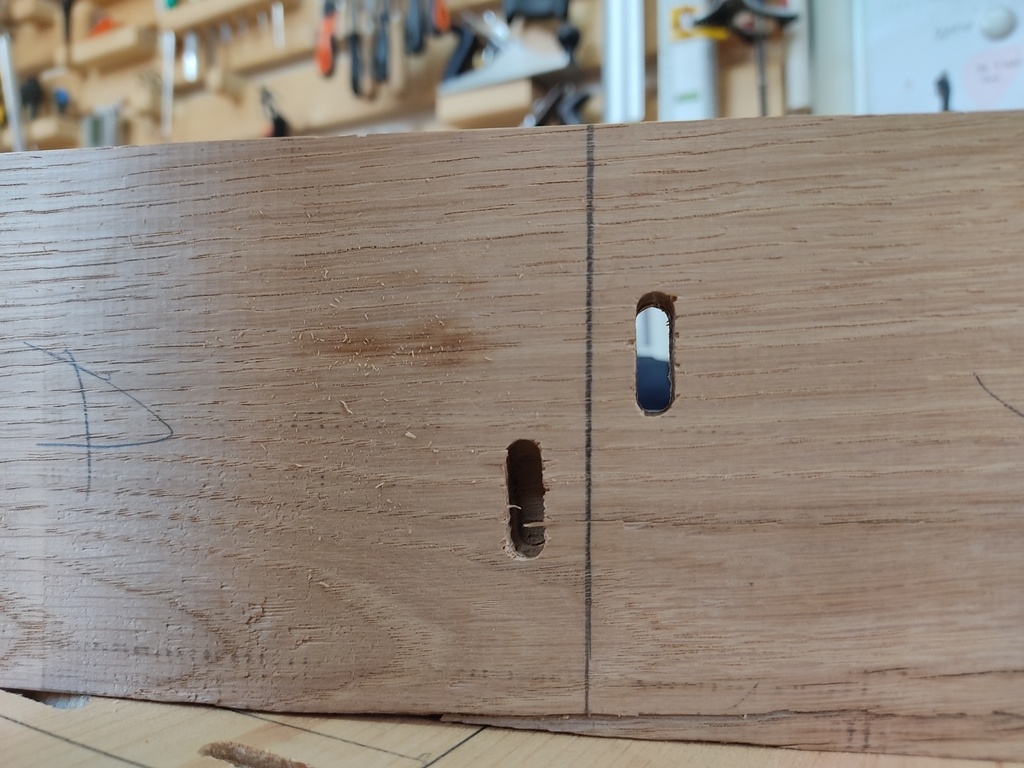

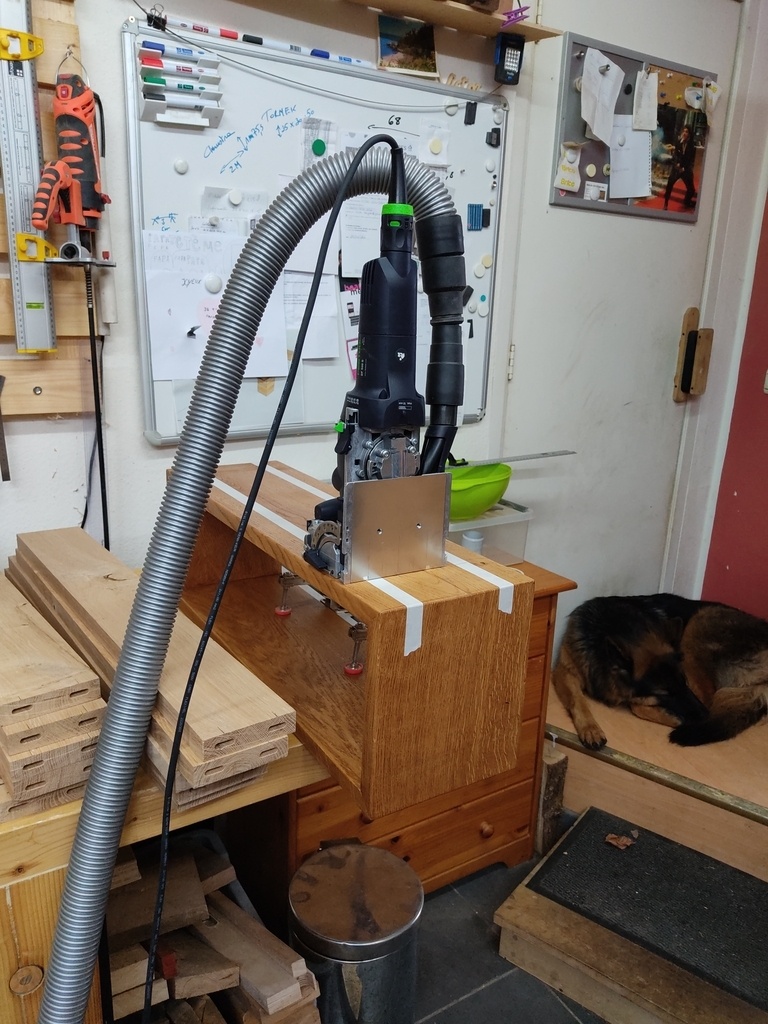

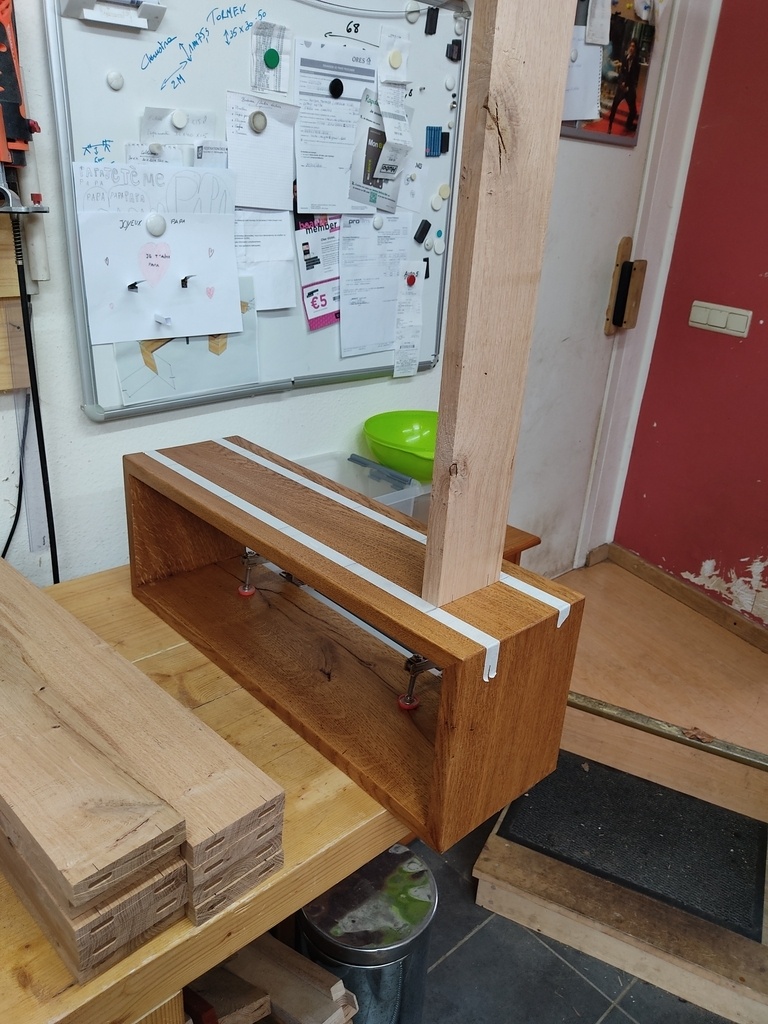

Les niches sont assemblées par dominos, après un calcul pour faire en série, je suis content d'avoir pris mon temps et surtout de ne pas avoir fait de boulettes (je suis le premier étonné !!!). Je commence par une phase de tests, où j'ai fais 2 ou 3 erreurs, mais je me suis familiarisé avec la bête...

Je passe au choses sérieuses...

Publié

Partager

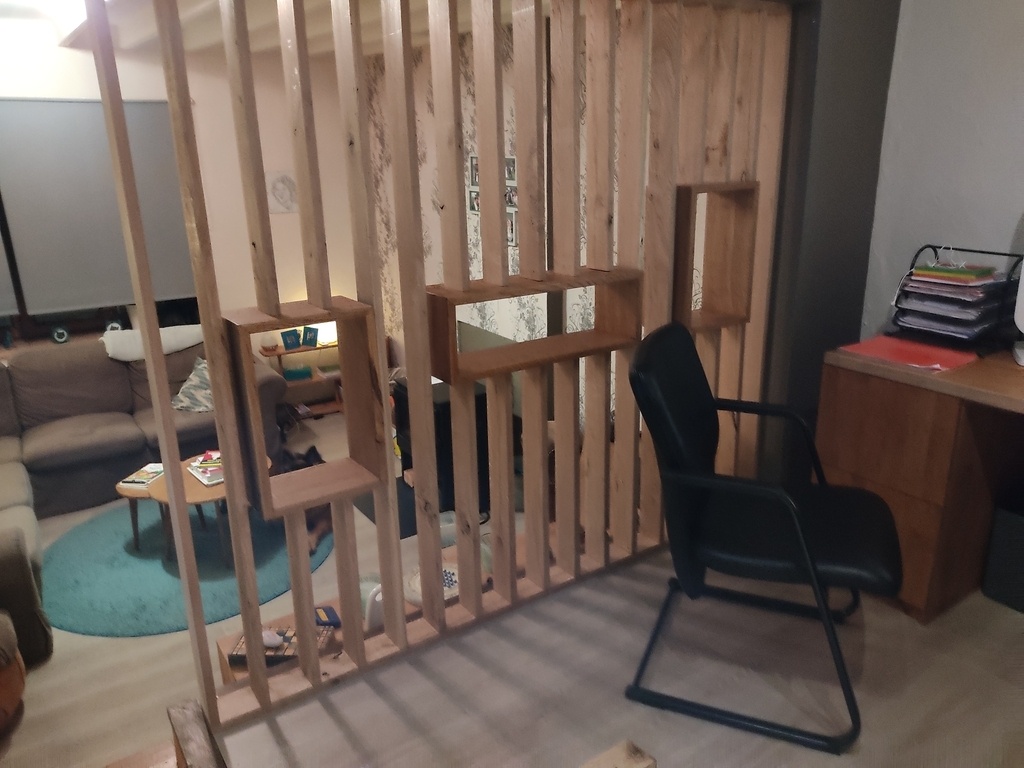

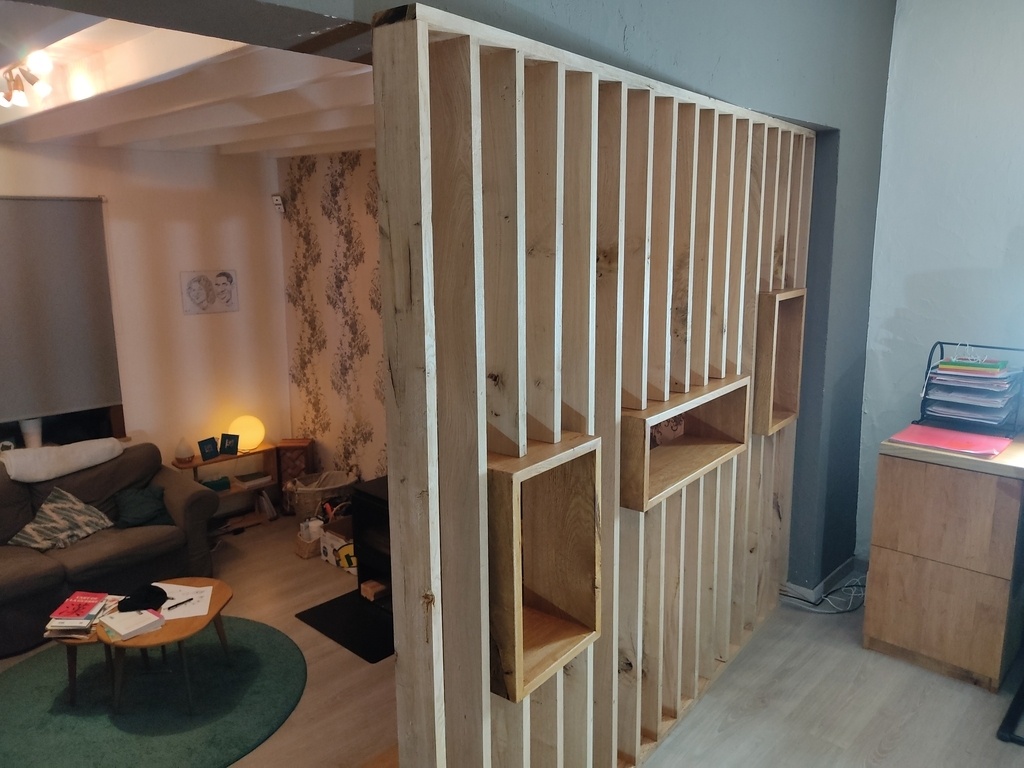

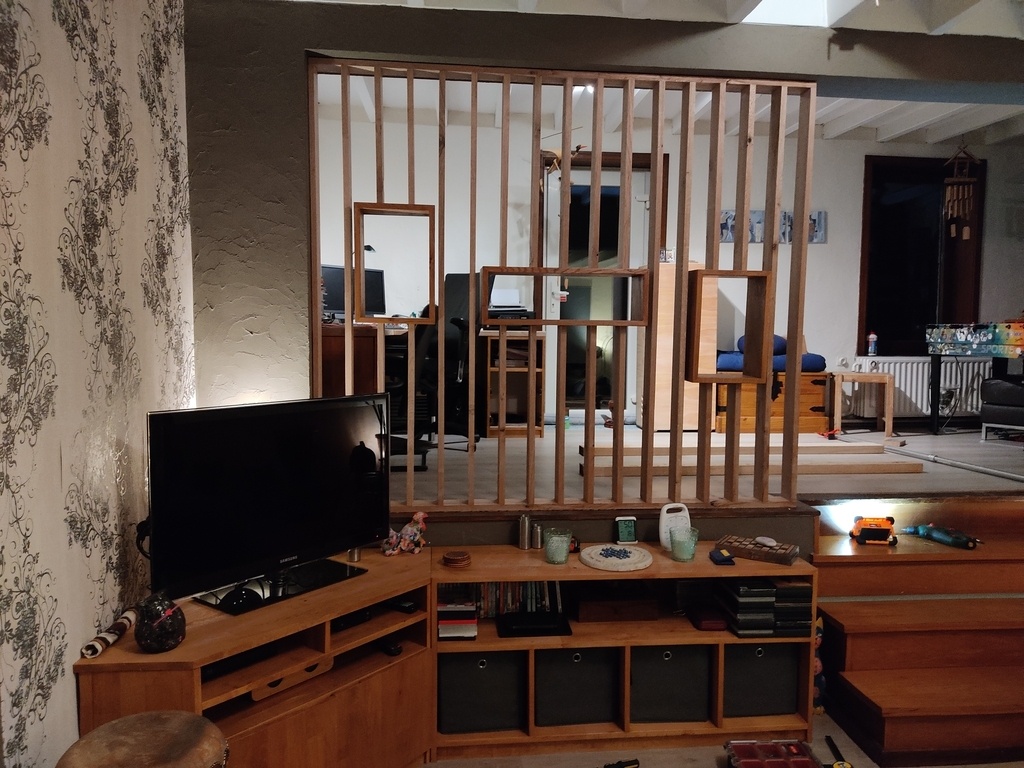

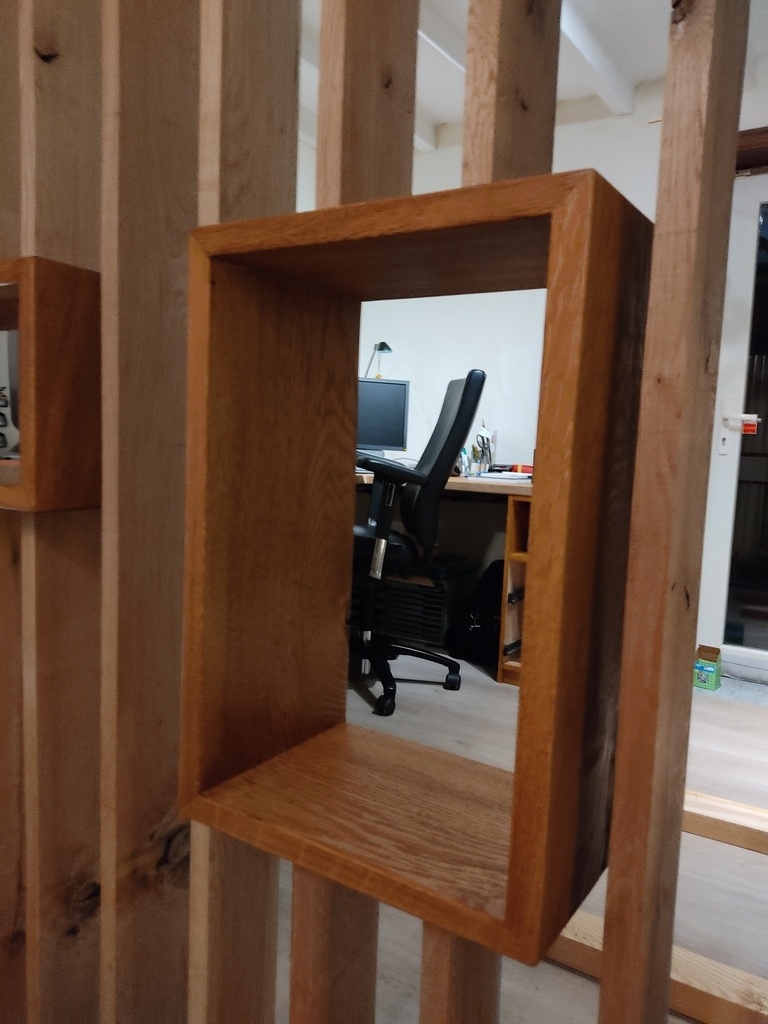

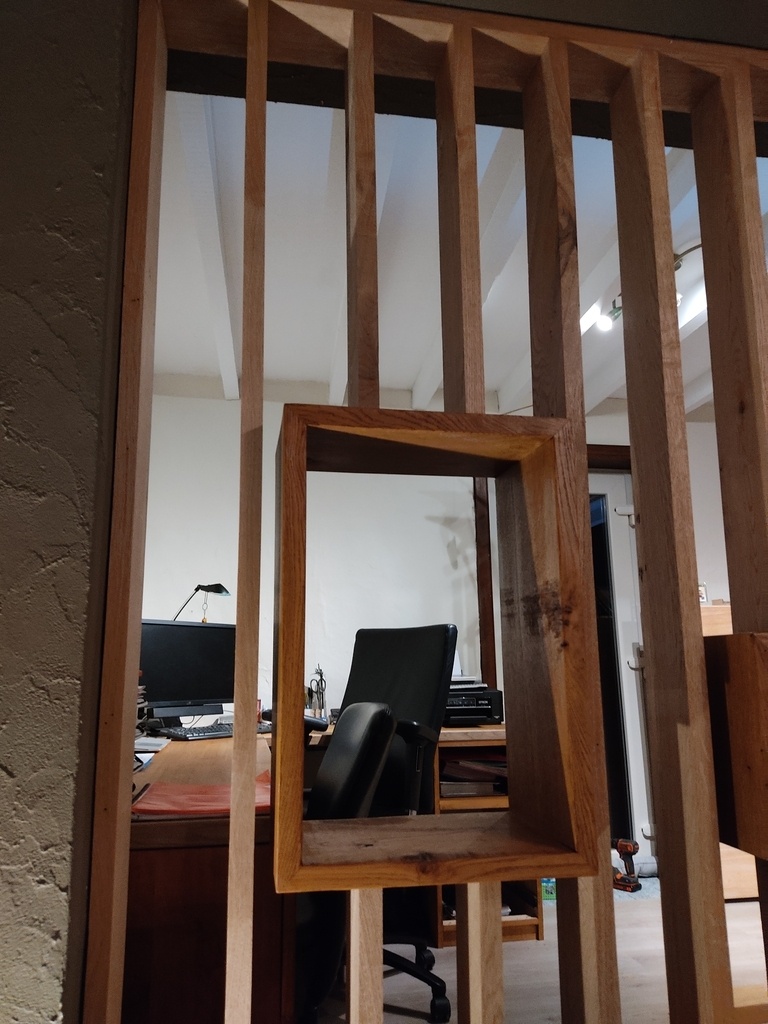

Projet fini

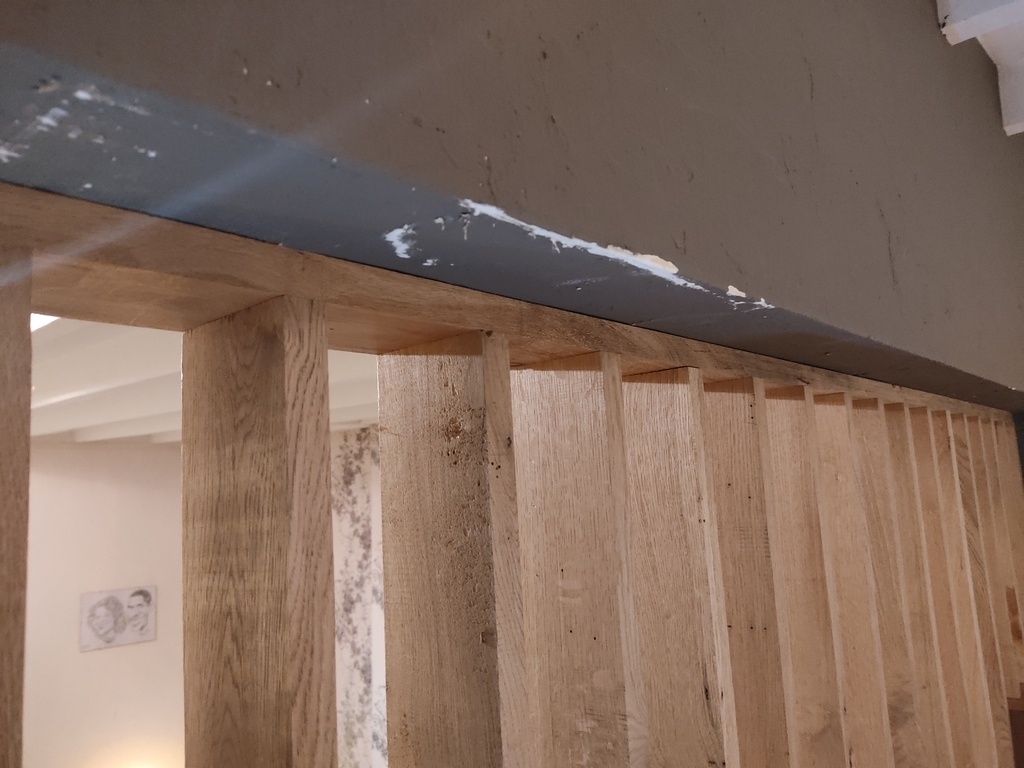

En réalité, je devrai encore vernir les montants (incolore et mat), que je ferai d'ici un mois ou deux quand il fera plus chaud et que je pourrai aérer. Sinon pour le reste tout est comme je voulais, sauf au premier montage, où j'avais 2mm de trop et le cadre ne rentrait que sur la 1ere moitié. Je démonte les six dernières lattes et enlève 3mm, remontage, test, nickel !!!

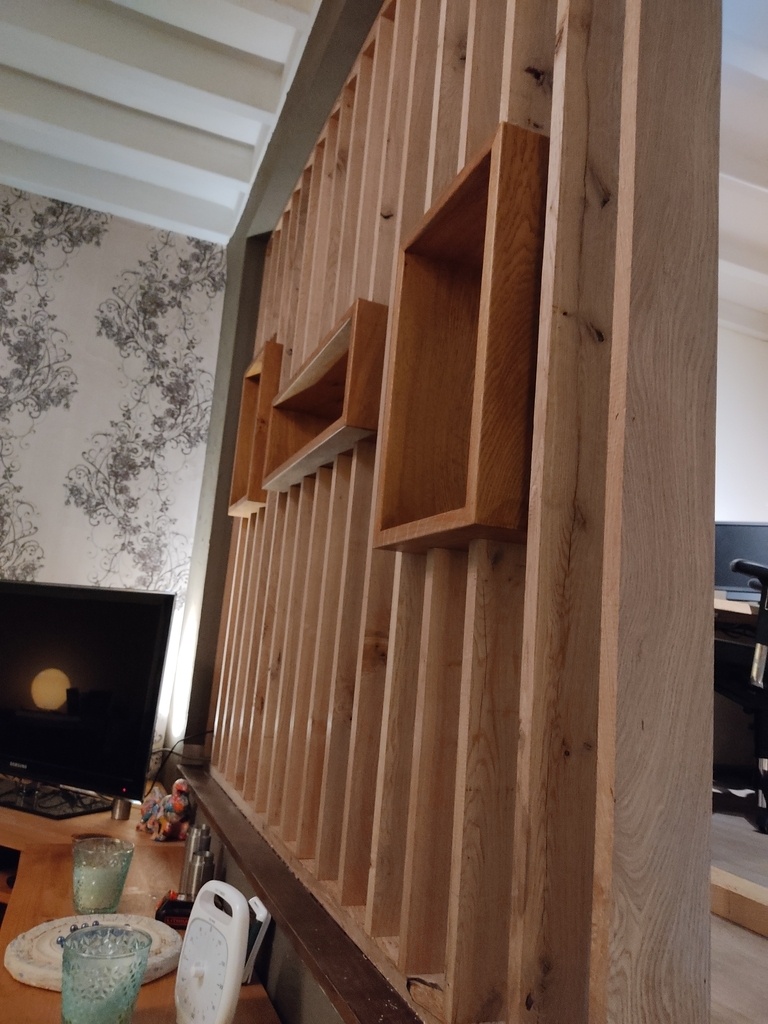

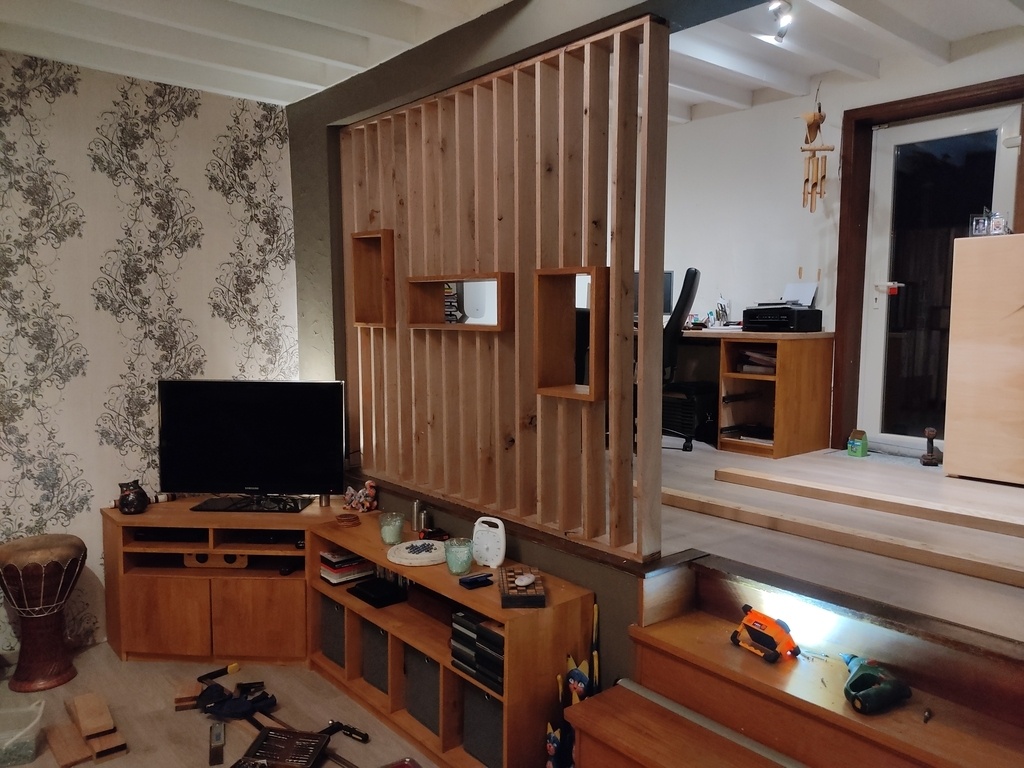

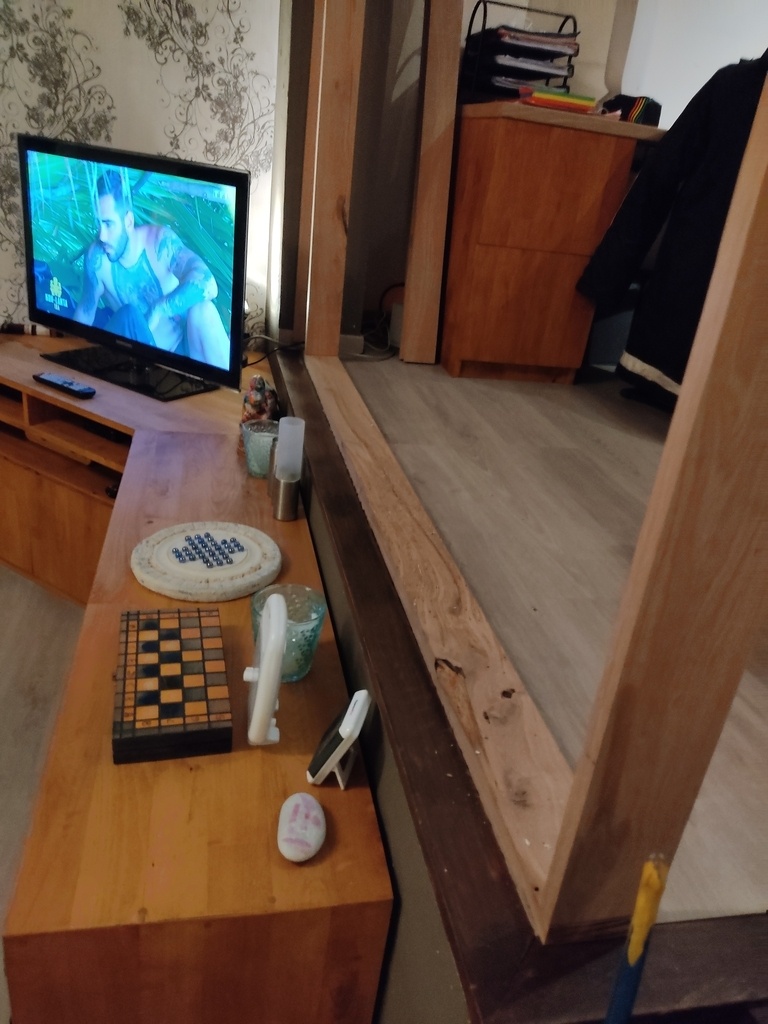

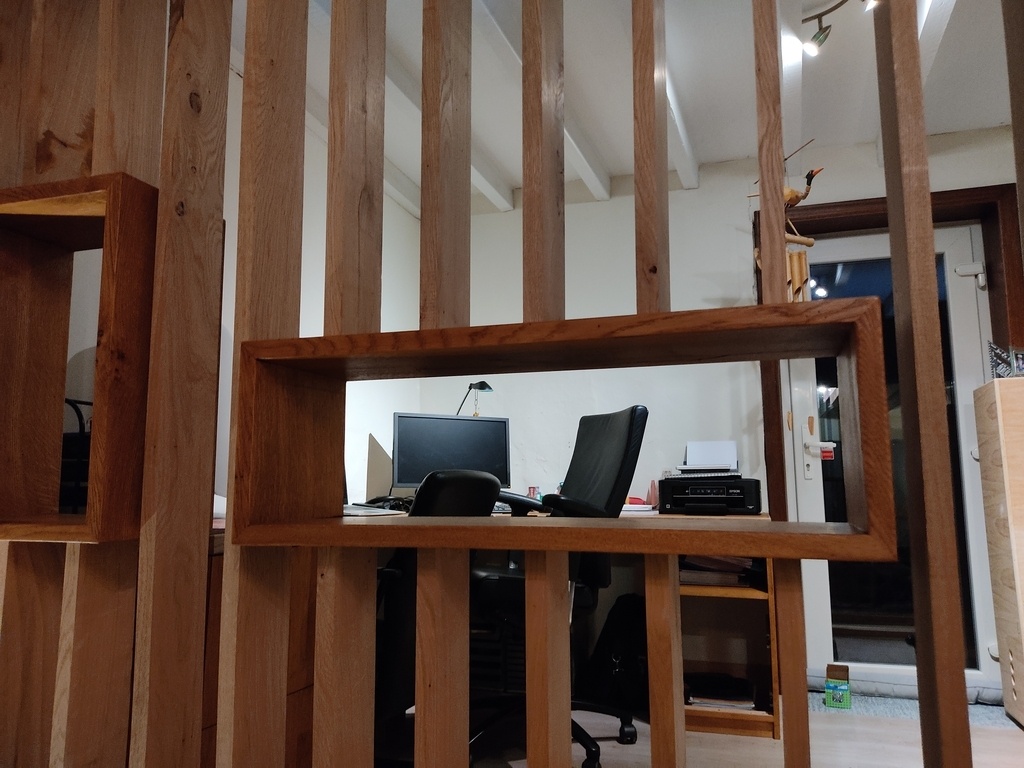

Le voilà fraîchement placé

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

Vic66  a publié le pas à pas "Claustra".
il y a 3 ans
eljub

heyhey cool, le contact est bon, tu en as pensé quoi de ce fournisseur ?

Vic66  a publié l'article "Délignage".
il y a 3 ans
mich31159
( Modifié )

Bonjour,peu tu me dire ou tu a acheté ton bois et le prix aux m3 merci

Vic66

mich31159 j'ai commandé 20M2 (volume minimum) au prix de 19 Euros le m2 + la taxe 21%. Tu peux visiter leurs site ICI.

mich31159

Merci bonne soiree

Niouniou

c'est pas très cher, tu te souviens de la qualité QF?

Vic66  a publié l'article "Préparation des traverses".
il y a 3 ans
Vic66  a publié l'article "Dégauchissage montants".
il y a 3 ans
Vic66  a publié l'article "Les niches ouvertes".
il y a 3 ans
eljub
( Modifié )

Propre, les niches, encore du bon boulot ! 😉

Vic66

eljub Merci ;o)

MOWD
( Modifié )

Kara va tenir dedans?

Vic66

MOWD bien vu 😉 du coup je me demande si c'est niche ou caisson?

Vic66  a publié l'article "Rabotage des montants".
il y a 3 ans
Vic66  a publié l'article "Montage sur place".
il y a 3 ans
eljub
( Modifié )

Respect,je pense que ça va vraiment donner un beau rendu, hâte de le voir 😉

Vic66

eljub Merci 😉 J'appréhende un peu le moment où il faudra le lever!

Remi88
( Modifié )

Super chouette, j'adore et ma femme aussi...
Ça fait un moment qu'elle me casse les pieds pour que je lui fasse la même chose...
Il va falloir que je m'y mets...
Bonne continuation

Vic66

Remi88 Merci beaucoup ! Désolé pour la réponse tardive (1 an!!!), Pourtant je répond tout le temps et en répondant à une question hier, je me suis rendu compte qu'il n'y avait pas de réponse pour toi... Vraiment désolé et j'espère que tu t'y es mis pour finir ???
Bonne continuation 😉

Vic66  a publié l'article "Fixation des niches".
il y a 3 ans
Vic66  a publié l'article "Projet fini".
il y a 3 ans
eljub
( Modifié )

Super résultat comme je m’en doutais.
Bravo et maintenant avec la domino, tu auras encore plus de possibilités d’assemblage. Tu ne vas décidément pas t’arrêter 😀

Vic66

eljub Merci 😉 Il est clair que cela va me faciliter la vie!!! une fois que tu y as touché, tu ne peux plus t'en passer ensuite!!!

Niouniou
( Modifié )

tu n'as pas une souplesse exagérée, si tu pousses tes niches, vu qu'elles ne sont pas calées contre un montant ni d'un côté ni de l'autre...?

Vic66

Niouniou je ne suis pas certain de comprendre ce que tu veux dire?

eljub
( Modifié )

Vu que les niches ne sont soutenues que par le bas et le haut, je pense qu'il se demande si elle n'ont pas tendance à trop bouger de gauche à droite vu que les niches ne sont pas soutenues sur les côtés 😉

Niouniou

eljub c'est bien ça, dans le plan de ta claustra, ça ne bouge pas trop... JE suis en train d'en concevoir une et j'ai fait exprès que les caissons soient collés à un montant qui va du haut en bas pour rigidifier justement...

Vic66
( Modifié )

eljub et Niouniou, Pour le moment c'est bien en place et bouge pratiquement pas en poussant dessus, je verrai la réaction du bois dans le temps! Si jamais ça bouge, je pensais mettre une cale discrète de part et d'autre de la niche pour être en contact avec les montants voisins et maintenir la niche en place. J'espère ne pas faire un retour d'expérience désastreux 😏

arsouille
( Modifié )

Bonsoir, comment est fixée la structure aux murs ? plafond ? plancher ? merci !

Vic66

Bonjour, de mémoire chevilles et vis, 2 points de fixation en haut et 2 en bas près des extrémités 😉
